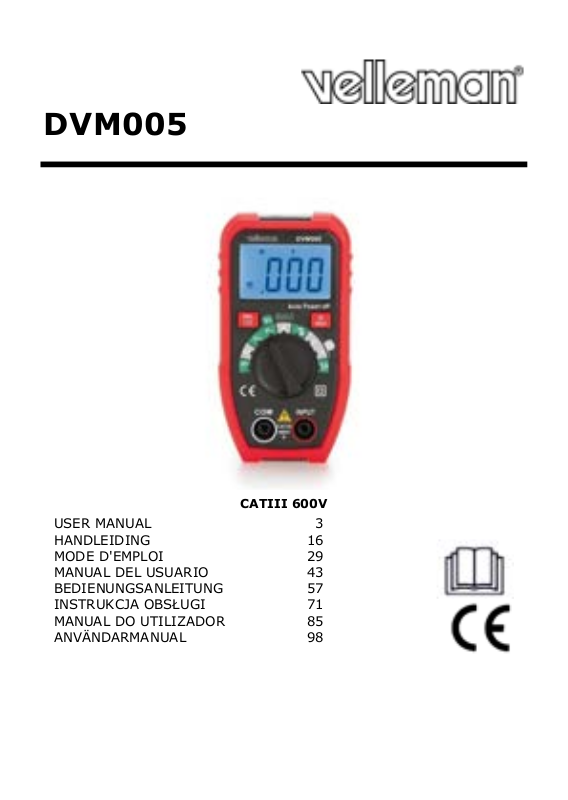

Velleman DVM005 User guide

DVM005

CATIII 600V

USER MANUAL 3
HANDLEIDING 16
MODE D'EMPLOI 29
MANUAL DEL USUARIO 43
BEDIENUNGSANLEITUNG 57
INSTRUKCJA OBSŁUGI 71
MANUAL DO UTILIZADOR 85
ANVÄNDARMANUAL 98

DVM005

V. 01 – 25/03/2024 2 ©Velleman Group nv

DVM005

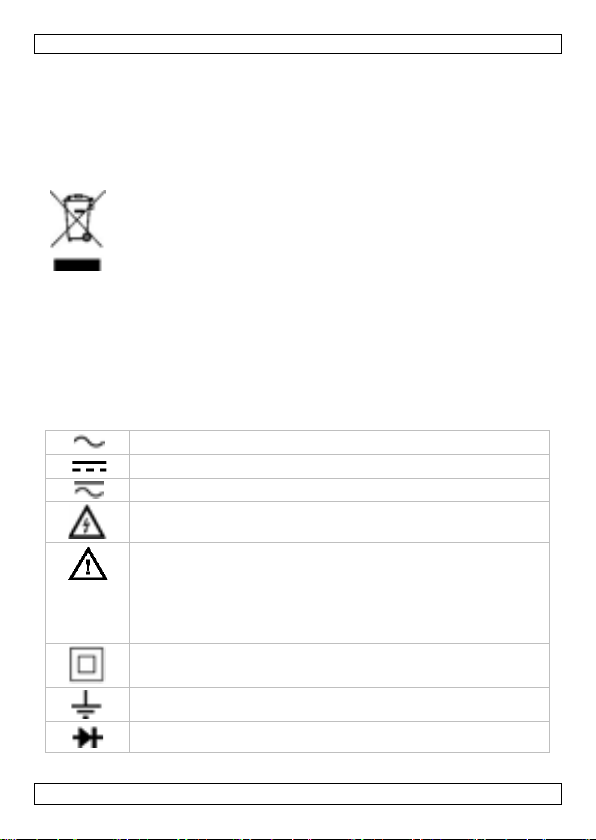

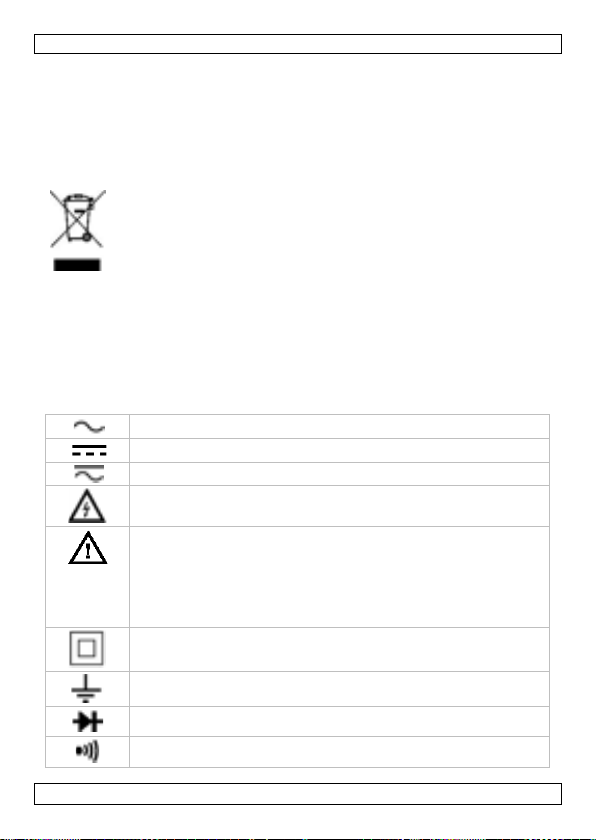

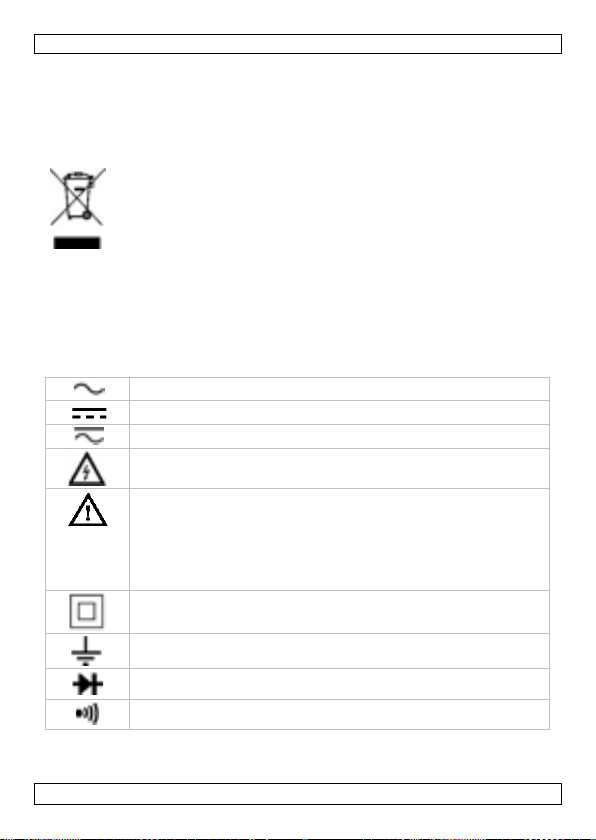

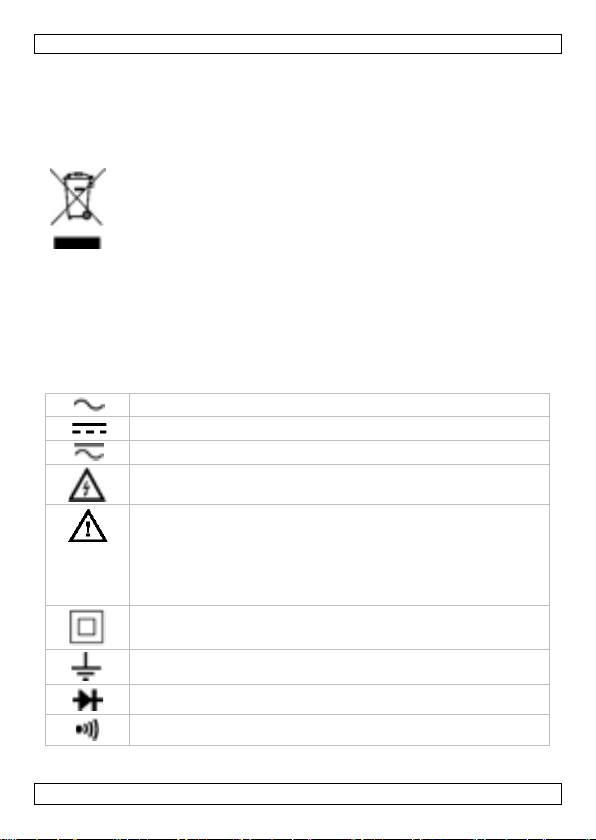

AC (Alternating Current)

DC (Direct Current)

Both AC and DC

Risk of Electric shock. A potentially hazardous voltage is
possible.

Caution: risk of danger, the manual must be consulted in all
cases where this symbol is marked.
Warning: a hazardous condition or action that may result in
injury or death
Caution: condition or action that may result in damage to the
meter or equipment under test

Double insulation (class 2-protection)

Earth

Diode

Continuity

USER MANUAL

1. Introduction

To all residents of the European Union
Important environmental information about this product

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before
bringing this device into service. If the device was damaged in transit, do
not install or use it and contact your dealer.

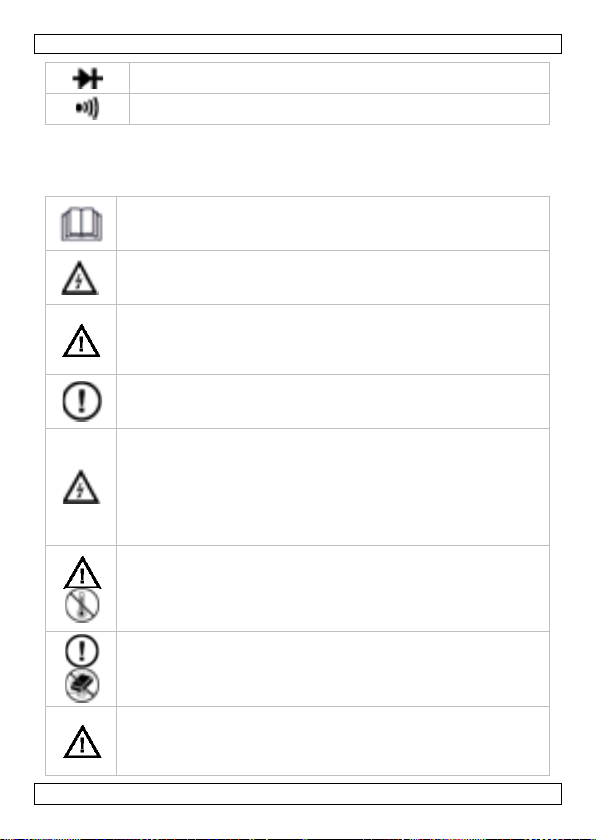

2. Symbols

This symbol on the device or the package indicates that disposal
of the device after its lifecycle could harm the environment. Do
not dispose of the unit (or batteries) as unsorted municipal
waste; it should be taken to a specialized company for recycling.
This device should be returned to your distributor or to a local
recycling service. Respect the local environmental rules.

V. 01 – 25/03/2024 3 ©Velleman Group nv

DVM005

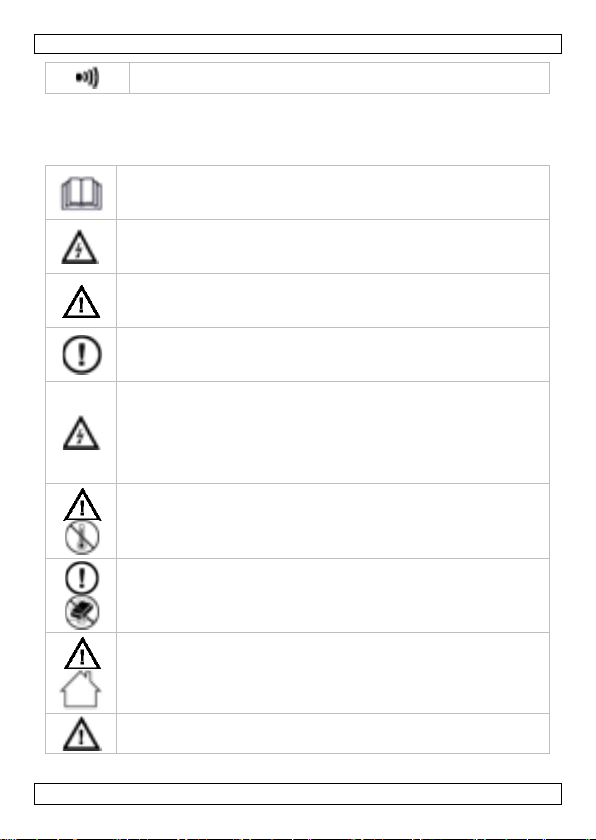

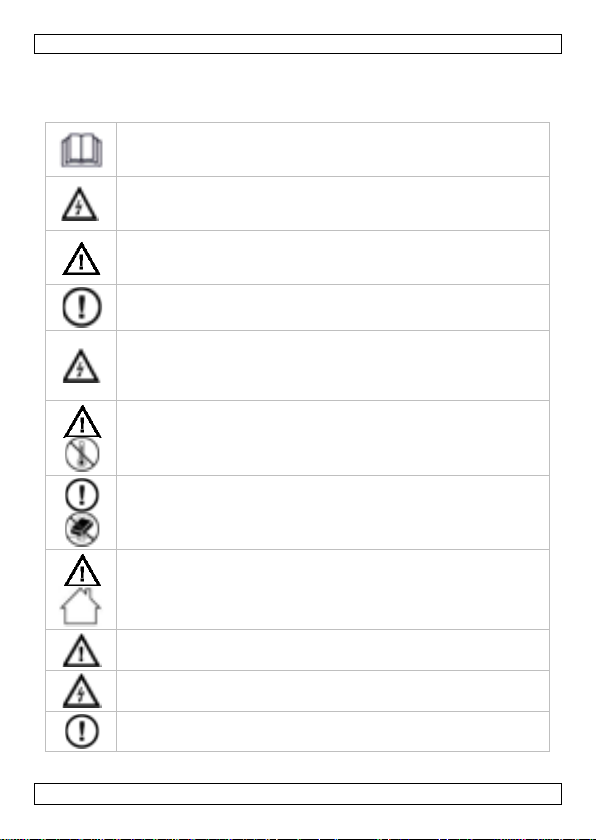

This symbol indicates: Read instructions

Not reading the instructions and manual can lead to damage,
injury or death.

This symbol indicates: Danger
A hazardous condition or action that may result in injury or
death.

This symbol indicates: Risk of danger/damage

Risk of a hazardous condition or action that may result in
damage, injury or death.

This symbol indicates: Attention; important information

Ignoring this information can lead to hazardous situations.

WARNING: To avoid electrical shock always disconnect the
test leads prior to opening the housing. To prevent fire hazards,
only use fuses with the same ratings as specified in this manual.
Remark: refer to the warning on the battery compartment.

Avoid cold, heat and large temperature fluctuations. When the
unit is moved from a cold to a warm location, leave it switched
off until it has reached room temperature. This to avoid
condensation and measuring errors.

Protect this device from shocks and abuse. Avoid brute force
when operating.

Pollution degree 2-device. For indoor use only. Keep this device
away from rain, moisture, splashing and dripping liquids. Not for
industrial use. Refer to §8 Pollution degree.

Keep the device away from children and unauthorised users.

Risk of electric shock during operation. Be very careful
when measuring live circuits.

There are no user-serviceable parts inside the device.
Refer to an authorized dealer for service and/or spare parts.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages of
this manual.

V. 01 – 25/03/2024 4 ©Velleman Group nv

DVM005

This is an installation category CAT III measuring
instrument. Refer to §7 Overvoltage/installation category.

Read this addendum and the manual thoroughly. Familiarise
yourself with the functions of the device before actually using it.

All modifications of the device are forbidden for safety reasons.
Damage caused by user modifications to the device is not
covered by the warranty.

Only use the device for its intended purpose. Using the device in
an unauthorized way will void the warranty. Damage caused by
disregard of certain guidelines in this manual is not covered by
the warranty and the dealer will not accept responsibility for any
ensuing defects or problems.

There are no user-serviceable parts inside the device.
Refer to an authorized dealer for service and/or spare parts.

Risk of electric shock during operation. Be very careful when
measuring live circuits.

4. Maintenance

Before performing any maintenance activities, disconnect the test leads
from the jacks.
For instructions on replacing battery, refer to §11 Battery replacement.
Do not apply abrasives or solvents to the meter. Use a damp cloth and mild
detergent for cleaning purposes.

5. During Use

• If the equipment is used in a manner not specified by the

manufacturer, the protection provided by the equipment may be
impaired.

• Never exceed the limit value for protection. This limit value is

listed separately in the specifications for each range of
measurement.

• Do not touch unused terminals when the meter is linked to a

circuit which is being tested.

• Never use the meter with CAT III installations when measuring

voltages that might exceed the safety margin of 600 V above
earth ground.

• Set the range selector at its highest position if the intensity of the

charge to be measured is unknown beforehand.

V. 01 – 25/03/2024 5 ©Velleman Group nv

DVM005

• Disconnect the test leads from the tested circuit before rotating

the range selector in order to change functions.

• When carrying out measurements on a TV set or switching power

circuits, always remember that the meter may be damaged by
any high amplitude voltage pulses at test points.

• Always be careful when working with voltages above 60 VDC or

30 VAC rms. Keep your fingers behind the probe barriers at all
times during measurement.

• Never perform resistance, diode or continuity measurements on

live circuits. Make sure all capacitors in the circuit are depleted.

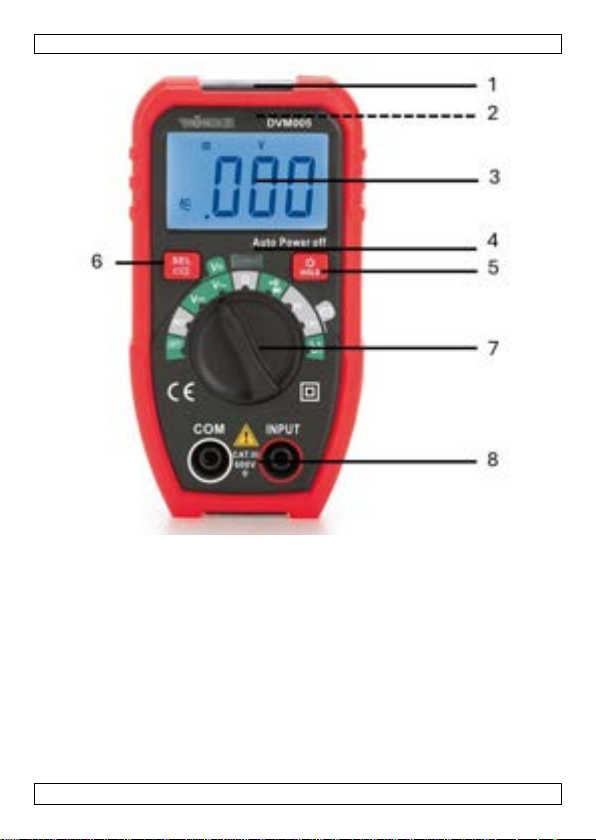

6. General Description

Refer to the illustration on page 2 of this manual:

1. NCV indication position

2. Flashlight

3. LCD display:43.5x26mm

4. NCV indicator

5. / HOLD button: slight press to activate data hold, press again to

exit data hold; holding press to activate back light display, press again
to exit backlight (Note: When the battery is insufficient, the backlight
will not be bright enough)

6. button: Slight press to shift the functions among ℃/℉, /

,NCV/Live, press hold to activate the flashlight

7. Function selection rotary switch

8. Input jacks

7. Overvoltage/Installation Category

DMMs are categorized depending on the risk and severity of transient
overvoltage that might occur at the point of test. Transients are short-lived
bursts of energy induced in a system, e.g. caused by lightning strike on a
power line.

V. 01 – 25/03/2024 6 ©Velleman Group nv

DVM005

CAT

I

A CAT I-rated meter is suitable for measurements on protected
electronic circuits that are not directly connected to mains power,
e.g. electronics circuits, control signals…

CAT

II

A CAT II-rated meter is suitable for measurements in CAT I­environments and mono-phase appliances that are connected to the
mains by means of a plug and circuits in a normal domestic
environment, provided that the circuit is at least 10 m apart from a
CAT III- or 20 m apart from a CAT IV-environment. E.g. household
appliances, portable tools…

CAT

III

A CAT III-rated meter is suitable for measurements in CAT I- and
CAT II-environments, as well as for measurements on (fixed) mono­or poly-phased appliances which are at least 10 m apart from of a
CAT IV-environment, and for measurements in or on distribution
level equipment (fuse boxes, lighting circuits, electric ovens).

CAT

IV

A CAT IV-rated meter is suitable for measuring in CAT I-, CAT II­and CAT III-environments as well as on the primary supply level.
Note that for all measurements on equipment for which the supply
cables run outdoors (either overhead or underground) a CAT IV
meter must be used.

This device is only suitable for measurements up to 600 V in
CAT III

Pollution
degree 1

No pollution or only dry, nonconductive pollution occurs. The
pollution has no influence. (only to be found in hermetically
sealed enclosures)

The existing categories according EN 61010-1 are:

Warning:
This device was designed in accordance with EN 61010-1 installation
category CAT III 600 V. This implies that certain restrictions in use apply
that are related to voltages and voltage peaks which can occur within the
environment of use. Refer to the table above.

8. Pollution Degree

IEC 61010-1 specifies different types of pollution environments, for which
different protective measures are necessary to ensure safety. Harsher
environments require more protection, and the protection against the
pollution which is to be found in a certain environment depends mainly on
the insulation and the enclosure properties. The pollution degree rating of
the DVM indicates in which environment the device may be used.

V. 01 – 25/03/2024 7 ©Velleman Group nv

DVM005

Pollution
degree 2

Only nonconductive pollution occurs. Occasionally,
temporary conductivity caused by condensation is to be
expected. (home and office environments fall under this
category)

Pollution
degree 3

Conductive pollution occurs, or dry nonconductive pollution
occurs that becomes conductive due to condensation that is
to be expected.
(industrial environments and environments exposed to
outside air - but not in contact with precipitation)

Pollution
degree 4

The pollution generates persistent conductivity caused by
conductive dust or by rain or snow. (exposed outdoor
environments and environments where high humidity levels
or high concentrations of fine particles occur)

This device is only suitable for measurements in Pollution
degree class 2 environments.

Warning: This device was designed in accordance with EN 61010-1
pollution degree 2. This implies that certain restrictions in use apply that

are related to pollution which can occur within the environment of use. Refer
to the table above.

9. Specifications

This device is not calibrated when purchased!
Regulations concerning environment of use:
Use this meter only for measurements in CAT I, CAT II and CAT III
environments (see §7).
Use this meter only in a pollution degree 2 environment (see §8).
Ideal working conditions include:

• temperature: 18 °C to 28 °C

• relative humidity: max. 80 % RH

• altitude: max. 2000 m (6560 ft)

Auto power off: automatically power off about 15 minutes after meter
switched on

Overload display: “OL”
Polarity display: negative “-“

Operating temperature: 0℃-40℃
Storage temperature: -10℃-50℃

Low battery indication:
test lead probe: CAT III 600 V / CAT II 600 V

V. 01 – 25/03/2024 8 ©Velleman Group nv

DVM005

Display Counts

2000 Counts

LCD Size (mm)

40 x 21

DC Voltage: ±(0.8%+5)

200mV/2V/20V/200V/600V

AC Voltage: ±(0.8%+5)

2V/20V/200V/600V

Resistance: ±(1.2%+5)

200/2k/20k/200k/2M/20MΩ

Range Select

Manual Range

Continuity Check

Yes

Diode Test

Yes

Data Hold

Yes

Battery Test (1.5V/9V)

Yes

Over Range Indication

Yes

LED/flash Light

Yes

Backlight

Yes

Auto Power Off

Yes

Unit Icon Display

Yes

Low Battery Indication

Yes

Overrange Protection

Yes

Battery

1.5V (AAA) x 2

Product Size (mm)

119x65x30

Product Weight (g)

130

Safety Category

CATIII 600V

IP rating

IP20

Input impedance: 10MΩ

Overload protection：200mV range at 250V DC or 250V

AC RMS; other ranges at 600V DC or 600V AC RMS

Range

Resolution

DCV Accuracy

ACV Accuracy

200mV

100µV

±0.5%±3

－

2V

1mV

±0.8%±5

±1.0%±3

20V

10mV

±0.8%±5

±1.0%±3

200V

100mV

±0.8%±5

±1.0%±3

600V

1V

±0.8%±5

±1.2%±5

9.1 DC & AC VOLTAGE

Input impedance: 10MΩ
Overload protection： 600V DC or 600V AC RMS
Frequency range: 40Hz - 400Hz
Display: true RMS

V. 01 – 25/03/2024 9 ©Velleman Group nv

DVM005

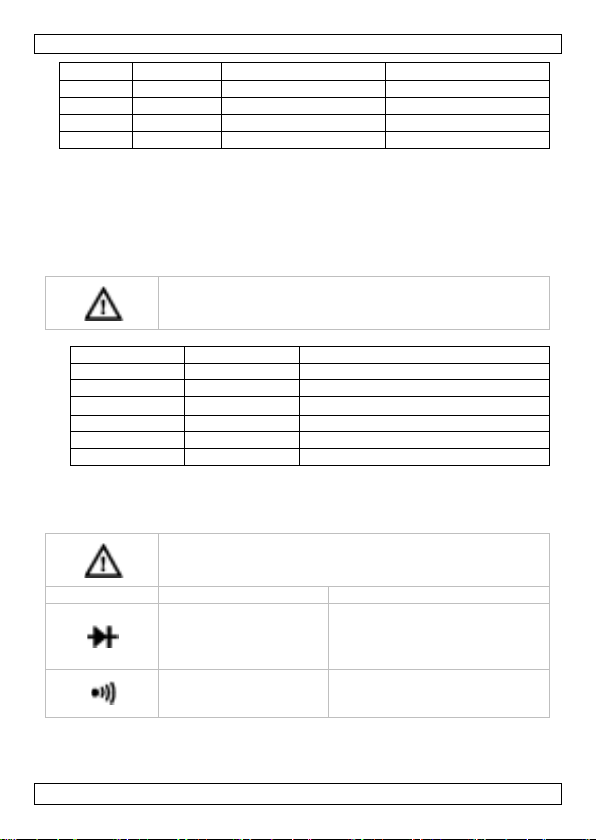

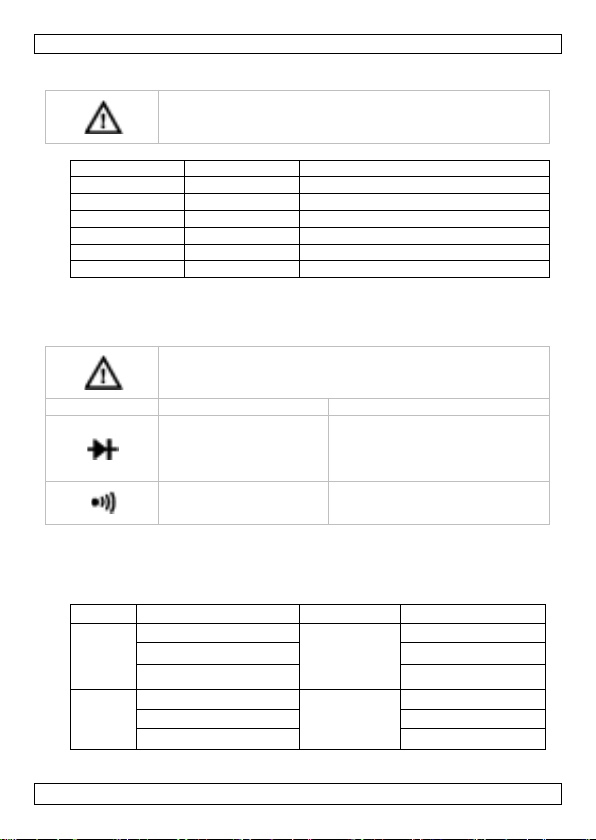

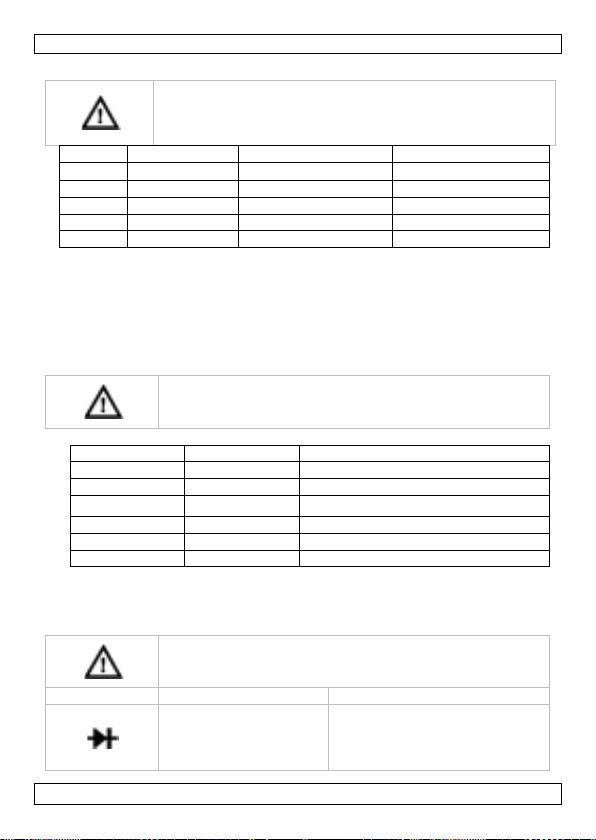

Do not conduct resistance measurements on live

circuits

Range

Resolution

Accuracy

200Ω

0.1Ω

±1.0%±5

2kΩ

1Ω

±1.0%±5

20kΩ

10Ω

±1.0%±5

200kΩ

100Ω

±1.0%±5

2MΩ

1kΩ

±1.0%±5

20MΩ

10KΩ

±1.2%±8

Do not conduct diode or continuity measurements on

live circuits

range

description

display reads the

approximate forward

voltage of the diode

built-in buzzer sounds

if resistance < 50 Ω

Unit

Range

Resolution

Accuracy

℃

-20℃~ 0℃

1℃

±4℃

0℃~400℃

±(2.0%+3d)

400℃~1000℃

±(3.0%+3d)

℉

-4℉~50℉

1℉

±5℉

50℉~750℉

±(2.0%+5d)

750℉~1832℉

±(3.0%+5d)

9.2 RESISTANCE

Overload protection: 250 V DC or AC rms

9.3 DIODE AND CONTINUITY

Overload protection: 250 V DC or AC rms

9.4 TEMPERATURE

V. 01 – 25/03/2024 10 ©Velleman Group nv

DVM005

Range

Display Value

Resolution

1.5V

1.5V

0.001V

9V

9V

0.01V

Do not measure circuits that may contain voltages > 600 VDC or
> 600 VAC

Use extreme caution when measuring voltages higher than 60 VDC
or 30 VAC rms.
Always place your fingers behind the protective edges of the test
probes while measuring!

9.5 BATTERY TEST

Overload protection:250V DC or 250V AC RMS

9.6 NON-CONTACT VOLTAGE DETECTION

AC Voltage range > 60V - 1000V (50Hz-60Hz)

9.7 LIVE WIRE RECOGNITION

AC Voltage range > 80V - 250V (50Hz-60Hz)

10. Operation

10.1 DC + AC VOLTAGE MEASUREMENT

1. Insert the red test lead into “INPUT” jack and insert black test lead into

“COM” jack.

2. Set the rotary switch to voltage range and touch the test lead probe

tips to the circuit under test, the red test lead connection will be
displayed.

Notes

• To avoid electrical shock and/or damage to the instrument, do

not attempt to take any voltage measurement that might exceed
600VRMS.

• It is normal situation and no effect on measurement, once at

200mV or 2V range, even without input or connect with test lead,

V. 01 – 25/03/2024 11 ©Velleman Group nv

meter shows value in LCD.

DVM005

Do not conduct resistance measurements on live circuits. Make sure
all capacitors in the circuit are depleted.

Do not conduct diode or continuity measurements on live circuits.
Make sure all capacitors in the circuit are depleted.

• An over-range is indicated by OL or -OL. Set to a higher range.

• The maximum input current is 600 V rms.

10.2 RESISTANCE MEASUREMENT

1. Insert black test lead into “COM” jack, and red test lead into “INPUT”

jack.

2. The rotary switch to Ω range and touch the test lead to under-tested

resistance and read the value from LCD.

Notes

• In the open circuit, the meter display “OL” to indicate no input.

• To avoid electric shock, disconnect power to the unit under test and

discharge all capacitors before taking any resistance measurements.

10.3 DIODE AND CONTINUITY TEST

1. Insert black test lead into “COM” jack, and red test lead into “INPUT”

jack, the polarity of red test lead is “+”.

2. Set the rotary switch to range, place the red test lead on the

anode of diode and black test lead on the cathode of diode, the meter
will show the approx. forward voltage of diode.

10.4 CONTINUITY CHECK

1. Insert black test lead into “COM” jack, and red test lead into “INPUT”

jack.

2. Set the rotary switch to range and touch the test leads to both

points of circuit, if the resistance between two points less than
50Ω±30Ω, the inbuilt buzzer will be sounded

NOTES

1. Even without buzzer sounds, voltage may still exist. Do not rely solely

on non-contact voltage detection to determine the presence of voltage.
Detection operation may be subject to socket design, insulation
thickness and different type and other factors.

2. When the meter input terminals detect voltage, due to the influence of

present voltage, the voltage sensing indicator may also light.

V. 01 – 25/03/2024 12 ©Velleman Group nv

DVM005

3. Keep the appliance away from electrical noise sources during tests, i.e.

fluorescent and dimmable lights, motors, etc. These sources may
trigger NCV detection and invalidate the test.

10.5 DATA HOLD

In any range, short press /Hold to lock the display value. The H sign will
appear on the display. Short press /Hold again to exit.

10.6 BATTERY TEST

1. Insert black test lead into “COM” jack, and red test lead into “INPUT”
jack. The polarity of the red test lead is “+”.

2. Set the rotary switch to “ ” range.

3. Put the red test lead tip to positive of battery and black test lead tip
to negative of battery.

4. Read the battery value from LCD.

10.7 NON-CONTACT VOLTAGE(NCV) DETECTION

1. Set the rotary switch to NCV/LIVE range and press “SEL” to choose NCV
mode, and LCD display “EF”.

2. Contact the top part of meter with the circuit under test, the audible alert
signal will be sounded, simultaneously the NCV indicator is flickering and LCD
showing “----”, once voltage exits.

Note:

⚫ The detection result is for reference, do not determine the voltage by
NCV detection ONLY.
⚫ Detection may interfere by socket design, insulation thickness and
other variable conditions.
⚫ The external interference sources, such as flashlight, motor, etc, may
cause the wrong detection.

10.8 LIVE WIRE RECOGNITION(LIVE)

1. Set the rotary switch to NCV/LIVE range and press “SEL” to choose LIVE
mode, and LCD displays “LIVE”.

2. Insert red test lead into “INPUT” jack and place the red test lead tip
to contact AC Voltage. Once meter makes alarm sound simultaneously,

V. 01 – 25/03/2024 13 ©Velleman Group nv

DVM005

WARNING: To avoid electrical shock always disconnect the test

leads prior to opening the housing. To prevent fire hazards, only
use fuses with the same ratings as specified in this manual.
Remark: refer to the warning on the battery compartment

There are no user-serviceable parts inside the device.
Refer to an authorized dealer for service and/or spare parts.

Disconnect the test leads from the test points and remove the test
leads from the measuring terminals before replacing the batteries
or fuses.

the NCV indicator is flickering and LCD shows “LIVE”, means the wire
under test is live wire.

Note:

⚫ When the circuit is in serious leakage, the red test lead even contact
earth line, the buzzer of meter will be sounded.
⚫ Detection may interfere by socket design, insulation thickness and
other variable conditions.
⚫ The external interference sources, such as flashlight, motor, etc, may
cause the wrong detection.

11. Battery Replacement

• When" " is displayed, the battery should be replaced.

To replace the battery:

• Switch off the instrument. Disconnect the test leads.

• Remove the screw at the back of the case and gently open the

housing.

• Remove the old battery and insert a new one.

• Close the housing and fasten the screw.

Battery: 1.5V (AAA) x 2, make sure to respect the polarity

V. 01 – 25/03/2024 14 ©Velleman Group nv

DVM005

12. Troubleshooting

If the device acts abnormal while measuring, this means that the internal
fuse is defective.
Keep in mind that a low battery level could lead to incorrect measurements.
Replace the battery on a regular basis.
(Tip: the reduced luminosity of the backlight/LCD display indicates a low
battery level.)

Use this device with original accessories only. Velleman group nv
cannot be held responsible in the event of damage or injury
resulting from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual, please
visit our website www.velleman.eu. The information in this manual
is subject to change without prior notice.

© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman Group nv. All
worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.

V. 01 – 25/03/2024 15 ©Velleman Group nv

DVM005

AC (wisselstroom)

DC (gelijkstroom)

Zowel AC als DC

Gevaar voor elektrische schokken. Een potentieel
gevaarlijke spanning is mogelijk.

Let op: gevaar, raadpleeg de handleiding in alle gevallen
waarin dit symbool is gemarkeerd.
Waarschuwing: een gevaarlijke toestand of handeling die
letsel of de dood tot gevolg kan hebben
Let op: toestand of handeling die kan leiden tot schade aan
de meter of de geteste apparatuur

Dubbele isolatie (klasse 2-bescherming)

Aarde

Diode

HANDLEIDING

1. Inleiding

Aan alle inwoners van de Europese Unie
Belangrijke milieu-informatie over dit product

recyclingdienst. Respecteer de plaatselijke milieuvoorschriften.

Neem bij twijfel contact op met de plaatselijke
afvalverwerkingsautoriteiten.

Bedankt voor het kiezen van Velleman! Lees de handleiding grondig door
voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het
transport beschadigd is, installeer of gebruik het dan niet en neem contact
op met uw dealer.

2. Symbolen

Dit symbool op het apparaat of de verpakking geeft aan dat het
weggooien van het apparaat na de levenscyclus schadelijk kan
zijn voor het milieu. Gooi het apparaat (of de batterijen) niet
weg als ongesorteerd huishoudelijk afval, maar breng het naar
een gespecialiseerd bedrijf voor recycling. Dit apparaat moet
worden ingeleverd bij uw distributeur of bij een plaatselijke

V. 01 – 25/03/2024 16 ©Velleman Group nv

DVM005

Continuïteit

Dit symbool geeft aan: Lees instructies

Het niet lezen van de instructies en handleiding kan leiden tot
schade, letsel of overlijden.

Dit symbool geeft aan: Gevaar
Een gevaarlijke toestand of handeling die letsel of de dood tot
gevolg kan hebben.

Dit symbool geeft aan: Gevaar/beschadiging

Risico op een gevaarlijke toestand of handeling die kan leiden
tot schade, letsel of overlijden.

Dit symbool geeft aan: Attentie; belangrijke informatie

Het negeren van deze informatie kan tot gevaarlijke situaties
leiden.

WAARSCHUWING: Om elektrische schokken te voorkomen
moet u altijd eerst de testsnoeren loskoppelen voordat u de

behuizing opent. Gebruik, om brandgevaar te voorkomen, alleen
zekeringen met dezelfde nominale waarden als aangegeven in
deze handleiding.
Opmerking: zie de waarschuwing op het batterijvak.

Vermijd koude, hitte en grote temperatuurschommelingen.
Wanneer het apparaat van een koude naar een warme locatie
wordt verplaatst, laat het dan uitgeschakeld totdat het op
kamertemperatuur is gekomen. Dit om condensatie en
meetfouten te voorkomen.

Bescherm dit apparaat tegen schokken en misbruik. Vermijd
brute kracht tijdens het gebruik.

Vervuilingsgraad 2-apparaat. Alleen voor gebruik binnenshuis.
Houd dit apparaat uit de buurt van regen, vocht, spatten en
druppelende vloeistoffen. Niet voor industrieel gebruik. Zie §8
Vervuilingsgraad.

Houd het apparaat uit de buurt van kinderen en onbevoegde
gebruikers.

3. Algemene richtlijnen

Raadpleeg de Velleman® Service- en kwaliteitsgarantie op de laatste
pagina's van deze handleiding.

V. 01 – 25/03/2024 17 ©Velleman Group nv

DVM005

Risico op elektrische schokken tijdens gebruik. Wees zeer

voorzichtig bij het meten van circuits onder spanning.

Er bevinden zich geen door de gebruiker te repareren
onderdelen in het apparaat.
Neem contact op met een erkende dealer voor service en/of
reserveonderdelen.

Dit is een CAT III-meetinstrument van de
installatiecategorie. Zie §7
Overspanning/installatiecategorie.

Lees dit addendum en de handleiding grondig door. Maak uzelf
vertrouwd met de functies van het apparaat voordat u het
daadwerkelijk gebruikt.

Alle wijzigingen aan het apparaat zijn om veiligheidsredenen
verboden. Schade veroorzaakt door wijzigingen aan het
apparaat door de gebruiker wordt niet gedekt door de garantie.

Gebruik het apparaat alleen voor het beoogde doel. Bij
ongeoorloofd gebruik vervalt de garantie. Schade veroorzaakt
door het negeren van bepaalde richtlijnen in deze handleiding
wordt niet gedekt door de garantie en de dealer aanvaardt geen
verantwoordelijkheid voor defecten of problemen die hieruit
voortvloeien.

Er bevinden zich geen door de gebruiker te repareren onderdelen in
het apparaat.
Neem contact op met een erkende dealer voor service en/of
reserveonderdelen.

Risico op elektrische schokken tijdens gebruik. Wees zeer
voorzichtig bij het meten van circuits onder spanning.

4. Onderhoud

Maak de testsnoeren los van de aansluitingen voordat u
onderhoudswerkzaamheden uitvoert.
Raadpleeg §11 Batterij vervangen voor instructies over het vervangen
van de batterij.
Gebruik geen schuurmiddelen of oplosmiddelen op de meter. Gebruik een
vochtige doek en een mild schoonmaakmiddel om de meter schoon te
maken.

5. Tijdens gebruik

V. 01 – 25/03/2024 18 ©Velleman Group nv

DVM005

• Als de apparatuur wordt gebruikt op een manier die niet door de

fabrikant is gespecificeerd, kan de door de apparatuur geboden
bescherming worden aangetast.

• Overschrijd nooit de grenswaarde voor bescherming. Deze

grenswaarde wordt afzonderlijk vermeld in de specificaties voor
elk meetbereik.

• Raak geen ongebruikte aansluitingen aan wanneer de meter is

aangesloten op een circuit dat wordt getest.

• Gebruik de meter nooit in CAT III-installaties wanneer u

spanningen meet die de veiligheidsmarge van 600 V boven aarde
kunnen overschrijden.

• Stel de bereikkeuzeschakelaar in op de hoogste stand als de

intensiteit van de te meten lading van tevoren onbekend is.

• Ontkoppel de meetsnoeren van het geteste circuit voordat u aan

de bereikkeuzeschakelaar draait om van functie te veranderen.

• Wanneer u metingen uitvoert op een TV-toestel of schakelende

stroomcircuits, denk er dan altijd aan dat de meter beschadigd
kan raken door spanningspulsen met een hoge amplitude op de
testpunten.

• Wees altijd voorzichtig bij het werken met spanningen boven 60

VDC of 30 VAC rms. Houd uw vingers tijdens het meten altijd
achter de sondebarrières.

• Voer nooit weerstands-, diode- of continuïteitsmetingen uit op

circuits onder spanning. Zorg ervoor dat alle condensatoren in
het circuit leeg zijn.

6. Algemene beschrijving

Zie de illustratie op pagina 2 van deze handleiding:

1. NCV indicatie positie

2. Zaklamp

3. LCD-scherm:43.5x26mm

4. NCV-indicator

5. / Knop HOLD: licht indrukken om gegevens in wachtstand te

zetten, nogmaals indrukken om gegevens in wachtstand te verlaten;
ingedrukt houden om achtergrondverlichting te activeren, nogmaals
indrukken om achtergrondverlichting te verlaten (Opmerking: Als de
batterij onvoldoende is, zal de achtergrondverlichting niet helder
genoeg zijn)

6. knop: Licht indrukken om de functies te wisselen tussen ℃/℉, /

7. Draaischakelaar voor functieselectie

8. Ingangen

V. 01 – 25/03/2024 19 ©Velleman Group nv

, NCV/Live, ingedrukt houden om de zaklamp te activeren.

DVM005

CAT

I

Een CAT I-meter is geschikt voor metingen aan beveiligde
elektronische circuits die niet rechtstreeks zijn aangesloten op de
netvoeding, bijv. elektronicaschakelingen, besturingssignalen...

CAT

II

Een meter met CAT II-classificatie is geschikt voor metingen in CAT
I-omgevingen en monofasige apparaten die op het lichtnet zijn
aangesloten door middel van een stekker en circuits in een normale
huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m
verwijderd is van een CAT III- of 20 m van een CAT IV-omgeving.
Bijv. huishoudelijke apparaten, draagbaar gereedschap...

CAT

III

Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II­omgevingen, voor metingen aan (vaste) mono- of meerfasige
apparaten die minstens 10 m verwijderd zijn van een CAT IV­omgeving en voor metingen in of aan apparatuur op
distributieniveau (zekeringkasten, verlichtingscircuits, elektrische
ovens).

CAT

IV

Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en
CAT III-omgevingen en op het primaire voedingsniveau.
Merk op dat voor alle metingen aan apparatuur waarvan de
voedingskabels buiten lopen (zowel boven- als ondergronds) een
CAT IV-meter moet worden gebruikt.

Dit apparaat is alleen geschikt voor metingen tot 600 V in CAT III

7. Overspanning/Installatie Categorie

DMM's worden gecategoriseerd op basis van het risico en de ernst van
transiënte overspanning die kan optreden op het testpunt. Transiënten zijn
kortstondige energie-uitbarstingen die in een systeem worden geïnduceerd,
bijvoorbeeld veroorzaakt door blikseminslag op een elektriciteitsleiding.De
bestaande categorieën volgens EN 61010-1 zijn:

Waarschuwing:
Dit apparaat is ontworpen conform EN 61010-1 installatiecategorie CAT III
600 V. Dit houdt in dat er bepaalde gebruiksbeperkingen gelden die verband
houden met spanningen en spanningspieken die kunnen optreden binnen de
gebruiksomgeving. Zie de bovenstaande tabel.

8. Vervuilingsgraad

IEC 61010-1 specificeert verschillende soorten vervuilingsomgevingen,
waarvoor verschillende beschermingsmaatregelen nodig zijn om de
veiligheid te garanderen. Zwaardere omgevingen vereisen meer
bescherming en de bescherming tegen de vervuiling die in een bepaalde
omgeving wordt aangetroffen, hangt voornamelijk af van de isolatie en de

V. 01 – 25/03/2024 20 ©Velleman Group nv

DVM005

Vervuilingsgraad
1

Er is geen vervuiling of alleen droge, niet-geleidende
vervuiling. De vervuiling heeft geen invloed. (alleen te
vinden in hermetisch afgesloten behuizingen)

Vervuilingsgraad
2

Er treedt alleen niet-geleidende vervuiling op. Af en toe is
tijdelijke geleidbaarheid door condensatie te verwachten.
(thuis- en kantooromgevingen vallen onder deze
categorie)

Vervuilingsgraad
3

Er treedt geleidende vervuiling op, of droge niet­geleidende vervuiling die geleidend wordt door te
verwachten condensatie.
(industriële omgevingen en omgevingen die aan de
buitenlucht worden blootgesteld - maar niet in contact
komen met neerslag)

Vervuilingsgraad
4

De vervuiling genereert hardnekkige geleidbaarheid
veroorzaakt door geleidend stof of door regen of sneeuw
(blootgestelde buitenomgevingen en omgevingen waar
een hoge vochtigheidsgraad of hoge concentraties fijne
deeltjes voorkomen)

Dit apparaat is alleen geschikt voor metingen in omgevingen
van Pollution degree klasse 2.

eigenschappen van de behuizing. De vervuilingsgraad van de DVM geeft aan
in welke omgeving het apparaat mag worden gebruikt.

Waarschuwing: Dit apparaat is ontworpen in overeenstemming met EN
61010-1 vervuilingsgraad 2. Dit houdt in dat er bepaalde
gebruiksbeperkingen gelden die verband houden met vervuiling die kan
optreden in de gebruiksomgeving. Zie de tabel hierboven.

9. Specificaties

Dit apparaat is niet gekalibreerd bij aankoop!
Regelgeving met betrekking tot de gebruiksomgeving:
Gebruik deze meter alleen voor metingen in CAT I, CAT II en CAT III
omgevingen (zie §7).
Gebruik deze meter alleen in een omgeving met vervuilingsgraad 2 (zie §8).
Ideale werkomstandigheden zijn onder andere:

• temperatuur: 18 °C tot 28 °C

• relatieve vochtigheid: max. 80 % RH

• hoogte: max. 2000 m (6560 ft)

Automatische uitschakeling: automatische uitschakeling ongeveer 15
minuten nadat de meter is ingeschakeld
Weergave overbelasting: "OL"

V. 01 – 25/03/2024 21 ©Velleman Group nv

DVM005

Tellen weergeven

2000 tellingen

LCD-formaat (mm)

40 x 21

DC-spanning: ±(0,8%+5)

200mV/2V/20V/200V/600V

AC Voltage: ±(0.8%+5)

2V/20V/200V/600V

Weerstand: ±(1.2%+5)

200/2k/20k/200k/2M/20MΩ

Bereik selecteren

Handmatig bereik

Continuïteitscontrole

Ja

Diode Test

Ja

Gegevens vasthouden

Ja

Batterijtest (1,5V/9V)

Ja

Indicatie over bereik

Ja

LED/Flitslicht

Ja

Achtergrondverlichting

Ja

Automatisch uitschakelen

Ja

Weergave
eenheidspictogram

Ja
Indicatie lege batterij

Ja

Bescherming tegen
overschrijding

Ja
Batterij

1,5V (AAA) x 2

Productgrootte (mm)

119x65x30

Gewicht product (g)

130

Veiligheidscategorie

CATIII 600V

IP-waarde

IP20

Ingangsimpedantie: 10MΩ
Overbelastingsbeveiliging:200mV-bereik bij 250V DC of
250V AC RMS; andere bereiken bij 600V DC of 600V AC

RMS

Bereik

Resolutie

DCV Nauwkeurigheid

ACV Nauwkeurigheid

200mV

100µV

±0.5%±3

－

2V

1mV

±0.8%±5

±1.0%±3

20V

10mV

±0.8%±5

±1.0%±3

200V

100mV

±0.8%±5

±1.0%±3

600V

1V

±0.8%±5

±1.2%±5

Polariteitsweergave: negatief "-"
Bedrijfstemperatuur: 0℃-40℃
Opslagtemperatuur: -10℃-50℃

Indicatie lege batterij:
testsonde: CAT III 600 V / CAT II 600 V

9.1 GELIJKSTROOM- & WISSELSPANNING

Ingangsimpedantie: 10MΩ

V. 01 – 25/03/2024 22 ©Velleman Group nv

DVM005

Voer geen weerstandsmetingen uit op circuits onder

spanning

Bereik

Resolutie

Nauwkeurigheid

200Ω

0.1Ω

±1.0%±5

2kΩ

1Ω

±1.0%±5

20kΩ

10Ω

±1.0%±5

200kΩ

100Ω

±1.0%±5

2MΩ

1kΩ

±1.0%±5

20MΩ

10KΩ

±1.2%±8

Voer geen diode- of continuïteitsmetingen uit op circuits

onder spanning.

bereik

beschrijving

Het display geeft bij

benadering de

doorlaatspanning van

de diode aan.

ingebouwde zoemer

klinkt als weerstand <

50 Ω

Eenhei

Bereik

Resolutie

Nauwkeurigheid

℃

-20℃~ 0℃

1℃

±4℃

0℃~400℃

±(2.0%+3d)

400℃~1000℃

±(3.0%+3d)

Overbelastingsbeveiliging： 600V DC of 600V AC RMS
Frequentiebereik: 40Hz - 400Hz
Weergave: ware RMS

9.2 WEERSTAND

Overbelastingsbeveiliging: 250 V DC of AC rms

9.3 DIODE EN CONTINUÏTEIT

Overbelastingsbeveiliging: 250 V DC of AC rms

9.4 TEMPERATUUR

V. 01 – 25/03/2024 23 ©Velleman Group nv

DVM005

℉

-4℉~50℉

1℉

±5℉

50℉~750℉

±(2.0%+5d)

750℉~1832℉

±(3.0%+5d)

Bereik

Waarde

weergeven

Resolutie

1.5V

1.5V

0.001V

9V

9V

0.01V

Meet geen circuits die spanningen > 600 VDC of > 600 VAC kunnen
bevatten.

Wees uiterst voorzichtig bij het meten van spanningen hoger dan 60
VDC of 30 VAC rms.
Plaats uw vingers tijdens het meten altijd achter de
beschermranden van de testsondes!

9.5 BATTERIJ TEST

Overbelastingsbeveiliging: 250V DC of 250V AC RMS

9.6 CONTACTLOZE SPANNINGSDETECTIE

AC-spanningsbereik > 60V - 1000V (50Hz-60Hz)

9.7 HERKENNING VAN STROOMDRADEN

AC-spanningsbereik > 80V - 250V (50Hz-60Hz)

10. Operatie

10.1 DC + AC SPANNINGSMETING

1. Steek het rode meetsnoer in de "INPUT"-aansluiting en steek het

zwarte meetsnoer in de "COM"-aansluiting.

2. Stel de draaischakelaar in op het spanningsbereik en raak met de

punten van de meetsondes het te testen circuit aan.

V. 01 – 25/03/2024 24 ©Velleman Group nv

DVM005

Voer geen weerstandsmetingen uit op circuits onder spanning. Zorg
ervoor dat alle condensatoren in het circuit leeg zijn.

Voer geen diode- of continuïteitsmetingen uit op circuits onder
spanning. Zorg ervoor dat alle condensatoren in het circuit leeg zijn.

Opmerkingen

• Om elektrische schokken en/of schade aan het instrument te

voorkomen, mag u geen spanningsmetingen uitvoeren die hoger
zijn dan 600VRMS.

• Dit is een normale situatie en heeft geen invloed op de meting.

Eenmaal op 200mV of 2V bereik, zelfs zonder invoer of
verbinding met meetsnoer, toont de meter de waarde op het
LCD-scherm.

• Een te groot bereik wordt aangegeven met OL of -OL. Stel in

op een hoger bereik.

• De maximale ingangsstroom is 600 V rms.

10.2 WEERSTANDSMETING

1. Voeg het zwarte meetsnoer in de "COM"-aansluiting en het rode

meetsnoer in de "INPUT"-aansluiting.

2. Zet de draaischakelaar op het Ω bereik en raak met het meetsnoer de

te testen weerstand aan en lees de waarde af van het LCD scherm.

Opmerkingen

• In het open circuit geeft de meter "OL" weer om aan te geven dat er

geen invoer is.

• Om elektrische schokken te voorkomen, moet u de stroom naar de te

testen unit uitschakelen en alle condensatoren ontladen voordat u
weerstandsmetingen uitvoert.

10.3 DIODE- EN CONTINUÏTEITSTEST

1. Voeg het zwarte meetsnoer in de "COM"-aansluiting en het rode

meetsnoer in de "INPUT"-aansluiting, de polariteit van het rode
meetsnoer is "+".

2. Stel de draaischakelaar in op het bereik , plaats het rode

meetsnoer op de anode van de diode en het zwarte meetsnoer op de
kathode van de diode.

V. 01 – 25/03/2024 25 ©Velleman Group nv

DVM005

10.4 CONTINUÏTEITSCONTROLE

1. Voeg het zwarte meetsnoer in de "COM"-aansluiting en het rode

meetsnoer in de "INPUT"-aansluiting.

2. Stel de draaischakelaar in op en raak de meetsnoeren aan op beide

punten van het circuit. Als de weerstand tussen twee punten minder is
dan 50Ω±30Ω, klinkt de ingebouwde zoemer.

OPMERKINGEN

1. Ook zonder zoemergeluid kan er spanning aanwezig zijn. Vertrouw niet

alleen op contactloze spanningsdetectie om de aanwezigheid van
spanning vast te stellen. De werking van de detectie kan afhankelijk
zijn van het ontwerp van de contactdoos, de isolatiedikte, het type en
andere factoren.

2. Wanneer de ingangsklemmen van de meter een spanning detecteren,

kan onder invloed van de aanwezige spanning ook de
spanningsdetectie-indicator oplichten.

3. Houd het apparaat tijdens het testen uit de buurt van elektrische

geluidsbronnen, zoals fluorescentielampen, dimmers, motoren, enz.
Deze bronnen kunnen de NCV-detectie activeren en de test ongeldig
maken.

10.5 GEGEVENS VASTHOUDEN

Druk in elk bereik kort op /Hold om de displaywaarde te vergrendelen.
Het H-teken verschijnt op het scherm. Druk nogmaals kort op /Hold om

af te sluiten.

10.6 BATTERIJ TEST

1. Voeg het zwarte meetsnoer in de "COM"-aansluiting en het rode
meetsnoer in de "INPUT"-aansluiting. De polariteit van het rode meetsnoer
is "+".

2. Zet de draaischakelaar op het bereik " ".

3. Plaats het rode meetsnoer op de accu en het zwarte meetsnoer op de
accu.

naar de minpool van de batterij.

4. Lees de batterijwaarde af van de LCD.

10.7 CONTACTLOZE SPANNINGSDETECTIE (NCV)

3. Zet de draaischakelaar op NCV/LIVE en druk op "SEL" om NCV-modus te

V. 01 – 25/03/2024 26 ©Velleman Group nv

DVM005

WAARSCHUWING: Om elektrische schokken te voorkomen moet
u altijd eerst de testsnoeren loskoppelen voordat u de behuizing

opent. Gebruik, om brandgevaar te voorkomen, alleen zekeringen

kiezen, waarna LCD "EF" weergeeft.

4. Maak contact tussen het bovenste deel van de meter en het geteste circuit,

het akoestische waarschuwingssignaal zal klinken, tegelijkertijd flikkert de
NCV-indicator en toont het LCD-scherm "----", zodra het voltage verdwijnt.

Opmerking:

⚫ Het detectieresultaat is ter referentie, bepaal de spanning niet door
ALLEEN NCV-detectie.
⚫ Detectie kan worden verstoord door het ontwerp van stopcontacten,

isolatiedikte en

andere variabele omstandigheden.
⚫ De externe storingsbronnen, zoals zaklamp, motor, enz.
de verkeerde detectie veroorzaken.

10.8 HERKENNING STROOMDRAAD (LIVE)

1. Zet de draaischakelaar op NCV/LIVE en druk op "SEL" om de LIVE modus

te kiezen, waarna LCD "LIVE" weergeeft.

2. Steek het rode meetsnoer in de "INPUT"-aansluiting en plaats de punt

van het rode meetsnoer in de "INPUT"-aansluiting.

om contact te maken met het AC Voltage. Zodra de meter gelijktijdig alarm

slaat,

de NCV-indicator flikkert en het LCD-scherm "LIVE" toont, betekent dit dat

de draad

onder test staat onder stroom.

Opmerking:

⚫ Wanneer het circuit ernstige lekkage vertoont, maakt het rode meetsnoer

zelfs contact met

aardingslijn, klinkt de zoemer van de meter.
⚫ Detectie kan worden verstoord door het ontwerp van stopcontacten,

isolatiedikte en

andere variabele omstandigheden.
⚫ De externe storingsbronnen, zoals zaklamp, motor, enz.
de verkeerde detectie veroorzaken.

11. Batterij vervangen

V. 01 – 25/03/2024 27 ©Velleman Group nv

DVM005

met dezelfde nominale waarden als aangegeven in deze
handleiding.
Opmerking: raadpleeg de waarschuwing op het batterijvak.

Er bevinden zich geen door de gebruiker te repareren onderdelen in
het apparaat.
Neem contact op met een erkende dealer voor service en/of
reserveonderdelen.

Ontkoppel de meetsnoeren van de testpunten en verwijder de
meetsnoeren van de meetklemmen voordat u de batterijen of
zekeringen vervangt.

• Wanneer" " wordt weergegeven, moet de batterij worden

De batterij vervangen:

vervangen.

• Schakel het instrument uit. Koppel de meetsnoeren los.

• Verwijder de schroef aan de achterkant van de behuizing en open

de behuizing voorzichtig.

• Verwijder de oude batterij en plaats een nieuwe.

• Sluit de behuizing en draai de schroef vast.

Batterij: 1,5V (AAA) x 2, let op de polariteit

12. Problemen oplossen

Als het apparaat abnormaal reageert tijdens het meten, betekent dit dat de
interne zekering defect is.
Houd er rekening mee dat een laag batterijniveau kan leiden tot onjuiste
metingen. Vervang de batterij regelmatig.
(Tip: de verminderde helderheid van de achtergrondverlichting/LCD-display
geeft aan dat de batterij bijna leeg is).

Gebruik dit toestel alleen met originele accessoires. Velleman group
nv kan niet aansprakelijk worden gesteld in geval van schade of
letsel ten gevolge van (verkeerd) gebruik van dit toestel. Voor meer
informatie over dit product en de laatste versie van deze
handleiding kunt u terecht op onze website www.velleman.eu. De
informatie in deze handleiding kan zonder voorafgaande
kennisgeving worden gewijzigd.

© COPYRIGHTVERMELDING
Het auteursrecht op deze handleiding berust bij Velleman Group nv.
Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag

worden gekopieerd, gereproduceerd, vertaald of herleid tot elektronische
media of anderszins zonder voorafgaande schriftelijke toestemming van de
houder van het auteursrecht.

V. 01 – 25/03/2024 28 ©Velleman Group nv

DVM005

CA (courant alternatif)

CC (courant continu)

AC et DC

Risque d'électrocution. Une tension potentiellement
dangereuse est possible.

Attention : risque de danger, le manuel doit être consulté
dans tous les cas où ce symbole est marqué.
Avertissement : condition ou action dangereuse pouvant
entraîner des blessures ou la mort.
Attention : condition ou action susceptible d'endommager le
compteur ou l'équipement testé.

Double isolation (classe de protection 2)

Terre

Diode

Continuité

MODE D'EMPLOI

1. Introduction

A tous les résidents de l'Union européenne
Informations environnementales importantes concernant ce produit

Respectez les règles environnementales locales.

En cas de doute, contactez les autorités locales chargées de
l'élimination des déchets.

Merci d'avoir choisi Velleman ! Veuillez lire attentivement le manuel avant
de mettre cet appareil en service. Si l'appareil a été endommagé pendant le
transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur.

2. Symboles

Ce symbole sur l'appareil ou l'emballage indique que
l'élimination de l'appareil après son cycle de vie pourrait nuire à
l'environnement. Ne jetez pas l'appareil (ou les piles) avec les
déchets municipaux non triés ; il doit être confié à une
entreprise spécialisée pour être recyclé. Cet appareil doit être
retourné à votre distributeur ou à un service de recyclage local.

V. 01 – 25/03/2024 29 ©Velleman Group nv

DVM005

Ce symbole indique : Lire les instructions

Ne pas lire les instructions et le manuel peut entraîner des
dommages, des blessures ou la mort.

Ce symbole indique : Danger
Une condition ou une action dangereuse qui peut entraîner des
blessures ou la mort.

Ce symbole indique : Risque de
danger/d'endommagement

Risque d'une situation ou d'une action dangereuse pouvant
entraîner des dommages, des blessures ou la mort.

Ce symbole indique : Attention ; information importante

Ignorer ces informations peut conduire à des situations
dangereuses.

AVERTISSEMENT : Pour éviter tout choc électrique,
débranchez toujours les fils d'essai avant d'ouvrir le boîtier.
Pour éviter les risques d'incendie, n'utilisez que des fusibles
ayant les mêmes caractéristiques que celles spécifiées dans ce
manuel.
Remarque : voir l'avertissement sur le compartiment des piles.

Évitez le froid, la chaleur et les grandes variations de
température. Lorsque l'appareil est déplacé d'un endroit froid à
un endroit chaud, laissez-le éteint jusqu'à ce qu'il ait atteint la
température ambiante. Cela permet d'éviter la condensation et
les erreurs de mesure.

Protégez cet appareil contre les chocs et les abus. Évitez
d'utiliser la force brute lors de l'utilisation.

Degré de pollution 2-dispositifs. Utilisation à l'intérieur
uniquement. Tenir cet appareil à l'écart de la pluie, de
l'humidité, des éclaboussures et des gouttes de liquide. Ne
convient pas à un usage industriel. Voir §8 Degré de
pollution.

Gardez l'appareil hors de portée des enfants et des utilisateurs
non autorisés.

3. Lignes directrices générales

Reportez-vous à la garantie de service et de qualité Velleman® qui figure
dans les dernières pages de ce manuel.

V. 01 – 25/03/2024 30 ©Velleman Group nv

DVM005

Risque de choc électrique pendant le fonctionnement.

Soyez très prudent lorsque vous mesurez des circuits sous
tension.

L'appareil ne contient aucune pièce susceptible d'être réparée
par l'utilisateur.
Adressez-vous à un revendeur agréé pour l'entretien et/ou les
pièces de rechange.

Il s'agit d'un instrument de mesure de catégorie
d'installation CAT III. Se référer au §7
Surtension/catégorie d'installation.

Lisez attentivement le présent addendum et le manuel.
Familiarisez-vous avec les fonctions de l'appareil avant de
l'utiliser.

Toute modification de l'appareil est interdite pour des raisons de
sécurité. Les dommages causés par des modifications de
l'appareil par l'utilisateur ne sont pas couverts par la garantie.

N'utilisez l'appareil que pour l'usage auquel il est destiné.
L'utilisation non autorisée de l'appareil annule la garantie. Les
dommages causés par le non-respect de certaines directives de
ce manuel ne sont pas couverts par la garantie et le revendeur
n'acceptera aucune responsabilité pour les défauts ou les
problèmes qui pourraient en résulter.

L'appareil ne contient aucune pièce susceptible d'être réparée par
l'utilisateur.
Adressez-vous à un revendeur agréé pour l'entretien et/ou les pièces
de rechange.

Risque de choc électrique pendant le fonctionnement. Soyez
très prudent lorsque vous mesurez des circuits sous tension.

4. Maintenance

Avant d'effectuer toute opération de maintenance, débranchez les fils
d'essai des prises.
Pour les instructions concernant le remplacement de la batterie, reportez­vous au §11 Remplacement de la batterie.
N'appliquez pas de produits abrasifs ou de solvants sur le lecteur. Utilisez un
chiffon humide et un détergent doux pour le nettoyage.

5. Pendant l'utilisation

V. 01 – 25/03/2024 31 ©Velleman Group nv

DVM005

• Si l'équipement est utilisé d'une manière non spécifiée par le

fabricant, la protection fournie par l'équipement peut être
altérée.

• Ne jamais dépasser la valeur limite de protection. Cette valeur

limite est indiquée séparément dans les spécifications de chaque
gamme de mesure.

• Ne touchez pas les bornes non utilisées lorsque le compteur est

relié à un circuit en cours d'essai.

• N'utilisez jamais le compteur avec des installations CAT III

lorsque vous mesurez des tensions qui pourraient dépasser la
marge de sécurité de 600 V au-dessus de la terre.

• Régler le sélecteur de gamme sur sa position la plus haute si

l'intensité de la charge à mesurer n'est pas connue à l'avance.

• Débranchez les fils d'essai du circuit testé avant de tourner le

sélecteur de gamme pour changer de fonction.

• Lorsque vous effectuez des mesures sur un téléviseur ou sur des

circuits d'alimentation de commutation, n'oubliez jamais que
l'appareil de mesure peut être endommagé par des impulsions de
tension de grande amplitude aux points de test.

• Soyez toujours prudent lorsque vous travaillez avec des tensions

supérieures à 60 VDC ou 30 VAC rms. Gardez vos doigts derrière
les barrières de la sonde pendant toute la durée de la mesure.

• N'effectuez jamais de mesures de résistance, de diode ou de

continuité sur des circuits sous tension. Assurez-vous que tous
les condensateurs du circuit sont épuisés.

6. Description générale

Reportez-vous à l'illustration de la page 2 de ce manuel :

1. Position d'indication NCV

2. Lampe de poche

3. Écran LCD : 43,5 x 26 mm

4. Indicateur NCV

5. Touche / HOLD : appuyer légèrement pour activer la mise en

attente des données, appuyer à nouveau pour quitter la mise en
attente des données ; appuyer de manière prolongée pour activer
l'affichage du rétroéclairage, appuyer à nouveau pour quitter le
rétroéclairage (Remarque : lorsque la batterie est insuffisante, le
rétroéclairage n'est pas assez lumineux).

6. bouton : Une légère pression permet de changer de fonction

entre ℃/℉, / ,NCV/Live, une pression prolongée permet
d'activer la lampe de poche.

7. Commutateur rotatif de sélection de fonction

V. 01 – 25/03/2024 32 ©Velleman Group nv

DVM005

CAT

I

Un compteur homologué CAT I convient pour les mesures sur les
circuits électroniques protégés qui ne sont pas directement
connectés au secteur, par exemple les circuits électroniques, les
signaux de commande...

CAT

II

Un compteur classé CAT II convient pour les mesures dans les
environnements CAT I et les appareils monophasés qui sont
raccordés au réseau au moyen d'une fiche et de circuits dans un
environnement domestique normal, à condition que le circuit soit
éloigné d'au moins 10 m d'un environnement CAT III ou de 20 m
d'un environnement CAT IV. Il s'agit par exemple d'appareils
ménagers, d'outils portables...

CAT

III

Un compteur homologué CAT III convient pour les mesures dans les
environnements CAT I et CAT II, ainsi que pour les mesures sur des
appareils (fixes) monophasés ou polyphasés situés à une distance
d'au moins 10 m d'un environnement CAT IV, et pour les mesures
dans ou sur des équipements de niveau de distribution (boîtes à
fusibles, circuits d'éclairage, fours électriques).

CAT

IV

Un compteur classé CAT IV convient pour les mesures dans les
environnements CAT I, CAT II et CAT III, ainsi qu'au niveau de
l'alimentation primaire.
Notez que pour toutes les mesures effectuées sur des équipements
dont les câbles d'alimentation passent à l'extérieur (en aérien ou en
souterrain), un appareil de mesure CAT IV doit être utilisé.

Cet appareil ne convient que pour des mesures jusqu'à 600 V dans

CAT III

8. Prises d'entrée

7. Catégorie de surtension/installation

Les DMM sont classés en fonction du risque et de la gravité des surtensions
transitoires susceptibles de se produire au point d'essai. Les transitoires
sont des bouffées d'énergie de courte durée induites dans un système, par
exemple à la suite d'un coup de foudre sur une ligne électrique.
Les catégories existantes selon la norme EN 61010-1 sont les suivantes :

Avertissement :
Cet appareil a été conçu conformément à la norme EN 61010-1 catégorie
d'installation CAT III 600 V. Cela implique que certaines restrictions
d'utilisation s'appliquent en ce qui concerne les tensions et les pics de
tension qui peuvent se produire dans l'environnement d'utilisation. Voir le
tableau ci-dessus.

V. 01 – 25/03/2024 33 ©Velleman Group nv

DVM005

Degré de
pollution 1

Il n'y a pas de pollution ou seulement une pollution sèche et
non conductrice. La pollution n'a aucune influence.
(uniquement dans les enceintes hermétiques)

Degré de
pollution 2

Seule une pollution non conductrice se produit. Il faut
parfois s'attendre à une conductivité temporaire due à la
condensation. (les environnements domestiques et de
bureau entrent dans cette catégorie)

Degré de
pollution 3

Il y a pollution conductrice ou pollution sèche non
conductrice qui devient conductrice en raison de la
condensation à laquelle on peut s'attendre.
(environnements industriels et environnements exposés à
l'air extérieur - mais pas en contact avec des précipitations)

Degré de
pollution 4

La pollution génère une conductivité persistante causée par
des poussières conductrices ou par la pluie ou la neige
(environnements extérieurs exposés et environnements
présentant des niveaux d'humidité élevés ou de fortes
concentrations de particules fines).

Cet appareil ne convient que pour des mesures dans des
environnements de degré de pollution de classe 2.

8. Degré de pollution

La CEI 61010-1 spécifie différents types d'environnements pollués, pour
lesquels différentes mesures de protection sont nécessaires pour garantir la
sécurité. Les environnements plus difficiles nécessitent une protection plus
importante, et la protection contre la pollution que l'on trouve dans un
certain environnement dépend principalement des propriétés de l'isolation et
du boîtier. Le degré de pollution du DVM indique dans quel environnement
l'appareil peut être utilisé.

Avertissement : Cet appareil a été conçu conformément à la norme EN
61010-1 degré de pollution 2. Cela implique que certaines restrictions
d'utilisation s'appliquent, liées à la pollution qui peut se produire dans
l'environnement d'utilisation. Reportez-vous au tableau ci-dessus.

9. Spécifications

Cet appareil n'est pas calibré à l'achat !
Réglementation concernant l'environnement d'utilisation :
N'utilisez ce compteur que pour des mesures dans des environnements CAT
I, CAT II et CAT III (voir §7).
N'utilisez ce compteur que dans un environnement de degré de pollution 2
(voir §8).

V. 01 – 25/03/2024 34 ©Velleman Group nv

DVM005

Affichage des comptes

Chiffres de 2000

Taille de l'écran LCD (mm)

40 x 21

Tension DC : ±(0,8%+5)

200mV/2V/20V/200V/600V

Tension AC : ±(0,8%+5)

2V/20V/200V/600V

Résistance : ±(1,2%+5)

200/2k/20k/200k/2M/20MΩ

Sélection de la gamme

Gamme manuelle

Contrôle de continuité

Oui

Test de diode

Oui

Maintien des données

Oui

Test de batterie (1,5V/9V)

Oui

Indication de
dépassement de gamme

Oui
Lumière LED/flash

Oui

Rétro-éclairage

Oui

Arrêt automatique

Oui

Affichage de l'icône de
l'unité

Oui
Indication de pile faible

Oui

Protection contre le
dépassement

Oui
Batterie

1,5V (AAA) x 2

Taille du produit (mm)

119x65x30

Poids du produit (g)

130

Catégorie de sécurité

CATIII 600V

Indice de protection IP

IP20

Impédance d'entrée : 10MΩ
Protection contre les surcharges：200mV à 250V DC ou
250V AC RMS ; autres gammes à 600V DC ou 600V AC

RMS

Gamme

Résolution

DCV Précision

ACV Précision

Les conditions de travail idéales sont les suivantes

• température : 18 °C à 28 °C

• humidité relative : max. 80 % RH

• altitude : max. 2000 m (6560 ft)

Mise hors tension automatique : mise hors tension automatique environ 15
minutes après la mise en marche du compteur.
Affichage de la surcharge : "OL"
Affichage de la polarité : négative "-"
Température de fonctionnement : 0℃-40℃
Température de stockage : -10℃-50℃

Indication de pile faible :
sonde d'essai : CAT III 600 V / CAT II 600 V

9.1 TENSION C.C. ET C.A.

V. 01 – 25/03/2024 35 ©Velleman Group nv

DVM005

200mV

100µV

±0.5%±3

－

2V

1mV

±0.8%±5

±1.0%±3

20V

10mV

±0.8%±5

±1.0%±3

200V

100mV

±0.8%±5

±1.0%±3

600V

1V

±0.8%±5

±1.2%±5

Ne pas effectuer de mesures de résistance sur des

circuits sous tension

Gamme

Résolution

Précision

200Ω

0.1Ω

±1.0%±5

2kΩ

1Ω

±1.0%±5

20kΩ

10Ω

±1.0%±5

200kΩ

100Ω

±1.0%±5

2MΩ

1kΩ

±1.0%±5

20MΩ

10KΩ

±1.2%±8

Ne pas effectuer de mesures de diodes ou de continuité

sur des circuits sous tension

gamme

description

l'écran affiche la

tension directe

approximative de la

diode

L'avertisseur sonore

intégré retentit si la

résistance est < 50 Ω

Impédance d'entrée : 10MΩ
Protection contre les surcharges： 600V DC ou 600V AC RMS
Gamme de fréquences : 40Hz - 400Hz
Affichage : true RMS

9.2 RÉSISTANCE

Protection contre les surcharges : 250 V DC ou AC rms

9.3 DIODE ET CONTINUITÉ

Protection contre les surcharges : 250 V DC ou AC rms

V. 01 – 25/03/2024 36 ©Velleman Group nv

DVM005

Unité

Gamme

Résolution

Précision

℃

-20℃~ 0℃

1℃

±4℃

0℃~400℃

±(2.0%+3d)

400℃~1000℃

±(3.0%+3d)

℉

-4℉~50℉

1℉

±5℉

50℉~750℉

±(2.0%+5d)

750℉~1832℉

±(3.0%+5d)

Gamme

Valeur

d'affichage

Résolution

1.5V

1.5V

0.001V

9V

9V

0.01V

Ne pas mesurer des circuits pouvant contenir des tensions > 600
VDC ou > 600 VAC

Soyez extrêmement prudent lorsque vous mesurez des tensions
supérieures à 60 VDC ou 30 VAC rms.

9.4 TEMPERATURE

9.5 TEST DE LA BATTERIE

Protection contre les surcharges : 250V DC ou 250V AC RMS

9.6 DÉTECTION DE TENSION SANS CONTACT

Gamme de tension AC > 60V - 1000V (50Hz-60Hz)

9.7 RECONNAISSANCE DU FIL SOUS TENSION

Gamme de tension AC > 80V - 250V (50Hz-60Hz)

10. Fonctionnement

10.1 MESURE DE LA TENSION C.C. + C.A.

V. 01 – 25/03/2024 37 ©Velleman Group nv

DVM005

Lors des mesures, placez toujours vos doigts derrière les bords de
protection des sondes de test !

Ne pas effectuer de mesures de résistance sur des circuits sous
tension. Assurez-vous que tous les condensateurs du circuit sont
épuisés.

N'effectuez pas de mesures de diodes ou de continuité sur des
circuits sous tension. Assurez-vous que tous les condensateurs du
circuit sont épuisés.

1. Insérez le fil d'essai rouge dans la prise "INPUT" et le fil d'essai noir

dans la prise "COM".

2. Réglez le commutateur rotatif sur la plage de tension et touchez les

pointes de la sonde du fil d'essai au circuit testé, la connexion rouge
du fil d'essai s'affiche.

Notes

• Afin d'éviter tout choc électrique et/ou d'endommager

l'instrument, n'essayez pas d'effectuer une mesure de tension qui
pourrait dépasser 600VRMS.

• Il s'agit d'une situation normale qui n'a aucun effet sur la

mesure, une fois que la gamme de 200mV ou 2V est atteinte,
même sans entrée ou connexion avec un fil d'essai, le compteur
affiche la valeur sur l'écran à cristaux liquides.

• Un dépassement de gamme est indiqué par OL ou -OL. Régler

sur une plage supérieure.

• Le courant d'entrée maximal est de 600 V rms.

10.2 MESURE DE LA RÉSISTANCE

1. Insérez le fil d'essai noir dans la prise "COM" et le fil d'essai rouge

dans la prise "INPUT".

2. Placer le commutateur rotatif sur la plage Ω et toucher le fil d'essai à la

résistance testée, puis lire la valeur sur l'écran à cristaux liquides.

Notes

• En circuit ouvert, le compteur affiche "OL" pour indiquer qu'il n'y a pas

d'entrée.

• Pour éviter tout choc électrique, débranchez l'alimentation de l'unité

testée et déchargez tous les condensateurs avant d'effectuer des
mesures de résistance.

10.3 TEST DE DIODE ET DE CONTINUITÉ

V. 01 – 25/03/2024 38 ©Velleman Group nv

DVM005

1. Insérer le fil d'essai noir dans la prise "COM" et le fil d'essai rouge dans

la prise "INPUT", la polarité du fil d'essai rouge étant "+".

2. Réglez le commutateur rotatif sur la plage , placez le fil d'essai

rouge sur l'anode de la diode et le fil d'essai noir sur la cathode de la
diode, l'appareil de mesure indiquera la tension directe approximative
de la diode.

10.4 VÉRIFICATION DE LA CONTINUITÉ

1. Insérez le fil d'essai noir dans la prise "COM" et le fil d'essai rouge

dans la prise "INPUT".

2. Réglez le commutateur rotatif sur la plage et touchez les fils d'essai

aux deux points du circuit, si la résistance entre les deux points est
inférieure à 50Ω±30Ω, l'avertisseur sonore intégré retentira.

NOTES

1. Même en l'absence de buzzer, la tension peut toujours être présente.

Ne vous fiez pas uniquement à la détection de tension sans contact
pour déterminer la présence de tension. Le fonctionnement de la
détection peut être soumis à la conception de la prise, à l'épaisseur de
l'isolation, à différents types et à d'autres facteurs.

2. Lorsque les bornes d'entrée du compteur détectent une tension,

l'indicateur de détection de tension peut également s'allumer en raison
de l'influence de la tension présente.

3. Pendant les tests, tenez l'appareil à l'écart des sources de bruit

électrique, c'est-à-dire des lampes fluorescentes et à gradation, des
moteurs, etc. Ces sources peuvent déclencher la détection de NCV et
invalider le test.

10.5 MAINTIEN DES DONNÉES

Dans n'importe quelle gamme, appuyez brièvement sur /Hold pour
verrouiller la valeur affichée. Le signe H apparaît à l'écran. Appuyez

brièvement sur /Hold pour quitter.

10.6 TEST DE LA BATTERIE

1. Insérez le fil d'essai noir dans la prise "COM" et le fil d'essai rouge dans la
prise "INPUT". La polarité du fil de test rouge est "+".

2. Réglez le commutateur rotatif sur la plage " ".

3. Placer l'extrémité du fil d'essai rouge sur le pôle positif de la batterie et
l'extrémité du fil d'essai noir sur le pôle positif de la batterie.

V. 01 – 25/03/2024 39 ©Velleman Group nv

DVM005

au négatif de la batterie.

4. Lire la valeur de la pile sur l'écran LCD.

10.7 DÉTECTION DE TENSION SANS CONTACT (NCV)

5. Réglez le commutateur rotatif sur la gamme NCV/LIVE et appuyez sur "SEL"

pour choisir le mode NCV, et l'écran LCD affiche "EF".

6. Mettez en contact la partie supérieure du compteur avec le circuit testé, le

signal d'alerte sonore retentira, l'indicateur NCV clignotera simultanément et
l'écran LCD affichera "----", une fois que la tension aura disparu.

Remarque :

⚫ Le résultat de la détection est donné à titre indicatif, ne déterminez pas la

tension en fonction de la température.

Détection NCV SEULEMENT.
⚫ La détection peut être perturbée par la conception de la prise, l'épaisseur

de l'isolant et l'épaisseur de l'eau.

d'autres conditions variables.
⚫ Les sources d'interférences externes, telles qu'une lampe de poche, un

moteur, etc.

provoquer une détection erronée.

10.8 RECONNAISSANCE DU FIL SOUS TENSION (LIVE)

1. Réglez le sélecteur rotatif sur la gamme NCV/LIVE et appuyez sur "SEL"

pour choisir le mode LIVE, et l'écran LCD affiche "LIVE".

2. Insérez le cordon de test rouge dans la prise "INPUT" et placez la pointe

du cordon de test rouge dans la prise "INPUT".

pour contacter la tension alternative. Le compteur émet simultanément un

son d'alarme,

l'indicateur NCV clignote et l'écran LCD affiche "LIVE", ce qui signifie que le

câble

testé est un fil sous tension.

Remarque :

⚫ Lorsque le circuit présente des fuites importantes, le fil d'essai rouge entre

même en contact avec l'eau.

Le buzzer de l'appareil de mesure se déclenche lorsque l'appareil de mesure

est connecté à la ligne de terre.

⚫ La détection peut être perturbée par la conception de la prise, l'épaisseur

de l'isolant et l'épaisseur de l'eau.

d'autres conditions variables.

V. 01 – 25/03/2024 40 ©Velleman Group nv

DVM005

AVERTISSEMENT : Pour éviter tout choc électrique, débranchez
toujours les fils d'essai avant d'ouvrir le boîtier. Pour éviter les

risques d'incendie, n'utilisez que des fusibles ayant les mêmes
caractéristiques que celles spécifiées dans ce manuel.
Remarque : voir l'avertissement sur le compartiment à piles.

L'appareil ne contient aucune pièce susceptible d'être réparée par
l'utilisateur.
Adressez-vous à un revendeur agréé pour l'entretien et/ou les
pièces de rechange.

Déconnectez les cordons de test des points de test et retirez les
cordons de test des bornes de mesure avant de remplacer les piles
ou les fusibles.

⚫ Les sources d'interférences externes, telles qu'une lampe de poche, un

moteur, etc.

provoquer une détection erronée.

11. Remplacement de la batterie

• Lorsque " " s'affiche, la pile doit être remplacée.

Pour remplacer la batterie :

• Éteindre l'instrument. Déconnectez les fils d'essai.

• Retirez la vis située à l'arrière du boîtier et ouvrez délicatement

le boîtier.

• Retirez la pile usagée et insérez-en une nouvelle.

• Fermez le boîtier et fixez la vis.

Pile : 1,5V (AAA) x 2, veillez à respecter la polarité.

12. Dépannage

Si l'appareil se comporte de manière anormale pendant la mesure, cela
signifie que le fusible interne est défectueux.
N'oubliez pas qu'un faible niveau de batterie peut entraîner des mesures
incorrectes. Remplacez régulièrement la pile.
(Conseil : la luminosité réduite du rétro-éclairage/de l'écran LCD indique
que le niveau de la batterie est faible).

N'utilisez cet appareil qu'avec des accessoires d'origine. Velleman
group nv ne peut être tenu responsable en cas de dommages ou de
blessures résultant d'une utilisation (incorrecte) de cet appareil.
Pour plus d'informations concernant ce produit et la dernière
version de ce manuel, veuillez visiter notre site web
www.velleman.eu. Les informations contenues dans ce manuel
peuvent être modifiées sans préavis.

V. 01 – 25/03/2024 41 ©Velleman Group nv

DVM005

© AVIS DE DROIT D'AUTEUR
Le copyright de ce manuel est la propriété de Velleman Group nv.
Tous les droits mondiaux sont réservés. Aucune partie de ce manuel ne

peut être copiée, reproduite, traduite ou réduite sur un support électronique
ou autre sans l'accord écrit préalable du détenteur des droits d'auteur.

V. 01 – 25/03/2024 42 ©Velleman Group nv

DVM005

CA (corriente alterna)

CC (corriente continua)

Tanto CA como CC

Riesgo de descarga eléctrica. Es posible que se produzca
una tensión potencialmente peligrosa.

Precaución: riesgo de peligro, debe consultarse el manual
en todos los casos en los que aparezca este símbolo.
Advertencia: situación o acción peligrosa que puede provocar
lesiones o la muerte.
Precaución: condición o acción que puede provocar daños en
el medidor o en el equipo sometido a prueba.

Doble aislamiento (clase de protección 2)

Tierra

Diodo

MANUAL DEL USUARIO

1. Introducción

A todos los residentes en la Unión Europea
Información medioambiental importante sobre este producto

normas medioambientales locales.

En caso de duda, póngase en contacto con las autoridades locales de
eliminación de residuos.

Gracias por elegir Velleman. Lea detenidamente el manual antes de poner
en servicio este aparato. Si el aparato ha resultado dañado durante el
transporte, no lo instale ni lo utilice y póngase en contacto con su
distribuidor.

2. Símbolos

Este símbolo en el aparato o en el embalaje indica que la
eliminación del aparato después de su ciclo de vida podría dañar
el medio ambiente. No deseche el aparato (ni las pilas) como
residuos urbanos sin clasificar; debe llevarlo a una empresa
especializada para su reciclaje. Este aparato debe devolverse a
su distribuidor o a un servicio de reciclaje local. Respete las

V. 01 – 25/03/2024 43 ©Velleman Group nv

DVM005

Continuidad

Este símbolo indica: Leer instrucciones

No leer las instrucciones y el manual puede provocar daños,
lesiones o la muerte.

Este símbolo indica: Peligro
Condición o acción peligrosa que puede provocar lesiones o la
muerte.

Este símbolo indica: Riesgo de peligro/daño

Riesgo de que se produzca una situación o acción peligrosa que
pueda causar daños, lesiones o la muerte.

Este símbolo indica: Atención; información importante

Ignorar esta información puede conducir a situaciones
peligrosas.

ADVERTENCIA: Para evitar descargas eléctricas, desconecte
siempre los cables de prueba antes de abrir la carcasa. Para
evitar riesgos de incendio, utilice únicamente fusibles con los
mismos valores nominales que los especificados en este manual.
Observación: consulte la advertencia en el compartimento de
las pilas.

Evite el frío, el calor y las grandes oscilaciones de temperatura.
Cuando traslade el aparato de un lugar frío a otro cálido, déjelo
apagado hasta que haya alcanzado la temperatura ambiente. Así
evitará la condensación y los errores de medición.

Proteja este aparato de golpes y malos tratos. Evite la fuerza
bruta al utilizarlo.

Grado de contaminación de 2 dispositivos. Sólo para uso en
interiores. Mantenga este aparato alejado de la lluvia, la
humedad, las salpicaduras y el goteo de líquidos. No apto para
uso industrial. Consulte §8 Grado de contaminación.

Mantenga el aparato fuera del alcance de los niños y de usuarios
no autorizados.

3. Directrices generales

Consulte la garantía de servicio y calidad de Velleman® en las últimas
páginas de este manual.

V. 01 – 25/03/2024 44 ©Velleman Group nv

DVM005

Riesgo de descarga eléctrica durante el funcionamiento.

Tenga mucho cuidado al medir circuitos bajo tensión.

En el interior del aparato no hay piezas que el usuario pueda
reparar.
Diríjase a un distribuidor autorizado para obtener servicio y/o
piezas de repuesto.

Se trata de un instrumento de medida de categoría de
instalación CAT III. Consulte §7 Sobretensión/categoría
de instalación.

Lea detenidamente este anexo y el manual. Familiarícese con las
funciones del aparato antes de utilizarlo.

Toda modificación del aparato está prohibida por razones de
seguridad. La garantía no cubre los daños causados por
modificaciones realizadas por el usuario en el aparato.

Utilice el aparato sólo para los fines previstos. El uso no
autorizado del aparato anulará la garantía. Los daños causados
por la inobservancia de determinadas directrices de este manual
no están cubiertos por la garantía y el distribuidor no aceptará
responsabilidad alguna por los defectos o problemas resultantes.

En el interior del aparato no hay piezas que el usuario pueda
reparar.
Diríjase a un distribuidor autorizado para obtener servicio y/o piezas
de repuesto.

Riesgo de descarga eléctrica durante el funcionamiento.

Tenga mucho cuidado al medir circuitos bajo tensión.

4. Mantenimiento

Antes de realizar cualquier actividad de mantenimiento, desconecte los
cables de prueba de las tomas.
Para obtener instrucciones sobre la sustitución de la batería, consulte §11
Sustitución de la batería.
No aplique abrasivos ni disolventes al medidor. Utilice un paño húmedo y
detergente suave para limpiarlo.

5. Durante el uso

• Si el equipo se utiliza de una manera no especificada por el

fabricante, la protección proporcionada por el equipo puede verse
afectada.

V. 01 – 25/03/2024 45 ©Velleman Group nv

DVM005

• No supere nunca el valor límite de protección. Este valor límite

figura por separado en las especificaciones de cada rango de
medición.

• No toque los terminales no utilizados cuando el medidor esté

conectado a un circuito que se esté comprobando.

• No utilice nunca el medidor con instalaciones CAT III cuando

mida tensiones que puedan superar el margen de seguridad de
600 V sobre tierra.

• Coloque el selector de rango en su posición más alta si se

desconoce de antemano la intensidad de la carga que se va a
medir.

• Desconecte los cables de prueba del circuito comprobado antes

de girar el selector de gama para cambiar de función.

• Cuando realice mediciones en un televisor o en circuitos de

potencia conmutada, recuerde siempre que el medidor puede
resultar dañado por cualquier impulso de tensión de gran
amplitud en los puntos de prueba.

• Tenga siempre cuidado cuando trabaje con tensiones superiores

a 60 V CC o 30 V CA rms. Mantenga los dedos detrás de las
barreras de la sonda en todo momento durante la medición.

• Nunca realice mediciones de resistencia, diodo o continuidad en

circuitos bajo tensión. Asegúrese de que todos los condensadores
del circuito estén agotados.

6. Descripción general

Consulte la ilustración de la página 2 de este manual:

1. Posición de indicación NCV

2. Linterna

3. Pantalla LCD:43,5x26mm

4. Indicador NCV

5. / Botón HOLD: pulsar ligeramente para activar la retención de

datos, pulsar de nuevo para salir de la retención de datos; mantener
pulsado para activar la retroiluminación de la pantalla, pulsar de nuevo
para salir de la retroiluminación (Nota: Cuando la batería es
insuficiente, la retroiluminación no será lo suficientemente brillante)

6. Botón : Pulse ligeramente para cambiar las funciones entre ℃/℉,

/ ,NCV/Live, mantenga pulsado para activar la linterna.

7. Conmutador giratorio de selección de funciones

8. Tomas de entrada

V. 01 – 25/03/2024 46 ©Velleman Group nv

DVM005

CAT

I

Un medidor con clasificación CAT I es adecuado para mediciones en
circuitos electrónicos protegidos que no están conectados
directamente a la red eléctrica, por ejemplo, circuitos electrónicos,
señales de control...

CAT

II

Un contador con clasificación CAT II es adecuado para mediciones en
entornos CAT I y aparatos monofásicos que estén conectados a la
red mediante un enchufe y circuitos en un entorno doméstico
normal, siempre que el circuito esté a una distancia mínima de 10 m
de un entorno CAT III o de 20 m de un entorno CAT IV. Por ejemplo,
electrodomésticos, herramientas portátiles...

CAT

III

Un medidor con clasificación CAT III es adecuado para mediciones
en entornos CAT I y CAT II, así como para mediciones en aparatos
(fijos) monofásicos o polifásicos que estén a una distancia mínima
de 10 m de un entorno CAT IV, y para mediciones en o sobre
equipos de nivel de distribución (cajas de fusibles, circuitos de
iluminación, hornos eléctricos).

CAT

IV

Un medidor con clasificación CAT IV es adecuado para medir en
entornos CAT I, CAT II y CAT III, así como en el nivel de
alimentación primaria.
Tenga en cuenta que para todas las mediciones en equipos cuyos
cables de alimentación pasen por el exterior (ya sean aéreos o
subterráneos) debe utilizarse un medidor CAT IV.

Este aparato sólo es adecuado para mediciones de hasta 600 V en

CAT III

7. Categoría de sobretensión/instalación

Los DMM se clasifican en función del riesgo y la gravedad de la sobretensión
transitoria que pueda producirse en el punto de prueba. Los transitorios son
ráfagas de energía de corta duración inducidas en un sistema, por ejemplo,
causadas por la caída de un rayo en una línea eléctrica.
Las categorías existentes según EN 61010-1 son:

Advertencia:
Este aparato ha sido diseñado conforme a la norma EN 61010-1 categoría
de instalación CAT III 600 V. Esto implica que se aplican ciertas
restricciones de uso relacionadas con las tensiones y picos de tensión que
pueden producirse en el entorno de uso. Consulte la tabla anterior.

8. Grado de contaminación

La norma IEC 61010-1 especifica diferentes tipos de entornos
contaminados, para los que son necesarias diferentes medidas de protección
a fin de garantizar la seguridad. Los entornos más duros requieren más

V. 01 – 25/03/2024 47 ©Velleman Group nv

DVM005

Grado de
contaminación
1

No se produce contaminación o sólo se produce
contaminación seca, no conductora. La contaminación no
tiene ninguna influencia. (sólo se encuentra en recintos
herméticamente cerrados)

Grado de
contaminación
2

Sólo se produce contaminación no conductora.
Ocasionalmente, cabe esperar una conductividad temporal
causada por la condensación. (los entornos domésticos y de
oficina entran en esta categoría)

Grado de
contaminación
3

Se produce contaminación conductiva, o contaminación seca
no conductiva que se convierte en conductiva debido a la
condensación que cabe esperar.
(ambientes industriales y ambientes expuestos al aire
exterior - pero no en contacto con precipitaciones)

Grado de
contaminación
4

La contaminación genera una conductividad persistente
causada por el polvo conductor o por la lluvia o la nieve
(entornos exteriores expuestos y entornos en los que se
producen altos niveles de humedad o altas concentraciones
de partículas finas).

Este aparato sólo es apto para mediciones en entornos con
grado de contaminación de clase 2.

protección, y la protección contra la contaminación que se encuentra en un
determinado entorno depende principalmente del aislamiento y de las
propiedades de la caja. El grado de contaminación del DVM indica en qué
entorno puede utilizarse el aparato.

Advertencia: Este aparato ha sido diseñado conforme a la norma EN
61010-1 grado de contaminación 2. Esto implica que se aplican ciertas
restricciones de uso relacionadas con la contaminación que puede producirse
en el entorno de uso. Esto implica que se aplican ciertas restricciones de uso
relacionadas con la contaminación que puede producirse en el entorno de
uso. Consulte la tabla anterior.

9. Especificaciones

Este aparato no está calibrado en el momento de la compra.
Normativa relativa al entorno de uso:
Utilice este medidor sólo para mediciones en entornos CAT I, CAT II y CAT
III (véase §7).
Utilice este medidor únicamente en un entorno con un grado de
contaminación 2 (véase §8).
Las condiciones de trabajo ideales son:

• temperatura: 18 °C a 28 °C

V. 01 – 25/03/2024 48 ©Velleman Group nv

DVM005

Mostrar recuentos

Recuentos de 2000

Tamaño LCD (mm)

40 x 21

Tensión continua:
±(0,8%+5)

200mV/2V/20V/200V/600V

Tensión alterna:
±(0,8%+5)

2V/20V/200V/600V
Resistencia: ±(1,2%+5)

200/2k/20k/200k/2M/20MΩ

Selección de gama

Alcance manual

Comprobación de
continuidad

Sí
Prueba de diodos

Sí

Retención de datos

Sí

Prueba de batería
(1,5V/9V)

Sí
Indicación de sobrecarga

Sí

Luz LED/flash

Sí

Luz de fondo

Sí

Apagado automático

Sí

Icono de unidad

Sí

Indicación de batería baja

Sí

Protección contra el
exceso de alcance

Sí
Batería

1,5 V (AAA) x 2

Tamaño del producto
(mm)

119x65x30
Peso del producto (g)

130

Categoría de seguridad

CATIII 600V

Grado de protección IP

IP20

Impedancia de entrada: 10MΩ

Protección contra sobrecarga：200mV a 250V CC o 250V

CA RMS; otros rangos a 600V CC o 600V CA RMS

Gama

Resolución

DCV Precisión

ACV Precisión

• humedad relativa: máx. 80 % HR

• altitud: máx. 2000 m (6560 pies)

Apagado automático: se apaga automáticamente unos 15 minutos después
de encender el medidor.
Indicación de sobrecarga: "OL"
Indicación de polaridad: negativo "-"
Temperatura de funcionamiento: 0℃-40℃
Temperatura de almacenamiento: -10℃-50℃

Indicación de batería baja:
sonda de prueba: CAT III 600 V / CAT II 600 V

9.1 TENSIÓN CONTINUA Y ALTERNA

V. 01 – 25/03/2024 49 ©Velleman Group nv

DVM005

200mV

100µV

±0.5%±3

－

2V

1mV

±0.8%±5

±1.0%±3

20V

10mV

±0.8%±5

±1.0%±3

200V

100mV

±0.8%±5

±1.0%±3

600V

1V

±0.8%±5

±1.2%±5

No realice mediciones de resistencia en circuitos bajo

tensión

Gama

Resolución

Precisión

200Ω

0.1Ω

±1.0%±5

2kΩ

1Ω

±1.0%±5

20kΩ

10Ω

±1.0%±5

200kΩ

100Ω

±1.0%±5

2MΩ

1kΩ

±1.0%±5

20MΩ

10KΩ

±1.2%±8

No realice mediciones de diodos o de continuidad en

circuitos bajo tensión.

gama

descripción

la pantalla indica la

tensión directa

aproximada del diodo

zumbador incorporado

suena si la resistencia

< 50 Ω

Impedancia de entrada: 10MΩ
Protección contra sobrecarga： 600 V CC o 600 V CA RMS
Gama de frecuencias: 40Hz - 400Hz
Visualización: RMS real

9.2 RESISTENCIA

Protección contra sobrecarga: 250 V c.c. o c.a. eficaces

9.3 DIODO Y CONTINUIDAD

Protección contra sobrecarga: 250 V c.c. o c.a. eficaces

V. 01 – 25/03/2024 50 ©Velleman Group nv

DVM005

Unida

Gama

Resolución

Precisión

℃

-20℃~ 0℃

1℃

±4℃

0℃~400℃

±(2.0%+3d)

400℃~1000℃

±(3.0%+3d)

℉

-4℉~50℉

1℉

±5℉

50℉~750℉

±(2.0%+5d)

750℉~1832℉

±(3.0%+5d)

Gama

Mostrar valor

Resolución

1.5V

1.5V

0.001V

9V

9V

0.01V

No mida circuitos que puedan contener tensiones > 600 V CC o >
600 V CA.

Extreme las precauciones al medir tensiones superiores a 60 V CC o
30 V CA rms.
Durante la medición, coloque siempre los dedos detrás de los
bordes protectores de las puntas de prueba.

9.4 TEMPERATURA

9.5 PRUEBA DE LA BATERÍA

Protección contra sobrecarga: 250 V CC o 250 V CA RMS

9.6 DETECCIÓN DE TENSIÓN SIN CONTACTO

Tensión alterna > 60 V - 1000 V (50 Hz-60 Hz)

9.7 RECONOCIMIENTO DE CABLES EN TENSIÓN

Tensión alterna > 80 V - 250 V (50 Hz-60 Hz)

10. Operación

10.1 MEDICIÓN DE TENSIÓN CC + CA

V. 01 – 25/03/2024 51 ©Velleman Group nv

DVM005

No realice mediciones de resistencia en circuitos bajo tensión.
Asegúrese de que todos los condensadores del circuito estén
agotados.

No realice mediciones de diodos o de continuidad en circuitos bajo
tensión. Asegúrese de que todos los condensadores del circuito
estén agotados.

1. Inserte el cable de prueba rojo en la toma "INPUT" y el cable de

prueba negro en la toma "COM".

2. Coloque el conmutador giratorio en el rango de tensión y toque con las

puntas de las puntas de prueba el circuito bajo prueba, se mostrará la
conexión roja de la punta de prueba.

Notas

• Para evitar descargas eléctricas y/o daños en el instrumento, no

intente realizar ninguna medición de tensión que pueda superar
los 600VRMS.

• Es una situación normal y no afecta a la medición, una vez en el

rango de 200mV o 2V, incluso sin entrada o conectado con el
cable de prueba, el medidor muestra el valor en la pantalla LCD.

• Un exceso de rango se indica mediante OL o -OL. Ajústelo a un

rango superior.

• La corriente de entrada máxima es de 600 V rms.

10.2 MEDICIÓN DE LA RESISTENCIA

1. Inserte el cable de prueba negro en la toma "COM" y el cable de

prueba rojo en la toma "INPUT".

2. Ponga el conmutador giratorio en el rango Ω y toque con el cable de

prueba la resistencia sometida a prueba y lea el valor en la pantalla
LCD.

Notas

• En el circuito abierto, el medidor muestra "OL" para indicar que no hay

entrada.

• Para evitar descargas eléctricas, desconecte la alimentación de la

unidad bajo prueba y descargue todos los condensadores antes de
realizar cualquier medición de resistencia.

10.3 PRUEBA DE DIODO Y CONTINUIDAD

1. Inserte el cable de prueba negro en la toma "COM" y el cable de

prueba rojo en la toma "INPUT"; la polaridad del cable de prueba rojo
es "+".

V. 01 – 25/03/2024 52 ©Velleman Group nv

DVM005

2. Coloque el interruptor giratorio en el rango , coloque el cable de

prueba rojo en el ánodo del diodo y el cable de prueba negro en el
cátodo del diodo, el medidor mostrará el voltaje de avance aproximado
del diodo.

10.4 CONTROL DE CONTINUIDAD

1. Inserte el cable de prueba negro en la toma "COM" y el cable de

prueba rojo en la toma "INPUT".

2. Coloque el interruptor giratorio en rango y toque los cables de

prueba a ambos puntos del circuito, si la resistencia entre dos puntos
menos de 50Ω±30Ω, el zumbador incorporado sonará.

NOTAS

1. Incluso sin que suene el zumbador, puede existir tensión. No confíe

únicamente en la detección de tensión sin contacto para determinar la
presencia de tensión. El funcionamiento de la detección puede estar
sujeto al diseño de la toma, al grosor del aislamiento, al tipo diferente
y a otros factores.

2. Cuando los terminales de entrada del medidor detectan tensión,

debido a la influencia de la tensión presente, el indicador de detección
de tensión también puede encenderse.

3. Mantenga el aparato alejado de fuentes de ruido eléctrico durante las

pruebas, es decir, luces fluorescentes y regulables, motores, etc. Estas
fuentes pueden activar la detección de NCV e invalidar la prueba.

10.5 RETENCIÓN DE DATOS

En cualquier rango, pulse brevemente /Hold para bloquear el valor
visualizado. El signo H aparecerá en la pantalla. Vuelva a pulsar brevemente

/Hold para salir.

10.6 PRUEBA DE LA BATERÍA

1. Inserte el cable de prueba negro en la toma "COM" y el cable de prueba

rojo en la toma "INPUT". La polaridad del cable rojo de prueba es "+".

2. Coloque el interruptor giratorio en el rango " ".

3. Coloque la punta del cable de prueba rojo en el positivo de la batería y la
punta del cable de prueba negro

al negativo de la batería.

4. Lea el valor de la batería en la pantalla LCD.

V. 01 – 25/03/2024 53 ©Velleman Group nv

DVM005

10.7 DETECCIÓN DE TENSIÓN SIN CONTACTO (NCV)

7. Ponga el interruptor giratorio en el rango NCV/LIVE y pulse "SEL" para

elegir el modo NCV, y en la pantalla LCD aparecerá "EF".

8. Ponga en contacto la parte superior del medidor con el circuito bajo prueba,

sonará la señal de alerta audible, simultáneamente el indicador NCV parpadea
y la pantalla LCD muestra "----", una vez que sale la tensión.

Nota:

⚫ El resultado de la detección es de referencia, no determine la tensión por
SÓLO detección NCV.
⚫ La detección puede interferir por el diseño de la toma, el grosor del

aislamiento y la

otras condiciones variables.
⚫ Las fuentes de interferencia externas, como la linterna, el motor, etc,

pueden

provocar una detección errónea.

10.8 RECONOCIMIENTO DE CABLES VIVOS(LIVE)

1. Ponga el selector giratorio en la gama NCV/LIVE y pulse "SEL" para elegir

el modo LIVE, y la pantalla LCD mostrará "LIVE".

2. Inserte el cable de prueba rojo en la toma "INPUT" y coloque la punta del

cable de prueba rojo

para entrar en contacto con la tensión alterna. Una vez que el medidor hace

sonar la alarma simultáneamente,

el indicador NCV parpadea y la pantalla LCD muestra "LIVE", significa que el

cable

bajo prueba es cable vivo.

Nota:

⚫ Cuando el circuito está en fuga grave, el cable rojo de prueba incluso

contacto

línea de tierra, sonará el zumbador del contador.
⚫ La detección puede interferir por el diseño de la toma, el grosor del

aislamiento y la

otras condiciones variables.
⚫ Las fuentes de interferencia externas, como la linterna, el motor, etc,

pueden

provocar una detección errónea.

V. 01 – 25/03/2024 54 ©Velleman Group nv

DVM005

ADVERTENCIA: Para evitar descargas eléctricas, desconecte

siempre los cables de prueba antes de abrir la carcasa. Para evitar
riesgos de incendio, utilice únicamente fusibles con los mismos
valores nominales que los especificados en este manual.
Observación: consulte la advertencia en el compartimento de las
pilas

En el interior del aparato no hay piezas que el usuario pueda
reparar.
Diríjase a un distribuidor autorizado para obtener servicio y/o
piezas de repuesto.

Desconecte los cables de prueba de los puntos de prueba y retire
los cables de prueba de los terminales de medición antes de
sustituir las baterías o los fusibles.

11. Sustitución de la batería

• Si aparece " ", debe cambiar la pila.

Para sustituir la batería:

• Apague el aparato. Desconecte los cables de prueba.

• Retire el tornillo situado en la parte posterior de la carcasa y

ábrala con cuidado.

• Retire la pila usada e inserte una nueva.

• Cierre la carcasa y apriete el tornillo.

Pila: 1,5 V (AAA) x 2, asegúrate de respetar la polaridad

12. Solución de problemas

Si el aparato actúa de forma anormal durante la medición, significa que el
fusible interno está defectuoso.
Tenga en cuenta que un nivel bajo de batería puede dar lugar a mediciones
incorrectas. Sustituya la pila con regularidad.
(Consejo: la luminosidad reducida de la pantalla retroiluminada/LCD indica
un nivel de batería bajo).

Utilice este aparato sólo con accesorios originales. Velleman group
nv no se hace responsable en caso de daños o lesiones derivados del
uso (incorrecto) de este aparato. Para obtener más información
sobre este producto y la última versión de este manual, visite
nuestro sitio web www.velleman.eu. La información de este manual
está sujeta a cambios sin previo aviso.

V. 01 – 25/03/2024 55 ©Velleman Group nv

DVM005

© AVISO DE COPYRIGHT
El copyright de este manual es propiedad de Velleman Group nv.
Reservados todos los derechos en todo el mundo. Ninguna parte de

este manual puede ser copiada, reproducida, traducida o reducida a ningún
medio electrónico o de otro tipo sin el consentimiento previo por escrito del
titular de los derechos de autor.

V. 01 – 25/03/2024 56 ©Velleman Group nv

DVM005

AC (Wechselstrom)

DC (Gleichstrom)

Sowohl AC als auch DC

Gefahr eines elektrischen Schlages. Eine möglicherweise
gefährliche Spannung ist möglich.

Achtung: Gefahr, in allen Fällen, in denen dieses Symbol
gekennzeichnet ist, muss das Handbuch konsultiert werden.
Warnung: eine gefährliche Situation oder Handlung, die zu
Verletzungen oder zum Tod führen kann
Vorsicht: Bedingung oder Handlung, die zu einer
Beschädigung des Messgeräts oder der zu prüfenden
Ausrüstung führen kann

Doppelte Isolierung (Klasse 2-Schutz)

Erde

Diode

BEDIENUNGSANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen zu diesem Produkt

Recyclingdienst ab. Beachten Sie die örtlichen Umweltvorschriften.

Wenden Sie sich im Zweifelsfall an Ihre örtliche
Abfallentsorgungsbehörde.

Danke, dass Sie sich für Velleman entschieden haben! Bitte lesen Sie das
Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Sollte
das Gerät beim Transport beschädigt worden sein, installieren oder
benutzen Sie es nicht und wenden Sie sich an Ihren Händler.

2. Symbole

Dieses Symbol auf dem Gerät oder der Verpackung weist darauf
hin, dass die Entsorgung des Geräts nach seinem Lebenszyklus
die Umwelt schädigen könnte. Entsorgen Sie das Gerät (oder die
Batterien) nicht als unsortierten Siedlungsabfall, sondern führen
Sie es einem spezialisierten Unternehmen zum Recycling zu.
Geben Sie das Gerät bei Ihrem Händler oder bei einem örtlichen

V. 01 – 25/03/2024 57 ©Velleman Group nv

DVM005

Kontinuität

Dieses Symbol zeigt an: Anweisungen lesen

Das Nichtlesen der Anweisungen und des Handbuchs kann zu
Schäden, Verletzungen oder Tod führen.

Dieses Symbol zeigt an: Gefahr
Eine gefährliche Situation oder Handlung, die zu Verletzungen
oder zum Tod führen kann.

Dieses Symbol weist auf Folgendes hin:
Gefahr/Beschädigung

Gefahr eines gefährlichen Zustands oder einer Handlung, die zu
Schäden, Verletzungen oder zum Tod führen kann.

Dieses Symbol bedeutet: Achtung; wichtige
Informationen

Die Nichtbeachtung dieser Informationen kann zu gefährlichen
Situationen führen.

WARNUNG: Um einen elektrischen Schlag zu vermeiden,
trennen Sie immer die Messleitungen, bevor Sie das Gehäuse
öffnen. Um Brandgefahren zu vermeiden, verwenden Sie nur
Sicherungen mit denselben Nennwerten wie in diesem Handbuch
angegeben.
Hinweis: Beachten Sie den Warnhinweis auf dem
Batteriefach.

Vermeiden Sie Kälte, Hitze und große
Temperaturschwankungen. Wenn das Gerät von einem kalten an
einen warmen Ort gebracht wird, lassen Sie es ausgeschaltet,
bis es Raumtemperatur erreicht hat. So vermeiden Sie
Kondensation und Messfehler.

Schützen Sie das Gerät vor Stößen und Missbrauch. Vermeiden
Sie bei der Bedienung rohe Gewalt.

Verschmutzungsgrad 2-Gerät. Nur zur Verwendung in
Innenräumen. Halten Sie dieses Gerät von Regen, Feuchtigkeit,
Spritzern und tropfenden Flüssigkeiten fern. Nicht für den

3. Allgemeine Leitlinien

Siehe die Velleman® Service- und Qualitätsgarantie auf den letzten Seiten
dieses Handbuchs.

V. 01 – 25/03/2024 58 ©Velleman Group nv

DVM005

industriellen Gebrauch geeignet. Siehe §8
Verschmutzungsgrad.

Halten Sie das Gerät von Kindern und unbefugten Benutzern
fern.

Gefahr eines Stromschlags während des Betriebs. Seien
Sie sehr vorsichtig, wenn Sie stromführende Schaltkreise
messen.

Im Inneren des Geräts befinden sich keine vom Benutzer zu
wartenden Teile.
Wenden Sie sich an einen autorisierten Händler für Service
und/oder Ersatzteile.

Dies ist ein Messgerät der Installationskategorie CAT III.

Siehe §7 Überspannung/Installationskategorie.

Lesen Sie diesen Anhang und das Handbuch sorgfältig durch.
Machen Sie sich mit den Funktionen des Geräts vertraut, bevor
Sie es benutzen.

Alle Veränderungen am Gerät sind aus Sicherheitsgründen
verboten. Schäden, die durch vom Benutzer vorgenommene
Änderungen am Gerät verursacht werden, fallen nicht unter die
Garantie.

Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Bei
nicht bestimmungsgemäßer Verwendung des Geräts erlischt der
Garantieanspruch. Schäden, die durch Nichtbeachtung
bestimmter Richtlinien in diesem Handbuch verursacht werden,
sind nicht von der Garantie abgedeckt, und der Händler
übernimmt keine Verantwortung für daraus resultierende
Defekte oder Probleme.

Im Inneren des Geräts befinden sich keine vom Benutzer zu
wartenden Teile.
Wenden Sie sich an einen autorisierten Händler für Service und/oder
Ersatzteile.

4. Wartung

Vor der Durchführung von Wartungsarbeiten müssen die Messleitungen von
den Buchsen getrennt werden.
Anweisungen zum Auswechseln der Batterie finden Sie in §11
Batteriewechsel.
Verwenden Sie keine Scheuermittel oder Lösungsmittel für das Messgerät.
Verwenden Sie zur Reinigung ein feuchtes Tuch und ein mildes
Reinigungsmittel.

V. 01 – 25/03/2024 59 ©Velleman Group nv

DVM005

Gefahr eines Stromschlags während des Betriebs. Seien Sie

sehr vorsichtig, wenn Sie stromführende Schaltkreise messen.

5. Während der Benutzung

• Wenn das Gerät in einer Weise verwendet wird, die nicht vom

Hersteller angegeben ist, kann die Schutzwirkung des Geräts
beeinträchtigt werden.

• Überschreiten Sie niemals den Grenzwert für den Schutz. Dieser

Grenzwert ist in den Spezifikationen für jeden Messbereich
separat aufgeführt.

• Berühren Sie keine unbenutzten Klemmen, wenn das Messgerät

an einen Stromkreis angeschlossen ist, der gerade geprüft wird.

• Verwenden Sie das Messgerät niemals bei CAT III-Installationen,

wenn Sie Spannungen messen, die den Sicherheitsabstand von
600 V über der Erdung überschreiten könnten.

• Stellen Sie den Bereichswähler auf die höchste Position, wenn die

Intensität der zu messenden Ladung vorher nicht bekannt ist.

• Trennen Sie die Messleitungen vom geprüften Stromkreis, bevor

Sie den Bereichswahlschalter drehen, um die Funktion zu ändern.

• Bei der Durchführung von Messungen an einem Fernsehgerät

oder an Schaltstromkreisen ist stets zu beachten, dass das
Messgerät durch Spannungsimpulse mit hoher Amplitude an den
Messpunkten beschädigt werden kann.

• Seien Sie immer vorsichtig, wenn Sie mit Spannungen über 60

VDC oder 30 VAC rms arbeiten. Halten Sie Ihre Finger während
der Messung stets hinter den Sondenbarrieren.

• Führen Sie niemals Widerstands-, Dioden- oder

Durchgangsmessungen an stromführenden Schaltkreisen durch.
Stellen Sie sicher, dass alle Kondensatoren im Stromkreis
entladen sind.

6. Allgemeine Beschreibung

Siehe dazu die Abbildung auf Seite 2 dieser Anleitung:

1. Position der NCV-Anzeige

2. Taschenlampe

3. LCD-Anzeige:43,5x26mm

4. NCV-Indikator

5. / HOLD-Taste: leichtes Drücken zum Aktivieren der

Datenspeicherung, erneutes Drücken zum Beenden der
Datenspeicherung; langes Drücken zum Aktivieren der
Hintergrundbeleuchtung, erneutes Drücken zum Beenden der

V. 01 – 25/03/2024 60 ©Velleman Group nv

DVM005

CAT

I

Ein CAT I-zertifiziertes Messgerät eignet sich für Messungen an
geschützten elektronischen Schaltungen, die nicht direkt an das
Stromnetz angeschlossen sind, z. B. elektronische Schaltungen,
Steuersignale...

CAT

II

Ein CAT II-zertifiziertes Messgerät eignet sich für Messungen in CAT
I-Umgebungen und einphasigen Geräten, die über einen Stecker und
Stromkreise in einer normalen häuslichen Umgebung an das
Stromnetz angeschlossen sind, vorausgesetzt, dass der Stromkreis
mindestens 10 m von einer CAT III- oder 20 m von einer CAT IV­Umgebung entfernt ist. Z. B. Haushaltsgeräte, tragbare
Werkzeuge...

CAT

III

Ein CAT III-zertifiziertes Messgerät eignet sich für Messungen in CAT
I- und CAT II-Umgebungen sowie für Messungen an (ortsfesten) ein­oder mehrphasigen Geräten, die mindestens 10 m von einer CAT IV­Umgebung entfernt sind, und für Messungen in oder an Geräten der
Verteilungsebene (Sicherungskästen, Beleuchtungsstromkreise,
Elektroöfen).

CAT

IV

Ein CAT IV-zertifiziertes Messgerät ist für Messungen in CAT I-, CAT
II- und CAT III-Umgebungen sowie auf der Primärversorgungsebene
geeignet.
Beachten Sie, dass für alle Messungen an Geräten, bei denen die
Versorgungskabel im Freien verlaufen (entweder freiliegend oder
unterirdisch), ein CAT IV-Messgerät verwendet werden muss.

Hintergrundbeleuchtung (Hinweis: Bei unzureichender Batterieleistung
ist die Hintergrundbeleuchtung nicht hell genug)

6. Taste: Leichtes Drücken, um die Funktionen zwischen ℃/℉, /

,NCV/Live zu wechseln, gedrückt halten, um die Taschenlampe zu

aktivieren

7. Funktionswahl-Drehschalter

8. Eingangsbuchsen

7. Überspannung/Installationskategorie

DMMs werden je nach Risiko und Schweregrad der transienten
Überspannung, die am Prüfpunkt auftreten kann, kategorisiert. Transienten
sind kurzzeitige Energiestöße, die in einem System induziert werden, z. B.
durch Blitzschlag in eine Stromleitung.
Die bestehenden Kategorien nach EN 61010-1 sind:

Warnung:
Dieses Gerät wurde in Übereinstimmung mit der EN 61010-1
Installationskategorie CAT III 600 V entwickelt. Dies bedeutet, dass
bestimmte Anwendungsbeschränkungen gelten, die sich auf Spannungen

V. 01 – 25/03/2024 61 ©Velleman Group nv

DVM005

Dieses Gerät ist nur für Messungen bis zu 600 V in CAT III
geeignet.

Verschmutzungsgrad
1

Es tritt keine Verschmutzung oder nur trockene, nicht
leitfähige Verschmutzung auf. Die Verschmutzung hat
keinen Einfluss. (nur in hermetisch abgeschlossenen
Gehäusen zu finden)

Verschmutzungsgrad
2

Es kommt nur zu nicht leitfähiger Verschmutzung.
Gelegentlich ist eine vorübergehende Leitfähigkeit
durch Kondensation zu erwarten. (Haus- und
Büroumgebungen fallen unter diese Kategorie)

Verschmutzungsgrad
3

Es treten leitfähige Verschmutzungen auf, oder es
treten trockene, nicht leitfähige Verschmutzungen
auf, die durch die zu erwartende Kondensation
leitfähig werden.
(industrielle Umgebungen und Umgebungen, die der
Außenluft ausgesetzt sind - aber nicht in Kontakt mit
Niederschlag)

Verschmutzungsgrad
4

Die Verschmutzung erzeugt eine anhaltende
Leitfähigkeit, die durch leitfähigen Staub, Regen oder
Schnee verursacht wird (exponierte Umgebungen im
Freien und Umgebungen, in denen eine hohe
Luftfeuchtigkeit oder eine hohe Konzentration von
Feinstaub auftritt).

und Spannungsspitzen beziehen, die in der Anwendungsumgebung auftreten
können. Siehe dazu die obige Tabelle.

8. Grad der Verschmutzung

Die IEC 61010-1 legt verschiedene Arten von Verschmutzungsumgebungen
fest, für die unterschiedliche Schutzmaßnahmen erforderlich sind, um die
Sicherheit zu gewährleisten. Härtere Umgebungen erfordern mehr Schutz,
und der Schutz gegen die Verschmutzung, die in einer bestimmten
Umgebung anzutreffen ist, hängt hauptsächlich von der Isolierung und den
Gehäuseeigenschaften ab. Die Verschmutzungsgradeinstufung des DVM gibt
an, in welcher Umgebung das Gerät eingesetzt werden darf.

Warnung: Dieses Gerät wurde in Übereinstimmung mit EN 61010-1
Verschmutzungsgrad 2 entwickelt. Dies bedeutet, dass bestimmte

Einschränkungen bei der Verwendung gelten, die sich auf die
Verschmutzung beziehen, die in der Umgebung der Verwendung auftreten
kann. Siehe dazu die Tabelle oben.

V. 01 – 25/03/2024 62 ©Velleman Group nv

DVM005

Dieses Gerät ist nur für Messungen in Umgebungen der
Verschmutzungsgradklasse 2 geeignet.

Zählungen anzeigen

2000 Zählungen

LCD-Größe (mm)

40 x 21

Gleichspannung:
±(0,8%+5)

200mV/2V/20V/200V/600V

Wechselspannung:
±(0,8%+5)

2V/20V/200V/600V
Widerstand: ±(1,2%+5)

200/2k/20k/200k/2M/20MΩ

Bereich wählen

Manueller Bereich

Kontinuitätsprüfung

Ja

Diodentest

Ja

Daten halten

Ja

Batterietest (1,5V/9V)

Ja

Anzeige der
Bereichsüberschreitung

Ja
LED/Blitzlicht

Ja

Hintergrundbeleuchtung

Ja

Automatisches
Ausschalten

Ja

Anzeige des
Einheitensymbols

Ja

Anzeige für schwache
Batterie

Ja

9. Spezifikationen

Dieses Gerät ist beim Kauf nicht kalibriert!
Vorschriften für die Umgebung der Nutzung:
Verwenden Sie dieses Messgerät nur für Messungen in CAT I, CAT II und
CAT III Umgebungen (siehe §7).
Verwenden Sie dieses Messgerät nur in einer Umgebung mit
Verschmutzungsgrad 2 (siehe §8).
Ideale Arbeitsbedingungen sind:

• Temperatur: 18 °C bis 28 °C

• relative Luftfeuchtigkeit: max. 80 % RH

• Höhe: max. 2000 m (6560 ft)

Automatische Abschaltung: automatische Abschaltung ca. 15 Minuten nach
Einschalten des Messgeräts
Überlastungsanzeige: "OL"
Polaritätsanzeige: negativ "-"
Betriebstemperatur: 0℃-40℃
Lagertemperatur: -10℃-50℃

Anzeige für schwache Batterie:
Messleitung Sonde: KAT III 600 V / KAT II 600 V

V. 01 – 25/03/2024 63 ©Velleman Group nv

DVM005

Schutz vor
Bereichsüberschreitung

Ja
Batterie

1,5 V (AAA) x 2

Produktgröße (mm)

119x65x30

Produkt Gewicht (g)

130

Kategorie Sicherheit

CATIII 600V

IP-Einstufung

IP20

Eingangsimpedanz: 10MΩ

Überlastschutz：200mV-Bereich bei 250V DC oder 250V

AC RMS; andere Bereiche bei 600V DC oder 600V AC

RMS

Bereich

Auflösung

DCV Genauigkeit

ACV Genauigkeit

200mV

100µV

±0.5%±3

－

2V

1mV

±0.8%±5

±1.0%±3

20V

10mV

±0.8%±5

±1.0%±3

200V

100mV

±0.8%±5

±1.0%±3

600V

1V

±0.8%±5

±1.2%±5

Führen Sie keine Widerstandsmessungen an

spannungsführenden Stromkreisen durch.

Bereich

Auflösung

Genauigkeit

200Ω

0.1Ω

±1.0%±5

2kΩ

1Ω

±1.0%±5

20kΩ

10Ω

±1.0%±5

200kΩ

100Ω

±1.0%±5

2MΩ

1KΩ

±1.0%±5

20MΩ

10KΩ

±1.2%±8

9.1 GLEICH- UND WECHSELSPANNUNG

Eingangsimpedanz: 10MΩ
Überlastschutz： 600V DC oder 600V AC RMS
Frequenzbereich: 40Hz - 400Hz
Anzeige: True RMS

9.2 RESISTENZ

Überlastungsschutz: 250 V DC oder AC rms

V. 01 – 25/03/2024 64 ©Velleman Group nv

DVM005

Führen Sie keine Dioden- oder Durchgangsmessungen

an spannungsführenden Stromkreisen durch.

Bereich

Beschreibung

Die Anzeige zeigt die

ungefähre

Durchlassspannung

der Diode an.

eingebauter Summer

ertönt bei Widerstand

< 50 Ω

Einheit

Bereich

Auflösung

Genauigkeit

℃

-20℃~ 0℃

1℃

±4℃

0℃~400℃

±(2.0%+3d)

400℃~1000℃

±(3.0%+3d)

℉

-4℉~50℉

1℉

±5℉

50℉~750℉

±(2.0%+5d)

750℉~1832℉

±(3.0%+5d)

Bereich

Wert anzeigen

Auflösung

1.5V

1.5V

0.001V

9V

9V

0.01V

9.3 DIODE UND DURCHGANG

Überlastschutz: 250 V DC oder AC rms

9.4 TEMPERATUR

9.5 BATTERIE-TEST

Überlastschutz: 250 V DC oder 250 V AC RMS

9.6 BERÜHRUNGSLOSE SPANNUNGSERKENNUNG

AC Spannungsbereich > 60V - 1000V (50Hz-60Hz)

V. 01 – 25/03/2024 65 ©Velleman Group nv

DVM005

Messen Sie keine Stromkreise, die Spannungen > 600 VDC oder >
600 VAC enthalten können.

Seien Sie äußerst vorsichtig, wenn Sie Spannungen von mehr als 60
VDC oder 30 VAC rms messen.
Legen Sie Ihre Finger beim Messen immer hinter die Schutzkanten
der Prüfspitzen!

Führen Sie keine Widerstandsmessungen an stromführenden
Stromkreisen durch. Stellen Sie sicher, dass alle Kondensatoren im
Stromkreis entladen sind.

9.7 ERKENNUNG STROMFÜHRENDER LEITUNGEN

AC Spannungsbereich > 80V - 250V (50Hz-60Hz)

10. Operation

10.1 DC + AC SPANNUNGSMESSUNG

1. Stecken Sie die rote Messleitung in die Buchse "INPUT" und die

schwarze Messleitung in die Buchse "COM".

2. Stellen Sie den Drehschalter auf den Spannungsbereich und berühren

Sie mit den Prüfspitzen den zu prüfenden Stromkreis, der rote
Prüfleitungsanschluss wird angezeigt.

Anmerkungen

• Um einen elektrischen Schlag und/oder eine Beschädigung des

Geräts zu vermeiden, sollten Sie keine Spannungsmessungen
vornehmen, die 600VRMS überschreiten.

• Dies ist eine normale Situation und hat keinen Einfluss auf die

Messung. Sobald der 200mV- oder 2V-Bereich erreicht ist, zeigt
das Messgerät den Wert im LCD an, auch wenn kein Eingang
vorhanden ist oder eine Messleitung angeschlossen ist.

• Eine Bereichsüberschreitung wird durch OL oder -OL

angezeigt. Auf einen höheren Bereich einstellen.

• Der maximale Eingangsstrom beträgt 600 V rms.

10.2 WIDERSTANDSMESSUNG

1. Stecken Sie die schwarze Messleitung in die Buchse "COM" und die

rote Messleitung in die Buchse "INPUT".

V. 01 – 25/03/2024 66 ©Velleman Group nv

DVM005

Führen Sie keine Dioden- oder Durchgangsmessungen an
stromführenden Schaltungen durch. Stellen Sie sicher, dass alle
Kondensatoren im Stromkreis entladen sind.

2. Stellen Sie den Drehschalter auf den Ω-Bereich, berühren Sie mit der

Messleitung den zu prüfenden Widerstand und lesen Sie den Wert auf
dem LCD ab.

Anmerkungen

• Im offenen Stromkreis zeigt das Messgerät "OL" an, um anzuzeigen,

dass kein Eingang vorhanden ist.

• Um einen elektrischen Schlag zu vermeiden, trennen Sie das zu

prüfende Gerät von der Stromversorgung und entladen Sie alle
Kondensatoren, bevor Sie Widerstandsmessungen vornehmen.

10.3 DIODEN- UND DURCHGANGSPRÜFUNG

1. Stecken Sie die schwarze Messleitung in die Buchse "COM" und die

rote Messleitung in die Buchse "INPUT", die Polarität der roten
Messleitung ist "+".

2. Stellen Sie den Drehschalter auf den Bereich , legen Sie die rote

Messleitung an die Anode der Diode und die schwarze Messleitung an
die Kathode der Diode, das Messgerät zeigt die ungefähre
Durchlassspannung der Diode an.

10.4 DURCHGANGSPRÜFUNG

1. Stecken Sie die schwarze Messleitung in die Buchse "COM" und die

rote Messleitung in die Buchse "INPUT".

2. Stellen Sie den Drehschalter auf den Bereich und berühren Sie die

Messleitungen an beiden Punkten des Stromkreises. Wenn der
Widerstand zwischen den beiden Punkten weniger als 50Ω±30Ω
beträgt, ertönt der eingebaute Piepser.

ANMERKUNGEN

1. Auch ohne Summertöne kann eine Spannung vorhanden sein.

Verlassen Sie sich nicht ausschließlich auf die berührungslose
Spannungserkennung, um das Vorhandensein von Spannung
festzustellen. Die Funktionsweise der Erkennung kann von der
Konstruktion der Steckdose, der Isolierstärke, dem Typ und anderen
Faktoren abhängen.

2. Wenn die Eingangsklemmen des Messgeräts eine Spannung erkennen,

kann aufgrund des Einflusses der vorhandenen Spannung auch die
Spannungsmessanzeige aufleuchten.

V. 01 – 25/03/2024 67 ©Velleman Group nv

DVM005

3. Halten Sie das Gerät während der Prüfung von elektrischen Störquellen

fern, z. B. von Leuchtstoffröhren und dimmbaren Lampen, Motoren
usw. Diese Quellen können die NCV-Erkennung auslösen und den Test
ungültig machen.

10.5 DATEN HALTEN

Drücken Sie in einem beliebigen Bereich kurz /Hold, um den Anzeigewert
zu speichern. Auf dem Display erscheint das Zeichen H. Drücken Sie erneut

kurz /Hold, um den Vorgang zu beenden.

10.6 BATTERIE-TEST

1. Stecken Sie die schwarze Messleitung in die Buchse "COM" und die rote

Messleitung in die Buchse "INPUT". Die Polarität der roten Messleitung ist
"+".

2. Stellen Sie den Drehschalter auf den Bereich " ".

3. Legen Sie die Spitze der roten Messleitung an den Pluspol der Batterie
und die Spitze der schwarzen Messleitung

an den Minuspol der Batterie.

4. Lesen Sie den Batteriewert vom LCD ab.

10.7 BERÜHRUNGSLOSE SPANNUNGSERKENNUNG (NCV)

9. Stellen Sie den Drehschalter auf den NCV/LIVE-Bereich und drücken Sie

"SEL", um den NCV-Modus zu wählen, und die LCD-Anzeige zeigt "EF" an.

10. Berühren Sie den oberen Teil des Messgeräts mit dem zu prüfenden

Stromkreis, ertönt ein akustisches Warnsignal, gleichzeitig flackert die NCV­Anzeige und auf der LCD-Anzeige erscheint "----", sobald die Spannung nicht
mehr vorhanden ist.

Anmerkung:

⚫ Das Erkennungsergebnis dient als Referenz, bestimmen Sie die Spannung

nicht durch

NUR NCV-Erkennung.
⚫ Die Erkennung kann durch die Konstruktion der Steckdose, die Dicke der

Isolierung und

andere variable Bedingungen.
⚫ Die externen Störquellen, wie Blitzlicht, Motor usw., können
die falsche Erkennung verursachen.

V. 01 – 25/03/2024 68 ©Velleman Group nv

DVM005

WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen

Sie immer die Messleitungen, bevor Sie das Gehäuse öffnen. Um
Brandgefahren zu vermeiden, verwenden Sie nur Sicherungen mit
denselben Nennwerten wie in diesem Handbuch angegeben.
Hinweis: siehe Warnhinweis auf dem Batteriefach

Im Inneren des Geräts befinden sich keine vom Benutzer zu
wartenden Teile.
Wenden Sie sich an einen autorisierten Händler für Service
und/oder Ersatzteile.

Trennen Sie die Messleitungen von den Messpunkten und entfernen
Sie die Messleitungen von den Messklemmen, bevor Sie die
Batterien oder Sicherungen austauschen.

10.8 ERKENNUNG SPANNUNGSFÜHRENDER LEITUNGEN (LIVE)

1. Stellen Sie den Drehschalter auf den Bereich NCV/LIVE und drücken Sie

"SEL", um den LIVE-Modus auszuwählen, und die LCD-Anzeige zeigt "LIVE"
an.

2. Stecken Sie die rote Messleitung in die Buchse "INPUT" und platzieren Sie

die Spitze der roten Messleitung

um die Wechselspannung zu kontaktieren. Sobald Messgerät macht

Alarmton gleichzeitig,

die NCV-Anzeige flackert und das LCD zeigt "LIVE" an, bedeutet dies, dass

das Kabel

Der zu prüfende Draht steht unter Spannung.

Anmerkung:

⚫ Wenn der Stromkreis ein ernsthaftes Leck aufweist, berührt die rote

Messleitung sogar

Erdleitung, ertönt der Summer des Messgeräts.
⚫ Die Erkennung kann durch das Design der Steckdose, die Dicke der

Isolierung und

andere variable Bedingungen.
⚫ Die externen Störquellen, wie Blitzlicht, Motor usw., können
die falsche Erkennung verursachen.

11. Austausch der Batterie

• Wenn" " angezeigt wird, sollte die Batterie ausgetauscht

So tauschen Sie die Batterie aus:

V. 01 – 25/03/2024 69 ©Velleman Group nv

werden.

• Schalten Sie das Gerät aus. Trennen Sie die Messleitungen ab.

DVM005

• Entfernen Sie die Schraube auf der Rückseite des Gehäuses und

öffnen Sie das Gehäuse vorsichtig.

• Entfernen Sie die alte Batterie und setzen Sie eine neue ein.

• Schließen Sie das Gehäuse und ziehen Sie die Schraube fest.

Batterie: 1,5 V (AAA) x 2, achten Sie auf die Polarität

12. Fehlersuche

Wenn sich das Gerät während der Messung nicht normal verhält, bedeutet
dies, dass die interne Sicherung defekt ist.
Denken Sie daran, dass ein niedriger Batteriestand zu falschen Messungen
führen kann. Tauschen Sie die Batterie regelmäßig aus.
(Tipp: Die verminderte Leuchtkraft der Hintergrundbeleuchtung/LCD­Anzeige weist auf einen niedrigen Batteriestand hin).

Verwenden Sie dieses Gerät nur mit Originalzubehör. Die Velleman
group nv kann nicht für Schäden oder Verletzungen verantwortlich
gemacht werden, die durch den (falschen) Gebrauch dieses Geräts
entstehen. Weitere Informationen zu diesem Produkt und die
neueste Version dieses Handbuchs finden Sie auf unserer Website
www.velleman.eu. Die Informationen in diesem Handbuch können
ohne vorherige Ankündigung geändert werden.

© COPYRIGHT-VERMERK
Das Copyright für dieses Handbuch liegt bei der Velleman Group nv.
Alle weltweiten Rechte vorbehalten. Kein Teil dieses Handbuchs darf

ohne die vorherige schriftliche Zustimmung des Urheberrechtsinhabers
kopiert, reproduziert, übersetzt oder auf ein elektronisches Medium oder
anderweitig reduziert werden.

V. 01 – 25/03/2024 70 ©Velleman Group nv

DVM005

AC (prąd zmienny)

DC (prąd stały)

Zarówno AC, jak i DC

Ryzyko porażenia prądem. Możliwe jest wystąpienie
potencjalnie niebezpiecznego napięcia.

Uwaga: ryzyko niebezpieczeństwa, należy zapoznać się z
instrukcją obsługi we wszystkich przypadkach oznaczonych

tym symbolem.

Ostrzeżenie: niebezpieczny stan lub działanie, które może
spowodować obrażenia ciała lub śmierć.
Uwaga: warunek lub działanie, które może spowodować
uszkodzenie miernika lub testowanego sprzętu.

Podwójna izolacja (klasa ochrony 2)

Ziemia

INSTRUKCJA OBSŁUGI

1. Wprowadzenie

Do wszystkich mieszkańców Unii Europejskiej
Ważne informacje środowiskowe dotyczące tego produktu

zajmującej się recyklingiem. Należy przestrzegać lokalnych przepisów
dotyczących ochrony środowiska.

W razie wątpliwości należy skontaktować się z lokalnymi władzami
odpowiedzialnymi za utylizację odpadów.

Dziękujemy za wybranie firmy Velleman! Przed oddaniem urządzenia do
użytku należy dokładnie zapoznać się z instrukcją obsługi. Jeśli urządzenie
zostało uszkodzone podczas transportu, nie należy go instalować ani używać
i należy skontaktować się ze sprzedawcą.

2. Symbole

Ten symbol na urządzeniu lub opakowaniu oznacza, że
utylizacja urządzenia po zakończeniu jego cyklu życia może być
szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (ani
baterii) jako nieposortowanych odpadów komunalnych; należy
je przekazać wyspecjalizowanej firmie w celu recyklingu.
Urządzenie należy zwrócić do dystrybutora lub lokalnej firmy

V. 01 – 25/03/2024 71 ©Velleman Group nv

DVM005

Dioda

Ciągłość

Ten symbol oznacza: Przeczytaj instrukcje

Niezapoznanie się z instrukcjami i podręcznikiem może
prowadzić do uszkodzeń, obrażeń lub śmierci.

Ten symbol oznacza: Niebezpieczeństwo
Niebezpieczny stan lub działanie, które może spowodować
obrażenia ciała lub śmierć.

Ten symbol oznacza: Ryzyko
niebezpieczeństwa/uszkodzenia

Ryzyko niebezpiecznego stanu lub działania, które może
skutkować uszkodzeniem, obrażeniami ciała lub śmiercią.

Ten symbol oznacza: Uwaga; ważne informacje

Ignorowanie tych informacji może prowadzić do niebezpiecznych

sytuacji.

OSTRZEŻENIE: Aby uniknąć porażenia prądem elektrycznym,

przed otwarciem obudowy należy zawsze odłączyć przewody
pomiarowe. Aby uniknąć ryzyka pożaru, należy używać

wyłącznie bezpieczników o takich samych wartościach
znamionowych, jak określone w niniejszej instrukcji.
Uwaga: należy zapoznać się z ostrzeżeniem na komorze

baterii.

Należy unikać zimna, ciepła i dużych wahań temperatury. Gdy
urządzenie jest przenoszone z zimnego do ciepłego miejsca,
należy pozostawić je wyłączone, aż osiągnie temperaturę
pokojową. Pozwoli to uniknąć kondensacji i błędów

pomiarowych.

Urządzenie należy chronić przed wstrząsami i nadużyciami.
Unikać brutalnej siły podczas obsługi.

Stopień zanieczyszczenia 2. Wyłącznie do użytku w
pomieszczeniach. Urządzenie należy przechowywać z dala od
deszczu, wilgoci, rozprysków i kapiących cieczy. Nie do użytku
przemysłowego. Patrz §8 Stopień zanieczyszczenia.

3. Ogólne wytyczne

Patrz Gwarancja jakości i serwisu Velleman® na ostatnich stronach niniejszej

instrukcji.

V. 01 – 25/03/2024 72 ©Velleman Group nv

DVM005

Urządzenie należy przechowywać z dala od dzieci i
nieupoważnionych użytkowników.

Ryzyko porażenia prądem podczas pracy. Podczas pomiarów

obwodów pod napięciem należy zachować szczególną
ostrożność.

Wewnątrz urządzenia nie ma części, które mogą być naprawiane
przez użytkownika.
Należy skontaktować się z autoryzowanym dealerem w celu
uzyskania serwisu i/lub części zamiennych.

Jest to przyrząd pomiarowy kategorii instalacyjnej CAT
III. Patrz §7 Przepięcia/kategoria instalacji.

Należy dokładnie przeczytać niniejszy dodatek i instrukcję
obsługi. Przed rozpoczęciem korzystania z urządzenia należy
zapoznać się z jego funkcjami.

Wszelkie modyfikacje urządzenia są zabronione ze względów
bezpieczeństwa. Uszkodzenia spowodowane modyfikacjami
urządzenia przez użytkownika nie są objęte gwarancją.

Z urządzenia należy korzystać wyłącznie zgodnie z jego
przeznaczeniem. Używanie urządzenia w sposób niedozwolony
spowoduje utratę gwarancji. Uszkodzenia spowodowane

nieprzestrzeganiem niektórych wskazówek zawartych w

niniejszej instrukcji nie są objęte gwarancją, a sprzedawca nie
ponosi odpowiedzialności za wynikające z nich usterki lub

problemy.

Wewnątrz urządzenia nie ma części, które mogą być naprawiane
przez użytkownika.
Należy skontaktować się z autoryzowanym dealerem w celu
uzyskania serwisu i/lub części zamiennych.

4. Konserwacja

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy
odłączyć przewody pomiarowe od gniazd.
Instrukcje dotyczące wymiany baterii znajdują się w §11 Wymiana baterii.
Do czyszczenia miernika nie należy używać środków ściernych ani
rozpuszczalników. Do czyszczenia należy używać wilgotnej szmatki i
łagodnego detergentu.

V. 01 – 25/03/2024 73 ©Velleman Group nv

DVM005

Ryzyko porażenia prądem podczas pracy. Podczas pomiarów

obwodów pod napięciem należy zachować szczególną ostrożność.

5. Podczas użytkowania

• Jeśli urządzenie jest używane w sposób inny niż określony przez

producenta, ochrona zapewniana przez urządzenie może zostać
osłabiona.

• Nigdy nie należy przekraczać wartości granicznej zabezpieczenia.

Ta wartość graniczna jest wymieniona oddzielnie w
specyfikacjach dla każdego zakresu pomiarowego.

• Nie dotykaj nieużywanych zacisków, gdy miernik jest podłączony

do testowanego obwodu.

• Nigdy nie używaj miernika w instalacjach CAT III podczas

pomiaru napięć, które mogą przekroczyć margines
bezpieczeństwa 600 V powyżej uziemienia.

• Ustaw przełącznik zakresu w najwyższym położeniu, jeśli

natężenie mierzonego ładunku nie jest wcześniej znane.

• Przed obróceniem przełącznika zakresów w celu zmiany funkcji

należy odłączyć przewody pomiarowe od testowanego obwodu.

• Podczas wykonywania pomiarów na odbiorniku telewizyjnym lub

przełączania obwodów zasilania, należy zawsze pamiętać, że
miernik może zostać uszkodzony przez impulsy napięcia o

wysokiej amplitudzie w punktach testowych.

• Należy zawsze zachować ostrożność podczas pracy z napięciami

powyżej 60 VDC lub 30 VAC rms. Podczas pomiarów należy
zawsze trzymać palce za barierkami sondy.

• Nigdy nie wykonuj pomiarów rezystancji, diody lub ciągłości w

obwodach pod napięciem. Upewnij się, że wszystkie
kondensatory w obwodzie są rozładowane.

6. Opis ogólny

Patrz ilustracja na stronie 2 niniejszej instrukcji:

1. Pozycja wskazania NCV

2. Latarka

3. Wyświetlacz LCD: 43,5x26 mm

4. Wskaźnik NCV

5. / Przycisk HOLD: lekkie naciśnięcie aktywuje wstrzymanie danych,

ponowne naciśnięcie wyłącza wstrzymanie danych; przytrzymanie
naciśniętego przycisku aktywuje podświetlenie wyświetlacza, ponowne
naciśnięcie wyłącza podświetlenie (Uwaga: gdy poziom naładowania
baterii jest niewystarczający, podświetlenie nie będzie wystarczająco

jasne).

V. 01 – 25/03/2024 74 ©Velleman Group nv

DVM005

CAT

I

Miernik klasy CAT I jest odpowiedni do pomiarów chronionych

obwodów elektronicznych, które nie są bezpośrednio podłączone do
zasilania sieciowego, np. obwodów elektronicznych, sygnałów
sterujących...

CAT

II

Miernik klasy CAT II jest odpowiedni do pomiarów w środowiskach

CAT I i urządzeniach jednofazowych, które są podłączone do sieci za
pomocą wtyczki i obwodów w normalnym środowisku domowym,
pod warunkiem, że obwód jest oddalony o co najmniej 10 m od
środowiska CAT III lub 20 m od środowiska CAT IV. Np. urządzenia
gospodarstwa domowego, narzędzia przenośne...

CAT

III

Miernik klasy CAT III nadaje się do pomiarów w środowiskach CAT I­i CAT II, a także do pomiarów na (stałych) urządzeniach jedno- lub
wielofazowych, które znajdują się w odległości co najmniej 10 m od
środowiska CAT IV, oraz do pomiarów w lub na urządzeniach

poziomu dystrybucji (skrzynki bezpiecznikowe, obwody
oświetleniowe, piece elektryczne).

CAT

IV

Miernik klasy CAT IV nadaje się do pomiarów w środowiskach CAT I-,
CAT II- i CAT III, a także na poziomie zasilania podstawowego.

Należy pamiętać, że do wszystkich pomiarów urządzeń, których
kable zasilające biegną na zewnątrz (napowietrznie lub pod ziemią),
należy używać miernika CAT IV.

To urządzenie nadaje się tylko do pomiarów do 600 V w CAT III

6. Przycisk: Lekkie naciśnięcie przełącza funkcje między ℃/℉, /

, NCV/Live, naciśnięcie i przytrzymanie aktywuje latarkę.

7. Przełącznik obrotowy wyboru funkcji

8. Gniazda wejściowe

7. Kategoria przepięcia/instalacji

DMM są podzielone na kategorie w zależności od ryzyka i nasilenia przepięć
przejściowych, które mogą wystąpić w punkcie testowym. Stany nieustalone
to krótkotrwałe wybuchy energii indukowane w systemie, np. spowodowane
uderzeniem pioruna w linię energetyczną.

Istniejące kategorie zgodnie z normą EN 61010-1 to:

Ostrzeżenie:

To urządzenie zostało zaprojektowane zgodnie z normą EN 61010-1
kategoria instalacji CAT III 600 V. Oznacza to, że obowiązują pewne
ograniczenia użytkowania związane z napięciami i skokami napięcia, które
mogą wystąpić w środowisku użytkowania. Patrz tabela powyżej.

V. 01 – 25/03/2024 75 ©Velleman Group nv

DVM005

Stopień

zanieczyszczenia
1

Nie występuje zanieczyszczenie lub występuje tylko
suche, nieprzewodzące zanieczyszczenie.
Zanieczyszczenia nie mają wpływu. (występuje tylko w
hermetycznie zamkniętych obudowach)

Stopień

zanieczyszczenia
2

Występują tylko zanieczyszczenia nieprzewodzące.
Czasami należy spodziewać się tymczasowego
przewodnictwa spowodowanego kondensacją.
(środowiska domowe i biurowe należą do tej kategorii)

Stopień

zanieczyszczenia
3

Występuje zanieczyszczenie przewodzące lub suche
nieprzewodzące zanieczyszczenie, które staje się
przewodzące z powodu kondensacji, której należy się
spodziewać.
(środowiska przemysłowe i środowiska wystawione na
działanie powietrza zewnętrznego - ale nie w kontakcie z

opadami atmosferycznymi).

Stopień

zanieczyszczenia
4

Zanieczyszczenie generuje trwałe przewodnictwo
spowodowane przewodzącym pyłem lub deszczem lub
śniegiem (narażone środowiska zewnętrzne i środowiska,
w których występują wysokie poziomy wilgotności lub
wysokie stężenia drobnych cząstek).

To urządzenie nadaje się wyłącznie do pomiarów w
środowiskach o stopniu zanieczyszczenia klasy 2.

8. Stopień zanieczyszczenia

Norma IEC 61010-1 określa różne rodzaje środowisk zanieczyszczonych, dla
których konieczne są różne środki ochronne w celu zapewnienia
bezpieczeństwa. Surowsze środowiska wymagają większej ochrony, a
ochrona przed zanieczyszczeniami występującymi w danym środowisku
zależy głównie od właściwości izolacji i obudowy. Stopień zanieczyszczenia
DVM wskazuje, w jakim środowisku urządzenie może być używane.

Ostrzeżenie: To urządzenie zostało zaprojektowane zgodnie z normą EN
61010-1 stopień zanieczyszczenia 2. Oznacza to, że obowiązują pewne
ograniczenia użytkowania związane z zanieczyszczeniami, które mogą
wystąpić w środowisku użytkowania. Patrz tabela powyżej.

9. Specyfikacje

To urządzenie nie jest skalibrowane w momencie zakupu!
Przepisy dotyczące środowiska użytkowania:
Miernika należy używać wyłącznie do pomiarów w środowiskach CAT I, CAT

II i CAT III (patrz §7).

V. 01 – 25/03/2024 76 ©Velleman Group nv

DVM005

Wyświetlanie liczby

2000 Liczby

Rozmiar LCD (mm)

40 x 21

Napięcie DC: ±(0,8%+5)

200mV/2V/20V/200V/600V

Napięcie AC: ±(0,8%+5)

2V/20V/200V/600V

Rezystancja: ±(1,2%+5)

200/2k/20k/200k/2M/20MΩ

Wybór zakresu

Zakres ręczny

Kontrola ciągłości

Tak

Test diody

Tak

Podtrzymanie danych

Tak

Test akumulatora (1,5 V/9
V)

Tak

Wskazanie przekroczenia
zakresu

Tak

Dioda LED/światło
błyskowe

Tak
Podświetlenie

Tak

Automatyczne wyłączanie

Tak

Wyświetlanie ikony
urządzenia

Tak

Wskaźnik niskiego

poziomu baterii

Tak

Ochrona przed
przekroczeniem zakresu

Tak
Bateria

1.5V (AAA) x 2

Rozmiar produktu (mm)

119x65x30

Waga produktu (g)

130

Kategoria bezpieczeństwa

CATIII 600V

Stopień ochrony IP

IP20

Miernika należy używać wyłącznie w środowisku o stopniu zanieczyszczenia

2 (patrz §8).
Idealne warunki pracy obejmują:

• temperatura: 18 °C do 28 °C

• wilgotność względna: maks. 80% WILGOTNOŚCI WZGLĘDNEJ

• wysokość: maks. 2000 m (6560 stóp)

Automatyczne wyłączanie: automatyczne wyłączanie po około 15 minutach
od włączenia miernika
Wskaźnik przeciążenia: "OL"
Wskazanie biegunowości: ujemne "-"

Temperatura pracy: 0℃-40℃
Temperatura przechowywania: -10℃-50℃

Wskaźnik niskiego poziomu naładowania baterii:
sonda przewodu testowego: KAT III 600 V / KAT II 600 V

V. 01 – 25/03/2024 77 ©Velleman Group nv

DVM005

Impedancja wejściowa: 10 MΩ

Zabezpieczenie przed przeciążeniem: zakres 200 mV przy

250 V DC lub 250 V AC RMS; inne zakresy przy 600 V DC

lub 600 V AC RMS

Zasięg

Rozdzielczość

DCV Dokładność

ACV Dokładność

200mV

100µV

±0.5%±3

－

2V

1mV

±0.8%±5

±1.0%±3

20V

10mV

±0.8%±5

±1.0%±3

200V

100mV

±0.8%±5

±1.0%±3

600V

1V

±0.8%±5

±1.2%±5

Nie należy wykonywać pomiarów rezystancji na

obwodach pod napięciem

Zasięg

Rozdzielczość

Dokładność

200Ω

0.1Ω

±1.0%±5

2kΩ

1Ω

±1.0%±5

20kΩ

10Ω

±1.0%±5

200kΩ

100Ω

±1.0%±5

2MΩ

1KΩ

±1.0%±5

20MΩ

10KΩ

±1.2%±8

Nie należy wykonywać pomiarów diody lub ciągłości na

obwodach pod napięciem

zakres

opis

wyświetlacz odczytuje

przybliżone napięcie

przewodzenia diody

9.1 NAPIĘCIE STAŁE I PRZEMIENNE

Impedancja wejściowa: 10 MΩ
Ochrona przed przeciążeniem: 600 V DC lub 600 V AC RMS

Zakres częstotliwości: 40Hz - 400Hz
Wyświetlacz: rzeczywista wartość RMS

9.2 ODPORNOŚĆ

Zabezpieczenie przed przeciążeniem: 250 V DC lub AC rms

9.3 DIODA I CIĄGŁOŚĆ

V. 01 – 25/03/2024 78 ©Velleman Group nv

DVM005

Wbudowany brzęczyk

emituje dźwięk, jeśli

rezystancja < 50 Ω

Jednos

Zasięg

Rozdzielczo

Dokładność

℃

-20℃~ 0℃

1℃

±4℃

0℃~400℃

±(2.0%+3d)

400℃~1000℃

±(3.0%+3d)

℉

-4℉~50℉

1℉

±5℉

50℉~750℉

±(2.0%+5d)

750℉~1832℉

±(3.0%+5d)

Zasięg

Wyświetlana

wartość

Rozdzielczość

1.5V

1.5V

0.001V

9V

9V

0.01V

Zabezpieczenie przed przeciążeniem: 250 V DC lub AC rms

9.4 TEMPERATURA

9.5 TEST BATERII

Ochrona przed przeciążeniem: 250 V DC lub 250 V AC RMS

9.6 BEZDOTYKOWE WYKRYWANIE NAPIĘCIA

Zakres napięcia AC > 60V - 1000V (50Hz-60Hz)

9.7 ROZPOZNAWANIE PRZEWODÓW POD NAPIĘCIEM

Zakres napięcia AC > 80V - 250V (50Hz-60Hz)

V. 01 – 25/03/2024 79 ©Velleman Group nv

DVM005

Nie należy mierzyć obwodów, w których może występować napięcie

> 600 VDC lub > 600 VAC.

Podczas pomiaru napięć wyższych niż 60 VDC lub 30 VAC należy
zachować szczególną ostrożność.
Podczas pomiarów należy zawsze umieszczać palce za krawędziami

ochronnymi sond testowych!

Nie należy wykonywać pomiarów rezystancji na obwodach pod
napięciem. Upewnij się, że wszystkie kondensatory w obwodzie są
rozładowane.

10. Działanie

10.1 POMIAR NAPIĘCIA DC + AC

1. Podłącz czerwony przewód pomiarowy do gniazda "INPUT" i podłącz

czarny przewód pomiarowy do gniazda "COM".

2. Ustaw przełącznik obrotowy na zakres napięcia i dotknij końcówkami

przewodu pomiarowego do testowanego obwodu, na wyświetlaczu
pojawi się czerwone połączenie przewodu pomiarowego.

Uwagi

• Aby uniknąć porażenia prądem i/lub uszkodzenia urządzenia, nie

należy próbować wykonywać pomiarów napięcia, które może
przekroczyć 600VRMS.

• Jest to normalna sytuacja i nie ma wpływu na pomiar, po

osiągnięciu zakresu 200 mV lub 2 V, nawet bez wejścia lub
podłączenia przewodu pomiarowego, miernik pokazuje wartość
na wyświetlaczu LCD.

• Przekroczenie zakresu jest sygnalizowane przez OL lub -OL.

Należy ustawić wyższy zakres.

• Maksymalny prąd wejściowy wynosi 600 V rms.

10.2 POMIAR REZYSTANCJI

1. Podłącz czarny przewód pomiarowy do gniazda "COM", a czerwony

przewód pomiarowy do gniazda "INPUT".

2. Ustaw przełącznik obrotowy na zakres Ω i przyłóż przewód pomiarowy

do badanej rezystancji, a następnie odczytaj wartość na wyświetlaczu

LCD.

Uwagi

• W obwodzie otwartym miernik wyświetla "OL", wskazując brak wejścia.

V. 01 – 25/03/2024 80 ©Velleman Group nv

DVM005

Nie należy wykonywać pomiarów diody lub ciągłości w obwodach
pod napięciem. Upewnij się, że wszystkie kondensatory w obwodzie
są rozładowane.

• Aby uniknąć porażenia prądem, należy odłączyć zasilanie testowanego

urządzenia i rozładować wszystkie kondensatory przed wykonaniem

jakichkolwiek pomiarów rezystancji.

10.3 TEST DIODY I CIĄGŁOŚCI

1. Podłącz czarny przewód testowy do gniazda "COM", a czerwony

przewód testowy do gniazda "INPUT", polaryzacja czerwonego
przewodu testowego to "+".

2. Ustaw przełącznik obrotowy na zakres , umieść czerwony przewód

pomiarowy na anodzie diody i czarny przewód pomiarowy na katodzie
diody, miernik pokaże przybliżone napięcie przewodzenia diody.

10.4 KONTROLA CIĄGŁOŚCI

1. Podłącz czarny przewód pomiarowy do gniazda "COM", a czerwony

przewód pomiarowy do gniazda "INPUT".

2. Ustaw przełącznik obrotowy na zakres i przyłóż przewody pomiarowe

do obu punktów obwodu, jeśli rezystancja między dwoma punktami
jest mniejsza niż 50Ω±30Ω, uruchomi się wbudowany brzęczyk.

UWAGI

1. Nawet bez dźwięku brzęczyka napięcie może nadal występować. Nie

należy polegać wyłącznie na bezdotykowym wykrywaniu napięcia w
celu określenia obecności napięcia. Działanie wykrywania może zależeć
od konstrukcji gniazda, grubości izolacji, innego typu i innych

czynników.

2. Gdy zaciski wejściowe miernika wykryją napięcie, ze względu na wpływ

obecnego napięcia, wskaźnik wykrywania napięcia może również się
zaświecić.

3. Podczas testów urządzenie należy trzymać z dala od źródeł zakłóceń

elektrycznych, tj. lamp fluorescencyjnych i ściemnianych, silników itp.
Źródła te mogą wyzwolić wykrywanie NCV i unieważnić test.

10.5 WSTRZYMANIE DANYCH

W dowolnym zakresie naciśnij krótko przycisk /Hold, aby zablokować
wyświetlaną wartość. Na wyświetlaczu pojawi się znak H. Ponownie krótko

naciśnij /Hold, aby wyjść.

V. 01 – 25/03/2024 81 ©Velleman Group nv

DVM005

10.6 TEST BATERII

1. Podłącz czarny przewód pomiarowy do gniazda "COM", a czerwony

przewód pomiarowy do gniazda "INPUT". Polaryzacja czerwonego przewodu
testowego to "+".

2. Ustaw przełącznik obrotowy w pozycji " ".

3. Podłącz czerwoną końcówkę przewodu pomiarowego do dodatniego

bieguna akumulatora, a czarną końcówkę przewodu pomiarowego do

dodatniego bieguna akumulatora.

do ujemnego bieguna akumulatora.

4. Odczytaj wartość baterii z wyświetlacza LCD.

10.7 BEZDOTYKOWA DETEKCJA NAPIĘCIA (NCV)

11. Ustaw przełącznik obrotowy na zakres NCV/LIVE i naciśnij "SEL", aby

wybrać tryb NCV, a na wyświetlaczu LCD pojawi się "EF".

12. Zetknij górną część miernika z testowanym obwodem, rozlegnie się

dźwiękowy sygnał ostrzegawczy, jednocześnie wskaźnik NCV zacznie migotać,
a na wyświetlaczu LCD pojawi się komunikat "----", po zaniku napięcia.

Uwaga:

⚫ Wynik wykrywania ma charakter referencyjny, nie należy określać napięcia

na podstawie

TYLKO wykrywanie NCV.
⚫ Wykrywanie może być zakłócane przez konstrukcję gniazda, grubość izolacji

i

inne zmienne warunki.

⚫ Zewnętrzne źródła zakłóceń, takie jak latarka, silnik itp. mogą
spowodować nieprawidłowe wykrycie.

10.8 ROZPOZNAWANIE PRZEWODU POD NAPIĘCIEM (POD

NAPIĘCIEM)

1. Ustaw przełącznik obrotowy w pozycji NCV/LIVE i naciśnij "SEL", aby

wybrać tryb LIVE, a na wyświetlaczu LCD pojawi się "LIVE".

2. Podłącz czerwony przewód pomiarowy do gniazda "INPUT" i umieść

czerwoną końcówkę przewodu pomiarowego w gnieździe "INPUT".

aby skontaktować się z napięciem AC. Miernik wyda jednocześnie dźwięk

alarmu,

wskaźnik NCV migocze, a wyświetlacz LCD pokazuje "LIVE", oznacza to, że

przewód

V. 01 – 25/03/2024 82 ©Velleman Group nv

DVM005

OSTRZEŻENIE: Aby uniknąć porażenia prądem elektrycznym,

przed otwarciem obudowy należy zawsze odłączyć przewody
pomiarowe. Aby uniknąć ryzyka pożaru, należy używać wyłącznie

bezpieczników o takich samych wartościach znamionowych, jak
określone w niniejszej instrukcji.
Uwaga: patrz ostrzeżenie na komorze baterii

Wewnątrz urządzenia nie ma części, które mogą być naprawiane
przez użytkownika.
Należy skontaktować się z autoryzowanym dealerem w celu
uzyskania serwisu i/lub części zamiennych.

Przed wymianą baterii lub bezpieczników należy odłączyć przewody

pomiarowe od punktów pomiarowych i wyjąć przewody pomiarowe
z zacisków pomiarowych.

Testowany przewód jest pod napięciem.

Uwaga:

⚫ Gdy w obwodzie występuje poważny wyciek, czerwony przewód testowy

nawet się styka

linia uziemienia, rozlegnie się dźwięk brzęczyka miernika.
⚫ Wykrywanie może być zakłócane przez konstrukcję gniazda, grubość izolacji

i

inne zmienne warunki.

⚫ Zewnętrzne źródła zakłóceń, takie jak latarka, silnik itp. mogą
spowodować nieprawidłowe wykrycie.

11. Wymiana baterii

• Gdy wyświetlany jest komunikat" ", należy wymienić baterię.

Aby wymienić baterię:

• Wyłącz urządzenie. Odłącz przewody pomiarowe.

• Odkręć śrubę z tyłu obudowy i delikatnie otwórz obudowę.

• Wyjmij starą baterię i włóż nową.

• Zamknij obudowę i dokręć śrubę.

Bateria: 1,5 V (AAA) x 2, należy przestrzegać biegunowości.

12. Rozwiązywanie problemów

Jeśli urządzenie działa nieprawidłowo podczas pomiaru, oznacza to, że
wewnętrzny bezpiecznik jest uszkodzony.
Należy pamiętać, że niski poziom naładowania baterii może prowadzić do
nieprawidłowych pomiarów. Należy regularnie wymieniać baterię.
(Wskazówka: zmniejszona jasność podświetlenia/wyświetlacza LCD
wskazuje na niski poziom naładowania baterii).

V. 01 – 25/03/2024 83 ©Velleman Group nv

DVM005

Urządzenia należy używać wyłącznie z oryginalnymi akcesoriami.
Velleman group nv nie ponosi odpowiedzialności w przypadku
uszkodzeń lub obrażeń wynikających z (nieprawidłowego)
użytkowania tego urządzenia. Więcej informacji na temat tego

produktu oraz najnowszą wersję niniejszej instrukcji można znaleźć
na naszej stronie internetowej www.velleman.eu. Informacje

zawarte w niniejszej instrukcji mogą ulec zmianie bez
wcześniejszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Prawa autorskie do niniejszej instrukcji należą do Velleman Group
nv. Wszelkie prawa na całym świecie zastrzeżone. Żadna część

niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona lub
zmniejszana na jakimkolwiek nośniku elektronicznym lub w inny sposób bez
uprzedniej pisemnej zgody właściciela praw autorskich.

V. 01 – 25/03/2024 84 ©Velleman Group nv

DVM005

CA (corrente alternada)

DC (corrente contínua)

CA e CC

Risco de choque elétrico. É possível a existência de uma
tensão potencialmente perigosa.

Cuidado: risco de perigo, o manual deve ser consultado em
todos os casos em que este símbolo estiver marcado.
Aviso: uma condição ou ação perigosa que pode resultar em
ferimentos ou morte
Cuidado: condição ou ação que pode resultar em danos no
medidor ou no equipamento em teste

Duplo isolamento (classe de proteção 2)

Terra

Díodo

Continuidade

MANUAL DO UTILIZADOR

1. Introdução

A todos os residentes da União Europeia
Informações ambientais importantes sobre este produto

Respeite as regras ambientais locais.

Em caso de dúvida, contactar as autoridades locais responsáveis
pela eliminação de resíduos.

Obrigado por ter escolhido a Velleman! Leia atentamente o manual antes de
colocar este aparelho em funcionamento. Se o aparelho tiver sido danificado
durante o transporte, não o instale nem utilize e contacte o seu revendedor.

2. Símbolos

Este símbolo no aparelho ou na embalagem indica que a
eliminação do aparelho após o seu ciclo de vida pode prejudicar
o ambiente. Não elimine o aparelho (ou as pilhas) como lixo
municipal indiferenciado; deve ser levado a uma empresa
especializada para reciclagem. Este aparelho deve ser devolvido
ao seu distribuidor ou a um serviço de reciclagem local.

V. 01 – 25/03/2024 85 ©Velleman Group nv

DVM005

Este símbolo indica: Ler instruções

A não leitura das instruções e do manual pode provocar danos,
ferimentos ou morte.

Este símbolo indica: Perigo
Uma condição ou ação perigosa que pode resultar em ferimentos
ou morte.

Este símbolo indica: Risco de perigo/dano

Risco de uma condição ou ação perigosa que pode resultar em
danos, ferimentos ou morte.

Este símbolo indica: Atenção; informações importantes

Ignorar esta informação pode conduzir a situações perigosas.

AVISO: Para evitar choques eléctricos, desligue sempre os
cabos de teste antes de abrir a caixa. Para evitar riscos de
incêndio, utilize apenas fusíveis com as mesmas classificações
que as especificadas neste manual.
Nota: consultar o aviso no compartimento das pilhas.

Evitar o frio, o calor e as grandes oscilações de temperatura.
Quando o aparelho for deslocado de um local frio para um local
quente, deixe-o desligado até atingir a temperatura ambiente.
Isto para evitar a condensação e erros de medição.

Proteger este aparelho contra choques e abusos. Evitar a força
bruta durante a utilização.

Dispositivo com grau de poluição 2. Apenas para utilização em
interiores. Manter este aparelho afastado da chuva, humidade,
salpicos e gotas de líquidos. Não se destina a utilização
industrial. Consultar o §8 Grau de poluição.

Mantenha o aparelho afastado de crianças e de utilizadores não
autorizados.

Risco de choque elétrico durante o funcionamento. Tenha
muito cuidado ao medir circuitos eléctricos.

Não existem peças que possam ser reparadas pelo utilizador no
interior do aparelho.

3. Orientações gerais

Consulte a Garantia de Qualidade e Assistência Técnica Velleman® nas
últimas páginas deste manual.

V. 01 – 25/03/2024 86 ©Velleman Group nv

DVM005

Dirija-se a um revendedor autorizado para obter assistência
e/ou peças sobresselentes.

Este é um instrumento de medição da categoria de
instalação CAT III. Ver §7 Sobretensão/categoria de
instalação.

Leia atentamente esta adenda e o manual. Familiarize-se com
as funções do aparelho antes de o utilizar.

Qualquer modificação do aparelho é proibida por razões de
segurança. Os danos causados por modificações efectuadas pelo
utilizador no aparelho não são cobertos pela garantia.

Utilize o aparelho apenas para o fim a que se destina. A
utilização do aparelho de forma não autorizada anula a garantia.
Os danos causados pela inobservância de determinadas
directrizes deste manual não estão cobertos pela garantia e o
revendedor não se responsabiliza por quaisquer defeitos ou
problemas daí resultantes.

Não existem peças que possam ser reparadas pelo utilizador no
interior do aparelho.
Dirija-se a um revendedor autorizado para obter assistência e/ou
peças sobresselentes.

Risco de choque elétrico durante o funcionamento. Tenha
muito cuidado ao medir circuitos eléctricos.

4. Manutenção

Antes de efetuar quaisquer actividades de manutenção, desligue os cabos
de teste das tomadas.
Para obter instruções sobre a substituição da bateria, consulte §11
Substituição da bateria.
Não aplique abrasivos ou solventes no aparelho. Utilize um pano húmido e
um detergente suave para efeitos de limpeza.

5. Durante a utilização

• Se o equipamento for utilizado de uma forma não especificada

pelo fabricante, a proteção fornecida pelo equipamento pode ser
prejudicada.

• Nunca exceder o valor-limite de proteção. Este valor-limite é

indicado separadamente nas especificações para cada gama de
medição.

• Não tocar nos terminais não utilizados quando o medidor está

ligado a um circuito que está a ser testado.

V. 01 – 25/03/2024 87 ©Velleman Group nv

DVM005

• Nunca utilize o medidor em instalações CAT III quando estiver a

medir tensões que possam exceder a margem de segurança de
600 V acima da terra.

• Colocar o seletor de gama na sua posição mais elevada se a

intensidade da carga a medir for desconhecida de antemão.

• Desligue os cabos de teste do circuito testado antes de rodar o

seletor de gama para mudar de função.

• Ao efetuar medições num aparelho de TV ou em circuitos de

alimentação comutados, lembre-se sempre de que o medidor
pode ser danificado por quaisquer impulsos de tensão de alta
amplitude nos pontos de teste.

• Tenha sempre cuidado ao trabalhar com tensões superiores a 60

VDC ou 30 VAC rms. Mantenha os dedos sempre atrás das
barreiras da sonda durante a medição.

• Nunca efetuar medições de resistência, díodos ou continuidade

em circuitos sob tensão. Certifique-se de que todos os
condensadores do circuito estão vazios.

6. Descrição geral

Consulte a ilustração na página 2 deste manual:

1. Posição de indicação NCV

2. Lanterna

3. Ecrã LCD:43,5x26mm

4. Indicador NCV

5. / Botão HOLD: premir ligeiramente para ativar a retenção de

dados, premir novamente para sair da retenção de dados; premir sem
soltar para ativar a retroiluminação do visor, premir novamente para
sair da retroiluminação (Nota: Quando a pilha é insuficiente, a
retroiluminação não será suficientemente brilhante)

6. botão: Pressione ligeiramente para mudar as funções entre ℃/℉,

/ ,NCV/Live, mantenha pressionado para ativar a lanterna

7. Interruptor rotativo de seleção de funções

8. Tomadas de entrada

7. Categoria de sobretensão/instalação

Os DMM são classificados em função do risco e da gravidade da sobretensão
transitória que pode ocorrer no ponto de ensaio. Os transientes são
explosões de energia de curta duração induzidas num sistema, por exemplo,
causadas pela queda de um raio numa linha eléctrica.

V. 01 – 25/03/2024 88 ©Velleman Group nv

DVM005

CAT

I

Um medidor com classificação CAT I é adequado para medições em
circuitos electrónicos protegidos que não estão diretamente ligados à
rede eléctrica, por exemplo, circuitos electrónicos, sinais de
controlo...

CAT

II

Um contador com classificação CAT II é adequado para medições em
ambientes CAT I e em aparelhos monofásicos ligados à rede
eléctrica por meio de uma ficha e circuitos num ambiente doméstico
normal, desde que o circuito esteja afastado pelo menos 10 m de
um ambiente CAT III ou 20 m de um ambiente CAT IV. Por exemplo,
electrodomésticos, ferramentas portáteis...

CAT

III

Um medidor com classificação CAT III é adequado para medições em
ambientes CAT I e CAT II, bem como para medições em aparelhos
(fixos) monofásicos ou polifásicos que se encontrem a pelo menos
10 m de distância de um ambiente CAT IV, e para medições em
equipamentos de nível de distribuição (caixas de fusíveis, circuitos
de iluminação, fornos eléctricos).

CAT

IV

Um medidor com classificação CAT IV é adequado para medições em
ambientes CAT I, CAT II e CAT III, bem como no nível de
alimentação primária.
Note-se que, para todas as medições em equipamentos cujos cabos
de alimentação correm no exterior (aéreos ou subterrâneos), deve
ser utilizado um medidor CAT IV.

Este aparelho só é adequado para medições até 600 V em CAT III

As categorias existentes de acordo com a norma EN 61010-1 são:

Aviso:
Este dispositivo foi concebido em conformidade com a norma EN 61010-1,
categoria de instalação CAT III 600 V. Isto implica que se aplicam
determinadas restrições de utilização relacionadas com tensões e picos de
tensão que podem ocorrer no ambiente de utilização. Consulte a tabela
acima.

8. Grau de poluição

A norma IEC 61010-1 especifica diferentes tipos de ambientes de poluição,
para os quais são necessárias diferentes medidas de proteção para garantir
a segurança. Os ambientes mais severos requerem mais proteção e a
proteção contra a poluição que se encontra num determinado ambiente
depende principalmente das propriedades do isolamento e do invólucro. A
classificação do grau de poluição do DVM indica em que ambiente o
dispositivo pode ser utilizado.

V. 01 – 25/03/2024 89 ©Velleman Group nv

DVM005

Grau de
poluição 1

Não existe poluição ou existe apenas poluição seca e não
condutora. A poluição não tem qualquer influência. (só se
encontra em invólucros hermeticamente fechados)

Grau de
poluição 2

Apenas ocorre poluição não condutora. Ocasionalmente, é
de esperar uma condutividade temporária causada por
condensação. (os ambientes domésticos e de escritório
enquadram-se nesta categoria)

Grau de
poluição 3

Ocorre poluição condutora ou poluição seca não condutora
que se torna condutora devido à condensação que é de
esperar.
(ambientes industriais e ambientes expostos ao ar exterior ­mas não em contacto com a precipitação)

Grau de
poluição 4

A poluição gera uma condutividade persistente causada por
poeiras condutoras ou pela chuva ou neve (ambientes
exteriores expostos e ambientes onde ocorrem níveis
elevados de humidade ou concentrações elevadas de
partículas finas)

Este dispositivo só é adequado para medições em ambientes
da classe 2 de grau de poluição.

Aviso: Este dispositivo foi concebido de acordo com a norma EN 61010-1,
grau de poluição 2. Isto implica que se aplicam determinadas restrições

de utilização relacionadas com a poluição que pode ocorrer no ambiente de
utilização. Consulte a tabela acima.

9. Especificações

Este aparelho não está calibrado aquando da compra!
Regulamentos relativos ao ambiente de utilização:
Utilizar este aparelho apenas para medições em ambientes CAT I, CAT II e
CAT III (ver §7).
Utilizar este aparelho apenas num ambiente com grau de poluição 2 (ver

§8).

As condições de trabalho ideais incluem:

• temperatura: 18 °C a 28 °C

• humidade relativa: máx. 80 % HR

• altitude: máx. 2000 m (6560 pés)

Desligamento automático: desliga-se automaticamente cerca de 15 minutos
após o contador ter sido ligado
Indicação de sobrecarga: "OL"
Indicação da polaridade: negativo "-"
Temperatura de funcionamento: 0℃-40℃

V. 01 – 25/03/2024 90 ©Velleman Group nv

DVM005

Exibir contagens

Contagens de 2000

Tamanho do LCD (mm)

40 x 21

Tensão DC: ±(0,8%+5)

200mV/2V/20V/200V/600V

Tensão CA: ±(0,8%+5)

2V/20V/200V/600V

Resistência: ±(1,2%+5)

200/2k/20k/200k/2M/20MΩ

Seleção de intervalo

Gama manual

Controlo de continuidade

Sim

Teste de díodos

Sim

Retenção de dados

Sim

Teste da bateria (1,5V/9V)

Sim

Indicação de excesso de
gama

Sim
Luz LED/flash

Sim

Luz de fundo

Sim

Desligamento automático

Sim

Ecrã do ícone da unidade

Sim

Indicação de bateria fraca

Sim

Proteção contra excesso
de alcance

Sim
Bateria

1,5V (AAA) x 2

Tamanho do produto
(mm)

119x65x30
Peso do produto (g)

130

Categoria de segurança

CATIII 600V

Classificação IP

IP20

Impedância de entrada: 10MΩ

Proteção contra sobrecarga: gama de 200mV a 250V DC

ou 250V AC RMS; outras gamas a 600V DC ou 600V AC

RMS

Gama

Resolução

DCV Exatidão

ACV Exatidão

200mV

100µV

±0.5%±3

－

2V

1mV

±0.8%±5

±1.0%±3

20V

10mV

±0.8%±5

±1.0%±3

200V

100mV

±0.8%±5

±1.0%±3

600V

1V

±0.8%±5

±1.2%±5

Temperatura de armazenamento: -10℃-50℃
Indicação de bateria fraca:

sonda de teste: CAT III 600 V / CAT II 600 V

9.1 TENSÃO DC E AC

Impedância de entrada: 10MΩ
Proteção contra sobrecarga： 600V DC ou 600V AC RMS
Gama de frequências: 40Hz - 400Hz

V. 01 – 25/03/2024 91 ©Velleman Group nv

DVM005

Não efetuar medições de resistência em circuitos sob

tensão

Gama

Resolução

Exatidão

200Ω

0.1Ω

±1.0%±5

2kΩ

1Ω

±1.0%±5

20kΩ

10Ω

±1.0%±5

200kΩ

100Ω

±1.0%±5

2MΩ

1KΩ

±1.0%±5

20MΩ

10KΩ

±1.2%±8

Não efetuar medições de díodos ou de continuidade em

circuitos sob tensão

gama

descrição

o ecrã lê a tensão de

avanço aproximada do

díodo

O sinal sonoro

incorporado soa se a

resistência for inferior

a 50 Ω

Unida

Gama

Resolução

Exatidão

℃

-20℃~ 0℃

1℃

±4℃

0℃~400℃

±(2.0%+3d)

400℃~1000℃

±(3.0%+3d)

-4℉~50℉

±5℉

Ecrã: true RMS

9.2 RESISTÊNCIA

Proteção contra sobrecarga: 250 V DC ou AC rms

9.3 DÍODO E CONTINUIDADE

Proteção contra sobrecarga: 250 V DC ou AC rms

9.4 TEMPERATURA

V. 01 – 25/03/2024 92 ©Velleman Group nv

DVM005

℉

50℉~750℉

1℉

±(2.0%+5d)

750℉~1832℉

±(3.0%+5d)

Gama

Valor de

exibição

Resolução

1.5V

1.5V

0.001V

9V

9V

0.01V

Não medir circuitos que possam conter tensões > 600 VDC ou >
600 VAC

Tenha muito cuidado ao medir tensões superiores a 60 VDC ou 30
VAC rms.
Durante a medição, colocar sempre os dedos por trás dos bordos de
proteção das sondas de teste!

9.5 TESTE DE BATERIA

Proteção contra sobrecarga: 250V DC ou 250V AC RMS

9.6 DETECÇÃO DE TENSÃO SEM CONTACTO

Gama de tensões CA > 60V - 1000V (50Hz-60Hz)

9.7 RECONHECIMENTO DE FIOS VIVOS

Gama de tensões CA > 80V - 250V (50Hz-60Hz)

10. Funcionamento

10.1 MEDIÇÃO DE TENSÃO DC + AC

1. Introduzir o cabo de teste vermelho na tomada "INPUT" e introduzir o

cabo de teste preto na tomada "COM".

2. Colocar o interrutor rotativo na gama de tensões e tocar com as

pontas de prova do cabo de teste no circuito a ser testado, a ligação
vermelha do cabo de teste será apresentada.

V. 01 – 25/03/2024 93 ©Velleman Group nv

DVM005

Não efetuar medições de resistência em circuitos sob tensão.
Certifique-se de que todos os condensadores do circuito estão
vazios.

Não efetuar medições de díodos ou de continuidade em circuitos sob
tensão. Certifique-se de que todos os condensadores do circuito
estão vazios.

Notas

• Para evitar choques eléctricos e/ou danos no instrumento, não

tente efetuar qualquer medição de tensão que possa exceder
600VRMS.

• É uma situação normal e não afecta a medição, uma vez na

gama de 200mV ou 2V, mesmo sem entrada ou ligação com cabo
de teste, o medidor mostra o valor no LCD.

• Um excesso de gama é indicado por OL ou -OL. Definir para

um intervalo superior.

• A corrente máxima de entrada é de 600 V rms.

10.2 MEDIÇÃO DA RESISTÊNCIA

1. Introduzir o cabo de teste preto na tomada "COM" e o cabo de teste

vermelho na tomada "INPUT".

2. O interrutor rotativo para a gama Ω e toque com o cabo de teste na

resistência testada e leia o valor no LCD.

Notas

• No circuito aberto, o contador apresenta "OL" para indicar que não há

entrada.

• Para evitar choques eléctricos, desligue a alimentação da unidade em

teste e descarregue todos os condensadores antes de efetuar quaisquer
medições de resistência.

10.3 TESTE DE DÍODOS E DE CONTINUIDADE

1. Introduzir o cabo de teste preto na tomada "COM" e o cabo de teste

vermelho na tomada "INPUT"; a polaridade do cabo de teste vermelho
é "+".

2. Colocar o interrutor rotativo na gama , colocar o fio de teste

vermelho no ânodo do díodo e o fio de teste preto no cátodo do díodo,
o medidor mostrará a tensão de avanço aproximada do díodo.

V. 01 – 25/03/2024 94 ©Velleman Group nv

DVM005

10.4 CONTROLO DE CONTINUIDADE

1. Introduzir o cabo de teste preto na tomada "COM" e o cabo de teste

vermelho na tomada "INPUT".

2. Defina o interrutor rotativo para a gama e toque nos cabos de teste

em ambos os pontos do circuito, se a resistência entre dois pontos for
inferior a 50Ω±30Ω, o sinal sonoro incorporado será emitido

NOTAS

1. Mesmo sem o sinal sonoro, pode ainda existir tensão. Não confie

apenas na deteção de tensão sem contacto para determinar a
presença de tensão. O funcionamento da deteção pode estar sujeito à
conceção da tomada, à espessura do isolamento e a diferentes tipos e
outros factores.

2. Quando os terminais de entrada do medidor detectam tensão, devido à

influência da tensão atual, o indicador de deteção de tensão pode
também acender-se.

3. Manter o aparelho afastado de fontes de ruído elétrico durante os

testes, ou seja, luzes fluorescentes e reguláveis, motores, etc. Estas
fontes podem acionar a deteção de NCV e invalidar o teste.

10.5 RETENÇÃO DE DADOS

Em qualquer intervalo, prima brevemente /Hold para bloquear o valor
apresentado. O sinal H aparecerá no visor. Prima brevemente /Segure

novamente para sair.

10.6 TESTE DE BATERIA

1. Introduzir o cabo de teste preto na tomada "COM" e o cabo de teste

vermelho na tomada "INPUT". A polaridade do cabo de teste vermelho é
"+".

2. Colocar o seletor rotativo na gama " ".

3. Colocar a ponta de prova vermelha no positivo da bateria e a ponta de
prova preta no positivo da bateria.

ao negativo da bateria.

4. Ler o valor da bateria no ecrã LCD.

10.7 DETECÇÃO DE TENSÃO SEM CONTACTO (NCV)

13. Colocar o interrutor rotativo na gama NCV/LIVE e premir "SEL" para

escolher o modo NCV, e o ecrã LCD apresenta "EF".

V. 01 – 25/03/2024 95 ©Velleman Group nv

DVM005

AVISO: Para evitar choques eléctricos, desligue sempre os cabos

de teste antes de abrir a caixa. Para evitar riscos de incêndio, utilize
apenas fusíveis com as mesmas classificações que as especificadas
neste manual.
Nota: consultar o aviso no compartimento das pilhas

14. Contactar a parte superior do medidor com o circuito em teste, o sinal de

alerta sonoro será emitido, simultaneamente o indicador NCV pisca e o LCD
mostra "----", assim que a tensão sair.

Nota:

⚫ O resultado da deteção é para referência, não determinar a tensão por
APENAS deteção NCV.
⚫ A deteção pode interferir com a conceção da tomada, a espessura do

isolamento e

outras condições variáveis.
⚫ As fontes de interferência externas, como a lanterna, o motor, etc., podem
provocar a deteção errada.

10.8 RECONHECIMENTO DE FIO VIVO (VIVO)

1. Colocar o interrutor rotativo na gama NCV/LIVE e premir "SEL" para

escolher o modo LIVE, e o LCD apresenta "LIVE".

2. Introduzir o cabo de teste vermelho na tomada "INPUT" e colocar a ponta

do cabo de teste vermelho

para contactar a tensão CA. O contador emite um som de alarme em

simultâneo,
o indicador NCV está a piscar e o LCD mostra "LIVE", significa que o fio
sob teste é um fio elétrico.

Nota:

⚫ Quando o circuito está em fuga grave, o fio de teste vermelho chega a

contactar

linha de terra, o sinal sonoro do medidor será emitido.
⚫ A deteção pode interferir com a conceção da tomada, a espessura do

isolamento e

outras condições variáveis.
⚫ As fontes de interferência externas, como a lanterna, o motor, etc., podem
provocar a deteção errada.

11. Substituição da bateria

V. 01 – 25/03/2024 96 ©Velleman Group nv

DVM005

Não existem peças que possam ser reparadas pelo utilizador no
interior do aparelho.
Dirija-se a um revendedor autorizado para obter assistência e/ou
peças sobresselentes.

Desligue os cabos de teste das pontas de teste e retire os cabos de
teste dos terminais de medição antes de substituir as baterias ou os
fusíveis.

• Quando é apresentado o ecrã " ", a pilha deve ser

Para substituir a pilha:

substituída.

• Desligar o instrumento. Desligar os cabos de teste.

• Retire o parafuso na parte de trás da caixa e abra-a com cuidado.

• Retire a pilha antiga e coloque uma nova.

• Fechar a caixa e apertar o parafuso.

Bateria: 1,5V (AAA) x 2, certifique-se de que respeita a polaridade

12. Resolução de problemas

Se o aparelho apresentar um comportamento anormal durante a medição,
isso significa que o fusível interno está defeituoso.
Tenha em atenção que um nível baixo de bateria pode levar a medições
incorrectas. Substitua a pilha regularmente.
(Dica: a luminosidade reduzida da retroiluminação/do ecrã LCD indica um
nível de bateria baixo).

Utilizar este aparelho apenas com acessórios originais. A Velleman
group nv não pode ser responsabilizada em caso de danos ou
ferimentos resultantes da utilização (incorrecta) deste aparelho.
Para obter mais informações sobre este produto e a versão mais
recente deste manual, visite o nosso sítio Web www.velleman.eu. As
informações contidas neste manual estão sujeitas a alterações sem
aviso prévio.

© AVISO DE DIREITOS DE AUTOR
Os direitos de autor deste manual são propriedade do Velleman
Group nv. Todos os direitos mundiais reservados. Nenhuma parte

deste manual pode ser copiada, reproduzida, traduzida ou reduzida para
qualquer meio eletrónico ou outro sem o consentimento prévio por escrito
do detentor dos direitos de autor.

V. 01 – 25/03/2024 97 ©Velleman Group nv

DVM005

AC (växelström)

DC (likström)

Både AC och DC

Risk för elektrisk stöt. En potentiellt farlig spänning är
möjlig.

Varning: risk för fara, bruksanvisningen måste läsas i alla
fall där denna symbol är markerad.
Varning: ett farligt tillstånd eller en farlig åtgärd som kan
leda till skada eller dödsfall
Varning: tillstånd eller åtgärd som kan leda till skador på
mätaren eller utrustningen som testas

Dubbel isolering (skyddsklass 2)

Jord

Diod

Kontinuitet

ANVÄNDARMANUAL

1. Inledning

Till alla invånare i Europeiska unionen
Viktig miljöinformation om denna produkt

miljöbestämmelserna.

Om du är osäker, kontakta din lokala avfallshanteringsmyndighet.

Tack för att du valt Velleman! Läs bruksanvisningen noggrant innan du tar
apparaten i bruk. Om enheten har skadats under transporten ska du inte
installera eller använda den utan kontakta din återförsäljare.

2. Symboler

Denna symbol på enheten eller förpackningen indikerar att
bortskaffande av enheten efter dess livscykel kan skada miljön.
Släng inte enheten (eller batterierna) som osorterat kommunalt
avfall; det ska lämnas till ett specialiserat företag för
återvinning. Enheten ska returneras till din distributör eller till
en lokal återvinningscentral. Respektera de lokala

V. 01 – 25/03/2024 98 ©Velleman Group nv

DVM005

Denna symbol indikerar: Läs instruktionerna

Om du inte läser instruktionerna och bruksanvisningen kan det
leda till skador, personskador eller dödsfall.

Denna symbol indikerar: Fara
Ett farligt tillstånd eller en farlig handling som kan leda till
personskada eller dödsfall.

Denna symbol indikerar: Risk för fara/skada

Risk för ett farligt tillstånd eller en farlig åtgärd som kan leda till
skada, personskada eller dödsfall.

Denna symbol indikerar: Uppmärksamhet; viktig
information

Om denna information ignoreras kan det leda till farliga
situationer.

VARNING: För att undvika elektriska stötar skall mätsladdarna
alltid kopplas bort innan höljet öppnas. För att undvika

brandrisk, använd endast säkringar med samma klassning som
anges i denna handbok.
Anmärkning: se varningen på batterifacket.

Undvik kyla, värme och stora temperaturväxlingar. När enheten
flyttas från en kall till en varm plats, låt den vara avstängd tills
den har uppnått rumstemperatur. Detta för att undvika kondens
och mätfel.

Skydda apparaten mot stötar och misshandel. Undvik brutalt
våld vid användning.

Föroreningsgrad 2-enhet. Endast för användning inomhus. Håll
enheten borta från regn, fukt, stänk och droppande vätskor. Ej
för industriellt bruk. Se §8 Föroreningsgrad.

Håll apparaten borta från barn och obehöriga.

Risk för elektriska stötar under drift. Var mycket försiktig
vid mätning av spänningsförande kretsar.

3. Allmänna riktlinjer

Se Velleman® Service- och kvalitetsgaranti på de sista sidorna i denna
bruksanvisning.

V. 01 – 25/03/2024 99 ©Velleman Group nv

DVM005

Det finns inga delar inuti enheten som kan servas av
användaren.
Kontakta en auktoriserad återförsäljare för service och/eller
reservdelar.

Detta är ett CAT III-mätinstrument för
installationskategori. Se §7
Överspänning/installationskategori.

Läs igenom detta tillägg och bruksanvisningen noggrant.
Bekanta dig med apparatens funktioner innan du börjar använda
den.

Alla ändringar av enheten är förbjudna av säkerhetsskäl. Skador
som orsakats av användarens ändringar av enheten täcks inte
av garantin.

Använd endast enheten för dess avsedda ändamål. Om enheten
används på ett otillåtet sätt upphör garantin att gälla. Skador
som orsakas av att vissa riktlinjer i denna bruksanvisning inte
följs täcks inte av garantin och återförsäljaren tar inget ansvar
för eventuella fel eller problem som uppstår.

Det finns inga delar inuti enheten som kan servas av användaren.
Kontakta en auktoriserad återförsäljare för service och/eller
reservdelar.

Risk för elektriska stötar under drift. Var mycket försiktig vid
mätning av spänningsförande kretsar.

4. Underhåll

Koppla bort mätsladdarna från uttagen innan du utför några
underhållsarbeten.
För instruktioner om byte av batteri, se §11 Batteribyte.
Använd inte slipmedel eller lösningsmedel på mätaren. Använd en fuktig
trasa och ett milt rengöringsmedel för rengöring.

5. Under användning

• Om utrustningen används på ett sätt som inte anges av

tillverkaren, kan det skydd som utrustningen ger försämras.

• Överskrid aldrig gränsvärdet för skydd. Detta gränsvärde anges

separat i specifikationerna för varje mätområde.

• Rör inte vid oanvända terminaler när mätaren är kopplad till en

krets som testas.

• Använd aldrig mätaren i CAT III-installationer när du mäter

V. 01 – 25/03/2024 100 ©Velleman Group nv

spänningar som kan överskrida säkerhetsmarginalen på 600 V
