USER MANUAL

GEBRUIKERSHANDLEIDING 13 MODE D'EMPLOI 24 MANUAL DEL USUARIO 34 BEDIENUNGSANLEITUNG 44

CAMCOLVC24

V. 01 – 09/10/2014 2 ©Velleman nv

CAMCOLVC24

V. 01 – 09/10/2014 3 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized company for recycling. This device should be returned to your distributor or to a local recycling service.

Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, do not install or use it and contact your dealer.

2. Safety Instructions

WARNING

Do not puncture or throw batteries in fire as they might explode. Keep batteries away from children. This device contains an internal rechargeable battery

. When the

device is end-of-life, it must be disposed of in accordance with local regulations.

DO NOT disassemble or open the cover. There are no userserviceable parts inside the device.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.

• Keep this device away from dust and extreme temperatures.

• Protect this device from shocks and abuse. Avoid brute force when

operating the device.

• Do not aim the camera at the sun or other extremely bright objects.

• Do not touch the lens.

• Familiarise yourself with the functions of the device before actually

using it.

• All modifications of the device are forbidden for safety reasons. Damage

caused by user modifications to the device is not covered by the warranty.

• Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

CAMCOLVC24

V. 01 – 09/10/2014 4 ©Velleman nv

• Damage caused by disregard of certain guidelines in this manual is not

covered by the warranty and the dealer will not accept responsibility for any ensuing defects or problems.

• There are no user-serviceable parts inside the device. Refer to an

authorized dealer for service and/or spare parts.

• Do not use this product to violate privacy laws or perform illegal

activities.

4. Features

• action and sports camera with multiple mounting brackets and

waterproof case

• the video capture camera records images on a microSD card (not incl.)

• video recording quality: 720p HD video - 25 fps

• easy and user-friendly setup

• colour touch display

• 2 video recording modes:

o car mode: the recorder will erase the oldest file when the microSD

card is full

o video function: the recorder will record video until the microSD card

is full

5. Overview

Refer to the illustrations on page 2 of this manual.

1 slot for memory card 7 mode switch 2 reset button 8 lens 3 USB slot 9 TFT display 4 power button 10 wrist strap eyelet 5 microphone 11 working indicator 6 shutter button 12 charging indicator

6. Operation

6.1 Inserting a Memory Card

Make sure to insert a memory card before using your camera.

• Push the microSD card into the card slot. The arrow on the cover

indicates how to insert the card.

• To take out the microSD card, gently press the end of the memory card

and it will pop up.

CAMCOLVC24

V. 01 – 09/10/2014 5 ©Velleman nv

6.2 Charging the Camera

• To charge the camera, connect the USB slot of the camera [3] to a USB

port of your computer with the included USB cable.

• The charging indicator [12] lights up when the camera is charging and

turns off when fully charged. Charging takes about 2-4 hours. For an optimal charging process, make sure not to power the camera while charging.

• The camera functions cannot be used while connected to your

computer.

• If the camera is turned on while connected to the computer, you can

access the files on the camera's SD card.

• See Safety Instructions above for details about battery disposal.

6.3 Powering the Camera On and Off

• Powering on the camera:

To turn on the camera, press and hold the power button for 3 seconds.

• Powering off the camera:

To turn off the camera, press the power button briefly.

• Automatic shutdown:

The camera will automatically shut down when idle. Default idle time is 5 minutes.

• Shutdown at power shortage:

The display will show a battery icon when battery power is low. Please charge in time. The camera will automatically shut down when battery power is insufficient.

6.4 Indicators

• Working Indicator [11]:

The working indicator lights when the camera is powered on or being used.

• Charging indicator [12]:

The charging indicator lights when the internal battery is charging.

CAMCOLVC24

V. 01 – 09/10/2014 6 ©Velleman nv

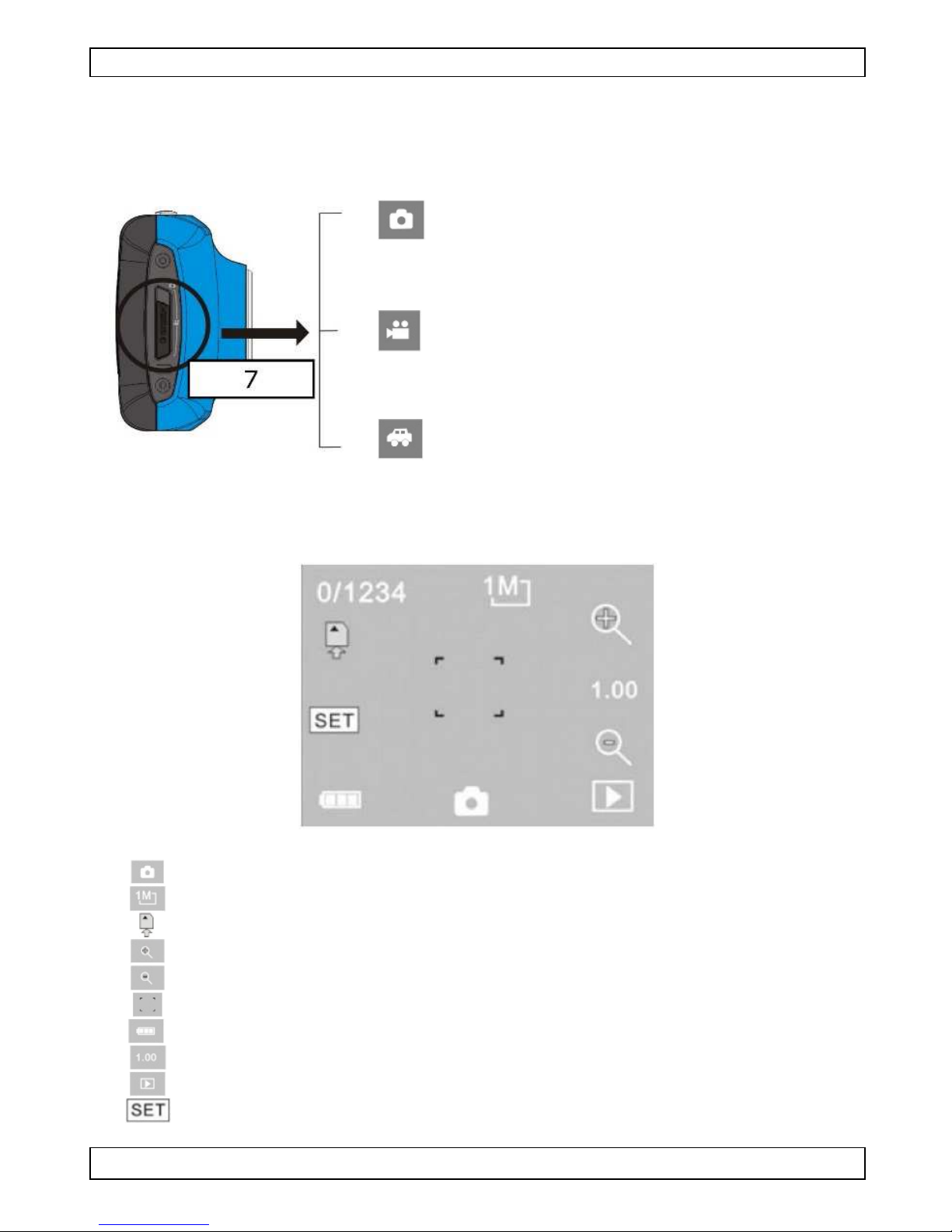

6.5 Switching Between Modes

Slide the mode switch [7] to the left or right and select the desired mode.

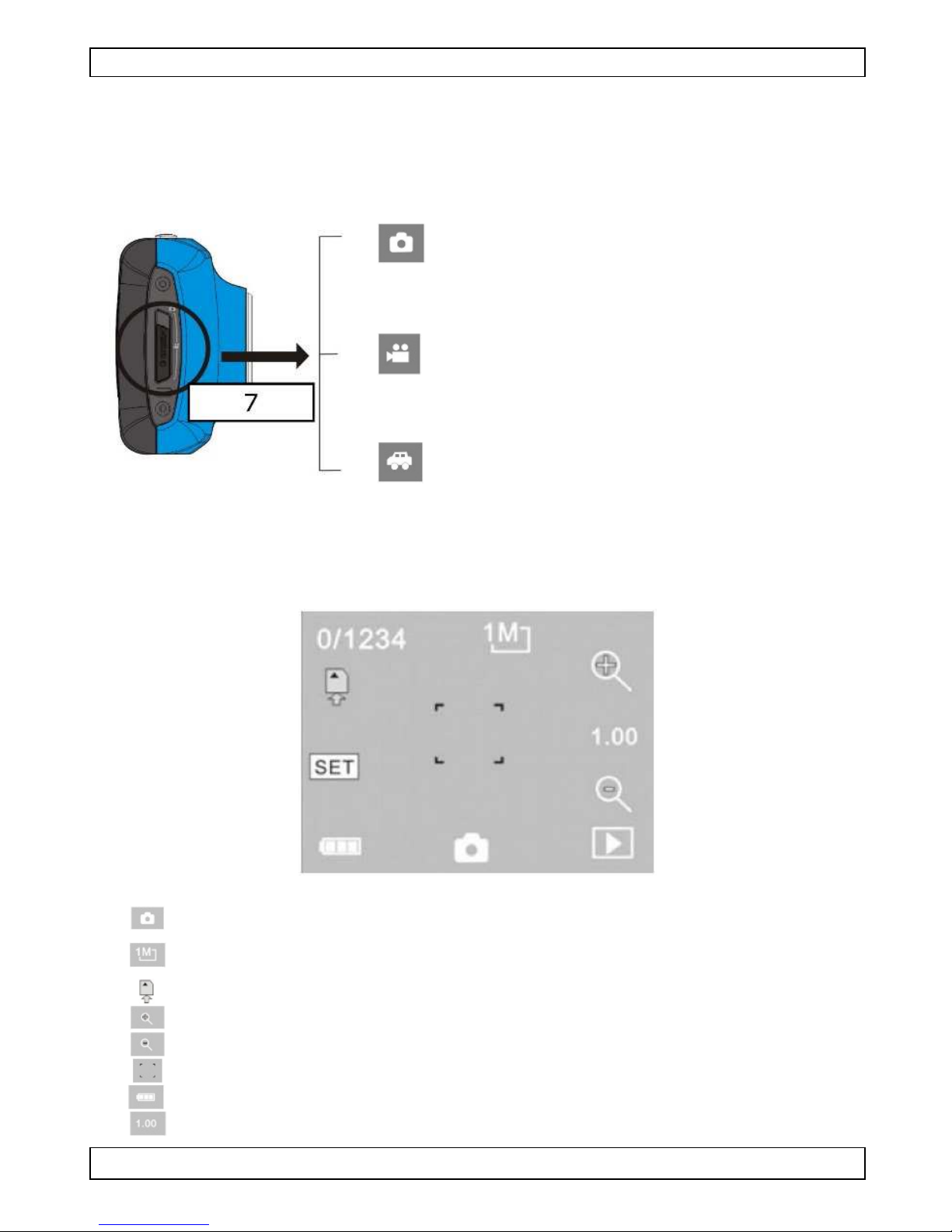

Picture Mode

Slide the mode switch [7] to the far left. Press the shutter button [6] or touch the TFT display [9] briefly to take a picture.

0/1234 counter or number of pictures taken

picture mode activated picture size, click to select the picture resolution video card inserted digital zoom, click to zoom in digital zoom, click to zoom out visual shutter, touch to take the picture battery icon, indicates power status digital zoom status playback mode date and time setting

picture mode

video mode

vehicle mode

CAMCOLVC24

V. 01 – 09/10/2014 7 ©Velleman nv

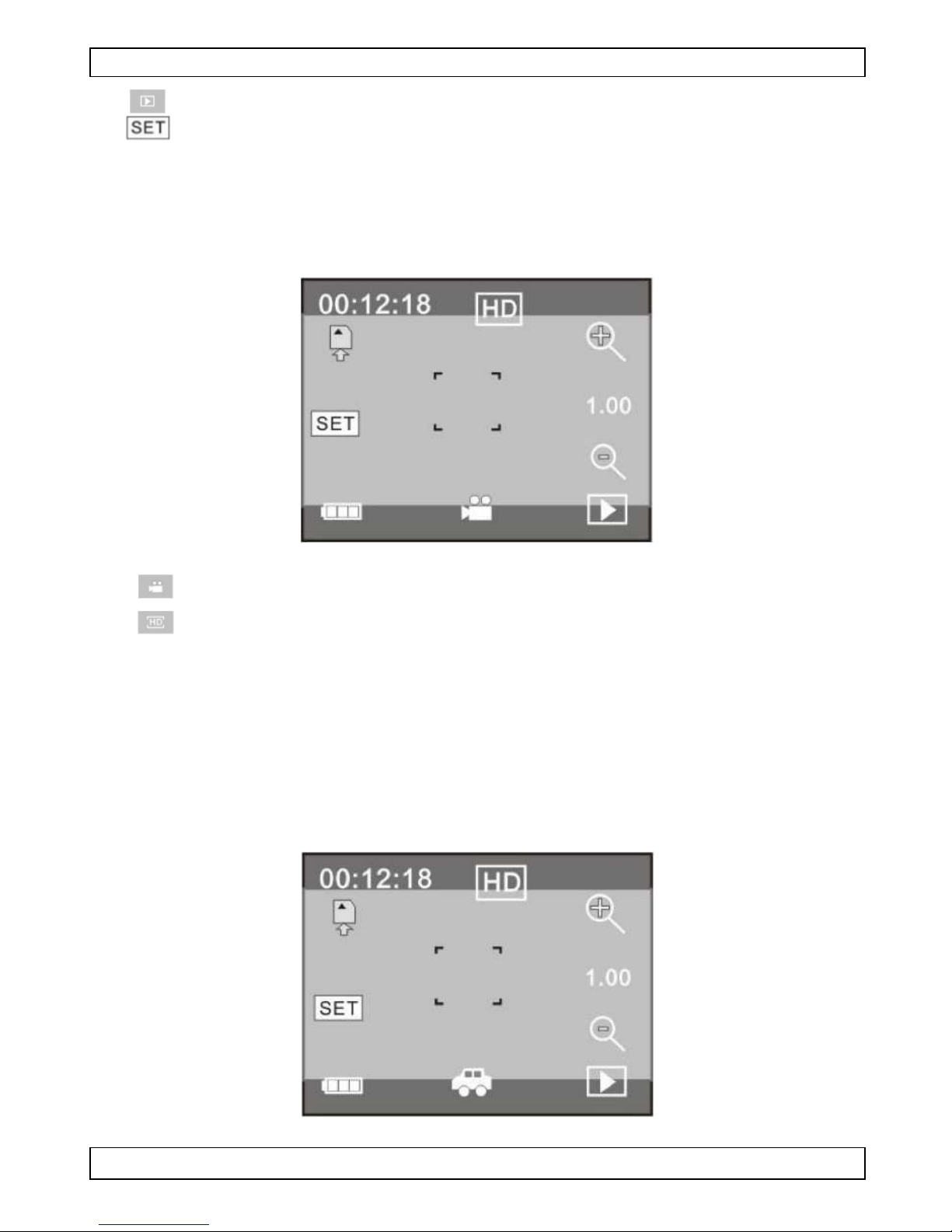

Video Mode

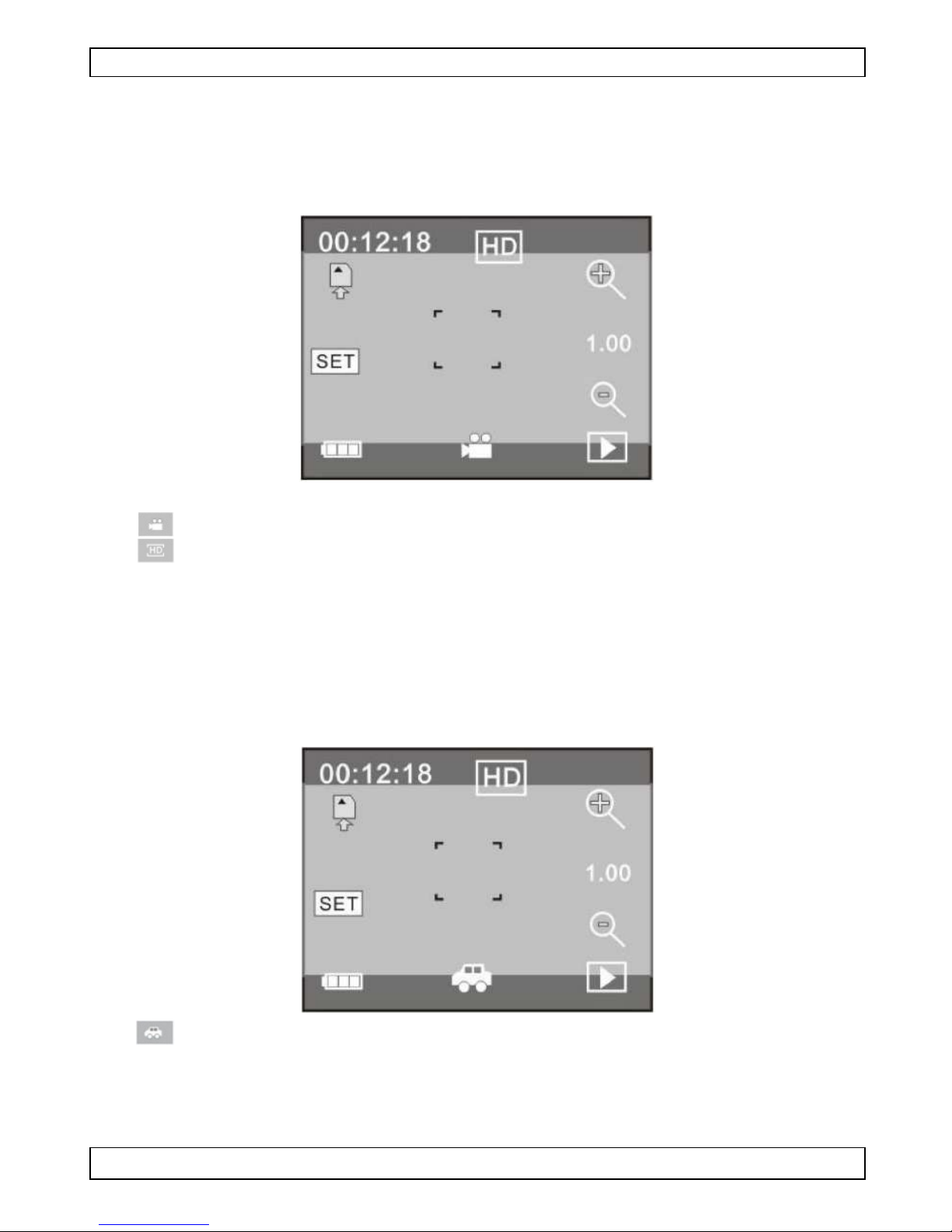

Slide the mode switch [7] to the middle. Press the shutter button [6] or touch the TFT display [9] briefly to begin recording. Press again to stop. Recording will automatically stop when the memory card is full or when power is insufficient.

00:12:18 available recording time (hh:mm:ss)

video mode activated video size, click to select the video resolution (720p/VGA)

Other icons have the same function as the picture-taking mode.

Vehicle Mode

Slide the mode switch [7] to the far right. Press the shutter button [6] or touch the TFT display [9] briefly to begin segment recording. Press again to stop. Recording will automatically overwrite the oldest segment when the memory card is full, or stop when power is insufficient.

vehicle mode activated

Other icons have the same function as the video-taking mode. Note that the display will shut down during recording in order to save power.

CAMCOLVC24

V. 01 – 09/10/2014 8 ©Velleman nv

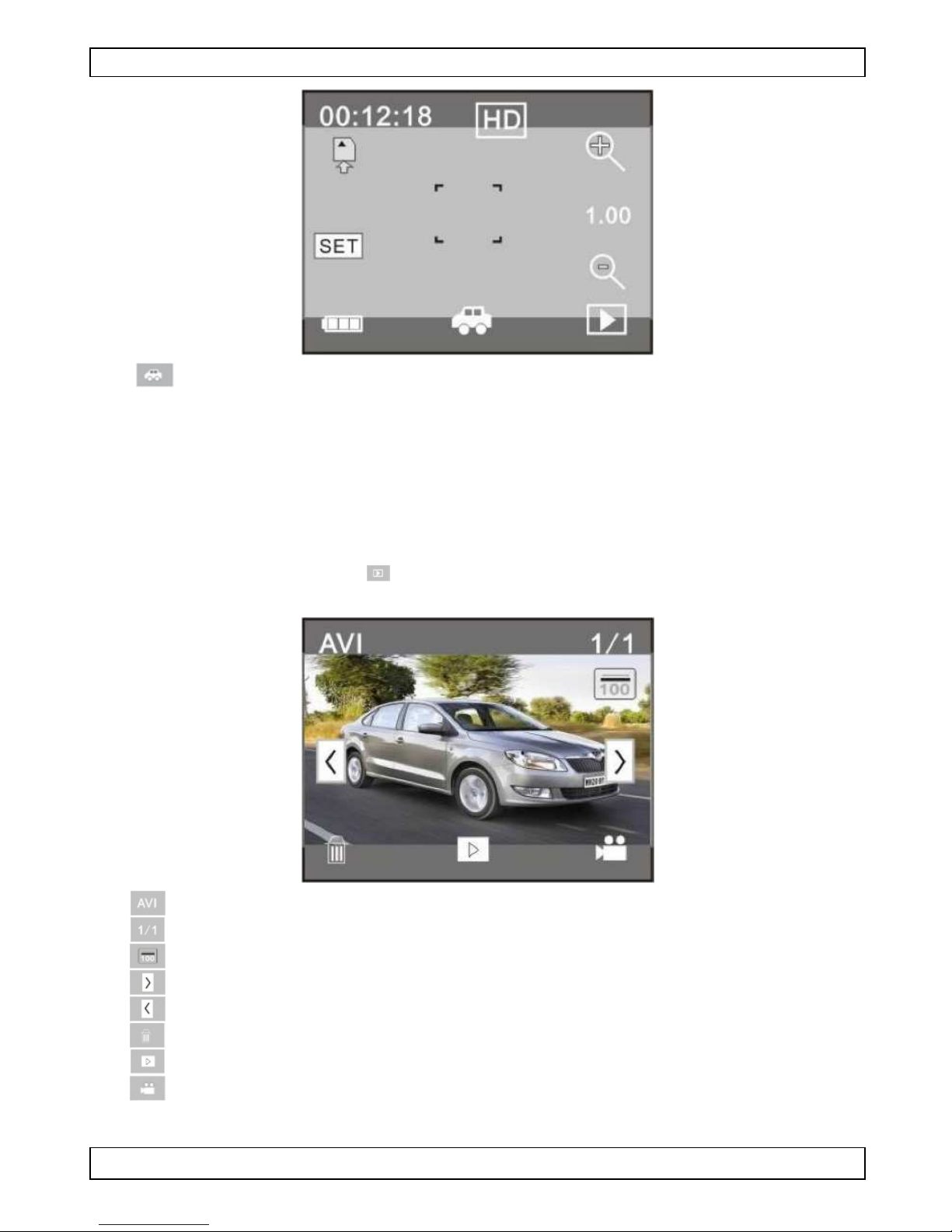

Playback Mode

Briefly press the icon on the TFT display [9] to switch to playback mode.

file format file number x of x files current folder name select next file select previous file delete file play selected file switch to previous mode

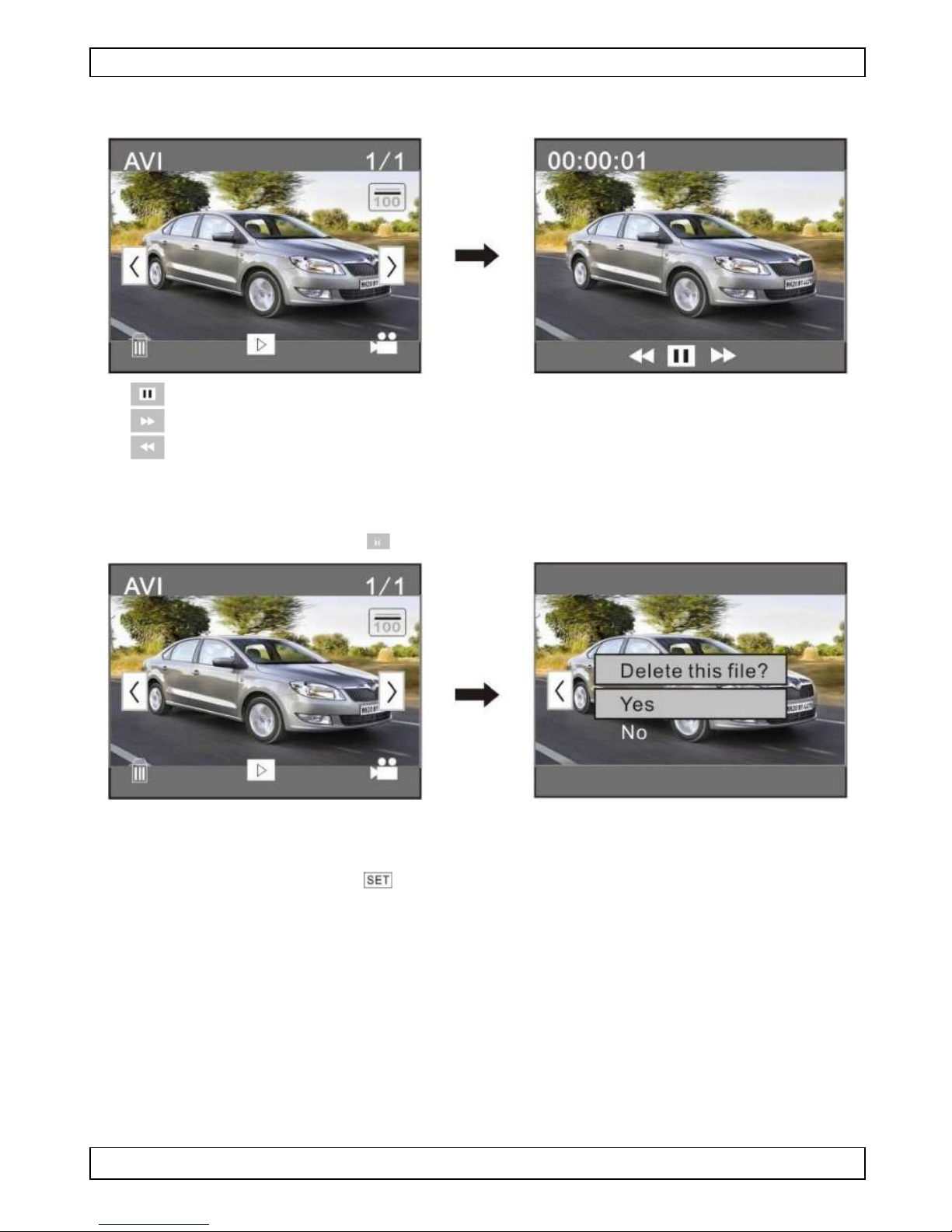

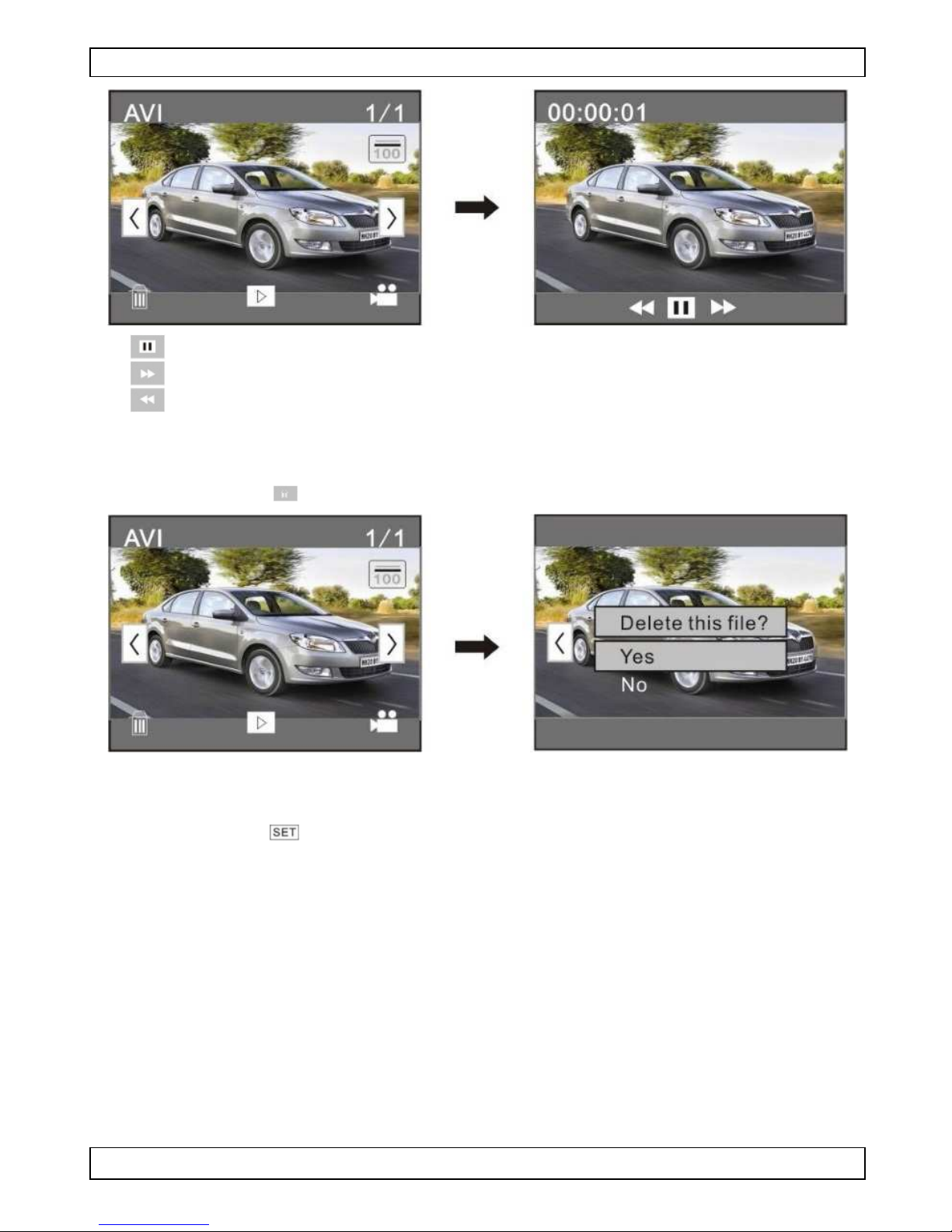

6.6 Playing the Selected File

pause play forward play backward

CAMCOLVC24

V. 01 – 09/10/2014 9 ©Velleman nv

6.7 Deleting the Selected File

Briefly press the icon. Select [Yes] or [No].

6.8 Date and Time Setting

1. Click the icon on the display.

2. Set date and time.

3. Press the shutter button [6] to confirm.

6.9 Connecting the Camera to Your Computer

You can manage files on the SD card by connecting the camera to a computer. To do so:

1. Switch on the camera.

2. Connect the USB slot of the camera [3] to a USB port of your

computer with the included USB cable.

• The camera appears as a removable disk on your computer.

• The camera saves the files in the following folders:

o pictures and videos: I:\DCIM\100MEDIA o videos in vehicle mode: I:\DCIM\RECORDER

Note

The camera functions cannot be used while the camera is connected to your computer. When done, safely remove the device from your computer:

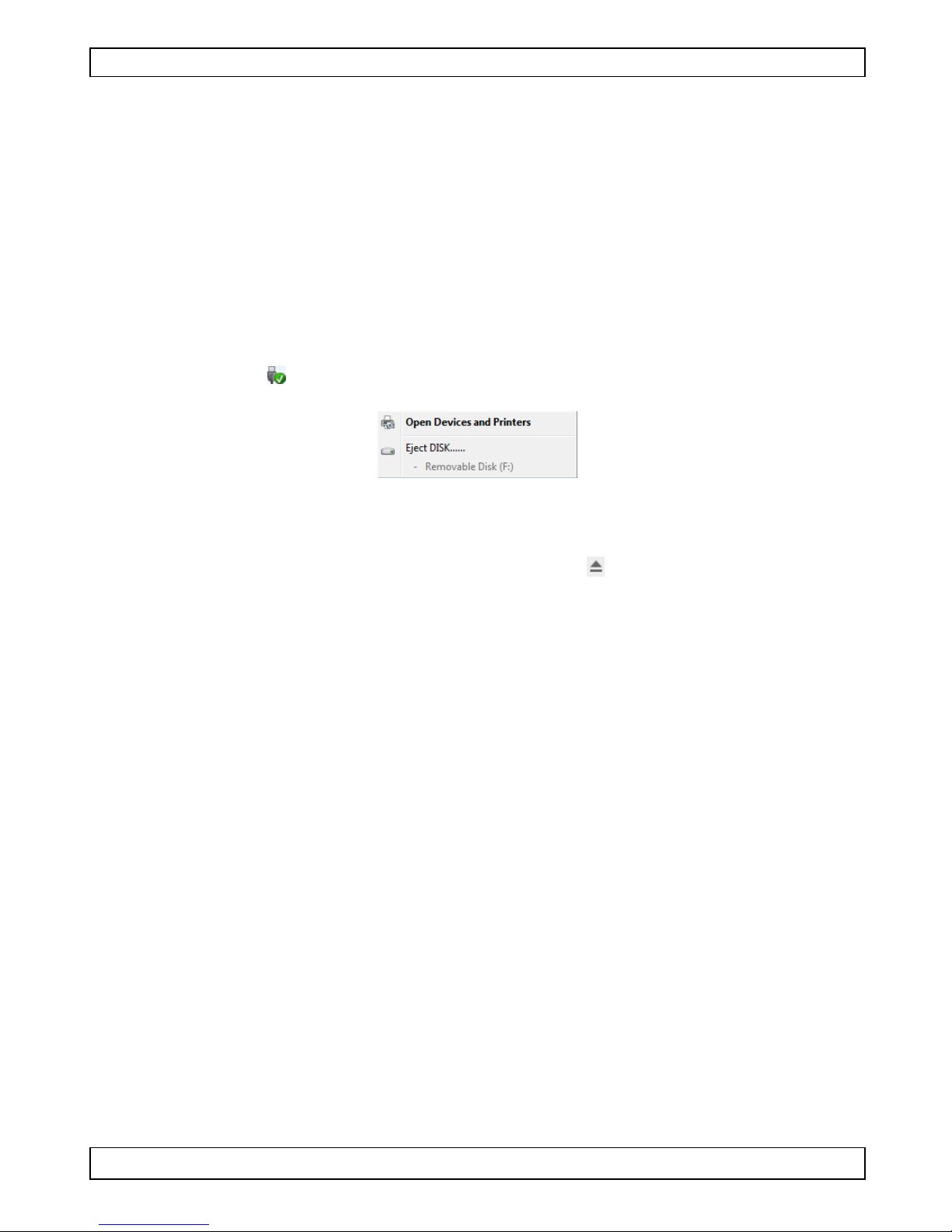

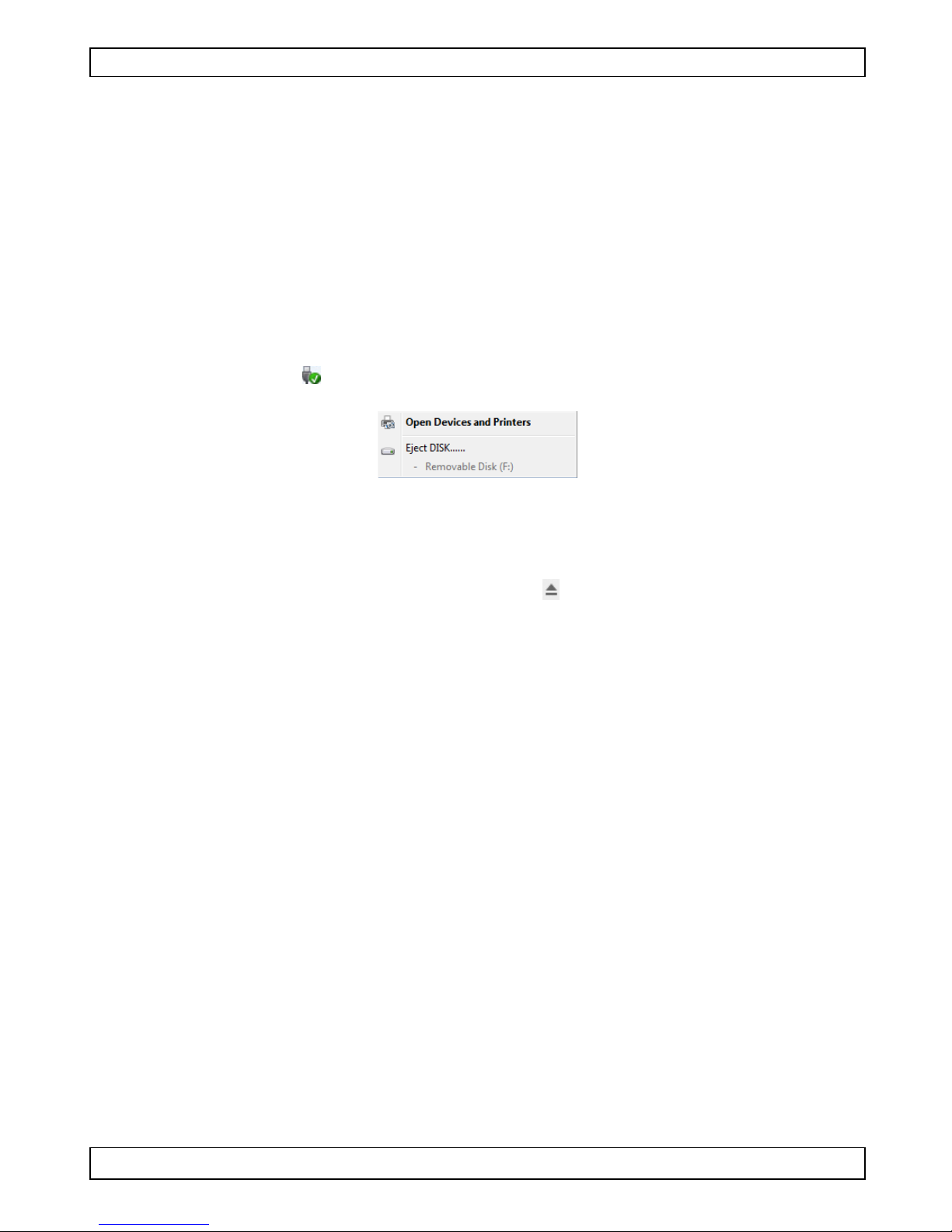

Windows

To safely remove the device:

1. Click the icon Safely Remove Hardware in the notification area at

the right of the taskbar and click the device that you want to remove.

Windows® will display a notification telling you it is safe to remove the device.

CAMCOLVC24

V. 01 – 09/10/2014 10 ©Velleman nv

2. Unplug the device from the USB port. Macintosh®

1. In the Finder, click the Eject icon next to the device.

2. Unplug the device from the USB port.

7. Waterproof Housing

The camera comes with a waterproof housing. It is recommended to test the housing without the camera before use.

• Before sealing the waterproof case, make sure the camera housing’s

rubber seal is clean. A single hair or grain of sand can cause a leak. You can test the housing by closing the case without inserting the camera. Submerse the case completely in water for about a minute. Remove the case from the water, dry off its exterior with a towel, then open the case. If the entire interior is dry, the case is safe for use under water.

• Remember to put the camera in the desired mode before inserting the

camera in the waterproof case. There is no external button to change the camera mode.

• After every use in salt water, you will need to rinse the outside of the

housing with non-salt water and dry it. Not doing this can eventually cause corrosion of the hinge pin and salt build-up in the seal, which can cause failure.

• To clean the seal, rinse in fresh water and shake dry. Drying the seal

with a cloth may cause the seal to leak. Re-install the seal into the grooves in the backdoor of the housing.

8. Cleaning and Maintenance

Battery

WARNING

• Do not puncture or throw batteries in fire as they

might explode.

• Keep batteries away from children.

This device contains an internal, non-removable, rechargeable battery. When the device is endof-life, it must be disposed of in accordance with local regulations.

• There are no user-serviceable parts.

• Wipe the device regularly with a dry, lint-free cloth. Do not use alcohol

or solvents.

CAMCOLVC24

V. 01 – 09/10/2014 11 ©Velleman nv

9. Technical Specifications

storage capacity max. 32 GB SDHC card (not incl.) minimum class 4 to record 720p video pick-up element 0.3 megapixel CMOS viewing angle 90°, f = 9.3 mm built-in microphone yes chipset

image sensor Galaxy Core GC0308

DSP Sunplus 1628 screen size 2" PC camera function no aperture F3.1 white balance auto HDMI port no video

video resolution 720p @ 25 fps

video file format AVI (MJPG)

recording capacity ± 150 MB/min. image resolution 5 megapixel interpolated

1.3 megapixel (default) battery in camera

capacity built-in lithium 440 mAh battery

lifetime ± 1.5 hours working temperature -10 °C to 50 °C storage temperature -10 °C to 60 °C dimensions 68 x 46 x 27 mm weight 45 g

Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulting from (incorrect) use of this device. For more info concerning this product and the latest version of this manual, please visit our website www.velleman.eu. The information in this manual is subject to change without prior notice.

Windows is a registered trademark of Microsoft Corporation in the United States and other countries. Macintosh is a trademark of Apple Inc., registered in the U.S. and other countries

CAMCOLVC24

V. 01 – 09/10/2014 12 ©Velleman nv

reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.
