Velleman ANTM3 User Manual [en, de, es, fr]

ANTM3 - Compact indoor UHF, VHF and FM antenna with amplifier

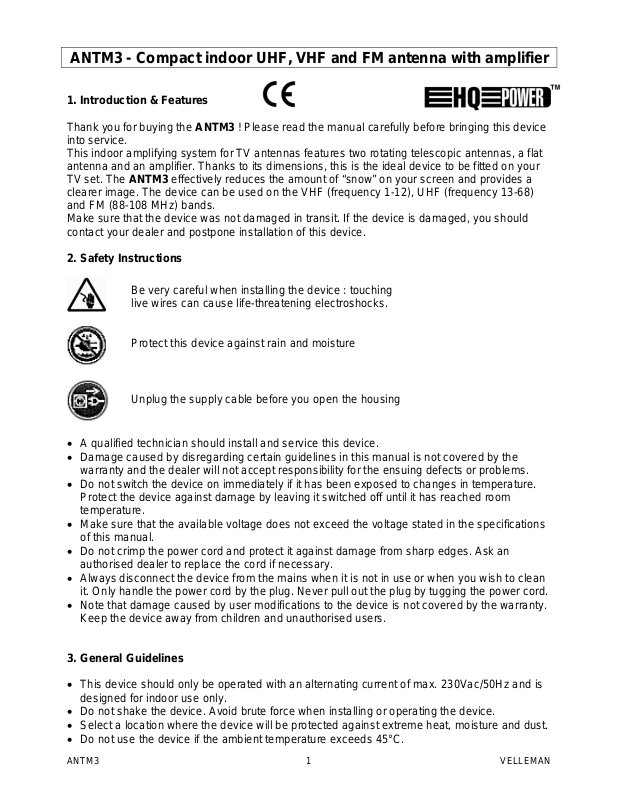

1. Introduction & Features

Thank you for buying the ANTM3 ! Please read the manual carefully before bringing this device
into service.
This indoor amplifying system for TV antennas features two rotating telescopic antennas, a flat
antenna and an amplifier. Thanks to its dimensions, this is the ideal device to be fitted on your
TV set. The ANTM3 effectively reduces the amount of “snow” on your screen and provides a
clearer image. The device can be used on the VHF (frequency 1-12), UHF (frequency 13-68)
and FM (88-108 MHz) bands.
Make sure that the device was not damaged in transit. If the device is damaged, you should
contact your dealer and postpone installation of this device.

2. Safety Instructions

Be very careful when installing the device : touching
live wires can cause life-threatening electroshocks.

Protect this device against rain and moisture

Unplug the supply cable before you open the housing

• A qualified technician should install and service this device.

• Damage caused by disregarding certain guidelines in this manual is not covered by the

warranty and the dealer will not accept responsibility for the ensuing defects or problems.

• Do not switch the device on immediately if it has been exposed to changes in temperature.
Protect the device against damage by leaving it switched off until it has reached room
temperature.

• Make sure that the available voltage does not exceed the voltage stated in the specifications
of this manual.

• Do not crimp the power cord and protect it against damage from sharp edges. Ask an
authorised dealer to replace the cord if necessary.

• Always disconnect the device from the mains when it is not in use or when you wish to clean
it. Only handle the power cord by the plug. Never pull out the plug by tugging the power cord.

• Note that damage caused by user modifications to the device is not covered by the warranty.
Keep the device away from children and unauthorised users.

3. General Guidelines

• This device should only be operated with an alternating current of max. 230Vac/50Hz and is
designed for indoor use only.

• Do not shake the device. Avoid brute force when installing or operating the device.

• Select a location where the device will be protected against extreme heat, moisture and dust.

• Do not use the device if the ambient temperature exceeds 45°C.

ANTM3 VELLEMAN 1

• Familiarise yourself with the functions of the device before actually using it. Do not permit
operation by unqualified people. Any damage that may occur will probably be due to
unprofessional use of the device.

• Use the original packaging if the device is to be transported.

• Note that all modifications of the device are forbidden for safety reasons.

• Only use the device for its intended purpose. All other uses may lead to short-circuits, burns,

electroshocks, lamp explosion, crash, etc. Using the device in an unauthorised way will void
the warranty.

4. Installation

1. AC power plug (max 230VAC / 50 Hz)

2. DC power plug (12VDC / 100 mA)

3. Antenna plug to TV set

Connect the device to the mains via the AC power
socket or use an optional AC/DC adapter. Plug the
antenna plug (4) into the TV set.
Turn the knob clockwise to activate the device.

1. Power indicator (LED)

2. Antenna gain indicator

3. Gain adjustment (0 - 30dB)

Adjust the gain via the rotary control (3)
until the picture has acquired max.
clarity. You can extend the telescopic
antennas and adjust their position to
improve picture quality. You can also
rotate the flat antenna to this end.

5. Cleaning and Maintenance

1. Mechanically moving parts must not show any signs of wear and tear.

2. The electric power supply cables must be undamaged. Have the device installed by a
qualified technician.

3. Disconnect the device from the mains prior to maintenance activities.

4. Wipe the device regularly with a moist cloth. Do not use alcohol or solvents.

5. Entrust a qualified technician with the maintenance of this device. Contact your dealer for
spare parts if necessary.

ANTM3 VELLEMAN 2

6. Technical Specifications

Power supply max. 230Vac, 50Hz or 12Vdc/100mA
Frequency 48 - 860MHz
Gain VHF 20dB, UHF 30dB
Gain control VHF 15dB, UHF 25dB
Maximum output 95dBµ V
Revolving angle 0° - 90°
Impedance 75 ohms
Max. distance to a TV station 55km
Weight 0.7kg
Dimensions (not extended) 170 x 130 x 22 0mm
Max. ambient temperature 45°C

The information in this manual is subject to change without prior notice.
