VECTOR VT-27 LUX
Программируемая мобильная
CB радиостанция
Руководство пользователя
Введение
ВНИМАНИЕ!
Настоятельно рекомендует вам прочитать внимательно настоящую инструкцию полностью.
Это поможет пользователю предотвратить возможные нарушения инструкций по
эксплуатации связной аппаратуры.
Поздравляем!
Поздравляем вас с выбором и приобретением продукции марки VECTOR. Ваша радиостанция
снабжена широким спектром функций и настроек, так что мы настоятельно рекомендуем вам
прочитать настоящую инструкцию полностью, прежде чем еѐ эксплуатировать. При правильной еѐ
эксплуатации с соблюдением рекомендаций, приведенных в настоящей документации, наше
оборудование способно подарить вам годы исправной службы без каких-либо проблем. Наша
компания в течение многих лет поставляет качественную связную аппаратуру, удовлетворяющую
всем требованиям клиентов. Однако если у вас имеются предложения или пожелания по улучшению
работы данного оборудования, они будут с благодарностью нами приняты. VECTOR VT-27 LUX – это
CB радиостанция, использующий передовые достижения в разработке аппаратного и программного
обеспечения.
Комплект поставки
Пожалуйста, убедитесь, что радиостанция была вам доставлена в полной комплектации:
Радиостанция
Кабель питания DC с держателем предохранителя и предохранителем (2А, 250V)
Электретный микрофон
Монтажная скоба в автомобиле
Аксессуары монтажной скобы (крепеж, регуляторы и т.д.)
Микрофонный держатель
Руководство пользователя
Содержание
Введение .......................................................................................................................................................... 2
Содержание ...................................................................................................................................................... 2
Органы управления ......................................................................................................................................... 3
Установка .......................................................................................................................................................... 8
Таблица частотных каналов ......................................................................................................................... 10
Основные технические параметры .............................................................................................................. 11
VECTOR VT-27 LUX Страница 2
Органы управления
Передняя панель
1. Питание вкл./выкл.
Включает и выключает питание радиостанции.
2. ЖКИ дисплей
Большой дисплей с подсветкой и улучшенной читабельностью. Показывает все включенные функции, а также
другие функции, программируемые пользователем, например, номер канала или рабочая частота. Также
включает цифровой 10-ти сегментный индикатор уровня принимаемого или передаваемого сигнала.
A. VOL пиктограмма
Появляется, когда производится регулировка громкости.
B. ESP C E пиктограмма
Появляется, когда включена функция компандера (ESP).
C. LOCK пиктограмма
Появляется, когда включена функция блокировки клавиатуры.
VECTOR VT-27 LUX Страница 3
D. AM пиктограмма
Появляется, когда выбрана АМ модуляция
E. FM пиктограмма
Появляется, когда выбрана FM модуляция
F. DW пиктограмма
Появляется, когда включена функция автоматического мониторинга двух каналов (Dual Watch).
Функция DW (автоматического мониторинга двух каналов) позволяет следить за сигналом на двух
запрограммированных каналах.
Чтобы установить первый принимаемый канал, выберите желаемый канал кнопками [] и [] или кнопками
выбора канала на микрофоне. Затем, чтобы включить функцию DW, нажмите и удерживайте кнопку EMG до тех
пор, пока пиктограмма DW не замигает на дисплее. Теперь выберите второй принимаемый канал кнопками [] и
[] или кнопками выбора канала на микрофоне. Нажмите и удерживайте кнопку EMG еще раз. Функция DW
включена, пиктограмма DW появляется на дисплее и дисплей поочередно отображает номера принимаемых
каналов.
Сканирование выбранных каналов останавливается, если на одном из каналов появляется сигнал, чтобы
пользователь мог прослушать принимаемый сигнал. Для того, чтобы ответить на вызов, нажмите кнопку PTT.
Если в течение 5 секунд после пропадания сигнала кнопка PTT не была нажата, сканирование будет
продолжено.
Для выхода из режима DW кратковременно нажмите кнопку PTT.
G. H. I. Буквенно-цифровые символы
- G. Эти два символа показывают код страны выбранного частотного диапазона (например, RU, DE, UK, CE и
т.д.).
- H. I. Эти два три символа отображают номер рабочего канала, если выбран режим индикации номера канала.
J. ASQ пиктограмма
Появляется, когда включен режим автоматического шумоподавления.
K. LO пиктограмма
Появляется, когда включена пониженная мощность передачи (1Вт).
* Опция.
L. TX пиктограмма
Появляется, когда включен режим передачи.
M. RX пиктограмма
Появляется, когда включен режим приема.
N. SQ пиктограмма
Появляется при регулировке уровня шумоподавителя.
O. Громкость / Шумоподавитель индикатор уровня
10-ти сегментный индикатор показывает уровень громкости или шумоподавителя.
P. S/RF индикатор
10-ти сегментный индикатор показывает уровень принимаемого сигнала при приеме (от S0 до S9+30) или
уровень мощности передаваемого сигнала при передаче (от 0 до 10Вт).
Q. EMG пиктограмма
Появляется, когда выбран один из аварийных каналов.
R. SCAN пиктограмма
Появляется, когда включен режим сканирования (автоматического поиска занятого канала).
3. EMG (Аварийный канал) кнопка
Позволяет быстро выбрать один из аварийных каналов CH9 или CH19. Каждое нажатие кнопки выбирает канал
CH9, затем CH19, затем снова текущий рабочий канал. Когда один из аварийных каналов выбран EMG
пиктограмма появляется на дисплее.
VECTOR VT-27 LUX Страница 4
4. AM/FM кнопка
Код
Чему соответствует
Спецификация
EU A
«Европейская» сетка с 1 по 45 кан.
(номиналы частот оканчиваются на «5»)
450 кан., AM/FM, 10W
RU
«Российская» сетка с 1 по 45 кан.
(номиналы частот оканчиваются на «0»)
450 кан., AM/FM, 10W
I I
Непрерывный диапазон: с 1 по 45 кан.
«Европейская» сетка и «Российская» сетка
900 кан., AM/FM, 10W
PC
«Дырки» : 3, 7, 11, 15, 19 кан. каждой сетки
(номиналы частот оканчиваются на «5»)
50 кан., AM/FM, 10W
Переключает вид модуляции АМ или FM радиостанции. Переключение происходит только в том случае, если это
разрешено в выбранном диапазоне.
5. SCAN кнопка
Нажмите, чтобы включить режим сканирования (автоматического поиска занятого канала). Прежде чем включить
функцию сканирования, настройте уровень шумоподавителя, чтобы отсечь фоновый шум. Когда кнопка SCAN
нажата, радиостанция начинает автоматически сканировать все каналы и на дисплее появляется пиктограмма
SCAN. Сканирование останавливается, если обнаружен сигнал (чтобы пользователь мог прослушать
принимаемый сигнал) и продолжается, если обнаруженный сигнал пропадет. Если в течение 5 секунд, после
пропадания сигнала будет нажата кнопка PTT, радиостанция остается на канале, в противном случае,
сканирование продолжается. Сканирование, также может быть продолжено повторным нажатием кнопки SCAN.
Для выхода из режима сканирования коротко нажмите кнопку PTT.
6. Микрофонный разъем
Подключите микрофон, который входит в комплект и закрепите его фиксирующим кольцом.
7. MODE кнопка
Используйте эту кнопку для программирования различных функций радиостанции. Последовательное нажатие
этой кнопки позволяет выбрать необходимую функцию. Эта кнопка позволяет выбрать частотный диапазон
работы радиостанции.
Для выбора частотного диапазона радиостанции необходимо включить еѐ (кнопка 1) и сразу же нажать на кнопку
MODE ( в момент отображения всех сегментов ЖКИ дисплея), далее кнопками [] или [] выбрать
необходимый частотный диапазон. Для выхода из режима выбора частотного диапазона необходимо повторно
нажать кнопку MODE.
Коды частотных диапазонов I0, I2 , DE, D2, EU, CE, SP, FR, UK, PL, SW соответствуют стандартам,
принятым в различных странах ЕЭС, Великобритании и Польши. Для пользователей в России они не
представляют практического интереса, поскольку являются усеченными по количеству каналов, видам
модуляции, выходной мощности передатчика и могут иметь другую нумерацию каналов.
В таблице представлены характеристики максимально раскрытых частотных стандартов .
- Автоматический шумоподавитель (ASQ)
Для включения функции автоматического шумоподавления нажмите кнопку MODE несколько раз, до тех пор,
пока на дисплее не появится надпись или . Кнопками [] или [] включите или выключите
функцию. Нажмите кратковременно кнопку PTT для подтверждения и сохранения выбора.
- Уровень шумоподавителя
Для регулировки уровня шуподавителя нажмите кнопку MODE несколько раз, пока на дисплее не появится
пиктограмма . Кнопками и увеличьте или уменьшите уровень шумоподавителя.
- Звуковое сопровождение нажатия кнопок
При нажатии кнопки раздается звуковой сигнал, подтверждающий нажатие. Вы можете включить или выключить
эту функцию.
Нажмите кнопку MODE несколько раз, пока не увидите на дисплее или . Кнопками [] или []
включите или выключите функцию. Нажмите коротко кнопку PTT для подтверждения и сохранения выбора.
- Подсветка дисплея
Нажмите кнопку MODE несколько раз, пока не увидите на дисплее or . Кнопками [] или [] установите
уровень подсветки: «L» - низкий уровень, «H» - яркий уровень. Нажмите кратковременно кнопку PTT для
подтверждения и сохранения выбора.
VECTOR VT-27 LUX Страница 5
- Отображение частоты выбранного канала
Нажмите и удерживайте кнопку MODE более 3 сек. На дисплее появится значение частоты установленного
канала.
ПРОГРАММИРОВАНИЕ КАНАЛОВ ПАМЯТИ (М0-М9)
Установите желаемый канал, вид модуляции, мощность и т.д. Нажмите кнопку MODE несколько раз, пока не
увидите на дисплее (M0-M9). Кнопками [] или [] выберите ячейку памяти, в которую вы хотите сохранить
рабочий канал. Нажмите и удерживайте кнопку MODE до тех пор, пока ранее выбранный канал не появится на
дисплее. Все данные выбранного канала будут сохранены (канал, вид модуляции, мощность и т.д.).
ИСПОЛЬЗОВАНИЕ КАНАЛОВ ПАМЯТИ
Нажмите и удерживайте кнопку MODE до тех пор, пока номер ячейки памяти не появится на дисплее (М0-М9).
Кнопками [] или [] выберите необходимую ячейку памяти. При работе с выбранной ячейкой памяти буквенноцифровой символ (G) будет мигать отображая попеременно номер ячейки памяти и код страны выбранного
частотного диапазона (например, RU, DE, UK, CE и т.д.).
Для выхода из режима использования каналов памяти нажмите кнопку MODE еще раз.
8. Кнопки и
Используйте кнопки и для увеличения и уменьшения громкости и уровня шумоподавителя.
9. Кнопка компандера ESP (Electronic Speech Processor)
Функция компандера ESP (Electronic Speech Processor) является примечательной функцией радиостанции
VECTOR VT-27 LUX. Эта функция является редкой для CB радиостанций и обычно применяется в дорогих
профессиональных радиостанциях.
Эта функция производит компрессию голосового сигнала при передаче и декомпрессию сигнала при приеме. Это
позволяет получить более мощный, чистый и разборчивый сигнал, что позволяет улучшить качество и дальность
связи в неблагоприятных условиях и на границе слышимости. Функция полезна в любых условиях, но особенно
высока ее эффективность, если оба абонента имеют радиостанции с этой функцией.
Функция имеет 4 режима работы:
- «ESP» пиктограмма на дисплее: оба компрессор и экспандер включены, рекомендуется использовать в том
случае, если Ваш абонент имеет такую же радиостанцию и включил режим компандера. Это наиболее
эффективный случай использования функции: качество, разборчивость сигнала и дальность связи улучшаются,
сигнал не искажается.
- «С» пиктограмма на дисплее: включен только компрессор на передачу, рекомендуется использовать в том
случае, если Ваш абонент имеет радиостанцию, которая не оснащена функцией компандера. Улучшает качество
и разборчивость Вашего сигнала, но при приеме Ваш сигнал приобретает незначительную «механичность»
звучания.
- «E» пиктограмма на дисплее: включен только экспандер на прием. Использование только экспандера (если у
Вашего абонента не включен компрессор) не рекомендуется, так как практически не улучшает качество связи, но
вносит незначительные искажения в принимаемый сигнал.
- Пиктограммы на дисплее отсутствуют: функция выключена.

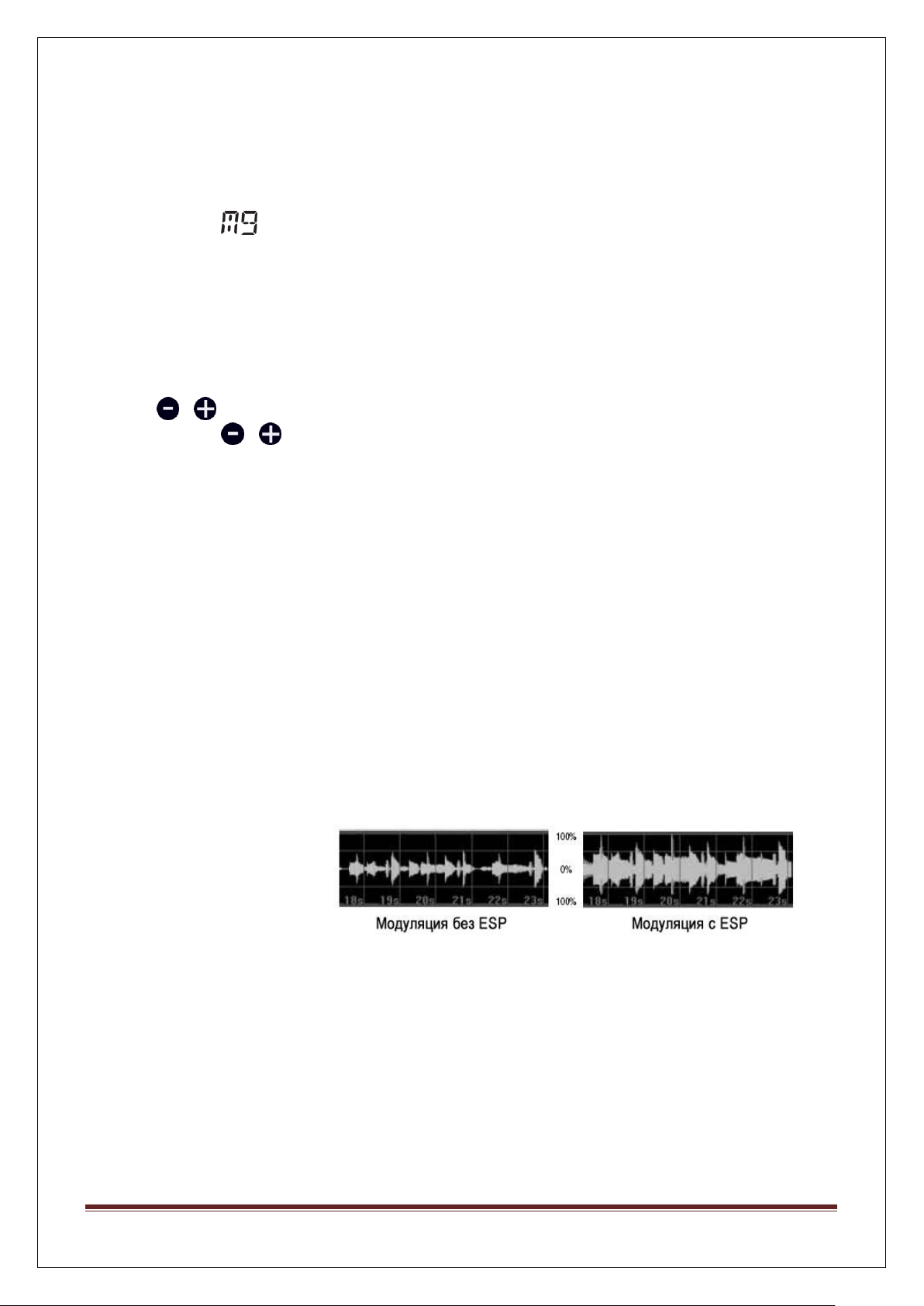

Пример функционирования
компандера при модуляции
сигнала на прием и передачу
10. (Quick Down) кнопка
Эта кнопка производить изменение канала в сторону понижения. Каждое нажатие этой кнопки уменьшает номер
канала на 1. Нажатие и удержание кнопки около 2 секунд позволяет быстро уменьшать номер канала с шагом на
1. Нажатие и удержание кнопки около 10 секунд позволяет быстро уменьшать номер канала с шагом 10.
11. (Quick UP) кнопка
Эта кнопка производить изменение канала в сторону увеличения. Каждое нажатие этой кнопки увеличивает
номер канала на 1. Нажатие и удержание кнопки около 2 секунд позволяет быстро увеличивать номер канала с
шагом на 1. Нажатие и удержание кнопки около 10 секунд позволяет быстро увеличивать номер канала с шагом
10.
VECTOR VT-27 LUX Страница 6
Задняя панель
12. EXT (Внешний динамик) разъем
Этот разъем предназначен для подключения внешнего динамика (в комплект не входит).
13. S-METER разъем
Предназначен для подключения внешнего измерителя уровня сигнала (в комплект не входит).
14. ANTENNA разъем
Для подключения антенны (антенна в комплект не входит).
15. 13.8DC кабель питания
13.8В DC кабель с держателем предохранителя для подключения питания.
Микрофон
16. PTT (Push-to-Talk) клавиша (тангента)
Клавиша прием-передача. Нажмите и удерживайте клавишу для передачи, отпустите для приема.
17. DN (Переключатель каналов) кнопка
Каждое нажатие кнопки уменьшает номер канала на 1. Нажатие и удержание кнопки около 3 секунд позволяет
быстро уменьшать номер канала с шагом на 1. Нажатие и удержание кнопки около 10 секунд переключает сетки
каналов (L, I, H, G, F, E, D, C, B, A).
* Может быть использована вместо кнопки [] передней панели.
18. LOCK/MODE кнопка
Нажмите и удерживайте кнопку более 2 секунд для включения/выключения функции блокировки клавиатуры. При
включенной функции блокировки клавиатуры на дисплее появляется пиктограмма «LOCK» и блокируются все
кнопки на передней панели и микрофоне, кроме PTT и Выкл.
VECTOR VT-27 LUX Страница 7
При кратковременном нажатии эта кнопка дублирует кнопку MODE на передней панели, Вы можете управлять
ВНИМАНИЕ!
Не пытайтесь производить вскрытие корпуса радиостанции. Внутри корпуса радиостанции не
содержится узлов, регулировка которых разрешается пользователю. Внесение модификаций в
схему радиостанции может привести к выходу из строя, изменения еѐ технических
спецификаций и лишить гарантии. Если ваша радиостанция нуждается в ремонте, свяжитесь с
сервисным центром или соответствующим техническим персоналом.
функциями радиостанции, также как при использовании кнопки MODE.
Также при помощи этой кнопки Вы можете управлять громкостью. При кратковременном нажатии на эту кнопку
на дисплее появятся символы «UL», в этом режиме кнопками UP/DN на микрофоне Вы можете установить
желаемый уровень громкости.
19. UP (Переключатель каналов) кнопка
Каждое нажатие кнопки увеличивает номер канала на 1. Нажатие и удержание кнопки около 3 секунд позволяет
быстро увеличивать номер канала с шагом на 1. Нажатие и удержание кнопки около 10 секунд переключает
сетки каналов (A, B, C, D, E, F, G, H, I, L).
* Может быть использована вместо кнопки [] передней панели.
20. Микрофонный шнур с разъемом
Шнур микрофона с 6-ти контактным разъемом и фиксирующем кольцом подключается к разъему на передней
панели радиостанции.
Установка
Прежде чем осуществлять установку основного устройства в автомобиле, выберите наиболее
подходящее место для этого. Радиостанция должна располагаться в легкодоступном месте, но не
мешать управлению транспортным средством. Используйте монтажную скобу и аксессуары,
поставляемые в комплекте, для установки радиостанции. Крепеж монтажной скобы должен быть
надежно затянут для предотвращения раскручивания от вибрации транспортного средства при
движении. Монтажная скоба может крепиться сверху и снизу от радиостанции, и она может быть
расположена под любым удобным для вас углом (под приборной панелью или на крыше кабины).
Установка основного устройства
Прежде чем подключать радиостанцию к электрической системе автомобиля, убедитесь, что питание
радиостанции отключено. Кабель DC питания радиостанции (15) снабжен держателем
предохранителя с предохранителем по положительному (+) проводу. Подключите кабель DC питания
к электрической системе автомобиля. Несмотря на то, что в радиостанции предусмотрена защита от
подключения питания неверной полярности, обратите внимание на правильность подключения.
Подключите красный провод к положительному терминалу (+), а черный провод к отрицательному
терминалу (-) аккумулятора автомобиля. Убедитесь, что оба провода на терминалах имеют надежный
контакт и исключите возможность случайного короткого замыкания.
Установка антенны
Необходимо использовать специальную мобильную антенну диапазона 27 МГц. Установка антенны
должна выполняться в сервисном центре или соответствующим техническим персоналом. Уделите
особое внимание качеству заземления при установке антенны. Прежде чем подключать антенну к
радиостанции необходимо произвести проверку работоспособности антенны, получив низкое (1,1 –
1,5) значение коэффициента стоячей волны (КСВ) с помощью соответствующих приборов. В
противном случае выходной каскад передатчика радиостанции может быть выведен из строя.
Антенна должна быть установлена на самой высокой части корпуса транспортного средства, как
можно дальше от различных объектов и источников электрических и электромагнитных помех.
Коаксиальный ВЧ кабель, соединяющий радиостанцию и антенну, при прокладке внутри кабины
VECTOR VT-27 LUX Страница 8
автомобиля не должен подвергаться опасности повреждения. Рекомендуется периодически
проверять корректность работы антенны и производить измерения коэффициента стоячей волны
КСВ. Подключите коаксиальный ВЧ кабель от антенны к антенному гнезду (14) на задней панели
радиостанции.
Проверка работоспособности радиостанции
Как только радиостанция будет подключена к электрической системе транспортного средства и к
антенне, вы можете выполнить процедуру проверки еѐ работоспособности.
Проверьте следующее:
(1) Убедитесь, что кабель питания подключен правильно и не переполюсован.
(2) Убедитесь, что коаксиальный ВЧ кабель (от антенны) подключен к радиостанции, а сама антенна
– настроена (максимально допустимый КСВ – 2,0).
(3) Подключите микрофон к разъему (6) на передней панели радиостанции.
(4) Включите питание радиостанции, кнопкой (1), отрегулируйте уровень SQUELCH до появления
шума эфира и отрегулируйте уровень громкости. Установите необходимый канал, используя
кнопки выбора канала (10 и 11).
(5) Отрегулируйте уровень SQUELCH до исчезновения шумов эфира.
(6) Нажмите тангенту PTT (16) для работы на передачу, отпустите для перехода на прием.
VECTOR VT-27 LUX Страница 9
Таблица частотных каналов
А B C D E F G H I
L
1
25.615
26.065
26.515
26.965
26.415
27.865
28.315
28.765
29.215
29.665
2
25.625
26.075
26.525
26.975
26.425
27.875
28.325
28.775
29.225
29.675
3
25.635
26.085
26.535
26.985
26.435
27.885
28.335
28.785
29.235
29.685
41
25.645
26.095
26.545
26.995
26.445
27.895
28.345
28.795
29.245
29.695
4
25.655
26.105
26.555
27.005
26.455
27.905
28.355
28.805
29.255
29.705
5
25.665
26.115
26.565
27.015
26.465
27.915
28.365
28.815
29.265
29.715
6
25.675
26.125
26.575
27.025
26.475
27.925
28.375
28.825
29.275
29.725
7
25.685
26.135
26.585
27.035
26.485
27.935
28.385
28.835
29.285
29.735
42
25.695
26.145
26.595
27.045
26.495
27.945
28.395
28.845
29.295
29.745
8
25.705
26.155
26.605
27.055
26.505
27.955
28.405
28.855
29.305
29.755
9
25.715
26.165
26.615
27.065
26.515
27.965
28.415
28.865
29.315
29.765
10
25.725
26.175
26.625
27.075
26.525
27.975
28.425
28.875
29.325
29.775
11
25.735
26.185
26.635
27.085
26.535
27.985
28.435
28.885
29.335
29.785
43
25.745
26.195
26.645
27.095
26.545
27.995
28.445
28.895
29.345
29.795
12
25.755
26.205
26.655
27.105
26.555
28.005
28.455
28.905
29.355
29.805
13
25.765
26.215
26.665
27.115
26.565
28.015
28.465
28.915
29.365
29.815
14
25.775
26.225
26.675
27.125
26.575
28.025
28.475
28.925
29.375
29.825
15
25.785
26.235
26.685
27.135
26.585
28.035
28.485
28.935
29.385
29.835
44
25.795
26.245
26.695
27.145
26.595
28.045
28.495
28.945
29.395
29.845
16
25.805
26.255
26.705
27.155
26.605
28.055
28.505
28.955
29.405
29.855
17
25.815
26.265
26.715
27.165
26.615
28.065
28.515
28.965
29.415
29.865
18
25.825
26.275
26.725
27.175
26.625
28.075
28.525
28.975
29.425
29.875
19
25.835
26.285
26.735
27.185
26.635
28.085
28.535
28.985
29.435
29.885
45
25.845
26.295
26.745
27.195
26.645
28.095
28.545
28.995
29.445
29.895
20
25.855
26.305
26.755
27.205
26.655
28.105
28.555
29.005
29.455
29.905
21
25.865
26.315
26.765
27.215
26.665
28.115
28.565
29.015
29.465
29.915
22
25.875
26.325
26.775
27.225
26.675
28.125
28.575
29.025
29.475
29.925
23
25.905
26.355
26.805
27.255
26.705
28.155
28.605
29.055
29.505
29.935
24
25.885
26.335
26.785
27.235
26.685
28.135
28.585
29.035
29.485
29.945
25
25.895
26.345
26.795
27.245
26.695
28.145
28.595
29.045
29.495
29.955
26
25.915
26.365
26.815
27.265
26.715
28.165
28.615
29.065
29.515
29.965
27
25.925
26.375
26.825
27.275
26.725
28.175
28.625
29.075
29.525
29.975
28
25.935
26.385
26.835
27.285
26.735
28.185
28.635
29.085
29.535
29.985
29
25.945
26.395
26.845
27.295
26.745
28.195
28.645
29.095
29.545
29.995
30
25.955
26.405
26.855
27.305
26.755
28.205
28.655
29.105
29.555
30.005
31
25.965
26.415
26.865
27.315
26.765
28.215
28.665
29.115
29.565
30.015
32
25.975
26.425
26.875
27.325
26.775
28.225
28.675
29.125
29.575
30.025
33
25.985
26.435
26.885
27.335
26.785
28.235
28.685
29.135
29.585
30.035
34
25.995
26.445
26.895
27.345
26.795
28.245
28.695
29.145
29.595
30.045
35
26.005
26.455
26.905
27.355
26.805
28.255
28.705
29.155
29.605
30.055
36
26.015
26.465
26.915
27.365
26.815
28.265
28.715
29.165
29.615
30.065
37
26.025
26.475
26.925
27.375
26.825
28.275
28.725
29.175
29.625
30.075
38
26.035
26.485
26.935
27.385
26.835
28.285
28.735
29.185
29.635
30.085
39
26.045
26.495
26.945
27.395
26.845
28.295
28.745
29.195
29.645
30.095
40
26.055
26.505
26.955
27.405
26.855
28.305
28.755
29.205
29.655
30.105
- Средняя сетка (поддиапазон), там, где работает Служба
Спасения - каналы 9 и 19
VECTOR VT-27 LUX Страница 10
Основные технические параметры
Общие сведения
Каналов………………………………………..………...………………………..............…. 80 (900) / 10 Вт
Диапазон частот….………………………………….………….…...…………..….26.565 - 27.99125 МГц
Диапазон рабочих температур………………………………………..………………….….-10 / +55 C
Напряжение питания…………...…………………………………...………................. 13.2 V DC 15%
Размер…………………………………….…………………………………..….182(Д) X 37(В) X 139(Г) мм
Вес……………………………………………………………………………………...……………………0.850 кг
Приемник
Тип приемника………………….…….….Супергетеродин с двойным преобразованием частоты
Промежуточные частоты.………………………….……….……….1 ПЧ: 10.695 МГц, 2 ПЧ: 455 МГц
Чувствительность……..……………………………………..……………….0.5 мкВ / 20 дБ SINAD / FM
Искажения НЧ………………………………………………………………………….менее чем 8% @ 1 кГц
Избирательность по зеркальному каналу ………….………………………………………………...65дБ
Избирательность по соседнему каналу….…………………………………………………………….65дБ
Отношение сигнал/шум …………………………………………………………………………………..45дБ
Ток потребления в режиме ожидания………………..……………….…………………………....250 мА
Ток потребления при максимальной громкости……….…………………………………………650 мА
Передатчик
Выходная мощность………………………………………………………………..……....10Вт @ 13.2 V DC
Модуляция………………………………………………..………………………..………FM: 1.8 кГц 0.2 кГц
Полоса НЧ………..……………………..……………..…….………………..…………...от 400 Гц до 2.5 кГц
Выходное сопротивление………………………………………………………....…………………RF 50 Ом
Отношение сигнал / шум…………………………………………………….……………………..40 дБ мин
Ток потребления………………………………………………………………………….……………….1200 мА
VECTOR VT-27 LUX Страница 11
Loading...
