Page 1
MANUAL
V-COM M80
TRANSPORT
Page 2
Page 3
Innehåll
Tänk på det här ..................................................... 4
Uppackning. ........................................................... 5
Installation & kablar .......... .................................. 6
Frontpanel ....................................... 7
Bakpanel ........................................... 8
Grundläggande Funktioner............................. .....9
• Slå av & på Radion ..................................................... 9
• Justera Volymen ....................................................... 9
• Kanalval ...................................................................... 9
• Knapplås ...................................................................... 9
• Kanalsökning . ............................................................ 10
• Brusspärr ..................................................................... 10
• Sändning .. ................................................................... 10
......................
......................
Page 4
Tänk på det här!
Undvik att förvara radion under solen eller på varma platser. Hög
temperatur kan förkorta livslängden för elektroniska apparater och
förvränga eller smälta vissa plaster.
Undvik att förvara radion i dammiga, smutsiga miljöer.
Förvara radion torr. Regnvatten eller fukt fräter på elektroniska
kretsar.
Placera ALDRIG transceivern där normal drift av fordonet kan
hindras eller där den kan orsaka kroppsskada.
ANVÄND likström, ta notis om att spänningen måste vara 13.8V.
ANVÄND medföljande mikrofon. Andra mikrofoner kan ha olika stiftkongurering och kan skada transceivern.
Undvik att använda radion utan att fordonets motor är igång.
Fordonets batteri kan ta snabbt slut om radion är i sändning
medan fordonets motor är av.
VAR FÖRSIKTIG! Radion överhettas när du använder den kontinuerligt
under en lång period.
4
Page 5

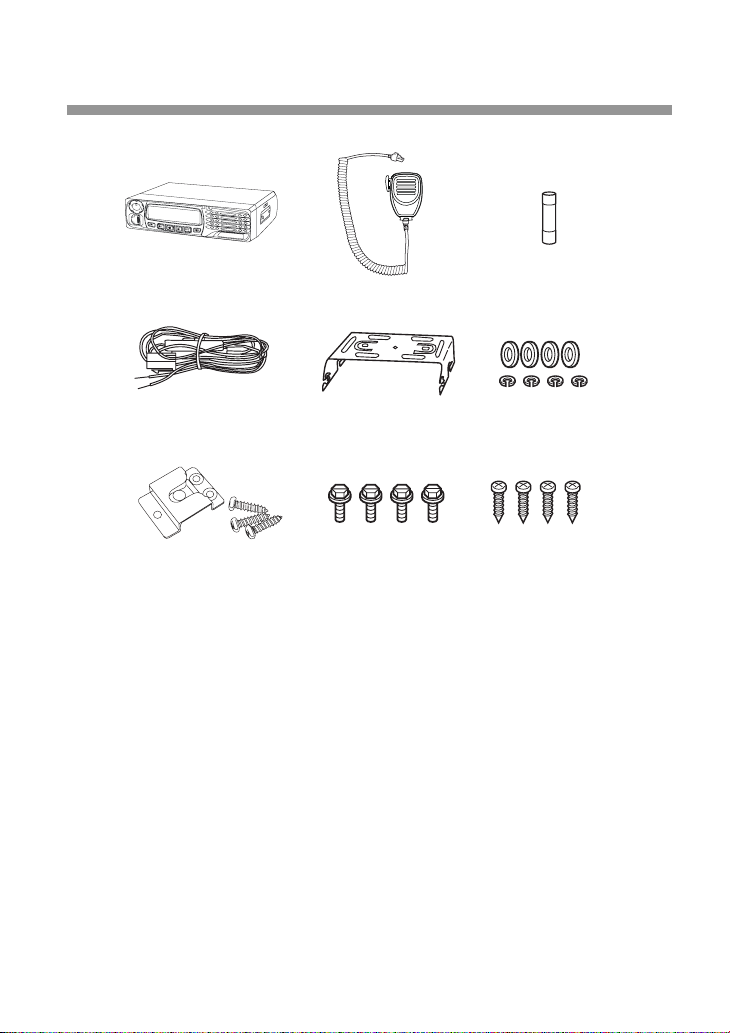

Uppackning
Radio M80
Mikrofon
Säkring(15A)
�DC- ström
�Monteringsbygel
Brickor
Mikrofonhållare & skruvar
Radioskruvar (M4x8mm)
Självgängande skruvar
(M5X20mm)
5
Page 6

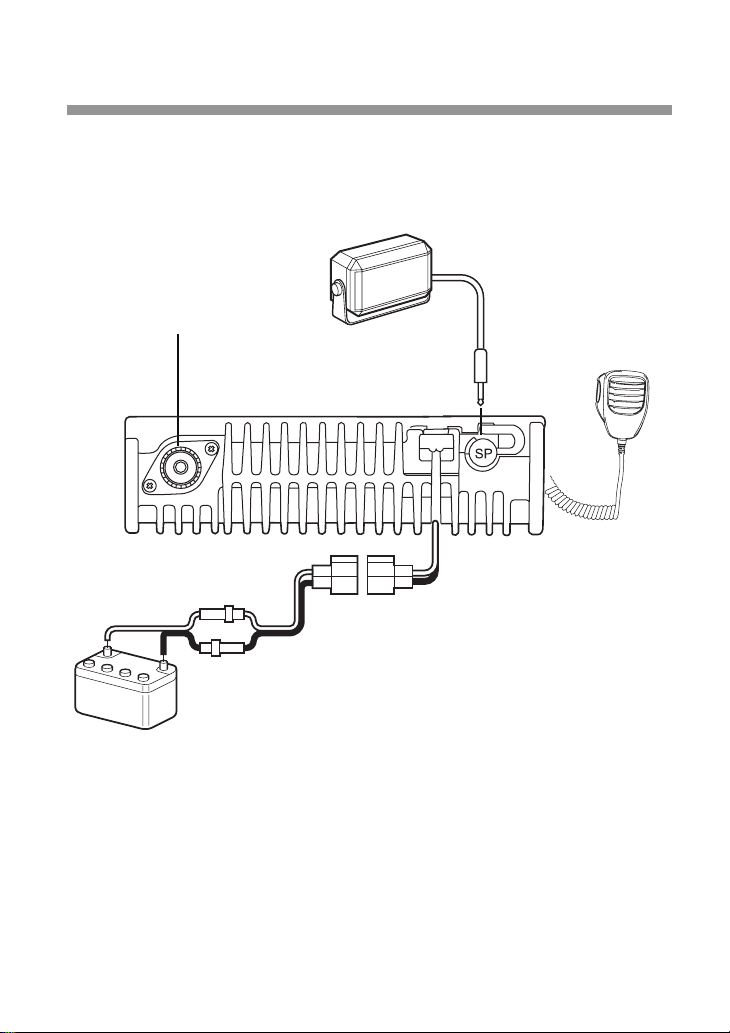

Installation & Kontakter
Kontakt
till antenn
Extra
högtalare
Mikrofon
(RJ-45)
Röd(+)
Svart(-)
12V Batteri
6
DC- strömkabel
Page 7

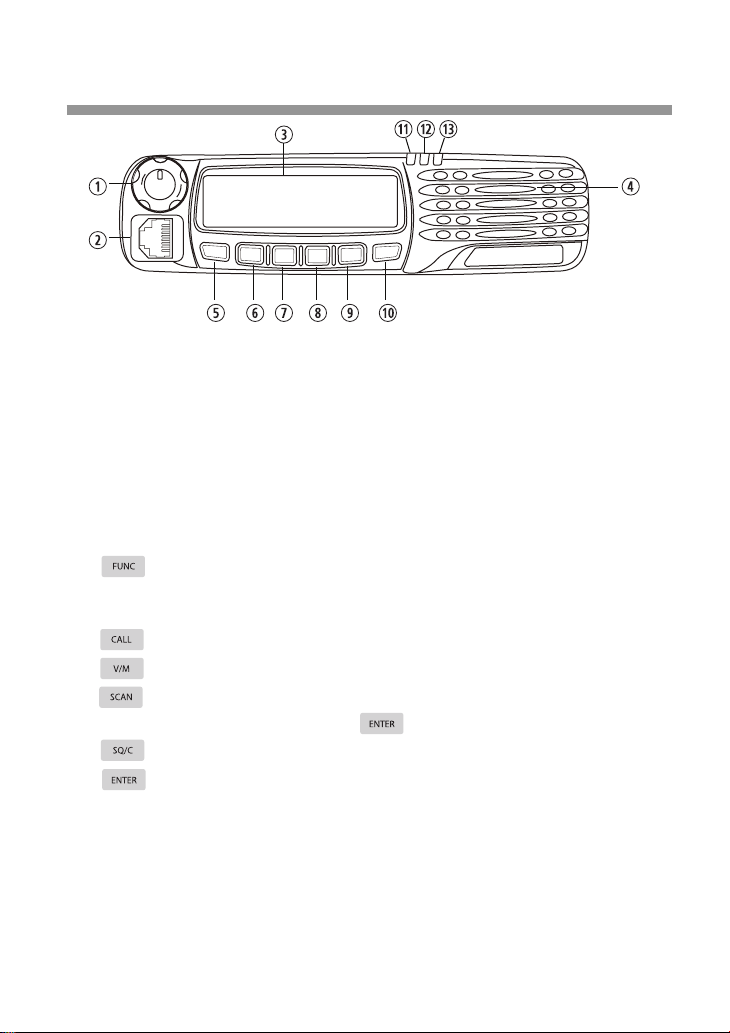

Beskrivning av frontpanel
FUNC
C
A
L
L
V/M
SCAN
R
E
T
N
E
C
/
O
S
�Strömbrytare, Volym & Kanalväljare:
Tryck på strömbrytaren för att starta radion, för att stänga av radion håll
knappen intryckt i 3 sekunder.
Vrid ratten medurs för att gå till nästa kanal eller tryck in en gång för att
justera volymen.
RJ45-kontakt: Mikrofonanslutning
LCD-display: Displayen visar 16x2 tecken
Högtalare
�
knapp: Tryck på den och tryck sedan på relevant knapp eller
fortsätt att trycka i 2 sek för att uppnå flera genvägar. Tryck och håll
mer än 2 sekunder för att komma in bakgrundsmenyerna.
knapp: Sänder vald DTMF/2-ton/5-ton
knapp: Väljer mellan kanalläge eller VFO- läge.
knapp: Val av scantyp FREQ/CH SCAN ,CTCSS/DCS SCAN eller
PRIORITY WATCH tryck sedan
knappen för att bekräfta.
knapp: Tryck för tillfällig öppen kanal.
�
knapp: Tryck en gång för kanalinställning.
�
�Indikator för mottagning :
Lampan lyser grön när kanalen används.
Lampan blinkar grön när selektiv och trafik matchar.
�TX-indikator: Lampan lyser röd när radion sänder.
�Strömindikator : Lyser när radion är påslagen.
7
Page 8

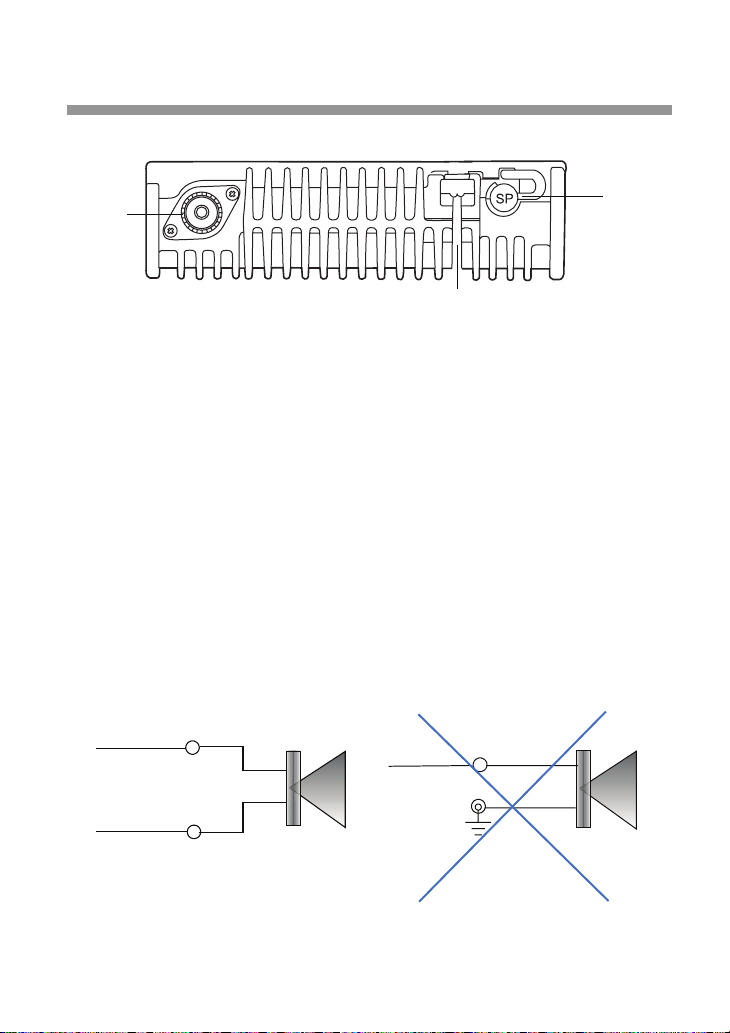

Beskrivning av bakpanel
�Antenn kontakt
Anslut din antennkabel i denna kontakt.
DC-strömkabel
Anslut 12VDC-batteri till kabeln. Var noga med polaritieten.
ANSLUT INTE dessa kablar till ett 24VDC-batteri.
Externt högtalar jack :
Anslut en 8 Ω extern högtalare med 3.5mm plugg vid behov.
VARNING
Högtalarplus och högtalarminus ska ALDRIG anslutas till jord.
Det kan resultera i skador på BTL-utgången.
Speaker +
Speaker
Speaker +
Speaker
Equipment Ground
Speaker -
8
Page 9
Grundläggande funktioner
Av & på
•
Tryck in kanalväljaren för att starta radion. Håll knappen intryckt i
3 sekunder för att stänga av radion.
Justera volymen
•
Tryck in kanalväljaren en gång, i din display kommer då
”SET VOLUME” upp, vrid medurs för att öka volymen och
moturs för att minska volymen.
Kanalval
•
V-com M80 kan programmeras med upp till 250 kanaler. Vrid
kanalväljaren medurs eller moturs för att välja kanal.
Knapplås
•
Tryck på och håll sedan intryckt 2 sek för att låsa
alla knappar.
9
Page 10
Kanalsökning (Scanning)
•
M80 kan göra en kanalsökning efter trafik på en kanal eller trafik
med CTCSS (subton). Denna funktion konfigureras av din
återförsäljare.
Tryck på knappen upprepade gånger tills det i displayen
visas “FREQ/CH SCAN?”, tryck sedan på knappen för
att börja kanalsökningen av din förvalda kanaler
Brusspärr öppning (Monitor)
•
Denna funktion gör att du kan öppna brusspärren för att lyssna
på svaga signaler på den inställda kanalen för att kontrollera
om det finns trafik på kanalen. Radion kan ställas in så
att monitorfunktionen fungerar på följande sätt:
Tryck på
1.
eller
2. Tryck på
Sändning
•
Före sändning är det rekomenderat att du använder din
monitorfunktion för att avlyssna kanalen så att den är ledig..
När du sedan skall börja sända så trycker du in sändknappen
på din mikrofon och håller den ca 5 cm från munnen.
Under sändning kommer den röda lysdioden på radio indikera .
att radion sänder. Släpp sändarknappen på mikrofonen när du
pratat färdigt.
10
knappen för att öppna brusspärren och släpp
knappen för att sluta lyssna.
en gång för att aktivera monitorfunktionen och
tryck en gång till för för att avsluta funktionen.
.
Page 11
Page 12
Försäkran om överensstämmelse V-COM M80
Härmed intygar Swedish Radio Supply att denna radio
V-COM M80 står i överensstämmelse med de
väsentliga egenskapskrav och övriga relevanta
bestämmelser som framgår av direktiv 1999/5/EG.
En kopia av en undertecknad och daterad försäkran
om överensstämmelse (DoC) kan erhållas via Swedish
Radio Supply AB.
0700
COMPANIES IN THE VHF GROUP AS
SVERIGE
Swedish Radio Supply AB
Box 208, SE-651 06 KARLSTAD
Tel +46 54 67 05 00 l Fax +46 54 67 05 50
[email protected] l www.srsab.se
NORGE
VHF Communication AS
Postboks 1, OPPSAL, N-0619 OSLO
Tel +47 21 55 56 00 l Fax +47 21 55 56 09
[email protected] l www.vhf.no
DANMARK
Radiocom Danmark A/S
Baldersbækvej 31, DK-2635 ISHØJ
Tel +45 43 74 44 60 l Fax +45 43 74 44 80
[email protected] l www.radiocom.dk
Med reservation för eventuella tryckfel.
●
Manual M80 2013-05-06 ver 1.0
●
© SRSAB 2013
