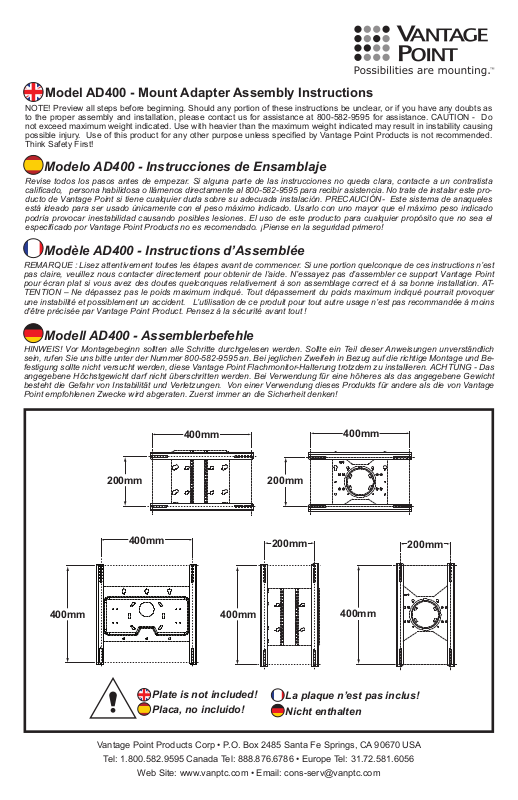

Model AD400 - Mount Adapter Assembly Instructions
400mm
200mm
400mm
400mm
400mm
200mm
200mm
400mm
200mm
400mm
200mm
400mm
400mm
400mm
200mm
400mm
200mm
400mm
400mm
400mm
400mm
400mm
200mm
400mm
400mm
NOTE! Preview all steps before beginning. Should any portion of these instructions be unclear, or if you have any doubts as
to the proper assembly and installation, please contact us for assistance at 800-582-9595 for assistance. CAUTION - Do
not exceed maximum weight indicated. Use with heavier than the maximum weight indicated may result in instability causing
possible injury. Use of this product for any other purpose unless specied by Vantage Point Products is not recommended.
Think Safety First!
Modelo AD400 - Instrucciones de Ensamblaje
Revise todos los pasos antes de empezar. Si alguna parte de las instrucciones no queda clara, contacte a un contratista
calicado, persona habilidosa o llámenos directamente al 800-582-9595 para recibir asistencia. No trate de instalar este producto de Vantage Point si tiene cualquier duda sobre su adecuada instalación. PRECAUCIÓN- Este sistema de anaqueles
está ideado para ser usado únicamente con el peso máximo indicado. Usarlo con uno mayor que el máximo peso indicado
podría provocar inestabilidad causando posibles lesiones. El uso de este producto para cualquier propósito que no sea el
especicado por Vantage Point Products no es recomendado. ¡Piense en la seguridad primero!
Modèle AD400 - Instructions d’Assemblée
REMARQUE : Lisez attentivement toutes les étapes avant de commencer. Si une portion quelconque de ces instructions n’est
pas claire, veuillez nous contacter directement pour obtenir de l’aide. N’essayez pas d’assembler ce support Vantage Point
pour écran plat si vous avez des doutes quelconques relativement à son assemblage correct et à sa bonne installation. ATTENTION – Ne dépassez pas le poids maximum indiqué. Tout dépassement du poids maximum indiqué pourrait provoquer
une instabilité et possiblement un accident. L’utilisation de ce produit pour tout autre usage n’est pas recommandée à moins
d’être précisée par Vantage Point Product. Pensez à la sécurité avant tout !
Modell AD400 - Assemblerbefehle
HINWEIS! Vor Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich
sein, rufen Sie uns bitte unter der Nummer 800-582-9595 an. Bei jeglichen Zweifeln in Bezug auf die richtige Montage und Befestigung sollte nicht versucht werden, diese Vantage Point Flachmonitor-Halterung trotzdem zu installieren. ACHTUNG - Das
angegebene Höchstgewicht darf nicht überschritten werden. Bei Verwendung für eine höheres als das angegebene Gewicht
besteht die Gefahr von Instabilität und Verletzungen. Von einer Verwendung dieses Produkts für andere als die von Vantage
Point empfohlenen Zwecke wird abgeraten. Zuerst immer an die Sicherheit denken!
400mm
400mm
200mm
400mm
200mm
200mm
400mm
Plate is not included!
Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA
Placa, no incluido!
La plaque n’est pas inclus!
Nicht enthalten
400mm
400mm
Tel: 1.800.582.9595 Canada Tel: 888.876.6786 • Europe Tel: 31.72.581.6056
Web Site: www.vanptc.com • Email: [email protected]
