TIL T ADJUST
BRAKE TENSION ADJUST PLACE SIDE COVERS
A83 Flat Panel Mount
1
2
1
D
2
PLACE WALL PLATE COVER

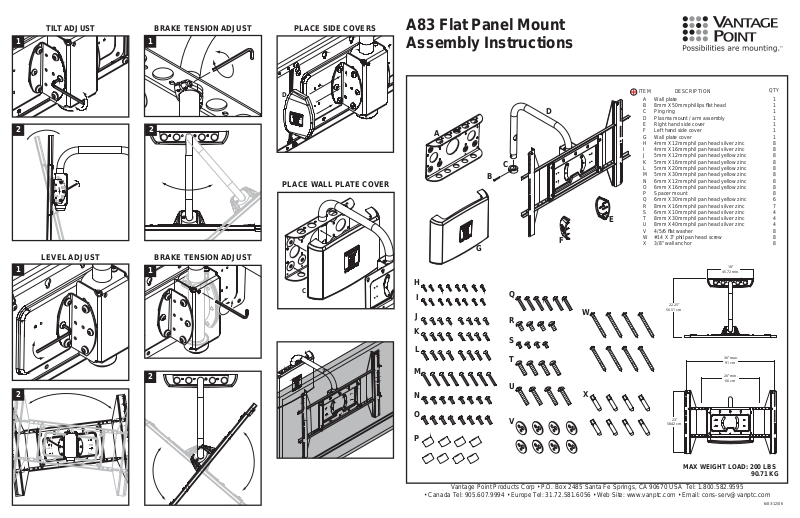

Assembly Instructions
D
A
C
B
F
E
ITEM
A Wall plate 1
B 8mm X 50mm phillips fl at head 1
C Ping ring 1
D Plasma mount / arm assembly 1
E Right hand side cover 1
F Left hand side cover 1
G Wall plate cover 1
H 4mm X 12mm phil pan head silver zinc 8
I 4mm X 16mm phil pan head silver zinc 8
J 5mm X 12mm phil pan head yellow zinc 8
K 5mm X 16mm phil pan head yellow zinc 8
L 5mm X 20mm phil pan head yellow zinc 8
M 5mm X 30mm phil pan head yellow zinc 8
N 6mm X 12mm phil pan head yellow zinc 8
O 6mm X 16mm phil pan head yellow zinc 8
P Spacer mount 8
Q 6mm X 30mm phil pan head yellow zinc 6
R 8mm X 16mm phil pan head silver zinc 7
S 6mm X 10mm phil pan head silver zinc 4
T 8mm X 30mm phil pan head silver zinc 4
U 8mm X 40mm phil pan head silver zinc 4
V 4/5/6 fl at washer 8
W #14 X 3” phil pan head screw 8
X 3/8” wall anchor 8
DESCRIPTION
QTY
G
LEVEL ADJUST
1
BRAKE TENSION ADJUST
1
18”
45.72 min.
H
C
I
J
Q
R
W
22.25”
56.51 cm
K
S
L
T
M
2
36” max.
91 cm
26” min.
66 cm
U
2
N
O
V
X
23”
58.42 cm
P
MAX WEIGHT LOAD: 200 LBS
90.71 KG
Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA Tel: 1.800.582.9595
• Canada Tel: 905.607.9994 • Europe Tel: 31.72.581.6056 • Web Site: www.vanptc.com • Email: [email protected]
6i83-12/06
Page 2
WOOD STUD CONCRETE DISASSEMBLE
1
16”
40.64 cm
1
1
2
CABLE
2
B
4X
PLASMA
F
ADAPTER
G
2
2
2
3
VESA
?
PATTERNS
ADJUST BRAKE
8X 3/8” dia x 3” deep
!
Ø10mm x 7.6cm
B
CABLE
TENSION FIRMLY
4X
WIRE MANAGEMENT
PULL
3
8X 5/32” dia x 3” deep
Ø4mm x 7.6cm
3
CABLE
X 8X
STRING
!
MOUNTING HARDWARE
1
4/5/6 FLAT
WASHER
4MM X 12MM
4MM X 16MM
1
CABLE
INSTALL MONITOR ASSEMBLY TO ARM
PULL
STRING
ASSEMBLE ARM
4
4
W 8X
W 8X
