Vantage HD8000 S User guide [de]

Sicherheitshinweise

Dieses Produkt wurde so hergestellt, dass es den internationalen Sicherheitsnormen entspricht. Bitte lesen Sie alle Sicherheits- und Betriebsanleitungen sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen und bewahren Sie dieses Handbuch auf, um es auch künftig zu Rate ziehen zu können.

STROMVERSORGUNG

Wechselstrom 90-250V~, 50/60Hz. Betreiben Sie das Produkt nur mit der dafür vorgesehenen Spannung. Sollte Sie sich nicht sicher sein ob Sie die entsprechenden Werte in ihrer Wohnung eingespeist bekommen, kontaktieren Sie ihren Stromversorger. Trennen Sie den Receiver vom Stromnetz bevor Sie Wartungen oder die Installation durchführen.

ÜBERLASTUNG

Überlasten Sie keine Wandsteckdosen, Verlängerungskabel oder Adapter, da das zu Kabelbränden oder Stromschlägen führen kann.

FLÜSSIGKEITEN

Das Produkt sollte keinen Flüssigkeiten wie Tropf- oder Spritzwasser ausgesetzt werden. Auf dem Gerät dürfen keine mit Flüssigkeiten gefüllten Gegenstände wie Blumenvasen platziert werden.

REINIGUNG

Vor der Reinigung entfernen Sie den Stecker des Produktes aus der Wandsteckdose. Verwenden Sie ein leicht mit Wasser (keine Lösungsmittel) befeuchtetes Tuch, um das Außengehäuse zu reinigen.

LÜFTUNG

Die Schlitze in der Oberseite des Produktes müssen unbedeckt bleiben, um einen ausreichenden Luftzustrom in das Gerät zu gewährleisten. Stellen Sie das Produkt nicht auf weiche Einrichtungsgegenstände oder Teppiche. Setzen Sie das Produkt nicht direkter Sonneneinstrahlung aus und platzieren Sie es nicht in der Nähe von Heizgeräten. Stapeln Sie keine Elektrogeräte auf das Produkt.

ZUSATZGERÄTE

Verwenden Sie keine nicht vom Hersteller empfohlenen Zusatzgeräte; Sie können eine Gefahr hervorrufen oder das Produkt beschädigen.

ANSCHLUSS AN DEN RAUSCHARMEN SIGNALUMSETZER (LNB) DER SATELLITENEPFANGSSCHÜSSEL

Trennen Sie das Produkt von der Stromversorgung, bevor Sie das Kabel von der Satellitenschüssel anschließen oder abziehen. Versäumnisse dabei können den Signalumsetzer beschädigen.

ANSCHLUSS AN DAS FERNSEHGERÄT

Trennen Sie das Produkt von der Stromversorgung, bevor Sie das Kabel von der Satellitenschüssel anschließen oder abziehen. Versäumnisse dabei können das Fernsehgerät beschädigen.

AUFSTELLORT

Platzieren Sie das Produkt innerhalb von Gebäuden, um es Blitz, Regen und Sonneneinstrahlung nicht auszusetzen. Stellen Sie es nicht in die Nähe von Heizquellen wie Radiatoren, Heizklappen, Öfen oder anderen Geräten (einschließlich Verstärkern), die Hitze erzeugen.

BLITZSCHLAG oder AUSSERBETRIEBSETZUNG

Bei Gewitter oder längerfristiger Außerbetriebsetzung entfernen Sie den Stecker des Produktes aus der Steckdose und trennen Sie die Leitungen zu anderen Geräten.

INSTANDHALTUNG

Versuchen Sie nicht, das Produkt eigenhändig zu warten, da ein Öffnen oder ein Entfernen der Abdeckungen Sie gefährlichen elektrischen Spannungen oder anderen Gefahren aussetzen kann. Überlassen Sie alle

Wartungsarbeiten qualizierten Kundendienstmitarbeitern.

Mit dem Netzschalter auf der Rückseite des Gerätes können Sie ihren Receiver vom Strom trennen. Der Schalter ist leicht zugänglich und ermöglicht ihnen somit jederzeit ihr Gerät wieder ans Stromnetz anzuschliesen.

Deutsch

Inhalt

nhalt

Sicherheitshinweise .............................. 2

Kapitel 1

Vor der Inbetriebnahme ........................ 4

Allgemeine Eigenschaften ........................... 4

Zubehör ....................................................... 4

PVR Funktionen .......................................... 42

Komfort Funktionen ..................................... 44

Kapitel 2

Bedienung und Funktionen .................. 5

Vorderseite .................................................. 5

Rückseite ..................................................... 5

Fernbedienung ............................................ 6

Kapitel 3

Anschlüsse ............................................ 10

Hinweise zum Aufstellen des Receivers ... 10 Anschließen des Receivers an das

Antennensystem .................................... 10

Anschließen des analog Receivers ........ 11

Anschließen des Receivers an den TV..... 11

Anschluß eines Videorecorders an den

Receiver (modelabhängig) ..................... 11

Anschluss eines externen Audio/

Hi-Fi Systems ......................................... 11

Anschluss eines digitalen Audio Systems . 11

Kapitel 4

Grundeinstellungen und -maßnahmen . . 12

Menü Informationen ............................. 12

Inbetriebnahme .................................... 12

Auswahl der Menüsprache (OSD) ......... 12

Wählen Sie die Antenneneinstellungen .... 12

Auto Scannen......................................... 15

Auto Scannen (terrestrisch) ................... 16

Grundfunktionen .................................. 16

Kanal umschalten................................... 16

Lautstärken Regelung ............................ 16

Info Leiste............................................... 17

Auswahl der Tonspur .............................. 17

Auswahl des OSD Teletext, VBI Teletext,

Untertitel und DVB Untertitel .................. 17

Sleep Timer Funktion ............................. 18

Zoom Funktion ....................................... 18

Kanalliste................................................ 18

Um die Kanalübersicht in einer bestimmten Reihenfolge (Alphabet Satellit/Anbieter/HD)

anzuzeigen ............................................... 19

Electronic Program Guide (EPG) ........... 19

Kapitel 5

Menüaufbau ........................................... 20

Hauptmenü ............................................. 21

Installation ............................................ 21

Antenneneinstellung............................... 21

Motoreinstellung ..................................... 23

Auto Scannen......................................... 26

Manuelles Scannen................................ 26

Blindscan................................................ 28

Grundeinstellungen ................................ 29

System Setup ....................................... 29

Spracheinstellung................................... 29

OSD Einstellung ..................................... 30

Videoeinstellungen ................................. 30

Audioeinstellungen ................................. 31

Zeiteinstellung ........................................ 31

Timer Einstellungen ............................... 32

System Informationen ............................ 32

Kanaleinstellung ................................... 33

Kanäle löschen....................................... 33

Alle Kanäle löschen................................ 34

Favoriten ................................................ 34

Kanäle Bearbeiten.................................. 35

Software Manager .................................. 36

Jugendschutz ....................................... 36

Kanal Sperren ........................................ 36

Lock Controll .......................................... 37

Pin Code ändern .................................... 37

Spiele ................................................... 37

Multimedia ............................................ 38

PVR Einstellungen ................................. 38

Player Einstellungen .............................. 38

Interne Festplatte ................................... 39

USB 1 und 2 ........................................... 39

Netzwerk ................................................ 40

Allgemeine Schnittstelle ....................... 41

PVR Funktionen ................................... 42

Komfortfunktionen ................................ 47

Fehlerbehebung ..................................... 48

Technische Daten .................................. 49

Begriffserklärung................................... 52

Festplatteneinbau .................................. 55

Deutsch

Kapitel 1 >> Vor der Inbetriebnahme

or der Inbetriebnahme

Allgemeine Eigenschaften

• Exakte, bestechend freundliche Bildschirmanzeige mit allen Funktionen

• MPEG-2 (MP@ML), MPEG-2 (MP@HL), MPEG4 AVC/H.264, HP@L4

• LNB Steuerlogik (0/22KHz-Ton)

• SCPC/MCPC empfangbar von C/Ku-Band-Satelliten

• 2 Digitale Empfänger mit Durchschleiffunktion

• Große Symbolrate 2~45 Mbps & Frequenzeingang 950~2150 MHz

• DiSEqC 1.0, 1.1 & 1.2 unterstützt (Gehe zu X-Funktion)

• 2 SCART-Anschlüsse für Fernsehgerät und Videorecorder (optional)

• Graphische Benutzeroberäche mit 16 Bit Farben

• Mehrsprachiges Menü

• 13-digit VFD (Time clock in Stand-by mode)

• Teletextunterstützte Bildschirmanzeige

• EPG (Elektronischer Programmführer) für Bildschirminformationen über die Kanäle

• Installations-Assistent für eine einfach Installation

• 20,000 Kanäle

• Editierfunktion für Kanäle und Dateien

• Favoriten- und Kindersicherung

• RS232C-Anschluss für zusätzliche Informationsdienste und zur Verbesserung der Systemprogramme

• S/PDIF Ausgang optisch und koaxial

• HDMI

• SVIDEO Ausgang

• PVR Ready

• Time-Shift

• Unicable

• OTA Update für Software und Kanaldaten

• Netzwerkanschluss

• 2 x USB Anschluss

• 2 Common Interface und 2 Smartcard Leser

• Blindscan

Zubehör

• Bedienungsanleitung, Microfasertuch

• Fernbedienung inkl. Batterien

• HDD Einbau Kit

• HDMI Kabel

• Vantage CD Rom: Bedienungsanleitung, DVR Studio Pro Testversion, Settingseditor, Uploadtool

Deutsch

Kapitel 2 >> Bedienung und Funktionen

1 1

edienung und Funktionen

Vorderseite

Power ( ) Taste

Schaltet Ihren Receiver An/Aus.

Pfeiltasten (◄/►) Taste

Dient zur Lautstärken Regelung und bewegt den Cursor links/rechts im Menü

Pfeiltasten (▲/▼) Taste

Schaltet den Kanal um und bewegt den Cursor hoch / runter im Menü.

Rückseite

Tuner2

Anschluss für die Satelliten Antenne

Tuner1

Anschluss für die Satelliten Antenne.

LOOP

Durchschleifausgang für das Antennensignal.

USB1

Anschluss für ein externes USB Speichermedium.

RS-232C

Anschluss für den PC. RS232 wird zum Datenaustausch mit anderen Geräten benutzt.

USB 2

Zum Anschluss an einen PC.

VIDEO OUT

Anschluss für ein externes Video Gerät.

Menü Taste

Ruft das Menü auf Beendet das Menü oder kehrt zum vorherigen zurück

OK Taste

Bestätigt die Auswahl

Display

Zeigt Kanalinformationen an, im Stand by erscheint die aktuelle Uhrzeit

AUDIO OUT, LEFT / RIGHT

Anschluss für das externe HiFi System.

Y Pb Pr OUT

Anschluss für ein externes Video Gerät.

S-Video OUT

Anschluss an den TV über S-Video Kabel (YUV).

S/PDIF OUT Optisch & Coaxial

Anschluss für eine digitale Audio Anlage.

Ethernet (optional)

Anschluss an den Ethernet via Patchkabel.

HDMI

Anschluss an den TV über HDMI.

SCART für VCR

Zum Anschluss eines Videorekorders über Scart.

SCART für TV

Zum Anschluss des Receivers an den TV.

Deutsch

Kapitel 2 >> Bedienung und Funktionen

Deutsch

1 1

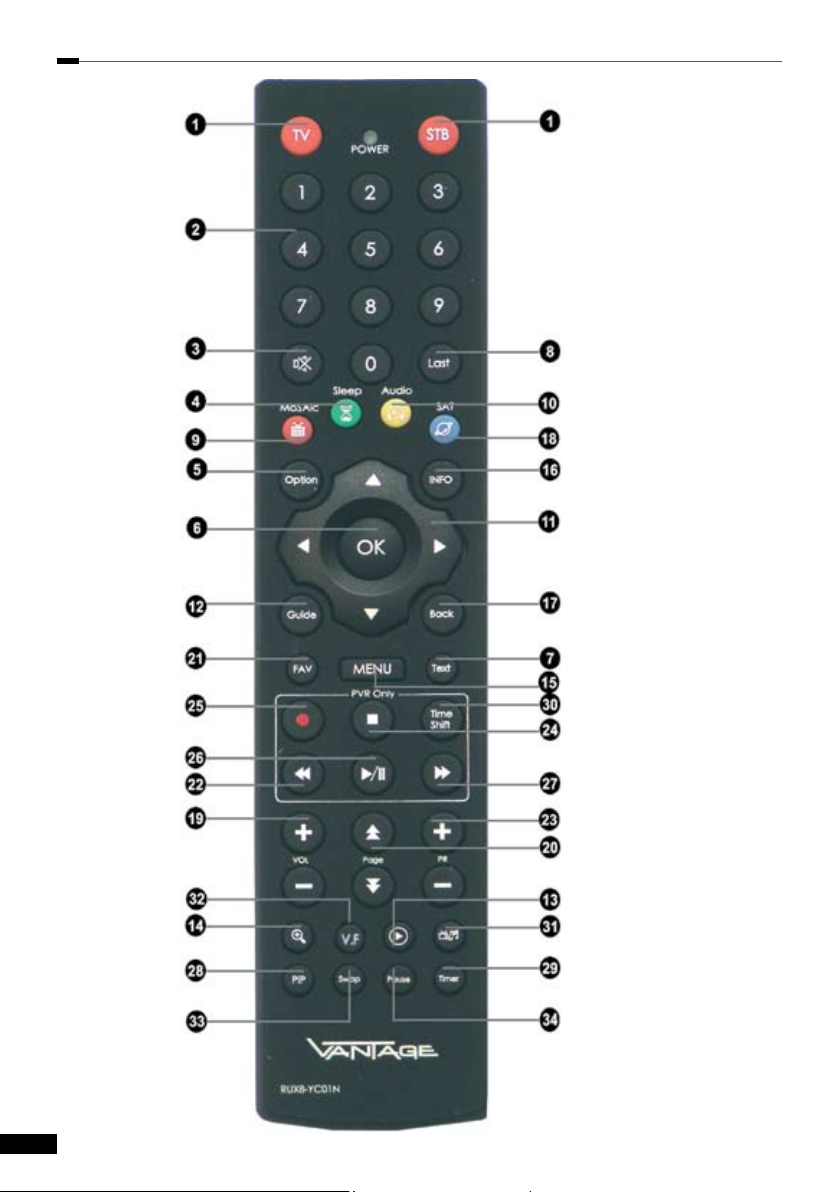

Fernbedienung

Power ( ) Taste für TV und STB

Schaltet den TV und die STB an und aus.

Ziffer (0~9) Tasten

zum direkten Anwählen von Kanälen und zur Eingabe von Zahlen.

Mute ( ) Taste

Schaltet den Ton ab.

Sleep ( ) Taste

Zeigt die Zeit für den Sleep Timer an.

Option Taste

Ruft Multifeedkanäle auf

OK Taste

Ruft während Sie Fernseh schauen oder Radio hören die Kanalliste auf.

Text Taste

Öffnet das Videotext Menü..

Last Taste

zeigt die Liste der zuletzt gesehen Kanäle an

MoSAic ( ) Taste

Zeigt das Multi Bild Menü a

Audio ( ) Taste

Zeigt die Audio Informationen an.

Pfeiltasten (◄/►) or OK Taste

Regeln das Lautstärkeniveau und bewegen den Eingabeanzeiger auf dem Menü nach links oder rechts. Pfeiltasten (▲/▼) or OK Taste

Wechseln die Kanäle oder bewegen den

Eingabeanzeiger im Menü nach oben oder unten.

Guide Taste

Ruft das EPG auf. Media Taste

Ruft den Media Player auf.

Zoom ( ) Taste

Zoomt das aktuelle Bild heran. Durch erneutes Drücken können Sie den

Zoom verändern. (x2 → normal)

MenüTaste

Zeigt das Menü an. Mit ihr wird das aktuelle Menü verlassen oder

zum vorangegangenen zurückgegangen.

Info Taste

zeigt die Programminformationen auf dem TV an.

Back Taste

Kehrt zum vorherigen Menü zurück. Einstellungen müssen erst gespeichert werden.

SAT ( ) Taste

zeigt die Satelliten-Liste.

VOl +/- Tasten

regeln die Lautstärke.

Page (+/-)

Taste Springt um eine komplette Seite noch oben oder nach unten in der Radio / TV Liste.

FAV Taste

Zum Auswählen der verschiedenen Favoriten Listen. Durch mehrmaliges drücken können Sie durch die Favoriten-Listen schalten.

REW<< Taste

spult die aufgenommen Datei mit bis zu x8 Geschwindigkeit zurück.

PR +/- Taste

Wechseln den Kanal nach oben oder nach unten.

Stop Taste

stoppt die Aufnahme und die Wiedergabe eines Programms.

Record Taste

Startet die Aufnahme.

Play/

Pause

Taste

das aufgenommene Programm ab zeigt die List mit den aufgenommen Programmen im Media Player. Pause und Wiedergabe eines Programms.

Kapitel 2 >> Bedienung und Funktionen

Deutsch

Fernbedienung

FWD>> Taste spult das aufgenommene Programm mit bis zu x16 Geschwindigkeit vor.

PiP Taste ( Bild in Bild )

Startet die Bild in Bildfunktion. Timer Taste

Öffnet das Timer Menü.

Timeshift Taste

Startet die Time Shift Funktion.

Mode ( ) Taste

Schaltet zwischen Radio und TV Kanälen hin und her.

Video Format Taste Öffnet ein Menü zur Wahl des VideoFormats.

Swap Taste

Wechselt vom PiP auf Hauptbildschirm.

Pause Taste Pause und Wiedergabe eines Programms

Kapitel 2 >> Bedienung und Funktionen

Deutsch

Kapitel 2 >> Bedienung und Funktionen

Deutsch

Fernbedienung

Zusatzfunktionen

1. Fernbedienung anlernen

• Sollten Sie im Lernmodus der Fernbedienung 30 Sekunden lang keine Taste drücken, wird der Modus

beendet und die LED geht aus.

• TV Power Taste hat enthält vorprogrammierten Daten.

Programmieren der Fernbedienung

• Nur die Taste “TV” hat eine Lernfunktion

• Toggle

• Die 1. Funktion wird durch einmaliges drücken der Taste programmiert. Die 2. Funktion kann durch

erneutes drücken programmiert werden.

 Um in den Lernmodus zu gelangen, müssen Sie die Taste TV und OK, gleichzeitig für 1,5 Sekunden

drücken.

 Drücken Sie erneut die TV Taste. Die LED wird einmal blinken und dann dauerhaft leuchten.  Drücken Sie nun die Power Taste Ihrer Original Fernbedienung. Um sicherzustellen das die

Fernbedienung das Signal empfangen kann sollten die beiden FB’s sich gegenüberliegen.

 Wenn das Signal ohne Problem empfangen wurde, blinkt die LED 2 mal und bleibt dann dauerhaft an.

- Sollte das Signal nicht korrekt empfangen worden sein, blinkt die LED 5 mal und bleibt dann dauerhaft

an.

- Sollten Sie innerhalb 30 Sekunden kein Signal an die Fernbedienung senden wird diese den Lernmodus beenden.

 Nun wurde die Fernbedienung mit der ersten Funktion programmiert. Drücken Sie nun nocheinmal die

TV Taste. Die LED blinkt einmal und bleibt dann dauerhaft an.

=> Ist der erste Code richtig programmiert können Sie nun den zweiten Code programmieren.  Drücken Sie nun die 2. Taste auf der Original Fernbedienung die Sie programmieren wollen. (zum

Beispiel die Zifferntaste 1)

 Wenn das Signal ohne Problem empfangen wurde, blinkt die LED 2 mal und bleibt dann dauerhaft an. Sollte das Signal nicht korrekt empfangen worden sein, blinkt die LED 5 mal und bleibt dann dauerhaft

an.

=> Sollten Sie innerhalb 30 Sekunden kein Signal an die Fernbedienung senden wird diese den

Lernmodus beenden. Wollen Sie die Tasten noch einmal programmieren müssen Sie die TV Taste drücken. => Die LED wird einmal blinken und dann dauerhaft leuchten.

 Drücken Sie die TV und die OK Taste gleichzeitig um in den normalen Modus zurück zukehren. Die LED

blinkt dreimal und geht dann aus.

2. Batterie Status

Sollten Sie folgende Reaktion an Ihrer Fernbedienung festellen, müssen Sie in naher Zukunft die Batterien wechseln.

 Wenn Sie die STB Taste drücken und die Batterie Spannung unter 2,2 V – 2,3 V sinkt, leuchtet die LED

beim drücken dreimal auf.  Sollten Ihre Batterie Spannung zu niedrig sein, können Sie nicht in den Lernmodus schalten.

Kapitel 3 >> Anschlüsse

Deutsch

nschlüsse

Hinweise zum Aufstellen des Receivers

• Stellen Sie Ihren Receiver nur in horizontaler Position auf.

• Stellen Sie keine schweren Dinge wie z.B. einen TV auf Ihren Receiver.

• Desweiteren sollten Sie Ihren Receiver nicht an folgenden Plätzen aufstellen: mit direkter

Sonneneinstrahlung, vibrierende Plätze, feuchte Plätze und zu warm oder zu kalte Plätze.

Anschließen des Receivers and das Antennensystem

Nachdem Sie Ihre Antenne eingestellt haben, verbinden Sie das Koaxial Kabel des LNBs mit

dem Eingang “DISH INPUT” auf der Rückseite Ihres Receivers. Alle Kabel sollten nur mit der

Hand angezogen werden, benutzen Sie keine Zangen o. ä., um die Verbindung anzuziehen. Das Antennen Kabel sollte 75 Ohm Widerstand haben und am Ende mit einem F-Stecker versehen sein.

Kapitel 3 >> Anschlüsse

Deutsch

Anschlüsse

Anschließen des Analog Receivers

Um den Benutzern weiterhin den Einsatz ihres Analog Receivers zu ermöglichen, wurde der

Vantage mit einem Loop Trough Ausgang ausgestattet. Dieser bendet sich auf der Rückseite des Geräts und ist mit “LOOP” gekennzeichnet.

Anschließen des Receivers an den TV

Um den Receiver mit dem Fernsehgerät zu verbinden gibt es fünf verschiedene Methoden:

• Chinch Kabel,

• Scart Kabel

• HDMI Kabel

• YUV Kabel.

• SVideo-Kabel

Stecken Sie das Cinch Kabel in die Video OUT / Audio OUT (links, rechts) Ausgänge auf der Rückseite des Receivers und verbinden Sie diese entsprechend mit dem Video/ Audio Eingang ihres Fernsehgeräts. Um den Receiver mit Scart an den TV anzuschließen benutzen Sie den mit TV gekennzeichneten Ausgang am Receiver und verbinden Sie diesen mit dem entsprechenden Scart Eingang an Ihrem TV. Verbinden Sie ein Ende des HDMI Kabels mit dem „HDMI „ Ausgang an der Rückseite ihres Receivers. Das andere Ende verbinden Sie mit dem HDMI Eingang ihres Fernsehgeräts.

Anschluß eines Videorecorders an den Receiver (modelabhängig)

Um einen Videorecorder anzuschließen wurde das Gerät mit einem SCART-Anschluss ausgestattet, der mit VCR gekennzeichnet ist. Mit Hilfe eines SCART Kabels können Sie hier den Videorekorder anschließen.

Anschluss eines externen Audio / Hi-Fi Systems

Um ein externes Audio Hi-Fi System anzuschließen wurde der Receiver mit 2 ChinchAusgängen ausgestattet. Diese sind mit AUDIO L und R gekennzeichnet und müssen dementsprechend an das Hi-Fi System angeschlossen werden.

Anschluss eines digitalen Audio Sytems

Verbinden Sie mit einem Kabel den S/PDIF OUT des Receivers mit dem S/PDIF Eingang ihres digitalen Audio Systems. Sie können hierbei wählen zwischen einem optischen oder einem koaxialen Kabel.

Kapitel 4 >> Grundeinstellungen und -maßnahmen

Deutsch

rundeinstellungen und -maßnahmen

Menü Informationen

Ein Menü ist ein Textfeld das auf dem Bildschirm angezeigt wird. Optionen die ausgewählt werden könnnen sind generell hervorgehoben. Nicht hervorgehobene Optionen können nicht ausgewählt werden. Die meisten Menüs zeigen Kurzinformationen am unteren Rand des Bildschirms.

Das Menü besteht aus 7 Hauptmenüs:

• Installation • Spiele

• Systemeinstellungen • Multimedia

• Kanaleinstellungen • ConditionalAccess

• Jugendschutz

1 Mit den Pfeiltasten (▲/▼) ist es möglich sich in den Menüs hoch und runter zu bewegen.

2 Wenn Sie den gewünschten Punkt im Menü erreicht haben, bestätigen Sie ihre Auswahl mit

der OK Taste.

3 Mit den Pfeiltasten (▲/▼) können Sie die verschiedenen Menüs durchschalten.

4 Wenn Sie zu einem vorherigen Menü zurückkehren und die Änderungen speichern wollen

drücken Sie die Back Taste.

5 Wenn Sie das Menü verlassen wollen, drücken Sie die MenüTaste.

Inbetriebnahme

Wenn Sie den Receiver das erste Mal starten, müssen Sie die Sprache einstellen in der die Menüs

angezeigt werden, desweiteren müssen Sie Einstellungen zur Antennen Konguration vornehmen

und Kanäle suchen. Folgen Sie den folgenden Anweisungen um eine Kanalsuche durchzuführen. Nachdem dieser Schritt beendet ist können Sie sich am Radio und Fernsehprogramm erfreuen.

Sollten Sie Deutsch als Sprache wählen, wird eine vorinstallierte Konguration aufgerufen. Diese

Enthält eine Kanalliste Astra / Hotbird und die DiSEqC Einstellung Astra =1, Hotbird =2.

1 Schalten Sie den Receiver ein.

Das Spracheinstellungs Menü erscheint automatisch. Die ausgewählte OSD- Sprache ist hervorgehoben.

Auswahl der Menüsprache (OSD)

2 Wählen Sie mit den Pfeiltasten (▲/▼) die

gewünschte Sprache.

3 Fahren Sie fort indem Sie die Blaue Taste oder

die OK Taste drücken

Kapitel 4 >> Grundeinstellungen und -maßnahmen

Deutsch

Inbetriebnahme

Zeiteinstellungen

1 Wählen Sie mit den Pfeiltasten (▲/▼) die

gewünschte Zeitzone aus.

2 Mit den Pfeiltasten (▲/▼) wählen Sie nun

zwischen den Option Sommerzeit AN oder AUS.

3 Drücken Sie die Blaue Taste zum Fortfahren.

Antenneneinstellungen Tuner 1

1 Wählen Sie mit den Pfeiltasten (▲/▼) den

gewünschten Satelliten aus.

2 Mit der OK Taste öffnen Sie die

Antenneneinstellungen, richten Sie diese nach

Ihrer Antennenkonguration ein.

Sie haben die folgenden Optionen zur Auswahl:

LNB Spannung: AN / AUS ( standart AN) Längengrad: wird von der Voreinstellung über-

nommen LNB Typ: Universal 1, Universal 2 ( standart Universal1)

LNB Frequenz: Vorgegeben vom LNB Typ DiSEqC Port: DiSEqC 1 Befehl 1-4 und Ton-

burst

22KHz Ton: wird automatisch mit dem LNB TYP

festgelegt Unicable: unterstützt das Unicable System je nach Unicable LNB Typ einstellen

Motor: Motorsteuerung DiSEqC 1.2 oder USALS DiSEqC 1.1: uncomitted DiSEqC Befehle 1-16

Übernehmen Sie die Änderungen mit der OK Taste

3 Drücken Sie die Blaue Taste zum Fortfahren. Sie

starten damit die Konguration des Tuner 2.

Kapitel 4 >> Grundeinstellungen und -maßnahmen

Deutsch

Inbetriebnahme

Antenneneinstellungen Tuner 2

1 Wählen Sie mit den Pfeiltasten (▲/▼)

zwischen den Anschlussarten des Tuner 2 aus.

2 Wenn Sie die Optionen:

Signal : Gleich - Gleiche Konguration wie

Tuner 1

oder

Loop Through - Durchschleifbetrieb

wählen, werden die Einstellungen automatisch übernommen.

Wählen Sie Seperated (Separater Anschluss), öffnet sich das Menü analog der

Konguration des Tuner 1

Installations Optionen

1 Wählen Sie mit den Pfeiltasten (▲/▼) die gewünschte Option aus. Option 1: Auto Scannen ( lesen Sie dazu ab Seite 15 ) Option 2: Download Channellist from Astra

hier stehen vorbereitete Kanallisten zum Download zur verfügung, Wählen Sie die Liste Ihrer Wahl und bestätigen die Auswahl mit der OK Taste.

Option 3: Deutsche Kanalliste, eine vorbereitete Kanalliste

2 Bestätigen Sie Ihre Auswahl mit der OK Taste.

Hinweis: Sie können für Tuner 2 freie Einstellungen, wie für Tuner 1 vornehmen, (z. B. im Fall einer Kombination von Fix und motorisierter Antenne) oder aber zwischen den folgenden Optionen wählen:

Same Signal - selbe Konguration wie Tuner1

Seperated - eigene, u.U. abweichende Konguration

Loop Through- Antennensignal durchgeschleift

wird geladen

Kapitel 4 >> Grundeinstellungen und -maßnahmen

Deutsch

Inbetriebnahme

Auto Scannen

1 Wählen Sie nun mit den Pfeiltasten (▲/▼)

Auto Scannen und drücken Sie OK

Es erscheint die vorinstallierte Satellitenliste.

2 Wählen Sie nun mit den Pfeiltasten (▲/▼)

einen der eingestellen Satelliten und ändern, mit den Pfeiltasten (▲/▼), die Suchoption auf folgende Werte.

• Aus: Satellit wird nicht abgesucht.

• Alle: Sucht nach allen freien und

verschlüsselten Programmen.

• Freie: Sucht nur nach freien Programmen.

• NIT: Sucht nach allen Kanälen mit der TP Netzwerk Information.

• Sie könne diese Option für jeden Satellit getrennt einstellen.

3 Drücken Sie OK und das Auto Scannen startet.

Alle Kanäle in der Liste werden automatisch vom ausgewählten Satellit herunter geladen.

4 Nach Beendung des Suchlaufs drücken Sie OK

um die Kanäle zu speichern.

5 Drücken Sie nun Back um das Menü zu

verlassen. Sie können nun mit den Pfeiltasten (▲/▼) den gewünschten Kanal auswählen

Weitere Informationen zum Suchlauf nden Sie im Kapitel 5 Hauptmenü !!

Kapitel 4 >> Grundeinstellungen und -maßnahmen

Deutsch

Terrestrisch (optional) Auto Scannen

1 Drücken Sie OK und der automatische

Suchlauf startet.

2 Drücken Sie OK um die Kanäle zu speichern. 3 Drücken Sie nun Back um das Menü zu

verlassen. Sie können nun mit den Pfeiltasten (▲/▼) den gewünschten Kanal auswählen.

Grundfunktionen

Dieses Kapitel erläutert Ihnen einige Funktion die Sie während des fernsehens oder radiohörens benötigen.

Kanal umschalten

Sie können den Kanal in 5 verschiedenen Methoden umschalten.

• Methode 1: Drücken Sie die Pfeiltasten (▲/▼) oder die PR+/- Tasten.

• Methode 2: Um einen Kanal direkt anzuwählen, können Sie mit den Ziffern-Tasten (0~9)

die Kanalnummer eingeben.

• Methode 3:

1 Drücken Sie OK um die Kanalliste anzuzeigen. 2 Wählen Sie nun mit den Pfeiltasten (▲/▼) den Kanal den Sie ansehen möchten und

drücken Sie OK.

• Sie können mit Hilfe der Page- (+/-) oder Pfeiltasten (▲/▼) Tasten auch seitenweise

durch die Kanalliste springen.

• Mit der Mode- (

• Methode 4: Wenn Sie mehr als 1 Satelliten gescannt haben

1 Drücken Sie die SAT( 2 Wählen Sie nun mit den Pfeiltasten (▲/▼) einen Satellit von dem Sie einen Kanal sehen

möchten und drücken Sie OK.

3 Sie können nun Methode 3 folgen um den Kanal auszuwählen.

• Methode 5: Liste der zuletzt gesehenen Kanäle. 1 Drücken Sie die Last-Taste auf der Fernbedienung. 2 Wählen Sie mit den Pfeiltasten (▲/▼) einen Kanal und drücken Sie OK. 3 OK Taste um das Menü zu verlassen.

) Taste können Sie zwischen Radio- und TV-Kanälen wechseln.

) Taste um die Satellitenliste anzuzeigen.

Lautstärken Regelung

Um die Lautstärke zu regeln:

• Drücken Sie die VOL+/- oder die Pfeil-Taste.

• Drücken Sie Mute (

• Drücken Sie die Mute (

Sie auch die VOL+/- oder die Pfeiltasten (

) um den Ton abzustellen.

) Taste erneut und den Ton wieder anzustellen. Alternativ können

◄/►

) drücken.

Kapitel 4 >> Grundeinstellungen und -maßnahmen

Deutsch

Grundfunktionen

Info Leiste

Die Kanalinformationen erscheinen bei jedem Kanalwechsel für eine bestimme Zeit. Die Zeit kann im Menü OSD Einstellungen verändert werden.

Allgemeine Informationen

Durch drücken der INFO Taste können Sie allgemeine Informationen zum aktuellen Kanal sehen.

Kanalnummer und Name Aktuelle Uhrzeit Signalstärke Signalqualität

Symbole: HD Kanal, gesperrter Kanal, Radio Kanal, verschlüsselter Kanal, Untertitel und

Teletext

EPG Informationen Conditional Access

Detaillierte Kanalinformationen

Durch erneutes Drücken der INFO können Sie die detaillierten Kanalinformationen sehen

Durch nochmaliges Drücken der Infotaste erhalten Sie noch mehr Kanalinformationen Mit

rechts/ links wechseln Sie zwischen dem laufendem und folgendem Programm.

Satellit, Frequenz, Symbol Rate, FEC, Polarisation, Video PID, Audio PID, PCR PID und den

Transponder.

Zeigt die Stream Informationen.

Auswahl der Tonspur

Sie können wählen zwischen Audio Sprachen, Tonspur und Sound-Modus.

1 Drücken Sie die Audio-Taste (gelb). 2 Wählen Sie mit den Pfeiltasten (▲/▼) die

Audio-Sprache oder die gewünschte Tonspur und drücken Sie OK.

3 Mit den Pfeiltasten (▲/▼) können Sie zwischen

Stereo, Mono Links und Mono Rechts hin und her schalten.

4 Stream Informationen.

Auswahl des OSD Teletext, VBI Teletext, Untertitel und DVB Untertitel

Sie können zwischen all diesen Optionen wählen, sofern diese der Provider überträgt.

• OSD teletext: Drücken Sie die Text Taste.

• VBI teletext: Drücken Sie die Text Taste 2 mal.

• Untertitel: Drücken Sie die Text Taste 3 mal.

• DVB Untertitel: Drücken Sie die Text Taste 4mal.

Kapitel 4 >> Grundeinstellungen und -maßnahmen

Deutsch

Grundfunktionen

Sleep Timer Funktion

Drücken Sie die grüne (Sleep) Taste um die Zeit einzustellen, die vergehen soll, bis die Box sich von alleine ausschaltet.

Zoom Funktion

Mit der Zoom ( ) Funktion können Sie Bildausschnitte vergrößern.

1 Drücken Sie die Zoom (

2 Wählen Sie mit den Pfeiltasten (▲/▼) den Teil des Bildes der vergrößert werden soll und

drücken Sie OK. Das Bild ist nun doppelt so groß.

3 Durch drücken der Page (+/-) Taste können Sie

die Vergrößerung ändern, von 2 fach auf 4 fach. Mit den Pfeiltasten (▲/▼/◄/►) können Sie den Zoom über den Bildschirm bewegen, unten rechts können Sie sehen wo Sie sich gerade

benden.

4 Um den Zoom (

erneut die Zoom- oder die Back Taste.

) zu beenden drücken Sie

) Taste.

Kanalliste

Durch drücken der OK Taste können Sie die Kanalliste sehen. Sie können mit der Mode ( ) Taste zwischen Radio und TV Kanälen hin und her schalten. Die Symbole hinter den Kanalnamen zeigen an ob der Kanal verschlüsselt oder gesperrt ist.

Wählen Sie den Kanal mit den Pfeiltasten (▲/▼), den PR+/- oder den Page (+/-) Tasten und drücken Sie OK um den Kanal anzuzeigen.

Mit den farbigen Tasten können Sie die Kanalliste wie folgt sortieren:

• RoteTaste: sortiert die Liste alphabetisch von A nach Z

• Grüne(Sleep) Taste: sortiert die Liste nach den

gescannten Satelliten

• Gelbe(Audio) Taste: sortiert die Liste nach den

Providern

• Blaue(SAT)Taste: zeigt nur die HD Kanäle an

• OptTaste: zeigt die verschiedenen

Bearbeitungsfunktionen an. (verschieben, umbenennen, Favoriten usw.)

Kapitel 4 >> Grundeinstellungen und -maßnahmen

Deutsch

Grundfunktionen

Um die Kanalübersicht in einer bestimmten Reihenfolge (Alphabet/Satellit/Anbieter/HD) anzuzeigen

1 Drücken Sie die farbigen (Rot/Grün/Gelb/

Blau) Tasten.

Die Kanalübersicht wird hervorgehoben.

2 Wählen Sie Alphabet, Satellit, Anbieter, oder

Favoriten, indem Sie die Pfeiltasten (▲/▼) verwenden. Die Kanalübersicht wird automatisch entsprechend Ihrer Auswahl geordnet.

3 Wählen Sie einen Kanal durch drücken der

Pfeiltasten (▲/▼) oder Page (+/-) Tasten und drücken Sie die OK Taste, um ihn anzusehen.

Electronic Program Guide (EPG)

Das EPG zeigt Programminformationen an. Es zeigt die Programmnamen, die Sendezeiten und eine Inhaltsangabe zur ausgewählten Sendung. Die EPG Informationen können von Provider zu Provider unterschiedlich sein.

Drücken Sie während Sie fernsehen oder Radio hören die

Fenster für das EPG erscheint.

Wählen Sie ein Programm um mehr Informationen zu erhalten.

• Pfeiltasten (▲/▼) Tasten: Wählen Sie ein Programm anhand des Kanals

• Pfeiltasten (◄/►) Tasten: Wählen Sie eine Sendung anhand der Uhrzeit und des

Datums auf dem ausgewählten Kanal. Die Zeitleiste ist in 30 Minuten Schritten eingeteilt. Mit den Page (+/-) Tasten können Sie durch den Inhalt der Sendung scrollen.

3 Drücken Sie OK und die Details zur ausgewählten Sendung erscheinen.

4 Um die EPG Ansicht zu ändern drücken Sie die GELBE Taste (Multikanal, Ein Kanal

Vorschau).

5 Um einen Tag im Programm vorwärts zu springen drücken Sie die BLAUE Taste.

6 Um einen Tag im Programm zurück zu springen drücken Sie die ROTE Taste.

7 Um einen Timer für eine Sendung zu setzten drücken Sie die GRÜNE Taste.

Lesen Sie mehr im Kapitel PVR Funktionen !!

8 Um das EPG Menü zu verlassen drücken Sie die Back Taste

Guide

Taste. Das

Kapitel 5 >> Hauptmenü

Deutsch

Kapitel 5 >> Hauptmenü

Deutsch

Hauptmenü

Das Hauptmenü wurde sehr benutzerfreundlich gestaltet um sicherzustellen dass alle Funktionen einfach zu erreichen und zu bedienen sind. Das Hauptmenü besteht aus 7 Untermenüs mit verschiedenen Funktionen.

Installation

Im Installation Menü können Sie ihre Antenne kongurieren und einen Kanalsuchlauf durchführen. Drücken Sie die Menü Taste. Wählen Sie mit den Pfeiltasten (◄/►) das Menü Installation.

Installation >> Antenneneinstellung

Antennen Einstellung TUNER 1 oder Tuner 2

Hier können Sie die Antennen und LNB Einstellung vornehmen um später einen Kanalsuchlauf durchzuführen. Sollte die Einstellungen hier nicht richtig sein, können Sie keinen Kanalsuchlauf durchführen und somit keine Kanäle empfangen.

1 Wählen Sie Antennen Einstellung mit den

Pfeiltasten (◄/►) und drücken Sie OK. Das Menü zum einstellen der Antenne erscheint.

2 Wählen Sie den bei Ihnen installierten Satellit

mit Hilfe der Pfeiltasten (◄/►) oder Page (+/-) Tasten und drücken Sie dann die Pfeiltasten (◄/►) um zu den Optionen zu gelangen.

3 Wählen Sie mit den Pfeiltasten (◄/►) die Optionen.

 LNB Power

Schaltet die LNB Spannung An oder Aus.

 Längengrad

Wenn Sie den genauen Längengrad des eingestellen Satelliten wissen, können Sie diesen hier mit den Zifferntasten eingeben. Ost / West kann mit den Pfeiltasten (◄/►) geändert werden.

 LNB Typ (Unicable )

Durch drücken der Pfeiltasten (◄/►) können Sie den LNB Typ auswählen

- Universal 1 (9750 / 10600)

- Universal 2 (9550 / 10750)

- Unicable (1210 IF / 1420 IF / 1680 IF / 2040 IF)

• Wählen Sie Unicable und drücken Sie OK um eine Frequenz auszuwählen. Die

Frequenzen werden automatisch eingelesen. (Wenn Unicable benutzt wird ist kein Blind Scan möglich)

- Benutzerdeniert (LNB low/LNB high)

• LNB Frequenzen können mit den Ziffern Tasten der Fernbedienung eingegeben werden

- Standart (5150 / 9750 / 10000 / 10600 / 10750 / 11250 / 11300 / 11475)

Kapitel 5 >> Hauptmenü

Deutsch

Installation

Anmerkung

• Was ist ein rauscharmer Signalumsetzer? Der rauscharme Signalumsetzer (Low Noise Block oder kurz: LNB) bendet sich im Zentrum

der Empfangsschüssel der Satellitenantenne. Er verstärkt das sehr schwach empfangene Satellitensignal und wandelt das empfangene Mikrowellensatellitensignal um, so dass das Signal die Übertragung von der Empfangsschüssel zu Ihrem Empfänger nicht unterschreitet.

 DiSEqC (Digital Satellite Equipment Control) Modus

Sie können den DiSEqC mit Hilfe der Pfeiltasten (◄/►) wählen. Sie können bei DiSEqC 1.0 nur 1 Modus wählen, entweder Port 1-4 oder Tone Burst 1,2 und Aus.

 22KHz Ton

Für den Fall dass Sie ein Dual LNB oder 2 Antennen die an einen 22KHz Schalter angeschlossen sind verwenden, können Sie die entsprechenden Einstellungen vornehmen. (An, Aus oder Auto).

 Motor

Hier können Sie wählen zwischen DiSEqC, USALS, Positonierer und Aus.

 DiSEqC 1.1

Sollten Sie DiSEqC1.1 benutzen können Sie hier mit den Pfeiltasten (◄/►) die Ports 1~16 für den jeweiligen Satellit einstellen.

 Signal Status

Durch drücken der blauen Taste können Sie hier für jeden TP und für jeden Satellit die

Signalstärke und Qualität sehen. Aus diesem Menü heraus können Sie direkt den Satellit oder TP scannen und die Einstellungen speichern.

- grüne (sleep) Taste: Auto Scannen des aktuellen Satellites

- gelbe (Audio) Taste: Transponder Scannen

4 Nachdem Sie alle Einstellungen vorgenommen haben drücken Sie die Rote Taste oder OK

zum speichern.

• Sie können je nach Ausrichtung Ihrer Antenne mehrere Satelliten auf einmal auswählen.

5 Drücken Sie die Back Taste um in das Installations Menü zurückzukehren.

Anmerkung

• DiSEqC™ ist ein registriertes Handelszeichen von Eutelsat Communications. Es ist das Standardverfahren, durch das es möglich ist, einen DiSEqC-kompatibelen Empfänger über das RF-Kabel ein Signal an ein Umschaltgerät senden zu lassen, um zwischen verschiedenen Signalumsetzern oder Satellitenempfangsgeräten hin und her zu schalten. Die DiSEqC verwendet ein 22 kHz-Signal, um das Umschaltgerät zu steuern.

Kapitel 5 >> Hauptmenü

Deutsch

Installation

Installation >> Tuner (1 oder 2) >> Motoreinstellung

Motoreinstellung

 DiSEqC 1.2

Wenn der Motor im Antenneneinstellungsmenü auf eingestellt ist.

1 Wählen Sie mit den Pfeiltasten (▲/▼) die

Option Motor Einstellung und drücken Sie OK.

2 Wählen Sie mit Hilfe der Pfeiltasten

(▲/▼) einen Satellit und drücken Sie OK. Die Satellitenliste erscheint. Mit

den Pfeiltasten (▲/▼) können Sie nun alle Satelliten auswählen die Sie anfahren möchten. Um den Satellit in die Liste zu übernehmen müssen Sie ihn mit OK anwählen. Angewählte Satelliten erhalten einen Haken.

3 Drücken Sie die Rote Taste um die Satellitenauswahl zu speichern und dann die Back

Taste um die Liste zu schließen.

4 Mit der gelben (Audio) Taste wechseln Sie zur Steuerung des Motors. Sie können

nun mit den Pfeiltasten (▲/▼) den Motor nach Nord, Ost, Süd und West drehen. Die Bewegung des Motors kann mit Hilfe der Limits (Ost / West) eingeschränkt werden. Um die Limits zu setzten benutzen Sie die Rote / Blaue Taste.

5 Drücken Sie die gelbe Taste (Audio) um den Satellit auszuwählen.

6 Markieren Sie Gehe zu Satellit und drücken Sie OK. Der Motor dreht nun zum

ausgewählten Satellit.

7 Wählen Sie Aktuelle Position speichern und drücken Sie OK. Die aktuelle Position

des Motors wird unter dem ausgewählten Satellit abgespeichert.

8 Mit den Pfeiltasten (◄/►) können sie das Menü (Gehe zu Referenzposition/Position

zurücksetzen/Position berechnen) ändern. Mit OK aktivieren Sie eine Funktion.

Gehe zu Referenzposition: Drücken Sie OK und der Motor geht auf die Nullstellung zurück.

DiSEqC 1.2

- Position zurücksetzen: setzt die aktuelle Position des Motors als

Grundeinstellung.

- Position berechnen: Sollte sich Ihr Motor einmal durch Wind o. ä. verstellt haben,

können Sie 1 Satelliten Position korrigieren. Nachdem Sie die korrigierte Position

gespeichert haben und Position neu berechnen ausgeführt haben, ndet Ihr Motor

wieder alle Satelliten.

Kapitel 5 >> Hauptmenü

Deutsch

Installation

9 Mit den Pfeiltasten können Sie die Option Limits aktivieren/deaktivieren auswählen

und mit OK bestätigen.

10 Es gibt 3 verschiedene Methoden den Motor an die gewünschte Stelle zu bringen:

kontinuierlich, schrittweise (Impulse), Zeit (Sekunden). Wenn Sie kontinuierlich gewählt haben drücken Sie einmal die Pfeiltasten (◄/►) und der Motor dreht solange bis auf dem ausgewählten TP Signal erscheint oder Sie noch einmal die Pfeiltaste drücken. Wählen Sie schrittweise (Impuls) um den Motor in Schritten von 1- 10 zu drehen. Im Zeit Modus können Sie die Zeit (in Sekunden) einstellen in der sich der Motor dreht. Die Auswahl geht von 1 bis 20.

 USALS

1 Wählen Sie mit den Pfeiltasten (◄/►) die Option Motor Einstellung und drücken Sie OK.

Wählen Sie mit Hilfe der Pfeiltasten (◄/►) einen Satellit und drücken Sie OK.

Die Satelliten Liste erscheint. Mit den Pfeiltasten (◄/►) können Sie nun alle Satelliten auswählen die Sie anfahren möchten. Um den Satellit in die Liste zu übernehmen, müssen Sie in mit OK anwählen. Angewählte Satelliten erhalten einen Haken.

Drücken Sie die Rote Taste um die

Satelliten Auswahl zu speichern und dann die Back Taste um die Liste zu schließen.

Wenn Sie die

Taste drücken, wird das Bildschirmnavigationsmenü hervorgehoben. Verwenden Sie die den Motor der Reihe nach nach Westen, Osten, Norden und Süden zu bewegen. Die Position des Motors kann mit Hilfe der Einstellungsgrenzwerte der Software (in West-Ostrichtung) beschränkt werden.

Drücken Sie die

• Diese Funktion steht abhängig von der Art des verwendeten USALS Programms

möglicherweise nicht zur Verfügung.

Geben Sie den Wert 000,0° östl./westl. Breite und 000,0° nördl./südl. Länge ein und

drücken Sie dann die entsprechend dem ausgewählten Satelliten.

Bestätigen Sie die

-Taste drücken. Sie werden aufgefordert, zu entscheiden, ob Sie die West-/Ost-

Grenzwerteinstellung verwenden möchten, um die Grenzwerte festzulegen.

• Diese Funktion steht abhängig von der Art des verwendeten USALS Programms

möglicherweise nicht zur Verfügung.

GELBE (Audio)

Limits aktivieren / Limits deaktivieren

-Taste im

ROTEN

-Taste, um einen Satelliten hervorzuheben.

Gehe zu X

Menü. Der Motor ändert seine Position

bzw.

Pfeiltasten

BLAUEN

Taste auf die

-Funktion, indem Sie die

, um

Kapitel 5 >> Hauptmenü

Deutsch

Installation

 Positioner

1 Diese Funktion wird verwendet, wenn von dem Zusatzgerät, das die Schwenkvorrichtung

der Antenne steuert, ein DiSEqC 1.2-Steuerbefehl empfangen wird. Wählen Sie mit den Pfeiltasten (▲/▼) einen Satelliten aus und drücken Sie die OK Taste. Es erscheint die Satellitenübersicht. Auf der Satellitenliste können Sie wählen Sie die Satelliten durch Drücken der ROTEN Taste auswählen. Drücken Sie die OK Taste, um die ausgewählten Satelliten zu speichern.

2 Wenn Sie die GELBE (Audio)-Taste

drücken, wird das Bildschirmnavigationsmenü hervorgehoben. Verwenden Sie die Pfeiltasten (▲/▼/◄/►), um den Motor der Reihe nach nach Westen, Osten, Norden und Süden zu bewegen. Die Position des Motors kann mit Hilfe der ROTEN bzw. BLAUEN Taste auf die Einstellungsgrenzwerte der Software (in West-Ostrichtung) beschränkt werden.

3 Drücken Sie die OK-Taste in dem Gehe zu Satellitmenü. Die Empfangsschüssel ändert ihre

Position in Richtung auf den Satelliten.

4 Drücken Sie die OK-Taste im Menü Aktuelle Position speichern. Die aktuelle Position des

Motors wird für den von Ihnen gewählten Satelliten gespeichert.

5 Drücken Sie die OK-Taste in dem Gehe zu Referenzposition-Menü. Der Motor ändert

seine Position auf den 0-Meridian/Äquator, wo die Bestimmung beginnt. (Diese Funktion wird von dem Zusatzgerät, das die Schwenkvorrichtung der Antenne steuert, nicht unterstützt)

6 Gehe zu Referenz ändert die Position des Steuerungszusatzgerätes. 7 Positionierer zurücksetzen setzt die Position des Motors auf den Standardausgangswert zurück. 8 Positionen berechnen wählt einen Satelliten aus, um die Motorposition zu überprüfen und

die Änderungen zu speichern.

- Die geänderte Position des Motors gilt auch für die Ausrichtung anderer Satelliten.

- Bestätigen Sie die Limits aktivieren/Limits deaktivieren-Funktion, indem Sie die OK-

Taste drücken. Diese Funktion wird möglicherweise modellabhängig nicht unterstützt.

9 Das Positionsbestimmungsverfahren für den Motor wird im Menü Kontinuierlich /

Schritt (Impulses) / Zeit (Sekunden) ausgewählt. Wenn Sie die Pfeiltasten (◄/►) im Kontinuierlich-Modus einmal drücken, wird das ausgewählte TP-Signal des Satelliten

blockiert oder der Motor hört auf, sich zu bewegen. Im Schritt (Impulses)-Modus können Sie zwischen 1 und 10 Schritten (Takten) wählen. Der Motor ändert (abhängig vom Motor) seine Position entsprechend dem gewählten Schritt, wenn er nach links oder rechts bewegt wird. Im Zeit (Sekunden)-Modus können Sie einen Zeitraum (in Sekunden) zwischen 1 und 20 auswählen. Der Motor ändert (abhängig vom Motor) seine Position entsprechend dem gewählten Schritt, wenn er nach links oder rechts bewegt wird

Sollten Sie einen MOTEK Motor besitzen, sollten Sie diesen auch unter der Option Positionierer benutzen, da sonst nicht gewährleistet werden kann das der Motor richtig dreht.

Kapitel 5 >> Hauptmenü

Deutsch

Installation

Installation >> Tuner (1 oder 2) >> Auto Scannen

Auto Scannen

Wählen Sie hier nun die Satelliten die Sie im Antenneneinstellungs Menü konguriert haben.

Um den Kanalsuchlauf zu starten müssen Sie keine weiteren Information angeben.

1 Wählen Sie mit den Pfeiltasten (◄/►) die Option

Auto Scannen aus dem Installations Menü und drücken Sie OK.

2 Wählen Sie nun mit den Pfeiltasten (◄/►)

einen der eingestellen Satelliten und ändern, mit den Pfeiltasten (◄/►), die Suchoption auf folgende Werten.

• Aus: Satellit wird nicht abgesucht.

• Freie: Sucht nur nach freien Programmen.

• NIT: Sucht nach allen Kanälen mit der TP

Netzwerk Information.

Nach Beendung des Suchlaufs drücken Sie OK um die Kanäle zu speichern.

Installation >> Manuelles Scannen

Manuelles Scannen

Sie können die Kanäle auch einzeln suchen. Um diese Funktion benutzen zu können benötigen Sie die Transponderinformationen des Satelliten.

Wählen Sie mit den Pfeiltasten (◄/►)

die Option Manuelles Scannen aus dem

Installations Menü.

Stellen Sie nun die folgenden Parameter ein um

das Manuelle Scannen möglich zu machen.

 Satellit:

 Transponder:

Wählen Sie mit den Pfeiltasten (◄/►) oder Page (+/-) Tasten einen Satelliten aus.

Mit den Pfeiltasten (◄/►) können Sie nun den richtigen Transponder einstellen.

Kapitel 5 >> Hauptmenü

Deutsch

Installation

Wenn Sie Ihren gewünschten Transponder nicht nden können, wählen Sie Transponderinformationen, wie folgt, zu ändern:

• Frequenz

Geben Sie die Transponderfrequenz mit Hilfe der Zifferntasten (0~9) ein.

• Symbolrate Geben Sie über die Zifferntasten (0~9) den Wert für die Symbolrate ein.

• FEC (Forward Error Correction: Vorwärts gerichtete Fehlerkorrektur) Wählen Sie mit den Pfeiltasten (◄/►) eine FEC-Option aus: Auto, 1/2, 2/3, 3/4, 5/6, und 7/8.

• Polarisation Wählen Sie mit den Pfeiltasten (◄/►) einen Polungswert aus: Horizontal, Vertikal, Linkszirkular und Rechtszirkular.

• Der horizontale Ausgang wird 18 V und der vertikale 13 V angesteuert.

Anmerkung

• Was ist ein Transponder? Ein drahtloses üblicherweise an einen Satelliten angebrachtes Kommunikationsgerät. Ein Transponder empfängt und überträgt eingehende Signale innerhalb einer vorgegebenen Frequenzbandbreite. Nach dem Empfang der Signale sendet er sie auf verschiedenen Frequenzen wieder aus.

 Scan Modus

Entscheiden Sie sich ob Sie nur die freien Kanäle empfangen wollen oder auch die verschlüsselten. Den Modus können Sie mit den Pfeiltasten (◄/►) ändern.

• Alle: scannt freie + verschlüsselte Kanäle.

• Freie: scannt nur die freien Kanäle.

NIT Suche



Sie werden gefragt, ob Sie Kanäle für einen anderen Transponder suchen möchten. Wählen Sie mit Hilfe der

Wählen Sie

 PID Suche

Sie können bestimme Kanäle einzeln suchen in dem Sie den PID (Packet Identier)

eingeben. Sie können den PID mit den Zifferntasten (0~9) eingeben. Als erstes müssen Sie mit den Pfeiltasten einen der verschiedenen PIDs wählen (Video PID, Audio PID oder PCR PID). Dann geben Sie mit den Zifferntasten (0~9) den entsprechenden Wert ein.

3 Drücken Sie OK um das Scannen zu starten.

Nachdem der Automatische Suchlauf abgeschlossen ist, können Sie die bei der Automatischen Suche gefundenen Kanäle empfangen

, um eine netzweite Suche durchzuführen.

Pfeiltaste (◄/►)

entweder Ja oder

Aus

Neu

, um die

Kapitel 5 >> Hauptmenü

Deutsch

Installation

4 Drücken Sie die Rote Taste im Menü Manuelles Scannen

• Satellit: Wählen Sie mit den Pfeiltasten (◄/►) oder Page (+/-) Tasten den gewünschten

Satellit

• Transponder: Mit den Pfeiltasten (◄/►) lässt sich der Transponder ändern

• Frequenz: zeigt die aktuelle Frequenz an

• Symbolrate: zeigt die aktuelle Symbolrate an

• FEC (Forward Error Correction): zeigt die aktuellen FEC

• Polarisation: zeigt die aktuelle Polarisation

• TP Hinzufügen: drücken Sie die Grüne Taste um einen TP hinzuzufügen

• TP löschen: mit der Gelben Taste löschen sie den ausgewählten TP

• Speichern: mit der Roten Taste speichern Sie die Änderungen

Blindscan

1 Drücken Sie OK um das Bildscan Menü zu

öffnen.

2 Wählen Sie Start- und Endfrequenz des zu

durchsuchenden Bereichs.

3 Wählen Sie die Schrittgrößer des Blindscans. 4 Legen Sie die gewünschte Polarisation fest. 5 Hier können Sie die Suche auf nur Freie

Programme oder Alle Kanäle eingrenzen.

6 Starten Sie den Blindscan mit der OK Taste.

Hinweis: Beim Blindscan wird der Satellit unabhängig von der hinterlegten Kanal- und

Transponderliste abgesucht. Der Receiver ndet selbstständig , auch nicht dokumen-

tierte, Trägersignale und fügt diese der Kanal und Transponderliste hinzu.

Kapitel 5 >> Hauptmenü

Deutsch

Installation

Installation >> Grundeinstellungen

Grundeinstellungen

Sollten Sie nach dem Speichern von Änderungen Probleme mit dem Receiver haben, können Sie in diesem Menü die Einstellungen auf den Auslieferungszustand zurücksetzen.

1 Wählen Sie mit den Pfeiltasten (◄/►) die Option Grundeinstellungen aus dem Menü

Installation und drücken Sie dann OK.

2 Sie können nun mit den Pfeiltasten (◄/►) aus folgenden Optionen wählen.

• Werkseinstellungen: setzt den Receiver auf die Werkseinstellungen zurück. Wenn Sie hier mit OK bestätigen, erscheint ein neues Fenster das noch mal abfragt ob Sie auch wirklich den Receiver zurücksetzen wollen. Wählen Sie Ja oder Nein und bestätigen Sie mit OK.

• Installationsassistent

Die Box startet mit den Assistenten der Sie durch die Basisinstalltion führt. Die Funktion entspricht der des ersten Starts nach dem Kauf.

• STB Reboot

Sie können mit dieser Option die Box neu starten.

System Setup

In diesem Menü können Sie die Systemkonguration vornehmen. Drücken Sie Menü und wählen Sie mit Hilfe der Pfeiltasten (◄/►) das Menü System Setup.

System Setup >> Spracheinstellung

Sprachauswahl

Hier können Sie die Sprache für das OSD, den Ton, den Teletext, die Untertitel und das EPG wählen

Wählen Sie mit den Pfeiltasten (◄/►) die

Option Sprachauswahl aus dem Menü System Setup und drücken Sie OK.

Wählen Sie mit den Pfeiltasten eine der

Optionen OSD, Audio1- 2, Teletext, Untertitel und EPG 1-2. Mit den Pfeiltasten (◄/►) können Sie die Sprache ändern.

Kapitel 5 >> Hauptmenü

Deutsch

System Setup

System Setup >> OSD Einstellung

OSD Einstellung

In diesem Menü können Sie die Transparenz des OSD, der Fenster, die Bannerzeit und die

Bildschirmschoner Zeit einstellen. 1 Wählen Sie mit den Pfeiltasten (◄/►) die

Option OSD Einstellung aus dem Menü System Setup und drücken Sie OK.

2 Wählen Sie mit den Pfeiltasten (◄/►) eine der

Optionen. Mit den Pfeiltasten können Sie die Werte ändern.

• Transparenz: verändert die Transparenz des OSD. Je höher der Wert um so transparenter wird das OSD

• Fenster Transparenz: verändert die Transparenz der Fenster. Je höher der Wert um so transparenter sind die Fenster

• Bannerzeit: legt fest wie lang die Info Leiste angezeigt wird. Möglich sind Werte von 1 bis 60 Sekunden oder immer.

• Bildschirmschoner Zeit: legt fest nach wie viel Minuten der Bildschirmschoner einschaltet. Möglich sind Werte von 1 bis 60 Minuten.

• Serial Modul: X-Crypt oder Kein

System Setup >> Video Einstellungen

Video Einstellungen

In diesem Menü können Sie verschiedene Einstellungen zum TV System, dem TV Seitenverhältnis, dem Video Aspect Ratio, dem Videosignal vornehmen.

Wählen Sie mit den Pfeiltasten (◄/►) die Option

Video Einstellungen aus dem Menü System Setup und drücken Sie OK.

Wählen Sie mit den Pfeiltasten (◄/►) die zu

ändernde Einstellung. Mit den Pfeiltasten (◄/►) können Sie die Werte ändern.

• TV System: PAL, NTSC

• TVAuösung:576p,720p,1080i

• Videosignaltyp:RGB, YUV oder Composite (siehe Begriffserklärung S.51)

Kapitel 5 >> Hauptmenü

Deutsch

System Setup

• TV Seitenverhältnis: Sie könnnen wählen zwischen 4:3, 16:9 oder Auto

• Seitenverhältnis:Sie können zwischen folgenden Optionen wählen: Letter Box, Pan & Scan, Gemischt oder Voll (siehe Begriffserklärung S.51)

• Bildübergang:Mit dieser Option können Sie einstellen ob beim Umschalten das Bild kurz einfriert oder der Bildschirm schwarz werden soll.

Audio Einstellungen

In diesem Menü können Sie verschiedene Einstellungen zur Audio-Ausgabe Ihres Gerätes vornehmen.

Wählen Sie mit den Pfeiltasten (◄/►) die Option

Audio Einstellungen aus dem Menü System Setup und drücken Sie OK.

Wählen Sie mit den Pfeiltasten (◄/►) die zu

ändernde Einstellung. Mit den Pfeiltasten (◄/►) können Sie die Werte ändern.

• Dolby Digital: AN, AUS

• SPDIF Ausgabe: Dolby Digital, PCM

• HDMIDolbyDigital:Übertragung des Dolby Signals über den HDMI Ausgang AN, AUS

(siehe Begriffserklärung ab Seite 50)

System Setup >> Zeiteinstellung

Zeiteinstellung

In diesem Menü können Sie die Zeitzone einstellen.

Wählen Sie mit den Pfeiltasten (◄/►) die Option

Zeiteinstellung aus dem Menü System Setup und drücken Sie OK.

 Zeit Modus wählen:

Mit den Pfeiltasten (◄/►) können Sie zwischen Auto oder Manuell wählen

 Zeitzone

Wählen Sie mit den Pfeiltasten (◄/►) die entsprechende Zeitzone. Die Ortszeit ändert sich dann entsprechend der eingestellten Zeitzone Sollten Sie beim Zeit Modus Auto gewählt haben, benutzen Sie die Pfeiltasten (◄/►) um die Zeitzone zu ändern. Haben Sie bei dem Zeit Modus Manuell gewählt, benutzen Sie die Zifferntasten (0~9) um die Werte einzugeben.

 Sommerzeit: Sie können die Sommerzeit An und Aus stellen. Die Ortszeit wird dadurch

nicht verändert

Kapitel 5 >> Hauptmenü

Deutsch

System Setup

System Setup >> Timer Einstellungen

Timer Einstellungen

In diesem Menü können Sie einen Timer-Event für ein bestimmtes Programm festlegen.

• Einschaltzeit: geben Sie mit den Zifferntasten die gewünschte Zeit ein.

• Dauer: Die Länge der Aufnahme.

• Ausschaltzeit: geben Sie mit den

Zifferntasten die gewünschte Zeit ein.

• Aufnahme: Die Art der Aufnahme (Aus, Einmalig, Täglich oder Multi).

• Stand By: Nach der Aufnahme das Gerät abschalten.

• Kanal: Wählen Sie die Art des Event: TV- oder Rasioprogramm.

• Programm: Auf welchem Kanal wird der Timer benutzt.

• Dateiname: Der Dateiname des Events, wenn eine Aufnahme durchgeführt wird.

• Datenträger: Auf welchem Datenträger soll gespeichert werden.

• Speichern Sie Ihre Eingabe mit der OK Taste.

Hinweis: Um einen Timer aus der Timerliste zu entfernen, drücken Sie die Grüne Taste. Um alle Timer zu löschen, drücken Sie die GELBE Taste.

System Setup >> System Informationen

System Informationen

Sie können in diesem Menü Daten zu Ihrem Receiver einsehen. Es sind folgende Informationen

in dem Menü enthalten:

Modellname: Bezeichnung des Receivers Loader-Version: Versionsinformation zum

Bootloader des Receivers Firmware-Version: Versionsinformation der installierten Firmware Datenbank- Version: Version der derzeit installierten Datenbank Datum der Firmware: Erstellungsdatum der installierten Firmware

Hinweis: Diese Informationen dienen um Ihnen einen Überblick über den Softwarestand Ihres Receivers zu geben.

Achtung!!: Bitte geben Sie diese Informationen bei allen Serviceanfragen an.

Kapitel 5 >> Hauptmenü

Deutsch

Kanaleinstellung

In diesem Menü können Sie die Radio und TV Programme bearbeiten und sie in Favoriten Listen einteilen. Drücken Sie die Menü Taste und wählen Sie mit den Pfeiltasten (◄/►) Kanaleinstellung.

Kanaleinstellung >> Kanäle löschen

Kanäle löschen

Sie können hier die Radio und TV Kanäle löschen

Wählen Sie mit den Pfeiltasten (◄/►) die

Option Kanäle löschen aus dem Menü Kanaleinstellung.

2 Wählen Sie den Kanal den Sie löschen wollen

und markieren Sie diesen mit der OK Taste. Markierte Kanäle werden mit einen Hacken in der Kanalliste gekennzeichnet. Sie können mehrere Kanäle markieren. Das Löschen der markierten Kanäle wird durch drücken der

ROTEN Taste ausgelöst. Mit den Pfeiltasten (◄/►) können Sie zwischen Radio und TV

Programmen hin und her schalten.

Mit der GELBEN Taste können Sie Alle Kanäle löschen.

3 Wenn Sie einen ganzen Satelliten oder Transponder eines Satelliten entfernen möchten

drücken Sie zunächst die GRÜNE Taste. Es werden Ihnen nun die verfügbaren Satelliten Ihrer Kanalliste angezeigt. Zum entfernen eines ganzen Satelliten markieren Sie diesen mit der OK Taste und löschen ihn mit der Roten Taste. Wenn Sie einen einzelnen Transponder eines Satelliten entfernen möchten drücken Sie die GRÜNE Taste erneut und wählen den Transponder Analog zum Löschen eines Kanals mit der OK Taste aus und löschen ihn mit der ROTEN Taste.

Hinweis: Sie können jeden Kanal während des Markierens zum Löschen mit der blauen Taste aktivieren so das er im Vorschaufenster oben Rechts auf dem Bildschirm wiedergegeben wird.

Kapitel 5 >> Hauptmenü

Deutsch

Kanaleinstellung

Kanaleinstellung >> Alle Kanäle löschen

Alle Kanäle löschen

Mit diesem Menü können Sie alle Kanäle löschen

Wählen Sie mit den Pfeiltasten (◄/►) die

Option Alle Kanäle löschen aus dem Menü Kanaleinstellung und drücken Sie OK. Es erscheint nun eine Systemmeldung die Sie bestätigen müssen.

Wählen Sie mit den Pfeiltasten (◄/►) Ja und

drücken Sie OK um alle Kanäle zu löschen.

Kanaleinstellung >> Favoriten

Favoriten

In diesem Menü können Sie die Kanäle in Favoritenlisten einteilen. Es gibt 9 vorinstallierte Favoritenlisten (Nachrichten, Sport, Film, Musik,

Einkaufen, Kinder, Erwachsene, Drama und Bildung).

1 Wählen Sie mit den Pfeiltasten (◄/►) die Option Favoriten aus dem Menü Kanaleinstellung und drücken Sie OK.

2 Wählen Sie mit den Pfeiltasten (◄/►) den

Kanal den Sie zu den Favoriten hinzufügen möchten und drücken Sie die OK Taste. Der Kanal wird nun in der Favoriten Liste angezeigt. Mit der Mode Taste können Sie zwischen Radio und TV ( und her schalten.

3 Drücken Sie die FAV Taste um eine andere Favoriten Liste auszuwählen. 4 Mit der Roten Taste können Sie die vorgenommen Änderungen speichern.

5 Drücken Sie die

Taste, um Ihre Auswahl zu bestätigen.

) Programmen hin

Kapitel 5 >> Hauptmenü

Deutsch

Kanaleinstellung

Kanaleinstellung >>Kanäle Editieren

Kanäle Editieren

Hier können Sie die Kanallisten bearbeiten. Wählen Sie mit den Pfeiltasten (◄/►) die Option

Kanäle Editieren aus dem Menü Kanaleinstellung und drücken Sie OK.

• FAV Taste: zeigt die Favoriten Listen

• Pfeiltasten (◄/►) buttons: schaltet zwischen

Radio und TV Kanäle hin und her

Umbennen einer Kanalliste

Wählen Sie mit den Pfeiltasten (◄/►) oder den Page (+/-) Tasten den Kanal den Sie

umbenennen wollen und drücken Sie die GRÜNE Taste. Es erscheint eine Tastatur mit der Sie den neuen Namen eingeben können.

Drücken Sie die BS Taste des Bildschirmkeyboards um den aktuellen Namen zu löschen.

Wählen Sie mit den Pfeiltasten die Buchstaben und drücken Sie OK, um den Buchstaben

zu wählen.

Funktionen des Keyboards:

• Die

SPACE BS (Backspace)

• Die

Drücken Sie ENTER des KEYBOARDS oder die Back Taste der Fernbedienung um den

Namen zu übernehmen.

Taste: gibt eine Leerstelle ein

Taste: Löscht rückwärts

Hinweis: Mit der GELBEN Taste können Sie die derzeit gewählte Favoritenliste umbenennen. Die Namensänderung funktioniert analog zu der des Kanalumbenennens.

Kapitel 5 >> Hauptmenü

Deutsch

Kanaleinstellung

Kanaleinstellung >> Software Manager

Software Manager

Sie können die Software für den Receiver über Satellit erneuern, sofern eine neue Software für das Gerät verfügbar ist. Während des Downloads sollten Sie ihren Receiver nicht ausschalten da er sonst Schaden nehmen könnte.

Wählen Sie mit den Pfeiltasten (◄/►) die

Option Software Manager aus dem Menü Kanaleinstellung und drücken Sie OK.

• Program Upload: Kopiert alle Daten von der Master STB zur Slave STB. (Übertragung von Gerät zu Gerät) Verbinden Sie hierzu die beiden Receiver mit einem Nullmodem Kabel aktivieren Sie die gewünschte Option am Quellgerät (Master) und schalten Sie dann das empfangende Gerät (Slave) ein.

• Channel Data Upload: Kopiert alle Kanaldaten von der Master STB zur Slave STB. Der Vorgang erfolgt wie bei : Program Upload

• USB Explorer: Wählen Sie mit den Pfeiltasten (◄/►) oder Page (+/-) Tasten eine Datei

aus und drücken Sie die ROTE Taste um das Software Update zu starten.

• OTA Update: Sie können Main Software oder die Kanaldaten über Satellit erneuern (zum Update wird Astra benötigt).

• Sys&CHsicher:DieaktuelleKongurationwirdgesichert

Info: OTA bedeutet, eine Erneuerung der Software über Satellit. Durch den Hersteller werden bei Bedarf neuere Versionen seiner Software für Ihr Gerät zu Verfügung gestellt. Hierbei werden neue Funktionen bereitgestellt oder aber Fehler behoben.

Jugendschutz

Sie können bestimmte Kanäle sperren um Sie vor bestimmten Benutzern zu schützen. Drücken Sie die Menü Taste und wählen Sie mit den Pfeiltasten (◄/►) Jugendschutz.

Jugendschutz >> Kanal Sperren

Kanal Sperren

Sobald Sie nun einen gesperrten Kanal auswählen werden Sie nach dem Pin Code gefragt.

Wählen Sie mit den Pfeiltasten (◄/►) die Option

Kanal sperren aus dem Menü Jugendschutz und drücken Sie OK.

2 Wählen Sie mit den Pfeiltasten (◄/►), den

oder den Zifferntasten den Kanal aus, den

(+/-)

Sie sperren wollen und drücken Sie OK. Ausgewählte Kanäle erscheinen mit einem Schloß. Drücken Sie OK erneut um die Sperrung aufzuheben. Mit den Pfeiltasten (◄/►) wechseln Sie zwischen Radio und TV Kanälen.

Drücken Sie die ROTE Taste um die Änderung zu speichern.

Page

Kapitel 5 >> Hauptmenü

Deutsch

Jugendschutz

Jugendschutz >> Lock Control

Lock Control

Sobald Sie nun das gesperrte System benutzen wollen, werden Sie aufgefordert den Pin Code einzugeben. Mit den Pfeiltasten (◄/►) können Sie den Status auswählen.

• Systemsperre: Setzen Sie diese Option auf gesperrt um die Tasten auf der Vorderseite des Receivers zu sperren.

• Menüsperre: Ist diese Option auf gesperrt gestellt, werden Sie beim Aufrufen eines Untermenüs nach dem Pin gefragt.

• Sperr Modus: Wählen Sie zwischen einmalig und immer.

• Einmalig: Sie müssen den Pin nur einmal eingeben während Sie die Kanäle umschalten.

• Immer: Sie müssen jedes Mal wenn Sie einen gesperrten Kanal aufrufen den Pin eingeben. Drücken Sie OK um die Einstellungen zu speichern

Jugendschutz >> Pin Code ändern

Pin Code ändern

Hier können Sie den PIN Code ändern. Das Standart Passwort ist „0000“.

Wählen Sie mit den Pfeiltasten (◄/►) die

Option Pin Code ändern aus dem Menü Jugendschutz und drücken Sie OK. Der Pin Code gilt für alle Sperren. Geben Sie nun den alten Pin Code ein.

Geben Sie dann den neuen Pin Code ein.

Geben Sie den neuen PIN zur Bestätigung noch

einmal ein.

INFO

• Bitte denken Sie daran das der Pin Code eine vierstellige Nummer ist. Sollten Sie

ihren Pin vergessen haben, wenden Sie sich an Ihren Händler.

Spiele

Dieses Produkt bietet Spiele zu Ihrer Unterhaltung. Wählen Sie Spiele mit den Pfeiltasten (◄/►) im Hauptmenü.

1 Wählen Sie im Spiele menü mit den Pfeiltasten (◄/►) ein Spiel aus und drücken Sie die OK Taste. 2 Entsprechend der auf dem Bildschirm angezeigten Anweisungen können Sie sich an den

Spielen erfreuen, indem Sie die benutzen.

Pfeiltasten (◄/►)

, die Zifferntasten (0~9) und die OK Taste

Kapitel 5 >> Hauptmenü

Deutsch

Multimedia

Sie können hier auf die Multimedia Funktionen wie USB, SATA und Netzwerk zugreifen.

Multimedia >>PVR Einstellungen

Die Beschreibung der PVR Einstellungen und PVR Funktionen nden Sie im Kapitel PVR

Funktionen ab Seite 42.

Multimedia >>Player Einstellungen

Vantage Player Zeit:

Legt die Einblendedauer der Mediaplayer Funktionen fest.

Automatisches fortsetzen:

Die Wiedergabe wird von der letzten gesehenen Position fortgesetzt.

Wiedergabeschleife:

Die Wiedergabe wird nach dem Ende von vorn gestartet (Endlosweidergabe).

JPEG-Diashow:

Hier legen Sie den Intervall der Bildanzeige bei einer Diashow von Fotos fest.

Multimedia >> Interne Festplatte, USB 1 oder USB 2

Verwalten Sie hier Ihre interne Festplatte, USB Sticks oder die externe Festplatten.

Kapitel 5 >> Hauptmenü

Deutsch

Multimedia

Multimedia >> Interne Festplatte

Bei der Verwendung einer internen SATA Festplatte beachten Sie bitte das die Festplatte FAT32 formatiert sein muss. Sollte sie in NTFS formatiert sein, benutzen Sie bitte einen PC um die Formatierung zu ändern.

1 Medien Dateien abspielen

Wählen Sie mit den Pfeiltasten die gewünschte Datei und drücken Sie OK.

2 Software Update

Wählen Sie mit den Pfeiltasten die Firmware aus und drücken Sie die ROTE Taste um das Update zu starten.

3 Dateien löschen

Wählen Sie mit den Pfeiltasten die Datei oder den Ordner den Sie löschen möchten und drücken Sie die GRÜNE Taste.

4 Formatieren

Drücken Sie die GELBE Taste um den Datenträger zu formatieren.

Multimedia >> USB 1 und USB 2

Als Speichermedium kann eine externe Festplatte (auch mit eigener Spannungsvorsorgung) oder USB Flashspeicher (USB Sticks) verwendet werden.

Hinweis: Die Speicher sollten mit FAT 32 formatiert sein, Wenn Sie unbenutzte Speichermedien verwenden könne Sie diese auch durch drücken der GELBEN Taste formatieren

1 Media Dateien abspielen

Wählen Sie mit den Pfeiltasten die gewünschte Datei und drücken Sie OK. Unterstützt

werden unter Anderem diese Dateiformate:

Xvid, JPEG, MP3

MPEG Layer-3 Audio Dekodierungstechnologie ist Linzenziert vom Fraunhofer IIS und Thomson

2 Software Update

Wählen Sie mit den Pfeiltasten die Firmware aus und drücken Sie die ROTE Taste um das Update zu starten.

3 Dateien löschen

Wählen Sie mit den Pfeiltasten die Datei oder den Ordner den Sie löschen möchten und drücken Sie die GRÜNE Taste.

4 Formatieren

Drücken Sie die GELBE Taste um den Datenträger zu formatieren.

Kapitel 5 >> Hauptmenü

Deutsch

Multimedia

Multimedia>> Netzwerk (optional)

• Bevor Sie mit dem Setup starten, stellen Sie

sicher dass das Netzwerkkabel eingesteckt ist.

1) TCP IP Setup

Geben Sie hier die entsprechenden Werte für folgende Daten ein: TCPIP Typ / IP Adresse / Netzwerkmaske / Gateway / DNS Typ / DNS Server

Hinweis: Die empfohlene Einstellung lautet DHCP

(Dynamic Host Conguration Protocol) wobei die Netzwerkkonguration automatisch vom Server

oder Router erfolgt.

2) FTP Explorer

Drücken Sie OK um eine Verbindung zum FTP Server herzustellen. Hier können Sie Bilder. Kanallisten sowie Softwareupdates auf Ihren Receiver herunterladen. Wählen Sie eine Datei aus und drücken Sie die Rote Taste um die Datei zu übertragen oder das Software Update zu starten.

Kapitel 5 >> Hauptmenü

Deutsch

Allgemeine Schnittstelle

Condtional Access CI A Common Interface Steckplatz 1 CI B Common Interface Steckplatz 2 CA A Kartenleser 1 CA B Kartenleser 2

Das Gerät verfügt über 2 Common Interface (allgemeine Schnittstelle) Steckplätze die alle Standartsysteme

wie: Irdeto, Viaccess, Cryptoworks, Conax und Mediaguard unterstützen.

Zum Empfang verschlüsselter Programme benötigen Sie zum einen das Common Interface Modul das zur Karte bzw. dem Verschlüsselungssystem Ihres PayTV oder Programmanbieters passt sowie die Smartcard selbst. Die Karte muss in das Common Interface Modul eingeführt und das CI Modul in einen der zwei Steckplätze eingeführt werden um das Programm nutzen zu können.

Über das Menü Conditional Access können sie die eingesteckten CI Module erkennen und auf deren interne Menüs zugreifen um Einstellungen vorzunehmen. Diese Einstellungen werden vom jeweiligen Anbieter der Module dokumentiert. Für Nähere Informationen zu den jeweiligen CI Modulen wenden Sie sich bitte an deren Anbieter.

Der Receiver verfügt neben den CI Steckplätzen über zwei Kartenleser für Smartcards.

Die Kartenleser unterstützen Karten mit den folgenden Verschlüsselungssystemen:

dgcrypt, conax,

recrypt,

xcrypt, crypton

Über das Menü Conditional Access können sie die eingesteckten Smartcards erkennen und auf deren interne Menüs zugreifen um Einstellungen vorzunehmen. Diese Einstellungen werden vom jeweiligen Anbieter der Karten dokumentiert. Für Nähere Informationen zu den jeweiligen Smartcards wenden Sie sich bitte an deren Anbieter oder Herausgeber.

Hinweis: Informationen zu Common Interface Modulen sowie Smartcards erhalten Sie vom Anbieter bzw. Herausgeber.

Kapitel 2 >> PVR Funktionen

PVR Funktionen

In diesem Kapitel werden die Einstellungen und Funktionen des PVR ( Personal Video Recoder) beschrieben.

Multimedia >>PVR Einstellungen

Maximale Aufnahmezeit:

mit dieser Option legen Sie die maximale Aufnahmelänge bei manuellen Aufzeichnungen fest.

Maximale Timeshift Aufnahmezeit:

mit dieser Option legen Sie die maximale Aufnahmezeit für den Timeshiftmodus fest. Nach erreichen der maximalen Aufnahmelänge beginnt wird der Timeshiftspeicher überschrieben.

Timeshift:

Wählen Sie zwischen den Optionen:

Auto: Timeshift läuft ständig im Hintergrund.

Manuell: Die Timeshiftfunktion startet nach dem aktivieren mit der Timeshifttaste.

Timer Nachlaufzeit:

Beim setzten eines Timers wird der Aufzeichnung automatisch der eingestellte Zeitwert, am Ende, angefügt.

Beenden und Speichern Sie Ihre Einstellungen durch drücken der OK Taste.

Hinweis: Sie können auf den jeweiligen Menüpunkt die INFO Taste drücken um eine Erklärung zur Funktion derselben zu bekommen.

Deutsch

Kapitel 2 >> Kapitel 2 >> PVR Funktionen

PVR Funktionen

Aufzeichungsmodi

Timeshift: Es gibt zwei Möglichkeiten Timeshift zu nutzen:

1. Sie können im Menü:

lungen Timeshift auf Auto einstellen , Timeshift

puffert die gesehene Sendung automatisch

2. Sie aktivieren Timshift manuell durch drücken der Timeshift Taste.

Hinweis: Die maximale Länge des Timeshift legen Sie im Menü

Sie beenden den Timeshiftmodus indem Sie die Timeshift Taste erneut drücken und Timeshift mit der Stop Taste beenden.

Manuelle Aufzeichnung:

Sie können Aufnahmen aus dem laufenden Programm jederzeit mit der Record Taste starten. Eine Einblendung bietet Ihnen die Option die Aufnahmezeit aus dem EPG zu übernehmen. Die Aufnahme können Sie entweder manuell mit der Stop Taste abbrechen oder die Aufzeichnung endet nach erreichen der maximalen Aufnahmelänge. Schnelles Abbrechen einer Aufzeichnung erreichen Sie durch zweimaliges drücken der Stop

Taste.

Hinweis: Die maximale Länge der Aufzeichnung legen Sie im Menü

lungen fest.

Sie können zwei Sendungen parallel Aufzeichnen während Sie eine dritte Sendung im Timeshiftmodus betrachten.

Hinweis: In der Kanalliste werden Kanäle auf denen eine Aufzeichnung stattndet mit einem “R”

Symbol gekennzeichnet und farblich hinterlegt.. Was ist Timeshift? Als Timeshift bezeichnet man das zeitversetze Sehen von TV-Sendungen jeglicher Art. Dabei wird das aktuelle Programm mittels der Pausentaste angehalten und zu einem späteren Zeitpunkt fortgesetzt. Sollten Sie beispielsweise durch einen Telefonanruf während eines Fußballspiels gestört werden, drücken Sie die Pausentaste Ihrer Fernbedienung und führen Sie in Ruhe Ihr Telefonat. Nach dem Ende des Telefonats können Sie Ihr Fußballspiel in Ruhe weiterschauen, in dem Sie die Pausentaste erneut drücken.

Multimedia >>PVR Einstellungen fest.

Multimedia >>PVR Einstel-

Deutsch

Kapitel 2 >> Kapitel 2 >> PVR Funktionen

PVR Funktionen

Timeraufzeichnungen:

Timer bewirken das sich der Receiver zur gegebenen Zeit einschaltet und, wenn gewünscht, automatisch eine Aufzeichnung startet. Nach dem Ende der Sendung oder zum festgelegten Ende des Timers schaltet der Receiver wieder in den Ursprungszustand (z.B. Stand by) zurück.

Rufen Sie das Timermenü mit der Timer Taste auf oder gehen Sie in das Timermenü im Menübereich

Systemeinstellungen.

Wählen Sie hier Start- und Endzeit des Timers, ob eine Aufzeichnung erfolgen soll sowie den gewünschten Kanal aus. Speichern Sie Ihre Einstellungen indem Sie die OK-Taste drücken.

Hinweis: Es können bis zu 40 Timer gespeichert werden.

Timeraufzeichungen aus dem EPG (Guide)

Sie können Timeraufzeichungen auch über den EPG planen. Gehen Sie dazu wie folgt vor:

1. Starten Sie den EPG mit der Guide Taste

2. Wählen Sie die gewünschte Sendung mit Hillfe der Navigations Tasten aus.

3. Zum setzten des Timers drücken Sie die Grüne Taste.

4. Sie können im nun eingeblendeten Timerfenster Parameter der Aufzeichung ändern: Einschaltzeit, Ausschaltzeit, Aufnahmeintervall (Einmalig, Einzeln, Multi), das Programm und ob das Gerät nach der Aufzeichung in den Stand-by Modus wechseln soll.

5. Bestätigen Sie Ihre Eingaben mit der OK -Taste.

Deutsch

Kapitel 2 >> Bedienung und Funktionen

Deutsch

PVR Funktionen

Vantage Player Funktionen:

Starten Sie den Vantage Player indem Sie die Media Taste Ihrer Fernbedienung drücken. Die Wiedergabeliste wird auf dem Bildschirm angezeigt.

Hinweis: Sie können auch mithilfe der Navigationstasten und der OK Taste den Vantageplayer bedienen.

Hier stehen Ihnen die folgenden Funktionen zur

Verfügung:

<< Schneller Rücklauf >> Schneller Vorlauf

Hinweis: Die Vor- oder Rücklaufgeschwindigkeit wird durch mehrfaches drücken der jeweiligen Taste erhöht oder vermindert.

Page Tasten: Mit diesen Tasten können Sie in der wiedergegebenen Datei 10% weise vor oder zurückspringen.

Media Taste: Durch drücken der Media Taste können Sie jederzeit die Wiedergabe Liste aufrufen.

Stop Taste: stoppt die aktuelle Wiedergabe.

Pause Taste: Sie können mit dieser Taste die aktuelle Wiedergabe anhalten, nochma-

liges drücken lässt die Wiedergabe fortfahren.

Info Taste: Einmaliges drücken der Info Taste zeigt die Steuerungselemente des Vantage Players an. Zweimaliges drücken zeigt Infornationen zur aktuellen Wiedergabe an.

Kapitel 2 >> Bedienung und Funktionen

Deutsch

PVR Funktionen

Vantage Player Funktionen

Die Schnittfunktion

Der Vantage Player bietet Ihnen die Möglichkeit Ihre Aufzeichnungen zu schneiden. So können Sie z.B. ohne weitere Hilfsmittel Werbepausen in einer Aufzeichnung entfernen.

Starten Sie die Schnittfunktion indem Sie während der Wiedergabe die drücken.

Funktionstasten der Schnittfunktion:

Pfeiltasten (◄/►): Bewegen Sie sich innerhalb der Aufzeichnung zu der Stelle an der der Schnittbereich beginnen bzw. enden soll.

Pfeiltasten (▲/▼): mit diesen Tasten wechseln Sie zwischen dem Schnitt- und dem Lesezeichen Modus:

FAV Taste: Markieren Sie mit der FAV Taste den Beginn und das Ende des zu schneidenden Bereichs innerhalb der Aufzeichnung. Beim markieren des Endpunktes des Schnittbereichs wird Ihnen

automatisch die Option, diesen Bereich heraus zu schneiden angeboten. Bestätigen Sie “Ja“ mit der

OK Taste.

Zoom ( ) Taste

Rote Taste: Mit dieser Taste können Sie Markierungen löschen. Dies gilt auch für die Lesezeichen.

Die Lesezeichenfunktion

Pfeiltasten (◄/►): Bewegen Sie sich innerhalb der Aufzeichnung zu der Stelle an der Sie ein Lesenzeichen setzen wollen.

FAV Taste: Markieren Sie mit der FAV Taste die Position in Ihrer Aufzeichnung, die Sie mit einem Lesezeichen hinterlegen wollen. Mit der FAV Taste springen Sie im Abspielmodus von Lesezeichen zu Lesezeichen.

Kapitel 2 >> Komfort Funktionen

Kapitel 2 >>

Komfort Funktionen

In diesem Kapitel beschreiben wir Komfortfunktionen des Receivers.

PiP: Bild in Bild

Die Bild in Bild Funktion wird durch drücken der PiP Taste gestartet. Im Bild in Bild Modus wird der derzeitig empfangene Kanal im PiP Fenster dargestellt. Sie können nun den Kanal des Hauptbildschirms mit den numerischen Tasten, mit den CH+/- Tasten oder über die Kanalliste ändern. Drücken Sie die SWAP Taste um zwischen dem PiP Programm und dem Programm auf dem Hauptbildschirm zu wechseln. Sie beenden den Bild in Bild Modus indem Sie die PiP Taste erneut drücken.

MoSAic

Durch drücken der roten (MoSAic) Taste, kommen Sie zum Multi- Bild Menü. Sie haben die Wahl zwischen 2 Ansichten, 2x2 und 2x3 Kanäle. In diesem Modus wird eine Übersicht von 4 bzw. 6 Kanälen auf dem Bildschirm dargestellt. Die Kanäle werden nacheinander aktualisiert. Mit der Blauen Taste können Sie zu den folgenden und mit der Roten Taste zu den vorherigen Kanälen wechseln. Mit den Navigationstasten können Sie einen der Kanäle auswählen und mit der OK Taste zu diesem Kanal wechseln. Nochmaliges drücken der OK Taste beendet die Funktion und stellt den gewählten Kanal auf dem Hauptbildschirm dar.

Videotext Navigation

Sie können den Videotext aufrufen indem Sie die TEXT Taste drücken. Es wird Ihnen nun ein Auswahlfenster mit den verfügbaren Videotext Sprachen angeboten, indem Sie mit den Navigationstasten und der OK Taste Ihre Auswahl treffen können. Nun wird der Videotext auf dem Hauptbildschirm dargestellt. Sie können Seiten direkt per Eingabe der Videotext Seitenzahl mit den Numerischen Tasten auswählen. Seitenweise blättern können Sie indem Sie die Hoch/Runter Tasten benutzen.

Favoriten

Der Receiver bietet Ihnen die Möglichkeit Ihre Lieblingskanäle in Favoriten Listen zu ver-

walten:

Siehe Seite 33/34

Sie können auf die Favoritenlisten direkt zugreifen indem Sie die FAV Taste der Fernbe- dienung drücken. Nochmaliges drücken der FAV Taste wechselt zur nächsten Favoritenli- ste. Sie können auf diese Weise durch alle Ihre Favoritenlisten schalten und gelangen am Ende wieder auf der Haupt Kanalliste.

Deutsch

Fehlerbehebung

Problem Lösung

Keine LED-Anzeige auf der Vorderseite. Kein Strom

Kein Bild Stellen Sie sicher, dass der Digitalempfänger

Schlechte Bildqualität Überprüfen Sie den Signalpegel, wenn er zu

Kein Ton Überprüfen Sie die Lautstärkeregelung Ihres

Die Fernbedienung funktioniert nicht. Richten Sie die Fernbedienung direkt auf Ihren

Schließen Sie das Stromkabel richtig an.

eingeschaltet ist. Überprüfen Sie den Zustand der Verbindungen. Überprüfen Sie die Kanäle und den Videoausgangsstatus

niedrig ist, versuchen Sie, die Ausrichtung Ihrer Empfangsschüssel zu justieren.

Fernsehgerätes und des Digitalempfängers. Überprüfen Sie den Stummschaltungszustand Ihres Fernsehgerätes und des Digitalempfängers. Überprüfen Sie die Verbindung Ihres Audiokabels.

Empfänger. Überprüfen und ersetzen Sie die Batterien. Überprüfen Sie, ob etwas die Vorderseite versperrt.

Der Dienst läuft nicht oder ist verschlüsselt.

Sie haben Ihre Persönliche

Identikationsnummer vergessen.

Deutsch

Stellen Sie sicher, dass die Chipkarte für den gewählten Service geeignet ist.

Siehe Kapitel 5, “Jugendschutz” in diesem

Benutzerhandbuch.

Technische Daten

TUNER & KANÄLE

Eingangsfrequenz 950-2150MHz Anschluss F-type, IEC 169-24, Female

Symbolrate

Demodulation QPSK, 8PSK

Satellite(DVB-S2)

2 Tuner

Terrestrisch(DVB-T)

optional

Schaltnetzteil

Satellit

Terrestrisch

MPEG TS A/V Dekodierung

Transportstrom MPEG-2 ISO/IEC 1318-1

Prole Level

Seitenverhältnis 4:3, 16:9, Letter Box Videoauösung 1080i, 720p, 576p

Audio Decoding MPEG-1, Musicam Layers 1 & 2 Audio Modi Single channel/Dual channel/Joint Stereo/Stereo Sampling Rate 32,44,1& 48KHz

Convolution code rate

LNB Versorgung &

Polarisation

22KHz Ton DiSEqC Kontrolle

Eingangsfrequenz

Kanalbandbreite 7MHz(für VHF), 8MHz (für UHF) Anschluss IEC 169-2, Buchse (RF IN). Demodulation COFDM 2K/8K-Träger FEC Modi 1/2,2/3,3/4,5/6,7/8 Guard Interval Modi 1/32, 1/16,1/8,1/4 active symbol duration

Eingangsspannung AC100-250V~,50/60Hz Stromverbrauch MAX.50W (Standby: kleiner als 3W) Eingangsspannung AC100-250V~,50/60Hz Stromverbrauch MAX.35W (Standby: kleiner als 3W)

DVB-S2:10-30Ms/s(QPSK),10-31Ms/s(8PSK)

2-45Ms/s

DVB-S2: Auto1/2,2/3,3/4,3/5,4/5,5/6,8/9,9/10(8PSK )

Auto 2/3,3/4,3/5,5/6,8/9,9/10(8PSK )

DVB-S: Auto1/2,2/3,3/4,5/6,7/8 Vertikal: DC13.5V Horizontal: DC18V Strom: MAX. 500mA

Überspannungsschutz

Frequenz : 22KHz +/- 1KHz Amplitude : 0.6V +/- 0.2V Version 1.1,1.2,USALS & Unicable VHF : 174~230MHz UHF : 470-860MHz

MPEG-2 MP@ML MPEG-2 MP@HL, MPEG-4 AVC/H.264 HP@L4

Deutsch

Technische Daten

Deutsch

Technische Daten

Systemressourcen

Hauptprozessor ST40 CPU core: 266MHz(STi7101) Flash Memory 8 Mbyte (Optional Expand) Video DDR SDRAM 64 Mbyte (Optional Expand) System DDR SDRAM 64 Mbyte (Optional Expand) EEPROM 8Kbyte

A/V & Schnittstellen

Digital Ausgang(HD)

TV-Scart & RCA(SD)

VCR-Scart(SD)

Digital Audio Ausgang

S-Video Video : S-Video Ausgang RS-232C Transferrate 115.2Kbps, 9 pin D-sub type

PVR Anschlüsse(Optional)

Netzwerk (Optional)

Conditional Access System

PCMCIA (Optional) 2 Slot of DVB-CI Smart Card(Optional) 2 Smart card Reader for Embedded CAS like

Gerätefront

Display Dot-Matrix VFD (Vacuum Fluorescent Display) Tasten Touch pad 7Keys

Zubehör

Infrarot Fernbedienung IR( Freq. : 38Khz), Battery : 2x1.5V AAA HDMI Kabel 1.5M Benutzerhandbuchl Microfasertuch

PhysischeSpezikationen

Abmessungen (Breite x Höhe x Tiefe) 375 x 60 X 230mm Gewicht 3.5Kg Betriebstemperatur 0~50 C Lager Temperatur -10~+60 C

HDMI(TMDS Haupt Video Ausgang) YPbPr( Component)

Video : CVBS / RGB Ausgang Audio : L/R Ausgang Video : CVBS Ausgang / CVBS Eingang bypass Audio : L/R Ausgang / L,R Eingang bypass

Digital AC-3 Decoding Ausgang Digital Audio Bitstream Ausgang(S/PDIF)

2 xUSB2.0 High speed host controller 1 x interner SATA Anschluss für HDD Fast Ethernet (10/100) Direct access arrangement modem PSTN Modem(V.24) Modem analog front end(MAFE/DAA) interface

Dieses Handbuch basiert auf der Firmwareversion: 02.20T-O .

Technische Daten

Deutsch

ichtige Entsorgung des Produktes

(Elektroschrott & Elektrogeräteabfall)

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennsystemen)

Diese auf dem Produkt oder in den Unterlagen zu ihm zu ndende

Kennzeichnung zeigt an, dass es nach Ablauf seiner Betriebszeit nicht mit dem übrigen Hausmüll entsorgt werden darf. Um möglichen Schäden für die Umwelt oder die Gesundheit von Menschen durch eine unkontrollierte Abfallentsorgung vorzubeugen, trennen Sie das Produkt bitte von anderen Abfallarten und übergeben Sie es verantwortungsbewusst der Wiederverwertung, um die nachhaltige Wiederverwendung der Materialvorräte zu fördern.

Privatbenutzer sollten sich entweder mit dem Händler, bei dem sie dieses Produkt erworben haben oder mit kommunalen Regierungsstellen in Verbindung setzen, um zu erfahren, wohin und wie sie dieses Gerät zur umweltschonenden Wiederverwertung bringen können. Unternehmenskunden sollten ihren Lieferanten kontaktieren und die Geschäftsbedingungen des Kaufvertrages überprüfen. Dieses Produkt darf zur Entsorgung nicht mit anderen Gewerbeabfällen vermengt werden.

Technische Daten

Deutsch

Begriffserklärung

DiSEqC:

DiSEqC (Digital Satellite Equipment Control) bezeichnet eine Datenübertragungstechnik zwischen SAT-Receiver und Multischalter (Switch) oder Satelliten-Antenne. Sie ist wes-

entlich exibler als die 14/18 Volt- und 22 kHz-Technik, die jeweils nur 2 Schaltzustände

übertragen können und damit maximal die Umschaltung zwischen 4 Signalströmen (Feeds) erlauben.

DiSEqC gibt es in verschiedenen Versionen:

DiSEqC 1.0: schaltet bis zu 4 Positionen DiSEqC 1.1: bietet eine zusätzliche Schaltvariante in Kombination mit DiSEqC 1.0 können

theoretisch bis zu 256 LNB geschaltet werden DiSEqC 1.2: klassische Motorsteuerung wobei die Positionen hier manuell festgelegt und gespeichert werden müssen. DiSEqC 1.3 (USALS): automatisierte Motorsteuerung, nach dem Festlegen eines Bezugspunktes bzw. Satelliten werden alle anderen Satellitenpositionen automatisch gefunden.

Symbolrate:

Dieser Wert gibt die Schrittgeschwindigkeit der Datenübertragung an. Sollten Sie diese Information zum suchen eines Satelliten benötigen können Sie sie auf www.lyngsat.com in Erfahrung bringen.

Polarisation:

Satellitenempfang ndet in zwei Ebenen statt. Diese Technik wird verwendet um die zur

Verfügung stehenden Kapazitäten optimaler zu nutzen. Im europäischen Raum ist die Aufteilung in eine horizontale und eine vertikale Ebene in Verwendung. Die horizontale Ebene wird mit einer Spannung von 18 V angesteuert und die Vertikale mit 14 V.

22KHz:

Das 22 KHz Signal wird benutzt um im LNB zwischen den zwei vorhandenen Frequenzbereichen umzuschalten.

Unterer Frequenzbereich:

Der untere Frequenzbereich sendet zwischen 10.70 - 11.70 GHz ( Eingangsfrequenz)

Oberer Frequenzbereich:

Der obere Frequenzbereich sendet zwischen 11.70 - 12.75 GHz ( Eingangsfrequenz)

SPDIF

Sony/Philips-Digital Interface ist eine Bus- und Interface-Spezikation für die Übertragung

digitaler Audiosignale zwischen verschiedenen Geräten. In unserem Fall wird das digitale Audiosignal über ein Glasfaserkabel zum z.B. Audioverstärker abgegeben.

Technische Daten

Deutsch

Common Interface Modul:

CI Module (Common Interface) sind die Schnittstelle zwischen Receiver Smartcard. Es gibt eine Vielzahl von Modulen zu kaufen und die Auswahl ist abhängig vom Verschlüsselungssystem oder des gewünschten Programms. Es gibt Module die bereits ein Abo enthalten das eine bestimmte Laufzeit hat wie

z.B. InXWorld CI Modul oder das FullXTV Modul oder aber das Modul ist für ein

oder mehrere Verschlüsselungssysteme geeignet.

EPG: Electronic programm guide

Ist eine Funktion des DVB Standards die es erlaubt Programminformationen für alle Sendungen zur Verfügung zu stellen. Oft wird EPG mit einer elektronischen Programmzeitschrift verglichen. Es werden Daten wie laufendes, und folgendes Programm sowie zusätzliche Informationen wie Genre und Herstellungsjahr übertragen. Die Programmvorschau des EPG ist in der Regel (je nach TV Anbieter) bis zu 10 Tagen im Voraus verfügbar.

HDMI:HighDenitionMultimediaInterface

ist eine Mitte 2003 neu entwickelte Schnittstelle für die volldigitale Übertragung von Audio- und Video-Daten (Musik, Filme; Verbindung des PC zum Monitor) und liegt seit dem 23. Juni 2006 in der Version 1.3 vor. HDMI wurde von der Industrie zielgerichtet für den Bereich der privat genutzten Unterhaltungselektronik.

OSD: On Screen Display

( dt. Bildschirmmenü ) ist ein Menü, das über das momentane Bild (z. B. bei einem Fernseher ) eingeblendet wird. Es dient zur Bedienung des Gerätes und um Einstellungen vorzunehmen. Über Tasten an der Fernbedienung oder am Gerät kann man sich im Menü bewegen. Das OSD ist in modernen Geräten mehrsprachig.

HighDenitionTelevision:

(HDTV, engl. für hochauösendes Fernsehen) ist ein Sammelbegriff, der eine

Reihe von Fernsehnormen bezeichnet, die sich gegenüber dem herkömmlichem

Fernsehen (Standard Denition, SDTV) durch eine erhöhte vertikale, horizontale und/oder temporale Auösung auszeichnen. Beim HDTV werden Vertikalauösun-

gen von 720 (Vollbilder) und 1080 Zeilen (Halbbilder) verwendet. Die bisherigen Fernsehstandards PAL und SECAM bieten zum Vergleich 576 Zeilen (50 Hz), NTSC 480 (60 Hz).

Technische Daten

RGB:

Beim RGB-Signal werden die sogenannten Primärfarben rot, grün und blau jeweils in einem eigenen Kanal übertragen. RGB Signal werden über Scart Anschlüsse and den TV oder Monitor ausgegeben.

YUV: Alte Bezeichung für das heutige Component Video bzw. YPbPr. Component Video wird u. a. für die Übertragung des Videosignals von HDTV-Empfangsgeräten oder DVD-Playern zu den entsprechenden Anzeigegeräten (Bildschirme oder Projektoren) verwendet. Das Signal wird über Cinchanschlüsse am Gerät (Rot, Blau, Grün) ausgegeben. Component Video stellt unter den analogen Videosignal das hochwertigste dar.

Composite Video:

Ist das Format des analogen, unmodulierten TV-Bildsignals im Basisband (BAS oder FBAS). Dieses Signal stellt das einfachste verfügbare Videosignal dar und eignet sich zB. zum nachträglichen modulieren ( Wandlung in UHF/VHF) odeer für Funkübertragungssysteme.

Lettebox: (dt. Briefkasten)

Erhielt seinen Namen durch die Wiedergabe von 16:9 Übertragungen auf einem 4:3 Fernsehgerät. wobei das Bild vertikal soweit verkleinert wird bis die horizontale Bildbreite auf den Bildschirm passt. Dieser Effekt lässt das Bild wie einen Briefkastenschlitz erscheinen.

Pan & Scan:

Dieses Verfahren erlaubt es auch Breitbildformate wie Panavision oder Cinemascope auf

4:3 oder 16:9 Bildschirmen darzutsellen. Kinoformate übersteigen selbst die Breite eines 16:9 Bilschirms so das hier eine Lösung gesucht wurde um diese Bildformate so verlustfrei wie möglich zu übertragen. Beim Pan Scan Verfahren wird jeweils der “ entscheidende

Bildausschnitt auf dem Bildschirm zentriert So das die Darstellung zwar beschnitten wird aber keine wichtigen Bildinformationen verloren gehen.

Dolby Digital (auch ATSC A/52 und AC-3) ist ein Mehrkanal-Tonsystem der Firma Dolby, das in der Filmtechnik (Kino), auf Laserdiscs, DVDs und in der Fernsehtechnik zum Einsatz kommt.

PCM: Puls-Code-Modulation

Die Bezeichnung Puls-Code-Modulation (PCM) steht für die Transformation eines analogen Audiosignals in ein digitales (werte- und zeitdiskret). Es wird unter anderem für die Umwandlung von analogen in digitale Sprachsignale oder oder für digitale Videosignale verwendet.

Deutsch

Memo

Einbauanleitung für interne Festplatten:

Hinweis: Aus Sichreheitsgründen sollten nur erfahrene User Eingriffe am Gerät vornehmen .Der Receiver ist vor jedem Eingriff vom Stromnetz zu trennen.

1. Lösen Sie die Gehäuseschrauben und entfernen das Gehäuseblech.

2. Nehmen Sie den Festplattenträger und die Schrauben aus der Verpackung (im Liefer- umfang enthalten) und montieren eine 3,5 Zoll SATA Fesplatte auf dem Träger.

3. Befestigen Sie die Festplatte mit den Schrauben auf dem Träger. Bitte ziehen Sie die Schrauben über kreuz fest um das Verspannen der Festplatte zu vermeiden

Hinweis: Bitte gehen Sie beim Einsetzen des Festplattenträgers umsichtig vor um Beschädigungen im inneren des Receivers zu vermeiden. Verwenden Sie einen (magentischen) Kreuzkopf Schraubendreher.

Deutsch

Technische Daten

Deutsch

4. Setzen Sie nun den Festplattenträger in das Gerät ein und befestigen ihn mit den mitge lieferten Schrauben.

Technische Daten

Deutsch

5. Stecken Sie nun die Stromversorung sowie das SATA Kabel (Rot) an die Festplatte an.

6. Wenn Sie sich vergewissert haben das die Festplatte korrekt montiert und angeschlos sen wurde, (die Anschlüsse werden wie in der Abbildung dargestellt gesteckt) fahren Sie mit Schritt 7 fort.

Anschlüsse an der Festplatte

Anschluss auf dem Mainboard

7. Schliessen Sie das Gehäuse und setzten die Gehäuseschrauben wieder ein.

8. Schliessen Sie den Receiver wieder an das Stromnetz an und starten Sie das Gerät.

9. Lesen Sie ab Seite 38 wie die Festplatte formatiert und benutzt wird.

Memo

Vantage HD8000 S User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
