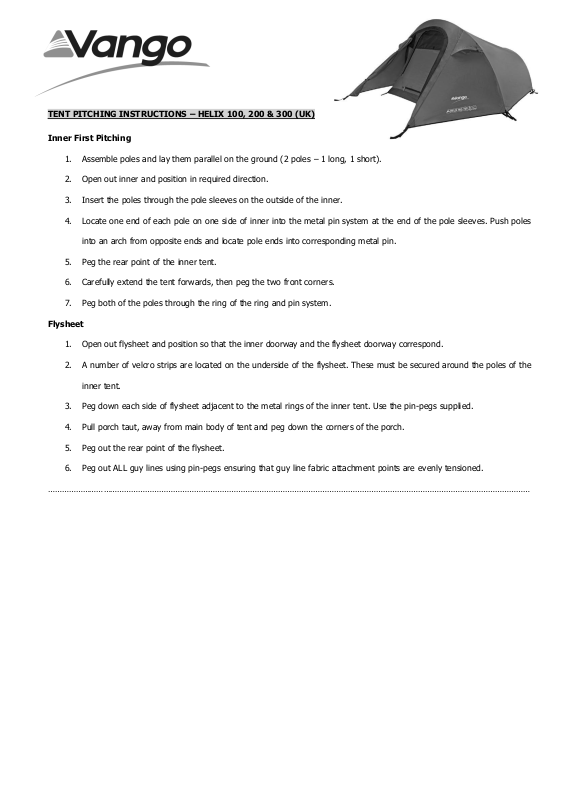

TENT PITCHING INSTRUCTIONS – HELIX 100, 200 & 300 (UK)

Inner First Pitching

1. Assemble poles and lay them parallel on the ground (2 poles – 1 long, 1 short).

2. Open out inner and position in required direction.

3. Insert the poles through the pole sleeves on the outside of the inner.

4. Locate one end of each pole on one side of inner into the metal pin system at the end of the pole sleeves. Push poles

into an arch from opposite ends and locate pole ends into corresponding metal pin.

5. Peg the rear point of the inner tent.

6. Carefully extend the tent forwards, then peg the two front corners.

7. Peg both of the poles through the ring of the ring and pin system.

Flysheet

1. Open out flysheet and position so that the inner doorway and the flysheet doorway correspond.

2. A number of velcro strips are located on the underside of the flysheet. These must be secured around the poles of the

inner tent.

3. Peg down each side of flysheet adjacent to the metal rings of the inner tent. Use the pin-pegs supplied.

4. Pull porch taut, away from main body of tent and peg down the corners of the porch.

5. Peg out the rear point of the flysheet.

6. Peg out ALL guy lines using pin-pegs ensuring that guy line fabric attachment points are evenly tensioned.

………………………………………………………………………………………………………………………………………………………………………………………

AUFBAUANLEITUNG – HELIX 100, 200 & 300 (DE)

Innenzelt-zuerst-Aufbau

1. Stecken Sie die Stangen zusammen und legen Sie sie parallel zueinander auf den Boden (2 Stangen - 1 lange, 1

kurze).

2. Breiten Sie das Innenzelt aus und positionieren Sie es in der gewünschten Richtung.

3. Führen Sie die Stangen durch die Stangenhüllen an der Außenseite des Innenzelts ein.

4. Fixieren Sie ein Ende jeder Stange an einer Seite des Innenzelts im Metallstift-System am Ende der Stangenhüllen.

Drücken Sie die Stangen gewölbeförmig von den entgegengesetzten Enden aus hoch und fixieren Sie die

Stangenenden mit den passenden Metallstiften.

5. Befestigen Sie das hintere Ende des Innenzelts.

6. Ziehen Sie das Zelt vorsichtig nach vorne, befestigen Sie dann die beiden vorderen Ecken.

7. Stecken Sie beide Stangen durch den Ring des Ring-und-Stift-Systems.

Außenzelt

1. Außenzelt ausfalten und so ausrichten, dass Inneneingang und Außenzelteingang übereinstimmen.

2. An den Unterseite des Außenzelts befinden sich eine Reihe von Klettverschlussstreifen. Diese müssen um die Stangen

des Innenzelts befestigt werden.

3. Befestigen Sie jede Seite des Außenzelts durch die mit Gummizug versehenen Befestigungspunkte, die sich neben den

Metallringen des Innenzelts befinden. Verwenden Sie die mitgelieferten Stiftheringe.

4. Spannen Sie den Vorbau weg vom Hauptteil des Zelts und befestigen Sie die Ecken des Vorbaus.

5. Stecken Sie das hintere Ende des Überdachs aus.

6. Stecken Sie ALLE Spannschnüre mit den Arretierstiften aus und stellen Sie sicher, dass die Befestigungspunkte der

Spannschnüre am Gewebe gleichmäßig unter Spannung sind.

………………………………………………………………………………………………………………………………………………………………………………………
