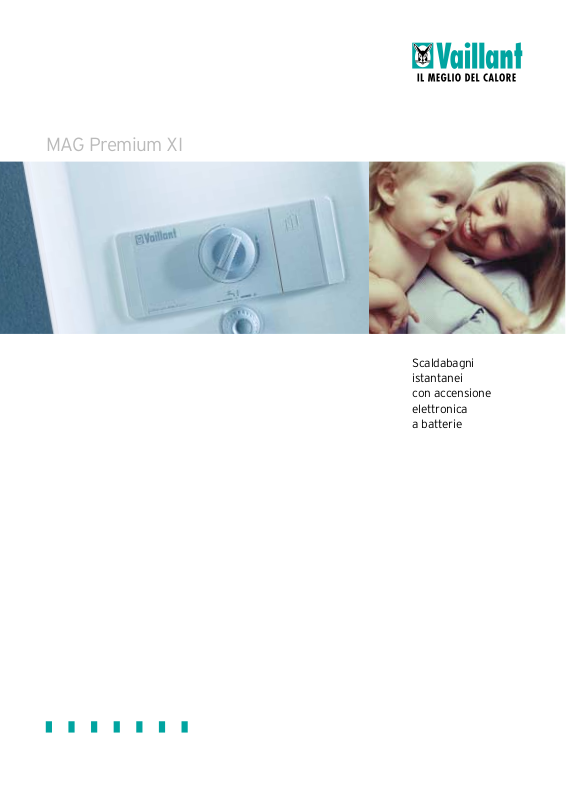

MAG Premium XI
Scaldabagni
istantanei
con accensione
elettronica
a batterie
Era il 1884 quando Johann Vaillant
progettò e realizzò
il primo scaldabagno a gas,
destinato a modificare radicalmente
il comfort domestico delle famiglie
europee: oggi come allora la scelta
di uno scaldabagno istantaneo
Vaillant è sinonimo di alta qualità,
massimo comfort
ed elevata sicurezza.
Ben 125 anni di esperienza,
di tecnologia nel settore
e di attenzione alle esigenze
dell’utente hanno portato
allo sviluppo della nuova serie
di scaldabagni istantanei
MAG Premium XI,
ideati per offrire il meglio
nella produzione
di acqua calda ad uso domestico.
Sicurezza e risparmio
MAG Premium XI
La nuova gamma di scaldabagni
istantanei a gas Vaillant è costituita
da apparecchi progettati per la
fornitura di acqua calda
in brevissimo tempo.
L’attenzione al risparmio energetico,
l’estrema facilità di utilizzo,
le dimensioni compatte, la facilità
e la velocità di installazione,
la possibilità di essere impiegati
anche con moderne rubinetterie
come miscelatori meccanici
e termostatici e la gestione
personalizzata dell’acqua calda
fanno dello scaldabagno
MAG Premium XI la scelta giusta,
sia che stiate lavando i piatti, sia che
vi stiate rilassando con una doccia
o nella vasca da bagno.
Lo scaldabagno MAG Premium XI,
a tiraggio naturale, è dotato
di un’innovativa tecnologia
di accensione con elettrodo
a ionizzazione.
L’accensione elettronica, consente
un notevole risparmio energetico,
in quanto si elimina la fiamma pilota.
Inoltre il controllo elettronico blocca
la fuoriuscita di gas allorchè
la fiamma si dovesse spegnere,
aumentando la sicurezza.
Per un maggior comfort di utilizzo,
tutti gli apparecchi della serie
MAG Premium XI consentono
un’ottimale selezione
della temperatura dell’acqua
erogata, grazie alla possibilità
di regolazione della portata d’acqua
in uscita, alla modulazione
automatica della fiamma ed alla
regolazione manuale della potenza
massima con parzializzatore gas
multistadio (OPTI-MOD).
senza un filo di corrente
Il pannello comandi è stato studiato
per offrire la massima funzionalità
e semplicità di utilizzo, anche
grazie alla chiara leggibilità
delle indicazioni serigrafate: con
un solo gesto é possibile preparare
al funzionamento l’apparecchio
e regolare la potenza scegliendo la
posizione sul selettore di comando.
Dopodichè basta aprire il rubinetto
dell’acqua calda e... buona doccia!
MAG Premium XI
Il MAG Premium XI consente
un’installazione facile e veloce
in quanto non necessita
di alcun collegamento con l’impianto
elettrico: l’energia elettrica
necessaria per il funzionamento
viene infatti fornita dalle batterie,
posizionate nel vano frontale
facilmente accessibile.
L’accensione elettronica di cui
è dotato lo scaldabagno contribuisce
alla estrema facilità di utilizzo;
una semplice rotazione
della manopola di comando
ed il MAG Premium XI è pronto
a fornire tutta l’acqua calda
che vi occorre all’apertura
del rubinetto, evitando così
operazioni preventive
come l’accensione della fiamma
pilota mediante pressione sulla
manopola.
Installazione senza vincoli e semplicità d’uso
grazie
L’accensione elettronica avviene
grazie a due elettrodi che generano
una serie di scintille ogni volta
che viene richiesta l’erogazione
dell’acqua calda.
Un terzo elettrodo a ionizzazione
invece rileva la combustione ed
interrompe l’uscita del gas nel caso
in cui la fiamma si dovesse spegnere.
La sofisticata tecnologia delle
caldaie è ora applicata anche agli
scaldabagni con ottimi risultati.
Acqua calda ancora in minor tempo
Ottenere l’acqua calda
immediatamente, senza più lunghe
attese o shock termici, questo
è il desiderio di chi si appresta
a fare una doccia.
Grazie all’innovativo sistema
Direct Start senza fiamma pilota
i tempi di attesa per l’erogazione
di acqua calda sono ridotti del 20%.
In brevissimo tempo è possibile
ottenere l’acqua alla temperatura
desiderata.
Il piacere di una doccia
alla temperatura desiderata,
in brevissimo tempo ora è possibile.
La presenza di un termostato
di sicurezza per l’acqua calda
impedisce l’erogazione
a temperatura troppo elevata
ed elimina la possibilità di scottature.
Le caratteristiche tecniche
consentono una sensibile riduzione
dei consumi, soprattutto grazie
alla possibilità di erogare la giusta
potenza adatta al fabbisogno del
momento.
Sicuro, affidabile ed ecologico
Gli scaldabagni a gas Vaillant
MAG Premium XI sono il frutto
di studi accurati e di un’attenta
progettazione.
Tutti i componenti sono ideati e
realizzati per garantire la massima
durata ed affidabilità.
In particolare il bruciatore in acciaio
inox è costruito per offrire
la massima resistenza
alla temperatura, essendo
sicuramente il componente
più sollecitato insieme allo scambiatore di calore.
Anche quest’ultimo viene protetto
dall’azione termica della fiamma e
contro la corrosione mediante
il trattamento con SUPRAL: si tratta
di una vernice studiata da Vaillant
per offrire la massima resistenza
senza compromettere la capacità
di trasmettere il calore.
all’alimentazione a batteria
Mag XI - Effetto dell'accensione
T [K]
t [s]
Mag XI con
DirectStart
Scaldabagno
senza DirectStart
Portata d'acqua (Litri/min)
MAG Premium XI
A tutto questo si aggiunge naturalmente il vantaggio dell’accensione
elettronica: la mancanza
di una fiamma pilota sempre accesa
si traduce immediatamente
in vantaggi, quali la riduzione dei
consumi energetici (risparmio sulla
bolletta del gas fino a circa 50 Euro
all’anno) e minor deposito di calcare
nel serpentino di scambio.
Le operazioni di manutenzione
dell’apparecchio sono semplici
e veloci anche grazie alla razionale
disposizione dei componenti interni
ed alla facilità di accesso.
Design e facilità di installazione
Gli scaldabagni MAG Premium XI
sono caratterizzati da un design
pulito e moderno che, insieme alle
dimensioni contenute, rendono facile
l’inserimento in qualsiasi ambiente.
Gli attacchi idraulici sono concepiti
per rendere più veloce
l’installazione, grazie alla particolare
configurazione eccentrica
dei raccordi.
In particolare è stata data notevole
importanza alla necessità di evitare
interventi onerosi od opere murarie
nella sostituzione di apparecchi
esistenti: la possibilità di utilizzo
di raccordi flessibili Vaillant facilita
ulteriormente il lavoro del vostro
installatore di fiducia.
Infatti l’alimentazione a bassa
tensione (1,5 V) permette di
installare lo scaldabagno in
prossimità dei punti di erogazione
di acqua (Zona 1 secondo la norma
CEI 64-8) inserendo il kit elettrico
alla corretta distanza.
Il kit è dotato di un cavo di collegamento di lunghezza pari a 3m.
L’alimentatore è protetto da
dispositivi di sicurezza atti
a preservare il corretto
funzionamento della valvola gas
dello scaldabagno e
l’accumulatore incorporato
garantisce l’alimentazione anche
in caso di mancanza di energia
per due ore.
Utilizzo più facile con il kit
di alimentazione
Per rendere ancora più comodo e
semplice l’utilizzo del MAG Premium
XI è possibile utilizzare il kit di
alimentazione elettrica.
Quest’utile accessorio
permette di collegare lo scaldabagno
alla rete elettrica pur mantenendo
tutti i vantaggi di installazione
ed evitando la sostituzione
delle batterie.
3
Quantità acqua calda l/min
59114810
25
30
35
Aumento di temperatura ∆T [K]
40
45
50
55
40% 100%
122
MAG PREMIUM XI
Modulazione
aperto
chiuso
Selettore di
temperatura
Potenza
termica
ridotta
Potenza
termica
nominale
67
50%
MAG Premium XI
OPTI...
La funzione OPTI consente infatti
di regolare ed ottimizzare a seconda
del fabbisogno individuale la potenza
della fiamma dell’apparecchio, grazie
all’utilizzo del parzializzatore
multistadio impostabile tra il 50%
e il 100% della potenza termica
nominale.
Gli scaldabagni MAG permettono la
scelta fra ben 7 stadi di potenza,
selezionabili manualmente
dall’utente in base alle proprie
esigenze, alla stagione climatica e
alla temperatura d’ingresso
dell’acqua.
Oltre alla alimentazione a batteria,
la caratteristica esclusiva
e distintiva degli scaldabagni
istantanei a gas Vaillant MAG
Premium XI è costituita dal
dispositivo OPTI-MOD, un sistema
innovativo che consente di
mantenere il flusso dell’acqua calda
alla temperatura che desiderate.
Il sistema OPTI-MOD racchiude
in sè due importanti funzioni:
Tanta acqua calda
sempre alla giusta temperatura
MOD...
Inoltre, grazie alla funzione MOD,
all’interno di ogni stadio di potenza
preselezionato, gli apparecchi
sono in grado di modulare
automaticamente e continuamente
la potenza della fiamma in funzione
della portata dell’acqua
in circolazione, mantenendo
comunque costante la temperatura
in uscita.
L’utilizzo degli scaldabagni MAG
consente quindi di ottenere una
sensibile riduzione del consumo
di energia e un conseguente
risparmio energetico, in quanto
viene erogata solamente la potenza
richiesta dal fabbisogno
del momento.
con l’esclusivo sistema OPTI-MOD
Tutti gli scaldabagni Vaillant MAG
sono dotati di una manopola che
regola il flusso dell’acqua calda
e quindi la sua temperatura.
Una volta selezionata la posizione
ideale, l’esclusivo sistema OPTI-MOD
assicura un’estrema facilità
di utilizzo: nel passaggio da inverno
ad estate sarà sufficiente
selezionare uno stadio di potenza
inferiore, senza regolare di nuovo
la portata dell’acqua.
100%
50%
MAG Premium XI
MAG Premium IT 19/2 XI R1 H 304545
MAG Premium IT 19/2 XI R1 B 304546
MAG Premium IT 24/2 XI R1 H 304547
MAG Premium IT 24/2 XI R1 B 304548
Scaldabagni istantanei a gas per la produzione di acqua calda sanitaria.
Camera aperta tiraggio naturale.
19
22
23
17
13
11
10
5
6
4
21
2
7
3
1
9
20
18
12
15
16
14
8
1 Allacciamento
tubo scarico gas combusti
2 Cappetta antivento
3 Scambiatore di calore
4 Elettrodo di accensione
5 Bruciatore
6 Elettrodo di rilevazione fiamma
7 Valvola mancanza acqua
8 Perno
9 Gruppo gas
10 Dispositivo elettronico a batterie
11 Microinterruttore
12 Gruppo acqua
13 Membrana
14 Tubo Venturi
15 Selettore di temperatura
16 Entrata acqua fredda
17 Raccordi per gruppo prelievo diretto
18 Uscita acqua calda
19 Regolatore portata acqua
20 Selettore stadi di potenza
21 Termostato di sicurezza
22 Servovalvola
23 Sensore fumi elettrico
Disponibile nelle potenze:
19,2 kW (11 l/min), 24,4 kW (14 l/min)
- Sistema Direct Start
- Regolazione multistadio della
potenza massima (OPTI)
- Modulazione automatica di fiamma
(MOD)
- Selettore di temperatura manuale
- Dimensioni compatte
- Bruciatore in acciaio inox
- Termostato di sicurezza anti scottatura
- Gruppo acqua in ottone
- Verniciatura SUPRAL dello scambiatore
- Accensione elettronica a batteria
- Controllo di fiamma a ionizzazione
- Sensore fumi elettrico
- Kit di allacciamento elettrico
(Accessorio)
Dalla componentistica interna
dell’apparecchio è ben visibile la qualità
Vaillant: tecnologia d’avanguardia,
scelta dei materiali accurata e elementi
interni finemente lavorati garantiscono
benessere per l’utente ed acqua calda
senza problemi per lunghi anni.
Modello
Codice
1
Misure in mm.
Dati tecnici
Modello
AB C H K L MO P
MAG 19/2 XI R1
706 680 110 99 605 110 230 73 260
MAG 24/2 XI R1
738 722 130 125 646 124 256 64 283
Kit di alimentazione da rete elettrica 300792
Rubinetto gas ad angolo, installazione sotto intonaco R 1/2” 9294
Rubinetto gas diritto, installazione sopra intonaco R 1/2” 9297
Attacchi per il prelievo a distanza, installazione sopra intonaco R 1/2” 9271
Kit raccordi flessibili MAG 300723
1 Raccordo scarico gas combusti
2 Mantello
3a/b Fori di fissaggio
4 Finestrella fiamma
5 Allacciamento acqua calda (parete)
6 Selettore stadi di potenza
7 Selettore di temperatura
8 Allacciamento acqua fredda (parete)
9 Raccordo gas
10 Raccordi gruppo acqua
* con GPL: 12 x 1 mm.
Accessori
Codice
3b
3a
2
4
6
10
5
7
8
Ø C
156
224
351
70
60 60
M
R1/2*
50
L
A
B
38
H
P
32
O
20
K
10
8
92
R1/2
9
Dati Tecnici
Dati tecnici MAG
Potenza termica nominale (Pn) kW 19,2 24,2
Potenza termica ridotta (Pr) kW 7,7 9,8
Portata termica nominale (Qn) kW 22,1 28,1
Temperatura fumi dopo rompitiraggio con Pn °C 180 155
Temperatura fumi dopo rompitiraggio con Pr °C 110 110
Portata in massa dei fumi con Pn kg/h 52 65
Portata in massa dei fumi con Pr kg/h 48 60
Contenuto di CO2nei fumi con Pn % 6,2 6,3
Perdite di carico apparecchio (lato fumi) mbar 0,015 0,015
Pa 1,5 1,5
Prelievo diretto acqua calda sanitaria ∆T = 50 °C l/min 2,5 - 5,5 2,8 - 7,0
∆T = 25 °C l/min 5,9 - 11,0 5,9 - 14,0
Pressione minima necessaria per l’accensione a selettore “chiuso” bar 0,35 0,50
a selettore “aperto” bar 1,0 1,2
Sovrappressione massima di esercizio bar 13,0 13,0
Consumo gas metano G20 m3/h 2,2 2,8
Consumo gas liquido G30 kg/h 1,8 2,2
Pressione gas a monte dell’apparecchio Metano mbar 20 20
Pressione gas a monte dell’apparecchio GPL(Butano/Propano) mbar 30/37 30/37
Raccordi acqua calda Poll. R 1/2 R 1/2
Raccordi acqua fredda Poll. R 1/2 R 1/2
Raccordi gas metano Poll. R 1/2 R 1/2
Raccordo gas liquido mm 12 x 1 12 x 1
Altezza mm 706 738
Profondità mm 260 283
Larghezza mm 351 351
Raccordo scarico gas combusti Ø mm 110 130
Peso a vuoto kg 13 14
Certificazione CE 99 AT 484 99 AT 484
MAG Premium
IT 24/2 XI R1
MAG Premium
IT 19/2 XI R1
Unità
MAG: Camera aperta Tiraggio naturale Tipo B
11BS
Cat. II
2H3+
Vaillant Service
Sempre più vicini
Avviato nel 1997 con l’obiettivo della
massima soddisfazione del cliente, il
programma Vaillant Service Plus
conta ormai ben 80 punti, distribuiti
su tutta Italia, a riconferma dell’impegno di Vaillant nell’offrire non solo
un prodotto di altissima qualità ma
anche un servizio eccellente.
Il Servizio Clienti Vaillant è telefonicamente a disposizione per risolvere
i vostri problemi e segnalarvi velocemente e puntualmente il Centro
Assistenza più vicino.
Per ogni informazione
chiama il numero 02.58286666
L’elenco dei Centri Assistenza
Vaillant è inoltre disponibile sulle
Pagine Gialle, Edizione Casa, alla
voce “Caldaie a gas”.
Inoltre Vaillant mette a disposizione
dei suoi clienti i Vaillant Service Plus,
una nuova organizzazione di Centri
Assistenza, veri professionisti del
calore, al servizio dell’utente finale
ma anche dell’installatore.
I Vaillant Service Plus garantiscono
non solo un’assistenza periodica altamente qualificata, ma anche un servizio di informazioni su ogni tipo di prodotto e sulla loro manutenzione, consigli per l’acquisto di nuovi apparecchi,
consulenza di carattere tecnico e normativo e corsi di aggiornamento dedicati all’installatore.
I Vaillant Service Plus offrono inoltre
il servizio “7 Giorni No Stop” per
assicurare cortesia, competenza e
rapidità di intervento in ogni giorno
della settimana durante il periodo di
riscaldamento.
La qualità dell’offerta Vaillant, oltre
che dal prodotto, è dimostrata anche
dall’estrema attenzione posta al servizio post-vendita, rappresentato da più
di 500 Centri Assistenza Tecnica autorizzati Vaillant Service distribuiti su
tutto il territorio nazionale.
Una rete di punti assistenza a disposizione dell’utente finale per ogni richiesta di manutenzione e riparazione
degli apparecchi Vaillant.
Lo staff dei Centri Vaillant Service è
costituito da tecnici qualificati, in grado
di offrire interventi efficienti ed affidabili, parti di ricambio originali Vaillant e
contratti di manutenzione programmata a condizioni vantaggiose.
Il loro intervento inizia già poco dopo
l’installazione con la Prima Accensione
Gratuita, offerta a tutti gli acquirenti
di una caldaia a gas, al fine di calibrare attraverso mani esperte l’ottimale
rendimento e il corretto funzionamento dell’apparecchio.
Vaillant S.p.A.
Via Benigno Crespi 70 ||20159 Milano ||Tel. 02/69712.1 ||Fax 02/69712.200
Uff. di Roma: Via Zoe Fontana 220 (Tecnocittà)
||
00131 Roma ||Tel. 06/4191242 ||Fax 06/4191245
Uff. di Napoli: Centro Direzionale
||
Edif. E5 ||80143 Napoli ||Tel. 081/7782411 ||Fax 081/7782309
Per informazioni su vendita e assistenza dei prodotti Vaillant, consultare le Pagine Gialle Casa alla voce “Caldaie a gas”
06/2002 - MAG Premium XI
Pubblicazione gratuita fuori commercio - I dati contenuti in questo prospetto sono forniti a titolo indicativo. La Vaillant si riserva di modificare i dati nel presente prospetto senza preavviso. Questo prospetto pertanto non può essere considerato come un contratto in confronto di terzi.
adsGlen
Loading...
