Pour l'utilisateur

Notice d'emploi

geoTHERM exclusiv

Pompe à chaleur avec ballon d'eau chaude sanitaire intégré et fon-

ction additionnelle de refroidissement

VWS

Table des matières

Généralités .................................................................... 3

Plaque signalétique ............................................................... 3

1 Consignes relatives à cette notice ................. 3

1.2 Conservation des documents ................................ 3

1.3 Symboles utilisés ....................................................... 4

1.4 Validité de la notice .................................................. 4

2 Consignes de sécurité ...................................... 4

2.1 Agent frigorifique ..................................................... 4

2.2 Interdiction de transformation .............................. 5

3 Remarques relatives à l'installation et au fonc-

tionnement ......................................................... 5

3.1 Utilisation conforme de l'appareil......................... 5

3.2 Choix du lieu de montage ....................................... 6

3.3 Nettoyage et entretien ........................................... 6

3.4 Contrôle de l'état de service de la pompe à

chaleur ......................................................................... 6

3.4.1 Pression de remplissage de l'installation de chauf-

fage ............................................................................... 6

3.4.2 Niveau et pression de remplissage du circuit

d'eau glycolée ............................................................ 6

3.4.3 Formation de condensation (buée) ...................... 7

3.5 Conseils d'économie d'énergie .............................. 7

3.5.1 Conseils généraux en matière d'économie

d'énergie...................................................................... 7

3.5.2 Comment faire des économies en utilisant cor-

rectement la régulation ........................................... 7

3.6 Recyclage et élimination des déchets ................. 8

3.6.1 Appareil ....................................................................... 9

3.6.2 Emballage .................................................................... 9

3.6.3 Agent frigorifique ..................................................... 9

5.5 Ecrans du niveau utilisateur................................... 19

5.6 Fonctions spéciales .................................................. 25

5.7 Mise en service de la pompe à chaleur ............... 27

5.8 Mise à l'arrêt de la pompe à chaleur.................... 27

5.9 Inspection .................................................................... 27

5.10 Elimination et diagnostic de panne ...................... 27

5.10.1 Messages d'erreurs sur le régulateur .................. 27

5.10.2 Activation du mode de secours ............................. 28

5.10.3 Erreurs/pannes que vous pouvez éliminer ........ 28

5.10.4 Messages d'avertissement...................................... 28

5.10.5 Pannes temporaires ................................................. 28

5.10.6 Panne ........................................................................... 29

Garantie constructeur ...................................... 30

7 Annexe ............................................................... 31

7.1 Caractéristiques techniques ................................... 31

4 Description des appareils et du fonctionnement

............................................................................. 9

4.1 Principe de fonctionnement ................................... 9

4.2 Fonctionnement du circuit frigorifique ............... 10

4.3 Fonctions auxiliaires automatiques ...................... 10

4.4 Structure de la pompe à chaleur geoTHERM ex-

clusiv ............................................................................ 12

5 Utilisation .......................................................... 14

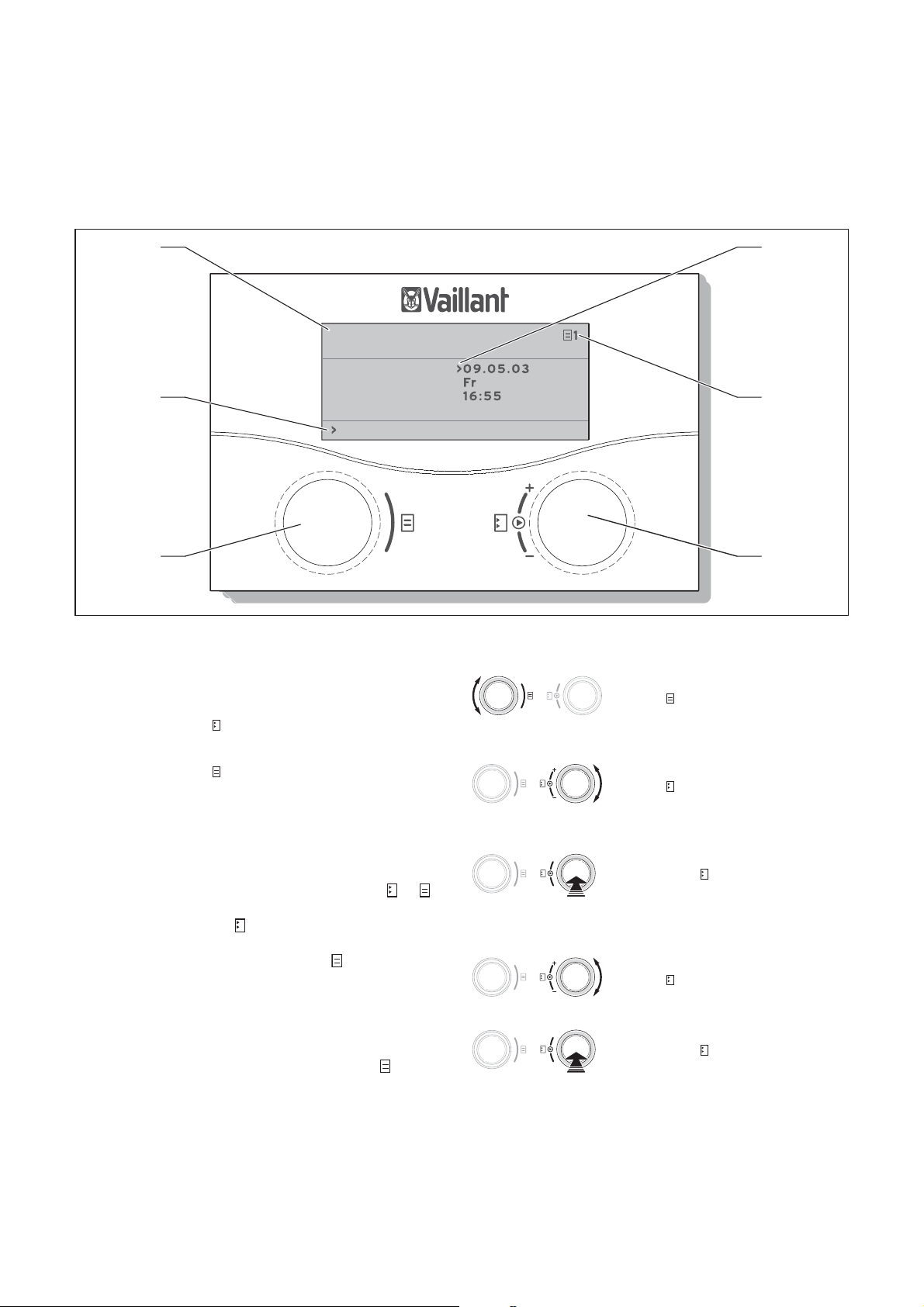

5.1 Comment se familiariser avec le régulateur et le

commander ................................................................. 14

5.1.1 Consultation des écrans .......................................... 14

5.2 Réglage des menus et paramètres ....................... 15

5.3 Description du régulateur ....................................... 15

5.3.1 Circuits possibles pour l'installation .................... 15

5.3.2 Régulation du bilan énergétique ........................... 16

5.3.3 Principe de chargement du ballon d'accumulation

....................................................................................... 16

5.3.4 Réinitialisation sur les réglages d'usine .............. 16

5.3.5 Structure du régulateur .......................................... 16

5.3.6 Réglage des fonctions d'économie d'énergie .... 17

5.4 Schéma fonctionnel .................................................. 18

Notice d'emploi geoTHERM exclusiv VWS 0020046303_022

Généralités

Remarques relatives à la présente notice 1

Généralités

Les pompes geoTHERM exclusiv de Vaillant — que nous appelons pompes à chaleur dans la présente notice — sont disponibles dans les modèles suivants :

Désignation Référence d'article

VWS 63/2 230V 0010005504 VWS 83/2 230V 0010005505 VWS 103/2 230V 0010005506

Tabl. 0.1 Désignation et références

Les pompes à chaleur ont été conçues selon les techniques et les règles de sécurité en vigueur.

Leur conformité avec les normes à respecter a été certifiée.

Label de qualité « D-A-CH »

Label « VDE » (de l'association allemande de génie électrique, d'électronique et des technologies de l'information) et contrôle de sécurité

Le marquage CE nous permet d'attester en tant que fabricant que les appareils de la série geoTHERM exclusiv respectent les exigences des directives en matière de compatibilité électromagnétique (directive 89/336/CEE du Conseil). Les appareils sont conformes au exigences élémentaires de la directive relative aux appareils à basse tension (directive 73/23/CEE). Les appareils sont également conformes aux exigences de la norme EN 14511 (pompes à chaleur avec compresseurs entraînés par moteur électrique pour le chauffage), aux exigences relatives au chauffage de locaux et au chauffage d'eau potable, ainsi qu'à la norme EN 378 (exigences techniques en matière de sécurité et exigences environnementales relatives aux systèmes de réfrigération et aux pompes à chaleur).

1 Consignes relatives à cette notice

Les consignes suivantes vous permettront de vous orienter dans l'ensemble de la documentation. En liaison avec la présente notice d'emploi, d’autres documents doivent également être observés.

Nous déclinons toute responsabilité en cas de dommages imputables au non-respect des présentes instructions.

Documents applicables Pour l'utilisateur :

Carte de garantie N°

Pour l'installateur spécialisé :

Notice d'installation geoTHERM exclusiv n°

0020045212

Toutes les notices relatives à l'utilisation de la pompe à chaleur ainsi que les notices des accessoires utilisés constituent les documents applicables.

1.2 Conservation des documents

Conservez la présente notice d'emploi ainsi que tous les documents applicables afin qu'ils soient disponibles en cas de besoin. Ces documents peuvent être conservés à l'intérieur du capot de la colonne. En cas de déménagement ou de vente de l'appareil, remettez tous les documents au nouveau propriétaire.

802925

Plaque signalétique

La plaque signalétique de la pompe à chaleur geoTHERM exclusiv se trouve à l'intérieur, sur la tôle du fond de l'appareil. Une désignation se trouve en haut, sur la protection avant (cf. également chap. 4.3, réf. 1). Les clients intéressés par les aspects techniques trouveront en annexe au chapitre 7.2 une figure de la plaque signalétique et un tableau explicatif de ses symboles.

Fig. 1.1 Retrait de la protection de la colonne

3Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

1 Remarques relatives à la présente notice 2 Consignes de sécurité

1.3 Symboles utilisés

Les symboles suivants relatifs à la classification du danger, aux indications, aux activités et aux conseils en matière d'économie d'énergie sont utilisés dans cette notice.

Danger !

Danger de mort et risque d'accident cor-

porel !

Danger !

Danger de brûlures et d'ébouillantage !

Attention

Ce symbole vous indique un conseil en matière d'économie d'énergie. Il est possible de réaliser ce réglage par le biais, entre autres, de la régulation de la pompe à chaleur.

• Symbole d’une activité nécessaire

1.4 Validité de la notice

La présente notice d'emploi s'applique uniquement pour les références d'appareils suivantes : 0010005504 0010005505 0010005506 La référence de l'article apparaît sur la plaque signalétique.

Situation potentiellement dangereuse pour le produit et l'environnement.

Remarque !

Ce symbole renvoie à des informations importantes.

2 Consignes de sécurité

Respectez impérativement les consignes de sécurité et les directives suivantes lors de l'utilisation de la pompe à chaleur :

• Veuillez vous informer en détails de l'utilisation de la pompe à chaleur auprès de votre installateur sanitaire.

• Lisez attentivement cette notice.

• Effectuez uniquement les opérations décrites dans cette notice.

Danger !

Risque de brûlures en cas de contact

2.1 Agent frigorifique

Nous livrons la pompe à chaleur remplie de fluide frigorigène R 407 C. Il s'agit d'un agent frigorifique exempt de chlore et sans influence sur la couche d'ozone. R 407 C n'est pas inflammable. Il ne risque également pas d'exploser.

avec des éléments de la pompe à chaleur ! Les températures peuvent être élevées au niveau des éléments de la pompe à chaleur. Ne touchez aucune conduite non isolée. Ne retirez aucun élément de protection (à l'exception de celui de la colonne, cf. chap. 1.2).

Attention !

Cet appareil contient l'agent frigorifique R 407 C. L'agent frigorifique ne doit parvenir dans l'atmosphère. Le R 407 C est un gaz à effet de serre fluoré visé par le protocole de Tokyo avec une valeur GWP de 1653 (GWP = Global Warming Potential). La vidange complète du fluide dans un récipient approprié est donc obligatoire avant que ne commence la procédure d'élimination de l'appareil ; le fluide sera ensuite recyclé ou retraité en conformité avec les directives.

Danger !

Risque de gelure en cas de contact avec le fluide frigorigène R 407 C ! Le fluide frigorigène peut provoquer des gelures en cas de contact avec les points de sortie du fluide : Veillez à ne pas respirer les gaz et les vapeurs susceptibles de s'échapper lorsque le circuit frigorifique présente des fuites. Evitez tout contact avec la peau et les yeux.

Notice d'emploi geoTHERM exclusiv VWS 0020046303_024

Consignes de sécurité 2

Remarques relatives à l'installation et au fonctionnement 3

Remarque !

Le fluide frigorigène R 407 C ne pré-

2.2 Interdiction de transformation

L'interdiction de procéder à des modifications est valable pour : — les pompes à chaleur geoTHERM exclusiv ; — la zone environnante des pompes à chaleur geo-

THERM exclusiv ; — les conduites d'eau et les câbles électriques. Si vous procédez à des modifications sur la pompe à chaleur ou à proximité de l’appareil, vous devez toujours faire appel à un installateur agréé.

• Ne jamais détruire ou retirer les parties plombées et

les dispositifs de sécurité des composants. Seuls les

installateurs agréés et le service après-vente sont ha-

bilités à les modifier.

sente aucun danger si l'exploitation et les conditions sont normales. Une utilisation inappropriée peut toutefois être à l'origine de blessures et de dommages.

Danger !

Risque de blessures en cas de modifications inappropriées ! Toute intervention sur — ou modification de — la pompe à chaleur ou tout autre élément des installations de chauffage et de production d'eau chaude sanitaire est formellement interdite.

3 Remarques relatives à l'installation

et au fonctionnement

Les pompes à chaleur Vaillant de type geoTHERM exclusiv ont été conçues selon l'état de la technique et les règles de sécurité en vigueur. Seul un installateur agréé est autorisé à les installer dans le respect des dispositions, réglementations et directives en vigueur.

Danger !

Danger de mort pour le personnel non

3.1 Utilisation conforme de l'appareil

Les pompes à chaleur Vaillant ont été conçues selon l'état de la technique et les règles de sécurité en vigueur. Toutefois, une utilisation incorrecte ou non conforme peut être à l'origine d'un risque corporel ou mettre en danger la vie de l'utilisateur comme d'un tiers ; des répercussions négatives sur l'appareil ou d'autres matériaux pourraient aussi s'ensuivre. La conception de cet appareil ne permet pas que des personnes (y compris des enfants) dont la mobilité et les capacités sensorielles ou mentales sont réduites puissent l'utiliser ; cette restriction concerne également celles qui ne disposent pas de l'expérience ou des connaissances requises, à moins qu'elles ne reçoivent l'assistance de personnes qui se porteront garantes de leur sécurité et les instruiront sur le maniement de l'appareil. Veillez à ne pas laisser les enfants sans surveillance car ils ne doivent en aucun cas jouer avec l'appareil. La fonction de ces appareils est de générer de la chaleur pour les installations de chauffage central à eau chaude en circuit fermé ainsi que pour la production d'eau chaude sanitaire. Toute autre utilisation est considérée comme non conforme à l'usage. Le constructeur/fournisseur décline toute responsabilité pour les dommages susceptibles d'en résulter. L'utilisateur en assume alors l'entière responsabilité. L'utilisation conforme de l'appareil comprend le respect : — le respect des notices d'emploi et d'installation — le respect de tous les autres documents

d'accompagnement applicables

— le respect des conditions d'inspection et d'entretien.

qualifié ! Les travaux d'installation, d'inspection et de réparation doivent être effectués par un professionnel. Les travaux sur les éléments électriques et le circuit frigorifique requièrent en particulier une qualification appropriée.

5Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

3 Remarques relatives à l'installation et au fonctionnement

Danger !

Danger de mort en cas d'utilisation non

3.2 Choix du lieu de montage

Le lieu de montage doit pouvoir permettre une installation correcte de la pompe à chaleur ainsi que l'entretien de celle-ci.

• Demandez à votre installateur sanitaire quelles sont

les dispositions nationales en vigueur dans le domaine

de la construction. Le lieu de montage doit être sec et complètement protégé contre le gel.

3.3 Nettoyage et entretien

N'utilisez pas de détergent ou de produit abrasif qui risquerait d'endommager la protection.

3.4 Contrôle de l'état de service de la pompe à

Contrairement aux générateurs de chaleur fonctionnant sur la base des énergies fossiles, les pompes à chaleur geoTHERM exclusiv de Vaillant ne nécessitent aucuns travaux d'entretien coûteux.

conforme de l'installation. Une utilisation incorrecte ou non conforme peut représenter un danger pour la vie et la santé de l'utilisateur ou d'un tiers, ou causer des dommages sur l'appareil et autres biens matériels.

Remarque !

Nettoyez la protection de votre pompe à chaleur avec un chiffon humide et un peu de savon.

chaleur

Remarque !

Faites régulièrement appel à un installateur sanitaire pour contrôler votre installation afin de garantir un fonctionnement économique de votre pompe à chaleur.

Attention !

Risque d'endommagement par un écoule-

3.4.2 Niveau et pression de remplissage du circuit

Contrôlez régulièrement le niveau et la pression de l'eau dans le circuit d'eau glycolée. La pression de remplissage du circuit de saumure (« Pression de la source de chaleur ») — qui doit se situer entre 1 et 2 bars — se lit sur le régulateur de la pompe à chaleur (cf. chap. 5.5). Si elle est inférieure à 0,2 bar, la pompe à chaleur s'arrête automatiquement et un message d'erreur apparaît.

ment d'eau en cas de fuite dans l'installation. Fermez immédiatement la vanne d'arrêt d'eau froide en cas de fuites de la conduite d'eau chaude. Débranchez immédiatement la pompe à chaleur en cas de fuites dans l'installation de chauffage afin d'éviter toute fuite ultérieure. Faites réparer vos fuites par un professionnel.

Remarque !

La soupape d'arrêt d'eau froide n'est pas comprise dans la fourniture de votre pompe à chaleur. Elle doit être installée à vos frais par votre installateur sanitaire. Ce dernier vous expliquera comment placer et manipuler cet élément.

d'eau glycolée

Attention !

Risque d'endommagement par fuites d'eau glycolée en cas de problèmes d'étanchéité de l'installation. Désactivez immédiatement la pompe à chaleur en cas de fuites dans le circuit de saumure afin d'éviter toute fuite ultérieure. Faites réparer vos fuites par un professionnel.

3.4.1 Pression de remplissage de l'installation de

chauffage

Contrôlez régulièrement la pression de remplissage de l’installation de chauffage. La pression de remplissage — qui doit se situer entre 1 et 2 bars — de votre installation de chauffage se lit sur le régulateur de la pompe à chaleur (cf. chap. 5.5). Si la pression d'eau est inférieure à 0,5 bar, la pompe à chaleur s'arrête automatiquement et un message d'erreur apparaît.

Attention !

Le circuit de saumure doit être rempli en

Si le niveau de saumure a baissé au point de plus être visible dans le réservoir de compensation, effectuez un remplissage.

quantité suffisante. Le cas échéant, vous risqueriez d'endommager l'installation.

Notice d'emploi geoTHERM exclusiv VWS 0020046303_026

Remarques relatives à l'installation et au fonctionnement 3

Fig. 3.1 Niveau de remplissage du réservoir de compensation

d'eau glycolée

Le fait que le niveau d'eau glycolée baisse durant le premier mois suivant la première mise en service est considéré comme normal. La température de la source de chaleur entraîne également des variations de niveau. Ce dernier ne doit jamais descendre au point de ne plus être visible dans le réservoir de compensation.

Attention !

Risque d'endommagement Seul du per-

sonnel qualifié est habilité à remplir le circuit d'eau glycolée de votre installation de pompe à chaleur. Contrôlez régulièrement le niveau de saumure dans le réservoir de compensation ; si celui-ci est trop bas, prévenez votre installateur.

3.5 Conseils d'économie d'énergie

Vous trouverez ci-dessous des conseils qui vous aideront à utiliser votre installation de pompe à chaleur en réalisant des économies d'énergie et d'argent.

3.5.1 Conseils généraux en matière d'économie d'énergie

On réalise déjà des économies d'énergie : — en aérant correctement : ne vous contentez pas d'entrouvrir la fenêtre mais ou-

vrez-la plutôt en grand 3 ou 4 fois par jour pendant 15 minutes en baissant les robinets thermostatiques ou le thermostat d'ambiance ;

— en ne couvrant pas les radiateurs ou ne plaçant pas

d'objets devant afin que l'air réchauffé puisse circuler dans la pièce ;

— Utiliser un dispositif de ventilation avec récupération

de la chaleur.

Un dispositif de ventilation avec récupération de la

chaleur permet de garantir une aération optimale en permanence (les fenêtres ne doivent donc pas être ouvertes). La télécommande du système permet d'adapter la ventilation aux besoins, le cas échéant.

— en contrôlant l'étanchéité des portes et des fenêtres.

Fermez les volets et baissez les stores pendant la nuit afin de minimiser les déperditions de chaleur ;

— en ne plaçant pas la télécommande VR 90 — que vous

aurez installée comme accessoire — dans des meubles ou dans un autre endroit afin qu'elle puisse librement détecter l'air ambiant en circulation ;

— En consommant votre eau plus consciencieusement,

c'est-à-dire en prenant des douches au lieu de bains de même qu'en remplaçant immédiatement les joints qui fuient et les robinets qui gouttent.

3.4.3 Formation de condensation (buée)

L'évaporateur, les pompes à saumure, la tuyauterie du circuit de la source de chaleur et les éléments du circuit de fluide frigorigène sont isolés à l'intérieur de la pompe à chaleur afin d'éviter la formation d'eau de condensation. Si cela devait cependant se produire dans une faible mesure, elle serait récupérée par le bac à condensats. Ce dernier se trouve à l'intérieur, dans la partie inférieure de la pompe à chaleur. Sous l'effet d'un dégagement de chaleur à l'intérieur de la pompe à chaleur, l'eau de condensation apparue s'évapore dans le bac à condensats. De faibles quantités d'eau de condensation peuvent éventuellement s'écouler sous la pompe à chaleur. L'apparition d'eau de condensation en faible quantité ne représente pas une anomalie de la pompe à chaleur.

3.5.2 Comment faire des économies en utilisant correctement la régulation

Les économies suivantes se réalisent en utilisant correctement la régulation de votre pompe à chaleur. La régulation de la pompe à chaleur vous permet de faire des économies : — Une bonne température de départ du chauffage : votre pompe à chaleur régule la température de dé-

part du chauffage en fonction de la température ambiante que vous avez réglée. Réglez donc une température ambiante qui soit suffisante pour votre confort, p. ex. 20 °C. Tout degré supplémentaire impliquerait une augmentation de la consommation d'énergie annuelle d'environ 6 %.

7Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

3 Remarques relatives à l'installation et au fonctionnement

— Pour le chauffage au sol, utiliser des courbes de

chauffage < 0,4. Les systèmes de chauffage avec radiateurs sont normalement conçus pour pouvoir atteindre une température de départ maximale de 50 °C pour des températures extérieures extrêmement basses, cela correspond à des courbes de chauffage < 0,7.

— Un réglage adapté de la température de l'eau chaude

sanitaire :

Chauffer uniquement l'eau chaude sanitaire à la tem-

pérature appropriée en fonction de la finalité. Chaque chauffage supplémentaire entraîne une consommation d'énergie inutile et les températures supérieures à 60 °C occasionnent une formation accrue de calcaire. Nous recommandons d'effectuer la production d'eau chaude sanitaire sans chauffage électrique d'appoint. La température d'eau chaude sanitaire maximale est fixée par la coupure haute pression dans le circuit frigorifique de la pompe à chaleur. Cette coupure correspond à une température d'eau chaude max. de 58 °C environ.

— Réglage des périodes de chauffe adaptées au besoin

individuel.

— Sélectionner correctement le mode de fonctionne-

ment :

Durant la nuit ou en votre absence, nous vous recom-

mandons de mettre le chauffage en mode Abaisse-

ment. — Chauffer de façon homogène : en concevant de manière judicieuse votre programme,

vous pourrez homogénéiser le chauffage de toutes les

pièces de votre logement en fonction de vos exi-

gences ; — Utiliser un robinet thermostatique : Associés au thermostat d'ambiance (ou régulateur ba-

rométrique), ces robinets thermostatiques vous per-

mettent d'adapter la température ambiante à vos be-

soins personnels et d'obtenir par là même un foncti-

onnement économique de votre installation de chauf-

fage. — Les durées de fonctionnement de la pompe de circula-

tion doivent être adaptées le mieux possible au besoin

réel. — Pour de plus amples informations, adressez-vous à

votre installateur sanitaire. Ce dernier réglera votre

installation de chauffage en fonction de vos besoins

personnels. — Vous trouverez ces conseils parmi d'autres en matière

d'économie d'énergie au chapitre 5.5. Les réglages du

régulateur ainsi que la capacité d'économie d'énergie

y sont brièvement décrits.

Remarque !

Veuillez respecter les prescriptions légales en vigueur dans votre pays. Veillez à ce que l'appareil usagé et les accessoires installés soient mis au rebut conformément aux prescriptions en vigueur.

3.6 Recyclage et élimination des déchets

Votre pompe à chaleur de même que tous ses accessoires et ses emballages de transport se composent principalement de matériaux recyclables qui ne constituent pas des ordures ménagères.

Notice d'emploi geoTHERM exclusiv VWS 0020046303_028

Description des appareils et du fonctionnement 4

Attention !

Une élimination non conforme aux règles

3.6.1 Appareil

leur durée d'utilisation expirée, soient mis au rebut conformément aux prescriptions en vigueur. Etant donné que cette pompe à chaleur n'est pas soumise à la loi allemande sur la mise en circulation, la reprise et l'élimination d'appareils électriques et électroniques (Elektro- und Elektronikgerätegesetz-ElektroG – loi allemande sur les appareils électriques et électroniques), aucune élimination gratuite auprès d'une décharge communale n'est prévue.

3.6.2 Emballage

Veuillez confier le recyclage de l'emballage de transport au spécialiste qui a installé l’appareil.

de l'art présente un danger pour l'environnement ! Le recyclage du fluide frigorigène doit être du ressort exclusif de professionnels.

Si votre pompe à chaleur comporte ce sigle, cela signifie qu'elle ne doit pas être éliminée en tant qu'ordure ménagère à l'issue de sa durée d'utilisation. Veillez à ce que l'appareil Vaillant et ses éventuels accessoires, une fois

4 Description des appareils et du fon-

ctionnement

4.1 Principe de fonctionnement

Les pompes à chaleur se composent de circuits indépendants à l'intérieur desquels des liquides ou des gaz transportent la chaleur de la source de chaleur au système de chauffage. Des échangeurs thermiques couplent ces circuits qui fonctionnent avec des fluides différents (eau glycolée/eau, agent frigorifique et eau de chauffage). Ces échangeurs de chaleur permettent le passage de la chaleur d'un fluide à haute température à un fluide à basse température.

C'est la source géothermique qui alimente la pompe à chaleur Vaillant geoTHERM exclusiv.

1/4 d’énergie électrique

3/4 d’énergie naturelle

4/4 d’énergie de chauffage

3.6.3 Agent frigorifique

La pompe à chaleur Vaillant est remplie d'agent frigorifique R 407 C.

Danger !

Risque de gelure en cas de contact avec

le fluide frigorigène R 407 C ! Le fluide frigorigène qui s'échappe risque d'entraîner des gelures en cas de contact avec les points de fuite du fluide. Veillez à ne pas respirer les gaz et les vapeurs susceptibles de s'échapper lorsque le circuit frigorifique présente des fuites. Evitez tout contact avec la peau et les yeux. Seuls des professionnels sont habilités à éliminer le fluide frigorigène.

Remarque !

Le fluide frigorigène R 407 C ne présente aucun danger si l'exploitation et les conditions sont normales. Une utilisation inappropriée peut toutefois être à l'origine de blessures et de dommages.

Fig. 4.1 Utilisation de la source géothermique

Le système se compose de circuits indépendants, couplés entre eux via des échangeurs de chaleur. Les différents circuits sont les suivants :

- le circuit de source de chaleur qui transmet l'énergie de cette dernière au circuit frigorifique ;

- le circuit frigorifique qui transmet la chaleur — par évaporation, condensation, liquéfaction et expansion — au circuit d'eau de chauffage ;

- le circuit d'eau de chauffage qui alimente le chauffage ainsi que la production d'eau chaude sanitaire du ballon.

9Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

4 Description des appareils et du fonctionnement

4.2 Fonctionnement du circuit frigorifique

Eau froide

Circuit de chauffage

Chauffage

Détendeur

Pompe à eau glycolée

Source de chaleur

d'appoint

Condenseur

Evaporateur

Vanne d’inversion

Pompe du circuit

de chauffage

Fig. 4.2 Mode de fonctionnement de la pompe à chaleur

Soupape d’inversion

Circuit de source de chaleur

Mitigeur

Circuit de fluide frigorigène

Compresseur

Echangeur thermique refroidissement

Eau chaude

Ballon d'eau chaude sanitaire

Circuit d’eau de chauffage

Un compresseur (2) et une soupape d'expansion (4) — tous deux situés entre l'évaporateur et le condenseur — génèrent ces différentes températures dans le circuit frigorifique. L'agent frigorifique sort de l'évaporateur sous forme de vapeur et se dirige vers le compresseur où il est condensé. Là, la pression et la température de la vapeur d'agent frigorifique augmentent considérablement. Le fluide passe ensuite par le condenseur où il transmet sa chaleur par condensation à l'eau de chauffage. Il arrive alors sous forme liquide au détendeur : sa pression et sa température baissent alors considérablement. Cette température est maintenant inférieure à celle de l'air extérieur qui circule dans l'évaporateur. Là, le fluide frigorigène peut ainsi régénérer de la vapeur, tout en étant une nouvelle fois évaporé et condensé. Le cycle peut alors recommencer.

Le chauffage d'appoint électrique peut, le cas échéant, être raccordé via le régulateur intégré.

Pour éviter la formation de condensats à l'intérieur de l'appareil, les canalisations du circuit de source de chaleur et du circuit frigorifique sont isolées contre le froid. Un bac collectera le condensat qui viendrait quand même à se former à l'intérieur de l'appareil, les condensats s'écoulant ensuite sous l'appareil. Il est donc possible que des gouttelettes se forment sous l'appareil.

Le circuit frigorifique est relié à la source de chaleur écologique dont il puise l'énergie thermique via l'évaporateur (1). L'agent frigorifique change alors d'état et s'évapore. Le circuit frigorifique est également relié au système de chauffage auquel il remet la chaleur via le condenseur (3). L'agent frigorifique redevient ainsi liquide, il se condense. Etant donné que l'énergie thermique ne peut uniquement être transmise par un corps dont la température est élevée à un corps dont la température est plus réduite, la température de l'agent frigorifique dans l'évaporateur doit être plus basse que celle de la source de chaleur écologique. A l'inverse, la température du fluide frigorigène dans le condenseur doit être plus élevée que celle de l'eau de chauffage afin de pouvoir y remettre la chaleur.

Les pompes à chaleur geoTHERM exclusiv de Vaillant disposent d'une fonction additionnelle de refroidissement qui fournit — lorsque les température extérieures sont élevées — une fraîcheur agréable dans les pièces d'habitation qui sont en mode été. C'est le principe du refroidissement « passif » qui entre en action pour les pompes Vaillant avec fonction de refroidissement : la chaleur des pièces d'habitation passant par exemple par un chauffage de plancher pour retourner dans le sol. L'eau de chauffage recueille la chaleur des pièces d'habitation et la transmet — par le biais d'une technologie de transmission spéciale à l'intérieur de la pompe à chaleur — à l'eau glycolée qui est plus froide, cette dernière convoyant la chaleur dans le sol.

4.3 Fonctions auxiliaires automatiques

Protection contre le gel

Votre régulateur est équipé d'une fonction de protection contre le gel. Cette fonction permet de protéger votre installation de chauffage contre le gel, indépendamment du mode de fonctionnement choisi. Si la température extérieure devient inférieure à +3 °C, une température minimale de 5 °C s'établira automatiquement pour chaque circuit de chauffage.

Protection du ballon contre le gel

Cette fonction se déclenche automatiquement, dès que la température réelle du ballon devient inférieure à 10°C. Le ballon est alors chauffé à 15°C. Cette fonction intervient aussi au niveau des modes de fonctionnement

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0210

Description des appareils et du fonctionnement 4

« Arrêt » et « Auto » et cela, en autonomie par rapport aux programmes horaires.

Contrôle des sondes externes

Les capteurs dont votre installation a besoin dépendent du profil hydraulique sélectionné lors de la première mise en service. La pompe à chaleur contrôle automatiquement et en permanence la présence ainsi que le fonctionnement de toutes les sondes.

Dispositif de sécurité en cas de manque d'eau de chauffage

Un capteur de pression détecte un possible manque d'eau et arrête la pompe à chaleur dès que le manomètre signale une pression d'eau inférieure à 0,5 bar. Le capteur de pression remet la pompe à chaleur en service si la pression d'eau est de nouveau supérieure à 0,7 bar.

Protection antiblocage des pompes et des vannes

Afin d'éviter le blocage des pompes de chauffage, de circulation ou d'eau glycolée ou de la soupape d'inversion d'eau chaude UV1, les pompes et la soupape qui n'ont pas fonctionné depuis 24 h sont activées les unes après les autres pendant environ 20 secondes.

élevées n'endommagent pas le sol qui est chauffé ; sélectionnez en conséquence la valeur du système de protection des circuits de chauffage au sol.

Dispositif de sécurité en cas de manque d'eau glycolée

Un capteur de pression analogique détecte un éventuel manque d'eau glycolée et arrête la pompe à chaleur dès que le manomètre indique une pression d'eau glycolée inférieure à 0,2 bar et que l'erreur 91 est affichée dans l'historique des pannes. La pompe à chaleur se remet automatiquement en service dès que la pression d'eau glycolée dépasse 0,4 bar. Si la pression d'eau glycolée passe au-dessous de 0,6 bar pendant plus d'une minute, un message d'avertissement s'affiche dans le menu

Système de protection des circuits de chauffage au sol pour tous les circuits hydrauliques sans ballon tampon (pour schéma hydraulique 6)

Si la température de départ de chauffage mesurée dans le circuit du plancher par le capteur VF2 dépasse pendant plus de 15 minutes en continu une valeur déterminée (temp. HK max. + Hystérèse compr. + 2 K, réglage d'usine : 52 °C), la pompe à chaleur s'arrête avec le message d'erreur 72. Si la température du départ de chauffage redescend en dessous de cette valeur et que l'erreur se remet à zéro, la pompe à chaleur se remet automatiquement en marche. Il est possible de modifier la température maximale du départ de chauffage à l'aide du paramètre „Température CC max.“ via vrDIALOG.

Attention !

Risque d'endommagement du plancher. Veillez à ce que des températures trop

11Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

4 Description des appareils et du fonctionnement

Contrôle des phases

L'ordre et la présence des phases (champ magnétique rotatif tournant à droite) de l'alimentation en tension 400 V sont contrôlés en permanence lors de la première mise en service et durant le fonctionnement. Si l'ordre n'est pas respecté ou si une phase tombe en panne, la pompe à chaleur s'arrête alors afin d'éviter tout endommagement du compresseur.

Protection contre le gel

La température de sortie de la source de chaleur est mesurée en continu. Si la température de sortie de la source de chaleur descend en dessous d'une valeur déterminée, le compresseur s'arrête provisoirement avec le message d'erreur 20 ou 21. Si cette erreur se produit trois fois de suite, une coupure du système suite à une erreur se produit. Pour les pompes à chaleur geoTHERM VWS vous pouvez régler la valeur (réglage d'usine -10 °C) pour la protection antigel dans l'assistant d'installation A4.

Refroidissement

En mode refroidissement, la pompe à chaleur est utilisée pour le refroidissement. La fonction de refroidissement vous permet de régler le nombre de jours (de 0 à 99) consécutifs de refroidissement.

4.4 Structure de la pompe à chaleur geoTHERM exclusiv

Un réservoir d'eau chaude sanitaire d'une capacité de 175 litres est intégré à la pompe à chaleur geoTHERM exclusiv. Les trois types de pompe à chaleur qui sont disponibles se différencient de par des critères de puissance.

Désignation Puissance de chauffage (kW)

Pompes à chaleur saumure/eau (S0/W35) VWS 63/2 230V 6,0 VWS 83/2 230V 8,1 VWS 103/2 230V 10,5

Tabl. 4.1 Vue d'ensemble des différents modèles

Fig. 4.3 Vue avant

Légende de la fig. 4.3

1 Autocollant avec code de désignation de la pompe à chaleur 2 Console de commande

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0212

Utilisation 5

Fig. 4.4 Vue arrière

Légende de la fig. 4.4

1 Raccord d'eau chaude du ballon d'eau chaude sanitaire 2 Raccord d'eau froide du ballon d'eau chaude sanitaire 3 Source de chaleur vers pompe thermique 4 Source de chaleur de la pompe à chaleur 5 Retour chauffage 6 Départ chauffage 7 Poignée encastrée 8 Poignée encastrée/Traversée de câble raccord électrique 9 Purge départ chauffage vers ballon d'eau chaude sanitaire

13Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

ate

5 Utilisation

5.1 Comment se familiariser avec le régulateur et le commander

Valeurs principales

D Jour/semaine

eur

gler le jour

Fig. 5.1 Exemple n° 3 fig. 7.1 Aperçu de la commande

Légende

1 Dénomination du menu 2 Le curseur indique le paramètre choisi. 3 Numéro menu 4 Dispositif de réglage Dispositif de réglage

Positionner le paramètre (tourner), Sélectionner le paramètre (appuyer)

5 Dispositif de réglage Dispositif de réglage ,

Sélectionner le menu (tourner), Activer le mode de fonctionnement spécial (appuyer)

6 Ligne d'informations (dans l'exemple une demande de

manipulation)

L'ensemble de la programmation de la pompe à chaleur se fait à l'aide des deux dispositifs de réglage (

et ) du régulateur. Le dispositif de réglage

sert à sélectionner (en appuyant) et à modifier les paramètres. (en tournant). Le dispositif de réglage

sert à sélectionner le menu (en tournant) et à activer les fonctions spéciales (en appuyant).

Commande typique au niveau utilisateur

• Tournez le dispositif de régla jusqu'à ce que vous ayez

ge sélectionné le menu nécessaire.

• Tournez le dispositif de régla jusqu'à ce que vous ayez

ge sélectionné le paramètre à modifier.

• Appuyez sur le dispositif de

réglage

pour sélectionner le paramètre à modifier. Le paramètre apparaît en surbrillance.

• Tournez le dispositif de régla pour modifier la valeur

ge de réglage du paramètre.

5.1.1 Consultation des écrans

Les menus sont désignés par un numéro en haut à droite de l'écran. Tournez le dispositif de réglage

pour

• Appuyez sur le dispositif de

réglage

pour enregistrer la

valeur de réglage modifiée. passer au menu suivant. La numérotation permet de retrouver facilement les différents menus au cours de la programmation.

• Répétez cette procédure jusqu'à ce que vous ayez effectué tous les réglages.

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0214

5.2 Réglage des menus et paramètres

Réglage précédent Réglage modifié

Sélectionner un menu :

Programme vacances Pour système complet

Périodes

1 >06.01.08 08.01.08

2 14.01.08 30.01.08 Temp. consigne 12°C >Sélect. jour de démarrage

Valeurs principales

• Tourner le dispositif de

réglage : sélectionner un menu, p. ex. passer du menu 6 au menu 7.

Sélectionner un paramètre

Valeurs principales

Date >21.04.08 Jour/se-

maine Heure 09:35

>Régler le jour

Valeurs principales

Utilisation 5

Date >21.04.08 Jour/se-

maine Heure 09:35

>Régler le jour

Valeurs principales

Date 21.04.08 Jour/se-

maine Heure 09:35

>Régler le jour/semaine

> Lun

• Tourner le dispositif de

réglage : sélectionner le paramètre à modifier. p. ex. de la ligne 1 Jour à la ligne 2 Jour/semaine (dans l'exemple, tourner de 3 crans).

Modifier le paramètre

Jour/semaine de lundi à mardi :

• Appuyer sur le dispositif

de réglage : sélectionner le paramètre

• Tourner le dispositif de

réglage : modifier le paramètre,

• Appuyer sur le dispositif

de réglage : enregistrer la modification.

Date 21.04.08 Jour/se-

maine Heure 09:35

>Régler le jour/semaine

Valeurs principales

Date 21.04.08 Jour/se-

maine Heure 09:35

>Régler le jour/semaine

> Lun

>Ma

5.3 Description du régulateur

L'installateur a réglé tous les paramètres de fonctionnement sur des valeurs préréglées lors de la mise en service, ce qui permet un fonctionnement optimal de la pompe à chaleur. Vous avez cependant la possibilité de régler vous-même les modes de fonctionnement ainsi que les différentes fonctions et de les adapter.

5.3.1 Circuits possibles pour l'installation

Le régulateur peut commander les circuits d'installation suivants : – un circuit de chauffage ; – un ballon d'eau chaude sanitaire à chauffage indirect ; – une pompe de circulation d'eau chaude, – un circuit tampon.

Pour agrandir le système, il est possible de raccorder jusqu'à six autres modules de circuit de mélangeur VR 60 (accessoires) avec deux circuits de mélangeur chacun à l'aide d'un circuit tampon. Les circuits de mélangeur sont programmés à l'aide du régulateur sur la console de commande. Pour une commande plus agréable, il est possible de raccorder les

15Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

5 Utilisation

huit premiers circuits de chauffage aux appareils de commande à distance VR 90.

5.3.2 Régulation du bilan énergétique

La régulation du bilan énergétique est valable uniquement pour les circuits hydrauliques sans ballon d'accumulation (p. ex. schéma hydraulique 6). Pour un fonctionnement à la fois rentable et parfait de la pompe à chaleur, il est nécessaire de réglementer le démarrage du compresseur. C'est en effet lors du démarrage que le compresseur subit les charges les plus élevées. En réglant le bilan énergétique, il est possible de minimiser les procédures de démarrage de la pompe à chaleur, sans pour autant renoncer au confort qu'offre une température ambiante agréable. Au même titre que les autres régulateurs de chauffage commandés par les conditions atmosphériques, le régulateur mesure la température extérieure et calcule une température départ de consigne suivant une courbe de chauffage. Le calcul du bilan énergétique s'effectue de la manière suivante: chaque minute, la différence entre la température départ de consigne et la température départ réelle est calculée. le valeurs obtenues sont alors ajoutées les unes aux autres :

1 degré minute [°min] = 1 K différence de température pour une durée d'une minute

La pompe à chaleur est automatiquement redémarrée dès qu'un certain déficit de chaleur est atteint. Elle s'arrête dès que la quantité calorifique acheminée est égale au déficit de chaleur préalablement détecté. Plus la valeur négative préréglée est élevée, plus les temps d'intervalle de marche / d'arrêt du compresseur sont longs.

5.3.3 Principe de chargement du ballon d'accumulation

Le ballon d'accumulation est régulé en fonction de la température départ de consigne. La pompe à chaleur se met à chauffer, dès que la température indiquée par la sonde de température de tête du ballon d'accumulation VF1 devient inférieure à la température de consigne. Elle chauffe jusqu'à ce que la sonde de température basse du ballon d'accumulation RF1 ait atteint la température de consigne + 2 K. Si la température indiquée par la sonde de température de tête VF1 n'excède pas la température de consigne de plus de 2 K, le ballon d'accumulation est également chargé après le chargement du ballon d'eau chaude sanitaire (rechargement précoce) : VF1 < T VL température de consigne + 2 K.

Si vous restaurez les réglages d'usine, il peut arriver que les réglages spécifiques de l'installation soient supprimés et que cette dernière s'arrête. L'installation ne risque alors pas d'être endommagée.

• Dans l'affichage de base, appuyez simultanément sur les deux dispositifs de réglage pendant 5 secondes min.

Vous pouvez ensuite choisir de restaurer les paramètres du réglage usine soit uniquement pour les programmes horaires, soit pour l'ensemble des fonctions.

5.3.5 Structure du régulateur

Un affichage graphique apparaît dans l'affichage de base. Ce graphique donne accès à tous les autres

écrans disponibles. Il réapparaît automatiquement chaque fois que vous n'actionnez pas le dispositif de réglage pendant un certain temps.

La commande du régulateur se répartit sur quatre niveaux :

Le niveau utilisateur est destiné à l'utilisateur. Dans le chap. 5.4, tous les écrans du régulateur sont représentés sous la forme d'un schéma fonctionnel. Une description détaillée des écrans est fournie dans le chap. 5.5.

Les Paramètres codifiés (menus C1 - C9, D1 - D5, I1 - I5 et A1 - A9) sont réservés à l'installateur et protégés contre les déréglages involontaires par un code. En tant qu'utilisateur, vous pouvez parcourir les menus des paramètres codifiés et afficher les paramètres de réglage spécifiques à l'installation, mais vous ne pouvez pas modifier les valeurs. Dans les menus C1 à C9, l'installateur spécialisé règle les paramètres spécifiques à l'installation. Les menus D1 à D5 permettent à l'installateur spécialisé d'utiliser et de tester la pompe à chaleur en mode Diagnostic. Les menus I1 à I5 fournissent des informations générales sur les réglages de la pompe à chaleur. Les menus A1 à A9 guident l'installateur spécialisé à travers le menu d'installation pour mettre en service la pompe à chaleur.

L'affichage et la sélection de fonctions spéciales (p. ex. la fonction Economie) est également possible pour l'utilisateur. La procédure d'activation des fonctions spéciales est décrite dans le chap. 5.6.

5.3.4 Réinitialisation sur les réglages d'usine

Attention !

Suppression accidentelle des réglages

spécifiques !

Le quatrième niveau contient les fonctions d'optimisation de l'installation et peut être réglé uniquement par l'installateur via vrDIALOG 810/2.

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0216

5.3.6 Réglage des fonctions d'économie d'énergie

Le chap. 5.5 comprend aussi les réglages de la pompe à chaleur qui permettent de réduire les dépenses énergétiques. Cela est possible grâce à un réglage optimal du régulateur du bilan énergétique de la pompe à chaleur avec sonde de température extérieure.

Ce symbole vous indique un conseil en matière d'économie d'énergie.

Utilisation 5

17Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

5 Utilisation

5.4 Schéma fonctionnel

Affichage graphique

Affichage graphique mode

de refroidissement

Affichage rendement énergétique

Lu 21.04.08 T départ C.C.

Pression Circ.Chau 1,2bar Pression saumure Chauffage:Comp.seul

Message d'avertissement Message d'avertissement

16:49

28ºC

1,4bar

> 5 sec.

Restauration des

réglages d'usine

Me 16.02.08 9:35

Réglage d'usine Interrompre

Programme horair Tou t

> Selectionner

NON/OUI NON/OUI NON/OUI

Status Installateur

Me 16.02.08 9:35

Mode économique activé jusqu'à > 12:00

> Choix de l'heure d'arrêt

Me 16.02.08 9:35

Mode party activé

Me 16.02.08 9:35

Exceptionnel Charge ballon activée

Inst refroidissement

Me 16.02.08 9:35

Fonc. de refroid. active pour >3Jours

> Règl. temps préchauff.

HK2 Paramètres

HK2

Type de fonct. chauffage

Parame ter

>Auto

Betriebsart Heizen

Val.consigne de jour

>Auto

Abaissement temp.

Raumsolltemp.

>Choisir mode de service

Abaissement temp.

Eau chaude sanitaire Paramètres

Operation mode ECS > Auto

Ballon ECS arrête à

Ballon ECS charge à Temp. ballon réelle

>Choisir mode de service

HK2 Programme horair

>Lu

HK2

1 00:00 24:00

Programme horair

>Lu

2 : :

1 00:00 24:00

>Lu

3 : :

2 : :

1 00:00 24:00

3 : :

>Choix bloc jour/semaine

2 : : 3 : :

>Choix bloc jour/semaine

20 ºC

15 ºC

60 ºC

44 ºC

51 ºC

20 ºC

15 ºC

Fig. 5.2 Ecrans du niveau de l'utilisateur

Eau chaude sanitaire Programme horair

>Lu 1 06:00 22:00 2 : : 3 : :

>Choix bloc jour/semaine

Pompe circulation Programme horair

>Lu 1 06:00 22:00 2 : : 3 : :

>Choix bloc jour/semaine

Programme vacances Pour système complet

Période vacances 1 >06.01.08 08.01.08 2 14.01.08 31.01.08 Temp. consigne

>Sélect. jour de démarrage

12 ºC

Valeurs principales 7

Date 21.04.08 Jour/semaine > Lu Heure 09:35

> Régler le jour / semaine

Paramètres codifié 8

No de code : > 0 0 0 0

Code standard :

1 0 0 0 >Régler chiffre

Paramètres codifiés uniquement

pour les installateurs

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0218

Utilisation 5

5.5 Ecrans du niveau utilisateur

Ci-dessous sont décrits et expliqués les différents écrans du panneau de commande.

Ecran affiché Description

Affichage graphique (écran principal)

Cet affichage montre l'état actuel du système. Celui-ci s'affiche chaque fois que vous n'actionnez pas le dispositif de réglage lors de l'affichage d'un autre écran.

Tabl. 5.1 Paramètres réglables au niveau de l'utilisateur

Température extérieure (ici : 10 °C)

Température d'entrée de la source de chaleur : sonde de température ; dans l'exemple 9 °C

Sous la flèche, la puissance de la source de chaleur (dans l'exemple 10 kW) est indiquée. Le degré de noircissement de la flèche représente le rendement énergétique de la pompe à chaleur dans l'état de service indiqué.

Il ne faut pas confondre la puissance de la source de chaleur et la puissance de chauffage. La puissance de chauffage correspond approximativement à la puissance de la source de chaleur + la puissance du compresseur.

Elle est entièrement remplie lorsque le compresseur ou le chauffage d'appoint électrique est en marche.

Les >>> à gauche et à droite clignotent lorsque le compresseur est en marche, extrait de l'énergie de l'environnement et alimente le système de chauffage.

Les >>> de droite clignotent dans le cas de l'alimentation du système de chauffage (p. ex. par le chauffage électrique d'appoint uniquement).

La pompe à chaleur est en mode « Chauffage ». La température de départ du chauffage est également affichée (dans l'exemple 30).

Ce symbole indique que le ballon d'eau chaude sanitaire est chauffé ou que la pompe à chaleur est prête à fonctionner. La température à l'intérieur du ballon d'eau chaude sanitaire s'affiche également.

Le symbole indique que la pompe à chaleur est en mode Refroidissement. Sous le symbole, la température du départ de chauffage est affichée (dans l'exemple 20 °C).

19Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

5 Utilisation

Ecran affiché Description

Ecran rendement énergétique

Indique la quantité d'énergie gagnée à partir de l'environnement pour chacun des douze mois de l'année en cours (bâton noir). Les bâtons transparents indiquent les mois à venir de l'année en cours, la hauteur du bâton indique correspond quant à elle au rendement enregistré le mois de l'année précédente (comparaison possible). Lors de la première mise en service, la hauteur des bâtons est égale à 0, aucune information n'ayant préalablement été enregistrée. L'échelle (4000 kWh dans l'exemple) s'adapte automatiquement à la valeur mensuelle la plus élevée. En haut à droite, la somme totale du rendement depuis la mise en fonctionnement est affichée (dans l'exemple : 13628 kWh).

Lu 21.04.08 16:49 1 Température départ

C.C. Pression circuit chauf-

fage Pression d'eau glycolée 1,4bar

C.C. : Comp. seul

Message d'avertissement Message d'avertissement

1,2bar

Le jour, la date, l'heure ainsi que la température de départ, la pression du circuit de chauffage et la pression de la source de chaleur sont

28°C

affichés.

T départ C.C. : Température de départ actuelle dans l'appareil. Pression circ. chau : Capteur de pression du circuit de chauffage Pression eau glycolée : Pression de la source de chaleur (capteur de

pression, circuit de source de chaleur, pression d'eau glycolée) C.C. : Comp. seul : ce message d'état indique l'état de service actuel. Les possibilités sont les suivantes : C.C. : Comp. seul C.C. : Comp+appoint C.C. : ZH seul C.C. : en attente WW : en attente ECS : comp. seul WW : ZH seul Délestage : ECS Délestage : Veille Mode accéléré Antigel C.Chauffage Antigel ballon ECS Protect. anti-légionnelles Antiblocage pompes Délestage Veille Purge Coupure suite à une erreur : Chauffag Coupure suite à une erreur : Chauffag Coupure suite à une erreur : WW Coupure suite à une erreur : WW Panne Coupure suite à une erreur : Arrêt temporaire CH Comp overrun WW Comp overrun Cooling & WW Temp. Ret. élevée

En cas d'état de service critique, un message d'avertissement est affiché sur les deux lignes d'écran du bas. Ces lignes sont vides lorsque l'état de service est normal.

Tabl. 5.1 Paramètres réglables au niveau utilisateur (suite)

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0220

Utilisation 5

Ecran affiché Description Réglage d'usine

HK2 Paramètres

Mode Chauffage

>Auto Val. consigne de jour 22°C

Abaissement temp. 15°C

> Sélection mode fonctionnement

La Val. consigne de jour est la température à la-

quelle le chauffage doit être réglé en mode „Chauffage“ ou pendant la plage horaire.

Remarque : Sélectionnez la valeur de consigne ambiante de telle sorte que la température soit juste suffisante pour votre confort personnel (p. ex. 20 °C). Tout degré supplémentaire impliquerait une augmentation de la consommation d'énergie annuelle d'environ 6 %.

La température d'abaissement est la température sur laquelle le chauffage est régulé au cours de la durée d'abaissement. Il est possible de régler une température d'abaissement propre à chaque circuit de chauffage.

Val. consigne de jour : 20°C

Temp. abaissement : 15°C

Le mode de fonctionnement réglé détermine dans quelles conditions le circuit de chauffage ou le circuit d'eau chaude affecté doit être régulé.

Les modes de fonctionnement suivants sont disponibles pour les circuits de chauffage : Auto : commutation du circuit de chauffage au terme d'un programme horaire réglable entre les modes de fonctionnement « Chauffage » et « Abaissement ». Eco : commutation du circuit de chauffage au terme d'un programme horaire réglable entre les modes de fonctionnement « Chauffage » et « Arrêt ». Le circuit de chauffage est alors éteint au cours de la durée de l'abaissement, si la fonction de protection contre le gel (qui dépend de la température extérieure) n'a pas été activée. Chauffage : le circuit de chauffage est régulé sur la température ambiante de consigne indépendamment d'un programme horaire réglable. Abaissement : le circuit de chauffage est régulé sur la température d'abaissement indépendamment d'un programme horaire réglable. Arrêt : le circuit de chauffage est arrêté si la fonction de protection contre le gel (qui dépend de la température extérieure) n'a pas été activée.

Remarque :

D'autres circuits de chauffage apparaissent si la configuration de l'installation le permet.

Tabl. 5.1 Paramètres réglables au niveau utilisateur (suite)

21Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

5 Utilisation

Ecran affiché Description Réglage d'usine

Eau chaude Paramètres

Mode WW Auto Auto

Temp. d'eau chaude max.

Temp. d'eau chaude min.

Température du ballon réelle

> Sélection température consigne

60°C 60°C

44°C 44°C

51°C 51°C

Pour les ballons d'eau chaude sanitaire raccordés et

le circuit de circulation, les modes de fonctionnement Auto, Marche et Arrêt sont possibles.

La température maximale d'eau chaude sanitaire indique jusqu'à quelle température le ballon d'eau chaude sanitaire doit être chauffé. La température minimale d'eau chaude sanitaire indique une valeur limite ; si la température du ballon est inférieure à cette dernière, cela entraîne le chauffage du ballon. Remarque : la température maximale d'eau chaude ne s'affiche que si le chauffage électrique d'appoint pour la production d'eau chaude est débloqué. Sans chauffage électrique d'appoint, la coupure de régulation du capteur de pression du circuit frigorifique limite la température finale de l'eau chaude sanitaire qui n'est donc pas réglable ! Température du ballon réelle : température à l'intérieur du ballon d'eau chaude sanitaire.

Nous recommandons une production d'eau chaude sanitaire sans chauffage électrique d'appoint. Cela permet de fixer la température d'eau chaude sanitaire maximale par le biais de la coupure de haute pression dans le circuit frigorifique de la pompe à chaleur. Cette coupure correspond à une température d'eau chaude sanitaire maximale d'environ 58 °C. Pour minimiser au maximum les démarrages de la pompe à chaleur, sélectionner une température d'eau minimale qui soit la plus basse possible.

Température minimale d'eau chaude 44 °C

HK2 Programme horaire > Lun

1 00:00 24:00 2: : 3: :

> Sélection bloc jour/semaine

Le menu HK2 : programmes horaires permet de

régler les temps de chauffage de chaque circuit. Vous avez la possibilité d'enregistrer jusqu'à trois durées de chauffage par jour/par bloc. La régulation s'effectue sur la courbe de chauffage et sur la température ambiante de consigne réglée.

En fonction de la convention passée avec l'exploitant du réseau de distribution, ou de la conception de la maison, il est possible de renoncer des périodes d'abaissement. Les exploitants du réseau de distribution proposent leurs propres tarifs, avantageux, pour les pompes à chaleur. Pour des raisons économiques, il peut être intéressant d'utiliser le courant de nuit plus avantageux. Concernant les maisons à bas profil énergétique (norme en Allemagne à partir du 1er février 2002 : ordonnance sur les économies d'énergie), il est possible de renoncer à un abaissement de la température ambiante en raison des pertes de chaleur minimes de la maison. La température d'abaissement souhaitée doit être réglée dans le menu 2.

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0222

Lu. – Di. 0h00 – 24h00

Tabl. 5.1 Paramètres réglables au niveau de l'utilisateur (suite)

Utilisation 5

Ecran affiché Description Réglage d'usine

Eau chaude Programme horaire

> Lun

1 06:00 22:00 2: : 3: :

> Sélection bloc jour/semaine

Le menu E.C.S. : programmes horaires permet de

régler les temps de chauffage du ballon d'eau chaude sanitaire. Vous avez la possibilité d'enregistrer jusqu'à trois durées de chauffage par jour/par bloc.

La préparation d'eau chaude doit être activée uniquement aux moments où de l'eau chaude est réellement puisée. Veuillez régler cette programmation selon vos besoins minimums. Exemple pour les personnes exerçant une activité professionnelle : une première plage horaire de 6 à 8 h et une seconde de 17 à 23 h peut permettre de réduire la consommation d'énergie par la production d'eau chaude sanitaire.

Lu. – Ve. 6:00 – 22:00 h

Sa. 7:30 – 23:30 h

Di. 7:30 – 22:00 h

Pompe circulation Programme horaire

> Lun

1 06:00 22:00 2: : 3: :

> Sélection bloc jour/semaine

Le menu Pompe de circulation : programmes ho-

raires permet de régler les heures de service de la pompe de circulation Vous avez la possibilité d'enregistrer jusqu'à trois durées de chauffage par jour/par bloc. Si le mode Eau chaude sanitaire (voir menu réglé sur „MARCHE“, la pompe de circulation fonctionne en continu.

Le programme horaire de la pompe de circulation doit correspondre au programme horaire de l'eau chaude et les plages horaires peuvent, si nécessaire, encore être réduites Si la température d'eau chaude souhaitée est atteinte suffisamment rapidement sans que la pompe de circulation ne soit activée, celle-ci peut être désactivée. Il est également possible d'activer la pompe de circulation sur une courte durée via des interrupteurs électroniques situés à proximité des points de puisage et raccordés à la pompe à chaleur (principe de la minuterie de l'éclairage de la cage d'escalier). Les durées de fonctionnement de la pompe de circulation peuvent ainsi être adaptées le mieux possible au besoin réel. Consultez également votre installateur sanitaire.

3) est

Lu. – Ve. 6:00 – 22:00 h

Sa. 7:30 – 23:30 h

Di. 7:30 – 22:00 h

Tabl. 5.1 Paramètres réglables au niveau de l'utilisateur (suite)

23Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

5 Utilisation

Ecran affiché Description Réglage d'usine

Programme vacances Pour système complet

Périodes

1 >06.01.08 08.01.08 2 14.01.08 30.01.08

Temp. consigne 12°C >Sélect. jour de démarrage

Pour le régulateur et tous les composants système

raccordés, il est possible de programmer deux périodes de vacances avec une indication de date. Vous pouvez également régler la température ambiante de consigne souhaitée, c'est-à-dire sans avoir à tenir compte d'un programme horaire. A l'issue de la période de vacances, le régulateur commute à nouveau automatiquement sur le mode de fonctionnement sélectionné auparavant. L'activation du programme de vacances n'est possible que dans les modes Auto et Eco. Les circuits de chargement du ballon ou les circuits de la pompe de circulation raccordés passent automatiquement en mode ARRÊT au cours du programme de vacances.

Les circuits de chargement du ballon ou les circuits de la pompe de circulation raccordés passent automatiquement en mode ARRÊT au cours du programme de vacances. Les absences plus longues se règlent dans l'écran « Programmation vacances ». La température de consigne sélectionnée pour cette période doit être la plus basse possible. La production d'eau chaude sanitaire ne fonctionne pas durant cette période.

Période 1 :

01.01.2003 –

01.01.2003

Période 2 :

01.01.2003 –

01.01.2003

Température de consigne : 15 °C

Valeurs principales

Date 21.04.08 Jour/se-

maine Heure 09:35

>Valeurs configurables

Paramètres codifié

N° de code :

> réglage chiffre

> 0 0 0 0

Dans le menu Données de base, vous pouvez régler

la date actuelle, le jour/semaine et (si le signal DCF n'est pas disponible) l'heure actuelle pour le régulateur. Ces réglages influencent tous les composants raccordés du système.

Pour accéder à l'interface protégée (niveau installa-

teur), le code d'accès correspondant doit être saisi. Appuyez une fois sur le dispositif de réglage lire les paramètres de réglage sans entrer de code. Vous pouvez ensuite lire tous les paramètres codifiés en tournant le dispositif de réglage

mais vous ne pouvez pas les modifier. En tant qu'utilisateur, vous pouvez visualiser tous les menus des paramètres codifiés sans entrer de code, mais vous ne pouvez pas les modifier.

Attention ! N'essayez pas d'accéder aux paramètres codifiés en saisissant des données quelconques. Toute modification intempestive des paramètres spécifiques à l'installation peuvent occasionner des pannes ou des dommages à la pompe à chaleur.

pour

Tabl. 5.1 Paramètres réglables au niveau utilisateur (suite)

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0224

5.6 Fonctions spéciales

La sélection des fonctions spéciales est possible dans l'écran principal. Pour cela, appuyez sur le dispositif de réglage gauche

. Pour modifier les paramètres, vous devez tourner le dispositif de réglage.

Vous pouvez sélectionner les fonc-

tions spéciales suivantes :

• Fonction Economie : appuyez 1 fois sur le dispositif de

réglage.

• Fonction Arrêt occasionnel : appuyez 2 fois sur le dis-

positif de réglage.

• Alimentation unique du ballon : appuyez 3 fois sur le

dispositif de réglage

• Mode Refroidissement : appuyez 4 fois sur le dispositif

de réglage.

Pour activer une des fonctions, il suffit de la sélectionner. La fonction Economie requiert la saisie supplémentaire de l'heure jusqu'à laquelle la fonction Economie doit être valable (régulation sur la température d'abaissement).

Utilisation 5

L'affiche de base apparaît soit après la fin de la fonction (temps atteint) ou en appuyant à nouveau sur le régulateur.

Ecran affiché Description

Me 16.02.08 9:35

Fonction économie : Avec la fonction Economie, vous pouvez réduire les durées de chauf-

Mode économique activé

fage pendant une plage horaire réglable.

Saisir l'heure de fin de la fonction Economie au format hh:mm (heure: minute).

>Choix de l'heure d'arrêt

Me 16.02.08 9:35

Fonction Arrêt occasionnel : La fonction Arrêt occasionnel vous permet de poursuivre les durées

Mode Arrêt occasionnel activé

de chauffage et d’eau chaude sanitaire jusqu'au prochain début de chauffage, sans période de coupure. Vous pouvez utiliser cette fonction uniquement pour les circuits de chauffage ou les circuits d'eau chaude, pour lesquels le mode "Auto" ou "ECO" est réglé.

Me 16.02.08 9:35

Chargement unique du ballon : cette fonction vous permet de charger le ballon de WW une fois et ce

Exceptionnel Chargement ballon activé

indépendamment du programme en cours.

Tabl. 5.2 Fonctions spéciales

25Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

5 Utilisation

Ecran affiché Description

Me 16.02.08 9:35

Mode Refroidissement :

Durée de refroidissement : ARRET/1 jusqu'à 99 jours.

Fonction de refroidissement activée pour

Tabl. 5.2 Fonctions spéciales (suite)

> 3 jours

Si le mode Refroidissement est activé, – le symbole de la glace est affiché à l'écran.

• Restaurer les réglages d'usine : Maintenir le dispositif

de réglage

et le dispositif de réglage simultanément enfoncés pendant plus de 5 secondes. Vous pouvez ensuite choisir de restaurer les paramètres du réglage usine soit uniquement pour les programmes horaires, soit pour l'ensemble des fonctions.

Ecran affiché Description

Me 21.04.08 9:35

Réglage d'usine Interrompre NON/OUI Programme horaire NON/OUI Tout NON/OUI >Valeurs configurables

Les réglages d'usine sont restaurés.

Attention ! Confiez la restauration des réglages d'usine à l'installateur spécialisé. Les réglages spécifiques à l'installation sont restaurés. Il peut arriver que l'installation s'arrête. L'installation ne risque alors pas d'être endommagée.

Appuyez simultanément sur les deux dispositifs de réglage pendant au moins 5 secondes pour appeler le menu Réglage d'usine.

Tabl. 5.3 Restauration des réglages d'usine

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0226

Utilisation 5

5.7 Mise en service de la pompe à chaleur

La mise en fonctionnement de votre pompe à chaleur est effectuée après l'installation par votre installateur sanitaire. Une nouvelle mise en service est inutile si votre pompe à chaleur s'est mise hors secteur de façon incontrôlée en raison d'une chute de tension (panne de courant, fusible défectueux ou désactivé). La pompe à chaleur geoTHERM dispose d'une fonction de réinitialisation automatique, c'est-à-dire qu'elle retourne automatiquement à son état initial, à condition de ne pas être en dérangement. Comment procéder en cas de panne : cf. chap.

5.10.

5.8 Mise à l'arrêt de la pompe à chaleur

La désactivation de la pompe à chaleur n'est possible qu'avec la console de commande, étant donné que le chauffage et la production d'eau chaude sanitaire se désactivent dans les menus correspondants (cf. chap. 5.4, Ecrans du niveau de l'utilisateur).

Remarque !

Désactivez le fusible de votre installati-

5.9 Inspection

Une inspection/un entretien annuel de l'appareil par un spécialiste sont nécessaires pour garantir fonctionnement et fiabilité ainsi que longévité.

Afin de garantir la longévité de toutes les fonctionnalités de l'appareil Vaillant et de ne pas modifier l'état de série certifié, seules les véritables pièces de rechange Vaillant sont autorisées pour l'entretien et/ou la remise en état ! Les catalogues en vigueur des pièces de rechange contiennent les pièces éventuellement requises. Pour obtenir des informations supplémentaires, veuillez vous adresser au service après-vente Vaillant.

on de chauffage s'il s'avère nécessaire de mettre l'installation de pompe à chaleur complètement hors secteur.

Danger !

Si les inspections / les entretiens ne sont pas effectués, il existe des risques de dommages du matériel et des personnes. Seul un professionnel agréé est habilité à inspecter, entretenir et réparer les installations.

5.10 Elimination et diagnostic de panne

5.10.1 Messages d'erreurs sur le régulateur

Les messages d'erreurs s'affichent à l'écran env. 20 sec. après l'apparition des erreurs et sont enregistrés dans l'historique des pannes du régulateur si l'erreur est présente pendant env. 3 min., où l'installateur peut les appeler ultérieurement.

Historique de pannes

Numéro de la panne >1 Code de la panne 41

16.02.08 07:18 erreur Sonde T3 source de chaleur

Fig. 5.3 Message d'erreur dans l'historique des pannes du menu

C13

Les types de pannes suivants peuvent être rencontrés lors du réglage des pompes à chaleur geoTHERM : – panne des composants qui sont raccordés via l'eBUS. – Coupure provisoire

La pompe à chaleur reste en fonctionnement. L'erreur s'affiche et disparaît automatiquement quand la cause de l'erreur est éliminée.

– Désactivation pour cause d'erreurs

La pompe à chaleur est désactivée. Elle peut être redémarrée après élimination de la cause de l'erreur par l'installateur spécialisé et après remise à zéro des erreurs.

– De plus, d'autres erreurs/pannes peuvent se produire

sur l'appareil ou l'installation.

Attention !

Panne sur la pompe à chaleur !

Prévenez immédiatement votre société d'installation si des messages d'erreur non répertoriés dans les tableaux 5.7 à

5.4 s'affichent à l'écran de la console de commande. N'essayez pas d'éliminer seul la cause de la panne.

Remarque !

Seul un professionnel est habilité à remédier aux pannes suivantes. Consultez votre installateur sanitaire ou le service après-vente Vaillant si vous n'êtes pas certain de pouvoir éliminer seul la cause de la panne ou si celle-ci se répète.

27Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

6 Garantie constructeur

5.10.2 Activation du mode de secours

L'installateur a la possibilité — en fonction du type de panne — d'effectuer un réglage permettant à la pompe de continuer de fonctionner sur un mode de secours (par le biais du chauffage électrique d'appoint intégré) jusqu'à élimination de la panne et cela, pour le mode chauffage (affichage « Chauffage prioritaire »), le mode eau chaude sanitaire (affichage « Eau chaude sanitaire prioritaire ») ou les deux (affichage « Chauffage prioritaire/Eau chaude sanitaire prioritaire ») ; cf. colonne « Mode de secours » des tableaux ci-dessous.

5.10.3 Erreurs/pannes que vous pouvez éliminer

Signes de pannes Cause possible

Bruits dans le circuit de chauffage.

Tabl. 5.4 Autres anomalies

Impuretés dans le circuit de chauffage. Pompe défectueuse. Air dans le circuit de chauffage

Mesures d'élimination

Purgez le circuit de chauffage.

5.10.4 Messages d'avertissement

Les messages d'avertissement suivants n'occasionnent pas de panne pendant le fonctionnement de la pompe à chaleur. La pompe à chaleur n'est pas désactivée. Relevez les codes et textes d'erreur et soumettez-les à l'installateur spécialisé lors de la prochaine inspection.

Code de la panne

26 Côté pression compresseur surchauffe 36 Pression de l'eau glycolée trop faible

Tabl. 5.5 Messages d'avertissement, pas de coupure

Texte d'erreur/description

5.10.5 Pannes temporaires

La pompe à chaleur est arrêtée provisoirement et redémarre automatiquement quand la cause de l'erreur a été éliminée. Selon l'erreur, la pompe à chaleur se remet automatiquement en marche après 5 ou 60 minutes. Relevez les codes et textes d'erreur et soumettez-les à l'installateur spécialisé lors de la prochaine inspection.

Code de la panne

20 Protection antigel surveillance sortie de la source

22 Protection antigel surveillance sortie de la source

27 La pression de l'agent frigorifique est trop élevée

28 Pression de l'agent frigorifique trop faible

29 Pression du fluide frigorigène hors de la plage

Texte d'erreur/description

Différence de température de la source de chaleur > valeur réglée "Diff. temp. T3 T8" Ce message d'erreur est désactivé par défaut et peut être activé uniquement via le paramètre vrDIALOG "Diff. temp. T3 T8" (différence de 20 K = désactivé).

Température de la sortie de la source de chaleur trop basse (<Paramètre Protection antigel dans le menu A4)

Le manocontact de haute pression intégré s'est déclenché à 30 bars (g).

La pompe à chaleur peut redémarrer au plus tôt après un temps d'attente de 60 min.

Le manocontact de haute pression intégré s'est déclenché à 1,25 bar (g).

Si l'erreur se produit deux fois de suite, la pompe à chaleur peut redémarrer au plus tôt après un temps d'attente de 60 min.

Tabl. 5.6 Pannes temporaires

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0228

5.10.6 Panne

Des erreurs provoquant l'arrêt de la pompe à chaleur peuvent se produire.

Code de la panne

32 Panne sonde T8 source de chaleur

33 Erreur capteur de pression du circuit de

34 Erreur capteur de pression pour l'eau

40 Panne sonde sortie comp.T1

Texte d'erreur/description

Court-circuit dans la sonde

chauffage

Court-circuit dans le capteur de pression

glycolée

Court-circuit dans le capteur de pression

Court-circuit dans la sonde

Mode de secours

possible

Annexes 7

Code de la panne

72 Température de départ trop élevée

81 La pression de l'agent frigorifique est

83 Pression fluide frigorigène trop basse,

84 Pression de l'agent frigorifique hors de

Texte d'erreur/description

pour le chauffage au sol

La température de départ dépasse pendant plus de 15 minutes une valeur déterminée (temp. HK max. + hystérésis compr. + 2 K).

trop élevée

L'erreur 27 s'est produit trois fois de suite

vérifier la source de chaleur

L'erreur 28 s'est produit trois fois de suite

la plage

Mode de secours

possible

41 Panne sonde entrée d'air T3

Court-circuit dans la sonde

42 Panne sonde retour Pompe à Chaleur

Court-circuit dans la sonde

43 Panne sonde départ Pompe à Chaleur

Court-circuit dans la sonde

44 Erreur sonde extérieure AF

Court-circuit dans la sonde

45 Panne sonde ballon SP

Court-circuit dans la sonde

46 Panne sonde départ VF1

Court-circuit dans la sonde

47 Panne sonde retour RF1

Court-circuit dans la sonde

48 Panne sonde départ VF2

Court-circuit dans la sonde

52 Les sondes ne correspondent pas au

plan hydraulique

60 Protection antigel surveillance sortie de

la source

L'erreur 20 s'est produit trois fois de suite

62 Protection antigel surveillance sortie de

la source

possible

Mode E.C.S. possible

possible

L'erreur 29 s'est produit trois fois de

90 Pression de l'installation de chauffage

91 Pression d'eau glycolée trop basse

96 Erreur capteur de pression

97 Panne de tension

Tabl. 5.7 Coupure suite à une erreur (suite)

suite

trop faible

Pression <0,5 bar La pompe à chaleur s'arrête puis se remet automatiquement en marche si la pression dépasse 0,7 bar.

possible

Pression <0,2 bar La pompe à chaleur s'arrête et se met automatiquement en marche si la pression dépasse 0,4 bar.

possible Agent frigorifique Court-circuit dans le capteur de pression

possible Compresseur

• Contactez un installateur spécialisé.

Remarque !

Seul un installateur spécialisé peut éli-

miner la cause de l'erreur et remettre à zéro le code d'erreur.

Une fois que l'installateur spécialisé a éliminé la cause de l'erreur et remis l'erreur à zéro, il peut remettre la pompe à chaleur en service.

L'erreur 22 s'est produit trois fois de suite

Tabl. 5.7 Désactivation pour cause d'erreurs

29Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

7 Annexe

6 Garantie constructeur

Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78). Pour bénéficier de la garantie légale de deux ans, l’appareil doit impérativement être installé par un professionnel qualifié, suivant les règles de l’art et normes en vigueur. La garantie est exclue si les incidents sont consécutifs à une utilisation non conforme de notre matériel et en particulier en cas d’erreurs de branchement, de montage ou de défaut d’entretien. Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié dès la première année d’utilisation (circulaire ministérielle du 09/08/78 -JO du 13/09/78).

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0230

Annexes 7

7 Annexe

7.1 Caractéristiques techniques

Attention

Désignation Unité VWS 63/2 230 V VWS 83/2 230 V VWS 103/2 230V

Référence d'article - 0010005504 0010005505 0010005506 Hauteur sans raccords

Largeur Profondeur sans colonne Profondeur avec colonne

Poids total

- Avec emballage

- Sans emballage

- Opérationnel

- Poids de transport

- Module du ballon d'eau chaude sanitaire

- Module de la pompe à chaleur Tension nominale

- Circuit de chauffage/ventilateur

- Circuit de commande

- Chauffage d'appoint Fusible, passif

- Alimentation par le réseau non bloquée Mode alternatif (état à la livraison 4 kW) A Fonctionnement parallèle A Alimentation à deux circuits au tarif

pompe à chaleur

- Compresseur individuel

- Chauffage d'appoint 2/4 kW individuel Alimentation à deux circuits au tarif spécial

- Mode alternatif (état à la livraison 4 kW) Mode parallèle

- Pompes et régulateur Courant de démarrage

- Sans limiteur de courant de démarrage

- Avec limiteur de courant de démarrageAA Puissance de mesure

- Min. pour B-5W35

- Max. pour B20W60

- Chauffage d'appoint

Le R 407 C est un fluide frigorigène sans chlore sans influence sur la couche d'ozone. Mais les services d'entretien après-vente sur le circuit d'agent frigorifique ne doivent être réalisés que par des professionnels homologués.

mm mm mm mm

kg kg kg

kg kg

A A

kW kW kW

231 216

402

100 106

16/20 25/25

25/35 35/50

16/20

25/35

<45

2,8

2/4

1,4

1800

600 650 840

239 224

411

100

114

1/N/PE 230 V 50 Hz 1/N/PE 230 V 50 Hz 1/N/PE 230 V 50 Hz

16/20

25/25 25/25

35/50

<45

1,9 4,0 2/4

242 227

415

100

117

16/20

35/50

<45

2,4 4,9

2/4

Type de protection EN 60529 - IP 20 Raccord hydraulique

- Chauffage départ et retour

- Source de chaleur départ et retour

- Eau froide/eau chaude

Tabl. 7.1 Caractéristiques techniques

mm mm mm

G 1 1/4", Ø 28 G 1 1/4", Ø 28

R 3/4"

31Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

Désignation Unité VWS 63/2 230 V VWS 83/2 230 V VWS 103/2 230V

Ballon d'eau chaude sanitaire intégré

- Contenu

- Pression de fonctionnement max.

- Température max. avec pompe à chaleur

l MPa (bar) °C °C

175

1 (10)

Circuit de la source de chaleur (circuit d'eau glycolée)

- Type d'eau glycolée

- Pression de fonctionnement max.

- Température d'entrée min.

MPa (bar) °C °C

Ethylène glycol 30 %

0,3 (3)

-10 20

- Température d'entrée max.

- Débit volumique nominal dT 3K

- Hauteur de refoulement résiduelle dT 3K

- Débit volumique nominal dT 4K

l/h mbar l/h mbar W

1453

335

1090

433

132

1936

277

1452

397

132

2530

216

1898

398

195

Circuit Chauffage Central

- Pression de fonctionnement max.

- Température de départ min.

- Température de départ max.

- Débit volumique nominal dT 5K

- Hauteur de refoulement résiduelle dT 5K

- Débit volumique nominal dT 10K

MPa (bar) °C °C l/h mbar l/h mbar W

1061 386

517

490

0,3 (3)

25 62

1375

324 697 460

1803

399 848 580

132

Circuit de refroidis.

- Type d'agent frigorifique - R 407 C

- Quantité

- Nombre de tours vanne EX

- Surpression de fonctionnement admissible

- Type de compresseur

- Huile

MPa (bar)

1,9

9,0

2,2

9,0

2,05

9,0

2,9 (29)

Scroll Ester

1,3 1,45 1,45

Caractéristiques relatives à la puissance pompe à chaleur

B0W35 dT5

- Puissance de chauffage

- Puissance absorbée

kW kW

6,0

1,4

4,2

8,1

1,9 4,2

- Facteur de puissance/COP

B5W55

- Puissance de chauffage

- Puissance absorbée

Puissance maximale refroidissement

kW kW

6,3

2,1

3,0

8,6 2,8 3,0

kW 3,8 5,0 6,2 passif dans les conditions suivantes : départ chauffage = 18 °C et Puissance acoustique dbA 48 49 50

En conformité avec consignes de sécurité

- Marquage CE Directive relative aux appareils à basse tension 73/23/CEE Directive CEM 89/336/CEE EN 60335 ISO 5149

Tabl. 7.1 Caractéristiques techniques (suite)

10,5

2,5 4,2

10,8

3,5

3,1

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0232

7.2 Plaque signalétique

La plaque signalétique de la pompe à chaleur geoTHERM exclusiv se trouve à l'intérieur, sur la tôle du fond de l'appareil. Une désignation se trouve également en haut, sur l'habillage avant (cf. fig. 4.3, réf. 2).

Signification des symboles de la plaque signalétique

Tension assignée compresseur

Tension assignée pompes + régulateur

Vaillant GmbH Remscheid / Germany

Serial-No. 21054500100028300006000001N1

VWS 63/2 230 V

IT FR NO LV LT EE ES UK

16 A

COP B0/W35 COP B5/W55

B0/W35 B5/W55

21054500100028300006000001N4

Fig. 7.1 Exemple de plaque signalétique

IP 20

1/N/PE 230V 50Hz

6,8 kW

2,8 kW

2 / 4 kW

< 45 A

175 I

1 (10) MPa (bar)

R407 C 1,9 kg 2,9 (29) MPa (bar)

4,2

3,0

6,0 kW

6,3 kW

16 A

COP B0/W35

COP B5/W55

B0/W35

B5/W55

Tension assignée chauffage d'appoint

Puissance assignée maximale

Puissance assignée compresseur, pompes et régulateur

Puissance assignée chauffage d'appoint

Courant de démarrage sans limiteur

Courant de démarrage avec limiteur

Contenu du réservoir d'eau sanitaire

Surpression de calcul autorisée

Type d'agent frigorifique

Quantité de remplissage

Surpression de calcul autorisée Coefficient de performance par

température d'eau glycolée de 0 °C et de départ du chauffage de 35 °C

Coefficient de performance pour une température d'eau glycolée de 5 °C et de départ du chauffage de 55 °C

Puissance de chauffage par température d'eau glycolée de 0 °C et de départ du chauffage de 35 °C

Puissance de chauffage pour une température d'eau glycolée de 5 °C et de départ du chauffage de 55 °C

Marquage CE

Marquage VDE/GS

Lisez la notice d'emploi et d'installation !

Type de protection contre l'humidité

A l'issue de la période d'utilisation, éliminez l'appareil en conformité avec la réglementation (pas dans les ordures ménagères).

33Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

21054500100028300006000001N4

Numéro de série (Serial Number)

Tabl. 7.2 Explication des symboles

Notice d'emploi geoTHERM exclusiv VWS 0020046303_0234

35Notice d'emploi geoTHERM exclusiv VWS 0020046303_02

0020046303_02 FR 082008

VAILLANT geoTHERM VWS exclusiv User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
