Für den Betreiber/Für den Fachhandwerker
Beiblatt zur Bedienungs- und Installationsanleitung
geoTHERM
VWS
Inhaltsverzeichnis
Hinweise zur Dokumentation ..................................... 2
Gültigkeit der Anleitung .......................................... 2
Bedienungsanleitung ................................................... 2
Zusatz zum Kapitel Reglerbeschreibung ............ 2
Automatische Kühlungsregelung .......................... 2
Zusatz zum Kapitel Displays der Betreiber-
ebene ............................................................................ 5
Installationsanleitung ................................................. 6
Zusatz zum Kapitel Displays der Codeebene..... 6
Zusatz zum Kapitel Mit vrDIALOG 810/2
einstellbare Parameter ............................................ 6
DE, AT,
DE, BEDE
CH
Page 4
Hinweise zur Dokumentation
Bedienungsanleitung
Hinweise zur Dokumentation
Gültigkeit der Anleitung
Dieses Beiblatt zur Bedienungs- und Installationsanleitung gilt ausschließlich für die in der nachfolgenden Tabelle genannten Vaillant Geräte.
Typ Gerät Artikelnummer
geoTHERM
VWS 220/2 0010002797
VWS 300/2 0010002798
VWS 380/2 0010002799
VWS 460/2 0010002800
geoTHERM plus
VWS 64/2 0010005858
VWS 84/2 0010005859
VWS 104/2 0010005860
geoTHERM exclusiv, 400 V
VWS 63/2 0010002786
VWS 83/2 0010002787
VWS 103/2 0010002788
Tab. 1 Geräte und Artikelnummern
Bedienungsanleitung
Zusatz zum Kapitel Reglerbeschreibung
Kühlen:
Ist die aktuelle Außentemperatur größer als die eingestellte AT-Abschaltgrenze und ist der Mittelwert der Außentemperatur größer als die eingestellte Kühlstartgrenze, wechselt die Wärmepumpe in den Kühlbetrieb.
Um ein direktes, energetisch nicht sinnvolles Wechseln
zwischen Heizen und Kühlen zu vermeiden, erfolgt der
Übergang immer über eine dazwischenliegende Bereitschaftszeit.
Für den Übergang:
Heizen
Bereitschaft Kühlen
beträgt die Bereitschaftszeit mindestens sechs Stunden.
In dieser Bereitschaftszeit müssen die Bedingungen für
das Heizen (= Außentemperatur kontinuierlich unterhalb
der einstellbaren AT-Abschaltgrenze) nicht gegeben
sein.
Für den Übergang:
Kühlen
Bereitschaft Heizen
muss die Heizbedingung bereits sechs Stunden lang
kontinuierlich gegeben sein. Daraufhin folgt eine Bereitschaftszeit von mindestens sechs Stunden, während dieser Zeit muss die Bedingung für das Heizen ebenfalls
kontinuierlich erfüllt sein, bevor in den Heizbetrieb gewechselt wird.
Damit ergeben sich die Gesamtübergangsbedingungen
für die erläuterten Übergänge:
Automatische Kühlungsregelung
Die automatische Kühlungsregelung wird nur für einen
eingestellten Hydraulikplan größer vier ausgeführt und
wenn die Wärmepumpe den Kühlbetrieb unterstützt.
Die Reglung schaltet die Wärmepumpe außentemperaturabhängig für das Heizen oder das Kühlen frei. Hier wird
für den Heizbetrieb die aktuelle Außentemperatur betrachtet, während für den Kühlbetrieb der 24-stündige
Mittelwert der Außentemperatur relevant ist.
Dabei gelten die im Folgenden beschriebenen Bedingungen.
Heizen:
Bei einer Außentemperatur unterhalb der einstellbaren
AT-Abschaltgrenze wird der Heizbetrieb freigegeben.
Bereitschaft:
Die Wärmepumpe verbleibt in Bereitschaft, wenn Heizund Kühlbedingungen nicht erfüllt sind oder in den
Übergangszeiten von Heizen nach Kühlen bzw. Kühlen
nach Heizen.
Für die Übergänge:
Heizen
Kühlen
Bereitschaft Heizen
Bereitschaft Kühlen
werden die Mindestzeiten für den Außentemperaturwert
gegenüber der AT-Abschaltgrenze nicht berücksichtigt.
Beiblatt zur Bedienungs- und Installationsanleitung geoTHERM VWS 0020071928_022
Page 5
Der letzte Modus war Heizen
UND
Außentemperatur < AT-Abschaltgrenze
Bedienungsanleitung
Heizen
ODER
Der letzte Modus war Kühlen
UND
Außentemperatur < AT-Abschaltgrenze
für sechs aufeinander folgende Stunden
Außentemperatur < AT-Abschaltgrenze
für sechs aufeinander folgenden Stunden
ODER
24h Mittelwert der Außentemperatur
<
Kühlstarttemperatur
Bereitschaft
Kühlen
Außentemperatur > = AT-Abschaltgrenze
Der letzte Modus war Kühlen
ODER
Außentemperatur > = AT-Abschaltgrenze
für sechs aufeinander folgenden Stunden
UND
Außentemperatur > = AT-Abschaltgrenze
24h Mittelwert der Außentemperatur
> =
Kühlstarttemperatur
UND

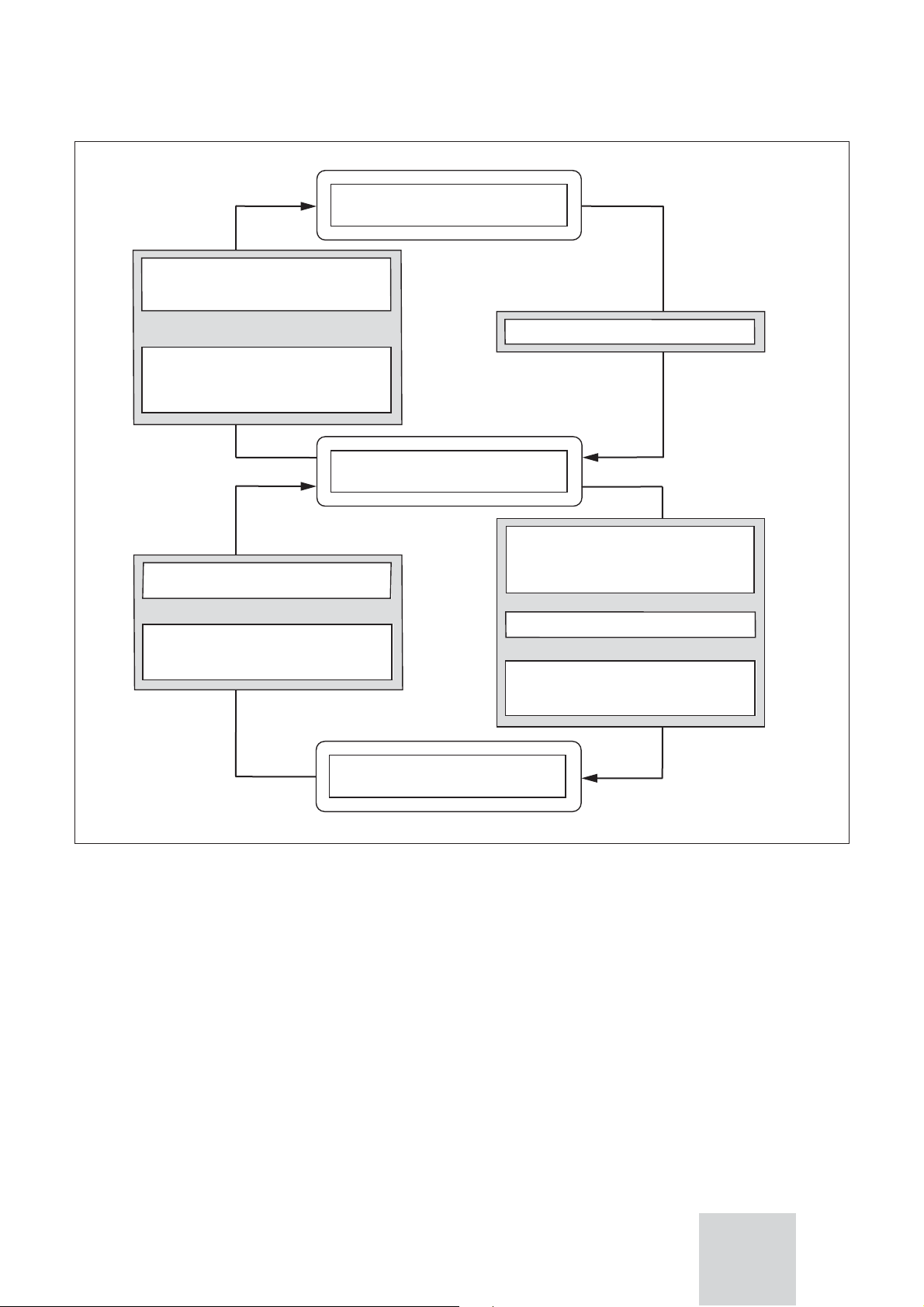

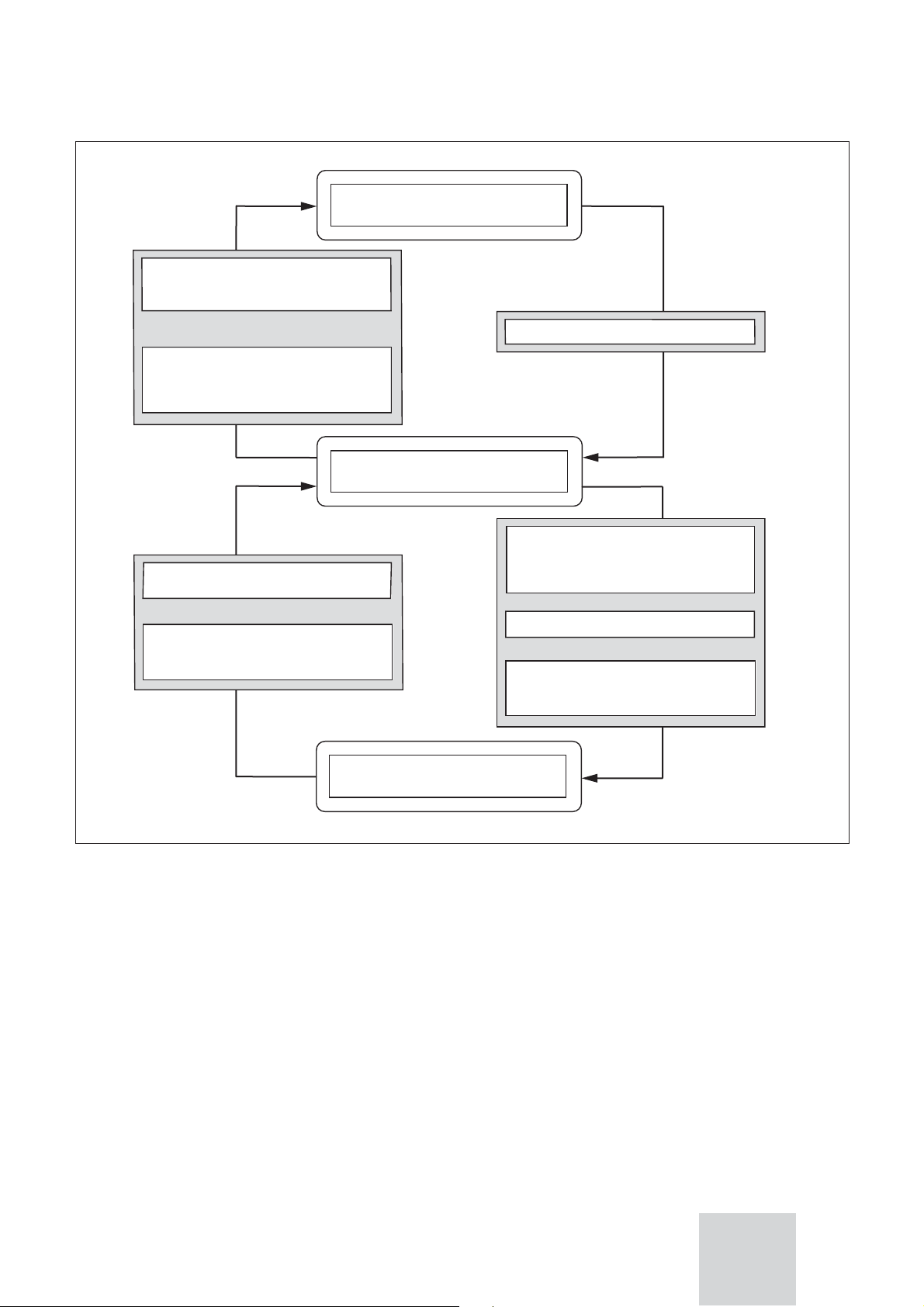

Abb. 1 Übergangsschema
DE, BEDE
CH
3Beiblatt zur Bedienungs- und Installationsanleitung geoTHERM VWS 0020071928_02 DE, AT,
Page 6
Bedienungsanleitung
Heizen
Bereitschaft
Kühlen
1
Betriebsmodus
2
3
35 ˚C
Temperaturverläufe
30 ˚C
25 ˚C
20 ˚C
15 ˚C
10 ˚C
5 ˚C
11.07.2007

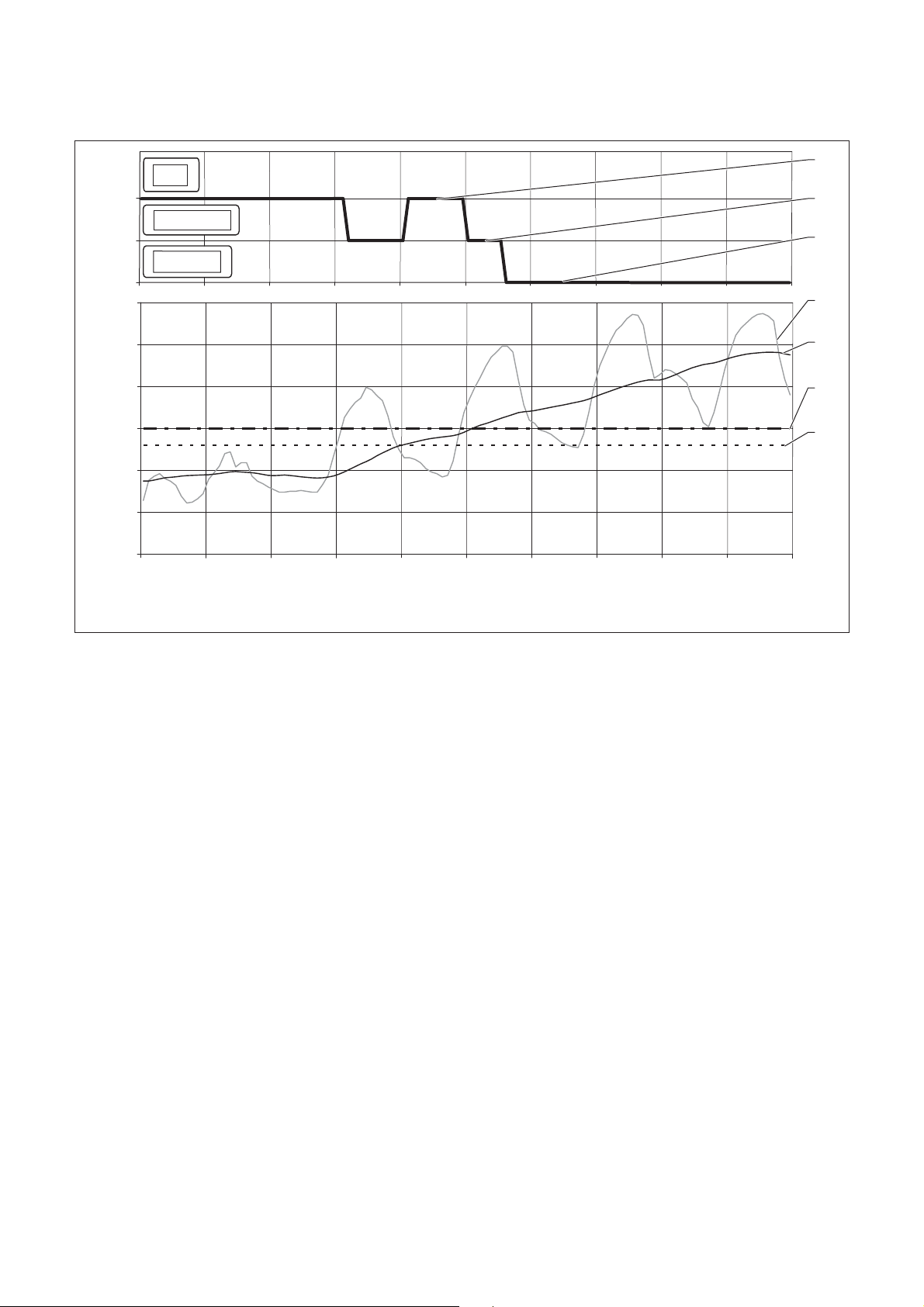

Abb. 2 Beispiel für eine außentemperaturabhängige
Umschaltung zwischen Heizen und Kühlen
Legende:
1 Betriebsmodus - Heizen
2 Betriebsmodus - Bereitschaft
3 Betriebsmodus - Kühlen
4 Außentemperatur
5 24h-Mittelwert
6 Kühlstartgrenze
7 AT-Abschaltgrenze
12.07.2007
13.07.2007
14.07.2007
4
5
6
7
15.07.2007
Beiblatt zur Bedienungs- und Installationsanleitung geoTHERM VWS 0020071928_024
Page 7
Bedienungsanleitung
Zusatz zum Kapitel Displays der Betreiberebene
Für die automatische Kühlung werden zwei zusätzliche
Displays angezeigt, sofern die Regelung entsprechend
der Installationsanleitung für die Kühlung konfiguriert
wurde.
Angezeigtes Display Beschreibung Werkseinstellung
HK2
Parameter Kühlen
Betriebsart >Auto
AT-Abschaltgrenze 20°C
ØAT 24h Kühlen Start 23°C
ØAT 24h Kühlen aktuell 21°C
Bereitschaft
Die eingestellte Betriebsart legt fest, unter welchen
3
Bedingungen der zugeordnete Heizkreis geregelt
werden soll.
Für Heizkreise stehen folgende Betriebsarten zur
Verfügung:
Auto: Der Betrieb des Heizkreises wechselt nach
einem einstellbaren Zeitprogramm zwischen den Betriebsarten Kühlen und Aus.
Kühlen: Der Heizkreis wird unabhängig von einem
einstellbaren Zeitprogramm auf die Kühlbetrieb Vorlauftemperatur geregelt.
Aus: Der Heizkreis ist aus.
AT-Abschaltgrenze: Temperaturgrenze für Abschal-
tung des Heizbetriebs (Sommerfunktion).
ØAT 24h Kühlen Start: Ist der Wert des Außentemperaturmittelwertes, ab dem die Kühlung aktiviert
wird.
Für jeden Heizkreis kann sowohl eine eigene AT-Abschaltgrenze als auch eine eigene ØAT 24h Kühlen
Start Temperatur eingestellt werden.
ØAT 24h Kühlen aktuell: Anzeige des aktuell berechneten 24-stündigen Außentemperaturmittelwertes.
AT-Abschaltgr.:
20 °C
ØAT 24h Kühlen: 23 °C
Tab. 2 In der Betreiberebene einstellbare Parameter
(Fortsetzung)
Folgende Statusinformation werden in der untersten
Displayzeile angezeigt:
Heizanforderung:
Die Bedingung für den Heizbetrieb ist gegeben.
Bereitschaft:
Weder die Bedingung für den Heizbetrieb noch die
für den Kühlbetrieb ist erfüllt oder die Übergangszeit
zwischen Heizen und Kühlen läuft.
Kühlanforderung:
Die Bedingung für den Kühlbetrieb ist gegeben.
Hinweis:
Je nach Anlagenkonfiguration werden
zusätzliche Heizkreise angezeigt.
CH
DE, BEDE
5Beiblatt zur Bedienungs- und Installationsanleitung geoTHERM VWS 0020071928_02 DE, AT,
Page 8
Bedienungsanleitung, Installationsanleitung
Angezeigtes Display Beschreibung Werkseinstellung
HK2
Zeitprogramme Kühlen
>Mo
1 00:00 24:00
2: :
3: :
>Wochentag/Block wählen
Tab. 3 In der Betreiberebene einstellbare Parameter
(Fortsetzung)
5
In diesem Menü können Sie die Kühlzeiten je
Heizkreis einstellen.
Sie können pro Tag bzw. Block bis zu drei Kühlzeiten
hinterlegen.
Mo. – So. 0:00
– 24:00 Uhr
Installationsanleitung
Zusatz zum Kapitel Displays der Codeebene
Für die automatische Kühlung wird eine zusätzliche Information im Menü C8 Kühlbetrieb angezeigt
Angezeigtes Display Beschreibung Werkseinstellung
Kühlbetrieb
Vorlauftemperatur
Betriebsstd. K. 5 Std
C8
22 °C
Vorlauftemperatur: Anzeige der Vorlauf-Solltemperatur. Der Wert kann verändert werden.
Betriebsstd. K.: Betriebsstunden der Solepumpe im
Kühlbetrieb.
20 °C
>Wählen
Tab. 4 In der Codeebene einstellbare Parameter (Fortsetzung)
Zusatz zum Kapitel Mit vrDIALOG 810/2 einstellbare
Parameter
Parameter Beschreibung Werkseinstellung
Kühlungsfreigabe Sie können für jeden Heizkreis in der Anlage indivi-
Ja
duell die Kühlung sperren, wenn es sich um einen
Kreis handelt in dem die Kühlung zum Beispiel aufgrund von Kondensationsgefahr ausgeschlossen sein
soll. Damit werden für diesen Kreis keine Einstellmöglichkeiten zur Kühlung angezeigt und der Kreis
wird im Kühlbetrieb durch den angeschlossenen
Mischer gesperrt.
Kühlungsfortsetzung im Ferienzeitraum Sie können für jeden Heizkreis in der Anlage indivi-
Nein
duell die Kühlung auch während der programmierbaren Ferienzeiträume freigeben. Dies kann für eine
Quellenregeneration durch Energierückführung erforderlich sein.
Tab. 5 Mit vrDIALOG 810/2 einstellbare Parameter
(Fortsetzung)
Beiblatt zur Bedienungs- und Installationsanleitung geoTHERM VWS 0020071928_026
Page 9
Pour l‘utilisateur /Pour l'installateur
Addendum à la notice d‘emploi et d‘installation
geoTHERM
VWS
Table des matières
Remarques relatives à la documentation ................. 2
Validité de la notice .................................................. 2
Notice d‘emploi ............................................................ 2
Supplément au chapitre Description du
régulateur ................................................................... 2
Réglage automatique du refroidissement .......... 2
Supplément au chapitre Écrans du niveau
utilisateur .................................................................... 5
Notice d‘installation .................................................... 6
Supplément au chapitre Écrans du niveau
de code ........................................................................ 6
Supplément au chapitre Paramètre réglables
avec vrDIALOG 810/2 ............................................... 6
CHfr, FR,
BEfr
Page 10
Remarques relatives à la documentation
Notice d‘emploi
Remarques relatives à la documentation
Validité de la notice
Cet addendum à la notice d‘emploi et d‘installation est
uniquement valable pour les appareils Vaillant indiqués
dans le tableau suivant.
Type Appareil Référence
d'article
geoTHERM
VWS 220/2 0010002797
VWS 300/2 0010002798
VWS 380/2 0010002799
VWS 460/2 0010002800
geoTHERM plus
VWS 64/2 0010005858
VWS 84/2 0010005859
VWS 104/2 0010005860
geoTHERM exclusiv, 230 V
VWS 63/2 0010005504
VWS 83/2 0010005505
VWS 103/2 0010005506
geoTHERM exclusiv, 400 V
VWS 63/2 0010002786
VWS 83/2 0010002787
VWS 103/2 0010002788
Tabl. 1 Appareils et références d'articles
Chauffage :
si la température extérieure descend au-dessous de la limite réglable de température extérieure d'arrêt, le
mode de chauffage est validé.
Disponibilité :
La pompe à chaleur reste disponible lorsque les conditions de chauffage et de refroidissement ne sont pas
remplies, ou lors des périodes de passage entre le
chauffage et le refroidissement, et vice-versa.
Refroidissement :
Si la température extérieure actuelle est supérieure à la
limite de température extérieure d'arrêt réglée et que la
valeur moyenne de la température extérieure est supérieure à la limite de démarrage du refroidissement réglée, la pompe à chaleur passe en mode de refroidissement.
Pour éviter un changement direct, non sensé du point
de vue énergétique, entre le chauffage et le refroidissement, le passage d'un mode à l'autre n'a lieu qu'au bout
d'une période intermédiaire de disponibilité
Pour la transition :
Chauffage
Disponibilité Refroidissement
La période de disponibilité est d'au moins six heures.
Lors de cette période de disponibilité, il faut que les
conditions de chauffage (= température extérieure
continuellement inférieure à la limite réglable de température extérieure d'arrêt) ne soient pas vérifiées.
Notice d‘emploi
Supplément au chapitre Description du
régulateur
Réglage automatique du refroidissement
Le réglage automatique du refroidissement n'est effectué que pour un schéma hydraulique supérieur à quatre
et lorsque la pompe à chaleur soutient la fonction de refroidissement.
Le réglage met la pompe à chaleur hors tension pour le
chauffage ou le refroidissement, en fonction de la température extérieure. Ce faisant, pour ce qui est du mode
de chauffage, c'est la température extérieure qui est
prise en compte. Pour le mode de refroidissement, c'est
la valeur moyenne de la température extérieure sur
24 heures qui prévaut.
Dans ce cadre, les conditions décrites ci-après sont valables.
Pour la transition :
Refroidissement
Disponibilité Chauffage
Il faut que la condition de chauffage soit vérifiée en
continu pendant six heures. A cela s'ajoute une période
de disponibilité d'au moins six heures. Pendant cette période, il faut que la condition de chauffage soit également vérifiée en continu, avant de passer au mode de
chauffage.
Les conditions générales de transition des transitions indiquées sont dont les suivantes :
Pour les transitions :
Chauffage
Refroidissement
Disponibilité Chauffage
Disponibilité Refroidissement
Les durées minimales de valeur de la température extérieure par rapport à la limite de température extérieure
d'arrêt ne seront pas prises en compte.
Addendum à la notice d‘emploi et d‘installation geoTHERM VWS 0020071928_022
Page 11
Chauffage
Notice d‘emploi
Le dernier mode était le Mode de chauffage
la température extérieure < limite de
température extérieure d'arrêt
ET
OU
Le dernier mode était le Mode de refroidissement
la Température extérieure < limite de
température extérieure d'arrêt pendant
six heures consécutives
Température extérieure < limite de température
extérieure d'arrêt pendant six heures consécutives
ET
OU
Moyenne sur 24h de la température extérieure
température de démarrage du refroidissement
<
Disponibilité
Température extérieure > = Limite décl. TE
Le dernier mode était le Mode de refroidissement
la température extérieure > = limite de température
extérieure d'arrêt pendant six heures consécutives
OU
ET
Température extérieure > = Limite décl. TE
ET
Moyenne sur 24h de la température extérieure
température de démarrage du refroidissement
> =
Fig. 1 Schéma de transition
Refroidissement
BEfr
3Addendum à la notice d‘emploi et d‘installation geoTHERM VWS 0020071928_02 CHfr, FR,
Page 12
Notice d‘emploi
Chauffage
Disponibilité
Refroidissement
1
Mode de fonctionnement
2
3
35 ˚C
Fonctionnements en fonction de la température
30 ˚C
25 ˚C
20 ˚C
15 ˚C
10 ˚C
5˚C
11.07.2007
Fig. 2 Exemple d'un passage dépendant de la température ex-
térieure entre le mode de chauffage et celui de refroidissement
Légende :
1 Mode de fonctionnement - Chauffage
2 Mode de fonctionnement - Disponibilité
3 Mode de fonctionnement - Refroidissement
4 Température extérieure
5 Moyenne sur 24h
6 Limite de démarrage du refroidissement
7 Limite de température extérieure d'arrêt
12.07.2007
13.07.2007
14.07.2007
4
5
6
7
15.07.2007
Addendum à la notice d‘emploi et d‘installation geoTHERM VWS 0020071928_024
Page 13
Notice d‘emploi
Supplément au chapitre Écrans du niveau
utilisateur
Pour le refroidissement automatique, deux écrans supplémentaires seront affichés, dans la mesure où le réglage a été configuré en fonction de la notice d'installation, pour ce qui concerne le refroidissement.
Écran affiché Description Réglage d'usine
Circuit 2
Paramètres de refroidissement
Mode de
fonctionnement
Limite de température
extérieure d'arrêt
ØTE 24h Refroidissement Démarrage
ØTE 24h Refroidissement actuelle
Disponibilité
>Auto
20 °C
23 °C
21 °C
Le mode de fonctionnement réglé détermine les
3
conditions dans lesquelles le circuit de chauffage
doit être régulé.
Les modes de fonctionnement suivants sont disponibles pour les circuits de chauffage :
Auto : en fonction de la programmation, le circuit de
chauffage commute entre les modes Refroidissement et Mise hors service.
Refroidissement : le circuit de chauffage, indépendamment d'un programme horaire réglable, est régulé sur la température de départ du mode de refroidissement.
Arrêt : le circuit de chauffage est arrêté.
Limite de température extérieure d'arrêt : limite
de température pour l'arrêt du mode de chauffage
(fonction été).
ØTE 24h Refroidissement Démarrage : représente
la valeur de la moyenne de température extérieure à
partir de laquelle le refroidissement est activé.
Pour chaque circuit de chauffage, vous pouvez régler une limite de température extérieure d'arrêt
propre, ainsi qu'une température de démarrage du
refroidissement ØTE 24h propre.
Limite de temp.
ext. d'arrêt :
20 °C
ØTE 24h
Refroidissement : 23 °C
ØTE 24h Refroidissement actuelle : affichage de
la moyenne de température extérieure calculée sur
24 heures.
Les informations d'état suivantes sont affichées
dans la ligne de l'écran :
Demande de chauffage :
la condition pour le mode de chauffage est indiquée.
Disponibilité :
ni la condition du mode de chauffage, ni celle pour le
mode de refroidissement n'est vérifiée ou bien la
durée de transition entre le chauffage et le refroidissement est en cours.
Demande de refroidissement :
la condition pour le mode de refroidissement est indiquée.
Tabl. 2 Paramètres réglables au niveau utilisateur (suite)
Remarque :
d'autres circuits de chauffage apparaissent si la configuration de l'installation le permet.
5Addendum à la notice d‘emploi et d‘installation geoTHERM VWS 0020071928_02 CHfr, FR,
BEfr
Page 14
Notice d‘emploi, Notice d‘installation
Écran affiché Description Réglage d'usine
Circuit 2
Programme horaire de
refroidissement
>Lun
1 00:00 24:00
2: :
3: :
>Sélectionner le jour / bloc de jours
Tabl. 3 Paramètres réglables au niveau utilisateur (suite)
5
Dans ce menu, vous pouvez régler les durées de refroidissement pour chaque circuit de chauffage.
Vous avez la possibilité d'enregistrer jusqu'à trois
durées de refroidissement par jour/par bloc.
Lu. – Di.
0:00 – 24:00 h
Notice d‘installation
Supplément au chapitre Écrans du niveau de code
Pour le refroidissement automatique, des informations
supplémentaires s'afficheront dans le menu C8 Mode de
refroidissement.
Écran affiché Description Réglage d'usine
Mode de refroidissement
Température de
départ
Hres fonct. R. : 5 h
C8
22 °C
Température départ : affichage de la température
départ de consigne. Il est possible de modifier la valeur.
Hres fonct. R. : heures de fonctionnement de la
pompe à saumure en mode de refroidissement.
20 °C
> Sélection
Tabl. 4 Paramètres réglables au niveau codé (suite)
Supplément au chapitre Paramètre réglables avec vrDIALOG 810/2
Paramètres Description Réglage d'usine
Validation du refroidissement Vous pouvez, pour chaque circuit de chauffage de
Oui
l'installation, bloquer le refroidissement de manière
individuelle. Ceci s'applique pour les circuits dans
lesquels le refroidissement doit être exclu, par exemple à cause d'un danger de condensation. Aucune
possibilité de réglage de ce circuit ne sera donc affichée et le mode de refroidissement sera bloqué par
le mélangeur raccordé pour ce circuit.
Poursuite du refroidissement pendant les
périodes de vacances
Vous avez la possibilité de permettre pour chaque
circuit de l'installation individuellement le refroidis-
Non
sement, ce même pendant les périodes de vacances
programmées. Ceci peut s'avérer nécessaire pour
une régénération de la source par recyclage d'énergie.
Tabl. 5 Paramètres réglables avec vrDIALOG 810/2 (suite)
Addendum à la notice d‘emploi et d‘installation geoTHERM VWS 0020071928_026
Page 15
Per l‘utente/Per il tecnico abilitato
Allegato alle Istruzioni per l‘uso e per l‘installazione
geoTHERM
VWS
Indice
Avvertenze sulla documentazione ............................ 2
Applicabilità delle istruzioni ................................... 2
Istruzioni per l‘uso ...................................................... 2
Integrazione al capitolo Descrizione del
regolatore ................................................................... 2
Integrazione al capitolo Schermate del livello
utilizzatore .................................................................. 5
Regolazione automatica del raffreddamento .... 2
Istruzioni per l‘installazione ...................................... 6
Integrazione al capitolo Parametri definibili
con vrDIALOG 810/2................................................. 6
Integrazione al capitolo Schermate del livello
codifica ........................................................................ 6
CHit, IT
Page 16
Avvertenze sulla documentazione
Istruzioni per l‘uso
Avvertenze sulla documentazione
Applicabilità delle istruzioni
Il presente allegato alle Istruzioni per l‘uso e per l‘installazione vale esclusivamente per gli apparecchi Vaillant
elencati nella seguente tabella.
Tipo Dispositivo Numero di
articolo
geoTHERM
VWS 220/2 0010002797
VWS 300/2 0010002798
VWS 380/2 0010002799
VWS 460/2 0010002800
geoTHERM plus
VWS 64/2 0010005858
VWS 84/2 0010005859
VWS 104/2 0010005860
geoTHERM exclusiv, 230 V
VWS 63/2 0010005504
VWS 83/2 0010005505
VWS 103/2 0010005506
geoTHERM exclusiv, 400 V
VWS 63/2 0010002786
VWS 83/2 0010002787
VWS 103/2 0010002788
Tab. 1 Apparecchi e numeri di articolo
Stand-by:
La pompa di calore resta in stand-by quando le condizioni per riscaldamento o raffreddamento non vengono
Soddisfatte o nei periodi di transizione tra riscaldamento e raffreddamento o tra raffreddamento e riscaldamento.
Raffreddamento:
Se la temperatura esterna effettiva è maggiore del limite di disinserimento impostato e il valore medio della
temperatura esterna stessa è maggiore del limite definito per l'avviamento del raffreddamento, la pompa di calore passa in raffreddamento.
Per evitare il passaggio diretto, energeticamente irragionevole, da riscaldamento a raffreddamento, la transizione avviene sempre attraverso un tempo intermedio
di stand-by.
Per la transizione:
Riscaldamento
Stand-by Raffreddamento
Il tempo di stand-by è pari a un minimo di sei ore. Durante il tempo di stand-by le condizioni per il riscaldamento (= temperatura esterna continuamente inferiore
al limite impostato di disinserimento) non devono mai
essere soddisfatte.
Per la transizione:
Raffreddamento
Stand-by Riscaldamento
Istruzioni per l‘uso
Integrazione al capitolo Descrizione del
regolatore
Regolazione automatica del raffreddamento
La regolazione automatica del raffreddamento viene
esegita solo se lo schema idraulico installato è di dimensioni sufficienti e la pompa di calore supporta la funzione di raffreddamento.
La regolazione fornisce alla pompa di calore il consenso
per il riscaldamento o il raffeddamento in funzione della
temperatura esterna. A questo proposito, per il funzionamento con riscaldamento si tiene in considerazione
l'effettiva temperatura esterna mentre per il funzionamento con raffreddamento si considera il valore medio
sulle 24 ore della temperatura stessa.
Valgono inoltre le condizioni di seguito descritte.
Riscaldamento:
Se la temperatura esterna è inferiore al limite di disinserimento impostabile, viene emesso il consenso al riscaldamento.
La condizione di riscaldamento deve essere soddisfatta
continuamente già da sei ore. Segue quindi un periodo
di stand-by di almeno sei ore, durante il quale la condizione per il riscaldamento deve essere soddisfatta
anche continuamente prima che avvenga il passaggio al
riscaldamento.
Le condizioni complessive di transizione per i passaggi
descritti sono quindi:
Per i passaggi:
Riscaldamento
Raffreddamento
Stand-by Riscaldamento
Stand-by Raffreddamento
I tempi minimi previsti per la temperatura esterna in relazione al limite di disinserimento non vengono tenuti in
considerazione.
Allegato alle Istruzioni per l‘uso e per l‘installazione geoTHERM VWS 0020071928_022
Page 17
Riscalda
Istruzioni per l‘uso
L'ultima modalità era riscaldamento
temperatura esterna < limite
disinserimento temperatura esterna
E
O
L'ultima modalità era raffreddamento
temperatura esterna < limite disinserimento
temperatura esterna per sei ore consecutive
Temperatura esterna < limite disinserimento
temperatura esterna per sei ore consecutive
E
O
Valore medio della temperatura esterna sulle 24 h
Temperatura di avvio raffreddamento
<
Disponibile
Temp. esterna > = Temp.est.limite
L'ultima modalità era raffreddamento
temperatura esterna > = limite disinserimento
temperatura esterna per sei ore consecutive
O
E
Temp. esterna > = Temp.est.limite
E
Valore medio della temperatura esterna sulle 24 h
Temperatura di avvio raffreddamento
> =
Fig. 1 Schema delle transizioni
Raffreddamento
3Allegato alle Istruzioni per l‘uso e per l‘installazione geoTHERM VWS 0020071928_02 CHit, IT
Page 18
Istruzioni per l‘uso
Riscalda
Disponibile
Raffreddamento
1
Modalità operativa
2
3
35 ˚C
Andamenti della temperatura
30 ˚C
25 ˚C
20 ˚C
15 ˚C
10 ˚C
5˚C
11.07.2007
Fig. 2 Esempio di transizione, dovuta alla temperatura esterna,
tra riscaldamento e raffreddamento
Legenda:
1 Modalità operativa - Riscaldamento
2 Modalità operativa - Stand-by
3 Modalità operativa - Raffreddamento
4 Temperatura esterna
5 Valore medio nelle 24 h
6 Limite di avvio raffreddamento
7 Limite disinserimento temperatura esterna
12.07.2007
13.07.2007
14.07.2007
4
5
6
7
15.07.2007
Allegato alle Istruzioni per l‘uso e per l‘installazione geoTHERM VWS 0020071928_024
Page 19
Integrazione al capitolo Schermate del livello
utilizzatore
Per il raffreddamento automatico vengono visualizzate
due ulteriori schermate, sempre se la regolazione è
stata configurata per il raffreddamento come da Istruzioni per l'installazione.
Istruzioni per l‘uso
Schermata visualizzata Descrizione
HK2
Parametri di raffreddamento
Tipo di funzionamento >Auto
Limite disinserimento
temperatura esterna
ØAT 24h Avvio
raffreddamento
ØAT 24h Raffredda-
mento effettivo:
Stand-by
3
La modalità impostata stabilisce a quali condizioni
viene regolato il circuito di riscaldamento corrispondente.
Per circuiti di riscaldamento sono a disposizione le
20 °C
seguenti modalità di funzionamento:
Auto: serve per la commutazione, in base a un pro-
23 °C
gramma orario impostabile, tra i modi Raffredda-
21 °C
mento e Off.
Raffreddamento: Il circuito di riscaldamento viene
regolato indipendentemente da un programma orario programmabile sulla temperatura di mandata per
il funzionamento con raffreddamento.
Off: Il circuito di riscaldamento è disattivato.
Limite disinserimento temperatura esterna: limite
di temperatura per lo spegnimento della funzione riscaldamento (funzionamento estivo).
ØAT 24h Avvio raffreddamento: è il valore medio
di temperatura esterna a partire dal quale viene attivato il raffreddamento.
Per ogni circuito di riscaldamento è possibile impostare un limite di temperatura esterna per il disinserimento e un valore medio sulle 24 h della temperatura esterna stessa per l'avvio del raffreddamento.
Impostazione di
fabbrica
Lim. disins. t.
est.: 20 °C
Val. medio t.
est. raffr.: 23 °C
Tab. 2 Parametri impostabili nel livello utilizzatore
(continuazione)
ØAT 24h Raffreddamento effettivo: Indicazione
del valore medio di temperatura esterna calcolato
sulle 24 ore.
Nella riga inferiore del display vengono visualizzate
le seguenti informazioni di stato:
Richiesta di riscaldamento:
La condizione per il riscaldamento è soddisfatta.
Stand-by:
Non è soddisfatta né la condizione per il riscaldamento, né la condizione per il raffreddamento; o è in
corso il periodo di transizione tra riscaldamento e
raffreddamento.
Richiesta di raffreddamento:
La condizione per il raffreddamento è soddisfatta.
Avvertenza:
a seconda della configurazione dell'impianto, vengono mostrati ulteriori
circuiti di riscaldamento.
5Allegato alle Istruzioni per l‘uso e per l‘installazione geoTHERM VWS 0020071928_02 CHit, IT
Page 20
Istruzioni per l‘uso, Istruzioni per l‘installazione
Schermata visualizzata Descrizione
Questo menu consente l'impostazione dei tempi di
HK2
Programma orario raffreddamento
>Lu
1 00:00 24:00
2: :
3: :
>Selezione giorno/Blocco
Tab. 3 Parametri impostabili nel livello utilizzatore
(continuazione)
5
raffreddamento per circuito di riscaldamento.
È possibile impostare fino a tre intervalli di riscaldamento per ogni giorno o blocco.
Istruzioni per l‘installazione
Integrazione al capitolo Schermate del livello
codifica
Per il raffreddamento automatico, vengono visualizzate
informazioni addizionali nel menu C8 Raffreddamento
Schermata visualizzata Descrizione
Temperatura di mandata: Visualizzazione dell tem-
Raffreddamento
Temperatura di
mandata
Ore funz. raff.: 5 ore
C8
peratura nominale di mandata. Il valore può essere
modificato.
22 °C
Ore funz. raff.: Ore di esercizio della pompa in raffreddamento.
Impostazione di
fabbrica
Lu – Do
0:00 – 24:00
Impostazione di
fabbrica
20 °C
>Selezione
Tab. 4 Parametri impostabili nel livello di codifica
(continuazione)
Integrazione al capitolo Parametri definibili con vrDIALOG 810/2
Parametri Descrizione
Consenso raffreddamento Per ogni circuito di riscaldamento dell'impianto è
possibile bloccare il raffreddamento individualmente
se nel circuito in questione è necessario escludere
tale funzione, ad esempio per rischio di condensa.
Per tale circuito non vengono così visualizzate possibilità di impostazione e, in modalità di raffreddamento, il circuito medesimo viene escluso dal miscelatore collegato.
Raffreddamento durante le vacanze Per ogni circuito di riscaldamento dell'impianto è
anche possibile inserire separatamente il raffreddamento durante i periodi di vancanza programmabile.
Ciò può rendersi necessario per una rigenerazione
delle fonti mediante la restituzione di energia alle
stesse.
Impostazione di
fabbrica
Sì
No
Tab. 5 Parametri impostabili con vrDIALOG 810/2
(continuazione)
Allegato alle Istruzioni per l‘uso e per l‘installazione geoTHERM VWS 0020071928_026
Page 21
Voor de gebruiker/Voor de installateur
Bijlage bij de gebruiksaanwijzing en installatiehandleiding
geoTHERM
VWS
Inhoudsopgave
Aanwijzingen bij de documentatie ............................. 2
Geldigheid van de handleiding ............................... 2
Gebruiksaanwijzing ...................................................... 2
Aanvulling bij hoofdstuk Thermostaat-
beschrijving ................................................................ 2
Automatische koelingsregeling ............................. 2
Aanvulling bij hoofdstuk Displays van
hetgebruikersniveau ................................................ 5
Installatiehandleiding .................................................. 6
Aanvulling bij hoofdstuk Displays van het
codeniveau .................................................................. 6
Aanvulling bij hoofdstuk
instelbare parameters ............................................. 6
Met vrDIALOG 810/2
BEnl, NL
Page 22
Aanwijzingen bij de documentatie
Gebruiksaanwijzing
Aanwijzingen bij de documentatie
Geldigheid van de handleiding
Deze bijlage bij de gebruiksaanwijzing en installatiehandleiding geldt uitsluitend voor de in de tabel hieronder genoemde Vaillant-toestellen.
Type Toestel Artikelnummer
geoTHERM
VWS 220/2 0010002797
VWS 300/2 0010002798
VWS 380/2 0010002799
VWS 460/2 0010002800
geoTHERM plus
VWS 64/2 0010005858
VWS 84/2 0010005859
VWS 104/2 0010005860
geoTHERM exclusiv, 400 V
VWS 63/2 0010002786
VWS 83/2 0010002787
VWS 103/2 0010002788
Tabel 1 Toestellen en artikelnummers
Gebruiksaanwijzing
Aanvulling bij hoofdstuk Thermostaatbeschrijving
Automatische koelingsregeling
De automatische koelingsregeling wordt alleen voor een
ingesteld hydraulisch schema boven vier uitgevoerd en
wanneer de warmtepomp de koelfunctie ondersteunt.
De thermostaat schakelt de warmtepomp afhankelijk
van de buitentemperatuur vrij voor verwarmen of koelen. Hier wordt voor het verwarmen gekeken naar de actuele buitentemperatuur, terwijl voor het koelen de gemiddelde waarde van de buitentemperatuur over 24 uur
relevant is.
Daarbij gelden de hierna beschreven voorwaarden.
Koelen:
Als de actuele buitentemperatuur hoger is dan de ingestelde BT-uitschakelgrens en de gemiddelde waarde van
de buitentemperatuur hoger is dan de ingestelde startgrens voor koelen, dan begint de warmtepomp met koelen.
Om direct, in energie-opzicht onvoordelig wisselen tussen verwarmen en koelen te vermijden, vindt de overgang altijd plaats via een tussenliggende standbytijd.
Voor de overgang:
Verwarmen
Standby Koelen
Bedraagt de standbytijd ten minste zes uur. In deze
standbytijd moeten de voorwaarden voor verwarmen
(= buitentemperatuur continu onder de instelbare
BT-uitschakelgrens) niet gegeven zijn.
Voor de overgang:
Koelen
Standby Verwarmen
Moet de voorwaarde voor verwarmen al zes uur lang
continu gegeven zijn. Daarop volgt een standbytijd van
ten minste zes uur, gedurende deze tijd moet eveneens
continu voldaan zijn aan de voorwaarde voor het verwarmen, voordat naar verwarmen wordt gewisseld.
Zo ontstaan de complete overgangsvoorwaarden voor
de toegelichte overgangen:
Voor de overgangen:
Verwarmen
Koelen
Standby Verwarmen
Standby Koelen
Wordt geen rekening gehouden met de minimumtijden
voor de buitentemperatuurwaarde t.o.v. de BT-uitschakelgrens.
Verwarmen:
Bij een buitentemperatuur beneden de instelbare BT-uitschakelgrens wordt het verwarmen vrijgegeven.
Standby:
De warmtepomp blijft standby, wanneer niet voldaan is
aan verwarmings- en koelvoorwaarden of in de overgangstijden van verwarmen naar koelen resp. van koelen naar verwarmen.
Bijlage bij de gebruiksaanwijzing en installatiehandleiding geoTHERM VWS 0020071928_022
Page 23
CV
Gebruiksaanwijzing
De laatste modus was "Verwarmen"
EN
"Buitentemperatuur" < BT-uitschakelgrens
Of
De laatste modus was "Koelen"
EN
"Buitentemperatuur" < BT-uitschakelgrens
gedurende zes achtereenvolgende uren
Buitentemperatuur < BT-uitschakelgrens
gedurende zes achtereenvolgende uren
Of
24h gemiddelde waarde van de buitentemperatuur
<
starttemperatuur "Koelen"
Buitentemperatuur > = BT-uitschakelgrens
Standby
De laatste modus was "Koelen"
OF
"Buitentemperatuur" < BT-uitschakelgrens
gedurende zes achtereenvolgende uren
EN
Buitentemperatuur > = BT-uitschakelgrens
EN
24h gemiddelde waarde van de buitentemperatuur
< =
starttemperatuur "Koelen"
Afb. 1 Overgangsschema
Koelen
3Bijlage bij de gebruiksaanwijzing en installatiehandleiding geoTHERM VWS 0020071928_02 BEnl, NL
Page 24
Gebruiksaanwijzing
CV
Standby
Koelen
1
Bedrijfsmodus
2
3
35 ˚C
Temperatuurverloop
30 ˚C
25 ˚C
20 ˚C
15 ˚C
10 ˚C
5˚C
11.07.2007
Afb. 2 Voorbeeld voor een van de buitentemperatuur afhankelij-
ke omschakeling tussen verwarmen en koelen
Legenda:
1 Bedrijfsfunctie - Verwarmen
2 Bedrijfsfunctie - Standby
3 Bedrijfsfunctie - Koelen
4 Buitentemperatuur
5 Gemiddelde waarde over 24 uur
6 Startgrens koelen
7 BT-uitschakelgrens
12.07.2007
13.07.2007
14.07.2007
4
5
6
7
15.07.2007
Bijlage bij de gebruiksaanwijzing en installatiehandleiding geoTHERM VWS 0020071928_024
Page 25
Gebruiksaanwijzing
Aanvulling bij hoofdstuk Displays van het
gebruikersniveau
Voor de automatische koeling verschijnen twee extra
displays, voor zover de thermostaat overeenkomstig de
installatiehandleiding voor koeling werd geconfigureerd.
Weergegeven display Beschrijving Fabrieksinstelling
HK2
Parameter koelen
Bedrijfs mode >Auto
BT-uitschak.grens 20 °C
ØBT 24u koelen start 23 °C
ØBT 24u koelen actueel 21 °C
Standby
De ingestelde bedrijfsfunctie legt vast onder welke
3
omstandigheden het toegewezen CV-circuit moet
worden geregeld.
Voor CV-circuits staan de volgende bedrijfsfuncties
ter beschikking:
Auto: De werking van het CV-circuit wisselt volgens
een instelbaar tijdprogramma tussen de bedrijfsfuncties "Koelen" en "Uit".
Koelen: Het CV-circuit werkt onafhankelijk van een
instelbaar tijdprogramma met de aanvoertemperatuur voor koelen.
Uit: Het CV-circuit is uit.
BT-uitschakelgrens: temperatuurgrens voor uit-
schakeling van CV-functie (zomerfunctie).
ØBT 24u koelen start: is de waarde van de gemiddelde buitentemperatuur, vanaf welke de koeling
wordt geactiveerd.
Voor elk CV-circuit kan zowel een eigen BT-uitschakelgrens als een eigen ØBT 24u koelen start temperatuur worden ingesteld.
ØBT 24u koelen actueel: weergave van de actueel
berekende gemiddelde buitentemperatuur over
24 uur.
BT-uitschakelgr.: 20 °C
ØBT 24u koelen: 23 °C
De volgende statusinformatie wordt in de onderste
displayregel aangegeven:
Verwarmingsvraag:
De voorwaarde voor verwarmen is gegeven.
Standby:
Er is niet voldaan aan de voorwaarde voor verwarmen en niet aan die voor koelen of de overgangstijd
tussen verwarmen en koelen loopt.
Koelvraag:
De voorwaarde voor koelen is gegeven.
Tabel 2 In het gebruikersniveau instelbare parameters
(vervolg)
Aanwijzing:
Naargelang systeemconfiguratie worden extra CV-circuits weergegeven.
5Bijlage bij de gebruiksaanwijzing en installatiehandleiding geoTHERM VWS 0020071928_02 BEnl, NL
Page 26
Gebruiksaanwijzing, Installatiehandleiding
Weergegeven display Beschrijving Fabrieksinstelling
In dit menu kunt u de koeltijden per CV-circuit in-
HK2
Tijdprogramma koelen
>Ma
1 00:00 24:00
2: :
3: :
>Weekdag/blok selecteren
Tabel 3 In het gebruikersniveau instelbare parameters
(vervolg)
5
stellen.
U kunt per dag resp. blok maximaal drie koeltijden
opslaan.
Ma. – Zo.
0:00 – 24:00 uur
Installatiehandleiding
Aanvulling bij hoofdstuk Displays van het
codeniveau
Voor de automatische koeling verschijnt extra informatie in het menu C8 Koelbedrijf
Weergegeven display Beschrijving Fabrieksinstelling
Koeling
Aanvoertemp.
Gebr.u. k. 5 uur
C8
22 °C
Aanvoertemperatuur: weergave van gewenste aanvoertemperatuur. De waarde kan worden gewijzigd.
Gebr.u. k.: gebruiksuren van de pekelpomp voor
koelfunctie.
20 °C
>Kiezen
Tabel 4 In het codeniveau instelbare parameters (vervolg)
Aanvulling bij hoofdstuk Met vrDIALOG 810/2
instelbare parameters
Parameter Beschrijving Fabrieksinstelling
Koelingvrijgave U kunt voor elk CV-circuit in het systeem individueel
ja
de koeling blokkeren, wanneer het gaat om een circuit waarin de koeling bijvoorbeeld vanwege het risico van condensvorming moet zijn uitgesloten. Zo
worden voor dit circuit geen instelmogelijkheden
voor koeling aangegeven en het circuit wordt in de
koelfunctie geblokkeerd door de aangesloten menger.
Koeling voortzetten in vakantie U kunt voor elk CV-circuit in het systeem individueel
Nee
de koeling ook tijdens de programmeerbare vakantieperiodes vrijgeven. Dit kan nodig zijn voor een
bronregeneratie door energieterugvoeding.
Tabel 5 Met vrDIALOG 810/2 instelbare parameters
(vervolg)
Bijlage bij de gebruiksaanwijzing en installatiehandleiding geoTHERM VWS 0020071928_026
Page 27
For brugeren/Til håndværkeren
Tillæg til betjenings- og installationsvejledningen
geoTHERM
VWS
Indholdsfortegnelse
Henvisninger vedrørende dokumentationen ............ 2
Vejledningens gyldighed ......................................... 2
Betjeningsvejledning .................................................. 2
Tillæg til kapitel Beskrivelse af regulator ........... 2
Automatisk kølingsregulering ................................ 2
Tillæg til kapitel Displays til ejerniveauet ........... 5
Installationsvejledning ............................................... 6
Tillæg til kapitel Displays til kodeniveauet ......... 6
Tillæg til kapitel Med vrDIALOG 810/2
indstilbare parametre .............................................. 6
DK
Page 28
Henvisninger vedrørende dokumentationen
Betjeningsvejledning
Henvisninger vedrørende
dokumentationen
Vejledningens gyldighed
Dette tillæg til betjenings- og installationsvejledningen
gælder udelukkende for de Vaillant modeller, der nævnes i den efterfølgende tabel.
Type Enhed Artikelnummer
geoTHERM
VWS 220/2 0010002797
VWS 300/2 0010002798
VWS 380/2 0010002799
VWS 460/2 0010002800
geoTHERM exclusiv, 400 V
VWS 63/2 0010002786
VWS 83/2 0010002787
VWS 103/2 0010002788
Tab. 1 Modeller og artikelnumre
Til overgangen:
Opvarmning
Er standby-tiden mindst seks timer. I denne standby-tid
skal betingelserne for opvarmning (= AT er kontinuerlig
under den indstilbare udv.temp.-afkob.grænse) ikke
være givet.
Til overgangen:
Køling
Skal varmebetingelserne være kontinuerligt givet i seks
timer. Herefter kommer en standby-tid på mindst seks
timer, i denne tid skal betingelserne for opvarmning ligeledes være opfyldt kontinuerligt, før der skiftes til
varmedrift.
Hermed opstår de samlede overgangsbetingelser for de
forklarede overgange:
Til overgangene:
Opvarmning
Køling
standby køling
standby opvarmning
standby opvarmning
standby køling
Betjeningsvejledning
Tillæg til kapitel Beskrivelse af regulator
Automatisk kølingsregulering
Denne automatiske kølingsregulering udføres kun for en
indstillet hydraulikplan, der er større end fire, og hvis
varmepumpen understøtter køledriften.
Reguleringen kobler varmepumpen fri til opvarmning
eller køling AT-afhængigt. Her betragtes den aktuelle AT
til varmedriften, mens 24h-middelværdien for AT er relevant under kølefunktionen.
Her gælder de betingelser, der beskrives i det følgende.
Opvarmning:
Befinder en AT sig under den indstilbare udv.tempafkob.græn., frigives varmedriften.
Standby:
Varmepumpen forbliver i standby, hvis varme- og kølebetingelser ikke er opfyldt eller i overgangstiderne fra
opvarmning til køling hhv. fra køling til opvarmning.
Køling:
Er den aktuelle AT højere end den indstillede udv.temp.afkob.græn., og er middelværdien for den AT større end
den indstillede kølestartgrænse, skifter varmepumpen til
køledrift.
Tages der ikke højde for de mindste tider for den udv.
temperaturværdi i forhold til den udv.temp.-afkob.græn..
For at undgå et direkte, energetisk ikke fornuftigt skift
mellem opvarmning og køling gennemføres overgangen
altid via en mellemliggende standby-tid.
Tillæg til betjenings- og installationsvejledningen geoTHERM VWS 0020071928_022
Page 29
Opvarmn.
Betjeningsvejledning
Den sidste funktion var opvarminng
udetemperatur < AT-frakoblingsgrænse
OG
ELLER
Den sidste funktion var køling
udetemperatur < udv.temp-afkob.græn.
til seks timer, der følger umiddelbart efter hinanden
Udetemperatur < udv.temp-afkob.græn.
til seks timer, der følger umiddelbart efter hinanden
OG
ELLER
24h middelværdi for udetemperatur
kølestarttemperatur
<
Standby.
Udetemperatur > = Udv.temp-afkob.græn.
Den sidste funktion var køling
udetemperatur > = udv.temp-afkob.græn.
til seks timer, der følger umiddelbart efter hinanden
ELLER
Og
Udetemperatur > = Udv.temp-afkob.græn.
Og
24h middelværdi for udetemperatur
kølestarttemperatur
> =
Fig. 1 Overgangsskema
Køling
3Tillæg til betjenings- og installationsvejledningen geoTHERM VWS 0020071928_02 DK
Page 30
Betjeningsvejledning
Opvarmn.
Standby.
Køling
1
Driftsfunktion
2
3
35 ˚C
Temperaturforløb
30 ˚C
25 ˚C
20 ˚C
15 ˚C
10 ˚C
5 ˚C
11.07.2007
Fig. 2 Eksempel på en udetemperaturafhængig omkobling mel-
lem opvarmning og køling
Forklaring:
1 Funktion - Opvarmning
2 Funktion - Standby
3 Funktion - Køling
4 Udv. temperatur (AT)
5 24h-middelværdi
6 Kølestartgrænse
7 Udv.temp.-afkob.græn.
12.07.2007
13.07.2007
14.07.2007
4
5
6
7
15.07.2007
Tillæg til betjenings- og installationsvejledningen geoTHERM VWS 0020071928_024
Page 31
Betjeningsvejledning
Tillæg til kapitel Displays til ejerniveauet
Til den automatiske køling vises to ekstra displays, såfremt reguleringen er blevet korrigeret for kølingen iht.
installationsvejledningen.
Vist display Beskrivelse Fabriksindstilling
Varmekreds 2
Parameter køling
Dritstilstand >Auto
AT-afkob.græn. 20 °C
ØAT 24h køling start 23 °C
ØAT 24h køling aktuel 21 °C
Standby
Den indstillede driftsform fastlægger, på hvilke be-
3
tingelser den tilordnede varmekreds skal reguleres.
Til varmekredse står følgende driftsformer til rådighed:
Auto: Varmekredsens drift skifter efter et indstilbart
tidsprogram mellem driftsformerne køling og slukket.
Køling: Varmekredsen reguleres på køledriften fremløbstemperatur uafhængigt af et indstilbart tidsprogram.
Fra: Varmekredsen er slukket.
AT-frakoblingsgrænse: Temperaturgrænse til fra-
kobling af varmedriften (sommerfunktion).
ØAT 24h køling start: Er værdien for AT-middelværdien fra hvilken kølingen aktiveres.
For hver varmekreds kan der indstilles både en egen
AT-afkob.græns. og en egen ØAT 24h køling start
temperatur.
ØAT 24h køling aktuel: Visning af den aktuelt beregnede 24h- AT-middelværdi.
Følgende statusinformationer vises i den nederste
displaylinje:
Varmekrav:
Betingelsen for varmedriften er givet.
Standby:
Hverken betingelsen for varmedriften eller betingelsen for køledriften er opfyldt, eller overgangstiden
mellem opvarmning og køling går.
Kølekrav:
Betingelsen for køledriften er givet.
AT-afkob.græn.:
20 °C
ØAT 24h køling:
23 °C
Bemærk:
Tab. 2 Parametre, der kan indstilles på betjeningsniveauet
(fortsættelse)
Afhængigt af anlæggets konfiguration
vises ekstra varmekredse.
5Tillæg til betjenings- og installationsvejledningen geoTHERM VWS 0020071928_02 DK
Page 32
Betjeningsvejledning, Installationsvejledning
Vist display Beskrivelse Fabriksindstilling
I denne menu kan man indstille køletiderne pr. var-
Varmekreds 2
Tidsprogrammer køling
>Ma
1 00:00 24:00
2: :
3: :
>Vælg ugedag/blok
Tab. 3 Parametre, der kan indstilles på betjeningsniveauet
(fortsættelse)
5
mekreds.
Der kan pr. dag hhv. blok gemmes op til tre køletider.
Ma. – Sø.
0:00 – 24:00
Installationsvejledning
Tillæg til kapitel Displays til kodeniveauet
Til den automatiske køling vises en ekstra information i
menuen C8 Køledrift
Vist display Beskrivelse Fabriksindstilling
Køledrift
Fremløbstemperatur:
Driftstim. K. 5 t
C8
22 °C
Fremløbstemperatur: Visning af den indstillede
fremløbstemperatur. Værdien kan ændres.
Driftstim. K.: Driftstimer for solepumpen i køledrift.
20 °C
>Vælg
Tab. 4 Parametre, der kan indstilles på kodeniveauet
(fortsættelse)
Tillæg til kapitel Med vrDIALOG 810/2
indstilbare parametre
Parametre Beskrivelse Fabriksindstilling
Kølingsfrigivelse Kølingen kan spærres individuelt for hver varme-
Ja
kreds i anlægget, hvis der er tale om en kreds, i hvilken kølingen skal være udelukket f. eks. på grund af
fare for kondensation. Dermed vises der ikke nogle
indstillingsmuligheder for køling til denne kreds, og
kredsen spærres i køledriften af den tilsluttede blander.
Fortsættelse af køling i ferietidsrum Kølingen kan frigives individuelt for hver varmekreds
Nej
i anlægget, også i de programmerbare ferietidsrum.
Dette kan være nødvendigt for en kilderegeneration
i form af energitilbageføring.
Tab. 5 Med vrDIALOG 810/2 indstilbare parametre
(fortsættelse)
Tillæg til betjenings- og installationsvejledningen geoTHERM VWS 0020071928_026
Page 33
För den driftansvarige/För fackhantverkare
Bilaga till bruksanvisning och installationsanvisning
geoTHERM
VWS
Innehållsförteckning
Information om dokumentationen ............................. 2
Anvisningens giltighet ............................................. 2
Bruksanvisning ........................................................... 2
Tillägg till kapitel Beskrivning av reglering ........ 2
Automatisk kylningsreglering ................................ 2
Tillägg till kapitel Visning av användarnivåer .... 5
Installationsanvisning ................................................. 6
Tillägg till kapitel Visning av kodnivåer............... 6
Tillägg till kapitel Med vrDIALOG 810/2
justerbara parametrar ............................................. 6
SE
Page 34
Information om dokumentationen
Bruksanvisning
Information om dokumentationen
Anvisningens giltighet
Denna Bilaga till bruksanvisning och installationsanvisning gäller endast för de apparater från Vaillant som
ingår i nedanstående tabell.
Typ Apparat Artikelnummer
geoTHERM
VWS 220/2 0010002797
VWS 300/2 0010002798
VWS 380/2 0010002799
VWS 460/2 0010002800
geoTHERM exclusiv, 400 V
VWS 63/2 0010002786
VWS 83/2 0010002787
VWS 103/2 0010002788
Tab. 1 Apparater och artikelnummer
Bruksanvisning
För att undvika att omkopplingen mellan uppvärmning
och kylning sker omedelbart, vilket är dåligt ur energisynpunkt, kopplas enheten först om till vänteläge.
För omkopplingen:
Uppvärmning
Vänteläge Kylning
Varar vänteläget i minst sex sekunder. Medan systemet
befinner sig i vänteläge får villkoren för uppvärmning
(= utomhustemperaturen är stadigt under den inställda
avstängningsgränsen för utomhustemperatur) inte uppfyllas.
För omkopplingen:
Kylning
Vänteläge Uppvärmning
Måste villkoret för uppvärmning redan vara kontinuerligt uppfyllt sedan sex timmar. Därefter kopplas systemet om till vänteläge i minst sex timmar. Under denna
tid måste också villkoret för uppvärmning vara kontinuerligt uppfyllt innan systemet kopplas om till värmedrift.
Detta bestämmer de gemensamma villkoren för de beskrivna omkopplingarna:
Tillägg till kapitel Beskrivning av reglering
Automatisk kylningsreglering
Den automatiska kylningsregleringen tillämpas bara för
ett valt hydraulikschema och under förutsättning av
värmepumpen kan användas för kylning.
Regleringen sätter värmepumpen till läge "Kylning" eller
"Uppvärmning" beroende på utomhustemperaturen. Vid
reglering av uppvärmningen analyseras den aktuella utomhustemperaturen. Vid reglering av kylningen används
istället den genomsnittliga utomhustemperaturen för de
senaste 24 timmarna.
Därvidlag gäller de villkor som beskrivs nedan.
Uppvärmning:
Om utomhustemperaturen ligger under avstängningsvärdet för utomhustemperatur aktiveras värmedriften.
Vänteläge:
Värmepumpen fortsätter att befinna sig i vänteläge om
värme- eller kylvillkoren inte uppfylls, samt i övergångsperioder mellan kylning och uppvärmning resp. uppvärmning och kylning.
Kylning:
Om den aktuella utomhustemperaturen är högre än det
inställda avstängningsvärdet för utomhustemperatur
och om den genomsnittliga utomhustemperaturen är
högre än inställningsvärdet för kylningsstart, skiftar värmepumpen läge till kylning.
För omkopplingen:
Uppvärmning
Kylning
Väntetid Uppvärmning
Väntetid Kylning
Tillämpas inte minimitiderna för utomhustemperaturen i
förhållande till avstängningsvärdena för utomhustemperatur.
Bilaga till bruksanvisning och installationsanvisning geoTHERM VWS 0020071928_022
Page 35
Värme
Bruksanvisning
Det senaste läget var "Uppvärmning"
utomhustemperaturen < utetemp. avst.gräns
OCH
Eller
Det senaste läget var "Kylning"
utomhustemperaturen < utetemp. avst.gräns
Utomhustemperaturen < utetemp.
avst.gräns i sex timmar i rad
OCH
i sex timmar i rad
Eller
Utomhustemperaturens medelvärde under 24 timmar
kallstarttemperaturen
<
Stand-by
Utomhustemperatur > = Utetemp. avst.gräns
Det senaste läget var "Kylning"
utomhustemperaturen > = utetemp.
avst. gräns sex timmar i rad
ELLER
OCH
Utomhustemperatur > = Utetemp. avst.gräns
OCH
Utomhustemperaturens medelvärde under 24 timmar
> =
kallstarttemperatur
Fig. 1 Omkopplingsschema
Kylning
3Bilaga till bruksanvisning och installationsanvisning geoTHERM VWS 0020071928_02 SE
Page 36
Bruksanvisning
Värme
Stand-by
Kylning
1
Driftsläge
2
3
35 ˚C
Temperaturförlopp
30 ˚C
25 ˚C
20 ˚C
15 ˚C
10 ˚C
5 ˚C
11.07.2007
Fig. 2 Exempel på omkoppling mellan uppvärmning och kylning
som regleras av utomhustemperaturen
Teckenförklaring:
1 Driftläge - uppvärmning
2 Driftläge - vänteläge
3 Driftläge - kylning
4 Utomhustemperatur
5 Medelvärde under 24 timmar
6 Startvärde för kylning
7 Avstängningsgräns för utomhustemperatur
12.07.2007
13.07.2007
14.07.2007
4
5
6
7
15.07.2007
Bilaga till bruksanvisning och installationsanvisning geoTHERM VWS 0020071928_024
Page 37
Bruksanvisning
Tillägg till kapitel Visning av användarnivåer
För automatisk kylning visas två extra fönster, förutsatt
att regleringen har konfigurerats för kylning enligt installationsanvisningen.
Visat fönster Beskrivning Fabriksinställning
HK2
Parametrar - kylning
Driftsätt >Auto
Utetemp. avst.gräns 20 °C
ØAT 24h kylning, start 23 °C
ØAT 24h kylning, aktuell 21 °C
Stand-by
Det valda driftsättet bestämmer under vilka drifts-
3
förhållanden som den tillhörande värmekretsen ska
regleras.
Följande driftsätt finns för värmekretsarna:
Auto: Värmekretsen kopplas om mellan driftsätten
"Kylning" och "Från" enligt ett justerbart tidsprogram.
Kylning: Värmekretsen regleras efter förgångstemperaturen (i kyldrift) oberoende av inställningarna i
tidsprogrammet.
Från: Värmekretsen är avstängd.
Utetemp-avstängningsgräns: Temperaturgräns för
frånkoppling av värmedriften (sommarfunktion).
ØAT 24h Start av kylning: Är den utemedeltemperatur, från vilken kylningen aktiveras.
För varje värmekrets kan både en individuell avstängningsgräns för utomhustemperatur och en individuell ØAT 24h starttemperatur för kylning ställas
in.
Aktuell ØAT 24h-kylning: Visar den aktuella utemedeltemperatur under 24 timmar som har beräknats.
Avstängnings-
värde för utom-
hustemperatur.:
20 °C
ØAT 24h
kylning: 23 °C
Följande statusinformation visas på nedersta raden
av displayen:
Uppvärmningsbegäran:
Villkoret för värmedrift är uppfyllt.
Vänteläge:
Antingen är villkoret för värmedrift eller kyldrift
uppfyllt eller också befinner sig systemet i omkopplingstiden mellan uppvärmning och kylning.
Kylningsbegäran:
Villkoret för kylningsdrift är uppfyllt.
Observera:
Tab. 2 I Parametrar som kan ställas in på användarnivå (forts.)
Beroende på anläggningens konfiguration visas även andra värmekretsar.
5Bilaga till bruksanvisning och installationsanvisning geoTHERM VWS 0020071928_02 SE
Page 38
Bruksanvisning, Installationsanvisning
Visat fönster Beskrivning Fabriksinställning
I den här menyn kan du ställa in kylningstider för
HK2
Tidsprogram - kylning
>Må
1 00:00 24:00
2: :
3: :
>Välj veckodag/block
Tab. 3 I operatörsnivå inställbara parametrar (fortsättning)
5
varje värmekrets.
Du kan ställa in tre kylningsperioder per dag eller
block.
Mån – Sön
0:00 – 24:00
Installationsanvisning
Tillägg till kapitel Visning av kodnivåer
Meny C8 Kyldrift innehåller ytterligare information för
automatisk kylning
Visad display Beskrivning Fabriksinställning
Kyldrift
Framled. temp
Driftstim. K. 5 tim
C8
22 °C
Framledningstemperatur: Visning av startbörvärde.
Värdet kan förändras.
Driftstimmar K.: Driftstimmar per saltvattenpump i
kyldrift.
20 °C
>Val
Tab. 4 Inställbara parametrar på kodnivån
(fortsättning)
Tillägg till kapitel Med vrDIALOG 810/2
justerbara parametrar
Parameter Beskrivning Fabriksinställning
Aktivering av kylning Kylningen kan spärras för varje enskild värmekrets i
ja
systemet, för att skydda kretsar som t.ex. inte får
kylas p.g.a. risken för kondensbildning. Därför visas
inga kylningsinställningar för denna krets. Vid kyldrift spärras kretsen via den inkopplade blandaren.
Bibehållen kylning under semestertider Du kan även aktivera kylning för varje enskild vär-
Nej
mekrets i systemet under den programmerbara semesterperioden. Detta kan vara nödvändigt för regenerering av källan genom energiåterföring.
Tab. 5 Parametrar som kan ställas in via vrDIALOG 810/2
(fortsättning)
Bilaga till bruksanvisning och installationsanvisning geoTHERM VWS 0020071928_026
Page 39
Page 40
0020071928_02 DEATCHITFRBENLDKSE 072009 - Änderungen vorbehalten, – Subject to alterations
Loading...
