Pour l'utilisateur

Notice d'emploi

ecoVIT exclusiv

Chaudière à gaz à condensation

CHFR

Sommaire

Caractéristiques de l'appareil .............................................5

1 Remarques relatives à la documentation ........6

1.1 Respect des documents applicables ......................6

1.2 Conservation des documents ..................................6

1.3 Symboles utilisés ........................................................6

1.4 Marquage CE ................................................................6

1.5 Validité de la notice d'utilisation ............................6

1.6 Plaque signalétique .................................................... 6

2 Remarques relatives à la sécurité ...................... 7

2.1 Respect des consignes de sécurité et de mise

en garde ........................................................................ 7

2.1.1 Classification des consignes de mise en garde ..7

2.1.2 Structuration des consignes de mise en garde .. 7

2.2 Utilisation conforme .................................................. 7

2.3 Consignes de sécurité générales ............................8

3 Remarques relatives au fonctionnement ....... 10

3.1 Garantie ...................................................................... 10

3.2 Choix du lieu de montage ....................................... 10

3.3 Nettoyage de l'appareil de chauffage ................. 10

3.4 Recyclage et mise au rebut ................................... 10

3.4.1 Mise au rebut de l'appareil ..................................... 10

3.4.2 Mise au rebut de l'emballage ................................. 10

3.5 Conseils d'économie d'énergie ...............................11

4.4.2 Réglage de la température de départ (appareil de chauffage sans appareil de

régulation externe) ...................................................18

4.4.3 Désactivation du mode chauffage (mode été) ...19

4.4.4 Réglage du thermostat d'ambiance ou du

régulateur barométrique .........................................19

4.5 Activation de l'affichage d'état ..............................19

4.6 Détection et suppression des anomalies ........... 20

4.6.1 Anomalies dues à l'absence d'eau ...................... 20

4.6.2 Suppression des anomalies lors de l'allumage ..21

4.6.3 Anomalies dans la conduite d'air/

d'évacuation des fumées .........................................21

4.7 Mise hors service de l'appareil de chauffage .....21

4.8 Éviter les dommages causés par le gel...............22

4.8.1 Fonction de protection antigel ..............................22

4.8.2 Protection antigel par vidange .............................22

5 Mode ramoneur ........................................................23

6 Maintenance et service après-vente .............. 24

6.1 Maintenance .............................................................. 24

6.2 Service après-vente ................................................ 24

Index des mots clés .............................................................25

4 Utilisation de l'appareil de chauffage ...............13

4.1 Vue d’ensemble du panneau de commande .......13

4.2 Mise en service de l'appareil de chauffage .........15

4.2.1 Ouverture des dispositifs d’arrêt ..........................15

4.2.2 Contrôle de la pression de l'installation ..............15

4.2.3 Mise en marche de l'appareil ..................................15

4.3 Production d'eau chaude .........................................16

4.3.1 Réglage de la température d'eau chaude sanitaire (avec régulation du ballon par

l'appareil de régulation Vaillant) ...........................16

4.3.2 Réglage de la température d'eau chaude sanitaire (sans régulation du ballon par

l'appareil de régulation Vaillant) ...........................17

4.3.3 Désactivation de la production d'eau chaude

sanitaire ......................................................................17

4.3.4 Puisage d'eau chaude sanitaire .............................17

4.4 Réglages pour le mode chauffage ........................18

4.4.1 Réglage de la température de départ (appareil de chauffage avec appareil de

régulation externe) ...................................................18

4 Notice d'emploi ecoVIT exclusiv 0020092586_00

Caractéristiques de l'appareil

Les appareils de chauffage Vaillant ecoVIT exclusiv sont des chaudières à gaz à condensation. En conformité avec les exigences du §7 de l'ordonnance sur les petites installations de chauffage du 07.08.1996, les appareils susnommés émettent, lorsqu'ils fonctionnent au gaz liquide, moins de 80 mg/kWh de dioxyde d'azote (NOx).

Caractéristiques de l'appareil

Notice d'emploi ecoVIT exclusiv 0020092586_00 5

CHFR

1 Remarques relatives à la documentation

1 Remarques relatives à la

documentation

Les remarques suivantes sont valables pour l'ensemble de la documentation. En liaison avec la présente notice d'emploi, d’autres documents doivent également être observés. Nous déclinons toute responsabilité pour les dommages consécutifs au non-respect de ces notices.

1.1 Respect des documents applicables

Lors de l'utilisation de l'ecoVIT exclusiv, respectez

également toutes les notices d'emploi fournies avec les autres composants de votre installation.

1.2 Conservation des documents

Conservez la présente notice d'emploi ainsi que tous

les documents associés à portée de main afin qu'ils soient disponibles le cas échéant.

1.3 Symboles utilisés

Les différents symboles utilisés dans le texte sont expliqués ci-après :

1.5 Validité de la notice d'utilisation

La présente notice d'emploi s'applique uniquement pour les références d'appareils suivantes :

–

VKK CH 226/4 - H 0010007509

–

VKK SWE 226/4 0010007511

–

VKK CH 286/4 - H 0010007513

–

VKK SWE 286/4 0010007515

–

VKK CH 366/4 - H 0010007517

–

VKK SWE 366/4 0010007519

–

VKK CH 476/4 - H 0010007521

–

VKK SWE 476/4 0010007523

–

VKK CH 656/4 - H 0010007525 VKK SWE 656/4 0010007527

–

Veuillez relever le numéro d'article à dix chiffres sur la plaque signalétique de l'appareil (à lire à partir du septième chiffre du numéro de série).

1.6 Plaque signalétique

La plaque signalétique de l'ecoVIT exclusiv est apposée au dos du boîtier de commande.

Symbole indiquant un risque –

Danger de mort

a b i

1.4 Marquage CE

Le Marquage CE documente le fait que les appareils remplissent les exigences de base des directives correspondantes, pour ce qui est de leur désignation de type.

–

Risque de blessures graves

–

Risque de blessures légères

Symbole indiquant un risque –

Risque de dégâts matériels Risque de dommages sur l'environnement

–

Symbole représentant une indication et des informations supplémentaires utiles

> Ce symbole indique une action nécessaire

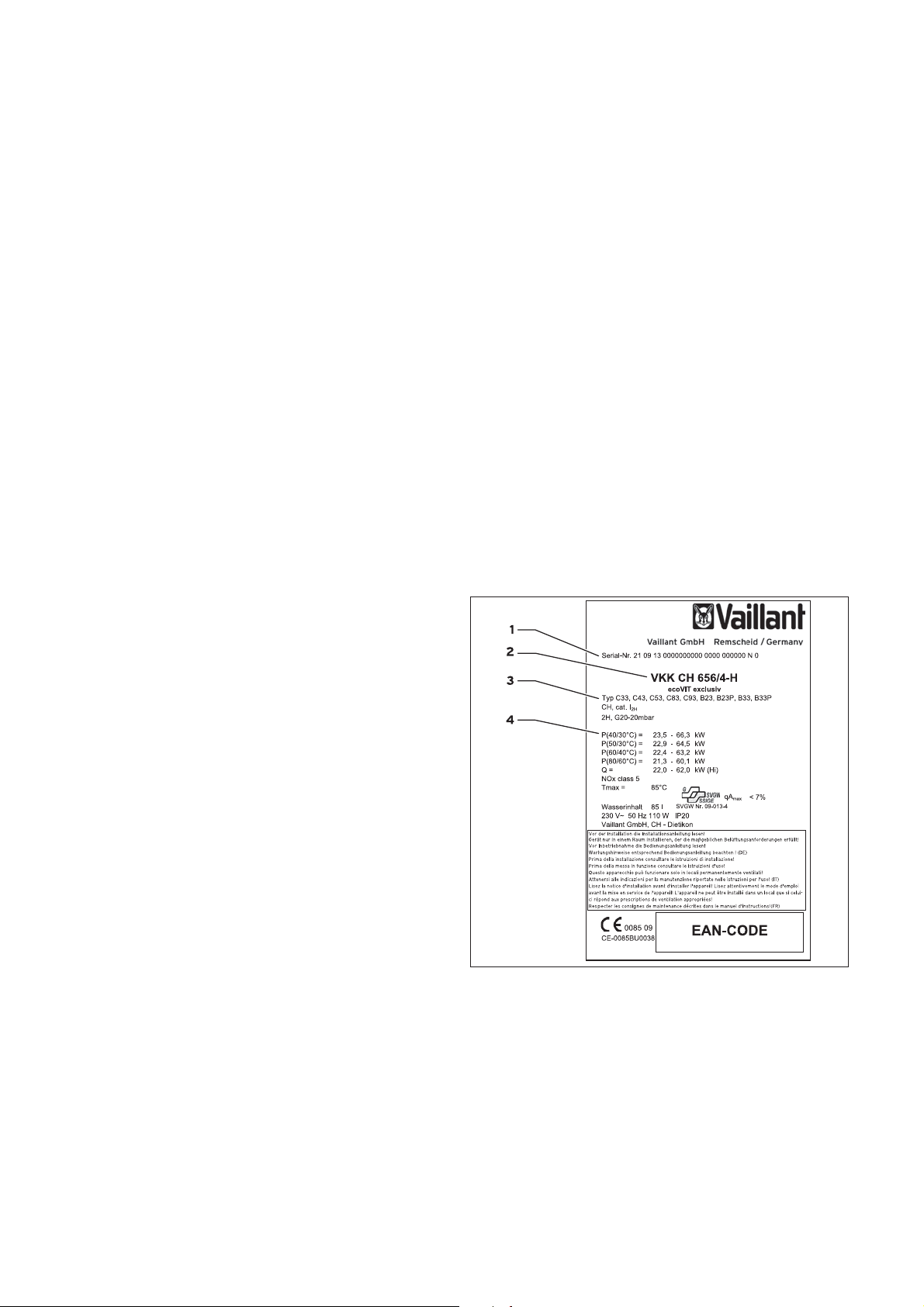

Fig. 1.1 Plaque signalétique (spécimen)

Légende

1 Nº de série 2 Désignation du modèle 3 Désignation de l'homologation du modèle 4 Caractéristiques techniques de l'appareil

6 Notice d'emploi ecoVIT exclusiv 0020092586_00

Remarques relatives à la sécurité 2

2 Remarques relatives à la sécurité

2.1 Respect des consignes de sécurité et de mise en garde

Lors de l'utilisation de l'appareil, respectez les consi-

gnes générales de sécurité et de mise en garde préconisées avant toute opération.

2.1.1 Classification des consignes de mise en garde

Les consignes de mise en garde sont échelonnées comme suit à l'aide de signaux de mise en garde et de mots indicateurs en fonction de la gravité du danger possible :

Signaux de mise en garde

Mot indicateur

Danger !

Avertissement !

Explication

Danger de mort imminent ou risque de blessures graves

Risque de blessures légères

Attention !

Risque de dégâts matériels ou de menace pour l'environnement

2.2 Utilisation conforme

Cette chaudière à gaz à condensation ecoVIT exclusiv Vaillant a été construite selon les meilleures techniques disponibles et les règles techniques reconnues. Toutefois, une utilisation incorrecte ou non conforme peut être à l'origine d'un risque corporel ou mettre en danger la vie de l'utilisateur comme d'un tiers ; des répercussions négatives sur l'appareil ou d'autres matériaux pourraient aussi s'ensuivre. Cet appareil n'est pas prévu pour des personnes (y compris enfants) dont les capacités physiques, sensorielles ou intellectuelles sont limitées, ou ne disposant pas de l'expérience et/ou des connaissances nécessaires, à moins qu'elles l'utilisent sous la surveillance d'une personne responsable de leur sécurité, ou qu'elles aient reçu des instructions de sa part pour utiliser l'appareil. Les enfants doivent être surveillés de façon à garantir qu'ils ne jouent pas avec l'appareil. Les appareils sont prévus comme générateurs de chaleur pour les installations de chauffage central à eau chaude en circuit fermé ainsi que pour la production d’eau chaude sanitaire. Toute autre utilisation est considérée comme non conforme à l'usage. Le constructeur/fournisseur décline toute responsabilité pour les dommages en résultant. L'utilisateur en assume alors l'entière responsabilité. L'utilisation conforme de l'appareil comprend : le respect de la notice d'emploi et d'installation ; le respect de tous les documents associés ; le respect des conditions d'inspection et d'entretien. Toute utilisation abusive est interdite.

2.1.2 Structuration des consignes de mise en garde

Les consignes de mise en garde se distinguent aux lignes de séparation supérieure et inférieure. Elles sont structurées selon les principes fondamentaux suivants :

Mot indicateur !

Type et source du danger !

Explication du type et de la source du danger.

Mesures de prévention du danger.

Notice d'emploi ecoVIT exclusiv 0020092586_00 7

CHFR

2 Remarques relatives à la sécurité

2.3 Consignes de sécurité générales

Respectez les consignes de sécurité ci-après.

Comportement à adopter en urgence en cas d'odeur de gaz

Du fait d'un dysfonctionnement, du gaz peut s'échapper et provoquer un risque d'intoxication et d'explosion. En présence d'une odeur de gaz à l'intérieur de bâtiments, veuillez observer la procédure suivante :

Évitez les pièces où règne une odeur de gaz.

Si possible, ouvrez les portes et les fenêtres en grand

pour créer des courants d'air. Évitez les flammes nues (p. ex. avec un briquet ou

des allumettes). Ne fumez pas.

N'utilisez aucun interrupteur électrique, aucune prise

de secteur, aucune sonnette, aucun téléphone ou autre interphone dans la maison. Fermez le dispositif d'arrêt principal ou celui du

compteur de gaz. Si possible, fermez le robinet d'arrêt de gaz de la

chaudière. Prévenez les autres habitants en les appelant ou en

frappant à leur porte. Quittez le bâtiment.

En cas de fuite audible du gaz, quittez immédiate-

ment le bâtiment et empêchez toute personne d'entrer. Prévenez les pompiers et la police depuis l'extérieur

du bâtiment. Prévenez le fournisseur de gaz depuis un téléphone

situé hors de la maison.

Comportement à adopter en urgence en cas d'odeur de gaz brûlé

Du fait d'un dysfonctionnement, une odeur de gaz brûlé peut s'échapper et provoquer un risque d'intoxication. En présence d'une odeur de gaz brûlé à l'intérieur de bâtiments, veuillez observer la procédure suivante :

Ouvrez les portes et les fenêtres en grand pour créer

des courants d'air. Éteignez l'appareil.

Éviter le risque de déflagration

Afin d'éviter le risque de déflagration à cause de mélanges gazeux inflammables, respectez les points suivants :

Ne stockez/n'utilisez pas de substances explosives ou

facilement inflammables (par ex. essence, papier, peinture) dans la pièce où l'appareil est installé.

Éviter un dysfonctionnement

Afin d'éviter un dysfonctionnement et le risque d'intoxication et d'explosion en résultant, respectez les points suivants :

Ne mettez les dispositifs de sécurité en aucun cas

hors fonction. Ne manipulez aucun dispositif de sécurité.

Ne procédez à aucune modification :

sur l'appareil,

–

à proximité de l'appareil,

–

sur les conduites d'alimentation de gaz, d'air, d'eau

–

et de courant, sur la soupape de sécurité et la conduite d’écoule-

–

ment pour l'eau de chauffage, sur les conduites d'évacuation des fumées,

–

sur les éléments de construction ayant une

–

influence sur la sécurité de fonctionnement de l'appareil.

Éviter le risque de blessure par brûlure

Notez que l'eau sortant du robinet d'eau chaude peut

être bouillante.

Installation et réglage sûrs

Seul un installateur professionnel est habilité à installer l'appareil. Cet installateur doit respecter les prescriptions, les règles et directives en vigueur. Il est aussi responsable de l'inspection/la maintenance de l'appareil comme des modifications des réglages gaz. Dans les cas ci-après, l'appareil ne doit être utilisé que si l'habillage avant est fermé et si le système d'évacuation d'air/des gaz d'échappement est entièrement monté et fermé :

pour sa mise en fonctionnement,

–

pour l'exécution de contrôles,

–

pour un fonctionnement continu.

– Dans le cas contraire, si les conditions d’utilisation sont défavorables, vous encourez vous-même un danger de mort et prenez un risque d’endommagement de l’appareil. En mode de fonctionnement dépendant de l'air ambiant, l'appareil ne doit pas être installé dans des pièces hors desquelles l'air est évacué par aspiration à l'aide de ventilateurs (par ex. systèmes d'aération, hottes aspirantes, sèche-linge à air expulsé). Ces installations créent une dépression dans la pièce par l'intermédiaire de laquelle l'air expulsé par la bouche est aspiré à travers la fente annulaire entre le conduit des fumées et la cheminée d'aération dans la pièce d'installation.

Si vous voulez installer ce type d'installation, deman-

dez à votre installateur sanitaire.

8 Notice d'emploi ecoVIT exclusiv 0020092586_00

Remarques relatives à la sécurité 2

Éviter les dommages dus à des modifications inappropriées sur l'appareil

N'effectuez sous aucun prétexte des interventions ou

des manipulations sur l'appareil ou sur d'autres éléments de l'installation. Ne tentez jamais d'effectuer vous-même des travaux

de maintenance ou des réparations sur l'appareil. Ne détériorez ou ne retirez jamais les éléments plom-

bés de l'appareil. Seuls les installateurs sanitaires agréés et le service après-vente sont habilités à modifier les parties plombées des composants.

Éviter les dégâts dus à des modifications inappropriées à proximité de l'appareil

Il est interdit de modifier les éléments de construction autour de l'appareil car des changements à ce niveau pourraient compromettre sa sécurité de fonctionnement. Faites systématiquement appel à un professionnel agréé et compétent pour effectuer des modifications sur l’appareil ou dans la zone alentour.

Contactez un professionnel agréé et compétent pour

effectuer des modifications sur l’appareil ou dans la

zone alentour. Exemple : La conception de l'habillage type armoire de votre appareil est soumise à des prescriptions particulières.

Ne procédez en aucun cas vous-même à l'habillage de

votre appareil.

Renseignez-vous auprès de votre installateur sani-

taire si vous envisagez le montage d'un tel habillage.

Éviter les dommages dus à une faible pression de l'installation

Afin d'assurer que l'installation ne tourne pas avec une quantité insuffisante d'eau et d'éviter de potentiels dommages et dysfonctionnements, respectez les points suivants :

Contrôlez la pression de l'installation à intervalles

réguliers (¬ Chap. 4.2.2).

Respectez les consignes en matière de pression de

l'installation (¬ Chap. 4.6.1).

Éviter les dommages causés par le gel

En cas de coupure de courant ainsi qu'en cas de réglage insuffisant de la température dans les différentes pièces, il n'est pas possible d'exclure l'apparition de gel dans certaines parties de l'installation de chauffage.

En cas d'absence durant une période de gel, assurez-

vous que l’installation de chauffage reste en service et que les pièces soient suffisamment chauffées. Respectez les consignes en matière de protection

antigel (¬ Chap. 4.8).

Maintenir le fonctionnement en cas de panne de courant

Lors de l'installation, votre installateur a raccordé votre appareil au réseau électrique. En cas de panneau de courant, il n'est pas possible d'exclure l'apparition de gel dans certaines parties de l'installation de chauffage. Si vous souhaitez maintenir le fonctionnement de votre appareil au moyen d'un groupe électrogène de secours en cas de panne de courant, respectez les points suivants :

Vérifiez que les caractéristiques techniques (fré-

quence, tension, terre) de ce dernier sont identiques à celles du réseau électrique. Demandez conseil à un installateur sanitaire.

Comportement en cas de fuites sur les conduites d'eau chaude

Fermez immédiatement la vanne d'arrêt d'eau froide

en cas de fuites sur la conduite d'eau chaude entre l'appareil et les points de puisage.

Faites réparer la fuite par un professionnel.

Éviter les dommages dus à la corrosion

Pour éviter une corrosion sur l'appareil et dans le circuit d'évacuation des fumées, respectez les points suivants :

Est interdit l'emploi des produits suivants dans la

zone proche de l'appareil : aérosols, solvants, pein-

ture et colle. Dans certaines conditions défavorables, ces substances peuvent entraîner une corrosion.

Notice d'emploi ecoVIT exclusiv 0020092586_00 9

CHFR

3 Remarques relatives au fonctionnement

3 Remarques relatives au

fonctionnement

3.1 Garantie

Garantie constructeur (Suisse)

Si vous souhaitez bénéficier de la garantie constructeur, l‘appareil doit impérativement avoir été installé par un installateur qualifié et agréé. Nous accordons une garantie constructeur au propriétaire de l‘appareil conformément aux conditions générales de vente Vaillant locales et aux contrats d‘entretien correspondants. Seul notre service après-vente est habilité à procéder à des travaux s‘inscrivant dans le cadre de la garantie.

Garantie constructeur (France)

Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78). Pour bénéficier de la garantie légale de deux ans, l’appareil doit impérativement être installé par un professionnel qualifié, suivant les règles de l’art et normes en vigueur. La garantie est exclue si les incidents sont consécutifs à une utilisation non-conforme de notre matériel et en particulier en cas d’erreurs de branchement, de montage ou de défaut d’entretien. Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié des la première année d’utilisation (circulaire ministérielle du 09/08/78 -JO du 13/09/78).

3.2 Choix du lieu de montage

Le lieu de montage doit être complètement protégé contre le gel. Si vous ne pouvez pas garantir cette protection, observez les mesures de protection antigel stipulées dans le chapitre 2.

Un espace séparant l'appareil d'éléments

combustibles/composés de matières combus-

À l'installation, les distances minimales recommandées dans la notice d'installation et de maintenance doivent être respectées afin de garantir un accès suffisant à l'appareil pour les travaux de maintenance.

3.3 Nettoyage de l'appareil de chauffage

tibles n'est pas nécessaire, dans la mesure où, à la puissance utile nominale de l’appareil, aucune température ne peut dépasser les 85 °C admissibles sur la surface du boîtier.

Attention !

Risque de dommages en cas de nettoyage non conforme !

Un nettoyage non conforme peut être à l'origine de dommages mécaniques ou chimiques sur les habillages, la robinetterie ou les éléments de commande en plastique.

N'employez pas de détergents ou d'abra-

sifs qui pourraient endommager l'habillage, la robinetterie ou les éléments de commande en plastique. N'utilisez pas d'aérosols, de solvants ou de

détergents contenant du chlore.

Danger !

Risque d'intoxication par les fumées qui

L'appareil ecoVIT exclusiv 65 kW Vaillant doit être installé dans une chaufferie. Demandez à votre installateur sanitaire quelles réglementations nationales en vigueur doivent être observées.

s'échappent !

En mode de fonctionnement dépendant de l'air ambiant, l'appareil ne doit pas être installé dans des pièces hors desquelles l'air est évacué par aspiration à l'aide de ventilateurs (par ex. systèmes d'aération, hottes aspirantes, sèche-linge à air expulsé). Ces installations créent une dépression dans la pièce par l'intermédiaire de laquelle l'air expulsé par la bouche est aspiré à travers la fente annulaire entre le conduit des fumées et la cheminée d'aération dans la pièce d'installation.

Si vous voulez installer ce type d'installa-

tion, demandez à un installateur sanitaire.

Nettoyez l'habillage de votre appareil à l'aide d'un

chiffon humide et d'un peu de savon.

3.4 Recyclage et mise au rebut

Votre chaudière ecoVIT exclusiv de Vaillant se compose, au même titre que son emballage de transport, principalement de matériaux recyclables.

3.4.1 Mise au rebut de l'appareil

Votre ecoVIT exclusiv Vaillant, comme tous ses accessoires, ne peut être éliminé parmi les ordures ménagères. Veillez à ce que l'appareil usagé et ses éventuels accessoires soient mis au rebut conformément aux prescriptions en vigueur.

3.4.2 Mise au rebut de l'emballage

Veuillez confier le recyclage de l’emballage de transport au spécialiste qui a installé l’appareil.

10 Notice d'emploi ecoVIT exclusiv 0020092586_00

Remarques relatives au fonctionnement 3

3.5 Conseils d'économie d'énergie

Montage d'un régulateur à sonde extérieure

Les régulations de chauffage en fonction des conditions atmosphériques régulent la température de départ chauffage en fonction de la température extérieure. L'installation ne produit que la chaleur momentanément nécessaire. Pour ce faire, la courbe de chauffage correspondant à l'installation doit être réglée sur le régulateur barométrique. Sinon, la température ambiante peut être réglée individuellement en cas de présence d'un régulateur de température d'ambiance séparé. Votre installateur sanitaire se chargera du réglage correct. La minuterie intégrée permet d'activer et de désactiver automatiquement la programmation souhaitée pour les différentes phases de chauffage et d'abaissement (programmation nocturne, etc.). En raison des dispositions légales concernant les économies d'énergie, il est prescrit d'utiliser des dispositifs de régulation barométriques et des robinets thermostatiques.

Mode abaissement de l'installation de chauffage

Durant la nuit ou en votre absence, abaissez la température ambiante. Le moyen le plus simple et le plus fiable pour ce faire est l'utilisation d'appareils de régulation permettant une programmation individuelle en fonction des plages horaires. Durant les périodes d'abaissement, réduisez la température ambiante de 5 °C environ par rapport à la température de plein chauffage. Une baisse de la température de plus de 5 °C ne vous permet pas de réaliser des économies supplémentaires étant donné que la période de plein chauffage suivante nécessiterait alors une consommation d'énergie accrue. C'est pourquoi une réduction encore plus importante de la température n'est conseillée qu'en cas d'absence prolongée, par exemple départ en vacances, fermeture annuelle. En hiver, veillez néanmoins à garantir une protection antigel suffisante.

Température ambiante

Réglez la température ambiante/de hall de sorte qu'elle soit suffisante pour votre confort. Tout degré supplémentaire impliquerait une augmentation de la consommation d'énergie d'environ 6 %. Adaptez également la température ambiante à la finalité de la pièce. Il n'est, par exemple, pas nécessaire de chauffer à 20 °C une chambre à coucher ou une pièce rarement occupée.

Réglage du mode de fonctionnement

Pendant la saison chaude, lorsque le local/les appartements n'ont pas besoin d'être chauffés, nous vous recommandons de commuter votre installation en mode Été. Le mode chauffage est alors désactivé mais l'appareil, ou l'installation, reste en service pour la production d'eau chaude.

Robinets thermostatiques et thermostats d'ambiance

En raison des dispositions légales concernant les économies d'énergie, il est prescrit d'utiliser des robinets thermostatiques. Les robinets thermostatiques permettent de maintenir la température ambiante au niveau réglé. Les robinets thermostatiques permettent d'adapter la température ambiante à vos besoins individuels, ce qui entraîne un fonctionnement économique de votre installation de chauffage. Chez les utilisateurs, on observe souvent le comportement suivant : Dès que l'utilisateur pense qu'il fait trop chaud dans une pièce, il ferme le robinet thermostatique. Lorsque, au bout d'un moment, il a de nouveau froid, il rouvre le robinet thermostatique. Un tel comportement est non seulement inconfortable mais aussi complètement inutile, car un robinet thermostatique fonctionnant correctement assure lui-même cette régulation : lorsque la température ambiante excède la valeur réglée sur la tête du capteur, le robinet thermostatique se ferme automatiquement. Lorsque que la température passe au-dessous de cette valeur, il se rouvre automatiquement.

Ne pas recouvrir les dispositifs de régulation

Ne cachez pas les dispositifs de régulation derrière meubles, rideaux et autres objets. Ils doivent pouvoir mesurer la température de l'air circulant dans la pièce, sans entrave. Les robinets thermostatiques recouverts peuvent être équipés de capteurs à distance afin de pouvoir continuer à fonctionner normalement.

Température d'eau chaude appropriée

L'eau chaude doit juste être chauffée à la température appropriée pour sa finalité. Tout chauffage supplémentaire conduit à une consommation inutile d’énergie et une température supérieure à 60 °C entraîne de plus une augmentation des dépôts de calcaire.

Comportement responsable vis-à-vis de la consommation l’eau

Une consommation modérée de l'eau peut contribuer à une réduction considérable des coûts de consommation. Par exemple : douchez-vous au lieu de prendre des bains. Avec une douche moderne, équipée d'une robinetterie économisant l'eau, vous ne consommerez qu'un tiers des 150 litres d’eau nécessaires au remplissage d'une baignoire. En outre : un robinet qui goutte se traduit par un gaspillage pouvant atteindre 2000 litres d'eau par an, une chasse d'eau qui fuit, 4000 litres. En revanche, un nouveau joint ne coûte que quelques centimes.

Notice d'emploi ecoVIT exclusiv 0020092586_00 11

CHFR

3 Remarques relatives au fonctionnement

Utilisation ponctuelle des pompes de circulation

Les pompes de circulation sanitaire assurent une circulation constante de l'eau chaude dans le système de canalisations de telle sorte que l'eau chaude est aussitôt à disposition, même aux points de puisage éloignés. Les pompes de circulation augmentent sans aucun doute le confort de la production d'eau chaude. Cependant, elles consomment également du courant. De plus, l'eau chaude en circulation inutilisée refroidit dans sa course à travers les canalisations et doit alors être réchauffée. Par conséquent, utilisez les pompes de circulation uniquement lorsque vous avez effectivement besoin d'eau chaude. Les minuteries, dont la plupart des pompes de circulation sont ou peuvent être équipées ultérieurement, permettent de régler des programmes horaires individuels. Souvent, les régulateurs barométriques sont également munis de fonctions auxiliaires qui permettent de contrôler les plages horaires de fonctionnement des pompes de circulation. Pour de plus amples informations, adressez-vous à votre installateur sanitaire.

Aération des pièces

Pendant les périodes de chauffage, n'ouvrez les fenêtres que pour aérer et non pour réguler la température. La méthode la plus efficace et la plus économique consiste à ouvrir brièvement la fenêtre en grand plutôt que de la laisser entrouverte durant une longue période. Nous vous conseillons pour cette raison d'ouvrir les fenêtres en grand pendant quelques minutes. Pendant ce temps, fermez les robinets thermostatiques de tous les radiateurs de la pièce et, s'il y a lieu, réglez le thermostat sur la température minimale. Ces mesures garantissent une ventilation optimale sans refroidissement ni dépenses d'énergie inutiles (dues, par ex., à la mise en marche du chauffage pendant la phase d'aération).

12 Notice d'emploi ecoVIT exclusiv 0020092586_00

Utilisation de l'appareil de chauffage 4

4 Utilisation de l'appareil de chauffage

4.1 Vue d’ensemble du panneau de commande

Ouvrez le volet avant. Pour cela, saisissez la poignée

et soulevez le panneau au-dessus du volet avant. Le

volet avant s'ouvre alors automatiquement vers le

bas, permettant d'accéder au tableau de commande.

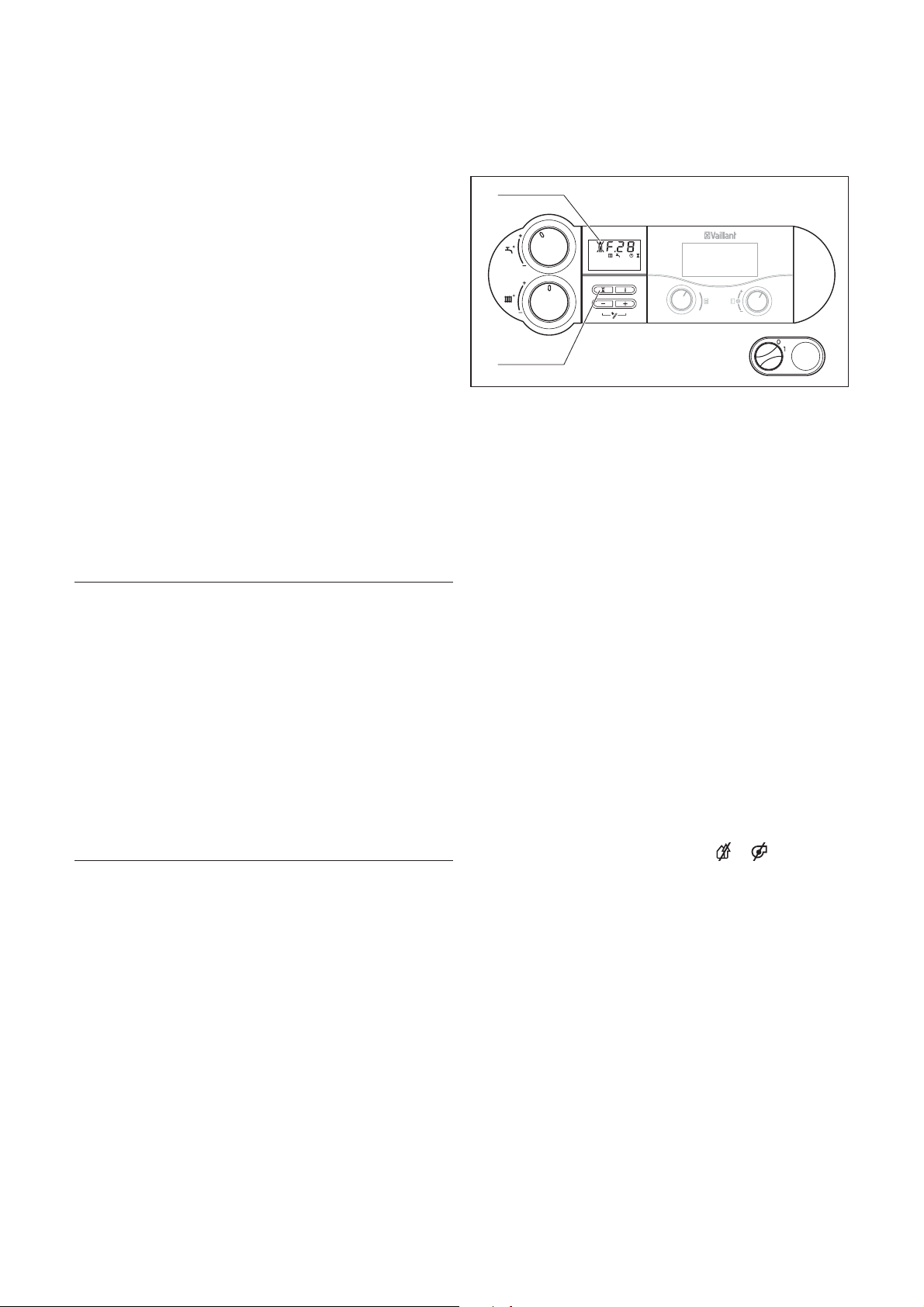

Fig. 4.1 Éléments de commande ecoVIT exclusiv (exemple)

Les éléments de commande offrent les fonctions suivantes :

1 Écran d'affichage de la température actuelle de

départ du chauffage, de la pression de remplissage de l'installation de chauffage, du type de fonctionnement ou de certaines informations supplémentaires

2 Touche « i » permettant de sélectionner différen-

tes informations

3 Régulation intégrée (accessoire)

4 Interrupteur principal de mise en marche / arrêt

de l’appareil

5 Touche « + » permettant de passer aux pages sui-

vantes de l'affichage écran (pour l'installateur dans le cadre des travaux de réglage et la recherche d'erreurs) ou d'afficher la température du ballon (VKK avec sonde du ballon)

6 Touche « - » permettant de passer aux pages pré-

cédentes de l'affichage écran (pour l'installateur pour les travaux de réglage et la recherche d'erreurs) ou d'afficher le pression de remplissage de l'installation de chauffage sur l'écran

7 Touche « Reset » permettant de réinitialiser cer-

taines anomalies

Sélecteur de réglage de la température de départ du

chauffage. En cas d'exploitation des modèles VRC 430, 630, VRS 620, positionnez ce sélecteur sur la butée droite afin que la température de départ maximale pour le régulateur ne soit pas limitée.

Sélecteur permettant de régler la température du ballon (pour les appareils raccordés à un ballon VIH). En cas d'utilisation du modèle VRC 430 pour la commande de la température du ballon, positionnez le sélecteur sur la butée droite afin que la plage de fonctionnement du régulateur d'eau chaude dans le VRC 430 ne soit pas limitée.

Notice d'emploi ecoVIT exclusiv 0020092586_00 13

CHFR

4 Utilisation de l'appareil de chauffage

Système d'information et d'analyse numérique

Fig. 4.2 Écran d'affichage ecoVIT exclusiv (exemple)

Votre appareil ecoVIT exclusiv Vaillant est équipé d'un système numérique d'information et d'analyse. Ce système d'information et d'analyse numérique vous fournit des informations à propos de l'état de service de votre chaudière et vous aide, le cas échéant, lors de la suppression d'anomalies. Durant le fonctionnement normal de l'appareil, la température actuelle de départ du chauffage est affichée sur l'écran (49 °C dans l'exemple). En présence d'anomalies, l'affichage de la température est remplacé par le code erreur correspondant. En outre, votre ecoVIT exclusiv dispose d'un affichage de texte en clair qui fournit des informations complémentaires.

10 Affichage de la température actuelle de départ du

chauffage, de la pression de remplissage de l'installation de chauffage ou affichage d'un code d'état ou d'erreur

11 Texte explicatif

Les symboles affichés vous fournissent également les informations suivantes :

Anomalie dans la conduite d'air/d'évacuation des fumées

Uniquement en liaison avec vrnetDIALOG : Tant que le symbole est affiché, une température de départ du chauffage et de sortie d'eau chaude est prescrite dans le vrnetDIALOG (accessoire), c'est-à-dire que l'appareil fonctionne suivant d'autres températures que celles réglées avec les sélecteurs (8) et (9).

Ce mode de fonctionnement ne peut être arrêté que :

par vrnetDIALOG ou

–

en modifiant le réglage de la température sur

–

les sélecteurs (8) ou (9) de plus de ± 5 K. Ce mode de fonctionnement ne peut pas être arrêté :

en appuyant sur la touche (7) « Reset » ou

–

en mettant en marche ou en arrêtant l'appareil.

–

Mode chauffage actif allumé : mode de fonctionnement chauffage clignote : temps de blocage du brûleur actif

Mode eau chaude sanitaire actif allumé en permanence : mode de fonctionnement

Remplissage du ballon opérationnel

Affichage clignotant : le ballon d'eau chaude

est chauffé, brûleur allumé

Pompe de chauffage interne en marche

Vanne gaz interne amorcée

Affichage du taux de modulation actuel du brûleur (affichage à barres)

Flamme avec croix : anomalie durant le fonctionnement du brûleur ; l'appareil est éteint

Flamme sans croix : fonctionnement correct du brûleur

14 Notice d'emploi ecoVIT exclusiv 0020092586_00

Utilisation de l'appareil de chauffage 4

4.2 Mise en service de l'appareil de chauffage

4.2.1 Ouverture des dispositifs d’arrêt

Les dispositifs d'arrêt ne sont pas fournis

avec la chaudière. Ils doivent être installés à

Celui-ci vous indiquera l'emplacement et vous expli-

quera comment manipuler les dispositifs d'arrêt. Ouvrez les dispositifs d'arrêt.

4.2.2 Contrôle de la pression de l'installation

vos frais par votre installateur sanitaire.

Afin d'éviter que l'installation ne fonctionne

avec une quantité d'eau trop faible et de pré-

Lorsque l'installation de chauffage alimente plusieurs étages, il peut s'avérer nécessaire d'établir une pression supérieure.

Pour de plus amples informations à ce sujet, adressez-vous à votre installateur sanitaire.

venir les éventuels dommages consécutifs, votre chaudière est équipée d'un capteur de pression. Ce dernier signale le manque de pression lorsque celle-ci est inférieure à 0,6 bar ; la valeur de la pression clignote alors sur l'écran. Si une pression de 0,3 bar n'est pas atteinte, le message d'erreur « F.22 » (manque d'eau) apparaît et le brûleur est bloqué. Si la valeur mesurée est inférieure à 0 bar ou supérieure à 9 bars (= sonde défectueuse), le fusible de confort Vaillant est activé. La puissance et la température de départ maximale possible sont limitées. Les états « 40 » et « F.22 » (absence d'eau) s'affichent en alternance. Dans ce cas, veuillez faire remplir l'installation par un installateur et faites réparer la sonde défectueuse.

Fig. 4.3 Contrôle de la pression de remplissage de l'installa-

tion

Contrôlez la pression de remplissage de l'installation

avant la mise en service. Pour cela, appuyez sur la touche « - ». Pendant env. 5 secondes, la pression de l'installation s'affiche à la place de la température de départ actuelle.

Pour un fonctionnement irréprochable de l'installation de chauffage, la pression de remplissage doit être comprise à froid entre 1,0 et 2,0 bars. Si elle est inférieure, demandez à votre installateur de procéder à l'appoint d'eau avant la mise en service (¬ Chap. 4.6.1).

Lorsque l'appareil est en fonctionnement, la

valeur de pression précise peut être affichée

sur l'écran. Pour activer l'affichage de la pression, appuyez sur la touche « - » (1). L'écran revient après 5 secondes à l'affichage de la température de départ. Vous pouvez également commuter de façon durable entre l'affichage de la température et l'affichage de la pression en appuyant sur la touche « - » pendant env. 5 secondes.

4.2.3 Mise en marche de l'appareil

Fig. 4.4 Mise en marche de l'appareil

L'interrupteur principal (1) permet d'allumer et d'éteindre l'appareil :

1 : « MARCHE »

–

0 : « ARRET »

–

Pour mettre votre appareil en marche, réglez l'inter-

rupteur principal en position « 1 ». Lorsque vous mettez l'appareil en marche, la température actuelle de départ du chauffage s'affiche à l'écran (2).

Notice d'emploi ecoVIT exclusiv 0020092586_00 15

CHFR

4 Utilisation de l'appareil de chauffage

Pour régler l'appareil en fonction de vos besoins, veuillez vous reporter aux chapitres 4.3 et 4.4 qui décrivent les possibilités de réglage pour la production d'eau chaude et le mode chauffage.

Les dispositifs de protection antigel et de surveillance fonctionnent uniquement lorsque l'interrupteur principal de l’appareil est positionné sur « 1 » et lorsque l'appareil est raccordé au réseau. Pour que ces dispositifs de sécurité restent actifs, allumez et éteignez votre ecoVIT exclusiv uniquement en utilisant l'appareil de régulation (de plus amples informations à ce sujet sont contenues dans la notice d'emploi correspondante). Pour savoir comment éteindre complètement votre appareil, reportez-vous au chapitre 4.7.

Immédiatement après la mise en marche, l'af-

fichage « Menu de fonctions » apparaît à

4.3 Production d'eau chaude

Pour la production d'eau chaude, un ballon d'eau chaude sanitaire de type VIH doit être raccordé à l'ecoVIT exclusiv.

4.3.1 Réglage de la température d'eau chaude

l'écran. Le menu de fonctions permet à l'installateur d'effectuer le contrôle fonctionnel des différents acteurs. Après un délai d'attente de 5 secondes ou si vous appuyez sur la touche « - », le système électronique de l'appareil bascule en mode normal.

sanitaire (avec régulation du ballon par l'appareil de régulation Vaillant)

Mettez la chaudière en marche tel que décrit au cha-

pitre 4.2.3.

Danger !

Danger de mort par légionellose !

Pendant le réglage de la température d'eau chaude au moyen du sélecteur, la température réglée apparaît à l'écran (2). Cette valeur s'efface après 3 secondes environ pour être remplacée par l'affichage standard normal (température actuelle de départ du chauffage).

En conditions d'utilisation défavorables pendant une période prolongée, par exemple lorsque l'appareil est destiné au réchauffement dans une installation solaire de chauffage de l'eau potable, il se peut que le chauffage du ballon d'eau chaude soit insuffisant. Les légionelles foisonnent alors, provoquant des maladies.

Tournez le sélecteur (3) de réglage de la

température d'eau chaude complètement à droite. Vérifiez que la fonction protection anti-

légionelles de l'appareil de régulation est activée.

En cas d'utilisation d'un appareil de régula-

tion VRC 430, VRC 630 ou VRS 620, on définit la température de consigne du ballon et les temps d'activation sur l'appareil de régulation. Afin de ne pas entraver le fonctionnement de l'appareil de régulation, le sélecteur doit être positionné sur la butée droite pour le réglage de la température d'eau chaude.

Le réglage de la température de l'eau chaude décrit dans cette section s'applique lorsqu'un appareil de régulation Vaillant régule l'appareil de chauffage et le ballon d'eau chaude. Dans le cas contraire, le chapitre 4.3.2 s'applique.

Fig. 4.5 Réglage de la température d'eau chaude

16 Notice d'emploi ecoVIT exclusiv 0020092586_00

Utilisation de l'appareil de chauffage 4

4.3.2 Réglage de la température d'eau chaude sanitaire (sans régulation du ballon par l'appareil de régulation Vaillant)

Le réglage de la température de l'eau chaude décrit dans cette section s'applique lorsqu'un appareil de régulation Vaillant régule uniquement l'appareil de chauffage. Dans le cas contraire, le chapitre 4.3.1 s'applique.

Fig. 4.6 Réglage de la température d'eau chaude

Mettez la chaudière en marche comme décrit au cha-

pitre 4.2.3.

Danger !

Danger de mort par légionellose !

Au moyen du sélecteur (3), réglez la tem-

pérature d'eau chaude sur au moins 60 °C.

4.3.3 Désactivation de la production d'eau chaude sanitaire

Sur les appareils raccordés à un ballon d’eau chaude sanitaire, vous pouvez désactiver la fonction production d'eau chaude ou chargement du ballon sans arrêter la fonction chauffage.

Pour arrêter la production d'eau chaude sanitaire, tournez le sélecteur de réglage de la température d'eau chaude complètement à gauche. Seule une fonction antigel du ballon reste active.

En cas d'utilisation d'un VRC 430, laissez le

sélecteur sur la butée droite et basculez le

4.3.4 Puisage d'eau chaude sanitaire

Lors de l’ouverture d’un robinet d’eau chaude au niveau d'un point de puisage (lavabo, douche, baignoire, etc.), l’eau chaude est puisée dans le ballon raccordé. Si la température réglée n’est pas atteinte, l’appareil se met automatiquement en marche puis réchauffe le ballon. Une fois la température de consigne du ballon atteinte, l’appareil s’éteint automatiquement. La pompe continue à fonctionner pendant quelques instants.

circuit du ballon sur « arrêt » dans le VRC

430.

Réglez le sélecteur (3) de réglage de la température

d'eau chaude sur la température souhaitée. Correspondance :

butée gauche, protection antigel 15 °C

–

butée droite maxi 65 °C

–

Notice d'emploi ecoVIT exclusiv 0020092586_00 17

CHFR

4 Utilisation de l'appareil de chauffage

4.4 Réglages pour le mode chauffage

4.4.1 Réglage de la température de départ (appareil de chauffage avec appareil de régulation externe)

Fig. 4.7 Réglage de la température de départ (avec appareil de

régulation)

Conformément à l'ordonnance relative à l'économie d'énergie (EnEV), votre installation de chauffage doit être équipée d'un régulateur barométrique ou d'un thermostat d'ambiance. Si votre installation de chauffage est équipée d'un appareil de régulation, procédez aux réglages suivants :

Placez l'interrupteur principal (1) en position « 1 ».

Tournez le sélecteur (2) de réglage de la température

de départ du chauffage complètement à droite.

La température de départ est réglée automatiquement par l'appareil de régulation. Pour plus d'informations à ce sujet, voir la notice d'emploi correspondante.

4.4.2 Réglage de la température de départ (appareil de chauffage sans appareil de régulation externe)

Fig. 4.8 Réglage de la température de départ (sans appareil de

régulation)

Si aucun dispositif de régulation externe n'est installé, réglez la température de départ à l'aide du sélecteur (1) en fonction de la température extérieure. Nous vous recommandons de procéder aux réglages suivants :

Vers la gauche (mais pas complètement) pendant la

–

phase transitoire : température extérieure comprise entre 10 et 20 °C environ Position centrale en période de froid modéré :

–

température extérieure env. 0 à 10 °C Position droite en période de grand froid :

–

température extérieure env. 0 à -15 °C

Lors du réglage de la température, la température sélectionnée s'affiche sur l'écran (2). Cette valeur disparaît au bout de 3 secondes pour être remplacée par l’affichage standard (température actuelle de départ du chauffage ou en option la pression d'eau dans l'installation).

Le sélecteur (1) permet de régler une température de départ de 75 °C en continu. Si toutefois votre appareil permet de régler des valeurs supérieures ou uniquement inférieures, cela signifie que votre installateur spécialisé a procédé à un réglage correspondant permettant ou empêchant le fonctionnement de votre installation de chauffage à des températures de départ plus élevées.

18 Notice d'emploi ecoVIT exclusiv 0020092586_00

Utilisation de l'appareil de chauffage 4

4.4.3 Désactivation du mode chauffage ( mode été)

Fig. 4.9 Désactivation du mode chauffage (position été)

En été, vous pouvez désactiver le mode chauffage sans pour autant arrêter la fonction de production d'eau chaude sanitaire.

Pour ce faire, tournez le sélecteur (1) de réglage de la

température de départ du chauffage complètement à gauche.

4.4.4 Réglage du thermostat d'ambiance ou du régulateur barométrique

4.5 Activation de l'affichage d'état

Heizbetrieb - Bren

Fig. 4.11 Affichage d’état

L'affichage d'état fournit des informations à propos de l'état de service de votre chaudière.

Pour activer l'affichage d'état, appuyez sur la touche

« i » (2). Le code d’état correspondant s’affiche alors à l’écran (1), par exemple « S. 4 » pour le fonctionnement du brûleur. Vous trouverez dans le tableau 4.1 la signification des codes d’état les plus importants. Sur l'écran du tableau de commande, le code d'état affiché est complété par un texte en clair correspondant. Par ex. pour « S. 4 » : « Chauffage brûleur marche ». Pendant les phases de commutation, lors du redémarrage suite à l'absence de flamme, etc., le message d'état « S. » s'affiche un court instant.

En appuyant une nouvelle fois sur la touche « i »,

vous revenez au mode normal.

Fig. 4.10 Réglage du thermostat ou de la régulation en fonction

des conditions atmosphériques

Réglez le thermostat d'ambiance (1), le régulateur à

sonde extérieure ainsi que les robinets thermostatiques (2) conformément aux indications fournies dans les notices d'utilisation correspondantes de ces accessoires.

Affichage

S. 0 Aucune chaleur requise S. 1 Mode de chauffage démarrage du ventilateur S. 2 Mode de chauffage départ pompe S. 3 Mode de chauffage allumage S. 4 Mode de chauffage brûleur en marche S. 6 Mode de chauffage postbalayage ventilateur S. 7 Mode de chauffage pompe S. 8 Temps de blocage résiduel chauffage xx min S. 31 Fonctionnement été, aucune chaleur requise S. 34 Chauffage protection antigel

S. 20 Demande eau chaude S. 22 Mode eau chaude départ pompe S. 24 Mode eau chaude brûleur marche S. 27 Mode eau chaude marche à vide de la pompe

Tabl. 4.1 Codes d'état et leur signification (sélection)

Signification

Affichage en mode chauffage

Affichages dans le mode charge du ballon

Notice d'emploi ecoVIT exclusiv 0020092586_00 19

CHFR

4 Utilisation de l'appareil de chauffage

4.6 Détection et suppression des anomalies

Danger !

Danger de mort en cas de réparations

En présence d'anomalies durant le fonctionnement de votre appareil, vous pouvez contrôler vous-même les points suivants :

Pas d'eau chaude, le chauffage reste froid ; l'appareil ne se met pas en marche :

Est-ce que les robinets d'arrêt de gaz de la conduite d'ali-

–

mentation et de l'appareil sont ouverts (¬ Chap. 4.2.1) ? Est-ce que l'alimentation électrique des locaux fonc-

–

tionne correctement ? Est-ce que l'interrupteur principal est enclenché sur

–

l'appareil (¬ Chap. 4.2.3) ? Le sélecteur de réglage de la température de départ

–

situé sur l'appareil n'est-il pas tourné jusqu'en butée gauche, c'est-à-dire en position de protection antigel (¬ Chap. 4.4) ? Est-ce que la pression de remplissage de l'installation

–

de chauffage est suffisante (¬ Chap. 4.2.2) ?

–

Y-a-t-il de l'air dans l'installation de chauffage ?

–

Est-ce qu'une anomalie a été détectée lors du processus d'allumage (¬ Chap. 4.8.2) ?

incorrectes !

Une réparation incorrecte peut nuire à la sécurité de fonctionnement de l'appareil et entraîner des dommages corporels et matériels. Si vous ne parvenez pas à supprimer une anomalie malgré la vérification des points ci-dessous, respectez les points suivants :

N’essayez jamais de procéder vous-même

aux réparations sur votre appareil. Faites réviser votre appareil par un instal-

lateur sanitaire.

4.6.1 Anomalies dues à l'absence d'eau

Dès que la pression de l'installation descend en dessous d'une valeur limite, le message de service « Contrôler pression eau » apparaît à l'écran. Dès que votre installateur a ajouté suffisamment d'eau, ce message disparaît automatiquement au bout de 20 secondes environ. Si la pression descend sous la barre des 0,3 bar, le brûleur s'arrête. À l'écran, le message d'erreur « F.22 » apparaît. Pour rebasculer l'appareil en mode normal, un installateur doit au préalable rajouter de l'eau dans l'installation. En cas de défaut du capteur identifiable à une pression inférieure à 0 bar ou supérieure à 9 bars, la sécurité confort Vaillant s'active. En cas de chute de pression fréquente, il faut déterminer l'origine de la perte d'eau de chauffage et y remédier.

En cas de chute de pression fréquente, faites réviser

votre installation de chauffage par un installateur.

Pour un fonctionnement irréprochable de l'installation de chauffage, la pression de remplissage doit être comprise à froid entre 1,0 et 2,0 bars (¬ Chap. 4.2.2).

Attention !

Risque d'endommagement causé par un

remplissage incorrect !

Du fait d'un remplissage incorrect, vous risquez d'endommager les joints et les membranes et ainsi d'occasionner des bruits en mode chauffage. Nous ne saurions être responsables des dommages en découlant. Pour le remplissage de l'installation de chauffage, n'utilisez que de l'eau répondant aux exigences de la directive VDI 2035.

Ne confiez l'appoint d'eau et d'additifs

comme par exemple des produits antigel et anticorrosion qu'à votre installateur sanitaire.

Fonctionnement irréprochable du mode eau chaude ; le chauffage ne se met pas en marche :

–

Est-ce que les régulateurs externes ont fait une demande de chaleur (le régulateur calorMATIC ou auroMATIC par exemple) (¬ Chap. 4.4.4) ?

20 Notice d'emploi ecoVIT exclusiv 0020092586_00

Demandez à votre installateur sanitaire de faire l'ap-

point d'eau lorsque la pression de l'installation est

inférieure à 1,0 bar.

Lorsque l'installation de chauffage alimente plusieurs étages, il peut s'avérer nécessaire d'établir une pression de remplissage supérieure.

Pour la pression de l'installation, demandez conseil à

votre installateur sanitaire.

Utilisation de l'appareil de chauffage 4

4.6.2 Suppression des anomalies lors de l'allumage

Fig. 4.12 Réinitialisation

Si le brûleur ne s'allume pas au bout de cinq tentatives, l'appareil ne démarre pas et affiche « Anomalie ». Cette anomalie est indiquée par l'affichage des codes d'erreur « F.28 » ou « F.29 » à l'écran. Le symbole d'une flamme barrée (1) et un message en texte clair correspondant s'affichent en plus à l'écran, par exemple pour « F.28 » : « Dysfonctionnement, échec de l'allumage ». Une nouvelle tentative d'allumage automatique ne pourra être effectuée que suite à une réinitialisation manuelle.

Appuyez sur la touche Réinitialisation (2) et maintenez-la enfoncée pendant une seconde environ pour

réinitialiser manuellement l'appareil. Si votre appareil ne se met pas en marche au bout de trois tentatives de réinitialisation, procédez comme suit :

Pour arrêter votre appareil, réglez l'interrupteur prin-

cipal en position « 0 ».

Faites réviser l'appareil par un installateur sanitaire.

4.7 Mise hors service de l'appareil de chauffage

Pour que les dispositifs de protection antigel et de surveillance restent actifs, allumez et éteignez votre ecoVIT exclusiv en mode normal, uniquement en utilisant l'appareil de régulation (de plus amples informations à ce sujet sont contenues dans la notice d'emploi correspondante).

Fig. 4.13 Arrêt de la chaudière

Attention !

Risque de dommages sur l'appareil de

chauffage dû au gel !

Les dispositifs de protection antigel et de surveillance fonctionnent uniquement lorsque l'interrupteur principal de l’appareil est positionné sur « 1 » et que l'appareil est raccordé au réseau.

Laissez toujours l'appareil raccordé au réseau.

Réglez l'interrupteur principal de l'appareil sur « 1 ».

4.6.3 Anomalies dans la conduite d'air/d'évacuation

des fumées

Les appareils sont équipés d'un ventilateur. L'appareil s'éteint en présence d'un dysfonctionnement. Les symboles « F.3x » apparaissent à l'écran. Le code d’erreur affiché est accompagné d'un texte explicatif correspondant, par exemple : « Défaut ventilateur » :

Faites réviser l'appareil par un installateur sanitaire

Notice d'emploi ecoVIT exclusiv 0020092586_00 21

et ainsi que le message d'erreur

Réglez l'interrupteur principal (1) en position « 0 » pour éteindre complètement votre appareil.

Les dispositifs d'arrêt ne sont pas fournis

avec la chaudière. Ils doivent être installés à

Celui-ci vous indiquera l'emplacement et vous expli-

quera comment manipuler les dispositifs d'arrêt. En cas de mise hors fonctionnement prolongée, fer-

mez également le robinet d'arrêt de gaz et d'arrêt eau froide. Respectez également les consignes en matière de protection antigel (¬ Chap. 4.8).

vos frais par votre installateur sanitaire.

CHFR

4 Utilisation de l'appareil de chauffage

4.8 Éviter les dommages causés par le gel

Attention !

Risque de dommages sur l'appareil de

chauffage dû au gel !

Laissez toujours l'appareil raccordé au

réseau. Réglez l'interrupteur principal de l'appareil

sur « 1 ».

Attention !

Risque de dommages dus au gel pour les pièces de l'installation de chauffage !

Il n'est pas possible de garantir la protection antigel de l'ensemble de l’installation de chauffage.

Assurez-vous que l'ensemble de l'installa-

tion de chauffage est suffisamment chauffé. Demandez conseil à votre installateur sani-

taire.

4.8.1 Fonction de protection antigel

Votre appareil ecoVIT exclusiv Vaillant est équipé d'une fonction de protection antigel : Lorsque la température de départ du chauffage descend en dessous de 5 °C alors que l'interrupteur principal est enclenché, l’appareil se met automatiquement en marche et réchauffe le circuit générateur de chaleur à 30 °C environ.

4.8.2 Protection antigel par vidange

Une autre mesure de protection antigel consiste à vidanger l’installation de chauffage et la chaudière. Il faut alors s'assurer que l'installation et la chaudière soient complètement vides. Toutes les conduites d'eau chaude et d'eau froide installées dans la maison et à l'intérieur de l'appareil doivent également être vidées.

Demandez conseil à votre installateur sanitaire.>

L'installation de chauffage et les conduites d'eau disposent d'une protection contre le gel suffisante si l'installation de chauffage reste en service et si les pièces sont suffisamment tempérées en période de gel ou d'absence.

Attention !

Risque d'endommagement causé par un

remplissage incorrect !

Ne confiez l'appoint d'eau et d'additifs

comme par exemple des produits antigel et anticorrosion qu'à votre installateur sanitaire.

22 Notice d'emploi ecoVIT exclusiv 0020092586_00

5 Mode ramoneur

Seul votre ramoneur ou votre installateur

sanitaire est habilité à réaliser les travaux de

contrôle et de mesure stipulés dans ce chapitre.

Mode ramoneur 5

Fig. 5.1 Activation du mode ramoneur

Procédez aux mesures à réaliser lors du ramonage comme suit :

Activez le mode ramoneur en appuyant simultané-

ment sur les touches « + » (6) et « - » (7) du tableau

de commande.

Affichage à l'écran :

S.Fh = Mode ramoneur chauffage

S.Fb = Mode ramoneur eau chaude

Attendez au moins 2 minutes après la mise en mar-

che avant de commencer les mesures.

Dévissez les capuchons obturateurs des orifices de

contrôle.

Procédez aux mesures au niveau de l'orifice de

contrôle dans la conduite d'évacuation des fumées.

Procédez aux mesures au niveau de l'orifice de

contrôle dans le circuit d'air.

Pour quitter le mode mesure, appuyez simultanément

sur les touches « + » et « - ». Le mode mesure s'in-

terrompt également si vous n'actionnez aucune tou-

che dans un laps de temps de 15 minutes.

Revissez les capuchons obturateurs sur les orifices

de contrôle.

Notice d'emploi ecoVIT exclusiv 0020092586_00 23

CHFR

6 Maintenance et service après-vente

6.1 Maintenance

Danger !

Danger de mort en cas de maintenance

La condition sine qua non pour une disponibilité et une sécurité d'utilisation durables, une grande fiabilité ainsi qu'une longévité accrue de votre ecoVIKT exclusiv est la réalisation annuelle de l'inspection/des travaux de maintenance par un installateur agréé. Une maintenance régulière garantit un rendement optimal ainsi qu'un fonctionnement plus économique de votre appareil. Nous préconisons de conclure un contrat de maintenance.

incorrecte !

La négligence de l'entretien ou une maintenance incorrecte peut nuire à la sécurité de fonctionnement de l'appareil et entraîner des dommages corporels et matériels.

N’essayez jamais de procéder vous-même

à la maintenance sur votre appareil. Confiez la maintenance à un installateur

sanitaire agréé.

6.2 Service après-vente

Vaillant GmbH Service clientèle (Suisse)

Dietikon Téléphone : (044) 744 29 -39 Fax : (044) 744 29 -38

Fribourg : Téléphone : (026) 409 72 -17 Fax : (026) 409 72 -19

Vaillant GmbH Postfach 86 Riedstrasse 12 CH-8953 Dietikon 1/ZH Téléphone : (044) 744 29 -29 Fax : (044) 744 29 -28

Rte du Bugnon 43 CH-1752 Villars-sur-Glâne Téléphone : (026) 409 72 -10 Fax : (026) 409 72 -14

24 Notice d'emploi ecoVIT exclusiv 0020092586_00

Index des mots clés

Appareil de régulation .......................................................... 16

Arrêt du mode chauffage .................................................... 19

Ballon d'eau chaude sanitaire. ........................................... 16

Caractéristiques de l'appareil .............................................. 5

Cas d'urgence .......................................................................... 8

Commandes ............................................................................ 13

Conseils d'économie d'énergie ........................................... 11

Consignes de mise en garde ................................................. 7

Consignes de sécurité et de mise en garde ...................... 7

Consignes générales de sécurité ........................................ 8

Contrôle de la pression de l'installation .......................... 15

Désactivation de la production d'eau chaude

sanitaire ................................................................................... 17

Désactivation du mode ballon ............................................ 17

Détection et suppression des anomalies ........................ 20

Documents associés ............................................................... 6

Élimination des déchets ....................................................... 10

Éviter le risque de brûlure ................................................... 8

Éviter le risque de déﬂ agration .......................................... 8

Éviter les dommages .............................................................. 9

Éviter les dommages causés par le gel .......................... 22

Éviter un dysfonctionnement .............................................. 8

Fermeture des dispositifs d'arrêt ...................................... 21

Fonction de protection antigel .......................................... 22

Fuites au niveau des conduites d'eau chaude ................. 9

Nettoyage ................................................................................ 10

Obtention d'eau chaude....................................................... 16

Odeur de gaz ........................................................................... 8

Odeur de gaz brûlé................................................................. 8

Ouverture des dispositifs d’arrêt ...................................... 15

Panne de courant .................................................................... 9

Plaque signalétique ................................................................. 6

Protection anti-légionelles .................................................. 16

Puisage d'eau chaude sanitaire ......................................... 17

Recyclage ................................................................................ 10

Références de l'article ........................................................... 6

Réglage de la température d'eau chaude sanitaire 16, 17

Réglage de la température de départ .............................. 18

Réglages pour le mode chauffage .................................... 18

Régulateur de température ambiante ............................. 18

Régulation du ballon ............................................................. 16

Réinitialisation ........................................................................ 21

Robinet d'arrêt d'eau froide ............................................... 21

Robinet d'arrêt de gaz ......................................................... 21

Sécurité ...................................................................................... 7

Service après-vente ............................................................. 24

Symboles ................................................................................... 6

Système d'information et d'analyse numérique ........... 14

Utilisation................................................................................. 13

Utilisation conforme ............................................................... 7

Garantie ................................................................................... 10

Installation et réglage ........................................................... 8

Lieu d'installation .................................................................. 10

Maintenance........................................................................... 24

Manque d'eau ........................................................................ 20

Marquage CE ............................................................................. 6

Mise en marche ...................................................................... 15

Mise en service ....................................................................... 15

Mise hors service ................................................................... 21

Mode été .................................................................................. 19

Mode ramoneur ..................................................................... 23

Notice d'emploi ecoVIT exclusiv 0020092586_00 25

Voyants d’état ........................................................................ 19

CHFR

Per l'utente

Istruzioni per l'uso

ecoVIT exclusiv

Caldaia a basamento a gas a condensazione

CHIT

Indice

Caratteristiche dell'apparecchio ......................................29

1 Avvertenze sulla documentazione .................. 30

1.1 Rispetto della documentazione integrativa ...... 30

1.2 Conservazione della documentazione ............... 30

1.3 Simboli impiegati ..................................................... 30

1.4 Marchio CE ................................................................ 30

1.5 Validità delle istruzioni ........................................... 30

1.6 Targhetta ................................................................... 30

2 Indicazioni di sicurezza ......................................... 31

2.1 Rispetto delle indicazioni di sicurezza e delle

avvertenze ...................................................................31

2.1.1 Classificazione delle avvertenze ............................31

2.1.2 Struttura delle avvertenze ......................................31

2.2 Utilizzo conforme ......................................................31

2.3 Indicazioni generali di sicurezza ...........................32

3 Avvertenze per l’uso .............................................34

3.1 Garanzia ......................................................................34

3.2 Requisiti del luogo d'installazione ........................34

3.3 Cura della caldaia .....................................................34

3.4 Riciclaggio e smaltimento ......................................34

3.4.1 Smaltimento dell'apparecchio ...............................34

3.4.2 Smaltimento dell'imballaggio ................................34

3.5 Consigli per il risparmio energetico .....................35

4.5 Attivazione dell'indicazione di stato ....................43

4.6 Identificazione ed eliminazione delle anomalie 43

4.6.1 Anomalie dovute a mancanza d’acqua .............. 44

4.6.2 Eliminazione dei disturbi all'accensione ............ 44

4.6.3 Disturbi nel condotto aria/fumi ........................... 44

4.7 Messa fuori servizio della caldaia........................ 45

4.8 Impedire i danni dovuti al gelo ............................. 45

4.8.1 Funzione di protezione antigelo .......................... 46

4.8.2 Protezione antigelo tramite svuotamento ........ 46

5 Funzionamento spazzacamino ...........................47

6 Manutenzione e assistenza clienti .................. 48

6.1 Manutenzione ........................................................... 48

Indice analitico ...................................................................... 49

4 Uso della caldaia ..................................................... 37

4.1 Panoramica degli elementi di comando ..............37

4.2 Messa in funzione della caldaia ..........................39

4.2.1 Apertura dei dispositivi di intercettazione ........39

4.2.2 Controllo della pressione dell’impianto ..............39

4.2.3 Accensione dell'apparecchio .................................39

4.3 Produzione di acqua calda .................................... 40

4.3.1

4.3.2

4.3.3 Disinserimento della produzione dell'acqua

4.3.4 Prelievo di acqua calda ............................................41

4.4 Impostazioni per il riscaldamento .........................41

4.4.1 Regolazione della temperatura di mandata

4.4.2 Regolazione della temperatura di mandata

4.4.3 Disinserimento del riscaldamento

4.4.4 Impostazione del termostato di regolazione in

Impostazione della temperatura dell'acqua calda (con sistema di regolazione del bollitore tramite centralina di termoregolazione Vaillant) 40 Regolazione della temperatura dell'acqua calda (senza sistema di regolazione del bollitore tramite centralina di termoregolazione Vaillant) 40

calda .............................................................................41

(caldaia con centralina di termoregolazione

esterna) ........................................................................41

(caldaia senza centralina di termoregolazione

esterna) ...................................................................... 42

(funzionamento estivo) .......................................... 42

funzione delle condizioni atmosferiche o della

temperatura ambiente ........................................... 42

28 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

Caratteristiche dell'apparecchio

I modelli Vaillant ecoVIT exclusiv sono caldaie a gas a condensazione. Conformi ai requisiti secondo il §7 del regolamento per i piccoli impianti di combustione del 07/08/1996 (1.BlmSchV), gli apparecchi sopra citati che impiegano gas metano emettono ossido di azoto (NOx) con valori di emissione inferiori a 80 mg/kWh.

Caratteristiche dell'apparecchio

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 29

CHIT

1 Avvertenze sulla documentazione

Le seguenti avvertenze sono di ausilio per la consultazione dell'intera documentazione. Consultare anche le altre documentazioni valide in combinazione con queste istruzioni per l'uso. Non assumiamo alcuna responsabilità per danni insorti a causa della mancata osservanza di queste istruzioni.

1.1 Rispetto della documentazione integrativa

Per il comando della caldaia ecoVIT exclusiv occorre

osservare anche le istruzioni per l'uso relative agli

altri componenti dell'impianto.

1.2 Conservazione della documentazione

Custodire le istruzioni per l’uso con tutta la documen-

tazione integrativa in un luogo facilmente accessibile,

affinché siano sempre a portata di mano per ogni

evenienza.

1.3 Simboli impiegati

Qui di seguito sono spiegati i simboli utilizzati nel testo.

1.5 Validità delle istruzioni

Le presenti istruzioni per l'uso valgono esclusivamente per gli apparecchi con il seguente codice articolo:

Il codice articolo a 10 cifre dell'apparecchio è riportato sulla targhetta (da leggersi a partire dalla 7ª cifra del numero di serie).

1.6 Targhetta

La targhetta dell'ecoVIT exclusiv è applicata sul retro della scatola di comando.

–

VKK CH 226/4 - H VKK SWE 226/4 0010007511

–

VKK CH 286/4 - H 0010007513

–

VKK SWE 286/4 0010007515

–

VKK CH 366/4 - H 0010007517

–

VKK SWE 366/4 0010007519

–

VKK CH 476/4 - H 0010007521

–

VKK SWE 476/4 0010007523

–

VKK CH 656/4 - H 0010007525

–

VKK SWE 656/4 0010007527

–

0010007509

Simbolo di pericolo

Pericolo di morte immediato

–

a b

> Simbolo per un intervento necessario

1.4 Marchio CE

Col marchio CE viene certificato che gli apparecchi riportati nella panoramica dei modelli soddisfano i requisiti fondamentali delle direttive in materia.

Pericolo di gravi lesioni personali

–

Pericolo di lesioni personali lievi.

–

Simbolo di pericolo

Rischio di danni materiali

–

Rischio di danni all'ambiente

–

Simbolo relativo a informazioni e indicazioni utili supplementari

Fig. 1.1 Targhetta (modello)

Legenda

1 N. di serie 2 Denominazione del modello 3 Omologazione del tipo di apparecchio 4 Dati tecnici dell'apparecchio

30 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

Indicazioni di sicurezza 2

2 Indicazioni di sicurezza

2.1 Rispetto delle indicazioni di sicurezza e delle

avvertenze

Per l'utilizzo attenersi alle avvertenze e alle norme di

sicurezza generali che possono essere rilevanti prima

di un'operazione.

2.1.1 Classificazione delle avvertenze

Le avvertenze sono differenziate in base alla gravità del possibile pericolo con i segnali di avvertimento e le parole chiave seguenti:

Segnale di avvertimento

Parola chiave

Pericolo!

Spiegazione

Pericolo di morte immediato o pericolo di gravi lesioni personali.

Avvertenza!

Pericolo di lesioni personali lievi.

Attenzione!

Rischio di danni materiali o ambientali

2.2 Utilizzo conforme

Le caldaie a basamento a gas a condensazione ecoVIT exclusiv sono costruite secondo gli standard tecnici e le regole di sicurezza tecnica riconosciute. Ciononostante possono insorgere pericoli per l'incolumità dell'utilizzatore o di terzi o anche danni alle apparecchiature e ad altri oggetti, in caso di utilizzo improprio e non conforme alla destinazione d'uso. L'uso dell'apparecchio non è consentito a persone (bambini compresi) in possesso di facoltà fisiche, sensoriali o psichiche limitate o prive di esperienza e/o conoscenze, a meno che costoro non vengano sorvegliati da una persona responsabile della loro sicurezza o ricevano da quest'ultima istruzioni sull'uso dell'apparecchio. I bambini vanno sorvegliati per evitare che giochino con l'apparecchio. Le presenti caldaie sono concepite come generatori termici per impianti chiusi di riscaldamento e di produzione dell'acqua calda. Qualsiasi utilizzo diverso è da considerarsi improprio. Il produttore/fornitore non si assume la responsabilità per danni causati da un uso improprio. La responsabilità ricade in tal caso unicamente sull'utilizzatore. Un uso conforme comprende anche il rispetto delle istruzioni per l'uso e per l'installazione e di tutta la documentazione integrativa nonché il rispetto delle condizioni di ispezione e manutenzione. Ogni altro scopo è da considerarsi improprio e quindi non ammesso.

2.1.2 Struttura delle avvertenze

Le avvertenze si riconoscono dalla linee di separazione soprastante e sottostante. Sono strutturate in base al seguente principio:

Parola chiave!

Tipo e origine del pericolo!

Spiegazione sul tipo e l'origine del pericolo.

Misure per la prevenzione del pericolo.

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 31

CHIT

2 Indicazioni di sicurezza

2.3 Indicazioni generali di sicurezza

Attenersi alle seguenti indicazioni di sicurezza.

Comportamento in caso di emergenza con odore di gas

In seguito ad un malfunzionamento può fuoriuscire del gas, con conseguente pericolo d'intossicazione e di esplosione. Qualora si percepisse odore di gas, adottare le misure indicate di seguito:

Evitare i locali con odore di gas.

Se possibile spalancare porte e finestre e creare una

corrente d'aria.

Non usare fiamme libere (per es. accendini, fiammiferi).

Non fumare.

Non utilizzare interruttori elettrici, spine, campanelli,

telefoni e citofoni domestici.

Chiudere il dispositivo d'intercettazione del contatore

del gas o il dispositivo d'intercettazione principale.

Se possibile, chiudere il rubinetto d'intercettazione

del gas sull'apparecchio.

Avvertire i vicini di casa chiamando o bussando.

Abbandonare l'edificio.

In caso di fuoriuscita udibile di gas, abbandonare imme-

diatamente l'edificio ed impedire l'accesso a terzi.

Avvertire vigili del fuoco e polizia dall'esterno dell'edificio.

Avvertire il servizio tecnico di pronto intervento

dell'azienda erogatrice del gas da un telefono esterno

all'edificio.

Comportamento in caso di emergenza con odore di gas combusti

In seguito ad un malfunzionamento può fuoriuscire del gas combusto, con conseguente pericolo d'intossicazione. In presenza di odore di gas combusti, adottare i seguenti provvedimenti.

Spalancare porte e finestre e creare una corrente d'aria.

Spegnere l'apparecchio.

Evitare il pericolo di detonazione

Per prevenire il pericolo di detonazione di miscele ariagas infiammabili, osservare quanto riportato di seguito.

Non utilizzare né depositare materiali esplosivi o

facilmente infiammabili (ad es. benzina, carta, vernici)

nel luogo dove è installato l'apparecchio.

Evitare il malfunzionamento

Per evitare un malfunzionamento con conseguente pericolo d'intossicazione e di esplosione, osservare quanto indicato di seguito.

Non disattivare mai i dispositivi di sicurezza.

Non modificare i dispositivi di sicurezza.

Non apportare modifiche: –

all'apparecchio,

–

ai componenti collegati all'apparecchio,

–

alle linee di gas, aria, acqua e corrente elettrica,

–

alla valvola di sicurezza e alla tubazione di scarico per l'acqua di riscaldamento,

–

alle tubazioni di scarico dei fumi,

–

agli elementi costruttivi che possono influire sulla sicurezza operativa dell'apparecchio.

Impedire il pericolo di lesioni per scottature

Tenere presente che l'acqua che fuoriesce dal rubinetto può essere bollente.

Installazione e regolazione sicure

L'installazione dell'apparecchio deve essere eseguita esclusivamente da un tecnico specializzato, che deve attenersi alle direttive, regole e disposizioni vigenti in materia. È inoltre responsabile dell'ispezione, della manutenzione regolare e periodica e delle riparazioni dell'apparecchio, nonché delle modifiche alla quantità di gas impostata. Nei seguenti casi il funzionamento dell'apparecchio è consentito solamente con rivestimento anteriore chiuso e sistema aria/fumi completamente montato e chiuso: –

per la messa in funzione,

–

per le operazioni di controllo

–

per il funzionamento continuo. Altrimenti, in condizioni di esercizio non regolare, può insorgere il rischio di lesione e morte nonché di danni materiali. Nel funzionamento a camera aperta, l'apparecchio non deve essere collocato in ambienti dai quali l'aria viene aspirata con l'ausilio di una ventola (ad esempio impianti di ventilazione, aspiratori, essiccatori ad aria combusta). Questi impianti generano nell'ambiente una pressione negativa in virtù della quale i fumi vengono aspirati dall'imbocco, passano attraverso lo spazio anulare tra il condotto fumi e il camino e finiscono nel locale di messa in opera.

Se si desidera installare un impianto di questo tipo,

rivolgersi ad un tecnico specializzato.

32 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

Indicazioni di sicurezza 2

Evitare i danni dovuti a modifiche non corrette dell'apparecchio

Non effettuare mai personalmente interventi o modi-

fiche all'apparecchio o ad altre parti dell'impianto. Non cercare di effettuare mai personalmente le opera-

zioni di manutenzione o riparazione dell'apparecchio. Non rimuovere o distruggere nessun sigillo applicato

ai componenti. Solo i tecnici specializzati riconosciuti e il servizio di assistenza autorizzato dal costruttore possono rimuovere i sigilli dei componenti.

Evitare i danni dovuti a modifiche non corrette dei componenti collegati all'apparecchio

Non sono consentite modifiche alle parti costruttive annesse, che potrebbero compromettere la sicurezza operativa dell'apparecchio. Per modifiche all'apparecchio o alle parti ad esso collegate, incaricare un tecnico abilitato e qualificato.

Per eventuali modifiche all'apparecchio o alle parti ad esso collegate, rivolgersi ad un tecnico abilitato e

qualificato. Esempio: la copertura ad armadio dell'apparecchio deve essere realizzata nel rispetto delle relative norme.

In ogni caso, non coprire l'apparecchio di propria

iniziativa.

Qualora si desideri un tale rivestimento, richiedere

informazioni ad un tecnico abilitato.

Impedire i danni causati dalla pressione dell'impianto troppo bassa

Per evitare il funzionamento dell’impianto con una quantità d’acqua insufficiente e gli eventuali danni e malfunzionamenti conseguenti, osservare quanto segue.

Controllare ad intervalli regolari la pressione dell'im-

pianto (¬ cap. 4.2.2).

Osservare le indicazioni relative alla pressione del-

l'impianto (¬ cap. 4.6.1).

Impedire i danni dovuti al gelo

In caso di interruzione di corrente o di impostazione di una temperatura ambiente troppo bassa nei singoli locali, non si può escludere che parti dell'impianto di riscaldamento possano subire danni a causa del gelo.

In caso di assenza prolungata durante un periodo a rischio di gelate, assicurarsi che l’impianto di riscaldamento resti acceso e che i locali vengano sufficientemente riscaldati. Osservare le indicazioni relative alla protezione antigelo

(¬ cap. 4.8).

Mantenere l'impianto in funzione in caso di interruzione di corrente

L'apparecchio è stata allacciato alla rete di alimentazione elettrica dal tecnico abilitato al termine dell'installazione. In caso di interruzione di corrente non si può escludere che alcune parti dell'impianto di riscaldamento possano subire danni a causa del gelo. Se si desidera mantenere l'apparecchio in funzione anche durante l'interruzione di corrente per mezzo di un gruppo elettrogeno di emergenza, osservare quanto indicato di seguito.

Verificare che i dati tecnici del gruppo elettrogeno

d'emergenza (frequenza, tensione, messa a terra) corrispondano a quelli della rete di alimentazione elettrica. Richiedere la consulenza di un tecnico qualificato.

Comportamento in caso di perdite nella zona delle tubazioni per l'acqua calda

In caso di perdite nella zona delle tubazioni dell'acqua

calda tra l'apparecchio e i punti di prelievo, chiudere immediatamente la valvola d'intercettazione dell'acqua fredda.

Far riparare le perdite da un tecnico qualificato.

Impedire i danni da corrosione

Per evitare la corrosione dell'apparecchio e dell'impianto dei fumi, osservare quanto segue.

Non utilizzare spray, colle, vernici, solventi, detergenti

che contengono cloro, ecc., nell’ambiente di installa-

zione dell’apparecchio o negli ambienti confinanti. In condizioni sfavorevoli tali sostanze possono provocare corrosione.

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 33

CHIT

3 Avvertenze per l’uso

3.1 Garanzia

Garanzia del costruttore (Svizzera) La garanzia del costruttore ha valore solo se l‘installazione è stata effettuata da un tecnico abilitato e qualificato ai sensi della legge. L‘acquirente dell‘apparecchio può avvalersi di una garanzia del costruttore alle condizioni commerciali Vaillant specifiche del paese di vendita e in base ai contratti di manutenzione stipulati. I lavori coperti da garanzia vengono effettuati, di regola, unicamente dal nostro servizio di assistenza. Garanzia del produttore (Italia) Vedere la cartolina di garanzia allegata.

3.2 Requisiti del luogo d'installazione

Pericolo!

Rischio d'intossicazione a causa della fuo-

riuscita di fumi!

Nel funzionamento a camera aperta, l'apparecchio non deve essere collocato in ambienti dai quali l'aria viene aspirata con l'ausilio di una ventola (ad esempio impianti di ventilazione, aspiratori, essiccatori ad aria combusta). Questi impianti generano nell'ambiente una pressione negativa in virtù della quale i fumi vengono aspirati dall'imbocco, passano attraverso lo spazio anulare tra il condotto fumi e il camino e finiscono nel locale di messa in opera.

Se si desidera installare un impianto di questo tipo, rivolgersi ad un tecnico specializzato.

tenzione, al fine di garantire l'accesso all'apparecchio per gli interventi di manutenzione.

3.3 Cura della caldaia

Attenzione!

Pericolo di danneggiamento per cura inade-

Pulire il rivestimento dell'apparecchio con un panno umido e un po' di sapone.

3.4 Riciclaggio e smaltimento

La caldaia Vaillant ecoVIT exclusiv e il relativo imballo sono costituiti principalmente da materiali riciclabili.

3.4.1 Smaltimento dell'apparecchio

La caldaia Vaillant ecoVIT exclusiv e tutti i suoi accessori devono essere smaltiti adeguatamente. Provvedere a smaltire l'apparecchio vecchio e gli accessori differenziandoli opportunamente.

3.4.2 Smaltimento dell'imballaggio

guata!

Una cura inadeguata può causare danni meccanici e chimici ai rivestimenti, al valvolame o agli elementi di comando di plastica.

Non utilizzare abrasivi o detergenti che pos-

sano danneggiare il rivestimento, il valvolame o gli elementi di comando di plastica.

Non utilizzare spray, solventi o detergenti che contengono cloro.

Delegare lo smaltimento dell'imballo usato per il trasporto L'apparecchio Vaillant ecoVIT exclusiv 65 kW deve essere installato in un locale caldaia. Chiedere al proprio tecnico abilitato quali sono le norme nazionali vigenti da rispettare. Il luogo d'installazione deve essere sempre protetto dal gelo. Se non è possibile garantire una protezione antigelo adeguata, osservare i provvedimenti antigelo indicati al capitolo 2.

Non è necessaria una distanza minima d'in-

stallazione dell'apparecchio da parti costrut-

Per l'installazione occorre osservare le distanze minime raccomandate nelle istruzioni d'installazione e di manu-

34 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

tive in materiali infiammabili o da componenti infiammabili in quanto, alla potenza utile nominale dell'apparecchio, la superficie esterna presenta una temperatura inferiore a quella massima ammessa di 85°C.

dell'apparecchio al venditore finale dell'apparecchio.

Avvertenze per l’uso 3

3.5 Consigli per il risparmio energetico

Montaggio di una centralina di regolazione del riscaldamento in funzione delle condizioni atmosferiche

Le centraline di regolazione del riscaldamento azionate in base alle condizioni atmosferiche regolano la temperatura di mandata del riscaldamento a seconda della temperatura esterna. Non viene quindi prodotto più calore di quello che è effettivamente necessario al momento. A tale scopo, impostare nella centralina azionata in base alle condizioni atmosferiche la curva di riscaldamento adatta all'impianto. Inoltre, se è presente una centralina azionata dalla temperatura ambiente separata, è possibile regolare la temperatura ambiente individualmente. L'impostazione corretta viene effettuata dal tecnico specializzato. I programmi orari integrati attivano e disattivano automaticamente le fasi di riscaldamento e di abbassamento della temperatura (per es. di notte) desiderate. Le disposizioni normative in materia di risparmio energetico impongono l'uso di dispositivi di regolazione azionati in base alle condizioni atmosferiche, nonché l'uso di valvole termostatiche.

Abbassamento del riscaldamento

Nelle ore notturne e durante i periodi di assenza è opportuno abbassare la temperatura ambiente. Il modo più semplice ed affidabile è adottare centraline di termoregolazione con programmi orari selezionabili singolarmente. Durante le ore di abbassamento è opportuno impostare una temperatura ambiente di circa 5°C inferiore a quella delle ore di riscaldamento pieno. Un abbassamento superiore a 5°C non conviene in termini di risparmio energetico, in quanto i successivi periodi di riscaldamento pieno richiederebbero altrimenti una potenza di riscaldamento più elevata. Solo in caso di un'assenza prolungata, per es. durante le vacanze o le pause lavoro, conviene abbassare ulteriormente le temperature. In inverno provvedere ad assicurare una sufficiente protezione antigelo.

Temperatura ambiente

Limitare la temperatura ambiente ad un valore adeguato per il proprio benessere. Ogni grado in eccesso significa un consumo energetico maggiore, pari a circa il 6%. Adeguare la temperatura ambiente anche al tipo di utilizzo dei singoli locali. Ad esempio, non è necessario riscaldare a 20°C gli ambienti usati di rado.

Valvole termostatiche e termostati di regolazione

della temperatura ambiente

Le disposizioni normative in materia di risparmio ener-

getico impongono l'uso di valvole termostatiche.

Queste valvole provvedono a mantenere la temperatura

ambiente impostata. Con l'ausilio di valvole termostati-

che è possibile adattare la temperatura ambiente alle

singole necessità, ottenendo un funzionamento effi-

ciente dell'impianto di riscaldamento. Spesso è possibile

osservare il seguente comportamento dell'utente: non

appena pensa che un ambiente sia troppo riscaldato,

viene chiusa la valvola termostatica. Se dopo un po' di

tempo ritorna freddo, viene riaperta la valvola. Questo

tipo di comportamento non solo non è agevole, ma è

anche completamente inutile, in quanto una valvola ter-

mostatica correttamente funzionante fa tutto questo da

sola. Se la temperatura ambiente supera il valore impo-

stato sul sensore, la valvola si chiude automaticamente;

se la temperatura scende al di sotto di tale valore, la

valvola si apre nuovamente.

Non coprire le centraline di termoregolazione

Non coprire le centraline di termoregolazione con mobili,

tende o altri oggetti. L'aria ambiente in circolazione deve

potere essere rilevata senza ostacoli. Le valvole termo-

statiche coperte possono essere dotate di sensori a

distanza e continuare quindi a funzionare correttamente.

Temperatura dell'acqua calda adeguata

L'acqua calda deve essere riscaldata solo nella misura in

cui ciò sia necessario per il consumo. Ogni ulteriore

riscaldamento causa un inutile consumo energetico; se

la temperature dell'acqua calda supera i 60°C, inoltre,

aumenta il deposito di calcare.

Usare l'acqua con coscienza

Un uso cosciente dell’acqua può ridurre notevolmente i

costi di consumo. Per esempio, prediligere la doccia

rispetto alla vasca: mentre per riempire una vasca da

bagno sono necessari circa 150 litri di acqua, una doccia

dotata di rubinetti moderni e a basso consumo d'acqua

ne richiede solo un terzo.

Perdite: un rubinetto dell'acqua non a tenuta spreca fino

a 2000 litri di acqua, uno sciacquone che perde, fino a

4000 litri d'acqua all'anno. Il costo di una nuova guarni-

zione è invece di pochi centesimi di euro.

Impostazione della modalità di funzionamento

Nei periodi più caldi dell’anno, quando l'edificio o gli appartamenti non devono essere riscaldati, si raccomanda di commutare il riscaldamento sul funzionamento estivo. Il riscaldamento è disinserito, ma l'apparecchio e l'impianto sono pronti per il funzionamento per la produzione di acqua calda.

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 35

CHIT

3 Avvertenze per l’uso

Mettere in funzione le pompe di ricircolo solo per il tempo necessario

Le pompe di ricircolo permettono il continuo ricircolo dell'acqua calda nel sistema di condotte in modo che si possa prelevare acqua calda anche nei punti di prelievo più remoti. Le pompe di ricircolo contribuiscono senza dubbio ad aumentare il comfort nella produzione di acqua calda. Tuttavia, anche loro consumano elettricità. Inoltre l'acqua calda inutilizzata in circolazione nelle tubature si raffredda lungo il tragitto nelle tubature e deve essere nuovamente riscaldata. Le pompe di ricircolo devono quindi essere messe in funzione solo se vi è effettiva richiesta di acqua calda. Grazie a temporizzatori di cui è o può essere provvista la maggior parte delle pompe di ricircolo, è possibile impostare programmi orari personalizzati. Spesso anche le centraline di regolazione in funzione delle condizioni atmosferiche presentano funzioni supplementari che permettono di comandare a tempo le pompe di ricircolo. Consultare il proprio tecnico specializzato.

Ventilazione dei locali

Durante i periodi di riscaldamento aprire le finestre solo per aerare i locali e non per regolare la temperatura. È più efficace e di maggiore risparmio energetico aprire completamente e per breve tempo le finestre che non tenere una fessura aperta per molto tempo. Consigliamo di aprire completamente le finestre per brevi periodi. Durante l'aerazione dei locali chiudere tutte le valvole termostatiche presenti nel locale o regolare il termostato di regolazione della temperatura ambiente sulla temperatura minima. In questo modo si garantisce un sufficiente ricambio dell'aria, evitando un inutile raffreddamento e spreco di energia (per es. a causa dell'inserimento del riscaldamento durante l'aerazione).

36 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

Uso della caldaia 4

4 Uso della caldaia

4.1 Panoramica degli elementi di comando

Aprire lo sportello anteriore agendo sulla maniglia ad incavo e sollevare leggermente il pannello sopra lo sportello. In questo modo lo sportello frontale si apre automaticamente verso il basso, rendendo accessibile il quadro di comando.

Fig. 4.1 Elementi di comando di ecoVIT exclusiv (esempio)

Gli elementi di comando hanno le seguenti funzioni.

1 Display per l’indicazione dell'attuale temperatura

di mandata riscaldamento, della pressione di riempimento attuale dell’impianto di riscaldamento, della modalità di funzionamento o di particolari informazioni.

2 Pulsante "i" per richiamare informazioni

3 Centralina da incasso (accessorio)

4 Interruttore generale per accendere e spegnere

l'apparecchio

5 Tasto "+" per scorrere in avanti le indicazioni del

display (per gli interventi di regolazione e la ricerca degli errori a cura del tecnico abilitato) o

indicazione della temperatura del bollitore (VKK con sonda del bollitore)

6 Pulsante "-" per scorrere all'indietro le indicazioni

del display (perché il tecnico abilitato possa eseguire interventi di regolazione e ricercare errori)

e per visualizzare sul display la pressione di riempimento dell'impianto di riscaldamento

7 Pulsante "Sblocco" per il ripristino a seguito di

determinate anomalie

Manopola di regolazione della temperatura di man-

data riscaldamento. Per l'uso con VRC 430, 630, VRS 620, girarla sulla battuta di destra per non limitare la temperatura di mandata massima per il regolatore.

Manopola di regolazione della temperatura del bollitore (negli apparecchi con bollitore ad accumulo VIH). Se per controllare la temperatura del bollitore si utilizza una VRC 430, girarla sulla battuta di destra per non limitare l'ambito di funzionamento del regolatore dell'acqua calda nella VRC 430.

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 37

CHIT

4 Uso della caldaia

Sistema di informazione e analisi digitale (DIA)

Fig. 4.2 Display ecoVIT exclusiv (esempio)

La caldaia Vaillant ecoVIT exclusiv è dotata di un sistema di informazione e analisi digitale. Questo sistema DIA fornisce informazioni sullo stato di funzionamento dell'apparecchio e aiuta ad eliminare i malfunzionamenti. Durante il funzionamento normale dell'apparecchio, il display indica la temperatura di mandata riscaldamento attuale (nell'esempio 49°C). In caso di errore l'indicazione della temperatura viene sostituita dal relativo codice di errore. La ecoVIT exclusiv presenta inoltre un'indicazione con testo in chiaro che riporta informazioni complementari.

10 Visualizzazione dell'attuale temperatura di man-

data riscaldamento, della pressione di riempimento dell’impianto di riscaldamento oppure indicazione di un codice di stato o di errore.

11 Indicazione del testo in chiaro

Dai simboli visualizzati si possono rilevare le seguenti informazioni.

Anomalia nel condotto aria/fumi

Solo in combinazione con vrnetDIALOG: Finché sul display è visualizzato questo simbolo, la temperatura di mandata riscaldamento e la temperatura di erogazione dell’acqua calda sono determinate dall’accessorio vrnetDIALOG, quindi l'apparecchio funziona con temperature diverse da quelle impostate sulle manopole (8) e (9).

Questo tipo di funzionamento può essere terminato solo:

tramite vrnetDIALOG oppure

–

modificando l’impostazione delle temperature

–

sulle manopole (8) o (9) di più di ± 5 K. Questa modalità di funzionamento non può essere terminata:

premendo il tasto (7) “Sblocco” oppure

–

spegnendo e riaccendendo l'apparecchio.

–

Modalità riscaldamento attiva sempre accesa: modalità riscaldamento lampeggia: blocco bruciatore attivo

Produzione di acqua calda attiva sempre accesa: Modalità accumulo bollitore in

stand-by

lampeggia: riscaldamento del bollitore ad

accumulo in corso, bruciatore acceso

Pompa riscaldamento interna in funzione

Valvola gas interna azionata

Indicazione del grado di modulazione momentanea del bruciatore (indicazione a barre)

Fiamma barrata: guasto durante il funzionamento del bruciatore; l'apparecchio è spento

Fiamma non barrata: funzionamento regolare del bruciatore

38 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

4.2 Messa in funzione della caldaia

4.2.1 Apertura dei dispositivi di intercettazione

I dispositivi di intercettazione non sono com-

presi nella fornitura della caldaia. Questi ven-

Richiedere al tecnico delucidazioni su posizione e uti-

lizzo dei dispositivi d'intercettazione. Aprire i dispositivi d'intercettazione.

4.2.2 Controllo della pressione dell’impianto

gono installati sul luogo ad opera di un tecnico abilitato.

Uso della caldaia 4

Per evitare il funzionamento dell’impianto con una quantità d’acqua insufficiente e di conse-

Se l'impianto di riscaldamento si dirama su diversi piani, può essere necessaria una pressione dell'impianto più elevata.

Consultare il tecnico abilitato.

guenza per evitare che si generino eventuali danni, la caldaia dispone di un sensore di pressione. Se la pressione scende al di sotto di 0,6 bar, il valore rappresentato sul display lampeggia, il che indica una pressione insufficiente Se la pressione scende al di sotto di 0,3 bar compare un messaggio di errore "F.22" (Mancanza d'acqua) e il bruciatore va in blocco. Se il valore misurato è inferiore a 0 bar o superiore a 9 bar (=sonda guasta), si attiva la protezione comfort Vaillant. La potenza e la massima temperatura di mandata possibile vengono limitate. Vengono indicati alternativamente lo stato "40" e "F.22" (Mancanza d'acqua). In questo caso affidare ad un tecnico specializzato il riempimento dell'impianto e/o la riparazione del sensore difettoso.

Fig. 4.3 Controllo della pressione di riempimento dell'impianto

di riscaldamento

Prima della messa in funzione, controllare la pres-

sione di riempimento dell'impianto. A tale scopo premere il tasto "-" per circa 5 secondi, al posto della temperatura di mandata attuale viene indicata la pressione dell'impianto.

Per un corretto funzionamento dell'impianto di riscaldamento, quando l'impianto è freddo la pressione di riempimento deve essere compresa tra 1,0 e 2,0 bar. Se la pressione è inferiore, prima della messa in funzione occorre rivolgersi ad un tecnico specializzato per far rabboccare l'impianto con acqua (¬ cap. 4.6.1)

Quando l'apparecchio è in funzione, è possi-

bile visualizzare sul display il valore esatto

della pressione. Attivare l'indicazione della pressione premendo il pulsante "-" (1). Dopo 5 secondi, il display torna ad indicare la temperatura di mandata. Inoltre è possibile alternare tra l'indicazione della temperatura e quella della pressione sul display mantenendo premuto per circa 5 secondi il tasto "-".

4.2.3 Accensione dell'apparecchio

Fig. 4.4 Accensione dell'apparecchio

Per accendere e spegnere l'apparecchio si utilizza l’interruttore generale (1):

1: "ON"

–

0: "OFF"

–

Per accendere l'apparecchio, portare l'interruttore

generale in posizione "1". Quando si accende l'apparecchio, sul display (2) appare la temperatura di mandata del riscaldamento attuale.

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 39

CHIT

4 Uso della caldaia

Per regolare l'apparecchio secondo le proprie esigenze, leggere i capitoli 4.3 e 4.4, in cui sono descritte le possibilità di regolazione della produzione di acqua calda e del riscaldamento.

I dispositivi antigelo e di monitoraggio sono attivi solo quando l'interruttore generale si trova in posizione "1" e se l'apparecchio è collegato alla rete elettrica. Per mantenere attivi questi dispositivi di sicurezza, è opportuno accendere e spegnere l'ecoVIT exclusiv dalla centralina di termoregolazione (le informazioni al riguardo sono riportate nelle istruzioni per l'uso specifiche). Per lo spegnimento completo dell'apparecchio consultare il capitolo 4.7.

Subito dopo l'accensione, sul display compare l'indicazione "Menu delle funzioni". Il menu

4.3 Produzione di acqua calda

delle funzioni consente al tecnico di eseguire una prova di funzionamento dei singoli attuatori. Dopo un'attesa di circa 5 secondi o dopo aver premuto il tasto "-", il sistema elettronico dell'apparecchio passa al funzionamento normale.

Pericolo!

Pericolo di morte per legionella!

In condizioni sfavorevoli per un periodo prolungato, ad es. se l'apparecchio viene utilizzato per il riscaldamento integrativo in un impianto per la produzione di acqua calda sanitaria per mezzo di collettori solari, può verificarsi un riscaldamento insufficiente del bollitore ad accumulo. In tal caso le legionelle possono riprodursi in modo eccessivo e causare malattie.

Ruotare completamente verso destra la

manopola (3) per la regolazione della temperatura dell'acqua calda.

Assicurarsi che la funzione Protezione antilegionella della centralina di termoregolazione sia attiva.

Se si utilizza una centralina di termoregola-

zione VRC 430, VRC 630 o VRS 620, la temperatura nominale del serbatoio e i tempi di sblocco si impostano sulla centralina. Per non ostacolare il funzionamento della centralina di termoregolazione, la manopola va girata sulla battuta di destra per regolare la temperatura dell'acqua calda.

er la produzione di acqua calda, all'ecoVIT exclusiv deve

essere collegato un bollitore ad accumulo del tipo VIH.

4.3.1

La regolazione della temperatura dell'acqua calda descritta nel presente paragrafo vale se la caldaia e il serbatoio sono regolati da una centralina di termoregolazione Vaillant. In caso contrario, vale quanto indicato al capitolo 4.3.2.

Impostazione della temperatura dell'acqua calda (con sistema di regolazione del bollitore tramite centralina di termoregolazione Vaillant)

entre si imposta la temperatura dell'acqua calda con la

M manopola, il display (2) indica la temperatura impostata. Tale visualizzazione scompare dopo circa 3 secondi e sul display compare nuovamente l'indicazione standard (temperatura di mandata riscaldamento attuale).

4.3.2

La regolazione della temperatura dell'acqua calda descritta nel presente paragrafo vale soltanto se la caldaia è regolata da una centralina di termoregolazione Vaillant. In caso contrario, vale quanto indicato al capitolo 4.3.1.

Regolazione della temperatura dell'acqua calda (senza sistema di regolazione del bollitore tramite centralina di termoregolazione Vaillant)

Fig. 4.5 Impostazione della temperatura dell’acqua calda

Accendere l’apparecchio come descritto al paragrafo

4.2.3.

40 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

Fig. 4.6 Impostazione della temperatura dell’acqua calda

Accendere l’apparecchio come descritto al capitolo 4.2.3.

Uso della caldaia 4

Pericolo!

Pericolo di morte per legionella!

Impostare la manopola (3) di regolazione della tem-

peratura dell’acqua calda sul valore desiderato. I valori minimi e massimi: – –

Mentre si imposta la temperatura dell'acqua calda con la manopola, il display (2) indica la temperatura impostata. Tale visualizzazione scompare dopo circa 3 secondi e sul display compare nuovamente l'indicazione standard (temperatura di mandata riscaldamento attuale).

4.3.3 Disinserimento della produzione dell'acqua calda

Negli apparecchi con serbatoio ad accumulo collegato è possibile disinserire la produzione di acqua calda ovvero il riscaldamento del serbatoio e lasciare invece in funzione il riscaldamento.

Per disinserire la produzione di acqua calda, ruotare completamente verso sinistra la manopola per la regolazione della temperatura dell'acqua calda. Rimane attiva solo la funzione antigelo per il bollitore.

In condizioni sfavorevoli per un periodo prolungato, ad es. se l'apparecchio viene utilizzato per il riscaldamento integrativo in un impianto per la produzione di acqua calda sanitaria per mezzo di collettori solari, può verificarsi un riscaldamento insufficiente del serbatoio ad accumulo. In tal caso le legionelle possono riprodursi in modo eccessivo e causare malattie.

Ruotare la manopola della temperatura

dell'acqua calda (3) almeno su 60°C.

battuta di sinistra antigelo 15°C battuta di destra max. 65°C

Se si utilizza un VRC 430, lasciare la mano-

pola sulla battuta di destra e, nel VRC 430, commutare il circuito del bollitore su "off".

4.3.4 Prelievo di acqua calda

Quando si apre un rubinetto dell'acqua calda in un punto di prelievo (lavandino, doccia, vasca, ecc.), viene prelevata acqua calda dal bollitore collegato. Quando la temperatura del bollitore scende al di sotto di quella impostata, l'apparecchio si accende automaticamente e riscalda l'acqua nel serbatoio. Al raggiungimento della temperatura nominale del bollitore, l'apparecchio si disinserisce di nuovo automaticamente. La pompa rimane in funzione per un breve ritardo.

4.4 Impostazioni per il riscaldamento

4.4.1 Regolazione della temperatura di mandata

(caldaia con centralina di termoregolazione esterna)

Fig. 4.7 Impostazione della temperatura di mandata sulla cen-

tralina di termoregolazione

Ai sensi dell'Ordinamento in materia di risparmio energetico (EnEV), l'impianto di riscaldamento va dotato di centralina di regolazione azionata in base alle condizioni atmosferiche o in base alla temperatura ambiente. Se l'impianto di riscaldamento è dotato di centralina di termoregolazione, occorre effettuare le seguenti impostazioni:

Portare l'interruttore principale (1) in posizione "1".

Ruotare completamente verso destra la manopola (2)

per la regolazione della temperatura di mandata del

riscaldamento.

La temperatura di mandata s'imposta automaticamente col termoregolatore. Per informazioni a riguardo, consultare le istruzioni d'uso specifiche.

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 41

CHIT

4 Uso della caldaia

4.4.2 Regolazione della temperatura di mandata (caldaia senza centralina di termoregolazione esterna)

Fig. 4.8 Impostazione della temperatura di mandata senza cen-

tralina di termoregolazione

In assenza di una centralina di termoregolazione esterna, regolare la temperatura di mandata con la manopola (1) a seconda della temperatura esterna. Consigliamo le seguenti impostazioni: –

Posizione verso sinistra (ma non completamente) nelle stagioni intermedie: temperatura esterna tra 10° e 20°C circa

–

Posizione centrale con temp. mediamente fredde: temperatura esterna da 0 a 10°C

–

Posizione destra con temp. molto fredde: temperatura esterna da circa 0 a -15°C

4.4.3 Disinserimento del riscaldamento ( funzionamento estivo)

Fig. 4.9 Disinserimento del riscaldamento (funzionamento

estivo)

In estate è possibile spegnere il riscaldamento e lasciare invece in funzione la produzione di acqua calda.

Ruotare completamente verso sinistra la manopola (1)

per l'impostazione della temperatura di mandata del riscaldamento.

4.4.4 Impostazione del termostato di regolazione in funzione delle condizioni atmosferiche o della temperatura ambiente

Durante la regolazione della temperatura, la tempera-

tura impostata viene visualizzata sul display (2). L'indicazione scompare dopo 3 secondi e il display mostra di nuovo l'indicazione consueta (la temperatura di mandata attuale del riscaldamento o, in alternativa, la pressione dell'acqua dell'impianto).

Mediante la manopola (1) è possibile impostare una tempe-

Fig. 4.10 Impostazione del termostato di regolazione in fun-

zione della temperatura ambiente o delle condizioni atmosferiche

ratura di mandata di 75°C permanente. Se l'apparecchio

Impostare il termostato di regolazione della tempera-

dovesse tuttavia consentire l'impostazione di valori più alti o più bassi, richiedere al proprio tecnico specializzato di effettuare una regolazione adeguata, in modo da permettere o impedire un funzionamento del proprio impianto di riscaldamento con temperature di mandata più alte.

tura ambiente (1), il termostato di regolazione in funzione delle condizioni atmosferiche e le valvole termostatiche dei termosifoni (2) come descritto nelle istruzioni specifiche.

42 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

Uso della caldaia 4

4.5 Attivazione dell'indicazione di stato

Heizbetrieb - Bren

Fig. 4.11 Indicazione di stato

L'indicazione di stato fornisce informazioni sullo stato di funzionamento dell'apparecchio.

Attivare l'indicazione di stato premendo il tasto "i" (2).

Sul display (1) viene visualizzato il codice di stato corrispondente, per es. "S. 4" per funzionamento bruciatore. Il significato dei codici di stato più importanti sono riportati nella tabella 4.1. Il codice di stato indicato viene descritto ulteriormente con una visualizzazione di testo in chiaro sul display del quadro di comando, ad esempio per "S. 4". „Riscaldamento bruciatore acceso". Nelle fasi di commutazione, per es. durante un tentativo di accensione a fiamma spenta, viene indicata brevemente la segnalazione di stato “S.”.

Riportare il display sulla modalità normale premendo nuovamente il tasto "i".

Indicazione

S. 0 Nessun fabbisogno termico S. 1 Avvio ventola S. 2 Mandata pompa dell'acqua S. 3 Accensione S. 4 Funzionamento bruciatore S. 6 Ritardo spegnimento ventola S. 7 Ritardo spegnimento pompa S. 8 Tempo di blocco residuo xx min S. 31 Nessun fabbisogno termico, funzionamento estivo S. 34 Protezione antigelo

S. 20 Acqua calda richiesta S. 22 Mandata pompa dell'acqua S. 24 Funzionamento bruciatore S. 27 Ritardo spegnimento pompa dell'acqua

Tab. 4.1 Codici di stato e loro significato (selezione)

Significato

Indicazioni durante il riscaldamento

Indicazioni durante il caricamento del bollitore

4.6 Identificazione ed eliminazione delle anomalie

Pericolo!

Pericolo di morte a causa di

riparazioni non corrette!

Una manutenzione inadeguata può compromettere la sicurezza operativa dell'apparecchio e provocare lesioni personali o danni materiali. Se non è possibile rimuovere un guasto controllando i punti sopra citati, osservare quanto indicato di eseguito:

Non tentare mai di eseguire personalmente

la riparazione dell'apparecchio. Far controllare l'apparecchio da un tecnico

qualificato.

Se si riscontrano problemi durante il funzionamento dell'apparecchio, effettuare i seguenti controlli:

Nessuna produzione di acqua calda, il riscaldamento rimane freddo; l'apparecchio non entra in funzione:

il rubinetto di intercettazione del gas dell'edificio

–

sulla linea di alimentazione e quello sull'apparecchio sono aperti (¬ cap. 4.2.1)? L'alimentazione di corrente dell'edificio è inserita?

–

L'interruttore generale dell'apparecchio è acceso

–

(¬ cap. 4.2.3)? La manopola per l'impostazione della temperatura di

–

mandata dell'apparecchio è girata completamente verso sinistra, quindi sulla protezione antigelo (¬ cap. 4.4)? La pressione di riempimento dell'impianto di riscalda-

–

mento è sufficiente (¬ cap. 4.2.2)? C'è aria nell'impianto di riscaldamento?

–

È intervenuto un disturbo durante l'accensione

–

(¬ cap. 4.6.2)?

Produzione acqua calda regolare; il riscaldamento non entra in funzione:

Vi è richiesta di calore dal termoregolatore esterno

–

(per es. termoregolatore calorMATIC o auroMATIC) (¬ cap. 4.4.4)?

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 43

CHIT

4 Uso della caldaia

4.6.1 Anomalie dovute a mancanza d’acqua

Non appena la pressione dell'impianto scende al disotto di un valore limite, sul display compare la segnalazione di servizio "Controllare la pressione dell'acqua". Una volta che il tecnico abilitato ha rabboccato acqua in quantità sufficiente, l'indicazione scompare automaticamente dopo 20 secondi. Se la pressione scende al disotto di 0,3 bar, il bruciatore si spegne. Sul display compare il messaggio d'errore "F.22". Per riportare l'apparecchio al funzionamento normale, occorre prima incaricare un tecnico qualificato del rabbocco di acqua nell'impianto. In presenza di un guasto al sensore, riconoscibile da una pressione inferiore a 0 bar o da una pressione di oltre 9 bar, si attiva la protezione comfort Vaillant. In caso di perdita di pressione ricorrente, è necessario determinare ed eliminare la causa della perdita dell'acqua di riscaldamento.

In caso di perdita di pressione ricorrente, far control-

lare l'impianto da un tecnico qualificato.

Per un funzionamento perfetto dell’impianto di riscaldamento, ad impianto freddo la pressione di riempimento deve essere compresa tra 1,0 e 2,0 bar (¬ cap. 4.2.2)..

Attenzione!

Rischio di danneggiamento a causa di riem-

Affidare ad un tecnico qualificato il riempimento dell'im-

pianto con acqua se la pressione è inferiore a 1,0 bar.

Se l'impianto di riscaldamento si dirama su diversi piani, può essere necessaria una pressione di riempimento dell'impianto più elevata.

Per la pressione dell'impianto, richiedere la consu-

lenza di un tecnico qualificato.

pimento non corretto!

Il riempimento non corretto potrebbe comportare il danneggiamento delle guarnizioni e delle membrane e la produzione di rumori durante il riscaldamento. In questo caso non ci assumiamo nessuna responsabilità per eventuali danni. Per riempire l'impianto di riscaldamento usare solo acqua che soddisfi i requisiti della Direttiva VDI 2035.

Affidare il riempimento di acqua e additivi (ad es. sostanze antigelo e anticorrosione) ad un tecnico qualificato.

4.6.2 Eliminazione dei disturbi all'accensione

Fig. 4.12 Sblocco

Se il bruciatore non si accende dopo cinque tentativi, la caldaia non si aziona e passa a "Disturbo". Ciò è visualizzato sul display con i codici di errore “F.28” oppure “F.29”. Inoltre compaiono sul display il simbolo della fiamma barrata (1) e un'apposita indicazione a tutto testo, ad esempio per "F.28": „"Guasto all'avviamento, accen- sione non riuscita“. Una nuova accensione automatica ha luogo solo dopo uno sblocco manuale.

Per lo sblocco manuale dell'apparecchio premere il relativo pulsante (2) e tenerlo premuto per circa un

secondo. Se l'apparecchio non entra in funzione dopo tre tentativi di sblocco, osservare quanto segue:

Per spegnere l'apparecchio portare l'interruttore

generale in posizione "0".

Far controllare l'apparecchio da un tecnico qualificato.

4.6.3 Disturbi nel condotto aria/fumi

Le caldaie sono dotate di un ventilatore. Se il ventilatore non funziona in modo regolare, la caldaia si spegne. Sul display appaiono quindi i simboli segnalazione d'errore "F.3x". Il codice di errore indicato è inoltre spiegato da un'indicazione a tutto testo sul display, ad esempio: "Errore ventola".

Far controllare l'apparecchio da un tecnico qualificato.

e , nonché la

44 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

Uso della caldaia 4

4.7 Messa fuori servizio della caldaia

Per mantenere attivi i dispositivi di protezione antigelo e di monitoraggio, è opportuno accendere e spegnere la ecoVIT exclusiv in funzionamento normale solo dalla centralina di termoregolazione (le informazioni a riguardo sono riportate nelle istruzioni per l'uso specifiche).

Fig. 4.13 Spegnimento della caldaia

Attenzione!

Rischio di danni alla caldaia a causa del

Per spegnere l'apparecchio, portare l'interruttore generale (1) in posizione "0".

Richiedere al tecnico delucidazioni su posizione e utilizzo dei dispositivi d'intercettazione. In caso di arresto prolungato, è opportuno chiudere

anche il rubinetto d’intercettazione del gas e la valvola d’intercettazione dell’acqua fredda. Osservare le indicazioni relative alla protezione antigelo (¬ cap. 4.8).

gelo!

I dispositivi antigelo e di monitoraggio sono attivi solo quando l'interruttore generale si trova in posizione "1" e se l'apparecchio è collegato alla rete elettrica.

Lasciare l'apparecchio sempre collegato alla rete elettrica.

Portare l'interruttore generale dell'apparecchio su "1".

I dispositivi di intercettazione non sono com-

presi nella fornitura della caldaia. Questi vengono installati sul luogo ad opera di un tecnico abilitato.

4.8 Impedire i danni dovuti al gelo

Attenzione!

Rischio di danni alla caldaia a causa del

L’impianto di riscaldamento e le tubature dell’acqua sono sufficientemente protette dal gelo quando, nei periodi a rischio di gelo, l’impianto rimane in servizio anche in vostra assenza e i locali vengono mantenuti ad una temperatura mite.

gelo!

I dispositivi antigelo e di monitoraggio sono

attivi solo quando l'interruttore generale si trova in posizione "1" e se l'apparecchio è collegato alla rete elettrica. Lasciare l'apparecchio sempre collegato

alla rete elettrica. Portare l'interruttore generale dell'appa-

recchio su "1".

Attenzione!

Rischio di danni ai componenti dell'impianto a causa del gelo.

La funzione antigelo non può garantire la protezione di tutto l'impianto.

Assicurarsi che tutto l'impianto di riscalda-

mento venga riscaldato a sufficienza. Richiedere la consulenza di un tecnico qua-

lificato.

Attenzione!

Rischio di danneggiamento a causa di riempimento non corretto!

Affidare il riempimento di acqua e additivi

(ad es. sostanze antigelo e anticorrosione) ad un tecnico qualificato.

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 45

CHIT

4 Uso della caldaia

4.8.1 Funzione di protezione antigelo

La Vaillant ecoVIT exclusiv è provvista di una funzione di protezione antigelo. Se, ad interruttore generale acceso, la temperatura di mandata riscaldamento scende al di sotto di 5°C, l'apparecchio si accende e riscalda il circuito del generatore termico ad una temperatura di circa 30°C.

4.8.2 Protezione antigelo tramite svuotamento

Un'ulteriore possibilità di protezione antigelo consiste nello svuotare completamente sia l'impianto di riscaldamento che l'apparecchio. In questo caso è indispensabile appurare che sia l'impianto che l'apparecchio siano stati svuotati completamente. Anche tutte le tubature dell’acqua fredda e calda della casa e all’interno della caldaia devono essere svuotate.

Richiedere la consulenza di un tecnico qualificato.>

46 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

5 Funzionamento spazzacamino

Le operazioni di misurazione e controllo

descritte in questo capitolo sono riservate

allo spazzacamino o al tecnico qualificato.

Funzionamento spazzacamino 5

Fig. 5.1 Attivazione funzionamento spazzacamino

Effettuare le misurazioni spazzacamino nel modo seguente:

Attivare il funzionamento spazzacamino premendo

contemporaneamente i tasti "+" (6) e "-" (7) del quadro di comando. Visualizzazione su display: S.Fh = Modalità spazzacamino riscaldamento S.Fb = Modalità funzionamento spazzacamino acqua calda Iniziare con le misurazioni non prima di 2 minuti dalla

messa in funzione della caldaia. Svitare i cappucci di chiusura dalle aperture di con-

trollo. Eseguire le misurazioni del percorso dei fumi sul boc-

chettone di controllo. Eseguire le misurazioni del percorso dell'aria sul boc-

chettone di controllo. Premendo contemporaneamente i tasti "+" e "-"

viene terminata la modalità di misurazione. La modalità di misurazione termina anche se non si preme nessun tasto per 15 minuti. Riavvitare i cappucci di chiusura sulle aperture di

controllo.

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 47

CHIT

6 Manutenzione e servizio clienti

6 Manutenzione e assistenza clienti

6.1 Manutenzione

Pericolo!

Pericolo di morte a causa di manutenzione

Presupposto per un buon funzionamento continuo, sicuro e affidabile, nonché per una lunga durata in servizio dell'ecoVIT exclusiv, è l’esecuzione dell’ispezione/ manutenzione annuale ad opera di un tecnico abilitato. Una manutenzione regolare garantisce un rendimento ottimale e quindi il funzionamento economico dell'apparecchio. Si raccomanda la stipulazione di un contratto di manutenzione.

non corretta!

Una manutenzione carente o inadeguata può compromettere la sicurezza operativa dell'apparecchio e provocare lesioni personali e danni materiali.

Non tentare mai di effettuare personal-

mente la manutenzione dell'apparecchio. Di tali operazioni deve essere incaricata

un'azienda autorizzata.

6.2 Servizio assistenza clienti

Vaillant GmbH Werkskundendienst (Schweiz) Dietikon Telefon: (044) 744 29 -39 Telefax: (044) 744 29 -38

Fribourg: Téléfon: (026) 409 72 -17 Téléfax: (026) 409 72 -19

Vaillant GmbH Postfach 86 Riedstrasse 12 CH-8953 Dietikon 1/ZH Telefon: (044) 744 29 -29 Telefax: (044) 744 29 -28

Rte du Bugnon 43 CH-1752 Villars-sur-Glâne Téléfon: (026) 409 72 -10 Téléfax: (026) 409 72 -14

Servizio di assistenza (Italia) I Centri di Assistenza Tecnica Vaillant Service sono formati da professionisti abilitati secondo le norme di legge e sono istruiti direttamente da Vaillant sui prodotti, sulle norme tecniche e sulle norme di sicurezza. I Centri di Assistenza Tecnica Vaillant Service utilizzano inoltre solo ricambi originali. Contatti il Centro di Assistenza Tecnica Vaillant Service più vicino chiamando il numero verde 800-088766 oppure consultando il sito www.vaillant.it

48 Istruzioni per l'uso ecoVIT exclusiv 0020092586_00

Indice analitico

Accensione ............................................................................. 39

Apertura dei dispositivi di intercettazione .................... 39

Avvertenze .............................................................................. 31

Caratteristiche dell’apparecchio....................................... 29

Centralina di termoregolazione ........................................ 40

Chiusura dei dispositivi d’intercettazione ...................... 45

Consigli per il risparmio energetico ................................. 35

Controllo della pressione dell’impianto .......................... 39

Cura .......................................................................................... 34

Disinserimento della produzione di acqua calda ........... 41

Disinserire il riscaldamento ............................................... 42

Documentazione integrativa ............................................. 30

Elemento di comando .......................................................... 37

Emergenza ............................................................................. 32

Evitare i danni ....................................................................... 33

Evitare il malfunzionamento.............................................. 32

Evitare il pericolo di detonazione ..................................... 32

Evitare le scottature ............................................................ 32

Odore di gas ........................................................................... 32

Odore di gas combusti ........................................................ 32

Perdite nella zona delle tubazioni dell’acqua calda ..... 33

Prelievo di acqua calda ........................................................ 41

Produzione di acqua calda ................................................. 40

Protezione dalla legionella ................................................. 40

Regolatore della temperatura ambiente ......................... 41

Regolazione del bollitore .................................................... 40

Riciclaggio .............................................................................. 34

Rubinetto d’intercettazione del gas ................................ 45

Sblocco .................................................................................... 44

Serbatoio acqua calda ......................................................... 40

Servizio assistenza clienti .................................................. 48

Sicurezza ................................................................................. 31

Simboli ..................................................................................... 30

Sistema di informazione e analisi digitale (DIA) ........... 38

Smaltimento ........................................................................... 34

Spegnere il funzionamento bollitore ................................ 41

Funzionamento estivo ......................................................... 42

Funzionamento spazzacamino .......................................... 47

Funzione di protezione antigelo ....................................... 46

Garanzia .................................................................................. 34

Identiﬁ cazione ed eliminazione delle anomalie ............ 43

Impedire i danni dovuti al gelo.......................................... 45

Impostazione della temperatura dell’acqua calda ....... 40

Impostazione della temperatura di mandata ................ 42

Impostazioni per il riscaldamento ..................................... 41

Indicazioni di sicurezza e avvertenze .............................. 31

Indicazioni generali di sicurezza ....................................... 32

Installazione e regolazione ................................................ 32

Interruzione di corrente ..................................................... 33

Luogo di installazione ......................................................... 34

Mancanza d’acqua ................................................................ 44

Manutenzione ........................................................................ 48

Marchio CE ............................................................................. 30

Messa fuori servizio ............................................................. 45

Mettere in funzione .............................................................. 39

Targhetta ................................................................................ 30

Uso ........................................................................................... 37

Utilizzo conforme .................................................................. 31

Valvola di intercettazione dell’acqua fredda ................. 45

Visualizzazione stato ........................................................... 43

Numero articolo .................................................................... 30

Istruzioni per l'uso ecoVIT exclusiv 0020092586_00 49

CHIT

0020092586_00 CHFRCHITFRIT 112009 – Sous réserve de modifications – Con riserva di modifiche

VAILLANT ecoVIT exclusiv User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
