Vaillant atmo CRAFT VK INT 7549 User Manual

atmoCRAFT

VK INT 654/9 - 1604/9

IT; GR; GUS; RO; LV; LT; TR

Per l'utente

Manuale d‘uso

atmoCRAFT

Caldaia a gas

VK INT 654/9 - 1604/9

IT

Indice

Indice

Caratteristiche dell'apparecchio . . . . . . . . . . . . . . . . 2

1 Avvertenze sulla documentazione . . . . . . . . . 3

1.1 Conservazione della documentazione . . . . . . . . . 3

1.2 Simboli impiegati . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.3 Marcatura CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.4 Targhetta del prodotto . . . . . . . . . . . . . . . . . . . . . . 3

2 Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3 Avvertenze per l'installazione

e il funzionamento . . . . . . . . . . . . . . . . . . . . . . 4

3.1 Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.2 Impiego conforme alla destinazione . . . . . . . . . . . 4

3.3 Requisiti del luogo di montaggio . . . . . . . . . . . . . . 4

3.4 Cura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.5 Riciclaggio e smaltimento . . . . . . . . . . . . . . . . . . . 5

3.5.1 Apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.5.2 Imballo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.6 Consigli per il risparmio energetico . . . . . . . . . . . 5

4 Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.1 Panoramica degli elementi di comando . . . . . . . . 7

4.2 Provvedimenti prima della messa in servizio . . . 8

4.2.1 Per aprire i dispositivi di intercettazione . . . . . . . 8

4.2.2 Controllo della pressione dell’impianto . . . . . . . . 8

4.3 Messa in servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.4 Impostazioni per la produzione dell'acqua calda 9

4.4.1 Prelievo di acqua calda . . . . . . . . . . . . . . . . . . . . . . 9

4.4.2 Disinserimento del serbatoio . . . . . . . . . . . . . . . . . 9

4.5 Impostazioni per il riscaldamento . . . . . . . . . . . . . 10

4.5.1 Impostazione della temperatura di mandata
(con centralina di regolazione in funzione della

temperatura esterna) . . . . . . . . . . . . . . . . . . . . . . . 10

4.5.2 Impostazione della temperatura di mandata
(senza centralina di regolazione o con centrali­na di regolazione in funzione della temperatura

ambiente) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.5.3 Disinserimento del riscaldamento

(funzionamento estivo) . . . . . . . . . . . . . . . . . . . . . . 11

4.6 Impostazione delle centraline di regolazione
in funzione della temperatura ambiente o delle

condizioni atmosferiche . . . . . . . . . . . . . . . . . . . . . 11

4.7 Indicazioni di stato . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.8 Eliminazione dei disturbi . . . . . . . . . . . . . . . . . . . . 12

4.8.1 Disturbi durante il riscaldamento . . . . . . . . . . . . . 12

4.8.2 Disturbi per mancanza d'acqua . . . . . . . . . . . . . . . 12

4.8.3 Disturbi all'accensione . . . . . . . . . . . . . . . . . . . . . . 13

4.8.4 Disturbi per superamento della temperatura . . . 13

4.8.5 Disturbi nello scarico dei gas combusti . . . . . . . . 13

4.8.6 Riempimento della caldaia/dell'impianto di

riscaldamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.9 Spegnimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.10 Protezione antigelo . . . . . . . . . . . . . . . . . . . . . . . . . 15

4.10.1 Funzione antigelo . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

4.10.2 Antigelo per svuotamento . . . . . . . . . . . . . . . . . . . 15

4.11 Manutenzione e assistenza clienti . . . . . . . . . . . . 15

4.11.1 Ispezione e manutenzione . . . . . . . . . . . . . . . . . . . 15

4.11.2 Segnalazione di avviso manutenzione . . . . . . . . . 15

4.11.3 Misurazioni spazzacamino . . . . . . . . . . . . . . . . . . . 16

2

Manuale d‘uso atmoCRAFT

Caratteristiche dell'apparecchio

Avvertenze sulla documentazione 1

Caratteristiche dell'apparecchio

Impiego

La caldaia a gas atmoCRAFT può essere impiegata in
locali sia ad uso abitativo che commerciale per il riscal­damento degli ambienti in combinazione con un impian­to chiuso di riscaldamento e di produzione dell'acqua
calda.
Per la produzione di acqua calda sanitaria la caldaia
viene collegata ad un serbatoio ad accumulo (boiler).
Per impostare comodamente le funzioni di riscaldamen­to e di produzione dell'acqua calda della caldaia, Vaillant
offre una vasta gamma di centraline di termoregolazio­ne, disponibili come accessori.

Descrizione dell'apparecchio

- Grazie al funzionamento particolarmente economico

del bruciatore a gas a due stadi, le caldaie atmoCRAFT
permettono di raggiungere un rendimento stagionale
elevato con accensioni poco frequenti.

- Per gli interventi di servizio e di manutenzione da

parte del tecnico abilitato, la caldaia è dotata di un
sistema di informazione ed analisi digitale (sistema
DIA).
L'indicazione di stato fornisce informazioni sullo stato
di funzionamento della caldaia. La visualizzazione dei
codici di diagnosi e di errore consente al tecnico abili­tato di individuare rapidamente la causa del guasto
intervenuto.

1 Avvertenze sulla documentazione

Le seguenti avvertenze sono indicative per tutta la docu­mentazione.
Consultare anche le altre documentazioni valide in com­binazione con queste istruzioni per l'uso.

Non ci assumiamo alcuna responsabilità per danni
insorti a causa della mancata osservanza di queste
istruzioni.

Documentazione integrativa

Per il tecnico abilitato
Istruzioni per l'installazione
e la manutenzione N. 839547

Valgono anche i manuali di istruzioni degli accessori e
delle centraline di termoregolazione impiegate.

1.1 Conservazione della documentazione

Custodire il manuale di istruzioni per l'uso con tutta la
documentazione integrativa in un luogo facilmente
accessibile, perché sia sempre a portata di mano per
ogni evenienza.
In caso di trasferimento o vendita, consegnare la docu­mentazione al proprietario successivo.

1.2 Simboli impiegati

Per l'uso dell'apparecchio si prega di osservare le avver­tenze per la sicurezza contenute in queste istruzioni per
l'uso!

Pericolo!

Immediato pericolo di morte!

Attenzione!

Possibili situazioni di pericolo per il prodotto e
per l'ambiente.

Nota

Informazioni e avvertenze utili.

• Simbolo per un intervento necessario.

1.3 Marcatura CE

Con la marcatura CE viene certificato che gli apparecchi
con i dati riportati sulla targhetta soddisfano i requisiti
fondamentali delle direttive in vigore.

1.4 Targhetta del prodotto

La targhetta del prodotto è a corredo del bruciatore e
deve essere applicata alla parete divisoria.

Manuale d‘uso atmoCRAFT IT

3

2 Sicurezza

2 Sicurezza

Comportamento in caso di emergenza

Pericolo!

Odore di gas! Pericolo di intossicazione e di
esplosione a causa di funzionamento difettoso!

Qualora si percepisse odore di gas, prendere i seguenti
provvedimenti:

• non accendere o spegnere le luci;

• non azionare nessun interruttore elettrico;

• non utilizzare il telefono nella zona di pericolo;

• non usare fiamme libere (per es. accendini, fiammife-

ri);

• non fumare;

• chiudere il rubinetto di intercettazione del gas;

• aprire porte e finestre;

• avvisare i propri coinquilini;

• abbandonare l'appartamento;

• informare l'ente di erogazione del gas o un tecnico

abilitato.

Avvertenze per la sicurezza

Attenersi rigorosamente alle seguenti norme e prescri­zioni di sicurezza.

Pericolo!

Pericolo di detonazione di miscele aria-gas
infiammabili!
Non utilizzare o depositare materiali esplosivi o
facilmente infiammabili (ad es. benzina, vernici,
ecc.) nel luogo dove è installato l'apparecchio.

Pericolo!

Pericolo di intossicazione e di esplosione a
causa di funzionamento difettoso!
I dispositivi di sicurezza non devono mai essere
disattivati o modificati.

Non apportare alcuna modifica

- all'apparecchio,

- nell'ambito circostante l'apparecchio

- alle linee di gas, aria, acqua e corrente elettrica

- alle tubazioni dei gas combusti,

- nonché alla valvola di sicurezza e alla tubazione di sca-

rico per l'acqua di riscaldamento

Non sono consentite modifiche a parti costruttive nel­l'ambito circostante l'apparecchio che potrebbero com­promettere la sicurezza operativa dell'apparecchio.
Alcuni esempi:

- Le aperture per la ventilazione e lo scarico fumi devo-

no rimanere libere. Osservare ad es. che le coperture
applicate alle aperture durante dei lavori effettuati alla

facciata esterna siano poi nuovamente rimosse.
Eventuali modifiche all‘apparecchio possono essere
effettuate solo dal costruttore ovvero da incaricati del

costruttore (assistenza tecnica autorizzata) come stabili­to dalla Norma Tecnica UNI 7129/2001 (Art.2.5.2.2).

Attenzione!

Pericolo di danneggiamento a causa di modifi­che non a regola d'arte!
Non effettuare mai di proprio arbitrio interventi
o modifiche alla caldaia a gas o ad altre parti
dell'impianto.
Non cercare di effettuare mai personalmente la
manutenzione o le riparazioni dell'apparecchio.

- Non rimuovere o distruggere mai nessun sigillo di
piombo sulle parti costruttive. Solo il servizio di assi­stenza autorizzato dal costruttore può rimuovere i
sigilli dalle parti costruttive sigillate.

Attenzione!

Pericolo di danneggiamento.
Non utilizzare spray, colle, vernici, detergenti
che contengono cloro, ecc., nell'ambiente di
installazione o in ambienti confinanti. In condi­zioni sfavorevoli tali sostanze possono provoca­re corrosione e malfunzionamenti.

Installazione e regolazione

L'installazione dell'apparecchio deve essere eseguita
esclusivamente da un tecnico abilitato ai sensi di legge.
Questi si assume anche la responsabilità per l'installazio­ne, la regolazione e la messa in servizio conformi alle
vigenti norme.

Pressione di riempimento dell'impianto di riscalda­mento

Controllare la pressione di riempimento dell'impianto ad
intervalli regolari.

Gruppo elettrogeno di emergenza

La caldaia a gas è stata allacciata alla rete di alimenta­zione elettrica dal tecnico abilitato al termine dell'instal­lazione.
Se si desidera mantenere l'apparecchio in servizio anche
in seguito ad un'interruzione di corrente per mezzo di un
gruppo elettrogeno di emergenza, i valori tecnici di que­st'ultimo (frequenza, tensione, messa a terra) devono
essere compatibili con quelli della rete elettrica e devono
corrispondere almeno alla potenza assorbita dal proprio
apparecchio. Consultare il proprio tecnico abilitato e
qualificato.

Protezione antigelo

In caso si rimanga assenti in un periodo a rischio di gelo,
assicurarsi che l'impianto di riscaldamento resti acceso e
che i locali rimangano sufficientemente riscaldati.

4

Manuale d‘uso atmoCRAFT

Sicurezza 2

Avvertenze per l'installazione e il funzionamento 3

Attenzione!

Pericolo di danneggiamento.
In caso di interruzione dell'alimentazione di cor­rente o in caso di impostazione della tempera­tura ambiente troppo bassa nei singoli locali,
non si può escludere che parti dell'impianto di
riscaldamento possano essere danneggiate a
causa del gelo.
Osservare le avvertenze antigelo riportate al
paragrafo 4.10.

3 Avvertenze per l'installazione e il

funzionamento

3.1 Garanzia

Consultare la cartolina di garanzia allegata per conosce­re le condizioni di validità.

3.2 Impiego conforme alla destinazione

Le caldaie a gas Vaillant atmoCRAFT sono costruite
secondo gli standard tecnici e le regole di sicurezza tec­nica riconosciute. Ciononostante possono insorgere peri­coli per l'incolumità dell'utilizzatore o di terzi o anche
danni alle apparecchiature e ad altri oggetti, in caso di
un uso improprio e non conforme alla destinazione
d'uso.
Le presenti caldaie sono concepite come generatori ter­mici per sistemi aperti e chiusi di riscaldamento e di pro­duzione dell'acqua calda. Qualsiasi altro uso è da consi­derarsi non conforme alla destinazione. Il produttore/
fornitore non si assume la responsabilità per danni cau­sati da uso improprio. La responsabilità ricade unica­mente sull'utilizzatore.
Un uso conforme alla destinazione comprende anche il
rispetto delle istruzioni per l'uso e per l'installazione e di
tutta la documentazione integrativa nonché il rispetto
delle condizioni di ispezione e manutenzione.

Attenzione!

Ogni altro scopo è da considerarsi improprio e
quindi non ammesso.

La caldaia deve essere installata ad opera di un tecnico
abilitato ai sensi di legge, nel rispetto delle norme, rego­le e direttive in vigore.

3.3 Requisiti del luogo di montaggio

Le caldaie a gas Vaillant atmoCRAFT devono essere
installate in locali appositi. Richiedere al proprio tecnico
abilitato quali siano le norme vigenti da rispettare.
Il luogo d'installazione deve essere sempre protetto dal
gelo. Se non è possibile garantire una protezione antige­lo adeguata, osservare i provvedimenti antigelo indicati
al paragrafo 4.10.

Nota

Ai fini dell'installazione incassata in un mobile
la temperatura massima da considerare per il
mantello e il dorso dell'apparecchio è di 85 °C.

3.4 Cura

• Pulire il rivestimento dell'apparecchio con un panno
umido e un po' di sapone.

Nota

Non impiegare abrasivi o detergenti che possa­no danneggiare la copertura o i rubinetti in
materiale plastico.

3.5 Riciclaggio e smaltimento

L'imballo della caldaia a gas atmoCRAFT di Vaillant è
costituito principalmente da materiali riciclabili.

3.5.1 Apparecchio

La caldaia a gas atmoCRAFT di Vaillant e i suoi accessori
devono essere smaltiti adeguatamente. Provvedere a
smaltire l'apparecchio vecchio e gli accessori differen­ziandoli opportunamente.

3.5.2 Imballo

Delegare lo smaltimento dell'imballo usato per il traspor­to dell'apparecchio al venditore finale dell'apparecchio.

Nota

Osservare le norme nazionali vigenti.

3.6 Consigli per il risparmio energetico

Montaggio di una centralina di regolazione del riscal­damento in funzione delle condizioni atmosferiche

Le centraline di regolazione del riscaldamento in funzio­ne delle condizioni atmosferiche regolano la temperatu­ra di mandata a seconda della temperatura esterna. Non
viene quindi prodotto più calore di quello che è effettiva­mente necessario. Sul regolatore in funzione delle condi­zioni atmosferiche deve essere dunque impostata la
temperatura di mandata stabilita in relazione alla tempe­ratura esterna. Questa impostazione non deve essere più
alta di quella richiesta dalla configurazione dell'impianto.
Normalmente l'impostazione corretta viene effettuata
dalla propria azienda abilitata. I programmi orari integra­ti attivano e disattivano automaticamente le fasi di
riscaldamento e di abbassamento della temperatura (per
es. di notte) che si desiderano.
La regolazione della temperatura in funzione delle con­dizioni atmosferiche, in abbinamento alle valvole termo­statiche, rappresenta il modo più economico di regolare
il riscaldamento.

Manuale d‘uso atmoCRAFT IT

5

3 Avvertenze per l'installazione e il funzionamento

Abbassamento del riscaldamento

Nelle ore notturne e quando si rimane assenti è opportu­no abbassare la temperatura ambiente. Il modo più sem­plice ed affidabile è usando centraline di regolazione con
programmi orari selezionabili a piacere.
Durante le ore di abbassamento è opportuno impostare
una temperatura ambiente di ca. 5 °C inferiore a quelle
delle ore di riscaldamento pieno. Un abbassamento
superiore a 5 °C non conviene in termini di risparmio
energetico, in quanto i successivi periodi di riscaldamen­to pieno richiederebbero altrimenti una potenza di
riscaldamento più elevata. Solo in caso di un'assenza
prolungata, per es. durante le vacanze, vale la pena di
abbassare ulteriormente le temperature. In inverno prov­vedere ad assicurare una sufficiente protezione antigelo.

Temperatura ambiente

Regolare la temperatura ambiente solo di tanto quanto è
necessario per il proprio benessere. Ogni grado in ecces­so significa un consumo energetico maggiore, pari a
circa 6 %.
Adeguare la temperatura ambiente anche al tipo di uti­lizzo dei singoli locali. Ad esempio, normalmente non è
necessario riscaldare a 20 °C la camera da letto o le
camere usate di rado.

Impostazione del tipo di funzionamento

Nei periodi più caldi dell'anno, quando l'appartamento
non deve essere riscaldato, si raccomanda di commutare
il riscaldamento sul funzionamento estivo. Il riscalda­mento è disinserito, ma l'apparecchio e l'impianto sono
pronti per il funzionamento per la produzione di acqua
calda.

Riscaldamento uniforme

Spesso in appartamenti con riscaldamento centralizzato
si tende riscaldare solo un locale. Attraverso le superfici
che circondano tale locale, quali pareti, porte, finestre,
soffitto, pavimento, vengono inevitabilmente riscaldati i
locali adiacenti non riscaldati; si subisce quindi un'invo­lontaria perdita di energia. La potenza del termosifone
della stanza riscaldata naturalmente non è sufficiente
per un tale apporto termico.
Di conseguenza il locale non riesce ad essere riscaldato
a sufficienza e si riscontra una sensazione di freddo (lo
stesso effetto avviene anche quando rimangono aperte
le porte tra le stanze riscaldate e quelle non riscaldate o
riscaldate solo parzialmente).
Questo non è un vero risparmio. L'impianto di riscalda­mento è in funzione e tuttavia l'ambiente non è grade­volmente caldo. Si può ottenere un maggiore comfort e
un riscaldamento più intelligente riscaldando tutte le
stanze di un appartamento in modo uniforme e confor­me al loro utilizzo.
Inoltre anche l'edificio in sé può risentire del fatto che
alcune sue parti non vengono riscaldate sufficientemen­te o affatto.

Valvole termostatiche e centraline di regolazione

Oggigiorno dovrebbe essere naturale applicare valvole
termostatiche a tutti i termosifoni. Esse provvedono a
mantenere esattamente la temperatura ambiente impo­stata. Le valvole termostatiche abbinate ad una centrali­na di regolazione in funzione della temperatura ambien­te (o delle condizioni atmosferiche) permettono di ade­guare la temperatura ambiente alle proprie esigenze
personali e di ottenere un esercizio economico del pro­prio impianto di riscaldamento.
Nella stanza in cui è installato il regolatore della tempe­ratura ambiente è opportuno lasciare le valvole termo­statiche sempre completamente aperte, in quanto altri­menti i due dispositivi di regolazione si influenzerebbero
a vicenda e comprometterebbero la qualità di regolazio­ne.
Spesso si può osservare il seguente comportamento del­l'utente. Non appena un locale si riscalda presumibilmen­te in eccesso, l'utente va a chiudere la valvola termosta­tica (o imposta una temperatura ambiente inferiore sulla
centralina). Se dopo un po' di tempo torna ad avere fred­do, egli riapre la valvola.
Tutto ciò non è necessario in quanto a regolare la tem­peratura provvede la valvola termostatica. Se la tempe­ratura ambiente supera il valore impostato sul sensore,
la valvola si chiude automaticamente, se la temperatura
scende al di sotto di tale valore, la valvola si apre nuova­mente.

Non coprire i dispositivi di regolazione

Non coprire i regolatori con mobili, tende o altri oggetti.
L'aria ambiente in circolazione deve potere essere rileva­ta senza ostacoli. Le valvole termostatiche coperte pos­sono essere dotate di sensori a distanza e continuare
quindi a funzionare correttamente.

Acqua calda a temperatura adeguata

L'acqua calda deve essere riscaldata solo quanto neces­sario. Un riscaldamento eccessivo provoca un consumo
di energia superfluo e temperature dell'acqua superiori
ai 60 °C provocano una maggiore precipitazione di cal­care.

Usare l'acqua con coscienza

Un uso cosciente dell'acqua può ridurre notevolmente i
costi di consumo.
Per esempio, prediligere la doccia rispetto al bagno:
mentre per riempire una vasca da bagno sono necessari
ca. 150 litri di acqua, una doccia dotata di rubinetti
moderni e a basso consumo d'acqua ne richiede invece
solo un terzo.
Attenzione anche ai rubinetti gocciolanti: un rubinetto
dell'acqua non a tenuta spreca fino a 2000 litri di acqua,
uno sciacquone che perde, fino a 4000 litri d'acqua
all'anno. Il costo di una nuova guarnizione è invece di
pochi centesimi di euro.

6

Manuale d‘uso atmoCRAFT

Avvertenze per l'installazione e il funzionamento 3

Uso 4

Mettere in funzione le pompe di ricircolo solo per il
tempo necessario

Spesso i sistemi di tubazioni dell'acqua calda sono dotati
di pompe di ricircolo. Queste permettono il continuo
ricircolo dell'acqua calda nel sistema di tubazioni in
modo che si possa prelevare acqua calda anche nei punti
di prelievo più remoti.
Anche con la caldaia atmoCRAFT di Vaillant è possibile
impiegare queste pompe di ricircolo. Esse consentono
sicuramente un maggiore grado di comfort nella produ­zione dell'acqua calda. Osservare innanzitutto che le
pompe consumano elettricità. Inoltre l'acqua in circola­zione nelle tubature che non viene utilizzata si raffredda
e deve essere nuovamente riscaldata. Le pompe di ricir­colo devono quindi essere messe in funzione solo a
tempi prestabiliti, cioè quando vi è effettiva richiesta di
acqua calda.
Grazie a temporizzatori di cui è o può essere provvista la
maggioranza delle pompe di ricircolo è possibile impo­stare programmi orari a piacere. Spesso anche le centra­line di regolazione in funzione delle condizioni atmosfe­riche presentano funzioni supplementari che permetto­no di comandare a tempo le pompe di ricircolo.
Consultare il proprio tecnico abilitato.

Aerazione dei locali

Durante i periodi di riscaldamento aprire le finestre solo
per aerare i locali e non per regolare la temperatura. È
più efficace e di maggiore risparmio energetico aprire
completamente e per breve tempo le finestre che non
tenere una fessura aperta per lungo tempo. Consigliamo
di aprire completamente le finestre per brevi periodi.
Durante l'aerazione dei locali chiudere tutte le valvole
termostatiche presenti o regolare la centralina sulla tem­peratura ambiente minima. In questo modo si garantisce
un sufficiente ricambio dell'aria, evitando un inutile raf­freddamento e spreco di energia (per es. a causa dell'in­serimento del riscaldamento durante l'aerazione).

4 Uso

4.1 Panoramica degli elementi di comando

Per accedere agli elementi di comando aprire la parte
superiore della copertura del pannello di comando (1)
verso l'alto e la parte inferiore (2) verso il basso.

1

2

Fig. 4.1 Aprire lo sportello della copertura

9

8

1
2

3

7
6

5

Fig. 4.2 Elementi di comando

Manuale d‘uso atmoCRAFT IT

4

7

4 Uso

Gli elementi di comando hanno le seguenti funzioni.
1 Display d'indicazione del tipo di funzionamento

attuale o di particolari informazioni supplementari

2 Pulsante “i” per richiamare informazioni
3 Centralina di termoregolazione (accessorio)
4 Interruttore generale per accendere e spegnere l'ap-

parecchio

5 Pulsante “+” per sfogliare in avanti le indicazioni sul

display (per le impostazioni e la ricerca degli errori
ad opera del tecnico abilitato);
Richiesta della temperatura attuale del serbatoio ad
accumulo quando è collegata la sonda apposita di
rilvamento della temperatura

6 Pulsante “-” per sfogliare indietro le indicazioni sul

display (per le impostazioni e la ricerca degli errori
ad opera del tecnico abilitato)

7 Pulsante “Sblocco” per il ripristino di determinati

disturbi

8 Manopola di regolazione della temperatura di man-

data riscaldamento

9 Manopola di regolazione della temperatura del ser-

batoio ad accumulo.

Sistema di informazione e analisi digitale
(sistema DIA)

1 Indicazione della temperatura di mandata riscal-

damento attuale oppure indicazione di un codice
di stato o di errore.
Disturbo nel condotto aria/fumi

Disturbo nel condotto aria/fumi

sempre acceso: riscaldamento attivo
lampeggia: blocco bruciatore attivo
Produzione acqua calda attiva
sempre acceso: carico bollitore disponibile
lampeggia: carico bollitore in funzione,
bruciatore acceso

Pompa di riscaldamento in funzione

Valvola gas interna azionata

Fiamma con croce:
disturbo nel funzionamento del bruciatore;
caldaia spenta
Fiamma senza croce:
funzionamento regolare del bruciatore

4.2 Provvedimenti prima della messa in servizio

1

Fig. 4.3 Display del sistema DIA

La presente caldaia è dotata di un sistema di informazio­ne e analisi digitale (sistema DIA). Questo sistema forni­sce informazioni sul funzionamento dell'apparecchio e
consente di eliminare alcuni suoi disturbi.
Durante il funzionamento normale della caldaia, il
display (1) del sistema DIA visualizza la temperatura di
mandata riscaldamento attuale (nell'esempio 45 °C). In
caso di errore l'indicazione della temperatura viene
sostituita dal relativo codice di errore.
Dai simboli visualizzati si possono rilevare le seguenti
informazioni.

4.2.1 Per aprire i dispositivi di intercettazione

Nota

I dispositivi di intercettazione non sono compresi
nella fornitura della caldaia. Essi vengono instal­lati sul luogo ad opera di un tecnico abilitato.
Questi è tenuto a spiegare all'utente la posizione
e la gestione di queste parti costruttive.

• Aprire il rubinetto di intercettazione del gas ruotando­lo in senso antiorario fino all'arresto.

• Controllare che i rubinetti per la manutenzione sulla
mandata e sul ritorno dell‘impianto siano aperti.

4.2.2 Controllo della pressione dell’impianto

1

3

2

1

0

4

5

6

bar

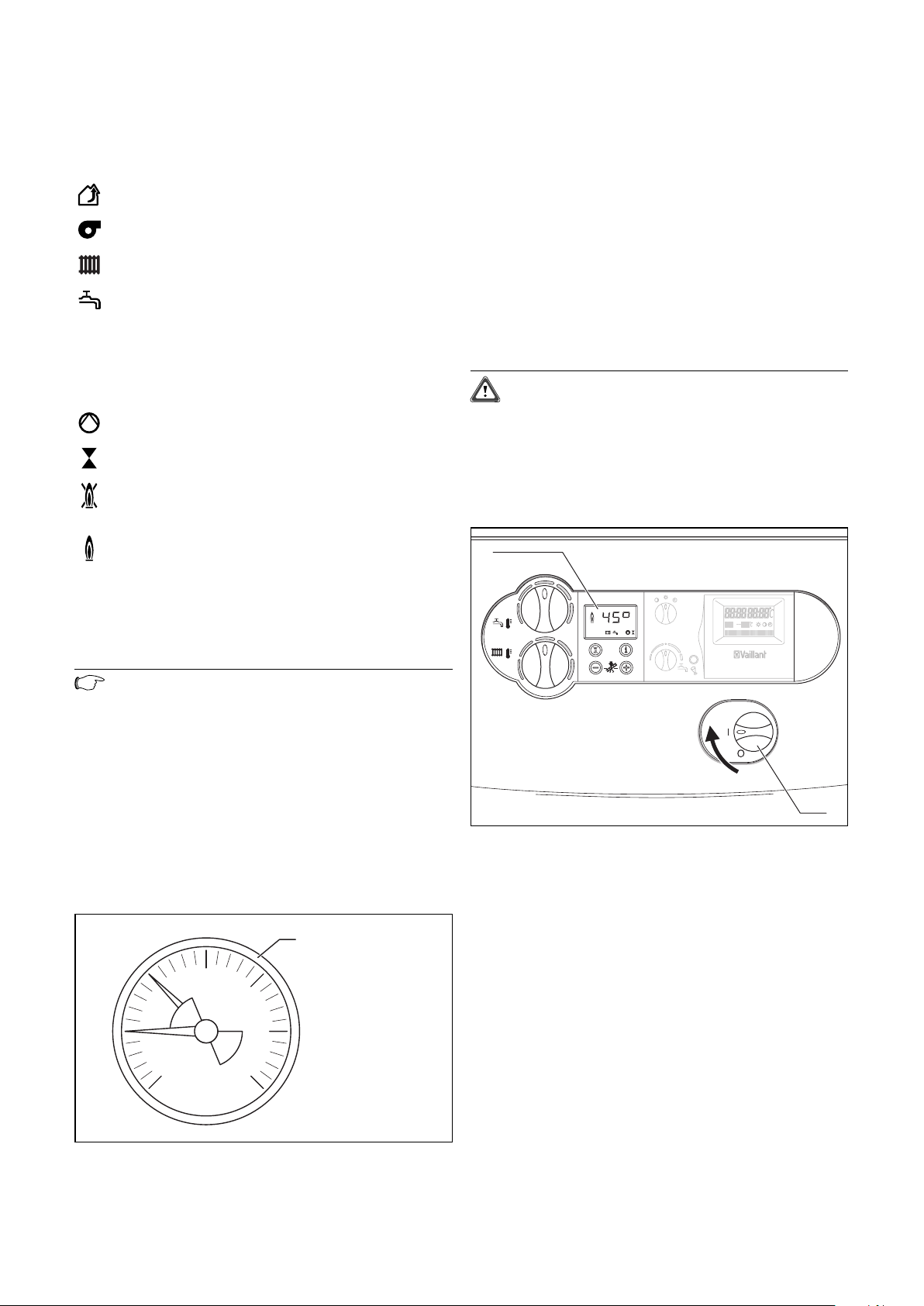

Fig. 4.4 Controllo della pressione di riempimento dell'impianto

di riscaldamento (manometro sul posto)

8

Manuale d‘uso atmoCRAFT

Uso 4

• Controllare la pressione di riempimento dell'impianto

sul manometro (1, sul posto). Per un funzionamento
ottimale dell'impianto di riscaldamento il manometro
(1) deve indicare ad impianto freddo un valore compre­so tra 1,0 e 2,0 bar di pressione di riempimento. Se il
valore risulta inferiore a 0,75 bar, rabboccare con
acqua (vedi paragrafo 4.8.7).

Se l'impianto di riscaldamento si dirama su diversi piani,
può essere necessaria una pressione di riempimento del­l'impianto più elevata. Consultare il proprio tecnico abili­tato.

4.3 Messa in servizio

Attenzione!

Pericolo di danneggiamento.
L'interruttore generale può essere inserito sola­mente quando l'impianto di riscaldamento è
stato sufficientemente riempito con acqua (vedi
paragrafo 4.2.2).
In caso contrario è possibile danneggiare la
pompa e lo scambiatore di calore.

Attenzione!

Pericolo di danneggiamento.
I dispositivi antigelo e di controllo sono attivi
solo quando l'interruttore generale si trova in
posizione “I” e se la corrente è inserita.

Per mantenere attivi i dispositivi di sicurezza, è opportu­no accendere e spegnere la caldaia a gas dalla centrali­na di termoregolazione (le informazioni a riguardo sono
riportate nelle istruzioni per l'uso della centralina).
Per lo spegnimento completo della caldaia a gas, consul­tare il paragrafo 4.9.

4.4 Impostazioni per la produzione dell'acqua calda

2

3

2

1

Fig. 4.5 Accensione della caldaia

• La caldaia viene accesa e spenta con l'interruttore

generale (1).
I: ON
0: OFF

Quando l'interruttore generale (1) si trova in posizione
“I”, la caldaia è accesa. Sul display (2) appare la visualiz-
zazione standard del sistema di informazione e analisi
digitale (dettagli al paragrafo 4.1).

Per l'impostazione della caldaia secondo le proprie esi­genze, leggere i paragrafi 4.4 e 4.5, in cui sono descritte
le possibilità di regolazione della produzione dell'acqua
calda e del riscaldamento.

Fig. 4.6 Impostazione della temperatura serbatoio (solo con

boiler collegato)

Per la produzione di acqua calda deve essere collegato
un boiler alla caldaia atmoCRAFT.

Per regolare la temperatura procedere nel modo seguen­te.

• Ruotare la manopola 3) sulla temperatura desiderata.
I valori minimi e massimi:

Tutta a sinistra, antigelo 15 °C
Impostazione minima della
temperatura dell'acqua 40 °C
Tutta a destra
Impostazione massima della
temperatura dell'acqua 70 °C

Quando si regola la temperatura, il valore selezionato
viene visualizzato sul display (2) del sistema DIA.
Tale visualizzazione scompare dopo ca. cinque secondi e
sul display compare nuovamente l'indicazione standard
(temperatura di mandata riscaldamento).

Nota

Per motivi igienici (per es. legionella) e di
risparmio energetico si raccomanda un'imposta­zione pari a 60 °C.

Manuale d‘uso atmoCRAFT IT

9

4 Uso

Attenzione!

Pericolo di depositi di calcare.
In presenza di acqua di durezza superiore a
1,79 mol/m

3

(10 °dh) non ruotare la manopola

(3) oltre alla posizione intermedia.

4.4.1 Prelievo di acqua calda

• Aprire un rubinetto dell'acqua calda su un punto di
prelievo (lavandino, doccia, vasca da bagno, ecc.).
L'acqua calda viene prelevata dal boiler.

Quando la temperatura del boiler scende al di sotto di
quella impostata, l'apparecchio si accende automatica­mente e riscalda l'acqua nel bollitore. Durante il riscalda­mento del boiler, sul display (2) lampeggia l'indicazione

, vedi figura 4.6.
Una volta raggiunta la temperatura impostata per il bolli­tore, la caldaia si spegne automaticamente. La pompa
rimane in funzione per un breve ritardo.

4.4.2 Disinserimento del serbatoio

Nelle caldaie atmoCRAFT con boiler collegato è possibile
spegnere il caricamento del bollitore e lasciare invece in
funzione il riscaldamento.

• Ruotare la manopola (3) di regolazione della tempera-

tura dell'acqua calda completamente verso sinistra,
vedi figura 4.6. Rimane attiva solo la funzione antigelo
per il bollitore.

Sul display (2) viene visualizzata per ca. cinque secondi
una temperatura bollitore di 15 °C.

In caso di centralina di regolazione in funzione della
temperatura esterna, effettuare la seguente impostazio­ne:

• Ruotare la manopola (1) di regolazione della tempera-

tura di mandata riscaldamento completamente verso

destra.
La temperatura di mandata viene regolata automatica­mente dalla centralina (per ulteriori informazioni consul­tare le relative istruzioni per l'uso).

Nota

Per informazioni sulla centralina di termorego­lazione impiegata nel proprio impianto di riscal­damento consultare il proprio tecnico abilitato.

4.5.2 Impostazione della temperatura di mandata

(senza centralina di regolazione o con centrali­na di regolazione in funzione della temperatura
ambiente)

2

1

4.5 Impostazioni per il riscaldamento

4.5.1 Impostazione della temperatura di mandata
(con centralina di regolazione in funzione della
temperatura esterna)

1

Fig. 4.7 Impostazione della temperatura di mandata sulla cen-

tralina

Fig. 4.8 Impostazione della temperatura di mandata senza cen-

tralina

In caso di centralina di regolazione in funzione della
temperatura ambiente o in assenza di un termoregolato­re esterno,regolare la temperatura di mandata con la
manopola (1) a seconda della temperatura esterna.
Rispettando la temperatura massima di progetto dell‘im­pianto consigliamo le seguenti regolazioni:
– Posizione verso sinistra (ma non completamente)

nelle stagioni intermedie: temperatura esterna tra 10 e
20 °C circa

– Posizione centrale con freddo non eccessivo:

temperatura esterna tra 0 e 10 °C circa

– Posizione verso destra (ma non oltre la temperatura

massima di progetto) con freddo intenso:
temperatura esterna tra 0 e –15 °C circa

10

Manuale d‘uso atmoCRAFT

Uso 4

Durante la regolazione della temperatura il valore sele­zionato viene visualizzato sul display (2) del sistema
DIA. Tale visualizzazione scompare dopo ca. cinque
secondi e sul display compare nuovamente l'indicazione
standard (temperatura di mandata riscaldamento).

Normalmente la manopola (1) può essere regolata in
modo continuo fino ad una temperatura di mandata di
75 °C. Se la propria caldaia dovesse tuttavia consentire
di impostare valori più alti, richiedere al proprio tecnico
abilitato di effettuare una regolazione corrispondente, in
modo da permettere un funzionamento del proprio
impianto di riscaldamento con temperature di mandata
fino a 85 °C.

4.5.3 Disinserimento del riscaldamento
(funzionamento estivo)

4.6 Impostazione delle centraline di regolazione in
funzione della temperatura ambiente o delle
condizioni atmosferiche

1

2

Fig. 4.10 Impostazione della centralina di regolazione in fun-

zione della temperatura ambiente o delle condizioni
atmosferiche

1

Fig. 4.9 Disinserimento del riscaldamento (servizio estivo)

In estate è possibile spegnere il riscaldamento e lasciare
invece in funzione la produzione di acqua calda.

• Ruotare la manopola (1) di regolazione della tempera-

tura di mandata riscaldamento completamente verso
sinistra.

• Impostare la centralina di regolazione della temperatu-

ra ambiente (1), il termoregolatore in funzione delle
condizioni atmosferiche e le valvole termostatiche dei
termosifoni (2) come descritto nelle relative istruzioni
per l'uso di tali accessori.

4.7 Indicazioni di stato

21

Fig. 4.11 Indicazioni di stato

L'indicazione di stato fornisce informazioni sullo stato di
funzionamento della caldaia.

• Attivare le indicazioni di stato premendo il pulsante “i”

(1).
Sul display (2) viene visualizzato il codice di stato corri­spondente, per es. “S.4” per il funzionamento del bru-

Manuale d‘uso atmoCRAFT IT

11

4 Uso

ciatore. Il significato dei codici di stato più importanti
sono riportati nella tabella seguente.
Nelle fasi di commutazione, per es. durante un tentativo
di accensione a fiamma spenta, viene indicata breve­mente la segnalazione di stato “S.”.

• Riportare il display sulla modalità normale premendo

nuovamente il tasto “i” (1).

Indicazione Significato

Indicazioni durante il riscaldamento

S. 0 Nessun fabbisogno termico
S. 2 Riscaldamento mandata pompa
S. 3 Riscaldamento accensione
S. 4 Riscaldamento bruciatore inserito
S. 7 Riscaldamento ritardo pompa
S. 8 Blocco bruciatore dopo riscaldamento

Indicazioni sul funzionamento del bollitore

S.20 Funzionamento ad impulsi bollitore attivo
S.23 Carica bollitore accensione
S.24 Carica bollitore bruciatore inserito
S.27 Carica bollitore ritardo pompa
S.28 Tempo di blocco bollitore dopo la carica bollitore

Tab. 4.1 Codici di stato e loro significato

Indicazione Significato

Indicazioni di influenze sull'impianto

S.30 Nessun fabbisogno termico dalla centralina a 2 punti
S.31 Funzionamento estivo attivo
S.34 Protezione antigelo riscaldamento attiva
S.36 Nessun fabbisogno termico dalla centralina di rego-

lazione continua

S.39 Interruttore sul morsetto “termostato a contatto”

scattato

S.42 Contatto sportello fumi aperto (solo con accessorio)

(non consentito in Italia)

S.51 L'apparecchio riconosce una perdita di gas combusti

e si trova nei 30 s di tempo di tolleranza

S.52 L'apparecchio si trova nei 20 minuti di attesa della

funzione di blocco funzionamento per via della per­dita di gas combusti

Tab. 4.1 Codici di stato e loro significato (continuazione)

4.8 Eliminazione dei disturbi

Se si riscontrano problemi durante il funzionamento
della caldaia a gas, è possibile effettuare un controllo in
base ai seguenti punti.

– non vi sia aria nell'impianto di riscaldamento (vedi

paragrafo 4.8.2)
– non sia intervenuto un disturbo durante l'accensione

(vedi paragrafo 4.8.3)

La produzione dell'acqua calda funziona correttamen­te; il riscaldamento non funziona. Accertarsi che:

- vi sia richiesta di calore attraverso il termoregolatore

esterno (per es. centralina tipo VRC) (vedi paragra-

fo 4.7)

- non sia scattato un organo di controllo esterno (vedi

paragrafo 4.7)

Il riscaldamento funziona correttamente; non viene
prodotta acqua calda. Accertarsi che:

- la produzione di acqua calda non sia bloccata da un

termoregolatore esterno (vedi istruzioni del rego-

latore)

Se premendo contemporaneamente il tasto “+” e il

tasto “-” non viene visualizzata l'acqua calda, la sonda

è guasta o scollegata.

Attenzione!

Pericolo di danneggiamento a causa di modifi­che non a regola d'arte!
Se la caldaia a gas continua a non funzionare
regolarmente anche dopo il controllo e la con­ferma dei punti indicati, è necessario ricorrere
ad un tecnico abilitato ai sensi di legge.

4.8.1 Disturbi durante il riscaldamento

In caso di disturbi alla caldaia sul display viene visualiz­zato un codice d'errore. Per i disturbi elencati qui di
seguito l'utente può cercare di sbloccare l'apparecchio
da sè.

Attenzione!

In caso di altri tipi di errori o disturbi all'im­pianto di riscaldamento è necessario richiedere
l'intervento di un'azienda abilitata.

Non viene prodotta acqua calda, il riscaldamento è
freddo; la caldaia non si accende. Accertarsi che:

– il rubinetto di intercettazione del gas dell'edificio sulla

linea di alimentazione e quello sull'apparecchio siano

aperti (vedi paragrafo 4.2)
– l'alimentazione di corrente dell'edificio sia inserita
– l'interruttore generale della caldaia sia acceso (vedi

paragrafo 4.3)
– la manopola per l'impostazione della temperatura del

bollitore sulla caldaia non sia ruotato completamente

verso sinistra, quindi sull'antigelo (vedi paragrafo 4.4)
– la pressione di riempimento dell'impianto di riscalda-

mento sia sufficiente (vedi paragrafo 4.8.2)

12

Manuale d‘uso atmoCRAFT

Uso 4

4.8.2 Disturbi per mancanza d'acqua

1

2

Fig. 4.12 Sblocco dopo mancanza d'acqua

La caldaia commuta su “Disturbo”, quando la pressione
di riempimento nell'impianto di riscaldamento è troppo
bassa. Questo disturbo è indicato dal codice di errore
“F. 2 0 ”.

• Rimuovere la copertura dell'apparecchio.

• Sbloccare il limitatore della temperatura di sicurezza

premendo il perno (1).

• Ripristinare il sistema elettronico premendo il tasto

“Sblocco” (2).

L'apparecchio può essere rimesso in servizio solo dopo
avere riempito l'impianto sufficientemente con acqua
(vedi paragrafo 4.8.7).

4.8.3 Disturbi all'accensione

1

Fig. 4.13 Sblocco

Se il bruciatore non si accende dopo tre tentativi, la cal­daia non si accende e commuta su “Disturbo”. Ciò è
visualizzato sul display con i codici di errore “F. 28 ”
oppure “F. 2 9 ”.

• Verificare innanzitutto se il rubinetto d'intercettazione
della tubatura del gas è aperto.

Un'ulteriore accensione automatica ha luogo dopo uno
“sblocco” manuale.

• Ripristinare il sistema elettronico premendo il tasto
“Sblocco” (2).

Attenzione!

Pericolo di danneggiamento a causa di modifi­che non a regola d'arte!
Se la caldaia a gas continua a non accendersi
anche dopo il terzo tentativo di sblocco, è
necessario ricorrere ad un tecnico abilitato ai
sensi di legge.

Attenzione!

Se la segnalazione d'errore F.20 continua ad
essere visualizzata, è necessario richiedere l'in­tervento di un'azienda abilitata.

Manuale d‘uso atmoCRAFT IT

13

4 Uso

4.8.4 Disturbi per superamento della temperatura

1

2

Fig. 4.14 Sblocco dopo il disinserimento del limitatore di tempe-

ratura di sicurezza

La caldaia è dotata di un limitatore della temperatura di
sicurezza che provvede a spegnere automaticamente la
caldaia, quando la temperatura si alza eccessivamente.
Questo disturbo è indicato dal codice di errore “F.20”.

• Rimuovere la copertura dell'apparecchio.

• Sbloccare il limitatore della temperatura di sicurazza

premendo il perno (1).

• Ripristinare il sistema elettronico premendo il tasto

“Sblocco” (2).

Pericolo!

Se la caldaia non si riavvia più dopo il terzo ten­tativo di sblocco, è necessario richiedere l'inter­vento di un'azienda abilitata.

4.8.6 Riempimento della caldaia/dell'impianto di

riscaldamento

1

3

2

1

0

Fig. 4.15 Controllo della pressione di riempimento dell'impianto

di riscaldamento (manometro sul posto)

4

5

6

bar

Per un funzionamento ottimale dell'impianto di riscalda­mento il manometro (1, sul posto) deve indicare ad
impianto freddo un valore compreso tra 1,0 e 2,0 bar di
pressione di riempimento. Se il valore risulta inferiore a
0,75 bar, rabboccare con acqua.

Se l'impianto di riscaldamento si dirama su diversi piani,
può essere necessaria una pressione di riempimento del­l'impianto più elevata. Consultare la propria azienda spe­cializzata.

Attenzione!

Se la segnalazione d'errore F.20 continua ad
essere visualizzata, è necessario richiedere l'in­tervento di un'azienda abilitata.

4.8.5 Disturbi nello scarico dei gas combusti

Le caldaie atmoCRAFT di Vaillant possono essere equi­paggiate con un sensore fumi (accessorio). In caso di
scarico non corretto dei gas combusti, la caldaia si disin­serisce temporaneamente, per evitare la fuoriuscita di
fumi all'interno del locale d'installazione della caldaia.
Sul display appare il simbolo “Disturbo nel condotto
aria/fumi”. L'apparecchio si riaccende automaticamente
ca. 15-20 minuti dopo questo disinserimento.
Se si dovesse disinserire nuovamente (al max. dopo tre
tentativi di accensione non riuscita) la caldaia si spegne
definitivamente. Sul display appare la segnalazione d'er­rore “F.36”.

14

Attenzione!

Pericolo di danneggiamento della caldaia a gas.
Per il riempimento dell'impianto di riscaldamen­to utilizzare solo acqua del rubinetto pulita.
Non è ammessa l'aggiunta di sostanze chimiche
come mezzi antigelo o anticorrosione (inibitori)
in errate concentrazioni.
Ciò potrebbe comportare il danneggiamento
delle guarnizioni e delle membrane e l'insorgere
di rumori durante il riscaldamento.
In questo caso non assumiamo nessuna respon­sabilità per eventuali danni.

Per il riempimento e il rabbocco dell'impianto di riscalda­mento è normalmente possibile impiegare acqua corren­te. In alcuni casi possono presentarsi tuttavia qualità di
acqua molto differenti che non si addicono al riempi­mento dell'impianto (acqua molto corrosiva o ad alto
contenuto di calcare). In questo caso rivolgersi alla pro­pria azienda abilitata.

Manuale d‘uso atmoCRAFT

Uso 4

Per riempire l'impianto procedere come segue:

• Aprire tutte le valvole termostatiche dell'impianto.

• Collegare un tubo flessibile da un lato al rubinetto di
riempimento dell'impianto e dall'altro ad un rubinetto
di prelievo dell'acqua fredda (il tecnico è tenuto a
mostrare all'utente i rubinetti per il riempimento e
spiegare il procedimento di riempimento e svuotamen­to dell'impianto).

• Aprire lentamente il rubinetto di riempimento.

• Aprire lentamente il rubinetto di prelievo e riempire
con acqua finché sul manometro (1) viene raggiunta la
pressione necessaria per l'impianto.

• Chiudere il rubinetto di prelievo.

• Eseguire lo sfiato di tutti i termosifoni.

• Infine controllare la pressione dell'impianto sul mano­metro (1) e se necessario riempire ancora con acqua.

• Chiudere il rubinetto di riempimento e rimuovere il
tubo flessibile.

4.9 Spegnimento

Nota

In caso di arresto prolungato dell'impianto (per
es. durante le vacanze) occorre chiudere anche
il rubinetto d'intercettazione del gas e la valvola
d'intercettazione dell'acqua fredda.
Osservare in questo caso anche le avvertenze di
protezione antigelo al paragrafo 4.10.

Nota

I dispositivi di intercettazione non sono com­presi nella fornitura della caldaia. Essi vengono
installati sul luogo ad opera di un tecnico abili­tato. Richiedere al tecnico la descrizione della
posizione e della cura di tali componenti.

4.10 Protezione antigelo

L'impianto di riscaldamento e le tubature dell'acqua
sono sufficientemente protette dal gelo quando, nei
periodi a rischio di gelo, l'impianto rimane in servizio
anche in vostra assenza e i locali vengono mantenuti ad
una temperatura mite.

Attenzione!

I dispositivi antigelo e di controllo sono attivi
solo quando l'interruttore generale della caldaia
si trova in posizione “I” e se la corrente è inse­rita.

1

Fig. 4.16 Spegnimento della caldaia

• Per spegnere completamente la caldaia a gas porre
l'interruttore generale (1) su “0”.

Attenzione!

I dispositivi antigelo e di controllo sono attivi
solo quando l'interruttore generale si trova in
posizione “I” e se la corrente è inserita.

Per mantenere attivi i dispositivi di sicurezza, è opportu­no accendere e spegnere la caldaia in funzionamento
normale dalla centralina di termoregolazione (le infor­mazioni a riguardo sono riportate nelle istruzioni per
l'uso della centralina).

Attenzione!

Pericolo di danneggiamento della caldaia a gas a
causa dell'antigelo in errate concentrazioni.
Non è consentito arricchire l'acqua di riscalda­mento con prodotti antigelo in errate concen­trazioni. Ciò potrebbe comportare il danneggia­mento delle guarnizioni e delle membrane e l'in­sorgere di rumori durante il riscaldamento.
In questo caso non assumiamo nessuna respon­sabilità per eventuali danni.

4.10.1 Funzione antigelo

La caldaia a gas è dotata di una funzione antigelo.
Se ad interruttore generale acceso la temperatura di
mandata riscaldamento scende al di sotto di 5 °C, la cal­daia si accende e riscalda il circuito interno ad una tem­peratura di 35 °C.

Attenzione!

Pericolo di gelo di parti nell'intero impianto.
La funzione antigelo non può garantire la prote­zione di tutto l'impianto.

Manuale d‘uso atmoCRAFT IT

15

4 Uso

4.10.2 Antigelo per svuotamento

Un'ulteriore possibilità di protezione antigelo consiste
nello svuotare completamente sia l'impianto di riscalda­mento che l'apparecchio. In questo caso è indispensabile
appurare che sia l'impianto che l'apparecchio siano stati
svuotati completamente.
Anche tutte le tubature dell'acqua fredda e dell'acqua
calda e il boiler collegato sul posto alla caldaia devono
essere svuotati.
Consultare il proprio tecnico abilitato e qualificato.

4.11 Manutenzione e assistenza clienti

4.11.1 Ispezione e manutenzione

Presupposto per un buon funzionamento continuo, sicu­ro e affidabile è l'esecuzione dell'ispezione/
manutenzione periodica ad opera di un tecnico abilitato
ai sensi di legge.

Pericolo!

Pericolo di danni a cose e a persone a causa di
interventi non a regola d'arte!
Non tentare mai di eseguire lavori di manuten­zione o riparazioni della caldaia di propria ini­ziativa.
Incaricare un tecnico abilitato. Si raccomanda la
stipula di un contratto di manutenzione.
Una manutenzione carente o irregolare può
compromettere la sicurezza operativa dell'appa­recchio e provocare danni a cose e persone.
Far eseguire periodicamente la manutenzione e
l‘analisi di combustione, rispettando i tempi pre­visti dalla Legge vigente.

Una manutenzione regolare garantisce un rendimento
ottimale e quindi il funzionamento economico della cal­daia.

4.11.2 Segnalazione di avviso manutenzione

Il tecnico abilitato può impostare nella caldaia una
segnalazione di richiesta di manutenzione.
Se tale funzione è attiva, sul display della caldaia appare
l'indicazione “SER” non appena la caldaia richiede una
manutenzione.
Quando appare questa indicazione, informare il proprio
tecnico abilitato e fargli effettuare la manutenzione.

4.11.3 Misurazioni spazzacamino

Nota

Le operazioni di misurazione e controllo descrit­te in questo paragrafo sono da effettuarsi uni­camente ad opera di un tecnico abilitato.

7
6

Fig. 4.17 Inserimento del funzionamento riservato allo spazza-

camino

Per eseguire le misurazioni procedere nel modo seguente.

• Attivare il funzionamento riservato allo spazzacamino

premendo contemporaneamente i tasti “+” (6) e “-”
(7) del sistema DIA.

• Effettuare le misurazioni non prima di 2 minuti dalla
messa in servizio dell'apparecchio.

• Premere contemporaneamente i pulsanti “+” (6) e “-”
(7) per abbandonare il funzionamento di misurazione.
Il funzionamento di misurazione viene terminato se
per 15 minuti non viene premuto nessun tasto.

16

Manuale d‘uso atmoCRAFT

Για τον ιδιοκτήτη

Οδηγίες λειτουργίας

atmoCRAFT

Λέβητας αερίου

VK INT 654/9 - 1604/9

GR

Περιεχόμενα
Ιδιότητες του λέβητα

Περιεχόμενα

Ιδιότητες του λέβητα . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1 Υποδείξεις για τα εγχειρίδια . . . . . . . . . . . . . . . . . . . 3

1.1 Φύλαξη των εντύπων . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.2 Χρησιμοποιούμενα σύμβολα . . . . . . . . . . . . . . . . . . . . . . . . 3

1.3 Σήμα CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.4 Πινακίδα στοιχείων . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2 Ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3 Υποδείξεις για την εγκατάσταση και τη λειτουργία . . 4

3.1 Εργοστασιακή εγγύηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.2 Ενδεδειγμένη χρήση . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.3 Απαιτήσεις από το χώρο τοποθέτησης . . . . . . . . . . . . . . . . 4

3.4 Φροντίδα . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.5 Ανακύκλωση και απόσυρση . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.5.1 Συσκευή . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.5.2 Συσκευασία . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.6 Συμβουλή εξοικονόμισης ενέργειας . . . . . . . . . . . . . . . . . . 5

4 Χειρισμός . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.1 Τα όργανα χειρισμού συνοπτικά . . . . . . . . . . . . . . . . . . . . . 7

4.2 Μέτρα πριν από την έναρξη της λειτουργίας . . . . . . . . . . . 8

4.2.1 Άνοιγμα των διακοπτών . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.2.2 Έλεγχος της πίεσης της εγκατάστασης . . . . . . . . . . . . . . . . 8

4.3 Έναρξη της λειτουργίας . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.4 Ρυθμίσεις για την παραγωγή ζεστού νερού . . . . . . . . . . . . . 9

4.4.1 Λήψη ζεστού νερού . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.4.2 Απενεργοποίηση της λειτουργίας του θερμοσίφωνα . . . . . . 9

4.5 Ρυθμίσεις για τη λειτουργία θέρμανσης . . . . . . . . . . . . . . . . 10

4.5.1 Ρύθμιση της θερμοκρασίας εξόδου (με χρήση μιας

ρυθμιστικής συσκευής) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.5.2 Ρύθμιση της θερμοκρασίας εξόδου

(δεν υπάρχει ρυθμιστική συσκευή) . . . . . . . . . . . . . . . . . . . . 10

4.5.3 Απενεργοποίηση της λειτουργίας θέρμανσης

(καλοκαιρινή λειτουργία) . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.6 Ρύθμιση του ρυθμιστή θερμοκρασίας δωματίου

ή του καιρικά ελεγχόμενου ρυθμιστή . . . . . . . . . . . . . . . . . . 11

4.7 Ενδείξεις κατάστασης . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.8 Αποκατάσταση ανωμαλιών . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.8.1 Ανωμαλίες κατά τη λειτουργία θέρμανσης . . . . . . . . . . . . . . 12

4.8.2 Ανωμαλίες λόγω έλλειψης νερού . . . . . . . . . . . . . . . . . . . . . 12

4.8.3 Ανωμαλίες κατά την ανάφλεξη . . . . . . . . . . . . . . . . . . . . . . . 13

4.8.4 Ανωμαλίες λόγω υπέρβασης της θερμοκρασίας . . . . . . . . . 13

4.8.5 Ανωμαλίες στον αγωγό καυσαερίων . . . . . . . . . . . . . . . . . . 13

4.8.6 Πλήρωση της εγκατάστασης/του λέβητα . . . . . . . . . . . . . . 14

4.9 Εκτός λειτουργίας . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.10 Προστασία από παγετό . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

4.10.1 Λειτουργία προστασίας από παγετό . . . . . . . . . . . . . . . . . . 15

4.10.2 Προστασία από παγετό με εκκένωση . . . . . . . . . . . . . . . . . . 15

4.11 Συντήρηση και εξυπηρέτηση πελατών . . . . . . . . . . . . . . . . . 15

4.11.1 Επιθεώρηση/συντήρηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

4.11.2 Ένδειξη αναγκαίας συντήρησης . . . . . . . . . . . . . . . . . . . . . . 15

4.11.3 Μέτρηση της καπνοδόχου . . . . . . . . . . . . . . . . . . . . . . . . . 16

Ιδιότητες του λέβητα

Εφαρμογή

Ο λέβητας φυσικού αερίου atmoCRAFT χρησιμεύει για τη θέρμανση
κατοικιών και επαγγελματικών χώρων με ένα κεντρικό σύστημα
θέρμανσης ζεστού νερού.
Για τη διατήρηση του ζεστού νερού μέχρι να καταναλωθεί συνδέεται
στο λέβητα ένας αποθηκευτικός θερμοσίφωνας.
Για την εύκολη ρύθμιση της λειτουργίας του λέβητα (θέρμανση και
ζεστό νερό) η εταιρεία Vaillant διαθέτει διάφορα εξαρτήματα και
συσκευές.

Περιγραφή της συσκευής

- Χάρη στον ιδιαίτερα αποδοτικό τρόπο λειτουργίας δύο βαθμίδων
του καυστήρα φυσικού αερίου στους λέβητες atmoCRAFT
επιτυγχάνεται μικρότερη συχνότητα ενεργοποίησης και υψηλότερος
βαθμός απόδοσης.

- Για να μπορούν οι εξειδικευμένοι τεχνίτες να κάνουν εύκολα και
σωστά τις εργασίες συντήρησης και επισκευής, ο λέβητας είναι
εξοπλισμένος με ένα ψηφιακό σύστημα πληροφόρησης και
ανάλυσης (σύστημα DIA)
Η ένδειξη σας πληροφορεί για τη λειτουργική κατάσταση του
λέβητα. Στην περίπτωση κάποιας ανωμαλίας, η ένδειξη των κωδικών
διάγνωσης και βλάβης βοηθά τον τεχνικό να εντοπίσει γρήγορα τη
βλάβη.

2

Οδηγίες λειτουργίας atmoCRAFT

Υποδείξεις για τα εγχειρίδια 1

Ασφάλεια 2

1 Υποδείξεις για τα εγχειρίδια

Οι παρακάτω υποδείξεις είναι ένα είδος οδηγού για τη χρήση όλων
των τεχνικών εντύπων.
Σε συνδυασμό με αυτό το εγχειρίδιο υπάρχουν και άλλα χρήσιμα
έντυπα.

Δεν φέρουμε καμία ευθύνη για ζημιές που είναι αποτέλεσμα της
μη τήρησης των οδηγιών αυτών των εγχειριδίων.

Συνοδευτικά απαραίτητα έντυπα

Για τον ειδικευμένο τεχνίτη:
Οδηγίες εγκατάστασης και συντήρησης Αρ. [IT/GR] 839547

Κατά περίπτωση χρειάζονται επίσης και τα έντυπα οδηγιών όλων των
χρησιμοποιούμενων πρόσθετων εξαρτημάτων και των συσκευών
ρύθμισης.

1.1 Φύλαξη των εντύπων

Αυτό καθώς και τα άλλα ισχύοντα εγχειρίδια Οδηγιών χειρισμού
πρέπει να φυλάσσονται έτσι ώστε να είναι διαθέσιμα σε περίπτωση
που χρειαστούν.
Σε περίπτωση μεταπώλησης ή παραχώρησης της συσκευής θα πρέπει
να παραδώσετε και τα έντυπα οδηγιών.

1.2 Χρησιμοποιούμενα σύμβολα

Κατά το χειρισμό της συσκευής πρέπει να τηρούνται οι οδηγίες
ασφαλείας που υπάρχουν σε αυτό το εγχειρίδιο!

Κίνδυνος!

Άμεσος κίνδυνος σοβαρών και θανατηφόρων
τραυματισμών!

Προσοχή!

Πιθανόν επικίνδυνη κατάσταση για τη συσκευή και το
περιβάλλον!

Υπόδειξη!

Χρήσιμες πληροφορίες και υποδείξεις.

• Σύμβολο για μια απαραίτητη ενέργεια

1.3 Σήμα CE

Με το σήμα CE επιβεβαιώνεται πως η συσκευή εκπληρώνει τις βασικές
απαιτήσεις των αντίστοιχων Ευρωπαϊκών Οδηγιών σύμφωνα με την
πινακίδα στοιχείων.

1.4 Πινακίδα στοιχείων

Η πινακίδα στοιχείων είναι συνημμένη στον καυστήρα και πρέπει να
τοποθετηθεί στο διαχωριστικό τοίχο.

2 Ασφάλεια

Συμπεριφορά σε περίπτωση κινδύνου

Κίνδυνος!

Μυρωδιά αερίου! Κίνδυνος δηλητηρίασης και κινδύνου
από δυσλειτουργία!

Σε περίπτωση που μυρίζει αέριο ενεργείστε ως εξής:

• Μην ανάβετε και μη σβήνετε κανένα φως.

• Μην πειράζετε κανέναν άλλο ηλεκτρικό διακόπτη.

• Μην χρησιμοποιείτε κανένα τηλέφωνο στην επικίνδυνη περιοχή.

• Μην χρησιμοποιείτε καθόλου φωτιά (π.χ. αναπτήρας, σπίρτα).

• Μην καπνίζετε.

• Κλείστε το διακόπτη αερίου.

• Ανοίξτε τις πόρτες και τα παράθυρα.

• Ειδοποιήστε όλους τους ενοίκους.

• Βγείτε έξω από το οίκημα.

• Ειδοποιήστε την αρμόδια επιχείρηση φυσικού αερίου ή κάποιο

εξειδικευμένο συνεργείο.

Οδηγίες ασφαλείας

Πρέπει να τηρούνται οπωσδήποτε οι παρακάτω οδηγίες ασφαλείας
και οι κανονισμοί.

Κίνδυνος!

Κίνδυνος εύφλεκτου μείγματος φυσικού αερίου-αέρα!
Στο λεβητοστάσιο μη χρησιμοποιείτε και μην
αποθηκεύετε εκρηκτικά ή εύφλεκτα υλικά (π.χ. βενζίνη,
χρώματα κλπ.).

Κίνδυνος!

Κίνδυνος δηλητηρίασης και κινδύνου από
δυσλειτουργία!
Τα συστήματα ασφαλείας δεν επιτρέπεται σε καμία
περίπτωση να τίθενται εκτός λειτουργίας και επίσης δεν
επιτρέπεται να γίνει καμία επέμβαση σε αυτά τα
συστήματα που μπορεί να επηρεάσει τη σωστή λειτουργία
τους.

Για αυτό δεν επιτρέπεται να γίνεται καμία μετατροπή:

- στη συσκευή

- στο περιβάλλον της συσκευής

- στους αγωγούς παροχής αερίου, αέρα, νερού και ηλεκτρικού

ρεύματος

- στους αγωγούς καυσαερίων

- καθώς και στη βάνα ασφαλείας και στον αγωγό κυκλοφορίας για

το νερό θέρμανσης

Η απαγόρευση μετατροπών ισχύει επίσης για τα οικοδομικά δεδομένα
γύρω από τη συσκευή, εφόσον κάτι τέτοιο μπορεί να επηρεάσει τη
λειτουργική ασφάλεια της συσκευής.
Για παράδειγμα:

- Τα ανοίγματα εισόδου και εξόδου για τον αέρα και τα καυσαέρια

πρέπει να παραμένουν ανοικτά. Πρέπει επίσης να αφαιρούνται
οπωσδήποτε π.χ. οι επικαλύψεις των ανοιγμάτων που γίνονται
προσωρινά λόγω εργασιών στην πρόσοψη.

Οδηγίες λειτουργίας atmoCRAFT GR

3

2 Ασφάλεια
3 Υποδείξεις για την εγκατάσταση και τη λειτουργία

Για αλλαγές στη συσκευή ή στο γύρω χώρο πρέπει να απευθύνεστε
πάντα στους εξειδικευμένους τεχνίτες και στα συνεργεία που είναι
αρμόδια για τέτοιου είδους εργασίες.

Προσοχή!

Κίνδυνος ζημιάς από λανθασμένες μετατροπές!
Σε καμία περίπτωση μην κάνετε εσείς οι ίδιοι επεμβάσεις
ή αλαγγές στο λέβητα αερίου ή σε άλλα μέρη της
εγκατάστασης.
Ποτέ μην προσπαθείτε να κάνετε οι ίδιοι συντήρηση ή
επισκευές στη συσκευή.

- Μην καταστρέφετε και μην αφαιρείτε τις μολύβδινες σφραγίδες από
τα εξαρτήματα. Μόνο τα αναγνωρισμένα συνεργεία και οι
ειδικευμένοι τεχνίτες έχουν εξουσιοδότηση να κάνουν αλλαγές σε
σφραγισμένα εξαρτήματα.

Προσοχή!

Κίνδυνος ζημιάς!
Στο περιβάλλον της συσκευή απαγορεύεται η χρήση
σπρέυ, διαλυτικών, χλωριούχων απορρυπαντικών,
χρωμάτων, συγκολλητικών και λοιπών ουσιών. Αυτές οι
ουσίες κάτω από ορισμένες συνθήκες μπορούν να
προκαλέσουν διάβρωση ακόμη και στην καπνοδόχο.

Τοποθέτηση και ρύθμιση

Η εγκατάσταση της συσκευής επιτρέπεται να γίνει μόνο από
εξειδικευμένους τεχνικούς. Αυτοί αναλαμβάνουν επίσης την ευθύνη για
τη σωστή εγκατάσταση και την έναρξη της λειτουργίας.
Επίσης αυτοί είναι αρμόδιοι για τον έλεγχο, τη συντήρηση και την
επισκευή της συσκευής καθώς και για τις αλλαγές στη ρύθμιση της
ποσότητας αερίου.

Πίεση πλήρωσης της εγκατάστασης θέρμανσης

Σε τακτικά διαστήματα πρέπει να γίνεται έλεγχος της πίεσης πλήρωσης
της εγκατάστασης.

Διάταξη ηλεκτρικής τροφοδοσίας ανάγκης

Κατά την εγκατάσταση, ο λέβητας αερίου συνδέεται στο ηλεκτρικό
δίκτυο.
Αν θέλετε να χρησιμοποιήσετε μια πρόσθετη διάταξη ηλεκτρικής
τροφοδοσίας για περίπτωση ανάγκης, τα τεχνικά χαρακτηριστικά της
(συχνότητα, τάση, γείωση) θα πρέπει να συμφωνούν με εκείνα του
ηλεκτρικού δικτύου και να ανταποκρίνονται στην κατανάλωση ισχύος
του λέβητα. Για συμβουλές γύρω από αυτά απευθυνθείτε στους
ειδικούς.

Προσοχή!

Κίνδυνος ζημιάς!
Σε περίπτωση διακοπής του ρεύματος ή αν στους
διάφορους χώρους έχει ρυθμιστεί πολύ χαμηλή
θερμοκρασία, υπάρχει η περίπτωση κάποια μέρη της
εγκατάστασης να υποστούν ζημιά από παγετό.
Προσέξτε οπωσδήποτε τις οδηγίες για προστασία από
παγετό στην παράγραφο 4.10.

3 Υποδείξεις για την εγκατάσταση και τη

λειτουργία

3.1 Εργοστασιακή εγγύηση

Στον ιδιοκτήτη της συσκευής δίνεται μέσω της αντιπροσωπείας
εργοστασιακή εγγύηση δύο ετών, υπό τον όρο ότι έχουν τηρηθεί οι
ισχύοντες κανονισμοί, καθώς και οι τεχνικές οδηγίες, που αναφέρονται
στο ειδικό φυλλάδιο εγκατάστασης και συντήρησης!

Τμήμα εξυπηρέτησης πελατών Ελλάδος

Καθημερινά, με κόστος αστικής συνδιάλεξης, 365 ημέρες το χρόνο.
Τηλ.: 801 11 23746
ή 801 11 ΑΕΡΙΟ

3.2 Ενδεδειγμένη χρήση

Οι λέβητες αερίου atmoCRAFT της εταιρίας Vaillant κατασκευάζονται
σύμφωνα με τις τελευταίες εξελίξεις της τεχνολογίας και με τους
αναγνωρισμένους κανονισμούς ασφαλείας. Παρόλα αυτά σε
περίπτωση λανθασμένης και μη ενδεδειγμένης χρήσης μπορεί να
προκληθούν σοβαροί κίνδυνοι για το χρήστη και τρίτα άτομα καθώς
και προβλήματα στο λέβητα και άλλες υλικές ζημιές.
Οι λέβητες προορίζονται για παραγωγή ζεστού νερού σε κλειστές ή
ανοικτές κεντρικές εγκαταστάσεις θέρμανσης και για την κεντρική
παραγωγή ζεστού νερού οικιακής χρήσης. Κάθε άλλη χρήση πέρα
από αυτά δεν θεωρείται σαν ενδεδειγμένη. Για τις ζημιές που τυχόν θα
προκύψουν σε τέτοια περίπτωση, ο κατασκευαστής/αντιπρόσωπος
δεν φέρουν καμία ευθύνη. Την ευθύνη την αναλαμβάνει αποκλειστικά ο
χρήστης.
Στα πλαίσια της ενδεδειγμένης χρήσης περιλαμβάνεται επίσης η
τήρηση των οδηγιών χρήσης και εγκατάστασης όπως και όλων των
άλλων συνημμένων εγχειριδίων καθώς και η τήρηση των οδηγιών
ελέγχου και συντήρησης.

Προσοχή!

Κάθε καταχρηστική χρήση απαγορεύεται.

Προστασία από παγετό

Λάβετε τα κατάλληλα μέτρα ώστε σε περίπτωση παγετού να μην
επηρεάζεται η λειτουργία της εγκατάστασης και η θερμοκρασία στο
χώρο του λέβητα να παραμένει στα προβλεπόμενα όρια.

4

Η εγκατάσταση του λέβητα πρέπει να γίνει από ένα εξειδικευμένο
τεχνίτη , ο οποίος θα είναι και υπεύθυνος για την τήρηση των
ισχυόντων κανονισμών, των κανόνων και των γενικών οδηγιών.

3.3 Απαιτήσεις από το χώρο τοποθέτησης

Οι λέβητες atmoCRAFT της εταιρίας Vaillant πρέπει να εγκαθίστανται
στους χώρους συστημάτων θέρμανσης. Ρωτήστε τους ειδικούς για
τους ισχύοντες κανονισμούς που πρέπει να τηρούνται.
Στο χώρο τοποθέτησης δεν πρέπει να υπάρχει κίνδυνος παγετού κατά
τη διάρκεια όλου του χρόνου. Αν κάτι τέτοιο δεν μπορεί να
διασφαλιστεί, προσέξτε τα προστατευτικά μέτρα που περιγράφονται
στην παράγραφο 4.10.

Οδηγίες λειτουργίας atmoCRAFT

Υποδείξεις για την εγκατάσταση και τη λειτουργία 3

Υπόδειξη!

Δεν χρειάζεται να τηρηθεί απόσταση ασφαλείας του
λέβητα από εύφλεκτα οικοδομικά υλικά καθόσον στην
ονομαστική θερμαντική ισχύ του αναπτύσσεται στην
επιφάνεια του περιβλήματός του θερμοκρασία κάτω από
το μέγιστο επιτρεπτό όριο των 85 °C.

3.4 Φροντίδα

• Με ένα υγρό πανί και με λίγο σαπούνι μπορείτε να καθαρίζετε την
εξωτερική επένδυση του λέβητα.

Υπόδειξη!

Δεν επιτρέπεται η χρήση καυστικών και καθαριστικών
ουσιών που μπορούν να προκαλέσουν ζημιά στα
πλαστικά συνδετικά εξαρτήματα.

3.5 Ανακύκλωση και απόσυρση

Τόσο ο λέβητας αερίου atmoCRAFT της Vaillant όσο και η
συσκευασία μεταφοράς αποτελούνται κυρίως από υλικά που
ανακυκλώνονται.

3.5.1 Συσκευή

Ο λέβητας atmoCRAFT της Vaillant και τα εξαρτήματα του στο τέλος
της ζωής τους δεν επιτρέπεται να πετιούνται στα σκουπίδια. Τόσο ο
λέβητας όσο και τα διάφορα πρόσθετα εξαρτήματα πρέπει να
μεταφέρονται στα ειδικά σημεία ανακύκλωσης.

3.5.2 Συσκευασία

Η αχρήστευση της συσκευασίας μεταφοράς πρέπει να γίνει από το
συνεργείο που θα κάνει την εγκατάσταση του λέβητα.

Υπόδειξη!

Πρέπει να τηρούνται οπωσδήποτε οι ισχύοντες
κανονισμοί.

3.6 Συμβουλή εξοικονόμισης ενέργειας

Τοποθέτηση ενός συστήματος ρύθμισης ανάλογα με τις
καιρικές συνθήκες

Τα συστήματα ρύθμισης της θέρμανσης ανάλογα με τις καιρικές
συνθήκες ρυθμίζουν τη θερμοκρασία εξόδου του λέβητα σε εξάρτηση
από την επικρατούσα εξωτερική θερμοκρασία. Έτσι δεν παράγεται
περισσότερη θερμότητα από όση χρειάζεται. Για αυτό το σκοπό στον
αντίστοιχο ρυθμιστή πρέπει να γίνει η ρύθμιση της θερμοκρασίας
εξόδου του λέβητα που αντιστοιχεί στην εξωτερική θερμοκρασία. Αυτή
η ρύθμιση δεν θα πρέπει να είναι μεγαλύτερη από τις δυνατότητες της
εγκατάστασης.
Κατά κανόνα η σωστή ρύθμιση γίνεται από το συνεργείο
εγκατάστασης. Χάρη στα ενσωματωμένα χρονοπρογράμματα, οι
επιθυμητές φάσεις θέρμανσης και διακοπής (π.χ. κατά τη νύχτα)
ενεργοποιούνται και απενεργοποιούνται αυτόματα.
Αυτά τα συστήματα ρύθμισης σε συνδυασμό με θερμοστατικές
βαλβίδες αποτελούν την πλέον οικονομική μορφή ρύθμισης της
θέρμανσης.

Λειτουργία διακοπής της εγκατάστασης θέρμανσης

Για το διάστημα της νύχτας και της απουσίας σας χαμηλώστε τη
θερμοκρασία δωματίου. Αυτό υλοποιείται απλά με τη χρήση
ρυθμιστικών συσκευών που διαθέτουν χρονοπρογράμματα
μεμονωμένης επιλογής.
Για τα διαστήματα διακοπής ρυθμίστε τη θερμοκρασία κατά 5 °C πιο
κάτω από ότι κατά την πλήρη λειτουργία. Μείωση της θερμοκρασίας
περισσότερο από 5 °C δεν προσφέρει καμία επιπλεόν εξοικονόμιση
ενέργειας, επειδή για την επόμενη περίοδο πλήρους θέρμανσης θα
χρειαστεί μεγαλύτερη κατανάλωση ισχύος. Μόνο αν απουσιάσετε για
μεγάλο διάστημα, π.χ. για διακοπές αξίζει να χαμηλώσετε και άλλο τη
θερμοκρασία. Πρέπει επίσης να προσέξετε το χειμώνα ώστε να
διασφαλίζεται η επαρκής προστασία από παγετό.

Θερμοκρασία δωματίου

Ρυθμίστε τη θερμοκρασία μόνο τόσο ώστε να αισθάνεστε άνετα μέσα
στο χώρο. Κάθε βαθμός Κελσίου παραπάνω σημαίνει αυξημένη
κατανάλωση ενέργειας κατά 6 %.
Η θερμοκρασία δωματίου θα πρέπει να ρυθμίζεται επίσης ανάλογα με
το είδος χρήσης του χώρου. Για παράδειγμα κανονικά δεν χρειάζεται
να θερμάνετε στους 20 °C τα υπνοδωμάτια και τους χώρους που
χρησιμοποιείτε σπάνια.

Ρύθμιση του είδους λειτουργίας

Για τους ζεστούς μήνες που οι χώροι δε χρειάζεται πλέον να
θερμαίνονται, είναι καλύτερα η θέρμανση να τεθεί σε καλοκαιρινή
λειτουργία. Με αυτόν τον τρόπο απενεργοποιείται η λειτουργία
θέρμανσης, ο λέβητας όμως παραμένει σε λειτουργία για παραγωγή
ζεστού νερού οικιακής χρήσης.

Ομοιόμορφη θέρμανση

Συχνά σε ένα διαμέρισμα με κεντρική θέρμανση θερμαίνονται μόνο
ορισμένα δωμάτια. Από τις διαχωριστικές επιφάνειες αυτών των χώρων,
δηλαδή τοίχους, πορτες, παράθυρα, οροφή και δάπεδο,
θερμαίνονται και οι γειτονικοί χώροι αυθαίρετα και έτσι ακούσια
χάνεται θερμική ενέργεια. Το θερμαντικό σώμα ενός θερμαινόμενου
χώρου δεν είναι βέβαια κατάλληλο για τέτοιου είδους λειτουργία.
Το αποτέλεσμα είναι να μην μπορεί πλέον ο χώρος να θερμανθεί
ικανοποιητικά και να υπαρχει μια δυσάρεστη αίσθηση κρύου (το ίδιο
συμβαίνει και όταν μένουν ανοικτές οι πόρτες μεταξύ θερμαινόμενων
και μη θερμαινόμενων χώρων).
Αυτός είναι ένας λανθασμένος τρόπος οικονομίας: Το καλοριφέρ
είναι σε λειτουργία και παρόλα αυτά η θερμοκρασία στα δωμάτια δεν
είναι ευχάριστα ζεστή. Όταν θερμαίνονται ομοιόμορφα όλοι οι χώροι
ενός διαμερίσματος επιτυγχάνεται ανάλογα με τη χρήση μεγαλύτερη
θερμαντική απόδοση και ένας ποιό αποτελεσματικός τρόπος
λειτουργίας.
Παρεμπιπτόντως όταν οι χώροι δεν θερμαίνονται ικανοποιητικά
«υποφέρουν» και τα οικοδομικά υλικά.

Οδηγίες λειτουργίας atmoCRAFT GR

5

3 Υποδείξεις για την εγκατάσταση και τη λειτουργία

Θερμοστατικές βαλβίδες και ρυθμιστές θερμοκρασίας

Σήμερα θεωρείται πλέον αυτονόητο σε κάθε θερμαντικό σώμα να
τοποθετούνται θερμοστατικές βαλβίδες. Διατηρούν σταθερή τη
ρυθμισμένη θερμοκρασία. Με τη βοήθεια των θερμοστατικών
βαλβίδων σε συνδυασμό με ένα ρυθμιστή θερμοκρασίας δωματίου (ή
ενός καιρικά ελεγόμενου ρυθμιστή) μπορείτε να ρυθμίσετε τη
θερμοκρασία του χώρου όπως επιθυμείτε και να επιτύχετε τον
αποτελεσματικό τρόπο λειτουργίας της κεντρικής εγκατάστασης.
Στο δωμάτιο που βρίσκεται ο ρυθμιστής θερμοκρασίας αφήστε τελείως
ανοικτές όλες τις βαλβίδες στα σώματα επειδή διαφορετικά τα δύο
ρυθμιστικά συστήματα θα επηρεάζονται αμοιβαία και δε θα γίνεται
σωστή ρύθμιση.
Συνήθως παρατηρείται η παρακάτω συμπεριφορά χρηστών: Μόλις
ένας χώρος ζεσταθεί πολύ, κλείνουν τις θερμοστατικές βαλβίδες (ή
ρυθμίζουν το θερμοστάτη θερμοκρασίας δωματίου σε πιο χαμηλή
θερμοκρασία). Αν μετά από ένα διάστημα επικρατεί πάλι κρύο,
ανοίγουν πάλι τη θερμοστατική βαλβίδα.
Αυτό δε χρειάζεται διότι η ρύθμιση της θερμοκρασίας γίνεται
αυτόματα από τη θερμοστατική βαλβίδα: Μόλις η θερμοκρασία
δωματίου ανέβει πάνω από τη ρυθμισμένη τιμή στον αισθητήρα, η
θερμοστατική βαλβίδα κλείνει αυτόματα και ανοίγει πάλι όταν η
θερμοκρασία πέσει κάτω από τη ρυθμισμένη τιμή.

Καμία κάλυψη των ρυθμιστικών συσκευών

Μη σκεπάζετε το ρυθμιστή με έπιπλα, κουρτίνες ή με άλλα αντικείμενα.
Θα πρέπει να μπορεί να μετρά ανεμπόδιστα τη θερμοκρασία του
αέρα. Οι σκεπασμένες θερμοστατικές βαλβίδες μπορούν να
εξοπλιστούν με αισθητήρες που τοποθετούνται κάπου αλλού και έτσι
μπορούν να λειτουργούν σωστά.

Κατάλληλη θερμοκρασία ζεστού νερού

Το ζεστό νερό θα πρέπει να θερμαίνεται μόνο τόσο όσο χρειάζεται
για τις ανάγκες. Κάθε παραπέρα αύξηση της θερμοκρασίας του
νερού σημαίνει περιττή κατανάλωση ενέργειας. Εξάλλου οι
θερμοκρασίες πάνω από τους 60 °C προκαλούν αυξημένη
δημιουργία αλάτων.

Λειτουργία του κυκλοφορητή μόνο όταν χρειάζεται

Συχνά τα συστήματα σωληνώσεων ζεστού νερού εξοπλίζονται με
κυκλοφορητές. Αυτοί φροντίζουν να γίνεται μια συνεχής κυκλοφορία
ζεστού νερού στις σωληνώσεις έτσι ώστε να υπάρχει αμέσως ζεστό
νερό ακόμη και στις βρύσες μακριά από το λέβητα.
Τέτοιοι κυκλοφορητές μπορούν να τοποθετηθούν και σε συνδυασμό
με το λέβητα atmoCRAFT της Vaillant. Προσφέρουν χωρίς αμφιβολία
περισσότερη άνεση στη χρήση του ζεστού νερού. Πρέπει όμως να
ληφθεί υπόψη, πως αυτές οι αντλίες καταναλώνουν ηλεκτρικό ρεύμα.
Επίσης το κυκλοφορόν ζεστό νερό που δε χρησιμοποιείται ψύχεται
καθοδόν στις σωληνώσεις και θα πρέπει να θερμαίνεται πάλι. Για αυτό
οι αντλίες κυκλοφορίας θα πρέπει να λειτουργούν μόνο κατά
διαστήματα όταν πράγματι χρειάζεται ζεστό νερό.
Με τη βοήθεια των χρονοδιακοπτών με τους οποίους είναι ή
μπορούν να εξοπλιστούν οι κυκλοφοριακές αντλίες, μπορούν να
ρυθμιστούν μεμονωμένα χρονοπρογράμματα. Συχνά μέσα από
πρόσθετες λειτουργίες και οι (καιρικά ελεγχόμενοι) ρυθμιστές
προσφέρουν τη δυνατότητα ελέγχου του χρόνου λειτουργίας των
κυκλοφορητών. Ρωτήστε σχετικά τους ειδικούς.

Αερισμός των χώρων διαμονής

Κατά το διάστημα θέρμανσης να ανοίγετε τα παράθυρα μόνο για
αερισμό και όχι για ρύθμιση της θερμοκρασίας. Το σύντομο άνοιγμα
των παραθύρων εντελώς προσφέρει πιο αποτελεσματικό και
οικονομικό αερισμό απο τα παράθυρα που παραμένουν ανοικτά για
πολύ ώρα με μικρή κλίση. Για αυτό είναι προτιμότερο να ανοίγετε
τελείως τα παράθυρα για λίγο. Κατά τη διάρκεια του αερισμού κλείστε
όλες τις θερμοστατικές βαλβίδες που βρίσκονται στο δωμάτιο ή
ρυθμίστε στο θερμοστάτη του δωματίου τη μικρότερη δυνατή
θερμοκρασία. Με αυτό τον τρόπο εξασφαλίζετε την επαρκή αλλαγή
του αέρα χωρίς περιττή μείωση της θερμοκρασίας και απώλειες
ενέργειας (π.χ. από ακούσια ενεργοποίηση της θέρμανσης κατά τη
διάρκεια του αερισμού).

Σωστή χρήση του νερού

Η σωστή χρήση του νερού μπορεί να μειώσει κατά πολύ το κόστος
κατανάλωσης.
Για παράδειγμα το ντουζ αντί για μπάνιο στη μπανιέρα: Ενώ για ένα
μπάνιο στη μπανιέρα καταναλώνονται περίπου 150 λίτρα, μια
σύγχρονη ντουζιέρα χρειάζεται μόνο περίπου το ένα τρίτο από αυτή
την ποσότητα νερού.
Εξ άλλου: Μια βρύση που στάζει καταναλώνει μέχρι και 2000 λίτρα
νερό σε ένα χρόνο και ένα μη στεγανό καζανάκι τουαλέτας μέχρι και
4000 λίτρα. Ενώ ένα λαστιχάκι στεγανοποίησης κοστίζει μερικά λεπτά
του Ευρώ.

6

Οδηγίες λειτουργίας atmoCRAFT

Χειρισμός 4

4 Χειρισμός

4.1 Τα όργανα χειρισμού συνοπτικά

Τα όργανα ελέγχου φαίνονται όταν ανοιξετε το κάλυμμα του επάνω
τμήματος (1) προς τα επάνω και του κάτω τμήματος (2) προς τα
κάτω.

1

2

Τα όργανα ελέγχου έχουν τις παρακάτω λειτουργίες:
1 Οθόνη για ένδειξη του τρόπου λειτουργίας και πρόσθετων

πληροφοριών

2 Πλήκτρο «i» για κλήση των πληροφοριών
3 Ενσωματωμένος ρυθμιστής (αξεσουάρ)

4 Γενικός διακόπτης για ενεργοποίηση και απενεργοποίηση του

λέβητα

5 Πλήκτρο «+» για πλοήγηση παρακάτω στις ενδείξεις της οθόνης

(για τους ειδικούς κατά τις εργασίες ρύθμισης και αναζήτησης
βλαβών)
Ένδειξη της πραγματικής θερμοκρασίας θερμοσίφωνα στην
κανονική λειτουργία, όταν είναι συνδεμένος ένας αισθητήρας

6 Πλήκτρο «-» για πλοήγηση προς τα πίσω στις ενδείξεις της οθόνης

(για τους ειδικούς κατά τις εργασίες ρύθμισης και αναζήτησης
βλαβών)

7 Πλήκτρο «Αποκατάσταση» για επιδιόρθωση ορισμένων ανωμαλιών
8 Κουμπί για ρύθμιση της θερμοκρασίας εξόδου του λέβητα
9 Κουμπί για ρύθμιση της θερμοκρασίας του θερμοσίφωνα

Ψηφιακό σύστημα πληροφόρησης και ανάλυσης
(σύστημα DIA)

1

Εικ. 4.1 Άνοιγμα των καλυμμάτων

9

8

7
6

5

Εικ. 4.2 Όργανα ελέγχου

1
2

3

Εικ. 4.3 Οθόνη του συστήματος DIA

Ο λέβητας είναι εξοπλισμένος με ένα ψηφιακό σύστημα
πληροφόρησης και ανάλυσης (σύστημα DIA). Αυτό το σύστημα σας
δίνει πληροφορίες για την κατάσταση λειτουργίας του λέβητα και σας

4

βοηθά κατά την αποκατάσταση των ανωμαλιών.
Σε κανονική λειτουργία του λέβητα, στην οθόνη (1) του συστήματος
DIA εμφανίζεται η τρέχουσα θερμοκρασία εξόδου (στο παράδειγμα
45 °C). Στην περίπτωση βλάβης αντί για τη θερμοκρασία εμφανίζεται
ο αντίστοιχος κωδικός βλάβης.
Επίσης από τα εμφανιζόμενα σύμβολα μπορείτε να πάρετε τις
παρακάτω πληροφορίες:

Οδηγίες λειτουργίας atmoCRAFT GR

7

4 Χειρισμός

1 Ένδειξη της τρέχουσας θερμοκρασίας εξόδου ή ένδειξη

ενός κωδικού κατάστασης ή βλάβης
Βλάβη στη διαδρομή αέρα/καυσαερίων

Βλάβη στη διαδρομή αέρα/καυσαερίων

Μόνιμα αναμμένο: Ενεργή η λειτουργία θέρμανσης
Αναβοσβήνει: Ο καυστήρας σε διακοπή
Ενεργή η παραγωγή ζεστού νερού
Μόνιμα αναμμένο: Η λειτουργία θερμοσίφωνα είναι
σε ετοιμότητα
Αναβοσβήνει: Η ποσότητα θερμοσίφωνα σε λειτουργία,
Ο καυστήρας αναμμένος
Η αντλία θέρμανσης σε λειτουργία

Εσωτερική βαλβίδα αερίου ελέγχεται

Φλόγα με σταυρό:
Ανωμαλία κατά τη λειτουργία καυστήρα,
Η συσκευή είναι απενεργοποιημένη
Φλόγα χωρίς σταυρό:
Κανονική λειτουργία καυστήρα

4.2 Μέτρα πριν από την έναρξη της λειτουργίας

• Ελέγξτε την πίεση πλήρωσης της εγκατάστασης στο μανόμετρο (1,

κτιριακά). Για την απρόσκοπτη λειτουργία της εγκατάστασης, όταν
αυτή είναι κρύα ο δείκτης στο μανόμετρο (1) θα πρέπει να είναι
μεταξύ 1,0 και 2,0 bar. Αν είναι κάτω από τα 0,75 bar, προσθέστε
νερό (βλέπε παράγραφο 4.8.7).

Αν η εγκατάσταση θέρμανσης εκτείνεται σε περισσότερους ορόφους,
μπορεί να χρειάζεται μια υψηλότερη πίεση πλήρωσης. Ρωτήστε σχετικά
τους ειδικούς.

4.3 Έναρξη της λειτουργίας

Προσοχή!

Κίνδυνος ζημιάς!
Ο γενικός διακόπτης επιτρέπεται να ενεργοποιηθεί μόνο
εφόσον η εγκατάσταση έχει γεμίσει σωστά με νερό (βλέπε
ενότητα 4.2.2).
Διαφορετικά μπορεί να προκληθούν ζημιές στην αντλία
και στον εναλλάκτη θερμότητας.

2

4.2.1 Άνοιγμα των διακοπτών

Υπόδειξη!

Οι βαλβίδες και οι διακόπτες δε συμπεριλαμβάνονται
στη συσκευασία του λέβητα. Θα πρέπει να τους
προμηθευτείτε ξεχωριστά για εγκατάσταση από τους
τεχνικούς. Αυτοί θα πρέπει και να σας εξηγήσουν τη
λειτουργία και τη θέση αυτών των εξαρτημάτων.

• Πιέζοντας και στρέφοντας προς τα αριστερά ανοίξτε το διακόπτη
αερίου μέχρι τέρμα.

• Ελέγξτε αν είναι ανοικτοί οι διακόπτες συντήρησης στην έξοδο και
στην είσοδο.

4.2.2 Έλεγχος της πίεσης της εγκατάστασης

1

3

2

1

0

4

5

6

bar

1

Εικ. 4.5 Ενεργοποίηση της συσκευής

• Με το γενικό διακοπτη (1) ενεργοποιείτε και απενεργοποιείτε τη

συσκευή.
I: Εντός λειτουργίας
0: Εκτός λειτουργίας

Όταν ο γενικός διακόπτης (1) είναι στη θέση «I», η συσκευή είναι
ενεργοποιημένη. Στην οθόνη (2) εμφανίζεται η συνήθης ένδειξη του
ψηφιακού συστήματος πληροφόρησης και ανάλυσης (για
λεπτομέρειες δείτε την ενότητα 4.1).

Για τη ρύθμιση της συσκευής σύμφωνα με τις ανάγκες σας μελετήστε
τις ενότητες 4.4 και 4.5, στις οποίες περιγράφονται οι δυνατότητες
ρύθμισης για την παραγωγή ζεστού νερού και για τη λειτουργία
θέρμανσης.

Εικ. 4.4 Έλεγχος της πίεσης πλήρωσης της εγκατάστασης

(κτιριακό μανόμετρο)

8

Οδηγίες λειτουργίας atmoCRAFT

Χειρισμός 4

Προσοχή!

Κίνδυνος ζημιάς.
Τα συστήματα επιτήρησης και προστασίας από παγετό
είναι ενεργά μόνο όταν ο γενικός διακόπτης της
συσκευής είναι στη θέση «Ι» και η εγκατάσταση είναι
συνδεμένη στο ηλεκτρικό ρεύμα.

Για να μείνουν αυτά τα συστήματα ασφαλείας ενεργά θα πρέπει να
ενεργοποιείτε και να απενεργοποιείτε το λέβητα αερίου μέσω της
συσκευής ρύθμισης (σχετικές πληροφορίες θα βρείτε στα αντίστοιχα
εγχειρίδια χειρισμού).
Στην ενότητα 4.9 θα βρείτε με ποιό τρόπο θα θέσετε το λέβητα αερίου
εντελώς εκτός λειτουργίας.

4.4 Ρυθμίσεις για την παραγωγή ζεστού νερού

2

3

Προσοχή!

Κίνδυνος σχηματισμού αλάτων.
Όταν το νερό έχει σκληρότητα πάνω από 1,79 mol/m

3

(10 °dh) φέρτε το κουμπί (3) το πολύ μέχρι τη μεσαία
θέση.

4.4.1 Λήψη ζεστού νερού

• Ανοίξτε μια βρύση ζεστού νερού σε ένα σημείο (νιπτήρας, ντους,
μπανιέρα κλπ.). Το ζεστό νερό προέρχεται από τον ενσωματωμένο
θερμοσίφωνα.

Αν η θερμοκρασία στον αποθηκευτικό θερμοσίφωνα πέσει κάτω από
τη ρυθμισμένη τιμή, η συσκευή τίθεται αυτόματα σε λειτουργία και
ζεσταίνει το νερό στο θερμοσίφωνα. Κατά τη διάρκεια θέρμανσης του
θερμοσίφωνα στην οθόνη (2) αναβοσβήνει η ένδειξη

, βλέπε εικόνα

4.6.

Μόλις επιτευχθεί η ρυθμισμένη θερμοκρασία στο θερμοσίφωνα, ο
λέβητας απενεργοποιείται αυτόματα. Η αντλία λειτουργεί ακόμη για
λίγο.

4.4.2 Απενεργοποίηση της λειτουργίας του θερμοσίφωνα

Σε λέβητες atmoCRAFT με συνδεμένο αποθηκευτικό θερμοσίφωνα
μπορείτε να απενεργοποιήσετε τη λειτουργία θερμοσίφωνα αλλά να
αφήσετε τη λειτουργία θέρμανσης ενεργή.

• Για αυτό το σκοπό στρέψτε το κουμπί (3) για τη ρύθμιση της
θερμοκρασίας ζεστού νερού τέρμα αριστερά, βλέπε εικόνα 4.6.
Μια λειτουργία προστασίας του θερμοσίφωνα από παγετό
παραμένει ενεργή.

Στην οθόνη (2) εμφανίζεται για πέντε δευτερόλεπτα μια θερμοκρασία
θερμοσίφωνα 15 °C.

Εικ. 4.6 Ρύθμιση της θερμοκρασίας αποθηκευτικού θερμοσίφωνα (μόνο αν

είναι συνδεμένος)

Για την παραγωγή ζεστού νερού για οικιακή χρήση με το λέβητα
atmoCRAFT θα πρέπει να υπάρχει και να έχει συνδεθεί ένας
αποθηκευτικός θερμοσίφωνας.

Για τη ρύθμιση ενεργήστε ως εξής:

• Στρέψτε το κουμπί (3) στη θερμοκρασία που θέλετε. Η αντιστοιχία

είναι:

Τέρμα αριστερά, προστασία παγετού 15 °C
Ελάχιστη θερμοκρασία ρύθμισης νερού 40 °C
Τέρμα δεξιά
Μέγιστη θερμοκρασία ρύθμισης νερού 70 °C

Κατά τη ρύθμιση της θερμοκρασίας, η τιμή εμφανίζεται στην οθόνη (2)
του συστήματος DIA.
Μετά από περίπου πέντε δευτερόλεπτα αυτή η ένδειξη σβήνει και στην
οθόνη εμφανίζεται πάλι η συνήθης ένδειξη (τρέχουσα θερμοκρασία
εξόδου).

Υπόδειξη!

Για λόγους απόδοσης και υγιεινής (π.χ. λεγιονέλες)
συνιστάται η ρύθμιση στους 60 °C.

Οδηγίες λειτουργίας atmoCRAFT GR

9

4 Χειρισμός

4.5 Ρυθμίσεις για τη λειτουργία θέρμανσης

4.5.1 Ρύθμιση της θερμοκρασίας εξόδου (με χρήση μιας
ρυθμιστικής συσκευής)

1

Εικ. 4.7 Ρύθμιση της θερμοκρασίας εξόδου με τη χρήση μιας ρυθμιστικής

συσκευής

Σύμφωνα με τον Κανονισμό σχετικά με τις απαιτήσεις εξοικονόμησης
ενέργειας σε τεχνικές εγκαταστασεις θέρμανσης και ζεστού νερού
(γερμανικός κανονισμός HeizAnlV), η εγκατάσταση θέρμανσης πρέπει
να είναι εξοπλισμένη με ένα καιρικά ελεγχόμενο σύστημα ρύθμισης ή
με ένα ρυθμιστή θερμοκρασίας δωματίου.
Σε αυτή την περίπτωση πρέπει να γίνει η παρακάτω ρύθμιση:

• Στρέψτε το κουμπί (1) για ρύθμιση της θερμοκρασίας εξόδου τέρμα

δεξιά.
Η θερμοκρασία εξόδου ρυθμίζεται αυτόματα από το ρυθμιστή
(σχετικές πληροφορίες θα βρείτε στο αντίστοιχο εγχειρίδιο χειρισμού).

Υπόδειξη!

Πληροφορίες σχετικά με το χρησιμοποιούμενο σύστημα
ρύθμισης στην εγκατάστασή σας θα σας δώσει το
τεχνικός που κάνει την εγκατάσταση.

4.5.2 Ρύθμιση της θερμοκρασίας εξόδου (δεν υπάρχει
ρυθμιστική συσκευή)

2

1

Εικ. 4.8 Ρύθμιση της θερμοκρασίας εξόδου χωρίς ρυθμιστική συσκευή

Αν δεν υπάρχει καμία εξωτερική ρυθμιστική συσκευή, ρυθμίστε τη
θερμοκρασία εξόδου από το κουμπί (1) ανάλογα με την επικρατούσα
εξωτερική θερμοκρασία. Συνιστούνται οι παρακάτω ρυθμίσεις:
– Θέση αριστερά (όμως όχι μέχρι τέρμα) για το μεσοδιάστημα:

Εξωτερική θερμοκρασία 10 έως 20 °C

– Μεσαία θέση για μέτριο ψύχος:

Εξωτερική θερμοκρασία 0 έως 10 °C

– Θέση δεξιά για δυνατό ψύχος:

Εξωτερική θερμοκρασία 0 έως -15 °C

Κατά τη ρύθμιση της θερμοκρασίας, η τιμή εμφανίζεται στην οθόνη (2)
του συστήματος DIA. Μετά από περίπου πέντε δευτερόλεπτα αυτή η
ένδειξη σβήνει και στην οθόνη εμφανίζεται πάλι η συνήθης ένδειξη
(τρέχουσα θερμοκρασία εξόδου).

Κανονικά με το κομπί (1) μπορείτε αβαθμίδωτα να ρυθμισετε μέχρι μια
θερμοκρασία εξόδου στους 75 °C. Αν όμως θέλετε να ρυθμίσετε
μεγαλύτερες τιμές, τότε ο τεχνικός της εγκατάστασης θα πρέπει να
κάνει μια κατάλληλη προρύθμιση ώστε να είναι δυνατή η λειτουργία
της εγκατάστασης σε θερμοκρασίες εξόδου μέχρι τους 85 °C.

10

Οδηγίες λειτουργίας atmoCRAFT

Χειρισμός 4

4.5.3 Απενεργοποίηση της λειτουργίας θέρμανσης
(καλοκαιρινή λειτουργία)

1

Εικ. 4.9 Απενεργοποίηση της λειτουργίας θέρμανσης

(καλοκαιρινή λειτουργία)

Έτσι μπορείτε το καλοκαίρι να απενεργοποιήσετε τη λειτουργία
θέρμανσης αλλά να αφήσετε ενεργή τη λειτουργία ζεστού νερού
οικιακής χρήσης.

• Για αυτό το σκοπό στρέψτε το κουμπί (1) για ρύθμιση της

θερμοκρασίας εξόδου τέρμα αριστερά.

4.6 Ρύθμιση του ρυθμιστή θερμοκρασίας δωματίου ή του
καιρικά ελεγχόμενου ρυθμιστή

4.7 Ενδείξεις κατάστασης

21

Εικ. 4.11 Ενδείξεις κατάστασης

Η ένδειξη σας πληροφορεί για τη λειτουργική κατάσταση του λέβητα.

• Πιέζοντας το πλήκτρο «i» (1) ενεργοποιείτε τις ενδείξεις

κατάστασης.

Στην οθόνη (2) εμφανίζεται ο αντίστοιχος κωδικός κατάστασης π.χ.
«S. 4» για τη λειτουργία καυστήρα. Τη σημασία των βασικών κωδικών
αριθμών κατάστασης θα τη βρείτε στον παρακάτω πίνακα.
Στις φάσεις αλλαγής π.χ. κατά την επανέναρξη μετά απο σβήσιμο της
φλόγας, εμφανίζεται για λίγο η ένδειξη κατάστασης «S.».

• Πιέζοντας άλλη μια φορά το πλήκτρο «i» (1) η ένδειξη επανέρχεται

στην κανονική κατάσταση.

1

2

Εικ. 4.10 Ρύθμιση του ρυθμιστή θερμοκρασίας δωματίου/του καιρικά

ελεγχόμενου ρυθμιστή

• Ρυθμίστε το ρυθμιστή θερμοκρασίας δωματίου (1), τον καιρικά

ελεγχόμενο ρυθμιστή καθώς και τις θερμοστατικές βαλβίδες στα
σώματα (2) σύμφωνα με τις οδηγίες στα αντίστοιχα εγχειρίδια.

Ένδειξη Σημασία

Ενδείξεις σε λειτουργία θέρμανσης

S. 0 Καμία χρήση θερμότητας
S. 2 Αντλία εξόδου θέρμανσης
S. 3 Ανάφλεξη θέρμανσης
S. 4 Καυστήρας ενεργός
S. 7 Αντλία εισόδου θέρμανσης
S. 8 Φραγή καυστήρα μετά τη λειτουργία θέρμανσης

Ενδείξεις σε λειτουργία θερμοσίφωνα

S.20 Ενεργή η λειτουργία θερμοσίφωνα
S.23 Ανάφλεξη νερού θερμοσίφωνα
S.24 Ο καυστήρας θερμοσίφωνα αναμμένος
S.27 Αντλία εισόδου νερού θερμοσίφωνα
S.28 Χρόνος φραγής καυστήρα μετα από λειτουργία θερμοσίφωνα

Πιν. 4.1 Κωδικοί κατάστασης και η σημασία τους

Οδηγίες λειτουργίας atmoCRAFT GR

11

4 Χειρισμός

Ένδειξη Σημασία

Ενδείξεις επιδράσεων στην εγκατάσταση

S.30 Καμία χρήση θέρμανσης από το ρυθμιστή 2-σημείων
S.31 Ενεργή η καλοκαιρινή λειτουργία
S.34 Ενεργή η προστασία από παγετό
S.36 Καμία χρήση θέρμανσης από το συνεχή ρυθμιστή

S.39 Διέκοψε ο διακόπτης στον ακροδέκτη «θερμοστάτης εγκατάστασης»

S.42 Ανοικτή επαφή θυρίδας καυσαερίων στο πρόσθετο εξάρτημα
S.51 Η συσκευή αναγνώρισε διαφυγή καυσαερίων και βρίσκεται εντός

χρόνου ανοχής διάρκειας 30 δευτ/πτων

S.52 Η συσκευή βρίσκεται εντός του 20 λεπτου χρόνου αναμονής της

λειτουργίας εμπλοκής λόγω διαφυγής καυσαερίων

Πιν. 4.1 Κωδικοί κατάστασης και η σημασία τους (συνέχεια)

4.8 Αποκατάσταση ανωμαλιών

Αν κατά τη λειτουργία του λέβητα φυσικού αερίου εκδηλωθούν
προβλήματα, μπορείτε να ελέγξετε εσείς οι ίδιοι τα παρακάτω:

Καθόλου ζεστό νερό, η θέρμανση παραμένει κρύα, η συσκευή
δε λειτουργεί:

– Είναι ανοικτός ο κτιριακός διακόπτης παροχής αερίου και ο

διακόπτης αερίου στη συσκευή (βλέπε ενότητα 4.2);
– Είναι ενεργοποιημένη η ηλεκτρική τροφοδοσία;
– Είναι ενεργοποιημένος ο γενικός διακόπτης στο λέβητα (βλέπε

ενότητα 4.3);
– Το κουμπί στο λέβητα για τη ρύθμιση της θερμοκρασίας

θερμοσίφωνα είναι στραμμένο τέρμα αριστερά, δηλαδή ρυθμίστηκε

στη θέση προστασίας από παγετό (βλέπε ενότητα 4.4);
– Είναι επαρκής η πίεση πλήρωσης της εγκατάστασης (βλέπε ενότητα

4.8.2);
– Υπάρχει αέρας στην εγκατάσταση (βλέπε ενότητα 4.8.2);
– Υπάρχει κάποια ανωμαλία κατά τη διαδικασία ανάφλεξης (βλέπε

ενότητα 4.8.3);

4.8.1 Ανωμαλίες κατά τη λειτουργία θέρμανσης

Όταν στο λέβητα υπάρχουν προβλήματα, στην οθόνη εμφανίζεται
ένας κωδικός βλάβης. Για τις παρακάτω ανωμαλίες μπορείτε καταρχήν
να προσπαθήσετε εσείς οι ίδιοι να αποκαταστήσετε τη λειτουργία της
συσκευής.

Προσοχή!

Αν υπάρχουν άλλες ανωμαλίες ή βλάβες στην
εγκατάσταση θα πρέπει να καλέσετε έναν ειδικό να την
ελέγξει.

4.8.2 Ανωμαλίες λόγω έλλειψης νερού

1

2

Σωστή λειτουργία ζεστού νερού, καμία λειτουργία θέρμανσης:

- Υπάρχει κάποια ζήτηση θερμότητας από τους εξωτερικούς

ρυθμιστές (π.χ. από το ρυθμιστή τύπου VRC) (βλέπε ενότητα 4.7);

- Μήπως απενεργοποιήθηκε κάποιο εξωτερικό όργανο επιτήρησης

(βλέπε ενότητα 4.7);

Σωστή λειτουργία θέρμανσης, καθόλου ζεστό νερό:

- Μήπως είναι σε φραγή η παραγωγή ζεστού νερού από έναν

εξωτερικό ρυθμιστή (βλέπε οδηγίες ρυθμιστή);
Αν κατά το ταυτόχρονο πάτημα των πλήκτρων «+» και «-» δεν
εμφανίζεται καθόλου ζεστό νερό, ο αισθητήρας είναι χαλασμένος ή
δεν έχει συνδεθεί.

Προσοχή!

Κίνδυνος ζημιάς από λανθασμένες μετατροπές!
Αν μετά τον έλεγχο των παραπάνω σημείων ο λέβητας δε
λειτουργεί σωστά, πρέπει να καλέσετε κάποιο ειδικό για
να τον ελέγξει.

12

Εικ 4.12 Απασφάλιση μετά από έλλειψη νερού

Όταν η πίεση πλήρωσης της εγκατάστασης είναι πολύ χαμηλή, η
συσκευή τίθεται σε κατάσταση «βλάβης». Αυτή η βλάβη εμφανίζεται με
τον κωδικό «F.20».

• Βγάλτε τα μπροστινά καλύμματα.

• Απασφαλίστε το θερμοστάτη ασφαλείας πιέζοντας την ακίδα (1).

• Επαναφέρετε το ηλεκτρονικό σύστημα πιέζοντας το πλήκτρο

«Αποκατάσταση» (2).

Η συσκευή επιτρέπεται να τεθεί πάλι σε λειτουργία μόνο εφόσον η
εγκατάσταση έχει γεμίσει σωστά με νερό (βλέπε ενότητα 4.8.7).

Προσοχή!

Αν ο κωδικός βλάβης F.20 εμφανιστεί ξανά, πρέπει να
καλέσετε κάποιο ειδικό να ελέγξει την εγκατάσταση.

Οδηγίες λειτουργίας atmoCRAFT
