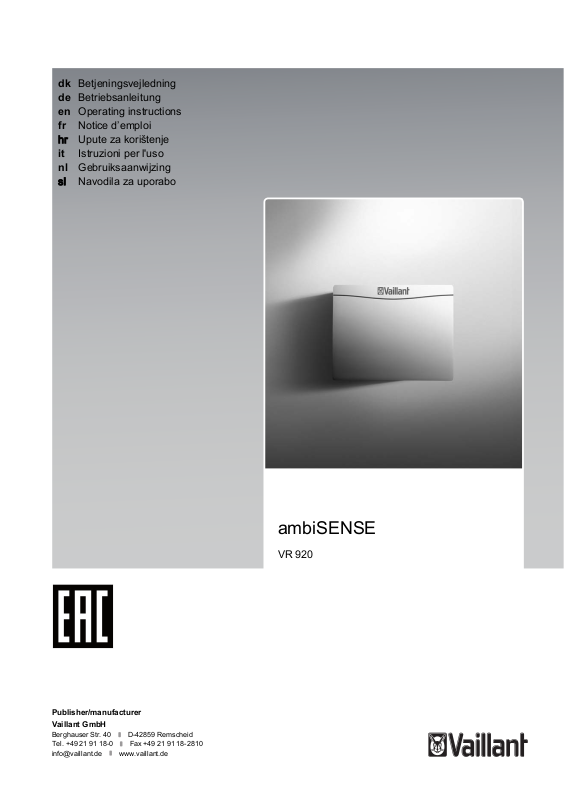

ambiSENSE
VR 920
dk Betjeningsvejledning .......................................... 1
de Betriebsanleitung ............................................... 4
en Operating instructions ....................................... 7
fr Notice d’emploi ................................................. 10
hr Upute za korištenje ............................................ 13
it Istruzioni per l'uso ............................................ 16
nl Gebruiksaanwijzing .......................................... 19
sl Navodila za uporabo .......................................... 22
Betjeningsvejledning
Internet
LAN
WLAN
WLAN
POWERLINE
20° 55%
18° 23°
19°21° 65%
1
2345
6
1 Produktoversigt
Produktoversigt 1
1 Radiatortermostat VR 50
2 multiMATIC app
3 Kommunikationsenhed VR920
4 System-automatik VRC700 (alle generationer)
5 Varmegiver (eBUS kompatibel)
6 Rumtermostat VR51 (valgfri)
1.1 Systeminformationer
– ambiSENSE kan benyttes med Vaillant-kommunikationsenheden VR920 med følgende artikelnumre:
– Systemet understøtter op til 2 varmekredse.
– ambiSENSE kan kun anvendes til radiatorvarmelegemer.
– Der kan installeres maksimalt 12 rumtermostater og 20 radiatortermostater i et system.
– En kombination med EEBus er ikke mulig.
– En understøttelse af 3kW varmepumper er ikke mulig.
– Vi anbefaler ikke at benytte fjernbetjeningen VR91 i en zone, der er styret af ambiSENSE.
▶ Installer ambiSENSE-komponenterne i kontrolrummet med de højeste ønsketemperaturer.
– 0020252922
– 0020252923
– 0020252926
0020257208_00 Betjeningsvejledning 1
1 Produktoversigt
1.1.1 Indfyldelse på VRC 700
Den varmekreds, der styres af ambiSENSE, indstilles automatisk til driftsmåden "Dagdrift". Den maksimale nominelle temperatur i alle rum videregives til VRC 700. Styringen af varmebehovet tilpasses via kedelen. Når de nominelle temperaturer
i alle de rum, der styres via ambiSENSE, er nået, sættes den varmekreds, der styres via ambiSENSE, automatisk på "Fra"
for at spare energi. Hvis ambiSENSE er aktiveret, er de tidsprogrammer og nominelle temperaturer for varmekredsen, som
ses på VRC 700, ikke længere gyldige og overskrives automatisk efter 15 minutter. Varmekredsens tidsprogrammer og nominelle værdier kan indstilles individuelt for hvert enkelt rum ved hjælp af multiMATIC-appen.
1.1.2 Varmekredse, som styres via ambiSENSE
Hvis ambiSENSE er installeret, konfigureres den varmekreds, der styres af ambiSENSE, automatisk for den enkelte rumstyring (se under "Indflydelse på VRC 700").
– På systemer med en enkelt varmekreds og installeret ambiSENSE styres varmekredsen automatisk via ambiSENSE.
– På systemer med 2 varmekredse konfigureres den varmekreds, der styres via ambiSENSE, afhængigt af gulvopvarmnin-
gen:
– Hvis der ikke forefindes gulvopvarmning, styres begge varmekredse via ambiSENSE.
– Hvis der forefindes gulvopvarmning, styres den første varmekreds via ambiSENSE. Den anden varmekreds styres via
VRC 700.
2 Betjeningsvejledning 0020257208_00
2 Særfunktioner
Særfunktion Virkning
Ferietilstand Temperaturerne reguleres til ønsketem-
1 dag væk fra hjemmet
Party Temperaturerne reguleres til ønsketem-
1x opvarmning Varmefunktionen deaktiveres i 30 minut-
System fra Når opvarmningssystemet er slukket,
1 dag hjemme Automatisk drift er aktiv med tidspro-
Manuel køling Varmefunktionen er deaktiveret. Ra-
Quick Veto I automatisk drift bibeholdes den øn-
peratur nat i hele huset. Ønsketemperaturen for nat gælder også for den zone,
der er reguleret af ambiSENSE. Rummenes nominelle temperatur er ikke gyldig
under den aktive særfunktion.
Temperaturerne reguleres til ønsketemperatur nat i hele huset. Ønsketemperaturen for nat gælder også for den zone,
der er reguleret af ambiSENSE. Rummenes nominelle temperatur er ikke gyldig
under den aktive særfunktion.
peratur dag i hele huset. Ønsketemperaturen for dag gælder også for den zone,
der er reguleret af ambiSENSE. Rummenes nominelle temperatur er ikke gyldig
under den aktive særfunktion.
ter. Radiatortermostaterne åbner for at
opnå rummets nominelle temperatur. Når
vinduerne er åbne, aktiveres vinduesåbningsfunktionen på termostaterne.
opnås rummenes ønsketemperaturerne
ikke.
grammet fra søndag. Specialfunktionen
har ingen indvirkninger på den zone, der
er styret af ambiSENSE. Driftsmåderne
og tidsprogrammerne for de konfigurerede rum med ambiSENSE påvirkes
ikke.
diatortermostaterne åbner for at opnå
rummets nominelle temperatur. Når vinduerne er åbne, aktiveres vinduesåbningsfunktionen på termostaterne.
skede temperatur (Quick Veto), der er
indstillet manuelt på produktet, i 3 timer. Derefter aktiveres det indstillede
tidsprogram igen. Via multiMATIC-appen kan du ved automatisk drift ligeledes
manuelt indstille en ønsket temperatur
(Quick Veto), der tilsidesætter det aktuelle tidsprogram i et bestemt stykke
tid. Her kan man individuelt fastlægge
det tidsrum, hvor den manuelt indstillede
temperatur skal gælde.
Særfunktioner 2
0020257208_00 Betjeningsvejledning 3
1 Produktübersicht
Internet
LAN
WLAN
WLAN
POWERLINE
20° 55%
18° 23°
19°21° 65%
1
2345
6
Betriebsanleitung
1 Produktübersicht
1 Heizkörperthermostat VR 50
2 multiMATIC App
3 Kommunikationseinheit VR920
4 Systemregler VRC700 (alle Generationen)
5 Wärmeerzeuger (eBUS kompatibel)
6 Raumthermostat VR51 (optional)
1.1 Systeminformationen
– ambiSENSE kann mit der Vaillant Kommunikationseinheit VR920 mit folgenden Artikelnnummern genutzt werden:
– 0020252922
– 0020252923
– 0020252926
– Es können Systeme mit bis zu 2 Heizkreisen unterstützt werden.
– ambiSENSE ist nur für Radiatorheizkörper nutzbar.
– Es können maximal 12 Raumthermostate und 20 Heizkörperthermostate in einem System installiert werden.
– eine Kombination mit EEBus ist nicht möglich.
– eine Unterstützung von 3kW Wärmepumpen ist nicht möglich.
– Wir empfehlen die Fernbedienung VR91 in einer von ambiSENSE gesteuerten Zone nicht zu verwenden.
▶ Installieren Sie die ambiSENSE-Komponenten in dem Führungsraum mit den höchsten Wunschtemperaturen.
4 Betriebsanleitung 0020257208_00
Produktübersicht 1
1.1.1 Einfluss auf den VRC 700
Der von ambiSENSE geregelte Heizkreis wird automatisch auf die Betriebsart „Tagbetrieb” eingestellt. Die maximale Solltemperatur aller Räume wird an den VRC 700 weitergegeben. Die Regelung des Wärmebedarfs wird über das Heizgerät
angepasst. Wenn die Solltemperaturen aller durch ambiSENSE geregelten Räume erreicht sind, dann wird der durch
ambiSENSE geregelte Heizkreis automatisch auf „Aus” gesetzt, um Energie zu sparen. Wenn ambiSENSE aktiviert ist, dann
sind die auf dem VRC 700 sichtbaren Zeitprogramme und Solltemperaturen des Heizkreises nicht mehr gültig und werden
automatisch alle 15 Minuten überschrieben. Zeitprogramme und Sollwerte des Heizkreises können mithilfe der multiMATIC
App individuell für jeden einzelnen Raum eingestellt werden.
1.1.2 Durch ambiSENSE geregelte Heizkreise
Wenn ambiSENSE installiert ist, dann wird der von ambiSENSE geregelte Heizkreis automatisch für die Einzelraumreglung
konfiguriert (Siehe Einfluss auf den VRC 700).
– Bei Systemen mit einem Heizkreis wird er bei der Installation von ambiSENSE automatisch durch ambiSENSE geregelt.
– Bei Systemen mit 2 Heizkreisen, wird der durch ambiSENSE geregelte Heizkreis in Abhängigkeit von einer Fußboden-
heizung zugewiesen:
– Wenn keine Fußbodenheizung vorhanden ist, dann werden beide Heizkreise automatisch durch ambiSENSE gere-
gelt.
– Wenn eine Fußbodenheizung vorhanden ist, dann wird der erste Heizkreis durch ambiSENSE geregelt. Der zweite
Heizkreis wird über den VRC 700 geregelt.
0020257208_00 Betriebsanleitung 5
2 Sonderbetriebsarten
2 Sonderbetriebsarten
Sonderbetriebsart Auswirkung
Urlaubsmodus Die Temperaturen werden im gesamten
1 Tag außer Haus Die Temperaturen werden im gesamten
Party Die Temperaturen werden im gesamten
1x Stoßlüften Die Heizfunktion wird für 30 Minuten
System aus Wenn das Heizungssystem ausgeschal-
1 Tag zu Hause Der Automatikbetrieb ist mit dem Zeitpro-
Manuelles Kühlen Die Heizfunktion ist ausgeschaltet. Die
Quick Veto Im Automatikbetrieb bleibt die manuell
Haus auf die Wunschtemperatur Nacht
geregelt. Die Wunschtemperatur Nacht
gilt auch für die von ambiSENSE geregelte Zone. Die Solltemperatur der
Räume ist während der aktiven Sonderbetriebsart nicht gültig.
Haus auf die Wunschtemperatur Nacht
geregelt. Die Wunschtemperatur Nacht
gilt auch für die von ambiSENSE geregelte Zone. Die Solltemperatur der
Räume ist während der aktiven Sonderbetriebsart nicht gültig.
Haus auf die Wunschtemperatur Tag
geregelt. Die Wunschtemperatur Tag gilt
auch für die von ambiSENSE geregelte
Zone. Die Solltemperatur der Räume ist
während der aktiven Sonderbetriebsart
nicht gültig.
ausgeschaltet. Die Heizkörperthermostate öffnen, um die Solltemperatur des
Raumes zu erreichen. Wenn die Fenster
geöffnet sind, dann wird die Fensteröffnungsfunktion an den Thermostaten
aktiviert.
tet ist, dann werden die Wunschtemperaturen der Räume nicht erreicht.
gramm von Sonntag aktiv Die Sonderfunktion hat keine Auswirkungen auf die
von ambiSENSE gesteuerte Zone. Die
Betriebsarten und Zeitprogramme der
konfigurierten Räume mit ambiSENSE
werden nicht beeinflusst.
Heizkörperthermostate öffnen, um die
Solltemperatur des Raumes zu erreichen. Wenn die Fenster geöffnet sind,
dann wird die Fensteröffnungsfunktion
an den Thermostaten aktiviert.
am Produkt eingestellte Wunschtemperatur (Quick Veto) für 3 Stunden bestehen. Danach wird das eingestellte
Zeitprogramm wieder aktiviert. Über die
multiMATIC App kann im Automatikbetrieb ebenfalls eine Wunschtemperatur (Quick Veto) eingestellt werden, die
das aktuelle Zeitprogramm für eine bestimmte Dauer überschreibt. Die Dauer,
für die die manuell eingestellte Temperatur gelten soll, kann hier individuell
festgelegt werden.
6 Betriebsanleitung 0020257208_00
Operating instructions
Internet
LAN
WLAN
WLAN
POWERLINE
20° 55%
18° 23°
19°21° 65%
1
2345
6
1 Product overview
Product overview 1
1 VR 50 radiator thermostat
2 VRC 700 app
3 VR920 communication unit
4 VRC 700 system control (all generations)
5 Heat generator (eBUS-compatible)
6 VR51 room thermostat (optional)
1.1 System information
– ambiSENSE can be used with the Vaillant VR920 communication unit with the following article numbers:
– Systems with up to two heating circuits can be supported.
– ambiSENSE can only be used for radiators.
– A maximum of 12 room thermostat and 20 radiator thermostats can be installed in one system.
– A combination with EEBus is not possible.
– 3 kW heat pumps cannot be supported.
– We do not recommend using the VR91 remote control in an ambiSENSE-controlled zone.
▶ Install the ambiSENSE components in the control room that has the highest desired temperatures.
– 0020252922
– 0020252923
– 0020252926
0020257208_00 Operating instructions 7
1 Product overview
1.1.1 Influence on the VRC 700
The heating circuit that is controlled by ambiSENSE is automatically set to the "Day mode" operating mode. The maximum
target temperature for all rooms is forwarded to the VRC 700. The heat demand control is adjusted via the boiler. If the target temperatures of all of the rooms that are controlled by ambiSENSE are reached, the heating circuit that is controlled by
ambiSENSE is automatically set to "Off" in order to save energy. If ambiSENSE is activated, the time programmes and target temperatures for the heating circuit that are displayed on the VRC 700 are no longer valid and are overwritten every 15
minutes. Time programmes and target values for the heating circuit can be individually set for each individual room using the
VRC 700 app.
1.1.2 Heating circuits controlled by ambiSENSE
If ambiSENSE is installed, the heating circuit that is controlled by ambiSENSE is automatically configured for the individual
room control (see the influence on the VRC 700).
– For systems with one heating circuit, it is automatically controlled by ambiSENSE when ambiSENSE is installed.
– For systems with two heating circuit, the heating circuit that is controlled by ambiSENSE is assigned depending on an
underfloor heating system:
– If no underfloor heating is present, both heating circuits are automatically controlled by ambiSENSE.
– If an underfloor heating system is present, the first heating circuit is controlled by ambiSENSE. The second heating
circuit is controlled by the VRC 700.
8 Operating instructions 0020257208_00
2 Advanced functions
Advanced functions 2
Advanced functions
Holiday mode The temperatures are regulated to the
1 day away from
home
Party The temperatures are regulated to the
1 x ventilation boost The heating function is switched off for
System off If the heating system is switched off, the
1 day at home The automatic mode is active with the
Manual cooling The heating function is switched off.
Quick veto In automatic mode, the desired temper-
Effect
desired night temperature throughout
the entire house. The desired night
temperature also applies for the zone
that is controlled by ambiSENSE. The
target temperature of the rooms is not
applicable during the active advanced
function.
The temperatures are regulated to the
desired night temperature throughout
the entire house. The desired night
temperature also applies for the zone
that is controlled by ambiSENSE. The
target temperature of the rooms is not
applicable during the active advanced
function.
desired day temperature throughout the
entire house. The desired day temperature also applies for the zone that is
controlled by ambiSENSE. The target
temperature of the rooms is not applicable during the active advanced function.
30 minutes. Open the radiator thermostats in order to achieve the target temperature for the room. If the windows are
open, the window-opening function on
the thermostats is activated.
desired temperatures for the rooms are
not achieved.
time programme from Sunday. The special function does not affect the zone that
is controlled by ambiSENSE. The operating modes and time programme for the
configured rooms with ambiSENSE are
not affected.
Open the radiator thermostats in order
to achieve the target temperature for the
room. If the windows are open, the window-opening function on the thermostats
is activated.
ature (Quick Veto) that is manually set
on the product remains for three hours.
The set time programme is then reactivated. You can also use the VRC 700
app in automatic mode to set a desired
temperature (Quick veto) that overwrites
the current time programme for a certain
amount of time. The duration for which
the manually set temperature should apply can be individually defined here.
0020257208_00 Operating instructions 9
1 Vue d’ensemble des produits
Internet
LAN
WLAN
WLAN
POWERLINE
20° 55%
18° 23°
19°21° 65%
1
2345
6
Notice d’emploi
1 Vue d’ensemble des produits
1 Thermostat de radiateur VR 50
2 Application multiMATIC
3 Unité de communication VR920
4 Boîtier de gestion VRC700 (toutes générations)
5 Générateur de chaleur (compatible eBUS)
6 Thermostat d’ambiance VR51 (en option)
1.1 Informations système
– La technologie ambiSENSE est compatible avec l’unité de communication Vaillant VR920, et plus spécialement avec les
références d’articles suivantes :
– 0020252922
– 0020252923
– 0020252926
– Cette technologie prend en charge les systèmes équipés de 2 circuits chauffage au maximum.
– La technologie ambiSENSE est compatible uniquement avec les radiateurs.
– On peut installer 12 thermostats d’ambiance et 20 thermostats de radiateur au maximum dans un même système.
– Cette technologie n’est pas compatible EEBus.
– Cette technologie ne prend pas en charge les pompes à chaleur de 3kW.
– Nous déconseillons d’utiliser la commande à distance VR91 dans une zone commandée par ambiSENSE.
▶ Installez les composants ambiSENSE dans une pièce de référence, là où la température doit être la plus élevée.
10 Notice d’emploi 0020257208_00
Vue d’ensemble des produits 1
1.1.1 Conséquences sur le VRC 700
Le circuit chauffage régulé par ambiSENSE est automatiquement réglé sur le mode de fonctionnement « Confort ». La température de consigne maximale de l’ensemble des pièces est transmise au VRC 700. Les besoins en chaleur sont régulés
en faisant appel à la chaudière. Une fois que toutes les pièces régulées par ambiSENSE sont à la température de consigne,
le circuit chauffage piloté par ambiSENSE est automatiquement arrêté pour économiser l’énergie. Si le système ambiSENSE
est activé, les programmes horaires et les températures de consigne du circuit chauffage affichés sur le VRC 700 ne sont
plus valables et sont automatiquement écrasés toutes les 15 minutes. On peut définir des programmes horaires et des valeurs de consigne pour le circuit chauffage différenciés pour chaque pièce en utilisant l’application multiMATIC.
1.1.2 Circuits chauffage régulés par ambiSENSE
En présence d’un système ambiSENSE, le circuit chauffage régulé par ambiSENSE est automatiquement configuré en mode
de régulation pièce par pièce (voir Conséquences sur le VRC 700).
– Si le système comporte un circuit chauffage et que l’on installe une commande ambiSENSE, la régulation s’effectue auto-
matiquement par ambiSENSE.
– Si le système comporte 2 circuits chauffage, l’attribution du circuit chauffage régulé par ambiSENSE est automatique-
ment assujettie à la présence d’un chauffage au sol :
– En l’absence de chauffage au sol, les deux circuits chauffage sont automatiquement régulés par ambiSENSE.
– En présence d’un chauffage au sol, le premier circuit chauffage est automatiquement régulé par ambiSENSE. Le
deuxième circuit chauffage est régulé par le VRC 700.
0020257208_00 Notice d’emploi 11
2 Modes de fonctionnement spéciaux
2 Modes de fonctionnement spéciaux
Mode de fonctionnement spécial
Mode Vacances Les températures basculent sur la tem-
Absence exceptionnelle
Fête Les températures basculent sur la tem-
Boost ventilation La fonction de chauffage est désacti-
Arrêt Si le système de chauffage est coupé,
Présence exceptionnelle
Rafraîchissement
manuel
Quick Veto (modification temporaire)
Effet
pérature désirée de nuit dans l’ensemble
du logement. La température désirée de
nuit s’applique aussi à la zone régulée
par la technologie ambiSENSE. La température de consigne des pièces n’est
pas valide si un mode de fonctionnement
spécial est actif.
Les températures basculent sur la température désirée de nuit dans l’ensemble
du logement. La température désirée de
nuit s’applique aussi à la zone régulée
par la technologie ambiSENSE. La température de consigne des pièces n’est
pas valide si un mode de fonctionnement
spécial est actif.
pérature désirée de jour dans l’ensemble
du logement. La température désirée de
jour s’applique aussi à la zone régulée
par la technologie ambiSENSE. La température de consigne des pièces n’est
pas valide si un mode de fonctionnement
spécial est actif.
vée pour 30 minutes. Il faut ouvrir les
thermostats des radiateurs pour que la
pièce puisse atteindre la température
de consigne. L’ouverture des fenêtres
déclenche l’activation de la fonction d’aération au niveau des thermostats.
les pièces ne sont pas à la température
désirée.
Le mode automatique est activé et utilise le programme horaire paramétré
pour la journée de dimanche. La fonction
spéciale n’a pas d’incidence sur la zone
pilotée par ambiSENSE. Cela n’a pas de
conséquence sur les modes de fonctionnement et les programmes horaires des
pièces configurées avec la technologie
ambiSENSE.
La fonction de chauffage est coupée. Il
faut ouvrir les thermostats des radiateurs
pour que la pièce puisse atteindre la
température de consigne. L’ouverture
des fenêtres déclenche l’activation de
la fonction d’aération au niveau des
thermostats.
En mode automatique, la température désirée qui a été réglée manuellement (modification temporaire) sur
le produit est conservée pendant 3
heures. Ensuite, il y a réactivation du
programme horaire paramétré. L’application multiMATIC permet aussi de définir
manuellement une température désirée (modification temporaire) en mode
automatique, qui se supplante alors au
programme horaire actuel pour une durée donnée. La durée de maintien de la
température réglée manuellement est
également paramétrable.
12 Notice d’emploi 0020257208_00
Upute za korištenje
Internet
LAN
WLAN
WLAN
POWERLINE
20° 55%
18° 23°
19°21° 65%
1
2345
6
1 Pregled proizvoda
Pregled proizvoda 1
1 Termostat radijatora VR 50
2 multiMATIC aplikacija
3 Komunikacijska jedinica VR920
4 Regulator sustava VRC700 (sve generacije)
5 Generator topline (eBUS kompatibilan)
6 Sobni termostat VR51 (opcionalni)
1.1 Informacije sustava
– ambiSENSE se može koristiti s Vaillant komunikacijskom jedinicom VR920 sa sljedećim brojevima artikala:
– Mogu biti podržani sustavi s do 2 toplinska kruga.
– ambiSENSE se koristi samo za radijatore.
– U sustav se može instalirati maksimalno 12 sobnih termostata i 20 radijatora.
– kombinacija s EEBus-om nije moguća.
– podrška 3kW dizalice topline nije moguća.
– Ne preporučamo korištenje daljinskog upravljanja VR91 u zoni upravljanoj s ambiSENSE.
▶ Instalirajte ambiSENSE-komponente u referentnoj prostoriji s najvišem željenom temperaturom.
– 0020252922
– 0020252923
– 0020252926
0020257208_00 Upute za korištenje 13
1 Pregled proizvoda
1.1.1 Utjecaj na VRC 700
Toplinski krug koji regulira ambiSENSE, automatski se podešava na način rada „dnevni rad”. Maksimalna zadana temperatura svih prostorija prenosi se na VRC 700. Regulacija potrebe za toplinom prilagođava se putem uređaja za grijanje. Kada
se postignu zadane temperature u svim prostorijama koje regulira ambiSENSE, onda se, zbog uštede energije, toplinski krug
koji regulira ambiSENSE automatski stavlja na „isklj”. Kada je ambiSENSE aktiviran, onda na VRC 700 vidljivi vremenski
programi i zadane temperature toplinskog kruga više ne vrijede i svakih 15 minuta automatski se prepisuju. Vremenski programi i zadane vrijednosti toplinskih krugova mogu se individualno za svaku prostoriju podesiti pomoću multiMATIC aplikacije.
1.1.2 Toplinski krugovi regulirani putem ambiSENSE
Ako je ambiSENSE instaliran, onda se toplinski krug koji regulira ambiSENSE automatski konfigurira za regulaciju pojedinačnih prostorija (Pogledajte utjecaj na VRC 700).
– Kod sustava s jednim toplinskim krugom, kod instalacije ambiSENSE on se regulira putem ambiSENSE.
– Kod sustava s 2 toplinska kruga, dodijeljen je toplinski krug ovisan o podnom grijanju koji regulira ambiSENSE:
– Ako nema podnog grijanja, onda ambiSENSE automatski regulira oba toplinska kruga.
– Ako postoji podno grijanja, onda ambiSENSE regulira prvi krug. Drugi krug regulira se putem VRC 700.
14 Upute za korištenje 0020257208_00
2 Posebni načini rada
Poseban način rada Učinak
Mod za godišnji
odmor
1 dan izvan kuće U čitavoj su kući temperature regulirane
Party funkcija U čitavoj su kući temperature regulirane
1x ventilacija Funkcija grijanja isključuje je na 30 mi-
Sustav isključen Ako je isključen sustav grijanja, onda se
1 dan kod kuće Automatski rad aktivan je s vremenskim
Ručno hlađenje Funkcija grijanja je isključena. Termostati
Quick Veto U automatskom načinu rada ručno na
U čitavoj su kući temperature regulirane
na željenu temperaturu noć. Željena temperatura noć vrijedi i za zonu reguliranu
putem ambiSENSE. Dok je aktivan poseban način rada, zadana temperatura
prostorije nije važeća.
na željenu temperaturu noć. Željena temperatura noć vrijedi i za zonu reguliranu
putem ambiSENSE. Dok je aktivan poseban način rada, zadana temperatura
prostorije nije važeća.
na željenu temperaturu dan. Željena
temperatura dan vrijedi i za zonu reguliranu putem ambiSENSE. Dok je aktivan
poseban način rada, zadana temperatura prostorije nije važeća.
nuta. Termostati radijatora otvaraju se
kako bi se postigla zadana temperatura
prostorije. Ako su prozori otvoreni na termostatima se aktivira funkcija otvaranja
prozora.
ne postižu željene temperature prostorije.
programom od nedjelje. Posebna funkcija nema učinak na zonu kojom upravlja
ambiSENSE. Nema utjecaja na način
rada i vremenske programe konfiguriranih prostorija s ambiSENSE.
radijatora otvaraju se kako bi se postigla
zadana temperatura prostorije. Ako su
prozori otvoreni na termostatima se
aktivira funkcija otvaranja prozora.
proizvodu podešena željena temperatura
(Quick Veto) i dalje stoji na 3 sekunde.
Nakon toga je vremenski program ponovno aktivan. Pomoću multiMATIC aplikacije može se i u automatskom načinu
rada ručno podesiti željena temperatura
(Quick Veto), koju aktualni vremenski
program nakon određenog vremena trajanja prepisuje. Vrijeme trajanja, koje
vrijedi za ručno podešenu temperaturu,
može se individualno odrediti.
Posebni načini rada 2
0020257208_00 Upute za korištenje 15
1 Panoramica dei prodotti
Internet
LAN
WLAN
WLAN
POWERLINE
20° 55%
18° 23°
19°21° 65%
1
2345
6
Istruzioni per l'uso
1 Panoramica dei prodotti
1 Termostato del radiatore VR 50
2 App multiMATIC
3 Unità di comunicazione VR920
4 Centralina di sistema VRC700 (tutte le generazioni)
5 Caldaia (compatibilità eBUS)
6 Termostato ambiente VR51 (in opzione)
1.1 Informazioni sul sistema
– L'ambiSENSE può essere utilizzato con l'unità di comunicazione Vaillant VR920 con i seguenti codici articolo:
– 0020252922
– 0020252923
– 0020252926
– Possono essere supportati sistemi al massimo con 2 circuiti di riscaldamento.
– ambiSENSE è utilizzabile solo per radiatori.
– Al massimo si possono installare 12 termostati ambiente e 20 termostati del radiatore in un unico sistema.
– La combinazione con l'EEBus non è possibile.
– Il supporto di pompe di calore da 3kW non è possibile.
– In una zona comandata dall'ambiSENSE si raccomanda di non utilizzare il comando a distanza VR91.
▶ Installare i componenti ambiSENSE nella camera di guida con i valori massimi di temperatura desiderati.
16 Istruzioni per l'uso 0020257208_00
Panoramica dei prodotti 1
1.1.1 Influsso sulla VRC 700
Il circuito di riscaldamento regolato da ambiSENSE viene impostato automaticamente sulla modalità operativa "Funzionamento diurno". La temperatura nominale massima di tutti i locali viene trasmessa alla VRC 700. La regolazione del fabbisogno termico viene adattata tramite l'apparecchio di riscaldamento. Se le temperature nominali di tutti i locali regolati tramite ambiSENSE sono raggiunte, il circuito di riscaldamento regolato da ambiSENSE viene impostato automaticamente su
"OFF" per risparmiare energia. Se ambiSENSE è attivato, significa che i programmi orari visibili sulla VRC 700 e le temperature nominali del circuito di riscaldamento non sono più validi e vengono sovrascritti automaticamente ogni 15 minuti. I programmi orari ed i valori nominali del circuito di riscaldamento possono essere impostati individualmente con l'ausilio della
app multiMATIC per ciascun locale singolo.
1.1.2 Circuiti di riscaldamento regolati tramite ambiSENSE
Se ambiSENSE è installato, il circuito di riscaldamento regolato da ambiSENSE viene configurato automaticamente per la
regolazione del locale singolo (vedere Influsso sulla VRC 700).
– Nei sistemi con un circuito di riscaldamento, durante l'installazione dell'ambiSENSE la regolazione avviene automatica-
mente tramite ambiSENSE.
– Nei sistemi con 2 circuiti di riscaldamento, il circuito di riscaldamento regolato tramite ambiSENSE viene assegnato in
funzione di un riscaldamento a pannelli radianti:
– Se non è presente alcun riscaldamento a pannelli radianti, entrambi i circuiti di riscaldamento vengono regolati auto-
maticamente tramite ambiSENSE.
– Se è presente un riscaldamento a pannelli radianti, il primo circuito di riscaldamento viene regolato tramite
ambiSENSE. Il secondo circuito di riscaldamento viene regolato tramite la VRC 700.
0020257208_00 Istruzioni per l'uso 17
2 Modi operativi speciali
2 Modi operativi speciali
Modo operativo
speciale
Modalità vacanze Le temperature vengono regolate in tutta
1 giorno fuori casa Le temperature vengono regolate in tutta
Modo party Le temperature vengono regolate in tutta
Areazione La funzione di riscaldamento viene di-
Impianto SPENTO Se l'impianto di riscaldamento è spento,
1 giorno in casa Il modo automatico è attivo con il pro-
Raffreddamento
manuale
Quick-Veto Nella modalità automatica, la tempera-
Effetto
l'abitazione alla temperatura notturna
desiderata. La temperatura notturna desiderata vale anche per la zona regolata
dall'ambiSENSE. La temperatura nominale dei locali non è valida durante la
modalità di esercizio speciale attiva.
l'abitazione alla temperatura notturna
desiderata. La temperatura notturna desiderata vale anche per la zona regolata
dall'ambiSENSE. La temperatura nominale dei locali non è valida durante la
modalità di esercizio speciale attiva.
l'abitazione alla temperatura diurna desiderata. La temperatura diurna desiderata
vale anche per la zona regolata dall'ambiSENSE. La temperatura nominale dei
locali non è valida durante la modalità di
esercizio speciale attiva.
sinserita per 30 minuti. I termostati dei
radiatori si aprono per raggiungere la
temperatura nominale del locale. Se le finestre sono aperte, si attiva la funzione
di apertura delle finestre sui termostati.
le temperature desiderate dei locali non
vengono raggiunte.
gramma orario della domenica La funzione speciale non ha alcun effetto sulla
zona comandata dall'ambiSENSE. Le
modalità di esercizio ed i programmi
orari dei locali configurati con l'ambiSENSE non vengono influenzati.
La funzione di riscaldamento è disinserita. I termostati dei radiatori si aprono
per raggiungere la temperatura nominale
del locale. Se le finestre sono aperte, si
attiva la funzione di apertura delle finestre sui termostati.
tura desiderata impostata manualmente
sul prodotto (Quick Veto) rimane fissa
per 3 ore. Successivamente viene riattivato il programma orario impostato.
Tramite l'app multiMATIC è possibile impostare in modalità automatica, anche
manualmente, una temperatura desiderata (Quick Veto) che sovrascrive il
programma orario attuale per una determinata durata. La durata per la quale
dovrebbe valere la temperatura impostata manualmente può essere stabilita
individualmente.
18 Istruzioni per l'uso 0020257208_00
Gebruiksaanwijzing
Internet
LAN
WLAN
WLAN
POWERLINE
20° 55%
18° 23°
19°21° 65%
1
2345
6
1 Productoverzicht
Productoverzicht 1
1 Radiatorthermostaat VR 50
2 multiMATIC app
3 Communicatie-eenheid VR920
4 Systeemthermostaat VRC700 (alle generaties)
5 Warmteopwekker (eBUS compatibel)
6 Kamerthermostaat VR51 (optioneel)
1.1 Systeeminformatie
– ambiSENSE kan met de Vaillant communicatie-eenheid VR920 met volgende artikelnummers worden gebruikt:
– Er kunnen max. 2 verwarmingscircuits worden ondersteund.
– ambiSENSE is alleen voor radiatoren bruikbaar.
– Er kunnen maximaal 12 kamerthermostaten en 20 radiatorthermostaten in één systeem worden geïnstalleerd.
– Een combinatie met EEBus is niet mogelijk.
– Een ondersteuning van 3kW warmtepompen is niet mogelijk.
– We raden aan om de afstandsbediening VR91 in een door ambiSENSE gestuurde zone niet te gebruiken.
▶ Installeer de ambiSENSE-componenten in de centrale ruimte met de hoogste gewenste temperaturen.
– 0020252922
– 0020252923
– 0020252926
0020257208_00 Gebruiksaanwijzing 19
1 Productoverzicht
1.1.1 Invloed op de VRC 700
Het door ambiSENSE geregelde CV-circuit wordt automatisch op de modus "dagbedrijf" ingesteld. De maximale gewenste
temperatuur van alle ruimtes wordt aan de VRC 700 doorgegeven. De regeling van de warmtebehoefte wordt via de CVketel aangepast. Als de gewenste temperaturen van alle door ambiSENSE geregelde ruimtes zijn bereikt, dan wordt het door
ambiSENSE geregelde CV-circuit automatisch op "uit" gezet om energie te sparen. Als ambiSENSE is geactiveerd, dan zijn
de op de VRC 700 zichtbare tijdprogramma's en gewenste temperaturen van het CV-circuit niet meer geldig en worden deze
automatisch om de 15 minuten overschreven. Tijdprogramma's en gewenste waarden van het CV-circuit kunnen met behulp
van de multiMATIC app individueel voor elke aparte ruimte worden ingesteld.
1.1.2 Door ambiSENSE geregelde CV-circuits
Als ambiSENSE is geïnstalleerd, dan wordt het door ambiSENSE geregelde CV-circuit automatisch voor de individuele kamerregeling geconfigureerd (zie invloed op de VRC 700).
– Bij systemen met een CV-circuit wordt deze bij de installatie van ambiSENSE automatisch door ambiSENSE geregeld.
– Bij systemen met 2 CV-circuits wordt het door ambiSENSE geregelde CV-circuit afhankelijk van een vloerverwarming
toegewezen:
– Als er geen vloerverwarming voorhanden is, dan worden beide CV-circuits automatisch door ambiSENSE geregeld.
– Als er een vloerverwarming voorhanden is, dan wordt het eerste CV-circuit door ambiSENSE geregeld. Het tweede
CV-circuit wordt via de VRC 700 geregeld.
20 Gebruiksaanwijzing 0020257208_00
2 Speciale modi
Speciale modus Gevolg
Vakantiemodus De temperaturen worden in het volle-
dige huis op de gewenste temperatuur
nacht geregeld. De gewenste temperatuur nacht geldt ook voor de door
ambiSENSE geregelde zone. De gewenste temperatuur van de ruimtes is
tijdens de actieve speciale modus niet
geldig.
1 dag Buitenshuis De temperaturen worden in het volle-
dige huis op de gewenste temperatuur
nacht geregeld. De gewenste temperatuur nacht geldt ook voor de door
ambiSENSE geregelde zone. De gewenste temperatuur van de ruimtes is
tijdens de actieve speciale modus niet
geldig.
Party De temperaturen worden in het volledige
huis op de gewenste temperatuur dagt
geregeld. De gewenste temperatuur dag
geldt ook voor de door ambiSENSE geregelde zone. De gewenste temperatuur
van de ruimtes is tijdens de actieve speciale modus niet geldig.
Ventilator boost De verwarmingsfunctie wordt gedurende
30 minuten uitgeschakeld. De radiatorthermostaten openen om de gewenste
temperatuur van de ruimte te bereiken.
Als de vensters geopend zijn, dan wordt
de vensteropeningsfunctie aan de thermostaten geactiveerd.
Systeem uit Als het verwarmingssysteem is uitge-
schakeld, dan worden de gewenste temperaturen van de ruimtes niet bereikt.
1 dag thuis Het automatische bedrijf is met het tijds-
programma van zondag actief. De speciale functie heeft geen effect op de door
ambiSENSE gestuurde zone. De modi
en tijdsprogramma's van de geconfigureerde ruimtes met ambiSENSE worden
niet beïnvloed.
Manueel koelen De verwarmingsfunctie is uitgeschakeld.
De radiatorthermostaten openen om de
gewenste temperatuur van de ruimte te
bereiken. Als de vensters geopend zijn,
dan wordt de vensteropeningsfunctie
aan de thermostaten geactiveerd.
Quick Veto In de autostand blijft de manueel aan
het product ingestelde gewenste temperatuur (Quick Veto) gedurende 3 uur
bestaan. Daarna wordt het ingestelde
tijdprogramma opnieuw geactiveerd. Via
de multiMATIC app kan in de autostand
eveneens een gewenste temperatuur
(Quick Veto) worden ingesteld, die het
actuele tijdprogramma voor een bepaalde duur overschrijft. De duur waarvoor de manueel ingestelde temperatuur
moet gelden, kan hier individueel worden
vastgelegd.
Speciale modi 2
0020257208_00 Gebruiksaanwijzing 21
1 Pregled izdelka
Internet
LAN
WLAN
WLAN
POWERLINE
20° 55%
18° 23°
19°21° 65%
1
2345
6
Navodila za uporabo
1 Pregled izdelka
1 Radiatorski termostat VR 50
2 Aplikacija multiMATIC
3 Komunikacijska enota VR920
4 Regulator sistema VRC700 (vse generacije)
5 Ogrevalna naprava (združljiva z vodilom eBUS)
6 Sobni termostat VR51 (opcijsko)
1.1 Sistemske informacije
– ambiSENSE je mogoče uporabljati s komunikacijsko enoto Vaillant VR920 z naslednjimi številkami artikla:
– 0020252922
– 0020252923
– 0020252926
– Podpora je možna za sisteme z največ 2 ogrevalnima krogotokoma.
– ambiSENSE je primeren samo za uporabo z radiatorji.
– V en sistem je mogoče namestiti največ 12 sobnih termostatov in 20 radiatorskih termostatov.
– Kombinacija z vodilom EEBus ni možna.
– podpora s toplotnimi črpalkami 3kW ni možna.
– Odsvetujemo uporabo daljinskega upravljalnika VR91 v območju, ki ga upravlja ambiSENSE.
▶ Komponente ambiSENSE namestite v vodilnem prostoru z najvišjimi želenimi temperaturami.
22 Navodila za uporabo 0020257208_00
Pregled izdelka 1
1.1.1 Vpliv na VRC 700
Ogrevalni krogotok, ki ga regulira ambiSENSE, se samodejno nastavi na način „dnevno delovanje“. Maksimalne zahtevane
temperature vseh prostorov se prenesejo na VRC 700. Regulacija potrebe po toploti se prilagodi prek ogrevalne naprave.
Ko je dosežena zahtevana temperatura vseh prostorov, ki jih regulira ambiSENSE, se ogrevalni krogotok, ki ga regulira
ambiSENSE, samodejno nastavi na „izklop“, da se zmanjša poraba energije. Ko je aktiviran ambiSENSE,časovni programi in
zahtevane temperature ogrevalnega krogotoka, ki jih prikazuje VRC 700, ne veljajo in se vsakih 15 minut samodejno prepišejo. Časovne programe in zahtevane vrednosti ogrevalnega krogotoka je prek aplikacije multiMATIC mogoče posamično
nastaviti za vsak posamezen prostor.
1.1.2 Ogrevalni krogotoki, ki jih regulira ambiSENSE
Ko je nameščen ambiSENSE, se ogrevalni krogotok, ki ga regulira ambiSENSE, samodejno konfigurira za regulacijo posamičnih prostorov (glejte vpliv na VRC 700).
– V sistemih z ogrevalnim krogotokom se ta po namestitvi sistema ambiSENSE samodejno regulira s sistemom
ambiSENSE.
– V sistemih z 2 ogrevalnima krogotokoma se ogrevalni krogotok, ki ga regulira ambiSENSE, dodeli glede na talno ogreva-
nje:
–
Če talno ogrevanje ne obstaja, ambiSENSE samodejno regulira oba ogrevalna krogotoka.
–
Če obstaja talno ogrevanje, ambiSENSE regulira prvi ogrevalni krogotok. Drugi ogrevalni krogotok regulira VRC 700.
0020257208_00 Navodila za uporabo 23
2 Posebni načini delovanja
2 Posebni načini delovanja
Posebni način delovanja
Dopustni način Temperature v celi hiši se regulirajo na
1 dan od doma Temperature v celi hiši se regulirajo na
Party Temperature v celi hiši se regulirajo na
1 x kratkotrajno
zračenje
Izključen sistem
1 dan doma Samodejno delovanje je aktivno s časov-
Ročno hlajenje Ogrevanje je izklopljeno. Odprite radia-
Hitri veto V samodejnem načinu delovanja se
Učinek
želeno temperaturo za noč. Želena temperatura za noč velja tudi za območja, ki
jih regulira ambiSENSE. Zahtevana temperatura prostorov ne velja, ko je aktiven
poseben način delovanja.
želeno temperaturo za noč. Želena temperatura za noč velja tudi za območja, ki
jih regulira ambiSENSE. Zahtevana temperatura prostorov ne velja, ko je aktiven
poseben način delovanja.
želeno temperaturo za dan. Želena temperatura za dan velja tudi za območja, ki
jih regulira ambiSENSE. Zahtevana temperatura prostorov ne velja, ko je aktiven
poseben način delovanja.
Funkcija ogrevanja se za 30 minut izklopi. Odprite radiatorski termostat, da
dosežete zahtevano temperaturo prostora. Če so okna odprta, se vklopi funkcija termostatov za odprta okna.
Če izklopite ogrevalni sistem, prostori ne
dosežejo želenih temperatur.
nim programom za nedeljo Posebna
funkcija nima učinka na območje, ki
ga krmili ambiSENSE. To ne vpliva na
vrste delovanja in časovne programe
prostorov, nastavljenih s sistemom
ambiSENSE.
torski termostat, da dosežete zahtevano
temperaturo prostora. Če so okna odprta, se vklopi funkcija termostatov za
odprta okna.
ročno nastavljena želena temperatura
(Quick Veto) ohrani 3 ure. Nato se znova
vklopi nastavljen časovni program. Tudi
v samodejnem načinu delovanja lahko
prek aplikacije multiMATIC nastavite
želeno temperaturo (Quick Veto), ki za
določen čas prepiše trenutni časovni program. Sami lahko določite tudi trajanje
ročno nastavljene temperature.
24 Navodila za uporabo 0020257208_00
0020257208_00 Navodila za uporabo 25
0020257208_00
0020257208_00 20.11.2017
Supplier
Vaillant Group International GmbH
Berghauser Strasse 40 42859 Remscheid
Tel. +49 21 91 18‑0
www.vaillant.info
© These instructions, or parts thereof, are protected by copyright and may be reproduced or distributed only with
the manufacturer's written consent.
Loading...
