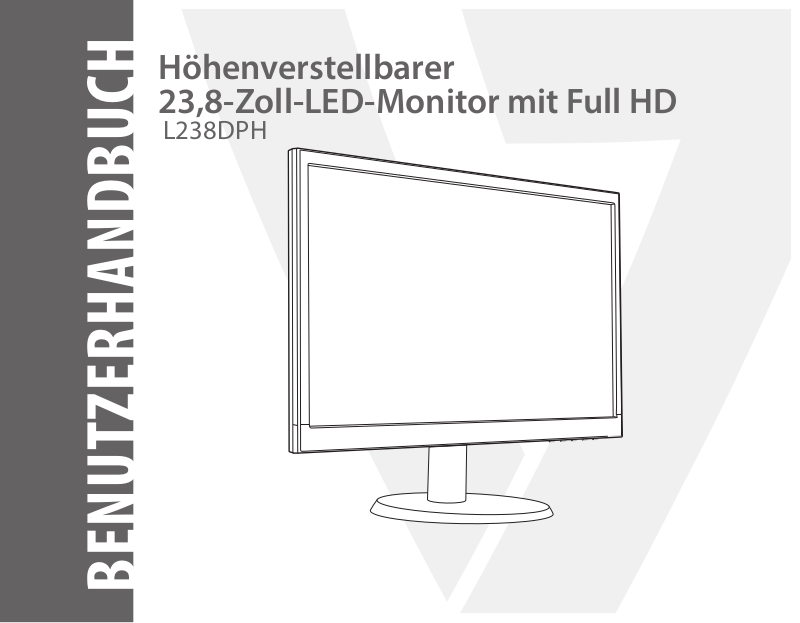

Höhenverstellbarer
23,8-Zoll-LED-Monitor mit Full HD

L238DPH

BENUTZERHANDBUCH

1 Erste Schritte

Paket beinhaltet

Installation

2 Systemsteuerung/Rückseite

Systemsteuerung

Rückseite

3 Bildschirmanzeige

4 Technische Daten

5 Pege und Wartung

6 Fehlerbehebung

Kein Strom

Eingeschaltet aber kein Bildschirmbild

Falsche oder ungewöhnliche Farben

7 Sicherheitsinformationen und FCC-Warnung

INHALTSVERZEICHNIS

Paket beinhaltet:

• AC-Netzkabel

• VGA-Kabel

1

• Audiokabel

• Kabelhalterung

• Kurzanleitung

ERSTE SCHRITTE

AC-Netzkabel HDMI-Kabel

Kabelhalterung

Installation

1. Schieben Sie die Kabelhalterung auf den Ständer 2. Befestigen Sie den Fuß am Ständer

3. Videokabel anschließen, Netzkabel anschließen, Audiokabel anschließen

ERSTE SCHRITTE

4. Computer und Monitor einschalten

POWER

DVI HDMI

DISPLAYPORT

VGA

2

Systemsteuerung

1 2

Power-LED Leuchtet, wenn das Gerät Strom hat

Power Ein- / Ausschalter

Eingabe

Pfeil nach oben

Pfeil nach unten

OSD Menü Ein- / Ausschalter

Rückseite

Stromkabel

SYSTEMSTEUERUNG/RÜCKSEITE

Kopfhörer Anschluss

Audio Anschluss

VGA Anschluss

HDMI Anschluss

DVI Anschluss

Display Anschluss

3



Verwendung der Bildschirmanzeigefunktionen (OSD)

Hauptmenü anzeigen

1

OSD-Menü beenden

2 Manuelle Anpassung der Modusauswahl für VGA, DVI, HDMI, DisplayPort, Automatischer Modus

Wählen Sie das gewünschte Element im OSD-Menü aus

Wenn Sie sich nicht im OSD-Menü benden, wird direkt Kontrast/Helligkeit eingegeben

Wählen Sie das gewünschte Element im OSD-Menü aus

Wenn Sie sich nicht im OSD-Menü benden, wird direkt Bildmodus eingegeben

+

1 +

2 +

Hauptmenü

Abruf sowohl von Kontrast als auch Helligkeit (wenn Sie sich nicht im OSD-Menü benden)

Powerlock (wenn Sie sich nicht im OSD-Menü benden)

OSD-Sperre (wenn Sie sich nicht im OSD-Menü benden)

BILDSCHIRMANZEIGE

Verknüpfungsfunktion über die Schaltäche(n)











Automatische
Anpassung

Kontrast/Helligkeit

Eingangsquelle

Zur automatischen Anpassung der horizontalen Position, der vertikalen Position, der Phase (Feineinstellung) und des
Takts (H. Größe) des Bildschirms.

Zur manuellen Einstellung von Kontrast, Helligkeit, DCR, ECO und OD des Bildschirmbildes.

Kontrast: Zur Anpassung der Weißstufe im Vordergrund des Bildschirmbildes.

Kontrast erhöhen, Kontrast reduzieren.

Helligkeit: Zur Anpassung der Leuchtdichte des Videos.

Helligkeit erhöhen, Helligkeit reduzieren.

DCR: Zur Erfassung der Verteilung der optischen Signaleingänge und für einen optimierten Kontrast. Helligkeitsanpassung und
ECO werden deaktiviert, wenn DCR aktiv ist.

ECO: Ermöglicht Benutzern den Wechsel des ECO-Modus. Kontrast, Helligkeitsanpassung und DCR-Anpassung werden
deaktiviert, wenn ECO aktiv ist.

OD: Ermöglicht Benutzern die Änderung der Overdrive-Stärke. Verbessert die Qualität von bewegten Bildern.

Wenn Eingangsauswahl gedrückt ist, ändern Sie das Eingangssignal auf VGA, DVI, HDMI, DisplayPort oder
Automatisch.

Zur Anpassung der Audiofunktionen

Lautstärke: Zur Anpassung der Lautstärke des Lautsprecherausgangs.

Audio-Anpassung

Farbanpassung

Stummschaltung: Zum Ein- bzw. Ausschalten der Stummschaltung.

Audioeingang: Wenn der HDMI-Eingang ausgewählt ist, können Sie wählen, ob die Audioquelle von Line-In oder HDMI

kommt. Wenn der DisplayPort-Eingang ausgewählt ist, können Sie wählen, ob die Audioquelle von Line-In oder DisplayPort
kommt.

Wenn Eingangsauswahl gedrückt ist, ändern Sie das Eingangssignal auf VGA, DVI, HDMI, DisplayPort oder Automatisch.

Kühl: Fügt dem Bildschirmbild Blau hinzu, um ein kühleres Weiß zu erzeugen.

Normal: Fügt dem Bildschirmbild Rot hinzu, um ein wärmeres Weiß und ein satteres Rot zu erzeugen.

Warm: Fügt dem Bildschirmbild Grün hinzu, um eine dunklere Farbe zu erzeugen.

Benutzerdeniert: Individuelle Einstellungen für Rot (R), Grün (G), Blau (B).

1. Zur Auswahl der gewünschten Farbe auf die Schaltäche 2 drücken.

2. Zur Anpassung der ausgewählten Farbe oder drücken.

BILDSCHIRMANZEIGE

Verknüpfungsfunktion über die Schaltäche(s)







Bildmodus: Bietet je nach angezeigtem Inhalt eine optimierte Anzeigeumgebung. Dieser Modus enthält fünf vom Benutzer
auswählbare Voreinstellungen.

• Standard: für allgemeine Windows-Umgebungen und Monitor-Standardeinstellungen

• Game: für PC-Spiel-Umgebungen

• Video: für Kino- und Videoumgebungen

• Landscape: für die Anzeige von Landschaftsbildern

• Text: für die Bearbeitung und Anzeige von Text und Textverarbeitungsumgebungen.
Zeigt Informationen zum aktuellen Eingangssignal an, das von der Grakkarte in Ihrem Computer kommt.

Informationen

Manuelle Bildanpassung

Hinweis: Siehe Benutzerhandbuch der Grakkarte für weitere Informationen zur Änderung der Auösung und der
Aktualisierungsrate.

Zur manuellen Anpassung von H. /V. Position, horizontale Größe, Schärfe und Videomodusanpassung.

H. /V. Position: Zur Anpassung der horizontalen und vertikalen Position des Videos.

H. Position: Bildschirm nach rechts bewegen, Bildschirm nach links bewegen.
V. Position: Bildschirm nach oben bewegen, Bildschirm nach unten bewegen.

Horizontale Größe: Zur Anpassung der Breite des Bildschirmbildes.
Breite des Bildschirmbildes erhöhen, Breite des Bildschirmbildes reduzieren.

Phase: Zur Anpassung der Verzögerungszeit von Daten und Takt.
Zur Anpassung der Voreinstellung oder drücken.

Schärfe: Zur Anpassung der Klarheit eines Signals ohne Full-HD-Auösung (1.920 x 1.080) oder drücken.

Videomodusanpassung: Zur Auswahl des Videomodus zwischen Vollbild oder Seitenverhältnis.

Seitenverhältnis: Zur Auswahl einer Bildgröße von 4:3.

Vollbild: Zur Auswahl der Bildgröße Vollbild.

Zur Einrichtung von Sprachauswahl, OSD-Position, OSD-Zeitlimit und OSD-Hintergrund.

Sprachauswahl: Ermöglicht Benutzern die Auswahl einer verfügbaren Sprache.

OSD-Position: Zur Auswahl zwischen horizontaler und vertikaler OSD-Position oder drücken.OSD

H. OSD-Position: Zur horizontalen Anpassung der OSD-Position.

Menüeinstellung

Memory recall

BILDSCHIRMANZEIGE

OSD nach rechts bewegen, OSD nach links bewegen.
V. OSD-Position: Zur vertikalen Anpassung der OSD-Position.

OSD nach oben bewegen, OSD nach unten bewegen.

OSD-Zeitlimit: Zur automatischen Abschaltung von OSD nach einem voreingestellten Zeitraum.

OSD-Hintergrund: Ermöglicht Benutzern das Ein- bzw. Ausschalten des OSD-Hintergrundes.

Speicherabruf: Zum Abruf der Werkseinstellungen für Video- und Audio-Steuerelemente.
Zur Auswahl der Menüoption „Speicherabruf“ auf die Schaltäche 2 drücken.

4

Technische Daten

LCD Panel 60,4 cm (23,8 Zoll) TFT (mit LED-Hintergrundbeleuchtung)

Energy Star

Energieverwaltung

Darstellbare

Auösung

Größe in Pixel 0,2745 x 0,2745 mm

LCD-Bildschirmfarbe LCD-Bildschirmfarbe

Kippen -5°~22° (±2°)

VESA DPMS-kompatibel
OFF-Modus, < 0,5 W

Full-HD, max. 1.920 x 1.080
Vertikale Frequenz max. 60 Hz

Aktiver

Anzeigebereich

Temperatur

Konformität FCC, CE, Energy Star

Stromversorgung Eingangsspannung AC 100-240 V

527,0 mm x 296,4 mm

Betrieb: 0° C ~ + 40° C
Lagerung: -20° C ~ + 60° C

TECHNISCHE DATEN

5

Pege

• Vermeiden Sie eine direkte Einwirkung durch Sonnenstrahlen oder andere Wärmequellen auf den Monitor. Zum Blendschutz
sollte der Monitor ohne direkte Sonneneinstrahlung aufgestellt werden.

• Stellen Sie den Monitor in einem gut durchlüfteten Bereich auf.

• Legen Sie keine schweren Gegenstände auf dem Monitor ab.

• Stellen Sie den Monitor in einem sauberen und trockenen Bereich auf.

• Der Monitor darf nicht in unmittelbarer Nähe von Magneten, Motoren, Transformatoren, Lautsprechern und Fernsehgeräten
aufgestellt werden.

Sicherheitshinweise

• Wenn der Monitor Rauch, ungewöhnliche Geräusche oder Gerüche von sich gibt, ist Vorsicht geboten. Ziehen Sie das Netzka­bel sofort heraus und wenden Sie sich an Ihr Servicecenter.

• Entfernen Sie niemals die rückwärtige Abdeckung des Monitorgehäuses. Das Anzeigegerät enthält Teile, die unter Hochspan­nung stehen und Menschen einen Stromschlag versetzen können.

• Versuchen Sie niemals, den Monitor selbst zu reparieren. Wenden Sie sich für Reparaturen an Ihr Servicecenter oder an einen
qualizierten Techniker.

PFLEGE UND WARTUNG

6

Kein Strom

• Stellen Sie sicher, dass das AC-Netzstromkabel fest im Netzteil eingesteckt und die Stromversorgung fest mit dem Monitor
verbunden ist.

• Stecken Sie ein anderes elektronisches Gerät in die Steckdose ein, um zu überprüfen, ob die Steckdose die richtige Spannung liefert.

• Stellen Sie sicher, dass alle Signalkabel angebracht sind.

Eingeschaltet aber kein Bildschirmbild

• Stellen Sie sicher, dass das im Lieferumfang enthaltene Videokabel fest im Videoausgang auf der Rückseite des Computers
eingesteckt ist. Falls dies nicht der Fall ist, stecken Sie es fest ein.

• Passen Sie die Helligkeit an.

Falsche oder ungewöhnliche Farben

• Falls irgendwelche Farben (Rot, Grün, Blau) fehlen, überprüfen Sie das Videokabel, um sicherzustellen, dass es fest eingesteckt
ist. Lockere oder abgebrochene Stifte im Steckverbinder des Kabels können zu einer fehlerhaften Verbindung führen.

• Verbinden Sie den Monitor mit einem anderen Computer.

FEHLERBEHEBUNG

Sicherheitsvorkehrungen

Dieser Monitor wurde so hergestellt und getestet, dass die Benutzersicherheit sichergestellt ist. Eine unsachgemäße Verwendung oder Installation kann jedoch zu einer
Beschädigung des Monitors führen und eine Gefahr für Benutzer darstellen. Lesen Sie sich die nachfolgenden Warnhinweise vor der Installation aufmerksam durch und
bewahren Sie dieses Benutzerhandbuch auf.

7

WARNHINWEISE

• Dieser Monitor sollte nur über die ordnungsgemäßen Stromquellen betrieben werden, die auf dem Etikett auf der Rückseite des Monitors aufgeführt sind. Falls Sie sich
mit der Stromversorgung vor Ort nicht auskennen, wenden Sie sich an Ihren Händler oder Ihr Stromversorgungsunternehmen.

• Versuchen Sie nicht, den Monitor selbst zu reparieren, da dieser keine von Benutzern reparierbaren Teile enthält. Der Monitor sollte nur von einem qualizierten
Techniker repariert werden.

• Önen Sie niemals das Monitorgehäuse. Es enthält unter Hochspannung stehende Teile, die selbst bei ausgezogenem Netzkabel einen elektrischen Stromschlag
verursachen können.

• Verwenden Sie den Monitor nicht, wenn das Gehäuse beschädigt ist. Lassen Sie den Monitor von einem Servicetechniker überprüfen.

• Stellen Sie den Monitor nur an einem sauberen, trockenen Ort auf. Sollte der Monitor nass werden, ziehen Sie sofort das Netzkabel heraus und wenden Sie sich an Ihren
Servicetechniker.

• Ziehen Sie das Netzkabel stets vor der Reinigung des Monitors heraus. Reinigen Sie das Gehäuse mit einem sauberen, trockenen Tuch. Sprühen Sie ein ammoniakfreies
Reinigungsmittel auf das Tuch und niemals direkt auf den Monitor.

• Stellen Sie den Monitor nicht in unmittelbarer Nähe von magnetischen Gegenständen, Motoren, Fernsehgeräten und Transformatoren auf.

• Legen Sie keine schweren Gegenstände auf dem Kabel oder dem Netzstromkabel ab.

• Wenn der VESA-Montagesatz getrennt erworben wurde, sollten Sie aus Sicherheitsgründen überprüfen, dass dieser UL-gelistet ist und nur durch Servicepersonal
ersetzt wird.

Behördliche Informationen: Entsorgung von Elektro- und Elektronikaltgeräten (Waste Electrical and Electronic Equipment – WEEE) Die Verordnung für Elektro- und
Elektronikaltgeräte (WEEE) zielt darauf ab, die negativen Auswirkungen von elektrischen und elektronischen Produkten auf die Umwelt so gering wie möglich zu halten, indem die
Anzahl von Altgeräten, die auf Müllhalden entsorgt werden, durch eine verstärkte Wiederverwendung und vermehrtes Recycling reduziert wird. Das Symbol auf Ihrem V7-Produkt
bzw. seine Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Nutzungsdauer separat von gewöhnlichem Haushaltsmüll entsorgt werden muss. Sie sollten sich
dessen bewusst sein, dass Sie für die Entsorgung von Elektronikgeräten in Recycling-Zentren zur Schonung von natürlichen Rohstoressourcen verantwortlich sind.

Jedes Land in der Europäischen Union sollte über eigene Sammelzentren für das Recycling von Elektro- und Elektronikgeräte verfügen. Informationen über die Abgabe von
Geräten zwecks Recycling erhalten Sie von Ihrer zuständigen Behörde für Elektro- und Elektronikaltgeräte oder vom Einzelhändler, bei dem Sie das Produkt gekauft haben.

ID 1419050639

SICHERHEITSINFORMATIONEN UND FCC-WARNUNG

V3-20190128

24" Class Slim HD Widescreen Monitor

L238DPH

USER MANUAL

1 Getting Started

Package includes

Installation

2 Control Panel/ Back Panel

Control Panel

Back Panel

3 On Screen Display

4 Technical Specs

5 Care & Maintenance

6 Troubleshooting

TABLE OF CONTENTS

No Power

Power on but no screen image

Wrong or Abnormal Colors

7 Safety info & FCC warning

Package includes

• AC Power Cord

• VGA Cable

1

• Audio cable

• Cable holder

• Quick start guide

GETTING STARTED

AC Power Cord

HDMI Cable

Cable holder

Installation

1. Slide cable holder onto post 2. Screw base into post

3. Connect video cable, Connect power cord, Connect Audio cable

GETTING STARTED

4. Power on computer and monitor

POWER

DVI HDMI

DISPLAYPORT

VGA

2

Control Panel

1 2

LED Indicator

Power On/O

Conrm Select

Scroll Up/Increase

Scroll Down/Decrease

OSD Menu On/O

Back Panel

Power Cable

CONTROL PANEL/ BACK PANEL

Earphone Output

Audio Input

VGA Port

HDMI Port

DVI Port

Display Port

3



Using On Screen Display (OSD) Functions

Display main menu

1

Exit from OSD menu

2 Manual adjust mode select for VGA, DVI, HDMI, DisplayPort, Auto mode

Select the desired item when in OSD menu

When not in OSD menu, directly enters Contrast/Brightness menu

Select the desired item when in OSD menu

When not in OSD menu, directly enters Picture mode

ON SCREEN DISPLAY

+

1 +

2 +

Main Menu

Recall both of Contrast and Brightness (when not in OSD menu)

Power Lock (when not in OSD menu)

OSD Lock (when not in OSD menu)
