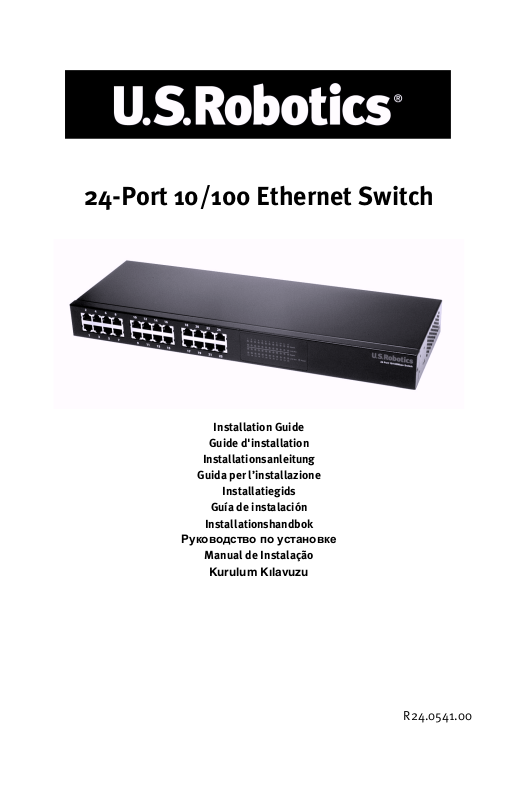

Us robotics USR997924B Installation Guide

24-Port 10/100 Ethernet Switch

Installation Guide

Guide d'installation

Installationsanleitung

Guida per l’installazione

Installatiegids

Guía de instalación

Installationshandbok

Руководство по установке

Manual de Instalação

Kurulum Kýlavuzu

R24.0541.00

Installation Guide ............................................................................1

Guide d'installation ......................................................................... 9

Installationsanleitung......................................................................19

Guida per l’installazione.................................................................. 29

Installatiegids.................................................................................. 37

Guía de instalación..........................................................................45

Installationshandbok.......................................................................55

Руководство по установке .......................................................... 63

Manual de Instalação ...................................................................... 73

Kurulum Kýlavuzu........................................................................... 83

Installation

Package Contents:

- 24-Port 10/100 Ethernet Switch - Quick Installation Guide - Power cord

LEDS Action Function

PWR Lighted Receiving power

Off Not receiving power

10/100 1-24

(Each LED corresponds with a LAN port on the front.)

LINK/ACT 1-24

(Each LED corresponds with a LAN port on the front.)

Lighted 100 Mbps LAN link is achieved

Off 10 Mbps LAN link is achieved

Lighted Link is achieved

Blinking Sending and receiving data at the corresponding LAN port

24 Port 10/100Mbps Switch

2468 10

1357

9111315

12 14 16 18

20 22

17 19 21 23

Front Function

LAN Ports 1 through 24 The LAN ports are used to connect Ethernet devices to the LAN.

U.S. Robotics

24 Port 10/100Mbps Switch

Before You Begin

Note: For more information, you can also refer to the Support section of the U.S. Robotics Web site at http://www.usr.com/support

Note: Your model number is 7924B. It is important that you have your serial number

written down before you install the 24-Port 10/100 Ethernet Switch. You can find your serial number on the bottom label of the 24-Port 10/100 Ethernet Switch and on the side of the package. If you ever need to call our Technical Support department, you will need this number to receive assistance.

Step 1. Connect the power supply

100-240VAC

Step 2. Connect your 24-Port 10/100 Ethernet Switch to your Ethernet-ready device

2468 10

1357

12 14 16 18

9111315

20 22 24

17 19 21 23

U.S. Robotics

24 Port 10/100Mbps Switch

Ethernet cable

Congratulations! The installation of your U.S.Robotics 24-Port 10/100 Ethernet Switch is

complete. As connections are established with the 24-Port 10/100 Ethernet Switch, the corresponding LED lights will turn on. Repeat this step as needed for up to twenty-three additional devices.

2468 10

1357

12 14 16 18

9 111315

20 22 24

17 19 21 23

U.S. Robotics

24 Port 10/100Mbps Switch

This is one of many possible configurations.

Note: For networking information, refer to your operating system’s documentation.

Troubleshooting

My 24-Port 10/100 Ethernet Switch is properly connected to my Ethernet-ready device, but I still can’t establish a connection.

Possible Solution:

Verify you are using a known and reliable RJ-45 Category 5 Ethernet cable. An old or unreliable RJ-45 Category Ethernet cable could disrupt your connection. It may be necessary to replace your RJ-45 Category 5 Ethernet cable.

Possible Solution:

Check the LED status lights on your 24-Port 10/100 Ethernet Switch. If you don’t see any LEDs lighted or blinking, it may be necessary to replace your RJ-45 Category 5 Ethernet cable.

Possible Solution:

The length of your Ethernet cable between your 24-Port 10/100 Ethernet Switch and your workstation or computer should not exceed 328 feet. Some power sources with strong electromagnetic fields may be causing interference.

Possible Solution:

It may be necessary to reconfigure the network settings of your operating system. Refer to your operating system’s documentation regarding network configuration specifics.

My 24-Port 10/100 Ethernet Switch is properly connected to my Ethernet-ready device but my connection speed is slow.

Possible Solution:

Verify that your network adapter and/or additional Ethernet-ready device supports 100 Mbps. You may be using a 10 Mbps device. To achieve 100 Mbps speeds, replace any 10 Mbps devices you are using with 100 Mbps devices.

Possible Solution:

Check the LED status lights on your 24-Port 10/100 Ethernet Switch. If you only see blinking LEDs, it may be necessary to replace your RJ-45 Category 5 Ethernet cable.

Possible Solution:

Verify you are using a known and reliable RJ-45 Category 5 Ethernet cable. An old or unreliable RJ-45 Category Ethernet cable could diminish your link quality. It may be necessary to replace your RJ-45 Category 5 Ethernet cable.

Possible Solution:

What kind of cables should I use?

Possible Solution:

The 24-Port 10/100 Ethernet Switch may be used with an RJ-45 Category 5 Ethernet cable.

Where is the uplink port?

Possible Solution:

Each port may be used as an uplink port since each supports auto-crossover. This means that each port on the 24-Port 10/100 Ethernet Switch automatically allows for connecting additional hubs, switches, or routers with an RJ-45 Category 5 Ethernet cable.

Are You Still Having Problems?

1. Go to the Support section of the U.S Robotics Web site at www.usr.com Many of the most common difficulties users experience have been addressed in the FAQ and Troubleshooting Web pages for your specific product. The model number for the 24-Port 10/100

Ethernet Switch is 7924B. You may need to know this to obtain information on the U.S. Robotics Web site.

2. Call the U.S. Robotics Technical Support Department Technical questions about U.S. Robotics products can also be answered by technical support

specialists.

Country Voice Online Support Hours

United States & Canada (888) 216-2850 http://www.usr.com/emailsupport 9:00 A.M. - 5:00 P.M., M-F CST

Austria 07 110 900 116 http://www.usr.com/emailsupport/de 9:00 –17:00, M-F Belgium (Flemish) +32 (0)70 233 545 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F Belgium (French) +32 (0)70 233 546 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F Denmark +45 7010 4030 http://www.usr.com/emailsupport/uk 9:00 –17:00, M-F Finland +358 98 171 0015 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F France 082 507 0693 http://www.usr.com/emailsupport/fr 9:00 –17:00, M-F Germany 01805671548 http://www.usr.com/emailsupport/de 9:00 –17:00, M-F Hungary 01805671548 http://www.usr.com/emailsupport/hu 9:00 –17:00, M-F Ireland +44 870 844 4546 http://www.usr.com/emailsupport/uk 9:00 –17:00, M-F Italy 848 80 9903 http://www.usr.com/emailsupport/it 9:00 –17:00, M-F Luxembourg +352 342 080 8318 http://www.usr.com/emailsupport/bn 9:00 –17:00, M-F Middle East/Africa +44 870 844 4546 http://www.usr.com/emailsupport/me 9:00 –17:00, M-F Netherlands 0900 20 25 857 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F Norway +47 23 50 0097 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F Poland http://www.usr.com/emailsupport/pl 8:00 –18:00, M-F Portugal +351 (0)21 415 4034 http://www.usr.com/emailsupport/pt 9:00 –17:00, M-F Spain 902 117 964 http://www.usr.com/emailsupport/es 9:00 –17:00, M-F Sweden +46 (0) 77 128 1020 http://www.usr.com/emailsupport/ea 9:00 –17:00, M-F Switzerland +0848 840 200 http://www.usr.com/emailsupport/de 9:00 –17:00, M-F UK 0870 844 4546 http://www.usr.com/emailsupport/uk 9:00 –17:00, M-F

For current support contact information, go to the following web site: http://www.usr.com

Regulatory Approvals

FCC Declaration of Conformity

U.S. Robotics Corporation 935 National Parkway Schaumburg, Il 60173 U.S.A. declares that this product conforms to the FCC’s specifications:

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy, and if it is not installed and used in accordance with the instruction manual, it may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his own expense.

Shielded Cables: Connections between the workstation and peripherals must be made using shielded cables to comply with FCC radio frequency emission limits. Networking connections can be made using unshielded twisted-pair (UTP) cables.

Radio and Television Interference:

This equipment generates, uses , and can radiate radio frequency energy. If this equipment is not installed and used in accordance with the manufacturer’s instructions, it may cause interference to radio and television communications. The 24-Port 10/100 Ethernet Switch, model 7924B, has been tested and found to comply with the limits for a Class B computing device in accordance with the specifications in Part 15 of FCC rules, which are designed to provide reasonable protection against such interference in a residential installation. Caution to the User: The user is cautioned that any changes or modifications not expressly approved by the party responsible for compliance could void the user’s author ity to operate the equipment.

UL Listing/CUL Listing

This information technology equipment is UL-Listed and CUL-Listed for the uses described in this Installation Guide.

Industry Canada Statement

This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

CE Declaration of Conformity

We, U.S. Robotics Corporation of 935 National Parkway, Schaumburg, Illinois, 60173-5157, USA, declare under our sole responsibility that the U.S. Robotics 24-Port 10/100 Ethernet Switch, model 7924B, to which this declaration relates is in conformity with the following standards and/or other normative documents: EN60950 EN55022 EN55024 EN61000-3-2 EN61000-3-3 We hereby declare that this product is in compliance to all the essential requirements of Directive 1999/5/EC. The conformity assessment procedure referred to in Article 10(3) and detailed in Annex II of Directive 1999/5/EC has been followed.

Warning: This is a Class A product. In a domestic (home) environment this product may cause radio interference in which case the user may be required to take adequate measures.

Manufacturer's Disclaimer Statement

The information in this document is subject to change without notice and does not represent a commitment on the part of the vendor. No warranty or representation, either expressed or implied, is made with respect to the quality, accuracy, or fitness for any particular purpose of this document. The manufacturer reserves the right to make changes to the content of this document and/or the products associated wi th it at any time without obligation to notify any person or organization of such changes. In no event

will the manufacturer be liable for direct, indirect, special, incidental, or consequential damages arising out of the use or inability to use this product or documentation, even if advised of the possibility of such damages.

U.S. Robotics Corporation Two (2) Year Limited Warranty

1.0 GENERAL TE RMS:

1.1 This Limited Warranty is extended only to the original end-user purchaser (CUSTOMER) and is not transferable.

1.2 No agent, reseller, or business partner of U.S. Robotics Corporation (U.S. ROBOTICS) is authorised to modify the terms of

this Limited Warranty on behalf of U.S. ROBOTICS.

1.3 This Limited Warranty expressly excludes any product that has not been purchased as new from U.S. ROBOTICS or its

authorised reseller.

1.4 This Limited Warranty is only applicable in the country or territory where the product is intended for use (As indicated by

the Product Model Number and any local telecommunication approval stickers affixed to the product).

1.5 U.S. ROBOTICS warrants to the CUSTOMER that this product will be free from defects in workmanship and materials, under

normal use and service, for TWO (2) YEA RS from the date of purchase from U.S. ROBOTICS or from its authorised reseller.

1.6 U.S. ROBOTICS sole obligation under this warranty shall be, at U.S. ROBOTICS sole discretion, to repair the defective prod-

uct or part with new or reconditioned parts; or to exchange the defective product or part with a new or reconditioned product or part that is the same or similar; or if neither of the two foregoing options is reasonably available, U.S. ROBOTICS may, at its sole discretion, provide a refund to the CUSTOMER not to exceed the latest published U.S. ROBOTICS recommended retail purchase price of the product, less any applicable service fees. All products or parts that are exchanged for replacement will become the property of U.S. ROBOTICS.

1.7 U.S. ROBOTICS warrants any replacement product or part for NINETY (90) DAYS from the date the product or part is

shipped to Customer.

1.8 U.S. ROBOTICS makes no warranty or representation that this product will meet CUSTOMER requirements or work in com-

bination with any hardware or software products provided by third parties.

1.9 U.S. ROBOTICS makes no warranty or representation that the operation of the software products provided with this prod-

uct will be uninterrupted or error free, or that all defects in software products will be corrected.

1.10 U.S. ROBOTICS shall not be responsible for any software or other CUSTOMER data or information contained in or stored on

this product.

2.0 CUSTOMER OBLIGATIONS

2.1 CUSTOMER assumes full responsibility that this product meets CUSTOMER specifications and requirements.

2.2 CUSTOMER is specifically advised to make a backup copy of all software provided with this product.

2.3 CUSTOMER assumes full responsibility to properly install and configure this product and to ensure proper installation, con-

figuration, operation and compatibility with the operating environment in which this product is to function.

2.4 CUSTOMER m ust furnish U.S. ROBOTICS a dated Proof of Purchase (copy of original purchase receipt from U.S. ROBOTICS

or its authorised reseller) for any warranty claims to be authorised.

3.0 OBTAINING WARRANTY SE RVICE:

3.1 CUSTOMER must contact U.S. ROBOTICS Technical Support or an authorised U.S. ROBOTICS Service Centre within the

applicable warranty period to obtain warranty service authorisation.

3.2 Customer must provide Product Model Number, Product Serial Number and dated Proof of Purchase (copy of original pur-

chase receipt from U.S. ROBOTICS or its authorised reseller) to obtain warranty service authorisation.

3.3 For information on how to contact U.S. ROBOTICS Technical Support or an authorised U.S. ROBOTICS Service Centre,

please see the U.S ROBOTICS corporate Web site at: www.usr.com

3.4 CUSTOMER should have the following information / items readily available when contacting U.S. ROBOTICS Technical Sup-

port:

· Product Model Number

· Product Serial Number

· Dated Proof of Purchase

· CUSTOMER contact name & telephone number

· CUSTOMER Computer Operating System version

· U.S. ROBOTICS Installation CD-ROM

· U.S. ROBOTICS Installation Guide

4.0 WARRANTY RE PLACEMENT:

4.1 In the event U.S. ROBOTICS Technical Support or its authorised U.S. ROBOTICS Service Centre determines the product or

part has a malfunction or failure attributable directly to faulty workmanship and/or materials; and the product is within the TWO (2) YEAR warranty term; and the CUSTOMER will include a copy of the dated Proof of Purchase (original purchase receipt from U.S. ROBOTICS or its authorised reseller) with the product or part with the returned product or part, then U.S. ROBOTICS will issue CUSTOMER a Return Material Authorisation (RMA) and instructions for the return of the product to the authorised U.S. ROBOTICS Drop Zone.

4.2 Any product or p art returned to U.S. ROBOTICS without an RMA issued by U.S. ROBOTICS or its authorise d U.S. ROBOTICS

Service Centre will be returned.

4.3 CUSTOMER agrees to pay shipping charges to return the product or part to the authorised U.S. ROBOTICS Return Centre; to

insure the product or assume the risk of loss or damage which may occur in transit; and to use a shipping container equivalent to the original packaging.

4.4 Responsibility for loss or damage does not transfer to U.S. ROBOTICS until the returned product or part is received as an

authorised return at an authorised U.S. ROBOTICS Return Centre.

4.5 Authorised CUSTOMER returns will be unpacked, visually inspected, and matched to the Product Model Number and Prod-

uct Serial Number for which the RMA was authorised. The enclosed Proof of Purchase will be inspected for date of purchase and place of purchase. U.S. ROBOTICS may deny warranty service if visual inspection of the returned product or part does not match the CUSTOMER supplied information for which the RMA was issued.

4.6 Once a CUSTOMER return has been unpacked, visually inspected, and tested U.S. ROBOTICS will, at its sole discretion,

repair or replace, using new or reconditioned product or parts, to whatever extent it deems necessary to restore the product or part to operating condition.

4.7 U.S. ROBOTICS will make reasonable effort to ship repaired or replaced product or part to CUSTOMER, at U.S. ROBOTICS

expense, not later than TWENTY ONE (21) DAYS after U.S. ROBOTICS receives the authorised CUSTOMER return at an authorised U.S. ROBOTICS Return Centre.

4.8 U.S. ROBOTICS shall not be liable for any damages caused by delay in delivering or furnishing repaired or replaced product

or part.

5.0 LIMITATIONS

5.1 THIRD-PARTY SOFTWARE: This U.S. ROBOTICS product may include or be bundled with third-party software, the use of

which is governed by separate end-user license agreements provided by third-party software vendors. This U.S. ROBOTICS Limited Warranty does not apply to such third-party software. For the applicable warranty refer to the end-user license agreement governing the use of such software.

5.2 DAMAGE DUE TO MISUSE, NEG LECT, NON-COMPLIANCE, IMPROPER INSTALLATION, AND/OR ENVIRONMENTAL FACTORS:

To the extent permitted by applicable law, this U.S. ROBOTICS Limited Warranty does not apply to normal wear and tear; damage or loss of data due to interoperability with current and/or future versions of operating system or other current and/or future software and hardware; alterations (by persons other than U.S. ROBOTICS or authorised U.S. ROBOTICS Service Centres); damage ca used by operator error or non-compliance with instructions as set out in the user documentation or other accompanying documentation; damage caused by acts of nature such as lightning, storms, floods, fires, and earthquakes, etc. Products evidencing the product serial number has been tampered with or removed; misuse, neglect, and improper handling; damage caused by undue physical, temperature, or electrical stress; counterfeit products; damage or loss of data caused by a computer virus, worm, Trojan horse, or memory content corruption; failures of the product which result from accident, abuse, misuse (including but not limited to improper installation, connection to incorrect voltages, and power points); failures caused by products not supplied by U.S. ROBOTICS; damage cause by moisture, corrosive environments, high volta ge surges, shipping, abnormal working conditions; or the use of the pr oduct outside the borders of the country or territory intended for use (As indicated by the Product Model Number and any local telecommunication approval stickers affixed to the product).

5.3 TO THE FULL EXTENT ALLOWED BY LAW, THE FOREGOING WARRANTI ES AND REMEDIES AR E EXCLUSIVE AND ARE IN LIEU

OF ALL OTHER WARRANTIES, T ERMS, OR CONDITIONS, EXPRESS OR I MPLIED, EITHER IN FACT OR BY OPERATION OF LAW, STATUTORY OR OTHERWISE, INCLUDING WARRANTIES, TERMS, OR CONDITIONS OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, SATISFACTORY QUALITY, CORRESPONDENCE WITH DESCRIPTION, AN D NON-INFRINGEMENT, ALL OF WHICH ARE EXPRESSLY DISCLAIMED. U.S. ROBOTICS NEITHER ASSUMES NO R AUTHORISES ANY OTHER PERSON TO ASSUME FOR IT ANY OTHER LIABILITY IN CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE, WARRANTY, OR USE OF ITS PRODUCTS.

5.4 LIMITATION OF LIABILITY. TO THE FULL EXTENT ALLOWED BY LAW, U.S. ROBOTICS ALSO EXCLUDES FOR ITSELF AND ITS

SUPPLIERS ANY LIABILITY, WHETHER BAS ED IN CONTRACT OR TORT (INCLUDING NEGLIGENCE), FOR I NCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY KIND, OR FOR LOSS OF REVENUE OR PROFITS, LOSS OF BUSINE SS, LOSS OF INFORMATION OR DATA, OR OTHER FINANCIAL LOSS ARISI NG OUT OF OR IN CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE, USE, PERFO RMANCE, FAILURE, OR INTERRUPTION OF ITS PRODUCTS, EVEN I F U.S. ROBOTICS OR ITS AUTHORISED RESELLER HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES, AND LIMITS ITS LIABILITY TO REPAIR, REPLACEMENT, OR REFUND OF THE PURCHASE PRICE PAID, AT U.S. ROBOTICS OPTION. THIS DISCLAIMER OF LIABI LITY FOR DAMAGES WILL NOT BE AFFECTED I F ANY REMEDY PROVIDED HEREIN SHALL FAIL OF ITS ESSENTIAL PURPOSE.

6.0 DISCLAIM ER: Some countries, states, territories or provinces do not allow the exclusion or limitation of implied warranties

or the limitation of incidental or consequential damages for certain products supplied to consumers, or the limitation of liability for personal injury, so the above limitations and exclusions may be limited in their application to CUSTOMER. When the implied warranties are not allowed by law to be excluded in their entirety, they will be limited to the TWO (2) YEAR duration of this written warranty. This warranty gives CUSTOMER specific legal rights, which may vary depending on local law.

7.0 GOVER NING LAW: This Limited Warranty shall be governed by the laws of the State of Illinois, U.S .A. excluding its conflicts

of laws principles and excluding the United Nations Convention on Contracts for the International Sale of Goods.

U.S. Robotics Corporation 935 National Parkway Schaumburg, IL 60173

U.S.A

Installation

Contenu de la boîte :

- 24-Port 10/100 Ethernet Switch -Guide d'installation rapide - Cordon d'alimentation

Voyants Action Fonction

PWR (alimentation)

allumé Sous tension

éteint Hors tension

10/100 1 à 24

(Chaque voyant correspond à un port LAN situé à le devant.)

LINK/ACT 1 à 24

(Chaque voyant correspond à un port LAN situé à le devant.)

24 Port 10/100Mbps Switch

allumé Connexion LAN 100 Mbits/s établie

éteint Connexion LAN 10 Mbits/s établie

allumé Connexion LAN établie

clignotant Envoi et réception de données au port LAN correspondant

2468 10

1357

9111315

12 14 16 18

20 22

17 19 21 23

24 Port 10/100Mbps Switch

U.S. Robotics

Devant

Devant Fonction

Ports LAN 1 à 24 Les ports LAN servent à connecter des périphériques Ethernet au réseau local.

Avant de commencer

Remarque : pour plus d'informations, consultez la section Support du site Web de U.S. Robotics, à l'adresse http://www.usr.com/support

Remarque : votre numéro de modèle est le 7924B. Nous vous recommandons fortement

de noter votre numéro de série avant d'installer le commutateur 24-Port 10/100 Ethernet Switch. Ce numéro se trouve sur l'étiquette située sous le commutateur ainsi que sur le côté de la boîte. Si vous avez besoin d'appeler notre service d'assistance technique, vous aurez besoin de ce numéro.

Etape 1. Branchez l'adaptateur secteur.

100-240VAC

Etape 2. Connectez le commutateur 24-Port 10/100 Ethernet Switch à votre périphérique Ethernet.

2468 10

1357

12 14 16 18

9111315

20 22 24

17 19 21 23

U.S. Robotics

24 Port 10/100Mbps Switch

Ethernet cable

Félicitations ! L'installation de votre commutateur U.S.Robotics 24-Port 10/100 Ethernet

Switch est terminée. Lorsque les connexions au commutateur sont établies, les voyants correspondants s'allument. Répétez cette étape pour les périphériques supplémentaires à connecter (jusqu'à vingt trois autres au maximum).

2468 10

1357

12 14 16 18

9 111315

20 22 24

17 19 21 23

U.S. Robotics

24 Port 10/100Mbps Switch

Une des nombreuses configurations possibles.

Remarque : pour obtenir plus d'informations sur la mise en réseau, reportez-vous à la

documentation de votre système d'exploitation.

Enregistrez votre produit en ligne à l'adresse http://www.usr.com/productreg

Dépannage

Mon commutateur 24-Port 10/100 Ethernet Switch est correctement connecté à mon périphérique Ethernet, mais je n'arrive pas à établir de connexion.

Solution possible :

Assurez-vous d'utiliser un câble Ethernet RJ-45 de catégorie 5, reconnu et fiable. Un vieux câble ou un câble non fiable pourrait perturber la connexion. Il peut s'avérer nécessaire de remplacer votre câble Ethernet RJ-45 de catégorie 5.

Solution possible :

Vérifiez les voyants d'état sur votre commutateur 24-Port 10/100 Ethernet Switch. Si aucun voyant n'est allumé ou ne clignote, il peut s'avérer nécessaire de remplacer votre câble Ethernet RJ-45 de catégorie 5.

Solution possible :

La longueur du câble Ethernet entre le commutateur 24-Port 10/100 Ethernet Switch et votre poste de travail ou votre ordinateur ne doit pas dépasser 100 mètres. Il se peut que des sources d'alimentation avec de forts champs électromagnétiques causent des interférences.

Solution possible :

Il peut s'avérer nécessaire de reconfigurer les paramètres réseau de votre système d'exploitation. Reportez-vous à la documentation de votre système d'exploitation pour obtenir des renseignements détaillés concernant la configuration du réseau.

Mon commutateur 24-Port 10/100 Ethernet Switch est correctement connecté à mon périphérique Ethernet, mais la connexion est lente.

Solution possible :

Assurez-vous que votre carte réseau et/ou le périphérique Ethernet supplémentaire prenne en charge des vitesses de 100 Mbits/s. Vous utilisez peut-être un périphérique fonctionnant à des vitesses de 10 Mbits/s. Pour atteindre des vitesses de 100 Mbits/s, remplacez les périphériques de 10 Mbits/s que vous utilisez par des périphériques de 100 Mbits/s.

Solution possible :

Vérifiez les voyants d'état sur votre commutateur 24-Port 10/100 Ethernet Switch. Si vous ne voyez que des voyants clignotants, il peut s'avérer nécessaire de remplacer votre câble Ethernet RJ-45 de catégorie 5.

Solution possible :

Assurez-vous d'utiliser un câble Ethernet RJ-45 de catégorie 5, connu et fiable. Un vieux câble ou un câble RJ-45 non fiable pourrait réduire la qualité de la connexion. Il peut s'avérer nécessaire de remplacer votre câble Ethernet RJ-45 de catégorie 5.

Solution possible :

Quel type de câble dois-je utiliser ?

Solution possible :

Le commutateur 24-Port 10/100 Ethernet Switch fonctionne avec un câble Ethernet RJ-45 de catégorie 5.

Où se trouve le port de liaison montante ?

Solution possible :

Chacun des ports peut être utilisé en port de liaison montante puisqu'ils prennent tous en charge la fonction de croisement automatique, c'est à dire que chaque port du commutateur 24-Port 10/100 Ethernet Switch permet de connecter automatiquement des concentrateurs, des commutateurs ou des routeurs supplémentaires à l'aide d'un câble Ethernet RJ-45 de catégorie 5.

Vos problèmes ne sont toujours pas résolus ?

1. Allez à la section Support du site Web de U.S. Robotics à l'adresse www.usr.com Vous trouverez la réponse à la plupart des problèmes rencontrés par les utilisateurs dans les

pages Web FAQ et Dépannage consacrées à votre produit. Le numéro de modèle du commutateur 24-Port 10/100 Ethernet Switch est le 7924B. Vous en aurez peut-être besoin pour obtenir des informations sur le site Web de U.S. Robotics.

2. Appelez le service d'assistance technique de U.S. Robotics. Nos spécialistes peuvent aussi répondre à toutes les questions techniques concernant les

produits U.S. Robotics.

Pays Téléphone En ligne Horaires d'ouverture

Etats-Unis et Canada (888) 216-2850 http://www.usr.com/emailsupportde 9h à 17h, CST, du L au V

Autriche 07 110 900 116 http://www.usr.com/emailsupport/de de 9h à 17h, du L au V Belgique (Flamand) +32 (0)70 233 545 http://www.usr.com/emailsupport/ea de 9h à 17h, du L au V Belgique (Français) +32 (0)70 233 546 http://www.usr.com/emailsupport/ea de 9h à 17h, du L au V Danemark +45 7010 4030 http://www.usr.com/emailsupport/uk de 9h à 17h, du L au V Finlande +358 98 171 0015 http://www.usr.com/emailsupport/ea de 9h à 17h, du L au V France 082 507 0693 http://www.usr.com/emailsupport/fr de 9h à 17h, du L au V Allemagne 01805671548 http://www.usr.com/emailsupport/de de 9h à 17h, du L au V Hongrie 01805671548 http://www.usr.com/emailsupport/hu de 9h à 17h, du L au V Irlande +44 870 844 4546 http://www.usr.com/emailsupport/uk de 9h à 17h, du L au V Italie 848 80 9903 http://www.usr.com/emailsupport/it de 9h à 17h, du L au V Luxembourg +352 342 080 8318 http://www.usr.com/emailsupport/bn de 9h à 17h, du L au V

Moyen-Orient / Afrique +44 870 844 4546 http://www.usr.com/emailsupport/me d e 9h à 17h, du L au V Pays-Bas 0900 20 25 857 http://www.usr.com/emailsupport/ea de 9h à 17h, du L au V Norvège +47 23 50 0097 http://www.usr.com/emailsupport/ea de 9h à 17h, du L au V Pologne http://www.usr.com/emailsupport/pl Portugal +351 (0)21 415 4034 http://www.usr.com/emailsupport/pt de 9h à 17h, du L au V Espagne 902 117 964 http://www.usr.com/emailsupport/es de 9h à 17h, du L au V Suède +46 (0)77 128 1020 http://www.usr.com/emailsupport/ea de 9h à 17h, du L au V Suisse +0848 840 200 http://www.usr.com/emailsupport/de de 9h à 17h, du L au V Royaume-Uni 0870 844 4546 http://www.usr.com/emailsupport/uk de 9h à 17h, du L au V

Pour obtenir les coordonnées les plus récentes de l'assistance technique, visitez le site Web suivant : http://www.usr.com

Approbations et homologations

Déclaration de conformité FCC

U.S. Robotics Corporation 935 National Parkway Schaumburg, Il 60173 Etats-Unis déclare ce produit conforme aux spécifications de la FCC : Ce dispositif est conforme à la Section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1. Ce produit ne risque pas de causer d'interférences nuisibles.

2. Ce produit doit accepter to utes les interférences reçues, y compris celles qui risquent d'entraîner un fonctionnement indésirable.

Rema rque : ce produit a été testé et déclaré conforme aux limitati ons relatives à un appareil numérique de Classe A, en vertu de la Section 15 des règles de la FCC. Ces limitations visent à assurer une protection raisonnable contre les interférences lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut rayonner de l'énergie de fréquence radio, et donc causer des interférences avec la radio et la télévision s'il n'est pas installé et utilisé conformément aux instructions du fabricant. L'utilisation de cet équipement dans une zone résidentielle risque de causer des interférences nuisibles. Le cas échéant, l'utilisateur devra résoudre le problème à ses propres frais.

Câbles blindés : le poste de travail et les périphériques doivent être connectés à l'aide de câbles blindés afin de respecter les limites d'émissions de fréquences radio FCC. Vous pouvez procéder aux connexions réseau à l'aide d'une paire de câbles torsadés non blindés (UTP).

Interférences radiophoniques et télévisuelles :

Cet équipement génère, utilise et peut produire une énergie liée à l'émission de fréquences radio. S'il n'est pas installé et utilisé conformément aux instructions du fabricant, il peut causer des interférences avec les communications radiophoniques et télévisuelles. Le commutateur 24-Port 10/100 Ethernet Switch, modèle 7924B, a été testé et déclaré conforme aux limitations relatives à un appareil informatique de Classe B selon les spécifications de la Section 15 des règles de la FCC, qui visent à assurer une protection raisonnable contre de telles interférences dans le cadre d'une installation résidentielle. Avertissement à l’attention de l’utilisateur : L'utilisateur est averti que toute modification non expressément approuvée par la partie responsable de la conformité risque d'annuler le droit dont il dispose d'utiliser l'équipement.

Homologation UL/CUL

Cet équipement informatique est homologué UL et CUL pour l'utilisation décrite dans le présent guide d'installation.

Déclaration d'Industrie Canada

Cet appareil numérique de Classe A est conforme à la norme ICES-003 du Canada. Cet appareil numérique de Classe A est conforme à la norme NMB- 003 du Canada.

Déclaration de conformité CE

Nous, U.S. Robotics Corporation, sis au 935 National Parkway, Schaumburg, Illinois, 60173-5157, Etats-Unis, déclarons (et assumons l'entière responsabilité de cette déclaration) que le commutateur U.S. Robotics 24-Port 10/100 Ethernet Switch, modèle 7924B, auquel se rapporte la présente déclaration est conforme aux normes et/ou autres documents normatifs suivants : EN60950 EN55022 EN55024 EN61000-3-2 EN61000-3-3 Nous déclarons que ce produit est conforme aux spécifications essentielles de la Directive 1999/5/CE. Nous avons respecté la procédure d'établissement de conformité visée à l'article 10(3) et détaillée en annexe II de la Directive 1999/5/CE.

Avertissement : ce produit appartient à la Classe A. Dans un environnement domestique, ce produit risque de causer des interférences radio. Le cas échéant, l'utilisateur devra peut-être prendre des mesures appropriées.

Déclaration de rejet de responsabilité du fabricant

Les informations contenues dans ce document sont susceptibles d'être modifiées sans préavis et n'engagent en rien le fournisseur. Aucune garantie ou déclaration d'aucune sorte, qu'elle soit explicite ou implicite, n'est formulée concernant la qualité, l'exactitude ou l'adéquation à un usage particulier de ce document. Le fabricant se réserve le droit d'apporter des modifications au contenu du présent document et/ou aux produits qui y sont associés, à tout moment et sans préavis d'aucune sorte. Le fabricant ne saurait en aucun cas être tenu pour responsable de dommages directs, indirects, particuliers ou accessoires résultants de l'utilisation ou de l'impossibilité d'utiliser ce produit ou cette documentation, même s'il a été averti de l'éventualité de tels dommages.

Garantie limitée à deux (2) ans par U.S. Robotics Corporation

1.0 CONDITIONS GENERALES :

1.1 La présente garantie limitée ne s'applique qu'à l'acheteur d'origine (le CLIENT) et n'est pas transférable.

1.2 Aucun agent, revendeur ou partenaire commercial d'U.S. Robotics Corporation (U.S. ROBOTICS) n'est autorisé à modifier

les conditions de la présente garantie limitée au nom d'U.S. ROBOTICS.

1.3 La présente garantie limitée exclut expressément tout produit n'ayant pas été acheté neuf auprès d'U.S. ROBOTICS ou de

l'un de ses revendeurs agréés.

1.4 La présente garantie limitée ne s'applique que dans le pays ou le territoire destiné à l'utilisation du produit (tel qu'indiqué

par le numéro de modèle du produit ou par toute autre étiquette d'homologation locale apposée sur le produit).

1.5 U.S. ROBOTICS garantit au CLIENT que ce produit ne présente aucun défaut ni vice de fabrication, dans des conditions

normales d'utilisation et d'exploitation, pour une durée de DEUX (2) ANS à compter de la date d'achat auprès d'U.S. ROBOTICS ou d'un revendeur agréé.

1.6 Dans le cadre de la présente garantie, la seule obligation d'U.S. ROBOTICS sera, à sa discrétion, de réparer le produit ou la

pièce défectueuse avec des pièces neuves ou remises à neuf, d'échanger le produit ou la pièce défectueuse avec des pièces neuves ou remises à neuf ou, si aucune des deux options précédentes n'est applicable, U.S. ROBOTICS peut, à sa seule discrétion, rembourser au CLIENT le prix acquitté, sans dépasser le dernier prix d'achat commercial recommandé par U.S. ROBOTICS pour le produit, moins tous les frais de gestion applicables. Tous les produits ou composants remplacés deviendront la propriété d'U.S. ROBOTICS.

1.7 U.S. ROBOTICS garantit tout produit ou pièce de remplacement pour une période de QUATRE-VINGT-DIX (90) JOURS à

partir de la date d'expédition du produit ou de la pièce au client.

1.8 U.S. ROBOTICS ne garantit ni ne déclare que ce produit répondra aux exigences du CLIENT ou fonctionnera en association

avec tout produit logiciel ou matériel fourni par des tiers.

1.9 U.S. ROBOTICS ne garantit ni ne déclare que le fonctionnement des logiciels fournis avec ce produit sera ininterrompu ou

sans erreur, ou que tous les défauts de ces logiciels seront corrigés.

1,10 U.S. ROBOTICS ne saurait être tenu responsable des données logicielles ou informations du CLIENT contenues ou stockées

dans ce produit.

2.0 OBLIGATIONS DU CLIENT

2.1 Il incombe au CLIENT de vérifier que ce produit répond à ses attentes et à ses exigences.

2.2 Nous conseillons au CLIENT de créer une copie de sauvegarde de tous les logiciels fournis avec ce produit.

2.3 Il incombe au CLIENT d'installer et de configurer correctement ce produit et de s'assurer que son installation, sa

configuration et son fonctionnement sont adaptés et compatibles avec son environnement d'exploitation.

2.4 Pour que sa de mande de garantie soit acceptée, le CLIENT doit, dans tous les cas, fournir à U.S. ROBOTICS un justificatif

d'achat daté (original du ticket de cai sse d'U.S. ROBOTICS ou d'un de ses revendeurs agréé s).

3.0 POUR OBTENI R UN SERVICE DE GARANTIE :

3.1 Le CLIENT doit contacter un centre d'assistance U.S. ROBOTICS ou un service après-vente agréé U.S. ROBOTICS pendant la

période applicable de garantie afin d'obtenir une autorisation de service de garantie.

3.2 Pour obtenir une autorisation de service de garantie, le client doit fournir le numéro de modèle du produit, le numéro de

série du produit et un justificatif d'achat daté (original du ticket de caisse d'U.S. ROBOTICS ou d'un de ses revendeurs agréés).

3.3 Pour savoir comment contacter le service d'assistance technique ou un service après-vente agréé U.S. ROBOTICS, veuillez

visiter le site Web de la société U.S. ROBOTICS à l'adresse suivante : www.usr.com

3.4 Lorsqu'il contacte le service d'assistance technique U.S. ROBOTICS, le CLIENT doit avoir les informations suivantes à

portée de main :

· Numéro de modèle du produit

· Numéro de série du produit

· Justificatif d'achat daté

· Nom et numéro de téléphone du CLIENT

· Version du système d'exploitation de l'ordinateur du CLIENT

· CD-ROM d'installation U.S. ROBOTICS.

· Guide d'installation U.S. ROBOTICS.

4.0 REMPLACEMENT SOUS GARANTIE:

4.1 Dans l'éventualité où le service technique U.S. ROBOTICS ou un service après-vente agréé U.S. ROBOTICS constaterait que

le produit ou la pièce présente un dysfonctionnement ou un problème attribuable directement à un défaut matériel ou un vice de fabrication, si le produit est dans sa période de garantie de DEUX (2) ANS et si le CLIENT joint à la pièce ou au produit retourné un exemplaire du justificatif d'achat daté (original du ticket de caisse d'U.S. ROBOTICS ou d'un de ses revendeurs agréés), U.S. ROBOTICS enverra au CLIENT une RMA (Return Material Authorisation - Autorisation de Retour de

Matériel) et des instructions de retour du produit vers le dépôt U.S. ROBOTICS autorisé.

4.2 Toute pièce ou tout produit retourné à U.S. ROBOTICS sans RMA délivrée par U.S. ROBOTICS ou par un service après-vente

agréé U.S. ROBOTICS sera renvoyé.

4.3 Le CLIENT accepte de payer les frais d'expédition nécessaires au retour du produit ou de la pièce au centre de retour agréé

U.S. ROBOTICS, d'assurer le produit ou d'assumer les risques de perte ou de dommage encourus lors de l'expédition et d'utiliser un emballage d'expédition équivalent à l'emballage d'origine.

4.4 Le transfert de responsabilité pour tout dommage ou perte à U.S. ROBOTICS ne sera effectif que lorsque la pièce ou le

produit retourné sera reçu et accepté par un centre de retour agréé U.S. ROBOTICS.

4.5 Les retours CLIENTS autorisés seront déballés, inspectés et comparés au numéro de modèle et au numéro de série du

produit pour lequel une RMA a été émise. La date et le lieu d'achat seront vérifiés sur le justificatif d'achat. U.S. ROBOTICS se réserve le droit de refuser tout service de garantie si l'inspection du composant ou du produit retourné ne correspond pas aux renseignements fournis par le CLIENT et pour lesquels la RMA a été attribuée.

4.6 Une fois le retour CLIENT déballé, inspecté et testé, U.S. ROBOTICS s'engage, à sa seule discrétion, à le réparer ou le

remplacer, au moyen de pièces ou produits neufs ou remis à neuf, dans les limites que la société juge nécessaires pour remettre ce produit ou cette pièce en état de fonctionnement.

4.7 U.S. ROBOTICS fera son maximum pour expédier au CLIENT les pièces ou produits réparés ou remplacés, aux frais d'U.S.

ROBOTICS, dans les VINGT ET UN (21) JOURS suivant la réception par U.S. ROBOTICS du retour CLIENT autorisé à un centre de retour agréé U.S. ROBOTICS.

4.8 U.S. ROBOTICS ne sera en aucun cas responsable des dommages provoqués par un retard de livraison des pièces des

produits réparés ou remplacés.

5.0 LIMITATIONS

5.1 LOGICIEL DE TIERS : il est possible que ce produit U.S. ROBOTICS comprenne un logiciel de tiers ou soit livré avec un tel

logiciel, dont l'utilisation est régie par des accords de licence utilisateur séparés fournis par des revendeurs de logiciels de tiers. La présente garantie limitée d'U.S. ROBOTICS ne couvre pas de tels logiciels. Pour la garantie applicable, veuillez vous reporter à l'accord de licence utilisateur correspondant à ces logiciels.

5.2 DOMMAGES LI ES A UN MAUVAIS USAGE, UNE NE GLIGENCE, UN NON-RESPECT, UNE MAUVAISE I NSTALLATION ET / OU

DES FACTEURS ENVIRONNEMENTAUX : dans les limites accordées par la loi en vigueur, la présente garantie limitée d'U.S. ROBOTICS ne s'applique pas aux conditions d'usure normales ; à la perte ou aux dommages de données liés à une interopérabilité avec des versions actuelles et / ou futures du système d'exploitation ou d'autres logiciels et matériels actuels et / ou futurs ; aux modifications (par des personnes n'appartenant pas à U.S. ROBOTICS ou à un service aprèsvente agréé U.S. ROBOTICS) ; aux dommages causés par une erreur de manipulation ou par le non-respect des instructions décrites dans la documentation de l'utilisateur ou dans toute documentation annexe ; aux dommages causés par des catastrophes naturelles telles que la foudre, les tempêtes, les inondations, les incendies ou les tremblements de terre ; aux produits dont le numéro de série a été volontairement falsifié ou effacé ; à une utilisation abusive, une négligence ou une mauvaise manipulation ; aux dommages causés par des accidents imprévisibles de nature électrique, physique ou de température ; aux contrefaçons ; aux pertes et dommages de produits causés par un virus informatique, un ver ou un cheval de Troie, ou une corruption dans le contenu de la mémoire ; aux échecs du produit liés à un accident, un abus ou une mauvaise utilisation (notamment une mauvaise installation ou une connexion à une tension ou à une prise inappropriée) ; aux échecs causés par des produits non fournis par U.S. ROBOTICS ; aux dommages liés aux environnements humides ou corrosifs, à une surtension, à l'expédition ou à des conditions d'utilisation inappropriées ; ou à l'utilisation du produit en dehors des frontières du pays ou du territoire destiné à son utilisation (tel qu'indiqué par le numéro de modèle du produit ou par toute étiquette d'homologation locale apposée sur le produit).

5.3 DANS LA M ESURE OU LA LOI LE PERMET, LES GARANTIES E T LES RECOURS PRE CEDEMMENT CITES SONT EXCLUSIFS ET

REMPLACENT LES AUTRES GARANTIES, TE RMES OU CONDITIONS, EXPLICITES OU IMPLICITES, DE FACTO OU DE JURE, STATUTAIRES OU AUTRES, NOTAMMENT LES GARANTIES, TE RMES OU CONDITIONS DE COMMERCIALISATION, D'ADAPTATION A UN USAGE PARTICULIER, DE QUALITE SATISFAISANTE, DE CORRESPONDANCE A LA DESCRIPTION FOURNIE E T DE NON-INFRACTION, QUI SONT TOUS EXPRESSE MENT REJETES. U.S. ROBOTICS N'ASSUME N I N'AUTORISE AUCUNE PERSON NE A ASSUMER EN SON NOM TOUTE AUTRE RESPONSAB ILITE EN RAPPORT AVEC LA VENTE, L'INSTALLATION, L'ENTRETIEN, LA GARANTIE OU L'UTILISATION DE SES PRODU ITS.

5.4 LIMITATION DE RESPONSABILITE. DANS LA MESURE OU LA LOI LE PERMET, U.S. ROBOTICS REJETTE, AU NOM DE LA

SOCIETE ET DE SES FOURNISSEURS, TOUTE RESPONSABILITE, CONTRACTUELLE OU DE DROIT CIVIL (Y COMPRIS LA NEGLIGENCE), POU R LES DOMMAGES ACCESSOI RES, INDIRECTS, PARTICULIERS OU PUNITIFS DE QUELQUE NATURE QUE CE SOIT, AINSI QUE TOUTE RESPONSABI LITE DECOULANT DE TOUT MANQUE A GAGNER, PE RTE D'ACTIVITE, PERTE D'INFORMATIONS OU DE DONNE ES OU AUTRE PERTE FINANCIE RE RESULTANT DE OU LIEE A LA VENTE, L'INSTALLATION, L'ENTRETIEN, L'UTILISATION, LES PERFORMA NCES, LA PANNE OU L'INTERRUPTION DE FONCTIONNEM ENT DE SES PRODUITS, ME ME SI U.S. ROBOTICS OU SES REVENDE URS AGREES ONT ETE IN FORMES DE L'EVENTUALITE DE TELS DOMMAGES. U.S. ROBOTICS LIMITE SA RESPONSABI LITE A LA REPARATION, AU REMPLACE MENT OU AU REMBOURSE MENT DU PRIX ACQUITTE, A SA DISCRETION. CETTE LIMITATION DE RESPONSABILITE LIEE AUX DOMMAGES RESTERA I NCHANGEE MEME SI LES SOLUTIONS PROPOSEE S DANS LA PRES ENTE S'AVERENT I NEFFICACES.

6.0 LIMITATION DE RESPONSABILITE : certains pays, états ou provinces n'autorisent pas l'exclusion ou la limitation des

garanties implicites ou la limitation de responsabilité quant aux dommages accessoires ou indirects pour certains produits fournis aux clients, ou encore la limitation de responsabilité en cas de blessure, de sorte que les limitations et exclusions énoncées ci-dessus peuvent ne pas s'appliquer au CLIENT. Lorsque, conformément à la loi, les garanties implicites ne peuvent pas être exclues dans leur intégralité, leur validité sera limitée à une durée équivalente à celle de la présente garantie limitée, soit DEUX (2) ANS. Cette garantie confère au CLIENT des droits légaux spécifiques qui peuvent varier en

fonction de la loi locale.

7.0 LOI APPLICABLE : la présente garantie limitée est régie par la législation de l'Etat de l'Illinois, Etats-Unis, à l'exception des

conflits de lois et à l'exception de la Convention des Nations Unies sur les contrats de vente internationale de marchandises.

U.S. Robotics Corporation 935 National Parkway Schaumburg, IL 60173

Etats-Unis

Installation

Packungsinhalt:

- 24-Port 10/100 Ethernet Switch - Installationsanleitung - Netzkabel

LEDS Vorgang Funktion

PWR (Netzanschluss) Leuchtet Stromzufuhr aktiv

Aus Keine Stromzufuhr

10/100 1-24

(Jede LED entspricht einem LAN-Anschluss an der Vorderansicht des Geräts.)

LINK/ACT 1-24

(Jede LED entspricht einem LAN-Anschluss an der Vorderansicht des Geräts.)

Leuchtet 100 Mbps LAN-Verbindung hergestellt

Aus 10 Mbps LAN-Verbindung hergestellt

Leuchtet LAN-Verbindung hergestellt

Blinkt Am entsprechenden LAN-Anschluss werden Daten gesendet und

empfangen

24 Port 10/100Mbps Switch

2468 10

1357

9111315

12 14 16 18

20 22

17 19 21 23

24 Port 10/100Mbps Switch

U.S. Robotics

Vord eransic ht

Vorderansicht Funktion

LAN-Anschlüsse 1 bis 24 Die LAN-Anschlüsse dienen zur Verbindung von Ethernet-Geräten und dem LAN.

Zu Beginn

Hinweis: Weitere Informationen finden Sie im Support-Bereich der U.S. Robotics-Website

unter http://www.usr.com/support

Hinweis: Ihre Modellnummer lautet 7924B. Es ist sehr wichtig, dass Sie sich Ihre

Seriennummer notieren, bevor Sie den 24-Port 10/100 Ethernet Switch installieren. Sie

finden die Seriennummer auf dem Etikett an der Unterseite des 24-Port 10/100 Ethernet Switch und auf der Packungsseite. Diese Nummer benötigen Sie, wenn Sie sich an unsere Support-Abteilung wenden.

1. Schritt: Herstellen der Verbindung zum Stromnetz

100-240VAC

2. Schritt: Anschließen Ihres 24-Port 10/100 Ethernet Switch an Ihr Ethernet-bereites Gerät

2468 10

1357

12 14 16 18

9111315

20 22 24

17 19 21 23

U.S. Robotics

24 Port 10/100Mbps Switch

Ethernet cable

Herzlichen Glückwunsch! Die Installation Ihres U.S.Robotics 24-Port 10/100 Ethernet

Switch ist abgeschlossen. Wenn Verbindungen zum 24-Port 10/100 Ethernet Switch hergestellt werden, leuchten die entsprechenden LED-Anzeigen auf. Wiederholen Sie diese Schritte nach Bedarf für bis zu zwanzig drei weitere Geräte.

2468 10

1357

12 14 16 18

9 111315

20 22 24

17 19 21 23

U.S. Robotics

24 Port 10/100Mbps Switch

Dies ist nur eine von vielen möglichen Konfigurationen.

Hinweis: Netzwerkinformationen finden Sie in der Bedienungsanleitung Ihres

Betriebssystems.

Sie können Ihr Produkt unter der folgenden Adresse online registrieren:

http://www.usr.com/productreg

Fehlerbehebung

Mein 24-Port 10/100 Ethernet Switch ist vorschriftsmäßig an mein Ethernet-bereites Gerät angeschlossen, aber ich kann trotzdem keine Verbindung herstellen.

Lösungsvorschlag:

Überprüfen Sie, ob Sie ein vertrauenswürdiges, zuverlässiges RJ-45 Ethernet-Kabel der Kategorie 5 verwenden. Ein altes oder nicht zuverlässiges RJ-45-Ethernet-Kabel der Kategorie 5 kann Verbindungsstörungen verursachen. Möglicherweise muss Ihr RJ-45 Ethernet-Kabel der Kategorie 5 ersetzt werden.

Lösungsvorschlag:

Überprüfen Sie die LED-Statusanzeigen an Ihrem 24-Port 10/100 Ethernet Switch. Falls die LEDs weder leuchten noch blinken, müssen Sie vermutlich Ihr RJ-45-Ethernet-Kabel der Kategorie 5 ersetzen.

Lösungsvorschlag:

Die Länge des Ethernet-Kabels zwischen Ihrem 24-Port 10/100 Ethernet Switch und Ihrer Workstation oder Ihrem Computer sollte nicht mehr als 100 m betragen. Stromquellen mit starken elektromagnetischen Feldern können Störungen verursachen.

Lösungsvorschlag:

Möglicherweise müssen die Netzwerkeinstellungen Ihres Betriebssystems neu konfiguriert werden. Lesen Sie in der Bedienungsanleitung für Ihr Betriebssystem unter dem Stichwort "Netzwerkkonfiguration" nach.

Mein 24-Port 10/100 Ethernet Switch ist vorschriftsmäßig an mein Ethernet-bereites Gerät angeschlossen, aber die Verbindungsgeschwindigkeit ist sehr langsam.

Lösungsvorschlag:

Überprüfen Sie, ob Ihr Netzwerkadapter und/oder zusätzliches Ethernet-bereites Gerät 100 Mbps unterstützt. Möglicherweise verwenden Sie ein 10 Mbps-Gerät. Um 100 Mbps zu erzielen, ersetzen Sie alle 10 Mbps-Geräte durch 100 Mbps-Geräte.

Lösungsvorschlag:

Überprüfen Sie die LED-Statusanzeigen auf Ihrem 24-Port 10/100 Ethernet Switch. Falls die LEDs nur blinken, müssen Sie vermutlich Ihr RJ-45-Ethernet-Kabel der Kategorie 5 ersetzen.

Lösungsvorschlag:

Überprüfen Sie, ob Sie ein vertrauenswürdiges, zuverlässiges RJ-45 Ethernet-Kabel der Kategorie

5 verwenden. Ein altes oder nicht zuverlässiges RJ-45-Ethernet-Kabel der Kategorie 5 kann die Verbindungsqualität beeinträchtigen. Möglicherweise muss Ihr RJ-45 Ethernet-Kabel der Kategorie 5 ersetzt werden.

Lösungsvorschlag:

Was für Kabel sollte ich benutzen?

Lösungsvorschlag:

Für den 24-Port 10/100 Ethernet Switch kann ein RJ-45-Ethernet-Kabel der Kategorie 5 verwendet werden.

Wo befindet sich der Uplink-Anschluss?

Lösungsvorschlag:

Jeder Port kann als Uplink-Anschluss benutzt werden, da alle automatisch beide Richtungen unterstützen. Das bedeutet, dass an jeden Anschluss des 24-Port 10/100 Ethernet Switch mit einem RJ-45-Ethernet-Kabel der Kategorie 5 zusätzliche Hubs, Switches oder Routers angeschlossen werden können.

Haben Sie Ihr Problem immer noch nicht gelöst?

1. Gehen Sie unter www.usr.com zum Support-Bereich der U.S. Robotics-Website. Viele der am häufigsten auftretenden Schwierigkeiten, die Benutzer erleben, werden im FAQBereich (Häufig gestellte Fragen) und auf den Webseiten zur Fehlerbehebung für Ihr Produkt

angesprochen. Die Modellnummer des 24-Port 10/100 Ethernet Switch lautet 7924B. Sie müssen sie kennen, um Informationen von der U.S. Robotics-Website zu erhalten.

2. Rufen Sie den Technischen Support von U.S. Robotics an. Technische Fragen zu U.S. Robotics-Produkten werden dort von Experten beantwortet.

Land Telefon Online Öffnungszeiten

USA und Kanada (888) 216-2850 http://www.usr.com/emailsupport 9:00 – 17:00 Uhr Ortszeit, Mo – Fr

Österreich 07 110 900 116 http://www.usr.com/emailsupport/de 9:00 – 17:00 Uhr, Mo – Fr Belgien (Niederländisch) +32 70 233 545 http://www.usr.com/emailsupport/ea 9:00 – 17:00 Uhr, Mo – Fr Belgien (Französisch) +32 70 233 546 http://www.usr.com/emailsupport/ea 9:00 – 17:00 Uhr, Mo – Fr Dänemark +45 7010 4030 http://www.usr.com/emailsupport/uk 9:00 – 17:00 Uhr, Mo – Fr Finnland +358 98 171 0015 http://www.usr.com/emailsupport/ea 9:00 – 17:00 Uhr Ortszeit, Mo – Fr Frankreich 082 507 0693 http://www.usr.com/emailsupport/fr 9:00 – 17:00 Uhr, Mo – Fr Deutschland 01805671548 http://www.usr.com/emailsupport/de 9:00 – 17:00 Uhr, Mo – Fr Ungarn 01805671548 http://www.usr.com/emailsupport/hu 9:00 – 17:00 Uhr, Mo – Fr Irland +44 870 844 4546 http://www.usr.com/emailsupport/uk 9:00 – 17:00 Uhr Orts zeit, Mo – Fr Italien 848 80 9903 http://www.usr.com/emailsupport/it 9:00 – 17:00 Uhr, Mo – Fr Luxemburg +352 342 080 8318 http://www.usr.com/emailsupport/bn 9:00 – 17:00 Uhr, Mo – Fr Nahost/Afrika +44 870 844 4546 http://www.usr.com/emailsupport/me 9:00 – 17:00 Uhr Ortszeit, Mo – Fr Niederlande 0900 20 25 857 http://www.usr.com/emailsupport/ea 9:00 – 17:00 Uhr, Mo – Fr Norwegen +47 23 50 0097 http://www.usr.com/emailsupport/ea 9:00 – 17:00 Uhr, Mo – Fr Polen http://www.usr.com/emailsupport/pl

Portugal +351 21 415 4034 http://www.usr.com/emailsupport/pt 9:00 – 17:00 Uhr Ortszeit, Mo – Fr Spanien 902 117 964 http://www.usr.com/emailsupport/es 9:00 – 17:00 Uhr, Mo – Fr Schweden +46 77 128 1020 http://www.usr.com/emailsupport/ea 9:00 – 17:00 Uhr, Mo – Fr Schweiz +0848 840 200 http://www.usr.com/emailsupport/de 9:00 – 17:00 Uhr, Mo – Fr Großbritannien 0870 844 4546 http://www.usr.com/emailsupport/uk 9:00 – 17:00 Uhr Ortszeit, Mo – Fr

Aktuelle Support-Adressen finden Sie stets auf der folgenden Website:

http://www.usr.com/support

Anerkennung durch Regulierungsbehörden

FCC-Erklärung zur Konformität

Die U.S. Robotics Corporation 935 National Parkway Schaumburg, Il 60173 USA erklärt, dass dieses Produkt die folgenden FCC-Spezifikationen erfüllt:

Dieses Gerät ist mit Teil 15 der FCC-Vorschriften konform. Der Betrieb unterliegt den beiden folgenden Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen.

2. Dieses Gerät muss alle Störungen vertragen, einschließlich Störungen, die unerwünschte Funktionen verursachen können.

Hinweis: Dieses Gerät wurde geprüft und es wurde festgestellt, dass es die Grenzwerte für ein Digitalgerät der Klasse A gemäß Teil 15 der FCC-Vorschriften einhält. Diese Grenzwerte sind für die Gewährleistung eines angemessenen Schutzes gegen Störungen beim Einsatz in einer Geschäftsumgebung gedacht. Dieses Gerät erzeugt und benutzt hochfrequente Energien und kann diese abstrahlen. Wenn es nicht in Übereinstimmung mit der Anleitung installiert und verwendet wird, kann es Funkstörungen verursachen. Der Einsatz dieses Geräts im Wohnbereich kann schädliche Störungen verursachen. Der Benutzer muss derartige Störungen auf eigene Kosten korrigieren.

Geschirmte Kabel: Die Verbindungen zwischen der Workstation und den Peripheriegeräten müssen über geschirmte Kabel hergestellt werden, damit die Einhaltung der FCC-Emissionsgrenzwerte für hochfrequente Energien gewährleistet ist. Netzwerkverbindungen können über UTP-Kabel (Unshielded Twisted Pair – Ungeschirmtes verdrilltes Kabelpaar) hergestellt werden.

Störungen von Radio und Fernsehen

Dieses Gerät erzeugt und benutzt hochfrequente Energien und kann diese abstrahlen. Wenn es nicht in Übereinstimmung mit den Anleitungen des Herstellers installiert und verwendet wird, kann es Störungen des Rundfunk- und Fernsehempfangs verursachen. Der 24-Port 10/100 Ethernet Switch, Modell 7924B, wurde geprüft, und es wurde festgestellt, dass er die Grenzwerte für ein computertechnisches Gerät der Klasse B g emäß Teil 15 der FCC-Vorschriften einhält, die für die Gewährleistung eines angemessenen Schutzes gegen schädliche Störungen bei Installation im Wohnbereich gedacht sind. Warnung an den Benutzer: Veränderungen oder Modifikationen, die nicht ausdrücklich durch die für die Konformität zuständige Stelle genehmigt sind, könnten die Berechtigung des Benutzers zum Betreiben des Geräts ungültig machen.

UL-Registrierung/CUL-Registrierung

Dieses Gerät für die Informationstechnologie verfügt über eine UL- und CUL-Registrierung für die in der Bedienungsanleitung beschriebenen Anwendungsweisen.

Industry Canada-Erklärung

Dieses digitale Gerät der Klasse A erfüllt die Anforderungen des kanadischen Standards ICE S-003.

CE-Erklärung zur Einhaltung von Richtlinien

Wir, die U.S. Robotics Corporation, 935 National Parkway, Schaumburg, Illinois, 60173-5157, USA, bestätigen auf eigene Verantwortung, dass der U.S. Robotics 24-Port 10/100 Ethernet Switch, Modell 7924B, auf den sich diese Erklärung bezieht, folgende Standards und/oder andere Vorschriften erfüllt: EN60950 EN55022 EN55024 EN61000-3-2 EN61000-3-3 Wir erklären hiermit, dass dieses Produkt alle wesentlichen Anforderungen der Richtlinie 1999/5/EG erfüllt. Das in Artikel 10(3) genannte und in Anhang II der Richtlinie 1999/5/EG beschriebene Verfahren zur Bewertung der Konformität ist befolgt worden.

Warnung: Es handelt sich hierbei um ein Produkt der Klasse A. Im Wohnbereich (zu Hause) kann es eventuell Funkstörungen verursachen. In diesem Fall muss der Benutzer unter Umständen angemessene Maßnahmen ergreifen.

Haftungsausschlusserklärung des Herstellers

Der Hersteller behält sich Änderungen an diesem Dokument vor. Es stellt keine Verpflichtung seitens des Händlers dar. Es wird keine stillschweigende oder ausdrückliche Garantie oder Behauptung über die Qualität, Genauigkeit oder Eignung dieses

Dokuments für einen bestimmten Zweck abgegeben. Der Hersteller behält sich das Recht vor, jederzeit Änderungen am Inhalt dieses Dokuments und/oder an den dazugehörigen Geräten vorzunehmen, ohne eine Person oder eine Organisation von derartigen Änderungen unterrichten zu müssen. In keinem Fall übernimmt der Hersteller die Haftung für direkte, indirekte, Begleit- oder Folgeschäden, die aus der Benutzung oder der nicht möglichen Nutzung dieses Produktes oder der Dokumentation entstehen, selbst wenn er auf die Möglichkeit solcher Schäden hingewiesen wurde.

Begrenzte Garantie der U.S. Robotics Corporation für zwei (2) Jahre

1.0 ALLGEMEINE B EDINGUNGEN:

1.1 Diese begrenzte Garantie gilt nur für den ursprünglichen Käufer und Endbenutzer (den KUNDEN) und ist nicht übertragbar.

1.2 Kein Vertreter, Händler oder Geschäftspar tner der U.S. Robotics Corporation (U.S. ROBOTICS) ist dazu berechtigt die

Bedingungen dieser begrenzten Garantie im Namen von U.S. ROBOTICS zu modifizieren.

1.3 Jegliche Produkte, die nicht fabrikneu von U.S. ROBOTICS oder einem seiner Vertragshändler erworben wurden, sind

ausdrücklich von dies er begrenzten Garantie ausgeschlossen.

1.4 Diese begrenzte Garantie ist nur in dem Land oder Gebiet gültig, in dem das Produkt zur Benutzung vorgesehen ist (wie

durch die Modellnummer d es Produktes und am Produkt angebrachte Aufkleber für örtliche Telekommunikationssysteme angezeigt).

1.5 U.S. ROBOTICS garantiert dem KUN DEN, dass dieses Produkt bei normaler Verwendung für ZWE I (2) JAHRE ab dem Datum

des Kaufs bei U.S. ROBOTICS oder einem autorisierten Händler keine Verarbeitungs- und Materialmängel aufweist.

1.6 Die Verpflichtung von U.S. ROBOTICS unter dieser ausdrücklichen Garantie beschränkt sich nach alleinigem Ermessen von

U.S. ROBOTICS darauf, das defekte Produkt oder Teil mit neuen oder überholten Ersatzteilen zu reparieren; oder das defekte Produkt oder Teil durch ein gleiches oder gleichwertiges, neues oder überholtes Produkt oder Teil zu ersetzen; oder U.S. ROBOTICS kann, falls keine der vorstehenden Möglichkeiten mit angemessenen Bemühungen durchführbar ist, dem KUNDEN nach alleinigem Ermessen den Kaufpreis erstatten, dessen Höhe die aktuelle Preisempfehlung von U.S. ROBOTICS für das Produkt unter Abzug anwendbarer Gebühren nicht überschreitet. Alle ersetzten Produkte oder Teile gehen in den Besitz von U.S. ROBOTICS über.

1.7 U.S. ROBOTICS gewährt für jedes ersetzte Produkt oder Teil eine Garantie von NEUNZIG (90) TAGEN ab dem Versanddatum

des Produktes oder Teils an den KUNDEN.

1.8 U.S. ROBOTICS gibt keine Zusicherung oder Erklärung dafür ab, dass dieses Produkt die Anforderungen des KUNDEN

erfüllt oder in Kombination mit jeglichen Hardware- oder Softwareprodukten von Drittanbietern funktioniert.

1.9 U.S. ROBOTICS gibt keine Zusicherung oder Erklärung dafür ab, dass der Betrieb des mit diesem Produkt gelieferten

Softwareproduktes ununterbrochen oder störungsfrei abläuft oder dass jegliche Defekte von Softwareprodukten behoben werden.

1.10 U.S. ROBOTICS übernimmt keine Verantwortung für jegliche Software oder andere Daten oder Informationen des KUNDEN,

die in diesem Produkt enthalten oder darin gespeichert sind.

2.0 VERPF LICHTUNGEN DES KUN DEN

2.1 Der KUNDE tr ägt die alleinige Verantwortung dafür, dass dieses Produkt die Spezifikationen und Anfo rderungen des

KUNDEN erfüllt.

2.2 Dem KUNDEN wird insbesondere angeraten, eine Sicherungskopie sämtlicher mit diesem Produkt gelieferter Software zu

erstellen.

2.3 Der KUNDE trägt die alleinige Verantwortung für die korrekte Installation und Konfiguration dieses Produktes sowie für die

vorschriftsmäßige Installation, Konfiguration, den Betrieb und die Kompatibilität mit dem Betriebssystem, unter dem das Produkt betrieben werden soll.

2.4 Der KUNDE muss U.S. ROBOTICS einen datierten Kaufbeleg (eine Kopie der Original-Kaufquittung von U.S. ROBOTICS oder

einem seiner Vertragshändler) vorlegen, um einen Garantieanspruch geltend zu machen.

3.0 WAS IM GARANTI EFALL ZU TUN IST:

3.1 Der KUNDE muss sich zur Wahrnehmung seines Garantieanspruchs innerhalb der gültigen Garantiezeit mit dem

Technischen Support von U.S. ROBOTICS oder einem offiziellen Vertrags-Servicecenter von U.S. ROBOTICS in Verbindung setzen.

3.2 Der KU NDE muss die Modellnummer und die Seriennummer des Produktes sowie einen datier ten Kaufbeleg (eine Kopie

der Original-Kaufquittung von U.S. ROBOTICS oder einem seiner Vertragshändler) vorlegen, um einen Garantieanspruch geltend zu machen.

3.3 Informationen dazu, wie Sie Kontakt zum Technischen Support von U.S. ROBOTICS oder einem offiziellen Vertrags-

Servicecenter von U.S. ROBOTICS aufnehmen, finden Sie auf der Firmen-Website von U.S ROBOTICS unter: www.usr.com

3.4 Der KUNDE sollte bei der Kontaktaufnahme mit dem Technischen Support von U.S. ROBOTICS die folgenden

Informationen/Artikel bereithalten:

· Modellnummer des Produktes

· Seriennummer des Produktes

· Datierter Kaufbeleg

· Name und Telefonnummer des KUNDEN

· Version des Betriebssystems des KUNDE N

· U.S. ROBOTICS Installations-CD-ROM

· U.S. ROBOTICS Installationsanleitung

4.0 ERSATZ IM RAHMEN DER GARANTIE:

4.1 Falls der Technische Support von U.S. ROBOTICS oder ein offizielles Vertrags-Servicecenter von U.S. ROBOTICS feststellt,

dass die Fehlfunktion oder das Versagen eines Produktes oder Teils direkt auf Material- und/oder Verarbeitungsfehler zurückzuführen ist; und dieser Fehler innerhalb des Garantiezeitraums von ZWEI (2) JAHREN auftritt; und der KUNDE dem Produkt oder Teil eine Kopie des datierten Kaufbelegs (der Original-Kaufquittung von U.S. ROBOTICS oder einem seiner Vertragshändler) beilegt, erhält der KUNDE von U.S. ROBOTICS eine Materialrückgabenummer (RMA) und Anweisungen zur Rückgabe des Produktes oder Teils an die offizielle Rücksendeadresse von U.S. ROBOTICS.

+ 67 hidden pages

Us robotics USR997924B Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
