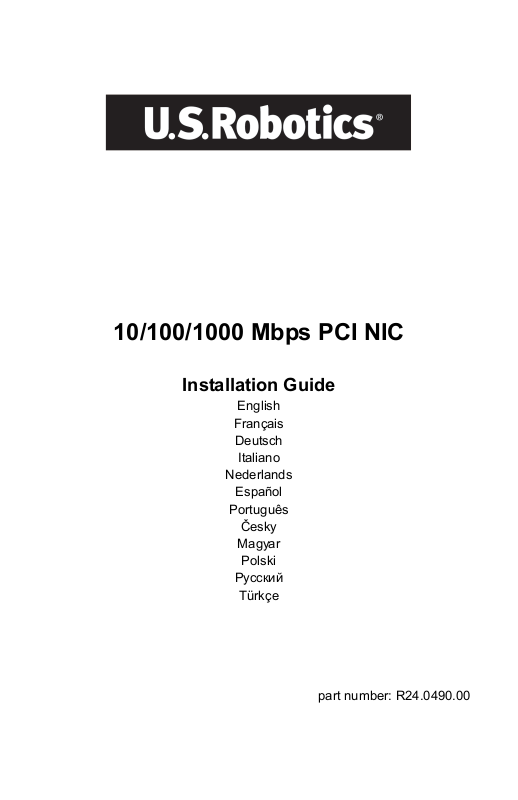

Us robotics USR997902 Installation Guide

10/100/1000 Mbps PCI NIC

Installation Guide

English

Français

Deutsch

Italiano

Nederlands

Español

Português

Česky

Magyar

Polski

Русский

Türkçe

part number: R24.0490.00

10/100/1000 Mbps Ethernet 32-Bit PCI NIC (English) ...........1

10/100/1000 Mbps Ethernet 32-Bit PCI NIC (Français) ..........9

10/100/1000 MBit/s Netzwerkkarte Fast Ethernet (Deutsch)...17

Scheda di rete Fast Ethernet a 10/100/1000 Mbps (Italiano)....25

10/100/1000 Mbps Ethernet 32-Bit PCI NIC (Dutch)..............33

10/100/1000 Mbps Ethernet 32-Bit PCI NIC (Español)...........41

10/100/1000 Mbps Ethernet 32-Bit PCI NIC (Português)........49

10/100/1000 Mbps Ethernet 32-Bit PCI NIC (Česky)..............57

10/100/1000 Mbps Ethernet 32-Bit PCI NIC (Magyar) ...........67

10/100/1000 Mbps Ethernet 32-Bit PCI NIC (Polski)..............77

10/100/1000 Mbps Ethernet 32-Bit PCI NIC (Русский)..........87

10/100/1000 Mbps Ethernet 32-Bit PCI NIC (Türkçe) ............95

10/100/1000 Mbps PCI NIC

Before you begin

Before you begin, we recommend you uninstall any other Network Interface Cards (NICs) you
have in your system. Refer to your old NIC’s documentation for removal instructions.

Write the serial number of the U.S. Robotics 10/100/1000 Mbps PCI NIC in the space below. The
serial number is located on the NIC and on the NIC’s box.

NOTE: It is very important that you have your serial number written down for future reference. If
you ever need to call our Technical Support department, you will need this number to receive
assistance.

NOTE: Touch an unpainted metal area of your computer’s case to ground yourself. This will protect
your equipment from electrostatic discharge.

Installation Procedure
Step 1:

(All Users)

Make sure that your computer is shut down.
Turn off your computer and all peripheral
devices. Unplug your computer. Remove the
cover from your computer. Unscrew and
remove the expansion slot cover from an
available PCI slot. Insert the U. S. Robotics
10/100/1000 Mbps PCI NIC completely into
the PCI slot. Secure the NIC with the slot
screw. After you have secured the NIC,
replace the cover and turn your computer on.

1

Step 2:

(Refer to the specific instructions for your Operating System)

Windows98FE Users:

The CD-ROM includes the drivers for your operating system. On the CD-ROM you can locate the
folder containing the driver that applies to your operating system.

Windows 98SE Users:

When Windows detects the new hardware, click Next. Select Search for the best driver for your
device and click Next.

Insert the Installation CD into your CD-ROM drive. Select Specify a location, type D:\, and click
Next. If your CD-ROM drive uses a different letter, type that letter in place of “D”. When Windows

locates the driver, click Next.

After the driver installation is complete, remove the Installation CD from your CD-ROM drive, click
Finish, and then click Ye s to restart your computer. When the computer restarts, the installation
procedure will be complete.

Windows 2000 Users:

When the Found New Hardware Wizard detects the U. S. Robotics 10/100/1000 Mbps PCI NIC,
click Next. Select Search for a suitable driver for my device and click Next.

Insert the Installation CD into your CD-ROM drive. Select only CD-ROM Drive and click Next.
When the correct drivers are found, click Next.*

After the driver installation is complete, remove the Installation CD from your CD-ROM drive, click
Finish. You may then be prompted to restart your computer. If you are, click Yes and your com-
puter will restart to complete the installation procedure.

Windows Me Users:

When Windows detects the new hardware, select Specify the location of the driver and click
Next.

Insert the Installation CD into your CD-ROM drive. Select Removable Media and click Next. Fol­low the on-screen instructions. When the correct driver is located, click Next.*

After the driver installation is complete, remove the Installation CD from your CD-ROM drive, click
Finish, and then click Ye s to restart your computer. When the computer restarts, the installation
procedure will be complete.

2

Windows NT Users:

Click Windows Start, Settings, and then Control Panel. Double-click Network and click the Adapt­ers tab. Click Add and then click Have Disk.

Insert the Installation CD into your CD-ROM drive. Type D:\WINNT4 and click OK. If your CD-ROM
drive uses a different letter, type that letter in place of “D”. Select the USR 10/100/1000 PCI NIC
and click OK. Follow the on-screen instructions.

When you return to the Network window, click Close. Remove the Installation CD from your CD­ROM drive. You will then be prompted for the TCP/IP properties. Select the USR 10/100/1000 PCI
NIC from the adapter pulldown menu.

Assuming you are connected to a network, if you know your IP settings, select Use the following
IP address and enter the information in the appropriate fields. If you do not know your IP set­tings, select Obtain an IP address from a DHCP server and click OK.

Follow the on-screen instructions and then click Yes to restart your computer.

Windows XP Users:

When the Found New Hardware Wizard detects the U. S. Robotics 10/100/1000 Mbps PCI NIC,
select Install from a list or specific location and click Next. Select Search for the best driver in
these locations and then select Search Removeable Media. Click Next. Insert the Installation CD
into your CD-ROM drive.

After the driver installation is complete, click Finish to complete the installation procedure

Linux Users:

The CD-ROM includes the drivers for your operating system. On the CD-ROM you can locate the
folder containing the driver that applies to your operating system.

*You may receive a “Digital Signature Not Found” or “Hardware Installation” screen. Click Yes or Continue Any-
ways. U.S. Robotics has thoroughly tested this driver in conjunction with the supported hardware and has veri­fied compatibility with Windows 2000, Me, and XP. Because U.S. Robotics wants its customers to take full
advantage of the network card’s functionality, it has made the drivers available.

3

Troubleshooting

Check the following troubleshooting items before contacting the U.S. Robotics Technical Support
department.

I am experiencing compatibility problems between my computer and the U. S. Robot­ics 10/100/1000 Mbps PCI NIC.

Check with your computer’s documentation to make sure that your computer’s BIOS supports the
following:

• The PCI Local Bus Specification v2.2.

• An enabled bus-master slot and not a slave PCI slot.

• Make sure the PCI slot is configured to support INTA.

• The slot is configured for level-triggered interrupts instead of edge-triggered interrupts.
Note: Consult your computer’s documentation, contact the dealer who sold you your computer,

or contact your computer’s manufacturer for instructions on making changes to your BIOS set­tings.

My computer is not recognizing my U. S. Robotics 10/100/1000 Mbps PCI NIC.

If your computer cannot find the U.S. Robotics 10/100/1000 Mbps PCI NIC or the network driver
does not install correctly, check the following:

Possible Solution:

Make sure the adapter is securely seated in the PCI slot. Check for any hardware problems, such
as physical damage to the card’s edge connector. Try the card in another PCI slot. If this fails, test
another U.S. Robotics 10/100/1000 Mbps PCI NIC that is known to operate correctly.

Possible Solution:

Check to see if there is a resource conflict in the PCI configuration. If there are other network
adapters in the computer, they may be causing conflict. Remove all other adapters from the com­puter and test the U.S. Robotics 10/100/1000 Mbps PCI NIC separately.

Possible Solution:

Check for a defective computer or PCI bus by trying the adapter in another computer that is
known to operate correctly.

I am unable to access the network or the Internet.

There may be a network or Internet connection problem if the LED on the card’s bracket does not
illuminate or if you cannot access any network or Internet resources from the computer. Check
the following items:

Possible Solution:

Make sure you are using Category 5 cable for 1000 Mbps connections, and that the length of any
cable does not exceed 100 m (328 ft). Inspect all network cables and connections. Make sure the
network cable is securely attached to the card’s connector.

4

Possible Solution:

Make sure the correct network card driver is installed for your operating system. If necessary, try
reinstalling the driver.

Possible Solution:

If the network card’s speed or duplex mode has been configured manually, make sure it matches
that of the attached network device port. It is recommended to set the card to auto-negotiation
when installing the network driver.

Possible Solution:

The port on the network device that the card is attached to may be defective. Try using another
port on the device.

Possible Solution:

If you cannot access a Windows or NetWare service on the network, check that you have enabled
and configured the service correctly. If you cannot connect to a particular server, be sure that you
have access rights and a valid ID and password.

Possible Solution:

If you cannot access the Internet, check your network settings and verify that TCP/IP is installed
and properly configured.

Support Resources

World Wide Web
Contains useful product information, documents, and manuals. Log on to :

http://www.usr.com/support

Are you still having problems?

1.) Call the dealer who sold you this product
The dealer may be able to troubleshoot the problem over the phone or may request that you

bring the U. S. Robotics 10/100/1000 Mbps PCI NIC back to the store for service.

2.) Call the U.S. Robotics Tec hnical s upport depa rtment
Technical questions about U.S. Robotics network cards can also be answered by technical sup-

port specialists. Refer to the table for the appropriate support number in your area.

Country Voice Online Support Hours

United States [phone] http://www.usr.com/emailsupport 9:00 A.M. - 5:00 P.M., M-F CST
Canada [phone] http://www.u sr.com/emailsupport 9:00 A.M. - 5:00 P.M., M-F CST
Austria 07 110 900 116 [e-mail] 8:00A.M.–6:00P.M.,M-F
Belgium (Flemish) [phone] [e-mail] 9:00A.M.–6:00P.M.,M-F
Belgium (French) [phone] [e-mail] m 9:00A.M.–6:00P.M.,M-F
Denmark [phone] [e-mail] 9:00A.M.–5:00P.M.,M-F
Finland [phone] [e-mail] 10:00A.M.–6:00P.M.,M-F
France 082 507 0693 [e-mail] 9:00A.M.–6:00P.M.,M-F
Germany/Hungary 01805671548 [e-mail] 8:00A.M.–6:00P.M.,M-F
Ireland [phone] [e-mail] 9:00A.M.–6:00P.M.,M-F
Israel [phone] [e-mail] 9:00A.M.–5:30pm,M-F
Italy 848 80 9903 [e-mail] 9:00A.M.–6:00P.M.,M-F
Luxembourg [phone] [e-mail] 9:00A.M.–6:00P.M.,M-F
Middle East/Africa [phone] [e-mail] 9:00A.M.–6:00P.M.,M-F
Netherlands 0900 20 25 857 [e-mail] 9:00A.M.–6:0 0P.M.,M-F

5

Norway [phone] [e-mail] 9:00A.M.–5:00P.M.,M-F
Poland [e-mail] 8:00A.M.–6:00P.M.,M-F
Portugal [phone] [e-mail] 9:00A.M.–5:00P.M.,M-F
Spain 902 117 964 [e-mail] 9:00A.M.–5:00P.M.,M-F
Sweden [phone] [e-mail] 8:00A.M.–5:00P.M.,M-F
Switzerland +0848 840 200 [e-mail] 8:00A.M.–6:00P.M.,M-F
UK 0870 844 4546 [e-mail] 9:00A.M.–5:30P.M.,M-F

For current support contact information, go to the following web site:

http://www.usr.com/

Regulatory Approvals

U.S. Robotics Corporation

935 National Parkway
Schaumburg, IL 60173

declares that this product conforms to the FCC’s specifications:
Part 15, Class B:
Operation is subject to the following conditions:

1.) this device may not cause harmful electromagnetic interference, and

2.) this device must accept any interference received including interference that may cause undesired operations.
This equipment uses the following USOC jacks: RJ-45
Caution to the User:
The user is cautioned that any changes or modifications not expressly approved by the party responsible for compliance could
void the user’s author ity to operate the equipment.
Radio and Television Interference:

This equipment generates, uses, and can radiate radio frequency energy. If this equipement is not installed and used in accor­dance with the manufacturer’s instructions, it may cause interference to radio and television communications. The network card
has been tested and found to com ply with the limits for a Class B computing device in accordance with the specifications in Part 15
of FCC rules, which are designed to provide reasonable protection against such interference in a residential installation.

U.S.A.

UL Listing/CUL Listing

This information technology equipment is UL-Listed and CUL-Listed for use with UL-Listed personal computers that have installa­tion instructions detailing user installation of card accessories.

CE Declaration of Conformity

We, U.S. Robotics Corporation of 935 National Parkway, Schaumburg, Illinois, 60173-5157, USA, declare under our sole responsi­bility that the U.S. Robotics 10/100/1000 Mbps PCI NIC to which this declaration relates is in conformity with the following stan­dards and/or other normative documents:
EN60950
EN55022
EN55024
We hereby declare that this product is in compliance to all the essential requirements of Directive 1999/5/EC. The conformity
assessment procedure referred to in Article 10(3) and detailed in Annex II of Directive 1999/5/EC has been followed.
For Canadian Network Card Users
Industry Canada (IC)
This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus set out in the interfer­ence-causing equipment standard entitled Digital Apparatus, ICES-003 of Industry Canada. The address of the warranty service
center follows below:
«AVIS : Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de classe B
prescrites dans la norme sur le matériel brouilleur :
“Appareils Numériques”, NMB-003 édictée par l’Industrie Canada.
Centre de guarantie et de service après-vente:

U.S. Robotics

Unit-100, 13751 Mayfield Pl.

Richmond, B.C. Canada V6V 2G9

U.S. Robotics Corporation Two (2) Year Limited Warranty

1.0 GEN ERAL TERMS:

1.1 This Limited Warranty is extended only to the original end-user purchaser (CUSTOMER) and is not transferable.

1.2 No agent, reseller, or business partner of U.S. Robotics Corporation (U.S. ROBOTICS) is authorised to modify the terms of

6

this Limited Warranty on behalf of U.S. ROBOTICS.

1.3 This Limited Warranty expressly excludes any product that has not been purchased as new from U.S. ROBOTICS or its
authorised reseller.

1.4 This Limited Warranty is only applicable in the country or territory where the product is intended for use (As indicated by
the Product Model Number and any local telecommunication approval stickers affixed to the product).

1.5 U.S. ROBOTICS warrants to the CUSTOMER that this product will be free from defects in workmanship and materials, under
normal use and service, for TWO (2) YEA RS from the date of purchase from U.S. ROBOTICS or from its authorised reseller.

1.6 U.S. ROBOTICS sole obligation under this warranty shall be, at U.S. ROBOTICS sole discretion, to repair the defective prod­uct or part with new or reconditioned parts; or to exchange the defective product or part with a new or reconditioned prod­uct or part that is the same or similar; or if neither of the two foregoing options is reasonably available, U.S. ROBOTICS
may, at its sole discretion, provide a refund to the CUSTOMER not to exceed the latest published U.S. ROBOTICS recom­mended retail purchase price of the product, less any applicable service fees. All products or parts that are exchanged for
replacement will become the property of U.S. ROBOTICS.

1.7 U.S. ROBOTICS warrants any replacement product or part for NINETY (90) DAYS from the date the product or part is
shipped to Customer.

1.8 U.S. ROBOTICS makes no warranty or representation that this product will meet CUSTOMER requirements or work in com­bination with any hardware or software products provided by third parties.

1.9 U.S. ROBOTICS makes no warranty or representation that the operation of the software products provided with this prod­uct will be uninterrupted or error free, or that all defects in software products will be corrected.

1.10 U.S. ROBOTICS shall not be responsible for any software or other CUSTOMER data or information contained in or stored on
this product.

2.0 CUSTOMER OB LIGATIONS

2.1 CUSTOMER assumes full responsibility that this product meets CUSTOMER specifications and requirements.

2.2 CU STOMER is specifically advised to make a backup copy of all software provided with this product.

2.3 CUSTOMER assumes full responsibility to properly install and configure this product and to ensure proper installation, con­figuration, operation and compatibility with the operating environment in which this product is to function.

2.4 CUSTOMER must furnish U.S. ROBOTICS a dated Pro of of Purchase (copy of original purchase receipt from U.S. ROBOTICS
or its authorised reseller) for any warranty claims to be authorised.

3.0 OBTAINING WARRANTY SERVICE:

3.1 CUSTOMER must contact U.S. ROBOTICS Technical Support or an authorised U.S. ROBOTICS Service Centre within the
applicable warranty period to obtain warranty service authorisation.

3.2 Customer must provide Product Model Number, Product Serial Number and dated Proof of Purchase (copy of original pur­chase receipt from U.S. ROBOTICS or its authorised reseller) to obtain warranty service authorisation.

3.3 For information on how to contact U.S. ROBOTICS Technical Support or an authorised U.S. ROBOTICS Service Centre,
please see the U.S ROBOTICS corporate Web site at: www.usr.com

3.4 CU STOMER should have the following information / items readily available when contacting U.S. ROBOTICS Technical Sup­port:

· Product Model Number

· Product Serial Number

· Dated Proof of Purchase

· CUSTOMER contact name & telephone number

· CUSTOMER Computer Operating System version

· U.S. ROBOTICS Installation CD-ROM

· U.S. ROBOTICS Installation Guide

4.0 WARRANTY REPLACEMENT:

4.1 In the event U.S. ROBOTICS Technical Support or its authorised U.S. ROBOTICS Service Centre determines the product or
part has a malfunction or failure attributable directly to faulty workmanship and/or materials; and the product is within the
TWO (2) YEAR warranty term; and the CUSTOMER will include a copy of the dated Proof of Purchase (original purchase
receipt from U.S. ROBOTICS or its authorised reseller) with the product or part with the returned product or part, then U.S.
ROBOTICS will issue CUSTOMER a Return Material Authorisation (RMA) and instructions for the return of the pr oduct to the
authorised U.S. ROBOTICS Drop Zone.

4.2 Any product or part returned to U.S. ROBOTICS without an RM A issued by U.S. ROBOTICS or its authorised U.S. ROBOTICS
Service Centre will be returned.

4.3 CU STOMER agrees to pay shipping charges to return the product or part to the authorised U.S. ROBOTICS Return Centre; to
insure the product or assume the risk of loss or damage which may occur in transit; and to use a shipping container equiv­alent to the original packaging.

4.4 Responsibility for loss or damage does not transfer to U.S. ROBOTICS until the returned product or part is received as an
authorised return at an authorised U.S. ROBOTICS Return Centre.

4.5 Authorised CUSTOMER returns will be unpacked, visually inspected, and matched to the Product Model Number and Prod­uct Serial Number for which the RMA was authorised. The enclosed Proof of Purchase will be inspected for date of pur­chase and place of purchase. U.S. ROBOTICS may deny warranty service if visual inspection of the returned product or part
does not match the CUSTOMER supplied information for which the RMA was issued.

4.6 Once a CUSTOMER return has been unpacked, visually inspected, and tested U.S. ROBOTICS will, at its sole discretion,
repair or replace, using new or reconditioned product or parts, to whatever extent it deems necessary to restore the prod-

7

uct or part to operating condition.

4.7 U.S. ROBOTICS will make reasonable effort to ship repaired or replaced product or part to CUSTOMER, at U.S. ROBOTICS
expense, not later than TWENTY ONE (21) DAYS after U.S. ROBOTICS receives the authorised CUSTOMER return at an
authorised U.S. ROBOTICS Return Centre.

4.8 U.S. ROBOTICS shall not be liable for any damages caused by delay in delivering or furnishing repaired or replaced product
or part.

5.0 LIMITATIONS

5.1 THI RD-PARTY SOFTWARE: This U.S. ROBOTICS product may include or be bundled with third-party software, the use of
which is governed by separate end-user license agreements provided by third-party software vendors. This U.S. ROBOTICS
Limited Warranty does not apply to such third-party software. For the applicable warranty refer to the end-user license
agreement governing the use of such software.

5.2 DAMAGE DUE TO MISUSE, NEGLECT, NON-COMPLIANCE, IMPROPER INSTALLATION, AND/OR ENVIRONME NTAL FACTORS:
To the extent permitted by applicable law, this U.S. ROBOTICS Limited Warranty does not apply to normal wear and tear;
damage or loss of data due to interoperability with current and/or future versions of operating system or other current
and/or future software and hardware; alterations (by persons other than U.S. ROBOTICS or authorised U.S. ROBOTICS Ser­vice Centres); damage ca used by operator error or non-compliance with instructions as set out in the user documentation
or other accompanying documentation; damage caused by acts of nature such as lightning, storms, floods, fires, and
earthquakes, etc. Products evidencing the product serial number has been tampered with or removed; misuse, neglect,
and improper handling; damage caused by undue physical, temperature, or electrical stress; counterfeit products; damage
or loss of data caused by a computer virus, worm, Trojan horse, or memory content corruption; failures of the product
which result from accident, abuse, misuse (including but not limited to improper installation, connection to incorrect volt­ages, and power points); failures caused by products not supplied by U.S. ROBOTICS; damage cause by moisture, corro­sive environments, high volta ge surges, shipping, abnormal working conditions; or the use of the pr oduct outside the
borders of the country or territory intended for use (As indicated by the Product Model Number and any local telecommuni­cation approval stickers affixed to the product).

5.3 TO THE FULL EXTENT ALLOWED BY LAW, THE FOREGOI NG WARRANTIES AND REMEDIES ARE EXCLUSIVE AND ARE IN LIEU
OF ALL OTHER WARRANTIES, T ERMS, OR CONDITIONS, EXPRESS OR I MPLIED, EITHER IN FACT OR BY OPERATION OF LAW,
STATUTORY OR OTHERWISE, INCLUDING WARRANTI ES, TERMS, OR CONDITIONS OF MERCHANTABILITY, FITNESS FOR A
PARTICULAR PURPOSE, SATISFACTORY QUALITY, CORRESPONDENCE WITH DESCRIPTION, AND NON-INFR INGEMENT, ALL
OF WHICH ARE EXPRESSLY DISCLAIMED. U.S. ROBOTICS NEITHER ASSUM ES NOR AUTHORISES ANY OTHER PERSON TO
ASSUME FOR IT ANY OTHER LIABILITY IN CONN ECTION WITH THE SALE, INSTALLATION, MAINTENANCE, WARRANTY, OR
USE OF ITS PRODUCTS.

5.4 LIM ITATION OF LIABILITY. TO THE FULL EXTENT ALLOWED BY LAW, U.S. ROBOTICS ALSO EXCLUDES FOR ITSELF AND ITS
SUPPLIERS ANY LIABILITY, WHETHER BA SED IN CONTRACT OR TORT (INCLUDING NEGLIGENCE), FO R INCIDENTAL, CONSE­QUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY KIND, OR FOR LOSS OF REVENUE OR PROFITS, LOSS OF
BUSINE SS, LOSS OF INFORMATION OR DATA, OR OTHER FINANCIAL LOSS ARISI NG OUT OF OR IN CONNECTION WITH THE
SALE, INSTALLATION, MAINTENANCE, USE, PERFO RMANCE, FAILURE, OR INTERRUPTION OF ITS PRODUCTS, EVEN I F U.S.
ROBOTICS OR ITS AUTHORISED RESELLER HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES, AND LIMITS ITS
LIABILITY TO REPAIR, REPLACEMENT, OR REFUND OF THE PURCHASE PRICE PAID, AT U.S. ROBOTICS OPTION. THIS DIS­CLAIMER OF LIABI LITY FOR DAMAGES WILL NOT BE AFFECTE D IF ANY REMEDY PROVIDED HEREI N SHALL FAIL OF ITS
ESSENTIAL PURPOSE.

6.0 DISCLAIMER: Some countries, states, territories or provinces do not allow the exclusion or limitation of implied warranties
or the limitation of incidental or consequential damages for certain products supplied to consumers, or the limitation of lia­bility for personal injury, so the above limitations and exclusions may be limited in their application to CUSTOMER. When
the implied warranties are not allowed by law to be excluded in their entirety, they will be limited to the TWO (2) YEAR dura­tion of this written warranty. This warranty gives CUSTOMER specific legal rights, which may vary depending on local law.

7.0 GOVERNING LAW: This Limited Warranty shall be governed by the laws of the State of Illinois, U.S.A. excluding its conflicts
of laws principles and excluding the United Nations Convention on Contracts for the International Sale of Goods.

U.S. Robotics Corporation
935 National Parkway
Schaumburg, IL 60173

U.S.A

8

Carte d'interface réseau PCI 10/100/1 000 Mbits/s

Avant de commencer

Avant de commencer, nous vous conseillons de désinstaller les autres cartes d'interface réseau
présentes sur votre système. Reportez-vous à leur documentation respective pour savoir
comment procéder.

Inscrivez le numéro de série de votre carte d'interface réseau U.S. Robotics 10/100/1 000 Mbits/s
ci-dessous. Ce numéro se trouve sur la carte elle-même ainsi que sur la boîte.

REMARQUE : nous vous recommandons fortement de noter votre numéro de série afin de pouvoir
vous y référer par la suite. Vous en aurez besoin si vous devez appeler notre service d'assistance
technique.

REMARQUE : touchez une zone métallique sans peinture du boîtier de votre ordinateur afin de
vous décharger de toute électricité statique. Vous protégerez ainsi votre équipement des
décharges électrostatiques.

Procédure d'installation
Etape 1 :

(A l'attention de tous les utilisateurs)

Assurez-vous que votre ordinateur est
éteint. Mettez votre ordinateur ainsi que
tous les périphériques hors tension, puis
débranchez votre ordinateur. Retirez le
boîtier de votre ordinateur. Dévissez le cache
d'un emplacement PCI disponible et retirez­le. Insérez complètement la carte d'interface
réseau U.S. Robotics 10/100/1 000 Mbits/s
dans l'emplacement PCI. Fixez la carte
réseau à l'aide de la vis de la fente adéquate.
Une fois la carte d'interface réseau en place,
remettez le cache et allumez votre PC.

9

Etape 2 :

(Se rapporte aux instructions spécifiques de votre système d'exploitation)

Utilisateurs de Windows 98FE :

Le CD-ROM contient les pilotes correspondant à votre système d'exploitation. Recherchez sur le
CD-ROM le dossier contenant les pilotes adaptés à votre système.

Utilisateurs de Windows 98SE :

Une fois que Windows a détecté le nouveau matériel, cliquez sur Suivant. Sélectionnez
Rechercher le meilleur pilote pour votre périphérique et cliquez sur Suivant.

Insérez le CD d'installation dans votre lecteur de CD-ROM. Sélectionnez Définir un emplacement,
tapez D:\, puis cliquez sur Suivant. Si la lettre correspondant à votre lecteur CD-ROM n'est pas
« D », tapez la lettre appropriée. Une fois que Windows a détecté le pilote, cliquez sur Suivant.

Lorsque l'installation du pilote est terminée, retirez le CD d'installation de votre lecteur CD-ROM,
cliquez sur Te rm i ne r, puis sur Oui pour redémarrer votre ordinateur. La procédure d'installation
est terminée.

Utilisateurs de Windows 2000 :

Une fois que l'Assistant Nouveau matériel détecté a détecté la carte d'interface réseau
U.S. Robotics 10/100/1 000 Mbits/s, cliquez sur Suivant. Sélectionnez Rechercher un
pilote approprié pour mon périphérique et cliquez sur Suivant.

Insérez le CD d'installation dans votre lecteur CD-ROM. Sélectionnez uniquement le lecteur CD-

ROM et cliquez sur Suivant. Une fois que les pilotes correspondants ont été trouvés, cliquez sur
Suivant.*

Lorsque l'installation du pilote est terminée, retirez le CD d'installation de votre lecteur CD-ROM,
puis cliquez sur Te rm i ne r . Il vous faudra peut-être redémarrer votre ordinateur. Dans ce cas,
cliquez sur Oui pour achever la procédure d'installation.

Utilisateurs de Windows Me :

Dès que Windows détecte le nouveau matériel, sélectionnez Spécifier l'emplacement du pilote
et cliquez sur Suivant.

Insérez le CD d'installation dans votre lecteur CD-ROM. Sélectionnez Support amovible et cliquez
sur Suivant. Suivez les instructions à l'écran. Une fois que le pilote est détecté, cliquez sur
Suivant.*

Lorsque l'installation du pilote est terminée, retirez le CD d'installation de votre lecteur CD-ROM,
cliquez sur Te rm i ne r, puis sur Oui pour redémarrer votre ordinateur. La procédure d'installation
est terminée.

10

Utilisateurs de Windows NT :

Cliquez sur Démarrer, Paramètres puis Panneau de configuration. Double-cliquez sur Réseau et
cliquez sur l'onglet Carte. Cliquez sur Ajouter et cliquez sur Disque fourni.

Insérez le CD d'installation dans votre lecteur de CD-ROM. Tapez D:\WINNT4 et cliquez sur OK.
Si la lettre correspondant à votre lecteur CD-ROM n'est pas « D », tapez la lettre appropriée.
Sélectionnez la carte d'interface réseau USR 10/100/1 000 Mbits/s et cliquez sur OK. Suivez les
instructions à l'écran.

De retour dans la fenêtre Réseau, cliquez sur Ferme r. Retirez le CD d'installation de votre lecteur
CD-ROM. Il vous sera demandé ensuite de spécifier les propriétés TCP/IP. Sélectionnez la carte
d'interface réseau USR 10/100/1 000 Mbits/s dans le menu déroulant.

En supposant que vous soyez connecté à un réseau, sélectionnez Utiliser l'adresse IP suivante
et saisissez les renseignements dans les champs appropriés. Si vous ne connaissez pas vos
paramètres IP, sélectionnez Obtenir une adresse IP par un serveur DHCP et cliquez sur OK.

Suivez les instructions à l'écran et cliquez sur Oui pour redémarrer votre ordinateur.

Utilisateurs de Windows XP :

Une fois que l'Assistant Nouveau matériel détecté a détecté la carte d'interface réseau U.S.
Robotics 10/100/1 000 Mbits/s, sélectionnez Installer à partir d'une liste ou emplacement

spécifié et cliquez sur Suivant. Sélectionnez Rechercher le meilleur pilote dans ces
emplacements, puis choisissez Rechercher les médias amovibles. Cliquez sur Suivant. Insérez

le CD d'installation dans votre lecteur CD-ROM.

Lorsque l'installation du pilote est terminée, cliquez sur Te rm i ne r pour achever la procédure
d'installation.

Utilisateurs Linux :

Le CD-ROM contient les pilotes correspondant à votre système d'exploitation. Recherchez sur le
CD-ROM le dossier contenant les pilotes adaptés à votre système.

Il se peut que le message « Impossible de trouver la signature numérique » ou l'écran d'installation du matériel
s'affiche. Cliquez sur Oui ou sur Continuer. U.S. Robotics a procédé à des tests complets sur les équipements
pris en charge et s'est assuré de la compatibilité avec Windows 2000, Me et XP. Les pilotes sont disponibles
pour que les clients d'U.S. Robotics puissent tirer pleinement parti des fonctionnalités de la carte réseau.

11

Dépannage

Avant de contacter le service d'assistance technique d'U.S. Robotics, veuillez prendre
connaissance des indications suivantes.

Problèmes de compatibilité entre votre ordinateur et la carte d'interface réseau
U.S. Robotics 10/100/1 000 Mbits/s.

Consultez la documentation relative à votre ordinateur et assurez-vous que le BIOS de votre
ordinateur répond aux critères suivants :

• Norme de bus local PCI v2.2

• Emplacement PCI maître actif et non esclave.

• Assurez-vous que la fente PCI est configurée de façon à prendre en charge INTA.

• Assurez-vous que la fente est configurée pour des interruptions déclenchées par niveau et
non par front d'impulsion.

Remarque : consultez la documentation de votre ordinateur, contactez votre revendeur ou le
fabricant de votre ordinateur afin d'obtenir les instructions qui vous permettront de modifier vos
paramètres BIOS.

Votre ordinateur ne détecte pas la carte d'interface réseau U.S. Robotics 10/100/
1 000 Mbits/s.

Si votre ordinateur ne reconnaît pas la carte d'interface réseau U.S. Robotics 10/100/1 000 Mbits/
s ou que le pilote réseau ne s'installe pas correctement, essayez d'appliquer les solutions
suivantes :

Solution possible :

Assurez-vous que l'adaptateur est bien en place dans l'emplacement PCI et que votre matériel
n'est pas endommagé (en particulier le connecteur de la carte). Essayez de placer la carte dans
un autre emplacement PCI. Si l'ordinateur ne détecte toujours pas la carte, utilisez une autre
carte d'interface réseau U.S. Robotics 10/100/1 000 Mbits/s qui, à votre connaissance,
fonctionne parfaitement, et procédez au test.

Solution possible :

Assurez-vous qu'il n'y a pas de conflit de ressource au sein de la configuration PCI. Si votre
ordinateur comporte d'autres adaptateurs réseau, des conflits peuvent se produire. Retirez tous
les autres adaptateurs de votre ordinateur et testez la carte d'interface réseau U.S. Robotics
10/100/1 000 Mbits/s séparément.

Solution possible :

Assurez-vous que votre ordinateur ou que les bus PCI ne sont pas défectueux en essayant
l'adaptateur sur un autre ordinateur en parfait état de fonctionnement.

Je n'arrive ni à accéder au réseau ni à Internet.

Il existe peut-être un problème de connexion Internet ou réseau si le voyant du support de la
carte ne s'allume pas ou si vous ne pouvez accéder à aucune ressource réseau ou Internet à
partir de l'ordinateur. Appliquez les solutions suivantes :

Solution possible :

Assurez-vous que le câble utilisé est de catégorie 5 pour les connexions à 1 000 Mbits/s et que sa
longueur n'excède pas 100 m. Inspectez tous les câbles et toutes les connexions réseau. Assurez­vous que le câble réseau est bien branché au connecteur de la carte.

12

Solution possible :

Assurez-vous que vous avez installé le pilote de la carte réseau correspondant à votre système
d'exploitation. Réinstallez le pilote si nécessaire.

Solution possible :

Si le mode duplex ou la vitesse de la carte réseau doit être configurés manuellement, assurez­vous que leurs paramètres correspondent à ceux du port du périphérique réseau connecté.
Nous vous recommandons de régler la carte sur auto-négociation lorsque vous installez le pilote
réseau.

Solution possible :

Il est possible que le port du périphérique réseau auquel est connectée la carte soit défectueux.
Essayez d'utiliser un autre port.

Solution possible :

Si vous ne pouvez pas accéder aux services Windows ou NetWare sur le réseau, vérifiez que vous
avez activé et configuré correctement le service. Si vous n'arrivez pas à vous connecter à un
serveur en particulier, assurez-vous que vous disposez des droits d'accès adéquats, d'un nom
d'utilisateur et d'un mot de passe valides.

Solution possible :

Si vous n'arrivez pas à accéder à Internet, vérifiez vos paramètres réseau. Vérifiez que TCP/IP
est installé et qu'il est correctement configuré.

Assistance

World Wide Web
Vous y trouverez des informations utiles sur les produits, ainsi que de la documentation et des

manuels. Connectez-vous à : http://www.usr.com/support

Vos problèmes ne sont toujours pas résolus ?

1) Appelez le détaillant qui vous a vendu la carte réseau.

Il pourra peut-être vous dépanner par téléphone ou vous demander de rapporter la carte
d'interface réseau U.S. Robotics 10/100/1 000 Mbits/s au magasin pour la réparer.

2.) Appelez le service d'assistance technique d'U.S. Robotics.

Nos spécialistes répondront à toutes vos questions techniques sur les cartes réseau
U.S. Robotics. Reportez-vous au tableau pour connaître le numéro d'assistance de votre région.

Pays Téléphone En ligne Horaires d'ouverture

Etats-Unis [phone] http://www.usr.com/emailsupportde 9 h à 17 h, CST, du L au V
Canada [phone] http://www.usr.com/emailsupport de 9 h à 17 h, CST, du L au V
Autriche 07 110 900 116 [e-mail] de 8 h à 18 h, du L au V
Belgique (Flamand) [phone] [e-mail] de 9 h à 18 h, du L au V
Belgique (Français) [phone] [e-mail] de 9 h à 18 h, du L au V
Danemark [phone] [e-mail] de 9h à 17h, du L au V
Finlande [phone] [e-mail] de 10 h à 18 h, du L au V
France 082 507 0693 [e-mail] de 9 h à 18 h, du L au V
Allemagne/Hongrie 01805671548 [e-mail] de 8 h à 18 h, du L au V
Irlande [phone] [e-mail] de 9 h à 18 h, du L au V
Israël [phone] [e-mail] de 9 h à 17 h 30, du L au V
Italie 848 80 9903 [e-mail] de 9 h à 18 h, du L au V
Luxembourg [phone] [e-mail] de 9 h à 18 h, du L au V

13

Moyen-Orient/Afrique [phone] [e-mail] de 9 h à 18 h, du L au V
Pays-Bas 0900 20 25 857 [e-mail] de 9 h à 18 h, du L au V
Norvège [phone] [e-mail] de 9 h à 17 h, du L au V
Pologne [e-mail] de 8 h à 18 h, du L au V
Portugal [phone] [e-mail] de 9 h à 17 h, du L au V
Espagne 902 117 964 [e-mail] de 9 h à 17 h, du L au V
Suède [phone] [e-mail] de 8 h à 17 h, du L au V
Suisse +0848 840 200 [e-mail] de 8 h à 18 h, du L au V
Royaume-Uni 0870 844 4546 [e-mail] de 9 h à 17 h, du L au V

Pour obtenir les coordonnées les plus récentes de l'assistance technique, visitez le site Web
suivant : http://www.usr.com/

Approbations et homologations

U.S. Robotics Corporation

935 National Parkway
Schaumburg, IL 60173

déclare ce produit conforme aux spécifications de la FCC :
Section 15, Classe B :
Son fonctionnement est soumis aux conditions suivantes :

1.) ce produit ne peut entraîner l'émission d'interférences électromagnétiques néfastes, et

2.) ce produit est conçu pour accepter toutes les interférences reçues y compris celles qui risquent d’entraîner un fonctionnement

non souhaité.
Cet équipement fonctionne avec le type de prise USOC suivant : RJ-45
Avertissement à l’attention de l’utilisateur :
L'utilisateur est averti que toute modification non expressément approuvée par la partie responsable de la conformité risque
d'annuler le droit dont il dispose d'utiliser l'équipement.
Interférences radiophoniques et télévisuelles :

Cet équipement génère, utilise et peut produire une énergie liée à l'émission de fréquences radio. S'il n'est pas installé et utilisé
conformément aux instructions du fabricant, il peut provoquer des interférences avec les communications radiophoniques et
télévisuelles. Cette carte réseau a été testée et déclarée conforme aux limitations d'un périphérique informatique de Classe B,
conformément aux spécifications de la section 15 des normes de la FCC (Federal Communications Commission), dont l'objectif est
de fournir une protection raisonnable contre les interférences dans le cadre d'une installation résidentielle.

Homologation UL/CUL

Cet équipement informatique est homologué UL et CUL pour une utilisation avec les ordinateurs personnels homologués UL livrés
avec un guide de l'utilisateur détaillant l'installation des accessoires de type carte.

Déclaration de conformité CE

Nous, U.S. Robotics Corporation, sis au 935 National Parkway, Schaumburg, Illinois, 60173-5157, Etats-Unis, déclarons (et
assumons l'entière responsabilité de cette déclaration) que la carte d'interface réseau U.S. Robotics 10/100/1 000 Mbits/s à
laquelle se rapporte la présente déclaration est conforme aux normes et/ou autres documents normatifs suivants :
EN60950
EN55022
EN55024
Nous déclarons que ce produit est conforme aux spécifications essentielles de la Directive 1999/5/EC. Nous avons respecté la
procédure d'établissement de conformité visée à l'article 10(3) et détaillée en annexe II de la Directive 1999/5/EC.
Pour les utilisateurs de cartes réseau canadiens
Industrie Canada (IC)
Cet appareil numérique n'excède pas les limitations de Classe B établies pour les émissions de bruits radioélectriques
en provenance des dispositifs numériques. Ces limitations sont exposées dans la norme sur l'équipement brouilleur
intitulée Appareils numériques, ICES-003 d'Industrie Canada. Adresse du Centre de garantie et de service après-vente :
« AVIS : cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de
classe B prescrites dans la norme sur le matériel brouilleur :
« Appareils Numériques », NMB-003 édictée par Industrie Canada.
Centre de garantie et de service après-vente :

Etats-Unis

U.S. Robotics

Unit-100, 13751 Mayfield Pl.

Richmond, B.C. Canada V6V 2G9

14

Garantie limitée à deux (2) ans par U.S. Robotics Corporation

1.0 CONDITIONS GEN ERALES :

1.1 La présente garantie limitée ne s'applique qu'à l'acheteur d'origine (le CLIENT) et n'est pas transférable.

1.2 Aucun agent, revendeur ou partenaire commercial d'U.S. Robotics Corporation (U.S. ROBOTICS) n'est autorisé à modifier
les conditions de la présente garantie limitée au nom d'U.S. ROBOTICS.

1.3 La prés ente garantie limitée exclut expressément tout produit n'ayant pas été acheté neuf auprès d'U.S. ROBOTICS ou de
l'un de ses revendeurs agréés.

1.4 La présente garantie limitée ne s'applique que dans le pays ou le territoire destiné à l'utilisation du produit (tel qu'indiqué
par le numéro de modèle du produit ou par toute autre étiquette d'homologation locale apposée sur le produit).

1.5 U.S. ROBOTICS garantit au CLIENT que ce produit ne présente aucun défaut ni vice de fabrication, dans des conditions
normales d'utilisation et d'exploitation, pour une durée de DEUX (2) ANS à compter de la date d'achat auprès
d'U.S. ROBOTICS ou d'un revendeur agréé.

1.6 Dans le cadre de la présente garantie, la seule obligation d'U.S. ROBOTICS sera, à sa discrétion, de réparer le produit ou la
pièce défectueuse avec des pièces neuves ou remises à neuf, d'échanger le produit ou la pièce défectueuse avec des
pièces neuves ou remises à neuf ou, si aucune des deux options précédentes n'est applicable, U.S. ROBOTICS peut, à sa
seule discrétion, rembourser au CLIENT le prix acquitté, sans dépasser le dernier prix d'achat commercial recommandé par
U.S. ROBOTICS pour le produit, moins tous les frais de gestion applicables. Tous les produits ou composants remplacés
deviendront la propriété d'U.S. ROBOTICS.

1.7 U.S. ROBOTICS garantit tout produit ou pièce de remplacement pour une période de QUATRE-VINGT-DIX (90) JOURS à
partir de la date d'expédition du produit ou de la pièce au client.

1.8 U.S. ROBOTICS ne garantit ni ne déclare que ce produit répondra aux exigences du CLIENT ou fonctionnera en association
avec tout produit logiciel ou matériel fourni par des tiers.

1.9 U.S. ROBOTICS ne garantit ni ne déclare que le fonctionnement des logiciels fournis avec ce produit sera ininterrompu ou
sans erreur, ou que tous les défauts de ces logiciels seront corrigés.

1,10 U.S. ROBOTICS ne saurait être tenu responsable des données logicielles ou informations du CLIENT contenues ou stockées

dans ce produit.

2.0 OBLIGATIONS DU CLIENT

2.1 Il incombe au CLIENT de vérifier que ce produit répond à ses attentes et à ses exigences.

2.2 Nous conseillons au CLIENT de créer une copie de sauvegarde de tous les logiciels fournis avec ce produit.

2.3 Il incombe au CLIENT d'installer et de configurer correctement ce produit et de s'assurer que son installation, sa
configuration et son fonctionnement sont adaptés et compatibles avec son environnement d'exploitation.

2.4 Pour que sa demande de garantie soit acceptée, le CLI ENT doit, dans tous les cas, fournir à U.S. ROBOTICS un justificatif
d'achat daté (original du ticket de cai sse d'U.S. ROBOTICS ou d'un de ses revendeurs a gréés).

3.0 POUR OBTENIR UN SERVICE DE GARANTI E:

3.1 Le CLIENT doit contacter un centre d'assistance U.S. ROBOTICS ou un service après-vente agréé U.S . ROBOTICS pendant la
période applicable de garantie afin d'obtenir une autorisation de service de garantie.

3.2 Pour obtenir une autorisation de service d e garantie, le client doi t fournir le numéro de modèle du produit, le numéro de
série du produit et un justificatif d'achat daté (original du ticket de caisse d'U.S. ROBOTICS ou d'un de ses revendeurs
agréés).

3.3 Pour savoir comment contacter le service d'assistance technique ou un service après-vente agréé U.S. ROBOTICS, veuillez
visiter le site Web de la société U.S. ROBOTICS à l'adresse suivante : www.usr.com

3.4 Lorsqu'il contacte le service d'assistance technique U.S. ROBOTICS, le CLIENT doit avoir les informations suivantes à
portée de main :

· Numéro de modèle du produit

· Numéro de série du produit

· Justificatif d'achat daté

· Nom et numéro de téléphone du CLIENT

· Version du système d'exploitation de l'ordinateur du CLIENT

· CD-ROM d'installation U.S. ROBOTICS.

· Guide d'installation U.S. ROBOTICS.

4.0 REMPLACEMENT SOUS GARANTIE:

4.1 Dans l'éventualité où le service technique U.S. ROBOTICS ou un service après-vente agréé U.S. ROBOTICS constaterait que
le produit ou la pièce présente un dysfonctionnement ou un problème attribuable directement à un défaut matériel ou un
vice de fabrication, si le produit est dans sa période de garantie de DEUX (2) ANS et si le CLIENT joint à la pièce ou au
produit retourné un exemplaire du justificatif d'achat daté (original du ticket de caisse d'U.S. ROBOTICS ou d'un de ses
revendeurs agréés), U.S. ROBOTICS enverra au CLIENT une RMA (Return Material Authorisation - Autorisation de Retour de
Matériel) et des instructions de retour du produit vers le dépôt U.S. ROBOTICS autorisé.

4.2 Toute pièce ou tout produit retourné à U.S. ROBOTICS sans RMA délivrée par U.S. ROBOTICS ou par un service après-vente
agréé U.S. ROBOTICS sera renvoyé.

4.3 Le CLIENT accepte de payer les frais d'expédition nécessaires au retour du produit ou de la pièce au centre de retour agréé
U.S. ROBOTICS, d'assurer le produit ou d'assumer les risques de perte ou de dommage encourus lors de l'expédition et
d'utiliser un emballage d'expédition équivalent à l'emballage d'origine.

4.4 Le transfert de responsabilité pour tout dommage ou perte à U.S. ROBOTICS ne sera effectif que lorsque la pièce ou le
produit retourné sera reçu et accepté par un centre de retour agréé U.S. ROBOTICS.

4.5 Les retours CLIENTS autorisés seront déballés, inspectés et comparés au numéro de modèle et au numéro de série du

15

produit pour lequel une RMA a été émise. La date et le lieu d'achat seront vérifiés sur le justificatif d'achat. U.S. ROBOTICS
se réserve le droit de refuser tout service de garantie si l'inspection du composant ou du produit retourné ne correspond
pas aux renseignements fournis par le CLIENT et pour lesquels la RMA a été attribuée.

4.6 Une fois le retour CLIE NT déballé, inspecté et testé, U.S. ROBOTICS s'engage, à sa seule discrétion, à le réparer ou le
remplacer, au moyen de pièces ou produits neufs ou remis à neuf, dans les limites que la société juge nécessaires pour
remettre ce produit ou cette pièce en état de fonctionnement.

4.7 U.S. ROBOTICS fera son maximum pour expédier au CLIENT les pièces ou produits réparés ou remplacés, aux frais d'U.S.
ROBOTICS, dans les VINGT ET UN (21) JOURS suivant la réception par U.S. ROBOTICS du retour CLIENT autorisé à un centre
de retour agréé U.S. ROBOTICS.

4.8 U.S. ROBOTICS ne sera en aucun cas responsable des dommages provoqués par un retard de livraison des pièces des
produits réparés ou remplacés.

5.0 LIMITATIONS

5.1 LOGICIEL DE TIERS : il est possible que ce produit U.S. ROBOTICS comprenne un logiciel de tiers ou soit livré avec un tel
logiciel, dont l'utilisation est régie par des accords de licence utilisateur séparés fournis par des revendeurs de logiciels de
tiers. La présente garantie limitée d'U.S. ROBOTICS ne couvre pas de tels logiciels. Pour la garantie applicable, veuillez
vous reporter à l'accord de licence utilisateur correspondant à ces logiciels.

5.2 DOMMAGES LIES A UN M AUVAIS USAGE, UN E NEGLIGENCE, UN NON-RESPECT, UNE MA UVAISE INSTALLATION ET / OU
DES FACTEURS ENVIRONNEMENTAUX : dans les limites accordées par la loi en vigueur, la présente garantie limitée
d'U.S. ROBOTICS ne s'applique pas aux conditions d'usure normales; à la perte ou aux dommages de données liés à une
interopérabilité avec des versions actuelles et / ou futures du système d'exploitation ou d'autres logiciels et matériels
actuels et / ou futurs ; aux modifications (par des personnes n'appartenant pas à U.S. ROBOTICS ou à un service après­vente agréé U.S. ROBOTICS) ; aux dommages causés par une erreur de manipulation ou par le non-respect des instructions
décrites dans la documentation de l'utilisateur ou dans toute documentation annexe ; aux dommages causés par des
catastrophes naturelles telles que la foudre, les tempêtes, les inondations, les incendies ou les tremblements de terre ;
aux produits dont le numéro de série a été volontairement falsifié ou effacé ; à une utilisation abusive, une négligence ou
une mauvaise manipulation ; aux dommages causés par des accidents imprévisibles de nature électrique, physique ou de
température ; aux contrefaçons ; aux pertes et dommages de produits causés par un virus informatique, un ver ou un
cheval de Troie, ou une corruption dans le contenu de la mémoire ; aux échecs du produit liés à un accident, un abus
ou une mauvaise utilisation (notamment une mauvaise installation ou une connexion à une tension ou à une
prise inappropriée) ; aux échecs causés par des produits non fournis par U.S. ROBOTICS ; aux dommages liés aux
environnements humides ou corrosifs, à une surtension, à l'expéd ition ou à des conditions d'utilisation inappropriées ;
ou à l'utilisation du produit en dehors des frontières du pays ou du territoire destiné à son utilisation (tel qu'indiqué
par le numéro de modèle du produit ou par toute étiquette d'homologation locale apposée sur le produit).

5.3 DANS LA MESUR E OU LA LOI LE PERMET, LES GARANTI ES ET LES RECOURS PRECEDEMME NT CITES SONT EXCLUSIFS ET
REMPLACENT LES AUTRES GARANTIES, TE RMES OU CONDITIONS, EXPLICITES OU IMPLICITES, DE FACTO OU DE JURE,
STATUTAIRES OU AUTRES, NOTAMMENT LES GARANTIE S, TERMES OU CONDITIONS DE COMMERCIALISATION,
D'ADAPTATION A UN USAGE PARTICULIER, DE QUALITE SATISFAISANTE, DE CORRESPON DANCE A LA DESCRIPT ION
FOURNIE E T DE NON-INFRACTION, QUI SONT TOUS EXPRESSE MENT REJETES. U.S. ROBOTICS N'ASSUME N I N'AUTORISE
AUCUNE PERSON NE A ASSUMER EN SON NOM TOUTE AUTRE RESPONSAB ILITE EN RAPPORT AVEC LA VENTE,
L'INSTALLATION, L'ENTRETIEN, LA GARANTIE OU L'UTILISATION DE SES PRODU ITS.

5.4 LIM ITATION DE RESPONSABILITE. DANS LA ME SURE OU LA LOI LE PERMET, U.S. ROBOTICS REJETTE, AU NOM DE LA
SOCIETE ET DE SES FOURNISSEURS, TOUTE RESPONSABILITE, CONTRACTUELLE OU DE DROIT CIVIL (Y COMPRIS LA
NEGLIGENCE), POU R LES DOMMAGES ACCESSOIRE S, INDIRECTS, PARTICULIERS OU PUN ITIFS DE QUELQUE NATURE
QUE CE SOIT, AINSI QUE TOUTE RESPONSABI LITE DECOULANT DE TOUT MANQUE A GAGNER, PE RTE D'ACTIVITE, PERTE
D'INFORMATIONS OU DE DONNE ES OU AUTRE PERTE FINANCIE RE RESULTANT DE OU LIEE A LA VENTE, L'INSTALLATION,
L'ENTRETIEN, L'UTILISATION, LES PERFORMA NCES, LA PANNE OU L'INTERRUPTION DE FONCTIONNE MENT DE
SES PRODUITS, ME ME SI U.S. ROBOTICS OU SES REVENDE URS AGREES ONT ETE IN FORMES DE L'EVENTUALITE
DE TELS DOMMAGES. U.S. ROBOTICS LIMITE SA RESPONSABI LITE A LA REPARATION, AU REMPL ACEMENT OU AU
REMBOURSE MENT DU PRIX ACQUITTE, A SA DISCRETION. CETTE LIMITATION DE RESPONSABILITE LIEE AUX DOMMAGES
RESTERA I NCHANGEE MEME SI LES SOLUTIONS PROPOSEE S DANS LA PRE SENTE S'AVERENT INEFFICACES.

6.0 LI MITATION DE RESPONSABILITE : certains pays, états ou provinces n'autorisent pas l'exclusion ou la limitation des
garanties implicites ou la limitation de responsabilité quant aux dommages accessoires ou indirects pour certains produits
fournis aux clients, ou encore la limitation de responsabilité en cas de blessure, de sorte que les limitations et exclusions
énoncées ci-dessus peuvent ne pas s'appliquer au CLIENT. Lorsque, conformément à la loi, les garanties implicites ne
peuvent pas être exclues dans leur intégralité, leur validité sera limitée à une durée équivalente à celle de la présente
garantie limitée, soit DEUX (2) ANS. Cette garantie confère au CLIENT des droits légaux spécifiques qui peuvent varier en
fonction de la loi locale.

7.0 LOI APPLICABLE : la présente garantie limitée est régie par la législation de l'Etat de l'Illinois, Etats-Unis, à l'exception des
conflits de lois et à l'exception de la Convention des Nations Unies sur les contrats de vente internationale de
marchandises.

U.S. Robotics Corporation
935 National Parkway
Schaumburg, IL 60173

Etats-Unis

16

10/100/1000 Mbps PCI NIC

Zu Beginn

Wir empfehlen Ihnen, vor der Installation jegliche anderen Netzwerkkarten (Network Interface
Cards – NICs) in Ihrem System zu deinstallieren. Befolgen Sie hierzu die Anweisungen in der
Dokumentation Ihrer vorherigen Netzwerkkarte.

Tragen Sie die Seriennummer der U.S. Robotics 10/100/1000 Mbps PCI NIC in das unten stehende
Feld ein. Sie finden sie auf der Netzwerkkarte und auf der Netzwerkkartenverpackung.

HINWEIS: Es ist sehr wichtig, dass Sie sich die Seriennummer für die Zukunft notieren.
Sie benötigen sie, wenn Sie sich an unseren Technischen Support wenden.

HINWEIS: Berühren Sie ein Stück blankes Metall an der Abdeckung Ihres Computers, um sich zu
erden. Dadurch schützen Sie Ihre Geräte vor statischer Elektrizität.

Installationsverfahren

1. Schritt:

(Alle Benutzer)

Achten Sie darauf, dass Ihr Computer
heruntergefahren ist. Schalten Sie Ihren
Computer und alle Peripheriegeräte aus.
Ziehen Sie das Netzkabel des Computers
aus der Steckdose. Entfernen Sie das
Computergehäuse. Schrauben Sie die
Abdeckung eines freien PCI-Steckplatzes
ab und entfernen Sie sie. Stecken Sie die
U.S. Robotics 10/100/1000 Mbps PCI NIC
vollständig in den PCI-Steckplatz ein.
Befestigen Sie die Netzwerkkarte mit der
Schraube. Bringen Sie nach dem Einbau
der Netzwerkkarte das Computergehäuse
wieder an und schalten Sie Ihren PC ein.

17

2. Schritt:

(Richten Sie sich nach der Dokumentation Ihres Betriebssystems)

Benutzer von Windows 98FE:

Auf der CD-ROM sind die Treiber für Ihr Betriebssystem enthalten. Suchen Sie auf der CD-ROM
nach dem Ordner mit dem Treiber, der zu Ihrem Betriebssystem gehört.

Benutzer von Windows 98SE:

Klicken Sie auf Wei ter, wenn Windows die neue Hardware erfasst. Wählen Sie Nach dem besten
Treiber für das Gerät suchen und klicken Sie auf Wei ter.

Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein. Wählen Sie Andere Quelle angeben,
geben Sie D:\ ein und klicken Sie auf Weiter. Wenn Ihr CD-ROM-Laufwerk einen anderen
Buchstaben verwendet, geben Sie diesen Buchstaben anstelle von "D" ein. Klicken Sie auf
Weiter, wenn Windows den Treiber gefunden hat.

Nehmen Sie nach Abschluss der Treiber-Installation die Installations-CD aus Ihrem CD-ROM­Laufwerk, klicken Sie auf Fer tig stellen und dann auf Ja, um Ihren Computer neu zu starten.
Mit dem Neustart des Computers ist der Installationsvorgang abgeschlossen.

Benutzer von Windows 2000:

Klicken Sie auf Wei ter, wenn der Assistent für das Suchen neuer Hardware die U.S. Robotics
10/100/1000 Mbps PCI NIC entdeckt. Wählen Sie Nach einem passenden Treiber für das Gerät
suchen und klicken Sie auf Wei ter.

Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein. Wählen Sie lediglich CD-ROM­Laufwerk und klicken Sie auf Weit er. Klicken Sie auf Wei ter, sobald die richtigen Treiber
gefunden wurden.*

Nehmen Sie nach Abschluss der Treiber-Installation die Installations-CD aus Ihrem CD-ROM­Laufwerk und klicken Sie auf Fertig stellen. Sie werden daraufhin aufgefordert, den PC neu zu
starten. Klicken Sie auf Ja, um Ihren Computer zum Abschluss der Installation neu zu starten.

Benutzer von Windows Me:

Wenn Windows die neue Hardware erfasst, wählen Sie Position des Treibers angeben und
klicken Sie auf Weiter.

Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein. Wählen Sie We chsel medie n und
klicken Sie auf Weiter. Befolgen Sie die Anweisungen auf dem Bildschirm. Klicken Sie auf Wei ter,
sobald der richtige Treiber gefunden wurde.*

Nehmen Sie nach Abschluss der Treiber-Installation die Installations-CD aus Ihrem CD-ROM­Laufwerk, klicken Sie auf Fer tig stellen und dann auf Ja, um Ihren Computer neu zu starten.
Mit dem Neustart des Computers ist der Installationsvorgang abgeschlossen.

18

Benutzer von Windows NT:

Klicken Sie unter Windows auf Start, Einstellungen und dann auf Systemsteuerung.
Doppelklicken Sie auf Netzwerk und klicken Sie dann auf die Registerkarte "Netzwerkkarte".
Klicken Sie auf Hinzufügen und dann auf Diskette.

Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk ein. Geben Sie D:\WINNT4 ein und klicken
Sie auf OK. Wenn Ihr CD-ROM-Laufwerk einen anderen Buchstaben verwendet, geben Sie diesen
Buchstaben anstelle von "D" ein. Wählen Sie USR 10/100/1000 PCI NIC und klicken Sie auf OK.
Befolgen Sie die Anweisungen auf dem Bildschirm.

Klicken Sie bei Ihrer Rückkehr ins Netzwerkfenster auf Schließen. Nehmen Sie die Installations­CD aus Ihrem CD-ROM-Laufwerk. Sie werden nun nach den TCP/IP-Eigenschaften gefragt. Wählen
Sie USR 10/100/1000 PCI NIC aus dem Netzwerkkarten-Auswahlmenü.

Wenn Sie mit dem Netzwerk verbunden sind und Ihre IP-Einstellungen kennen, wählen Sie
Folgende IP-Adresse verwenden und geben Sie die Informationen in die entsprechenden Felder
ein. Wenn Sie Ihre IP-Einstellungen nicht kennen, wählen Sie IP-Adresse von einem DHCP-Server
beziehen und klicken Sie auf OK.

Befolgen Sie die Anweisungen auf dem Bildschirm und klicken Sie dann auf Ja, um Ihren
Computer neu zu starten.

Benutzer von Windows XP:

Wenn der Assistent für das Suchen neuer Hardware die U.S. Robotics 10/100/1000 Mbps PCI NIC
entdeckt, wählen Sie Von einer Liste oder bestimmten Position installieren und klicken Sie auf

Weiter. Wählen Sie Diese Quellen nach dem zutreffendsten Treiber durchsuchen und dann
Wechselmedien suchen. Klicken Sie auf Weit er. Legen Sie die Installations-CD in Ihr CD-ROM-

Laufwerk ein.

Klicken Sie nach Abschluss der Treiber-Installation auf Fertig stellen, um den
Installationsvorgang abzuschließen.

Benutzer von Linux:

Auf der CD-ROM sind die Treiber für Ihr Betriebssystem enthalten. Suchen Sie auf der CD-ROM
nach dem Ordner mit dem Treiber, der zu Ihrem Betriebssystem gehört.

* Sie sehen entweder den Bildschirm "Digitale Signatur nicht gefunden" oder den Bildschirm "Hardware­Installation". Klicken Sie auf Ja oder auf Installation fortsetzen. U.S. Robotics hat diesen Treiber in Verbindung
mit der unterstützten Hardware sorgfältig geprüft und bestätigt die Kompatibilität mit Windows 2000, Me und
XP. Weil U.S. Robotics möchte, dass seine Kunden die Netzwerkkarte mit all ihren Funktionen nutzen können,
haben wir diese Treiber für Sie bereitgestellt.

19

Fehlerbehebung

Lesen Sie bitte die folgenden Punkte zur Fehlerbehebung, bevor Sie sich an den Technischen
Support von U.S. Robotics wenden.

Es treten Kompatibilitätsprobleme zwischen meinem Computer und der
U.S. Robotics 10/100/1000 Mbps PCI NIC auf.

Überprüfen Sie anhand der Dokumentation zu Ihrem Computer, dass das BIOS-System Ihres
Computers Folgendes unterstützt:

• Die PCI-Local-Bus-Spezifikation v2.2.

• Einen aktivierten Bus-Master-Steckplatz und keinen Slave-PCI-Steckplatz.

• Vergewissern Sie sich, dass der PCI-Steckplatz für die Unterstützung von INTA konfiguriert
ist.

• Der Steckplatz muss für Level-Interrupts anstatt für Edge-Interrupts konfiguriert sein.

Hinweis: Schlagen Sie in der Dokumentation zu Ihrem Computer nach, wenden Sie sich an den
Händler, bei dem Sie Ihren Computer gekauft haben, oder bitten Sie den Computerhersteller um
Hilfe bei der Veränderung Ihrer BIOS-Einstellungen.

Mein Computer erkennt die U.S. Robotics 10/100/1000 Mbps PCI NIC nicht.

Wenn Ihr Computer die U.S. Robotics 10/100/1000 Mbps PCI NIC nicht findet oder der
Netzwerktreiber nicht richtig installiert wird, überprüfen Sie Folgendes:

Lösungsvorschlag:

Achten Sie darauf, dass die Netzwerkkarte fest im PCI-Steckplatz sitzt. Suchen Sie nach
Hardware-Problemen wie Schäden an den Steckverbindungen der Karte. Probieren Sie die Karte
in einem anderen PCI-Steckplatz aus. Wenn auch das nicht funktioniert, testen Sie eine andere
U.S. Robotics 10/100/1000 Mbps PCI NIC, von der Sie wissen, dass sie funktioniert.

Lösungsvorschlag:

Überprüfen Sie, ob in der PCI-Konfiguration ein Ressourcenkonflikt vorliegt. Wenn noch andere
Netzwerkkarten an den Computer angeschlossen sind, kann dies zu Konflikten führen. Entfernen
Sie alle anderen Karten aus dem Computer und testen Sie die U.S. Robotics 10/100/1000 Mbps
PCI NIC separat.

Lösungsvorschlag:

Überprüfen Sie, ob der Computer oder PCI-Bus defekt ist, indem Sie die Karte in einem anderen
Computer ausprobieren, von dem Sie wissen, dass er funktioniert.

Ich kann nicht auf das Netzwerk oder Internet zugreifen.

Es kann Probleme mit der Netzwerk- oder Internetverbindung geben, wenn die LED auf der
Abdeckung der Karte nicht aufleuchtet oder Sie vom Computer aus nicht auf ein Netzwerk oder
Internet-Ressourcen zugreifen können. Überprüfen Sie folgende Punkte:

Lösungsvorschlag:

Achten Sie darauf, dass Sie ein Kabel der Kategorie 5 für 1000-Mbps-Verbindungen benutzen und
dass kein Kabel länger als 100 m ist. Inspizieren Sie alle Netzwerkkabel und Verbindungen.
Achten Sie darauf, dass das Netzwerkkabel fest an die Buchse der Karte angeschlossen ist.

Lösungsvorschlag:

Achten Sie darauf, dass der richtige Netzwerkkarten-Treiber für Ihr Betriebssystem installiert ist.
Installieren Sie den Treiber, wenn nötig, neu.

20

Lösungsvorschlag:

Wenn die Verbindungsgeschwindigkeit der Karte oder der Duplex-Modus manuell konfiguriert
wurden, achten Sie darauf, dass sie dem Geräteanschluss für das Netzwerk entsprechen. Wir
empfehlen Ihnen, die Karte bei der Installation des Netzwerktreibers auf automatische
Abstimmung einzustellen.

Lösungsvorschlag:

Der Anschluss des Netzwerkgerätes, an das die Karte angeschlossen ist, ist unter Umständen
defekt. Probieren Sie es mit einem anderen Anschluss am Gerät.

Lösungsvorschlag:

Wenn Sie keinen Zugang zu einem Windows- oder NetWare-Service im Netzwerk erhalten,
überprüfen Sie, ob Sie den Service richtig aktiviert und konfiguriert haben. Wenn Sie keine
Verbindung zu einem bestimmten Server herstellen können, achten Sie darauf, dass Sie die
nötigen Zugriffsrechte und eine gültige Benutzerkennung sowie das richtige Passwort haben.

Lösungsvorschlag:

Wenn Sie keinen Zugriff auf das Internet erhalten, überprüfen Sie Ihre Netzwerkeinstellungen und
achten Sie darauf, dass TCP/IP installiert und richtig konfiguriert ist.

Support-Quellen

World Wide Web
Hier finden Sie nützliche Produktinformationen, Dokumente und Anleitungen. Gehen Sie zu:

http://www.usr.com/support

Haben Sie Ihr Problem immer noch nicht gelöst?

1.) Rufen Sie den Händler an, bei dem Sie das Produkt gekauft haben.

Der Händler kann das Problem eventuell telefonisch lösen, oder er bittet Sie, die U.S. Robotics
10/100/1000 Mbps PCI NIC zur Reparatur zurückzubringen.

2.) Rufen Sie den Technischen Support von U.S. Robotics an.

Technische Fragen zu U.S. Robotics Netzwerkkarten können auch von Technikfachleuten
beantwortet werden. In der Tabelle finden Sie die richtige Support-Nummer für Ihr Gebiet.

Land Telefon Online Öffnungszeiten

USA [phone] http://www.usr.com/emailsupport 9:00 - 17:00 Uhr Ortszeit, Mo - Fr
Kanada [phone] http://www.usr.com/emailsupport 9:00 - 17:00 Uhr Ortszeit, Mo - Fr
Österreich 07 110 900 116 [e-mail] 8:00 – 18:00 Uhr, Mo – Fr
Belgien (Niederländisch) [phone] [e-mail] 9:00 – 18:00 Uhr, Mo – Fr
Belgien (Französisch) [phone] [e-mail] 9:00 – 18:00 Uhr, Mo – Fr
Dänemark [phone] [e-mail] 9:00 – 17:00 Uhr, Mo – Fr
Finnland [phone] [e-mail] 10:00 – 18:00 Uhr Ortszeit, Mo – Fr
Frankreich 082 507 0693 [e-mail] 9:00 – 18:00 Uhr, Mo – Fr
Deutschland/Ungarn 01805671548 [e-mail] 8:00 – 18:00 Uhr, Mo – Fr
Irland [phone] [e-mail] 9:00 – 18:00 Uhr Ortszeit, Mo – Fr
Israel [phone] [e-mail] 9:00 – 17:30 Uhr Ortszeit, Mo – Fr
Italien 848 80 9903 [e-mail] 9:00 – 18:00 Uhr, Mo – Fr
Luxemburg [phone] [e-mail] 9:00 – 18:00 Uhr, Mo – Fr
Nahost/Afrika [phone] [e-mail] 9:00 – 18:00 Uhr Ortszeit, Mo – Fr
Niederlande 0900 20 25 857 [e-mail] 9:00 – 18:00 Uhr, Mo – Fr
Norwegen [phone] [e-mail] 9:00 – 17:00 Uhr, Mo – Fr
Polen [e-mail] 8:00 – 18:00 Uhr, Mo – Fr

21

Portugal [phone] [e-mail] 9:00 – 17:00 Uhr, Mo – Fr
Spanien 902 117 964 [e-mail] 9:00 – 17:00 Uhr, Mo – Fr
Schweden [phone] [e-mail] 8: 00 – 17:00 Uhr, Mo – Fr
Schweiz +0848 840 200 [e-mail] 8:00 – 18:00 Uhr, Mo – Fr
GB 0870 844 4546 [e-mail] 9:00 – 17:30 Uhr, Mo – Fr

Aktuelle Support-Adressen finden Sie stets auf der folgenden Website:

http://www.usr.com/

Anerkennung durch Regulierungsbehörden

U.S. Robotics Corporation

935 National Parkway
Schaumburg, IL 60173

erklärt, dass dieses Produkt die folgenden FCC-Spezifikationen erfüllt:
Abschnitt 15, Klasse B:
Der Betrieb unterliegt folgenden Bedingungen:

1.) Dieses Gerät darf keine schädlichen elektromagnetischen Störungen verursachen.

2.) Dieses Gerät muss alle Störungen vertragen, einschließlich Störungen, die unerwünschte Funktionen verursachen können.

Dieses Gerät verwendet die folgenden USOC-Anschlüsse: RJ-45
Warnung an den Benutzer
Veränderungen oder Modifikationen, die nicht ausdrücklich durch die für die Konformität zuständige Stelle genehmigt sind,
könnten die Berechtigung des Benutzers zum Betreiben des Geräts ungültig machen.
Störungen von Radio und Fernsehen

Dieses Gerät erzeugt und benutzt hochfrequente Energien und kann diese abstrahlen. Wenn es nicht in Übereinstimmung mit
den Anleitungen installiert und verwendet wird, kann es Störungen des Rundfunk- und Fernsehempfangs verursachen. Die
Netzwerkkarte wurde geprüft, und es wurde festgestellt, dass sie die Grenzwerte für ein computertechnisches Gerät der Klasse B
gemäß Teil 15 der FCC-Vorschriften einhält, die für die Gewährleistung eines angemessenen Schutzes gegen schädliche Störungen
bei Installation im Wohnbereich gedacht sind.

UL-Registrierung/CUL-Registrierung

Diese IT-Ausrüstung ist UL- bzw. CUL-registriert und für die Benutzung mit U L-registrierten PCs geeignet, in deren
Installationsanleitung die Installation von Zubehörkarten beschrieben wird.

CE-Erklärung zur Einhaltung von Richtlinien

Wir, die U.S. Robotics Corporation, 935 National Parkway, Schaumburg, Illinois, 60173-5157, USA, bestätigen auf eigene
Verantwortung, dass die U.S. Robotics 10/100/1000 Mbps PCI NIC, auf die sich diese Erklärung bezieht, folgende Standards
und/oder andere Vorschriften erfüllt:
EN60950
EN55022
EN55024
Wir erklären hiermit, dass dieses Produkt alle wesentlichen Anforderungen der Richtlinie 1999/5/EG erfüllt. Das in Artikel 10(3)
genannte und in Anhang II der Richtlinie 1999/5/EG beschriebene Verfahren zur Bewertung der Konformität ist befolgt worden.

USA

22

Begrenzte Garantie der U.S. Robotics Corporation für zwei (2) Jahre

1.0 ALLGEME INE BEDINGUNGEN:

1.1 Diese begrenzte Garantie gilt nur für den ursprünglichen Käufer und Endbenutzer (den KUNDEN) und ist nicht übertragbar.

1.2 Kein Vertreter, Händler oder Geschäftspartner der U.S. Ro botics Corporation (U.S. ROBOTICS) ist dazu berechtigt die
Bedingungen dieser begrenzten Garantie im Namen von U.S. ROBOTICS zu modifizieren.

1.3 Jegliche Produkte, die nicht fabrikneu von U.S. ROBOTICS oder einem seiner Vertragshändler erworben wurden, sind
ausdrücklich von dies er begrenzten Garantie ausgeschlossen.

1.4 Diese begrenzte Garantie ist nur in dem Land oder Gebiet gültig, in dem das Produkt zur Benutzung vorgesehen ist (wie
durch die Modellnummer d es Produktes und am Produkt angebrachte Aufkleber für örtliche Telekommunikationssysteme
angezeigt).

1.5 U.S. ROB OTICS garantiert dem KUN DEN, dass dieses Produkt bei normaler Verwendung für ZWEI (2) J AHRE ab dem Datum
des Kaufs bei U.S. ROBOTICS oder einem autorisierten Händler keine Verarbeitungs- und Materialmängel aufweist.

1.6 Die Verpflichtung von U.S. ROBOTICS unter dieser ausdrücklichen Garantie beschränkt sich nach alleinigem Ermessen von
U.S. ROBOTICS darauf, das defekte Produkt oder Teil mit neuen oder überholten Ersatzteilen zu reparieren; oder das
defekte Produkt oder Teil durch ein gleiches oder gleichwertiges, neues oder überholtes Produkt oder Teil zu ersetzen;
oder U.S. ROBOTICS kann, falls keine der vorstehenden Möglichkeiten mit angemessenen Bemühungen durchführbar ist,
dem KUNDEN nach alleinigem Ermessen den Kaufpreis erstatten, dessen Höhe die aktuelle Preisempfehlung von U.S.
ROBOTICS für das Produkt unter Abzug anwendbarer Gebühren nicht überschreitet. Alle ersetzten Produkte oder Teile
gehen in den Besitz von U.S. ROBOTICS über.

1.7 U.S. ROBOTICS gewährt für jedes er setzte Produkt oder Teil eine Garantie von NEUNZIG (90) TAGEN ab dem Versanddatum
des Produktes oder Teils an den KUNDEN.

1.8 U.S. ROBOTICS gibt keine Zusicherung oder Erklärung dafür ab, dass dieses Produkt die Anforderungen des KUNDEN
erfüllt oder in Kombination mit jeglichen Hardware- oder Softwareprodukten von Drittanbietern funktioniert.

1.9 U.S. ROBOTICS gibt keine Zusicherung oder Erklärung dafür ab, dass der Betrieb des mit diesem Produkt gelieferten
Softwareproduktes ununterbrochen oder störungsfrei abläuft oder dass jegliche Defekte von Softwareprodukten behoben
werden.

1.10 U.S. ROBOTICS übernimmt keine Verantwortung für jegliche Software oder andere Daten oder Informationen des KUNDEN,
die in diesem Produkt enthalten oder darin gespeichert sind.

2.0 VERPFLICHTUNGE N DES KUNDEN

2.1 Der KU NDE trägt die alleinige Verantwortung dafür, dass dieses Produkt die Spezi fikationen und Anforderungen des
KUNDEN erfüllt.

2.2 Dem KU NDEN wird insbesondere angeraten, eine Sicherungskopie sämtlicher mit diesem Produkt gelieferter Software zu
erstellen.

2.3 Der KU NDE trägt die alleinige Verantwortung für die korrekte Installation und Konfiguration dieses Produktes sowie für die
vorschriftsmäßige Installation, Konfiguration, den Betrieb und die Kompatibilität mit dem Betriebssystem, unter dem das
Produkt betrieben werden soll.

2.4 Der KUNDE muss U.S. ROBOTICS einen datierten Kaufbeleg (eine Kopie der Original-Kaufquittung von U.S. ROBOTICS oder
einem seiner Vertragshändler) vorlegen, um einen Garantieanspruch geltend zu machen.

3.0 WAS IM GARANTIEFALL ZU TUN IST:

3.1 Der KUNDE muss sich zur Wahrnehmung seines Garantieanspruchs innerhalb der gültigen Garantiezeit mit dem
Technischen Support von U.S. ROBOTICS oder einem offiziellen Vertrags-Servicecenter von U.S. ROBOTICS in Verbindung
setzen.

3.2 Der KUNDE muss die Modellnummer und die Seriennummer des Produ ktes sowie einen datierten Kaufbeleg (eine Kopie
der Original-Kaufquittung von U.S. ROBOTICS oder einem seiner Vertragshändler) vorlegen, um einen Garantieanspruch
geltend zu machen.

3.3 Informationen dazu, wie Sie Kontakt zum Technischen Support von U.S. ROBOTICS oder einem offiziellen Vertrags­Servicecenter von U.S. ROBOTICS aufnehmen, finden Sie auf der Firmen-Website von U.S ROBOTICS unter: www.usr.com

3.4 Der KU NDE sollte bei der Kontaktaufnahme mit dem Technischen Support von U.S. ROBOTICS die folgenden
Informationen/Artikel bereithalten:

· Modellnummer des Produktes

· Seriennummer des Produktes

· Datierter Kaufbeleg

· Name und Telefonnummer des KUNDEN

· Version des Betriebssystems des KUNDE N

· U.S. ROBOTICS Installations-CD-ROM

· U.S. ROBOTICS Installationsanleitung

4.0 ERSATZ IM RAHMEN DER GARANTIE:

4.1 Falls der Technische Support von U.S. ROBOTICS oder ein offizielles Vertrags-Servicecenter von U.S. ROBOTICS feststellt,
dass die Fehlfunktion oder das Versagen eines Produktes oder Teils direkt auf Material- und/oder Verarbeitungsfehler
zurückzuführen ist; und dieser Fehler innerhalb des Garantiezeitraums von ZWEI (2) JAHREN auftritt; und der KUNDE dem
Produkt oder Teil eine Kopie des datierten Kaufbelegs (der Original-Kaufquittung von U.S. ROBOTICS oder einem seiner
Vertragshändler) beilegt, erhält der KUNDE von U.S. ROBOTICS eine Materialrückgabenummer (RMA) und Anweisungen
zur Rückgabe des Produktes oder Teils an die offizielle Rücksendeadresse von U.S. ROBOTICS.

4.2 Jedes Produkt oder Teil, das ohne RMA von U.S. ROBOTICS oder einem offiziellen Vertrags-Servicecenter von U.S.
ROBOTICS an U.S ROBOTICS zurückgeschickt wird, geht an den Absender zurück.

4.3 Der KUNDE erklärt sich bereit, die Portokosten für die Rücksendung des Produktes oder Teils an das offizielle Vertrags­Servicecenter von U.S. ROBOTICS zu übernehmen; das Produkt zu versichern oder das Risiko von Verlust oder
Beschädigung beim Transport einzugehen; und einen Transportbehälter zu verwenden, der der Originalverpackung
entspricht.

23

4.4 Die Verantwortung für Verlust oder Beschädigung geht nicht auf U.S. ROBOTICS über, bis das zurückgesandte Produkt oder
Teil als autorisierte Rücksendung an einer offiziellen Rücksendeadresse von U.S. ROBOTICS eintrifft.

4.5 Autorisierte Rücksendungen des KUNDE N werden ausgepackt, begutachtet und mit der Modell- und Seriennummer des
Produktes verglichen, für die die RMA ausgegeben wurde. Der beigelegte Kaufbeleg wird auf Kaufdatum und Namen des
Händlers überprüft. U.S. ROBOTICS kann den Garantiedienst verweigern, wenn das zurückgesandte Produkt oder Teil nach
der Begutachtung nicht den Informationen des KUNDEN entspricht, nach denen die RMA vergeben wurde.

4.6 Nach dem Auspacken, Begutachten und Testen einer Rücksendung des KUNDEN kann U.S. ROBOTICS das Produkt oder
Teil nach eigenem Ermessen unter Verwendung neuer oder überholter Produkte oder Teile in dem Umfang reparieren oder
ersetzen, der erforderlic h ist, um das Produkt oder Teil wieder in einen betriebsbereiten Zu stand zu versetzen.

4.7 U.S. ROBOTICS unternimmt alle angemessenen Anstrengungen, das reparierte oder ersetzte Produkt oder Teil auf Kosten
von U.S. ROBOTICS spätestens EINUNDZWANZIG (21) TAGE nach Empfang der autorisierten Rücksendung durch den
KUNDEN an einer offiziellen Rücksendeadresse von U.S. ROBOTICS an den KUNDEN zurückzuschicken.

4.8 U.S. ROBOTICS kann nicht für Schäden haftbar gemacht werden, die durch Verzögerungen bei der Lief erung oder Übergabe
reparierter oder ersetzter Produkte oder Teile entstehen.

5.0 EINSCHRÄNKUNG EN

5.1 SOFTWARE VON DRITTANBIETERN: Dieses U.S. ROBOTICS-Produkt kann Software von Drittanbietern, deren Verwendung
durch einen separaten Lizenzvertrag eines Drittanbieters von Software geregelt wird, beinhalten bzw. mit solcher
gebündelt sein. Diese begrenzte U.S. ROBOTICS-Garantie gilt nicht für derartige Software von Drittanbietern. Hinsichtlich
der anwendbaren Garantie informieren Sie sich bitte im Endbenutzer-Lizenzvertrag, der die Ben utzung derartiger Software
regelt.

5.2 BESCHÄDIGUNG AUFGRUND VON MISSBRAUCH, VERNACHLÄSSIGUNG, MISSACHTU NG VON VORSCHRIFTEN,
FEHLERHAF TER INSTALLATION UND/ODER UMGEBUNGSE INFLÜSSEN: Im gesamten gesetzlich zulässigen Umfang gilt
diese begrenzte U.S. ROBOTICS-Garantie nicht für normale Abnutzungserscheinungen; Beschädigung oder Verlust von
Daten aufgrund der Interoperabilität mit aktuellen und/oder zukünftigen Betriebssystem-Versionen oder anderer aktueller
und/oder zukünftiger Software und Hardware; Änderungen (durch Personen außerhalb von U.S. ROBOTICS oder offiziellen
Vertrags-Servicecentern von U.S. ROBOTICS); Schäden durch Bedienungsfehler oder Nichtbefolgung der Anweisungen in
der Benutzerdokumentation oder anderen dazugehörigen Dokumentationen; Schäden durch höhere Naturgewalten wie
Blitzschlag, Sturm oder Gewitter, Überflutung, Feuer und Erdbeben usw.; Produkte, deren Seriennummer verändert oder
entfernt wurde; Missbrauch, Vernachlässigung und falsche Behandlung; Schäden durch übermäßige physikalische,
temperaturbedingte oder elektrische Beanspruchung; gefälschte Produkte; Beschädigung oder Verlust von Daten durch
einen Computervirus, Wurm, ein Trojanisches Pferd oder Speicherschäden; Fehler des Produktes, die auf Unfälle,
Missbrauch, falschen Gebrauch (einschließlich, aber nicht beschränkt auf fehlerhafte Installation oder Anschluss an die
falsche Spannungsquelle bzw. Steckdose) zurückzuführen sind; Fehler, die durch Produkte hervorgerufen wurden, die
nicht von U.S. ROBOTICS bereitgestellt wurden; Schäden durch Feuchtigkeit, Korrosion in der Umgebung,
Hochspannungsströme, Transport oder ungewöhnliche Arbeitsbedingungen; oder die Verwendung des Produktes
außerhalb der Grenzen des für die Verwendung vorgesehenen Landes oder Gebietes (wie durch die Modellnummer des
Produktes und am Produkt angebrachte Aufkleber für örtliche Telekommunikationssysteme angezeigt).

5.3 DIESE GARANTIEN UND ENTSCHÄDIGUNGEN ERS ETZEN IM GESAMTEN GESETZLICH ZULÄSSIGEN RAHMEN ALLE
SONSTIGEN AUSDRÜCKLICHE N UND STILLSCHWE IGENDEN GARANTIEN, OB DE FACTO ODER DURCH DIE ANWENDU NG
DES GEWOHNHE ITSRECHTS ODER GESETZES, EI NSCHLIESSLICH JEDWEDER GA RANTIEN, KONDITIONEN ODER
BEDINGUNGEN DER HANDE LSÜBLICHEN QUALITÄT, EIGNUNG FÜR EINE N BESTIMMTEN ZWECK, ZUFRIEDENSTELLENDEN
QUALITÄT, ÜBEREINSTIMMU NG MIT DER PRODUKTBESCHR EIBUNG UND RECHTMÄSSI GKEIT, DIE HIE RMIT
AUSDRÜCKLICH ABGELEHNT WERDEN. WEDE R U.S. ROBOTICS SELBST NOCH EIN VON U.S. ROBOTICS BERECHTIGTE R
DRITTER ÜBE RNIMMT IM ZUSAMMENHANG M IT VERKAUF, INSTALLATION, WARTUNG, GARANTIE UND VE RWENDUNG
DIESER PRODUKTE EINE ANDERE HAF TUNG, IN WELCHER FORM AUCH IMME R.

5.4 HAFTU NGSUMFANG. IM GESAMTEN GESETZLICH ZULÄSSIGEN U MFANG SCHLIESST U.S. ROBOTICS JEGLICHE HAFTUNG
SEINERSEITS ODER SEINER ZULIEFERER FÜR BEGLEIT-, FOLGE-, INDIREKTE ODER ANDERWEITIGE SCHÄDEN SOWIE
BUSSGELDER, EI NKOMMENS- ODER GEWINNAUSFALL, GESCHÄFTSAUSFALL, VERLUST VON INFORMATIONEN ODE R
DATEN ODER ANDERWEITIGE FINANZIELLE SCHÄDEN AUS, DIE IN VERBINDUNG MIT VERKAUF, INSTALLATION, WARTUNG,
ANWENDUNG, LEISTUNG ODER DIENSTUNTERBRECHUNG SEINER PRODUKTE ENTSTANDEN SIND, OB VERTRAGS- ODER
ANDERWEITIG ZIVILRECHTLICH (EINSCHLIE SSLICH FAHRLÄSSIGKEIT) UND SE LBST WENN U.S. ROBOTICS ODER SEINE
VERTRAGSHÄNDLER AUF DIE MÖGLICH KEIT DERARTIGER SCHÄDEN HI NGEWIESEN WURDEN. U.S. ROBOTICS BEGRE NZT
SEINE HAF TUNG AUF REPARATUR, ERSATZ ODER ERSTATTUNG DES KAUF PREISES IM ERM ESSEN VON U.S. ROBOTICS. DER
HAFTUNGSAUSSCH LUSS BLEIBT AUCH DANN B ESTEHEN, WENN EI NE IM RAHMEN DER GARANTI E GELEISTETE ABHILFE
IHREN ZWECK NICHT ERFÜLLT.

6.0 HAF TUNGSAUSSCHLUSS: Einige Länder, Staaten, Gebiete oder Provinzen gestatten keine Beschränkung oder Begrenzung
stillschweigend mit eingeschlossener Garantien oder die Beschränkung von Begleit- oder Folgeschäden für bestimmte an
Verbraucher gelieferte Produkte oder die Haftungsbegrenzung für Personenschäden, wodurch die vorgenannten
Beschränkungen und Ausschlüsse möglicherweise nur begrenzt auf den KUNDEN zutreffen. Falls der vollständige
Ausschluss der stillschweigenden Garantien gesetzlich nicht zulässig ist, gilt auch für sie die Frist von ZWEI (2) JAHREN
entsprechend dieser schriftlichen Garantie. Diese Garantie gewährt dem KUNDEN spezielle gesetzliche Rechte, die von
Land zu Land unterschiedlich sein können.

7.0 ANWENDBARES RECHT: Diese begrenzte Garantie unterliegt den Gesetzen des Staates Illinois, USA, mit Ausnahme des
internationalen Privatrechts und der Konvention der Vereinten Nationen zu Verträgen für den Handel zwischen
verschiedenen Ländern.

U.S. Robotics Corporation
935 National Parkway
Schaumburg, IL 60173

USA

24

Collegamento PCI NIC a 10/100/1000 Mbps

Preliminari

Prima di iniziare, è consigliabile disinstallare eventuali schede di interfaccia di rete (NIC) già
presenti nel sistema. Consultare la documentazione fornita con la vecchia scheda per ulteriori
informazioni.

Scrivere il numero di serie di U.S. Robotics 10/100/1000 Mbps PCI NIC nel riquadro qui sotto. Il
numero di serie è riportato sulla scheda di rete e sulla confezione.

NOTA: è molto importante annotare e conservare il numero di serie, I l numero di serie è necessario
per ottenere l'assistenza del supporto tecnico.

NOTA: toccare un punto metallico non verniciato del cabinet del computer per assicurare la messa
a terra. In questo modo l'apparecchiatura verrà protetta da eventuali scariche di elettricità statica.

Procedura di installazione
Fase 1.

(Tutti gli utenti)

Accertarsi che il computer sia spento.
Spegnere il computer e tutte le periferiche.
Scollegare il computer. Rimuovere la
copertura del cabinet. Svitare e rimuovere la
copertura di uno slot di espansione da uno
slot PCI disponibile. Inserire completamente
U. S. Robotics 10/100/1000 Mbps PCI NIC
nello slot PCI. Assicurare la scheda di
interfaccia di rete con la vite dello slot.
Dopo averla assicurata, ricollocare la
copertura del cabinet e accendere il
computer.

25

Fase 2.

(Seguire le istruzioni specifiche del sistema operativo in uso)

Utenti Windows 98FE:

Il CD-ROM include i driver per questi sistemi operativi. Individuare nel CD-ROM la cartella
contenente il driver necessario per il sistema operativo in uso.

Utenti Windows 98SE

Quando Windows rileva il nuovo hardware, fare clic su Avanti. Selezionare Cerca il miglior driver
per la periferica e fare clic su Avanti.

Inserire il CD di installazione nell'unità CD-ROM. Selezionare Specificare un percorso, digitare D:\
e fare clic su Avanti. Se l'unità CD-ROM utilizza una lettera diversa, digitare tale lettera invece di
"D". Quando Windows rileva il driver, fare clic su Avanti.

Una volta completata l'installazione del driver, rimuovere il CD di installazione dall'unità CD-ROM,
fare clic su Fine e quindi su Sì per riavviare il computer. Dopo il riavvio del computer, la procedura
d'installazione è completata.

Utenti Windows 2000

Quando l'Installazione guidata nuovo hardware rileva U. S. Robotics 10/100/1000 Mbps PCI NIC,
fare clic su Avanti. Selezionare Cerca un driver adatto alla periferica e fare clic su Avanti.

Inserire il CD di installazione nell'unità CD-ROM. Selezionare solo Unità CD-ROM e fare clic su
Avanti. Una volta trovati i driver corretti, fare clic su Avanti.*

Una volta completata l'installazione del driver, rimuovere il CD di installazione dall'unità CD-ROM
e fare clic su Fine. È possibile che venga richiesto di riavviare il computer. In tal caso, fare clic su

Sì per riavviare il computer e completare la procedura di installazione.

Utenti Windows Me

Quando Windows rileva il nuovo hardware, selezionare Specificare il percorso del driver e fare
clic su Avanti.

Inserire il CD di installazione nell'unità CD-ROM. Selezionare Supporto rimovibile e fare clic su
Avanti. Seguire le istruzioni visualizzate. Una volta rilevato il driver corretto, fare clic su Avanti.*

Una volta completata l'installazione del driver, rimuovere il CD di installazione dall'unità CD-ROM,
fare clic su Fine e quindi su Sì per riavviare il computer. Dopo il riavvio del computer, la procedura
d'installazione è completata.

Utenti Windows NT

Fare clic su Avvio/Start, Impostazioni e scegliere Pannello di controllo. Fare doppio clic su
Rete, quindi fare clic sulla scheda Schede di rete. Fare clic su Aggiungi, quindi su Disco driver.
Inserire il CD di installazione nell'unità CD-ROM. Digitare D:\WINNT4 e fare clic su OK. Se l'unità

26
