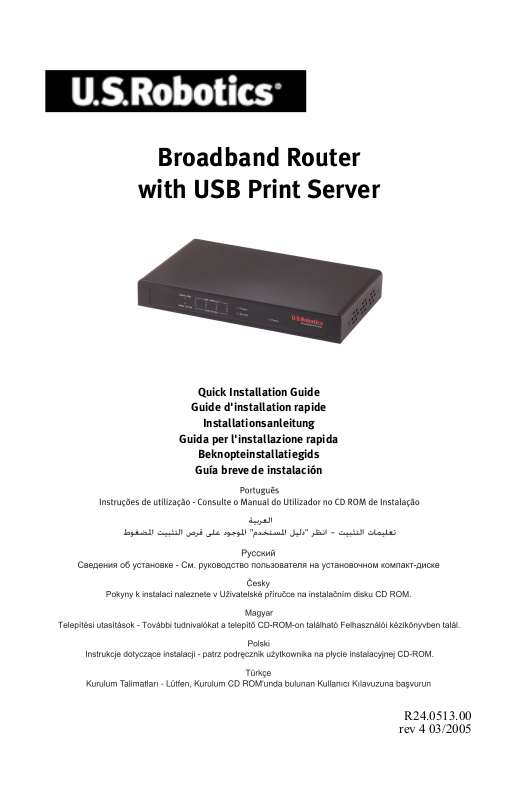

Broadband Router

with USB Print Server

Quick Installation Guide

Guide d'installation rapide

Installationsanleitung

Guida per l'installazione rapida

Beknopteinstallatiegids

Guía breve de instalación

R24.0513.00

rev 4 03/2005

Quick Installation Guide..................................................................1

Guide d'installation rapide .............................................................11

Installationsanleitung .....................................................................21

Guida all'installazione rapida.........................................................31

Beknopte installatiegids.................................................................41

Guía breve de instalación...............................................................51

Quick Installation Guide

Package Contents:

• Broadband Router with USB Print Server

• 5.0 VDC power supply

• Ethernet cable

• Installation CD-ROM

•Quick Installation Guide

Front View

LEDS Action Function

WAN LINK

WAN 10/100

LAN LINK/ACT

LAN 10/100

Printer

System

Power

Lighted WAN Ethernet signal detected Blinking Sending or receiving WAN data Lighted 100 Mbps WAN link is achieved Off 10 Mbps WAN link is achieved Lighted LAN Ethernet signal detected Blinking Sending or receiving LAN data Lighted 100 Mbps LAN link is achieved Off 10 Mbps LAN link is achieved Lighted Link to printer is achieved Blinking Sending or receiving printer data Blinking Router is functioning properly

Lighted Receiving power

Rear View

Feature Function

5.0 VDC Power supply connection port

Feature Function

RESET To reset the router to the factory default settings:

COM To connect an analogue or ISDN modem PRINTER To connect a USB printer to the LAN LAN ports 1-4 To connect devices to the LAN WAN RJ-45 port to connect a broadband modem

1. Unplug the power supply.

2. Press in and hold the RESET button.

3. While holding the RESET button, plug in the power supply.

4. Continue to hold the RESET button until the SYSTEM LED begins flashing.

What You Need to Begin

• PC with an Ethernet adapter (NIC) installed

• A functioning Ethernet-based cable or DSL modem OR an RS-232-based analogue or ISDN modem and an RS-232 cable

• Operating System installation CD-ROM

• Internet Explorer 5.0 or later OR Netscape 7.0 or later

• Your CD-ROM drive letter (for example, D)

• Your router product number and serial number, located on the bottom label of the router. If you ever need to call our Technical Support department, you will need this number to receive assistance.

Product Number Serial Number

8001

Router Installation

The U.S. Robotics Broadband Router with USB Print Server can easily be connected to any Ethernet-based cable or DSL modem, or an RS-232 based analogue or ISDN modem.

Note: For the most updated information, visit: http://www.usr.com/support You can also refer to the detailed information.

Step 1: Connect your modem to the router.

Cable or DSL Modem

1. Turn off your PC and your modem.

2. Locate the Ethernet cable that connects your modem to your PC’s Ethernet adapter, and disconnect it from your PC only: do not disconnect the cable from your modem.

User Guide

on the U.S. Robotics Installation CD-ROM for more

Router

LAN

WAN

Modem

3. Connect the free end of the Ethernet cable to the WAN port on the rear of the router.

Analogue or ISDN Modem

1. Turn off your PC and your modem.

2. Locate the serial cable that connects your modem to your PC’s serial port, and disconnect it from the PC only. Do not disconnect the cable from your modem.

Modem

Router

LAN

WAN

3. Connect the free end of the serial cable to the COM port on the rear of the router.

Step 2: Connect your router to your computer and power supply.

1. Connect one end of the supplied Ethernet cable to your PC’s Ethernet adapter.

2. Connect the other end to one of the router’s LAN ports.

Cable or DSL

Router

LAN

WAN

Modem

Anal

ogue or

ISDN

Anal

ISDN

Modem

3. Turn on your modem.

4. Connect the supplied power cord to the 5.0 VDC port on the router.

Note to UK Users: Replace the plug on power adapter with the UK standard plug that is supplied in your US Robotics package. Apply enough pressure to cause a click and firmly seat the new plug.

5. Plug the power adapter into a standard power outlet.

Router

LAN

WAN

Cable or DSL

Router

LAN

WAN

Modem

ogue or

Modem

Router

LAN

WAN

6. Turn on your PC.

Step 3: Configure the basic connection settings.

Windows XP and Me users: If Universal Plug and Play launches, follow the on-screen

instructions instead of steps 1 and 2 below:

1. Launch a Web browser.

2. In the location or address line, type http://192.168.123.254 and press Enter to access the router configuration Web User Interface.

3. Click Log in—there is no default password.

4. Select Wizard from the menu. The Setup Wizard will lead you through the basic router configuration process. If you are unsure about any connection information required by the wizard, contact your ISP.

Note: For configuration details and USB printer installation instructions, refer to the

Guide

on the U.S. Robotics Installation CD-ROM.

5. Make a backup of your new configuration settings:

• Select the To ol b ox menu.

• Click Backup Setting.

• Your system will prompt you to save or open the file. Select Save and click OK.

• Browse to the location at which you want the backup file saved and click Save.

Cable or DSL Users

To verify your Internet connection, launch a Web browser and register your product at www.usr.com/productreg. If the page loads, you are finished with the installation procedure. If the page does not load, proceed to Troubleshooting, later in this document.

Analogue or ISDN Users

To verify your Internet connection, click Connect in the Status page to initiate a dial-up session with your ISP. The Status page will indicate whether or not the call was successful. If the settings are correct, the analogue or ISDN modem can be used to connect to the Internet. If the connection fails, verify that you entered the correct values.

User

Congratulations! The installation procedure is now complete.

Troubleshooting

I can’t connect to the Router’s Web User Interface.

Possible Solution 1:

Make sure all the Ethernet cables are properly and securely connected and the power cord is plugged in.

Possible Solution 2:

Make sure that you correctly performed all the steps in the “Before You Begin” section of the

Guide

. If your computer is configured to use a static IP address, you must now reconfigure it to

Obtain an IP address automatically.

Possible Solution 3:

Make sure that your PC is using an IP address that is within the default range of 192.168.123.xxx. Make sure the address of the subnet mask is 255.255.255.0. If necessary, the Default Gateway should be 192.168.123.254. To verify all these settings, perform the following steps:

Windows Me, 98, and 95 Users:

• Click Windows Start > Run.

•Type winipcfg and click OK.

User

• Check the IP Address, Subnet Mask, Default Gateway, and DNS server data to make sure they are correct. If the information is not correct, click Release All > Renew All.

Windows XP, 2000, and NT Users:

• Click Windows Start > Run.

•Type cmd and click OK.

• At the DOS prompt, type ipconfig /all and press Enter.

• Check the IP Address, Subnet Mask, Default Gateway, and DNS server data to make sure they are correct. If the information is not correct:

•Type ipconfig /release and press Enter.

•Type ipconfig /renew and press Enter.

Possible Solution 4:

You need to verify the connection setting of your Web browser and that the HTTP Proxy feature of your Web browser is disabled. You need to do this so that your Web browser can read the configuration pages inside your router.

• Launch your Web browser.

Internet Explorer users:

• Click To ol s > Internet Options, and select the Connections tab.

• Select Never dial a connection, then click Apply.

• Click OK.

• Click To ol s > Internet Options.

• Click the Connections tab, and click the LAN Settings button.

• Clear all the check boxes and click OK.

• Click OK.

Netscape Navigator users: Perform the following series of steps twice:

• Click Edit > Preferences.

• In the Category window, double-click Advanced.

• Click Proxies > Direct connection to the Internet. Then click OK.

I can’t access the Internet.

Possible Solution 1:

Make sure the power cord and all the Ethernet cables are connected correctly. This includes the cables connecting the router, the modem, and all the PCs.

Possible Solution 2:

Reboot the router by unplugging and plugging in the power supply.

I do not know whether my IP address is static or dynamic.

Possible Solution:

Verify with your Internet Service Provider whether you have a dynamic or static IP address.

If you have a dynamic IP address, select Dynamic IP Address as the WAN Type in the Web User Interface, and the router will automatically obtain the information it needs from your service provider.

If you have a static IP address, select Static IP Address as the WAN Type in the Web User Interface.

My cable or DSL service is not working, but I need to access the Internet.

Possible Solution:

If you have an external analogue modem and dial-up Internet service, you can still access the Internet.

• Connect the external analogue modem according to the procedure described in this guide.

• Open a Web browser and type http://192.168.123.254 and press Enter to access the Web User Interface.

• Click Primary Setup > Change > Dial-up Network.

• Enter the appropriate information for your dial-up Internet service and click Save.

While trying to check my network configuration settings in Windows Me or XP, I can’t find the Network icon.

Possible Solution:

The default setting in Windows XP and Me is to not show all of the icons within the Control Panel. To change the default setting to show all icons:

Windows XP users:

• Click Windows Start > Control Panel.

• Within Control Panel, click View all Control Panel options on the left side of the

screen.

Windows Me users:

• Click Windows Start > Settings > Control Panel.

• Within Control Panel, click View all Control Panel options on the left side of the

screen.

All the Control Panel icons should now be visible.

I don’t know how to configure the TCP/IP protocol to work with the router.

Possible Solution:

You have the TCP/IP protocol installed, but it is not configured to work with the router.

Windows XP users:

1. Click Windows Start > Control Panel.

2. Double-click the Network Connections icon.

3. Click the General tab, and select the TCP/IP line that has been assigned to your network card.

4. Click the Properties button.

5. Configure IP addressing:

• To obtain the IP address automatically through the DHCP server:

Click the General tab, select Obtain an IP address automatically, and click OK > OK. This is the preferred method for configuring PCs.

• For instructions on specifying the IP address manually, refer to the

the U.S. Robotics Installation CD-ROM.

Windows 2000 users:

1. Click Windows Start > Settings, then click Network and Dialup connections.

2. Double-click the Local Area Connections icon and select Properties.

3. Select the TCP/IP line that has been assigned to your network card and select Proper- ties.

4. Configure IP addressing:

• To obtain the IP address automatically through the DHCP server:

Click the IP Address tab, select Obtain an IP address automatically and click OK > OK. This is the preferred method for configuring PCs.

• For instructions on specifying the IP address manually, refer to the

the U.S. Robotics Installation CD-ROM.

Windows NT users:

1. Click Windows Start > Settings > Control Panel.

2. Double-click the Network icon.

3. Click the Protocols tab and select the TCP/IP line that has been assigned to your network card.

4. Click the Properties button.

5. Configure IP addressing:

• To obtain the IP address automatically through the DHCP server:

Click the IP Address tab and select Obtain IP address from a DHCP server and click OK > OK. This is the preferred method for configuring PCs.

• For instructions on specifying the IP address manually, refer to the

the U.S. Robotics Installation CD-ROM.

Windows Me, 98, or 95 users:

1. Click Windows Start > Settings > Control Panel.

2. Double-click the Network icon.

3. Click the Configuration tab and select the TCP/IP line that has been assigned to your network card.

4. Click the Properties button.

5. Configure IP addressing:

• To obtain the IP address automatically through the DHCP server:

Click the IP Address tab, select Obtain an IP address automatically and click OK > OK. This is the preferred method for configuring PCs.

• For instructions on specifying the IP address manually, refer to the

the U.S. Robotics Installation CD-ROM.

You can use the ping command to verify whether your PC has successfully connected to the router. For ping command instructions, refer to the CD-ROM.

User Guide

on the U.S. Robotics Installation

User Guide

I can’t see my USB printer on the network.

Possible Solution 1:

You did not configure your network for printer access through the router. For complete instructions on installing the printer, including computer configuration, see the printer installation instructions in the

User Guide

on the U.S. Robotics Installation CD-ROM.

Possible Solution 2:

Your USB printer may not be compatible with the Broadband Router with USB Print Server. Some printers, including Windows only printers (or

Win-Printers

) will not function with this router. For a

printer compatibility list, refer to the U.S. Robotics Web site at www.usr.com

I can’t see my USB device on the network.

Possible Solution:

The USB port on the Broadband Router with USB Print Server can only be used to connect a USB printer. Other USB devices, such as modems, network cards, scanners, digital cameras, MP3 players, and hard drives, will not work with this router.

Are You Still Having Problems?

1. Refer to the

2. Go to the Support section of the U.S Robotics Web site at www.usr.com

Many of the most common difficulties that users experience have been addressed in the FAQ and Troubleshooting Web pages for your product. The product number of the Broadband Router with USB Print Server is 8001. You may need to know this to obtain information on the U.S. Robotics Web site.

3. Contact the U.S. Robotics Technical Support Department.

Technical questions about U.S. Robotics products can also be answered by technical support specialists.

User Guide

on the U.S. Robotics Installation CD-ROM.

Country Voice Webmail Support Hours

United States (888) 216-2850 http://www.usr.com/emailsupport 7:00 A.M. - 10:00 P.M., M-F CST

Canada (888) 216-2850 http://www.usr.com/emailsupport 7:00 A.M. - 10:00 P.M., M-F CST

Austria 07 110 900 116 http://www.usr.com/emailsupport/de 9:00A.M.–17:00P.M.,M-F Belgium (Flemish) +32 (0)70 233 545 http://www.usr.com/emailsupport/ea 9:00A.M.–17:00P.M.,M-F Belgium (French) +32 (0)70 233 546 http://www.usr.com/emailsupport/ea 9:00A.M.–17:00P.M.,M-F Denmark +45 7010 4030 http://www.usr.com/emailsupport/uk 9:00A.M.–17:00P.M.,M-F Finland +358 98 171 0015 http://www.usr.com/emailsupport/ea 10:00A.M.–18:00P.M.,M-F France 082 507 0693 http://www.usr.com/emailsupport/fr 9:00A.M.–17:00P.M.,M-F Germany 01805671548 http://www.usr.com/emailsupport/de 9:00A.M.–17:00P.M.,M-F Hungary 01805671548 http://www.usr.com/emailsupport/hu 9:00A.M.–17:00P.M.,M-F Ireland +44 870 844 4546 http://www.usr.com/emailsupport/uk 9:00A.M.–18:00P.M.,M-F Italy 848 80 9903 http://www.usr.com/emailsupport/it 9:00A.M.–17:00P.M.,M-F Luxembourg +352 342 080 8318 http://www.usr.com/emailsupport/bn 9:00A.M.–17:00P.M.,M-F Middle East/Africa +44 870 844 4546 http://www.usr.com/emailsupport/me 9:00A.M.–17:00P.M.,M-F

9:00 A.M. - 7:00 P.M., S-S CST

Country Voice Webmail Support Hours

Netherlands 0900 20 25 857 http://www.usr.com/emailsupport/ea 9:00A.M.–17:00P.M.,M-F Norway +47 23 50 0097 http://www.usr.com/emailsupport/ea 9:00A.M.–17:00P.M.,M-F Poland http://www.usr.com/emailsupport/pl 8:00A.M.–18:00P.M.,M-F Portugal +351 (0)21 415 4034 http://www.usr.com/emailsupport/pt 9:00A.M.–17:00P.M.,M-F Spain 902 117 964 http://www.usr.com/emailsupport/es 9:00A.M.–17:00P.M.,M-F Sweden +46 (0) 77 128 1020 http://www.usr.com/emailsupport/ea 9:00A.M.–17:00P.M.,M-F Switzerland +0848 840 200 http://www.usr.com/emailsupport/de 9:00A.M.–17:00P.M.,M-F UK 0870 844 4546 http://www.usr.com/emailsupport/uk 9:00A.M.–17:00P.M.,M-F

For current support contact information, go to http://www.usr.com/support

Guide d'installation rapide

Contenu de la boîte :

• Broadband Router with USB Print Server

• Adaptateur secteur 5 V

• Câble Ethernet

• CD-ROM d'installation

• Guide d'installation rapide

Avant

VOYANTS Action Fonction

WAN LINK (Connexion WAN)

WAN 10/100

LAN LINK/ACT (Connexion LAN)

LAN 10/100

Printer (Imprimante)

System (Système)

Power (Alimentation)

Allumé Signal Ethernet WAN détecté Clignotant rapidement Envoi ou réception de données sur le WAN

Allumé Connexion WAN 100 Mbits/s établie Désactivé Connexion WAN 10 Mbits/s établie Allumé Signal Ethernet LAN détecté Clignotant rapidement Envoi ou réception de données sur le LAN

Allumé Connexion LAN 100 Mbits/s établie Désactivé Connexion LAN 10 Mbits/s établie Allumé Connexion à l'imprimante établie Clignotant rapidement Envoi ou réception de données d'imprimante

Clignotant rapidement Le routeur fonctionne correctement

Allumé Sous tension

Arrière

Caractéristique Fonction

5.0 VDC (5 V) Port de connexion de l'adaptateur secteur

Caractéristique Fonction

RESET (REINITIALISER)

COM Pour connecter un modem analogique ou RNIS PRINTER (IMPRI-

MANTE) Ports LAN 1 à 4 Pour connecter des périphériques au réseau local WAN Port RJ-45 pour la connexion d'un modem haut débit

Débranchez l'adaptateur secteur. Tout en maintenant le bouton RESET enfoncé, rebranchez l'adaptateur secteur. Lorsque le routeur est de nouveau sous tension, continuez de maintenir le bouton RESET enfoncé jusqu'à ce que la DEL SYSTEM commence à clignoter. Le routeur reprendra alors les réglages d'usine par défaut.

Pour connecter une imprimante USB au réseau local

Ce qu'il vous faut pour commencer

• Un PC équipé d'une carte d'interface réseau (NIC) Ethernet

• Un modem DSL ou câble Ethernet OU un modem analogique compatible RS-232 ou RNIS et un câble RS-232

• Le CD-ROM d'installation du système d'exploitation

• Internet Explorer 5.0 ou version ultérieure OU Netscape 7.0 ou version ultérieure

• La lettre de votre lecteur CD-ROM (D, par exemple)

• Les numéros de produit et de série de votre routeur, situés sur l'étiquette inférieure du routeur. Vous en aurez besoin si vous devez appeler notre service d'assistance technique.

Numéro de produit Numéro de série

8001

Installation du routeur

L e produit U.S. Robotics Broadband Router with USB Print Server peut être facilement connecté à tout modem DSL ou câble Ethernet, ou à un modem analogique compatible RS-232 ou RNIS.

Remarque : pour obtenir les informations les plus récentes, rendez-vous sur le site http://www.usr.com/support. Pour obtenir des informations plus détaillées, vous pouvez également consulter le

de l'utilisateur

sur le CD-ROM d'installation U.S. Robotics .

Etape 1 : connecter votre modem au routeur.

Modem câble ou DSL

1. Eteignez votre ordinateur et votre modem.

2. Localisez le câble Ethernet qui permet de relier votre modem à l'adaptateur Ethernet de votre PC, et débranchez-le uniquement de votre PC : ne débranchez pas le câble de votre modem.

guide

Routeur

LAN

WAN

Modem

3. Connectez l'extrémité libre du câble Ethernet au port WAN situé à l'arrière de votre routeur.

Modem analogique ou RNIS

1. Eteignez votre ordinateur et votre modem.

2. Localisez le câble série qui permet de relier votre modem au port série de votre PC, et débranchez-le uniquement de votre PC. Ne le débranchez pas de votre modem.

Modem

Routeur

LAN

WAN

3. Connectez l'extrémité libre du câble série au port COM situé à l'arrière de votre routeur.

Etape 2 : connecter votre routeur à votre ordinateur et au secteur.

1. Connectez une extrémité du câble Ethernet fourni à l'adaptateur Ethernet de votre PC.

2. Connectez l'autre extrémité du câble à l'un des ports LAN du routeur.

Câble ou DSL

Routeur

LAN

WAN

Modem

RNIS

ou analogique

RNIS

Modem

3. Allumez votre modem.

4. Branchez le cordon d'alimentation fourni dans le port 5 V du routeur

5. Branchez le cordon d'alimentation dans une prise murale d'alimentation standard

Routeur

LAN

WAN

Câble ou DSL

Routeur

LAN

WAN

Modem

ou analogique

Modem

Routeur

LAN

WAN

6. Allumez votre PC.

Etape 3 : configurer les paramètres de connexion de base.

Utilisateurs de Windows XP et Me : si Universal Plug and Play se lance, suivez les

instructions à l'écran au lieu des étapes 1 et 2 décrites ci-dessous :

1. Lancez un navigateur Web.

2. Dans le champ d'adresse, tapez http://192.168.123.254 et appuyez sur Entrée pour accéder à l’interface utilisateur Web de configuration du routeur.

3. Cliquez sur Log in (Se connecter) - Il n'y a pas de mot de passe par défaut.

4. Sélectionnez Wizard (Assistant) dans le menu. L'assistant d'installation vous guidera tout au long du processus de configuration de base du routeur. Si vous avez des doutes concernant certaines informations de connexion demandées par l'assistant, contactez votre FAI.

Remarque : pour obtenir les informations relatives à la configuration et les instructions d'installation de l'imprimante USB, consultez le d'installation U.S. Robotics .

5. Effectuez une copie de sauvegarde de vos nouveaux paramètres de configuration :

• Sélectionnez le menu To o lb o x (Boîte à outils).

• Cliquez sur Backup Setting (Enregistrer les paramètres).

• Vous serez invité à enregistrer ou à ouvrir le fichier. Sélectionnez Save (Enregistrer),

puis cliquez sur OK.

• Choisissez l'emplacement de votre sauvegarde et cliquez sur Save (Enregistrer).

Utilisateurs de modems câble ou DSL

Pour vérifier votre connexion à Internet, lancez votre navigateur Web et enregistrez votre produit à l'adresse www.usr.com/productreg. Si la page se charge, l'installation est réussie. Si la page ne se charge pas, consultez la section Dépannage de ce guide.

Utilisateurs de modems analogiques ou RNIS

Pour vérifier votre connexion à Internet, cliquez sur Connect (Connexion) à la page Status afin de lancer une session d'accès à distance avec votre FAI. La page Status indique si la communication est établie ou non. Si les paramètres sont corrects, la connexion à Internet peut être établie par le modem analogique ou RNIS. Si la connexion échoue, vérifiez que vous avez saisi les bonnes valeurs.

guide de l'utilisateur

sur le CD-ROM

Félicitations ! La procédure d'installation est terminée.

Dépannage

Je ne parviens pas à accéder à l'interface utilisateur Web du routeur.

Première solution possible :

Assurez-vous que tous les câbles Ethernet sont bien installés et correctement connectés et que le cordon d'alimentation est bien branché.

Deuxième solution possible :

Assurez-vous que vous avez bien suivi toutes les étapes énumérées dans la section « Avant de commencer » du l'option Obtenir automatiquement une adresse IP, ou vous ne pourrez pas vous connecter au routeur.

Troisième solution possible :

Assurez-vous que l'adresse IP utilisée par votre PC respecte la plage par défaut 192.168.123.xxx. Assurez-vous que l'adresse du masque de sous-réseau est 255.255.255.0. Si nécessaire, les données de passerelle par défaut devraient être 192.168.123.254. Pour vérifier tous ces paramètres, effectuez les étapes suivantes :

Utilisateurs de Windows Me, 98 et 95 :

guide de l'utilisateur

• Cliquez sur Démarrer > Exécuter.

•Tapez winipcfg, puis cliquez sur OK.

• Assurez-vous que les informations d'adresse IP, de masque de sous-réseau, de passerelle par défaut et de serveur DNS sont correctes. Dans le cas contraire, cliquez sur Tou t libé rer > Tout renouveler.

. Si vous avez une adresse IP statique, vous devez choisir

Utilisateurs de Windows XP, 2000 et NT:

• Cliquez sur Démarrer > Exécuter.

•Tapez cmd, puis cliquez sur OK.

• A l'invite DOS, saisissez ipconfig /all et appuyez sur Entrée.

• Assurez-vous que les informations d'adresse IP, de masque de sous-réseau, de passerelle par défaut et de serveur DNS sont correctes. Dans le cas contraire :

•Tapez ipconfig /release et appuyez sur Entrée.

•Tapez ipconfig /renew et appuyez sur Entrée.

Quatrième solution possible :

Vous devez vérifier les paramètres de connexion de votre navigateur Web et vous assurer que les fonctions HTTP Proxy de celui-ci sont désactivées. Votre navigateur Web pourra ainsi lire les pages de configuration au sein du routeur.

• Lancez votre navigateur Web.

Utilisateurs d'Internet Explorer :

• Cliquez sur Outils > Options Internet, puis sur l'onglet Connexions.

• Choisissez Ne jamais établir de connexion et cliquez sur Appliquer.

• Cliquez sur OK.

• Cliquez à nouveau sur Outils > Options Internet.

• Cliquez sur l'onglet Connexions et sur le bouton Paramètres LAN.

• Décochez toutes les cases et cliquez sur OK.

• Cliquez sur OK.

Utilisateurs de Netscape Navigator : effectuez par deux fois la procédure suivante :

• Cliquez sur Modifier > Préférences.

• Dans la fenêtre Catégorie, double-cliquez sur Avancées.

• Cliquez sur Proxy > Connexion directe à Internet. Cliquez ensuite sur OK.

Je ne sais pas comment accéder aux pages de l'interface utilisateur Web avec mon Macintosh.

Solution possible :

Les utilisateurs de Macintosh peuvent accéder à l'interface utilisateur Web de la même manière que les utilisateurs de Windows. Lancez votre navigateur Internet et saisissez l'adresse IP par défaut, http://192.168.123.254

Je ne peux pas accéder à Internet.

Première solution possible :

Assurez-vous que le cordon d'alimentation et les câbles Ethernet sont bien connectés. Cela comprend les câbles connectant le routeur, le modem et tous les ordinateurs.

Deuxième solution possible :

Vous pouvez aussi redémarrer le routeur en débranchant et rebranchant l'adaptateur secteur.

Je ne sais pas si mon adresse IP est statique ou dynamique.

Solution possible :

• Adressez-vous à votre FAI pour savoir si votre adresse IP est statique ou dynamique.

• Si vous avez une adresse IP dynamique, choisissez Dynamic IP Address (Adresse IP dynamique) comme type de WAN dans l'interface utilisateur Web. Le routeur obtiendra automatiquement les informations nécessaires auprès de votre fournisseur d'accès.

• Si vous avez une adresse IP statique, choisissez Static IP Address (Adresse IP statique) comme type de WAN dans l'interface utilisateur Web.

Mon service câble ou DSL ne fonctionne pas mais je dois accéder à l'Internet.

Solution possible :

Si vous disposez d'un modem externe analogique et d'un accès Internet à distance, vous pouvez toujours accéder à l'Internet.

• Connectez le modem externe analogique en suivant les instructions de ce guide.

• Ouvrez votre navigateur Web, tapez http://192.168.123.254 puis appuyez sur Entrée pour accéder à l'interface utilisateur Web.

• Cliquez sur Primary Setup (Configuration principale) > Change (Modifier) > Dial-up Network (Accès réseau à distance).

• Entrez les informations relatives à vos paramètres de connexion analogique et cliquez sur Save (Enregistrer).

Lorsque j'essaie de vérifier mes paramètres de configuration réseau dans Windows Me ou XP, je ne trouve pas l'icône Réseau.

Solution possible :

La configuration par défaut dans Windows Me et XP est de ne pas afficher toutes les icônes du panneau de configuration. Pour modifier ce paramètre :

Utilisateurs de Windows XP :

• Cliquez sur Démarrer > Panneau de configuration.

• Ensuite, cliquez sur Afficher toutes les options du panneau de configuration,

sur la gauche de l'écran.

Utilisateurs de Windows Me :

• Cliquez sur Démarrer > Paramètres > Panneau de configuration.

• Ensuite, cliquez sur Afficher toutes les options du panneau de configuration,

sur la gauche de l'écran.

Toutes les icônes du panneau de configuration devraient apparaître.

Je ne sais pas comment configurer le protocole TCP/IP pour qu'il fonctionne avec le routeur.

Solution possible :

Le protocole TCP/IP est installé, mais il n'est pas configuré pour fonctionner avec le routeur.

Utilisateurs de Windows XP :

1. Cliquez sur Démarrer > Panneau de configuration.

2. Double-cliquez sur l'icône Connexions réseau.

3. Cliquez sur l'onglet Général et sélectionnez la ligne TCP/IP attribuée à votre carte réseau.

4. Cliquez sur le bouton Propriétés.

5. Configurez l'adresse IP :

• Pour obtenir l'adresse IP automatiquement par le biais du serveur DHCP,

procédez comme suit : cliquez sur l'onglet Général, sélectionnez Obtenir automatiquement une adresse IP, puis cliquez sur OK deux fois. Il s'agit de la méthode la plus utilisée pour configurer les PC.

• Pour savoir comment configurer manuellement l'adresse IP, consultez le

l'utilisateur

Utilisateurs de Windows 2000 :

1. Cliquez sur Démarrer > Paramètres et sur Connexions réseau et accès à distance.

2. Double-cliquez sur l'icône Connexion locale et sélectionnez Propriétés.

3. Sélectionnez la ligne TCP/IP attribuée à votre carte réseau, puis Propriétés.

4. Configurez l'adresse IP :

• Pour obtenir l'adresse IP de façon automatique par le biais du serveur DHCP,

procédez comme suit : cliquez sur l'onglet Adresse IP, sélectionnez Obtenir automatiquement une adresse IP, puis cliquez sur OK deux fois. Il s'agit de la méthode la plus utilisée pour configurer les PC.

• Pour savoir comment configurer manuellement l'adresse IP, consultez le

l'utilisateur

Utilisateurs de Windows NT:

1. Cliquez sur Démarrer > Paramètres > Panneau de configuration.

2. Double-cliquez sur l'icône Réseau.

3. Cliquez sur l'onglet Protocole et sélectionnez la ligne TCP/IP attribuée à votre carte réseau.

4. Cliquez sur le bouton Propriétés.

5. Configurez l'adresse IP :

• Pour obtenir l'IP de façon automatique par le biais du serveur DHCP, procédez

comme suit : cliquez sur l'onglet Adresse IP, sélectionnez Obtenir automatiquement une adresse IP, puis cliquez sur OK deux fois. Il s'agit de la méthode la plus utilisée pour configurer les PC.

• Pour savoir comment configurer manuellement l'adresse IP, consultez le

l'utilisateur

Utilisateurs de Windows Me, 98 ou 95 :

1. Cliquez sur Démarrer > Paramètres > Panneau de configuration.

2. Double-cliquez sur l'icône Réseau.

3. Cliquez sur l'onglet Configuration et sélectionnez la ligne TCP/IP attribuée à votre carte réseau.

4. Cliquez sur le bouton Propriétés.

5. Configurez l'adresse IP :

• Pour obtenir l'IP de façon automatique par le biais du serveur DHCP, procédez

comme suit : cliquez sur l'onglet Adresse IP, sélectionnez Obtenir automatiquement une adresse IP, puis cliquez sur OK deux fois. Il s'agit de la méthode la plus utilisée pour configurer les PC.

• Pour savoir comment configurer manuellement l'adresse IP, consultez le

l'utilisateur

Après l'installation du protocole de communication TCP/IP, vous pouvez utiliser la commande ping pour vérifier que votre ordinateur a bien établi la connexion avec le routeur. Pour connaître les instructions relatives à la commande ping, consultez le d'installation U.S. Robotics.

du CD-ROM d'installation U.S. Robotics.

guide de l'utilisateur

guide de

sur le CD-ROM

Je ne vois pas mon imprimante USB sur le réseau.

Première solution possible :

Vous n'avez pas configuré votre réseau pour que votre imprimante puisse y accéder via le routeur. Pour trouver les instructions complètes d'installation de l'imprimante, y compris de la configuration de l'ordinateur, consultez les instructions correspondantes dans le

l'utilisateur

du CD-ROM d'installation U.S. Robotics.

guide de

Deuxième solution possible :

Il se peut que votre imprimante USB ne soit pas compatible avec le Broadband Router with USB Print Server. Certaines imprimantes, y compris les imprimantes seulement compatibles avec Windows (ou

imprimantes GDI

), ne fonctionneront pas avec ce routeur. Pour connaître la liste des

imprimantes compatibles, visitez le site Web de U.S. Robotics à l'adresse www.usr.com.

Je ne vois pas mon périphérique USB sur le réseau.

Solution possible :

Le port USB du Broadband Router with USB Print Server ne peut être utilisé que pour connecter une imprimante USB. Les modems USB, cartes réseaux, scanners et appareils photo numériques ne peuvent être connectés à ce routeur.

Vos problèmes ne sont toujours pas résolus ?

1. Consultez le

2. Allez à la section Support du site Web d'U.S. Robotics à l'adresse www.usr.com.

Vous trouverez des réponses à la plupart des problèmes rencontrés par les utilisateurs dans les pages Web FAQ et Dépannage consacrées à votre produit. Le numéro de produit du Broadband Router with USB Print Server est 8001. Vous en aurez peut-être besoin pour obtenir des informations sur le site Web de U.S. Robotics.

3. Appelez le service d'assistance technique de U.S. Robotics.

Nos experts techniques répondront à vos questions sur les produits U.S. Robotics.

guide de l'utilisateur

sur le CD-ROM d'installation U.S. Robotics.

Pays Téléphone Adresse Web Horaires d'ouverture

Etats-Unis (888) 216-2850 http://www.usr.com/emailsupport De 9h à à 18h, du L. au V., CST Canada (888) 216-2850 http://www.usr.com/emailsupport De 9h à à 18h, du L. au V., CST Autriche 07 110 900 116 http://www.usr.com/emailsupport/de De 9h à 17h, du L. au V. Belgique (Flamand) +32 (0)70 233 545 http://www.usr.com/emailsupport/ea De 9h à 17h, du L. au V. Belgique (Français) +32 (0)70 233 546 http://www.usr.com/emailsupport/ea De 9h à 17h, du L. au V. Danemark +45 7010 4030 http://www.usr.com/emailsupport/uk De 9h à 17h, du L. au V. Finlande +358 98 171 0015 http://www.usr.com/emailsupport/ea De 10h à 18h, du L. au V. France 082 507 0693 http://www.usr.com/emailsupport/fr De 9h à 17h, du L. au V. Allemagne 018056 71548 http://www.usr.com/email support/de De 9h à 17h, du L. au V. Hongrie 01805671548 http://www.usr.com/emailsuppo rt/hu De 9h à 17h, du L. au V. Irlande +44 870 844 4546 http://www.usr.com/emailsupport/uk De 9h à 18h, du L. au V. Italie 848 80 9903 http://www.usr.com/emailsupport/it De 9h à 17h, du L. au V. Luxembourg +352 342 080 8318 http://www.usr.com/emailsupport/bn De 9h à 17h, du L. au V. Moyen-Orient/ Afrique +44 870 844 4546 http://www.usr.com/emailsupport/me De 9h à 17h, du L. au V.

Pays Téléphone Adresse Web Horaires d'ouverture

Pays-Bas 0900 20 25 857 ht tp://www.usr.com/emailsupport/ea De 9h à 17h, du L. au V. Norvège +47 23 50 0097 http://www.usr.com/emailsupport/ea De 9h à 17h, du L. au V. Pologne http://www.usr.com/emailsupport/pl De 8h à 18h, du L. au V. Portugal +351 (0) 21 415 4034 http://www.usr.com/emailsupport/pt De 9h à 17h, du L. au V. Espagne 902 117 964 http://www.usr.com/emailsupport/es De 9h à 17h, du L. au V. Suède +46 (0) 77 128 1020 http://www.usr.com/emailsupport/ea De 9h à 17h, du L. au V. Suisse +0848 840 200 http://www.usr.com/emailsupport/de De 9h à 17h, du L. au V. Royaume-Uni 0870 844 4546 http://www.usr.com/emailsupport/uk De 9h à 17h, du L. au V.

Pour obtenir les coordonnées les plus récentes de l'assistance technique, visitez le site

http://www.usr.com/support

Installationsanleitung

Packungsinhalt:

• Broadband Router with USB Print Server

• Netzkabel (Ausgang: 5,0 V Gleichstrom)

• Ethernet-Kabel

• Installations-CD-ROM

• Installationsanleitung

Vorderansicht

LEDs Vorgang Funktion

WAN LINK

WAN 10/100

LAN LINK/ACT (Verbindungsanzeige)

LAN 10/100

Printer

System

Power

Leuchtet WAN-Ethernetsignal erfasst Blinkt WAN-Daten senden oder empfangen Leuchtet 100 Mbps WAN-Verbindung hergestellt Aus 10 Mbps WAN-Verbindung hergestellt Leuchtet LAN-Ethernetsignal erfasst Blinkt LAN-Daten senden oder empfangen

Leuchtet 100 Mbps LAN-Verbindung hergestellt Aus 10 Mbps LAN-Verbindung hergestellt Leuchtet Verbindung mit Drucker hergestellt Blinkt Datenaustausch mit Drucker Blinkt Router funktioniert ordnungsgemäß

Leuchtet Stromzufuhr aktiv

Rückansicht

Merkmal Funktion

5.0 VDC Netzanschluss-Buchse

Merkmal Funktion

RESET Ziehen Sie den Netzstecker. Halten Sie die RESET-Taste gedrückt. Stecken Sie das Netz-

COM Zum Anschließen eines Analog- oder ISDN-Modems PRINTER Zum Verbinden eines USB-Druckers mit dem lokalen Netzwerk (LAN) LAN-Anschlüsse 1-4 Zum Verbinden von Geräten mit dem LAN WAN RJ-45-Port zum Anschließen eines Breitband-Modems

kabel bei gedrückter RESET-Taste wieder ein. Wenn der Router wieder an den Netzstrom angeschlossen ist, halten Sie die RESET-Taste weiter gedrückt, bis die SYSTEM-LED zu blinken beginnt. Damit stellen Sie die werkseitigen Voreinstellungen des Router wieder her.

Voraussetzungen

• PC mit installiertem Ethernet-Adapter (NIC)

• Ein funktionierendes Kabel- oder DSL-Modem mit Ethernet-Schnittstelle ODER ein Analogoder ISDN-Modem mit RS-232-Schnittstelle und ein RS-232-Kabel

• Installations-CD-ROM für das Betriebssystem

• Internet Explorer 5.0 oder höher ODER Netscape 7.0 oder höher

• Der Laufwerksbuchstabe des CD-ROM-Laufwerks (z. B. "D")

• Produkt- und Seriennummer des Routers (siehe Etikett auf der Unterseite des Routers). Sie benötigen diese Angaben, wenn Sie sich an unseren technischen Support wenden.

Produktnummer Seriennummer

8001

Router-Installation

Der U.S. Robotics Broadband Router with USB Print Server kann problemlos an jedes Kabel- oder DSL-Modem mit Ethernet-Schnittstelle oder an ein Analog- oder ISDN-Modem mit RS-232Schnittstelle angeschlossen werden.

Hinweis: Die neuesten Informationen finden Sie jeweils unter folgender Adresse: http://www.usr.com/support. Nähere Informationen können Sie auch der

Bedienungsanleitung

1. Schritt: Schließen Sie das Modem an den Router an.

Kabel- oder DSL-Modem

1. Schalten Sie den PC und das Modem aus.

2. Nehmen Sie das Ethernet-Kabel, mit dem Ihr Modem an den Ethernet-Adapter des PCs angeschlossen ist, und trennen Sie es vom PC, nicht aber vom Modem.

auf der U.S. Robotics Installations-CD-ROM entnehmen.

Router

LAN

WAN

Modem

3. Schließen Sie das nunmehr freie Ende des Ethernet-Kabels an den WAN-Anschluss hinten am Router an.

Analog- oder ISDN-Modem

1. Schalten Sie den PC und das Modem aus.

2. Nehmen Sie das serielle Kabel, mit dem das Modem an den seriellen Anschluss des PCs angeschlossen ist, und trennen Sie es vom PC, nicht aber vom Modem.

Modem

Router

LAN

WAN

3. Schließen Sie das nunmehr freie Ende des seriellen Kabels an den COM-Anschluss hinten am Router an.

2. Schritt: Schließen Sie den Router an den Computer und das Stromnetz an.

1. Schließen Sie das eine Ende des im Lieferumfang enthaltenen Ethernet-Kabels an den Ethernet-Adapter Ihres PCs an.

2. Verbinden Sie das andere Kabelende mit einem der LAN-Anschlüsse des Routers.

Kabel oder DSL

Router

LAN

WAN

Modem

Anal

og oder

ISDN

Anal

ISDN

Modem

Router

LAN

WAN

3. Schalten Sie das Modem ein.

4. Stecken Sie das mitgelieferte Stromkabel in den 5,0-V-Gleichstromanschluss des Routers.

5. Stecken Sie das andere Ende in eine Steckdose.

Kabel oder DSL

Router

LAN

WAN

Modem

og oder

Modem

Router

LAN

WAN

6. Schalten Sie Ihren PC ein.

3. Schritt: Konfigurieren Sie die grundlegenden Verbindungseinstellungen.

Unter Windows XP und Me: Wenn das universelle Plug & Play gestartet wird, folgen Sie

den Anweisungen auf dem Bildschirm und überspringen Sie die nächsten 2 hier beschriebenen Schritte.

1. Öffnen Sie den Webbrowser.

2. Geben Sie zum Öffnen der Web-Benutzeroberfläche für die Router-Konfiguration in der Adresszeile http://192.168.123.254 ein und drücken Sie die Eingabetaste.

3. Klicken Sie auf Log in (Anmeldung) – werkseitig ist kein Kennwort eingestellt.

4. Wählen Sie im Menü die Option Wizard (Assistent). Der Konfigurationsassistent führt Sie durch die Grundeinstellungen. Wenn der Assistent nach Verbindungsdaten fragt, die Sie nicht sicher wissen, wenden Sie sich an Ihren Internetdienstanbieter (ISP).

Hinweis: Näheres zur Konfiguration und Anweisungen zum Installieren eines USBDruckers finden Sie in der ROM.

5. Erstellen Sie eine Sicherungskopie der neuen Einstellungen:

• Wählen Sie das Menü Toolbox (Extras).

• Klicken Sie auf Backup Setting (Einstellungen sichern).

• Sie werden aufgefordert, die Datei entweder zu speichern oder zu öffnen. Wählen Sie

Speichern und klicken Sie auf OK.

• Gehen Sie auf den Ordner, in dem Sie die Sicherungskopie speichern möchten, und

klicken Sie auf Speichern.

Bei Verwendung eines Kabel- oder DSL-Modems

Öffnen Sie zum Testen der Internetverbindung den Browser und registrieren Sie Ihr Gerät unter www.usr.com/productreg. Wird die Seite geladen, ist die Installation abgeschlossen. Wird sie nicht geladen, lesen Sie weiter unten in diesem Dokument den Abschnitt "Fehlerbehebung".

Bei Verwendung eines Analog- oder ISDN-Modems

Klicken Sie zur Überprüfung der Internetverbindung auf der Status-Seite auf Connect (Verbindung). So wird eine DFÜ-Verbindung mit dem ISP initialisiert. Die Statusseite zeigt an, ob eine Verbindung hergestellt wurde oder nicht. Sind die Einstellungen korrekt, kann mit dem Analog- oder ISDN-Modem eine Verbindung zum Internet hergestellt werden. Kann keine Verbindung hergestellt werden, überprüfen Sie bitte, ob Sie die richtigen Werte eingegeben haben.

Bedienungsanleitung

auf der U.S. Robotics Installations-CD-

Herzlichen Glückwunsch! Der Installationsvorgang ist jetzt abgeschlossen.

Fehlerbehebung

Ich kann auf die Web-Benutzeroberfläche des Routers nicht zugreifen.

Lösungsvorschlag 1:

Überprüfen Sie, ob die Ethernet-Kabel ordnungsgemäß angeschlossen sind und das Stromkabel eingesteckt ist.

Lösungsvorschlag 2:

Vergewissern Sie sich, dass Sie alle in der beschriebenen Schritte ordnungsgemäß ausgeführt haben. Wenn Ihr Computer so konfiguriert ist, dass er eine statische IP-Adresse verwendet, müssen Sie die Option IP-Adresse automatisch beziehen aktivieren, sonst können Sie keine Verbindung mit dem Router herstellen.

Lösungsvorschlag 3:

Vergewissern Sie sich, dass Ihr PC eine im Standardbereich von 192.168.123.xxx liegende IPAdresse verwendet. Für die Subnetzmaske muss 255.255.255.0 verwendet werden. Die Standard-Gateway-Adresse lautet 192.168.123.254, sofern Sie diese benötigen. Führen Sie zur Überprüfung dieser Einstellungen folgende Schritte aus:

Unter Windows Me, 98 und 95:

• Klicken Sie auf Start > Ausführen.

• Geben Sie den Befehl winipcfg ein und klicken Sie auf OK.

• Überprüfen Sie die Daten für IP-Adresse, Subnetzmaske, Standard-Gateway und DNS-Server. Sind diese Daten nicht korrekt, klicken Sie auf Alles freigeben > Alles erneuern.

Bedienungsanleitung

unter "Zu Beginn”

Unter Windows XP, 2000 und NT:

• Klicken Sie auf Start > Ausführen.

• Geben Sie den Befehl cmd ein und klicken Sie auf OK.

• Geben Sie an der DOS-Eingabeaufforderung ipconfig /all ein und drücken Sie die Eingabetaste.

• Überprüfen Sie die Daten für IP-Adresse, Subnetzmaske, Standard-Gateway und DNS-Server. Sind die Informationen nicht korrekt, gehen Sie folgendermaßen vor:

• Geben Sie ipconfig /release ein und drücken Sie die Eingabetaste.

• Geben Sie ipconfig /renew ein und drücken Sie die Eingabetaste.

Lösungsvorschlag 4:

Überprüfen Sie die Verbindungskonfiguration Ihres Webbrowsers und achten Sie darauf, dass die HTTP-Proxy-Funktion des Webbrowsers deaktiviert ist. Dies ist nötig, damit der Webbrowser die Seiten mit den Konfigurationsinformationen des Routers lesen kann.

• Öffnen Sie Ihren Webbrowser.

Benutzer von Internet Explorer:

• Klicken Sie auf Extras > Internetoptionen und wählen Sie die Registerkarte Verbindungen.

• Wählen Sie Keine Verbindung wählen und klicken Sie auf Übernehmen.

• Klicken Sie auf OK.

• Klicken Sie auf Extras > Internetoptionen.

• Klicken Sie auf die Registerkarte Ve rbind unge n und dann auf die Schaltfläche LAN-Einstellungen.

• Deaktivieren Sie alle Kontrollkästchen und klicken Sie auf OK.

• Klicken Sie auf OK.

Benutzer von Netscape Navigator: Führen Sie zweimal nacheinander folgende Schritte aus:

• Klicken Sie auf Bearbeiten > Einstellungen.

• Doppelklicken Sie im Feld "Kategorie" auf Erweitert.

• Klicken Sie auf Proxies > Direkte Verbindung zum Internet. Klicken Sie anschließend auf OK.

Ich weiß nicht, wie ich mit meinem Macintosh auf die Web-Benutzeroberfläche zugreifen kann.

Lösungsvorschlag:

Beim Macintosh kann die gleiche Web-Benutzeroberfläche wie unter Windows auf die gleiche Art wie dort verwendet werden. Starten Sie Ihren Internet-Browser und geben Sie die Standard-IPAdresse ein: http://192.168.123.254

Ich kann keine Verbindung zum Internet herstellen.

Lösungsvorschlag 1:

Überprüfen Sie, ob das Stromkabel und alle Ethernet-Kabel korrekt eingesteckt sind. Dies betrifft alle Kabelverbindungen zwischen Router, Modem und sämtlichen PCs.

Lösungsvorschlag 2:

Starten Sie den Router neu, indem Sie das Stromkabel ein- und ausstecken.

Ich weiß nicht, ob ich eine statische oder dynamische IP-Adresse habe.

Lösungsvorschlag:

• Fragen Sie Ihren Internetdienstanbieter (ISP), ob Sie eine dynamische oder eine statische IP-Adresse haben.

• Wenn Sie eine dynamische IP-Adresse haben, wählen Sie Web-Benutzeroberfläche unter "WAN Type" (WAN-Typ) Dynamic IP Address (Dynamische IP-Adresse). Der Router bezieht die nötigen Informationen dann automatisch vom ISP.

• Wenn Sie eine statische IP-Adresse haben, wählen Sie auf der WebBenutzeroberfläche unter "WAN Type" (WAN-Typ) Static IP Address (Statische IPAdresse).

Mein Kabel- oder DSL-Service funktioniert nicht, doch ich muss auf das Internet zugreifen.

Lösungsvorschlag:

Falls Sie ein externes Analogmodem besitzen und Zugang zu einem DFÜ-Internet-Service haben, können Sie auch weiterhin auf das Internet zugreifen.

• Schließen Sie das externe Analogmodem entsprechend der Beschreibung in dieser Bedienungsanleitung an.

• Öffnen Sie den Webbrowser und geben Sie zum Öffnen der Web-Benutzeroberfläche http://192.168.123.254 ein.

• Klicken Sie auf Primary Setup (Haupteinstellungen) > Change (Ändern) > Dial-up Network (DFÜ-Verbindung).

• Geben Sie die zum Herstellen der DFÜ-Verbindung erforderlichen Informationen ein und klicken Sie auf Save (Speichern).

Beim Überprüfen meiner Netzwerkkonfiguration unter Windows Me oder XP finde ich das Netzwerksymbol nicht.

Lösungsvorschlag:

Standardmäßig werden unter Windows XP und Me in der Systemsteuerung nicht alle Symbole angezeigt. So ändern Sie die Standardeinstellungen, damit alle Symbole angezeigt werden:

Unter Windows XP:

• Klicken Sie unter Windows auf Start > Systemsteuerung.

• Klicken Sie in der Systemsteuerung links auf dem Bildschirm auf die Option zum

Anzeigen aller Systemsteuerungsoptionen (klassische Ansicht).

Unter Windows Me:

• Klicken Sie unter Windows auf Start > Einstellungen > Systemsteuerung.

• Klicken Sie in der Systemsteuerung links auf dem Bildschirm auf die Option zum

Anzeigen aller Systemsteuerungsoptionen (klassische Ansicht).

Es sollten nun alle Systemsteuerungsoptionen zu sehen sein.

Ich weiß nicht, wie ich das TCP/IP-Protokoll für die Verwendung mit dem Router konfigurieren muss.

Lösungsvorschlag:

Das TCP/IP-Protokoll ist zwar installiert, aber nicht für den Router eingestellt.

Unter Windows XP:

1. Klicken Sie unter Windows auf Start > Systemsteuerung.

2. Doppelklicken Sie auf das Symbol Netzwerkverbindungen.

3. Klicken Sie auf die Registerkarte "Allgemein" und wählen Sie die TCP/IP-Verbindung, die Ihrer Netzwerkkarte zugeordnet ist.

4. Klicken Sie auf die Schaltfläche Eigenschaften.

5. Konfigurieren Sie die IP-Adressierung.

• So beziehen Sie die IP-Adresse automatisch vom DHCP-Server:

Klicken Sie auf die Registerkarte "Allgemein", wählen Sie IP-Adresse automatisch beziehen und klicken Sie auf OK > OK. Dies ist das bevorzugte Verfahren bei der Konfiguration von PCs.

• Eine Anleitung zur manuellen Eingabe der IP-Adresse finden Sie in der

Bedienungsanleitung

Unter Windows 2000:

1. Klicken Sie unter Windows auf Start > Einstellungen und anschließend auf Netzwerk- und DFÜ-Verbindungen.

2. Doppelklicken Sie auf das Symbol LAN-Verbindungen und wählen Sie Eigenschaften.

3. Wählen Sie die TCP/IP-Verbindung, die Ihrer Netzwerkkarte zugeordnet ist, und dann Eigenschaften.

4. Konfigurieren Sie die IP-Adressierung.

• So beziehen Sie die IP-Adresse automatisch über den DHCP-Server:

Klicken Sie auf die Registerkarte "IP-Adresse", wählen Sie IP-Adresse automatisch beziehen und klicken Sie dann auf OK > OK. Dies ist das bevorzugte Verfahren bei der Konfiguration von PCs.

• Eine Anleitung zur manuellen Eingabe der IP-Adresse finden Sie in der

Bedienungsanleitung

Unter Windows NT:

1. Klicken Sie unter Windows auf Start > Einstellungen > Systemsteuerung.

2. Doppelklicken Sie auf das Symbol Netzwerk.

3. Klicken Sie auf die Registerkarte "Protokolle" und wählen Sie die TCP/IP-Verbindung, die Ihrer Netzwerkkarte zugeordnet ist.

4. Klicken Sie auf die Schaltfläche Eigenschaften.

5. Konfigurieren Sie die IP-Adressierung.

• So beziehen Sie die IP-Adresse automatisch über den DHCP-Server:

Klicken Sie auf die Registerkarte "IP-Adresse", wählen Sie IP-Adresse von einem DHCP-Server beziehen und klicken Sie dann auf OK > OK. Dies ist das bevorzugte Verfahren bei der Konfiguration von PCs.

• Eine Anleitung zur manuellen Eingabe der IP-Adresse finden Sie in der

Bedienungsanleitung

Unter Windows Me, 98 und 95:

1. Klicken Sie unter Windows auf Start > Einstellungen > Systemsteuerung.

2. Doppelklicken Sie auf das Symbol Netzwerk.

3. Klicken Sie auf die Registerkarte "Konfiguration" und wählen Sie die TCP/IPVerbindung, die Ihrer Netzwerkkarte zugeordnet ist.

4. Klicken Sie auf die Schaltfläche Eigenschaften.

5. Konfigurieren Sie die IP-Adressierung.

• So beziehen Sie die IP-Adresse automatisch über den DHCP-Server:

Klicken Sie auf die Registerkarte "IP-Adresse", wählen Sie IP-Adresse automatisch beziehen und klicken Sie dann auf OK > OK. Dies ist das bevorzugte Verfahren bei der Konfiguration von PCs.

• Eine Anleitung zur manuellen Eingabe der IP-Adresse finden Sie in der

Bedienungsanleitung

Führen Sie nach dem Installieren des TCP/IP-Protokolls den Befehl ping aus, um festzustellen, ob der PC erfolgreich mit dem Router verbunden wurde. Mehr über den Befehl ping erfahren Sie in

Bedienungsanleitung

der

auf der U.S. Robotics Installations-CD-ROM.

Mein USB-Drucker taucht im Netzwerk nicht auf.

Lösungsvorschlag 1:

Sie haben das Netzwerk nicht so eingestellt, dass über den Router auf den Drucker zugegriffen werden kann. Ausführliche Anweisungen zum Installieren des Druckers einschließlich der entsprechenden Computereinstellungen finden Sie in der

Bedienungsanleitung

auf der U.S.

Robotics Installations-CD-ROM.

Lösungsvorschlag 2:

Ihr USB-Drucker ist möglicherweise mit dem Broadband Router with USB Print Server nicht kompatibel. Einige Drucker, so etwa nur mit Windows kompatible Drucker (oder

WinPrinter

), können mit diesem Router nicht verwendet werden. Eine Liste kompatibler Drucker finden Sie auf der Website von U.S. Robotics unter www.usr.com.

Mein USB-Gerät taucht im Netzwerk nicht auf.

Lösungsvorschlag:

Der USB-Anschluss des Broadband Router with USB Print Server kann nur zur Verbindung mit einem USB-Drucker verwendet werden. USB-Modems, -Netzwerkkarten, -Scanner oder

-Digitalkameras können nicht an den Router angeschlossen werden.

Haben Sie Ihr Problem immer noch nicht gelöst?

1. Lesen Sie die

2. Gehen Sie unter www.usr.com zum Support-Bereich der U.S. Robotics-Website.

Viele der häufigsten Probleme, denen Benutzer begegnen können, werden in den FAQ (Häufig gestellte Fragen) und auf den Webseiten zur Fehlerbehebung für Ihr Produkt angesprochen. Die Produktnummer des Broadband Router with USB Print Server lautet

8001. Sie müssen sie kennen, wenn Sie auf der Website von U.S. Robotics nach Informationen suchen.

3. Wenden Sie sich an den Technischen Support von U.S. Robotics.

Technische Fragen zu Produkten von U.S. Robotics werden dort von Experten beantwortet.

Bedienungsanleitung

auf der U.S. Robotics Installations-CD-ROM.

Land Telefon E-Mail Öffnungszeiten

USA (888) 216-2850 http://www.usr.com/emailsupport Mo – Fr, 9:00 – 18:00 Uhr

Kanada (888) 216-2850 http://www.usr.com/emailsupport Mo – Fr, 9:00 – 18:00 Uhr

Österreich 07 110 900 116 http://www.usr.com/emailsupport/de Mo – Fr, 9:00 – 17:00 Uhr Belgien (Niederländ.) +32 (0)70 233 545 http://www.usr.com/emailsupport/ea Mo – Fr, 9:00 – 17:00 Uhr Belgien (Franz.) +32 (0)70 233 546 http://www.usr.com/emailsupport/ea Mo – Fr, 9:00 – 17:00 Uhr Dänemark +45 7010 4030 http://www.usr.com/emailsupport/uk Mo – Fr, 9:00 – 17:00 Uhr Finnland +358 98 171 0015 http://www.usr.com/emailsupport/ea Mo – Fr, 10:00 – 18:00 Uhr

Frankreich +33 082 507 0693 http://www.usr.com/emailsupport/fr Mo – Fr, 9:00 – 17:00 Uhr Deutschland 0180 5671548 http://www.usr.com/emailsupport/de Mo – Fr, 9:00 – 17:00 Uhr Ungarn 0180 5671548 http://www.usr.com/emailsupport/hu Mo – Fr, 9:00 – 17:00 Uhr

Ortszeit

Land Telefon E-Mail Öffnungszeiten

Irland +44 870 844 4546 http://www.usr.com/emailsupport/uk Mo – Fr, 9:00 – 18:00 Uhr

Italien 848 80 9903 http://www.usr.com/emailsupport/it Mo – Fr, 9:00 – 17:00 Uhr Luxemburg +352 342 080 8318 http://www.usr.com/emailsupport/bn Mo – Fr, 9:00 – 17:00 Uhr Naher Osten/Afrika +44 870 844 4546 http://www.usr.com/emailsupport/me Mo – Fr, 9:00 – 17:00 Uhr

Niederlande 0900 20 25 857 http://www.usr.com/emailsupport/ea Mo – Fr, 9:00 – 17:00 Uhr Norwegen +47 23 50 0097 http://www.usr.com/emailsupport/ea Mo – Fr, 9:00 – 17:00 Uhr Polen http://www.usr.com/emailsupport/pl Mo – Fr, 8:00 – 18:00 Uhr Portugal +351 (0)21 415 4034 http://www.usr.com/emailsupport/pt Mo – Fr, 9:00 – 17:00 Uhr

Spanien 902 117 964 http://www.usr.com/emailsupport/es Mo – Fr, 9:00 – 17:00 Uhr Schweden +46 (0) 77 128 1020 http://www.usr.com/emailsupport/ea Mo – Fr, 9:00 – 17:00 Uhr Schweiz +0848 840 200 http://www.usr.com/emailsupport/de Mo – Fr, 9:00 – 17:00 Uhr Großbritannien 0870 844 4546 http://www.usr.com/emailsupport/uk Mo – Fr, 9:00 – 17:00 Uhr

Ortszeit

Aktuelle Support-Adressen finden Sie stets unter http://www.usr.com/support

Guida all'installazione rapida

Contenuto della confezione:

• Broadband Router with USB Print Server

• Alimentazione 5,0 V CC

• Cavo Ethernet

• CD-ROM di installazione

• Guida all'installazione rapida

Visuale frontale

LED Azione Funzione

WAN LINK

WAN 10/100

LAN LINK/ACT

LAN 10/100

Printer

System

Power

Acceso Segnale Ethernet WAN rilevato Lampeggiante Invio o ricezione di dati WAN Acceso Collegamento WAN a 100 Mbps Spento Collegamento WAN a 10 Mbps Acceso Segnale Ethernet LAN rilevato Lampeggiante Invio o ricezione di dati LAN Acceso Collegamento LAN a 100 Mbps Spento Collegamento LAN a 10 Mbps Acceso Collegamento a stampante Lampeggiante Invio o ricezione di dati di stampa Lampeggiante Il router funziona correttamente

Acceso Alimentato

Visuale posteriore

Elemento Funzione

5.0 VDC Porta di connessione per l'alimentatore

Elemento Funzione

RESET Scollegare l'alimentatore. Tenere premuto il tasto RESET. Tenendo premuto il tasto

COM Consente di collegare un modem analogico o ISDN PRINTER Consente di collegare una stampante USB alla rete LAN Porte LAN 1-4 Consentono di collegare i dispositivi alla rete LAN WAN La porta RJ-45 consente di collegare un modem a banda larga

RESET, ricollegare l'alimentatore. Una volta ricollegata l'alimentazione di router, tenere premuto il tasto RESET finché il LED SYSTEM (Sistema) non inizia a lampeggiare. In questo modo verranno ripristinate le impostazioni predefinite di router.

Elementi necessari per iniziare

• PC con scheda Ethernet (NIC) installata

• Modem via cavo o DSL Ethernet

OPPURE modem ISDN o analogico RS-232 e cavo RS-232

• CD-ROM di installazione del sistema operativo

• Internet Explorer 5.0 o versione successiva

OPPURE Netscape 7.0 o versione successiva

• La lettera dell'unità CD-ROM in uso (ad esempio D)

• Il numero di prodotto e di serie del router riportato sull'etichetta alla base del router. Il

numero di serie è necessario per ottenere l'assistenza del supporto tecnico.

Numero prodotto Numero di serie

8001

Installazione del router

L'unità U.S. Robotics Broadband Router with USB Print Server può essere facilmente collegata a qualsiasi modem via cavo o DSL Ethernet oppure a un modem analogico o ISDN RS-232.

Nota: per informazioni aggiornate, visitare il sito Web all'indirizzo: http://www.usr.com/support. Per ulteriori informazioni, è inoltre possibile fare riferimento alla

Fase 1. Collegare il modem al router.

Modem via cavo o DSL

1. Spegnere il PC e il modem.

2. Individuare il cavo Ethernet che collega il modem alla scheda Ethernet del PC, quindi

scollegarlo da quest'ultimo. Non scollegare il cavo dal modem.

Guida utente

del CD-ROM di installazione U.S. Robotics.

Router

LAN

WAN

Modem

3. Collegare l'estremità libera del cavo Ethernet alla porta WAN sul retro del router.

Modem analogico o ISDN

1. Spegnere il PC e il modem.

2. Individuare il cavo seriale che collega il modem alla porta seriale del PC, quindi scollegarlo

da quest'ultimo. Non scollegare il cavo dal modem.

Modem

Router

LAN

WAN

3. Collegare l'estremità libera del cavo seriale alla porta COM sul retro del router.

Fase 2. Collegare il router al computer e all'alimentatore.

1. Collegare un'estremità del cavo Ethernet fornito alla scheda Ethernet del PC.

2. Collegare l'altra estremità a una delle porte LAN del router.

Connessione via cavo o DSL

Router

LAN

WAN

Modem

onnessione analogica o

ISDN

Modem

3. Accendere il modem.

4. Collegare il cavo di alimentazione in dotazione alla porta 5.0 VDC del router.

5. Inserire il cavo di alimentazione in una presa di corrente standard.

Router

LAN

WAN

Connessione via cavo o DSL

Router

LAN

WAN

onnessione analogica o

Modem

Router

LAN

WAN

Modem

6. Accendere il PC.

Fase 3. Configurare le impostazioni di connessione di base.

Utenti di Windows XP e Me: se viene avviato Universal Plug and Play, seguire le

istruzioni visualizzate anziché attenersi ai punti 1 e 2 della procedura riportata di seguito:

1. Aprire un browser Web.

2. Per accedere all'interfaccia utente Web di configurazione del router, digitare

http://192.168.123.254 nella riga degli indirizzi, quindi premere Invio.

3. Fare clic su Log in (Accesso). Non esiste una password predefinita.

4. Dal menu, selezionare Wizard (Installazione guidata).

Attenersi alle istruzioni della procedura di installazione guidata per completare la procedura di configurazione di base del router. In caso di dubbi sulle informazioni di connessione richieste dalla procedura, rivolgersi al proprio ISP.

Nota: per informazioni relative alla configurazione e all'installazione della stampante USB, fare riferimento alla

5. Eseguire un backup delle nuove impostazioni di configurazione:

• Selezionare il menu Toolbox (Strumenti).

• Fare clic su Backup Setting (Impostazione backup).

• Il sistema richiede di salvare o aprire il file. Selezionare Save (Salva) e fare clic su OK.

• Individuare il punto in cui memorizzare il file di backup salvato, quindi fare clic su Save.

Utenti modem via cavo o DSL

Per controllare la connessione Internet, aprire un browser Web e registrare il prodotto all'indirizzo Web www.usr.com/productreg. Se la pagina viene caricata, la procedura di installazione è terminata. Se la pagina non viene caricata, consultare la sezione "Risoluzione di problemi" di questa guida.

Utenti modem analogico o ISDN

Per controllare la connessione, fare clic su Connect (Connetti) nella pagina Status (Stato) per avviare una sessione di accesso remoto con il provider di servizi Internet. La pagina Status indica se la chiamata ha avuto esito positivo. Se le impostazioni sono corrette, è possibile utilizzare il modem analogico o ISDN per la connessione a Internet. Se la connessione ha esito negativo, controllare di aver immesso i valori corretti.

Guida utente

del CD-ROM di installazione U.S. Robotics.

Congratulazioni! La procedura di installazione è stata completata.

Risoluzione di problemi

Impossibile accedere all'interfaccia utente Web del router.

Soluzione possibile 1

Verificare che tutti i cavi Ethernet siano collegati e che la spina del cavo di alimentazione sia inserita.

Soluzione possibile 2

Assicurarsi di aver eseguito correttamente tutte le fasi della sezione "Prima di iniziare" della

Guida utente

selezionare l'opzione Ottieni automaticamente un indirizzo IP; diversamente, sarà impossibile connettersi al router.

Soluzione possibile 3

Verificare che l'indirizzo IP utilizzato dal PC sia compreso nell'intervallo predefinito di

192.168.123.xxx. Verificare che l'indirizzo della subnet mask sia 255.255.255.0. Se fosse necessario utilizzarlo, l'indirizzo gateway predefinito è 192.168.123.254. Per verificare queste impostazioni, attenersi alle procedure indicate di seguito:

. Se il computer è configurato in modo da utilizzare un indirizzo IP statico,

Utenti di Windows Me, 98 e 95

• Fare clic Start/Avvio > Esegui...

• Digitare winipcfg e fare clic su OK.

• Controllare che l'indirizzo IP, la subnet mask, il gateway predefinito e i dati del

server DNS siano corretti. Se le informazioni non sono corrette, fare clic su Rilascia tutti > Rinnova tutti.

Utenti di Windows XP, 2000 e NT

• Fare clic su Start > Esegui...

• Digitare cmd e fare clic su OK.

• Al prompt di DOS, digitare ipconfig /all e premere Invio.

• Controllare che l'indirizzo IP, la subnet mask, il gateway predefinito e i dati del

server DNS siano corretti. Se le informazioni non sono corrette:

• Digitare ipconfig /release e premere Invio.

• Digitare ipconfig /renew e premere Invio.

Soluzione possibile 4

Controllare le impostazioni di connessione del browser Web e verificare che la funzione Proxy HTTP del browser Web sia disattivata. Queste condizioni sono necessarie affinché il browser Web possa leggere le pagine di configurazione all'interno del router.

• Aprire il browser Web.

Utenti di Internet Explorer

• Fare clic su Strumenti > Opzioni Internet, quindi selezionare la scheda

Connessioni.

• Selezionare Non utilizzare mai la connessione di accesso remoto, quindi fare

clic su Applica.

• Fare clic su OK.

• Fare clic su Strumenti > Opzioni Internet.

• Fare clic sulla scheda Connessioni, quindi su Impostazioni LAN.

• Deselezionare tutte le caselle di controllo e fare clic su OK.

• Fare clic su OK.

Utenti di Netscape Navigator - Eseguire due volte la procedura riportata di seguito:

• Fare clic su Modifica > Preferenze.

• Nella finestra Categoria, fare doppio clic su Avanzate.

• Fare clic su Proxy > Connessione Internet diretta. Fare clic su OK.

Problema di accesso all'interfaccia utente Web da Macintosh.

Soluzione possibile

Per accedere all'interfaccia utente Web gli utenti di Macintosh devono seguire la stessa procedura degli utenti di Windows. Avviare il browser Internet e immettere l'indirizzo IP predefinito, http://192.168.123.254.

Impossibile accedere a Internet.

Soluzione possibile 1

Verificare che tutti i cavi Ethernet e il cavo di alimentazione siano collegati correttamente, inclusi i cavi che collegano il router, il modem e tutti i PC.

Soluzione possibile 2

Riavviare il router scollegandolo dall'alimentazione e quindi collegandolo nuovamente.

Si ignora se l'indirizzo IP assegnato sia statico o dinamico.

Soluzione possibile

• Richiedere all'Internet Service Provider informazioni sulla natura dell'indirizzo IP, se sia cioè dinamico o statico.

• Se si possiede un indirizzo IP dinamico, selezionare Dynamic IP Address (Indirizzo IP dinamico) come tipo di WAN nell'interfaccia utente Web; il router otterrà automaticamente le informazioni necessarie dal provider di servizi.

• Se si possiede un indirizzo IP statico, selezionare Static IP Address (Indirizzo IP statico) come tipo di WAN nell'interfaccia utente Web.

Il servizio via cavo o DSL non funziona, ma si deve accedere a Internet.

Soluzione possibile

Se si dispone di un modem analogico esterno e di una connessione di accesso remoto, è comunque possibile accedere a Internet.

• Collegare il modem analogico esterno seguendo la procedura descritta in questa guida.

• Per accedere all'interfaccia utente Web, aprire un browser Web e digitare http://192.168.123.254.

• Fare clic su Primary Setup (Installazione principale) > Change (Modifica) > Dial-up Network (Accesso remoto).

• Immettere le informazioni appropriate relative al servizio Internet di accesso remoto e fare clic su Save (Salva).

Impossibile trovare l'icona Rete durante la verifica della configurazione di rete in Windows Me o XP.

Soluzione possibile

Per impostazione predefinita, in Windows Me e XP non vengono visualizzate tutte le icone del Pannello di controllo. Per modificare l'impostazione predefinita e visualizzare tutte le icone.

Utenti di Windows XP

• Fare clic su Start > Pannello di controllo.

• Nel Pannello di controllo, fare clic su Visualizzare tutte le opzioni del Pannello

di controllo sul lato sinistro della videata.

Utenti di Windows Me

• Fare clic su Start > Impostazioni > Pannello di controllo.

• Nel Pannello di controllo, fare clic su Visualizzare tutte le opzioni del Pannello

di controllo sul lato sinistro della videata.

Verranno così mostrate tutte le icone del Pannello di controllo.

Non si sa come configurare il protocollo TCP/IP per il funzionamento con il router.

Soluzione possibile

Il protocollo TCP/IP è installato ma non è configurato per il funzionamento con il router.

Utenti Windows XP

1. Fare clic su Start > Pannello di controllo.

2. Fare doppio clic sull'icona Connessioni di rete.

3. Fare clic sulla scheda Generale, quindi selezionare la linea TCP/IP assegnata alla scheda di rete.

4. Fare clic su Proprietà.

5. Configurare l'indirizzo IP:

• Per ottenere l'indirizzo IP automaticamente tramite il server DHCP:

Fare clic sulla scheda Generale, selezionare Ottieni automaticamente un indirizzo IP, quindi OK > OK. Questo è il metodo preferito per la configurazione dei PC.

• Per ulteriori informazioni sull'immissione manuale dell'indirizzo IP, è inoltre

possibile fare riferimento alla Robotics

Utenti di Windows 2000

1. Fare clic su Start > Impostazioni, quindi su Rete e connessioni remote.

2. Fare doppio clic sull'icona Connessione alla rete locale (LAN), quindi selezionare Proprietà.

3. Selezionare la linea TCP/IP assegnata alla scheda di rete, quindi Proprietà.

4. Configurare l'indirizzo IP:

• Per ottenere l'indirizzo IP automaticamente tramite il server DHCP:

Fare clic sulla scheda Indirizzo IP, selezionare Ottieni automaticamente un indirizzo IP, quindi OK > OK. Questo è il metodo preferito per la configurazione dei PC.

• Per ulteriori informazioni sull'immissione manuale dell'indirizzo IP, è inoltre

possibile fare riferimento alla Robotics.

Utenti Windows NT

1. Fare clic su Start > Impostazioni > Pannello di controllo.

2. Fare doppio clic sull'icona Rete.

3. Fare clic sulla scheda Protocolli, quindi selezionare la linea TCP/IP assegnata alla scheda di rete.

4. Fare clic su Proprietà.

5. Configurare l'indirizzo IP:

• Per ottenere l'indirizzo IP automaticamente tramite il server DHCP:

Fare clic sulla scheda Indirizzo IP, selezionare Ottieni un indirizzo IP da server DHCP, quindi OK > OK. Questo è il metodo preferito per la configurazione dei PC.

• Per ulteriori informazioni sull'immissione manuale dell'indirizzo IP, è inoltre

possibile fare riferimento alla Robotics.

Utenti di Windows Me, 98 o 95

1. Fare clic su Start > Impostazioni > Pannello di controllo.

2. Fare doppio clic sull'icona Rete.

3. Fare clic sulla scheda Configurazione e selezionare la linea TCP/IP assegnata alla scheda di rete.

4. Fare clic su Proprietà.

5. Configurare l'indirizzo IP:

• Per ottenere l'indirizzo IP automaticamente tramite il server DHCP:

Fare clic sulla scheda Indirizzo IP e selezionare Ottieni automaticamente un indirizzo IP, quindi OK > OK. Questo è il metodo preferito per la configurazione dei PC.

• Per ulteriori informazioni sull'immissione manuale dell'indirizzo IP, è inoltre

possibile fare riferimento alla Robotics.

Dopo aver installato il protocollo di comunicazione TCP/IP, è possibile utilizzare il comando ping per verificare il buon esito della connessione tra il PC e il router. Per informazioni relative al comando ping, fare riferimento alla

Guida utente

del CD-ROM di installazione U.S. Robotics.

del CD-ROM di installazione U.S.

La stampante USB non è visualizzata in rete.

Soluzione possibile 1

La rete non è stata configurata per l'accesso della stampante dal router. Per informazioni relative alla configurazione e all'installazione della stampante, fare riferimento alla

Guida utente

del

CD-ROM di installazione U.S. Robotics.

Soluzione possibile 2

La stampante USB non è compatibile con Broadband Router with USB Print Server. Alcune stampanti, comprese la stampanti solo per Windows (o

Win-Printers

) non funzionano con questo router. Per un elenco delle stampanti compatibili, rivolgersi a U.S. Robotics collegandosi all'indirizzo Web www.usr.com.

La periferica USB non è visualizzata in rete.

Soluzione possibile

È possibile utilizzare la porta USB di Broadband Router with USB Print Server per collegare una sola stampante USB. Modem, scanner o fotocamere digitali USB non possono essere collegati a questo router.

Si continuano a riscontrare problemi di funzionamento?

1. Fare riferimento alla

2. Consultare la sezione Assistenza del sito Web di U.S Robotics all'indirizzo www.usr.com.

La maggior parte dei problemi riscontrati dagli utenti sono trattati nelle pagine del sito Web che riportano le domande frequenti (FAQ) e la risoluzione di problemi per un dato prodotto. Il numero del prodotto Broadband Router with USB Print Server è 8001. Per ricevere informazioni sul sito Web di U.S. Robotics, potrebbe essere necessario conoscere il numero di modello.

3. Contattare l'assistenza tecnica di U.S. Robotics.

Il personale addetto all'assistenza è in grado di rispondere a quesiti di natura tecnica circa i prodotti U.S. Robotics.

Guida utente

del CD-ROM di installazione U.S. Robotics.

Paese Telefono Sito Web Orario

Stati Uniti (888) 216-2850 http:// www.usr.com/emailsupport 9:00 - 18:00, l un-ven Canada (888) 216 -2850 http://www.usr.com /emailsupport 9:00 - 18:00, lun-ven Austria 07 110 900 116 http://www.usr.com/emailsupport/de 9:00 – 17:00, lun-ven Belgio (area fiamminga) +32 (0)70 233 545 http://www.usr.com/emailsupport/ea 9:00 – 17:00, lun-ven Belgio (area francese) +32 (0)70 233 546 http://www.usr.com/emailsupport/ea 9:00 – 17:00, lun-ven Danimarca +45 7010 4030 http://www.usr.com/emailsupport/uk 9:00–17:00, lun-ven Finlandia +358 98 171 0015 http://www.usr.com/emailsupport/ea 10:00–18:00, lun-ven Francia 082 507 0693 http://www.usr.com/emailsupport/fr 9:00 – 17:00, lun-ven Germania 01805671548 http://www.usr.com/emailsupport/de 9:00 – 17:00, lun-ven Ungheria 01805671548 http://www.usr.com/emailsupport/hu 9:00 – 17:00, lun-ven Irlanda +44 870 844 4546 http://www.usr.com/emailsupport/uk 9:00 – 18:00, lun-ven Italia 848 80 9903 htt p://www.usr.com/emailsupport/it 9:00 – 17:00, lun-ven Lussemburgo +352 342 080 8318 http://www.usr.com/emailsupport/bn 9:00 – 17:00, lun-ven

Paese Telefono Sito Web Orario

Medio Oriente e Africa +44 870 844 4546 http://www.usr.com/emailsupport/me 9:00 – 17:00, lun-ven Paesi Bassi 0900 20 25 857 http://www.usr.com/emailsupport/ea 9:00 – 17:00, lun-ven Norvegia +47 23 50 0097 http://www.usr.com/emailsupport/ea 9:00 – 17:00, lun-ven Polonia http://www.usr.com/emailsupport/pl 8:00 – 18:00, lun-ven Portogallo +351 (0)21 415 4034 http://www.usr.com/emailsupport/pt 9:00 – 17:00, lun-ven Spagna 902 117 964 http://www.usr.com/emailsupport/es 9:00 – 17:00, lun-ven Svezia +46 (0) 77 128 1020 http://www.usr.com/emailsupport/ea 9:00 – 17:00, lun-ven Svizzera +0848 840 200 http://www.usr.com/emailsupport/de 9:00 – 17:00, lun-ven Regno Unito 0870 844 4546 http://www.usr.com/emailsupport/uk 9:00 – 17:00, lun-ven

Per informazioni aggiornate su come contattare l'assistenza tecnica, visitare

http://www.usr.com/support

Beknopte installatiegids

Inhoud verpakking:

• Broadband Router with USB Print Server

• Stroomtoevoer: 5,0 VDC

• Ethernet-kabel

•Installatie-cd

• Beknopte installatiegids

Voora anz icht

Lampjes Status Functie

WAN LINK

WAN 10/100

LAN LINK/ACT

LAN 10/100

Printer

Systeem

Stroom

Aan WAN Ethernet-signaal gedetecteerd Knippert Er worden WAN-gegevens verzonden of ontvangen Aan 100 Mbps WAN-verbinding opgezet Uit 10 Mbps WAN-verbinding opgezet Aan LAN Ethernet-signaal gedetecteerd Knippert Er worden LAN-gegevens verzonden of ontvangen Aan 100 Mbps LAN-verbinding opgezet Uit 10 Mbps LAN-verbinding opgezet Aan Verbinding met printer opgezet Knippert Er worden printergegevens verzonden of ontvangen Knippert Router werkt correct

Aan Ontvangt stroom

Achteraanzicht

Onderdeel Functie

5,0 VDC Poort voor stroomtoevoer

Onderdeel Functie

RESET Stroomtoevoer afsluiten RESET-knop indrukken en vasthouden. Sluit de stroomtoevoer

COM Analoge modem of ISDN-modem aansluiten PRINTER Een USB-printer aansluiten op het LAN LAN-poorten 1-4 Apparaten aansluiten op het LAN WAN RJ-45 poort voor aansluiting op een breedbandmodem

aan terwijl u de RESET-knop ingedrukt houdt. Wanneer de router weer is aangesloten, houdt u de RESET-knop vast totdat het SYSTEM-lampje begint te knipperen. De fabrieksinstellingen worden dan hersteld.

Dit hebt u nodig om te beginnen

• Een pc met een geïnstalleerde Ethernet-adapter (NIC)

• Een werkende op Ethernet gebaseerde kabelmodem of DSL-modem

OF een op RS-232 gebaseerde analoge modem of ISDN-modem

• De installatie-cd van uw besturingssysteem

• Internet Explorer 5.0 of later

OF Netscape 7.0 of later

• De letter van uw cd-romstation (bijvoorbeeld D)

• Het product- en serienummer van de router bevinden zich op het label aan de onderkant van

de router. U hebt dit nummer nodig wanneer u contact opneemt met onze technische ondersteuning.

Productnummer Serienummer

8001

Installatie van de router

De U.S. Robotics Router with USB Print Server kan probleemloos worden aangesloten op alle op Ethernet-gebaseerde kabelmodems of DSL-modems of op alle op RS-232 gebaseerde analoge modems of ISDN-modems.

Opmerking: de meest recente informatie vindt u op: http://www.usr.com/support Voor meer informatie kunt u ook gebruik maken van de Robotics installatie-cd.

Stap 1: Sluit uw modem aan op de router.

Kabelmodem of DSL-modem

1. Schakel uw pc en modem uit.

2. Zoek de Ethernet-kabel waarmee de modem op de Ethernet-adapter van uw pc is

aangesloten en koppel deze los van uw pc. Koppel de kabel niet los van uw modem.

Gebruikshandleiding

op de U.S.

Router

LAN

WAN

Modem

3. Sluit het vrije uiteinde van de Ethernet-kabel aan op de WAN-poort aan de achterzijde van

de router.

Analoge modem of ISDN-modem

1. Schakel uw pc en modem uit.

2. Zoek de seriële kabel waarmee de modem is aangesloten op de seriële poort van uw pc en

koppel deze los van uw pc. Koppel de kabel niet los van uw modem.

Modem

Router

LAN

WAN

3. Sluit het vrije uiteinde van de seriële kabel aan op de COM-poort aan de achterzijde van de

router.

Stap 2: Sluit de router aan op uw computer en stroomtoevoer.

1. Sluit één uiteinde van de meegeleverde Ethernet-kabel aan op de Ethernet-adapter van uw

pc.

2. Sluit het andere uiteinde aan op een van de LAN-poorten van de router.

Kabel of DSL

Router

LAN

WAN

Modem

Anal

oog of

ISDN

Anal

ISDN

Modem

3. Schakel uw modem in.

4. Sluit het meegeleverde netsnoer aan op de 5,0-VDC poort op de router.

5. Sluit het netsnoer aan op een gewoon stopcontact.

Router

LAN

Kabel of DSL

Router

LAN

WAN

oog of

Modem

Router

LAN

WAN

Modem

WAN

6. Schakel uw pc in.

Stap 3: Configureer de standaard verbindingsinstellingen.

Gebruikers van Windows XP en Me: als Universal Plug and Play wordt opgestart, volgt u

de aanwijzingen op het scherm in plaats van stap 1 en 2 (zie hieronder):

1. Start een webbrowser.

2. Typ http://192.168.123.254 in de locatie- of adresregel van uw webbrowser en druk op

Enter om de routerconfiguratie van de webinterface te openen.

3. Klik op Log in (Aanmelden). Er is geen standaardwachtwoord.

4. Selecteer Wizard in het menu.

De Setup Wizard (Installatiewizard) leidt u door het standaard configuratieproces van de router. Neem contact op met uw internetprovider als u niet precies weet welke gegevens van de verbinding u nodig hebt voor de wizard.

Opmerking: raadpleeg voor configuratie-informatie en installatie-instructies voor USBprinters de

5. Een back-up maken van uw nieuwe configuratie-instellingen:

• Selecteer het menu Toolbox (Werkset).

•Klik op Backup Setting (Back-upinstelling).

• Het systeem vraagt u het bestand op te slaan of te openen. Selecteer Save (Opslaan)

• Blader naar de locatie waar u het back-upbestand wilt opslaan en klik op Save

Gebruikers van kabel of DSL

Start een webbrowser en ga naar www.usr.com/productreg om uw internetverbinding te controleren. Als de pagina wordt geladen, is de installatieprocedure voltooid. Als de pagina niet wordt geladen, gaat u verder met het gedeelte “Problemen oplossen” in dit document.

Gebruikers van analoog of ISDN

Als u de internetverbinding wilt controleren, klikt u op Connect (Verbinden) op de statuspagina om een internetsessie met uw internetprovider te starten. Op de statuspagina wordt aangegeven of het tot stand brengen van de verbinding is gelukt. Als de instellingen correct zijn, kan de analoge modem of ISDN-modem worden gebruikt om verbinding te maken met internet. Als er geen verbinding tot stand kon worden gebracht, dient u te controleren of u de juiste waarden hebt opgegeven.

Gebruikshandleiding

en klik op OK.

(Opslaan).

op de U.S. installatie-cd.

Gefeliciteerd! De installatieprocedure is nu voltooid.

Problemen oplossen

Ik kan geen verbinding maken met de webinterface van de router.

Mogelijke oplossing 1:

Controleer of alle Ethernet-kabels en het netsnoer goed zijn aangesloten.

Mogelijke oplossing 2:

Controleer of u alle stappen die worden beschreven in het gedeelte 'Voordat u begint' in de

Gebruikshandleiding

adressen, moet deze ook zijn geconfigureerd voor Automatisch een IP-adres verkrijgen. Anders kunt u geen verbinding maken met uw router.

Mogelijke oplossing 3:

Controleer of het IP-adres dat uw pc gebruikt binnen het standaardbereik van 192.168.123.xxx valt. Controleer of het adres van het subnet-masker 255.255.255.0 is. Indien noodzakelijk moet de standaard gateway ingesteld staan op 192.168.123.254. Voer de volgende stappen uit om al deze instellingen te controleren:

Gebruikers van Windows Me, 98 en 95:

• Klik in Windows op Start > Uitvoeren.

•Typ winipcfg en klik op OK.

• Controleer of het IP-adres, het subnet-masker, de standaard gateway en de DNS-

goed hebt uitgevoerd. Als uw computer is geconfigureerd voor statische IP-

servergegevens correct zijn. Als dat niet het geval is, klikt u op Release All (Alles vrijgeven) > Renew All (Alles vernieuwen).

Gebruikers van Windows XP, 2000 of NT:

• Klik in Windows op Start > Uitvoeren.

•Typ cmd en klik op OK.

•Typ ipconfig /all achter de DOS-prompt en druk op Enter.

• Controleer of het IP-adres, het subnet-masker, de standaard gateway en de DNSservergegevens correct zijn. Als dat niet het geval is:

•Typ ipconfig/release en druk op Enter.

•Typ ipconfig/renew en druk op Enter.

Mogelijke oplossing 4:

U dient de verbindingsinstelling van uw webbrowser te controleren. Controleer ook of de functie voor HTTP proxy van uw webbrowser uitgeschakeld is. Anders kan uw webbrowser de configuratiepagina's in uw router namelijk niet lezen.

• Start uw webbrowser.

Gebruikers van Internet Explorer:

•Klik op Extra > Internet-opties en selecteer het tabblad Verb ind inge n.

• Selecteer Nooit een verbinding kiezen en klik vervolgens op To ep a ss e n.

•Klik op OK.

•Klik op Extra > Internet-opties.

• Klik op het tabblad Verbindingen en daarna op de knop LAN-instellingen.

• Verwijder de vinkjes uit alle vakjes en klik op OK.

•Klik op OK.

Gebruikers van Netscape Navigator - voer de volgende serie stappen tweemaal uit:

•Klik op Bewerken > Voorkeuren.

• Dubbelklik in het venster Categorie op Geavanceerd.

•Klik op Proxy's > Directe verbinding met het internet. Klik vervolgens op OK.

Ik weet niet hoe ik de webinterface kan openen met mijn Macintosh.

Mogelijke oplossing:

Gebruikers van Macintosh kunnen de webinterface op dezelfde manier openen als gebruikers van Windows. Start uw internetbrowser en typ het standaard IP-adres: http://192.168.123.254

Ik krijg geen toegang tot internet.

Mogelijke oplossing 1:

Controleer of het stroomsnoer en alle Ethernet-kabels goed zijn aangesloten. Controleer ook de kabels die de router, de modem en alle pc's met elkaar verbinden.

Mogelijke oplossing 2:

Start de router opnieuw door de stekker uit het stopcontact te halen en er weer in te steken.

Ik weet niet of mijn IP-adres een statisch of een dynamisch adres is.

Mogelijke oplossing:

• Vraag uw internetprovider of u een dynamisch of statisch IP-adres hebt.

• Als u een dynamisch IP-adres hebt, selecteert u Dynamic IP Address (Dynamisch IPadres) als WAN-type in de webinterface. De router vraagt de vereiste informatie dan automatisch op bij uw internetprovider.

• Als u een statisch IP-adres hebt, selecteert u Static IP Address (Statisch IP-adres) als WAN-type in de webinterface.

Mijn kabelservice of DSL-service functioneert niet, maar ik heb toegang tot internet nodig.

Mogelijke oplossing:

Als u over een externe analoge modem en een inbelservice voor internet beschikt, kunt u nog steeds toegang krijgen tot internet.

• Sluit de externe analoge modem aan volgens de aanwijzingen in deze Gebruikshandleiding.

• Open een webbrowser, typ http://192.168.123.254 en druk op Enter om de webinterface te openen.

•Klik op Primary Setup (Primaire setup) > Change (Wijzigen) > Dial-up Network (Inbelnetwerk).

• Geef de betreffende informatie op voor uw inbelservice voor het internet en klik op

Save (Opslaan).

Ik wil mijn netwerkconfiguratie controleren in Windows Me of XP, maar ik kan het netwerkpictogram niet vinden.

Mogelijke oplossing:

Standaard worden in Windows XP en Me niet alle pictogrammen weergegeven in het Configuratiescherm. De standaardinstelling wijzingen om alle pictogrammen weer te geven:

Gebruikers van Windows XP:

• Klik in Windows op Start > Configuratiescherm.

• Klik in het Configuratiescherm op Alle configuratieschermopties weergeven

aan de linkerzijde van het scherm.

Gebruikers van Windows Me:

• Klik in Windows op Start > Instellingen > Configuratiescherm.

• Klik in het Configuratiescherm op Alle configuratieschermopties weergeven

aan de linkerzijde van het scherm.

Als het goed is, worden alle pictogrammen van het configuratiescherm nu afgebeeld.

Hoe kan ik het TCP/IP-protocol configureren voor samenwerking met de router?

Mogelijke oplossing:

Het TCP/IP-protocol is geïnstalleerd, maar niet geconfigureerd om samen te werken met de router.

Gebruikers van Windows XP:

1. Klik in Windows op Start > Configuratiescherm.

2. Dubbelklik op het pictogram Netwerkverbindingen.

3. Klik op het tabblad Algemeen en selecteer de TCP/IP-regel die aan uw netwerkkaart toegewezen is.

4. Klik op de knop Eigenschappen.

5. IP-adressen configureren:

• Zo kunt u het IP-adres automatisch verkrijgen via de DHCP-server:

Klik op het tabblad Algemeen, selecteer Automatisch een IP-adres verkrijgen en klik op OK > OK. Dit is de beste methode voor het configureren van pc's.

• Raadpleeg voor instructies over het handmatig opgeven van IP-adressen de

Gebruikshandleiding

Gebruikers van Windows 2000:

1. Klik in Windows op Start > Instellingen en klik vervolgens op Netwerk- en inbelverbindingen.

2. Dubbelklik op het pictogram LAN en selecteer Eigenschappen.

3. Selecteer de TCP/IP-regel die aan uw netwerkkaart is toegewezen en selecteer Eigenschappen.

4. IP-adressen configureren:

• Zo kunt u het IP-adres automatisch verkrijgen via de DHCP-server:

Klik op het tabblad IP-adres, selecteer Automatisch een IP-adres verkrijgen en klik op OK > OK. Dit is de beste methode voor het configureren van pc's.

• Raadpleeg voor instructies over het handmatig opgeven van IP-adressen de

Gebruikshandleiding

Gebruikers van Windows NT:

1. Klik in Windows op Start > Instellingen > Configuratiescherm.

2. Dubbelklik op het pictogram Netwerk.

3. Klik op het tabblad Protocollen en selecteer de TCP/IP-regel die aan uw netwerkkaart toegewezen is.

4. Klik op de knop Eigenschappen.

5. IP-adressen configureren:

• Zo kunt u het IP-adres automatisch verkrijgen via de DHCP-server:

Klik op het tabblad IP-adres, selecteer IP-adres verkrijgen van een DHCP- server en klik op OK > OK. Dit is de beste methode voor het configureren van pc's.

• Raadpleeg voor instructies over het handmatig opgeven van IP-adressen de

Gebruikshandleiding

Gebruikers van Windows Me, 98 of 95:

1. Klik in Windows op Start > Instellingen > Configuratiescherm.

2. Dubbelklik op het pictogram Netwerk.

3. Klik op het tabblad Configuratie en selecteer de TCP/IP-regel die aan uw netwerkkaart is toegewezen.

4. Klik op de knop Eigenschappen.

5. IP-adressen configureren:

• Zo kunt u het IP-adres automatisch verkrijgen via de DHCP-server:

Klik op het tabblad IP-adres, selecteer Automatisch een IP-adres verkrijgen en klik op OK > OK. Dit is de beste methode voor het configureren van pc's.

• Raadpleeg voor instructies over het handmatig opgeven van IP-adressen de

Gebruikshandleiding

Na het installeren van het protocol voor de TCP/IP-communicatie kan de opdracht Ping gebruikt worden om te controleren of uw pc correct aangesloten is op de router. Raadpleeg voor instructies over ping-opdrachten de

op de U.S. installatie-cd.

Gebruikshandleiding

op de U.S. installatie-cd.

Ik zie mijn USB-printer niet op het netwerk.

Mogelijke oplossing 1:

U hebt uw netwerk niet geconfigureerd voor printertoegang via de router. Raadpleeg voor volledige instructies over het installeren van de printer, inclusief de configuratie van de computer, de printerinstallatie-instructies in de

Gebruikshandleiding

op de U.S. installatie-cd.

Mogelijke oplossing 2:

Uw USB-printer is mogelijk niet compatibel met de Broadband Router with USB Print Server. Sommige printers, waaronder printers die alleen geschikt zijn voor Windows (of

Win-Printers

) werken niet met deze router. Raadpleeg voor een lijst met compatibele printers de website van U.S. Robotics op www.usr.com

Ik zie mijn USB-apparaat niet op het netwerk.

Mogelijke oplossing:

De USB-poort op de Broadband Router with USB Print Server kan alleen worden gebruikt om verbinding te maken met een USB-printer. USB-modems, netwerkkaarten, scanners en digitale camera's kunnen niet worden aangesloten op deze router.

Hebt u nog steeds problemen?

1. Raadpleeg de

2. Ga naar het gedeelte Support van de website van U.S Robotics op www.usr.com

De meest voorkomende problemen waar gebruikers mee te maken krijgen, worden besproken in de gedeelten FAQ (Veelgestelde vragen) en Troubleshooting (Problemen oplossen) voor uw product. Het productnummer van de Broadband Router with USB Print Server is 8001. Dit nummer kan van toepassing zijn als u naar informatie zoekt op de website van U.S. Robotics.

3. Neem contact op met de Technische Ondersteuning van U.S. Robotics.

Technische ondersteuningsspecialisten kunnen ook technische vragen over U.S Robotics producten beantwoorden.

Gebruikshandleiding

op de U.S. installatie-cd.

Land Voice Webmail Openingstijden

Verenigde Staten (888) 216-2850 http://www.usr.com/emailsupport 9:00 uur – 18:00 uur, m-v CST Canada (888) 216-2850 http://www.usr.com/emailsupport 7:00 uur – 18:00 uur, m-v CST Oostenrijk 07 110 900 116 http://www.usr.com/emailsupport/de 9:00 uur – 17:00 uur, m-v België (Nederlands) +32 (0)70 233 545 http://www.usr.com/emailsupport/ea 9:00 uur – 17:00 uur, m-v België (Frans) +32 (0)70 233 546 http://www.usr.com/emailsupport/ea 9:00 uur – 17:00 uur, m-v Denemarken +45 7010 4030 http://www.usr.com/emailsupport/uk 9:00 uur – 17:00 uur, m-v Finland +358 98 171 0015 http://www.usr.com/emailsupport/ea 10:00 uur – 18:00 uur, m-v Frankrijk 082 507 0693 http://www.usr.com/emailsupport/fr 9:00 uur – 17:00 uur, m-v Duitsland 01805671548 http://www.usr.com/emailsupport/de 9:00 uur – 17:00 uur, m-v Hongarije 01805671548 http://www.usr.com/emailsupport/hu 9:00 uur – 17:00 uur, m-v Ierland +44 870 844 4546 http://www.usr.com/emailsupport/uk 9:00 uur – 18:00 uur, m-v Italië 848 80 9903 http://www.usr.com/emailsupport/it 9:00 uur – 17:00 uur, m-v Luxemburg +352 342 080 8318 http://www.usr.com/emailsupport/bn 9:00 uur – 17:00 uur, m-v

Land Voice Webmail Openingstijden

Midden-Oosten/ Afrika

Nederland 0900 20 25 857 http://www.usr.com/emailsupport/ea 9:00 uur – 17:00 uur, m-v Noorwegen +47 23 50 0097 http://www.usr.com/emailsupport/ea 9:00 uur – 17:00 uur, m-v Polen http://www.usr.com/emailsupport/pl 8:00 uur – 18:00 uur, m-v Portugal +351 (0)21 415 4034 http://www.usr.com/emailsupport/pt 9:00 uur – 17:00 uur, m-v Spanje 902 117 964 http://www.usr.com/emailsupport/es 9:00 uur – 17:00 uur, m-v Zweden +46 (0) 77 128 1020 http://www.usr.com/emailsupport/ea 9:00 uur – 17:00 uur, m-v Zwitserland +0848 840 200 http://www.usr.com/emailsupport/de 9:00 uur – 17:00 uur, m-v Groot-Brittannië 0870 844 4546 http://www.usr.com/emailsupport/uk 9:00 uur – 17:00 uur, m-v

+44 870 844 4546 http://www.usr.com/emailsupport/me 9:00 uur – 17:00 uur, m-v

Informatie over actuele contactgegevens vindt u op http://www.usr.com/support

Guía breve de instalación

Contenido de la caja:

• Broadband Router with USB Print Server

• Fuente de alimentación de 5.0 V CC

• Cable Ethernet

• CD de instalación

• Guía breve de instalación

Vista frontal

LED Acción Función

WAN LINK

WAN 10/100

LAN LINK/ACT

LAN 10/100

Printer

System

Power

Encendido Detectada la señal Ethernet WAN Parpadea Envío o recepción de datos WAN Encendido Conexión WAN a 100 Mbps Apagado Conexión WAN a 10 Mbps Encendido Detectada la señal Ethernet LAN Parpadea Envío o recepción de datos LAN Encendido Conexión LAN a 100 Mbps Apagado Conexión LAN a 10 Mbps Encendido Conexión a la impresora Parpadea Envío o recepción de datos de la impresora Parpadea El router funciona correctamente

Encendido Recepción de señal

Vista posterior

Elemento Función

5.0 VDC Puerto de conexión de la unidad de alimentación

Elemento Función

RESET Desenchufe la toma de corriente Mantenga pulsado el botón RESET (Reinicio). Mientras

COM Conexión de un módem analógico o RDSI PRINTER Conexión de una impresora USB a la LAN Puertos LAN 1-4 Conexión de dispositivos a la LAN WAN Puerto RJ-45 para conectar un módem de banda ancha

pulsa RESET (Reinicio) desconecte y vuelva a enchufar a la toma de corriente. Cuando el router vuelve a recibir corriente, siga pulsando el botón RESET (Reinicio) hasta que el led SYSTEM se ponga a parpadear. De esta manera, el router recuperará la configuración establecida de fábrica.

Requisitos del sistema

• Ordenador con un adaptador de Ethernet (NIC) instalado

• Módem Ethernet de cable o DSL

o bien módem analógico para RS-232 o RDSI con un cable RS-232

• CD de instalación del sistema operativo

• Internet Explorer 5.5 o posterior

o bien Netscape 7.0 o posterior

• La letra de la unidad de CD-ROM (por ejemplo, D)

• El número de producto y el número de serie del router, que se encuentran en la etiqueta de

la parte inferior. Si alguna vez tiene que llamar a nuestro servicio de asistencia técnica, necesitará este número para que le atiendan.

Número de producto Número de serie

8001

Instalación del router

El U.S. Robotics Broadband Router with USB Print Server se puede conectar fácilmente a un módem Ethernet de cable o DSL, un módem analógico para RS-232, o un módem RDSI.

Notas: Encontrará la información más reciente en: http://www.usr.com/support También puede consultar la para obtener información más detallada.

Paso 1: Conecte el módem al router

Módem para cable o DSL:

1. Apague el PC y el módem.

2. Busque el cable Ethernet que conecta el módem al adaptador Ethernet del PC y

desconéctelo únicamente del ordenador; no desconecte el cable del módem.

Guía del usuario

en el CD de instalación de U.S. Robotics

Router

LAN

WAN

Módem

3. Conecte el extremo libre del cable Ethernet al puerto WAN situado en la parte posterior del

router.

Módem analógico o RDSI:

1. Apague el PC y el módem.

2. Busque el cable de serie que conecta el módem al puerto de serie del PC y desconéctelo

únicamente del PC. No desconecte el cable del módem.

Módem

Router

LAN

WAN

3. Conecte el extremo libre del cable de serie al puerto COM situado en la parte posterior del

router.

Paso 2: Conecte el router al ordenador y a la toma de corriente

1. Conecte un extremo del cable Ethernet suministrado al adaptador Ethernet del PC.

2. Conecte el otro extremo a uno de los puertos LAN del router.

Cable o DSL

Router

LAN

WAN

Módem

Analógi

co o

RDSI

Analógi

RDSI

Módem

3. Encienda el módem.

4. Conecte el cable de alimentación suministrado al puerto 5.0 VDC del router.

5. Enchufe el cable de alimentación a una toma de corriente estándar.

Router

LAN

WAN

Cable o DSL

Router

LAN

WAN

Módem

co o

Módem

6. Encienda el PC.

Router

LAN

WAN

Paso 3: Configure los parámetros básicos de conexión

Usuarios de Windows XP y Me: si se inicia la función Universal Plug and Play, siga las

instrucciones que aparecen en la pantalla en lugar de los pasos 1 y 2 que figuran a continuación:

1. Abra el navegador de Internet.

2. En la barra de direcciones, escriba http://192.168.123.254 y pulse Intro para acceder a la

interfaz Web del usuario de configuración del router.

3. Haga clic en Log in (Inicio de sesión); no existe ninguna contraseña predeterminada.

4. Seleccione Wizard (Asistente) en el menú.

El asistente de configuración le dirigirá en el proceso de configuración básica del router. Si no está seguro acerca de los datos de la conexión que solicita el asistente, póngase en contacto con su proveedor de servicio de Internet.

Notas: Si desea obtener información e instrucciones acerca de la instalación de la impresora USB, consulte la U.S. Robotics.

5. Haga una copia de seguridad de los nuevos parámetros de configuración:

• Seleccione el menú To o lb o x (Herramientas).

• Haga clic en Backup Setting (Copiar configuración).

• El sistema le indicará que debe abrir o guardar el fichero. Seleccione Save (Guardar) y pulse OK (Aceptar).

• Busque el lugar donde desea guardar la copia de seguridad y haga clic en Save (Guardar).

Usuarios de un módem de cable o DSL:

Para comprobar la conexión, abra el navegador de Internet y registre su producto en www.usr.com/productreg. Si la página se carga, la instalación habrá concluido. Si la página no se carga, consulte el apartado de solución de problemas que aparece a continuación en este documento.

Usuarios de un módem analógico o RDSI:

Para comprobar la conexión de Internet, haga clic en Connect (Conectar) en la página Status (Estado) para iniciar una sesión de marcado con su proveedor de servicio de Internet. En la página Status (Estado) se indicará si la llamada se ha realizado correctamente o no. Si los valores son correctos, el módem analógico o RDSI puede utilizarse para conectarse a Internet. Si la conexión falla, compruebe si ha introducido los valores correctos.

Guía del usuario

que encontrará en el CD de instalación de

¡Enhorabuena! La instalación ya ha terminado.

Solución de problemas

No puedo conectarme a la interfaz Web del usuario del router.

Solución posible 1:

Asegúrese de que los cables Ethernet están bien conectados y de que el cable de alimentación está enchufado.

Solución posible 2:

Asegúrese de que ha llevado a cabo correctamente todos los pasos del apartado "Antes de empezar" de la estática, debe estar también configurado para obtener una dirección IP automáticamente, o no podrá conectarse al router.

Solución posible 3:

Asegúrese de que el PC utiliza una dirección IP que se encuentra dentro del intervalo predeterminado 192.168.123.xxx. Asegúrese de que la dirección de la máscara de subred es

255.255.255.0. En caso de que deba indicarla, la puerta de enlace predeterminada es

192.168.123.254. Para verificar todos estos valores, siga estos pasos:

Usuarios de Windows Me, 98 y 95:

Guía del usuario

• Haga clic en el botón de Windows Inicio, Ejecutar.

•Escriba winipcfg y haga clic en Aceptar.

• Compruebe que la dirección IP, la máscara de subred, la puerta de enlace

predeterminada y los datos del servidor DNS son correctos. Si no lo son, haga clic en Liberar todo, Renovar todo.

. Si el ordenador está configurado para utilizar una dirección IP

Si es usuario de Windows XP, 2000 o NT:

• Haga clic en el botón de Windows Inicio, Ejecutar.

•Escriba cmd y haga clic en Aceptar.

• En la ventana del DOS, escriba ipconfig /all y pulse Intro.

• Compruebe que la dirección IP, la máscara de subred, la puerta de enlace

predeterminada y los datos del servidor DNS son correctos. Si no lo son,

•escriba ipconfig /release y pulse Intro.

• A continuación, escriba ipconfig /renew y vuelva a pulsar Intro.

Solución posible 4:

Deberá comprobar la conexión del navegador de Internet y que la opción HTTP proxy del navegador de Internet está desactivada. Esto es necesario para que el navegador de Internet pueda leer las páginas de configuración del router.

• Abra el navegador de Internet.

Usuarios de Internet Explorer:

• Haga clic en Herramientas , Opciones de Internet y, a continuación, en la ficha

Conexiones .

• Seleccione No marcar nunca una conexión y, a continuación haga clic en

Aplicar.

•Pulse Aceptar.

•Pulse Herramientas, Opciones de Internet.

• Haga clic en la ficha Conexiones y, a continuación, en el botón Configuración de

LAN.

• Desactive todas las casillas y haga clic en Aceptar.

•Pulse Aceptar.

Usuarios de Netscape Navigator: Realice los siguientes pasos dos veces:

• Seleccione Editar, Preferencias.

• En la ventana Categoría, haga doble clic en Avanzadas.

• Haga clic en Servidores proxy, a continuación en Conexión directa a Internet.

Haga clic en Aceptar.

No sé cómo acceder a la interfaz Web del usuario con mi Macintosh.

Solución posible:

Los usuarios de Macintosh pueden acceder a la interfaz Web del usuario del mismo modo que los usuarios de Windows. Abra el navegador de Internet y escriba la dirección IP predeterminada, http://192.168.123.254

No puedo conectarme a Internet.

Solución posible 1:

Asegúrese de que todos los cables Ethernet y el cable de alimentación están bien conectados al router, al módem y a todos los PC.

Solución posible 2:

Reinicie el router desconectándolo y volviéndolo a conectar.

No sé si mi dirección IP es estática o dinámica.

Solución posible:

• Consulte con su proveedor de acceso a Internet si dispone de una dirección IP dinámica o estática.

• Si tiene una dirección IP dinámica, marque la opción Dynamic IP Address (Dirección IP dinámica) como WAN type (Tipo de WAN) en la interfaz Web del usuario, y el router obtendrá automáticamente la información que necesita de su proveedor.

• Si tiene una dirección IP estática, marque la opción Static IP Address (Dirección IP estática) como WAN type (Tipo de WAN) en la interfaz Web del usuario.

Mi conexión por cable o DSL no funciona, pero necesito conectarme a Internet.

Solución posible:

Si tiene un módem analógico externo y un servicio de Internet por vía telefónica, podrá conectarse a Internet.

• Conecte el módem analógico externo según el procedimiento que se explica en esta guía.

• Abra el navegador de Internet, escriba http://192.168.123.254 y haga clic en Intro para acceder a la interfaz Web del usuario.

• Seleccione Primary Setup (Configuración principal), Change (Cambiar) y, a continuación Dial-up Network (Red de conexión telefónica).

• Indique la información pertinente de su conexión a Internet por vía telefónica y haga clic en Save (Guardar).

Cuando intento comprobar la configuración de red en Windows Me o XP, no encuentro el icono Red.

Solución posible:

La configuración predeterminada en Windows XP y Me no muestra todos los iconos del Panel de control. Para cambiar los valores predeterminados:

Si es usuario de Windows XP:

• Haga clic en Inicio y Panel de control.

• A continuación, haga clic en Ver todas las opciones del Panel de control en la

parte izquierda de la pantalla.

Usuarios de Windows Me:

• Haga clic en Inicio, coloque el cursor en Configuración y elija Panel de

control.

• A continuación, haga clic en Ver todas las opciones del Panel de control en la

parte izquierda de la pantalla.

Ya podrá ver todos los iconos del Panel de control.

No sé cómo configurar el protocolo TCP/IP para que funcione con el router.

Solución posible:

Tiene instalado el protocolo TCP/IP, pero no está configurado para funcionar con el router.

Si es usuario de Windows XP:

1. Haga clic en Inicio y Panel de control.

2. Haga doble clic en el icono Conexiones de red.

3. Haga clic en la ficha General y elija la línea TCP/IP asignada a su tarjeta de red.

4. Haga clic en el botón Propiedades .

5. Para configurar la dirección IP:

• Para obtener la IP automáticamente mediante el servidor DHCP:

Haga clic en la ficha General , Seleccione Obtener una dirección IP automáticamente, haga clic en Aceptar y vuelva a pulsar Aceptar. Se recomienda este método para la configuración de equipos.

• Encontrará instrucciones sobre cómo indicar la dirección IP manualmente en la

Guía del usuario

Si es usuario de Windows 2000:

1. Haga clic en Inicio, Configuración y Conexiones de red y de acceso telefónico.

2. Haga doble clic en el icono Conexión de área local y, a continuación, seleccione Propiedades.

3. Elija la línea TCP/IP asignada a su tarjeta de red y seleccione Propiedades.

4. Para configurar la dirección IP:

• Para obtener la dirección IP automáticamente mediante el servidor DHCP:

Haga clic en la ficha Dirección IP , seleccione Obtener una dirección IP automáticamente, haga clic en Aceptar y vuelva a pulsar Aceptar. Se recomienda este método para la configuración de equipos.

• Encontrará instrucciones sobre cómo indicar la dirección IP manualmente en la

Guía del usuario

Si es usuario de Windows NT:

1. Haga clic en Inicio, coloque el cursor en Configuración y elija Panel de control.

2. Haga doble clic en el icono Red.

3. Haga clic en la ficha Protocolos y elija la línea TCP/IP asignada a su tarjeta de red.

4. Haga clic en el botón Propiedades.

5. Para configurar la dirección IP:

• Para obtener la IP automáticamente mediante el servidor DHCP:

Haga clic en la ficha Dirección IP , seleccione Obtener dirección IP de un servidor DHC, haga clic en Aceptar y vuelva a pulsar Aceptar. Se recomienda este método para la configuración de equipos.

• Encontrará instrucciones sobre cómo indicar la dirección IP manualmente en la

Guía del usuario

Si es usuario de Windows Me, 98 y 95:

1. Haga clic en Inicio, coloque el cursor en Configuración y elija Panel de control.

2. Haga doble clic en el icono Red.

3. Haga clic en la ficha Configuración y elija la línea TCP/IP asignada a su tarjeta de red.

4. Haga clic en el botón Propiedades .

5. Para configurar la dirección IP:

• Para obtener la dirección IP automáticamente mediante el servidor DHCP:

• Encontrará instrucciones sobre cómo indicar la dirección IP manualmente en la

Guía del usuario

Una vez instalado el protocolo de comunicaciones TCP/IP, podrá utilizar el comando ping para comprobar si su PC se ha conectado correctamente al router. Para obtener instrucciones sobre el comando ping, consulte la Robotics.

del CD de instalación de U.S. Robotics.

Guía del usuario

que encontrará en el CD de instalación de U.S.

No veo la impresora USB en la red.

Solución posible 1:

No ha configurado la red para acceder a la impresora a través del router. Para encontrar información detallada acerca de la instalación y configuración de la impresora, consulte el apartado correspondiente de la

Guía del usuario

del CD de instalación de U.S. Robotics.

Solución posible 2:

Cabe la posibilidad de que la impresora USB no sea compatible con el Broadband Router with USB Print Server . Algunos tipos de impresoras, como las que funcionan exclusivamente con Windows (también llamadas

Win-Printers

), no funcionan con este router. Para obtener una lista

de las impresoras compatibles, consulte el sitio Web de U.S. Robotics, en la dirección

www.usr.com

No veo el dispositivo USB en la red.

Solución posible:

El puerto USB del Broadband Router with USB Print Server solo se puede utilizar para conectar impresoras USB. No se pueden conectar módems, tarjetas de red, escáneres ni cámaras digitales USB.

Si sigue teniendo problemas:

1. Consulte la

2. Consulte la sección de asistencia técnica del sitio Web de U.S Robotics: www.usr.com.

La mayoría de los problemas que experimentan los usuarios aparecen en las páginas de preguntas más frecuentes y solución de problemas del producto correspondiente. El número de producto del Broadband Router with USB Print Server es 8001. Deberá proporcionar este número para obtener información del sitio Web de U.S. Robotics .

3. Llame al servicio de asistencia técnica de U.S. Robotics.

Los informáticos de nuestro servicio podrán atender las consultas técnicas sobre los productos de U.S. Robotics.

Guía del usuario

del CD de instalación de U.S. Robotics.

País Teléfono Dirección del sitio Web Horario de asistencia

Estados Unidos (888) 216-2850 http://www .usr.com/emailsupport De 9:00 a 18:00, de lu nes a

Canadá (888) 216-2850 http://www.usr.com/emailsup port De 9:00 a 18:00, de lunes a

Austria 07 110 900 116 http://www.usr.com/emailsupport/de De 9:00 a 17:00, de lunes a

Bélgica (flamenco) +32 (0) 70 233 545 http://www.usr.com/emailsupport/ea De 9:00 a 17:00, de lunes a

Bélgica (francés) +32 (0)70 233 546 http://www.usr.com/emailsupport/ea De 9:00 a 17:00, de lunes a

Dinamarca +45 7010 4030 http://www.usr.com/emailsupport/uk De 9:00 a 17:00, de lunes a

Finlandia +358 98 171 0015 http://www.usr.com/emailsupport/ea De 10:00 a 18:00, de lunes a

viernes

País Teléfono Dirección del sitio Web Horario de asistencia

Francia 082 507 0693 http://www.usr.com/emailsupport/fr De 9:00 a 17:00, de lunes a

Alemania 01805671548 http://www.usr.com/emailsupport/de De 9:00 a 17:00, de lunes a

Hungría 01805671548 http://www.usr.com/emailsupport/hu De 9:00 a 17:00, de lunes a

Irlanda +44 870 844 4546 http://www.usr.com/emailsupport/uk De 9:00 a 17:00, de lunes a

Italia 848 80 9903 http://www.usr.com/emailsupport/it De 9:00 a 17:00, de lunes a

Luxemburgo +352 342 080 8318 http://www.usr.com/emailsupport /bn De 9:00 a 17:00, de lunes a

Oriente Medio/África +44 870 844 4546 http://www.usr.com/emailsupport/me De 9:00 a 17:00, de lunes a

Países Bajos 0900 20 25 8 57 http://www.usr.com/e mailsupport/ea De 9:00 a 17:00, de lunes a

Noruega +47 23 50 0097 http://www.usr.com/emailsupport/ea De 9:00 a 17:00, de lunes a

Polonia http://www.usr.com/emailsupport/pl De 9:00 a 18:00, de lunes a

Portugal +351 (0)21 415 4034 http://www.usr.com/emailsupport/pt De 9:00 a 17:00, de lunes a

España 902 117 964 http://www.usr.com/emailsupport /es De 9:00 a 17:00, de lunes a

Suecia +46 (0) 77 128 1020 http://www.usr.com/emailsupport/ea De 9:00 a 17:00, de lunes a

Suiza +0848 840 200 http://www.usr.com/emailsupport/de De 9:00 a 17:00, de lunes a

Reino Unido 0870 844 4546 http://www.usr.com/emailsupport/uk De 9:00 a 17:00, de lunes a

viernes

Si desea recibir información actualizada sobre los servicios de asistencia, visite el sitio

http://www.usr.com/support

Printed in Taiwan.

Us robotics USR8001 Quick Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Quick Installation Guide

Package Contents:

Front View

Rear View

What You Need to Begin

Router Installation

Step 1: Connect your modem to the router.

Cable or DSL Modem

Analogue or ISDN Modem

Step 2: Connect your router to your computer and power supply.

Step 3: Configure the basic connection settings.

Cable or DSL Users

Analogue or ISDN Users

Congratulations! The installation procedure is now complete.

Troubleshooting

I can’t connect to the Router’s Web User Interface.

I can’t access the Internet.

I do not know whether my IP address is static or dynamic.

My cable or DSL service is not working, but I need to access the Internet.

I don’t know how to configure the TCP/IP protocol to work with the router.

I can’t see my USB printer on the network.

I can’t see my USB device on the network.

Are You Still Having Problems?
