USRobotics R24.0616.00 User Manual

Download

Wireless USB Print

Server

Quick Installation Guide

Guide d'installation rapide

Installationsanleitung

Guida per l'installazione rapida

Guía breve de instalación

Beknopte installatiegids

R24.0616.00

rev 1.0

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Installation .............................................................................1

Troubleshooting...................................................................... 5

Additional Information ............................................................. 7

Français. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Installation ............................................................................ 9

Dépannage ............................................................................13

Informations complémentaires .................................................15

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Installation ...........................................................................17

Fehlerbehebung .....................................................................21

Weitere Informationen ........................................................... 23

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Installazione ........................................................................ 25

Risoluzione di problemi ......................................................... 29

Informazioni aggiuntive ..........................................................31

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Instalación ........................................................................... 33

Solución de problemas........................................................... 37

Información adicional ............................................................ 39

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Installatie .............................................................................41

Problemen oplossen .............................................................. 45

Extra informatie .................................................................... 47

iii

English

PO WE R

Installation

Package Contents

! 5436A Wireless USB Print Server ! Quick Installation Guide ! Switching power adapter ! Installation CD-ROM

Physical Features

LEDs

LED State Function

LAN

ERR

WLAN

ACT

ERR

Solid Ethernet LAN link is achieved. Flashing Sending or receiving LAN data. Off Not connected to LAN. Solid Ethernet WAN link is achieved. Flashing Sending or receiving WAN data. Off Not connected to WAN. Flashing Sending or receiving data.

Solid No printer connection is detected. Off Printer is connected.

English

Back

Item Function

To restore your print server to the factory default settings:

1. Unplug the power adapter from the print server.

RESET

LAN

USB

POWER

2. Press and hold the RESET button.

3. Plug the power adapter back in to the print server.

4. Release the RESET button.

To print a status page, press the Connects the print server to your computer’s Ethernet adapter.

Connects the print server to your computer’s USB adapter.

Connects your print server to the supplied power adapter.

POWER

RESET

button once.

English

Requirements

! A computer with an Ethernet internet connection ! The Installation CD-ROM that came with your printer ! An HTML 4.01-compliant Web Browser (such as Internet Explorer 5.5 or

later or Netscape 8.0 or later) with JavaScript enabled

! Ethernet cable ! USB cable

Installation Instructions

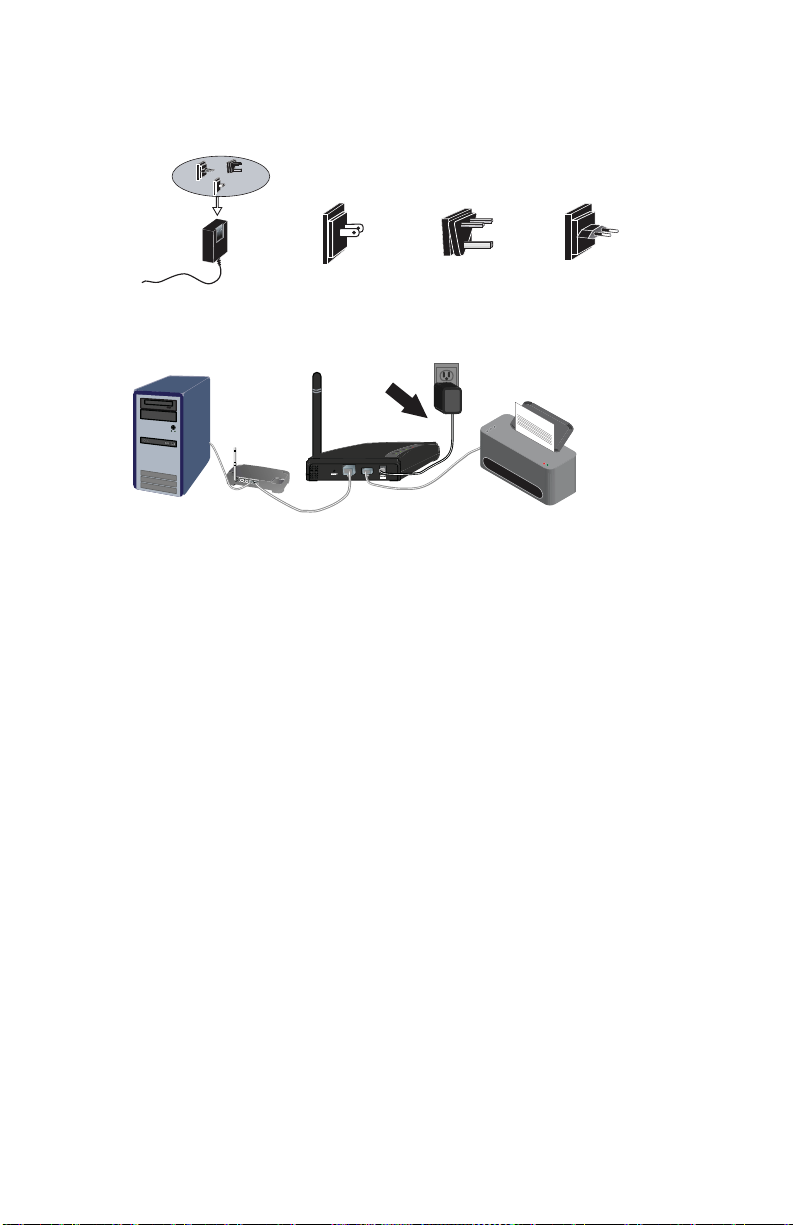

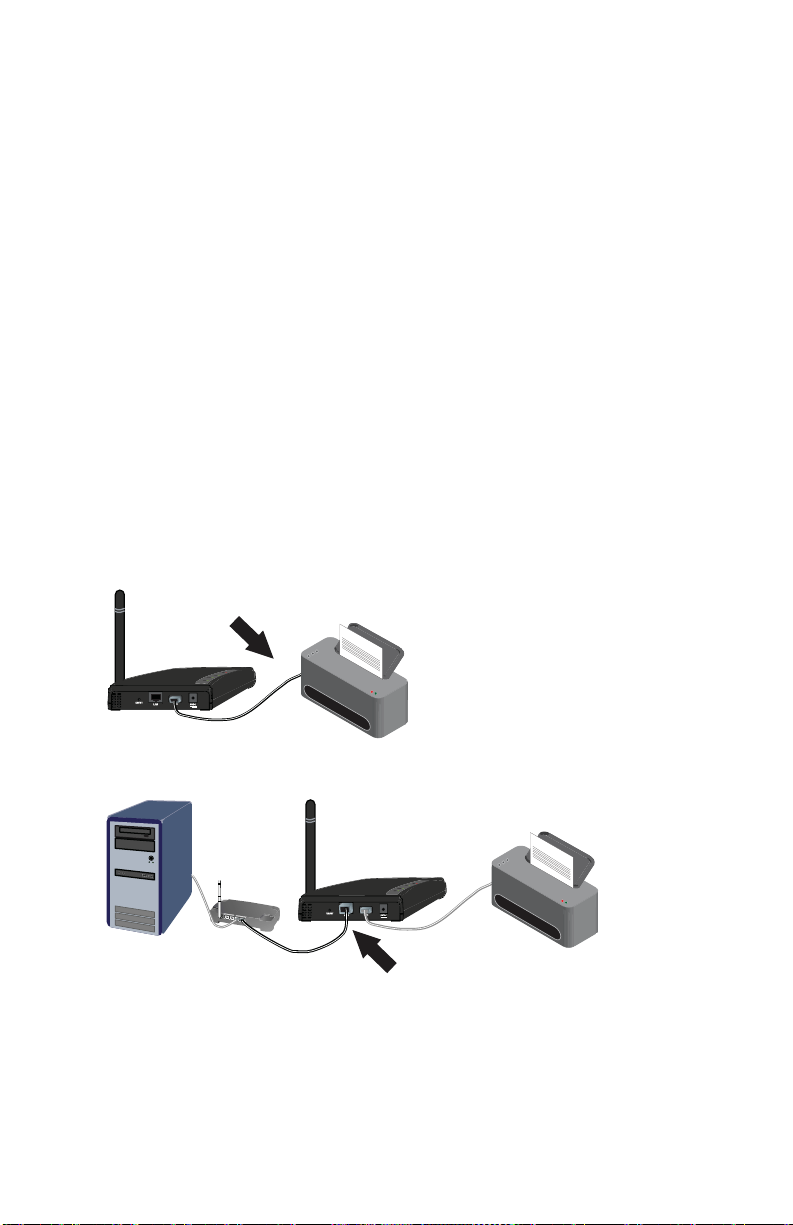

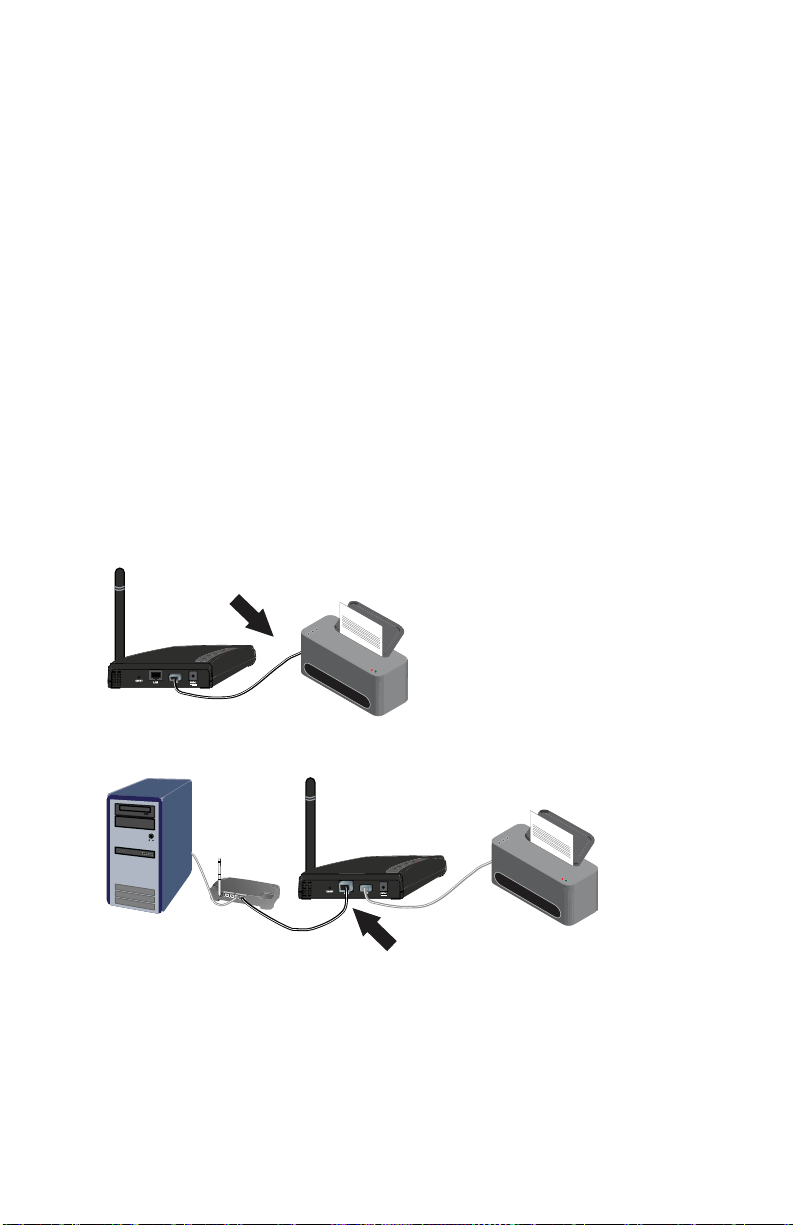

Step One: Connect the Wireless USB Print Server

Note:The Wireless USB Print Server must be connected to your network using

an Ethernet cable for the initial configuration. After the initial configuration, you can establish a wireless connection to the network.

1. Turn on your printer.

2. Connect one end of the USB cable to the USB port on your printer, and connect the other end to the

USB port on the print server.

3. Connect one end of the Ethernet cable to your router and the other end to the

LAN port on the print server.

L A N

4. Slide the standard power plug for your country on to the power adapter.

Apply enough pressure to cause a click and firmly seat the plug. The power adapter must be unplugged when you attach the plug.

English

North America

5. Connect the included power adapter to the

POWER power port on the print

Europe

server and plug the power adapter into a standard power outlet.

L A N

Step Two: Configure the Wireless USB Print Server

1. Verify you are logged on to your computer as an administrator. You must be

logged on as an administrator to ensure the software will be properly installed.

2. Insert the USRobotics Installation CD-ROM.

3. Select

4. Select the Wireless USB Print Server from the list and click

Setup Wizard and click Next.

Next.

Follow the on-screen instructions to configure the settings for the print server. Make sure your enter the correct settings for your wireless network, including SSID, security information, and network type (Infrastructure or AdHoc).

5. Click

6. When prompted to install the PTP (Peer-to-Peer) driver, click

7. In the Printer Port Setup, select the printer and click

8. Select the printer from the

Finish.

click

Next and follow the on-screen instructions.

" If you do not see the printer, click

Existing Printers list.

" If the printer doesn’t appear, click

Ye s. Then,

Next.

Refresh until the port name appears.

Add New Printer and follow the on-

screen instructions.

9. Click

Connect.

" If you do not see an asterisk next to the port name in the Printer Port

Setup screen, click

Refresh. If it still doesn’t appear, refer to the “Trouble-

shooting” section in this guide.

10. Click

Close to complete the setup.

English

Step Three: Print a Test Page

1. Windows XP, 2000, and NT Users:

Click Windows Start > Printers and Faxes.

Windows Me, 98, and 95 Users:

1) Click Windows

2) Within Control Panel, click

2. Right-click the printer you just installed and select

3. Click

Print Test Page. Your printer should successfully print a test page. If it

Start > Settings > Control Panel.

Printers and Faxes.

Properties.

does not print a test page, refer to the “Troubleshooting” section in this guide.

Step Four: Setup the Print Server for Wireless Access

You can now access the wireless functions of the Wireless USB Print Server.

1. Disconnect the Ethernet cable and the power adapter from the print server.

2. Reconnect the power adapter to restart the print server. The print server should now establish a wireless connection to your wireless router or access point.

3. Repeat the instructions from Step Three: Print a Test Page. If you are unable to print the test page, there is a problem with your wireless connection. Refer to the Troubleshooting section in this guide.

Step Five: Connect Clients to the Wireless USB Print Server

To allow other computers on your network to print using the Wireless USB Print Server, you must perform the client installation procedure on each computer.

Note:You may need the Installation CD-ROM that came with your printer.

1. Insert the U.S. Robotics Installation CD-ROM into the CD-ROM drive.

2. Click

3. Select

Additional Installs and then click Next.

User and then follow the on-screen instructions to install the print

server software.

4. When prompted, select the printer and click

5. Select the printer from the

Existing Printers list.

" If the printer doesn’t appear, click

Next.

Add New Printer and follow the on-

screen instructions.

6. Click

Close.

Congratulations. You have successfully completed the installation procedure.

Please register your Wireless USB Print Server at

www.usr.com/productreg/

English

Troubleshooting

For Macintosh and Linux assistance, refer to the Troubleshooting section in the User Guide on the Installation CD-ROM.

Basic Troubleshooting Procedure

This procedure addresses a number of symptoms that you might experience with your print server:

1. Verify the physical cable connections between the print server, the printer,

your router, and your power outlet.

2. Ensure that the power outlet to which the print server is connected is a live

outlet.

3. Refer to the LED descriptions at the beginning of this guide and then check

the LEDs on the print server to make sure you are receiving power and that there is not a print error.

If you still have trouble using the phone, follow the procedure below that best describes your symptom.

My Setup Wizard cannot detect the Wireless USB Print Server.

Solution:

Restore the factory default settings of the print server and repeat the installation procedure. To restore the factory default settings:

1. Unplug the power adapter from the print server.

2. Press and hold the

3. Plug the power adapter back in to the print server.

4. Release the

RESET button.

At the end of the Setup Wizard, I receive a message that says “Network busy, or device not found”.

Solution:

On the main menu of the U.S. Robotics Installation CD-ROM, click

Installs and then click User. Follow the on-screen instructions to continue the

installation procedure.

Additional

My Wireless USB Print Server is not appearing in the Printer Port Setup screen.

Solution:

Restore the factory default settings of the print server and repeat the installation procedure. To restore the factory default settings:

English

1. Unplug the power adapter from the print server.

2. Press and hold the

RESET button.

3. Plug the power adapter back in to the print server.

4. Release the

RESET button.

I am unable to add my printer in Add Printer Wizard.

Solution:

Your printer may not be compatible with the Wireless USB Print Server. Close all the print server setup screens and disconnect the printer from the print server.

1. Install the printer on your computer according to the printer manufacturer’s instructions.

2. When finished, reconnect the printer to the print server.

3. Click Windows

Setup

Start > Programs > U.S. Robotics Print Server > Print Driver

4. Follow the on-screen instructions to complete the installation.

I am unable to print a test page.

Solution:

1. Windows XP, 2000, and NT Users:

Click Windows Start > Printers and Faxes.

Windows Me, 98, and 95 Users:

1) Click Windows

2) Within Control Panel, click

2. Right-click the printer you just installed, select

Ports tab.

3. Make sure the print server port is selected. If it is not, select it, click and then click

OK. You should now be able to print a test page.

Start > Settings > Control Panel.

Printers and Faxes.

Properties, and then click the

Apply,

I am unable to print via a wireless connection or the Wireless USB Print Server is not connecting to my wireless network.

Solution 1:

Make sure you have the SSID and security information that match the settings of the wireless router in your network. If any of this information doesn’t match, you will not be able to connect to the wireless network. You will need to reconnect the print server to your router using an Ethernet cable in order to make any configuration changes.

Solution 2:

Make sure your router or access point is using only WEP or WPA-PSK with TKIP for security. These are the only two types of security that the Wireless USB Print Server supports.

English

I created a new wireless network and my Wireless USB Print Server cannot connect.

Solution:

1. Insert the U.S. Robotics Installation CD-ROM into your CD-ROM drive.

2. Click

3. When you get to the areas concerning wireless settings, enter the appropriate

Setup Wizard and follow the on-screen instructions.

information for the new wireless network.

I have installed my multi-function printer, but my fax and scanner capabilities do not work.

Solution:

If you have a multi-function printer (printer/fax/scanner) connected to the print server, only the printer functionality will work.

I tried to install the software for Peer-to-Peer (PTP) printing, but received an error message and the installation was aborted.

Solution:

If you have previously installed the Wireless USB Print Server software, you will need to uninstall it before you can install the Peer-to-Peer software.

1. Click Windows

2. Select

3. When the uninstallation is complete, you will need to reboot your computer.

Uninstall and follow the on-screen instructions.

You will then be able to install the Peer-to-Peer software.

Start > Programs > Print Server.

Additional Information

For Regulatory and Warranty information, see the User Guide on the USRobotics Installation CD-ROM.

For operation and configuration information, see the User Guide on the USRobotics Installation CD-ROM.

For troubleshooting and technical support:

1. See the User Guide on the USRobotics Installation CD-ROM.

2. Go to the Support section of the USRobotics Web site at

www.usr.com/support/

Many of the most common difficulties that users experience have been addressed in the FAQ and Troubleshooting Web pages for your print server. The Support pages also contain information on the latest firmware and may contain documentation updates.

English

3. Submit your technical support question using an online form, or contact the USRobotics Technical Support Department.

Model Number Serial Number

5436A

Country Webmail Voice

Austria www.usr.com/emailsupport/de 07110 900 116 Belgium (Flemish) www.usr.com/emailsupport/bn Belgium (French) www.usr.com/emailsupport/be 070 23 35 46 Czech Republic www.usr.com/emailsupport/cz Denmark www.usr.com/emailsupport/ea 38323011 Finland www.usr.com/emailsupport/ea France www.usr.com/emailsupport/fr 0825 070 693 Germany www.usr.com/emailsupport/de Greece www.usr.com/emailsupport/gr Hungary www.usr.com/emailsupport/hu 0180 567 1548 Ireland www.usr.com/emailsupport/uk 1890 252 130 Italy www.usr.com/emailsupport/it Luxembourg www.usr.com/emailsupport/be 342 080 8318 Middle East/Africa www.usr.com/emailsupport/me Netherlands www.usr.com/emailsupport/bn 0900 202 5857 Norway www.usr.com/emailsupport/ea Poland www.usr.com/emailsupport/pl Portugal www.usr.com/emailsupport/pt 21 415 4034 Russia www.usr.com/emailsupport/ru 8 800 200 20 01 Spain www.usr.com/emailsupport/es Sweden www.usr.com/emailsupport/se 08 5016 3205 Switzerland www.usr.com/emailsupport/de Tur k ey www.usr.com/emailsupport/tk 0212 444 4 877 UAE www.usr.com/emailsupport/me UK www.usr.com/emailsupport/uk 0870 844 4546

070 23 35 45

08 0091 3100

0180 567 1548

800 979 266

870 844 4546

23 16 22 37

902 117964

0848 840 200

0800 877 63

Français

PO WE R

Installation

Contenu de la boîte

! 5436A Wireless USB Print Server ! Guide d'installation rapide ! Adaptateur secteur de commutation ! CD-ROM d'installation

Caractéristiques matérielles

Voyants DEL

Voyant DEL Etat Fonction

LAN

ERR

WLAN

ACT

ERR

Continu Connexion Ethernet LAN établie. Clignotant Envoi ou réception de données sur le LAN. Eteint Pas de connexion au LAN. Continu Connexion Ethernet WAN établie. Clignotant Envoi ou réception de données sur le

Eteint Pas de connexion au WAN. Clignotant Envoi ou réception de données.

Continu Pas de connexion imprimante détectée. Eteint Imprimante connectée.

WAN.

Français

Face arrière

Elément Fonction

Pour rétablir les paramètres par défaut de votre serveur d'impression :

1. Débranchez l'adaptateur secteur du serveur d'impression.

RESET

LAN

USB

POWER

2. Appuyez sur le bouton RESET et maintenez-le enfoncé.

3. Rebranchez l'adaptateur secteur au serveur d'impression.

4. Relâchez le bouton RESET.

Pour imprimer une page d'état, appuyez une fois sur le bouton Connecte le serveur d'impression à l'adaptateur Ethernet de votre

ordinateur. Connecte le serveur d'impression à l'adaptateur USB de votre

ordinateur. Connecte le serveur d'impression à l'adaptateur secteur fourni.

POWER

RESET

Français

Configuration requise

! Un ordinateur équipé d'une connexion Ethernet à Internet ! Le CD-ROM d'installation livré avec votre imprimante ! Un navigateur Web compatible HTML 4.01 (tel qu'Internet Explorer 5.5 ou

version ultérieure ou Netscape 8.0 ou version ultérieure) avec activation Javascript

! Câble Ethernet ! Câble USB

Instructions d'installation

Etape 1 : connexion du Wireless USB Print Server

Remarque : le Wireless USB Print Server doit être connecté à votre réseau à

l'aide d'un câble Ethernet afin de procéder à la configuration initiale. Après la configuration initiale, vous pouvez établir une connexion sans fil au réseau.

1. Allumez votre imprimante.

2. Connectez une extrémité du câble USB au port USB de votre imprimante, puis connectez l'autre extrémité au port

USB du serveur d'impression.

3. Connectez une extrémité du câble Ethernet à votre routeur et l'autre extrémité au port

LAN du serveur d'impression.

L A N

Français

4. Insérez la fiche standard de votre pays dans l'adaptateur secteur. Appliquez

une pression suffisante pour enclencher et fixer solidement la fiche. Débranchez l'adaptateur pour insérer la fiche en toute sécurité.

Amérique du Nord

Royaume-Uni

5. Connectez l'adaptateur secteur fourni au port d'alimentation

Europe

POWER du

serveur d'impression et branchez-le dans une prise de courant standard.

L A N

Etape 2 : configuration du Wireless USB Print Server

1. Vérifiez que vous êtes connecté en tant qu'administrateur à votre ordinateur.

Si vous utilisez un compte différent, vous ne pourrez pas installer correctement le logiciel.

2. Insérez le CD-ROM d'installation USRobotics.

3. Sélectionnez

Setup Wizard (Assistant d'installation) et cliquez sur Next

(Suivant).

4. Sélectionnez le Wireless USB Print Server dans la liste et cliquez sur

(Suivant). Suivez les instructions à l'écran pour configurer les paramètres du serveur

d'impression. Assurez-vous de saisir les paramètres adaptés à votre réseau sans fil, dont le SSID, les informations de sécurité et le type de réseau (Infrastructure ou AdHoc).

5. Cliquez sur

Finish (Terminer).

6. Lorsqu'il vous est demandé d'installer le pilote PTP (Client à Client), cliquez

sur

Yes (Oui). Cliquez ensuite sur Next (Suivant) et suivez les instructions à

l'écran.

7. A l'écran de configuration du port d'imprimante, sélectionnez l'imprimante et

cliquez sur " Si le nom de l'imprimante n'est pas dans la liste, cliquez sur

Next (Suivant).

Refresh

(Actualiser) jusqu'à ce que le nom de port apparaisse.

8. Sélectionnez l'imprimante dans la liste

Existing Printers (Imprimantes

disponibles). " Si l'imprimante n'apparaît pas, cliquez sur

Add New Printer (Ajouter une

nouvelle imprimante) et suivez les instructions à l'écran.

9. Cliquez sur

Connect (Connecter).

" Si aucun astérisque n'apparaît à côté du nom de port à l'écran de

configuration du port d'imprimante, cliquez sur

Refresh (Actualiser).

Si l'imprimante n'apparaît toujours pas, reportez-vous à la section « Dépannage » de ce manuel.

Français

10. Pour mettre fin à la configuration, cliquez sur Finish (Terminer).

Etape 3 : impression d'une page de test

1. Utilisateurs de Windows XP, 2000 et NT :

Cliquez sur Démarrer > Imprimantes et télécopieurs.

Utilisateurs de Windows Me, 98 et 95 :

1) Cliquez sur

2) Dans la fenêtre du panneau de configuration, cliquez sur

et télécopieurs

Démarrer > Paramètres > Panneau de configuration.

Imprimantes

2. Effectuez un clic droit sur l'imprimante que vous venez d'installer, puis sélectionnez

3. Cliquez sur

Propriétés.

Imprimer une page de test. Votre imprimante imprimera une

page de test si l'installation a réussi. Si aucune page de test n'est imprimée, reportez-vous à la section « Dépannage » de ce manuel.

Etape 4 : configuration du serveur d'impression pour une connexion sans fil

Vous pouvez désormais accéder aux fonctions sans fil du Wireless USB Print Server.

1. Déconnectez le câble Ethernet et l'adaptateur secteur du serveur d'impression.

2. Reconnectez l'adaptateur secteur et redémarrez le serveur d'impression. Le serveur d'impression établit alors une connexion sans fil vers votre point d'accès ou routeur sans fil.

3. Recommencez la procédure à partir de l'Etape 3 : impression d'une page de test. Si vous ne pouvez pas imprimer la page de test, c'est qu'il y a un problème avec votre connexion sans fil. Reportez-vous à la section Dépannage de ce manuel.

Etape 5 : connexion des clients au Wireless USB Print Server

Pour permettre à d'autres ordinateurs connectés à votre réseau d'imprimer à l'aide du Wireless USB Print Server, vous devez effectuer la procédure d'installation de client sur chaque ordinateur.

Remarque : vous aurez peut-être besoin du CD-ROM d'installation livré avec

votre imprimante.

1. Insérez le CD-ROM d'installation U.S. Robotics dans votre lecteur de CD-ROM.

2. Cliquez sur

Additional Installs (Installations supplémentaires), puis sur Next

(Suivant).

3. Cliquez sur

User (Utilisateur), puis suivez les instructions à l'écran pour

installer le logiciel du serveur d'impression.

4. Lorsque vous y êtes invité, sélectionnez l'imprimante et cliquez sur

(Suivant).

5. Sélectionnez l'imprimante dans la liste

Existing Printers (Imprimantes

disponibles). " Si l'imprimante n'apparaît pas, cliquez sur

Add New Printer (Ajouter une

nouvelle imprimante) et suivez les instructions à l'écran.

6. Cliquez sur

Close (Fermer).

Félicitations ! L'installation a réussi. Veuillez enregistrer votre Wireless USB

Print Server à l'adresse :

www.usr.com/productreg/

Français

Dépannage

Pour obtenir de l'assistance sur Macintosh et sur Linux, reportez-vous à la section Dépannage du guide d'utilisation sur le CD-ROM d'installation.

Procédure basique de dépannage

Cette procédure permet de résoudre certains problèmes que vous pourriez rencontrer avec votre serveur d'impression :

1. Vérifiez les connexions physiques des câbles entre le serveur d'impression,

l'imprimante, votre routeur et la prise de courant.

2. Vérifiez que la prise de courant à laquelle le serveur d'impression est branché

est active.

3. Reportez-vous aux descriptions des voyants DEL au début de ce guide,

puis inspectez les voyants DEL du serveur d'impression pour vérifier que l'appareil est sous tension et qu'aucune erreur d'impression ne s'est produite.

Si les problèmes persistent, suivez la procédure ci-dessous qui correspond le mieux à votre problème.

Mon assistant d'installation ne parvient pas à détecter le Wireless USB Print Server.

Solution :

Rétablissez les paramètres par défaut du serveur d'impression et recommencez la procédure d'installation. Pour rétablir les paramètres par défaut :

1. Débranchez l'adaptateur secteur du serveur d'impression.

2. Appuyez sur le bouton

3. Rebranchez l'adaptateur secteur au serveur d'impression.

4. Relâchez le bouton

RESET et maintenez-le enfoncé.

RESET.

A la fin de l'installation, un message s'affiche : « Network busy, or device not found » (Réseau occupé ou périphérique introuvable).

Solution :

Dans le menu principal du CD-ROM d'installation U.S. Robotics, cliquez sur

Additional Installs (Installations supplémentaires), puis cliquez sur User

(Utilisateur). Suivez les instructions à l'écran pour continuer la procédure d'installation.

Mon Wireless USB Print Server n'apparaît pas à l'écran de configuration du port d'imprimante.

Solution :

Rétablissez les paramètres par défaut du serveur d'impression et recommencez la procédure d'installation. Pour rétablir les paramètres par défaut :

Français

1. Débranchez l'adaptateur secteur du serveur d'impression.

2. Appuyez sur le bouton

RESET et maintenez-le enfoncé.

3. Rebranchez l'adaptateur secteur au serveur d'impression.

4. Relâchez le bouton

RESET.

Je ne parviens pas à ajouter mon imprimante avec l'Assistant Ajout d'imprimante.

Solution :

Votre imprimante n'est peut-être pas compatible avec le Wireless USB Print Server. Fermez toutes les fenêtres de configuration du serveur d'impression, puis déconnectez l'imprimante du serveur d'impression.

1. Installez l'imprimante sur votre ordinateur en suivant les instructions du fabricant de l'imprimante.

2. Une fois que vous avez terminé, reconnectez l'imprimante au serveur d'impression.

3. Cliquez sur

Print Driver Setup (Configuration du pilote d'impression).

Démarrer > Tous les programmes > U.S. Robotics Print Server >

4. Suivez les instructions à l'écran pour terminer l'installation.

Je ne parviens pas à imprimer une page de test.

Solution :

1. Utilisateurs de Windows XP, 2000 et NT :

Cliquez sur Démarrer > Imprimantes et télécopieurs.

Utilisateurs de Windows Me, 98 et 95 :

1) Cliquez sur

2) Dans la fenêtre du panneau de configuration, cliquez sur

et télécopieurs

2. Effectuez un clic droit sur l'imprimante que vous venez d'installer, sélectionnez

3. Assurez-vous que le port du serveur d'impression est sélectionné. Si ce n'est pas le cas, sélectionnez-le, cliquez sur devriez pouvoir imprimer une page de test.

Démarrer > Paramètres > Panneau de configuration.

Imprimantes

Propriétés, et cliquez sur l'onglet Ports.

Appliquer, puis sur OK. A présent, vous

Je ne parviens pas à imprimer via une connexion sans fil, ou le Wireless USB Print Server ne se connecte pas à mon réseau sans fil.

Solution 1:

Vérifiez que le SSID et les informations de sécurité correspondent bien aux paramètres du routeur sans fil sur votre réseau. Si ce n'est pas le cas, vous ne pourrez pas établir de connexion au réseau sans fil. Si vous souhaitez modifier la configuration, vous devez connecter le serveur d'impression à votre routeur à l'aide d'un câble Ethernet.

Solution 2:

Vérifiez que votre routeur ou point d'accès utilise uniquement le protocole de sécurité WEP ou WPA-PSK avec TKIP. Le Wireless USB Print Server est compatible avec ces deux types de sécurité uniquement.

Français

J'ai créé un nouveau réseau sans fil et mon Wireless USB Print Server ne parvient pas à se connecter.

Solution :

1. Insérez le CD-ROM d'installation U.S. Robotics dans votre lecteur de

CD-ROM.

2. Cliquez sur

à l'écran.

3. Lorsque vous accédez aux écrans de configuration des paramètres sans fil,

saisissez les informations correspondant au nouveau réseau sans fil.

Setup Wizard (Assistant d'installation) et suivez les instructions

J'ai installé mon imprimante multifonctions, mais les fonctionnalités fax et scanner ne sont pas disponibles.

Solution :

Si vous connectez une imprimante multifonctions (imprimante/fax/scanner) au serveur d'impression, seule la fonctionnalité d'impression sera disponible.

J'ai essayé d'installer le logiciel pour l'impression PTP (Client à Client), mais un message d'erreur s'est affiché et l'installation a échoué.

Solution :

Si vous avez précédemment installé le logiciel du Wireless USB Print Server, vous devrez le désinstaller avant de pouvoir installer le logiciel PTP.

1. Cliquez sur

d'impression).

2. Sélectionnez

3. Lorsque la désinstallation est terminée, vous devez redémarrer votre

ordinateur. Vous pourrez alors installer le logiciel PTP.

Démarrer > Tous les programmes > Print Server (Serveur

Uninstall (Désinstaller) puis suivez les instructions à l'écran.

Informations complémentaires

Pour obtenir plus d'informations sur les mentions légales et la garantie, reportez-vous au Guide de l'utilisateur sur le CD-ROM d'installation d'USRobotics.

Pour obtenir plus d'informations sur le fonctionnement et la configuration, reportez-vous au Guide de l'utilisateur sur le CD-ROM

d'installation d'USRobotics.

Pour des conseils de dépannage ou une assistance technique :

1. Reportez-vous au Guide de l'utilisateur sur le CD-ROM d'installation

d'USRobotics.

2. Accédez à la section Support du site Web d'USRobotics à l'adresse :

www.usr.com/support/

Français

Vous trouverez des réponses à la plupart des problèmes rencontrés par les utilisateurs dans les pages Web FAQ et Dépannage consacrées à votre serveur d'impression. Les pages d'assistance contiennent également des informations sur les microcodes les plus récents et les mises à jour de documentation.

3. Posez votre question à l'assistance technique à l'aide du formulaire en ligne ou contactez le service d'assistance technique d'USRobotics.

Numéro de modèle Numéro de série

5436A

Pays Adresse Web Téléphone

Autriche www.usr.com/emailsupport/de 07110 900 116 Belgique (Flamand) www.usr.com/emailsupport/bn Belgique (Français) www.usr.com/emailsupport/be 070 23 35 46 République tchèque www.usr.com/emailsupport/cz Danemark www.usr.com/emailsupport/ea 38323011 Finlande www.usr.com/emailsupport/ea France www.usr.com/emailsupport/fr 0825 070 693 Allemagne www.usr.com/emailsupport/de Grèce www.usr.com/emailsupport/gr Hongrie www.usr.com/emailsupport/hu 0180 567 1548 Irlande www.usr.com/emailsupport/uk 1890 252 130 Italie www.usr.com/emailsupport/it Luxembourg www.usr.com/emailsupport/be 342 080 8318 Moyen-Orient/Afrique www.usr.com/emailsupport/me Pays-Bas www.usr.com/emailsupport/bn 0900 202 5857 Norvège www.usr.com/emailsupport/ea Pologne www.usr.com/emailsupport/pl Portugal www.usr.com/emailsupport/pt 21 415 4034 Russie www.usr.com/emailsupport/ru 8 800 200 20 01 Espagne www.usr.com/emailsupport/es Suède www.usr.com/emailsupport/se 08 5016 3205 Suisse www.usr.com/emailsupport/de Tur q ui e www.usr.com/emailsupport/tk 0212 444 4 877 EAU www.usr.com/emailsupport/me Royaume-Uni www.usr.com/emailsupport/uk 0870 844 4546

070 23 35 45

08 0091 3100

0180 567 1548

800 979 266

870 844 4546

23 16 22 37

902 117964

0848 840 200

0800 877 63

Deutsch

PO WE R

Installation

Packungsinhalt

! 5436A Wireless USB Print Server ! Installationsanleitung ! Verstellbares Netzteil ! Installations-CD-ROM

Technische Merkmale

LEDs

LED State (Zustand) Funktion

LAN

ERR

WLAN

ACT

ERR

An Ethernet-LAN-Verbindung hergestellt Blinkt LAN-Daten werden gesendet oder

Aus Keine LAN-Verbindung An Ethernet-WAN-Verbindung hergestellt Blinkt WAN-Daten werden gesendet oder

Aus Keine WAN-Verbindung Blinkt Daten werden gesendet oder

An Es wurde keine Druckerverbindung

Aus Drucker ist verbunden

empfangen

erkannt

Deutsch

Rückseite

Element Funktion

So stellen Sie auf Ihrem Druckserver die werkseitigen Voreinstellungen wieder her:

1. Ziehen Sie das Netzkabel aus dem Druckserver heraus.

RESET

LAN

USB

POWER

2. Halten Sie die RESET-Taste gedrückt.

3. Stecken Sie das Netzkabel wieder in den Druckserver.

4. Lassen Sie die RESET-Taste los.

Zum Drucken einer Status-Seite drücken Sie kurz die Anschluss des Druckservers zum Ethernet-Adapter (Netzwerkkarte)

Anschluss des Druckservers zum USB-Adapter

Anschluss des Druckservers zum mitgelieferten Netzteil

POWER

RESET

-Taste.

Deutsch

Anforderungen

! Computer mit Ethernet-Internetverbindung ! Installations-CD-ROM für Ihren Drucker ! Mit HTML 4.01 kompatibler Webbrowser (wie z. B. Internet Explorer 5.5

oder höher bzw. Netscape 8.0 oder höher) mit aktiviertem JavaScript.

! Ethernet-Kabel ! USB-Kabel

Installationsanleitung

1. Schritt: Anschließen des Wireless USB Print Servers

Hinweis: Wird die Konfiguration zum ersten Mal durchgeführt, muss der

Wireless USB Print Server über ein Ethernet-Kabel mit dem Netzwerk verbunden sein. Nach der Einrichtung können Sie wieder eine Wireless-Verbindung herstellen.

1. Schalten Sie den Drucker ein.

2. Stecken Sie ein Ende des USB-Kabels in den USB-Anschluss des Druckers und das andere Ende in den

USB-Anschluss des Druckservers.

3. Stecken Sie ein Ende des Ethernet-Kabels in den Router und das andere Ende in den LAN-Anschluss des Druckservers.

L A N

Deutsch

4. Stecken Sie den Standardstecker für Ihr Land in das Netzteil. Drücken Sie

den Stecker fest an, bis er hörbar einrastet. Das Netzteil muss vor dem Einstecken des Steckers von der Stromversorgung abgetrennt sein.

Nordamerika

Großbritannien

5. Stecken Sie das Kabelende des mitgelieferten Netzteils in den

Europa

POWER-

Anschluss des Druckservers und das eigentliche Netzteil in eine Steckdose.

L A N

2. Schritt: Konfigurieren des Wireless USB Print Servers

1. Sie müssen an Ihrem Computer als Administrator angemeldet sein.

Andernfalls kann die Software nicht ordnungsgemäß installiert werden.

2. Legen Sie die USRobotics Installations-CD-ROM ein.

3. Wählen Sie

Setup Wizard (Setup-Assistent) und klicken Sie auf Next (Weiter).

4. Wählen Sie in der Liste den Wireless USB Print Server und klicken Sie auf

Next (Weiter).

Befolgen Sie die Anweisungen auf dem Bildschirm, um den Druckserver zu konfigurieren. Nehmen Sie die richtigen Einstellungen für Ihr WirelessNetzwerk vor, darunter SSID, Sicherheitsinformationen und Netzwerktyp (Infrastruktur oder AdHoc).

5. Klicken Sie auf

Finish (Fertig stellen).

6. Wenn Sie zum Installieren des PTP-Treibers (Peer-to-Peer) aufgefordert

werden, klicken Sie auf

Yes (Ja). Klicken Sie dann auf Next (Weiter) und

befolgen Sie die Anweisungen auf dem Bildschirm.

7. Wählen Sie auf dem Bildschirm Printer Port Setup (Einrichtung des

Druckeranschlusses) den Drucker aus und klicken Sie auf " Wird der Drucker nicht aufgeführt, klicken Sie auf

Next (Weiter).

Refresh

(Aktualisieren), bis der Anschlussname angezeigt wird.

8. Wählen Sie den Drucker aus der Liste

Existing Printers (Vorhandene

Drucker) aus. " Wird der Drucker nicht in der Liste aufgeführt, klicken Sie auf

(Neuen Drucker hinzufügen) und befolgen Sie die Anweisungen

Printer

Add New

auf dem Bildschirm.

9. Klicken Sie auf

Connect (Verbinden).

" Falls Sie auf dem Einrichtungsbildschirm kein Sternchen neben

dem Namen des Anschlusses sehen können, klicken Sie auf

Refresh

(Aktualisieren). Wird der Drucker danach immer noch nicht aufgeführt, lesen Sie den Abschnitt "Fehlerbehebung" in dieser Anleitung.

10. Klicken Sie zum Abschließen der Konfiguration auf

Finish (Fertig stellen).

Deutsch

3. Schritt: Ausdrucken einer Testseite

1. Unter Windows XP, 2000 und NT:

Klicken Sie auf Start > Drucker und Faxgeräte.

Unter Windows Me, 98 und 95:

1) Klicken Sie auf

2) Klicken Sie auf

Start > Einstellungen > Systemsteuerung. Drucker und Faxgeräte.

2. Klicken Sie mit der rechten Maustaste auf den Drucker, den Sie gerade installiert haben, und wählen Sie

3. Klicken Sie auf

Testseite drucken. Der Drucker sollte nun eine Testseite

Eigenschaften.

ausdrucken. Ist dies nicht der Fall, konsultieren Sie den Abschnitt "Fehlerbehebung" in dieser Anleitung.

4. Schritt: Einrichten der Wireless-Verbindung auf dem Print Server

Sie haben jetzt Zugriff auf die Wireless-Funktionen des Wireless USB Print Servers.

1. Ziehen Sie das Ethernet-Kabel und das Netzkabel aus dem Druckserver heraus.

2. Stecken Sie das Netzkabel wieder in den Print Server, um ihn neu zu starten. Der Druckserver sollte nun eine Wireless-Verbindung zum Wireless Router oder Access Point herstellen.

3. Wiederholen Sie die Anweisungen aus dem 3. Schritt: Ausdrucken einer Testseite. Wird die Testseite nicht gedruckt, ist etwas mit der Wireless-Verbindung nicht in Ordnung. Lesen Sie den Abschnitt "Fehlerbehebung" in dieser Anleitung.

5. Schritt: Hinzufügen von Clients zum Wireless USB Print Server

Damit auch andere an das Netzwerk angeschlossene Computer Druckaufträge an den Wireless USB Print Server senden können, muss der Print Server auf jedem dieser Client-Computer installiert werden.

Hinweis: Sie benötigen unter Umständen die Installations-CD-ROM für Ihren

Drucker.

1. Legen Sie die Installations-CD-ROM in das CD-ROM-Laufwerk ein.

2. Klicken Sie auf

Additional Installs (Weitere Installationen) und dann auf Next

(Weiter).

3. Wählen Sie

User (Benutzer) und befolgen Sie die Anweisungen zur

Installation des Druckservers auf dem Bildschirm.

4. Wählen Sie als Nächstes den Drucker aus und klicken Sie auf

5. Wählen Sie den Drucker aus der Liste

Existing Printers (Vorhandene

Next (Weiter).

Drucker) aus. " Wird der Drucker nicht in der Liste aufgeführt, klicken Sie auf

Printer

(Neuen Drucker hinzufügen) und befolgen Sie die Anweisungen

Add New

auf dem Bildschirm.

6. Klicken Sie auf

Close (Schließen).

Herzlichen Glückwunsch! Sie haben die Installation abgeschlossen.

Bitte registrieren Sie Ihren Wireless USB Print Server unter

www.usr.com/productreg/

Deutsch

Fehlerbehebung

Hilfe für Macintosh und Linux finden Sie im Abschnitt "Fehlerbehebung" in der Bedienungsanleitung auf der Installations-CD-ROM.

Was Sie zuerst überprüfen sollten

Wenn es zu Komplikationen mit dem Druckserver kommt, sollten Sie die folgenden Punkte zuerst überprüfen:

1. Die Kabelverbindungen zwischen Druckserver, Drucker, Router und

Steckdose müssen in Ordnung sein.

2. Der Print Server muss an eine stromführende Steckdose angeschlossen sein.

3. Überprüfen Sie die LED-Anzeigen am Druckserver anhand der

Beschreibung zu Beginn dieser Anleitung daraufhin, ob die Stromzufuhr aktiv ist und kein Druckerfehler vorliegt.

Falls Sie immer noch Probleme mit dem Print Server haben, machen Sie das entsprechende Problem in den folgenden Lösungsvorschlägen ausfindig.

Mein Setup-Assistent erkennt den Wireless USB Print Server nicht.

Lösungsvorschlag:

Stellen Sie die werkseitigen Voreinstellungen des Druckservers wieder her und wiederholen Sie den Installationsvorgang. So stellen Sie die werkseitigen Voreinstellungen wieder her:

1. Ziehen Sie das Netzkabel aus dem Druckserver heraus.

2. Halten Sie die

3. Stecken Sie das Netzkabel wieder in den Druckserver.

4. Lassen Sie die

RESET-Taste gedrückt.

RESET-Taste los.

Gegen Ende der Installation zeigt der Setup-Assistent folgende Meldung an: "Network busy, or device not found" (Netzwerk überlastet oder Gerät nicht gefunden).

Lösungsvorschlag:

Klicken Sie im Hauptmenü der Installations-CD-ROM auf (Weitere Installationen) und dann auf User (Benutzer). Befolgen Sie die Bildschirmanweisungen, bis die Installation abgeschlossen ist.

Additional Installs

Mein Wireless USB Print Server wird nicht auf dem Einrichtungsbildschirm angezeigt.

Lösungsvorschlag:

Stellen Sie die werkseitigen Voreinstellungen des Druckservers wieder her und wiederholen Sie den Installationsvorgang. So stellen Sie die werkseitigen Voreinstellungen wieder her:

Deutsch

1. Ziehen Sie das Netzkabel aus dem Druckserver heraus.

2. Halten Sie die

RESET-Taste gedrückt.

3. Stecken Sie das Netzkabel wieder in den Druckserver.

4. Lassen Sie die

RESET-Taste los.

Ich kann meinen Drucker nicht über den Druckerinstallations-Assistenten hinzufügen.

Lösungsvorschlag:

Der Drucker ist möglicherweise nicht mit dem Wireless USB Print Server kompatibel. Schließen Sie alle Einrichtungsbildschirme des Druckservers und trennen Sie den Drucker vom Druckserver.

1. Installieren Sie gemäß den Anweisungen des Druckerherstellers den Drucker auf Ihrem Computer.

2. Schließen Sie danach den Drucker wieder an den Druckserver an.

3. Klicken Sie auf

Setup

Start > Programme > U.S. Robotics Print Server > Print Driver

4. Befolgen Sie die Bildschirmanweisungen, bis die Installation abgeschlossen ist.

Ich kann keine Testseite ausdrucken.

Lösungsvorschlag:

1. Unter Windows XP, 2000 und NT:

Klicken Sie auf Start > Drucker und Faxgeräte.

Unter Windows Me, 98 und 95:

1) Klicken Sie auf

2) Klicken Sie auf

2. Klicken Sie mit der rechten Maustaste auf den Drucker, den Sie gerade installiert haben, wählen Sie Registerkarte Anschlüsse.

3. Überprüfen Sie, ob der Anschluss mit der Beschreibung Druckserver ausgewählt ist. Falls nicht, wählen Sie ihn aus, klicken Sie auf und anschließend auf sein.

Start > Einstellungen > Systemsteuerung. Drucker und Faxgeräte.

Eigenschaften und klicken Sie dann auf die

Übernehmen

OK. Jetzt sollte das Ausdrucken einer Testseite möglich

Ich kann nicht über eine Wireless-Verbindung drucken bzw. der Wireless USB Print Server lässt sich nicht an mein Wireless-Netzwerk anschließen.

Lösung 1:

Netzwerkname (SSID) und Sicherheitsinformationen müssen mit den Einstellungen des Wireless Routers in Ihrem Netzwerk übereinstimmen. Falls die Daten nicht übereinstimmen, kann keine Verbindung zum Wireless-Netzwerk hergestellt werden. Zum Ändern der Konfiguration muss der Druckserver über ein Ethernet-Kabel mit dem Router verbunden werden.

Lösung 2:

Der Router oder Access Point darf als Verschlüsselung nur WEP oder WPA-PSK mit TKIP verwenden. Dies sind die einzigen vom Wireless USB Print Server unterstützten Verschlüsselungsmethoden.

Deutsch

Ich habe ein neues drahtloses Netzwerk erstellt, aber mein Wireless USB Print Server kann nicht darauf zugreifen.

Lösungsvorschlag:

1. Legen Sie die Installations-CD-ROM in das CD-ROM-Laufwerk ein.

2. Klicken Sie auf

Anweisungen auf dem Bildschirm.

3. Geben Sie im Bereich mit den Wireless-Einstellungen die entsprechenden

Angaben zum neuen Wireless-Netzwerk ein.

Setup Wizard (Setup-Assistent) und befolgen Sie die

Ich habe mein Multifunktionsgerät installiert, Fax und Scanner funktionieren jedoch nicht.

Lösungsvorschlag:

Wenn Sie ein Multifunktionsgerät (Drucker/Fax/Scanner) mit dem Druckserver verbinden, funktioniert nur der Drucker.

Bei dem Versuch, die Software für Peer-to-Peer-Druck zu installieren, erscheint eine Fehlermeldung und die Installation wird abgebrochen.

Lösungsvorschlag:

Wenn Sie vorher bereits die Wireless USB Print Server-Software installiert haben, müssen Sie diese erst deinstallieren, bevor Sie die Peer-to-Peer-Software installieren können.

1. Klicken Sie unter Windows auf

2. Klicken Sie auf

Bildschirm.

3. Nach der Deinstallation müssen Sie den Computer neu starten. Anschließend

können Sie die Peer-to-Peer-Software installieren.

Deinstallieren und befolgen Sie die Anweisungen auf dem

Start > Programme > Print Server.

Weitere Informationen

Hinweise zu Vorschriften und Garantie finden Sie in der Bedienungsanleitung auf der USRobotics Installations-CD-ROM.

Informationen zum Betrieb und zur Konfiguration finden Sie in der Bedienungsanleitung auf der USRobotics Installations-CD-ROM.

Fehlerbehebung und Technischer Support:

1. Siehe Bedienungsanleitung auf der USRobotics Installations-CD-ROM.

2. Rufen Sie den Support-Bereich auf der Website von USRobotics

unter www.usr.com/support/ Viele der häufigsten Probleme, denen Benutzer begegnen können,

werden in den FAQ (Häufig gestellte Fragen) und auf den Webseiten zur Fehlerbehebung für Ihren Druckserver angesprochen. Auf diesen Seiten

auf.

Deutsch

finden Sie außerdem Informationen zur neuesten Firmware und evtl. Updates zu Dokumentationen.

3. Senden Sie Ihre Fragen technischer Natur bitte über das entsprechende Online-Formular ein oder wenden Sie sich persönlich an die Mitarbeiter des

Technischen Supports von USRobotics.

Modellnummer Seriennummer

5436A

Land E-Mail Telefon

Österreich www.usr.com/emailsupport/de 07110 900116 Belgien (Niederländ.) www.usr.com/emailsupport/bn Belgien (Franz.) www.usr.com/emailsupport/be 070 23 35 46 Tschechische Republik www.usr.com/emailsupport/cz Dänemark www.usr.com/emailsupport/ea 38323011 Finnland www.usr.com/emailsupport/ea Frankreich www.usr.com/emailsupport/fr 0825 070 693 Deutschland www.usr.com/emailsupport/de Griechenland www.usr.com/emailsupport/gr Ungarn www.usr.com/emailsupport/hu 0180 567 1548 Irland www.usr.com/emailsupport/uk 1890 252 130 Italien www.usr.com/emailsupport/it Luxemburg www.usr.com/emailsupport/be 342 080 8318 Naher Osten/Afrika www.usr.com/emailsupport/me Niederlande www.usr.com/emailsupport/bn 0900 202 5857 Norwegen www.usr.com/emailsupport/ea Polen www.usr.com/emailsupport/pl Portugal www.usr.com/emailsupport/pt 21 415 4034 Russland www.usr.com/emailsupport/ru 8 800 200 20 01 Spanien www.usr.com/emailsupport/es Schweden www.usr.com/emailsupport/se 08 5016 3205 Schweiz www.usr.com/emailsupport/de Türkei www.usr.com/emailsupport/tk 0212 444 4 877 VAE www.usr.com/emailsupport/me Großbritannien www.usr.com/emailsupport/uk 0870 844 4546

070 23 35 45

08 0091 3100

0180 567 1548

800 979 266

870 844 4546

23 16 22 37

902 117964

0848 840 200

0800 877 63

Italiano

PO WE R

Italiano

Installazione

Contenuto della confezione

! 5436A Wireless USB Print Server ! Guida all'installazione rapida ! Adattatore di alimentazione ! CD-ROM di installazione

Caratteristiche del prodotto

LED

LED Stato Funzione

LAN

ERR

WLAN

ACT

ERR

Acceso Connessione LAN Ethernet stabilita Lampeggiante Invio o ricezione di dati LAN Spento Non connesso con la LAN Acceso Connessione WAN Ethernet stabilita Lampeggiante Invio o ricezione di dati WAN Spento Non connesso con la WAN Lampeggiante Invio o ricezione di dati

Acceso Nessuna connessione a stampante

Spento Stampante connessa

rilevata

Visuale posteriore

Elemento Funzione

Per ripristinare le impostazioni predefinite del server di stampa:

1. Scollegare l'alimentatore dal server di stampa.

RESET (Ripristino)

LAN

USB

POWER (Alimentazione)

2. Premere e tenere premuto il tasto RESET.

3. Collegare nuovamente l'alimentatore al server di stampa.

4. Rilasciare il tasto RESET.

Per stampare una pagina di stato, premere una volta il tasto

RESET

Connette il server di stampa alla scheda Ethernet del computer.

Connette il server di stampa alla scheda USB del computer.

Connette il server di stampa all'alimentatore fornito.

POWER

Italiano

Requisiti

! Computer dotato di connessione Ethernet ! CD-ROM di installazione fornito con la stampante ! Browser Web compatibile con HTML 4.01 (Internet Explorer 5.5 o versione

successiva oppure Netscape 8.0 o versione successiva) e con JavaScript abilitato

! Cavo Ethernet ! Cavo USB

Istruzioni per l'installazione

Fase uno: collegare Wireless USB Print Server

Nota: per la configurazione iniziale, Wireless USB Print Server deve essere

collegato alla rete tramite un cavo Ethernet. Una volta completata la configurazione iniziale, sarà possibile stabilire una connessione wireless.

1. Accendere la stampante.

2. Collegare un'estremità del cavo USB alla porta USB della stampante e l'altra estremità alla porta

USB del server di stampa.

3. Collegare un'estremità del cavo Ethernet al router e l'altra estremità alla porta

LAN del server di stampa.

L A N

Italiano

4. Inserire la spina standard dell'area geografica desiderata nell'adattatore di

alimentazione. Premere fino a che non si avverte uno scatto e la spina non è alloggiata in modo stabile. Durante questa operazione, l'adattatore deve essere scollegato dall'alimentazione.

America del Nord

Regno Unito

5. Collegare l'adattatore di alimentazione fornito alla porta

Europa

POWER

(Alimentazione) del server di stampa e collegare l'adattatore di alimentazione a una presa di corrente standard.

L A N

Fase due: configurare Wireless USB Print Server

1. Verificare di aver effettuato l'accesso al computer come amministratore. Per

installare correttamente il software, sono necessari i diritti di amministratore.

2. Inserire il CD-ROM di installazione USRobotics.

3. Selezionare

Setup Wizard (Installazione guidata) e fare clic su Next (Avanti).

4. Selezionare Wireless USB Print Server (Installazione guidata) dall'elenco e

fare clic su

Next.

Seguire le istruzioni sullo schermo per configurare le impostazioni del server di stampa. Assicurarsi di inserire le impostazioni corrette della rete wireless, inclusi SSID (Service Set Identifier), informazioni di sicurezza e tipo di rete (Infrastucture o AdHoc).

5. Fare clic su

6. Quando richiesto di installare il driver PTP (Peer-to-Peer), fare clic su

(Sì). Fare clic su

Finish (Fine).

Yes

Next e seguire le istruzioni visualizzate.

7. Nella videata di configurazione della porta della stampante, selezionare la

stampante e fare clic su " Se la stampante non viene visualizzata, fare clic su

Next.

Refresh (Aggiorna)

finché non compare il nome della porta.

8. Selezionare la stampante dall'elenco

" Se la stampante non viene visualizzata, fare clic su

Existing Printers (Stampanti esistenti).

Add New Printer

(Aggiungi nuova stampante) e seguire le istruzioni sullo schermo.

9. Fare clic su

Connect (Connetti).

" Se non compare un asterisco vicino al nome della porta nella schermata

di configurazione della porta della stampante, fare clic su

Refresh

(Aggiorna). Se continua a non comparire, consultare la sezione di risoluzione di problemi di questa guida.

10. Fare clic su

Close (Chiudi) per completare la procedura di configurazione.

Italiano

Fase tre: stampare una pagina di prova

1. Utenti di Windows XP, 2000 e NT

Fare clic su Start > Stampanti e fax.

Utenti di Windows Me, 98 e 95

1) Fare clic su

2) Nel Pannello di controllo, fare clic su

Start/Avvio > Impostazioni > Pannello di controllo.

Stampanti e fax.

2. Fare clic con il pulsante destro del mouse sulla stampante appena installata e selezionare

3. Fare clic su

Proprietà. Stampa pagina di prova. Verrà stampata una pagina di prova. Se la

pagina non viene stampata, consultare la sezione di risoluzione di problemi di questa guida.

Fase quattro: impostare il Server di stampa per l'accesso wireless

È ora possibile accedere alle funzioni wireless di Wireless USB Print Server.

1. Scollegare il cavo Ethernet e l'adattatore di alimentazione dal server di stampa.

2. Collegare nuovamente l'alimentatore di alimentazione per riavviare il server di stampa. Il server di stampa cercherà di stabilire una connessione wireless con il router o l'access point wireless.

3. Ripetere le istruzioni da Fase tre: stampare una pagina di prova. Se la pagina di prova non viene stampata, si è verificato un problema con la connessione wireless. Consultare la sezione Risoluzione di problemi di questa guida.

Fase cinque: connettere client a Wireless USB Print Server

Per consentire ad altri computer collegati in rete di stampare utilizzando Wireless USB Print Server, è necessario eseguire la procedura di installazione di client su ogni computer.

Nota:fare riferimento al CD-ROM di installazione in dotazione con la

stampante.

1. Inserire il CD-ROM di installazione U.S. Robotics nell'unità CD-ROM.

2. Fare clic su

3. Per installare il software del server di stampa, fare clic su

Additional Installs (Installazioni aggiuntive), quindi fare clic su

(Avanti).

User (Utente) e

seguire le istruzioni sullo schermo.

4. Quando richiesto, selezionare la stampante e fare clic su

5. Selezionare la stampante dall'elenco

Existing Printers (Stampanti esistenti).

" Se la stampante non viene visualizzata, fare clic su

Next.

Add New Printer

(Aggiungi nuova stampante) e seguire le istruzioni sullo schermo.

6. Fare clic su

Close (Chiudi).

Congratulazioni. La procedura di installazione è stata completata. Registrare

Wireless USB Print Server alla pagina

www.usr.com/productreg/

Italiano

Risoluzione di problemi

Per l'assistenza Macintosh e Linux, fare riferimento alla sezione Risoluzione di problemi della guida utente nel CD-ROM di installazione.

Procedura fondamentale per la risoluzione di problemi

Questa procedura può risolvere alcuni problemi che potrebbero verificarsi con il server di stampa:

1. Controllare il collegamento via cavo tra il server di stampa, la stampante, il

router e la presa di corrente.

2. Assicurarsi che la presa di corrente a cui è collegato il server di stampa sia

funzionante.

3. Fare riferimento alle descrizioni dei LED all'inizio di questa guida e

controllare i LED del server di stampa per verificare l'alimentazione e l'eventuale presenza di errori di stampa.

Se si continuano a riscontrare problemi, attenersi alla procedura più adeguata tra quelle seguenti.

Durante l'installazione guidata non viene rilevato Wireless USB Print Server.

Soluzione possibile

Ripristinare le impostazioni predefinite del server di stampa e ripetere la procedura di installazione. Per ripristinare le impostazioni predefinite:

1. Scollegare l'alimentatore dal server di stampa.

2. Premere e tenere premuto il tasto

3. Collegare nuovamente l'alimentatore al server di stampa.

4. Rilasciare il tasto

RESET.

RESET (Ripristino).

Una volta completata la procedura di installazione guidata, viene visualizzato il messaggio "Network busy, or device not found" (Rete occupata o dispositivo non trovato).

Soluzione possibile

Nel menu principale del CD-ROM di installazione di U.S. Robotics, fare clic su

Additional Installs (Installazioni aggiuntive), quindi su User (Utente). Seguire le

istruzioni sullo schermo per continuare la procedura di installazione.

Wireless USB Print Server non compare nella videata di configurazione della porta della stampante.

Soluzione possibile

Ripristinare le impostazioni predefinite del server di stampa e ripetere la procedura di installazione. Per ripristinare le impostazioni predefinite:

Italiano

1. Scollegare l'alimentatore dal server di stampa.

2. Premere e tenere premuto il tasto

3. Collegare nuovamente l'alimentatore al server di stampa.

4. Rilasciare il tasto

RESET.

RESET (Ripristino).

Impossibile aggiungere la stampante nella schermata di installazione guidata della stampante.

Soluzione possibile

La stampante potrebbe non essere compatibile con Wireless USB Print Server. Chiudere tutte le videate di configurazione del server di stampa e scollegare la stampante dal server di stampa.

1. Installare la stampante sul computer in uso seguendo le istruzioni del produttore della stampante.

2. Al termine, collegare nuovamente la stampante al server di stampa.

3. Fare clic su

Driver Setup

4. Seguire le istruzioni sullo schermo per completare l’installazione.

Start/Avvio > Programmi > U.S. Robotics Print Server > Print

(Configurazione driver di stampa).

Impossibile stampare una pagina di prova.

Soluzione possibile

1. Utenti di Windows XP, 2000 e NT

Fare clic su Start > Stampanti e fax.

Utenti di Windows Me, 98 e 95

1) Fare clic su

2) Nel Pannello di controllo, fare clic su

2. Fare clic con il pulsante destro del mouse sulla stampante installata, quindi selezionare

3. Assicurarsi che sia selezionata la porta del server di stampa. In caso contrario, selezionarla, fare clic su pagina di prova.

Start/Avvio > Impostazioni > Pannello di controllo.

Stampanti e fax.

Proprietà e fare clic sulla scheda Porte.

Applica, quindi su OK. È ora possibile stampare una

Non è possibile stampare usando la connessione wireless oppure Wireless USB Print Server non si collega alla rete wireless.

Soluzione 1

Assicurarsi che le informazioni di sicurezza e SSID corrispondano alle impostazioni del router wireless in rete. Per poter stabilire una connessione alla rete wireless è necessario che queste informazioni corrispondano. Per modificare la configurazione, collegare nuovamente il server di stampa al router usando un cavo Ethernet.

Soluzione 2

Verificare che il router o l'access point utilizzi solo la protezione WEP o WPA-PSK con crittografia TKIP. Questi sono gli unici due tipi di protezione compatibili con Wireless USB Print Server.

Italiano

Si è creata una nuova rete wireless e Wireless USB Print Server non vi si connette.

Soluzione possibile

1. Inserire il CD-ROM di installazione U.S. Robotics nell'unità CD-ROM.

2. Fare clic su

schermo.

3. Nelle sezioni riguardanti le impostazioni wireless, inserire i dati della nuova

rete wireless.

Setup Wizard (Installazione guidata) e seguire le istruzioni sullo

La stampante multifunzione è stata installata ma le funzionalità fax e scanner non sono disponibili.

Soluzione possibile

Se una stampante multifunzione (stampante/fax/scanner) è collegata al server di stampa, è disponibile solo la funzionalità della stampante.

Durante l'installazione del software per la stampa Peer-toPeer (PTP) è stato visualizzato un messaggio di errore e l'installazione è stata interrotta.

Soluzione possibile

Se il software di Wireless USB Print Server è già stato installato in precedenza, è necessario disinstallarlo prima di poter installare il software Peer-to-Peer.

1. Fare clic su

2. Selezionare

3. Al termine della procedura di disinstallazione, è necessario riavviare il

computer. Successivamente, sarà possibile installare il software Peer-to-Peer.

Start/Avvio > Programmi > Print Server (Server di stampa). Uninstall (Disinstalla) e seguire le istruzioni a schermo.

Informazioni aggiuntive

Per informazioni su conformità e garanzia, consultare la guida utente sul CD- ROM di installazione USRobotics.

Per informazioni su funzionamento e configurazione, consultare la guida utente sul CD-ROM di installazione USRobotics.

Per risoluzione di problemi e assistenza tecnica:

1. Consultare la guida utente sul CD-ROM di installazione USRobotics.

2. Visitare la sezione relativa al supporto tecnico del sito Web di USRobotics

all'indirizzo www.usr.com/support/ La maggior parte dei problemi riscontrati dagli utenti è trattata nelle pagine

del sito Web che riportano le domande frequenti (FAQ) e la risoluzione di problemi per il server di stampa. Le pagine del supporto tecnico contengono

Italiano

informazioni sul firmware più recente ed eventuali aggiornamenti della documentazione.

3. Inviare domande utilizzando il modulo online o contattare direttamente il reparto di supporto tecnico USRobotics.

Numero di modello Numero di serie

5436A

Stato Sito Web Telefono

Austria www.usr.com/emailsupport/de 07110 900 116 Belgio (area fiamminga) www.usr.com/emailsupport/bn Belgio (area francese) www.usr.com/emailsupport/be 070 23 35 46 Repubblica Ceca www.usr.com/emailsupport/cz Danimarca www.usr.com/emailsupport/ea 38323011 Finlandia www.usr.com/emailsupport/ea Francia www.usr.com/emailsupport/fr 0825 070 693 Germania www.usr.com/emailsupport/de Grecia www.usr.com/emailsupport/gr Ungheria www.usr.com/emailsupport/hu 0180 567 1548 Irlanda www.usr.com/emailsupport/uk 1890 252 130 Italia www.usr.com/emailsupport/it Lussemburgo www.usr.com/emailsupport/be 342 080 8318 Medio Oriente e Africa www.usr.com/emailsupport/me Paesi Bassi www.usr.com/emailsupport/bn 0900 202 5857 Norvegia www.usr.com/emailsupport/ea Polonia www.usr.com/emailsupport/pl Portogallo www.usr.com/emailsupport/pt 21 415 4034 Russia www.usr.com/emailsupport/ru 8 800 200 20 01 Spagna www.usr.com/emailsupport/es Svezia www.usr.com/emailsupport/se 08 5016 3205 Svizzera www.usr.com/emailsupport/de Tur ch i a www.usr.com/emailsupport/tk 0212 444 4 877 Emirati Arabi Uniti www.usr.com/emailsupport/me Regno Unito www.usr.com/emailsupport/uk 0870 844 4546

070 23 35 45

08 0091 3100

0180 567 1548

800 979 266

870 844 4546

23 16 22 37

902 117964

0848 840 200

0800 877 63

Español

PO WE R

Instalación

Contenido de la caja

! 5436A Wireless USB Print Server ! Guía breve de instalación ! Fuente de alimentación conmutadora ! CD de instalación

Características físicas

LED

LED Estado Función

LAN

ERR

WLAN

ACT

ERR

Luz fija Conexión Ethernet LAN establecida Intermitente Envío o recepción de datos LAN Apagado Sin conexión LAN Luz fija Conexión Ethernet WAN establecida Intermitente Envío o recepción de datos WAN Apagado Sin conexión WAN Intermitente Enviando o recibiendo datos

Luz fija No se ha detectado ninguna

Apagado La impresora está conectada

conexión para la impresora

Español

Parte trasera

Elemento Función

Para restablecer la configuración de fábrica del servidor de impresión:

1. Desconecte la fuente de alimentación del servidor de impresión.

2. Mantenga pulsado el botón RESET (Reinicio).

RESET

LAN

USB

POWER

3. Vuelva a enchufar la fuente de alimentación en el servidor de impresión.

4. Suelte el botón RESET (Reinicio).

Para imprimir una página de estado, pulse el botón una vez.

Conecta el servidor de impresión al adaptador Ethernet del ordenador.

Conecta el servidor de impresión al adaptador USB del ordenador.

Conecta el servidor de impresión router a la fuente de alimentación suministrada.

POWER

RESET

(Reinicio)

Español

Requisitos

! Un ordenador con una conexión de Ethernet a Internet ! CD de instalación de la impresora ! Navegador de Internet compatible con HTML 4.01 (p. ej., Internet Explorer

5.5 o posterior o Netscape 8.0 o posterior) y JavaScript

! Cable Ethernet ! Cable USB

Instrucciones de instalación

Paso 1: Conexión del Wireless USB Print Server

Nota: El Wireless USB Print Server debe estar conectado a la red a través de

un cable Ethernet para realizar la configuración inicial. Después de la configuración inicial, podrá establecer una conexión inalámbrica a la red.

1. Encienda la impresora.

2. Conecte un extremo del cable USB al puerto de la impresora y el otro extremo al puerto

USB del servidor de impresión.

3. Conecte un extreme del cable Ethernet al router y el otro extremo al puerto

LAN del servidor de impresión.

L A N

Español

4. Acople el enchufe estándar en su país a la fuente de alimentación. Presione

con fuerza hasta que oiga un clic y el enchufe quede firmemente ajustado. La fuente de alimentación debe estar desconectada cuando acople el enchufe.

Norteamérica

Reino Unido

5. Conecte la fuente de alimentación que se incluye al puerto

Europa

POWER del

servidor de impresión y, a continuación, a una toma de corriente estándar.

L A N

Paso 2: Configuración del Wireless USB Print Server

1. Para que el software se instale correctamente debe haber iniciado la sesión en

el ordenador como administrador. Compruébelo.

2. Introduzca el CD de instalación de USRobotics.

3. Haga clic en

Next (Siguiente).

4. Elija el Wireless USB Print Server de la lista y haga clic en

Setup Wizard (Asistente de configuración) y, a continuación, en

Next (Siguiente).

Siga las instrucciones que irán apareciendo en pantalla para configurar el servidor de impresión. Asegúrese de introducir los ajustes de red inalámbrica correctos, como SSID, información de seguridad y tipo de red (Infrastructure [infraestructura] o Ad Hoc).

5. Haga clic en

Finish (Finalizar).

6. Cuando se le pida que instale el controlador de impresión entre entidades

pares (PTP), haga clic en

Yes (Sí). A continuación, haga clic en Next

(Siguiente) y siga las instrucciones que aparecen en pantalla.

7. En la configuración del puerto de impresora, elija la impresora y haga clic en

Next (Siguiente).

" Si no aparece la impresora, haga clic en

Refresh (Actualizar) hasta que

aparezca el nombre del puerto.

8. Seleccione una impresora de la lista

" Si la impresora no aparece, haga clic en

Existing Printers (Impresoras instaladas).

Add New Printer (Agregar

impresora) y siga las instrucciones que aparecen en pantalla.

9. Haga clic en

Connect (Conectar).

" Si no aparece un asterisco al lado del nombre del puerto en la pantalla de

configuración del puerto de impresora, haga clic en

Refresh (Actualizar).

Si el asterisco sigue sin aparecer, consulte la sección Solución de problemas de esta guía.

10. Haga clic en

Close (Cerrar) para completar la configuración.

Español

Paso 3: Impresión de una página de prueba

1. Si es usuario de Windows XP, 2000 o NT:

Haga clic en Inicio > Impresoras y faxes.

Si es usuario de Windows Me, 98 o 95:

1) Haga clic en

2) A continuación, haga clic en

Inicio > Configuración > Panel de control.

Impresoras y faxes.

2. Haga clic con el botón derecho del ratón en la impresora que acaba de instalar y seleccione

3. Haga clic en

Propiedades.

Imprimir página de prueba. Su impresora deberá imprimir una

página de prueba. En caso contrario, consulte la sección Solución de problemas de esta guía.

Paso 4: Configuración del Servidor de impresión para el acceso inalámbrico

Ahora podrá acceder a las funciones inalámbricas del Wireless USB Print Server.

1. Desconecte el cable Ethernet y la fuente de alimentación del servidor de impresión.

2. Vuelva a conectar la fuente de alimentación para reiniciar el servidor de impresión. El servidor de impresión establecerá una conexión inalámbrica con su router o punto de acceso inalámbrico.

3. Repita las instrucciones desde Paso 3: Impresión de una página de prueba. Si no puede imprimir la página de prueba, existe un problema con la conexión inalámbrica. Consulte la sección Solución de problemas de esta guía.

Paso 5: Conexión de clientes al Wireless USB Print Server

Para permitir a otros ordenadores de la red imprimir en el Wireless USB Print Server, deberá ejecutar el procedimiento de instalación de cliente en cada uno de ellos.

Nota:Puede que necesite el CD de instalación de la impresora.

1. Introduzca el CD de instalación de U.S. Robotics en la unidad de CD-ROM.

2. Haga clic en en

Next (Siguiente).

3. Haga clic en

Additional Installs (Instalaciones adicionales) y, a continuación,

User (Usuario) y siga las instrucciones que aparecerán en la

pantalla para instalar el software del servidor de impresión.

4. Cuando se le indique, elija la impresora y haga clic en

5. Seleccione una impresora de la lista " Si la impresora no aparece, haga clic en

Existing Printers (Impresoras instaladas).

Add New Printer (Agregar

Next (Siguiente).

impresora) y siga las instrucciones que aparecen en pantalla.

6. Haga clic en

Close (Cerrar).

¡Enhorabuena! El proceso de instalación ha finalizado. Le recomendamos

que registre su Wireless USB Print Server en

www.usr.com/productreg/

Español

Solución de problemas

Si desea obtener asistencia para Macintosh y Linux, consulte la sección Solución de problemas de la Guía del usuario del CD de instalación.

Procedimiento básico para la solución de problemas

Este procedimiento puede aplicarse para resolver una serie de problemas que pueden surgir al utilizar el servidor de impresión:

1. Compruebe las conexiones físicas del cable entre el servidor de impresión, la

impresora, el router y la toma de corriente.

2. Asegúrese de que la toma a la que está conectada el servidor de impresión

recibe corriente.

3. Consulte las descripciones de los LED que figuran al principio de esta

guía y compruebe los LED del servidor de impresión para constatar que el dispositivo recibe corriente y que no hay errores de impresión.

Si sigue sin poder utilizar el servidor de impresión, siga el procedimiento explicado a continuación que mejor describa su problema.

Mi Setup Wizard (Asistente de configuración) no detecta el Wireless USB Print Server.

Solución:

Restaure los valores configurados de fábrica del servidor de impresión y repita el proceso de instalación. Para restablecer la configuración original:

1. Desconecte la fuente de alimentación del servidor de impresión.

2. Mantenga pulsado el botón

3. Vuelva a enchufar la fuente de alimentación en el servidor de impresión.

4. Suelte el botón

RESET (Reinicio).

Al final del Setup Wizard (Asistente de configuración), aparece el siguiente mensaje: “Network busy, or device not found” (Red ocupada o dispositivo no encontrado).

Solución:

En el menú principal del CD de instalación de U.S. Robotics, haga clic en

Additional Installs (Instalaciones adicionales) y, a continuación, en User

(Usuario). Siga las instrucciones de la pantalla para proseguir con la instalación.

Mi Wireless USB Print Server no aparece en la pantalla de configuración del puerto de impresora.

Solución:

Restaure los valores configurados de fábrica del servidor de impresión y repita el proceso de instalación. Para restablecer la configuración original:

1. Desconecte la fuente de alimentación del servidor de impresión.

2. Mantenga pulsado el botón

RESET (Reinicio).

Español

3. Vuelva a enchufar la fuente de alimentación en el servidor de impresión.

4. Suelte el botón

RESET (Reinicio).

No consigo añadir mi impresora en la pantalla Add Printer Wizard (Asistente para agregar impresora).

Solución:

Puede que su impresora no sea compatible con el Wireless USB Print Server. Cierre todas la ventanas de configuración del servidor de impresión y desconecte la impresora del servidor de impresión.

1. Instale la impresora en su ordenador de acuerdo con las instrucciones del fabricante de la misma.

2. Una vez haya finalizado, vuelva a conecta la impresora al servidor de impresión.

3. Haga clic en impresión U.S. Robotics) > Print Driver Setup (Configuración del controlador de impresión).

4. Siga las instrucciones que irán apareciendo en pantalla hasta que finalice el proceso de instalación.

Inicio > Programas > U.S. Robotics Print Server (Servidor de

La página de prueba no se imprime.

Solución:

1. Si es usuario de Windows XP, 2000 o NT:

Haga clic en Inicio > Impresoras y faxes.

Si es usuario de Windows Me, 98 o 95:

1) Haga clic en

2) A continuación, haga clic en

2. Haga clic con el botón derecho del ratón en la impresora que acaba de instalar, seleccione

Puertos.

3. Compruebe que el puerto del servidor de impresión está seleccionado. Si no lo está, selecciónelo, haga clic en página de prueba debería de imprimirse ahora.

Inicio > Configuración > Panel de control.

Impresoras y faxes.

Propiedades y, a continuación, haga clic en la pestaña

Aplicar y, a continuación, en Aceptar. La

No consigo imprimir a través de una conexión inalámbrica o el Wireless USB Print Server no se conecta a la red inalámbrica.

Solución 1:

Compruebe que el SSID y la información de seguridad se corresponden con los ajustes del router inalámbrico en la red. Si alguno de estos parámetros no coincide, el dispositivo no podrá conectarse a la red inalámbrica. Deberá volver a conectar el servidor de impresión a su router inalámbrico a través de un cable Ethernet para realizar cualquier cambio en la configuración.

Solución 2:

Compruebe que la configuración de seguridad de su router o punto de acceso inalámbrico está configurada para utilizar únicamente WEP o WPA-PSK con TKIP. El Wireless USB Print Server sólo es compatible con estos dos protocolos de seguridad.

Español

He creado una nueva red inalámbrica y el Wireless USB Print Server no se conecta.

Solución:

1. Introduzca el CD de instalación de U.S. Robotics en la unidad de CD-ROM.

2. Haga clic en

instrucciones que aparecen en la pantalla.

3. Cuando llegue a la parte correspondiente a los ajustes inalámbricos,

introduzca la información adecuada para la nueva red inalámbrica.

Setup Wizard (Asistente de configuración) y siga las

He instalado mi impresora multifunción pero las funciones de fax y escáner no funcionan.

Solución:

Si dispone de una impresora multifunción (impresora, fax y escáner) conectada al servidor de impresión, sólo funcionarán correctamente las funciones de impresión.

He intentado instalar el software para la impresión entre entidades pares (PTP) pero he recibido un mensaje de error y se ha cancelado la instalación.

Solución:

Si ha instalado el software correspondiente al Wireless USB Print Server con anterioridad, deberá desinstalarlo con el fin de instalar el software para la impresión entre entidades pares.

1. Haga clic en

2. Seleccione

pantalla.

3. Cuando haya finalizado la desinstalación, deberá reiniciar el ordenador. Tras

hacerlo, podrá instalar el software para la impresión entre entidades pares.

Inicio > Programas > Print Server (Servidor de impresión).

Uninstall (Desinstalar) y siga las instrucciones que aparecen en

Información adicional

Consulte la Guía del usuario del CD de instalación de USRobotics para obtener información sobre las condiciones de la garantía o la adecuación a las normas del sector.

Para obtener información sobre el funcionamiento y la configuración,

consulte la Guía del usuario del CD de instalación de USRobotics.

Si necesita asistencia técnica o desea obtener información sobre la solución de problemas:

1. Consulte la Guía del usuario del CD de instalación de USRobotics.

2. Consulte la sección de asistencia técnica del sitio Web de USRobotics:

www.usr.com/support/

Español

La mayoría de los problemas que experimentan los usuarios aparecen en las páginas de preguntas más frecuentes y solución de problemas del servidor de impresión. Asimismo, el sitio Web de asistencia técnica contiene información sobre el firmware más reciente y las actualizaciones de la documentación.

3. Si tiene dudas sobre cuestiones técnicas, envíe sus preguntas por medio de un formulario en línea o póngase en contacto con el equipo de asistencia técnica

de USRobotics.

Número de modelo Número de serie

5436A

País Dirección del sitio Web Teléfono

Austria www.usr.com/emailsupport/de 07110 900 116 Bélgica (flamenco) www.usr.com/emailsupport/bn Bélgica (francés) www.usr.com/emailsupport/be 070 23 35 46 República Checa www.usr.com/emailsupport/cz Dinamarca www.usr.com/emailsupport/ea 38323011 Finlandia www.usr.com/emailsupport/ea Francia www.usr.com/emailsupport/fr 0825 070 693 Alemania www.usr.com/emailsupport/de Grecia www.usr.com/emailsupport/gr Hungría www.usr.com/emailsupport/hu 0180 567 1548 Irlanda www.usr.com/emailsupport/uk 1890 252 130 Italia www.usr.com/emailsupport/it Luxemburgo www.usr.com/emailsupport/be 342 080 8318 Oriente Medio/África www.usr.com/emailsupport/me Países Bajos www.usr.com/emailsupport/bn 0900 202 5857 Noruega www.usr.com/emailsupport/ea Polonia www.usr.com/emailsupport/pl Portugal www.usr.com/emailsupport/pt 21 415 4034 Rusia www.usr.com/emailsupport/ru 8 800 200 20 01 España www.usr.com/emailsupport/es Suecia www.usr.com/emailsupport/se 08 5016 3205 Suiza www.usr.com/emailsupport/de Tur q uí a www.usr.com/emailsupport/tk 0212 444 4 877 Emiratos Árabes Unidos www.usr.com/emailsupport/me Reino Unido www.usr.com/emailsupport/uk 0870 844 4546

070 23 35 45

08 0091 3100

0180 567 1548

800 979 266

870 844 4546

23 16 22 37

902 117964

0848 840 200

0800 877 63

Nederlands

PO WE R

Installatie

Inhoud verpakking

! 5436A Wireless USB Print Server ! Beknopte installatiegids ! Netvoedingsadapter met verschillende

! Installatie-cd

stekkers

Producteigenschappen

Lampjes

Lampje Status Functie

LAN

ERR

WLAN

ACT

ERR

Aan Ethernet LAN-verbinding tot stand gebracht. Knipperend Er worden LAN-gegevens verzonden of

Uit Niet aangesloten op LAN. Aan Ethernet WAN-verbinding tot stand gebracht. Knipperend Er worden WAN-gegevens verzonden of

Uit Niet aangesloten op WAN. Knipperend Er worden gegevens verzonden of

Aan Er is geen verbinding met de printer

Uit De printer is verbonden.

ontvangen.

gedetecteerd.

Nederlands

Achterzijde

Item Functie

De fabrieksinstellingen van de printserver herstellen:

1. Koppel de netvoedingsadapter van de printserver los.

RESET

LAN

USB

POWER

2. Houd de RESET-knop ingedrukt.

3. Sluit de netvoedingsadapter opnieuw op de printserver aan.

4. Laat de RESET-knop los.

Druk eenmaal op de Voor aansluiting van de printserver op de Ethernet-adapter van de

computer. Voor aansluiting van de printserver op de USB-adapter van de computer.

Voor aansluiting van de printserver op de meegeleverde netvoedingsadapter.

POWER

RESET

-knop om een statuspagina af te drukken.

Nederlands

Vereisten

! Een computer met een Ethernet-verbinding met het internet ! De installatie-cd die met uw printer is meegeleverd ! Een met HTML 4.01 compatibele webbrowser (bijvoorbeeld Internet

Explorer 5.5 of later of Netscape 8.0 of later) waarop JavaScript is ingeschakeld

! Een Ethernet-kabel ! Een USB-kabel

Installatie-instructies

Stap één: de Wireless USB Print Server aansluiten

Opmerking: voor de eerste configuratie dient de Wireless USB Print Server

via een Ethernet-kabel op het netwerk te worden aangesloten. Na de eerste configuratie kunt u een draadloze verbinding met het netwerk tot stand brengen.

1. Schakel de printer in.

2. Sluit één uiteinde van de USB-kabel aan op de USB-poort van de printer en het andere uiteinde op de

USB-poort van de printserver.

3. Sluit één uiteinde van de Ethernet-kabel aan op de router en het andere uiteinde op de

LAN-poort van de printserver.

L A N

Nederlands

4. Sluit de standaardstekker voor uw land aan op de netvoedingsadapter. Oefen

genoeg kracht uit om ervoor te zorgen dat de stekker stevig vastklikt. Wanneer u deze stekker aansluit, mag de netvoedingsadapter niet zijn aangesloten.

Noord-Amerika

Groot-Brittannië

5. Sluit de meegeleverde netvoedingsadapter op de

Europa

POWER-poort op de

printserver aan en sluit de stekker van de netvoedingsadapter op een gewoon stopcontact aan.

L A N

Stap twee: de Wireless USB Print Server configureren

1. Controleer of u als beheerder op de computer bent aangemeld. U dient als

beheerder te zijn aangemeld om ervoor te zorgen dat de software correct wordt geïnstalleerd.

2. Plaats de installatie-cd van USRobotics in het cd-rom-station.

3. Klik op

Setup Wizard (Installatiewizard) en klik vervolgens op Next

(Volgende).

4. Selecteer de Wireless USB Print Server in de lijst en klik op

Next (Volgende).

Volg de instructies op het scherm op om de instellingen voor de printserver te configureren. Zorg ervoor dat de juiste instellingen voor uw draadloze netwerk worden ingevoerd, zoals de SSID, de beveiligingsinformatie en het netwerktype (Infrastructuur of Ad hoc).

5. Klik op

Finish (Voltooien).

6. Klik als u wordt gevraagd de PTP (Peer-to-Peer)-software te installeren op

Yes (Ja). Klik vervolgens op Next (Volgende) en volg de aanwijzingen op het

scherm op.

7. Selecteer de printer in de Printer Port Setup (Printerpoort-setup) en klik op

Next (Volgende).

" Klik als de printer niet wordt weergegeven op

Refresh (Vernieuwen)

totdat de poortnaam verschijnt.

8. Selecteer de printer in de lijst

" Klik als de printer niet wordt weergegeven op

Existing Printers (Bestaande printers).

Add New Printer (Nieuwe

printer toevoegen) en volg de aanwijzingen op het scherm op.

9. Klik op

" Klik op

Connect (Verbinden).

Refresh (Vernieuwen) als er geen sterretje naast de poortnaam in

het venster Printer Port Setup (Printerpoort-setup) staat. Raadpleeg als de printer nog steeds niet wordt weergegeven het gedeelte Problemen oplossen in deze gids.

Nederlands

10. Klik op Close (Sluiten) om de installatie te voltooien.

Stap drie: een testpagina afdrukken

1. Gebruikers van Windows XP, 2000 of NT:

Klik in Windows op Start > Printers en faxapparaten.

Gebruikers van Windows Me, 98 en 95:

1) Klik in Windows op

2) Klik in het configuratiescherm op

Start > Instellingen > Configuratiescherm.

Printers en faxapparaten.

2. Klik met de rechtermuisknop op de printer die u zojuist hebt geïnstalleerd en selecteer

3. Klik op

Eigenschappen.

Testpagina afdrukken. De printer dient met succes een testpagina af

te drukken. Raadpleeg als de printer geen testpagina afdrukt het gedeelte Problemen oplossen in deze gids.

Stap vier: de Print Server instellen voor draadloze toegang

U hebt nu toegang tot de draadloze functies van de Wireless USB Print Server.

1. Koppel de Ethernet-kabel en de netvoedingsadapter van de printserver los.

2. Sluit de netvoedingsadapter opnieuw aan om de printserver opnieuw op te starten. De printserver moet nu een draadloze verbinding met de draadloze router of het access point tot stand brengen.

3. Herhaal de instructies vanaf Stap drie: een testpagina afdrukken. Als u de testpagina niet kunt afdrukken, is er een probleem met uw draadloze verbinding. Raadpleeg het gedeelte Problemen oplossen in deze gids.

Stap vijf: de clients op de Wireless USB Print Server aansluiten

Om andere computers op het netwerk in staat te stellen om via de Wireless USB Print Server af te drukken, dient u de installatieprocedure voor de clients op elke computer uit te voeren.

Opmerking: het kan zijn dat u de installatie-cd die met de printer is

meegeleverd nodig hebt.

1. Plaats de installatie-cd van U.S. Robotics in het cd-rom-station.

2. Klik op

Additional Installs (Overige installaties) en klik vervolgens op Next

(Volgende).

3. Klik op

User (Gebruiker) en volg de aanwijzingen op het scherm op om de

software van de printserver te installeren.

4. Selecteer wanneer u daar om wordt gevraagd de printer en klik op

(Volgende).

5. Selecteer de printer in de lijst " Klik als de printer niet wordt weergegeven op

Existing Printers (Bestaande printers).

Add New Printer (Nieuwe

printer toevoegen) en volg de aanwijzingen op het scherm op.

6. Klik op

Close (Sluiten).

Gefeliciteerd. U hebt de installatieprocedure met succes voltooid. Ga naar

www.usr.com/productreg/

om de Wireless USB Print Server te registreren.

Nederlands

Problemen oplossen

Raadpleeg voor hulp met Macintosh of Linux het gedeelte Problemen oplossen in de gebruikershandleiding op de installatie-cd.

Standaardprocedure voor het oplossen van problemen

In deze procedure komen een aantal problemen met de printserver aan bod:

1. Controleer de fysieke kabelverbindingen tussen de printserver, de printer, de

router en het stopcontact.

2. Controleer het stopcontact waarop de printserver is aangesloten.

3. Raadpleeg de beschrijving van de lampjes aan het begin van deze gids en

controleer vervolgens de lampjes op de printserver om te zien of de printserver stroom ontvangt en of er geen printerfout is opgetreden.

Volg als u nog steeds problemen met de printserver hebt de procedure hieronder die het beste met uw probleem overeenkomt.

De installatiewizard kan de Wireless USB Print Server niet vinden.

Oplossing:

Herstel de fabrieksinstellingen van de printserver en herhaal de installatieprocedure. De fabrieksinstellingen herstellen:

1. Koppel de netvoedingsadapter van de printserver los.

2. Houd de

3. Sluit de netvoedingsadapter opnieuw op de printserver aan.

4. Laat de

RESET-knop ingedrukt.

RESET-knop los.

Aan het einde van de installatiewizard ontvang ik het bericht 'Network busy, or device not found' (Netwerk is bezet of apparaat niet gevonden).

Oplossing:

Klik op installatie-cd van U.S. Robotics en klik op aanwijzingen op het scherm op om verder te gaan met de installatieprocedure.

Additional Installs (Overige installaties) in het hoofdmenu van de

User (Gebruiker). Volg de

Mijn Wireless USB Print Server verschijnt niet in het venster Printer Port Setup (Printerpoort-setup).

Oplossing:

Herstel de fabrieksinstellingen van de printserver en herhaal de installatieprocedure. De fabrieksinstellingen herstellen:

Nederlands

1. Koppel de netvoedingsadapter van de printserver los.

2. Houd de

3. Sluit de netvoedingsadapter opnieuw op de printserver aan.

4. Laat de

RESET-knop ingedrukt.

RESET-knop los.

Ik kan mijn printer niet toevoegen in de wizard Add Printer (Printer toevoegen).

Oplossing:

Uw printer is mogelijk niet compatibel met de Wireless USB Print Server. Sluit alle setupvensters van de printserver en koppel de printer van de printserver los.

1. Installeer de printer op uw computer volgens de aanwijzingen van de printerfabrikant.

2. Sluit als u klaar bent de printer opnieuw op de printserver aan.

3. Klik in Windows op

Print Driver Setup (Setup printerpoort).

4. Volg de aanwijzingen op het scherm op om de installatie te voltooien.

Start > Programma's > U.S. Robotics Print Server >

Ik kan de testpagina niet afdrukken.

Oplossing:

1. Gebruikers van Windows XP, 2000 of NT:

Klik in Windows op Start > Printers en faxapparaten.

Gebruikers van Windows Me, 98 en 95:

1) Klik in Windows op

2) Klik in het configuratiescherm op

2. Klik met de rechtermuisknop op de printer die u zojuist hebt geïnstalleerd, selecteer

3. Controleer of de poort van de printserver is geselecteerd. Selecteer als dit niet het geval is deze poort. Klik vervolgens op moet nu mogelijk zijn om een testpagina af te drukken.

Eigenschappen en klik vervolgens op het tabblad Poorten.

Start > Instellingen > Configuratiescherm.

Printers en faxapparaten.

Apply (Toepassen) en op OK. Het

Ik kan niet via een draadloze verbinding afdrukken of de Wireless USB Print Server kan geen verbinding met mijn draadloze netwerk tot stand brengen.

Oplossing 1:

Controleer of de SSID- en beveiligingsinformatie met de instellingen van de draadloze router op uw netwerk overeenkomt. Als een deel van deze informatie niet overeenkomt, kunt u geen verbinding met het draadloze netwerk maken. Sluit de printserver opnieuw met een Ethernet-kabel op de router aan om de configuratie te wijzigen.

Oplossing 2:

Controleer of de router of het access point alleen WEP of WPA-PSK met TKIP gebruikt als beveiliging. Dit zijn de enige twee soorten beveiliging die de Wireless USB Print Server ondersteunt.

Nederlands

Ik heb een nieuw draadloos netwerk aangemaakt en de Wireless USB Print Server kan er geen verbinding mee maken.

Oplossing:

1. Plaats de installatie-cd van U.S. Robotics in het cd-rom-station.

2. Klik op

scherm op.

3. In het gedeelte voor de draadloze instellingen dient u de informatie van het

nieuwe draadloze netwerk in te voeren.

Setup Wizard (Installatiewizard) en volg de aanwijzingen op het

Ik heb een multifunctionele printer geïnstalleerd, maar de fax en scanner werken niet.

Oplossing:

Als u een multifunctionele printer (printer/fax/scanner) op de printserver hebt aangesloten, werkt alleen de printer.

Ik heb geprobeerd de software voor Peer-to-Peer (PTP)afdrukken te installeren, maar er verschijnt een foutbericht met de mededeling dat de installatie is afgebroken.

Oplossing:

Als u de software voor de Wireless USB Print Server al eerder hebt geïnstalleerd, dient u de installatie hiervan eerst ongedaan te maken voordat u de Peer-to-Peersoftware kunt installeren.

1. Klik in Windows op

2. Selecteer

het scherm op.

3. Nadat de installatie ongedaan is gemaakt, moet de computer opnieuw

worden opgestart. Vervolgens kunt u de Peer-to-Peer-software installeren.

Uninstall (Installatie ongedaan maken) en volg de aanwijzingen op

Start > Programma's > Print Server (Printserver).

Extra informatie

Raadpleeg voor informatie over reglementen en garantie de

gebruikershandleiding op de installatie-cd van USRobotics.

Raadpleeg voor informatie over de werking en de configuratie de

gebruikershandleiding op de installatie-cd van USRobotics.

Voor het oplossen van problemen en technische ondersteuning:

1. Raadpleeg de gebruikershandleiding op de installatie-cd van USRobotics.

2. Ga naar het gedeelte Support (Ondersteuning) op de website van

USRobotics op www.usr.com/support/

Nederlands

De meest voorkomende problemen waar gebruikers mee te maken krijgen, worden besproken in de gedeelten FAQ (Veelgestelde vragen) en Troubleshooting (Problemen oplossen) voor de printserver. Op de ondersteuningswebsite vindt u ook informatie over de nieuwste firmwareen documentatie-updates.

3. Gebruik een online formulier om ons uw technische vraag toe te sturen of neem contact op met de afdeling Technische ondersteuning van USRobotics .

Modelnummer Serienummer

5436A

Land Webmail Telefoonnr.

Oostenrijk www.usr.com/emailsupport/de 07110 900 116 België (Vlaams) www.usr.com/emailsupport/bn België (Frans) www.usr.com/emailsupport/be 070 23 35 46 Tsjechische Republiek www.usr.com/emailsupport/cz Denemarken www.usr.com/emailsupport/ea 38323011 Finland www.usr.com/emailsupport/ea Frankrijk www.usr.com/emailsupport/fr 0825 070 693 Duitsland www.usr.com/emailsupport/de Griekenland www.usr.com/emailsupport/gr Hongarije www.usr.com/emailsupport/hu 0180 567 1548 Ierland www.usr.com/emailsupport/uk 1890 252 130 Italië www.usr.com/emailsupport/it Luxemburg www.usr.com/emailsupport/be 342 080 8318 Midden-Oosten/Afrika www.usr.com/emailsupport/me Nederland www.usr.com/emailsupport/bn 0900 202 5857 Noorwegen www.usr.com/emailsupport/ea Polen www.usr.com/emailsupport/pl Portugal www.usr.com/emailsupport/pt 21 415 4034 Rusland www.usr.com/emailsupport/ru 8 800 200 20 01 Spanje www.usr.com/emailsupport/es Zweden www.usr.com/emailsupport/se 08 5016 3205 Zwitserland www.usr.com/emailsupport/de Tur k ij e www.usr.com/emailsupport/tk 0212 444 4 877 Verenigde Arabische

Emiraten Groot-Brittannië www.usr.com/emailsupport/uk 0870 844 4546

www.usr.com/emailsupport/me

070 23 35 45

08 0091 3100

0180 567 1548

800 979 266

870 844 4546

23 16 22 37

902 117964

0848 840 200

0800 877 63

495051

Printed in xxxxxxxx

USRobotics R24.0616.00 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

English

Installation

Troubleshooting

Basic Troubleshooting Procedure

My Setup Wizard cannot detect the Wireless USB Print Server.

At the end of the Setup Wizard, I receive a message that says “Network busy, or device not found”.

My Wireless USB Print Server is not appearing in the Printer Port Setup screen.

I am unable to add my printer in Add Printer Wizard.

I am unable to print a test page.

I am unable to print via a wireless connection or the Wireless USB Print Server is not connecting to my wireless network.

I created a new wireless network and my Wireless USB Print Server cannot connect.

I have installed my multi-function printer, but my fax and scanner capabilities do not work.

I tried to install the software for Peer-to-Peer (PTP) printing, but received an error message and the installation was aborted.

Additional Information

Français

Installation

Dépannage

Procédure basique de dépannage

Mon assistant d'installation ne parvient pas à détecter le Wireless USB Print Server.

A la fin de l'installation, un message s'affiche : « Network busy, or device not found » (Réseau occupé ou périphérique introuvable).

Mon Wireless USB Print Server n'apparaît pas à l'écran de configuration du port d'imprimante.

Je ne parviens pas à ajouter mon imprimante avec l'Assistant Ajout d'imprimante.

Je ne parviens pas à imprimer une page de test.

Je ne parviens pas à imprimer via une connexion sans fil, ou le Wireless USB Print Server ne se connecte pas à mon réseau sans fil.

J'ai créé un nouveau réseau sans fil et mon Wireless USB Print Server ne parvient pas à se connecter.

J'ai installé mon imprimante multifonctions, mais les fonctionnalités fax et scanner ne sont pas disponibles.

J'ai essayé d'installer le logiciel pour l'impression PTP (Client à Client), mais un message d'erreur s'est affiché et l'installation a échoué.

Informations complémentaires

Deutsch

Installation

Fehlerbehebung

Was Sie zuerst überprüfen sollten

Mein Setup-Assistent erkennt den Wireless USB Print Server nicht.

Gegen Ende der Installation zeigt der Setup-Assistent folgende Meldung an: "Network busy, or device not found" (Netzwerk überlastet oder Gerät nicht gefunden).

Mein Wireless USB Print Server wird nicht auf dem Einrichtungsbildschirm angezeigt.

Ich kann meinen Drucker nicht über den Druckerinstallations-Assistenten hinzufügen.

Ich kann keine Testseite ausdrucken.

Ich kann nicht über eine Wireless-Verbindung drucken bzw. der Wireless USB Print Server lässt sich nicht an mein Wireless-Netzwerk anschließen.

Ich habe ein neues drahtloses Netzwerk erstellt, aber mein Wireless USB Print Server kann nicht darauf zugreifen.

Ich habe mein Multifunktionsgerät installiert, Fax und Scanner funktionieren jedoch nicht.

Bei dem Versuch, die Software für Peer-to-Peer-Druck zu installieren, erscheint eine Fehlermeldung und die Installation wird abgebrochen.

Weitere Informationen

Italiano

Installazione

Risoluzione di problemi

Procedura fondamentale per la risoluzione di problemi

Durante l'installazione guidata non viene rilevato Wireless USB Print Server.

Una volta completata la procedura di installazione guidata, viene visualizzato il messaggio "Network busy, or device not found" (Rete occupata o dispositivo non trovato).

Wireless USB Print Server non compare nella videata di configurazione della porta della stampante.

Impossibile aggiungere la stampante nella schermata di installazione guidata della stampante.

Impossibile stampare una pagina di prova.

Non è possibile stampare usando la connessione wireless oppure Wireless USB Print Server non si collega alla rete wireless.

Si è creata una nuova rete wireless e Wireless USB Print Server non vi si connette.

La stampante multifunzione è stata installata ma le funzionalità fax e scanner non sono disponibili.

Informazioni aggiuntive

Español

Instalación

Solución de problemas

Procedimiento básico para la solución de problemas

Mi Setup Wizard (Asistente de configuración) no detecta el Wireless USB Print Server.

Al final del Setup Wizard (Asistente de configuración), aparece el siguiente mensaje: “Network busy, or device not found” (Red ocupada o dispositivo no encontrado).

Mi Wireless USB Print Server no aparece en la pantalla de configuración del puerto de impresora.

No consigo añadir mi impresora en la pantalla Add Printer Wizard (Asistente para agregar impresora).

La página de prueba no se imprime.

No consigo imprimir a través de una conexión inalámbrica o el Wireless USB Print Server no se conecta a la red inalámbrica.

He creado una nueva red inalámbrica y el Wireless USB Print Server no se conecta.

He instalado mi impresora multifunción pero las funciones de fax y escáner no funcionan.

He intentado instalar el software para la impresión entre entidades pares (PTP) pero he recibido un mensaje de error y se ha cancelado la instalación.

Información adicional

Nederlands

Installatie

Problemen oplossen

Standaardprocedure voor het oplossen van problemen

De installatiewizard kan de Wireless USB Print Server niet vinden.

Aan het einde van de installatiewizard ontvang ik het bericht 'Network busy, or device not found' (Netwerk is bezet of apparaat niet gevonden).

Mijn Wireless USB Print Server verschijnt niet in het venster Printer Port Setup (Printerpoort-setup).
