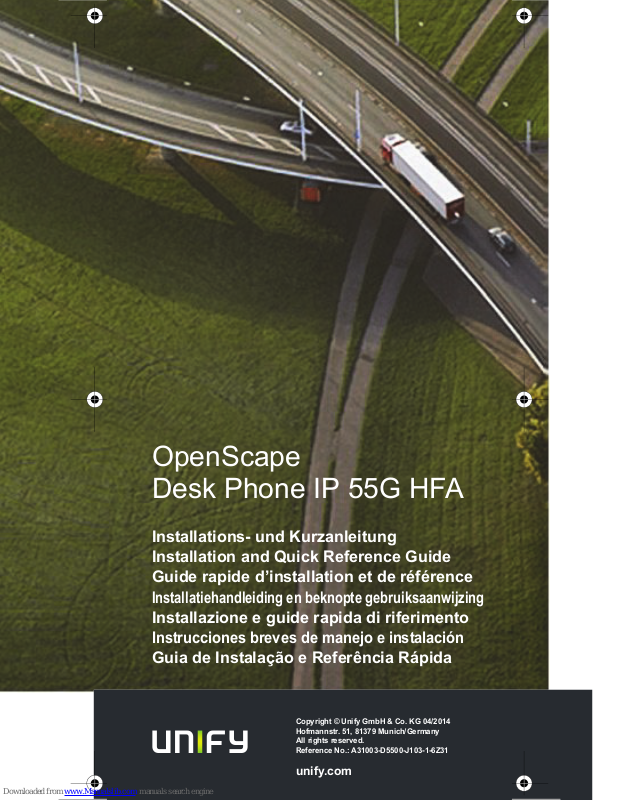

OpenScape
Desk Phone IP 55G HFA

Installations- und Kurzanleitung 
Installation and Quick Reference Guide
Guide rapide d’installation et de référence
Installatiehandleiding en beknopte gebruiksaanwijzing
Installazione e guide rapida di riferimento
Instrucciones breves de manejo e instalación
Guia de Instalação e Referência Rápida



Copyright © Unify GmbH & Co. KG 04/2014
Hofmannstr. 51, 81379 Munich/Germany
All rights reserved.
Reference No.: A31003-D5500-J103-1-6Z31

unify.com











Text

2

5

4

3

6

8

10

11

9

7

12

14

16

18

13

15

17

1

6

8

10

11

9

7

12

14

16

18

13

15

17

Icon

2

Teclas programáveis

11223344556677889

9

1010111112121313141415151616171718

18

programación

Menu de serviço/

Menú de servicio/

aplicação

Ligar/desligar a

de aplicaciones

atifalante

Ligar/desligar

auricular

Ligar/desligar

microfone

altavoz

casco telefónico

micrófono

Tasti programmabili Teclas de libre

Softkeys Softkeys Teclas programables Teclas de função

Programmeerbare

toetsen

programmables

Touches prog r a mmables

Programmable keys Touches

Menu Servizio/

Applicazione

Service-/

Toepassingsmenu

Menu

Service/Applications

Service/applications

menu

Luidspreker aan/uit Altoparlante On/Off Activar/desactivar

haut-parleur

Headset aan/uit Cuffia On/Off Activar/desactivar

micro-casque

Microfoon aan/uit Microfono On/Off Activar/desactivar

microphone

Telefoonboeken Libri di telefono Guías telefónicas Telefone livros

téléphoniques

Deutsch English Français Nederlands Italiano Español Português

Display Display Afficheur Display Display Display Display

4-Wege Navigator 4-way navigator Navigateur 4 sens 4-weg navigator Navigatore a 4 direzioni Navegador de 4 vías Navegador 4-viário

Wähltastatur Keypad Clavier numérotation Kiestoetsen Tastierino telefonico Teclado de marcación Teclado de marcação

Freiprogrammierbare

Tas te n

Telefonie-Oberfläche Telephony interface Interface téléphonique Telefonie-interface Interfaccia di telefona Interfaz telefónica Interface de telefonia

Service-/

Anwendungsmenü

Lautsprecher ein/aus Speaker on/off Activer/Désactiver le

Headset ein/aus Headset on/off Activer/Désactiver le

Lautstärke Volume Volume Geluidsvolume Volume Volumen Volume

Mikrofon ein/aus Microphone on/off Activer/Désactiver le

Sprachnachrichten Voicemails Messages vocaux Voicemails Messaggi vocali Mensajes de voz Mensagens de voz

Ruflisten Call lists Listes d’appels Oproeplijsten Registri chiamate Listas de llamadas Listas de chamada

Telefonbücher Phone books Annuaires

Umleitung Forwarding Renvoi Omleiding Deviazione di chiamata Desvío Desvio

Konferenz Conference Conférence Conferentie Conferenza Conferencia Conferencia

Weiterleiten Transfer Transférer Doorschakelen Inoltrare Transferir Redireccionamento

Softkeys Softkeys

Halten Hold En garde Wachtstand Mettere in attesa Retener Reter

3

Wichtige Hinweise

7

7

7

Aus Sicherheitsgründen darf das Telefon nur wie folgt mit
Strom versorgt werden:

• mit dem zugehörigen Original-Netzteil,

• über LAN mit PoE (Power over Ethernet), welches dem
Standard IEEE 802.3af entspricht.

Öffnen Sie niemals das Telefon! Bei Problemen wenden Sie
sich an die Systembetreuung.

Benutzen Sie nur Original-Zubehör!
Das Benutzen von anderem Zubehör ist gefährlich und
führt zum Erlöschen der Garantie, Produzentenhaftung
und der CE- und anderer Kennzeichnungen.

Pflege- und Reinigungshinweise

• Sprühen Sie das Telefon niemals mit Flüssigkeiten ein, da die ein­dringenden Flüssigkeiten zu Funktionsstörungen oder zur Zerstö­rung des Gerätes führen können.

• Verwenden Sie auch keine Substanzen wie Alkohol, Chemikalien,
Lösungsmittel oder Scheuermittel, da derartige Substanzen eine
Beschädigung der Oberfläche verursachen können.

• Reinigen Sie das Telefon mit einem weichen und nur leicht mit
Wasser angefeuchteten Tuch.

Kennzeichen

Die Konformität des Gerätes zu der EU-Richtlinie 1999/5/
EG wird durch das CE-Kennzeichen bestätigt.

Alle Elektro- und Elektronikgeräte sind getrennt vom allge­meinen Hausmüll über dafür staatlich vorgesehene Stellen
zu entsorgen.
Die sachgemäße Entsorgung und die getrennte Sammlung
von Altgeräten dient der Vorbeugung von potentiellen Um­welt- und Gesundheitsschäden. Sie sind eine Vorausset­zung für die Wiederverwendung und das Recycling ge­brauchter Elektro- und Elektronikgeräte.
Ausführliche Informationen zur Entsorgung Ihrer Altgerä­te erhalten Sie bei Ihrer Kommune, Ihrem Müllentsor­gungsdienst, dem Fachhändler bei dem Sie das Produkt er­worben haben oder Ihrem Vertriebsansprechpartner.
Diese Aussagen sind nur gültig für Geräte, die in den Län­dern der Europäischen Union installiert und verkauft wer­den und die der Europäischen Richtlinie 2002/96/EC unter­liegen. In Ländern außerhalb der Europäischen Union
können davon abweichende Bestimmungen für die Entsor­gung von Elektro- und Elektronikgeräten gelten.

Dokumentation im Internet

Dieses Dokument und weitere Informationen erhalten Sie im Inter­net:

http://www.unify.com  Support.Technische Hinweise, aktuelle In-

formationen zu Firmware-Updates, häufig gestellte Fragen und vie­les mehr finden Sie im Internet:

http://wiki.unify.com.

4

Lieferumfang

D

C

E

A

B

1. OpenScape Desk Phone IP 55G HFA

2. Aufstellstütze (auch für die Wandmontage)

3. Hörerschnur

4. Hörer

5. Installations- und Kurzanleitung

DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês

Hinweise zum Aufstellort

• Der Betrieb des Telefons ist nur an einer gebäudeinternen LAN­Verkabelung erlaubt. Das Gerät ist mit einem geschirmten LAN­Kabel an die IP-Infrastruktur anzuschließen:
Cat-5 für 100 Mb/s oder Cat-6 für 1000 Mb/s. In der Gebäudein­stallation ist sicherzustellen, dass der Schirm dieses Kabels geer­det ist.

• Das Telefon ist für den Betrieb in geschützten Räumen mit einem
Temperaturbereich von
5 °C bis 40 °C ausgelegt.

• Das Aufstellen in einem Raum mit hoher Staubentwicklung kann
die Lebensdauer des Gerätes beeinträchtigen.

• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung oder an­deren Hitzequellen aus. Dies kann zu Beschädigungen elektri­scher Bauteile oder des Gehäuses führen.

• Stellen Sie das Telefon nicht in Bädern oder Duschräumen auf.

5

Vormontage des Telefons

A

B

Tischmontage

Schieben Sie die Aufstellstütze entlang der L­förmigen Schienen auf der Unterseite des Te­lefons bis Ihr bevorzugter Neigungswinkel
des Telefon erreicht ist.
Es sind vier verschiedene Neigungs-winkel
einstellbar.

Wandmontage

Hierfür ist ein spezielles LAN-Kabel mit kurzen Steckern erforder­lich - kontaktieren Sie Ihren Administrator bzgl. näherer Informati­onen. Zur professionellen Wandmontage empfehlen wir das optio­nale Wall Mount Kit (auch erhältlich für Telefone mit einem oder
zwei Keymodules).

1. Brechen Sie die Hörer-Halteklammer (1) aus der Aufstellstütze
heraus.

2. Stecken Sie diese in die obere Hörerablageschale.

3. Positionieren Sie die Montagelöcher (2) der Aufstellstütze am
vorgesehenen Montageort und markieren Sie die Bohrlöcher.

4. Bohren Sie die Löcher, setzen Sie die Dübel und befestigen Sie
die Schrauben.

5. Fixieren Sie nun die Aufstellstütze an den beiden Schrauben.

Anschließen des Hörers

1. Stecken Sie den Stecker am lan­gen Ende des Hörerkabels in die
Buchse auf der Unterseite
des Telefons und führen Sie das
Kabel durch den vorgesehenen
Kanal.

2. Stecken Sie den Stecker am kur­zen Ende des Hörerkabels in die
Buchse am Hörer.

6

Anschließen des Telefons

Wenn Ihr LAN nicht über PoE (Power over Ethernet) verfügt (zu­ständiges Fachpersonal fragen), ist ein Netzgerät erforderlich.
Stecken Sie den Stecker des Netzgerätes in die Buchse auf der
Unterseite des Telefons.
Um eine Beschädigung des Gerätes zu vermeiden darf das Netzge­rät nur an der mit gekennzeichneten Buchse angeschlossen wer­den.

DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês

Installation am Schreibtisch

Für Installation am Schreibtisch stecken Sie das LAN-Kabel in die
Buchse auf der Unterseite des Telefons.

Wand-Installation

1. Verbinden Sie das LAN-Kabel mit der
Buchse auf der Unterseite des Te­lefons und der Wanddose.

2. Setzen Sie die L-förmigen Schienen
des Telefons oben an die Führungs­schienen der Aufstellstütze an und
schieben das Telefon vorsichtig nach
unten.

Optionale Anschlüsse

: LAN Anschluss zum PC

: Anschluss für Kopfhörer

: Anschluss für USB Memory stick oder USB-Kamera
: Anschluss für Keymodule

Falls noch Einstellungen für den ordnungsgemäßen Betrieb erfor­derlich sind, wenden Sie sich bitte an Ihren Administrator.

7

Drittanbieter-Endbenutzer-Lizenzvereinbarung

OpenScape Desk Phone IP 55G HFA Software

Das Produkt beinhaltet die OpenScape Desk Phone IP 55G HFA Soft­ware (nachfolgend „Software“). Diese ist Eigentum der Unify GmbH
& Co. KG (nachfolgend „Unify“), sofern nicht ausdrücklich anders­lautend angegeben.
Die Software ist durch das deutsche Urheberrechtsgesetz, internati­onale Urheberrechte, internationale Verträge und alle weiteren an­wendbaren Rechte geschützt. Sie wird zu den Bedingungen der End­benutzer-Lizenzvereinbarung von Unify lizenziert, sofern keine
anderslautenden vertraglichen Vereinbarungen bestehen.

Im Produkt verwendete Open-Source-Software

Das Produkt beinhaltet neben anderen Komponenten integrierte
Open-Source- Software, die von Drittanbietern entwickelt wurde
und urheberrechtlich geschützt ist. Ihre Nutzungsrechte an dieser
integrierten Open-Source-Software, die über die reine Program­mausführung hinausgehen, sind durch die Bedingungen der ent­sprechenden Open-Source-Lizenz geregelt.
Unter Einhaltung dieser Lizenzbedingungen wird Ihnen das Nut­zungsrecht für die Open-Source-Software gemäß der entsprechen­den Open-Source-Lizenz gewährt. Bei Konflikten mit der Unify­Endbenutzer-Lizenzvereinbarung oder mit einer zwischen Ihnen
und Unify geschlossenen vertraglichen Vereinbarung haben die Be­dingungen der Open-Source-Lizenz Vorrang in Bezug auf die Open­Source-Komponente der Software.
Die integrierte Open-Source- Software ist lizenzgebührenfrei, d. h.
für die Erteilung und Ausübung der lizenzierten Rechte werde keine
Gebühren erheben, wogegen Unify von Ihnen die Erstattung von
Kosten fordern darf, die für die Bereitstellung der Open-Source­Software anfallen.
Sofern in den Bedingungen der maßgeblichen Open-Source-Lizen­zen gefordert, haben Sie die Möglichkeit, eine physische Kopie der in
diesem Produkt enthaltenen Open-Source-Komponenten und der
maßgeblichen Open-Source-Lizenzen zu erhalten. Sofern erforder­lich, können auch herunterladbarer Quellcode, Dokumentation und
weitere ergänzende Informationen auf Medien bereitgestellt wer­den. Wenn Sie sich über die Bereitstellung solcher Medien und die
anfallenden Bearbeitungsgebühren informieren möchten, wenden
Sie sich bitte an die Unify-Zentrale. Unify kann auch die Möglichkeit
wahrnehmen, die erforderlichen Informationen in einem bestimm­ten Bereich seiner Website bereitzustellen. Unter

http://wiki.unify.com können Sie die entsprechenden Produkte aus-

wählen oder danach suchen.

Gewährleistung bei weitergehender Nutzung der Open­Source-Software

Unify übernimmt keine Gewährleistung für die integrierte Open­Source-Software, wenn diese anders als gemäß der von Unify vorge­sehen Programmausführung genutzt wird. Vorbehaltlich ausdrück­licher vertraglicher Vereinbarungen mit Unify legen die für die inte­grierte Open-Source-Software geltenden Open-Source-Lizenzen die
etwaige Gewährleistung fest, die von den Autoren oder Lizenzge­bern der Open-Source-Software übernommen wird. Insbesondere
übernimmt Unify keinerlei Gewährleistung für Defekte, die durch
die Modifikation der integrierten Open-Source-Software oder der
Produktkonfiguration hervorgerufen wurden. Es entstehen auch
keinerlei Gewährleistungsansprüche gegen Unify, falls die integrier­te Open-Source-Software gegen geistige Eigentumsrechte von Drit­ten verstößt. Technischer Support wird, sofern grundsätzlich verfüg­bar, nur für Produkte mit unveränderter Software geleistet.

8

Important Notes

7

7

7

For safety reasons, the telephone can only be supplied with
power as follows:

• with the supplied original power supply unit,

• using a LAN with PoE (Power over Ethernet) which sup­ports the IEEE 802.3af standard

Never open the telephone. If you encounter any problems,
contact your technical support.

Use only original accessories! Using other accessories may
be dangerous, and will invalidate the warranty, extended
manufacturer’s liability and the CE mark and other certifica­tions.

Note (for U.S.A and Canada only)

This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a office installation.
This equipment generates, uses, and can radiate radio frequency en­ergy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to ra­dio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the in­terference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.

- Consult the dealer or an experienced radio/TV technician for help.
This product is a UL Listed Accessory, I.T.E., in U.S.A. and Canada.
This equipment also complies with Part 68 of the FCC Rules and the
Industrie Canada CS-03.

DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês

Care and cleaning instructions

• Never spray liquids onto the telephone since any liquid penetrating
the telephone can lead to malfunctions or destruction of the device.

• Any substances such as alcohol, chemicals, solvents or scouring agents
should also be avoided since these may damage the surface.

• Clean the telephone with a soft cloth moistened with water.

Marks

The device conforms to the EU guideline 1999/5/EG, as attes­ted by the CE mark.

All electrical and electronic products should be disposed of
separately from the municipal waste stream via designated
collection facilities appointed by the government or the local
authorities. The correct disposal and separate collection of
your old appliance will help prevent potential negative con­sequences for the environment and human health. It is a pre­condition for reuse and recycling of used electrical and elec­tronic equipment. For more detailed information about
disposal of your old appliance, please contact your city office,
waste disposal service, the shop where you purchased the
product or your sales representative. The statements quoted
above are only fully valid for equipment which is installed
and sold in the countries of the European Union and is cove­red by the directive 2002/96/EC. Countries outside the Euro­pean Union may have other regulations regarding the dispo­sal of electrical and electronic equipment.

9

Documentation in Internet

D

C

E

A

B

This and other documentation can be found on the Internet at:

http://www.unify.com  Support.Technical notes, current informa-

tion about firmware updates, frequently asked questions and lots
more can be found on the web at:

http://wiki.unify.com

Package Content

1. OpenScape Desk Phone IP 55G HFA

2. Stand (also useable for wall mounting)

3. Handset cable

4. Handset

5. Installation and Quick Reference Guide

Notes about Place of Use

• Operation of a phone is permitted with indoor LAN cabling only.
The device shall be connected to the IP infrastructure using a
shielded LAN cable:
Cat-5 for 100 Mb/s or Cat-6 for 1000Mb/s. The LAN of the building
shall ensure that the shield of this cable is grounded.

• The telephone should be operated in a controlled environment
with an ambient temperature between 5 °C and 40 °C (41 °F and
104 °F).

• Do not install the telephone in a room where large quantities of
dust accumulate; this can considerably reduce the service life of
the telephone.

• Do not expose the telephone to direct sunlight or any other source
of heat, as this is liable to damage the electronic equipment and
the plastic casing.

• Do not operate the telephone in damp environments such as ba­throoms.

10

Prepare the Telefone for Installation

A

B

Desk Mounting

For desk mounting slide the stand along the

L-shaped bars on the base of the telephone
until your prefered viewing angle to the te­lephone is reached.
Four different viewing angles allow you to
personalize your telephone viewing prefe­rence.

Wall Mounting

For wall mounting you will need a special LAN cable with short
plugs - please contact your administrator for purchase information.
For professional wall mounting we recommend to use the optional
Wall Mount Kit (also available for telephones with one and two key
modules).

1. Break out the tip (1) from the stand.

2. Insert the tip into the telephone’s upper handset tray.

3. Position the wall mounting slots (2) on the stand at the desired
place of installation.

4. Drill the holes, insert the dowels and fasten the screws.

5. Affix the stand to both screws.

DeutschEnglishFrançaisNederlandsItalianoEspañolPortuguês

Connect the handset to the telephone

1. Insert the plug on the long end
of the handset cable into the
jack on the base of the tele­phone and press the cable into
the groove provided.

2. Insert the plug on the short
end of the handset cable into
the jack on the handset.

11

Connect the Telephone

If your LAN does not have PoE (Power over Ethernet; ask your admi­nistrator), then you need to use a power supply.
Insert the power supply plug into the Power jack on the base of
the telephone.
To prevent damage to the telephone, the power supply must only be
plugged into the Power jack .

Desk Installation

For desk installation insert the LAN cable into the Network jack
on the base of the telephone.

Wall Installation

1. Connect the LAN cable with the net­work jack on the base of the tele­phone and the wall jack.

2. Slide the L-shaped bar of the telepho­ne from top down along the guide
rails of the stand until it locks in place.

Optional Connections

: LAN connection to PC

: Connection to Headset

: Connection to USB memory stick or USB camera
: Connection to Keymodule

If further settings are required for correct operation of the telepho­ne, please contact your administrator.

12
