UNELVENT EXTRACTEUR DE CONDUIT TD-MIXVENT SILENT User Manual

149

UNELVENT : www.unelvent.com Caissons, In-line, Tourelles, Capteurs

Ventilation tertiaire et Cuisine Pro

TERTIAIRE

Extracteurs de conduit

EXTRACTEURS DE CONDUITS ULTRA-SILENCIEUX

Série TD-MIXVENT SILENT

Caractéristiques techniques

Code

"

Référence Niveau Ø Vitesse Puissance Intensité Débits à Température Prix

de pression conduit absorbée absorbée ouïe libre maximale HT

sonore * maximum maximum d’utilisation

(dB(A)) (tr/mn) (W) (A) (m

3

/h) (°C)

PV / GV (mm) PV / GV PV / GV PV / GV PV / GV

TD-160/100N SILENT 21/24 100 2200/2500 12/25 0,10/0,16 140/180 40 107,54

TD-250/100-125 SILENT 19/24 *100/125 1850/2200 18/24 0,10/0,11 180/240 40 183,00

TD-350/125 SILENT 19/20 125 1900/2250 22/30 0,10/0,13 280/380 40 211,24

TD-500/150-160 SILENT 17/22 *150/160 1950/2500 44/50 0,19/0,22 430/580 60 290,12

TD-800/200 SILENT 18/19 200 2480/2780 90/95 0,43/0,45 700/880 60 377,89

TD-1000/200 SILENT 20/21 200 2000/2500 100/120 0,45/0,50 800/1100 60 394,33

250 454

250 010

250 011

250 012

250 013

250 100

Les plus

Applications

• Renouvellement d’air dans les salles de bains,
toilettes et autres petits locaux à usage
domestique ou commercial

Logement

individuel

Locaux
tertiaire

Texte de prescription

à télécharger sur

www.unelvent.com

NOUVEAU

• Très faible niveau sonore jusqu’à 12 dB(A)
de moins soit 4 fois moins de bruit perçu

• Encombrement réduit

• Joints caoutchouc pour meilleure étanchéité

• Boîte à bornes rotative 360°

• 2 vitesses en standard

• Montage en toutes positions

Dimensions (mm)

Type A ØB C ØD E F G H

250/100-125 575 97 252 204 100 250 83 121

350/125 462 123 252 204 100 250 83 121

500/150-160 484 147 274 221 116 250 96 134

800/200 568 198 327 264 145 340 129 164

1000/200 568 198 327 264 145 340 129 164

Type X A ØB C ØD E F G H

160/100 151 232 135,5 95,5 97 82 95 47,5 51,5

4 fois moins de bruit perçu !

* niveau de pression rayonné à 3 m, en champ libre, avec conduits rigides à l’aspiration et au soufflage. Pour connaître les caractéristiques détaillées, voir les tableaux
joints aux courbes caractéristiques
* Un réducteur est fourni pour passer du Ø 125 au Ø 100 mm
* Un joint caoutchouc est fourni pour passer du Ø 150 au Ø 160 mm

Série TD-MIXVENT SILENT

– Q = Débit en m3/h et m3/s.
– Pst = Pression statique en Pa.
– Air sec normal à 20 °C et 760 mm Hg.
– Essais en accord avec BS 848, Part 1; AMCA 210-85 et ASHRAE 51-1985.

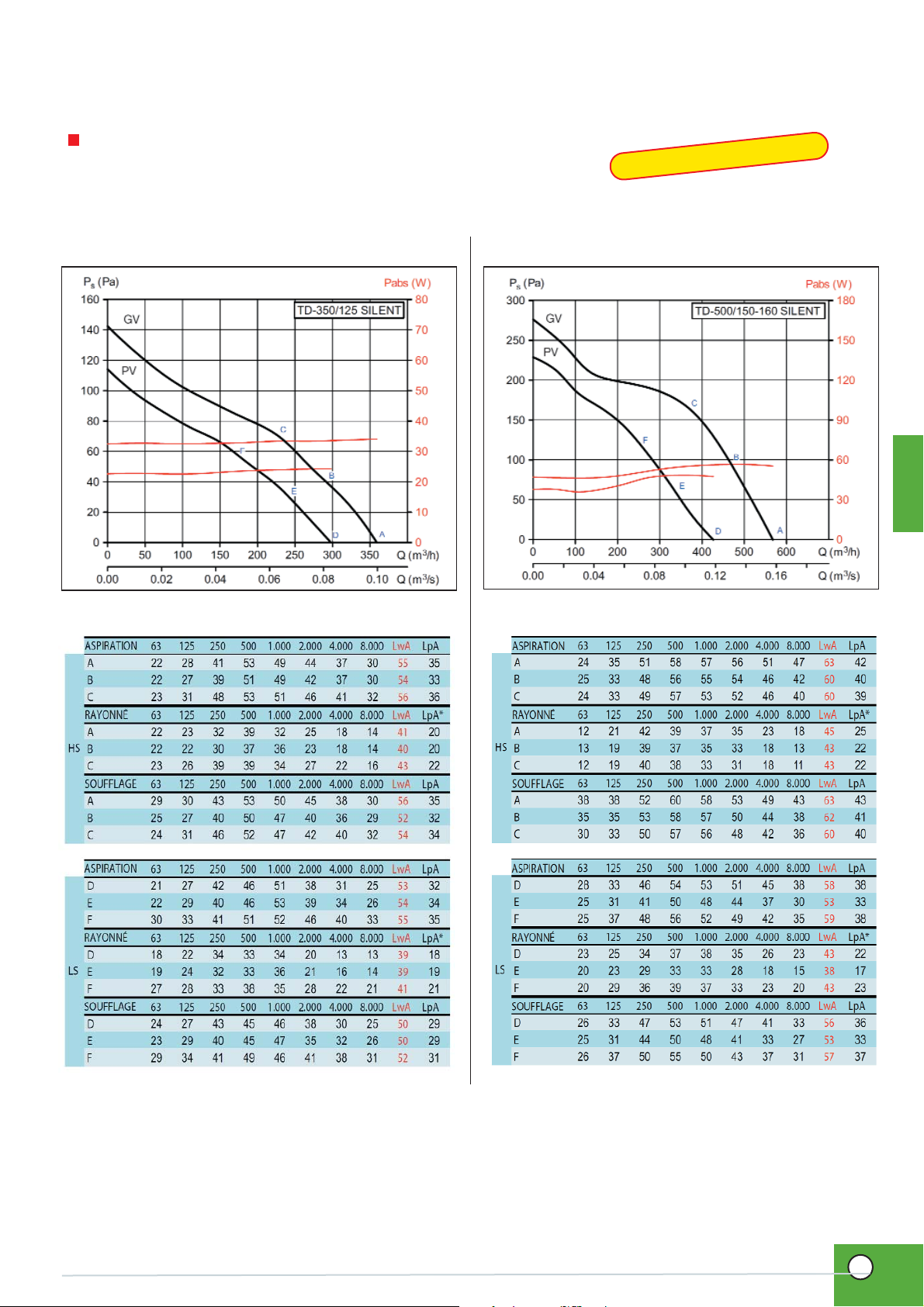

Courbes caractéristiques

EXTRACTEURS DE CONDUITS ULTRA-SILENCIEUX

TD-160/100 SILENT

TD-250/100-125 SILENT

150

UNELVENT : www.unelvent.com

Caissons, In-line, Tourelles, Capteurs

Ventilation tertiaire et Cuisine Pro

TERTIAIRE

Extracteurs de conduit

4 fois moins de bruit perçu !
