Unelvent CATB series DATASHEET [fr]

93

UNELVENT : www.unelvent.com Caissons, In-line, Tourelles, Capteurs

Ventilation tertiaire et Cuisine Pro

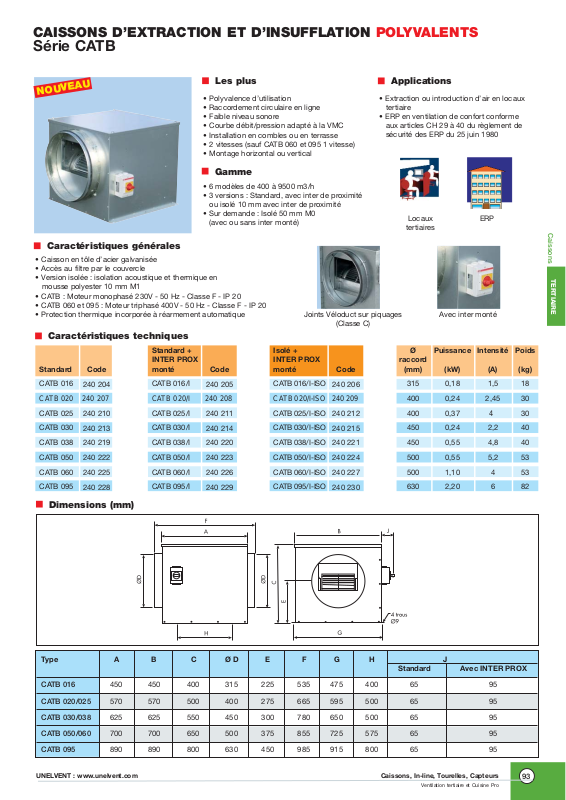

CAISSONS D’EXTRACTION ET D’INSUFFLATION POLYVALENTS

Série CATB

Dimensions (mm)

• Extraction ou introduction d’air en locaux
tertiaire

• ERP en ventilation de confort conforme
aux articles CH 29 à 40 du règlement de
sécurité des ERP du 25 juin 1980

Les plus

Applications

• Polyvalence d’utilisation

• Raccordement circulaire en ligne

• Faible niveau sonore

• Courbe débit/pression adapté à la VMC

• Installation en combles ou en terrasse

• 2 vitesses (sauf CATB 060 et 095 1 vitesse)

• Montage horizontal ou vertical

Gamme

• 6 modèles de 400 à 9500 m3/h

• 3 versions : Standard, avec inter de proximité
ou isolé 10 mm avec inter de proximité

• Sur demande : Isolé 50 mm M0
(avec ou sans inter monté)

"

Type A B C Ø D E F G H J

Standard Avec INTER PROX

CATB 016 450 450 400 315 225 535 475 400 65 95

CATB 020/025 570 570 500 400 275 665 595 500 65 95

CATB 030/038 625 625 550 450 300 780 650 500 65 95

CATB 050/060 700 700 650 500 375 855 725 575 65 95

CATB 095 890 890 800 630 450 985 915 800 65 95

Locaux

tertiaires

ERP

NOUVEAU

Caractéristiques générales

• Caisson en tôle d’acier galvanisée

• Accès au filtre par le couvercle

• Version isolée : isolation acoustique et thermique en
mousse polyester 10 mm M1

• CATB : Moteur monophasé 230V - 50 Hz - Classe F - IP 20

• CATB 060 et 095 : Moteur triphasé 400V - 50 Hz - Classe F - IP 20

• Protection thermique incorporée à réarmement automatique

Caractéristiques techniques

"

Standard HT

CATB 016 656,72

CATB 020 240 207

CATB 025

CATB 030

CATB 038

CATB 050

CATB 060

CATB 095

Code

240 204

-

240 210

240 213

240 219

240 222

240 225

240 228

"

Standard + Prix
INTER PROX
monté HT

CATB 016/I 733,75

CATB 020/I 240 208 759,68

CATB 025/I 735,48

CATB 030/I 915,86

CATB 038/I 1002,90

CATB 050/I 1220,02

CATB 060/I 1282,11

CATB 095/I 1775,08

Code

240 205

-

240 211

240 214

240 220

240 223

240 226

240 229

Joints Véloduct sur piquages

(Classe C)

"

Isolé + Prix
INTER PROX
monté HT

CATB 016/I-ISO 838,28
CA TB 020/I-ISO 240 209 858,28

CATB 025/I-ISO 858,28

CATB 030/I-ISO 1057,62

CATB 038/I-ISO 1156,68

CATB 050/I-ISO 1398,88

CATB 060/I-ISO 1445,91

CATB 095/I-ISO 1974,36

Code

240 206

-

240 212

240 215

240 221

240 224

240 227

240 230

Avec inter monté

"

Ø Puissance Intensité Poids

raccord

(mm) (kW) (A) (kg)

315 0,18 1,5 18

400 0,24 2,45 30
400 0,37 4 30

450 0,24 2,2 40

450 0,55 4,8 40

500 0,55 5,2 53

500 1,10 4 53

630 2,20 6 82

Caissons

TERTIAIRE

94

UNELVENT : www.unelvent.com

Caissons, In-line, Tourelles, Capteurs

Ventilation tertiaire et Cuisine Pro

CAISSONS D’EXTRACTION ET D’INSUFFLATION POLYVALENTS

Série CATB

* Lp en dB(A) : Niveau de pression acoustique mesuré en champ libre hémisphérique ; sur une surface réfléchissante ; le micro placé à 4 m de la
source sonore. Refoulement raccordé.

** Lw en dB(A) : Niveau de puissance acoustique rayonné dans le conduit amont.

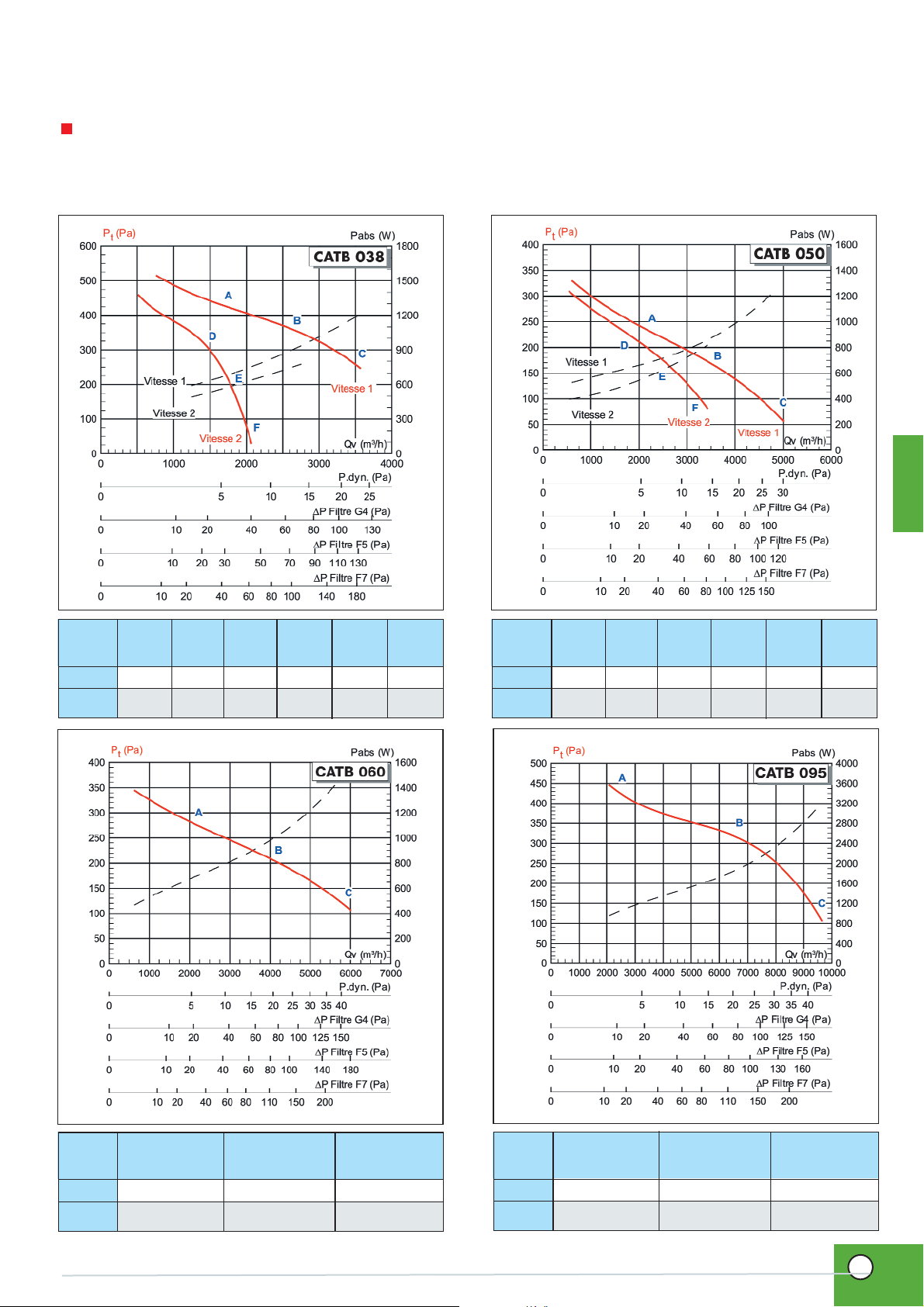

Courbes aérauliques et acoustiques

CATB A B C D E F
016 Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw**

Standard 42/74 41/73 45/75 39/71 38/71 37/67
ISO : 39/72 39/71 42/73 37/69 36/68 34/65

Isolé 10 mm

CATB A B C D E F
020 Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw**

Standard 36/68 33/65 35/67 36/68 33/65 35/67
ISO : 34/66 31/63 33/65 34/66 30/63 32/64

Isolé 10 mm

CATB A B C D E F
025 Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw**

Standard 45/68 41/73 40/72 41/73 37/69 32/64
ISO : 42/66 39/71 38/70 39/71 34/67 30/62

Isolé 10 mm

CATB A B C D E F
030 Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw**

Standard 38/71 37/70 38/71 37/70 35/67 33/67
ISO : 36/69 35/67 35/69 35/67 33/65 31/65

Isolé 10 mm

TERTIAIRE

Caissons

95

UNELVENT : www.unelvent.com Caissons, In-line, Tourelles, Capteurs

Ventilation tertiaire et Cuisine Pro

CAISSONS D’EXTRACTION ET D’INSUFFLATION POLYVALENTS

Série CATB

* Lp en dB(A) : Niveau de pression acoustique mesuré en champ libre hémisphérique ; sur une surface réfléchissante ; le micro placé à 4 m de la
source sonore. Refoulement raccordé.

** Lw en dB(A) : Niveau de puissance acoustique rayonné dans le conduit amont.

Courbes aérauliques et acoustiques

CATB A B C D E F
038 Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw**

Standard 47/79 46/78 46/79 46/79 43/76 37/71
ISO : 44/77 44/76 43/77 44/77 41/74 35/69

Isolé 10 mm

CATB A B C D E F
050 Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw** Lp* / Lw**

Standard 43/74 42/73 42/74 42/74 41/73 43/75
ISO : 40/72 40/71 40/72 40/72 39/71 41/72

Isolé 10 mm

CATT A B C
060 Lp* / Lw** Lp* / Lw** Lp* / Lw**

Standard 43/75 43/74 45/77
ISO : 41/72 41/72 43/75

Isolé 10 mm

CATT A B C
095

Lp* / Lw** Lp* / Lw** Lp* / Lw**

Standard 48/78 48/79 52/82
ISO : 46/76 46/76 50/80

Isolé 10 mm

TERTIAIRE

Caissons

96

UNELVENT : www.unelvent.com

Caissons, In-line, Tourelles, Capteurs

Ventilation tertiaire et Cuisine Pro

CAISSONS D’EXTRACTION ET D’INSUFFLATION POLYVALENTS

Série CATB

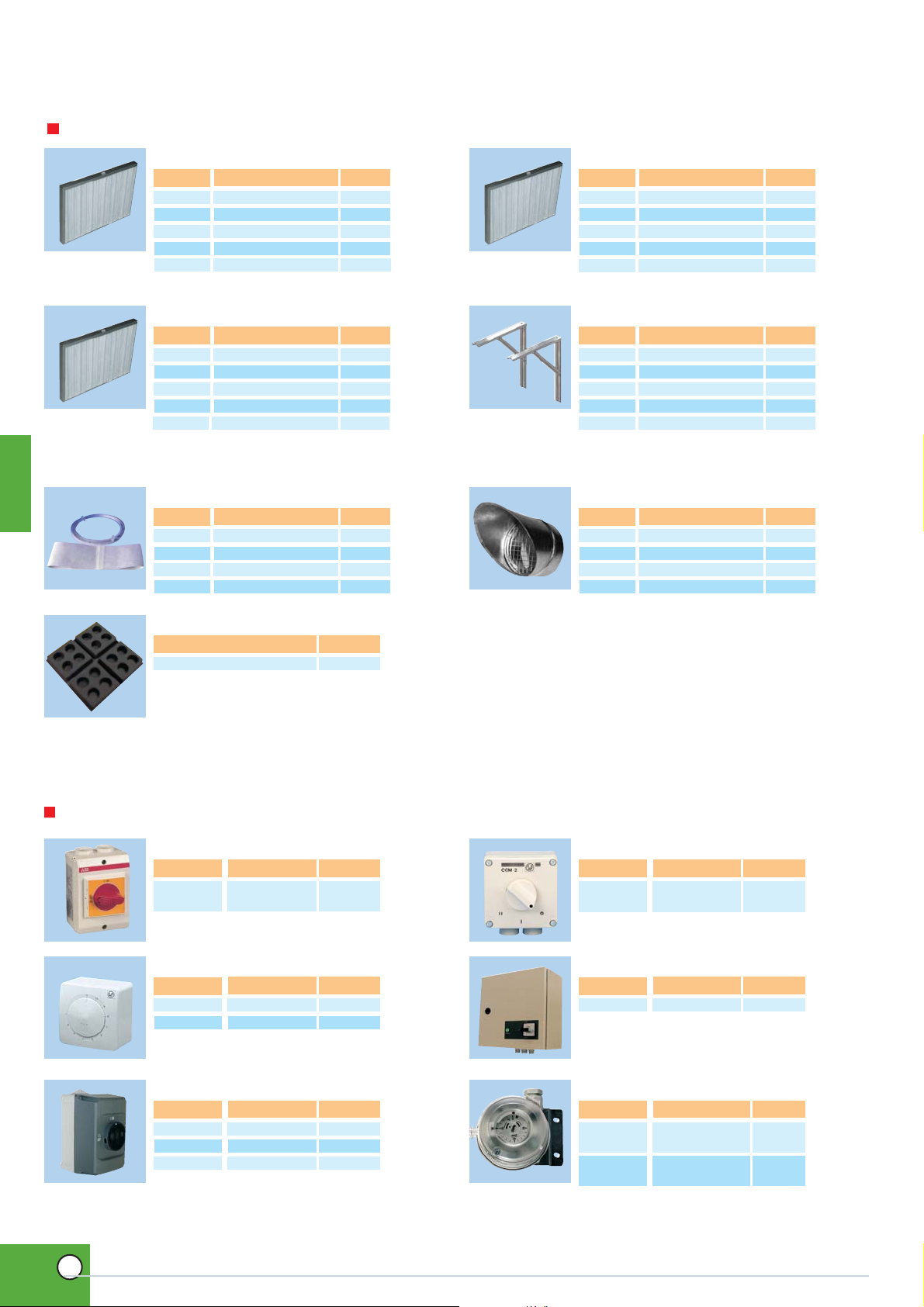

Accessoires de montage

Accessoires électriques

• Filtre classe G4

• Filtre classe F5

CATB

016
020/025
030/038
050/060

095

"

Référence Code Prix HT

FF5 016 970 115 58,28
FF5 020/025 970 116 66,68
FF5 030/038 970 117 72,10
FF5 050/060 970 118 78,02
FF5 095 970 119 97,30

• Filtre classe F7

CATB

016
020/025
030/038
050/060

095

"

Référence Code Prix HT

FF7 016 970 120 112,60
FF7 020/025 970 121 130,38
FF7 030/038 970 122 145,67
FF7 050/060 970 123 168,88
FF7 095 970 124 260,75

• Support pour montage mural

• Manchette souple

CATB

016

025
030/038
050/060

"

Référence Code Prix HT

MSF 315 975 618 48,46
MSF 400 975 620 63,58
MSF 450 975 621 64,69
MSF 500 975 622 65,80

• Prise et sortie d’air

CATB

016

025
030/038
050/060

"

Référence Code Prix HT

APC 315 875 064 65,06
APC 400 874 637 77,69
APC 450 875 066 88,97
APC 500 875 067 120,16

• Choc Isol

Référence Code Prix HT

CHOC ISOL (le jeu de 4) 990 001 17,84

• Variateur électronique

• Autotransformateur triphasé

CATB

060

Référence Code Prix HT

RMTA 5 708 152 1180,16

• Inter de proximité

CATB

Tout type

"

Référence Code Prix HT

INTER PROX 702 964 74,05
PA 16 A

• Commutateur 2 vitesses

CATB

016

025/030

Référence Code Prix HT

COM 2 700 644 25,82

• Depressostat 40/300 Pa

∆ P

40 à 300

100 à 1000

Référence Code Prix HT

DEPRESSOSTAT 711 959 119,61
40/300
DEPRESSOSTAT 714 494 125,66
100/1000

• Boîtier de commande et protection moteur

TERTIAIRE

Caissons

CATB

020/025
030/038
050/060

"

Référence Code Prix HT

016

FG4 016 970 110 49,88

FG4 020/025 970 111 58,28
FG4 030/038 970 112 62,72
FG4 050/060 970 113 70,63

095

FG4 095 970 114 88,41

CATB

020/025
030/038
050/060

"

Référence Code Prix HT

016

SMM 016/020/025 860 860 150,82
SMM 016/020/025 860 860 150,82
SMM 030/038/050/060 860 862 184,87
SMM 030/038/050/060 860 862 184,87

095

SMM 095 860 864 297,34

CATB

016/030

025/038/050

CATB

016

030

038/050/060

025 DEMA 4 707 875 112,36

Référence Code Prix HT

REB 2,5N 704 177 110,61
REBA 6 707 864 167,53

Référence Code Prix HT

DEMA 1,60 707 873 112,36
DEMA 2,5 707 874 112,36
DEMA 6 707 876 112,36
