UNELVENT : www.unelvent.com Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
Caractéristiques techniques
CAISSONS D’INSUFFLATION ET D’EXTRACTION POULIE-COURROIE
Série CATT
• Tertiaires, industrielles et cuisines
professionnelles
Introduction ou extraction d’air dans les
installations VMC
• ERP en ventilation de confort conforme aux
articles CH 29 à 40 du règlement de sécurité
des ERP du 25 juin 1980
Les plus
Applications
• Polyvalence d’utilisation
• Entraînement poulie courroie variable
• Installation rapide et étanchéité par
joint Véloduct
• Tiroir filtre inclus
• Caisson en tôle d’acier galvanisée M0
• Ensemble centrifuge basse pression double ouïe
à action
• Entraînement poulie-courroie
• Moteur triphasé 230/400V-50 Hz - IP 55 - Classe F
• Moteur 1 vitesse :
- variable par autotransformateur
- variable par variateur de fréquence
• Protection thermique intégrée
Gamme
• 5 modèles de 300 à 8000 m3/h
• Puissances supérieures : nous consulter
Options
• Version isolée : laine de verre 25 mm M0 (Nous consulter)
• Version 4 pôles jusqu’à 19000 m3/h
• Version 4/8 pôles jusqu’à 25000 m3/h
Locaux
tertiaires
Locaux
industriels
ERP
Caractéristiques générales
Accès facile
Joints Véloduct sur
piquages (Classe C)
Poulie variable
Manutention
aisée
4 POLES
"
Référence Ø Puissance Intensité Poids
raccord (A)
mini maxi (mm) (kW) Tri 230 V Tri 400 V (kg)
CATT/4-017 300 1700 315 0,37 1,8 35
CATT/4-025 500 2500 355 0,37 2 51
CATT/4-030 1000 3000 400 0,37 1,8 68
CATT/4-050 1500 5000 500 0,75 3 78
CATT/4-080 2000 8000 630 1,1 4,4 95
CATT/4-130 3000 13000 630 3 10,3 195
Code
Débit
(m3/h)
1,1
1,16
1,1
1,7
2,5
6
247 395
247 396
247 397
247 398
247 399
Dimensions (mm)
Type A B C Ø D G H J M S
CATT 017 805 490 450 315 255 716 990 514 Ø 315
CATT 025 897 620 506 355 302 920 1025 555 Ø 355
CATT 030 942 686 620 400 362 967 1072 568 Ø 440
CATT 050 1071 786 755 500 416 1097 1201 628 Ø 540
CATT 080 1218 900 866 630 480 1240 1358 775 Ø 670
CATT 130 1542 1132 1000 630 635 1571 1682 900 Ø 840
T
352
375
380
430
520
625
TERTIAIRE
Caissons
Prix
HT
1122,55
1412,38
1364,39
1549,46
2001,77
2674,01
100
UNELVENT : www.unelvent.com
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
CAISSONS D’INSUFFLATION ET D’EXTRACTION POULIE-COURROIE
Série CATT

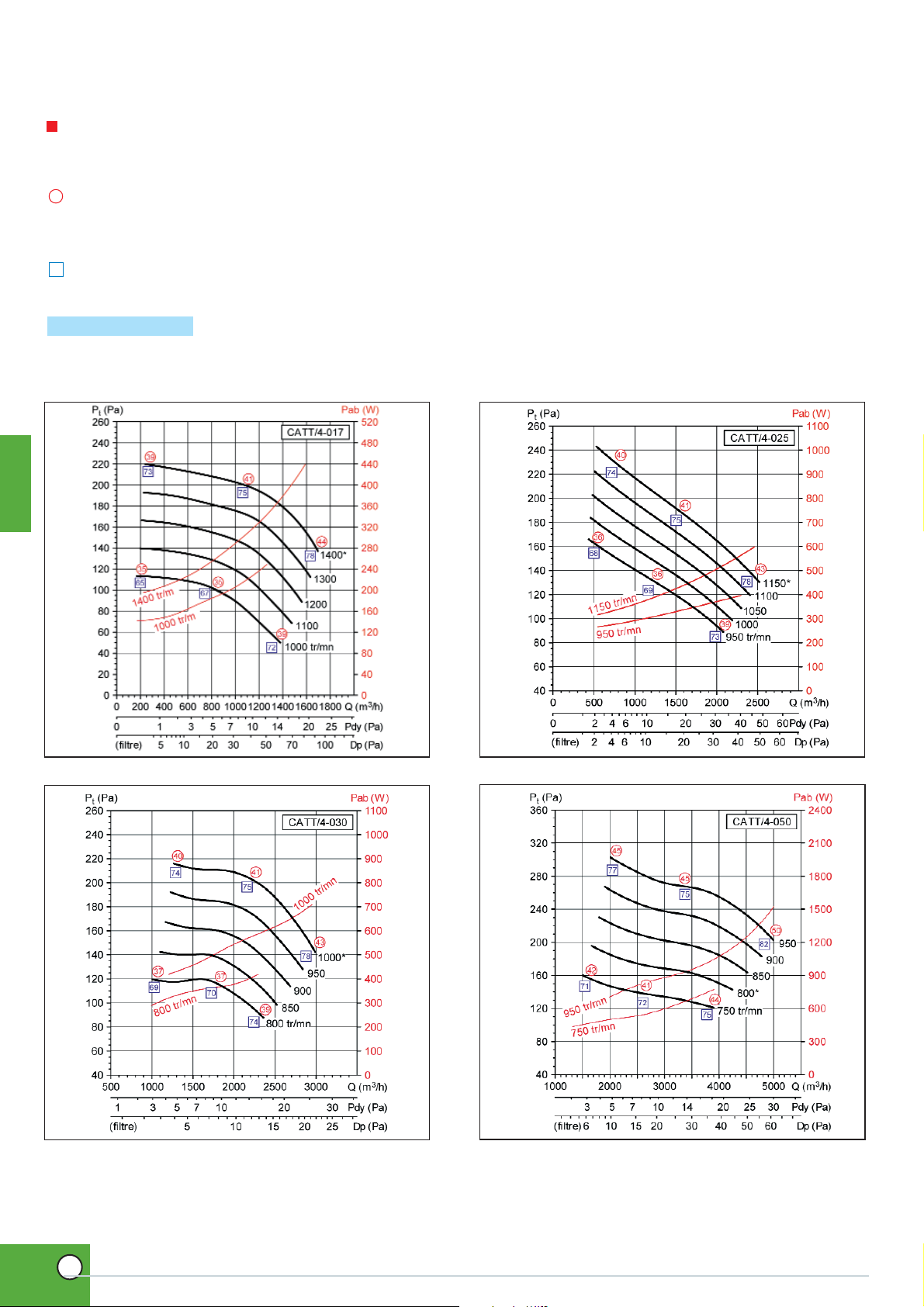

• Les diagrammes ci-après sont valables pour une densité de l’air de 1,2 Kg/m3.
• Les courbes sont établies avec l’ensemble moto-ventilateur en caisson, raccordé au refoulement sur caisson réduit conforme à la norme ISO 5801.
Niveau de pression acoustique mesuré en champ libre hémisphérique :
Niveau de puissance acoustique rayonnée dans le conduit aval ;
Lw en dB(A).
- sur une surface réfléchissante
- le micro placé à 4 m de la source sonore. Refoulement raccordé
- Lp en dB(A)
Courbes aérauliques et acoustiques
* Appareil réglé d’usine
TERTIAIRE
Caissons
101
UNELVENT : www.unelvent.com Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
Accessoires de montage
Accessoires électriques
• Filtre cassette G4 (90% GRAVI)
Type
017
025
030
050
080
Référence Code Prix HT
AFL 017 977 414 109,79
AFL 025 977 393 117,79
AFL 030 977 415 131,90
AFL 050 977 495 279,33
AFL 080 977 416 157,12
• Manchette souple
Type
017
025
030
050
080
Référence Code Prix HT
MSF 315 975 618 48,46
MSF 355 975 619 62,45
MSF 400 975 620 63,58
MSF 500 975 622 65,80
MSF 630 975 624 66,93
• Commande et protection moteur
1 Vitesse
Int.
1,6 A
2,5 A
4 A
Référence Code Prix HT
DEMA 1,6 707 873 112,36
DEMA 2,5 707 874 112,36
DEMA 4 707 875 112,36
• Inter de proximité 1 vitesse
Int.
16 A
Référence Code Prix HT
Inter Prox 16A/1V 702 964 74,05
• Prise et sortie d’air
Type
017
025
030
050
080
Référence Code Prix HT
APC 315 875 064 65,06
APC 355 875 065 72,05
APC 400 874 637 77,69
APC 500 875 067 120,16
APC 630 875 069 139,81
• Plots antivibratiles
Type
017/030
050/080
130/160/190
Référence Code Prix HT
Plots antivib. 947 990 83,27
Plots antivib. 973 075 52,84
• Depressostat
Référence Code Prix HT
DEPRESSOSTAT 40 à 300 Pa 711 959 119,61
• Batteries électriques (voir page 366)
• Autotransformateur triphasé
Int.
1,5 A
3,5 A
8 A
Référence Code Prix HT
RMT 1,5 700 578 385,94
RMT 3,5 700 558 707,90
RMT 8 700 559 1064,63
CAISSONS D’INSUFFLATION ET D’EXTRACTION POULIE-COURROIE
Série CATT
Niveau de pression acoustique mesuré en champ libre hémisphérique :
Niveau de puissance acoustique rayonnée dans le conduit aval ;
Lw en dB(A).
- sur une surface réfléchissante
- le micro placé à 4 m de la source sonore. Refoulement raccordé
- Lp en dB(A)
Courbes aérauliques et acoustiques
• Les diagrammes ci-après sont valables pour une densité de l’air de 1,2 Kg/m3.
• Les courbes sont établies avec l’ensemble moto-ventilateur en caisson, raccordé au refoulement sur caisson réduit conforme à la norme ISO 5801.
* Appareil réglé d’usine
TERTIAIRE
Caissons
