UNELVENT : www.unelvent.com Caissons, In-line
VMC Collective
• Réglage du débit par poulie motrice variable• Monté sur glissières extraction latérale rapide
• Entretien facilité
• Désolidarisé du caisson par plots anti-vibratiles

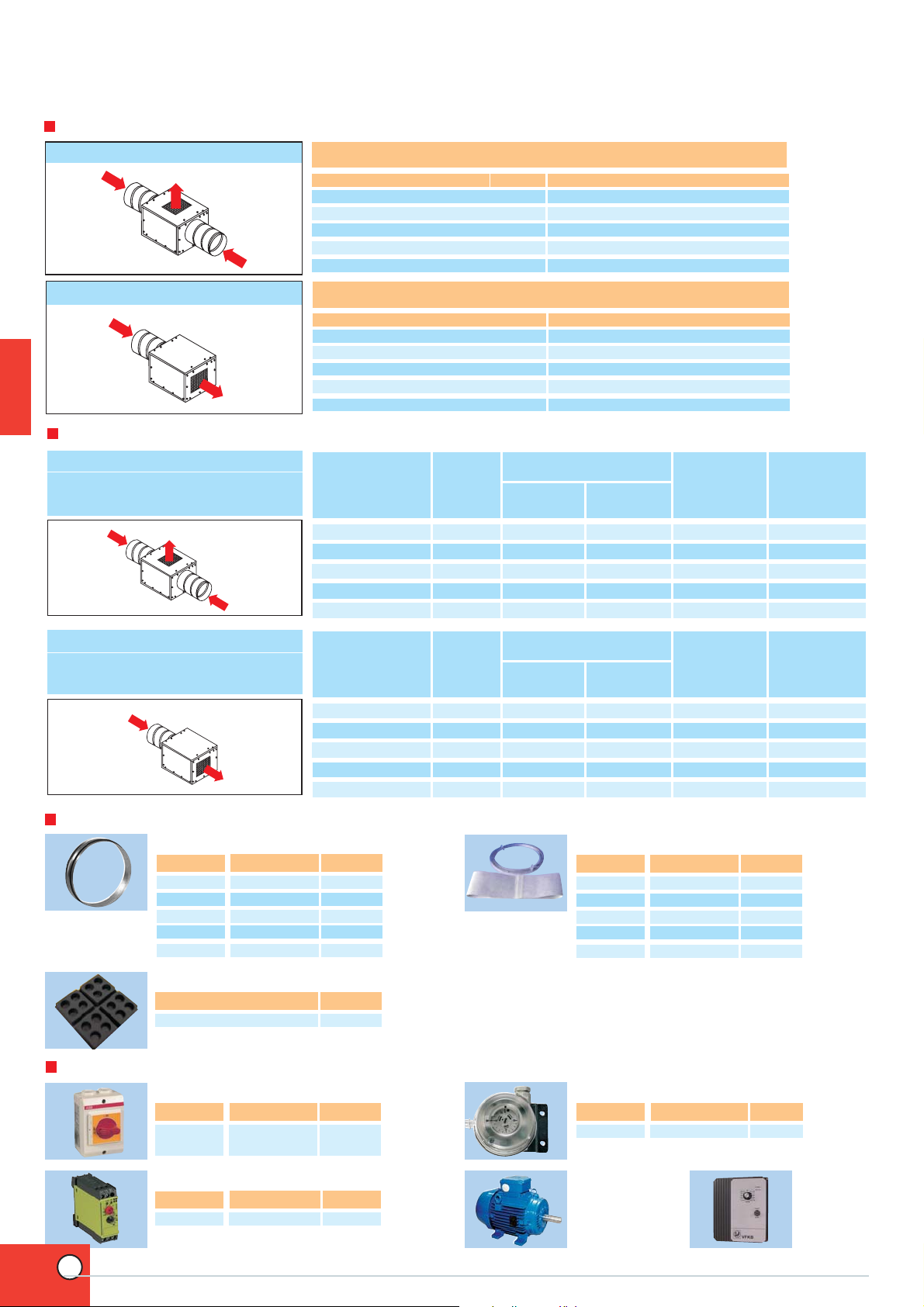

CAISSONS D’EXTRACTION 400°C 1/2 h (C4)
Série CACT-N-C Entraînement poulie-courroie
Désignation
Caractéristiques générales
Les plus Applications
• 1 : T = triphasé
• 2 : C = version destinée à la ventilation VMC collective
• 3 : Indication du débit maximum : 020 = 2000 m3/h
• 4 : Orientation des piquages :
2 = double aspiration - L = flux en ligne
• 5 : Accessoires
D = dépressostat monté réglé à 80 Pa
I = interrupteur cadenassable avec renvoi de position
C A C T N L0 2 0
1 234 5
D I
-
-
C
-
-
-
• Utilisation VMC C4 et ventilation
de confort
• Réglage du débit par poulie-courroie
variable
• Ensemble moteur monté sur glissière
extractible (facilité d’entretien)
• Faible niveau sonore
• Installation rapide et étanchéité par
joint Véloduct
• Installation en combles ou en terrasse
• Configurations en ligne ou double
aspiration
Gamme
5 modèles de 2000 à 9000 m3/h
Réglage du débitEnsemble moto-ventilateur
Piquages à joints
Véloduct (Classe C)
Grille de protection
au rejet
Interrupteur
de proximité
cadenassable
Dépressostat
réglé en usine
à 80 Pa
Orientations des piquages
Double aspiration
Flux en ligne
• 400°C 1/2 h - Catégorie 4
• PV CTICM N° 05-A-334
• Caissons en tôle d’acier galvanisée M0
• Ensemble centrifuge double ouïe à action en tôle d’acier galvanisée (courbe plate)
• Entraînement poulie-courroie (courroie de rechange dans le caisson)
• Moteurs 1 vitesse, 4 pôles triphasé 230/400V-50 Hz -IP 55, Classe F
• Moteur variable par variateur de fréquence
• Dépressostat et inter montés (DI)
• VMC en habitat collectif
Autoréglable / Hygroréglable / Gaz /
Hygro-gaz
Conforme à la NF XP P50-410 réf.
DTU 68-1 et à la Nouvelle
Réglementation Acoustique.
• VMC en ERP
Conforme aux articles CH 41, 42 et
43 du règlement de sécurité du 25
juin 1980 arrêté du 14 février 2000.
• Ventilation de confort en ERP
et locaux tertiaires généraux
Uniquement en ventilation confort,
raccorder la sonde PTO. Article
CH 29 à 40 du règlement de sécurité du 25 juin 1980.
CACT-N-C-2
CACT-N-C-L
D2
D2
D2
D1
D1
COLLECTIF
VMC collective
Codification et prix HT
Code
233 354
233 355
233 356
233 357
233 358
Référence
CACT-N 020-C2/DI
CACT-N 035-C2/DI
CACT-N 050-C2/DI
CACT-N 070-C2/DI
CACT-N 090-C2/DI
Code
233 359
233 360
233 361
233 362
233 363
Référence
CACT-N 020-CL/DI
CACT-N 035-CL/DI
CACT-N 050-CL/DI
CACT-N 070-CL/DI
CACT-N 090-CL/DI
Version dépressostat et inter montés
Version dépressostat et inter montés
CACT-N-C-L
D2
D2
D2
D1
D1
CACT-N-C-2
CAISSONS D’EXTRACTION 400°C 1/2 h (C4)
Série CACT-N-C Entraînement poulie-courroie
CACT-N-C-2
Double aspiration horizontale
et rejet vertical
Type
Ø (mm)
Caractéristiques techniques
"
Débit Puissance Intensité
maxi moteur maxi 400 V
(m3/h) aspiration rejet (kW) (A)
D2 D1
CACT-N-C 020-2 2500 355 400 0,37 1,16
CACT-N-C 035-2 3500 400 450 0,55 1,46
CACT-N-C 050-2 5000 450 560 0,75 1,86
CACT-N-C 070-2 7000 560 630 1,10 2,60
CACT-N-C 090-2 9000 630 710 1,50 3,54
CACT-N-C-L
Aspiration et rejet
horizontaux en ligne
Type
Ø (mm)
"
Débit Puissance Intensité
maxi moteur maxi 400 V
(m3/h) aspiration rejet (W) (A)
D2 D1
CACT-N-C 020-L 2500 400 400 0,37 1,16
CACT-N-C 035-L 3500 450 450 0,55 1,46
CACT-N-C 050-L 5000 560 560 0,75 1,86
CACT-N-C 070-L 7000 630 630 1,10 2,60
CACT-N-C 090-L 9000 710 710 1,50 3,54
D2
D2
D2
D1
D1
Accessoires de montage
• Manchette souple
CACB-N
020
035
050
070
090
Référence Code
MSF 400 975 620
MSF 450 975 621
MSF 560 975 623
MSF 630 975 624
MSF 710 975 625
• Temporisation sur dépressostat
CACB-N
Tout type
Référence Code
TEMPO DEPRESSOSTAT 710 016
• Moteur de
secours
(non monté)
Nous consulter
• Piquage à plat Véloduct si rejet raccordé
CACB-N
020
035
050
070
090
Référence Code
PAPV 400 864 550
PAPV 450 868 237
PAPV 560 868 238
PAPV 630 864 557
PAPV 710 860 326
• Variateur
de
fréquence
page 363
Accessoires électriques
• Inter de proximité
CACB-N
Tout type
Référence Code
INTER PROX 702 964
PA 16 A
• Depressostat 40/300 Pa
CACB-N
Tout type
Référence Code
DEPRESSOSTAT 40/300 711 959
• Choc Isol
Référence Code
CHOC ISOL (le jeu de 4) 990 001
72
UNELVENT : www.unelvent.com
Caissons, In-line
VMC Collective
Prix HT
1498,54
1615,31
1738,57
2502,98
2855,45
Prix HT
1481,24
1595,85
1726,68
2485,68
2850,04
Prix HT
25,83
26,10
31,42
31,44
32,76
Prix HT
17,84
Prix HT
74,05
Prix HT
117,51
Prix HT
63,58
64,69
66,36
66,93
78,86
Prix HT
119,61
