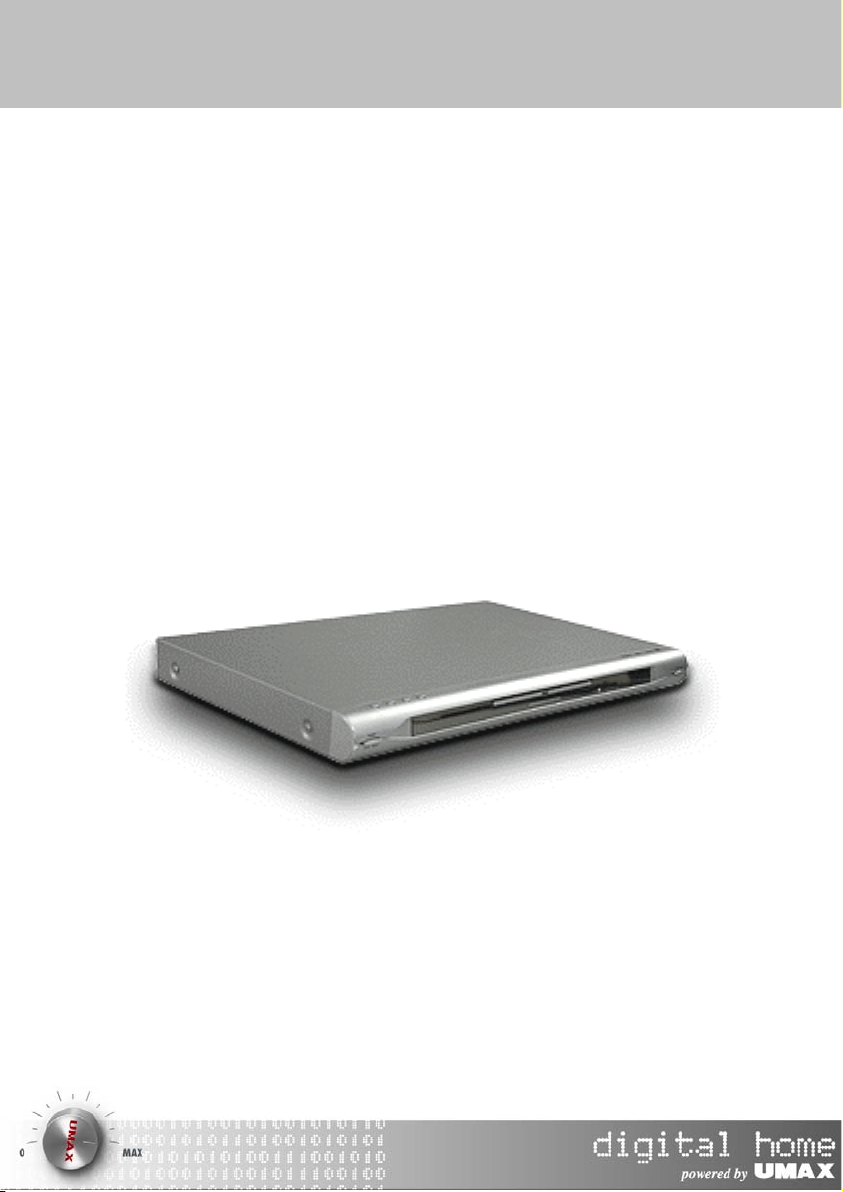

.:YAMADA DVD-6800X:.

uživatelská příručka

Bezpečnost

Před prvním použitím přístroje si podrobně prostudujte tento návod
a bezpečnostní pokyny.

Napájení

Tento přístroj může být zapojen pouze do elektrické střídavé sítě
110–220V/ 50–60 Hz.

Bezpečnostní pokyny

• Pro připojení přístroje používejte pouze dodaný napájecí

kabel.

• Nikdy nepoužívejte poškozený elektrický napájecí kabel.
V žádném případě nepoužívejte přístroj ve vlhkém a prašném
prostředí.

• Vyvarujte se umístnění přístroje v blízkosti otevřeného ohně
nebo jiného zdroje tepelného záření.

• V případě dlouhodobé odstávky přístroje jej vypněte
vypínačem na boční straně.

Čištění a údržba

Před začátkem čištění přístroje jej vždy odpojte od elektrické sítě.

• Nikdy nepoužívejte k čištění přístroje tekutiny ani spreje.

• Pro čištění přístroje používejte pouze suchý měkký

antistatický hadřík bez vlasu.

Kryt přístroje

• Nikdy nezakrývejte vrchní stranu přístroje.

• Zabezpečte výsuvnou část mechaniky proti dětem, hrozí

poškození přístroje nebo nebezpečí úrazu dítěte.

Oprava přístroje

V případě poruchy přístroje svěřte opravu autorizovanému servisu
(adresa na www.umax.cz). V žádném případě se vyvarujte oprav
svépomocí – v takovém to případě bude přístroj vyjmut ze záruky.

Použité baterie

Vždy používejte pouze alkalické tužkové baterie typu AAA. Vyvarujte
se používání nabíjecích článků.

Poznámka:

• všechny nabídky OSD menu přístroje jsou v anglickém jazyce
(výchozí nabídka), pokud chcete zvolit český jazyk pro komunikaci
postupujte dál podle tohoto návodu.

• V případě nečinnosti zapnutého přístroje (pauza – stop) po delší než
4 – 5 minut je aktivován šetřič obrazovky.

• Veškeré technické údaje a funkce přístroje se mohou měnit bez
předchozího upozornění.

Popis přístroje

Zadní panel přístroje:

1. Analogový audio výstup 5.1

2. Digitální audio výstup – koaxiální

3. Kompozitní video výstup

4. Komponentní video výstup

5. S-video výstup

6. Digitální audio výstup - optický

7. SCART výstup

8. Napájecí kabel

Přední panel

1. Tlačítko Play/Pause (přehrávání/pauza)

2. Tlačítko Stop

3. Tlačítko Previous (předchozí)

4. Tlačítko Next (další)

5. Hlavní vypínač

6. Šachta optické mechaniky

7. Senzor dálkového ovládání

8. Informační displej

9. Tlačítko Open/Close (oteřít/zavřít)

Použití přístroje

Progressive Scan

Tento přístroj je vybaven funkcí progresivního skenování obrazu pro
dosažení maximální kvality obrazu nahrávky. Pro aktivaci funkce
postupujte následovně:

1. Stiskem tlačítka SETUP vstupte do konfiguračního menu
přístroje. (OSD menu se vám zobrazí na obrazovce
připojeného televizoru/displeje)

2. S použitím šipek vyberte záložku VIDEO SETUP.

3. Stiskem tlačítka ENTER vstupte do tohoto menu. Dále
vyberte položku YUV a potvrďte stisknutím tlačítka ENTER.

4. Nyní vyberte typ zpracování obrazu pro Váš televizor/displej:

a. Progressive
b. Interlace

5. Stiskem tlačítka SETUP opustíte konfigurační menu přístroje.

Poznámka: před nastavením módu zpracování obrazu si zkontrolujte režimy
podporované Vašim televizorem/displejem. Progresivní skenování obrazu je
k dispozici pouze v případě připojení pomocí rozhraní komponentního videa.

Možné varianty propojení přístroje

komponentní video + digitální audio 5.1

• Konektor přístroje Y/Pb/Pr ……..… komponentní vstup TV

• Digital audio optical/coaxial …….. digitální audio vstup

zesilovače
(YAMADA H-8800)

komponentní video + analogové audio 5.1

• Konektor přístroje Y/Pb/Pr ………… komponentní vstup TV

• F.R/F.L/S.R/S.L/SW/C ………….…. analogový audio vstup

zesilovače
(YAMADA H-8700)

kompozitní video + analogové audio 5.1

• Konektor přístroje video out ……… komponentní vstup TV

• F.R/F.L/S.R/S.L/SW/C ………….…. digitální audio vstup

zesilovače
(YAMADA H-8500)

Poznámka: maximální kvalitu obrazu a zvuku dosáhnete zvolením varianty
zapojení „komponentní video + digitální audio“.

Propojení TV a DVD přehrávače pomocí SCART

• Konektor přístroje SCART ……… SCART konektor TV

Jedná se základní typ propojení dvou přístrojů nabízející základní
úroveň kvality obrazu a stereo zvuku. (SCART kabel není součástí
dodávky)
V případě tohoto zapojení zvolte v konfiguračním menu DVD přístroje
volbu „Downmix“ pro smíchání všech šesti audio kanálů do stereo
výstupu.

Základní funkce

Zastavení reprodukce

• Stiskem tlačítka STOP  zastavíte reprodukci vloženého
média, na obrazovce je tento stav indikován logem
společnosti. Některé disky nedovolují opětovné spuštění
z aktuálně zastavené pozice

• Stiskem tlačítka ENTER/PLAY opět spustíte reprodukci titulu
vloženého disku od začátku nebo poslední reprodukované
stopy.

• Dvojitým stiskem tlačítka STOP  ukončíte celkovou
reprodukci.

Základní funkce při přehrávání

• Stiskem tlačítka POWER zapnete DVD přehrávač. Zapnutí
přístroje je signalizováno zelenou LED diodou. V případě,
že není vložen v přehrávači žádný disk objeví se na displeji
nápis „NODIS“. V opačném př ípadě bude na displeji
zobrazena informace o vloženém disku.

• Stiskem tlačítka OPEN/CLOSE vysunete šachtu optické
mechaniky, následně vložte CD/DVD disk do mechaniky
přehrávače.

• Stiskněte tlačítko OPEN/CLOSE pro uzavření šachty
přehrávače. Po uzavření šachty dojde k automatickému
načtení vloženého disku.

o Některé disky podporují funkci automatického

spuštění reprodukce.

o V opačném případě stiskněte tlačítko ENTER/PLAY

pro spuštění reprodukce.

• V případě zobrazení nabídkového menu disku si vyberte
požadovanou sekvenci šipkami     a stiskněte tlačítko
ENTER/PLAY.

Posouvání kapitol vpřed a vzad

Během přehrávání disku můžete pomocí tlačítek PREV a NEXT
posouvat reprodukci po jednotlivých kapitolách vzad nebo vpřed.

Rychlé přetáčení vzad a vpřed

• Stiskem tlačítka F.FWD  začnete zrychleně posouvat (2x
rychleji) disk vpřed.

• Stiskem tlačítka ENTER/PLAY docílíte přehrávání titulu
normální rychlostí.

• Stiskem tlačítka F.REV  dojde ke zrychlenému posunu
reprodukce směrem vzad.

• Stiskem tlačítka ENTER/PLAY docílíte přehrávání titulu
normální rychlostí.

Pozastavení reprodukce

V případě potřeby můžete pozastavit přehrávání vloženého disku
tlačítkem PAUSE. Stiskem tlačítka ENTER/PLAY dojde opět ke
spuštění přehrávání.

Posouvání po jednotlivých políčkách

Pro zachycení konkrétního detailu můžete posouvat přehrávaný film
po jednotlivých políčkách pomocí tlačítka STEP. Normální rychlosti
přehrávání docílíte stiskem tlačítka ENTER/PLAY.

Ovládání hlasitosti

Stiskem tlačítek volume +/- nastavíte požadovanou úroveň hlasitosti
právě přehrávaného filmu/hudby. Rozsah nastavení hlasitosti je 6-ti
úrovních.

• tlačítkem volume - docílíte snížení hlasitosti

• tlačítkem volume + docílíte zvýšení hlasitosti

• tlačítkem MUTE ztišíte hlasitost produkce na minimum. (tento

stav je indikovaný na obrazovce nápisem MUTE)

Zobrazení aktuálních informací o disku

Pro vyvolání informací o délce přehrávání, zbývající délce záznamu
popřípadě počtu přehraných nebo zbývajících kapitol stiskněte
tlačítko OSD.

Zobrazení titulků

Obsahuje-li vložený DVD disk nabídku titulků v jedné nebo více
jazykový ch mutací, můžete je zobrazit a přepínat mezi nimi pomocí
tlačítka SUBTITLE.

Výběr konkrétní kapitoly DVD disku

Doplňková nabídka některých DVD disků pro přímý výběr dané
kapitoly pomocí číslic na dálkovém ovladači. Stiskem tlačítka
TITLE/PBC se zobrazí menu pro přímé zadání čísla kapitoly.
Potvrzení výběru se provede stiskem tlačítka ENTER/PLAY. Funkce
PBC umožňuje přímé zadání bez nutnosti vyvolání menu pomocí
číslic na klávesnici.

Vyhledávání

Stiskem tlačítka SEARCH vyvoláte menu pro zadání konkrétní
kapitoly, popřípadě času odkud má být disk dále přehráván.

Opakované přehrávání

Stiskem tlačítka si můžete REPEAT si můžete opakovaně přehrát
následující:

• první stisk pro přehrání kapitoly

• druhý stisk pro přehrání titulu

• třetí stisk pro opakované přehrání celého disku

• čtvrtým stiskem vypnete funkci opakovaného přehrávání

poznámka: některé disky/tituly nemusí tuto funkci podporovat.

Výběr obrazové normy

pro rychlý výběr obrazové normy video výstupu opakovaně stiskněte
tlačítko V.MODE. Vybírat můž ete mezi normami: CVBS, YUV, P-Scan
nebo RGB.

Přehrávání vybraného úseku titulu

Stiskem tlačítka A-B RPT si vyberete počáteční a následně koncový
bod opakovaného přehrávání daného úseku titulu.

Třetím stiskem tlačítka A-B RPT vypnete opakované přehrávání.

Smazání chybně zadané informace

Docílíte stiskem tlačítka CLEAR. Toto tlačítko použijte v případě, že
jste zadali chybný údaj při vkládání některých z hodnot.

Výběr televizní normy

Pro změnu televizní normy, tak aby odpovídala připojenému
televizoru provedete stiskem tlačítka PAL/NTSC.

Vstup do konfiguračního menu přístroje

Provedete stiskem tlačítka MENU na dálkovém ovladači. Pro výběr
jednotlivých položek z nabídky použijte směrové šipky a následně
tlačítkem ENTER/PLAY.

Použití lupy

Pro zvětšení zobrazeného obrázku provedete tlačítkem ZOOM
a takto vytvořený výřez obrazu můžete posouvat pomocí směrových
šipek.

Změna úhlu pohledu

Některé tituly DVD disků nabízejí pohled na scénu z alternativního
úhlu kamery. Výběr konkrétního úhlu kamery provedete pomocí
opakovaného stisku tlačítka ANGLE.

Změna zvukové stopy titulu

Pokud nabízí DVD titul více zvukových stop, můž ete je měnit dle
potřeby stiskem tlačítka AUDIO.

Přehrávání hudby (výběr)

DVD přehrávač YAMADA DVD-6800X umožňuje přehrávat audio
CD-ROM, CD-R i CD-RW disky. Dále podporuje hudbu ve formátu
MP3 nahrané na optickém disku, včetně podpory adresář ů.

Po zasunutí takovéto ho disku dojde k načtení jeho struktury
a zobrazení na obrazovce.

00:00 00:00
Dir: 001
\
\..
001
002
003
004
005

Pomocí směrových šipek / procházet jednotlivé adresáře
a pomocí tlačítka ENTER vybrat požadovaný.

Pomocí směrových šipek / procházet jednotlivé skladby
a pomocí tlačítka ENTER spustit vybranou.

Šipky / slouží k procházení jednotlivých adresářů.

Režimy přehrávání

K dispozici jsou čtyři režimy přehrávání – opakování jednotlivých
skladeb.

• SINGLE: vybrané skladby budou přehrány pouze
jednou.

• REPEAT ONE: vybraná skladba bude opakovaně
přehrávána

• REPEAT FOLDER: všechny skladby ve vybraném
adresáři budou opakovaně
přehrávány

• FOLDER: všechny skladby ve vybraném
adresáři budou jednou přehrány

Ostatní funkce

Funkce MUTE (ztišení), VOLUME (hlasitost), PAUSE (pauza),
PREVIOUS (předchozí), NEXT (další), atd. jsou shodné s funkcemi
klasického CD přehrávače.

prohlížení obrázků

DVD přehrávač YAMADA DVD-6800X podporuje Kodak Picture CD
a je tak kompatibilní s formáty JPEG. (všechny bitmapové soubory
s příponou *.jpg) Funkce prohlížení jednotlivých obrázků je shodná
s funkcí přehrávání hudebních disků. Po vložení disku s obrázky do
přehrávače dojde k automatickému spuštění prezentace obrázků na
obrazovce.

00:00 00:00
Dir: 001
\JPEG\
\..
001
002
003
004
005

Výběr a prohlížení

pomocí směrových šipek a následného stisku tlačítka ENTER dojde
k zobrazení vybraného obrázku.

Posun obrázku vpřed nebo vzad

Stiskem tlačítka PREV dojde k zobrazení předchozího obrázku.
Stiskem tlačítka NEXT dojde k zobrazení následujícího obrázku.

Zvětšení obrázku

Aktivace digitální lupy je prováděna tlačítkem ZOOM a pomocí šipek

/ je následně prováděno požadované zvětšení/zmenšení
obrázku.

Rotace obrázků

Rotaci obrázků docílíte stiskem následujících tlačítek:

•  - pozitiv / negativ obrazu

•  - zrcadlové otočení obrazu

•  - otočení obrazu doleva

•  - otočení obrazu doprava

Nastavení přehrávače

Konfigurační menu přístroje slouží k optimalizaci DVD přehrávače
právě pro vaše potřeby a přesně dle vašich možností.

Vstup do konfiguračního menu přístroje provedete tlačítkem SETUP.
Tlačítka /// slouží pro pohyb v menu. Tlačítka PLAY/PAUSE
nebo ENTER pak pro potvrzení výběru.

GENERAL SETUP PAGE

TV Display

• NORMAL/PS (Pan Scan) - volba pro případ, že bude DVD
přehrávač připojen k televizoru s úhlopříčkou 4:3. Filmy ve
formátu 16:9 budou pak automaticky oříznuty.

• NORMAL/LB (letter Box) - volba pro případ, že bude DVD
přehrávač připojen k televizoru s úhlopříčkou 4:3. Filmy ve
formátu 16:9 budou pak zobrazovány celé, ale zmenšené
s černými pruhy nahoře a dole.

• WIDE 16:9 - volba pro případ, že DVD přehrávač je připojen
k širokoúhlé televizi.

• Angle Mark - zapnutím této volby budou zobrazovány na
obrazovce informace o vybraném úhlu kamery. (pouze
v případě, že tuto možnost má vložený DVD disk)

• OSD Language - výběr jazykové mutace OSD menu.
Přičemž výchozím jazykem je Angličtina.
K dispozici je i česká mutace OSD menu.

• Caption – volba „ON“ pro zobrazení popisků na obrazovce.
Volba „OFF“ pro vypnutí zobrazení popisků
na obrazovce.

poznámka: tato funkce je dostupná pouze v případě podpory
připojeného televizoru.

• Screen saver – v případě zapnutí této volby bude po 4-5
minutách nečinnosti DVD přehrávače aktivován šetřič
obrazovky, který chrání vlastní obrazovku před „vypálením“
dlouhodobého statického obrazu do stínítka obrazovky.

• Last memory – zapnutím této volby si bude DVD přehrávač
pamatovat aktuální pozici vloženého DVD disku a po jeho
opětovném zapnutí bude pokračovat v reprodukci z tohoto
místa.

• DivX subtitle – nastavení výchozí jazykové mutace titulků
pro filmy ve formátu DivX.

Audio Setup

Downmix

• LT/RT – volba pro případ připojení DVD přehrávače
k externímu zesilovači se dekodérem Pro-Logic.

• STEREO – volba pro připojení pouze sady stereo
reproduktorů.

• OFF – volba pro případ využití systému 5.1

Front speaker (přední reproduktory)

• Small – volba v případě připojení malých (výkonově)
externích reproduktorů.

• Large – výchozí nastavení v případě připojení systému
domácího kina (např. YAMADA H-8700 nebo H-8800).

Center speaker (střední reproduktor)

• Small – výchozí nastavení v případě připojení systému
domácího kina (např. YAMADA H-8700 nebo H-8800).

• Large – volba v případě připojení velkých (výkonově)
externích reproduktorů.

• OFF – volba pro případ absence středního reproduktoru.

Rear speaker (zadní reproduktory)

• Small – výchozí nastavení v případě připojení systému
domácího kina (např. YAMADA H-8700 nebo H-8800).

• Large – volba v případě připojení velkých (výkonově)
externích reproduktorů.

• OFF – volba pro případ absence zadních reproduktorů.

Subwoofer

• On – výchozí nastavení v případě připojení aktivního
subwoofer (např. YAMADA H-8700 nebo H-8800)

• Off – volba pro případ absence aktivního subwooferu.

Test Tone

Zapnutí / vypnutí kontrolního-testovacího tónu pro jednotlivé připojené
reproduktory.

D.R.C

Volba pro dynamické řízení hlasitosti mezi dialogy a tichými místy.

Digital output

• SPDIF/OFF – digitální výstupy jsou vypnuty

• SPDIF/RAW or SPDIF/PCM – volba pro případ připojení

DVD přehrávače k zesilovači pomocí koaxiálního nebo
optického kabelu. Na optickém a koaxiálním digitálním
výstupu budou data ve formátu RAW.

• LPCM Output – výběr vzorkovací frekvence pro zvukový
výstup.

Dual Mono

• Stereo – DVD přehrávač bude mít aktivovánu levou i pravou
zvukovou stopu.

• L-Mono – DVD přehrávač bude mít aktivovánu pouze levou
zvukovou stopu a následně posílat do obou audio výstupů.

• R-Mono – DVD přehrávač bude mít aktivovánu pouze pravou
zvukovou stupu a následně posílat do obou audio výstupů

• Mix-Mono – DVD přehrávač bude míchat levou a pravou
zvukovou stopu a následně posílat do obou audio výstupů.

Dynamic

Dynamické propočítávání nastavené hlasitosti zvuku mezi nejnižší
a nejvyšší hodnotou. Tuto volbu používejte pouze pokud nebudete
rušit své sousedy.

Channel Delay

Volba pro nastavení zpoždění mezi jednotlivými kanály v systému
Dolby Digital AC-3. Toto zpoždění je poplatné vzdálenosti mezi
jednotlivými páry projektorů. Vzdálenost je udávána v centimetrech.

Equalizer - Ekvalizér

Nabídka pro úpravu zvukového kanálu umožňující nastavit různé
efekty.

• Bass Boost – zvýraznění hloubek

• Super Bass – zvýraznění hlubokých tónů

• Treble Boost – zvýraznění výšek

Video setup

Component – komponentní video

Toto menu slouží pro nastavení komponentní video výstupu.

• CVBS – výstup komponentní videa je vypnut. DVD přehrávač
má aktivní pouze výstupy kompozitního videa + S-Video.

• YUV – aktivuje výstup komponentního videa v režimu Y-Cb-
Cr nebo Y-Cb-Pr se systémem progresivního skenování
obrazu.

• RGB – aktivuje výstup komponentního videa v režimu RGB a

prokládaným obrazem. Dále SCART výstup DVD přehrávače.

Scan Mode

Nastavení typu zpracování televizního signálu:

• P-Scan – progresivní skenování obrazu. Tato funkce
maximálně vylepšuje podání obrazu. Tuto volbu zapněte
pouze v případě, že je podporována připojeným televizorem.

• Interlace – zpracování obrazu vhodné pro normu PAL.

Sharpness Brightness Contrast (ostrost – jas – kontrast)

Optimalizace obrazu DVD přehrávače pro konkrétní televizor. Výběr
je prováděn šipkami a potvrzení volby pak tlačítkem ENTER.

Gamma

Nastavení gradační křivky jasu obrazu pro video výstup. Výbě r je
prováděn šipkami a potvrzení volby pak tlačítkem ENTER.

HUE – barevnost obrazu

Nastavení barevnosti obrazu pro video výstup. Výběr je prováděn
šipkami a potvrzení volby pak tlačítkem ENTER.

Saturation – barevná pestrost

Nastavení barevné pestrosti pro video výstup. Výběr je prováděn
šipkami a potvrzení volby pak tlačítkem ENTER.

LUMA Delay – zpoždění paprsku

Nastavení zpracování obrazu obrazového výstupu. Doporučenou
hodnotou pro DVD př ehrávače je: 1T.

Preference Page (předvolby)

• TV TYPE – výběr televizní normy pro připojený televizor:
PAL, AUTO nebo NTSC. (výchozí normou je PAL)

• PBC – zapnutí/vypnutí kontroly přehrávaní titulu pomocí číslic
na dálkovém ovladači.

• AUDIO – výběr výchozího jazyka DVD disku. To znamená, že
DVD automaticky spustí DVD titul v předvoleném jazyce.

• SUBTITLE – výběr výchozího jazyka titulků DVD disku.
Doporučujeme nastavit volbu „OFF“ z důvodu, že všechny
DVD tituly nemusí obsahovat danou jazykovou mutaci titulků.

• DISC MENU – výběr výchozího jazyka nabídkového menu
DVD disku.

• PARENTAL – rodičovský zámek umožňující omezit
přehrávání DVD titulů s obsahem nevhodným pro děti.
Tato funkce je dostupná pouze u DVD titulů využívající tento
způsob kódování.

• COUNTRY REGION – nastavení výchozí země pro vložený
disk. Tato volba je k dispozici pouze pro tituly podporující
tento systém.

• DEFAULT – resetování parametrů DVD přehrávače do
výchozích poloh.

• CHANGE THE RATING – změna úrovně rodičovské kontroly.

o Tlačítky UP nebo DOWN vyberte požadovanou

úroveň kontroly.

o Tlačítkem ENTER potvrďte výběr.
o Zadejte heslo pro změnu úrovně rodičovské kontroly.

Výchozím kódem je: „316900“

o Tlačítkem ENTER aktivujete nový výběr.

• Password – změna hesla pro rodičovskou kontrolu. Pro
změnu hesla postupujte následovně:

o Vložte staré heslo
o Vložte nové 6-ti místné heslo
o Vložte opět nové 6-ti místné heslo pro kontrolu

• Default – nastavení všech předvoleb do původního –
továrního nastavení, vyjma hesla.

Poznámka: stránka „Preference page“ není dostupná pokud je otevřen
prostor optického disku nebo je stisknuto tlačítko STOP.

Údržba a odstraňování problémů

S optickými disky zacházejte vždy opatrně a ochraňte je př ed
poškrábáním, politím tekutinami a přímému sluneč nímu záření.
Nikdy nepolepujte ani nepopisujte záznamovou vrstvu/stranu
optického disku. Optické disky vždy ukládejte do obalů k tomu
určených.

V případě znečištění optického disku jej můžete očistit přípravky
k tomu určenými. Vž dy čistěte záznamovou stranu disku směrem
od středu ke kraji. V žádném případě nečistěte disky krouživými
pohyby.

Možné problémy a jejich řešení

problém příčina řešení

chybí napájení napájecí kabel není připojen zapojte napájecí kabel

není obraz chybné propojení přehrávače zkontrolujte správnost

s televizorem zapojení a funkčnost
kabelů

není obraz chybné zapojení audio kabelů zkontrolujte správnost

a funkčnost zapojení

pokřivený obraz znečištěný disk/rychlé přetáčení vyčistěte disk/vypněte

funkci rychlého
přetáčení

jas je nestabilní zásah proti-pirátské ochrany disku připojte DVD
nebo plný šumu přehrávač přímo

k televizoru

přehrávač vložený disk není kompatibilní vložte kompatibilní disk
nepracuje není vložen disk vložte disk

disk je vložen obráceně vložte disk

záznamovou stranou
dolů

znečištění disk vyčistěte disk
nesprávné nastavené parametry zkontrolujte nastavení

přehrávače přehrávače

aktivní rodičovský zámek vypněte tuto funkci

přehrávač statická elektřina vypněte a opět
nereaguje na zapněte hlavní vypínač
tlačítka přístroje

D.O. nepracuje ovladač je mimo dosah senzoru použijte dálkový

ovladač z menší
vzdálenosti (menší než
7 metrů), popřípadě
z přímějšího úhlu vůči
DVD přehrávači
vybité baterie vyměňte baterie za
nové, stejných
specifikací

poznámka: tento produkt a jeho komponenty je chráněn autorskými právy a dle
mezinárodního práva.

upozornění: všechny údaje v této příručce mohou být změněny bez předchozího
upozornění.

Specifikace

Podporované TV normy PAL / NTSC
Frekvenční rozsah CD: 20 – 20.000 Hz
DVD: 20 – 44.000 Hz (96 kHz)
20 – 22.000 Hz (48 kHz)
odstup šumu >90 dB
video formát MPEG 1 verze 2.0, MPEG 2
audio formát MPEG Layer 2
audio výstup (analogový) 1.8V +/-0.2, 10k ohmů
audio výstup (digitální) 0.5V , 75 ohmů
video výstup 1.0V +/-0.2, 75 ohmů
S-video výstup 1.0V, 75 ohmů
Komponentní video 0.75V, 75 ohmů

Specifikace

napájení 110 – 240V / 50 – 60 Hz
příkon 15 W
rozměry 430 x 270 x 38 mm
hmotnost 2,2 kg
operační teplota 5°C – 35°C
vlhkost vzduchu 5 – 90 procent

oficiální dovozce & autorizovaný servis

UMAX Czech a.s.

Hloubětínská 11

198 00 Praha 9

telefon: [phone]

e-mail: [e-mail]

http: www.umax.cz
