Uher Royal de Luxe C, SG-560 Royal, Royal de Luxe Service manual [de]

Schutzgebühr DM 5,—

Inhaltsverzeichnis
Die Erläuterungen der einzelnen Kapitel sind

in sich abgeschlossen. Ein Studium der ge­samten Anleitung ist damit nicht erforderlich.
Selbstverständlich resultieren daraus, bei
chronologischer Betrachtung, einige Wieder­holungen.

Contents
Each chapter of this manual provides com-

plete information on the topic covered. Thus,
it will not be necessary to study the entire
booklet. As a result of this construction of
the manual, you will discover a few repeats
when studying more than one chapter.

Sommaire

Dans les présentes instructions, chaque
chapitre constitue en lui-même un tout in­dépendant et peut donc
ment, selon les travaux à exécuter sur le
magnétophone.
chapitre, certaines répétitions sont inévi­tables.

être

consulté séparé-

Il

s'ensuit que, de chapitre en

1.0 Ausschwenken des Gerätes
aus dem Gehäuse und entfernen
des Auflegers

1.1 Antrieb

1.2 Kupplungen

1.3 Prüfung und Einstellung
der Fühlhebel

1.4 Prüfung und Einstellung
des Bandzugkomparators

1.5 Prüfung und Einstellung
des Vor-Rücklaufes

1.6 Prüfung und Einstellung
der Aufwickelkupplung

1.7 Prüfung und Einstellung
der Bremsen

1.8 Austausch der FViktionsräder
und der Antriebsriemen

1.9 Prüfung und Einstellung
des Bandgeschwindigkeitswählers

2.0 Austausch des Reibrades

2.1 Prüfung und Einstellung des Druckes
der Andruckweile an die Tonwelle

2.2 Schnellstop

2.3 Bandführungen

2.4 Kopfträger

2.5 Prüfung und Einstellung
der Kontaktfedersätze und Schalter

2.6 Schmierung und Wartung

2.7 Technische Daten

1.0 Swinging the Recorder 1.0 Extraction du magnetophone hors

1 and removing depositor 1 de la plaque de recouvrement 1
1 1.1 Transport Mechanism 1 1.1 Mécanisme d'entraînement 1
4 1.2 Clutches 4 1.2 Embrayages 4

5 the Sensing Levers 5 des leviers palpeurs 5

6 the Tape Tension Comparator 6 du comparateur de traction 6

7 Forward and Rewind Functions 7 du défilement accéléré en avant

8 the Wind-on Clutch 8 l'embrayage enrouleur 8

9

9

10
11

12

12

from its Case de son coffret et démontage

1.3 Checking and Adjusting 1.3 Contrôle et réglage

1.4 Checking and Adjusting 1.4 Contrôle et réglage

1.5 Checking and Adjusting the Fast 1.5 Contrôle et réglage

et en arrière 7

1.6 Checking and Adjusting 1.6 Contrôle et réglage de

1.7 Checking and Adjusting the Brakes 9 1.7 Contrôle et réglage des freins 9

1.8 Replacing the Friction Wheels
and Driving Belts

1.9 Checking and Adjusting
the Tape Speed Selector

2.0 Replacing the Idler

Checking and Adjusting

2.1

the Pressure Between the Pressure
Roller and the Capstan 12

2.2 Rapid Stop

1.8 Echange des roues à friction
et des courroies 9

1.9 Contrôle et réglage

10
11

du sélecteur de vitesses 10

2.0 Echange de la roue à friction
du sélecteur de vitesses 11

2.1 Contrôle et réglage de la pression
du galet sur le cabestan 12

12 2.2 Arrêt instantané de la bande

magnétique 12

13

2.3 Tape Guides

13

2.4 Head Support Assembly

2.5 Checking and Adjusting the Contact

15

Spring Assemblies and Switches

13 2.3 Guide-bande 13
13 2.4 Têtes magnétiques 13

2.5 Contrôle et réglage des jeux

15 de lames de contact et des commu-

tateurs de correction à la lecture 15

16

2.6 Lubrication and Maintenance

16

2.7 Technical Data

16 2.6 Lubrification et entretien 16
16 2.7 Caractéristiques techniques 16

Anhang für die Geräte
UHER Royal de Luxe und
UHER Royal de Luxe C.

1.0 Ausschwenken des Gerätes
aus dem Gehäuse

1.85 Austausch des Antriebsriemens
zum Bandzählwerk

2.23 Prüfung des mechanischen
Schnellstops

2.24 Einstellung des mech. Schnellstops

2.25 Einstellung des Schnellstops

2.32 Einstellung der Bandführung

2.7 Technische Daten

2.71 Daten des Verstärkers

Appendix for the units
UHER Royal de Luxe and
UHER Royal de Luxe C

1.0 Swinging the Recorder

18

from its Case

1.85 Replacing the Driving Belt

18 for the Digital Counter 18

2.23 Checking the Mechanical
19 Rapid Stop 19
19 2.24 Adjusting the Mechanical

Rapid Stop 19
20 2.25 Adjusting the Rapid Stop 20
20 2.32 Adjusting the Tape Guide 20
21 2.7 Technical Data 21
22 2.71 Amplifier Data 22

Annexe pour les magnétophones
UHER Royal de Luxe et
UHER Royal de Luxe C

1.0 Extraction du magnétophone hors

18

de son coffret 18

1.85 Echange de la courroie d'entrainement
du compteur 18

2.23 Contrôle de l'arrêt instantané
mécanique 19

2.24 Réglage de l'arrêt
instantané mécanique 19

2.25 Réglage de l'arrêt instantané 20

2.32 Réglage des guide-bande 20

2.7 Caractéristiques techniques 21

2.71 Caractéristiques de l'amplificateur 22

1.0 Ausschwenken des Gerätes
aus dem Gehäuse und
entfernen des Auflegers

Um die Servicearbeiten auszuführen, wird
das Gerät aus dem Gehäuse herausge­schwenkt bzw. der Aufleger entfernt.

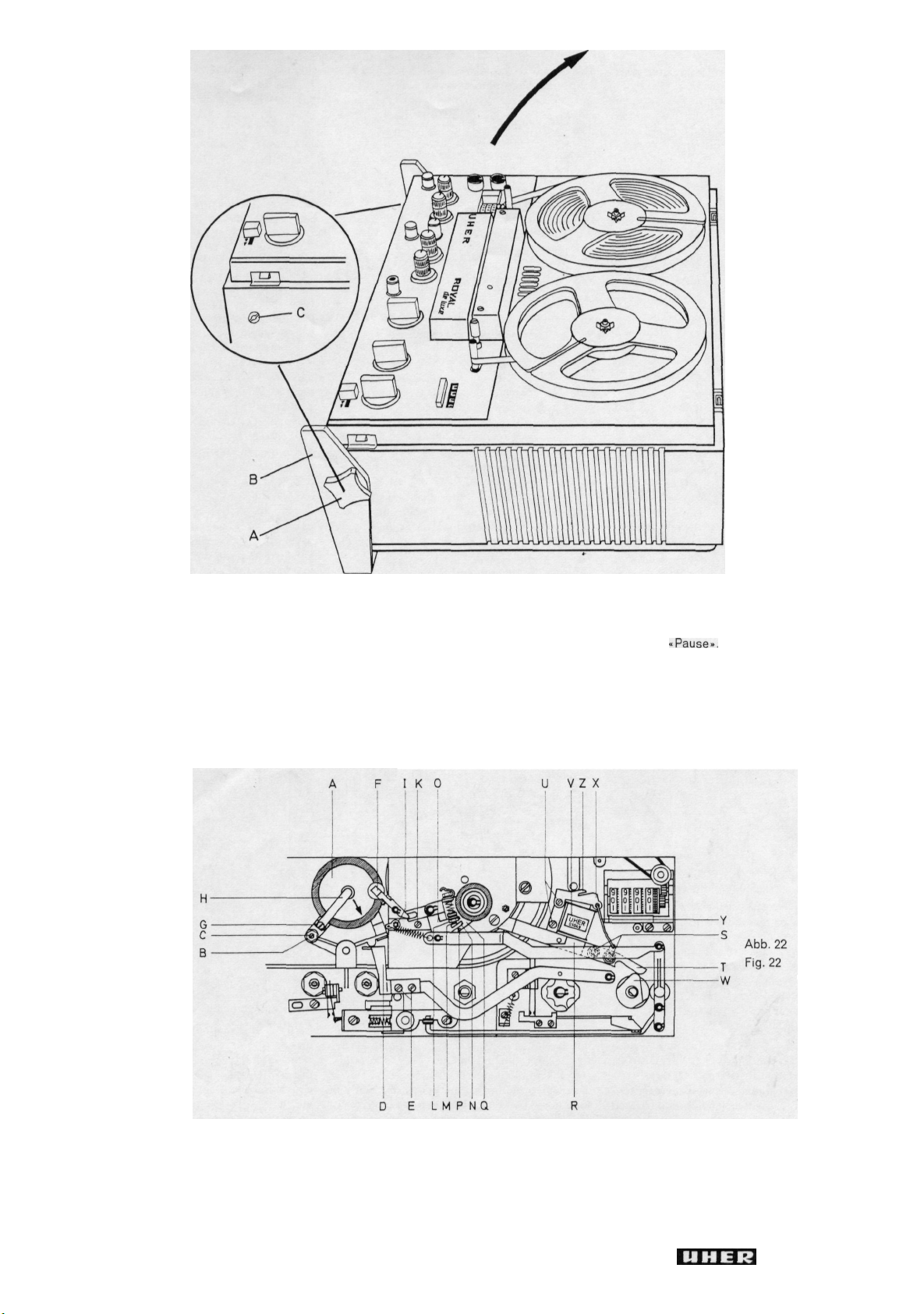

a) Gerät herausschwenken:

Die 2 großen Befestigungsschrauben des
Auflegers herausschrauben. Jetzt das Ge­rät aus dem Gehäuse herausschwenken
und abstützen bzw. auf eine Seite stellen.

b) Aufleger entfernen:

Vordere Tonkopfkappe und sämtliche Be­dienungsknöpfe abziehen. Die 8 Befesti­gungsschrauben des Auflegers heraus­schrauben und Aufleger entfernen.

1.0 Swinging the recorder from its case
and removing depositor

For the purpose of carrying out service work,
the unit is swung out from the case or the
depositor removed.
(a) Swinging out the recorder:

Unscrew the two large fixing screws. Now
swing out the unit from the case and
support it or place it on one side.

(b) Removing the depositor:

Pull off front sound-head cap and all con­trol knobs. Unscrew the eight fixing
screws of the depositor and remove de­positor.

1.0 Extraction du magnétophone hors
de son coffret et démontage
de la plaque de recouvrement

Pour l'exécution des travaux de réglage et
d'entretien, il est nécessaire d'extraire le
magnétophone hors de son coffret ou de re­tirer la plaque de recouvrement.
a) Extraction du magnétophone:

Dégager les deux grosses vis de fixation
de la plaque de recouvrement. Sortir le
magnétophone hors de son coffret et le
poser sur une de ses faces.

b) Démontage de la plaque de recouvrement:

Retirer la coiffe avant des têtes magné­tiques et tous les boutons de commande.
Détacher la plaque de recouvrement
après le desserrage de ses huit vis de
fixation.

1.1 Antrieb (siehe Abb. 1)

Der Bandgeschwindigkeitswähler schaltet
gleichzeitig den Netzschalter und die zur
Bandgeschwindigkeit gehörende Entzerrung
ein. Die Umschaltung der Bandgeschwindig­keit bewirkt ein Verstellen des Reibrades

(B), das in die jeweiligen Stufen der Motor­rolle (A) und der Schwungmasse (C) ein­greift.
In Stellung „Verstärker" des Bandgeschwin­digkeitswählers wird der Motor abge­schaltet.
Die Besonderheit des Antriebssystemes er­möglicht den Betrieb des Gerätes in horizon­taler und vertikaler Lage. Die nötige Voraus-

setzung dazu bringt der Aufbau der Kupplun-

gen

in

Verbindung mit den Fühlhebeln. Diese

Anordnung, die bei allen Betriebsarten und

in allen Betriebsstellungen wirksam ist, wird
als „Bandzugkomparator" bezeichnet.
Zum Verständnis der Arbeitsweise des Band­zugkomparators ist zunächst der Aufbau der
Kupplungen zu betrachten (siehe auch
Abs. 1.2). Da beide Kupplungen gleichartig
aufgebaut sind, genügt die Beschreibung
einer Kupplung.

1.1 Transport Mechanism (see Fig. 1)

The tape speed selector at the same time

switches on the mains switch and introduces
the proper equalization automatically.
Changing over the tape speed causes a
change in the position of the friction wheel
(B), which engages in the respective steps
of the motor pulley (A) and the flywheel (C).

In the position "Amplifier" of the tape speed
selector, the motor is disconnected.
The special design of the transport mecha-

nism allows the recorder to be operated in

a horizontal as well as in a vertical positipn.

This fact is due to the design of the clutches

which operate in cooperation with the sen-

sing levers. This arrangement which is effec-

tive during all modes of operation of the re-

corder, is called the "Tape Tension Com-

parator".

For the better understanding of the function-

ing of the tape tension comparator, we first

discuss the design of the clutches (see also
paragraph 1.2). Since the two clutches are
of identical design, it will suffice to describe
one of them.

1.1 Mécanisme d'entraînement (voir fig. 1 )
L'actionnement du sélecteur de vitesses pour

le choix d'une des vitesses de défilement
met en même temps le magnétophone sous

tension, c'est-à-dire enclenche le commuta-

teur du secteur et le réseau correcteur cor­respondant à la vitesse de défilement réglée.

Le réglage de la vitesse de défilement sur la
valeur voulue déplace la roue à friction (B)
qui s'engage dans le gradin respectif de la
poulie (A) et du volant (C).
En position -Amplificateur» du sélecteur de
vitesses, le moteur d'entraînement est dé­connecté.

Le magnétophone peut travailler aussi bien
en position horizontale qu'en position verti­cale, grâce à la nouvelle conception du
mécanisme d'entraînement avec embrayages
spéciaux et leviers palpeurs. Ce mécanisme

extrêmement sensible, appelé -comparateur

de traction», est efficace dans toutes les
positions et pour tous les modes opératoires.
Pour comprendre plus facilement le principe
du comparateur de bande, il convient tout

d'abord d'étudier la structure des embraya­ges (voir sous 1.2). Les deux embrayages

étant identiques, un seul sera décrit ci-

après.

Abb. 1
Fig. 1

SG 560 Royal

Der die Bandspule aufnehmende Spulenteller
ist fest mit einer Kupplungsscheibe verbun­den, die an ihrer Unterseite mit einem Filz­belag versehen ist. Gegen diese filzbelegte
Kupplungsscheibe wird eine Druckscheibe
stärker oder schwächer angedrückt. Dadurch
wird das Mitnahmemoment der aufwickeln­den Kupplung bestimmt. Die horizontale Be­wegung des Fühlhebels wird umgesetzt in
einen vertikalen Druck auf die Druckscheibe.
Der Fühlhebel ändert seine Stellung mit dem
Bandwickeldurchmesser.

Im folgenden wird erklärt, wie der Bandzug
entsteht und geregelt wird.
Der Bandzug entsteht durch die Reibung der
beiden Kupplungsteile (Kupplungsscheibe
und Druckscheibe) gegeneinander. Die Größe
des Bandzuges wird durch Vorspannen der

Komparatorfeder eingestellt. Die Kompara­torfeder greift an dem Fühlhebel an. Ihre

Zugkraft ist der Kraft des Abwickel- bzw.
Aufwickelzuges entgegengesetzt gerichtet.

Die Geichmäßigkeit des Bandzuges über die

gesamte Bandlänge wird durch die Regelung

des Mitnahmemomentes der Kupplungen

erzielt.

Nachfolgend wird das Zusammenwirken von

Bandzugkomparator und Laufwerk bei den

Betriebsarten „Pause", „Start", „Vorlauf"

und „Rücklauf" dargestellt und erläutert.

The turntable, which receives the tape reel, is
rigidly connected with a clutch disk which,

in turn, has a felt lining on its bottom side.

A thrust disk is pressed against this felt-

lined clutch disk with varying force.

This force determines the torque of the take-

up clutch. The horizontal movement of the
sensing lever is transformed into vertical

thrust against the thrust disk. The sensing

lever will alter its position in accordance with
the diameter of the tape roll.
Origin and control of the tape tension are
discussed below.

The tape tension originates due to the fric-

tion between the clutch disk and the thrust
disk. The amount of tape tension is adjusted
by pretensioning the corresponding compa-

rator spring. The comparator spring is linked
to the sensing lever. The force produced by
the comparator spring opposes the force
exerted by the pay-out tape tension or take­up tape tension respectively. A constant tape
tension along the entire length of the tape
is adjusted by controlling the torque of the
clutches.

The combined operation of the tape tension
comparator and the other parts of the trans­port mechanism in the modes "Pause",

"Start", "Fast Forward" and "Rewind" is

now described and explained in detail.

Le plateau qui supporte la bobine de la
bande magnétique est solidaire d'un disque
d'embrayage, dont la face inférieure est
garnie d'une rondelle de feutre. Un plateau
presseur qui s'appuie plus ou moins forte-

ment sur cette face détermine le couple

d'entraînement de l'embrayage enrouleur. Le

mouvement horizontal du levier palpeur est
converti en un effort vertical sur le plateau
presseur. En outre, le levier palpeur modifie
sa position en fonction du «diamètre de bo­binage» de la bande, c'est-à-dire en fonc­tion de la longueur de bande encore dis­ponible sur la bobine.

La traction exercée sur la bande résulte de
l'effort de friction entre le disque d'embraya­ge et le plateau presseur. L'effort de trac­tion dépend de la tension d'un ressort qui
agit sur le levier palpeur, à savoir à
contre de l'effort de déroulement ou d'en­roulement. La régularité du défilement sur
toute la longueur de la bande s'obtient par

la stabilisation du couple d'entrainement
des embrayages.

L'interaction du comparateur de bande et du
mécanisme d'entrainement est expliquée et

représentée ci-dessous en régime

«Start», «Défilement accéléré avant» et «Dé­filement accéléré arrière».

l'en-

«Pause»

1.11 Pause (siehe Abb. 1)

Die auf der Achse des Hysteresis-Synchron­Motors sitzende Motorrolle (A) ist entspre­chend den vier Bandgeschwindigkeiten abge­stuft und treibt über das Reibrad (B) die
Schwungmasse (C) und damit die Tonwelle
an.

Der von der Motorrolle (A) getriebene Rie­men (D) bewegt das linke Friktionsrad (E),
das Antriebsrad (F) und die Druckscheibe (G)
der aufwickelnden Kupplung.
Die Bremse (P) wird von der Druckscheibe
(G) abgehoben. Die Druckscheibe (G) kann
sich ungehindert drehen. Die anliegende
Bremse (Q) sperrt die Druckscheibe (O).
Von einer Mechanik, welche den rechten

Fühlhebel nach links drückt, wird das Mit­nahmemoment der Aufwickelkupplung be­stimmt.

1.12 Start (siehe Abb. 1)

In Stellung „Start" wird das Band mittels der
Andruckrolle an die Tonwelle gedrückt und
transportiert.
Zugleich beginnen die Fühlhebel (H) und (I)
und die Komparatorfedern (K) und (L) zu ar­beiten. Die horizontale Bewegung der Fühl­hebel (H) und (I) wird mittels der Winkel­hebel (M) und (N) auf die Druckscheiben (G)
und (O) übertragen. Abhängig vom Band­wickeldurchmesser der beiden Spulen halten
die Fühlhebel den Bandzug konstant.

1.11

Pause (see Fig. 1)

The motor pulley (A) fitted to the spindle of

the motor is stepped in relation to the four
tape speeds and drives the flywheel (C) via
the friction wheel (B) and thus also the
capstan.
The motor pulley (A) drives the belt (D),
which in turn drives the left-hand friction

wheel (E), the drive wheel (F) and the thrust

disk (G) of the take up clutch.

The brake (P) is lifted from the thrust disk (G).

The thrust disk (G) can now rotate freely.
The applied brake (0) blocks the thrust
disk

(O).

The driving moment of the winding-on clutch

is determined by a mechanical unit, which
presses the right-hand sensing lever to the
left.

1.12 Start (see Fig. 1)

In position "Start" the tape is pressed against
the capstan with the aid of the pressure rol­ler and is transported.

At the same time the sensing levers (H) and

(I) and the comparator springs (K) and (L)
begin to work. The horizontal movements of
the sensing levers (H) and (I) are transmitted
to the thrust disks (G) and (O) respectively
by means of the angular thrust levers (M)
and (N). As a function of the diameters of
the two tape reels, the sensing levers keep
the tape tension constant.

1.11 Pause (voir fig. 1)
La poulie (A) assise sur l'axe du moteur syn-

chrone à hystérésis comporte quatre vitesses
de défilement. Elle entraine le volant (C) par
l'intermédiaire de la roue à friction (B) et par
conséquent le cabestan. La courroie (D) en­traînée par la poulie (A) du moteur transmet
son mouvement à la roue à friction gauche
(E), à la roue d'entrainement (F) et au plateau
presseur (G) de l'embrayage enrouleur.

Le frein (P) se détache du plateau presseur
(G) qui peut alors tourner librement. Le frein
(Q) reste par contre appliqué sur le plateau
presseur (O) et le bloque.
Un système mécanique qui repousse vers la
gauche le levier palpeur droit, détermine le

couple d'entrainement de l'embrayage en-

rouleur.

1.12 Start (voir fig. 1)

En

régime

appliquée par le galet presseur contre le

«Start»,

cabestan et transportée.

En même temps, les leviers palpeurs (H) et

(I) ainsi que les ressorts (K) et (L) du com­parateur entrent en action. Le mouvement
horizontal des leviers palpeurs (H) et (I) est
transmis par les leviers coudés (N) et (M)
sur les plateaux presseurs (G) et (O). L'effort

de traction est stabilisé par l'intermédiaire
des leviers palpeurs et dosé en fonction de

la longueur de bande enroulée sur les deux

bobines.

la bande magnétique est

SG 560 Royal

1.13 Vorlauf (siehe Abb. 2)

Von einem Hebelwerk wird das von der
Motorrolle (A) über den Riemen (D) getrie­bene Friktionsrad (E) gegen das Zwischen­rad (R) und dieses gegen die Druckscheibe
(G) gedrückt.
Gleichzeitig wird die Bandzugstange (S) in
Pfeilrichtung bewegt. Dadurch wird die Kom­paratorfeder (L) vorgespannt, die Kompara­torfeder (K) entspannt und die Bremse (P)
von der Druckscheibe (G) abgehoben. Die
Bremse (Q) dagegen sperrt die Druckscheibe
(O) in ihrer gewollten Drehrichtung. Durch
die vorgespannte Komparatorfeder (L) wird
über den Fühlhebel (I) und den Winkelhebel
(M) ein so großer Druck auf die Druckscheibe
(G) übertragen, daß das Mitnahmemoment
genügend groß wird, um die volle Umspul­kraft vom Friktionsrad (R) zu übernehmen.
Der Fühlhebel (I) sorgt nunmehr dafür, daß

die für den Umspulvorgang benötigte Kraft-

übertragung in gleicher Größe erhalten bleibt.

Durch die entspannte Komparatorfeder (K)
wird über den Fühlhebel (H) und den Winkel­hebel (N) ein geringer Druck auf die Druck-

Scheibe (O) übertragen. Der Fühlhebel (H)

sorgt jetzt dafür, daß mit dem sich ändernden
Bandwickeldurchmesser der abwickelnden
Kupplung deren Bremsmoment geregelt und
damit der Bandzug konstant gehalten wird.

Beim Abschalten der Stellung „Vorlauf"
bleibt das Tonband stehen, weil die fördern­de Kraft des Zwischenrades (R) aufgehoben
wird, und die linke gesperrte Druckscheibe
(O) die Kupplungsscheibe abbremst.

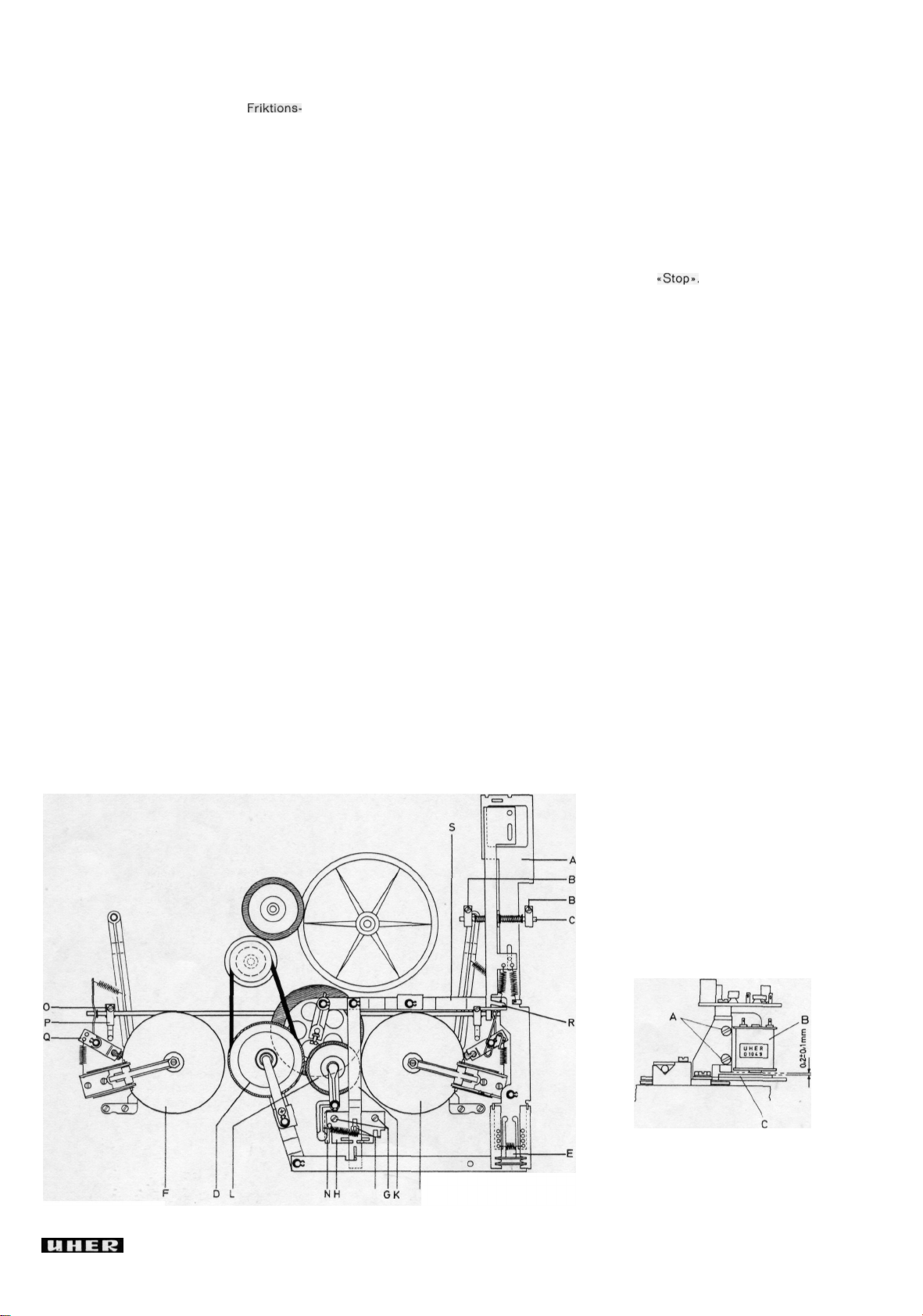

1.13 Fast Wind-On (see Fig. 2)

The friction wheel (E) which is driven by the
motor pulley (A) via the belt (D), is pressed
against the idler (R) by means of a lever
system. The idler (R) in turn is pressed
against the thrust disk (G).
Simultaneously, the tape tension rod (S) is
moved in the direction of the arrow. In this
manner the comparator spring (L) is being
prestressed, the comparator spring (K) is
being relaxed, and the brake (P) is lifted from
the thrust disk (G), whereas the brake (Q)
blocks the rotation of the thrust disk (O). Due
to the pretensioned state of the comparator
spring (L), a force is exerted via the sensing
lever (I) and the angular thrust lever (M)
onto the thrust disk (G) which makes the
friction within the clutch great enough to en­able the clutch to transmit the entire torque
provided by the friction wheel (R). The sens­ing lever (I) keeps the winding torque con-

stant.

Due to the relaxed state of the comparator
spring (K), only a small force is exerted on
the thrust disk (O) via the sensing lever (H)

and the angular thrust lever (N). The sens-

ing lever (H) controls the braking action of

the pay-out clutch as a function of the dia-

meter of the tape roll and thus keeps the tape
tension constant.
When disconnecting position "Wind On", the

tape stops, since the driving force of the
intermediate pulley (R) is cancelled and the
left-hand locked pressure disk (O) brakes
the clutch disk.

1.13 Régime

Un système de leviers presse la roue à fric­tion (E) — entraînée par la poulie (A) du
moteur et par la courroie (D) — contre la
roue intermédiaire (R) qui agit à son tour

sur le plateau presseur (G).

En même temps, la tringle de traction (S) est
déplacée dans le sens de la flèche. A la
suite de ce mouvement, le ressort (L) se
tend, le ressort (K) se détend et le frein (P)
du plateau presseur (G) se soulève. Le
frein (0) bloque par contre le plateau pres­seur (O) dans le sens de rotation spontané.
Par l'intermédiaire du levier palpeur (I) et
du levier coudé (M), le ressort tendu (L)
transmet une si grande force sur le plateau
presseur (G), que le couple d'entraînement
est suffisant pour reprendre le plein effort
de bobinage de la roue à friction (R). Le
levier palpeur (I) dose alors la force néces­saire à transmettre pour le bobinage de la
bande.

Le ressort (K) étant détendu, il ne transmet
qu'une faible force sur le plateau presseur
(O) par l'intermédiaire du levier palpeur (H)
et du levier coudé (N). A son tour, le levier
palpeur (H) dose en permanence le couple
de freinage de l'embrayage dérouleur en

fonction de la longueur de bande encore

disponible sur la bobine, ce qui stabilise
la traction exercée sur la bande.

A l'arrêt du «Défilement accéléré

bande magnétique s'immobilise, du fait que

la force motrice de la roue intermédiaire (R)
est supprimée et que le plateau presseur
gauche (O) bloqué freine le disque d'em­brayage.

«Défilement

(voir fig. 2)

accéléré avant»

avant-,

la

Abb. 2
Fig. 2

SG 560 Royal

1.14 Rücklauf (siehe Abb. 3)

Von einem Hebelwerk wird das von der Mo­torrolle (A) über den Riemen (D) getriebene
Friktionsrad (E) gegen die Druckscheibe (0)
gedrückt. Gleichzeitig wird die Bandzugstange
(S) in Pfeilrichtung bewegt. Dadurch wird die
Komparatorfeder (K) vorgespannt, die Kom­paratorfeder (L) entspannt und die Bremse
(Q) von der Druckscheibe (O) abgehoben.
Die Bremse (P) dagegen sperrt die Druck­scheibe (G) in ihrer gewollten Drehrichtung.
Durch die vorgespannte Komparatorfeder (K)
wird über den Fühlhebel (H) und dem Winkei­hebel (N) ein so großer Druck auf die Druck­scheibe (O) übertragen, daß das Mitnahme­moment genügend groß wird, um die volle
Umspulkraft vom Friktionsrad (E) zu über­nehmen. Der Fühlhebel (H) sorgt nunmehr
dafür, daß die für den Umspulvorgang be­nötigte Kraftübertragung in gleicher Größe
erhalten bleibt.

Durch die entspannte Komparatorfeder (L)
wird über den Fühlhebel (I) und den Druck­winkel (M) ein geringer Druck auf die Druck­scheibe (G) übertragen.
Der Fühlhebel (I) sorgt jetzt dafür, daß mit
dem sich ändernden Bandwickeldurchmesser
der abwickelnden Kupplung deren Brems­moment geregelt und damit der Bandzug kon­stant gehalten wird.

Beim Abschalten der Stellung „Rücklauf"
bleibt das Tonband stehen, weil die fördernde
Kraft des Friktionsrades (E) aufgehoben wird
und die rechte gesperrte Druckscheibe (G)
die Kupplungsscheibe abbremst.

1.14 Rewind (see Fig. 3)

The friction wheel (E) which is driven by the
motor pulley (A) via the belt (D) is pressed
against the thrust disk (O) by means of a
lever system. Simultaneously, the tape ten­sion rod (S) is moved in the direction of the
arrow. In this manner the comparator spring
(K) is being pretensioned, the comparator
spring (L) is being relaxed and the brake (Q)
is lifted from the thrust disk (O), whereas the
brake (P) blocks the rotation of the thrust
disk (G). Due to this pretensioned state of
the comparator spring (K), a force is exerted
via the sensing lever (H) and the angular
thrust lever (N) onto the thrust disk (O) which
makes the friction within the clutch great
enough to enable the clutch to transmit the
entire rewinding torque provided by the fric­tion wheel (E). The sensing lever (H) keeps
the rewinding torque constant.
Due to the relaxed state of the comparator
spring (L) only a small force is exerted on
the thrust disk (G) via the sensing lever (I)
and the angular thrust lever (M).
The sensing lever (I) controls the braking ac­tion of the pay-out clutch as a function of the
diameter of the tape roll and thus keeps the
tape tension constant.
When disconnecting in position "Rewind",
the tape stops, since the driving force of
friction pulley (E) is cancelled and the right­hand blocked pressure disk (G) brakes the
clutch disk.

1.14 Régime -Défilement accéléré arrière»

(voir fig. 3)

Un système de leviers presse la roue à fric­tion (E) — entraînée par la poulie (A) du
moteur et par la courroie (D) — contre le
plateau presseur (O). En même temps, la
barre de traction (S) est déplacée dans le
sens de la flèche. A la suite de ce mouve­ment, le ressort (K) est tendu, le ressort (L)
se détend et le frein (Q) du plateau presseur
(O) se soulève. Le frein (P) bloque par con­tre le plateau presseur (G) dans le sens de

rotation spontané. Par l'intermédiaire du le­vier palpeur (H) et du levier coudé (N), le
ressort tendu (K) transmet une si grande
force sur le plateau presseur (O), que le
couple d'entraînement est suffisant pour
reprendre le plein effort de bobinage de la
roue à friction (E). Le levier palpeur (H) dose
alors la force nécessaire à transmettre pour
le réembobinage de la bande.
Le ressort (L) étant détendu, il ne transmet
qu'une faible force sur le plateau presseur
(G) par l'intermédiaire du levier palpeur (I)
et du levier coudé (M). A son tour, le levier

palpeur (I) dose le couple de freinage de
l'embrayage dérouleur en fonction de la
longueur de bande encore disponible sur la
bobine, ce qui stabilise la traction exercée
sur la bande.

A l'arrêt du
bande magnétique s'immobilise, du fait que
la force motrice de la roue à friction (E) est
supprimée et que le plateau presseur droit
(G) bloqué freine le disque d'embrayage.

«Défilement

accéléré arrière», la

1.2 Kupplungen (siehe Abb. 4)
Im Aufbau der Kupplungen besteht kein

Unterschied. Sie setzen sich aus folgenden

Teilen zusammen:

A Spulenteller A Turntable

B Mitnehmerstift B Driving pin
C Beilagscheibe C Shim plate
D Oberes Kugellager D Upper ball bearing

E Chassis E Chassis

F Unteres Kugellager F Lower ball bearing
G Kupplungsscheibe G Clutch disk
H Sternfeder H Star-shaped spring

n^^?3

SG 560 Royal

1.2 Clutches (see Fig. 4)

The two clutches are of identical design.
Each clutch consists of the following parts:

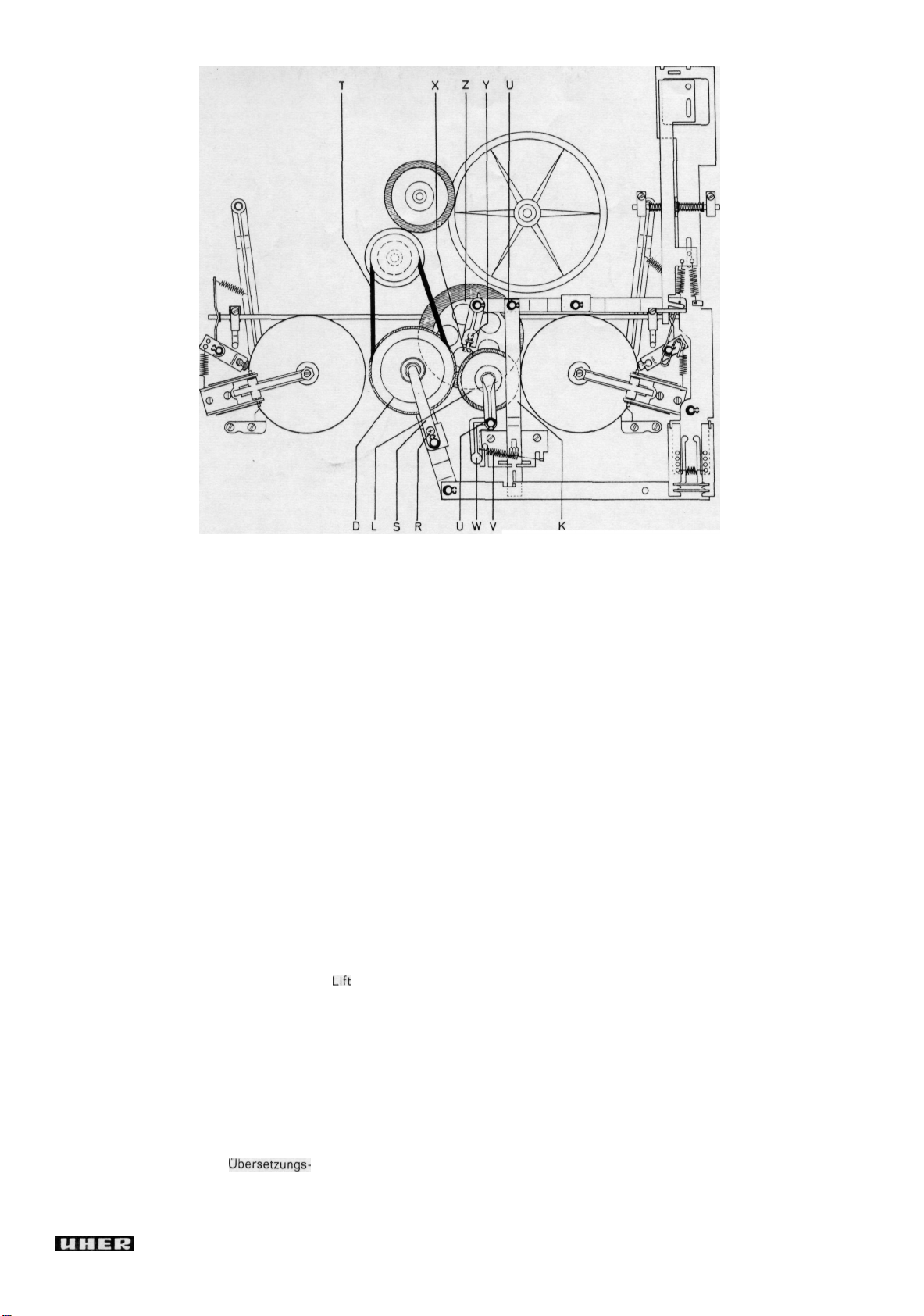

Abb. 3
Fig. 3

1.2 Embrayages (voir fig. 4)

Les deux embrayages ont une structure iden­tique et se composent des pièces suivantes:

A Plateau de bobine
B Broche d'entraînement
C Rondelle d'épaisseur
D Roulement à billes supérieur
E Cage
F Roulement à billes inférieur
G Disque d'embrayage
H Ressort étoile

I Wellensicherung
K Druckscheibe
L Drucklager
M Winkelhebel mit Lagerbügel
N Stellschraube

I Circlip I Rondelle de sécurité
K Thrust disk K Plateau presseur
L Thrust bearing L Palier presseur
M Angular thrust lever with bearing bracket M Levier coudé avec étrier d'appui
N Set-screw N Vis de réglage

Abb. 4
Fig. 4

Die Kupplungen arbeiten lageunabhängig.
Spulenteller (A) und Kupplungsscheibe (G)
sind nach dem Einbau durch den Mitnehmer­stift (B) gegen eine Verdrehung gesichert.
Durch die Wellensicherung (I) und die Stern­feder (H) wird die Kupplungsscheibe (G)
ohne axiales Spiel auf der Achse des Spulen­tellers (A) gehalten. Zusätzlich preßt die
Sternfeder (H) die beiden Kugellager (D) und

(F) fest in das Chassis (E). Der vom Band­wickeldurchmesser der beiden Spulen ab­hängige Druck auf die Fühlhebel wird vom
Winkelhebel (M), dem Drucklager (L) und
der Druckscheibe (K) auf die Kupplungs­scheibe (G) übermittelt und steuert so das
Mitnahmemoment bzw. Bremsmoment der
jeweiligen Kupplung.

Mit den Stellschrauben (N) wird der Aus­gangspunkt des Regelbereiches der Fühl­hebel eingestellt (siehe auch Abs. 1.3).

1.3 Prüfung und Einstellung der Fühlhebel 1.3 Checking and Adjusting of sensing levers 1.3 Contrôle et réglage des leviers palpeurs

1.31 Prüfung (siehe Abb. 5 und Abb. 6)

Funktionswähler in Stellung „Stop" bringen.
Zwischen den Außenkanten des Fühlhebels
(A) bzw. (B) und dem Einstich des Bandfüh­rungsbolzen (C) muß ein Abstand von 40 ±
1,5 mm sein.

The clutches will operate regardless of the
position of the recorder.
Spool holder (A) and clutch disk (G) are

secured against turning by the driving pin (B).
The clutch disk (G) is retained on the shaft
of the turntable (A), without any axial play,
by the circlip (I) and the star-shaped spring
(H). In addition, the star-shaped spring (H)
forcefully presses the two ball bearings (D)
and (F) into their respective chassis (E).
The forces which are functions of the dia­meters of the tape rolls on the turntables,
which act on the sensing levers (H) and (I)
respectively, are transmitted by the angular
thrust lever of the clutch in question to the
thrust bearing (L), the thrust disk (K) and
the clutch disk (G) of the respective clutch,
thus regulating the torque or braking action
respectively of the corresponding turntable.
The friction within the clutches is adjusted
on the basis of a tape-tension measurement
by adjusting the comparator springs. The
set-screws (N) adjust the starting point of
the control range of the sensing levers (see
also paragraph 1.3).

1.31 Checking (see Figs. 5 and 6)

Set function selector to position "Stop". The
edges of the sensing lever (A) or (B) respec­tively must be spaced 40 ± 1.5 mm from the
groove in tape guide bolt (C).

Les embrayages peuvent travailler dans une
position quelconque.
Après leur assemblage, le plateau de bobine
(A) et le disque d'embrayage (G) sont fixés
dans leur position réciproque par la broche
d'entraînement (B).
Le disque d'embrayage (G) est maintenu
sans jeu axial sur l'axe du plateau de bo­bine (A) par la rondelle de sécurité (I) et par
le ressort étoile (H). Ce ressort presse en
outre les deux roulements à billes (D) et (F)
dans la cage (E). L'effort subi par les leviers
palpeurs en fonction de la longueur de bande
enroulée sur la bobine réceptrice et encore
disponible sur la bobine débitrice, est trans­mis sur le disque d'embrayage (G) par l'in­termédiaire du levier coudé (M), du palier
presseur (L) et du plateau presseur (K). Le
couple d'entraînement ou le couple de frei­nage de l'embrayage respectif est ainsi cor­rigé en permanence.

Le début de la plage de correction des le­viers palpeurs est réglée à l'aide des vis (N)
(voir sous 1.3).

1.31 Contrôle (voir fig. 5 et 6)

Mettre le sélecteur de fonctions en position

-Stop-. Un écart de 40 ± 1,5 mm doit exister
entre les arêtes du levier palpeur (A) resp.
(B) et le collet de la cheville guide-bande (C).

SG 560 Royal

Abb. 5

Fig. 5

Abb. 6

Fig. 6

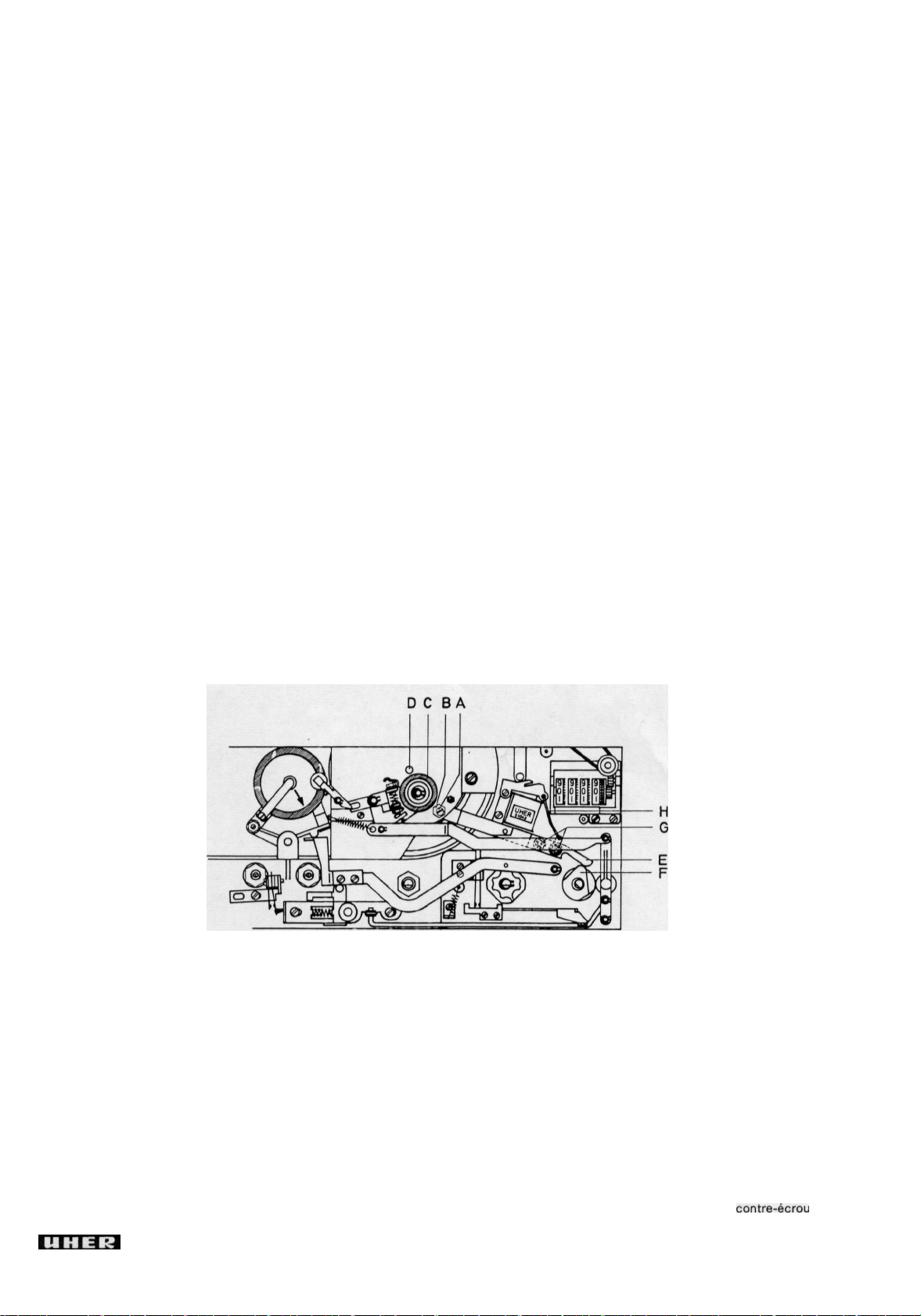

1.32 Einstellung (siehe Abb. 7)
Nach Lockern der Kontermutter (A) kann

durch Drehen der Stellschraube (B) der
stand von 40 ±1,5 mm zwischen dem Ein­stich des Bandführungsbolzen und dem Fühl­hebel eingestellt werden. Es ist dabei darauf
zu achten, daß die Stellschraube (B) mit ihrer
Mitte auf die Kugel (C) des Drucklagers
drückt. Bei jeder Prüfung oder Einstellung ist
die Oberfläche der Kugel mit Öl (siehe
Abs. 2.6) zu benetzen. Nach jeder Einstellung
sind die Bandzugkomparatoren gemäß Abs.

1.4 zu prüfen.

1.4 Prüfung und Einstellung
des Bandzugkomparators

Vor jeder Prüfung sind sowohl die Gummi­riemen als auch die Laufflächen aller rotie­renden und durch Friktion getriebenen Teile
des Laufwerkes mit Alkohol zu reinigen.

Voraussetzung für ein genaues Ergebnis der

nachfolgenden Messungen ist die exakte Ein­stellung der Fühlhebel (siehe Abs. 1.3), ein
sauberer bzw. neuwertiger Filzbelag auf den

Kupplungsscheiben, sowie die einwandfreie

Beschaffenheit der Kupplungsfläche der

Druckscheiben.

Ab-

1.32 Adjustment (see Fig. 7)
After slackening the lock nut (A), the gap

of 40 ± 1.5 mm between the groove in the
tape guide bolt and the sensing lever can be
adjusted by turning the set screw (B). At­tention must be paid that set screw (B)
presses with its center onto ball (C) of the
thrust bearing. With each check or adjust­ment, the surface of the ball must be mois­tened with oil (see para 2.6). After each ad­justment check the tape tension comparators
according to para 1.4.

1.4 Checking and Adjusting
the Tape Tension Comparator

Whenever the recorder is checked, always
clean the rubber belts and the treads of all
the rotating parts of the mechanism that are
driven by friction with pure alcohol.
It is a basic requirement for the accurate
result of the subsequent measurements that
the sensing levers (see para. 1.3) have been
accurately set and the felt linings on the
clutch disks are clean or in a new condition
and that the coupling surfaces of the pres­sure disks are in a satisfactory state.

1.32 Réglage (voir fig. 7)

Desserrer le contre-écrou (A) et, à l'aide de

la vis (B), ajuster l'écart prescrit de 40 +­1,5 mm entre le levier palpeur et le collet de

la cheville guide-bande, Veiller à ce que la
vis (B) presse verticalement sur la bille (C)
du palier presseur Lors de chaque opération
de contrôle ou de réglage, humecter la sur­face de la bille avec de l'huile (voir sous 2.6).
Après le réglage des levier palpeurs, pro­céder au contrôle du comparateur de tension

de la bande, comme décrit sous 1.4.

1.4 Contrôle et réglage
du comparateur de tension de la bande

Avant d'entreprendre le contrôle et le régla­ge du comparateur de tension de la bande,

il convient de nettoyer avec de l'alcool les

courroies de caoutchouc, ainsi que toutes les
pièces animées d'un mouvement de rotation
ou

entraînées

crites ci-après donnent des résultats exacts
seulement si les leviers palpeurs sont cor­rectement ajustés (voir sous 1.3), si le feutre
des disques d'embrayage est propre (éven­tuellement, le nettoyer ou le remplacer) et si

la surface d'accouplement des plateaux pres-

seurs se trouve dans un état impeccable.

par friction. Les mesures dé-

1.41 Prüfung

Die Prüfung des Bandzugkomparators erfolgt
über die Messung des Abwickel- bzw. Auf­wickelzuges in den Betriebsstellungen

„Stop", „Vorlauf" bzw. „Stop", „Rücklauf".

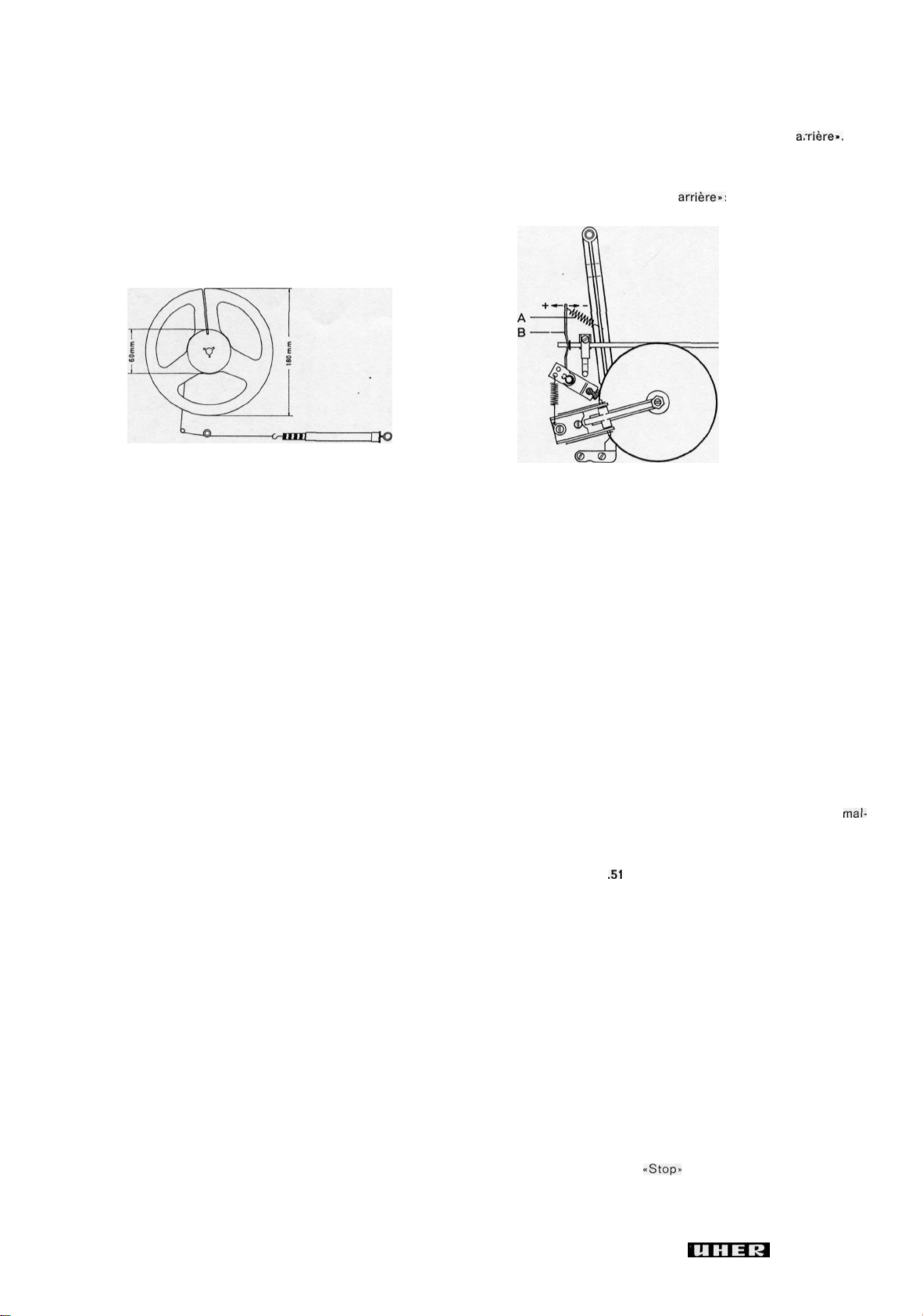

a) Messung des Abwickelzuges

(siehe Abb. 8)
Bandgeschwindigkeitswähler auf 19 cm/s

und Funktionswähler auf „Stop" stellen.
Eine mit ca. 5 m Band bewickelte Band­spule auf den linken Spulenteller auflegen.

In das freie Bandende Federwaage ein­hängen und gleichmäßig abziehen. Der an­gezeigte Wert muß 85 ±5 p bzw. 0,85±
0,05 N betragen.

Gerät auf „Vorlauf" schalten und Messung
wiederholen. Der angezeigte Wert muß
jetzt 35 ± 5 p bzw. 0,35 ± 0,05 N betragen.

SG 560 Royal

1.41 Checking
The tape tension comparator is checked on

the basis of measurements of the unwind-

ing tension and the winding tension during

the modes "Stop", "Fast Forward" or "Stop",

"Rewind" respectively.

a) Measuring the Unwinding Tension

(see Fig. 8)
Set the speed selector at 7 1/2 ips and

the function selector at "Stop". Place on

the left-hand turntable a reel which holds
approx 5 meters (15 feet) of tape. Hook a
spring balance to the free end of the tape
and pull the balance smoothly away. The
balance must read 85 ± 5 p and 0.85 ±

0.05 N respectively.
Set the recorder for fast forward opera-

tion and repeat the measurement. The in­dicated value must now be 35 + 5 p or

0.35 ± 0.05 N.

1.41 Contrôle

Le contrôle du comparateurde bandess'opère
par la mesure de la traction de déroulement
en régime
avant» ou de la traction d'enroulement en
régime «Stop» et «Défilement accéléré
arrière».

a) Mesure de la traction de déroulement

-Stop»

(voir fig. 8)
Mettre le sélecteur de vitesses dans sa

position 19 cm/s et le sélecteur de fonc­tions dans sa position «Stop». Sur le
plateau gauche, poser une bobine garnie
d'une courte longueur de bande (env. 5 m).
Suspendre un pèse-ressort à l'extrémité
libre de la bande et soumettre ce dernier
à un effort de traction régulier. Une valeur
de 85±5p resp. 0,85±0,05 N doit être
relevée.

Enclencher le régime «Défilement accé­léré avant» et répéter la mesure. Le
pèse-ressort doit indiquer une valeur de
35±5p resp. 0,35 ±0,05 N.

et «Défilement accéléré

b) Messung des Aufwickelzuges

Die Messungen des Aufwickelzuges am
rechten Spulenteller erfolgen sinngemäß

wie unter Messung des Abwickelzuges
beschrieben.

Sollwert in Stellung „Stop"

95 ± 5 p bzw. 0,95 ± 0,05 N.

Sollwert in Stellung „Rücklauf"

35 ± 5 p bzw. 0,35 ± 0,05 N.

b) Measuring the Winding Tension

The winding tension is measured on the

right-hand turntable as described in the
preceding paragraph with respect to the
unwinding tension.
Rated value in the "Stop" position:
95±5p or 0.95 ± 0.05 N.
Rated value in the "Rewind" position:
35 ± 5 p or 0.35 ± 0.05 N.

b) Mesure de la traction d'enroulement

Procéder comme pour la mesure de la
traction de déroulement, mais avec une
bobine posée sur le plateau droit et en
régime -Défilement accéléré
Valeur nominale en régime «Stop»:
95 ± 5 p resp. 0,95 ± 0,05 N.
Valeur nominale en régime «Défilement

accéléré

35 ± 5 p resp. 0,35 ± 0,05 N.

arrière»:

arrièr-.

1.42 Einstellung (siehe Abb. 9)
Die in Abs. 1.41 beschriebenen Meßwerte

85 ± 5 p bzw. 95 ± 5 p können durch Vor­oder Entspannen der zu jedem Fühlhebel ge-

hörenden Komparatorfeder (A) eingestellt
werden. Bei zu geringem Abwickel- bzw. Auf­wickelzug erfolgt die Einstellung durch Bie-

gen der Einhängelasche (B) vom Fühlhebel
weg, bei zu großem Zug dagegen durch Bie-

gen zum Fühlhebel hin. Die Sollwerte 35 ±

5 p bei Vorlauf bzw. Rücklauf müssen sich

aus der vorher beschriebenen Einstellung er-

geben.

1.5 Prüfung und Einstellung
des Vor-Rücklaufes

Voraussetzung für die einwandfreie Funktion
des Vor-Rücklaufes sind saubere bzw. neu­wertige Gummibeläge der Friktionsräder, so­wie die richtige Einstellung der Bandzug­komparatoren (siehe Abs. 1.4).

Abb. 8
Fig. 8

1.42 Adjusting (see Fig. 9)

The measured values 85 ± 5 p and 95 ± 5 p

respectively given in para. 1.41 can be ad-

justed by pretensioning or relaxing the cor-

responding comparator spring (A), one of
which pertains to each of the two sensing
levers. If the unwinding or winding tension
is too weak, adjust by bending the flap (B)
away from the corresponding sensing lever.

If the tension is too strong, the flap must be

bent towards the sensing lever. The nominal
values 35 ± 5 p during Fast Forward and Fast
Rewind must result from the above adjust­ments.

1.5 Checking and Adjusting the Fast Forward

and Rewind Functions

The fast forward and rewind functions will
not perform properly unless the tape tension
comparator is correctly adjusted according
to paragraph 1.4 and the rubber linings of
the friction wheels are clean and as good

as new.

Abb. 9

Fig. 9

1.42 Réglage (voir fig. 9)
Les valeurs nominales mentionnées sous

1.41 (85 ± 5 p et 95 + 5 p) peuvent être ob­tenues par la tension ou la détente du ressort
(A) de chaque levier palpeur. Si la traction
de déroulement ou d'enroulement est trop

faible, la bride de suspension (B) doit être

cambrée dans la direction opposée au levier
palpeur ( + ). Si la traction est trop forte, la
bride de suspension est à cambrer en direc­tion du levier palpeur (—). La valeur nomi­nale de 35 ± 5 p en régime «Défilement ac­céléré avant» et «Défilement accéléré ar­rière» doit résulter de l'ajustage décrit ci­dessus.

1.5 Contrôle et réglage du défilement
accéléré en avant et en arrière

Vérifier tout d'abord le réglage correct des
comparateurs de traction (voir sous 1.4),

puis s'assurer que la garniture de caoutchouc
des roues à friction n'est ni usée, ni

propre.

mal-

1.51 Prüfung des Vor-Rücklaufes

Volle 18-cm-Bandspule auflegen und umspu-

len. Die Umspulgeschwindigkeit darf gegen
Bandende nicht abnehmen. Anschließend et­was Tonband zurückspulen und erneut bis
zum Bandende ablaufen lassen. Es muß wie­der die volle Umspulgeschwindigkeit erreicht
werden. Diese Prüfung muß in Stellung „Vor-

lauf" und in Stellung "Rücklauf" durchgeführt
werden.

1.52 Einstellung des Betätigungshebels

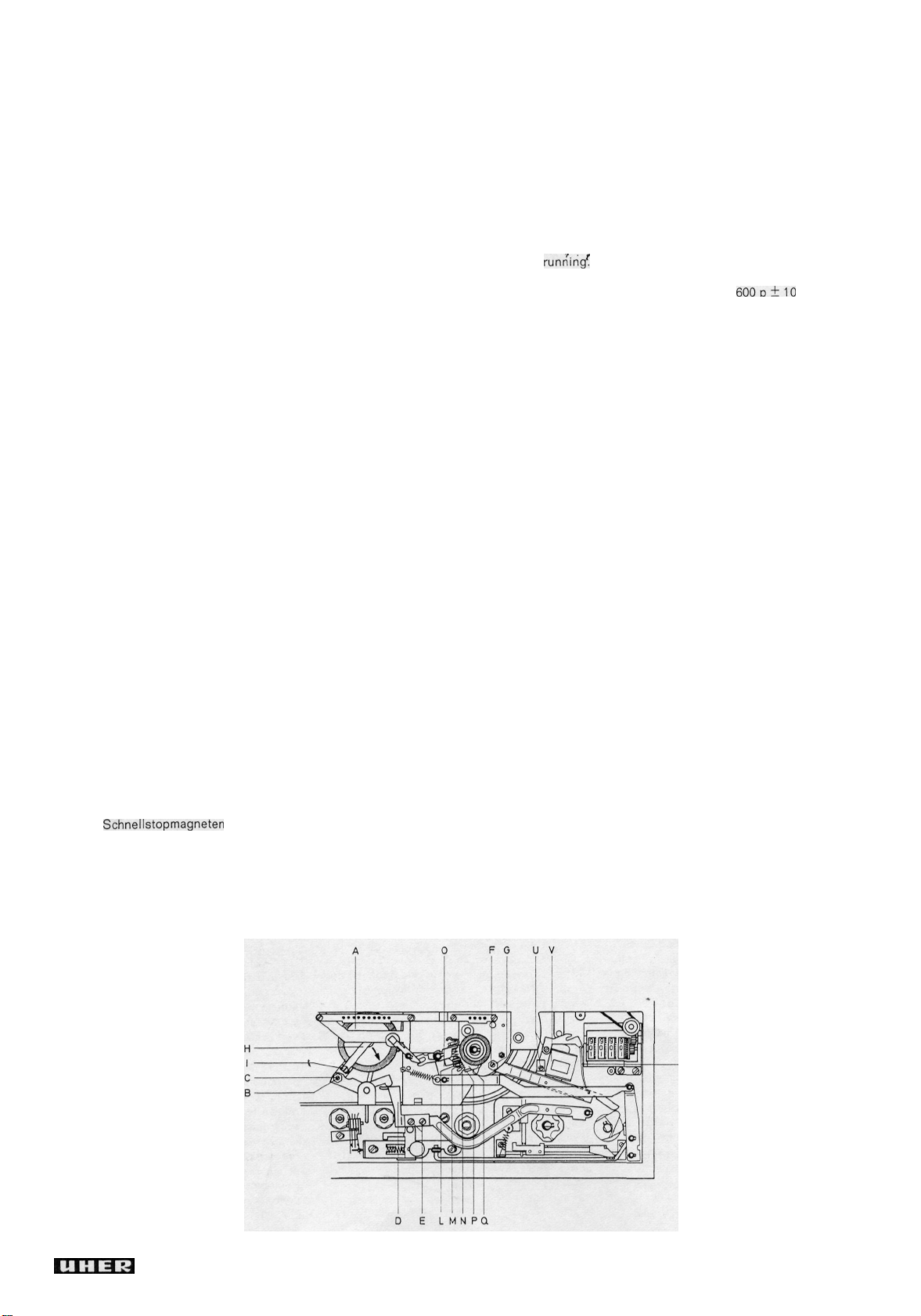

für Vor-Rücklauf (siehe Abb. 10)

In Ruhestellung muß der Betätigungshebel
(A) für den Vor-Rücklauf so stehen, daß er
nicht bewegt wird, wenn der Funktionswähler
von Stellung „Stop" auf Stellung „Start" ge­schaltet wird. Nach Lockern der Schrauben
(B) kann die Ruhestellung durch Verschieben
der Lagerachse (C) eingestellt werden.

1.51 Checking the Fast Forward
and Rewind Functions

Put on a full 7"-reel of tape and rewind the
tape. The winding speed must not decrease
near the end of the tape. Then rewind a

length of tape and wind once more until the
end of the tape. The recorder must reach its
full winding speed. Perform this check for
fast forward as well as for rewind operation.

1.52 Adjusting the Fast Forward/Rewind

Control Lever (see Fig. 10)

When the control lever (A) is in its rest

position, it must not move when the func-

tion selector is moved from its "Stop" posi­tion to its "Start" position. When the screws

(B) have been slackened, the rest position
can be readjusted by laterally displacing the
bearing spindle (C).

1.51

Contrôle du défilement accéléré

en avant et en arrière

Poser une bobine pleine de 18 cm de dia-

mètre sur l'embrayage gauche ou sur l'em­brayage droit, puis faire défiler la bande en
régime accéléré. La vitesse de bobinage ne
doit pas diminuer en fin de bande. Réembo­biner une courte longueur de bande et dé­clencher de nouveau le défilement accéléré.
La vitesse de bobinage maximale doit être
atteinte. Effectuer ce contrôle en régime

de défilement accéléré avant et arrière.

1.52 Réglage du levier d'actionnement (A)

pour défilement accéléré

en avant et en arrière (voir fig.10)

En position de repos, le levier d'actionne-

ment (A) doit demeurer immobile lorsque le

sélecteur de fonctions est déplacé de la po-

sition «Stop» dans la position «Start». Après

le desserrage des vis (B), corriger éventuel-

lement la position de repos par le décalage

latéral de l'axe d'appui (C).

SG 560 Royal

1.53 Einstellung des linken Friktionsrades

(siehe Abb. 10)

Gerät auf „Stop" schalten. Rechtes

Friktions-

rad (L) leicht an die rechte Druckscheibe (M)
andrücken. Der Justierlappen (E) ist durch
Biegen so einzustellen, daß das linke Frik­tionsrad (D) gleich große Abstände zur lin­ken Druckscheibe (F) und zum rechten Frik­tionsrad (L) aufweist.

1.53 Adjusting the Left-hand Friction Pulley

(see Fig. 10)

Switch the instrument to "Stop". Lightly press
the right-hand friction pulley (L) on to the
right-hand pressure disk (M). Set the adjust­ing lug (E) by bending it in such a manner
that the left-hand friction pulley (D) has equal
spacings from the left pressure disk (F) and
the right friction pulley (L).

1.53 Réglage de la roue à friction gauche

(voir fig. 10)

Mettre le sélecteur de fonctions dans sa
position «Stop». Appuyer légèrement la roue
à friction (L) contre le plateau presseur (M).
Cambrer la patte d'ajustage (E) de façon
que la roue à friction gauche (D) ait un écart
identique par rapport au plateau presseur
gauche (F) et à la roue de friction droite (L).

1.54 Einstellung des Justierbleches

(siehe Abb. 10)

Nach Lösen der Schrauben (G) wird das
Justierblech (H) in Stellung „Stop" so justiert,
daß beim Umschalten auf Stellung „Start"
die Nase (I) einwandfrei in die Aussparung
des Sperrschiebers (K) gleiten kann.

1.55 Einstellung des rechten Friktionsrades

(siehe Abb. 10)

Das rechte Friktionsrad (L) muß in Stellung
"Stop" gleich große Abstände zum linken
Friktionsrad (D) und der rechten Druck­scheibe (M) aufweisen. Diese Abstände wer­den durch Biegen der Lasche (N) am Justier­blech (H) eingestellt.

1.56 Einstellung des Haltemagneten

für den schnellen Vor- und Rücklauf

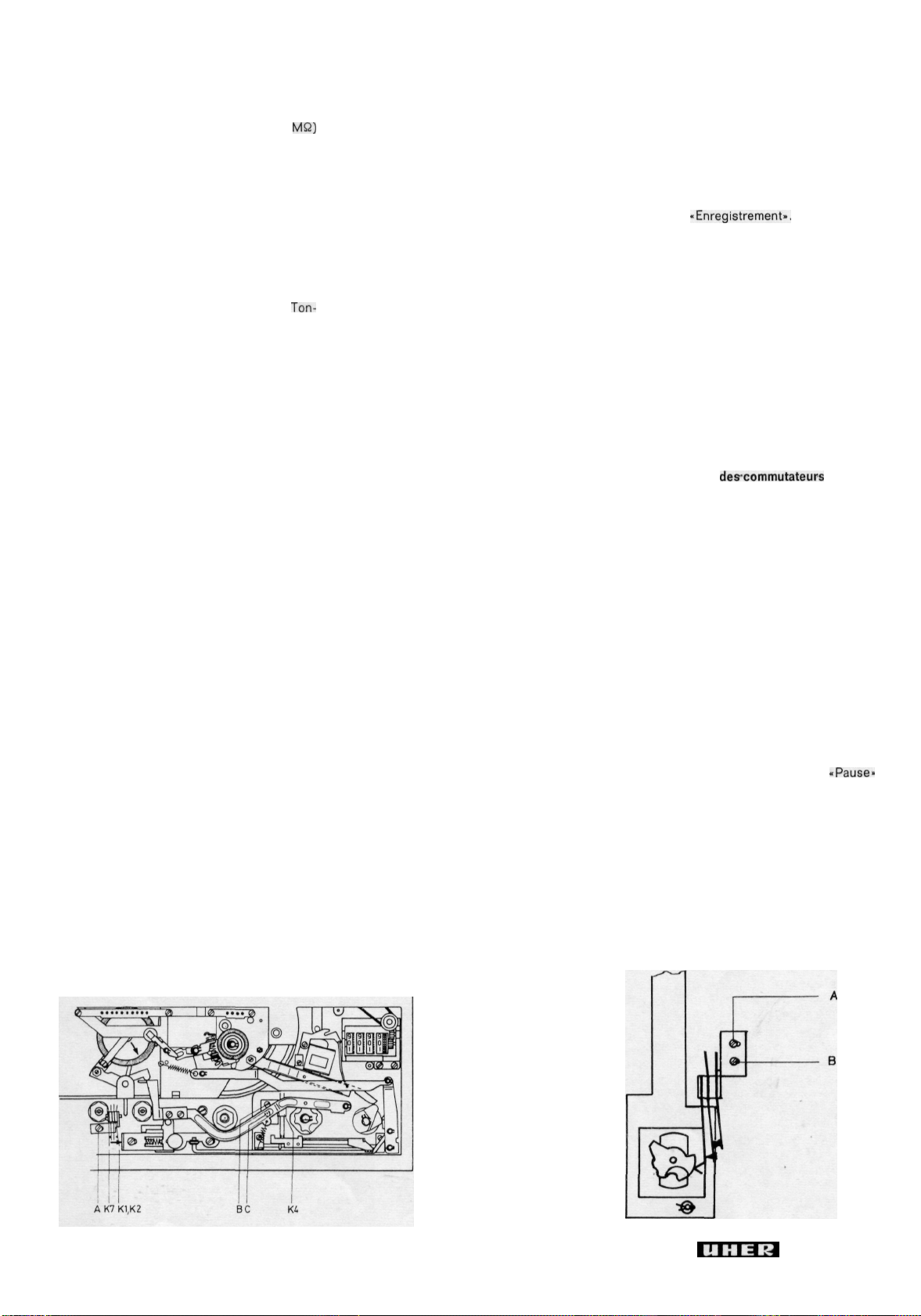

(siehe Abb. 11)

Gerät auf „Stop" schalten. Nach Lösen der

Schrauben (A) ist ein Abstand von 0,2 ±
0,1 mm zwischen den Schenkeln des Halte­magneten (B) und dem Betätigungshebel (C)
einzustellen. Es ist darauf zu achten, daß der
Haltemagnet und der Betätigungshebel paral­lel zueinander stehen.

1.54 Setting the Adjusting Plate (see Fig. 10)

Set the recorder for "Stop", slacken the
screws (G) and set the adjusting plate (H)
in such a manner that, when the recorder is
changed over to its "Start" position, the
tab (I) will slide readily into the recess of
the arresting slider (K).

1.55 Adjusting the Right-Hand Friction Wheel

(see Fig. 10)

When the recorder is set for "Stop", the
right-hand friction wheel (L) must be at equal
distances from the left-hand friction wheel
(D) and the right-hand thrust disk (M). These
clearances can be adjusted by bending the
fla, (N) of the adjusting plate (H).

1.56 Adjusting the Holding Magnet
for Fast Wind-On and Rewind

(see Fig. 11)

Set instrument to "Stop". After slackening
the screws (A), set a gap of 0.2 ± 0.1 mm
between the limbs of the holding magnet (B)
and the actuating lever (C). Observe whether
the holding magnet and the actuating lever
are parallel with each other.

1.54 Réglage de la plaquette d'ajustage

(voir fig. 10)

Mettre le sélecteur de fonctions dans sa
position

«Stop«.

Desserer les vis (G) et
décaler la plaquette d'ajustage (H) de ma­nière que, lors de la commutation en régime

• Start», l'ergot (I) s'engage parfaitement
dans l'échancrure du curseur de blocage (K).

1.55 Réglage de la roue à friction droite

(voir fig. 10)

En régime «Stop», la roue à friction droite
(L) doit présenter le même écart par rapport
à la roue à friction gauche (D) et au plateau
inférieur (M) de l'embrayage droit. Régler
éventuellement cet écart par le cambrage
de l'éclisse (N) sur la tôle d'ajustage (H).

1.56 Réglage de l'électro-aimant de retenue

pour le défilement accéléré arrière

et avant (voir fig. 11)

Mettre le sélecteur de fonctions dans sa
position «Stop». Après le desserrage des vis
(A), ajuster un écart de 0,2 ± 0,1 mm entre
les branches de l'électro-aimant (B) et le
levier d'actionnement (C). Veiller en outre
à ce que l'électro-aimant et le levier d'ac-

tionnement soient rigoureusement parallèles
l'un par rapport à l'autre.

1.6 Prüfung und Einstellung
der Aufwickelkupplung

Vor Durchführung dieser Prüfung sind die
Friktionsflächen der Druckscheiben zu reini­gen. Ebenso muß der Bandzugkomparator
nach Abs. 1.4 eingestellt sein.

1.6 Checking and Adjusting
the Take-up Clutch

Before carrying out this check, clean the
friction surfaces of the pressure disks. In the
same manner the tape tension comparator

must be set in accordance with para 1.4.

1.6 Contrôle et réglage
de l'embrayage enrouleur

Avant de procéder au contrôle et au réglage
de l'embrayage enrouleur, nettoyer les sur­faces de friction des plateaux presseurs.
S'assurer en outre que le comparateur de
tension de la bande a été ajusté auparavant
comme décrit sous 1.4.

Abb.

11

Fig. 11

SG 560 Royal

I QK M

Abb. 10
Fig. 10

1.61 Prüfung

Gerät ein- und auf „Start" schalten. Rechtes
Kupplungsoberteil festhalten (dabei den
rechten Fühlhebel nicht berühren). Die Frik­tion zwischen dem linken Friktionsrad, dem
Antriebsrad und der rechten Druckscheibe
muß jetzt so groß sein, daß die rechte Druck­scheibe mit unverminderter Geschwindigkeit
weiterläuft.

1.61 Checking

Switch on and set instrument to "Start". Grip
the right-hand upper part of the clutch (do
not touch the right-hand sensing lever while
doing this). Friction between the left-hand
friction pulley, the driving pulley and the

right-hand pressure disk must now be so

great that the right-hand pressure disk con-

tinues to run at undiminished speed.

1.61 Contrôle

Mettre le sélecteur de fonctions dans sa
position «Start» et immobiliser avec la main

le plateau supérieur de l'embrayage droit
(éviter tout contact avec le levier palpeur
droit). L'effort de friction qui se produit entre
la roue à friction gauche, la roue d'entraîne­ment et le plateau presseur droit doit être
assez élevé pour que le plateau presseur
droit continue à tourner sans aucune réduc­tion de sa vitesse. •

1.62 Einstellung der Betätigungsnase

am Betätigungshebel (siehe Abb. 10)

FunktionswählerüberdieStellung „Start" nach
rechts bis zum Anschlag drehen. In dieser
Stellung muß die Betätigungsnase (R) einen
Abstand von 0,5 ± 0,1 mm zum Lagerarm (S)
aufweisen. Eine gegebenenfalls erforderliche
Einstellung kann durch Biegen der Betäti­gungsnase (R) erfolgen.

1.7 Prüfung und Einstellung der Bremsen

1.71 Prüfung

. Die Bremsen arbeiten richtungsabhängig und

wirken auf die Druckscheiben der Kupplun­gen. In Stellung „Start", „Pause" und „Vor-

lauf" muß die rechte, in Stellung „Rücklauf"

muß die linke Bremse abheben. In allen übri­gen Betriebsstellungen liegen beide Bremsen
an den Druckscheiben an.

1.72 Einstellung (siehe Abb. 10)

Betriebsstellung „Rücklauf" einschalten. Nach

Lockern der Schrauben (O) kann der Betäti­gungshebel (P) so weit verschoben werden,
daß die linke Bremse (Q) 1,5 mm bis 2 mm
abhebt. /
Die Einstellung der rechten Bremse erfolgt
sinngemäß in Betriebsstellung „Vorlauf".

1.62 Adjusting the Actuating Lug on the

Actuating Lever (see Fig. 10)

Turn the function selector via position "Start"
as far as the end stop in a clockwise direc­tion. In this position the actuating lug (R)

must have a spacing of 0.5 ± 0.1 mm from
the bearing arm (S). Should an adjustment be
required, it can be effected by bending the
actuating lug (R).

1.7 Checking and Adjusting the Brakes

1.71 Checking

The brakes act on the respective thrust
disks of the clutches and will function only

in one sense of rotation of the latter. When
the function selector is either in its "Start",
"Pause" or "Fast Forward" position, the
right-hand brake must lift; when the function
selector is in its "Rewind" position, the left­hand brake must lift. During all other set­tings, both brakes rest against the thrust
disks.

1.72 Adjusting (see Fig. 10)

Set the recorder for rewind operation,
slacken the screws (O) and slide the actua­tor (P) as far as to lift the left-hand brake

(0) by 1.5-2 millimeters.

The right-hand brake is adjusted in an analo-

gous manner while the recorder is set for

fast forward operation.

1.62 Réglage de l'ergot

du levier d'actionnement (voir fig. 10)

Déplacer le sélecteur de fonctions vers la

droite jusqu'à sa butée, c'est-à-dire au-delà

de la position «Start». L'ergot (R) du levier

d'actionnement doit alors avoir un écart de

0,5 ± 0,1 mm par rapport au bras d'appui (S).
Corriger éventuellement par un cambrage
adéquat de l'ergot (R).

1.7 Contrôle et réglage des freins

1.71 Contrôle

Les freins travaillent en fonction du sens de
défilement de la bande magnétique et agis­sent sur les plateaux presseurs des embraya­ges. En régime
ment accéléré avant», le frein droit doit être
dégagé. En régime «Défilement accéléré
arrière», c'est le frein gauche qui doit se
soulever. En régime «Stop», les deux freins
doivent s'appliquer sur les plateaux pres­seurs.

1.72 Réglage (voir fig. 10)
Enclencher le régime «Défilement accéléré

arrière». Desserrer les vis (O) et déplacer
le levier d'actionnement (P) jusqu'à ce que
le frein gauche (Q) se détache du plateau
presseur sur une distance de 1,5 mm à 2 mm.
Exécuter de façon identique le réglage du
frein droit, mais en régime «Défilement ac­céléré avant».

«Start»,

«Pause» et «Défile-

1.8 Austausch der Friktionsräder
und Antriebsriemen

' 1.81 Austausch des linken Friktionsrades

(siehe Abb. 12)

Schraube (R) entfernen, Haltestreifen (S)
ausschwenken, Antriebsriemen (T) aus der
Laufrille des Friktionsrades (D) heben und
Friktionsrad (D) von der Achse abziehen. Der
Einbau ist sinngemäß in umgekehrter Reihen­folge vorzunehmen. Der Haltestreifen (S)
muß leicht auf das Lager des Friktionsrades
(D) drücken.

1.82 Austausch des rechten Friktionsrades

(siehe Abb. 12)

Nach Entfernen der Seegerringe (U) und Aus­hängen der Feder (V) wird der Sperrschieber
(K) so weit angehoben und nach rechts be­wegt, bis sich der Lagerarm (W) mit dem
rechten Friktionsrad (L) herausheben läßt.
Das Friktionsrad (L) kann nach Entfernen des
nunmehr freiliegenden Seegerringes ausge­tauscht werden. Der Einbau ist sinngemäß in
umgekehrter Reihenfolge vorzunehmen. Es
ist darauf zu achten, daß alle Unterlegschei­ben wieder eingebaut werden. Das
rad muß ein axiales Spiel von ca. 0,1 mm
aufweisen.

Friktions-

1.8 Replacing the Friction Wheels
and Driving Belts

1.81 Replacing the Left-Hand Friction Wheel

(see Fig. 12)

Remove the screw (R), swing aside the flat
spring (S), remove the driving belt (T) from
the groove of the friction wheel (D) and pull
the friction wheel (D) off its shaft. Install
the new friction wheel in reverse order.
The flat spring (S) must exert a slight force
on the bearing of the friction wheel (D).

1.82 Replacing the Right-Hand Friction Wheel

(see Fig. 12)

Remove the circlips (U) and unhook the
spring (V). Lift the arresting slider (K) and
move it to the right just enough to allow the
mounting arm (W) with the right-hand fric­tion wheel (L) to be lifted out. Remove the
circlip which is now accessible, and replace
the friction wheel (L). Install the new friction
wheel in reverse order. Take care to replace
all washers. The friction wheel must have an
axial play of approximately 0.1 millimeter.

1.8 Echange des roues à friction
et des courroies

1.81 Echange de la roue à friction gauche

(voir fig. 12)

Dégager la vis (R), détourner la barrette de
retenue (S), sortir la courroie d'entraînement
(T) hors de la gorge de roulement de la roue
à friction (D) et retirer cette roue. Remonter
la nouvelle roue à friction dans l'ordre de
suite inverse. La barrette de retenue (S) doit
presser légèrement sur le palier de la roue
à friction (D).

1.82 Echange de la roue à friction droite

(voir fig. 12)

Retirer les rondelles de sécurité (U) et dé­crocher le ressort (V). Soulever le curseur de

blocage (K) et le déplacer vers la droite, jus­qu'à ce que le bras d'appui (W) puisse être
sorti avec la roue à friction (L) droite. La roue

à friction (L) peut être échangée après l'ex-

traction de la rondelle Seeger alors directe-

ment accessible. Remonter la nouvelle roue à

friction dans l'ordre du suite inverse et in­sérer soigneusement toutes les rondelles

d'épaisseur. La roue à friction doit avoir un
jeu axial d'environ 0,1 mm.

SG 560 Royal

Abb. 12
Fig. 12

1.83 Austausch des Antriebsrades

(siehe Abb. 12)

Linkes Friktionsrad (D) gemäß Abs. 1.81 aus­bauen, Schraube (X) lockern und Achse (Y)
nach oben herausziehen. Das Antriebsrad (Z)
kann jetzt leicht ausgetauscht werden. Der

Einbau ist sinngemäß in umgekehrter Reihen­folge vorzunehmen. Es ist darauf zu achten,
daß die Achse (Y) so weit eingeschoben wird,
daß das Axialspiel des Antriebsrades ca.
0,1 mm beträgt.

1.84 Austausch des Antriebsriemens

zum linken Friktionsrad (siehe Abb. 12)

Nach Entfernen der Schraube (R) und Aus­schwenken des Haltestreifens (S) kann der
Antriebsriemen (T) aus den Laufrillen ge­hoben und ausgetauscht werden. Der Einbau
ist sinngemäß in umgekehrter Reihenfolge

vorzunehmen.

1.85 Austausch des Antriebsriemens

zum Bandzählwerk

Der Antriebsriemen wird aus der Laufrille
des Antriebsrades am Bandzählwerk geho­ben. Mit einer Pinzette läßt sich nunmehr

der Riemen aus der Laufrille im Spulenteller
herausziehen. Der Einbau ist sinngemäß in
umgekehrter Reihenfolge vorzunehmen.

1.83 Replacing the Drive Wheel (see Fig. 12)

Remove the left-hand friction wheel (D) ac­cording to paragraph 1.81, slacken the screw
(X) and pull out the shaft (Y) in an upward
direction. The friction idler (Z) can now
easily be replaced. Install the new friction
idler in reverse order. It is important to slide
in the shaft (Y) far enough as to adjust an
axial play of the drive wheel of approxima­tely 0.1 millimeter.

1.84 Replacing the Driving Belt for the

Left-Hand Friction Wheel (see Fig. 12)

Remove the screw (R) and swing aside the
flat spring (S). Now the driving belt (T) can
be removed from the grooves of the motor
pulley and the left-hand friction wheel. In­stall the new driving belt in reverse order.

1.85 Replacing the Driving Belt
for the Digital Counter

Lift the driving belt from the groove of the

driving wheel on the digital counter. Then the
belt can be pulled from the groove in the
turntable. Install the new driving belt in re­verse order.

1.83 Echange de la roue d'entraînement

(voir fig. 12)

Démonter la roue à friction gauche (D) com­me décrit sous 1.81, desserrer la vis (X) et
sortir vers le haut l'axe (Y). L'échange de la
roue d'entrainement (Z) s'opère alors aisé­ment. Procéder au remontage dans l'ordre
de suite inverse. L'axe (Y) doit être repoussé
suffisamment, afin que la roue d'entraine­ment ait un jeu axial d'environ 0,1 mm.

1.84 Echange de la courroie d'entraînement

de la roue à friction gauche (voir fig. 12)

Dégager la vis (R) et détourner la barrette
de retenue (S). Sortir la courroie d'entraine­ment (T) qui relie la poulie du moteur à la
roue (D). Remonter la nouvelle courroie dans
l'ordre de suite inverse.

1.85 Echange de la courroie d'entrainement
du compteur

Sortir la courroie hors de la gorge de la roue
d'entrainement du compteur, puis avec des
pincettes, hors de la gorge de roulement du
plateau de la bobine. Procéder au remontage
dans l'ordre de suite inverse.

1.9 Prüfung und Einstellung
des Bandgeschwindigkeitswählers

Die Umschaltung der Bandgeschwindigkeit
erfolgt durch Verändern des
verhältnisses des Reibradgetriebes. Das
Reibrad wird mit einer der vier Stufen der
Motorrolle in Friktion gebracht und über-

SG 560 Royal

Übersetzungs-

1.9 Checking and Adjusting
the Tape Speed Selector

The different tape speeds are selected by
changing the reduction ratio of the friction

gear. The friction wheel is made to engage
one of the four steps of the motor pulley and
thus transmits the torque to the flywheel.

1.9 Contrôle et réglage du sélecteur
de vitesses

La commutation des vitesses de défilement
s'opère par la modification du rapport de
transmission de l'embrayage à friction. La
roue à friction s'engage dans un des quatre
gradins de la poulie du moteur et transmet

10

mittelt ein Drehmoment auf die Schwung­masse. Auf unbedingte Sauberkeit der
Gummilauffläche des Reibrades, sowie der
Laufflächen der Motorrolle und der Schwung-

masse ist zu achten.

Check for absolute cleanliness of the rubber
tread of the friction wheel as well as of the
treads of the capstan and the flywheel.

un couple sur le volant. La garniture de
caoutchouc de la roue à friction, ainsi que
la surface de roulement de la poulie du
moteur et du volant doivent se trouver tou­jours dans un état de propreté impeccable.

1.91 Prüfung (siehe Abb. 13)
In der Stellung 9,5 cm/s des Bandgeschwin-

digkeitswählers muß die Unterkante des
Reibrades (A) und die Unterkante der
Schwungmasse (B) bündig sein. Es ist dar­auf zu achten, daß in jeder Stellung des
Bandgeschwindigkeitswählers die Unterkante
des Reibrades (A) frei läuft, ohne an der
nächsten Stufe der Motorrolle (C) zu streifen.

1.92 Einstellung (siehe Abb. 14)
Die Einstellung des Reibrades (A) erfolgt

nach Lockern der Kontermutter (B) durch

Drehen der Einstellschraube (C).
In den O-Stellungen zwischen den verschie-

denen Bandgeschwindigkeiten darf das Reib-

rad (A) nicht an die Schwungmasse oder die
Motorrolle angedrückt werden. Gegebenen­falls kann der Betätigungswinkel (D) folgen­dermaßen justiert werden. Nach Lockern der
Schrauben (E) ist der Betätigungswinkel (D)
so zu verschieben, daß die Mitte des Lappens
des Betätigungswinkels (D) auf die Mitte der
Nocke am Lagerarm des Reibrades (A) drückt.
Durch entsprechendes Biegen des Lappens
ist die Stellung des Reibrades (A) wie oben
beschrieben einzustellen.

1.91 Checking (see Fig. 13)
When the speed selector is set for 3 3/4 ips,

the lower edge of the idler (A) and the
lower edge of the tread of the flywheel (B)
must be flush. Make sure that, at any posi­tion of the tape speed selector, the lower
edge of the idler (A) runs freely and does
not touch the next step of the capstan (C).

1.92 Adjusting (see Fig. 14)

In order to adjust the friction idler (A),
slacken the check nut (B) and turn the set
screw (C).
When the speed selector is in any one of its

"Oppositions, the idler (A) must neither en­gage the flywheel nor the capstan. If
necessary, the actuating lever (D) can be
adjusted in the following manner: slacken
the screws (E) and slide the actuating lever
(D) so that the center of the flap of the
actuating lever (D) engages the center of
the cam on the mounting arm of the idler
(A). The position of the idler (A) can be ad-

justed, as described above, by correspond-

ingly bending the flap.

1.91 Contrôle (voir fig. 13)
Dans la position «9,5 cm/s» du sélecteur de

vitesses, l'arête inférieure de la roue à fric­tion (A) doit se trouver au même niveau que
l'arête inférieure du volant (B). A toutes les

vitesses de défilement, l'arête inférieure de

la roue à friction (A) doit rouler librement
sans entrer en contact avec le gradin adja­cent de la poulie du moteur (C).

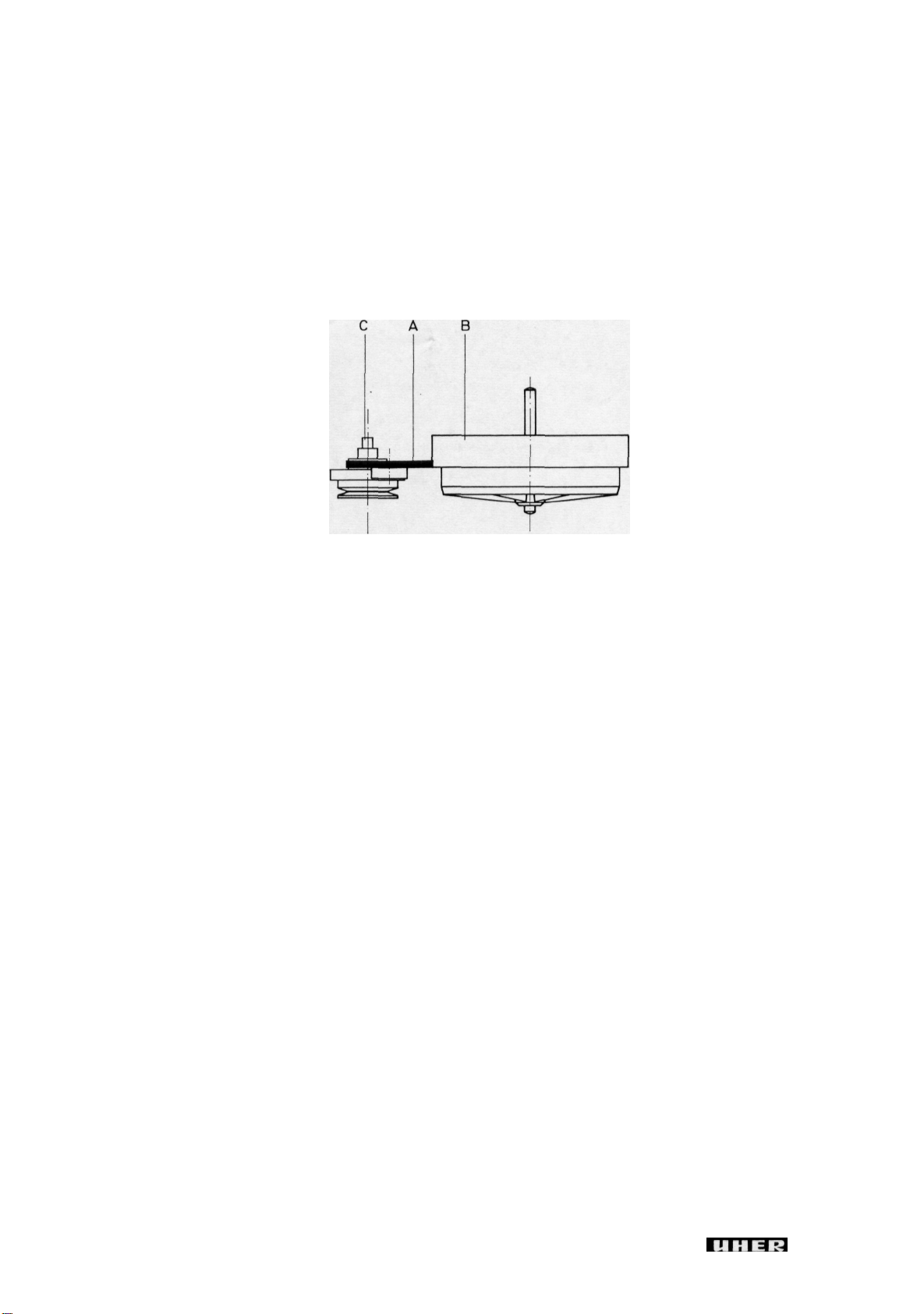

Abb. 13
Fig. 13

1.92 Réglage (voir fig. 14)

Le réglage de la roue à friction (A) s'opère
à l'aide de la vis (C) après le desserrage du
contre-écrou (B).
Dans les positions intermédiaires (entre deux

valeurs de vitesse) du sélecteur de vitesses,

la roue à friction (A) ne doit être appli­quée ni sur le volant, ni sur la poulie du
moteur. Le cas échéant, l'équerre d'action­nement (D) peut être ajustée comme suit.
Desserrer les vis (E) et décaler l'équerre
d'actionnement (D) jusqu'à ce que le milieu
de sa patte coincide avec le centre de la

came appartenant au bras d'appui de la
roue à friction (A). Ajuster ensuite la posi­tion de cette roue par le cambrage de la
patte de l'équerre d'actionnement.

2.0 Austausch des Reibrades (siehe Abb. 14)

Bei Geräten, die längere Zeit in eingeschalte­tem, aber stromlosen Zustand belassen wer­den, können Druckstellen im Gummibelag
des Reibrades auftreten. Geräuschbildung
oder Gleichlaufschwankungen sind die Folge.
Der ursprüngliche Zustand kann sich jedoch
nach 1—2 stündiger Betriebszeit wieder ein­stellen. Das Reibrad muß nicht sofort ge­wechselt werden.
Zeigt der Gummibelag des Reibrades blei­bende Veränderungen, so muß das Reibrad
ausgetauscht werden. Dazu ist wie folgt zu
verfahren:
Bandgeschwindigkeitswähler auf die 0-Stel­lung zwischen 4,75 cm/s und 9,53 cm/s
drehen, Schraube (I) lockern, Blattfeder (H)
in Pfeilrichtung ausschwenken und das Reib­rad (A) nach oben von der Achse abziehen.
Der Einbau ist sinngemäß in umgekehrter
Reihenfolge vorzunehmen. Abschließend ist
die richtige Stellung des Reibrades wie unter
Abs. 1.91 beschrieben zu kontrollieren.

11

2.0 Replacing the Friction Wheel (see Fig. 14)

If the recorder is left switched on for a long

time but disconnected from the mains, the

rubber tread of the friction wheel may be­come dented. Such friction wheel will cause
noise and will impair the speed stability of
the recorder. These dents may disappear
after approximately one to two hours of ope­ration. Therefore, the friction wheel does not
have to be replaced immediately.
If the dents in the rubber lining prove to be
of a permanent character, the friction wheel
must be replaced in the following manner:
Set the tape speed selector to the "0"-posi­tion between the positions corresponding to
1 7/8 ips and 3 3/4 ips. Then slacken the
screw (I), swing the flat spring (H) in the
direction of the arrow and pull the friction
wheel (A) upwards off its shaft. Install the
new friction wheel in reverse order. Then
check for proper position of the friction wheel
according to paragraph 1.91.

2.0 Echange de la roue à friction (voir fig. 14)
Si le sélecteur de vitesses (interrupteur

principal) du magnétophone demeure long­temps enclenché, sans toutefois être mis
sous courant, des dépressions apparaissent
dans la garniture de caoutchouc de la roue
à friction. Il en résulte un bruit de roulement
ou des fluctuations de la vitesse de défile­ment. La roue à friction reprend néanmoins
son état intial après une ou deux heures de
fonctionnement. Il n'est donc pas nécessaire
de l'échanger immédiatement.

Si les déformations de la garniture de
caoutchouc subsistent, l'échange de la roue
à friction devient alors inévitable. Procéder
de la façon suivante:

Mettre le sélecteur de vitesse dans sa posi­tion intermédiaire entre «4,75 cm/s» et «9,53

cm/s» «Desserrer la vis (I), détourner le
ressort-lame (H) dans le sens de la flèche
et sortir vers le haut la roue à friction (A).
Remonter la nouvelle roue dans l'ordre de
suite inverse. Vérifier ensuite sa position
correcte comme décrit sous 1.91.

UHER

SG 560 Royal

2.1 Prüfung und Einstellung des Druckes
der Andruckrolle an die Tonwelle

2.1 Checking and Adjusting
the Pressure Between the Pressure

Roller and the Capstan

2.1 Contrôle et réglage de la pression
du galet sur le cabestan

2.11 Prüfung

Volles Doppelspielband 18 cm 0 auf den
linken Spulenteller auflegen und Band einle­gen; Gerät auf Bandgeschwindigkeit 19 cm/s
und „Start" schalten. Federwaage (Meßbe­reich 1000 p bzw. 10 N) an der Achse der
Andruckrolle einhängen und so weit ab­ziehen, bis das eingelegte Tonband zum
Stehen kommt. Der in dieser Stellung von
der Federwaage angezeigte Wert muß 600 ±

100 p bzw. 6+1 N betragen.

2.12 Einstellung (siehe Abb. 14)
Die Einstellung des Druckes der Andruck-

rolle an die Tonwelle erfolgt in Stellung

„Start". Nach Lockern der Kontermutter (L)
kann durch Drehen der Stellschraube (M) im
Uhrzeigersinn der Andruck erhöht werden.
Durch Biegen des Lappens (N) am Zwischen­hebel (O) wird ein Abstand von 0,5 mm zum
Anschlag (P) am Lagerhebel (Q) eingestellt.

2.2 Schnellstop

2.21 Prüfung des elektrischen Schnellstops

Gerät in Betrieb setzen und auf Stellung

„Start" schalten. Kontakte 3 und 4 der Buchse
A miteinander verbinden. Der Schnellstop­magnet muß anziehen und die Andruckrolle

0,4 ± 0,1 mm von der Tonwelle abheben.

2.11 Checking

Place a full 7 in. dia-double-play tape on the
left-hand reel support and thread tape: set
the instrument to a tape speed of 7 1/2 ips
and to position "Start". Suspend a spring
balance (range 1000 p or 10 N) from the
spindle of the pressure pulley and exert ten­sion until the inserted tape stops

The reading on the spring balance indicated

in this position must be 600 ± 100 p or 6 ±

1 N.

2.12 Adjusting (see Fig. 14)
Adjusting the pressure of the pressure roller

against the capstan is effected in position

"Start". After slackening of the check nut (L)

the pressure may be increased by turning the

set screw (M) clockwise. Adjust a clearance
of 0.5 mm (approx. 0.02") relative to the stop
(P) on the mounting arm (0) by bending the
flap (N) of the lever (O).

2.2 Rapid Stop

2.21 Checking the Electric Rapid Stop

Turn on the recorder and set for "Start".

Bridge the contacts 3 and 4 of the A socket.
The rapid stop solenoid must operate and lift
the pressure roller from the capstan by 0.4 ±

0.1 millimeter.

running'

2.11 Contrôle

Insérer une bande double durée. Enclencher
le magnétophone, régler le sélecteur de
vitesse sur 19 cm/s et mettre le sélecteur de
fonctions dans sa position «Start». Accrocher
un pèse-ressort (étendue de mesure 1000 p

resp. 10 N) dans l'axe du galet presseur et
l'étirer jusqu'a ce que la bande s'immobilise.
Dans cette position, le pèse-ressort doit indi-

quer une valeur de

600p±100p

resp. da

6±1 N.

2.12 Réglage (voirfig. 14)
Le réglage de la pression du galet sur le

cabestan s'opère dans la position «Start».

Après le desserrage du contre-écrou (L), la
pression du galet peut être augmentée par
un serrage plus prononcé de la vis (M) dans

le sens des aiguilles d'une montre. Par le
cambrage de la patte (N) du levier intermé­diaire (O), ajuster un écart de 0,5 mm entre
ce levier et la butée (P) du levier d'appui (Q).

2.2 Arrêt instantané de la bande magnétique

2.21 Contrôle de l'arrêt instantané électrique

Enclencher le magnétophone et mettre le
sélecteur de fonctions dans sa position

«Start». Interrelier les contacts 3 et 4 de la
prise «A». L'électro-aimant d'arrêt instan­tané doit être attiré et détacher le galet
presseur du cabestan sur un écart de

0,4 ± 0,1 mm.

2.22 Einstellung des elektrischen

Schnellstops (siehe Abb. 14)

Der Abstand von 0,4 ± 0,1 mm kann nach
Lockern der Schrauben (U) durch Verschie­ben des

Schnellstopmagneten

werden.

(V) eingestellt

2.22 Adjusting the Electric Rapid Stop

(see Fig. 14)

The clearance of 0.4 ± 0.1 millimeter can be

adjusted by slackening the screws (U) and
moving the rapid stop solenoid (V).

2.22 Réglage de l'arrèt instantané électrique

(voir fig. 14)

Pour le réglage de l'écart prescrit de

0,4 ± 0,1 mm, desserrer les vis (U) et dé-

caler l'électro-aimant (V).

Abb. 14
Fig. 14

SG 560 Royal

12

2.23 Prüfung des mechanischen Schnellstops

Funktionswähler auf „Pause" schalten. Die
Andruckrolle muß 0,4 ± 0,1 mm von der

Tonwelle entfernt sein. Die aufwickelnde

Kupplung darf das Band nur noch leicht
spannen.

2.23 Checking the Mechanical Rapid Stop

Set the function selector to the "Pause" po­sition. The pressure roller must be spaced

0.4 ± 0.1 millimeter from the capstan. The
take-up clutch must only slightly tension the

tape.

2.23 Contrôle de l'arrêt instantané mécanique

Mettre le sélecteur de fonctions dans sa
position «Pause». Le galet presseur doit se
détacher du cabestan sur un écart de

0,4 ± 0,1 mm. L'embrayage enrouleur ne doit

tendre que faiblement la bande magnétique.

2.24 Einstellung des mechanischen

Schnellstops (siehe Abb. 14)

Der Abstand von 0.4 ± 0,1 mm zwischen An­druckrolle und Tonwelle kann nach Lockern
der Schraube (F) durch Verdrehen des
Exzenters (G) eingestellt werden.
Das Mitnahmemoment der rechten Kupplung

wird durch Biegen der Schaltstange (Y) so

eingestellt, daß das Band in Stellung

„Pause" bzw. bei elektrischem Schnellstop

nur noch wenig gespannt ist.

2.3 Bandführungen

Die Einstellung der Bandführungen am
kopfträger ist beim Umrüsten von Vierspur

auf Zweispur oder.umgekehrt nicht erforder-

lich. Sie kann erst nach Austausch von Teilen
im Tonkopfträger notwendig werden.

2.31 Prüfung

Vordere Tonkopfabdeckung abziehen. Ton­band einlegen. Gerät in Betrieb setzen und
auf Stellung „Start" schalten. Das Tonband
muß ohne an den oberen und unteren Be­grenzungen der Bandführungen zu streifen,
durchlaufen.

Ton-

2.24 Adjusting the Mechanical Rapid Stop

(see Fig. 14)

The clearance of 0.4 ± 0.1 millimeter be­tween the pressure roller and the capstan
can be adjusted after slackening the screw
(F) by twisting the cam (G).

The driving moment of the right-hand clutch

is adjusted by bending the actuating rod (Y)

in such a manner that the tape is only under
slight tension in position "Pause" or in con­junction with the electric rapid stop.

2.3 Tape Guides

When the recorder is converted from 4-track
operation to 2-track operation or vice versa,

the tape guides near the head assembly

need not be readjusted. Readjustment will
only the necessary after replacement of
parts in the head assembly.

2.31 Checking

Pull off the front sound head cover, thread
the tape. Turn on the recorder and set for

"Start". The tape must pass the upper or

lower limits of the tape guides without touch­ing.

2.24 Réglage de l'arrêt instantané mécanique

(voir fig. 14)

Pour le réglage de l'écart prescrit (0,4 +

0,1 mm) entre le galet presseur et le cabe-

stan, desserrer la vis (F) et décaler l'excen-

trique.

Par le cambrage de la tringle de commande
(Y), ajuster le couple d'entraînement de l'em­brayage droit de manière que la bande ne
soit que faiblement tendue en régime
«Pause», resp. en régime d'arrêt instantané
électrique.

2.3 Guide-bande

Le réglage des guide-bande sur l'unité de
têtes magnétiques n'est pas nécessaire lors
de l'échange de l'unité «quatre pistes» contre

l'unité

«bipiste»,

prévoir qu'après l'échange de certaines

pièces détachées dans l'unité des têtes

magnétiques.

2.31 Contrôle

Retirer la coiffe avant de l'unité de tètes
magnétiques. Insérer une bande, enclencher
le magnétophone et mettre le sélecteur de
fonctions dans sa position «Start». La bande
doit passer exactement entre les limites
supérieure et inférieure des guides, sans les
effleurer.

ou vice versa. Il n'est à

2.32 Einstellung (siehe Abb. 15)
Bezugspunkt für die Einstellung sind die in

ihrer Höhe unveränderlichen äußeren Band­führungen. Die Bandführungsrolle (C) zwi­schen Dia-Pilot-Kopf (A) und Aufnahmekopf
wird durch Verstellen der selbstsichernden

Mutter (T) auf richtige Höhe gebracht. —
Nach Lockern der Kontermutter (D) wird
durch Drehen der Schraube (E) die Band­führung (F) neben dem Wiedergabekopf ein­gestellt.

2.4 Kopfträger (siehe Abb. 1 5)
Eine Einstellung der Köpfe am Kopfträger

ist beim Umrüsten von Vierspur auf Zwei-

spur oder umgekehrt nicht erforderlich. Die

Kopfträger sind bereits optimal justiert.

Zum Auswechseln eines Kopfes ist die ent­sprechende Befestigungsmutter (G), (H) oder

(I) zu lösen, um den auf einer

sitzenden Kopf ausbauen zu können. Beim
Einbau ist die Befestigungsmutter so stark
anzuziehen, daß die darunterliegende Feder
vorgespannt wird. Abschließend ist die Stel-

lung aller Köpfe zu prüfen und gegebenen-

falls eine Einstellung in untenstehender
Reihenfolge vorzunehmen.

Montageplatte'

2.32 Adjusting (see Fig. 15)
The outer tape guides, whose height can-

not be adjusted, serve as point of reference
for the adjustment. Set the tape guide pulley
(C) between the Dia-Pilot-Head (A) and the

recording head to the correct height by ad­justing the self-locking nut (T). The tape
guide (F), which is located close to the play­back head, is adjusted after slackening the
check nut (D) by turning the screw (E).

2.4 Head Support Assembly (see Fig. 15)
When the recorder is converted from 4-track

operation to 2-track operation or vice versa,
readjustment of the heads will not be neces­sary. The head assemblies have already been
very precisely adjusted in the factory.

In

order to replace a magnetic head, slacken
the corresponding retaining nut (G), (H) or
(I) and remove the head, which is mounted
on a mounting bracket. When installing the
new head, the retaining nut must be tighten­ed sufficiently tight to pretension the spring
below. Finally, the positions of all heads must
be checked and, if necessary, readjusted in
the manner described below.

2.32 Réglage (voir fig. 15)
Pour les opérations de réglage, il convient

de se référer aux guide-bande d'extrémité
dont la hauteur est invariable.
Le guide-bande (C) — entre la tête de com­mande du Dia-Pilot(A) et la tête d'enregistre­ment — est amené sur sa hauteur correcte à
l'aide de l'écrou auto-bloquant (T).

Le guide-bande (F) — à côté de la tête d'ef­facement—est règle à l'aide de la vis (E),
après le desserrage du contre-écrou (D).

2.4 Têtes magnétiques (voir fig. 15)

Le réglage des têtes magnétiques n'est pas

nécessaire lors de l'échange de l'unité

«quatre pistes» contre l'unité «bipiste» ou
vice versa, du fait que les unités de têtes
magnétiques sont soumises à un ajustage

optimal au cours de la fabrication.

Pour l'échange d'une tête magnétique, des-

serrer l'écrou de fixation respectif (G), (H) ou

(I) et retirer la tête agencée sur une platine.

Lors de la mise en place de la nouvelle tête,

serrer à fond l'écrou de fixation de manière

que le ressort sous-jacent soit tendu. Il con-

tient ensuite de vérifier la position de toutes

les têtes magnétiques et de procéder éven-

tuellement à un réglage dans l'ordre de suite

suivant.

13

SG 560 Royal

2.41 Löschkopf und Dia-Pilot-Kopf
(siehe Abb. 15)

Löschkopf und Dia-Pilot-Kopf sitzen gemein­sam auf einer Montageplatte. Bei beiden Köp­fen ist die senkrechte Stellung der Kopfspalte

zu den Tonbandkanten unkritisch. Wichtig ist

die richtige Höheneinstellung. Beim

Vierspur-

kopfträger muß die Spaltoberkante des

Löschkopfes mit der Bandoberkante ab­schließen. Beim Zweispurkopfträger müssen
die Spaltkanten des Löschkopfes oben und
unten gleich weit über die Bandkanten her­ausragen. Die Höhenverstellung des Lösch-

kopfes erfolgt mit den Schrauben (K) und (L).

Durch gleichmäßiges Drehen beider Schrau-

ben wird eine Schrägstellung der Stirnflä­chen vermieden. — Der Dia-Pilot-Kopf ist bei
beiden Ausführungen so zu justieren, daß
der Kopfspalt mit der Bandunterkante ab­schließt. Die Höhenverstellung des Dia-Pilot­kopfes erfolgt mit der Schraube (M).

2.41 Erase Head and

Dia-Pilot-Head

(see Fig. 15)

The erase head and the Dia-Pilot-Head are

mounted on à common panel. The azimuth
adjustment of both heads is not critical.
Proper height adjustment, however, is im­portant. In 4-track sound heads the upper end
of the erase head gap must be flush with
the upper edge of the tape. In 2-track sound
heads, the head gaps must project equally
beyond the edges of the tape. The height
adjustment of the erase head is performed
by means of the screws (K) and (L). Turning
the two screws simultaneously and by the
same amounts, will avoid tilting of the head
faces. In both recorder versions the Dia­Pilot-Head must be adjusted in such a man­ner that its gap is flush with the lower edge
of the tape. Height adjustment of the Dia­Pilot-Head is performed by means of the
screw (M).

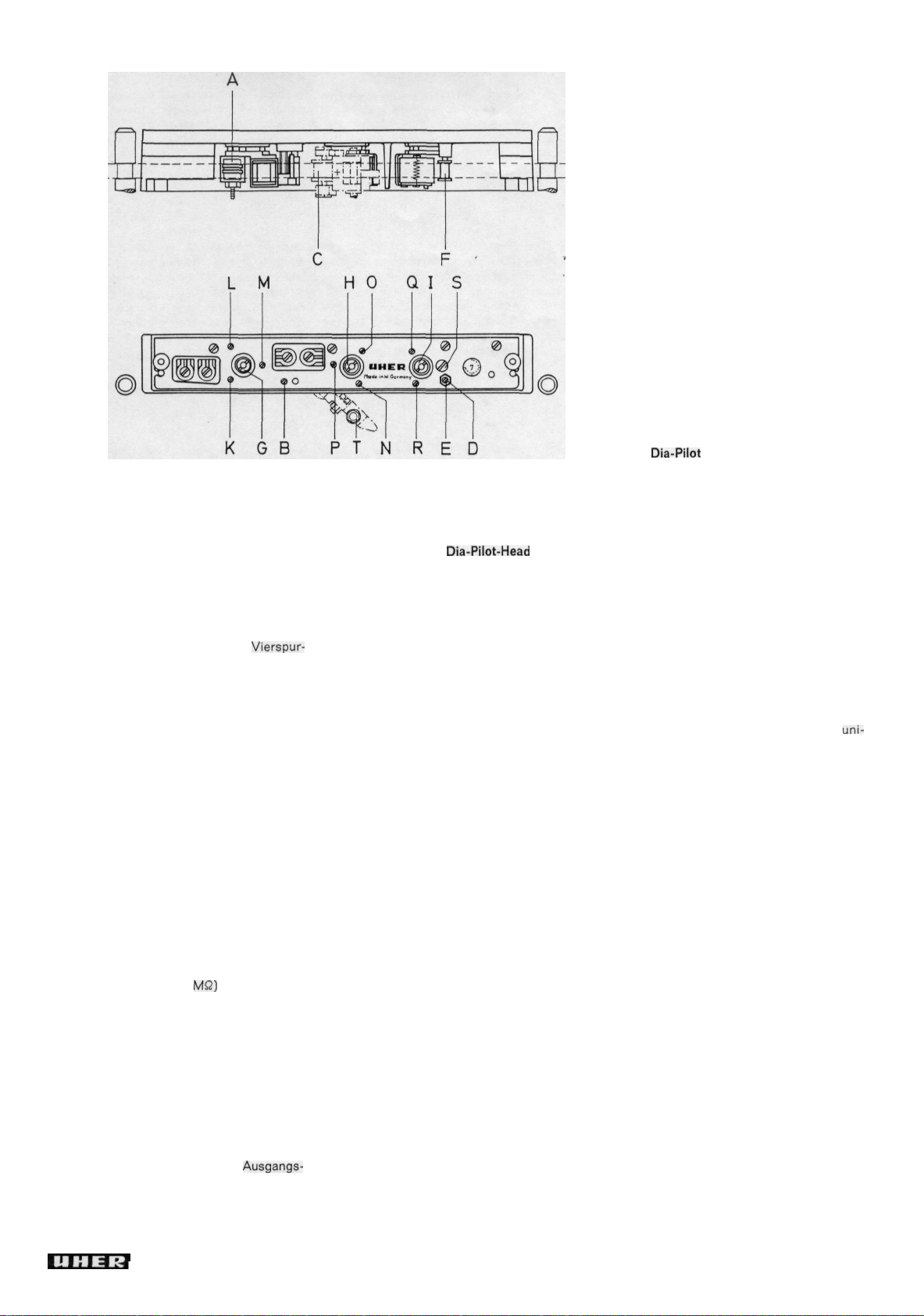

Abb. 15

Fig. 15

2.41 Tête d'effacement et tête de commande
du

Dia-Pilot

(voir fig. 15)

La tête d'effacement et la tête de commande
du Dia-Pilot sont montées sur une platine

commune. La position verticale de leur
entrefer par rapport aux arêtes de la bande
magnétique n'est pas critique. Leur réglage
en hauteur correct est par contre très im­portant. Dans la version «quatre pistes» de
l'unité des têtes magnétiques, l'arête supé­rieure de l'entrefer de la tête d'effacement
doit se trouver au même niveau que l'arête
supérieure de la bande magnétique. Dans la
version «bipiste», les arêtes supérieure et in­férieure de l'entrefer de la tête d'effacement
doivent avoir la même cote de dépassement
par rapport aux arêtes supérieure et infé­rieure de la bande. Le réglage en hauteur de
la tête d'effacement s'opère à l'aide des vis
(K) et (L). Un serrage ou desserrage

uni-

forme des deux vis évite l'inclinaison en
avant ou en arrière de la tète.
Dans la version -quatre pistes» ou «bipiste»
de l'unité des têtes magnétiques, la tête de

commande du Dia-Pilot doit être ajustée de

manière que l'arête inférieure de son entrefer

se trouve au même niveau que l'arête infé-

rieure de la bande magnétique. Le réglage

en hauteur s'effectue à l'aide de la vis (M).

2.42 Wiedergabekopf (siehe Abb. 15)
Zur Einstellung des Wiedergabekopfes ist

das dem Gerätetyp entsprechende UHER-

Zweispur- oder UHER-Vierspur-Justierband

zu verwenden.
NF-Voltmeter (Ri > 10

MQ)

an die Kon­takte 3 und 2 (2 = Masse) der Buchse
„Radio/Phono" anschließen. UHER-Justier-

band auflegen und einmal vor- und zurück­spulen. Gerät auf Wiedergabe schalten.
Wiedergabekopf durch Drehen der Schrau­ben (Q) und (R) auf die erforderliche Höhe
einstellen. Hierbei ist die jedem Justierband
beiliegende Anweisung zu beachten. Ein
Neigen des Kopfes nach vorne oder hinten
ist durch gleichmäßiges Drehen beider
Schrauben zu vermeiden. Durch Drehen der
Schraube (S) wird die maximale

Ausgangs-

spannung des Justiertones am NF-Voltmeter

(Ri > 10 MQ) eingestellt. Damit ist die Senk-

rechtstellung des Wiedergabekopfes erreicht.

SG 560 Royal

2.42 Playback Head (see Fig. 15)
The playback head has to be aligned with the

aid of the UHER Two-Track Test Tape or the

UHER Four-Track Test Tape, as the case
may be.
Connect LF voltmeter (Zi > 10 MQ) to con-

tacts 3 and 2 (2 = chassis) of the "Radio/

Phono" socket. Thread the UHER Test Tape,

wind and rewind the entire length of the

tape and set the recorder for playback.
Adjust for proper height of the playback
head by turning the screws (Q) and (R).

Follow the instructions supplied with the
Test Tape. Turning the two screws
simultaneously and by the same amounts
will avoid tilting of the head toward the
front or back of the recorder. Adjust for
maximum output voltage of the test signal
to be read on the LF voltmeter (Zi > 10 MQ)
by turning the screw (S). This completes
proper azimuth alignment of the playback

head.

2.42 Tête de lecture (voir fig. 15)
Pour le réglage de la tête de lecture, utiliser

la bande d'ajustage UHER à deux pistes
(pour la version «bipiste») ou à quatre pistes
(pour la version «quatre piste»).
Brancher un voltmètre BF (Ri > 10 MQ)
sur les bornes 3 et 2 (2 = masse) de la
prise «Radio/Phono». Insérer la bande
d'ajustage UHER, puis la faire défiler une
fois en avant et en arrière. Enclencher le
magnétophone en régime «Reproduction».
Donner à la tête de lecture sa hauteur
correcte à l'aide des vis (Q) et (R). Con-

1

sulter à cet effet les instructions jointes
à la bande d'ajustage. Un serrage ou des­serrage uniforme des deux vis évite l'in­clinaison en avant ou en arrière de la tête.
Avec la vis (S), régler la tonalité d'ajustage
sur sa tension de sortie maximale. La posi­tion rigoureusement verticale de la tête de
lecture est ainsi obtenue.

14

2.43 Aufnahmekopf (siehe Abb. 15)

Tongenerator an die Kontakte 1/2 und 4/2
(2 = Masse) der Buchse „Radio/Phono" an­schließen. Je ein NF-Voltmeter (Ri > 10
an die Kontakte 1/6 und 5/6 (6 = Masse) der
Buchse „Projektor" anschließen. Tonband
einlegen, Bandgeschwindigkeit 19 cm/s ein­schalten und Gerät in Betriebsstellung „Auf­nahme" bringen. Die Taste „Mithören" darf

nicht gedrückt werden!

Vom Tongenerator werden jetzt 1000 Hz mit

ca. 50 mV eingespeist. Durch gleichmäßiges
Drehen der Schrauben (N) und (O) wird an
den beiden NF-Voltmetern ein Maximum ein-

gestellt. Damit ist die richtige Höhe des

Kopfes eingestellt. — Jetzt werden vom
generator 10 kHz mit ca. 50 mV eingespeist.

Durch Drehen der Schraube (P) wird an den

beiden NF-Voltmetern ein Maximum einge­stellt. Damit ist die Senkrechtstellung des
Aufnahmekopfes erreicht.

MQ)

Ton-

2.43 Recording Head (see Fig. 15)
Connect an audio oscillator across the con-

tacts 1 and 2 as well as across the contacts
4 and 2 respectively (2 = ground) of the

"Radio/Phono" socket. Connect one AF volt­meter (Zi > 10 MQ) each across the con­tacts 1 and 6 as well as 5 and 6 respec-

tively (6 = ground) of the "Projector"

socket. Thread the tape and set the re-

corder for 7 1/2 ips and for recording opera­tion. Do not depress the "Monitor" button!
Now feed a test signal of 1,000 Hz at ap-

proximately 50 millivolts from the audio oscil-

lator. Simultaneously turn the screws (N) and

(O) by equal amounts for maximum readings

of the two connected vacuum tube AF volt-

meters. Then the height of the head is pro-

perly adjusted. Now feed in a test signal of

10 kHz at approximately 50 millivolts from the

audio oscillator. Turn the screw (P) for maxi-

mum readings of both vacuum tube AF volt-

meters. Thus, proper azimuth adjustment of

the recording head has been accomplished.

2.43 Tête d'enregistrement (voir fig. 15)
Brancher un générateur BF sur les contacts

1-2 et 4-2 (2 = masse) de la prise -Radio/

Phono». Raccorder un voltmètre BF (Ri >
10 MQ) sur les contacts 1-6 et respective­ment 5-6 (6 = masse) de la prise «Projec-

teur». Insérer une bande magnétique, mettre

le sélecteur de vitesses dans sa position
«19 cm/s» et enclencher le magnétophone

en régime
foncer la touche «Monitor»!
Appliquer un signal de 1000 Hz à environ

50 mV. Par le desserrage ou le serrage
uniforme des vis (N) et (O), régler le signal

des deux voltmètres sur sa tension de sortie

maximale. La hauteur correcte de la tête

d'enregistrement est ainsi obtenue. Appliquer

ensuite un signal de 10 kHz à environ 50 mV

et le régler sur sa tension de sortie maximale

à l'aide de la vis (P). La tête d'enregistrement

est alors ajustée dans sa position verticale.

«Enregistrement«.

Ne pas en-

2.5 Prüfung und Einstellung
der Kontaktfedersätze und Schalter

2.51 Stummkontakte K 1/K 2
und Kontakt K 7 (siehe Abb. 16)

Die beiden Stummkontakte K1 und K 2
müssen so justiert sein, daß sie nur in Stel­lung „Stop" des Funktionswählers schließen.
Der Kontakt K7 muß in dieser Stellung ge­öffnet sein. Die Einstellung kann nach Lok­kern der Schraube (A) erfolgen.

2.52 Endabschaltkontakt K 3 (siehe Abb. 17)
Der Endabschaltkontakt K 3 ist nur in Stel-

lung „Start" des Funktionswählers geöffnet.
Er muß beim Drehen über die Stellung „Start"
hinaus ebenso schließen, wie in Stellung
„Pause" und "Stop". Die Einstellung kann
nach Lockern der Schrauben (A) und (B) er­folgen.

2.5 Checking and Adjusting the Contact
Spring Assemblies and Switches

2.51 Short-Circuit Contacts K 1 / K 2
and Contact K 7 (see Fig. 16)

The short-circuit contacts K1 and K2 must

be adjusted in such a manner that they will
only close in position "Stop". Contact K7
must be open in this position. After the
slackening of screw (A), the adjustment can
be made.

2.52 Final Cut-Off Contact K 3 (see Fig. 17)
Final cut-off contact K 3 is only open in the

position "Start" of the function selector. It
must close equally when being turned past
the "Start" position, as in positions "Pause"
and "Stop". After slackening the screws (A)
and (B), the adjustment can be made.

2.5 Contrôle et réglage des jeux de lames
de contact et
de correction à la lecture

2.51 Contacts de court-circuit K 1/K 2
et contact K 7 (voir fig. 16)

Les deux contacts de court-circuit K1 et K 2
doivent être ajustés de manière qu'ils ne se
ferment que dans la position «Stop» du
sélecteur de fonctions. Dans cette position,

le contact K 7 doit être ouvert. Le réglage

s'opère par le desserrage de la vis (A).

2.52 Contact d'arrêt automatique

en fin de bande (K 3) (voir fig. 17)

Le contact d'arrêt automatique en fin de
bande (K 3) ne doit être ouvert que dans la

position «Start» du sélecteur de fonctions.

Il doit se fermer dans les positions
et «Stop» du sélecteur de fonctions, ainsi
que dans la position extrême droite de ce
sélecteur, au-delà de la position -Start». Le

réglage s'opère par le desserrage des vis

(A) et (B).

dès-commutateurs

«Pause-

15

Abb. 16
Fig. 16

Abb. 17
Fig. 17

SG 560 Royal

2.53 Vor-Rücklaufkontakt K 4 (siehe Abb. 16)

Der Vor-Rücklaufkontakt K4 muß bereits
sicher schließen, bevor der mechanische An­schlag erreicht wird. Die Einstellung kann
nach Lockern der Schrauben (B) und (C) er­folgen.

2.53 Fast Forward/Rewind Contact K 4

(see Fig. 16)

The fast forward/rewind contact K 4 must al-

ready safely make contact before the me­chanical stop is reached. The contact can be
adjusted after the screws (B) and (C) have
been slackened.

2.53 Contact K4 pour le défilement accéléré

en avant et en arrière (voir fig. 16)

Le contact K 4 doit être fermé avant que la
touche-targette n'atteigne sa butée mécani-

que «•Défilement accéléré avant» ou Défile-

ment accéléré
par le desserrage des vis (B) et (C).

arrière».

Le réglage s'opère

2.54 Entzerrerumschalter

Die Entzerrerumschalter müssen so einge­stellt sein, daß in jeder
stufe die Kontaktfedern der Schiebeschalter
genau über zwei Messerkontakten stehen
und keine Zwischenstellung einnehmen. Die
Justierung erfolgt nach Lockern der Befesti­gungsschrauben durch Verschieben der
Schiebeschalter auf den

2.6 Schmierung und Wartung

2.61 Schmierung

Alle wichtigen rotierenden Teile sind in dauer­geschmierten Sintermetallagern gelagert.
Normale Schmieröle werden von diesen La­gern nicht angenommen. Die Schmierung
muß stets mit Sinterlageröl erfolgen. Eine
Nachschmierung ist jedoch erfahrungsgemäß
erst nach jahrelangem Betrieb erforderlich.
Alle Gleit- und Reibstellen sind jeweils nach
ca. 500 Betriebsstunden mit nichtverharzen­dem Mehrzweckfett zu schmieren. Auf jeden

Fall muß ein Übermaß an Schmiermitteln
sorgfältig vermieden werden, da überschüs­siges Fett oder Öl auf Reibungsbeläge oder
Antriebsriemen geraten kann und dort un­weigerlich Betriebsstörungen verursacht.

Die zu verwenden Fette und Öle sind im

UHER Schmiermittelsatz (Best.-Nr. 09046)
zusammengestellt.

Geschwindigkeits-

Mitnehmern.

2.54 Equalizer Switch

The equalizer switches must be adjusted in

such a manner that at any selected tape
speed, the contact springs precisely meet
two knife-blade contacts and are not in any

intermediate position. If necessary, adjust by
slackening the fastening screws and sliding
the sliding switches relative to the carriers.

2.6 Lubrication and Maintenance

2.61 Lubrication

All important parts are supported in per­manently lubricated sintered metal bearings.
Normal grades of lubricating oils will not be

accepted by these bearings. Always lubricate

with oil for sintered metal bearings. Addi­tional lubrication is, however, not required
from experience gained in practice over a
great many years. All sliding and frictional
points must be lubricated with a non-gum­ming multi-purpose grease after approxi­mately 500 hours of operation. In any event
avoid a too generous use of lubricants, since
surplus grease or oil may reach friction lin­ings or drive belts and then will undoubtedly
be the cause of operating faults.
The greases and oils to be used have been

listed in the UHER set of lubricants

(Order No. 09046).

2.54 Commutateurs de correction à la lecture

A toutes les vitesses de défilement, les res­sorts de contact des commutateurs doivent
se trouver exactement au-dessus de deux

broches de contact; ils ne doivent donc pren­dre aucune position intermédiaire. Pour le*
réglage, desserrer les vis de fixation et dé-

placer les commutateurs par rapport à l'en-

traîneur respectif.

2.6 Lubrification et entretien

2.61 Lubrification

Tous les organes qui exécutent un mouve-

ment de rotation sont pourvus de paliers
autolubrifiants en métal fritte. Une lubrifica­tion n'est donc nécessaire qu'après plusieurs
années de fonctionnement. Les paliers de
métal fritte ne doivent pas être traités avec
une huile normale, mais avec une huile spé­ciale.

Tous les points de glissement et de frotte-

ment doivent être lubrifiés après environ 500

heures de fonctionnement, avec une graisse

universelle non résineuse. Il faut absolument
éviter tout excès de lubrificant, car l'huile ou
la graisse superflue risque de parvenir sur
les garnitures de friction ou sur les courroies
d'entraînement et de donner lieu à de graves

anomalies.
Les huiles et les graisses convenables sont
fournies avec l'assortiment de lubrifiants
UHER (No. de référence 09046).

2.62 Wartung

Absolute Sauberkeit der Tonkopfstirnflächen
und Bandführungen ist von größter Wichtig­keit. Bandführungen, Tonwelle, Andruckrolle
und Tonkopfstimflächen sind nach Entfernen
der vorderen Tonkopfkappe von etwa an­haftenden Bandschichtteilen oder Staub­ablagerungen sorgfältig zu reinigen. Hierzu
dient ein Holzstäbchen mit darübergezoge­nem, alkoholgetränktem Lappen. Bei jeder
Bearbeitung des Gerätes sind sowohl die
Antriebsriemen als auch die Laufflächen aller

rotierenden und durch Friktion getriebenen
Teile des Laufwerks mit einem alkoholge­tränkten Lappen zu reinigen.
Alle Kontakte sind auf Sauberkeit zu kon-

trollieren und gegebenenfalls zu säubern.

2.7 Technische Daten

Alle SG 560 Royal-Geräte erfüllen die HiFi-

Norm DIN 45 500

(Bei den Bandgeschwindigkeiten: 19 cm/s

und 9,5 cm/s)

2.62 Maintenance

Absolute cleanliness of the sound head faces
and the tape guides is of utmost impor­tance. After removal of the front sound head
cover, the tape guides, capstan, pressure
roller and sound head faces must be care­fully cleaned of any adhering tape coating
particles or dust. For this purpose use a
small wooden stick which is covered with a
piece of cloth soaked with alcohol. When­ever the recorder is serviced or repaired,
the rubber belts and the treads of all rotating
parts which are driven by friction, must be
cleaned by means of a piece of cloth soak­ed with alcohol.

Check all contact points for cleanliness and
clean them if necessary.

2.7 Technical Data

All SG 560 Royal Instruments comply with
the hi-fi standard DIN 45 500
(at tape speeds 19 cm/s and 9.5 cm/s)

2.62 Entretien

La face frontale des tête magnétiques et les

guide-bande doivent se trouver toujours dans

un état de propreté absolue. Après le dé­montage de la coiffe avant des têtes magnéti­ques, nettoyer soigneusement les guide­bande, le cabestan, le galet presseur et la
face frontale des têtes magnétiques où s'est

formé un dépôt de poussière et de substance

magnétique. Utiliser à cet effet une petite
spatule de bois garnie d'un chiffon imbibé
d'alcool. Nettoyer également avec un chiffon

imbibé d'alcool les courroies d'entraînement,

ainsi que la surface de roulement de tous les

organes animés d'un mouvement de rotation

ou entraînés par friction.

Contrôler la propreté de tous les contacts et

nettoyer ces derniers le cas échéant.

2.7 Caractéristiques techniques

Tous les magnétophones UHER SG 560 Royal
sont conformes à la norme HiFi DIN 45 500
(aux vitesses de défilement 19 cm/s et
9,5 cm/s)

SG 560 Royal

16

Aufzeichnung:

Vierspur oder wahlweise Zwelspur
(durch austauschbaren Tonkopfträger)
Mono- und Stereo-Aufnahme und

-Wiedergabe

Type of recording:

Four-track or optionally two-track
(with interchangeable sound-head

assemblies) mono and stereo

recording and playback

Technique d'inscription:

Quatre pistes ou bipiste

(unité

de têtes magnétiques

interchangeable)
Enregistrement et reproduction
en mono et stéréo

Bandgeschwindigkeiten:

19 cm/s 9,5 cm/s 4,7 cm/s

2,4

cm/s

Frequenzbereich 19 cm/s:

20—20 000 Hz

Frequenzbereich 9,5 cm/s:

20—1 5 000 Hz

Frequenzbereich 4,7 cm/s:

20—9000 Hz

Tonhöhenschwankungen 19 cm/s:

± 0,04 %

Tonhöhenschwankungen 9,5 cm/s:

±0,10%

Tonhöhenschwankungen 4,7 cm/s:

± 0,20 %

'Ruhegeräuschspannungsabstand 19 cm/s

> 56 dB/4 Sp. (> 58 dB/2 Sp.)

Ruhegeräuschspannungsabstand 9,5 cm/s

> 55 dB/4 Sp. (> 57 dB/2 Sp.)

Ruhegeräuschspannungsabstand 4,7 cm/s

> 52 dB/4 Sp. (> 56 dB/2 Sp.)

Löschdämpfung:

19 cm/s: > 72 dB, 1000 Hz

Generatorfrequenz:

100 kHz ± 10%

Übersprechdämpfung:

> 60 dB Mono / > 45 dB Stereo

Eingang: Mikrofon

> 0,12 mV —max. 70 mV

Eingang: Radio

> 1,2 mV --max. 110 mV

Eingang: Phono 1

) > 40 mV—max. 2,8 V

Eingang: Phono II

> 200 mV —max. 18 V

Ausgänge:

> 700 mV an 15kOhm

Lautsprecherausgang:

6,4 Van 4 Ohm , 10 Watt

Quellwiderstand 0,1 Ohm

Tape speeds:

7 1/2, 3 3/4, 1 7/8, 15/16 ips

Frequency range at 7 1/2 ips:

20—20,000 Hz

Frequency range at 3 3/4 ips:

20—15,000 Hz

Frequency range at 1 7/8 ips:

20—9,000 Hz

Wow and flutter at 7 1/2 ips:

± 0.04 %

Wow and flutter at 3 3/4 ips:

±0.10%

Wow and flutter at 1 7/8 ips:

± 0.20 %

Signal-to-noise ratio at 7 1/2 ips:

> 56 dB/4-track > 58 dB/2-track)

Signal-to-noise ratio at 3 3/4 ips:

> 55 dB/4-track (>57 dB/2-track)

Signal-to-noise ratio at 1 7/8 ips:

> 52 dB/4-track (> 56 dB/2-track)

Attenuation of erasure:

7 1/2 ips: > 72 dB, 1000 Hz

Generator frequency:

100 kHz ± 10 %

Crosstalk attenuation:

> 60 dB mono / > 45 dB stereo

Input: microphone

> 0.12 mV to 70 mV max.

Input: radio

> 1.2 mV to 110 mV max.

Input: phono 1

> 40 mV to 2.8 V max.

Input: phono II

> 200 mV to 18 V max.

Outputs:

> 700 mV across 15 kOhm

Loudspeaker output:

6.4 V across 4 Ohm , 10 W
source resist. 0.1 Ohm

Vitesses de défilement:

19 cm/s 9,5 cm/s 4,7 cm/s 2,4 cm/s

Bande passante en 19 cm/s:

20—20 000 Hz

Bande passante en 9,5 cm/s:

20—15 000 Hz

Bande passante en 4,7 cm/s:

20—9 000 Hz

Pleurage en 19 cm/s:

± 0,04 %

Pleurage en 9,5 cm/s:

±0,10%

Pleurage en 4,7 cm/s:

± 0,20 %

Dynamique en 1 9 cm/s:

> 56 dB/4 pistes (> 58 dB/2 pistes)

Dynamique en 9,5 cm/s:

> 55 dB/4 pistes (> 57 dB/2 pistes)

Dynamique en 4,7 cm/s:

> 52 dB/4 pistes (> 56 dB/2 pistes)

Dynamique d'effacement en 19 cm/s:

>72 dB, 1000 Hz

Fréquence de prémagnétisation
et d'effacement:

100 kHz ± 10 %

Dynamique de diaphonie:

> 60 dB en mono / > 45 dB en stéréo

Entrée: «Microphone»

> 0,12 mV — max. 70 mV

Entrée: «Radio»

> 1,2 mV — max. 110 mV

Entrée: «Phono 1»

> 40 mV — max. 2,8 V

Entrée: «Phono

II»

> 200 mV —max. 18 V

Sorties:

> 700 mV à 15 kohms

Sortie haut-parleur:

6,4 V à 4 ohms , 10 watts
impédance de source 0,1 ohm

Monitor:

> 500 mV an 15 kOhm

Monitor:

> 500 mV across 15 kOhm

Monitor:

> 500 mV à 1 5 kohms

Alle Daten werden entsprechend don durch All data are stated in accordance with the Toutes les caractéristiques techniques ont
die deutschen Normen (DIN) festgelegten measuring specification for magnetic tape

été

déterminées conformément aux métho-

Meßvorschriften für Magnettongeräte ange- recorders laid down in the German industrial des de mesure prescrites pour les magnéto-

geben.

2.71 Daten des Verstärkers

Übertragungsbereich:

20—30 000 Hz

17

2.71 Amplifier Data

Overall frequency response:

20—30,000 Hz

phones par les normes allemandes DIN.

2.71 Caractéristiques de l'amplificateur
Gamme de fréquences:

20 à 30 000 Hz , .

SG 560 Royal

Ausgangsleistung an 4 Ohm Sinus Dauerton:

2x 10 Watt

Leistungsbandbreite:

20—14 000 Hz (bei 1 % Klirrfaktor)

übersprechdämpfung:

>60 dB

Fremdspannungsabstand:

Pegel I bei 50 mW > 64 dB
Pegel II bei 50 mW > 69 dB

bei 10 W > 75 dB (bei Mindestein-

gangspegel nach DIN 45 500)

Balance:

jeder Kanal kann auf Null

eingestellt werden

Höhen:

+ 14 dB bis — 16 dB

Tiefen:

+ 16ddB bis—19dB

Klirrgrad:

< 0,5 % (bei Nennleistung 1 kHz)

Output power across 4 Ohm
sinusoidal continuous tone:

2x10W

Power bandwidth:

20 to 14,000 Hz
(with 1 % harmonic distortion)

Crosstalk attenuation:

>60 dB

S/N ratio unweighted:

level I at 50 mW > 64 dB

level II at 50mW > 69 dB
at 10 W > 75 dB
(with minimum input level to

DIN 45 500)

Balance:

each channel can be set to zero

Treble:

+ 14 dB to—16 dB

Bass:

+ 16dB to—19dB

Non-linear distortion:

< 0,5 % (at nominal output 1 kHz)

Puissance de sortie:

2x10 watts à 4 ohms en
sinusoidal continu

Bande passante:

20 à 14 000 Hz
(à une distorsion harmonique 1 %)

Affaiblissement diaphonique:

> 60 dB

Rapport signal/bruit:

Niveau I > 64 dB à 50 mW
Niveau II > 69 dB à 50 mW
> 75 dB à 10 W (au niveau d'entrée
minimal, conforme à la norme
DIN 45 500)

Balance de répartition sonore:

le volume acoustique de chaque canal
peut être réglé sur 0 dB

Plage de correction des aigus:

de +14 dB à —16dB

Plage de correction des graves:

de +16dB à —19dB

Distorsion harmonique:

< 0,5 (à la puissance nominale et 1 kHz)

régime

Alle Daten werden entsprechend den durch
die deutschen Normen (DIN) festgelegten
Meßvorschriften für Magnettongeräte ange­geben.

Die Serviceanleitung für das Gerät UHER
SG 560 Royal gilt auch für die Geräte
UHER Royal de Luxe und UHER Royal de
Luxe C. Die Abs. 1.0, 1.85, 2.23, 2.24, 2.25,

2.7 und 2.71 weichen wie folgt ab:

1.0 Ausschwenken des Gerätes

aus dem Gehäuse (siehe Abb. 21 )

Um die Servicearbeiten auszuführen, wird

das Gerät folgendermaßen aus der Holzzarge
herausgeschwenkt:
Befestigungsschrauben (A) des Traggriffes
(B) entfernen. Die nun zugänglich geworde­nen Gewindebuchsen (C) lösen und das Ge-

rät in Pfeilrichtung aus der Holzzarge heraus­schwenken.

All data are stated in accordance with the
measuring specification for magnetic tape

recorders laid down in the German industrial
standards (DIN).

The Service Instruction for the model UHER
SG 560 Royal also applies to the models
UHER Royal de Luxe and UHER Royal de
Luxe C. The paragraphs 1.0, 1.85, 2.23, 2.24,

2.25, 2.7 and 2.71 differ as follows:

1.0 Swinging the Recorder

from its Case (see Fig. 21)

For the purpose of carrying out service work,
the unit is swung out from the wooden frame
as follows:
Remove fixing screws (A) of carrying handle

(B). Slacken the threaded sockets (C), which
have now become accessible and swing out
the unit from the wooden frame in the direc­tion of the arrow.

Toutes les caractéristiques techniques ont
été déterminées selon les méthodes de me­sure prescrites pour les magnétophones par

les normes allemandes DIN.

Les instructions d'entretien et de réglage du
magnétophone UHER SG 560 Royal sont

valables également pour les types UHER

Royal de Luxe et UHER Royal de Luxe C, à
l'exception des paragraphes 1.0, 1.85, 2.23,

2.24, 2.25, 2.7 et 2.71:

1.0 Extraction du magnétophone hors

de son coffret (voir fig. 21)

Pour l'exécution des travaux d'entretien et
de réglage, le magnétophone doit être ex­trait de son coffret de la façon suivante:

Dégager les vis de fixation (A) de la poignée
(B). Après le démontage de la poignée, des­serrer l'écrou (C) devenu accessible et sortir

le magnétophone hors du coffret dans le
sens de la flèche.

1.85 Austausch des Antriebsriemens
zum Bandzählwerk

Zum Austausch des Antriebsriemens sind

zweckmäßigerweise die Bedienungsknöpfe

und die Abdeckplatte zu entfernen. Dann

kann der Antriebsriemen aus der Laufrille des
Antriebsrades am Bandzählwerk gehoben
werden. Mit einer Pinzette läßt sich nunmehr
der Riemen aus der Laufrille im Spulenteller
herausziehen. Der Einbau ist sinngemäß in
umgekehrter Reihenfolge vorzunehmen.

SG 560 Royal

1.85 Replacing the Driving Belt for
the Digital Counter

In order to replace the driving belt for the
digital counter, we recommend removing

the control knobs and the cover plate. Then,

the driving belt can be lifted from the groove
of the drive wheel of the counter mechanism.

Pull the belt out of the groove of the
table using a pair of tweezers. Install the new
belt in reverse order.

turn-

1.85 Echange de la courroie d'entrainement
du compteur

Pour l'échange de cette courroie, il est re­commandé de démonter auparavant les bou-

tons de commande et la plaque de recouvre-

ment. Sortir la courroie hors de la gorge de
la roue d'entrainement du compteur, puis
avec des pincettes, hors de la gorge de rou­lement du plateau de la bobine. Procéder au

remontage dans l'ordre de suite inverse.

18

Abb. 21
Fig. 21

2.23 Prüfung des mechanischen Schnellstops

(siehe Abb. 22)

Funktionswähler auf „Pause" schalten. Die
Andruckrolle muß 0,4 ± 0,1 mm von der
Tonwelle entfernt sein. Die aufwickelnde

Kupplung darf das Band nur noch leicht
spannen. Funktionswähler auf „Start" schal­ten. Der Schnellstopbetätigungshebel (R) darf
nun locker an der Schaltnocke (W) des Funk­tionswählers anliegen.

2.23 Checking the Mechanical Rapid Stop

(see Fig. 22)

Set the function selector to its "Pause" posi­tion. The pressure roller must be spaced by

0.4 ± 0.1 millimeter from the capstan. The

take-up clutch must only slightly tighten the
tape. Set the function selector to "Start".
The rapid stop actuating lever (R) may now

lightly touch the cam (W) of the function

selector.

2.23 Contrôle de l'arrêt instantané mécanique

(voir fig. 22)

Mettre le sélecteur de fonctions dans sa
position

«Pause».

Le galet presseur doit se
détacher du cabestan sur un écart de
0,4 ± 0,1 mm. L'embrayage enrouleur ne doit

tendre la bande magnétique que faiblement.

Déplacer le sélecteur de fonctions dans sa
position «Start». Le levier d'actionnement (R)
doit entrer en contact avec la came de com­mutation (W) du sélecteur de fonctions, mais
sans aucun effort de pression.

2.24 Einstellung des mechanischen

Schnellstops (siehe Abb. 22)

Der Abstand von 0,4 ± 0,1 mm zwischen
Andruckrolle undTonwelle kann nach Lockern
der Schrauben (S) durch Verschieben des
Hebels (T) eingestellt werden. Das Mitnahme-

19

2.24 Adjusting the Mechanical Rapid Stop

(see Fig. 22)

In order to adjust the clearance of 0.4 + 0.1
millimeter between the pressure roller and

the capstan, slacken the screws (S) and

move the lever (T) aside.

2.24 Réglage de l'arrêt instantané mécanique

(voir fig. 22)

Pour le réglage de l'écart prescrit de
0,4 + 0,1 mm entre le galet presseur et le
cabestan, desserrer les vis (S) et décaler le
levier (T).

Royal de Luxe
Royal de Luxe C

moment der aufwickelnden Kupplung wird
vom Schnellstopbetätigungshebel (R), der
Schaltstange (Y), dem Hebel (X) und dem
rechten Fühlhebel bestimmt. Im Bedarfsfall
kann durch Biegen der Schaltstange (Y) bzw.
der Nase (Z) das Mitnahmemoment verän­dert werden.

The torque of the take-up clutch is determin­ed by the rapid stop actuating lever (R), the
rod (Y) the lever (X) and the right-hand sens­ing lever. If necessary, the torque may be
changed by bending rod (Y), or by bending
flap (Z).

Le couple d'entrainement de l'embrayage en­rouleur est déterminé par le levier d'action­nement (R), la tringle de commande (Y), le
levier (X) et le levier palpeur droit. Le cas
échéant, le couple d'entrainement peut être
modifié par le cambrage de la tringle de com­mande (Y) et de l'ergat (Z).

2.25 Einstellung des Schnellstops

ab Gerät Nr. 294458260 bzw. 294511000

Die Einstellung des Schnellstops wurde
durch Einbau eines Exzenters vereinfacht.
Bei der Einstellung ist wie folgt zu verfahren
(siehe Abb. 23).
Gerät auf „Start" schalten und el. Schnell­stop betätigen. Nach Lockern der Schraube
(A) kann durch Verdrehen des Exzenters (B)
ein Abstand von 0,4 +-0,1 mm zwischen
der Tonwelle (D) und der Andruckrolle (C)
eingestellt werden. Es ist darauf zu achten,
daß bei betätigtem el. Schnellstop das Ju­stierblech (E) genau auf der Schaltnocke (F)
aufliegt. Gegebenenfalls ist der Exzenter (B)
um ca. 180° zu verdrehen und die Einstellung
zu wiederholen.

Gerät auf „Pause" schalten. Nach Lockern
der Schrauben (G) muß das Justierblech (E)
so eingestellt werden, daß die Andruckrolle
(C) genau so weit von der Tonwelle (D) ab­hebt wie bei Betätigung des el. Schnellstops.
Das Mitnahmemoment der rechten Kupplung

wird durch Biegen der Schaltstange (H) so
eingestellt, daß das Band in Stellung „Pau­se" bzw. bei el. Schnellstop nur noch wenig
gespannt ist.

2.25 Adjusting the Rapid Stop

beginning with Serial No. 294458260 and
294511000 respectively

The adjustment of the rapid stop was simpli­fied by the fitting of an eccentric cam. When
making the adjustment, proceed as follows
(see Fig. 23).
Turn on the instrument to "Start" and actuate
electric rapid stop. After the slackening
of screw (A), a gap of 0.4 + 0.1 mm can be
adjusted between capstan (D) and pressure
roller (C) by turning the eccentric cam (B).
Observe specially that adjusting plate (E) is

accurately positioned on the trip cam (F)
when the electrical rapid stop has been
actuated. As required, the eccentric cam may
have to be turned by approx. 180° and the
adjustment repeated.

Turn on instrument to "Pause". After slack­ening the screws (G), the adjusting plate (E)
must be adjusted in such a manner that pres­sure roller (C) lifts off capstan (D) exactly by
the same amount as when actuating the
electrical rapid stop.

The driving moment of the right-hand clutch
is adjusted by bending the actuating rod (H)
in such a manner that the tape is only under
slight tension in position "Pause" or in con­junction with the rapid stop.

2.25 Réglage de l'arrêt instantané

à partir du No. de fabrication 294458260,
resp. 294511000

Le réglage de l'arrêt arrêt instantané a été
simplifié par le montage d'un excentrique et
s'exécute comme suit (voir fig. 23):
Mettre le sélecteur de fonctions dans sa
position «Start» et l'arrêt instantané élec-

trique. Desserrer ensuite la vis (A) et ajuster
un écart de 0,4 ± 0,1 mm entre le cabestan
(D) et le galet presseur (C) par le déplace­ment de l'excentrique (B). A l'état actionné
de l'arrêt instantané électrique, la patte
d'ajustage (E) doit reposer exactement sur la
came de commutation (F). Sinon, renverser

l'excentrique (B) sur un angle d'environ 180°
et répéter le réglage.

Mettre le sélecteur de fonctions dans sa
position «Pause-. Desserrer les vis (G) et
corriger la position de la patte d'ajustage
(E), de façon que le galet presseur (C) se
détache du cabestan (D) sur un écart de
0,4 ± 0,1 mm, comme à l'actionnement de
l'arrêt instantané électrique.
Par le cambrage de la tringle de commande
(H), ajuster le couple d'entrainement de l'em­brayage droit, de manière que la bande
magnétique ne soit que faiblement tendue en
régime «Pause», resp. en régime d'arrêt in­stantané électrique.

2.32 Einstellung der Bandführung (s. Abb. 24) 2.32 Adjusting the Tape Guide (see Fig. 24)
Bezugspunkt für die Einstellung sind die in

ihrer Höhe unveränderlichen äußeren Band­führungen. Die Bandführung (A) neben dem
Dia-Pilot-Kopf wird durch Drehen der
Schraube (B) eingestellt. — Die Bandfüh­rungsrolle (C) zwischen Bandführung (A) und
Aufnahmekopf wird durch Verstellen der
selbstsichernden Mutter (T) auf richtige Höhe
gebracht. — Nach Lockern der Kontermutter
(D) wird durch Drehen der Schraube (E) die
Bandführung (F) neben dem Wiedergabekopf
eingestellt.

Royal de Luxe
Royal de Luxe C

The outer tape guides, whose height can-

not be adjusted, serve as the point of re­ference for the adjustment. The tape guide
(A) which is located near the Dia-Pilot-Head,

is adjusted by turning the screw (B). Set the
tape guide pulley (C) between the tape guide
(A) and the recording head to the correct
height by adjusting the self-locking nut (T).
The tape guide (F), which is located close to
the playback head, is adjusted by slackening
the check nut (D) and turning the screw (E).

Abb. 23

Fig. 23

2.32 Réglage des guide-bande (voir fig. 24)
Pour les opérations de réglage, il convient

de se référer aux guide-bande d'extrémité
dont la hauteur est invariable. Le guide­bande (A) situé à côte de la tête de com­mande du Dia-Pilot se règle à l'aide de la
vis (B).
Le guide-bande (C) — entre le guide-bande
(A) et la tête d'enregistrement — est amené
sur sa hauteur correcte à l'aide de l'écrou
auto-bloquant (T).
Le guide-bande (F) — à côté de la tête d'ef­facement — se règle à l'aide de la vis (E),
après le desserrage du

contre-écrou

(D).

20

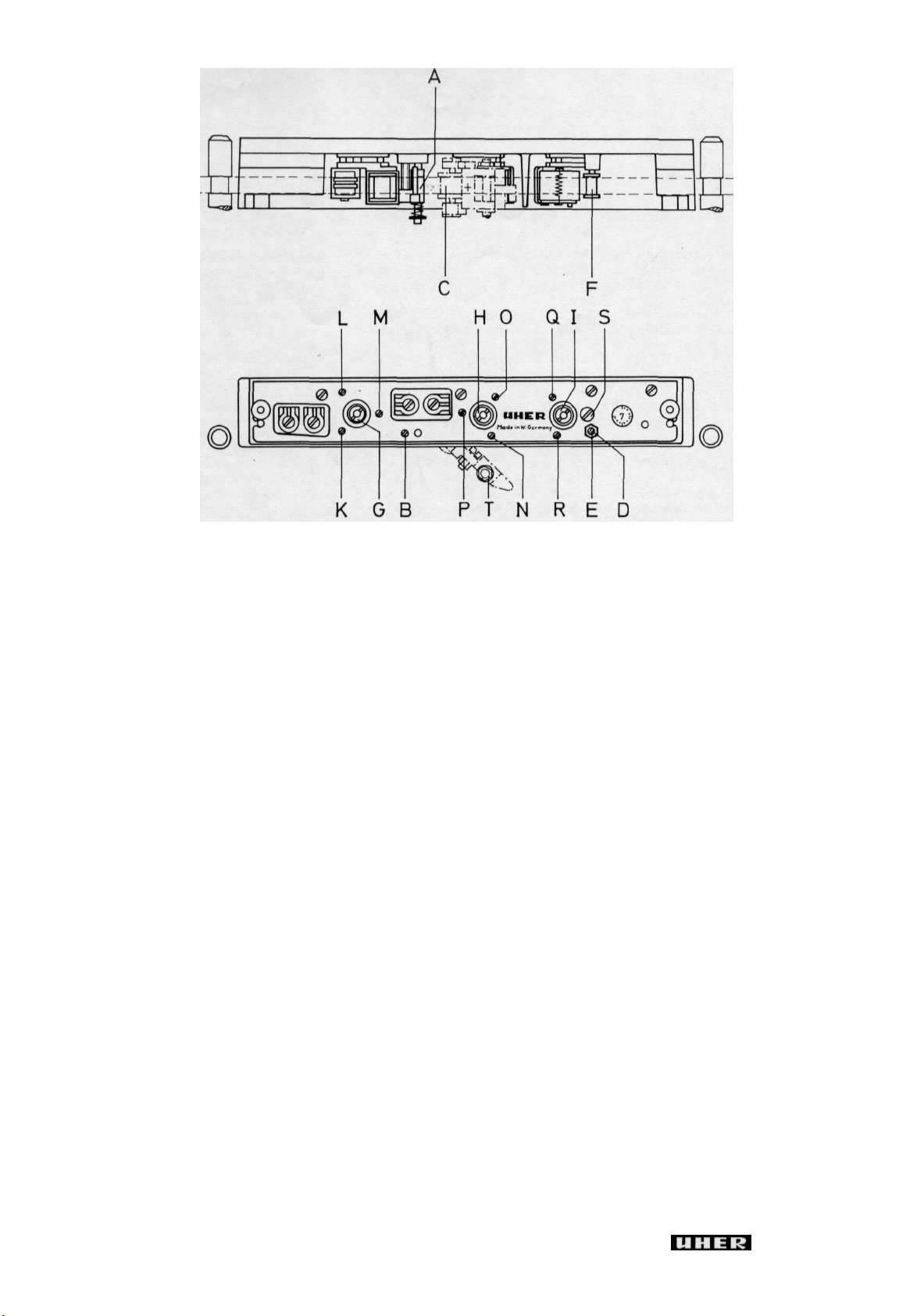

Abb. 24

Fig. 24

2.7 Technische Daten

Alle Royal de Luxe bzw. Royal de Luxe C­Geräte erfüllen die HiFi-Norm DIN 45 500
(Bei den Bandgeschwindigkeiten: 19 cm/s
und 9,5 cm/s)

Aufzeichnung:

Vierspur oder wahlweise Zweispur
(durch austauschbaren Tonkopfträger)
Mono- und Stereo-Aufnahme und

-Wiedergabe

Bandgeschwindigkeiten:

19 cm/s 9,5 cm/s 4,7 cm/s 2,4 cm/s

Frequenzbereich 19 cm/s:

20—20 000 Hz

Frequenzbereich 9,5 cm/s:

20—15 000 Hz

Frequenzbereich 4,7cm/s:

20—9000 Hz

Tonhöhenschwankungen 19 cm/s:

± 0,05 %

Tonhöhenschwankungen 9,5 cm/s:

±0,10%

Tonhöhenschwankungen 4,7 cm/s:

± 0,20 %

Ruhegeräuschspannungsabstand 19 cm/s:

>52dB/4 Sp. (>54 dB/2 Sp.)

Ruhegeräuschspannungsabstand 9,5 cm/s:

>51 dB/4 Sp. (> 53 dB/2 Sp.)

Ruhegeräuschspannungsabstand 4,7 cm/s:

> 51 dB/4 Sp. (> 53 dB/2 Sp.)

Löschdämpfung:

19 cm/s: > 72 dB. 1000 Hz

21

2.7 Technical Data
All Royal de Luxe or Royal de Luxe C Instru-

ments comply with the hi-fi standard
DIN 45 500

(at tape speeds 19 cm/s and 9.5 cm/s)

Type of recording:

Four-track or optionally two-track
(with interchangeable sound-head
assemblies) mono and stereo

recording and playback

Tape speeds:

7 1/2, 3 3/4, 1 7/8, 15/16 ips

Frequency range at 7 1/2 ips:

20—20,000 Hz

Frequency range at 3 3/4 ips:

20—15,000 Hz

Frequency range at 1 7/8 ips:

20—9,000 Hz

Wow and flutter at 7 1/2 ips:

± 0.05 %

Wow and flutter at 3 3/4 ips:

±0.10%

Wow and flutter at 1 7/8 ips:

± 0.20 %

Signal-to-noise ratio at 7 1/2 ips:

> 52 dB/4-track (> 54 dB/2-track)

Signal-to-noise ratio at 3 3/4 ips:

> 51 dB/4-track (> 53 dB/2-track)

Signal-to-noise ratio at 1 7/8 ips:

> 51 dB/4-track (> 53 dB/2-track)

Attenuation of erasure:

7 1/2 ips: > 72 dB, 1000 Hz

2.7 Caractéristiques techniques
Tous les magnétophones UHER Royal de

Luxe et Royal de Luxe C sont conformes à

la norme HiFi DIN 45 500
(aux vitesses de défilement 19 cm/s et
9,5 cm/s)

Technique d'inscription:

Quatre pistes ou bipiste
(unité de têtes magnétiques

interchangeable)
Enregistrement et reproduction
en mono et stéréo

Vitesses de défilement:

19 cm/s 9,5 cm/s 4,7 cm/s 2,4 cm/s

Bande passante en 19 cm/s:

20--20.000 Hz

Bande passante en 9,5 cm/s:

20--15.000 Hz

Bande passante en 4,7 cm/s:

20—9.000 Hz

Pleurage en 19 cm/s:

± 0,05 %

Pleurage en 9,5 cm/s:

± 0,10%

Pleurage en 4,7 cm/s:

± 0,20 %

Dynamique en 19 cm/s:

> 52 dB/4 pistes (> 54 dB/2 pistes)

Dynamique en 9,5 cm/s:

> 51 dB/4 pistes (> 53 dB/2 pistes)

Dynamique en 4,7 cm/s:

> 51 dB/4 pistes (> 53 dB/2 pistes)

Dynamique d'effacement en 19 cm/s:

> 72 dB, 1000 Hz

Royal de Luxe

Royal de Luxe C

Generatorfrequenz:

100 kHz ± 10 %

Übersprechdämpfung:

> 60 dB Mono / > 45 dB Stereo

Eingang: Mikrofon

> 0,12 mV — max. 70 mV

Eingang: Radio

> 1,2 mV —max. 110 mV

Eingang: Phono I

> 40 mV — max. 2,8 V

Eingang: Phono II

> 200 mV —max. 18V

Ausgänge:

> 500 mV an 15kOhm

Lautsprecherausgang (nur Royal de Luxe):

6,4 Van 4 Ohm , 10 Watt
Quellwiderstand 0,1 Ohm

Kopfhörerausgang (nur Royal de Luxe C):

900 mV an 400 Ohm Lastwiderstand

Monitor:

> 500 mV an 15kOhm

Generator frequency:

100 kHz ± 10%

Crosstalk attenuation:

> 60 dB mono / > 45 dB stereo

Input: microphone

> 0.12 mV to 70 mV max.

Input: radio

> 1.2 mV to 110 mV max.

Input: phono I . , .

> 40

mV

to

2.8

V max.

Input: phono II

> 200 mV to 18 V max.

Outputs:

> 500 mV across 15 kS

Loudspeaker output (Royal de Luxe):

6.4 V across 4 S , 10 W
source resist. 0.1 S

Earphone output (Royal de Luxe C):

900 mV across 400 Ohm load resistance

Monitor:

> 500 mV across 15 Ohm

Fréquence de prémagnétisation
et d'effacement:

100 kHz ± 10%

Dynamique de diaphonie:

> 60 dB en mono / > 45 dB en stéréo

Entrée: «Microphone»

> 0,12 mV —max. 70 mV

Entrée: «Radio»

> 1,2 mV — max. 110 mV

Entrée: «Phono.l» . *

> 40 mV — max. 2,8 V

Entrée: «Phono II»

> 200 mV —max. 18 V

Sorties:

> 500 mV à 15 >kohms

Sortie haut-parleur (Royal de Luxe):

6,4V à 4ohms , 10 watts
impédance de source 0,1 ohm

Sortie écouteur (Royal de Luxe C):

900 mV à 400 ohms impédance de charge

Monitor:

> 500 mV à 15 kohms

Alle Daten werden entsprechend den durch
die deutschen Normen (DIN) festgelegten
Meßvorschriften für Magnettongeräte ange­geben.

2.71 Daten des Verstärkers
(nur Royal de Luxe)

Übertragungsbereich:

20—30 000 Hz

Ausgangsleistung an 4 Ohm Sinus Dauerten:

2x 10 Watt

Leistungsbandbreite:

20—14 000 Hz (bei 1 % Klirrfaktor)

Übersprechdämpfung:

60 dB

Fremdspannungsabstand:

Pegel I bei 50 mW 64 dB
Pegel II bei 50 mW 69 dB
bei 10 W 75 dB (bei Mindesteingangs­pegel nach DIN 45 500)

Balance:

jeder Kanal kann auf Null
eingestellt werden

Höhen:

14 db bis —16dB

Tiefen:

+ 16 dB bis — 19dB

Klirrgrad:

< 0,5 % (bei Nennleistung 1 kHz)

All data are stated in accordance with the
measuring specification for magnetic tape
recorders laid down in the German industrial
standards (DIN).

2.71 Amplifier Data
(Royal de Luxe only)

Overall frequency response:

20—30,000 Hz

Output power across 4 Q
sinusoidal continuous tone:

2x10W

Power bandwidth:

20 to 14,000 Hz
(with 1 % harmonic distortion)

Crosstalk attenuation:

60 dB

S/N ratio unweighted:

level I at 50 mW 64 dB
level II at 50 mW 69 dB
at 10 W 75 dB
(with minimum input level to
DIN 45 500)

Balance:

each channel can be set to zero

Treble:

14 dB to — 16 dB

Bass:

16 dB to —19dB

Non-linear distortion:

< 0.5 % (at nominal output 1 kHz)

Toutes les caractéristiques techniques ont

été déterminées selon les méthodes de me­sure prescrites pour les magnétophones par
les normes allemandes DIN.

2.71 Caractéristiques de l'amplificateur
(Royal de Luxe)

Gamme de fréquences:

20 à 30.000 Hz

Puissance de sortie:

2x 10 watts à 4 ohms en régime
sinusoidal continu

Bande passante:

20 à 14.000 Hz
(à une distorsion harmonique 1 %)

Affaiblissement diaphonique:

60 dB

Rapport signal/bruit:

Niveau I 64 dB à 50 mW
Niveau II 69 dB à 50 mW
75 dB à 10 W (au niveau d'entrée
minimal, conforme à la norme
DIN 45 500)

Balance de répartition sonore:

le volume acoustique de chaque canal
peut être réglé sur 0 dB

Plage de correction des aigus:

de +14 dB à —16 dB

Plage de correction des graves:

de +16dB à —19dB

Distorsion harmonique:

< 0,5 (à la puissance nominale et 1 kHz)

Alle Daten werden entsprechend den durch
die deutschen Normen (DIN) festgelegten
Meßvorschriften für Magnettongeräte ange­geben.

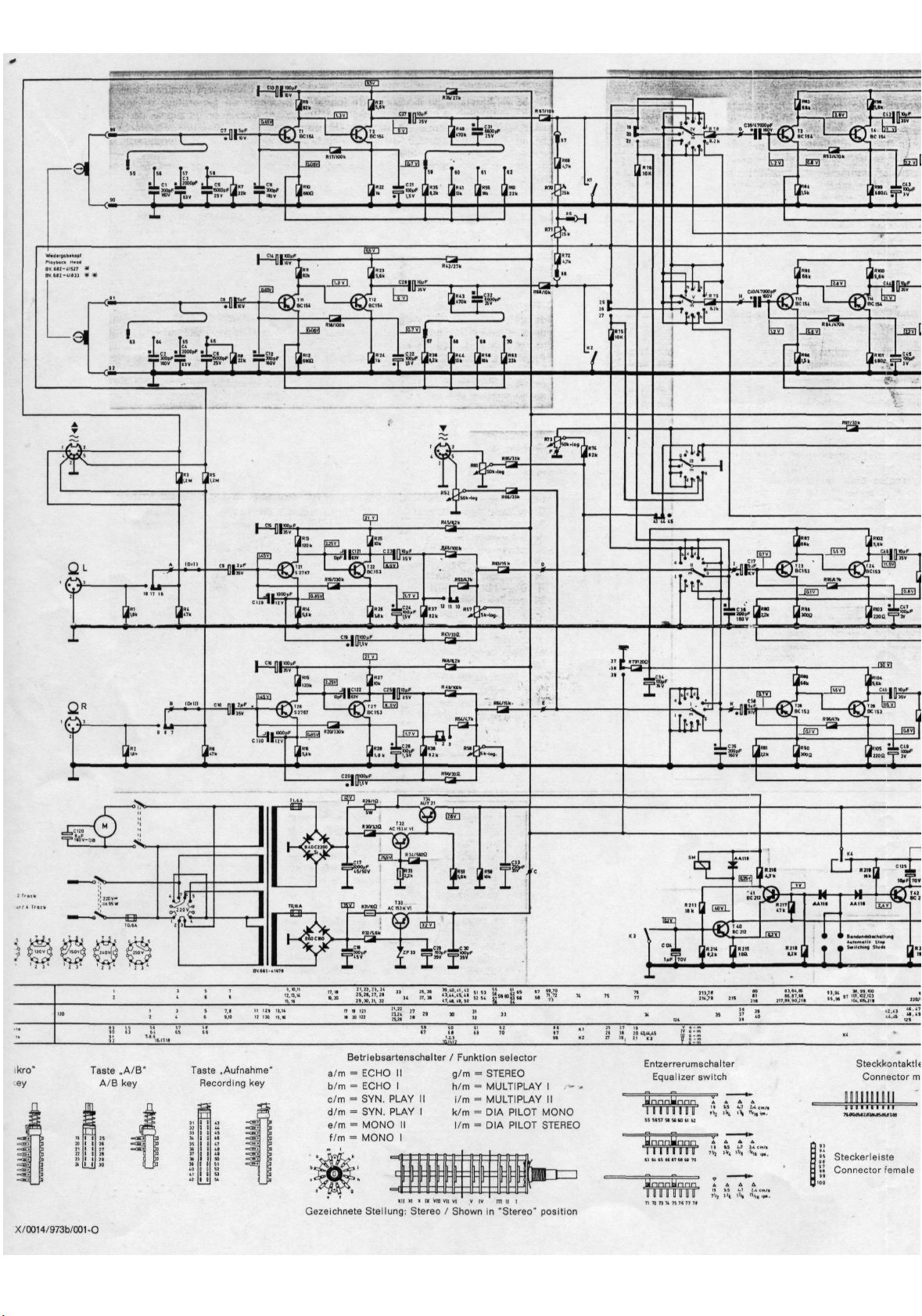

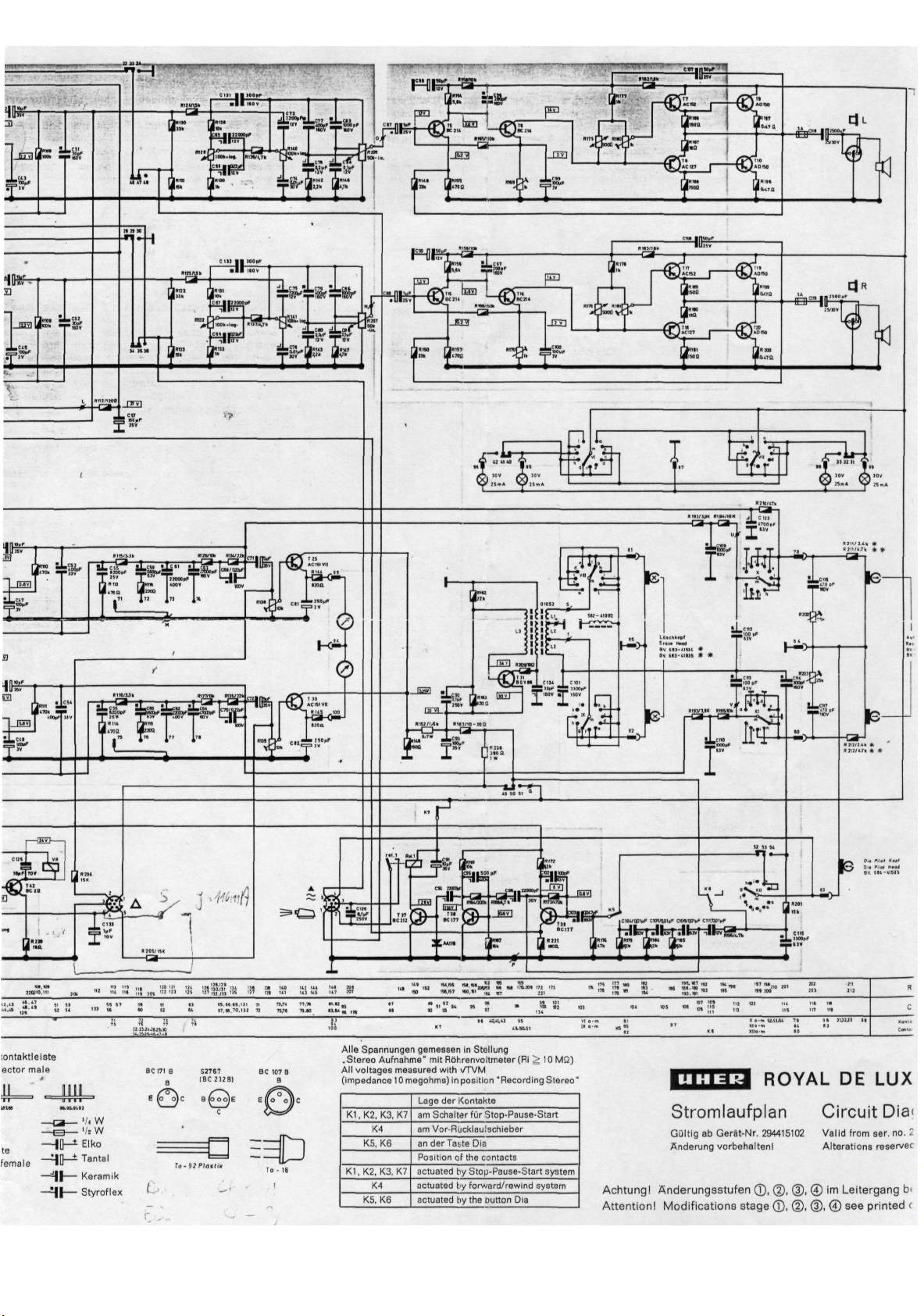

Royal de Luxe
Royal de Luxe C

UHER WERKE MÜNCHEN DEF/II/003/876 R

All data are stated in accordance with the
measuring specification for magnetic tape
recorders laid down in the German industrial
standards (DIN).

Toutes les caractéristiques techniques ont
été déterminées selon les méthodes de me­sure prescrites pour les magnétophones par
les normes allemandes DIN.

22

Printed in Germany
