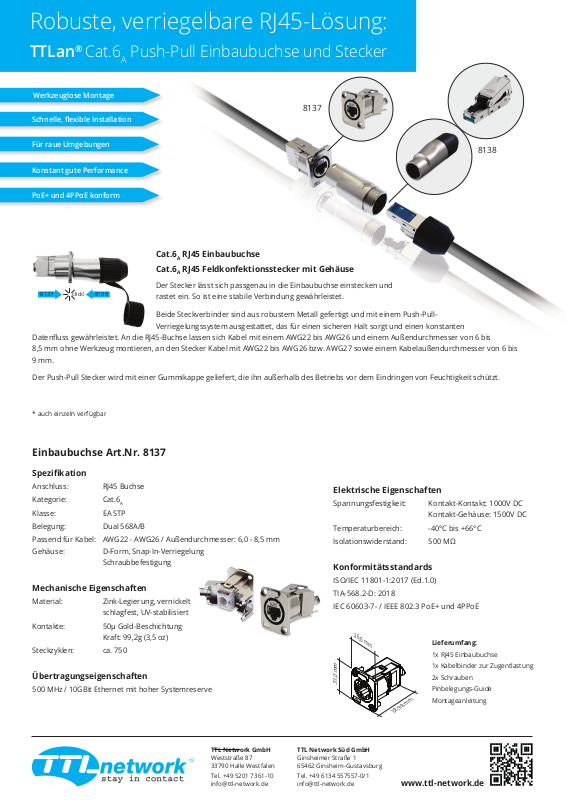

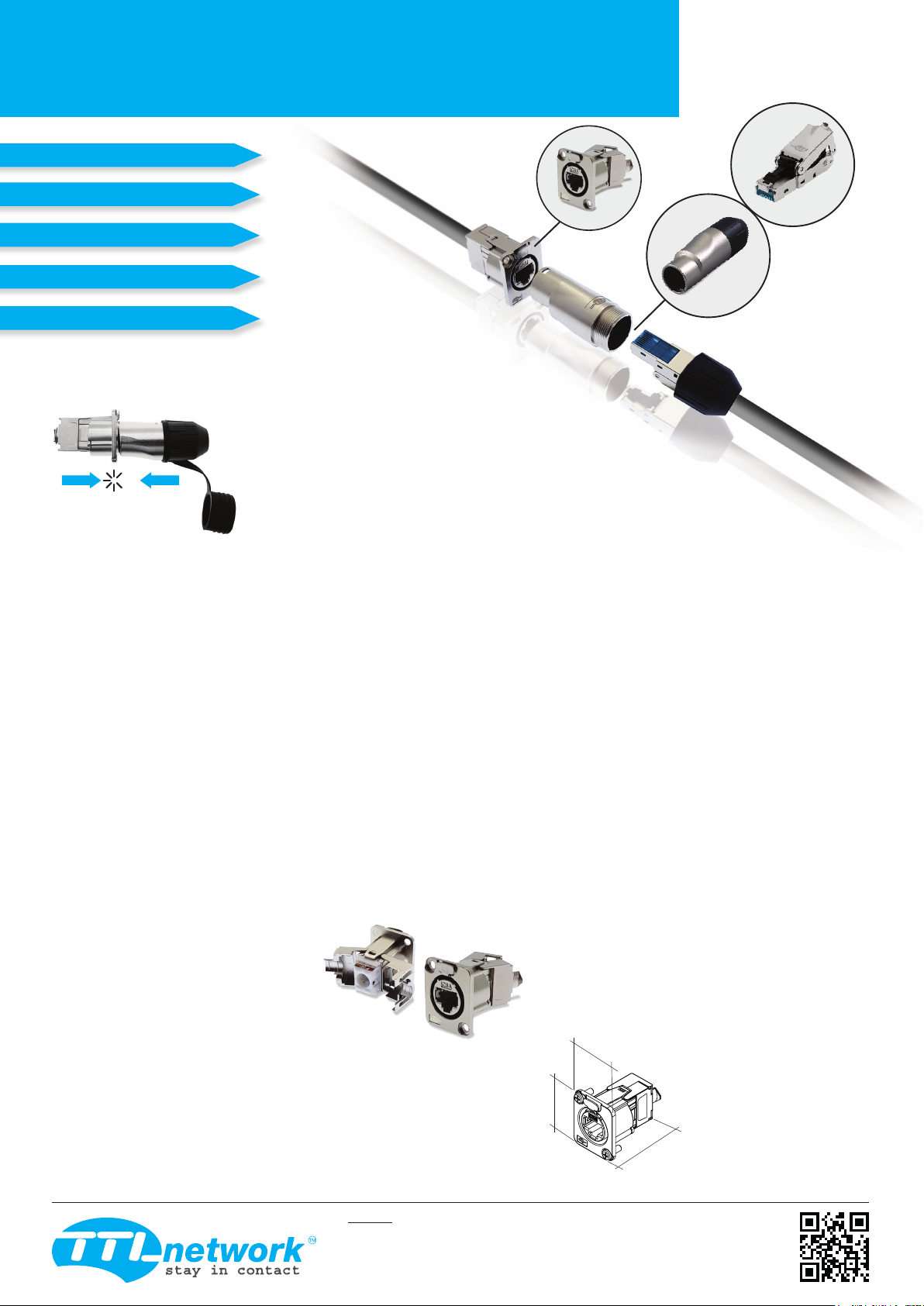

Page 1

Robuste, verriegelbare RJ45-Lösung:

TTLan® Cat.6A Push-Pull Einbaubuchse und Stecker

Werkzeuglose Montage

8137

Schnelle, exible Installation

Für raue Umgebungen

Konstant gute Performance

PoE+ und 4PPoE konform

8138

Cat.6A RJ45 Einbaubuchse Cat.6A RJ45 Feldkonfektionsstecker mit Gehäuse

8137

Datenussgewährleistet.AndieRJ45-BuchselassensichKabelmiteinemAWG22bisAWG26undeinemAußendurchmesservon6bis

8,5 mm ohne Werkzeug montieren, an den Stecker Kabel mit AWG22 bis AWG26 bzw. AWG27 sowie einem Kabelaußendurchmesser von 6 bis 9 mm.

Der Push-Pull Stecker wird mit einer Gummikappe geliefert, die ihn außerhalb des Betriebs vor dem Eindringen von Feuchtigkeit schützt.

* auch einzeln verfügbar

click!

8138

Der Stecker lässt sich passgenau in die Einbaubuchse einstecken und rastet ein. So ist eine stabile Verbindung gewährleistet.

Beide Steckverbinder sind aus robustem Metall gefertigt und mit einem Push-PullVerriegelungssystem ausgestattet, das für einen sicheren Halt sorgt und einen konstanten

Einbaubuchse Art.Nr. 8137

Spezikation

Anschluss: RJ45 Buchse

Kategorie: Cat.6

Klasse: EA STP

Belegung: Dual 568A/B

Passend für Kabel: AWG22 - AWG26 / Außendurchmesser: 6,0 - 8,5 mm Gehäuse: D-Form, Snap-In-Verriegelung Schraubbefestigung

Mechanische Eigenschaften

Material: Zink-Legierung, vernickelt schlagfest, UV-stabilisiert

Kontakte: 50µ Gold-Beschichtung Kraft: 99,2g (3,5 oz)

Steckzyklen: ca. 750

Übertragungseigenschaften

500 MHz / 10GBit Ethernet mit hoher Systemreserve

Elektrische Eigenschaften

Spannungsfestigkeit: Kontakt-Kontakt: 1000V DC Kontakt-Gehäuse: 1500V DC

Temperaturbereich: -40°C bis +66°C

Isolationswiderstand: 500MΩ

Konformitätsstandards

ISO/IEC 11801-1:2017 (Ed.1.0)

TIA-568.2-D: 2018

IEC 60603-7- / IEEE 802.3 PoE+ und 4PPoE

26,0 mm

31,0 mm

38,98 mm

Lieferumfang:

1x RJ45 Einbaubuchse

1x Kabelbinder zur Zugentlastung

2x Schrauben

Pinbelegungs-Guide

Montageanleitung

TTL Network GmbH

Weststraße 87 33790 Halle Westfalen

Tel. +49 5201 7361-10 [email protected]

TTL Network Süd GmbH

Ginsheimer Straße 1 65462 Ginsheim-Gustavsburg

Tel. +49 6134 557557-0/1 [email protected]

www.ttl-network.de

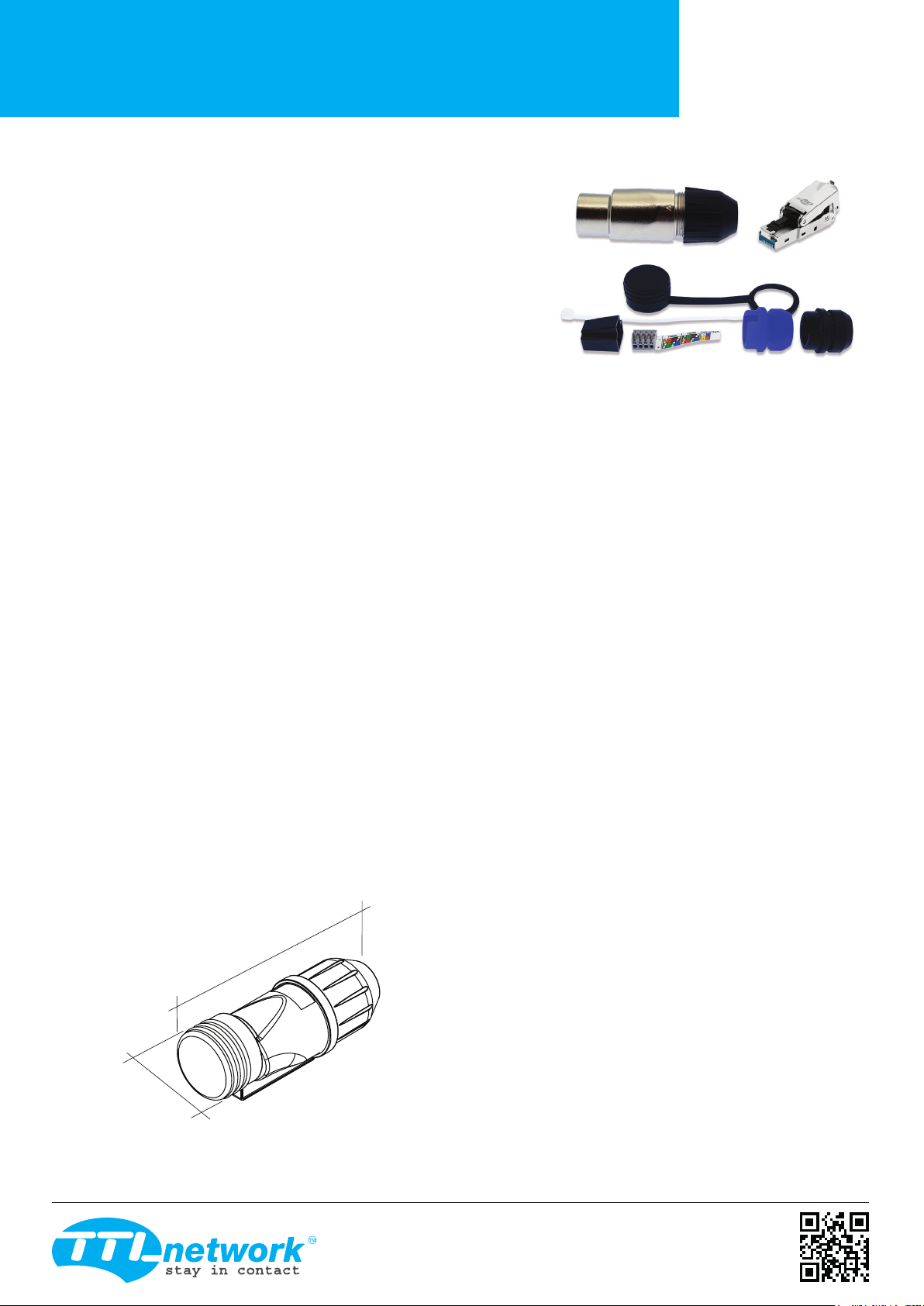

Page 2

Robuste, verriegelbare RJ45-Lösung:

TTLan® Cat.6A Push-Pull Einbaubuchse und Stecker

Push-Pull Feldkonfektionsstecker Art.Nr. 8138

Der RJ45 Steckverbinder besteht aus einem Cat.6A Feldkonfektionsstecker und einem robusten Gehäuse mit Gummikappe, welche den Stecker vor dem Eindringen von Feuchtigkeit schützt und die Installation somit auch für Außenbereiche geeignet macht.

Der Stecker ermöglicht eine schnelle, werkzeuglose Montage für den Anschluss eines Kabels mit einem Aderquerschnitt von AWG22 bis AWG26 bzw. AWG27 sowie einem Kabelaußendurchmesser von 6 bis 9 mm.

Spezikation

Typ: RJ45 Feldkonfektionsstecker (8134)

Kategorie: Cat.6A

Klasse: EA STP

Belegung: Dual 568A/B

Passend für Kabel: AWG22 - AWG26 (Volldraht) AWG22 - AWG27 (Litzendraht) Außendurchmesser: 6,0 - 9,0 mm

Gehäuse: Push-Pull Verriegelung Integrierte Gummikappe (IP65)

Mechanische Eigenschaften

Material: Zink-Legierung / vernickelt Kunststoff ABS+PC 94V0 schlagfest, UV-stabilisiert

Kontakte: Phosphorbronze mit 50µ Goldauflage

Steckzyklen: ca. 750

Elektrische Eigenschaften

Nennstrom: 1,5 Ampere

Spannungsfestigkeit: Kontakt-Kontakt: 1000V DC

Isolationswiderstand: 500MΩ

Kontaktwiderstand: 20mΩMAX

Konformitätsstandards

IEC 60603-7-5

TIA-568A/B und PNO

4PPoE

UL-gelistet

Lieferumfang:

1. Metallgehäuse

2. Cat.6A Feldkonfektionsstecker

3. Gummischutzkappe

4. Steckerschutzkappe

5. Dichtstopfen für Kabel Ø 4,5 - 5mm (blau)

6. Dichtstopfen für Kabel Ø 8-9 mm (schwarz)

7. Kabelmanager mit Belegungs-Guide

8. Kabelbinder zur Zugentlastung

9. Montageanleitung

Ø23,00 mm

67,00 mm
