TRUSST® QRG EN
About This
information on the TRUSST® system.
QRG at any time.
Safety Notes
• Carefully inspect every piece of truss, truss component, connecting
ctors, or spigots are
• Do not use a truss that has been dropped.
What Is
• Quick Reference Guide
The TRUSST® Quick Reference Guide (QRG) has basic information
Guide
on how to use your new truss. See www.trusst.com for the latest
Disclaimer
Read all the Safety Notes in this document before installing,
operating, or maintaining this product. TRUSST® may change this
hardware, and base before use.
• Assembly of truss should be carried out by trained persons only.
• Be sure to determine what kind of truss is required to carry the
loads required for each job. Consult a structural engineer to
determine safe load ratings based on your specific application.
• Do not use truss if any welded joints are cracked or appear
compromised.
• Do not use truss if tubes (rungs) or diagonals are dented or
damaged.
• Only hang on rungs of truss. Diagonals are not designed to bear
weight.
• Do not use truss if base plates, junctions, conne
bent.
• Do not attach truss together with damaged or fewer spigots or
conical connectors than required. Ensure that spigots/conical
connectors are installed correctly and that cotter pins are in place.
• Only connect this product to other products designed to be
compatible with TRUSST® systems.
• Ensure that connected pieces are continuous.
• Do not drag truss over surfaces or other truss. If you cannot carry
truss properly alone, make sure someone else can help you.
• Truss (1.5 m/180° arc,
Included
2 m/90° arc, 3 m/90° arc)
• 4 Conical connectors
• 8 Spigots
• 8 Cotter pins
Page 2 of 36
Page 3
EN TRUSST® QRG
Product
TRUSST® is a rugged yet lightweight trussing solution perfect for
when attaching any items. These can be purchased separately.
Description
mobile DJs, bands, outdoor performances, nightclubs or production,
built to the highest standards of safety and performance. TRUSST®
is comprised of modular aluminum components that combine to
create nearly limitless configurations. At the heart of the system is
square truss that utilizes a conical connector system, which easily
mates with other major brands of truss of the same size and
connector style.
Each truss arc comes with 4 conical connectors, 8 spigots, and 8
cotter pins. Each conical connector will accept 2 spigots and each
spigot is secured with a cotter pin. TRUSST® recommends the
CLP-10, CLP-15N, CLP-15, CLP-25 and more from our
CHAUVET® DJ line of clamps
(http://trusst.com/productcategory/base-plates-accessories-clamps/
)
Page 3 of 36
Page 4
TRUSST® QRG EN
Mounting
Conical
Connector
Dimple
Spigot
Cotter Pin
Rung
Step 1
Step 2
Step 3
Step 4

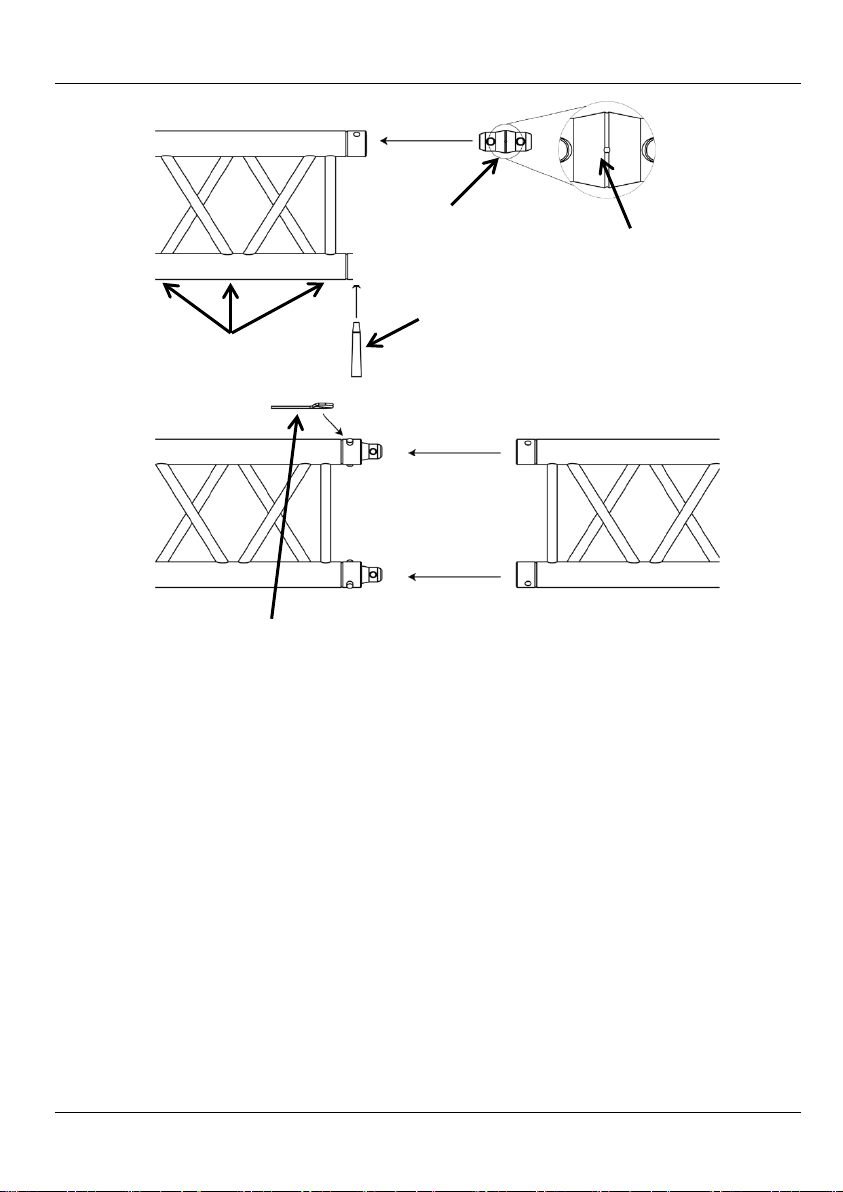

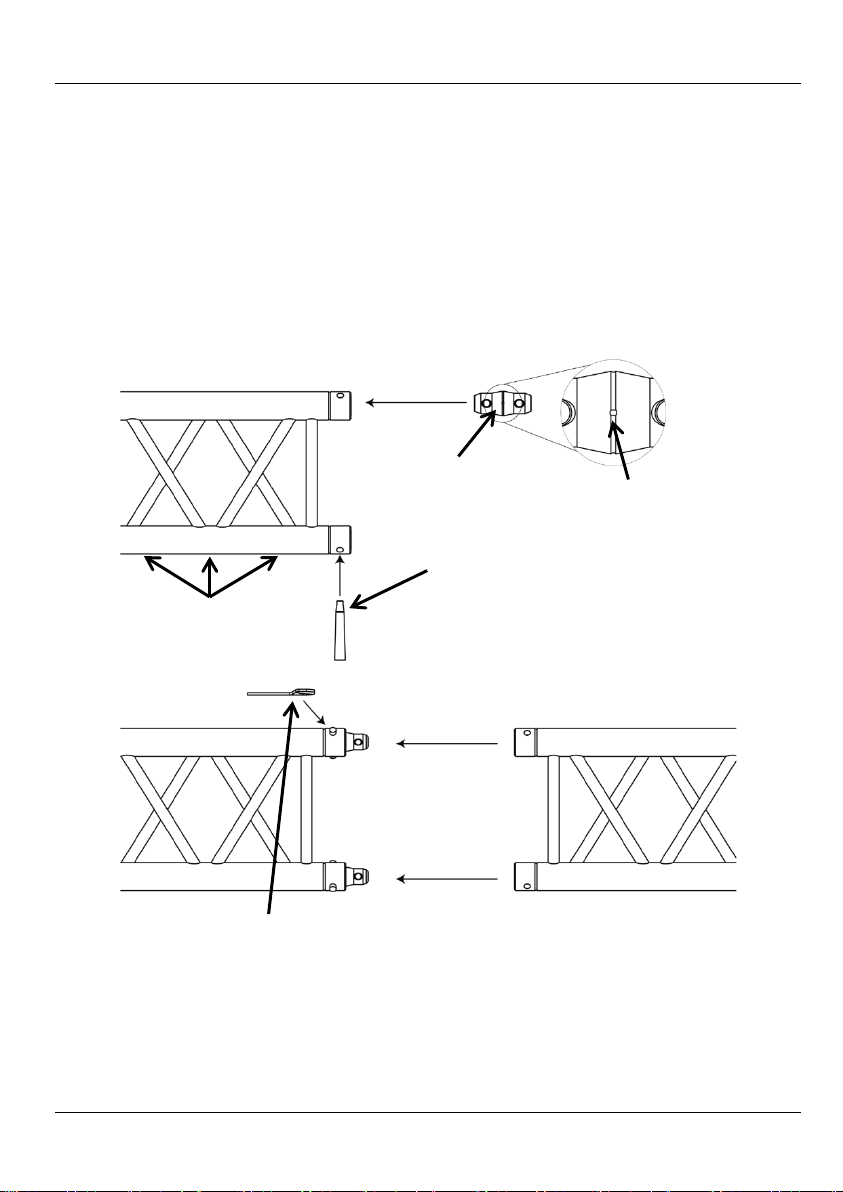

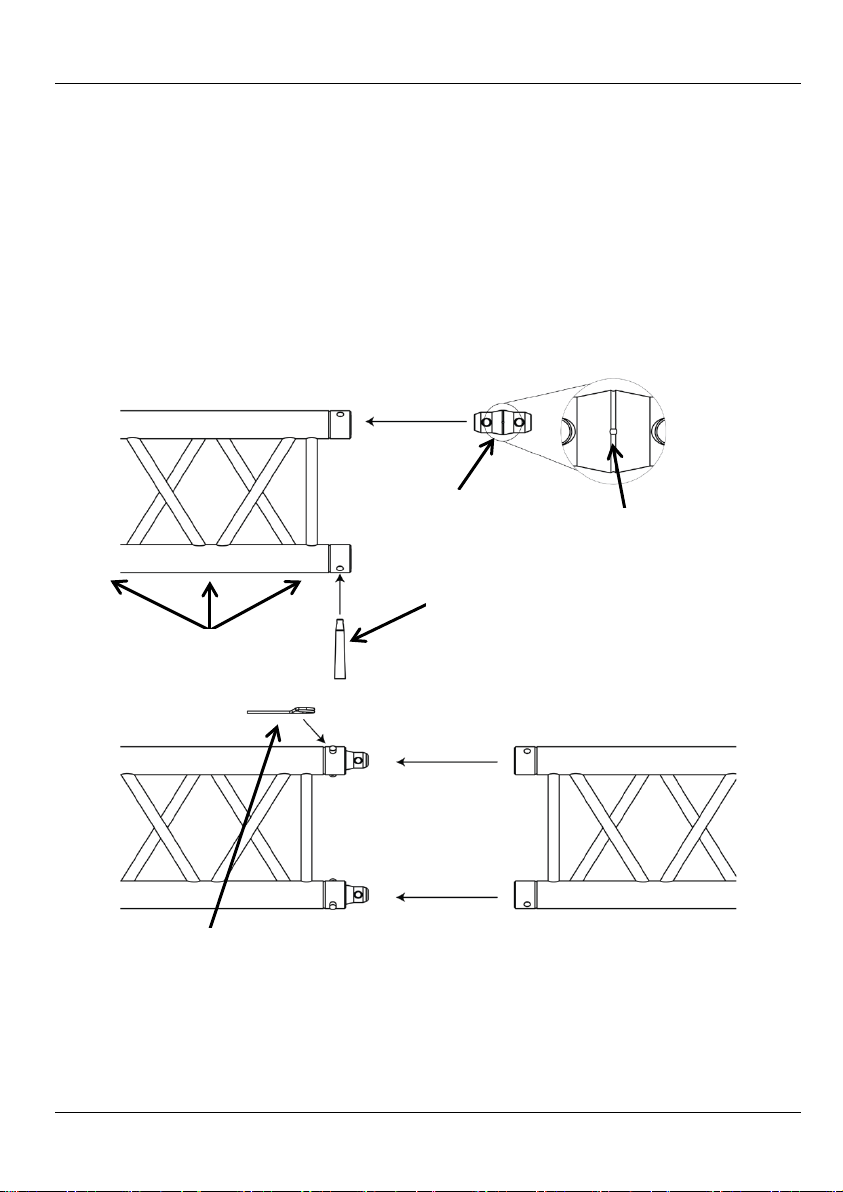

1. Insert conical connector into end of truss, aligning the holes in the
connector and the truss. Be sure to insert conical connector so that
the dimple faces out.
2. Insert narrow end of spigot with the hole in it through truss and
connector. Tap spigot with rubber mallet if necessary.
3. Insert cotter pin into the spigot until it snaps. Repeat steps 1 through 3
for each rung.
4. Connect the next truss component, repeating steps 2 and 3 to secure.
Page 4 of 36
Page 5
EN TRUSST® QRG
Technical Specifications
Product Type Technical Information
Welded Aluminum Truss ALLOY-EN-AW6082 T6
4-QUATRO h=290 mm Rung 50 x 2 mm
Span (outside diameter) 1.5 m 2 m 3 m
Arc 180° 90° 90°
Load Ratings Consult a structural engineer to determine safe load ratings
Diagonal 20 x 2 mm
based on your specific application.
Page 5 of 36
Page 6
TRUSST® GRR ES
Acerca de Esta
TRUSST®.
Exención de
puede cambiar esta GRR en cualquier momento.
Notas de
• NO use un truss que se haya caído.
Qué va Incluido
• Guía de Referencia Rápida
La Guía de Referencia Rápida (GRR) del TRUSST® contiene
información básica sobre cómo usar su nuevo truss. Vea
Guía
Responsabilidad
Seguridad
www.trusst.com
Lea TODAS las Notas de Seguridad de este documento antes de
instalar, operar o hacer mantenimiento de este producto. TRUSST®
• Inspeccione con cuidado cada pieza del truss, componente del
truss, hardware de conexión y base antes de usarlos.
• El ensamblaje del truss ha de ser llevado a cabo solo por
personal capacitado.
• Asegúrese de determinar la clase de truss que se requiere para
soportar las cargas necesarias en cada trabajo. Consulte con un
ingeniero estructural para determinar capacidades de carga
seguros en base a su aplicación específica.
• NO use el truss si cualquier junta de soldadura estuviese rota o
pareciera dañada.
• NO use el truss si los tubos (armazón) o diagonales estuvieran
abollados o estropeados.
• Cuelgue SOLO en armazones de truss. Las diagonales no están
diseñadas para soportar peso.
• NO use el truss si las placas de la base, juntas, conectores o
espigas estuvieran dobladas.
• NO una truss con espitas dañadas o con menos espigas o
conectores cónicos de los necesarios. Asegúrese de que las
espigas/conectores cónicos están instalados correctamente y
que los pasadores están en su sitio.
• Conecte este producto SOLO a otros productos diseñados para
ser compatibles con sistemas TRUSST®.
• Asegúrese de que las piezas conectadas son continuas.
• NO arrastre el truss sobre superficies o sobre otro truss. Si no
puede trasladar el truss adecuadamente usted solo, asegúrese
de que alguien puede ayudarle.
para la información más reciente sobre el sistema
• Truss (1,5 m/180° arco,
2 m/90° arco, 3 m/90° arco)
• 4 Conectores Cónicos
Page 6 of 36
• 8 Espigas
• 8 Pasadores
Page 7
ES TRUSST® GRR
Descripción del
TRUSST® es una solución de truss robusta y ligera a la vez, perfecta
pueden adquirir por separado.
Producto
para DJs en gira, grupos, actuaciones en exteriores, night-clubs o
producción, fabricada con los más altos estándares de seguridad y
rendimiento. TRUSST® se compone de elementos modulares de
aluminio que se combinan para crear configuraciones casi ilimitadas.
En el corazón del sistema se encuentra un entramado cuadrado que
utiliza un sistema de conector cónico, el cual se acopla con otras
marcas de truss del mismo tamaño y tipo de conector de los principales
fabricantes.
Cada arco del truss viene con 4 conectores cónicos, 8 espigas y 8
pasadores. Cada conector cónico admite 2 espigas, y cada espiga
se asegura con un pasador. TRUSST® recomienda las CLP-10,
CLP-15N, CLP-15, CLP-25 y más de nuestra línea de abrazaderas
CHAUVET® DJ (
accessories-clamps/) cuando acople cualquier elemento. Estos se
http://trusst.com/productcategory/base-plates-
Page 7 of 36
Page 8
TRUSST® GRR ES
Montaje
para asegurar.
Conector
Cónico
Hendidura
Espiga
Armazón
Pasador
Paso 1
Paso 2
Paso 4
Paso 3

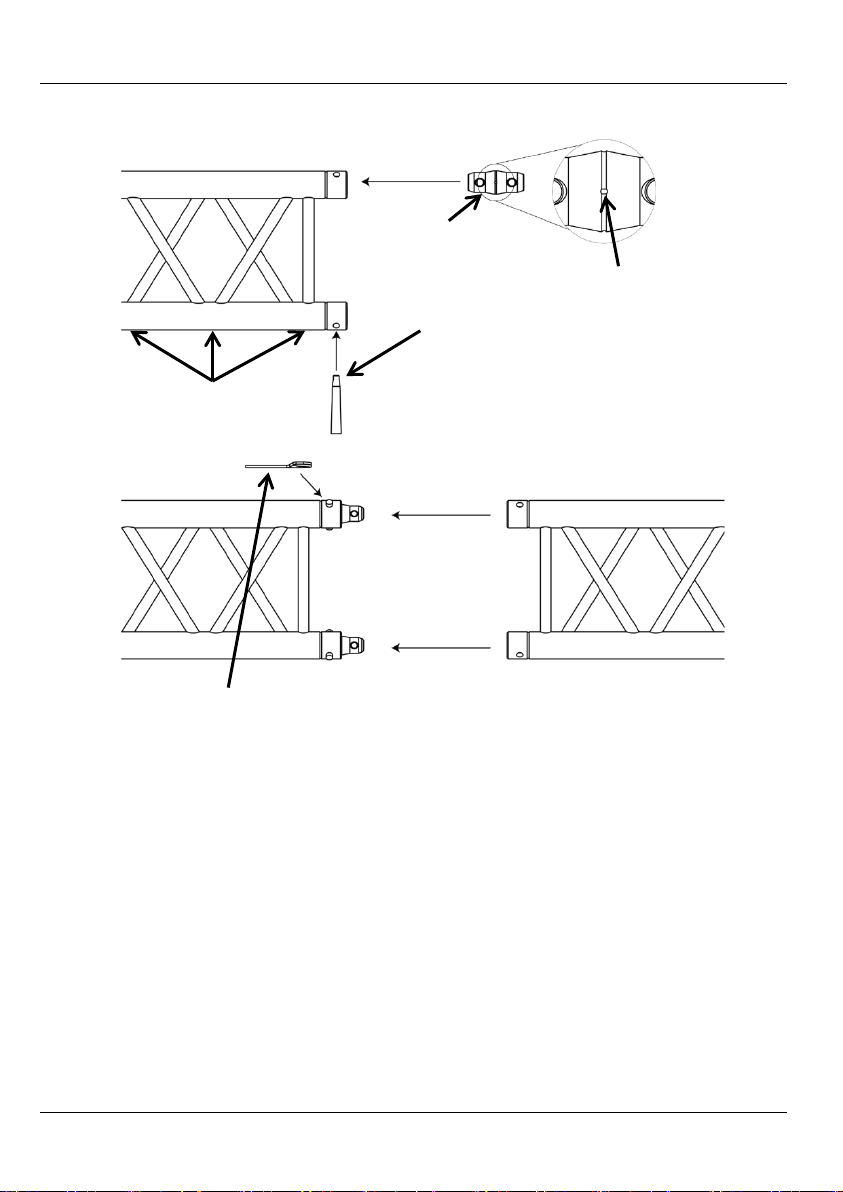

1. Inserte el conector cónico en el extremo del truss, alineando los
orificios del conector y del truss. Asegúrese de insertar el conector
cónico de forma que la hendidura quede hacia afuera.
2. Inserte el extremo estrecho de la espiga con el orificio en él
atravesando el truss y el conector. Golpee la espiga con un martillo
de goma si es necesario.
3. Inserte el pasador en la espiga hasta que encaje. Repita los pasos 1
al 3 para cada armazón.
4. Conecte el siguiente componente de truss, repitiendo los pasos 2 y 3
Page 8 of 36
Page 9
ES TRUSST® GRR
Especificaciones Técnicas
Tipo de Producto Información Técnica
Truss de Aluminio Soldado ALEACIÓN-EN-AW6082 T6
4-QUATRO h=290 mm Armazón 50 x 2 mm
Alcance (diámetro exterior) 1,5 m 2 m 3 m
Arco 180° 90° 90°
Capacidades de Carga Consulte con un ingeniero estructural para determinar
Diagonal 20 x 2 mm
capacidades de carga seguros en base a su aplicación
específica.
Page 9 of 36
Page 10
TRUSST® MdR FR
À Propos de ce
anuel
pour consulter les dernières informations relative au
système TRUSST®.
Clause de Non-
TRUSST® se réserve le droit de modifier ce MdR à tout moment.
Consignes de
• N'utilisez PAS de structure qui est tombée
Le manuel de référence du TRUSST® (MdR) reprend des
M
Responsabilité
Sécurité
informations de base quant à l'utilisation de cette nouvelle structure.
Rendez-vous sur
www.trusst.com
Lire TOUTES les consignes de sécurité reprises dans ce document
avant d'installer, d’utiliser ou de procéder à l'entretien de cet article.
• Inspectez avec minutie toutes les pièces et composants de cette
structure ainsi que les matériaux de connexion et la base, avant
toute utilisation.
• Le montage de la structure ne doit être effectué que par un
personnel qualifié.
• Assurez-vous de déterminer le type de structure requise selon la
charge à supporter avant d'entreprendre toute installation.
Consultez un ingénieur en structure pour connaître de charges
maximales supportées en fonction de votre application
spécifique.
• N'utilisez PAS de structure dont les joints soudés sont fendus ou
laissent penser qu'ils puissent mettre en péril l'installation.
• N'utilisez PAS de structure dont les tubes (barres transversales)
ou diagonales sont bosselés ou endommagés.
• Ne fixez les unités QUE sur les barres transversales de la
structure. Les diagonales ne sont pas destinées au support de
charge.
• N'utilisez PAS de structure si les plaques formant la base, les
jonctions, connecteurs ou ergots sont tordus.
• N'attachez PAS la structure avec moins d'ergots ou de
connecteurs coniques que prévu ou si ceux-ci sont
endommagés. Assurez-vous que les connecteurs coniques ou
les ergots sont correctement installés et que les goupilles
placées de façon adéquate.
• Combinez ce produit UNIQUEMENT avec d'autres conçus pour
être compatibles avec les systèmes TRUSST®.
• Assurez-vous de la continuité des pièces assemblées.
• Ne traînez PAS la structure sur d'autres surface ou structure. Si
vous n'êtes pas en mesure de déplacer seul et par vous-même
la structure, faîtes-vous aider.
Page 10 of 36
Page 11
FR TRUSST® MdR
Ce Qui est
• 4 Connecteurs Coniques
Description de
TRUSST® est une solution de structures légère et pourtant robuste,
idéale pour les DJ mobiles, les groupes, les prestations en extérieur,
25 et un
accessories-clamps/). Celles-ci peuvent être achetées séparément.
• Une structure (1,5 m/180°
Inclus
L'Appareil
arc,
2 m/90° arc, 3 m/90° arc)
les boîtes de nuit ou les productions. Elle respecte les normes de
sécurité et de performance les plus strictes. TRUSST® se compose
d'éléments modulaires en aluminium qui se combinent pour
répondre à quasiment tous les besoins en matière de configuration.
Au cœur du système, nous retrouvons une structure carrée
s'appuyant sur un système de connecteurs coniques, s'adaptant
facilement à tout type de structure de marques différentes, de même
taille et utilisant le même style de connecteurs.
Chaque élément d’arc est fourni avec 4 connecteurs coniques, 8
ergots et 8 goupilles. Chaque connecteur conique peut accueillir
deux ergots, et chaque ergot est à sécuriser au moyen d'une
goupille. Pour la sécurisation de n'importe quel élément, TRUSST®
recommande les fixations CLP-10, CLP-15N, CLP-15, CLPplus grand nombre encore de modèles, de notre gamme de fixation
CHAUVET® DJ (
• 8 Ergots
• 8 Goupilles
• Manuel de Référence
http://trusst.com/productcategory/base-plates-
Page 11 of 36
Page 12
TRUSST® MdR FR
Installation

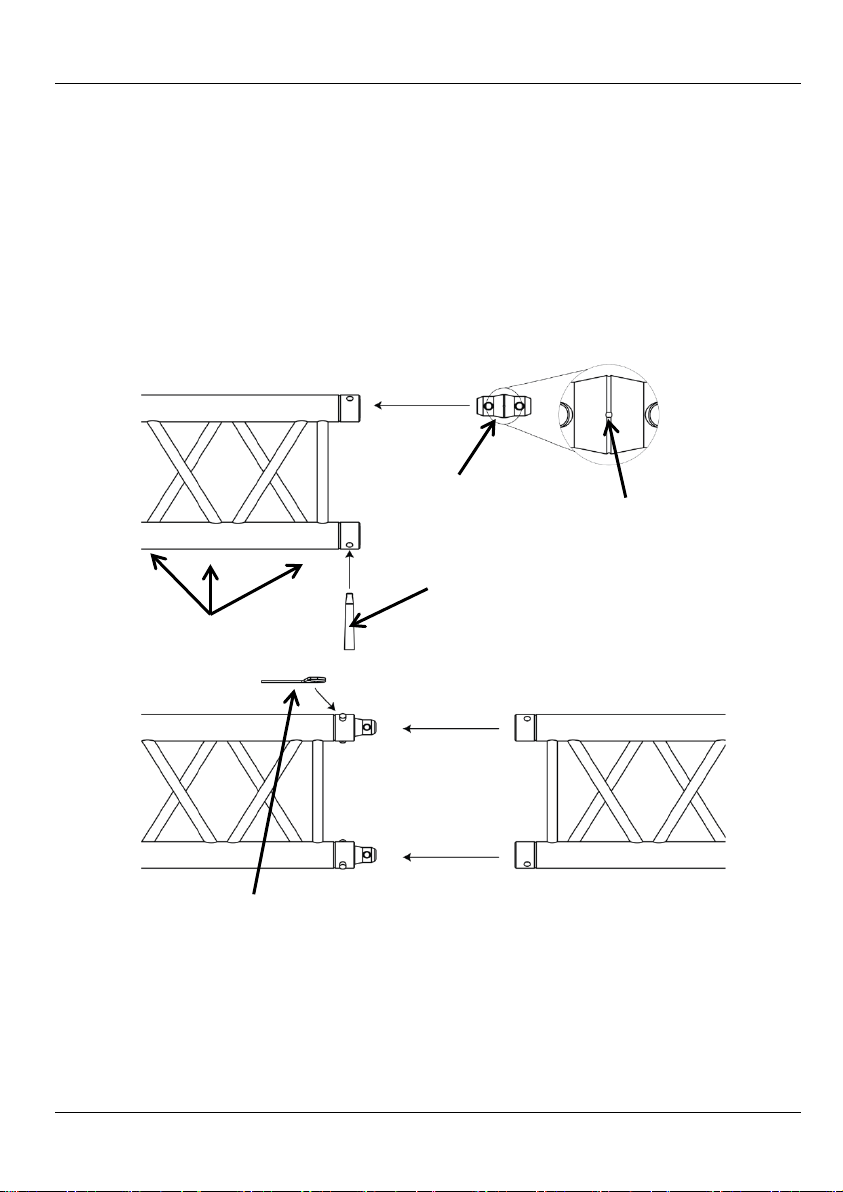

Insérez le connecteur conique dans l'extrémité de la structure, en
necteurs et la structure.
Veillez à insérer le connecteur conique de manière à ce que
Insérez l'extrémité la plus étroite de l'ergot, celle dotée de l'orifice,
ger
Insérez la goupille dans l'ergot jusqu'à l'entendre se mettre en
Connectez l'élément de structure suivant, puis répétez les étapes
Connecteur
Conique
Encoche
Ergot
Barre Transversale
Goupille
Étape 1
Étape 3
Étape 4
1.
prenant soin d'aligner les orifices des con
l'encoche soit dirigée vers le haut.
2.
dans la structure et le connecteur. Au besoin, donnez un lé
coup dessus à l'aide d'un maillet en caoutchouc.
3.
place. Répétez les étapes 1 à 3 pour chaque barre transversale.
4.
2 et 3 pour le sécuriser en place.
Étape 2
Page 12 of 36
Page 13
FR TRUSST® MdR
Spécificités Techniques
Relatives au Type de Produit Informations Techniques
Structure en Aluminium Soudée Alliage EN-AW6082 T6
4-QUATRO h : 290 mm 50 Barres Transversales de 2 mm
Envergure (diamètre extérieur) 1,5 2 3
Arc 180° 90° 90°
Capacités de Charge Consultez un ingénieur en structure pour connaître de charges
20 Barres Diagonales de 2 mm
maximales supportées en fonction de votre application
spécifique.
Page 13 of 36
Page 14
TRUSST® SAL DE
Über diese
Informationen zum TRUSST® finden Sie auf www.trusst.com.
durch. TRUSST® kann diese Schnellanleitung jederzeit ändern.
Sicherheits-
des Gerüstelement,
Verwenden Sie KEINE Gerüstteile, wenn Rohre (Sprossen) oder
Bauen Sie KEINE Gerüstteile mit weniger Zapfen oder konischen
• Verwenden Sie KEIN Gerüstteil, das heruntergefallen war.
In der Schnellanleitung des TRUSST® finden Sie die wesentlichen
Schnellanleitung
Produktinformationen zur Verwendung des Geräts. Die aktuellsten
Haftungsaus-
schluss
hinweise
Lesen Sie vor der Montage, dem Betrieb oder der Wartung dieses
Geräts ALLE in dieser Anleitung enthaltenen Sicherheitshinweise
• Prüfen Sie vor jeder Verwendung sorgfältig je
Bauteil, Verbindungsstück und Unterlage.
• Der Zusammenbau der Gerüstteile darf nur von geschultem
Personal erfolgen.
• Stellen Sie sicher, dass Sie die Art des erforderlichen Gerüsts
richtig bestimmen, damit Sie die erforderlichen Gerüstteile zur
Verfügung haben. Konsultieren Sie einen Statiker zu sauberem
Tragzahlen auf Ihre spezifische Anwendung zu bestimmen.
• Verwenden Sie KEINE Gerüstteile, wenn Sie gebrochene oder
sonstige beschädigte Schweißverbindungen erkennen.
•
Diagonalen eingedellt oder beschädigt sind.
• Gerät NUR an Sprossen der Gerüstelemente hängen. Diagonale
sind nicht für die Aufnahme von Gewicht konzipiert.
• Verwenden Sie KEINE Gerüstteile, wenn die Fußplatten,
Anschlussteile, Verbindungsteile oder Zapfen verbogen sind.
•
Verbindern zusammen als erforderlich. Gewährleisten Sie, dass
die Zapfen oder konischen Verbinder richtig montiert sind und
die Splinte dort vorhanden sind, wo sie benötigt werden.
• Schließen Sie dieses Produkt NUR mit Produkten zusammen,
die für das TRUSST®-System geeignet sind.
• Gewährleisten Sie, dass die verbundenen Teile fortlaufend sind.
• Ziehen Sie das Gerüst NICHT über Oberflächen oder andere
Gerüste. Wenn Sie ein Gerüstteil nicht selbst tragen können,
weisen Sie andere Personen an, Ihnen dabei zu helfen.
Page 14 of 36
Page 15
DE TRUSST® SAL
Packungsinhalt
• 4 konische Verbinder
Produktbe-
TRUSST® ist ein robustes und dennoch leichtes Gerüstsystem für
clamps/). Diese können separat erworben werden.
• Fachwerkträger
(1,5 m/180°-Bogen,
2 m/90°-Bogen, 3 m/90°Bogen)
schreibung
mobile DJs, Bands, Anwendungen im Außenbereich, Nachtclubs
oder Musik- und Filmproduktionen, das höchsten
Sicherheitsstandards und Leistungsanforderungen entspricht.
TRUSST®-Gerüstsysteme bestehen aus modularen Komponenten
aus Aluminium, wodurch sich nahezu unbegrenzte
Gestaltungsmöglichkeiten ergeben. Das Herzstück des Systems ist
die 4-Punkt-Aluminiumtraverse mit konischen Verbindern, die
bequem mit Gerüstteilen gleicher Größe und Verbindungsart
anderer Hersteller verbunden werden können.
Jeder Bogen kommt mit 4 konischen Verbindern, 8 Zapfen und 8
Splinten geliefert. Jeder konische Verbinder nimmt 2 Zapfen auf,
und jeder Zapfen ist mit einem Splint gesichert. TRUSST®
empfiehlt für die Befestigung von Gegenständen die Klemmen
CLP-10, CLP-15N, CLP-15, CLP-25 und weitere aus unsere
Klemmenproduktlinie CHAUVET® DJ
http://trusst.com/productcategory/base-plates-accessories-
(
• 8 Zapfen
• 8 Splinte
• Schnellanleitung
Page 15 of 36
Page 16
TRUSST® SAL DE
Montage
indem Sie die Schritte 2 und 3 wiederholen.
Konischer
Verbinder
Vertiefung
Zapfen
Sprosse
Splint
Schritt 1
Schritt 2
Schritt 4
Schritt 3

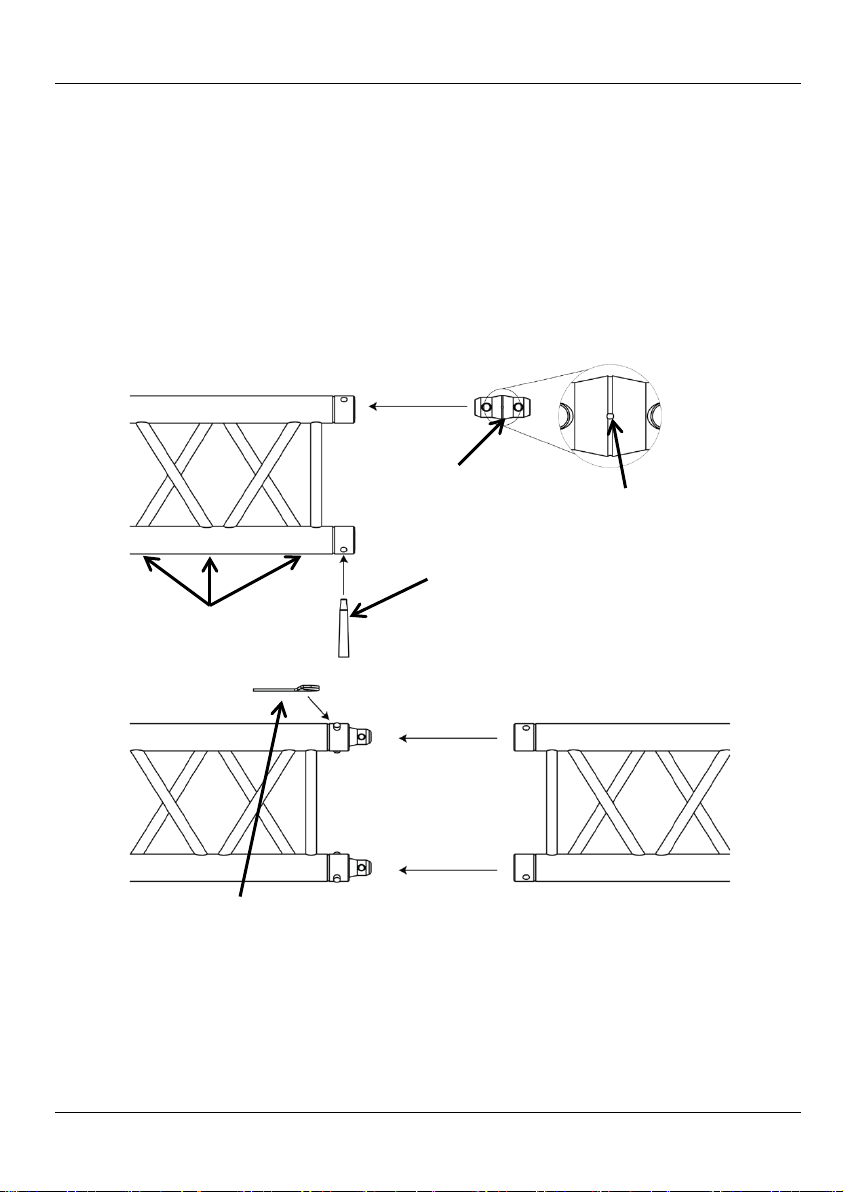

1. Stecken Sie den konischen Verbinder in das Ende des
Fachwerkträgers, und richten Sie die Löcher im Verbinder mit
denen im Fachwerkträger aus. Gewährleisten Sie, dass beim
Einstecken des konischen Verbinders die Vertiefung herausragt.
2. Stecken Sie das schmalere Ende des Zapfens, in dem sich die
Bohrung befindet, durch Fachwerkträger und Verbinder.
Schlagen Sie ihn bei Bedarf mit einem Gummihammer ein.
3. Stecken Sie den Splint ein, bis Sie ein Schnappen hören.
Wiederholen Sie die Schritte 1 bis 3 für jede Sprosse.
4. Verbinden Sie das Gerüst mit dem nächsten Fachwerkträger,
Page 16 of 36
Page 17
DE TRUSST® SAL
Technische Spezifikationen
Produkttyp Technische Informationen
Fachwerkträger aus Verschweißten Aluminium ALLOY-EN-AW6082 T6
4-QUATRO H = 290 mm Sprosse 50 x 2 mm
Spannweite (Außendurchmesser) 1,5 m 2 m 3 m
Bogen 180° 90° 90°
Tragzahlen Konsultieren Sie einen Statiker zu sauberem
Diagonale 20 x 2 mm
Tragzahlen auf Ihre spezifische Anwendung zu
bestimmen.
Page 17 of 36
Page 18
TRUSST® GRR PO
Sobre este Guia
sobre o sistema TRUSST®.
Exclusão de
este GRR a qualquer momento.
Instruções de
NÃO utilize a armação se as placas da base, uniões, conectores
• NÃO utilize uma armação que tenha caído.
O Guia de Referência Rápida (GRR) do sistema TRUSST® contém
informações básicas sobre como utilizar a sua nova armação.
Consulte www.trusst.com
Leia TODAS as instruções de segurança neste documento antes de
Responsabilidade
Segurança
instalar, utilizar ou manter este produto. A TRUSST® pode alterar
• Inspeccione cuidadosamente todas as peças da estrutura,
componentes da estrutura, equipamento de ligação e a base
antes de utilizar.
• A montagem da estrutura apenas deve ser efectuada por
pessoas com formação.
• Certifique-se de que determina qual o tipo de armação
necessário para efectuar as cargas necessárias para cada
tarefa. Consulte um engenheiro estrutural para determinar
capacidades de carga segura com base na sua aplicação
específica.
• NÃO utilize a armação se quaisquer uniões soldadas
apresentarem fissuras ou danos.
• NÃO utilize a armação se os tubos na horizontal (degraus) ou
diagonal possuírem entalhes ou danos.
• Suspenda APENAS nos degraus da armação. Os tubos
diagonais não se destinam a suportar peso.
•
ou machos estiverem dobrados.
• NÃO fixe a armação com machos danificados ou com menos
machos ou conectores cónicos do que o necessário. Certifiquese de que os machos/conectores cónicos estão instalados
correctamente e de que os contra-pinos estão no respectivo
sítio.
• Conecte este produto APENAS a outros produtos concebidos
para serem compatíveis com os sistema TRUSST®.
• Certifique-se de que todas as peças conectadas são contínuas.
• NÃO arraste a armação sobre superfícies ou outra armação. Se
não conseguir transportar sozinho a armação de uma forma
correcta, certifique-se de que outra pessoa pode ajudá-lo.
para obter as informações mais recentes
Page 18 of 36
Page 19
PO TRUSST® GRR
Conteúdo
• 4 Conectores cónicos
Descrição do
TRUSST® é uma armação resistente, mas leve, perfeita para DJs
segurança e desempenho. TRUSST® é composta por componentes
ser adquiridas em separado.
• Armação (1,5 m/180° de arco,
2 m/90° de arco, 3 m/90° de
arco)
Produto
móveis, bandas, espectáculos no exterior, clubes nocturnos ou
produção, construída de acordo com as mais elevadas normas de
em alumínio modulares que se combinam para criar configurações
praticamente infindáveis. O sistema baseia-se numa armação
quadrada que utiliza um sistema conector cónico, que se conjuga
facilmente com outras marcas importantes de armação do mesmo
tamanho e estilo de conector.
Cada arco da armação possui 4 conectores cónicos, 8 macho e 8
contrapinos. Cada conector cónico aceita 2 machos e cada macho
está fixo com um contrapino. TRUSST® recomenda CLP-10,
CLP-15N, CLP-15, CLP-25 e outros da nossa linha DJ de
braçadeiras CHAUVET® (
plates-accessories-clamps/) ao fixar quaisquer itens. Estas podem
• 8 Machos
• 8 Contrapinos
• Guia de referência rápida
http://trusst.com/productcategory/base-
Page 19 of 36
Page 20
TRUSST® GRR PO
Instalação
Conector
Cónico
Concavidade
Macho
Degrau
Contra Pino
Passo 1
Passo 2
Passo 4
Passo 3
1. Introduza o conector cónico na extremidade da armação,
alinhando os orifícios com o conector e a armação. Certifique-se
de que introduz o conector cónico de modo a que a concavidade
fique virada para fora.
2. Introduza a extremidade estreita do macho com o orifício através
da armação e conector. Martele o macho com um martelo de
borracha se necessário.
3. Introduza o contrapino no macho até encaixar. Repita os passos
1 a 3 para cada degrau.
4. Conecte o próximo componente da armação repetindo os passos
2 e 3 para fixar.
Page 20 of 36
Page 21
PO TRUSST® GRR
Especificações Técnicas
Tipo de Produto Informações Técnicas
Armação soldada em Alumínio ALLOY-EN-AW6082 T6
4-QUATRO h=290 mm Degrau 50 x 2 mm
Dimensão (diâmetro externo) 1,5 m 2 m 3 m
Arco 180° 90° 90°
Capacidades de Carga Consulte um engenheiro estrutural para determinar
Diagonal 20 x 2 mm
capacidades de carga segura com base na sua aplicação
específica.
Page 21 of 36
Page 22
TRUSST® GRR IT
Informazioni sulla
informazioni aggiornate sul sistema TRUSST®.
Esclusione di
presente Guida Rapida in qualsiasi momento.
Note di Sicurezza
• NON UTILIZZARE un traliccio che sia stato lasciato cadere.
La Guida Rapida TRUSST® contiene informazioni di base su come
Guida
Responsabilità
utilizzare il nuovo traliccio. Visitare il sito Web www.trusst.com per
Prima di installare, mettere in funzione o effettuare manutenzioni,
leggere con attenzione TUTTE le Note di Sicurezza contenute nel
presente documento. TRUSST® si riserva il diritto di modificare la
• Prima di qualsiasi utilizzo ispezionare attentamente tutti gli
elementi, i componenti e la ferramenta di collegamento del
traliccio.
• L'assemblaggio dei tralicci deve essere eseguito soltanto da
personale addestrato.
• Assicurarsi di determinare l'esatto tipo di traliccio necessario a
sostenere i carichi specifici di ciascuna applicazione. Consultare
un ingegnere strutturale per determinare la capacità di carico di
sicurezza in base alla specifica applicazione.
• NON UTILIZZARE i tralicci in caso le giunzioni saldate siano
incrinate o si presentino danneggiate.
• NON UTILIZZARE i tralicci se i tubi (pioli) o i diagonali sono
ammaccati o danneggiati.
• Sospendere i carichi SOLTANTO dai pioli. I diagonali non sono
progettati per sostenere carichi.
• NON UTILIZZARE i tralicci se le piastre di base, i raccordi, gli
elementi di collegamento o i giunti a bicchiere sono piegati.
• NON COLLEGARE i tralicci tra loro con giunti a bicchiere o
elementi di collegamento conici danneggiati o in quantità
inferiore. Assicurarsi che i giunti a bicchiere o gli elementi di
collegamento conici siano installati correttamente e le coppiglie
siano state inserite.
• Collegare questo prodotto SOLTANTO ad altri prodotti
specificamente compatibili con i sistemi TRUSST®.
• Assicurarsi della continuità degli elementi connessi.
• NON TRASCINARE i tralicci su superfici o altri tralicci. Se non è
possibile trasportare da soli un traliccio in maniera corretta,
richiedere l'aiuto di un collega.
Page 22 of 36
Page 23
IT TRUSST® GRR
Che Cosa è
Collegamento
Descrizione del
TRUSST® è una robusta e leggera soluzione di tralicci perfetta per
per collegare qualsiasi dispositivo, acquistabili separatamente.
• Traliccio (1,5 m/180° arco,
Incluso
Prodotto
2 m/90° arco, 3 m/90° arco)
• 4 Elementi Conici di
DJ intineranti, bande, esibizioni in esterni, night-club o produzioni
cinematografiche costruita secondo i più elevati standard di
sicurezza e prestazione. TRUSST® è costituita da componenti
modulari in alluminio che consentono di realizzare una varietà quasi
illimitata di configurazioni. Il cuore del sistema è il traliccio a sezioni
quadrate che utilizza un sistema di elementi conici di giunzione che
si aggancia facilmente alle altre marche principali di tralicci delle
stesse dimensioni e tipo di elemento di giunzione.
Ciascun traliccio arco viene fornito completo di 4 elementi conici di
giunzione, 8 giunti a bicchiere ed 8 coppiglie. Ciascun elemento
conico ospita due giunti e ciascun giunto viene fissato con una
coppiglia. TRUSST® raccomanda i morsetti CLP-10, CLP-15N,
CLP-15, CLP-25 e altri della serie di morsetti CHAUVET® DJ
(http://trusst.com/productcategory/base-plates-accessories-clamps/
• 8 Giunti a Bicchiere
• 8 Coppiglie
• Guida Rapida
)
Page 23 of 36
Page 24
TRUSST® GRR IT
Montaggio
Step 4
Elemento
Collegamento
Concavità
Giunto
Piolo
Coppiglia
Step 3
Step 2
Step 1
1. Inserire l'elemento conico di giunzione nell'estremità del
traliccio, allineando i relativi fori. Assicurarsi di inserire
l'elemento conico in modo che la concavità si presenti
all'esterno.
2. Inserire l'estremità stretta del giunto con il foro attraverso il
traliccio e l'elemento di giunzione. Se necessario, batterlo
leggermente con un martello di gomma.
3. Inserire la coppiglia nel giunto fino ad udire lo scatto. Ripetere i
passaggi da 1 a 3 per ciascun piolo.
4. Collegare il successivo elemento del traliccio, ripetendo i
passaggi 2 e 3 per fissare.
Conico di
Page 24 of 36
Page 25
IT TRUSST® GRR
Specifiche Tecniche
Tipo di Prodotto Informazioni Tecniche
Traliccio in Alluminio Saldato ALLOY-EN-AW6082 T6
4-QUATRO h = mm. 290 Piolo mm. 50 x 2
Campata (diametro esterno) 1,5 m 2 m 3 m
Arco 180° 90° 90°
Capacità di Carico Consultare un ingegnere strutturale per determinare la
Diagonale mm. 20 x 2
capacità di carico di sicurezza in base alla specifica
applicazione.
Page 25 of 36
Page 26
TRUSST® QRG PL
O Przewodniku
szczegóły dotyczące systemu TRUSST® na stronie www.trusst.com.
Oświadczenie
dokumentu.
Wskazówki
• NIE używać kratownicy, która została upuszczona.
Przewodnik TRUSST® Quick Reference Guide (QRG) zawiera
podstawowe informacje, jak używać nowej kratownicy. Dalsze
Należy przeczytać WSZYSTKIE wskazówki bezpieczeństwa przed
montażem, obsługą lub konserwacją niniejszego produktu. Firma
TRUSST® może w każdej chwili wprowadzić zmiany do niniejszego
• Przed użyciem należy dokładnie sprawdzić każdą część
Bezpieczeństwa
kratownicy, jej komponenty, sprzęt mocujący oraz podstawę.
• Montaż kratownicy powinien być wykonany przez jedynie
wykwalifikowany personel.
• Należy określić rodzaj kratownicy wymagany do przyjęcia
obciążenia dla danego zastosowania. Skonsultuj się z
konstruktora do ustalenia bezpiecznych nośności w zależności
od konkretnego zastosowania.
• NIE należy używać kratownicy, jeżeli jakiekolwiek części
spawane są uszkodzone lub wydają się być gorszej jakości.
• NIE należy używać kratownicy, jeżeli rury (szczeble) lub
przekątne są wyszczerbione lub uszkodzone.
• Wieszać JEDYNIE na szczeblach kratownicy. Przekątne nie są
przeznaczone do przyjmowania obciążenia.
• NIE używać kratownicy, jeżeli tablice podstawy, połączenia,
złączki czy bolce są wygięte.
• Do podłączenia kratownicy NIE używać uszkodzonych lub w
mniejszej ilości bolców czy złączek stożkowych niż jest to
wymagane. Należy upewnić się czy bolce/złączki stożkowe są
odpowiednio zamontowane a zawleczki pozostają na swoim
miejscu.
• Produkt podłączać JEDYNIE do urządzeń kompatybilnych z
systemami TRUSST®.
• Należy upewnić się czy części są odpowiednio podłączone.
• NIE przenosić kratownicy przeciągając ją. Jeżeli kratownica nie
może być przeniesiona w odpowiedni sposób proszę poprosić
kogoś o pomoc.
Page 26 of 36
Page 27
PL TRUSST® QRG
Co Wchodzi w
• Praktyczny przewodnik
Opis Produktu
TRUSST® jest to niezwykle wytrzymałą, a jednocześnie bardzo
która posiada system złączek stożkowych pasujących do większości
osobno.
• Kratownica (1,5 m/180° łuku,
Skład Zestawu
2 m/90° łuku, 3 m/90° łuku)
• 4 złączki stożkowe
lekką konstrukcją idealną dla mobilnych DJ'ów, zespołów, imprez na
otwartym powietrzu, klubów nocnych, która została wyprodukowana
zgodnie z najwyższymi standardami bezpieczeństwa. Konstrukjcja
TRUSST® składa się z modułowych komponentów aluminiowych,
które pozwalają na prawie nieograniczoną ilość ich konfiguracji.
Część centralną systemu tworzy kratownica w kształcie kwadratu,
popularnych marek kratownic produkowanych w tym rozmiarze i
wykorzystujacych taki sam system łączenia.
Każdy z elementów łuku kratownicy wyposażony jest w 4 złączki
stożkowe, 8 sworzni oraz 8 zawleczek. Każda ze złączek
stożkowych połączy 2 sworznie, a każdy sworzeń zabezpieczony
zostaje za pomocą zawleczki. Przy montażu systemu TRUSST®
zaleca się używanie zacisków CLP-10, CLP-15N, CLP-15, CLP-25
oraz innych z linii CHAUVET® DJ
(http://trusst.com/productcategory/base-plates-accessories-clamps/
podczas montażu jakichkolwiek elementów. Można nabyć je
• 8 bolców
• 8 zawleczek
)
Page 27 of 36
Page 28
TRUSST® QRG PL
Montaż
Podłączyć następny element kratownicy powtarzając procedurę
od 2 do 3.
1. Włożyć złączkę stożkową do końcówki kratownicy, dopasować
otwory złączki z otworami kratownicy. Należy upewnić się czy
stożkowa złączka została włożona tak, aby zagięcie było
skierowane na zewnątrz.
2. Przełożyć wąską końcówkę bolca przez otwory złączki i
kratownicy. Dopasować bolec gumowym młoteczkiem, jeżeli
jest to konieczne.
3. Włożyć zawleczkę do bolca do momentu zaciśnięcia.
Powtórzyć procedurę od 1 do 3 z każdym szczeblem.
4.
Page 28 of 36
Page 29
PL TRUSST® QRG
Złączka
stożkowa
Zagięcie
Bolec
Szczebel
Zawleczka
Krok 1
Krok 2
Krok 4
Krok 3
Page 29 of 36
Page 30
TRUSST® QRG PL
Specyfikacja Techniczna
Rodzaj Produktu Informacja Techniczna
Spawana Kratownica Aaluminiowa ALLOY-EN-AW6082 T6
4-QUATRO h=290 mm Szczebel 50 x 2 mm
Rozpiętość (średnica zewnętrzna) 1,5 m 2 m 3 m
Łuk 180° 90° 90°
Nośność Skonsultuj się z konstruktora do ustalenia bezpiecznych
Przekątna 20 x 2 mm
nośności w zależności od konkretnego zastosowania.
Page 30 of 36
Page 31
RU TRUSST® QRG
О данном
www.trusst.com.
тказ от
TRUSST® без уведомления.
Замечания по
• НЕ используйте упавшую ферму.
Краткое руководство (QRG) по TRUSST® содержит базовую
Руководстве
информацию об использовании вашей новой фермы. См.
актуальную информацию о системе TRUSST® на веб-сайте
О
Ответственности
безопасности
Изучите ВСЕ Замечания по безопасности перед установкой,
эксплуатацией или обслуживанием данного устройства.
Содержание этого руководства может меняться компанией
• Перед использованием внимательно осмотрите все
элементы фермы, компоненты, крепеж и основание.
• Сборка фермы должна выполняться только обученным
персоналом.
• Обязательно определите, какая ферма необходима для
грузов в каждом конкретном случае. Консультации с
инженером, чтобы определить безопасные
грузоподъемности в зависимости от используемого
приложения.
• НЕ используйте ферму, если сварные соединения имеют
трещины или признаки повреждений.
• НЕ используйте ферму, если трубы (перекладины) имеют
вмятины или повреждения.
• Подвешивание возможно ТОЛЬКО на перекладинах фермы.
Диагонали для нагрузки не предназначены.
• НЕ используйте ферму, если опорные пластины,
соединители или втулки изогнуты.
• НЕ скрепляйте ферму, если втулки повреждены или если
втулок или конических соединителей меньше, чем нужно.
Убедитесь, что втулки/конические соединители установлены
правильно, а шплинты находятся на месте.
• Это устройство можно подключать ТОЛЬКО к устройствам,
совместимым с системами TRUSST®.
• Убедитесь в неразрывности соединения подключенных
элементов.
• НЕ перетаскивайте ферму по другим поверхностям или
другим фермам. Если вы не можете перемещать ферму
самостоятельно, обратитесь за помощью к другому
человеку.
Page 31 of 36
Page 32
TRUSST® QRG RU
Комплект
• Краткое руководство
Описание
TRUSST® – это легкая, но прочная ферма, которая идеально
clamps/). Ее можно приобрести отдельно.
• Ферма (1,5 м/180° дуги,
Поставки
Устройства
2 м/90° дуги, 3 м/90° дуги)
• 4 конических соединителя
подходит для мобильных диджеев, музыкальных групп,
выступающих на открытом воздухе, ночных клубов и съемочных
площадок и отвечает высочайшим стандартам безопасности и
эффективности. TRUSST® состоит из модульных алюминиевых
компонентов, объединение которых позволяет создавать
практически неограниченные конфигурации. Основой системы
является квадратная ферма, которая использует систему
конических соединителей и легко сопрягается с фермами
других ведущих брендов аналогичного размера с таким же
способом соединения.
Каждая дуги поставляется с 4 коническими соединителями, 8
втулками и 8 шплинтами. Каждый конический соединитель
принимает 2 втулки, а каждая втулка фиксируется с помощью
шплинта. Для крепления любых компонентов TRUSST®
рекомендует CLP-10, CLP-15N, CLP-15, CLP-25 и другую
продукцию нашей линейки диджейских зажимов CHAUVET®
http://trusst.com/productcategory/base-plates-accessories-
(
• 8 втулок
• 8 шплинтов
Page 32 of 36
Page 33
RU TRUSST® QRG
Монтаж
шаги 2-3 для фиксации.
1. Вставьте конический соединитель в конец фермы,
выровняв отверстия в соединителе и ферме. Обязательно
вставьте конический соединитель так, чтобы углубление
было обращено наружу.
2. Вставьте узкий конец втулки с отверстием в нем через
ферму и соединитель. При необходимости зафиксируйте
втулку резиновым молотком.
3. Вставьте шплинт во втулку до защелкивания. Повторите
шаги 1-3 для каждой перекладины.
4. Подсоедините следующий компонент фермы, повторив
Page 33 of 36
Page 34
TRUSST® QRG RU
Конический
Углубление
Втулка
Перекладина
Шплинт
Шаг 1
Шаг 2
Шаг 4
Шаг 3
Соединитель
Page 34 of 36
Page 35
RU TRUSST® QRG
Технические Спецификации
Тип Продукции Техническая Информация
Сварная Алюминиевая Ферма ALLOY-EN-AW6082 T6
4-QUATRO h=290 мм Перекладина 50 x 2 мм
Пролет (наружный диаметр) 1,5 м 2 м 3 м
Дуга 180° 90° 90°
Допустимая нагрузка Консультации с инженером, чтобы определить
Диагональ 20 x 2 мм
безопасные грузоподъемности в зависимости от
используемого приложения.
Page 35 of 36
Page 36
TRUSST® QRG Multi-Language
Contact Us
World Headquarters
United Kingdom and Ireland
Fax: +44 (0)1773 511110
Technical Support
Technical Support
World Wide Web
www.trusst.com
World Wide Web
www.trusst.com
distributor of record. Follow their instructions to request support or to
return a product. Visit our website for contact details.
CHAUVET®
General Information
Address: 5200 NW 108th Avenue
Sunrise, FL 33351
Voice: 954-577-4455
Fax: 954-929-5560
Toll free: (800) 762-1084
CHAUVET® Europe Ltd.
General Information
Outside the U.S., United Kingdom, or Ireland, contact your
TRUSST® QRG – Rev. 3 ML
© Copyright 2013 CHAUVET®
All rights reserved.
Printed in the P. R. C.
Page 36 of 36
Address: Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: +44 (0)1773 511115
Loading...
