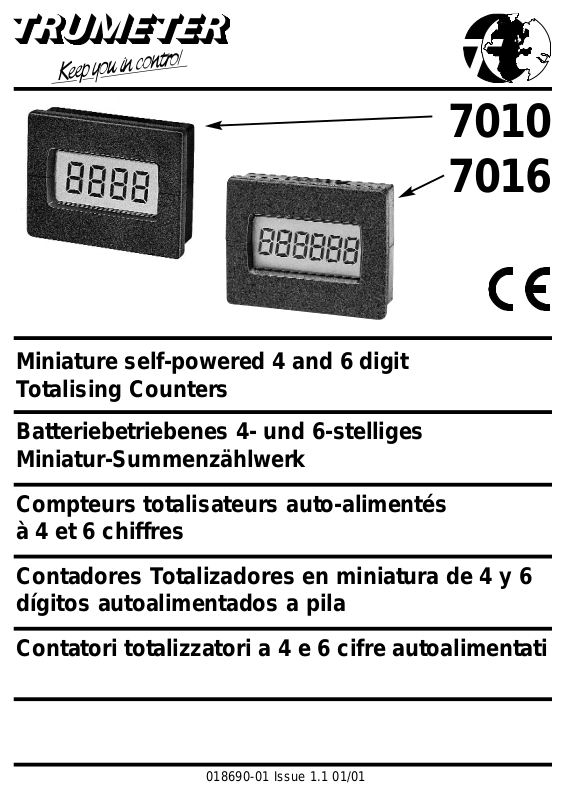

Trumeter 7010, 7016 User guide [ml]

7010
7016

Miniature self-powered 4 and 6 digit
Totalising Counters

Batteriebetriebenes 4- und 6-stelliges
Miniatur-Summenzählwerk

Compteurs totalisateurs auto-alimentés
à 4 et 6 chiffres

Contadores Totalizadores en miniatura de 4 y 6
dígitos autoalimentados a pila

Contatori totalizzatori a 4 e 6 cifre autoalimentati

018690-01 Issue 1.1 01/01

Affichage

Cristaux liquides noirs, caractères 6mm

7010

: 4 chiffres,
Les chiffres progressent jusqu'à 9999,
puis repartent de 0000, 0001 etc…

7016

: 6 chiffres,
Suppression des zéros non significatifs sur
toute la plage

Pile

Élément bouton 1.5 V remplaçable, type
386 ou SR43

Entrée Comptage

Mode Haute Vitesse

18Hz max, 27mS min.

Mode Basse Vitesse

0.2Hz max, 27mS min.

Température de fonctionnement

de -10°C à +60°C

Température de stockage

de -10°C à +60°C

Poids

7.5g

Matière

Corps en polycarbonate transparent
Cadre à vis ABS noir

Protection

IP40 / DIN40050

2

Display

Black LCD, 6mm characters

7010

: 4 digits,
leading zeros blanked up to 9999, but
then rolls over to 0000, 0001 etc.

7016

: 6 digits,
leading zero blanking over full range

Battery

Replaceable 1.5V button cell, type 386
or SR43

Count Input

High Speed mode

18Hz max, 27mS min pulse width

Low Speed mode

0.2Hz max, 27mS min pulse width

Operating Temperature

-10°C to +60°C

Storage Temperature

-10°C to +60°C

Weight

7.5g

Material

Clear polycarbonate body
Black ABS bezel

Environmental Protection

IP40 / DIN40050

Spezifikation

Anzeige

LCD, schwarz, Zeichenhöhe 6mm

7010

: 4 stellig,
führende Nullen ausgeblendet bis 9999,
jedoch dann Sprung zu 0000, 0001 usw.

7016

: 6 stellig,
führende Nullen über vollen Bereich
ausgeblendet

Batterie

Auswechselbare 1,5V-Knopfzelle, Typ
386 oder SR43

Zähleingang

Betriebsart schnell

18Hz max., 27mS min. Puls Breite

Betriebsart langsam

0.2Hz max., 27mS min. Puls Breite

Betriebstemperatur

-10°C bis +60°C

Lagertemperatur

-10°C bis +60°C

Gewicht

7.5g

Material

Gehäuse aus hellem Polykarbonat
ABS Frontrahmen, schwarz

Schutzklasse

IP40 / DIN40050

Specification

Caracteristiques

3

Pantalla

LCD con caracteres negros de 6mm de
altura

7010

: 4 dígitos,
Llegando el conteo a 9999, se vuelve
sucesivamente a 0000, 0001 etc. sin
aparecer los ceros de la izquierda.

7016

: 6 dígitos,
los ceros de la izquierda no aparecen.

Pila

Pila pequeña de 1.5V reemplazable, tipo
386 o SR43

Entrada de conteo

Modo Alta Velocidad

18Hz máx, ancho mínimo de pulso

27mS

Modo Baja Velocidad

0.2Hz máx, ancho mínimo de pulso 27
mS

Temperatura de operación

-10°C a +60°C

Temperatura de almacenamiento

-10°C a +60°C

Peso

7.5g

Material

Cuerpo de policarboato transparente
Marco negro de ABS

Grado de protección

IP40 / DIN40050

Display

Cristalli liquidi nero, caratteri da 6mm

7010

: 4 cifre,
zeri non significativi soppressi fino a
9999, ma poi ritorni a 0000, 0001 ecc.

7016

: 6 cifre,
soppressione zeri non significativi
sull'intera gamma

Batteri

Elemento a pastiglia da 1.5V sostituibile,
tipo 386 oppure SR43

Ingresso conteggio

Modo Alta Velocità

18Hz max, 27mS min ampiezza impulso

Modo Bassa Velocità

0.2Hz max, 27mS min ampiezza
impulso

Temperatura di funzionamento

da -10°C a +60°C

Temperatura di immagazzinamento

da -10°C a +60°C

Peso

7.5g

Materiale

Corpo in policarbonato trasparente
Cornice a vite ABS nero

Protezione ambientale

IP40 / DIN40050

Especificaciones

Specifiche

• Both these inputs are de-bounced.

• Diese beiden Eingänge sind entprellt.

• Ces deux entrées sont antirebond pour ouverture ou fermeture d'un contact.

• Ambas entradas están diseñadas para ignorar rebotes.

• Entrambi gli ingressi con eliminazione rimbalzo.

4

Connections, Anschlüsse, Raccordements,
Conexiones, Collegamenti

=>27mS

=>15mS

200mm

Reset Input
Rücksetzeingang
Entrée remise à zéro
Entrada de reset
Ingresso di reset

Blue: Count Input
Blau: Zähleingang
Bleu: Entrée comptage
Azul: Entrada de conteo
Blu: Ingresso di conteggio

Black, Schwarz,
Noir, Negro, Nero: 0 V

Low Speed mode, Betriebsart langsam Zählen,
Mode Basse Vitesse, Modo Baja Velocidad, Modo Bassa Velocità

>=5s (<=0.2Hz)

High Speed mode
Betriebsart schnelles Zählen
Mode Haute Vitesse
Modo Alta Velocidad
Modo Alta Velocità

Low Speed mode
Betriebsart langsam Zählen
Mode Basse Vitesse
Modo Baja Velocidad
Modo Bassa Velocità

5

Dimensions, Abmessungen, Dimensiones, Dimensioni

31mm (1.22")

24mm
(0.95")

10mm

(0.4")

21mm (0.83")

29.4 x 22mm
(1.16 x 0.87")

18mm
(0.71")

28mm (1.1")

10.7mm
(0.42")

6.5mm
(0.26")

Bezel
Frontrahmen
Boitier
Marco
Cornice a vite
