Truma FrostControl Operating Instructions Manual [en, es, fr, it, de +2]

Page 1

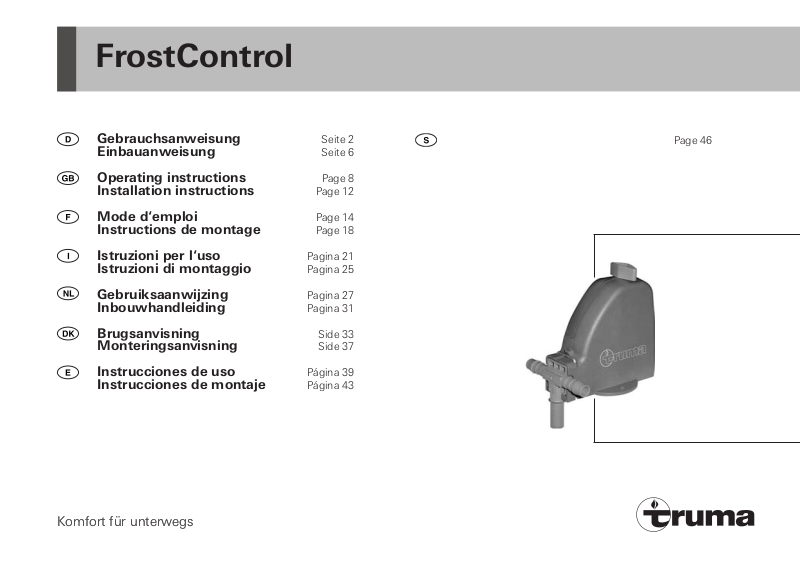

FrostControl
Gebrauchsanweisung Seite 2
Einbauanweisung Seite 6
Operating instructions Page 8
Installation instructions Page 12
Mode d‘emploi Page 14
Instructions de montage Page 18
Istruzioni per l‘uso Pagina 21
Istruzioni di montaggio Pagina 25
Gebruiksaanwijzing Pagina 27
Inbouwhandleiding Pagina 31
Brugsanvisning Side 33
Monteringsanvisning Side 37
Instrucciones de uso Página 39
Instrucciones de montaje Página 43
Komfort für unterwegs
Komfort für unterwegs
Page 46
Page 2
FrostControl (Sicherheits-/Ablassventil)
Das FrostControl ist ein stromloses Überdruck-Sicherheits-/ Ablassventil mit Frostwächter-Funktion. Als Zubehör kann dieses für die Truma Warmwassergeräte Boiler oder Trumatic C bzw. auch für fest verbaute Wassertanks im Caravan und Motorcaravan eingesetzt werden.
Als Ersatzteil für das bei den Truma Warmwassergeräten Combi – im Lieferumfang – enthaltene FrostControl.
Das FrostControl ist für alle Druck- bzw. Tauchpumpen mit einem Druck von bis zu 2,8 bar geeignet.
Das FrostControl ist nicht als Zubehör für die Therme geeignet.
Die mit Wasser in Berührung kommenden Materialien des FrostControl sind trinkwasserecht (siehe Herstellererklärung www.truma.com – Downloads – Herstellererklärung).
Verwendete Symbole
Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.
Funktionsbeschreibung
Überdruck-Sicherheitsventil
Bei einem Überdruck von ca. 3,5 bar (entsteht z. B. beim Aufheizen des Boilers) öffnet das FrostControl selbsttätig und entlässt den Überdruck stoßweise über einen Entleerungs­stutzen ins Freie.
Manuelles Ablassventil
Zum Entleeren des Wasserinhalts kann das Ablassventil manuell geöffnet werden.
Frostwächter
Bei Frostgefahr (ca. 3 °C Umgebungstemperatur) öffnet das FrostControl selbsttätig und entlässt den Wasserinhalt des Boilers über einen Entleerungsstutzen ins Freie.
Erst bei einer Umgebungstemperatur von ca. 7 °C kann das Ablassventil wieder manuell geschlossen und der
Boiler befüllt werden.
Um eine einwandfreie Funktion zu gewährleisten,
muss das Sicherheits-/Ablassventil im beheizten Raum eingebaut werden. Wird dies nicht beachtet, kann es zu Funktionsstörungen kommen und das Ablassventil öffnet sich selbsttätig während des Betriebs.
2
Page 3
Gebrauchsanweisung
1
3
Das FrostControl Heizelement (Zubehör für Combi Hei­zung) kann wegen fehlender Anschlussmöglichkeit bei
Boiler und Trumatic C nicht verwendet werden.
Automatisches Öffnen des Ablassventils
Bei Temperaturen unter ca. 3 °C am Ablassventil öffnet dieses automatisch, der Druckknopf springt heraus (Stellung 3). Das Wasser des Boilers läuft über den Entleerungsstutzen (4) ab.
2
4

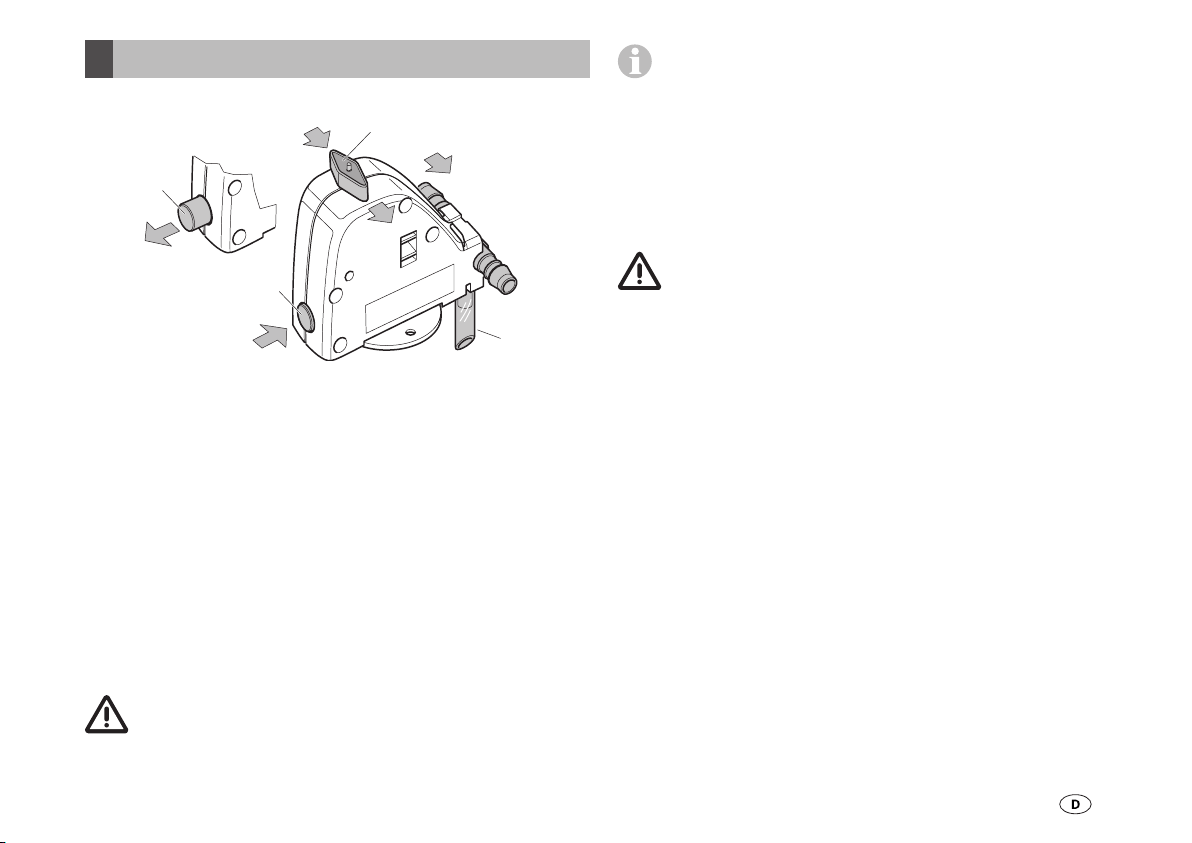

1 = Drehschalter Stellung „Betrieb“ 2 = Druckknopf Stellung „geschlossen“ 3 = Druckknopf Stellung „entleeren“ 4 = Entleerungsstutzen (nach außen durch den Fahrzeug-
boden geführt
Boiler (Wassertank) befüllen
Kontrollieren, ob der Drehschalter (Stellung 1) auf „Betrieb“ steht und eingerastet ist.
Das Ablassventil durch Betätigen des Druckknopfes (Stellung 2) schließen. Der Druckknopf muss in der „geschlossen“ Stel­lung einrasten.
Erst bei Temperaturen über ca. 7 °C am Ablassventil
kann dieses mit dem Druckknopf (Stellung 2) manuell geschlossen und der Boiler befüllt werden. Bei Temperaturen unter 7 °C empfiehlt es sich, die Fahrzeugheizung einzuschal­ten um den Innenraum aufzuheizen.
Das Öffnen des Ablassventils bzw. der freie Ablauf des Wasserinhalts kann durch verschiedene Umgebungs-
einflüsse gestört werden, daher kann Truma keine Garantie für Frostschäden übernehmen.
Manuelles Öffnen des Ablassventils
Den Drehschalter um 180° bis zum Einrasten drehen, dabei springt der Druckknopf heraus (Stellung 3). Das Wasser des Boilers läuft über den Entleerungsstutzen (4) ab.
Schließen des Ablassventils
Kontrollieren, ob der Drehschalter auf „Betrieb“ (Stellung 1) d. h. parallel zum Wasseranschluss steht und eingerastet ist.
Das Ablassventil durch Betätigen des Druckknopfes schließen. Der Druckknopf muss in Stellung (2) „geschlossen“ einrasten.
Erst bei Temperaturen über ca. 7 °C am Ablassventil kann dieses mit dem Druckknopf (Stellung 2) manuell geschlossen und der Boiler befüllt werden.
3
Page 4
Wartung
Technische Daten
Der Entleerungs stutzen (4) des FrostControl muss stets frei von Verschmutzungen (Schnee matsch, Eis, Laub etc.) gehalten werden, um ein sicheres Ablaufen des Wassers zu gewährleisten! Kein Garantieanspruch für Frostschäden!
Entsorgung
Das FrostControl ist gemäß den administrativen Bestimmun­gen des jeweiligen Verwendungslandes zu entsorgen. Natio­nale Vorschriften und Gesetze (in Deutschland ist dies z. B. die Altfahrzeug-Verordnung) müssen beachtet werden.
In anderen Ländern sind die jeweils gültigen Vorschriften zu beachten.
Wasserdruck (Betriebsdruck)
2,8 bar
Schließtemperatur
über ca. 7 °C (Umgebungstemperatur)
Öffnungstemperatur
unter ca. 3 °C (Umgebungstemperatur)
Betriebstemperatur
-30 °C – +80 °C
Gewicht
200 g Ausführung mit Anschlüssen für
flexible Schläuche Ø 10 mm
250 g Ausführung mit Anschlüssen für
feste Rohrverlegung Ø 12 mm (John Guest System)
Konformitätserklärung
Das FrostControl erfüllt die Altfahrzeug-Richtlinie 2000/53/EG und die Trinkwasser-Richtlinie 98/83/EWG.
Technische Änderungen vorbehalten!
4
Page 5
Fehlersuchanleitung
Fehler Ursache Behebung
Das Ablassventil (FrostControl) öffnet sich.
Das Ablassventil ( FrostControl) lässt sich nicht mehr schließen.
Wasser fließt stoßweise aus dem Ablaufstutzen des FrostControl.
Sollten diese Maßnahmen nicht zur Störungsbehebung führen, wenden Sie sich bitte an das Truma Servicezentrum.
Temperatur am Ablass ventil
– Gegebenenfalls Fahrzeugheizung einschalten.
unter ca. 3 °C. (Bei Temperaturen unter ca. 3 °C öffnet das Ablassven­til automatisch!)
Temperatur am Ablass ventil
–
unter ca. 7 °C.
Drehschalter steht nicht auf
–
„Betrieb“.
Wasserdruck zu hoch.– Pumpendruck prüfen (max. 2,8 bar). Bei An-
–
Bei Temperaturen über ca. 7 °C am Ablassventil lässt es sich wieder schließen!
Gegebenenfalls Fahrzeugheizung einschalten.
–
Bei Temperaturen über ca. 7 °C am Ablassventil lässt es sich wieder schließen!
Drehschalter des Ablassventils auf „Betrieb“
–
drehen, anschließend Druckknopf drücken bis dieser einrastet.
–
schluss an eine zentrale Wasserversorgung (Land- bzw. City-Anschluss) muss ein Druckmin­derer eingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können.
5
Page 6
Einbauanweisung
Bei der Platzwahl darauf achten, dass das FrostControl nicht in der Nähe fremder Wärmequellen (z. B. Netzgeräte) oder un­mittelbar neben Warmluftrohren montiert wird!
Vor Beginn der Arbeiten die Gebrauchs- und Einbauanweisung sorgfältig durchlesen, um für den Einbau benötigtes Produkt­verständnis zu erlangen.
Das FrostControl Heizelement (Zubehör für Combi Hei­zung) kann wegen fehlender Anschlussmöglichkeit bei
Boiler und Trumatic C nicht verwendet werden.
Einbauhinweise und Platzwahl
1
2
5
3
4

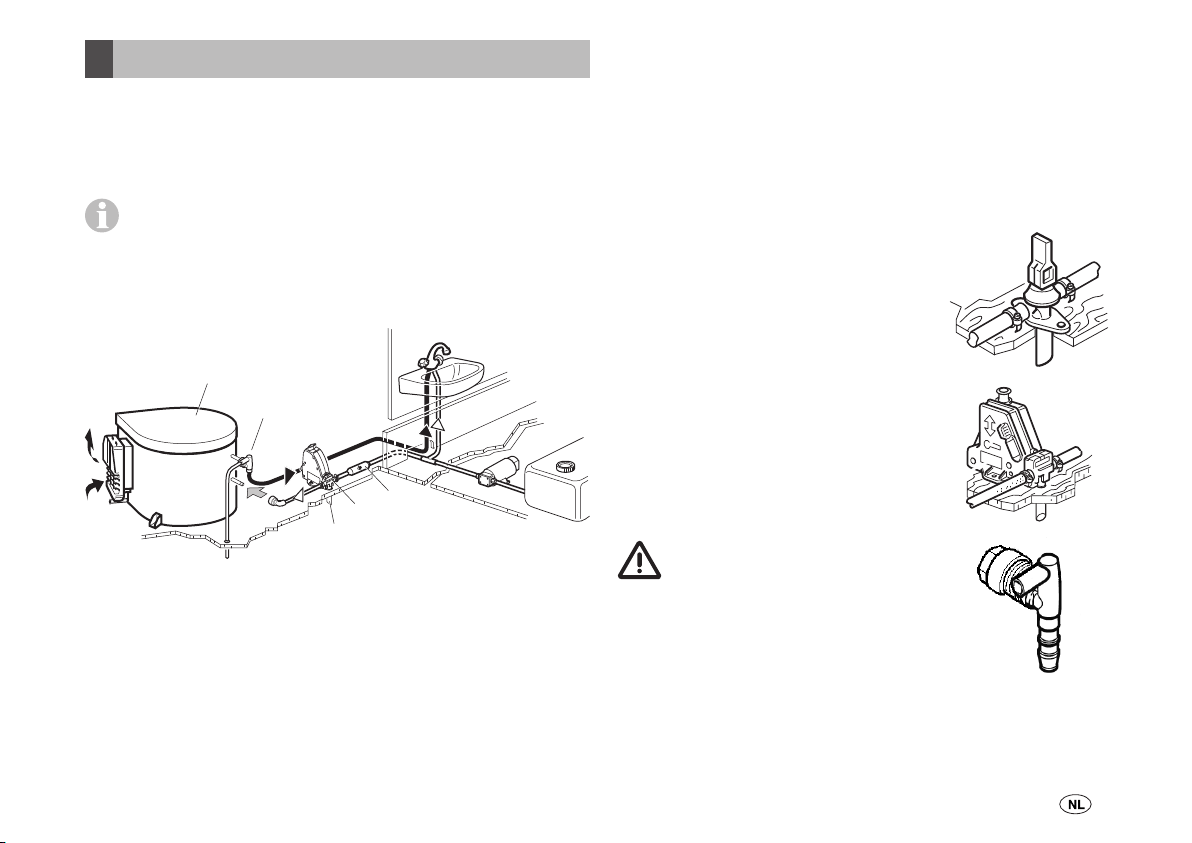

1 Boiler 2 Automatisches Belüftungsventil 3 FrostControl (Sicherheits-/Ablassventil) 4 Entleerungsschlauch 5 Rückschlagventil (nicht im Lieferumfang)
Das FrostControl muss in unmittelbarer Nähe des zu schüt­zenden Boilers, an einer für den Benutzer gut zugänglichen Stelle am Boden montiert werden. Berücksichtigen, dass der Dreh schalter (1) und der Druckknopf (2) bedienbar bleiben.
6
Das FrostControl muss in den Kaltwasserzulauf eingebaut werden.
Für den Betrieb der Wasserversorgung können alle Druck­und Tauchpumpen mit einem Druck von bis zu 2,8 bar ver­wendet werden.
Beim Boiler ersetzt das FrostControl das manuell betä­tigte Sicherheits-/Ablassventil ABO.
Bei der Heizung Trumatic C ersetzt das FrostControl das elektrisch betätigte Sicherheits-/ Ablassventil ELASI.
Um ein sicheres Ablau-
fen des Boilerinhalts bei Frostgefahr zu ermöglichen, muss am Warmwassersan­schluss des Boilers ein auto­matisches Belüftungsventil montiert sein. Serienmäßig bei allen Warmwassergeräten von Truma.
Die Entwässerung direkt nach außen an spritzwasserge­schützter Stelle vornehmen (ggf. Spritzschutz anbringen).
Page 7

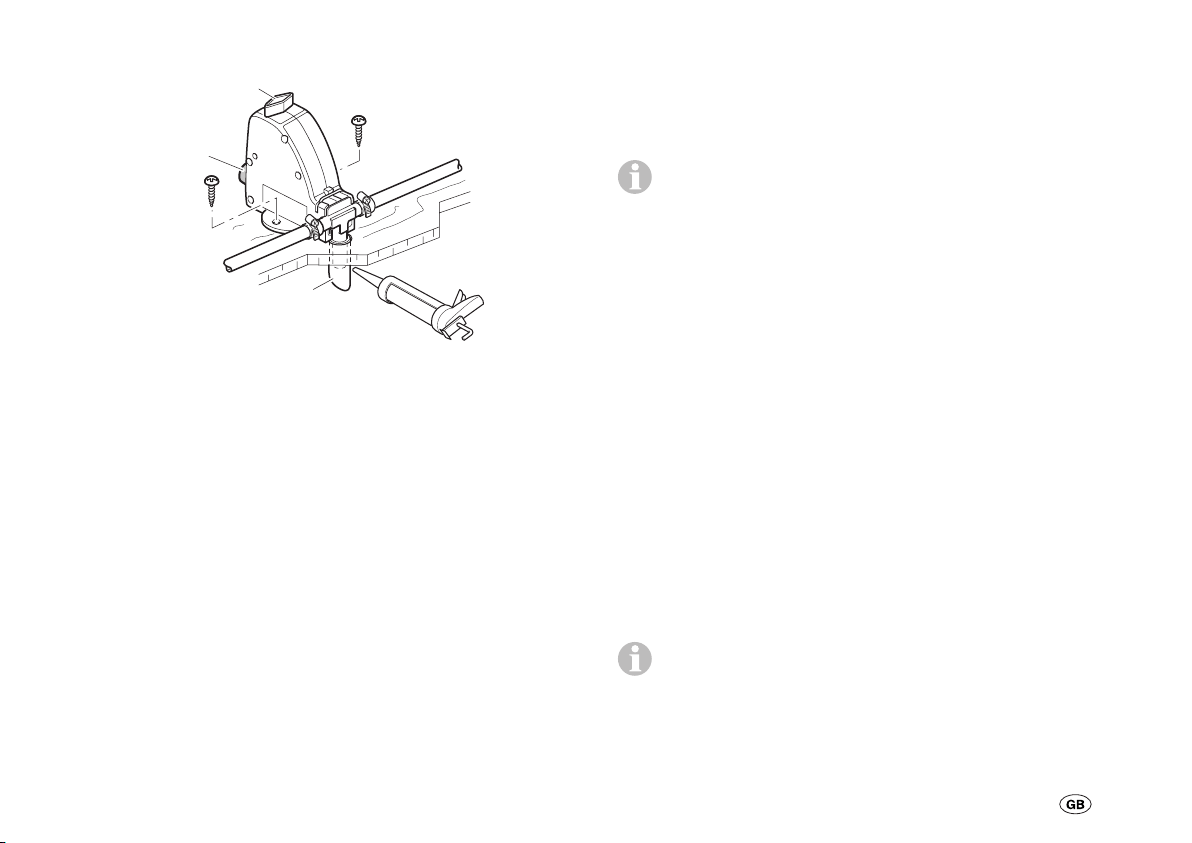

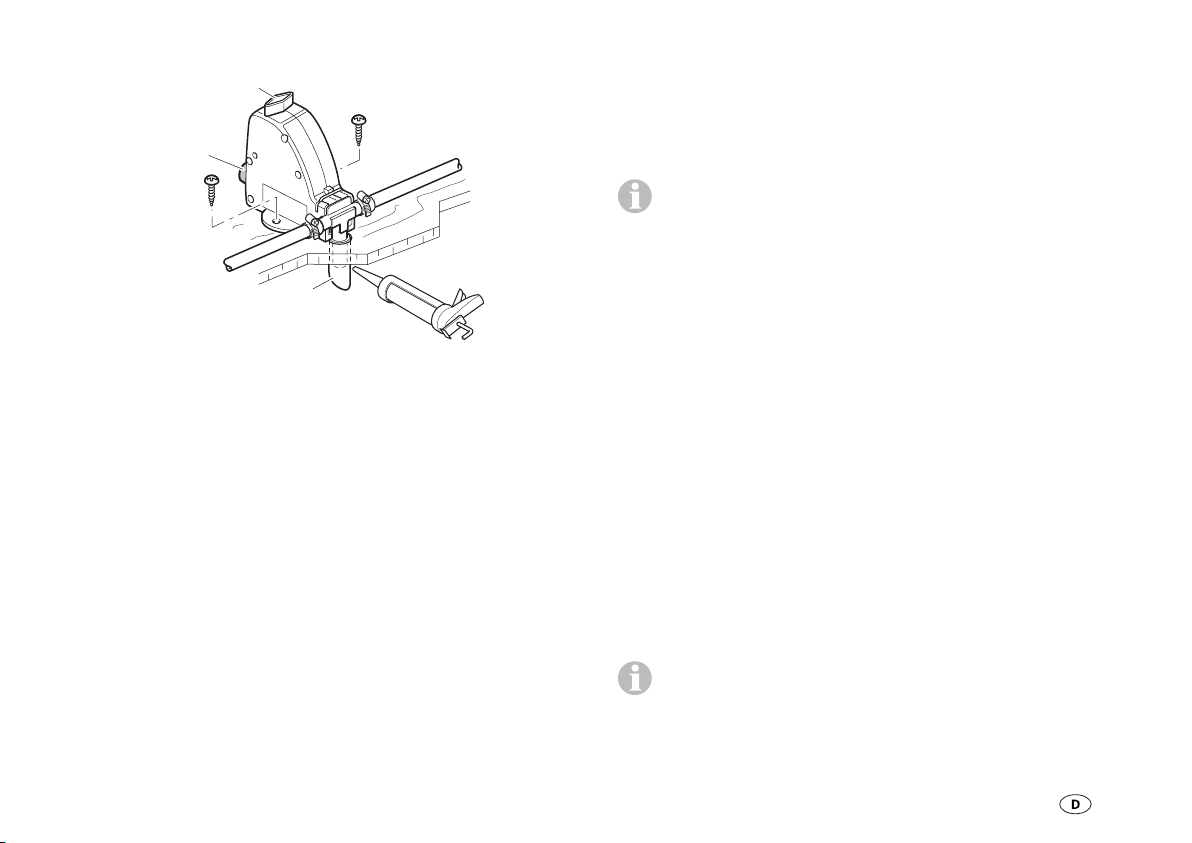

Montage
Anschluss der Wasserleitungen
1
2
4

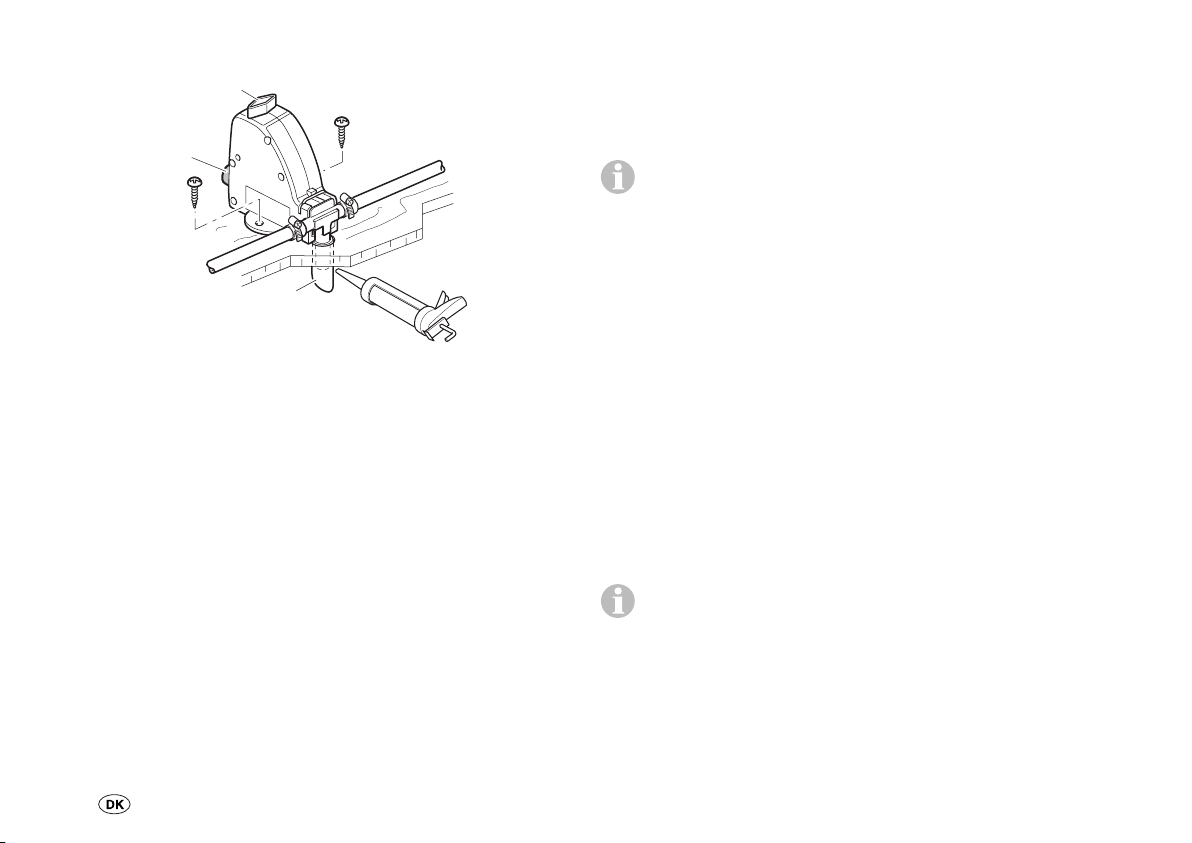

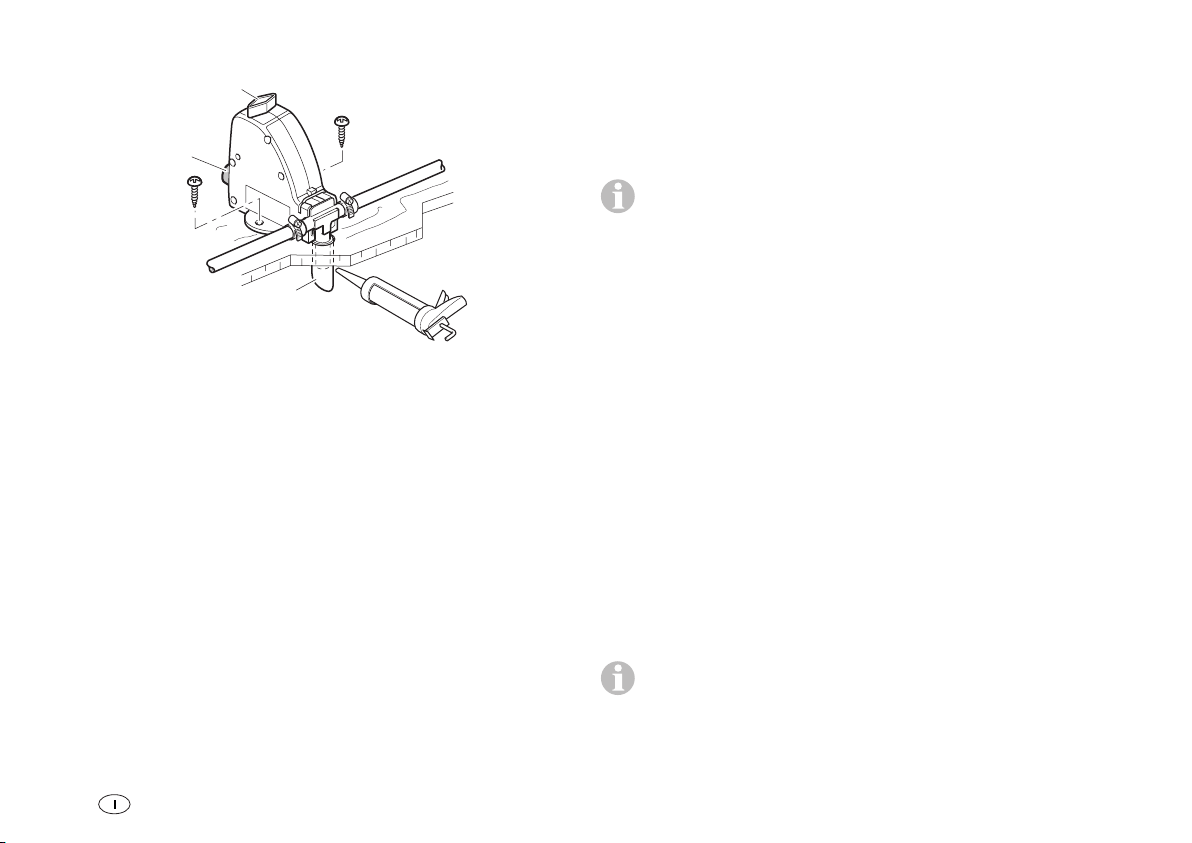

Loch mit Ø 18 mm in den Fahrzeugboden bohren.
–
Entleerungs schlauch (4) am Entleerungsstutzen aufstecken,
–
beide durch den Boden stecken und nach außen führen.
Den Luftspalt zwischen Entleerungsschlauch und Bohrung
–
von unten mit plastischem Karosseriedichtmittel abdichten.
FrostControl mit 2 Schrauben B 5,5 x 25 (im Lieferumfang
–
enthalten) befestigen.
Kaltwasserzulauf am FrostControl anschließen. Um eine ein­wandfreie Funktion des Sicherheits-/Ablassventils zu gewähr­leisten, müssen die Wasserschläuche (-rohre) spannungsfrei verlegt werden!
Darauf achten, dass der Kaltwasserzulauf wegen Frost­gefahr nicht mit Kältebrücken (z. B. der Außenwand) in
Berührung kommt.
Wasserschläuche (-rohre) möglichst kurz und knickfrei verlegen.
Bei Installation mit flexiblen Schläuchen (Ø 10 mm) Alle Schlauchver bindungen müssen mit Schlauchschellen gesichert werden (auch Kaltwasser)!
Bei Installation mit fester Rohrverlegung (Ø 12 mm) Wir empfehlen die Rohre, Stützhülsen und Sicherungsringe von John Guest zu verwenden.
Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw. City-Anschluss) oder bei stärkeren Pumpen muss ein Druck­minderer eingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können.
Durch die Erwärmung des Wassers und der daraus erfolgenden Ausdehnung können bis zum Ansprechen des Sicherheits­ventils im FrostControl Drücke bis 3,8 bar auftreten (auch bei Tauchpumpen möglich).
Sämtliche Wasserleitungen fallend zum FrostControl ver­legen! Kein Garantieanspruch für Frostschäden!
7
Page 8
FrostControl (safety/drain valve)
Intended use
The FrostControl is a power-free safety over-pressure security/ drain valve with a frost guard function. It can be used as an accessory for the Truma warm water boilers or Trumatic C and / or also for permanently installed water tanks in caravans and campers.
As a spare part for the FrostControl that is included in the scope of delivery of the Truma Combi hot water units.
The FrostControl is suitable for all pressure or submergible pumps with a pressure level of up to 2.8 bar.
The FrostControl is not suitable as an accessory for the boiler.
The materials of the FrostControl that come into contact with water are approved for use with drinking water (see manufacturer declaration: www.truma.com – Downloads – Manufacturer Declaration).
Symbols used
This symbol indicates possible hazards.
Information and advice.
Function description
Overpressure safety valve
At an overpressure of around 3.5 bar (e.g. created when heat­ing up the boiler), the FrostControl opens automatically and releases the overpressure to the outside intermittently via a draining connection.
Manual drain valve
The manual drain valve can be opened to drain the water content.
Frost guard
If there is a risk of frost (at approx. 3 °C ambient temperature), the FrostControl opens automatically and releases the water in the boiler to the outside via a draining connection.
The drain valve can only be closed again manually and the boiler filled again at an ambient temperature of
around 7 °C.
To ensure the system functions correctly, a safety/drain
valve needs to be fitted in the heated room. If this is not observed, the result may be malfunctions and the drain valve may open automatically during operation.
8
Page 9
Operating instructions
1
3
2
The FrostControl heating element (accessory for Combi heating systems) cannot be used for boilers and the
Trumatic C because they lack the required connection.
Automatic opening of the drain valve
If the temperature around the drain valve is below about 3 °C, it will open automatically and the push button will disengage (outward movement) (setting 3). The water from the boiler will be released through the drainage muff (4).
The opening of the drain valve or the free drainage of the water can be impeded by various environmental
4
influences, therefore Truma cannot assume any liability for frost damage.

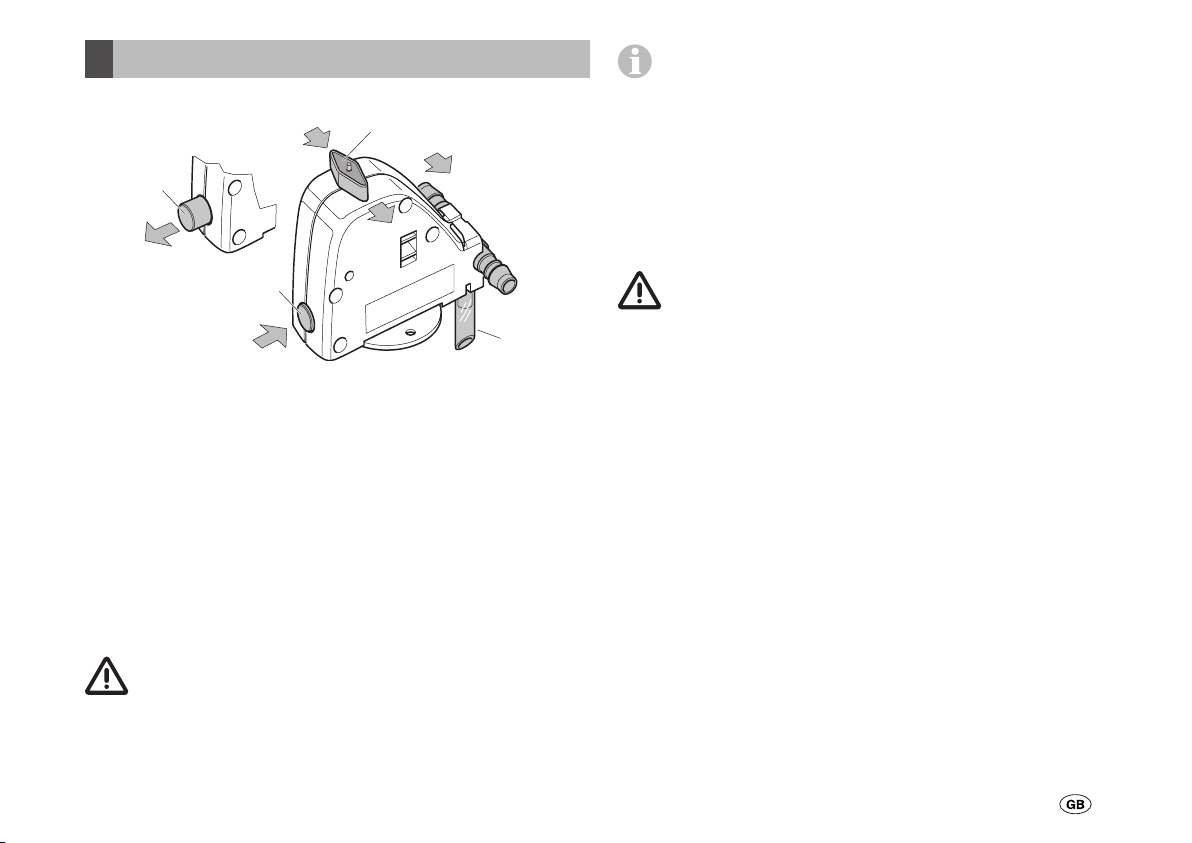

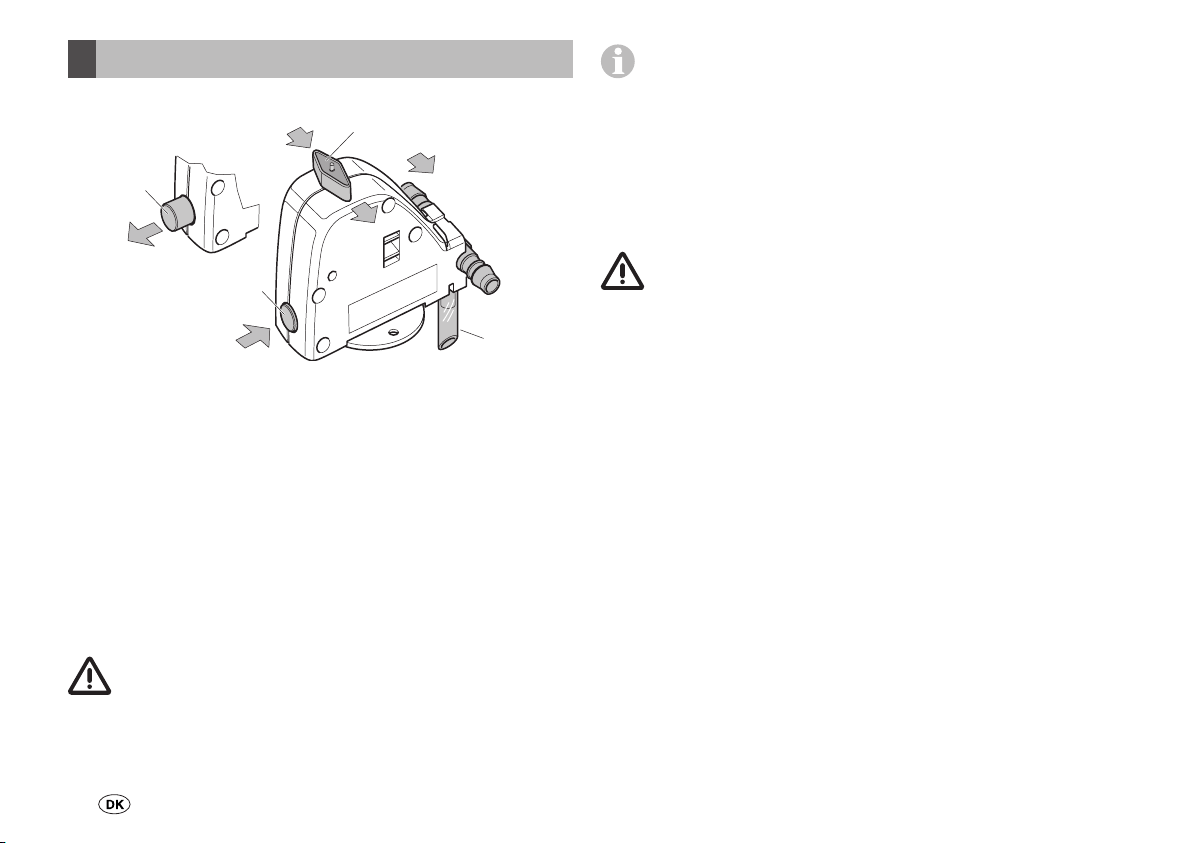

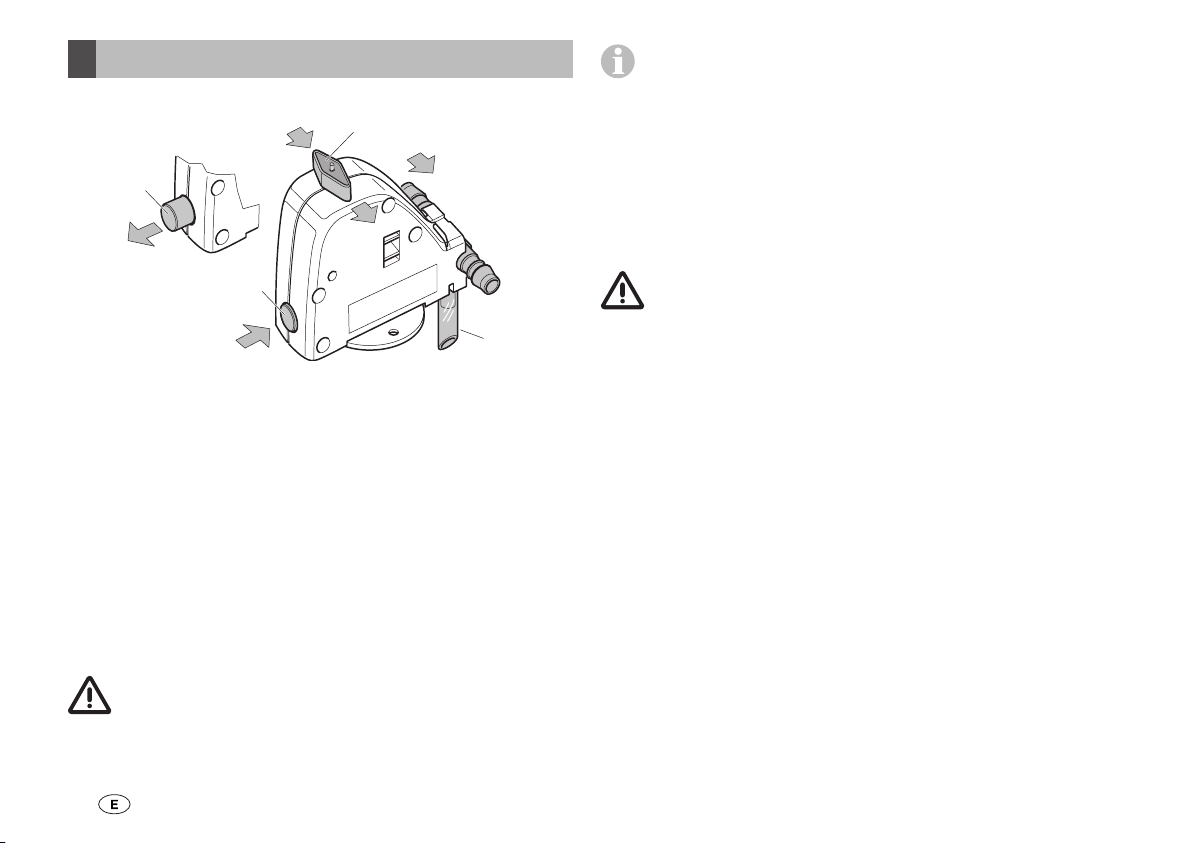

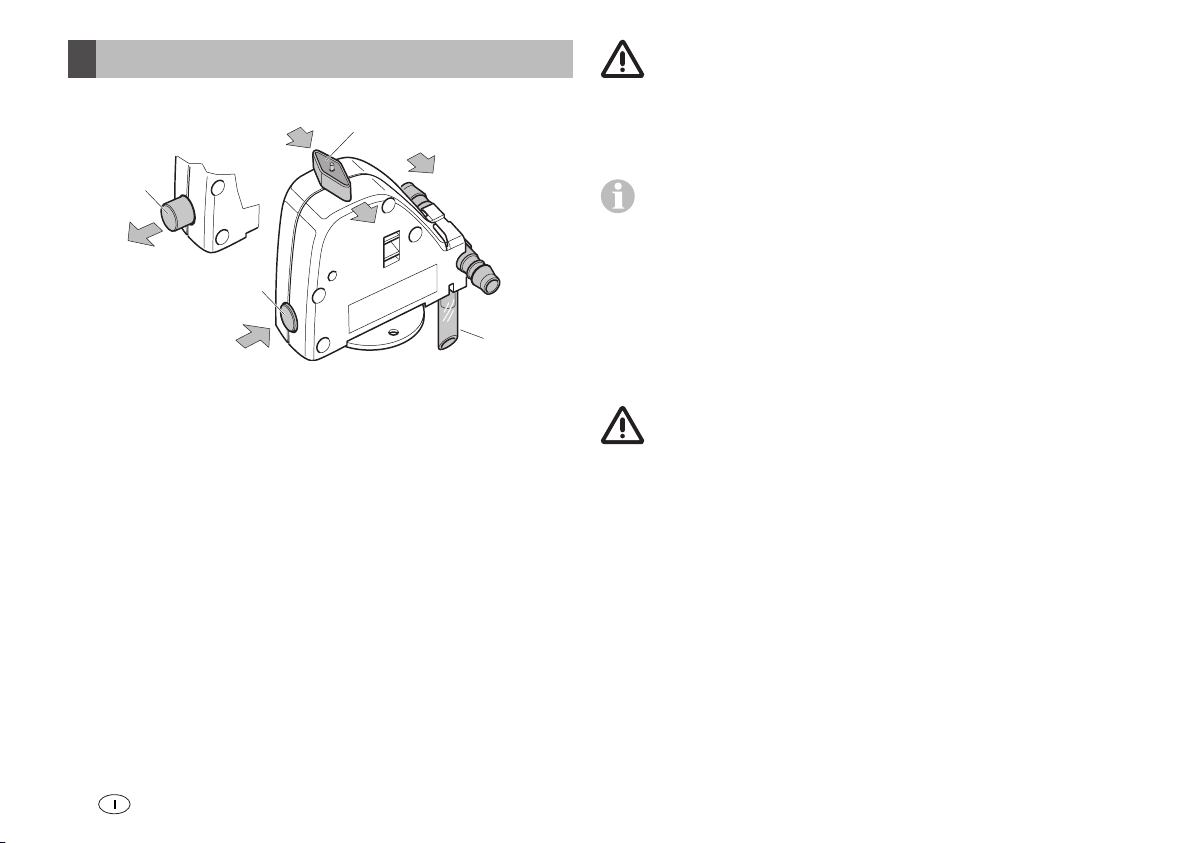

1 = rotary switch position “Operation” 2 = push button position “Closed” 3 = push button position “Drain” 4 = drainage muff (led outside through floor of vehicle)
Filling the boiler (water tank)
Check whether the rotary switch (setting 1) points to “opera­tion” and is clicked into place.
Close the drain valve by pressing the push-button (setting 2). The push-button must click into the “closed” position.
Only when the temperature around the drain valve is
over around 7 °C can it to be closed manually with the press button (setting 2) and the boiler filled. At temperatures below 7 °C it is advisable to switch on the vehicle heating system to heat up the inside of the vehicle.
Manual opening of the drain valve
Turn the rotary switch by 180° until it engages, whereby the push button moves out (setting 3). The water in the boiler drains out through the drainage muff (4).
Closing the drain valve
Check if the rotary switch is set to “Operation” (setting 1), meaning that it is parallel to the water connection and engaged.
Close the drain valve by activating the push button. The push button must engage in position (2) “closed”.
Only when the temperature around the drain valve is over around 7 °C can it to be closed manually with the press button (setting 2) and the boiler filled.
9
Page 10
Maintenance
Technical data
The FrostControl drainage muff (4) must be free of contamina­tion (slush, ice, leaves, etc.) at all times so the water can drain out easily! There shall be no claims under guarantee for
damage caused by frost!
Disposal
The FrostControl must be disposed of in line with the admin­istrative regulations of the respective country in which it is used. National regulations and laws (in Germany, for example, the End-of-life Vehicle Regulation) must be observed.
In other countries, the relevant regulations must be observed.
Water pressure (operating pressure)
2.8 bar
Closing temperature
over approx. 7 °C (ambient temperature)
Opening temperature
below approx. 3 °C (ambient temperature)
Operating temperature
-30 °C – +80 °C
Weight
200 g Model with connections for flexible hoses dia. 10 mm 250 g Model with connections for fixed pipes dia. 12 mm
(John Guest System)
Declaration of conformity
The FrostControl satisfies the End-of-Life Vehicle Directive 2000/53/EC and the Drinking Water Directive 98/83/EEC.
The right to effect technical modifications is reserved!
10
Page 11
Trouble-shooting list
Fault Cause Rectification
The drain valve (FrostControl) opens.
The drain valve (FrostControl) can no longer be closed.
Water flows intermittently from the FrostControl drain muff.
If these measures do not remove the failure, please contact the Truma Service Centre.
Temperature at drain valve less
– If necessary, switch on the vehicle heating unit.
than approx. 3 °C. (If the tem­perature is below approximately 3 °C, the drain valve will open automatically!)
Temperature at drain valve is below
–
approximately 7 °C.
Rotary switch is not at “Operation”.
–
Water pressure too high.– Check pump pressure (max. 2.8 bar). If con-
–
It can be closed again at temperatures above approx. 7 °C on the drain valve!
If necessary, switch on the vehicle heating unit.
–
It can be closed again at temperatures above approx. 7 °C on the drain valve!
Turn the drain valve’s rotary switch to “Operation”,
–
then press the push button until it engages.
–
nected to a central water supply (rural or urban connection), a pressure reducer must be used, which will prevent pressures higher than 2.8 bar entering the boiler.
11
Page 12
Installation instructions
Before commencing any work, carefully read the operating and installation instructions to familiarise yourself with the product before installation.
When selecting a location, please ensure that the FrostControl is not installed in the vicinity of external heat sources (e.g. power supplies) or in the immediate proximity of warm air pipes.
The FrostControl must be installed in front of the boiler in the cold water supply.
The FrostControl heating element (accessory for Combi heating systems) cannot be used for boilers and the
Trumatic C because they lack the required connection.

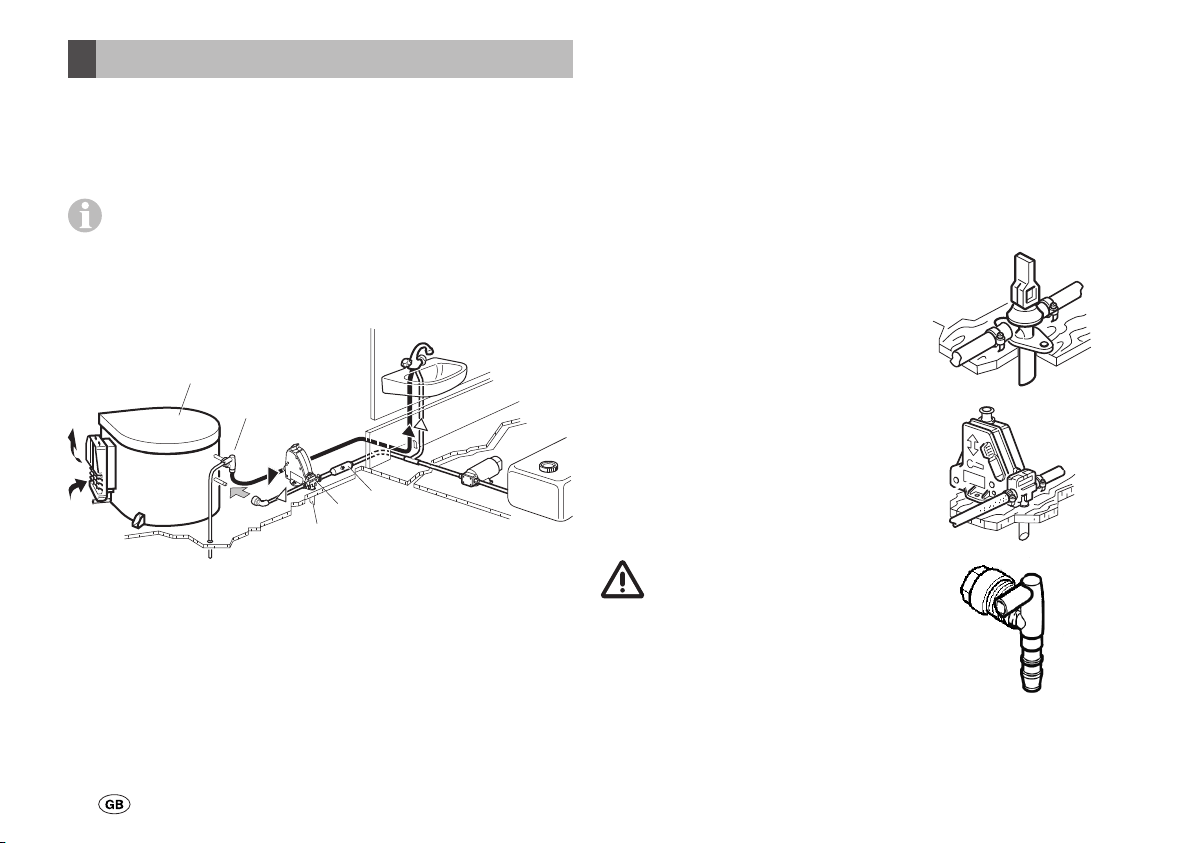

Installation instructions and installation place
1
2
5
3
4

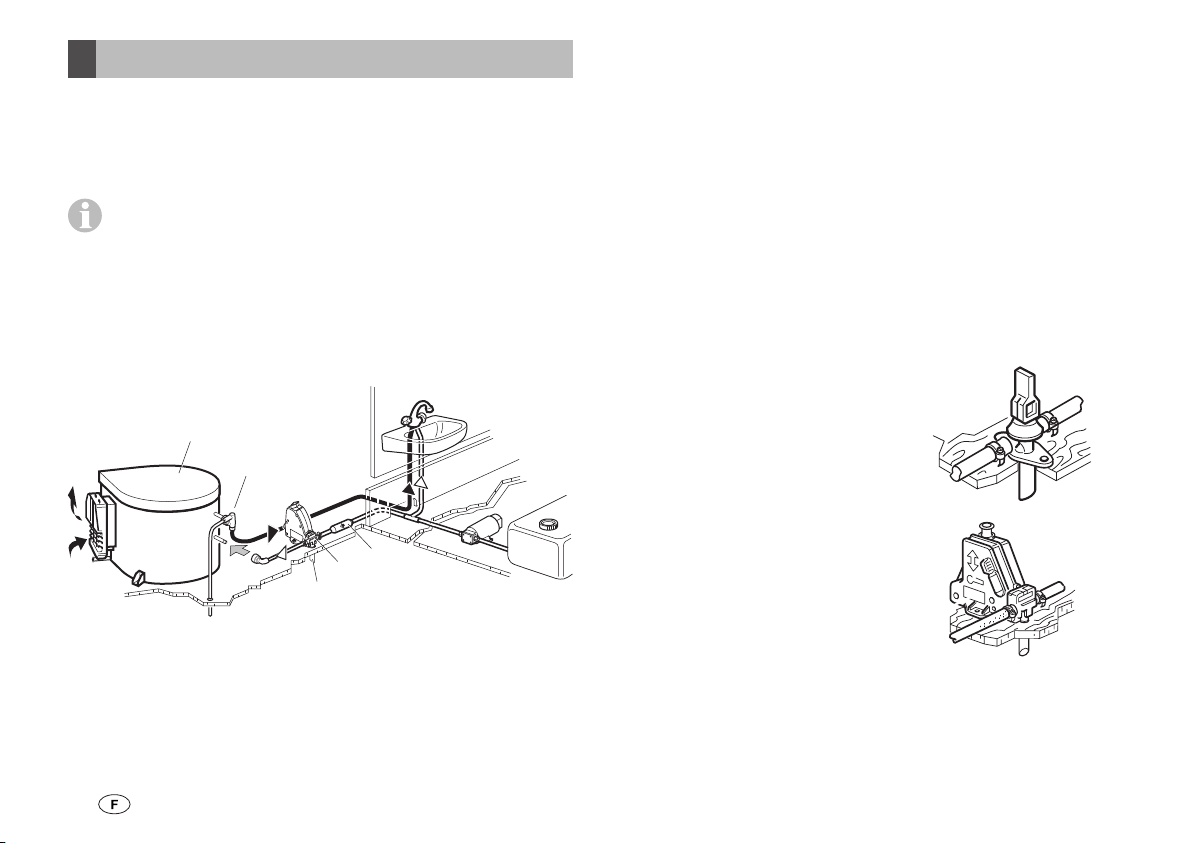

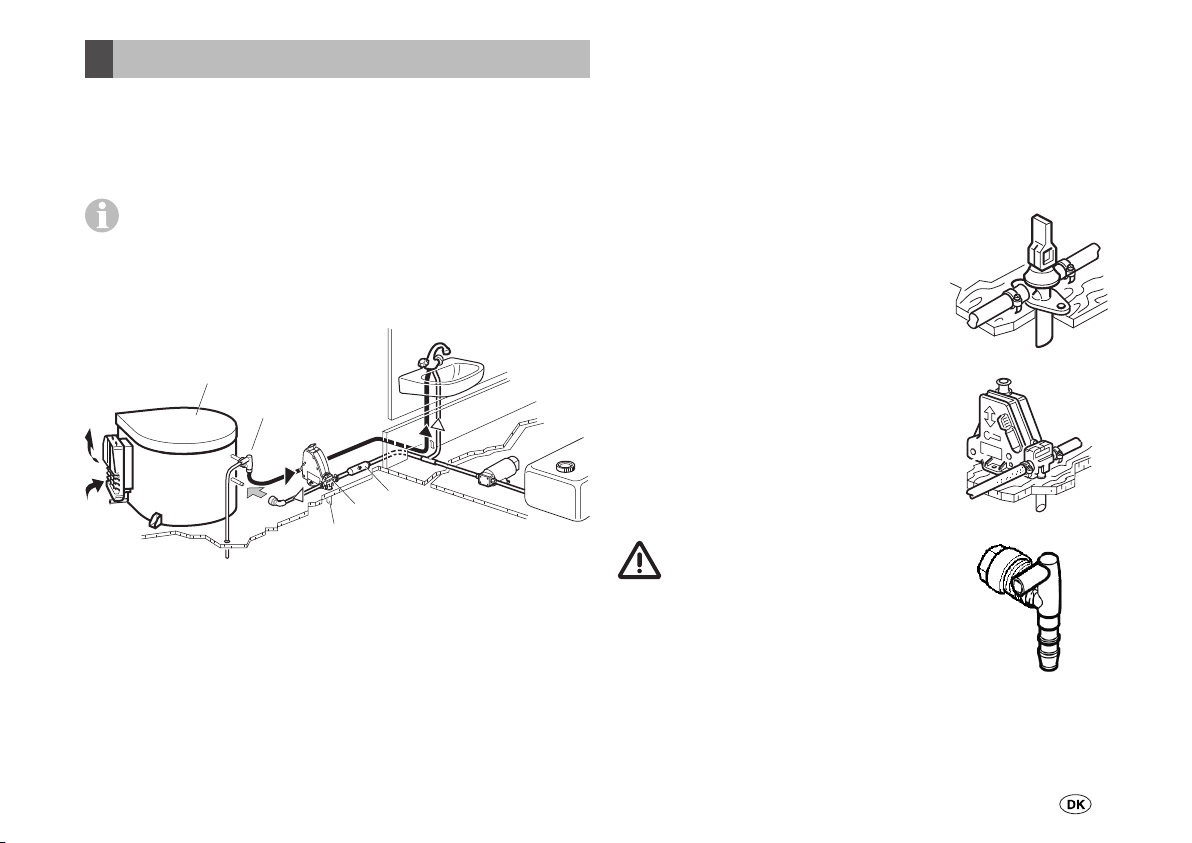

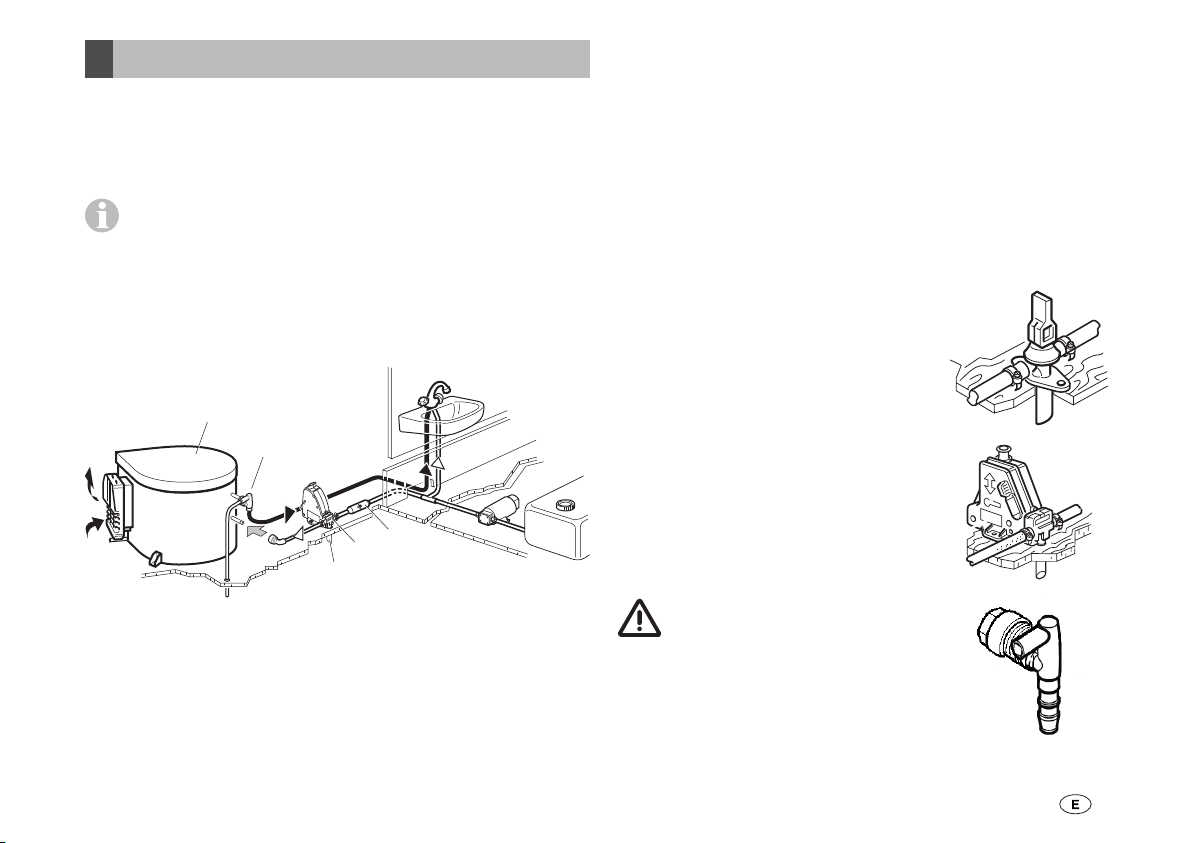

1 Boiler 2 Automatic aeration valve 3 FrostControl (safety/drain valve) 4 Drain hose 5 Non-return valve (not included in delivery)
The FrostControl must be mounted on the floor close to the boiler that is to be protected in a place that is easily accessible to the user. Ensure that the rotary switch (1) and the push but­ton (2) can still be operated.
To operate the water supply, all pressure and submergible pumps can be used at a pressure of up to 2.8 bar.
For the boiler, the FrostControl replaces the manually operated safety/drain valve ABO.
For the Trumatic C heating sys­tem, the FrostControl replaces the electrically operated safety/ drain valve ELASI.
To allow safe drainage of
the content of the boiler if there is a risk of frost, an automatic aeration valve must be fitted to the warm water supply of the boiler. Standard for all warm water devices from Truma.
Drain directly to the outside at a position protected against splash water (apply splash guard, if necessary).
12
Page 13
Assembly
Connection of the water pipes
1
2
4

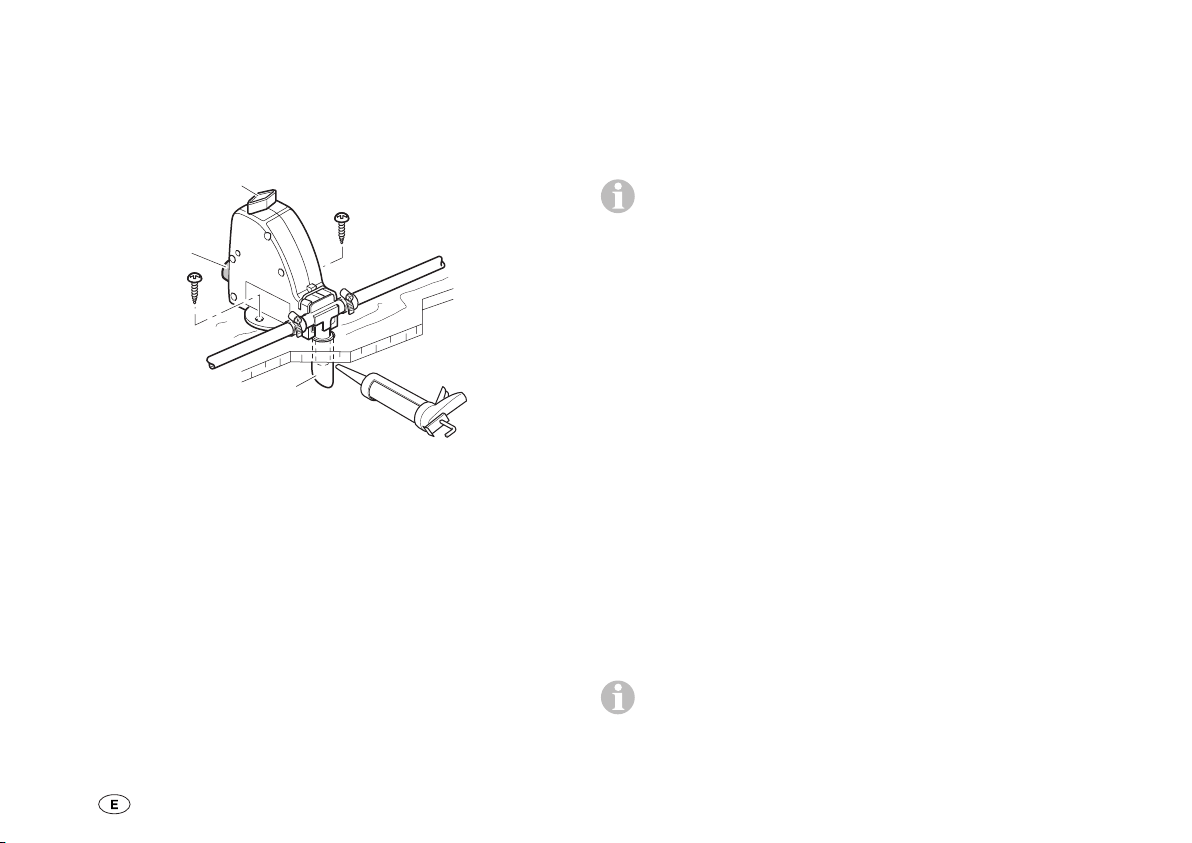

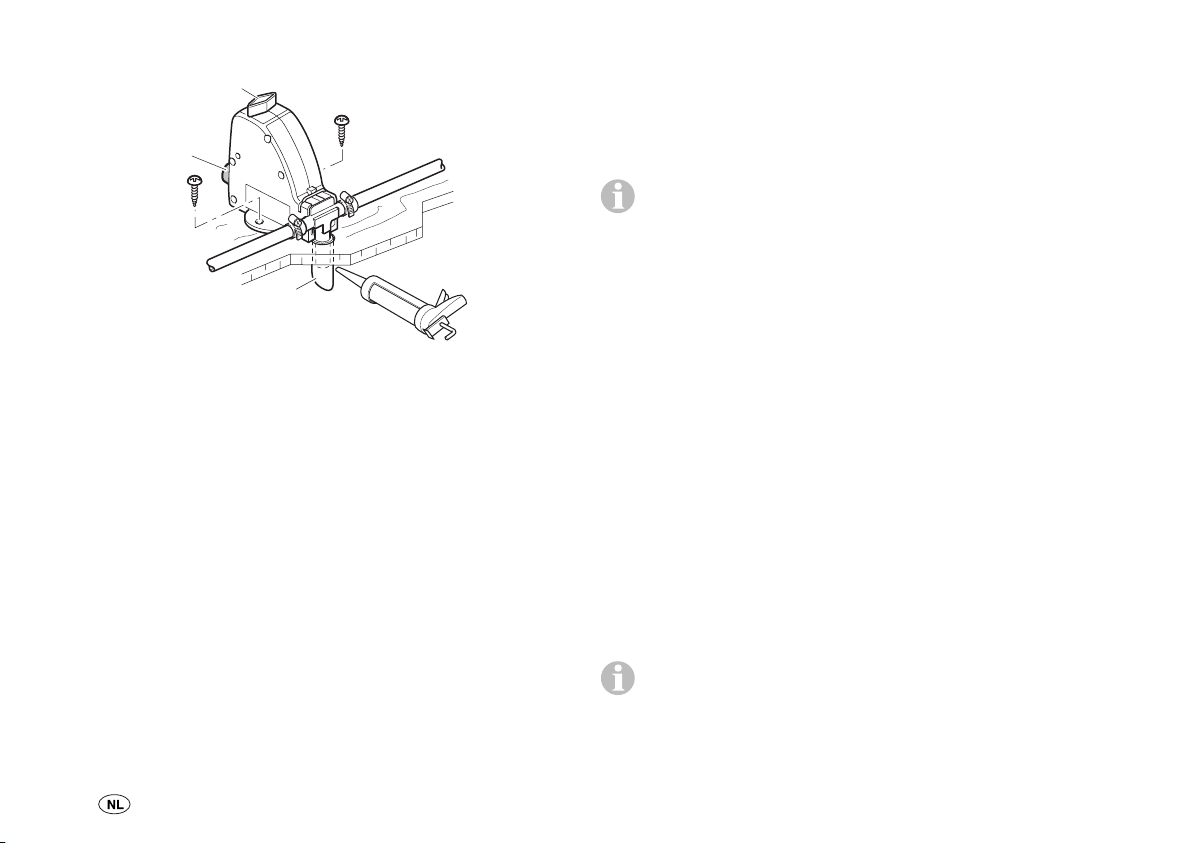

Drill a hole (18 mm diameter) in the floor of the vehicle.
–
Attach drain tube (4) to drain connection, insert both
–
through the floor and route outside.
Seal gap between drain hose and hole with plastic body
–
sealant from below.
Fasten FrostControl with two screws B 5.5 x 25 (included
–
with delivery).
Connect cold water supply to FrostControl. To guarantee the correct function of the safety/drain valve, the water hoses (pipes) need to be installed without tension.
Ensure that the cold water supply does not come into contact with cold bridges (e.g. the outer wall) in order
to prevent freezing.
Water hoses (pipes) need to be installed as short as possible without kinks.
Installation with flexible hoses (dia. 10 mm) All hose con nections must be secured with hose clamps (also cold water hoses)!
Installation with fixed pipes (dia. 12 mm) We recommend using John Guest pipes, insertion sleeves and spring washers.
When connecting to a central water supply (rural or city mains) or if using more powerful pumps, a pressure reduc­tion valve must always be installed which prevents pressures above 2.8 bar from developing in the water heater.
Before the pressure relief valve in FrostControl triggers, warm­ing of the water and its resulting expansion may cause pres­sure of up to 3.8 bar to occur (also possible with immersion pumps).
Route all water lines so they drop down to FrostControl!
There shall be no guarantee claims for damage
caused by frost!
13
Page 14
FrostControl (soupape de sûreté/de vidange)
Utilisation
Le FrostControl est une soupape surpression/de sûreté/de vidange avec détecteur de gel. Elle peut être utilisée comme accessoire pour les chauffe-eau Truma ou les chauffages Trumatic C ou pour les réservoirs d‘eau intégrés dans la cara­vane ou la caravane à moteur.
En tant que pièce de rechange pour le FrostControl inclus dans l‘étendue de livraison des chauffe-eau Combi.
La soupape FrostControl convient pour toutes les pompes re­foulantes et submersibles avec une pression de max. 2,8 bars.
La soupape FrostControl ne convient pas comme ac­cessoire pour les appareils Therme.
Les matériaux du FrostControl en contact avec l‘eau sont adaptés à l‘eau potable (voir déclaration du fabricant www.truma.com – Downloads – Manufacturer Declaration).
Symboles utilisés
Ce symbole indique des risques potentiels.
Indique des informations et des conseils.
Description du fonctionnement
Soupape de sûreté
En cas de surpression d‘env. 3,5 bars (par ex. lors du chauf­fage du chauffe-eau), la soupape FrostControl s‘ouvre auto­matiquement et évacue la surpression à l‘extérieur de manière intermittente par l‘intermédiaire d‘un manchon de purge.
Soupape de vidange manuelle
Pour vider le contenu d‘eau, la soupape de vidange peut être ouverte manuellement.
Détecteur de gel
En cas de risque de gel (température ambiante d‘env. 3 °C), la soupape FrostControl s‘ouvre et évacue le contenu d‘eau du chauffe-eau à l‘extérieur par l‘intermédiaire d‘un manchon de purge.
La soupape peut uniquement être refermée manuelle­ment et le chauffe-eau rempli lorsque la température
ambiante atteint env. 7 °C.
Pour garantir un bon fonctionnement, la soupape de
sûreté/de vidange doit être montée dans une pièce chauffée. Dans le cas contraire, des dysfonctionnements sont possibles et la soupape de vidange s‘ouvrira seule.
14
Page 15
Mode d‘emploi
3
2
Ce n’est qu’à des températures supérieures à env. 7 °C sur la soupape d’évacuation que l’on peut la fermer à
la main à l’aide du bouton pression (position 2) et que l’on
1
peut alors remplir le chauffe-eau. Lorsque la température est inférieure à 7 °C, il est recommandé de mettre en marche le chauffage du véhicule et de chauffer l‘habitacle.
La résistance électrique FrostControl (accessoire pour
chauffage Combi) ne peut être utilisée pour les chauffe­eau et les appareils Trumatic C en raison de l‘absence de raccordement.
Ouverture automatique de la soupape
4
d’évacuation

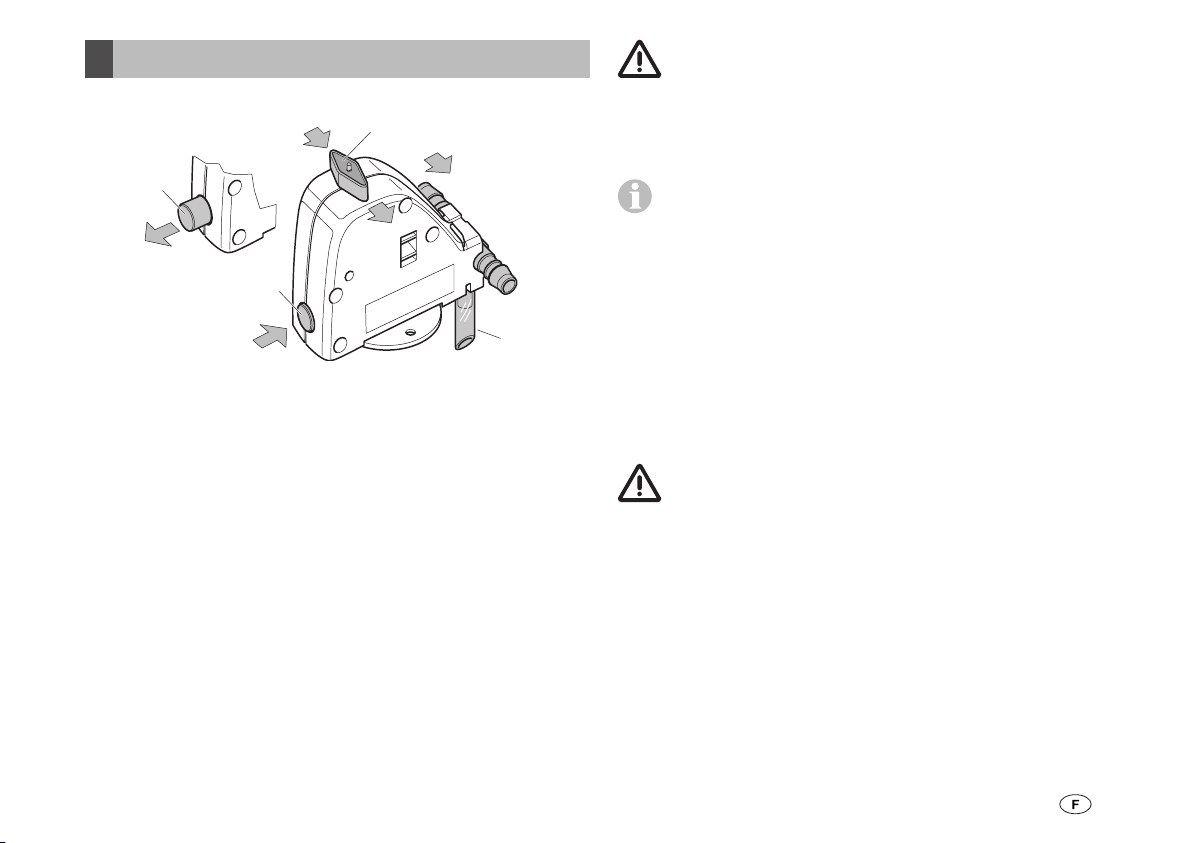

1 = commutateur rotatif en position « Fonctionnement » 2 = bouton pression en position « Fermé » 3 = bouton pression en position « Purger » 4 = tubulure de purge (traverse le plancher du véhicule
vers l’extérieur)
Remplissage du chauffe-eau (réservoir d‘eau)
Contrôler si le bouton rotatif (position 1) est bien positionné sur « marche ».
Fermer la soupape de vidange en actionnant le bouton-pous­soir (position 2). Le bouton-poussoir doit être positionné sur « fermé ».
A des températures inférieures à 3 °C env. sur la soupape d’évacuation, elle s’ouvrira automatiquement, le bouton pres­sion saute (position 3). L’eau du chauffe-eau s’écoule par la tubulure de purge (4).
L‘ouverture de la soupape de vidange et l‘écoulement du contenu d‘eau peut être dérangé par différentes
influences extérieures, Truma n‘offre donc aucune garantie
pour les dommages dus au gel.
Ouverture manuelle de la soupape d’évacuation
Tourner le commutateur rotatif de 180° jusqu’à l’enclenche­ment : le bouton pression saute (position 3). L’eau du chauffe­eau s’écoule via la tubulure de purge (4).
15
Page 16
Fermeture de la soupape d’évacuation
Caractéristiques techniques
Contrôler si le commutateur rotatif est enclenché en position « Fonctionnement » (position 1), c’est-à-dire se trouvant parallèle au raccordement d’eau et enclenché.
Fermer la soupape d’évacuation en actionnant le bouton pression. Le bouton pression doit s’enclencher en position (2) « Fermé ».
Ce n’est qu’à des températures supérieures à env. 7 °C sur la soupape d’évacuation que l’on peut la fermer à la main à l’aide du bouton pression (position 2) et que l’on peut alors remplir le chauffe-eau.
Maintenance
Pour assurer un écoulement sûr de l’eau, la tubulure de pur­ge (4) du FrostControl doit toujours être gardée exempte de saletés (neige fondante, glace, feuilles mortes, etc.).
Nous déclinons toute garantie pour tout dommage causé par gel !
Élimination
Le FrostControl doit être éliminé conformément aux règles administratives du pays d‘utilisation. Les prescriptions et lois nationales doivent être respectées (en Allemagne, il s’agit par exemple du décret sur les véhicules hors d’usage).
Hors Allemagne, les prescriptions en vigueur des pays respectifs doivent être respectées.
Pression de l‘eau (pression de service)
2,8 bar
Température de fermeture
plus de 7 °C (température ambiante)
Température d‘ouverture
moins de 3 °C (température ambiante)
Température de service
-30 °C – +80 °C
Poids
200 g modèle avec raccords pour tuyaux flexibles Ø 10 mm 250 g modèle avec raccords pour conduites fixes Ø 12 mm
(système John Guest)
Déclaration de conformité
Le FrostControl est conforme à la directive sur les véhicules hors d‘usage 2000/53/CE et à la directive sur l‘eau potable 98/83/CEE.
Sous réserve de modifications techniques !
16
Page 17
Manuel de recherche des pannes
Panne Cause Suppression
La soupape de sécurité (FrostControl) s‘ouvre.
La soupape d’évacuation ( FrostControl) ne se ferme plus.
L’eau s’écoule par à-coups à partir de la tubulure d’écoule­ment du FrostControl.
Si ces mesures ne vous permettent pas de supprimer les pannes, veuillez vous adressez au centre de SAV Truma.
Température sur la soupape de
– Le cas échéant, mettre le chauffage du véhicule
vidange inférieure à env. 3 °C. (La soupape d’évacuation s’ouvre automatiquement en cas de tempé­ratures inférieures à environ 3 °C.)
Température sur la soupape d’éva-
–
cuation inférieure à environ 7 °C.
Le commutateur rotatif ne
–
se trouve pas en position « Fonctionnement ».
Pression de l’eau trop élevée.– Contrôler la pression des pompes (max. 2,8 bars).
–
en marche. Lorsque la température est supérieu­re à 7 °C au niveau de la soupape de sécurité, elle peut être refermée !
Le cas échéant, mettre le chauffage du véhicule
–
en marche. Lorsque la température est supérieu­re à 7 °C au niveau de la soupape de sécurité, elle peut être refermée !
Tourner le commutateur rotatif de la soupape
–
d’évacuation en position « Fonctionnement ». Ensuite, presser le bouton pression jusqu’à ce qu’il s’enclenche.
–
En cas de raccordement sur un système central d’alimentation en eau (raccordement sur le ré­seau national ou municipal), il faut installer un réducteur de pression, qui puisse empêcher la présence de pressions supérieures à 2,8 bars dans le ballon d’eau chaude.
17
Page 18
Instructions de montage
Avant tout travail, lire attentivement le mode d‘emploi et les instructions de montage pour comprendre comment fonc­tionne l‘appareil.
La résistance électrique FrostControl (accessoire pour
chauffage Combi) ne peut être utilisée pour les chauffe­eau et les appareils Trumatic C en raison de l‘absence de raccordement.
Le FrostControl doit être monté au sol à proximité immédiate du chauffe-eau à protéger et à un endroit accessible pour l‘utilisateur. Le bouton de réglage (1) et le bouton-poussoir (2) doivent pouvoir être actionnés.
Lors du choix de l‘emplacement, veiller à ce que le FrostControl ne soit pas monté à proximité de sources de chaleur externes (blocs d‘alimentation, par exemple) ou immédiatement à côté de tuyaux d‘air chaud.
La soupape FrostControl doit être installée dans la conduite d‘arrivée d‘eau froide.
Instructions de montage et choix de l‘emplacement
1
2
5
3
4
1 Chauffe-eau 2 Soupape de ventilation automatique 3 FrostControl (soupape de sûreté/de vidange 4 Tuyau de vidange 5 Clapet anti-retour (non compris dans la livraison)
18
Toutes les pompes refoulantes et submersibles avec une pres­sion de max. 2,8 bars peuvent être utilisées pour l‘alimenta­tion en eau.
Pour le chauffe-eau, la soupape FrostControl remplace la sou­pape de sûreté/de vidange manuelle ABO.
Pour le chauffage Trumatic C, la soupape FrostControl remplace la soupape de sûreté/de vidange électrique ELASI.
Page 19
Afin de garantir l‘écou-
lement en toute sécurité du contenu du chauffe-eau en cas de risque de gel, une sou­pape de ventilation automatique doit être montée sur le raccord d‘eau chaude du chauffe-eau. De série sur tous les appareils de préparation d‘eau chaude Truma.
Prévoir la vidange de l'eau directement à l'extérieur en un em­placement à l'abri des éclabous-sures (le cas échéant, monter une bavette).
Montage
1
2
4

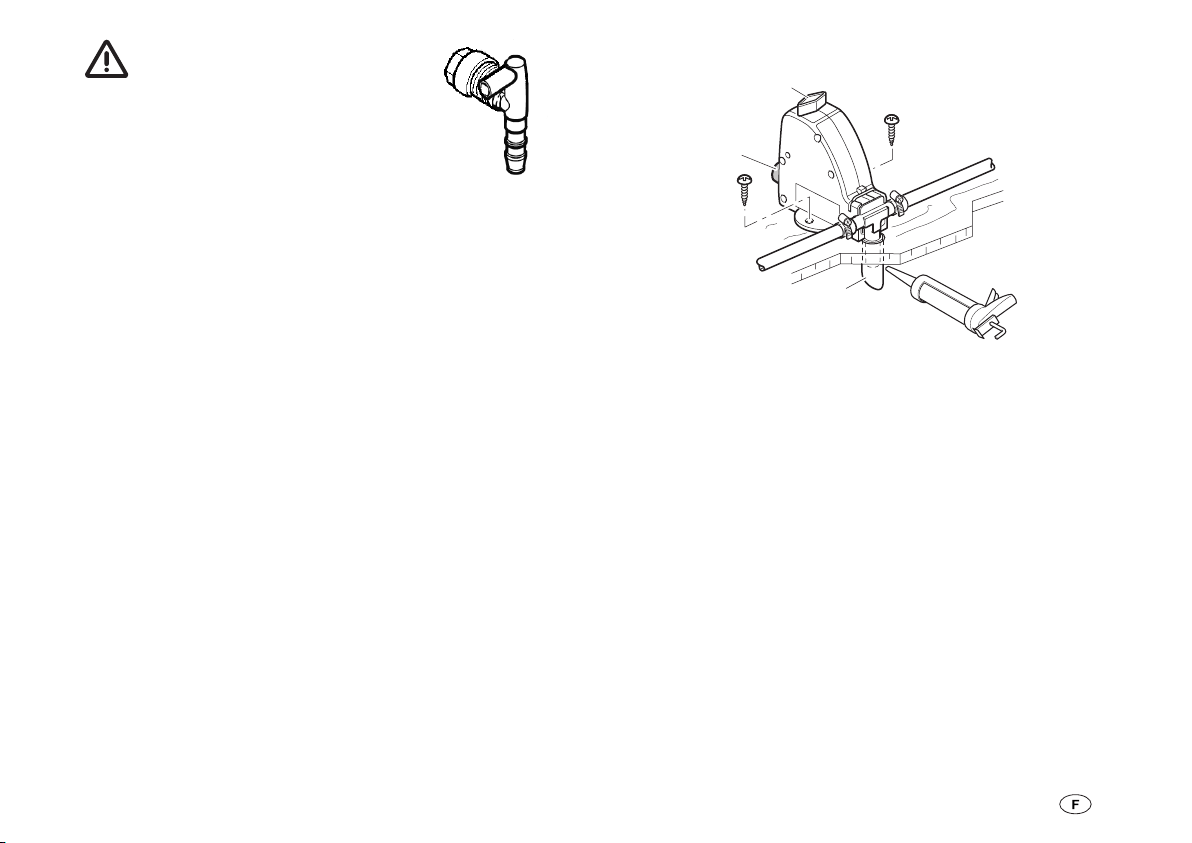

Percer un trou Ø 18 mm dans le plancher du véhicule.
–
Enficher le tuyau de décharge (4) sur la tubulure de déchar-
–
ge, enfoncer les deux dans le plancher et les guider vers l'extérieur.
Étanchéifier par le bas le vide entre la lyre de décharge et le
–
trou avec un produit d’étanchéité plastique pour carrosserie.
Fixer le FrostControl avec 2 vis B 5,5 x 25 (fournies).
–
19
Page 20
Raccord des conduites d‘eau
Connecter l‘amenée d‘eau froide au FrostControl. Afin de garantir le bon fonctionnement de la soupape de sécurité, les tuyaux (conduites) d‘eau doivent être installé(e)s hors tension !
En raison du risque de gel, veiller à ce que l’amenée d’eau froide n’entre pas en contact avec des ponts ther-
miques froids (par exemple la paroi extérieure).
Poser les tuyaux (conduites) d‘eau au plus court et sans plis.
Pour l‘installation avec des tuyaux flexibles (Ø 10 mm) Tous les raccords de flexible (y compris ceux d'eau froide) doivent être serrés par des colliers !
Pour l‘installation avec des conduites fixes (Ø 12 mm) Nous recommandons d‘utiliser des tubes, des douilles de protection et des rondelles élastiques John Guest.
En cas de raccordement à une alimentation en eau centralisée (eau de ville ou de campagne) ou en cas de pompes puissan­tes, il faut intercaler un réducteur de pression empêchant que la pression dans le chauffe-eau dépasse 2,8 bars.
En raison du réchauffement de l‘eau et de la dilatation qui en résulte, des pressions susceptibles d‘atteindre 3,8 bars peu­vent survenir jusqu‘à provoquer le déclenchement de la sou­pape de sûreté du FrostControl (possible également avec les pompes plongeantes).
Poser toutes les conduites d‘eau en pente descendante vers le FrostControl ! Aucun recours en garantie en
cas de dommages par le gel !
20
Page 21
FrostControl (valvola di scarico/di sicurezza)
Destinazione d'impiego
Il FrostControl è una valvola di scarico di sicurezza della sovrappressione a corrente nulla con funzione controllo gelo. Come accessorio può essere impiegato per i dispositivi d‘acqua calda quali i boiler Truma o Trumatic C e / o anche per serbatoi dell‘acqua a montaggio fisso nei caravan e motorcaravan.
Come parte di ricambio per il FrostControl compreso nella fornitura degli apparecchi di produzione di acqua calda Combi di Truma.
Il FrostControl si adatta a tutte le pompe a pressione e / o ad immersione con una pressione fino a 2,8 bar.
Il FrostControl non si adatta come accessorio a Therme.
I materiali di FrostControl che vengono a contatto con l‘acqua sono compatibili con l‘acqua potabile (vedi dichiarazione del produttore www.truma.com – Downloads – Manufacturer Declaration).
Simboli utilizzati
Il simbolo è un avviso di possibili pericoli.
Descrizione del funzionamento
Valvola di sicurezza della sovrappressione
In caso di sovrappressione di ca. 3,5 bar (che si genera ad es. durante il riscaldamento del boiler) FrostControl si apre in automatico e scarica gradatamente verso l‘esterno la sovrap­pressione attraverso il bocchettone di scarico.
Valvola di scarico manuale
Per lo svuotamento del contenuto d‘acqua è possibile aprire manualmente la valvola di scarico.
Controllo gelo
In pericolo di gelo (temperatura ambiente ca. 3 °C) FrostControl si apre in automatico e attraverso un bocchettone di scarico svuota verso l‘esterno il contenuto d‘acqua del boiler.
Soltanto ad una temperatura ambiente di ca. 7 °C è di nuovo possibile chiudere manualmente la valvola di sca-
rico e riempire il boiler.
Per garantire una funzione ineccepibile, è necessario
montare la valvola di scarico di sicurezza in un ambiente riscaldato. Se non si osserva tale accortezza è possibile che si verifichino problemi di funzionamento e che la valvola di scari­co si apri in automatico durante l‘esercizio.
Indicazione con informazioni e consigli.
21
Page 22
Istruzioni per l‘uso
3
Solo se sulla valvola di scarico è stata raggiunta una temperatura superiore ai 7 °C circa, questa valvola può
essere chiusa manualmente con il pulsante (posizione 2) e il
1
boiler riempito. A temperature inferiori a 7 °C raccomandiamo di accendere il riscaldamento del veicolo per scaldare il vano interno.
A causa di problemi di collegamento, il riscaldatore FrostControl (accessorio per stufe Combi) potrebbe non
essere utilizzato per i boiler e per Trumatic C.
2
4
1 = interruttore rotativo in posizione «funzionamento» 2 = pulsante in posizione «chiuso» 3 = pulsante in posizione «scarico» 4 = bocchettone di scarico
(passa all‘esterno attraverso il pianale del veicolo)
Riempire il boiler (serbatoio dell‘acqua)
Controllare se l‘interruttore rotativo (posizione 1) scatti in posi­zione «funzionamento».
Chiudere la valvola di scarico mediante conferma del pulsante (posizione 2). Il pulsante deve scattare nella posizione «chiuso».
22
Apertura automatica della valvola di scarico
In caso di temperature inferiori ai 3 °C circa sulla valvola di scarico, essa apre automaticamente e il pulsante fuoriesce (posizione 3). L’acqua del boiler defluisce dal bocchettone di scarico (4).
L‘apertura della valvola di scarico e / o il libero deflusso del contenuto d‘acqua potrebbero essere disturbati a
causa di diversi influssi ambientali, pertanto Truma non può assumersi alcuna garanzia per danni dovuti al gelo.
Apertura manuale della valvola di scarico
Ruotare la manopola di 180° finché si arresta in posizione; il pulsante scatta all’infuori (posizione 3). L’acqua del boiler defluisce attraverso il bocchettone di scarico (4).
Page 23
Chiusura della valvola di scarico
Dati tecnici
Controllare che l’interruttore rotativo sia su «funzionamento» (posizione 1), ovvero parallelo al raccordo dell’acqua, e inserito saldamente in posizione.
Chiudere la valvola di scarico premendo il pulsante. Il pulsante deve scattare nella posizione (2) «chiuso».
Solo se sulla valvola di scarico è stata raggiunta una tempera­tura superiore ai 7 °C circa, questa valvola può essere chiusa manualmente con il pulsante (posizione 2) e il boiler riempito.
Manutenzione
Tenere sempre il bocchettone di scarico (4) del FrostControl libero da impurità (fanghiglia di neve, ghiaccio, fogliame, ecc.) per garantire uno scarico dell‘acqua sicuro! Eventuali danni
da gelo non sono coperti da garanzia!
Smaltimento
FrostControl deve essere smaltito in conformità alle disposi­zioni amministrative in vigore nel rispettivo paese d‘utilizzo. Rispettare le leggi e le normative nazionali (in Germania, ad esempio, la legge sulla rottamazione di veicoli usati).
Negli altri paesi, osservare le rispettive disposizioni in vigore.
Pressione acqua (pressione d‘esercizio)
2,8 bar
Temperatura di chiusura
oltre ca. 7 °C (temperatura ambiente)
Temperatura d‘apertura
al di sotto di ca. 3 °C (temperatura ambiente)
Temperatura d‘esercizio
-30 °C – +80 °C
Peso
200 g modello con raccordi per tubi flessibili Ø 10 mm 250 g modello con raccordi per posa di tubi rigidi Ø 12 mm
(John Guest System)
Dichiarazione di conformità
FrostControl è conforme alla Direttiva per i Veicoli fuori uso 2000/53/CE e alla Direttiva 98/83/CEE relativa alla Qualità delle acque destinate al consumo umano.
Il produttore si riserva la facoltà di apportare modifiche tecniche!
23
Page 24
Istruzioni di ricerca guasti
Anomalia Causa Rimedio
Si apre la valvola di scarico (FrostControl).
La valvola di scarico ( FrostControl) non si chiude più.
L‘acqua fuoriesce in modo discontinuo dal bocchettone di scarico del FrostControl.
Qualora queste misure non consentano di eliminare l’anomalia, rivolgersi al servizio di assistenza Truma.
Temperatura sulla valvola di scarico
– All‘occorrenza accendere il riscaldamento del
inferiore a circa 3 °C. (A temperature inferiori a 3 °C circa, la valvola di scarico si apre automaticamente!)
La temperatura sulla valvola di
–
scarico è inferiore a 7 °C circa.
L‘interruttore rotativo non
–
è su «funzionamento».
Pressione dell'acqua troppo alta.– Controllare la pressione della pompa (max. 2,8 bar).
–
veicolo. Con temperature superiore a ca. 7 °C sulla valvola di scarico è possibile richiuderla!
All‘occorrenza accendere il riscaldamento del
–
veicolo. Con temperature superiore a ca. 7 °C sulla valvola di scarico è possibile richiuderla!
Ruotare l‘interruttore rotativo della valvola di
–
scarico su «funzionamento», quindi premere il pulsante finché si inserisce in posizione con uno scatto.
–
In caso di collegamento ad un'alimentazione dell'acqua centrale (collegamento regionale o urbano) deve essere impiegato un riduttore di pressione che impedisca il raggiungimento di pressioni superiori a 2,8 bar nel boiler.
24
Page 25
Istruzioni di montaggio
Nello scegliere la posizione, fare attenzione a non montare il FrostControl in prossimità di fonti di calore esterne (ad es. ap­parecchi di rete) o direttamente vicino a tubi dell‘aria calda!
Prima di iniziare i lavori, leggere attentamente le istruzioni per l‘uso e di montaggio per acquisire una certa famigliarità con il prodotto.
A causa di problemi di collegamento, il riscaldatore FrostControl (accessorio per stufe Combi) potrebbe non
essere utilizzato per i boiler e per Trumatic C.
Indicazioni di montaggio e scelta del posto
1
2
5
3
4
1 Boiler 2 Valvola di ventilazione automatica 3 FrostControl (valvola di scarico/di sicurezza) 4 Tubo flessibile di scarico 5 Valvola di non ritorno (non compresa nel volume di fornitura)
FrostControl deve essere montato molto vicino al boiler da proteggere e in una posizione sul pavimento facilmente raggiungibile dall‘utente. Tenete presente che l‘interruttore rotativo (1) e il pulsante (2) siano agibili.
FrostControl deve essere montato nell‘afflusso d‘acqua fredda.
Per l‘alimentazione dell‘acqua è possibile utilizzare tutte le pompe a pressione e ad immersione con una pressione fino a 2,8 bar.
Nel boiler, FrostControl sostitui­sce la valvola di scarico di sicu­rezza ad azionamento manuale ABO.
Nella stufa Trumatic C, FrostControl sostituisce la val­vola di scarico di sicurezza ad azionamento elettrico ELASI.
Per garantire uno scarico
sicuro del contenuto del bolier in caso di pericolo di gelo, sul collegamento dell‘acqua calda del boiler deve essere montata una valvola di ventila­zione automatica. Di serie per tutti i dispositivi acqua calda di Truma.
Effettuare lo scarico direttamente all’esterno in punti protetti contro gli spruzzi (eventualmente montare la protezione antispruzzo).
25
Page 26
Montaggio
Collegamento tubi dell‘acqua
1
2
4
Eseguire un foro di Ø 18 mm nel pianale del veicolo.
–
Inserire il flessibile di sfiato (4) nel manicotto, farli passare
–
entrambi attraverso il pianale e portarli all'esterno.
Sigillare la fessura tra il flessibile di scarico e il foro dal bas-
–
so con sigillante plastico per carrozzerie.
Fissare il FrostControl con 2 viti B 5,5 x 25 (comprese nella
–
fornitura).
Collegare la mandata dell‘acqua fredda al FrostControl. Per ga­rantire un funzionamento ineccepibile della valvola di scarico/ di sicurezza, i tubi flessibili (tubi) per l‘acqua devono essere posati a tensione nulla!
Fare attenzione che la mandata dell’acqua fredda non venga a contatto con ponti termici (ad es. della parete
esterna): pericolo di gelo.
Posare i tubi flessibili (tubi) per l‘acqua il più corto e senza piegature possibili.
Per installaizoni con tubi flessibili (Ø 10 mm) Fissare tutti i collegamenti (anche quelli dell'acqua fredda) con fascette per tubi flessibili!
Per installaizoni con posa di tubi rigidi (Ø 12 mm) Raccomandiamo di utilizzare tubi, manicotti di supporto e anelli di sicurezza della John Guest.
Nel caso di collegamento ad una centrale rete di distribuzione idrica (urbana o regionale) o di utilizzo di pompe con potenza maggiore, impiegare un riduttore di pressione per evitare la formazione nel boiler di pressioni superiori a 2,8 bar.
Il riscaldamento dell‘acqua e la conseguente dilatazione pos­sono far sì che, prima che intervenga la valvola di sicurezza, si accumulino pressioni fino a 3,8 bar nel FrostControl (possibile anche in caso di utilizzo di pompe sommerse).
26
Posare tutti i tubi dell‘acqua in direzione discendente rispetto al FrostControl! La garanzia non copre i guasti
causati dal gelo!
Page 27
FrostControl (veiligheids-/aftapklep)
Gebruiksdoel
FrostControl is een stroomloze overdruk-veiligheids-/aftapkraan met vorstbewakingsfunctie. Als accessoire kan dit voor de Truma-warmwatertoestellen Boiler of Trumatic C of ook voor vast gemonteerde watertanks in de caravan en camper ge­bruikt worden.
Als reserveonderdeel voor de bij de Truma warmwaterappara­ten Combi meegeleverde FrostControl.
FrostControl is voor alle druk- of dompelpompen met een druk van maximaal 2,8 bar geschikt.
FrostControl is niet geschikt als accessoire voor de Therme.
De materialen van FrostControl die met water in contact komen, zijn geschikt als drinkwater (zie verklaring vanwege de fabrikant www.truma.com – Downloads – Manufacturer Declaration).
Symbool wijst op mogelijke gevaren.
Aanwijzing met informatie en tips.
Functiebeschrijving
Overdrukveiligheidsventiel
Bij een overdruk van ca. 3,5 bar (ontstaat bijv. bij het verwar­men van de boiler) opent FrostControl automatisch en laat de overdruk pulserend naar buiten af via een aftapstomp.
Manuele aftapkraan
Om de waterinhoud te verwijderen, kan de aftapkraan manu­eel geopend worden.
Vorstbewaking
Bij vorstgevaar (ca. 3 °C omgevingstemperatuur) opent FrostControl automatisch en laat de waterinhoud van de boiler naar buiten af via een aftapstomp.
Pas bij een omgevingstemperatuur van ca. 7 °C kan de aftapkraan weer manueel gesloten en de boiler gevuld
worden.
Om een perfecte werking te garanderen, moet de veilig-
heids-/aftapkraan op een verwarmde plaats gemonteerd worden. Indien dit niet in acht genomen wordt, kan het tot storingen komen en kan de aftapkraan automatisch openen tijdens de werking.
27
Page 28
Gebruiksaanwijzing
3
Het FrostControl-verwarmingselement (accessoire voor Combi-verwarming) kan wegens ontbrekende aansluit-
mogelijkheid bij Boiler en Trumatic C niet gebruikt worden.
1
Automatisch openen van de aftapklep
Bij temperaturen onder ca. 3 °C aan het aftapventiel wordt dit automatisch geopend, de drukknop springt er uit (positie 3). Het water van de boiler ontwijkt via de ledigingsstomp (4).
2
4
1 = draaischakelaar stand „in bedrijf” 2 = drukknop stand „gesloten” 3 = drukknop stand „lediging” 4 = aftapaansluiting (naar buiten door de voertuigbodem geleid)
Boiler (watertank) vullen
Controleren of de draaischakelaar (positie 1) op „Werking” staat en vastgeklikt is.
De aftapkraan door bedienen van de drukknop (positie 2) slui­ten. De drukknop moet in de „Gesloten” positie vastklikken.
Eerst bij temperaturen van meer dan ca. 7 °C aan het af-
tapventiel kan dit met een drukknop (positie 2) manueel worden gesloten en kan de boiler worden gevuld. Bij tempera­turen onder 7 °C is het raadzaam, de voertuigverwarming in te schakelen om de binnenruimte te verwarmen.
28
Het openen van de aftapkraan resp. de vrije afvoer van de waterinhoud kan door verschillende omgevingsin-
vloeden gestoord worden, daarom kan Truma geen garantie
voor vorstschade bieden.
Handmatig openen van de aftapklep
De draaischakelaar 180° draaien tot deze vastklikt, daarbij springt de drukknop naar buiten (stand 3). Het water van de boiler loopt via de aftapaansluiting (4) weg.
Sluiten van de aftapklep
Controleren of de draaischakelaar op „in bedrijf” (stand 1) d.w.z. parallel aan de wateraansluiting staat en vastzit.
De aftapklep sluiten door de drukknop in te drukken. De druk­knop moet in stand (2) „gesloten” vastklikken.
Eerst bij temperaturen van meer dan ca. 7 °C aan het aftap­ventiel kan dit met een drukknop (positie 2) manueel worden gesloten en kan de boiler worden gevuld.
Page 29
Onderhoud
Technische gegevens
De aftapaansluiting (4) van de FrostControl moet steeds vrij blijven van verontreinigingen (sneeuwblubber, ijs, bladeren etc.) – om een goede afvoer van het water te garanderen! U
kunt in geval van vorstschade geen aanspraak maken op de garantie!
Afvalverwerking
FrostControl moet volgens de wettelijke bepalingen van het respectievelijke land van gebruik verwijderd worden. Nationale voorschriften en wetten (in Duitsland is dit bijv. de Altfahrzeug­Verordnung) moeten in acht worden genomen.
In andere landen moeten de daar geldende voorschriften in acht worden genomen.
Waterdruk (bedrijfsdruk)
2,8 bar
Sluittemperatuur
boven ca. 7 °C (omgevingstemperatuur)
Openingstemperatuur
onder ca. 3 °C (omgevingstemperatuur)
Bedrijfstemperatuur
-30 °C – +80 °C
Gewicht
200 g uitvoering met aansluitingen voor flexibele slangen
Ø 10 mm
250 g uitvoering met aansluitingen voor vaste leidingaanleg
Ø 12 mm (John Guest Systeem)
Conformiteitsverklaring
FrostControl voldoet aan de richtlijn voor oude voertuigen 2000/53/EG en de drinkwaterrichtlijn 98/83/EEG.
Technische wijzigingen voorbehouden!
29
Page 30
Instructies voor het opsporen van fouten
Fout Oorzaak Verhelpen
Het aftapventiel (FrostControl) opent.
De aftapklep ( FrostControl) kan niet meer worden gesloten.
Water stroomt schoksgewijze uit de afvoeraansluiting van de FrostControl.
Als deze maatregelen niet tot opheffen van de storing leiden, neem dan contact op het Truma servicecentrum.
Temperatuur bij aftapklep onder
– Eventueel voertuigverwarming inschakelen. Bij
ca. 3 °C. (Bij temperaturen onder ca. 3 °C gaat de aftapklep automa­tisch open!)
Temperatuur bij aftapklep onder
–
ca. 7 °C.
Draaischakelaar staat niet op
–
„in bedrijf”.
Waterdruk te hoog. – Pompdruk controleren (max. 2,8 bar). Bij aan-
–
temperaturen boven ca. 7 °C aan het aftapventiel kan het ventiel weer gesloten worden!
Eventueel voertuigverwarming inschakelen. Bij
–
temperaturen boven ca. 7 °C aan het aftapventiel kan het ventiel weer gesloten worden!
Draaischakelaar van aftapklep op „in bedrijf” zet-
–
ten aansluitend op de drukknop drukken tot deze vastklikt.
–
sluiting op een centrale watervoorziening (land- resp. city-aansluiting) moet een drukre­gelaar gebruikt worden, deze voorkomt, dat hogere drukken dan 2,8 bar in de boiler kunnen optreden.
30
Page 31
Inbouwhandleiding
Voor het begin van de werkzaamheden de gebruiks- en mon­tagehandleiding aandachtig lezen, om de kennis te verwerven die voor de montage nodig is.
Het FrostControl-verwarmingselement (accessoire voor Combi-verwarming) kan wegens ontbrekende aansluit-
mogelijkheid bij Boiler en Trumatic C niet gebruikt worden.
Inbouwinstructies en plaatskeuze
1
2
5
3
4
1 Boiler 2 Automatische ventilatieklep 3 FrostControl (veiligheids-/aftapklep) 4 Aftapslang 5 Terugslagventiel (niet in de leveringsomvang)
FrostControl moet in de onmiddellijke nabijheid van de te be­veiligen boiler, op een voor de gebruiker goed toegankelijke plaats op de vloer gemonteerd worden. Zorg ervoor, dat de draaischakelaar (1) en de drukknop (2) bedienbaar blijven.
Bij de keuze van de plaats moet u erop letten dat de FrostControl niet in de omgeving van vreemde warmtebronnen (bijv. elek­trische apparaten) of direct naast warmeluchtbuizen wordt gemonteerd!
FrostControl moet in de koudwatertoevoer ingebouwd worden.
Voor de werking van de watertoevoer kunnen alle druk- en dompelpompen met een druk van maximaal 2,8 bar gebruikt worden.
Bij de boiler vervangt FrostControl de manueel bedien­de veiligheids-/aftapkraan ABO.
Bij de verwarming Trumatic C vervangt FrostControl de elek­trisch bediende veiligheids-/ aftapkraan ELASI.
Om een veilig leegstro-
men van de boilerinhoud bij vorstgevaar mogelijk te maken, moet aan de warmwa­teraansluiting van de boiler een automatisch ventilatieventiel gemonteerd zijn. Standaard bij alle warmwatertoestellen van Truma.
Laat de waterafloop direct naar buiten plaatsvinden op een tegen spatwater beschermde plaats (breng zo nodig een spatscherm aan).
31
Page 32
Montage
Aansluiting van de waterleidingen
1
2
4
Gat met Ø 18 mm in de voertuigbodem boren.
–
Evacuatieslang (4) op de evacuatie-aansluiting schuiven en
–
beide door de bodem steken en naar buiten leiden.
De luchtruimte tussen afvoerslang en boorgat van onder
–
met kneedbaar carosseriekit afdichten.
Frostcontrol met 2 schroeven B 5,5 x 25 (in de levering inbe-
–
grepen) bevestigen.
Koudwatertoevoer op de FrostControl aansluiten. Om een perfecte werking van het veiligheids-/aftapventiel te garande­ren, moeten de waterslangen (-buizen) spanningsvrij gelegd worden!
Erop letten dat de koudwatertoevoer wegens vorstgevaar niet met koudebruggen (bijv. de buitenwand) in aanra-
king komt.
Waterslangen (-buizen) zo kort mogelijk en zonder knikken leggen.
Bij installatie met flexibele slangen (Ø 10 mm) Alle slangverbindin gen (ook koudwaterslangen) moeten met slangklemmen worden vastgezet!
Bij installatie met vaste leidingaanleg (Ø 12 mm) Wij raden aan de buizen, steunhulzen en veiligheidsringen van John Guest te gebruiken.
Bij aansluiting op een centrale watervoorziening (land- resp. city-aansluiting) of bij sterkere pompen moet een drukregelaar worden gebruikt, die verhindert, dat een hogere druk dan 2,8 bar in de boiler kan optreden.
Door verwarming van het water en de daaruit voortvloeiende uitzetting kan tot het activeren van de veiligheidsklep in de FrostControl een druk tot 3,8 bar optreden (ook bij dompel­pompen mogelijk).
32
Alle waterleidingen met afschot naar de FrostControl aanleggen! U kunt in geval van vorstschade geen
aanspraak maken op de garantie!
Page 33
FrostControl (sikkerheds-/aftapningsventil)
Anvendelsesformål
FrostControl er en strømløs overtryks sikkerheds-/aftapnings­ventil med frostovervågningsfunktion. FrostControl kan som tilbehør bruges til Truma vandvarmere eller Trumatic C samt til fast installerede vandtanke i campingvogne og autocampere.
Som reservedel til FrostControl, der følger med leveringen af Truma varmtvandsapparater Combi.
FrostControl er egnet til alle tryk- og dykpumper med et tryk på op til 2,8 bar.
FrostControl er ikke egnet som tilbehør til Truma Therme.
De med vand i kontakt kommende materialer i FrostControl er egnet til drikkevand (se fabrikanterklæring www.truma.com – Downloads – Manufacturer Declaration).
Anvendte symboler
Symbol henviser til mulige farer.
Henvisning med informationer og tips.
Funktionsbeskrivelse
Overtryks sikkerhedsventil
Ved et overtryk på ca. 3,5 bar (opstår f.eks. ved opvarmning af vandvarmeren) åbner FrostControl automatisk og nedbryder stødvist overtrykket via en aftapningsstuds.
Manuel aftapningsventil
Til udtømning af vandet kan aftapningsventilen åbnes manuelt.
Frostovervågning
Ved frostfare (ca. 3 °C omgivelsestemperatur) åbner FrostControl automatisk og lader vandvarmerens vand løbe ud via en aftapningsstuds.
Vandvarmeren kan så først lukkes manuelt og fyldes igen ved en omgivelsestemperatur på ca. 7 °C.
For at sikre en korrekt funktion, skal sikkerheds-/aftap-
ningsventilen monteres i et opvarmet rum. Gøres dette ikke, kan der opstå funktionsfejl og aftapningsventilen åbner automatisk under brugen.
33
Page 34
Brugsanvisning
3
FrostControl varmeelementet (tilbehør til Combi varme­ovn) kan pga. manglende tilslutningsmulighed ikke bru-
ges ved vandvarmer og Trumatic C.
1
Automatisk åbning af aftapningsventilen
Ved temperaturer under ca. 3 °C ved aftapningsventilen åbner denne automatisk, trykknappen springer ud (stilling 3). Vand­varmerens vand løber ud via udtømningsstudsen (4).
2
4
1 = Drejekontakt pos. »drift« 2 = Trykknap pos. »lukket« 3 = Trykknap pos. »tømning« 4 = Aftapningsstuds (ført ud gennem køretøjets gulv)
Fyldning af vandvarmer (vandtank)
Kontrollér, om drejekontakten (stilling 1) står på »Drift« og er gået i indgreb.
Luk aftapningsventilen ved at trykke på trykknappen (stilling 2). Trykknappen skal gå i indgreb i »lukket« stilling.
Først ved temperaturer over ca. 7 °C ved aftapnings-
ventilen kan denne lukkes manuelt med trykknappen (stilling 2) og vandvarmeren kan fyldes. Ved temperaturer under 7 °C anbefales det at tænde for køretøjets varmeovn for at opvarme kabinen.
34
Åbningen af aftapningsventilen eller det frie udløb af vandet kan påvirkes af forskellige omgivelsesfor-
hold, derfor kan Truma ikke overtage nogen garanti for
frostskader.
Manuel åbning af aftapningsventilen
Drej drejekontakten 180°, indtil den går i hak. Derved springer trykknappen ud (stilling 3). Vandet i vandvarmeren løber ud via aftapningsstudsen (4).
Lukning af aftapningsventil
Kontroller, at drejekontakten er indstillet på »drift« (stilling 1) dvs. står parallelt med vandtilslutningen og er gået i hak.
Luk aftapningsventilen ved at trykke på trykknappen. Trykknappen skal gå i hak i position (2) »lukket«.
Først ved temperaturer over ca. 7 °C ved aftapningsventilen kan denne lukkes manuelt med trykknappen (stilling 2) og vandvarmeren kan fyldes.
Page 35
Vedligeholdelse
Tekniske data
Aftapningsstudsen (4) på FrostControl skal altid holdes fri for snavs (sne, is, løv etc.), så alt vandet kan løbe ud! Garantien
dækker ikke frostskader!
Bortskaffelse
FrostControl skal bortskaffes i overensstemmelse med de ad­ministrative bestemmelse i det pågældende anvendelsesland. De nationale forskrifter og love (i Tyskland f.eks. bestemmel­serne om udrangerede køretøjer) skal overholdes.
I andre lande skal de gældende forskrifter overholdes.
Vandtryk (driftstryk)
2,8 bar
Lukketemperatur
over ca. 7 °C (omgivelsestemperatur)
Åbningstemperatur
under ca. 3 °C (omgivelsestemperatur)
Driftstemperatur
-30 °C – +80 °C
Vægt
200 g Konstruktion med tilslutninger til fleksible
slanger Ø 10 mm
250 g Konstruktion med tilslutninger til fast rørføring Ø 12 mm
(John Guest System)
Konformitetserklæring
FrostControl opfylder direktiv 2000/53/EF vedr. gamle køretøjer og direktiv 98/83/EØF vedr. drikkevand.
Ret til tekniske ændringer forbeholdes!
35
Page 36
Fejlfindingsvejledning
Fejl
Aftapningsventil (FrostControl) åbner.
Aftapningsventilen ( FrostControl) kan ikke længere lukkes.
Vandet løber stødvist ud af aftapningsstudsen på FrostControl.
Hvis fejlen ikke afhjælpes herved, kontaktes Trumas serviceafdeling.
Årsag
Temperatur ved aftapningsventilen
– Tænd om nødvendigt for køretøjets varmeovn.
under ca. 3 °C. (Ved temperaturer under 3 °C åbner aftapningsventilen automatisk!)
Temperatur ved aftapningsventilen
–
under ca. 7 °C.
Drejekontakten er ikke
–
indstillet på »drift«.
Vandtrykket er for højt.– Kontroller pumpetrykket (maks. 2,8 bar). Ved
Afhjælpning
–
Ved temperaturer over ca. 7 °C ved aftapnings­ventilen kan den lukkes igen!
Tænd om nødvendigt for køretøjets varmeovn.
–
Ved temperaturer over ca. 7 °C ved aftapnings­ventilen kan den lukkes igen!
Indstil drejekontakten til aftapningsventilen på
–
»drift«, og tryk på trykknappen, indtil den går i hak.
–
tilslutning til en central vandforsyning (land- eller bytilslutning) skal der anvendes en trykaflaster, som forhindrer, at trykket i vandvarmeren over­stiger 2,8 bar.
36
Page 37
Monteringsanvisning
Sørg ved valg af placering for, at FrostControl ikke monteres i nærheden af andre varmekilder (f.eks. strømforsyninger) eller umiddelbart ved siden af varmluftrør!
For at tilegne dig den nødvendige forståelse for produktet, skal du læse brugs- og montageanvisningen grundigt inden arbejdet påbegyndes.
FrostControl varmeelementet (tilbehør til Combi varme­ovn) kan pga. manglende tilslutningsmulighed ikke bru-
ges ved vandvarmer og Trumatic C.
Montageinformationer og placering
1
2
5
3
4
1 Vandvarmer 2 Automatisk ventilationsventil 3 FrostControl (sikkerheds-/aftapningsventil) 4 Aftapningsslange 5 Tilbageslagsventil (ikke med i leveringsomfang)
FrostControl skal monteres i nærheden af den vandvarmer, der skal beskyttes, på et for brugeren let tilgængeligt sted på bunden. Sørg for, at drejekontakten (1) og trykknappen (2) kan betjenes.
FrostControl skal monteres i koldtvandstilløbet.
Vandforsyningen kan realiseres med alle tryk- og dykpumper med et tryk på op til 2,8 bar.
På vandvarmeren erstatter FrostControl den manuel betjen­te sikkerheds-/aftapningsventil ABO.
På varmeovn Trumatic C erstat­ter FrostControl den elektriske aktiverede sikkerheds-/aftap­ningsventil ELASI.
For at muliggøre en sik-
ker aftapning af vandvar­merens indhold ved frostfare, skal der være monteret en automatisk ventilationsventil på vandvarmerens varmtvand­stilslutning. Standard på alle varmtvandsapparater fra Truma.
Lænsning foretages direkte udadtil på et sted, som er beskyt­tet mod vandsprøjt (i givet fald anbringes en afskærmning).
37
Page 38
Montering
Tilslutning af vandledninger
1
2
4
Bor et hul på Ø 18 mm i køretøjets gulv.
–
Sæt aftapningsslangen (4) på aftapningsstudsen, og før
–
begge ud gennem gulvet.
Tætn mellemrummet mellem aftapningsslangen og hullet
–
nedefra med et plastisk karosseritætningsmiddel.
Skru FrostControl fast med 2 skruer B 5,5 x 25 (indeholdt i
–
leveringen).
Tilslut koldtvandtilførslen til FrostControl. For at sikre at sikker­heds-/aftapningsventilen fungerer korrekt, skal vandslangerne (rørene) installeres spændingsfrit!
Sørg for, at koldtvandstilførslen ikke kommer i kontakt med kuldebroer (f.eks. ydervægge) – risiko for frost.
Hold vandslangerne (rørene) korte og knækfri.
Ved installation med fleksible slanger (Ø 10 mm) Alle slange-forbindelser skal sikres med spændebånd til slan­ger (også koldtvandsslanger)!
Ved installation med fast rørføring (Ø 12 mm) Vi anbefaler at bruge rør, støttebøsninger og sikringsringe fra John Guest.
Ved tilslutning til en central vandforsyning (land- hhv. by­tilslutning) eller ved brug af kraftigere pumper skal der indsæt­tes en anordning til trykreduktion for at undgå, at trykket i vandvarmeren overstiger 2,8 bar.
Ved opvarmning og deraf følgende udvidelse af vandet kan der dannes et tryk på op til 3,8 bar inden aktivering af sikker­hedsventilen i FrostControl (også muligt ved dykpumper).
Alle vandrør skal monteres med fald ned mod FrostControl!
Der ydes ingen garanti ved frostskader!
38
Page 39
FrostControl (válvula de seguridad/purga)
Uso para el que está previsto
FrostControl es una válvula de seguridad/purga de sobre­presión sin corriente eléctrica, que actúa como controlador contra la congelación. Se puede usar como accesorio para los calentadores Truma Boiler o Trumatic C y también para tanques fijos de agua en caravanas y autocaravanas.
Como pieza de recambio para el FrostControl incluido en el volumen de suministro en los calentadores de agua Combi de Truma.
FrostControl es adecuado para toda bomba de presión o de inmersión a una presión de hasta 2,8 bar.
FrostControl no es adecuado como accesorio para termas.
El material del FrostControl, que entra en contacto con el agua, es adecuado para agua potable (ver declaración del fabricante www.truma.com – Downloads – Manufacturer Declaration).
Símbolos empleados
Este símbolo indica posibles peligros.
Indicación con información y recomendaciones.
Descripción del funcionamiento
Válvula de seguridad contra sobrepresión
A una sobrepresión de aprox. 3,5 bar (que se forma p.ej. al funcionar el calentador), FrostControl se abre automáticamen­te y deja salir la sobrepresión al exterior por fases a través de un manguito de vaciado.
Válvula de purga manual
Para vaciar el agua retenida, puede abrirse manualmente la válvula de purga.
Control contra la congelación
Si hay peligro de heladas (temperatura ambiente aprox. 3 °C), FrostControl se abre automáticamente y evacúa el agua del calentador al exterior a través del manguito de evacuación.
Sólo a una temperatura ambiente de aprox. 7 °C puede volver a cerrarse la válvula de purga manualmente y lle-
narse el calentador.
Para que funcione perfectamente, debe instalarse la
válvula de seguridad/purga en una cámara con calefac­ción. Si no es así, puede haber averías y abrirse la válvula de purga por sí misma durante la marcha.
39
Page 40
Instrucciones de uso
3
2
El elemento térmico del FrostControl (accesorio para la calefacción Combi) no puede conectarse a los calentado-
res Boiler y Trumatic C, al no tener éstos conexión.
1
Apertura automática de la válvula de descarga
A una temperatura debajo de aprox. 3 °C en la válvula de escape, ésta se abre automáticamente y salta el pulsador (posición 3). El agua del calentador se evacua a través del manguito de vaciado (4).
La abertura de la válvula de purga y la salida libre del agua puede verse afectada por diferentes efectos am-
4
bientales, por lo que Truma no se responsabiliza de ningún daño debido a congelación.
1 = Interruptor giratorio en posición «Funcionamiento» 2 = Botón pulsador en posición «Cerrado» 3 = Botón pulsador en posición «Vaciar» 4 = Tubo de vaciado (tendido hacia el exterior a través del
suelo del vehículo)
Rellenar el calentador (tanque de agua)
Comprobar que el conmutador giratorio (posición 1) esté en­clavado en la posición «Funcionamiento».
Cerrar la válvula de purga, accionando el pulsador (posición 2) (el pulsador debe enclavarse en la posición «Cerrado»).
Sólo a una temperatura por encima de aprox. 7 °C en
la válvula de escape puede cerrarse ésta manualmente con el pulsador (posición 2) y llenarse el calentador. A tempe­raturas inferiores a 7 °C se recomienda conectar la calefacción interior del vehículo.
40
Apertura manual de la válvula de descarga
Girar el interruptor giratorio 180° hasta que encaje y salte a la vez el botón pulsador (posición 3). El agua del calentador sale a través del tubo de vaciado (4).
Cierre de la válvula de descarga
Comprobar si el interruptor giratorio está en «Funcionamiento» (posición 1), es decir, en paralelo a la conexión de agua y encajado.
Cerrar la válvula de descarga accionando el botón pulsador. El botón pulsador debe encajar en la posición (2) «Cerrado».
Sólo a una temperatura por encima de aprox. 7 °C en la válvula de escape puede cerrarse ésta manualmente con el pulsador (posición 2) y llenarse el calentador.
Page 41
Mantenimiento
Especificaciones técnicas
El tubo de vaciado (4) de la FrostControl debe mantenerse siempre libre de suciedad (nieve semiderretida, hielo, hojaras­ca, etc.) para garantizar una salida segura del agua. ¡No se
reconocen los derechos por garantía que sean conse­cuencia de daños por heladas!
Eliminación de desechos
FrostControl debe evacuarse según las disposiciones adminis­trativas del país, donde se use. Deben respetarse la normativa y las leyes nacionales (en Alemania es, p. ej., el decreto de vehículos retirados de la circulación).
En otros países, debe respetarse la correspondiente normativa vigente.
Presión del agua (presión de servicio)
2,8 bar
Temperatura de cierre
A más de aprox. 7 °C (temperatura ambiente)
Temperatura de abertura
A menos de aprox. 3 °C (temperatura ambiente)
Temperatura de servicio
-30 °C – +80 °C
Peso
200 g Acabado con conexiones para tubos flexibles Ø 10 mm 250 g Acabado con conexiones para tubos tendidos fijos
Ø 12 mm (John Guest System)
Declaración de conformidad
FrostControl cumple la directriz de vehículos usados (2000/53/CE), así como la directriz de agua potable 98/83/CEE.
¡Modificaciones técnicas reservadas!
41
Page 42
Instrucción para localización de fallos
Fallo Causa Eliminación
Se abre la válvula de evacuación (FrostControl).
La válvula de descarga ( FrostControl) ya no se puede cerrar.
El agua fluye de forma discon­tinua a través del tubo de salida de la FrostControl.
Si estas medidas no conducen a la eliminación de la avería, diríjase a la Central de servicio Truma.
Temperatura en la válvula
– En su caso, conecte la calefacción del vehículo.
de descarga inferior a aprox. 3 °C. (Con temperaturas inferiores a aprox. 3 °C, la válvula de descarga se abre automáticamente.)
Temperatura en la válvula
–
de descarga inferior a aprox. 7 °C.
El interruptor giratorio no está en
–
«Funcionamiento».
Presión de agua demasiado alta.– Comprobar la presión de la bomba (máx. 2,8 bar).
–
Cuando la temperatura de la válvula evacuadora es superior en aprox. 7 °C, puede volver a cerrarse.
En su caso, conecte la calefacción del vehículo.
–
Cuando la temperatura de la válvula evacuadora es superior en aprox. 7 °C, puede volver a cerrarse.
Girar el interruptor giratorio de la válvula de
–
descarga a «Funcionamiento», a continuación, accionar el botón pulsador hasta que encaje.
–
Para la conexión a una alimentación de agua central (conexión rural o urbana) debe utilizarse una válvula reductora de presión, para evitar que en el calentador de agua actúen presiones por encima de 2,8 bar.
42
Page 43
Instrucciones de montaje
accesible para el usuario. Procure que el conmutador girato­rio (1) y el pulsador (2) queden operativos.
Antes de empezar con los trabajos, lea atentamente el manual de uso y de instalación para comprender cómo instalar el producto.
El elemento térmico del FrostControl (accesorio para la calefacción Combi) no puede conectarse a los calentado-
res Boiler y Trumatic C, al no tener éstos conexión.
Instrucciones de instalación y elección del lugar
1
2
5
3
4
1 Calentador 2 Válvula automática de aireación 3 FrostControl (válvula de seguridad/purga) 4 Manguera de vaciado 5 Válvula de retroceso (no incluida)
FrostControl debe montarse en las inmediaciones del calenta­dor que se desea proteger, en el suelo, en una posición bien
Para seleccionar la ubicación debe prestarse atención a que el FrostControl no se monte cerca de fuentes térmicas externas (p. ej. bloques de alimentación) o justo al lado de tubos de aire caliente.
FrostControl debe instalarse en la entrada de agua fría.
Para el funcionamiento pueden usarse bombas de presión o de inmersión con una presión de hasta 2,8 bar.
En el calentador, FrostControl sustituye la válvula de seguridad/ purga ABO.
En la calefacción Trumatic C, el FrostControl sustituye la válvula de seguridad/purga eléctrica ELASI.
Para permitir que el con-
tenido del calentador se evacúe de forma segura en caso de peligro de heladas, en la conexión de agua caliente del calentador debe montarse una válvula de aireación automática (de serie en todos los calenta­dores de agua Truma).
43
Page 44
Efectuar el desagüe directa mente hacia el exterior, en una zona protegida contra las salpicaduras de agua (colocar una protección contra salpica duras en caso necesario).
Montage
Conexión de las líneas de agua
Conectar la alimentación de agua fría al FrostControl. Para ga­rantizar un funcionamiento perfecto de la válvula de seguridad y de evacuación, deben tenderse los tubos flexibles o rígidos sin que haya tensión alguna.
1
2
4
Perforar un orificio con Ø 18 mm en el suelo del vehículo.
–
Acoplar el tubo flexible de vaciado (4) en el tubo rígido de
–
vaciado, insertar ambos a través del suelo y conducirlos hacia fuera.
Estanqueizar el espacio de aire entre el tubo flexible de
–
vaciado y el orificio desde abajo con impermeabilizante plástico de carrocerías.
Fijar el FrostControl con 2 tornillos B 5,5 x 25 (incluidos en
–
el volumen de suministro).
Prestar atención a que la alimentación de agua fría no entre en contacto con los puentes térmicos (p. ej. de la
pared exterior) a causa del peligro de helada.
Tender los tubos flexibles o rígidos en lo posible cortos y sin dobleces.
En la instalación con tubos flexibles (Ø 10 mm) ¡Todas las conexiones de mangueras deberán estar aseguradas con abrazaderas para manguera (también las del agua fría)!
En la instalación con tubos rígidos (Ø 12 mm) Recomendamos usar los tubos casquillos de apoyo y aros protectores de John Guest.
En caso de empalme a una fuente central de suministro de agua (empalme rural o de ciudad) o en caso de bombas potentes deberá instalarse un reductor de presión capaz de evitar que se generen presiones superiores a 2,8 bar en el calentador.
Debido al calentamiento del agua y a la dilatación resultante, pueden surgir presiones de hasta 3,8 bar hasta que reacciona la válvula de seguridad en el FrostControl (también posible en bombas sumergibles).
¡Todas las tuberías de agua se tienden de forma des­cendente hacia el FrostControl! ¡Ningún derecho de
garantía en caso de daños producidos por helada!
44
Page 45

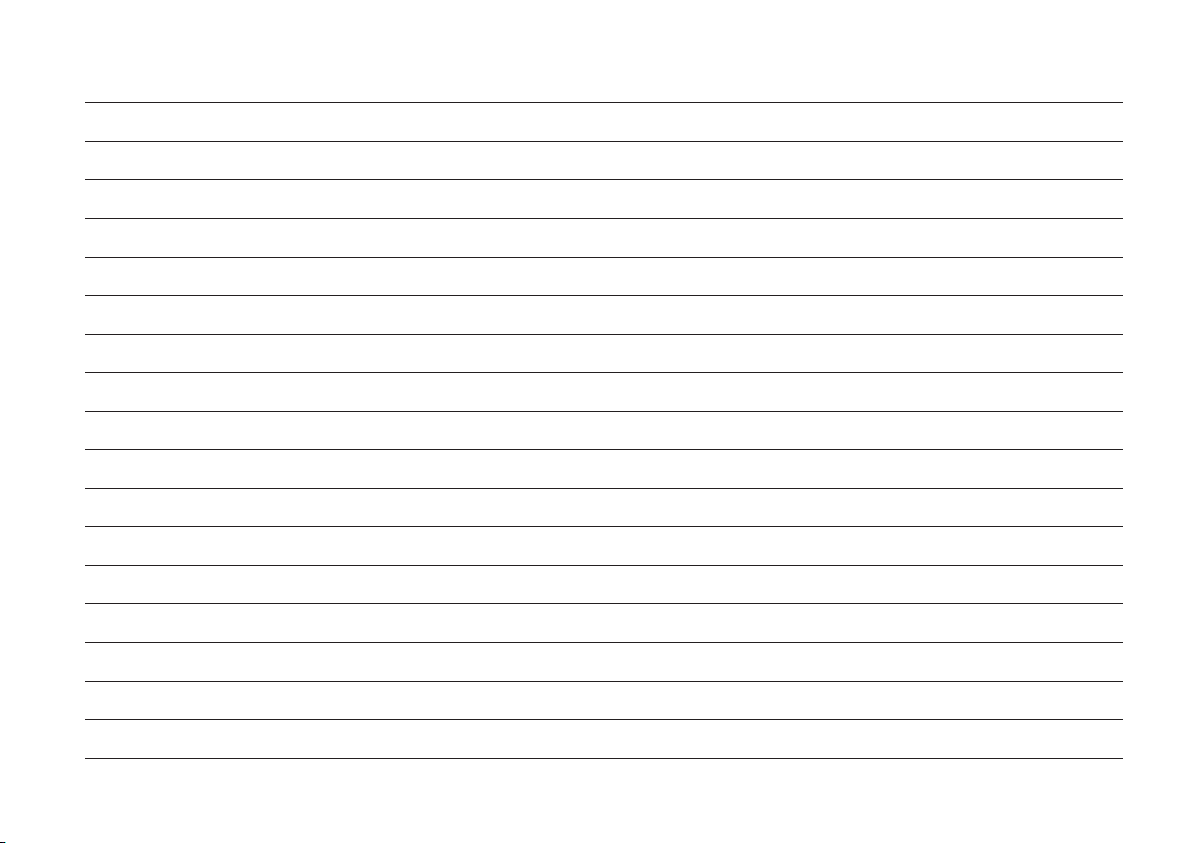

Notizen, Notes, Nota
Page 46
Bruks- och monteringsanvisningar på svenska kan re-
kvireras från tillverkaren Truma eller från Truma Service i Sverige.
Page 47
In Deutschland ist bei Störungen grundsätzlich das Truma
Servicezentrum zu benachrichtigen; in anderen Ländern stehen die jeweiligen Servicepartner zur Verfügung (siehe Truma Serviceheft oder www.truma.com).
In Duitsland moet bij storingen in principe het Truma
servicecentrum worden gewaarschuwd; in andere landen
staan de bestaande servicepartners tot uw beschikking
(zie Truma Serviceblad of www.truma.com).
Für eine rasche Bearbeitung halten Sie bitte Gerätetyp und
Fabriknummer (siehe Typenschild) bereit.
In Germany, always notify the Truma Service Centre if
problems are encountered; in other countries the relevant service should be contacted (see Truma Service Booklet or www.truma.com).
Having the equipment model and the serial number ready (see
type plate) will speed up processing.
En Allemagne, toujours appeler le centre de SAV Truma en cas
de dysfonctionnement. Dans les autres pays, les partenaires de service après-vente correspondants se tiennent à disposition (voir livret de service Truma ou www.truma.com).
Pour un traitement rapide de votre demande, veuillez tenir
prêts le type d’appareil et le numéro de fabrication (voir plaque signalétique).
In Germania, in caso di guasti occorre rivolgersi, in linea di
principio, al centro di assistenza Truma; negli altri paesi, sono disponibili i rispettivi partner per l’assistenza (v. opuscolo centri di assistenza Truma o il sito www.truma.com).
Affinché la richiesta possa essere elaborata rapidamente,
tenere a portata di mano il modello dell’apparecchio e il numero di matricola (v. targa dati).
Voor een snelle bediening dient u apparaattype en
fabrieksnummer (zie typeplaat) gereed te houden.
I tilfælde af fejl skal man i Tyskland principielt kontakte Trumas
serviceafdeling. I andre lande kontaktes de pågældende
servicepartnere (se Trumas servicehæfte eller på
www.truma.com).
Hav apparattype og serienummer (se typeskiltet) klar for hurtig
behandling.
Para las averías ocurridas en Alemania se tiene que avisar por
principio a la Central de servicio Truma; en otros países están
a disposición los correspondientes socios de servicio (véase
cuaderno de servicio Truma o www.truma.com).
Para un procesamiento rápido, tenga preparado el tipo de
aparato y el número de fábrica (véase placa de características).
Page 48
FrostControl
Garantiekarte Guarantee Card Bon de Garantie Certificato di Garanzia Garantiebon Garantikort Tarjeta de garantía
Verkaufsdatum Date of sale Date de vente Data di vendita Verkoopdatum Salgsdato Fecha de venta
✂
Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße 12 85640 Putzbrunn
Händler-Adresse Dealer’s address Adresse du commerçant Timbro del rivenditore Dealeradres Forhandleradresse Dirección del comerciante
Fabrik-Nummer Serial number No. de fabrication No. di matricola Serie-nummer Seriennummer Número de fábrica
Service
Telefon +49 (0)89 4617-2142 Telefax +49 (0)89 4617-2159
Fo · ©
70070-80100 · 02 · 10/2010 ·
[email protected] www.truma.com
Loading...
