Page 1
Gebrauchsanweisung Seite 2
Im Fahrzeug mitzuführen!
Operating instructions Page 11
To be kept in the vehicle!
Mode d’emploi Page 20
À garder dans le véhicule !
Istruzioni per l’uso Pagina 29
Da tenere nel veicolo!
Gebruiksaanwijzing Pagina 38
In het voertuig meenemen!
Brugsanvisning Side 47
Skal medbringes i køretøjet!
Bruksanvisning Sida 56
Skall medföras i fordonet!
Combi (E)
Page 68
TR
Page 2
2

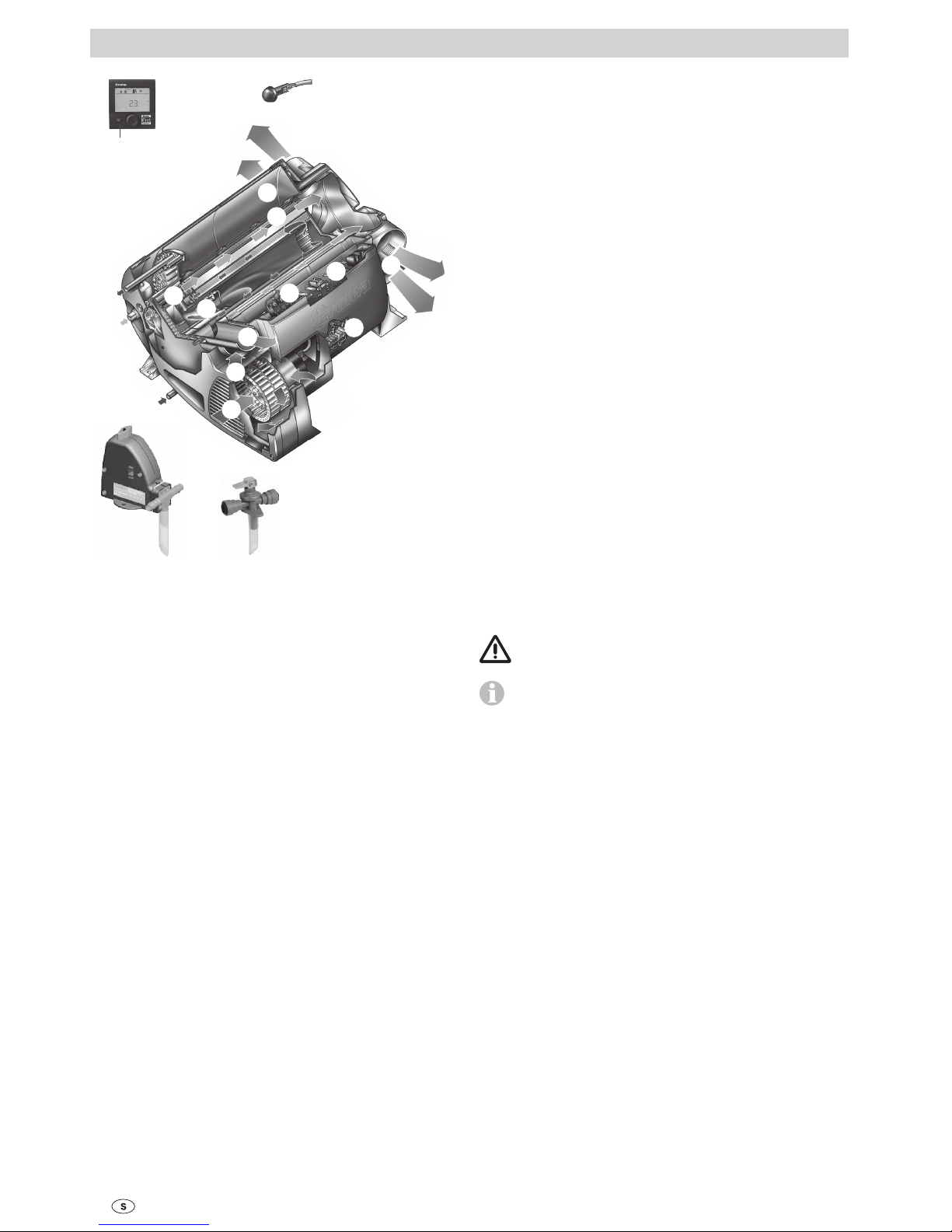

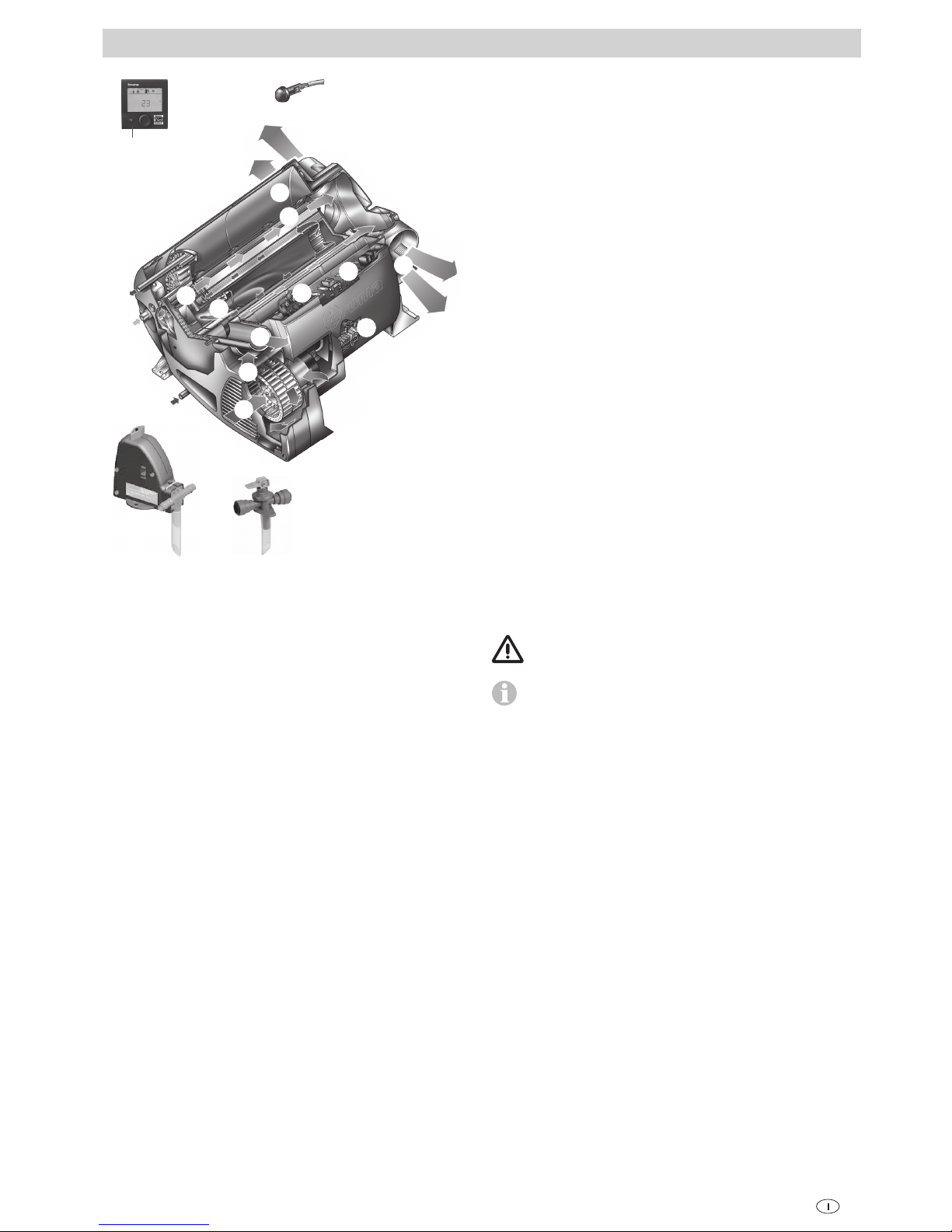

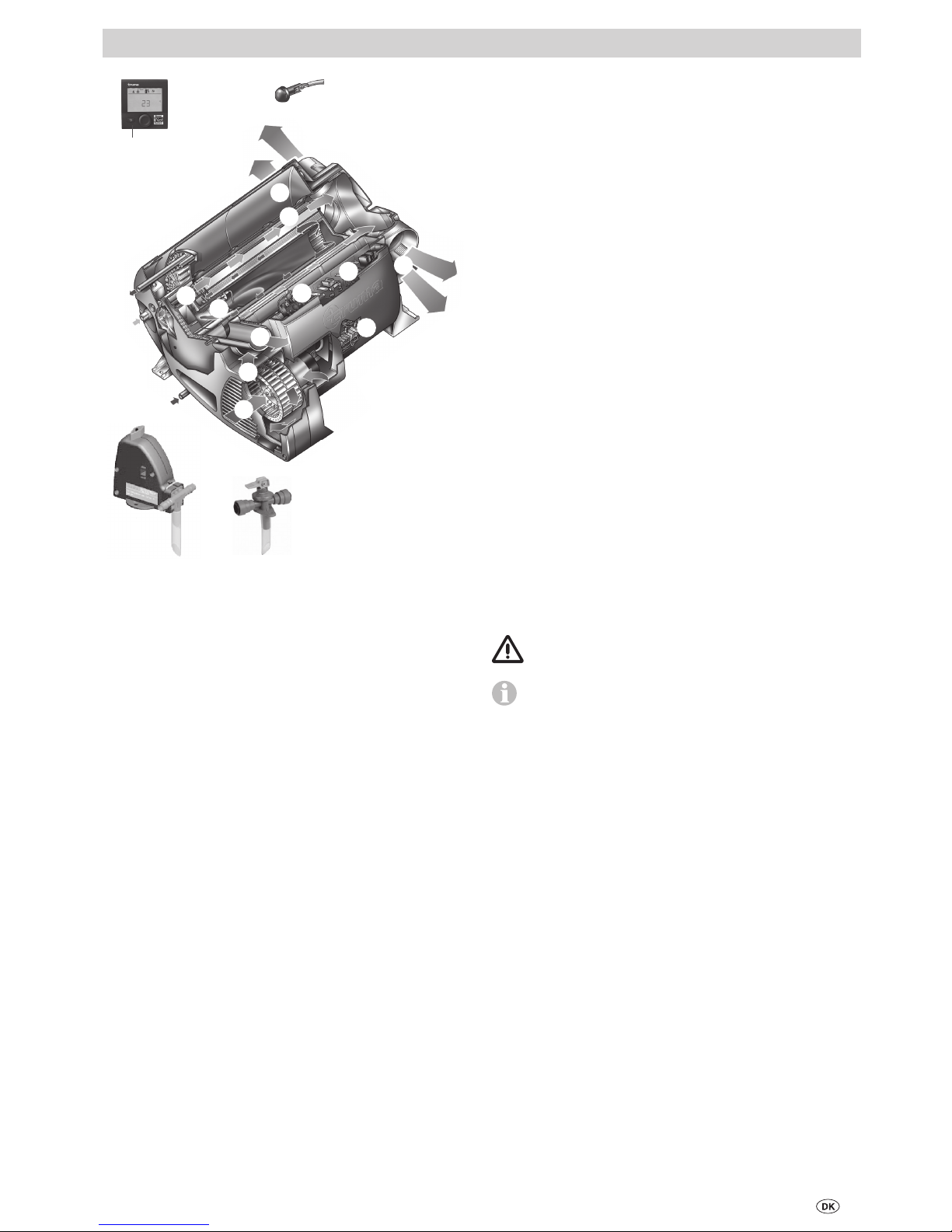

1 Bedienteil digital oder analog (ohne Abbildung)
2 Raumtemperaturfühler
3 Kaltwasseranschluss
4 Warmwasseranschluss
5 Gasanschluss
6 Warmluftaustritte
7 Umluftansaugung
8 Abgasabführung
9 Verbrennungsluftzuführung
10 Elektronische Steuereinheit
11 Wasserbehälter (10 Liter)
12 Brenner
13 Wärmetauscher
14 Leistungselektronik
15 Heizstäbe 230 V
16 Überhitzungsschalter 230 V
17 FrostControl (Sicherheits-/Ablassventil – Version UK optional)
18 Sicherheits-/Ablassventil (Version UK)
Inhaltsverzeichnis
Verwendete Symbole ............................................................ 2
Verwendungszweck .............................................................. 2
Sicherheitshinweise .......................................................... 3
Funktionsbeschreibung (Combi) ...................................... 5
Funktionsbeschreibung (Combi E) ................................... 5
Gebrauchsanweisung

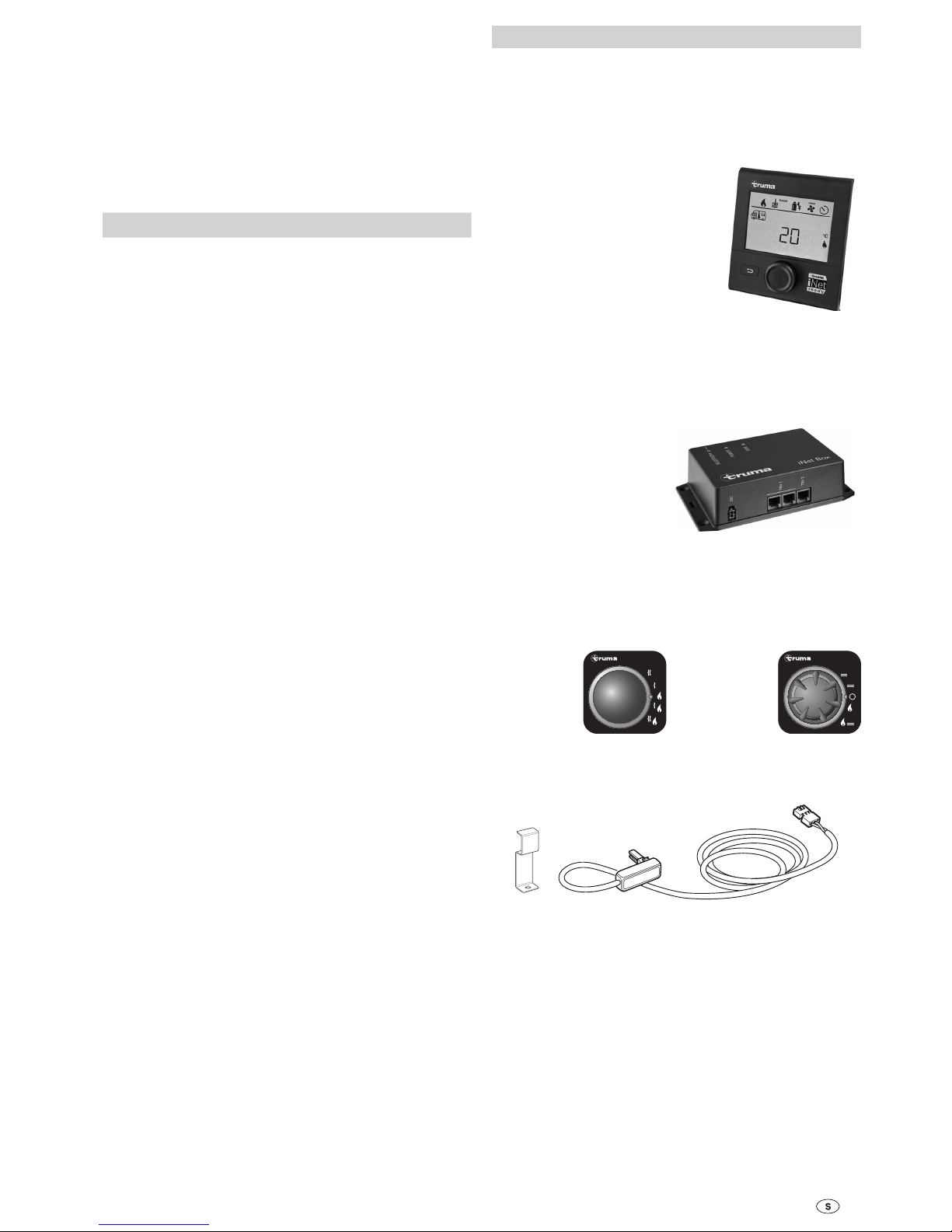

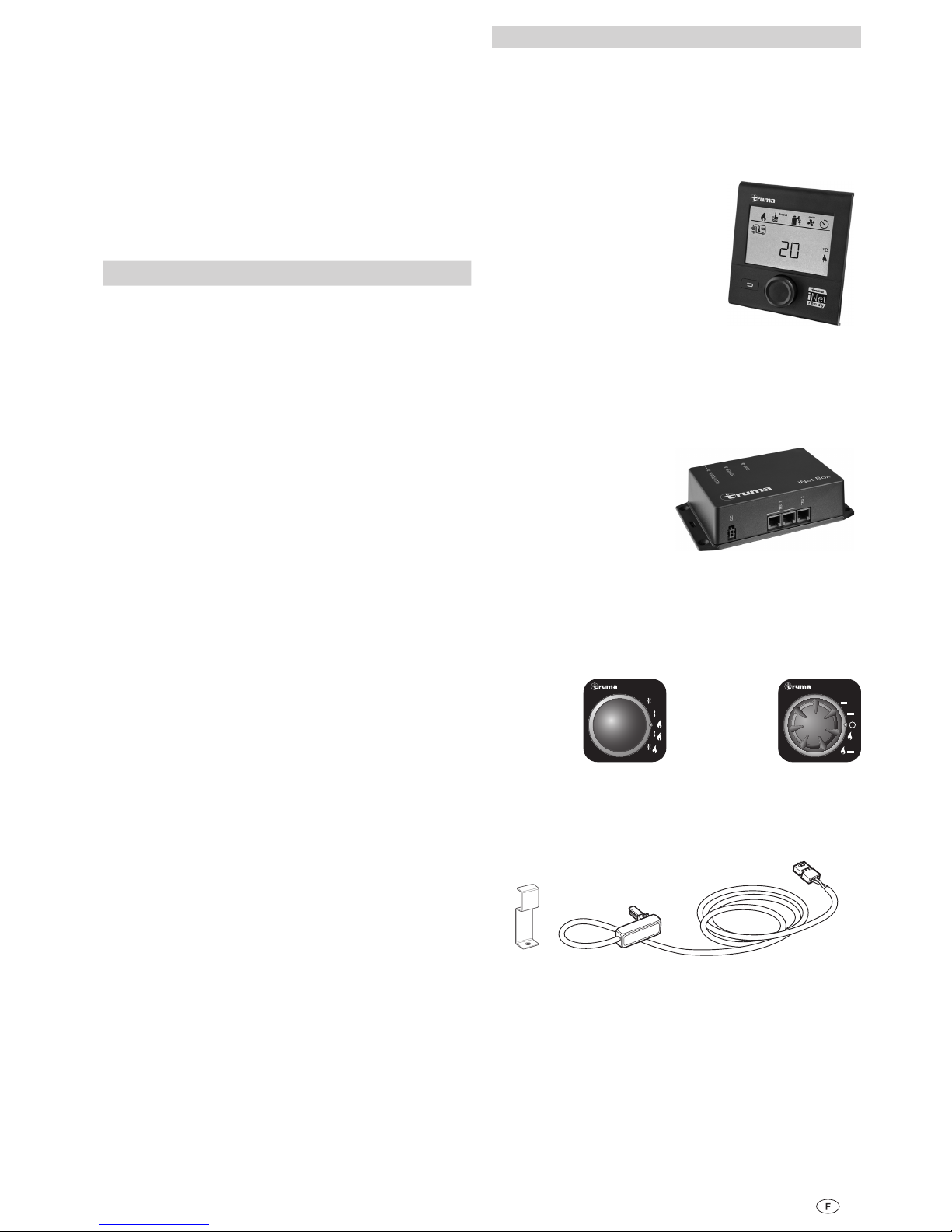

Bedienteile .......................................................................... 6
Raumtemperaturfühler ..................................................... 6

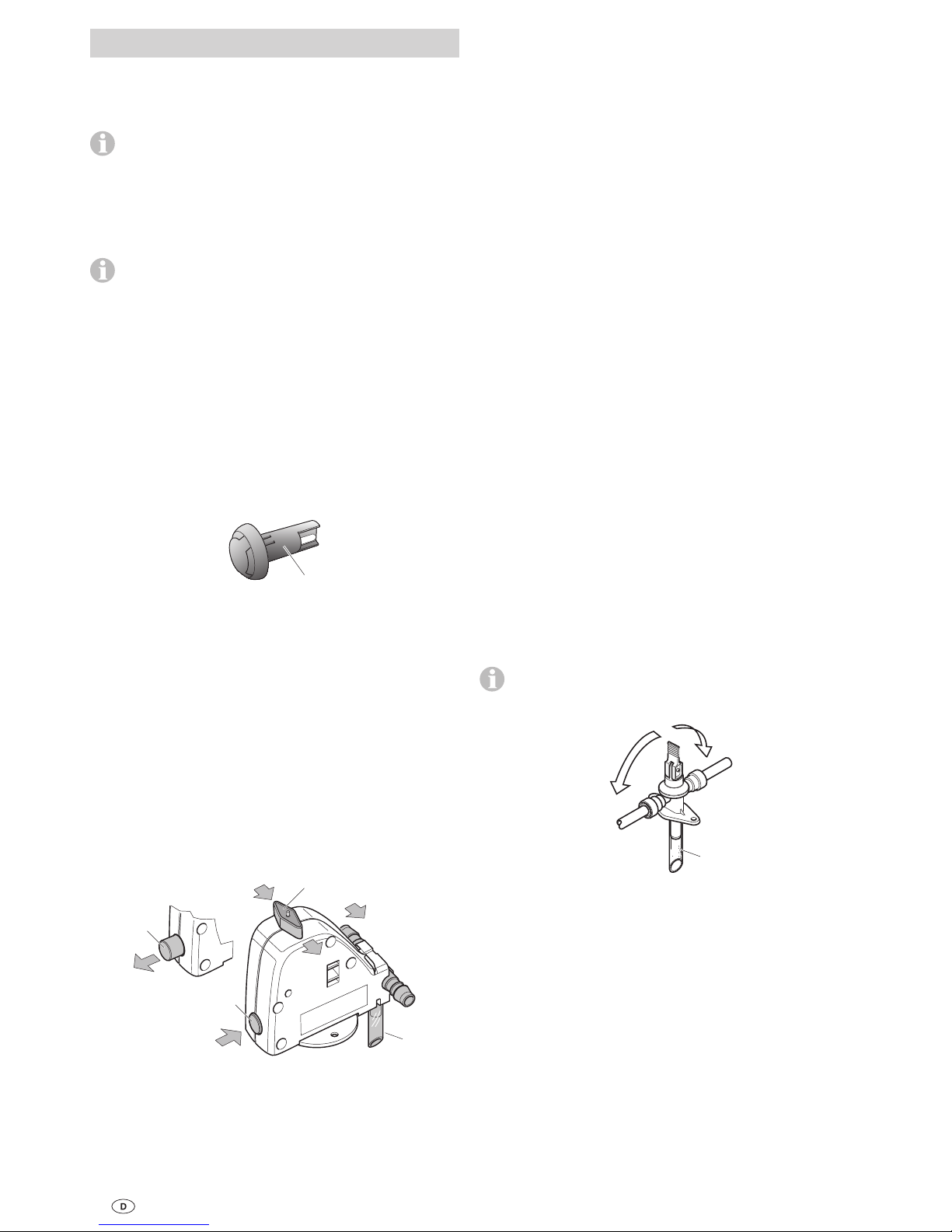

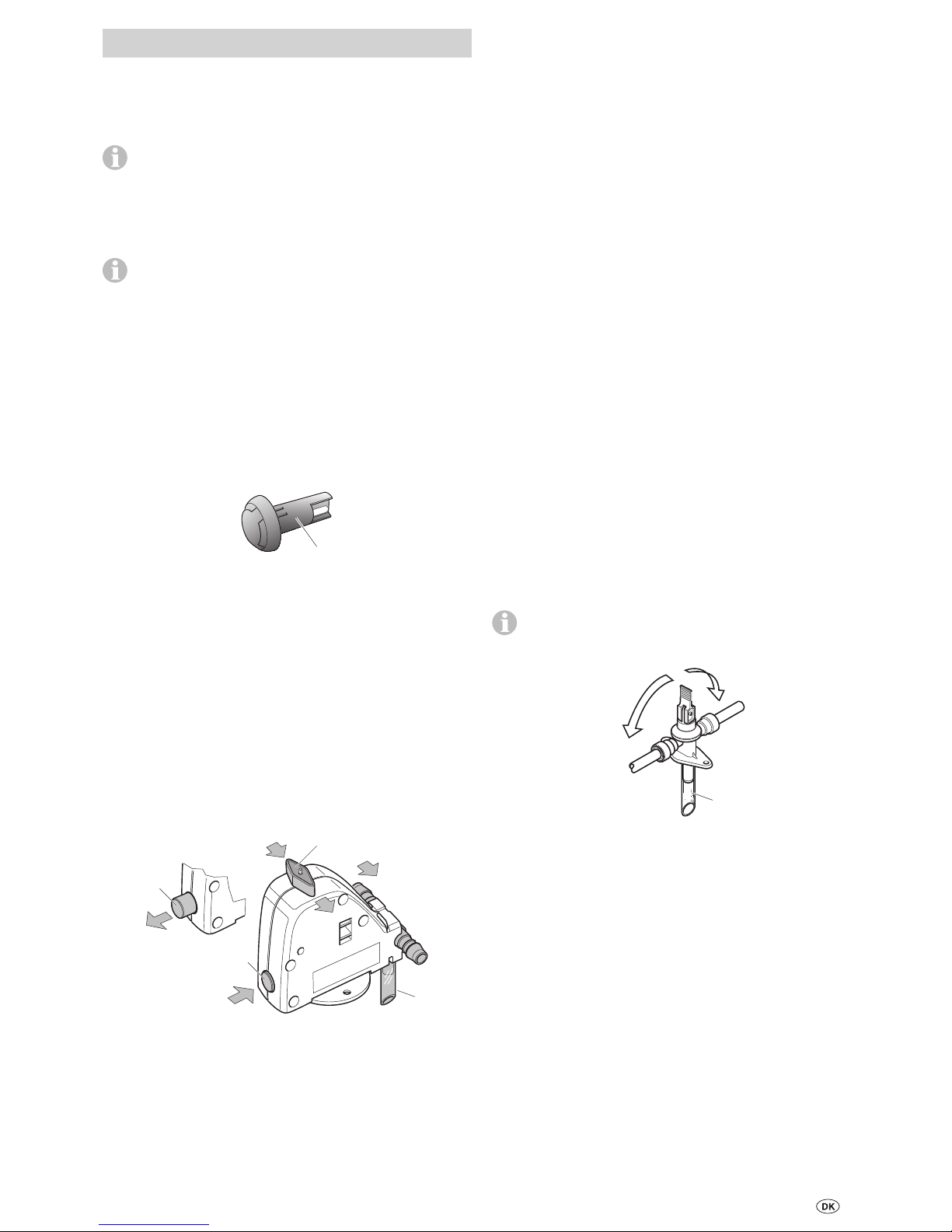

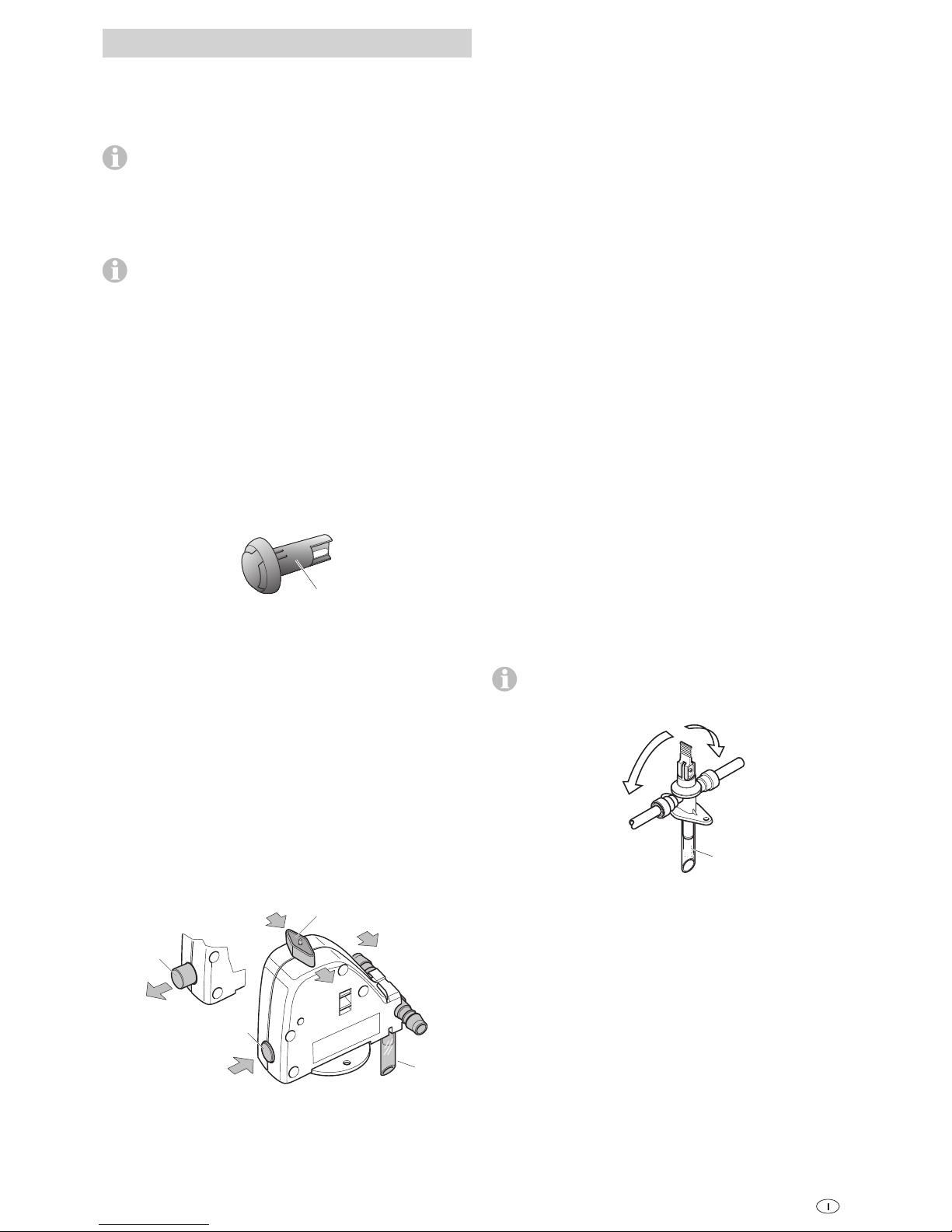

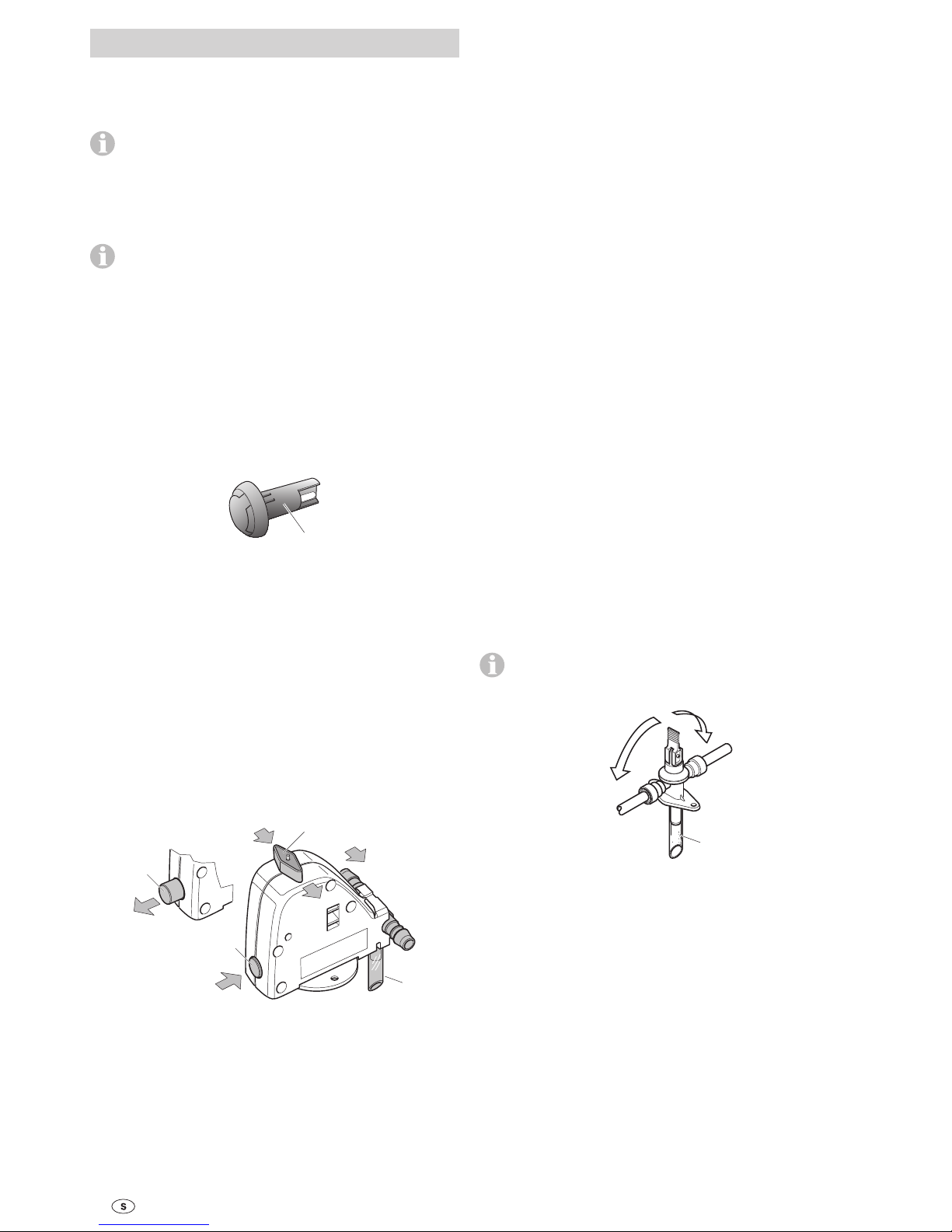

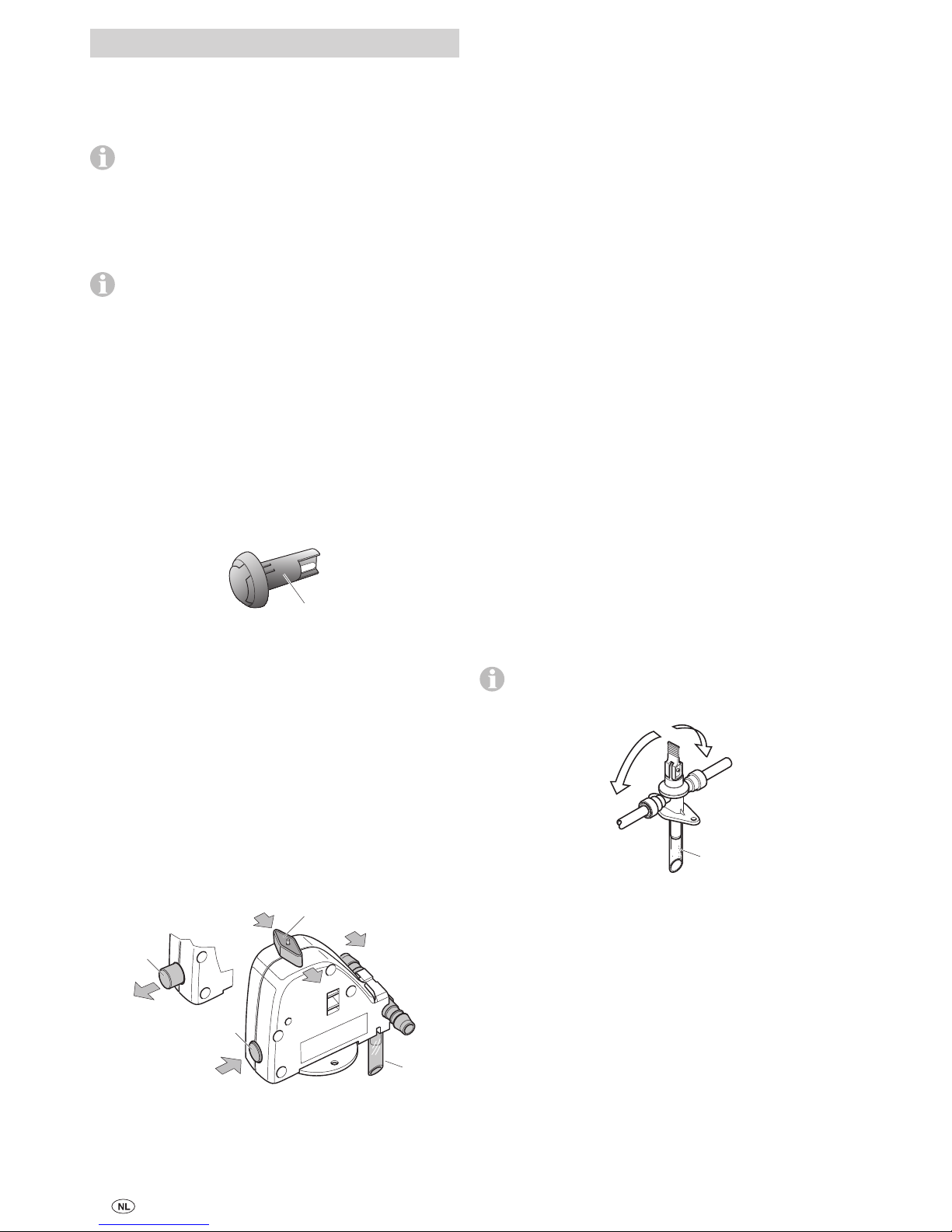

Sicherheits-/ Ablassventil ................................................. 6
A. FrostControl ..................................................................... 6
B. Sicherheits-/Ablassventil ................................................. 6
Füllen des Boilers ............................................................... 7
Entleeren des Boilers ........................................................ 7
Inbetriebnahme .................................................................. 7
Ausschalten ........................................................................ 7
Wartung ............................................................................... 7

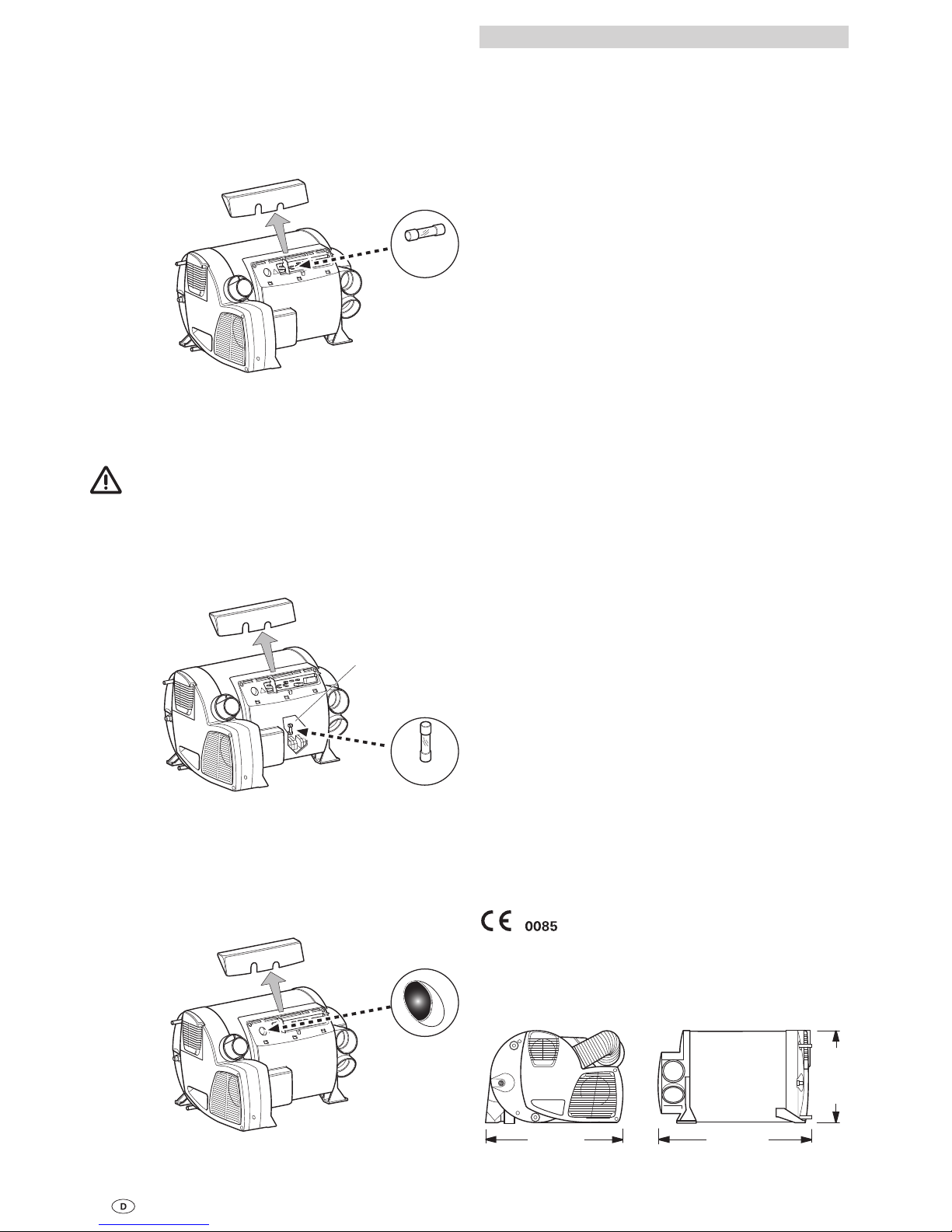

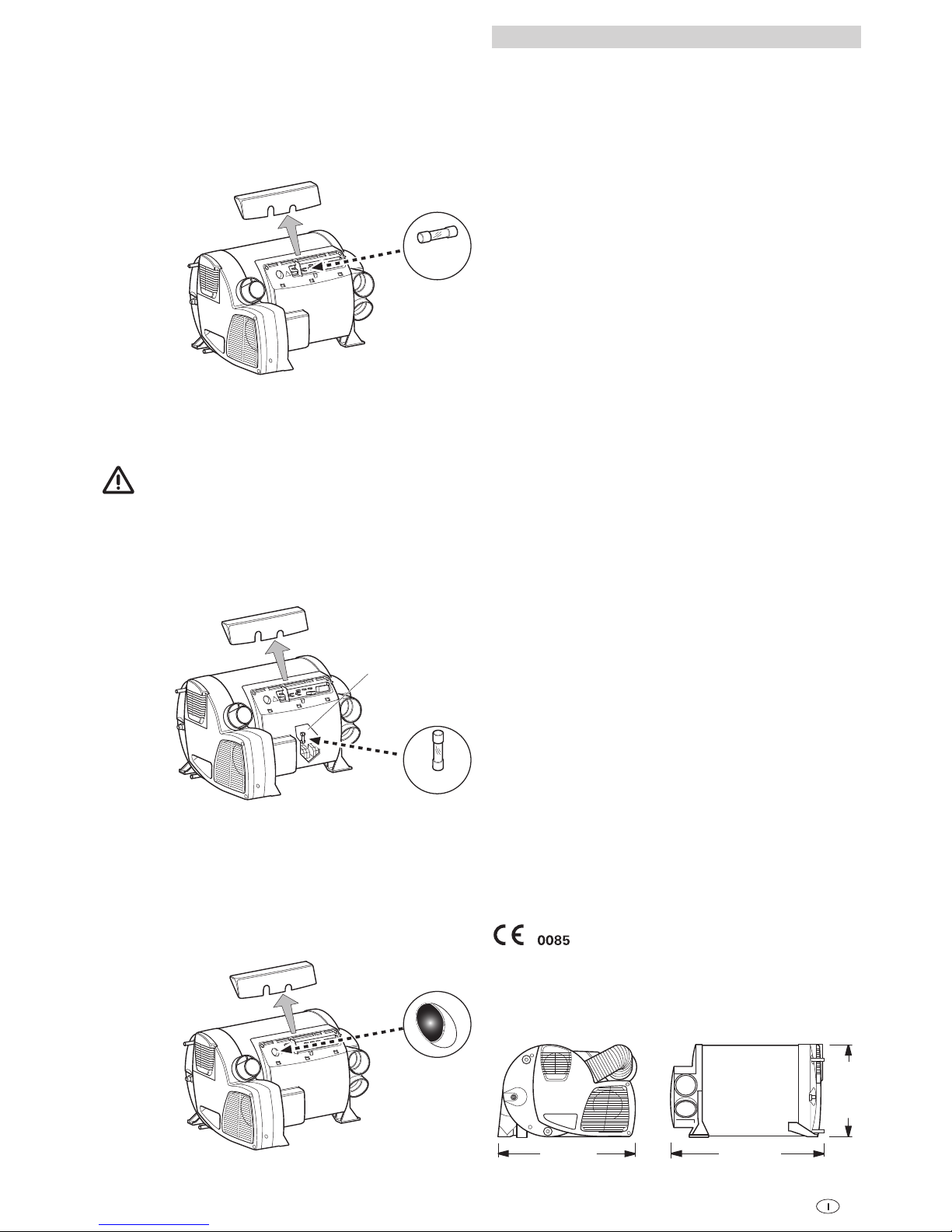

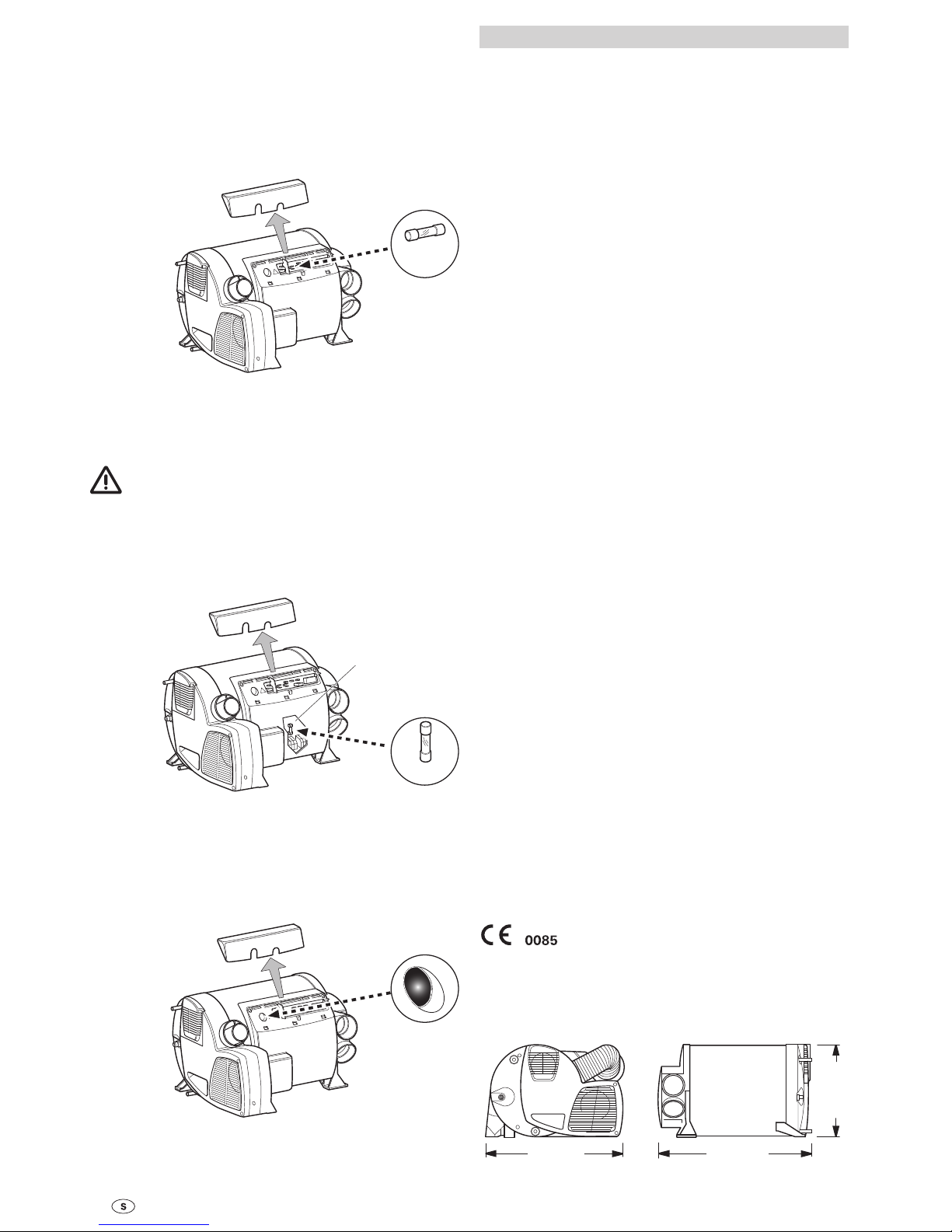

Sicherungen ........................................................................ 8
Sicherung 12 V ...................................................................... 8
Sicherung 230 V (Combi E) ................................................... 8
Überhitzungsschutz 230 V (Combi E) ................................... 8
Technische Daten ............................................................... 8
Abmessungen ....................................................................... 8
Störungen ............................................................................ 9
Fehlersuchanleitung (Wasserversorgung) ............................ 9
Entsorgung .......................................................................... 9

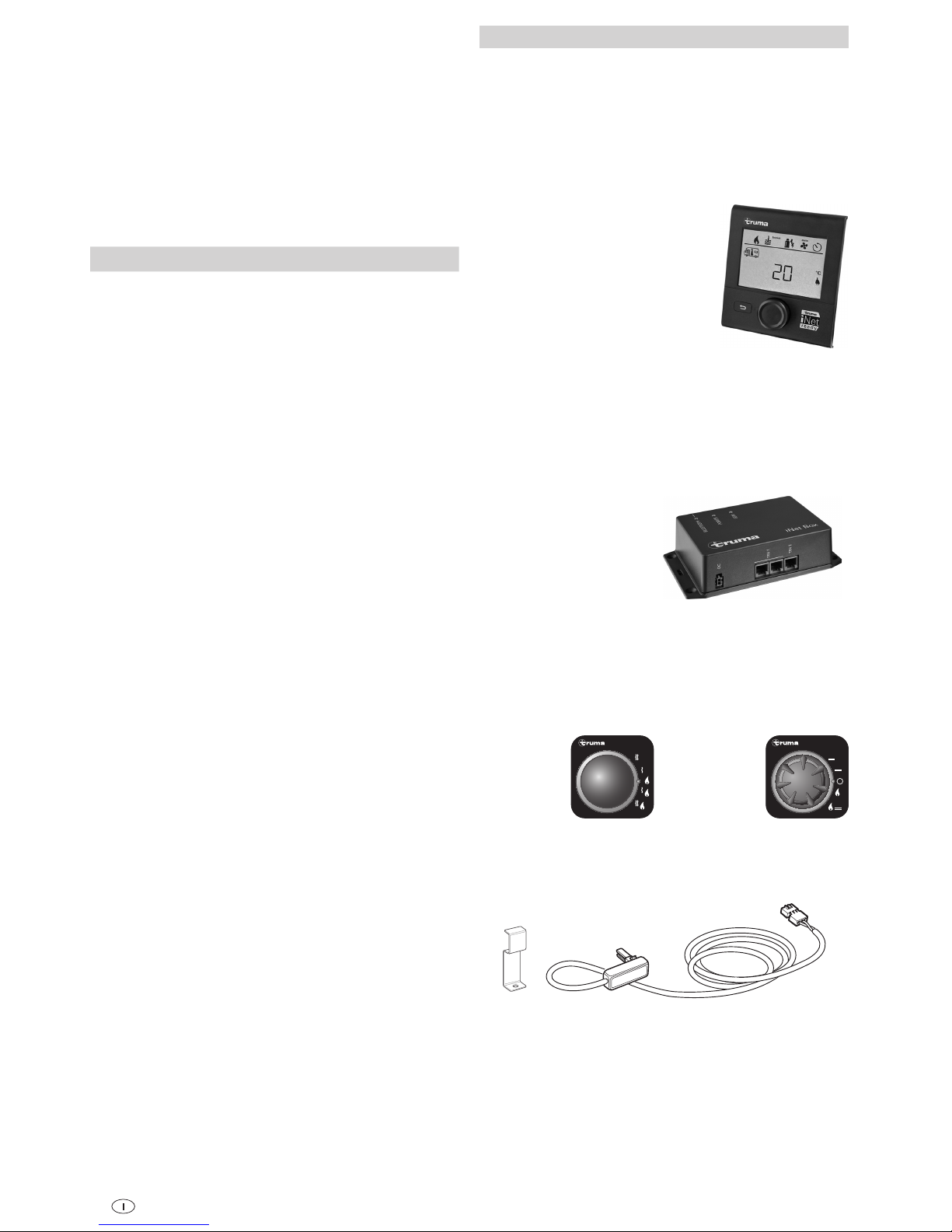

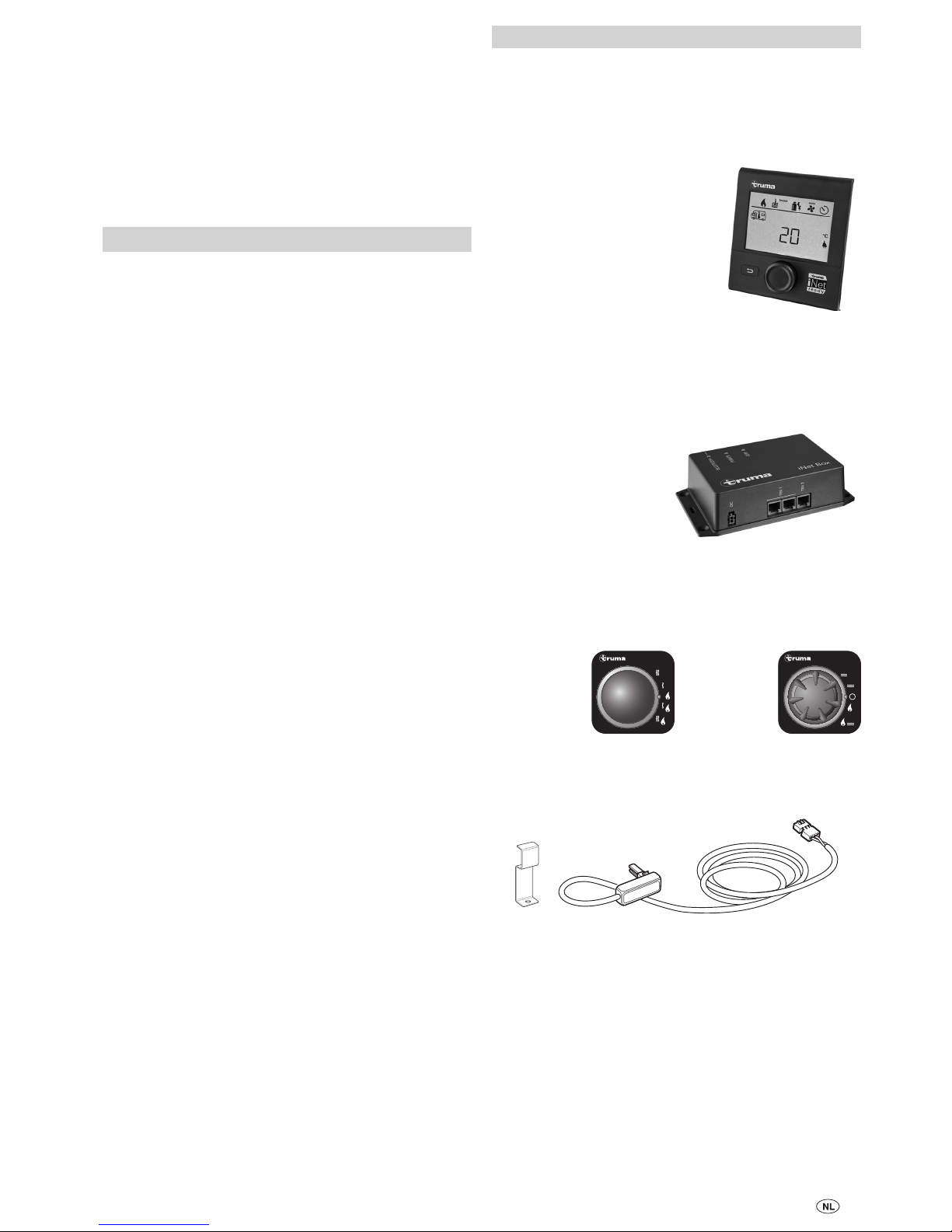

Zubehör ................................................................................ 9
Konformitätserklärung .................................................... 10
Truma Hersteller-Garantieerklärung ............................. 10
Combi (E)
Verwendete Symbole
Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.
Verwendungszweck
Die Flüssiggas-Heizung Combi ist eine Warmluftheizung mit
integriertem Warmwasserboiler (10 Liter Inhalt). Dieses Gerät
wurde für den Einbau in Motorcaravans und Caravans konstruiert. Der Einbau in das Innere von Kraftomnibussen und in
Fahrzeuge (Fahrzeugklasse M2 und M3) zum Transport gefährlicher Güter ist nicht zulässig.
17 18
2
3
5
7
8
9
11
10
14
15
16
4
12
13
6
6
1
Bild 1
Page 3
3
Sicherheitshinweise
Was tun bei Gasgeruch?
– Alle offenen Flammen löschen
– Fenster und Türe öffnen
– Alle Schnellschlussventile und Gasflaschen
schließen
– Nicht rauchen
– Keine elektrischen Schalter betätigen
– Gesamte Gasanlage von einem Fachmann
prüfen lassen!
Sichere Betriebsumgebung
– Das Gerät nur mit entsprechenden Bedien-
teilen und Zubehör von Truma betreiben.
– Vergiftungsgefahr durch Abgase! Die Abgase
der Heizung können in geschlossenen Räu-
men (wie z. B. Garagen, Werkstätten) zu Ver-
giftungen führen. Wenn das Freizeitfahrzeug
in geschlossenen Räumen geparkt wird:
– Brennstoffzufuhr zur Heizung absperren
– Zeitschaltuhr deaktivieren
– Heizung am Bedienteil ausschalten
– Falls der Kamin in der Nähe bzw. direkt un-
terhalb eines zu öffnenden Fensters platziert
wurde, muss das Gerät mit einer selbsttätigen
Abschaltvorrichtung versehen sein, um einen
Betrieb bei geöffnetem Fenster zu verhindern.
– Keinesfalls wärmeempfindlichen Gegenstän-
de (z. B. Spraydosen) oder brennbare Materi-
alien / Flüssigkeiten im Einbauraum des Ge-
räts verstauen, da es hier unter Umständen
zu erhöhten Temperaturen kommen kann.
– Den Bereich vor den Warmluftauslässen frei
von brennbaren Materialien halten. Keines-
falls die Warmluftauslässe blockieren.
– Damit es zu keiner Überhitzung des Geräts
kommt müssen die Öffnungen für Umluft-
ansaugung, zum Einbauraum und der Raum
um das Gerät frei von Hindernissen sein.
– Der Kamin für Abgasführung und Verbren-
nungsluftzufuhr muss immer frei von Ver-
schmutzungen gehalten werden (Schnee-
matsch, Eis, Laub etc.).
– Gefahr durch heiße Oberflächen und Abgas.
Den Bereich um den Wandkamin nicht be-
rühren und keine Gegenstände gegen den
Wandkamin oder das Fahrzeug lehnen.
Pflichten des Betreibers / Fahrzeughalters
– Der Betreiber ist für das in den Boiler der
Combi gefüllte Wasser und dessen Qualität
verantwortlich.
– Der Fahrzeughalter ist dafür verantwortlich,
dass die Bedienung des Geräts ordnungsgemäß erfolgen kann.
– Der beiliegende gelbe Aufkleber mit den
Warnhinweisen muss durch den Einbauer
bzw. Fahrzeughalter an einer für jeden
Benutzer gut sichtbaren Stelle im Fahrzeug
(z. B. an der Kleiderschranktür) angebracht
werden. Fehlende Aufkleber können bei
Truma angefordert werden.
– Flüssiggasanlagen müssen den technischen
und administrativen Bestimmungen des jeweiligen Verwendungslandes entsprechen (in
Europa z. B. EN 1949 für Fahrzeuge). Nationale Vorschriften und Regelungen (in Deutschland z. B. das DVGW-Arbeitsblatt G 607 für
Fahrzeuge) müssen beachtet werden.
– Der Fahrzeughalter muss die Prüfung der
Gasanlage (in Deutschland alle 2 Jahre)
durch einen Flüssiggas-Sachkundigen ( DVFG,
TÜV, DEKRA) veranlassen. Sie ist auf der entsprechenden Prüfbescheinigung (G 607) zu
bestätigen.
– Druckregelgeräte und Schlauchleitungen
müssen spätestens 10 Jahre (bei gewerblicher Nutzung 8 Jahre) nach Herstellungsdatum gegen neue ausgewechselt werden.
– Schlauchleitungen regelmäßig prüfen und
bei Brüchigkeit erneuern lassen.
– Wenn das Gerät nicht betrieben wird, Wasser-
inhalt bei Frostgefahr unbedingt entleeren.
Kein Garantieanspruch für Frostschäden.
Sicherer Betrieb
– Für den Betrieb von Gasdruck-Regelanlagen,
Gasgeräten bzw. Gasanlagen, ist die Verwendung von stehenden Gasflaschen aus denen
Gas aus der Gasphase entnommen wird
zwingend vorgeschrieben. Gasflaschen aus
denen Gas aus der Flüssigphase entnommen
wird (z. B. für Stapler) sind für den Betrieb
verboten, da sie zur Beschädigung der Gasanlage führen.
Page 4
4
– Der Betriebsdruck von Gasversorgung
(30 mbar) und des Geräts (siehe Typenschild)
müssen übereinstimmen.
– Für die Gasanlage dürfen in Deutsch-
land nur Druckregeleinrichtungen gemäß
DIN EN 16129 (in Fahrzeugen) mit einem
festen Ausgangsdruck von 30 mbar verwendet werden. Die Durchflussrate der Druckregeleinrichtung muss mindestens dem
Höchstverbrauch aller vom Anlagenhersteller
eingebauten Geräte entsprechen.
– Für Fahrzeuge empfehlen wir die Gasdruck-
Regelanlage Truma MonoControl CS sowie
für die Zweiflaschen-Gasanlage die Gasdruck-Regelanlagen Truma DuoComfort /
DuoControl CS.
– Bei Temperaturen um 0 °C und darunter soll-
ten die Gasdruck-Regelanlage bzw. das Umschaltventil mit der Reglerbeheizung EisEx
betrieben werden.
– Es dürfen nur für das Bestimmungsland ge-
eignete Schlauchleitungen, die den Anforderungen des Landes entsprechen, verwendet
werden.
– Stellen Sie sicher, dass das Innere des Fahr-
zeugs ausreichend belüftet ist. Bei Inbetriebnahme des Geräts kann kurzzeitig eine leichte
Rauch- und Geruchsentwicklung aufgrund von
Staub oder Schmutz auftreten. Insbesondere,
wenn es längere Zeit nicht benutzt wurde.
– Dieses Gerät kann von Kindern ab 8 Jahren
und darüber sowie von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie
beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden
und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen.
– Das Abgas-Doppelrohr muss regelmäßig,
insbesondere nach längeren Fahrten, auf
Unversehrtheit und festen Anschluss geprüft
werden, ebenso die Befestigung des Geräts
und des Kamins.
Betrieb während der Fahrt
– Für das Heizen während der Fahrt ist in der
Richtlinie UN ECE R 122 für Motorcaravans und Caravans eine Sicherheitsabsperreinrichtung vorgeschrieben. Die GasdruckRegelanlage Truma MonoControl CS erfüllt
diese Anforderung. Durch den Einbau dieser
Gasdruck-Regelanlage, mit entsprechend ausgelegter Gasinstallation, ist der Betrieb einer
typgeprüften Flüssiggas-Heizung während der
Fahrt gemäß Richtlinie UN ECE R 122 europaweit zulässig. Nationale Vorschriften und Regelungen müssen beachtet werden.
– Wenn keine Sicherheitsabsperreinrichtung
(z. B. wie in der Gasdruck-Regelanlage Truma
MonoControl CS enthalten) installiert ist, muss
die Gasflasche während der Fahrt geschlossen sein und es müssen Hinweis-Schilder
jeweils im Flaschenschrank und in der Nähe
des Bedienteiles angebracht werden.
– Flüssiggasgeräte dürfen beim Tanken, in
Parkhäusern, Garagen oder auf Fähren nicht
benutzt werden.
– Um Schäden am Gerät durch Spritzwasser
z. B. beim Reinigen des Fahrzeugs zu vermeiden, nicht direkt in den Kamin sprühen.
Verhalten bei Störungen
– Wenn ungewöhnliche Geräusche oder Ger-
üche auftreten die Gasversorgung schließen
und die Combi ausschalten.
– Gefahr von Brand / Explosion beim Versuch,
eine hochwassergeschädigte Combi oder
wenn das Fahrzeug in einen Unfall verwickelt war, zu verwenden. Eine beschädigte
Combi muss von einem Fachmann repariert
oder getauscht werden.
– Störungen sofort durch einen Fachmann be-
seitigen lassen.
– Störungen nur selbst beheben, wenn die
Behebung in der Fehlersuchanleitung dieser
Gebrauchsanweisung beschrieben ist.
– Nach einer Verpuffung (Fehlzündung) Gerät
und Abgasführung von einem Fachmann
prüfen lassen.
Page 5
5
Wartung / Reparatur / Reinigung
– Reparatur und Reinigung des Geräts darf nur
von einem Fachmann durchgeführt werden.
– Wartung, Reparatur und Reinigung darf nicht
von Kindern durchgeführt werden.
– Zum Erlöschen von Gewährleistungs- und Ga-
rantieansprüchen sowie zum Ausschluss von
Haftungsansprüchen führen insbesondere:
– Veränderungen am Gerät (einschließlich
Zubehörteilen),
– Veränderungen an der Abgasführung und
am Kamin,
– Verwendung von anderen als Truma
Originalteilen als Ersatz- und Zubehörteile,
– das Nichteinhalten der Einbau- und
Gebrauchsanweisung.
Außerdem erlischt die Betriebserlaubnis des
Geräts und dadurch in manchen Ländern auch
die Betriebserlaubnis des Fahrzeugs.
– Eine neue oder längere Zeit nicht benutzte
Combi sowie alle Warm-/Kaltwasserschläu-
che vor Gebrauch mit Trinkwasser gut
durchspülen.
Funktionsbeschreibung (Combi)
Die Flüssiggasheizung Combi ist eine Warmluftheizung mit
integriertem Warmwasserboiler (10 Liter Inhalt). Der Brenner
arbeitet gebläseunterstützt, dadurch ist eine einwandfreie
Funktion auch während der Fahrt sichergestellt.
Mit der Heizung kann im Heiz- und Warmwasserbetrieb
der Raum beheizt und gleichzeitig Wasser erwärmt werden.
Wird nur Warmwasser benötigt, ist dies im Warmwasserbe-
trieb möglich.
– Im Warmwasserbetrieb erfolgt die Aufheizung des Was-
serinhaltes in der kleinsten Brennerstufe. Ist die Wassertem-
peratur erreicht, schaltet der Brenner ab.
– Im Heiz- und Warmwasserbetrieb wählt das Gerät au-
tomatisch die benötigte Leistungsstufe entsprechend der
Temperaturdifferenz zwischen der am Bedienteil eingestell-
ten und gegenwärtigen Raumtemperatur. Bei gefülltem
Boiler wird das Wasser automatisch mitgeheizt. Die Was-
sertemperatur ist von der gewählten Betriebsart und der
Heizleistungsabgabe abhängig.
Bei Temperaturen von ca. 3 °C am automatischen Sicherheits-/
Ablassventil FrostControl öffnet dieses und entleert den Boiler.
Funktionsbeschreibung (Combi E)
Die Flüssiggas-Heizung Combi E ist eine Warmluftheizung mit
integriertem Warmwasserboiler (10 Liter Inhalt). Der Brenner
arbeitet gebläseunterstützt, dadurch ist eine einwandfreie
Funktion auch während der Fahrt sichergestellt. Zusätzlich besitzt das Gerät Heizstäbe für den Elektrobetrieb.
Mit der Heizung kann im Heiz- und Warmwasserbetrieb
der Raum beheizt und gleichzeitig Wasser erwärmt werden.
Wird nur Warmwasser benötigt, ist dies im Warmwasserbe-
trieb möglich.
Bei Temperaturen von ca. 3 °C am automatischen Sicherheits-/
Ablassventil FrostControl öffnet dieses und entleert den Boiler.
Für den Betrieb des Geräts stehen 3 Möglichkeiten zur
Verfügung:
– nur Gasbetrieb
Propan / Butan für den autarken Einsatz
– nur Elektrobetrieb
230 V für den stationären Einsatz am Campingplatz
– oder Gas- und Elektrobetrieb — Mischbetrieb
nur im Winterbetrieb möglich.
Heiz- und Warmwasserbetrieb
Im Heiz- und Warmwasserbetrieb wählt das Gerät automatisch die benötigte Leistungsstufe entsprechend der Temperaturdifferenz zwischen der am Bedienteil eingestellten und
gegenwärtigen Raumtemperatur. Bei gefülltem Boiler wird
das Wasser automatisch mitgeheizt. Die Wassertemperatur
ist von der gewählten Betriebsart und der Heizleistungsabgabe abhängig.
Für den winterlichen Einsatz können alle 3 Möglichkeiten der
Energiewahl genutzt werden.
– Im Gasbetrieb wählt das Gerät automatisch die benötigte
Leistungsstufe.
– Für den Elektrobetrieb kann, entsprechend der Absiche-
rung am Campingplatz, eine Leistung von 900 W (3,9 A)
oder 1800 W (7,8 A) manuell vorgewählt werden.
Bei höherem Leistungsbedarf (z. B. Aufheizen oder tiefe
Außentemperaturen) sollte der Gas- oder Mischbetrieb gewählt werden, damit immer ausreichend Heizleistung zur
Verfügung steht.
– Im Mischbetrieb wird bei einer nur geringen Leistungsan-
forderung (z. B. für die Erhaltung der Raumtemperatur) der
Elektrobetrieb 230 V bevorzugt. Der Gasbrenner schaltet
sich erst bei einer höheren Leistungsanforderung zu bzw.
schaltet sich beim Aufheizen zuerst ab.
Warmwasserbetrieb
(nur mit gefülltem Boiler)
Für die Warmwasserbereitung verwendet man den Gasbetrieb
oder den Elektrobetrieb 230 V. Die Wassertemperatur lässt
sich auf 40 °C oder 60 °C einstellen.
– Im Gasbetrieb erfolgt die Aufheizung des Wasserinhaltes
in der kleinsten Brennerstufe. Ist die Wassertemperatur erreicht, schaltet der Brenner ab.
– Für den Elektrobetrieb kann, entsprechend der Absiche-
rung am Campingplatz, eine Leistung von 900 W (3,9 A)
oder 1800 W (7,8 A) manuell gewählt werden.
Ein Mischbetrieb ist nicht möglich. Bei dieser Einstellung wählt das Gerät automatisch den Elektrobetrieb.
Der Gasbrenner wird nicht zugeschaltet.
Page 6
6
Vor Inbetriebnahme Sicherheitshinweise und Gebrauchsanweisung sorgfältig durchlesen und befolgen!
Mit einem mobilen Endgerät und der Truma App können
Gebrauchsanweisungen im offline Modus angesehen
werden. Die Gebrauchsanweisungen werden einmalig bei bestehender Funkverbindung heruntergeladen und auf dem mobilem Endgerät gespeichert.
Vor dem ersten Gebrauch unbedingt die gesamte Wasserversorgung mit klarem Wasser gut durchspülen.
Die mit Wasser in Berührung kommenden Materialien
des Gerätes sind trinkwasserecht (siehe Herstellererklärung, www.truma.com – Herstellererklärung).

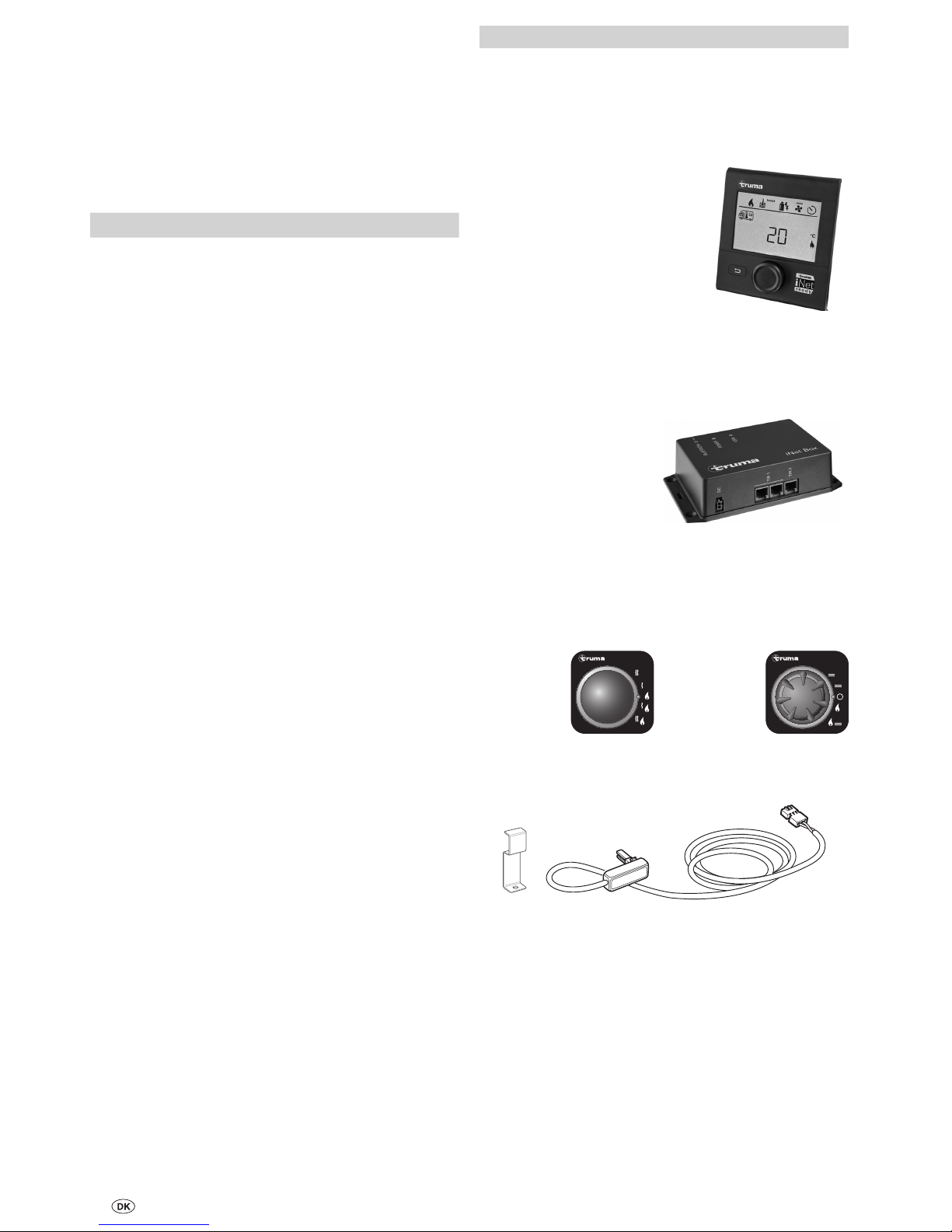

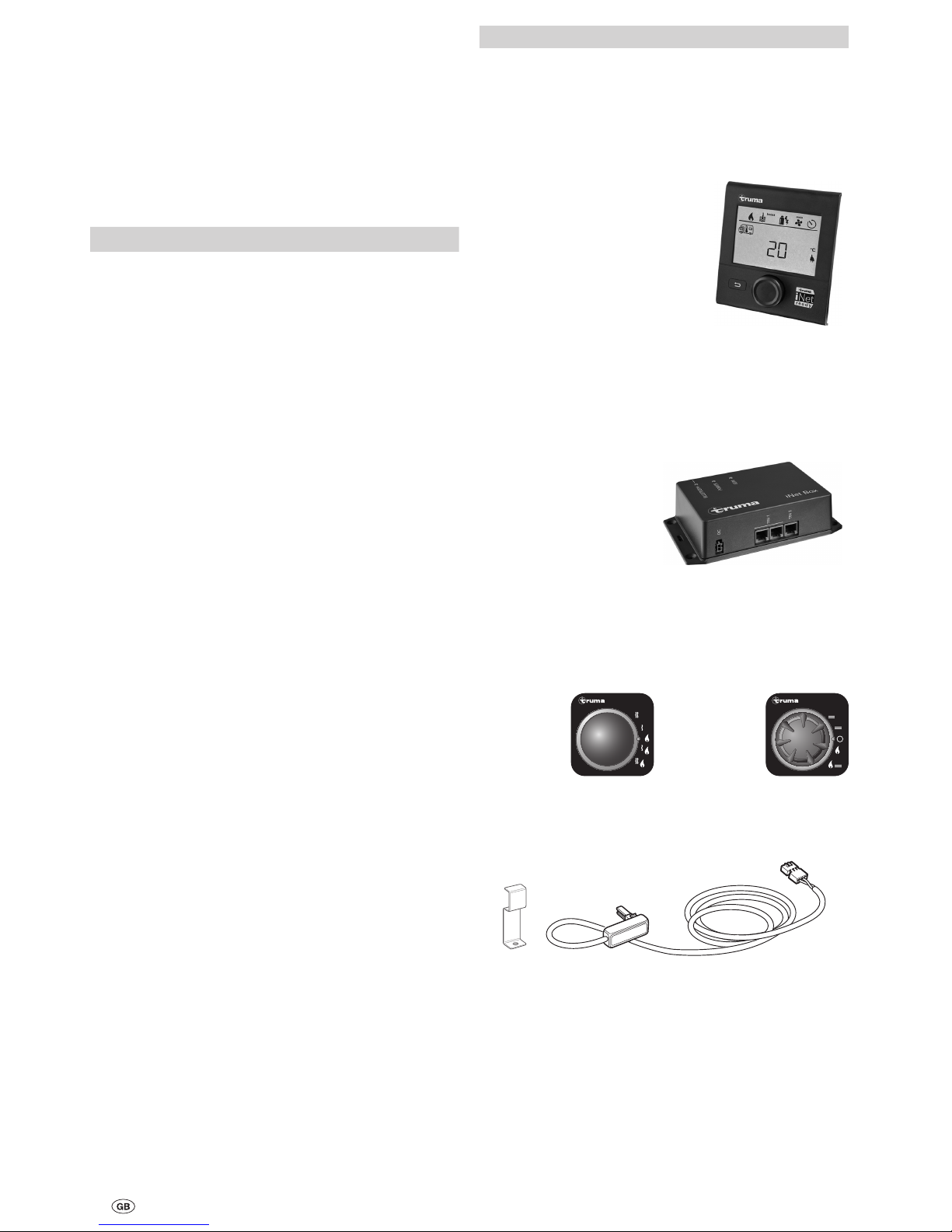

Bedienteile
Die Bedienteile sind in einer separaten Gebrauchsanweisung
beschrieben.

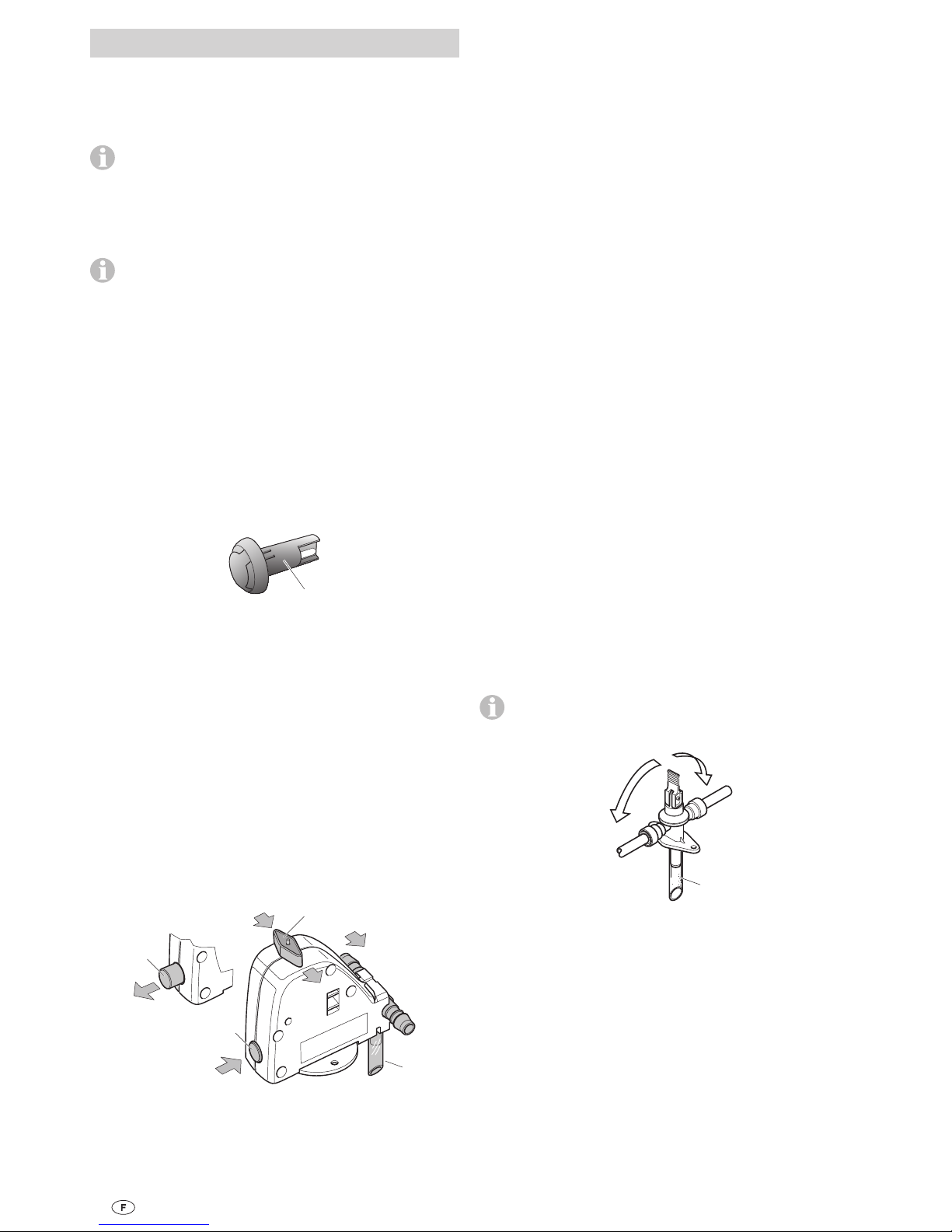

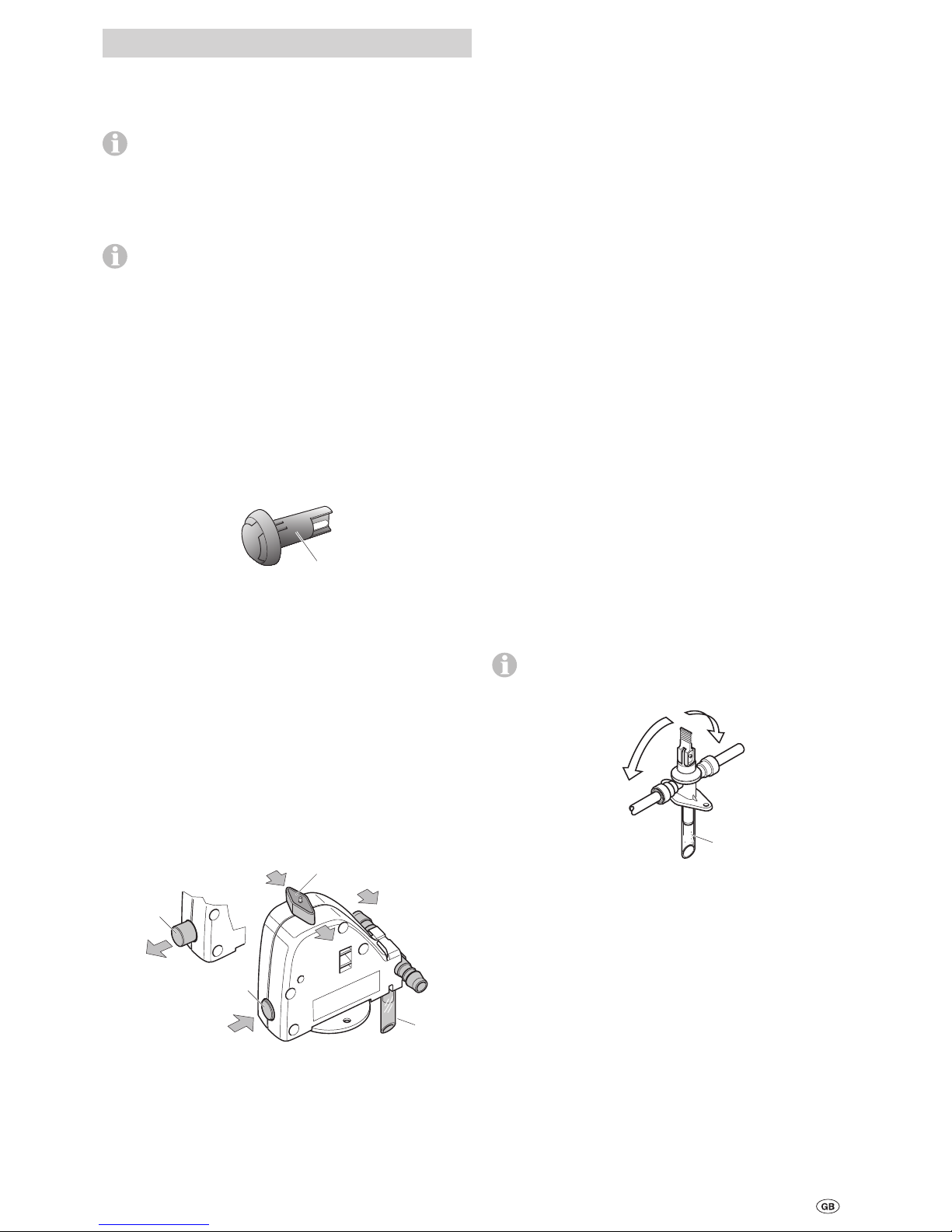

Raumtemperaturfühler
Zur Messung der Raumtemperatur befindet sich im Fahrzeug
ein externer Raumtemperaturfühler (2). Die Lage des Fühlers
wird vom Fahrzeughersteller, je nach Fahrzeugtyp, individuell
abgestimmt. Näheres entnehmen Sie bitte der Bedienungsanleitung Ihres Fahrzeuges.
2
Bild 2
Die Temperatureinstellung am Bedienteil ist vom persönlichen
Wärmebedürfnis und der Bauart des Fahrzeugs abhängig und
muss individuell ermittelt werden.
Sicherheits-/ Ablassventil
A. FrostControl
(Sicherheits-/Ablassventil mit integriertem Frostschutz /
optional bei Version UK)
FrostControl ist ein stromloses Sicherheits-/Ablassventil. Es
entleert bei Frostgefahr automatisch den Inhalt des Boilers
über einen Entleerungsstutzen. Bei Überdruck im System
erfolgt automatisch ein stoßweiser Druckausgleich über das
Sicherheitsventil.
a
b
c
d
Bild 3
a = Drehschalter Stellung „Betrieb“
b = Druckknopf Stellung „geschlossen“
c = Druckknopf Stellung „entleeren“
d = Entleerungsstutzen (nach außen durch den
Fahrzeugboden geführt)
Öffnen des Sicherheits-/Ablassventils
– Den Drehschalter um 180° bis zum Einrasten drehen, dabei
springt der Druckknopf heraus (Stellung c). Das Wasser des
Boilers läuft über den Entleerungsstutzen (d) ab.
Der Entleerungsstutzen (d) des FrostControl muss stets frei
von Verschmutzungen (Schneematsch, Eis, Laub etc.) gehalten werden, um ein sicheres Ablaufen des Wassers zu gewährleisten! Kein Garantieanspruch für Frostschäden!
Schließen des Sicherheits-/Ablassventils
– Kontrollieren, ob der Drehschalter auf „Betrieb“ (Stellung a)
d. h. parallel zum Wasseranschluss steht und eingerastet ist.
– Das Sicherheits-/Ablassventil durch Betätigen des Druck-
knopfes schließen. Der Druckknopf muss in Stellung (b)
„geschlossen“ einrasten.
Erst bei Temperaturen über ca. 7 °C am Sicherheits-/Ablassventil kann dieses mit dem Druckknopf (Stellung b) manuell
geschlossen und der Boiler befüllt werden.
Als Zubehör liefert Truma ein Heizelement (Art.-Nr. 70070-01),
welches in das FrostControl eingesteckt und mit einem Sicherungsblech fixiert wird. Dieses Heizelement erwärmt bei
eingeschalteter Combi das FrostControl auf ca. 10 °C. Der
Boiler kann dadurch, unabhängig von der Temperatur im Einbauraum, nach kürzerer Zeit befüllt werden.
Automatisches Öffnen des Sicherheits-/Ablassventils
Bei Temperaturen unter ca. 3 °C am Sicherheits-/Ablassventil
öffnet dieses automatisch, der Druckknopf springt heraus
(Stellung c). Das Wasser des Boilers läuft über den Entleerungsstutzen (d) ab.
B. Sicherheits-/Ablassventil
(Sicherheits-/Ablassventil ohne Frostschutz /
Standard bei Version UK)
Das Sicherheits-/Ablassventil führt bei Überdruck im System
automatisch einen Druckausgleich durch. Das Wasser wird
dabei stoßweise über einen Entleerungsstutzen nach außen
entleert.
Dieses Sicherheits-/Ablassventil schützt den Wasserbehälter nicht vor Frostschäden.
c
b
a
d
Bild 4
a = Hebel in Stellung „Betrieb – geschlossen“
b = Hebel in Stellung „Betrieb – geschlossen“
c = Hebel in Stellung „Entleeren“
d = Entleerungsstutzen (nach außen durch den Fahrzeugbo-
den geführt)
Öffnen des Sicherheits-/Ablassventils
– Hebel senkrecht in Stellung (c) bringen. Das Wasser des
Boilers läuft über den Entleerungsstutzen (d) ab.
Der Entleerungsstutzen (d) des Sicherheits-/Ablassventils
muss stets frei von Verschmutzungen (Schneematsch, Eis,
Laub etc.) gehalten werden, um ein sicheres Ablaufen des
Wassers zu gewährleisten! Kein Garantieanspruch für
Frostschäden!
Schließen des Sicherheits-/Ablassventils
– Hebel waagrecht in Stellung (a) oder (b) bringen.
Gebrauchsanweisung
Page 7
7
Füllen des Boilers
Prüfen, ob das Sicherheits-/Ablassventil geschlossen ist (siehe
jeweils „Schließen des Sicherheits-/Ablassventils“).
Bei Temperaturen unter ca. 7 °C am FrostControl erst die
Heizung einschalten, um den Einbauraum und das
FrostControl zu erwärmen. Nach einigen Minuten, wenn die
Temperatur am FrostControl über 7 °C liegt, lässt sich das
Sicherheits-/Ablassventil schließen.
– Strom für die Wasserpumpe einschalten (Haupt- oder
Pumpenschalter).
– Warmwasserhähne in Küche und Bad öffnen (Vorwahl-
mischer oder Einhebelarmaturen auf „warm“ stellen). Die
Armaturen so lange geöffnet lassen, bis der Boiler durch
Verdrängen der Luft gefüllt ist und das Wasser unterbrechungsfrei fließt.
Wird nur die Kaltwasseranlage ohne Boiler betrieben,
füllt sich auch hier der Boilerkessel mit Wasser. Um
Frostschäden zu vermeiden, muss der Boiler über das Sicherheits-/Ablassventil entleert werden, auch wenn er nicht betrieben wurde.
Bei Frost kann das Füllen durch eingefrorenes Restwasser
verhindert sein. Durch eine kurze Inbetriebnahme (max.
2 Minuten) kann der Boiler aufgetaut werden. Eingefrorene
Leitungen können durch Aufheizen des Innenraums aufgetaut
werden.
Bei Anschluss an eine zentrale Wasserversorgung
(Land- bzw. City-Anschluss) muss ein Druckminderer
eingesetzt werden, der verhindert, dass höhere Drücke als
2,8 bar im Boiler auftreten können.
Entleeren des Boilers
Wird der Motorcaravan / Caravan während der Frostpe-
riode nicht benutzt, muss der Boiler auf alle Fälle entleert werden!
– Strom für die Wasserpumpe abschalten (Haupt- oder
Pumpenschalter).
– Warmwasserhähne in Küche und Bad öffnen.
Zur Kontrolle des ablaufenden Wassers ein entsprechendes Gefäß (10 Liter) unter den Entleerungsstutzen (d) des
Sicherheits-/Ablassventils stellen.
– Sicherheits-/Ablassventil öffnen
(siehe jeweils „Öffnen des Sicherheits-/Ablassventils“).
Der Boiler wird jetzt über das Sicherheits-/Ablassventil direkt
nach außen entleert. Prüfen, ob der Wasserinhalt des Boilers
(10 Liter) vollständig über das Sicherheits-/Ablassventil in das
Gefäß entleert wurde.
Kein Garantieanspruch für Frostschäden!
Inbetriebnahme
Combi
Das Heizen des Innenraums ist, je nach Betriebsstellung,
sowohl mit als auch ohne Wasserinhalt möglich.
Combi E
Das Heizen des Innenraums ist im Gas-, Elektro- und Mischbetrieb, je nach Betriebsstellung, sowohl mit als auch ohne
Wasserinhalt möglich.
Prüfen, ob die Absicherung der Stromversorgung auf dem
Campingplatz für die am Energiewahlschalter eingestellte
Leistung 900 W (3,9 A) oder 1800 W (7,8 A) ausreicht.
Um eine Überhitzung des Stromeinspeisungskabels zu vermeiden, muss die Kabeltrommel vollständig abgewickelt sein.
– Prüfen, ob der Kamin frei ist. Etwaige Abdeckungen unbe-
dingt entfernen.
– Gasflasche und Schnellschlussventil in der Gaszuleitung öffnen.
– Gegebenenfalls Boiler mit Wasser füllen (siehe „Füllen des
Boilers“).
– Gerät am Bedienteil einschalten.
Ausschalten
– Heizung am Bedienteil ausschalten.
– Der Ausschaltvorgang kann sich wegen interner Nachläufe
der Heizung um einige Minuten verzögern.
Wasserinhalt bei Frostgefahr unbedingt entleeren!
Wird das Gerät längere Zeit nicht benutzt, Schnellschlussventil in der Gaszuleitung und Gasflasche schließen.
Wartung
Für Wartungs- und Reparaturarbeiten dürfen nur Truma
Originalteile verwendet werden.
– Einbauraum mindestens einmal jährlich säubern.
– Gerät durch einen Fachmann auf Verschmutzung prüfen
und gegebenenfalls durch diesen bei Bedarf reinigen lassen.
Nur Combi E
– Das Sicherheits-/Ablassventil muss regelmäßig (mind. 2 mal
jährlich) betrieben werden, um Kalkablagerungen zu entfernen und um sicher zu sein, dass es nicht blockiert ist.
Für eine Entkeimung des Boilers empfehlen wir „CertisilArgento“, andere –insbesondere chlorhaltige – Produkte sind
ungeeignet.
Die chemische Methode zur Bekämpfung von Mikroorganismen im Gerät kann zusätzlich unterstützt werden, indem das
Wasser im Boiler regelmäßig auf 70 °C erhitzt wird.
Nur Combi E
– Betriebsart „Gasbetrieb“ wählen.
– Die Wassertemperatur auf 60 °C stellen.
– Das Gerät einschalten.
Hat das Wasser im Boiler eine Temperatur von 60 °C er-
reicht, so schaltet der Brenner ab. Das Gerät muss für
mindestens 30 Minuten eingeschaltet bleiben und es darf kein
Warmwasser entnommen werden. Die Restwärme im Wärmetauscher heizt das Wasser auf bis zu 70 °C.
Page 8
8

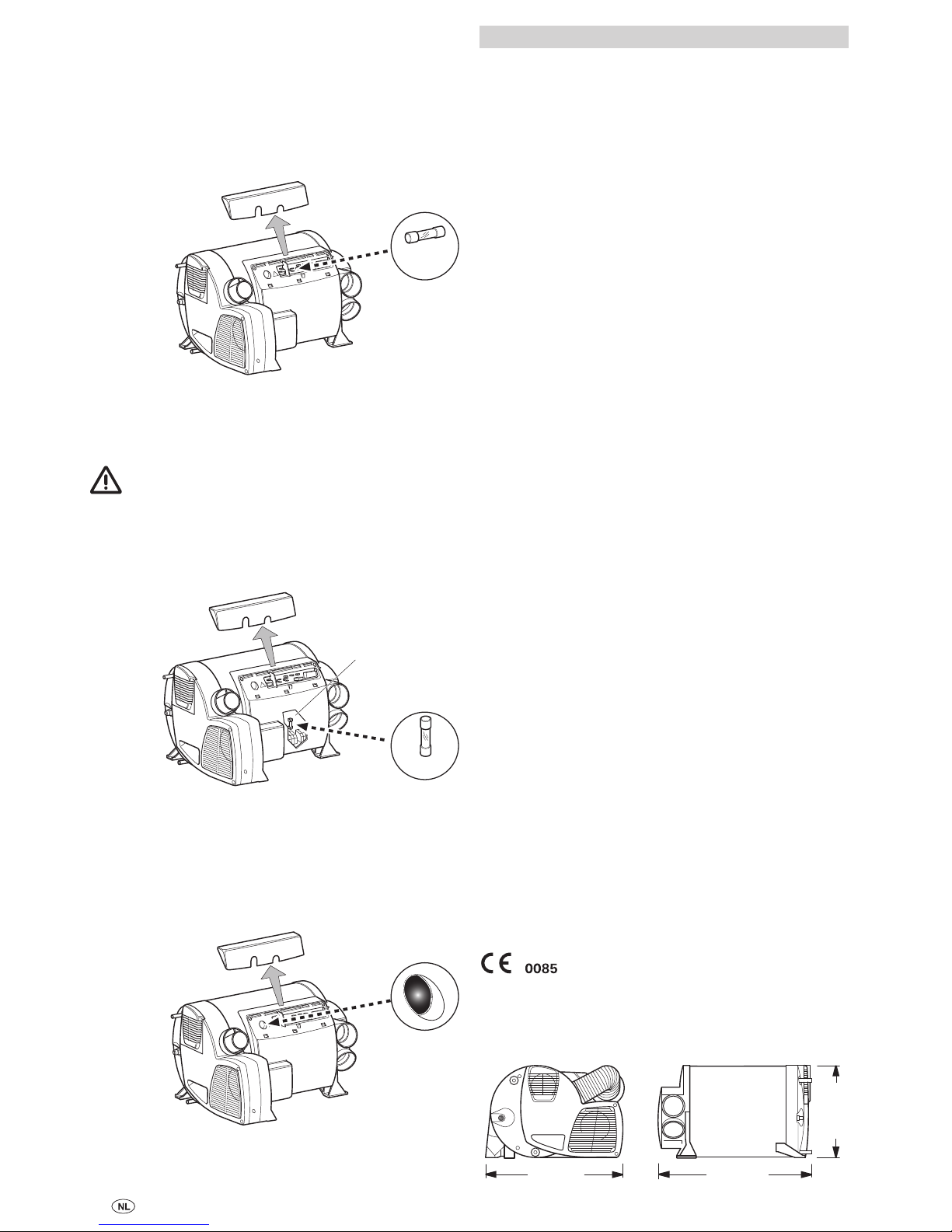

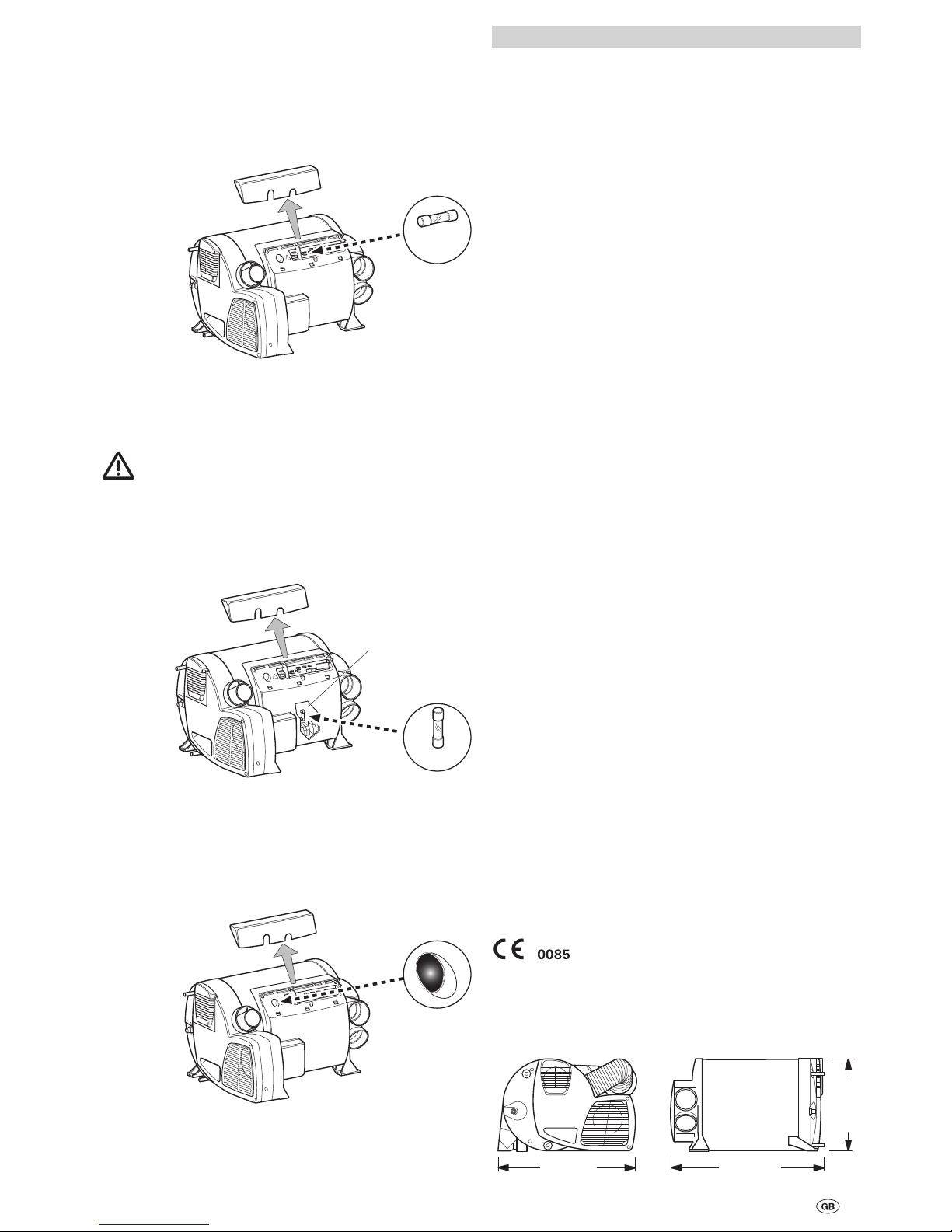

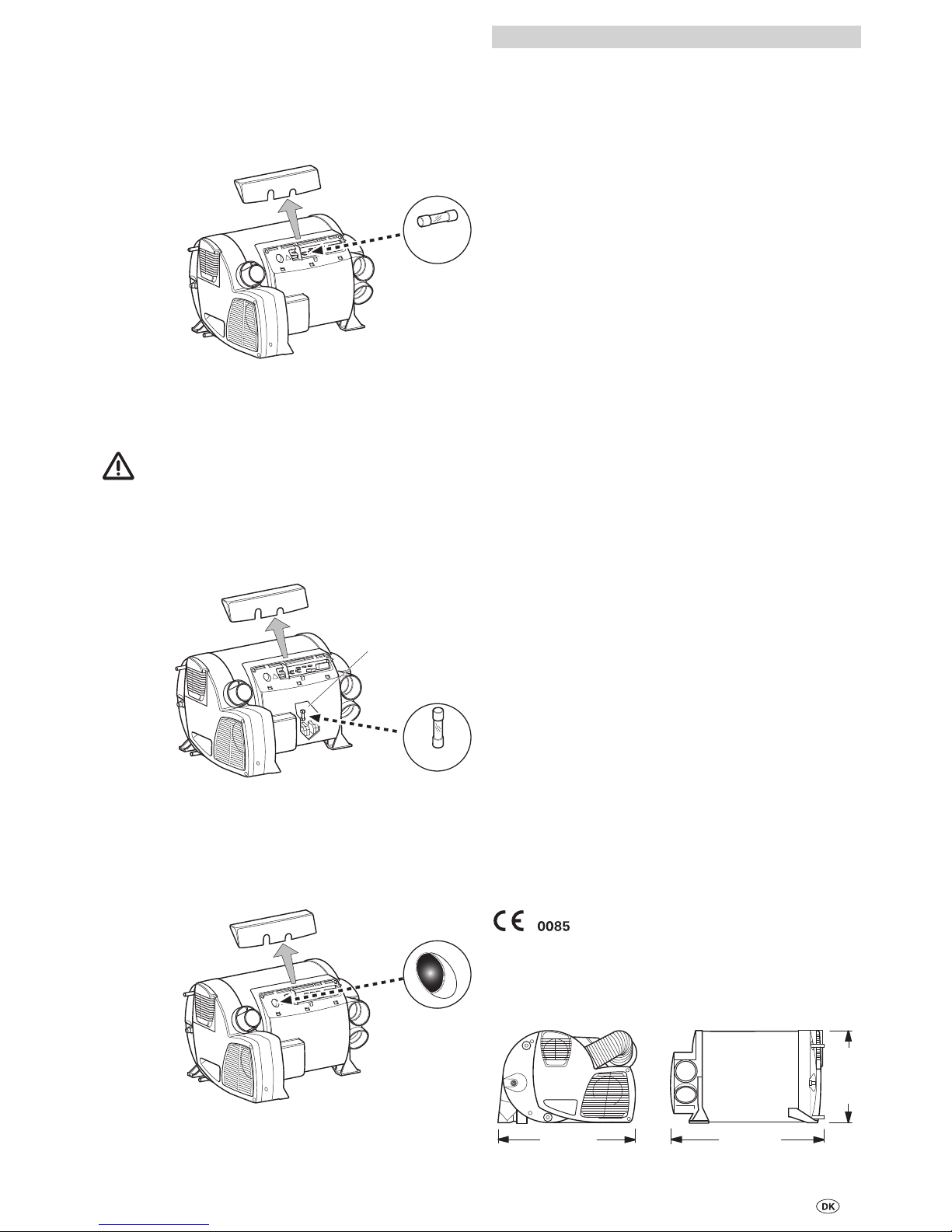

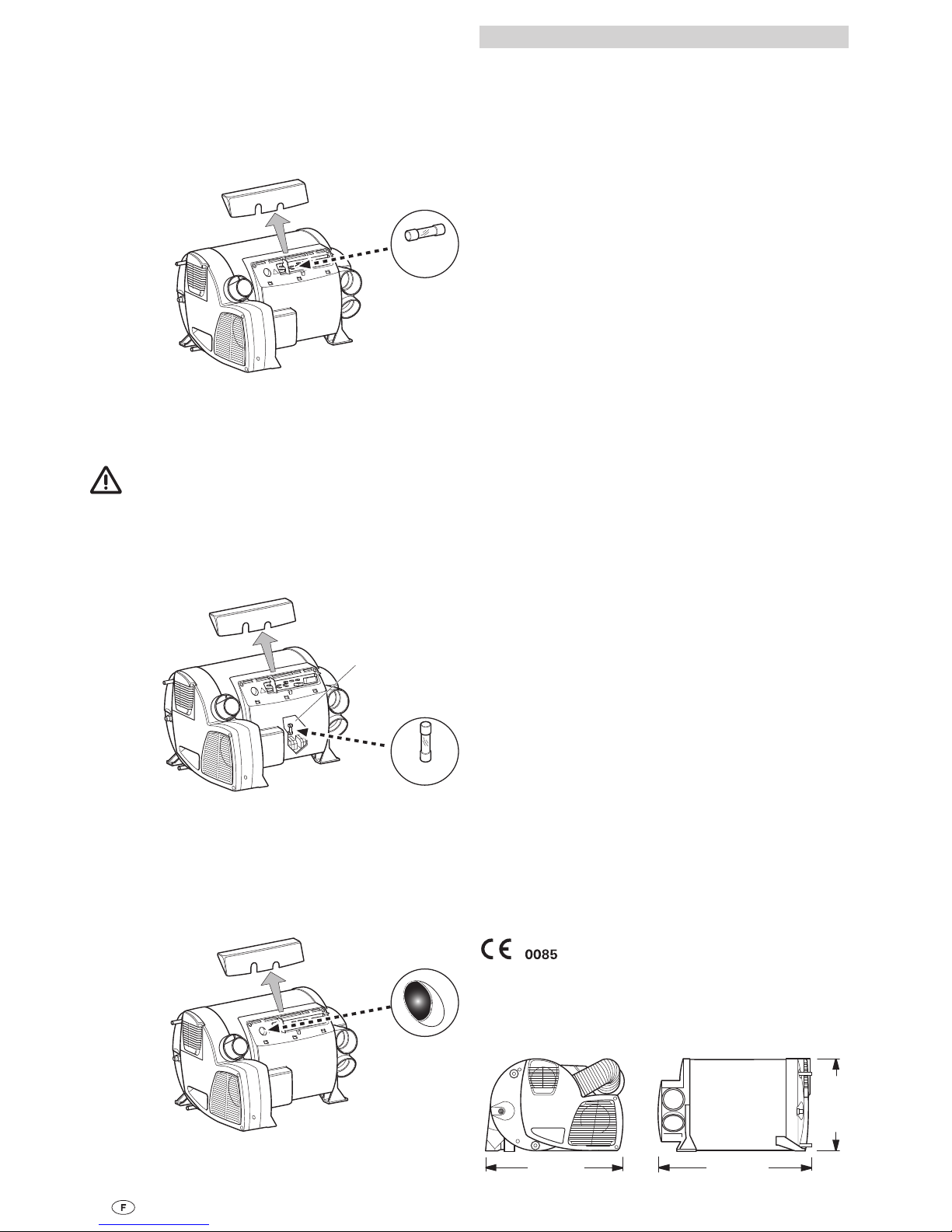

Sicherungen
Sicherung 12 V
Die Sicherung befindet sich auf der Elektronik unter der Anschlussabdeckung. Gerätesicherung nur gegen eine baugleiche Sicherung austauschen.
Gerätesicherung: 10 A – träge – 5 x 20 mm (T 10 A)
T 10 A
Bild 5
Sicherung 230 V (Combi E)
Die Sicherung und die Netzanschlussleitungen dürfen nur
vom Fachmann ausgetauscht werden!
Vor dem Öffnen des Elektronikdeckels muss das Gerät
allpolig vom Netz getrennt werden.
Die Sicherung befindet sich auf der Leistungselektronik (14)
unter dem Elektronikdeckel.
Diese Feinsicherung darf nur gegen eine baugleiche Sicherung
ausgetauscht werden: 10 A, träge, Ausschaltvermögen „H“.
T 10 A
14
Bild 6
Überhitzungsschutz 230 V (Combi E)
Der Heizbetrieb 230 V hat einen mechanischen Überhitzungsschalter. Wird z. B. während des Betriebes oder während
der Nachlaufzeit die Spannungsversorgung 12 V unterbrochen, können die im Gerät herrschenden Temperaturen den
Überhitzungsschutz auslösen.
Bild 7
Zum Rückstellen des Überhitzungsschutzes die Heizung abkühlen lassen, die Anschlussabdeckung abnehmen und den
roten Knopf (Resetknopf) drücken.
Technische Daten
ermittelt nach EN 624 bzw. Truma Prüfbedingungen
Gerätekategorie
I
3 B/P
nach EN 437
Gasart
Flüssiggas (Propan / Butan)
Betriebsdruck
30 mbar (siehe Typenschild)
Wasserinhalt
10 Liter
Aufheizzeit von ca. 15 °C bis ca. 60 °C
Boiler ca. 20 Min. (gemessen nach EN 15033)
Heizung + Boiler ca. 80 Min.
Pumpendruck
max. 2,8 bar
Systemdruck
max. 4,5 bar
Nennwärmeleistung (automatische Leistungsstufen)
Gasbetrieb
Combi 2 E*: 2000 W
Combi 4 (E)*: 2000 W / 4000 W
Combi 6 (E)*: 2000 W / 4000 W / 6000 W
Elektrobetrieb
Combi 2 E* / Combi 4 E* / Combi 6 E*: 900 W / 1800 W
Mischbetrieb (Gas- und Elektrobetrieb)
Combi 2 E* /
Combi 4 E*: max. 3800 W
Combi 6 E*: max. 5800 W
Gasverbrauch
Combi 2 E*: 160 g/h
Combi 4 (E)*: 160 – 320 g/h
Combi 6 (E)*: 160 – 480 g/h
Bereitschaftswärmeaufwand (alle Geräte)
Gasbetrieb 5,2 g/h
Bestimmungsländer
(siehe Typenschild)
Combi 2 E*: Nur in GB und IR zugelassen
Luftfördermenge (frei ausblasend ohne Warmluftrohr)
Combi 2 E* /
Combi 4 (E)*: mit 3 Warmluftaustritten max. 249 m³/h
mit 4 Warmluftaustritten max. 287 m³/h
Combi 6 (E)*: mit 4 Warmluftaustritten max. 287 m³/h
Stromaufnahme bei 12 V
Heizung + Boiler
Combi 2 E* /
Combi 4 (E)*: Kurzzeitig max. 5,6 A
(Durchschnittliche Stromaufnahme ca. 1,1 A)
Combi 6 (E)*: Kurzzeitig max. 5,6 A
(Durchschnittliche Stromaufnahme ca. 1,3 A)
Boiler aufheizen maximal 0,4 A
Ruhestrom ca. 0,001 A
Heizelement – FrostControl (optional): maximal 0,4 A
Stromaufnahme bei 230 V
3,9 A (900 W) oder 7,8 A (1800 W)
Gewicht (ohne Wasserinhalt)
Heizgerät: 15,1 kg
Heizgerät mit Peripherie: 15,6 kg
* (UK) CP plus ready
Technische Änderungen vorbehalten!
Abmessungen
450 mm
510 mm
300 mm
Bild 8
Page 9
9
Störungen
Störungen – Heizgerät
Mögliche Störungsursachen sowie eine Fehlersuchanleitung
sind in der Gebrauchsanweisung des jeweils installierten Bedienteils beschrieben.
Störungen – Wasserversorgung
Mögliche Störungsursachen sowie eine Fehlersuchanleitung –
siehe „Fehlersuchanleitung (Wasserversorgung)“.
Fehlersuchanleitung (Wasserversorgung)
Fehler Ursache / Behebung
Extrem lange Aufheizzeit Verkalkung des Wasserbehäl-
ters./ Wasseranlage entkalken
(siehe Wartung).
Wasser läuft ab – Boiler lässt
sich nicht befüllen.
Sicherheits-/Ablassventil ist offen. / Sicherheits-/Ablassventil
schließen.
Boiler läßt sich nicht entleeren, obwohl das Sicherheits-/
Ablassventil geöffnet ist.
Entleerungsstutzen- des Sicherheits-/Ablassventils ist
verschlossen. / Öffnung auf
Verschmutzung (Schneematsch, Eis, Laub etc.) prüfen
und gegebenenfalls entfernen.
Aus dem Entleerungsstutzen
des Sicherheits-/Ablassventils tropft/fließt Wasser.
Wasserdruck zu hoch. /
Pumpendruck prüfen (max.
2,8 bar). Bei Anschluss an eine
zentrale Wasserversorgung
(Land- bzw. City-Anschluss)
muss ein Druckminderer
eingesetzt werden, der verhindert, dass höhere Drücke
als 2,8 bar im Boiler auftreten
können.
Nach dem Ausschalten der
Heizung öffnet sich das
FrostControl.
Bei Temperaturen unter ca.
3 °C öffnet das FrostControl
automatisch / Heizung einschalten / ohne Heizbetrieb
lässt sich das FrostControl
erst bei Temperaturen ab
ca. 7 °C wieder schließen /
Heizelement für FrostControl
verwenden.
Das FrostControl lässt sich
nicht mehr schließen.
Temperatur am FrostControl
unter ca. 7 °C / Heizung einschalten / ohne Heizbetrieb
lässt sich das FrostControl erst
bei Temperaturen ab ca. 7 °C
wieder schließen.
Drehschalter steht nicht
auf „Betrieb“. / Drehschalter
des FrostControl auf „Betrieb“ drehen, anschließend
Druckknopf drücken bis dieser
einrastet.
Sollten diese Maßnahmen nicht zur Störungsbehebung
führen, wenden Sie sich bitte an den Truma Service.
Entsorgung
Das Gerät ist gemäß den administrativen Bestimmungen
des jeweiligen Verwendungslandes zu entsorgen. Nationale
Vorschriften und Gesetze (in Deutschland ist dies z. B. die
Altfahrzeug-Verordnung) müssen beachtet werden.
Zubehör
Truma CP plus
Digitales Bedienteil Truma CP plus mit Klimaautomatik für die
iNet fähigen Truma Heizungen Combi und Truma Klimasysteme
Aventa eco, Aventa comfort (ab Seriennummer 24084022 –
04/2013), Saphir comfort RC und Saphircompact (ab Seriennummer 23091001 – 04/2012)
– Funktion Klimaautomatik
steuert automatisch Heizung und Klimasystem bis
zur gewünschten Temperatur im Fahrzeug
– Erweiterbar mit der
TrumaiNet Box damit können alle TIN-Bus fähigen
Truma Geräte auch über
die TrumaApp gesteuert
werden
Bild 9
Truma iNet Box
Die Truma iNet Box zur einfachen Vernetzung der Truma Geräte und Steuerung mit Smartphone oder Tablet per App.
– Einfacher Einbau und Inbe-
triebnahme per Truma App
– Erweiterbar durch Up-
datefunktion und damit
zukunftssicher
Bild 10
Truma CP E classic / Truma CP classic
Analoge Bedienteile Truma CP E classic (Energiewahlschalter
– Bild 11) und Truma CP classic (Bedienteil – Bild 12).
Bild 11
Combi E
230 V~
Bild 12
1
3
5
7
9
40
°
60
°
60
°
Combi
1
2
3
4
5
Heizelement für FrostControl
Heizelement mit Anschlusskabel 1,5 m und Sicherungsblech.
Bild 13
Weiteres Zubehör (ohne Abbildung) für Bedienteile
– Kabel 3 m, 6 m und 9 m
Page 10
10
Truma Hersteller-Garantieerklärung
1. Garantiefall
Der Hersteller gewährt Garantie für Mängel des Gerätes, die
auf Material- oder Fertigungsfehler zurückzuführen sind. Daneben bestehen die gesetzlichen Gewährleistungsansprüche
gegen den Verkäufer fort.
Der Garantieanspruch besteht nicht:
– für Verschleißteile und bei natürlicher Abnutzung,
– infolge Verwendung von anderen als Truma Originalteilen
in den Geräten,
– bei Gasdruck-Regelanlagen infolge Schäden durch Fremd-
stoffe (z. B. Öle, Weichmacher) im Gas,
– infolge Nichteinhaltung der Truma Einbau- und
Gebrauchsanweisungen,
– infolge unsachgemäßer Behandlung,
– infolge unsachgemäßer Transportverpackung.
2. Umfang der Garantie
Die Garantie gilt für Mängel im Sinne von Ziffer 1, die innerhalb von 24 Monaten seit Abschluss des Kaufvertrages
zwischen dem Verkäufer und dem Endverbraucher eintreten.
Der Hersteller wird solche Mängel durch Nacherfüllung beseitigen, das heißt nach seiner Wahl durch Nachbesserung
oder Ersatzlieferung. Leistet der Hersteller Garantie, beginnt
die Garantiefrist hinsichtlich der reparierten oder ausgetauschten Teile nicht von neuem, sondern die alte Frist läuft weiter.
Weitergehende Ansprüche, insbesondere Schadensersatzansprüche des Käufers oder Dritter sind ausgeschlossen. Die
Vorschriften des Produkthaftungsgesetzes bleiben unberührt.
Die Kosten der Inanspruchnahme des Truma Werkskundendienstes zur Beseitigung eines unter die Garantie fallenden
Mangels – insbesondere Transport-, Wege-, Arbeits- und
Materialkosten – trägt der Hersteller, soweit der Kundendienst
innerhalb von Deutschland eingesetzt wird. Kundendiensteinsätze in anderen Ländern sind nicht von der Garantie gedeckt.
Zusätzliche Kosten aufgrund erschwerter Aus- und Einbaubedingungen des Gerätes (z. B. Demontage von Möbel- oder
Karosserieteilen) können nicht als Garantieleistung anerkannt
werden.
3. Geltendmachung des Garantiefalles
Die Anschrift des Herstellers lautet:
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn, Deutschland
Bei Störungen wenden Sie sich bitte an das Truma Servicezentrum oder an einen unserer autorisierten Servicepartner
(siehe www.truma.com). Bezeichnen Sie bitte Ihre Beanstandungen im Detail und geben Sie die Seriennummer des Gerätes sowie das Kaufdatum an.
Damit der Hersteller prüfen kann, ob ein Garantiefall vorliegt,
ist durch den Endverbraucher das Gerät auf seine Gefahr zum
Hersteller / Servicepartner zu bringen oder ihm zu übersenden. Bei Schäden am Wärmetauscher ist der verwendete Gasdruckregler mit einzusenden.
Bei Klimasystemen:
Zur Vermeidung von Transportschäden darf das Gerät nur
nach Rücksprache mit dem Truma Servicezentrum Deutschland oder dem jeweiligen autorisierten Servicepartner versandt werden. Andernfalls trägt das Risiko für eventuell entstehende Transportschäden der Versender.
Bei Einsendung ins Werk bitte per Frachtgut versenden. Im
Garantiefall übernimmt das Werk die Transportkosten bzw.
Kosten der Einsendung und Rücksendung. Liegt kein Garantiefall vor, gibt der Hersteller dem Kunden Bescheid und nennt
die vom Hersteller nicht zu übernehmenden Reparaturkosten;
in diesem Fall gehen auch die Versandkosten zu Lasten des
Kunden.
Konformitätserklärung
1. Stammdaten des Herstellers
Name: Truma Gerätetechnik GmbH & Co. KG
Anschrift: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identifikation des Gerätes
Typ / Ausführung:
LPG-Kombinationsheizgerät /
Combi 2 E*, Combi 4 (E)*, Combi 6 (E)*
* (UK) CP plus ready
3. Erfüllt die Anforderungen folgender EG-Richtlinien
3.1 Gasgeräte-Richtlinie 2009/142/EG
3.2 Niederspannungs-Richtlinie 2006/95/EG
3.3 Heizungssysteme UN ECE R122
3.4 Funkentstörung in KFZ UN ECE R10
3.5 Elektromagnetische Verträglichkeit 2004/108/EG
3.6 Altfahrzeug-Richtlinie 2000/53/EG
3.7 Trinkwasser-Richtlinie 98/83/EWG
und trägt die Typgenehmigungsnummern
Combi 2 E*: E1 10R–04 5020, E1 122R–00 0373
und das CE-Zeichen mit der CE-Produkt-Ident-Nummer
CE-0085CN0021.
und trägt die Typgenehmigungsnummern
Combi 4 (E)*: E1 10R–04 5020, E1 122R–00 0193
Combi 6 (E)*: E1 10R–04 5020, E1 122R–00 0194
und das CE-Zeichen mit der CE-Produkt-Ident-Nummer
CE-0085BS0085.
* (UK) CP plus ready
4. Grundlage des Konformitätsnachweises
EN 624:2011; EN 15033:2007; EN 60335-1:2010;
EN 60335-2-21:2009;
EN 60335-2-30:2002+A1:2004+A2:2007;
EN 55014-1:2006+A1:2009;
EN 55014-2:1997+A1:2001+A2:2008
5. Überwachende Stelle
DVGW, Kraftfahrt-Bundesamt
6. Angaben zur Funktion des Unterzeichners
Frank Oster
Geschäftsführer Putzbrunn, 08.05.2015
Page 11
11
1 Control panel, digital or analogue (no picture)
2 Room temperature sensor
3 Cold water connection
4 Hot water connection
5 Gas connection
6 Warm air outlets
7 Circulated air intake
8 Exhaust gas discharge
9 Combustion air infeed
10 Electronic control unit
11 Water container (10 litres)
12 Burner
13 Heat exchanger
14 Power electronics
15 Heating elements 230 V
16 Overheating switch 230 V
17 FrostControl (safety/drain valve – UK version optional)
18 Safety/drain valve (UK version)
Table of Contents
Symbols used ...................................................................... 11
Intended use ........................................................................ 11
Safety instructions ........................................................... 12
Function description (Combi) .......................................... 14
Function description (Combi E) ....................................... 14
Operating instructions
Control panels ................................................................... 15
Room temperature sensor .............................................. 15
Safety/drain valve ............................................................. 15
A. FrostControl ................................................................... 15
B. Safety/drain valve ........................................................... 15
Filling the boiler ................................................................ 16
Draining the boiler ........................................................... 16
Start-up .............................................................................. 16
Switching off .................................................................... 16
Maintenance ..................................................................... 16
Fuses .................................................................................. 17
Fuse 12 V ............................................................................. 17
230 V fuse (Combi E) ........................................................... 17
230 V overheating protection (Combi E) ............................. 17
Technical data ................................................................... 17
Dimensions .......................................................................... 17
Faults .................................................................................. 18
Troubleshooting guide (water supply) ................................. 18
Disposal ............................................................................. 18
Accessories ....................................................................... 18
Declaration of conformity ............................................... 19
Truma Manufacturer’s Warranty ................................... 19
Combi (E)
Symbols used
Symbol indicates possible hazards.
Note containing information and tips.
Intended use
The liquid gas heater Combi is a warm-air heater with in-
tegrated hot water boiler (10 litre volume). This unit was
designed for installation in motor homes and caravans. The
equipment must not be installed in buses or in vehicles for
transporting hazardous goods (vehicle classes M2 and M3).
17 18
2
3
5
7
8
9
11
10
14
15
16
4
12
13
6
6
1
Figure 1
Page 12
12
Safety instructions
What must I do if I smell gas?
– Extinguish all naked flames
– Open windows and doors
– Close all quick-acting valves and gas cylinders
– Do not smoke
– Do not operate any electrical switches
– Have the entire gas system checked by an
expert.
A safe operating environment
– The unit may be operated only with appropri-
ate Truma control panels and accessories.
– Danger of toxic exhaust fumes. The heater’s
exhaust can be toxic in enclosed spaces (e.g.
garages, workshops). If the vehicle is parked
in closed rooms:
– Shut off the fuel supply to the heater
– Deactivate the time switch
– Switch off the heater at the control panel.
– If the cowl has been placed near or directly
beneath an opening window, the appliance
must be equipped with an automatic shut-off
device in order to prevent operation with the
window open.
– Heat-sensitive objects (e.g. spray cans) or
flammable materials/ liquids must not be
stored in the same compartment where the
appliance is installed because, under certain
conditions, this area may be subject to elevated temperatures.
– Keep flammable materials away from the
area in front of the warm air outlets. Never
block the warm air outlets.
– The openings for circulated air intake, the in-
stallation compartment and the space around
the unit must be kept free of obstacles so
that the unit does not overheat.
– Keep the cowl for the exhaust duct and
combustion air intake free of contamination
(slush, ice, leaves etc.) at all times.
– Danger from hot surfaces and exhaust gas.
Do not touch the area around the wall cowl
and do not lean any objects against the wall
cowl or the vehicle.
Obligations of the operator / vehicle owner
– The operator is responsible for the water
with which the Combi boiler is filled and for
its quality.
– The vehicle owner is responsible for correct
operation of the appliance.
– The installer or vehicle owner must affix the
supplied yellow sticker with the warning
information in a location in the vehicle
where it is clearly visible to all users (e.g.
the wardrobe door). Missing stickers can be
requested from Truma.
– Liquid gas systems must comply with the
technical and administrative regulations of
the respective country of use (e.g. EN 1949
for vehicles in Europe). The national legis-
lation and regulations (e.g. DVGW Work
Sheet G 607 for vehicles in Germany) must
be observed.
– The vehicle owner must arrange for the
gas system to be tested (in Germany every
2 years) by a liquid gas expert (DVFG, TÜV,
DEKRA). The test must be confirmed on the
respective test certificate (G 607).
– Pressure regulating devices and hoses must
be replaced with new ones no more than
10 years after their date of manufacture
( every 8 years if used commercially).
– Inspect hose lines regularly and have them
replaced if they are broken.
– If the heater is not being used, always drain
off the water if there is a risk of frost. No
claims may be made under the warranty for
damage caused by frost.
Safe operation
– The use of upright gas cylinders from which
gas is taken in the gas phase is mandatory
for the operation of gas pressure regulation
systems, gas equipment and gas systems.
Gas cylinders from which gas is taken in the
liquid phase (e. g. for fork lifts) must not be
used, since they would result in damage to
the gas system.
– The operating pressure of the gas supply
(30 mbar) and of the appliance (see type
plate) must be the same.
Page 13
13
– In Germany, only pressure regulating equip-
ment that complies with DIN EN 16129 (in
vehicles) with a fixed output pressure of
30 mbar may be used for the gas system.
The flow rate of the pressure regulating
equipment must correspond to at least the
maximum consumption of all devices installed by the system manufacturer.
– We recommend the Truma MonoControl CS
gas pressure regulation system for vehicles
and the Truma DuoComfort / DuoControl CS
gas pressure regulation system for dual-cylinder gas systems.
– At temperatures of around 0 °C and below,
the gas pressure regulation system or the
changeover valve should be operated with
the EisEx regulator heater.
– Suitable hoses that meet national regulations
must always be used in the respective country
for which the equipment is destined.
– Ensure that the inside of the vehicle is suf-
ficiently ventilated. When the unit is started
up, there may be some smoke and/or smell
due to dust or dirt. Especially if it has not
been used for a long time.
– This appliance can be used by children aged
8 and over, as well as by persons with reduced physical, sensory or mental capabilities or with a lack of experience and knowledge, provided that they are supervised or
have been instructed on how to use the appliance safely and that they understand the
resulting risks. Children must not be allowed
to play with the appliance.
– The integrity and tight fit of the exhaust
double duct must be checked regularly,
particularly at the end of long trips. Also
check the mounting of the unit and the cowl.
Operation while driving
– Directive UN ECE R 122 stipulates that a
safety shut-off device is required if motor
homes and caravans are heated while driving. The Truma MonoControl CS gas pressure regulation system satisfies this requirement. Throughout Europe, a type-tested
liquefied gas heating system may be used
while driving (according to the directive
UN ECE R 122) if the system includes a gas
pressure regulator with an appropriately configured gas installation. National regulations
and rules must be followed.
– If no safety shut-off device (e.g. as contained
within the Truma MonoControl CS gas pressure regulation system) has been installed,
the gas cylinder must be closed when driving and information signs must be attached in the gas cylinder protection box and
in the vicinity of the control panel.
– Liquid gas equipment must not be used
when refuelling, in multi-storey car parks, in
garages or on ferries.
– To prevent damage to the appliance from
spray water, such as when cleaning the
vehicle, do not spray water directly into the
cowl.
Troubleshooting
– If you notice unusual noises or smells, close
off the gas supply and switch off the Combi.
– Danger of fire / explosion if you attempt to
use a Combi that has been damaged by
flooding or if the vehicle has been involved
in an accident. A damaged Combi must be
repaired by an expert or be replaced.
– Have faults repaired by an expert without
delay.
– Only carry out repairs yourself if the solution
is described in the troubleshooting guide of
this manual.
– Following a deflagration (backfire), have the
appliance and the exhaust duct checked by
an expert.
Page 14
14
Maintenance / Repairs / Cleaning
– The unit may only be repaired and cleaned
by an expert.
– Maintenance, repairs and cleaning must not
be done by children.
– Guarantee claims, warranty claims and ac-
ceptance of liability will be ruled out in the
event of the following:
– Modifications to the appliance (including
accessories),
– Modifications to the exhaust duct and the
cowl,
– Use of replacement and accessory parts
other than original Truma parts,
– Failure to follow the installation and
operating instructions.
The appliance’s operating permit, and consequently also the vehicle’s operating permit in
some countries, are also rendered void.
– With a new Combi or if the appliance has not
been used for some time, thoroughly rinse
all hot/cold water hoses with drinking water
before use.
Function description (Combi)
The liquid gas heater Combi is a warm-air heater with integrated hot water boiler (10 litre volume). The burner is fanassisted, which ensures that operation is problem-free, even
when on the move.
In heating and hot water mode the heater can be used to
heat the room and heat water up at the same time. If only hot
water is required, select hot water mode.
– In hot water mode, the water is heated at the lowest
burner setting. Once the water temperature has been
reached, the burner switches off.
– In heating and hot water mode, the unit automatically
selects the required operating level according to the temperature difference between the temperature set on the
control panel and the current room temperature. If the
boiler has been filled, the water is automatically heated as
well. The water temperature depends on the selected operating mode and the heater output.
At a temperature of approximately 3 °C at the automatic
FrostControl safety/drain valve, the valve will open and drain
the boiler.
Function description (Combi E)
The liquid gas heater Combi E is a warm-air heater with integrated hot water boiler (10 litres volume). The burner is fanassisted, which ensures that operation is problem-free, even
when on the move. The unit also has heating elements for
electrical operation.
In heating and hot water mode the heater can be used to
heat the room and heat water up at the same time. If only hot
water is required, select hot water mode.
At a temperature of approximately 3 °C at the automatic
FrostControl safety/drain valve, the valve will open and drain
the boiler.
3 different options are available for operating the unit:
– gas mode only
Propane / Butane for autonomous use
– electrical mode only
230 V for stationary use on camp sites
– or gas and electrical mode – mixed mode
Only possible in winter.
Heating and hot water mode
In heating and hot water mode, the unit automatically
selects the required operating level according to the temperature difference between the temperature set on the control
panel and the current room temperature. If the boiler has
been filled, the water is automatically heated as well. The
water temperature depends on the selected operating mode
and the heater output.
All 3 energy selection options can be used for winter
deployment.
– In gas mode the unit automatically selects the operating
level that is required.
– In electrical mode output of 900 W (3.9 A) or 1800 W(7.8 A)
can be manually preselected in accordance with the fuse
protection at the camp site.
If more output is required (e.g. heating up or low outside
temperatures) gas or mixed mode should be selected so
that enough heating power is always available.
– In mixed mode 230 V electrical mode is preferred if the
power requirement is low (e.g. for maintaining the room
temperature). The gas burner is not enabled until the power
requirement is higher, and is the first to switch off during
heat-up operations.
Hot water mode
(with filled boiler only)
Gas mode or 230 V electrical mode is used to generate hot
water. The water temperature can be set to 40 °C or 60 °C.
– In gas mode the water is heated at the lowest burner set-
ting. Once the water temperature has been reached, the
burner switches off.
– In electrical mode output of 900 W (3.9 A) or 1800 W (7.8 A)
can be manually selected in accordance with the fuse pro-
tection at the camp site.
Mixed mode is not possible. With this setting the unit
automatically selects electrical mode. The gas burner is
not enabled.
Page 15
15
Read the safety instructions and operating instructions
carefully before starting the unit.
Operating instructions can be viewed in offline mode
with a mobile device and the Truma App. Download the
operating instructions when you have a WiFi connection and
save them on your mobile device.
Before initial use, be sure to flush the entire water supply
thoroughly with clear water.
The materials of the appliance that come into contact
with water are drinking water safe (see manufacturer
declaration: www.truma.com – Manufacturer Declaration).
Control panels
The control panels are described in separate operating
instructions.
Room temperature sensor
To measure the room temperature, an external room temperature sensor (2) is located in the vehicle. The position of the
sensor is determined by the vehicle manufacturer depending
on the vehicle model. More information can be found in the
operating instructions for your vehicle.
2
Figure 2
The temperature setting on the control panel depends on personal heating requirements and the design of the vehicle, and
must be determined individually.
Safety/drain valve
A. FrostControl
(Safety/drain valve with integral frost protection / optional in
UK version)
FrostControl is a currentless safety/drain valve. When there
is a danger of frost, it automatically drains the contents of
the boiler through a drainage socket. If excessive pressure is
present in the system, pressure will be automatically intermittently equalized through the pressure relief valve.
a
b
c
d
Figure 3
a = rotary switch position “On”
b = pushbutton position “Closed”
c = pushbutton position “Drain”
d = drainage socket (led outside through floor of vehicle)
Opening the safety/drain valve
– Turn the rotary switch by 180° until it engages, whereby the
pushbutton pops out (position c). The water from the boiler
drains through the drainage socket (d).
The FrostControl drainage socket (d) must be free of contamination (slush, ice, leaves, etc.) at all times so the water can
drain out easily! No claims may be made under the war-
ranty for damage caused by frost.
Closing the safety/drain valve
– Check whether the rotary switch is set to “On” (position a),
i.e. parallel to the water connection and engaged.
– Close the safety/drain valve by pressing the pushbutton.
The pushbutton must engage in position (b) “closed”.
Only when the temperature at the safety/drain valve is above
approx. 7 °C can it be closed manually with the pushbutton
(position b) and the boiler filled.
Truma supplies a heating element (part no. 70070-01) as an
accessory, which is inserted into the FrostControl and fixed
in place with a retaining bracket. This heating element heats
the FrostControl to approx. 10°C when the Combi is switched
on.This means that the boiler can be filled sooner, irrespective
of the temperature in the installation compartment.
Automatic opening of the safety/drain valve
If the temperature at the safety/drain valve is below about
3 °C, it will open automatically and the pushbutton pops out
(position c). The water from the boiler drains through the
drainage socket (d).
B. Safety/drain valve
(Safety/drain valve without frost protection /
standard in UK version)
The safety/drain valve automatically equalises the pressure in
the event of overpressure in the system. When this occurs,
the water is drained to the outside in intermittent bursts via a
drainage socket.
This safety/drain valve does not protect the water container from frost damage.
c
b
a
d
Figure 4
a = Lever in position “Operational – closed”
b = Lever in position “Operational – closed”
c = Lever in position “Drain”
d = Drainage socket (led outside through floor of vehicle)
Opening the safety/drain valve
– Move lever to position (c) – vertical. The water from the
boiler drains through the drainage socket (d).
The drainage socket (d) of the safety/drain valve must be free
of contamination (slush, ice, leaves, etc.) at all times so the
water can drain out easily! No claims may be made under
the warranty for damage caused by frost!
Closing the safety/drain valve
– Move lever to position (a) or (b) – horizontal.
Operating instructions
Page 16
16
Filling the boiler
Check whether the safety/drain valve is closed (see “Closing
the safety/drain valve”).
When the temperature at FrostControl is below approx.
7 °C, first switch on the heater to warm the installation
compartment and FrostControl. After several minutes, when
the temperature at FrostControl is above 7 °C, the safety/drain
valve can be closed.
– Switch on the power for the pump assembly (main switch
or pump switch).
– Open hot water taps in the kitchen and bathroom (set pre-
selecting mixing taps or single-lever fittings to “hot”). Leave
the valves open until the boiler has been filled by displacing
the air and water is flowing without interruption.
If only the cold water system is being operated without
the boiler, the boiler also fills up with water. To avoid
frost damage, the boiler must be drained via the safety/drain
valve, even if it was not operated.
In the event of frost, filling may be prevented by frozen residual
water. The boiler can be thawed by turning it on briefly (no
more than 2 minutes). Frozen lines can be thawed by heating
the interior.
If the boiler is connected to a central water supply (rural
or urban connection), a pressure reducer must be used,
which will prevent pressures higher than 2.8 bar from
occurring.
Draining the boiler
The boiler must be drained if the motor home / caravan
is not being used during the frosty period.
– Switch off the power to the pump assembly (main switch or
pump switch).
– Open hot water taps in kitchen and bathroom.
In order to check the water that is flowing out, place an
appropriate container (capacity 10 litres) beneath the
drainage socket (d) of the safety/drain valve.
– Open safety/drain valve
(see “Opening the safety/drain valve”).
The boiler will now be drained directly to the outside via the
safety/drain valve. Check whether all of the water in the boiler
(10 litres) has been drained into the container via the safety/
drain valve.
No claims may be made under the warranty for damage
caused by frost.
Start-up
Combi
The interior can be heated either with or without water, depending on the setting.
Combi E
The interior can be heated in gas, electrical or mixed mode,
either with or without water, depending on the setting.
Check whether the power supply fuse protection at
the camp site is adequate for the 900 W (3.9 A) or
1800 W(7.8 A) that have been selected using the power
selector switch.
The cable drum must be fully unwound in order to prevent
the power cable from overheating.
– Check to make sure the cowl is unobstructed. Be sure to
remove any covers that may be present.
– Open the gas cylinder and the quick-acting valve in the gas
supply line.
– Fill boiler with water if necessary (see “Filling the boiler”).
– Switch on the unit on the control panel.
Switching off
– Switch the heater off on the control panel.
– The switch-off procedure may be delayed by several min-
utes because of internal heater operations.
Always drain water contents if there is a risk of frost!
If the appliance is not used for a long period, close the quickacting valve in the gas supply line and the gas cylinder.
Maintenance
Only original Truma parts may be used for maintenance and
repair work.
– Clean the compartment where the unit is installed at least
once annually.
– Have an expert check the unit for dirt and clean it if
necessary.
Combi E only
– The safety/drain valve must be operated regularly (at least
twice annually) to remove limescale deposits and to be certain that it is not blocked.
To sterilize the boiler we recommend “Certisil-Argento”.
Other products – particularly those containing chlorine – are
unsuitable.
The effectiveness of the use of chemicals to combat microorganisms in the appliance can be increased by heating the
water in the boiler to 70°C at regular intervals.
Combi E only
– Select “Gas mode”.
– Set the water temperature to 60 °C.
– Switch on the appliance.
Once the water in the boiler has reached a temperature
of 60 °C, the burner will switch off. The appliance must
stay switched on for at least 30 minutes and no hot water
may be removed. The residual heat in the heat exchanger will
heat the water up to 70 °C.
Page 17
17
Fuses
Fuse 12 V
The fuse is in the electronics beneath the connection cover.
Always replace the fuse of the unit with an identical fuse.
Appliance fuse: 10 A – slow-acting – 5 x 20 mm (T 10 A)
T 10 A
Figure 5
230 V fuse (Combi E)
The fuse and the power supply lines must only be replaced by
an expert!
The unit must be disconnected from the mains (all
poles) before opening the electronic housing lid.
The fuse is in the power electronics (14) beneath the electronic housing lid.
This fine fuse must always be replaced with a fuse of the
same type: 10 A, slow-acting, interrupting capacity “H”.
T 10 A
14
Figure 6
230 V overheating protection (Combi E)
The 230 V heating facility has a mechanical overheating
switch. If the 12 V power supply is interrupted during operation or during the after-run period, for example, the temperatures within the unit could activate the overheating protection.
Figure 7
To reset the overheating protection, allow heater to cool, remove connection cover and press red reset button.
Technical data
determined in accordance with EN 624 or Truma test
conditions
Device category
I
3 B/P
in accordance with EN 437
Type of gas
Liquid gas (propane / butane)
Operating pressure
30 mbar (see type plate)
Water capacity
10 litres
Heating time from approx. 15 °C to approx. 60 °C
Boiler approx. 20 minutes (measured according to EN 15033)
Heater + boiler approx. 80min.
Pump pressure
max. 2.8 bar
System pressure
max. 4.5 bar
Rated thermal output (automatic operating levels)
Gas mode
Combi 2 E*: 2000 W
Combi 4 (E)*: 2000 W / 4000 W
Combi 6 (E)*: 2000 W/ 4000 W/6000 W
Electrical mode
Combi 2 E* / Combi 4 E* / Combi 6 E*: 900 W / 1800 W
Mixed mode (gas and electrical)
Combi 2 E* /
Combi 4 E*: max. 3800 W
Combi 6 E*: max. 5800 W
Gas consumption
Combi 2 E*: 160 g/h
Combi 4 (E)*: 160 – 320 g/h
Combi 6 (E)*: 160 – 480 g/h
Standby heat requirement (all units)
Gas mode 5.2 g/h
Destination countries
(see type plate)
Combi 2 E*: Only approved for GB and IR
Air delivery volume (free-blowing without warm air duct)
Combi 2 E* /
Combi 4 (E)*: With 3 warm air outlets max. 249 m³/h
With 4 warm air outlets max. 287 m³/h
Combi 6 (E)*: With 4 warm air outlets max. 287 m³/h
Power consumption at 12 V
Heater + boiler
Combi 2 E* /
Combi 4 (E)*: Max. 5.6 A for short periods
(average power consumption approx. 1.1 A)
Combi 6 (E)*: Max. 5.6 A for short periods
(average power consumption approx. 1.3 A)
Boiler heating maximum 0.4 A
Stand-by approx. 0.001 A
Heating element – FrostControl (optional): maximum 0.4 A
Power consumption at 230 V
3.9 A (900 W) or 7.8 A (1800 W)
Weight (without water)
Heater: 15.1 kg
Heater with
peripheral devices: 15.6 kg
* (UK) CP plus ready
Subject to technical changes.
Dimensions
450 mm
510 mm
300 mm
Figure 8
Page 18
18
Faults
Faults – Heater
Descriptions of possible fault causes and a troubleshooting
guide can be found in the operating instructions for the control panel that is installed.
Faults – Water supply
Possible fault causes and a troubleshooting guide – See
“Troubleshooting guide (water supply)”.
Troubleshooting guide (water supply)
Fault Cause / Remedy
Water taking an extremely
long time to heat up.
Water container furred./
Descale water system (see
maintenance).
Water running away – boiler
cannot be filled.
Safety/drain valve open. /
Close safety/drain valve.
Boiler cannot be drained,
even though the safety/drain
valve is open.
Safety/drain valve drainage
socket blocked. / Check opening for soiling (slush, ice,
leaves etc.) and remove if
necessary.
Water dripping/flowing from
drainage socket of safety/
drain valve.
Water pressure too high. /
Check pump pressure (max.
2.8 bar). If the boiler is connected to a central water supply (rural or urban connection),
a pressure reducer must be
used that will prevent pressures higher than 2.8 bar from
occurring.
After the heater has
been switched off, the
FrostControl opens.
At temperatures of less than
approx. 3 °C the FrostControl
opens automatically / Switch
heater on / Without heater operation the FrostControl cannot be closed again until the
temperature reaches approx.
7 °C / Use heating element for
FrostControl.
The FrostControl can no
longer be closed.
Temperature at FrostControl
less than approx. 7 °C/
Switch heater on / Without heater operation the
FrostControl cannot be closed
again until the temperature
reaches approx. 7 °C.
Rotary switch is not set to
“Operation”. / Turn the rotary
switch of the FrostControl to
“Operation”, then press the
pushbutton until it engages.
If these actions do not remedy the problem, please
contact Truma Service.
Disposal
The appliance must be disposed of in accordance with the administrative regulations of the respective country in which it is
used. National regulations and laws (in Germany for example
the End-of-Life Vehicle Regulation) must be observed.
Accessories
Truma CP plus
Truma CP plus digital control panel with automatic air conditioning system for the iNet-capable Truma heaters
Combi and Truma air conditioning systems Aventa eco,
Aventa comfort (from serial number 24084022 – 04/2013),
Saphir comfort RC and Saphir compact (from serial number
23091001 – 04/2012)
– The automatic air condi-
tioning system function
automatically controls the
heater and the air conditioning system until the
required temperature is
reached in the vehicle.
– With the Truma iNet Box
extension, all TIN-Buscapable Truma appliances
can also be controlled via
the Truma App.
Figure 9
Truma iNet Box
The Truma iNet Box for simple networking and control of
Truma appliances with a smartphone or tablet computer using
the app.
– Simple installation and
start-up via the Truma App
– Can be extended with the
update function, which
ensures that it is always up
to date
Figure 10
Truma CP E classic / Truma CP classic
Analogue control panels Truma CP E classic (power selector
switch – Fig. 11) and Truma CP classic (control panel – Fig.12).
Fig. 11
Combi E
230 V~
Fig. 12
1
3
5
7
9
40
°
60
°
60
°
Combi
1
2
3
4
5
Heating element for FrostControl
Heating element with 1.5 m connector cable and retaining
bracket.
Fig. 13
Other accessories (not illustrated) for control panels
– 3 m, 6 m and 9 m cable
Page 19
19
Truma Manufacturer’s Warranty
1. Warranty claims
The Manufacturer hereby warrants for all defects of the unit
caused by material or production faults. In addition, the seller
continues to be subject to any statutory warranty claims.
No warranty claim shall be applicable under the following
circumstances:
– Consumable parts which are subject to wear and tear
– Use of parts other than original Truma components in any
of the units
– In gas pressure regulation systems: damage caused by
foreign substances in the gas (e.g. oils, plasticisers)
– Failure to observe Truma’s installation or operating
instructions
– Improper handling
– Improper transport packing
2. Scope of warranty
The warranty covers all defects under clause 1 that occur
within 24 months upon concluding the purchase agreement
between the seller and the end customer. The Manufacturer
undertakes to remedy such defects through subsequent fulfilment, i.e. at its discretion either by repairing or replacing the
defective item. If the Manufacturer remedies a defect under
its warranty commitment, the term of the Warranty shall not
recommence anew with regard to the repaired or replaced
parts; rather, the original warranty period shall continue to be
applicable. No further-reaching claims shall be permitted, especially damage claims presented by purchasers or third parties. This provision shall not affect the validity of the German
Product Liability Act (Produkthaftungsgesetz).
The Manufacturer shall bear the cost of employing the Truma
Customer Service for the removal of warranty defects – in
particular, transportation, travelling, job and material costs –
provided that the Customer Service conducts its work within
Germany. This Warranty does not cover Customer Service
work outside Germany.
Additional costs arising from complicated removal or installation jobs on the unit (e.g. dismantling of furnishings or parts
of the vehicle body) are not covered by the Warranty.
3. Making a claim under the warranty
The Manufacturer’s address is:
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn, Germany
Should problems occur, please contact the Truma Service Centre
or one of our authorised service partners (see www.truma.com).
Please describe your claim in detail and state the serial number of the unit and the date of purchase.
To help the Manufacturer determine whether your claim is
covered by the Warranty, the end user must take or send the
unit to the Manufacturer or service partner at their own risk.
In the event of damage to the heat exchanger, the gas pressure regulator, too, must be returned along with the unit.
Air conditioning systems:
To avoid transport damage, the unit must be sent either to the
Truma Service Centre in Germany or to the relevant authorised
service partner; this must only be done upon prior arrangement. Otherwise the sender shall bear the risk for any transport damage that may occur.
If a unit is sent to the manufacturing facility, make sure it is
shipped as a freight item. If the claim is covered by the Warranty, transport / shipping and the cost of return shall be
borne by the manufacturing facility. If the claim is not covered
by the Warranty, the Manufacturer shall notify the customer
to this effect, specifying the cost of repairs not borne by the
Manufacturer; shipping costs, too, shall be borne by the customer in such a case.
Declaration of conformity
1. Information about the manufacturer
Name: Truma Gerätetechnik GmbH & Co. KG
Address: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Appliance identification
Type / model:
LPG combination heater /
Combi 2 E*, Combi 4 (E)*, Combi 6 (E)*
* (UK) CP plus ready
3. Complies with the requirements of the following
ECdirectives
3.1 Gas appliances directive 2009/142/EC
3.2 Low-voltage directive 2006/95/EC
3.3 Heating systems UN ECE R122
3.4 Radio interference suppression in motor vehicles UN ECE R10
3.5 Electromagnetic compatibility 2004/108/EC
3.6 End-of-life vehicle directive 2000/53/EC
3.7 Drinking water directive 98/83/EEC
and bears the type approval numbers
Combi 2 E*: E1 10R–04 5020, E1 122R–00 0373
and the CE mark with the CE product identification number
CE-0085CN0021.
and bears the type approval numbers
Combi 4 (E)*: E1 10R–04 5020, E1 122R–00 0193
Combi 6 (E)*: E1 10R–04 5020, E1 122R–00 0194
and the CE mark with the CE product identification number
CE-0085BS0085.
* (UK) CP plus ready
4. Basis for the proof of conformity
EN 624:2011; EN 15033:2007; EN 60335-1:2010;
EN 60335-2-21:2009;
EN 60335-2-30:2002+A1:2004+A2:2007;
EN 55014-1:2006+A1:2009;
EN 55014-2:1997+A1:2001+A2:2008
5. Monitoring body
DVGW (German Technical and Scientific Association for Gas
and Water), Kraftfahrt-Bundesamt (Federal Motor Transport
Authority)
6. Signatory details
Frank Oster
Managing Director Putzbrunn, 06.05.2015
Page 20
20
1 Pièce de commande numérique ou analogique (sans
illustration)
2 Sonde de température ambiante
3 Raccordement d’eau froide
4 Raccordement d’eau chaude
5 Raccordement au gaz
6 Sorties d’air chaud
7 Aspiration de l’air de circulation
8 Évacuation de gaz d’échappement
9 Alimentation en air de combustion
10 Unité de commande électronique
11 Cuve d’eau (10 litres)
12 Brûleur
13 Échangeur thermique
14 Électronique de puissance
15 Thermoplongeurs 230 V
16 Commutateur de surchauffe 230 V
17 FrostControl (soupape de sûreté/de vidange – version UK
en option)
18 Soupape de sûreté/de vidange (version UK)
Table des matières
Symboles utilisés ................................................................. 20
Utilisation ............................................................................ 20
Informations concernant la sécurité ............................. 21
Description du fonctionnement (Combi) ....................... 23
Description du fonctionnement (Combi E) .................... 23
Mode d’emploi
Pièces de commande ....................................................... 24
Sonde de température ambiante ................................... 24
Soupape de sûreté/de vidange ....................................... 24
A. FrostControl ................................................................... 24
B. Soupape de sûreté/de vidange ...................................... 24
Remplissage du chauffe-eau .......................................... 25
Purge du chauffe-eau ...................................................... 25
Mise en service ................................................................. 25
Arrêt .................................................................................... 25
Maintenance ..................................................................... 25
Fusibles .............................................................................. 26
Fusible 12 V ......................................................................... 26
Fusible 230 V (Combi E) ...................................................... 26
Protection de surchauffe 230 V (Combi E) .......................... 26
Caractéristiques techniques ........................................... 26
Dimensions .......................................................................... 26
Pannes ................................................................................ 27
Instructions de recherche de pannes
(alimentation en eau) ........................................................... 27
Mise au rebut .................................................................... 27
Accessoires ....................................................................... 27
Déclaration de conformité .............................................. 28
Déclaration de garantie du fabricant Truma ................ 28
Combi (E)
Symboles utilisés
Ce symbole indique des risques possibles.
Remarque avec informations et conseils.
Utilisation
Le chauffage au gaz liquéfié Combi est un chauffage à air
chaud équipé d’un chauffe-eau intégré (contenance de
10litres). Cet appareil a été conçu pour le montage dans les
camping-cars et les caravanes. Le montage à l’intérieur des
autobus et dans les véhicules (classe de véhicule M2 et M3)
pour le transport de matières dangereuses est interdit.
17 18
2
3
5
7
8
9
11
10
14
15
16
4
12
13
6
6
1
Figure 1
Page 21
21
Informations concernant la sécurité
Que faire en cas d’odeur de gaz?
– Éteindre toutes les flammes nues
– Ouvrir les fenêtres et la porte
– Fermer toutes les vannes à fermeture rapide
et les bouteilles de gaz
– Ne pas fumer
– Ne pas actionner d’interrupteur électrique
– Faire vérifier l’ensemble de l’installation par
un spécialiste !
Environnement de fonctionnement sûr
– Exploiter l’appareil uniquement avec des
pièces de commande et accessoires corres-
pondants de Truma.
– Risque d’intoxication par les gaz brûlés.
Dans des locaux fermés (par exemple des
garages, des ateliers), les gaz brûlés du
chauffage peuvent provoquer des intoxica-
tions. Si le véhicule de loisirs est garé dans
des locaux fermés :
– Bloquer l’alimentation en combustible vers
le chauffage
– Désactiver la minuterie
– Arrêter le chauffage sur la pièce de
commande.
– Si la cheminée a été placée à proximité ou
directement au-dessous d’une fenêtre à
ouvrir, l’appareil doit être muni d’un dispositif d’arrêt automatique afin d’empêcher
un fonctionnement lorsque la fenêtre est
ouverte.
– Ne jamais stocker des objets sensibles à la
chaleur (aérosols, par exemple) ou des matériaux/liquides combustibles dans l’espace
de montage de l’appareil ; en effet, des températures élevées sont susceptibles de s’y
produire.
– Conserver la zone devant les sorties d’air
chaud exempte de matériaux combustibles.
Ne bloquer en aucun cas les sorties d’air
chaud.
– Afin d’éviter toute surchauffe de l’appareil,
les ouvertures d’aspiration de l’air de circulation, l’espace de montage et l’espace
autour de l’appareil doivent être exempts
d’obstacles.
– La cheminée de guidage de gaz brûlés et
d’alimentation en air de combustion doit toujours être gardée exempte de saletés (neige
fondante, glace, feuilles mortes etc.).
– Danger par surfaces brûlantes et gaz brûlés.
Ne pas toucher la zone autour de la cheminée latérale et n’appuyer aucun objet contre
la cheminée latérale ou le véhicule.
Obligations de l’exploitant / détenteur du
véhicule
– L’exploitant est responsable de l’eau remplie
dans le chauffe-eau du Combi ainsi que de
sa qualité.
– Il incombe au détenteur du véhicule de veil-
ler à ce que l’appareil puisse être utilisé de
façon conforme.
– L’équipementier ou le détenteur du véhicule
est tenu d’apposer l’autocollant jaune joint
et portant les remarques d’avertissement en
un endroit bien visible de chaque utilisateur
dans le véhicule (par ex. sur la porte de
la penderie). Le cas échéant, réclamer
l’autocollant auprès de Truma.
– Les installations de gaz liquéfié doivent ré-
pondre aux dispositions techniques et administratives de leur pays d’utilisation respectif
(en Europe, par exemple : norme EN 1949
pour les véhicules). Les prescriptions et les
réglementations nationales (en Allemagne,
par exemple, la fiche de travail DVGW G 607
pour véhicules) doivent être respectées.
– Le détenteur du véhicule doit faire réaliser la
vérification de l’installation de gaz (en Allemagne tous les 2 ans) par un expert du gaz
liquéfié (DVFG, TÜV, DEKRA). Le contrôle
doit être confirmé sur le certificat de contrôle
correspondant (G 607).
– Les détendeurs et les tuyauteries doivent
être remplacés à neuf au plus tard 10 ans
après la date de fabrication (8 ans en cas
d’utilisation professionnelle).
– Vérifier régulièrement les tuyauteries et les
faire remplacer en cas de fragilité.
– Quand l’appareil est hors fonction, purger
impérativement le chauffe-eau si l’on prévoit
des gelées. Nous déclinons toute garantie
pour tout dommage causé par le gel.
Page 22
22
Fonctionnement sûr
– L’utilisation de bouteilles de gaz debout à
partir desquelles du gaz en phase gazeuse
est prélevé est obligatoire pour le fonctionnement des installations de détente de gaz,
appareils à gaz ou installations de gaz. Les
bouteilles de gaz à partir desquelles du gaz
en phase liquide est prélevé (par exemple
pour des élévateurs) sont interdites pour
l’exploitation car elles provoquent une détérioration de l’installation de gaz.
– La pression de service de l’alimentation en
gaz (30 mbar) et celle de l’appareil (voir la
plaque signalétique) doivent concorder.
– Pour l’installation de gaz, n’utiliser en
Allemagne que des détendeurs selon
DIN EN 16129 (dans les véhicules) d’une
pression de sortie fixe de 30 mbar. Le débit du
détendeur doit correspondre au minimum à
la consommation maximale de tous les appareils intégrés par le fabricant de l’installation.
– Pour les véhicules, nous conseillons l’installa-
tion de détente de gaz Truma MonoControl CS
ainsi que les installations de détente de gaz
Truma DuoComfort / DuoControl CS pour
l’installation de gaz à deux bouteilles.
– Il est recommandé, en cas de températures
autour de 0 °C et moins, d’utiliser l’installation
de détente de gaz ou la soupape de commutation avec le chauffage de détendeur « EisEx ».
– Utiliser exclusivement des tuyauteries satisfai-
sant aux exigences du pays de destination.
– Assurez-vous d’une ventilation suffisante de
l’intérieur du véhicule. Lors de la mise en service de l’appareil, un léger développement de
fumées et d’odeurs causé par la poussière ou
la saleté peut se produire. Tout particulièrement
s’il n’a pas été utilisé sur une période prolongée.
– Cet appareil peut être utilisé par des enfants
à partir de 8 ans ainsi que des personnes aux
capacités physiques, sensorielles ou mentales restreintes ou bien manquant d’expérience et de connaissances à condition d’être
sous surveillance ou d’avoir été instruits
sur l’utilisation sûre de l’appareil et de comprendre les risques en résultant. Les enfants
ne doivent pas jouer avec l’appareil.
– En particulier après de longs trajets, le
double tuyau de cheminée doit être contrôlé
régulièrement pour vérifier qu’il est intact et
bien connecté. Il en va de même pour la fixation de l’appareil et de la cheminée.
Fonctionnement pendant le trajet
– La directive UN ECE R 122 prescrit un dispositif
d’arrêt de sécurité pour le chauffage des camping-cars et caravanes pendant le trajet. L’installation de détente de gaz Truma MonoControl CS
remplit cette exigence. Grâce au montage
de cette installation de détente de gaz avec
une installation de gaz conçue en conséquence, le fonctionnement pendant le trajet
d’un chauffage au gaz liquéfié homologué est
autorisé dans toute l’Europe selon la directive
UN ECE R 122. Les prescriptions et les réglementations nationales doivent être respectées.
– Lorsqu’aucun dispositif d’arrêt de sécurité
(comme celui contenu dans l’installation de détente de gaz Truma MonoControl CS) n’est installé, la bouteille de gaz doit être fermée pendant le trajet et des plaques d’avertissement
doivent être installées dans le casier à bouteilles et à proximité de la pièce de commande.
– Il est interdit d’utiliser les appareils au gaz liqué-
fié pendant le ravitaillement en carburant, dans
les parkings fermés, les garages ou les ferries.
– Afin d’éviter des dommages à l’appareil
causés par de l’eau d’aspersion lors du nettoyage du véhicule par exemple, ne pas pulvériser directement dans la cheminée.
Comportement en cas d’incidents
– En cas d’apparition de bruits ou odeurs inha-
bituels, fermer l’alimentation en gaz et arrêter le Combi.
– Danger d’incendie/explosion en cas de tenta-
tive d’utiliser un Combi endommagé par une
inondation ou si le véhicule a été impliqué dans
un accident. Un Combi endommagé doit être
réparé par un spécialiste ou bien remplacé.
– Faire supprimer les pannes immédiatement
par un spécialiste.
– Supprimer les pannes soi-même seulement
si l’opération de dépannage est décrite dans
les instructions de recherche de pannes de
ce mode d’emploi.
Page 23
23
– Après une déflagration (défaut d’allumage),
faire vérifier le guidage de gaz brûlés par un
spécialiste.
Maintenance / réparation / nettoyage
– La réparation et le nettoyage de l’appareil
doivent être effectués uniquement par un
spécialiste.
– La maintenance, la réparation et le nettoyage
ne doivent pas être réalisés par des enfants.
– Les actions suivantes en particulier inva-
lident les droits à garantie et entraînent l’exclusion de toute demande de réparation du
préjudice subi :
– modifications apportées à l’appareil (y
compris accessoires) ;
– modifications apportées au guidage de gaz
brûlés et à la cheminée ;
– utilisation de pièces de rechange et
accessoires autres que des pièces
originales Truma ;
– non-respect des instructions de montage et
du mode d’emploi.
En outre, l’autorisation d’utiliser l’appareil
est annulée et entraîne dans de nombreux
pays l’annulation de l’autorisation pour tout
le véhicule.
– Bien rincer à l’eau potable un Combi neuf ou
non utilisé sur une période prolongée ainsi
que tous les tuyaux d’eau chaude et d’eau
froide.
Description du fonctionnement (Combi)
Le chauffage au gaz liquéfié Combi est un chauffage à air
chaud équipé d’un chauffe-eau intégré (contenance de
10litres). Le fonctionnement du brûleur est assisté par un
ventilateur, garantissant un fonctionnement irréprochable
même pendant le trajet.
En mode chauffage et chauffe-eau, le chauffage permet de
chauffer l’habitacle tout en chauffant de l’eau. La production
d’eau chaude seule est possible en mode chauffe-eau.
– En mode chauffe-eau, la mise en température du volume
d’eau se fait sur le plus petit réglage de brûleur. Le brûleur
s’arrête une fois que la température de l’eau est atteinte.
– En mode chauffage et chauffe-eau, l’appareil choisit
automatiquement le palier de puissance requis, en fonction
de la différence entre la température réglée sur la pièce de
commande et la température ambiante actuelle. Lorsque le
chauffe-eau est plein, l’eau est également chauffée automatiquement. La température de l’eau dépend du mode de fonctionnement choisi et de la sortie de puissance de chauffe.
En cas de températures de 3 °C environ sur la soupape de
sûreté/de vidange automatique FrostControl, celle-ci s’ouvre
et purge le chauffe-eau.
Description du fonctionnement (Combi E)
Le chauffage au gaz liquéfié Combi E est un chauffage à
air chaud équipé d’un chauffe-eau intégré (contenance de
10 litres). Le fonctionnement du brûleur est assisté par un
ventilateur, garantissant un fonctionnement irréprochable
même pendant le trajet. L’appareil est également équipé de
thermoplongeurs pour le mode électricité.
En mode chauffage et chauffe-eau, le chauffage permet de
chauffer l’habitacle tout en chauffant de l’eau. La production
d’eau chaude seule est possible en mode chauffe-eau.
En cas de températures de 3 °C environ sur la soupape de
sûreté/de vidange automatique FrostControl, celle-ci s’ouvre
et purge le chauffe-eau.
3 possibilités sont disponibles pour le fonctionnement de
l’appareil:
– uniquement mode gaz
Propane / butane pour l’utilisation en autarcie
– uniquement mode électricité
230 V pour l’utilisation stationnaire sur les terrains de
camping
– ou mode gaz et électricité — mode mixte
possible uniquement en mode hiver.
Mode chauffage et chauffe-eau
En mode chauffage et chauffe-eau, l’appareil choisit
automatiquement le palier de puissance requis, en fonction
de la différence entre la température réglée sur la pièce de
commande et la température ambiante actuelle. Lorsque le
chauffe-eau est plein, l’eau est également chauffée automatiquement. La température de l’eau dépend du mode de fonctionnement choisi et de la sortie de puissance de chauffe.
Pour l’utilisation en hiver, on peut choisir les 3 possibilités de
choix énergétique.
– En mode gaz, l’appareil choisit automatiquement le palier
de puissance requis.
– Pour le mode électricité, on peut choisir manuellement
entre une puissance de 900 W (3,9 A) ou 1800 W (7,8 A)
en fonction de la protection par fusible sur le terrain de
camping.
En cas de besoin de puissance accru (par exemple mise en
température ou températures extérieures basses), choisir le
mode gaz ou mixte pour qu’une puissance de chauffe suffisante soit toujours disponible.
– En mode mixte, le mode électricité 230 V est privilégié en
cas de faibles exigences de puissance (par exemple pour
le maintien de la température ambiante). Le brûleur à gaz
n’est activé qu’en cas d’exigence de puissance accrue ; le
cas échéant, il se désactive en premier lors de la mise en
température.
Mode chauffe-eau
(uniquement avec chauffe-eau rempli)
Pour la production d’eau chaude, utiliser le mode gaz ou le
mode électricité 230 V. La température de l’eau peut être
réglée sur 40 °C ou 60 °C.
– En mode gaz, la mise en température du volume d’eau se
fait sur le plus petit réglage de brûleur. Le brûleur s’arrête
une fois que la température de l’eau est atteinte.
– Pour le mode électricité, on peut choisir manuellement
entre une puissance de 900 W (3,9 A) ou 1800 W (7,8 A) en
fonction de la protection par fusible sur le terrain de camping.
Un mode mixte n’est pas possible. Dans ce réglage,
l’appareil choisit automatiquement le mode électricité.
Pas d’activation du brûleur à gaz.
Page 24
24
Avant la mise en service, lire soigneusement et respecter les informations concernant la sécurité et le mode
d’emploi.
Il est possible de consulter les modes d’emploi en mode
hors connexion à l’aide d’un terminal mobile et de
TrumaApp. Les modes d’emploi sont téléchargés une fois avec
la liaison radio existante et enregistrés sur le terminal mobile.
Avant la première utilisation, il faut absolument bien rincer
toute l’alimentation en eau avec de l’eau claire.
Les matériaux de l’appareil en contact avec l’eau
conviennent à l’eau potable (voir déclaration du fabricant, www.truma.com – Déclaration du fabricant).
Pièces de commande
Les pièces de commande sont décrites dans un mode d’emploi séparé.
Sonde de température ambiante
Pour mesurer la température ambiante, il y a, dans le véhicule,
une sonde de température ambiante externe (2). La position
de cette sonde est déterminée au cas par cas par le fabricant
du véhicule, en fonction du type de véhicule. Pour de plus
amples renseignements, veuillez consulter le mode d’emploi
de votre véhicule.
2
Figure 2
Le réglage de la température sur la pièce de commande dépend du besoin de chaleur personnel et de la construction du
véhicule et doit être déterminé individuellement.
Soupape de sûreté/de vidange
A. FrostControl
(soupape de sûreté/de vidange avec antigel intégré / en option
dans la version UK)
Le FrostControl est une soupape de sûreté/de vidange autonome fonctionnant sans courant. En cas de risque de gel,
elle purge automatiquement le contenu du chauffe-eau via
une tubulure de purge. Une compensation automatique de
pression par à-coups a lieu via la soupape de sûreté en cas de
surpression dans le système.
a
b
c
d
Figure 3
a = Commutateur rotatif en position « Fonctionnement »
b = Bouton-poussoir en position « Fermé »
c = Bouton-poussoir en position « Purger »
d = Tubulure de purge (traverse le plancher du véhicule vers
l’extérieur)
Ouverture de la soupape de sûreté/de vidange
– Tourner le commutateur rotatif de 180° jusqu’à l’enclen-
chement: le bouton-poussoir saute (position c). L’eau du
chauffe-eau s’écoule via la tubulure de purge (d).
Pour assurer un écoulement sûr de l’eau, la tubulure de purge(d)
du FrostControl doit toujours être gardée exempte de saletés
(neige fondante, glace, feuilles mortes, etc.). Nous déclinons
toute garantie pour tout dommage causé par le gel.
Fermeture de la soupape de sûreté/de vidange
– Contrôler si le commutateur rotatif est enclenché en posi-
tion « Fonctionnement » (position a), c’est-à-dire se trouvant
parallèle au raccordement d’eau et enclenché.
– Fermer la soupape de sûreté/de vidange en actionnant le
bouton-poussoir. Le bouton-poussoir doit s’enclencher en
position (b) « Fermé ».
Ce n’est qu’à des températures supérieures à env.7 °C sur
la soupape de sûreté/de vidange que l’on peut la fermer à la
main à l’aide du bouton-poussoir (position b) et que l’on peut
alors remplir le chauffe-eau.
Truma fournit en tant qu’accessoire un élément de chauffage
(n° d’art. 70070-01) à enfoncer dans le FrostControl et à fixer
avec une plaque de blocage. Lorsque le Combi est en marche,
cet élément de chauffage réchauffe le FrostControl à environ
10°C. Le chauffe-eau peut ainsi être rempli rapidement, indépendamment de la température dans l’espace de montage.
Ouverture automatique de la soupape de sûreté/de vidange
À des températures inférieures à 3 °C env. sur la soupape de
sûreté/de vidange, elle s’ouvrira automatiquement, le boutonpoussoir saute (position c). L’eau du chauffe-eau s’écoule via
la tubulure de purge (d).
B. Soupape de sûreté/de vidange
(Soupape de sûreté/de vidange sans antigel / standard avec la
version UK)
En cas de surpression dans le système, la soupape de sûreté/
de vidange effectue automatiquement une compensation de
pression. L’eau est alors purgée par à-coups vers l’extérieur
via une tubulure de purge.
Cette soupape de sûreté/de vidange ne protège pas la
cuve d’eau contre des dommages dus au gel.
c
b
a
d
Figure 4
a = Levier en position « Fonctionnement – fermé »
b = Levier en position « Fonctionnement – fermé »
c = Levier en position « Purger »
d = Tubulure de purge (traverse le plancher du véhicule vers
l’extérieur)
Ouverture de la soupape de sûreté/de vidange
– Amener le levier verticalement en position (c). L’eau du
chauffe-eau s’écoule via la tubulure de purge (d).
Pour assurer un écoulement sûr de l’eau, la tubulure de
purge(d) de la soupape de sûreté/de vidange doit toujours
être gardée exempte de saletés (neige fondante, glace,
feuilles mortes, etc.). Nous déclinons toute garantie pour
tout dommage causé par le gel.
Fermeture de la soupape de sûreté/de vidange
– Amener le levier horizontalement en position (a) ou (b).
Mode d’emploi
Page 25
25
Remplissage du chauffe-eau
Vérifier si la soupape de sûreté/de vidange est fermée (voir
respectivement « Fermer la soupape de sûreté/de vidange »).
En cas de températures inférieures à environ 7 °C sur le
FrostControl, mettre tout d’abord le chauffage en
marche afin de réchauffer l’espace de montage et le FrostControl. La soupape de sûreté/de vidange se laisse fermer
après quelques minutes lorsque la température sur le FrostControl est supérieure à 7 °C.
– Mettre sous tension le circuit de la pompe à eau (interrup-
teur principal ou de pompe).
– Ouvrir les robinets d’eau chaude dans la cuisine et la salle
de bains (régler un mitigeur thermostatique ou à levier
unique sur « chaud »). Maintenir les robinets ouverts
jusqu’au remplissage du chauffe-eau par évacuation de l’air
et l’écoulement ininterrompu de l’eau par les robinets.
Si on utilise seulement le circuit d’eau froide sans le
chauffe-eau, ce dernier se remplit néanmoins d’eau. Afin
d’éviter les dommages dus au gel, le chauffe-eau doit être
purgé via la soupape de sûreté/de vidange, et ce même s’il
n’a pas fonctionné.
En cas de gel, de l’eau résiduelle gelée peut empêcher le remplissage. Une brève mise en service (2 minutes max.) permet
de dégeler le chauffe-eau. Les conduites gelées peuvent être
dégelées en chauffant l’intérieur.
En cas de raccordement à une alimentation en eau cen-
tralisée (eau de ville ou de campagne), il faut intercaler
un réducteur de pression empêchant que la pression dans le
chauffe-eau dépasse 2,8bar.
Purge du chauffe-eau
Si le camping-car/la caravane n’est pas utilisé(e) pen-
dant la période de gel, le chauffe-eau doit être purgé
dans tous les cas !
– Mettre hors tension le circuit de la pompe à eau (interrup-
teur principal ou de pompe).
– Ouvrir les robinets d’eau chaude dans la cuisine et la salle
de bains.
Placer un récipient adéquat (de 10 litres) sous la tubulure
de purge (d) de la soupape de sûreté/de vidange afin de
contrôler l’écoulement d’eau.
– Ouvrir la soupape de sûreté/de vidange
(voir respectivement « Ouverture de la soupape de sûreté/de
vidange »).
Le chauffe-eau est maintenant purgé directement vers l’extérieur via la soupape de sûreté/de vidange. Vérifier que le volume d’eau du chauffe-eau (10 litres) a été entièrement purgé
dans le récipient via la soupape de sûreté/de vidange.
Nous déclinons toute garantie pour tout dommage
causé par le gel.
Mise en service
Combi
Selon la position de fonctionnement, le chauffage de l’intérieur est possible aussi bien avec que sans volume d’eau.
Combi E
Selon la position de fonctionnement, le chauffage de l’intérieur est possible en mode gaz, électricité et mixte aussi
bien avec que sans volume d’eau.
Vérifier que le fusible de l’alimentation en courant sur le terrain
de camping est suffisant pour la puissance de 900 W (3,9 A)
ou 1800 W (7,8 A) réglée sur le commutateur d’énergie.
Le dévidoir de câble doit être entièrement déroulé afin d’éviter une surchauffe du câble d’alimentation en courant.
– Vérifier que la cheminée est libre. Impérativement enlever
d’éventuels couvercles.
– Ouvrir la bouteille de gaz et la vanne à fermeture rapide
dans la conduite d’alimentation en gaz.
– Le cas échéant remplir d’eau le chauffe-eau (voir « Remplis-
sage du chauffe-eau »).
– Mettre en marche l’appareil sur la pièce de commande.
Arrêt
– Arrêter le chauffage sur la pièce de commande.
– L’opération d’arrêt peut se retarder de quelques minutes
en raison des fonctionnements par inertie interne du
chauffage.
Purge du chauffe-eau indispensable en cas de risque de
gel.
Fermer la vanne à fermeture rapide dans la conduite d’alimentation en gaz et la bouteille de gaz en cas de non-utilisation
prolongée de l’appareil.
Maintenance
Utiliser obligatoirement des pièces Truma originales pour tous
travaux de maintenance ou de réparation.
– Nettoyer l’espace de montage au moins une fois par an.
– Faire vérifier l’appareil par un spécialiste à la recherche de
saletés et en cas de besoin le faire nettoyer par celui-ci.
Seulement Combi E
– Faire fonctionner régulièrement (au moins 2 fois par an) la
soupape de sûreté/de vidange afin d’enlever des dépôts de
tartre et pour être sûr qu’elle n’est pas bloquée.
Pour une désinfection du chauffe-eau, nous recommandons
«Certisil-Argento»; d’autres produits, notamment contenant
du chlore, sont inappropriés.
Le cas échéant, réchauffer régulièrement l’eau du chauffe-eau
à 70°C pour soutenir la méthode chimique de lutte contre les
microorganismes dans l’appareil.
Seulement Combi E
– Choisir le mode de fonctionnement « mode gaz ».
– Régler la température de l’eau sur 60 °C.
– Mettre l’appareil en marche.
Si l’eau a atteint une température de 60 °C dans le
chauffe-eau, le brûleur s’éteint. L’appareil doit rester allumé pendant au moins 30 minutes et il ne faut pas prélever
d’eau chaude. La chaleur résiduelle de l’échangeur thermique
chauffe l’eau jusqu’à une température de 70 °C.
Page 26
26
Fusibles
Fusible 12 V
Le fusible se trouve sur l’électronique, sous le couvercle de
raccordement. Le fusible de l’appareil doit être remplacé uniquement par un fusible de construction identique.
Fusible de l’appareil : 10 A – à action retardée – 5 x 20 mm (T 10 A)
T 10 A
Figure 5
Fusible 230 V (Combi E)
Seul un spécialiste a le droit de remplacer le fusible et les
câbles d’alimentation.
Avant d’ouvrir le couvercle de l’électronique, l’appareil
doit être coupé du secteur sur tous les pôles.
Le fusible se trouve sur l’électronique de puissance (14) sous
le couvercle de l’électronique.
Ce fusible en fil fin ne peut être échangé que contre un fusible
de construction identique. 10 A, à action retardée, pouvoir de
mise hors circuit « H ».
T 10 A
14
Figure 6
Protection de surchauffe 230 V (Combi E)
Le mode chauffage 230 V est doté d’un commutateur mécanique de surchauffe. Si l’alimentation en tension 12 V est
interrompue par exemple pendant le fonctionnement ou
la durée de fonctionnement par inertie, les températures
régnant dans l’appareil peuvent déclencher la protection de
surchauffe.
Figure 7
Pour réinitialiser la protection de surchauffe, laisser refroidir le
chauffage, retirer le couvercle de raccordement et presser le
bouton rouge (bouton de réinitialisation).
Caractéristiques techniques
établies selon la norme EN 624 ou les conditions de contrôle
Truma
Catégorie d’appareil
I
3 B/P
selon EN 437
Type de gaz
Gaz liquéfié (propane / butane)
Pression de service
30 mbar (voir plaque signalétique)
Volume d’eau
10litres
Temps de chauffe d’environ 15 °C à environ 60 °C
Chauffe-eau environ 20 min. (mesuré selon EN 15033)
Chauffage + chauffe-eau env. 80min.
Pression de pompe
max. 2,8 bar
Pression de système
max. 4,5 bar
Puissance de chauffage nominale (paliers de puissance
automatiques)
Mode gaz
Combi 2 E*: 2000 W
Combi 4 (E)*: 2000 W / 4000 W
Combi 6 (E)*: 2000 W / 4000 W / 6000 W
Mode électricité
Combi 2 E* / Combi 4 E* / Combi 6 E*: 900 W / 1800 W
Mode mixte (mode gaz et électricité)
Combi 2 E* /
Combi 4 E*: max. 3800 W
Combi 6 E*: max. 5800 W
Consommation de gaz
Combi 2 E*: 160 g/h
Combi 4 (E)*: 160 – 320 g/h
Combi 6 (E)*: 160 – 480 g/h
Consommation d’entretien (tous les appareils)
Mode gaz 5,2 g/h
Pays de destination
(voir plaque signalétique)
Combi 2 E*: homologué seulement en GB et IR
Débit d’air (soufflage libre sans tuyau d’air chaud)
Combi 2 E* /
Combi 4 (E)*: avec 3 sorties d’air chaud max. 249 m³/h
avec 4 sorties d’air chaud max. 287 m³/h
Combi 6 (E)*: avec 4 sorties d’air chaud max. 287 m³/h
Consommation de courant à 12 V
Chauffage + chauffe-eau
Combi 2 E* /
Combi 4 (E)*: temporairement 5,6 A max.
(consommation de courant moyenne de 1,1 A)
Combi 6 (E)*: temporairement 5,6 A max.
(consommation de courant moyenne de 1,3 A)
Mise en température chauffe-eau maximum 0,4 A
Courant au repos: environ 0,001A
Élément de chauffage – FrostControl (en option): maximum 0,4 A
Consommation de courant à 230 V
3,9 A (900 W) ou 7,8 A (1800 W)
Poids (sans eau)
Appareil de chauffage : 15,1 kg
Appareil de chauffage avec périphérie : 15,6 kg
* (UK) CP plus ready
Sous réserve de modifications techniques.
Dimensions
450 mm
510 mm
300 mm
Figure 8
Page 27
27
Pannes
Pannes – appareil de chauffage
Les causes de pannes possibles ainsi que des instructions de
recherche de pannes sont décrits dans le mode d’emploi de la
pièce de commande installée.
Pannes – alimentation en eau
Causes de pannes possibles ainsi qu’instructions de recherche de pannes – voir « Instructions de recherche de
pannes (alimentation en eau) ».
Instructions de recherche de pannes
(alimentation en eau)
Défaut Cause / suppression
Temps de chauffage
extrêmement long
Entartrage de la cuve d’eau./
Détartrer l’installation d’eau (voir
Maintenance).
L’eau s’écoule ; impossible de remplir le
chauffe-eau.
La soupape de sûreté/de vidange
est ouverte. / Fermer la soupape
de sûreté/de vidange.
Impossible de purger le
chauffe-eau bien que la
soupape de sûreté/de
vidange soit ouverte.
La tubulure de purge de la soupape de sûreté/de vidange est
bouchée. / Vérifiez l’ouverture à
la recherche de saletés (neige
fondante, glace, feuilles mortes
etc.) et les enlever le cas échéant.
De l’eau s’égoutte/
s’écoule à partir de la
tubulure de purge de la
soupape de sûreté/de
vidange.
Pression d’eau trop élevée./
Contrôler la pression de pompe
(max. 2,8 bar). En cas de raccordement à une alimentation en
eau centralisée (eau de ville ou
de campagne), il faut intercaler
un réducteur de pression empêchant que la pression dans le
chauffe-eau dépasse 2,8 bar.
Après l’arrêt du chauffage, le FrostControl
s’ouvre.
Le FrostControl s’ouvre automatiquement en cas de températures
inférieures à environ 3°C / Mettre
le chauffage en marche / Sans
mode chauffage, le FrostControl
ne se referme qu’à des températures à partir d’environ 7°C / Utiliser l’élément de chauffage pour
FrostControl.
Le FrostControl ne se
ferme plus.
Température sur le FrostControl
inférieure à environ 7 °C / Mettre
le chauffage en marche/ Sans
mode chauffage, le FrostControl
ne se referme qu’à des températures à partir d’environ 7 °C.
Le commutateur rotatif ne se
trouve pas en position « Fonctionnement ». / Tourner le commutateur rotatif du FrostControl
en position « Fonctionnement »,
ensuite, presser le bouton-poussoir jusqu’à ce qu’il s’enclenche.
Si ces démarches ne permettent pas d’éliminer la défaillance, adressez-vous au SAV Truma.
Mise au rebut
L’appareil doit être éliminé conformément aux règles administratives du pays d’utilisation. Les prescriptions et lois
nationales doivent être respectées (en Allemagne, il s’agit par
exemple du décret sur les véhicules hors d’usage).
Accessoires
Truma CP plus
Pièce de commande numérique Truma CP plus avec climatisation automatique pour les chauffages Truma Combi compatibles iNet et les systèmes de climatisationTruma Aventaeco,
Aventa comfort (à partir du numéro de série 24084022–
04/2013), Saphir comfort RC et Saphir compact (à partir du
numéro de série 23091001 – 04/2012)
– La fonction de climatisation
automatique pilote automatiquement le chauffage et
le système de climatisation
jusqu’à la température souhaitée dans le véhicule
– Possibilité d’extension avec
la Truma iNet Box afin que
tous les appareils Truma
compatibles bus TIN aussi
puissent être commandés
via la Truma App
Figure 9
Truma iNet Box
La Truma iNet Box pour l’interconnexion simple des appareils
Truma et commande avec smartphone ou tablette par App.
– Montage facile et mise en
service par Truma App
– Possibilité d’extension par
fonction de mise à jour,
gage de pérennité
Figure 10
Truma CP E classic / Truma CP classic
Pièces de commande analogiques Truma CP E classic (commutateur d’énergie – figure 11) et Truma CP classic (pièce de
commande – figure 12).
Figure 11
Combi E
230 V~
Figure 12
1
3
5
7
9
40
°
60
°
60
°
Combi
1
2
3
4
5
Élément de chauffage pour FrostControl
Élément de chauffage avec câble connecteur 1,5 m et plaque
de blocage.
Figure 13
Autres accessoires (sans illustration) pour pièces de
commande
– Câble 3 m, 6 m et 9 m
Page 28
28
Déclaration de garantie du fabricant Truma
1. Cas de garantie
Le fabricant concède une garantie pour les vices de l’appareil imputables à des défauts de matériaux ou de fabrication. En outre,
le recours légal en garantie à l’encontre du vendeur reste valable.
La garantie ne s’applique pas
– pour les pièces d’usure et en cas d’usure naturelle,
– suite à l’utilisation de pièces autres que des pièces origi-
nales Truma dans les appareils,
– en cas de dommages causés par des corps étrangers
(p.ex. huiles et plastifiants) dans le gaz des installations de
détente de gaz,
– en cas de non-respect des instructions de montage et du
mode d’emploi de Truma,
– en cas d’utilisation non conforme,
– en cas d’emballage de transport inapproprié.
2. Étendue de la garantie
La garantie couvre les vices au sens du point 1, survenant dans
les 24 mois suivant la conclusion du contrat d’achat entre le
vendeur et le consommateur final. Le fabricant remédiera à ces
défauts par une exécution ultérieure, c’est-à-dire au choix par
une réparation ou par la livraison d’un appareil de rechange.
Si le fabricant fournit une garantie, le délai de garantie concernant les pièces réparées ou remplacées ne recommence pas
du début, l’ancien délai continue à courir. Toutes autres prétentions, en particulier toutes prétentions à dommages-intérêts
de l’acheteur ou de tiers, sont exclues. Les dispositions de la
législation allemande sur la responsabilité du fait des produits
défectueux (Produkthaftungsgesetz) restent inchangées.
Les coûts de mise à contribution du service après-vente usine
Truma pour remédier à un défaut couvert par la garantie,
en particulier coûts de transport, de déplacement, de main
d’œuvre et de matériaux, sont à la charge du fabricant, dès
lors que le SAV intervient sur le territoire de la République
fédérale d’Allemagne. La garantie ne couvre pas les interventions de service après-vente dans les autres pays.
Les coûts supplémentaires dus à des difficultés de démontage et de remontage de l’appareil (par ex. désassemblage
d’éléments de meubles ou de carrosserie) ne sont pas reconnus comme garantie.
3. Invocation du cas de garantie
Adresse du fabricant :
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn, Allemagne
Veuillez vous adresser au centre de SAV Truma ou à un de
nos partenaires de SAV agréés en cas de dysfonctionnements
(voir www.truma.com). Veuillez spécifier vos réclamations
avec autant de précision que possible et indiquer le numéro
de série de l’appareil et la date d’achat.
Pour que le fabricant puisse vérifier le bien-fondé du recours
en garantie, le consommateur final doit apporter ou expédier l’appareil à ses risques au fabricant / partenaire de SAV.
Envoyer également le détendeur utilisé en cas de dommages
de l’échangeur thermique.
Pour les systèmes de climatisation :
Afin de prévenir tous dommages dus au transport, l’appareil
ne doit être expédié qu’après concertation avec le centre de
SAV Truma Allemagne ou le partenaire de SAV agréé respectif. Dans le cas contraire, l’expéditeur devra supporter le
risque de dommages éventuels dus au transport.
Veuillez prévoir une expédition en régime ordinaire pour le
renvoi à l’usine. En cas d’application de la garantie, l’usine
prend en charge les coûts de transport ou les coûts d’envoi et
de retour. Si le dommage n’est pas couvert par la garantie, le
fabricant en avise le client et lui communique le montant du
coût de la réparation qu’il devra supporter ; dans ce cas, les
coûts d’expédition sont également à la charge du client.
Déclaration de conformité
1. Principales données relatives au fabricant
Nom: Truma Gerätetechnik GmbH & Co. KG
Adresse: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identification de l’appareil
Type / modèle:
Appareil de chauffage combiné au GPL
Combi 2 E*, Combi 4 (E)*, Combi 6 (E)*
* (UK) CP plus ready
3. Répond aux exigences des directives CE suivantes
3.1 Directive sur les appareils au gaz 2009/142/CE
3.2 Directive sur les basses tensions 2006/95/CE
3.3 Systèmes de chauffage UN ECE R122
3.4 Antiparasitage dans les véhicules automobiles UN ECE R10
3.5 Compatibilité électromagnétique 2004/108/CE
3.6 Directive relative aux véhicules hors d’usage 2000/53/CE
3.7 Directive sur l’eau potable 98/83/CEE
et porte les numéros d’autorisation de type
Combi 2 E*: E1 10R–04 5020, E1 122R–00 0373
et porte le symbole CE avec le numéro d’identification de produit CE-0085CN0021.
et porte les numéros d’autorisation de type
Combi 4 (E)*: E1 10R–04 5020, E1 122R–00 0193
Combi 6 (E)*: E1 10R–04 5020, E1 122R–00 0194
et porte le symbole CE avec le numéro d’identification de produit CE-0085BS0085.
* (UK) CP plus ready
4. Fondements de l’attestation de conformité
EN 624:2011; EN 15033:2007; EN 60335-1:2010;
EN 60335-2-21:2009;
EN 60335-2-30:2002+A1:2004+A2:2007;
EN 55014-1:2006+A1:2009;
EN 55014-2:1997+A1:2001+A2:2008
5. Service de contrôle
DVGW (association allemande des professions du gaz et de
l’eau), Kraftfahrt-Bundesamt (Office fédéral sur la circulation
des véhicules automobiles)
6. Indications relatives à la fonction du signataire
Frank Oster
Gérant Putzbrunn, le 08/05/2015
Page 29
29
1 Unità di comando digitale o analogica (senza figura)
2 Sensore temperatura ambiente
3 Attacco acqua fredda
4 Attacco acqua calda
5 Attacco gas
6 Uscite dell’aria calda
7 Aspirazione dell’aria di ricircolo
8 Scarico fumi
9 Alimentazione aria di combustione
10 Centralina elettronica
11 Serbatoio dell’acqua (10 litri)
12 Bruciatore
13 Scambiatore di calore
14 Scheda elettronica di potenza
15 Resistenze elettriche 230 V
16 Interruttore anti-surriscaldamento 230 V
17 FrostControl (valvola di scarico/di sicurezza –
versione UK optional)
18 Valvola di scarico/di sicurezza (versione UK)
Indice
Simboli utilizzati ................................................................... 29
Scopo d’impiego ................................................................. 29
Avvertenze di sicurezza ................................................... 30
Descrizione del funzionamento (Combi) ........................ 32
Descrizione del funzionamento (Combi E) ..................... 32
Istruzioni per l’uso
Unità di comando ............................................................. 33
Sensore temperatura ambiente ..................................... 33
Valvola di scarico/di sicurezza ........................................ 33
A. FrostControl ................................................................... 33
B. Valvola di scarico/di sicurezza ........................................ 33
Riempimento del boiler ................................................... 34
Svuotamento del boiler ................................................... 34
Messa in funzione ............................................................ 34
Spegnimento ..................................................................... 34
Manutenzione ................................................................... 34
Fusibili ................................................................................ 35
Fusibile 12 V ........................................................................ 35
Fusibile 230 V (Combi E) ..................................................... 35
Protezione contro il surriscaldamento 230 V (Combi E) ...... 35
Specifiche tecniche .......................................................... 35
Dimensioni .......................................................................... 35
Guasti ................................................................................. 36
Istruzioni per la ricerca guasti (alimentazione dell’acqua) ... 36
Smaltimento ...................................................................... 36
Accessori ........................................................................... 36
Dichiarazione di conformità ............................................ 37
Dichiarazione di garanzia del costruttore Truma ........ 37
Combi (E)
Simboli utilizzati
Il simbolo indica possibili pericoli.
Nota con informazioni e raccomandazioni.
Scopo d’impiego
La stufa a gas liquido Combi è una stufa ad aria calda con
boiler per l’acqua calda integrato (capacità: 10 litri). Questo
apparecchio è stato concepito per l’installazione in caravan e
autocaravan. Non è consentito installare l’apparecchio all’in-
terno di autobus e in veicoli adibiti al trasporto di merci peri-
colose (classe di veicoli M2 e M3).
17 18
2
3
5
7
8
9
11
10
14
15
16
4
12
13
6
6
1
Fig. 1
Page 30
30
Avvertenze di sicurezza
Cosa fare se si avverte odore di gas?
– Spegnere tutte le fiamme libere
– Aprire porte e finestre
– Chiudere tutte le valvole a chiusura rapida e
le bombole del gas
– Non fumare
– Non azionare interruttori elettrici
– Far controllare l’intero impianto gas da un
tecnico qualificato!
Ambiente di funzionamento sicuro
– Utilizzare l’apparecchio esclusivamente con
le relative unità di comando e i relativi acces-
sori Truma.
– Pericolo di intossicazione da fumi! In locali
chiusi (come ad es. garage, officine), i fumi
della stufa possono provocare intossicazioni.
Se si parcheggia il veicolo per il tempo libero
in locali chiusi:
– chiudere l’alimentazione del combustibile
alla stufa
– disattivare il temporizzatore
– spegnere la stufa dall’unità di comando
– Se il camino è stato posizionato in prossimità
o direttamente al di sotto di una finestra apribile, l’apparecchio deve essere dotato di un
dispositivo automatico di disinserzione che
ne impedisca il funzionamento con la finestra aperta.
– Non collocare in nessun caso oggetti termo-
sensibili (ad es. bombolette spray) o materiali/liquidi infiammabili nel vano di montaggio
dell’apparecchio poiché, in determinate
circostanze, la temperatura all’interno può
diventare piuttosto elevata.
– Tenere l’area davanti alle uscite dell’aria cal-
da libera da materiali combustibili. Non bloccare in nessun caso le uscite dell’aria calda.
– Affinché l’apparecchio non si surriscaldi, le
aperture per l’aspirazione dell’aria di ricircolo,
il vano di montaggio e l’area intorno all’apparecchio devono essere liberi da ostacoli.
– Tenere sempre il camino per lo scarico fumi
e l’alimentazione dell’aria di combustione liberi da impurità (fanghiglia di neve, ghiaccio,
fogliame, ecc.).
– Pericolo dovuto a superfici e fumi molto caldi.
Non toccare l’area intorno al camino a parete,
né appoggiare oggetti al camino o al veicolo.
Doveri dell’utilizzatore / proprietario del
veicolo
– L’utilizzatore è responsabile dell’acqua con-
tenuta nel boiler della Combi e della relativa
qualità.
– Il proprietario del veicolo è responsabile del
corretto utilizzo dell’apparecchio.
– L’installatore o il proprietario del veicolo
dovrà applicare l’adesivo giallo di avviso
fornito in un punto del veicolo ben visibile
a tutti gli utilizzatori (ad es. sulla porta
dell’armadio). Gli eventuali adesivi mancanti
possono essere richiesti a Truma.
– Gli impianti a GPL devono essere conformi
alle norme tecniche ed amministrative del
rispettivo paese di utilizzo (in Europa, ad es.,
la norma EN 1949 per veicoli). Devono essere osservati i regolamenti e le disposizioni
nazionali (in Germania ad es. il protocollo
DVGW G 607 per veicoli).
– Il proprietario del veicolo è tenuto a far con-
trollare l’impianto gas (in Germania ogni
2 anni) da un tecnico qualificato in materia di
gas liquido (DVFG, TÜV, DEKRA) e l’avvenuta
esecuzione di tale prova deve essere convalidata sul relativo certificato di prova (G 607).
– I regolatori di pressione e i tubi flessibili devo-
no essere sostituiti entro 10 anni dalla data di
fabbricazione (8 anni se in veicoli commerciali).
– Controllare regolarmente i tubi flessibili e so-
stituirli se presentano spaccature.
– Quando l’apparecchio non viene utilizzato,
svuotare sempre tutta l’acqua se c’è pericolo
di gelo. La garanzia non copre i danni dovuti
al gelo.
Uso sicuro
– Per poter far funzionare sistemi di regolazio-
ne della pressione del gas, apparecchi e/o
impianti a gas, è assolutamente obbligatorio
utilizzare bombole del gas verticali, dalle
quali il gas viene prelevato allo stato gas-
soso. Non è consentito l’uso di bombole del
Page 31
31
gas dalle quali il gas viene prelevato allo sta-
to liquido (ad es. per carrelli elevatori), per-
ché l’impianto a gas potrebbe danneggiarsi
durante il funzionamento.
– La pressione d’esercizio dell’alimentazione
del gas (30 mbar) e quella dell’apparecchio
devono coincidere (v. targa dati).
– Per l’impianto a gas, in Germania utilizzare
solamente regolatori di pressione conformi
alla norma DIN EN 16129 (nei veicoli) con
pressione fissa in uscita di 30 mbar. La porta-
ta del regolatore di pressione deve soddisfare
almeno il consumo massimo di tutti gli appa-
recchi installati dal produttore dell’impianto.
– Per i veicoli raccomandiamo il sistema
di regolazione della pressione del gas
Truma MonoControl CS e per l’impianto a
gas a due bombole i sistemi di regolazione
della pressione del gas Truma DuoComfort /
DuoControl CS.
– Per temperature inferiori e vicine a 0 °C, il si-
stema di regolazione della pressione del gas
e / o la valvola di commutazione dovranno fun-
zionare con il riscaldatore per regolatori EisEx.
– Si devono utilizzare esclusivamente tubi fles-
sibili conformi ai requisiti in vigore nel paese
di destinazione.
– Accertarsi che l’interno del veicolo sia ade-
guatamente aerato. Alla messa in funzione
dell’apparecchio, può svilupparsi del fumo o
si può avvertire odore per un breve lasso di
tempo dovuto a polvere o sporco, soprattut-
to dopo un inutilizzo prolungato.
– Questo apparecchio può essere utilizzato da
bambini a partire da 8 anni d’età e persone
con capacità fisiche, sensoriali o psichiche
limitate o senza esperienza né conoscenze
dietro sorveglianza oppure se sono state
istruite su come utilizzare l’apparecchio in
sicurezza e se comprendono i pericoli che
possono derivarne. I bambini non devono
giocare con l’apparecchio.
– Controllare regolarmente l’integrità e la soli-
dità del collegamento del tubo doppio di sca-
rico, in particolare dopo un lungo viaggio. Lo
stesso dicasi per il fissaggio dell’apparecchio
e del camino.
Funzionamento durante la marcia
– Per il riscaldamento durante la marcia in ca-
ravan e autocaravan, è obbligatorio installare
un dispositivo di intercettazione di sicurezza
conforme alla Direttiva UN ECE R 122. Il sistema di regolazione della pressione del gas
Truma MonoControl CS soddisfa questo requisito. Montando questo sistema di regolazione della pressione del gas in un impianto
gas opportunamente dimensionato, il funzionamento durante la marcia di una stufa a
gas liquido omologata ai sensi della Direttiva
UN ECE R 122 è consentito in tutta Europa.
Rispettare le norme e i regolamenti nazionali.
– Se non è montato alcun dispositivo di inter-
cettazione di sicurezza (ad es. del tipo incluso nel sistema di regolazione della pressione
del gas Truma MonoControl CS),durante la
marcia la bombola del gas deve essere chiusa e occorre apporre targhette di avverten-
za sia nel vano portabombole, che in prossimità dell’unità di comando.
– Gli apparecchi a gas liquido non possono es-
sere utilizzati durante il rifornimento, in parcheggi a più piani, garage o traghetti.
– Per evitare danni all’apparecchio causati da
spruzzi d’acqua durante il lavaggio del veicolo ad es., non spruzzare direttamente nel
camino.
Comportamento in caso di guasti
– Se si avvertono odori o rumori insoliti, chiude-
re l’alimentazione del gas e spegnere Combi.
– Pericolo di incendio / esplosione nel tentati-
vo di utilizzare una Combi «allagata» o se il
veicolo è rimasto coinvolto in un sinistro. Far
riparare o sostituire una Combi danneggiata
da un tecnico qualificato.
– Far eliminare i guasti immediatamente da un
tecnico qualificato.
– Eliminare autonomamente i guasti solo se
l’eliminazione è descritta nelle istruzioni per
la ricerca guasti delle presenti istruzioni per
l’uso.
– In caso si verifichi una piccola esplosione
(mancata accensione), far controllare l’apparecchio e lo scarico fumi da un tecnico
qualificato.
Page 32
32
Manutenzione / riparazione / pulizia
– Far eseguire le riparazioni e la pulizia
dell’apparecchio solamente da un tecnico
qualificato.
– Non incaricare bambini della manutenzione,
riparazione e pulizia dell’apparecchio.
– Alla revoca dei diritti di garanzia e all’esclu-
sione da eventuali risarcimenti per responsabilità civile concorrono soprattutto:
– l’esecuzione di modifiche all’apparecchio
(accessori compresi),
– l’esecuzione di modifiche allo scarico fumi
e al camino,
– l’utilizzo di accessori e parti di ricambio non
originali Truma,
– l’inosservanza delle istruzioni per l’uso e di
montaggio.
Decade, inoltre, la licenza d’uso dell’apparecchio e, in alcuni paesi, anche il permesso
di circolazione del veicolo.
– Sciacquare bene una Combi nuova o rimasta
inutilizzata per qualche tempo e tutti i tubi
flessibili dell’acqua calda e fredda con acqua
pulita.
Descrizione del funzionamento (Combi)
La stufa a gas liquido Combi è una stufa ad aria calda con
boiler per l’acqua calda integrato (capacità: 10 litri). Il bruciatore funziona con il supporto di una ventola; in questo modo,
viene assicurato un funzionamento ottimale anche durante la
marcia.
Impostando la stufa in modalità di riscaldamento e acqua
calda si può riscaldare il locale e, contemporaneamente,
produrre acqua calda. Se occorre solamente l’acqua calda, è
sufficiente selezionare la modalità acqua calda.
– In modalità acqua calda, l’acqua viene riscaldata con il
bruciatore al livello minimo. Quando l’acqua è in temperatura, il bruciatore si spegne.
– In modalità di riscaldamento e acqua calda, la stufa se-
leziona automaticamente il livello di potenza necessario in
base alla differenza tra la temperatura ambiente impostata
sull’unità di comando e quella reale. A boiler pieno, l’acqua
viene riscaldata automaticamente. La temperatura dell’acqua dipende dalla modalità di funzionamento impostata e
dalla cessione di potenza calorifica.
Quando la temperatura sulla valvola di scarico/di sicurezza automatica FrostControl è di circa 3 °C, essa si apre svuotando
il boiler.
Descrizione del funzionamento (Combi E)
La stufa a gas liquido Combi E è una stufa ad aria calda con
boiler per l’acqua calda integrato (capacità: 10 litri). Il bruciatore funziona con il supporto di una ventola; in questo modo,
viene assicurato un funzionamento ottimale anche durante la
marcia. La stufa è anche provvista di resistenze per il funzionamento elettrico.
Impostando la stufa in modalità di riscaldamento e acqua
calda si può riscaldare il locale e, contemporaneamente,
produrre acqua calda. Se occorre solamente l’acqua calda, è
sufficiente selezionare la modalità acqua calda.
Quando la temperatura sulla valvola di scarico/di sicurezza automatica FrostControl è di circa 3 °C, essa si apre svuotando
il boiler.
L’apparecchio dispone di 3 modalità di funzionamento:
– solo funzionamento a gas
Propano / butano per l’impiego in autonomia
– solo funzionamento elettrico
230 V per l’impiego stazionario in campeggio
– oppure funzionamento a gas ed elettrico — funzionamento
misto
solo in funzionamento invernale.
Modalità di riscaldamento e acqua calda
In modalità di riscaldamento e acqua calda, la stufa seleziona automaticamente il livello di potenza necessario in base
alla differenza tra la temperatura ambiente impostata sull’unità di comando e quella reale. A boiler pieno, l’acqua viene
riscaldata automaticamente. La temperatura dell’acqua dipende dalla modalità di funzionamento impostata e dalla cessione
di potenza calorifica.
Per l’impiego invernale possono essere utilizzate tutte e 3 le
possibilità di selezione dell’alimentazione energetica.
– In modalità di funzionamento a gas la stufa imposta auto-
maticamente il livello di potenza necessario.
– Per il funzionamento elettrico può essere preselezio-
nata manualmente una potenza di 900 W (3,9 A) o di
1800 W(7,8 A), in base alla protezione del campeggio.
In caso sia necessaria una potenza superiore (ad es. per riscaldamento o con temperature esterne molto rigide), è opportuno selezionare il funzionamento a gas o misto, in modo da
aver sempre a disposizione una potenza calorifica sufficiente.
– In modalità funzionamento misto quando sia sufficiente
una potenza ridotta (ad es. per mantenere la temperatura
ambiente) viene privilegiato il funzionamento elettrico a
230V. Il bruciatore del gas si accende solamente nel caso
in cui sia necessaria una potenza maggiore e si spegne per
primo in caso di riscaldamento.
Modalità acqua calda
(solo con boiler pieno)
Per l’erogazione di acqua calda viene utilizzato o il funzionamento a gas oppure il funzionamento elettrico a 230 V. La temperatura dell’acqua può essere impostata a 40 °C o a 60 °C.
– In modalità funzionamento a gas l’acqua viene riscaldata
con il bruciatore al livello minimo. Quando l’acqua è in temperatura, il bruciatore si spegne.
– Per il funzionamento elettrico può essere selezio-
nata manualmente una potenza da 900 W (3,9 A) o di
1800 W(7,8 A), in base alla protezione del campeggio.
Il funzionamento misto non è possibile. Con questa im-
postazione, l’apparecchio seleziona automaticamente il
funzionamento elettrico. Il bruciatore del gas non viene acceso.
Page 33
33
Prima di utilizzare l’apparecchio, leggere attentamente
e seguire le avvertenze di sicurezza e le istruzioni per
l’uso!
Con un terminale mobile e Truma App è possibile visua-
lizzare le istruzioni per l’uso in modalità offline. Le istruzioni per l’uso vengono scaricate una tantum in presenza di
una connessione wireless e salvate sul terminale mobile.
Prima del primo utilizzo, pulire accuratamente l’intero impianto di alimentazione dell’acqua con acqua pulita.
I materiali dell’apparecchio che vengono a contatto con
l’acqua sono idonei per acqua potabile (vedere Dichiarazione del costruttore, www.truma.com – Dichiarazione del
costruttore).
Unità di comando
Le unità di comando sono descritte in istruzioni per l’uso
separate.
Sensore temperatura ambiente
Per misurare la temperatura ambiente, nel veicolo è montato
un sensore temperatura ambiente (2). La posizione del sensore viene definita dal produttore del veicolo in modo specifico
per ciascun modello. Per ulteriori informazioni in merito, consultare le istruzioni per l’uso del proprio veicolo.
2
Fig. 2
La temperatura impostata sull’unità di comando dipende dal
fabbisogno personale di calore e dal tipo di veicolo e deve essere determinata individualmente.
Valvola di scarico/di sicurezza
A. FrostControl
(valvola di scarico/di sicurezza con protezione antigelo integrata /
opzionale nella versione UK)
FrostControl è una valvola di scarico/di sicurezza in grado di
funzionare senza corrente. In pericolo di gelo, svuota automaticamente il contenuto del boiler attraverso un bocchettone di
scarico. In caso di sovrappressione nell’impianto, la valvola di
sicurezza provvede automaticamente a compensare gradatamente la pressione.
a
b
c
d
Fig. 3
a = interruttore rotativo in posizione «funzionamento»
b = pulsante in posizione «chiuso»
c = pulsante in posizione «scarico»
d = bocchettone di scarico (passa dall’esterno attraverso il
pianale del veicolo)
Apertura della valvola di scarico/di sicurezza
– Ruotare l’interruttore rotativo di 180° finché si arresta in
posizione; il pulsante scatta all’infuori (posizione c). L’acqua
del boiler defluisce attraverso il bocchettone di scarico (d).
Tenere sempre il bocchettone di scarico(d) del FrostControl
libero da impurità (fanghiglia di neve, ghiaccio, fogliame, ecc.)
per garantire uno scarico dell’acqua sicuro! La garanzia non
copre i danni dovuti al gelo!
Chiusura della valvola di scarico/di sicurezza
– Controllare che l’interruttore rotativo sia su «funzionamen-
to» (posizione a), ovvero parallelo al raccordo dell’acqua, e
inserito saldamente in posizione.
– Chiudere la valvola di scarico/di sicurezza premendo il pul-
sante. Il pulsante deve scattare nella posizione (b) «chiuso».
Sarà possibile chiudere manualmente la valvola di scarico/di
sicurezza con il pulsante (posizione b) e riempire il boiler, solo
quando la temperatura sulla stessa sarà superiore a 7 °C.
Truma fornisce come accessorio un elemento riscaldante
(n° art. 70070-01) da inserire nel FrostControl, che va fissato
con una piastrina di sicurezza. Con la Combi accesa, questo
elemento riscaldante riscalda il FrostControl a circa 10 °C. Il
boiler può quindi essere riempito dopo breve tempo, indipendentemente dalla temperatura del locale di montaggio.
Apertura automatica della valvola di scarico/di sicurezza
Con temperature inferiori a circa 3 °C sulla valvola di scarico/
di sicurezza, questa si apre automaticamente e il pulsante
scatta all’infuori (posizione c). L’acqua del boiler defluisce attraverso il bocchettone di scarico (d).
B. Valvola di scarico/di sicurezza
(Valvola di scarico/di sicurezza senza protezione antigelo /
standard con versione UK)
La valvola di scarico/di sicurezza esegue automaticamente, in
caso di sovrapressione nel sistema, una compensazione della
pressione. L’acqua viene quindi svuotata all’esterno a scatti
tramite un bocchettone di scarico.
Questa valvola di scarico/di sicurezza non protegge il
serbatoio dell’acqua da danni dovuti al gelo.
c
b
a
d
Fig. 4
a = leva in posizione «funzionamento – chiuso»
b = leva in posizione «funzionamento – chiuso»
c = leva in posizione «scarico»
d = bocchettone di scarico (passa dall’esterno attraverso il
pianale del veicolo)
Apertura della valvola di scarico/di sicurezza
– Portare la leva perpendicolarmente in posizione (c). L’acqua
del boiler defluisce attraverso il bocchettone di scarico (d).
Tenere sempre il bocchettone di scarico(d) della valvola di
scarico/di sicurezza libero da impurità (fanghiglia di neve,
ghiaccio, fogliame, ecc.) per garantire uno scarico dell’acqua
sicuro! La garanzia non copre i danni dovuti al gelo!
Chiusura della valvola di scarico/di sicurezza
– Portare la leva orizzontalmente in posizione (a) o (b).
Istruzioni per l’uso
Page 34
34
Riempimento del boiler
Verificare se la valvola di scarico/di sicurezza è chiusa (vedere
«Chiusura della valvola di scarico/di sicurezza»).
Quando la temperatura sul FrostControl è inferiore a 7 °C
circa, accendere prima la stufa per riscaldare il locale di
montaggio e il FrostControl. Dopo qualche minuto, quando la
temperatura sul FrostControl è superiore a 7 °C, è possibile
chiudere la valvola di scarico/di sicurezza.
– Dare corrente alla pompa dell’acqua (interruttore principale
o interruttore della pompa).
– Aprire i rubinetti dell’acqua calda in cucina e in bagno (posi-
zionare i miscelatori termostatici o monocomando su «calda»). Lasciare aperti i rubinetti fintanto che il boiler si riempie
comprimendo l’aria e l’acqua scorre con un flusso continuo.
Il boiler viene riempito d’acqua anche se si utilizza solo
l’impianto dell’acqua fredda senza boiler. Per evitare danni dovuti al gelo, svuotare il boiler tramite la valvola di scarico/
di sicurezza anche se non è stato messo in funzione.
In caso di gelo, il riempimento può essere impedito da acqua
residua gelata. Una breve messa in funzione (max. 2 minuti)
consente di sbrinare il boiler. Le tubature ghiacciate possono
essere sbrinate riscaldando l’abitacolo.
In caso di collegamento ad un’alimentazione dell’acqua
centrale (collegamento regionale o urbano), inserire un
riduttore di pressione che impedisca il raggiungimento di
pressioni superiori a 2,8 bar nel boiler.
Svuotamento del boiler
Se l’autocaravan/il caravan non vengono utilizzati du-
rante il periodo invernale, il boiler deve essere svuotato
in ogni caso!
– Togliere corrente alla pompa dell’acqua (interruttore princi-
pale o interruttore della pompa).
– Aprire i rubinetti dell’acqua calda in bagno e cucina.
Per controllare lo scarico dell’acqua, posizionare un recipiente adeguato (da 10 litri) sotto il bocchettone di scari-
co (d) della valvola di scarico/di sicurezza.
– Aprire la valvola di scarico/di sicurezza (vedere «Apertura
della valvola di scarico/di sicurezza»).
Ora il boiler viene svuotato direttamente all’esterno attraverso
la valvola di scarico/di sicurezza. Verificare che l’acqua contenuta nel boiler (10 litri) si sia svuotata completamente nel
recipiente attraverso la valvola di scarico/di sicurezza.
La garanzia non copre i danni dovuti al gelo!
Messa in funzione
Combi
L’abitacolo può essere riscaldato, in base alla posizione di
funzionamento, sia con che senza acqua.
Combi E
In base alla posizione di funzionamento, l’abitacolo può essere riscaldato, nel funzionamento a gas, elettrico e misto,
sia con che senza acqua.
Verificare che la protezione dell’alimentazione di corrente
del campeggio sia sufficiente per la potenza impostata sul
selettore dell’alimentazione energetica di 900 W (3,9 A) o
1800 W (7,8 A).
Per evitare che il cavo di alimentazione si surriscaldi, deve essere completamente svolto dal relativo tamburo avvolgicavo.
– Controllare che il camino sia libero. Rimuovere le eventuali
coperture.
– Aprire la bombola del gas e la valvola a chiusura rapida nel
tubo di alimentazione del gas.
– Eventualmente riempire il boiler con l’acqua (vedere «Riem-
pimento del boiler»).
– Accendere l’apparecchio dall’unità di comando.
Spegnimento
– Spegnere la stufa dall’unità di comando.
– Lo spegnimento può ritardare di alcuni minuti in base al
funzionamento di coda interno della stufa.
Se c’è pericolo di gelo, svuotare sempre tutta l’acqua!
Se l’apparecchio rimane inutilizzato per un lungo periodo,
chiudere la valvola a chiusura rapida del tubo di alimentazione
del gas e la bombola del gas.
Manutenzione
Per gli interventi di manutenzione e riparazione utilizzare
esclusivamente pezzi originali Truma.
– Pulire il vano di montaggio almeno una volta all’anno.
– Far controllare che l’apparecchio non sia sporco da un tec-
nico qualificato e, se necessario, farglielo pulire.
Solo Combi E
– Azionare regolarmente (almeno 2 volte all’anno) la valvola
di scarico/di sicurezza per rimuovere depositi di calcare ed
essere certi che non sia bloccata.
Per sterilizzare il boiler, consigliamo «Certisil-Argento»; non
utilizzare altri prodotti, in particolare quelli contenenti cloro.
I metodi chimici per combattere la proliferazione di microrganismi nell’apparecchio possono essere supportati riscaldando
regolarmente l’acqua nel boiler a 70 °C.
Solo Combi E
– Selezionare la modalità «Funzionamento a gas».
– Impostare la temperatura dell’acqua a 60 °C.
– Accendere l’apparecchio.
Quando la temperatura dell’acqua nel boiler ha raggiun-
to una temperatura di 60 °C, il bruciatore si spegne. Lasciare acceso l’apparecchio per almeno 30 minuti senza prelevare acqua calda. Il calore residuo nello scambiatore riscalda
l’acqua fino a 70 °C.
Page 35
35
Fusibili
Fusibile 12 V
Il fusibile si trova sulla centralina elettronica sotto il coperchio
di collegamento. Sostituire il fusibile dell’apparecchio solamente con un altro dello stesso tipo.
Fusibile dell’apparecchio: 10 A – ritardato – 5 x 20 mm (T 10 A)
T 10 A
Fig. 5
Fusibile 230 V (Combi E)
Far sostituire il fusibile e i cavi di rete esclusivamente da un
tecnico qualificato!
Prima di aprire il coperchio della centralina elettronica,
assicurarsi di aver staccato l’apparecchio dalla rete su
tutti i poli.
Il fusibile si trova sulla scheda elettronica di potenza (14) sotto
il coperchio della centralina elettronica.
Questo fusibile a filo sottile può essere sostituito solamente con
un fusibile simile: 10 A, ritardato, potere di interruzione «H».
T 10 A
14
Fig. 6
Protezione contro il surriscaldamento 230 V
(Combi E)
Il funzionamento della stufa a 230 V è dotato di un interruttore
anti-surriscaldamento meccanico. Qualora si verifichi un’interruzione dell’alimentazione di tensione a 12 V, ad esempio durante il
funzionamento o il periodo di ritardo, le temperature che si producono nell’apparecchio possono far scattare la protezione contro il
surriscaldamento.
Fig. 7
Per ripristinare la protezione contro il surriscaldamento, far
raffreddare la stufa, togliere il coperchio di collegamento e
premere il pulsante rosso (pulsante di reset).
Specifiche tecniche
rilevate secondo la norma EN 624 o le condizioni di prova Truma
Categoria degli apparecchi
I
3 B/P
secondo la norma EN 437
Tipo di gas
Gas liquido (propano/butano)
Pressione di esercizio
30 mbar (v. targa dati)
Contenuto acqua
10 litri
Tempo di riscaldamento da 15 °C circa a 60 °C circa
Boiler: 20 min. circa (misurato conformemente alla norma
EN15033)
Stufa e boiler circa 80 min.
Pressione della pompa
max. 2,8 bar
Pressione del sistema
max. 4,5 bar
Potenza termica nominale (livelli automatici di potenza)
Funzionamento a gas
Combi 2 E*: 2000 W
Combi 4 (E)*: 2000 W / 4000 W
Combi 6 (E)*: 2000 W / 4000 W / 6000 W
Funzionamento elettrico
Combi 2 E* / Combi 4 E* / Combi 6 E*: 900 W / 1800 W
Funzionamento misto (a gas ed elettrico)
Combi 2 E* /
Combi 4 E*: max. 3800 W
Combi 6 E*: max. 5800 W
Consumo di gas
Combi 2 E*: 160 g/h
Combi 4 (E)*: 160 – 320 g/h
Combi 6 (E)*: 160 – 480 g/h
Disponibilità di consumo termico (tutti gli apparecchi)
Funzionamento a gas 5,2 g/h
Paesi di destinazione
(v. targa dati)
Combi 2 E*: Omologazione solo in GB e IR
Portata d’aria (scarico libero senza tubo dell’aria calda)
Combi 2 E* /
Combi 4 (E)*: con 3 uscite dell’aria calda max. 249 m³/h
con 4 uscite dell’aria calda max. 287 m³/h
Combi 6 (E)*: con 4 uscite dell’aria calda max. 287 m³/h
Corrente assorbita a 12 V
Stufa + boiler
Combi 2 E* /
Combi 4 (E)*: per breve tempo max. 5,6 A
(corrente assorbita media circa 1,1 A)
Combi 6 (E)*: per breve tempo max. 5,6 A
(corrente assorbita media circa 1,3 A)
Riscaldamento boiler max. 0,4 A
Corrente di riposo circa 0,001 A
Elemento riscaldante – FrostControl (optional): max. 0,4 A
Corrente assorbita a 230 V
3,9 A (900 W) o 7,8 A (1800 W)
Peso (senza acqua)
Stufa: 15,1 kg
Stufa con periferica: 15,6 kg
* (UK) CP plus ready
Salvo modifiche tecniche!
Dimensioni
450 mm
510 mm
300 mm
Fig. 8
Page 36
36
Guasti
Guasti – stufa
Le possibili cause dei guasti e le istruzioni per la ricerca guasti
sono descritte nelle istruzioni per l’uso dell’unità di comando
installata.
Guasti – alimentazione dell’acqua
Possibili cause dei guasti e istruzioni per la ricerca guasti – vedere «Istruzioni per la ricerca guasti (alimentazione dell’acqua)».
Istruzioni per la ricerca guasti (alimentazione
dell’acqua)
Guasto Causa / rimedio
Tempo di riscaldamento
estremamente lungo
Formazione di calcare nel serbatoio dell’acqua./ Eliminare il
calcare dall’impianto idraulico
(v. manutenzione).
Il boiler si svuota – è impossibile caricare il boiler.
Valvola di scarico/di sicurezza
aperta. / Chiudere la valvola di
scarico/di sicurezza.
Impossibile svuotare il boiler,
anche se la valvola di scarico/di sicurezza è aperta.
Bocchettone di scarico della
valvola di scarico/di sicurezza
otturato. / Controllare che
l’apertura non sia ostruita da
impurità (fanghiglia di neve,
ghiaccio, fogliame, ecc.) ed
eventualmente rimuoverla.
Dal bocchettone di scarico
della valvola di scarico/di sicurezza gocciola acqua.
Pressione dell’acqua troppo
alta. / Controllare la pressione
della pompa (max. 2,8 bar). In
caso di collegamento ad un’alimentazione dell’acqua centrale (collegamento regionale
o urbano), inserire un riduttore
di pressione che impedisca il
raggiungimento di pressioni
superiori a 2,8 bar nel boiler.
Dopo aver spento la stufa, si
apre il FrostControl.
Con temperature inferiori a circa 3 °C il FrostControl si apre
automaticamente / Accendere
la stufa / Senza funzionamento della stufa, è possibile
richiudere il FrostControl solo
a temperature da circa 7 °C /
Utilizzare l’elemento riscaldante per FrostControl.
Il FrostControl non si chiude
più.
Temperatura sul FrostControl
inferiore a circa 7 °C / Accendere la stufa / Senza funzionamento della stufa è possibile
richiudere il FrostControl solo
a temperature da circa 7 °C.
L’interruttore rotativo non è
su «funzionamento». / Ruotare l’interruttore rotativo del
FrostControl su «funzionamento», quindi premere il pulsante
finché non si inserisce in posizione con uno scatto.
Qualora queste misure non consentano di eliminare l’anomalia, rivolgersi al servizio di assistenza Truma.
Smaltimento
L’apparecchio deve essere smaltito in conformità alle disposizioni amministrative in vigore nel rispettivo paese d’utilizzo.
Rispettare le leggi e le normative nazionali (in Germania, ad
esempio, la legge sulla rottamazione di veicoli usati).
Accessori
Truma CP plus
Unità di comando digitale Truma CP plus con condizionamento automatico per le stufe Truma Combi predisposte per
iNet e i sistemi di condizionamento Truma Aventa eco, Aventa
comfort (dal numero di matricola 24084022 – 04/2013),
Saphir comfort RC e Saphir compact (dal numero di matricola
23091001 – 04/2012)
– La funzione «condizio-
namento automatico»
gestisce automaticamente
stufa e sistema di condizionamento finché viene
raggiunta la temperatura
desiderata nel veicolo
– Espandibile con
TrumaiNetBox; in questo
modo tutti gli apparecchi
Truma predisposti per
TIN-Bus possono anche
essere gestiti tramite la
TrumaApp
Fig. 9
Truma iNet Box
La Truma iNet Box consente di collegare facilmente in rete gli
apparecchi Truma e gestirli con uno smartphone o un tablet
tramite App.
– Facili installazione e mes-
sa in funzione tramite
TrumaApp
– Espandibile grazie alla
funzione di aggiornamento
e quindi sicura anche in
futuro
Fig. 10
Truma CP E classic / Truma CP classic
Unità di comando analogiche Truma CP E classic (selettore
alimentazione energetica – fig. 11) e Truma CP classic (unità di
comando – fig. 12).
Fig. 11
Combi E
230 V~
Fig. 12
1
3
5
7
9
40
°
60
°
60
°
Combi
1
2
3
4
5
Elemento riscaldante per FrostControl
Elemento riscaldante con cavo di collegamento da 1,5 m e
piastrina di sicurezza.
Fig. 13
Altri accessori (senza figura) per le unità di comando
– Cavo da 3 m, 6 m e 9 m
Page 37
37
Dichiarazione di garanzia del costruttore
Truma
1. Casi contemplati dalla garanzia
Il costruttore fornisce una garanzia per i vizi dell’apparecchio
imputabili a difetti del materiale o di lavorazione. Questa garanzia si aggiunge alla garanzia legale del venditore.
Non si presta alcuna garanzia
– per componenti soggetti ad usura e naturale logoramento,
– in conseguenza all’utilizzo negli apparecchi di parti di ricam-
bio non originali Truma,
– nei sistemi di regolazione della pressione del gas, per danni
causati da corpi estranei (ad es. oli, plastificanti) nel gas,
– in conseguenza al mancato rispetto delle istruzioni di mon-
taggio e per l’uso Truma,
– in conseguenza ad uso improprio,
– in conseguenza a imballaggio per il trasporto non idoneo.
2. Copertura della garanzia
La garanzia si applica ai vizi di cui al paragrafo 1, che si manifestano entro 24 mesi dalla conclusione del contratto di acquisto
tra il venditore e il consumatore finale. Il costruttore rimedierà
a tali vizi mediante adempimento successivo, riparandoli, ma
potrà decidere se effettuare una riparazione o una sostituzione.
Nel caso in cui il costruttore decida di prestare garanzia, il periodo di garanzia relativo ai pezzi riparati o sostituiti, non decorrerà
dal momento della riparazione o sostituzione, bensì sarà valido
il vecchio periodo di garanzia. Si escludono ulteriori rivendicazioni, in particolare richieste di risarcimento danni da parte
dell’acquirente o terzi. Restano salve le disposizioni della legge
sulla responsabilità del produttore (Produkthaftungsgesetz).
I costi per il ricorso al servizio di assistenza meccanica Truma
allo scopo di eliminare un vizio in garanzia, in particolare i
costi di trasporto, stradali, di lavoro e materiali, sono a carico
del costruttore nella misura in cui il servizio di assistenza sia
fornito in Germania. Gli interventi del servizio di assistenza in
altri paesi non sono coperti dalla garanzia.
Ulteriori costi derivanti da condizioni di smontaggio e montaggio dell’apparecchio più gravose (ad es. smontaggio di parti
di mobili o carrozzeria) non possono essere riconosciuti in
garanzia.
3. Applicazione della garanzia
L’indirizzo del costruttore è il seguente:
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn, Germania
In caso di guasti rivolgersi al centro di assistenza Truma o a
un nostro partner di assistenza autorizzato (consultare il sito
www.truma.com). Descrivere dettagliatamente i reclami e
indicare il numero di matricola dell’apparecchio e la data di
acquisto.
Affinché il costruttore possa verificare se sussiste il diritto alla
garanzia, il consumatore finale dovrà farsi carico, a proprio
rischio, del trasporto o della spedizione dell’apparecchio presso il costruttore stesso o un partner di assistenza. In caso di
danni allo scambiatore di calore, deve essere spedito anche il
regolatore di pressione del gas utilizzato.
In caso di sistemi di condizionamento:
Per evitare danni conseguenti al trasporto, l’apparecchio potrà
essere spedito solo previo accordo con il centro di assistenza
Truma in Germania o con il partner di assistenza autorizzato.
In caso contrario, il mittente sopporta il rischio per gli eventuali danni derivanti dal trasporto.
In caso di invio in fabbrica, spedire a piccola velocità. Se il caso è contemplato dalla garanzia, il costruttore sosterrà i costi
di trasporto ovvero i costi di invio e della spedizione di ritorno.
Qualora il caso non sia contemplato dalla garanzia, il costruttore informa il cliente e indica i costi di riparazione che non
saranno assunti dal costruttore; in questo caso anche i costi
di spedizione sono a carico del cliente.
Dichiarazione di conformità
1. Ragione sociale del costruttore
Nome: Truma Gerätetechnik GmbH & Co. KG
Indirizzo: Wernher-von-Braun-Str. 12, 85640 Putzbrunn,
Germania
2. Identificazione dell’apparecchio
Modello / versione:
stufa combinata a GPL /
Combi 2 E*, Combi 4 (E)*, Combi 6 (E)*
* (UK) CP plus ready
3. Soddisfa i requisiti delle seguenti direttive CE
3.1 Direttiva Apparecchi a gas 2009/142/CE
3.2 Direttiva bassa tensione 2006/95/CE
3.3 Regolamento sugli apparecchi per riscaldamento
UN ECE R122
3.4 Soppressione dei disturbi radioelettrici di veicoli a motore
UN ECE R10
3.5 Compatibilità elettromagnetica 2004/108/CE
3.6 Direttiva veicoli fuori uso 2000/53/CE
3.7 Direttiva sull’acqua potabile 98/83/CEE
e reca i numeri di omologazione
Combi 2 E*: E1 10R–04 5020, E1 122R–00 0373
e il marchio CE con il numero di identificazione del prodotto
CE CE-0085CN0021
e reca i numeri di omologazione
Combi 4 (E)*: E1 10R–04 5020, E1 122R–00 0193
Combi 6 (E)*: E1 10R–04 5020, E1 122R–00 0194
e il marchio CE con il numero di identificazione del prodotto
CE CE-0085BS0085.
* (UK) CP plus ready
4. Fondamento del certificato di conformità
EN 624:2011; EN 15033:2007; EN 60335-1:2010;
EN 60335-2-21:2009;
EN 60335-2-30:2002+A1:2004+A2:2007;
EN 55014-1:2006+A1:2009;
EN 55014-2:1997+A1:2001+A2:2008
5. Ente responsabile del controllo
DVGW (agenzia tedesca per l’acqua e il gas),
Kraftfahrt-Bundesamt (Ufficio Federale della Motorizzazione)
6. Dati sulla funzione del firmatario
Frank Oster
Direttore generale Putzbrunn, 08/05/2015
Page 38
38
1 Bedieningspaneel digitaal of analoog (zonder afbeelding)
2 Binnentemperatuurvoeler
3 Koudwateraansluiting
4 Warmwateraansluiting
5 Gasaansluiting
6 Warmeluchtuitlaten
7 Omgevingsluchtaanzuiging
8 Rookgasafvoer
9 Verbrandingsluchttoevoer
10 Elektronische regeleenheid
11 Waterreservoir (10 liter)
12 Brander
13 Warmtewisselaar
14 Printplaat
15 Verwarmingselementen 230 V
16 Thermische beveiligingsschakelaar 230 V
17 FrostControl (veiligheids-/aftapkraan – versie UK optioneel)
18 Veiligheids-/aftapkraan (versie UK)
Inhoudsopgave
Gebruikte symbolen ............................................................ 38
Gebruiksdoel ....................................................................... 38
Veiligheidsrichtlijnen ....................................................... 39
Beschrijving van de werking (Combi) ............................ 41
Beschrijving van de werking (Combi E) ......................... 41
Gebruiksaanwijzing
Bedieningspanelen ........................................................... 42
Binnentemperatuurvoeler ............................................... 42
(Veiligheids-/aftapkraan) ................................................. 42
A. FrostControl ................................................................... 42
B. Veiligheids-/aftapkraan ................................................... 42
Vullen van de boiler ......................................................... 43
Aftappen van de boiler .................................................... 43
Ingebruikname .................................................................. 43
Uitschakelen ..................................................................... 43
Onderhoud ......................................................................... 43
Zekeringen ......................................................................... 44
Zekering 12 V ...................................................................... 44
Zekering 230 V (Combi E) .................................................... 44
Oververhittingsbeveiliging 230 V (Combi E) ........................ 44
Technische gegevens ...................................................... 44
Afmetingen .......................................................................... 44
Storingen ........................................................................... 45
Checklist fouten (watertoevoer) .......................................... 45
Verwijdering ...................................................................... 45
Accessoires ....................................................................... 45
Verklaring van overeenstemming .................................. 46
Truma fabrieksgarantieverklaring ................................. 46
Combi (E)
Gebruikte symbolen
Symbool wijst op mogelijke gevaren.
Opmerking met informatie en tips.
Gebruiksdoel
De vloeibaar-gaskachel Combi is een luchtverwarming met
geïntegreerde warmwaterboiler (10 liter inhoud). Hij is geconstrueerd voor de inbouw in campers en caravans. De inbouw
in het interieur van autobussen en in voertuigen (voertuigklasse M2 en M3) voor het transport van gevaarlijke stoffen is
niet toegestaan.
17 18
2
3
5
7
8
9
11
10
14
15
16
4
12
13
6
6
1
Afbeelding 1
Page 39
39
Veiligheidsrichtlijnen
Wat te doen bij een gaslucht?
– Doof alle open vuur
– Ramen en deuren openen
– Alle snelsluitkranen en gasflessen sluiten
– Niet roken
– Geen elektrische schakelaars bedienen
– De totale gasinstallatie door een geschoold
technicus laten controleren!
Garantie van een veilige gebruiksomgeving
– Gebruik de kachel uitsluitend met de bijbe-
horende bedieningspanelen en accessoires
van Truma.
– Vergiftigingsgevaar door rookgassen! De
rookgassen van de kachel kunnen in gesloten ruimten (bijv. garages, werkplaatsen) tot
vergiftigingen leiden. Als het voertuig in gesloten ruimten wordt geparkeerd:
– de brandstoftoevoer naar de kachel afsluiten
– de tijdschakelklok uitzetten
– de kachel via het bedieningspaneel
uitschakelen
– Als de rookgasafvoer in de buurt van of di-
rect onder een te openen raam is geplaatst,
moet de kachel van een automatische uitschakeling zijn voorzien om gebruik bij geopend raam te voorkomen.
– In geen geval warmtegevoelige voorwerpen
(bijv. spuitbussen) of brandbare materialen /
vloeistoffen in de inbouwruimte van de kachel opbergen, omdat hier eventueel hogere
temperaturen kunnen ontstaan.
– Houd het gedeelte vóór de warmeluchtuit-
laten vrij van brandbare materialen. In geen
geval de warmeluchtuitlaten blokkeren.
– Om te voorkomen dat de kachel oververhit
raakt, moeten de openingen voor het aanzuigen van omgevingslucht, naar de inbouwruimte en de ruimte rond de kachel vrij van
obstakels zijn.
– De doorvoer voor de rookgasafvoer en de
verbrandingsluchttoevoer moet altijd worden
vrijgehouden van vuil (sneeuwblubber, bladeren etc.).
– Gevaar door hete oppervlakken en rookgas.
Het gebied rond de wandafvoer niet aanraken en geen voorwerpen tegen de wandafvoer of het voertuig plaatsen.
Plichten van de gebruiker / houder van
het voertuig
– De gebruiker is verantwoordelijk voor het
vullen van de boiler van de Combi met water
en de kwaliteit ervan.
– De houder van het voertuig is ervoor verant-
woordelijk dat de kachel op correcte wijze
kan worden bediend.
– De bijgeleverde gele sticker met de
waarschuwingen moet door de inbouwfirma
of de houder van het voertuig op een voor
iedere gebruiker goed zichtbare plaats in
het voertuig worden aangebracht (bijv. op
de kleerkastdeur). Als er stickers ontbreken,
kunnen deze bij Truma worden aangevraagd.
– Vloeibaar-gasinstallaties moeten aan de
technische en administratieve bepalingen
van het land van gebruik voldoen (in Europa
bijv. EN 1949 voor voertuigen). Nationale
voorschriften en regelingen (in Duitsland bijv.
het DVGW-werkblad G 607 voor voertuigen)
moeten in acht worden genomen.
– De houder van het voertuig moet de gasin-
stallatie (in Duitsland om de 2 jaar) door een
deskundige op het gebied van vloeibaargasinstallaties (DVFG, TÜV, DEKRA) laten
keuren. De goedkeuring moet op het betreffende keuringscertificaat (G 607) worden
bevestigd.
– Drukregelapparatuur en slangen moeten ui-
terlijk 10 jaar (bij commercieel gebruik 8 jaar)
na de datum van fabricage worden vervangen door nieuwe.
– Slangen regelmatig controleren en bij broos-
heid laten vernieuwen.
– Als de kachel niet wordt gebruikt, moet de
waterinhoud bij gevaar voor vorst absoluut
altijd worden afgetapt. Geen aanspraak op
garantie bij vorstschade.
Page 40
40
Veilig gebruik
– Voor het gebruik van gasdrukregelinstalla-
ties, gasapparatuur of gasinstallaties is het
gebruik van staande gasflessen waaruit gas
uit de gasfase wordt onttrokken dwin-
gend voorgeschreven. Gasflessen waaruit
gas uit de vloeistoffase wordt onttrokken
(bijv. voor heftrucks) mogen niet worden
gebruikt, omdat ze tot beschadiging van de
gasinstallatie leiden.
– De werkdruk van de gastoevoer (30 mbar)
en die van de kachel (zie typeplaatje) moeten
overeenstemmen.
– Voor de gasinstallatie mogen in Duitsland
uitsluitend drukregelaars volgens EN 16129
(in voertuigen) met een vaste uitgangsdruk
van 30 mbar worden gebruikt. Het debiet
van de drukregelinstallatie moet ten minste
overeenkomen met het maximale verbruik
van alle door de fabrikant van de installatie
ingebouwde apparatuur.
– Voor voertuigen adviseren wij de gasdrukre-
gelinstallatie Truma MonoControl CS en
voor de gasinstallatie met twee flessen de
gasdrukregelinstallaties Truma DuoComfort /
DuoControl CS.
– Bij temperaturen rond de 0 °C en lager moet
de gasdrukregelinstallatie of de omschakelklep samen met de regelaarverwarming
EisEx worden gebruikt.
– Er mogen uitsluitend voor het land van be-
stemming geschikte slangen, die voldoen
aan de eisen van het land, worden gebruikt.
– Overtuig u ervan dat het interieur van het
voertuig voldoende is geventileerd. Bij ingebruikneming van de kachel kan er gedurende
korte tijd door stof en vuil een lichte rook- en
stankontwikkeling optreden. Dit is met name
het geval als hij langere tijd niet is gebruikt.
– Dit apparaat kan worden gebruikt door kin-
deren vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of
mentale capaciteiten of gebrek aan ervaring
en kennis, mits ze onder toezicht staan of
in het veilige gebruik van het apparaat zijn
geïnstrueerd en de risico’s die daaruit voortvloeien begrijpen. Kinderen mogen niet met
de kachel spelen.
– De dubbelwandige doorvoerbuis moet regel-
matig, met name na langere ritten, worden
gecontroleerd op het ontbreken van beschadigingen en een stevige aansluiting en eveneens op de bevestiging van het apparaat en
van de rookgasafvoer.
Gebruik tijdens het rijden
– Voor het gebruik van de kachel tijdens het
rijden is in de richtlijn UN ECE R 122 voor
campers en caravans een veiligheidsafsluiter
voorgeschreven. De gasdrukregelinstallatie
Truma MonoControl CS voldoet aan deze eis.
Door de inbouw van deze gasdrukregelinstallatie, met een daarvoor eveneens geschikte
gasinstallatie, is het gebruik van een typegekeurde vloeibaar-gaskachel tijdens het rijden
volgens de richtlijn UN ECE R 122 in heel Europa toegestaan. Nationale voorschriften en
regelingen moeten in acht worden genomen.
– Indien er geen veiligheidsafsluiter (bijv. zo-
als opgenomen in de gasdrukregelinstallatie
Truma MonoControl CS) is geïnstalleerd,
moet de gasfles tijdens de rit gesloten zijn en
moeten er waarschuwingsbordjes zowel
in de flessenkast als in de buurt van het bedieningspaneel worden aangebracht.
– Vloeibaar-gasapparaten mogen tijdens het
tanken, in parkeergarages, garages of op
veerboten niet worden gebruikt.
– Om schade aan de kachel door spatwater
bijvoorbeel bij het schoonmaken van het
voertuig te voorkomen, niet direct in de rookgasafvoer spuiten.
Gedrag bij storingen
– Sluit de gastoevoer en schakel de Combi uit als
er sprake is van ongewone geluiden of geurtjes.
– Er bestaat risico van brand / ontploffing bij
pogingen om een door hoogwater beschadigde Combi of nadat het voertuig bij een ongeval betrokken was, te gebruiken. Een beschadigde Combi moet door een geschoold
technicus worden gerepareerd of vervangen.
– Laat storingen onmiddellijk door een ge-
schoold technicus verhelpen.
– Verhelp storingen alleen zelf als het verhel-
pen ervan in de checklist van fouten van
deze gebruiksaanwijzing is beschreven.
Page 41
41
– Laat na het uitploffen van de vlam (ont-
stekingsweigering) de kachel en de rookgasafvoer door een geschoold technicus
controleren.
Onderhoud / reparatie / reiniging
– Reparatie en reiniging van de kachel mogen
uitsluitend door een geschoold technicus
worden uitgevoerd.
– Onderhoud, reparatie en reiniging mogen
niet door kinderen worden uitgevoerd.
– Vrijwarings- en garantieclaims vervallen en
aansprakelijkheidseisen worden uitgesloten
met name in onderstaande gevallen:
– veranderingen aan de kachel (inclusief
accessoires),
– veranderingen aan de rookgasafvoer en
aan de schoorsteen,
– gebruik van andere dan originele Truma-
onderdelen als reserveonderdelen en
accessoires,
– het niet in acht nemen van de inbouw-
handleiding en de gebruiksaanwijzing.
Bovendien vervalt de algemene typegoedkeuring van de kachel en daardoor in veel landen
ook de typegoedkeuring van het voertuig.
– Spoel een nieuwe of gedurende langere tijd
niet gebruikte Combi en alle warm- / koudwaterslangen vóór gebruik goed door met
drinkwater.
Beschrijving van de werking (Combi)
De vloeibaar-gaskachel Combi is een luchtverwarming met
geïntegreerde warmwaterboiler (10 liter inhoud). De brander
werkt met ondersteuning door een ventilator, daardoor is een
perfecte werking ook tijdens het rijden gewaarborgd.
Met de kachel kan in de verwarmings- en warmwater-
stand de ruimte worden verwarmd en tegelijkertijd water
worden verhit. Is er alleen warm water nodig, dan is dit in de
warmwaterstand mogelijk.
– In de warmwaterstand wordt de waterinhoud op het laag-
ste branderniveau verwarmd. Als de watertemperatuur is
bereikt, schakelt de brander uit.
– In de verwarmings- en warmwaterstand kiest de kachel
automatisch de benodigde vermogensstand overeenkomstig het temperatuurverschil tussen de op het bedieningspaneel ingestelde temperatuur en de werkelijke temperatuur
in de ruimte op dat moment. Bij gevulde boiler wordt het
water automatisch meeverwarmd. De watertemperatuur is
afhankelijk van de geselecteerde gebruiksmodus en het afgegeven verwarmingsvermogen.
Bij temperaturen van ca. 3°C rond de automatische veiligheids-/aftapkraan FrostControl opent deze en tapt de boiler af.
Beschrijving van de werking (Combi E)
De vloeibaar-gaskachel Combi E is een luchtverwarming met
geïntegreerde warmwaterboiler (10 liter inhoud). De brander werkt met ondersteuning door een ventilator, daardoor
is een perfecte werking ook tijdens het rijden gewaarborgd.
Daarnaast heeft de kachel verwarmingselementen voor de
elektrostand.
Met de kachel kan in de verwarmings- en warmwater-
stand de ruimte worden verwarmd en tegelijkertijd water
worden verhit. Is er alleen warm water nodig, dan is dit in de
warmwaterstand mogelijk.
Bij temperaturen van ca. 3°C rond de automatische veiligheids-/aftapkraan FrostControl opent deze en tapt de boiler af.
Voor het gebruik van de kachel/boiler-combinatie staan 3 mogelijkheden ter beschikking:
– alleen de gasstand
propaan / butaan voor zelfstandig gebruik
– alleen de elektrostand
230 V voor stationair gebruik op de camping
– of gas- en elektrostand — combinatiestand
alleen mogelijk in winterstand.
Verwarmings- en warmwaterstand
In de verwarmings- en warmwaterstand kiest de kachel
automatisch de benodigde vermogensstand overeenkomstig
het temperatuurverschil tussen de op het bedieningspaneel
ingestelde temperatuur en de werkelijke temperatuur in de
ruimte op dat moment. Bij gevulde boiler wordt het water
automatisch meeverwarmd. De watertemperatuur is afhankelijk van de geselecteerde gebruiksmodus en het afgegeven
verwarmingsvermogen.
Voor het gebruik in de winter kunnen alle 3 energiesoorten
worden geselecteerd.
– In de gasstand kiest de kachel automatisch de benodigde
vermogensstand.
– Voor de elektrostand kan, afhankelijk van het ampè-
rage op de camping, een vermogen van 900 W (3,9 A)
of 1.800 W(7,8 A) als voorkeuze met de hand worden
ingesteld.
Als er meer vermogen nodig is (bijv. opwarmen of lage buitentemperatuur) moet de gas- of combinatiestand worden
gekozen, om altijd voldoende verwarmingscapaciteit ter
beschikking te hebben.
– In de combinatiestand heeft als er slechts een gering ver-
mogen nodig is (bijv. voor het op temperatuur houden van
de ruimte) de elektrostand 230 V de voorkeur. De gasbrander schakelt pas bij als er een hoog vermogen gevraagd
wordt en schakelt bij het opwarmen als eerste uit.
Warmwaterstand
(alleen met gevulde boiler)
Voor de warmwaterbereiding wordt de gasstand of de elektrostand 230V gebruikt. De watertemperatuur kan worden
ingesteld op 40°C of 60°C.
– In de gasstand wordt de waterinhoud op het laagste bran-
derniveau verwarmd. Als de watertemperatuur is bereikt,
schakelt de brander uit.
– Voor de elektrostand kan, afhankelijk van het ampè-
rage op de camping, een vermogen van 900 W (3,9 A) of
1.800 W(7,8 A) met de hand worden ingesteld.
De combinatiestand is niet mogelijk. Bij deze instelling
kiest het apparaat automatisch de elektrostand. De gas-
brander wordt niet bijgeschakeld.
Page 42
42
Vóór de ingebruikneming de veiligheidsrichtlijnen en
de gebruiksaanwijzing zorgvuldig doorlezen en in acht
nemen!
Met een smartphone of tablet en de Truma App kunnen
gebruiksaanwijzingen in de offline-modus worden bekeken. De gebruiksaanwijzingen worden eenmalig bij bestaande
mobiele verbinding gedownload en op de smartphone of tablet opgeslagen.
Vóór het eerste gebruik absoluut altijd de hele watertoevoerleiding met schoon water goed doorspoelen.
De materialen van de FrostControl die met water in
contact komen, zijn drinkwaterveilig uitgevoerd (zie verklaring van de fabrikant, www.truma.com – Verklaring van de
fabrikant).
Bedieningspanelen
De bedieningspanelen zijn in een aparte gebruiksaanwijzing
beschreven.
Binnentemperatuurvoeler
Om de binnentemperatuur te meten, bevindt zich in het voertuig een externe binnentemperatuurvoeler (2). De plaats van
de voeler wordt door de fabrikant van het voertuig, afhankelijk
van het voertuigtype, individueel bepaald. Nadere informatie
is te vinden in de bedieningshandleiding van uw voertuig.
2
Afbeelding 2
De instelling van de temperatuur met het bedieningspaneel is
afhankelijk van de gewenste warmte en het type voertuig en
moet individueel worden bepaald.
(Veiligheids-/aftapkraan)
A. FrostControl
(veiligheids-/aftapkraan met geïntegreerde vorstbeveiliging /
optioneel bij de UK-versie)
De FrostControl is een stroomloze veiligheids-/aftapkraan.
Hij tapt bij gevaar voor vorst automatisch de inhoud van de
boiler via een aftapaansluiting af. Bij overdruk in het systeem
wordt deze automatisch stootsgewijs via het veiligheidsventiel
afgelaten.
a
b
c
d
Afbeelding 3
a = draaischakelaar stand „in bedrijf”
b = drukknop stand „gesloten”
c = drukknop stand „aftappen”
d = aftapaansluiting (door de bodem van het voertuig naar
buiten geleid)
Openen van de veiligheids-/aftapkraan
– Draai de draaischakelaar 180° tot deze vergrendelt, daarbij
springt de drukknop naar buiten (stand c). Het water van de
boiler loopt via de aftapaansluiting (d) weg.
De aftapaansluiting (d) van de FrostControl moet steeds vrij
van vuil (sneeuwblubber, ijs, bladeren etc.) worden gehouden
om er zeker van te kunnen zijn dat het water goed wegloopt!
Geen aanspraak op garantie bij vorstschade!
Sluiten van de veiligheids-/aftapkraan
– Controleer of de draaischakelaar op „in bedrijf” (stand a)
staat, d.w.z. evenwijdig aan de wateraansluiting, en vergrendeld is.
– De veiligheids-/aftapkraan door het indrukken van de druk-
knop sluiten. De drukknop moet in stand(b) „gesloten”
vergrendelen.
Pas bij temperaturen boven de ca. 7 °C rond de veiligheids-/
aftapkraan kan deze met de drukknop (stand b) met de hand
worden gesloten en de boiler worden gevuld.
Als accessoire levert Truma een verwarmingselement (art.-nr.
70070-01) dat in de FrostControl wordt gestoken en met een
borgplaatje wordt gefixeerd. Dit verwarmingselement verwarmt bij ingeschakelde Combi de FrostControl tot ca. 10 °C.
De boiler kan daardoor, onafhankelijk van de temperatuur in
de inbouwruimte, na korte tijd worden gevuld.
Automatisch openen van de veiligheids-/aftapkraan
Bij temperaturen onder de ca. 3 °C rond de veiligheids-/aftapkraan opent deze automatisch, de drukknop springt dan naar
buiten (stand c). Het water van de boiler loopt via de aftapaansluiting (d) weg.
B. Veiligheids-/aftapkraan
(veiligheids-/aftapkraan zonder vorstbeveiliging /
standaard bij de UK-versie)
De veiligheids-/aftapkkraan laat bij overdruk in het systeem
automatisch de overtolllige druk af. Het water wordt daarbij
stootsgewijs via een aftapaansluiting naar buiten afgevoerd.
Deze veiligheids-/aftapkraan beschermt het waterreservoir niet tegen vorstschade.
c
b
a
d
Afbeelding 4
a = hendel in de stand „in bedrijf – gesloten”
b = hendel in de stand „in bedrijf – gesloten”
c = hendel in de stand „aftappen”
d = aftapaansluiting (door de bodem van het voertuig naar
buiten geleid)
Openen van de veiligheids-/aftapkraan
– Zet de hendel verticaal in stand (c). Het water van de boiler
loopt via de aftapaansluiting (d) weg.
De aftapaansluiting (d) van de veiligheids-/aftapkraan moet
steeds vrij van vuil (sneeuwblubber, ijs, bladeren etc.) worden
gehouden om er zeker van te kunnen zijn dat het water goed
wegloopt! Geen aanspraak op garantie bij vorstschade!
Sluiten van de veiligheids-/aftapkraan
– Zet de hendel horizontaal in stand (a) of (b).
Gebruiksaanwijzing
Page 43
43
Vullen van de boiler
Controleer of de veiligheids-/aftapkraan gesloten is (zie „Sluiten van de veiligheids-/aftapkraan”).
Bij temperaturen onder ca. 7 °C rond de FrostControl
eerst de kachel inschakelen om de inbouwruimte en de
FrostControl te verwarmen. Na enkele minuten, als de temperatuur bij de FrostControl boven de 7 °C ligt, kan de veiligheids-/aftapkraan worden gesloten.
– Schakel de stroom voor de waterpomp in (hoofdschakelaar
of pompschakelaar).
– Open de warmwaterkranen in de keuken en de badkamer
(mengkranen of eenhands mengkranen op „warm” zetten).
Laat de kranen open staan totdat de boiler door het verdringen van de lucht gevuld is en het water zonder onderbreking stroomt.
Als alleen de koudwaterinstallatie zonder boiler wordt
gebruikt, wordt daarbij ook het reservoir van de boiler
met water gevuld. Om vorstschade te voorkomen, moet de
boiler door middel van de veiligheids-/aftapkraan worden afgetapt, ook als hij niet is gebruikt.
Bij vorst kan het vullen door een bevroren restant water worden verhinderd. Door de boiler heel even aan te zetten (max.
2 minuten) kan deze worden ontdooid. Bevroren leidingen
kunnen door het verwarmen van de binnenruimte worden
ontdooid.
Bij aansluiting op een centrale waterleiding (land- of ci-
ty-aansluiting) moet een drukregelaar worden aangebracht die voorkomt dat er hogere drukwaarden dan 2,8 bar
op de boiler kunnen komen te staan.
Aftappen van de boiler
Als de camper / caravan tijdens de vorstperiode niet
wordt gebruikt, moet de boiler uit voorzorg worden
afgetapt!
– Schakel de stroom voor de waterpomp uit (hoofdschakelaar
of pompschakelaar).
– Open de warmwaterkranen in keuken en badkamer.
Plaats ter controle van het weglopende water een voldoende grote opvangbak (10 liter) onder de aftapaanslui-
ting (d) van de veiligheids-/aftapkraan.
– Open de veiligheids-/aftapkraan
(zie „Openen van de veiligheids-/aftapkraan”).
De boiler wordt nu via de veiligheids-/aftapkraan direct naar
buiten toe afgetapt. Controleer of de waterinhoud van de
boiler (10 liter) volledig via de veiligheids-/aftapkraan in de opvangbak is afgetapt.
Geen aanspraak op garantie bij vorstschade!
Ingebruikname
Combi
Het verwarmen van het interieur is, afhankelijk van de gebruiksstand, zowel met als zonder waterinhoud mogelijk.
Combi E
Het verwarmen van het interieur is in gas-, elektro- en combinatiesstand, afhankelijk van de gebruiksstand, zowel met
als zonder waterinhoud mogelijk.
Controleer of het ampèrage van de stroomvoorziening
op de camping voldoende is voor het met de energiekeuzeschakelaar ingestelde vermogen van 900 W (3,9 A) of
1.800 W (7,8 A).
Om oververhitting van de voedingskabel te voorkomen,
moet de kabelhaspel volledig afgewikkeld zijn.
– Controleer of de rookgasafvoer vrij is. Eventuele afdekkin-
gen absoluut verwijderen.
– Gasfles en snelsluitkraan in de gastoevoerleiding openen.
– Vul eventueel de boiler met water (zie „Vullen van de boiler”).
– Schakel de boiler via het bedieningspaneel in.
Uitschakelen
– Schakel de kachel via het bedieningspaneel uit.
– Het uitschakelen kan door het intern nalopen van de kachel
enkele minuten vertragen.
De waterinhoud bij gevaar voor vorst absoluut altijd
aftappen!
Wordt het apparaat gedurende langere tijd niet gebruikt, sluit
dan de snelsluitkraan in de gastoevoerleiding en de gasfles.
Onderhoud
Voor onderhouds- en reparatiewerkzaamheden mogen
uitsluitend originele Truma-onderdelen worden gebruikt.
– Maak de inbouwruimte ten minste één keer per jaar schoon.
– Laat de kachel door een geschoold technicus controleren
op vervuiling en eventueel indien nodig door hem reinigen.
Alleen Combi E
– De veiligheids-/aftapkraan moet regelmatig (min. 2 keer per
jaar) worden gebruikt om kalkafzettingen te verwijderen en
om er zeker van te zijn dat hij niet geblokkeerd is.
Voor het desinfecteren van de boiler adviseren wij
„ Certisil-Argento”, andere –met name chloorhoudende –
producten zijn ongeschikt.
De chemische methode voor de bestrijding van micro-organismen in de kachel kan extra worden ondersteund door het
water in de boiler regelmatig tot 70 °C te verhitten.
Alleen Combi E
– Selecteer de gebruiksmodus „Gasstand”.
– Stel de watertemperatuur in op 60 °C.
– Schakel de kachel in.
Heeft het water in de boiler een temperatuur van 60 °C
bereikt, dan schakelt de brander uit. De kachel moet gedurende ten minste 30 minuten ingeschakeld blijven en er
mag geen warm water worden afgenomen. De restwarmte in
de warmtewisselaar warmt het water op tot 70°C.
Page 44
44
Zekeringen
Zekering 12 V
De zekering bevindt zich op de printplaat onder het aansluitingsdeksel. Vervang een zekering uitsluitend door een zekering van hetzelfde type.
Zekering apparaat: 10 A – traag – 5 x 20 mm (T 10 A)
T 10 A
Afbeelding 5
Zekering 230 V (Combi E)
De zekering en de netkabels mogen uitsluitend door geschoold personeel worden vervangen!
Alvorens het deksel van het elektronicagedeelte te openen, moet het apparaat volledig (alle polen) van het
elektriciteitsnet worden gescheiden.
De zekering bevindt zich op de printplaat (14) onder het deksel.
Deze miniatuurzekering mag uitsluitend door een zekering van
hetzelfde type worden vervangen: 10 A, traag, uitschakelvermogen „H”.
T 10 A
14
Afbeelding 6
Oververhittingsbeveiliging 230 V (Combi E)
De verwarmingsstand 230 V heeft een mechanische thermische beveiligingsschakelaar. Als bijvoorbeeld tijdens het
gebruik of tijdens de nalooptijd de 12V voeding wordt onderbroken, kunnen de in het apparaat heersende temperaturen
de oververhittingsbeveiliging activeren.
Afbeelding 7
Om de oververhittingsbeveiliging te resetten, de kachel laten
afkoelen, het aansluitingsdeksel verwijderen en de rode knop
(resetknop) indrukken.
Technische gegevens
gemeten volgens EN 624 of Truma testcondities
Toestelklasse
I
3 B/P
vgl. EN 437
Type gas
Vloeibaar gas (propaan / butaan)
Werkdruk
30 mbar (zie typeplaatje)
Waterinhoud
10 liter
Opwarmtijd van ca. 15 °C tot ca. 60 °C
Boiler ca. 20 min. (gemeten volgens EN 15033)
Kachel + boiler ca. 80 min.
Pompdruk
max. 2,8bar
Systeemdruk
max. 4,5bar
Nominaal thermisch vermogen (automatische
vermogensstanden)
Gasstand
Combi 2 E*: 2.000 W
Combi 4 (E)*: 2.000 W / 4.000 W
Combi 6 (E)*: 2.000 W / 4.000 W / 6.000 W
Elektrostand
Combi 2 E* / Combi 4 E* / Combi 6 E*: 900 W / 1.800 W
Combinatiestand (gas- en elektrostand)
Combi 2 E* /
Combi 4 E*: max. 3.800 W
Combi 6 E*: max. 5.800 W
Gasverbruik
Combi 2 E*: 160 g/h
Combi 4 (E)*: 160 – 320 g/h
Combi 6 (E)*: 160 – 480 g/h
Verbruik in stand-by (alle apparatuur)
Gasstand 5,2 g/h
Bestemmingslanden
(zie typeplaatje)
Combi 2 E*: Alleen goedgekeurd in GB en IR
Luchtstroomhoeveelheid (vrij uitblazend zonder
warmeluchtbuis)
Combi 2 E* /
Combi 4 (E)*: met 3 warmeluchtuitlaten max. 249 m³/h
met 4 warmeluchtuitlaten max. 287 m³/h
Combi 6 (E)*: met 4 warmeluchtuitlaten max. 287 m³/h
Opgenomen stroom bij 12 V
Kachel + boiler
Combi 2 E* /
Combi 4 (E)*: Kortstondig max. 5,6 A
(gemiddelde opgenomen stroom ca. 1,1 A)
Combi 6 (E)*: Kortstondig max. 5,6 A
(gemiddelde opgenomen stroom ca. 1,3 A)
Boiler opwarmen maximaal 0,4 A
Ruststroom ca. 0,001 A
Verwarmingselement – FrostControl (optioneel): maximaal
0,4 A
Opgenomen stroom bij 230 V
3,9 A (900 W) of 7,8 A (1.800 W)
Gewicht (zonder waterinhoud)
Kachel: 15,1 kg
Kachel met randapparatuur: 15,6 kg
* (UK) CP plus ready
Technische wijzigingen voorbehouden!
Afmetingen
450 mm
510 mm
300 mm
Afbeelding 8
Page 45
45
Storingen
Storingen – kachel
Mogelijke oorzaken van storingen en een checklist voor fouten zijn beschreven in de gebruiksaanwijzing van het geïnstalleerde bedieningspaneel.
Storingen – watertoevoer
Mogelijke storingsoorzaken en een checklist voor fouten – zie
„Checklist fouten (watertoevoer)”.
Checklist fouten (watertoevoer)
Fout Oorzaak / Verhelpen
Extreem lange opwarmtijd Verkalking van het waterreser-
voir./ waterinstallatie ontkalken (zie onderhoud).
Water loopt weg – boiler laat
zich niet vullen.
Veiligheids-/aftapkraan staat
open. / veiligheids-/aftapkraan
sluiten.
Boiler kan niet worden afgetapt, hoewel de veiligheids-/
aftapkraan open staat.
Aftapaansluiting van de veiligheids-/aftapkraan zit verstopt./
controleer de opening op vervuiling (sneeuwblubber, ijs, bladeren etc.) en verwijder deze
eventueel.
Uit de aftapaansluiting van
de veiligheids-/aftapkraan
druppelt/stroomt water.
Waterdruk te hoog. / controleer
de pompdruk (max. 2,8 bar).
Bij aansluiting op een centrale
waterleiding (land- of city-aansluiting) moet een drukregelaar
worden aangebracht die voorkomt dat er hogere drukwaarden dan 2,8 bar op de boiler
kunnen komen te staan.
Na het uitschakelen van de
kachel opent de FrostControl.
Bij temperaturen onder ca.
3 °C opent de FrostControl
automatisch / kachel inschakelen/ zonder gebruik kachel
kan de FrostControl pas bij
temperaturen vanaf ca. 7 °C
weer sluiten / verwarmingselement voor FrostControl
gebruiken.
De FrostControl laat zich niet
meer sluiten.
Temperatuur bij de
FrostControl onder ca. 7 °C /
kachel inschakelen / zonder
gebruik van de kachel kan de
FrostControl pas bij temperaturen vanaf ca. 7 °C weer
worden gesloten.
Draaischakelaar staat niet op
„in bedrijf”. / draai de draaischakelaar van de FrostControl op „in bedrijf”, vervolgens
de drukknop indrukken tot
deze vergrendelt.
Als deze maatregelen niet tot het verhelpen van de storing leiden, neem dan contact op met de Truma Service.
Verwijdering
De kachel moet volgens de wettelijke bepalingen van het land
waarin hij wordt gebruikt worden verwijderd. Nationale voorschriften en wetten (in Duitsland is dit bijv. de verordening
m.b.t. de sloop van voertuigwrakken) moeten in acht worden
genomen.
Accessoires
Truma CP plus
Digitaal bedieningspaneel Truma CP plus met automatische klimaatregeling voor de iNet-compatibele Truma kachels Combi en
Truma airconditioningsystemen Aventa eco, Aventa comfort
(vanaf serienummer 24084022 – 04/2013), Saphir comfort RC
en Saphir compact (vanaf serienummer 23091001 – 04/2012)
– De functie automatische
klimaatregeling regelt automatisch de kachel en het
airconditioningsysteem tot
aan de gewenste temperatuur in het voertuig
– Uitbreidbaar met de
TrumaiNet Box – daarmee
kunnen alle met TIN-Bus
compatibele Truma apparaten ook via de Truma App
worden aangestuurd
Afbeelding 9
Truma iNet Box
De Truma iNet Box voor eenvoudige koppeling van alle Trumaapparaten en regeling met smartphone of tablet per App.
– Eenvoudige inbouw en in-
gebruikneming per Truma
App
– Uitbreidbaar door up-
datefunctie en daarmee
toekomstproof
Afbeelding 10
Truma CP E classic / Truma CP classic
Analoge bedieningspanelen Truma CP E classic (energiekeuzeschakelaar – afb. 11) en Truma CP classic (bedieningspaneel–
afb. 12).
Afbeelding 11
Combi E
230 V~
Afbeelding 12
1
3
5
7
9
40
°
60
°
60
°
Combi
1
2
3
4
5
Verwarmingselement voor FrostControl
Verwarmingselement met aansluitkabel 1,5 m en borgplaatje.
Afbeelding 13
Overige toebehoren (zonder afbeelding) voor
bedieningspanelen
– Kabels 3 m, 6 m en 9 m
Page 46
46
Truma fabrieksgarantieverklaring
1. Dekking
De fabrikant geeft garantie in geval van gebreken aan het
apparaat die te wijten zijn aan materiaal- of fabricagefouten.
Daarnaast blijven de wettelijke garantieaanspraken jegens de
verkoper bestaan.
De aanspraak op garantie geldt niet
– voor slijtageonderdelen en bij natuurlijke slijtage,
– door gebruik van andere dan originele Truma-onderdelen in
de apparaten,
– bij gasdrukregelinstallaties als gevolg van schade door on-
gerechtigheden (bijv. oliën, weekmakers) in het gas,
– als gevolg van het niet-naleven van de Truma-inbouw- en
gebruiksaanwijzingen,
– als gevolg van ondeskundige behandeling,
– als gevolg van ondeskundige transportverpakking.
2. Omvang van de garantie
De garantie geldt voor gebreken in de zin van artikel 1 die
binnen 24 maanden na sluiting van de koopovereenkomst
tussen de verkoper en de consument ontstaan. De fabrikant
zal dergelijke gebreken bij wijze van nakoming verhelpen,
dat betekent naar zijn keuze door reparatie of vervangende
levering. Ingeval de fabrikant garantie verleent, begint de garantietermijn ten aanzien van de gerepareerde of vervangen
onderdelen niet opnieuw, maar loopt de oude termijn door.
Verdergaande aanspraken, in het bijzonder aanspraken op
schadevergoeding van de koper of van derden, zijn uitgesloten. De voorschriften van de wet op de productaansprakelijkheid (Produkthaftungsgesetz) blijven onverlet.
De kosten voor gebruikmaking van de fabrieksservicedienst
van Truma voor het verhelpen van een onder de garantie vallend gebrek – in het bijzonder transport-, reis-, werk- en materiaalkosten – draagt de fabrikant, voor zover de servicedienst
binnen Duitsland wordt ingezet. Werkzaamheden verricht
door de servicedienst in andere landen zijn niet door de garantie gedekt.
Bijkomende kosten op grond van gecompliceerde uit- en inbouwomstandigheden van het apparaat (bijv. demontage van
meubel- of carrosseriedelen) kunnen niet als garantieprestatie
worden erkend.
3. Indiening van de garantieclaim
Het adres van de fabrikant luidt:
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn, Duitsland
Bij storingen kunt u contact opnemen met het Truma Servicecentrum of met een van onze erkende servicepartners (zie
www.truma.com). Beschrijf alstublieft uw klachten gedetailleerd en geef het serienummer van het apparaat alsook de
datum van aankoop op.
Om de fabrikant in staat te stellen te controleren of er sprake
is van een garantiegeval, moet de consument het apparaat op
eigen risico naar de fabrikant/ servicepartner brengen of opsturen. Bij schade aan de warmtewisselaar moet de gebruikte
gasdrukregelaar eveneens worden opgestuurd.
Bij airconditioningsystemen:
Ter voorkoming van transportschade mag het apparaat alleen
na overleg met het Truma Servicecentrum Duitsland of met de
respectieve geautoriseerde servicepartner worden verzonden.
Anders berust het risico voor eventuele hieruit voortvloeiende
transportschade bij de verzender.
Bij terugzending naar de fabriek als vrachtgoed verzenden. In
geval van garantie draagt de fabriek de transportkosten c.q.
kosten voor verzending naar de fabriek en terugzending naar
de klant. Als er geen dekking bestaat, stelt de fabrikant de
klant op de hoogte en noemt de door de fabrikant niet te dragen reparatiekosten; in dit geval komen ook de verzendkosten
voor rekening van de klant.
Verklaring van overeenstemming
1. Gegevens van de fabrikant
Naam: Truma Gerätetechnik GmbH & Co. KG
Adres: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identificatie van het apparaat
Type/ uitvoering:
LPG-combiketel /
Combi 2 E*, Combi 4 (E)*, Combi 6 (E)*
* (UK) CP plus ready
3. Voldoet aan de eisen van de volgende EG-richtlijnen
3.1 Richtlijn gasapparatuur 2009/142/EG
3.2 Laagspanningsrichtlijn 2006/95/EG
3.3 Verwarmingssystemen UN ECE R122
3.4 Radio-ontstoring in voertuigen UN ECE R10
3.5 Elektromagnetische compatibiliteit 2004/108/EG
3.6 Autowrakkenrichtlijn 2000/53/EG
3.7 Drinkwater-richtlijn 98/83/EEG
en draagt de typegoedkeuringsnummers
Combi 2 E*: E1 10R–04 5020, E1 122R–00 0373
en de CE-markering met het CE-product-ident-nummer
CE-0085CN0021.
en draagt de typegoedkeuringsnummers
Combi 4 (E)*: E1 10R–04 5020, E1 122R–00 0193
Combi 6 (E)*: E1 10R–04 5020, E1 122R–00 0194
en de CE-markering met het CE-product-ident-nummer
CE-0085BS0085.
* (UK) CP plus ready
4. Toegepaste normen
EN 624:2011; EN 15033:2007; EN 60335-1:2010;
EN 60335-2-21:2009;
EN 60335-2-30:2002+A1:2004+A2:2007;
EN 55014-1:2006+A1:2009;
EN 55014-2:1997+A1:2001+A2:2008
5. Toezichthoudende autoriteit
DVGW, Kraftfahrt-Bundesamt (Bureau voor Motorvoertuigen)
6. Gegevens over de functie van de ondergetekende
Frank Oster
Directie Putzbrunn, 08-05-2015
Page 47
47
1 Betjeningsdel digital eller analog (uden ill.)
2 Rumtemperaturføler
3 Koldtvandstilslutning
4 Varmtvandstilslutning
5 Gastilslutning
6 Varmluftudgange
7 Cirkulationsluftindtag
8 Forbrændingsgasudgang
9 Forbrændingslufttilførsel
10 Elektronisk styreenhed
11 Vandbeholder (10 liter)
12 Brænder
13 Varmeveksler
14 Effektelektronik
15 Varmelegemer 230 V
16 Overophedningskontakt 230 V
17 FrostControl (sikkerheds-/aftapningsventil – version UK
ekstraudstyr)
18 Sikkerheds-/aftapningsventil (version UK)
Indholdsfortegnelse
Anvendte symboler ............................................................. 47
Anvendelse .......................................................................... 47
Sikkerhedsanvisninger .................................................... 48
Funktionsbeskrivelse (Combi) ......................................... 50
Funktionsbeskrivelse (Combi E) ...................................... 50
Brugsanvisning
Betjeningsdele .................................................................. 51
Rumtemperaturføler ........................................................ 51
Sikkerheds-/aftapningsventil .......................................... 51
A. FrostControl ................................................................... 51
B. Sikkerheds-/aftapningsventil .......................................... 51
Fyldning af vandvarmeren .............................................. 52
Tømning af vandvarmeren .............................................. 52
Ibrugtagning ...................................................................... 52
Frakobling .......................................................................... 52
Vedligeholdelse ................................................................ 52
Sikringer ............................................................................ 53
Sikring 12 V ......................................................................... 53
Sikring 230 V (Combi E) ...................................................... 53
Overophedningsbeskyttelse 230 V (Combi E) ..................... 53
Tekniske data .................................................................... 53
Mål ...................................................................................... 53
Fejl ...................................................................................... 54
Fejlfindingsvejledning (vandforsyning) ................................ 54
Bortskaffelse ..................................................................... 54
Tilbehør .............................................................................. 54
Overensstemmelseserklæring ........................................ 55
Truma producentgarantierklæring ................................ 55
Combi (E)
Anvendte symboler
Symbolerne henviser til mulige farer.
Henvisning med informationer og tips.
Anvendelse
Varmeanlægget til flydende gas Combi er et varmluftsanlæg
med integreret vandvarmer (10 liter). Anlægget er beregnet til
montering i autocampere og campingvogne. Montering i bus-
ser og køretøjer (motorkøretøjsklasse M2 og M3) til transport
af farligt gods er ikke tilladt.
17 18
2
3
5
7
8
9
11
10
14
15
16
4
12
13
6
6
1
Fig. 1
Page 48
48
Sikkerhedsanvisninger
Ved gaslugt gøres følgende:
– Sluk åben ild
– Åbn vinduer og døre
– Luk alle hurtiglukkeventiler og gasflasker
– Ryg ikke
– Betjen ikke elektriske kontakter
– Lad hele gasanlægget kontrollere af en
fagmand!
Sikre driftsbetingelser
– Anvend kun anlægget med de pågældende
betjeningsdele og tilbehør fra Truma.
– Risiko for forgiftning pga. forbrændingsgas-
ser! Varmeanlæggets forbrændingsgasser
kan medføre forgiftning i lukkede rum (som
f.eks. garager, værksteder). Hvis fritidskøretøjet parkeres i lukkede rum:
– Sluk for tilførslen af brændstof til
varmeanlægget
– Slå timeren fra
– Sluk for varmeanlægget på betjeningsdelen
– Hvis skorstenen er blevet placeret i nærhe-
den af eller direkte under et vindue, der skal
åbnes, skal anlægget være forsynet med sin
egen frakoblingsanordning for at forhindre
drift ved åbent vindue.
– Opbevar aldrig varmefølsomme genstande
(f.eks. spraydåser) eller brændbare materialer / væsker i varmeanlægsrummet, da der
under visse omstændigheder her kan opstå
høje temperaturer.
– Hold området foran varmluftudtagene fri for
brændbare materialer. Varmluftudtagene må
under ingen omstændigheder blokeres.
– For at undgå overophedning af anlægget
skal åbningerne til cirkulationsluftindtaget,
varmeanlægsrummet og området omkring
anlægget holdes fri for spærringer.
– Skorstenen til forbrændingsgasføringen og
forbrændingslufttilførslen skal altid holdes fri
for snavs (sne, is, løv osv.).
– Risiko på grund af varme overflader og for-
brændingsgas. Området omkring vægskorstenen må ikke berøres, og der må ikke placeres genstande op ad vægskorstenen eller
køretøjet.
Forpligtelser for bruger / indehaver af
køretøjet
– Brugeren har ansvaret for vandet og kvalite-
ten på det vand, der fyldes i vandvarmeren
for Combi.
– Indehaveren af køretøjet har ansvaret for, at
anlægget fungerer korrekt.
– Montøren eller indehaveren af køretøjet
skal placere det gule advarselsmærkat på
et synligt sted i køretøjet (f.eks. på døren
til klædeskabet). Manglende mærkater kan
rekvireres hos Truma.
– Anlæg til flydende gas skal leve op til de
tekniske og administrative bestemmelser i
det pågældende anvendelsesland (i Europa
f.eks. EN 1949 for køretøjer). De nationale forskrifter og direktiver (i Tyskland f.eks.
DVGW-arbejdspapir G 607 for køretøjer) skal
overholdes.
– Indehaveren af køretøjet skal foranledige, at
der foretages en kontrol af gasanlægget (i
Tyskland hvert 2. år) af en sagkyndig inden
for flydende gas (DVFG, TÜV, DEKRA). Dette
skal bekræftes iht. de respektive testcertifikater (G 607).
– Trykreguleringsapparater og slanger skal
udskiftes senest 10 år efter produktionsdato
(ved kommerciel anvendelse efter 8 år).
– Kontroller regelmæssigt slangerne og lad
disse udskifte, hvis de er slidte.
– Når anlægget ikke anvendes skal det altid
tømmes for vand i tilfælde af frostfare. Garantien dækker ikke frostskader.
Sikker drift
– Til drift af gastrykreguleringsanlæg, gasap-
parater og gasanlæg skal man anvende
stående gasflasker, hvor gassen tilføres fra
gasfasen. Gasflasker, hvor gassen tilføres
fra flydende fase (f.eks. til gaffeltrucks), er ikke tilladt, da de kan medføre beskadigelse af
gasanlægget.
Page 49
49
– Driftstrykket for gasforsyningen (30 mbar)
og anlægget (se typeskiltet) skal stemme
overens.
– Til gasanlægget må der i Tyskland iht.
DIN EN 16129 (i køretøjer) kun anvendes
trykreguleringsanordninger med et fast ud-
gangstryk på 30 mbar. Trykreguleringsanord-
ningens gennemstrømningshastighed skal
som minimum svare til maks. forbruget for
alle anlæg, der er monteret af producenten.
– Til køretøjer anbefaler vi gastrykregulerings-
anlægget Truma MonoControl CS samt
til dobbeltflaske-gasanlægget gastrykre-
guleringsanlæggene Truma DuoComfort /
DuoControl CS.
– Ved temperaturer omkring 0 °C eller derun-
der bør gastrykreguleringsanlægget eller
skifteventilen anvendes med regulatorop-
varmningen EisEx.
– Det er kun tilladt at anvende slanger, der er
egnede i anvendelseslandet, og er i overens-
stemmelse med landets krav.
– Kontrollér, at ventilationen i køretøjet er til-
strækkelig. Ved idrifttagning af anlægget kan
der kortvarigt opstå røg og lugt. Dette skyl-
des støv og snavs. Det er særligt tilfældet,
hvis anlægget ikke har været i brug gennem
længere tid.
– Dette anlæg kan anvendes af børn fra 8 år
samt af personer med nedsatte fysiske,
sensoriske eller mentale evner eller mang-
lende erfaring og viden, hvis de er under op-
syn eller er blevet instrueret i sikker brug af
anlægget, og forstår de dermed forbundne
farer. Børn må ikke lege med anlægget.
– Det dobbelte aftræksrør skal regelmæssigt,
især efter længere køreture, kontrolleres for
beskadigelse og fast tilslutning, derudover
kontrolleres, at anlægget og skorstenen er
fastgjort korrekt.
Anvendelse under kørsel
– Til opvarmning under kørsel skal der iht.
direktiv UN ECE R 122 i autocampere og
campingvogne anvendes en sikkerhedsspærreanordning. Gastrykreguleringsanlægget Truma MonoControl CS opfylder dette
krav. Ved montering af dette gastrykreguleringsanlæg med passende gasinstallation
er driften af et typegodkendt varmeanlæg
til flydende gas under kørsel iht. direktiv
UN ECE R 122 tilladt i hele Europa. Nationale
forskrifter og direktiver skal overholdes.
– Er der ikke installeret en sikkerhedsspærre-
anordning (f.eks. som i gastrykreguleringsanlægget Truma MonoControl CS), skal gasflasken være lukket under kørsel og der skal
anbringes henvisningsskilte i flaskeskabet
og i nærheden af betjeningsdelen.
– Anlæg til flydende gas må ikke anvendes un-
der tankning, i parkeringshuse, garager eller
på færger.
– For at undgå skader på anlægget pga.
stænkvand f.eks. ved rengøring af køretøjet,
må der ikke sprøjtes direkte ind i skorstenen.
Forholdsregler ved fejl
– Hvis der optræder usædvanlig lyde eller
lugte lukkes gasforsyningen og Combi
frakobles.
– Det medfører risiko for brand / eksplosion,
hvis Combi forsøges anvendt, mens anlægget har vandskader, eller hvis køretøjet har
været involveret i et uheld. Et beskadiget
Combi-anlæg skal repareres af en fagmand
eller skiftes ud.
– Defekter skal straks repareres af en fagmand.
– Man må kun selv rette fejl, hvis fejlretningen
er beskrevet i fejlfindingsvejledningen i denne brugsanvisning.
– Efter en hurtig forbrænding (fejltænding)
kontrolleres anlægget og forbrændingsgasudgangen af en fagmand.
Page 50
50
Vedligeholdelse / reparation / rengøring
– Reparation og rengøring af anlægget må kun
udføres af en fagmand.
– Vedligeholdelse, reparation og rengøring må
ikke foretages af børn.
– Garantien bortfalder, og producenten fralæg-
ger sig ethvert ansvar:
– ved ændringer på anlægget (inklusive
tilbehør),
– ved ændring af forbrændingsgasudgang og
skorsten,
– hvis der ikke anvendes originale Truma-dele
som reservedele og tilbehør,
– hvis monterings- og brugsanvisningen ikke
følges.
Desuden bortfalder brugsretten til anlægget
og dermed også i mange lande førertilladelsen til køretøjet.
– Nye anlæg og anlæg, der ikke har været
brugt i længere tid, skal – sammen med alle
varmt- og koldtvandsslanger – skylles grundigt igennem med drikkevand.
Funktionsbeskrivelse (Combi)
Varmeanlægget til flydende gas Combi er et varmluftsanlæg
med integreret vandvarmer (10 liter). Brænderen arbejder blæserstøttet, derved sikres også en fejlfri funktion under kørslen.
Med varmeanlægget kan man i varme- og varmtvandsdrift
opvarme rummet og samtidigt varme vand. Er der kun behov
for varmt vand, er dette muligt i varmtvandsdrift.
– I varmtvandsdrift sker vandopvarmningen på laveste ef-
fekttrin. Når vandtemperaturen er nået, slår brænderen fra.
– I varme- og varmtvandsdrift vælger anlægget automatisk
det nødvendige effekttrin, svarende til temperaturforskellen
mellem den på betjeningsdelen indstillede og den aktuelle
rumtemperatur. Når vandvarmeren er fyldt, opvarmes vandet automatisk. Vandtemperaturen afhænger af den valgte
driftsmodus og varmeeffektafgivelsen.
Ved temperaturer fra ca. 3 °C ved den automatiske sikkerheds-/aftapningsventil FrostControl åbner ventilen og tømmer
vandvarmeren.
Funktionsbeskrivelse (Combi E)
Varmeanlægget til flydende gas Combi E er et varmluftsanlæg
med integreret vandvarmer (10 liter). Brænderen arbejder blæserstøttet, derved sikres også en fejlfri funktion under kørslen.
Derudover har anlægget varmelegemer til el-drift.
Med varmeanlægget kan man i varme- og varmtvandsdrift
opvarme rummet og samtidigt varme vand. Er der kun behov
for varmt vand, er dette muligt i varmtvandsdrift.
Ved temperaturer fra ca. 3 °C ved den automatiske sikkerheds-/aftapningsventil FrostControl åbner ventilen og tømmer
vandvarmeren.
Til drift af anlægget kan man vælge mellem 3 forskellige
muligheder:
– kun gasdrift
propan / butan til uafhængig anvendelse
– kun el-drift
230 V til stationær anvendelse på campingpladsen
– eller gas- og el-drift — blandingsdrift
kun muligt i vinterdrift.
Varme- og varmtvandsdrift
I varme- og varmtvandsdrift vælger anlægget automatisk
det nødvendige effekttrin, svarende til temperaturforskellen
mellem den på betjeningsdelen indstillede og den aktuelle
rumtemperatur. Når vandvarmeren er fyldt, opvarmes vandet
automatisk. Vandtemperaturen afhænger af den valgte driftsmodus og varmeeffektafgivelsen.
Til anvendelse om vinteren kan alle 3 muligheder for energivalg anvendes.
– I gasdrift vælger anlægget automatisk det nødvendige
effekttrin.
– Ved el-drift kan der i overensstemmelse med sikringen
på campingpladsen, manuelt forvælges en effekt på
900 W(3,9 A) eller 1.800 W (7,8 A).
Ved højere effektbehov (f.eks. opvarmning eller lave udendørstemperaturer) bør man vælge gasdrift eller blandingsdrift, så varmeeffekten altid er tilstrækkelig stor.
– I blandingsdrift foretrækkes el-drift 230 V, hvis der kun er
behov for en lav effekt (f.eks. til opretholdelse af rumtemperaturen). Gasbrænderen tilkobler først ved en højere effekt
og slukker som den første ved opvarmning.
Varmtvandsdrift
(kun med fyldt vandvarmer)
Til varmtvandsbehandlingen anvender man gasdrift eller eldrift 230 V. Vandtemperaturen kan indstilles på 40 °C eller
60 °C.
– I gasdrift sker vandopvarmningen på laveste effekttrin. Når
vandtemperaturen er nået, slår brænderen fra.
– Ved el-drift kan der i overensstemmelse med sikrin-
gen på campingpladsen, manuelt vælges en effekt på
900 W(3,9 A) eller 1.800 W (7,8 A).
Blandingsdrift er ikke mulig. Ved denne indstilling vælger anlægget automatisk el-drift. Gasbrænderen tilkobles
ikke.
Page 51
51
Læs sikkerhedsanvisningerne og brugsanvisningen
grundigt, inden ibrugtagning og sørg for at følge
anvisningerne!
Brugsanvisningerne kan læses i offline-modus ved brug
af en mobil terminal og Truma App’en. Brugsanvisningerne bliver hentet, når der er netforbindelse, og herefter
gemt permanent på den mobile terminal.
Inden første ibrugtagning skal hele vandforsyningen skylles
grundigt med rent vand.
De dele af anlægget, der kommer i kontakt med vand,
er drikkevandsgodkendte (se Producenterklæring,
www.truma.com – Producenterklæring).
Betjeningsdele
Betjeningsdelene er beskrevet i en separat brugsanvisning.
Rumtemperaturføler
Til måling af rumtemperaturen findes en ekstern rumtemperaturføler (2) i køretøjet. Køretøjsproducenten tilpasser følerens
position individuelt efter køretøjstype. Nærmere forklaring findes i køretøjets betjeningsvejledning.
2
Fig. 2
Temperaturindstillingen ved betjeningsdelen er afhængig af
det personlige varmebehov og køretøjets konstruktion og skal
findes individuelt.
Sikkerheds-/aftapningsventil
A. FrostControl
(Sikkerheds-/aftapningsventil med integreret frostbeskyttelse/
ekstraudstyr ved version UK)
FrostControl er en strømløs sikkerheds-/aftapningsventil. Ved
risiko for frost tømmer den automatisk vandvarmeren for vand
via en aftapningsstuds. Ved overtryk i systemet foretages
automatisk stødvis trykudligning via sikkerhedsventilen.
a
b
c
d
Fig. 3
a = Drejekontakt position »drift«
b = Trykknap position »lukket«
c = Trykknap position »tømning«
d = Aftapningsstuds (ført ud gennem køretøjets gulv)
Åbning af sikkerheds-/aftapningsventilen
– Drej drejekontakten 180°, indtil den går i hak, derved sprin-
ger trykknappen ud (pos. c). Vandet i vandvarmeren løber
ud via aftapningsstudsen (d).
Aftapningsstudsen (d) på FrostControl skal altid holdes fri for
snavs (sne, is, løv etc.), så alt vandet kan løbe ud! Garantien
dækker ikke frostskader!
Lukning af sikkerheds-/aftapningsventilen
– Kontroller, at drejekontakten er indstillet på »drift« (pos. a)
dvs. står parallelt med vandtilslutningen og er gået i hak.
– Luk sikkerheds-/aftapningsventilen ved at trykke på tryk-
knappen. Trykknappen skal gå i hak i position(b) »lukket«.
Først ved temperaturer over ca. 7 °C ved sikkerheds-/aftapningsventilen kan ventilen lukkes manuelt med trykknappen (pos. b)
og vandvarmeren blive fyldt.
Truma leverer et varmeelement (art.-nr. 70070-01) som tilbehør, der stikkes ind i FrostControl og fastgøres med en låseplade. Dette varmeelement opvarmer FrostControl til ca. 10 °C
ved tilkoblet Combi. Vandvarmeren kan, uafhængigt af temperaturen i monteringsrummet, fyldes efter kortere tid.
Automatisk åbning af sikkerheds-/aftapningsventilen
Ved temperaturer under ca. 3 °C ved sikkerheds-/aftapningsventilen åbner denne automatisk, trykknappen springer ud
(position c). Vandet i vandvarmeren løber ud via aftapningsstudsen (d).
B. Sikkerheds-/aftapningsventil
(Sikkerheds-/aftapningsventil uden frostbeskyttelse /
standard ved version UK)
Sikkerheds-/aftapningsventilen gennemfører automatisk en
trykudligning ved overtryk i systemet. Vandet tømmes i den
forbindelse stødvist ud via en aftapningsstuds.
Denne sikkerheds-/aftapningsventil beskytter ikke vandbeholderen mod frostskader.
c
b
a
d
Fig. 4
a = Arm i position »Drift – lukket«
b = Arm i position »Drift – lukket«
c = Arm i position »Aftap«
d = Aftapningsstuds (ført ud gennem køretøjets gulv)
Åbning af sikkerheds-/aftapningsventilen
– Placer armen lodret på position (c). Vandet i vandvarmeren
løber ud via aftapningsstudsen (d).
Aftapningsstudsen (d) for sikkerheds-/aftapningsventilen skal
altid holdes fri for snavs (sne, is, løv etc.), så alt vandet kan
løbe ud! Garantien dækker ikke frostskader!
Lukning af sikkerheds-/aftapningsventilen
– Placer armen vandret på position (a) eller (b).
Brugsanvisning
Page 52
52
Fyldning af vandvarmeren
Kontroller, om sikkerheds-/aftapningsventilen er lukket (se hhv.
»Lukning af sikkerheds-/aftapningsventilen«).
Ved temperaturer under ca. 7 °C ved FrostControl skal
varmeanlægget kobles til først for at opvarme monte-
ringsrum og FrostControl. Efter nogle få minutter, når temperaturen ved FrostControl er over 7 °C, kan sikkerheds-/aftapningsventilen lukkes.
– Slå strømmen til vandpumpen til (hoved- eller
pumpeafbryder).
– Åbn varmtvandshaner i køkken og bad (sæt forvalgsblande-
re eller etgrebsarmaturer på »varm«). Lad armaturerne være
åbne, indtil vandet i vandvarmerne har fortrængt luften, og
der kun kommer vand ud.
Hvis det kun er koldtvandsanlægget, der drives uden
vandvarmer, fyldes vandvarmeren også her med vand.
For at undgå frostskader skal vandvarmeren tømmes via sikkerheds-/aftapningsventilen, også selvom den ikke har været i
brug.
Ved frost kan fyldningen forhindres pga. frosset restvand.
Vandvarmeren kan optøs ved kort ibrugtagning (maks. 2 minutter). Frosne ledninger kan optøs ved at opvarme kabinen.
Ved tilslutning til en central vandforsyning (land- eller
bytilslutning) skal der anvendes en trykaflaster, som forhindrer, at der kan opstå tryk i vandvarmeren, der overstiger
2,8 bar.
Tømning af vandvarmeren
Hvis autocamperen / campingvognen ikke anvendes i
frostperioden, skal vandvarmeren altid tømmes!
– Slå strømmen til vandpumpen fra (hoved- eller
pumpeafbryder).
– Åbn varmtvandshaner i køkken og bad.
For kontrol af det vand, der løber fra, stilles en passende
beholder (10liter) under aftapningsstudsen(d) for sikker-
heds-/aftapningsventilen.
– Åbn sikkerheds-/aftapningsventilen
(se »Åbning af sikkerheds-/aftapningsventilen«).
Vandvarmeren tømmes nu direkte ud via sikkerheds-/aftapningsventilen. Kontroller, at hele vandvarmerens vandindhold (10 liter) er tømt ud i beholderen via sikkerheds-/
aftapningsventilen.
Garantien dækker ikke frostskader!
Ibrugtagning
Combi
Opvarmningen af kabinen er, afhængig af driftspositionen,
både mulig med og uden vandindhold.
Combi E
Opvarmningen af kabinen er i gas-, el-, og blandingsdrift,
afhængig af driftspositionen, både mulig med og uden
vandindhold.
Kontroller, at sikringen i forbindelse med campingpladsens strømforsyning er tilstrækkelig til den effekt på
900 W (3,9 A) eller 1.800 W (7,8 A), der er indstillet ved
energi-valgknappen.
For at undgå overophedning af strømforsyningsledningen,
skal denne rulles helt af kabeltromlen.
– Kontroller, at skorstenen ikke er blokeret. Eventuel tildæk-
ning skal fjernes.
– Åbn gasflaske og hurtiglukkeventil i gastilførslen.
– Fyld evt. vandvarmeren med vand (se »Fyldning af
vandvarmeren«).
– Tænd for anlægget ved betjeningsdelen.
Frakobling
– Sluk for varmeanlægget på betjeningsdelen.
– Frakoblingsprocessen kan forsinkes i nogle minutter pga.
varmeanlæggets interne efterløb.
Tøm altid vandindholdet ved fare for frost!
Hvis anlægget ikke skal anvendes i længere tid, lukkes hurtiglukkeventilen i gastilførslen og på gasflasken.
Vedligeholdelse
Der må kun anvendes originale Truma-dele til service og
reparation.
– Rengør monteringsrummet mindst én gang om året.
– Lad anlægget kontrollere af en fagmand for snavs, og lad
denne rengøre anlægget ved behov.
Kun Combi E
– Sikkerheds-/aftapningsventilen skal anvendes regelmæssigt
(mindst 2 gange om året) for at fjerne kalkaflejringer og for
at være sikker på, at den ikke er blokeret.
Til desinfektion af vandvarmeren anbefaler vi »Certisil-Argento«. Andre – særligt klorholdige – produkter er uegnede.
Den kemiske metode til bekæmpelse af mikroorganismer i
anlægget kan suppleres med, at vandet i vandvarmeren regelmæssigt opvarmes til 70 °C.
Kun Combi E
– Vælg driftsmodus »Gasdrift«.
– Stil vandtemperaturen på 60 °C.
– Tænd for anlægget.
Når vandtemperaturen i vandvarmeren har nået 60 °C,
slår brænderen fra. Anlægget skal være koblet til i
mindst 30 minutter, og der må ikke tappes varmt vand. Restvarmen i varmeveksleren opvarmer vandet til 70 °C.
Page 53
53
Sikringer
Sikring 12 V
Sikringen sidder på elektronikken under afskærmningen. Sikringen må kun udskiftes med en tilsvarende sikring.
Anlæggets sikring: 10 A – træg – 5 x 20 mm (T 10 A)
T 10 A
Fig. 5
Sikring 230 V (Combi E)
Sikringen og strømtilslutningsledningerne må kun udskiftes af
en fagmand!
Inden åbning af elektronikdækslet skal anlægget kobles
fra strømnettet.
Sikringen sidder på effektelektronikken (14) under
elektronikdækslet.
Denne finsikring må kun udskiftes med en tilsvarende sikring:
10 A, træg, frakoblingsforsinkelse »H«.
T 10 A
14
Fig. 6
Overophedningsbeskyttelse 230 V (Combi E)
Varmedriften 230 V har en mekanisk overophedningskontakt.
Hvis f.eks. spændingsforsyningen på 12 V afbrydes under
driften eller i efterløbstiden, kan temperaturerne i anlægget
aktivere overophedningsbeskyttelsen.
Fig. 7
For at nulstille overophedningsbeskyttelsen skal varmeanlægget køle af, afskærmningen skal tages af og der skal trykkes
på den røde knap (resetknap).
Tekniske data
registreret iht. EN 624 og Truma-kontrolbetingelser
Kategori
I
3 B/P
iht. EN 437
Gastype
Flydende gas (propan / butan)
Driftstryk
30 mbar (se typeskilt)
Vandindhold
10 liter
Opvarmningstid fra ca. 15 °C til ca. 60 °C
Vandvarmer ca. 20 min. (målt iht. EN 15033)
Varmeanlæg + vandvarmer ca. 80 min.
Pumpetryk
maks. 2,8 bar
Systemtryk
maks. 4,5 bar
Mærkevarmekapacitet (automatiske effekttrin)
Gasdrift
Combi 2 E*: 2.000 W
Combi 4 (E)*: 2.000 W / 4.000 W
Combi 6 (E)*: 2.000 W / 4.000 W / 6.000 W
El-drift
Combi 2 E* / Combi 4 E* / Combi 6 E*: 900 W / 1.800 W
Blandingsdrift (gas- og el-drift)
Combi 2 E* /
Combi 4 E*: maks. 3.800 W
Combi 6 E*: maks. 5.800 W
Gasforbrug
Combi 2 E*: 160 g/t
Combi 4 (E)*: 160 – 320 g/t
Combi 6 (E)*: 160 – 480 g/t
Standby-varmeeffekt (alle anlæg)
Gasdrift 5,2 g/t
Bestemmelseslande
(Se typeskiltet)
Combi 2 E*: Kun tilladt i GB og IR
Luftgennemstrømning (frit udblæsende uden varmluftrør)
Combi 2 E* /
Combi 4 (E)*: med 3 varmluftudgange maks. 249 m³/t
med 4 varmluftudgange maks. 287 m³/t
Combi 6 (E)*: med 4 varmluftudgange maks. 287 m³/t
Strømforbrug ved 12 V
Varmeanlæg + vandvarmer
Combi 2 E* /
Combi 4 (E)*: Kortvarigt maks. 5,6 A
(gennemsnitligt strømforbrug ca. 1,1 A)
Combi 6 (E)*: Kortvarigt maks. 5,6 A
(gennemsnitligt strømforbrug ca. 1,3 A)
Opvarmning af vandvarmer maks. 0,4 A
Hvilestrøm ca. 0,001 A
Varmeelement – FrostControl (ekstraudstyr): maks. 0,4 A
Strømforbrug ved 230 V
3,9 A (900 W) eller 7,8 A (1.800 W)
Vægt (uden vandindhold)
Varmeanlæg: 15,1 kg
Varmeanlæg med periferi: 15,6 kg
* (UK) CP plus ready
Ret til tekniske ændringer forbeholdes!
Mål
450 mm
510 mm
300 mm
Fig. 8
Page 54
54
Fejl
Fejl – varmeanlæg
Mulige fejlårsager samt en fejlfindingsvejledning er beskrevet i
brugsanvisningen for den installerede betjeningsdel.
Fejl – vandforsyning
Mulige fejlårsager samt en fejlfindingsvejledning – se »Fejlfindingsvejledning (vandforsyning)«.
Fejlfindingsvejledning (vandforsyning)
Fejl Årsag / afhjælpning
Ekstrem lang opvarmningstid Vandbeholderen er kalket
til./ Afkalk vandsystemet (se
Vedligeholdelse).
Der løber vand ud – vandvarmeren kan ikke fyldes op.
Sikkerheds-/aftapningsventilen
er åben. / Luk sikkerheds-/
aftapningsventilen.
Vandvarmeren tømmes ikke,
selvom sikkerheds-/aftapningsventilen er åben.
Sikkerheds-/aftapningsventilens aftapningsstuds er
lukket./ Undersøg åbningen
for snavs (sne, is, løv etc.), og
fjern det eventuelt.
Der drypper/flyder vand ud af
sikkerheds-/aftapningsventilens aftapningsstuds.
Vandtrykket er for højt. / Kontroller pumpetrykket (maks.
2,8 bar). Ved tilslutning til en
central vandforsyning (landeller bytilslutning) skal der
anvendes en trykaflaster, som
forhindrer, at der kan opstå
tryk i vandvarmeren, der overstiger 2,8 bar.
Efter frakobling af varmeanlægget åbnes FrostControl.
Ved temperaturer under
ca. 3 °C åbner FrostControl
automatisk / varmeanlægget
tilkobles / uden varmedrift
kan FrostControl først lukkes
igen ved temperaturer fra ca.
7 °C/ anvend varmeelement
til FrostControl.
FrostControl kan ikke længere lukkes.
Temperatur ved FrostControl
under ca. 7 °C / tænd varmeanlægget / uden varmedrift
kan FrostControl først lukkes
igen ved temperaturer fra ca.
7 °C.
Drejekontakten står ikke på
»drift«. / Stil drejekontakten til
FrostControl på »drift«, og tryk
på trykknappen, indtil den går
i hak.
Hvis fejlen ikke afhjælpes herved, kontaktes Truma
service.
Bortskaffelse
Anlægget skal bortskaffes i overensstemmelse med de administrative bestemmelser i det pågældende anvendelsesland.
De nationale forskrifter og love (i Tyskland f.eks. bestemmelserne om udrangerede køretøjer) skal overholdes.
Tilbehør
Truma CP plus
Digital betjeningsdel Truma CP plus med klimaautomatik til de iNet-kompatible Truma varmeanlæg Combi og
Truma klimasystemer Aventa eco, Aventa comfort (fra
serienummer 24084022 – 04/2013), Saphir comfort RC og
Saphircompact (fra serienummer 23091001 – 04/2012)
– Funktionen »klimaautoma-
tik« styrer automatisk varmeanlæg og klimasystem
til den ønskede temperatur i
køretøjet.
– Kan udvides med
TrumaiNet Box. Dermed
kan alle TIN-Bus-kompatible Truma-anlæg også styres via Truma App’en.
Fig. 9
Truma iNet Box
Truma iNet Box til nem netsammenkobling af Truma-anlæggene og styringen med smartphone eller tablet via app.
– Enkel montering og idrift-
tagning pr. Truma App
– Kan udvides med upda-
te-funktion og er dermed
fremtidssikret
Fig. 10
Truma CP E classic / Truma CP classic
Analoge betjeningsdele Truma CP E classic (energi-valgknap –
fig. 11) og Truma CP classic (betjeningsdel – fig. 12).
Fig. 11
Combi E
230 V~
Fig. 12
1
3
5
7
9
40
°
60
°
60
°
Combi
1
2
3
4
5
Varmeelement til FrostControl
Varmeelement med tilslutningsledning 1,5 m og låseplade.
Fig. 13
Andet tilbehør (ej illu.) til betjeningsdele
– Kabel 3 m, 6 m og 9 m
Page 55
55
Truma producentgarantierklæring
1. Garantitilfælde
Producenten yder garanti i forbindelse med mangler på anlægget, der skyldes materiale- eller produktionsfejl. Derudover
gælder fortsat de lovpligtige garantikrav over for sælgeren.
Garantien dækker ikke ved skader på anlægget
– som følge af sliddele og naturligt slid,
– som følge af anvendelse af andre, ikke originale Truma-dele
i anlæggene,
– som følge af skader forårsaget af fremmedlegemer (f.eks.
olie, blødgørere) i gassen (ved gastrykreguleringsanlæg),
– som følge af manglende overholdelse af Trumas monte-
rings- og brugsanvisninger,
– som følge af forkert håndtering,
– som følge af forkert transportemballering.
2. Garantiens omfang
Garantien gælder for mangler i henhold til punkt 1, som opstår inden for 24 måneder efter indgåelse af købekontrakten
mellem sælger og slutbruger. Producenten afhjælper sådanne
mangler efter eget valg ved reparation eller levering af reservedele. Såfremt producenten yder garanti, begynder garantiperioden for de reparerede eller udskiftede dele ikke forfra;
den påbegyndte periode fortsættes. Videregående krav, særligt erstatningskrav fra køber eller tredjemand er udelukket.
Forskrifterne i produktansvarsloven (Produkthaftungsgesetz)
gælder fortsat.
Omkostningerne for brugen af Trumas fagværksted til afhjælpning af en mangel, der omfattes af garantien – specielt vejafgifter, transport-, arbejds- og materialeomkostninger – bæres
af producenten, såfremt kundeservicen anvendes inden for
Tyskland. Kundeservicesteder i andre lande er ikke omfattet af
garantien.
Ekstra omkostninger pga. vanskeliggjorte monterings- og
afmonteringsbetingelser i forbindelse med anlægget (f.eks.
afmontering af møbel- og karosseridele) anerkendes ikke som
garantiydelse.
3. Fremsættelse af garantitilfældet
Producentens adresse:
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn, Tyskland
Ved fejl kontaktes Trumas serviceafdeling eller en af vores
autoriserede servicepartnere (se www.truma.com). Forklar dine reklamationer detaljeret og angiv anlæggets serienummer
samt købsdato.
For at producenten kan kontrollere, om der foreligger et
garantitilfælde, skal slutbrugeren transportere eller sende anlægget til producenten / servicepartneren for egen risiko. Ved
skader på varmeveksleren skal den anvendte gastryksregulator også indsendes.
Ved klimasystemer:
For at undgå transportskader må anlægget kun sendes efter
aftale med Truma-servicecentralen i Tyskland eller med den
respektive autoriserede servicepartner i udlandet. Ellers bærer
afsenderen risikoen for eventuelt opståede transportskader.
Sendes som fragtgods ved indsendelse til fabrikken. I garantitilfælde overtager fabrikken transportomkostninger samt omkostninger i forbindelse med indsendelse og tilbagesendelse.
Hvis der ikke foreligger noget garantitilfælde, giver producenten kunden meddelelse om dette og angiver de reparationsomkostninger, der ikke overtages af producenten; i det tilfælde skal kunden også betale forsendelsesomkostningerne.
Overensstemmelseserklæring
1. Producentens stamdata
Navn: Truma Gerätetechnik GmbH & Co. KG
Adresse: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identifikation af anlægget
Type / model:
LPG-kombinationsvarmeanlæg /
Combi 2 E*, Combi 4 (E)*, Combi 6 (E)*
* (UK) CP plus ready
3. Opfylder kravene i følgende EF-direktiver
3.1 Direktiv om gasapparater 2009/142/EF
3.2 Lavspændingsdirektiv 2006/95/EF
3.3 Varmeanlægssystemer UN ECE R122
3.4 Radiostøj i køretøjer UN ECE R10
3.5 Elektromagnetisk kompatibilitet 2004/108/EF
3.6 Direktiv om udrangerede køretøjer 2000/53/EF
3.7 Drikkevandsdirektiv 98/83/EØF
og har typegodkendelsesnummer
Combi 2 E*: E1 10R–04 5020, E1 122R–00 0373
og CE-mærket med CE-produkt-ident-nummer
CE-0085CN0021.
og har typegodkendelsesnummer
Combi 4 (E)*: E1 10R–04 5020, E1 122R–00 0193
Combi 6 (E)*: E1 10R–04 5020, E1 122R–00 0194
og CE-mærket med CE-produkt-ident-nummer
CE-0085BS0085.
* (UK) CP plus ready
4. Grundlaget for verifikation af overensstemmelsen
EN 624:2011; EN 15033:2007; EN 60335-1:2010;
EN 60335-2-21:2009;
EN 60335-2-30:2002+A1:2004+A2:2007;
EN 55014-1:2006+A1:2009;
EN 55014-2:1997+A1:2001+A2:2008
5. Kontrolinstans
DVGW, Kraftfahrt-Bundesamt (det tyske forbundsdepartement
for motorkøretøjer)
6. Oplysninger om underskriftsindehavers funktion
Frank Oster
Ledelse Putzbrunn, 08.05.2015
Page 56
56
1 Manöverenhet, digital eller analog (visas ej i bild)
2 Rumstemperatursensor
3 Kallvattenanslutning
4 Varmvattenanslutning
5 Gasanslutning
6 Varmluftsutlopp
7 Cirkulationsluftintag
8 Avgasutlopp
9 Förbränningsluftintag
10 Elektronisk styrenhet
11 Vattenbehållare (10 liter)
12 Brännare
13 Värmeväxlare
14 Effektelektronik
15 Värmestavar 230 V
16 Överhettningsskydd 230 V
17 FrostControl (säkerhets-/avtappningsventil – version UK tillval)
18 Säkerhets-/avtappningsventil (version UK)
Innehållsförteckning
Använda symboler .............................................................. 56
Användningsändamål ......................................................... 56
Säkerhetsanvisningar ...................................................... 57
Funktionsbeskrivning (Combi) ........................................ 59
Funktionsbeskrivning (Combi E) ..................................... 59
Bruksanvisning
Manöverenheter ............................................................... 60
Rumstemperatursensor ................................................... 60
Säkerhets-/avtappningsventil ......................................... 60
A. FrostControl ................................................................... 60
B. Säkerhets-/avtappningsventil ......................................... 60
Fylla boilern ....................................................................... 61
Tömning av boilern .......................................................... 61
Idrifttagande ...................................................................... 61
Avstängning ...................................................................... 61
Underhåll ........................................................................... 61
Säkringar ........................................................................... 62
Säkring 12 V ........................................................................ 62
Säkring 230 V (Combi E) ..................................................... 62
Överhettningsskydd 230 V (Combi E) ................................. 62
Tekniska data .................................................................... 62
Mått ..................................................................................... 62
Fel ....................................................................................... 63
Felsökningsguide (vattenförsörjning) .................................. 63
Kassering ........................................................................... 63
Tillbehör ............................................................................. 63
Försäkran om överensstämmelse ................................. 64
Trumas tillverkargaranti .................................................. 64
Combi (E)
Använda symboler
Symbolen pekar på möjliga risker.
Anvisning med information och tips.
Användningsändamål
Gasolvärmaren Combi är en varmluftsvärmare med integrerad
varmvattenboiler (volym 10 liter). Denna enhet är konstruerad
för montering i husbilar och husvagnar. Invändig montering i
bussar och fordon för transport av farligt gods (fordonsklass
M2 och M3) är inte tillåten.
17 18
2
3
5
7
8
9
11
10
14
15
16
4
12
13
6
6
1
Bild 1
Page 57
57
Säkerhetsanvisningar
Vad gör man när det luktar gas?
– Släck alla öppna flammor
– Öppna fönster och dörrar
– Stäng alla snabbavstängningsventiler och
gasolflaskor
– Rök inte
– Rör inga elektriska brytare
– Låt hela anläggningen kontrolleras av en
fackman!
Säker driftsomgivning
– Enheten får endast användas med motsva-
rande manöverenheter och tillbehör från
Truma.
– Förgiftningsrisk på grund av avgaser! Avga-
serna från värmaren kan leda till förgiftningar
i stängda utrymmen (t.ex. garage och verk-
städer). Om fritidsfordonet parkeras i stäng-
da utrymmen:
– Spärra bränsletillförseln till värmaren
– Deaktivera timern
– Stäng av värmaren med manöverenheten
– Om skorstenen har placerats nära eller direkt
under ett fönster som kan öppnas, måste
enheten vara utrustad med en automatisk
avstängningsanordning för att förhindra drift
då fönstret är öppet.
– Föremål som inte tål värme (t.ex. spraybur-
kar) eller brännbara material / vätskor får inte
förvaras i samma utrymme som enheten,
eftersom det eventuellt kan förekomma höga
temperaturer här.
– Se till att området kring varmluftsutsläppen
är fritt från brännbart material. Blockera al-
drig varmluftsutsläppen.
– För att förhindra att enheten överhettas,
måste öppningarna för cirkulationsluftin-
taget, monteringsutrymmet och utrymmet
kring enheten vara fria från hinder.
– Skorstenen för avgasledningen och förbrän-
ningsluftledningen måste alltid hållas fri från
föroreningar (snömodd, is, löv etc.).
– Risk pga. heta ytor och avgas. Undvik kon-
takt med området kring väggskorstenen och
luta aldrig något mot den eller fordonet.
Den driftsansvariges / fordonsägarens
förpliktelser
– Den driftsansvarige är ansvarig för vattnet
och kvaliteten på vattnet som fylls i boilern
för Combi.
– Fordonsägaren ansvarar för att enheten an-
vänds på avsett sätt.
– Den gula varningsskylten som medföljer
skall av montören eller fordonsägaren
placeras på en väl synlig plats i fordonet
(t.ex. på dörren till klädskåpet). Om dekaler
saknas kan de rekvireras från Truma.
– Gasolanläggningar måste uppfylla de tek-
niska och administrativa bestämmelserna i
respektive användningsland (i Europa t.ex.
EN 1949 för fordon). Nationella föreskrifter och regler skall beaktas (i Tyskland t.ex.
DVGW-arbetsblad G 607 för fordon).
– Fordonsägaren måste sörja för att gasolan-
läggningen kontrolleras (i Tyskland vartannat
år) av en fackman för gasol (DVFG, TÜV,
DEKRA). Kontrollen skall bekräftas på respektive testcertifikat (G 607).
– Tryckregulatorer och slangledningar måste
bytas ut mot nya senast tio år efter tillverkningsdatumet (vid yrkesmässig användning
efter åtta år).
– Kontrollera slangledningarna regelbundet,
byt ut dem när de blivit spröda.
– När enheten inte är i drift måste vattnet alltid
tappas ut vid frostrisk. Garantin gäller inte för
frostskador.
Säker drift
– För drift av gastrycksregulatorer, gasolappa-
rater eller gasolanläggningar måste stående
gasolflaskor användas, från vilka gasolen tas
ut i gasfas. Gasolflaskor från vilka gasolen
tas ut i flytande fas (t.ex. för gaffeltruckar) är
inte tillåtna, eftersom de skadar
gasolanläggningen.
– Gasolförsörjningens drifttryck (30 mbar)
måste stämma överens med enhetens drifttryck (se typskylten) .
Page 58
58
– I Tyskland får endast tryckregulatorer i enlig-
het med DIN EN 16129 (i fordon) användas
till denna gasolanläggning, med ett fast utgångstryck på 30 mbar. Flödet genom tryckregulatorn måste minst motsvara den högsta
förbrukningen hos alla enheter som monterats av anläggningens tillverkare.
– För fordon rekommenderar vi gastrycksregu-
latorn Truma MonoControl CS och för anläggningar med två gasolflaskor gastrycksregulatorerna Truma DuoComfort / DuoControl CS.
– Vid temperaturer på 0 °C och därunder skall
gastrycksregulatorn eller omkopplingsventilen användas tillsammans med regulatorvärmaren EisEx.
– Slangledningar måste vara lämpliga för de-
stinationslandet och uppfylla bestämmelserna i landet.
– Sörj för en fullgod ventilation i fordonets in-
re. När enheten tas i drift, kan en kortvarig
rök- och luktbildning uppstå pga. damm eller
smuts. Speciellt när den inte har använts en
längre tid.
– Denna enhet kan hanteras av barn från 8 års
ålder och äldre och av personer med reducerade fysiska, sensoriska eller mentala förmågor eller brist på erfarenheter och kunskaper
om de står under överinseende eller instruerats i en säker användning av utrustningen
och förstår de risker som finns. Barn får inte
leka med utrustningen.
– Avgasdubbelröret måste regelbundet, och
särskilt efter en längre färd, kontrolleras så
att det är oskadat och sitter fast ordentligt.
Likaså måste fastsättningen av skorstenen
och av själva enheten kontrolleras.
Drift under färden
– För uppvärmning under färd föreskrivs i
direktiv UN ECE R 122 för husbilar och husvagnar en säkerhetsavstängningsanordning.
Gastrycksregulatorn Truma MonoControl CS
uppfyller detta krav. Genom monteringen
av denna gastrycksregulator med anpassad
gasinstallation är det i hela Europa tillåtet att
under färd använda en typgodkänd gasolvärmare enligt direktiv UN ECE R 122. Nationella föreskrifter och regler måste följas.
– Om ingen säkerhetsavstängningsanord-
ning (t.ex. den som ingår i gastrycksregulatorn Truma MonoControl CS) är installerad,
måste gasolflaskan vara stängd under färd
och informationsskyltar vara uppsatta i både flaskskåpet och i närheten av
manöverenheten.
– Gasolapparater får inte användas vid tank-
ning, i parkeringshus, i garage eller på färjor.
– För att undvika att enheten skadas av stänk-
vatten när fordonet rengörs, får du inte spruta direkt in i skorstenen.
Åtgärder vid fel
– Stäng gasolförsörjningen och stäng av
Combi om ovanliga ljud eller lukt uppstår.
– Risk för brand / explosion om du försöker an-
vända en vattenskadad Combi eller när fordonet varit inblandat i en krock. En skadad
Combi måste repareras eller bytas ut av en
fackman.
– Fel skall omedelbart åtgärdas av en fackman.
– Du bör bara försöka åtgärda fel själv om
felavhjälpningsåtgärderna finns beskrivna i
felsökningsguiden i denna bruksanvisning.
– Låt enheten och avgasledningen kontrolleras
av en fackman om en förpuffning (feltändning) har inträffat.
Page 59
59
Underhåll / Reparation / Rengöring
– Reparation och rengöring av enheten får en-
dast utföras av fackman.
– Underhåll, reparation och rengöring får inte
göras av barn.
– Särskilt i följande fall upphör garantin att gäl-
la och inga ersättningsanspråk kan ställas:
– förändringar på enheten (inklusive tillbehör),
– förändringar på avgasledningen och
skorstenen,
– om reservdelar och tillbehör som inte är
Truma-originaldelar används,
– om monterings- och bruksanvisningen inte
följs.
Dessutom upphör enhetens typgodkännan-
de att gälla och därmed i vissa länder även
fordonets typgodkännande.
– Spola noga igenom Combi med dricksvatten
när den är ny eller inte har använts en längre
tid, samt samtliga varm-/kallvattenslangar
innan de används.
Funktionsbeskrivning (Combi)
Gasolvärmaren Combi är en varmluftsvärmare med integrerad
varmvattenboiler (volym 10 liter). Brännaren är fläktstödd, varigenom fullgod funktion säkerställs även under färd.
Med värmaren inställd på värme- och varmvattendrift kan
både bodelen och vattnet värmas upp samtidigt. Om enbart
varmvatten behövs ställs värmaren in på varmvattendrift.
– I varmvattendrift sker uppvärmning av vattenkretsen på
det lägsta brännarsteget. När vattentemperaturen är upp-
nådd stängs brännaren av.
– I värme- och varmvattendrift väljer enheten automatiskt
den effektnivå som behövs beroende på skillnaden mellan
den verkliga rumstemperaturen och den som ställts in på
manöverenheten. När boilern är fylld värms automatiskt
också vattnet. Vattentemperaturen beror på det valda drift-
läget och värmeeffekten.
När temperaturen på den automatiska säkerhets-/avtappningsventilen FrostControl ligger på ca 3 °C öppnas denna och
boilern töms.
Funktionsbeskrivning (Combi E)
Gasolvärmaren Combi E är en varmluftsvärmare med integrerad varmvattenboiler (volym 10 liter). Brännaren är fläktstödd,
varigenom fullgod funktion säkerställs även under färd. Dessutom är enheten utrustad med värmestavar för eldrift.
Med värmaren inställd på värme- och varmvattendrift kan
både bodelen och vattnet värmas upp samtidigt. Om enbart
varmvatten behövs ställs värmaren in på varmvattendrift.
När temperaturen på den automatiska säkerhets-/avtappningsventilen FrostControl ligger på ca 3 °C öppnas denna och
boilern töms.
För drift av enheten finns 3 energialternativ:
– enbart gasdrift
propan/butan för fristående användning
– enbart eldrift
230 V för stationär användning på campingplats
– eller gas- och eldrift – blanddrift
endast möjligt i vinterdrift.
Värme- och varmvattendrift
I värme- och varmvattendrift väljer enheten automatiskt
den effektnivå som behövs beroende på skillnaden mellan
den verkliga rumstemperaturen och den som ställts in på manöverenheten. När boilern är fylld värms automatiskt också
vattnet. Vattentemperaturen beror på det valda driftläget och
värmeeffekten.
För användning vintertid kan alla tre möjligheterna till energival utnyttjas.
– I gasdrift väljer enheten automatiskt den effektnivå som
krävs.
– För eldrift kan en effekt på 900 W (3,9 A) eller
1800 W(7,8 A) manuellt förväljas, beroende på campingplatsens säkring.
Vid högre effektbehov (t.ex. för uppvärmning eller vid låg
yttertemperatur) bör gas- eller blanddrift väljas, så att det
alltid finns tillräcklig värmeeffekt.
– I blanddrift är eldrift 230 V att föredra, om endast låg effekt
krävs (t.ex. för att upprätthålla rumstemperaturen). Gasolbrännaren slås till först vid ett högre effektbehov resp. slås
ifrån som första värmekälla när fordonet värmts upp.
Varmvattendrift
(endast med fylld boiler)
För varmvattenberedning använder man antingen gasdrift
eller eldrift 230 V. Vattentemperaturen kan ställas in på 40 °C
eller 60 °C.
– Vid gasdrift sker uppvärmning av vattenkretsen på det
lägsta brännarsteget. När vattentemperaturen är uppnådd
stängs brännaren av.
– För eldrift kan en effekt på 900 W (3,9 A) eller
1800 W(7,8 A) väljas manuellt, beroende på campingplatsens säkring.
Blanddrift är inte möjlig. I denna inställning väljer enheten automatiskt eldrift. Gasolbrännaren kopplas inte på.
Page 60
60
Läs noga igenom och följ säkerhetsanvisningarna och
bruksanvisningen före idrifttagningen!
Med en mobil terminal och Truma App kan bruksanvis-
ningar visas i offline-läget. Bruksanvisningarna laddas
ner vid upprättad radiokommunikation och sparas på den mobila terminalen.
Före första användningstillfället måste hela vattenförsörjningen spolas igenom ordentligt med rent vatten.
Materialen i de delar som kommer i beröring med vat-
ten är dricksvattengodkända (se tillverkarförklaringen
www.truma.com – Tillverkarförklaring).
Manöverenheter
Manöverenheterna finns beskrivna i en separat bruksanvisning.
Rumstemperatursensor
För mätning av rumstemperaturen finns en extern rumstemperatursensor (2) i fordonet. Placeringen av sensorn har bestämts av fordonstillverkaren anpassat till fordonstypen. Mer
information finns i fordonets bruksanvisning.
2
Bild 2
Hur temperaturen på manöverenheten skall ställas in beror på
det personliga behovet av värme och fordonets konstruktion
och måste bestämmas individuellt.
Säkerhets-/avtappningsventil
A. FrostControl
(säkerhets-/avtappningsventil med integrerat frostskydd / tillval i version UK)
FrostControl är en strömlös säkerhets-/avtappningsventil. Den
tömmer automatiskt boilern via en avtappningsstuts när det
finns risk för frost. Vid övertryck i systemet sker automatiskt
en stötvis tryckutjämning via säkerhetsventilen.
a
b
c
d
Bild 3
a = Omkopplaren i läge ”drift”
b = Tryckknappen i läge ”stängt”
c = Trycknappen i läge ”tömning”
d = Avtappningsstuts
(genom fordonsgolvet, mynnar ut utanför fordonet)
Öppna säkerhets-/avtappningsventilen
– Vrid omkopplaren 180° tills den snäpper fast, varvid tryck-
knappen hoppar ut (läge c). Vattnet i boilern rinner ut genom avtappningsstutsen (d).
Avtappningsstutsen (d) på FrostControl måste alltid hållas fri
från smuts (snömodd, is, löv etc.) för att garantera problemfri
avtappning av vattnet! Garantin gäller inte för frostskador!
Stänga säkerhets-/avtappningsventilen
– Kontrollera att omkopplaren står på ”drift” (läge a), dvs.
parallellt med vattenanslutningen, och att den snäppt fast i
detta läge.
– Stäng säkerhets-/avtappningsventilen genom att trycka
på tryckknappen. Tryckknappen måste snäppa fast i läge
”stängt” (b).
Först vid temperaturer över ca 7 °C vid säkerhets-/avtappningsventilen kan denna stängas manuellt med tryckknappen (läge b)
och boilern fyllas.
Som tillbehör levererar Truma ett värmeelement (art.nr
70070-01), som sätts in i FrostControl och fixeras med en
säkringsplåt. När Combi är aktiverad värmer detta värmeelement upp FrostControl till ca 10 °C. På så sätt kan boilern fyllas efter en kortare tid, oberoende av temperaturen i
monteringsutrymmet.
Automatisk öppning av säkerhets-/avtappningsventilen
Vid temperaturer under ca 3 °C vid säkerhets-/avtappningsventilen öppnas denna automatiskt och tryckknappen hoppar
ut (läge c). Vattnet i boilern rinner ut genom avtappningsstutsen (d).
B. Säkerhets-/avtappningsventil
(säkerhets-/avtappningsventil utan frostskydd / standard i version UK)
Vid övertryck i systemet genomför säkerhets-/avtappningsventilen automatiskt en tryckutjämning. Vattnet töms då stötvis ut
ur avtappningsstutsen och rinner ut utanför fordonet.
Denna säkerhets-/avtappningsventil skyddar inte vattenbehållaren mot frostskador.
c
b
a
d
Bild 4
a = Spaken i läge ”drift – stängd”
b = Spaken i läge ”drift – stängd”
c = Spaken i läge ”tömning”
d = Avtappningsstuts
(genom fordonsgolvet, mynnar ut utanför fordonet)
Öppna säkerhets-/avtappningsventilen
– För spaken till vertikalt läge (c). Vattnet i boilern rinner ut
genom avtappningsstutsen (d).
Säkerhets-avtappningsventilens avtappningsstuts (d) måste
alltid hållas fri från smuts (snömodd, is, löv etc.) för att garantera problemfri avtappning av vattnet! Garantin gäller inte
för frostskador!
Stänga säkerhets-/avtappningsventilen
– För spaken till horisontellt läge (a) eller (b).
Bruksanvisning
Page 61
61
Fylla boilern
Kontrollera att säkerhets-/avtappningsventilen är stängd (se
”Stänga säkerhets-/avtappningsventilen”).
Vid temperaturer under ca 7 °C i FrostControl skall först
värmaren kopplas in för att värma upp monteringsutrymmet och FrostControl. Efter några minuter, när temperaturen i
FrostControl ligger över 7 °C, kan säkerhets-/avtappningsventilen stängas.
– Sätt på strömmen till vattenpumpen (huvudbrytaren eller
brytaren på pumpen).
– Öppna varmvattenkranarna i kök och badrum (ställ förvals-
blandaren eller engreppsblandaren på ”varmt”). Håll armaturen öppen tills boilern är fylld och luften har trängts ut så
att vattnet rinner jämnt.
Om endast kallvattensystemet används, utan boiler, fylls
boilern ändå med vatten. För att undvika frostskador
måste boilern tömmas via säkerhets-/avtappningsventilen,
även om den inte har använts.
Vid frost kan fastfruset restvatten hindra påfyllningen. Boilern
kan tinas upp genom att den startas för en kort stund (max.
2 minuter). Frysta ledningar kan tinas upp genom att bodelen
värms upp.
Vid anslutning till central vattenförsörjning (kommunalt
vattennät) måste en tryckreduceringsventil monteras
som förhindrar att trycket i boilern överstiger 2,8 bar.
Tömning av boilern
Om husbilen/husvagnen inte används under vintern,
måste boilern under alla omständigheter tömmas!
– Stäng av strömmen till vattenpumpen (huvudbrytaren eller
brytaren på pumpen).
– Öppna varmvattenkranarna i kök och badrum.
För kontroll av det utrinnande vattnet bör ett lämpligt
kärl (10 liter) placeras under säkerhets-/avtappningsventilens avtappningsstuts (d).
– Öppna säkerhets-/avtappningsventilen
(se ”Öppna säkerhets-/avtappningsventilen”).
Boilern töms nu direkt utåt via säkerhets-/avtappningsventilen. Kontrollera att boilern har tömts helt på vatten (10 liter)
genom säkerhets-/avtappningsventilen och ned i kärlet.
Garantin gäller inte för frostskador!
Idrifttagande
Combi
Beroende på driftläget kan bodelen värmas upp såväl med
som utan vatteninnehåll.
Combi E
I gas-, el- och blanddrift kan bodelen, beroende på driftläget, värmas upp såväl med som utan vatteninnehåll.
Kontrollera att säkringarna för strömförsörjningen på campingplatsen är tillräckliga för den på energiväljaren inställda
effekten 900 W (3,9 A) eller 1800 W (7,8 A).
För att undvika att strömmatningskabeln överhettas måste
kabelvindan avlindas fullständigt.
– Kontrollera att skorstenen är öppen. Eventuella föremål som
täcker den måste avlägsnas.
– Öppna gasolflaskan och snabbavstängningsventilen i
gasolledningen.
– Fyll boilern med vatten om det behövs (se ”Fylla boilern”).
– Starta enheten med manöverenheten.
Avstängning
– Stäng av värmaren med manöverenheten.
– Avstängningen kan fördröjas några minuter på grund av in-
tern eftergång i värmaren.
Vid frostrisk måste vattnet alltid tappas ut!
Om enheten inte skall användas under en längre period, skall
även snabbavstängningsventilen i gasolledningen och gasolflaskan stängas.
Underhåll
För underhålls- och reparationsarbeten får endast Truma
originaldelar användas.
– Rengör monteringsutrymmet minst 1x om året.
– Låt enheten kontrolleras och vid behov även rengöras av en
fackman.
Bara Combi E
– Säkerhets- / avtappningsventilen skall aktiveras regelbundet
(minst 2x om året) för att förebygga kalkavlagringar och för
att säkerställa att den inte är blockerad.
För boilerns desinfektion rekommenderar vi ”Certisil-Argento”,
andra –i synnerhet klorhaltiga – produkter är olämpliga.
Den kemiska bekämpningen av mikroorganismer i enheten
kan effektiviseras ytterligare genom att vattnet i boilern regelbundet upphettas till 70 °C.
Bara Combi E
– Välj driftläge ”Gasdrift”.
– Ställ in vattentemperaturen på 60 °C.
– Starta enheten.
När vattnet i boilern har nått en temperatur på 60 °C
stängs brännaren av. Enheten måste vara påslagen i
minst 30 minuter och inget varmvatten får tappas ut under tiden. Restvärmen i värmeväxlaren värmer upp vattnet till 70 °C.
Page 62
62
Säkringar
Säkring 12 V
Säkringen finns på elektroniken under anslutningslocket.
Apparatsäkringen får endast bytas mot en annan säkring av
samma typ.
Apparatsäkring: 10 A – trög – 5 x 20 mm (T 10 A)
T 10 A
Bild 5
Säkring 230 V (Combi E)
Säkringen och nätanslutningsledningarna får endast bytas ut
av en fackman!
Innan elektroniklocket öppnas måste enheten ha skilts
från nätet på alla poler.
Säkringen finns på effektelektroniken (14) under
elektroniklocket.
Denna finsäkring får endast bytas ut mot en säkring av samma sort. 10 A, trög, brytförmåga ”H”.
T 10 A
14
Bild 6
Överhettningsskydd 230 V (Combi E)
För värmedrift 230 V finns ett mekaniskt överhettningsskydd.
Om t.ex. spänningsförsörjningen 12 V avbryts under drift eller under eftergångstiden kan temperaturen i enheten utlösa
överhettningsskyddet.
Bild 7
För återställning av överhettningsskyddet måste värmaren
först svalna. Ta sedan av anslutningslocket och tryck in den
röda knappen (resetknappen).
Tekniska data
fastställda enligt EN 624 resp. Trumas provningsvillkor
Apparatkategori
I
3 B/P
enligt EN 437
Gastyp
Gasol (propan / butan)
Drifttryck
30 mbar (se typskylten)
Vattenbehållare
10 liter
Uppvärmningstid från ca 15 °C till ca 60 °C
Boiler ca 20 min. (mätt enligt EN 15033)
Värmare + boiler ca 80 min.
Pumptryck
max. 2,8 bar
Systemtryck
max. 4,5 bar
Nominell värmeeffekt (automatiska effektnivåer)
Gasdrift
Combi 2 E*: 2000 W
Combi 4 (E)*: 2000 W / 4000 W
Combi 6 (E)*: 2000 W / 4000 W / 6000 W
Eldrift
Combi 2 E* / Combi 4 E* / Combi 6 E*: 900 W / 1800 W
Blanddrift (gas- och eldrift)
Combi 2 E* /
Combi 4 E*: max. 3800 W
Combi 6 E*: max. 5800 W
Gasförbrukning
Combi 2 E*: 160 g/h
Combi 4 (E)*: 160–320 g/h
Combi 6 (E)*: 160–480 g/h
Värmeförbrukning i standby-läge (alla enheter)
Gasdrift 5,2 g /h
Destinationsländer
(se typskylten)
Combi 2 E*: Tillåten endast i GB och IR
Luftflöde (fritt utblåsande utan varmluftsrör)
Combi 2 E* /
Combi 4 (E)*: med 3 varmluftsutlopp max. 249 m³/h
med 4 varmluftsutlopp max. 287 m³/h
Combi 6 (E)*: med 4 varmluftsutlopp max. 287 m³/h
Strömförbrukning vid 12 V
Värmare + boiler
Combi 2 E* /
Combi 4 (E)*: Tillfälligt max. 5,6 A (genomsnittlig strömför-
brukning ca 1,1 A)
Combi 6 (E)*: Tillfälligt max. 5,6 A (genomsnittlig strömför-
brukning ca 1,3 A)
Uppvärmning av boilern max. 0,4 A
Viloström ca 0,001 A
Värmeelement – FrostControl (tillval): max. 0,4 A
Strömförbrukning vid 230 V
3,9 A (900 W) eller 7,8 A (1800 W)
Vikt (utan vatten)
Värmare: 15,1 kg
Värmare med
kringutrustning: 15,6 kg
* (UK) CP plus ready
Rätt till tekniska ändringar förbehålls!
Mått
450 mm
510 mm
300 mm
Bild 8
Page 63
63
Fel
Fel – värmare
Möjliga felorsaker och en felsökningsguide finns beskrivna i
bruksanvisningen för den installerade manöverenheten.
Fel – vattenförsörjning
För möjliga felorsaker samt en felsökningsguide – se ”Felsökningsguide (vattenförsörjning)”.
Felsökningsguide (vattenförsörjning)
Fel Orsak/åtgärd
Extremt lång
uppvärmningstid.
Vattenbehållaren förkalkad./
Avkalka vattensystemet (se
Underhåll).
Vatten rinner ut – boilern kan
inte fyllas.
Säkerhets-/avtappningsventilen är öppen. / Stäng säkerhets-/
avtappningsventilen.
Boilern kan inte tömmas
trots att säkerhets-/avtappningsventilen har öppnats.
Säkerhets-/avtappningsventilens avtappningsstuts är
blockerad. / Kontrollera om
det finns snömodd, is, löv etc.
i avtappningsstutsen och avlägsna blockeringen.
Det droppar/rinner vatten
från säkerhets-/avtappningsventilens avtappningsstuts.
Vattentrycket är för högt. /
Kontrollera pumptrycket (max
2,8 bar). Vid anslutning till
central vattenförsörjning (kommunalt vattennät) måste en
tryckreduceringsventil monteras som förhindrar att trycket i
boilern överstiger 2,8 bar.
Efter att värmaren stängts av
öppnas FrostControl.
Vid temperaturer under ca 3
°C öppnas FrostControl automatiskt. / Starta värmaren. /
Utan uppvärmning kan FrostControl stängas igen först vid
temperaturer från ca 7 °C. /
Använd värmeelementet för
FrostControl.
Det går inte att stänga
FrostControl.
Temperaturen på FrostControl
ligger under ca 7 °C. / Starta
värmaren. / Utan uppvärmning
kan FrostControl först stängas
igen vid temperaturer från ca
7 °C.
Omkopplaren står inte på
”drift”. / Vrid omkopplaren på
FrostControl till läget ”drift”,
tryck därefter in tryckknappen
tills den stannar i intryckt läge.
Om dessa åtgärder inte leder till att felet avhjälps, bör
Truma Service kontaktas.
Kassering
Enheten skall vid kassering hanteras enligt bestämmelserna i
respektive användningsland. Nationella föreskrifter och lagar
måste följas (i Tyskland t.ex. förordningen om uttjänta fordon).
Tillbehör
Truma CP plus
Digital manöverenhet Truma CP plus med klimatautomatik för iNet-förberedda Truma värmare Combi och
Truma klimatsystem Aventa eco, Aventa comfort (fr.o.m.
serienummer 24084022 – 04/2013), Saphir comfort RC och
Saphir compact (fr.o.m. serienummer 23091001 – 04/2012)
– Funktionen klimatautomatik
styr automatiskt värmaren
och klimatsystemet till önskad temperatur i fordonet
– Kan utökas med TrumaiN-
et Box, därmed kan alla TIN-bus-förberedda
Truma-enheter även styras
via Truma App
Bild 9
Truma iNet Box
Truma iNet Box för enkel sammankoppling av Truma-enheterna och styrning med smarttelefon eller surfplatta via Appen.
– Enkel att montera och star-
ta via Truma App
– Kan utökas med uppdate-
ringsfunktionen och är därmed framtidssäker
Bild 10
Truma CP E classic / Truma CP classic
Analoga manöverenheter Truma CP E classic (energiväljare –
bild 11) och Truma CP classic (manöverenhet – bild 12).
Bild 11
Combi E
230 V~
Bild 12
1
3
5
7
9
40
°
60
°
60
°
Combi
1
2
3
4
5
Värmeelementet för FrostControl
Värmeelement med anslutningskabel 1,5 m och säkringsplåt.
Bild 13
Ytterligare tillbehör (bild saknas) för manöverenheter
– Kabel 3 m, 6 m och 9 m
Page 64
64
Trumas tillverkargaranti
1. Garantifall
Tillverkaren lämnar garanti för brister på enheten som beror
på material- eller tillverkningsfel. Därutöver gäller lagstadgade
garantianspråk gentemot försäljaren.
Inga garantianspråk gäller:
– för förslitningsdelar och vid naturlig förslitning,
– vid användning av andra delar än Trumas originaldelar i
enheterna,
– för gastrycksregulatorer vid skador på grund av förorening-
ar (t.ex. oljor, mjukgörare) i gasolen,
– om Trumas monterings- och bruksanvisningar inte följts,
– vid felaktig hantering,
– vid felaktig transportförpackning.
2. Garantins omfattning
Garantin gäller för brister enligt punkt 1, som uppträder inom
24 månader efter undertecknande av köpeavtalet mellan försäljaren och slutkunden. Tillverkaren åtgärdar sådana brister
antingen genom reparation eller genom ersättningsleverans
enligt eget val. Vid garantifall räknas inte ny garantitid för
de reparerade eller utbytta delarna, utan den ursprungliga
garantitiden löper vidare. Ytterligare anspråk, i synnerhet
skadeståndsanspråk från köparens eller tredje mans sida, är
uteslutna. Produktansvarslagens (Produkthaftungsgesetz) föreskrifter gäller.
Kostnaderna för att anlita Trumas kundtjänst vid åtgärdande
av fel enligt garantin – i synnerhet transport-, rese-, arbetsoch materialkostnader – bärs av tillverkaren om kundtjänstens
insatser sker inom Tyskland. Kundtjänstens insatser i andra
länder täcks inte av garantin.
Extra kostnader på grund av att demonterings- och monteringsförutsättningarna försvårats (t.ex. genom att möbel- eller karossdelar demonteras) kan inte godkännas som
garantiåtgärder.
3. Framställande av garantianspråk
Tillverkarens adress:
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn, Tyskland
Vid fel kontakta Trumas servicecenter eller någon av våra
auktoriserade servicepartner (se www.truma.com). Beskriv
din reklamation i detalj och ange enhetens serienummer samt
inköpsdatum.
För att tillverkaren skall kunna avgöra om det föreligger ett
garantifall måste slutanvändaren på egen risk lämna eller
skicka enheten till tillverkaren / servicepartnern. Vid skador
på värmeväxlaren måste den använda gastrycksregulatorn
medsändas.
För klimatsystem:
För att undvika transportskador får aggregatet endast skickas
efter överenskommelse med Trumas servicecenter i Tyskland
eller en lokal auktoriserad servicepartner. I annat fall svarar
avsändaren för eventuella transportskador.
Insändning till fabriken bör ske med fraktgods. Vid garantifall
står tillverkaren för fraktkostnaderna för insändning och återsändning. I annat fall underrättas kunden härom med uppgifter om de kostnader som tillverkaren inte svarar för. I detta fall
svarar kunden även för fraktkostnaderna.
Försäkran om överensstämmelse
1. Basdata från tillverkaren
Namn: Truma Gerätetechnik GmbH & Co. KG
Adress: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identifiering av enheten
Typ / utförande:
LPG-kombinationsvärmare /
Combi 2 E*, Combi 4 (E)*, Combi 6 (E)*
* (UK) CP plus ready
3. Uppfyller kraven i följande EU-direktiv
3.1 Direktivet om gasapparater 2009/142/EG
3.2 Lågspänningsdirektivet 2006/95/EG
3.3 Värmesystem UN ECE R122
3.4 Radioavstörning i motorfordon UN ECE R10
3.5 Direktiv 2004/108/EG om elektromagnetisk kompatibilitet
3.6 Direktivet om uttjänta fordon 2000/53/EG
3.7 Dricksvattendirektivet 98/83/EG
och har typgodkännandenumren
Combi 2 E*: E1 10R–04 5020, E1 122R–00 0373
och CE-märkning med CE-produktidentitetsnummer
CE-0085CN0021.
och har typgodkännandenumren
Combi 4 (E)*: E1 10R–04 5020, E1 122R–00 0193
Combi 6 (E)*: E1 10R–04 5020, E1 122R–00 0194
och CE-märkning med CE-produktidentitetsnummer
CE-0085BS0085.
* (UK) CP plus ready
4. Grund för överensstämmelsebevis
EN 624:2011; EN 15033:2007; EN 60335-1:2010;
EN 60335-2-21:2009;
EN 60335-2-30:2002+A1:2004+A2:2007;
EN 55014-1:2006+A1:2009;
EN 55014-2:1997+A1:2001+A2:2008
5. Kontrollmyndighet
DVGW, Trafiksäkerhetsverket i Tyskland
(Kraftfahrt-Bundesamt)
6. Uppgifter om undertecknarens befattning
Frank Oster
VD Putzbrunn, 2015-05-08
Page 65
Page 66
Page 67
Page 68
Bei Störungen wenden Sie sich bitte an das Truma
Servicezentrum oder an einen unserer autorisierten
Servicepartner (siehe www.truma.com).
Für eine rasche Bearbeitung halten Sie bitte Gerätetyp
und Seriennummer (siehe Typenschild) bereit.
Should problems occur, please contact the Truma
Service Centre or one of our authorised service
partners (see www.truma.com).
In order to avoid delays, please have the unit model
and serial number ready (see type plate).
Veuillez vous adresser au centre de SAV Truma ou
à un de nos partenaires de SAV agréés en cas de
dysfonctionnements (voir www.truma.com).
Pour un traitement rapide de votre demande, veuillez
tenir prêts le type d’appareil et le numéro de série
(voir plaque signalétique).
In caso di guasti rivolgersi al centro di assistenza
Truma o a un nostro partner di assistenza autorizzato
(consultare il sito www.truma.com).
Affinché la richiesta possa essere elaborata rapidamente,
tenere a portata di mano il modello dell’apparecchio e
il numero di matricola (vedere targa dati).
Bij storingen kunt u contact opnemen met het
Truma Servicecentrum of met een van onze erkende
servicepartners (zie www.truma.com).
Voor een snelle bediening dient u apparaattype en
serienummer (zie typeplaat) gereed te houden.
Ved fejl kontaktes Trumas serviceafdeling eller en af
vores autoriserede servicepartnere (se www.truma.com).
Sørg for at have oplysninger om apparattype og
serienummer (se typeskiltet) klar for hurtig behandling.
Vid fel kontakta Truma servicecenter eller någon av
våra auktoriserade servicepartner (se www.truma.com).
För snabb handläggning bör du ha aggregatets typ och
serienummer (se typskylten) till hands.
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn
Deutschland
Service
Telefon +49 (0)89 4617-2020
Telefax +49 (0)89 4617-2159
[email protected]
www.truma.com
Las instrucciones de uso y de montaje en su idioma
pueden solicitarse al fabricante Truma o al Servicio
postventa Truma en su país.
Saat käyttö- ja asennusohjeen pyynnöstä omalla
kielelläsi valmistajalta (Truma) tai maasi Truma-huoltoon.
Spør om bruks- og monteringsanvisning på norsk hos
produsenten Truma eller Trumas serviceavdeling i
landet ditt.
Μπορείτε να ζητήσετε τις οδηγίες χρήσης και
τοποθέτησης στη γλώσσα της χώρας σας από τον
κατασκευαστή Truma ή από το σέρβις της Truma στη
χώρα σας.
Návod k použití a montáži si lze v jazyce vaší země
vyžádat u výrobce Truma nebo servisu Truma ve vaší
zemi.
Návod na použitie a montáž vo Vašom štátnom jazyku
si môžete vyžiadať u výrobcu Truma alebo v servise
Truma vo Vašej krajine.
As instruções de utilização e montagem podem ser
solicitadas junto do fabricante Truma ou do serviço de
assistência da Truma no seu país.
Az Ön nyelvén a használati és beszerelési utasítás
a Truma gyártójától vagy az adott ország Truma
szerviztől szerezhető be.
Instrukcję obsługi i montażu we właściwej wersji
językowej można otrzymać w firmie Truma lub serwisie
firmy Truma znajdującym się w danym kraju.
Navodila za uporabo in vgradnjo v vašem jeziku lahko
naročite pri proizvajalcu Truma oz. v servisni službi
podjetja Truma v vaši državi.
TR
Dilinizdeki kullanma ve montaj talimatı, üretici
Truma'dan veya ülkenizdeki Truma servisinden talep
edilebilir.
Руководство по эксплуатации и монтажу на
Вашем национальном языке можно запросить
у изготовителя Truma или в сервисной службе
фирмы Truma в Вашей стране.
34030-11600 · 03 · 04/2015 ·
©
Loading...
