Page 1

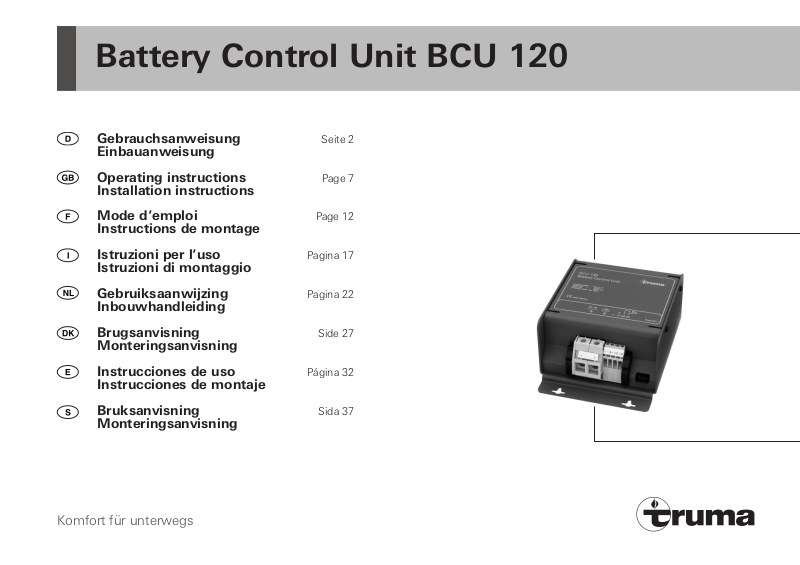

Battery Control Unit BCU 120
Gebrauchsanweisung Seite 2
Einbauanweisung
Operating instructions Page 7
Installation instructions
Mode d‘emploi Page 12
Instructions de montage
Istruzioni per l‘uso Pagina 17
Istruzioni di montaggio
Gebruiksaanwijzing Pagina 22
Inbouwhandleiding
Brugsanvisning Side 27
Monteringsanvisning
Instrucciones de uso Página 32
Instrucciones de montaje
Bruksanvisning Sida 37
Monteringsanvisning
Komfort für unterwegs
Page 2
Batteriewächter BCU 120
Gebrauchsanweisung
Vor Anschluss und Inbetriebnahme des Gerätes unbedingt die Einbau- und Gebrauchsanweisung lesen!
Verwendete Symbole
Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.
Sicherheitshinweise
Beim Gebrauch von elektrischen Geräten sind zum
Schutz vor elektrischem Schlag, Verletzung und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu
beachten. Lesen und beachten Sie diese Hinweise, bevor Sie
das Gerät benutzen.
Aufstellen
Achten Sie darauf, dass die Geräte sicher aufgestellt werden
und nicht herabfallen oder umstürzen können. Legen Sie
Leitungen stets so, dass keine Stolpergefahr entsteht. Setzen
Sie Elektrogeräte nicht dem Regen aus. Betreiben Sie Elektrogeräte nicht in feuchter oder nasser Umgebung. Betreiben Sie
Elektrogeräte nicht in der Nähe von brennbaren Flüssigkeiten
oder Gasen. Stellen Sie Ihre elektrischen Geräte so auf, dass
Kinder keinen Zugriff darauf haben.
Schutz vor elektrischem Schlag
Betreiben Sie nur Geräte deren Gehäuse und Leitungen unbeschädigt sind. Achten Sie auf sichere Verlegung der Kabel.
Ziehen Sie nicht an den Kabeln.
Gebrauch
Benutzen Sie keine elektrischen Geräte entgegen dem, vom
Hersteller angegebenen Verwendungszweck.
Instandsetzung
Nehmen Sie keine Instandsetzungsarbeiten oder Veränderungen am Gerät vor. Wenden Sie sich an Ihren Händler oder
an den Truma Service (siehe Serviceheft oder www.truma.com).
Zubehör
Benutzen Sie nur Zubehörteile und Zusatzgeräte die vom Hersteller geliefert oder empfohlen werden.
Verwendungszweck
Der Batteriewächter BCU 120 schützt die Batterie vor Tiefentladung und empfindliche Geräte vor Unterspannung, durch
automatisches Abschalten der Verbraucher. Der Anschluss erfolgt zwischen Batterie und Verbraucher. Das Gerät ist für den
Einbau in Caravans, Motorcaravans und Boote bestimmt.
2
Page 3
Beschreibung
Entsorgung
Betrieb mit Hauptschalter (nicht im Lieferumfang)
Bei Verwendung eines Hauptschalters können die angeschlossenen Verbraucher ein- und ausgeschalten werden. Der Schalter wird an den Klemmen „MS“ angeschlossen.
Sinkt (bei eingeschaltetem Hauptschalter) die Spannung der
Batterie unter 10,8 V, werden die Verbraucher über ein Relais,
nach einer Verzögerungszeit von ca. 3 Minuten, abgeschalten.
Über eine Not-Ein-Funktion ist ein Freischalten des Verbraucherausganges für ca. 3 Minuten möglich. Dazu mit dem
Hauptschalter „AUS“ und wieder „EIN“ schalten.
Die Verbraucher werden automatisch zugeschalten, wenn die
Spannung der Batterie (z. B. durch Laden) über 12,5 V steigt.
Betrieb ohne Hauptschalter
Wird das Gerät ohne Hauptschalter betrieben, ist keine
Not-Ein-Funktion möglich. Die Klemmen „MS“ müssen mit
einer Leitung (Querschnitt 0,75 mm²) überbrückt werden.
Sinkt die Spannung der Batterie unter 10,8 V, werden die
Verbraucher über ein Relais, nach einer Verzögerungszeit von
ca. 3 Minuten, abgeschalten. Die Verbraucher werden automatisch zugeschalten, wenn die Spannung der Batterie (z. B.
durch Laden) über 12,5 V steigt.
Inbetriebnahme
Der Gerät ist in Betrieb sobald die Betriebsspannung anliegt.
Wartung
Das Gerät ist gemäß den administrativen Bestimmungen des
jeweiligen Verwendungslandes zu entsorgen. Nationale Vorschriften und Gesetze (in Deutschland ist dies z. B. die Altfahrzeug-Verordnung) müssen beachtet werden.
Technische Daten
Betriebsspannung
10 – 15 V
Schaltschwellen
Aus bei 10,8 V (verzögert um 3 Minuten)
Ein bei 12,5 V
Schaltstrom
Maximal 120 A
Stromaufnahme
1,8 mA (bei abgeschalteter Last)
Umgebungstemperatur
-20 °C bis +50 °C
Ausführung
Gemäß den Bestimmungen des VDE und des
Gerätesicherheitsgesetzes
Abmessungen / Gewicht
Gehäuse Aluminium
Länge 205 mm
Breite 145 mm
Höhe 85 mm
Gewicht 1 kg
Reinigen Sie das Gerät mit einem trockenen, fusselfreien Tuch.
Technische Änderungen vorbehalten!
3
Page 4
Zubehör

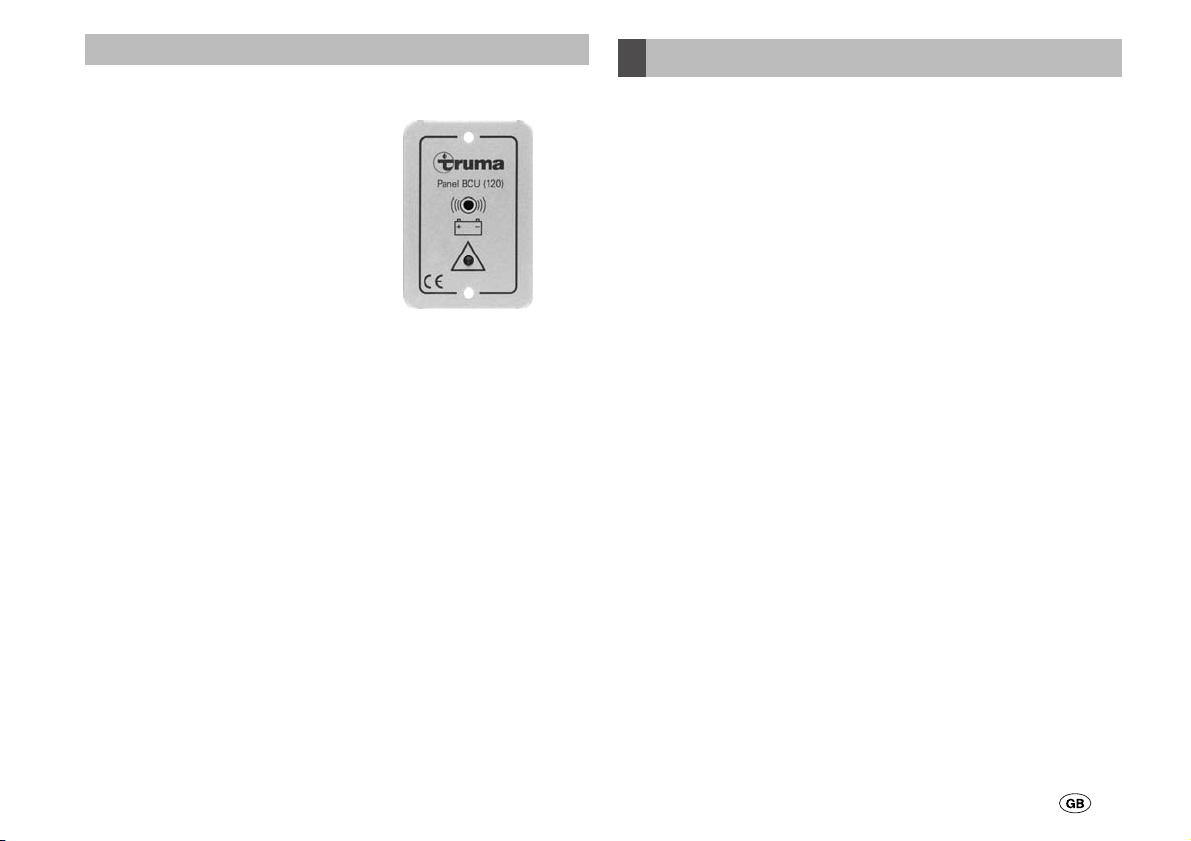

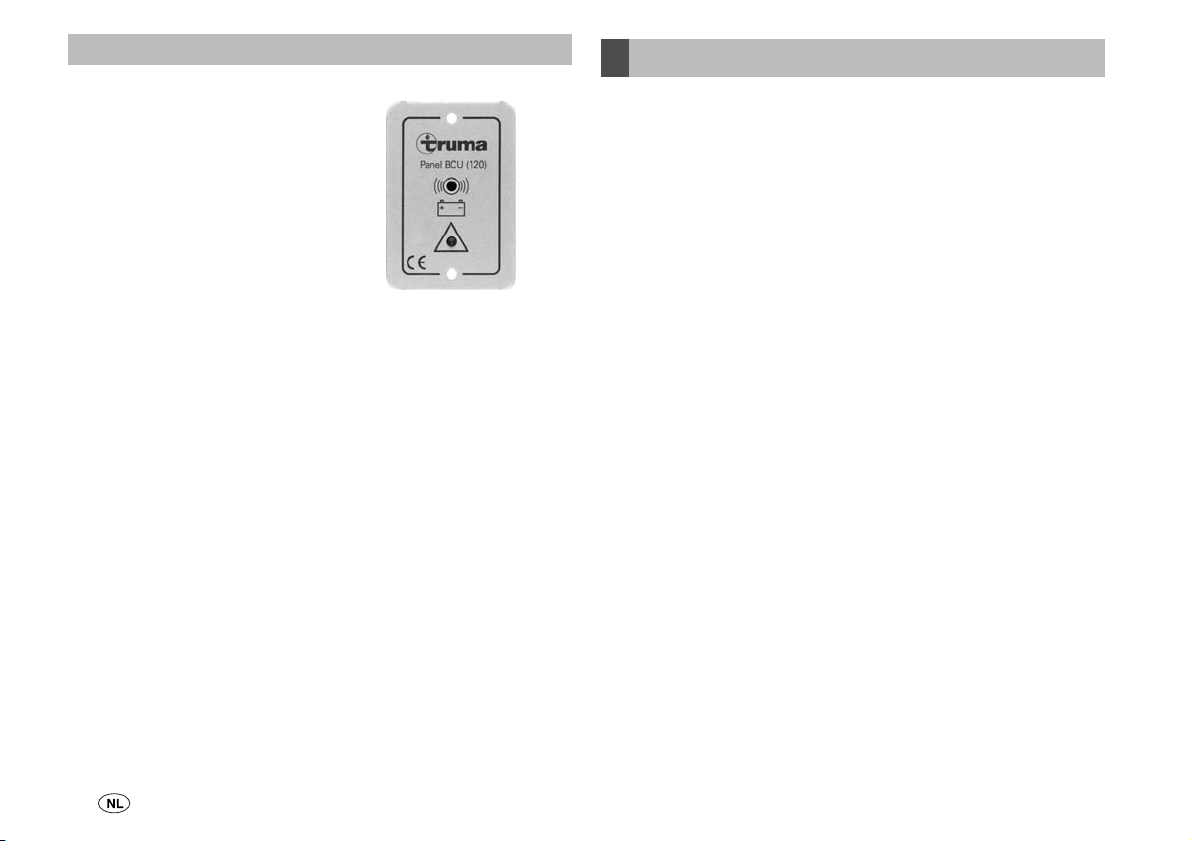

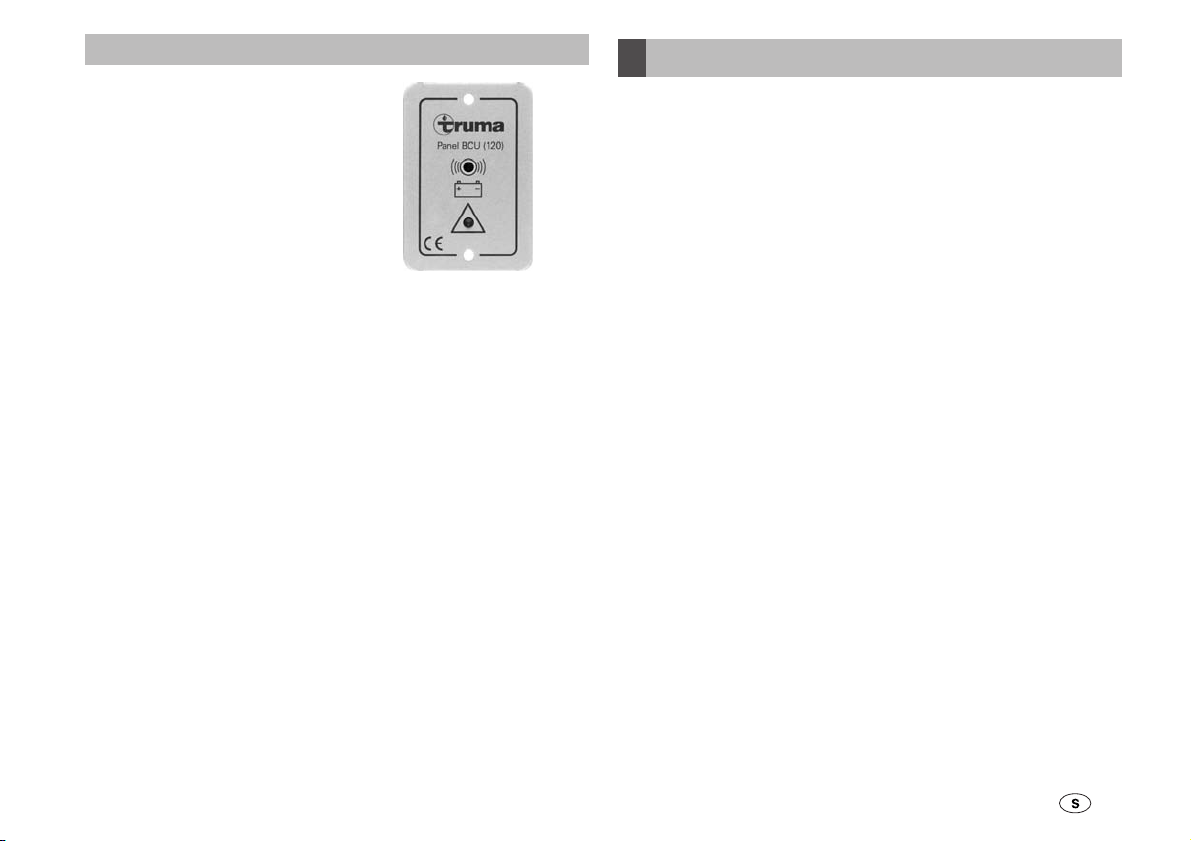

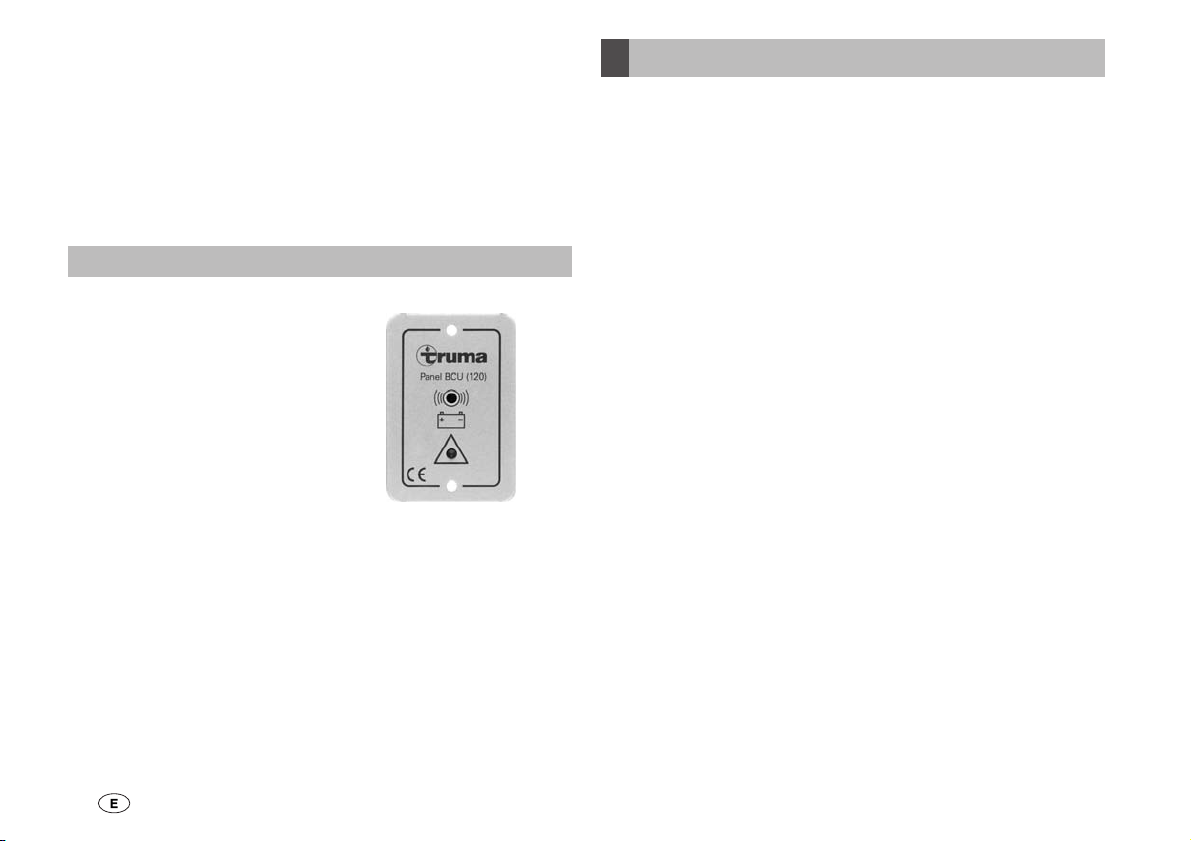

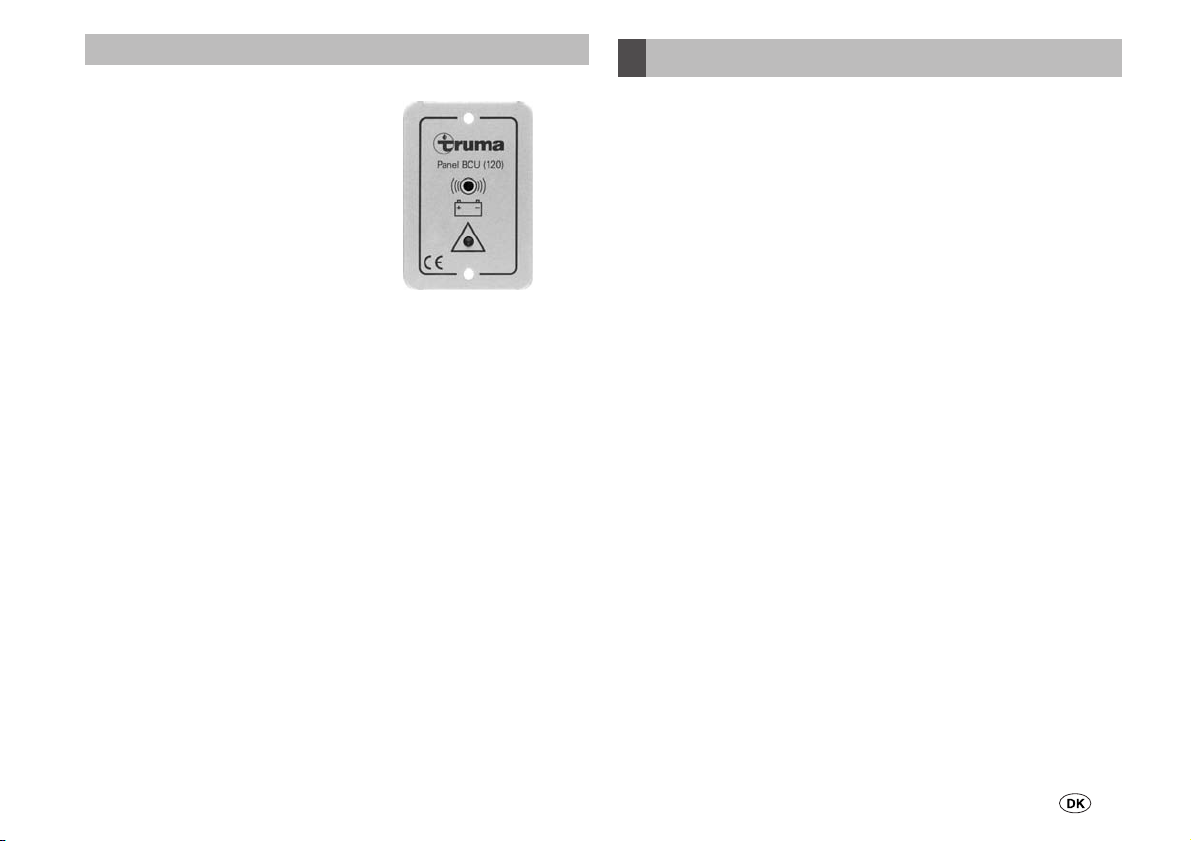

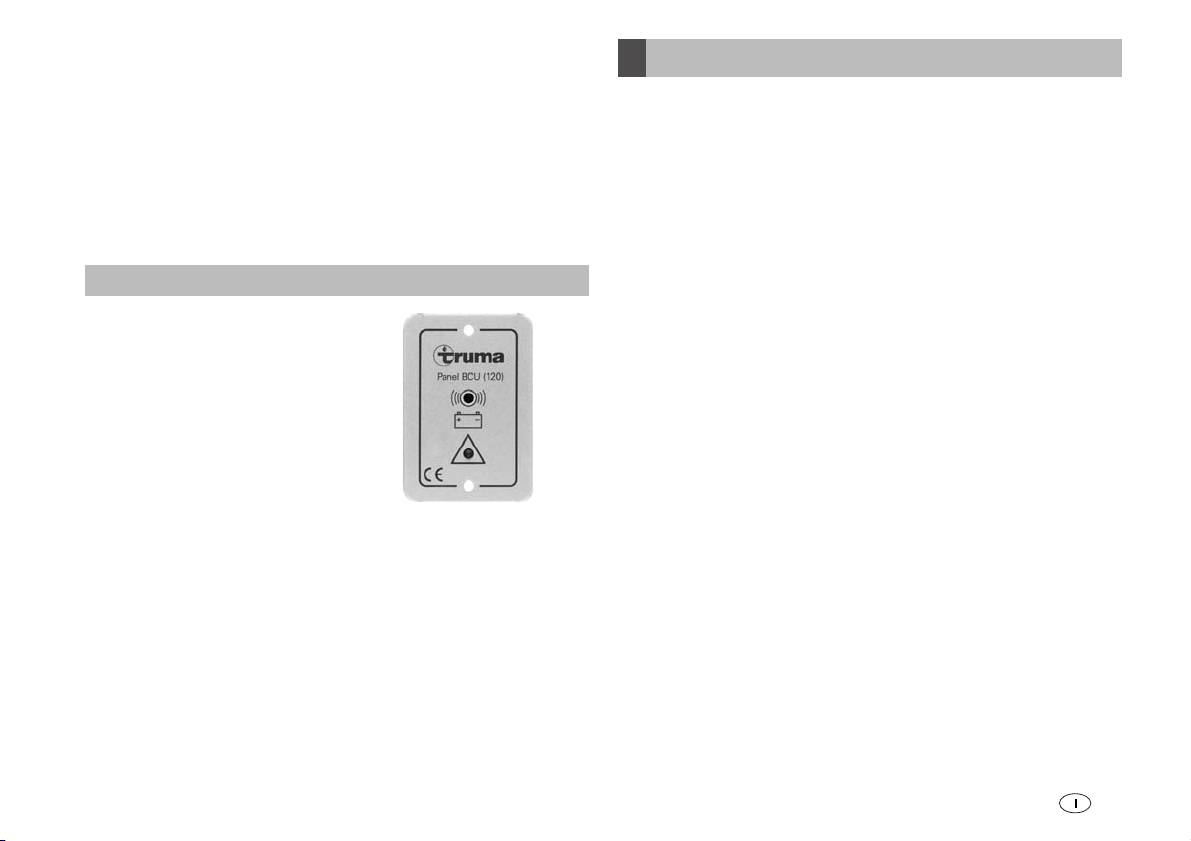

Panel BCU (120)
Das Panel BCU (120) ist ein
optischer und akustischer
Unterspannungswarner. Eine
blinkende LED warnt vor einer
bevorstehenden Abschaltung
der Verbraucher (bei ca. 11 V).
Ein Intervallton signalisiert die
Abschaltung der Verbraucher
(bei ca. 10,8 V).
(Art.-Nr. C14301-01)
Einbauanweisung
Sicherheitshinweise
Der Einbau des Gerätes muss den technischen und administrativen Bestimmungen des jeweiligen Verwendungslandes
entsprechen (z. B. EN 1648). Nationale Vorschriften und Regelungen müssen beachtet werden.
In anderen Ländern sind die jeweils gültigen Vorschriften zu
beachten.
Die Montage und der Anschluss von elektrischen Geräten
muss grundsätzlich durch geeignetes Fachpersonal erfolgen!
Stellen Sie sicher, dass die Stromzufuhr getrennt ist! Netzstecker ziehen!
Benutzen Sie zum Anschluss des Gerätes nur die mitgelieferten Teile sowie die vorgeschriebenen Leitungsquerschnitte
und Sicherungen.
Benutzen Sie nur geeignetes und einwandfreies Werkzeug.
Schließen Sie das Gerät nur gemäß des mitgelieferten Anschlussplanes an!
4
Page 5
Aufstellen
12 V
80 A*
2 A
3
2
0,75 mm²
0,75 mm²
0,75 mm²
0,75 mm²
25 mm²
+12 V / 120 A
1
25 mm²
5
4

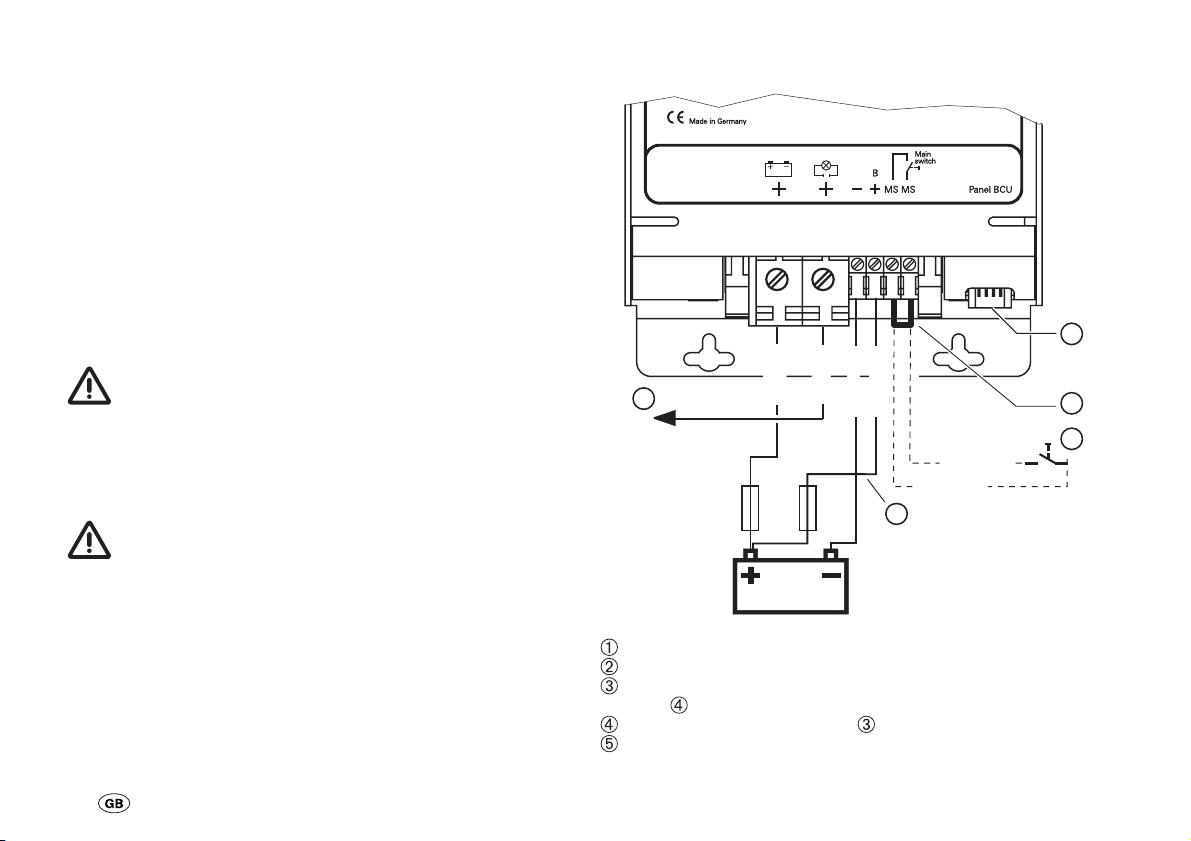

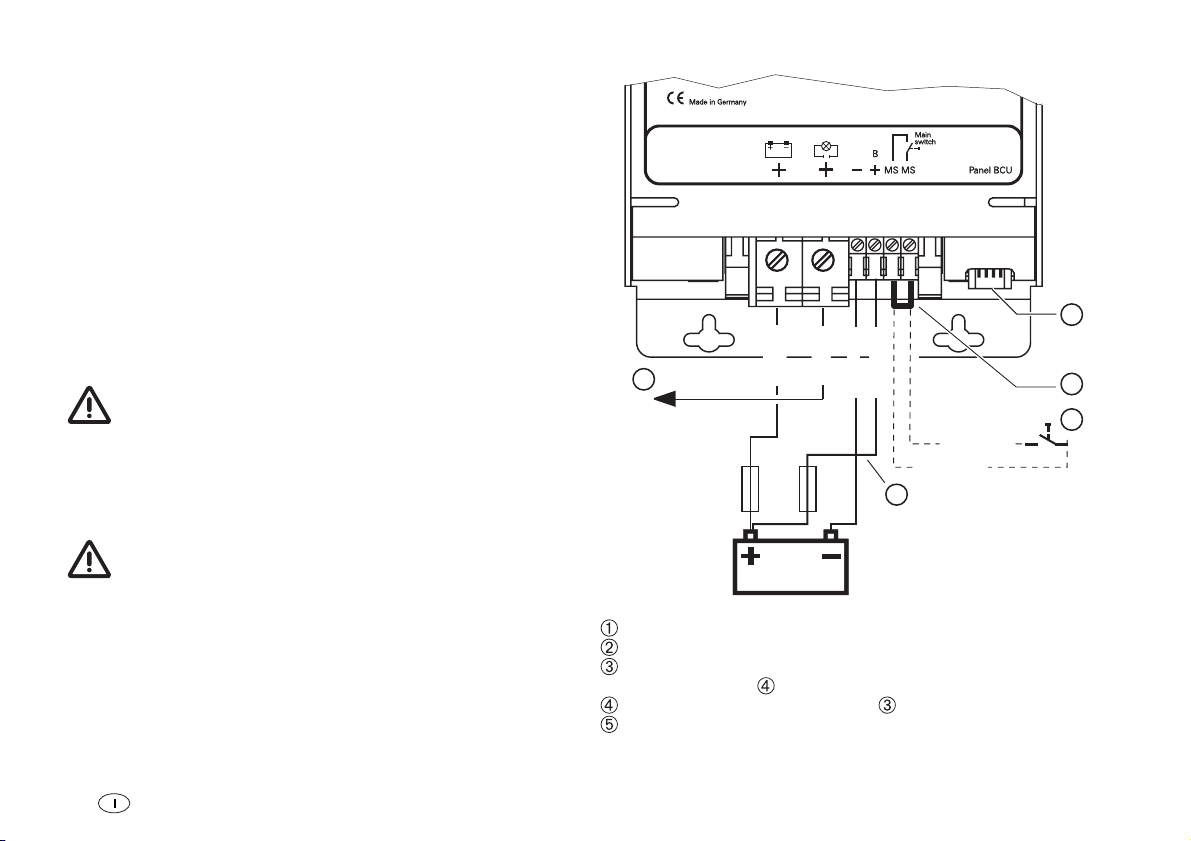

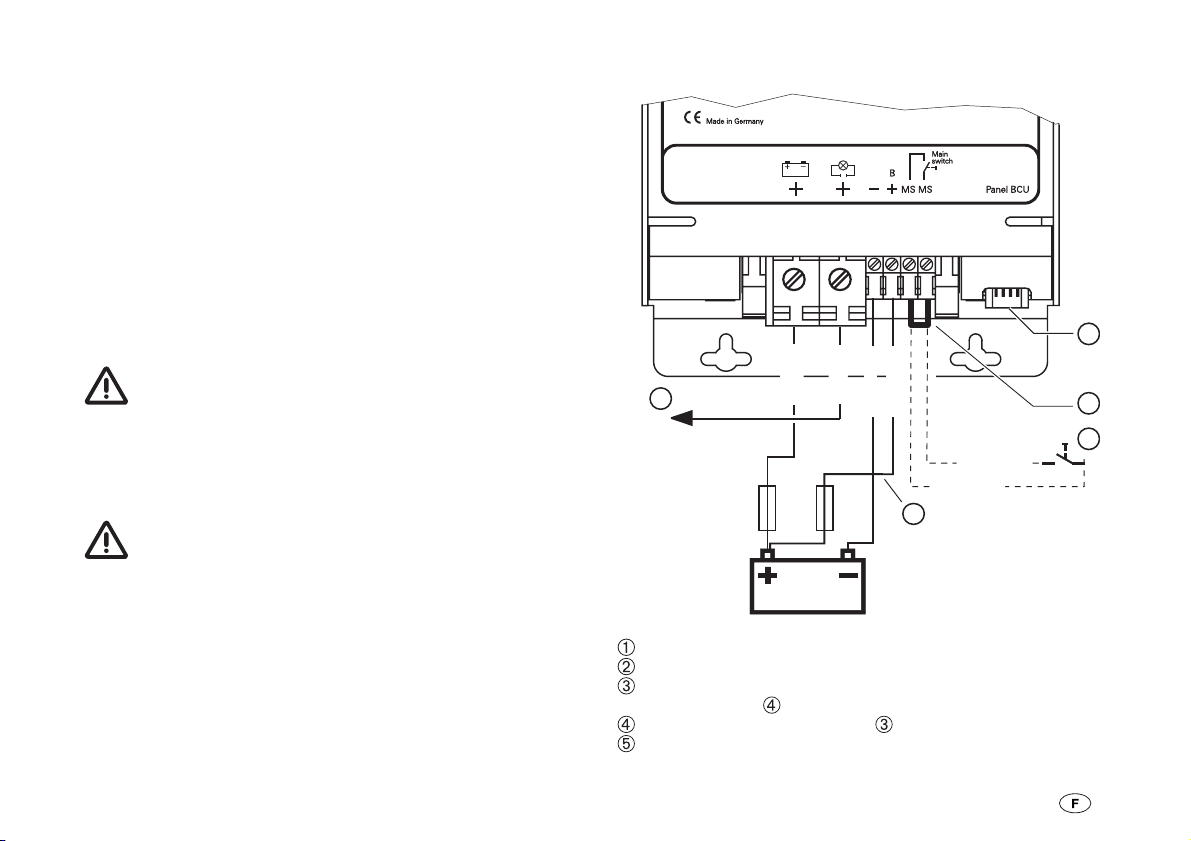

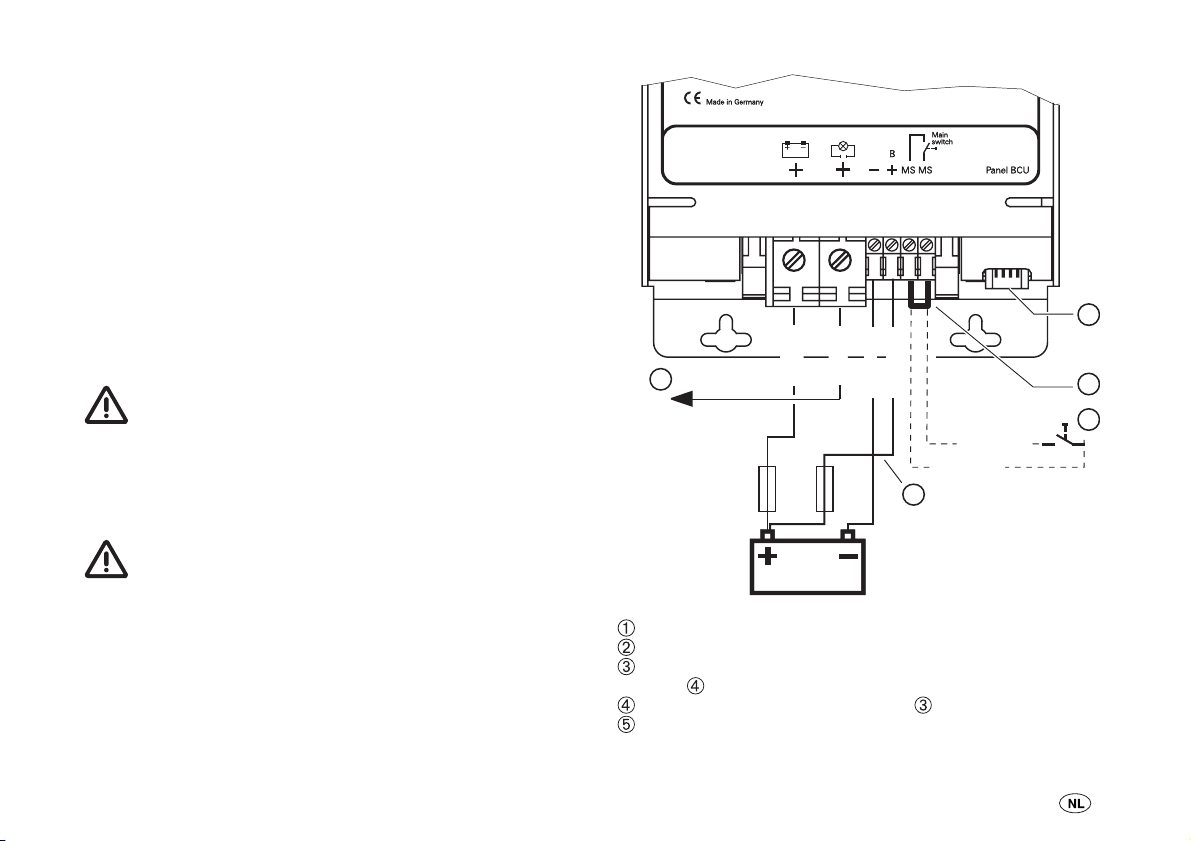

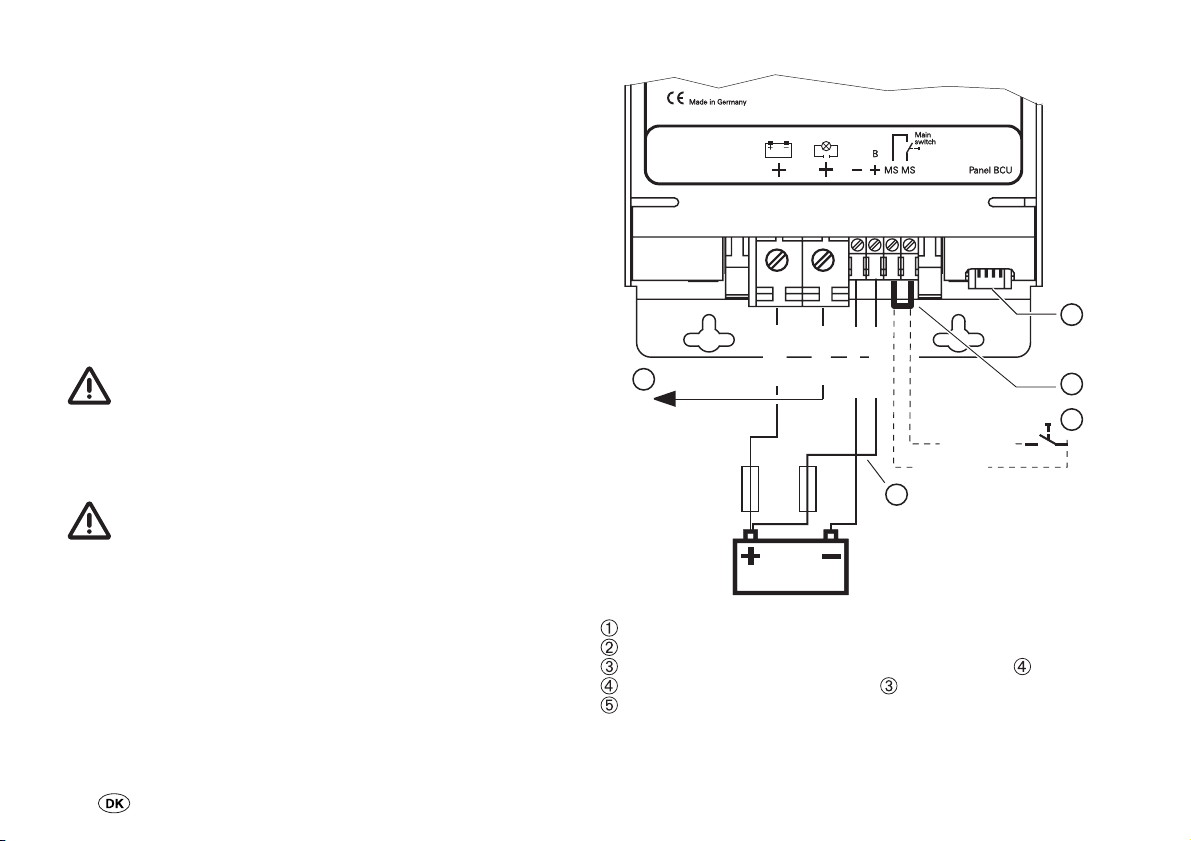

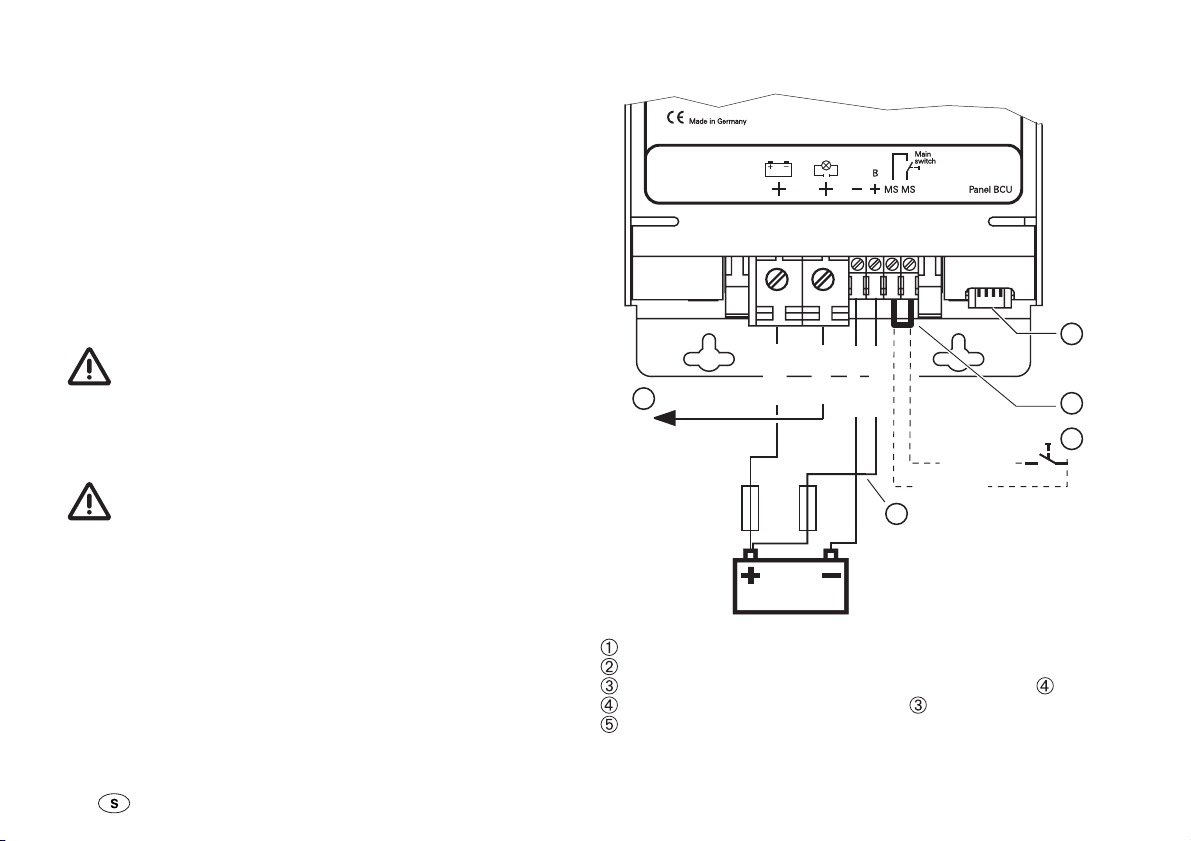

Anschlussplan
Den im Umkarton befindlichen Beipack (Zubehör) entnehmen
und auf Vollständigkeit prüfen:
1 Gebrauchs- und Einbauanweisung
4 Befestigungsschrauben
Das Gerät ist vor Feuchtigkeit und Nässe geschützt aufzustellen. Der Aufstellungsort muss sauber, trocken und gut belüftet
sein.
Das Gerät mit den vier mitgelieferten Befestigungsschrauben
sicher befestigen.
Anschluss
trennen!
Anschluss Batterie
Verbinden Sie das Gerät gemäß Anschlussplan mit der Batterie.
Achten Sie auf den richtigen Anschluss der Pole!
und Sicherungsstärken verwenden!
Vor dem Anschließen oder Trennen von Leitungen sind
die Versorgungsleitungen von Batterie und Netz zu
Sicherungen unbedingt nahe der Pluspole der Batterien
anbringen! Nur vorgeschriebene Leitungsquerschnitte
Zu den Verbrauchern
Messleitung
Externer Hauptschalter – nicht im Lieferumfang – oder
Brücke (Leitung 0,75 mm²) – oder
Anschluss Panel BCU (120)
* Streifensicherung (MIDI-Ausführung)
5
Page 6
Truma Hersteller Garantieerklärung
1. Garantiefall
Der Hersteller gewährt Garantie für Mängel des Gerätes, die
auf Material- oder Fertigungsfehler zurückzuführen sind. Daneben bestehen die gesetzlichen Ge währ leis tungsansprüche
gegen den Verkäufer fort.
Der Garantieanspruch besteht nicht
Die Kosten der Inanspruchnahme des Truma Werkskundendienstes zur Beseitigung eines unter die Garantie fallenden
Mangels – insbesondere Transport-, Wege-, Arbeits- und
Materialkosten – trägt der Hersteller, soweit der Kundendienst
innerhalb von Deutschland eingesetzt wird. Kundendiensteinsätze in anderen Ländern sind nicht von der Garantie gedeckt.
Zusätzliche Kosten aufgrund erschwerter Aus- und Einbaubedingungen des Gerätes (z. B. Demontage von Möbel- oder Karosserieteilen) können nicht als Garantielei stung anerkannt werden.
– für Verschleißteile und bei natürlicher Abnutzung,
– infolge Verwendung von anderen als Truma Originalteilen in
den Geräten,
– infolge Nichteinhaltung der Truma Einbau- und
Gebrauchsanweisungen,
– infolge unsachgemäßer Behandlung,
– infolge unsachgemäßer Transportverpackung.
2. Umfang der Garantie
Die Garantie gilt für Mängel im Sinne von Ziffer 1, die innerhalb von 24 Monaten seit Abschluss des Kaufvertrages zwischen dem Verkäufer und dem Endverbraucher eintreten. Der
Hersteller wird solche Mängel durch Nacherfüllung beseitigen,
das heißt nach seiner Wahl durch Nachbesserung oder Ersatzlieferung. Leistet der Hersteller Garantie, beginnt die Garantiefrist hinsichtlich der reparierten oder ausgetauschten Teile
nicht von neuem, sondern die alte Frist läuft weiter. Weitergehende Ansprüche, insbesondere Schadensersatzansprüche
des Käufers oder Dritter sind ausgeschlossen. Die Vorschriften
des Produkthaf tungsge setzes bleiben unbe rührt.
6
3. Geltendmachung des Garantiefalles
Die Anschrift des Herstellers lautet:
Truma Gerätetechnik GmbH & Co. KG,
Wernher-von-Braun-Straße 12,
85640 Putzbrunn.
In Deutschland ist bei Störungen grundsätzlich das Truma
Servicezentrum zu benachrichtigen; in anderen Ländern
stehen die jeweiligen Servicepartner zur Verfügung (siehe
Truma Serviceheft oder www.truma.com). Beanstandungen
sind näher zu bezeichnen. Ferner ist die ordnungsgemäß ausgefüllte Garantie-Urkunde vorzulegen oder die Fabriknummer
des Gerätes sowie das Kaufdatum anzugeben.
Zur Vermeidung von Transportschäden darf das Gerät nur
nach Rücksprache mit dem Truma Servicezentrum Deutschland oder dem jeweiligen Servicepartner im Ausland versandt
werden. Andernfalls trägt das Risiko für evtl. entstehende
Transportschäden der Versender.
Im Garantiefall übernimmt das Werk die Kos ten der Einsendung und Rücksendung. Liegt kein Garantiefall vor, gibt der
Hersteller dem Kunden Bescheid und nennt die vom Hersteller
nicht zu übernehmenden Reparatur kosten; in diesem Fall
gehen auch die Versandkosten zu Lasten des Kunden.
Page 7
Battery monitor BCU 120
Operating instructions
Please be sure to read the instructions for installation
and use before attempting to connect and use this
device!
Symbols used
Symbol indicates a possible hazard.
Comment including information and tips.
Safety instructions
To protect you from electrical shocks, injury or burns
the following basic safety principles must be observed
when using electrical devices. Please read and follow these
instructions before using the device.
Installation
Ensure that the devices are positioned safely and cannot fall
down or over. Always position the cables to ensure they do
not pose a tripping hazard. Do not expose electrical devices to
rain. Do not operate electrical devices in damp or wet environments. Do not operate electrical devices close to flammable
liquids or gases. Position the devices so that they are out of
the reach of children.
Protection against an electrical shock
Only operate devices whose casings and cables are undamaged.
Ensure the cables are installed safely. Do not pull on the cables.
Use
Do not use electrical devices for purposes other than those
stated by the manufacturer.
Repairs
Do not repair or modify the device. Please contact your dealer
or the Truma Service (see service manual or www.truma.com).
Accessories
Only use accessories and additional devices that are supplied
or recommended by the manufacturer.
Application purpose
The battery monitor BCU 120 protects the battery from total
discharging and protects sensitive devices from low-voltage
by automatically cutting out the consumers. It is connected
between the battery and the consumer. The device is designed for installation in caravans, campers and boats.
7
Page 8
Description
Disposal
Operating with the main switch
(not included in the delivery scope)
When a main switch is used, the connected consumers can
be switched on and off. The switch is connected to the terminals “MS“.
If, when the main switch is on, the voltage of the battery
drops below 10.8 V, the consumers are shut down via a relay
after a delay of approx. 3 minutes.
It is possible to unlock the consumer output for around 3
minutes via an Emergency-On function. To do this, switch the
main switch “OFF“ and “ON“.
The consumers are automatically activated when the voltage
of the battery (e.g. via charging) exceeds 12.5 V.
Operating without the main switch
If the device is operated without a main switch, no EMERGENCY-ON is possible. The terminals “MS“ need to be shunted with a wire (cross-section 0.75 mm²).
If the battery voltage drops below 10.8 V, the consumers are
switched off via a relay after a delay period of around 3 minutes. The consumers are automatically activated when the
voltage of the battery (e.g. via charging) exceeds 12.5 V.
Commissioning
The device is operational as soon as the operating voltage is on.
Maintenance
The device must be disposed of in line with the administrative
regulations of the respective land in which it is used. National
regulations and laws (in Germany, for example, the AltfahrzeugVerordnung [old vehicle directive]) must be observed.
Technical Data
Operating voltage
10 – 15 V
Switching thresholds
Off at 10.8 V (delayed by 3 minutes)
On at 12.5 V
Switching current
Maximal 120 A
Current draw
1.8 mA (when load is switched off)
Ambient temperature
-20 °C to +50 °C
Configuration
In accordance with the VDE provisions and the device safety law
Dimensions / weight
Casing Aluminum
Length 205 mm
Width 145 mm
Height 85 mm
Weight 1 kg
Clean the device using a dry and fluff-free cloth.
8
The right to effect technical modifications is reserved!
Page 9
Accessories
Installation instructions
Panel BCU (120)
The Panel BCU (120) is a
visual and acoustic low-voltage warning device. A flashing
LED warns that the consumer
is about to be shut down (at
approx. 11 V). An intermittent
tone signalizes that the consumer has been shut down
(at approx. 10.8 V).
(part no. C14301-01)
Safety instructions
Installation in vehicles must accord with the technical and
administrative provisions of the individual country of use
(e.g. EN 1648). The national legislation and regulations must
be observed.
In other countries always observe the respectively valid
regulations.
Only qualified technicians may assemble and connect electrical devices!
Ensure that the power supply has been disconnected! Disconnect the mains plug!
Only use the supplied parts and the specified cable cross-sections and fuses to connect the device!
Only use suitable and fully functional tools.
Only wire the device as specified in the supplied wiring
diagram!
9
Page 10
12 V
80 A*
2 A
3
2
0.75 mm²
0.75 mm²
0.75 mm²
0.75 mm²
25 mm²
+12 V / 120 A
1
25 mm²
5
4
Installation
Remove the equipment pack (accessories) and check it is
complete:
1 instructions for installation and use
4 mounting screws
The device should be installed away from damp and wet. The
installation site should be clean, dry and well ventilated.
Securely attach the device using the 4 supplied mounting
screws.
Connection
Before connecting or disconnecting the cables, the
supply lines to the battery and mains supply must be
disconnected!
Battery connection
Connect the device to the battery as shown in the wiring plan.
Ensure the terminals are connected correctly!
Always install the fuses close to the positive terminal of
the battery! Only use the specified cable cross-sections
and fuses of the correct strength!
Wiring diagram
To the consumers
Measuring line
External main switch – not included in the delivery scope
– or
Shunt (wire 0.75 mm²) – or
Connection Panel BCU (120)
10
* Strip fuse (MIDI-model)
Page 11
Manufacturer’s terms of warranty
1. Case of warranty
The manufacturer grants a warranty for malfunctions in the
appliance which are based on material or production faults.
In addition to this, the statutory warranty claims against the
seller remain valid.
A claim under warranty shall not pertain:
for parts subject to wear and in cases of natural wear and tear,
–
as a result of using parts that are not original Truma parts in
–
the units,
as a consequence of failure to respect Truma instructions
–
for installation and use,
as a consequence of improper handling,
–
as a consequence of improper transport packing.
–
2. Scope of warranty
The warranty is valid for malfunctions as stated under
item 1, which occur within 24 months after conclusion of
the purchase agreement between the seller and the final
consumer. The manufacturers will make good such defects
by subsequent fulfilment, i.e. at their discretion either by
repair or replacement. In the event of manufacturers providing service under warranty, the term of the warranty shall not
re commence anew with regard to the repaired or replaced
parts; rather, the old warranty period shall continue to run.
More extensive claims, in particular claims for compensatory
damages by purchasers or third parties, shall be excluded.
This does not affect the rules of the product liability law.
The manufacturer shall bear the cost of employing the Truma
customer service for the removal of a malfunction under warranty – in particular transportation costs, travelling expenses,
job and material costs, as long as the service is carried out in
Germany. The warranty does not cover customer service work
in other countries.
Additional costs based on complicated removal and installation conditions of the appliance (e.g. removal of furniture or
parts of the vehicle body) do not come under warranty.
3. Raising the case of warranty
The manufacturer's address is:
Truma Gerätetechnik GmbH & Co. KG,
Wernher-von-Braun Strasse 12,
85640 Putzbrunn.
In Germany, always notify the Truma Service Centre if problems are encountered; in other countries the relevant service
partners should be contacted (see Truma Service Booklet
or www.truma.com). Any complaints are to be described in
detail. In addition, the properly completed guarantee certificate is to be presented, or the factory number of the unit and
the date of purchase given.
To avoid transport damage, the device may only be dispatched
after agreement with the Truma Service Centre in Germany or
with the particular service partner concerned abroad. The risk
for possible transport damage will otherwise be borne by the
consignor.
If it is a case of warranty, the factory shall bear the cost for
the delivery to the factory and the cost for returning the appliance to the customer. If the damage is deemed not to be
a warranty case, the manufacturer shall notify the customer
and shall specify repair costs which shall not be borne by the
manufacturer; in this case, the customer shall also bear the
shipping costs.
11
Page 12
Contrôleur de batterie BCU 120
Mode d‘emploi
Veuillez impérativement lire les instructions de montage
et d’utilisation avant de brancher et de mettre en service l’appareil !
Symboles utilisés
Ce symbole indique des risques possibles.
Informations et conseils.
Consignes de sécurité
Lors de l‘utilisation d‘appareils électriques, les consignes
de sécurité de base suivantes doivent être respectées afin
d‘éviter tout risque d‘électrocution, de blessure et d‘incendie.
Veuillez lire et respecter ces consignes avant d‘utiliser l‘appareil.
Installation
Veillez à ce que les appareils soient installés de manière sûre
et ne puissent pas tomber ou se renverser. Posez toujours les
câbles de manière à éviter tout risque de trébuchement. N‘exposez pas les appareils électriques à la pluie. N‘utilisez pas
les appareils électriques dans un environnement humide ou
mouillé. N‘utilisez pas les appareils électriques à proximité de
liquides ou de gaz inflammables. Installez vos appareils électriques hors de portée des enfants.
Protection contre les risques d‘électrocution
Utilisez uniquement des appareils dont le boîtier et les câbles
sont en parfait état. Veillez à ce que les câbles soient correctement posés. Ne tirez pas sur les câbles.
Utilisation
N‘utilisez pas les appareils électriques à d‘autres fins que celles indiquées par le fabricant.
Réparation
N‘effectuez aucune réparation ou modification sur l‘appareil.
Contactez votre revendeur ou le service Truma (voir carnet
d‘entretien ou www.truma.com).
Accessoires
Utilisez uniquement des accessoires fournis ou recommandés
par le fabricant.
Emploi prévu
Le contrôleur de batterie BCU 120 protège la batterie contre
la décharge totale et les appareils sensibles contre la soustension en déconnectant automatiquement les appareils électriques. Le raccordement s‘effectue entre la batterie et les appareils électriques. L‘appareil est conçu pour le montage dans
les caravanes, les caravanes à moteur et les bateaux.
12
Page 13
Description
Mise en service
Fonctionnement avec commutateur principal
(non compris dans la livraison)
L’utilisation d’un commutateur principal permet de mettre en
marche et d‘éteindre les appareils électriques raccordés. Le
commutateur est raccordé aux bornes « MS ».
Lorsque la tension de la batterie passe en dessous de 10,8 V
(lorsque le commutateur principal est actionné), les appareils
électriques sont déconnectés par l‘intermédiaire d‘un relais
après un délai d‘env. 3 minutes.
Une fonction de mise en marche d‘urgence permet la
connexion de la sortie des appareils électriques durant env.
3 minutes. Pour cela, positionner le commutateur principal sur
« OFF » et ensuite à nouveau sur « ON ».
Les appareils électriques sont automatiquement connectés
lorsque la tension de la batterie (par ex. grâce à la recharge)
dépasse 12,5 V.
Fonctionnement sans commutateur principal
Lorsque l’appareil est utilisé sans commutateur principal, la
fonction de mise en marche d’urgence n’est pas disponible.
Les bornes « MS » doivent être pontées avec un câble (section
0,75 mm²).
Lorsque la tension de la batterie est inférieure à 10,8 V les appareils électriques sont déconnectés par l‘intermédiaire d‘un
relais après un délai d‘env. 3 minutes. Les appareils électriques sont automatiquement connectés lorsque la tension de
la batterie (par ex. grâce à la recharge) dépasse 12,5 V.
L‘appareil est en marche dès qu‘il y a de la tension.
Entretien
Nettoyez l‘appareil à l‘aide d‘un chiffon sec et sans peluches.
Élimination
L‘appareil doit être éliminé conformément aux règles administratives du pays d‘utilisation. Les prescriptions et lois nationales doivent être respectées (en Allemagne, il s’agit par exemple du décret sur les véhicules hors d’usage).
Caractéristiques techniques
Tension de service
10 –15 V
Seuil de connexion
Arrêt à 10,8 V (après un délai de 3 minutes)
Marche à 12,5 V
Courant de commutation
Maximum 120 A
Courant absorbé
1,8 mA (avec charge hors circuit)
Température ambiante
-20 °C à +50 °C
Modèle
Conforme aux directives du VDE et de la loi sur la sécurité des
appareils
13
Page 14
Dimensions / poids
Boîtier Aluminium
Longueur 205 mm
Largeur 145 mm
Hauteur 85 mm
Poids 1 kg
Sous réserve de modifications techniques !
Accessoires
Panneau BCU (120)
Le panneau BCU (120) est un
indicateur visuel et sonore de
sous-tension. Une LED clignotante signale la déconnexion
imminente des appareils électriques (à env. 11 V). Un signal
sonore intermittent signale
la déconnexion des appareils
électriques (à env. 10,8 V).
(n° d‘art. C14301-01)
Instructions de montage
Consignes de sécurité
Le montage dans les véhicules doit répondre aux dispositions
techniques et administratives définies par les pays dans lesquels les appareils sont utilisés (par ex. norme EN 1648). Les
prescriptions et les réglementations nationales doivent être
respectées.
Dans les autres pays, observer les consignes en vigueur.
Le montage et le raccordement d‘appareils électriques doivent
toujours être réalisés par du personnel qualifié !
Veillez à ce que l‘alimentation électrique soit coupée ! Retirez
la fiche d‘alimentation !
Pour le raccordement de l‘appareil, utilisez uniquement les
pièces fournies ainsi que les diamètres de câble et les fusibles
indiqués !
Utilisez uniquement des outils adaptés et en parfait état de
fonctionnement.
Branchez impérativement l‘appareil en respectant le schéma
de câblage fourni !
14
Page 15
12 V
80 A*
2 A
3
2
0,75 mm²
0,75 mm²
0,75 mm²
0,75 mm²
25 mm²
+12 V / 120 A
1
25 mm²
5
4
Installation
Sortez les pièces (accessoires) fournies dans le carton d‘emballage et vérifiez si elles sont au complet :
1 mode d’emploi et instructions de montage
4 vis de fixation
Installez l‘appareil à l‘abri de l‘humidité et de l‘eau. Le lieu
d‘installation doit être propre, sec et bien aéré.
Fixez fermement l‘appareil à l‘aide des quatre vis de fixation
fournies.
Raccordement
et du réseau !
Raccordement de la batterie
Raccordez l‘appareil à la batterie conformément au schéma
des connexions. Veuillez à la bonne polarité !
de câble et les puissances de fusible indiqués !
Avant de brancher ou de débrancher des câbles, les
câbles d‘alimentation doivent être coupés de la batterie
Installez impérativement les fusibles près des pôles positifs des batteries ! Utilisez uniquement les diamètres
Schéma de câblage
Vers les appareils électriques
Câble de jonction à l‘appareil de mesure
Commutateur principal externe – non compris dans la
livraison – ou
Pont (câble 0,75 mm²) – ou
Raccordement panneau BCU (120)
* Fusible à lamelle (version MIDI)
15
Page 16
Déclaration de garantie du fabricant
1. Cas de garantie
Le fabricant concède une garantie pour des carences de
l’appareil imputables à des défauts du matériau ou de la
fabrication. En outre, le recours légal en garantie auprès du
vendeur reste valable.
La garantie ne s’applique plus :
pour les pièces d’usure et en cas d’usure naturelle,
–
suite à l'utilisation de pièces autres que des pièces
–
originales Truma dans les appareils,
en cas de non-respect des instructions de montage et du
–
mode d’emploi Truma,
en cas d’utilisation non conforme,
–
en cas d’emballage de transport inapproprié.
–
2. Prestations de garantie
La garantie couvre les carences dans le sens de l’article 1, se
manifestant dans les 24 mois suivant la conclusion du contrat
d’achat entre le vendeur et l’utilisateur. Le fabricant procédera
à la remise en ordre de tels défauts, c’est-à-dire au choix par
la livraison d’un appareil de rechange ou par une réparation.
Si le fabricant réalise une prestation de garantie, le délai de
garantie concernant les pièces réparées ou remplacées ne
recommence pas du début, l’ancien délai continue à courir.
Des prétentions plus poussées, en particulier des prétentions
à dommages-intérêts de l’acheteur ou d’un tiers, sont exclues.
Les dispositions de la législation sur la responsabilité sur le
produit ne sont pas mises en cause.
16
Les frais de mise à contribution du service après-vente usine
Truma pour remédier à une carence couverte par la garantie,
en particulier les frais de transport, de manutention, de maind’oeuvre et de matériel, sont à la charge du fabricant, pour
autant que le SAV intervient sur le territoire de la République
Fédérale d’Allemagne. La garantie ne couvre pas les
interventions de service après-vente dans les autres pays.
Des frais supplémentaires dus à des difficultés de dépose et
de repose de l’appareil (par ex. démontage et remontage de
meubles ou de parties de la carrosserie) ne sont pas reconnus
en tant que prestation de garantie.
3. Invocation du cas de garantie
Les coordonnées du fabricant sont les suivantes :
Truma Gerätetechnik GmbH & Co. KG,
Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
En Allemagne, toujours appeler le centre de SAV Truma en cas
de dysfonctionnement. Dans les autres pays, les partenaires
de service après-vente correspondants se tiennent à disposition (voir livret de service Truma ou www.truma.com). Toutes
les réclamations doivent être signifiées avec de plus amples
précisions. En outre, vous devez présenter votre justificatif
de garantie rempli en bonne et due forme ou bien indiquer le
numéro de fabrication de l’appareil, ainsi que sa date d’achat.
Pour éviter les dommages dus au transport, l’appareil ne peut
être expédié qu’après concertation de la centrale de service
Truma en Allemagne ou du partenaire de service correspondant à l’étranger. Faute de quoi l’expéditeur supportera le
risque d’éventuels dégâts dus au transport.
Dans le cas de garantie, l’usine prend en charge les frais d’envoi dans les deux sens. Sinon, l’usine en avise le client et lui
communique le montant du coût de la réparation qu’il devra
supporter; dans ce cas, les frais d’expédition sont également à
la charge du client.
Page 17
Unità di controllo batteria BCU 120
Istruzioni per l‘uso
Prima dell‘allacciamento e della messa in funzione dell‘apparecchio, leggere attentamente le istruzioni per il
montaggio e l‘uso.
Simboli utilizzati
Il simbolo richiama l‘attenzione su possibili pericoli.
Indicazione con informazioni e raccomandazioni.
Indicazioni di sicurezza
Durante l‘utilizzo di apparecchiature elettriche è asso-
lutamente necessario osservare le seguenti misure di
sicurezza per evitare scosse elettriche, infortuni e rischi d‘incendio. Leggere e osservare queste istruzioni prima di utilizzare l‘apparecchio.
Installazione
Prestare attenzione che gli apparecchi vengano installati correttamente e senza il rischio di cadute o rovesciamenti. Posare
tutti i cavi in maniera tale che non sussista alcun pericolo di inciampo. Non esporre le apparecchiature elettriche alla pioggia.
Non utilizzare le apparecchiature elettriche in ambienti umidi o
bagnati. Inoltre non utilizzarli nelle vicinanze di liquidi o gas infiammabili. Installare le vostre apparecchiature elettriche fuori
dalla portata dei bambini.
Protezione da scosse elettriche
Utilizzare soltanto apparecchiature le cui scatole e condutture
siano completamente integre. Prestare attenzione alla posa
sicura dei cavi. Non tirare mai i cavi.
Utilizzo
Non utilizzare apparecchiature elettriche per scopi diversi da
quelli indicati dal produttore.
Riparazione
Non eseguire lavori di riparazione o modifiche all‘apparecchio.
Rivolgersi al rivenditore di fiducia o al servizio d‘assistenza
Truma (vedi libretto d‘assistenza o www.truma.com).
Accessori
Utilizzare soltanto accessori e apparecchiature supplementari
forniti o raccomandati dal produttore.
Scopo d‘utilizzo
L‘unità di controllo batteria BCU 120 protegge la batteria
da uno scarico eccessivo e le apparecchiature più sensibili
da basse tensioni, grazie ad uno spegnimento automatico
dell‘utenza. Il collegamento viene effettuato tra la batteria e
l‘utenza. L‘apparecchio è adatto all‘impiego in caravan, motocaravan e barche.
17
Page 18
Descrizione
Manutenzione
Funzionamento con interruttore principale
(non compreso nel volume di fornitura)
Nel caso di utilizzo di un interruttore principale è possibile
attivare o disattivare le utenze collegate. L‘interruttore viene
collegato ai morsetti «MS».
Se la tensione batteria (ad interruttore principale azionato) cala
al di sotto di 10,8 V, le utenze vengono disattivate mediante
un relé con un tempo di ritardo di ca. 3 minuti.
Attraverso una funzione arresto d‘emergenza è possibile un attivazione dell‘uscita utenza per circa 3 minuti. A tale proposito
mediante le funzioni «OFF» e «ON» dell‘interruttore principale,
spegnere e riaccendere l‘apparecchio.
Le utenze vengono attivate automaticamente quando la tensione della batteria aumenta (p. es. mediante carica) oltre
12,5 V.
Funzionamento senza interruttore principale
Se l‘apparecchio viene fatto funzionare senza interruttore principale, non è possibile nessuna funzione accensione d‘emergenza. I morsetti «MS» devono essere bypassati con un cavo
(sezione 0,75 mm²).
Se la tensione della batteria cala al di sotto di 10,8 V, le utenze vengono disattivate mediante un relé dopo un tempo di
ritardo di circa 3 minuti. Le utenze vengono attivate automaticamente quando la tensione della batteria aumenta (p. es.
mediante carica) oltre 12,5 V.
Pulire l‘apparecchio con un panno asciutto e antipilling.
Smaltimento
L‘apparecchio deve essere smaltito secondo le disposizioni
amministrative del rispettivo paese d‘utilizzo. Rispettare le
leggi e le normative nazionali (in Germania, ad esempio, la
legge sulla rottamazione di veicoli usati).
Dati tecnici
Tensione d‘esercizio
10 – 15 V
Soglia di commutazione
Off a 10,8 V (ritardo di 3 minuti)
On a 12,5 V
Corrente di commutazione
Max 120 A
Corrente assorbita
1,8 mA (a carico disinserito)
Temperatura ambiente
-20 °C fino a +50 °C
Esecuzione
Secondo le disposizioni del VDE e della normativa sulla sicurezza delle apparecchiature
Messa in funzione
L‘apparecchio si attiva non appena sussiste tensione d‘esercizio.
18
Page 19
Misure / Peso
Scatola Alluminio
Lunghezza 205 mm
Larghezza 145 mm
Altezza 85 mm
Peso 1 kg
Il produttore si riserva la facoltà di apportare modifiche
tecniche!
Istruzioni di montaggio
Indicazioni di sicurezza
L‘installazione nei veicoli deve essere conforme alle norme
tecniche e amministrative del rispettivo paese di utilizzo (ad
es. EN 1648). Devono essere osservati i regolamenti e le disposizioni nazionali.
Accessori
Panel BCU (120)
Il Panel BCU (120) è un avvisatore ottico e acustico di bassa
tensione. Un LED lampeggiante avvisa di un‘imminente disattivazione utenza (a ca. 11 V).
Un tono acustico ad intervalli
regolari segnala la disattivazione dell‘utenza (a ca. 10,8 V).
(n° art. C14301-01)
In altri paesi rispettare le norme ivi vigenti.
Il montaggio e collegamento di apparecchiature elettriche
deve essere effettuato esclusivamente da personale elettrico
competente!
Assicurarsi che l‘alimentazione di corrente sia disinserita!
Estrarre la spina elettrica!
Per il collegamento dell‘apparecchio utilizzare soltanto le parti
fornite nonché le sezioni dei cavi e fusibili prescritti!
Utilizzare soltanto strumenti idonei e ineccepibili.
Collegare l‘apparecchio soltanto secondo lo schema dei collegamenti fornito con lo stesso!
19
Page 20
12 V
80 A*
2 A
3
2
0,75 mm²
0,75 mm²
0,75 mm²
0,75 mm²
25 mm²
+12 V / 120 A
1
25 mm²
5
4
Installazione
Prelevare la confezione supplementare contenuta nella scatola
(accessori) e controllare la sua integrità:
1 Istruzione per l‘uso e di montaggio
4 Viti di fissaggio
L‘apparecchio deve essere installato protetto dall‘umidità e
dall‘acqua. Il luogo d‘installazione deve essere pulito, asciutto
e ben aerato.
L‘apparecchio deve essere fissato con quattro viti di fissaggio
fornite con lo stesso.
Collegamento
Prima del collegamento o distacco dei cavi, è necessario scollegare prima i cavi di alimentazione della batteria
e della rete!
Collegamento batteria
Collegare l‘apparecchio alla batteria secondo lo schema elettrico. Prestare attenzione al corretto collegamento dei poli!
Schema dei collegamenti
prescritti!
20
Applicare assolutamente i fusibili vicino al polo positivo
delle batterie! Utilizzare soltanto sezioni di cavi e fusibili
Verso le utenze
Circuito di misura
Interruttore principale esterno – non compreso nel volume
di fornitura – o
Ponticelli (cavo 0,75 mm²) – o
Collegamento Panel BCU (120)
* Fusibile a strisce (modello MIDI)
Page 21
Dichiarazione di garanzia della Casa Truma
1. Evento di garanzia
La Casa riconosce la garanzia per guasti dell’apparecchio,
dovuti a difetti di materiale o di produzione. Restano inalterati i diritti di garanzia legali da far eventualmente valere nei
confronti del venditore.
Non si presta alcuna garanzia:
in caso di pezzi soggetti ad usura e in caso di logoramento
–
naturale dovuto all’uso,
in seguito all’utilizzo negli apparecchi di parti di ricambio
–
non originali Truma,
a seguito dell’inosservanza delle istruzioni d’uso e di
–
montaggio Truma,
a seguito di un utilizzo improprio,
–
a seguito di un imballaggio per il trasporto improprio.
–
2. Campo di applicazione della garanzia
La garanzia vale per difetti di cui alla cifra 1, che si verificano nel
giro di 24 mesi dalla stipulazione del contratto di acquisto tra il
venditore e il consumatore finale. Il costruttore rimedierà a tali
guasti riparandoli, ma potrà decidere se effettuare una riparazione o una sostituzione. Nel caso in cui il costruttore decida di
prestare garanzia, il periodo di garanzia, relativamente al pezzo
riparato o sostituito, non avrà inizio dal momento della riparazione o sostituzione, bensì sarà valido il vecchio periodo di garanzia. Si escludono ulteriori rivendicazioni, in particolare richieste
di risarcimento danni da parte dell’acquirente o terzi. Restano
salve le norme della legge sulla responsabilità di prodotto.
I costi del servizio di assistenza Truma, inte rvenuto per eliminare il difetto in garanzia, – in particolar modo i costi di
trasporto, di percorso, di lavoro e di materiale – vanno a carico
della Casa, se il servizio di assistenza interviene all’interno del
territorio federale. Gli interventi del servizio di assistenza clienti
all’estero non sono coperti dalla garanzia.
Eventuali costi aggiuntivi, dovuti a condizioni difficili di smontaggio e di montaggio dell’apparecchio, es. smontaggio di
parti di mobili e di carrozzeria, non possono essere riconosciuti
in garanzia.
3. Rivalsa del diritto di garanzia
L'indirizzo del produttore è il seguente:
Truma Gerätetechnik GmbH & Co. KG,
Wernher-von-Braun-Straße 12,
85640 Putzbrunn.
In Germania, in caso di guasti occorre rivolgersi, in linea di
principio, al centro di assistenza Truma; negli altri paesi, sono
disponibili i rispettivi partner per l’assistenza (v. opuscolo
centri di assistenza Truma o il sito www.truma.com). I reclami
devono essere descritti con precisione. Inoltre, occorre presentare il documento di garanzia debitamente compilato o
indicare il numero di serie e la data di acquisto della stufa.
Per evitare danni durante il trasporto, l'apparecchio può essere
spedito solo previo accordo con la sede centrale del servizio
di assistenza Truma per la Germania o con il partner addetto
all'assistenza all'estero. In caso contrario, il mittente si assume
il rischio di eventuali danni dovuti al trasporto.
In caso di garanzia lo stabilimento rileva i costi per la spedizione di andata e di ritorno. Se l’evento di garanzia non si verifica,
la Casa trasmette al cliente una segnalazione specifica, indicando i costi di riparazione che la Casa non si assume; in tal
caso anche i costi di traspor to vanno a carico del cliente.
21
Page 22
Batterijwachter BCU 120
Gebruiksaanwijzing
Voor de aansluiting en inbedrijfstelling van het toestel
absoluut de montagevoorschriften en gebruiksaanwijzing lezen!
Gebruikte symbolen
Symbool wijst op mogelijke gevaren.
Aanwijzing met informatie en tips.
Veiligheidsinstructies
Bij het gebruik van elektrische toestellen dienen als be-
veiliging tegen elektrische schokken, letsels en brandgevaar de volgende fundamentele veiligheidsmaatregelen in
acht genomen te worden. Lees deze instructies en neem de
instructies in acht, voor u het toestel gebruikt.
Opstellen
Zorg ervoor, dat de toestellen veilig opgesteld worden en niet
kunnen neervallen of omvallen. Leg leidingen altijd zodanig, dat
er geen struikelgevaar ontstaat. Stel elektrische toestellen niet
bloot aan regen. Gebruik geen elektrische toestellen in een vochtige of natte omgeving. Gebruik elektrische toestellen niet in de
omgeving van brandbare vloeistoffen of gassen. Stel uw elektrische toestellen zo op, dat kinderen er geen toegang toe hebben.
Bescherming tegen elektrische schokken
Gebruik alleen toestellen, waarvan de behuizing en de leidingen onbeschadigd zijn. Zorg ervoor dat de kabels veilig gelegd
worden. Trek niet aan de kabels.
Gebruik
Gebruik geen elektrische toestellen voor andere doeleinden
dan het door de producent opgegeven gebruiksdoel.
Herstellingen
Voer geen herstellingen of veranderingen uit aan het toestel!
Wend u tot uw verkoper of tot de Truma Service (zie servicemap of www.truma.com).
Toebehoren
Gebruik alleen toebehoren en hulpstukken die door de producent zijn goedgekeurd of aanbevolen.
Gebruiksdoel
De batterijwachter BCU 120 beschermt de batterij tegen diepontlading en gevoelige apparaten tegen onderspanning, door
automatisch uitschakelen van de verbruikers. De aansluiting
gebeurt tussen batterij en verbruikers. Het apparaat is voor de
montage in caravans, campers en boten bestemd.
22
Page 23
Beschrijving
Verwijdering
Werking met hoofdschakelaar (niet in de leveringsomvang)
Bij gebruik van een hoofdschakelaar kunnen de aangesloten
verbruikers in- en uitgeschakeld worden. De schakelaar wordt
op de klemmen „MS” aangesloten.
Als (bij een ingeschakelde hoofdschakelaar) de spanning van
de batterij onder 10,8 V daalt, worden de verbruikers via een
relais, na een vertragingstijd van ca. 3 minuten, uitgeschakeld.
Via een nood-in-functie is een vrijschakelen van de verbruikeruitgang voor ca. 3 minuten mogelijk. Daarvoor de hoofdschakelaar „UIT” en weer „IN” schakelen.
De verbruikers worden automatisch ingeschakeld, als de
spanning van de batterij (bijv. door laden) boven 12,5 V stijgt.
Werking zonder hoofdschakelaar
Als het apparaat zonder hoofdschakelaar gebruikt wordt, is er
geen noodfunctie mogelijk. De klemmen „MS” moeten met
een leiding (diameter 0,75 mm²) overbrugd worden.
Als de spanning van de batterij onder 10,8 V daalt, worden
de verbruikers via een relais, na een vertragingstijd van ca.
3 minuten, uitgeschakeld. De verbruikers worden automatisch
ingeschakeld, als de spanning van de batterij (bijv. door laden)
boven 12,5 V stijgt.
Inbedrijfstelling
Het apparaat is in gebruik zodra de bedrijfsspanning aanligt.
Onderhoud
Het toestel moet volgens de administratieve bepalingen van
het respectievelijke land van gebruik verwijderd worden.
Nationale voorschriften en wetten (in Duitsland is dit bijv. de
Altfahrzeug-Verordnung) moeten in acht worden genomen.
Technische gegevens
Bedrijfsspanning
10 – 15 V
Schakeldrempels
Uit bij 10,8 V (vertraagd met 3 minuten)
In bij 12,5 V
Schakelstroom
Maximaal 120 A
Stroomopname
1,8 mA (bij uitgeschakelde last)
Omgevingstemperatuur
-20 °C tot +50 °C
Uitvoering
Volgens de bepalingen van VDE en de wet op de veiligheid
van apparaten.
Afmetingen / Gewicht
Behuizing Aluminium
Lengte 205 mm
Breedte 145 mm
Hoogte 85 mm
Gewicht 1 kg
Reinig het apparaat met een droge, pluisvrije doek.
Technische wijzigingen voorbehouden!
23
Page 24
Toebehoren
Paneel BCU (120)
Het paneel BCU (120) is een
optisch en akoestisch onderspanningsalarm. Een knipperende LED waarschuwt voor
een nakende uitschakeling van
de verbruikers (bij ca. 11 V).
Een intervaltoon signaleert de
uitschakeling van de verbruikers (bij ca. 10,8 V).
(art.-nr. C14301-01).
Inbouwhandleiding
Veiligheidsinstructies
De inbouw in voertuigen moet voldoen aan de technische
en administratieve bepalingen van het betreffende land van
gebruik (b.v. EN 1648). Nationale voorschriften en regelingen
moeten in acht genomen worden.
In andere landen dienen de aldaar geldende voorschriften te
worden opgevolgd.
De montage en de aansluiting van elektrische apparaten moet
in principe door geschoold personeel uitgevoerd worden!
Zorg er voor, dat de stroomtoevoer afgekoppeld is! Stekker
uittrekken!
Gebruik voor de aansluiting van het toestel alleen de meegeleverde delen alsook de voorgeschreven leidingdoorsneden en
zekeringen!
Gebruik alleen geschikt en onberispelijk gereedschap.
Sluit het toestel alleen conform het meegeleverde installatieschema aan!
24
Page 25
Opstellen
12 V
80 A*
2 A
3
2
0,75 mm²
0,75 mm²
0,75 mm²
0,75 mm²
25 mm²
+12 V / 120 A
1
25 mm²
5
4
De onderdelen (toebehoren) die zich in het verpakkingskarton
bevinden uitpakken en op volledigheid controleren:
1 gebruiksaanwijzing en montagevoorschriften
4 bevestigingsschroeven
Het toestel moet tegen vochtigheid en nattigheid beschermd
worden opgesteld. De opstellingsplaats moet schoon, droog
en goed geventileerd zijn.
Het toestel met de vier meegeleverde bevestigingsschroeven
veilig bevestigen.
Aansluiting
Voor het aansluiten of onderbreken van leidingen moeten de toevoerleidingen van accu en stroomnet losge-
koppeld worden!
Aansluiting batterij
Verbind het apparaat volgens het aansluitplan met de batterij.
Zorg voor een juiste aansluiting van de polen!
Installatieschema
dingdoorsneden en zekeringsterktes!
Zekeringen absoluut nabij de pluspolen van de accu‘s
aanbrengen! Gebruik uitsluitend de voorgeschreven lei-
Naar de verbruikers
Meetdraad
Externe hoofdschakelaars – niet in de leveringsomvang
– of
Bruggen (leiding 0,75 mm²) – of
Aansluiting paneel BCU (120)
* Strookveiligheid (MIDI-uitvoering)
25
Page 26
Garantieverklaring van de fabrikant Truma
1. Gevallen waarin op garantie aanspraak kan worden
gemaakt
De fabrikant biedt garantie voor defecten aan het toestel die
worden veroorzaakt door materiaal- of fabricagefouten. Daarnaast blijven ook de bij de wet bepaalde voorwaarden voor
aanspraak op garantie van kracht.
Er kan geen aanspraak op de garantie worden gemaakt:
voor aan slijtage onderhevige onderdelen en natuurlijke
–
slijtage,
door gebruik van andere dan originele Truma onderdelen in
–
de apparaten,
indien de inbouw- en gebruiksaanwijzingen van Truma niet
–
werden aangehouden,
als gevolg van ondeskundig gebruik,
–
als gevolg van een ondeskundige transportverpakking.
–
2. Omvang van de garantie
De garantie geldt voor defecten in de zin van punt 1, die binnen de 24 maanden na het sluiten van de verkoopoverenkomst
tussen de verkoper en de eindgebruiker onstaan. De fabrikant
zal dergelijke gebreken alsnog verhelpen, d.w.z. naar eigen
keuze herstellen of voor een vervangende levering zorgdragen. Indien de fabrikant dit onder garantie verhelpt, begint de
garantietermijn voor het gerepareerde of vervangen onderdeel
niet opnieuw, maar valt het verder onder de oude garantietermijn. Andere aanspraken, met name vervanging bij schade
voor de koper of derden is uitgesloten. De voorschriften van de
wet op produkt-aansprakelijheid blijven onverminderd gelden.
De kosten voor het beroep dat op de eigen service-afdeling
van Truma wordt gedaan om een defect te herstellen dat
onder de garantie valt, met name transport-, verplaatsings-,
arbeids- en materiaalkosten, worden door de fabrikant gedragen, als de service-afdeling in Duitsland wordt ingezet. Werkzaamheden van de afdeling klantenservice in andere landen
vallen niet onder de garantie.
Bijkomende kosten voor extra in- en uitbouwwerkzaamheden
aan het toestel (bijv. demontage van meubel- of carrosserieonderdelen) vallen niet onder de garantie.
3. Indienen van garantieclaim
Het adres van de fabrikant luidt:
Truma Gerätetechnik GmbH & Co. KG,
Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
In Duitsland moet bij storingen in principe het Truma
servicecentrum worden gewaarschuwd; in andere landen
staan de bestaande servicepartners tot uw beschikking
(zie Truma Serviceblad of www.truma.com). Verder moet de
correct ingevulde garantie-oorkonde overgelegd worden of
het fabricagenummer van het toestel alsmede de datum van
aankoop aangegeven worden.
Om beschadigingen gedurende het transport te voorkomen,
mag het toestel enkel na ruggespraak met de Truma servicecentrale Duitsland of met de desbetreffende servicepartner in het
buitenland worden verstuurd. Anders draagt het risico voor eventuele transportbeschadigigen degene die het toestel verzend.
Als op garantie aanspraak kan worden gemaakt, neemt de
fabrikant de kosten voor de verzending naar en van de fabriek
voor zijn rekening. Als niet op garantie aanspraak kan worden
gemaakt, informeert de fabrikant de klant hierover en geeft aan
welke kosten niet voor rekening van de fabrikant zijn. Bovendien
zijn in dit geval de verzendkosten voor rekening van de klant.
26
Page 27
Batterivægter BCU 120
Brugsanvisning
Læs absolut indbygnings- og brugsanvisningen inden
tilslutning og ibrugtagning af udstyret!
Anvendte symboler
Symbol henviser til mulige farer.
Henvisning med informationer og tips.
Sikkerhedsanvisninger
Ved brug af elektriske apparater skal man til beskyttelse
mod elektrisk stød, kvæstelser og brandfare være opmærksom på følgende principielle sikkerhedsforanstaltninger.
Læs og overhold disse henvisninger, inden du benytter
apparatet.
Opstilling
Vær opmærksom på, at apparaterne bliver opstillet sikkert
og at de ikke kan falde ned eller vælte. Læg altid ledningerne
således, at de ikke udgør en snublerisiko. Udsæt ikke el-apparater for regn. Brug ikke el-apparater i fugtige eller våde
omgivelser. Brug ikke el-apparater i nærheden af brandbare
væsker eller gasser. Opstil dine el-apparater således, at de er
utilgængelige for børn.
Beskyttelse mod elektrisk stød
Brug kun apparater, hvis huse og ledninger er ubeskadigede.
Vær opmærksom på en sikker udlægning af kablerne. Træk
ikke i kablerne.
Brug
Benyt ikke elektriske apparatet modstridende det af producenten oplyste anvendelsesformål.
Istandsættelse
Foretag ingen istandsættelsesarbejder eller ændringer på apparatet. Henvend dig til din forhandler eller til Truma Service
(se servicehæfte eller www.truma.com).
Tilbehør
Benyt kun reserve- og tilbehørsdele, der bliver leveret og anbefalet af producenten.
Anvendelsesformål
Batterivægteren BCU 120 beskytter batteriet mod dybdeafladning og følsomt udstyr mod underspænding gennem
automatisk afbrydelse af strømforbrugeren. Vægteren tilsluttes mellem batteri og strømforbruger. Udstyret er beregnet til
montage i campingvogne, autocampere og både.
27
Page 28
Beskrivelse
Bortskaffelse
Brug med hovedafbryder (medfølger ikke)
Ved brug af en hovedafbryder kan de tilsluttede strømforbrugere tændes- og slukkes. Afbryderen tilsluttes på »MS«
klemmerne.
Falder (ved tilkoblet hovedafbryder) batterispændingen til
under 10,8 V, afbrydes strømforbrugerne via et relæ, efter en
forsinkelsestid på ca. 3 minutter.
Via en nøddriftsfunktion er det muligt at frikoble strømforbrugerens udgang i ca. 3 minutter. Dertil skal hovedafbryder stilles på »FRA« og så igen på »TIL«.
Strømforbrugerne kobles automatisk til, når batterispændingen (fx ved ladning) stiger til over 12,5 V.
Brug uden hovedafbryder
Bruges udstyret uden hovedafbryder, er en
nødtilkoblingsfunktion ikke mulig. »MS« klemmerne skal kortsluttes med en ledning (tværsnit 0,75 mm²).
Falder batterispændingen til under 10,8 V, afbrydes strømforbrugerne via et relæ, efter en ventetid på ca. 3 minutter.
Strømforbrugerne kobles automatisk til, når batterispændingen (fx ved ladning) stiger til over 12,5 V.
Ibrugtagning
Udstyret arbejder så snart strømmen tilsluttes.
Vedligeholdelse
Apparatet skal bortskaffes i overensstemmelse med de administrative bestemmelse i det pågældende anvendelsesland. De
nationale forskrifter og love (i Tyskland f.eks. bestemmelserne
om udrangerede køretøjer) skal overholdes.
Tekniske data
Driftsspænding
10 – 15 V
Koblingstærskler
Frakoblet ved 10,8 V (forsinket 3 minutter)
Tilkoblet ved 12,5 V
Brydestrøm
Maksimal 120 A
Strømforbrug
1,8 mA (ved frakoblet belastning)
Omgivelsestemperatur
-20 °C til +50 °C
Udførelse
Iht. VDE bestemmelserne og loven om apparatsikkerhed.
Dimensioner / vægt
Hus Aluminium
Længde 205 mm
Bredde 145 mm
Højde 85 mm
Vægt 1 kg
Rengør udsyret med en tør, fnugfri klud.
28
Ret til tekniske ændringer forbeholdes!
Page 29
Tilbehør
Panel BCU (120)
Panel BCU (120) er en optisk
og akustisk underspændings-advarselsanordning. En
blinkende LED advarer mod
en forestående afbrydelse af
strømforbrugerne (ved ca.
11 V). En intervallyd signaliserer afbrydelsen af strømforbrugerne (ved ca. 10,8 V).
(art.-nr. C14301-01)
Monteringsanvisning
Sikkerhedsanvisninger
Monteringen i køretøjer skal være i overensstemmelse med
de tekniske og administrative bestemmelser i det pågældende
anvendelsesland (f. eks. EN 1648). De nationale forskrifter og
direktiver skal overholdes.
I andre lande skal de til enhver tid gældende bestemmelser
overholdes.
Montering og tilslutning af elektriske apparater bør principielt
foretages af kvalificeret fagpersonale!
Sørg for, at strømtilførslen er afbrudt! Træk netstikket ud!
Benyt kun de medfølgende dele samt de forskrevne ledningsdiametre og sikringer til tilslutning af apparatet!
Benyt kun egnet og upåklageligt værktøj.
Tilslut kun apparatet iht. den medfølgende tilslutningsplan!
29
Page 30
12 V
80 A*
2 A
3
2
0,75 mm²
0,75 mm²
0,75 mm²
0,75 mm²
25 mm²
+12 V / 120 A
1
25 mm²
5
4
Opstilling
Tag tilbehøret ud af emballagen og kontrollér om det er
fuldstændigt:
1 brugs- og monteringsanvisning
4 montageskruer
Apparatet skal opstilles så det er beskyttet mod fugtighed.
Opstillingsstedet skal være rent, tørt og godt ventileret.
Fastgør apparatet sikkert med de fire medfølgende
montageskruer.
Tilslutning
Inden tilslutning eller adskillelse af ledninger skal forsyningsledninger fra batteri og net adskilles!
Tilslutning batteri
Forbind udstyret med batteriet iht. tilslutningsplan. Vær opmærksom på rigtig polaritet!
Anbring definitivt sikringer i nærheden af batteriernes
pluspoler! Anvend kun forskrevne ledningsdiametre og
sikringsstyrker!
Tilslutningsplan
Til strømforbrugerne
Målekabel
Ekstern hovedafbryder – medfølger ikke – eller
Bro (ledning 0,75 mm²) – eller
Tilslutning panel BCU (120)
* båndsikring (MIDI-udførelse)
30
Page 31
Productens garantierklæring
1. Garantisager
Producenten yder garanti for mangler på apparatet, som
skyldes materiale- eller produktionsfejl. I tillæg hertil gælder de
lovmæssige garantibestemmelser overfor forhandleren.
Garantien dækker ikke ved skader på apparatet:
som følge af sliddele og naturligt slid,
–
som følge af anvendelse af andre dele, som ikke er originale
–
Truma-dele i apparaterne,
som følge af manglende overholdelse af Trumas monte-
–
rings- og brugsanvisninger,
som følge af forkert håndtering,
–
som følge af ukorrekt transportemballage.
–
2. Garantiens omfang
Garantien gælder for mangler i henhold til punkt 1 som opstår
inden for 24 måneder fra købsaftalens indgåelse mellem forhandler og slutbruger. Producenten afhjælper sådanne mangler efter eget valg ved reparation eller levering af reservedele.
Såfremt producenten yder garanti, begynder garantiperioden
for de reparerede eller udskiftede dele ikke forfra; den
påbegyndte periode fortsættes. Videregående krav, særligt
erstatningskrav fra køber eller tredjemand er udelukket.
Bestemmelserne i loven om produktansvar bevarer deres
gyldighed.
Udgifter i forbindelse med henvendelse til Trumas fabrikskundeservice for at udbedre en mangel i henhold til garantien
– specielt transport-, arbejds- og materialeomkostninger, dækkes af producenten såfremt kundeservicen i Tyskland benyttes. Garantien omfatter ikke kundeservice i andre lande.
Yderligere omkostninger som følge af vanskelige afmonterings- og monteringsbetingelser for apparatet (f.eks. nødvendig afmontering af møbel- eller karosseridele) kan ikke godkendes som garantiydelse.
3. Fremsættelse af garantiekrav
Producentens adresse:
Truma Gerätetechnik GmbH & Co. KG,
Wernher-von-Braun-Straße 12,
85640 Putzbrunn.
I tilfælde af fejl skal man i Tyskland principielt kontakte Trumas
serviceafdeling. I andre lande kontaktes de pågældende
servicepartnere (se Trumas servicehæfte eller på
www.truma.com). Garantibeviset skal forelægges i korrekt
udfyldt stand eller anlæggets fabriksnummer samt købsdato
angives.
For at undgå transportskader må anlægget kun sendes efter
aftale med Truma-service-centralen i Tyskland eller med den
respektive service-partner i udlandet. Ellers bærer afsenderen
risikoen for evt. opståede transportskader.
Hvis der er tale om en garantisag påtager fabrikken sig omkostningerne til forsendelsen og returforsendelsen. Hvis der
ikke er tale om en garantisag, giver producenten besked til
kunden om dette og angiver reparationsomkostningerne, som
ikke dækkes af producenten. I givet fald påhviler det også
kunden at betale forsendelsesomkostninger.
31
Page 32
Controlador de la batería BCU 120
Instrucciones de uso
¡Antes de conectar y poner en funcionamiento el equipo, es imperativo leer el manual de montaje y de uso!
Símbolos utilizados
El símbolo indica posibles peligros.
Aviso con información y consejos.
Instrucciones de seguridad
Al emplear equipos eléctricos, hay que respetar las
siguientes medidas fundamentales de seguridad para
protegerse de electrocución, lesiones y del peligro de incendio. Lea y respete estas instrucciones antes de usar el equipo.
Colocación
Fíjese en que los equipos tengan una colocación segura y no
se puedan caer ni volcar. Coloque los cables de forma que no
supongan ningún riesgo de tropezar. No exponga los equipos
eléctricos a la lluvia. No haga funcionar los equipos eléctricos
en ambientes húmedos o entornos mojados. No haga funcionar los equipos eléctricos cerca de líquidos o gases inflamables. Coloque sus equipos eléctricos de forma que los niños
no tengan acceso a los mismos.
Protección contra electrocución
Haga funcionar exclusivamente los equipos con carcasa y
cables en perfecto estado. Preste atención a que los cables
estén tendidos de forma segura. No tire nunca de los cables.
Uso
No utilice ningún equipo eléctrico para fines distintos del indicado por el fabricante.
Reparación
No efectúe ningún trabajo de reparación ni cambios en el
equipo. Diríjase para ello al concesionario o al servicio técnico
de Truma (ver el cuaderno de asistencia o www.truma.com).
Accesorios
Utilice sólo los accesorios y equipos complementarios suministrados o recomendados por el fabricante.
Finalidad de uso
El controlador de la batería BCU 120 la protege de descargas
en profundidad, y a los aparatos sensibles, contra la baja tensión, mediante la desconexión automática de los puntos de
consumo. La conexión se realiza entre la batería y los puntos
de consumo. Este aparato está destinado para ser instalado
en caravanas, caravanas a motor y barcas.
32
Page 33
Descripción
Mantenimiento
Funcionamiento con interruptor principal (no incluido)
Al usar un interruptor principal, pueden conectarse y desconectarse los puntos de consumo conectados. El interruptor se
conecta a los bornes «MS».
Cuando la tensión de la batería baja de 10,8 V (con el interruptor principal conectado), se desconectan los puntos de
consumo a través de un relé después de un retraso de aprox.
3 minutos.
A través de una función de conexión de emergencia, es posible desbloquear la salida del punto de consumo durante
aprox. 3 minutos. Para ello, DESCONECTAR y volver a
CONECTAR el interruptor principal.
Los puntos de consumo se conectan automáticamente si la
tensión de la batería sube a más de 12,5 V (p.ej. debido a que
se está cargando).
Funcionamiento sin interruptor principal
Si se hace funcionar el aparato sin interruptor principal, no es
posible la conexión de emergencia. Los bornes «MS» deben
puentearse con un cable (sección transversal 0,75 mm²).
Cuando la tensión de la batería baja de 10,8 V, se desconectan
los puntos de consumo a través de un relé después de un retraso de aprox. 3 minutos. Los puntos de consumo se conectan automáticamente si la tensión de la batería sube a más de
12,5 V (p.ej. debido a que se está cargando).
Limpie el aparato con un paño seco y sin borrón.
Evacuación
El aparato debe evacuarse según las disposiciones administrativas del país, donde se use. Deben respetarse la normativa y
las leyes nacionales (en Alemania es, p. ej., el decreto de vehículos retirados de la circulación).
Características técnicas
Tensión de servicio
10 – 15 V
Umbrales de conmutación
Desconexión a 10,8 V (retrasada 3 minutos)
Conexión a 12,5 V
Intensidad de corriente de cambio
Máxima: 120 A
Consumo de corriente
1,8 mA (con la carga desconectada)
Temperatura ambiente
-20 °C a +50 °C
Acabado
Conforme a las disposiciones de la VDE y la de Ley (Alemana)
de Seguridad de Equipos.
Puesta en funcionamiento
Este aparato entra en funcionamiento, tan pronto como haya
tensión de servicio.
33
Page 34
Dimensiones / Peso
Carcasa Aluminio
Longitud 205 mm
Anchura 145 mm (sin patas)
Altura 85 mm
Peso 1 kg
¡Modificaciones técnicas reservadas!
Instrucciones de montaje
Instrucciones de seguridad
El montaje en vehículos debe satisfacer las normativas
técnicas y administrativas del país donde se emplea el equipo
(p. ej. EN 1648). Se deben respetar las normativas y regulaciones nacionales.
Accesorios
Panel BCU (120)
El panel BCU (120) avisa visual
y acústicamente de la baja
tensión. Si el LED parpadea, es
que se van a desconectar los
puntos de consumo (a aprox.
11 V). Un sonido intermitente
señaliza la desconexión de los
puntos de consumo
(a aprox. 10,8 V).
(nº de art. C14301-01)
34
En otros países se deberán observar las disposiciones vigentes existentes a este respecto.
El montaje y la conexión de los equipos eléctricos la deben
realizar en un principio personal técnico adecuado.
Cerciórese de que esté desconectada la alimentación de
corriente. Extraiga el enchufe de corriente.
Para conectar el equipo, emplee exclusivamente las piezas
suministradas y las secciones transversales para cable y los
fusibles prescritos.
Utilice sólo herramientas adecuadas y en perfecto estado.
Conecte el equipo sólo conforme al diagrama de conexiones
suministrado.
Page 35
Colocación
12 V
80 A*
2 A
3
2
0,75 mm²
0,75 mm²
0,75 mm²
0,75 mm²
25 mm²
+12 V / 120 A
1
25 mm²
5
4
Extraiga el paquete adicional (accesorios) que se encuentra
en el embalaje de cartón, y compruebe que estén presentes
todos los componentes:
1 manual de uso y de instalación
4 tornillos de fijación
El equipo se debe ubicar protegido de la humedad y el
agua. El lugar de colocación debe estar limpio, seco y bien
ventilado.
Fije el equipo de forma segura con los cuatro tornillos de sujeción suministrados.
Conexión
corriente.
Conexión batería
Conecte el aparato con la batería conforme al diagrama de conexiones. Procure conectar los polos correctamente.
sales de cables y las capacidades de fusibles indicadas.
Antes de conectar o desconectar los cables, hay que
desconectar los cables de alimentación de la batería y la
Coloque los fusibles siempre cerca de los polos positivos de las baterías. Utilice sólo las secciones transver-
Diagrama de conexiones
Hacia los puntos de consumo
Línea de medición
Interruptor principal externo (no incluido) o
Puente (cable de 0,75 mm²) o
Panel conector BCU (120)
* Lámina fusible (versión MIDI)
35
Page 36
Declaración de garantía del fabricante Truma
1. Caso de garantía
El fabricante concede garantía por defectos del aparato que
sean consecuencia de fallo del material o de fabricación.
Además, persisten los derechos de reclamación por garantía
legales frente al vendedor.
No existe derecho de garantía:
para consumibles y daños ocurridos por desgaste natural,
–
a causa de la utilización de piezas distintas a las originales
–
de Truma en los aparatos,
al no cumplir las instrucciones de montaje y las instrucciones
–
para el uso de Truma,
por daños a causa de manejo inadecuado,
–
por daños a causa de embalaje de transporte inadecuado.
–
2. Alcance de la garantía
La garantía es válida para defectos en el sentido del párrafo 1
que apparezcan en el plazo de 24 meses a partir del cierre del
contrato de venta entre el vendedor y el consumidor final. El
fabricante eliminará tales defectos mediante reparación posterior, esto es, mediante repaso o suministro de componentes
de recambio, según su criterio. Concede el fabricante la garantía, el plazo de garantía con respecto a las piezas reparadas
o sustituidas no se comienza a contar de nuevo, sino que
prevalece el plazo antiguo en curso. Están excluidas otras demandas, en particular las demandas por daños y perjuicios del
comprador o terceros. Las normativas de la ley de asunción
de responsabilidad permanecen inalteradas.
36
Los costos por utilización del Servicio de Asistencia de Truma
para solucionar un defecto que quede comprendido entre los
de garantía – especialmente los costos de transporte, desplazamiento, de trabajo y material los soportará el fabricante en
tanto se utilice el Servicio de Asistencia dentro de Alemania.
La garantía no cubre las intervenciones del servicio postventa
en el extranjero.
Los costes adicionales debidos a desmontajes/montajes dificultosos del aparato (por ejemplo, desmontaje de piezas de
mobiliario o de la carrocería) no se reconocerán como
comprendidos en los servicios de garantía.
3. Utilización de la garantía
Dirección del fabricante:
Truma Gerätetechnik GmbH & Co. KG,
Wernher-von-Braun-Straße 12,
85640 Putzbrunn.
Para las averías ocurridas en Alemania se tiene que avisar por
principio a la Central de servicio Truma; en otros países están a
disposición los correspondientes socios de servicio (véase cuaderno de servicio Truma o www.truma.com). Las reclamaciones
se definirán en detalle. Además se ha de presentar el certificado
de garantía debidamente relleno, o se debe especificar el número de fabricación y la fecha de compra del equipo.
Para evitar daños de transporte, el aparato se envía sólo después de consultar a la Central de Servicio Truma de Alemania
o al respectivo encargado del servicio Truma en el extranjero.
De lo contrario, los daños de transporte que pudiesen ocurrir
serán por cuenta y riesgo del remitente.
En caso de garantía, el fabricante se hace cargo de los costes
de envío y reenvío. Si no existe caso de garantía, entonces el
fabricante informará al cliente y le indicará los costes de reparación que no serán por cuenta del fabricante; en este caso, los
gastos de envío serán también a cargo del cliente.
Page 37
Batterivakt BCU 120
Bruksanvisning
Före anslutning och igångsättningen av produkten måste monterings- och bruksanvisningen läsas igenom!
Använda symboler
Symbolen hänvisar till möjliga faror.
Hänvisning med information och tips.
Säkerhetshänvisningar
Vid användning av elektriska apparater skall följande
grundläggande säkerhetsåtgärder beaktas som skydd
mot elektriska stötar, skador och bränder. Läs igenom och följ
dessa hänvisningar innan Du börjar använda apparaten.
Placering
Kontrollera att apparaten placeras på ett säkert sätt och inte
kan falla ned eller tippa omkull. Placera alltid kablarna så att
de inte utgör någon snubbelrisk. Utsätt inte elektriska apparater för regn. Använd inte elektriska apparater i fuktig eller våt
miljö. Använd inte elektriska apparater i närheten av brännbara
vätskor eller gaser. Placera elektriska apparater så att de är
oåtkomliga för barn.
Skydd mot elektriska stötar
Använd endast apparater med oskadat hölje och oskadade
kablar. Kontrollera att kablarna placeras på ett säkert sätt. Dra
aldrig i själva kabeln.
Användning
Använd inte elektriska apparater på ett sätt som inte motsvarar det av tillverkaren angivna ändamålet.
Reparationer
Utför inga som helst reparationer eller ändringar av enheten.
Kontakta återförsäljaren eller Truma service (se serviceboken
eller www.truma.com).
Tillbehör
Använd endast tillbehörsdelar och tilläggsutrustning som levereras eller rekommenderas av tillverkaren.
Ändamål
Batterivakt BCU 120 skyddar batteriet mot djupurladdning,
och känsliga enheter mot underspänning, genom automatisk
avstängning av förbrukarna. Anslutning sker mellan batteri
och förbrukare. Vakten är avsedd för montering i husvagnar,
husbilar och båtar.
37
Page 38
Beskrivning
Avfallshantering
Användning med huvudbrytare (ingår ej i leveransen)
Om en huvudbrytare används kan de anslutna förbrukarna
kopplas till resp. ifrån. Brytaren ansluts på klämmorna “MS“.
Om batteriets spänning sjunker (vid inkopplad huvudbrytare)
under 10,8 V stängs förbrukarna av via ett relä efter en
fördröjningstid på ca 3 minuter.
Via en nödinkopplingsfunktion kan man frisläppa förbrukarutgången i ca 3 minuter. Använd huvudbrytaren för att slå “AV“
och sedan “PÅ“ igen.
Förbrukarna kopplas in automatiskt när batterispänningen
ökar till över 12,5 V (t.ex. genom laddning).
Användning utan huvudbrytare
Om enheten drivs utan huvudbrytare, är nödinkopplingsfunktionen ej tillgänglig. Klämmorna “MS“ måste överbryggas
med en ledning (tvärsnitt 0,75 mm²).
Om batterispänningen sjunker under 10,8 V stängs förbrukarna av via ett relä efter en fördröjningstid på ca 3 minuter. Förbrukarna kopplas in automatiskt när batterispänningen ökar till
över 12,5 V (t.ex. genom laddning).
Igångsättning
Enheten är i drift så snart som driftsspänning föreligger.
Underhåll
Enheten skall avfallshanteras enligt myndigheternas föreskrifter i det land där den används. Nationella föreskrifter och lagar
måste följas (i Tyskland t.ex. lagen om skrotning av fordon).
Tekniska data
Driftsspännng
10 – 15 V
Omkopplingströsklar
Av vid 10,8 V (fördröjt med 3 minuter)
På vid 12,5 V
Omkopplingsström
Max. 120 A
Strömupptagning
1,8 mA (vid avstängd last)
Omgivningstemperatur
-20 °C upp till +50 °C
Utförande
Enligt VDE-bestämmelser samt apparatsäkerhetslagstiftning.
Dimensioner / vikt
Kåpa Aluminium
Längd 205 mm
Bredd 145 mm
Höjd 85 mm
Vikt 1 kg
Rengör enheten med en torr, luddfri trasa.
38
Förbehåll för tekniska ändringar!
Page 39
Tillbehör
Panel BCU (120)
Panel BCU (120) är en optisk
och akustisk underspänningsvarnare. En blinkande LED
varnar inför en förestående
avstängning av förbrukarna
(vid ca 11 V). En intervallton
indikerar avstängning av förbrukarna (vid ca 10,8 V).
(art.nr C14301-01).
Monteringsanvisning
Säkerhetshänvisningar
Monteringen i fordon måste uppfylla gällande tekniska och
administrativa bestämmelser i respektive användningsland
(t.ex. EN 1648). Nationella föreskrifter och regler skall beaktas.
I övriga länder ska gällande bestämmelser följas.
Monteringen och anslutningen av elektriska apparater skall i
princip göras av behörig personal!
Kontrollera att strömtillförseln är frånskild! Dra ut nätkontakten!
För att ansluta enheten: använd endast medlevererade delar
samt föreskrivna kabeldiameter och säkringar!
Använd endast lämpliga, felfria verktyg.
Anslut enheten endast enligt medlevererade anslutningsschema!
39
Page 40
12 V
80 A*
2 A
3
2
0,75 mm²
0,75 mm²
0,75 mm²
0,75 mm²
25 mm²
+12 V / 120 A
1
25 mm²
5
4
Placering
Ta ur tillbehören ur kartongen och kontrollera att de är
kompletta:
1 bruks- och monteringsanvisning
4 fästskruvar
Placera enheten så att den är skyddad mot fukt och väta. Platsen måste vara ren, torr och välventilerad.
Fäst enheten säkert med de fyra medlevererade fästskruvarna.
Anslutning
Före anslutning eller frånskiljning av ledningar måste
försörjningsledningarna för batteri och nät frånskiljas!
Nätanslutning
Koppla ihop enheten med batteriet enligt anslutningsschemat.
Kontrollera att polerna ansluts korrekt!
Placera ovillkorligen säkringar nära batteriernas pluspoler! Använd endast föreskrivna ledningsdiametrar och
säkringsdimensioner!
Anslutningsschema
Till förbrukarna
Mätledning
Extern huvudbrytare – ingår ej i leveransen – eller
Brygga (ledning 0,75 mm²) – eller
Anslutning panel BCU (120)
* Lamellsäkring (MIDI-utförande)
40
Page 41
Garantiförklaring
1. Garantifall
Tillverkaren lämnar garanti för brister på anläggningen som
beror på material- eller tillverkningsfel. Därutöver gäller lagstadgade garantianspråk gentemot försäljaren.
Inga garantianspråk gäller:
för förslitningsdelar och vid naturlig förslitning,
–
vid användning av andra reservdelar än Truma original-
–
delar i aggregaten eller vid användning av olämpliga
gastrycksregulatorer,
om monterings- och bruksanvisningarna från Truma inte
–
följs,
vid felaktig hantering,
–
vid felaktig transportförpackning.
–
2. Garantins omfattning
Garantin gäller för brister enligt punkt 1, som uppträder inom
24 månader efter undertecknande av köpeavtalet mellan försäljaren och slutkunden. Tillverkaren åtgärdar sådana brister
antingen genom reparation eller genom ersättningsleverans
enligt eget val. Vid garantifall räknas inte ny garantitid för de
reparerade eller utbytta delarna, utan den ursprungliga
garantitiden löper vidare. Vidaregående anspråk, i synnerhet
skadeståndsanspråk från köparens eller tredje mans sida, är
undantagna. Produktansvarslagens föreskrifter påverkas inte.
Kostnaderna för att anlita Truma kundtjänst vid åtgärdande av
fel enligt garantin – i synnerhet transport-, arbets- och materialkostnader – bärs av tillverkaren om kundtjänstens insatser
sker inom Tyskland. Kundtjänstens insatser i andra länder
täcks inte av garantin.
Extra kostnader på grund av att demonterings- och monterin
gsförutsättningarna försvårats (t.ex. att möbel- eller karosseridelar demonteras) kan inte godkännas som garantiåtgärder.
3. Framställande av garantianspråk
Tillverkarens adress:
Truma Gerätetechnik GmbH & Co. KG,
Wernher-von-Braun-Straße 12,
85640 Putzbrunn.
I Tyskland skall som huvudregel Truma servicecenter kontaktas vid fel. I andra länder kontaktas respektive servicepartner
(se Truma servicehäfte eller www.truma.com). Reklamationer
skall specificeras noga. Vidare skall den vederbörligen undertecknade garantiförbindelsen presenteras eller aggregatets
tillverkningsnummer samt inköpsdatum anges.
För att undvika transportskador får aggregatet endast skickas
efter överenskommelse med Truma servciecentral i Tyskland
eller respektive servicepartner utomlands. I annat fall svarar
avsändaren för eventuella transportskador.
Vid garantifall står tillverkaren för fraktkostnaderna för insändning och återsändning. I annat fall underrättas kunden härom
med uppgifter om de kostnader som tillverkaren inte svarar
för. I detta fall svarar kunden även för fraktkostnaderna.
41
Page 42
In Deutschland ist bei Störungen grundsätzlich das Truma
Servicezentrum zu benachrichtigen; in anderen Ländern stehen
die jeweiligen Servicepartner zur Verfügung (siehe Truma
Serviceheft oder www.truma.com).
In Duitsland moet bij storingen in principe het Truma
servicecentrum worden gewaarschuwd; in andere landen
staan de bestaande servicepartners tot uw beschikking
(zie Truma Serviceblad of www.truma.com).
Für eine rasche Bearbeitung halten Sie bitte Gerätetyp und
Fabriknummer (siehe Typenschild) bereit.
In Germany, always notify the Truma Service Centre if
problems are encountered; in other countries the relevant
service should be contacted (see Truma Service Booklet or
www.truma.com).
Having the equipment model and the serial number ready
(see type plate) will speed up processing.
En Allemagne, toujours appeler le centre de SAV Truma en cas
de dysfonctionnement. Dans les autres pays, les partenaires de
service après-vente correspondants se tiennent à disposition
(voir livret de service Truma ou www.truma.com).
Pour un traitement rapide de votre demande, veuillez tenir
prêts le type d’appareil et le numéro de fabrication (voir
plaque signalétique).
In Germania, in caso di guasti occorre rivolgersi, in linea di
principio, al centro di assistenza Truma; negli altri paesi, sono
disponibili i rispettivi partner per l’assistenza (v. opuscolo centri
di assistenza Truma o il sito www.truma.com).
Affinché la richiesta possa essere elaborata rapidamente,
tenere a portata di mano il modello dell’apparecchio e il
numero di matricola (v. targa dati).
Voor een snelle bediening dient u apparaattype en
fabrieksnummer (zie typeplaat) gereed te houden.
I tilfælde af fejl skal man i Tyskland principielt kontakte Trumas
serviceafdeling. I andre lande kontaktes de pågældende
servicepartnere (se Trumas servicehæfte eller på
www.truma.com).
Hav apparattype og serienummer (se typeskiltet) klar for hurtig
behandling.
Para las averías ocurridas en Alemania se tiene que avisar por
principio a la Central de servicio Truma; en otros países están
a disposición los correspondientes socios de servicio (véase
cuaderno de servicio Truma o www.truma.com).
Para un procesamiento rápido, tenga preparado el tipo de
aparato y el número de fábrica (véase placa de características).
I Tyskland skall som huvudregel Truma servicecenter kontaktas
vid fel. I andra länder kontaktas respektive servicepartner
(se Truma servicehäfte eller www.truma.com).
För snabb handläggning bör du ha aggregatets typ och
serienummer (se typskylten) till hands.
Page 43
Page 44
Battery Control Unit BCU 120
Garantiekarte
Guarantee Card
Bon de Garantie
Certificato di Garanzia
Garantiebon
Garantikort
Tarjeta de garantía
Verkaufsdatum
Date of sale
Date de vente
Data di vendita
Verkoopdatum
Salgsdato
Fecha de venta
✂
Truma Gerätetechnik
GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn
Händler-Adresse
Dealer’s address
Adresse du commerçant
Timbro del rivenditore
Dealeradres
Forhandleradresse
Dirección del comerciante
Fabrik-Nummer
Serial number
No. de fabrication
No. di matricola
Serie-nummer
Seriennummer
Número de fábrica
Service
Telefon +49 (0)89 4617-2142
Telefax +49 (0)89 4617-2159
Fo ©
C11000-86300 · 00 · 01/2010 ·
[email protected]
www.truma.com
Loading...
