Truma APS 450-HF Operating Instructions Manual

Page 1
APS 450-HF
Gebrauchsanweisung Seite 3 Einbauanweisung Seite 6
Operating instructions Installation instructions Page 10
Mode d‘emploi Page 11 Instructions de montage Page 14
Page 7
Gebruiksaanwijzing Pagina 19 Inbouwhandleiding Pagina 22
Brugsanvisning Side 23 Monteringsanvisning Side 26
Instrucciones de uso Página 27 Instrucciones de montaje Página 30
Bruksanvisning Sida 31 Monteringsanvisning Sida 34
Page 2
APS 450-HF
A
C
mm
Ø 5 - 6
(4x)
360
135
220
≥100
345
≥100≥100 10
≥100
≥100
103
≥100
B
D
X0
230 V ~
-
X1
1 234
F1 – F5
+12 V
X2
1 2345
2
Page 3
APS 450-HF
Vor Anschluss und Inbetriebnahme des Gerätes unbe­dingt die Einbau- und Gebrauchsanweisung lesen!
Verwendete Symbole
Instandsetzung
Nehmen Sie keine Instandsetzungsarbeiten oder Verände­rungen am Gerät vor. Wenden Sie sich an Ihren Händler oder an den Truma Service (siehe Serviceheft oder www.truma.com).
Zubehör
Benutzen Sie nur Zubehörteile und Zusatzgeräte die vom Hersteller geliefert oder empfohlen werden.
Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.
Sicherheitshinweise
Beim Gebrauch von elektrischen Geräten sind zum
Schutz vor elektrischem Schlag, Verletzung und Brand­gefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.
Aufstellen
Achten Sie darauf, dass die Geräte sicher aufgestellt wer­den, nicht herabfallen oder umstürzen können. Legen Sie Leitungen stets so, dass keine Stolpergefahr entsteht. Setzen Sie Elektrogeräte nicht dem Regen aus. Betreiben Sie Elektro­geräte nicht in feuchter oder nasser Umgebung. Betreiben Sie Elektrogeräte nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
Schutz vor elektrischem Schlag
Betreiben Sie nur Geräte deren Gehäuse und Leitungen un­beschädigt sind. Achten Sie auf sichere Verlegung der Kabel. Ziehen Sie nicht an den Kabeln.
Den elektrischen Anschluss der Geräte über einen
Fehlerstromschutzschalter 30 mA Nennfehlerstrom absichern und nur so betreiben. Die jeweils geltenden ört-
lichen Installationsvorschriften beachten.
Gebrauchsanweisung
Verwendungszweck
Das Gerät APS 450-HF erzeugt aus einer 230 V Wechsel­spannung eine stabilisierte 12 V Gleichspannung für den Betrieb von Verbrauchern wie z. B. Wasserpumpen, Ventila­toren, Glühlampen. Das Gerät ist für den Einbau in Caravans bestimmt.
Bestimmungswidriger Gebrauch
Das Gerät ist kein Ladegerät, es darf nicht zum Laden von Batterien verwendet werden.
Beschreibung
Das Gerät liefert eine gesiebte und stabilisierte 12 V–Gleich­spannung über die gesamt Ausgangsleistung. Alle 12 V–Aus­gänge sind mit Stecksicherungen abgesichert.

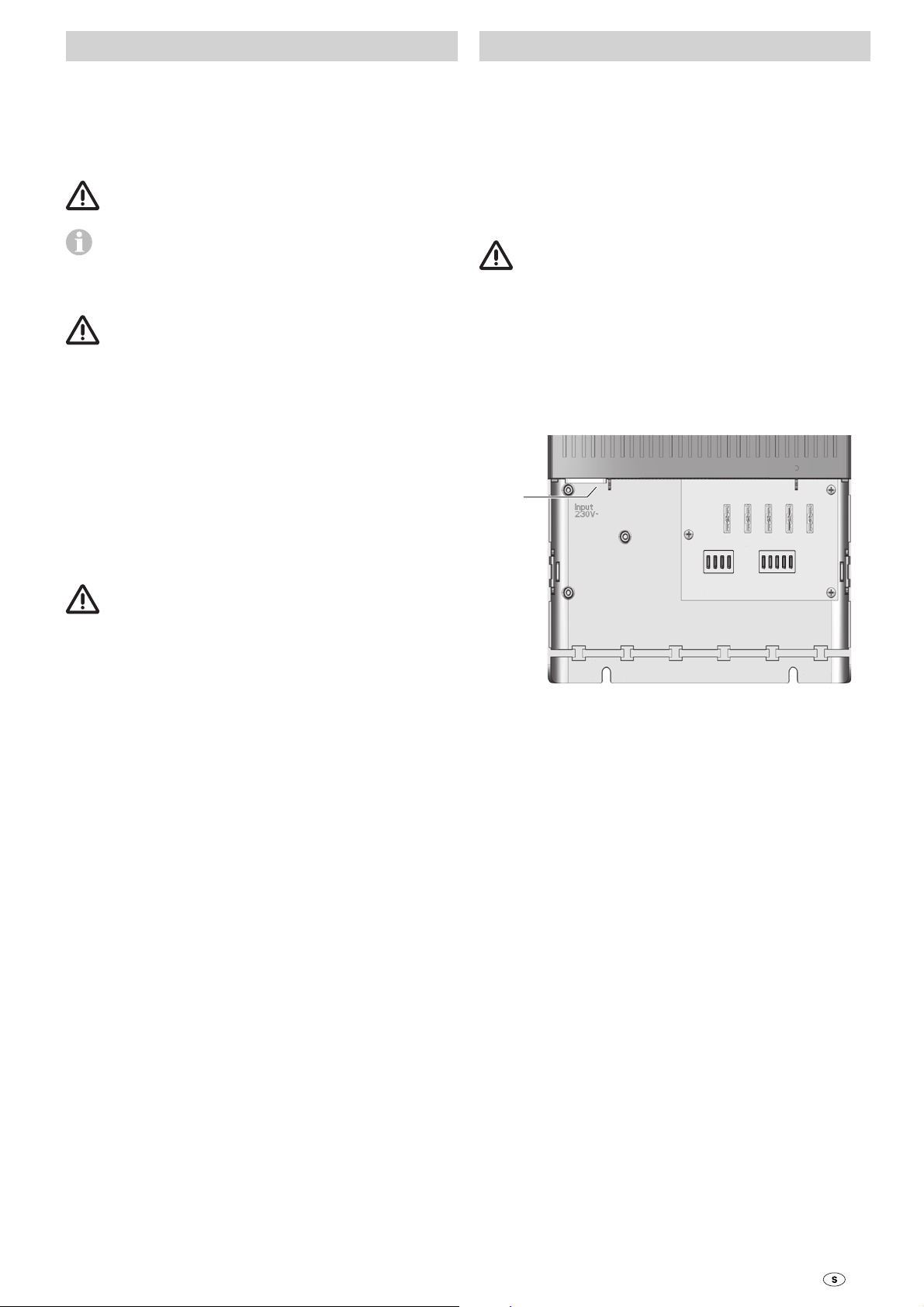

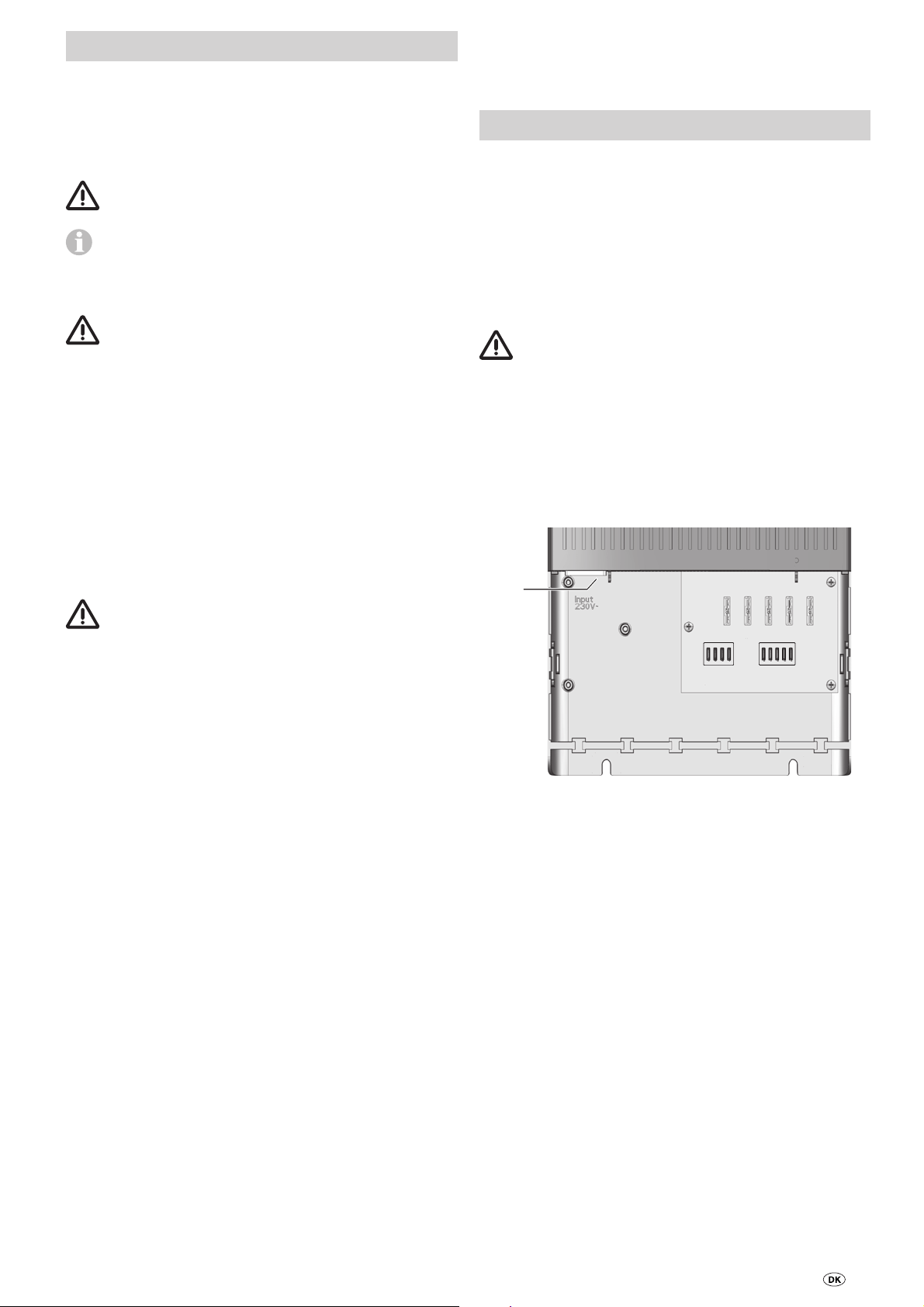

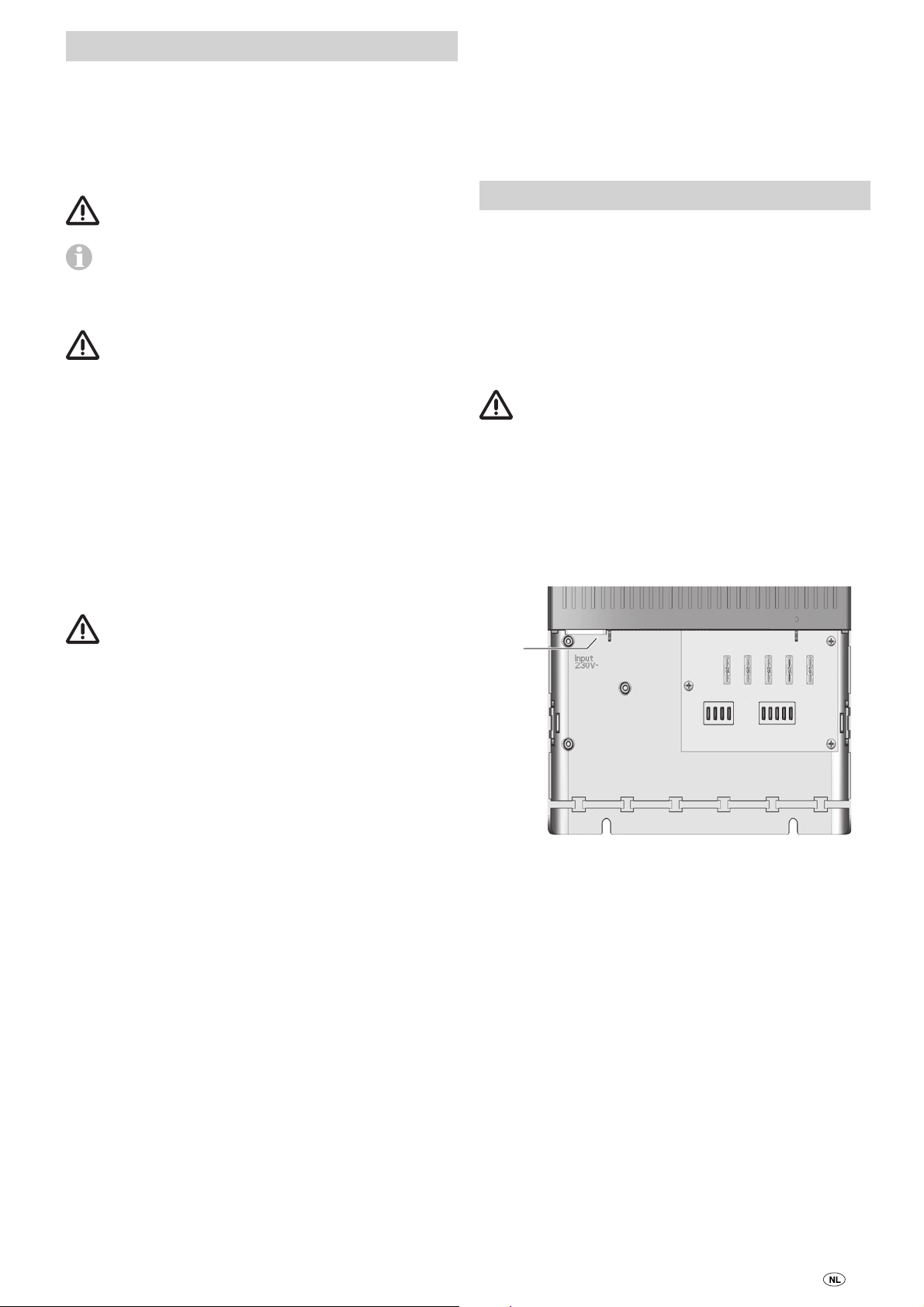

Anschlüsse / Sicherungen
X0
F1 F2 F4 F5F3
Gebrauch
Bitte beachten Sie zum Gebrauch die Vorschrift der EN 60335-1: 2010, nach der dieses Gerät nicht dafür bestimmt ist, durch Personen (einschließlich Kinder) mit eingeschränkten phy­sischen, sensorischen oder geistigen Fähigkeiten oder man­gels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän­dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Benutzen Sie keine elektrischen Geräte entgegen dem, vom Her­steller angegebenen Verwendungszweck. Die Lüftungsschlitze am Gehäuse müssen frei sein und dürfen nicht durch Gepäckstü­cke, Handtücher oder Kleidungsstücke etc. verdeckt werden.
Vor dem Anschließen oder Trennen von Leitungen sicherstel­len, dass die Stromzufuhr unterbrochen ist! Dazu den Netz-, gegebenenfalls den Kupplungsstecker zum Zugfahrzeug zie­hen und die Batterie abklemmen.
Netzbetrieb auf Fähren
Die Netzspannung auf Fähren kann starken Schwankungen unterworfen sein. Verbinden Sie daher das Gerät nicht mit die­ser Spannung ohne einen ausreichenden Schutz.
Generatorbetrieb
Bitte beachten Sie die in der Betriebsanleitung des Herstellers vorgegebene Handhabung. Der Generator muss die 230 V Netzanschlusswerte einhalten. Betreiben Sie das Gerät aus­schließlich an einem stabil laufenden Generator. Die in der An­lauf- und Abschaltphase (z.B. wegen Kraftstoffmangels) ent­stehenden Spannungsspitzen könnten das Gerät schädigen.
1
234
1
X1 X2
X0 Kaltgerätesteckeranschluss 230 V ~
X1 Masse-Anschlüsse für Verbraucher, 4-polig X2 +12 V-Anschlüsse für Verbraucher, 5-polig
F1 – F5 Sicherung 15 A
2345
3
Page 4
Inbetriebnahme
Fehlersuchanleitung
Das Gerät ist in Betrieb sobald die Netzverbindung hergestellt ist.
Sicherungswechsel
Die Sicherungen befinden sich unter der Klemmraumabde­ckung, die vor dem Sicherungswechsel abgenommen werden muss (siehe „Klemmraumabdeckung abnehmen“). Defekte Sicherungen nur durch baugleiche Sicherungen, nach Behe­ben des Fehlers, ersetzen. Abdeckung nach dem Sicherungs­wechsel wieder aufsetzen.
Klemmraumabdeckung abnehmen
Die Klemmraumabdeckung durch gleichzeitiges Drücken auf die beiden Laschen entriegeln und abnehmen (siehe Seite 2, Bild A).
Zum Anbringen der Abdeckung die beiden Laschen in die Schlitze der Gehäuseschale schieben und darauf achten, dass diese einrasten.
Wartung
Vor allen Wartungsarbeiten am Gerät unbedingt die Stromzufuhr allpolig unterbrechen.
Reinigen Sie das Gerät und die Lüftungsschlitze mit einem tro­ckenen, fusselfreien Tuch.
Fehler Behebung
Angeschlossene Verbrau­cher funktionieren nicht.
Der maximale Ausgangs­strom wird nicht erreicht.
Sollten diese Maßnahmen nicht zur Störungsbehe­bung führen, wenden Sie sich bitte an das Truma Servicezentrum.
Prüfen Sie den korrekten
–
Sitz aller Anschlüsse.
Ziehen Sie den Kaltgeräte-
–
stecker um das Gerät vom 230 V–Wechselstromnetz zu trennen. Warten Sie 15 s – stecken Sie den Kaltgerätestecker am Gerät wieder ein.
Prüfen Sie die Sicherungen
–
und den Netzanschluss.
Das Gerät wird zu warm,
–
sorgen Sie für bessere Belüftung des Gerätes.
Entsorgung
Das Gerät ist gemäß den administrativen Bestimmungen des jeweiligen Verwendungslandes zu entsorgen. Nationale Vor­schriften und Gesetze (in Deutschland ist dies z. B. die Altfahr­zeug-Verordnung) müssen beachtet werden.
Technische Daten
Spannungsversorgung
Wechselspannung 230 V / 50 Hz, einphasig Bereich ca. 205 V - 265 V / 45 – 65 Hz
Ausgang
Dauerkurzschlussfest Leerlaufsicher
Ausgangsspannung
12 V DC + 6 % (< 0,05 % / °C)
Ausgangsleistung
450 W bei 20 °C, darüber automatische Leistungsreduzierung
Restwelligkeit
< 0,18 Vss
Lagertemperatur
-20 – +80 °C
Luftfeuchtigkeit
5 – 95 % ohne Betauung
Geräuschentwicklung
< 10 dBA (in 1,5 m Abstand)
Abmessungen (L x B x H)
360 x 220 x 103 mm
Gewicht
2,5 kg
Technische Änderungen vorbehalten!
4
Page 5
Konformitätserklärung
Truma Hersteller Garantieerklärung
1. Stammdaten des Herstellers
Name: Truma Gerätetechnik GmbH & Co. KG Anschrift: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identifikation des Gerätes
Typ / Ausführung:
APS 450-HF
3. Erfüllt die Anforderungen folgender Richtlinien
3.1 Elektromagnetische Verträglichkeit 2004/108/EG
3.2 Niederspannungs-Richtlinie 2006/95/EG
und trägt das CE-Zeichen.
4. Grundlage des Konformitätsnachweises
EN 61000-6-2; EN 61000-6-3; EN 60335-1; EN 60335-2-29
5. Angaben zur Funktion des Unterzeichners
1. Garantiefall
Der Hersteller gewährt Garantie für Mängel des Gerätes, die auf Material- oder Fertigungsfehler zurückzuführen sind. Da­neben bestehen die gesetzlichen Ge währ leis tungsansprüche gegen den Verkäufer fort.
Der Garantieanspruch besteht nicht:
für Verschleißteile und bei natürlicher Abnutzung,
–
infolge Verwendung von anderen als Truma Originalteilen in
–
den Geräten,
infolge Nichteinhaltung der Truma Einbau- und
–
Gebrauchsanweisungen,
infolge unsachgemäßer Behandlung,
–
infolge unsachgemäßer Transportverpackung.
–
2. Umfang der Garantie
Die Garantie gilt für Mängel im Sinne von Ziffer 1, die inner­halb von 24 Monaten seit Abschluss des Kaufvertrages zwi­schen dem Verkäufer und dem Endverbraucher eintreten. Der Hersteller wird solche Mängel durch Nacherfüllung beseitigen, das heißt nach seiner Wahl durch Nachbesserung oder Ersatz­lieferung. Leistet der Hersteller Garantie, beginnt die Garan­tiefrist hinsichtlich der reparierten oder ausgetauschten Teile nicht von neuem, sondern die alte Frist läuft weiter. Weiterge­hende Ansprüche, insbesondere Schadensersatzansprüche des Käufers oder Dritter sind ausgeschlossen. Die Vorschriften des Produkthaf tungsge setzes bleiben unbe rührt.
Unterschrift: Dr. Andreas Schmoll Geschäftsleitung Technik Putzbrunn, 26.09.2011
Die Kosten der Inanspruchnahme des Truma Werkskunden­dienstes zur Beseitigung eines unter die Garantie fallenden Mangels – insbesondere Transport-, Wege-, Arbeits- und Materialkosten – trägt der Hersteller, soweit der Kundendienst innerhalb von Deutschland eingesetzt wird. Kundendienstein­sätze in anderen Ländern sind nicht von der Garantie gedeckt.
Zusätzliche Kosten aufgrund erschwerter Aus- und Einbau­bedingungen des Gerätes (z. B. Demontage von Möbel- oder Karosserieteilen) können nicht als Garantielei stung anerkannt werden.
3. Geltendmachung des Garantiefalles
Die Anschrift des Herstellers lautet: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
In Deutschland ist bei Störungen grundsätzlich das Truma Servicezentrum zu benachrichtigen; in anderen Ländern stehen die jeweiligen Servicepartner zur Verfügung (siehe Truma Serviceheft oder www.truma.com). Beanstandungen sind näher zu bezeichnen. Ferner ist die Fabriknummer des Gerätes sowie das Kaufdatum anzugeben.
Zur Vermeidung von Transportschäden darf das Gerät nur nach Rücksprache mit dem Truma Servicezentrum Deutsch­land oder dem jeweiligen Servicepartner im Ausland versandt werden. Andernfalls trägt das Risiko für evtl. entstehende Transportschäden der Versender.
Im Garantiefall übernimmt das Werk die Kos ten der Einsen­dung und Rücksendung. Liegt kein Garantiefall vor, gibt der Hersteller dem Kunden Bescheid und nennt die vom Hersteller nicht zu übernehmenden Reparatur kosten; in diesem Fall gehen auch die Versandkosten zu Lasten des Kunden.
5
Page 6
Einbauanweisung
Sicherheitshinweise
Netzanschluss
Der Anschluss des Versorgungsnetzes an das Gerät muss in Übereinstimmung mit den örtlichen Installationsvorschriften vorgenommen werden.
Die Montage und der Anschluss von elektrischen Geräten muss grundsätzlich durch geeignetes Fachpersonal erfolgen!
Stellen Sie sicher, dass die Stromzufuhr getrennt ist. Netzste­cker ziehen!
Nur vorgeschriebene Leitungsquerschnitte und Sicherungs­stärken verwenden!
Das Gerät muss nach dem Einbau vom Netz getrennt werden können. Dies kann dadurch erreicht werden, dass der Netz­stecker (Kaltgerätestecker / X0) nach dem Einbau zugänglich ist oder durch Einbau eines Schalters (allpolige Trennung) in die feste Installation in Übereinstimmung mit den örtlichen Installationsvorschriften.
Der Einbau des Gerätes muss den technischen und adminis­trativen Bestimmungen des jeweiligen Verwendungslandes entsprechen (z. B. EN 1648). Nationale Vorschriften und Rege­lungen müssen beachtet werden.
Montage
(Siehe Seite 2 Bild B).
Das Gerät ist vor Feuchtigkeit und Nässe geschützt aufzu­stellen. Der Aufstellungsort muss sauber, trocken und gut belüftet sein. Bei Betrieb kann sich das Gehäuse auf ca. 80 °C erwärmen.
Der elektrische Anschluss 230 V darf nur vom Fachmann (in Deutschland z. B. nach VDE 0100, Teil 721 oder IEC 60364-7-721) durchgeführt werden.
Das Netzkabel an die Netzverteilung des Caravans anschlie­ßen. Grün/gelbe Leitung an Schutzerde!
–
Alle Anschlüsse auf sicheren Sitz prüfen.
–
Die Netzverbindung über den Kaltgerätestecker mit dem 230 V–Netzkabel herstellen.
Anschlussplan
Siehe Seite 2, Bild D.
Achten sie darauf, dass die Lüftungsschlitze frei blei­ben! Unzureichende Belüftung kann zur Überhitzung
des Gerätes führen!
Der Einbauraum für das Gerät muss oben und seitlich mit Lüf­tungsöffnungen versehen sein, die eine Gesamtöffnung von 100 cm² ergeben.
Das Gerät mit vier Schrauben (Durchmesser 5 – 6 mm – keine Senkkopfschrauben) sicher befestigen. Schraubenlänge und Drehmoment abhängig vom Untergrund.
Anschluss
Vor dem Anschließen oder Trennen von Leitungen sicherstel­len, dass die Stromzufuhr allpolig unterbrochen ist! Dazu den Netz-, gegebenenfalls den Kupplungsstecker zum Zugfahr­zeug ziehen und die Batterie abklemmen.
Leitungslängen und -querschnitte
Ausführung gemäß EN 1648-1 und VDE 0100, Teil 721.
Anschluss Verbraucher
Achten Sie auf den richtigen Anschluss der Pole.
Sicherungen unbedingt nahe der Energiequelle
(z. B. Batterie, Lichtmaschine, Ladegerät) anbrin­gen. Nur vorgeschriebene Leitungsquerschnitte und Sicherungsstärken verwenden!
Kabelfixierung
Alle Leitungen (z. B. zu Energiequellen, Verbrauchern und Zubehör) mit Kabelbindern sichern (siehe Seite 2, Bild D).
6
Page 7
APS 450-HF
Please be sure to read the instructions for installation and use before attempting to connect and use this device!
Accessories
Only use accessories and additional devices that are supplied or recommended by the manufacturer.
Operating instructions
Symbols used
Symbol indicates a possible hazard.
Comment including information and tips.
Safety instructions
To protect you from electrical shocks, injury or burns
the following basic safety principles must be observed when using electrical devices. Please read and follow these in­structions before using the device.
Installation
Ensure that the devices are positioned safely and cannot fall down or over. Always position the cables to ensure they do not pose a tripping hazard. Do not expose electrical devices to rain. Do not operate electrical devices in damp or wet environ­ments. Do not operate electrical devices close to flammable liquids or gases.
Protection against an electrical shock
Only operate devices whose casings and cables are undam­aged. Ensure the cables are installed safely. Do not pull on the cables.
Only operate the device if it has been secured with a
30 mA fault-current circuit breaker. The valid local in-
stallation regulations must be observed.
Use
During use, please observe the regulations of EN 60335-1: 2010, according to which this device has not been designed for use by people (including children) who have restricted physical, sensory or metal abilities or a lack of experience and/or knowl­edge, unless they are supervised by a person responsible for their safety or have received instructions from that person as to how the device is to be used.
Children should be supervised to ensure they do not play with the device.
Do not use electrical devices for purposes other than those stated by the manufacturer. The ventilation slits in the housing must be free and may not be covered by luggage, towels or clothing etc.
Before connecting or disconnecting cables, ensure that the power supply has been interrupted! To do this, remove the mains plug or the coupling plug to the towing vehicle and dis­connect the battery.
Application purpose
The device APS 450-HF generates from a 230 V AC voltage a stabilised 12 V DC voltage to operate the consumers such as e.g. water pumps, ventilators, bulbs. The device is designed for installation into caravans.
Improper use
The device is not a charger and may not be used to charge batteries.
Description
The device supplies a filtered and stabilised 12 V DC voltage for the entire power output. All 12 V outputs are secured with plug-in fuses.
Connections / fuses
X0
X0 Low heat device socket connection 230 V ~
X1 Earth connections for consumers, 4-pin X2 +12 V connections for consumers, 4-pin
F1 – F5 Fuse 15 A
F1 F2 F4 F5F3
1
1
234
2345
X1 X2
Commissioning
The device is operational as soon as it is connected to the mains supply.
Mains supply mode on ferries
The main supply voltage on ferries can be prone to heavy fluc­tuations. Therefore, do not connect this device with this volt­age without adequate protection.
Generator mode
Please observe the handling instructions in the manufacturer‘s operating instructions. The generator must satisfy the 230 V mains power connection values. The generator must comply with the 230 V mains connection values. Only operate the device on a generator that runs steady. The voltage peaks that occur during the start-up and shut-down phase (e.g. due to a lack of fuel) can damage the device.
Repairs
Do not repair or modify the device. Please contact your dealer or the Truma Service (see service manual or www.truma.com).
Fuse change
The fuses are located below the clamping space cover that needs to be removed before the fuse is changed (see “Re­moval of clamping space cover”). Faulty fuses may only be replaced with fuses of the same type after the fault has been rectified. Replace the cover after exchanging the fuse.
Removing the clamping space cover
Unlock the clamping space cover by pressing the two straps at the same time and then remove (see Page 2, fig. A).
To attach the cover, Push both straps into the slits of the cas­ing shell and ensure that the click into place.
7
Page 8
Maintenance
Troubleshooting
The power supply must always be completely discon­nected before performing any maintenance work on the
device.
Clean the device and the ventilation slits with a dry and fluff­free cloth.
Disposal
The device must be disposed of in line with the administra­tive regulations of the respective country in which it is used. National regulations and laws (in Germany, for example, the End-of-life Vehicle Regulation) must be observed.
Technical data
Power supply
AC voltage 230 V / 50 Hz, single-phase Range approx. 205 V – 265 V / 45 – 65 Hz
Output
Sustained short-circuit protection Idle-proof
Output voltage
12 V DC + 6 % (< 0.05 % / °C)
Output power
450 W at 20 °C, above this, automatic power reduction
Error Rectification
Connected consumers do not work.
The maximum output current is not achieved.
If these measures do not solve the problem, please contact the Truma Service Centre.
Check all connections are
–
correct.
Pull out the female device
–
plug to disconnect the device from the 230 V AC voltage mains. Wait 15 s – connect the female device plug to the device again.
Check all fuses and the
–
mains supply connection.
The device is too warm,
–
ensure better ventilation of the device.
Residual ripple
< 0,18 Vpp
Storage temperature
-20 – +80 °C
Air humidity
5 – 95 % without thawing
Noise
< 10 dBA (at a distance of 1.5 m)
Dimensions (L x W x H)
360 x 220 x 103 mm
Weight
2.5 kg
The right to effect technical modifications is reserved!
8
Page 9
Declaration of conformity
Manufacturer’s terms of warranty
1. Information about the manufacturer
Name: Truma Gerätetechnik GmbH & Co. KG Address: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Device identification
Type / model:
APS 450-HF
3. Meets the requirements of the following Directives
3.1 Electromagnetic Compatibility 2004/108/EC
3.2 Low Voltage Directive 2006/95/EC
and bears the CE symbol.
4. Basis of the conformity assessment
EN 61000-6-2; EN 61000-6-3; EN 60335-1; EN 60335-2-29
5. Information and the function of the signatory
Signature: Dr. Andreas Schmoll Managing Director / Engineering Putzbrunn, 26.09.2011
1. Case of warranty
The manufacturer grants a warranty for malfunctions in the appliance which are based on material or production faults. In addition to this, the statutory warranty claims against the seller remain valid.
A claim under warranty shall not pertain:
for parts subject to wear and in cases of natural wear and
–
tear,
as a result of using components in the units that are not
–
original Truma parts in the units,
as a consequence of failure to respect Truma instructions
–
for installation and use,
as a consequence of improper handling,
–
as a consequence of improper transport packing.
–
2. Scope of warranty
The warranty is valid for malfunctions as stated under item 1, which occur within 24 months after conclusion of the pur­chase agreement between the seller and the final consumer. The manufacturers will make good such defects by subse­quent fulfil-ment, i.e. at their discretion either by repair or replacement. In the event of manufacturers providing service under warranty, the term of the warranty shall not re-com­mence anew with regard to the repaired or replaced parts; rather, the old warranty period shall continue to run. More extensive claims, in particular claims for compensatory damages by purchasers or third parties, shall be excluded. This does not affect the rules of the product liability law.
The manufacturer shall bear the cost of employing the Truma customer service for the removal of a malfunction under war­ranty - in particular transportation costs, travelling expenses, job and material costs, as long as the service is carried out in Germany. The warranty does not cover customer service work in other countries.
Additional costs based on complicated removal and installa­tion conditions of the appliance (e.g. removal of furniture or parts of the vehicle body) do not come under warranty.
3. Raising the case of warranty
The manufacturer‘s address is: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
In Germany, always notify the Truma Service Centre if prob­lems are encountered; in other countries the relevant service part-ners should be contacted (see Truma Service Booklet or www.truma.com). Any complaints are to be described in de­tail. Please also specify the device serial number and date of purchase.
To avoid transport damage, the device may only be dispatched after agreement with the Truma Service Centre in Germany or with the particular service partner concerned abroad. The risk for possible transport damage will otherwise be borne by the consignor.
If it is a case of warranty, the factory shall bear the cost for the delivery to the factory and the cost for returning the ap­pliance to the customer. If the damage is deemed not to be a warranty case, the manufacturer shall notify the customer and shall specify repair costs which shall not be borne by the manufacturer; in this case, the customer shall also bear the shipping costs.
9
Page 10
Installation instructions
Safety instructions
Only qualified technicians may assemble and connect electri­cal devices!
Main supply connection
The device must be connected to the mains power supply in accordance with the local installation regulations.
The 230 V electrical connection must always be made by an expert (in accordance with VDE 0100, part 721 or IEC 60364­7-721, for example, in Germany).
Ensure that the power supply has been disconnected! Discon­nect the mains plug!
Only use the specified cable cross-sections and fuses of the correct strength!
After it has been installed, the device must be disconnected from the mains. This can be achieved by making the mains plus (cold device plug / X0) accessible after installation or by installing a switch (all-pole separation) in the permanent instal­lation in agreement with the local installation regulations.
The installation of the device must comply with the techni­cal and administrative provisions of the respective country in which it is used (e.g. EN 1648). National regulations and guidelines must be observed.
Assembly
(See page 2, fig. B).
The device should be installed away from damp and wet. The installation site should be clean, dry and well ventilated. Dur­ing operation, the casing can heat up to around 80 °C.
Ensure that the ventilation slits remain free! Inadequate ventilation can cause the device to overheat!
The installation space for the device must have ventilation openings at the top and side that provide a total opening sur­face of 100 cm².
Connect the power cable to the main distributor of the cara­van. Green/yellow cable to the protective earth!
–
Check all connections are tight.
–
Create the network connection via the female device plug with the 230 V mains cable.
Wiring diagram
See page 2, fig. D.
Secure the device with four screws (diameter 5 - 6 mm – not countersunk head screws). The screw length and torque de­pend on the underlying surface.
Connection
Before connecting or disconnecting from the cables,
ensure that the power supply is completely interrupted! To do this, disconnect the mains or couplig plug from the tow­ing vehicle and disconnect the battery.
Cable lengths and cross-sections
Model complies with EN 1648-1 und VDE 0100, Part 721.
Consumer connection
Check that the terminals are connected correctly.
Always position the fuses close to the energy source
(e.g. battery, dynamo, charger). Only use the specified cable cross-sections and fuses of the correct strength!
Cable fixing
Secure all cables (e.g. to energy sources, consumers and accessories) with cable ties (see page 2, fig. D).
10
Page 11
APS 450-HF
Veuillez impérativement lire les instructions de montage et d’utilisation avant de brancher et de mettre en ser­vice l’appareil !
Symboles utilisés
Ce symbole indique des risques possibles.
Réparation
N‘effectuez aucune réparation ou modification sur l‘appareil. Contactez votre revendeur ou le service Truma (voir carnet d‘entretien ou www.truma.com).
Accessoires
Utilisez uniquement des accessoires fournis ou recommandés par le fabricant.
Mode d’emploi
Informations et conseils.
Consignes de sécurité
Lors de l‘utilisation d‘appareils électriques, les consignes
de sécurité de base suivantes doivent être respectées afin d‘éviter tout risque d‘électrocution, de blessure et d‘in­cendie. Veuillez lire et respecter ces consignes avant d‘utiliser l‘appareil.
Installation
Veillez à ce que les appareils soient installés de manière sûre et ne puissent pas tomber ou se renverser. Posez toujours les câbles de manière à éviter tout risque de trébuchement. N‘ex­posez pas les appareils électriques à la pluie. N‘utilisez pas les appareils électriques dans un environnement humide ou mouillé. N‘utilisez pas les appareils électriques à proximité de liquides ou de gaz inflammables.
Protection contre les risques d‘électrocution
Utilisez uniquement des appareils dont le boîtier et les câbles sont en parfait état. Veillez à ce que les câbles soient correcte­ment posés. Ne tirez pas sur les câbles.
Sécurisez et utilisez uniquement l‘appareil en le branchant
à un interrupteur de protection contre les courants de court-circuit avec 30 mA de courant nominal de court-circuit.
Respecter les consignes d’installations locales en vigueur.
Emploi prévu
L‘appareil APS 450-HF génère un courant continu de 12 V à partir d‘un courant alternatif de 230 V pour des appareils électriques comme des pompes à eau, des ventilateurs, des lampes électriques. L‘appareil est destiné à être monté dans des caravanes.
Utilisation non conforme
Cet appareil n‘est pas un chargeur, il ne peut être utilisé pour recharger des batteries.
Description
L‘appareil fournit un courant continu filtré et stabilisé de 12 V sur l‘ensemble de la puissance de sortie. Toutes les sorties de 12 V sont protégées par des fusibles enfichables.
Raccords / fusibles
X0
F1 F2 F4 F5F3
Utilisation
Veuillez observer les dispositions de la norme EN 60335-1: 2010, dont il découle que l’emploi de cet appareil est interdit aux personnes (y compris les enfants) souffrant de capacités phy­siques, sensorielles ou mentales restreintes ou ne pouvant pas s‘en servir pour cause d‘un manque d‘expérience et / ou de connaissances, sauf si elles sont surveillées par une personne compétente en matière de sécurité ou si ladite personne leur a donné des instructions spécifiques à l‘emploi de l’appareil.
Il est important de surveiller les enfants en bas âge, afin qu‘ils ne jouent pas avec l‘appareil.
N‘utilisez pas les appareils électriques à d‘autres fins que cel­les indiquées par le fabricant. Les fentes d‘aération du boîtier doivent être libres et ne peuvent en aucun cas être obstruées par des bagages, des serviettes ou des vêtements, etc.
Avant de connecter ou de déconnecter des câbles, s‘assurer que l‘alimentation électrique est coupée ! Pour cela, le cas échéant retirer la fiche de couplage vers le véhicule de traction et déconnecter la batterie.
Fonctionnement sur réseau sur des ferrys
La tension du réseau des ferrys peut être soumise à de fortes variations. L‘appareil ne doit donc pas être branché à ce courant.
Fonctionnement sur générateur
Le générateur doit respecter les valeurs de raccordement au réseau de 230 V. Utilisez uniquement l‘appareil avec un générateur dont le fonctionnement est stable. Car les pics de tension qui surviennent durant la phase de démarrage et d‘arrêt (par ex. en raison d‘un manque de carburant) peuvent endommager l‘appareil.
1
1
234
2345
X1 X2
X0 prise de raccordement de sécurité 230 V ~
X1 connexions à la terre pour appareils électriques, 4 pôles X2 raccords +12 V pour appareils électriques, 5 pôles
F1 – F5 fusible 15 A
Mise en service
L‘appareil est opérationnel dès que le branchement au secteur est effectué.
Remplacement des fusibles
Les fusibles se trouvent sous le cache du bornier qui doit être retiré avant le remplacement des fusibles (voir « Retrait du ca­che du bornier ». Les fusibles défectueux peuvent uniquement être remplacés par des fusibles équivalents après élimination du dérangement. Replacer le cache après avoir remplacé les fusibles.
11
Page 12
Retrait du cache du bornier
Diagnostic des dérangements
Déverrouiller le cache du bornier en poussant simultanément sur les deux languettes et le retirer (voir page 2, fig. A).
Pour fixer le cache, insérer les deux languettes dans les fentes du boîtier et veiller à ce qu‘elles s‘encliquètent.
Entretien
Coupez impérativement l‘alimentation électrique de tous les pôles avant tout travail d‘entretien sur
l‘appareil.
Nettoyez l‘appareil et les fentes d‘aération à l‘aide d‘un chiffon sec sans peluches.
Élimination
L´appareil doit être éliminé conformément aux règles administratives du pays d´utilisation. Les prescriptions et lois nationales doivent être respectées (en Allemagne, il s´agit par exemple du décret sur les véhicules hors d´usage).
Caractéristiques techniques
Alimentation électrique
Courant alternatif 230 V / 50 Hz, monophasé Plage env. 205 V – 265 V / 45 – 65 Hz
Dérangement Solution
L‘appareil électrique raccor­dé ne fonctionne pas.
Le courant de sortie maxi­mum n‘est pas atteint.
Si ces mesures ne permettent pas de remédier au déran­gement, veuillez contacter le centre de service Truma.
Vérifiez si tous les rac-
–
cordements sont bien effectués.
Retirez la fiche de sécurité
–
pour couper l‘appareil du courant alternatif de 230 V. Attendez 15 sec. et réin­sérez le fiche de sécurité dans l‘appareil.
Vérifiez les fusibles et le
–
raccordement au secteur.
L‘appareil chauffe trop,
–
veillez à améliorer la venti­lation de l‘appareil.
Sortie
Résistance au court-circuit permanent Protection contre la marche à vide
Tension de sortie
12 V DC + 6 % (< 0,05 % / °C)
Puissance de sortie
450 W à 20 °C, au-delà, réduction automatique de la puissance
Ondulation résiduelle
< 0,18 Vcc
Température de stockage
-20 – +80 °C
Humidité de l‘air
5 – 95 % sans gel
Développement de bruit
< 10 dBA (à 1,5 m de distance)
Dimensions (L x l x H)
360 x 220 x 103 mm
Poids
2,5 kg
Sous réserve de modifications techniques !
12
Page 13
Déclaration de conformité
Déclaration de garantie du fabricant
1. Principales données relatives au fabricant
Nom : Truma Gerätetechnik GmbH & Co. KG Adresse : Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identification de l‘appareil
Type / modèle :
APS 450-HF
3. Répond aux exigences des directives suivantes
3.1 Compatibilité électromagnétique 2004/108/CE
3.2 Directive sur les basses tensions 2006/95/CE
et porte le symbole CE.
4. Fondements de l‘attestation de conformité
EN 61000-6-2; EN 61000-6-3; EN 60335-1; EN 60335-2-29
5. Indications relatives à la fonction du signataire
Signature : Dr. Andreas Schmoll Direction technique Putzbrunn, 26.09.2011
1. Cas de garantie
Le fabricant concède une garantie pour des carences de l´appareil imputables à des défauts du matériau ou de la fabri­cation. En outre, le recours légal en garantie auprès du ven­deur reste valable.
La garantie ne s´applique plus :
pour les pièces d´usure et en cas d´usure naturelle,
–
suite à l´utilisation de pièces autres que des pièces origina-
–
les Truma dans les appareils,
en cas de non-respect des instructions de montage et du
–
mode d´emploi Truma,
en cas d´utilisation non conforme,
–
en cas d´emballage de transport inapproprié.
–
2. Prestations de garantie
La garantie couvre les carences dans le sens de l´article 1, se manifestant dans les 24 mois suivant la conclusion du contrat d´achat entre le vendeur et l´utilisateur. Le fabricant procédera à la remise en ordre de tels défauts, c´est-à-dire au choix par la livraison d´un appareil de rechange ou par une réparation. Si le fabricant réalise une prestation de garantie, le délai de garantie concernant les pièces réparées ou remplacées ne recommence pas du début, l´ancien délai continue à courir. Des prétentions plus poussées, en particulier des prétentions à dommages-intérêts de l´acheteur ou d´un tiers, sont exclues. Les dispositions de la législation sur la responsabilité sur le produit ne sont pas mises en cause.
Les frais de mise à contribution du service après-vente usine Truma pour remédier à une carence couverte par la garantie, en particulier les frais de transport, de manutention, de main­d´oeuvre et de matériel, sont à la charge du fabricant, pour autant que le SAV intervient sur le territoire de la République Fédérale d´Allemagne. La garantie ne couvre pas les interven­tions de service après-vente dans les autres pays.
Des frais supplémentaires dus à des difficultés de dépose et de repose de l´appareil (par ex. démontage et remontage de meubles ou de parties de la carrosserie) ne sont pas reconnus en tant que prestation de garantie.
3. Invocation du cas de garantie
Les coordonnées du fabricant sont les suivantes : Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
En Allemagne, toujours appeler le centre de SAV Truma en cas de dysfonctionnement. Dans les autres pays, les parte­naires de service après-vente correspondants se tiennent à disposition (voir livret de service Truma ou www.truma.com). Toutes les réclamations doivent être signifiées avec de plus amples précisions. Il faudra par ailleurs indiquer le numéro de série de l’appareil ainsi que sa date d‘achat.
Pour éviter les dommages dus au transport, l´appareil ne peut être expédié qu´après concertation de la centrale de service Truma en Allemagne ou du partenaire de service correspon­dant à l´étranger. Faute de quoi l´expéditeur supportera le ris­que d´éventuels dégâts dus au transport.
Dans le cas de garantie, l´usine prend en charge les frais d´envoi dans les deux sens. Sinon, l´usine en avise le client et lui com-munique le montant du coût de la réparation qu´il devra supporter; dans ce cas, les frais d´expédition sont égale­ment à la charge du client.
13
Page 14
Instructions de montage
Consignes de sécurité
Raccordement au secteur
Effectuer le raccordement du réseau d‘alimentation à l‘appa­reil dans le respect des prescriptions d‘installation valables sur site.
Le montage et le raccordement d‘appareils électriques doivent toujours être réalisés par du personnel qualifié !
Veillez à ce que l‘alimentation électrique soit coupée ! Retirez la fiche d‘alimentation !
Utilisez uniquement les diamètres de câble et les puissances de fusible indiqués !
Il doit être possible de séparer l‘appareil du réseau après le montage. Veiller, pour ce faire, à ce que la fiche d‘alimentation (prise de raccordement de sécurité / X0) demeure accessible après le montage ou prévoir le montage d‘un interrupteur (sé­paration sur tous les pôles) dans l‘installation fixe en confor­mité avec les prescriptions d‘installation valables sur site.
L‘installation de l‘appareil doit respecter les dispositions techniques et administratives du pays d‘utilisation (par ex. EN 1648). Les directives et les règlementations nationales doivent être respectées.
Montage
(voir page 2, fig. B).
Installez l‘appareil à l‘abri de l‘humidité et de l‘eau. Le lieu d‘installation doit être propre, sec et bien aéré. Pendant le fonctionnement, le boîtier peut atteindre une température de 80 °C.
Seul un spécialiste est autorisé à réaliser la connexion électri­que 230 V (en Allemagne par exemple selon la norme VDE 0100, partie 721 ou IEC 60364-7-721).
Raccorder le câble d‘alimentation au secteur de la caravane. Câble vert/jaune à la terre !
–
Vérifiez si tous les raccordements sont bien effectués.
–
Effectuer le raccordement avec le câble d‘alimentation de 230 V par l‘intermédiaire de la prise de raccordement de sécurité.
Schéma des connexions
Voir page 2, fig. D.
Veillez à ce que les fentes d‘aération restent libres ! Une aération insuffisante peut entraîner la surchauffe
de l‘appareil !
L‘espace d‘installation de l‘appareil doit être équipé de trous d‘aération au-dessus et sur les côtés, l‘ouverture totale devant être de 100 cm².
Fixer solidement l‘appareil avec quatre vis (diamètre 5 – 6 mm – pas de vis à tête conique). Longueur de vis et couple de ser­rage en fonction du contexte.
Raccordement
Avant de connecter ou de déconnecter des câbles, s‘as-
surer que l‘alimentation électrique est coupée à tous les pôles ! Pour cela, le cas échéant retirer la fiche de couplage vers le véhicule de traction et déconnectez la batterie.
Longueurs et diamètres des câbles
Réalisation conformément aux normes EN 1648-1 et VDE 0100, partie 721.
Raccordement des appareils électriques
Veillez à respecter la polarité.
Installez impérativement les fusibles à proximité de la
source d‘énergie (par ex. batterie, génératrice, chargeur). Utilisez uniquement les diamètres de câble et les puissances de fusible indiqués !
Fixation de câble
Fixer tous les câbles (par ex. vers les sources d‘énergie, les appareils électriques et les accessoires) avec des attache-câ­bles (voir page 2, fig. D).
14
Page 15
APS 450-HF
Prima dell‘allacciamento e della messa in funzione dell‘apparecchio, leggere attentamente le istruzioni per il montaggio e l‘uso.
Simboli utilizzati
Il simbolo richiama l‘attenzione su possibili pericoli.
Riparazione
Non eseguire lavori di riparazione o modifiche all‘apparecchio. Rivolgersi al rivenditore di fiducia o al servizio d‘assistenza Truma (vedi libretto d‘assistenza o www.truma.com).
Accessori
Utilizzare soltanto accessori e apparecchiature supplementari forniti o raccomandati dal produttore.
Istruzioni per l’uso
Indicazione con informazioni e raccomandazioni.
Indicazioni di sicurezza
Durante l‘utilizzo di apparecchiature elettriche è assolu-
tamente necessario osservare le seguenti misure di si­curezza per evitare scosse elettriche, infortuni e rischi d‘incen­dio. Leggere e osservare queste istruzioni prima di utilizzare l‘apparecchio.
Installazione
Prestare attenzione che gli apparecchi vengano installati cor­rettamente e senza il rischio di cadute o rovesciamenti. Posare tutti i cavi in maniera tale che non sussista alcun pericolo di in­ciampo. Non esporre le apparecchiature elettriche alla pioggia. Non utilizzare le apparecchiature elettriche in ambienti umidi o bagnati. Inoltre non utilizzarli nelle vicinanze di liquidi o gas infiammabili.
Protezione da scosse elettriche
Utilizzare soltanto apparecchiature le cui scatole e condutture siano completamente integre. Prestare attenzione alla posa sicura dei cavi. Non tirare mai i cavi.
Assicurare il collegamento elettrico delle apparecchiature
mediante un interruttore automatico per correnti di gua­sto con una corrente di dispersione nominale di 30 mA e utiliz­zare soltanto in questo modo. Osservare le disposizioni
d‘installazione valide in loco.
Utilizzo
Per l‘utilizzo osservare la direttiva EN 60335-1: 2010, secondo la quale questo apparecchio non deve essere utilizzato da persone (compresi i bambini) con facoltà fisiche, sensoriali o psichiche limitate o prive di esperienza e/o competenze neces­sarie, ma per la loro sicurezza si da il caso che siano sorveglia­te da persone competenti, oppure che abbiano ricevuto dagli stessi specifiche indicazioni su come utilizzare correttamente l‘apparecchio.
Scopo d‘utilizzo
L‘apparecchio APS 450-HF genera da una tensione in corrente alternata 230 V una tensione in corrente continua stabilizzata 12 V per il funzionamento di utenze, quali ad esempio le pom­pe dell‘acqua, ventilatori, lampade incandescenti. L‘apparec­chio è adatto all‘impiego in caravan.
Utilizzo non conforme alle disposizioni
L‘apparecchio non è un caricabatterie, non deve essere utilizzato per caricare batterie.
Descrizione
L‘apparecchio fornisce una corrente continua 12 V filtrata e stabilizzata attraverso la potenza d‘uscita completa. Tutte le uscite 12 V sono assicurati con i fusibili a spina.

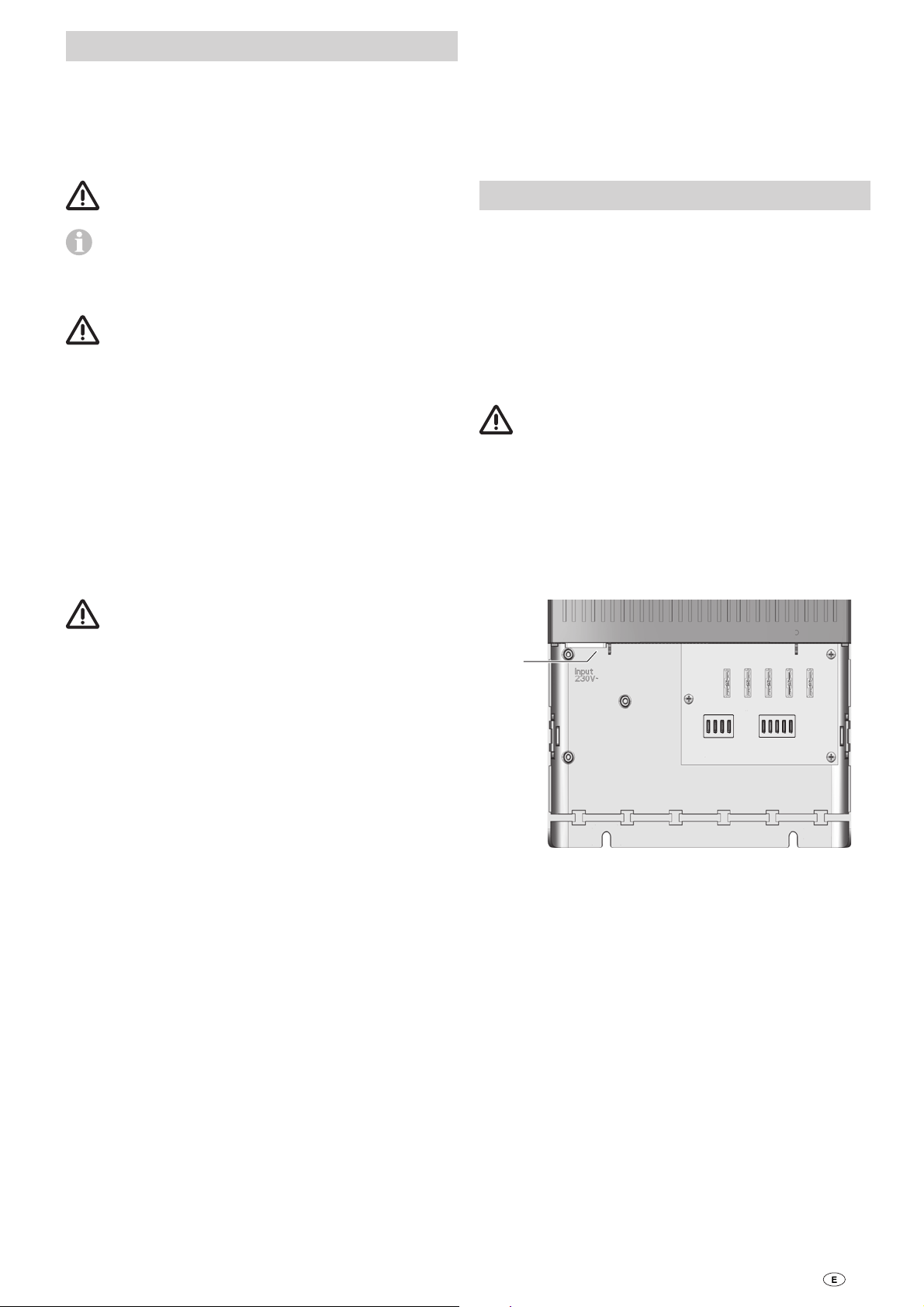

Collegamenti / Fusibili
X0
F1 F2 F4 F5F3
1
1
234
2345
X1 X2
I bambini devono essere sorvegliati costantemente per assicu­rarsi che non giochino con l‘apparecchio. Non utilizzare apparecchiature elettriche per scopi diversi da quelli indicati dal produttore. Le fessure d‘aerazione nella scatola devono essere libere e non devono essere coperte da bagagli, asciugamani o vestiti etc.
Prima del collegamento o scollegamento dei conduttori, assi­curarsi che l‘alimentazione elettrica sia disinserita! A tale pro­posito, staccare la spina di rete e / o la spina di collegamento verso il veicolo di traino e disconnettere la batteria.
Funzionamento della rete su traghetti
La tensione di rete su traghetti può essere soggetta a forti oscillazioni. Non collegare l‘apparecchio con questa tensione senza una adeguata protezione.
Funzionamento del generatore
Osservare la modalità di gestione indicata dal produttore in queste istruzioni per l‘uso. Il generatore deve rispettare il va­lore di allacciamento alla rete di 230 V. Far funzionare l‘appa­recchio esclusivamente con un generatore stabile. I picchi di tensione che si verificano durante la fase di accensione e spe­gnimento (ad es. a causa di mancanza di carburante) possono danneggiare seriamente l‘apparecchio.
X0 Collegamento a spina dispositivi di raffreddamento 230 V ~
X1 Collegamento masse per utenze, quadripolare X2 +12 V-collegamento per utenze, 5-poli
F1 – F5 Fusibile 15 A
Messa in funzione
L‘apparecchio è in funzione non appena è stato effettuato il collegamento alla rete.
Sostituzione fusibili
I fusibili si trovano sotto alla copertura del vano morsetti, che deve essere rimossa prima della sostituzione dei fusibili (vedi «prelevare copertura vano morsetti»). I fusibili difettosi devono essere sostituiti con fusibili dello stesso modello, dopo aver eliminato l‘errore. Dopo la sostituzione del fusibile, ricollocare la copertura.
15
Page 16
Rimuovere la copertura del vano morsetti
Istruzioni per la ricerca degli errori
Sbloccare la copertura del vano morsetti premendo contem­poraneamente sulle due linguette e rimuovere (vedi pagina 2, figura A).
Per rimontare la copertura, spingere le due linguette nella fessura del guscio della scatola e prestare attenzione che si incastrino correttamente.
Manutenzione
Prima di tutti i lavori di manutenzione all‘apparecchio, disinserire assolutamente l‘alimentazione elettrica su
tutti i poli.
Pulire l‘apparecchio e le feritoie di ventilazione con un panno asciutto e antipilling.
Smaltimento
L´apparecchio deve essere smaltito secondo le disposizioni amministrative del rispettivo paese d´utilizzo. Rispettare le leg­gi e le normative nazionali (in Germania, ad esempio, la legge sulla rottamazione di veicoli usati).
Dati tecnici
Alimentazione di tensione
Tensione alternata 230 V / 50 Hz, monofase Area ca. 205 V – 265 V / 45 – 65 Hz
Errore Correzione
Le utenze collegate non funzionano.
La corrente max in uscita non viene raggiunta.
Se le misure adottate non dovessero eliminare del tutto i guasti, rivolgersi al centro d‘assistenza Truma.
Controllare la corretta po-
–
sizione dei collegamenti.
Estraete la spina dei dispo-
–
sitivi di raffreddamento per disinserire l‘apparecchio dalla rete d‘alimentazione in corrente alternata 230 V. Restate in attesa per circa 15 s – ricollegate la spina del dispositivo di raffred­damento all‘apparecchio.
Controllare i fusibili e l‘al-
–
lacciamento alla rete.
L‘apparecchio è troppo
–
caldo, provvedere ad una migliore aerazione dello stesso.
Uscita
A prova di corrente di cortocircuito permanente A prova di tempo di inattività
Tensione d‘uscita
12 V DC + 6 % (< 0,05 % / °C)
Potenza d‘uscita
450 W a 20 °C, riduzione della potenza automatica
Ondulazione residua
< 0,18 Vss
Temperatura di deposito
-20 – +80 °C
Umidità dell‘aria
5 – 95 % senza umidificare
Generazione di rumori
< 10 dBA (a 1,5 m di distanza)
Misure (L x La x H)
360 x 220 x 103 mm
Peso
2,5 kg
Il produttore si riserva la facoltà di apportare modifiche tecniche!
16
Page 17
Dichiarazione di conformità
1. Dati principali del produttore
Dichiarazione di garanzia della Casa Truma
Nome: Truma Gerätetechnik GmbH & Co. KG Indirizzo: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identicazione dell‘apparecchio
Tipo / modello:
APS 450-HF
3. Soddisfa i requisiti delle seguenti direttive
3.1 Direttiva 2004/108/CE relativa lla compatibilità elettromagnetica
3.2 Direttiva 2006/95/CE bassa tensione
con contrassegno CE.
4. Fondamento della verifica della conformità
EN 61000-6-2; EN 61000-6-3; EN 60335-1; EN 60335-2-29
5. Indicazioni relative alla funzione del firmatario
Firma: Dr. Andreas Schmoll Direzione tecnica Putzbrunn, 26.09.2011
1. Evento di garanzia
La Casa riconosce la garanzia per guasti dell´apparecchio, dovuti a difetti di materiale o di produzione. Restano inalterati i diritti di garanzia legali da far eventualmente valere nei con­fronti del venditore.
Non si presta alcuna garanzia:
in caso di pezzi soggetti ad usura e in caso di logoramento
–
naturale dovuto all´uso,
in seguito all´impiego di pezzi non originali Truma negli
–
apparecchi,
a seguito dell´inosservanza delle istruzioni d´uso e di mon-
–
taggio Truma,
a seguito di un utilizzo improprio,
–
a seguito di un imballaggio per il trasporto improprio.
–
2. Campo di applicazione della garanzia
La garanzia vale per difetti di cui alla cifra 1, che si verificano nel giro di 24 mesi dalla stipulazione del contratto di acquisto tra il venditore e il consumatore finale. Il costruttore rimedierà a tali guasti riparandoli, ma potrà decidere se effettuare una riparazione o una sostituzione. Nel caso in cui il costruttore decida di prestare garanzia, il periodo di garanzia, relativamen­te al pezzo riparato o sostituito, non avrà inizio dal momento della riparazione o sostituzione, bensì sarà valido il vecchio pe­riodo di garanzia. Si e-scludono ulteriori rivendicazioni, in par­ticolare richieste di risarcimento danni da parte dell´acquirente o terzi. Restano salve le norme della legge sulla responsabilità di prodotto.
I costi del servizio di assistenza Truma, intervenuto per eli­minare il difetto in garanzia, – in particolar modo i costi di trasporto, di percorso, di lavoro e di materiale – vanno a carico della Casa, se il servizio di assistenza interviene all´interno del territorio fede-rale. Gli interventi del servizio di assistenza clienti all´estero non sono coperti dalla garanzia.
Eventuali costi aggiuntivi, dovuti a condizioni difficili di smon­taggio e di montaggio dell´apparecchio, es. smontaggio di parti di mobili e di carrozzeria, non possono essere riconosciu­ti in garanzia.
3. Rivalsa del diritto di garanzia
L´indirizzo del produttore è il seguente: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
In Germania, in caso di guasti occorre rivolgersi, in linea di principio, al centro di assistenza Truma; negli altri paesi, sono disponibili i rispettivi partner per l´assistenza (v. opuscolo cen­tri di assistenza Truma o il sito www.truma.com). I reclami de­vono essere descritti con precisione. Devono inoltre essere in­dicati il numero di serie dell’apparecchio e la data di acquisto.
Per evitare danni durante il trasporto, l´apparecchio può essere spedito solo previo accordo con la sede centrale del servizio di assistenza Truma per la Germania o con il partner addetto all´assistenza all´estero. In caso contrario, il mittente si assume il rischio di eventuali danni dovuti al trasporto.
In caso di garanzia lo stabilimento rileva i costi per la spedizio­ne di andata e di ritorno. Se ´evento di garanzia non si verifica, la Casa trasmette al cliente una segnalazione specifica, indi­cando i costi di riparazione che la Casa non si assume; in tal caso anche i costi di trasporto vanno a carico del cliente.
17
Page 18
Instruzioni di montaggio
Indicazioni di sicurezza
Allacciamento alla rete
Il collegamento della rete di alimentazione dell‘apparecchio deve essere effettuato in conformità alle rispettive disposizio­ne d‘installazione nazionali in vigore.
Il montaggio e collegamento di apparecchiature elettriche deve essere effettuato esclusivamente da personale elettrico competente!
Assicurarsi che l‘alimentazione di corrente sia disinserita! Estrarre la spina elettrica!
Utilizzare soltanto sezioni di cavi e fusibili prescritti!
L‘apparecchio deve essere disinserito dalla rete dopo il mon­taggio. Ciò è possibile se la spina di rete (spina apparecchi di raffreddamento / X0) sia accessibile dopo il montaggio oppure, in caso di montaggio di un interruttore (disinserzione su tutti i poli) nell‘installazione fissa, lo stesso apparecchio sia in conformità con le disposizioni d‘installazione nazionali in vigore.
Il montaggio dell‘apparecchio deve essere conforme alle disposizioni tecniche e amministrative del rispettivo paese d‘utilizzo (ad es. EN 1648). E‘ necessario osservare le disposizioni e normative nazionali.
Montaggio
(vedi pagina 2, figura B).
L‘apparecchio deve essere installato protetto dall‘umidità e dall‘acqua. Il luogo d‘installazione deve essere pulito, asciutto e ben aerato. Durante il funzionamento la scatola potrebbe surriscaldarsi fino ad una temperatura di ca. 80 °C.
Il collegamento elettrico a 230 V deve essere eseguito esclusivamente da un tecnico qualificato (in Germania, ad es., secondo la direttiva VDE 0100, parte 721 o la norma IEC 60364-7-721).
Collegare il cavo di rete alla rete di distribuzione del caravan. Cavo verde/giallo a terra di protezione!
–
Controllare la corretta posizione dei collegamenti.
–
Creare il collegamento alla rete mediante la spina del dispo­sitivo di raffreddamento con il cavo di rete 230 V.
Schema dei collegamenti
Vedi pagina 2, figura D.
Prestare attenzione che le feritoie di ventilaizone siano libere. Un‘aerazione insufficiente può provocare un sur-
riscaldamento dell‘apparecchio!
L‘area d‘installazione dell‘apparecchio deve essere prevista di feritoie di ventilazione superiore e laterale, che garantiscono una apertura complessiva di 100 cm².
Fissare l‘apparecchio con quattro viti (diametro 5 – 6 mm – non utilizzare viti a testa svasata). La lunghezza delle viti e la coppia di serraggio dipendono dal sottofondo.
Collegamento
Prima del collegamento o scollegamento di conduttori,
assicurarsi che l‘alimentazione elettrica sia interrotta su tutti i poli! A tale proposito, distaccare la la spina di rete e / o la spina di raccordo dal veicolo di traino e disconnettere la batteria.
Lunghezze e sezioni cavi
Modelli secondo EN 1648-1 e VDE 0100, Parte 721.
Collegamento utenza
Prestare attenzione al corretto collegamento dei poli.
Applicare i fusibili assolutamente vicino alla sorgente
d‘energia (ad es. batteria, alternatore, caricabatteria). Utilizzare soltanto sezioni di cavi e fusibili prescritti!
Fissaggio cavi
Assicurare tutte le condutture (ad es. verso le fonti d‘energia, utenze e accessori) con fascette serracavi (vedi pagina 2, figura D).
18
Page 19
APS 450-HF
Voor de aansluiting en inbedrijfstelling van het toestel absoluut de montagevoorschriften en gebruiksaanwij­zing lezen!
Gebruikte symbolen
Symbool wijst op mogelijke gevaren.
Herstellingen
Voer geen herstellingen of veranderingen uit aan het toestel! Wend u tot uw verkoper of tot de Truma Service (zie service­map of www.truma.com).
Toebehoren
Gebruik alleen toebehoren en hulpstukken die door de produ­cent zijn goedgekeurd of aanbevolen.
Gebruiksaanwijzing
Aanwijzing met informatie en tips.
Veiligheidsinstructies
Bij het gebruik van elektrische toestellen dienen als be-
veiliging tegen elektrische schokken, letsels en brand­gevaar de volgende fundamentele veiligheidsmaatregelen in acht genomen te worden. Lees deze instructies en neem de instructies in acht, voor u het toestel gebruikt.
Opstellen
Zorg ervoor, dat de toestellen veilig opgesteld worden en niet kunnen neervallen of omvallen. Leg leidingen altijd zodanig, dat er geen struikelgevaar ontstaat. Stel elektrische toestellen niet bloot aan regen. Gebruik geen elektrische toestellen in een vochtige of natte omgeving. Gebruik elektrische toestellen niet in de omgeving van brandbare vloeistoffen of gassen.
Bescherming tegen elektrische schokken
Gebruik alleen toestellen, waarvan de behuizing en de leidin­gen onbeschadigd zijn. Zorg ervoor dat de kabels veilig gelegd worden. Trek niet aan de kabels.
De elektrische aansluiting van de toestellen via een
aardlekschakelaar 30 mA nominale lekstroom beveiligen en alleen op deze wijze gebruiken. De plaatselijk geldige in-
stallatievoorschriften in acht nemen.
Gebruik
Dit apparaat is in overeenstemming met de voorschriften van EN 60335-1: 2010 niet bestemd voor gebruik door personen (inclusief kinderen) met fysieke, sensorische of geestelijke beperkingen of gebrek aan ervaring en/of kennis, tenzij dit ge­beurt onder toezicht van een voor hun veiligheid verantwoor­delijke persoon of na het ontvangen van hun instructies over hoe het apparaat gebruikt moet worden.
Gebruiksdoel
Het apparaat APS 450-HF wekt met 230 V wisselspanning een gestabiliseerde 12 V gelijkspanning op voor de werking van verbruikers zoals waterpompen, ventilatoren en gloeilampen. Het apparaat is bedoeld voor gebruik in caravans.
Gebruik niet conform de voorschriften
Het apparaat is geen laadapparaat, het mag niet voor het opladen van batterijen gebruikt worden.
Beschrijving
Het apparaat levert een gezeefde en gestabiliseerde 12 V– gelijkspanning over het volledige uitgangsvermogen. Alle 12 V–uitgangen zijn met steekzekeringen beveiligd.
Aansluitingen / zekeringen
X0
F1 F2 F4 F5F3
1
1
234
2345
X1 X2
Over kinderen moet toezicht gehouden worden om ervoor te zorgen dat ze niet met het apparaat spelen.
Gebruik geen elektrische toestellen voor andere doeleinden dan het door de producent opgegeven gebruiksdoel. De ven­tilatieopeningen in de behuizing moeten vrij zijn en mogen niet door stukken bagage, handdoeken of kledingstukken enz. bedekt worden.
Voor het aansluiten of loskoppelen van leidingen garanderen, dat de stroomtoevoer onderbroken is! Daarvoor de net- of koppelingsstekker naar het trekvoertuig uittrekken en de bat­terij afklemmen.
Aansluiting op het net op ferry‘s
De netspanning op ferry‘s kan onderhevig zijn aan sterke schommelingen. Verbind daarom het apparaat niet met deze spanning zonder voldoende bescherming.
Generatorwerking
Neem de gebruiksvoorschriften in de handleiding van de fabri­kant in acht. De generator moet de 230 V netaansluitwaarden aanhouden. Gebruik het apparaat uitsluitend met een stabiel lopende generator. De spanningspieken die in de aanloop- en uitschakelfase (bijv. wegens brandstofgebrek) ontstaan, kun­nen het apparaat beschadigen.
X0 Stekkeraansluiting koude toestellen 230 V ~
X1 Massa-aansluitingen voor verbruikers, 4-polig X2 +12 V-aansluitingen voor verbruikers, 5-polig
F1 – F5 Zekering 15 A
Inbedrijfstelling
Het apparaat is in werking zodra de netverbinding tot stand gebracht is.
Vervangen van de zekeringen
De zekeringen bevinden zich onder de afdekking van de klemmenruimte die voor het vervangen van de zekeringen afgenomen moet worden (zie „Afdekking klemmenruimte wegnemen”). Defecte zekeringen uitsluitend vervangen door identiek gebouwde zekeringen, na het repareren van de fout. De afdekking na het vervangen van de zekering terugplaatsen.
19
Page 20
Afdekking van de klemmenruimte wegnemen
Foutopsporing
De afdekking van de klemmenruimte door gelijktijdig drukken op de beide clips ontgrendelen en wegnemen (zie bladzijde 2, afb. A).
Om de afdekking aan te brengen beide clips in de gleuf van de behuizing schuiven en ervoor zorgen, dat deze vastklikken.
Onderhoud
Voor alle onderhoudswerkzaamheden aan het apparaat moet absoluut de stroomtoevoer aan alle polen onder-
broken worden!
Reinig het apparaat en de ventilatiesleuven met een droge, pluisvrije doek.
Verwijdering
Het toestel moet volgens de administratieve bepalingen van het respectievelijke land van gebruik verwijderd worden. Nationale voorschriften en wetten (in Duitsland is dit bijv. de Altfahrzeug-Verordnung) moeten in acht worden genomen.
Technische gegevens
Spanningstoevoer
Wisselspanning 230 V / 50 Hz, eenfasig Bereik ca. 205 V – 265 V / 45 – 65 Hz
Fout Oplossing
Aangesloten verbruikers functioneren niet.
De maximale uitgangs­stroom wordt niet bereikt.
Indien deze maatregelen de storing niet kunnen oplos­sen, wendt u zich tot het Truma Servicecentrum.
Controleer of alle aanslui-
–
tingen correct vastzitten.
Trek de stekker uit om
–
het apparaat van het 230 V–wisselstroomnet los te koppelen. Wacht 15 sec. – steek de stekker weer in.
Controleer de zekeringen
–
en de netaansluiting.
Het apparaat wordt te
–
warm, zorg voor een betere ventilatie van het apparaat.
Uitgang
Duurzaam kortsluitvast Leegloopbestendig
Uitgangsspanning
12 V DC + 6 % (< 0,05 % / °C)
Uitgangsvermogen
450 W bij 20 °C, daarboven automatische vermogensvermindering
Restspanning
< 0,18 Vss
Opslagtemperatuur
-20 – +80 °C
Luchtvochtigheid
5 – 95 % zonder condensatie
Geluidsontwikkeling
< 10 dBA (op 1,5 m afstand)
Afmetingen (l x b x h)
360 x 220 x 103 mm
Gewicht
2,5 kg
Technische wijzigingen voorbehouden!
20
Page 21
Conformiteitsverklaring
Garantieverklaring van de fabrikant Truma
1. Stamgegevens van de fabrikant
Naam: Truma Gerätetechnik GmbH & Co. KG Adres: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identificatie van het apparaat
Type / uitvoering:
APS 450-HF
3. Voldoet aan de voorschriften in de volgende richtlijnen
3.1 Elektromagnetische compatibiliteit 2004/108/EG
3.2 Laagspanningsrichtlijn 2006/95/EG
en draagt het CE-teken.
4. Basis van het conformiteitbewijs
EN 61000-6-2; EN 61000-6-3; EN 60335-1; EN 60335-2-29
5. Gegevens over de functie van de ondertekenaar
Handtekening: Dr. Andreas Schmoll Bedrijfsleiding techniek Putzbrunn, 26.09.2011
1. Gevallen waarin op garantie aanspraak kan worden gemaakt
De fabrikant biedt garantie voor defecten aan het toestel die worden veroorzaakt door materiaal- of fabricagefouten. Daar­naast blijven ook de bij de wet bepaalde voorwaarden voor aanspraak op garantie van kracht.
Er kan geen aanspraak op de garantie worden gemaakt:
voor aan slijtage onderhevige onderdelen en natuurlijke
–
slijtage,
door gebruik van andere dan originele Truma onderdelen in
–
de apparaten,
indien de inbouw- en gebruiksaanwijzingen van Truma niet
–
werden aangehouden,
als gevolg van ondeskundig gebruik,
–
als gevolg van een ondeskundige transportverpakking.
–
2. Omvang van de garantie
De garantie geldt voor defecten in de zin van punt 1, die binnen de 24 maanden na het sluiten van de verkoop-over­enkomst tussen de verkoper en de eindgebruiker onstaan. De fabrikant zal dergelijke gebreken alsnog verhelpen, d.w.z. naar eigen keuze herstellen of voor een vervangende levering zorgdragen. Indien de fabrikant dit onder garantie verhelpt, begint de garantietermijn voor het gerepareerde of vervangen onderdeel niet opnieuw, maar valt het verder onder de oude garantietermijn. Andere aanspraken, met name vervanging bij schade voor de koper of derden is uitgesloten. De voorschrif­ten van de wet op produkt-aansprakelijheid blijven onvermin­derd gelden.
De kosten voor het beroep dat op de eigen service-afdeling van Truma wordt gedaan om een defect te herstellen dat onder de garantie valt, met name transport-, verplaatsings-, arbeids- en materiaalkosten, worden door de fabrikant gedra­gen, als de service-afdeling in Duitsland wordt ingezet. Werk­zaamheden van de afdeling klantenservice in andere landen vallen niet onder de garantie.
Bijkomende kosten voor extra in- en uitbouwwerkzaamheden aan het toestel (bijv. demontage van meubel- of carrosserie­onderdelen) vallen niet onder de garantie.
3. Indienen van garantieclaim
Het adres van de fabrikant luidt: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
In Duitsland moet bij storingen in principe het Truma ser­vicecentrum worden gewaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com). Klachten moeten ander omschreven worden. Verder moet het serienummer van het toestel evenals de aanschafdatum worden aangegeven.
Om beschadigingen gedurende het transport te voorkomen, mag het toestel enkel na ruggespraak met de Truma service­centrale Duitsland of met de desbetreffende servicepartner in het buitenland worden verstuurd. Anders draagt het risico voor eventuele transportbeschadigigen degene die het toestel verzend.
Als op garantie aanspraak kan worden gemaakt, neemt de fabrikant de kosten voor de verzending naar en van de fabriek voor zijn rekening. Als niet op garantie aanspraak kan worden gemaakt, informeert de fabrikant de klant hierover en geeft aan welke kosten niet voor rekening van de fabrikant zijn. Bo­vendien zijn in dit geval de verzendkosten voor rekening van de klant.
21
Page 22
Inbouwhandleiding
Veiligheidsinstructies
Netaansluiting
De aansluiting van het toestel op het elektriciteitsnet moet in overeenstemming met de plaatselijke installatievoorschriften uitgevoerd worden.
De montage en de aansluiting van elektrische apparaten moet in principe door geschoold personeel uitgevoerd worden!
Zorg er voor, dat de stroomtoevoer afgekoppeld is! Stekker uittrekken!
Gebruik uitsluitend de voorgeschreven leidingdoorsneden en zekeringsterktes!
Het apparaat moet na de montage van het net losgekoppeld kunnen worden. Dit is mogelijk, als de netstekker (geaarde stekker / X0) na de montage toegankelijk is of met een scha­kelaar (alpolige scheiding) in de vaste installatie volgens de plaatselijke installatievoorschriften.
De montage van het apparaat moet voldoen aan de techni­sche en administratieve bepalingen van het respectievelijke land van gebruik (bijv. EN 1648). Nationale voorschriften en wetten moeten in acht genomen worden.
Montage
(zie bladzijde 2, afb. B).
Het toestel moet tegen vochtigheid en nattigheid beschermd worden opgesteld. De opstellingsplaats moet schoon, droog en goed geventileerd zijn. Bij de werking kan de behuizing tot ca. 80 °C opwarmen.
Zorg ervoor, dat de ventilatiesleuven vrij blijven! On­voldoende ventilatie kan oververhitting van het toestel
veroorzaken!
De elektrische aansluiting 230 V mag alleen door een vakman (in Duitsland bijv. volgens VDE 0100, deel 721 of IEC 60364-7-721) worden uitgevoerd.
De voedingskabel op de netverdeling van de caravan aanslui­ten. Groen/gele leiding aan de massa!
–
Controleer of alle aansluitingen veilig vastzitten.
–
De netverbinding via de stekker voor geaarde apparaten met de 230 V–voedingskabel maken.
Installatieschema
Zie bladzijde 2, afb. D.
De inbouwruimte voor het toestel moet bovenaan en zijdelings van ventilatieopeningen voorzien zijn, die een totale opening van 100 cm² opleveren.
Het apparaat met vier schroeven (diameter 5 – 6 mm – geen schroeven met verzonken kop) veilig bevestigen. Schroefleng­te en draaimoment zijn afhankelijk van de ondergrond.
Aansluiting
Voor het aansluiten of loskoppelen van leidingen garan-
deren, dat de stroomtoevoer aan alle polen onderbroken is! Daarvoor de net- of koppelingsstekker naar het trekvoertuig uittrekken en de batterij afklemmen.
Lengtes en doorsneden van leidingen
Uitvoering volgens EN 1648-1 en VDE 0100, deel 721.
Aansluiting verbruikers
Zorg voor een correcte aansluiting van de polen.
Zekeringen absoluut dicht bij de energiebron (bijv.
batterij, lichtmachine, laadapparaat) aanbrengen. Gebruik uitsluitend de voorgeschreven leidingdoorsneden en zekeringsterktes!
Kabelbevestiging
Alle leidingen (bijv. voor energiebronnen, verbruikers en toebehoren) met kabelbinders beveiligen (zie bladzijde 2, afb. D).
22
Page 23
APS 450-HF
Læs absolut indbygnings- og brugsanvisningen inden tilslutning og ibrugtagning af udstyret!
Anvendte symboler
Tilbehør
Benyt kun reserve- og tilbehørsdele, der bliver leveret og an­befalet af producenten.
Brugsanvisning
Symbol henviser til mulige farer.
Henvisning med informationer og tips.
Sikkerhedsanvisninger
Ved brug af elektriske apparater skal man til beskyttelse
mod elektrisk stød, kvæstelser og brandfare være op­mærksom på følgende principielle sikkerhedsforanstaltninger. Læs og overhold disse henvisninger, inden du benytter apparatet.
Opstilling
Vær opmærksom på, at apparaterne bliver opstillet sikkert og at de ikke kan falde ned eller vælte. Læg altid ledningerne således, at de ikke udgør en snublerisiko. Udsæt ikke el-appa­rater for regn. Brug ikke el-apparater i fugtige eller våde omgi­velser. Brug ikke el-apparater i nærheden af brandbare væsker eller gasser.
Beskyttelse mod elektrisk stød
Brug kun apparater, hvis huse og ledninger er ubeskadigede. Vær opmærksom på en sikker udlægning af kablerne. Træk ikke i kablerne.
Brug kun apparater, hvis huse og ledninger er ubeskadi-
gede. Vær opmærksom på en sikker udlægning af kablerne. Træk ikke i kablerne. Overhold de pågældende
gyldige lokale installationsforskrifter.
Brug
Vær ved brugen opmærksom på forskrift EN 60335-1: 2010, hvorefter dette apparat ikke er beregnet til at bliver brugt af personer (inklusive børn) med indskrænkede fysiske, senso­riske eller psykiske evner eller manglende erfaring og/eller manglende viden, undtagen, hvis disse er under opsyn af en for deres sikkerhed ansvarlig person eller af samme er blevet instrueret om, hvordan apparatet anvendes.
Børn bør holdes under opsyn, for at være sikker på, at de ikke leger med apparatet.
Benyt ikke elektriske apparatet modstridende det af producen­ten oplyste anvendelsesformål. Ventilationsslidserne på huset skal være frie og må ikke tildækkes med bagage, håndklæder eller tøj etc.
Sørg inden tilslutning eller adskillelse af ledninger for, at strømmen er afbrudt! Dertil trækkes net-, og om nødven­digt koblingsstikket til trækkøretøjet ud og batterikablerne afmonteres.
Netdrift på færger
Netspændingen på færger kan svinge kraftigt. Tilslut der­for ikke apparatet til denne spænding uden en tilstrækkelig beskyttelse.
Generatordrift
Vær opmærksom på den i producentens driftsvejledning forskrevne håndtering. Generatoren skal overholde 230 V net­tilslutningsværdierne. De under til- og frakoblingsfasen (f.eks. pga. brændstofmangel) optrædende spændingsspidser kan skade apparatet.
Istandsættelse
Foretag ingen istandsættelsesarbejder eller ændringer på ap­paratet. Henvend dig til din forhandler eller til Truma Service (se servicehæfte eller www.truma.com).
Anvendelsesformål
APS 450-HF apparatet omformer en 230-V-vekselspænding til en stabiliseret 12-V-jævnspænding til drift af elektriske forbru­gere, som f.eks. vandpumper, ventilatorer, glødelamper. Appa­ratet er beregnet til installation i campingvogne.
Formålsstridig brug
Apparatet er ikke nogen oplader, og må ikke bruges til opladning af batterier.
Beskrivelse
Apparatet producerer en filtreret og stabiliseret 12-V-jævn­spænding over hele udgangseffekten. Alle 12-V-udgange er sikret med stiksikringer.
Tilslutninger / sikringer
X0
X0 Koldapparatstiktilslutning 230 V ~
X1 Stel-tilslutninger til forbrugere, 4-polet X2 +12-V-tilslutninger til forbrugere, 5-polet
F1 – F5 Sikring 15 A
F1 F2 F4 F5F3
1
1
234
2345
X1 X2
Ibrugtagning
Apparatet arbejder så snart netforbindelsen er etableret.
Sikringsudskiftning
Sikringerne befinder sig under klemmeafdækningen, der skal fjernes inden et sikringsskift (se »Aftagning af klemmeafdæk­ning«). Udskift kun defekte sikringer med sikringer af samme type, efter afhjælpning af fejlen. Montér afdækningen igen efter sikringsskiftet.
Aftagning af klemmeafdækning
Lås klemmeafdækningen op og fjern den ved samtidigt tryk på de to klemmelåse (se side 2, figura A).
Til montering af afdækningen skubbes de to skydere ind i slid­serne på huset, vær opmærksom på, at de går i indgreb.
23
Page 24
Vedligeholdelse
Fejlsøgningsvejledning
Inden alle vedligeholdelsesarbejder på apparatet skal strømmen være alpolet afbrudt!
Rengør apparatet og ventilationsslidserne med en tør, fnugfri klud.
Bortskaffelse
Apparatet skal bortskaffes i overensstemmelse med de admi­nistrative bestemmelse i det pågældende anvendelsesland. De nationale forskrifter og love (i Tyskland f.eks. bestemmelserne om udrangerede køretøjer) skal overholdes.
Tekniske data
Spændingsforsyning
Vekselspænding 230 V / 50 Hz, enfaset Område ca. 205 V – 265 V / 45 – 65 Hz
Udgang
Kontinuerlig kortslutningssikker Tomgangssikker
Udgangsspænding
12 V DC + 6 % (< 0,05 % / °C)
Udgangseffekt
450 W ved 20 °C, derover automatisk effektreducering
Fejl Afhjælpning
Tilsluttede forbrugere funge­rer ikke.
Den maksimale udgangs­strøm opnås ikke.
Skulle disse foranstaltninger ikke afhjælpe fejlen, bedes du henvende dig til Truma Servicecentrum.
Kontrollér om alle tilslut-
–
ninger sidder korrekt.
Træk koldapparatstikket ud
–
for at adskille apparatet fra 230-V-vekselstrømsnettet. Vent 15 sek. – sæt koldap­paratstikket i igen.
Kontrollér sikringer og
–
nettilslutning.
Apparatet bliver for varmt,
–
sørg for bedre ventilering af apparatet.
Ripple
< 0,18 Vss
Lagertemperatur
-20 – +80 °C
Luftfugtighed
5 – 95 % uden dug
Støjniveau
< 10 dBA (i 1,5 m afstand)
Mål (L x B x H)
360 x 220 x 103 mm
Vægt
2,5 kg
Ret til tekniske ændringer forbeholdes!
24
Page 25
Konformitetserklæring
Productens garantierklæring
1. Producentens nøgledata
Navn: Truma Gerätetechnik GmbH & Co. KG Adresse: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identifikation af apparat
Type / udførelse:
APS 450-HF
3. Opfylder kravene i følgende direktiver
3.1 Elektromagnetisk kompatibilitet 2004/108/EF
3.2 Lavspændingsdirektiv 2006/95/EF
og er CE-mærket.
4. Grundlaget for konformitetsdokumentationen
EN 61000-6-2; EN 61000-6-3; EN 60335-1; EN 60335-2-29
5. Oplysninger om undertegnedes stilling
1. Garantisager
Producenten yder garanti for mangler på apparatet, som skyl­des materiale- eller produktionsfejl. I tillæg hertil gælder de lovmæssige garantibestemmelser overfor forhandleren.
Garantien dækker ikke ved skader på apparatet:
som følge af sliddele og naturligt slid,
–
som følge af anvendelse af andre dele, som ikke er originale
–
Truma dele i apparatet,
som følge af manglende overholdelse af Trumas monte-
–
rings- og brugsanvisninger,
som følge af forkert håndtering,
–
som følge af forkert transportemballering.
–
2. Garantiens omfang
Garantien gælder for mangler i henhold til punkt 1 som opstår inden for 24 måneder fra købsaftalens indgåelse mellem for­handler og slutbruger. Producenten afhjælper sådanne mang­ler efter eget valg ved reparation eller levering af reservedele. Såfremt producenten yder garanti, begynder garantiperioden for de reparerede eller udskiftede dele ikke forfra; den påbe­gyndte periode fortsættes. Videregående krav, særligt erstat­ningskrav fra køber eller tredjemand er udelukket. Bestemmel­serne i loven om produktansvar bevarer deres gyldighed.
Underskrift: Dr. Andreas Schmoll Forretningsledelse Teknik Putzbrunn, 26.09.2011
Udgifter i forbindelse med henvendelse til Trumas fabrikskun­deservice for at udbedre en mangel i henhold til garantien – specielt transport-, arbejds- og materialeomkostninger, dæk­kes af producenten såfremt kundeservicen i Tyskland benyt­tes. Garantien omfatter ikke kundeservice i andre lande.
Yderligere omkostninger som følge af vanskelige afmonte­rings- og monteringsbetingelser for apparatet (f.eks. nødven­dig afmontering af møbel- eller karosseridele) kan ikke god­kendes som garantiydelse.
3. Fremsættelse af garantiekrav
Producentens adresse: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
I tilfælde af fejl skal man i Tyskland principielt kontakte Trumas serviceafdeling. I andre lande kontaktes de pågældende ser­vicepartnere (se Trumas servicehæfte eller på www.truma.com). Reklamationer uddybes nærmere. Endvidere skal apparatets fabriksnummer samt købsdatoen angives.
For at undgå transportskader må anlægget kun sendes efter aftale med Truma-service-centralen i Tyskland eller med den respektive servicepartner i udlandet. Ellers bærer afsenderen risikoen for evt. opståede transportskader.
Hvis der er tale om en garantisag påtager fabrikken sig om­kostningerne til forsendelsen og returforsendelsen. Hvis der ikke er tale om en garantisag, giver producenten besked til kunden om dette og angiver reparationsomkostningerne, som ikke dækkes af producenten. I givet fald påhviler det også kun­den at betale forsendelsesomkostninger.
25
Page 26
Monteringsanvisning
Sikkerhedsanvisningere
Montering og tilslutning af elektriske apparater bør principielt foretages af kvalificeret fagpersonale!
Sørg for, at strømtilførslen er afbrudt! Træk netstikket ud!
Nettilslutning
Tilslutningen af apparatet til forsyningsnettet skal foretages i overensstemmelse med de lokale installationsforskrifter.
Elektrisk tilslutning af 230 V må kun udføres af en fagmand (i Tyskland f.eks. iht. VDE 0100, del 721 eller lEC 60364-7-721).
Tilslut netledningen til campingvognens strømfordeling. Grøn/gul ledning til beskyttelsesjord!
Anvend kun forskrevne ledningsdiametre og sikringsstyrker!
Apparatet skal efter installeringen kunne adskilles fra nettet. Dette opnår man ved at netstikket (IEC-stik / X0) er tilgæn­geligt efter installeringen eller ved montering af en afbryder (alpolet adskillelse) i den faste installation i overensstemmelse med de lokale installationsforskrifter.
Installationen af apparatet skal svare til de tekniske og admi­nistrative bestemmelser i det pågældende anvendelsesland (f.eks. EN 1648). Nationale forskrifter og regulativer skal overholdes.
Montering
(Se side 2, fig. B).
Apparatet skal opstilles så det er beskyttet mod fugtighed. Opstillingsstedet skal være rent, tørt og godt ventileret. Under drift kan kabinettet opvarmes til ca. 80 °C.
Vær opmærksom på, at ventilationsslidserne holdes fri! Utilstrækkelig ventilation kan medføre overophedning af
apparatet!
Montagekassen til apparatet skal være forsynet med ventilati­onsslidser foroven og på siden, som tilsammen har en samlet åbning på 100 cm².
Fastgør apparatet sikkert med fire skruer (diameter 5 – 6 mm – ingen undersænkhovedskruer). Skruelængde og drejemoment afhængig af underlaget.
–
Kontrollér om alle tilslutninger sidder ordentligt fast.
–
Etablér netforbindelsen via koldapparatstikket med den 230-V-netledning.
Tilslutningsplan
Se side 2, fig. D.
Tilslutning
Sørg inden tilslutning eller adskillelse af ledninger for, at
strømmen er alpolet afbrudt! Dertil trækkes net-, og om nødvendigt koblingsstikket til trækkøretøjet ud og batterikab­lerne afmonteres.
Ledningslængder og diameter
Udførelse iht. EN 1648-1 og VDE 0100, del 721.
Tilslutning af forbrugere
Vær opmærksom på rigtig polaritet.
Anbring sikringerne i nærheden af energikilden (f.eks.
batteri, generator, oplader). Anvend kun forskrevne led­ningsdiametre og sikringsstyrker!
Kabelfiksering
Alle ledninger (f.eks. til energikilder, forbrugere og tilbehør) skal sikres med kabelbindere (se side 2, fig. D).
26
Page 27
APS 450-HF
Antes de conectar y poner en funcionamiento el equipo, es imperativo leer el manual de montaje y de uso!
Símbolos utilizados
Reparación
No efectúe ningún trabajo de reparación ni cambios en el equipo. Diríjase para ello al concesionario o al servicio técnico de Truma (ver el cuaderno de asistencia o www.truma.com).
Accesorios
Utilice sólo los accesorios y equipos complementarios sumi­nistrados o recomendados por el fabricante.
El símbolo indica posibles peligros.
Aviso con información y consejos.
Instrucciones de seguridad
Al emplear equipos eléctricos, hay que respetar las si-
guientes medidas fundamentales de seguridad para protegerse de electrocución, lesiones y del peligro de incen­dio. Lea y respete estas instrucciones antes de usar el equipo.
Colocación
Fíjese en que los equipos tengan una colocación segura y no se puedan caer ni volcar. Coloque los cables de forma que no supongan ningún riesgo de tropezar. No exponga los equipos eléctricos a la lluvia. No haga funcionar los equipos eléctri­cos en ambientes húmedos o entornos mojados. No haga funcionar los equipos eléctricos cerca de líquidos o gases inflamables.
Protección contra electrocución
Haga funcionar exclusivamente los equipos con carcasa y cables en perfecto estado. Preste atención a que los cables estén tendidos de forma segura. No tire nunca de los cables.
Asegurar la conexión eléctrica de los equipos a través
de un interruptor de corriente de falla con una intensi­dad nominal de 30 mA y hacerlos funcionar sólo de este modo. Tener en cuenta las normas de instalación locales
vigentes.
Instrucciones de uso
Finalidad de uso
El APS 450-HF convierte la corriente alterna de 230 V en una corriente continua estabilizada de 12 V para poder operar puntos de consumo como bombas de agua, ventiladores o bombillas. Este aparato está destinado para ser instalado en caravanas.
Uso inadecuado
No se trata de ningún cargador y no debe usarse para cargar baterías.
Descripción
El aparato proporciona una tensión continua estabilizada de 12 V a todo lo ancho de la potencia emitida. Las salidas de 12 V están protegidas con fusibles insertables.
Conexiones / fusibles
X0
F1 F2 F4 F5F3
Uso
Para su uso, tenga en cuenta la regulación de EN 60335-1: 2010, según la cual este aparato no está destinado a ser usa­do por personas (inclusive niños) con capacidades físicas, sensoriales o psíquicas limitadas o que no tengan experiencia o conocimientos, a no ser que sean supervisadas por una per­sona responsable de su seguridad o recibieron instrucciones de ésta de cómo usar el aparato.
Los niños deberían ser vigilados para asegurar que no juegan con el aparato.
No utilice ningún equipo eléctrico para fines distintos del indicado por el fabricante. Las ranuras de ventilación de la carcasa deben estar libres y no pueden estar cubiertas por elementos de equipaje, toallas, prendas de ropa, etc.
Antes de conectar o desconectar las líneas, asegurarse de que la alimentación de corriente está desconectada. Para ello, si es necesario, retirar el conector de acoplamiento del vehículo tractor y desembornar la batería.
Funcionamiento con electricidad en ferrys
La tensión eléctrica en ferrys puede estar sometida a fuertes oscilaciones. Por ello, no conecte el aparato a esta tensión sin una protección suficiente.
Funcionamiento del generador
Tenga en cuenta el manejo prescrito en el manual de servicio del fabricante. El generador debe mantener el valor de 230 V de conexión a la corriente. Utilice el aparato exclusivamente con un generador que funcione de forma estable. Los picos de tensión que se presenten en las fases de arranque y de detención, debidos, por ejemplo, a la falta de combustible, podrían dañar el aparato.
1
1
234
2345
X1 X2
X0 Conexión para conector IEC de 230 V ~
X1 Conexiones para masa de puntos de consumo (de 4 polos) X2 Conexiones de +12 V para puntos de consumo (de 5 polos)
F1 – F5 Fusible de 15 A
Puesta en funcionamiento
El aparato entra en funcionamiento, tan pronto como se co­necta a la corriente.
Cambio de fusible
Los fusibles se encuentran debajo de la cobertura de la cá­mara de bornes, que debe extraerse antes de cambiar de fusibles (ver «Extraer la cobertura de la cámara de bornes»). Los fusibles defectuosos sólo deben reemplazarse por fusibles del mismo tipo tras solucionar el problema. Tras cambiar de fusibles, volver a colocar la cobertura.
27
Page 28
Retirar la tapa del compartimento de bornes
Guía para buscar errores
Desbloquear y retirar la tapa del compartimento de bornes, presionando simultáneamente las dos lengüetas (ver página 2, fig. A).
Para colocar la cobertura, deslizar las dos bridas dentro de las ranuras del casco de la carcasa y procurar que se enclaven.
Mantenimiento
Antes de cualquier trabajo de mantenimiento en el equi­po, hay que desconectar obligatoriamente la alimenta-
ción de corriente en todos los polos.
Limpie el equipo y la ranura de ventilación con un paño seco y sin pelusa.
Evacuación
El aparato debe evacuarse según las disposiciones administra­tivas del país, donde se use. Deben respetarse la normativa y las leyes nacionales (en Alemania es, p. ej., el decreto de vehí­culos retirados de la circulación).
Especificaciones técnicas
Alimentación de tensión
Corriente alterna: 230 V / 50 Hz monofase Gama aprox.: 205 V – 265 V / 45 – 65 Hz
Error Solución
Los puntos de consumo conectados no funcionan.
No se alcanza la intensidad de corriente máxima de salida.
Si esas medidas no lograsen solucionar la avería, diríja­se al centro de asistencia Truma.
Compruebe que todas las
–
conexiones estén correcta­mente asentadas.
Saque el conector IEC para
–
desconectar el aparato de la alimentación de corrien­te alterna de 230 V. Espere 15 s y vuelva a enchufar el conector IEC al aparato.
Compruebe los fusibles y
–
la conexión de corriente.
El aparato se calienta de-
–
masiado. Procure airearlo mejor.
Salida
Resistencia permanente a cortocircuitos Protección contra la marcha en vacío
Tensión de salida
12 V DC + 6 % (< 0,05 % / °C)
Potencia de salida
450 W a 20 °C, por encima se reduce automáticamente la potencia
Ondulación residual
<0,18 Vss
Temperatura de almacenaje
-20 – +80 °C
Humedad del aire
5 – 95 % sin condensación
Emisión de ruido
< 10 dBA (a 1,5 m de distancia)
Medidas (largo x ancho x alto)
360 x 220 x 103 mm
Peso
2,5 kg
¡Modificaciones técnicas reservadas!
28
Page 29
Declaración de conformidad
1. Datos base del fabricante
Declaración de garantía del fabricante Truma
Nombre: Truma Gerätetechnik GmbH & Co. KG Dirección: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identificación del aparato
Modelo, versión:
APS 450-HF
3. Cumple los requisitos de las siguientes directrices
3.1 Compatibilidad electromagnética 2004/108/CE
3.2 Directriz de baja tensión 2006/95/CE
y lleva el símbolo CE.
4. Base del Certificado de conformidad
EN 61000-6-2; EN 61000-6-3; EN 60335-1; EN 60335-2-29
5. Datos acerca del cargo del abajo firmante
Firma: Dr. Andreas Schmoll Director de tecnología Putzbrunn, 26.09.2011
1. Caso de garantía
El fabricante concede garantía por defectos del aparato que sean consecuencia de fallo del material o de fabricación. Además, persisten los derechos de reclamación por garantía legales frente al vendedor.
No existe derecho de garantía:
para consumibles y daños ocurridos por desgaste natural,
–
a causa de la utilización de piezas que no sean las originales
–
de Truma en los aparatos,
al no cumplir las instrucciones de montaje y las instruccio-
–
nes para el uso de Truma,
por daños a causa de manejo inadecuado,
–
por daños a causa de embalaje de transporte inadecuado.
–
2. Alcance de la garantía
La garantía es válida para defectos en el sentido del párrafo 1 que apparezcan en el plazo de 24 meses a partir del cierre del contrato de venta entre el vendedor y el consumidor final. El fabricante eliminará tales defectos mediante reparación pos­terior, esto es, mediante repaso o suministro de componentes de recambio, según su criterio. Concede el fabricante la ga­rantía, el plazo de garantía con respecto a las piezas reparadas o sustituidas no se comienza a contar de nuevo, sino que prevalece el plazo antiguo en curso. Están excluidas otras de­mandas, en particular las demandas por daños y perjuicios del comprador o terceros. Las normativas de la ley de asunción de responsabilidad permanecen inalteradas.
Los costos por utilización del Servicio de Asistencia de Truma para solucionar un defecto que quede comprendido entre los de garantía – especialmente los costos de transporte, despla­zamiento, de trabajo y material los soportará el fabricante en tanto se utilice el Servicio de Asistencia dentro de Alemania. La garantía no cubre las intervenciones del servicio postventa en el extranjero.
Los costes adicionales debidos a desmontajes/montajes difi­cultosos del aparato (por ejemplo, desmontaje de piezas de mobiliario o de la carrocería) no se reconocerán como com­prendidos en los servicios de garantía.
3. Utilización de la garantía
Dirección del fabricante: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
Para las averías ocurridas en Alemania se tiene que avisar por principio a la Central de servicio Truma; en otros países están a disposición los correspondientes socios de servicio (véase cuaderno de servicio Truma o www.truma.com). Las recla­maciones se definirán en detalle. Deberá indicarse además el número de fabricación del aparato y la fecha de compra.
Para evitar daños de transporte, el aparato se envía sólo des­pués de consultar a la Central de Servicio Truma de Alemania o al respectivo encargado del servicio Truma en el extranjero. De lo contrario, los daños de transporte que pudiesen ocurrir serán por cuenta y riesgo del remitente.
En caso de garantía, el fabricante se hace cargo de los costes de envío y reenvío. Si no existe caso de garantía, entonces el fabricante informará al cliente y le indicará los costes de repa­ración que no serán por cuenta del fabricante; en este caso, los gastos de envío serán también a cargo del cliente.
29
Page 30
Instrucciones de montaje
Instrucciones de seguridad
En un principio, el montaje y la conexión de aparatos eléc­tricos sólo deben ser efectuados por personal técnico especializado.
Cerciórese de que esté desconectada la alimentación de corriente. Extraiga el enchufe de corriente.
Utilice únicamente las secciones de línea y las capacidades de fusibles indicadas.
El aparato debe poder separarse de la red tras instalarlo. Eso puede lograrse estando el enchufe de red (conector IEC / X0) accesible tras instalarlo o montando un interruptor (separación de todos los polos) en la instalación fija acorde a las normas de instalación locales.
La instalación del dispositivo debe cumplir las disposiciones técnicas y administrativas del país donde se use (p.ej., EN 1648), debiéndose tener en cuenta las normas y las regulaciones nacionales.
Montaje
(Ver página 2, figura B).
Conexión eléctrica
La conexión de la red de alimentación del aparato debe reali­zarse acorde a las normas de instalación locales.
La conexión eléctrica de 230 V sólo debe ser realizada por personal técnico (en Alemania, p. ej., según la VDE 0100, parte 721 o IEC 60364-7-721).
Conectar el cable eléctrico a la distribución eléctrica de la ca­ravana. Poner la línea verde/amarilla a la puesta a tierra.
–
Compruebe que todas las conexiones estén correctamente asentadas.
–
Conectar el conector IEC con el cable de corriente de 230 V a la red eléctrica.
Diagrama de conexiones
Ver página 2, fig. D.
El equipo se debe ubicar protegido de la humedad y el agua. El lugar de colocación debe estar limpio, seco y bien ventila­do. Durante el funcionamiento, la carcasa se puede recalentar hasta aprox. 80 °C.
Procure que las ranuras de ventilación queden despe­jadas. Una ventilación insuficiente puede producir el
sobrecalentamiento del equipo.
El espacio para instalar el equipo debe estar provisto de aper­turas de ventilación en la parte superior y los laterales, que proporcionen una apertura total de 100 cm².
Fijar de forma segura el dispositivo con cuatro tornillos (de 5 – 6 mm de diámetro; no utilice tornillos de cabeza avellanada). La longitud de los tornillos y el momento de apriete depende­rán de la base.
Conexión
Antes de conectar o desconectar las líneas, asegurarse
de que la alimentación de corriente está desconec­tada en todos los polos. Para ello, si es necesario, retirar el conector de acoplamiento del vehículo tractor y desembornar la batería.
Longitud y sección transversal de cables
Acabado conforme a las disposiciones EN 1648-1 y a las de la Asociación de Electrotécnicos Alemanes (VDE 0100, Parte 721).
Conexión de los puntos de consumo
Procure conectar los polos correctamente.
Coloque los fusibles siempre cerca de la fuente de ener-
gía (p.ej. batería, dínamo, cargador). Utilice únicamente las secciones de línea y las capacidades de fusibles indicadas.
Fijación de los cables
Asegurar las líneas con bridas para cables (p.ej. fuentes de energía, puntos de consumo y accesorios; ver la página 2, fig. D).
30
Page 31
APS 450-HF
Bruksanvisning
Före anslutning och igångsättningen av produkten mås­te monterings- och bruksanvisningen läsas igenom!
Använda symboler
Symbolen anger potentiella risker.
Upplysning med information och tips.
Säkerhetshänvisningar
Vid användning av elektriska apparater skall följande
grundläggande säkerhetsåtgärder beaktas som skydd mot elektriska stötar, skador och bränder. Läs igenom och följ dessa hänvisningar innan Du börjar använda apparaten.
Placering
Kontrollera att apparaten placeras på ett säkert sätt och inte kan falla ned eller tippa omkull. Placera alltid kablarna så att de inte utgör någon snubbelrisk. Utsätt inte elektriska appara­ter för regn. Använd inte elektriska apparater i fuktig eller våt miljö. Använd inte elektriska apparater i närheten av brännbara vätskor eller gaser.
Skydd mot elektriska stötar
Använd endast apparater med oskadat hölje och oskadade kablar. Kontrollera att kablarna placeras på ett säkert sätt. Dra aldrig i själva kabeln.
Säkra och använd den elektriska anslutningen av pro-
dukten endast via en jordfelsbrytare 30 mA nominell felström. Beakta gällande lokala installationsföreskrifter.
Ändamål
Apparat APS 450-HF genererar en stabiliserad 12 V likspän­ning från en 230 V växelspänning för drift av förbrukare som t.ex. vattenpumpar, fläktar, glödlampor. Enheten är avsedd att användas för montering i husvagnar
Ej ändamålsenlig användning
Apparaten är ingen laddare och får inte användas till att ladda batterier.
Beskrivning
Apparaten levererar en filtrerad och stabiliserad 12 V–likspän­ning över hela utgångseffekten. Alla 12 V–utgångar är säkrade med instickssäkringar.
Anslutningar / säkringar
X0
F1 F2 F4 F5F3
1
1
234
2345
X1 X2
Användning
Vid användandet skall föreskrifterna i EN 60335-1: 2010 följas; enligt dessa är apparaten inte avsedd att användas av perso­ner (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och/eller kunskap; såvida inte de står under uppsikt av en person som är ansvarig för deras säkerhet eller av denna person får anvisningar om hur produkten skall användas.
Håll uppsikt över barnen, så att de inte kommer åt att leka med apparaten.
Använd inte elektriska apparater på ett sätt som inte motsva­rar det av tillverkaren angivna ändamålet. Ventilationsöpp­ningarna på huset måste vara fria och får inte täckas över av resväskor, handdukar, kläder etc.
Innan man ansluter eller frånskiljer ledningar måste man sä­kerställa att strömtillförseln är bruten! Dra ut nät- resp. kopp­lingskontakten till dragfordonet och frånskilj batteriet.
Nätdrift på färjor
Nätspänningen på färjor kan uppvisa stora fluktuationer. Koppla därför inte ihop apparaten med denna spänning utan ett tillräckligt skydd.
Generatordrift
Följ de anvisningar om handhavandet vilka ges av tillverkaren i bruksanvisningen. Generatorn måste klara 230 V nätanslut­ningsvärden. Använd apparaten endast med en stabilt gående generator. De spänningstoppar som uppstår vid inkoppling och avstängning (t.ex. vid dåligt med bränsle) kan skada apparaten.
X0 kontaktanslutning 230 V ~
X1 massaanslutning för förbrukare, 4-polig X2 +12 V-anslutningar för förbrukare, 5-poliga
F1 – F5 säkring 15 A
Igångsättning
Apparaten är igång så snart att nätförbindelse finns.
Byte av säkring
Säkringarna sitter under klämlistskyddet som måste avlägs­nas före byte av säkringar (se ”Avlägsnande av klämlistskyd­det”). Byt ut defekta säkringar mot endast identiska säkringar efter det att felet är avhjälpt. Sätt tillbaka skyddet efter säkringsbytet.
Avlägsnande av klämlistskyddet
Lås upp och avlägsna klämlistskyddet genom att trycka på de båda laskorna samtidigt (se sidan 2, bild A).
För att sätta dit skyddet måste man skjuta de båda laskorna in i fläkthusets slits och kontrollera att de hamnar rätt.
Reparationer
Utför inga som helst reparationer eller ändringar av enheten. Kontakta återförsäljaren eller Truma service (se serviceboken eller www.truma.com).
Tillbehör
Använd endast tillbehörsdelar och tilläggsutrustning som leve­reras eller rekommenderas av tillverkaren.
31
Page 32
Underhåll
Problemlösningsguide
Före allt underhållsarbete skall strömtillförseln ovillkorli­gen brytas på alla poler.
Rengör produkten och ventilationsöppningarna med en torr, luddfri trasa.
Avfallshantering
Enheten skall avfallshanteras enligt myndigheternas föreskrif­ter i det land där den används. Nationella föreskrifter och lagar måste följas (i Tyskland t.ex. lagen om skrotning av fordon).
Tekniska data
Spänningsförsörjning
Växelspänning 230 V / 50 Hz, enfas Område ca 205 V – 265 V / 45 – 65 Hz
Utgång
Permanent kortslutningshållfasthet Tomgångssäker
Utgångsspänning
12 V DC + 6 % (< 0,05 % / °C)
Utgångseffekt
450 W vid 20 °C, däröver automatisk effektminskning
Restvågighe
< 0,18 VSS
Fel Åtgärdande
Anslutna förbrukare fungerar inte.
Den maximala utgångs­strömmen uppnås inte.
Om inte dessa åtgärder avhjälper felet, ber vi Dig kon­takta Truma Servicecenter.
Kontrollera att alla anslut-
–
ningar sitter korrekt.
Dra ur kontaktanslutning-
–
en för att skilja apparaten från 230 V–växelströms­nätet. Vänta i 15 s – sätt i kontaktanslutningen i ap­paraten igen.
Kontrollera säkringar och
–
nätanslutning.
Enheten för blir varm,
–
sörj för bättre ventilation av den.
Lagringstemperatur
-20 – +80 °C
Luftfuktighet
5 – 95 % utan daggbildning
Bullerutveckling
< 10 dBA (på 1,5 m avstånd)
Mått (L x B x H)
360 x 220 x 103 mm
Vikt
2,5 kg
Förbehåll för tekniska ändringar!
32
Page 33
Försäkran om överens stämmelse
Garantiförklaring
1. Uppgifter om tillverkaren
Namn: Truma Gerätetechnik GmbH & Co. KG Adress: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Enhets-ID
Typ / utförande:
APS 450-HF
3. Uppfyller kraven i följande direktiv
3.1 Elektromagnetisk kompatibilitet 2004/108/EG
3.2 Lågspänningsdirektiv 2006/95/EG
och är CE-märkt.
4. Underlag för försäkran om överensstämmelse
EN 61000-6-2; EN 61000-6-3; EN 60335-1; EN 60335-2-29
5. Uppgifter om undertecknare
1. Garantifall
Garantin omfattar fel på värmaren som kan återföras på mate­rial- eller tillverkningsfel. Därutöver gäller lagstiftade garanti­krav på försäljaren.
Inga garantianspråk gäller:
för förslitningsdelar och vid naturlig förslitning,
–
vid användning av andra reservdelar än Truma originaldelar
–
i aggregaten,
om monterings- och bruksanvisningarna från Truma inte
–
följs,
vid felaktig hantering,
–
vid felaktig transportförpackning.
–
2. Garantins omfattning
Garantin omfattar problem i enlighet med punkt 1 ovan, vilka uppträder senast 24 månader efter undertecknande av kö­pekontrakt mellan säljaren och slutanvändaren. Tillverkaren åtgärdar sådan brister efter eget val genom reparation eller ersättningsleverans. Lämnar tillverkaren garanti, räknas ga­rantitiden för de reparerade eller utbytta delarna inte på nytt, utan den gamla garantitiden fortsätter att löpa. Längre gående anspråk är uteslutna, speciellt skadeståndsanspråk från köpa­ren eller tredje part. Föreskrifterna för produktansvar påverkas inte.
Underskrift: Dr. Andreas Schmoll Affärsledning Teknik Putzbrunn, 26.09.2011
Tillverkaren svarar för Truma verkstadskostnader i samband med åtgärdande av garantifel – särskilt transport-, arbets- och materialkostnader, förutsatt att kundservice inom Tyskland anlitas. Anlitande av kundservice utomlands omfattas inte av garantin.
Extrakostnader på grund av ur- och inmontering av värmaren (t.ex. demontering av möbel- och karosseridelar) omfattas inte av gällande garanti.
3. Framställande av garantianspråk
Tillverkarens adress: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.
I Tyskland skall som huvudregel Truma servicecenter kontak­tas vid fel. I andra länder kontaktas respektive servicepartner (se Truma servicehäfte eller www.truma.com). Reklamationer­na skall närmare markeras. Vidare ska enhetens fabriksnum­mer och köpdatum anges.
För att undvika transportskador får aggregatet endast skickas efter överenskommelse med Truma servciecentral i Tyskland eller respektive servicepartner utomlands. I annat fall svarar avsändaren för eventuella transportskador.
Vid garantifall står tillverkaren för fraktkostnaderna för insänd­ning och återsändning. I annat fall underrättas kunden härom med uppgifter om de kostnader som tillverkaren inte svarar för. I detta fall svarar kunden även för fraktkostnaderna.
33
Page 34
Monteringsanvisning
Säkerhetshänvisningar
Nätanslutning
Anslutningen av försörjningsnätet till enheten mås­te göras i överensstämmelse med lokala gällande installationsföreskrifter.
Monteringen och anslutningen av elektriska apparater skall i princip göras av behörig personal!
Kontrollera att strömtillförseln är frånskild! Dra ut nätkontakten!
Använd endast föreskrivna ledningsdiametrar och säkringsdimensioner!
Efter inbyggnaden skall apparaten kunna frånskiljas från nätet. Detta kan åstadkommas genom att nätkontakten (honkontakt / X0) görs tillgänglig efter monteringen eller att man bygger in en brytare (frånskiljning på alla poler) i den fasta installationen enligt lokala installationsföreskrifter.
Monteringen av apparaten måste uppfylla de tekniska och administrativa bestämmelserna i aktuellt användningsland (t.ex. EN 1648). Beakta nationella föreskrifter och regelverk.
Montering
(Se sidan 2, bild B).
Placera enheten så att den är skyddad mot fukt och väta. Plat­sen måste vara ren, torr och välventilerad. Vid drift kan kåpan värmas upp till ca 80 °C.
Se till att hålla ventilationsöppningarna fria! Otillräcklig ventilation kan leda till överhettning!
Monteringsutrymmet för enheten måste vara försedd med ventilationsöppningar upptill och på sidan, så att den totala öppningsytan är 100 cm².
Den elektriska anslutningen 230 V får endast utföras av en behörig elektriker (i Tyskland med behörighet enligt VDE 0100, del 721 eller IEC 60364-7-721).
Anslut nätkabeln till husvagnens nätfördelning. Grön/gul kabel till skyddsjord!
–
Kontrollera att alla anslutningar sitter säkert.
–
Etablera nätförbindelse via kontaktanslutningen med 230 V–nätkabeln.
Anslutningsschema
Se sidan 2, bild D.
Förankra apparaten säkert med fyra skruvar (diameter 5 – 6 mm – inga skruvar med försänkta huvuden). Skruvlängd och vrid­moment beroende på underlaget.
Anslutning
Innan du ansluter eller frånskiljer ledningar måste du
kontrollera att strömtillförseln är bruten på alla poler. Dra ur nät- resp. kopplingskontakten till dragfordonet och frånskilj batteriet.
Kabelländer och -diametrar
Utförande enl. EN 1648-1 och VDE 0100, del 721.
Anslutning förbrukare
Beakta korrekt anslutning av polerna.
Säkringarna måste ovillkorligen placeras i närheten
av energikällan (t.ex. batteri, generator, laddare). Använd endast föreskrivna ledningsdiametrar och säkringsdimensioner!
Kabelfixering
Alla ledningar (t.ex. till energikällor, förbrukare och tillbehör) skall säkras med kabelbindare (se sidan 2, bild D).
34
Page 35
Page 36
In Deutschland ist bei Störungen grundsätzlich
das Truma Servicezentrum zu benachrichtigen; in anderen Ländern stehen die jeweiligen Service­partner zur Verfügung (siehe Truma Serviceheft oder www.truma.com).
Für eine rasche Bearbeitung halten Sie bitte Gerätetyp und Fabriknummer (siehe Typenschild) bereit.
In Germany, always notify the Truma Service Centre
if problems are encountered; in other countries the relevant service partners should be contacted (see Truma Service Booklet or www.truma.com).
Having the equipment model and the serial number ready (see type plate) will speed up processing.
En Allemagne, toujours appeler le centre de SAV Truma
en cas de dysfonctionnement. Dans les autres pays, les partenaires de service après-vente correspondants se tiennent à disposition (voir livret de service Truma ou www.truma.com).
Om · ©
Pour un traitement rapide de votre demande, veuillez tenir prêts le type d’appareil et le numéro de fabrication (voir plaque signalétique).
In Germania, in caso di guasti occorre rivolgersi, in
linea di principio, al centro di assistenza Truma; negli altri paesi, sono disponibili i rispettivi partner per l’assi­stenza (v. opuscolo centri di assistenza Truma o il sito www.truma.com).
Affinché la richiesta possa essere elaborata rapidamen­te, tenere a portata di mano il modello dell’apparecchio e il numero di matricola (v. targa dati).
In Duitsland moet bij storingen in principe het
Truma servicecentrum worden gewaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com).
Voor een snelle bediening dient u apparaattype en fabrieksnummer (zie typeplaat) gereed te houden.
I tilfælde af fejl skal man i Tyskland principielt kontakte
Trumas serviceafdeling. I andre lande kontaktes de pågældende servicepartnere (se Trumas servicehæfte eller på www.truma.com).
Hav apparattype og serienummer (se typeskiltet) klar for hurtig behandling.
C11000-88700 · 01 · 10/2011 ·
Para las averías ocurridas en Alemania se tiene que
avisar por principio a la Central de servicio Truma; en otros países están a disposición los correspondientes socios de servicio (véase cuaderno de servicio Truma o www.truma.com).
Para un procesamiento rápido, tenga preparado el tipo de aparato y el número de fábrica (véase placa de características).
I Tyskland skall som huvudregel Truma servicecenter
kontaktas vid fel. I andra länder kontaktas respektive servicepartner (se Truma servicehäfte eller www.truma.com).
För snabb handläggning bör du ha aggregatets typ och serienummer (se typskylten) till hands.
Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße 12 85640 Putzbrunn Deutschland
Service
Telefon +49 (0)89 4617-2142 Telefax +49 (0)89 4617-2159
[email protected] www.truma.com
Loading...
