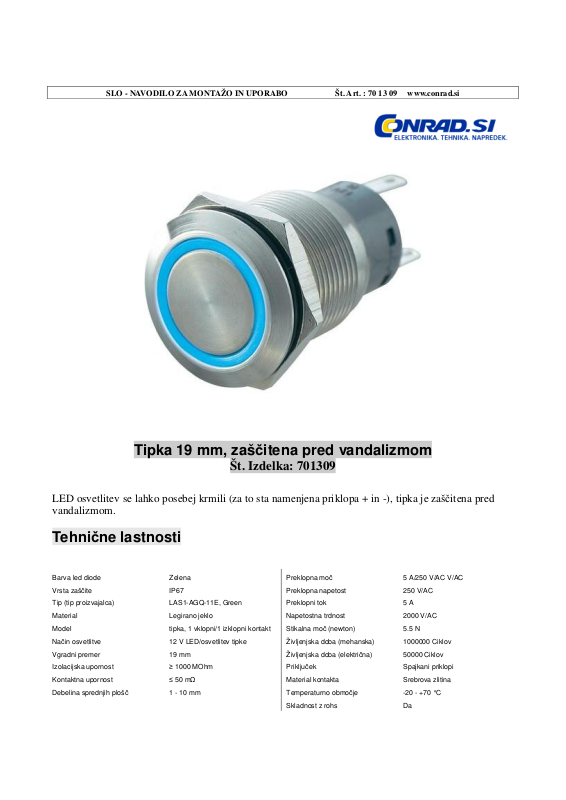

SLO - NAVODILO ZA MONTAŽO IN UPORABO Št. Art. : 70 13 09 www.conrad.si

Tipka 19 mm, zaščitena pred vandalizmom

Št. Izdelka: 701309

LED osvetlitev se lahko posebej krmili (za to sta namenjena priklopa + in -), tipka je zaščitena pred
vandalizmom.

Tehnične lastnosti

Barva led diode Zelena Preklopna moč 5 A/250 V/AC V/AC
Vrsta zaščite IP67 Preklopna napetost 250 V/AC
Tip (tip proizvajalca) LAS1-AGQ-11E, Green Preklopni tok 5 A
Material Legirano jeklo Napetostna trdnost 2000 V/AC
Model tipka, 1 vklopni/1 izklopni kontakt Stikalna moč (newton) 5.5 N
Način osvetlitve 12 V LED/osvetlitev tipke Življenjska doba (mehanska) 1000000 Ciklov
Vgradni premer 19 mm Življenjska doba (električna) 50000 Ciklov
Izolacijska upornost ≥ 1000 MOhm Priključek Spajkani priklopi
Kontaktna upornost ≤ 50 mΩ Material kontakta Srebrova zlitina
Debelina sprednjih plošč 1 - 10 mm Temperaturno območje -20 - +70 °C

Skladnost z rohs Da

Za podroben opis in shemo priklopa, glejte originalno specifikacijo.

GARANCIJSKI LIST

Izdelek: ________________________
Kat. št.: ________________________

Garancijska Izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga
potrošniku. Garancija za izdelek, razen dodanih žarnic, baterij in programske opreme, je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z
enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega
ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev.

Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja za trikratno obdobje
garancije.

Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z
izpolnjenim garancijskim listom.

Prodajalec: ___________________________________________________________

Datum prodaje in žig prodajalca:

________________

Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim listom.
