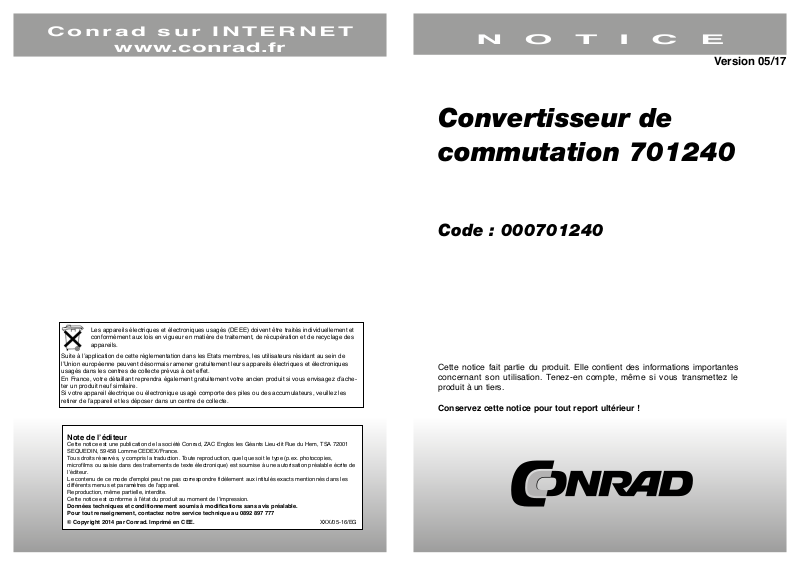

Page 1
Conrad sur INTERNET
www.conrad.fr
NOTICE
Version 05/17
Convertisseur de
commutation 701240
Code : 000701240
Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.
Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques
usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d’acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les
retirer de l’appareil et les déposer dans un centre de collecte.
Note de l’éditeur
Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001
SEQUEDIN, 59458 Lomme CEDEX/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies,
microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les
différents menus et paramètres de l'appareil.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans avis préalable.
Pour tout renseignement, contactez notre service technique au 0892 897 777
© Copyright 2014 par Conrad. Imprimé en CEE. XXX/05-16/EG
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Page 2

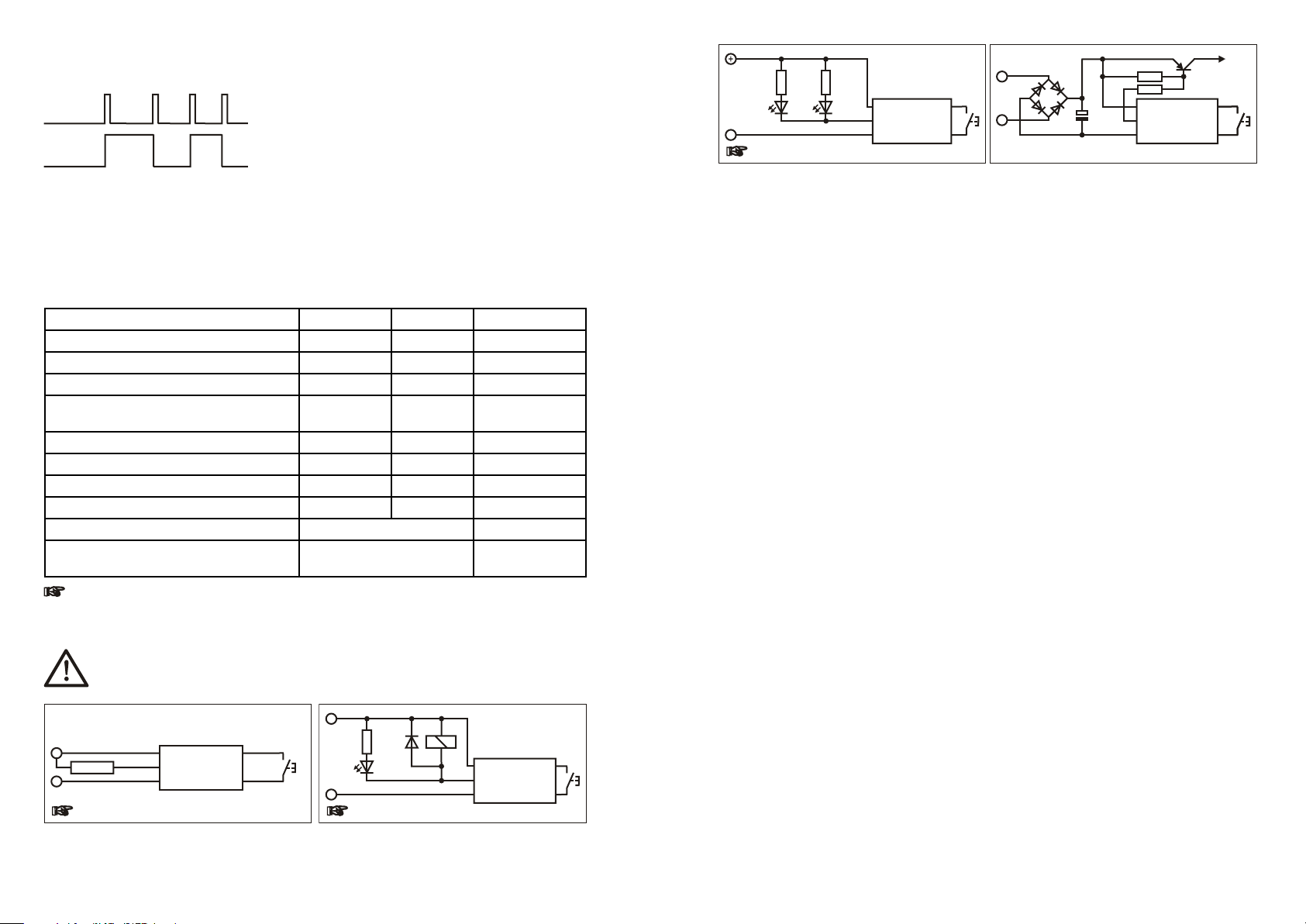

Description :
Logique:
Sortie
Boutonpoussoir
Ce module convertit le signal d’un bouton-poussoir en fonction on/off d’un interrupteur. Les
applications typiques sont la commande de relais (compatible avec les relais à impulsion) ou de
lampes.
- Large plage de tension de fonctionnement
- Faible consommation
- Stabilisation du bouton-poussoir
- Courant de commutation élevé
Caractéristiques techniques Minimum Maximum Unité
Tension de fonctionnement Ub (DCV) 3,3 35 Volt
Consommation électrique <0,1 2000 µA
Consommation électrique à Ub = 12 V <0,1 400 µA
Courant de commutation (Open Drain)
Ub = 3,3 à 5,0 V @ Tamb = 25 °C
Ub > 5,0 à 10 V @ Tamb = 25 °C 1,2 A
Ub > 10 à 35 V @ Tamb = 25 °C 1,5 A
Température ambiante autorisée -25 +65 °C
Humidité relative de l’air (non condensante) 80 %
Dimensions PCB (L x l x H) 21 x 15 x 04 mm
Branchements 5 torons cuivre isolés Environ 10 cm
La tension nominale de la charge détermine la tension de fonctionnement du convertisseur
(ex : une tension de bobine du relais de 12 Volt entraine une tension de fonctionnement du
convertisseur égale à 12 V).
1,0 A
chacun
5,0 V
-
D1/D2 = LED blanche 1 W
4R7
1W
D1
Commande de LED
4R7
1W
D2
CONVERTISSEUR
+OUT
~
12V~
~
Fonctionnement comme interrupteur
d’alimentation en tension avec une tension alternative
CONVERTISSEUR
Le montage et le raccordement du convertisseur doivent être effectués hors tension par
une personne qualifiée uniquement, qui connaît les directives et des mesures de sécurité
applicables.
Affectation des broches
+
CHARGE
-
ROUGE
JAUNE
CONVERTISSEUR
NOIR
Les fils verts ne doivent pas être intervertis.
VERT
VERT
BOUTONPOUSSOIR
+
560R
12V
-
D1
D1 (par ex. 1N4001) réduit les émissions parasites.
Commande de relais
CONVERTISSEUR
2 3
