Page 1

TTK 52 E

INSTRUCȚIUNI

DEZUMIDIFICATOR DE AER

TRT-BA-TTK52E-TC221109TTRT02-008-RO

Page 2

Cuprins

Indicații privind utilizarea acestor instrucțiuni....................2

Siguranță ...............................................................................2

Versiunea actuală a acestui manual și declarația de conformitate UE pot fi descărcate de la următorul link:

Informații despre aparat .......................................................6

Transport și depozitare .........................................................7

Montare și punere în funcțiune.............................................7

Utilizarea................................................................................8

Erori și defecțiuni ................................................................11

Întreţinere ............................................................................12

Anexă tehnică......................................................................15

Evacuare la deșeuri.............................................................18

Indicații privind utilizarea acestor instrucțiuni

Simboluri

Pericol

Acest simbol vă avertizează că există pericole pentru viața și sănătatea persoanelor, din cauza gazelor extrem de inflamabile.

Avertisment privind tensiunea electrică

Acest simbol vă avertizează că există pericole pentru viaţa şi sănătatea persoanelor, datorate tensiunii electrice.

Avertisment

Cuvântul de semnalizare indică o periclitare cu grad mediu de risc, care, dacă nu este evitată, poate avea ca urmare decesul sau o vătămare corporală gravă.

Precauţie

Cuvântul de semnalizare indică o periclitare cu grad redus de risc, care, dacă nu este evitată, poate avea ca urmare o vătămare corporală redusă sau medie.

Indicaţie

Cuvântul de semnalizare indică informații importante (de ex. daune materiale), dar nu și pericole.

Info

Indicaţiile cu acest simbol vă ajută să vă executaţi activităţile rapid şi în siguranţă.

Respectaţi instrucţiunile

Indicațiile cu acest simbol vă indică faptul că trebuie să țineți cont de instrucțiuni.

TTK 52 E

https://hub.trotec.com/?id=41395

Siguranță

Citiți acest manual cu atenție înainte de punerea în funcțiune/utilizarea aparatului și păstrați întotdeauna manualul în imediata apropiere a locului de amplasare respectiv la aparat!

Avertisment Citiți toate instrucțiunile de siguranță și indicațiile.

Neglijarea respectării instrucțiunilor de siguranță și indicațiilor poate conduce la electrocutare, incendiu și/sau vătămări corporale grave.

Păstrați toate instrucțiunile de siguranță și indicațiile pentru consultare ulterioară.

Acest aparat poate fi utilizat de copii cu vârsta de peste 8 ani precum și de persoane cu capacități fizice, senzoriale sau mentale reduse ori de persoane neexperimentate și neinstruite, dacă sunt supravegheate sau dacă au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg pericolele care rezultă din această utilizare. A nu se lăsa la îndemâna copiilor. Curățarea și întreținerea nu trebuie executate în niciun caz de către copii nesupravegheați.

• Nu utilizați și nu instalați aparatul în încăperi sau zone cu pericol de explozie.

• Nu utilizaţi aparatul în atmosfere agresive.

• Amplasați aparatul în poziție verticală și stabilă, pe o suprafață orizontală și stabilă.

• Lăsați aparatul să se usuce după o curățare umedă. Nu puneți aparatul în funcțiune în stare umedă.

• Nu exploataţi sau operaţi aparatul cu mâinile umede sau ude.

• Nu expuneţi aparatul la jeturi directe de apă.

• Nu acoperiți aparatul în timpul funcționării.

• Nu vă aşezaţi pe aparat.

• Aparatul nu este o jucărie. Țineți la distanță copii și animalele.

• În timpul funcționării, controlați vizual aparatul din când în când.

2 RO

dezumidificator de aer TTK 52 E

Page 3

• Înaintea oricărei utilizări, verificaţi aparatul, accesoriile şi elementele sale de racordare cu privire la eventuale deteriorări. Nu folosiţi aparate şi componente ale acestora defecte.

• Asiguraţi-vă că toate cablurile electrice aflate în afara aparatului sunt protejate împotriva deteriorărilor (de exemplu contra animalelor). Nu folosiţi niciodată aparatul cu un cablu electric sau un racord de reţea deteriorat!

• Racordul de rețea trebuie să corespundă specificațiilor din Anexa tehnică.

• Conectaţi ştecherul de reţea la o priză de reţea protejată corespunzător.

• Alegeţi prelungitoarele cablului de reţea luând în considerare puterea nominală a aparatului, lungimea cablului şi destinaţia de utilizare. Desfăşuraţi complet cablul prelungitor. Evitaţi suprasolicitarea electrică.

• Nu folosiți niciodată aparatul, în cazul în care constatați deteriorări la ștecher sau cablul de rețea. În cazul în care cablul de rețea al acestui aparat este deteriorat, trebuie înlocuit de către producător sau de serviciul pentru clienți al acestuia sau de o altă persoană calificată, pentru a evita periclitări. Cablurile de alimentare defecte reprezintă un pericol serios pentru sănătate!

• Decuplaţi cablul de la priză înaintea efectuării lucrărilor de întreţinere, îngrijire sau reparaţie la aparat, trăgând de ştecher.

• Opriţi aparatul şi deconectaţi cablul de reţea de la priza electrică, atunci când nu folosiţi aparatul.

• La amplasarea aparatului, respectați distanțele minime față de pereți și obiecte, precum și condițiile de depozitare și exploatare, conform Anexei tehnice.

• Asiguraţi-vă că admisia aerului şi evacuarea aerului sunt libere.

• Asiguraţi-vă că partea de aspirare este permanent curată şi nu prezintă obiecte libere.

• Nu introduceți niciodată obiecte sau extremități ale corpului în aparat.

• Nu îndepărtaţi niciun simbol de siguranţă, autocolant sau etichetă de pe aparat. Păstraţi toate simbolurile de siguranţă, autocolantele şi etichetele în stare lizibilă.

• Transportați aparatul exclusiv în poziție verticală și cu rezervorul de condens, respectiv vana de condens sau furtunul de golire golite.

• Înainte de depozitare sau transport, goliţi condensul acumulat. Nu-l consumaţi. Există pericol pentru sănătate!

• Utilizați exclusiv piese de schimb originale, deoarece, în caz contrar, nu se asigură funcționarea conform specificațiilor și normelor de siguranță.

Instrucțiuni de siguranță pentru aparate cu agent frigorific inflamabil

• Amplasați aparatul numai în încăperi, în care nu este posibilă o acumulare a eventualelor scurgeri de agent frigorific. Spațiile neventilate în care aparatul este instalat, exploatat sau depozitat, trebuie să fie construite în așa fel încât eventualele pierderi de agent frigorific să nu se acumuleze. Astfel se evită pericole de incendiu sau explozie, care pot apare în urma aprinderii agentului frigorific provocată de sobele electrice, plitele de gătit sau alte surse de aprindere.

• Aparatul trebuie păstrat numai în încăperi, în care nu există nicio sursă de aprindere permanentă (de exemplu flăcări deschise, un aparat cu gaz pornit sau un încălzitor electric).

• Aveți în vedere faptul că agentul frigorific este inodor.

• Instalați aparatul numai în conformitate cu prevederile naționale privind instalarea.

• Respectați prevederile locale.

• Respectați dispozițiile naționale privind instalațiile de gaz.

• Instalați, utilizați și depozitați aparatul numai într-o încăpere cu o suprafață mai mare de 4m2.

• Păstrați aparatul, astfel încât să nu fie posibilă apariția unor deteriorări mecanice.

• Țineți cont de faptul că nu este permisă prezența unor surse de aprindere în canalele de ventilație racordate.

• R290 este un agent frigorific conform cu prevederile europene privind mediul. Nu este permisă perforarea componentelor circuitului frigorific.

• Respectați cantitatea maximă de umplere cu agent frigorific indicată în datele tehnice.

• Nu găuriți sau ardeți.

• Nu folosiți alte mijloace decât cele recomandate de producător, pentru a accelera procesul de dejivrare.

• Fiecare persoană, care lucrează la circuitul de agent frigorific, trebuie să poată prezenta un atestat de calificare profesională de la un oficiu de acreditare în domeniul industrial, care atestă competențele sale cu privire la manipularea în siguranță a agenților frigorifici pe baza unui procedeu recunoscut în industrie.

• Lucrările de service pot fi executate numai conform indicațiilor producătorului. Dacă pentru lucrările de întreținere și reparație este necesară asistență din partea altor persoane, persoana instruită cu privire la manevrarea agenților frigorifici inflamabili trebuie să supravegheze lucrările în permanență.

• Întregul circuit al agentului frigorific este un sistem închis ermetic, care nu necesită întreținere și trebuie întreținut, respectiv reparat numai de către o firmă specializată în tehnica frigului și climatizării sau de către producător.

RO 3

dezumidificator de aer TTK 52 E

Page 4

Utilizarea conform destinaţiei

Utilizați aparatul exclusiv pentru uscarea și dezumidificarea aerului din încăperi, cu respectarea datelor tehnice.

Aparatul poate fi utilizat suplimentar şi ca uscător de rufe de cameră, pentru asistenţă la uscarea rufelor ude.

Utilizarea conform destinației include:

• dezumidificarea și uscarea: – camerelor de locuit, dormitoarelor și pivnițelor

– camerelor de baie – caselor de vacanță, rulotelor

• menținerea permanent uscată a: – depozitelor, arhivelor, laboratoarelor, garajelor

– vestiarelor etc.

O altă utilizare a aparatului decât utilizarea conform destinației este considerată utilizare eronată.

Utilizare eronată rezonabilă inerentă

• Aparatul nu este destinat utilizării industriale.

• Nu aşezaţi obiecte, ca de exemplu piese de îmbrăcăminte,

pe aparat.

• Nu utilizaţi aparatul în aer liber.

• Nu folosiți aparatul în imediata apropiere a piscinelor,

căzilor de baie și dușurilor.

• Nu scufundați niciodată aparatul în apă.

• Nu efectuați modificări constructive în regie proprie,

precum și adăugiri sau conversii la aparat.

• Nu instalați aparatul pe o suprafață udă respectiv inundată,

de exemplu în apropierea gurilor de scurgere din pardoseală.

Calificarea personalului

Persoanele care utilizează acest aparat, trebuie:

• să fie conştiente de pericolele care apar la folosirea

aparatelor electrice într-un mediu umed.

• să fi citit și înțeles instrucțiunile, în special capitolul

Siguranță.

Activitățile de întreținere care impun deschiderea carcasei pot fi executate numai de către o firmă specializată în tehnica frigului și climatizării sau de către producător.

Simboluri de siguranță și panouri indicatoare pe aparat

Indicaţie

Nu îndepărtați simbolurile de siguranță, autocolantele sau etichetele de pe aparat. Păstrați toate simbolurile de siguranță, autocolantele și etichetele în stare lizibilă.

Pe aparat sunt aplicate următoarele simboluri de siguranță și panouri indicatoare:

Următoarea indicație se află pe aparat în limbile germană, engleză și franceză:

AVERTISMENT

Aparatul trebuie amplasat, exploatat și depozitat într-o încăpere cu o suprafață mai mare de 4m².

Respectați instrucțiunile

Acest simbol vă atrage atenția asupra faptului că trebuie să țineți cont de instrucțiuni.

Respectați manualul de reparație

Lucrările de evacuare, întreținere și reparație la circuitul de agent frigorific pot fi executate numai conform indicațiilor producătorului și de către persoane cu atestat de calificare profesională. Un manual de reparație corespunzător poate fi oferit de producător la cerere.

4 RO

dezumidificator de aer TTK 52 E

Page 5

Pericole reziduale

Pericol Agentul frigorific natural „propan” (R290)!

H220 – Gaz extrem de inflamabil. H280 – Conține gaz sub presiune; poate exploda la încălzire. P210 – A se feri de căldură, suprafețe fierbinți, scântei, flăcări deschise precum și alte surse de aprindere. Nu fumați. P377 – Incendiu provocat de gazul scurs: Nu stingeți, până când nu este posibilă eliminarea fără pericol a neetanșeității. P410+P403 – A se depozita într-un loc bine ventilat, ferit de radiația solară.

Avertisment privind tensiunea electrică

Lucrările la componentele electrice pot fi executate numai de o firmă specializată autorizată!

Avertisment privind tensiunea electrică

Pericol de electrocutare! Aparatul nu dispune de o protecție împotriva apei. Există pericolul de electrocutare! Nu folosiți niciodată aparatul în locuri în care este posibilă pătrunderea apei prin stropire, pulverizare sau curgere și nu-l cufundați niciodată în apă!

Avertisment

Pericol de asfixiere Nu depozitaţi ambalajul în mod neglijent. Acesta poate deveni o jucărie periculoasă pentru copii.

Indicaţie

Nu utilizați aparatul fără filtrul de aer montat la admisia aerului! În lipsa filtrului de aer, interiorul aparatului se va murdări puternic. Puterea poate fi astfel redusă și aparatul se poate deteriora.

Procedura în caz de urgenţă

1. Opriţi aparatul.

2. Deconectați aparatul de la rețeaua electrică prin deconectarea ștecherului de rețea de la priză. Apucați de ștecăr și nu de cablu.

3. Nu reconectaţi un aparat defect la racordul de reţea.

Avertisment privind tensiunea electrică

Pericol de electrocutare! Dacă aparatul ajunge în contact cu apa, există riscul de electrocutare! Nu utilizați acest aparat în imediata apropiere a unei căzi de baie, a unui duș sau a unei piscine!

Avertisment privind tensiunea electrică

Înaintea tuturor lucrărilor la aparat, deconectați ștecherul de rețea de la priza de rețea! Nu atingeți ștecherul de rețea cu mâinile umede sau ude. Decuplați cablul de rețea de la priza de rețea, apucând de ștecher.

Avertisment

Acest aparat poate genera pericole, în cazul utilizării necorespunzătoare sau neconforme cu destinaţia, de către persoane neinstruite! Respectaţi calificările personalului!

Avertisment

Aparatul nu este o jucărie şi nu trebuie să ajungă în mâinile copiilor.

RO 5

dezumidificator de aer TTK 52 E

Page 6

Informații despre aparat

Descrierea aparatului

Folosind principiul condensării, aparatul asigură o dezumidificare automată a aerului din încăperi.

Ventilatorul aspiră aerul umed din încăpere prin admisia aerului, prin filtrul de aer, vaporizator şi condensatorul din spatele acestuia. La vaporizatorul rece, aerul din încăpere este răcit până sub punctul de condensare. Vaporii de apă conţinuţi în aer se precipită sub formă de condens respectiv chiciură pe lamelele vaporizatorului. Aerul dezumidificat şi răcit este încălzit uşor la condensator şi evacuat din nou. Aerul mai uscat astfel preparat se amestecă din nou cu aerul din încăpere. Datorită permanentei circulaţii a aerului din încăpere prin aparat, umiditatea aerului din încăperea în care este amplasat aparatul va fi redusă.

În funcţie de temperatura şi umiditatea relativă a aerului, apa condensată picură în permanenţă sau numai pe durata fazelor de condensare periodică, prin racordul de golire integrat, în rezervorul de condens aflat dedesubt. Acesta este dotat cu un flotor pentru măsurarea nivelului de umplere.

Aparatul este prevăzut cu un panou de comandă pentru deservire şi controlul funcţionării.

Când se atinge nivelul maxim de umplere al rezervorului de condens sau dacă rezervorul de condens nu este introdus corect, se aprinde indicatorul BUCKET FULL(12, vezi capitolul Elemente de comandă) de pe panoul de comandă. Aparatul se oprește. Indicatorul se stinge numai la reintroducerea rezervorului de condens golit.

Opţional, apa de condens poate fi golită cu ajutorul unui furtun conectat la racordul de condens.

Aparatul permite o reducere a umidității relative a aerului până la cca 30%.

Din cauza radiației termice dezvoltate în timpul funcționării, temperatura încăperii poate crește ușor.

Aparatul nu dispune de o protecție împotriva apei (IPX0).

Prezentarea aparatului

Nr. Denumire

1 Panou de comandă 2 Evacuare aer 3 Rezervor de condens 4 Admisie aer cu filtru de aer 5 Suport pentru ștecherul de rețea 6 Filtru de aer 7 Picioare suport 8 Racord cu capac pentru furtunul de golire a

condensului

6 RO

dezumidificator de aer TTK 52 E

9 Mâner de transport

Page 7

Transport și depozitare

Montare și punere în funcțiune

Indicaţie

Dacă depozitaţi sau transportaţi necorespunzător aparatul, acesta poate fi deteriorat. Ţineţi cont de informaţiile cu privire la transportul şi depozitarea aparatului.

Transport

Rețineți că există eventual prevederi suplimentare de transport pentru aparate cu agent frigorific inflamabil. Dispunerea echipamentului sau numărului maxim de componente ale aparatului, care pot fi transportate împreună, rezultă din prevederile de transport aplicabile.

Pentru un transport mai facil, aparatul este prevăzut cu un mâner.

Respectați următoarele indicații înaintea fiecărei transportări:

• Opriți aparatul.

• Deconectați aparatul de la rețeaua electrică prin deconectarea ștecherului de rețea de la priză. Apucați de ștecăr și nu de cablu.

• Goliţi condensul rămas în aparat şi în furtunul de golire a condensului (consultaţi capitolul Întreţinere).

• Nu folosiţi cablul de reţea pe post de şnur de tractare.

Respectați următoarele indicații după fiecare transportare:

• Amplasați aparatul vertical după transportare.

Furnitură

• 1 x aparat

• 1x filtru de aer

• 1 x manual

Despachetarea aparatului

1. Deschideţi ambalajul de carton şi scoateţi aparatul.

2. Îndepărtați complet ambalajul de pe aparat.

3. Desfăşuraţi complet cablul de reţea. Aveţi grijă să nu fie deteriorat cablul de reţea şi nu-l deterioraţi la desfăşurare.

Punerea în funcţiune

La amplasarea aparatului, respectați distanțele minime față de pereți șl obiecte, conform capitolului Anexă tehnică.

Depozitare

Respectați următoarele indicații înainte de fiecare depozitare:

• Goliţi condensul rămas în aparat şi în furtunul de golire a condensului (consultaţi capitolul Întreţinere).

• Deconectați aparatul de la rețeaua electrică prin deconectarea ștecherului de rețea de la priză. Apucați de ștecăr și nu de cablu.

Când nu folosiți aparatul, respectați următoarele condiții de depozitare:

• Depozitați aparatul numai într-o încăpere cu o suprafață mai mare de 4m2.

• Păstrați aparatul numai în încăperi, în care nu există nicio sursă de aprindere (de exemplu flăcări deschise, un aparat cu gaz pornit sau un încălzitor electric).

• Depozitați aparatul la loc uscat și protejat împotriva înghețului și căldurii.

• Depozitați aparatul în poziție verticală și într-un loc ferit de praf și radiația solară directă.

• Protejați aparatul cu o învelitoare împotriva pătrunderii prafului.

• Nu așezați alte aparate sau obiecte pe aparat, pentru a evita deteriorarea acestuia.

• Înainte de repunerea în funcțiune a aparatului, verificați starea cablului de rețea. Dacă aveți dubii cu privire la starea ireproșabilă a acestuia, contactați serviciul pentru clienți.

• Amplasați aparatul numai în încăperi, în care nu este posibilă o acumulare a eventualelor scurgeri de agent frigorific.

• Aparatul trebuie păstrat numai în încăperi, în care nu există nicio sursă de aprindere permanentă (de exemplu flăcări deschise, un aparat cu gaz pornit sau un încălzitor electric).

• Amplasați aparatul în poziție verticală și stabilă, pe o suprafață orizontală și stabilă.

RO 7

dezumidificator de aer TTK 52 E

Page 8

• Evitați locurile cu risc de împiedicare la pozarea cablului de

TTK 52 E

1011121314

rețea sau a altor cabluri electrice, în special la amplasarea aparatului în centrul încăperii. Folosiți punți pentru cabluri.

• Asigurați-vă că ați derulat respectiv desfășurat complet cablurile prelungitoare.

• La amplasarea aparatului păstraţi o distanţă suficientă faţă de sursele de căldură.

• Aveţi grijă ca fluxul de aer să nu fie blocat de perdele sau alte obiecte.

Introducerea filtrului de aer

Indicaţie

• Înainte de pornire, asigurați-vă că filtrul de aer este instalat.

Introducerea rezervorului de condens

• Asigurați-vă că flotorul este introdus corect în rezervorul de condens.

• Asigurați-vă că rezervorul de condens este gol și introdus corect.

Utilizarea

Indicații:

• Evitați să lăsați ușile și ferestrele deschise.

• Aparatul funcţionează complet automat după pornire.

• Ventilatorul funcționează permanent în regim de dezumidificare, chiar și după atingerea valorii prescrise reglate, până la oprirea aparatului.

Elemente de comandă

Nr. Denumire Semnificație

10 Butonul Pornire/Oprire Butonul Pornire/oprire:

Pornește sau oprește aparatul

11 Indicator DEFROST Luminează când este activă

dezghețarea automată

12 Indicator BUCKET FULL Luminează atunci când rezervorul

de condens este plin sau nu este introdus corect

13 Indicator Umiditate aer

încăpere

14 Butonul Regim de

funcționare

Indică umiditatea relativă dorită a aerului din încăpere Succesiune de indicare: 60% -> 50% -> 40% -> CONTINUOUS (regim permanent)

Buton de selectare pentru umiditatea relativă dorită a aerului încăperii în regim de dezumidificare și regim permanent Succesiune de comutare: 60% -> 50% -> 40% -> CONTINUOUS -> 60%

Conectarea cablului de rețea

• Conectați ștecherul de rețea la o priză de rețea protejată corespunzător.

Avertisment privind tensiunea electrică

8 RO

dezumidificator de aer TTK 52 E

Page 9

Pornirea aparatului

După ce ați instalat și adus aparatul în stare operațională, în modul descris în capitolul Montaj și punere în funcțiune, puteți să-l porniți.

1. Apăsați butonul Pornire/Oprire(10).

ð Aparatul începe dezumidificarea.

Selectarea regimului de funcționare

• Dezumidificare

• Regim permanent

Reglarea umidității relative dorite a aerului încăperii

Puteți modifica în orice moment umiditatea relativă dorită a aerului încăperii.

1. Apăsați butonul Regim de funcționare(14), pentru a regla umiditatea relativă dorită a aerului încăperii. Domeniul de reglare este cuprins între 40% și 60%, în pași de 10%.

ð Umiditatea relativă dorită a aerului încăperii luminează la

indicatorul Umiditate aer încăpere(13).

Dezumidificare

Aparatul funcționează până la atingerea umidității relative dorite a aerului încăperii. Apoi compresorul se oprește, iar ventilatorul funcționează în continuare. Când este depășită umiditatea relativă dorită a aerului încăperii, compresorul pornește din nou.

Umiditatea relativă dorită a aerului încăperii poate fi preselectată în orice moment. Domeniul de reglare este cuprins între 40% și 60%, în pași de 10%.

1. Apăsați butonul Regim de funcționare(14) în mod repetat, până când este afișată umiditatea relativă dorită a aerului încăperii.

ð Ledul pentru umiditatea selectată a aerului încăperii

luminează.

ð Este selectat regimul de funcționare Dezumidificare.

Funcționarea cu furtun conectat la racordul de condens

Pentru utilizarea mai îndelungată în regim permanent sau dezumidificarea nesupravegheată, trebuie racordat la aparat un furtun de golire a condensului adecvat.

ü Furnitura include un furtun adecvat (diametru: 13 mm). ü Aparatul este oprit.

1. Deșurubați capacul de pe racordul furtunuluiși îndepărtați dopul de cauciuc.

2. Introduceți un capăt al furtunului pe racordul de furtun.

Regim permanent

Aparatul dezumidifică aerul continuu, indiferent de umiditatea relativă a aerului încăperii.

Umiditatea relativă dorită a aerului încăperii nu poate fi setată în acest regim de funcționare.

1. Apăsați butonul Regim de funcționare(14) în mod repetat, până când se aprinde indicatorul CONTINUOUS.

ð Indicatorul CONTINUOUS luminează. ð Este selectat regimul de funcționare Permanent.

Funcția de oprire automată

Dacă rezervorul de apă este plin, nu este introdus corect sau este atinsă umiditatea relativă dorită a aerului din încăpere, aparatul se oprește automat.

RO 9

dezumidificator de aer TTK 52 E

Page 10

3. Introduceți celălalt capăt al furtunului într-o scurgere adecvată (de exemplu o gură de scurgere sau un rezervor colector suficient de mare). Țineți cont că nu este permisă îndoirea furtunului.

4. Îndepărtați furtunul, atunci când doriți să colectați din nou condensul prin intermediul rezervorului de condens. Lăsați furtunul să se usuce înainte de depozitare.

ð Furtunul poate fi conectat în orice regim de funcționare

pentru utilizarea în regim permanent.

5. Reinstalați dopul de cauciuc pe racordul pentru furtun și înșurubați la loc capacul.

Dezghețarea automată

La temperaturi ambiante scăzute (sub 12°C), condensatorul poate fi acoperit de gheaţă în timpul dezumidificării. Aparatul execută în acest caz o dezgheţare automată. În timpul fazei de dezgheţare, dezumidificarea este întreruptă pentru scurt timp.

Info

Nu se recomandă utilizarea aparatului la temperaturi sub 5°C.

Durata dezghețării poate varia. Nu opriți aparatul în timpul procesului de dezghețare automată. Nu deconectați ștecherul de rețea de la priza de rețea.

Indicatorul DEFROST(11) luminează pe durata dezghețării automate.

Uscarea rufelor

Aparatul poate fi utilizat suplimentar şi ca uscător de lenjerie de cameră, pentru asistenţă la uscarea lenjeriei ude în spaţiile de locuit sau spaţiile de lucru.

La poziționarea aparatului sau a unui uscător pentru rufe respectați distanțele minime indicate în datele tehnice.

Pentru uscarea rufelor se recomandă următoarele valori de umiditate a aerului:

• Uscat pentru depozitare în dulap= 46% umiditate relativă a aerului

• Umed pentru călcat= 58% umiditate relativă a aerului

• Ușor uscat= 65% umiditate relativă a aerului

Adaptați setările umidității relative a aerului de la aparat (de exemplu 60% umiditate relativă a aerului în cazul rufelor umede pentru călcat). Dacă este cazul, folosiți un aparat de măsură pentru măsurarea umidității aerului.

Scoaterea din funcțiune

Avertisment privind tensiunea electrică

Nu atingeţi ştecherul de reţea cu mâinile umede sau ude.

• Opriţi aparatul.

• Deconectați aparatul de la rețeaua electrică prin deconectarea ștecherului de rețea de la priză. Apucați de ștecăr și nu de cablu.

• Îndepărtaţi furtunul de golire a apei de condens, dacă este cazul, precum şi lichidul rămas în acesta.

• Goliți rezervorul de condens, respectiv vana de condens dacă este cazul.

• Curăţaţi aparatul conform indicaţiilor din capitolul Întreţinere.

• Depozitați aparatul conform indicațiilor din capitolul Transport și depozitare.

10 RO

dezumidificator de aer TTK 52 E

Page 11

Erori și defecțiuni

Aparatul a fost verificat de mai multe ori pe durata procesului de producţie în privinţa funcţionării ireproşabile. Dacă apar totuşi defecţiuni în funcţionare, verificaţi aparatul conform listei următoare.

Indicaţie

Așteptați cel puțin 3 minute după toate lucrările de întreținere și reparație. Reporniți aparatul numai după aceea.

Aparatul nu pornește:

• Verificați racordul la rețea.

• Verificați cablul de alimentare și ștecherul de rețea cu privire la deteriorări.

• Verificați siguranța de rețea de la locul instalării.

• Verificaţi poziţia corectă a rezervorului de condens.

• Verificați temperatura încăperii. Respectați zona de lucru admisă a aparatului, conform datelor tehnice.

Aparatul funcționează, dar nu se formează condens:

• Verificați gradul de murdărire al flotorului din rezervorul de condens. Curățați rezervorul de condens dacă este necesar. Flotorul trebuie să fie mobil.

• Verificați temperatura încăperii. Respectați zona de lucru admisă a aparatului, conform datelor tehnice.

• Asigurați-vă că umiditatea relativă a aerului din încăpere corespunde datelor tehnice.

• Verificaţi umiditatea relativă preselectată a aerului din încăpere. Umiditatea aerului din încăperea de amplasare trebuie să fie mai mare decât intervalul selectat.

• Verificaţi gradul de murdărire al filtrului de aer. Dacă este necesar curăţaţi respectiv înlocuiţi filtrul de aer.

• Verificați gradul de murdărire al condensatorului, din exterior (consultați capitolul Întreținere). Dispuneți curățarea condensatorului murdar de către o firmă specializată sau de către producător.

• Aparatul execută eventual o dezgheţare automată. În timpul dezgheţării automate nu are loc dezumidificarea.

Compresorul nu pornește:

• Verificați temperatura încăperii. Respectați zona de lucru admisă a aparatului, conform datelor tehnice.

• Asigurați-vă că umiditatea relativă a aerului din încăpere corespunde datelor tehnice.

• Verificaţi umiditatea relativă preselectată a aerului din încăpere. Umiditatea aerului din încăperea de amplasare trebuie să fie mai mare decât intervalul selectat.

• Verificați dacă s-a declanșat protecția contra supraîncălzirii a compresorului. Deconectați aparatul de la rețeaua de alimentare și lăsați-l să se răcească pentru circa 10 minute, înainte de a-l conecta la loc la rețeaua de alimentare.

• Aparatul execută eventual o dezghețare automată. În timpul dezghețării automate nu are loc dezumidificarea.

Aparatul se încălzește excesiv, este zgomotos, respectiv prezintă pierderi de putere:

• Verificați gradul de murdărire al admisia de aer și al filtrului de aer. Îndepărtați murdăria exterioară.

• Verificați gradul de murdărire a aparatului, din exterior (consultați capitolul Întreținere). Dispuneți curățarea interiorului murdar al aparatului de către o firmă specializată în tehnica frigului și climatizării sau de către producător.

Aparatul nu funcționează ireproșabil după verificări:

Contactați serviciul pentru clienți. Eventual duceți aparatul pentru reparație la o firmă specializată în tehnica frigului și climatizării sau la producător.

Aparatul este zgomotos respectiv vibrează:

• Verificați dacă aparatul este amplasat vertical și stabil.

Prezintă scurgeri de condens:

• Verificaţi aparatul cu privire la neetanşeităţi.

RO 11

dezumidificator de aer TTK 52 E

Page 12

Întreţinere

Intervale de întreţinere

Interval de întreținere și îngrijire înaintea fiecărei

puneri în funcțiune

Verificați admisia și evacuarea aerului cu

X X

privire la murdărie și corpuri străine, curățați-le dacă este cazul

Curățare exterioară Verificați vizual interiorul aparatului cu privire

la murdărie Verificați filtrul de aer cu privire la murdărie

X X

și corpuri străine, curățați respectiv înlocuiți după caz

Schimbați filtrul de aer Verificați dacă există deteriorări

Verificați șuruburile de fixare Probă de funcționare Golire și curățare rezervor de condens și/sau

furtun de golire

Proces-verbal de întreţinere şi îngrijire

Tip aparat: .............................................

la nevoie cel puțin la

fiecare 2săptămâni

X X

cel puțin la fiecare 4săptămâni

cel puțin la fiecare 6luni

Număr aparat: ....................................

cel puțin anual

Interval de întreținere și îngrijire

Verificați admisia și evacuarea aerului cu privire la murdărie și corpuri străine, curățați-le dacă este cazul

Verificați filtrul de aer cu privire la murdărie și corpuri străine, curățați respectiv înlocuiți după caz

Curățare exterioară Verificați vizual interiorul aparatului cu

privire la murdărie Schimbați filtrul de aer Verificați șuruburile de fixare Probă de funcționare Golire și curățare rezervor de condens

și/sau furtun de golire Observaţii

1. Data: ....................................

Semnătura: ..............................

5. Data: ....................................

Semnătura: ..............................

9. Data: ....................................

Semnătura: ..............................

13. Data: ..................................

Semnătura: ..............................

2. Data: ....................................

Semnătura: ..............................

6. Data: ....................................

Semnătura: ..............................

10. Data: ..................................

Semnătura: ..............................

14. Data: ..................................

Semnătura: ..............................

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

3. Data: ....................................

Semnătura: ..............................

7. Data: ....................................

Semnătura: ..............................

11. Data: ..................................

Semnătura: ..............................

15. Data: ..................................

Semnătura: ..............................

4. Data: ....................................

Semnătura: ..............................

8. Data: ....................................

Semnătura: ..............................

12. Data: ..................................

Semnătura: ..............................

16. Data: ..................................

Semnătura: ..............................

12 RO

dezumidificator de aer TTK 52 E

Page 13

Activități înainte de începerea întreţinerii

Avertisment privind tensiunea electrică

Nu atingeţi ştecherul de reţea cu mâinile umede sau ude.

• Opriţi aparatul.

• Deconectați aparatul de la rețeaua electrică prin deconectarea ștecherului de rețea de la priză. Apucați de ștecăr și nu de cablu.

Avertisment privind tensiunea electrică

Activitățile care impun deschiderea aparatului pot fi executate numai de către firme de specialitate autorizate sau de către producător.

Circuitul de agent frigorific

Pericol Agentul frigorific natural „propan” (R290)!

Curăţarea carcasei

Curăţaţi carcasa cu o lavetă umectată, moale, fără scame. Aveţi grijă să nu pătrundă umezeală în carcasă. Asiguraţi-vă că umiditatea nu poate intra în contact cu componentele electrice. Nu folosiţi pentru umectarea lavetei detergenţi agresivi, cum ar fi sprayuri de curăţare, solvenţi, detergenţi cu alcool sau substanţe abrazive.

Verificaţi vizual interiorul aparatului cu privire la murdărie

1. Îndepărtaţi filtrul de aer.

2. Luminați cu o lanternă în orificiile aparatului.

3. Verificați interiorul aparatului cu privire la murdărie.

4. Dacă observați un strat gros de praf, dispuneți curățarea interiorului aparatului de către o firmă specializată în tehnica frigului și climatizării sau de către producător.

5. Reintroduceţi filtrul de aer.

Simboluri de siguranță și panouri indicatoare pe aparat

Verificați în mod regulat simbolurile de siguranță și panourile indicatoare de pe aparat. Înlocuiți simbolurile de siguranță ilizibile!

RO 13

dezumidificator de aer TTK 52 E

Page 14

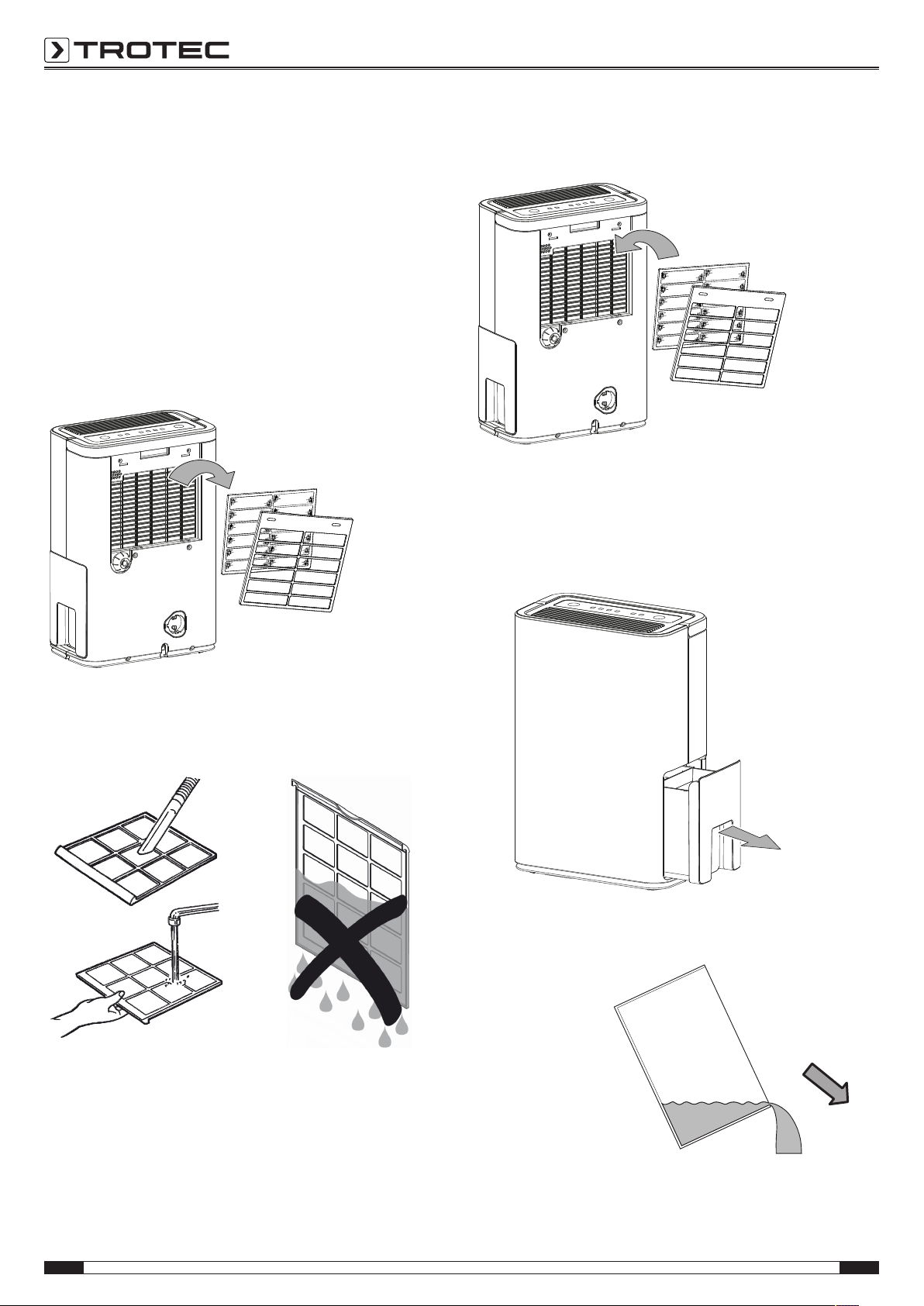

Curăţarea filtrului de aer

Indicaţie

Asiguraţi-vă că filtrul de aer nu este uzat sau deteriorat. Colţurile şi muchiile filtrului de aer nu trebuie să fie deformate sau rotunjite. Înainte de reintroducerea filtrului de aer, asiguraţi-vă că acesta este intact şi uscat!

Filtrul de aer trebuie curăţat de îndată ce se murdăreşte. Acest lucru se manifestă, de exemplu, prin performanţe reduse (consultaţi capitolul Erori şi defecţiuni).

1. Scoateţi filtrul de aer din aparat.

4. Reintroduceţi filtrul de aer în aparat.

Goliţi rezervorul de condens

Dacă rezervorul de condens este plin sau este introdus incorect, se aprinde indicatorul BUCKET FULL(12) de pe panoul de comandă. Compresorul și ventilatorul se opresc.

1. Scoateți rezervorul de condens din aparat.

2. Curăţaţi filtrul cu o lavetă umectată, moale, fără scame. Dacă filtrul este foarte murdar, curăţaţi-l cu apă caldă amestecată cu un detergent neutru.

3. Lăsaţi filtrul să se usuce complet. Nu introduceţi în aparat un filtru umed!

2. Goliți rezervorul de condens într-o scurgere sau chiuvetă.

14 RO

dezumidificator de aer TTK 52 E

Page 15

3. Spălați rezervorul cu apă curată. Curățați rezervorul cu un detergent neagresiv (nu folosiți detergent de spălat vase!).

4. Reintroduceți rezervorul de condens în aparat. Nu deteriorați flotorul la introducerea și scoaterea rezervorului de condens. Asigurați-vă că flotorul este poziționat corect. Aveți grijă totodată ca rezervorul de condens să fie introdus corect, în caz contrar aparatul nu poate fi repornit.

Activităţi după întreţinere

Dacă doriți să continuați utilizarea aparatului:

• Reconectați aparatul, prin introducerea fișei în priză.

Dacă nu utilizați aparatul o perioadă mai îndelungată:

• Depozitați aparatul conform indicațiilor din capitolul Transport și depozitare.

Anexă tehnică

Date tehnice

Parametru Valoare Model TTK 52 E

Capacitate de dezumidificare max.

Capacitate de dezumidificare la 30°C și 80% umiditate rel.

Debit de aer 110 m3/h Domeniu de funcționare

(temperatură) Domeniu de funcționare

(umiditate relativă a aerului) Presiune pe partea de aspirare 1,2 MPa Presiune pe partea de

evacuare Presiune max. admisă 2,6 MPa Conexiune la rețea 220 – 240 V/ 50Hz Putere consumată, max. 300 W Curent nominal 1,3 A

Siguranță Clasă de protecție IPX0 Agent frigorific R290 Cantitate de agent frigorific 85 g Factor GWP 3 Echivalent CO

Rezervor de apă 2,4 l Nivel de presiune acustică

(la distanță de 1m) Dimensiuni

(lungime x lățime x înălțime) Distanța minimă față de pereți

și obiecte

A: sus:

B: spate:

C: lateral:

D: față:

Greutate 10 kg

16 l / 24 h

14,7 l / 24 h

5°C până la 32°C

30% până la 80% umiditate rel.

2,4 MPa

T 1A / 250V

0,000255 t

40 dB(A)

194x 304x 467mm

40 cm 20 cm 20 cm 20 cm

RO 15

dezumidificator de aer TTK 52 E

Page 16

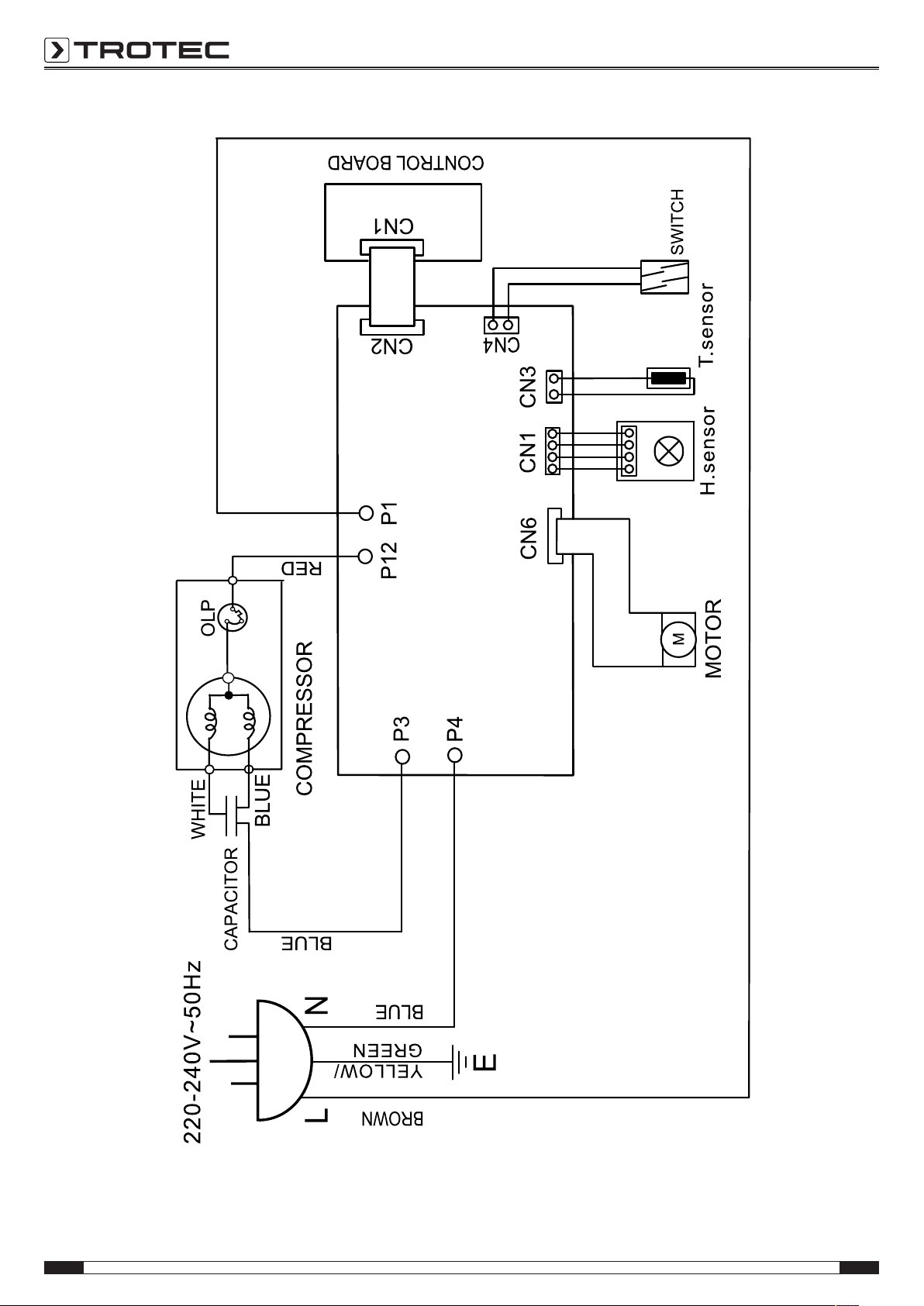

Schemă electrică

16 RO

dezumidificator de aer TTK 52 E

Page 17

Vedere de ansamblu a pieselor de schimb și lista pieselor de schimb

Info

Numerele de poziție ale pieselor de schimb diferă de numerele de poziție ale componentelor folosite în cadrul instrucțiunilor.

No. Spare Part No. Spare Part No. Spare Part

1 Soft Cap 14 Evaporator Assembly 27 Sensor (For Humidity) 2 Base Pan 15 Plug 28 PC Board 3 Rubber 16 Sensor (For Indoor) 29 Discharge Grille 4 Compressor Assembly 17 Fan Casing 30 Front Panel 5 Suction Pipe 18 Fan Motor 31 Rear Panel 6 Discharge Pipe 19 Blower Wheel 32 Handle 7 Plate 20 Nut 33 Air Filter 8 Magnet 21 Fan Casing 34 Intake Grille 9 Tank Lid 22 Electric Box 35 Drain Bucket 10 Proximity Switch 23 Control Board 36 Top Cover Plate 11 Capillary Tube 24 Capacitor (8uF/450V) 37 Control Plate 12 Drainage Pan 25 Power Supply Cord Complete 13 Condenser Assembly 26 Protect Cover

RO 17

dezumidificator de aer TTK 52 E

Page 18

Evacuare la deșeuri

Eliminați întotdeauna ambalajele la deșeuri în mod ecologic și în conformitate cu dispozițiile în vigoare privind eliminarea la deșeuri.

Simbolul unei pubele de gunoi barate indică faptul că acest aparat și componentele aferente, după caz, în conformitate cu Directiva privind deșeurile de echipamente electrice și electronice (2012/19/UE) și reglementările naționale, nu trebuie aruncate la gunoiul menajer la sfârșitul duratei de viață.

Pentru returnarea gratuită sunt disponibile în apropiere puncte de colectare pentru deșeuri de echipamente electrice și electronice. Adresele pot fi obținute de la administrația locală. Pentru multe țări UE, puteți să vă informați și de pe pagina noastră web https://hub.trotec.com/?id=45090 cu privire la alte metode de returnare. În caz contrar, adresați-vă unei societăți de reciclare a deșțeurilor de echipamente, autorizate în țara dumneavoastră.

Prin colectarea separată a aparatelor electrice și electronice uzate se permite refolosirea, valorificarea materiilor prime respectiv alte forme de valorificare a aparatelor vechi precum și evitarea consecințelor negative asupra mediului și sănătății oamenilor ale evacuării la deșeuri a eventualelor substanțe periculoase conținute în aparate.

Lăsați eliminarea regulamentară la deșeuri a agentului frigorific propan din aparat în seama firmelor cu certificare corespunzătoare, corespunzător legislației naționale (Catalogul european al tipurilor de deșeuri 160504).

18 RO

dezumidificator de aer TTK 52 E

Page 19

Trotec GmbH

Grebbener Str. 7 52525 Heinsberg Germany

+49 2452 962-0 +49 2452 962-200

[email protected] www.trotec.com
