Trotec TTK 24 E, TTK 24 E DS, TTK 24 E WS User guide

TTK 24 E / TTK 24 E DS / TTK 24 E WS

RO

MANUAL DE UTILIZARE

DEZUMIDIFICATOR DE AER

TRT-BA-TTK24E-TTK24EDS-TTK24EWS-TC2014-13-006-RO

Cuprins

Indicații privind manualul de utilizare..................................2

Siguranță ...............................................................................2

Versiunea actuală a manualului de utilizare și declarația de
conformitate UE le puteți descărca de la următorul link:

Informații despre aparat .......................................................5

Transport și depozitare .........................................................6

Montare și instalare ..............................................................7

Utilizarea................................................................................8

Erori și defecțiuni ................................................................10

Întreţinere ............................................................................11

Anexă tehnică......................................................................14

Evacuare la deșeuri.............................................................17

Indicații privind manualul de utilizare

Simboluri

Pericol

Acest simbol vă avertizează că există pericole pentru
viața și sănătatea persoanelor, din cauza gazelor
extrem de inflamabile.

Avertisment privind tensiunea electrică

Acest simbol vă avertizează că există pericole pentru
viaţa şi sănătatea persoanelor, datorate tensiunii
electrice.

Avertisment

Cuvântul de semnalizare indică o periclitare cu grad
mediu de risc, care, dacă nu este evitată, poate avea
ca urmare decesul sau o vătămare corporală gravă.

Precauţie

Cuvântul de semnalizare indică o periclitare cu grad
redus de risc, care, dacă nu este evitată, poate avea ca
urmare o vătămare corporală redusă sau medie.

Indicaţie

Cuvântul de semnalizare indică informații importante
(de ex. daune materiale), dar nu și pericole.

Info

Indicaţiile cu acest simbol vă ajută să vă executaţi
activităţile rapid şi în siguranţă.

Respectaţi instrucţiunile

Indicaţiile cu acest simbol vă indică faptul că trebuie să
ţineţi cont de manualul de utilizare.

TTK 24 E

https://hub.trotec.com/?id=39837

Siguranță

Citiți acest manual cu atenție înainte de punerea în
funcțiune / utilizarea aparatului și păstrați întotdeauna
manualul în imediata apropiere a locului de amplasare
respectiv la aparat!

Avertisment
Citiți toate instrucțiunile de siguranță și indicațiile.

Neglijarea respectării instrucțiunilor de siguranță și
indicațiilor poate conduce la electrocutare, incendiu și/
sau vătămări corporale grave.

Păstrați toate instrucțiunile de siguranță și
indicațiile pentru consultare ulterioară.

Aparatul poate fi utilizat de copii cu vârste începând de
la 8ani precum și de persoane cu capacități fizice,
senzoriale sau mentale reduse ori de persoane
neexperimentate și neinstruite, dacă sunt
supravegheate sau dacă au fost instruite cu privire la
utilizarea aparatului în condiții de siguranță și au
înțeles pericolele care rezultă din această utilizare.
A nu se lăsa la îndemâna copiilor. Curățarea și
întreținerea nu trebuie executate în niciun caz de către
copii nesupravegheați.

• Nu utilizați și nu instalați aparatul în încăperi sau zone cu
pericol de explozie.

• Nu utilizaţi aparatul în atmosfere agresive.

• Amplasați aparatul în poziție verticală și stabilă, pe o
suprafață portantă.

• Lăsați aparatul să se usuce după o curățare umedă. Nu
puneți aparatul în funcțiune în stare umedă.

• Nu exploataţi sau operaţi aparatul cu mâinile umede sau
ude.

• Nu expuneţi aparatul la jeturi directe de apă.

• Nu introduceți niciodată obiecte sau extremități ale
corpului în aparat.

• Nu acoperiţi şi nu transportaţi aparatul în timpul
funcţionării.

• Nu vă aşezaţi pe aparat.

• Aparatul nu este o jucărie. Ţineţi la distanţă copii şi
animalele. Utilizaţi aparatul numai sub supraveghere.

2 RO

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

• Înaintea oricărei utilizări, verificaţi aparatul, accesoriile şi
elementele sale de racordare cu privire la eventuale
deteriorări. Nu folosiţi aparate şi componente ale acestora
defecte.

• Asiguraţi-vă că toate cablurile electrice aflate în afara
aparatului sunt protejate împotriva deteriorărilor (de
exemplu contra animalelor). Nu folosiţi niciodată aparatul
cu un cablu electric sau un racord de reţea deteriorat!

• Racordul electric trebuie să corespundă specificaţiilor din
capitolul Date tehnice.

• Conectaţi ştecherul de reţea la o priză de reţea protejată
corespunzător.

• Alegeţi prelungitoarele cablului de reţea luând în
considerare puterea nominală a aparatului, lungimea
cablului şi destinaţia de utilizare. Desfăşuraţi complet
cablul prelungitor. Evitaţi suprasolicitarea electrică.

• Decuplaţi cablul de la priză înaintea efectuării lucrărilor de
întreţinere, îngrijire sau reparaţie la aparat, trăgând de
ştecher.

• Opriţi aparatul şi deconectaţi cablul de reţea de la priza
electrică, atunci când nu folosiţi aparatul.

• Nu folosiţi niciodată aparatul, în cazul în care constataţi
deteriorări la ştecher sau cablul de reţea.
În cazul în care cablul de alimentare de la reţea al acestui
aparat este deteriorat, trebuie înlocuit de către producător
sau de serviciul pentru clienţi al acestuia sau de o altă
persoană calificată, pentru a evita periclitări.
Cablurile de reţea defecte reprezintă un pericol serios
pentru sănătate!

• La amplasarea aparatului, respectaţi distanţele minime
faţă de pereţi şi obiecte, precum şi condiţiile de depozitare
şi exploatare, conform capitolului Date tehnice.

• Asiguraţi-vă că admisia aerului şi evacuarea aerului sunt
libere.

• Asiguraţi-vă că partea de aspirare este permanent curată
şi nu prezintă obiecte libere.

• Nu îndepărtaţi niciun simbol de siguranţă, autocolant sau
etichetă de pe aparat. Păstraţi toate simbolurile de
siguranţă, autocolantele şi etichetele în stare lizibilă.

• Transportaţi aparatul exclusiv în poziţie verticală şi cu
rezervorul de condens respectiv furtunul de golire golit.

• Înainte de depozitare sau transport, goliţi condensul
acumulat. Nu-l consumaţi. Există pericol pentru sănătate!

Instrucțiuni de siguranță cu agent frigorific
inflamabil

• Amplasați aparatul numai în încăperi, în care nu este
posibilă o acumulare a eventualelor scurgeri de agent
frigorific.

• Amplasați aparatul numai în încăperi, în care nu există
nicio sursă de aprindere (de exemplu flăcări deschise, un
aparat cu gaz pornit sau un încălzitor electric).

• Aveți în vedere faptul că agentul frigorific este inodor.

• Instalați aparatul numai în conformitate cu prescripțiile
naționale privind instalarea.

• Respectați prescripțiile naționale privind instalațiile de gaz.

• Instalați, utilizați și depozitați aparatul TTK 24 E numai într­o încăpere cu o suprafață mai mare de 4m2.

• Păstrați aparatul, astfel încât să nu fie posibilă apariția
unor deteriorări mecanice.

• Țineți cont de faptul că nu este permisă prezența unor
surse de aprindere în conductele racordate.

• R290 este un agent frigorific conform cu prevederile
europene privind mediul. Nu este permisă perforarea
componentelor circuitului frigorific.

• Respectați cantitatea maximă de umplere cu agent
frigorific indicată în datele tehnice.

• Nu găuriți sau ardeți.

• Nu folosiți alte mijloace decât cele recomandate de
producător, pentru a accelera procesul de dejivrare.

• Fiecare persoană, care lucrează la circuitul de agent
frigorific, trebuie să poată prezenta un atestat de calificare
profesională de la un oficiu de acreditare în domeniul
industrial, care atestă competențele sale cu privire la
manipularea în siguranță a agenților frigorifici pe baza unui
procedeu recunoscut în industrie.

• Lucrările de service pot fi executate numai conform
indicațiilor producătorului. Dacă pentru lucrările de
întreținere și reparație este necesară asistență din partea
altor persoane, persoana instruită cu privire la manevrarea
agenților frigorifici inflamabili trebuie să supravegheze
lucrările în permanență.

• Spațiile neventilate în care aparatul este instalat, exploatat
sau depozitat, trebuie să fie construite în așa fel încât
eventualele pierderi de agent frigorific să nu se acumuleze.
Astfel se evită pericole de incendiu sau explozie, care pot
apare în urma aprinderii agentului frigorific provocată de
sobele electrice, plitele de gătit sau alte surse de
aprindere.

• Întregul circuit al agentului frigorific este un sistem închis
ermetic, care nu necesită întreţinere şi care trebuie
întreţinut respectiv reparat numai de către o firmă
specializată în tehnica frigului şi climatizării sau de către
Trotec.

RO 3

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

Utilizarea conform destinaţiei

Utilizaţi aparatul exclusiv pentru uscarea şi dezumidificarea
aerului din încăperi, cu respectarea datelor tehnice.

Aparatul poate fi utilizat suplimentar şi ca uscător de rufe de
cameră, pentru asistenţă la uscarea rufelor ude.

Utilizarea conform destinaţiei include:

• dezumidificarea şi uscarea:
– camerelor de locuit, dormitoarelor, încăperilor de duş şi

pivniţelor

– spălătoriilor, caselor de vacanţă, rulotelor,

ambarcaţiunilor

• menţinerea permanent uscată a:
– depozitelor, arhivelor, laboratoarelor, garajelor

– camerelor de baie, toaletelor şi vestiarelor etc.

Utilizarea neconformă

Aparatul nu este destinat utilizării industriale.

• Nu instalaţi aparatul pe o suprafaţă udă respectiv inundată.

• Nu aşezaţi obiecte, ca de exemplu piese de îmbrăcăminte,

pe aparat.

• Nu utilizaţi aparatul în aer liber.

• Orice modificare constructivă precum şi extindere sau

reconstrucţie arbitrară a aparatului sunt interzise.

• Se interzice un alt mod de funcţionare sau o altă utilizare

decât cea prezentată în acest manual. În cazul
nerespectării acestei instrucţiuni, se anulează orice
răspundere şi dreptul de solicitare a garanţiei.

Calificarea personalului

Persoanele care utilizează acest aparat, trebuie:

• să fie conştiente de pericolele care apar la folosirea

aparatelor electrice într-un mediu umed.

• să fi citit şi înţeles manualul de utilizare, în special

capitolul Siguranţă.

Activităţile de întreţinere care impun deschiderea carcasei pot fi
executate numai de către o firmă specializată în tehnica frigului
şi climatizării sau de către Trotec.

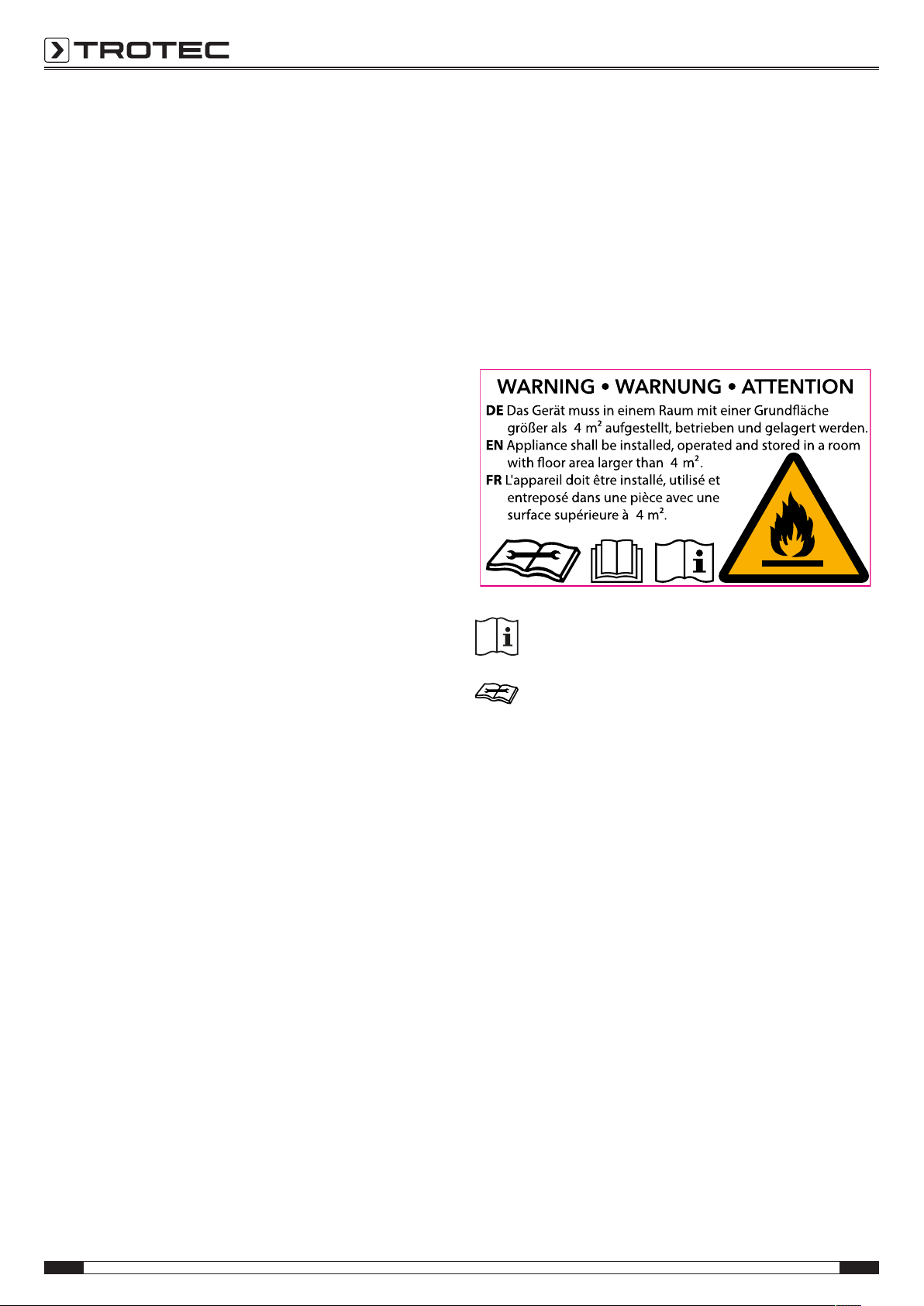

Simboluri de siguranță și panouri indicatoare pe aparat

Indicaţie

Nu îndepărtați niciun simbol de siguranță, autocolant
sau etichetă de pe aparat. Păstrați toate simbolurile de
siguranță, autocolantele și etichetele în stare lizibilă.

Pe aparat sunt aplicate următoarele simboluri de siguranță și
panouri indicatoare:

TTK 24 E

Respectați instrucțiunile

Acest simbol vă atrage atenția asupra faptului că
trebuie să țineți cont de manualul de utilizare.

Respectați manualul de reparație

Lucrările de evacuare, întreținere și reparație la circuitul
de agent frigorific pot fi executate numai conform
indicațiilor producătorului și de către persoane cu
atestat de calificare profesională. Un manual de
reparație corespunzător poate fi oferit de producător la
cerere.

4 RO

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

Pericole reziduale

Pericol
Agentul frigorific natural „propan” (R290)!

H220 – Gaz extrem de inflamabil.
H280 – Conține gaz sub presiune; poate exploda la
încălzire.

P210 – A se feri de căldură, suprafețe fierbinți, scântei,
flăcări deschise precum și alte surse de aprindere. Nu
fumați.
P377 – Incendiu provocat de gazul scurs: Nu stingeți,
până când nu este posibilă eliminarea fără pericol a
neetanșeității.
P410+P403 – A se depozita într-un loc bine ventilat,
ferit de radiația solară.

Avertisment privind tensiunea electrică

Lucrările la componentele electrice pot fi executate
numai de o firmă specializată autorizată!

Avertisment privind tensiunea electrică

Înaintea tuturor lucrărilor la aparat deconectaţi
ştecherul de reţea de la priza de reţea!
Decuplaţi cablul de reţea de la priza de reţea, apucând
de ştecher.

Avertisment

Acest aparat poate genera pericole, în cazul utilizării
necorespunzătoare sau neconforme cu destinaţia, de
către persoane neinstruite! Respectaţi calificările
personalului!

Avertisment

Aparatul nu este o jucărie şi nu trebuie să ajungă în
mâinile copiilor.

Avertisment

Pericol de asfixiere
Nu depozitaţi ambalajul în mod neglijent. Acesta poate
deveni o jucărie periculoasă pentru copii.

Indicaţie

Nu utilizați aparatul fără filtrul de aer montat la admisia
aerului!
Fără filtru de aer, interiorul aparatului este puternic
colmatat, astfel încât performanțele pot fi diminuate iar
aparatul se poate deteriora.

Informații despre aparat

Descrierea aparatului

Folosind principiul condensării, aparatul asigură o
dezumidificare automată a aerului din încăperi.

Ventilatorul aspiră aerul umed din încăpere prin admisia aerului,
prin filtrul de aer, vaporizator şi condensatorul din spatele
acestuia. La vaporizatorul rece, aerul din încăpere este răcit
până sub punctul de condensare. Vaporii de apă conţinuţi în aer
se precipită sub formă de condens respectiv chiciură pe
lamelele vaporizatorului. Aerul dezumidificat şi răcit este încălzit
uşor la condensator şi evacuat din nou. Aerul mai uscat astfel
preparat se amestecă din nou cu aerul din încăpere. Datorită
permanentei circulaţii a aerului din încăpere prin aparat,
umiditatea aerului din încăperea în care este amplasat aparatul
va fi redusă.

În funcţie de temperatura şi umiditatea relativă a aerului, apa
condensată picură în permanenţă sau numai pe durata fazelor
de condensare periodică, prin racordul de golire integrat, în
rezervorul de condens aflat dedesubt. Acesta este dotat cu un
flotor pentru măsurarea nivelului de umplere.

Aparatul este prevăzut cu un panou de comandă pentru
deservire şi controlul funcţionării.

Când se atinge nivelul maxim de umplere al rezervorului de
condens sau dacă rezervorul de condens nu este introdus
corect, lampa de control a rezervorului de condens (consultaţi
capitolul Elemente de comandă) de pe panoul de comandă se
aprinde. Aparatul se opreşte. Lampa de control a rezervorului de
condens se stinge numai la reintroducerea rezervorului de
condensgolit.

Opţional, apa de condens poate fi golită cu ajutorul unui furtun
conectat la racordul de condens.

Aparatul poate fi utilizat suplimentar şi ca uscător de lenjerie de
cameră, pentru asistenţă la uscarea lenjeriei ude în spaţiile de
locuit sau spaţiile de lucru.

Din cauza radiației termice dezvoltate în timpul funcționării,
temperatura încăperii poate crește ușor.

Cele trei aparate TTK24E, TTK24EDS și TTK24EWS sunt
identice din punct de vedere funcțional, deosebindu-se doar
prin culorile lor.

Procedura în caz de urgenţă

1. Opriţi aparatul.

2. În caz de urgenţă deconectaţi aparatul de la alimentare

electrică: Decuplaţi cablul de conectare de la priza
electrică, apucând de fişă.

3. Nu reconectaţi un aparat defect la racordul de reţea.

RO 5

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

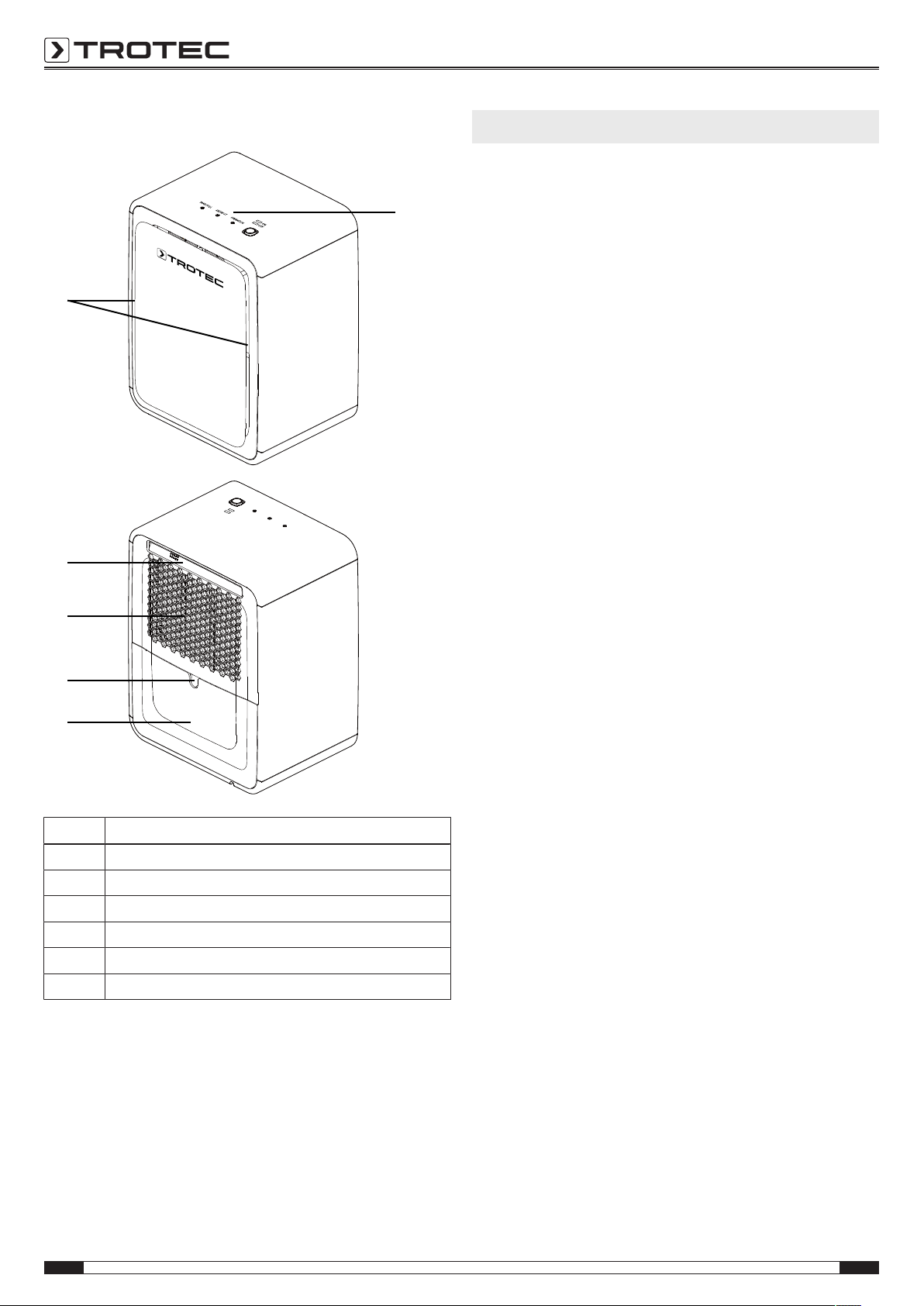

Prezentarea aparatului

TANK FULL

DEFROST

OPERATION

ON

OFF

6

1

2

3

4

5

Transport și depozitare

Indicaţie

Dacă depozitaţi sau transportaţi necorespunzător
aparatul, acesta poate fi deteriorat.
Ţineţi cont de informaţiile cu privire la transportul şi
depozitarea aparatului.

Transport

Respectați următoarele indicații înaintea fiecărei transportări:

• Opriți aparatul.

• Decuplaţi cablul de reţea de la priza de reţea, apucând de
ştecher.

• Goliţi condensul rămas în aparat şi în furtunul de golire a
condensului (consultaţi capitolul Întreţinere).

• Nu folosiţi cablul de reţea pe post de şnur de tractare.

Respectați următoarele indicații după fiecare transportare:

• Amplasați aparatul vertical după transportare.

• Lăsaţi aparatul să stea 12 până la 24 ore, pentru a permite
acumularea agentului frigorific în compresor. Reporniţi
aparatul numai după 12 până la 24 de ore! În caz contrar,
compresorul poate fi avariat iar aparatul nu va mai
funcţiona. În acest caz se pierd drepturile de garanţie.

Nr. Denumire

1 Element de comandă
2 Rezervor de condens
3 Racord pentru furtunul de golire a condensului
4 Admisie aer cu filtru de aer
5 Adâncitură de apucare
6 Evacuare aer

Depozitare

Respectați următoarele indicații înaintea fiecărei depozitări:

• Goliţi condensul rămas în aparat şi în furtunul de golire a
condensului (consultaţi capitolul Întreţinere).

• Decuplaţi cablul de reţea de la priza de reţea, apucând de
ştecher.

Când nu folosiți aparatul, respectați următoarele condiții de
depozitare:

• Depozitați aparatul numai într-o încăpere cu o suprafață
mai mare de 4m2.

• Mediu uscat și protejat împotriva înghețului și căldurii

• În poziție verticală, într-un loc ferit de praf și radiația solară
directă

• Eventual protejat cu o învelitoare împotriva pătrunderii
prafului

• nu aşezaţi alte aparate sau obiecte pe aparat, pentru a
evita deteriorarea acestuia

6 RO

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

Montare și instalare

A

B

C

C

D

TANK FULL

DEFROST

OPERATION

ON

OFF

TANK FULL

DEFROST

OPERATION

ON

OFF

TANK FULL

DEFROST

OPERATION

ON

OFF

Furnitură

• 1 x aparat

• 1x filtru de aer

• 1 x manual

Despachetarea aparatului

1. Deschideţi ambalajul de carton şi scoateţi aparatul.

2. Îndepărtați complet ambalajul de pe aparat.

3. Desfăşuraţi complet cablul de reţea. Aveţi grijă să nu fie
deteriorat cablul de reţea şi nu-l deterioraţi la desfăşurare.

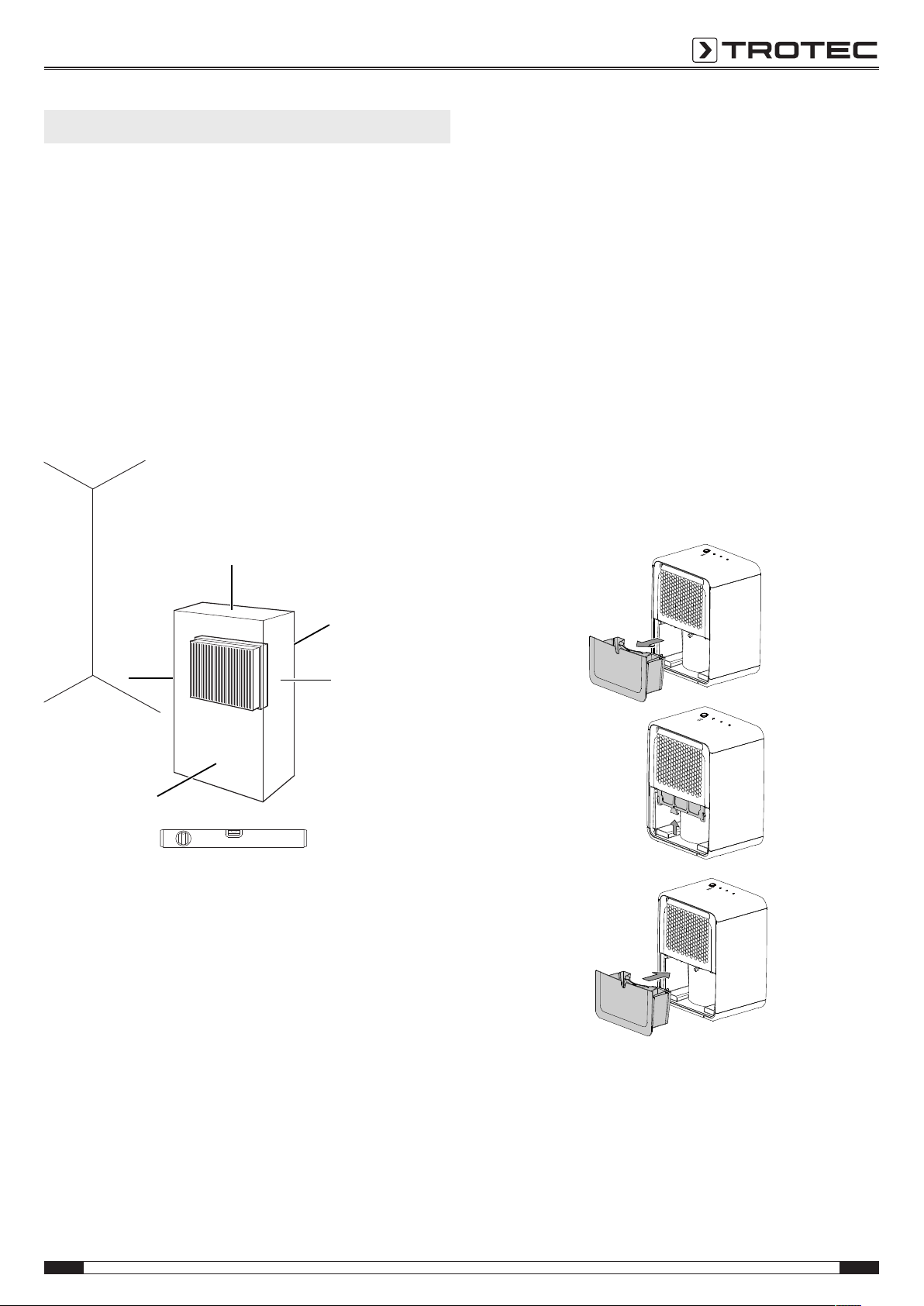

Punerea în funcţiune

Respectaţi la amplasarea aparatului distanţele minime faţă de
pereţi, conform indicaţiilor din capitolul Date tehnice.

• Asigurați-vă că ați derulat respectiv desfășurat complet
cablurile prelungitoare.

• La amplasarea aparatului păstraţi o distanţă suficientă faţă
de sursele de căldură.

• Aveţi grijă ca fluxul de aer să nu fie blocat de perdele sau
alte obiecte.

• La amplasarea aparatului în special în zone umede,
protejaţi aparatul local printr-un dispozitiv de protecţie
contra curenţilor reziduali (întrerupător de protecţie FI)
corespunzător normelor în vigoare.

Introducerea filtrului de aer

Indicaţie

Nu utilizați aparatul fără filtrul de aer montat la admisia
aerului!
Fără filtru de aer, interiorul aparatului este puternic
colmatat, astfel încât performanțele pot fi diminuate iar
aparatul se poate deteriora.

• Înainte de pornire, asigurați-vă că filtrul de aer este
instalat.

• Înainte de repunerea în funcțiune a aparatului, verificați
starea cablului de alimentare. Dacă aveți dubii cu privire la
starea ireproșabilă a acestuia, contactați serviciul pentru
clienți.

• Amplasați aparatul numai în încăperi, în care nu este
posibilă o acumulare a eventualelor scurgeri de agent
frigorific.

• Amplasați aparatul numai în încăperi, în care nu există
nicio sursă de aprindere (de exemplu flăcări deschise, un
aparat cu gaz pornit sau un încălzitor electric).

• Amplasați aparatul în poziție verticală și stabilă, pe o
suprafață portantă.

• Evitați locurile cu risc de împiedicare la pozarea cablului de
rețea sau a altor cabluri electrice, în special la amplasarea
aparatului în centrul încăperii. Folosiți punți pentru cabluri.

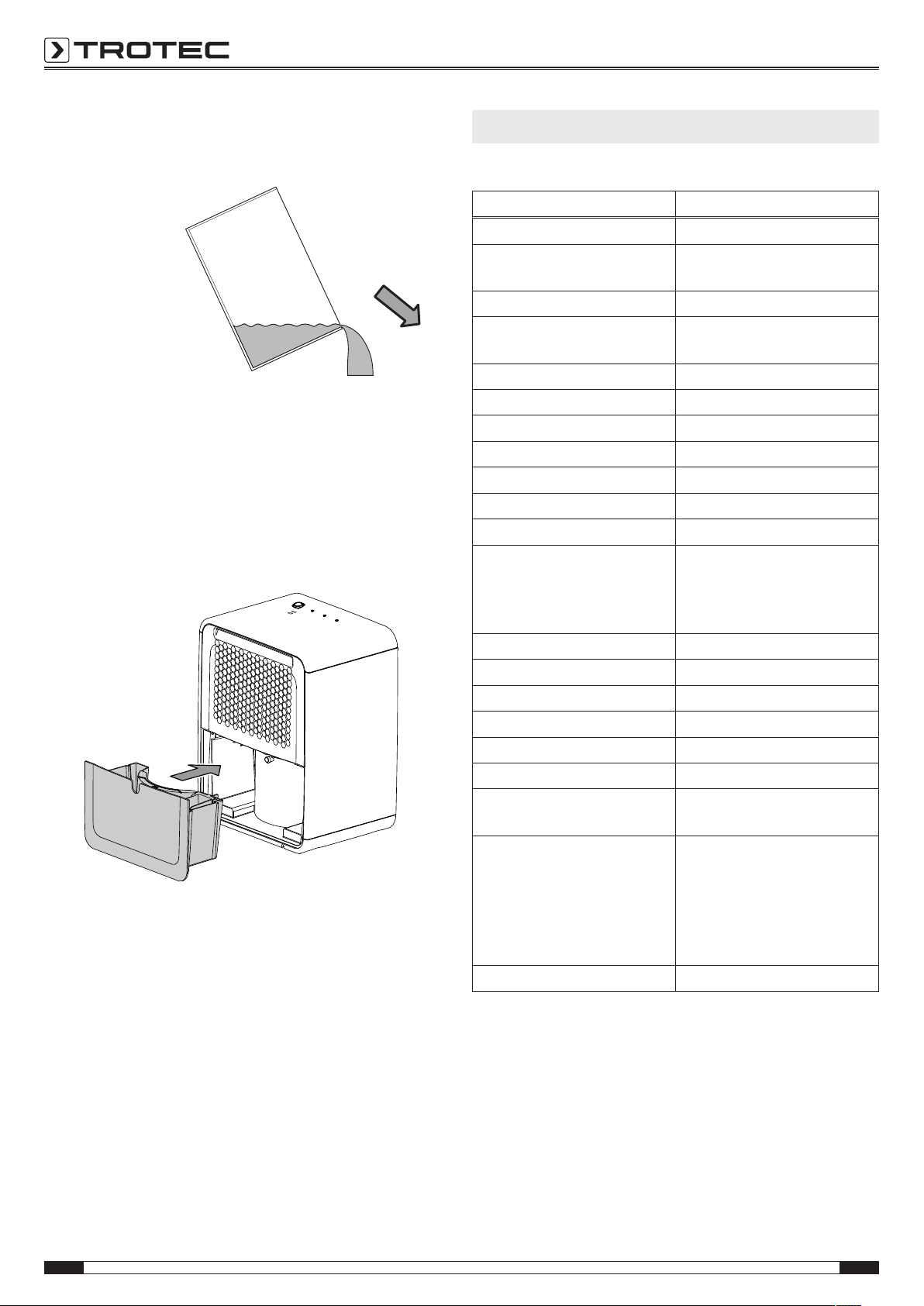

Introducerea rezervorului de condens

• Asigurați-vă că flotorul este introdus corect în rezervorul
de condens.

• Asigurați-vă că rezervorul de condens este gol și introdus
corect.

Conectarea cablului de rețea

• Conectați ștecherul de rețea la o priză de rețea protejată
corespunzător.

RO 7

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

Utilizarea

7

8

9

10

TANK FULL

DEFROST

OPERATION

ON

OFF

TANK FULL

DEFROST

OPERATION

ON

OFF

Indicații:

• Evitaţi să lăsaţi uşile şi ferestrele deschise.

• Aparatul funcţionează complet automat după pornire.

• Ventilatorul funcționează permanent în regim de
dezumidificare.

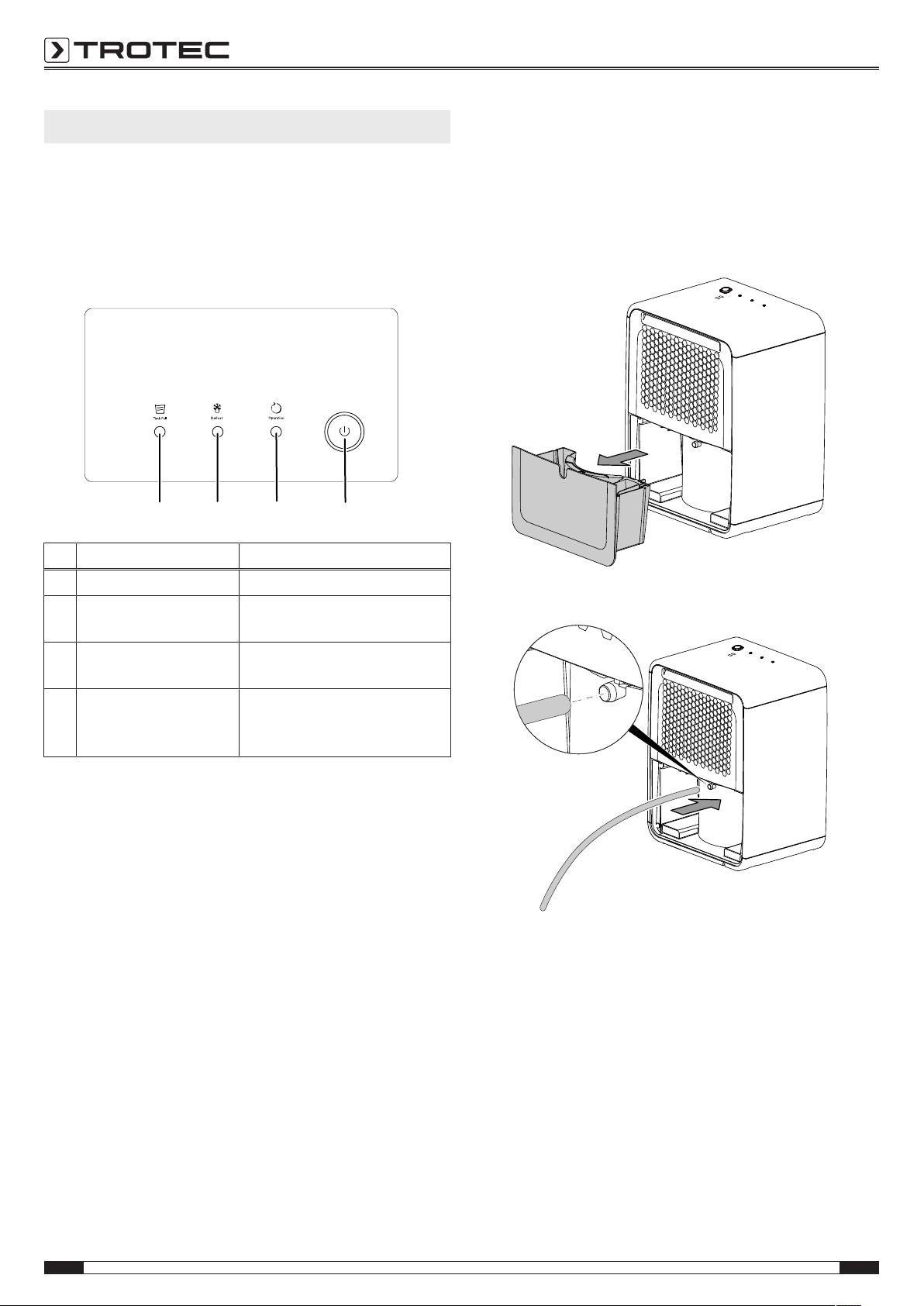

Elemente de comandă

Nr. Denumire Semnificație

7 Butonul On/Off Pornirea sau oprirea aparatului
8 LED-ul Operation Aprins în regimul de funcționare

Permanent

9 LED-ul Defrost Este afișat atunci când este

activă dezghețarea automată

10 LED-ul Tank Full Este afișat atunci când

rezervorul de condens este plin
sau nu este introdus corect

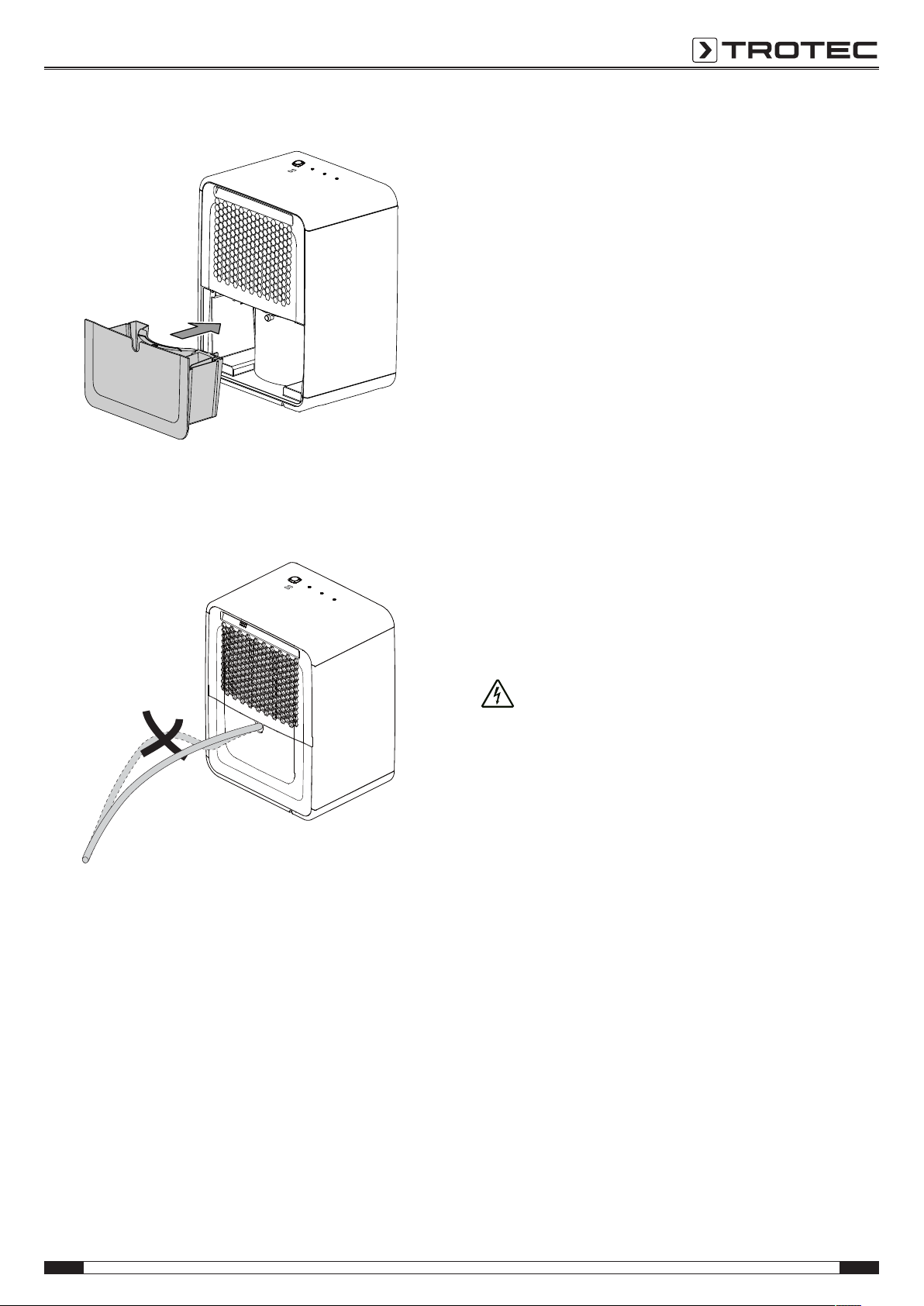

Funcționarea cu furtun conectat la racordul de condens

Pentru utilizarea mai îndelungată în regim permanent sau
dezumidificarea nesupravegheată, trebuie racordat la aparat un
furtun de golire a condensului adecvat.

ü Furnitura include un furtun adecvat (diametru: 1/2").
ü Aparatul este oprit.

1. Scoateți rezervorul de condens din aparat.

2. Introduceți un capăt al furtunului pe racordul de furtun.

Pornirea aparatului

După ce aţi instalat şi adus aparatul în stare operaţională, în
modul descris în capitolul Punere în funcţiune, puteţi să-l
porniţi.

1. Apăsați butonul On/Off(7).

ð LED-ul Operation (8) luminează.

Dezumidificare

Aparatul dezumidifică aerul continuu în intervalul de umiditate
relativă a aerului (20% până la 80% umid. rel.).

Funcția de oprire automată

Dacă rezervorul de condens este plin sau nu este introdus
corect, aparatul se oprește automat. LED-ul Tank Full(10)
luminează.

8 RO

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

3. Reintroduceți rezervorul de condens.

TANK FULL

DEFROST

OPERATION

ON

OFF

TANK FULL

DEFROST

OPERATION

ON

OFF

4. Introduceți celălalt capăt al furtunului într-o scurgere
adecvată (de exemplu o gură de scurgere sau un rezervor
colector suficient de mare). Aveți grijă ca furtunul să nu fie
îndoit.

Dezghețarea automată

La temperaturi ambiante scăzute, condensatorul poate fi
acoperit de gheață în timpul dezumidificării. Aparatul execută în
acest caz o dezghețare automată. În timpul fazei de dezghețare,
dezumidificarea este întreruptă pentru scurt timp. Ventilatorul
continuă să funcționeze.

LED-ul Defrost(9) luminează.
Durata dezghețării poate varia. Nu opriți aparatul în timpul

procesului de dezghețare automată. Nu deconectați ștecherul
de rețea de la priza de rețea.

Uscarea rufelor

Aparatul poate fi utilizat suplimentar şi ca uscător de lenjerie de
cameră, pentru asistenţă la uscarea lenjeriei ude în spaţiile de
locuit sau spaţiile de lucru.

La poziționarea aparatului sau a unui uscător pentru rufe
respectați distanțele minime indicate în datele tehnice.

Pentru uscarea rufelor trebuie preselectate următoarele valori:

• Uscat pentru depozitare în dulap= 46% umiditate relativă
a aerului

• Umed pentru călcat= 58% umiditate relativă a aerului

• Ușor uscat= 65% umiditate relativă a aerului

Dacă este cazul, folosiți un aparat de măsură pentru măsurarea
umidității aerului.

Scoateţi furtunul, atunci când doriţi să colectaţi din nou
condensul prin intermediul rezervorului de condens. Lăsaţi
furtunul să se usuce înainte de depozitare.

Scoaterea din funcțiune

Avertisment privind tensiunea electrică

Nu atingeţi ştecherul de reţea cu mâinile umede sau
ude.

• Opriţi aparatul.

• Decuplaţi cablul de reţea de la priza de reţea, apucând de
ştecher.

• Îndepărtaţi furtunul de golire a apei de condens, dacă este
cazul, precum şi lichidul rămas în acesta.

• Goliţi rezervorul de condens dacă este cazul.

• Curăţaţi aparatul conform indicaţiilor din capitolul
Întreţinere.

• Depozitaţi aparatul conform indicaţiilor din capitolul
Depozitare.

RO 9

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

Erori și defecțiuni

Aparatul a fost verificat de mai multe ori pe durata procesului de
producţie în privinţa funcţionării ireproşabile. Dacă apar totuşi
defecţiuni în funcţionare, verificaţi aparatul conform listei
următoare.

Aparatul nu pornește:

• Verificați racordul la rețea.

• Verificați cablul de alimentare și ștecherul de rețea cu
privire la deteriorări.

• Verificați siguranța de rețea de la locul instalării.

• Verificați nivelul de umplere al rezervorului de condens,
goliți-l dacă este cazul. LED-ul Tank Full(10) nu trebuie să
se aprindă.

• Verificaţi poziţia corectă a rezervorului de condens.

• Verificaţi temperatura încăperii. Respectaţi zona de lucru
admisă a aparatului, conform datelor tehnice. Eventual,
aparatul nu porneşte datorită temperaturii ambiante prea
reduse (< 5°C).

• Aşteptaţi 10 minute, înainte de a reporni aparatul. Dacă
aparatul nu porneşte, dispuneţi executarea unei verificări
electrice de către o firmă specializată sau de către Trotec.

Aparatul funcționează, dar nu se formează condens:

• Verificați gradul de murdărire al flotorului din rezervorul de
condens. Curățați rezervorul de condens dacă este
necesar. Flotorul trebuie să fie mobil.

• Verificaţi temperatura încăperii. Respectaţi zona de lucru
admisă a aparatului, conform datelor tehnice. Eventual,
aparatul nu porneşte datorită temperaturii ambiante prea
reduse (< 5°C).

• Asigurați-vă că umiditatea relativă a aerului din încăpere
corespunde datelor tehnice.

• Verificaţi gradul de murdărire al filtrului de aer. Dacă este
necesar curăţaţi respectiv înlocuiţi filtrul de aer.

• Verificaţi gradul de murdărire al condensatorului din
exterior (consultaţi capitolul Întreţinere). Dispuneţi
curăţarea condensatorului murdar de către o firmă
specializată sau de către Trotec.

• Aparatul execută eventual o dezgheţare automată. În
timpul dezgheţării automate nu are loc dezumidificarea.

Compresorul nu pornește:

• Verificaţi temperatura încăperii. Respectaţi zona de lucru
admisă a aparatului, conform datelor tehnice. Eventual,
aparatul nu porneşte datorită temperaturii ambiante prea
reduse (< 5°C).

• Asigurați-vă că umiditatea relativă a aerului din încăpere
corespunde datelor tehnice.

• Verificați dacă s-a declanșat protecția contra supraîncălzirii
a compresorului. Deconectați aparatul de la rețeaua de
alimentare și lăsați-l să se răcească pentru circa 10
minute, înainte de a-l conecta la loc la rețeaua de
alimentare.

• Aparatul execută eventual o dezghețare automată. În
timpul dezghețării automate nu are loc dezumidificarea.

Aparatul se încălzește excesiv, este zgomotos respectiv
prezintă pierderi de putere:

• Verificaţi gradul de murdărire al admisiilor de aer şi al
filtrului de aer. Îndepărtaţi murdăria exterioară.

• Verificaţi gradul de murdărire a aparatului din exterior
(consultaţi capitolul Întreţinere). Dispuneţi curăţarea
interiorului murdar al aparatului de către o firmă
specializată în tehnica frigului şi climatizării sau de către
Trotec.

Indicaţie

Aşteptaţi cel puţin 3 minute după toate lucrările de
întreţinere şi reparaţie. Reporniţi aparatul numai după
aceea.

Aparatul dumneavoastră nu funcţionează ireproşabil după
verificări?

Contactați serviciul pentru clienți. Eventual duceți aparatul
pentru reparație la o firmă specializată în instalații frigotehnice
și climatizare sau la Trotec.

Aparatul este zgomotos respectiv vibrează:

• Verificați dacă aparatul este amplasat vertical și stabil.

Prezintă scurgeri de condens:

• Verificaţi aparatul cu privire la neetanşeităţi.

10 RO

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

Întreţinere

Intervale de întreţinere

Interval de întreținere și îngrijire înaintea fiecărei

puneri în
funcțiune

Verificați admisiile și evacuările de

X X

aer cu privire la murdărie și corpuri
străine, curățați-le dacă este cazul

Efectuați o curățare exterioară
Verificați vizual interiorul aparatului

cu privire la murdărie
Verificați filtrul de aer cu privire la

X X

murdărie și corpuri străine, curățați
respectiv înlocuiți după caz

Schimbați filtrul de aer
Verificați dacă există deteriorări

X

Verificați șuruburile de fixare
Efectuați o probă de funcționare
Golire rezervor de condens și/sau

furtun de golire

Proces-verbal de întreţinere şi îngrijire

Tip aparat: .............................................

la nevoie cel puțin la

fiecare
2săptămâni

X X
X X

X X

X

cel puțin la
fiecare
4săptămâni

cel puțin la
fiecare 6luni

X

Număr aparat: ....................................

cel puțin anual

X

Interval de întreținere și îngrijire

Verificați admisiile și evacuările de aer
cu privire la murdărie și corpuri
străine, curățați-le dacă este cazul

Efectuați o curățare exterioară
Verificați vizual interiorul aparatului cu

privire la murdărie
Verificați filtrul de aer cu privire la

murdărie și corpuri străine, curățați
respectiv înlocuiți după caz

Schimbați filtrul de aer
Verificați dacă există deteriorări
Verificați șuruburile de fixare
Efectuați o probă de funcționare
Golire rezervor de condens și/sau

furtun de golire
Observaţii

1. Data: ........................................

Semnătura: ...................................

5. Data: ........................................

Semnătura: ...................................

9. Data: ........................................

Semnătura: ...................................

13. Data: ......................................

Semnătura: ...................................

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

2. Data: ..........................................

Semnătura: ....................................

6. Data: ..........................................

Semnătura: ....................................

10. Data: ........................................

Semnătura: ....................................

14. Data: ........................................

Semnătura: ....................................

3. Data: ..........................................

Semnătura: ....................................

7. Data: ..........................................

Semnătura: ....................................

11. Data: ........................................

Semnătura: ....................................

15. Data: ........................................

Semnătura: ....................................

4. Data: ..........................................

Semnătura: ....................................

8. Data: ..........................................

Semnătura: ....................................

12. Data: ........................................

Semnătura: ....................................

16. Data: ........................................

Semnătura: ....................................

RO 11

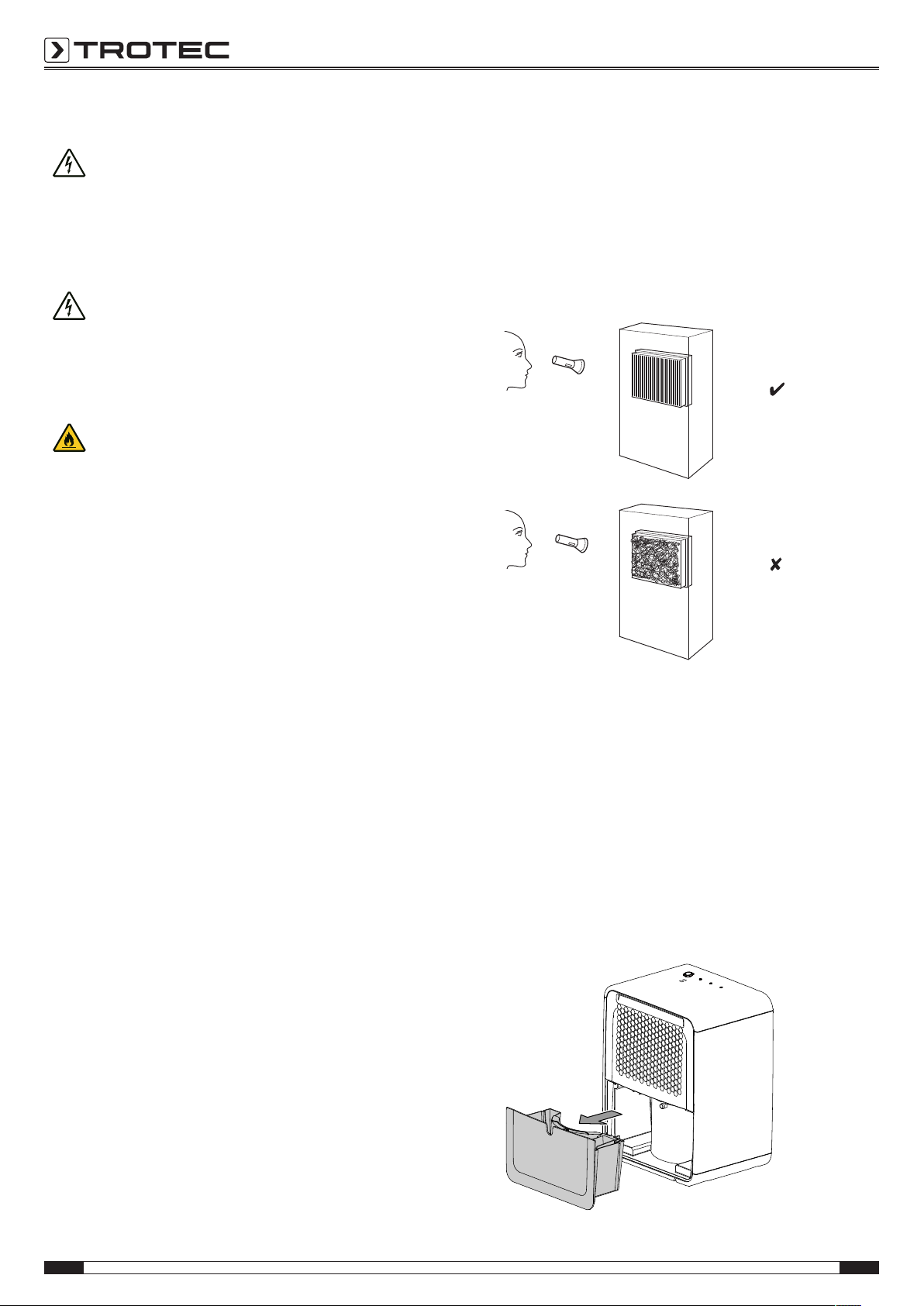

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

Activități înainte de începerea întreţinerii

TANK FULL

DEFROST

OPERATION

ON

OFF

Avertisment privind tensiunea electrică

Nu atingeţi ştecherul de reţea cu mâinile umede sau
ude.

• Opriţi aparatul.

• Decuplaţi cablul de reţea de la priza de reţea, apucând de
ştecher.

Avertisment privind tensiunea electrică
Activităţile care impun deschiderea carcasei pot fi

executate numai de către firme de specialitate
autorizate sau de către Trotec.

Circuitul de agent frigorific

Pericol
Agentul frigorific natural „propan” (R290)!

H220 – Gaz extrem de inflamabil.
H280 – Conține gaz sub presiune; poate exploda la
încălzire.

P210 – A se feri de căldură, suprafețe fierbinți, scântei,
flăcări deschise precum și alte surse de aprindere. Nu
fumați.
P377 – Incendiu provocat de gazul scurs: Nu stingeți,
până când nu este posibilă eliminarea fără pericol a
neetanșeității.
P410+P403 – A se depozita într-un loc bine ventilat,
ferit de radiația solară.

• Întregul circuit al agentului frigorific este un sistem închis
ermetic, care nu necesită întreţinere şi care trebuie
întreţinut respectiv reparat numai de către o firmă
specializată în tehnica frigului şi climatizării sau de către
Trotec.

Simboluri de siguranță și panouri indicatoare pe aparat

Verificați în mod regulat simbolurile de siguranță și panourile
indicatoare de pe aparat. Înlocuiți simbolurile de siguranță
ilizibile!

Curăţarea carcasei

Curăţaţi carcasa cu o lavetă umectată, moale, fără scame. Aveţi
grijă să nu pătrundă umezeală în carcasă. Asiguraţi-vă că
umiditatea nu poate intra în contact cu componentele electrice.
Nu folosiţi pentru umectarea lavetei detergenţi agresivi, cum ar
fi sprayuri de curăţare, solvenţi, detergenţi cu alcool sau
substanţe abrazive.

Verificaţi vizual interiorul aparatului cu privire la murdărie

1. Îndepărtaţi filtrul de aer.

2. Luminați cu o lanternă în orificiile aparatului.

3. Verificați interiorul aparatului cu privire la murdărie.

4. Dacă observaţi un strat gros de praf, dispuneţi curăţarea
interiorului aparatului de către o firmă specializată în
tehnica frigului şi climatizării sau de către Trotec.

5. Reintroduceţi filtrul de aer.

Curăţarea filtrului de aer

Indicaţie

Asiguraţi-vă că filtrele de aer nu sunt uzate sau
deteriorate. Colţurile şi muchiile filtrelor de aer nu
trebuie să fie deformate sau rotunjite. Înainte de
reintroducerea filtrelor de aer, asiguraţi-vă că acestea
sunt intacte şi uscate!

Filtrele de aer trebuie curăţate de îndată ce se murdăresc. Acest
lucru se manifestă, de exemplu, prin performanţe reduse
(consultaţi capitolul Erori şi defecţiuni).

1. Scoateţi rezervorul de condens din aparat.

12 RO

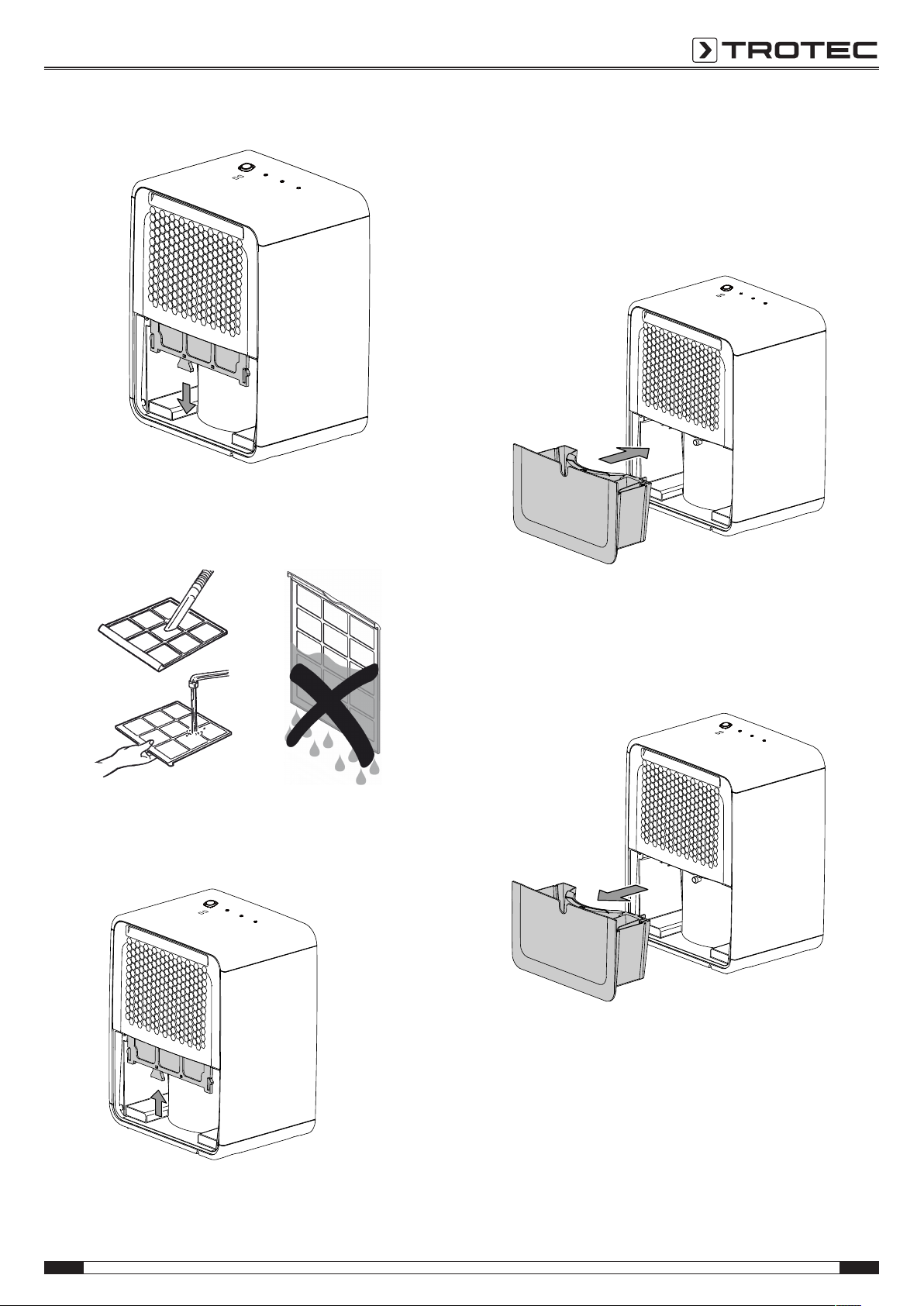

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

2. Scoateţi filtrul de aer din aparat.

TANK FULL

DEFROST

OPERATION

ON

OFF

TANK FULL

DEFROST

OPERATION

ON

OFF

TANK FULL

DEFROST

OPERATION

ON

OFF

TANK FULL

DEFROST

OPERATION

ON

OFF

3. Curăţaţi filtrul cu o lavetă umectată, moale, fără scame.
Dacă filtrul este foarte murdar, curăţaţi-l cu apă caldă
amestecată cu un detergent neutru.

6. Reintroduceţi rezervorul de condens în aparat.
Nu deterioraţi flotorul la introducerea şi scoaterea
rezervorului de condens. Aveţi grijă cu această ocazie ca
flotorul să fie poziţionat corect.
Aveţi grijă cu această ocazie ca rezervorul de condens să
fie introdus corect, în caz contrar aparatul nu poate fi
repornit.

4. Lăsaţi filtrul să se usuce complet. Nu introduceţi în aparat
un filtru umed!

5. Reintroduceţi filtrul de aer în aparat.

Goliţi rezervorul de condens

Dacă rezervorul de condens este plin sau este introdus incorect,
se aprinde LED-ul TANK FULL (10). Compresorul şi ventilatorul
se opresc.

1. Scoateţi rezervorul de condens din aparat.

RO 13

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

2. Goliţi rezervorul de condens într-o scurgere sau în

TANK FULL

DEFROST

OPERATION

ON

OFF

chiuvetă.

3. Spălaţi rezervorul cu apă curată. Curăţaţi rezervorul cu un
detergent neagresiv (nu folosiţi detergent de spălat vase!).

4. Reintroduceţi rezervorul de condens în aparat.
Nu deterioraţi flotorul la introducerea şi scoaterea
rezervorului de condens.
Aveţi grijă ca flotorul să fie poziţionat corect.
Aveţi grijă ca rezervorul de condens să fie introdus corect,
în caz contrar aparatul nu poate fi repornit.

Activităţi după întreţinere

Dacă doriți să continuați utilizarea aparatului:

• Lăsaţi aparatul să stea 12 până la 24 ore, pentru a permite
acumularea agentului frigorific în compresor. Reporniţi
aparatul numai după 12 până la 24 de ore! În caz contrar,
compresorul poate fi avariat iar aparatul nu va mai
funcţiona. În acest caz se pierd drepturile de garanţie.

• Reconectați aparatul, prin introducerea fișei în priză.

Dacă nu utilizați aparatul o perioadă mai îndelungată:

• Depozitați aparatul conform indicațiilor din capitolul
Depozitare.

Anexă tehnică

Date tehnice

Parametru Valoare
Model TTK24E

Capacitate de dezumidificare
max.

Debit de aer 100m3/h
Domeniu de funcționare

(temperatură)
Presiune parte de aspirare 0,6 MPa
Presiune parte de evacuare 2,5 MPa
Presiune max. admisă 4,0 MPa
Conexiune la rețea 1/N/PE~ 220 - 240V / 50Hz
Putere consumată max. 0,19kW
Curent nominal 0,86A
Siguranță recomandată 10A
Parametri siguranțe

Tip:
Tensiune:
Curent:

Agent frigorific R290
Cantitate de agent frigorific 45g
Factor GWP 3
Echivalent CO

2

Rezervor de apă 1,6l
Nivel de presiune acustică 55dB(A)
Dimensiuni (lungimex lățimex

înălțime)
Distanța minimă față de pereți

și obiecte

B: spate

C: lateral

D: față

Greutate 10kg

10l / 24 h

5°C până la 35°C

5ET sau SMT
250V
3,15A

0,000135t

243x 312x 417mm

A: sus

50cm
50cm
50cm
50cm

14 RO

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

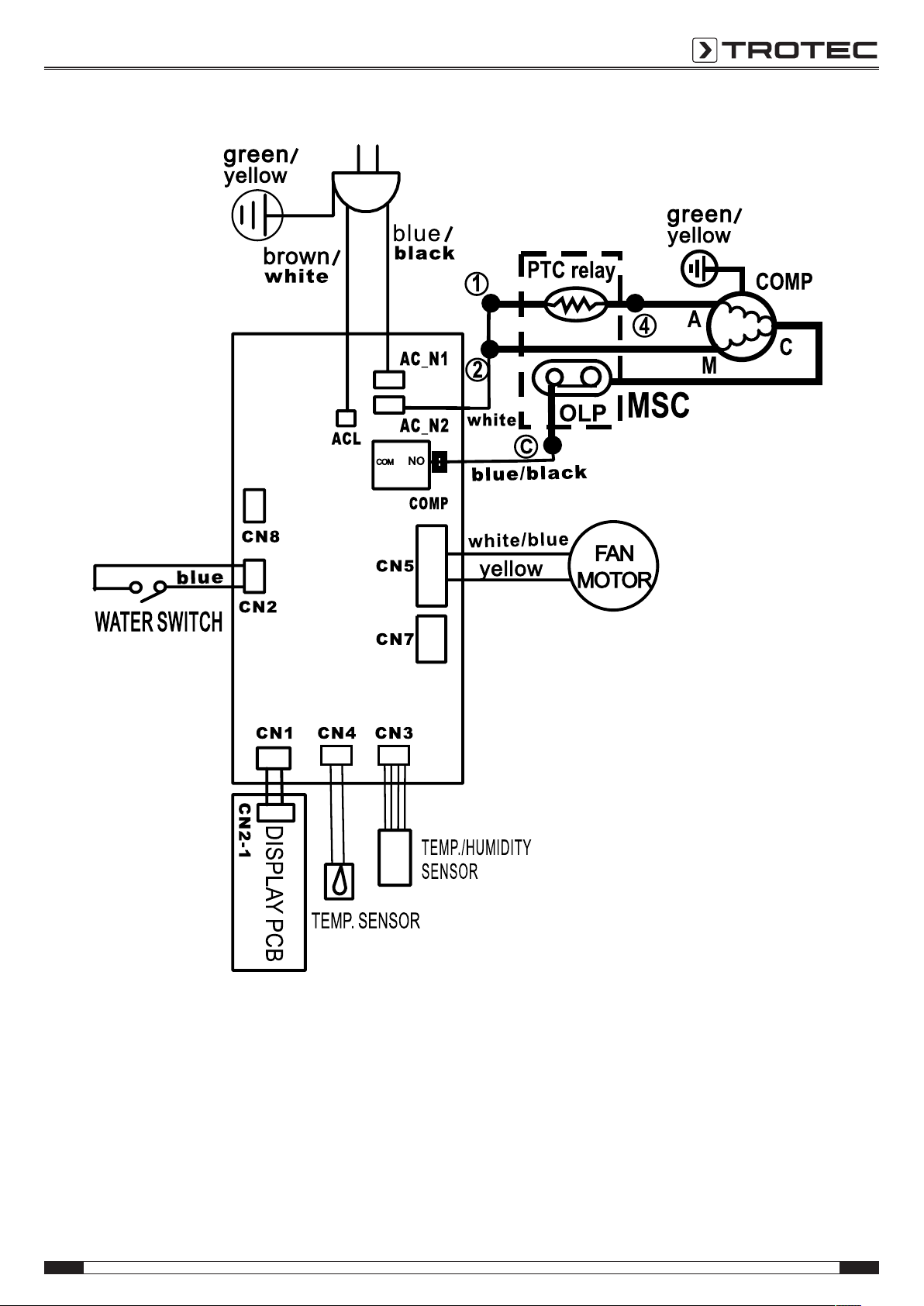

Schemă electrică

TTK 24 E

RO 15

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

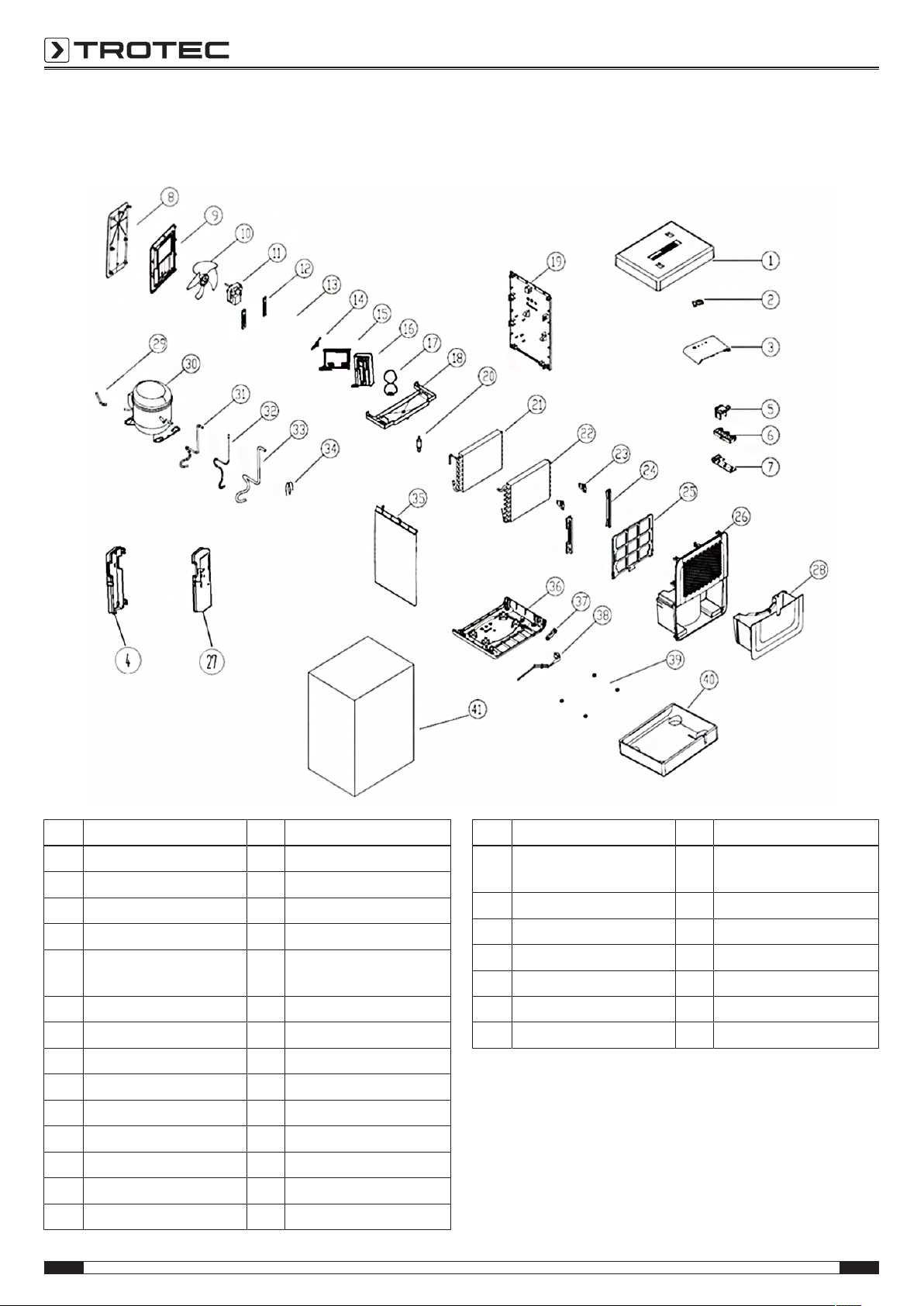

Vedere de ansamblu a pieselor de schimb

Indicație: Numerele de poziție ale pieselor de schimb diferă de

numerele de poziție ale componentelor folosite în cadrul
manualului de utilizare.

Item English Description Item English Description

1 Upper Polyfoam Packing 22 Evaporator
2 Top Cover 23 Stator
3 Key-Press 24 The Guide Rail Of Filter
4 Electrical Box-Base 25 Air Filter
5 Button Switch Protection

26 Left Side Panel

Box
6 Lampshade 27 Electric Box Cover
7 Display PCB 28 Water Tank

Item English Description Item English Description

15 Magnetic Induction

36 Base Holder

Switch
16 Float Fixture 37 Clip for Power Cord
17 Foaming Mould Float 38 Power Cord
18 Laver 39 Rubber Foot Pad
19 Front Panel 40 Down Polyfoam Packing
20 Filter 41 Carton Box
21 Condenser

8 Left Side Panel 29 Copper Tube
9 Decoration Panel 30 Compressor
10 Fan Blade 31 Low Pressure Pipe
11 Fan Motor 32 High Pressure Pipe
12 Motor Bracket 33 Sponge Tube
13 Air Flowing House 34 Capillary
14 Weatherboard 35 Back Panel

16 RO

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

Evacuare la deșeuri

Simbolul coșului de gunoi tăiat de pe un aparat electric sau
electronic uzat indică faptul că nu este permisă evacuarea
acestuia cu deșeul menajer, la sfârșitul perioadei de viață.
Pentru returnarea gratuită sunt disponibile în apropiere puncte
de colectare pentru aparate electrice și electronice uzate.
Adresele pot fi obținute de la primărie. Puteți să vă informați și
de pe pagina noastră web https://de.trotec.com/shop/ cu privire
la alte metode de returnare, puse la dispoziție de noi.

Prin colectarea separată a aparatelor electrice și electronice
uzate se permite refolosirea, valorificarea materiilor prime
respectiv alte forme de valorificare a aparatelor vechi precum și
evitarea consecințelor negative asupra mediului și sănătății
oamenilor ale evacuării la deșeuri ale eventualelor substanțe
periculoase conținute în aparate.

Lăsați eliminarea la deșeuri în mod regulamentar, corespunzător
legislației naționale, a agentului frigorific „propan” din aparat în
seama firmelor cu certificare corespunzătoare (Catalogul
european al tipurilor de deșeuri 160504).

RO 17

dezumidificator de aer TTK 24 E / TTK 24 E DS / TTK 24 E WS

Trotec GmbH

Grebbener Str. 7
D-52525 Heinsberg

[phone]
[phone]

[email protected]
www.trotec.com
