Triton 837520 Operating/safety Instructions Manual

tritontools.com

750W Unlimited Rebate Planer 82mm

Operating & Safety Instructions

Bedienings- en veiligheidsvoorschriften

Instructions d’utilisation et consignes de sécurité

Gebrauchs- und

Sicherheitsanweisung

Istruzioni per l’uso

e la sicurezza

Instrucciones de uso y de seguridad

Instrukcja obsługi i bezpieczeństwa

Инструкции по эксплуатации и правила техники безопасности

Kezelési és biztonsági utasítások

Provozní a

bezpečnostní pokyny

Prevádzkové a

bezpečnostné pokyny

TRP UL

Instruções de Operação e Segurança

Çalışma ve Güvenlik Talimatları

Version date: 13.07.17

5 6

(a)

(b)

(a)

(b)

(a)

(b)

(a)

(b)

Fig.I

Fig.IV Fig.V

Fig.III Fig.II

(a)

(b)

T3.15A

Original Instructions

Introduction

Thank you for purchasing this Triton tool. This manual contains information necessary for safe and effective operation of this product. This product has unique features and, even if you are familiar with similar products, it is necessary to read this manual carefully to ensure you fully understand the instructions. Ensure all users of the tool read and fully understand this manual.

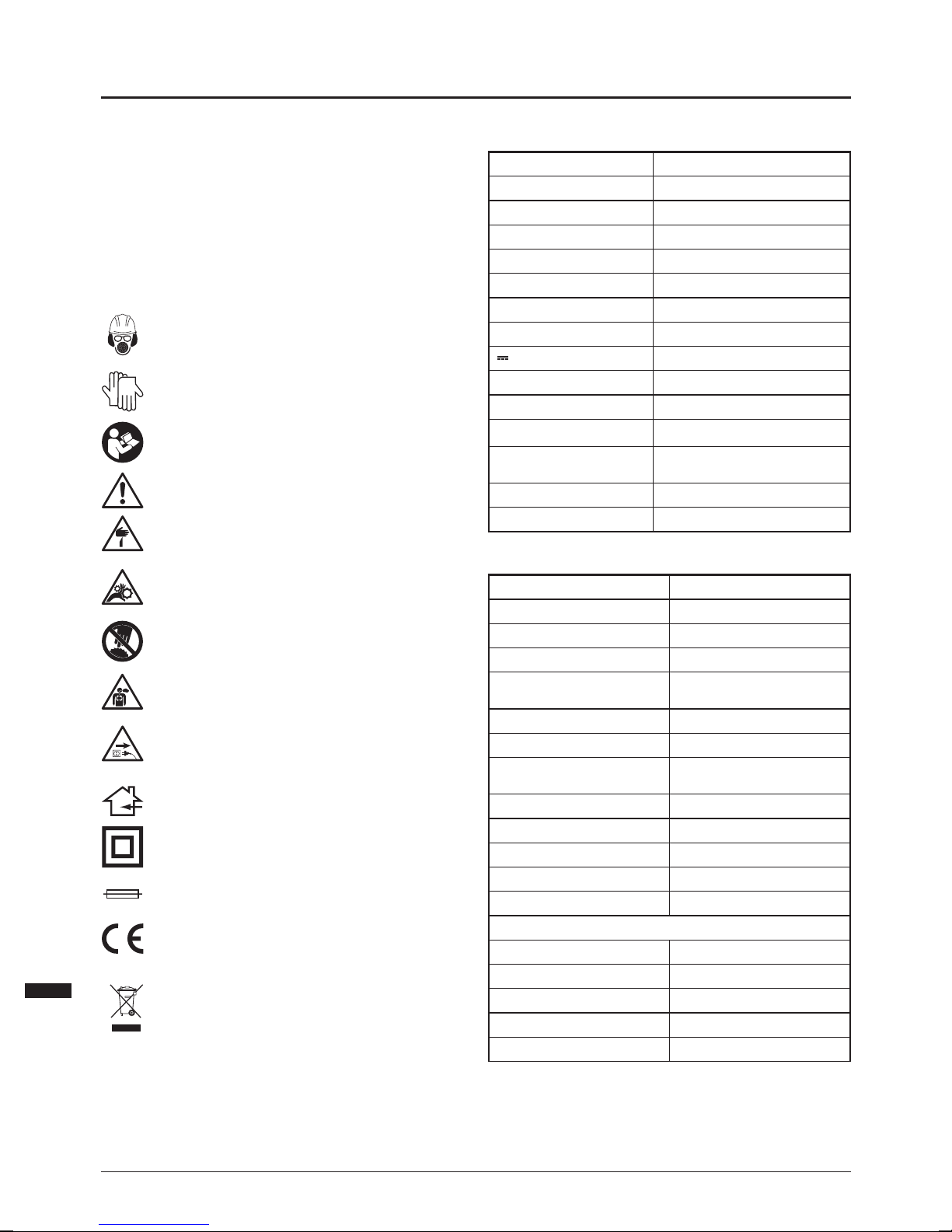

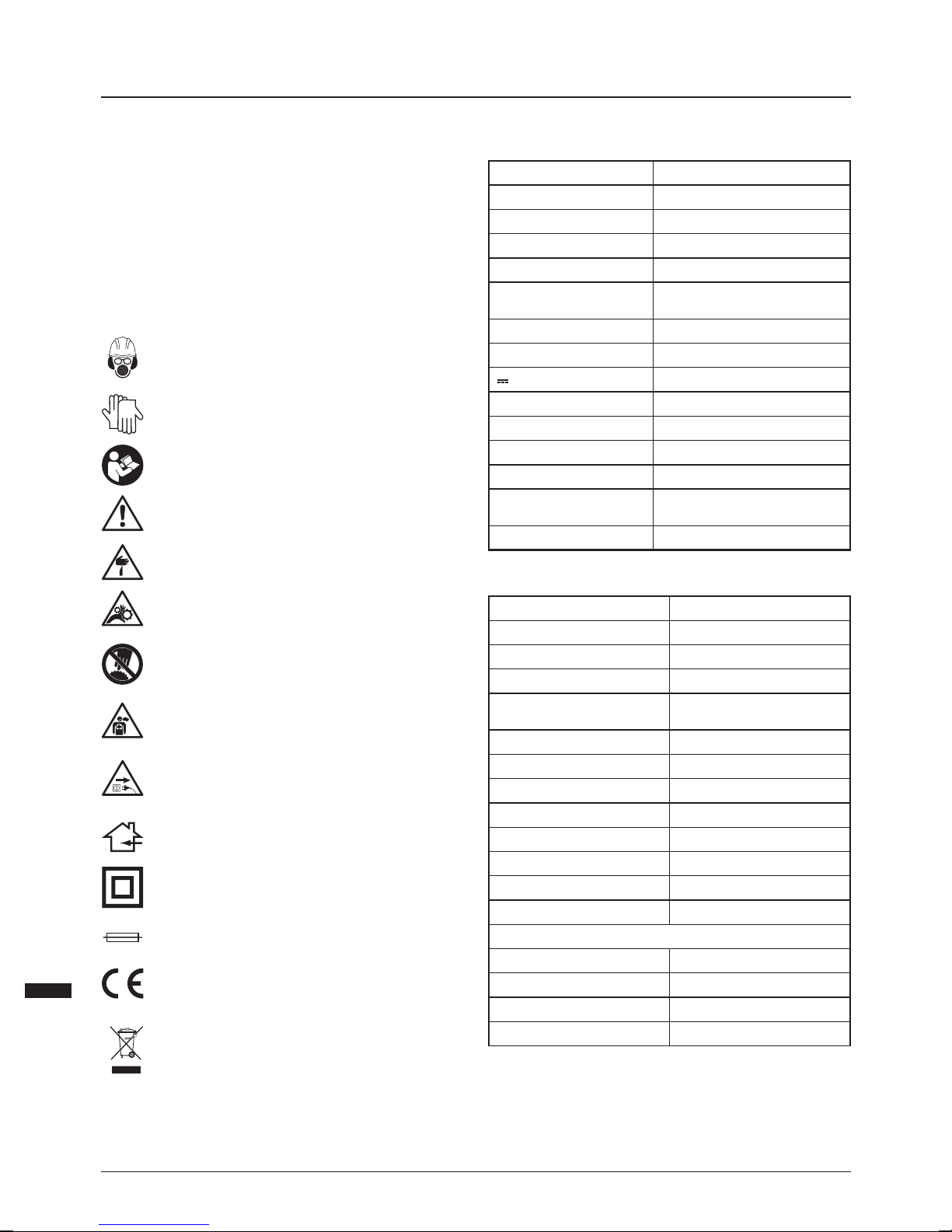

Description of Symbols

The rating plate on your tool may show symbols. These represent important information about the product or instructions on its use.

Wear hearing protection Wear eye protection Wear breathing protection Wear head protection

Wear hand protection

Read instruction manual

Caution!

WARNING: Moving parts can cause crush and cut injuries

WARNING: Sharp blades or teeth!

Do not touch the blades before the machine is disconnected from the supply and the blades have come to a complete stop

Toxic fumes or gases!

Always disconnect from the power supply when adjusting, changing accessories, cleaning, carrying out maintenance and when not in use!

Indoors use only

Class II construction (double insulated for additional protection)

Internal time-lag fuse with rated current 3.15A

Conforms to relevant legislation and safety standards

Environmental Protection Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your local authority or retailer for recycling advice

Technical Abbreviations Key

V Volts

~, AC Alternating current

A, mA Ampere

n Rated speed

opm Orbits or oscillations per minute

° Degrees

Hz Hertz

,DC Direct current

W, kW Watt, kilowatt

/min or min

rpm Revolutions per minute

dB(A) Decibel sound level (A weighted)

m/s2 Metres per second squared (vibration

Ø Diameter

-1

No load speed

Operations per minute

magnitude)

Speciﬁcation

Model number TRPUL

Input voltage 220–240V~ 50/60Hz

Power 750W

No load speed 5000–15,500rpm

Blades 3 reversible blades 82mm (3-¼") standard

Planing width 82mm (3-¼")

Depth of cut range 0–3mm (0–1/8")

Left or right chip exit Yes

Bevelling V-grooves 1

Parking stand automatic

Power cord length 3m

Dimensions (L x W x H) 300 x 170 x 165mm

Weight 3.9kg

Sound and vibration information

Sound pressure L

Sound power L

Uncertainty K 3dB(A)

Weighted vibration a

Weighted vibration ah (auxiliary handle) 7.727m/s

(main handle) 9.326m/s

87.1dB(A)

98.1dB(A)

Uncertainty K 1.5m/s

The sound intensity level for the operator may exceed 85dB(A) and sound protection

As part of our ongoing development, specifications of TRITON products may alter without notice.

WARNING: Always wear ear protection where the sound level exceeds 85dB(A) and limit the

time of exposure if necessary. If sound levels are uncomfortable, even with ear protection, stop using the tool immediately and check the ear protection is correctly ﬁtted and provides the correct level of sound attenuation for the level of sound produced by your tool.

WARNING: User exposure to tool vibration can result in loss of sense of touch, numbness, tingling and reduced ability to grip. Long-term exposure can lead to a chronic condition. If necessary, limit the length of time exposed to vibration and use anti-vibration gloves. Do not operate the tool with hands below a normal comfortable temperature, as vibration will have a greater effect. Use the ﬁgures provided in the speciﬁcation relating to vibration to calculate the duration and frequency of operating the tool.

Sound and vibration levels in the speciﬁcation are determined according to international standards. The ﬁgures represent normal use for the tool in normal working conditions. A poorly maintained, incorrectly assembled, or misused tool, may produce increased levels of noise and vibration. www.osha.europa.eu provides information on sound and vibration levels in the workplace that may be useful to domestic users who use tools for long periods of time.

measures are necessary.

General Power Tool Safety Warnings

WARNING: Read all safety warnings, instructions, illustrations and

speciﬁcations provided with this power tool. Failure to follow all instructions

listed below may result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety a) Keep work area clean and well lit. Cluttered or dark areas invite accidents. b) Do not operate power tools in explosive atmospheres, such

as in the presence of ﬂammable liquids, gases or dust. Power

tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating a power

tool. Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any

way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodiﬁed plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces, such as

pipes, radiators, ranges and refrigerators. There is an increased

risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions. Water

entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging

the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is unavoidable, use a residual current

device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use common sense when

operating a power tool. Do not use a power tool while you are tired or under the inﬂuence of drugs, alcohol or medication. A moment of inattention

while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye protection. Protective

equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the off-position

before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your ﬁnger on the switch

or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on. A wrench

or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at all times. This

enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery. Keep

your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust extraction and

collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The

correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on and off. Any power

tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the battery pack from the power

tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children and do not allow

persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding of moving

parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained cutting tools with

sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in accordance

with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations

different from those intended could result in a hazardous situation.

h) Keep handles and grasping surfaces dry, clean and free from oil

and grease. Slippery handles and grasping surfaces do not allow for

safe handling and control of the tool in unexpected situations.

WARNING: When used in Australia or New Zealand, it is recommended that this tool is ALWAYS supplied via Residual Current Device (RCD) with a rated residual current of 30mA or less.

5) Service a) Have your power tool serviced by a qualiﬁed repair person using only identical

replacement parts. This will ensure that the safety of the power tool is maintained.

Additional Safety for Electric Planers

WARNING!

• Wait for the cutter to stop before setting the tool down. An exposed rotating cutter

may engage the surface leading to possible loss of control and serious injury.

• Hold the power tool by insulated gripping surfaces only, because the cutter may contact its own cord. Cutting a ‘live’ wire may make exposed metal

parts of the power tool ‘live’ and could give the operator an electric shock.

• Use clamps or another practical way to secure and support the workpiece to a stable platform. Holding the work by your hand or against the body leaves it unstable and may lead to loss of control.

• If the replacement of the supply cord is necessary, this has to be done by the manufacturer or their agent in order to avoid a safety hazard.

• It is strongly recommended that the tool always be supplied via a residual current device with a rated residual current of 30mA or less.

• Use appropriate respiratory protection: Use of this tool can generate dust

containing chemicals known to cause cancer, birth defects or other reproductive harm. Some wood contains preservatives such as copper chromium arsenate (CCA) which can be toxic. When sanding, drilling, or cutting these materials extra care should be taken to avoid inhalation and minimise skin contact.

IMPORTANT

• Use suitable detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance. Contact with electric lines

can lead to ﬁre and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

• Do not reach into the chip ejector with your hands.

They could be injured by rotating parts.

• A dust mask and dust extraction system are strongly recommended during usage to protect the operator against dust. Electric planers generate

a large quantity of dust and some materials will produce toxic dust.

• Use only sharp blades. Handle the blades very carefully.

a) Check voltage of the tool rating label matches the voltage of the mains supply b) Ensure all nails, screws, etc., are removed from the workpiece before commencing

the task. Otherwise, damage to the blade or planer could occur, causing a safety hazard

c) Ensure all cloth, cord, rags, string and similar items are removed from

the work area. To prevent entanglement in the planer mechanism

d) Ensure that the blade installation bolts are securely tightened before operation

e) Before using the planer on a workpiece, switch ON and allow

it to run for a while. Check for vibration or wobbling that could

indicate a badly installed, or a poorly balanced blade

f) Allow the machine to reach full speed before making

contact with the workpiece and starting cutting

g) Operate the planer only when controlled by both hands

and is correctly held before switching ON h) Ensure the planer is at least 200mm away from your face and body i) Wait until the blades reach full speed before cutting j) Shavings may jam in the chute when cutting damp wood. Switch

OFF, disconnect from the power supply and clean out the chips

with a stick. Never put your ﬁnger into the chip chute

k) ALWAYS switch OFF and allow the blades to come to a complete standstill

before attempting any adjustments, cleaning or carrying out maintenance l) ALWAYS disconnect from the power supply when leaving the machine unattended m) When not in use, disconnect from the power source and place the front base

on a wooden block so that the blades are not in contact with anything n) Replace all blades at the same time. Otherwise, the resulting imbalance

will cause vibration and shorten the service life of the planer and blades

Cutting Tool Safety

WARNING: Before connecting a tool to a power source (mains switch power point receptacle,

outlet, etc.) be sure that the voltage supply is the same as that speciﬁed on the nameplate of the tool. A power source with a voltage greater than that speciﬁed for the tool can result in serious injury to the user, and damage to the tool. If in doubt, do not plug in the tool. Using a power source with a voltage less than the nameplate rating is harmful to the motor.

Use the correct cutting tool

• Ensure the cutting tool is suitable for the job. Do not assume a tool is

suitable without checking the product literature before use

Protect your eyes

• Always wear appropriate eye protection when using cutting tools

• Spectacles are not designed to offer any protection when using this

product; normal lenses are not impact resistant and could shatter

Protect your hearing

• Always wear suitable hearing protection when tool noise exceeds 85dB

Protect your breathing

• Ensure that you and others around you wear suitable dust masks

• Protect your hands

• Do not allow hands to get close to the cutting wheel or blades. Use a suitable

push stick for shorter workpieces with appropriate power tools

Be aware of others around you

• It is the responsibility of the use to ensure that other people in the

vicinity of the work area are not exposed to dangerous noise or dust and are also provided with suitable protective equipment

Hidden objects

• Inspect the workpiece and remove all nails and other embedded objects before cutting

• Do not attempt to cut material that contains embedded objects unless you

know that the cutting tool ﬁtted to your machine is suitable for the job

• Walls may conceal wiring and piping, car body panels may conceal

fuel lines, and long grass may conceal stones and glass. Always check the work area thoroughly before proceeding

Beware of projected waste

• In some situations, waste material may be projected at speed from the

cutting tool. It is the user’s responsibility to ensure that other people in the work area are protected from the possibility of projected waste

Fitting cutting tools

• Ensure cutting tools are correctly and securely ﬁtted and check

that wrenches/adjusters are removed prior to use

• Only use cutting tools recommended for your tool

• Do not attempt to modify cutting tools

• Ensure blades are sharp, in good condition and correctly ﬁtted

• Do not attempt to re-sharpen blades that are not suitable for re-

sharpening. These may include specially hardened blades or blades made from hardened alloys typically containing tungsten

• Blades that can be re-sharpened should be re-sharpened only according to the blade manufacturer’s instructions. These may include a limited number of times the blade can be re-sharpened

• Sharpened blades should be more thoroughly inspected before use and replaced immediately if there is any doubt about their condition and suitability for use

• In the event blades encounter an embedded object in use that the blades are not suitable for, blades should be replaced immediately

Direction of feed

• Always feed work into the blade or cutter against the direction of movement of the blade or cutter

Beware of heat

• Cutting tools and workpieces may become hot in use. Do not attempt to change tools until they have been allowed to cool completely

Control dust/swarf

• Do not allow dust or swarf to build up. Sawdust is a ﬁre hazard, and some metal swarf is explosive

• Be especially careful when cutting wood and metal. Sparks from metal cutting are a common cause of wood dust ﬁres

• Where possible, use a dust extraction system to ensure a safer working environment

Sanding Tool Safety

WARNING: Hold the power tool by insulated handles or gripping surfaces only,

because the sanding belt/sheet may contact its own cord. Cutting a ‘live’ wire may make

exposed metal parts of the power tool ‘live’ and could give the operator an electric shock.

WARNING: Use clamps or another practical way to secure the workpiece to a stable platform. Holding the workpiece by hand or against

the body makes it unstable and may lead to loss of control.

a) ALWAYS wear appropriate protective equipment, including a dust mask

with a minimum FFP2 rating, eye protection and ear defenders

b) Ensure all people in the vicinity of the work area are also

equipped with suitable personal protective equipment

c) Take special care when sanding some woods (such as beech, oak, mahogany

and teak), as the dust produced is toxic and can cause extreme reactions

d) NEVER use to process any materials containing asbestos. Consult a qualiﬁed

professional, if you are uncertain whether an object contains asbestos

e) DO NOT sand magnesium or alloys containing a high percentage of magnesium f) Be aware of paint ﬁnishes or treatments that may have been applied to

the material that is being sanded. Many treatments can create dust that is toxic, or otherwise harmful. If working on a building constructed prior to

1960, there is an increased chance of encountering lead-based paints

g) The dust produced when sanding lead-based paints is particularly hazardous to

children, pregnant women, and people with high blood pressure. DO NOT allow these

people near to the work area, even if wearing appropriate personal protective equipment

h) Whenever possible, use a vacuum dust extraction system to control dust and waste i) Be especially careful when using a power tool for both wood and

metal sanding. Sparks from metal can easily ignite wood dust.

ALWAYS clean you power tool thoroughly to reduce the risk of ﬁre

j) Empty the dust bag or container (where applicable) frequently during use,

before taking breaks and after completion of sanding. Dust may be an explosion

hazard. DO NOT throw sanding dust into an open ﬁre. Spontaneous combustion may occur when oil or water particles come into contact with dust particles. Dispose of waste materials carefully and in accordance with local laws and regulations

k) Work surfaces and sandpaper can become very hot during use. If there is evidence

of burning (smoke or ash), from the work surface, stop and allow the material

to cool. DO NOT touch work surface or sandpaper until they have had time to cool l) DO NOT touch the moving sandpaper m) ALWAYS switch OFF before you put the sander down n) DO NOT use for wed sanding. Liquids entering the motor

housing can cause severe electric shocks

o) ALWAYS unplug the sander from the mains power supply

before changing or replacing sandpaper p) Even when this tool is used as prescribed it is not possible to eliminate all

residual risk factors. If you are in any doubt as to safe use of this tool, do not use it

Product Familiarisation

1. Depth Adjustment Dial

2. Front Handle

3. Drum Guard Release Lever

4. Power ON Indicator Neon

5. ON/OFF Trigger Switch

6. Lock-Off Button

7. Main Handle

8. Power Cord

9. Dust Diverter Guide Switch

10. Dust/Chip Extraction Port

11. Fixed Rear Base

12. Spanner

13. Hex Key

14. Fitted Reversible Blades (replacement blades available separately. Part no. TRPPB)

15. Clamping Screws

16. Blade Drum

17. Drum Guard

18. Shavings Collection Bag

19. Rear Parking Foot

20. Drive Belt

21. Dust/Chip Adaptor Tube

22. Parallel Fence Attachment Knob

23. Parallel Fence Guide

24. Sanding Drum with Sleeve (replacement sanding sleeves available separately. Part no. TRPSS)

25. Variable Speed Control

26. Drum Spindle Lock Button

Intended Use

Electric hand planer with additional sanding functionality. Used for light and medium-duty sanding, or planing with adjustable depth of cut and unlimited rebate depth. Can be used on hard and soft wood.

Unpacking Your Tool

• Carefully unpack and inspect your tool. Fully familiarise

yourself with all its features and functions

• Ensure that all parts of the tool are present and in good condition. If any parts are

missing or damaged, have such parts replaced before attempting to use this tool

Before Use

WARNING: ALWAYS ensure that the tool is switched OFF and

unplugged from the power supply before making any adjustments, and before ﬁtting or removing the blade or sanding drums.

Replacing Blades

• Always completely remove the blade drum prior to installing new blades. For your own safety, it is not recommended to remove the planer blades while the drum is still installed in the planer

• The planer is ﬁtted with reversible blades. Blades can be reversed when blunt. After both sides of the blade have been used, they must be discarded.

• Replacement planer blades are available from your Triton retailer (Part no. TRPPB)

Removing the Blade Drum

WARNING: The blades are very sharp. Take care when handling the drum.

1. Place the planer on its side so that the motor is facing down

2. Press the Drum Guard Release Lever (3) to raise the Drum

Guard (17) for access to the Blade Drum (16)

3. Insert the short end of the supplied Hex Key (13) into the screw

head in the centre of the blade drum (Image A)

4. Press the Drum Spindle Lock Button (26), and rotate the drum until it is locked.

Note: The blade drum has two lock out positions.

5. Keep the spindle locked whilst you loosen and remove the hex

head screw, and then the two ﬂat washers (Image B)

6. Carefully remove the drum from the spindle (Image C)

Removing planer blades

1. Secure the blade drum in a vice with one Blade (14) facing up so that it is accessible

2. Protect the drum with a cloth or similar padding when putting it in the vice

3. Using the Spanner (12), loosen the three screws on the blade clamp

(Image D) just sufﬁciently to remove the clamp from the drum

4. Carefully remove the blade from the blade clamp slot (Image E)

Installing planer blades

• The blades have a cutting edge on both sides so are reversible. If a blade is worn or damaged on one side, you can re-install it the other way round to use the other cutting edge

IMPORTANT: A single blade may be replaced only if it is damaged. If the blade is worn, you must replace all three blades in the drum to prevent unbalanced operation, which can cause dangerous vibration and damage to the tool.

• If replacing blades, use blades of the same dimensions and weight, or the drum will oscillate and vibrate causing poor planing action and possibly breakdown

• The quality of ﬁnish relies on correct installation of the blades. Clean away any woodchips or other foreign matter adhering to the blade drum or clamps

1. Slide the blade into the slot in the blade clamp so that:

• The new cutting edge is face up

• The raised back of the blade is positioned on the opposite side to the clamping screws, and the ﬂat face of the blade is pointing towards the clamping screws

2. Check that the blade is centred in the slot and is fully inserted. This is essential in order to enable correct rebating and to prevent the blade coming into contact with the drum guard—this may break the guard and cause an injury

3. Re-ﬁt the blade clamp, ensuring it is facing the correct way and it sits square in the drum

4. Tighten the Clamping Screws 1 3 2 (15) evenly as follows (Image F):

• Tighten the two outside clamping screws snug tight, then the middle screw

• Working in the same order, fully tighten all three screws

5. Loosen the vice and rotate the drum to repeat the above procedure to ﬁt the other two blades

Reﬁtting the Blade Drum

1. Place the planer on its side

2. Raise the Drum Guard (17)

3. Slide the Blade Drum (16) onto the spindle and into the housing (Image G)

4. Press in the Drum Spindle Lock Button (26) and rotate the Drum (16) until it is locked in place. Continue to hold the lock button until you have secured the drum in position

Note: The blade drum has two lock out positions.

5. Re-insert the large washer, adjusting its position so that it engages onto the end of the spindle

6. Insert the smaller washer followed by the hex head screw

WARNING: If the larger washer is not correctly orientated the drum cannot be ﬁrmly secured.

7. Use the Hex Key (13) to fully tighten the hex head screw to secure the drum in position

8. Release the spindle lock and close the drum guard

Correct setting of blades

• It is essential that the blades are set correctly or the workpiece will end up rough and uneven. For a clean, smooth cut the blades must be mounted so the cutting edge is absolutely level, i.e. parallel to the surface of the rear base (b)(Fig. III)

Nicks in the surface

• The cutting edge of one or all blades is not parallel to the rear base (Fig. IV)

Gouging at start

• One or all blades are not protruding enough in relation to the rear base (Fig. V)

Fitting the Sanding Drum

• A Triton Sanding Drum (24) and sanding sleeve are supplied for use with this tool. You can convert the Triton Unlimited Rebate Planer into a sander by ﬁtting the sanding drum in place of the blade drum

• Replacement sanding sleeves are available from your Triton retailer (Part no. TRPSS)

• Using the sanding drum and sleeve, this tool is ideal for quickly removing a large amount of material

• DO NOT use this sander for sanding steel or magnesium

Fitting a sanding sleeve

• The sanding drum is supplied in two sections. Separate the two

sections in order to ﬁt or remove a sanding sleeve

1. Ensure all the rubber ‘O’ rings are in place

2. Slide the sanding sleeve fully onto the larger section of the sanding drum

Note: It will only ﬁt on one way.

3. Insert the smaller section of the sanding drum into the sanding sleeve and align so that the groove in the inner ring of the smaller drum section ﬁts over the nib on the spigot of the larger section

Fitting the Sanding Drum in the tool

• Always ensure that the tool is switched OFF and unplugged from

the power supply before installing or removing a drum

• To ﬁt or remove the sanding drum, use the same method as set out above

for ‘Removing the Blade Drum’ and ‘Reﬁtting the Blade Drum’

Parallel Fence Guide

1. Fit the Parallel Fence Guide (23) using the ﬁxing angle and the Parallel Fence Attachment Knob (22) (Image H)

2. When set at right angles to the planer base, the fence provides a guide to help control the planing action

Operation

Switching ON & OFF

WARNING: Before plugging the machine into the power socket always check

that the ON/OFF Trigger Switch (5) and Lock-Off Button (6) work properly.

1. Plug in the tool and grip the tool with index ﬁnger on the ON/ OFF Trigger Switch and thumb on the Lock-Off Button

2. With the rest of your hand gripping the tool, depress the Lock-Off Button with your thumb and squeeze the ON/OFF Trigger Switch. You can release the Lock-Off Button once the planer has started

3. To stop the tool, release the ﬁnger hold on the ON/OFF Trigger Switch

4. In order to restart the tool, repeat steps 1–2

WARNING: Please note that the planer blades continue to turn for some

time after switching OFF the planer. Wait until the motor has completely stopped before setting down the tool to prevent damage to the planer blades or the surface. If you wish to rest the planer on its side, do not rest it on the side with the vents to prevent dust or chips from getting into the motor.

5. When the planer is not to be used for a short period, set the depth control knob to the ‘P’ position and rest the front of the planer on a block of wood to keep the base clear of the surface. Ensure that the rear parking foot is down to protect blades

Adjusting the speed

• The speed of the drum can be adjust to suit the material being planed or sanded

• Use the Variable Speed Control (25) to adjust the speed for the job in hand

Note: For planing it is recommended to have the planer running at full speed to obtain the cleanest possible result. When sanding, the speed should be set from 1–6. On ‘MAX’ (maximum speed) the unit will vibrate and be hard to hold.

Adjusting the depth of cut

1. Rotate the Depth Adjustment Dial (1) clockwise for a deeper cut and anticlockwise for a shallower cut

2. The calibrations on the ring under the Depth Adjustment Dial indicate the depth of cut. For example, when ‘1’ is next to the pointer on the front of the planer, the depth of cut is approximately 1mm

3. If depth of cut is critical, plane a scrap piece of wood, measure the difference in thickness and adjust the setting as needed

Planing

WARNING: Moving the tool too fast may cause a poor quality of cut and can damage

the blades or the motor. Moving the tool too slowly may burn or mar the cut. The proper feed rate will depend on the type of material being cut and the depth of the cut. Practice ﬁrst on a scrap piece of material to gauge the correct motion.

WARNING: Always use two hands to hold the planer. WARNING: Where possible, clamp the workpiece to a workbench.

1. Rest the front of the planer on the workpiece, ensuring the blades are not in contact with the workpiece

2. Switch ON the tool and wait for the blades to reach full speed

3. Move the planer gently forward, applying pressure on the front of the tool at the start of planing, and pressure at the rear of the tool towards the end of the planing stroke

Note: As a feature this planer has been ﬁtted with a larger front handle than traditional electric planers. The front handle provides for good ergonomics when planing, allows the operator to balance and control the unit with ease and is particularly useful when vertical planing.

4. Push the planer beyond the edge of the workpiece without tilting it downwards

Note: Planing is easier if you incline the workpiece slightly away from you so that you plane ‘downhill’.

5. The rate of planing and the depth of cut determine the quality of the ﬁnish. For rough cutting, you can increase the depth of cut; however, to achieve a good ﬁnish, you will need to reduce the depth of cut and advance the tool more slowly

6. In between operations, you can rest the planer on a ﬂat surface with the Rear Parking Foot (19) hinged down to support the planer so that the blades are kept clear of the surface. Ensure the rear parking foot has been moved across from the locked position (for transit) to the automatic position

Chamfering

1. To make a chamfered cut (Fig. I), align the ‘V’ groove (Fig. II) in the front base of the planer with the corner edge of the workpiece

2. Run the planer along the corner edge

Full/unlimited rebating

• The planer has an unlimited rebating capability. When operating the planer to achieve a full rebate, adhere to all instructions below.

1. With the hand gripping the Front Handle (2), use the thumb to push the

Drum Guard Release Lever (3) down to raise the Drum Guard (17), which will expose the Blade Drum (16). This enables full unlimited rebating

2. Run the planer along the workpiece

3. Once you have ﬁnished planing the section, take the pressure off the Drum Guard

Release Lever and check the Drum Guard fully covers the blade drum

WARNING: DO NOT raise the drum guard if you are not performing a full/unlimited rebate application.

WARNING: If the drum guard does not close completely, stop using the tool immediately and have the unit serviced by a qualiﬁed service technician. If you use the product with a defective blade drum guard, the manufacturer will not be held liable for any damage or personal injury caused.

Note: Do not apply too much force on the lever. Excess pressure may cause blade guard to break.

Sanding

• To use this tool as a sander, ﬁt the sanding drum and sleeve designed for this tool. See ‘Fitting the Sanding Drum’

• Replacement sanding sleeves are available from your Triton stockist (part no. TRPSS)

• Wear safety goggles, a dust mask and earmuffs

1. Check that the Sanding Drum and sanding sleeve are in good conditions and ﬁxed securely

IMPORTANT: Set the planing Depth Adjustment Dial (1) to the ‘O’ height setting.

2. Use the Variable Speed Control (25) to set an appropriate speed 1–6.

Do not use MAX setting as this will cause the sander to vibrate

3. Depress the Locke-Off Button (6) and squeeze the ON/OFF Trigger Switch (5). Allow the

motor to reach the set speed before bringing the sander into contact with the workpiece

4. Sand with the grain, in parallel overlapping strokes

5. Adjust the variable speed dial as required

6. To remove paint of smooth very rough wood, sand across the grain at

45° in two directions, and then ﬁnish the parallel with the grain

7. Lift the sander OFF the workpiece before switching it OFF

WARNING: Remember to keep your hands away from the moving sanding drum; it will continue to move for a short time after the tool has been switched OFF.

Note: After sanding with a drum sander, use of an orbital sander is recommended to achieve a smoother ﬁnished surface.

Dust/shavings extraction

1. Connect the Dust/Chip Adaptor Tube (21) to the Dust/Chip Extraction Port (10)

2. The adaptor tube can be installed to allow shavings to ﬂow

either to the left or to the right of the workpiece

3. Use the Dust Diverter Guide Switch (9) to select the Dust/Chip Extraction

Port. Swing the lever across to close the port you do not want to use

4. A workshop dust extraction system or a household vacuum cleaner can

be connected to the adaptor tube for the efﬁcient removal of dust and shavings, permitting a safer and cleaner working environment

Accessories

• A range of accessories and consumables—including blades, additional clamps,

and personal protective equipment—is available from your Triton stockist

• Spare parts can be ordered from toolsparesonline.com

Maintenance

WARNING: Ensure the tool is switched OFF and the plug is removed from the

power supply before making any adjustments or maintenance procedures.

General inspection

• Regularly check that all the ﬁxing screws are tight. They may vibrate loose over time

• Prior to each use, inspect the supply cord of the tool for damage or wear. This advice also applies to extension cords used with this tool

• If replacement of the supply cord is necessary, this must be done by the manufacturer or their agent in order to avoid a safety hazard

Drive belt replacement

• It is suggested that you wear leather gloves to change the belt in case you make contact with the blades

1. To replace the drive belt, take out the ﬁve crosshead screws that secure the

drive belt cover on the left side of the planer when viewed from the rear

2. Remove the damaged/worn belt and use a soft brush to

clean the pulleys and the surrounding area

Note: Wear eye protection when cleaning out the pulley area.

3. With the four continuous ‘V’ proﬁles on the inside, place the new belt over the bottom pulley. Half ﬁt the other end of the belt on the top pulley then roll the belt in place while turning the pulley

4. Check that the belt runs evenly by manually turning the belt

5. Replace the cover and the ﬁve ﬁxing screws

6. Connect the tool to the power supply and run the planer for a minute or two to make sure that the motor and belt are operating correctly

Cleaning

WARNING: ALWAYS wear protective equipment including

eye protection and gloves when cleaning this tool.

• Keep your tool clean at all times. Dirt and dust will cause internal

parts to wear quickly, and shorten the device’s service life

• Clean the body of your machine with a soft brush, or dry cloth

• Never use caustic agents to clean plastic parts. If dry cleaning is not

sufﬁcient, a mild detergent on a damp cloth is recommended

• Water must never come into contact with the tool

• Ensure the tool is thoroughly dry before using it

• If available, use clean, dry, compressed air to blow through the ventilation holes (where applicable)

Lubrication

• Lubricate all moving parts with a suitable lubricant spray, at regular intervals

Storage

• Store this tool carefully in a secure, dry place out of the reach of children

• Store out of direct sunlight

Disposal

Always adhere to national regulations when disposing of power tools that are no longer functional and are not viable for repair.

• Do not dispose of power tools, or other waster electrical and electronic equipment (WEEE), with household waste

• Contact your local waste disposal authority for information on the correct way to dispose of power tools

Guarantee

To register your guarantee visit our web site at tritontools.com* and enter your details.

Your details will be included on our mailing list (unless indicated otherwise) for information on future releases. Details provided will not be made available to any third party.

Purchase Record

Date of Purchase: ___ / ___ / ____

Model: TRPUL Retain your receipt as proof of purchase ar

t pr

CE Declaration of Conformity

The undersigned: Mr Darrell Morris as authorised by: Triton

Declares that This declaration has been issued under the sole responsibility of the manufacturer. The object of the declaration is in conformity with the relevant Union harmonisation

Legislation.

Identiﬁcation code: TRPUL Description: 750W Unlimited Rebate Planer Conforms to the following directives and standards:

• Machinery Directive 2006/42/EC

• Low Voltage Directive 2014/35/EU

• EMC Directive 2014/30/EU

• RoHS Directive 2011/65/EU

• EN 60745-1+A11:2010

• EN 60745-2-4+A11:2011

• EN 60745-2-14+A2:2010

• EN 61000-3-2:2014

• EN 61000-3-3:2013

• EN 55014-1:2006+A2:2011

• EN 55014-2+A2:2008

Triton Precision Power Tools guarantees to the purchaser of this product that if any part

proves to be defective due to faulty materials or workmanship within 3 YEARS from the

date of original purchase,

Triton will repair, or at its discretion replace, the faulty part free of charge.

This guarantee does not apply to commercial use nor does it extend to normal wear and

tear or damage as a result of accident, abuse or misuse.

* Register online within 30 days.

Terms & conditions apply.

This does not affect your statutory rights

Notiﬁed body: TÜV Product Service Ltd.

The technical documentation is kept by: Triton

Date: 02/06/2016

Signed:

Mr Darrell Morris

Managing Director

Name and address of the manufacturer:

Powerbox International Limited, Company No. 06897059. Registered address: Powerbox,

Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ, United Kingdom.

oves to be defecti

Vertaling van de originele instructies

Introductie

Hartelijk dank voor de aanschaf van dit Triton- gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmasker Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Voorzichtig!

WAARSCHUWING: Bewegende delen kunnen ernstig letsel veroorzaken.

Waarschuwing: scherpe bladen of tanden!

Ontkoppel de machine van de stroombron en wacht tot de bladen volledig stil staan voordat u deze aanraakt.

Giftige dampen of gassen!

Ontkoppel de machine van de stroombron voor het maken van aanpassingen, het verwisselen van accessoires, het schoonmaken, het uitvoeren van onderhoudt en wanneer de machine niet in gebruik is!

Enkel geschikt voor binnen gebruik!

Beschermingsklasse II (dubbel geïsoleerd)

T3.15A

Temperatuurzekering springt bij 130°C.

Voldoet aan de relevante wetgeving en veiligheidsnormen (enkel EU model)

Milieubescherming Elektrische producten mogen niet met het normale huisvuil worden weggegooid. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Technische afkortingen en symbolen

V Volt

~, AC Wisselspanning

A, mA Ampère, milliampère

n0 Onbelaste snelheid

n Nominale snelheid

opm Oscillaties per minuut

° Graden

Hz Hertz

,DC Gelijkspanning

W, kW Watt, kilowatt

/min or min

rpm Toeren per minuut

dB(A) Decibel geluidsniveau (A-gewogen)

m/s

Ø Diameter

-1

Operaties per minuut

Meters per seconde (trillingsamplitude)

Speciﬁcaties

Model number TRPUL

Spanning: 220–240 V~ 50/60 Hz

Vermogen: 750 W

Onbelaste snelheid: 5000–15.500 min

Messen: 3 omkeerbare schaafmessen 82 mm

Schaafbreedte: 82 mm

Diepte schaafbereik: 0–3 mm

Spaanderuitworp naar links of rechts: Ja

V-groeven voor afschuining: 1

Parkeerstand: Automatisch

Snoerlengte: 3 m

Afmetingen (L x B x H): 300 x 170 x 165 mm

Gewicht: 3,9 kg

Geluid en trilling:

Geluidsdruk L

Geluidsvermogen L

Onzekerheid K 3 dB(A)

Trilling hoofd handvat a

standaard

87,1 dB(A)

98,1 dB(A)

9,326 m/s

-1

10GB10

Trilling hulphandvat a

Onzekerheid K 1,5 m/s

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de

Met het oog op onze aanhoudende productontwikkeling kunnen de speciﬁcaties van Triton

WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van gehoorbescherming en het limiteren van de blootstellingstijd vereist. Bij oncomfortabel hoge geluidsniveaus, zelfs met het dragen van gehoorbescherming, stopt u het gebruik van de machine onmiddellijk. Controleer de pasvorm en het geluiddempingsniveau van de bescherming.

WAARSCHUWING: Blootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en een vermindert gripvermogen. Langdurige blootstelling kan leiden tot chronische condities. Limiteer de blootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere invloed op handen met een temperatuur lager dan een normale, comfortabele temperatuur. Maak gebruik van de informatie in de speciﬁcaties voor het bereken van de gebruiksduur en frequentie van de machine.

Geluid- en trillingsniveaus in de speciﬁcatie zijn vastgesteld volgens internationale norm. De waarden gelden voor een normaal gebruik in normale werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte machine produceert mogelijk hogere geluids- en trillingsniveaus. osha.europa.eu biedt informatie met betrekking tot geluids- en trillingsniveaus op de werkplek wat mogelijk nuttig is voor regelmatige gebruikers van machines.

gehoorbescherming is noodzakelijk.

producten zonder voorafgaande kennisgeving worden gewijzigd.

7,727 m/s

Algemene Veiligheidswaarschuwingen Elektrische Gereedschap

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties, en speciﬁcaties die met dit gereedschap meegeleverd worden. Het niet naleven van alle hiernavolgende instructies kan resulteren in elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term “elektrisch gereedschap” in de waarschuwingen verwijst naar uw

elektrisch gereedschap dat op een elektrisch netwerk is aangesloten (met een snoer) of dat met behulp van een accu wordt gevoed (snoerloos).

1) Veiligheid in de werkruimte a) Houd de werkruimte schoon en zorg voor een goede verlichting.

Rommelige en donkere ruimtes leiden vaak tot ongelukken.

b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld

in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch

gereedschap brengt vonken teweeg die stof of dampen kunnen doen ontbranden.

c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap

bedient. Door aﬂeiding kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid a) De stekkers van het elektrische gereedschap moeten afgestemd zijn op het

stopcontact. Pas de stekker nooit aan. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap. Het gebruik van ongewijzigde

stekkers en passende stopcontacten beperkt het risico op elektrische schokken.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals

buizen, radiatoren, fornuizen en koelkasten. Het risico op een

elektrische schok neemt toe wanneer uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of aan natte omstandigheden. Water

dat elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.

d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap

te dragen, voor te trekken, of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een

beschadigd of in de knoop geraakt snoer verhoogt het risico op elektrische schokken.

e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een

verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat

geschikt is voor gebruik buitenshuis om het risico op elektrische schokken te beperken.

f) Indien het onvermijdelijk is om elektrisch gereedschap te gebruiken

in een vochtige omgeving, gebruik dan een voeding waarop een aardlekbeveiliging (Residual Current Device - RCD) is voorzien. Het

gebruik van een RCD beperkt het risico op elektrische schokken.

3) Persoonlijke veiligheid a) Blijf alert, let op wat u doet, en gebruik uw gezond verstand wanneer u

elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap nooit wanneer u vermoeid bent of onder de de invloed bent van drugs, alcohol of geneesmiddelen. Onoplettendheid tijdens het gebruik van elektrisch

gereedschap kan aanleiding geven tot ernstig persoonlijk letsel.

b) Gebruik persoonlijke beschermingsuitrusting. Draag steeds

oogbescherming. Beschermende uitrusting, aangepast aan de

omstandigheden, zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming beperkt het risico op persoonlijk letsel.

c) Zorg ervoor dat het gereedschap niet per ongeluk wordt gestart. Zorg ervoor dat de

schakelaar in de uit-stand staat alvorens u de stekker in het stopcontact steekt en/ of de accu aanbrengt, het gereedschap opneemt of draagt. Het dragen van elektrisch

gereedschap met uw vinger op de schakelaar of het aansluiten van het gereedschap op een voeding wanneer de schakelaar is ingeschakeld, kan aanleiding geven tot ongelukken.

d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap

inschakelt. Een moer- of stelsleutel die is achtergelaten op of in een roterend onderdeel

van het elektrisch gereedschap kan aanleiding geven tot persoonlijk letsel.

e) Reik niet te ver. Zorg ervoor dat u steeds stabiel in in evenwicht staat. Zo houdt

u meer controle over het elektrische gereedschap in onverwachte situaties.

f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd

haren en kleding uit de buurt van bewegende delen. Loshangende kleding,

sieraden en lange haren kunnen gegrepen worden door bewegende onderdelen.

g) Als er inrichtingen voorzien zijn voor het afvoeren of voor het verzamelen

van stof, zorg er dan voor dat deze op de correcte wijze aangesloten en gebruikt worden. Het gebruik van inrichtingen voor het verzamelen en het

afvoeren van stof kan het risico op aan stof gerelateerde ongelukken beperken.

h) Het is niet omdat u gereedschap dikwijls gebruikt en er bekend

mee bent dat u nalatig mag worden en de veiligheidsprincipes van het gereedschap mag verwaarlozen. Een onbedachte actie kan

aanleiding geven tot ernstig letsel in een fractie van een seconde.

4) Gebruik en verzorging van elektrisch gereedschap a) Forceer elektrisch gereedschap nooit. Gebruik elektrisch gereedschap dat

geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap

werkt beter en veiliger op een snelheid waarvoor het werd ontworpen.

b) Gebruik het elektrische gereedschap niet indien de schakelaar het apparaat

niet in- en uitschakelt. Elektrisch gereedschap dat niet met behulp van de

schakelaar kan bediend worden, is gevaarlijk en moet hersteld worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu (indien mogelijk)

uit het elektrische gereedschap alvorens u instellingen aanpast, accessoires vervangt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen

verminderen het risico op het per ongeluk starten van het elektrische gereedschap.

d) Berg elektrisch gereedschap dat niet in gebruik is op buiten het bereik van

kinderen, en laat personen die niet bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedienen. Elektrisch

gereedschap is gevaarlijk indien het gebruikt wordt door onervaren gebruikers.

e) Onderhoud het elektrische gereedschap en de bijbehorende accessoires.

Controleer een eventuele foutieve uitlijning of het vastzitten van bewegende delen, eventuele gebroken onderdelen, en welke andere afwijkingen dan ook die de werking van het elektrische gereedschap zouden kunnen beïnvloeden. Indien het elektrische gereedschap beschadigd is, dient het gerepareerd te worden alvorens u het opnieuw gebruikt. Vele ongelukken

worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe

snijranden slaan minder snel vast en zijn gemakkelijker te bedienen en te controleren.

g) Gebruik het elektrisch gereedschap, accessoires en onderdelen volgens

deze instructies en in overeenstemming met de werkomstandigheden en met het uit te voeren werk. Het gebruik van het elektrische

gereedschap voor werkzaamheden die verschillen van deze waarvoor het apparaat bedoeld is, kan aanleiding geven tot gevaarlijke situaties.

h) Houd de handgrepen en greepoppervlakken droog, schoon, en vrij van olie en

vet Glibberige handgrepen en greepoppervlakken maken een veilige manipulatie

en controle van het gereedschap in onverwachte situaties onmogelijk.

Waarschuwing: Wanneer de machine in Australië of Nieuw-Zeeland wordt gebruikt, is het aan te bevelen dat het gereedschap STEEDS gevoed wordt via een systeem waarop een aardlekbeveiliging (RCD) is voorzien met een nominale lekstroom van ten hoogste 30 mA.

5) Onderhoud a) Laat uw elektrische gereedschap onderhouden door een gekwaliﬁceerde

vakman en gebruik alleen identieke vervangstukken. Zo bent u er zeker

van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft.

Schaafmachine veiligheid

WAARSCHUWING

• Wacht tot het schaafblad volledig stilstaat voordat u de machine neerlegt. Een roterend schaafblad kan in het werkstuk grijpen wat

kan leiden tot controleverlies en ernstig persoonlijk letsel

Let op: Bovenstaande waarschuwing geld enkel voor schaafmachines zonder automatisch sluitende beschermkap

• Houdt de machine te allen tijde bij de geïsoleerde oppervlakken vast. Wanneer het schaafblad door het stroomsnoer of enige andere stroomdraden snijdt komen de

11GB11

metalen onderdeel mogelijk onder stroom te staan wat kan leiden tot elektrische schok

• Zet het werkstuk met gebruik van klemmen of andere hulpmiddelen op een stevig werkoppervlak vast. Wanneer u het werkstuk in uw hand vasthoudt

of tegen uw lichaam klemt, is de kans op ongelukken extreme groot

• Laat het stroomsnoer wanneer nodig door de fabrikant vervangen om de kans op gevaren en persoonlijk letsel te voorkomen

• Het is aanbevolen de machine te gebruiken met een aardlekschakelaar met een maximale lekstroom van 30 mA

Maak gebruik van een geschikt stofmasker: Het gebruik van de machine produceert

mogelijk stoffen die kankerverwekkend zijn, kunnen leiden tot aangeboren afwijkingen en andere gezondheidsproblemen. Sommige houtsoorten bevatten koper-chroom arseenzouten (CCA), welke giftig kunnen zijn. Ben extra voorzichtig bij het bewerken van deze houtsoorten. Voorkom inhalering en minimaliseer huidcontact

BELANGRIJK

• Gebruik geschikte detectors om te controleren of het werkgebied verborgen

stroomdraden bevat. Contact met stroomdraden kan resulteren in brand

en elektrische schok. Het beschadigen van gasleidingen kan resulteren in explosies. Het penetreren van waterleidingen resulteert in waterschade

• Reik niet in de spaanuitvoering met uw handen. Uw handen

komen mogelijk in contact met de roterende onderdelen

• Een stofmasker en stof ontginningssysteem zijn aanbevolen om

de gebruiker te beschermen tegen zaagsel/schaafsel. Elektrische

schaafmachine produceren grote hoeveelheden (giftig) zaagsel/schaafsel

• Maak enkel gebruik van scherpe schaafbladen. Hanteer de bladen erg voorzichtig

Controleer of vereiste spanning van de machine overeenkomt

met de spanning van de stroombron

Zorg ervoor dat alle schroeven, spijkers etc. uit het werkstuk

verwijdert zijn voordat de taak wordt uitgevoerd. Zo niet, raakt de

machine mogelijk beschadigt wat resulteert in veiligheidsgevaren

Zorg ervoor dat alle draden, doeken, kabels, etc. uit het werkgebied

verwijdert zijn. Zo voorkomt u de kans op verstrengeling

Controleer voor elk gebruik of de bladbouten goed vast zitten

Laat de machine, voordat deze in contact wordt gebracht met het werkstuk,

voor een korte periode vrij lopen. Overtollige trilling en wiebelen kan

duiden op een foutieve opzet of een onjuist uitgebalanceerd schaafblad

Laat de machine op volledige snelheid komen voordat deze

in contact wordt gebracht met het werkstuk

Houdt de schaafmachine met beide handen vast h) Houdt de schaafmachine op minimaal 20 cm afstand van uw gezicht en lichaam i) Wacht tot de schaafbladen volledig op snelheid zijn j) Vochtig schaafsel verstopt de stofkoker mogelijk. Schakel de machine uit,

haal de stekker uit het stopcontact en verwijder het hout met een stokje.

k) Schakel de machine uit en laat de bladen volledig tot stilstand komen

voordat enig onderhoud of schoonmaak wordt uitgevoerd

l) Wanneer de machine onbeheerd achtergelaten wordt,

haalt u de stekker uit het stopcontact

m) Wanneer de machine niet gebruikt wordt, haalt u de stekker uit het stopcontact en

plaatst u de voorste basis op een houten blok zodat de bladen geen voorwerpen raken

Vervang beide bladen tegelijkertijd waardoor de balans en gebruiksduur

behouden worden en overmatige trilling uitgesloten wordt

Snijwerktuig veiligheid

WAARSCHUWING: Voordat u de machine op de stroombron aansluit, controleert u of de spanning gelijk is aan de spanning weergegeven op het gegevensplaatje van de laminaatzaag. De aansluiting op een stroombron met een hogere spanning kan resulteren in serieuze verwondingen aan de gebruiker en beschadigingen aan de machine. Een lagere spanning is schadelijk voor de motor. Sluit de machine bij enige twijfel niet aan

Gebruik het juiste gereedschap

• Zorg ervoor dat uw gereedschap geschikt is voor de klus. Raadpleeg

altijd eerst de gebruiksaanwijzing van het product. Neem niet zonder meer aan dat het gereedschap geschikt is

Bescherm uw ogen

• Draag bij het gebruik van snijwerktuigen altijd geschikte oogbescherming

• Een gewone bril is niet ontworpen om bescherming te bieden bij het gebruik van

dit product. Normale lenzen zijn niet schokvast en kunnen versplinteren

Bescherm uw gehoor

• Draag altijd geschikte gehoorbescherming bij gereedschap dat

een geluidsniveau van meer dan 85 dB produceert

12GB12

Bescherm uw luchtwegen

• Bij werk waarbij stof vrijkomt, moet altijd een geschikt gezicht- of stofmasker worden gedragen. Wees voorzichtig dat u anderen om u heen niet blootstelt aan stof

Bescherm uw handen

• Houd uw handen uit de buurt van zaagbladen, snijschijven en boor bits. Bij het werken met kleine werkstukken maakt u gebruik van een duwstok

Denk aan anderen om u heen

• Het is de verantwoordelijkheid van de gebruiker om ervoor te zorgen dat andere mensen in de nabijheid van het werkgebied niet worden blootgesteld aan gevaarlijk geluid en stof. Zorg ervoor dat alle personen die het nodig hebben voorzien worden van geschikte persoonlijke beschermingsmiddelen

Verborgen voorwerpen

• Inspecteer het werkstuk en verwijder alle spijkers en andere voorwerpen

• Zaag geen werkstukken met vastzittende voorwerpen, tenzij de machine en het zaagblad hiertoe in staat zijn

• Let op voor verborgen voorwerpen. Muren verbergen mogelijk bedradingen en pijpleidingen, autopanelen verbergen mogelijk brandstoﬂeidingen en gras verbergt mogelijk stenen en glas. Controleer het werkstuk grondig voordat u gaat zagen

Wees voorzichtig met rondvliegend afval

• In sommige gevallen wordt het afval met grote snelheid door het gereedschap opgeworpen. Zorg ervoor dat er geen andere personen in de werkomgeving zijn. Als het nodig is om andere personen dichtbij te hebben, draagt de gebruiker er de verantwoordelijkheid voor dat ze zijn uitgerust met de juiste persoonlijke beschermingsmiddelen.

Het monteren van zaagbladen

• Zorg ervoor dat de zaagbladen goed zijn aangebracht en vastgezet voordat het gereedschap wordt gebruikt. Stel vast dat steeksleutels en andere stelmiddelen vóór gebruik zijn verwijderd.

• Gebruik uitsluitend zaagbladen die zijn aanbevolen voor uw machine.

• Probeer zaaggereedschap niet te wijzigen

• Zorg ervoor dat de bladen scherp zijn, in goede staat verkeren en juist gemonteerd zijn

• Bladen die niet te slijpen zijn, waaronder hardmetalen bladen, dienen niet scherp geslepen worden wanneer bot

• Bij het slijpen van bladen die scherp geslepen mogen worden, volgt u de instructies van de bladfabrikant op. Deze bladen zijn mogelijk een bepaald aantal keer te slijpen

• Geslepen balden dienen nauwkeuriger geïnspecteerd te worden voordat de machine gebruikt wordt. Vervang de bladen wanneer u vermoedt dat deze niet geschikt zijn voor gebruik

• Vervang bladen wanneer deze tijdens gebruik in contact komen met een verborgen, ongeschikt voorwerp

Richting van aanvoer

• Voer het werkstuk uitsluitend aan in het zaagblad of het gereedschap tegen de richting van de beweging van het zaagblad of het gereedschap in.

Wees voorzichtig met hitte

• Denk er aan dat het zaaggereedschap en de werkstukken tijdens het werk heet kunnen worden. Probeer niet om iets aan te passen voordat het gereedschap helemaal is afgekoeld.

Beheers afval

• Voorkom een ophoping van zaagsel en spanen. Zaagsel veroorzaakt brandgevaar, en sommige soorten metaalspanen zijn explosief.

• Wees vooral voorzichtig met machines die worden gebruikt voor het zagen van hout en metaal. Vonken bij het zagen van metaal veroorzaken vaak brand in stof en zaagsel.

Gebruik waar mogelijk een stofafvoersysteem om voor een veiligere werkomgeving te zorgen.

Veiligheid schuurmachines

WAARSCHUWING: Houdt de machine bij de geïsoleerde handvaten vast.

Wanneer de machine door een stroomsnoer schuurt komen onderdelen mogelijk onder stroom te stoom te staan wat kan resulteren in elektrische schok

WAARSCHUWING: Klem het werkstuk op een stevige werkbank vast. Wanneer u het werkstuk met de hand vasthoudt of tegen uw lichaam klemt, verliest u mogelijk de controle over de machine

a) Draag te allen tijde de juiste bescherming. Draag een stofmasker (minimale

beschermingswaarde FFP2), veiligheidsbril en gehoorbescherming

b) Het is de verantwoordelijkheid van de gebruiker om ervoor te zorgen

dat personen die zich in de nabijheid van de werkruimte bevinden ook met de gepaste persoonlijke bescherming zijn uitgerust

c) Neem speciale voorzorgen bij het schuren van bepaalde houtsoorten

(zoals beuk, eik, mahonie en teak), omdat het stof dat daarbij vrijkomt

giftig is en bij bepaalde personen extreme reacties kan teweegbrengen

d) Bewerk geen materiaal wat asbest bevat. Neem contact op met een gekwaliﬁceerd

persoon wanneer u enigszins onzeker bent of materiaal asbest bevat

e) Schuur geen magnesium of legeringen met een hoog magnesiumgehalte f) Ben bewust van verf op andere behandelingen op het te schuren materiaal.

Vele behandelingen produceren schadelijk zaagsel. Bij werkzaamheden

aan een gebouw van vóór 1960 is de kans op loodhoudende verf groter.

g) Het stof dat vrijkomt bij het afschuren van loodhoudende verf is vooral gevaarlijk

voor kinderen, zwangere vrouwen en personen met hoge bloeddruk. Laat deze

personen de werkplaats niet betreden, zelfs niet met de juiste beschermende kleding

h) Gebruik wanneer mogelijk een stofafzuigsysteem om

stof en afval onder controle te houden

i) Wees vooral voorzichtig wanneer u de machine voor zowel het

schuren van hout als het schuren van metaal gebruikt. Vonken van de

metaalbewerking kunnen houtschuurstof gemakkelijk doen ontbranden. Maak uw machine altijd grondig schoon om de kans op brand te verkleinen

j) De stofzak dient tijdens gebruik regelmatig, en na elk gebruik geleegd te worden.

Zaagsel is mogelijk een explosierisico. Gooi zaagsel niet in open vuur. Wanneer stofdeeltjes in contact komen met water of oliedeeltjes ontstaat mogelijk spontane ontbranding

k) Werkvlakken en schuurpapier kunnen tijdens het gebruik erg heet worden. Leg het

werk even stil als het werkvlak tekenen van brand (rook of as) vertoont, en laat het

materiaal afkoelen. Raak het werkvlak of schuurpapier niet aan voordat het is afgekoeld. l) Raak het bewegende schuurpapier niet aan m) Schakel de machine uit voordat u het neerlegt n) Gebruik geen nat schuurpapier. Vloeistoffen gaan mogelijk

de motor in wat kan resulteren in elektrische schok

o) Ontkoppel de machine van de stroomtoevoer voor het maken van

enige aanpassingen en/of het verwisselen van schuurpapier p) Zelfs wanneer het gereedschap gebruikt wordt zoals is

voorgeschreven, is het niet mogelijk alle resterende risicofactoren

te elimineren. Gebruik de machine bij enige twijfel niet

Productbeschrijving

1. Diepte verstelknop

2. Hulphandvat

3. Trommelbeveiliging hendel

4. Indicatorlampje stroom AAN

5. Aan-/uit trekkerschakelaar

6. Vergrendelknop

7. Hoofdhandvat

8. Stroomsnoer

9. Richtingschakelaar stofafvoer

10. Stof/spaanderpoort

11. Vaste achterzool

12. Moersleutel

13. Zeskantsleutel

14. Gemonteerde omkeerbare messen

15. Klemschroeven

16. Trommel

17. Trommelbeveiliging

18. Spaanderzak

19. Achterste parkeervoet

20. Aandrijfriem

21. Spaander adapterbuis

22. Bevestigingsknop parallelgeleider

23. Parallelgeleider

24. Schuurtrommel met schuurband (vervangende schuren

apart mouwen beschikbaar, code TRPSS)

25. Snelheidscontroleknop

26. Spindelvergrendeling

Gebruiksdoel

Elektrische schaafmachine met een verstelbare schaafdiepte, voor licht en middelzwaar schaafwerk op harde en zachte houtsoorten en schuurwerkzaamheden met gebruik van de schuurtrommel

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat

u met alle kenmerken en functies vertrouwd raakt

• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren.

Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze

vervangen worden voor u dit toestel / gereedschap gebruikt

Voor gebruik

Schakel de machine uit en ontkoppeld deze van de stroombron voordat u enige aanpassingen maakt en/of schaafbladen vervangt

Het vervangen van de schaafbladen

• Voor het vervangen van de schaafbladen verwijdert u de trommel volledig. Voor uw eigen veiligheid: het is af te raden de bladen te vervangen zonder dat de trommel verwijderd is

• De schaafmachine is voorzien van omkeerbare bladen. Wanneer de messen bot zijn draait u ze om. Wanneer beide zijden bot zijn horen deze weggegooid te worden

• Vervangende bladen zijn verkrijgbaar bij uw Triton handelaar (Modelnummer: TRPPB)

Het verwijderen van de trommel

1. Plaats de schaafmachine zo dat de motor naar beneden wijst

2. Druk de trommelbeveiliging hendel (3) naar beneden om de trommelbeveiliging

(17) te verhogen en zo toegang tot de trommel (16) te verschaffen

3. Plaats de korte zijde van de zeskantsleutel (13) in de

schroefkop in het midden van de trommel (Afb. A)

4. Druk de spilvergrendeling (26) in en roteer de trommel tot deze blokkeert

LET OP: De trommel heeft twee vergrendelposities

5. Houdt de trommel geblokkeerd wanneer u de schroeven losdraait

en verwijdert. Verwijder ook de sluitringen (Afb. B)

6. Haal de trommel voorzichtig van de spindel (Afb. C)

Het verwijderen van de schaafbladen

1. Zet de trommel in een bankschroef vast met één blad (14) naar boven wijzend

2. Bescherm de trommel met een doek wanneer deze in de bankschroef wordt geklemd

3. Gebruik de moersleutel (12) om de drie schroeven in de klem los te draaien

(Afb. D) zo dat de klem van de trommel gehaald kan worden

4. Haal het schaafblad voorzichtig uit de klemgleuf (afb. E)

Het monteren van de schaafbladen

• De schaafbladen hebben 2 scherpe zijden waardoor deze om te draaien zijn. Wanneer

de ene zijde van een blad bot of beschadigd is, kunt u het blad omdraaien

BELANGRIJK: Alleen wanneer een blad beschadigd is mag het alleen verwijderd worden. Wanneer één blad bot is, horen ze alle drie tegelijk vervangen te worden. Zo voorkomt u vibratie en beschadigingen

• Wanneer u de bladen vervangt, gebruikt u bladen met dezelfde afmetingen en hetzelfde

gewicht. Zo voorkomt u slechte kwaliteit schaven en beschadiging aan de machine

• De kwaliteit van het schaven hangt af van de montage van de schaafbladen.

Verwijder schaafspaanders van de bladen en/of de klemmen

1. Schuif het schaafblad in de klemgleuf zo dat:

• De snij rand boven ligt

• De verhoogde zijde van het blad aan de tegenovergestelde zijde van de

klemschroeven ligt en de platte zijde van het blad naar de klemschroeven wijst

2. Zorg ervoor dat het schaafblad gecentreerd is en volledig in de

gleuf ligt. Dit is essentieel voor een goede uitlijning en om contact tussen het blad en de trommelbescherming te voorkomen

3. Plaats de bladklem terug/ Zorg ervoor dat deze de juiste

kan op wijst en recht op de trommel zit

4. Draai de klemschroeven (15) als volgt vast (Afb. F):

• Draai de twee buitenste schroeven net vast, draai daarna de binnenste schroeven net vast

• Draai de schroeven in de zelfde volgorde strak vast

5. Draai de bankschroef los, roteer de trommel en herhaal de

bovenstaande procedure voor de andere twee schaafbladen

Het monteren van de schaaftrommel

1. Plaats de schaafmachine op de zij

2. Verhoog de trommelbeveiliging (17)

3. Schuif de trommel (16) op de spindel in de behuizing (Afb. G)

4. Druk de spindelvergrendeling (26) in en roteer de trommel tot deze blokkeert. Houdt

de spindelvergrendeling ingedrukt tot de trommel in de correcte positie zit

Let op: De trommel heeft twee blokkeerposities

5. Plaats de grote sluitring zo dat deze op het einde van de spindel schakelt

6. Plaats de kleine sluitring gevolgd door de moer met 6-hoekige kop

WAARSCHUWING Wanneer de grote sluitring niet juist geplaatst is kan de trommel niet gemonteerd worden

7. Gebruik de zeskantsleutel (13) om de schroef (met 6-hoekige kop)

volledig vast te draaien en zo de trommel in positie vast te zetten

8. Laat de spindelvergrendeling los en sluit de trommelbeveiliging

13GB13

Correcte schaafblad verstelling

Het is essentieel dat de drie schaafbladen correct zijn gemonteerd. Wanneer

dit niet het geval is zal het resultaat oneven en stroef zijn. Voor een ﬁjne en even afwerking horen de bladen zo gemonteerd te zijn dat de snij randen evenwijdig aan het oppervlak van de achterste voet (b) staan (ﬁg.III)

Inkepingen in het oppervlak

De snij rand van één of van alle bladen staat niet parallel op de achterste voet (ﬁg. IV)

Diepere schaafsnede aan het begin

Eén of alle schaafbladen schaven niet diep genoeg in het werkstuk ten opzichte van de achterste voet (ﬁg.V)

Het monteren van een schuurtrommel

• De schaafmachine wordt geleverd met schuurtrommel en schuurband. Door deze schuurtrommel in plaats van de schaaftrommel te monteren veranderd de machine van een schaafmachine in een schuurmachine

• Schuurbanden zijn verkrijgbaar bij uw plaatselijke Triton handelaar (Product nr. TRPSS

• De schuurbanden zijn geschikt voor het snel verwijderen van grote hoeveelheden materiaal.

• Gebruik de schuurbanden niet voor het schuren van staal en magnesium

Het monteren van een schuurband

De schuurtrommel bestaat uit twee delen. Scheidt deze delen voor het monteren of demonteren van een schuurband

1. Zorg ervoor dat alle O-ringen in plaats zijn

2. Schuif de schuurband volledig over het grote deel van de schuurtrommel (LET OP: De schuurband past maar op één manier)

3. Plaats het kleine deel van de schuurtrommel in de schuurband en lijn deze uit zodat de groef in de binnenste ring van het kleine deel over de stulp van het grotere deel van de trommel past

Het monteren van de schuurtrommel in de machine

• Zorg ervoor dat de machine is uitgeschakeld en de stekker uit het stopcontact gehaald is voordat u de trommel (de) monteert

• Voor het monteren en demonteren van de schuurtrommel gebruikt dezelfde instructies als voor het monteren en demonteren van de schaaftrommel

Parallelgeleider

1. Plaats de parallelgeleider (23) met behulp van de parallelgeleider bevestigingsknop (22)

2. Wanneer de geleider in de juiste hoek gemonteerd is dient deze als schaafgeleider en helpt het om de controle over de machine te houden

Gebruik

Het in- en uitschakelen van de machine

WAARSCHUWING: Controleer voordat u de stekker in het stopcontact steekt of de machine

in de uitgeschakelde stand staat en dat de vergrendelknop (6) juist functioneert

1. Stop de stekker in het stopcontact, houdt uw wijsvinger op de trekker schakelaar en houdt uw duim op de vergrendelknop

2. Druk de vergrendelknop in zodat de trekker schakelaar vrijgegeven wordt waardoor deze ingedrukt kan worden. Wanneer de trekker schakelaar ingedrukt is en de machine draait laat u de vergrendelknop los

3. Om de machine stop te zetten laat u de trekker schakelaar los

4. Om de machine te herstarten hanteert u zowel de vergrendelknop als de trekker schakelaar

WAARSCHUWING: Houdt er rekening mee dat de trommel na het loslaten van de trekker schakelaar voor enige tijd door roteert. Laat de motor en trommel volledig tot stilstand komen voordat u de machine neerlegt om zo schade aan de machine en aan het werkstuk te voorkomen. Wanneer u de machine neer wilt leggen, leg deze niet op de zijde van de ventilatiegaten zodat zaagsel/spaanders niet in de motor komen

5. Wanneer de machine voor een korte periode niet gebruikt wordt stelt u de diepte controleknop in op ‘P’ en rust u de voorste zijde van de machine op een blok hout zodat de schaafbladen van de machine niet in contact staat met enig materiaal. Zorg ervoor dat de achterste parkeervoet uitgeklapt is om de schaafbladen te beschermen

Het verstellen van de rotatiesnelheid

De rotatiesnelheid van de trommel kan aangepast worden aan het te schaven/schuren materiaal. Gebruik de snelheid controleknop (26) voor het instellen van de benodigde rotatiesnelheid

LET OP: Voor schaven is het aan te raden de rotatiesnelheid op maximaal te stellen om zo een optimaal schaafresultaat te verkrijgen.

Voor schuren is het af te raden de machine op de maximale rotatie snelheid te stellen waar dit resulteert in overmatig trillen en de machine moeilijk onder controle te houden is

Het verstellen van de schaafdiepte

1. Draai de diepte verstelknop (1) rechtsom voor een diepere schaafsnede en draai de knop linksom voor een minder diepe schaafsnede

2. De metingen op de ring onder de verstel knop geven de schaafdiepte weer. Voorbeeld: Wanneer de “1” meting naast de pijl staat is de schaafdiepte ongeveer 1 mm

3. Wanneer de schaafdiepte erg belangrijk is, schaaf dan eerst in afval materiaal om de exacte diepte te verkrijgen

Schaven

WAARSCHUWING: Het te snel hanteren van de schaafmachine resulteert mogelijk

in een slechte afwerking en kan de motor en de schaafbladen beschadigen. Het te langzaam hanteren van de machine kan leiden tot het verbranden van het werkstuk.

De juiste schaafsnelheid hangt af van het materiaal en de diepte van de schaafsnede. Oefen een aantal schaven op afvalmateriaal om de juiste schaafsnelheid te bepalen.

WAARSCHUWING: Gebruik beide handen om de machine te hanteren WAARSCHUWING: Klem het werkstuk, wanneer mogelijk, vast

1. Rust de voorkant van de machine op het werkstuk, waarbij de bladen het werkstuk niet raken

2. Zet de machine aan en laat de bladen op volledige snelheid komen

3. Beweeg de machine langzaam voorwaarts waarbij u aan het begin van het schaven druk op de voorkant, en aan het eind van het schaven druk op de achterkant van de machine uit oefent

Let op: Deze Triton schaafmachine is voorzien van een groter voorhandvat dan traditionele elektrische schaafmachines. Het handvat zorgt voor een goede ergonomie tijdens het schaven, maakt het balanceren en handelen van de machine voor de gebruiker gemakkelijker en is bijzonder handig bij verticaal schaven

4. Duw de machine over de rand van het werkstuk zonder de machine te kantelen

Let op: Schaven is gemakkelijker wanneer u het werkstuk lichtelijk van u af plaatst zodat u benedenwaarts kunt schaven

5. Het aantal schaven en de diepte van de schaven bepaald de kwaliteit van de afwerking. Voor een ruwere afwerking kunt u een schaafdiepte vergroten, maar voor een ﬁjne afwerking zult u de schaafdiepte moeten verkleinen en de machine langzamer hanteren

6. Tussen schaafwerken in kunt u de schaafmachine op een plat oppervlak neerleggen wanneer de achterste parkeervoet (19) uitgeklapt is zodat de schaafbladen het oppervlak niet raken. Zorg ervoor dat de parkeervoet in de automatische stand staat.

Afkanten

1. Voor het maken van een afkant schaafsnede (Fig. I), lijnt u de V-groef (Fig.

2) in de voet van de machine uit met de hoekrand van het werkstuk

Maak de schaafbeweging langs de hoekrand.

Grenzeloos schaven

De schaafmachine heeft een onbelemmerde schaafcapaciteit. Voor het verkrijgen van onbelemmerde schaafcapaciteit volgt u de volgende 3 stappen op

1. Grip het voorste handvat met de duim, druk de trommelbeveiliging hendel (3) in om de trommelbeveiliging (17) te verhogen en de trommel (16) bloot te stellen.

2. Beweeg de schaafmachine langs het werkstuk

3. Wanneer de schaafsnede voltooid is haalt u de druk van de trommelbeveiliging hendel (3). Controleert u of de trommelbeveiliging volledig over de trommel valt

WAARSCHUWING: Verhoog de trommelbeveiliging niet wanneer u geen onbelemmerde schaafsneden maakt

WAARSCHUWING: Wanneer de trommelbeveiliging niet volledig sluit, stop met het gebruiken van de schaafmachine en laat het repareren. Wanneer u de machine gebruikt wanneer de trommelbeveiliging defect is, kan de fabrikant niet verantwoordelijk gesteld worden voor enige schade of verwondingen

Let op: Oefen niet te veel druk op de hendel uit, overmatige druk kan de beveiliging beschadigen

Schuren

Om de machine voor schuren te gebruiken, monteert u de schuurtrommel en schuurband. Zie ‘Het monteren van een schuurtrommel’

Vervangende schuurbanden zijn verkrijgbaar bij uw plaatselijke Triton verkoper (TRPSS)

• Draag een veiligheidsbril, een stofmasker en gehoorbescherming

1. Controleer, voordat u begint met schuren, of de schuurtrommel en de schuurkoker in goede conditie verkeren en juist gemonteerd zijn

2. Controleer of de diepte verstelknop op de ‘O’ stand gesteld is

3. Gebruik de snelheidscontroleknop (25) voor het instellen van de juiste rotatiesnelheid. Stel de machine voor het schuren niet op de maximale rotatiesnelheid waardoor de machine trilt

4. Druk de vergrendelknop (6) in zodat de trekker schakelaar (5) vrijgegeven wordt waardoor deze ingedrukt kan worden. Laat de motor volledig op snelheid komen voordat de machine het werkstuk raakt

5. Schuur met de nerf mee, in overlappende bewegingen

6. Verstel de rotatiesnelheid wanneer nodig

7. Voor het verwijderen van verf of voor het glad schuren van ruwe oppervlakken, schuurt u op 45° van de nerf in beide richtingen en werkt u af door met de nerf mee te schuren

8. Til de machine van het werkstuk voor u de machine uitzet

• Houd uw vingers uit de buurt van de schuurkoker. Deze blijft voor enige tijd roteren nadat u de machine uitgeschakeld heeft

14GB14

Let op: Na het schuren met een trommelschuurmachine, schuurt u met een excentrische schuurmachine voor een ﬁjnere afwerking

Stofontginning

1. Verbindt de adapterbuis (21) met de stof/spaanderpoort (10)

2. De adapterbuis kan zowel aan de linker als aan de rechter zijde van de machine verbonden worden

3. Gebruik de richting schakelaar (9) om de juiste stofpoort (waarop de adapterbuis is verbonden) te openen

Voor een effectievere stofontginning en een schonere werkomgeving is het mogelijk uw stofzuiger op de adapterbuis aan te sluiten

Accessoires

• Verschillende accessoires en verbruiksmiddelen, waaronder bladen, extra klemmen en persoonlijke beschermingsmiddelen, zijn verkrijgbaar bij uw Triton handelaar.

• Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com

Onderhoud

WAARSCHUWING: Schakel de machine uit en verwijder de stekker

uit het stopcontact voordat u enige aanpassingen maakt

Algemene inspectie

• Controleer regelmatig of alle bevestigingsschroeven vast

zitten. Deze kunnen mogelijk lostrillen

• Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties

dienen uitgevoerd te worden bij een geautoriseerd Triton service center. Dit geld tevens voor verlengsnoeren die met de machine gebruikt worden

Het vervangen van de aandrijfriem

• Het is aan te raden bij het verwisselen van de aandrijfriem leren handschoenen te dragen

1. Voordat u de aandrijfriem kunt vervangen draait u de vijf kruiskop schroeven aan de linkerkant van de schaafmachine (bekeken van de achterzijde van de machine) los en verwijdert u deze

2. Verwijder de beschadigde riem en maak de geleidewielen met behulp van een zachte borstel schoon

Let op: Draag een veiligheidsbril tijdens het schoonmaken

3. Met de vier evenwijdige V-groeven aan de buitenkant plaatst u de schuurband over het onderste geleidewiel. Plaats de band half over het bovenste geleidewiel en rol de band in positie

4. Controleer of de band gelijk loopt door de met de hand te roteren

5. Plaats de kap en de vijf kruiskopschroeven terug op de machine

6. Zet de machine aan en laat de band voor een minuut of 2 vrij roteren om zo te controleren of de motor en de band correct werken

Schoonmaak

WAARSCHUWING: Tijdens het schoonmaken van de machine is het dragen van

beschermende middelen, waaronder gezichtsbescherming en handschoenen aanbevolen

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne

delen sneller slijten wat de levensduur aanzienlijk vermindert

• Maak de behuizing van de machine met een droge doek of zachte borstel schoon

• Gebruik geen bijtende stoffen. Het gebruik van een licht

schoonmaakmiddel op een vochtige doek is geschikt

• De machine mag niet in contact komen met water

• Zorg ervoor dat de machine volledig droog is voordat deze gebruikt wordt

• Gebruik wanneer mogelijk zuivere, droge perslucht om door de ventilatiegaten te blazen

Smeren

• Alle bewegende onderdelen dienen regelmatig met een

geschikt smeermiddel gesmeerd te worden

Opberging

Berg de machine op een veilige en droge plek, buiten het bereik van kinderen op

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten en accu’s mogen niet

met uw huishoudelijk afval worden weggegooid

• Neem contact op met uw gemeente voor informatie betreffende

de verwijdering van elektrisch gereedschap

Garantie

Om uw garantie te registreren, gaat u naar onze website op tritontools.com* en voert u uw gegevens in.

Uw gegevens worden opgeslagen in onze mailinglist (tenzij u anders aangeeft) voor informatie over nieuwe producten. De ingevulde gegevens worden aan geen enkele andere partij beschikbaar gesteld.

Aankoopgegevens

Datum van aankoop: ___ / ___ / ____

Model: TRPUL

Bewaar uw aankoopbon als aankoopbewijs rt pr

Triton Precision Power Tools garandeert de koper van dit product dat indien een

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris Gemachtigd door: Triton

Verklaart dat Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant. Het hierboven beschreven voorwerp is conform de desbetreffende communautaire

harmonisatiewetgeving

Identiﬁcatienummer: TRPUL Beschrijving: 750 W schaafmachine Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG

• Richtlijn laagspanning 2014/35/EU

• Elektromagnetische verenigbaarheid 2014/30/EU

• RoHS-richtlijn 2011/65/EG

• EN 60745-1+A11:2010

• EN 60745-2-4+A11:2011

• EN 60745-2-14+A2:2010

• EN 61000-3-2:2014

• EN 61000-3-3:2013

• EN 55014-1:2006+A2:2011

• EN 55014-2+A2:2008

onderdeel defect is vanwege fouten in materiaal of uitvoering binnen 3 jaar na de datum

van de oorspronkelijke aankoop,

Triton het defecte onderdeel gratis repareert of, naar eigen inzicht, vervangt.

Deze garantie heeft geen betrekking op commercieel gebruik en strekt zich niet uit tot

normale slijtage of schade ten gevolge van een ongeluk, verkeerd gebruik of misbruik.

* Registreer online binnen 30 dagen.

Algemene voorwaarden van toepassing.

Keuringsinstantie: TÜV Product Service Ltd.

De technische documentatie wordt bijgehouden door: Triton

Datum: 02/06/2016

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059. Powerbox, Boundary

Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Verenigd Koninkrijk

15GB15

Traduction des instructions originales

T3.15A

Introduction

Nous vous remercions d’avoir choisi cet équipement Triton. Ces instructions contiennent les informations nécessaires pour vous en garantir un fonctionnement efﬁcace et en toute sécurité. Veuillez lire attentivement ce manuel pour vous assurer de tirer pleinement avantage des caractéristiques uniques de votre nouvel équipement.

Gardez ce manuel à portée de main et assurez-vous que tous les utilisateurs l’aient lu et bien compris avant toute utilisation. Conservez-le pour toute référence ultérieure.

Description des symboles

La plaque signalétique ﬁgurant sur votre outil peut présenter des symboles. Ces symboles constituent des informations importantes relatives au produit ou des instructions concernant son utilisation.

Port de protection auditive Port de lunettes de sécurité Port de masque respiratoire Port de casque

Port de gants

Lire le manuel d’instructions

Attention !

ATTENTION : les pièces mobiles peuvent occasionner écrasements et coupures.

ATTENTION : lames ou dents coupantes !

Ne pas toucher les lames avant que la machine soit débranchée et que les lames soient complètement arrêtées.

Émanation de fumées ou de gaz toxiques !

Débranchez toujours l’appareil avant d’effectuer un réglage, de changer d’accessoire, de le nettoyer, de l’entretenir, ou lorsqu’il n’est plus utilisé !

Pour usage intérieur uniquement !

Construction de classe II (Double isolation pour une protection supplémentaire)

Fusible interne à action différée avec courant nominal de 3,15 A

Conforme à la réglementation et aux normes de sécurité pertinentes.

Protection de l’environnement Les appareils électriques usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez les recycler dans les centres prévus à cet effet. Pour de plus amples informations, veuillez contacter votre municipalité ou point de vente.

Abréviations pour les termes techniques

V Volt

~, AC Courant alternatif

A, mA Ampère, Milliampère

n0 Vitesse à vide

n Vitesse nominale

opm battements/oscillations par minute

Hz Hertz

,DC Courant continu

W, kW Watt, Kilowatt

/min or min

rpm Tours par minute

dB(A) Puissance acoustique en décibel (A pondéré)

m/s

Ø Diamètre

-1

Degrés

(opérations) par minute

Mètres par seconde au carré (magnitude des vibrations)

Caractéristiques techniques

Numéro de produit : TRPUL

Tension d’entrée : 220-240 V~ 50/60 Hz

Puissance : 750 W

Vitesse à vide : 5 000 - 15 500 tr/min

Fers :

Largeur de rabotage : 82 mm (3-1/4”)

Plage de profondeur de coupe : 0 - 3 mm (0-1/8”)

Sortie gauche ou droite des copeaux : Oui

Rainures en V pour chanfreiner : 1

Pied de position repos : Automatique

Longueur du câble d’alimentation : 3 m

Dimensions (L x l x H) : 300 x 170 x 165 mm

Poids : 3,9 kg

Informations relatives au niveau d’intensité sonore et vibratoire

Pression sonore L

Puissance sonore L

Incertitude K : 3 dB

Vibration pondérée a principale) :

Vibration pondérée ah (poignée auxiliaire) :

Incertitude K : 1,5 m/ s

L’intensité sonore peut dépasser 85 dB(A) et il est nécessaire que l’utilisateur porte

Du fait de l’évolution constante de nos produits, les caractéristiques des produits

: 87,1 dB(A)

: 98,1 dB(A)

(poignée

des protections auditives.

TRITON peuvent changer sans notiﬁcation préalable.

3 fers réversibles de 82 mm (3-¼”) standard

9,326 m/ s

7,727 m/ s

16GB16

AVERTISSEMENT : Portez toujours des protections auditives lorsque le niveau d’intensité est supérieur à 85 dB(A) et limitez le temps d’exposition si nécessaire. Si l’intensité sonore devient inconfortable, même avec les protections, arrêtez immédiatement d’utiliser l’appareil, vériﬁez que les protections sont bien en places et adaptés avec le niveau sonore produit par l’appareil.

AVERTISSEMENT : L’exposition de l’utilisateur aux vibrations peut engendrer une perte du toucher, des engourdissements, des picotements et ainsi réduire la capacité de préhension. De longues expositions peuvent également provoquer ces symptômes de façon chronique. Si nécessaire, limitez le temps d’exposition aux vibrations et portez des gants anti-vibrations. N’utilisez pas cet appareil lorsque la température de vos mains est en dessous des températures normales, car l’effet vibratoire en est accentué. Référez-vous au cas de ﬁgures des caractéristiques relatives aux vibrations pour calculer le temps et fréquence d’utilisation de l’appareil.

Les niveaux sonores et vibratoires indiqués dans la section « Caractéristiques techniques » du présent manuel sont déterminés en fonction de normes internationales. Ces données correspondent à un usage normal de l’appareil, et ce dans des conditions de travail normales. Un appareil mal entretenu, mal assemblé ou mal utilisé peut augmenter les niveaux sonores et vibratoires. Le site www.osha.europa.eu offre de plus amples informations sur les niveaux sonores et vibratoires sur le lieu de travail, celles-ci pourront être utiles à tout particulier utilisant des outils électriques pendant des périodes prolongées.

Consignes générales de sécurité

AVERTISSEMENT : Veuillez lire toutes les consignes de sécurité et toutes les

instructions. Le non-respect des instructions et consignes de sécurité peut entraîner un risque de décharge électrique, d’incendie et/ou se traduire par des blessures graves.

Veuillez conserver ces instructions et consignes de sécurité pour référence ultérieure.

L’expression « appareil/outil électrique » employée dans les présentes consignes recouvre aussi bien les appareils ﬁlaires à brancher sur secteur que les appareils sans ﬁls fonctionnant avec batterie.

1. Sécurité sur la zone de travail a. Maintenir une zone de travail propre et bien éclairée. Des zones

encombrées et mal éclairées sont sources d’accidents.

b. Ne pas utiliser d’outils électriques dans des environnements explosifs, tels qu’à

proximité de liquides, de gaz ou de poussières inﬂammables. Les outils électriques

produisent des étincelles susceptibles d’enﬂammer la poussière ou les vapeurs présentes.

c. Éloigner les enfants et toute personne se trouvant à proximité

pendant l’utilisation d’un outil électrique. Ceux-ci pourraient

vous distraire et vous faire perdre la maîtrise de l’appareil.

2. Sécurité électrique a. Les prises des outils électriques doivent correspondre aux prises du secteur.

Ne modiﬁez jamais la prise en aucune façon. N’utilisez jamais d’adaptateur avec les outils électriques mis à la terre. Des prises non modiﬁées, adaptées

aux boîtiers de prise de courant, réduiront les risques de décharge électrique.

b. Éviter le contact corporel avec les surfaces mises à la terre telles que

tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de décharge

électrique est plus important si votre corps est mis à la terre.

c. Ne pas exposer votre outil électrique à la pluie ou à l’humidité. L’inﬁltration

d’eau dans un outil électrique augmentera le risque de décharge électrique.

d. Ne pas maltraiter le cordon électrique. N’utilisez jamais le cordon électrique pour

porter, tirer ou débrancher l’outil électrique. Conservez le cordon électrique à l’écart de la chaleur, de l’essence, de bords tranchants ou de pièces en mouvement. Un

cordon électrique endommagé ou entortillé accroît le risque de décharge électrique.

e. Au cas où l’outil électroportatif serait utilisé à l’extérieur, servez-vous d’une rallonge

appropriée à une utilisation en extérieur. Cela réduit le risque de décharge électrique.

f. Si une utilisation de l’outil dans un environnement humide ne peut être

évitée, utilisez une alimentation protégée par un disjoncteur différentiel.

L’utilisation d’un disjoncteur différentiel réduit le risque de décharge électrique.

3. Sécurité des personnes a. Rester vigilant et faire preuve de bon sens lors de la manipulation de l’outil.

Ne pas utiliser d’outil électrique en état de fatigue ou sous l’inﬂuence de drogues, d’alcool ou de médicaments. Un moment d’inattention pendant

l’utilisation d’un outil électrique peut se traduire par des blessures graves.

b. Porter des équipements de protection. Porter toujours des lunettes de protection.

Le port d’équipements de protection tels que des masques à poussières, des chaussures de sécurité antidérapantes, un casque de sécurité ou des protections antibruit, selon le travail à effectuer, réduira le risque de blessures aux personnes.

c. Éviter tout démarrage accidentel. S’assurer que l’interrupteur marche-arrêt soit en

position d’arrêt (Off) avant de brancher l’outil sur l’alimentation secteur. Porter un

outil électrique tout en maintenant le doigt posé sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est sur la position de marche (On) est source d’accidents.

d. Enlever toute clé ou tout instrument de réglage avant de mettre l’outil

électrique en marche. Une clé ou un instrument de réglage resté ﬁxé à un élément

en rotation de l’outil électrique peut entraîner des blessures physiques.

e. Ne pas essayer d’atteindre une zone hors de portée. Se tenir toujours

en position stable et conserver l’équilibre. Cela permet de mieux contrôler l’outil électrique dans des situations inattendues.

f. Porter des vêtements appropriés. Ne pas porter de vêtements amples

ou des bijoux pendants. Les vêtements amples, les bijoux pendants ou les

cheveux longs peuvent être happés par les pièces en mouvement.

g. Si l’outil est pourvu de dispositifs destinés au raccord d’équipements d’extraction et

de récupération de la poussière/sciure, s’assurer qu’ils soient bien ﬁxés et utilisés correctement. L’utilisation de ces dispositifs peut réduire les risques dus à la poussière.

4. Utilisation et entretien des outils électriques

a. Ne pas surcharger l’outil électrique. Utiliser l’outil électrique approprié au travail à

effectuer. Un outil électrique adapté et employé au rythme pour lequel il a été conçu permettra

de réaliser un travail de meilleure qualité et dans de meilleures conditions de sécurité.

b. Ne pas utiliser un outil électrique dont l’interrupteur marche-arrêt est

hors service. Tout outil électrique dont la commande ne s’effectue plus

par l’interrupteur marche-arrêt est dangereux et doit être réparé.

c. Débrancher l’outil électrique avant d’effectuer tout réglage,

changement d’accessoire ou avant de le ranger. De telles mesures

préventives réduiront les risques de démarrage accidentel.

d. Ranger les outils électriques inutilisés hors de portée des enfants et ne pas permettre

l’utilisation de ces outils aux personnes novices ou n’ayant pas connaissance de ces instructions. Les outils électriques sont dangereux dans les mains d’utilisateurs inexpérimentés.

e. Veiller à l’entretien des outils électriques. Vériﬁer que les éléments rotatifs

soient bien alignés et non grippés. S’assurer de l’absence de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l’outil. Si l’outil électrique est endommagé, le faire réparer avant toute utilisation. De nombreux

accidents sont causés par l’utilisation d’outils électriques mal entretenus.

f. Garder les outils de coupe affûtés et propres. Des outils de coupe bien entretenus, aux

tranchants bien affûtés, sont moins susceptibles de se gripper et sont plus faciles à contrôler.

g. Utiliser l’outil électrique, les accessoires et les outils à monter, etc., conformément

à ces instructions et selon l’utilisation prévue pour le type d’outil donné, en tenant compte des conditions de travail et de la tâche à réaliser. Toute

utilisation de cet outil électrique autre que celle pour laquelle il a été conçu peut entraîner des situations à risque et entraînerait une annulation de sa garantie.

5. Entretien

a. Ne faire réparer l’outil électrique que par un réparateur qualiﬁé

utilisant uniquement des pièces de rechange identiques. Cela

permettra d’assurer la sécurité continue de cet outil électrique.

Consignes de sécurités supplémentaires relatives aux rabots électriques

ATTENTION !

• Attendez que l’outil de coupe soit totalement arrêté avant de le

déposer. Un outil de coupe en rotation peut pénétrer la surface et entraîner

une perte de contrôle et causer des blessures sérieuses.

• Tenez l’outil par ses surfaces de préhension isolées lorsqu’il y a un risque

que l’accessoire de coupe rentre en contact avec des ﬁls électriques cachés ou son propre câble d’alimentation. Lorsqu’un accessoires de coupe rentre

en contact avec un ﬁl sous tension les parties métalliques de l’outil peuvent être mises sous tension et exposer l’utilisateur à un choc électrique.

• Immobilisez la pièce de travail sur une surface stable. Maintenir la pièce de

travail à la main ou contre le corps peut engendrer une perte de contrôle.

• S’il est nécessaire de remplacer le cordon d’alimentation, cela doit être fait

par le fabricant ou un de ses agents agréés pour éviter tout danger.

• Il est fortement recommandé d’alimenter l’outil à travers un disjoncteur

différentiel (RCD) dont le courant résiduel nominal est de 30 mA ou moins.

Utilisez une protection respiratoire appropriée : La poussière générée par cet outil peut

contenir des produits chimiques connus pour être une cause de cancers, de malformations congénitales ou autres anomalies de la reproduction. Certains bois contiennent des conservateurs tels que l’arséniate de cuivre et de chrome (CCA) qui peut être toxique. Lors du ponçage, perçage et lors de la coupe de ces matériaux, des précautions supplémentaires doivent être prises pour éviter l’inhalation et minimiser les contacts avec la peau.

• Utilisez un instrument spéciﬁquement conçu pour détecter la présence de raccords

électriques ou de tuyauterie dans la surface de travail ou bien adressez-vous à votre fournisseur d’énergie local. Si le fer venait à entrer en contact avec un câble

électrique sous tension, cela pourrait entraîner un incendie ou un choc électrique pour l’utilisateur. Tout dommage occasionné sur un tuyau d’alimentaion en gaz pourrait être à l’origine d’une explosion. Toute conduite d’eau percée pourrait occasionner des dommages sur votre propriété et constituer un risque de choc électrique.

• N’essayez pas d’atteindre l’éjecteur de copeaux avec vos mains.

Les parties rotatives pourraient vous blesser sérieusement.

• Il est vivement recommandé de porter un masque à poussières et d’utiliser un système

17GB17

d’extraction des poussières. Les rabots électriques génèrent une quantité importante de poussièrs et certaines essences de bois produisent des poussières toxiques.

• N’utilisez que des fers parfaitement aiguisés. Soyez

particulièrement attentif lors de la manipulation des fers.

a) Vériﬁez que la tension de l’outil indiquée sur l’étiquette apposée

sur celui-ci est compatible avec la tension de secteur.

b) Assurez-vous que tous les clous, vis, etc. ont été retirés de la surface de

travail avant de commencer à raboter. Dans le cas contraire vous risquez

d’endommager les fers du rabot, voire même de causer des accidents.

c) Veillez à retirer tous tissus, câbles, ﬁcelles ou tous objets similaires, qui

pourraient entraver le bon fonctionnement du mécanisme du rabot.

d) Vériﬁez que les boulons de ﬁxation des fers sont bien serrés avant utilisation. e) Avant d’utiliser l’outil sur une pièce, mettez-le en marche, et laissez-le tourner

pendant quelque instants, examinez-le pour relever la présence éventuelle de vibrations

ou de jeu, qui indiquerait une mauvaise installation ou un rabot mal équilibré.

f) Laissez le rabot atteindre sa vitesse maximale avant de le

mettre en contact avec votre pièce de travail.

g) Tenez l’appareil fermement des deux mains, tenez-

le correctement avant de le mettre en marche. h) Assurez-vous que le rabot soit placé à au moins 200 mm de vous. i) Attendez que les lames aient atteint leur vitesse

maximale avant de commencer à couper. j) Lors de l’utilisation sur du bois humide, les copeaux risquent de se coincer dans la

goulotte. Après avoir débranché l’outil, nettoyez les copeaux avec un bâtonnet l’appareil. k) Arrêtez TOUJOURS l’outil et laissez les fers s’arrêter complètement

avant d’effectuer des réglages, le nettoyage ou l’entretien. l) Lorsque le rabot n’est plus utilisé ou laissé sans surveillance,

débranchez-le de sa source d’alimentation. m) Pour ranger le rabot, placer la base frontale contre un morceau de bois pour

que les fers ne se soient pas en contact avec quelconques surfaces. n) Remplacez toujours les deux fers en même temps, faute de quoi

vous risquez de déséquilibrer l’appareil, en donnant lieu à des vibrations

et en risquant de réduire la durée de vie de l’appareil.

Consignes de sécurité relatives aux outils de coupe

AVERTISSEMENT : Avant de brancher l’outil sur l’alimentation de secteur, vériﬁez bien

que la tension d’alimentation soit la même que celle indiquée sur la plaque signalétique de l’outil. Une alimentation électrique dont la tension est supérieure à celle indiquée sur l’outil risque d’entraîner des blessures chez l’utilisateur et des dommages sur l’outil. En cas de doute, ne branchez pas l’outil. L’utilisation d’une source de courant dont la tension est inférieure à celle indiquée sur l’outil peut endommager le moteur

Utilisation de l’outil de coupe approprié

• Assurez-vous que votre outil de coupe convient au travail entrepris.

Référez-vous toujours à la notice d’utilisation, ne présumez pas qu’un outil est approprié à la tâche sans faire de vériﬁcation préalable.

Protection oculaire

• Portez toujours des protections oculaires appropriées lors de l’utilisation d’outils de coupe.

• Les lunettes ordinaires n’ont pas pour fonction de fournir une

protection efﬁcace à l’utilisation de ce produit. Des verres normaux ne résistent pas aux impacts et pourraient éclater.

Protection auditive

• Portez toujours des protections auditives appropriées

lorsque le niveau sonore dépasse 85 dB.

Protection respiratoire

• Assurez-vous de porter, ainsi que toute personne à

proximité, un masque anti-poussière approprié.

Protection des mains

• Ne placez pas vos mains près des accessoires de coupe. Utilisez un bâton poussoir

adapté pour les petites pièces à travailler avec l’outil électroportatif adapté.

• Tenez compte des personnes autour de vous

• Il relève de l’utilisateur de s’assurer que les personnes se trouvant à proximité de la

zone de travail ne soient pas exposées à des niveaux sonores dangereux ou à des concentrations de poussières dangereuses et qu’ils disposent de protections appropriés.

Objets cachés

• Avant d’effectuer une coupe, vériﬁez qu’aucun corps

étranger ne se trouve dans la pièce de travail.

• Ne coupez aucun matériau comportant des corps étrangers à moins d’être

certain que l’accessoire installé sur votre appareil convient à ce travail.

• Des ﬁls électriques et des tuyaux peuvent être dissimulés dans les murs, des durites de carburant peuvent être dissimulées dans les panneaux de carrosserie et l’herbe haute peut dissimuler des pierres et du verre. Vériﬁez toujours minutieusement la zone de travail avant de commencer la coupe.

Attention aux projections de débris

• Dans certains cas, des débris peuvent être projetés de l’outil de coupe à grande vitesse. Assurez-vous qu’aucune autre personne ne se trouve à proximité de la zone de travail. Si la présence d’autres personnes à proximité de la zone de travail est nécessaire, l’utilisateur a la responsabilité de s’assurer qu’elles sont munies d’équipements de protection appropriés.

Installation d’accessoires de coupe

• Assurez-vous que les accessoires de coupe sont correctement et solidement installés avant utilisation et que les clés ou tout autre outil de réglage ont été retirées.

• Utilisez uniquement des accessoires de coupe recommandés pour votre appareil.

• N’effectuez aucune modiﬁcation sur l’accessoire.

• Assurez-vous que les lames sont aiguisées, en bon état et correctement installées.

• N’essayez pas d’affûter les lames n’étant pas prévue pour être affûtées, cela peut inclure les lame trempées, ou les lames en alliage trempé, contenant en général du tungstène

• Les lames pouvant être réaffûtées doivent être réaffûtées en suivant les instructions du fabricant de la lame. Cela peut inclure un nombre limité de sessions d’affûtage de la lame.

• Les lames aiguisées devraient être inspectées de plus près avant de les utiliser et remplacer immédiatement si vous avez un doute à propos de son état et sa compatibilité avec la tâche.

• Si la lame rentre en contact avec un objet caché avec lequel elle n’est pas compatible pendant l’utilisation, la lame devrait être remplacée immédiatement.

Sens d’avancée

• Faites avancer la pièce de travail vers la lame ou la fraise, et ce dans le sens inverse au sens de la lame ou de la fraise.

Attention à la chaleur

• Sachez que les outils de coupe ainsi que les pièces de travail peuvent chauffer pendant l’utilisation de l’appareil. Ne tentez pas de changer d’accessoire tant que l’appareil n’a pas complètement refroidi.

Contrôle des poussières/copeaux

• Ne laissez pas poussières ou copeaux de métal s’accumuler. La sciure constitue un risque d’incendie et certains copeaux métalliques sont explosifs.

• Faites particulièrement attention lors de la coupe du bois ou du métal à l’aide de machines électriques. Les étincelles provoquées par la coupe du métal sont une cause courante d’incendie des poussières de bois.

• Lorsque cela est possible, utilisez un système d’extraction de la poussière pour assurer un environnement de travail plus sûr.

Consignes de sécurité relatives aux outils de ponçage

AVERTISSEMENT : Tenez l’outil électrique uniquement par ses poignées ou surfaces de préhension isolées, en effet, la bande ou le manchon abrasif pourrait entrer en contact avec le câble d’alimentation de l’appareil. La coupure du câble sous tension

pourrait mettre l’appareil sous tension et occasionner un choc électrique chez l’utilisateur.

Utilisez un serre-joint ou un étau pour maintenir la pièce de travail sur une surface stable. Tenir la pièce de travail à la main ou contre le corps la rend instable et peut causer une perte de contrôle.

Portez TOUJOURS des équipements de sécurité appropriés, parmi

lesquels un masque anti-poussières d’une protection minimale FFP2, des lunettes de sécurité et un casque anti-bruit.

b) Il vous appartient de veiller à ce que les personnes se trouvant à proximité de votre

zone de travail soient également protégées par des équipements adéquats.

c) Prenez des précautions particulières lors du ponçage de certaines essences de

bois (le hêtre, le chêne, l’acajou et le teck, par exemple) car la poussière produite

est toxique et peut provoquer des réactions aiguës chez certaines personnes.

d) Ne vous servez jamais de cet outil pour travailler sur des matériaux contenant de l’amiante.

Consultez un professionnel qualiﬁé si vous ne savez pas si un objet contient de l’amiante.

e) Ne poncez pas le magnésium ni les alliages qui en contiennent une proportion élevée. f) Tenez compte des peintures de ﬁnition et des traitements qui peuvent avoir été appliqués

sur la matière à poncer. De nombreux traitements peuvent produire une poussière toxique ou dangereuse pour la santé. Si vous travaillez dans un bâtiment dont la construction est

antérieure à 1960, sachez que la présence de peintures à base de plomb est fort probable.

g) La poussière produite par le ponçage des peintures à base de plomb est

particulièrement dangereuse pour les enfants, les femmes enceintes et les personnes atteintes d’hypertension. Assurez-vous que ces personnes se tiennent à l’écart de

la zone de travail, même si elles portent un équipement de protection adéquat.

h) Dans la mesure du possible, employez un système d’extraction des

poussières pour mieux contrôler la dispersion des poussières.

i) Observez la plus grande prudence lors de l’utilisation d’un même appareil pour poncer

le bois et le métal. Les étincelles du métal peuvent aisément enﬂammer les poussières

18GB18

de bois. Nettoyez TOUJOURS l’outil complètement pour réduire le risque d’incendie.

j) Videz régulièrement le sac ou bac à poussière durant l’utilisation, avant

de prendre une pause et après avoir ﬁni de poncer. La poussière peut

représenter un risque d’explosion. NE jetez PAS la poussière de ponçage au feu. Une combustion spontanée peut se produire lorsque des particules d’huile ou d’eau entrent en contact avec les particules de poussière. Éliminez les déchets de ponçage avec précaution et conformément aux lois et réglementations locales.

k) Les surfaces de travail et le papier abrasif peuvent atteindre des

températures très élevées au cours du travail ; en cas de signe de combustion (fumée ou cendre) de la surface de travail, arrêtez l’opération en cours et attendez que le matériel refroidisse. Ne touchez pas la surface

de travail ni le papier abrasif avant qu’ils n’aient eu le temps de refroidir.

l) Ne touchez pas le manchon de ponçage lorsqu’elle est en mouvement. m) Éteignez toujours l’appareil avant de le déposer. n) Ne vous servez pas de cet outil pour le ponçage humide. Les liquides qui

entrent dans le boîtier moteur peuvent causer des chocs électriques graves.

o) Débranchez toujours l’appareil avant de procéder au

changement ou à l’installation d’un accessoire.

p) Même lorsque l’outil est utilisé comme indiqué, il est impossible d’éliminer

tous les facteurs de risque résiduels. Si vous avez des doutes quant à la manière

sûre et correcte de procéder, il est recommandé de ne pas utiliser cet outil.

Descriptif du produit

1. Bouton de réglage de la profondeur

2. Poignée avant

3. Levier de dégagement du dispositif de sécurité du tambour

4. Voyant lumineux de mise sous tension

5. Gâchette marche/arrêt

6. Bouton de verrouillage

7. Poignée principale

8. Cordon électrique

9. Sélecteur de sortie droite/gauche des copeaux

10. Sortie d’extraction des copeaux

11. Socle arrière ﬁxe

12. Clé à fourche

13. Clé hexagonale

14. Fers réversibles installés

15. Vis de blocage

16. Tambour de rabotage

17. Dispositif de sécurité du tambour

18. Sac de récupération des copeaux

19. Pied arrière de position de repos

20. Courroie d’entraînement

21. Tuyau adaptateur d’extraction des copeaux et poussières

22. Bouton de ﬁxation du guide parallèle

23. Guide parallèle

24. Tambour de ponçage avec manchon (manchons de ponçage de rechange disponibles séparément – Modèle de référence : TRPSS)

25. Variateur de vitesse

26. Bouton de verrouillage de l’arbre du tambour

Usage conforme

Rabot électrique manuel pour des tâches d’intensité légère à moyenne de rabotage sur des bois denses et tendres, avec réglage de la profondeur et à feuillure illimitée, et pour les tâches de ponçage, en utilisant le tambour de ponçage fourni.

Déballage

• Déballez le produit avec soin. Veillez à retirer tout le matériau d’emballage

et familiarisez-vous avec toutes les caractéristiques du produit.

• Si des pièces sont endommagées ou manquantes, faites-

les réparer ou remplacer avant d’utiliser l’appareil.

Avant utilisation

ATTENTION : Assurez-vous que l’outil est éteint et débranché de la source

d’alimentation avant de procéder à la pose ou au retrait d’une lame ou d’un tambour de ponçage, ou de réaliser toute opération de réglage, de nettoyage ou d’entretien.

Remplacement des fers

• Retirez toujours complètement le tambour de rabotage avant d’installer les

fers neufs. Pour votre sécurité, il n’est pas recommandé de retirer les fers du rabot alors que le tambour est toujours installé dans le rabot.

• Le rabot est équipé de fers réversibles, qui peuvent se retourner lorsqu’un

tranchant est émoussé, pour utiliser l’autre tranchant. Une fois que les deux tranchants ont été utilisés, le fer doit être jeté et remplacé.

• Des fers de rechange sont disponibles auprès de votre revendeur Triton (référence produit : TRPPB).

Retrait du tambour de rabotage

ATTENTION : Les fers sont très tranchants, procédez avec

prudence lors de la manipulation du tambour.

1. Placez le rabot sur le côté, de manière que le moteur soit tourné vers le bas.

2. Appuyez sur le levier de dégagement du dispositif de sécurité du tambour (3) pour relever le dispositif de sécurité du tambour (17) et ainsi accéder au tambour de rabotage (16).

3. Introduisez l’extrémité courte de la clé hexagonale (13) dans la tête de la vis située au centre du tambour de rabotage (Image A).

4. Appuyez sur le bouton de verrouillage de l’arbre du tambour (27), et faites tourner le tambour jusqu’à ce qu’il se bloque.

Remarque : Le tambour de rabotage présente deux positions de blocage.

5. Maintenez l’arbre bloqué pendant que vous dévissez et retirez la vis à empreinte creuse 6 pans ainsi que les deux rondelles plates (Image B).

6. Dégagez avec précaution le tambour de l’arbre (Image C).

Retrait des fers de rabotage

1. Immobilisez le tambour de rabotage dans un étau en plaçant un fer (14) vers le haut de manière à ce qu’il soit bien accessible.

2. Protégez le tambour à l’aide d’un chiffon, ou autre matériau de protection, lors de sa mise en place dans l’étau.

3. À l’aide de la clé à fourche (12), desserrez les trois vis du dispositif de serrage de lame (Image D) et ce juste assez pour permettre le retrait du fer.

4. Retirez le fer prudemment hors de sa rainure de maintien (Image E).

Pose des fers de rabotage

• Les fers présentent un tranchant sur chacun de leurs côtés et sont ainsi réversibles.

Si un fer est usé ou endommagé sur un de ses tranchants, il est possible de le retourner et de le remonter de manière à exploiter le second tranchant.

IMPORTANT : Il est possible de ne remplacer qu’un seul des fers si celui-ci est endommagé. Si le fer est usé, il y aura lieu de remplacer les trois fers du tambour aﬁn d’empêcher un fonctionnement déséquilibré, susceptible d’entraîner une formation dangereuse de vibrations et un endommagement de l’appareil.

• Lors du remplacement des fers, utilisez des fers de dimensions et de poids

identiques au risque de créer une oscillation et des vibrations qui entraîneraient un rabotage de mauvaise qualité, voire une défaillance de l’appareil.

• La qualité de la ﬁnition repose sur une bonne installation des fers.

Enlevez toute accumulation de copeaux et autres corps étrangers du tambour de rabotage ou dispositif de serrage.

1. Faites coulisser le fer dans la rainure du dispositif de serrage de fer de manière que :

• le tranchant neuf soit orienté vers le haut,

• le dos du fer soit détourné des vis de blocage et la face plane

du fer soit orientée vers les vis de blocage.

2. Vériﬁez que le fer soit centré dans la rainure et totalement inséré. Ceci est essentiel pour permettre une feuillure satisfaisante et pour empêcher le fer de venir en contact avec le dispositif de sécurité du tambour, ce qui pourrait casser le dispositif de sécurité et causer un risque de blessures.

3. Réinstallez le dispositif de serrage de fer. Assurez-vous qu’il soit orienté dans le bon sens et d’équerre avec le tambour.

4. Resserrez les vis de blocage (15) de façon uniforme comme suit (Image F) :

• Resserrez les vis de blocage extérieures sans trop serrer, avant de resserrer la vis centrale,

• En procédant dans le même ordre, serrez-les à présent fermement.

5. Desserrez l’étau et faites tourner le tambour pour reproduire la procédure ci-dessus pour chacun des deux fers restants.

Réinstallation du tambour de rabotage

1. Placez le rabot sur le côté.

2. Relevez le dispositif de sécurité du tambour (17).

3. Faites coulisser le tambour de rabotage (16) sur l’arbre jusque dans l’appareil (Image G).

4. Enfoncez le bouton de verrouillage de l’arbre du tambour (26) et faites tourner le tambour (16) pour qu’il se verrouille. Continuez à enfoncer le bouton de verrouillage jusqu’à ce que le tambour soit retenu en place.

Remarque : le tambour de rabotage présente deux positions de blocage.

5. Réintroduisez la rondelle la plus grande, en réglant sa position de manière à ce qu’elle s’emboite sur l’extrémité de l’arbre.

6. Introduisez la rondelle la plus petite, avant de replacer la vis à empreinte creuse 6 pans.

ATTENTION : Si la grande rondelle n’est pas correctement orientée, le tambour ne pourra être ﬁxé de manière sûre.

7. A l’aide de la clé mâle (13), serrez fermement la vis à empreinte creuse 6 pans pour maintenir le tambour en place.

Relâchez le bouton de verrouillage de l’arbre et refermez le dispositif de sécurité du tambour.

19GB19

Bonne disposition des fers

• Il est essentiel que les fers soient disposés de manière appropriée, faute de quoi l’ouvrage pourrait présenter une ﬁnition irrégulière. Pour un rabotage net et régulier, les fers doivent être montés de manière à ce que le tranchant soit absolument parallèle à la surface du socle arrière (b) (Fig. III).

Entailles dans la surface

• Le tranchant d’un ou de plusieurs des fers n’est pas parallèle au socle arrière (Fig. IV).

Morsure au démarrage

• Un ou plusieurs fers ne ressortent pas assez par rapport au socle arrière (Fig. V).

Pose du tambour de ponçage

• Ce rabot est muni d’un tambour de ponçage Triton (24), fourni avec un manchon

de ponçage. Il permet de transformer le Rabot à feuillure illimitée en ponceuse, en installant ce tambour de ponçage à la place du tambour de rabotage.

• D’autres manchons de ponçage sont disponibles auprès de

votre fournisseur Triton (Référence : TRPSS)

• Utiliser le tambour de ponçage est idéal pour enlever

rapidement une grande quantité de matière.

• NE PAS utiliser pour le ponçage de l’acier ou du magnésium.

Positionner le manchon de ponçage

Le tambour est constitué de deux parties. Séparer les deux parties pour mettre ou enlever le manchon de ponçage.

1. Assurez-vous que toutes les bagues ‘O’ en caoutchouc sont en place.

2. Faites glisser le manchon abrasif sur la partie la plus large du tambour.

Remarque : Il ne peut être installé que dans un sens.

3. Insérez la plus petite section du tambour et l’aligner de sorte que la rainure de la

bague intérieure s’ajuste sur la pointe du tourillon de la plus grande section.

Installer le tambour de ponçage sur l’appareil

• Veillez toujours à ce que l’appareil soit éteint et débranché

avant de retirer ou d’installer un tambour.

• Pour installer ou retirer un tambour, suivez la procédure décrite plus haut à la section

« Retrait du tambour de rabotage » ou « Réinstallation du tambour de rabotage ».

Guide parallèle

1. Montez le guide parallèle (23) en mettant en œuvre un angle de ﬁxation approprié

et en vous servant du bouton de ﬁxation du guide parallèle (22) (Image H).

2. Réglé à angle droit par rapport à la base du rabot, le guide permet de contrôler

précisément le rabotage par rapport au chant de la pièce d’ouvrage.

Instructions d’utilisation

Mise en marche et arrêt

ATTENTION : Avant de brancher l’appareil, vériﬁez toujours que la gâchette

marche-arrêt (5) et que le bouton de verrouillage (6) fonctionnent parfaitement.

1. Branchez l’appareil et tenez-le en plaçant l’index sur la gâchette

marche-arrêt et le pouce sur le bouton de verrouillage.

2. Enfoncez le bouton de verrouillage avec le pouce et appuyez sur la gâchette

marche-arrêt, en tenant la poignée avec le reste de la main. Relâchez le bouton de verrouillage une fois que le rabot aura démarré.

3. Pour arrêter l’appareil, relâchez la pression exercée sur la gâchette.

4. Pour redémarrer l’appareil, il sera nécessaire de ré-actionner

le bouton de verrouillage ainsi que la gâchette.

ATTENTION : Gardez à l’esprit que les fers du rabot continueront à tourner un bref

instant après avoir éteint le rabot. Attendez que le moteur soit parvenu à arrêt complet avant de poser l’appareil aﬁn d’éviter tout endommagement des fers du rabot ou de la surface.

Si vous souhaitez faire reposer le rabot sur le côté, ne le faites pas sur le côté présentant les trous d’aération car ceci favoriserait la pénétration de poussière ou de copeaux dans le moteur.

5. Lorsque le rabot doit rester inutilisé pendant une brève période de temps,

faites passer le bouton de réglage de la profondeur sur la position « P » et faites reposer le nez du rabot sur une cale de bois aﬁn de maintenir la base surélevée par rapport à la surface sur laquelle il est posé. Assurez-vous que le pied arrière de position de repos soit sorti pour ainsi protéger les fers.

Réglage de la vitesse

• La vitesse du tambour peut varier pour s’adapter au matériau et à la tâche envisagée.

• Pour ceci, utilisez le variateur de vitesse (25).

Remarque : pour les opérations de rabotage, il est recommandé de faire tourner l’appareil au régime maximal pour obtenir le résultat le plus net possible. Lors du ponçage, la vitesse ne devrait pas dépasser 6 ; sur « MAX » (vitesse maximale), l’appareil vibrera et sera plus difﬁcile à tenir en main.

Réglage de la profondeur de rabotage

1. Faites tourner le bouton de réglage de la profondeur (1) dans le sens des aiguilles d’une montre pour un rabotage plus profond et dans le sens contraire des aiguilles d’une montre pour un rabotage moins profond.

2. Les indications chiffrées situées sur la bague sur l’embase du bouton de réglage de la profondeur renvoient à la profondeur du rabotage. Par exemple, si l’indicateur situé sur le nez du rabot indique le chiffre « 1 » de la bague, la profondeur de rabotage sera d’environ 1 mm.

3. Si un réglage précis de la profondeur de rabotage est crucial, effectuez un rabotage préalable sur une pièce de chute, mesurez la profondeur obtenue et ajustez le réglage de la machine suivant le besoin.

Rabotage

ATTENTION : Une vitesse d’avancée trop importante peut entraîner un rabotage de

mauvaise qualité et endommager les fers ou le moteur. Une vitesse d’avancée trop lente peut provoquer l’apparition de brûlures ou produire une mauvaise ﬁnition. La vitesse d’avancée adéquate dépendra du type de matière à raboter et de la profondeur de rabotage. Entrainezvous tout d’abord sur un morceau de chute pour établir la vitesse la plus appropriée.

ATTENTION : Tenez toujours le rabot à deux mains. ATTENTION : Dans la mesure du possible, immobilisez toujours la pièce d’ouvrage sur l’établi.

1. Placez la rallonge de la semelle avant à plat sur la pièce d’ouvrage sans que les fers ne soient en contact avec celle-ci.

2. Allumez l’appareil et attendez que les fers aient atteint leur plein régime.

3. Faites doucement avancer le rabot, en appliquant une pression sur l’avant de l’appareil au commencement de l’opération, et sur l’arrière de l’appareil vers la ﬁn de la passe.

Remarque : Ce rabot est équipé d’une poignée avant plus grande que celle des rabots électriques comparables. Cette poignée avant offre un maximum d’ergonomie lors du rabotage, permet à l’utilisateur d’équilibrer et de maitriser parfaitement l’appareil et est particulièrement utile lors du ponçage à la verticale.

4. Continuez à faire progresser le rabot au-delà du chant de la pièce à raboter sans incliner l’appareil vers le bas.

Remarque : Le rabotage s’effectue plus facilement si vous placez la pièce à raboter de manière à ce qu’elle penche vers le bas.

5. La vitesse d’avancée du rabot et la profondeur de rabotage sont déterminantes pour la qualité de la ﬁnition. Pour un ﬁni grossier, vous pouvez mettre en œuvre un rabotage de grande profondeur, mais pour obtenir une ﬁnition nette, il sera nécessaire de réduire la profondeur de rabotage et de faire avancer l’appareil plus lentement.

6. Entre deux passes, vous pourrez faire reposer le rabot sur une surface plane en utilisant le pied arrière de position de repos (19) pour supporter le rabot de manière à ce que les fers soient tenus à l’écart de la surface. Assurez-vous que le pied arrière de position de repos ait été amené à passer de la position verrouillée (pour le transport) en position automatique.

Chanfreinage

1. Pour réaliser un chanfrein, (Fig. I), placez tout d’abord la rainure en V (Fig. II) de la semelle avant du rabot sur l’arête de la pièce à chanfreiner.

2. Passez le rabot le long de cette arête.

Feuillurage total/illimité

• Ce rabot permet la réalisation de feuillurages illimités. Lors du maniement du

rabot, assurez-vous de suivre les consignes de sécurité ci-dessous.

1. À l’aide du pouce de la main qui tient la poignée avant (2), maintenez le levier de dégagement du dispositif de sécurité du tambour (3) repoussé vers le bas pour pouvoir relever le dispositif de sécurité du tambour (17) aﬁn d’exposer le tambour de rabotage (16). Cela permet de réaliser un feuillurage total illimité.

2. Passez le rabot sur la pièce à raboter.

3. Une fois le rabotage de cette section terminé, cessez d’appliquer la pression sur le levier de dégagement du dispositif de sécurité du tambour (3) et vériﬁez que le dispositif de sécurité du tambour vienne recouvrir totalement le tambour de rabotage.

ATTENTION : Le dispositif de sécurité du tambour NE DOIT PAS être relevé si vous ne souhaitez pas réaliser une opération de feuillurage total/illimité.

ATTENTION : Si le dispositif de sécurité du tambour ne se referme pas complètement, cessez immédiatement d’utiliser l’appareil et faites-le réviser par un technicien qualiﬁé. L’utilisation de ce produit avec un dispositif de sécurité de tambour défectueux annule la responsabilité du fabricant en cas de dommage ou de blessure physique.

Remarque : N’appliquez pas trop de force sur le levier car cela pourrait entraîner une rupture du dispositif de sécurité du tambour.

Ponçage

• Pour utiliser cet appareil comme ponceuse, vous devez installer le tambour et le

manchon de ponçage prévus à cet effet. Voir ‘Installer le tambour de ponçage’.

• D’autres manchons de ponçage sont disponibles auprès de

votre fournisseur Triton (Référence : TRPSS).

• Portez des lunettes de sécurité, un masque anti-poussières et un casque antibruit.

1. Avant de commencer, assurez-vous que le tambour et le manchon de ponçage soient en bon état et ﬁxés en toute sécurité.

IMPORTANT : Vériﬁez que le bouton de réglage de la profondeur (1) soit bien réglé sur « 0 ».

2. Choisissez la vitesse appropriée de 1 à 6 à l’aide du variateur de vitesse (25). N’utilisez pas la vitesse maximale MAX car ceci amènerait l’appareil à vibrer.

3. Enfoncez le bouton de verrouillage (6) et appuyez sur la gâchette marche-arrêt (5). Laissez

20GB20

l’appareil atteindre sa pleine vitesse avant d’appliquer l’appareil sur la pièce.

4. Poncez dans le sens du ﬁl, en effectuant des passes parallèles chevauchantes.

5. Ajustez la vitesse au moyen du bouton de réglage s’il y a lieu.

6. Pour décaper de la peinture ou adoucir un bois au grain très grossier, poncez en travers du ﬁl à 45° dans deux directions puis terminez par un ponçage parallèle au ﬁl.

7. Retirez l’appareil de la pièce avant de l’éteindre.

ATTENTION : Tenez toujours les mains à l’écart du tambour de ponçage car il continuera de tourner un court instant après l’arrêt de l’appareil.

Remarque : Un ponçage réalisé au tambour demande généralement d’utiliser une ponceuse orbitale par la suite pour donner une ﬁnition de surface optimale.

Extraction des copeaux /poussières

1. Installez le tuyau adaptateur d’aspiration des copeaux et des poussières (21) sur la sortie d’extraction des copeaux/poussières (10).

2. Le tuyau adaptateur peut s’installer de manière à permettre l’extraction des copeaux vers la gauche ou vers la droite.

3. A l’aide du sélecteur de sortie droite/gauche des copeaux (9), choisissez la sortie d’extraction des copeaux (10) adéquate : tournez le sélecteur vers la sortie que vous souhaitez obturer.

4. Vous pouvez raccordez un système d’extraction des poussières ou bien un simple aspirateur ménager au tuyau adaptateur pour recueillir de manière efﬁcace la poussière et les copeaux, pour ainsi assurer un environnement de travail plus propre et plus sain.

Accessoires

• Une gamme élargie d’accessoires est disponible auprès de votre revendeur Triton, comprenant par exemple de nombreux types de lames, dispositifs de serrage et équipements de protection individuelle.

• Des pièces de rechange peuvent être commandées sur toolsparesonline.com

Entretien

ATTENTION : Assurez-vous toujours que l’appareil soit éteint et débranché

avant de procéder à tout réglage ou toute opération d’entretien.

Inspection générale

• Vériﬁez régulièrement que toutes les vis de ﬁxations soient toujours bien serrées. Elles peuvent devenir lâches au cours du temps à cause des vibrations.

• Vériﬁez le câble d’alimentation de l’appareil avant chaque utilisation, à la recherche de tout signe de dommage ou d’usure. Ceci s’applique également pour les rallonges utilisées avec cet appareil.

• Pour éviter tout risque d’accident, toute réparation nécessaire doit être réalisée uniquement par le fabricant ou auprès d’un centre agréé.

Remplacement de la courroie d’entraînement

• Il est recommandé de porter des gants de cuir lors du changement de la courroie pour vous prémunir de tout contact avec les fers.

1. Pour remplacer la courroie d’entraînement, retirez tout d’abord les cinq vis cruciformes

maintenant le couvercle du côté gauche du rabot (vu depuis l’arrière).

2. Retirez la courroie usée puis nettoyez les roues et l’intérieur au moyen d’une brosse douce.

Remarque : portez des lunettes de protection lors de cette opération de nettoyage.

3. Les quatre proﬁlés en « V » continus orientés vers l’intérieur, placez la courroie neuve sur la

roue inférieure. Montez partiellement l’autre extrémité de la courroie sur la roue supérieure puis amenez la courroie à prendre sa place déﬁnitive en faisant tourner la roue.

4. Vériﬁez que la courroie tourne de façon régulière en l’actionnant à la main.

5. Réinstallez le couvercle et les cinq vis de ﬁxation.

6. Branchez l’appareil puis mettez le rabot en marche une minute ou deux pour

vous assurer que le moteur et la courroie fonctionnent correctement.

Nettoyage

ATTENTION : Portez TOUJOURS un équipement de protection avec des lunettes

de protection ainsi que des gants adaptés lorsque vous nettoyez cet outil. Gardez l’appareil propre en permanence. La poussière et la saleté peuvent provoquer

l’usure prématurée des éléments internes et réduisent la durée de vie de l’appareil.

• Nettoyez le boîtier de la machine à l’aide d’une brosse souple ou d’un chiffon sec.

• N’utilisez jamais d’agents caustiques sur les parties plastiques. Si un nettoyage sec ne sufﬁt pas, il est recommandé d’utiliser un détergent doux sur un chiffon humide.

• L’appareil ne doit jamais être mis en contact avec de l’eau.

• Assurez-vous que l’appareil soit complètement sec avant de l’utiliser.

• Si vous en avez la possibilité, nettoyez les oriﬁces de ventilation à l’air comprimé propre et sec (le cas échéant).

Lubriﬁcation

• Lubriﬁez régulièrement les parties mobiles avec un vaporisateur de lubriﬁant approprié.

Entreposage

• Ranger cet outil dans un endroit sûr, sec et hors de portée des enfants.

• À ranger à l’abri de la lumière directe du soleil.

Traitement des déchets

Lorsque l’appareil n’est plus en état de fonctionner et qu’il n’est pas réparable, veillez à recycler l’appareil toujours conformément aux réglementations nationales en vigueur.

• Ne jetez pas les outils électriques, batteries et autres équipements électriques ou électroniques (DEEE) avec les ordures ménagères.

• Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer de la procédure à suivre pour recycler les outils électriques.

Garantie

Pour valider votre garantie, rendez-vous sur notre site internet tritontools.com* et saisissez vos coordonnées.

Vos coordonnées seront introduites dans notre liste de diffusion (sauf indication contraire) aﬁn de vous informer de nos prochaines nouveautés. Les informations que vous nous fournirez ne seront pas communiquées à des tiers.

Pense-bête

Date d’achat : ___ / ___ / ____

Modèle: TRPUL Veuillez conserver votre ticket de caisse comme preuve d’achat. art pr

Déclaration de conformité CE

Le soussigné : M. Darrell Morris Autorisé par : Triton

Déclare que : La présente déclaration est établie sous la responsabilité exclusive du fabricant. La présente déclaration de conformité est rédigée conformément à la législation

d’harmonisation de l’Union Européenne pertinente Déclare que le produit :

Code d’identiﬁcation : TRPUL Description : Rabot à feuillure illimitée 750 W Est conforme aux directives suivantes :

• Directive sur les machines 2006/42/CE

• Directive sur les basses tensions 2014/35/UE

• Directive sur la compatibilité électromagnétique 2014/30/UE

• Directive RoHS 2011/65/UE

• EN 60745-1+A11:2010

• EN 60745-2-4+A11:2011

• EN 60745-2-14+A2:2010

Si toute pièce de ce produit s’avérait défectueuse du fait d’un vice de fabrication ou de matériau dans les 12 MOIS suivant la date d’achat, Triton Precision Power Tools s’engage auprès de l’acheteur de ce produit à réparer ou, à sa discrétion, à remplacer gratuitement la pièce défectueuse.

Cette garantie ne s’applique pas à l’utilisation commerciale et ne s’étend pas non plus à l’usure normale ou aux dommages causés par des accidents, des mauvais traitements ou une utilisation non conforme de votre appareil.

* Enregistrez votre produit en ligne dans les 30 jours suivant la date d’achat.

Offre soumise à conditions.

Ceci n’affecte pas vos droits statutaires.

• EN 61000-3-2:2014

• EN 61000-3-3:2013

• EN 55014-1:2006+A2:2011

• EN 55014-2+A2:2008

Organisme notiﬁé : TÜV Product Service Ltd. La documentation technique est conservée par : Triton Date : 02/06/2016 Signature :

M. Darrell Morris Directeur général

Nom et adresse du fabricant ou de son représentant agréé :

Powerbox International Limited, entreprise enregistrée sous le numéro 06897059. Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ, Royaume Uni.

21GB21

Übersetzung der Originalbetriebsanleitung

T3.15A

Einführung

Vielen Dank, dass Sie sich für dieses Triton-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Bitte lesen Sie diese Anleitung sorgfältig durch, um den größtmöglichen Nutzen aus dem einzigartigen Design dieses Produkts ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben.

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen Augenschutz tragen Atemschutz tragen Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Achtung, Gefahr!

WARNUNG! Risiko von Quetsch- und Schnittverletzungen durch bewegliche Teile!

Verzeichnis der technischen Symbole und Abkürzungen

V Volt

~, AC Wechselstrom

A, mA Ampere, Milliampere

n Nenndrehzahl

Osz./Min. Oszillationen pro Minute

° Grad

Hz Hertz

,DC Gleichstrom

W, kW Watt, Kilowatt

/min oder min

U/Min. Umdrehungen pro Minute

dB(A) Schallpegel in Dezibel (A-bewertet)

m/s

Ø Durchmesser

-1

Leerlaufdrehzahl

Umdrehungen pro Minute

Quadratmeter pro Sekunde (Schwingungsstärke)

WARNUNG! Scharfe Sägeblätter/-zähne!

Messer erst berühren, wenn das Gerät vom Stromnetz getrennt ist und die Messer zum völligen Stillstand gekommen sind.

Giftige Dämpfe oder Gase!

Vor Einstellungsänderungen, Zubehörwechseln, Reinigungs- und Instandhaltungsarbeiten sowie bei Nichtgebrauch stets von der Spannungsversorgung trennen!

Nur für den Innengebrauch!

Schutzklasse II (doppelt isoliert)

Interne träge Sicherung mit 3,15 A Nennstrom

Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen

Umweltschutz Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behörde oder dem Händler beraten.

Technische Daten

Modellbezeichnung TRPUL

Eingangsspannung 220–240 V~, 50/60 Hz

Leistung 750 W

Leerlaufdrehzahl 5.000–15.500 min

Hobelmesser 3 Standard-Wendemesser, 82 mm breit

Hobelbreite 82 mm

Spantiefe 0–3 mm

Spanauswurf wahlweise rechts/links Ja

Anzahl V-Nuten 1

Parkschuh Automatisch

Netzkabellänge 3 m

Abmessungen (L x H x B) 300 x 165 x 170 mm

Gewicht 3,9 kg

Geräusch- und Vibrationsinformationen

Schalldruckpegel L

Schallleistungspegel L

Unsicherheit K

Hand-Arm-Vibration a

Hand-Arm-Vibration ah (Zusatzgriff)

(Hauptgriff)

87,1 dB(A)

98,1 dB(A)

3 dB(A)

9,326 m/s

7,727 m/s

-1

22GB22

Unsicherheit K

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die

technischen Daten von Triton-Produkten ohne vorherige Ankündigung ändern.

Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und

Lärmschutzmaßnahmen sind notwendig.

1,5 m/s

WARNUNG! Tragen Sie in Bereichen, in denen der Lärmpegel 85 dB(A) überschreitet, unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht.

WARNUNG! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tastsinns, zu Taubheitsgefühl, Kribbeln und zu einer Verminderung der Handgreifkraft führen können. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen und tragen Sie vibrationsmindernde Handschuhe. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die zulässige Belastungsdauer und -häuﬁgkeit.

Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach internationalen Standards bestimmt. Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie Vibrationsbelastungen, die auch für Heimanwender relevant sein können, ﬁnden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung

oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des

Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte

Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberﬂächen wie von

Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes

Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von

Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen,

aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden

Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht

vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie

mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim

Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.

Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass

das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim

Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie

das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich

in einem drehenden Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lässt sich

das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten

Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere

Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können,

vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Vernachlässigen Sie bei häuﬁger Arbeit mit Elektrowerkzeugen trotz der

Vertrautheit mit den Geräten nicht die Sicherheitsprinzipien. Fahrlässiges

Handeln kann in Sekundenbruchteilen zu schwersten Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das

dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug

arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug,

das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor

Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.

Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von

Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge

sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche

Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepﬂegte Schneidwerkzeuge

mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend

diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere

als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffﬂächen trocken, sauber und frei von Fett

und Öl. Rutschige Hände und Griffﬂächen machen die sichere Handhabung

des Werkzeugs in unvorhergesehenen Situationen unmöglich.

WARNUNG! In Australien und Neuseeland darf dieses Gerät nur unter Verwendung einer Fehlerstromschutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von höchstens 30 mA an die Spannungsversorgung angeschlossen werden.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualiﬁziertem Fachpersonal

und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt,

dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Zusätzliche Sicherheitshinweise für Elektrohobel

WARNUNG!

• Warten Sie den Stillstand der Messerwelle ab, bevor Sie das Elektrowerkzeug

ablegen. Eine freiliegende rotierende Messerwelle kann sich mit der Oberﬂäche

verhaken und zum Verlust der Kontrolle sowie schweren Verletzungen führen.

• Halten Sie das Elektrowerkzeug nur an den isolierten Griffﬂächen,

da die Messerwelle das eigene Netzkabel treffen kann. Der Kontakt

mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art

und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder

gegen Ihren Körper halten, bleibt es instabil, was zum Verlust der Kontrolle führen kann.

• Falls das Netzkabel ersetzt werden muss, darf dies nur durch den Hersteller

oder seinen Vertreter erfolgen, um Sicherheitsrisiken zu vermeiden.

• Es wird dringend empfohlen, dieses Gerät nur unter Verwendung einer

Fehlerstromschutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von höchstens 30 mA an die Spannungsversorgung anzuschließen.

• Angemessenen Atemschutz verwenden: Bei der Arbeit mit diesem Gerät kann Staub

entstehen, der als krebserregend und geburts- bzw. fortpﬂanzungsschädigend eingestufte

23GB23

Chemikalien enthält. Das zu bearbeitende Holz kann mit dem Giftstoff Kupfer-ChromArsen (CCA) behandelt worden sein. Beim Abschleifen, Bohren und Schneiden derartiger Materialien das Einatmen von Staub sowie Hautkontakt unbedingt vermeiden.

VORSICHT!

• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt

mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

• Greifen Sie nicht mit den Händen in den Spanauswurf.

Sie können sich an rotierenden Teilen verletzen.

• Zum Schutz des Bedieners vor Staub werden die Verwendung einer Staubschutzmaske und einer Absauganlage während der Arbeit dringend empfohlen. Elektrohobel erzeugen große Staubmengen und bei

der Bearbeitung bestimmter Werkstoffe entsteht giftiger Staub.

• Nur scharfe Hobelmesser verwenden. Bei der Handhabung der Messer große Vorsicht walten lassen.

a) Überprüfen Sie, dass die auf dem Typenschild angegebene

Spannung der Netzspannung entspricht.

b) Vergewissern Sie sich, dass sämtliche Nägel, Schrauben usw. aus dem

Werkstück entfernt worden sind, bevor Sie mit der Hobelanwendung beginnen. Andernfalls können der Hobel oder das Hobelmesser

beschädigt werden und dadurch ein Sicherheitsrisiko entstehen.

c) Stellen Sie sicher, dass sämtliche Lappen, Tücher, Schnüre

usw. aus dem Arbeitsbereich entfernt worden sind, um zu

verhindern, dass sich diese im Hobel verfangen.

d) Stellen Sie vor Gebrauch sicher, dass die Messerschrauben fest angezogen sind. e) Schalten Sie den Hobel ein und lassen Sie ihn eine Zeitlang laufen, bevor

Sie mit der Bearbeitung des Werkstückes beginnen. Achten Sie dabei

auf übermäßige Vibrationen und unrundes Laufen, da dies auf inkorrekte Montage bzw. ein unausgewuchtetes Messer hinweisen kann.

f) Warten Sie, bis der Hobel seine volle Drehzahl erreicht hat, bevor Sie

ihn auf das Werkstück setzen und die Hobelanwendung beginnen.

g) Führen Sie den Hobel bei der Arbeit stets mit beiden Händen. h) Stellen Sie sicher, dass sich der Hobel während der gesamten Anwendung

mindestens 20 cm von Ihrem Gesicht und Körper entfernt beﬁndet.

i) Warten Sie, bis das Messer seine volle Geschwindigkeit erreicht

hat, bevor Sie die Hobelanwendung beginnen.

j) Beim Hobeln von feuchtem Holz kann die Spanauswurföffnung verstopfen. Schalten

Sie das Gerät in diesem Fall aus, ziehen Sie den Netzstecker und entfernen Sie die Späne mit einem Holzstab. Berühren Sie die Spanauswurföffnung niemals mit den Fingern!

k) Schalten Sie das Gerät stets aus und lassen Sie es zum

vollständigen Stillstand kommen, bevor Sie Einstellungsänderungen oder Wartungs- und Reinigungsarbeiten vornehmen.

l) Ziehen Sie stets den Netzstecker, wenn Sie den Hobel unbeaufsichtigt lassen. m) Wenn der Hobel nicht verwendet wird, ziehen Sie den Netzstecker und

setzen Sie den Hobel mit dem vorderen Bereich der Hobelsohle auf ein Stück Holz, damit das Messer keine empﬁndlichen Flächen berührt.

n) Wechseln Sie alle Messer gleichzeitig aus, da das Austauschen

einzelner Messer zu Unwucht und ungleichmäßigem Lauf führt, was die Standzeit von Messern und Hobel verkürzt.

Zusätzliche Sicherheitshinweise für Schneidwerkzeuge

WARNUNG! Stellen Sie vor Anschluss eines Werkzeugs an eine Stromquelle (Steckdose,

Stromanschluss usw.) sicher, dass die Netzspannung der auf dem Typenschild des Werkzeugs angegebenen Spannung entspricht. Eine Stromquelle mit einer höheren Spannung als der für das Werkzeug speziﬁzierten Spannung kann zu schweren Verletzungen des Bedieners sowie Beschädigung des Werkzeugs führen. Schließen Sie das Werkzeug im Zweifelsfall nicht an. Eine niedrigere Spannung als auf dem Leistungsschild angegeben schadet dem Motor.

Korrektes Schneidwerkzeug verwenden

• Vergewissern Sie sich, dass sich das Schneidwerkzeug für die auszuführende Aufgabe

eignet. Ziehen Sie vor Gebrauch immer die Produktliteratur heran und gehen Sie nicht ohne Überprüfung davon aus, dass das Werkzeug für die Anwendung geeignet ist.

Augen schützen

• Tragen Sie bei Verwendung von Schneidwerkzeugen immer angemessenen Augenschutz.

• Gewöhnliche Brillen sind als Augenschutz bei Verwendung dieses Werkzeugs nicht ausreichend. Normale Brillengläser sind nicht schlagfest und könnten zersplittern.

Gehör schützen

• Bei Werkzeugschallpegeln über 85 dB immer geeigneten Gehörschutz tragen.

Atemwege schützen

• Sorgen Sie dafür, dass Sie selbst und Umstehende geeignete Staubschutzmasken tragen.

Hände schützen

• Halten Sie die Hände von Schneidwerkzeugen fern. Verwenden Sie für kürzere Werkstücke einen entsprechend geeigneten Schiebestock, wenn dies mit der Art des Elektrowerkzeugs vereinbar ist.

Auf Umstehende achten

• Es liegt in der Verantwortung des Bedieners, dass andere Personen im Arbeitsbereich keinen gefährlichen Schallpegeln oder Staub ausgesetzt werden. Sorgen Sie dafür, dass diesen Personen geeignete Schutzausrüstung zur Verfügung steht.

Nicht sichtbare Gegenstände

• Untersuchen Sie das Werkstück vor Arbeitsbeginn gründlich auf Nägel und andere Fremdkörper und entfernen Sie diese.

• Bearbeiten Sie keine Werkstücke, die Fremdkörper enthalten, es sei denn, Sie sind sicher, dass sich der Schneideinsatz am Gerät für die Aufgabe eignet.

• In Wänden können sich verdeckte Drähte und Leitungen beﬁnden, in Karosserieteilen können versteckte Kraftstofﬂeitungen verlaufen und in hohem Gras können Steine oder Glas vorhanden sein. Überprüfen Sie vor Arbeitsbeginn immer zunächst gründlich den Arbeitsbereich.

Auf geschleuderten Verschnitt achten

• In einigen Situationen können Verschnittstücke mit hoher Geschwindigkeit vom Schneidwerkzeug weggeschleudert werden. Es liegt in der Verantwortung des Bedieners, für den Schutz anderer, im Arbeitsbereich beﬁndlicher Personen vor katapultiertem Ausschussmaterial zu sorgen.

Einsetzen von Zubehör

• Vergewissern Sie sich vor Gebrauch, dass das Schneidzubehör ordnungsgemäß und fest eingesetzt wurde. Prüfen Sie vor Gebrauch, dass Schraubschlüssel und Einstellwerkzeuge entfernt wurden.

• Verwenden Sie nur für das Gerät empfohlenes Zubehör.

• Versuchen Sie nicht, das Gerät oder sein Zubehör zu modiﬁzieren.

• Vergewissern Sie sich das Schneiden scharf, in einem guten Zustand und richtig installiert sind.

• Schärfen Sie keine Schneiden die sich nicht zum Schärfen eignen. Dies können Schneiden aus gehärtetem Stahl oder aus gehärteten Legierungen die Wolframkarbid beinhalten sein.

• Schneiden die geschärft werden können, müssen gemäß der Anleitung des Herstellers geschärft werden. Hier kann die Häuﬁgkeit des Schärfens eingeschränkt sein.

• Geschärfte Schneiden müssen sorgfältig überprüft werden, bevor diese eingesetzt werden können und müssen sofort ausgewechselt werden, sollte es Zweifel über deren Zustand oder Eignung geben.

• Im Fall das Schneiden auf eingebettete Gegenstände treffen für die sie nicht geeignet sind, müssen diese sofort ausgewechselt werden.

Vorschubrichtung

• Führen Sie das Werkstück dem Sägeblatt oder Schneideinsatz nur gegen die Bewegungsrichtung von Sägeblatt oder Schneideinsatz zu.

Vorsicht vor Hitzebildung

• Beachten Sie, dass Schneidwerkzeuge und Werkstücke während des Gebrauchs heiß werden können. Versuchen Sie nicht, Werkzeuge auszutauschen, bevor sie völlig abgekühlt sind.

Abfallstoffe kontrollieren

• Achten Sie darauf, dass sich keine Späne oder Staub ansammeln. Sägemehl stellt eine Brandgefahr dar und einige Metallspäne sind explosionsgefährlich.

• Lassen Sie bei Geräten zum Sägen von Holz und Metall besondere Vorsicht walten. Funken infolge von Metallsägen sind eine häuﬁge Ursache für Holzstaubfeuer.

• Verwenden Sie nach Möglichkeit ein Staubabsaugsystem, um eine sicherere Arbeitsumgebung zu gewährleisten.

Zusätzliche Sicherheitshinweise für Schleifgeräte

WARNUNG! Halten Sie das Elektrowerkzeug nur an den isolierten Handgriffen

bzw. Griffﬂächen, denn das Schleifband/-blatt könnte mit dem Netzkabel in Kontakt kommen. Wird eine spannungsführende Leitung beschädigt, können dadurch freiliegende Metallteile des Elektrowerkzeugs unter Spannung gesetzt werden und dem Bediener einen Stromschlag versetzen.

WARNUNG! Setzen Sie Schraubzwingen o.ä. ein, um das Werkstück an einer stabilen Arbeitsﬂäche zu ﬁxieren. Wird das Werkstück mit der Hand oder gegen den Körper gehalten, ist es nicht stabil genug und es kann zu einem Verlust der Kontrolle über das Gerät kommen.

24GB24

a) Tragen Sie stets geeignete persönliche Schutzausrüstung einschließlich

Staubmaske (mindestens Schutzklasse FFP-2), Schutzbrille und Gehörschutz.

b) Sorgen Sie dafür, dass alle in der Nähe des Arbeitsbereichs beﬁndliche

Personen ebenfalls geeignete persönliche Schutzausrüstung tragen.

c) Seien Sie besonders vorsichtig beim Schleifen von Hölzern, die

Giftstoffe erzeugen (z.B. Buche, Eiche, Mahagoni und Teak), da hierdurch

bei einigen Personen starke Reaktionen hervorgerufen werden.

d) Bearbeiten Sie niemals Asbest enthaltene Materialien. Falls Sie sich nicht

sicher sind, ob ein Objekt Asbest enthält, ziehen Sie einen Fachmann hinzu.

e) Schleifen Sie kein Magnesium oder Legierungen, die

einen hohen Magnesiumanteil enthalten.

f) Seien Sie beim Schleifen von Werkstoffen mit bemalten/behandelten

Oberﬂächen vorsichtig. Beim Schleifen von behandelten Oberﬂächen kann giftiger oder anderweitig schädlicher Staub entstehen. Wenn

Sie an einem Gebäude arbeiten, das vor 1960 gebaut wurde, ist die Wahrscheinlichkeit hoch, dass Sie bleihaltige Farbanstriche vorﬁnden.

g) Der Staub, der beim Schleifen von bleihaltigen Farbanstrichen entsteht, ist

besonders für Kinder, Schwangere und Menschen mit hohem Blutdruck gefährlich. Erlauben Sie diesen Personen nicht, sich in der Nähe des Arbeitsbereichs

aufzuhalten, auch wenn diese geeignete persönliche Schutzausrüstung tragen.

h) Setzen Sie zur Bekämpfung von Staub und Abfallstoffen nach

Möglichkeit immer ein Staubabsaugsystem ein.

i) Lassen Sie besondere Vorsicht walten, wenn Sie eine Maschine sowohl

zum Schleifen von Holz als auch von Metall verwenden. Funken von der Metallbearbeitung können den Holzstaub leicht entzünden. Reinigen

Sie das Gerät stets gründlich, um die Brandgefahr zu verringern.

j) Entleeren Sie den Staubbeutel/-behälter während des Gebrauchs regelmäßig,

d.h. vor dem Einlegen von Pausen und nach Abschluss der Schleifanwendung.

Staub stellt eine Explosionsgefahr dar. Schütten Sie Schleifstaub daher nicht ins offene Feuer. Wenn Öl- oder Wassertropfen mit Staubteilchen in Berührung gelangen, kann es zu Selbstentzündung kommen. Entsorgen Sie Abfallstoffe sorgfältig und vorschriftsmäßig entsprechend der örtlich geltenden Gesetze und Bestimmungen.

k) Arbeitsﬂächen und Schleifblätter können während der Arbeit sehr heiß werden.

Wenn Anzeichen von Verbrennung (Rauch oder Asche) auf der Arbeitsﬂäche zu erkennen sind, stellen Sie die Arbeit ein und lassen Sie das Werkstück abkühlen.

Berühren Sie die Arbeitsﬂäche und das Schleifblatt nicht, bevor beide abkühlen konnten.

l) Den laufenden Schleifaufsatz nicht berühren. m) Schalten Sie das Gerät stets aus, bevor Sie es ablegen. n) Gerät nicht zum Nassschleifen verwenden. In das Motorgehäuse

eindringende Flüssigkeiten können schwere Stromschläge verursachen.

o) Trennen Sie das Gerät stets vom Stromnetz, bevor Sie

Schleifblatt- oder Zubehörwechsel vornehmen.

p) Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es

nicht möglich, sämtliche Restrisiken auszuschließen. Sollten Sie sich

in irgendeiner Weise unsicher bezüglich der sachgemäßen und sicheren Benutzung dieses Werkzeugs sein, verwenden Sie es nicht.

Geräteübersicht

1. Drehknopf zur Spantiefeneinstellung

2. Zusatzgriff

3. Lösehebel für Messerschutz

4. Netzanschlussanzeige

5. Ein-/Ausschalter

6. Einschaltsperre

7. Hauptgriff

8. Netzkabel

9. Umschalthebel für Spanauswurfrichtung

10. Staub-/Spanabsauganschluss

11. Festmontierte hintere Hobelsohle

12. Schraubenschlüssel

13. Sechskantschlüssel

14. Wendehobelmesser (montiert)

15. Spannschrauben

16. Hobelkopf

17. Messerschutz

18. Staub-/Spänefangsack

19. Hinterer Parkschuh

20. Antriebsriemen

21. Staub-/Spanauswurfadapter

22. Befestigungsschraube für Parallelanschlag

23. Parallelanschlag

24. Schleifwalze mit Schleifhülse (Ersatzschleifhülsen separat erhältlich, Art.-Nr. TRPSS)

25. Drehzahlregler

26. Spindelarretierung

Bestimmungsgemäße Verwendung

Zusätzlich mit Schleiffunktion ausgestatteter Elektro-Handhobel. Für leichte bis mittlere Schleif- und Hobelanwendungen, letztere mit einstellbarer Spantiefe und unbegrenzter Falztiefe. Zur Bearbeitung von Hart- und Weichholz geeignet.

Auspacken des Gerätes

• Packen Sie Ihr Gerät vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.

• Vergewissern Sie sich, dass sämtliche Teile des Gerätes vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Gerät verwenden.

Vor Inbetriebnahme

WARNUNG! Stellen Sie stets sicher, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie Einstellungsänderungen vornehmen oder Messer bzw. Schleifwalzen einsetzen oder ausbauen.

Hobelmesser wechseln

• Nehmen Sie den Hobelkopf vor dem Einsetzen neuer Messer stets ganz

heraus. Zu Ihrer eigenen Sicherheit sollten Sie die Hobelmesser nicht entfernen, wenn sich der Hobelkopf noch im Falzhobel beﬁndet.

• Dieser Falzhobel ist mit Wendemessern ausgestattet. Wenn sie

stumpf sind, können die Messer umgedreht werden. Entsorgen Sie die Messer, wenn beide Schneidkanten abgenutzt sind.

• Ersatzhobelmesser (Art.-Nr. TRPPB) können über Ihren Triton-Fachhändler bezogen werden.

Hobelkopf ausbauen

WARNUNG! Die Messer sind sehr scharf. Lassen Sie bei der Handhabung des Hobelkopfes äußerste Vorsicht walten!

1. Legen Sie den Falzhobel auf die Seite, so dass der Motor nach unten weist.

2. Betätigen Sie den Lösehebel für den Messerschutz (3), um den Messerschutz

(17) anzuheben und so Zugriff zum Hobelkopf (16) zu erhalten.

3. Setzen Sie das kurze Ende des mitgelieferten Sechskantschlüssels (13)

in den Kopf der Schraube mittig im Hobelkopf (siehe Abb. A).

4. Drücken Sie die Spindelarretierung (26) und drehen Sie den Hobelkopf, bis er einrastet. Hinweis: Der Hobelkopf verfügt über zwei Ausrastpositionen.

5. Die Spindel muss arretiert bleiben, während Sie die Sechskantschraube lösen und

entfernen und dann die beiden Unterlegscheiben abnehmen (siehe Abb. B).

6. Nehmen Sie den Hobelkopf vorsichtig von der Spindel (siehe Abb. C).

Hobelmesser ausbauen

7. Spannen Sie den Hobelkopf so in einen Schraubstock ein, dass eines

der Hobelmesser (14) nach oben weist und somit zugänglich ist.

8. Schützen Sie den Hobelkopf beim Einspannen in den Schraubstock mit einem Lappen o.ä.

9. Lösen Sie die drei Schrauben an der Messerhalterung (siehe

Abb. D) mit dem Schraubenschlüssel (12) nur so weit, dass sich die Messerhalterung vom Hobelkopf abnehmen lässt.

10.Nehmen Sie das Messer vorsichtig aus dem Schlitz der Messerhalterung (siehe Abb. E).

Hobelmesser einsetzen

• Bei den Messern handelt es sich um Wendemesser, d.h. sie verfügen auf beiden Seiten

über eine Schneidkante. Wenn ein Messer auf einer Seite abgenutzt oder beschädigt ist, kann es umgekehrt eingesetzt werden, um die neuwertige Schneidkante zu verwenden.

ACHTUNG! Nur schadhafte Messer dürfen einzeln ausgetauscht werden. Wenn ein Messer abgenutzt ist, müssen stets alle drei Messer in der Walze ersetzt werden, um eine Unwucht zu verhindern, die zu gefährlichen Schwingungen und einer Beschädigung des Gerätes führen kann.

• Verwenden Sie beim Messerwechsel ausschließlich Messer, die in Abmessungen

und Gewicht übereinstimmen, da sonst der Hobelkopf schwingt und vibriert und so minderwertige Hobelergebnisse sowie möglicherweise Betriebsstörungen verursacht.

• Gute Hobelergebnisse lassen sich nur mit ordnungsgemäß montierten

Messern erzielen. Entfernen Sie alle Späne und anderen am Hobelkopf oder den Messerhalterungen haftenden Ablagerungen.

11. Setzen Sie das Messer so in den Schlitz der Messerhalterung ein, dass:

• die neue Schneidkante nach oben weist und

• der Messerrücken sich gegenüber den Spannschrauben beﬁndet und

die ﬂache Seite der Klinge zu den Spannschrauben weist.

12. Vergewissern Sie sich, dass das Messer ganz in den Schlitz eingeführt und

zentriert ist. Dies ist unerlässlich für das fachgerechte Falzen und um zu verhindern, dass das Messer den Messerschutz berührt. Dadurch könnten der Messerschutz beschädigt und Verletzungen verursacht werden.

13. Setzen Sie nun die Messerhalterung wieder ein. Achten Sie darauf, dass

sie richtig herum und im rechten Winkel im Hobelkopf sitzt.

14. Ziehen Sie die Spannschrauben (15) wie folgt gleichmäßig fest (siehe Abb. F):

25GB25

• Ziehen Sie zunächst die beiden äußeren Spannschrauben gut an und dann die mittlere Schraube;

• Ziehen Sie in der gleichen Reihenfolge alle drei Schrauben ganz an.

15. Lösen Sie den Schraubstock und drehen Sie den Hobelkopf, um die obigen Schritte zum Einsetzen der anderen beiden Messer zu wiederholen.

Hobelkopf wieder einsetzen

16. Legen Sie den Falzhobel auf die Seite.

17. Heben Sie den Messerschutz (17) an.

18. Setzen Sie den Hobelkopf (16) auf die Spindel und in das Gehäuse (siehe Abb. G).

19. Drücken Sie die Spindelarretierung (26) und drehen Sie den Hobelkopf (16), bis er einrastet. Halten Sie die Spindelarretierung gedrückt, bis der Hobelkopf ﬁxiert ist.

Hinweis: Der Hobelkopf verfügt über zwei Ausrastpositionen.

20. Setzen Sie die große Unterlegscheibe so wieder auf, dass sie am Ende der Spindel eingreift.

21. Stecken Sie die kleinere Unterlegscheibe und danach die Sechskantschraube auf.

WARNUNG! Wenn die größere Unterlegscheibe nicht richtig herum aufgesetzt ist, lässt sich der Hobelkopf nicht fest und sicher montieren.

22. Ziehen Sie die Sechskantschraube mit dem Sechskantschlüssel (13) ganz an, um so den Hobelkopf in seiner Position zu ﬁxieren.

23. Geben Sie die Spindelarretierung wieder frei und schließen Sie den Messerschutz.

Korrekte Messereinstellung

• Die Messer müssen unbedingt ordnungsgemäß montiert werden, da die

Oberﬂächenbeschaffenheit des Werkstücks sonst rau und uneben ausfällt. Für ein sauberes, gleichmäßiges Hobelergebnis müssen die Messer so eingesetzt sein, dass die Schneidkanten absolut eben sind, d.h. parallel zur Oberﬂäche der hinteren Hobelsohle (b) (siehe Abb. III).

Kerben in der Oberﬂäche

• Die Schneidkante eines oder aller Messer verläuft nicht

parallel zur hinteren Hobelsohle (siehe Abb. IV).

Furchenbildung am Anfang

• Eines oder alle Messer stehen nicht ausreichend über die

hintere Hobelsohle hinaus (siehe Abb. V).

Schleifwalze montieren

• Eine Triton-Schleifwalze (24) und Schleifhülse sind im Lieferumfang des

Gerätes enthalten. Durch Montieren einer Schleifwalze anstelle des Hobelkopfes lässt sich der Triton-Falzhobel als Schleifmaschine verwenden.

• Ersatzschleifhülsen können Sie über Ihren Triton-Fachhändler beziehen (Art.-Nr. TRPSS).

• Unter Verwendung von Schleifwalze und Schleifhülse ist dieses

Gerät perfekt für schnelle Materialabträge geeignet.

• Verwenden Sie dieses Gerät nicht zum Schleifen von Stahl oder Magnesium.

Schleifhülse anbringen

• Die Schleifwalze wird in zwei Teilen geliefert. Nehmen Sie die beiden

Teile auseinander, um die Schleifhülse auf- bzw. abzuziehen.

1. Vergewissern Sie sich, dass alle Gummi-O-Ringe eingesetzt sind.

2. Ziehen Sie die Schleifhülse vollständig auf den größeren Teil der Schleifwalze.

Hinweis: Die Schleifhülse lässt sich nur in einer Richtung aufziehen.

3. Führen Sie den kleineren Teil der Schleifwalze in die Schleifhülse ein und

richten Sie sie so aus, dass die Nut im Innenring des kleineren Walzenteils über den Stift am Zapfen des größeren Walzenteils passt.

Schleifwalze ins Gerät einsetzen

• Vergewissern Sie sich stets, dass das Gerät ausgeschaltet und vom Stromnetz

getrennt ist, bevor Sie eine Schleifwalze ein- oder ausbauen.

• Folgen Sie zum Demontieren bzw. Montieren einer Schleifwalze den oben unter

„Hobelkopf ausbauen“ und „Hobelkopf wieder einsetzen“ beschriebenen Anleitungen.

Parallelanschlag

1. Bringen Sie den Parallelanschlag (23) mithilfe des Befestigungswinkels

und der Befestigungsschraube (22) an (siehe Abb. H).

2. Der Parallelanschlag muss im rechten Winkel zur Hobelsohle verlaufen,

um als Führung zur Kontrolle des Hobelvorgangs zu dienen.

Bedienung

Ein- und Ausschalten

WARNUNG! Überprüfen Sie vor dem Anschluss des Gerätes ans Stromnetz stets,

dass der Ein-/Ausschalter (5) und die Einschaltsperre (6) einwandfrei funktionieren.

1. Schließen Sie das Gerät ans Stromnetz an und legen Sie Ihren Mittelﬁnger

auf den Ein-/Ausschalter und den Daumen auf die Einschaltsperre.

2. Betätigen Sie mit Ihrem Daumen die Einschaltsperre, drücken Sie den Ein-/Ausschalter und halten Sie das Gerät dabei mit der Hand und den anderen Fingern. Nach dem Anlaufen des Falzhobels kann die Einschaltsperre wieder freigegeben werden.

3. Nehmen Sie zum Anhalten des Gerätes den Finger vom Ein-/Ausschalter.

4. Um das Gerät wieder einzuschalten müssen sowohl die Einschaltsperre als auch der Ein-/Ausschalter betätigt werden.

WARNUNG! Bitte beachten Sie, dass die Hobelmesser auch nach dem Ausschalten

des Falzhobels noch eine Zeitlang weiterlaufen. Warten Sie, bis der Motor zum völligen Stillstand gekommen ist, bevor Sie das Gerät ablegen, um Schäden an den Hobelmessern oder der Oberﬂäche zu verhindern. Falls Sie den Falzhobel auf die Seite legen möchten, legen Sie ihn nicht auf die Seite, auf der sich die Lüftungsöffnungen beﬁnden. Es könnten sonst Staub oder Späne in den Motor gelangen.

5. Wenn der Falzhobel über einen kurzen Zeitraum nicht benutzt wird, stellen Sie den Drehknopf zur Spantiefeneinstellung (1) auf „P“ und setzen Sie die vordere Hobelsohle auf einen Holzklotz, um die Hobelsohle von der Oberﬂäche fernzuhalten. Sorgen Sie dafür, dass der hintere Parkschuh (19) zum Schutz der Messer heruntergeklappt ist.

Drehzahl ändern

• Die Geschwindigkeit des Hobelkopfes bzw. der Schleifwalze lässt sich über den Drehzahlregler (25) an das zu bearbeitende Material anpassen.

• Passen Sie die Drehzahl über den Drehzahlregler (25) an die auszuführende Aufgabe an.

Hinweis: Es wird empfohlen, den Falzhobel zum Hobeln bei voller Drehzahl laufen zu lassen, um möglichst saubere Hobelergebnisse zu erzielen. Zum Schleifen hingegen sollte die Drehzahl zwischen 1 und 6 betragen; auf „MAX“ (d.h. bei maximaler Drehzahl) würde das Gerät vibrieren und wäre schwierig zu kontrollieren.

Spanabnahme einstellen

1. Drehen Sie den Drehknopf zur Spantiefeneinstellung (1) im Uhrzeigersinn, um die Spanabnahme zu erhöhen und gegen den Uhrzeigersinn, um die Spanabnahme zu verringern.

2. Die Ziffern auf dem Ring unter dem Drehknopf zur Spantiefeneinstellung geben die Spanabnahme an. Beispiel: Wenn der Zeiger vorne am Falzhobel auf „1” steht, beträgt die Hobeltiefe ca. 1 mm.

3. Wenn Sie eine exakte Einstellung der Hobeltiefe wünschen, hobeln Sie ein Stück Ausschussmaterial und messen Sie die Abtragsstärke. Nun kann eine genaue Einstellung vorgenommen werden.

Hobeln

WARNUNG! Wird das Gerät zu schnell vorgeschoben, kann dies zu unbefriedigenden

Hobelergebnissen und Schäden an den Messern oder dem Motor führen. Wird der Falzhobel zu langsam voran bewegt, kann dies zu Brandspuren oder anderen Mängeln auf der Oberﬂäche führen. Die richtige Vorschubgeschwindigkeit hängt vom zu hobelnden Material und der Hobeltiefe ab. Es empﬁehlt sich, zuerst an einem Stück Ausschussmaterial zu üben, um die richtige Vorschubgeschwindigkeit und Spanabnahme zu bestimmen.

WARNUNG! Halten Sie den Falzhobel stets mit beiden Händen. WARNUNG! Spannen Sie das Werkstück möglichst immer an der Werkbank ein.

1. Setzen Sie die Vorderkante des Falzhobels auf das Werkstück und achten Sie dabei darauf, dass die Messer das Werkstück nicht berühren.

2. Schalten Sie das Gerät ein und warten Sie, bis die Messer ihre volle Drehzahl erreicht haben.

3. Schieben Sie den Falzhobel gleichmäßig vorwärts und achten Sie darauf, beim Anhobeln die vordere und beim Aushobeln die hintere Hobelsohle zu belasten.

Hinweis: Dieser Falzhobel ist mit einem größeren Zusatzgriff als herkömmliche Elektrohobel ausgestattet. Der Zusatzgriff sorgt beim Hobeln für gute Ergonomie und mehr Bedienkomfort, ermöglicht dem Bediener eine bessere Kontrolle des Gerätes und ist besonders beim vertikalen Hobeln nützlich.

4. Schieben Sie den Falzhobel über die Werkstückkante hinaus, ohne das Gerät dabei nach unten zu neigen.

Hinweis: Das Hobeln wird erleichtert, wenn Sie das Werkstück etwas von sich wegneigen und somit abwärts hobeln.

5. Die Qualität des Hobelergebnisses wird durch die Hobelgeschwindigkeit und -tiefe bestimmt. Für grobes Hobeln kann die Spanabnahme erhöht werden; um eine makellose Oberﬂäche zu erhalten, muss die Hobeltiefe jedoch verringert und das Gerät langsamer geführt werden.

6. Zwischen einzelnen Arbeitsgängen können Sie den Falzhobel auf einer ebenen Fläche ablegen, wobei der hintere Parkschuh (19) zum Abstützen des Werkzeugs heruntergeklappt sein sollte, damit die Messer die Werkstückoberﬂäche nicht berühren. Stellen Sie sicher, dass der hintere Parkschuh von der Arretierposition (zum Transport) in die Automatikposition gestellt wurde.

An- und Abfasen

1. Um einen Fasenschnitt (siehe Abb. I) auszuführen, richten Sie zuerst die V-Nut (siehe Abb. II) in der vorderen Sohle des Falzhobels bündig mit der Eckkante des Werkstücks aus.

2. Hobeln Sie nun entlang der Eckkante.

26GB26

Unbegrenzte Falztiefe

• Mit diesem Falzhobel kann randnah gehobelt und unbegrenzt tief gefalzt werden. Dabei müssen jedoch die folgenden Sicherheitsvorschriften beachtet werden:

1. Drücken Sie mit dem Daumen der Hand, mit dem der Zusatzgriff (2) gehalten wird, den Lösehebel für den Messerschutz (3) herunter, um den Messerschutz (17) anzuheben und so den Hobelkopf (16) sichtbar zu machen. Damit wird unbegrenzt tiefes Falzen ermöglicht.

2. Hobeln Sie nun entlang des Werkstücks.

3. Geben Sie nach Bearbeitung des Hobelabschnitts den Lösehebel für den Messerschutz (3) wieder frei und prüfen Sie, dass der Messerschutz den Hobelkopf vollständig abdeckt.

WARNUNG! Heben Sie den Messerschutz nur an, wenn Sie von der unbegrenzten Falztiefenfunktion Gebrauch machen.

WARNUNG! Falls der Messerschutz nicht vollständig schließt, stellen Sie den Betrieb des Gerätes sofort ein und lassen Sie es von einem qualiﬁzierten Kundendienst warten. Bei Gebrauch des Gerätes mit einem defekten Messerschutz übernimmt der Hersteller keine Haftung für entstandene Personen- und/oder Sachschäden.

Hinweis: Üben Sie keinen übermäßigen Druck auf den Hebel aus. Eine zu große Kraftanwendung kann zu einer Beschädigung des Messerschutzes führen.

Schleifen

• Bringen Sie zur Verwendung dieses Gerätes als Schleifmaschine die dafür vorgesehene Schleifwalze und Schleifhülse an (siehe „Schleifwalze montieren“).

• Ersatzschleifhülsen können über Ihren Triton-Fachhändler bezogen werden (Art.-Nr. TRPSS).

• Tragen Sie eine Schutzbrille, eine Staubmaske und Gehörschützer.

1. Vergewissern Sie sich, dass sich die Schleifwalze und die Schleifhülse in einwandfreiem Zustand beﬁnden und sicher befestigt sind.

ACHTUNG! Stellen Sie den Drehknopf zur Spantiefeneinstellung (1) auf „O“.

2. Stellen Sie am Drehzahlregler (25) eine geeignete Geschwindigkeit zwischen 1 und 6 ein. Benutzen Sie nicht die „MAX”-Einstellung, weil das Gerät dadurch in starke Schwingungen versetzt würde.

3. Betätigen Sie die Einschaltsperre (6) und drücken Sie den Ein-/ Ausschalter (5). Warten Sie, bis der Motor die eingestellte Geschwindigkeit erreicht hat, bevor Sie den Schleifer auf das Werkstück setzen.

4. Schleifen Sie in Faserrichtung und in parallelen, einander überlappenden Zügen.

5. Passen Sie bei Bedarf die Drehzahl an.

6. Schleifen Sie zum Entfernen von Farbe bzw. Lack oder zum Glätten sehr rauen Holzes zunächst in zwei unterschiedlichen Richtungen im 45°-Winkel zur Faserrichtung. Schleifen Sie abschließend parallel zur Faserrichtung.

7. Heben Sie den Schleifer vom Werkstück ab, bevor Sie ihn ausschalten.

WARNUNG! Denken Sie daran, Ihre Hände stets von der sich drehenden Schleifwalze fernzuhalten, da sie sich auch nach dem Ausschalten des Gerätes noch eine kurze Weile weiterdreht.

Hinweis: Nach der Bearbeitung mit einer Walzenschleifmaschine wird die Verwendung eines Schwingschleifers empfohlen, um eine glattere Oberﬂäche zu erhalten.

Staub-/Spanabsaugung

1. Schließen Sie den Staub-/Spanauswurfadapter (21) an den Staub-/Spanabsauganschluss (10) an.

2. Der Spanauswurfadapter lässt sich so anbringen, dass die Späne entweder rechts oder links des Werkstücks abgeführt werden.

3. Mithilfe des Umschalthebels für die Spanauswurfrichtung (9) kann der Staub-/Spanabsauganschluss (10) gewählt werden. Verstellen Sie den Umschalthebel, um den nicht zu benutzenden Anschluss zu schließen.

4. Am Spanauswurfadapter kann ein Werkstattsauger oder ein Haushaltsstaubsauger angeschlossen werden, um Staub und Späne wirksam abzuführen und so für eine sicherere und sauberere Arbeitsumgebung zu sorgen.

Instandhaltung

WARNUNG! Sorgen Sie stets dafür, dass das Gerät ausgeschaltet

und von der Stromversorgung getrennt ist, bevor Sie Einstellungen vornehmen oder Wartungsarbeiten durchführen.

Allgemeine Überprüfung

• Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibration lockern können.

• Kontrollieren Sie das Netzkabel des Gerätes vor jedem Gebrauch auf Schäden und Verschleiß. Dies gilt auch für mit dem Gerät verwendete Verlängerungskabel.

• Netzkabel dürfen nur durch den Hersteller oder seinen Vertreter erfolgen, um Sicherheitsrisiken zu vermeiden.

Antriebsriemen wechseln

• Es wird empfohlen, während des Riemenwechsels Lederhandschuhe zu tragen – für den Fall, dass es zu einer Berührung der Messer kommen sollte.

1. Drehen Sie zum Wechseln des Riemens zuerst die fünf Kreuzschlitzschrauben heraus, mit denen die Antriebsriemenabdeckung auf der linken Seite des Falzhobels (bei Betrachtung von hinten) befestigt ist.

2. Nehmen Sie den beschädigten Riemen heraus und reinigen Sie die Riemenscheiben und deren Umgebung mit einer weichen Bürste.

Hinweis: Tragen Sie beim Reinigen des Riemenscheibenbereichs einen Augenschutz.

3. Legen Sie den neuen Riemen mit den vier durchgehenden V-Proﬁlen nach innen über die untere Riemenscheibe. Legen Sie das andere Ende des Riemens halb über die obere Riemenscheibe und drehen Sie dann die Riemenscheibe, während Sie gleichzeitig den Riemen aufziehen.

4. Drehen Sie den Riemen von Hand und prüfen Sie, ob er gleichmäßig läuft.

5. Bringen Sie die Abdeckung und die fünf Befestigungsschrauben wieder an.

6. Stecken Sie den Netzstecker wieder ein und lassen Sie den Falzhobel ein oder zwei Minuten laufen, um sicherzustellen, dass Motor und Riemen richtig laufen.

Reinigung

WARNUNG! Tragen Sie während der Reinigung dieses Gerätes stets persönliche

Schutzausrüstung einschließlich Schutzbrille und Schutzhandschuhen.

• Halten Sie Ihr Gerät stets sauber. Durch Staub und Schmutz verschleißen die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt.

• Säubern Sie das Gerätegehäuse mit einer weichen Bürste oder einem trockenen Tuch.

• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln. Falls eine Trockenreinigung nicht ausreichend ist, sollte ein mildes Reinigungsmittel auf einem feuchten Lappen verwendet werden.

• Das Gerät darf niemals mit Wasser in Berührung kommen.

• Vergewissern Sie sich vor dem erneuten Gebrauch, dass das Gerät wieder vollkommen trocken ist.

• Die Entlüftungsöffnungen gegebenenfalls mit sauberer, trockener Druckluft reinigen, sofern verfügbar.

Schmierung

• Schmieren Sie alle beweglichen Teile in regelmäßigen Abständen mit einem geeigneten Sprühschmiermittel.

Lagerung

• Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern lagern.

• Vor direkter Sonneneinstrahlung geschützt lagern.

Zubehör

• Eine umfassende Auswahl an Zubehör und Verschleißteilen, darunter auch Ersatz-Sägeblätter, zusätzliches Spannwerkzeug und Schutzbekleidung sind über Ihren Triton-Fachhändler erhältlich.

• Ersatzteile können unter toolsparesonline.com bezogen werden.

Entsorgung

Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.

• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.

• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten.

27GB27

28GB28

Garantie

Zur Anmeldung Ihrer Garantie besuchen Sie bitte unsere Website

tritontools.com* und tragen dort Ihre persönlichen Daten ein.

Ihre Angaben werden (wenn nicht anders angewiesen) in unseren elektronischen

Verteiler aufgenommen, damit Sie Information über zukünftige Produkteinführungen

erhalten. Die von Ihnen bereitgestellten Angaben werden nicht an Dritte weitergegeben.

Triton garantier t dem Käufer dieses Produkts, dass Triton, wenn sich Teile dieses

Produkts innerhalb von 3 Jahren ab Originalkaufdatum infolge fehlerhafter

Materialien oder Arbeitsausführung als defekt erweisen, das mangelhafte Teil nach

eigenem Ermessen entweder kostenlos reparieren oder ersetzen wird.

Diese Garantie gilt nicht für kommerzielle Ver wendung und erstreckt sich nicht

auf normalen Verschleiß oder Schäden infolge von Unfall, Missbrauch oder

unsachgemäßer Verwendung.

Kauﬁnformation

Kaufdatum: ___ / ___ / ____

Modell: TRPUL Bewahren Sie bitte Ihren Beleg als Kaufnachweis auf

EG-Konformitätserklärung

Name des Unterzeichners: Mr. Darrell Morris Bevollmächtigt durch: Triton Tools

Erklärt hiermit Folgendes: Die alleinige Verantwortung für die Ausstellung dieser Erklärung trägt der Hersteller. Der

Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft.

Produktkennung: TRPUL Produktbezeichnung: Elektro-Falzhobel, 750 W Entspricht den folgenden Richtlinien und Normen:

• Maschinenrichtlinie 2006/42/EG

• Niederspannungsrichtlinie 2014/35/EU

• EMV-Richtlinie 2014/30/EU

• RoHS-Richtlinie 2011/65/EU

• EN 60745-1+A11:2010

• EN 60745-2-4+A11:2011

• EN 60745-2-14+A2:2010

• EN 61000-3-2:2014

• EN 61000-3-3:2013

• EN 55014-1:2006+A2:2011

• EN 55014-2+A2:2008

*Bitte registrieren Sie Ihr Gerät innerhalb von 30 Tagen nach dem Kauf online.

Es gelten die allgemeinen Geschäftsbedingungen.

Ihre gesetzlich festgelegten Rechte werden dadurch nicht eingeschränkt.

Benannte Stelle: TÜV Product Service Ltd.

Techn. Unterlagen bei: Triton

Datum: 02/06/2016

Unterzeichnet von:

Mr. Darrell Morris,

Geschäftsführender Direktor

Name und Anschrift des Herstellers:

Powerbox International Limited, Handelsregisternummer 06897059. Eingetragene Anschrift:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Großbritannien

29GB29

Traduzione delle istruzioni originali

T3.15A

Introduzione

Grazie per aver acquistato questo utensile Triton. Queste istruzioni contengono informazioni utili per il funzionamento sicuro ed afﬁdabile del prodotto. Per essere sicuri di utilizzare al meglio il potenziale dell’utensile si raccomanda pertanto di leggere a fondo questo manuale. Conservare il manuale in modo che sia sempre a portata di mano e accertarsi che l’operatore dell’elettroutensile lo abbia letto e capito a pieno.

Descrizione dei simboli

La targhetta sul vostro utensile può mostrare simboli. Questi rappresentano informazioni importanti riguardanti il prodotto o istruzioni sul suo utilizzo.

Indossare la protezione acustica Indossare occhiali protettivi Indossare protezione respiratoria Indossare il casco

Indossare la protezione delle mani

Leggere il manuale di istruzioni

Attenzione!

ATTENZIONE: le parti in movimento possono causare danni e/o lesioni da taglio

ATTENZIONE: lame o denti afﬁlati!

Non toccare le lame prima che la macchina sia stata scollegata dalla rete di alimentazione e che le lame si siano completamente arrestate.

Fumi o gas tossici!

Scollegare sempre dalla rete elettrica durante la regolazione, la sostituzione degli accessori, la pulizia, la manutenzione e quando non in uso!

Esclusivamente per utilizzo interno!

Costruzione di classe II (doppio isolamento per una protezione supplementare)

Fusibile interno ad azione differita con una corrente massima di 3,15 A

Conforme agli standard legislativi e di sicurezza.

Protezione ambientale I riﬁuti elettrici non devono essere smaltiti con i riﬁuti domestici. Riciclare dove esistono strutture idonee. Veriﬁcare con le autorità locali o con il vostro rivenditore per consigli sul riciclaggio.

Abbreviazioni tecniche

V Volt

~, AC Corrente alternata

A, mA Ampere

n Velocità nominale

opm Orbite o oscillazioni al minuto

° Gradi

Hz Hertz

,DC Corrente continua

W, kW Watt, kilowatt

-1

/min or min

rpm Rivoluzioni al minuto / giri al minuto

dB(A) Livello del suono in decibel (A ponderata)

m/s

Ø Diametro

Velocità a vuoto

Operazioni al minuto

Metri per secondo quadrato (grandezza della vibrazione)

Speciﬁche

Numero modello TRPUL

Tensione di ingresso 220–240 V~ 50/60 Hz

Potenza 750 W

Velocità a vuoto 5000–15.500 giri/min

Lame 3 lame reversibili standard da 82 mm

Larghezza di piallatura 82 mm (3-¼")

Profondità di campo taglio 0–3 mm (0–1/8")

Uscita frammenta a sinistra o destra Sì

Smussatura scanalature a V 1

Staffa di supporto automatica

Lunghezza cavo di alimentazione 3 m

Dimensioni (L x l x H) 300 x 170 x 165 mm

Peso 3,9 kg

Informazioni su suoni e vibrazioni

Pressione sonora L

Potenza sonora L

Incertezza K 3 dB(A)

Vibrazione ponderata a principale)

Vibrazione ponderata ah (impugnatura ausiliaria)

Incertezza K 1,5 m/s

Il livello di intensità del suono per l’operatore può superare i 85 dB (A), sono quindi

Come parte del nostro continuo sviluppo del prodotto, le speciﬁche dei prodotti

(impugnatura

necessarie delle misure di protezione dal suono

Triton possono variare senza preavviso.

(3-¼")

87,1 dB(A)

98,1 dB(A)

9,326 m/s

7,727 m/s

30GB30

+ 68 hidden pages

Triton 837520 Operating/safety Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
