AC-5560 AC-5562

Instruction manual

Air conditioner

SAFETY INSTRUCTIONS

• Please read this user’s manual carefully to ensure proper use, maintenance and installation.

• The appliance is for indoor use only.

• Do not use the unit on a socket under repairs or not installed properly

• Do not use the unit, follow these precautions: o Near to source of re. o An area where oil is likely to splash. o An area exposed to direct sunlight. o An area where water is likely to splash. o Near a bath, a laundry, a shower or a

swimming pool.

• Never insert your ngers, rods into the air outlet. Take special care to warn children of these dangers.

• Keep the unit upward while transport and storage, for the compressor locates properly.

• Before cleaning the air-conditioner, always turn o or disconnect the power supply.

• When moving the air-conditioner, always turn o and disconnect the power supply, and move it slowly.

• To avoid the possibility of re disaster, the airconditioner shall not be covered.

• All the air-conditioner sockets must comply with the local electric safety requirements. If necessary, please check it for the requirements.

• Children should be supervised to ensure that they do not play with the appliance.

• If the supply cord is damaged, it must be replaced

by the manufacturer, its service agent or similarly qualied persons in order to avoid a hazard.

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• The appliance shall be installed in accordance with national wiring regulations.

• Notes: o If any parts damage, please contact the dealer

or a designated repair shop;

o In case of any damage, please turn o the air

switch, disconnect the power supply, and contact o The dealer or a designated repair shop; o In any case, the power cord shall be rmly

grounded. o To avoid the possibility of danger, if power

cord is damaged, please turn o the air

switch and disconnect the power supply.

It must be replaced from the dealer or a

designated repair shop.

Instruction manual

WARNING

• Do not use means to accelerate the defrosting process or to clean, other than those recommended by the manufacturer.

• The appliance shall be stored in a room without continuously operating ignition sources (for example: open ames , an operating gas appliance or an operating electric heater).

• Do not pierce or burn.

• Be aware that refrigerants may not contain an odor.

• Appliance shall be installed, operated and stored in a room with a oor area larger than X m2. (X=10.3 for 10000Btu/h; X=11.3 for 12000Btu/h,14000Btu/h)

• Contact authorized service technician for repair or maintenance of this unit.

• Do not pull , deform. or modify the power supply cord , or immerse it in water . Pulling or misuse of the power supply cord can result in damage to the unit and cause electrical shock.

• Compliance with national gas regulations shall be observed.

• Keep ventilation openings clear of obstruction.

• Any person who is involved with working on or breaking into a refrigerant circuit should hold a current valid certicate from an industryaccredited assessment authority, which authorizes their competence to handle refrigerants safely in accordance with an industry recognized assessment specication.

• Servicing shall only be performed as recommended by the equipment manufacturer. Maintenance and repair requiring the assistance of other skilled personnel shall be carried out under the supervision of the person competent in the use of ammable refrigerants.

• Do not operate or stop the unit by inserting or pulling out the power plug, it may cause electric shock or re due to heat generation .

• Unplug the unit if strange sounds, smell, or smoke comes from it.

Air conditioner

WARNING

Specic information regarding appliances with R 290 refrigerant gas.

• Thoroughly read all of the warnings.

• When defrosting and cleaning the appliance , do not use any tools other than those recommended by the manufacturing company.

• The appliance must be placed in an area without any continuously sources of ignition (for example: open ames , gas or electrical appliances in operation).

• Do not puncture and do not burn.

• Appliance shall be installed, operated and stored in a room with a oor area larger than X m2. (X=10.3 for 10000Btu/h; X=11.3 for 12000Btu/h,14000Btu/h)

• This appliance contains Y g (see rating label back of unit ) of R290 refrigerant gas.

• R290 is a refrigerant gas that complies with the European directives on the environment. Do not puncture any part of the refrigerant circuit.

• If the appliance is installed, operated or stored in a nonventilated area, the room must be designed to prevent to the accumulation of refrigerant leaks resulting in a risk of re or explosion due to ignition of the refrigerant caused by electric heaters, stoves, or other sources of ignition.

• The appliance must be stored in such a way as to prevent mechanical failure.

• Individuals who operate or work on the refrigerant

circuit must have the appropriate certication issued by an accredited organization that ensures competence in handling refrigerants according to a specic evaluation recognized by associations in the industry.

• Repairs must be performed based on the recommendation from the manufacturing company. Maintenance and repairs that require the assistance of other qualied personnel must be performed under the supervision of an individual specied in the use of ammable refrigerants.

REFRIGERANT

(CE) N 842/2006: This air conditioner contains the refrigerant R290. The amount of refrigerant is less than 1kg, and is in a closed cooling circuit. The coolant does have zero ozone depletion potential, but is a so-called greenhouse gases under the Kyoto Protocol and may thus contribute to global warming, if it is released to the atmosphere. Therefore only trained technicians with refrigerant certicate make a lling or emptying. Your air conditioner does not have be relled with refrigerant if used properly and has an undamaged coolant circuit. GWP: R290: 3

Instruction manual

PARTS DESCRIPTION

1. Air inlet

2. Air outlet

3. Control panel

4. Power cord

5. Caster wheel

Accessories

Part Description

Hot-air exhaust hose Hose connector (window end) Hose connector (Air conditioner

end)

Window kit Remote controller

FUNCTION OF CONTROL PANEL

1 2 3

109 11 12 13 14

1. Water full indicator

2. High ventilation indicator

3. Low ventilation indicator

4. Timer indicator

5. Cool indicator

6. Dehumidier indicator

7. Fan indicator

8. Heat indicator

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

4 5 6 7 8

Air conditioner

BEFORE THE FIRST USE

Before starting operations in this section:

• Find a place where there is power supply nearby.

• Install the exhaust hose, and adjust the window position well.

• Insert the power cord into an grounded AC220~240V/50Hz socket;

• Connect water pump drain hose well (only for heat pump type).

• Press the On/o button to turn on the air-conditioner.

• Operation temperature range: 18°C - 35°C

• Check whether the exhaust hose has been mounted properly.

• When using functions on cooling and dehumidifying, keep an interval of at least 3 minutes between each power.

• Do not share one socket with other appliances.

USE

Cooling operation

• Press the “Mode” button till the “Cool” icon appears.

• Press the up or down button to select a desired room temperature.

• Press the “Fan Speed” button to select wind speed.

Dehumidifying operation

• Press the “Mode” button till the “Dehumidify Indicator Lamp” blinks

• Set the selected temperature to current room temperature minus 2oC.

• Set the fan motor to LOW wind speed.

Heating operation (this function is not available for a cold-single unit)

• Press the “Mode” button till the “Heat” icon appears.

• Press the up or down button to select a desired room temperature.

• Press the “Fan Speed” button to select wind speed.

TIMER OPERATION

Timer ON setting:

• When the air-conditioner is OFF, press the “Timer” button and select a desired ON time through the temperature and time setting buttons.

• “Preset ON Time” is displayed on the operation panel.

• ON time can be regulated at any time in 0-24 hours.

Timer OFF setting:

• When the air-conditioner ON, press “Timer” button and select a desired OFF time through the temperature and time setting buttons.

• “Preset OFF Time” is displayed on the operation panel.

• OFF time can be regulated at any time in 0-24 hours.

Instruction manual

Water Pump Drainage

Connect the water pump drain hose to the unit before operate. When the water level of internal water tank reaches a predetermined level, the water pump will be activated and drain the condensed water outside through the connected drain hose. The maximum delivery lift is 3.0m. (Under this condition, the drainage hole at the bottom of unit should be blocked with the rubber blockage to prevent continuous drainage.)

Note: only some heat pump unit contains the drainage function. Continuous Drainage

• When you plan to leave this unit unused for a long time, please remove the rubber blockage from the drainage hole at the bottom of unit, and connect a drain hose to the lower xing clip. All the water in the water tank will drain outside.

• If water pump is damaged, continuous drainage can be used, and under this condition, the water pump is not activated. The unit can also work well.

• If water pump is damaged, intermittent drainage can also be used. Under this condition, when the water full indicator lamp lights up, please connect a drain hose to the lower xing clip, then all the water in the water tank will drain outside. The unit can also work well.

Installation

• Don’t block the air outlet, and the required distance around should be at least 30cm.

• Socket wiring should be in accordance with the local electric safety requirements.

Exhaust Hose Installation

Air conditioner

• Twist both ends of the exhaust hose into the square xing clip and the at xing clip.

• Insert the square xing clip into openings at back of the air conditioner.

• Put the other end of the exhaust hose to the near windowsill.

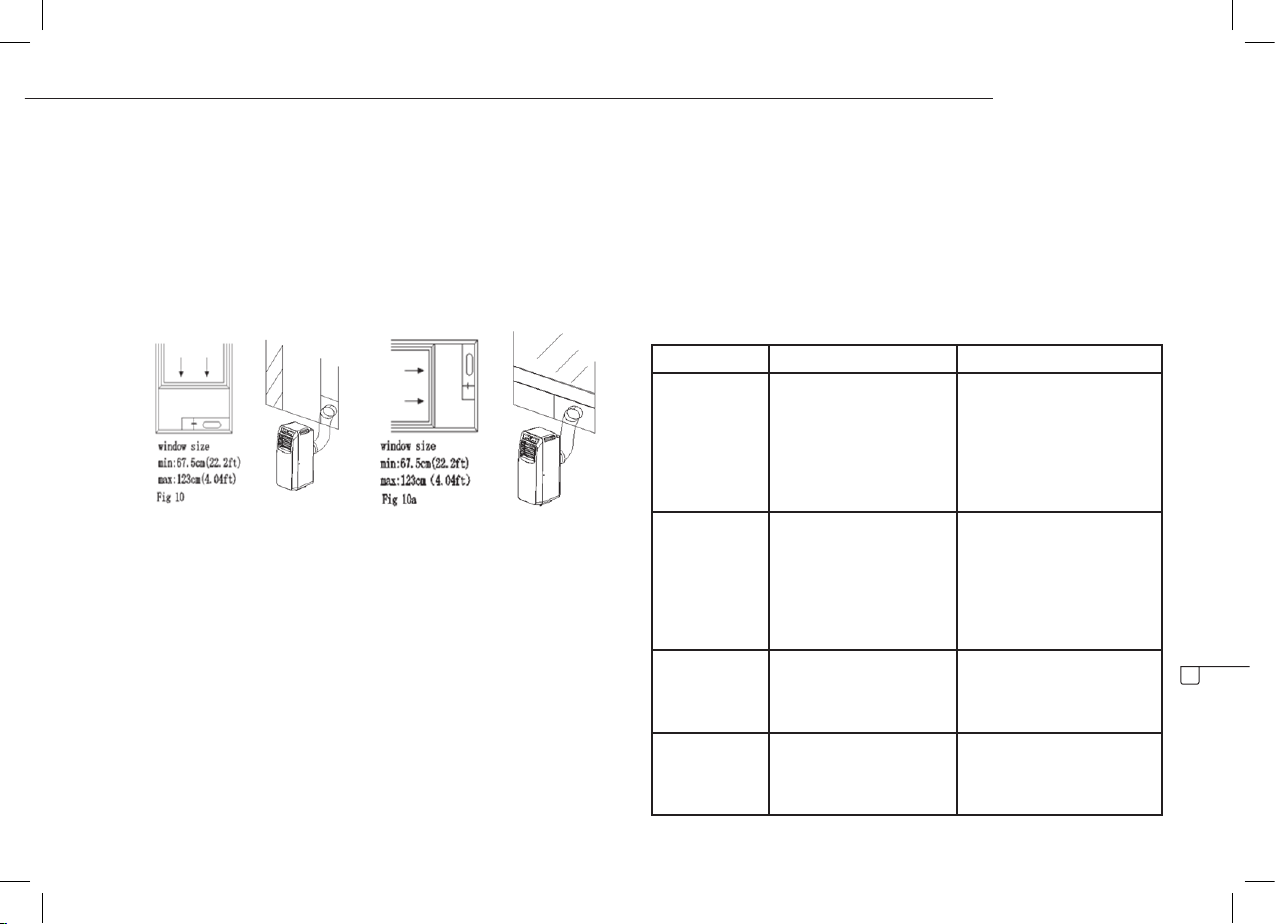

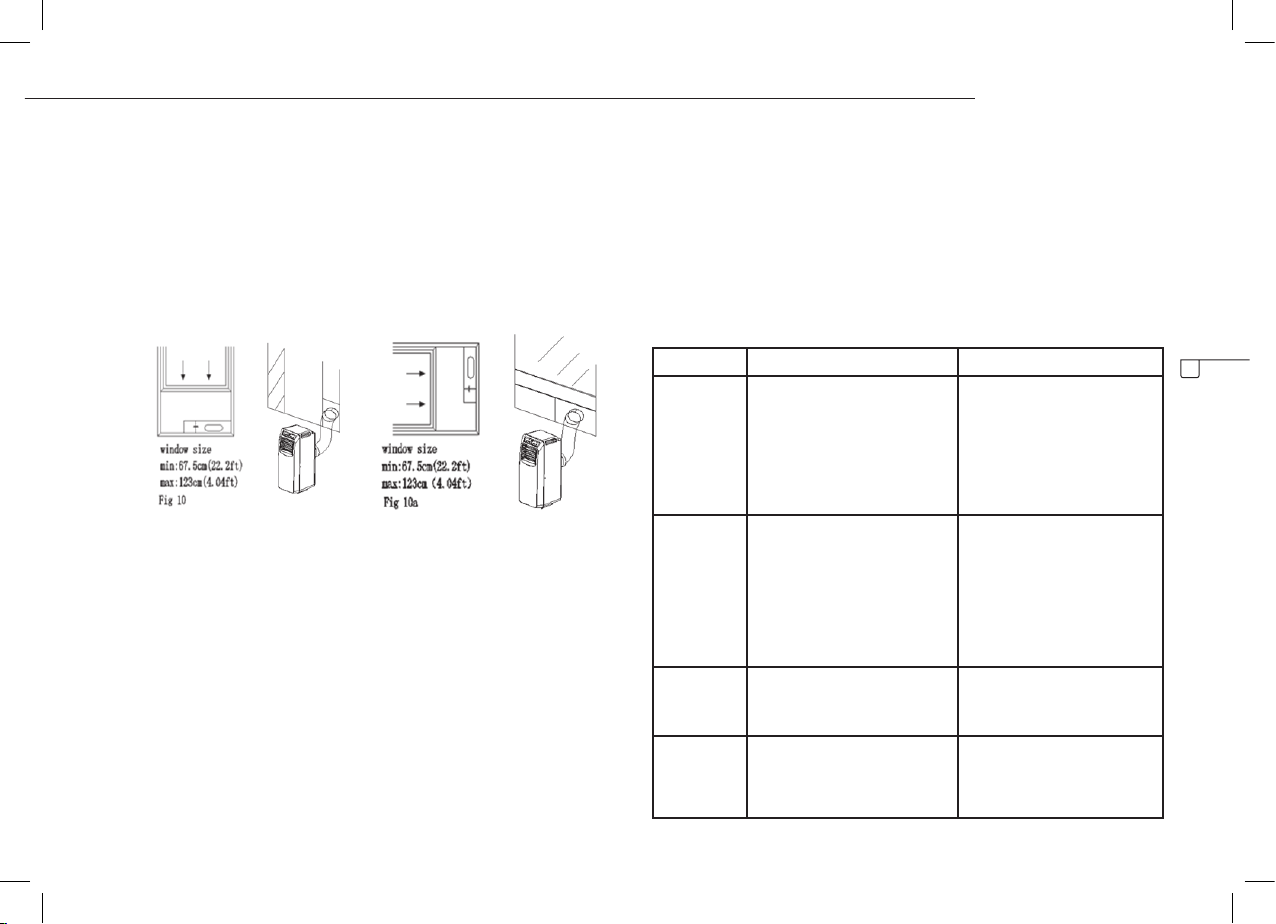

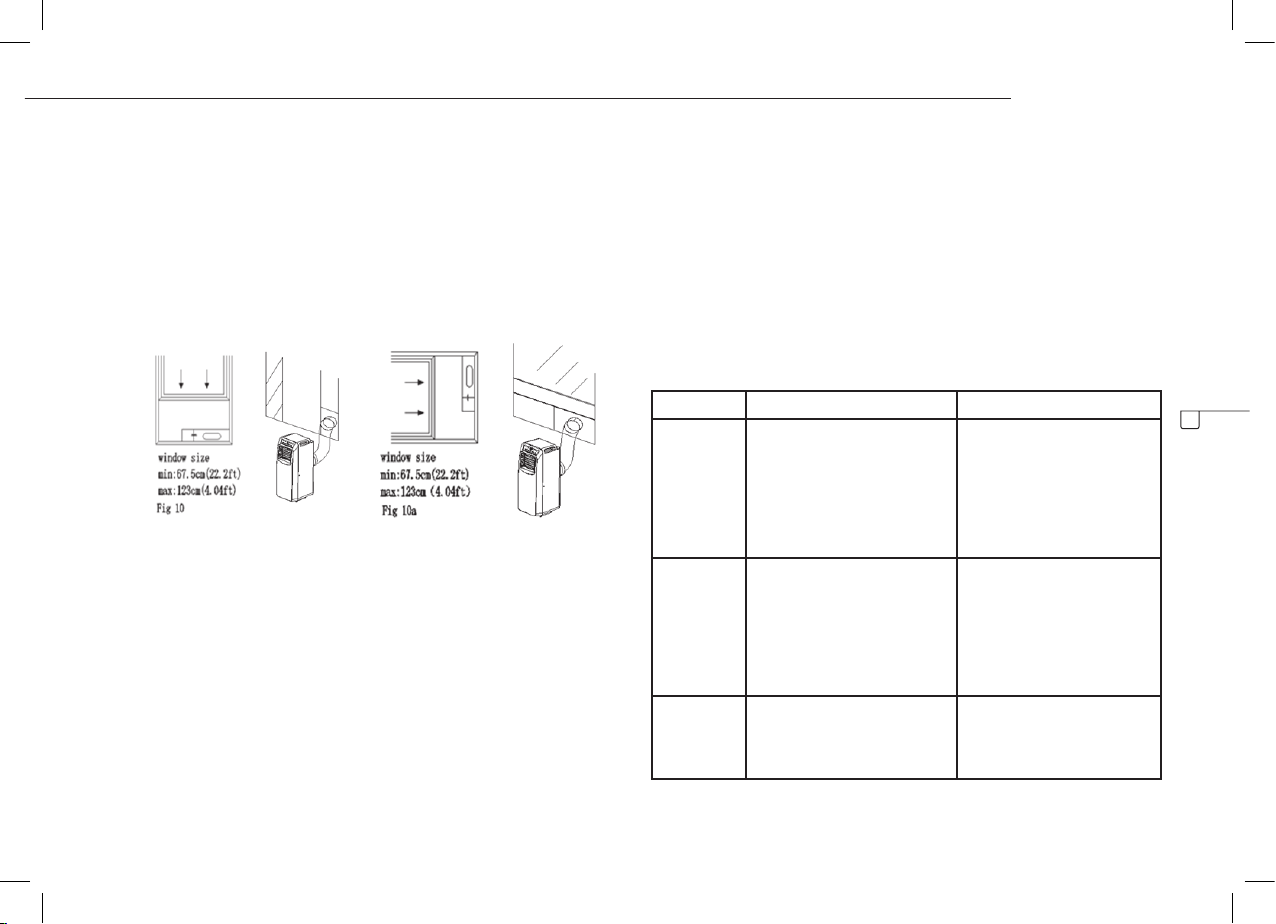

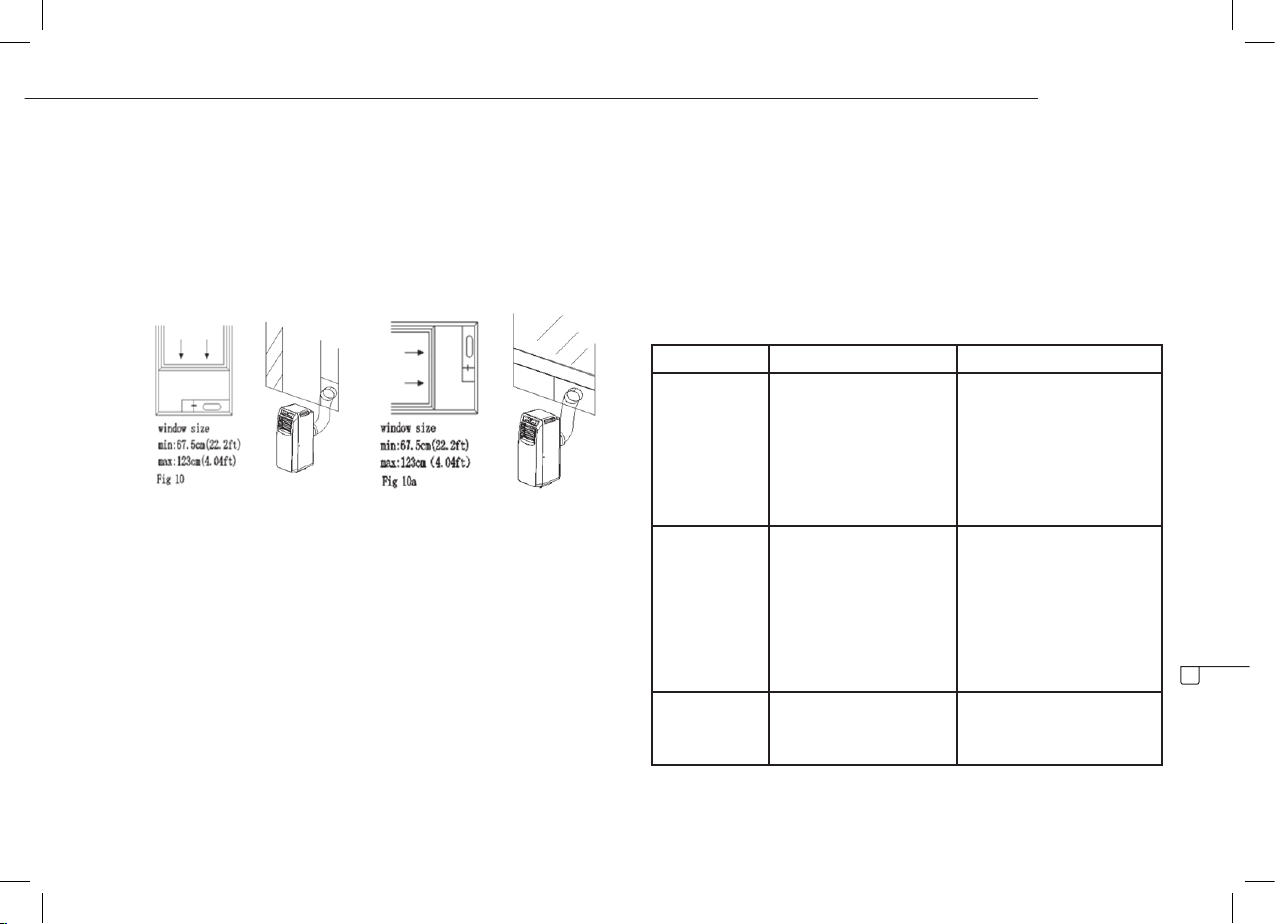

WINDOW SLIDER KIT INSTALLATION

The installation manner of window slider kit is mostly in “horizontal” and “vertical”, No much dierence in actual process.

Internal Tank Water Full Alarm Function

The inner water tank in the air-conditioner has one water level safety switches, it controls water level. When water level reaches an anticipated height, the water full indicator lamp lights up. (If water pump is damaged, when the water is full, please remove the rubber blockage at the bottom of unit, and all water will drain outside.)

CLEANING MAINTENANCE

• Before cleaning, be sure to disconnect the unit from any electric supply outlet.

• First clean the surface with a neutral detergent and wet cloth, and then wipe it with a dry cloth.

• Do not use gasoline or other chemicals to clean the unit.

• Do not wash the unit directly.

• If the conditioner is damaged, please contact the dealer or repair shop.

Air Filter

• If the air lter becomes clogged with dust/dirt, the air lter should be cleaned once every two weeks.

• Open the air inlet grille and take o air lter.

• Clean the air lter with neural detergent in lukewarm (40°C) and dry it up in the shade.

• Putting the air lter into the inlet grille, replace the components as they were.

TROUBLE SHOOTING

Troubles Possible Causes Suggested Remedies

The unit does not start when pressing on/ o button

The unit doesn’t cool enough

Auto PowerO in heating mode

Noisy • The ground is not level or not at

• Water full indicator lamp blinks, and water tank is full.

• Room temperature is higher than the setting temperature. (Electric heating mode)

• Room temperature is lower than the setting temperature. (Cooling mode)

• The doors or windows are not closed.

• There are heat sources inside the room.

• Exhaust air hose is not connected or blocked.

• Temperature setting is too high.

• Air inlet is blocked.

Heating protection, when the temperature at the air outlet exceeds 70 the unit will power o automatically.

enough

• The sound comes from the owing of the refrigerant inside the air conditioner

• Dump the water out of the water tank.

• Reset the temperature

• Make sure all the windows and doors are closed.

• Remove the heat sources if possible

• Connect or clean the exhaust air hose.

• Reset the temperature

• Clean the air inlet.

Restart the unit at enough lower room temperature.

• Place the unit on a at, level ground if possible

• It is normal.

Instruction manual

Troubles Possible Causes Suggested Remedies

E0 Code Room temperature sensor failed Replace room tem-

E2/E4 Code

The product or equipment contains uorinated greenhouse gas. Art.nr. AC-5560

Coolant: R290 Quantity in kg: 0,215 Global Warming Potential: 3 CO2 Equivalent in tonnes: 0,0007

Art.nr. AC-5562 Coolant: R290 Quantity in kg: 0,235 Global Warming Potential: 3 CO2 Equivalent in tonnes: 0,0007

Water tank full Please empty the tank

perature sensor (the unit can also work without replacement.)

GUARANTEE

• This product is guaranteed for 24 months granted. Your warranty is valid if the product is used in accordance to the instructions and for the purpose for which it was created. In addition, the original purchase (invoice, sales slip or receipt) is to be submitted with the date of purchase, the name of the retailer and the item number of the product.

• For the detailed warranty conditions, please refer to our service website: service.tristar.eu

ENVIRONMENT

This appliance should not be put into the domestic garbage at the

end of its durability, but must be oered at a central point for the recycling of electric and electronic domestic appliances. This symbol on the appliance, instruction manual and packaging puts your attention to this important issue. The materials used in this appliance can be recycled. By recycling of used domestic appliances you contribute an important push to the protection of our environment. Ask your local authorities for information regarding the point of recollection.

SUPPORT

You can nd all available information and spare parts at http://www.service.tristar.eu

Air conditioner

VEILIGHEIDSINSTRUCTIES

• U wordt verzocht om de gebruiksaanwijzing zorgvuldig te lezen om het juiste gebruik, onderhoud en de juiste installatie te waarborgen.

• Het apparaat is uitsluitend geschikt voor binnenshuis gebruik.

• Gebruik de eenheid niet met een stopcontact dat in reparatie is of niet correct is geïnstalleerd

• Gebruik deze eenheid niet, volg deze voorzorgsmaatregelen: o In de nabijheid van een hittebron. o Een ruimte waar olie kan spetteren. o Een ruimte die aan direct zonlicht is blootgesteld. o Een ruimte waar water kan spetteren. o In de buurt van een bad, een wasserette, een

douche of een zwembad.

• Steek uw vingers of andere voorwerpen nooit in de luchtuitlaat. Zorg ervoor dat kinderen speciaal voor dit gevaar worden gewaarschuwd.

• Houd het apparaat rechtop gedurende transport en opslag, om de compressor op de juiste plaats te houden.

• Schakel altijd de stroomtoevoer uit of trek de stekker uit het stopcontact voor het reinigen.

• Schakel altijd de stroomtoevoer uit of trek de stekker uit het stopcontact wanneer u de airconditioner verplaatst en verplaats deze langzaam.

• Om de kans op een brandramp te voorkomen, mag de airconditioner nooit worden bedekt.

• Alle stopcontacten van de airconditioner moeten aan de plaatselijke elektrische

veiligheidsvoorschriften voldoen. Controleer hem op deze voorschriften indien nodig.

• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicebedrijf of een gelijkwaardig gekwaliceerd person, om gevaar te voorkomen.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis als ze onder toezicht staan of geïnstrueerd zijn over het gebruik van het apparaat op een veilige manier en de betreende risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Het reinigen en gebruiksonderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

• Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale bekabelingsvoorschriften.

• Opmerkingen: o Als er onderdelen beschadigd zijn, wordt u

verzocht contact met de leverancier of een daartoe aangewezen reparatiebedrijf op te nemen;

o In geval van schade, schakelt u de

luchtschakelaar uit, onderbreekt de stroomtoevoer en neemt contact op met

o De leverancier of een aangewezen

reparatiebedrijf;

Gebruiksaanwijzing

WAARSCHUWING

• Gebruik geen middelen die het ontdooiproces versnellen of reinigingsmiddelen, dan deze die door de fabrikant zijn aanbevolen.

• Berg het apparaat op in een ruimte zonder continu werkende ontstekingsbronnen (bijv. een open vlam, ingeschakeld gastoestel of een ingeschakeld elektrisch verwarmingstoestel).

• Niet doorboren of verbranden.

• Opgelet, bepaalde koelmiddelen bevatten geen geur.

• Installeer, gebruik en bewaar het apparaat in een ruimte met een vloeroppervlak van minstens X m2. (X=10.3 voor 10000Btu/h; X=11.3 voor 12000Btu/ h,14000Btu/h)

• Neem contact op met een bekwame onderhoudstechnicus om dit apparaat te repareren of te onderhouden.

• Niet aan het snoer trekken, het vervormen of aanpassen, of het in water dompelen. Aan het snoer trekken of het verkeerd gebruiken kan schade aan het apparaat en een elektrische schok veroorzaken.

• Leef de nationale gasverorderingen altijd na.

• Houd de ventilatieopeningen vrij.

• Elke persoon die aan een koelcircuit werkt of deze aanpast, moet in het bezit zijn van een geldig certicaat van een bevoegde autoriteit, zodat deze persoon bevoegd is om koelmiddelen op een

veilige manier te behandelen overeenkomstig de specicaties die in industrie van kracht zijn.

• Reparaties mogen alleen worden uitgevoerd zoals aanbevolen door de fabrikant van het apparaat. Onderhoud en reparatie die de hulp van ander opgeleid personeel vereisen, moeten worden uitgevoerd onder het toezicht van een persoon die weet hoe brandbare koelmiddelen te gebruiken.

• Start of stop het toestel niet door de stekker in het stopcontact te steken of eruit te trekken. Het kan een elektrische schok of brand veroorzaken als gevolg van de overmatige generatie van hitte.

• Haal de stekker uit het stopcontact als u een ongewoon geluid, geur of rook waarneemt.

Air conditioner

WAARSCHUWING

Specieke informatie voor apparaten met R 290 koelgas.

• Lees alle waarschuwingen grondig door.

• Tijdens het ontdooien en reinigen van het apparaat, gebruik alleen gereedschap dat door de fabrikant is aanbevolen.

• Plaats het apparaat in een ruimte zonder continu werkende ontstekingsbronnen (bijv. een open vlam, ingeschakeld elektrisch of gastoestel).

• Niet doorboren of verbranden.

• Installeer, gebruik en bewaar het apparaat in een ruimte met een vloeroppervlak van minstens X m2. (X=10.3 voor 10000Btu/h; X=11.3 voor 12000Btu/ h,14000Btu/h)

• Dit apparaat bevat Y g R290 koelgas (zie het typeplaatje aan de achterkant van het toestel).

• R290 is een koelgas dat in overeenstemming is met de Europese milieurichtlijnen. Doorboor geen enkel deel van het koelcircuit.

• Als het apparaat wordt geïnstalleerd, bediend of bewaard in een ruimte zonder ventilatie, moet de ruimte aldus zijn ingericht dat de ophoping van koelmiddel door een lek wordt vermeden. Dit kan leiden tot brand- of explosiegevaar door het ontsteken van het koelmiddel door een elektrisch verwarmingstoestel, fornuis of andere ontstekingsbron.

• Bewaar het apparaat op een dergelijke wijze zodat

mechanische storing wordt vermeden.

• Personen die het koelcircuit bedienen of er aan werken, moeten in het bezit zijn van een gepast certicaat van een bevoegde organisatie, zodat deze personen bevoegd zijn om koelmiddelen op een veilige manier te behandelen overeenkomstig de specicaties die in industrie van kracht zijn.

KOELMIDDEL

(CE) N 842/2006: Deze airconditioner bevat het koelmiddel R290. De hoeveelheid koelmiddel is minder dan 1 kg en bevindt zich in een gesloten koelcircuit. Het koelmiddel heeft geen ozonafbrekend vermogen. Het is echter een broeikasgas onder het Kyoto protocol en kan aldus bijdragen aan de globale opwarming van de aarde wanneer het in de atmosfeer vrijkomt. Alleen opgeleide technici met een gepast koelmiddelcerticaat mogen het toestel vullen of legen. Uw airconditioner dient bij een juist gebruik en een onbeschadigd koelmiddelcircuit niet te worden bijgevuld met koelmiddel. GWP: R290: 3.

Gebruiksaanwijzing

o In elk geval moet het netsnoer goed geaard zijn. o Om de mogelijkheid van gevaar te

voorkomen is, wordt u verzocht de luchtschakelaar uit te schakelen en de stekker uit het stopcontact te halen, indien het netsnoer beschadigd is. Dit moet door de leverancier of een aangewezen reparatiebedrijf vervangen worden.

BESCHRIJVING VAN DE ONDERDELEN

1. Luchttoevoer

2. Luchtuitlaat

3. Bedieningspaneel

4. Netsnoer

5. Zwenkwiel

Accessoires

Onderdeel Beschrijving

Hete lucht afvoerslang Slangaansluiting (raamuiteinde) Slangaansluiting (Airconditioner

uiteinde) Raamset Afstandsbediening

BEDIENEN VAN HET BEDIENINGSPANEEL

1 2 3

109 11 12 13 14

1. Water full indicator

2. High ventilatie-indicator

3. Low ventilatie-indicator

4. Timer indicator

5. Cool indicator

6. Dehumidier indicator

7. Fan indicator

8. Heat indicator

9. On/obutton

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

4 5 6 7 8

Air conditioner

VÓÓR DE INGEBRUIKNAME

Voordat u begint met de bediening in deze sectie:

• Zoek een plaats met een stopcontact in de buurt.

• Installeer de afvoerslang en stel de raampositie goed in.

• Plaats het netsnoer in een geaard AC220~240V/50Hz stopcontact;

• Zorg dat de waterpompafvoerslang goed is aangekoppeld (uitsluitend voor hittepomp type).

• Druk op de On/o toets om de airconditioner aan te schakelen.

• Bereik van werkingstemperatuur: 18°C - 35°C

• Controleer of de afvoerslang correct is gemonteerd.

• Bij gebruik van de functies voor koeling en ontvochtiging, houdt dan een interval van minstens 3 minuten aan tussen elke werking.

• Deel het stopcontact niet met andere apparaten.

GEBRUIK

Koelwerking

• Druk op de “Mode” toets totdat er een “Cool” pictogram verschijnt.

• Druk op de op of neer toets om de gewenste kamertemperatuur te kiezen.

• Druk op de “FanSpeed” toets om de windsnelheid in te stellen.

Ontvochtigingswerking

• Druk op de “Mode” toets tot het “Dehumidify controlelampje” knippert

• Stel de gekozen temperatuur automatisch in op de actuele kamertemperatuur min 2°C.

• Stel de ventilatormotor automatisch in op een LOW windsnelheid.

Warmtewerking (Deze functie is niet beschikbaar voor een enkele koeleenheid)

• Druk op de “Mode” toets tot het “Heat” pictogram verschijnt.

• Druk o de up of down toets om en gewenste kamertemperatuur te kiezen.

• Druk op de “Fan Speed” toets om een windsnelheid te kiezen.

WERKING VAN DE TIMER

Timer AAN instelling

• Wanneer de airconditioner op UIT staat, drukt u op de “Timer” toets en kiest een gewenst AAN tijdstip via de toetsen voor de temperatuur- en tijdsinstelling.

• “Preset ON Time” wordt weergegeven op het bedieningspaneel.

• De AAN tijd kan op elk tijdstip tussen 0-24 uur geregeld worden.

Timer UIT instelling

• Wanneer de airconditioner op AAN staat, drukt u op de “Timer” toets en kiest een gewenst UIT tijdstip via de toetsen voor de temperatuuren tijdsinstelling.

Gebruiksaanwijzing

• “Preset OFF Time” wordt weergegeven op het bedieningspaneel.

• De UIT tijd kan op elk tijdstip tussen 0-24 uur geregeld worden.

Waterpompdrainage

Sluit de waterpomp afvoerslang aan op het apparaat te bedienen voor de bediening. Wanneer het waterniveau van de interne watertank een vooraf bepaald niveau bereikt, zal de waterpomp worden geactiveerd en het condenswater via de aangesloten afvoerslang naar buiten afvoeren. De maximale leveringsstijging is 3.0m. (Onder deze omstandigheden, dient de afvoer in de bodem van het apparaat met een rubberen stop geblokkeerd te worden om voortdurende drainage te voorkomen.)

Opmerking: slechts enkele warmtepompeenheden bevatten de drainagefunctie.

Voortdurende drainage

• Wanneer u van plan bent dit apparaat voor langere tijd niet te gebruiken, verwijder dan de rubberen stop van het afvoergat onderaan het apparaat en sluit een drainageslang aan op de onderste xeerclip. Al het water in het waterreservoir zal afgevoerd worden.

• Als de waterpomp is beschadigd, kan de voortdurende drainage worden gebruikt en in deze omstandigheden wordt de waterpomp niet geactiveerd. Het apparaat werkt gewoon goed.

• Als de waterpomp is beschadigd, kan de onderbrokene drainage ook worden gebruikt. Onder deze omstandigheden, sluit dan een afvoerslang aan op de onderste xeerclip wanneer het controlelampje voor ‘water vol’ oplicht.

Installatie

• De luchtafvoer mag niet worden geblokkeerd en de benodigde afstand rondom moet minstens 30cm zijn.

• De bedrading van het stopcontact moet in overeenstemming zijn met de plaatselijke elektrische veiligheidsvoorschriften.

Installatie van de afvoerslang

Air conditioner

• Draai beide uiteinden van de afvoerslang in de vierkante xeerclip en de platte xeerclip.

• Plaats de vierkante xeerclip in de openingen aan de achterkant van de airconditioner.

• Plaats het andere uiteinde van de afvoerslang op de dichtstbijzijnde vensterbank.

INSTALLATIE VAN DE SCHUIFSET VOOR HET RAAM

De manier om de schuifset voor het raam te installeren is meestal “horizontaal” en “verticaal”; er is niet veel verschil in de daadwerkelijke procedure.

Alarmfunctie voor als het interne waterreservoir vol is

Het interne waterreservoir in de airconditioner heeft één veiligheidsschakelaar voor het waterniveau, dat het waterniveau controleert. Wanneer het water een geanticipeerde hoogte bereikt, licht het controlelampje “water vol” op. (Als de waterpomp is beschadigd wanneer het water vol is, verwijder dan de rubberen stop van de onderkant van het apparaat en al het water zal naar buiten worden afgevoerd.)

REINIGING ONDERHOUD

• Zorg er vóór het reinigen voor dat het apparaat uit het stopcontact is gehaald.

• Reinig het oppervlak eerst met een neutraal schoonmaakmiddel en natte doek en droog het dan af met een droge doek.

• Gebruik geen benzine of andere chemicaliën om het apparaat schoon te maken.

• Was het apparaat niet direct.

• Als de conditioner is beschadigd, neem dan contact op met de leverancier of het reparatiebedrijf

Luchtlter

• Als het luchtlter verstopt raakt met stof/vuil, moet het luchtlter eenmaal per twee weken worden gereinigd.

• Open het luchttoevoerrooster en verwijder het luchtlter.

• Reinig het luchtlter met een neutraal schoonmaakmiddel in lauw water (40°C) en laat het in de schaduw drogen.

• Nadat het luchtlter in het toevoerrooster is geplaatst, herplaatst u de onderdelen zoals ze waren.

PROBLEEMOPLOSSEN

Problemen Mogelijke oorzaken Mogelijke oplossingen

Het apparaat start niet wanneer de aan/uit toets wordt ingedrukt

Het apparaat koelt niet genoeg

Automatisch uitschakelen in verwarmingsstand

Lawaai • De vloer is niet een of niet vlak

• Controlelampje “water vol” knippert en het waterreservoir zit vol.

• Kamertemperatuur is hoger dan de ingestelde temperatuur. (Elektrische verwarmingsmodus)

• Kamertemperatuur is lager dan de ingestelde temperatuur. (Koelingsmodus)

• De deuren en ramen zijn niet dicht.

• Er zijn warmtebronnen in de kamer.

• De luchtuitlaatslang is niet aangesloten of geblokkeerd.

• De temperatuurinstelling is te hoog.

• Luchttoevoer is geblokkeerd.

Verhittingsbescherming, wanneer de temperatuur bij de luchtuitlaat hoger wordt dan 70 paraat automatisch uitgeschakeld worden.

genoeg

• Het geluid komt van de stroming van de koelvloeistof in de airconditioner

C, zal het ap-

• Leeg het water uit het waterreservoir.

• Stel de temperatuur opnieuw in

• Zorg ervoor dat alle ramen en deuren zijn gesloten.

• Verwijder de warmtebronnen, indien mogelijk.

• Sluit de luchtuitlaatslang aan of reinig deze.

• Stel de temperatuur opnieuw in.

• Reinig de luchttoevoer.

Start het apparaat opnieuw met een voldoende lagere kamertemperatuur.

• Plaats het apparaat op een vlak, een oppervlak, indien mogelijk

• Dit is normaal.

Gebruiksaanwijzing

Problemen Mogelijke oorzaken Mogelijke oplossingen

E0 Code Defect van de sensor voor de

E2/E4 Code

Het product of de apparatuur bevat uorhoudende broeikasgassen.

Art.nr. AC-5560 Koelmiddel: R290 Hoeveelheid in kg: 0,215 Globaal aardopwarmingspotentieel: 3 CO2-equivalent uitgedrukt in ton: 0,0007

Art.nr. AC-5562 Koelmiddel: R290 Hoeveelheid in kg: 0,235 Globaal aardopwarmingspotentieel: 3 CO2-equivalent uitgedrukt in ton: 0,0007

kamertemperatuur

Waterreservoir vol Leeg het waterreservoir.

Vervang de sensor voor de kamertemperatuur (het apparaat werkt ook zonder vervanging.)

GARANTIE

• Dit product heeft een garantie van 24 maanden. Uw garantiebewijs is geldig als het product in overeenstemming met de instructies wordt gebruikt en voor het doel waarvoor het was gemaakt. Daarnaast moet het oorspronkelijke aankoopbewijs (factuur, kassabon of kwitantie) met de datum van aankoop, de naam van de retailer en het artikelnummer van het product worden ingediend.

• Bezoek onze service website voor de gedetailleerde garantievoorwaarden: service.tristar.eu

MILIEU

Dit apparaat mag aan het eind van zijn duurzaamheid niet bij het

normale huisafval worden gezet, maar moet bij een centraal punt voor de recycling van elektrische en elektronische huishoudelijke apparaten worden aangeboden. Dit symbool op het apparaat, de handleiding en de verpakking richt uw aandacht op deze belangrijke kwestie. De gebruikte materialen in dit apparaat kunnen gerecycled worden. Door het recyclen van gebruikte huishoudelijke apparaten draagt u bij aan een belangrijke stap in de richting van de bescherming van ons milieu. Vraag uw lokale overheid voor informatie over het inzamelpunt.

ONDERSTEUNING

U kunt alle beschikbare informatie en onderdelen vinden op http://www.service.tristar.eu

Climatiseur mobile

CONSIGNES DE SÉCURITÉ

• Veuillez lire ce manuel d'utilisateur soigneusement pour assurer une utilisation, un entretien et une installation appropriés.

• L'appareil est destiné à une utilisation intérieure uniquement.

• Ne pas utiliser l’appareil connecté à une prise en réparation ou mal montée

• Ne pas utiliser l’appareil s’il se situe : o Près d’une source d’incendie. o Dans une zone où il y a un risque

d’éclaboussures d’huile.

o Dans un endroit exposé au rayonnement

direct du soleil.

o Dans une zone où il y a un risque

d’éclaboussures d’eau.

o Près d'une baignoire, d’une douche ou d’une

piscine.

• Ne jamais introduire les doigts ou des tiges dans la sortie d'air. Prendre bien soin de mettre en garde les enfants des dangers.

• Maintenir l’appareil vers le haut pendant le transport et le stockage, pour que le compresseur soit correctement placé.

• Avant de nettoyer le climatiseur, toujours éteindre ou débrancher l’alimentation.

• Lorsque le climatiseur doit être déplacé, toujours éteindre ou débrancher l’alimentation et le déplacer lentement.

• Pour éviter un éventuel incendie, le climatiseur ne devra pas être couvert.

• Toutes les prises du climatiseur doivent être conformes aux normes en matière de sécurité électrique du pays. Au besoin, vérier les normes.

• Les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil.

• Pour éviter les accidents, faire remplacer le cordon défectueux par le fabricant, son service après-vente ou toute personne de qualication similaire.

• Cet appareil peut être utilisé par des enfants de 8 ans et plus et des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances si elles bénécient d’une surveillance ou d’instructions concernant la bonne utilisation de l’appareil et comprennent les risques possibles. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

• L’appareil devra être installé conformément aux règlementations électriques nationales.

• Remarques : o Si une pièce est endommagée, contacter le

revendeur ou un atelier de réparation agréé ;

o Si une pièce est endommagée, éteindre le

commutateur d’air, débrancher l’alimentation

et contacter o Le revendeur ou un atelier de réparation agréé ; o Dans tous les cas, le cordon d’alimentation

doit être bien relié à la terre. o Pour éviter un éventuel incendie, en cas

de cordon défectueux, éteindre le commutateur d’air et débrancher l’alimentation. Il doit être remplacé par le revendeur ou un atelier de

réparation agréé.

Mode d’emploi

MISE EN GARDE

• N’utilisez pas des moyensautres que ceux recommandés par le fabricantpour nettoyer ou accélérer le dégivrage.

• L’appareil doit être rangé dans une pièce dépourvue de sources d’allumage en fonctionnement continu (par exemple : ammes nues, un appareil à gaz ou un radiateur électrique allumé).

• Ne percez pas ou ne brûlez pas.

• Sachez que les réfrigérants ne contiennent aucune odeur.

• L’appareil doit être installé, utilisé et rangé dans une pièce d’une surface au sol supérieure à X m². (X=10.3 pour 10000Btu/h; X=11.3 pour 12000Btu/ h,14000Btu/h)

• Contactez un technicien autorisé pour réparer ou entretenir cet appareil.

• Ne tirez pas, ne déformez pas ou ne modiez pas le cordon d’alimentation, ou ne le plongez pas dans l’eau. Tirer ou utiliser le cordon d’alimentation de façon incorrecte peut endommager l’appareil et entraîner un choc électrique.

• Les réglementations nationales liées au gaz doivent être respectées.

• Gardez les ouvertures de ventilation libres de toute obstruction.

• Toute personne travaillant ou intervenant sur un circuit de réfrigérant doit détenir une attestation

valide à jour,délivrée par une autorité d’évaluation accréditée du secteur industriel, qui l’autorise à manipuler les réfrigérants en toute sécurité selon la spécication d’évaluation reconnue dans l’industrie.

• L’entretien doit uniquement être eectué comme le recommande le fabricant de l’équipement. La maintenance et les réparations nécessitant l’aide d’un personnel qualié doivent être réalisées sous la supervision de la personne compétente en matière d’utilisation de réfrigérants inammables.

• N’utilisez pas ou n’arrêtez pas l’appareil en insérant ou en retirant la che électrique, ce qui peut entraîner un choc électrique ou un incendie à cause du dégagement de chaleur.

• Débranchez l’appareil s’il dégage de la fumée et une odeur, ou s’il émet des bruits étranges.

Climatiseur mobile

MISE EN GARDE

Informations spéciques sur les appareils à gaz réfrigérant R 290.

• Lisez attentivement toutes les mises en garde.

• Au moment de dégivrer et de nettoyer l’appareil, n’utilisez pas d’autres outils que ceux recommandés par l’entreprise de fabrication.

• L’appareil doit être placé dans un endroit dépourvu de sources d’allumage en fonctionnement continu (par exemple : ammes nues, appareils électriques ou à gaz allumés).

• Ne percez pas ou ne brûlez pas.

• L’appareil doit être installé, utilisé et rangé dans une pièce d’une surface au sol supérieure à X m². (X=10.3 pour 10000Btu/h; X=11.3 pour 12000Btu/ h,14000Btu/h)

• Cet appareil contient Y gr. (voir la plaque signalétique à l’arrière de l’appareil) de gaz réfrigérant R290.

• R290 est un gaz réfrigérant qui répond aux directives européennes sur l’environnement. Ne percez aucune partie du circuit de réfrigérant.

• Si l’appareil est installé, utilisé ou rangé dans un endroit non ventilé, la pièce doit être conçue pour empêcher l’accumulation de fuites de réfrigérant, pouvant entraîner un risque d’incendie ou d’explosion lié à l’allumage du réfrigérant causé par des radiateurs électriques, cuisinières, ou autre source d’allumage.

• L’appareil doit être rangé de manière à prévenir une panne mécanique.

• Les personnes utilisant ou travaillant sur le circuit de réfrigérant doivent avoir une attestation appropriée, délivrée par une organisation accréditée, qui assure qu’elles peuvent manipuler les réfrigérants conformément à une évaluation spécique reconnue par des associations dans le secteur industriel

• Les réparations doivent être eectuées suivant la recommandation de l’entreprise de fabrication. La maintenance et les réparations nécessitant l’aide d’un personnel qualié doivent être réalisées sous la supervision d’une personne spécialisée dans l’utilisation de réfrigérants inammables.

RÉFRIGÉRANT

(CE) N 842/2006 : Ce climatiseur contient du réfrigérant R290. La quantité de réfrigérant est inférieure à 1 kg, et se trouve dans un circuit de refroidissement fermé. Le liquide de refroidissement doit avoir un potentiel d’appauvrissement de la couche d’ozone nul, mais constitue, ce qu’on appelle, un gaz à eet de serre sous le protocole de Kyoto et peut ainsi contribuer au réchauement climatique, s’il est libéré dans l’atmosphère. Par conséquent, seuls des techniciens disposant d’une attestationd'aptitude à la manipulation de réfrigérants peuvent eectuer un remplissage ou une vidange. Votre climatiseur ne doit pas être rempli avec du réfrigérant s’il est manipulé de façon appropriée ou s’il dispose d’un circuit de refroidissement intact.GWP : R290 : 3

Mode d’emploi

DESCRIPTION DES PIÈCES

1. Entrée d'air

2. Sortie d'air

3. Panneau de commande

4. Cordon d’alimentation

5. Roulette

Accessoires

Pièce Description

Tuyau d'évacuation d’air chaud Connecteur de tuyau (extrémité fenêtre) Connecteur de tuyau (extrémité clima-

tiseur) Kit de fenêtre Télécommande

FONCTIONS DU PANNEAU DE COMMANDE

1 2 3

109 11 12 13 14

1. Indicateur Water full

2. Indicateur de ventilation High

3. Indicateur de ventilation Low

4. Indicateur Timer

5. Indicateur Cool

6. Indicateur Dehumidier

7. Indicateur Fan

8. Indicateur Heat

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

4 5 6 7 8

Climatiseur mobile

AVANT LA PREMIÈRE UTILISATION

Avant de commencer des opérations dans cette section :

• Trouvez un endroit à proximité d’une alimentation.

• Installez le tuyau d'évacuation et réglez bien la position de la fenêtre.

• Insérez le cordon d’alimentation dans une prise CA220~240V/50Hz reliée à la terre ;

• Raccordez bien le tuyau de purge de la pompe à eau (uniquement pour une pompe à chaleur).

• Appuyez sur le bouton marche/arrêt pour allumer ou éteindre le climatiseur.

• Plage de températures de fonctionnement : 18 °C à 35 °C

• Vériez que le tuyau d’évacuation a bien été monté.

• En utilisant les fonctions de refroidissement et de déshumidication, gardez un intervalle d’au moins 3 minutes entre chaque mise en marche.

• Ne partagez pas une prise avec d’autres appareils.

UTILISATION

Refroidissement

• Appuyez sur le bouton « Mode » jusqu'à ce que l'icône « Cool » apparaisse.

• Appuyez sur le bouton up ou down pour sélectionner une température ambiante désirée.

• Appuyez sur le bouton « Fan Speed » pour sélectionner la vitesse du vent.

Déshumidication

• Appuyez sur le bouton « Mode » jusqu'à ce que l’indicateur lumineux Dehumidify clignote.

• Réglez la température sélectionnée à la température ambiante actuelle moins 2 °C.

• Réglez automatiquement le moteur de ventilateur sur la vitesse du vent LOW.

Utilisation du chauage (cette fonction n’est pas disponible pour un simple refroidisseur)

• Appuyez sur le bouton « Mode » jusqu'à ce que l'icône « Heat » apparaisse.

• Appuyez sur le bouton up ou down pour sélectionner une température ambiante désirée.

• Appuyez sur le bouton « Fan Speed » pour sélectionner la vitesse du vent.

UTILISATION DU MINUTEUR

Réglage de la mise en marche avec le minuteur :

• Lorsque le climatiseur est arrêté, appuyez sur le bouton « Timer » et sélectionnez une heure de mise en marche souhaitée avec les boutons de réglage du temps et de la température.

• « Preset ON Time » s’ache sur le tableau de fonctions.

• L’heure de mise en marche peut être réglée librement entre 0 et 24 heures.

Mode d’emploi

Réglage de l'arrêt avec le minuteur :

• Lorsque le climatiseur est sous tension, appuyez sur le bouton « Timer » et sélectionnez une heure d’arrêt souhaitée avec les boutons de réglage du temps et de la température.

• « Preset OFF Time » s’ache sur le tableau de fonctions.

• L’heure d’arrêt peut être réglée librement entre 0 et 24 heures

Purge de la pompe à eau

Raccordez le tuyau de purge de la pompe à eau à l’unité avant utilisation. Quand le niveau d’eau du réservoir d’eau interne atteint un niveau prédéterminé, la pompe à eau s'activera et drainera l’eau condensée vers l’extérieur par le tuyau de purge raccordé. La hauteur maximale de livraison est de 3,0 m. (Dans cette condition, l’orice de purge au fond de l’unité doit être bloqué avec le capuchon en caoutchouc an d’empêcher une purge continue.)

Remarque : seules certaines unités de pompe à chaleur ont une fonction de purge.

Purge continue

• Si vous projetez de ne pas utiliser cet appareil pendant longtemps, enlevez l’obstacle en caoutchouc de l’orice de vidange au fond de l'appareil, et reliez un tuyau de vidange au collier de xation du bas. Toute l’eau contenue dans le réservoir d’eau s’évacuera vers l’extérieur.

• Si la pompe à eau est endommagée, la vidange continue peut être utilisée, et sous cette condition, la pompe d'eau n'est pas activée. L’appareil peut également bien fonctionner.

• Si la pompe à eau est endommagée, une vidange intermittente peut également être utilisée. Sous cette condition, si le témoin de réservoir d’eau s'allume, reliez un tuyau de vidange au collier de xation du bas, puis toute l’eau dans le réservoir d’eau sera évacuée à l’extérieur. L’appareil peut également bien fonctionner.

Installation

• Ne bloquez pas la sortie d'air, et la distance exigée à son pourtour devrait être d’au moins 30 cm.

• Le câble de la prise doit être conforme aux normes en matière de sécurité électrique du pays.

Installation de tuyau d'évacuation

Climatiseur mobile

• Entrelacez les deux extrémités du tuyau d'évacuation dans le collier de xation carré et le collier de xation plat.

• Insérez le collier de xation carré dans les ouvertures à l’arrière du climatiseur.

• Mettez l'autre extrémité du tuyau d'évacuation sur l’appui de fenêtre à proximité.

Installation du Kit de languette de fenêtre

L'installation du kit de languette de fenêtre se fait principalement de façon « horizontale » et « verticale ». Cela ne dière pas trop dans la réalité.

Fonction d'alarme de réservoir d’eau interne plein

Le réservoir d'eau intérieur situé dans le climatiseur dispose d’un commutateur de sécurité de niveau d’eau, qui commande le niveau de l’eau. Lorsque le niveau d'eau atteint une certaine hauteur, le témoin de réservoir d’eau plein s'allume. (Si la pompe à eau est endommagée, lorsque le réservoir d’eau est plein, enlever l’obstacle en caoutchouc au fond de l’appareil et toute l’eau s’évacuera vers l’extérieur.)

ENTRETIEN ET NETTOYAGE

• Avant de nettoyer, veillez à débrancher l’appareil de la prise électrique.

• Nettoyez d'abord la surface avec un détergent neutre et un tissu humide, puis essuyez-la avec un tissu sec.

• N’utilisez pas de l’essence ou tout autre produit chimique pour nettoyer l’appareil.

• Ne lavez pas l’appareil directement.

• Si le climatiseur est endommagé, contactez le revendeur ou l’atelier de réparation.

Filtre à air

• Si le ltre à air est bouché par la poussière/saleté, il devrait être nettoyé une fois toutes les deux semaines.

• Ouvrez la grille d’entrée d’air et retirez le ltre à air.

• Nettoyez le ltre à air avec un détergent neutre à l’eau tiède (40°C) et séchez-le vers le haut à l’ombre.

• En remettant le ltre à air dans la grille d’entrée d’air, replacez les composants comme ils étaient.

DÉPANNAGE

Problèmes Causes possibles Mesures de correction à

L'appareil ne démarre pas en appuyant sur le bouton marche/ arrêt.

L'appareil ne refroidit pas assez

Arrêt automatique en mode chauage

• Le voyant lumineux du réservoir d’eau plein clignote, et le réservoir d'eau est plein.

• La température ambiante est supérieure à la température de réglage. (Mode de chauage électrique)

• La température ambiante est inférieure à la température de réglage. (Mode Refroidissement)

• Les portes ou les fenêtres ne sont pas fermées.

• La pièce contient des sources de chaleur.

• Le tuyau d'évacuation d’air n’est pas relié ou est bloqué.

• La température réglée est trop élevée.

• L'entrée d'air est bouchée.

Protection de chauage : lorsque la température de la sortie d'air dépasse 70 °C, l'appareil s’arrêtera automatiquement.

appliquer

• Videz l'eau hors du réservoir d'eau.

• Remettez à zéro la température

• Assurez-vous que les fenêtres et les portes sont toutes fermées.

• Enlevez les sources de chaleur si possible

• Reliez ou nettoyez le tuyau d’évacuation d’air.

• Remettez à zéro la température

• Nettoyez l'entrée d'air.

Redémarrez l’appareil à une température ambiante assez basse.

Mode d’emploi

Problèmes Causes possibles Mesures de correction à

appliquer

Bruyant • Le sol n'est pas de niveau ou suf-

Code E0 Défaillance du capteur de tempéra-

Code E2/E4

samment plat

• Le bruit vient de l’écoulement du uide frigorigène à l'intérieur du climatiseur

ture ambiante

Réservoir d’eau plein Videz le réservoir

• Placez l’appareil sur une surface au sol de niveau et plat si possible

• Cela est un phénomène normal.

Remplacez le capteur de température ambiante (l’appareil peut également fonctionner sans remplacement.)

Le produit ou l'équipement contient un gaz à eet de serre uoré. Art. n° AC-5560

Réfrigérant : R290 Quantité en kg : 0,215 Potentiel de réchauement de la planète : 3 Équivalent CO2 en tonnes : 0,0007

Art. n° AC-5562 Réfrigérant : R290 Quantité en kg : 0,235 Potentiel de réchauement de la planète : 3 Équivalent CO2 en tonnes : 0,0007

GARANTIE

• Ce produit est garanti 24 mois. Votre garantie est valable si le produit est utilisé conformément aux instructions et aux ns pour lesquelles il a été prévu. De plus, la preuve d'achat originale (factures, ticket de caisse ou reçu) doit être soumise avec la date d'achat, le nom du détaillant et le numéro d'identication du produit.

• Pour les conditions détaillées de garantie, veuillez consulter notre site internet d'assistance : service.tristar.eu

ENVIRONNEMENT

Cet appareil ne doit pas être jeté avec les déchets ménagers à la n

de sa durée de vie, il doit être remis à un centre de recyclage pour les appareils domestiques électriques et électroniques. Ce symbole sur l'appareil, le manuel d'utilisation et l'emballage attire votre attention sur ce sujet important. Les matériaux utilisés dans cet appareil peuvent être recyclés. En recyclant les appareils domestiques usagés, vous contribuerez à un eort important de la protection de notre environnement. Renseignez-vous après des autorités locales pour connaître les centres de collecte des déchets.

ASSISTANCE

Vous trouverez toutes les informations disponibles et les pièces détachées sur http://www.service.tristar.eu

Klimagerät

SICHERHEITSANWEISUNGEN

• Bitte lesen Sie dieses Benutzerhandbuch, um die ordnungsgemäßen Nutzung, Wartung und Installation sicherzustellen.

• Das Gerät ist ausschließlich für den Innenbereich bestimmt.

• Verwenden Sie das Gerät nicht an einer Steckdose, die repariert wird oder nicht ordnungsgemäß installiert wurde

• Verwenden Sie das Gerät nicht unter folgenden

Voraussetzungen: o In der Nähe einer Wärmequelle. o In einem Bereich, in dem Öl verspritzt werden könnte. o In einem Bereich, der direktem Sonnenlicht

ausgesetzt ist.

o In einem Bereich, in dem Wasser verspritzt

werden könnte.

o In der Nähe eines Badezimmers, einer Wäscherei,

einer Dusche oder eines Swimmingpools.

• Führen Sie niemals Finger oder Stangen in den Luftaustritt ein. Achten Sie besonders darauf, dass Kinder vor diesen Gefahren gewarnt werden.

• Achten Sie während des Transports und der Lagerung auf einen aufrechten Stand des Gerätes, damit der Kompressor ordnungsgemäß positioniert ist.

• Vor der Reinigung der Klimaanlage schalten Sie sie immer aus und trennen die Stromversorgung.

• Vor einer Bewegung der Klimaanlage schalten Sie sie immer aus und trennen die Stromversorgung.

• Um die Gefahren eines Brandes zu vermeiden, dürfen Sie die Klimaanlage niemals abdecken.

• Alle Steckdosen für die Klimaanlage müssen die örtlichen Sicherheitsanforderungen erfüllen. Prüfen Sie diese Anforderungen bei Bedarf.

• Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem Kundendienstvertreter oder ähnlich qualizierten Personen ersetzt werden, um ein Risiko zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränktem physischen, sensorischen oder geistigen Leistungsvermögen oder einem Mangel an Erfahrung und Fachkenntnis verwendet werden, wenn sie unter Aufsicht stehen oder Anweisungen hinsichtlich der sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren kennen. Kinder dürfen mit dem Gerät nicht spielen. Reinigung und Nutzerwartung dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden.

• Das Gerät muss gemäß nationaler Verdrahtungsvorschriften installiert werden.

• Hinweise: o Wenn Teile des Gerätes beschädigt sind,

kontaktieren Sie bitte Ihren örtlichen Händler oder eine benannte Reparaturwerkstatt;

o Bei einer Beschädigung schalten

Sie den Luftschalter aus, trennen die Stromversorgung und kontaktieren

o Den Händler oder eine benannte

Reparaturwerkstatt;

o In jedem Fall muss das Netzkabel

ordnungsgemäß geerdet werden.

o Um Gefahrenpotenzial zu vermeiden,

schalten Sie den Luftschalter aus und trennen das Netzkabel, wenn es beschädigt ist. Es muss von Ihrem örtlichen Händler oder einer

benannten Reparaturwerkstatt repariert werden.

Bedienungsanleitung

WARNHINWEIS

• Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel, um den Auftauprozess zu beschleunigen oder zur Reinigung.

• Das Gerät sollte in einem Raum aufbewahrt werden, in dem keine Zündquellen (zum Beispiel: oene Flammen, ein in Betrieb bendliches Gasgerät oder eine laufende Elektroheizung) permanent in Betrieb sind.

• Nicht durchbohren oder verbrennen.

• Seien Sie sich bewusst, dass Kältemittel keinen Geruch enthalten dürfen.

• Das Gerät sollte in einem Raum mit einer Grundäche von mehr als X m² aufgestellt, in Betrieb genommen und aufbewahrt werden. (X=10.3 für 10000Btu/h; X=11.3 für 12000Btu/ h,14000Btu/h)

• Wenden Sie sich für Reparaturen und Wartungsarbeiten an diesem Gerät an einen autorisierten Service-Techniker.

• Das Netzkabel darf nicht gezogen, verbogen, modiziert oder in Wasser getaucht werden. Ziehen oder die falsche Verwendung des Netzkabels kann zu Schäden am Gerät führen und einen elektrischen Schlag verursachen.

• Achten Sie auf die Einhaltung der nationalen Gasverordnungen.

• Halten Sie die Ventilationsönungen frei von Hindernissen.

• Jede Person, die bei der Arbeit am oder dem Eingri in den Kältemittelkreislauf beteiligt ist, muss ein aktuell gültiges Zertikat einer, in der Industrie anerkannten, Beurteilungsstelle besitzen, das seine Kompetenz im sicheren Umgang mit Kältemitteln entsprechend einer branchenweit anerkannten Bewertungsvorgabe bestätigt.

• Wartungsarbeiten dürfen nur, wie vom Gerätehersteller empfohlen, durchgeführt werden. Instandhaltungsarbeiten, die die Unterstützung anderer Fachkräfte erfordert, müssen unter Aufsicht einer Person ausgeführt werden, die für die Handhabung von entammbaren Kältemitteln zuständig ist.

• Nehmen Sie das Gerät nicht durch Einstecken oder Herausziehen des Netzsteckers in oder außer Betrieb, da dies einen elektrischen Schlag oder Feuer aufgrund der Hitzeentwicklung verursachen könnte.

• Sollte das Gerät ungewöhnliche Geräusche, Gerüche oder Dämpfe von sich geben, trennen Sie es von der Stromversorgung.

Klimagerät

WARNHINWEIS

Genauere Informationen über Geräte mit R 290 Kältemittelgas.

• Lesen Sie sich alle Warnhinweise sorgfältig durch.

• Verwenden Sie beim Auftauen oder bei der Reinigung des Geräts keine anderen als die von der Herstellerrma empfohlenen Werkzeuge.

• Das Gerät sollte in einem Raum platziert werden, in dem keine Zündquellen (zum Beispiel: oene Flammen, ein in Betrieb bendliches Gasgerät oder eine laufende Elektroheizung) permanent in Betrieb sind.

• Nicht durchbohren oder verbrennen.

• Das Gerät sollte in einem Raum mit einer Grundäche von mehr als X m² aufgestellt, in Betrieb genommen und aufbewahrt werden. (X=10.3 für 10000Btu/h; X=11.3 für 12000Btu/ h,14000Btu/h)

• Dieses Gerät enthält Y g (siehe Typenschild auf der Rückseite des Geräts) des Kältemittelgases R290.

• R290 ist ein Kältemittelgas, das die europäischen Umweltschutzrichtlinien erfüllt. Durchbohren Sie keinen Teil des Kältemittelkreislaufs.

• Sollte das Gerät in einem unbelüfteten Raum aufgestellt, in Betrieb genommen oder aufbewahrt werden, muss dieser so konzipiert sein, dass Ansammlungen von Kältemittelleckagen, die durch Elektroheizungen, Öfen oder andere Zündquellen entzündet werden könnten und damit zu Feuer-

und Explosionsgefahr führen, verhindert werden.

• Das Gerät muss so gelagert werden, dass mechanischen Ausfällen vorgebeugt wird.

• Personen, die den Kältemittelkreislauf in Betrieb nehmen oder daran arbeiten, müssen im Besitz des entsprechenden Zertikats einer anerkannten Organisation sein, dass die Kompetenz in der Handhabung von Kältemitteln, gemäß einer von den Industrieverbänden anerkannten spezischen Bewertung, garantiert.

• Reparaturen müssen auf Grundlage der Empfehlungen der Herstellerrma ausgeführt werden. Instandhaltungsarbeiten, die die Unterstützung anderer Fachkräfte erfordert, müssen unter Aufsicht einer Person ausgeführt werden, die auf die Handhabung von entammbaren Kältemitteln spezialisiert ist.

KÄLTEMITTEL

(CE) N 842/2006: Diese Klimaanlage enthält das Kältemittel R290. Die Menge des Kältemittels ist weniger als 1 kg und bendet sich in einem geschlossenen Kühlkreislauf. Das Kältemittel weist ein Ozonabbaupotenzial von Null auf, ist aber unter dem Kyoto-Protokoll als sogenanntes Treibhausgas aufgeführt und könnte somit zur globalen Erwärmung beitragen, sollte es in die Atmosphäre freigesetzt werden. Aus diesem Grund sollten ausschließlich geschulte Techniker mit einem Kältemittel-Zertikat das Befüllen und Entleeren vornehmen. Das Kältemittel Ihrer Klimaanlage muss bei ordnungsgemäßer Verwendung und einem unbeschädigten Kältemittelkreislauf nicht wieder aufgefüllt werden. GWP: R290: 3

Bedienungsanleitung

TEILEBESCHREIBUNG

1. Lufteintritt

2. Luftaustritt

3. Bedienfeld

4. Netzkabel

5. Lenkrad

Zubehör

Pièce Description

Tuyau d'évacuation d’air chaud Connecteur de tuyau (extrémité fenêtre) Connecteur de tuyau (extrémité clima-

tiseur) Kit de fenêtre Télécommande

FUNKTION DES BEDIENFELDS

1 2 3

109 11 12 13 14

1. Water full-Anzeige

2. High -Ventilatoranzeige

3. Low-Ventilatoranzeige

4. Timer-Anzeige

5. Cool-Anzeige

6. Dehumidier-Anzeige

7. Fan-Anzeige

8. Heat-Anzeige

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

4 5 6 7 8

Klimagerät

VOR DER ERSTEN VERWENDUNG

Vor Betriebsbeginn in diesem Abschnitt:

• Finden Sie einen Standort mit nahe gelegener Stromversorgung.

• Installieren Sie den Abluftschlauch und stellen Sie die richtige Fensterposition ein.

• Stecken Sie das Netzkabel in eine geerdete 220~240V/50HzWechseslstrom-Steckdose;

• verbinden Sie den Pumpenablaufschlauch sicher (nur für den Typ Wärmepumpe).

• Drücken Sie die Ein-/Austaste, um die Klimaanlage einzuschalten.

• Betriebstemperaturbereich: 18°C - 35°C

• Prüfen Sie, ob der Abluftschlauch richtig montiert wurde.

• Wenn Sie eine Kühl- oder Enfeuchtungsfunktion nutzen, achten Sie auf einen Intervall von mindestens 3 Minuten zwischen jedem Einschalten.

• Nutzen Sie nicht eine Steckdose für mehrere Geräte.

EINSATZ

Kühlbetrieb

• Drücken Sie die “Mode”-Taste, bis das “Cool”-Symbol erscheint.

• Drücken Sie die Aufwärts-oder Abwärts-Taste, um die gewünschte Raumtemperatur auszuwählen.

• Drücken Sie die “Fan Speed”-Taste, um die Lüftergeschwindigkeit auszuwählen.

Entfeuchtungsbetrieb

• Drücken Sie die "Mode"-Taste, bis die "Dehumidify-Anzeigelampe" blinkt.

• Die Temperatur wird automatisch auf die aktuelle Raumtemperatur minus 2oC eingestellt.

• Der Lüftermotor wird automatisch auf LOW Lüftergeschwindigkeit eingestellt.

Heizbetrieb (diese Funktion ist bei einem Gerät, das nur zum Kühlen dient, nicht verfügbar)

• Drücken Sie die “Mode”-Taste, bis das “Heat”-Symbol erscheint.

• Drücken Sie die Up-oder Down-Taste, um die gewünschte Raumtemperatur auszuwählen. (

• Drücken Sie die “Fan Speed”-Taste, um die Lüftergeschwindigkeit auszuwählen.

TIMERBETRIEB

Timer-Stellung EIN:

• Wenn die Klimaanlage auf AUS steht, drücken Sie die “Timer”-Taste und wählen die gewünschte EINSCHALT-Zeit über die Temperatur- und ZeitEinstellungstasten aus.

Bedienungsanleitung

• Am Bedienfeld wird “Preset ON Time” angezeigt.

• Die EINSCHALT-Zeit kann auf jede Zeit von 0-24 Uhr eingestellt werden.

Timer-Stellung AUS

• Wenn die Klimaanlage auf EIN steht, drücken Sie die “Timer”-Taste und wählen die gewünschte AUSSCHALT-Zeit über die Temperatur- und Zeit-Einstellungstasten aus.

• “Preset OFF Time” wird am Bedienfeld angezeigt.

• Die AUSSCHALT-Zeit kann auf jede Zeit von 0-24 Uhr eingestellt werden.

Wasserpumpenablauf

Schließen Sie den Wasserpumpen-Ablassschlauch vor dem Betrieb an das Gerät an. Wenn der Wasserfüllstand des internen Wassertanks ein vorab festgelegtes Niveau erreicht, wird die Wasserpumpe aktiviert und das Kondenswasser wird durch den angeschlossenen Ablassschlauch nach außen abgeleitet. Die maximale Lieferhöhe beträgt 3 Meter. (Unter dieser Bedingung muss die Ablassönung am Boden des Gerätes mit dem Gummistopfen blockiert werden, um einen dauerhaften Ablauf zu verhindern.)

Hinweis: Nur einige Wärmepumpen-Geräte verfügen über die Ablassfunktion.

Dauerhaftes Entwässern

• Wenn das Gerät über einen längeren Zeitraum nicht genutzt werden soll, entfernen Sie bitte den Gummiverschluss vom Ablassrohr am Boden des Gerätes und verbinden den Ablassschlauch mit der unteren Halteklammer. Das gesamte Wasser aus dem Wassertank läuft heraus.

• Wenn die Wasserpumpe beschädigt ist, kann die dauerhafte Entwässerung genutzt werden. Unter dieser Bedingung wird die Wasserpumpe nicht aktiviert. Das Gerät kann trotzdem gut funktionieren.

• Wenn die Wasserpumpe beschädigt ist, kann auch eine unterbrochene Entwässerung genutzt werden. Unter dieser Bedingung schließen Sie den Ablassschlauch an die untere Halteklammer an, wenn die Anzeigelampe "Wasser voll" aueuchtet. Dann wird das gesamte Wasser im Tank nach außen abgeleitet. Das Gerät kann trotzdem gut funktionieren.

Installation

• Blockieren Sie den Luftaustritt nicht. Der erforderliche Abstand um das Gerät muss mindestens 30cm betragen.

• Die Verdrahtung der Steckdose muss den örtlichen ElektroSicherheitsanforderungen entsprechen.

Installation des Abluftschlauchs

Klimagerät

• Drehen Sie beide Enden des Abluftschlauchs in die quadratische Halteklammer und die ache Halteklammer.

• Führen Sie die quadratische Halteklammer in die Önungen auf der Rückseite der Klimaanlage ein.

• Legen Sie das andere Ende des Abluftschlauchs auf das angrenzende Fensterbrett.

Installation des Fenster-Schiebebausatzes

Die Installation des Fenster-Schiebebausatzes erfolgt meist “horizontal” oder “vertikal”. Der tatsächliche Prozess unterscheidet sich kaum.

Alarmfunktion Interner Wassertank voll

Der innere Wassertank in der Klimaanlage verfügt über eigene Wasserstand-Sicherheitsschalter, die den Wasserstand steuern. Wenn der Wasserstand die antizipierte Höhe erreicht, leuchtet die Wasserstandsanzeigelampe "Voll" auf. (Wenn die Pumpe beschädigt ist, entfernen Sie bitte den Gummiverschluss am Boden des Gerätes, wenn der Wassertank voll ist, damit alles Wasser ablaufen kann.

REINIGUNGSWARTUNG

• Vor der Reinigung müssen Sie das Gerät von jeder Stromversorgung trennen.

• Reinigen Sie zuerst die Oberäche mit einem neutralen Reinigungsmittel und einem feuchten Tuch, dann wischen Sie das Gerät mit einem trockenen Tuch ab.

• Verwenden Sie zum Reinigen des Geräts kein Benzin oder andere Chemikalien.

• Waschen Sie das Gerät nicht direkt ab.

• Wenn die Klimaanlage beschädigt ist, kontaktieren Sie bitte Ihren örtlichen Händler oder eine Reparaturwerkstatt.

Luftlter

• Wenn der Luftlter mit Staub/Schmutz verstopft ist, muss er einmal alle zwei Wochen gereinigt werden.

• Önen Sie das Gitter und entnehmen Sie den Filter.

• Reinigen Sie den Luftlter mit einem neutralen Reinigungsmittel in handwarmem Wasser (40°C), dann trocknen Sie ihn im Schatten.

• Setzen Sie den Luftlter wieder ein und setzen Sie dann die anderen Bauteile wieder ein.

FEHLERSUCHE

Fehler Mögliche Ursachen Empfohlene Schritte

Das Gerät startet nicht, wenn die Ein-/ Aus-Taste gedrückt wird

Das Gerät kühlt nicht ausreichend.

Automatische Abschaltung im Heizmodus

Lärm • Der Boden ist nicht ausreichend

• Die Anzeigelampe für vollen Wasserstand blinkt und der Wassertank ist voll.

• Die Raumtemperatur ist höher als die eingestellte Temperatur. (Elektroheizungsmodus)

• Die Raumtemperatur ist niedriger als die eingestellte Temperatur. (Kühlmodus)

• Die Türen oder Fenster sind nicht geschlossen.

• Es gibt Wärmequellen im Raum.

• Der Abluftschlauch ist nicht angeschlossen oder verstopft.

• Die Temperatureinstellung ist zu hoch.

• Der Lufteintritt ist blockiert.

Heizschutz, wenn die Temperatur am Luftaustritt 70 itet, das Gerät schaltet sich dann automatisch ab.

eben oder nicht ach genug

• Das Geräusch resultiert vom Fluss des Kühlmittels in der Klimaanlage

C überschre-

• Entfernen Sie das Wasser aus dem Tank.

• Stellen Sie die Temperatur zurück

• Stellen Sie sicher, dass alle Fenster und Türen geschlossen sind.

• Entfernen Sie, wenn möglich, alle Wärmequellen

• Schließen Sie den Schlauch an oder reinigen Sie ihn.

• Stellen Sie die Temperatur zurück

• Reinigen Sie den Lufteintritt.

Starten Sie das Gerät erneut bei niedrigerer Raumtemperatur.

• Platzieren Sie das Gerät, wenn möglich, auf einer ebenen Fläche

• Das ist normal.

Bedienungsanleitung

Fehler Mögliche Ursachen Empfohlene Schritte

Code E0 Ausfall Raumtemperatursensor Ersetzen Sie den Raumtempera-

Code E2/E4

Das Produkt oder die Ausrüstung enthalten uorierte Treibhausgase. Art.nr. AC-5560

Kühlmittel: R290 Menge in kg: 0,215 Globales Erwärmungspotenzial: 3 CO2-Äquivalent in Tonnen: 0,0007

Art.nr. AC-5562 Kühlmittel: R290 Menge in kg: 0,235 Globales Erwärmungspotenzial: 3 CO2-Äquivalent in Tonnen: 0,0007

Wassertank voll Bitte leeren Sie den Wassertank

tursensor (das Gerät funktioniert auch ohne Austausch.)

GARANTIE

• Dieses Produkt hat eine 24-monatige Garantie. Ihre Garantie ist gültig, wenn das Produkt gemäß den Anweisungen und für die Zwecke, für die es geschaen wurde, benutzt wird. Darüber hinaus muss der ursprüngliche Kaufbeleg (Rechnung, Kassenbon oder Quittung) mit dem Kaufdatum, dem Namen des Händlers und der Artikelnummer des Produkts eingereicht werden.

• Detaillierte Garantiebedingungen entnehmen Sie bitte unserer Service-Webseite: service.tristar.eu

UMWELT

Dieses Gerät darf nach Ablauf des Lebenszyklus nicht im Hausmüll

entsorgt werden, sondern muss an einer Zentralstelle zum Recycling von elektrischen und elektronischen Haushaltsgeräten abgegeben werden. Dieses Symbol am Gerät, das Betriebshandbuch und die Verpackung richtet Ihre Aufmerksamkeit auf diesen wichtigen Fakt. Die beim Gerät verwendeten Materialien können recycelt werden. Durch das Recycling von gebrauchten Haushaltsgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Fragen Sie örtliche Behörden nach Informationen bezüglich der Sammelstelle.

SUPPORT

Sie nden alle verfügbaren Informationen und Ersatzteile unter http://www.service.tristar.eu

Aire acondicionado

INSTRUCCIONES DE SEGURIDAD

• Lea atentamente este manual para garantizarse una correcta instalación, mantenimiento y uso del aparato.

• El aparato es para uso en interiores exclusivamente.

• No conecte la unidad en un enchufe en reparaciones o que no esté instalado correctamente.

• Siga las siguientes instrucciones. No utilice el aparato: o Cerca del fuego. o En una zona donde pueda salpicarle aceite. o Donde incida la luz solar directamente. o En una zona donde pueda salpicarle agua. o Cerca de un baño, un lavadero, una ducha

o una piscina.

• No introduzca los dedos ni ningún otro objeto en la salida de aire. Advierta a los niños de estos peligros.

• Mantenga la unidad en posición vertical durante el transporte y el almacenamiento para mantener el compresor en buen estado.

• Antes de limpiar el acondicionador de aire, apáguelo o desenchúfelo.

• Cuando vaya a mover el acondicionador de aire, apáguelo y desenchúfelo y muévalo despacio.

• Para evitar que el aparato provoque un incendio, no lo cubra.

• Toda la instalación del aire acondicionado debe cumplir con los requisitos de seguridad eléctrica locales. Si es necesario, compruebe los requisitos.

• Se debe supervisar a los niños para asegurarse de que no juegan con el aparato.

• Si se daña el cable de alimentación, deberá reemplazarlo el fabricante, su agente de servicio o

personas con una cualicación similar con el n de evitar situaciones de peligro.

• Este aparato puede ser utilizado por niños mayores de 8 o más años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, solamente si están supervisados o si se les han proporcionado instrucciones sobre el uso del aparato y entienden los riesgos que conlleva. Los niños no deben jugar con la unidad. Las tareas de limpieza y mantenimiento no podrán realizarlas los niños sin supervisión directa de un adulto.

• La instalación eléctrica del aparato debe realizarse segúnlas normas legales vigentes.

• Notas: o Si se daña alguna pieza, póngase en contacto

con su distribuidor o con el taller de reparaciones designado.

o En caso de que sufra cualquier daño, apague

el aparato, desenchúfelo y póngase en contacto con

o el distribuidor o con el taller de reparaciones

designado;

o En cualquier caso, el cable de alimentación

debe conectarse a tierra.

o Para evitar cualquier peligro, si el cable

de alimentación está dañado, apague el aire acondicionado y desenchúfelo. El cable solo puede reemplazarlo su distribuidor o el personal del taller de reparaciones designado.

Manual de usuario

ADVERTENCIA

• No utilice otros medios que no sean los recomendados por el fabricante para acelerar el proceso de descongelación ni para limpiar el aparato.

• El aparato debe guardarse en una habitación en donde no esté expuesto a fuentes de combustión en funcionamiento continuo (por ejemplo: una llama, un aparato de gas o un calentador eléctrico en funcionamiento).

• No perfore ni queme el aparato.

• Tenga en cuenta que los refrigerantes puede que no emitan olor.

• El aparato se debe instalar, utilizar y almacenar en una habitación con un área mayor a X m2. (X=10.3 para 10000Btu/h; X=11.3 para 12000Btu/ h,14000Btu/h)

• Contacte con el servicio técnico autorizado para la reparación o el mantenimiento de la unidad.

• No tire, deforme o modique el cable de alimentación ni lo sumerja en agua. Si tira del cable de alimentación o hace un mal uso del mismo, puede dañar la unidad y provocar una descarga eléctrica.

• Deben observarse las normativas nacionales relativas al gas.

• Mantenga las aberturas de ventilación libres de obstáculos.

• Cualquier persona que intervenga en el trabajo

o en la apertura de un circuito refrigerante debe contar con un certicado vigente emitido por una entidad evaluadora acreditada por la industria, el cual autorice su competencia para la manipulación segura de refrigerantes de acuerdo con una especicación de evaluación reconocida por la industria.

• El mantenimiento solo debe realizarse de la forma recomendada por el fabricante del equipo. Los trabajos de mantenimiento y reparación que requieran la ayuda de otra persona cualicada deben realizarse bajo la supervisión de la persona competente en el uso de refrigerantes inamables.

• No ponga en funcionamiento ni detenga la unidad introduciendo o tirando del enchufe, puede provocar una descarga eléctrica o un incendio debido a la generación de calor.

• Desenchufe la unidad si emite sonidos extraños, olor o humo.

Aire acondicionado

ADVERTENCIA

Información especíca sobre aparatos con gas refrigerante R290.

• Lea detenidamente todas las advertencias.

• Al descongelar y limpiar el aparato, no utilice herramientas que no sean las recomendadas por el fabricante.

• El aparato debe colocarse en un lugar en donde no esté expuesto a fuentes de combustión en funcionamiento continuo (por ejemplo: una llama, un aparato de gas o eléctrico en funcionamiento).

• No perfore ni queme el aparato.

• El aparato se debe instalar, utilizar y almacenar en una habitación con un área mayor a X m2. (X=10.3 para 10000Btu/h; X=11.3 para 12000Btu/ h,14000Btu/h)

• Este aparato contiene Y g (ver etiqueta de clasicación en la parte posterior de la unidad) de gas refrigerante R290.

• El R290 es un refrigerante que cumple con las directivas europeas sobre el medio ambiente. No perfore ninguna parte del circuito del refrigerante.

• Si el aparato se instala, utiliza o almacena en un lugar sin ventilación, la habitación debe estar diseñada para evitar la acumulación de fugas de refrigerante, ya que supone un riesgo de incendio o explosión debido a la ignición del refrigerante causado por los calentadores eléctricos, estufas u otras fuentes de ignición.

• El aparato debe guardarse de forma que se evite cualquier error mecánico.

• Las personas que manejen o trabajen en el circuito refrigerante deben tener la certicación apropiada emitida por una organización acreditada que garantice la competencia en el manejo de refrigerantes según una evaluación especíca reconocida por las organizaciones en la industria.

• Las reparaciones deben realizarse según las recomendaciones del fabricante. Los trabajos de mantenimiento y reparación que requieran la ayuda de otra persona cualicada deben realizarse bajo la supervisión de la persona competente en el uso de refrigerantes inamables.

REFRIGERANTE

(CE) N 842/2006: Este aparato de aire acondicionado contiene refrigerante R290. La cantidad de refrigerante es inferior a 1 kg y circula por un circuito cerrado de refrigeración. El refrigerante tiene un potencial de agotamiento de la capa de ozono igual a cero, pero se denomina gas de efecto invernadero según el Protocolo de Kioto y puede, por consiguiente, contribuir al calentamiento global si se libera a la atmósfera. Por lo tanto, únicamente los técnicos cualicados en el uso de refrigerantes pueden llenarlo o vaciarlo. El aire acondicionado no se tiene que rellenar con refrigerante si se utiliza correctamente y el circuito de refrigeración está en buen estado. GWP: R290: 3

Manual de usuario

DESCRIPCIÓN DE LAS PIEZAS

1. Entrada de aire

2. Salida de aire

3. Panel de mandos

4. Cable de corriente

5. Rueda

Accesorios

Piezas Descripción

Tubo de extracción de aire caliente Adaptador (para la ventana) Adaptador del tubo de extracción (para

el aparato de aire) Kit para ventanas Mando a distancia

FUNCIONES DEL PANEL DE CONTROL

1 2 3

109 11 12 13 14

1. Indicador Water full

2. Indicador de ventilación High

3. Indicador de ventilación Low

4. Indicador Timer

5. Indicador Cool

6. Indicador Dehumidier

7. Indicador Fan

8. Indicador Heat

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

4 5 6 7 8

Aire acondicionado

ANTES DE USAR POR PRIMERA VEZ

Antes de utilizar el aparato:

• Busque un lugar donde haya un enchufe cerca.

• Instale el tubo de extracción y colóquelo en la ventana correctamente.

• Enchufe el cable a una fuente de alimentación CA220 ~ 240V/50Hz con toma de tierra;

• Conecte bien el conducto de drenaje de la bomba de agua (solo para tipos de bomba de calor).

• Wärmepumpe).

• Presione el botón de encendido/apagado para encender el aire acondicionado.

• Rango de temperatura de funcionamiento: 18°C - 35°C

• Compruebe si el tubo de extracción se ha colocado correctamente.

• Cuando utilice las funciones de refrigeración y deshumidicación, mantenga un intervalo de al menos 3 minutos entre cada encendido.

• No comparta la toma de corriente con otros electrodomésticos.

USO

Función de refrigeración

• Presione el botón “Mode” hasta que aparezca el icono de “Cool”.

• Presione el botón arriba o abajo para seleccionar la temperatura deseada.

• Presione el botón “Fan Speed” para seleccionar la velocidad del viento.

Función de deshumidicación

• Presione el botón “Mode” hasta que parpadee el “Testigo de Dehumidify”.

• Establezca la temperatura seleccionada en temperatura ambiente actual menos 2oC.

• Ponga el motor del ventilador a velocidad de aire LOW.

Funcionamiento de calefacción (esta función no está disponible para unidades de frío)

• Presione el botón “Mode” hasta que aparezca el icono de “Heat”.

• Presione el botón up o down para seleccionar la temperatura deseada.

• Presione el botón “Fan Speed” para seleccionar la velocidad del viento.

FUNCIÓN DE TEMPORIZADOR

Ajuste del encendido del temporizador:

• Cuando el aire acondicionado esté APAGADO, pulse el botón “Timer” y seleccione la hora de encendido con los botones de ajuste de temperatura y de tiempo.

• Aparecerá “Preset ON Time” en el panel de control.

• Puede regular la hora de encendido entre 0-24 horas.

Ajuste del apagado del temporizador:

• Cuando el aire acondicionado esté ENCENDIDO, pulse el botón “Timer” y seleccione la hora de apagado con los botones de ajuste de

Manual de usuario

temperatura y de tiempo.

• Aparecerá “Preset OFF Time” en el panel de control.

• Puede regular la hora de apagado entre 0-24 horas.

Drenaje de bomba de agua

Conecte el conducto de drenaje de la bomba de agua a la unidad antes del uso. Cuando el nivel de agua del depósito interno alcance un nivel predeterminado, la bomba de agua se activará y drenará el agua condensada al exterior mediante el conducto de drenaje conectado. La elevación de entrega máxima es de 3,0m. (En este estado el agujero de drenaje del fondo de la unidad debería bloquearse con el tapón de goma para evitar un drenaje continuo).

Nota: solamente las unidades con bomba de calor contienen función de drenaje.

Drenaje continuo

• Cuando no vaya a utilizar el aparato durante mucho tiempo, quite el tapón de goma del agujero de drenaje en la parte inferior de la unidad y conecte una manguera de drenaje al conector inferior. Saldrá toda el agua del depósito.

• Si se daña la bomba de agua, puede utilizar el drenaje continuo, pero siempre con la condición de no activar la bomba de agua. La unidad también funciona de esa forma correctamente.

• Si se daña la bomba de agua, también puede utilizar el drenaje intermitente. En este estado, cuando se encienda el testigo de llenado de agua, conecte un conducto de drenaje a la conexión inferior, el agua del depósito se drenará al exterior. La unidad también funciona de esa forma correctamente.

Instalación

• No bloquee la salida de aire, mantenga una distancia mínima de 30cm alrededor del aparato.

• La instalación eléctrica debe cumplir los requisitos de seguridad eléctrica locales.

Instalación del tubo de extracción

Aire acondicionado

• Coloque un extremo del tubo de extracción en el adaptador del tubo de extracción y gírelo, y el otro extremo en el adaptador para el kit de ventana.

• Inserte el adaptador en el hueco en la parte trasera del aire acondicionado.

• Ponga el otro extremo del tubo de extracción en el alféizar de la ventana más cercana.

Instalación del kit deslizante de ventana

El kit deslizante de ventana se puede colocar tanto en horizontal como en vertical, realmente no hay mucha diferencia.

Función de detección de depósito lleno

El interior del depósito del acondicionador de aire tiene un interruptor de seguridad de nivel de agua que controla el nivel de agua. Cuando el nivel de agua alcanza la altura prevista, se enciende el indicador de depósito lleno. (Si se daña la bomba de agua, cuando el depósito de agua esté lleno, quite el tapón de goma de la parte inferior de la unidad y saldrá toda el agua.)

LIMPIEZA Y MANTENIMIENTO

• Desenchufe el cable de corriente antes de limpiar el aparato.

• Primero limpie la supercie con un paño húmedo y un detergente neutro y luego utilice un paño seco.

• No use productos abrasivos ni otros productos químicos para limpiar la unidad.

• No lave la unidad directamente.

• Si se daña el aire acondicionado, póngase en contacto con su distribuidor o con el taller de reparaciones.

Filtro de aire

• El ltro de aire se llena de polvo o suciedad, por lo que debe limpiarse una vez cada dos semanas.

• Abra la rejilla de entrada de aire y saque el ltro de aire.

• Limpie el ltro con detergente neutro y agua tibia (40°C) y séquelo a la sombra.

• Ponga el ltro de aire en la rejilla de entrada y vuelva a colocar los componentes como estaban.

RESOLUCIÓN DE PROBLEMAS

Problemas Causas posibles Soluciones sugeridas

El aparato no arranca al pulsar el botón de encendido/ apagado

El aparato no enfría

Apagado automático en modo calefacción

Ruidoso • El suelo no está nivelado o no

• El indicador de depósito lleno parpadea y el depósito de agua está lleno.

• La temperatura ambiente es mayor que la temperatura seleccionada. (Modo calefacción)

• La temperatura ambiente es menor que la temperatura seleccionada. (Modo refrigeración)

• Las puertas y las ventanas no están cerradas.

• Hay fuentes de calor dentro de la habitación.

• El tubo de extracción no está conectado o está bloqueado.

• La temperatura es demasiado alta.

• La entrada de aire está bloqueada.

Protección del calor: cuando la temperatura de la salida de aire es superior a 70 apaga automáticamente.

es lo sucientemente plano.

• El sonido procede del ujo del refrigerante en el acondicionador de aire.

C, el aparato se

• Vacíe el agua del depósito.

• Reajuste la temperatura

• Asegúrese de que todas las ventanas y las puertas están cerradas.

• Retire las fuentes de calor si es posible.

• Conecte o limpie el tubo de extracción.

• Reajuste la temperatura.

• Limpie la entrada de aire.

Reinicie la unidad a temperatura ambiente.

• Coloque la unidad sobre una supercie plana, si es posible.

• Es normal.

Manual de usuario

Problemas Causas posibles Soluciones sugeridas

Código E0 Error en el sensor de temperatura Reemplace el sensor de tem-

Código E2/ E4

El producto o equipo contiene gas invernadero uorado. Nº Art. AC-5560

Refrigerante: R290 Cantidad en kg: 0,215 Potencial de calentamiento global: 3 Equivalente CO2 en toneladas: 0,0007

Nº Art. AC-5562 Refrigerante: R290 Cantidad en kg: 0,235 Potencial de calentamiento global: 3 Equivalente CO2 en toneladas: 0,0007

Depósito de agua lleno - Vacíe el depósito

peratura (la unidad también puede funcionar sin sustituir el sensor.)

GARANTÍA

• Este producto tiene una garantía de 24 meses. Su garantía será válida si el producto se usa según las instrucciones y con el n para el que ha sido creado. Además, deberá mandarse el documento original de compra (factura, tique o recibo) con la fecha de compra, el nombre del vendedor y el código de artículo del producto.

• Para consultar las condiciones completas de la garantía, rogamos que se dirija a nuestra web: service.tristar.eu

MEDIOAMBIENTE

Este aparato no debe desecharse con la basura doméstica al nal

de su vida útil, sino que se debe entregar en un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Este símbolo en el aparato, manual de instrucciones y embalaje quiere atraer su atención sobre esta importante cuestión. Los materiales utilizados en este aparato se pueden reciclar. Al reciclar los aparatos domésticos usados, contribuye de manera importante a la protección de nuestro medio ambiente. Solicite más información sobre los puntos de recogida a las autoridades locales.

ATENCIÓN

Puede encontrar toda la información disponible y repuestos en http://www.service.tristar.eu.

Ar Condicionado

INSTRUÇÕES DE SEGURANÇA

• Leia este manual do utilizador com cuidado para garantir uma utilização, manutenção e instalação corretas.

• O aparelho destina-se apenas a utilização no interior.

• Não ligue a unidade a uma tomada que se encontre em reparação ou que não esteja devidamente instalada

• Não use a unidade e siga estas precauções: o Perto de fontes de calor. o Em áreas onde esteja sujeita a salpicos de óleo. o Em áreas expostas à luz solar direta. o Em áreas onde esteja sujeita a salpicos de água. o Perto de banheiras, máquinas de lavar roupa,

chuveiros ou piscinas.

• Nunca insira os dedos ou hastes na saída de ar. Tenha especial cuidado e avise as crianças sobre estes perigos.

• Mantenha a unidade na vertical durante o respetivo transporte e armazenamento, para que o compressor que corretamente posicionado.

• Antes de limpar o aparelho de ar condicionado, desligue-o ou retire a cha da tomada.

• Quando deslocar o aparelho de ar condicionado, desligue-o, retire a cha da tomada e desloque-o lentamente.

• Para evitar a possibilidade de incêndio, o aparelho de ar condicionado não pode ser tapado.

• Todas as tomadas elétricas a que o aparelho de ar condicionado seja ligado têm de cumprir os requisitos de segurança elétrica locais. Se for necessário, verique os requisitos.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

• Se o cabo de alimentação se danicar, só deve ser

substituído pelo fabricante, pelo seu representante ou por um técnico qualicado, de modo a evitar acidentes pessoais.

• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidade física, sensorial ou mental reduzidas ou sem experiência, se estiverem sob supervisão ou foram previamente instruídas no que se refere à utilização segura do aparelho e compreendem os perigos envolvidos. Não permita que crianças brinquem com o aparelho. A limpeza e a manutenção feitas pelo utilizador nunca devem ser realizadas por crianças sem supervisão.

• O aparelho deverá ser instalado de acordo com os regulamentos de ligação nacionais.

• Notas: o Se alguma peça car danicada, contacte

o revendedor ou uma ocina de reparação designada;

o Em caso de danos, desligue o interruptor

do aparelho de ar condicionado e o cabo de alimentação e contacte

o O revendedor ou uma ocina de reparação

designada;

o Em qualquer um dos casos, o cabo de

alimentação tem de possuir ligação à terra.

o Para evitar a possibilidade de perigo, se

o cabo de alimentação estiver danicado, desligue o interruptor do aparelho de ar condicionado e o cabo de alimentação. O cabo terá de ser substituído pelo revendedor

ou uma ocina de reparação designada.

Manual de utilizador

AVISO

• Não use meios para acelerar o processo de descongelação ou para limpar diferentes dos meios recomendados pelo fabricante.

• O aparelho deverá ser armazenado numa sala sem fontes de ignição em funcionamento contínuo (por exemplo: chamas abertas, aparelhos de funcionamento a gás ou aquecedores de funcionamento elétrico).

• Não fure nem queime.

• Saiba que, os refrigerantes poderão não conter odor.

• O aparelho deverá ser instalado, operado e armazenado numa sala com uma área de piso maior que X m2. (X=10.3 para 10000Btu/h; X=11.3 para 12000Btu/h,14000Btu/h)

• Contacte um técnico de serviço autorizado para reparação ou manutenção desta unidade.

• Não puxe, deforme nem modique o cabo de alimentação nem o mergulhe na água. Se puxar ou não usar corretamente o cabo de alimentação poderá resultar em danos na unidade e causar um choque elétrico.

• Deverá cumprir os regulamentos nacionais de gás.

• Mantenhas as aberturas de ventilação desobstruídas.

• Qualquer pessoa que esteja a trabalhar num circuito de refrigeração deverá possuir um certicado atual válido de uma autoridade de

avaliação industrial acreditada, que autorize a sua competência em trabalhar com líquidos de refrigeração em segurança, de acordo com uma especicação de avaliação reconhecida pela indústria.

• O serviço só deverá ser executado conforme recomendado pelo fabricante do equipamento. A manutenção e reparação que necessitem de assistência de pessoas com outras competências, deverão ser executadas sob a supervisão de outras pessoa competente no uso de refrigerantes inamáveis.

• Não opere nem pare a unidade inserindo ou puxando a tomada, poderá causar um choque elétrico ou incêndio devido à geração de calor.

• Retire a cha da unidade da tomada se a mesma produzir sons estranhos, odor ou fumo.

Ar Condicionado

AVISO

Informações especícas relativas a aparelhos com gás refrigerante R 290.

• Leia com atenção todos os avisos.

• Ao descongelar e limpar o aparelho, não use ferramentas diferentes das recomendadas pela empresa fabricante.

• O aparelho tem de estar colocado numa área sem fontes de ignição contínuas (por exemplo: chamas abertas, aparelhos a gás ou elétricos em funcionamento).

• Não fure nem queime.

• O aparelho deverá ser instalado, operado e armazenado numa sala com uma área de piso maior que X m2. (X=10.3 para 10000Btu/h; X=11.3 para 12000Btu/h,14000Btu/h)

• Este aparelho contém Y g (consulte a etiqueta de classicação na parte posterior da unidade) de gás refrigerante R290.

• R290 é um gás refrigerante que cumpre as diretivas europeias relativas ao ambiente. Não fure nenhuma peça do circuito refrigerante.

• Se o aparelho for instalado, operado ou armazenado numa área sem ventilação, a sala deverá estar concebida para impedir a acumulação de fugas de refrigeração, resultando num risco de incêndio ou explosão devido à ignição do refrigerante, causada pelos aquecedores elétricos, fornos ou outras fontes de ignição.

• O aparelho tem de ser armazenado de modo a evitar uma falha mecânica.

• As pessoas que operam ou trabalham no circuito de refrigeração têm de ter a certicação apropriada, emitida por uma organização acreditada, que garanta a competência no manuseio de refrigerantes, de acordo com uma avaliação especíca reconhecida pelas associações na indústria.

• As reparações têm de ser executadas com base na recomendação da empresa fabricante. A manutenção e as reparações que necessitem de assistência de pessoas com outras qualicações, terão de ser executadas sob a supervisão de uma pessoa competente no uso de refrigerantes inamáveis.

REFRIGERANTE

(CE) N 842/2006: Este ar condicionado contém o refrigerante R290. A quantidade de refrigerante é inferior a 1kg e encontra-se num circuito de refrigeração fechado. O refrigerante possui zero potencial de destruição da camada de ozono, embora seja denominado por gás de estufa ao abrigo do Protocolo de Quioto e possa assim contribuir para o aquecimento global, caso seja libertado para a atmosfera. Deste modo, apenas os técnicos especializados com certicado de refrigerante executam um enchimento ou esvaziamento. O seu ar condicionado não tem de ser reabastecido com refrigerante se for usado corretamente e possuir um circuito de refrigeração sem danos. GWP: R290: 3

Manual de utilizador

DESCRIÇÃO DAS PEÇAS

1. Entrada de ar

2. Saída de ar

3. Painel de controlo

4. Cabo de alimentação

5. Rodas

Acessórios

Peça Descrição

Bocal de exaustão de ar quente Conector do bocal (extremidade da janela) Conector do bocal (extremidade do ar condicio-

nado) Kit da janela Controlo remoto

FUNCIONAMENTO DO PAINEL DE CONTROLO

1 2 3

109 11 12 13 14

1. Indicador Water full

2. Indicador de ventilação High

3. Indicador de ventilação Low

4. Indicador Timer

5. Indicador Cool

6. Indicador Dehumidier

7. Indicador Fan

8. Indicador Heat

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

4 5 6 7 8

Ar Condicionado

ANTES DA PRIMEIRA UTILIZAÇÃO

Antes de iniciar as operações nesta secção:

• Encontre um lugar onde exista uma fonte de alimentação perto.

• Instale o bocal de exaustão e ajuste bem a posição da janela.

• Insira o cabo de alimentação numa tomada AC220~240V/50Hz com ligação à terra;

• ligue bem o tubo de drenagem da bomba de água (apenas para o tipo com bomba de calor).

• Wärmepumpe).

• Prima o botão On/O (ligar/desligar) para ligar o aparelho de ar condicionado.

• Intervalo de temperaturas de operação: 18 °C - 35 °C

• Verique se o bocal de exaustão foi corretamente montado.

• Quando usar funções de arrefecimento e desumidicação, mantenha um intervalo de, pelo menos, 3 minutos entre cada ligação.

• Não partilhe a tomada de corrente com outros aparelhos.

UTILIZAÇÃO

Funcionamento do arrefecimento

• Prima o botão “Mode” até o ícone “Cool” aparecer.

• Prima o botão de seta para cima ou para baixo para selecionar a temperatura ambiente pretendida.

• Prima o botão “Fan Speed” para selecionar a velocidade do vento.

Funcionamento da desumidicação

• Prima o botão “Mode” até a Lâmpada “Dehumidify Indicator” começar a piscar

• Selecione uma temperatura que seja igual à temperatura ambiente atual menos 2oC.

• Selecione a velocidade do ventilador LOW.

Funcionamento do aquecimento (esta função não está disponível para uma unidade que apenas tenha a função de arrefecimento)

• Prima o botão “Mode” até o ícone “Heat” aparecer.

• Prima o botão de seta up ou down para selecionar a temperatura ambiente pretendida.

• Prima o botão “Fan Speed” para selecionar a velocidade do vento.

FUNCIONAMENTO DO TEMPORIZADOR

Denição de LIGAÇÃO do temporizador:

• Quando o ar condicionado estiver DESLIGADO, prima o botão “Timer” e selecione um tempo de LIGAÇÃO pretendido através dos botões de denição de temperatura e tempo.

• A indicação “Preset ON Time” é apresentada no painel de operação.

• O tempo de LIGAÇÃO pode ser regulado em qualquer momento, e entre 0-24 horas.

Manual de utilizador

Denição de DESLIGAMENTO do temporizador

• Quando o ar condicionado estiver LIGADO, prima o botão “Timer” e selecione um tempo de DESLIGAMENTO pretendido através dos botões de denição da temperatura e do tempo.

• A indicação “Preset OFF Time” é apresentada no painel de operações.

• O tempo de DESLIGAMENTO pode ser regulado para um valor de 0 a 24 horas.

Drenagem da bomba de água

Ligue o tubo de drenagem da bomba à unidade antes de a operar. Quando o nível da água do depósito de água interno atingir um nível préestabelecido, a bomba de água é ativada para drenar a água condensada para o exterior através do tubo de drenagem. A capacidade máxima de elevação é de 3,0 m. (Neste caso, o orifício de drenagem na parte inferior da unidade deve ser bloqueado com o tampão de borracha para impedir uma drenagem contínua.)

Nota: apenas alguns modelos com bomba de calor têm esta função de drenagem.

Drenagem contínua

• Quando planear não usar esta unidade durante muito tempo, remova o tampão de borracha do orifício de drenagem, na parte inferior da unidade, e ligue um tubo de drenagem ao grampo de xação inferior. Toda a água no depósito de água será drenada para o exterior.

• Se a bomba de água estiver danicada, poderá usar a drenagem continua e, neste estado, a bomba de água não será ativada. A unidade pode também funcionar bem nesta situação.

• Se a bomba de água estiver danicada, a drenagem intermitente também poderá ser usada. Neste estado, quando a lâmpada do indicador do depósito de água cheio se acender, ligue um tubo de drenagem ao grampo de xação inferior. A unidade pode também funcionar bem nesta situação.

Instalação

• Não bloqueie a saída de ar e a distância necessária em redor da unidade deve ser, no mínimo, de 30cm.

• A cablagem da tomada deve cumprir os requisitos de segurança elétrica locais.

Instalação da mangueira exaustão

Ar Condicionado

• Encaixe ambas as extremidades da mangueira de exaustão no grampo de xação quadrado e no grampo de xação plano.

• Insira o grampo de xação quadrado nas aberturas na parte posterior da unidade de condicionado.

• Coloque a outra extremidade da mangueira exaustão no parapeito da janela mais próxima.

Instalação do Kit para janela de correr

O kit para janela de correr pode ser instalado na posição na “horizontal” ou “vertical”. Não existe muita diferença no processo de instalação.

Função de alarme de depósito de água interno cheio

O depósito de água interno no aparelho de ar condicionado possui um interruptor de segurança de nível de água que controla o nível de água. Quando o nível de água atinge uma altura pré-estabelecida, a lâmpada do indicador do depósito de água cheio acende-se. (Se a bomba de água estiver danicada, quando o depósito de água estiver cheio, remova o tampão de borracha na parte inferior da unidade e toda a água será drenada para o exterior.)

MANUTENÇÃO DE LIMPEZA

• Antes de limpar, certique-se de que desliga a unidade de todas as tomadas de alimentação elétrica.

• Primeiro, limpe a superfície com um detergente neutro e um pano molhado e, em seguida, limpe com um pano seco.

• Não use gasolina nem outros produtos químicos para limpar a unidade.

• Não lave diretamente a unidade.

• Se o aparelho de ar condicionado estiver danicado, contacte o revendedor ou ocina de reparação.

Filtro de ar

• Se o ltro de ar car obstruído com pó/sujidade, deverá ser limpo uma vez a cada duas semanas.

• Abra a grelha de entrada de ar e retire o ltro de ar.

• Limpe o ltro de ar com um detergente neutro e água tépida (40 °C) e seque-o à sombra.

• Para voltar a colocar o ltro de ar na grelha de entrada, volte a colocar os componentes na posição em que se encontravam.

RESOLUÇÃO DE PROBLEMAS

Problemas Causas possíveis Soluções sugeridas

A unidade não começa a trabalhar quando prime o botão para ligar/desligar

A unidade não arrefece o suciente

Desligamento automático no modo de aquecimento

• A lâmpada indicadora do depósito de água cheio pisca e o depósito de água está cheio.

• A temperatura ambiente é superior à temperatura regulada. (Modo de aquecimento elétrico)

• A temperatura ambiente é inferior à temperatura regulada. (Modo de arrefecimento)

• As portas ou janelas não estão fechadas.

• Existem fontes de calor na sala.

• A mangueira de exaustão de ar não está ligada ou está bloqueada.

• A regulação da temperatura é demasiado alta.

• A entrada de ar está bloqueada.

Proteção de aquecimento, quando a temperatura na saída de ar excede os 70 desliga-se automaticamente.

C, a unidade

• Despeje a água do depósito de água.

• Volte a regular a temperatura

• Certique-se de que todas as janelas e portas estão fechadas.

• Remova as fontes de calor se for possível.

• Instale ou limpe a mangueira de exaustão de ar.

• Volte a regular a temperatura.

• Limpe a entrada de ar.

Reinicie a unidade a uma temperatura ambiente sucientemente inferior.

Manual de utilizador

Problemas Causas possíveis Soluções sugeridas

Ruidoso • O pavimento não está su-

Código E0 O sensor de temperatura ambi-

CÓDIGO

cientemente nivelado

• O som provém do uxo do refrigerante no interior do aparelho de ar condicionado

ente falhou.

Depósito de água cheio. Esvazie o depósito de água

• Coloque a unidade numa superfície nivelada se possível.

• Isso é normal.

Substitua o sensor de temperatura ambiente (a unidade também pode funcionar sem essa substituição.)

E2/E4

O produto ou o equipamento contém gases uorados que produzem um efeito de estufa.

Número do artigo: AC-5560 Líquido refrigerante: R290 Quantidade em kg: 0,215 Potencial de aquecimento global: 3 Equivalente a CO2 em toneladas: 0,0007

Número do artigo: AC-5562 Líquido refrigerante: R290 Quantidade em kg: 0,235 Potencial de aquecimento global: 3 Equivalente a CO2 em toneladas: 0,0007

GARANTIA

• Este produto possui uma garantia de 24 meses. A garantia apenas é válida se o produto for utilizado de acordo com as instruções e para os ns para que foi concebido. Além disso, o comprovativo original da compra (fatura, talão ou recibo) deve mostrar a data da compra, o nome do comerciante e o código do produto.

• Para obter as condições de garantia detalhadas, consulte o nosso website de serviço: service.tristar.eu

MEIO AMBIENTE

Este aparelho não deve ser depositado no lixo doméstico no m

da sua vida útil, mas deve, sim, ser entregue num ponto central de reciclagem de aparelhos eletrodomésticos e eletrónicos. Este símbolo indicado no aparelho, no manual de instruções e na embalagem chama a sua atenção para a importância desta questão. Os materiais utilizados neste aparelho podem ser reciclados. Ao reciclar aparelhos usados está a contribuir para dar um importante passo para a proteção do nosso meio ambiente. Peça às autoridades locais informações relativas aos pontos de recolha.

APOIO

Pode encontrar todas as informações disponíveis e peças sobressalentes em http://www.service.tristar.eu

Klimatyzator

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

• Celem zapewnienia właściwego montażu, użytkowania i konserwacji urządzenia prosimy uważnie zapoznać się treścią niniejszej instrukcji obsługi.

• Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.

• Urządzenia nie wolno podłączać do niewłaściwie zamontowanego gniazda elektrycznego

• Urządzenia nie wolno użytkować w następujących

warunkach: o W pobliżu źródeł ognia. o W miejscu, gdzie występuje możliwość rozprysku oleju. o W miejscu narażonym na bezpośrednie

działanie promieni słonecznych.

o W miejscu, gdzie występuje możliwość

rozprysku wody.

o W pobliżu wanny kąpielowej, prysznica,

basenu kąpielowego lub w pralni.

• Do otworów wylotowych powietrza nie wolno wkładać palców ani prętów. Należy dopilnować, by dzieci przestrzec przed wspomnianymi zagrożeniami.

• Podczas transportu i składowania urządzenie należy utrzymywać w pozycji pionowej, co zapewni właściwe działanie sprężarki.

• Przed przystąpieniem do czyszczenia klimatyzatora należy zawsze go wyłączyć oraz wyjąć wtyczkę z gniazda zasilającego.

• Przenosząc klimatyzator w inne miejsce należy zawsze go wyłączyć oraz wyjąć wtyczkę z gniazda zasilającego. Urządzenie należy przenosić powoli.

• Celem niedopuszczenia do pożaru klimatyzatora nie wolno nakrywać żadnym materiałem.

• Gniazdo elektryczne, do którego klimatyzator jest podłączony, musi spełniać wymogi lokalnych przepisów dotyczących zabezpieczeń

elektrycznych. W razie konieczności prosimy sprawdzić wymogi wspomnianych przepisów.

• Dzieci należy nadzorować, aby mieć pewność, że nie bawią się urządzeniem.

• Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez producenta, serwisanta lub inną wykwalikowaną osobę w celu uniknięcia niebezpieczeństwa.

• Urządzenie może być używane przez dzieci powyżej 8 lat lub przez osoby z ograniczonymi zdolnościami zycznymi, czuciowymi i umysłowymi, lub brakiem doświadczenia i wiedzy, o ile działają pod nadzorem lub otrzymały instrukcje odnośnie używania urządzenia w bezpieczny sposób i rozumieją związane z tym zagrożenia. Dzieciom nie wolno używać urządzenia do zabawy. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

• Urządzenie musi być zainstalowane zgodnie z krajowymi przepisami elektrycznymi.

• Uwagi:

o W przypadku uszkodzenia któregokolwiek elementu urządzenia należy zwrócić się o pomoc do sprzedawcy lub wyznaczonego punktu serwisowego; o W przypadku uszkodzenia urządzenia należy wyłączyć przełącznik powietrza, wyjąć wtyczkę z gniazda zasilającego, po czym skontaktować się o Ze sprzedawcą lub wyznaczonym punktem serwisowym; o W każdym przypadku kabel zasilający musi być właściwie uziemiony. o Celem niedopuszczenia do zagrożeń, w przypadku uszkodzenia kabla zasilającego, urządzenie należy wyłączyć, a wtyczkę wyjąć z gniazda zasilającego. Wymianę kabla zasilającego należy zlecić sprzedawcy

lub pracownikom wyznaczonego punktu serwisowego.

Instrukcja obsługi

UWAGA

• Nie używaj środków przyspieszających proces odszraniania lub czyszczenia, innych niżzalecane przez producenta.

• Urządzenie należy przechowywać w pomieszczeniu bez ciągle działających źródeł zapłonu (np.: otwarte płomienie, pracujące urządzenie gazowe lub włączony grzejnik elektryczny).

• Nie przekłuwaj ani nie pal.

• Należy pamiętać, że czynniki chłodnicze mogą być bezwonne.

• Urządzenie musi być zainstalowane, obsługiwane i przechowywane w pomieszczeniu o powierzchni podłogi większej niż X m2. (X=10.3 dla 10000Btu/h; X=11.3 dla 12000Btu/h,14000Btu/h)

• Skontaktuj się z autoryzowanym serwisantem w celu naprawy lub konserwacji tego urządzenia.

• Nie ciągnij, nie deformuj. nie modykuj kabla zasilającego i nie zanurzaj go w wodzie. Ciągnięcie lub niewłaściwe użytkowanie przewodu zasilającego może spowodować uszkodzenie urządzenia i spowodować porażenie prądem.

• Należy przestrzegać krajowych przepisów dotyczących gazu.

• Nie zastawiaj otworów wentylacyjnych.

• Każda osoba, która pracuje z obiegiem czynnika chłodniczego lub wykonuje podłączenia, powinna posiadać aktualny, ważny certykat wydany przez branżowy organ oceniający, który uznaje

kompetencje bezpiecznego stosowania czynników chłodniczych zgodnie z uznaną branżową specykacją oceny.

• Serwisowanie powinno być wykonywane zgodnie z zaleceniami producenta sprzętu. Konserwacja i naprawa wymagająca pomocy innego wykwalikowanego personelu odbywa się pod nadzorem osoby kompetentnej w stosowaniu łatwopalnych czynników chłodniczych.

• Nie używaj ani nie zatrzymuj urządzenia przez włożenie lub wyciągnięcie wtyczki, może to spowodować porażenie prądem lub pożar spowodowany wytwarzaniem ciepła.

• Wyciągnij wtyczkę z kontaktu, jeśli z urządzenia dochodzą dziwne dźwięki, zapach lub wydobywa się dym.

Klimatyzator

UWAGA

Szczegółowe informacje dotyczące urządzeń z gazem chłodniczym R 290.

• Dokładnie przeczytaj wszystkie ostrzeżenia.

• Podczas odszraniania i czyszczenia urządzenia nie używaj narzędzi innych niż zalecane przez producenta.

• Urządzenie należy umieścić w pomieszczeniu bez ciągle działających źródeł zapłonu (np.: otwarte płomienie, pracujące urządzenie gazowe lub elektryczne).

• Nie przekłuwaj i nie pal.

• Urządzenie musi być zainstalowane, obsługiwane i przechowywane w pomieszczeniu o powierzchni podłogi większej niż X m2. (X=10.3 dla 10000Btu/h; X=11.3 dla 12000Btu/h,14000Btu/h)

• To urządzenie zawiera Y g (patrz: tabliczka znamionowa z tyłu urządzenia) gazu chłodniczego R290.

• R290 to gaz chłodniczy zgodny z europejskimi dyrektywami dotyczącymi środowiska. Nie przedziuraw żadnej części obiegu chłodzącego.

• Jeśli urządzenie jest zainstalowane, obsługiwane lub przechowywane w niewentylowanym pomieszczeniu, pomieszczenie musi być zaprojektowane w taki sposób, aby zapobiec gromadzeniu się wycieków czynnika chłodniczego, co grozi pożarem lub wybuchem spowodowanym zapłonem czynnika chłodniczego przez elektryczne

nagrzewnice, piece lub inne źródła zapłonu.

• Urządzenie musi być przechowywane w taki sposób, aby zapobiec awarii mechanicznej.

• Osoby, które obsługują lub pracują z obiegiem czynnika chłodniczego powinny posiadać odpowiedni certykat wydany przez akredytowaną organizację, który uznaje kompetencje obchodzenia się z czynnikami chłodniczymi zgodnie z określoną oceną uznaną przez stowarzyszenia branżowe.

• Naprawy muszą być wykonywane na podstawie zalecenia producenta. Konserwacja i naprawa wymagająca pomocy innego wykwalikowanego personelu musi się odbywać pod nadzorem osoby kompetentnej w stosowaniu łatwopalnych czynników chłodniczych.

CZYNNIK CHŁODNICZY

(CE) N 842/2006: Ten klimatyzator zawiera czynnik chłodniczy R290. Ilość czynnika chłodniczego jest mniejsza niż 1kg i znajduje się w zamkniętym obiegu chłodzenia. Chłodziwo ma zerowy potencjał wyczerpywania się ozonu, ale jest tzw. gazem cieplarnianym w ramach protokołu z Kioto i może z tego powodu przyczynić się do globalnego ocieplenia, jeśli zostanie uwolniony do atmosfery. Dlatego, tylko przeszkoleni technicy z certykatem chłodniczym napełniają lub opróżniają urządzenie. Czynnik chłodniczy w klimatyzatorze nie musi być dopełniany, jeśli klimatyzator używany jest właściwie i obieg chłodzący jest nieuszkodzony. GWP: R290: 3

Instrukcja obsługi

OPIS CZĘŚCI

1. Wlot powietrza

2. Wylot powietrza

3. Panel sterowania

4. Kabel zasilający

5. Kółko samonastawne

Akcesoria

Element Opis

Elastyczna rura wylotowa Złączka rurowa (po stronie okna) Złączka rurowa (po stronie klimatyzatora) Zestaw okienny Pilot zdalnego sterownia

FUNKCJE PANELU STEROWANIA

1 2 3

109 11 12 13 14

4 5 6 7 8

1. Kontrolka Water full

2. Kontrolka wentylacji High

3. Kontrolka wentylacji Low

4. Kontrolka Timer

5. Kontrolka Cool

6. Kontrolka Dehumidier

7. Kontrolka Fan

8. Kontrolka Heat

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

Klimatyzator

PRZED PIERWSZYM UŻYCIEM

Przed przystąpieniem do działań opisanych w tym rozdziale należy:

• Znaleźć miejsce w pobliżu gniazda zasilającego.

• Zamontować elastyczną rurę wylotową i właściwie ustawić okno.

• Wtyczkę kabla zasilającego włożyć do uziemionego gniazda prądu zmiennego 220~240V/50Hz;

• Podłączyć pompę wody wąż spustowy dobrze (tylko dla typu pompy ciepła).

• ärmepumpe).

• Nacisnąć przycisk zasilania Wł./Wył., co spowoduje włączenie klimatyzatora.

• Zakres temperatury pracy: 18°C - 35°C

• Sprawdzić prawidłowe zamontowanie rury wylotowej.

• Korzystając z funkcji chłodzenia lub osuszania, pomiędzy kolejnymi naciśnięciami przycisku zasilania należy poczekać co najmniej 3 minuty.

• Nie należy użytkować jednego gniazdka z innymi urządzeniami.

UŻYTKOWANIE

Chłodzenie

• Należy nacisnąć przycisk „Mode”, aż na wyświetlaczu pojawi się ikona „Cool”.

• Naciskając przycisk w górę lub w dół ustawić żądaną temperaturę w pomieszczeniu.

• Naciskając przycisk „Fan Speed” ustawić prędkość nadmuchu powietrza.

Osuszanie

• Nacisnąć przycisk „Mode”, aż kontrolka „Dehumidify” zacznie migać

• Temperatura zostaje ustawiona na wartość 2oC poniżej aktualnej temperatury w pomieszczeniu.

• Prędkość wentylatora zostaje ustawiona na wartość „LOW”.

Operacja ogrzewania (ta funkcja nie jest dostępna dla urządzenia chłodzącego)

• Należy nacisnąć przycisk „Mode”, aż na wyświetlaczu pojawi się ikona „Heat”.

• Naciskając przycisk w górę lub w dół ustawić żądaną temperaturę w pomieszczeniu. (

• Naciskając przycisk „Fan Speed” ustawić prędkość nadmuchu powietrza.

REGULATOR CZASOWY

Ustawienie WŁĄCZENIA regulatora czasowego:

• Gdy klimatyzator jest WYŁĄCZONY, należy nacisnąć przycisk „Timer”, oraz przyciskami regulacji temperatury i czasu ustawić żądany czas włączenia urządzenia.

• Na panelu sterowania pojawi się komunikat „Preset ON Time”.

• Czas włączenia można w dowolnej chwili zmienić w zakresie 0-24 godzin.

Instrukcja obsługi

Ustawienie WYŁĄCZENIA regulatora czasowego:

• Gdy klimatyzator jest WŁĄCZONY, należy nacisnąć przycisk „Timer”, oraz przyciskami regulacji temperatury i czasu ustawić żądany czas wyłączenia urządzenia.

• Na panelu sterowania pojawi się komunikat „Preset OFF Time”.

• Czas wyłączenia można w dowolnej chwili zmienić w zakresie 0-24 godzin.

Odpływ pompy wody

Podłączyć wąż spustowy pompy wody do urządzenia przed rozpoczęciem pracy. Gdy poziom wody wewnętrznego zbiornika wody osiągnie określony poziom, uruchomi się pompa wody i nastąpi odprowadzenie skroplin na zewnątrz przez podłączony wąż spustowy. Maksymalny poziom podnoszenia wynosi 3,0m. (Pod tym warunkiem, że otwór spustowy w dnie urządzenia jest zatkany gumowym korkiem w celu uniknięcia ciągłego odwadniania).

Uwaga: tylko niektóre pompy ciepła posiadają funkcję odprowadzania skroplin.

Ciągły drenaż

• Na dłuższy okres, w którym nie będą Państwo korzystać z urządzenia, gumową zatyczkę otworu drenażowego w dolnej części klimatyzatora należy zdjąć, a do dolnego zacisku podłączyć rurkę drenażową. Cała woda zbierająca się z zbiorniku wyleje się na zewnątrz.

• W przypadku uszkodzenia pompy wodnej można zastosować ciągły drenaż, a w takiej sytuacji pompa wodna nie będzie uruchamiana. Urządzenie pracować będzie bez przeszkód.

• W przypadku uszkodzenia pompy wodnej można również zastosować drenaż przerywany. W takiej sytuacji, gdy zapali się kontrolka sygnalizująca napełnienie zbiornika wodą, do dolnego zacisku mocującego należy podłączyć wąż odprowadzający i nim spuścić całą wodę ze zbiornika. Urządzenie pracować będzie bez przeszkód.

Instalacja

• Nie zatykać wylotu powietrza, a wymagana wolna przestrzeń wokół otworu powinna wynosić co najmniej 30cm.

• Nie wolno blokować otworu wylotowego powietrza.

Montaż przewodu wyciągowego

• Końcówki rury wyciągowej należy wkręcić odpowiednio do kwadratowego zacisku montażowego oraz płaskiego zacisku montażowego.

• Kwadratowy zacisk montażowy należy włożyć do otworów znajdujących się na tylnej ściance klimatyzatora.

• Drugi koniec rury wyciągowej należy ustawić w pobliżu parapetu okiennego.

Montaż zestawu w przesuwnym skrzydle okiennym

Zestaw przesuwnego skrzydła okiennego można montować zarówno „w poziomie jak” i „w pionie”, nie ma to istotnego wpływu na sam montaż.

Klimatyzator

Filtr powietrza

• W przypadku zatkania ltra powietrza kurzem, należy go wyczyścić raz na dwa tygodnie.

• Należy otworzyć kratkę wlotu powietrza i wyjąć ltr powietrza.

• Filtr powietrza należy umyć w ciepłej wodzie (40°C) z dodatkiem neutralnego detergentu, po czym pozostawić do wyschnięcia w zacienionym miejscu.

• Po wyschnięciu ltr powietrza należy ponownie nałożyć na kratkę wlotową, po czym zamontować te elementy na swoim miejscu.

ROZWIĄZANIE PROBLEMU

Funkcja alarmu w przypadku napełnienia wewnętrznego zbiornika wody Wewnętrzny zbiornik wody wyposażony jest z wyłącznik bezpieczeństwa, który steruje poziomem wody. W sytuacji, gdy poziom wody osiąga określoną wysokość, włącza się kontrolka sygnalizująca napełnienie zbiornika. (W przypadku uszkodzenia pompy wodnej, i gdy zbiornik wody jest całkowicie napełniony, należy zdjąć gumową zatyczkę otworu drenażowego w dolnej części klimatyzatora, a woda wyleje się na zewnątrz.)

CZYSZCZENIE I KONSERWACJA

• Przed przystąpieniem do czyszczenia urządzenie należy odłączyć od elektrycznego gniazda zasilającego.

• Obudowę należy czyścić wilgotną ściereczką używając neutralnego detergentu, a następnie przetrzeć suchą ściereczką.

• Do czyszczenia urządzenia nie należy stosować benzyny ani innych związków chemicznych.

• Urządzenia nie wolno polewać wodą.

• W przypadku uszkodzenia klimatyzatora należy skontaktować się ze sprzedawcą lub punktem serwisowym.

Usterka Możliwe przyczyny Sugerowane działania

naprawcze

W chwili naciśnięcia przycisku zasilania urządzenie nie włącza się

Urządzenie nie chłodzi w wystarczającym stopniu

Samoczynne wyłączanie urządzenia w trybie ogrzewania

• Kontrolka napełnienia zbiornika miga, zbiornik wody jest pełen.

• Temperatura w pomieszczeniu jest wyższa od ustawionej. (Tryb ogrzewania elektrycznego)

• Temperatura w pomieszczeniu jest niższa od ustawionej. (Tryb chłodzenia)

• Drzwi lub okna nie są zamknięte.

• W pomieszczeniu znajdują się źródła ciepła.

• Rura wylotowa nie jest podłączona, lub jest zablokowana.

• Temperaturę ustawiono na zbyt wysokim poziomie.

• Zablokowany wlot powietrza.

Zabezpieczenie termiczne. W sytuacji, gdy temperatura u wylotu powietrza przekroczy

C urządzenie samoczyn-

70 nie się wyłączy.

• Należy usunąć wodę ze zbiornika.

• Należy ponownie ustawić temperaturę

• Należy zamknąć wszystkie okna i drzwi.

• W miarę możliwości należy usunąć źródła ciepła

• Rurę wylotową należy podłączyć lub wyczyścić.

• Należy ponownie ustawić temperaturę

• Należy wyczyścić otwór wlotowy powietrza.

Urządzenie należy ponownie uruchomić przy niższej temperaturze w pomieszczeniu.

Instrukcja obsługi

Usterka Możliwe przyczyny Sugerowane działania

naprawcze

Hałas • Podłoże nie jest równe lub

Kod E0 Uszkodzenie czujnika tem-

Kod E2/E4 Pełny zbiornik wody Należy opróżnić zbiornik

wystarczająco płaskie

• Odgłos jest wynikiem przepływu czynnika chłodniczego wewnątrz klimatyzatora

peratury w pomieszczeniu

• Podłoże nie jest równe lub wystarczająco płaskie

• Odgłos jest wynikiem przepływu czynnika chłodniczego wewnątrz klimatyzatora

Należy wymienić czujnik temperatury w pomieszczeniu (urządzenie może również działać bez takiej wymiany.)

Produkt lub urządzenie zawiera uorowane gazy cieplarniane. Nr art. AC-5560

Płyn chłodzący: R290 Ilość w kg: 0,215 Potencjał tworzenia efektu cieplarnianego: 3 Równoważnik CO2 w tonach: 0,0007

Nr art. AC-5562 Płyn chłodzący: R290 Ilość w kg: 0,235 Potencjał tworzenia efektu cieplarnianego: 3 Równoważnik CO2 w tonach: 0,0007

GWARANCJA

• Ten produkt posiada gwarancję ważną przez okres 24 miesięcy. Gwarancja jest ważna, jeśli produkt jest używany zgodnie z instrukcjami i do celu, dla którego został stworzony. Ponadto należy przedłożyć oryginalny dowód zakupu (faktura lub paragon) zawierający datę zakupu, nazwę sprzedawcy oraz numer katalogowy produktu.

• Szczegółowe warunki gwarancji znajdują się na naszej stronie internetowej: service.tristar.eu

ŚRODOWISKO

Urządzenia nie wolno wyrzucać wraz z odpadami domowymi,

lecz należy je zanieść do centralnego punktu recyklingu domowych urządzeń elektrycznych i elektronicznych. Ten symbol umieszczony na urządzeniu, instrukcjach użytkowania i opakowaniu zwraca uwagę na ważne kwestie. Materiały zastosowane w tym urządzeniu mogą być poddane odzyskowi. Poprzez odzysk zastosowany w urządzeniach gospodarstwa domowego, użytkownik wnosi istotny wkład w ochronę środowiska. Aby uzyskać informacje dotyczące punktów zbiórki, należy skontaktować się z lokalnymi władzami.

POMOC

Wszystkie dostępne informacje i części zamienne można znaleźć na stronie http://www.service.tristar.eu

Condizionatore d'aria

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

• Leggere attentamente questo manuale d'uso per garantire uso, manutenzione e installazione corretti.

• L'apparecchio è destinato esclusivamente per uso all'interno.

• Non usare l'unità su una presa in riparazione o non installata correttamente

• Non utilizzare l'unità, seguire queste precauzioni: o Vicino a fonti di incendio. o In aree dove ci possono essere schizzi d'olio. o In aree esposte alla luce solare diretta. o In aree dove ci possono essere spruzzi d'acqua. o Vicino a bagni, lavanderie, docce o piscine.

• Non inserire mai le dita, bastoni nell'uscita dell'aria. Prestare particolare attenzione nell'avvertire i bambini di questi pericoli.

• Durante il trasporto e la conservazione, mantenere l'unità rivolta verso l'alto anché il compressore sia posizionato correttamente.

• Prima di pulire il condizionatore, spegnerlo sempre e scollegarlo dall'alimentazione elettrica.

• Quando si sposta il condizionatore, spegnerlo sempre, scollegare l'alimentazione elettrica e spostarlo delicatamente.

• Non coprire il condizionatore al ne di evitare possibili incendi.

• Tutte le prese del condizionatore devono essere conformi alle normative locali della sicurezza elettrica. Se necessario, vericare tali normative.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con il prodotto.

• Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza o altro tecnico qualicato per evitare pericoli.

• Questo apparecchio può essere usato da bambini dagli 8 anni in su e da persone con ridotte capacità siche, sensoriali o mentali o che manchino di esperienza e di conoscenza, se hanno ricevuto la supervisione o istruzioni riguardo all'uso dell'apparecchio in modo sicuro e comprendono gli eventuali pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a carico dell'utente non devono essere eettuate da bambini senza supervisione.

• Installare l'apparecchio secondo la normativa locale per i collegamenti elettrici.

• Note: o In caso di danni alle parti, contattare il

rivenditore o un centro di riparazione autorizzato;

o In caso di danni, spegnere l'interruttore

dell'aria, scollegare l'alimentazione elettrica e contattare

o Il rivenditore o un centro di assistenza

autorizzato;

o In ogni caso, il cavo di alimentazione deve

essere ben collegato alla messa a terra.

o Per evitare eventuali pericoli, se il cavo

di alimentazione è danneggiato, spegnere l'interruttore dell'aria e scollegare l'alimentazione elettrica. Deve essere sostituito dal rivenditore o da un centro di assistenza autorizzato.

Manuale utente

AVVERTENZA

• Non utilizzare mezzi per accelerare il processo di sbrinamento o per la pulizia, diversi da quelli raccomandati dal fabbricante.

• L'apparecchio deve essere conservato in un locale privo di fonti di ignizione in continuo funzionamento (per esempio: amme libere, un apparecchio a gas in funzione o un riscaldatore elettrico in funzione).

• Non forare o bruciare.

• Prestare attenzione al fatto che i refrigeranti potrebbero non avere alcun odore.

• L'apparecchio deve essere installato, utilizzato e conservato in un locale con un'area calpestabile superiore a X m2. (X=10.3 per 10000Btu/h; X=11.3 per 12000Btu/h,14000Btu/h)

• Contattare un tecnico di assistenza autorizzato per la riparazione o la manutenzione di questa unità.

• Non tirare, deformare o modicare il cavo di alimentazione né immergerlo in acqua. Tirare il cavo di alimentazione o utilizzarlo in modo improprio può danneggiare l'unità e provocare uno shock elettrico.

• Occorre conformarsi alle normative nazionali in materia di gas.

• Mantenere le aperture di ventilazione libere da qualsiasi ostruzione.

• Qualsiasi persone che opera o interviene sul circuito refrigerante deve essere in possesso di

una valido certicato rilasciato da un'autorità di valutazione accreditata dal settore, che autorizza la competenza a manipolare refrigeranti in modo sicuro conformemente con la specica di valutazione riconosciuta dal settore.

• L'assistenza deve essere realizzata esclusivamente secondo quanto raccomandato dal fabbricante dell'apparecchiatura. La manutenzione e la riparazione che richiedono l'assistenza da parte di personale qualicato devono essere eseguite sotto la supervisione di una persona competente nell'uso di refrigeranti inammabili.

• Non mettere in funzione o arrestare l'unità inserendo o staccando la spina dalla presa elettrica, questo potrebbe causare shock elettrico o un incendio dovuto alla generazione di calore.

• Scollegare l'unità dall'alimentazione elettrica se si avvertono strani suoni, cattivo odore o se fuoriesce fumo dall'unità.

Condizionatore d'aria

AVVERTENZA

Informazioni speciche concernenti gli apparecchi con gas refrigerante R 290.

• Leggere attentamente tutte le avvertenze.

• Quando si sbrina o si pulisce l'apparecchio, non utilizzare nessuno strumento diverso da quello raccomandato dall'azienda produttrice.

• L'apparecchio deve essere posizionato in un'area senza fonti continue di ignizione (per esempio: amme libere, apparecchi a gas o elettrici in funzione).

• Non forare né bruciare.

• L'apparecchio deve essere installato, utilizzato e conservato in un locale con un'area calpestabile superiore a X m2.(X=10.3 per 10000Btu/h; X=11.3 per 12000Btu/h,14000Btu/h)

• L'apparecchio contiene Y g (vedere la targhetta identicativa sul retro dell'unità) di gas refrigerante R290.

• R290 è un gas refrigerante conforme con le direttive Europee in materia di protezione dell'ambiente. Non forare alcuna parte del circuito refrigerante.

• Se l'apparecchio vene installato, utilizzato o conservato in un'area sprovvista di un'idonea ventilazione, il locale deve essere concepito al ne di prevenire che l'accumulo di perdite di refrigerante si traduca nel rischio di incendio o di esplosione dovuto all'ignizione del refrigerante causata da riscaldatori elettrici, stufe o altre fonti di

ignizione.

• L'apparecchio deve essere conservato in modo tale da prevenire il guasto meccanico.

• Le persone che utilizzano o lavorano sul circuito refrigerante devono essere in possesso di un idoneo certicato emesso da un'organizzazione accreditata, che garantisce la competenza nella manipolazione dei refrigeranti in conformità con una valutazione specica riconosciuta dalle associazioni nel settore.

• Le riparazioni devono essere eseguite in base alle raccomandazioni fornite dall'azienda produttrice. La manutenzione e le riparazioni che richiedono l'assistenza da parte di altro personale qualicato devono essere eseguite sotto la supervisione di una persona competente nell'uso di refrigeranti inammabili.

REFRIGERANTE

(CE) N 842/2006: Il presente condizionatore d'aria contiene il refrigerante R290. La quantità di refrigerante è inferiore a 1kg e si trova all'interno di un circuito di rareddamento chiuso. Il refrigerante ha un potenziale di eliminazione dell'ozono pari a zero, ma è un così detto gas serra secondo il Protocollo di Kyoto e potrebbe quindi contribuire al surriscaldamento globale, se rilasciato nell'atmosfera. Di conseguenza, solo tecnici addestrati in possesso di un certicato refrigerante possono occuparsi del riempimento o dello svuotamento. Il vostro condizionatore non deve essere riempito con refrigerante se viene utilizzato correttamente e se il circuito refrigerante non è danneggiato. GWP: R290: 3

Manuale utente

DESCRIZIONE PARTI

1. Ingresso dell' aria

2. Uscita dell' aria

3. Pannello di comando

4. Cavo di alimentazione

5. Rotelle

Accessori

Parte Descrizione

Tubo dell'aria calda Raccordo (lato nestra) Raccordo (lato condizionatore)

Kit per nestre Telecomando

FUNZIONI DEL PANNELLO DI COMANDO

1 2 3

109 11 12 13 14

1. indicatore Water full

2. Indicatore ventilazione High

3. Indicatore ventilazione Low

4. Indicatore Timer

5. Indicatore Cool

6. Indicatore Dehumidier

7. Indicatore Fan

8. Indicatore Heat

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

4 5 6 7 8

Condizionatore d'aria

PRIMA DEL PRIMO UTILIZZO

Prima di iniziare le operazioni in questa sezione:

• Trovare un luogo con un'alimentazione elettrica vicina.

• Installare il tubo di scarico e regolare la posizione della nestra correttamente.

• Inserire il cavo di alimentazione in una presa AC220~240V/50Hz dotata di messa a terra;

• collegare bene il tubo di drenaggio della pompa dell'acqua (solo per il tipo pompa di calore).

• Premere il tasto ON/OFF per accendere il condizionatore.

• Intervallo della temperatura di esercizio: 18°C - 35°C

• Vericare che il raccordo di scarico sia stato montato correttamente.

• Quando si usano le funzioni su rareddamento e deumidicazione, mantenere un intervallo di almeno 3 minuti tra ogni power.

• Non condividere la presa con altri apparecchi.

USO

Rareddamento

• Premere il tasto “Mode” nché non appare l'icona “Cool”.

• Premere il tasto “su”o “giù” per selezionare la temperatura ambiente desiderata.

• Premere il tasto “Fan Speed” per selezionare la velocità della ventola.

Deumidicazione

• Premere il tasto “Mode” nché l'indicatore “Dehumidify” lampeggia

• Impostare la temperatura selezionata alla temperatura ambiente attuale meno 2oC.

• Impostare il motore della ventola alla velocità LOW.

Riscaldamento (questa funzione non è disponibile per un'unità di condizionamento singola)

• Premere il tasto “Mode” nché non appare l'icona “Heat”.

• Premere il tasto su o giù per selezionare la temperatura ambiente desiderata.

• Premere il tasto “Fan Speed” per selezionare la velocità della ventola.

USO DEL TIMER

Impostazione accensione timer:

• Quando il condizionatore è spento, premere il tasto “Timer” e selezionare l'ora di accensione desiderata utilizzando i tasti d'impostazione della temeratura e dell'ora.

• “Preset ON Time” è visualizzato sul pannello di comando.

• L'accensione può essere regolata in qualsiasi momento tra 0-24 ore.

Impostazione timer spegnimento:

• Quando il condizionatore è acceso, premre il tasto “Timer” e selezionare l'ora di spegnimento desiderata utilizzando i tasti d'impostazione della temperatura e dell'ora.

Manuale utente

• “Preset OFF Time” è visualizzato sul pannello dei comandi.

• Lo spegnimento può essere regolato in qualsiasi momento tra 0-24 ore.

Drenaggio della pompa dell'acqua

Collegare il tubo di drenaggio della pompa dell'acqua all'unità prima dell'uso. Quando il livello dell'acqua del serbatoio interno raggiunge un livello predeterminato la pompa dell'acqua si attiva e drena l'acqua condensata all'esterno attraverso il tubo di drenagio collegato. La quantità massima è 3,0m. (In questa condizione il foro di drenaggio alla base dell'unità deve essere bloccato con il bloccaggio in gomma al ne di evitare il drenaggio continuo.)

Nota: solo alcune pompe di calore hanno la funzione drenaggio. Drenaggio continuo

• Quando si pensa di non utilizzare l'unità per un lungo periodo, rimuovere il bloccaggio in gomma dal foro di drenaggio alla base dell'unità e collegare un tubo di drenaggio alla clip di ssaggio inferiore. Tutta l'acqua contenuta nel serbatoio sarà scaricata all'esterno.

• Se la pompa dell'acqua è danneggiata è possibile usare il drenaggio continuo; in questa condizione la pompa dell'acqua non viene attivata. L'unità funzionerà bene ugualmente.

• Se la pompa dell'acqua è danneggiata, è anche possibile utilizzare il drenaggio intermittente. In questa condizione, quando la spia water full si accende, collegare un tubo di drenaggio alla clip di ssaggio inferiore, poi tutta l'acqua nel serbatoio sarà drenata all'esterno. L'unità funzionerà bene ugualmente.

Installazione

• Non bloccare le uscite dell’aria ed osservare un’area di rispetto di almeno 30cm.

• Il cablaggio della presa elettrica deve essere conforme ai requisiti locali di sicurezza elettrica.

Installazione del tubo di scarico

Condizionatore d'aria

• Ruotare entrambe le estremità del tubo di scarico nella clip di ssaggio quadrata e nella clip di ssaggio piatta.

• Inserire la clip di ssaggio quadrata nelle apertura sulla parte posteriore del condizionatore.

• Posizionare l'altra estremità del tubo di scarico sul davanzale vicino.

Installazione del kit per nestre

La maggior parte dei kit per nestre sono installati in posizione "orizzontale" o "verticale", non c'è molta dierenza nel procedimento.

Funzione allarme serbatoio pieno

Il serbatoio interno dell'acqua nel condizionatore è dotato di interruttori di sicurezza per il livello dell'acqua e controlla il livello dell'acqua. Quando il livello dell'acqua raggiunge un determinato livello la spia pieno acqua si accende. (Se la pompa dell'acqua è danneggiata, quando il serbatoio dell'acqua è pieno, rimuovere il bloccaggio in gomma alla base dell'unità e tutta l'acqua scorrerà all'esterno.)

PULIZIA E MANUTENZIONE

• Prima della pulizia, assicurarsi di scollegare l'unità dalla presa elettrica.

• Pulire prima la supercie con un detergente neutro ed un panno umido, quindo asciugare con un panno asciutto.

• Non usare benzina o altre sostanze chimiche per pulire l'unità.

• Non lavare l'unità direttamente.

• Se il condizionatore è danneggiato, contattare il rivenditore o un centro assistenza.

Filtro dell'aria

• Se il ltro dell'aria è intasato di polvere/sporco deve essere pulito ogni due settimane.

• Aprire la griglia dell'ingresso dell'aria ed estrarre il ltro dell'aria.

• Pulire il ltro dell'aria con un detergente neutro in acqua tiepida (40°C) e lasciarlo asciugare all'ombra.

• Inserendo il ltro dell’aria nella griglia, riposizionare le parti com’erano.

RICERCA DEI GUASTI

Problemi Possibili cause Rimedi consigliati

L'unità non si accende quando si preme il pulsante di accensione/ spegnimento

L'unità non raredda abbastanza

Spegnimento automatico in modalità riscaldamento

• La spia pieno acqua lampeggia e il serbatoio dell'acqua è pieno.

• La temperatura ambiente è più alta della temperatura impostata. (Modalità riscaldamento elettrico)

• La temperatura ambiente è più bassa della temperatura impostata. (Modalità rareddamento)

• Le porte o le nestre non sono chiuse.

• Ci sono fonti di calore all'interno della stanza.

• Il tubo dell'aria non è collegato o è bloccato.

• La temperatura è troppo alta.

• L'ingresso dell'aria è bloccato.

Protezione da surriscaldamento, quando la temperatura all'uscita dell'aria supera

C l'unità si spegne

i 70 automaticamente.

• Eliminare l'acqua dal serbatoio.

• Resettare la temperatura

• Assicurarsi che tutte le nestre e le porte siano chiuse.

• Se possibile, rimuovere le fonti di calore

• Collegare o pulire il tubo dell'aria.

• Resettare la temperatura

• Pulire l'ingresso dell'aria.

Riavviare l'unità ad una temperatura ambiente sucientemente bassa

Manuale utente

Problemi Possibili cause Rimedi consigliati

Rumoroso • La supercie non è suf-

Codice E0 Anomalia sensore tempera-

Codice E2/E4 Serbatoio pieno Svuotare il serbatoio

cientemente in piano

• Il suono proviene dal usso del refrigerante all'interno del condizionatore

tura ambiente

• Se possibile, posizionare l'unità su una supercie uniforme e in piano

• E' normale.

Sostituire il sensore della temperatura ambiente (l'unità può funzionare anche senza sostituzione.)

Il prodotto o l'apparecchiatura contengono gas uorati ad eetto serra. Art.num. AC-5560

Refrigerante: R290 Quantità in kg: 0,21 Potenziale di riscaldamento globale: 3 Equivalente CO2 in tonnellate: 0,0007

Art.num. AC-5562 Refrigerante: R290 Quantità in kg: 0,235 Potenziale di riscaldamento globale: 3 Equivalente CO2 in tonnellate: 0,0007

GARANZIA

• Questo prodotto è coperto da una garanzia di 24 mesi. La garanzia è vaida se l'apparecchio viene utilizzato in conformitá alle istruzioni e per lo scopo per il quale é stato realizzato. Inoltre, l'acquisto originale (fattura, ricevuta o scontrino) deve essere presentato con la data di acquisto, il nome del rivenditore e il numero articolo dell'apparecchio.

• Per le condizioni dettagliate della garanzia, fare riferimento al nostro sito di assistenza: service.tristar.eu

AMBIENTE

Questo apparecchio non deve essere gettato tra i riuti domestici

alla ne del suo ciclo vitale, ma deve essere smaltito in un centro di riciclaggio per apparecchiature domestiche elettriche ed elettroniche. Questo simbolo sull'apparecchio, sul manuale di istruzioni e sulla confezione mettono in evidenza questo problema importante. I materiali usati in questo apparecchio possono essere riciclati. Riciclando gli elettrodomestici usati contribuisci in modo signicativo alla protezione dell'ambiente. Contattare le autorità locali per informazioni in merito ai punti di raccolta.

SUPPORTO

È possibile trovare tutte le informazioni e i ricambi disponibili alla pagina web http://www.service.tristar.eu

Luftkonditionering

SÄKERHETSINSTRUKTIONER

• Läs denna användarhandbok noggrant för att säkerställa korrekt användning, underhåll och installation.

• Denna utrustning är endast avsedd för användning inomhus.

• Använd inte enheten med ett eluttag som håller på att repareras eller som inte är installerat korrekt

• Följ dessa försiktighetsåtgärder. Använd aldrig enheten i närheten av: o en öppen eld. o ett område där olja kan stänka.\ o ett område som är utsatt för direkt solljus. o ett område där vatten kan stänka. o i närheten av badkar, tvättmaskin, dusch eller

simbassäng.

• För aldrig in ngrar eller föremål i luftutloppet. Varna speciellt barn för dessa faror.

• Håll enheten upprätt under transport och förvaring, så att kompressorn sitter korrekt.

• Stäng alltid av eller koppla bort strömförsörjningen innan du rengör luftkonditioneraren.

• Stäng alltid av och koppla bort strömförsörjningen innan du yttar luftkonditioneraren, och ytta den försiktigt.

• Täck inte över luftkonditioneraren, det kan orsaka brand.

• Alla eluttag för luftkonditioneraren måste uppfylla de lokala elsäkerhetskraven. Om nödvändigt, kontrollera att kraven uppfylls.

• Barn ska övervakas så att de inte leker med utrustningen.

• Om nätkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalicerade personer, för att undvika risker.

• Utrustningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av utrustningen på ett säkert sätt och förstår riskerna. Barn får inte leka med utrustningen. Rengöring och underhåll ska inte utföras av barn om de inte övervakas.

• Utrustningen ska installeras i enlighet med nationella elinstallationsbestämmelser.

• Noteringar: o Om någon del av utrustningen skadas,

kontakta återförsäljaren eller en godkänd reparationsverkstad;

o Om skador uppstår, stäng av utrustningen,

koppla bort strömförsörjningen och kontakta

o återförsäljaren eller en godkänd

reparationsverkstad;

o Strömkabeln måste alltid vara ordentligt

jordad.

o För att undvika risk för skador, stäng

av utrustningen och koppla bort strömförsörjningen om strömkabeln skadas. Den måste ersättas av återförsäljaren eller en godkänd reparationsverkstad.

Bruksanvisning

VARNING

• Använd inga hjälpmedel för att snabba på avfrostningen eller för rengöring annat än som rekommenderas av tillverkaren.

• Apparaten skall förvaras i ett rum utan antändningskällor som är i kontinuerlig drift (exempelvis: öppna lågor, en gasapparat i drift eller en elektrisk värmare).

• Stick inte hål eller utsätt för brand.

• Var medveten om att kylmedel inte har någon lukt.

• Apparaten skall installeras, hanteras och förvaras i ett rum med en golvyta som är större än X m2. (X=10.3 för 10000Btu/h; X=11.3 för 12000Btu/ h,14000Btu/h)

• Kontakta en auktoriserad servicetekniker för reparation eller underhåll av denna enhet.

• Dra inte i, deformera eller modiera strömsladden eller sänk ned den i vatten. Att dra i eller missbruka strömsladden kan resultera i skador på enheten och orsaka elektriska stötar.

• Uppfyllelse av de nationella gasbestämmelserna måste iakttas.

• Se till att ventilationsöppningarna är fria.

• Alla personer som är involverade i arbete på eller inkörning av en kylmedelskrets skall ha ett aktuellt giltigt certikat från en industriackrediterad bedömande myndighet som auktoriserar deras kompetens i hantering av kylmedel på ett säkert sätt i enlighet med en industrierkänd

värderingsspecikation.

• Service skall endast utföras såsom rekommenderas av utrustningens tillverkare. Underhåll och reparationer som kräver assistans av annan kunnig personal skall utföras under övervakning av personen som är kompetent att använda lättantändliga kylmedel.

• Använd inte eller stoppa enheten genom att införa eller dra ut strömkontakten, det kan orsaka elektriska stötar eller brand på grund av den genererade hettan.

• Koppla ifrån enheten om de kommer konstiga ljud, lukt eller rök från apparaten.

Luftkonditionering

VARNING

Specik information beträande apparaten med R 290 kylgas.

• Läs noga igenom alla varningar.

• Vid avfrostning eller rengöring av apparaten skall inga andra verktyg användas än de som rekommenderas av det tillverkande företaget.

• Apparaten måste placeras på en plats utan några kontinuerliga gnistkällor (exempelvis: öppna lågor, gas- eller elektriska apparater i drift).

• Stick inte hål eller utsätt för brand.

• Apparaten skall installeras, hanteras och förvaras i ett rum med en golvyta som är större än X m2. (X=10.3 för 10000Btu/h; X=11.3 för 12000Btu/ h,14000Btu/h)

• Denna apparat innehåller Y g (se märketiketten på enheten) med R290 kylgas.

• R290 är en kylgas som uppfyller europeiska miljödirektiv. Punktera inte någon del av kylkretsen.

• Om apparaten installeras, används eller förvaras i ett icke-ventilerat området måste rummet vara beräknat för att förhindra ackumulering av kylmedelsläckage vilka resulterar i brandrisk eller explosion på grund av antändning av kylmedlet orsakade av elektriska värmare, gnistor från ugnar eller andra antändningskällor.

• Apparaten måste förvaras på ett sådant sätt att mekaniska fel förhindras.

• Personer som hanterar eller arbetar med

kylkretsar måste ha lämplig certiering utgiven av en ackrediterad organisation som garanterar kompetensen för hantering av kylmedel i enlighet med en specik utvärdering som godkänts i förbindelse med industrin.

• Reparationer måste utföras baserat på rekommendationerna från det tillverkande företaget. Underhåll och reparationer som kräver assistans av annan kvalicerad personal måste utföras under övervakning av en person som är specicerad att använda lättantändliga kylmedel.

KYLMEDEL

(CE) N 842/2006: Denna luftkonditionering innehåller kylmedlet R290. Mängden kylmedel är mindre än 1 kg och nns i en sluten kylkrets. Kylmedlet har ingen potentiell påverkan på ozonlagret med är en så kallad växthusgas enligt Kyoto-protokollet och kan sålunda bidra till den globala uppvärmningen om den släpps ut i atmosfären. Därför skall endast utbildade tekniker med kylmedelscertikat utföra påfyllningar och tömningar. Din luftkonditionering behöver inte återfyllas med kylmedel om den används korrekt och har en oskadad kylkrets. GWP: R290: 3

Bruksanvisning

BESKRIVNING AV DELARNA

1. Luftinlopp

2. Luftutlopp

3. Kontrollpanel

4. Strömkabel

5. Svängbara hjulet

Tillbehör

Del Beskrivning

Slang för varmluftsutlopp Slanganslutning (fönsteränden) Slanganslutning (luftkonditioneraränden) Fönsterpaket Fjärrkontroll

KONTROLLPANELENS FUNKTION

1 2 3

109 11 12 13 14

1. Water full-indikator

2. High-luftödesindikator

3. Low-luftödesindikator

4. Timer-indikator

5. Cool-indikator

6. Dehumidier-indikator

7. Fan-indikator

8. Heat-indikator

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed-justeringsknapp

14. Timer på/av-knapp

4 5 6 7 8

Luftkonditionering

FÖRE FÖRSTA ANVÄNDNING

Innan du påbörjar åtgärderna i detta avsnitt:

• Hitta en plats där det nns strömförsörjning i närheten.

• Installera utloppsslangen, och justera fönsterpositionen noggrant.

• Sätt i strömkabeln i ett jordat eluttag med 220~240 V/50 Hz AC.

• Anslut vattenpumpens dräneringsslang ordentligt (endast för värmepumptypen).

• Tryck på knappen on/o för att slå på luftkonditioneraren.

• Drifttemperaturintervall: 18 °C–35 °C

• Kontrollera att utloppsslangen har monterats korrekt.

• Om du växlar mellan funktionerna för kylning och avfuktning, vänta minst 3 minuter mellan varje gång du trycker på power-knappen.

• Använd inte ett uttag som annan utrustning redan är ansluten till.

ANVÄNDNING

Kylning

• Tryck på ”Mode”-knappen tills ”Cool”-ikonen visas.

• Tryck på upp- eller nerknappen för att välja önskad temperatur för rummet.

• Tryck på ”Fan Speed”-knappen för att välja lufthastigheten.

Avfuktningsfunktionen

• Tryck på ”Mode”-knappen tills ”Dehumidify”-indikatorlampan blinkar

• Ställ in den valda temperaturen på den aktuella rumstemperaturen minus 2 oC.

• Ställ in äktmotorn på lufthastigheten LOW.

Värmefunktionen (denna funktion är inte tillgänglig för en enhet med endast kylning)

• Tryck på ”Mode”-knappen tills ”Heat”-ikonen visas.

• Tryck på up eller down-knappen för att välja önskad temperatur för rummet.

• Tryck på ”Fan Speed”-knappen för att välja lufthastigheten.

TIMERFUNKTIONEN

Timerns inställning PÅ:

• När luftkonditioneraren är avstängd, tryck på knappen ”Timer” och välj önskad påslagningstid med inställningsknapparna för temperatur och tid.

• ”Preset ON Time” visas på driftpanelen.

• Påslagningstiden kan ställas in på valfri tid inom 0–24 timmar.

Timerns inställning AV:

• När luftkonditioneraren är påslagen, tryck på knappen ”Timer” och välj önskad avstängningstid med inställningsknapparna för temperatur och tid.

Bruksanvisning

• ”Preset OFF Time” visas på driftpanelen.

• Avstängningstiden kan ställas in på valfri tid inom 0–24 timmar.

Vattenpumpstömning

Anslut vattenpumpens dräneringsslang till enheten innan du börjar använda den. När vattennivån i den interna vattenbehållaren når en förinställd nivå aktiveras vattenpumpen och det vatten som ansamlats töms ut genom dräneringsslangen. Den maximala lyfthöjden är 3,0 m. (I detta fall ska dräneringshålet längst ner på enheten blockeras med gummilocket för att förhindra kontinuerlig dränering.)

Notera: endast vissa värmepumpenheter har en dräneringsfunktion. Kontinuerlig dränering

• Om du inte tänker använda enheten under en längre tid, ta bort gummilocket från dräneringshålet längst ner på enheten, och anslut en dräneringsslang till den undre fästklämman. Allt vatten i vattenbehållaren dräneras ut från enheten.

• Om vattenpumpen är skadad kan kontinuerlig dränering användas, och i denna situation aktiveras inte vattenpumpen. Enheten fungerar då normalt.

• Om vattenpumpen är skadad kan också periodisk dränering användas. I detta fall, anslut en dräneringsslang till den undre fästklämman när indikatorlampan för att vattenbehållaren är full tänds, så töms allt vatten till ut. Enheten fungerar då normalt.

Installation

• Blockera inte luftutloppet, och lämna minst 30 cm fritt utrymme runt om.

• Elledningarna ska följa de lokala elsäkerhetskraven.

Installation av utloppsslangen

Luftkonditionering

• För in båda ändarna av utloppsslangen i den fyrkantiga fästklämman och den platta fästklämman.

• För in den fyrkantiga fästklämman i öppningarna bak på luftkonditioneraren.

• Dra den andra änden av utloppsslangen till en fönsterkarm i närheten.

Installation av fönsterpaket

Installationen av fönsterpaketet är framförallt ”horisontellt” och ”vertikalt”, själva processen är annars mycket lika.

Larmfunktion när den interna vattenbehållaren är full

Den interna vattenbehållaren i luftkonditioneraren har en säkerhetsbrytare för vattennivån, som kontrollerar vattennivån. När vattennivån når en viss höjd tänds indikatorlampan för att vattenbehållaren är full (W.F). (Om vattenpumpen är skadad, ta bort gummilocket längst ner på enheten när vattenbehållaren är full, så dräneras allt vatten ut från enheten.)

UNDERHÅLLSRENGÖRING

• Innan du rengör enheten, koppla bort den från alla elektriska anslutningar.

• Rengör först höljet med ett neutralt rengöringsmedel och en fuktig trasa, och torka den sedan med en torr trasa.

• Använd inte bensin eller andra kemikalier för att rengöra enheten.

• Spola inte vatten direkt på enheten.

• Om luftkonditioneraren skadas, kontakta återförsäljaren eller en reparationsverkstad.

Luftlter

• Om luftltret sätts igen av smuts/damm, rengör det då varannan vecka.

• Öppna luftinloppets galler och ta bort luftltret.

• Rengör luftltret med ett neutralt rengöringsmedel i ljummet vatten

(40 °C) och låt det torka på en skuggig plats.

• Sätt luftltret i inloppsgallret, och sätt tillbaka alla delar på sin plats.

FELSÖKNING

Problem Möjliga orsaker Förslag på lösningar

Enheten startar inte när jag trycker på knappen on/o.

Enheten kyler inte tillräckligt

Strömmen stängs av automatiskt i värmeläge

Buller • Golvet är inte tillräckligt

• Indikatorlampan för att vattenbehållaren är full blinkar, och vattenbehållaren är full.

• Rummets temperatur är högre än den inställda temperaturen. (Läget elektrisk uppvärmning)

• Rummets temperatur är lägre än den inställda temperaturen. (Kylningsläge)

• Dörrar eller fönster är inte stängda.

• Det nns en värmekälla i rummet.

• Utloppsluftslangen är inte ansluten eller är blockerad.

• Temperaturinställningen är för hög.

• Luftinloppet är blockerat.

Överhettningsskydd, enheten stängs av automatiskt om temperaturen vid luftutloppet överstiger 70

jämnt eller plant.

• Ljudet kommer från ödet av kylmedel inne i luftkonditioneraren

• Töm ut vattnet från vattenbehållaren.

• Återställ temperaturen

• Se till att alla fönster och dörrar är stängda.

• Ta bort alla värmekällor, om det är möjligt

• Anslut eller rengör utloppsluftslangen.

• Återställ temperaturen

• Rengör luftinloppet.

Starta om enheten när rummets temperatur är tillräckligt låg.

• Placera enheten på en jämn, plan yta, om möjligt

• Detta är normalt.

Bruksanvisning

Problem Möjliga orsaker Förslag på lösningar

E0-kod Fel på rumstemperatursen-

E2/E4-kod Vattenbehållaren är full Töm vattenbehållaren

Produkten eller utrustningen innehåller uoriderad växthusgas. Art.nr. AC-5560

Kylmedel: R290 Kvantitet i kg: 0,21 Potential för global uppvärmning: 3 CO2-motsvarighet i ton: 0,0007

Art.nr. AC-5562 Kylmedel: R290 Kvantitet i kg: 0,235 Potential för global uppvärmning: 3 CO2-motsvarighet i ton: 0,0007

sorn

Byt ut rumstemperatursensorn (enheten kan även användas utan att sensorn byts ut)

GARANTI

• Denna produkt har 24 månaders garanti. Din garanti gäller om produkten används i enlighet med instruktionerna och det syfte för vilket den konstruerats. Dessutom måste originalköpehandlingen (faktura eller kvitto) uppvisas, med inköpsdatum, namnet på återförsäljaren och produktens serienummer.

• För detaljerade garantivillkor, se vår servicewebbplats: service.tristar.eu

OMGIVNING

Denna utrustning får inte kastas i hushållssoporna när den slitits ut,

utan måste lämnas in på en återvinningsanläggning för elektrisk och elektronisk hushållsutrustning. Denna symbol på utrustningen, instruktionshandboken och förpackningen informerar dig om denna viktiga fråga. Materialet som använts i denna utrustning kan återvinnas. Genom att återvinna förbrukad hushållsutrustning bidrar du till skyddet av miljön. Kontakta dina lokala myndigheter för information om återvinningsställen.

SUPPORT

Du hittar all tillgänglig information och reservdelar på http://www.service.tristar.eu

Klimatizace

BEZPEČNOSTNÍ POKYNY

• Přečtěte si laskavě pečlivě tento manuál, aby se zajistilo řádné používání, údržba a instalace.

• Toto zařízení je vhodné pouze pro vnitřní použití.

• Jednotku nepoužívejte u opravované nebo nesprávně instalované zásuvky.

• Nepoužívejte toto zařízení a dbejte na tato bezpečnostní opatření: o V blízkosti zdrojů ohně. o V oblasti, kde může vystříknout olej. o V oblasti vystavené přímému slunci. o V oblasti, kde může vystříknout voda. o V blízkosti vany, prádelny, sprchy nebo

plaveckého bazénu.

• Nikdy nestrkejte prsty, tyče do vstupu pro vzduch. Tato nebezpečí zvláště vysvětlete dětem.

• Při dopravě a skladování udržujte jednotku vzpřímenou, aby byl kompresor v řádné pozici.

• Před čištěním klimatizace vždy vypněte a odpojte elektrické napájení.

• Při přesunu klimatizace vždy vypněte a odpojte elektrické napájení a přesouvejte pomalu.

• Aby se zamezilo riziku požáru, nesmí být klimatizace zakryta.

• Všechny zásuvky klimatizace musí splňovat místní požadavky na elektrickou bezpečnost. Pokud je to nutné, zkontrolujte ji z hlediska těchto požadavků.

• Děti by měly být pod dohledem, aby se zajistilo, že si nebudou se zařízením hrát.

• Je-li napájecí šňůra poškozena, musí být vyměněna výrobcem, jeho servisním střediskem nebo podobně kvalikovanou osobou, aby se předešlo nebezpečí.

• Toto zařízení smějí používat děti starší 8 let a osoby s omezenými tělesnými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost nebo pokud byly o použití tohoto zařízení touto osobou poučeny a uvědomují si možné nebezpečí. Děti si nesmějí se zařízením hrát. Čištění a údržbu nesmí provádět děti bez dozoru.

• Zařízení je nutno instalovat v souladu s vnitrostátními předpisy pro elektroinstalace.

• Poznámky: o Jsou-li jakékoli součásti poškozené,

kontaktujte prodejce nebo určený servis.

o V případě jakéhokoli poškození laskavě

vypněte vzduchový spínač, odpojte elektrické

napájení a kontaktujte o Prodejce nebo určený servis. o V každém případě musí být napájecí šňůra

pevně uzemněna. o Aby se zamezilo nebezpečí v případě

poškození napájecí šňůry, laskavě vypněte

vzduchový spínač a odpojte elektrické

napájení. Musí ji vyměnit prodejce nebo

určený servis.

Návod na použití

VÝSTRAHA

• Nepoužívejte prostředky pro urychlení procesu odmrazení nebo čištění kromě těch, které doporučuje výrobce.

• Zařízení by mělo být uskladněno v místnosti bez zdrojů vznícení, které jsou nepřetržitě v chodu (například otevřené plameny, plynový spotřebič v chodu nebo elektrický ohřívač v chodu).

• Nepropichujte ani nepalte.

• Mějte na paměti, že chladiva nemusí mít žádný zápach.

• Zařízení by mělo být nainstalováno, provozováno a uskladněno v místnosti s podlahovou plochou větší než X m2. (X=10.3 pro 10000Btu/h; X=11.3 pro 12000Btu/h,14000Btu/h)

• Kvůli opravě nebo údržbě této jednotky kontaktuje autorizovaného servisního technika.

• Napájecí kabel netahejte, nedeformujte, nijak neupravujte ani neponořujte do vody. Tahání nebo nesprávné používání napájecího kabelu může mít za následek poškození jednotky a způsobit úraz elektrickým proudem.

• Musí být dodržovány národní plynové směrnice.

• Ventilační otvory udržujte bez jakýchkoli překážek.

• Jakákoli osoba, která bude zapojena do práce na chladivovém okruhu nebo jeho přerušení by měla vlastnit současný platný certikát, vydaný v oboru akreditovaným orgánem na posuzování, který autorizuje její způsobilost pro bezpečnou

manipulaci s chladivy v souladu s uznávanými specikacemi posuzování.

• Zajišťování servisu musí být prováděno pouze tak, jak doporučujte výrobce zařízení. Údržby a opravy, které budou vyžadovat pomoc dalšího kvalikovaného pracovníka, musí být prováděny pod dohledem člověka, který je kompetentní pro použití hořlavých chladiv.

• Jednotku neprovozujte ani nezastavujte zapojením nebo vytažením zástrčky napájecího kabelu, může to způsobit úraz elektrickým proudem nebo požár z důvodu vyvíjení tepla.

• Pokud uslyšíte divné zvuky, ucítíte divný zápach nebo uvidíte vycházet kouř z jednotky, tak ji odpojte od elektrické sítě.

Klimatizace

VÝSTRAHA

Konkrétní informace, týkající se zařízení s chladivovým plynem R290.

• Důkladně si přečtěte všechna upozornění.

• Při odmrazování a čištění zařízení nepoužívejte žádné nářadí kromě toho, které bylo doporučeno výrobcem.

• Zařízení musí být umístěno v prostoru bez jakýchkoli trvalých zdrojů vznícení (například otevřené plameny, plynové nebo elektrické spotřebiče v chodu).

• Nepropichujte ani nepalte.

• Zařízení by mělo být nainstalováno, provozováno a uskladněno v místnosti s podlahovou plochou větší než X m2. (X=10.3 pro 10000Btu/h; X=11.3 pro 12000Btu/h,14000Btu/h)

• Toto zařízení obsahuje Y g (podívejte s na výkonový štítek vzadu na jednotce) chladivového plynu R290.

• R290 je chladivový plyn, který splňuje evropské směrnice o životním prostředí. Nepropichujte žádnou část chladivového okruhu.

• Pokud bude zařízení nainstalováno nebo uchováváno v nevětraném prostoru, tak tento prostor musí být navržen tak, aby zabraňoval nahromadění úniků chladiva, které vy měly za následek nebezpečí požáru nebo výbuchu z důvodu vznícení chladiva, způsobeného elektrickými ohřívači, kamny či jinými zdroji vznícení.

• Zařízení musí být uskladněno takovým způsobem, aby bylo zabráněno mechanickým poškozením.

• Osoby, které budou provozovat nebo pracovat na chladivovém okruhu, musí mít příslušnou certikaci, vydanou akreditovanou organizací, jež zaručuje kompetenci při manipulaci s chladivy podle specických posuzování uznávanými asociacemi v oboru.

• Opravy musí být prováděny v závislosti na doporučení výrobní společnosti. Údržby a opravy, které vyžadují pomoc dalšího kvalikovaného pracovníka, musí být prováděny pod dohledem člověka, který byl určen pro použití hořlavých chladiv.

CHLADIVO

(CE) N 842/2006: Tato klimatizační jednotka obsahuje chladivo R290. Množství chladiva je menší než 1 kg a je v uzavřeném chladicím okruhu. Chladivo má nulový potenciál poškozování ozónové vrstvy, ale je tak zvaným skleníkovým plynem podle Kjótského protokolu a mohlo by tudíž přispívat ke globálnímu oteplování, kdyby bylo vypuštěno do atmosféry. A proto jej mohou plnit či vyprazdňovat pouze vyškolení technici s certikátem o chladivech. Vaše klimatizační jednotka nemusí používat, pokud je používána správným způsobem a nepoškozený chladivový okruh může být doplněn chladivem. GWP: R290: 3

Návod na použití

POPIS SOUČÁSTÍ

1. Přívod vzduchu

2. Odvod vzduchu

3. Ovládací panel

4. Napájecí šňůra

5. Kolečko

Příslušenství

Díl Popis

Hadice pro odvod horkého vzduchu Konektor hadice (konec u okna) Konektor hadice (konec u klimatizace)

Okenní sada Dálkové ovládání

FUNKCE OVLÁDACÍHO PANELU

1 2 3

109 11 12 13 14

1. Ukazatel Water full

2. Ukazatel silné ventilace High

3. Ukazatel slabí ventilace Low

4. Ukazatel Timer

5. Ukazatel Cool

6. Ukazatel Dehumidier

7. Ukazatel Fan

8. Ukazatel Heat

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

4 5 6 7 8

Klimatizace

PŘED PRVNÍM POUŽITÍM

Před započetím provozu v této části:

• Najděte místo, kde je blízko elektrické napájení.

• Instalujte odváděcí hadici a dobře upravte okenní pozici.

• Zasuňte napájecí šňůru do uzemněné zásuvky AC220~240V/50Hz;

• řádně upevněte vypouštěcí hadici vodního čerpadla (pouze pro model s tepelným čerpadlem).

• Stiskem tlačítka zapnuto/vypnuto klimatizaci zapnete.

• Provozní teplotní rozsah: 18°C - 35°C

• Zkontrolujte, že byla odváděcí hadice řádně instalována.

• Při použití funkcí chlazení a odstranění vlhkosti zachovejte mezi každým stiskem interval alespoň 3 minut.

• Nepřipojujte k jedné zásuvce více spotřebičů.

POUŽITÍ

Provoz chlazení

• Stiskněte opakovaně tlačítko „Mode”, dokud se neobjeví ikona „Cool”.

• Tiskněte tlačítko up nebo down pro volbu požadované teploty místnosti.

• Stiskněte opakovaně tlačítko „Fan speed“ pro volbu rychlosti foukání.

Provoz odstranění vlhkosti

• Tiskněte tlačítko „Mode“, dokud nezačne blikat „Dehumidify Indicator Lamp“

• Nastavte zvolenou teplotu na stávající teplotu místnosti mínus 2oC.

• Automaticky nastavte motor ventilátoru na výkon „LOW“ (nízký).

Funkce topení (není dostupná u jednotek vybavených pouze funkcí chlazení)

• Stiskněte opakovaně tlačítko „Mode”, dokud se neobjeví ikona „Heat”.

• Tiskněte tlačítko up nebo down pro volbu požadované teploty místnosti.

• Stiskněte opakovaně tlačítko „Fan speed“ pro volbu rychlosti foukání.

PROVOZ ČASOVAČE

Nastavení časovače pro zapnutí:

• Když je klimatizace VYPNUTA, stiskněte tlačítko „Timer“ a zvolte požadovaný čas zapnutí pomocí tlačítek nastavení teploty a času.

• Na ovládacím panelu se zobrazí „Preset ON Time”.

• Rozmezí času zapnutí je 0-24 hodin.

Nastavení časovače pro vypnutí:

• Když je klimatizace zapnuta, stiskněte tlačítko „Timer” a zvolte požadovaný čas vypnutí pomocí tlačítek nastavení teploty a času.

• Na provozním panelu se zobrazí „Preset OFF Time”.

Návod na použití

• Čas VYPNUTÍ lze regulovat kdykoli v době 0-24 hodin.

Vypouštění pomocí vodního čerpadla

Před spuštěním připojte k vodnímu čerpadlu vypouštěcí hadici. Dosáhne-li hladina vody ve vnitřní nádržce určité úrovně, aktivuje se čerpadlo, které vypustí kondenzovanou vodu hadicí ven. Maximální možná délka hadice jsou 3,0 m. (Je-li připojeno čerpadlo, utěsněte odtokový otvor ve spodní části jednotky gumovou zátkou, čímž zabráníte průběžnému odtoku.)

Poznámka: funkcí vypouštění jsou vybavena pouze některá tepelná čerpadla.

Kontinuální vypouštění

• Pokud plánujete, že nebudete tuto jednotku dlouho používat, odstraňte gumovou zátku z výpustného otvoru ve spodní části jednotky a připojte výpustnou hadici ke spodní upevňovací sponě. Veškerá voda ve vodní nádrži vyteče ven.

• Je-li poškozeno vodní čerpadlo, lze využít kontinuální vypouštění a v takovém případě se vodní čerpadlo neaktivuje. Jednotka tak také může dobře fungovat.

• Je-li poškozeno vodní čerpadlo, lze využít také střídavé vypouštění. Pokud se za této podmínky rozsvítí indikátor úplného naplnění vodou, připojte laskavě výpustnou hadici ke spodní upevňovací sponě. Veškerá voda v nádržce na vodu pak vyteče ven. Jednotka tak také může dobře fungovat.

Montáž

• Neblokujte výstup vzduchu, požadovaný volný prostor okolo jednotky by měl být nejméně ve vzdálenosti 30 cm.

• Zapojení zásuvky by mělo odpovídat místním bezpečnostním požadavkům na elektroinstalace.

Instalace odváděcí hadice

Klimatizace

• Stočte oba konce odváděcí hadice do čtvercové upevňovací spony a ploché upevňovací spony.

• Vložte čtvercovou upevňovací sponu do otvorů v zadní části klimatizace.

• Umístěte druhý konec odváděcí hadice vedle okenního parapetu.

Instalace sestavy okenního posuvníku

Instalace sestavy okenního posuvníku je převážně „horizontální“ a „vertikální“. V samotném procesu není velkého rozdílu.

Funkce upozornění na úplné naplnění vnitřní vodní nádrže

Vnitřní vodní nádrž v klimatizaci má jeden bezpečnostní spínač hladiny vody, který ovládá vodní hladinu. Jakmile hladina vody dosáhne předpokládanou výšku, rozsvítí se světlo indikátoru úplného naplnění vodou. (Pokud je vodní čerpadlo poškozeno, když je nádrž plná, odstraňte laskavě gumovou zátku ve spodní části jednotky a veškerá voda vyteče ven.)

ÚDRŽBA ČIŠTĚNÍM

• Před čištěním nezapomeňte odpojit jednotku od každého výstupu elektrického napájení.

• Nejdříve vyčistěte povrch neutrálním čistícím prostředkem a vlhkým hadříkem a poté otřete suchým hadříkem.

• Pro čištění jednotky nepoužívejte benzín, ani jiné chemikálie.

• Jednotku přímo nemyjte.

• Jeli klimatizace poškozena, kontaktujte laskavě prodejce nebo servis.

Vzduchový ltr

• Pokud se vzduchový ltr ucpe prachem/nečistotou, měl by být vyčištěn jednou za dva týdny.

• Otevřete mřížku vstupu vzduchu a vyjměte vzduchový ltr.

• Vyčistěte vzduchový ltr neutrálním čistícím prostředkem za vlažné teploty (40° C) a nechte uschnout ve stínu.

• Při vkládání vzduchového ltru do vstupní mřížky vraťte díly na místo tak, jak byly.

ODSTRAŇOVÁNÍ PROBLÉMŮ

Problémy Možné příčiny Navrhovaná řešení

Po stisknutí tlačítka on/ o se jednotka nespustí

Jednotka nedostatečně chladí

Automatické vypnutí v režimu vytápění

Hluk • Země není rovná nebo

• Indikátor úplného naplnění vodou bliká a nádrž na vodu je plná.

• Teplota místnosti je vyšší než nastavení teploty. (Režim elektrického vytápění)

• Teplota místnosti je nižší než nastavení teploty. (Režim chlazení)

• Dveře nebo okna nejsou zavřené.

• V místnosti jsou zdroje tepla.

• Odváděcí hadice vzduchu není připojena nebo je ucpaná.

• Nastavení teploty je příliš vysoké.

• Vstup vzduchu je ucpaný.

Ochrana vytápění jednotku automaticky vypne, jakmile teplota na výstupu vzduchu překročí 70

• Uvnitř klimatizace jsou slyšet

dostatečně plochá.

zvuky vycházející z průtoku chladicí kapaliny.

• Vylijte vodu z nádrže na vodu.

• Proveďte nové nastavení teploty

• Zajistěte, aby byly všechny dveře a okna zavřené.

• Pokud je to možné, odstraňte zdroje tepla.

• Připojte nebo vyčistěte odváděcí hadici vzduchu.

• Proveďte nové nastavení teploty

• Vyčistěte vstup vzduchu.

Jednotku znovu zapněte při dostatečně nízké teplotě.

• Pokud je to možné, umístěte jednotku na dostatečně plochou a rovnou zem.

• To je normální.

Návod na použití

Problémy Možné příčiny Navrhovaná řešení

Kód E0 Chyba snímače pokojové

Kód E2/E4 Nádržka na vodu je plná Vyprázdněte prosím nádržku

Výrobek nebo zařízení obsahuje uorované skleníkové plyny. Č. výrobku AC-5560

Chladicí kapalina: R290 Množství v kg: 0,21 Potenciál globálního oteplování: 3 Ekvivalent CO2 v tunách: 0,0007

Č. výrobku AC-5562 Chladicí kapalina: R290 Množství v kg: 0,235 Potenciál globálního oteplování: 3 Ekvivalent CO2 v tunách: 0,0007

teploty

Vyměňte snímač pokojové teploty (jednotka může fungovat i bez výměny).

na vodu

ZÁRUKA

• Na tento spotřebič se vztahuje záruka 24 měsíců. Záruka je platná, pokud je spotřebič používán v souladu s návodem a k účelu, ke kterému je určen. Pro uplatnění záruky je rovněž třeba předložit originální doklad o nákupu (fakturu, paragon nebo stvrzenku) s datem nákupu, názvem prodejce a výrobním číslem spotřebiče.

• Podrobné záruční podmínky naleznete na našich servisních stránkách: service.tristar.eu

ŽIVOTNÍ PROSTŘEDÍ

Tento spotřebič by se po ukončení životnosti neměl vyhazovat do

domovního odpadu, ale je třeba jej dopravit na centrální sběrné místo k recyklaci elektroniky a domácích elektrických spotřebičů. Tento symbol na spotřebiči, v návodu k obsluze a na obalovém materiálu vás na tento důležitý pokyn upozorňuje. Materiály použité na výrobu toto spotřebiče lze recyklovat. Recyklací použitých domácích spotřebičů významnou měrou přispíváte k ochraně životního prostředí. Informace o sběrném místě získáte na místním obecním úřadě.

PODPORA

Všechny dostupné informace a náhradní díly naleznete na http://www.service.tristar.eu

Klimatizácia

BEZPEČNOSTNÉ POKYNY

• Prosím, prečítajte si starostlivo tento užívateľský manuál, aby sa zabezpečilo správne používanie, údržba a inštalácia

• Zariadenie je určené len pre používanie v interiéry.

• Jednotku nepoužívajte so zásuvkou, ktorá sa opravuje, alebo nie je správne nainštalovaná

• Jednotku nepoužívajte, nasledujte tieto predbežné opatrenia: o V blízkosti zdroja ohňa. o V oblasti, kde je pravdepodobnosť striekania

oleja.

o V oblasti, ktorá je vystavená priamemu

slnečnému svetlu.

o V oblasti, kde je pravdepodobnosť

striekania vody.

o V blízkosti kúpeľne, práčovne a sprchy alebo

bazéna.

• Nikdy nevkladajte prsty ani tyče do výstupu vzduchu. Venujte špeciálnu starostlivosť tomu, aby ste upozornili deti na tieto nebezpečenstvá.

• Jednotku udržujte počas prepravy a skladovania smerom hore, aby bol správne umiestnený kompresor.

• Pred čistením klimatizácie vždy vypnite alebo odpojte zdroj napájania.

• Pri presume klimatizácie vždy vypnite a odpojte zdroj napájania a presúvajte ju pomaly.

• Aby sa zamedzilo možnosti požiaru, jednotka nemá byť zakrytá.

• Všetky zásuvky klimatizácie musia byť v súlade s miestnymi požiadavkami na elektrickú bezpečnosť.

Ak je to potrebné, prosím, tieto požiadavky, prosím, skontrolujte.

• Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa so zariadením nehrajú.

• Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisný technik alebo podobne kvalikované osoby, aby sa zabránilo riziku.

• Toto zariadenie môžu používať deti vo veku 8 rokov alebo staršie a osoby so zníženými fyzickými, vnemovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom alebo ak im bolo poskytnuté zaškolenie týkajúce sa používania zariadenia bezpečným spôsobom a ak chápu riziká, ktoré to zahŕňa. Deti sa so zariadením nemajú hrať. Čistenie a údržbu nemajú vykonávať deti bez dozoru.

• Zariadenie sa má nainštalovať v súlade s národnými nariadeniami rozvodu káblov.

• Poznámky: o Ak sú niektoré časti poškodené, prosím,

kontaktujte predajcu alebo autorizovaný servis;

o V prípade akejkoľvek škody, prosím, vypnite

vzduchový spínač, odpojte zdroj napájania a

kontaktujte o Predajcu alebo autorizovaný servis; o V každom prípade má byť napájací kábel

pevne uzemnený. o Aby sa zamedzilo možnosti nebezpečenstva,

ak je napájací kábel poškodený, prosím,

vypnite vzduchový spínač a odpojte zdroj

napájania. Musí ho vymeniť predajca alebo

autorizovaný servis.

Návod na použitie

VAROVANIE

• Pre zrýchlenie procesu rozmrazovania alebo čistenia nepoužívajte žiadny iný spôsob než ten odporúčaný výrobcom.

• Zariadenie by malo byť uskladnené v miestnosti kde nie je nepretržitá prevádzka zdrojov vznietenia (napríklad: otvorený plameň, pracujúce zariadenie na plyn alebo pracujúci elektrický ohrievač).

• Neprepichujte alebo nepáľte.

• Buďte si vedomí, že chladivá nemusia mať zápach.

• Zariadenie by malo byť nainštalované, prevádzkované a uskladnené v miestnosti s plochou podlahy väčšou ako X m2. (X=10.3 pre 10000Btu/h; X=11.3 pre 12000Btu/h,14000Btu/h)

• Pre opravy alebo údržbu tejto jednotky kontaktujte autorizovaného opravára.

• Neťahajte, deformujte alebo upravujte napájací kábel, alebo ho neponárajte do kvapaliny. Ťahanie alebo nesprávne zaobchádzanie s napájacím káblom môže vyústiť so poškodenia jednotky alebo spôsobiť elektrický šok.

• Národné predpisy týkajúce sa plynu musia byť dodržiavané.

• Ventilačné otvory udržiavajte bez prekážok.

• Akákoľvek osoba pracujúca na alebo prerušujúca chladiaci okruh by mala mať aktuálny platný certikát vydaný akreditovanou hodnotiacou autoritou v priemysle, ktorá autorizuje kompetenciu pri bezpečnej manipulácií s chladivom podľa

hodnotiacej špecikácie uznávanej v priemysle.

• Údržba musí byť vykonávaná iba podľa odporučenia vybavenia výrobcu. Údržba a opravy vyžadujúce si pomoc iného odborného personálu sa vykonávajú pod dohľadom osoby zodpovednej za používanie horľavých chladív.

• Neprevádzkujte ani nezastavujte jednotku zasunutím alebo vytiahnutím zástrčky zo zásuvky, mohlo by dôjsť k úrazu elektrickým prúdom alebo k požiaru v dôsledku vytvárania tepla.

• Ak sa ozývajú neobvyklé zvuky, zápach, alebo ak z jednotky vychádza dym odpojte ju zo zásuvky.

Klimatizácia

VAROVANIE

Špecická informácia týkajúca sa zariadení s chladiacim plynom R 290.

• Pozorne si prečítajte všetky varovania.

• Pri rozmrazovaní alebo čistení zariadenia nepoužívajte žiadne iné nástroje než tie odporúčané výrobcom.

• Toto zariadenie musí byť umiestnené v priestore bez akýchkoľvek nepretržitých zdrojov vznietenia (napríklad: otvorený plameň, plynové alebo elektrické zariadenia v prevádzke).

• Neprepichujte a nepáľte.

• Zariadenie by malo byť nainštalované, prevádzkované a uskladnené v miestnosti s plochou podlahy väčšou ako X m2.(X=10.3 pre 10000Btu/h; X=11.3 pre 12000Btu/h,14000Btu/h)

• Toto zariadenie obsahuje Y g (viď typový štítok na zadnej strane jednotky) chladiaceho plynu R290.

• R290 je chladiaci plyn podlieha Európskym smerniciam týkajúcich sa životného prostredia. Neprepichujte žiadnu časť chladiaceho okruhu.

• Ak je spotrebič inštalovaný, prevádzkovaný alebo uskladnený v nevetranom priestore, miestnosť musí byť navrhnutá tak, aby sa zabránilo nahromadeniu úniku chladiva, čoho výsledkom je nebezpečenstvo požiaru alebo výbuchu v dôsledku zapálenia chladiva spôsobeného elektrickými ohrievačmi, šporákmi alebo inými zdrojmi vznietenia.

• Zariadenie by malo byť uskladnené takým

spôsobom, aby sa predišlo mechanickému zlyhaniu.

• Jednotlivci, ktorí narábajú s alebo pracujú na chladiacom okruhu, musia mať príslušné oprávnenie vydané akreditovanou organizáciou, ktorá zabezpečuje spôsobilosť pri manipulácii s chladivami podľa špecického hodnotenia uznaného združeniami v priemysle.

• Opravy musia byť vykonané na základe odporúčania od výrobcu. Údržba a opravy vyžadujúce si pomoc iného odborného personálu musia byť vykonávané pod dohľadom jednotlivca zodpovedného za používanie horľavých chladív.

CHLADIVO

(CE) N 842/2006: Klimatizácia obsahuje chladivo R290. Množstvo chladiva je menšie ako 1kg, a je v uzavretom chladiacom okruhu. Chladiaca kvapalina má nulový potenciál poškodzovania ozónu, ale patrí medzi takzvané skleníkové plyny v rámci Kjótskeho protokolu a môže tak prispievať k globálnemu otepľovaniu, ak sa uvoľní do atmosféry. Preto iba školený opravári s certikátom na chladivá vykonávajú plnenie alebo vyprázdňovanie. Vaša klimatizácia nemusí byť znovu naplnená chladivom ak je používaná správne a má nepoškodený chladiaci okruh môže.GWP: R290: 3

Návod na použitie

POPIS ČASTÍ

1. Prívod vzduchu

2. Vývod vzduchu

3. Ovládací panel

4. Napájací kábel

5. Koliesko

Príslušenstvo

Časť Popis

Hadica vývodu horúceho vzduchu Konektor hadice (koniec okna) Konektor hadice (koniec klimatizácie)

Sada pre okno Diaľkový ovládač

FUNKCIE OVLÁDACIEHO PANELU

1 2 3

109 11 12 13 14

1. Water full indikátor

2. High indikátor vetrania

3. Low indikátor vetrania

4. Timer indikátor

5. Cool indikátor

6. Dehumidier indikátor

7. Fan indikátor

8. Heat indikátor

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

4 5 6 7 8

Klimatizácia

PRED PRVÝM POUŽITÍM

Pred spustením operácií v tejto časti:

• Nájdite miesto, kde je v blízkosti zdroj napájania.

• Nainštalujte hadicu vývodu, a dobre nastavte polohu okna.

• Napájací kábel vložte do uzemnenej zásuvky AC220~240V/50Hz;

• Pripojte dobre hadicu odvodu vody vodného čerpadla (len pre typ tepelného čerpadla).

• Stlačte tlačidlo Zapnúť/vypnúť pre zapnutie klimatizácie.

• Rozsah prevádzkovej teploty: 18°C - 35°C

• Skontrolujte, či je hadica vývodu správne namontovaná.

• Pri používaní funkcií chladenia a odvlhčovania zachovávajte medzi každým zapnutím interval aspoň 3 minút.

• Nezdieľajte jednu zásuvku s inými zariadeniami.

POUŽITIE

Prevádzka chladenia

• Stláčajte tlačidlo “Mode”, pokým sa neobjaví ikona “Cool”.

• Stlačte tlačidlo hore alebo dolu pre zvolenie želanej teploty v miestnosti.

• Stlačte tlačidlo “Fan Speed” pre zvolenie rýchlosti vetra.

Prevádzka odvlhčovania

• Stláčajte tlačidlo “Mode”, kým začne blikať „Indikačné svetlo Dehumidify”

• Nastavte zvolenú teplotu na súčasnú teplotu v miestnosti mínus 2°C.

• Nastavte motor ventilátora na LOW rýchlosť prúdenia vzduchu.

Prevádzka ohrievania (táto funkcia nie je dostupná pre jednotku len s chladením)

• Stláčajte tlačidlo “Mode”, pokým sa neobjaví ikona “Heat”.

• Stlačte tlačidlo up alebo down pre zvolenie želanej teploty v miestnosti.

• Stlačte tlačidlo “Fan Speed” pre zvolenie prúdenia vzduchu.

PREVÁDZKA ČASOVAČA

Nastavenie ZAPNUTIA časovača:

• Keď je klimatizácia VYPNUTÁ, stlačte tlačidlo “Timer” a zvoľte želaný čas ZAPNUTIA prostredníctvom tlačidiel nastavenia teploty a času.

• “Preset ON Time” sa zobrazí na ovládacom paneli.

• Čas ZAPNUTIA sa dá regulovať kedykoľvek v rozmedzí 0-24 hodín.

Nastavenie VYPNUTIA časovača:

• Keď je klimatizácia ZAPNUTÁ, stlačte tlačidlo “Timer” a zvoľte želaný čas VYPNUTIA prostredníctvom tlačidiel nastavenia teploty a času.

• “Preset OFF Time” sa zobrazí na ovládacom paneli.

• Čas VYPNUTIA sa dá regulovať kedykoľvek v rozmedzí 0-24 hodín.

Návod na použitie

Vypustenie vodného čerpadla

Pred prevádzkovaním pripojte k jednotke vypúšťaciu hadicu vodného čerpadla. Keď hladina vody vo vnútornej nádrži na vodu dosiahne vopred určenú úroveň, vodné čerpadlo sa aktivuje a vypustí kondenzovanú vodu von cez pripojenú vypúšťaciu hadicu. Maximálny čas zdvih prietoku je 3,0 m. (Pod touto podmienkou by sa vypúšťací otvor na spodku jednotky mal zablokovať s gumenou zátkou, aby sa zamedzilo súvislému vypúšťaniu.)

Poznámka: funkciu vypúšťania majú len niektoré jednotky termálneho čerpadla.

Súvislé vypúšťanie

• Keď plánujete nechať túto jednotku počas dlhšej doby bez použitia, prosím, odstráňte gumenú zátku z vypúšťacieho otvoru na spodku jednotky a pripojte vypúšťaciu hadicu k dolnej upevňovacej svorke. Všetka voda z nádrže na vodu sa vypustí von.

• Ak je vodné čerpadlo poškodené, môže sa použiť súvislé vypúšťanie, a za týchto podmienok sa vodné čerpadlo neaktivuje. Jednotka môže tiež dobre fungovať.

• Ak je vodné čerpadlo poškodené, môže sa tiež použiť prerušované vypúšťanie. Za týchto podmienok sa rozsvieti indikačné svetlo plného stavu vody, prosím, pripojte vypúšťaciu hadicu k dolnej upevňovacej svorke, potom sa všetka voda v nádrži na vodu vypustí vonku. Jednotka tiež môže fungovať dobre.

Inštalácia

• Nezablokujte vývod vzduchu, a požadovaná vzdialenosť okolo neho by mala byť aspoň 30cm.

• Rozvod káblov zásuvky by mal byť v súlade s miestnymi požiadavkami na elektrickú bezpečnosť.

Inštalácia hadice vývodu vzduchu

Klimatizácia

• Zohnite obidva konce hadice vývodu do štvorcovej upevňovacej svorky a rovnej upevňovacej svorky.

• Vložte štvorcovú upevňovaciu svorku do otvorov na zadnej strane klimatizácie.

• Položte druhý koniec hadice vývodu do rímsy blízkeho okna.

Inštalácia sady pre posuvné okno

Spôsob inštalácie sady pre posuvné okno je prevažne „horizontálny” a „vertikálny”, V skutočnom postupe nie je veľký rozdiel.

Funkcia alarmu plnej vnútornej nádrže na vodu

Vnútorná nádrž na vodu v klimatizácii má jeden bezpečnostný spínač úrovne vody, kontroluje hladinu vody. Keď hladina vody dosiahne predpokladanú výšku, rozsvieti sa indikačné svetlo plnej úrovne vody. (Ak je vodné čerpadlo poškodené, keď je úroveň vody plná, prosím, odstráňte gumenú zátku na spodku jednotky a všetka voda sa vypustí von.)

ČISTENIE A ÚDRŽBA

• Pred čistením zabezpečte, aby bola jednotka odpojená od akejkoľvek elektrickej zásuvky.

• Najprv vyčistite povrch s neutrálnym čistiacim prostriedkom a s mokrou handričkou, a utrite ho so suchou handričkou.

• Na čistenie jednotky nepoužívajte benzín ani iné chemikálie.

• Jednotku neumývajte priamo.

• Ak je klimatizácia poškodená, prosím, kontaktujte predajcu alebo servis.

Vzduchový lter

• Ak sa vzduchový lter upchá s prachom/nečistotami, mal by sa čistiť raz za dva týždne.

• Otvorte mriežku prívodu vzduchu a vyberte vzduchový lter.

• Vzduchový lter vyčistite s neutrálnym čistiacim prostriedkom s vlažnou vodou (40°C) a vysušte ho v tieni.

• Vložte vzduchový lter do mriežky prívodu, umiestnite komponenty tak, ako boli.

RIEŠENIE PROBLÉMOV

Problémy Možné príčiny Navrhované riešenia

Jednotka sa pri stlačení tlačidla zapnúť/vypnúť nespustí

Jednotka dostatočne nechladí

Automatické Vypnutie v režime ohrievania

• Indikačné svetlo plného stavu vody bliká, a nádrž na vodu je plná.

• Teplota v miestnosti je vyššia ako nastavená teplota. (režim elektrického ohrievania)

• Teplota v miestnosti je nižšia ako nastavená teplota. (Režim chladenia)

• Dvere alebo okná nie sú zatvorené.

• Vo vnútri miestnosti sú tepelné zdroje.

• Hadica vývodu vzduchu nie je pripojená, alebo je zablokovaná.

• Nastavenie teploty je príliš vysoké.

• Prívod vzduchu je zablokovaný.

Ochrana ohrievania, keď teplota na vývode vzduchu

prekročí 70 automaticky vypne.

°C, jednotka sa

• Vylejte vodu z nádrže na vodu.

• Znovu nastavte teplotu

• Zabezpečte, aby boli okná a dvere zatvorené.

• Odstráňte tepelné zdroje, ak je to možné

• Pripojte alebo vyčistite hadicu vývodu vzduchu.

• Znovu nastavte teplotu

• Vyčistite prívod vzduchu.

Jednotku reštartujte pri dostatočne nízkej teplote miestnosti.

Návod na použitie

Problémy Možné príčiny Navrhované riešenia

Hlučná • Zem nie je rovná alebo

E0 kód Senzor teploty v miestnosti

E2/E4 kód Nádrž na vodu je plná Prosím, vyprázdnite nádrž

dostatočne plochá

• Zvuk pochádza z prietoku chladiva vo vnútri klimatizácie

zlyhal

• Jednotku umiestnite na plochý, rovný povrch, ak je to možné

• Je to normálne.

Vymeňte senzor teploty v miestnosti (jednotka môže fungovať aj bez náhrady.)

Výrobok alebo zariadenie obsahuje uoridový skleníkový plyn. Č. art. AC-5560

Chladivo R290 Množstvo v kg: 0,21 Potenciál globálneho otepľovania: 3 Ekvivalent CO2 v tonách: 0,0007

Č. art. AC-5562 Chladivo: R290 Množstvo v kg: 0,235 Potenciál globálneho otepľovania: 3 Ekvivalent CO2 v tonách: 0,0007

ZÁRUKA

• Tento výrobok má udelenú záruku 24 mesiacov. Vaša záruka je platná, ak sa výrobok používa v súlade s pokynmi a na účel, na ktorý bol vytvorený. Okrem toho sa má predložiť pôvodný doklad o zakúpení (faktúra, účtenka alebo účet) s dátumom kúpy, názvom predajcu a číslom položky výrobku.

• Pre podrobné podmienky záruky si, prosím, pozrite našu servisnú webovú stránku: service.tristar.eu

ŽIVOTNÉ PROSTREDIE

Toto zariadenie by sa na konci jeho životnosti nemalo vyhadzovať

s domovým odpadom, ale musí sa odovzdať na centrálnom mieste pre recykláciu elektrických a elektronických domácich spotrebičov. Tento symbol na zariadení, manuál s pokynmi a balenie smeruje vašu pozornosť na túto dôležitú záležitosť. Materiály použité v tomto zariadení sa dajú recyklovať. Prostredníctvom recyklácie použitých domácich spotrebičov prispievate dôležitou mierou k ochrane nášho životného prostredia. Požiadajte miestne úrady o informácie ohľadom miesta opätovného zberu.

PODPORA

Všetky dostupné informácie a náhradné diely môžete nájsť na http://www.service.tristar.eu

Klimatska naprava

VARNOSTNA NAVODILA

• Pozorno preberite navodila za uporabo, da zagotovite pravilno uporabo, vzdrževanje in namestitev.

• Naprava je namenjena samo za notranjo uporabo.

• Enote ne priklapljajte na vtičnico, ki jo popravljajo ali ni nameščena pravilno

• Ne uporabljajte enote, upoštevajte naslednje previdnostne ukrepe: o V bližini ognja. o V prostoru, kjer je nevarnost pljuskanja olja. o V prostoru, ki je izpostavljen neposredni

sončni svetlobi. o V prostoru, kjer je nevarnost pljuskanja vode. o V bližini kopalne kadi, pralnice, tuša ali

bazena.

• Nikoli ne vstavljanje prstov oziroma palic v izstopne odprtine za zrak. Poskrbite, da o tem opozorite otroke.

• Med prevozom in skladiščenjem mora biti enota pokonci, da je s tem kompresor v pravilnem položaju.

• Pred čiščenjem klimatske naprave, vedno izklopite oziroma odklopite vir električnega napajanja.

• Med premikom klimatske naprave, vedno izklopite in odklopite vir električnega napajanja, napravo pa premikajte počasi.

• Da preprečite nevarno požara, ne prekrivajte klimatske naprave.

• Vse odprtine klimatske naprave morajo biti v skladu z lokalnimi električnimi varnostnimi zahtevami. Če je potrebno, preverite zahteve.

• Otroci morajo biti pod nadzorom, da s tem preprečite igranje z napravo.

• Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, serviser oziroma podobno usposobljene osebe, da s tem preprečite nevarnost.

• To napravo lahko uporabljajo otroci od 8. leta dalje in osebe z zmanjšanimi zičnimi, senzoričnimi ali mentalnimi sposobnostmi, ali s pomanjkanjem izkušenj in znanja, če so pod nadzorom ali so prejele navodila v zvezi z varno uporabo naprave in so razumele nevarnosti, ki iz tega izhajajo. Otroci se ne smejo igrati z napravo. Čiščenje in uporabniško vzdrževanje ne smejo izvajati otroci, ki niso pod nadzorom.

• Naprava mora biti nameščena v skladu z nacionalnimi predpisi za ožičenje.

• Opomba: o če so kateri koli deli poškodovani, se obrnite

na prodajalca ali pooblaščen servis;

o v primeru poškodb izklopite stikalo za zrak,

odklopite električno napajanje in se obrnite na o prodajalca ali pooblaščen servis; o v vseh primerih mora biti napajalni kabel

ustrezno ozemljen. o Da se izognete možnim nevarnostim, v

primeru, da je napajalni kabel poškodovan,

izklopite stikalo za zrak in odklopite električno

napajanje. Zamenjati ga mora prodajalec ali

pooblaščen servis;

Navodila za uporabo

OPOZORILO

• Ne uporabljajte sredstev za pospeševanje odtaljevanja ali za čiščenje, razen tistih, ki jih priporoča proizvajalec.

• Napravo je treba hraniti v prostoru, kjer ni stalno delujočih virov vžiga (na primer: odprt plamen, delovna plinska naprava ali delujoč električni grelec).

• Ne luknjati in ne sežigati.

• Zavedajte se, da hladilna sredstva morda ne vsebujejo vonja.

• Napravo je treba namestiti, upravljati in shranjevati v prostoru s talno površino, večjo od X m2. (X=10.3 za 10000Btu/h; X=11.3 za 12000Btu/h,14000Btu/h)

• Za popravilo ali vzdrževanje te enote se obrnite na pooblaščenega serviserja.

• Ne vlecite, deformirajte ali spremenite napajalnega kabla in ne potapljajte ga v vodo. Vlečenje ali napačna uporaba napajalnega kabla lahko poškoduje enoto in povzroči električni udar.

• Upoštevati je treba skladnost z nacionalnimi predpisi o plinu.

• Prezračevalne odprtine morajo biti proste vseh ovir.

• Vsaka oseba, ki se ukvarja z delom na ali s posegom v hladilni krogotok, mora imeti veljavno potrdilo akreditiranega panožnega organa za ocenjevanje, ki odobrava njeno strokovnost za varno ravnanje s hladilnimi sredstvi v skladu s panožno priznano specikacijo ocene.

• Servisiranje se izvaja samo v skladu s priporočilom proizvajalca opreme. Vzdrževanje in popravila, ki zahtevajo pomoč drugega usposobljenega osebja, se izvajajo pod nadzorom osebe, ki je pristojna za uporabo vnetljivih hladilnih sredstev.

• Naprave ne uporabljajte in ne ustavljajte tako, da vstavite ali izvlečete napajalni vtič, lahko pride do električnega udara ali požara zaradi nastajanja toplote.

• Odklopite napravo, če iz nje prihajajo čudni zvoki, vonj ali dim.

Klimatska naprava

OPOZORILO

Posebne informacije glede naprav s hladilnim plinom R 290.

• Temeljito preberite vsa opozorila.

• Pri odtaljevanju in čiščenju naprave ne uporabljajte nobenega drugega orodja, kot tistega, ki ga priporoča proizvodno podjetje.

• Naprava mora biti nameščena na območju brez stalnega vira vžiga (na primer: odprt plamen, delujoče plinske ali električne naprave).

• Ne luknjajte in ne sežigajte.

• Napravo je treba namestiti, upravljati in shranjevati v prostoru s talno površino, večjo od X m2. (X=10.3 za 10000Btu/h; X=11.3 za 12000Btu/h,14000Btu/h)

• Ta naprava vsebuje Y g (glejte tipsko nalepko na zadnji strani enote) hladilnega plina R290.

• R290 je hladilni plin, ki je v skladu z evropskimi direktivami o okolju. Ne luknjajte nobenega dela hladilnega krogotoka.

• Če se napravo namesti, upravlja ali shranjuje v neprezračevanem prostoru, mora biti prostor zasnovan tako, da preprečuje kopičenje puščanja hladilnega sredstva, ki ima za posledico nevarnost požara ali eksplozije zaradi vžiga hladilnega sredstva, ki ga povzročijo električni grelniki, peči ali drugi viri vžiga.

• Naprava mora biti shranjena na tak način, da se prepreči mehansko okvaro.

• Posamezniki, ki upravljajo ali delajo na hladilnem

krogotoku, morajo imeti ustrezno potrdilo, ki ga izda akreditirana organizacija, ki zagotavlja sposobnost strokovnost pri ravnanju s hladilnimi sredstvi v skladu s posebno oceno, ki jo priznavajo panožna združenja.

• Popravila je treba opraviti na podlagi priporočila proizvodnega podjetja. Vzdrževanje in popravila, ki zahtevajo pomoč drugega usposobljenega osebja, se morajo izvajati pod nadzorom osebe, ki je navedena za uporabo vnetljivih hladilnih sredstev.

HLADILNO SREDSTVO

(CE) N 842/2006: Ta klimatska naprava vsebuje hladilno sredstvo R290. Količina hladilnega sredstva je manj kot 1 kg in je v zaprtem hladilnem krogotoku. Hladilno sredstvo nima potenciala za črpanje ozonskega plašča, vendar pa je toplogredni plin v skladu s Kjotskim protokolom in lahko tako prispeva k globalnemu segrevanju, če se sprosti v ozračje. Zato lahko polnjenje ali praznjenje opravljajo samo usposobljeni tehniki s potrdilom za ravnanje s hladilnimi sredstvi. Vaše klimatske naprave ni treba polniti s hraldilnim sredstvom, če se pravilno uporablja in je hladilni krogotok nepoškodovan. GWP: R290: 3

Navodila za uporabo

OPIS DELOV

1. Vhod za zrak

2. Izstopna odprtina za zrak

3. Nadzorna plošča

4. Napajalni kabel

5. Kolo za kolesa

Dodatna oprema

Del naprave Opis

Cev za izpust vročega zraka Priključek za cev (za okno) Priključek za cev (za klimatsko napravo)

Komplet za okno Daljinski krmilnik

UPRAVLJANJE NADZORNE PLOŠČE

1 2 3

109 11 12 13 14

1. Indikator Water full

2. Indikator High prezračevanje

3. Indikator Low prezračevanje

4. Indikator Timer

5. Indikator Cool

6. Indikator Dehumidier

7. Indikator Fan

8. Indikator Heat

9. On/o button

10. Temperature + button

11. Temperature – button

12. Mode button

13. Fan speed adjustment button

14. Timer on/o button

4 5 6 7 8

Klimatska naprava

PRED PRVO UPORABO

Pred zagonskimi postopki v tem poglavju:

• Najdite kraj v bližini vira električnega napajanja.

• Namestite cev za izpust vročega zraka in ustrezno prilagodite položaj okna.

• Vstavite napajalni kabel v ozemljeno vtičnico AC 220~240 V/50 Hz;

• Dobro namestite odtočno cev vodne črpalke (samo za tip s toplotno črpalko).

• Pritisnite tipko za vklop/izklop, da vklopite klimatsko napravo.

• Temperaturni obseg delovanja: 18°C - 35°C

• Preverite, ali je bila cev za izpust vročega zraka pravilno nameščena.

• Pri uporabi funkcij za hlajenje in razvlaževanje, naj bodo intervali med uporabo dolgi vsaj 3 minute.

• Vtičnice ne delite z drugimi napravami.

UPORABA

Hlajenje

• Pritiskajte tipko “Mode” dokler se ne prikaže ikona “Cool”.

• Pritisnite tipko za gor ali dol, da izberete želeno sobno temperaturo.

• Pritisnite tipko “Fan Speed” za izbiro hitrosti pihanja.

Razvlaževanje

• Pritiskajte tipko “Mode” dokler lučka indikatorja “Dehumidify” ne zasveti

• Nastavite izbrano temperaturo na trenutno sobno temperaturo minus 2 °C.

• Nastavite motor ventilatorja na LOW hitrost vetra.

Ogrevanje (ta funkcija ni na voljo pri samostojnih enota za hlajenje)

• Pritiskajte tipko “Mode” dokler se ne prikaže ikona “Heat”.

• Pritisnite tipko za up ali down, da izberete želeno sobno temperaturo.

• Pritisnite tipko “Fan Speed” za izbiro hitrosti pihanja.

DELOVANJE ČASOVNIKA

Nastavitev vklopa časovnika :

• Ko je klimatska naprava IZKLOPLJENA, pritisnite tipko “Timer” in izberite želen čas vklopa z uporabo tipk za nastavitev temperature in časa.

• Na plošči za upravljanje je prikazan funkcija “Preset ON Time”.

• Čas vklopa lahko nastavite na kateri koli čas med 0-24 ur.

Nastavitev izklop časovnika :

• Ko je klimatska naprava VKLOPLJENA, pritisnite tipko “Timer” in izberite želen čas IZKLOPA z uporabo tipk za nastavitev temperature in časa.

• Na plošči za upravljanje je prikazana funkcija “Preset OFF Time”.

• Čas izklopa lahko nastavite na kateri koli čas med 0-24 ur.

Navodila za uporabo

Praznjenje vodne črpalke

Pred uporabo enote enote priklopite cev za praznjenje vodne črpalke. Ko raven vode v notranjem rezervoarju vode doseže predhodno določeno raven, se vodna črpalka aktivira in odtoči kondenzirano vodo skozi priklopljeno odtočno cev. Maksimalni dostavni vzgon je 3,0 m. (Pot tem pogojem mora biti odtočna luknja na dnu enote zamašena z gumijastim zamaškom, da s tem preprečite neprekinjeno odtekanje.)

Opomba: samo nekatere toplotne črpalke imajo odtočno funkcijo. Neprekinjeno odvajanje

• Če načrtujete, da enote ne boste uporabljali dlje časa, snemite gumijasti zamašek z odtočne luknje na dnu enote in priključite odtočno cev na spodnjo sponko za pritrjevanje. Vsa voda v rezervoarju za vodo bo spraznjena.

• Če je vodna črpalka poškodovana, ne boste mogli uporabljati neprekinjenega odvajanja in v tem primeru se vodna črpalka ne aktivira. Enota lahko obratuje normalno.

• Če je vodna črpalka poškodovana lahko uporabljate postopno odvajanje. V tem primeru, ko lučka indikatorja za polno vodo zasveti, ponovno priključite odtočno cev na spodnjo sponko za pritrjevanje in spraznite vso vodo v rezervoarju za vodo. Enota lahko obratuje normalno.

Namestitev

• Ne blokirajte zračne odprtine, hkrati pa mora potrebna razdalja v okolici znašati vsaj 30 cm.

• Vtičnica mora biti ožičena v skladu z lokalnimi električnimi varnostnimi zahtevami.

•

Namestitev cevi za izpust vročega zraka

Klimatska naprava

• Zvijte oba konca cevi za izpust vročega zraka v kvadratno sponko za pritrjevanje in ravno sponko za pritrjevanje.

• Vstavite kvadratno sponko za pritrjevanje v odprtini za zadnji strani klimatske naprave.

• Drug konec cevi za izpust vročega zraka namestite v bližino okenske police.

Namestitev kompleta za drsno okno

Komplet za drsno okno lahko namestite v “vodoravnem” ali “navpičnem” položaju. Ni razlike v dejanskem postopku.

Funkcija alarma Notranji rezervoar za vodo je poln

Notranji rezervoar za vodo v klimatski napravi ima enonivojska varnostna stikala, ta krmilijo raven vode. Ko raven vode doseže pričakovano višino, lučka indikatorja za polno vodo zasveti. (Če je vodna črpalka poškodovana, ko je voda polna, snemite gumijasti zamašek na dnu enote, da odtočite vso vodo.)

VZDRŽEVANJE S ČIŠČENJEM

• Pred čiščenjem odklopite enoto iz električne vtičnice.

• Najprej očistite površino z nevtralnim detergentom in mokro krpo, ter jo nato obrišite s suho krpo.

• Za čiščenje enote ne uporabljajte bencina ali drugih kemikalij.

• Enote ne operite neposredno.

• Če je klimatska naprava poškodovana, se obrnite na prodajalca ali servis.

Zračni lter

• Zračni lter očistite enkrat na dva tedna, da preprečite zamašitev zračnega ltra zaradi prahu/umazanije,

• Odprite rešetke na dovodni odprtini in snemite zračni lter.

• Očistite zračni lter z nevtralnim detergentom v mlačni vodi (40°C) in ga osušite v senci.

• Ponovno vstavite zračni lter v rešetke na dovodni odprtini in ostale komponente na svoje mesto.

ODPRAVLJANJE TEŽAV

Težave Možni vzroki Predlagane rešitve

Enota se ne vklopi ob pritisku tipke za vklop/ izklop

Enota ne hladi dovolj

Samodejni izklop v načinu ogrevanja

Glasnost • Tla niso vodoravna ali dovolj

• Lučka indikatorja za polno vodo utripa in rezervoar za vodo je poln.

• Sobna temperatura je višja od nastavljene temperature. (Način električnega gretja)

• Sobna temperatura je nižja od nastavljene temperature. (Način hlajenja)

• Vrata ali okna niso zaprta.

• V prostoru so viri toplote.

• Cev za izpihan odpadni zrak ni priključena ali je blokirana.

• Nastavitev temperature je previsoka.

• Vstopna odprtina je blokirana.

Zaščita pred segrevanjem; ko temperatura v izstopni odprtini za zrak znaša več kot 70 °C, se bo enota samodejno izklopila.

ravna

• Zvok povzroča pretakanje hladilne tekočine v klimatski napravi

• Izlijte vodo iz rezervoarja za vodo.

• Ponastavite temperaturo

• Poskrbite, da so vsa okna in vrata zaprta.

• Če je možno, odstranite vire toplote

• Priključite ali očistite cev za izpihan odpadni zrak.

• Ponastavite temperaturo

• Očistite vstopno odprtino.

Ponovno zaženite enoto pri dovolj nizki sobni temepraturi.

• Če je možno, enoto postavite na ravna tla.

• To je običajno.

Navodila za uporabo

Težave Možni vzroki Predlagane rešitve

Koda E0 Senzor prostorske tempera-

Koda E2/E4 Rezervoar za vodo je poln Spraznite rezervoar

Izdelek ali oprema vsebuje uoriran toplogredni plin. Št. izd. AC-5560

Hladilna tekočina: R290 Količina v kg: 0,21 Sposobnost povzročanja globalnega segrevanja ozračja: 3 Enakovredni znesek CO2 v tonah: 0,0007

Št. izd. AC-5562 Hladilna tekočina: R290 Količina v kg: 0,235 Sposobnost povzročanja globalnega segrevanja ozračja: 3 Enakovredni znesek CO2 v tonah: 0,0007

ture je odpovedal

Zamenjajte senzor prostorske temperature (enoto lahko uporabljate tudi brez zamenjave).

GARANCIJA

• Izdelek ima zagotovljeno 24 mesečno garancijo. Vaša garancija je veljavna, če izdelek uporabljate v skladu z navodili in za namen, za katerega je bil ustvarjen. Poleg tega je potrebno predložiti originalen račun (račun, prodajni list ali potrdilo o prejemu) z datumom nakupa, imenom prodajalca in številko izdelka.

• Za podrobne garancijske pogoje glejte naše spletno mesto servisa: service.tristar.eu

OKOLJE

Naprave ob koncu njene življenjske dobe ni dovoljeno odstranje-

vati skupaj z gospodinjskimi odpadki, temveč jo je treba oddati na zbirni točki za reciklažo električnih in elektronskih gospodinjskih naprav. Ta simbol na napravi, navodila za uporabo in pakiranje vas opozarjajo na to pomembno zadevo. Materiale, ki so uporabljeni pri tej napravi, je mogoče reciklirati. Z recikliranjem gospodinjskih naprav pomembno prispevate k varovanju našega okolja. Vprašajte lokalne oblasti za informacije v zvezi z zbirnim središčem.

PODPORA

Vse razpoložljive informacije in nadomestne dele lahko najdete na http://www.service.tristar.eu

Légkondicionáló

BIZTONSÁGI ÚTMUTATÓ

• A megfelelő használat, karbantartás és üzembe helyezés érdekében kérjük, alaposan olvassa el a jelen felhasználói útmutatót.

• A készülék kizárólag beltéri használatra készült.

• Ne használja az egységet javításra szoruló vagy nem megfelelően felszerelt konnektorról

• Ne használja az egységet a következő körülmények között: o Tűzforrás közelében. o Olyan területen, ahol olaj fröccsenhet rá. o Közvetlen napsugárzásnak kitett helyen. o Olyan területen, ahol víz fröccsenhet rá. o Fürdőkád, mosoda, zuhanyzó vagy

úszómedence közelében.

• Soha ne dugja az ujját vagy hosszúkás tárgyat a levegőkivezető nyílásba. Feltétlenül gyelmeztesse a gyermekeket is ezekre a veszélyekre.

• A készüléket álló helyzetben szállítsa és tárolja, hogy a kompresszor megfelelő pozícióban maradjon.

• A légkondicionáló tisztítása előtt mindig szüntesse meg a tápellátást, vagy válassza le arról a készüléket.

• A légkondicionáló mozgatása előtt mindig szüntesse meg a tápellátást, vagy válassza le arról a készüléket. Lassan mozgassa a légkondicionálót.

• A tűzveszély elkerülése érdekében ne fedje le a légkondicionálót.

• A légkondicionálóhoz használt konnektoroknak minden esetben meg kell felelniük az elektromos biztonságra vonatkozó helyi előírásoknak. Ha szükséges, járjon utána ezeknek.

• Ügyeljen arra, hogy gyermekek ne játsszanak a készülékkel.

• Ha a tápkábel sérült, annak cseréjét a veszély elkerülése érdekében a gyártó, szakszerviz vagy képesített szakember végezze el.

• A készüléket a 8. életévüket betöltött gyermekek, illetve korlátozott testi, érzékszervi vagy szellemi képességgel bíró, valamint megfelelő tapasztalattal és tudással nem rendelkező személyek kizárólag felügyelet mellett, illetve abban az esetben használhatják, ha tájékoztatták őket a készülék biztonságos használatáról, és megértik az ezzel járó kockázatokat. Ne hagyja, hogy gyermekek a készülékkel játszanak. A tisztítást és karbantartást gyermekek felügyelet nélkül nem végezhetik.

• A készüléket a helyi villanyszerelési előírásoknak megfelelően kell üzembe helyezni.

• Megjegyzések: o Ha bármelyik alkatrész megsérül, forduljon a

kereskedőhöz vagy szakszervizhez;

o Bármilyen sérülés esetén kapcsolja ki a

légáramlás-kapcsolót, válassza le a készüléket

a tápellátásról, és forduljon o A kereskedőhöz vagy szakszervizhez; o A tápkábelt minden esetben megfelelően

földelni kell. o Ha a tápkábel megsérül, a veszélyek

elkerülése érdekében kapcsolja ki a

légáramlás-kapcsolót, és válassza le a

készüléket a tápellátásról. Kérje a tápkábel

cseréjét a kereskedőtől vagy szakszerviztől.

Navodila za uporabo

VIGYÁZAT

• Ne használjon a gyártó által javasolttól eltérő eszközöket a leolvasztási folyamat felgyorsításához vagy tisztításhoz.

• A készüléket olyan helyiségben kell tárolni, ahol nem található folyamatosan működő gyújtóforrás (például: nyílt láng, működő gázkészülék vagy elektromos melegítő).

• Ne lyukassza ki, illetve ne égesse el.

• Ne feledje, hogy a hűtőközeg akár szagtalan is lehet.

• A készüléket X m2 alapterületnél nagyobb helyiségben kell felszerelni, üzemeltetni és tárolni. (X=10.3 a 10000Btu/h; X=11.3 a 12000Btu/ h,14000Btu/h)

• A készülék javításához vagy karbantartásához forduljon egy hivatalos szervizszakemberhez.

• Ne húzza, deformálja vagy módosítsa a tápkábelt, illetve ne merítse vízbe azt. A tápkábel húzása vagy helytelen használata a készülék károsodásához vezethet, és áramütést okozhat.

• Tartsa be az állami gázszabályozásoknak való megfelelést.

• A szellőzőnyílásokat tartsa akadálymentesen.

• Minden olyan személynek, aki a hűtőközeg körön dolgozik vagy megszakítja azt, érvényes ipari tanúsítvánnyal kell rendelkeznie az iparág által akkreditált értékelő hatóságtól, amely igazolja, hogy rendelkezik a hűtőközegek biztonságos, az

iparág által elismert értékelési specikációnak megfelelő kezeléséhez szükséges ismeretekkel.

• A szervizelés csak a berendezés gyártójának javaslatai szerint végezhető. A szakképzett személyzet segítségét igénylő karbantartást és javítást az éghető hűtőközegek kezelésében jártas személy felügyelete alatt kell elvégezni.

• Ne működtesse és ne állítsa le a készüléket a tápkábel bedugásával vagy kihúzásával, mert a hőtermelés miatt áramütést vagy tüzet okozhat.

• Húzza ki a készüléket, ha furcsa hangok, szagok vagy füst áramlik belőle.

100

Tristar AC-5560 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
