Owner’s Manual

Tilt Flat Screen

Wall Mount

Model: DWT3285L

Español 13 • Français 25 • Русский 37 • Deutsch 49

CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR
PROPERTY DAMAGE MAY OCCUR!

200 x 200 to
700 x 400

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

Copyright © 2014 Tripp Lite. All rights reserved.

13-11-103-9332E9.indb 1 4/17/2014 2:12:03 PM

32”- 85”

MAX

1

56.6kg

(125lbs)

MAX

NOTE: Read the entire instruction manual before you start installation and assembly.

WARNING

• Do not begin the installation until you have read and understood the instructions

and warnings contained in this manual. If you have any questions regarding any
of the instructions or warnings, please visit www.tripplite.com/support.

• This mounting bracket was designed to be installed and utilized ONLY as

specified in this manual. Improper installation of this product may cause damage
or serious injury.

• This product should only be installed by someone of good mechanical ability,

with basic building experience and a full understanding of this manual.

• Make sure that the supporting surface will safely support the combined load of

the equipment and all attached hardware and components.

• If mounting to wood wall studs, make sure that mounting screws are anchored

into the center of the studs. The use of an edge-to-edge stud finder is highly
recommended.

• Always use an assistant or mechanical lifting equipment to safely lift and position

equipment.

• Tighten screws rmly, but do not over tighten. Over tightening can damage the

items, greatly reducing their holding power.

• This product is intended for indoor use only. Using this product outdoors could

lead to product failure and personal injury.

Warranty & Warranty Registration

5-Year Limited Warrant

Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects

in material and workmanship for a period of 5 years from the date of initial purchase. If the product should
prove defective in material or workmanship within that period, Seller will repair or replace the product, in its sole

discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE,

ABUSE OR NEGLECT. SELLER MAKES NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY
SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES,
INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY
PERIOD SET FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND CONSEQUENTIAL
DAMAGES. (Some states do not allow limitations on how long an implied warranty lasts, and some states do not
allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions
may not apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from
jurisdiction to jurisdiction).

WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate
or safe for the use intended. Since individual applications are subject to great variation, the manufacturer makes

no representation or warranty as to the suitability or fitness of these devices for any specific application.

WARRANTY REGISTRATION

Visit www.tripplite.com/warranty today to register the warranty for your new Tripp Lite product. You’ll be
automatically entered into a drawing for a chance to win a FREE Tripp Lite product!*

* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.

2

13-11-103-9332E9.indb 2 4/17/2014 2:12:03 PM

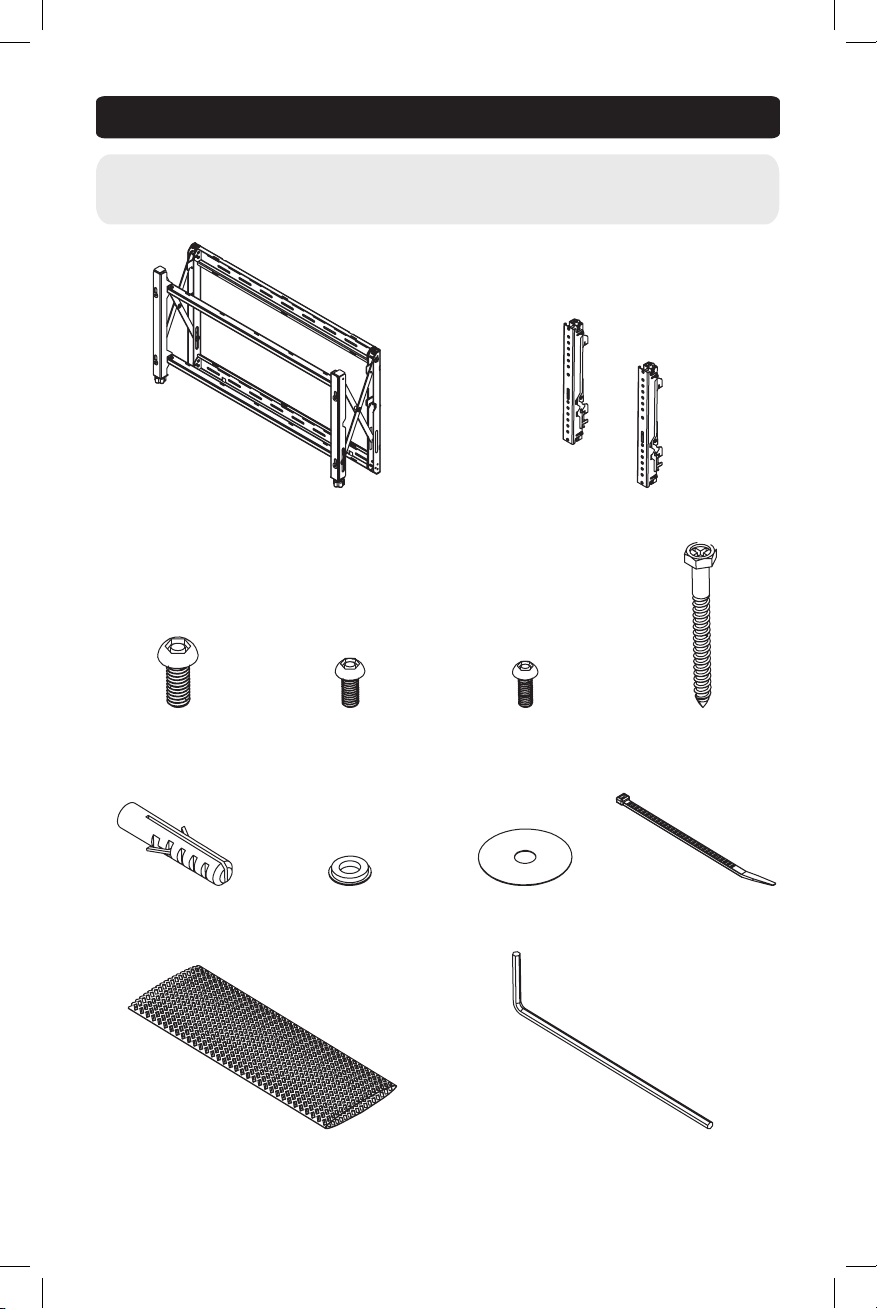

Component Checklist

IMPORTANT: Ensure that you have received all parts according to the component checklist prior to

installing. If any parts are missing or faulty, visit www.tripplite.com/support for service.

Wall Bracket (1) Mount Arms (2)

M8x20 (4) M6x14 (4) M5x10 (2) Lag Bolts (4)

Concrete Anchor (4) Rubber Washer (4) Metal Washer (4) Cable Tie (2)

Mesh Sleeve (1) 4mm Security Hex Key (1)

Note: Your hardware package includes security bolts that can only be fastened with the provided security hex key.

3

13-11-103-9332E9.indb 3 4/17/2014 2:12:03 PM

1a. Mount on Wood Stud Wall

Wall

Bracket

Lag Bolt

65 mm

(2.5”)

Find and mark the

exact location of

mounting holes

ø 4 mm

(ø 5/32”)

1

2

3

Drill pilot holes

Metal

Washer

Screw the wall
plate onto the
wall

WARNING

• Make sure that mounting screws are anchored into the center of the studs.
Use of an edge-to-edge stud finder is highly recommended.

• Never tighten in excess of 80 in-lb • (9 N.M.)

• Installers are responsible to provide hardware for other types of mounting situations.

• Installers must verify that the supporting surface will safely support the combined

load of the equipment and all attached hardware and components.

• When installing this wall mount on a wood stud wall covered with gypsum board
(drywall), verify that the wood studs are a minimum of 2” x 4” nominal size. When

installing to more than one stud, ensure the spacing between the studs is at least

16” but doesn’t exceed 24”. Do not install over gypsum board thicker than 5/8”.

4

13-11-103-9332E9.indb 4 4/17/2014 2:12:04 PM

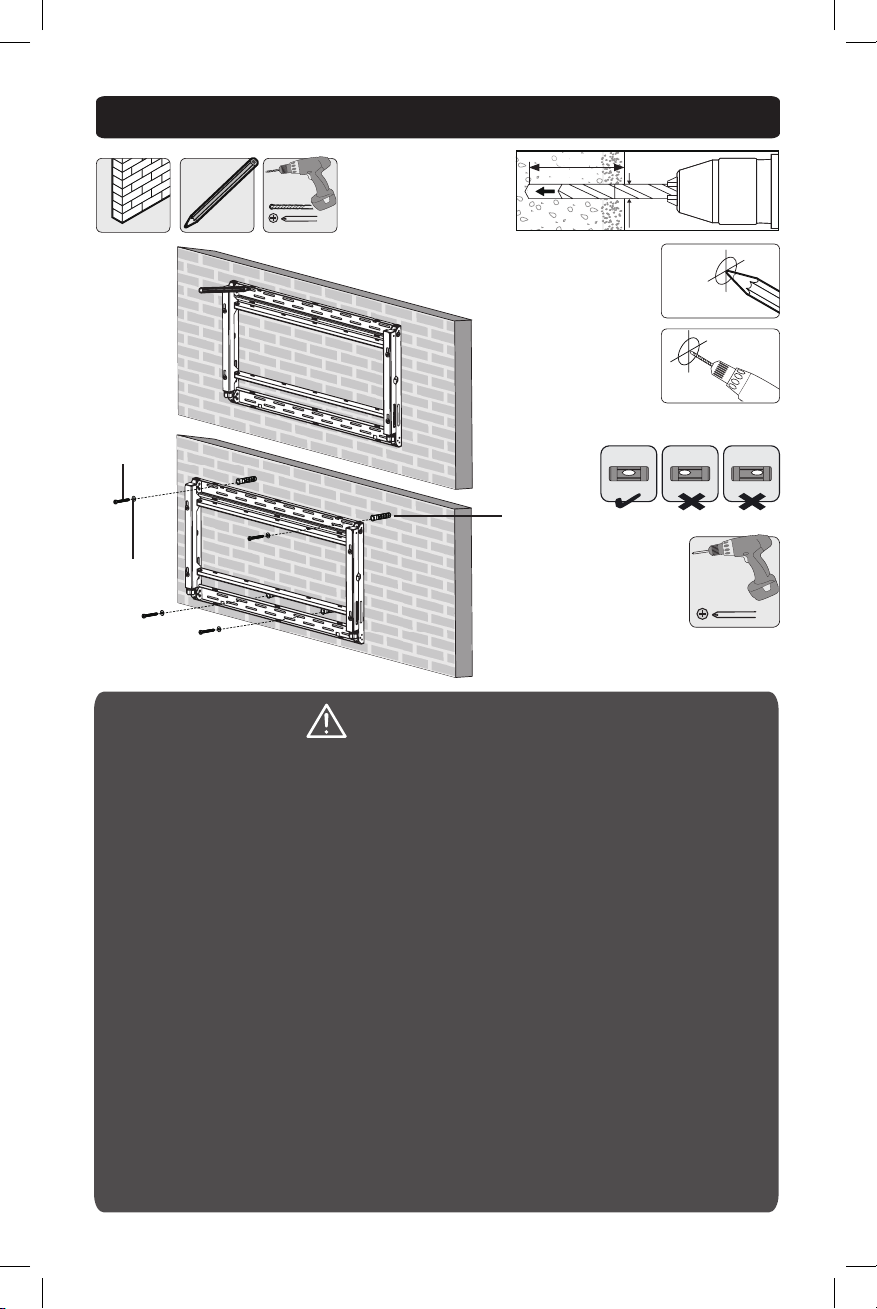

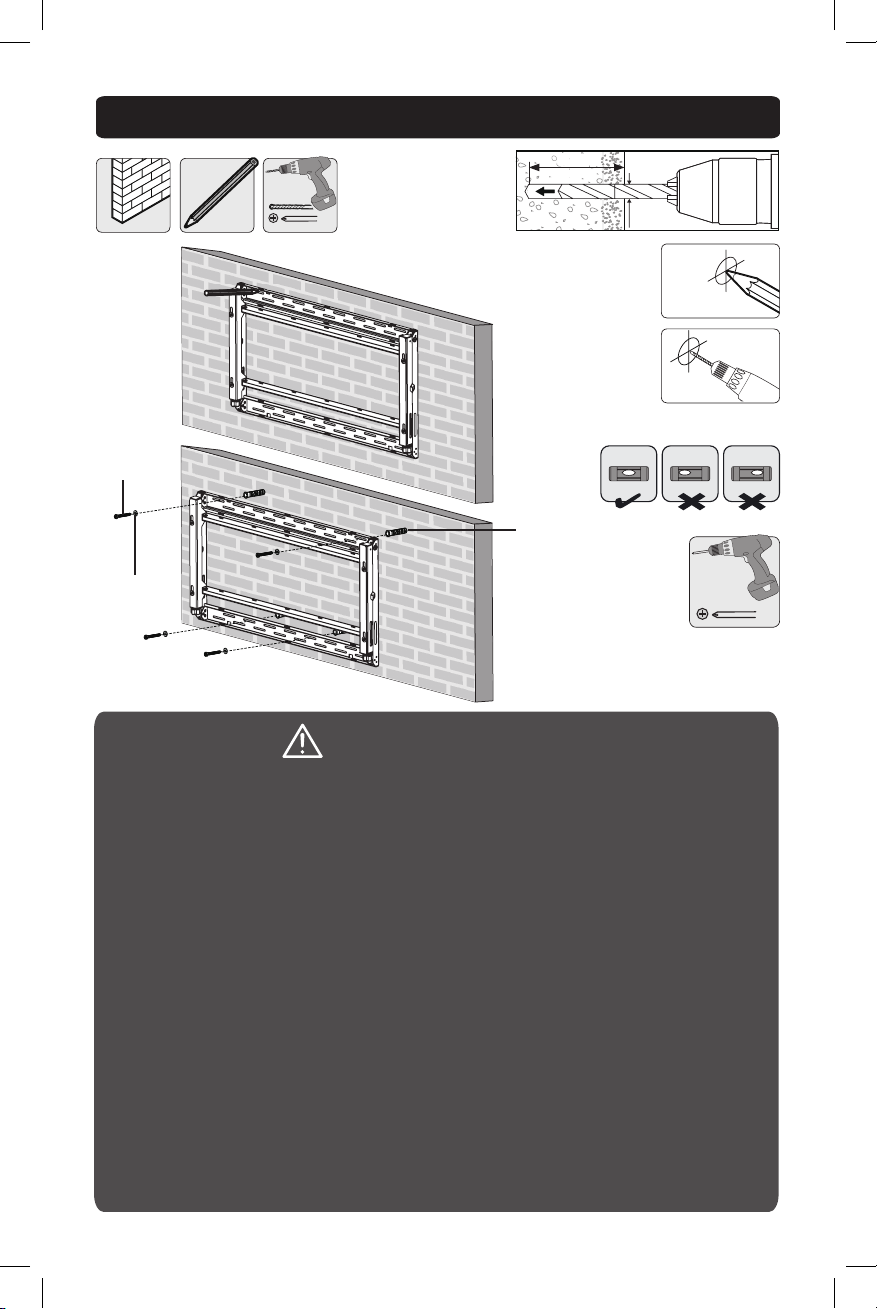

1b. Mount on Solid Brick, Cinder Block or Concrete Wall

64 mm

(2.5”)

Mark the

exact location of

mounting holes

Lag bolt

Concrete Anchor

Metal Washer

ø 8 mm

(ø 5/16”)

1

2

Drill pilot holes

Screw the wall
plate onto the
wall

WARNING

• When installing wall mounts on a concrete wall, the wall must be at least 8” thick

with a minimum compressive strength of 2,000 psi.

• When installing wall mounts on cinder block, verify the actual concrete thickness is
at least 1-3/8” (35mm) for using the concrete anchors. When installing wall mounts
on a cinder block wall, the cinder blocks must meet ASTM C-90 specications and

have a minimum nominal width of 8”. Do not drill into mortar joints! Be sure to

mount in a solid part of the block, generally 1” (25mm) minimum from the side of
the block. It is suggested an electric drill on a slow setting be used to drill the hole
instead of a hammer drill to avoid breaking out the back of the hole when entering a

void or cavity.

• Installers must verify that the supporting surface will safely support the combined

load of the equipment and all attached hardware and components.

• Tighten screws so that wall bracket is rmly attached, but don’t overtighten.

Overtightening can damage screws, greatly reducing their holding power.

• Never Tighten in excess of 80 in-lb (9 N.M.)

• Always attach concrete anchors directly to load-bearing concrete.

• Never attach concrete anchors to concrete covered with plaster, drywall or other

finishing material.

5

13-11-103-9332E9.indb 5 4/17/2014 2:12:06 PM

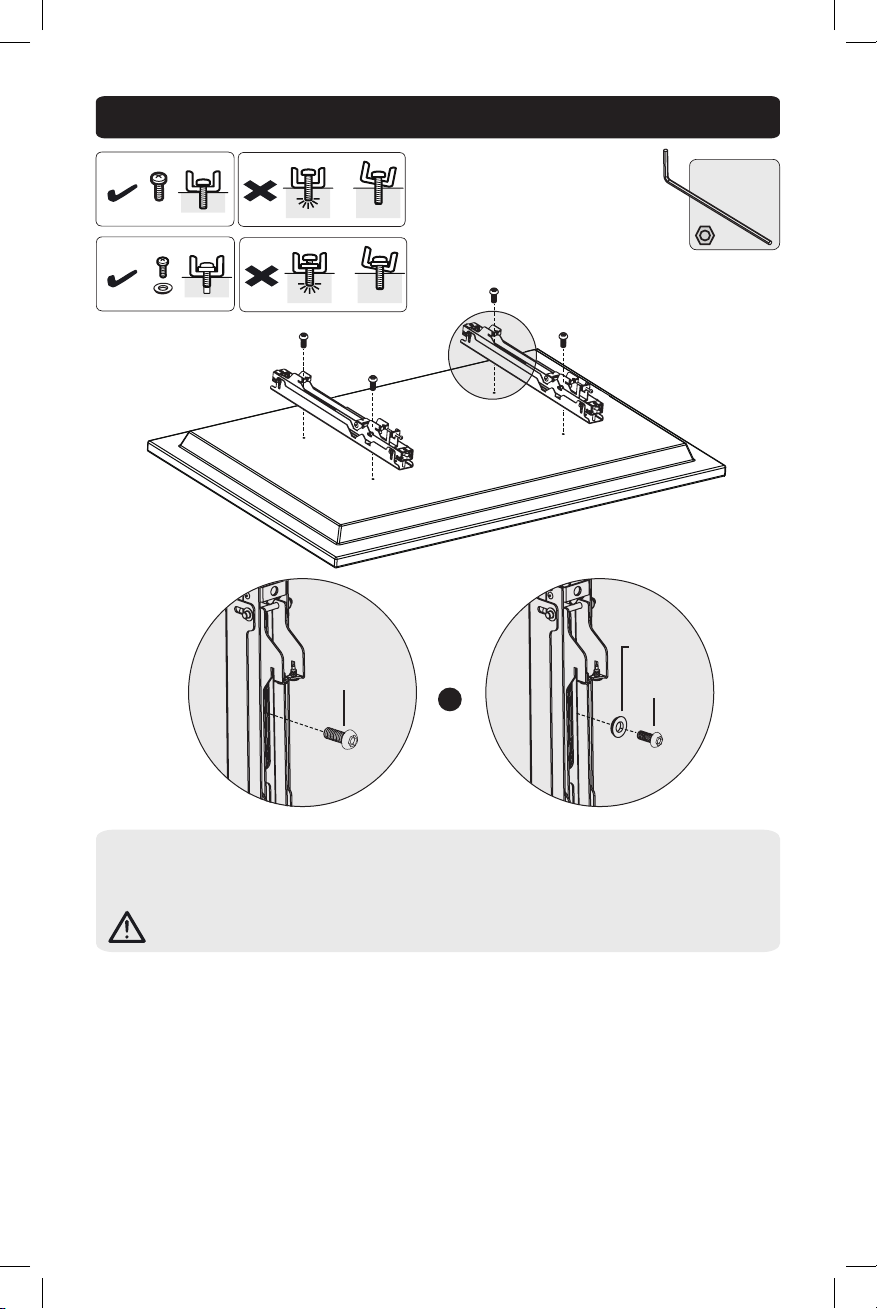

2. Attach Mount Arms to Display

TV

TV

TV

TV

TV

TV

Rubber
Washer

M8X20 M6X14

or

Note: Choose appropriate screws, washers and spacers (if necessary) according to the type of screen.

• Position the adapter brackets as close as possible to the center of the display.

• Screw the adapter brackets onto the display.

Tighten all screws but do not over tighten.

6

13-11-103-9332E9.indb 6 4/17/2014 2:12:08 PM

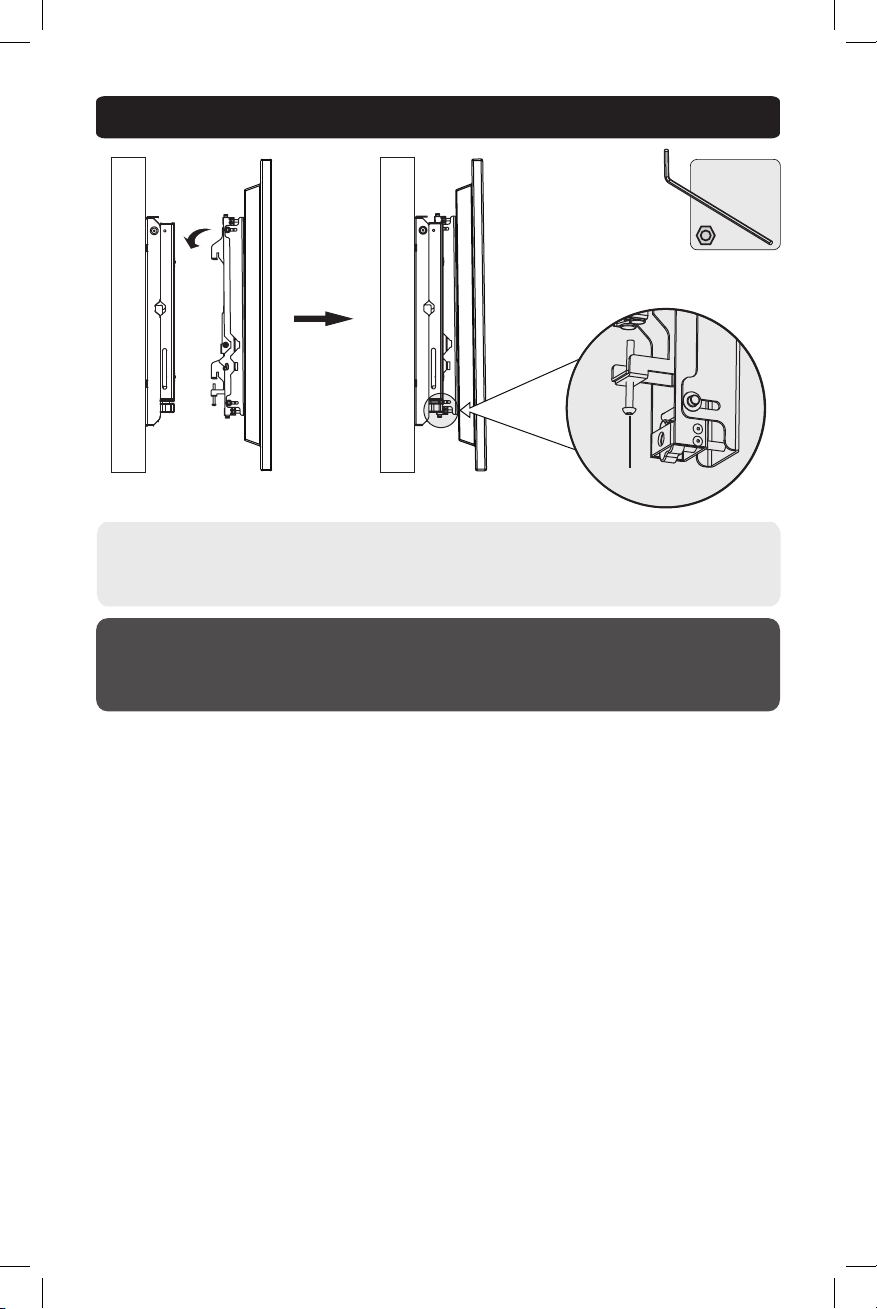

3. Attach Mount Arms to Wall Bracket

Wall Wall

Security Screw

• Attach display to wall bracket and slide into position. Loosely fasten mount arms into place using security

screws.

• Adjust display until it’s in the desired position. Tighten security screws using supplied Hex key to lock into

place.

Maintenance

• Check that the bracket is secure and safe to use at regular intervals (at least every three months).

• Please visit www.tripplite.com/support if you have any questions.

7

13-11-103-9332E9.indb 7 4/17/2014 2:12:08 PM

4. Height and Level Adjustment

UP

DOWN

ROTATE LEFT ROTATE RIGHT

Adjust display as desired.

• Turn knob CLOCKWISE to raise side.

• Turn knob COUNTER-CLOCKWISE to lower side.

8

13-11-103-9332E9.indb 8 4/17/2014 2:12:09 PM

5. Tilt and Depth Adjustment

IN OUT TILT FORWARD

TILT BACKWARD TILT RIGHT TILT LEFT

Adjust display as desired.

• Turn knob CLOCKWISE to move corner towards the wall.

• Turn knob COUNTER-CLOCKWISE to move corner away from the wall.

Note: Adjustments are made with the wall bracket open (see step 8 for instructions on opening the unit) and you facing the back of

your display.

9

13-11-103-9332E9.indb 9 4/17/2014 2:12:10 PM

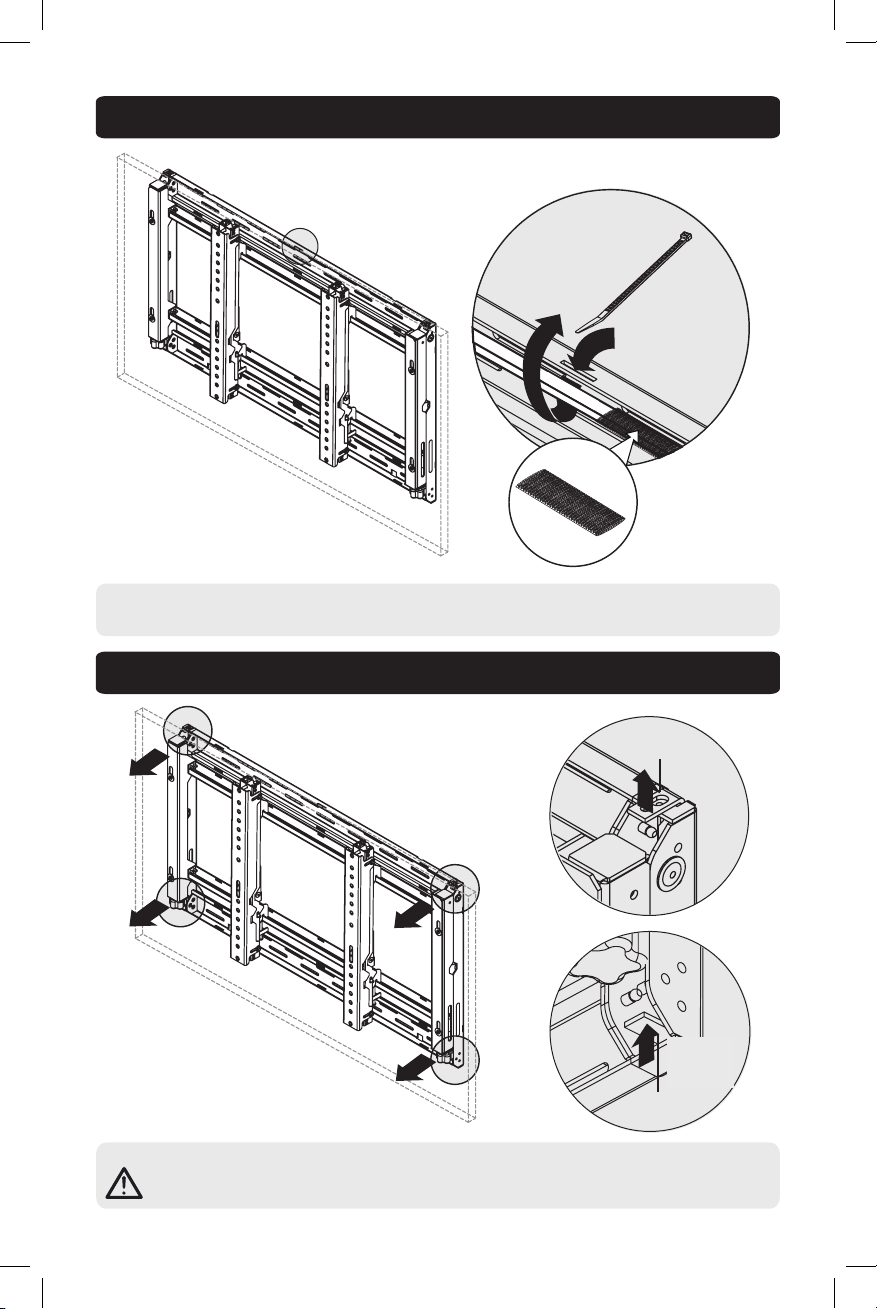

6. Cable Management

Display cables can be routed along top or bottom of wall bracket.

• Use mesh sleeve and cable ties for cable management.

7. Opening and Closing Wall Bracket

Cable

Tie

CABLES

Mesh

Sleeve

Locking

Tab

PULL UP

PUSH UP

Locking

Tab

To open wall bracket, push or pull up on locking tabs.

Important: Open position is for service access onl. The bracket must be closed during
normal use.

10

13-11-103-9332E9.indb 10 4/17/2014 2:12:11 PM

8. Opening and Closing Mount Arms

To Open

ORANGE CORD

BLACK CORD

PULL

DOWN

Open mount arms by pulling down on the orange cords while an assistant pulls the bottom of the display up and
away from the wall.

Note: The kickstand will automatically engage. Make sure it is in the down position before letting go of the display.

Important: Open position is for service access onl. The bracket must be closed during
normal use.

To Close

ORANGE CORD

BLACK CORD

PULL

DOWN

1

Pull display away from the wall slightly to release kickstand while an assistant pulls down on black cords. Once
black cords are pulled, kickstand will disengage.

Note: Support the display until the mount arms are engaged in the closed position.

13-11-103-9332E9.indb 11 4/17/2014 2:12:12 PM

2

11

9. Securing Wall Bracket (Optional)

M5X10

To prevent locking tabs from releasing, secure them with the two M5x10 Security Screws provided.

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

12

13-11-103-9332E9.indb 12 4/17/2014 2:12:13 PM

Manual del Propietario

Instalación en la Pared de

Pantalla Plana Inclinable

Modelo: DWT3285L

English 1 • Français 25 • Русский 37 • Deutsch 49

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE CARGA INDICADA. ¡PUEDE
OCURRIR UNA LESIÓN SEVERA O DAÑO A LA PROPIEDAD!

200 x 200 to
700 x 400

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

Copyright © 2014 Tripp Lite. Todos los derechos reservados.

13-11-103-9332E9.indb 13 4/17/2014 2:12:14 PM

32”- 85”

MÁX

13

56.6kg

(125lbs)

MÁX

NOTA: Lea completo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y

advertencias contenidas en este manual. Si tiene alguna pregunta con respecto a

cualquiera de las instrucciones o advertencias, visite www.tripplite.com/support.

• El soporte de instalación fue diseñado para instalarse y usarse SOLAMENTE como

se especifica en este manual. La instalación incorrecta de este producto puede

causar daños o lesiones severas.

• Este producto debe ser instalado por alguien con buena habilidad mecánica, con
experiencia básica en construcción y un entendimiento completo de este manual.

• Cerciórese de que la supercie de apoyo soporte con seguridad la carga
combinada del equipo y los accesorios y componentes agregados.

• Si se instala en paredes con entramados de madera, cerciórese que los
tornillos de instalación estén anclados en el centro de los travesaños. Es muy
recomendable usar un detector de travesaños de borde a borde.

• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y
colocar el equipo con seguridad.

• Apriete los tornillos rmemente pero no en exceso. Apretar en exceso puede
dañar los artículos, reduciendo grandemente su capacidad de soporte.

• Este producto está diseñado para usarse sólo en interiores. El utilizar este
producto en exteriores podría conducir a fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está
libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si
el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o
reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE ACCIDENTES, MAL USO,

ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA AQUÍ.

EXCEPTO A LA EXTENSIÓN PROHIBIDA POR LA LEY APLICABLE, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO
TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO

DE GARANTÍA ESTABLECIDO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES Y

CONSECUENCIALES. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía
y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que
las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales especícos y
usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario debe debe tener cuidado al determinar si este dispositivo es
adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el
fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación especíca.

Tripp Lite tiene una política de mejora continua. Las especicaciones están sujetas a cambio sin previo aviso.

14

13-11-103-9332E9.indb 14 4/17/2014 2:12:14 PM

Accesorios y Partes Incluidas En El Empaque

IMPORTANTE: Antes de instalar, ceciórese de haber recibido todas las partes de acuerdo a la lista de

comprobación de componentes. Si cualquier parte está faltante o dañada, visite
www.tripplite.com/support para solicitar servicio.

Soporte de Pared (1) Brazos de Instalación (2)

M8x20 (4) M6x14 (4) M5x10 (2) Pija para Madera (4)

Taquete (4) Arandela de Caucho (4) Arandela Metálica (4) Amarre de Cable (2)

Forro de Malla (1) Llave Hexagonal de Seguridad de 4 mm (1)

Nota: Su paquete de accesorios incluye tornillos de seguridad que solo pueden apretarse con la llave hexagonal

de seguridad proporcionada.

15

13-11-103-9332E9.indb 15 4/17/2014 2:12:14 PM

1a. Instalación en Pared con Entramado de Madera

65 mm

(2.5”)

Encuentre y marque

la posición exacta

de los oricios de

instalación

Soporte

de Pared

Pija para

Madera

ø 4 mm

(ø 5/32”)

1

2

3

Barrene los oricios piloto

Arandela

Metálica

Atornille el
soporte de pared
a la pared

ADVERTENCIA

• Cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños.
Es muy recomendable usar un detector de travesaños de borde a borde.

• Nunca apriete a más de 80 pulg-lb • (9 N.M.)

• Los instaladores son responsables de proporcionar los accesorios para otros tipos de

soluciones de instalación.

• Los instaladores deben vericar que la supercie de apoyo soporte con seguridad la
carga combinada de todo el hardware y componentes instalados.

• Al instalar este soporte de pared sobre una pared de estructura de madera recubierta
con lámina de yeso (tablarroca), verique que la estructura de madera tenga un tamaño
nominal mínimo de 2” x 4”. Al instalar a más de un travesaño de madera, cerciórese de
que el espaciamiento entre los travesaños sea de al menos 40 cm [16”] pero que no
exceda 60 cm [24”]. No instale sobre tablarroca más gruesa que 16 mm [5/8”].

16

13-11-103-9332E9.indb 16 4/17/2014 2:12:15 PM

1b.

Instalación sobre Ladrillo Sólido, Bloque de Concreto o Pared de Concreto

64 mm

(2.5”)

ø 8 mm

(ø 5/16”)

1

Marque la

posición exacta

de los oricios de

instalación

Pija para

Madera

Taquete

Arandela

Metálica

2

Barrene los oricios piloto

Atornille el
soporte de pared
a la pared

ADVERTENCIA

• Al instalar soportes de pared sobre una pared de concreto, la pared debe tener al menos
un espesor de 20 cm [8”] con una resistencia mínima a la compresión de 140kg/cm2
[2,000 psi].

• Al instalar soportes de pared sobre bloques de concreto, verique que el espesor real
del concreto sea al menos de 35 mm [1-3/8”] para el uso de taquetes para concreto.
Al instalar soportes de pared sobre una pared de bloques de concreto, los bloques deben
cumplir con las especicaciones ASTM C-90 y tener un ancho mínimo de 20 cm [8”].

¡No taladre en las uniones de argamasa! Cerciórese de instalar en una parte sólida del

bloque, generalmente a 1” (25 mm) mínimo desde el lado del bloque. Se sugiere utilizar
un taladro eléctrico a baja velocidad para barrenar el oricio en vez de un rotomartillo

para evitar rotura de la parte posterior del orificio al entrar en un hueco o cavidad.

• Los instaladores deben vericar que la supercie de apoyo soporte con seguridad la
carga combinada de todo el hardware y componentes instalados.

• Apriete los tornillos hasta que el soporte esté rmemente sujeto, pero no sobreapriete.
El sobreapriete puede dañar tornillos, reduciendo grandemente su capacidad de soporte.

• Nunca apriete a más de 80 pulg-lb (9 N.M.)

• Coloque siempre los taquetes para concreto directamente al muro de carga de concreto.

• Nunca coloque los taquetes para concreto a concreto cubierto con yeso, tablarroca u

otro material de acabado.

17

13-11-103-9332E9.indb 17 4/17/2014 2:12:15 PM

2. Fije los Brazos de Soporte a la Pantalla

TV

TV

TV

TV

TV

TV

Arandela
de Caucho

M8X20 M6X14

o

Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de

pantalla.

• Coloque los soportes del adaptador tan cerca como sea posible al centro de la pantalla.

• Atornille los soportes del adaptador a la pantalla.

Apriete todos los tornillos pero no en exceso.

18

13-11-103-9332E9.indb 18 4/17/2014 2:12:16 PM

3. Sujete los Brazos de Montaje al Soporte de Pared

Wall Wall

Pared Pared

Tornillo de
Seguridad

• Coloque la pantalla en el soporte de pared y deslícela a su posición. Fije holgadamente los brazos de soporte

en su lugar usando los tornillos de seguridad.

• Ajuste la pantalla hasta que esté en la posición deseada. Apriete rmemente los tornillos usando la llave

hexagonal suministrada para asegurarlos en su sitio.

Mantenimiento

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse.

• Si tiene alguna pregunta, visite por favor a www.tripplite.com/support.

19

13-11-103-9332E9.indb 19 4/17/2014 2:12:16 PM

4. Ajuste de Altura y Nivel

ARRIBA

ABAJO

GIRO A LA IZQUIERDA GIRO A LA DERECHA

Ajuste la pantalla como desee.

• Gire la perilla en sentido de las manecillas del reloj para elevar el costado

• Gire la perilla en sentido contrario a las manecillas del reloj para bajar el costado

20

13-11-103-9332E9.indb 20 4/17/2014 2:12:17 PM

5. Ajuste de Inclinación y Profundidad

ATRÁS

ATRÁS

ADENTRO AFUERA

ATRÁS

ATRÁS

ATRÁS

INCLINACIÓN

AL FRENTE

ATRÁS

INCLINACIÓN
HACIA ATRÁS

Ajuste la pantalla como desee.

• Gire la perilla en sentido de las manecillas del reloj para mover la esquina hacia la pared

• Gire la perilla en sentido contrario a las manecillas del reloj para alejar la esquina de la pared

Nota: Los ajustes se hacen con el soporte de pared abierto (para instrucciones sobre la apertura de la unidad, consulte el paso 8) y

usted esté viendo la parte posterior de su pantalla.

13-11-103-9332E9.indb 21 4/17/2014 2:12:17 PM

INCLINACIÓN A

LA DERECHA

21

INCLINACIÓN A

LA IZQUIERDA

6. Manejo del Cableado

Amarre

de cable

CABLES

Forro

de Malla

Los cables de la pantalla pueden conducirse a lo largo de la parte superior o inferior del soporte de pared.

• Use el forro de malla y amarres de cable para el manejo de los cables

7. Apertura y Cierre del Soporte de Pared

Trabilla de

Bloqueo

JALAR
HACIA

ARRIBA

EMPUJAR

HACIA

ARRIBA

Trabilla de

Bloqueo

Para abrir el soporte de pared, empuje o jale sobre las trabillas de bloqueo.

Importante: La posición abierta es únicamente para acceso de servicio. El soporte debe
cerrarse durante el uso normal.

22

13-11-103-9332E9.indb 22 4/17/2014 2:12:18 PM

8. Apertura y Cierre de los Brazos de Soporte

Para Abrir

CORDÓN NEGRO

CORDÓN ANARANJADO

JALAR
HACIA

ABAJO

Abra los brazos del soporte jalando hacia abajo los cordones anaranjados mientras un ayudante jala la parte
inferior de la pantalla hacia arriba y alejándola de la pared.

Nota: el soporte se acoplará automáticamente. Asegúrese que esté en la posición inferior antes de soltar la pantalla.

Importante: La posición abierta es únicamente para acceso de servicio. El soporte debe
cerrarse durante el uso normal.

Para Cerrar

CORDÓN NEGRO

CORDÓN ANARANJADO

JALAR
HACIA

ABAJO

1

Jale ligeramente la pantalla alejándola de la pared para liberar el soporte mientras un asistente jala hacia abajo
los cordones negros. Una vez jalados los cordones negros, el soporte se desacoplará.

Nota: Soporte la pantalla hasta que los brazos del soporte estén acoplados en la posición cerrada.

13-11-103-9332E9.indb 23 4/17/2014 2:12:19 PM

2

23

9. Asegurado del Soporte de Pared (Opcional)

M5X10

Para evitar que las trabillas de asegurado se suelten, sujételas con los dos Tornillos de Seguridad M5x10

suministrados.

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

24

13-11-103-9332E9.indb 24 4/17/2014 2:12:19 PM

Manuel de l’utilisateur

Montage mural inclinable

pour écran plat

Modèle : DWT3285L

English 1 • Español 13 • Русский 37 • Deutsch 49

MISE EN GARDE : NE PAS EXCÉDER LA CAPACITÉ PONDÉRALE MAXIMUM INDIQUÉE.
DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS RISQUENT DE SE PRODUIRE!

200 x 200 to
700 x 400

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

Droits d’auteur © 2014 Tripp Lite. Tous droits réservés.

13-11-103-9332E9.indb 25 4/17/2014 2:12:24 PM

81 – 216 cm

(32 - 85 po)

MÁX

25

56.6kg

(125lbs)

MÁX

REMARQUE : Lire le manuel d’instructions en entier avant de commencer l’installation et
l’assemblage. Garantie et enregistrement de la garantie

AVERTISSEMENT

• Ne pas commencer l’installation avant d’avoir lu et compris les instructions et

les avertissements contenus dans le présent manuel. Si vous avez des questions
concernant les instructions ou les avertissements, veuillez visiter
www.tripplite.com/support.

• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT

tel que spécifié dans le présent manuel. Une mauvaise installation de ce produit
pourrait causer des dommages ou des blessures graves.

• Ce produit ne devrait être installé que par une personne ayant de bonnes
aptitudes en mécanique et une expérience de base en construction de même

qu’une pleine connaissance du présent manuel.

• S’assurer que la surface d’appui pourra supporter sans risque la charge combinée
de l’équipement et de tout le matériel et composants attachés.

• Si le produit est monté sur des montants muraux en bois, s’assurer que les vis
de montage sont ancrées au centre des montants. Il est fortement recommandé

d’utiliser un localisateur de montants bout à bout.

• Toujours faire appel à un assistant ou utiliser de l’équipement de levage

mécanique pour soulever et positionner l’équipement sans risque.

• Serrer fermement les vis, mais sans trop serrer. Un serrage excessif risque

d’endommager les articles, réduisant considérablement leur résistance à

l’arrachement.

• Ce produit est prévu pour être utilisé à l’intérieur uniquement. L’utilisation de ce
produit à l’extérieur pourrait entraîner une défaillance du produit et des lésions

corporelles.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s’il est utilisé conformément à toutes les instructions applicables, est exempt de tout
défaut de matériaux et de fabrication pour une période de 5 ans à partir de la date d’achat initiale. Si le produit s’avère
défectueux en raison d’un vice de matériaux ou de fabrication au cours de cette période, le vendeur s’engage à réparer ou

remplacer le produit, à sa seule discrétion.
CETTE GARANTIE NE S’APPLIQUE PAS À L’USURE NORMALE OU AUX DOMMAGES RÉSULTANT D’UN ACCIDENT, D’UNE

MAUVAISE UTILISATION, D’UN ABUS OU D’UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE
AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE
PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU
D’ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT
TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d’une garantie

implicite, et certains États ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte

que les limitations ou exclusions susmentionnées peuvent ne pas s’appliquer à vous. Cette garantie vous donne des droits

légaux spéciques, et vous pouvez avoir d’autres droits qui varient selon la juridiction).

AVERTISSEMENT : L’utilisateur individuel doit prendre soin de déterminer avant l’utilisation si cet appareil est approprié,

adéquat et sûr pour l’usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le
fabricant ne fait aucune déclaration ou garantie quant à l’aptitude ou l’adaptation de ces dispositifs pour une application

spécifique.

La politique de Tripp Lite en est une d’amélioration continue. Les spécications sont sujettes à changement sans préavis.

26

13-11-103-9332E9.indb 26 4/17/2014 2:12:24 PM

Liste de vérification des composants

IMPORTANT : Veuillez vous assurer d’avoir reçu toutes les pièces conformément à la liste de vérication

des composants avant de procéder à l’installation. Si des pièces sont manquantes ou
défectueuses, visitez www.tripplite.com/support pour obtenir de l’aide.

Support mural (1) Bras de xation (2)

M8x20 (4) M6x14 (4) M5x10 (2) Tire-fond (4)

Ancrage à béton (4) Rondelle en caoutchouc

(4)

Manchon en maille (1) Clé hexagonale de sécurité de 4 mm (1)

Remarque : Votre ensemble de matériel inclut des boulons de sécurité qui ne peuvent être xés qu’avec la clé
hexagonale de sécurité fournie

Rondelle en métal (4) Attache de câble (2)

27

13-11-103-9332E9.indb 27 4/17/2014 2:12:24 PM

1a. Montage sur des montants muraux

Support

mural

Tire-fond

65 mm

(2.5”)

ø 4 mm

(ø 5/32”)

Trouver et marquer

l’emplacement

exact des trous de

montage.

Percer des avant-trous.

1

2

3

Rondelle
en métal

Visser le support
mural au mur.

AVERTISSEMENT

• S’assurer que les vis de montage sont ancrées au centre des montants. Il est fortement

recommandé d’utiliser un localisateur de montants bout à bout.

• Ne jamais serrer plus de 80 po-lb. • (9 N.M.)

• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de

situations de montage.

• Les installateurs doivent s’assurer que la surface d’appui va supporter sans risque la
charge combinée de l’équipement et de tout le matériel et composants attachés.

• Lors de l’installation de ce montage mural sur un mur avec des montants en bois
couverts de panneaux de gypse (cloison sèche), vérier que les montants en bois ont

une taille nominale d’au moins 2 x 4 po. Lorsque l’installation a lieu sur plus d’un

montant, s’assurer que l’espace entre les montants est d’au moins 40,6 cm (16 po)
et ne dépasse pas 61 cm (24 po). Ne pas installer sur des panneaux de gypse dont
l’épaisseur est supérieure à 1,6 cm (5/8 po).

28

13-11-103-9332E9.indb 28 4/17/2014 2:12:24 PM

1b.

Montage sur de la brique solide, des blocs de béton de mâchefer ou un mur de béton

64 mm

(2.5”)

ø 8 mm

(ø 5/16”)

1

Marquer

l’emplacement

exact des trous de

montage.

Tire-fond

Ancrage à

béton

Rondelle en

métal

2

Percer des avant-trous.

Visser le support
mural au mur.

AVERTISSEMENT

• Lors de l’installation de supports muraux sur un mur en béton, le mur doit avoir une
épaisseur d’au moins 20,3 cm (8 po) avec une résistance à la compression de 2 000 psi.

• Lorsque les montages muraux sont installés sur des blocs de béton de mâchefer, vérier
que l’épaisseur réelle est d’au moins 35 mm (1-3/8 po) avant d’utiliser des ancrages

à béton. Lorsque les montages muraux sont installés sur un mur en blocs de béton

de mâchefer, les blocs de béton de mâchefer doivent satisfaire aux spécications et
avoir une largeur nominale minimum de 20,3 cm (8 po). Ne pas percer dans des joints

de mortier! S’assurer de monter dans une partie solide du bloc, généralement à au

moins 25 mm (1 po) du bord du bloc. Il est suggéré d’utiliser une perceuse électrique
réglée à faible vitesse pour percer un trou plutôt qu’un marteau perforateur an d’éviter
d’endommager l’arrière du trou en présence d’un espace vide ou d’une cavité.

• Les installateurs doivent s’assurer que la surface d’appui va supporter sans risque la
charge combinée de l’équipement et de tout le matériel et composants attachés.

• Serrer les vis de façon à ce que le support mural soit fermement xé sans trop serrer.

Trop serrer les vis risquerait de les endommager, réduisant considérablement leur

résistance à l’arrachement.

• Ne jamais serrer plus de 80 po-lb (9 N.M.).

• Toujours xer les ancrages à béton directement à du béton porteur.

• Ne jamais xer des ancrages à béton à du béton couvert de plâtre, de cloisons sèches

ou de tout autre matériau de finition.

29

13-11-103-9332E9.indb 29 4/17/2014 2:12:25 PM

2. Fixer les bras de fixation à l’écran

TV

TV

TV

TV

TV

TV

Rondelle
en

caoutchouc

M8X20

ou

M6X14

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type

d’écran.

• Positionner les supports d’adaptateur aussi près du centre de l’écran que possible.

• Visser les supports d’adaptateur sur l’écran

Serrer toutes les vis, mais sans trop serrer.

30

13-11-103-9332E9.indb 30 4/17/2014 2:12:25 PM

3. Fixer les bras de fixation au support mural

Wall Wall

Mur Mur

Vis de

sécurité

• Fixer l’écran au support mural et le glisser en position. Fixer lâchement en place les bras de xation en

utilisant les vis de sécurité.

• Ajuster l’écran à la position souhaitée. Serrer les vis de sécurité à l’aide de la clé hexagonale fournie pour les

verrouiller en place.

Entretien

• Vérier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les
trois mois).

• Veuillez visiter www.tripplite.com/support si vous avez des questions.

31

13-11-103-9332E9.indb 31 4/17/2014 2:12:26 PM

4. Réglage de la hauteur et du niveau

HAUT

BAS

ROTATION VERS LA GAUCHE ROTATION VERS LA DROITE

Ajuster l’écran tel que souhaité.

• Tourner le bouton DANS LE SENS DES AIGUILLES D’UNE MONTRE pour soulever le côté.

• Tourner le bouton DANS LE SENS CONTRAIRE DES AIGUILLES D’UNE MONTRE pour abaisser le côté.

32

13-11-103-9332E9.indb 32 4/17/2014 2:12:26 PM

5. Réglage de l’inclinaison et de la profondeur

ARRIÈRE

ARRIÈRE

INTÉRIEUR EXTÉRIEUR

ARRIÈRE

ARRIÈRE

ARRIÈRE

INCLINER VERS

L’AVANT

ARRIÈRE

INCLINER VERS

L’ARRIÈRE

Ajuster l’écran tel que souhaité.

• Tourner le bouton DANS LE SENS DES AIGUILLES D’UNE MONTRE pour déplacer le coin vers le mur.

• Tourner le bouton DANS LE SENS CONTRAIRE DES AIGUILLES D’UNE MONTRE pour éloigner le coin du mur.

Remarque : Les réglages sont effectués avec le support mural ouvert (voir l’étape 8 pour les instructions concernant l’ouverture de
l’appareil) et l’installateur faisant face à l’arrière de l’écran.

13-11-103-9332E9.indb 33 4/17/2014 2:12:27 PM

INCLINER VERS

LA DROITE

33

INCLINER VERS

LA GAUCHE

6. Gestion des câbles

Attache

de câble

CÂBLES

CABLES

Manchon

en maille

Les câbles de l’écran peuvent être acheminés le long de la partie supérieure ou de la partie inférieure du

support mural.

• Utiliser le manchon en maille et les attaches de câble pour la gestion des câbles.

7. Ouverture et fermeture du support mural

Languette de

verrouillage

Languette de

verrouillage

Pour ouvrir le support mural, pousser ou tirer les languettes de verrouillage vers le haut.

Important : La position ouverte sert uniquement d’accès pour l’entretien. Le support doit être
fermé durant l’utilisation normale.

TIRER

VERS LE

HAUT

POUSSER

VERS LE

HAUT

34

13-11-103-9332E9.indb 34 4/17/2014 2:12:29 PM

8. Ouverture et fermeture des bras des fixation

Pour ouvrir

CORDON NOIR

CORDON ORANGE

TIRER

VERS LE

BAS

Ouvrir les bras de xation en tirant vers le bas sur les cordons orange pendant qu’un assistant tire vers le haut
sur la partie inférieure de l’écran, en l’éloignant du mur.

Remarque : La béquille va s’engager automatiquement. S’assurer qu’elle se trouve en position basse avant de relâcher l’écran.

Important : La position ouverte sert uniquement d’accès pour l’entretien. Le support doit être
fermé durant l’utilisation normale.

Pour fermer

CORDON NOIR

CORDON ORANGE

TIRER

VERS LE

BAS

1

Éloigner l’écran du mur en tirant légèrement pour relâcher la béquille pendant que l’assistant tire vers le bas sur
les cordons noirs. Une fois les cordons noirs tirés, la béquille va se désengager.

Remarque : Soutenir l’écran jusqu’à ce que les bras de xations soient engagés en position fermée.

13-11-103-9332E9.indb 35 4/17/2014 2:12:30 PM

2

35

9. Retenir le support mural (optionnel)

M5X10

An d’empêcher le dégagement des languettes de verrouillage, les retenir à l’aide de deux vis de sécurité
M5x10 fournies.

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

36

13-11-103-9332E9.indb 36 4/17/2014 2:12:30 PM

Руководство пользователя

Наклонный кронштейн

для настенного крепления

дисплеев с плоским экраном

Модель: DWT3285L

English 1 • Español 13 • Français 25 • Deutsch 49

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ
ПРИЧИНИТЬ СУЩЕСТВЕННЫЙ ВРЕД ЗДОРОВЬЮ ЛЮДЕЙ ИЛИ МАТЕРИАЛЬНЫЙ УЩЕРБ

200 x 200 to
700 x 400

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

Охраняется авторским правом © 2014 Tripp Lite. Перепечатка запрещается.

13-11-103-9332E9.indb 37 4/17/2014 2:12:32 PM

32” – 85”

МАКС.

37

56.6 кг

(125 фн.)

МАКС.

ПРИМЕЧАНИЕ. Перед началом установки и сборки модуля внимательно изучите все разделы
руководства.

ВНИМАНИЕ

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и
предупреждениями, изложенными в настоящем руководстве, и не поймете их смысл.
В случае возникновения у вас каких-либо вопросов относительно любых указаний или
предупреждений приглашаем вас посетить страницу www.tripplite.com/support.

• Этот монтажный кронштейн предназначен для установки и использования ТОЛЬКО в
соответствии с указаниями, изложенными в настоящем руководстве. Неправильная
установка данного модуля может привести к причинению материального ущерба или
существенного вреда здоровью людей.

• Установка данного изделия должна производиться только специалистом с достаточной
технической квалификацией и базовыми навыками строительства, в полной мере
понимающим смысл информации, изложенной в настоящем руководстве.

• Убедитесь в том, что опорная поверхность с запасом выдержит суммарную нагрузку,
создаваемую оборудованием и всеми входящими в комплект деталями оснастки и
другими компонентами.

• В случае монтажа с креплением к деревянным элементам стенового каркаса следует
обеспечить ввертывание крепежных винтов по центру таких элементов. С этой целью
настоятельно рекомендуется использование детектора краев неоднородностей.

• Для безопасного подъема и надлежащего размещения оборудования обязательно
обращайтесь за помощью или пользуйтесь механическими грузоподъемными
средствами.

• Винты следует затягивать плотно, но не перетягивая их. Перетягивание крепежных
винтов может привести повреждению элементов, что значительно ухудшит прочность
крепления.

• Данное изделие предназначено для использования только в закрытых помещениях.
Использование данного изделия на открытом воздухе может привести к его выходу из
строя и причинению вреда здоровью людей.

Гарантийные обязательства и регистрация гарантии

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первой покупки
данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления
каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного
изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ
В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ.
ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В
НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ
ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО
НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ
ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В
некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а
в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения
или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор
других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным,
соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений
производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного
применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без
предварительного уведомления.

38

13-11-103-9332E9.indb 38 4/17/2014 2:12:32 PM

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно

перечню комплектации. В случае отсутствия или повреждения каких-либо деталей
обратитесь за помощью на страницу www.tripplite.com/support.

Кронштейн для настенного крепления (1) Несущие рычаги (2)

M8x20 (4) M6x14 (4) M5x10 (2) Шуруп под ключ (4)

Анкер для бетона (4) Шайба резиновая (4) Шайба металлическая (4) Кабельная стяжка (2)

Кабельная муфта сетчатая (1) Ключ шестигранный 4 мм для затяжки

Примечание. Прилагаемый к вашему изделию комплект оснастки включает в себя предохранительные болты,
которые могут затягиваться только поставляемым в том же комплекте секретным шестигранным ключом.

предохранительных болтов (1)

39

13-11-103-9332E9.indb 39 4/17/2014 2:12:33 PM

1a. Крепление к стене с деревянным каркасом

65 mm

Определите и

разметьте точное

местоположение

Кронштейн

для

настенного

крепления

Шуруп

под ключ

Шайба

металлическая

монтажных отверстий

Высверлите направляющие отверстия

ø 4 mm

1

2

3

Привинтите
кронштейн к
стене

ВНИМАНИЕ

• Необходимо обеспечить ввертывание крепежных винтов по центру элементов
каркаса. С этой целью настоятельно рекомендуется использование детектора краев
неоднородностей.

• Ни в коем случае не затягивайте винты с усилием более • (9 Н∙м)

• Ответственность за обеспечение подходящей крепежной оснастки для других способов
монтажа возлагается на установщика.

• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит
суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект
деталями оснастки и другими компонентами.

• При креплении данного кронштейна к стене с деревянным каркасом, облицованной
гипсокартоном, проверьте, чтобы номинальный размер элементов деревянного каркаса
составлял не менее 5 x 10 см. При креплении более чем к одному элементу каркаса
убедитесь в том, что интервал между такими элементами составляет не менее 40 см и не
более 60 см. Не производите монтаж на гипсокартоне толщиной более 1,6 см.

40

13-11-103-9332E9.indb 40 4/17/2014 2:12:33 PM

1b.

Крепится к сплошному кирпичу, шлакобетонному блоку или бетонной стене

64 mm

ø 8 mm

1

Разметьте точное

местоположение

монтажных

отверстий

2

Шуруп под

ключ

Шайба

металлическая

Высверлите направляющие отверстия

Анкер для

бетона

Привинтите
кронштейн к
стене

ВНИМАНИЕ

• При креплении кронштейнов на бетонную стену ее толщина должна составлять не менее
20 см, а прочность на сжатие – не менее 13,8 МПа.

• При креплении кронштейнов для настенного монтажа к шлакобетонному блоку убедитесь
в том, что фактическая толщина бетона составляет не менее 35 мм, что позволит
использовать анкеры для бетона. При креплении кронштейнов для настенного монтажа
к стене из шлакобетонных блоков последние должны удовлетворять требованиям
стандарта ASTM C-90 и иметь ширину не менее 20 см. Не высверливайте отверстия
в швах, заполненных строительным раствором! Проследите за тем, чтобы крепление
производилось к твердой части блока, т.е. на расстоянии, как правило, не менее 25 мм
от края блока. Во избежание разрушения задней стенки отверстия при попадании сверла
в пустоту или полость, для высверливания отверстия рекомендуется использовать
электрическую дрель на малой скорости вращения вместо перфоратора.

• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит
суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект
деталями оснастки и другими компонентами.

• Затяните винты таким образом, чтобы кронштейн был прочно прикреплен, но не
перетягивайте их. Перетягивание может привести к повреждению винтов, что значительно
ухудшит прочность крепления.

• Ни в коем случае не затягивайте винты с усилием более 9 Н∙м

•

Анкеры для бетона обязательно следует вбивать непосредственно в несущий бетонный элемент.

• Ни в коем случае не вбивайте анкеры для бетона в бетон, покрытый штукатуркой,
гипсокартоном или другим облицовочным материалом.

41

13-11-103-9332E9.indb 41 4/17/2014 2:12:33 PM

2. Крепление несущих рычагов к дисплею

TB

TB

TB

TB

TB

TB

Шайба
резиновая

M8X20

или

M6X14

Примечание. Выбирайте подходящие винты, шайбы и распорки (при необходимости) в соответствии с типом
экрана.

• Разместите переходные кронштейны как можно ближе к центру дисплея.

• Привинтите переходные кронштейны к дисплею.

Затяните все винты, не перетягивая их.

42

13-11-103-9332E9.indb 42 4/17/2014 2:12:34 PM

3. Крепление несущих рычагов к кронштейну

Стена Стена

Wall Wall

Предохранительный

винт

• Прикрепите дисплей к кронштейну для настенного монтажа и сдвиньте его в нужное положение. Наживите
несущие рычаги с помощью предохранительных винтов.

• Отрегулируйте положение дисплея до желаемого. Затяните предохранительные винты при помощи
поставляемого в комплекте шестигранного ключа до момента фиксации.

Техническое обслуживание

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его
использования.

• В случае возникновения каких-либо вопросов приглашаем вас посетить страницу www.tripplite.com/support.

43

13-11-103-9332E9.indb 43 4/17/2014 2:12:34 PM

4. Регулировка по высоте и уровню

ВВЕРХ

ВНИЗ

ВРАЩЕНИЕ ВЛЕВО ВРАЩЕНИЕ ВПРАВО

Установите дисплей в желаемое положение.

• Для поднятия одной из сторон поверните регулировочную головку ПО ЧАСОВОЙ СТРЕЛКЕ

• Для опускания одной из сторон поверните регулировочную головку ПРОТИВ ЧАСОВОЙ СТРЕЛКИ

44

13-11-103-9332E9.indb 44 4/17/2014 2:12:35 PM

5. Регулировка угла наклона и глубины

НАЗАД

НАЗАД

ВНУТРЬ НАРУЖУ

НАЗАД

НАЗАД

НАЗАД

НАКЛОН

ВПЕРЕД

НАЗАД

НАКЛОН

НАЗАД

Установите дисплей в желаемое положение.

• Для перемещения одного из углов в направлении стены поверните регулировочную головку ПО ЧАСОВОЙ
СТРЕЛКЕ

• Для перемещения одного из углов в направлении от стены поверните регулировочную головку ПРОТИВ
ЧАСОВОЙ СТРЕЛКИ

Примечание. Регулировочные действия производятся при открытом кронштейне (указания по открыванию устройства см. в шаге 8) и
задней панели вашего дисплея, обращенной к вам.

13-11-103-9332E9.indb 45 4/17/2014 2:12:36 PM

НАКЛОН
ВПРАВО

45

НАКЛОН

ВЛЕВО

6. Оптимизация кабельных соединений

Кабельная

стяжка

КАБЕЛИ

CABLES

Кабельная

муфта

сетчатая

Кабели дисплея могут проводиться вдоль верхнего или нижнего продольного элемента вашего кронштейна.

• Для оптимизации кабельных соединений используйте кабельные муфты и кабельные стяжки

7. Открывание и закрывание кронштейна

Стопорный

язычок

НА СЕБЯ

ВВЕРХ

ОТ СЕБЯ

ВВЕРХ

Стопорный

язычок

Для открывания кронштейна потяните стопорные язычки вверх на себя или от себя.

Внимание! Открытое положение предназначено только для обеспечения доступа в целях
технического обслуживания. Во время обычного использования кронштейн должен быть закрыт.

46

13-11-103-9332E9.indb 46 4/17/2014 2:12:36 PM

8. Открывание и закрывание несущих рычагов

Для открывания

ШНУР

ПОТЯНУТЬ

Откройте несущие рычаги, потянув вниз шнуры оранжевого цвета; в это время помощник должен потянуть
дисплей за нижний край вверх по направлению от стены.

Примечание. Откидная опора сработает автоматически. Прежде чем отойти от дисплея, убедитесь в том, что он находится в нижнем
положении.

Внимание! Открытое положение предназначено только для обеспечения доступа в целях
технического обслуживания. Во время обычного использования кронштейн должен быть закрыт.

ОРАНЖЕВОГО ЦВЕТА

ВНИЗ

ЦВЕТА

ШНУР ЧЕРНОГО

Для закрывания

ШНУР

ОРАНЖЕВОГО ЦВЕТА

ЦВЕТА

ШНУР ЧЕРНОГО

ПОТЯНУТЬ

ВНИЗ

1

Слегка потяните дисплей по направлению от стены для высвобождения откидной опоры; в это время помощник
должен потянуть вниз шнуры черного цвета. При вытянутых шнурах черного цвета откидная опора не функционирует.

Примечание. Поддерживайте дисплей до тех пор, пока несущие рычаги не войдут в зацепление в закрытом положении.

2

47

13-11-103-9332E9.indb 47 4/17/2014 2:12:37 PM

9. Фиксация кронштейна (опционально)

M5X10

Во избежание высвобождения стопорных язычков зафиксируйте их при помощи двух входящих в комплект
предохранительных винтов размером M5x10.

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

48

13-11-103-9332E9.indb 48 4/17/2014 2:12:38 PM

Bedienungsanleitung

Wandhalterung mit

Neigungseinstellung für

Flachbildschirme

Modell: DWT3285L

English 1 • Español 13 • Français 25 • Русский 37

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN
WERDEN. ES KÖNNEN SCHWERE KÖRPERVERLETZUNGEN ODER ERHEBLICHE
SACHSCHÄDEN EINTRETEN!

200 x 200 to
700 x 400

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

Copyright © 2014 Tripp Lite. Alle Rechte vorbehalten.

13-11-103-9332E9.indb 49 4/17/2014 2:12:38 PM

32-85 Zoll

MAX

49

56.6kg

(125lbs)

MAX

HINWEIS:

Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation oder Montage beginnen.

WARNUNG

• Führen Sie die Installation erst durch, nachdem Sie die Anweisungen in diesem
Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der
Anweisungen oder Warnungen haben, besuchen Sie www.tripplite.com/support.

• Die Halterung sollte nur wie in diesem Handbuch angegeben installiert und
verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu
Sachschäden oder schweren Verletzungen führen.

• Das Produkt sollte nur von jemandem mit technischen Kenntnissen installiert
werden, der über grundlegende Montageerfahrung verfügt und dieses Handbuch

versteht.

• Stellen Sie sicher, dass die verwendete Montageäche das Gesamtgewicht
des Geräts einschließlich des zugehörigen Materials und aller zugehörigen
Komponenten tragen kann.

• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die
Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die
Verwendung eines Balkensuchers (Gerätetyp Kantensucher).

• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher

anzuheben und zu positionieren.

• Ziehen Sie die Schrauben an, aber überdrehen Sie diese nicht. Das Überdrehen
kann die Elemente beschädigen und die Haltekraft wesentlich verringern.

• Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die
Verwendung im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch
Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt
in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem
Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER
UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH
DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN
VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE
GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER
BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG

ENTSTANDENEN SCHÄDEN AUS. Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder
beiläug entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung
einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht
zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die
abhängig von der Gerichtsbarkeit variieren können.

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck
geeignet und und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt
der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezikationen können ohne Ankündigung geändert
werden.

50

13-11-103-9332E9.indb 50 4/17/2014 2:12:38 PM

Komponentenliste

WICHTIG: Überprüfen Sie vor der Installation, ob alle in der Komponentenliste aufgeführten

Teile vorhanden sind. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen
Sie www.tripplite.com/support.

Wandhalterung (1) Befestigungsarme (2)

M8x20 (4) M6x14 (4) M5x10 (2) Ankerbolzen (4)

Betondübel (4) Gummibeilagscheibe (4) Metallbeilagscheibe (4) Kabelbinder (2)

Gittermanschette (1) 4mm Inbus-Sicherheitsschlüssel (1)

Hinweis: Ihr Wandbefestigungspaket enthält Sicherheitsbolzen, die sich nur mit Hilfe des mitgelieferten
Inbus-Sicherheitsschlüssels festziehen lassen.

51

13-11-103-9332E9.indb 51 4/17/2014 2:12:39 PM

1a. Montage an einer Holzwand

Wandhalterung

Ankerbolzen

Metall-

beilagscheibe

65 mm

ø 4 mm

Markieren Sie die
exakte Position der
Befestigungslöcher

Bohren Sie die Führungslöcher

1

2

3

Schrauben Sie die
Wandhalterung an
der Wand fest

WARNUNG

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Holzbalken verankert
sind. Die Verwendung eines Balkensuchers (Gerätetyp Kantensucher) ist sehr zu
empfehlen.

• Die Schrauben nie stärker als mit 9 Nm (80 in-lb) • festziehen.

• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.

• Der Monteur muss sicherstellen, dass die verwendete Montageäche das Gesamtgewicht
des Geräts einschließlich aller zugehörigen Materialien und Komponenten tragen kann.

• Stellen Sie bei Montage dieser Wandhalterung an einer Holzbalkenwand, die mit
Gipskartonplatten verkleidet ist (Trockenbauwand) sicher, dass die Holzbalken einen
Mindestquerschnitt von 5 x 10 cm (2 x 4 Zoll) besitzen. Bei Montage an mehr als einem
Holzbalken ist sicherzustellen, dass der Abstand zwischen den Holzbalken mindestens
40 cm (16 Zoll) und höchstens 60 cm (24 Zoll) beträgt. Nicht an Trockenbauwänden
befestigen, in denen die Gipskartonplatten dicker als 1,6 cm (5/8 Zoll) sind.

52

13-11-103-9332E9.indb 52 4/17/2014 2:12:39 PM

1b. Befestigung an Ziegelstein-, Betonblock- und Betonwänden

64 mm

ø 8 mm

1

Markieren Sie die
exakte Position der
Befestigungslöcher

Bohren Sie die Führungslöcher

Ankerbolzen

Betondübel

Metall-

beilagscheibe

2

Schrauben Sie die
Wandhalterung an
der Wand fest

WARNUNG

• Bei Montage der Wandhalterung an Betonwänden muss die Wand mindestens 20 cm
(8 Zoll) stark sein und eine Mindestdruckfestigkeit von 13.790 kPa (2.000 Pfund pro
Quadratzoll) besitzen.

• Stellen Sie bei Montage an einer Betonblockwand sicher, dass die tatsächliche
Betonstärke mindestens 35 mm (1 3/8 Zoll) beträgt, um die Betondübel verwenden zu
können. Außerdem müssen die Betonblöcke bei einer Montage an Betonblockwänden
die Anforderungen gemäß ASTM C-90 erfüllen und eine Mindestnennbreite von 20 mm
(8 Zoll) aufweisen. Nicht in die Mörtelfugen bohren! Stellen Sie sicher, dass die Bohrung
nur in einem festen Teil des Betonblocks und generell mit mindestens 25 mm (1 Zoll)
Abstand zur Blockkante vorgenommen wird. Wir schlagen den Einsatz einer elektrischen

Bohrmaschine mit geringer Drehzahl anstelle einer Schlagbohrmaschine vor, um ein

Ausbrechen des Materials am Ende der Bohrung zu verhindern, wo der Hohlraum beginnt.

• Der Monteur muss sicherstellen, dass die verwendete Montageäche das Gesamtgewicht
des Geräts einschließlich aller zugehörigen Materialien und Komponenten tragen kann.

• Die Schrauben soweit festziehen, dass die Wandhalterung sicher an der Wand befestigt
ist, jedoch nicht überdrehen. Durch zu festes Anziehen können die Schrauben beschädigt
werden, wodurch die Haltekraft stark reduziert wird.

• Die Schrauben nie stärker als mit 9 Nm (80 in-lb) anziehen.

• Betondübel stets direkt im lasttragenden Beton befestigen.

• Die Betondübel nicht in Betonwänden befestigen, die mit Putz, Trockenbauplatten oder
anderen Oberächen bedeckt sind.

53

13-11-103-9332E9.indb 53 4/17/2014 2:12:39 PM

2. Die Befestigungsarme am Bildschirm befestigen

TV

TV

TV

TV

TV

TV

Gummibei-

M8X20

oder

lagscheibe

M6X14

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter
(falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.

• Schrauben Sie die Adapterhalterungen am Bildschirm fest.

Ziehen Sie alle Schrauben an, ohne sie zu überdrehen.

54

13-11-103-9332E9.indb 54 4/17/2014 2:12:40 PM

3. Die Befestigungsarme an der Wandhalterung befestigen

Wall Wall

Wand Wand

Sicherheitsschraube

• Den Bildschirm in die Wandhalterung einsetzen und in die richtige Position schieben. Die Befestigungsarme
unter Verwendung der Sicherheitsschrauben locker in Position befestigen.

• Den Bildschirm so ausrichten, dass er sich in der gewünschten Stellung bendet. Die Sicherheitsschrauben
unter Verwendung des mitgelieferten Inbusschlüssels in der eingestellten Position festziehen.

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher

angebracht ist.

• Falls Sie Fragen haben, besuchen Sie www.tripplite.com/support.

55

13-11-103-9332E9.indb 55 4/17/2014 2:12:40 PM

4. Höheneinstellung und Horizontalausrichtung

NACH
OBEN

NACH

UNTEN

NACH LINKS DREHEN NACH RECHTS DREHEN

Die Bildschirmstellung wie gewünscht ändern.

• Den Drehknopf IM UHRZEIGERSINN drehen, um die betreffende Seite höher einzustellen

• Den Drehknopf ENTGEGEN DEM UHRZEIGERSINN drehen, um die betreffende Seite niedriger einzustellen

56

13-11-103-9332E9.indb 56 4/17/2014 2:12:41 PM

5. Neigungswinkel- und Tiefeneinstellung

RÜCKANSICHT

RÜCKANSICHT

ZURÜCK VOR

RÜCKANSICHT

RÜCKANSICHT

RÜCKANSICHT

NACH VORN

NEIGEN

RÜCKANSICHT

NACH HINTEN

NEIGEN

Die Bildschirmstellung wie gewünscht ändern.

• Den Drehknopf IM UHRZEIGERSINN drehen, um die Bildschirmecke zur Wand hin zu verschieben

• Den Drehknopf ENTGEGEN DEM UHRZEIGERSINN drehen, um die Bildschirmecke von der Wand weg zu

verschieben

Hinweis: Alle Positionseinstellungen werden bei geöffneter Wandhalterung (siehe Schritt 8 hinsichtlich der Anweisungen zum Öffnen
der Einheit) und mit Blick der Montageperson auf die Rückseite des Bildschirms vorgenommen.

13-11-103-9332E9.indb 57 4/17/2014 2:12:42 PM

NACH RECHTS

NEIGEN

57

NACH LINKS

NEIGEN

6. Kabelmanagement

Kabelbinder

CABLES

KABEL

Gittermanschette

Die Bildschirmkabel können entlang der oberen oder unteren Kante der Wandhalterung verlegt werden.

• Verwenden Sie zur Anordnung der Kabel die Kabelbinder und die Gittermanschette

7. Öffnen und Schließen der Wandhalterung

Verriegel-

ungshebel

HOCH-

ZIEHEN

NACH
OBEN

DRÜCKEN

Verriegel-

ungshebel

Zum Öffnen der Wandhalterung die Verriegelungshebel entweder hochziehen oder nach oben drücken.

Wichtiger Hinweis: Die geöffnete Stellung ist nur für Servicearbeiten zulässig. Im normalen
Betrieb muss die Wandhalterung stets geschlossen sein.

58

13-11-103-9332E9.indb 58 4/17/2014 2:12:43 PM

8. Öffnen und Schließen der Befestigungsarme

Zum Öffnen

SCHNUR

ORANGEFARBENE

NACH

UNTEN

ZIEHEN

Die Befestigungsarme lassen sich öffnen, indem Sie an den orangefarbenen Schnüren nach unten ziehen,
während ein Helfer den Bildschirm an der Unterkante festhält und nach oben schiebt, bis sich dieser aus der
Wandhalterung entnehmen und entfernen lässt.

Hinweis: Die Stützen werden automatisch arretiert. Stellen Sie den Bildschirm sicher auf einer Ablage bzw. am Boden ab, bevor Sie

ihn loslassen.

Wichtiger Hinweis: Die geöffnete Stellung ist nur für Servicearbeiten zulässig. Im normalen
Betrieb muss die Wandhalterung stets geschlossen sein.

SCHWARZE SCHNURSCHWARZE SCHNUR

Zum Schließen

SCHNUR

ORANGEFARBENE

NACH

UNTEN

ZIEHEN

1

Ziehen Sie den Bildschirm ein wenig von der Wand weg, um die Stützen freizugeben, während ein Helfer an den
schwarzen Schnüren nach unten zieht. Sobald an den schwarzen Schnüren nach unten gezogen wird, werden
die Stützen aus ihrer Raststellung freigegeben.

Hinweis: Halten Sie den Bildschirm solange fest, bis die Befestigungsarme in der geschlossenen Stellung eingerastet sind.

13-11-103-9332E9.indb 59 4/17/2014 2:12:44 PM

2

59

9. Sichern der Wandhalterung (optional)

M5X10

Sichern Sie die Verriegelungshebel mit den beiden mitgelieferten Sicherheitsschrauben M5x10, um ein
unbeabsichtigtes Lösen der Hebel zu verhindern.

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

60

13-11-103-9332E9.indb 60 4/17/2014 2:12:45 PM

13-11-103 • 93-32E9_revA
