Page 1

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Тахеометр Spectra Precision® Focus® 62''

Версия 1.0 Редакция A Март 2010 г.

Page 2

Контактная информация

Заявление о соответствии стандартам

Компания Spectra Precision Limited

10355 Westmoor Drive

Suite #100

Westminster, CO 80021

United States of America (Соединенные Штаты

Америки)

+1-720-587-4700

заявляет с полной ответственностью, что изделие:

Focus 6 2"

соответствует части 15 правил FCC.

Эксплуатация допускается при соблюдении

следующих двух условий:

(1) данный прибор не должен вызывать вредных

помех; и

(2) данный прибор должен принимать любые

помехи, включая помехи, которые могут нарушить

его работу.

Spectra Precision 10355 Westmoor Drive Suite #100 Westminster, CO 80021 USA (США) Тел.: +1-720-587-4700 888-477-7516 (бесплатный звонок в США)

www.spectraprecision.com

Правовая информация Авторские права и товарные знаки

Spectra Precision, логотип Spectra Precision, Focus и логотип Focus являются товарными знаками или зарегистрированными товарными знаками компании Spectra Precision, зарегистрированными в США и в других странах.

Словесный знак и логотипы Bluetooth являются собственностью комп ании Bluetooth SIG, Inc. и любое использование этих знаков осуществляется компа нией Nikon-Trimble Co. Limited в соответствии с лицензией.

Все прочие товарные знаки являются собственностью соответствующих владельцев.

Информация о выпуске

Это издание: «Тахеометр Spectra Precision Focus 6 2". Руководство пользователя», дата выпуска: Март 2010 г., (редакция

A). В настоящем руководстве описывается тахеометр Spectra Precision Focus 6 2'' версии 1.0.

Производитель

Nikon-Trimble Co., Ltd. Technoport Mituiseimei Bldg. 16-2, Minamikamata 2-chome, Ota-ku Tokyo 144-0035 Japan (Япония)

Информация об ограниченной гарантии на изделие

Сведения об ограниченной гарантии на изделие см. в гарантийном талоне, прилагающемся к данному изделию Spectra Precision. Или обратитесь к местному авторизованному дистрибьютору продукции Spectra Precision.

Примечания

Заявление об устройстве класса B. Информация для пользователей. Данный прибор прошел испытания и признан соответствующим ограничениям на цифровые устройства Класса

B согласно Части 15 правил Федеральной комиссии по связи США (FCC). Эти ограничения разработаны для обеспечения

приемлемой защиты от вредных помех при установке в жилых помещениях. Данный прибор генерирует, использует и излучает радиочастотную энергию и в случае установки и эксплуатации с нарушением инструкций может создавать помехи для радиосвязи. Однако нельзя гарантировать отсутствие помех в отдельных случаях даже при правильной установке. Если данный прибор создает помехи для приема радио- или телевизионных сигналов, что можно определить путем включения и выключения прибора, пользователю следует устранить помехи следующими способами:

– изменить ориентацию или местоположение приемной антенны; – увеличить расстояние между данным прибором и приемником; – подключить данный прибор к розетке в цепи, отличной от той, к

которой подключен приемник;

– обратиться за помощью к продавцу прибора или опытному

специалисту по теле- и радиотехнике.

Изменения и модификации, явно не утвержденные производителем или органом, регистрирующим данное оборудование, могут привести к аннулированию права на эксплуатацию данного прибора в соответствии с правилами Федеральной комиссии по связи США.

возникновению помех, уровень которых превышает установленные FCC ограничения для данного прибора. Предупреждаем, что любые изменения и модификации, явно не утвержденные стороной, ответственной за выполнение лишению пользователя права на эксплуатацию данного прибора.

Канада

Данный цифровой прибор не превышает пределов излучения радиопомех, установленных для устройств класса B нормативами по радиопомехам Министерства связи Канады.

Le prsent appareil numrique n’met pas de bruits radiolectriques dpassant les limites applicables aux appareils numriques de Classe B prescrites dans le rglement sur le brouillage radiolectrique dict par le Ministre des Communications du Canada.

Европа

Данный прибор прошел испытания и признан соответствующим требованиям к устройствам Класса B, согласно Директиве Европейского Союза 89/336/EEC по ЭМС, и таким образом, отвечает требованиям для маркировки CE и для продажи в пределах Европейской экономической зоны (EEA). Данные требования разработаны для обеспечения приемлемой защиты от вредных помех при эксплуатации оборудования в жилых и коммерческих условиях.

Представитель в Европе

Trimble GmbH Am Prime Parc 11 65478 Raunheim, Germany (Германия)

Австралия и Новая Зеландия

Данный прибор соответствует нормативным требованиям Австралийского департамента связи (ACA) по электромагнитной совместимости и, таким образом, отвечает требованиям для маркировки C-Tick и для продажи на территории Австралии и Новой Зеландии.

Тайвань. Требования к переработке батарей

Изделие содержит съемную никель-металлогидридную батарею. В соответствии с тайваньскими нормативными требованиями использованные батареи подлежат переработке.

нормативных требований, могут привести к

淓揹抮惪夞澗

Информация для потребителей из Европейского союза

Для получения инструкций и дополнительной информации по переработке изделия посетите веб-сайт

www.spectraprecision.com/ev.shtml.

Переработка в Европе. По вопросам переработки отработавшего электрического и электронного оборудования и изделий Spectra Precision, работающих от электричества, (WEEE) следует обратиться по телефону +31 497 53 24 30 к специалисту по WEEE (WEEE Associate). Или отправьте письменный запрос на получение инструкций по переработке по адресу:

Spectra Precision Europe BV c/o Menlo Worldwide Logistics Meerheide 45 5521 DZ Eersel, NL (Нидерланды)

ПРЕДУПРЕЖДЕНИЕ. Данный прибор сертифицирован на

соответствие ограничениям для персональных компьютеров и периферийных устройств Класса В согласно подразделу В части 15 правил FCC. К данному прибору допускается подключать только периферийные устройства (компьютерные устройства ввода-вывода, терминалы, принтеры и т.п.), сертифицированные на соответствие ограничениям класса В. Эксплуатация с несертифицированными компьютерами и (или) периферийными устройствами возникновению помех для приема радио- и телевизионных сигналов. Подключение неэкранированных интерфейсных кабелей к данному прибору аннулирует сертификацию FCC для данного прибора и может привести к

2 Тахеометр Spectra Precision Focus 6 2". Руководство пользователя

может привести к

Page 3

Информация для дополнительного модуля Bluetooth США

Соответствует требованиям FCC, часть 15, подраздел C/RSS210, бюллетень OET 65, дополнение C.

ПРЕДОСТЕРЕЖЕНИЕ. Любые изменения и

модификации, явно не утвержденные стороной, ответственной за выполнение нормативных требований, могут привести к лишению пользователя права на эксплуатацию данного оборудования.

Данный прибор прошел испытания и признан соответствующим ограничениям Класса В для цифровых устройств согласно части 15 правил Федеральной комиссии по связи США (FCC). Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данный прибор генерирует, использует и может излучать радиочастотную энергию и в случае установки или эксплуатации с нарушением инструкций может создавать помехи для радиосвязи. Однако нельзя гарантировать отсутствие помех в отдельных случаях даже при правильной установке. Если данный прибор создает помехи для приема радио- или телевизионных сигналов, что можно определить путем включения и выключения прибора, пользователю следует устранить помехи следующими способами:

которой подключен приемник;

– обратиться за помощью к продавцу прибора или опытному

специалисту по теле- и радиотехнике.

Канада

Директива RSS-210 по устройствам низкой мощности

Эксплуатация допускается при соблюдении следующих двух условий: (1) данный прибор не должно вызывать вредных помех; и (2) данный прибор должен принимать любые помехи, включая помехи, которые могут нарушить его работу.

Страны Европейского Союза, Исландия, Норвегия, Лихтенштейн, Турция и Швейцария

Соответствует стандартам EN300 328v1.7.1, EN50360

Настоящим компания Nikon-Trimble Co., Ltd. заявляет, что данный прибор соответствует основным требованиям и другим соответствующим положениям Директивы 1999/5/EC.

С заявлением о соответствии можно ознакомиться на веб-сайте

http://www.nikon-trimble.com/

Соответствие требованиям к воздействию радиочастотного излучения

– Для выполнения требований FCC/IC к воздействию

радиочастотного излучения между антенной данного прибора и всеми людьми необходимо соблюдать расстояние не менее 20 см.

– Данный передатчик не допускается размещать или

эксплуатировать совместно с какими-либо другими антеннами и передатчиками.

Тахеометр Spectra Precision Focus 6 2". Руководство пользователя 3

Page 4

4 Тахеометр Spectra Precision Focus 6 2". Руководство пользователя

Page 5

Техника безопасности 1

Перед использованием тахеометра Spectra Precision® Focus® 6 2'', для обеспечения личной безопасности, внимательно и в полной мере ознакомьтесь с этим руководством. Хотя продукция фирмы Nikon разработана для обеспечения максимальной безопасности при ее использовании, некорректное обращение с приборами или игнорирование инструкции по эксплуатации может привести к травмам персонала или повреждениям оборудования.

Вам также необходимо прочесть документацию к другому оборудованию, которое

Примечание – Всегда храните это руководство рядом с прибором для быстрого

доступа к требуемой информации

Предупреждения и предосторожения

Для отображения информации о безопасности, приняты следующие

вы используете совместно с электронным тахеометром Focus 6 2''.

соглашения:

Предупреждения

ПРЕДУПРЕЖДЕНИЕ – Предупреждение сигнализирует вам о ситуации, которая может

стать причиной смерти или серьезного вреда.

ПРЕДОСТЕРЕЖЕНИЕ – Предостережение сигнализирует вам о ситуации, которая может причинить вред или уничтожение имущества.

Всегда читайте и внимательно следуйте инструкциям.

Перед использованием инструмента ознакомьтесь со следующими предупреждениями и всегда следуйте их инструкциям:

ПРЕДУПРЕЖДЕНИЕ – Никогда не смотрите в зрительную трубу на солнце - это может

привести к повреждению глаз.

ПРЕДУПРЕЖДЕНИЕ – В инструментах Focus 6 2'' не предусмотрена взрывозащитная

конструкция. Не используйте инструмент на угольных шахтах, в местах загрязненных угольной пылью или вблизи других горючих веществ.

ПРЕДУПРЕЖДЕНИЕ – Никогда не разбирайте, не изменяйте и не ремонтируйте

инструмент самостоятельно. Это может привести к возгоранию прибора, или вы можете получить электрический удар или ожог.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 6

ПРЕДУПРЕЖДЕНИЕ – Никогда не разбирайте, не модифицируйте и не ремонтируйте

прибор самостоятельно. Такие действия могут привести к поражению электрическим током, получению ожогов или к возгоранию прибора. Также может снизиться точность прибора.

ПРЕДУПРЕЖДЕНИЕ – Используйте только зарядное устройство и сетевой блок

питания, поставляющиеся с инструментом. Не используйте любые другие зарядные устройства, это может привести к возгоранию батареи или взрыву.

ПРЕДУПРЕЖДЕНИЕ – Во время зарядки батареи не накрывайте зарядное устройство и

сетевой блок питания материалом или тканью, это может привести к перегреву. Будьте внимательны, зарядное устройство достаточно сильно излучает тепло.

ПРЕДУПРЕЖДЕНИЕ – Не заряжайте батарею в сырых или пыльных местах, на прямом

солнечном свете и близко от источников тепла. Не заряжайте батарею, если она сырая. Это может привести к удару током, перегреву или возгоранию батареи.

ПРЕДУПРЕЖДЕНИЕ – Несмотря на то, что батарея снабжена автоматом размыкания

при коротком замыкании её контактов, необходимо заботиться о том, чтобы не допускать короткого замыкания выводов. Короткое замыкание может вызвать возгорание батареи или привести к ожогу.

ПРЕДУПРЕЖДЕНИЕ – Никогда не нагревайте и не жгите батарею. Это может привести к

утечке химического вещества или повреждению корпуса и стать причиной серьезных повреждений.

Предостережения

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

ПРЕДУПРЕЖДЕНИЕ – При хранении батареи или зарядного устройства, чтобы избежать

короткого замыкания, изолируйте контакты предохранительной тесьмой. Отсутствие изоляции может привести к короткому замыканию и стать причиной возгорания, ожога или привести к поломке инструмента.

ПРЕДУПРЕЖДЕНИЕ – Батарея сама по себе не является водонепроницаемой.

Защищайте батарею от влаги, когда вынимаете ее из инструмента. Попадание воды в батарею может быть причиной ее возгорания.

Перед использованием инструмента ознакомьтесь со следующими предостережениями и всегда следуйте их инструкциям:

ПРЕДОСТЕРЕЖЕНИЕ – Использование органов управления, настройки или выполнение действий не в соответствии с их назначением может вызвать опасное излучение.

Page 7

ПРЕДОСТЕРЕЖЕНИЕ – Металлические ножки штатива очень острые, вы можете пораниться. Будьте осторожны при переноске и установке штатива.

ПРЕДОСТЕРЕЖЕНИЕ – Проверьте плечевой ремень и его застежку перед переносом штатива или инструмента, закрытого в транспортировочном ящике. Повреждение ремня или не до конца застегнутая пряжка могут стать причиной случайного падения инструмента, что может нанести вред инструменту и вам.

ПРЕДОСТЕРЕЖЕНИЕ – Перед установкой штатива удостоверьтесь, что ножки штатива хорошо закреплены. В противном случае вы по дороге можете поранить руку или ногу острием ножки штатива.

ПРЕДОСТЕРЕЖЕНИЕ – После установки прибора на штатив крепко затяните закрепительные винты на ножках штатива. В противном случае при падении штатива инструмент может получить повреждение или нанести вред вам.

ПРЕДОСТЕРЕЖЕНИЕ – После установки прибора на штатив, крепко затяните становой винт трегера. В противном случае инструмент может упасть и получить повреждения или нанести вред вам.

ПРЕДОСТЕРЕЖЕНИЕ – Затяните зажимной винт трегера. Если он недостаточно закреплен, трегер может упасть, когда вы станете поднимать инструмент, что может причинить вред вам или инструменту.

ПРЕДОСТЕРЕЖЕНИЕ – Надежно затяните винт крепления основания прибора. Если винт не затянут, основание может отделиться или упасть, когда вы будете поднимать инструмент, что может причинить вред вам и инструменту.

ПРЕДОСТЕРЕЖЕНИЕ – Не складывайте предметы на транспортировочном ящике и не используйте его вместо стула. Пластиковый транспортировочный ящик неустойчив, его поверхность скользкая. Вы можете упасть и удариться или предметы могут разбиться.

ПРЕДОСТЕРЕЖЕНИЕ – Система инструмента может прекратить работу при обнаружении сильного электромагнитного излучения, чтобы избежать ошибок в измерениях. В этом случае выключите инструмент и устраните источник электромагнитного излучения. Затем снова включите инструмент и продолжите работу.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 8

Аккумуляторные литий-ионные батареи

ПРЕДУПРЕЖДЕНИЕ – Не допускайте повреждения аккумуляторной литий-ионной

повреждения могут быть обесцвечивание, деформация и утечка электролита батареи.

– Не утилизируйте батарею в огне, не подвергайте батарею воздействию высоких

температур и прямых солнечных лучей.

– Не погружайте батарею в воду. – Не используйте и не храните батарею в автомобиле в жаркую погоду. – Не роняйте и не пробивайте батарею. – Не вскрывайте батарею и не замыкайте ее контакты.

ПРЕДУПРЕЖДЕНИЕ – Не дотрагивайтесь до аккумуляторной литий-ионной батареи с

признаками протечки. Внутри батареи находится едкий электролит, контакт с которым может причинить вред здоровью и (или) материальный ущерб. Меры по предотвращению причинения вреда здоровью людей и материального ущерба приведены ниже.

– Если батарея протекает, избегайте контакта с жидкостью из батареи. – Если жидкость из батареи попала в глаза, немедленно промойте их чистой водой и

обратитесь за медицинской помощью. Не трите глаза!

– Если жидкость из батареи попала на кожу или одежду незамедлительно смойте

жидкость из батареи чистой водой.

ПРЕДУПРЕЖДЕНИЕ – Заряжайте и эксплуатируйте аккумуляторную литий-ионную

батарею в строгом соответствии с инструкциями. Зарядка и использование батареи с неразрешенным оборудованием может вызвать взрыв или возгорание и привести к причинению вреда здоровью людей и (или) материальному ущербу. Меры по предотвращению причинения вреда здоровью людей и материального ущерба приведены ниже.

– Не используйте и не заряжайте батарею с признаками повреждения или протечки. – Заряжайте литий-ионную батарею только в предназначенных для этого приборах.

Выполняйте все инструкции, поставляющиеся с зарядным устройством для батареи. – При перегреве или появлении дыма следует прекратить зарядку батареи. – Используйте батарею только в предназначенных для нее приборах. – Используйте батарею только по прямому назначению и в соответствии с

документацией прибора.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 9

Безопасность при работе с излучающим прибором

Инструмент Focus 6 2’’ является лазерным прибором класса 3R в соответствии со следующим стандартом: IEC60825-1, Am2 (2001): «Безопасность лазерных приборов».

Использование лазерного оборудования класса 3R может представлять опасность.

Меры предосторожности. Для предотвращения опасных ситуаций все пользователи должны неукоснительно выполнять меры предосторожности и контроля, указанные в стандарте IEC60825-1 (2001-08) соотв. EN60825-1:1994 + A11:1996 + A2:2001, на безопасном расстоянии настоящем документе.

; в частности, как описано в

ПРЕДУПРЕЖДЕНИЕ – Лазерное оборудование разрешается устанавливать, настраивать

и эксплуатировать только квалифицированному и подготовленному персоналу.

ПРЕДУПРЕЖДЕНИЕ – Места использования данных лазеров должны быть обозначены

соответствующим предупреждающим знаком о лазернои излучении.

ПРЕДУПРЕЖДЕНИЕ – Необходимо принять меры предосторожности, чтобы люди не

смотрели на лазерный луч непосредственно или без оптического инструмента.

ПРЕДУПРЕЖДЕНИЕ – Лазерный луч должен прерываться в конце своего полезного пути

и обязательно должен прерываться, если опасный путь луча выходит за пределы

(безопасное расстояние ведется наблюдение с целью его защиты от лазерного излучения.

ПРЕДУПРЕЖДЕНИЕ – Путь лазерного луча должен проходить значительно ниже или

выше уровня глаз, если это возможно.

ПРЕДУПРЕЖДЕНИЕ – Когда лазерный прибор не используется он должен храниться в

месте, недоступном для неуполномоченного персонала.

) участка, на котором за наличием и работой персонала

Безопасное расстояние – это расстояние от лазера, на котором лазерное излучение или энергетическая экспозиция

имеет максимально допустимую величину, воздействию которой может подвергаться персонал без угрозы здоровью.

ПРЕДУПРЕЖДЕНИЕ – ЗАПРЕЩАЕТСЯ направлять (даже случайно) лазерный луч

класса 3R на зеркальные отражающие поверхности, например призмы, металлические предметы и окна. Необходимо принять особые меры предосторожности для исключения подобных ситуаций.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 10

Таблица 1.1 Характеристики лазерного излучения

Лазерный указатель

Длина волны 630-680 нм Выходная мощность CW Po ≤ 4,75 мВт

Дальномер в безотражательном режиме

Длина волны 630-680 нм Выходная мощность

Ширина импульса

Дальномер в режиме измерения по призме

Длина волны 630-680 нм Выходная мощность

Ширина импульса

Лазерный отвес (дополнительно)

Длина волны 635 Выходная мощность CW Po < 1.0 мВт

Таблица 1.2 Стандарты

Евросоюз EN60825-1/Am.2 : 2001 (IEC60825-1/Am.2 : 2001): Класс 3R США FDA21CFR Часть 1040 Разделы 1040.10 и 1040.11

Pp ≤ 8,75 мВт Po ≤ 4,75 мВт 1,2 нс/400 МГц - 1,6 нс/320 МГц

Pp ≤ 0,037 мВт Po ≤ 0,02 мВт 1,2 нс/400 МГц - 1,6 нс/320 МГц

нм

(за исключением изменений Laser Notice No.50, датированных 24 июня 2007 г.)

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 11

Этикетки

Лазерный указатель и дальномер Лазерный отвес (дополнительно)

CFR FCC

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 12

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 13

Содержание

Техника безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Предупреждения и предосторожения . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Предупреждения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Предостережения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Аккумуляторные литий-ионные батареи. . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Безопасность при работе с излучающим прибором . . . . . . . . . . . . . . . . . . . . . . 9

1 Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Внешний вид инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

2 Подготовка к работе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Распаковка и упаковка инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Распаковка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Упаковка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Зарядка батареи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Отсоединение и присоединение батареи . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Уст а н о вка штатива . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Центрирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Центрирование с помощью оптического отвеса. . . . . . . . . . . . . . . . . .33

Центрирование с помощью лазерного отвеса . . . . . . . . . . . . . . . . . . .34

Центрирование при помощи свинцового отвеса . . . . . . . . . . . . . . . . .34

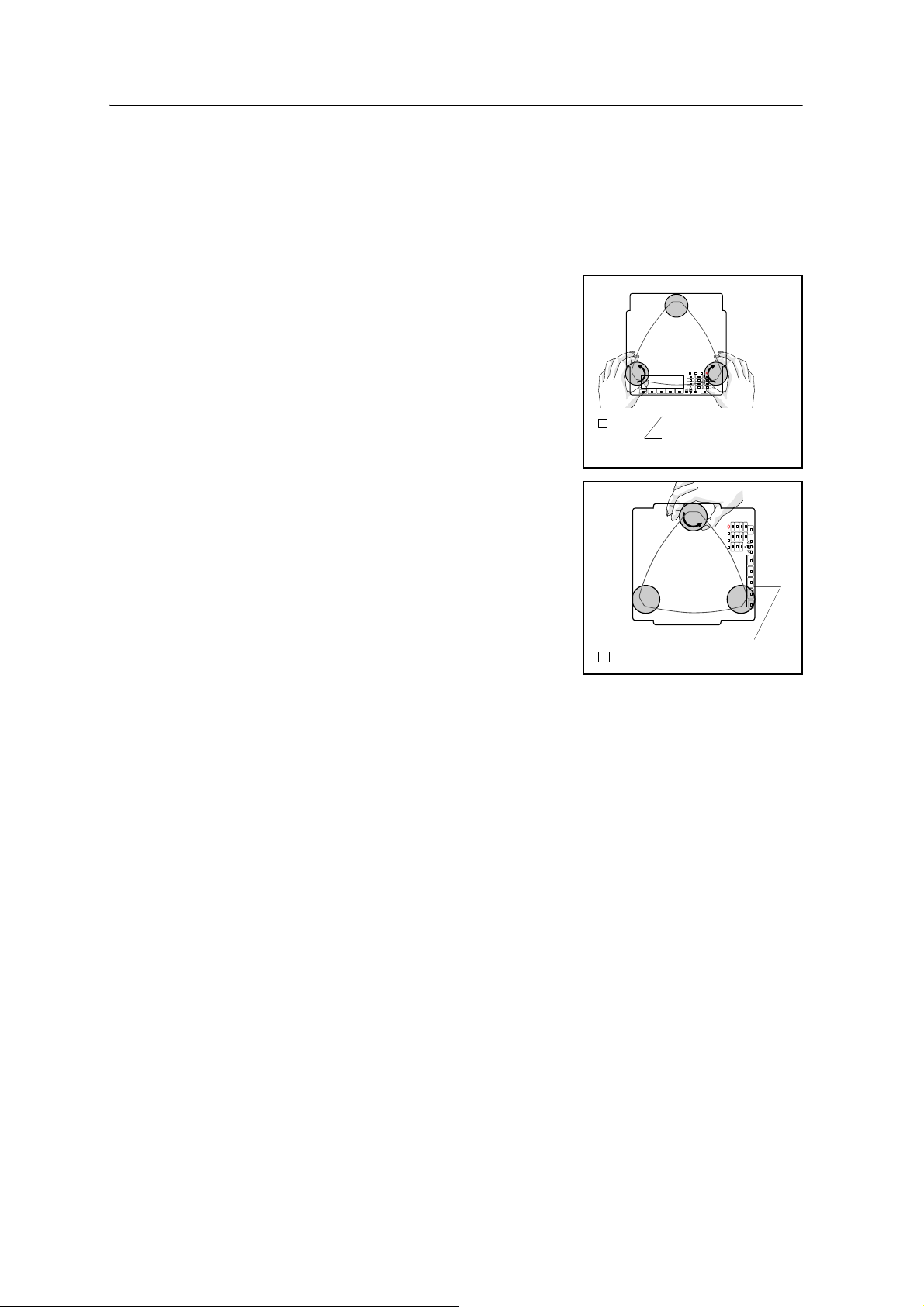

Нивелировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Наведение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Уст а н о вка режима измерения и подготовка цели . . . . . . . . . . . . . . . . . . . . . . . 37

Измерения с отражателем . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Измерения в безотражательном режиме . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Подготовка отражательной марки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Сборка призменного отражателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

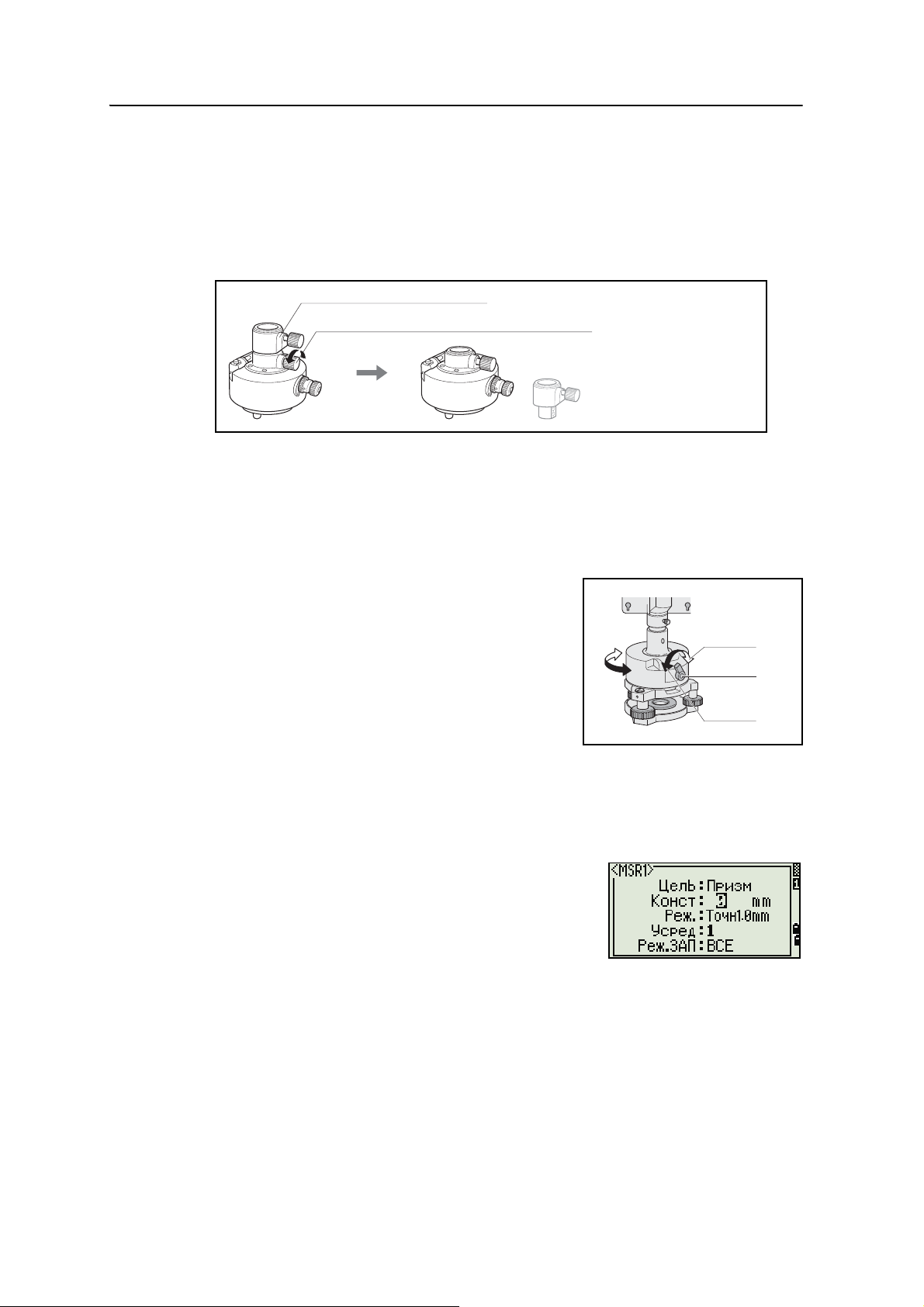

Юстировка переходника трегера по высоте . . . . . . . . . . . . . . . . . . . 41

Изменение направления отражателя. . . . . . . . . . . . . . . . . . . . . . . 41

Уст а н о вка постоянной призмы . . . . . . . . . . . . . . . . . . . . . . . . .41

Уст а н о вка положения визирной марки отражателя. . . . . . . . . . . . . . . . . 42

Измерения при КЛ и КП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

3 Работа с прибором . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Включение и выключение инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Включение инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Выключение инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Изменение региональных настроек . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

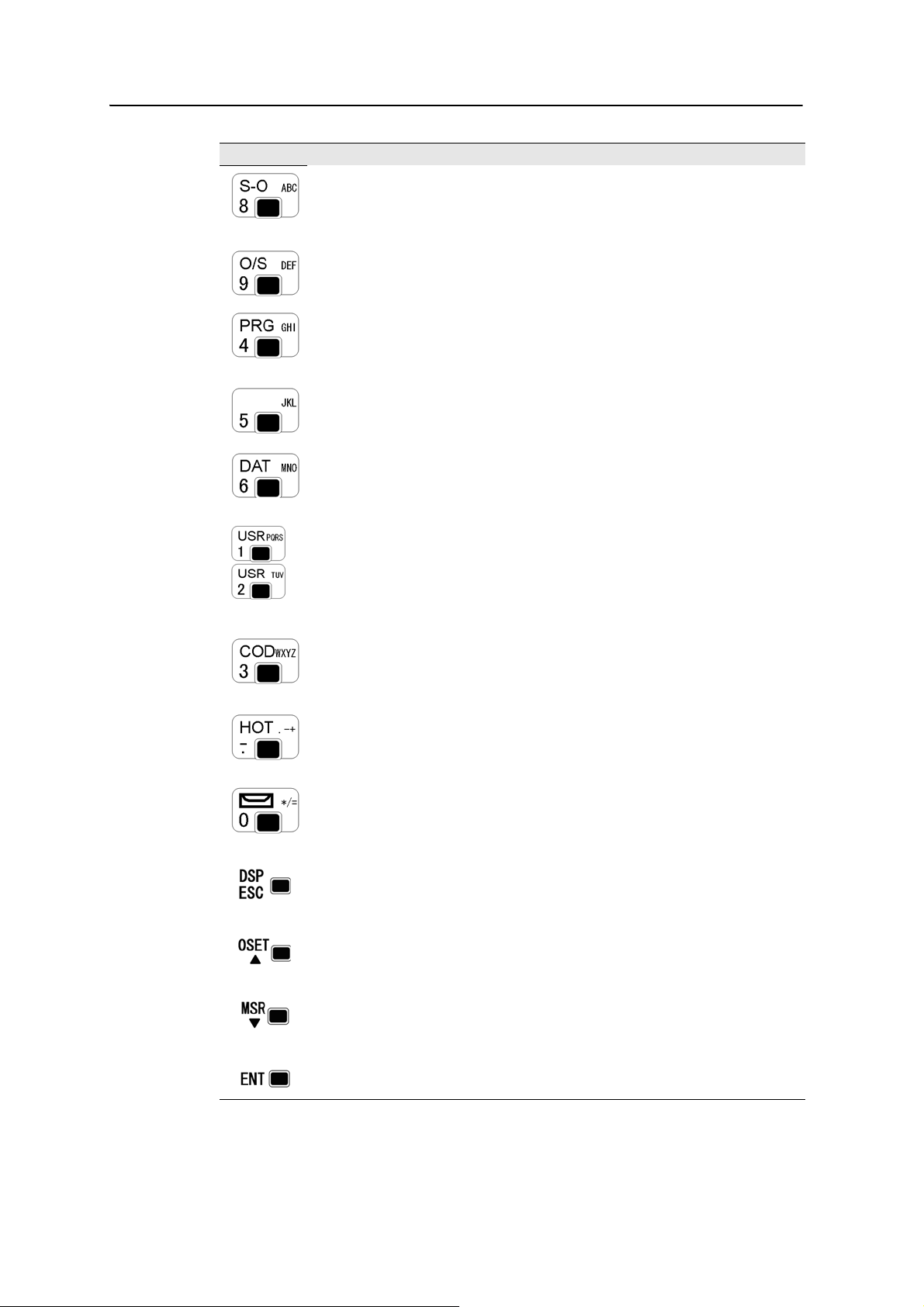

Экран и функции клавиш . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

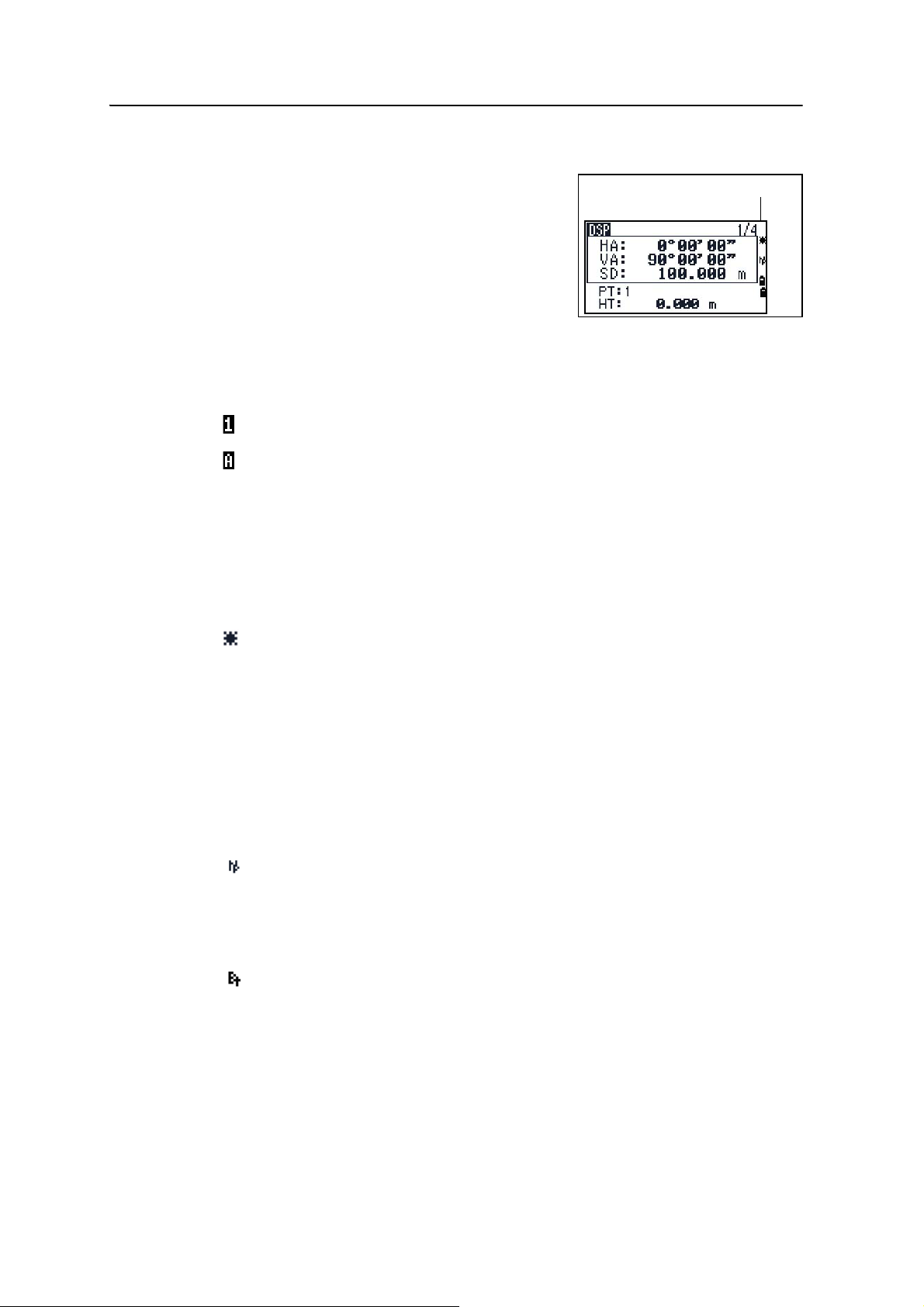

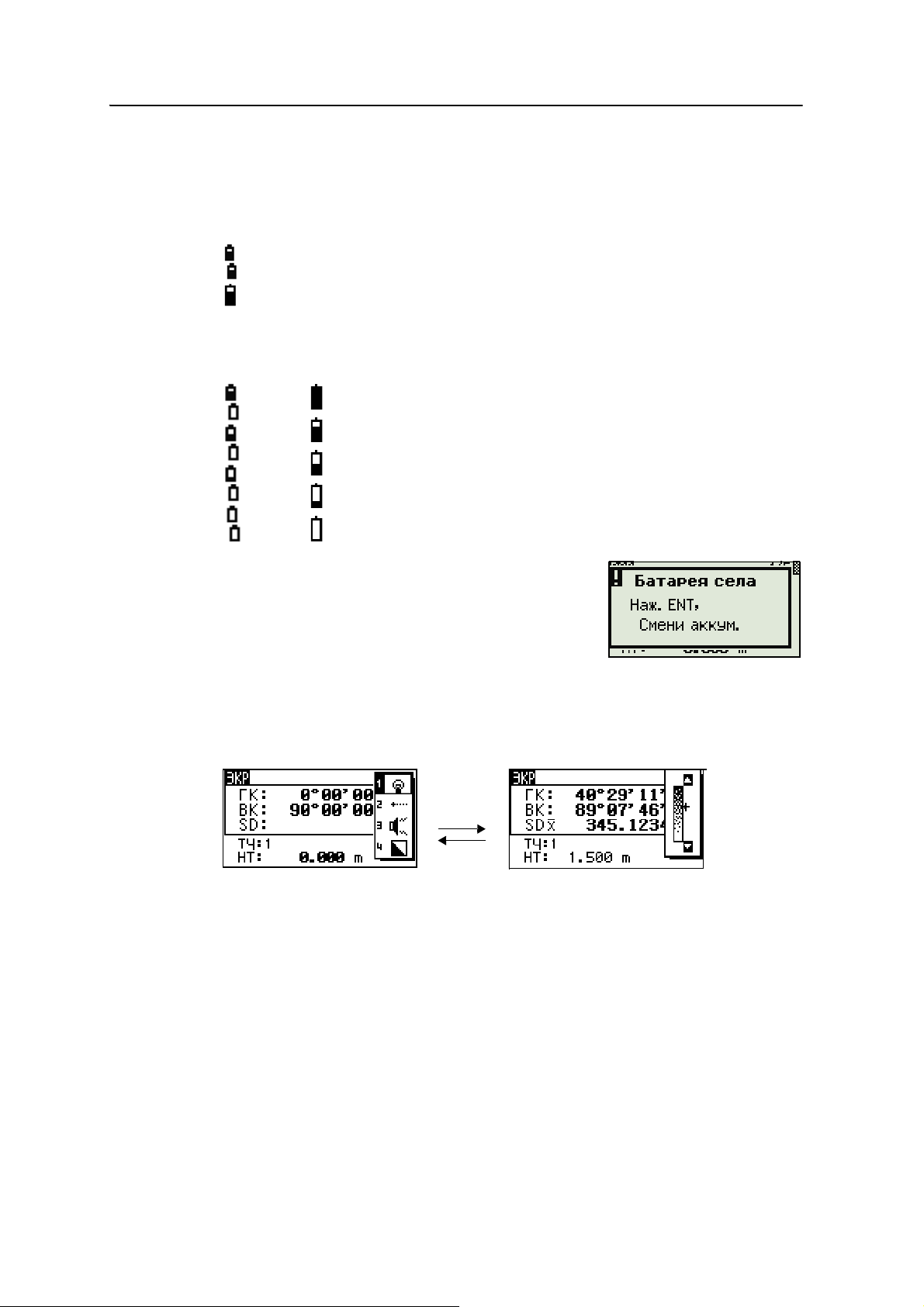

Панель состояния . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Подсветка экрана, лазерный указатель, звуковой сигнал и настройка контраста . . . .50

Клавиша [DSP] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Клавиша [MODE] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Клавиша [COD] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Клавиша [HOT] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

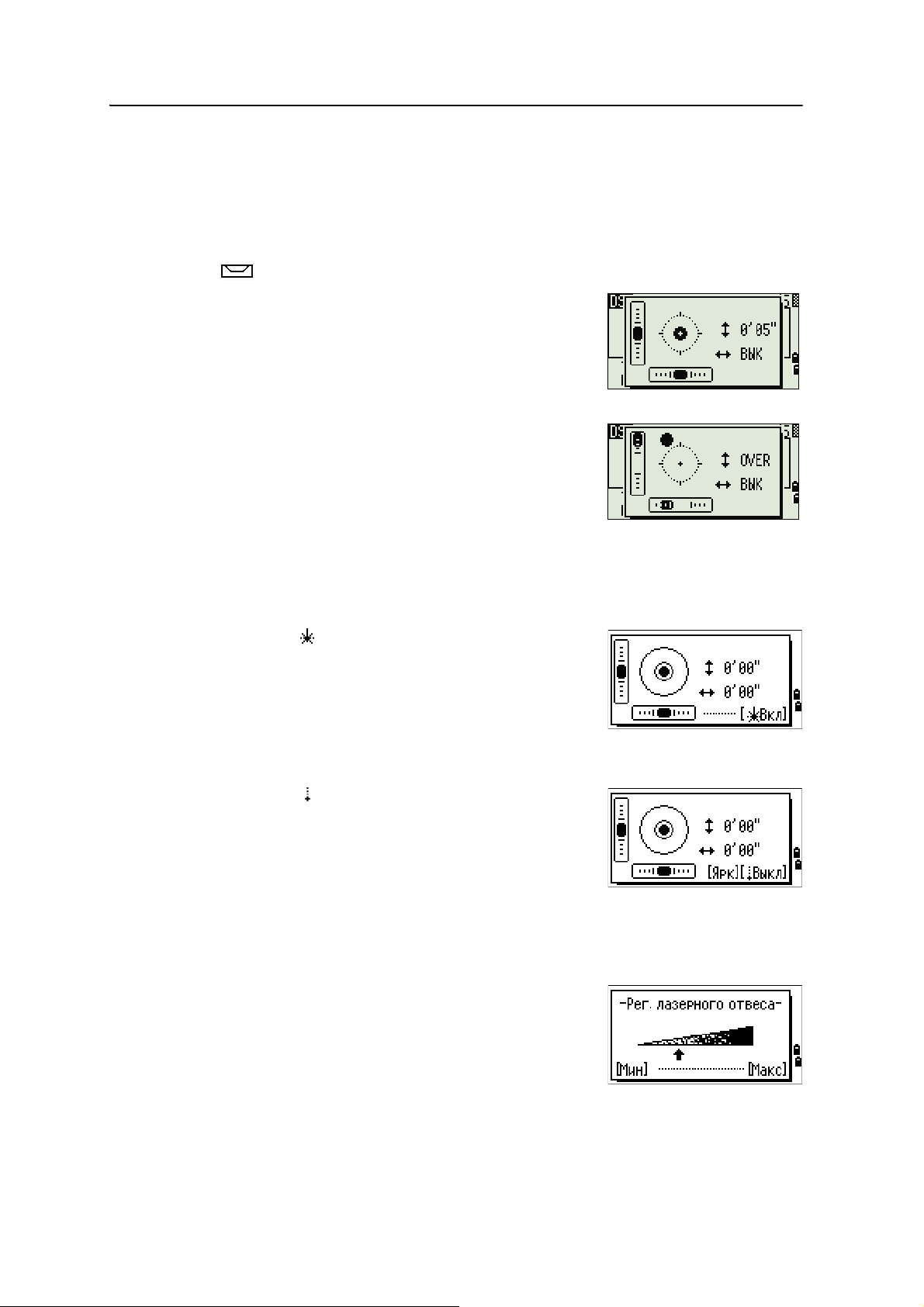

Индикатор пузырькового уровня . . . . . . . . . . . . . . . . . . . . . . . . 57

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 14

Содержание

Лазерный отвес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

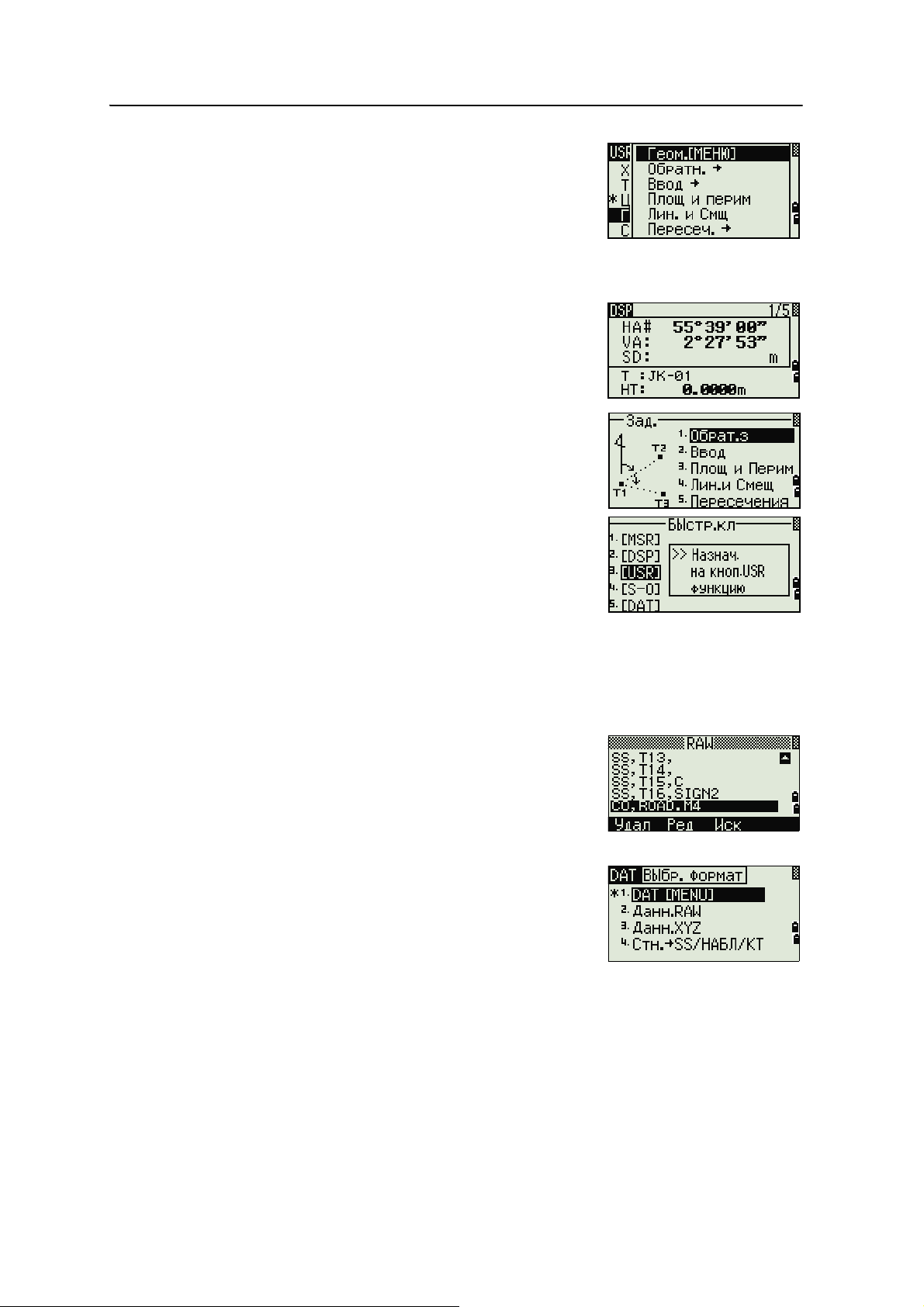

Клавиши [USR] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

Клавиша [DAT] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Экран списка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Ввод данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Ввод имени или номера точки . . . . . . . . . . . . . . . . . . . . . . . . .61

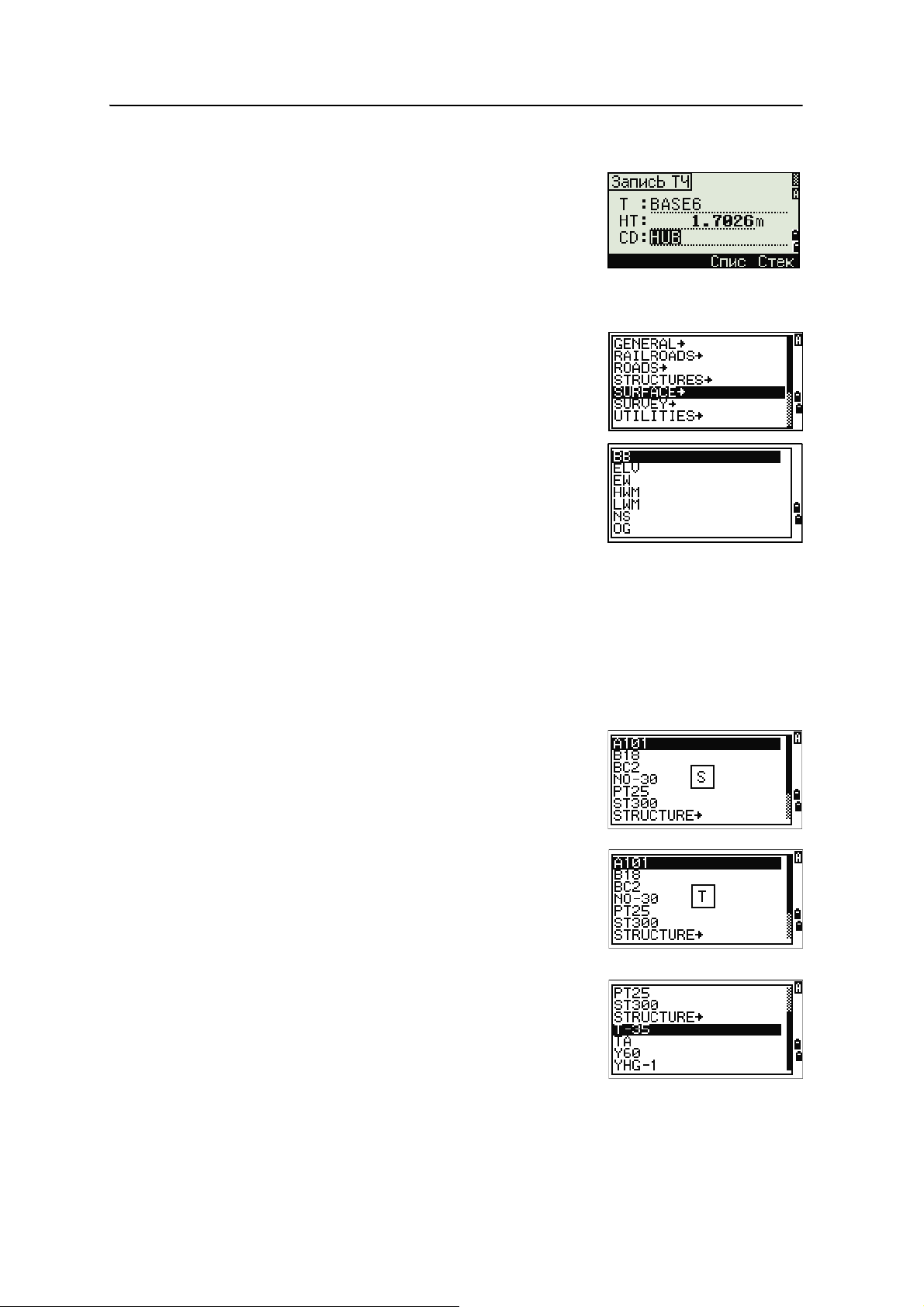

Ввод кодов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Дополнительные возможности: Поиск кодов по первому символу . . . . . . . . 65

Ввод значений в футах и дюймах. . . . . . . . . . . . . . . . . . . . . . . .66

Проекты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

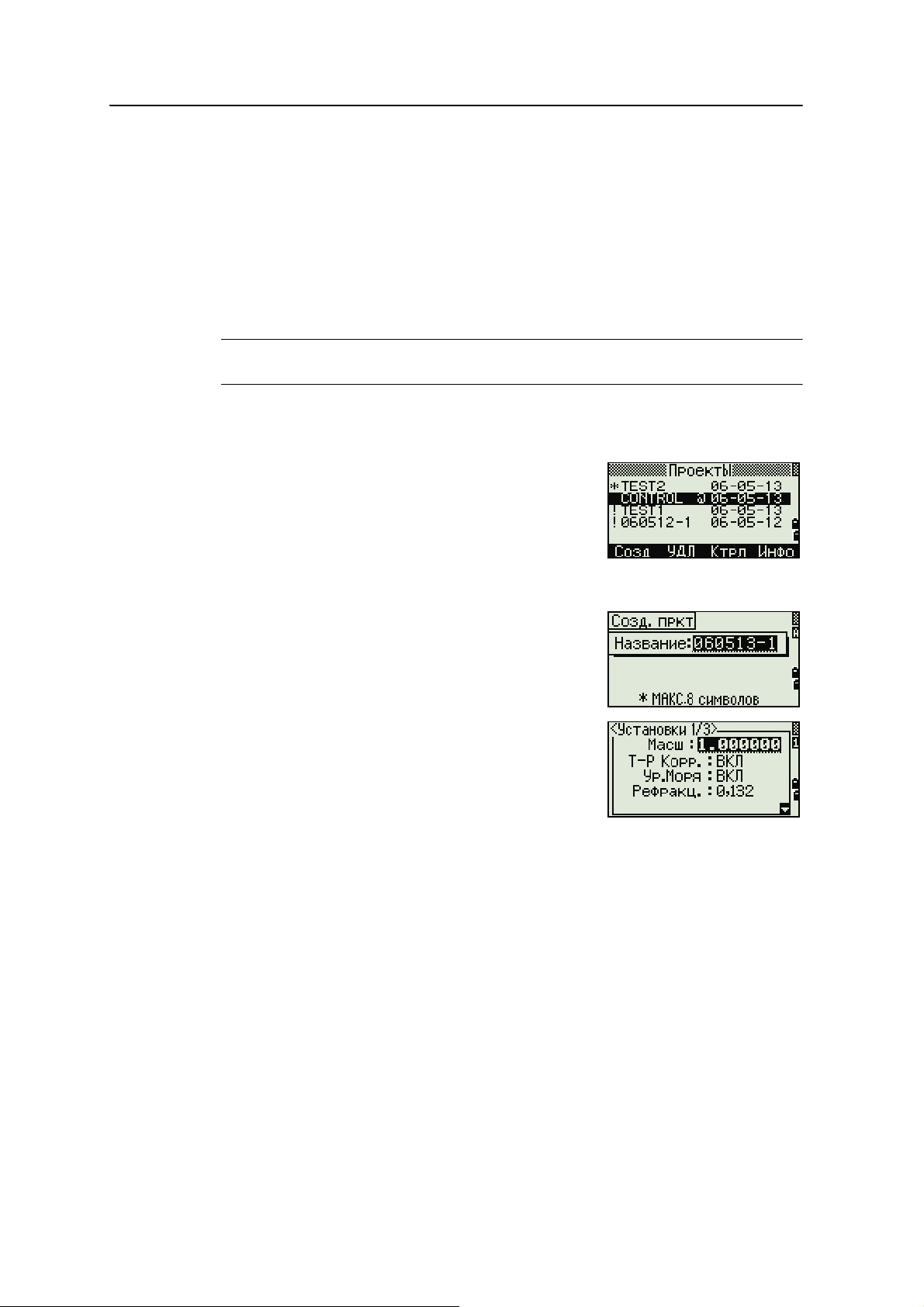

Создание нового проекта . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Измерение расстояний . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Наведение на призменный отражатель . . . . . . . . . . . . . . . . . . . . . 69

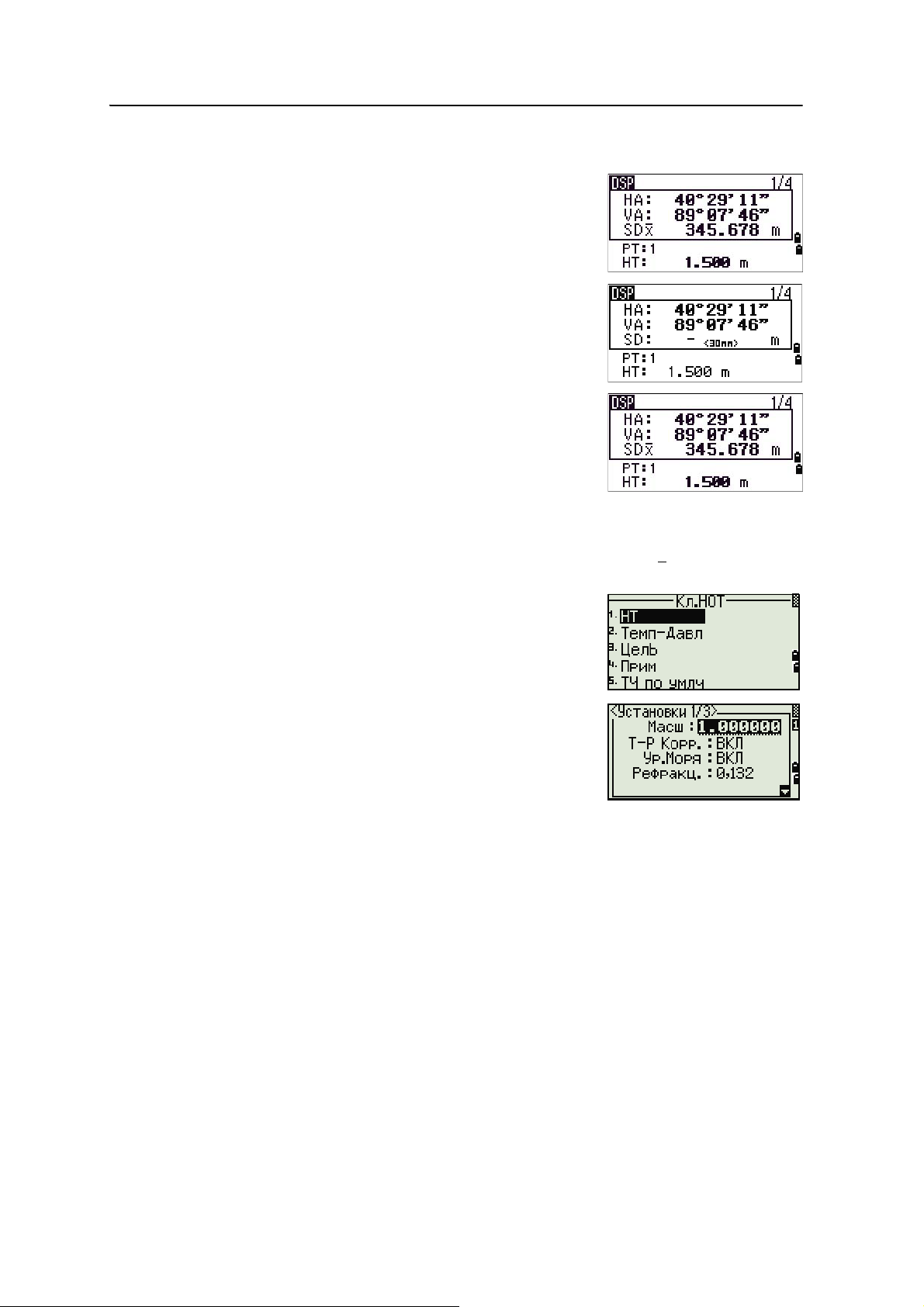

Измерение расстояний . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

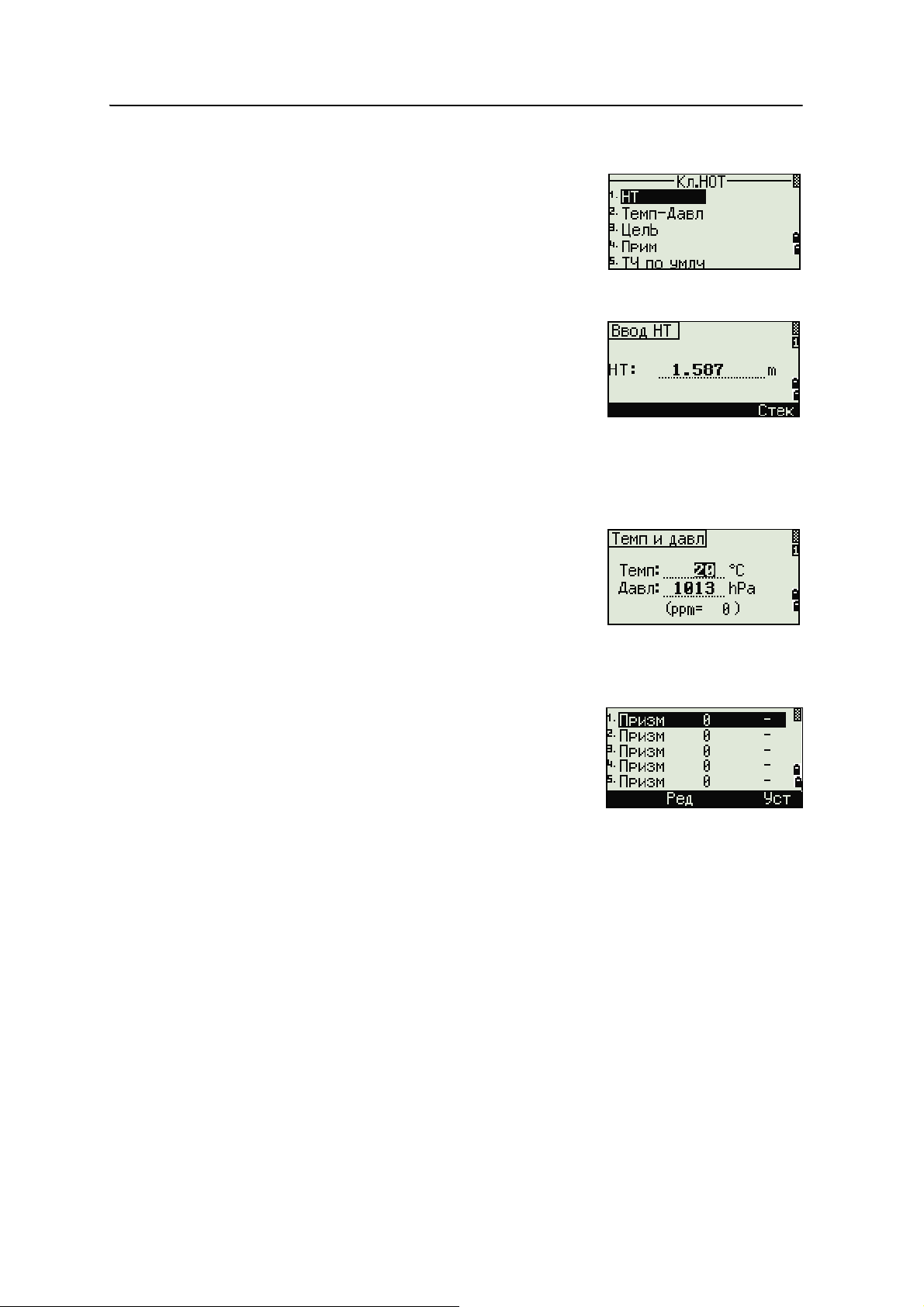

Параметры измерений . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

4 Применение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

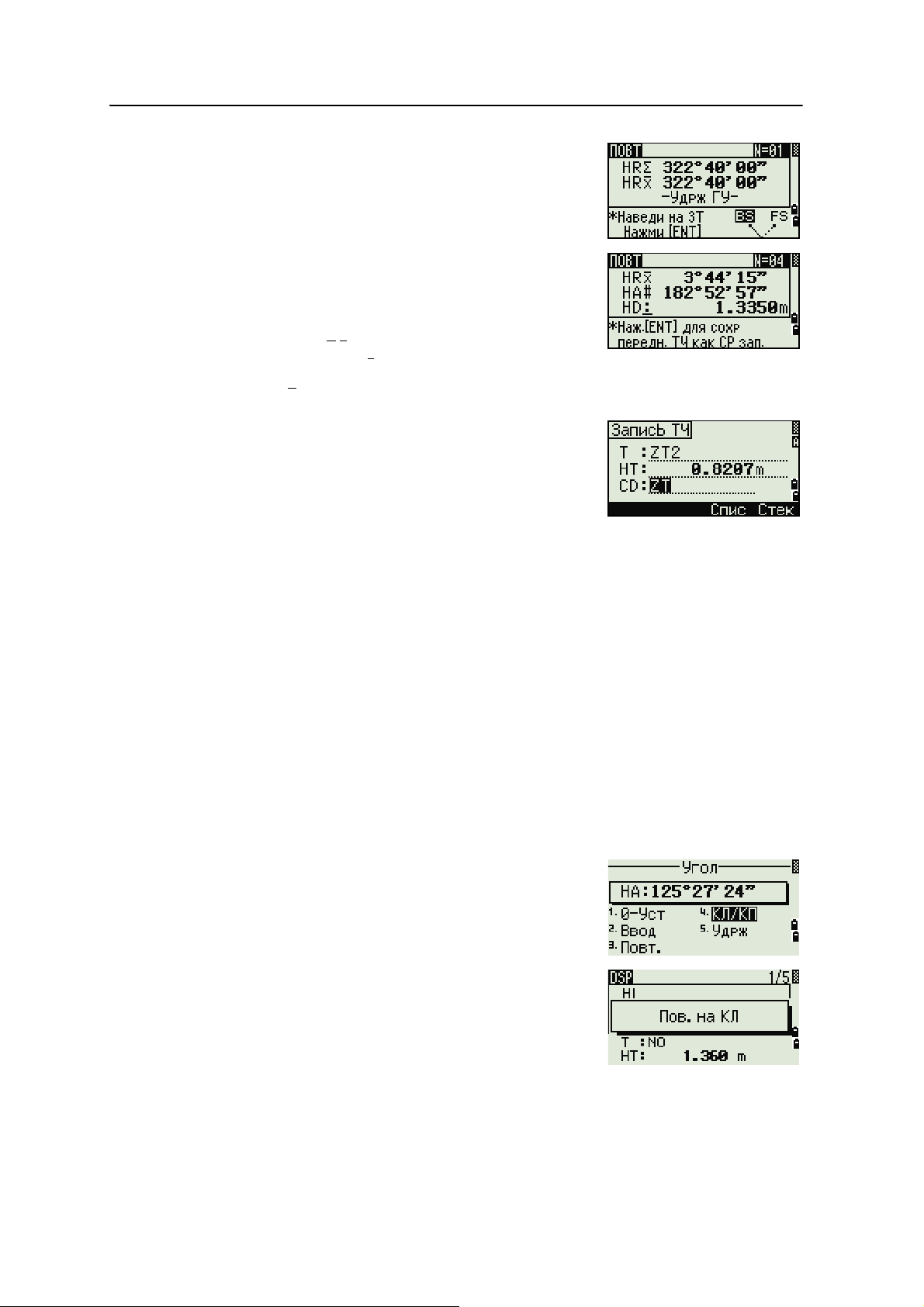

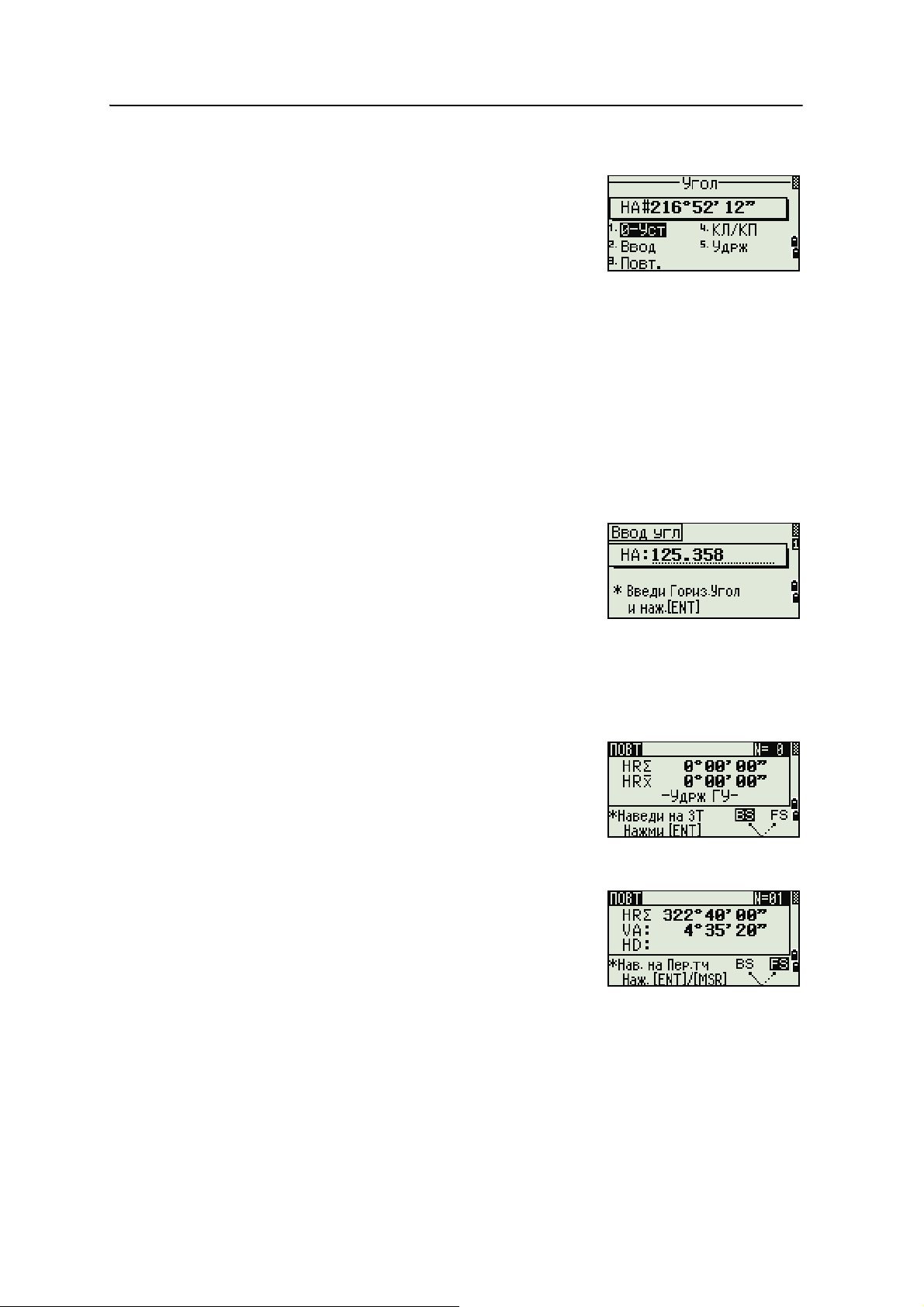

Сброс ГК (горизонтального угла) и угловые измерения. . . . . . . . . . . . . . . . . . . . 74

Уст а н о вка горизонтального угла в 0 . . . . . . . . . . . . . . . . . . . . . . . 74

Ввод горизонтального угла . . . . . . . . . . . . . . . . . . . . . . . . . .74

Запись передней точки после повторных угловых измерений . . . . . . . . . . . . 74

Измерение при КЛ/КП . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Удержание горизонтального угла . . . . . . . . . . . . . . . . . . . . . . . .76

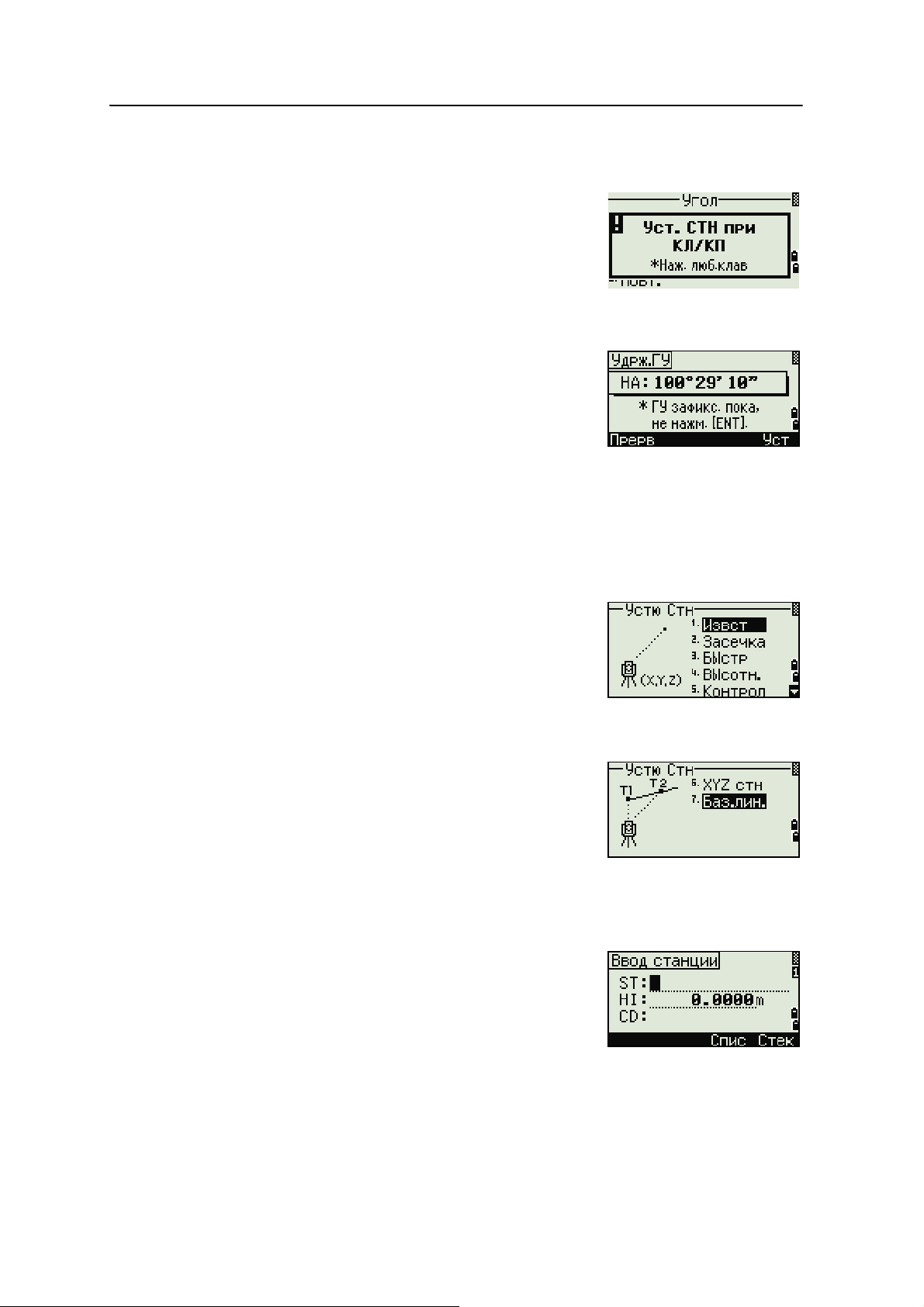

Уст а н о вка станции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

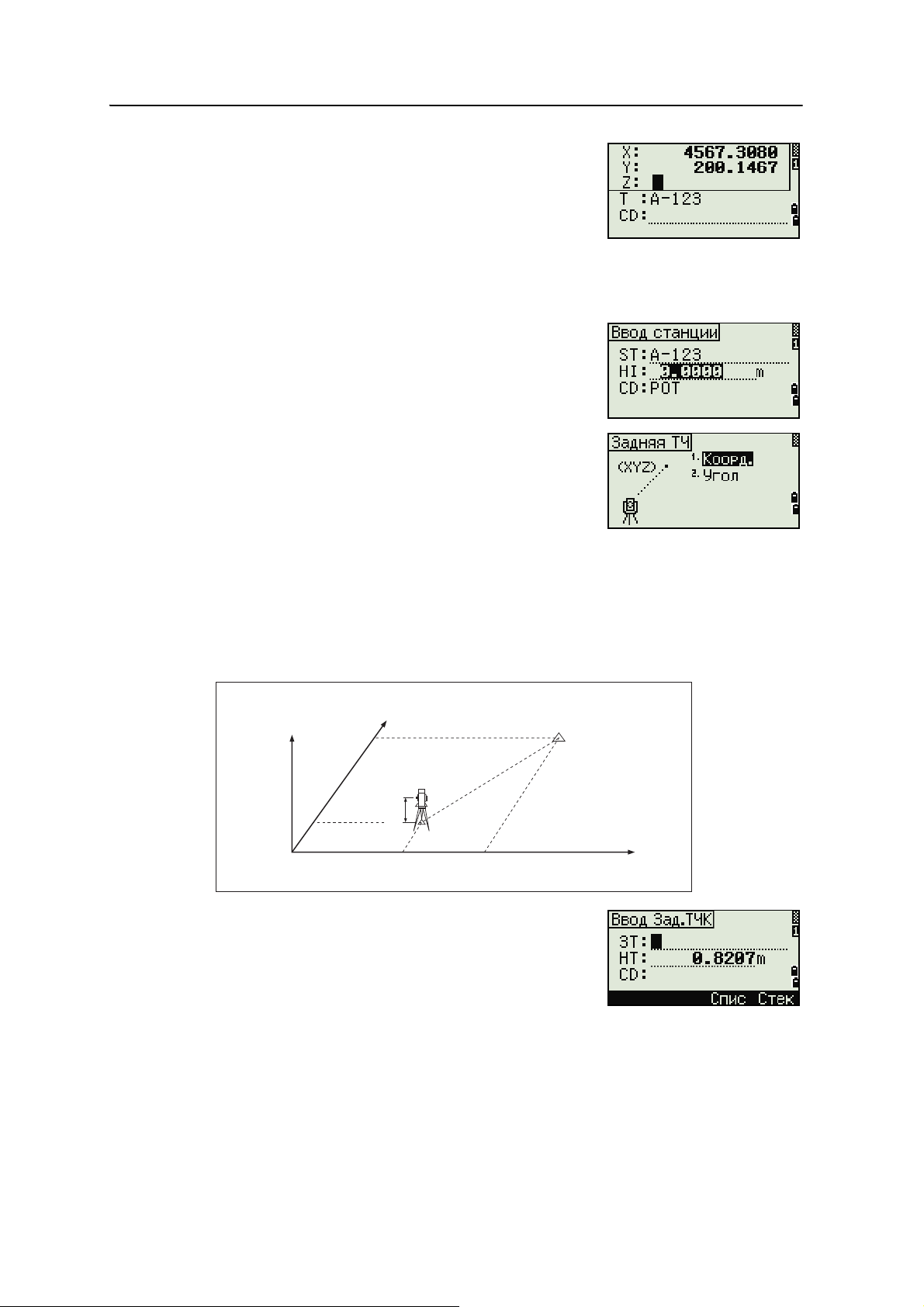

Уст а н о вка станции по точке с известными координатами или азимутом . . . . . . .76

Дополнительная функция: измерение при КЛ и КП . . . . . . . . . . . . . . . 78

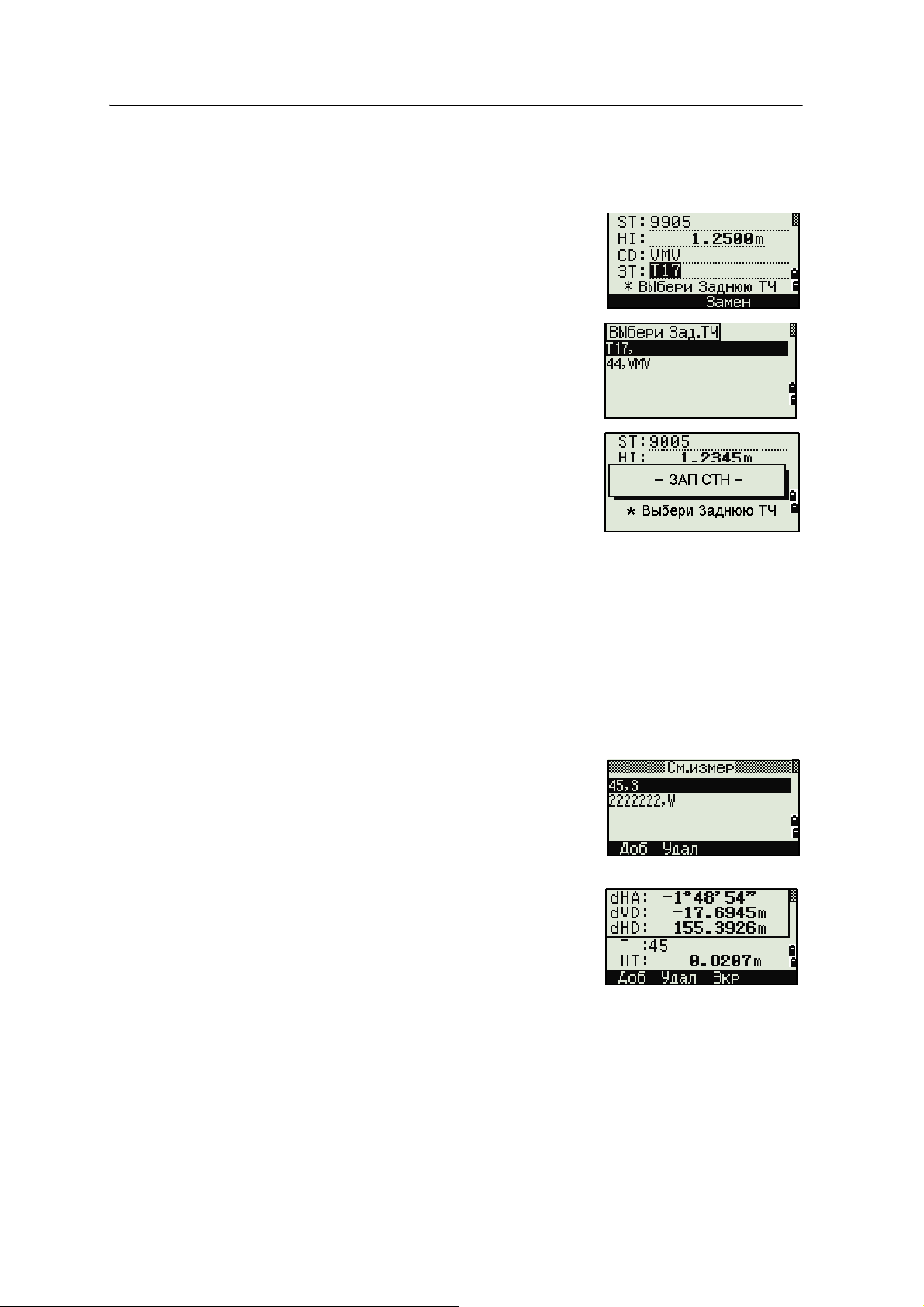

Уст а н о вка станции с использованием обратной засечки на известные точки. . . . . .80

Дополнительные возможности: просмотр и удаление измерений засечки . . . . 82

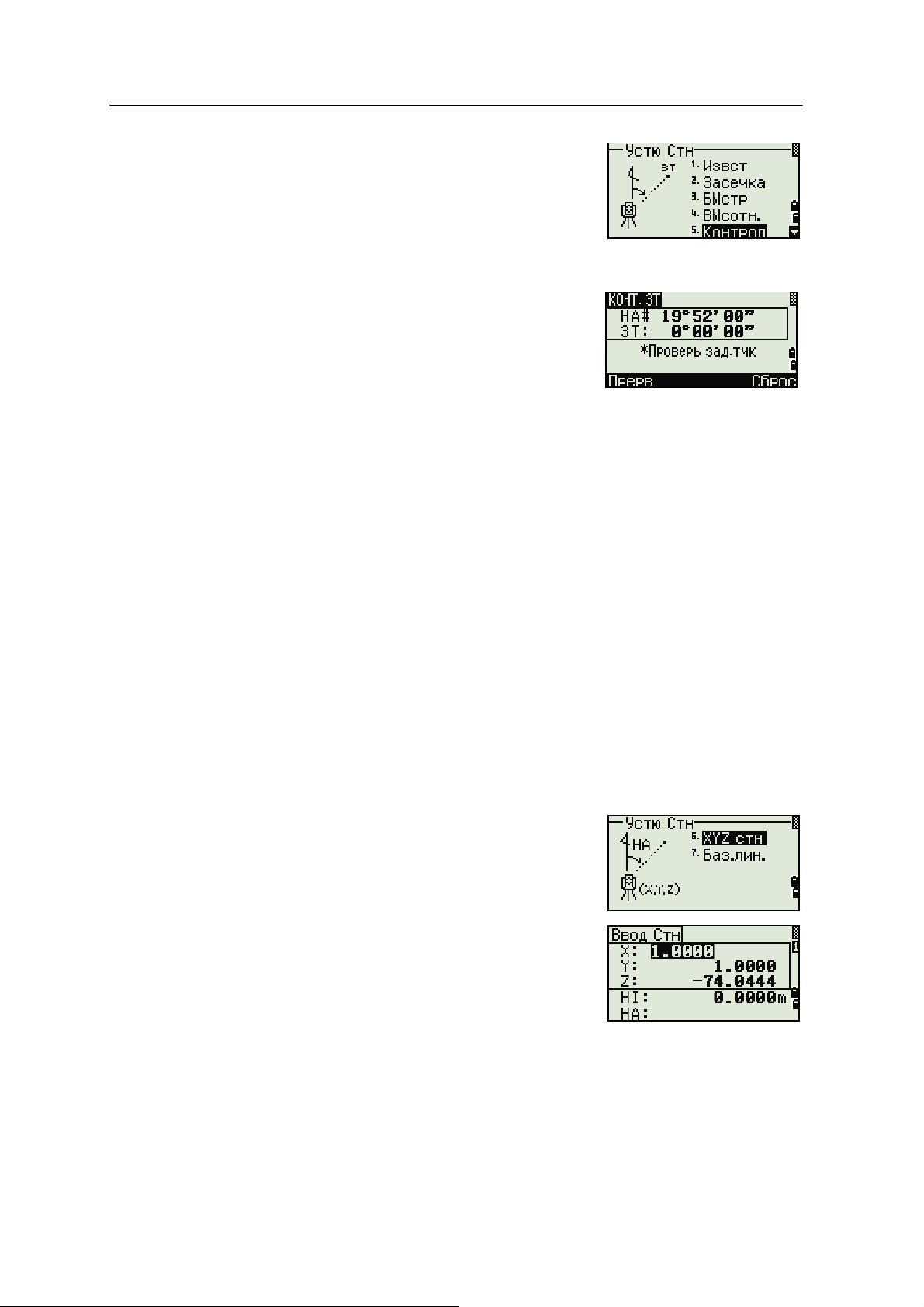

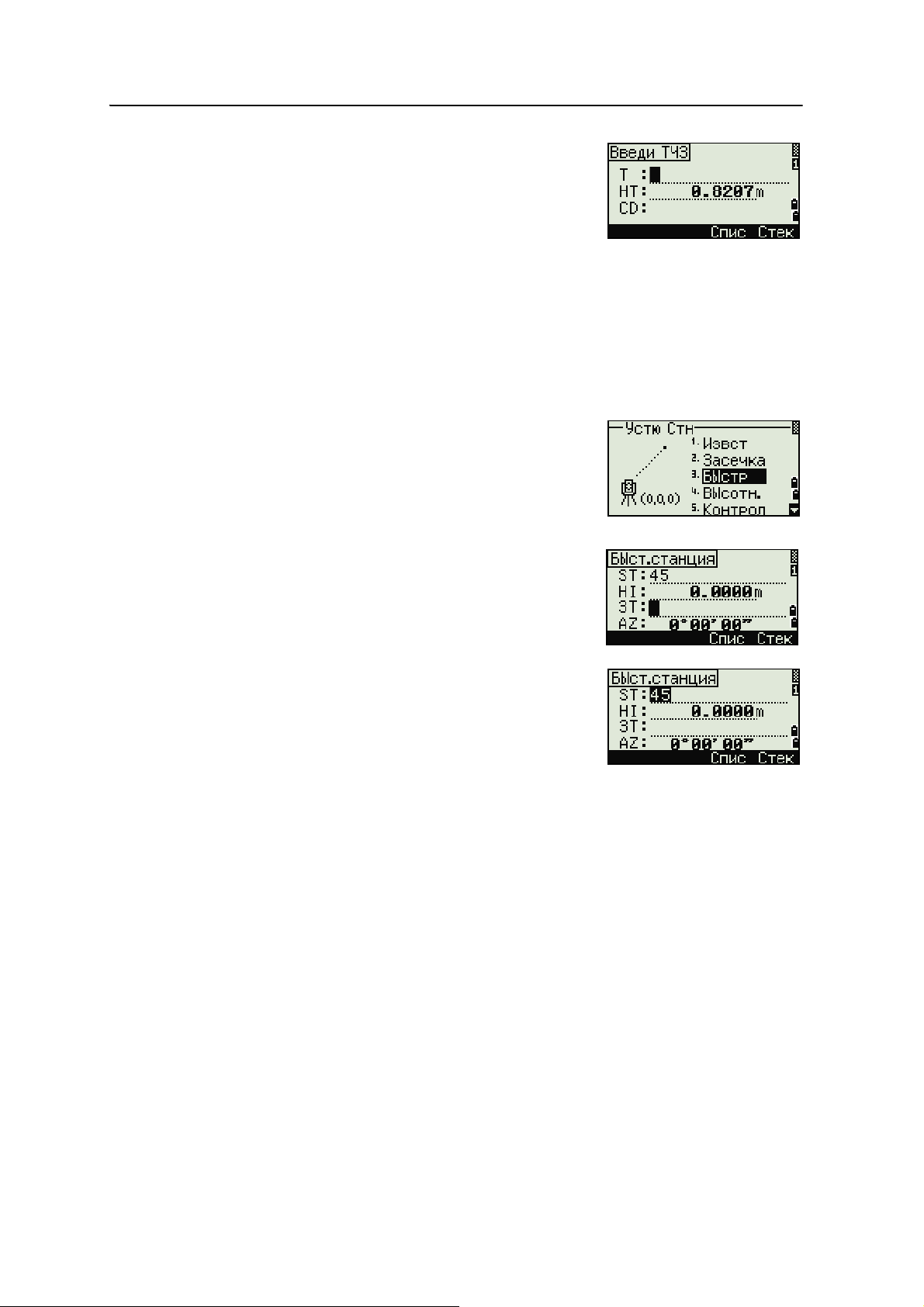

Быстрая установка станции без ввода координат . . . . . . . . . . . . . . . . . 83

Определение высоты станции . . . . . . . . . . . . . . . . . . . . . . . . . 84

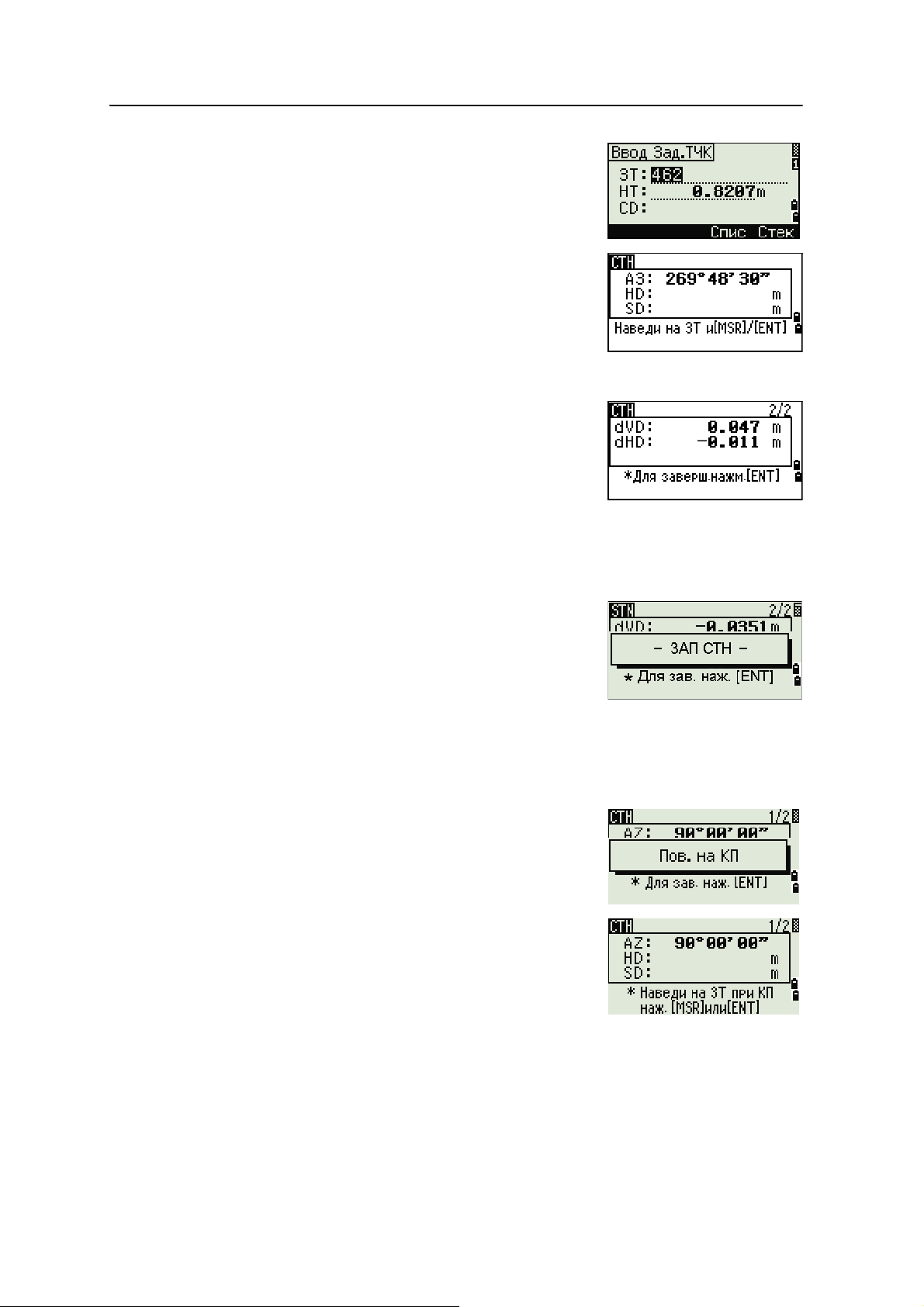

Контроль и восстановление направления на заднюю точку . . . . . . . . . . . . .84

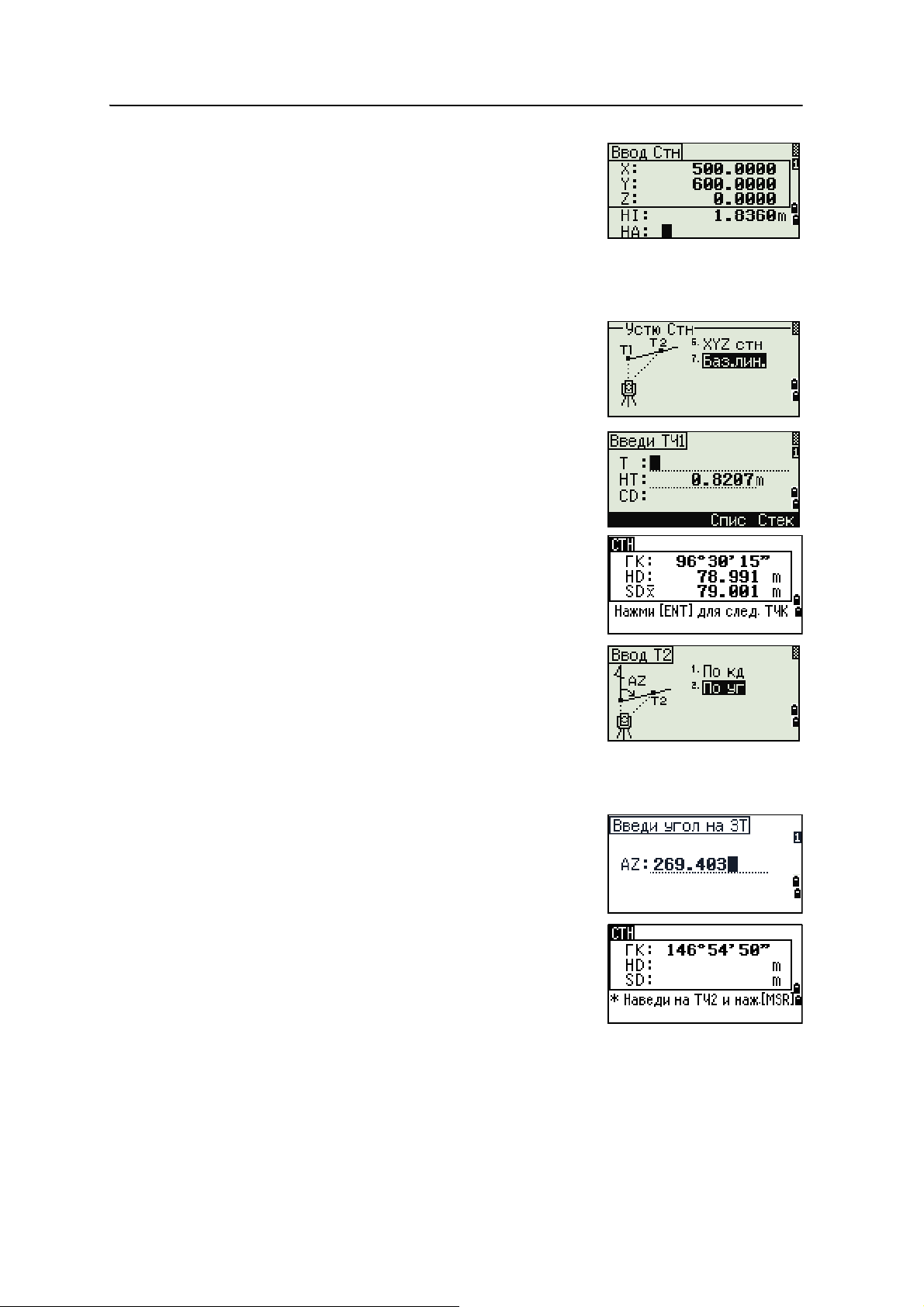

Засечка по двум точкам вдоль известной линии. . . . . . . . . . . . . . . . . .86

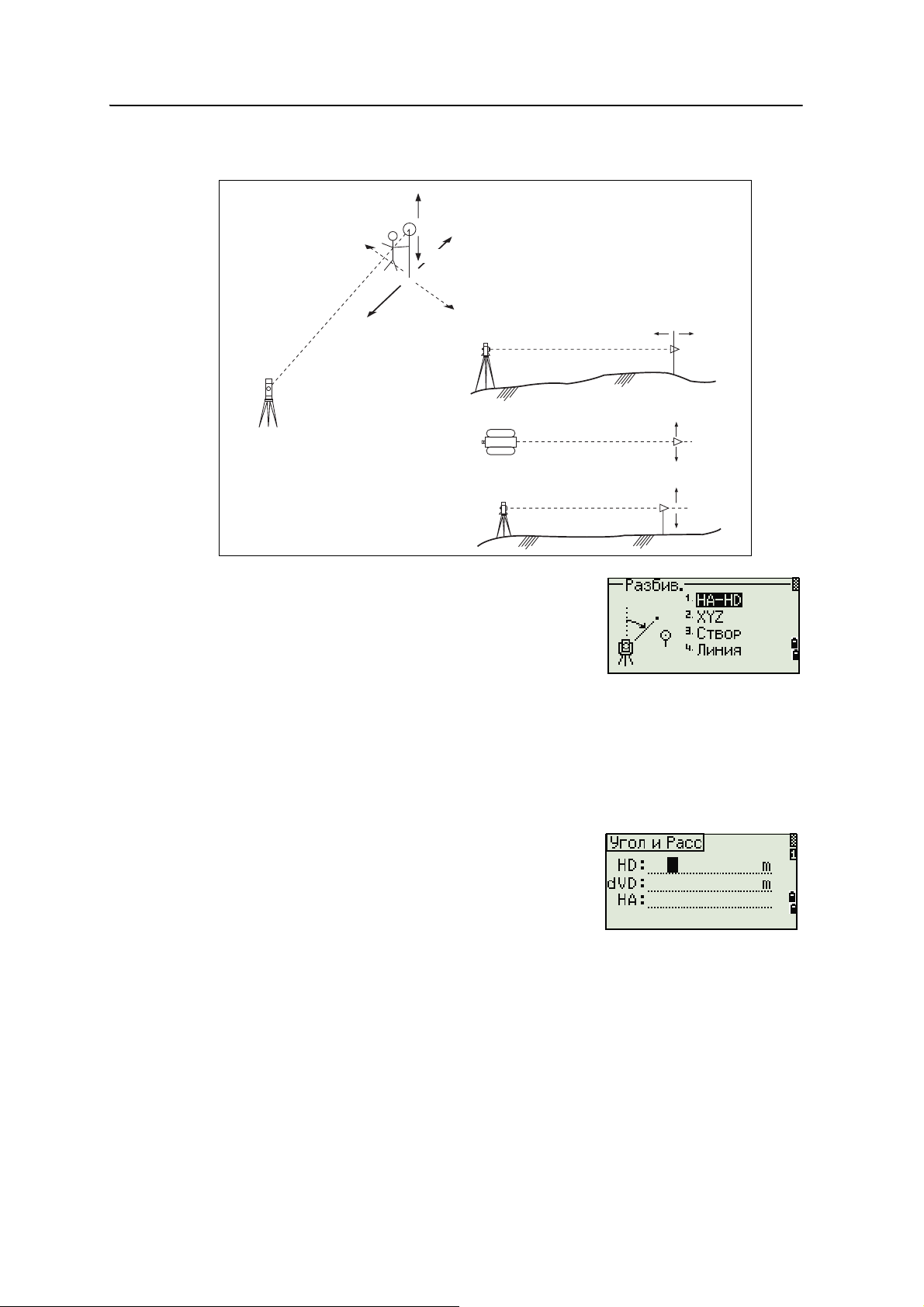

Разбивка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

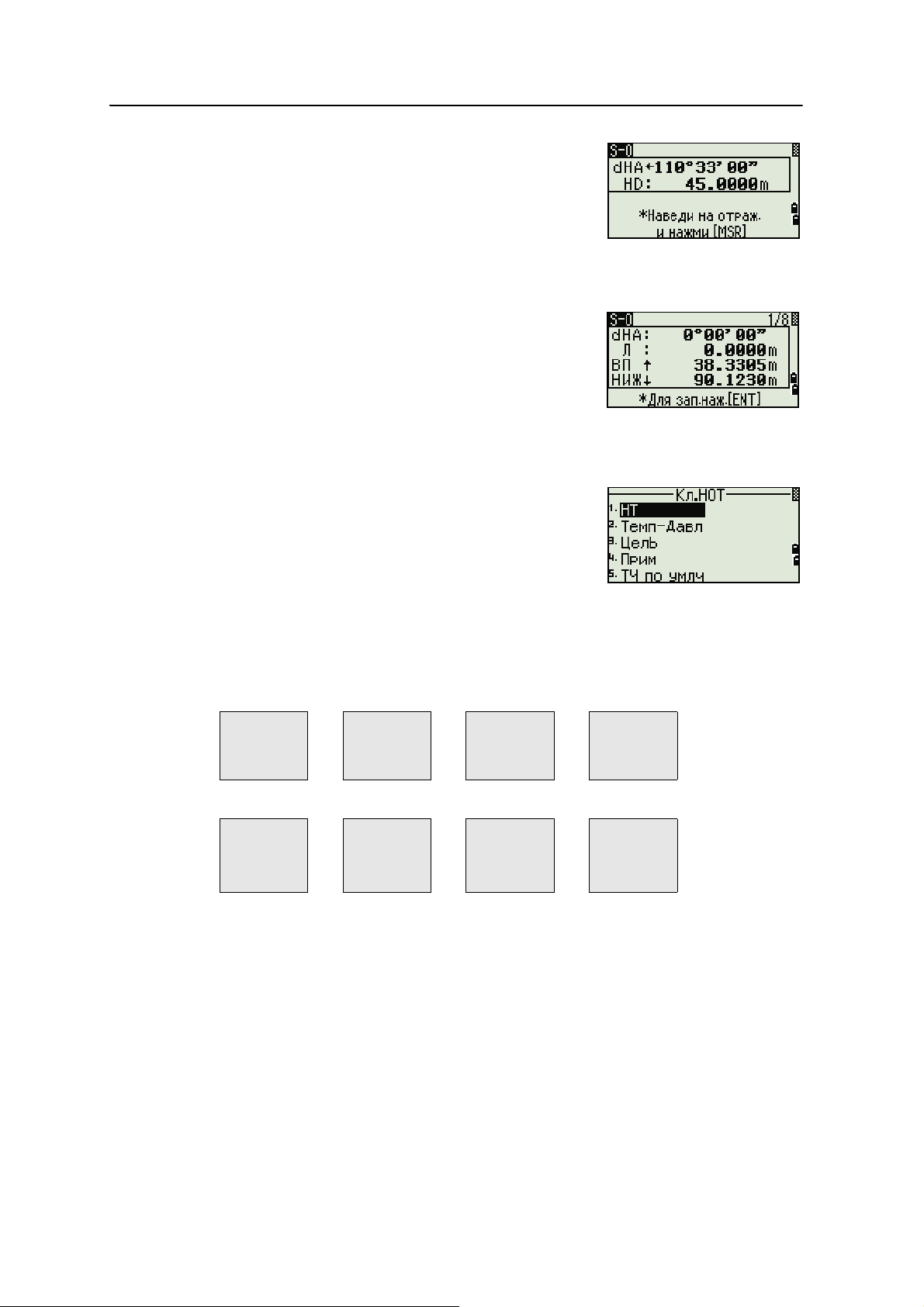

Вынос в натуру точки по углу и расстоянию . . . . . . . . . . . . . . . . . . . 88

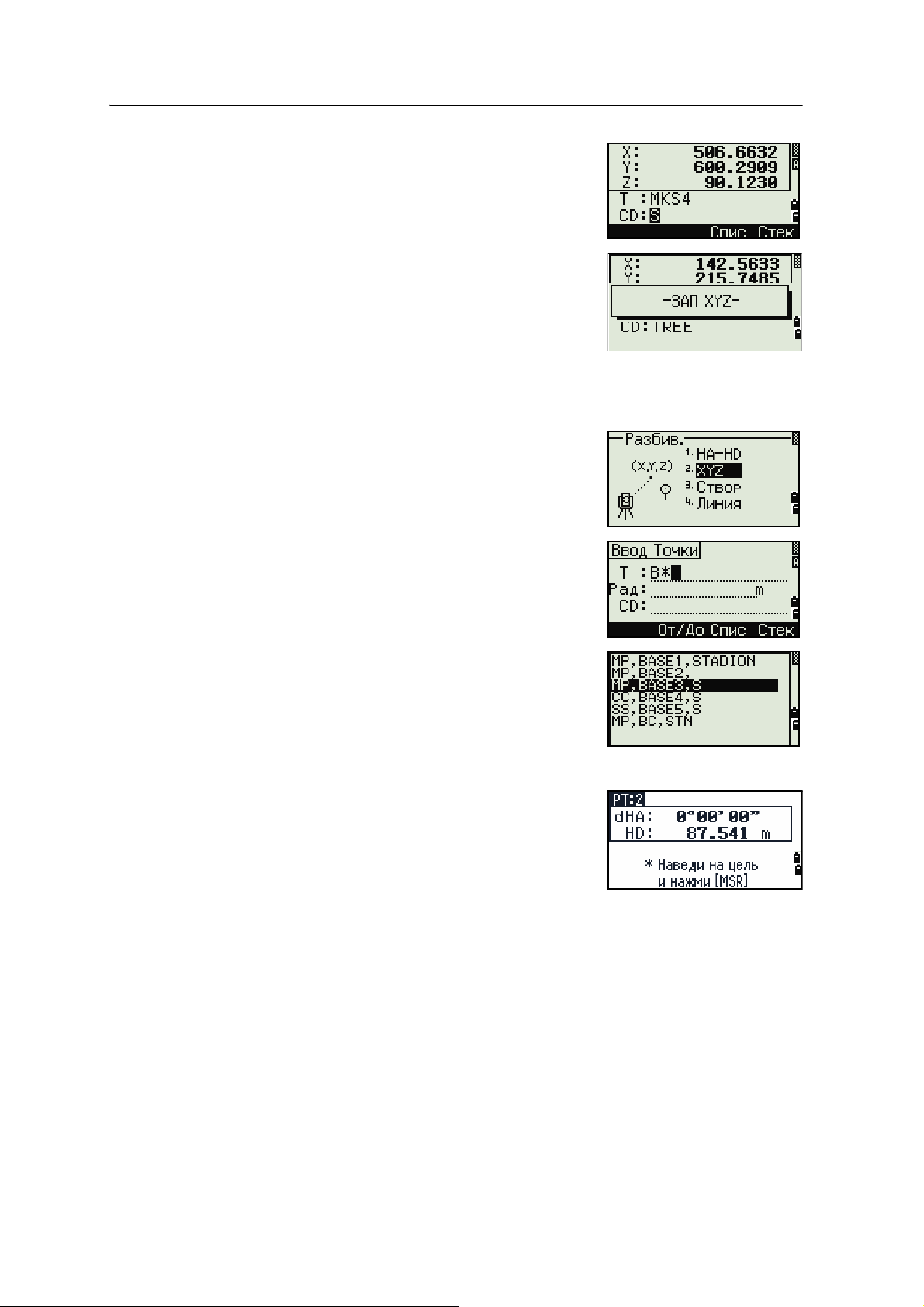

Вынос в натуру точки по координатам . . . . . . . . . . . . . . . . . . . . .90

Дополнительные возможности: задание списка точек по диапазону их имен. . . 92

Вынос в натуру створа . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

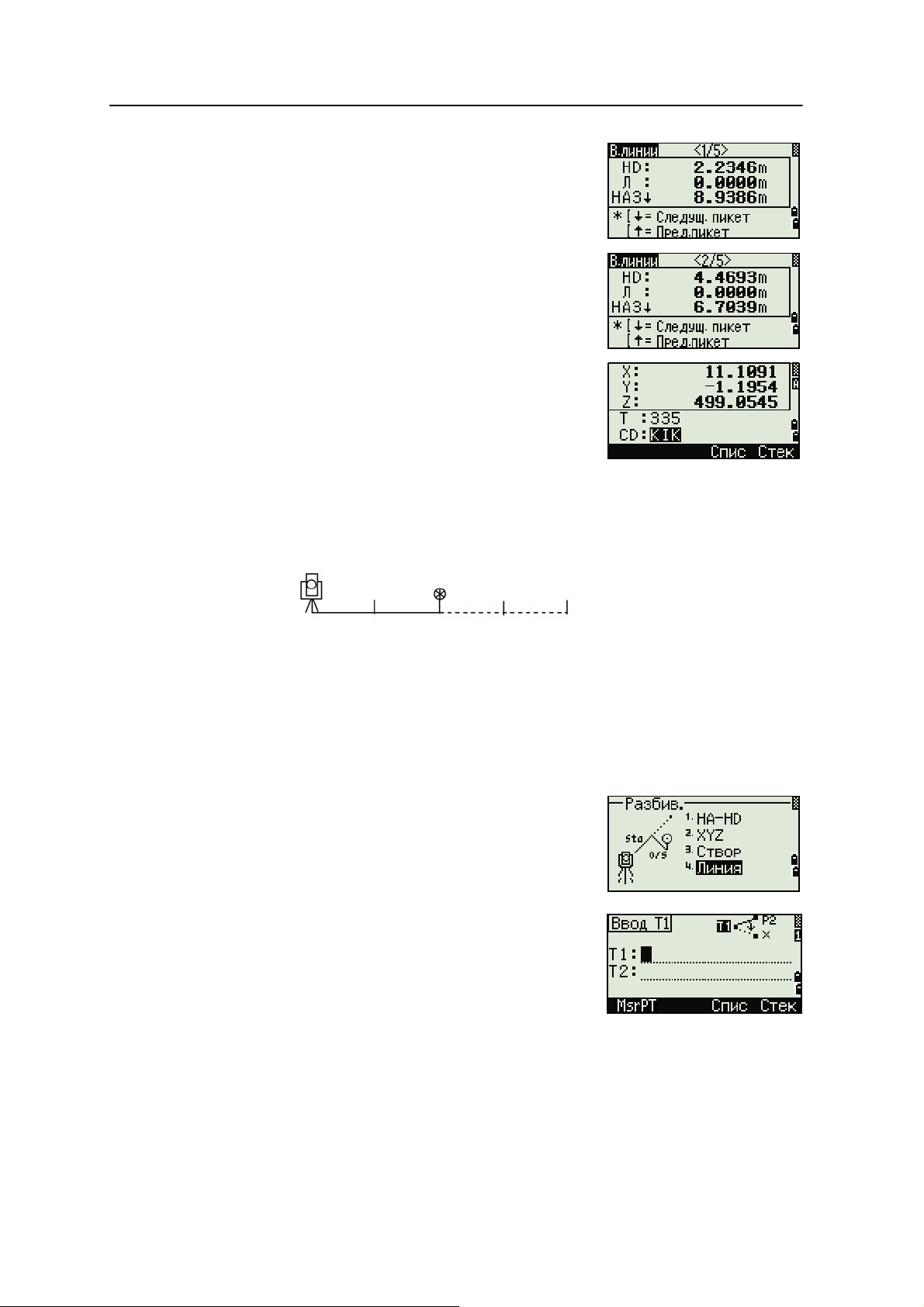

Вынос в натуру линии . . . . . . . . . . . . . . . . . . . . . . . . . . . .93

Кнопка Программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Измерение расстояния и величин смещения вдоль заданной линии . . . . . . . . . 95

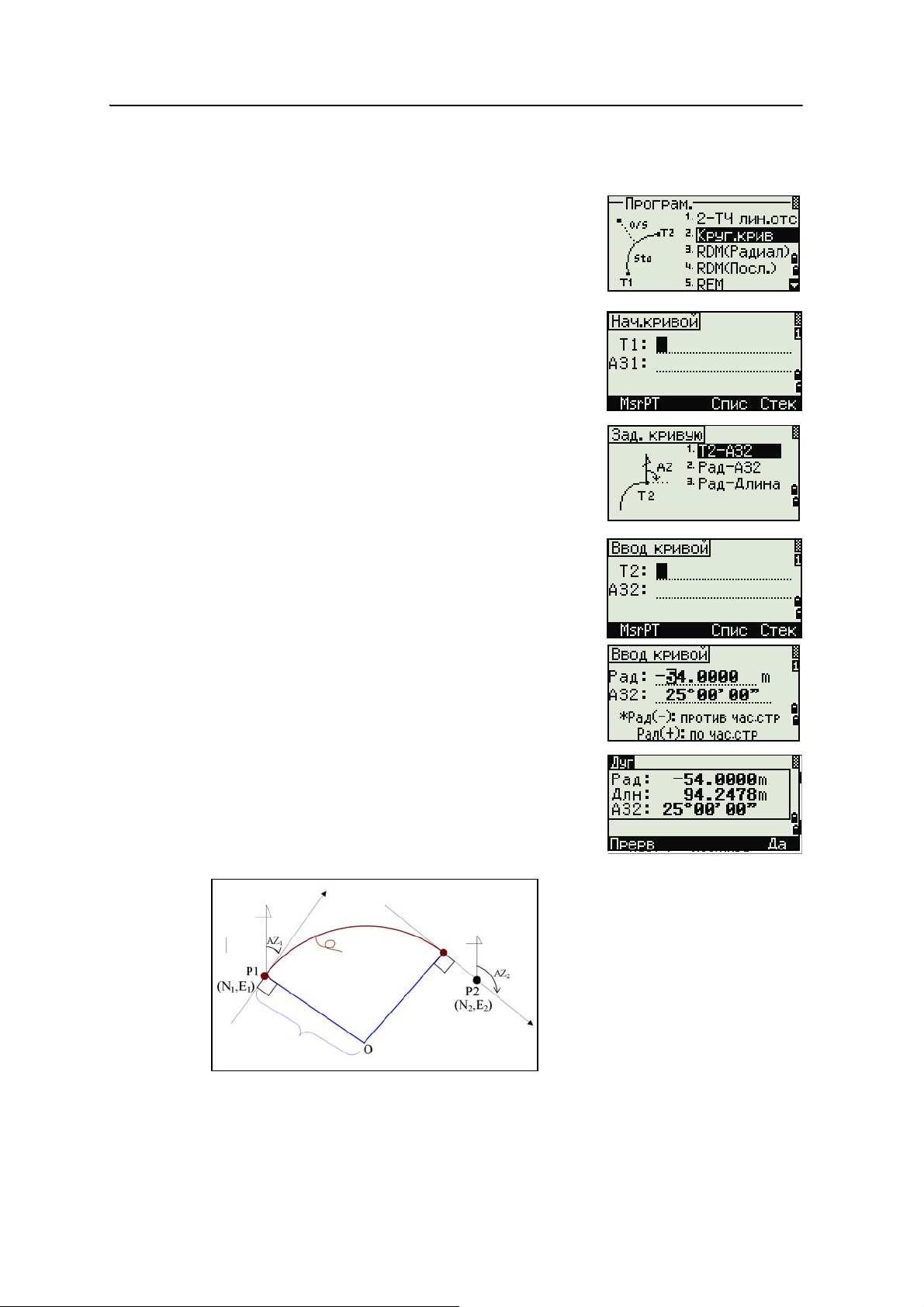

Определение расстояние и смещение относительно круговой кривой. . . . . . . . .97

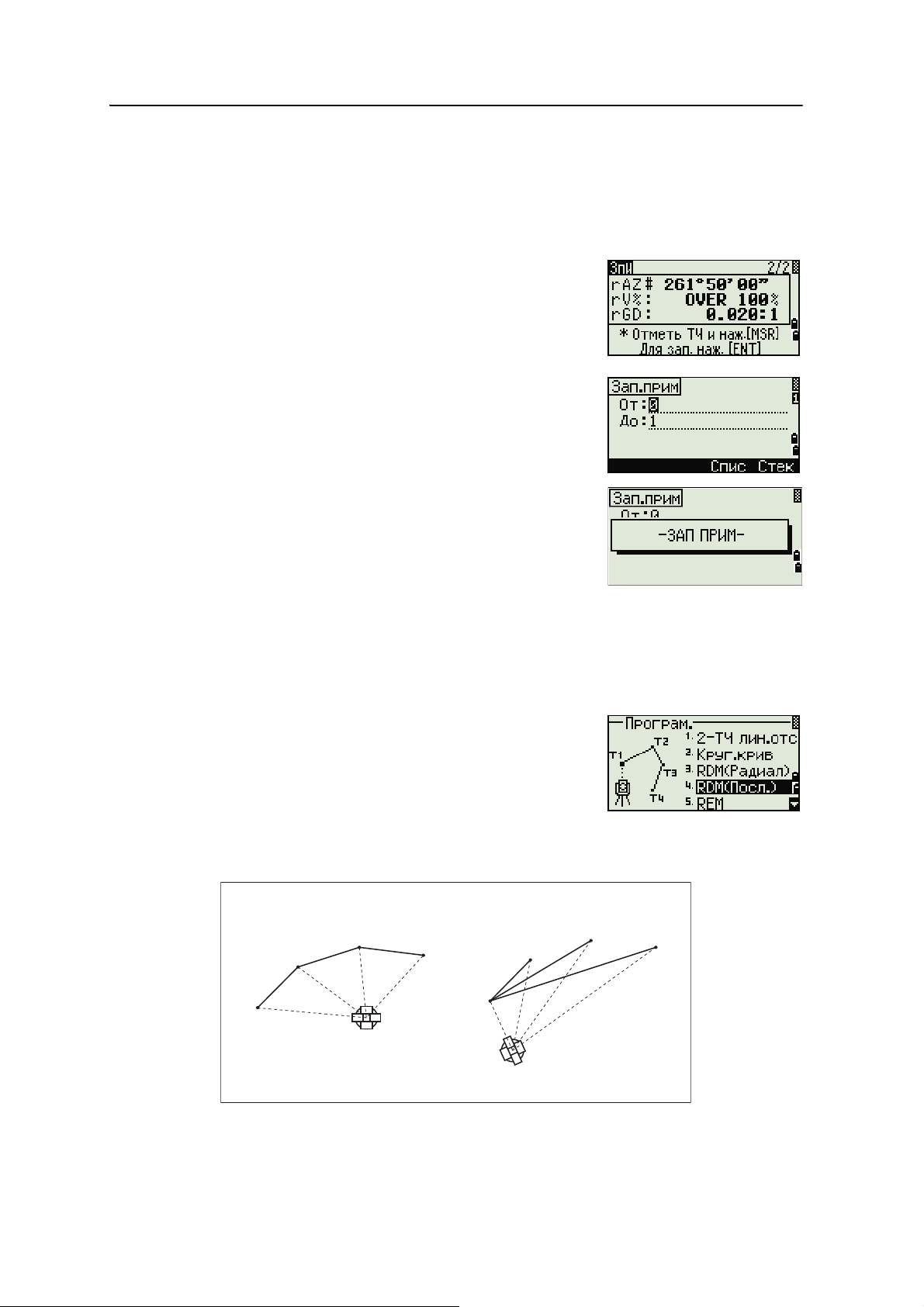

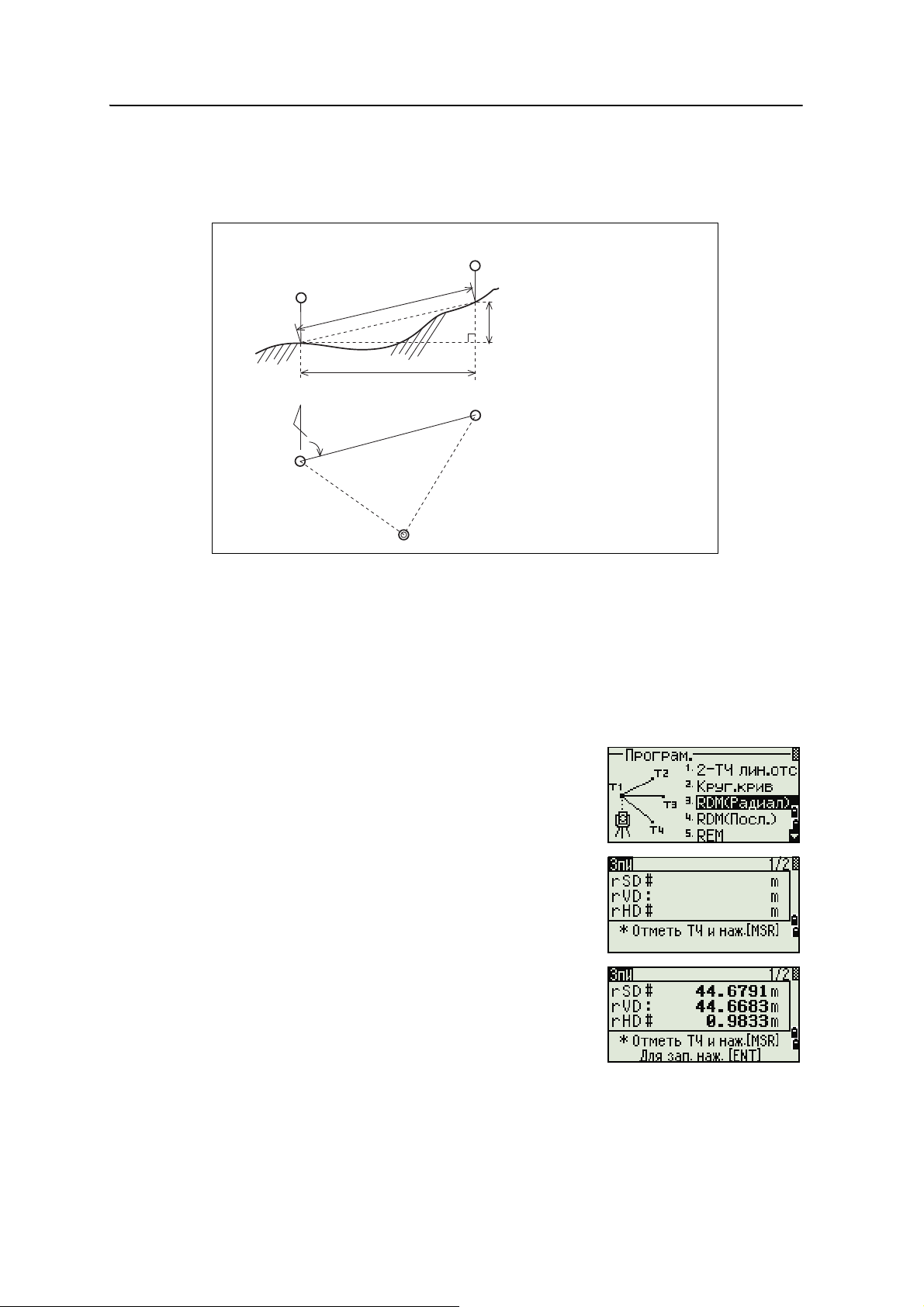

Удаленное измерение расстояний . . . . . . . . . . . . . . . . . . . . . . .99

Измерение высот недоступных объектов . . . . . . . . . . . . . . . . . . . . 101

Измерение расстояния и смещения в вертикальной плоскости . . . . . . . . . . 102

Измерение расстояния и смещения в наклонной плоскости . . . . . . . . . . . . 104

Запись измеренных данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Запись данных из любого экрана измерений . . . . . . . . . . . . . . . . . . 106

Вывод данных на COM порт. . . . . . . . . . . . . . . . . . . . . . . . . 106

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 15

Содержание

Измерение смещений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Измерение линейных смещений . . . . . . . . . . . . . . . . . . . . . . . 107

Измерение с угловым смещением . . . . . . . . . . . . . . . . . . . . . . 108

Веха с двумя призмами . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

Продолжение линии по смещению горизонтального угла (+Линия) . . . . . . . . 110

Ввод горизонтального расстояния после измерения угла . . . . . . . . . . . . . 111

Вычисление угловой точки (Угол) . . . . . . . . . . . . . . . . . . . . . . 112

Измерение центра окружности (Окруж) . . . . . . . . . . . . . . . . . . . . 113

Продление наклонного расстояния . . . . . . . . . . . . . . . . . . . . . . 114

5 Описание меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Менеджер проектов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Открытие существующего проекта . . . . . . . . . . . . . . . . . . . . . . 116

Создание нового проекта . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Удаление проекта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

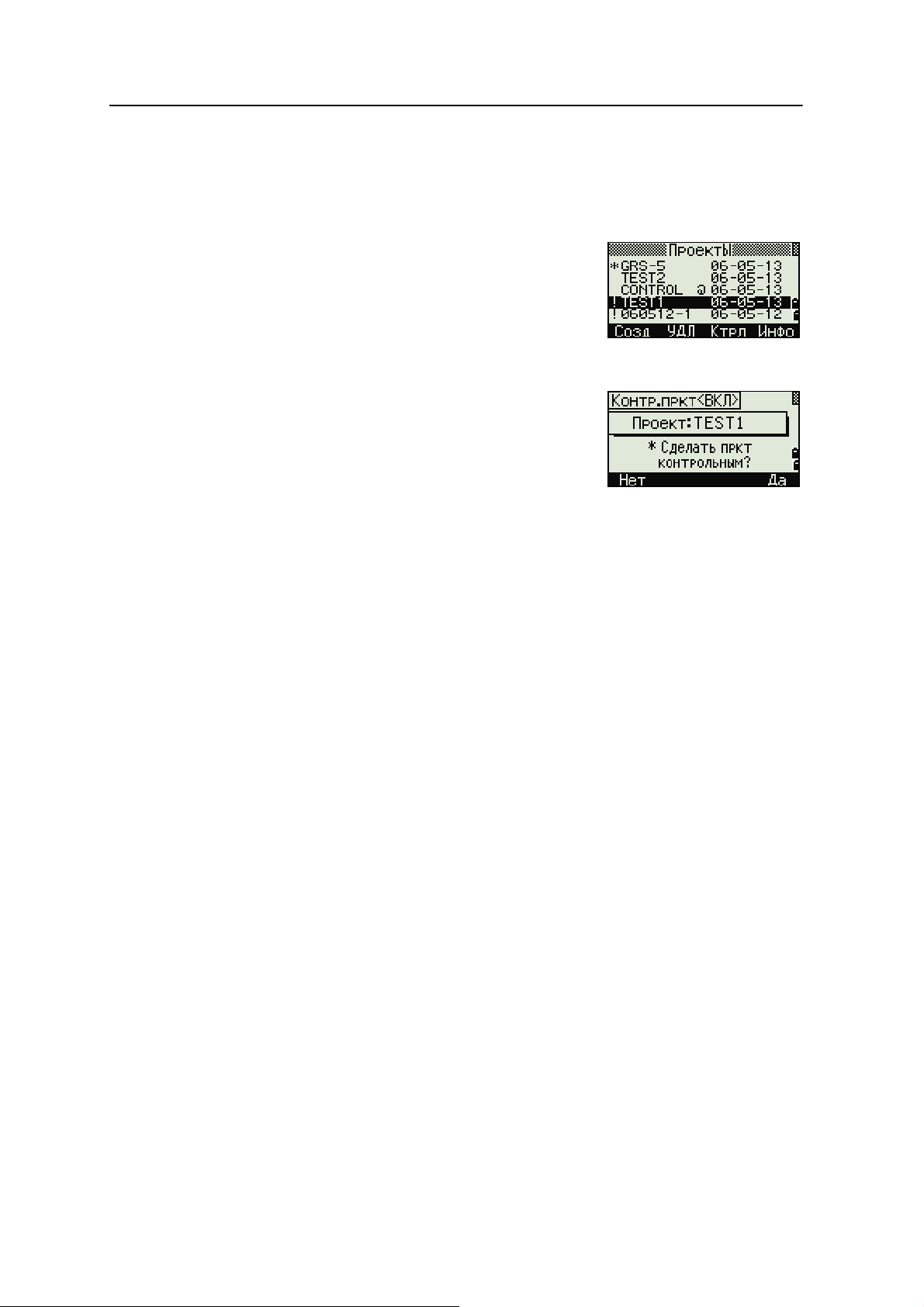

Настройка контрольного проекта . . . . . . . . . . . . . . . . . . . . . . . 118

Просмотр информации о проекте. . . . . . . . . . . . . . . . . . . . . . . 119

Задачи (координатная геометрия) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Обратная задача: вычисление угла и расстояния по двум точкам с известными

координатами . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Вычисления и ввод координат вручную . . . . . . . . . . . . . . . . . . . . 122

Вычисление площади и периметра . . . . . . . . . . . . . . . . . . . . . . 124

Расширенные возможности: ввод диапазона точек . . . . . . . . . . . . . 125

Вычисление координат точки по линии и смещению . . . . . . . . . . . . . . 126

Расчет координат с использованием функций пересечения . . . . . . . . . . . . 127

Расширенные возможности: Ввод смещения угла и расстояния . . . . . . . . 131

Настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

Уго л . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

Расстояние . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

Координаты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

Энергосбережение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Связь . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Разбивка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Единицы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Запись . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

Прочие параметры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

Вид/Ред . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

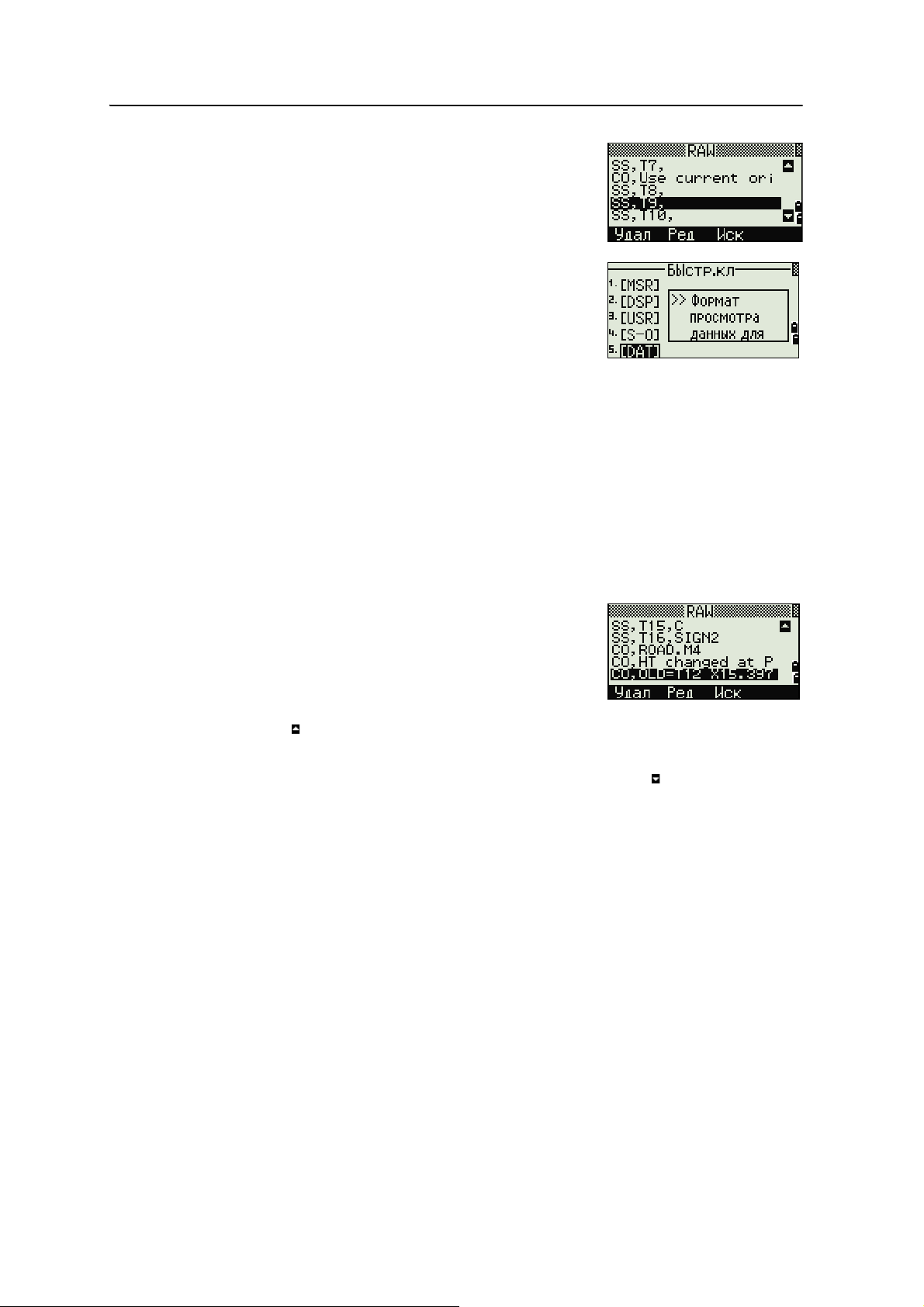

Просмотр записей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

Удаление записей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

Редактирование записей . . . . . . . . . . . . . . . . . . . . . . . . . . 143

Поиск записей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

Ввод координат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

Список имен точек и список кодов . . . . . . . . . . . . . . . . . . . . . . 148

Связь. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

Разгрузка данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

Загрузка координат . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

Дополнительные возможности: Редактирование формата данных для загрузки . 154

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 16

Содержание

Загрузка списка имен точек или кодов. . . . . . . . . . . . . . . . . . . . . 155

Кнопки быстрого доступа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

Настройки клавиши [MSR] . . . . . . . . . . . . . . . . . . . . . . . . . . 156

Настройки клавиши [DSP] . . . . . . . . . . . . . . . . . . . . . . . . . . 156

Настройки клавиши [USR] . . . . . . . . . . . . . . . . . . . . . . . . . . 157

Настройки клавиши [S-O] . . . . . . . . . . . . . . . . . . . . . . . . . . 157

Настройки клавиши [DAT] . . . . . . . . . . . . . . . . . . . . . . . . . . 157

Юстировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

Время . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

6 Поверки и юстировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

Юстировка электронного уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

Поверка и юстировка круглого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

Поверка и юстировка оптического (лазерного) центрира . . . . . . . . . . . . . . . . . . 160

Ошибка места нуля вертикального круга и коллимационная ошибка . . . . . . . . . . . . 161

Поверка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

Юстировка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

Поверка постоянной инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

Поверка лазерного указателя (опция) . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

7 Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . 165

Инструмент . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

Зрительная труба. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

Дальность измерений . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

Точност ь измерения расстояния . . . . . . . . . . . . . . . . . . . . . . . 166

Интервалы измерений . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

Угловые измерения . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

Компенсатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

Микрометрический винт . . . . . . . . . . . . . . . . . . . . . . . . . . 167

Трегер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

Уровень . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167

Оптический центрир . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

Лазерный центрир (опция). . . . . . . . . . . . . . . . . . . . . . . . . . 168

Экран и клавиатура . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

Соединение инструмента . . . . . . . . . . . . . . . . . . . . . . . . . . 168

Аккумуляторная батарея . . . . . . . . . . . . . . . . . . . . . . . . . . 168

Температурный диапазон . . . . . . . . . . . . . . . . . . . . . . . . . . 169

Размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

Вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

Защита от воздействия окружающей среды . . . . . . . . . . . . . . . . . . 169

Стандартные компоненты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

Разъем для внешних устройств . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

8 Связь . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

Загрузка данных координат . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

Настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

Формат записи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174

Загрузка списка точек и списка кодов . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

Настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

Формат файла. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 17

Содержание

Пример данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

Разгрузка данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178

Настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178

Формат сырых данных Nikon . . . . . . . . . . . . . . . . . . . . . . . . 178

Форматы записей SDR2x и SDR33 . . . . . . . . . . . . . . . . . . . . . . 181

Примеры данных. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

9 Системная диаграмма . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189

Компоненты системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190

10 Сообщения об ошибках . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193

Угол . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194

Задачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194

Связь. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194

Данные. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195

Менеджер проектов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196

Программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

Запись данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

Поиск . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

Настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199

Разбивка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199

Уст а н о вка станции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

Ошибка системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 18

Содержание

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 19

ГЛАВА

Введение 1

В этой главе:

Q Внешний вид инструмента

Q Хранение

Благодарим вас за приобретение этого оборудования.

Эта инструкция написана для пользователей, использующих тахеометр Focus 6 2''. Внимательно прочтите эту инструкцию перед работой с тахеометром Focus 6 2''. Обратите особое внимание на предупреждения и предостережения, приведенные в разделе Техника безопасности в начале руководства. Также прочитайте инструкции по хранению инструмента. Дополнительную информацию смотрите в разделе

Хранение, стр. 22.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 20

Фокусировка

Окуляр

Диоптрическое

Экран и клавиатура

Марка

Винт

Батарейный

Винт наводки

вертикальной

по горизонтали

зрительной трубы

Стороны 1

Ручка для

Видоискатель

Крышка сетки нитей

Табличка по лазерной безопасности (показана ниже)

прикрепляется под клавиатурой

Фиксатор батарейного

Табличка (показана ниже) прикрепляется под клавиатурой.

переноски

кольцо

отсек

Голов ка

зажимноовинта

трегера

наводки

горизонтаьой оси

отсека

Введение

Внешний вид инструмента

На Рис. 1.1 и Рис. 1.2 показаны основные элементы конструкции тахеометра Focus 6 2’’.

Рисунок 1.1 Тахеометр Focus 6 2’’ – Сторона-1

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 21

Введение

Марка горизонтальной

показан

Объектив

Фиксатор

Табличка по лазерной безопасности (показана ниже) прикрепляется к зрительной трубе

ОТСЮДА ИСХОДИТ

ЛАЗЕРНЫЙ ЛУЧ

Разъем данных /

внешнего питания

Входное

напряжение 4,5-5,2 В

Круглый

Батарейный отсек

оптический

Табличка по лазерной безопасности

(показана ниже)

батарейного

Уровневые

Трегер

Табличка по лазерной

безопасности (показана ниже)

прикрепляется сюда (на

нижнюю сторону) при

использовании

прикрепляется к зрительной трубе

дополнительного

уровень

оси

пост. тока

отсека

лазерного отвеса

винты

* На иллюстрации показана модель с одним дисплеем.

Оптический

или лазерный

отвес. На

рисунке

отвес

Рисунок 1.2 Тахеометр Focus 6 2’’ – Сторона-2

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 22

Введение

Хранение

Перед использованием инструмента прочтите инструкции по хранению прибора и следуйте им в дальнейшем:

• Не оставляйте инструмент надолго на солнце или в закрытом нагретом

транспорте. Перегрев неблагоприятно воздействует на его производительность.

• Если Focus 6 2’’ был использован при неблагоприятной погоде,

немедленно протрите всю влагу и пыль, высушите его полностью перед укладкой в транспортировочный ящик. Инструмент содержит много чувствительных электронных схем, которые необходимо хорошо предохранять от пыли и влаги. Если пыль и влага попадут в инструмент, то могут произойти серьезные неполадки.

• Внезапное изменение температуры может привести к затемнению линз и

сильно повлиять на уменьшение дальности действия прибора или стать причиной сбоя в системе электроники. Поступайте следующим образом: внося инструмент в теплое помещение, оставляйте его в закрытом ящике до тех пор, пока его температура не сравняется с комнатной.

• Избегайте хранения Focus 6 2’’ в жарких и влажных местах. Батарея

должна хранится в сухом помещении, при температуре ниже 30 °C (86 °F). Высокая температура и чрезмерная влажность могут привести к появлению плесени на линзах и порче электронных микросхем, что ведет к повреждению инструмента.

• Храните батарею разряженной, в специальной коробке.

• При хранении инструмента в районах с экстремально низкими

температурами, оставляйте транспортировочный ящик открытым.

• При юстировке уровневые винты по возможности необходимо

устанавливать к центру их хода, как показано линией на ручке.

• Если трегер не будет использоваться в течение длительного времени,

заблокируйте внизу закрепительный винт трегера и затяните становой винт трегера.

• Не используйте органические растворители (такие как эфир или

растворитель краски) для протирания неметаллических частей инструмента, таких как клавиатура. Это может привести к обесцвечиванию поверхности или отслаиванию нанесенных надписей. Используйте для протирания этих частей мягкую ткань, слегка смоченную водой или моющим средством.

• Оптические линзы могут быть очищены путем осторожного протирания

мягкой кисточкой или специальной тканью для линз, смоченных спиртом.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 23

Введение

Крышка сетки нитей

• Крышка сетки визирных нитей должна

быть правильно подогнана. Не прилагайте к ней чрезмерных усилий, чтобы не утратилась ее водонепроницаемость.

• Перед присоединением батареи,

проверьте, чистая ли контактная поверхность на батарее и на инструменте.

• Плотно прижмите колпачок, закрывающий разъем для вывода данных и

подачи внешнего электропитания. Инструмент не будет водонепроницаем, пока этот колпачок не закрыт или пока используется разъем для вывода данных и подачи внешнего электропитания.

• Транспортировочный ящик разработан водонепроницаемым, но вы не

должны оставлять его под дождем на длительное время. Если нет возможности укрыть ящик от дождя, сделайте так, чтобы титульная табличка Nikon на нем была направлена вверх.

• Батарея состоит из литий-ионовых элементов. Когда вы выбрасываете

батареи, следуйте местным законам об утилизации.

• Инструмент может быть поврежден статическим электричеством,

возникшим в теле человека, при разрядке через разъем для вывода данных и подачи внешнего электропитания. Перед переноской инструмента прикоснитесь к другому проводящему ток материалу для снятия статического электричества.

• Соблюдайте осторожность, чтобы не зажать палец между зрительной

трубой и горизонтальной осью инструмента.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 24

Введение

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 25

ГЛАВА

Подготовка к работе 2

В этой главе:

Q Распаковка и упаковка инструмента

Q Зарядка батареи

Q Отсоединение и присоединение батареи

Q Установка штатива

Q Центрирование

Q Нивелировка

Q Наведение

Q Установка режима измерения и подготовка цели

Q Измерения в безотражательном режиме

Q Подготовка отражательной марки

Q Измерения при КЛ и КП

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя 25

Page 26

2 Подготовка к работе

Распаковка и упаковка инструмента

Примечание – Аккуратно переносите тахеометр Focus 6 2’’, чтобы защитить его от вибраций и ударов.

Распаковка

При распаковке держите прибор за переносную ручку и аккуратно вынимайте из ящика.

Упаковка

Для упаковки инструмента в ящик для переноски руководствуйтесь рисунком справа.

Зарядка батареи

Перед зарядкой батареи ознакомьтесь с предупреждениями (они также приведены вначале руководства в главе Техника безопасности) и следующими замечаниями.

ПРЕДУПРЕЖДЕНИЕ – Не допускайте повреждения аккумуляторной литий-ионной

батареи. Повреждение батареи может вызвать взрыв или возгорание и привести к причинению вреда здоровью людей и (или) материальному ущербу. Меры по предотвращению причинения вреда здоровью людей и материального ущерба приведены ниже. – Не используйте и не заряжайте батарею с признаками повреждения. Признаками повреждения могут быть обесцвечивание, деформация и утечка электролита батареи. – Не подвергайте батарею воздействию огня, высоких температур и прямых солнечных лучей.

ПРЕДУПРЕЖДЕНИЕ – Не дотрагивайтесь до аккумуляторной литий-ионной батареи с

– Если батарея протекает, избегайте контакта с жидкостью из батареи. – Если жидкость из батареи попала в глаза, немедленно промойте их чистой водой и обратитесь за медицинской помощью. Не трите глаза! – Если жидкость из батареи попала на кожу или одежду незамедлительно смойте жидкость из батареи чистой водой.

26 Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 27

Подготовка к работе 2

ПРЕДУПРЕЖДЕНИЕ – Заряжайте и эксплуатируйте аккумуляторную литий-ионную

– Не используйте и не заряжайте батарею с признаками повреждения или протечки. – Заряжайте литий-ионную батарею только в предназначенных для этого приборах. Выполняйте все инструкции, поставляющиеся с зарядным устройством для батареи. – При перегреве или появлении дыма следует прекратить зарядку батареи. – Используйте батарею только в предназначенных для нее приборах. – Используйте батарею только по прямому назначению и в соответствии с документацией прибора.

ПРЕДУПРЕЖДЕНИЕ – Для зарядки батареи используйте только зарядное устройство и

сетевой блок питания, поставляющиеся с инструментом. НЕ ИСПОЛЬЗУЙТЕ любые другие зарядные устройства, это может привести к возгоранию батареи или взрыву. Поставляемая в комплекте батарея не может быть использована с другими зарядными устройствами.

ПРЕДУПРЕЖДЕНИЕ – Во время зарядки батареи не накрывайте зарядное устройство и

ПРЕДУПРЕЖДЕНИЕ – Не заряжайте батарею в сырых или пыльных местах, на прямом

ПРЕДУПРЕЖДЕНИЕ – Несмотря на то, что батарея снабжена автоматом размыкания

ПРЕДУПРЕЖДЕНИЕ – Никогда не нагревайте и не жгите батарею. Это может привести к

утечке химического вещества или повреждению корпуса и стать причиной серьезных повреждений.

ПРЕДУПРЕЖДЕНИЕ – При хранении батареи или зарядного устройства, чтобы избежать

ПРЕДУПРЕЖДЕНИЕ – Батарея сама по себе не является водонепроницаемой.

Предохраняйте батарею от влаги, когда она вынута из инструмента Попадание воды внутрь батареи может вызвать ее возгорание.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя 27

Page 28

2 Подготовка к работе

Индикатор

Индикатор калибровки 0

Кнопка

Индикатор калибровки 1

Индикатор

Гнездо питания

Надпись

5V, 4A

Верхний край корпуса

Отсек батареи

зарядки 0

калибровки

зарядки 1

Подача питания

• Подключите зарядное устройство к входящему в комплект сетевому

блоку питания для включения прибора. Входное напряжение должно составлять 5 Зарядной ток каждой батареи может составлять до 2

В, а номинальный ток источника питания не менее 4 А.

А.

Зарядка батареи

• Задвиньте батарею в отсек батареи, чтобы начать ее зарядку. Индикатор,

расположенный рядом с отсеком, будет светиться желтым цветом во время выполнения зарядки. Индикатор зарядки станет светиться зеленым цветом по окончании зарядки.

• Отсеки зарядного устройства полностью независимы друг от друга,

поэтому батарею можно устанавливать в отсек независимо от состояния другого отсека батареи.

• Зарядка может занять 2 – 4 часа, если батарея была нормально разряжена.

• Зарядка может занять до 5 часов, если батарея была полностью разряжена

и хранилась несколько месяцев без использования.

28 Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 29

Подготовка к работе 2

• Литий-ионные батареи не предназначены для зарядки при температуре

выше 40 °C – 45 °C, поэтому мигающий индикатор зарядки может означать слишком высокую температуру батарей для зарядки. Зарядка продолжится после охлаждения батарей. Время зарядки увеличится вследствие охлаждения батарей в случае их зарядке при температуре

°C – 45 °C.

• Если индикатор(ы) зарядки мигает (мигают) и батареи не нагрелись, это

может свидетельствовать о проблеме с батареей или зарядным устройством. Если индикатор зарядки продолжает мигать после попытки зарядить несколько ненагретых батарей, это свидетельствует о проблеме с устройством или самими батареями.

Кондиционирование и калибровка батареи

• Калибровку батареи следует проводить каждые 6 месяцев или чаще, если

требуется. Калибровка обеспечивает точную индикацию остающегося заряда батареи.

• Уд е рж ив а й т е кнопу калибровки на приборе, а затем установите батарею,

не отпуская кнопку калибровки, чтобы начать калибровку батареи. Калибровка начнется только для той батареи, которая была установлена при нажатой кнопке калибровки. Во время калибровки батареи батарея будет заряжена, полностью разряжена, а затем снова заряжена. Калибровка должна занять приблизительно 17 часов, и во время калибровки нельзя закрывать вентиляционные отверстия зарядного устройства (см. примечание 1).

• Синий индикатор калибровки (или оба индикатора калибровки) будет

медленно мигать (вкл. 1,5 с, выкл. 2 с) во время выполнения калибровки, а индикаторы зарядки могут быть включены или выключены во время цикла калибровки при условии, что корпус не перегревается.

• По завершении цикла калибровки, индикатор калибровки перестанет

мигать и останется включенным, пока не будет извлечена соответствующая батарея.

• Температура нижней части корпуса может повышаться приблизительно

°C, после чего сработает регулировка температуры для

до 43 предотвращения перегрева корпуса. При падении напряжения батареи корпус охлаждается и автоматическое ограничение температуры не требуется, благодаря чему сокращается время разрядки батареи.

• На случае если внутренняя температура корпуса остается слишком

высокой даже после включения регулировки температуры, предусмотрена вторичная схема защиты, которая полностью прервет калибровку. Если это происходит, индикатор(ы) калибровки будет (будут) быстро мигать и будет снова включена зарядка батареи.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя 29

Page 30

2 Подготовка к работе

Другие примечания о калибровке батареи

1. При разрядке каждой батареи вырабатывается 2,3 Вт тепла. Вследствие

2. Процесс калибровки состоит из полной зарядки батареи, разрядки

3. Если температура внутри корпуса превысит 64 °C во время фазы разрядки

допусков резисторов рассеиваемая мощность не должна превышать 5 Вт при одновременной разрядке обоих батарей. Нельзя закрывать вентиляционные отверстия корпуса, чтобы калибровка батареи не заняла более 17

часов. Если встроенное ПО задействует температурную защиту, калибровка батареи может занять более 24 часов или может быть прервана.

батареи до минимальной полезной емкости и последующей полной зарядки батареи. Во время циклов зарядки индикатор зарядки будет светиться. Во время цикла разрядки индикатор зарядки будет выключен, но индикатор калибровки будет продолжать медленно мигать. Индикатор калибровки начнет постоянно светиться по окончании калибровки.

при калибровки, разрядка будет приостановлена до тех пор, пока температура внутри корпуса не опустится до 50 часа. Если температура внутри корпуса превысит 65

°C и зарядка возобновится четыре раза, калибровка батареи будет

°C или не пройдет 4,7

°C, опустится до

прекращена. В случае прекращения калибровки после 4-х событий перегрева или истечения времени ожидания остывания калибровка будет прервана, батарея перейдет в режим зарядки, а индикатор калибровки разряжаемой батарее (или батареях) начнет мигать с интервалом 0,5 с, указывая на сбой калибровки.

30 Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 31

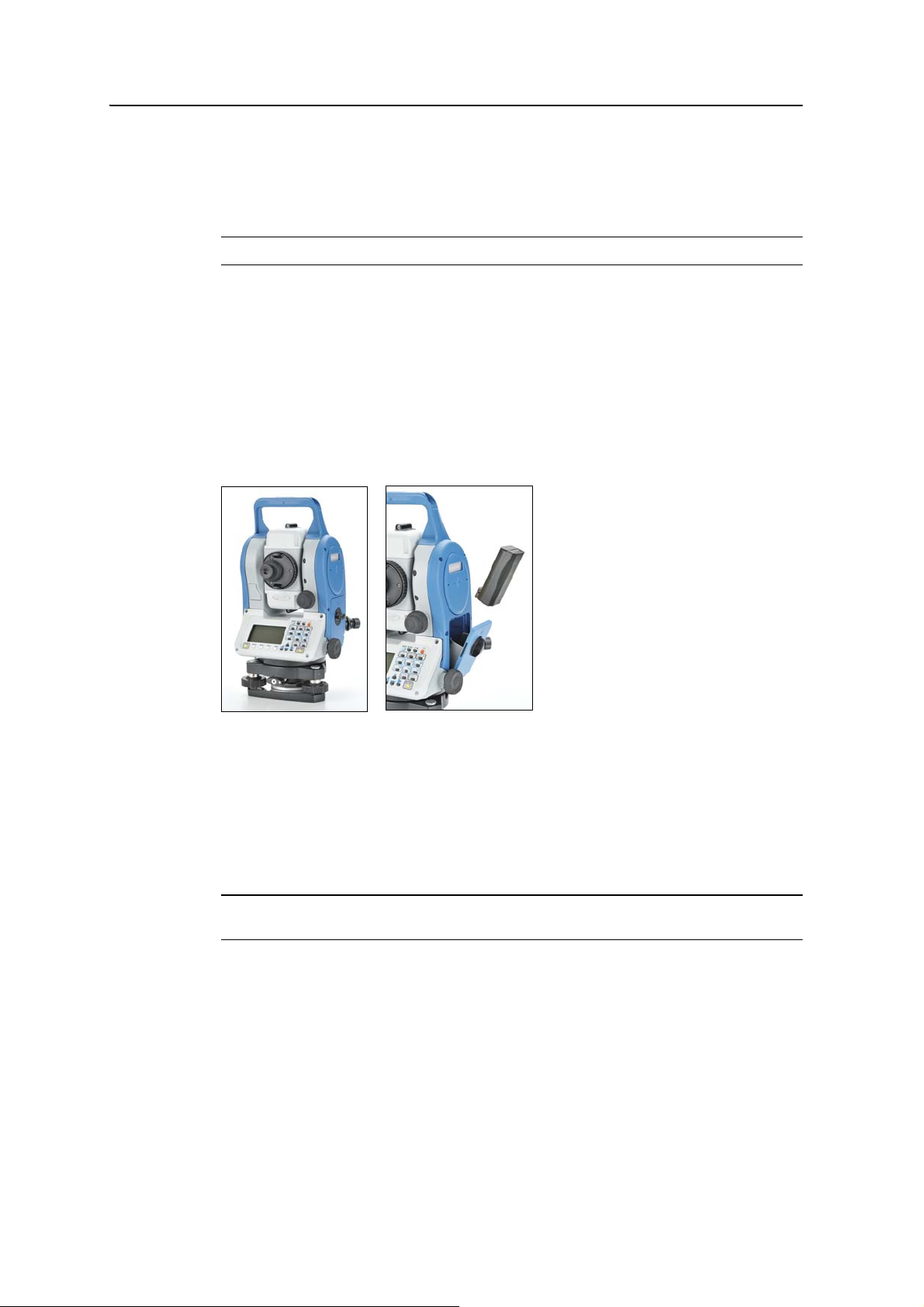

Отсоединение и присоединение батареи

Отсоединение батареи

Подготовка к работе 2

ПРЕДОСТЕРЕЖЕНИЕ – Избегайте прикосновения к контактам батареи.

1. Если инструмент включен, нажмите кнопку [PWR] для его выключения.

2. Поверните фиксатор батарейного отсека против часовой стрелки,

откройте крышку батарейного отсека и извлеките батарею из батарейного отсека.

Присоединение батареи

Перед тем, как присоединить батарею, протрите отсек батареи от пыли и других частиц.

1. Поверните фиксатор батарейного отсека против часовой стрелки и откройте крышку батарейного отсека.

2. Поместите батарею в батарейный отсек. Соедините батарею в нижней части, направив контакты внутрь.

3. Закройте крышку батарейного отсека и поверните фиксатор по часовой стрелке до щелчка, чтобы закрепить соединение.

ПРЕДОСТЕРЕЖЕНИЕ – Если батарея присоединена неправильно, нарушится водонепроницаемость инструмента.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя 31

Page 32

2 Подготовка к работе

Установка штатива

ПРЕДОСТЕРЕЖЕНИЕ – Ножки штатива достаточно острые и вы можете пораниться об них. Будьте осторожны при переноске и установке штатива.

1. Для установки штатива раздвиньте его ножки так, что бы он был достаточно устойчив.

2. Разместите штатив непосредственно над точкой станции. Для проверки положения штатива, посмотрите через центральное отверстие площадки штатива.

3. Хорошо вдавите ножки штатива в землю.

4. Выставьте по уровню верхнюю плоскость площадки штатива.

5. Затяните зажимные винты на ножках штатива.

6. Уст ано в ите прибор на площадку штатива.

7. Вставьте становой винт штатива в центральное отверстие трегера инструмента.

8. Затяните становой винт штатива.

Примечание – Не переносите прибор на штативе.

32 Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 33

Центрирование

Когда вы центрируете инструмент, вы выставляете его центральные оси так, чтобы они проходили через точку станции. Этого можно достичь, используя оптический, лазерный или нитяной отвес.

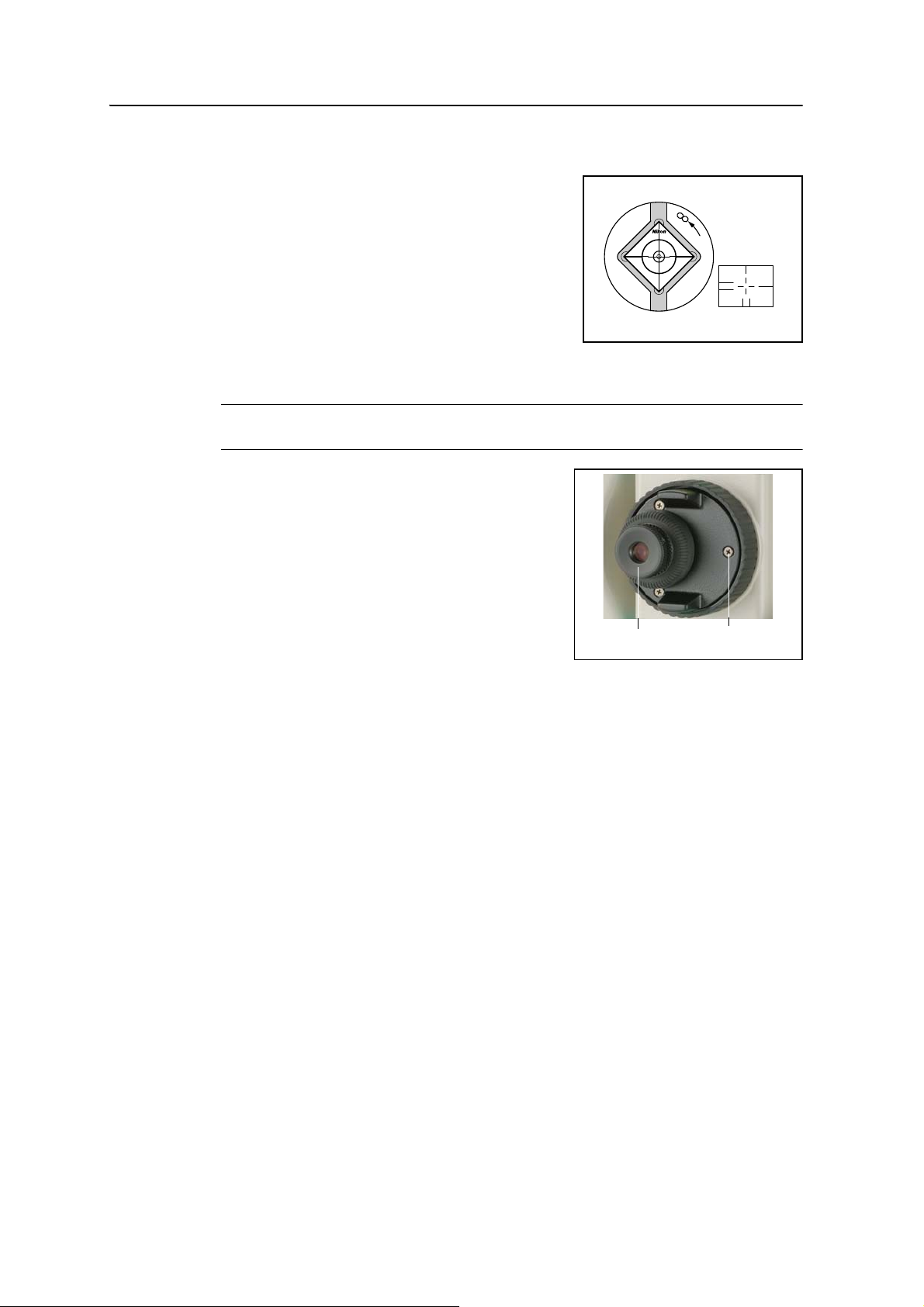

Центрирование с помощью оптического отвеса

Примечание – Не забудьте выполнить поверку и юстировку оптического отвеса, если вы хотите достичь высокой точности измерений. Подробные инструкции приводятся в разделе

(лазерного) центрира, стр. 144.

Для центрирования инструмента с помощью оптического отвеса:

1. Уст ано в ите инструмент на штатив. Как это сделать, описано в разделе

Уст ано в ка штатива, стр. 32.

2. Наблюдая в окуляр оптического отвеса,

совместите изображение точки центра станции с центром сетки нитей. Для этого, вращайте подъемные винты до тех пор, пока центральная марка

сетки нитей не окажется точно над

изображением точки станции.

Поверка и юстировка оптического

Подготовка к работе 2

3. Пока вы поддерживаете платформу штатива одной рукой, ослабляйте зажимные винты на ножках штатива и настраивайте длину ножек, пока воздушный пузырек не окажется в центре круглого уровня.

4. Затем закрепите винты на ножках штатива.

5. Используйте электронный уровень для установки инструмента по

уровню. Детальное описание этого процесса приведено в разделе

Нивелировка, стр. 35.

6. Наблюдая в окуляр оптического отвеса, проверьте, что изображение центра станции все еще находится в центре марки визирных нитей.

7. Если точка станции ушла из центра, сделайте следующее:

– Если точка станции незначительно ушла из центра, ослабьте

становой винт штатива и затем отцентрируйте инструмент на штативе. Используйте только прямое перемещение инструмента к центру. Не вращайте его.

Когда инструмент отцентрирован, снова затяните становой винт.

– Если смещение точки станции велико, повторите процедуру с шага 2.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя 33

Page 34

2 Подготовка к работе

Центрирование с помощью лазерного отвеса

ПРЕДУПРЕЖДЕНИЕ – Не смотрите непосредственно на лазер.

Примечание – Если требуется высокая точность, проверьте и отъюстируйте лазерный отвес перед центрированием инструмента. Как это сделать, описано в разделе

стр. 144.

1. Уст ано в ите инструмент на штатив. Как это сделать, описано в разделе

Уст ано в ка штатива, стр. 32.

2. Включите лазерный отвес

3. Совместите лазерный указатель с точкой станции. Для этого

поворачивайте уровневые винты, пока лазерный указатель не окажется над точкой станции.

4. Пока вы поддерживаете платформу штатива одной рукой, ослабляйте зажимные винты на ножках штатива и настраивайте длину ножек, пока воздушный пузырек не окажется в центре круглого уровня.

5. Затем закрепите винты на ножках штатива.

6. Используйте электронный уровень для установки инструмента по

уровню. Детальное описание этого процесса приведено в разделе

Нивелировка, стр. 35.

7. Проверьте, что лазерный указатель находится над точкой станции.

8. Если точка станции ушла из центра, сделайте следующее:

– Если точка станции незначительно ушла из центра, ослабьте

– Когда инструмент отцентрирован, снова затяните становой винт. – Если смещение точки станции велико, повторите процедуру с шага 2.

Поверка и юстировка оптического (лазерного) центрира,

Центрирование при помощи свинцового отвеса

1. Уст ано в ите инструмент на штатив. Как это сделать, описано в разделе

Уст ано в ка штатива, стр. 32.

2. Повесьте нить отвеса на крючок станового винта штатива

3. Уравняйт е длину нити таким образом, чтобы отвес был на уровне высоты точки станции.

4. Слегка ослабьте становой винт штатива.

5. Придерживая обеими руками основание инструмента, осторожно

двигайте инструмент по головке штатива до тех пор, пока свинцовый отвес не окажется над центром точки станции.

Примечание – Чтобы убедиться в точности установки прибора, проверьте его положение в двух направлениях, под прямым углом друг к другу.

34 Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 35

Нивелировка

B C

Нижний край панели клавиатуры

Используйте электронный уровень, чтобы сделать вертикальные оси инструмента абсолютно вертикальными. Во время нивелирования всегда устанавливайте инструмент в направлении КЛ (см. рис. 1.1 на стр. 3).

Для нивелировки инструмента:

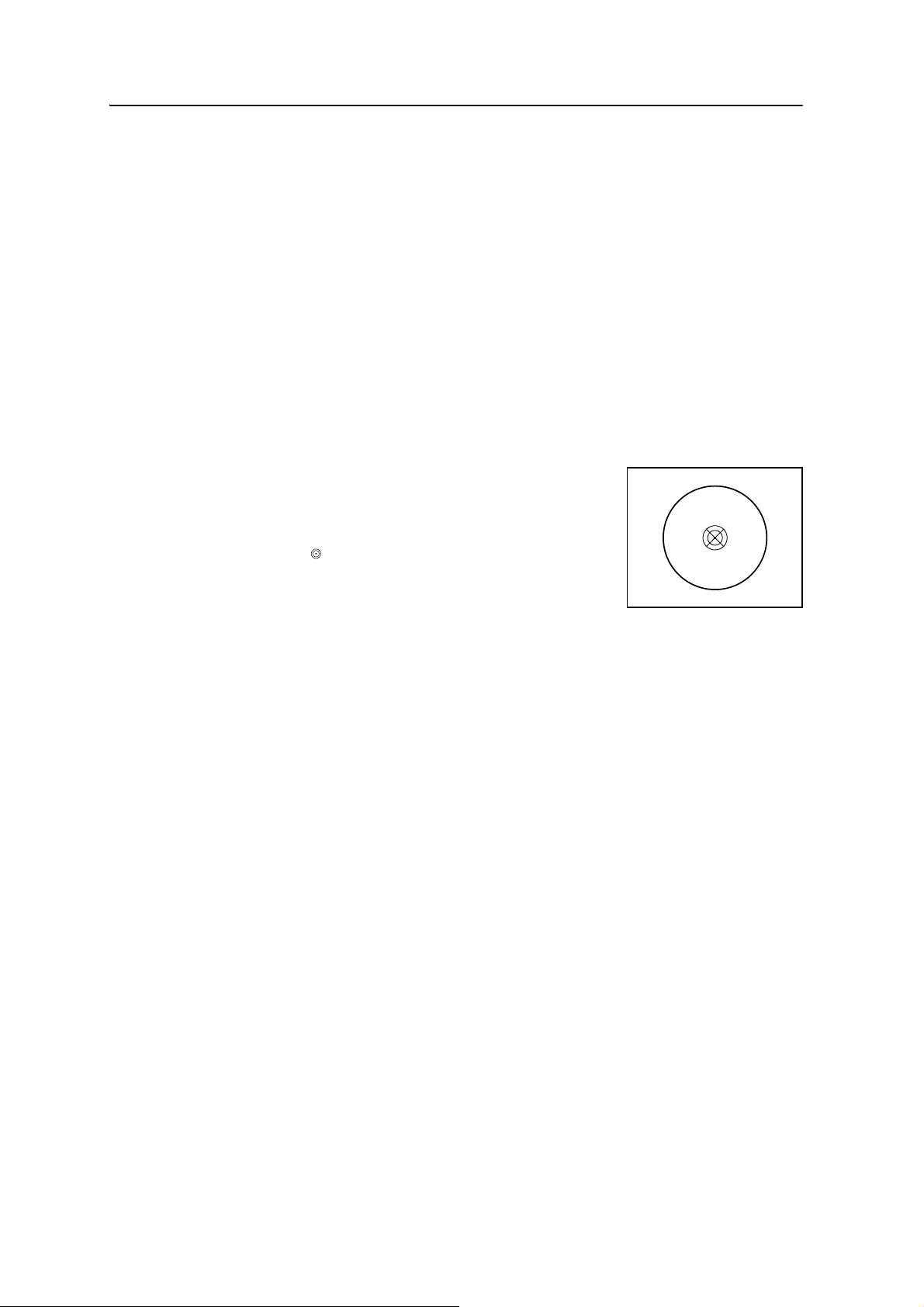

1. Переместите пузырек в центр круглого уровня и затем включите питание.

2. Поверните алидаду так, чтобы нижний край панели клавиатуры стал параллелен двум подъемным винтам (В и С).

3. Используйте подъемные винты В и С для перемещения пузырька в нуль пункт электронного уровня.

4. Поверните алидаду примерно на 90°.

5. Переместите пузырек в нуль пункт

электронного уровня, вращая подъемный винт А.

6. Повторите шаги с 1 по 5, чтобы привести пузырек в центр в обеих ситуациях.

7. Поверните алидаду на 180°.

Подготовка к работе 2

8. Если пузырек электронного уровня остается в нуль пункте, нивелировка прибора выполнена. Если пузырек уходит из нуль пункта сделайте поверки и юстировки электронного уровня. Детальные инструкции приводятся в разделе

Юстировка электронного уровня, стр. 144.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя 35

Page 36

2 Подготовка к работе

Center

crosshairs

Визир

Кольцо фокусировки

Наведение

Когда вы наводите инструмент, вы нацеливаете зрительную трубу на цель, фокусируете изображение цели и совмещаете изображение с пересечением визирных нитей.

Для наведения инструмента:

1. Настройте визир: a. Наведите зрительную трубу на

светлую поверхность такую, как небо или лист бумаги.

ПРЕДУПРЕЖДЕНИЕ – Никогда не смотрите на солнце через зрительную трубу. Так вы

можете нанести вред своему зрению или потерять его.

b. Наблюдая в окуляр, вращайте

окулярное кольцо до тех пор, пока сетка нитей не будет отчетливо видна.

2. Уст ран и те параллакс: a. Нацельте зрительную трубу на

изображение цели.

b. Поверните кремальеру до появления

сфокусированного изображения цели на сетке нитей.

c. Перемещайте ваш глаз вертикально и горизонтально. Смотрите,

переместилось ли изображение цели относительно сетки нитей. Если изображение цели не переместилось, значит параллакс

отсутствует.

d. Если изображение цели сдвинулось, вращайте кольцо фокусировки

зрительной трубы. Затем повторите действия, начиная с

Шага c.

3. Поверните винт точной наводки:

– Последний поворот винта точной наводки должен быть в

направлении по часовой стрелке, чтобы цель находилась точно в перекрестии сетки нитей.

36 Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 37

Подготовка к работе 2

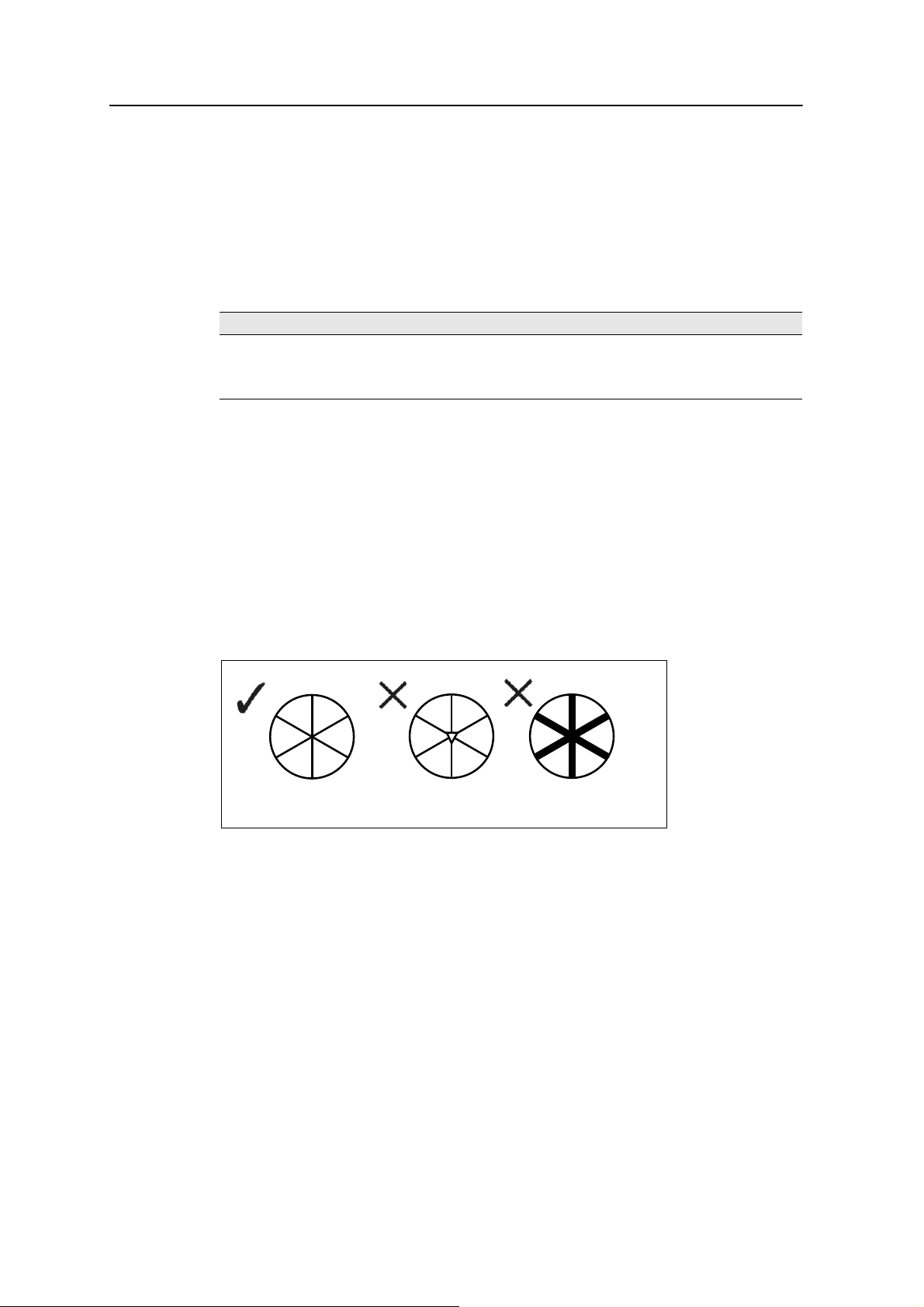

тонкие грани

поврежденный толстые грани

центр

Установка режима измерения и подготовка цели

Тахеометр Focus 6 2'' имеет два режима измерения: отражательный режим и безотражательный режим. Эти режимы могут быть изменены в любое время при помощи нажатия на одну секунду клавиш информация имеется в разделе Параметры измерений, стр. 53.

Как установить режим измерения в зависимости от измеряемой цели показано в следующей таблице.

Цель Параметры цели

Призма, отражательная марка Отражатель (Отражательный режим) Другое (отражающие материалы) Без отражателя

В некоторых случаях вы можете измерить цель, отличную от подходящей установленному режиму.

Примечание – Тахеометр Spectra Precision Focus 6 2'' имеет класс лазера 3R в безотражательном режиме и в режиме лазерного указателя и класс лазера 1 в режиме измерения по призме. Не визируйте призму, когда включен лазерный указатель.

[MSR1] или [MSR2]. Дополнительная

(Безотражательный режим)

Измерения с отражателем

Не используйте призму с царапинами, грязной поверхностью или сколотым центром. Рекомендуется использовать призмы с тонкими гранями.

Так как тахеометр Focus 6 2'' очень чувствительный, многократные отражения от поверхности призмы иногда могут стать причиной значительного ухудшения точности.

Для поддержания точности ваших измерений:

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя 37

Page 38

2 Подготовка к работе

Не прямой угол к

Прямой угол

оси наведения

к оси наведения

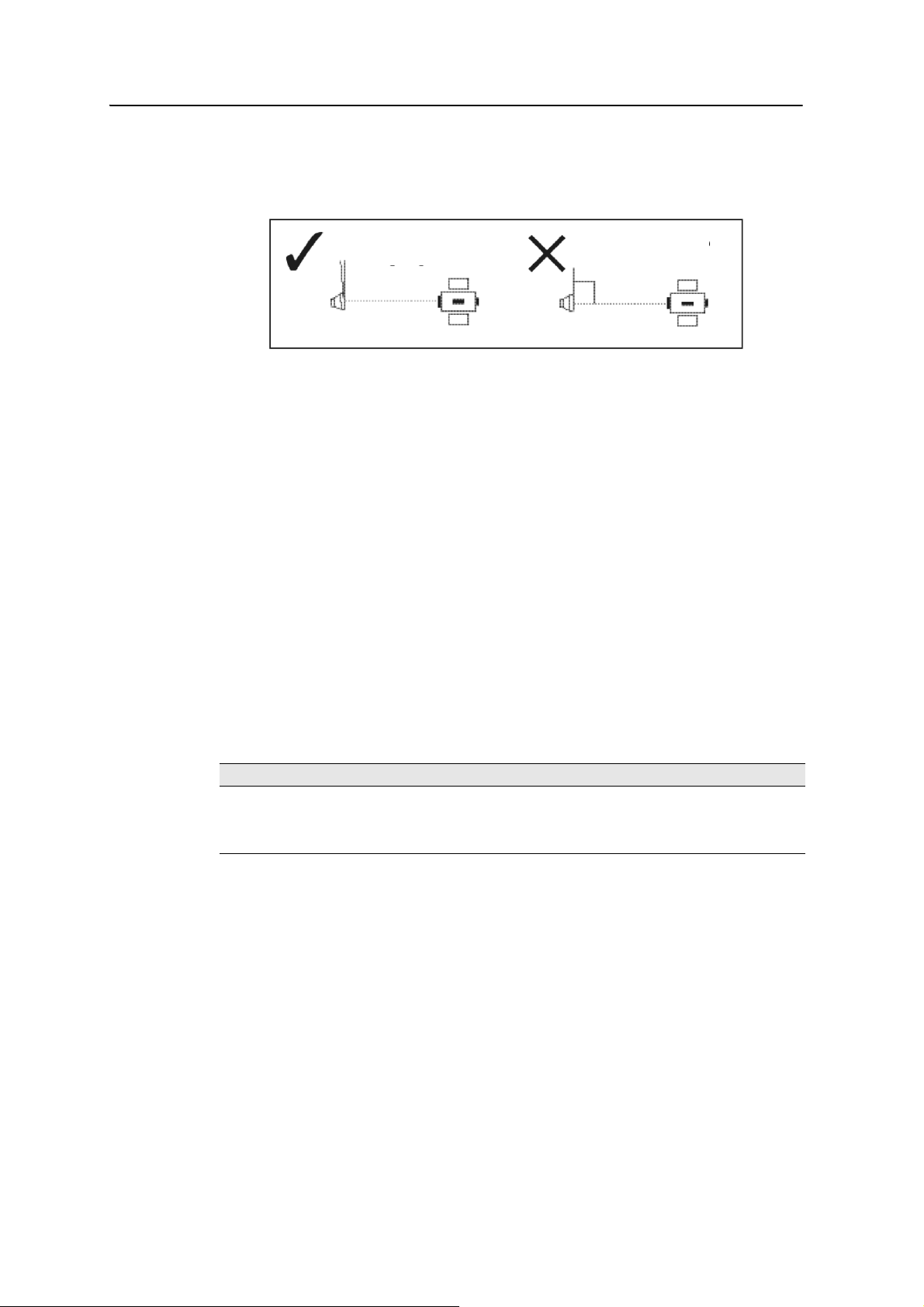

• При измерении малых расстояний слегка наклоняйте призму, так чтобы

Примечание – Держите призму в безопасном месте и не двигайте ее когда производится измерение.

Примечание – В отражательном режиме, во избежание ложных измерений объектов, других нежели отражатель или отражательная марка, цели с отражающей способностью меньшей чем у призмы или отражающей марки, измеряться не будут. Даже если вы делаете измерение, измеренные величины не будут отображаться. Для измерения целей с меньшей отражающей способностью, используйте безотражательный режим.

дальномер мог игнорировать ненужные отражения от призмы, как это показано на рисунке ниже.

Измерения в безотражательном режиме

Интенсивность отражения от цели определяет расстояние, на котором тахеометр Focus 6 2'' может производить измерения. Цвет и состояние поверхности цели так же оказывают влияние на измеряемое расстояние, даже если цели одинаковые.

В следующей таблице показаны примеры некоторых целей и приблизительное измеряемое расстояние.

Цель Вы можете измерить приблизительно...

Дорожный знак, отражатель 500 метров Бумага (белая), фанера (новая) 300 метров стена (ярко покрашенная), кирпич от 100 до 200 метров

Измеряемое расстояние может быть меньше или интервалы измерения могут быть больше в

• угол лазера мал по отношению к цели

• поверхность цели влажная

В направлении солнечных лучей измеряемое расстояние может уменьшиться. В этом случае постарайтесь создать тень над целью.

Цели с абсолютно плоской поверхностью, такие как зеркало, не могут быть измерены, если луч и цель перпендикулярны друг другу.

следующих случаях:

Примечание – Когда вы делаете измерение, убедитесь, что между инструментом и целью нет препятствий.

38 Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 39

Примечание – Если вы производите измерения через дорогу или в месте, где

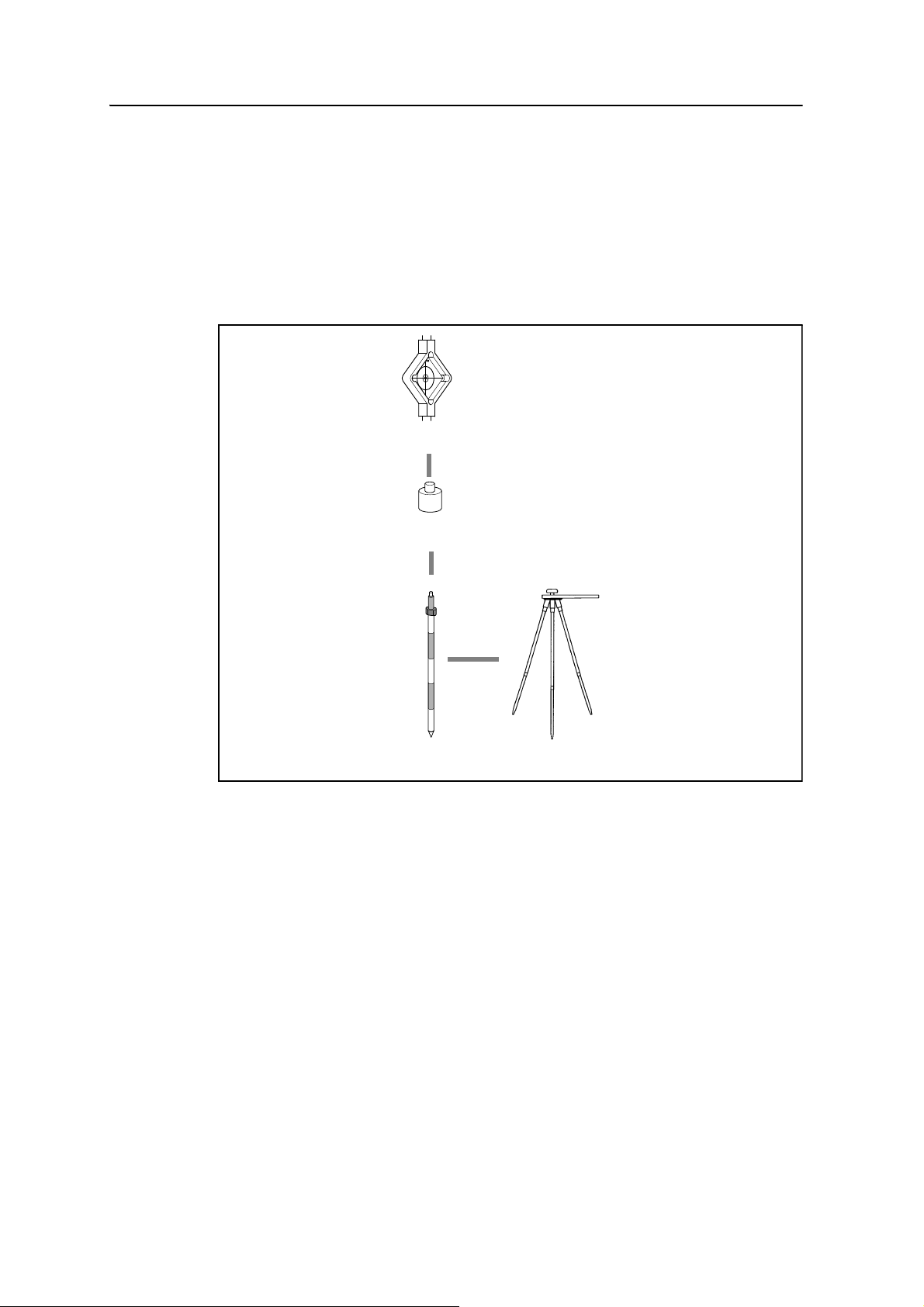

Отражающая марка

Переходник минипризмы

Раздвижная вешка

Штатив призмы типа PPS

часто двигаются машины или другие объекты, для получения лучших результатов делайте несколько измерений.

Подготовка отражательной марки

В отражательном режиме можно использовать отражающую марку. Монтируйте отражательную марку как показано ниже.

Подготовка к работе 2

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя 39

Page 40

2 Подготовка к работе

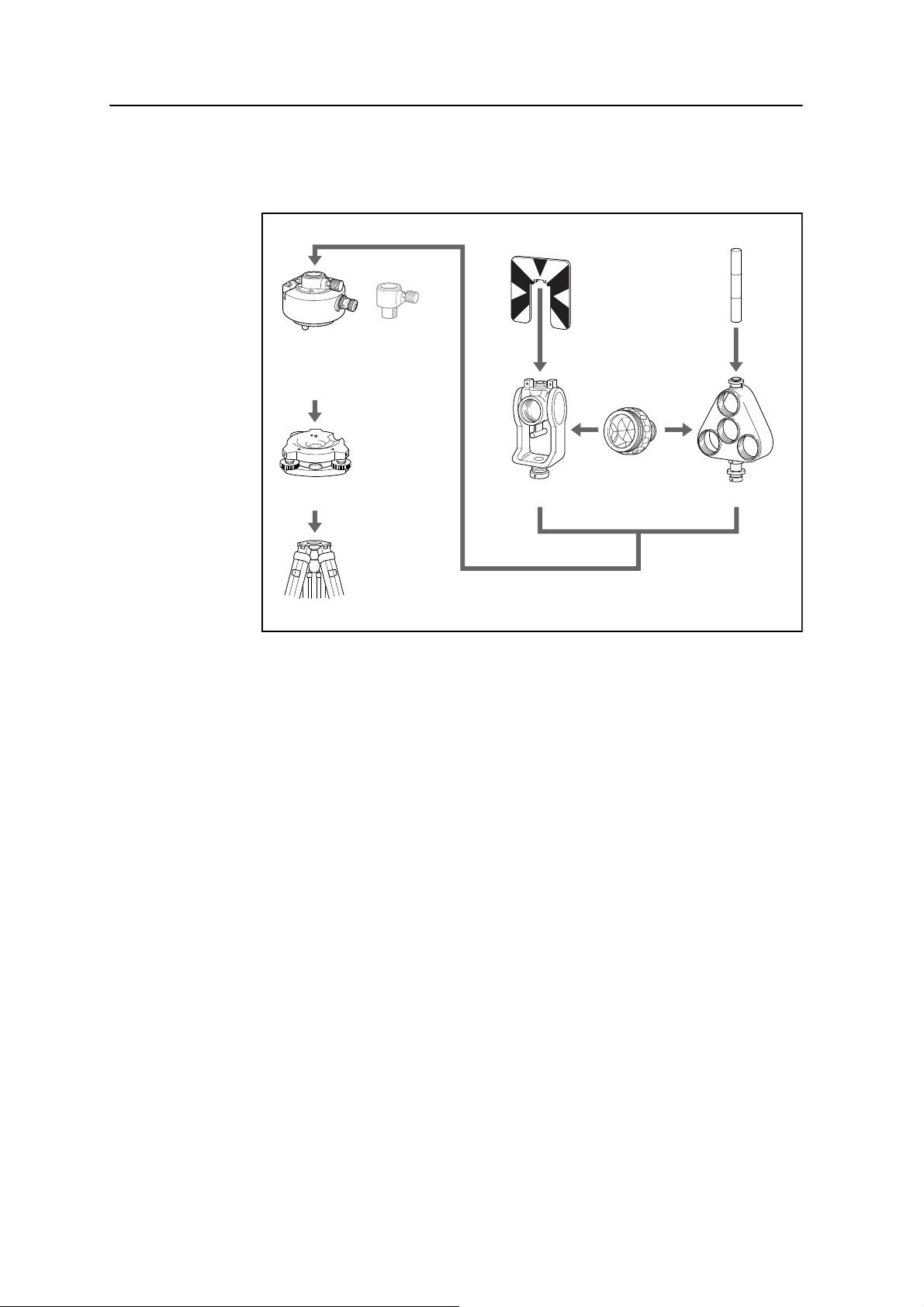

Переходник

Трегер

Штатив

Визирная марка

Держатель для одной призмы

Призма C

Визирный цилиндр

Держатель

Переходник юстировки высоты не

W30/W30b

трегера 15

для трех призм

используется

одинарной призмы

Сборка призменного отражателя

1. Соберите отражающую марку как показано на рисунке ниже.

2. Настройте высоту переходника трегера (см. стр. 41).

3. При необходимости измените направление призмы (см. стр. 41).

4. Уст ано в ите постоянную призменного отражателя (см. стр. 41).

5. Если используется держатель одиночной призмы, установите положение

подставки цели (см.

стр. 42).

Подробные инструкции от Шага 2 до Шага 5 приводятся на соответствующих страницах.

Примечание – Тахеометр серии Focus 6 2’’ необходимо использовать с трегером W30 или W30b.

40 Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 41

Подготовка к работе 2

Пе

реходник юстировки высоты

Зажимной винт юстировки высоты

Clamp

Clamp lever

Unclamp

Зажать

Зажим

Отпустить

Юстировка переходника трегера по высоте

Переходник трегера может оснащен переходником юстировки высоты. Для использования призменного отражателя с тахеометрами Focus 6 2'', снимите переходник юстировки высоты, как показано на рисунке ниже.

Переходник юстировки высоты используется с другими тахеометрами Nikon.

Изменение направления отражателя

Призменный отражатель, установленный на переходнике трегера может быть повернут в любом направлении.

Для изменения направления отражателя:

1. Ослабьте зажимной винт, повернув его по направлению против часовой стрелки.

2. Поверните верхнюю часть переходника трегера так, чтобы плоскость призмы находилась в нужном направлении.

3. Поверните зажимной винт по часовой стрелке.

Установка постоянной призмы

1. Уст ано в ите призму в однопризменный или трехпризменный держатель.

Подсказка – Чтобы использовать трехпризменный держатель как однопризменный, вставляйте призму в его центральное отверстие.

2. Уст ано в ите постоянную призмы. Для этого удерживайте нажатой в течение одной секунды кнопку

[MSR1] или [MSR2]. Подробнее

об этом смотрите в разделе

измерений, стр. 53.

Примечание –

постоянная призмы Nikon всегда равна

0, при использовании как однопризменного, так и трехпризменного держателя.

Примечание – Если постоянная призмы не равна 0 мм, вы должны ввести значение постоянной призмы в поле Конст. Например, если постоянная вашей призмы равна 30 мм, введите

Подсказка – Когда вы используете призму на малых расстояниях, немного наклоняйте ее относительно угла наведения.

Параметры

30mm в поле Конст на инструменте.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя 41

Page 42

2 Подготовка к работе

Center on axis

Центр осей

КЛ КП

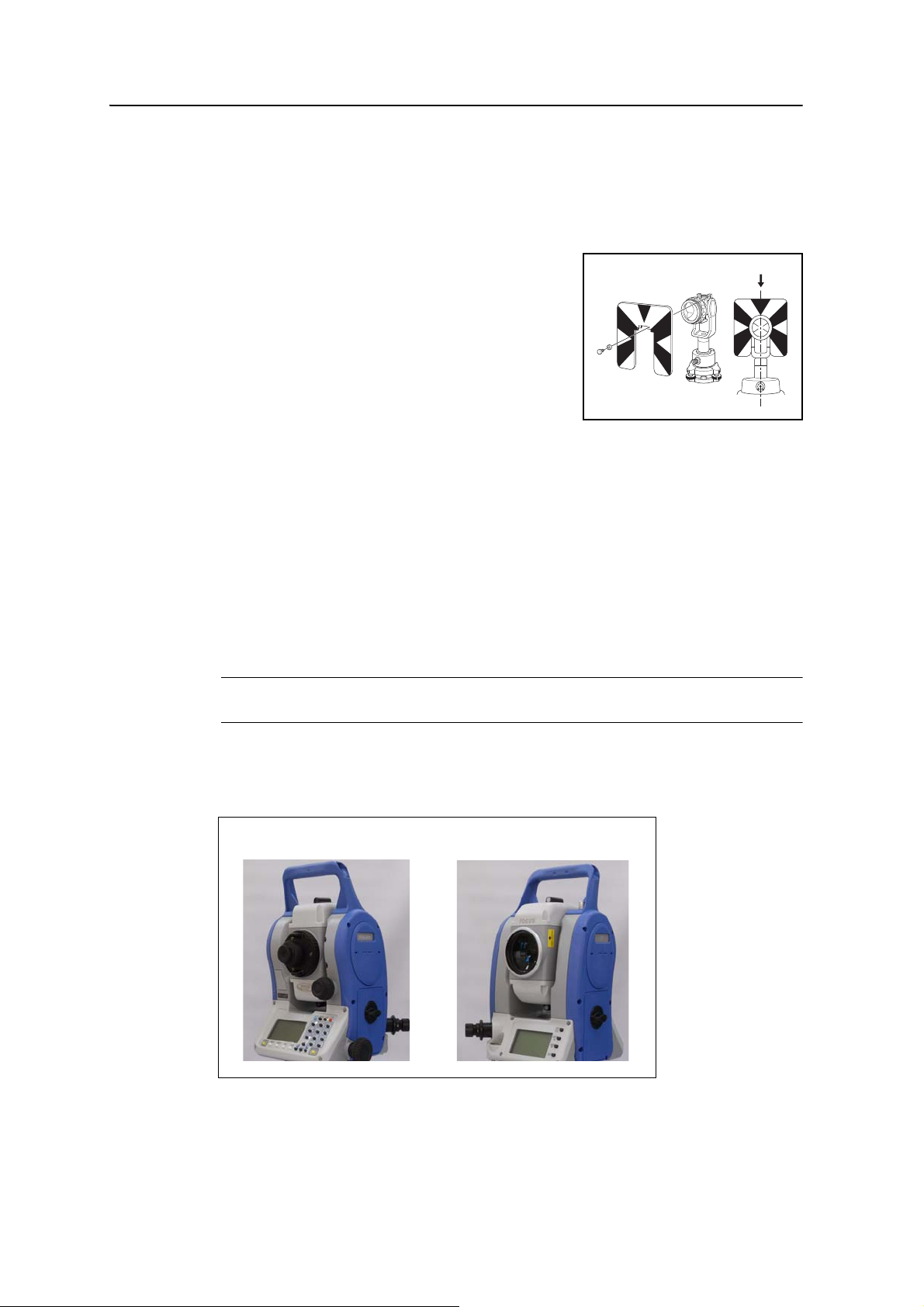

Установка положения визирной марки отражателя

Если вы используете одиночную призму, убедитесь что визирная марка находится в одной плоскости с призмой и переходником трегера.

Для установки положения визирной марки:

1. Используйте два установочных винта для крепления визирной марки к держателю одиночной призмы.

2. В пределах отверстий винтов держателя установите визирную марку таким образом, чтобы она совместилась с вертикальной ос трегера.

Измерения при КЛ и КП

Можно выполнять измерения при любом круге инструмента. Для смены круга поверните инструмент на 180° на его основании и поверните зрительную трубу на 180° в пределах стойки.

ью призмы и переходника

Уср е д няя измерения при КЛ и КП, можно устранить больинство постоянных механических погрешностей. Некоторые погрешности, например погрешность вертикальной оси, невозможно устранить усреднением измерений при КЛ и КП.

ПРЕДОСТЕРЕЖЕНИЕ – Поворачивая зрительную трубу, соблюдайте осторожность, чтобы не зажать палец в зазоре между стойкой инструмента и зрительной трубой.

Измерение при КЛ выполняется, когда вертикальный круг расположен слева от окуляра зрительной трубы. Измерение при КП выполняется, когда вертикальный круг расположен справа от окуляра зрительной трубы.

42 Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 43

ГЛАВА

Работа с прибором 3

В этой главе:

Q Включение и выключение инструмента

Q Изменение региональных настроек

Q Экран и функции клавиш

Q Экран списка

Q Ввод данных

Q Проекты

Q Измерение расстояний

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

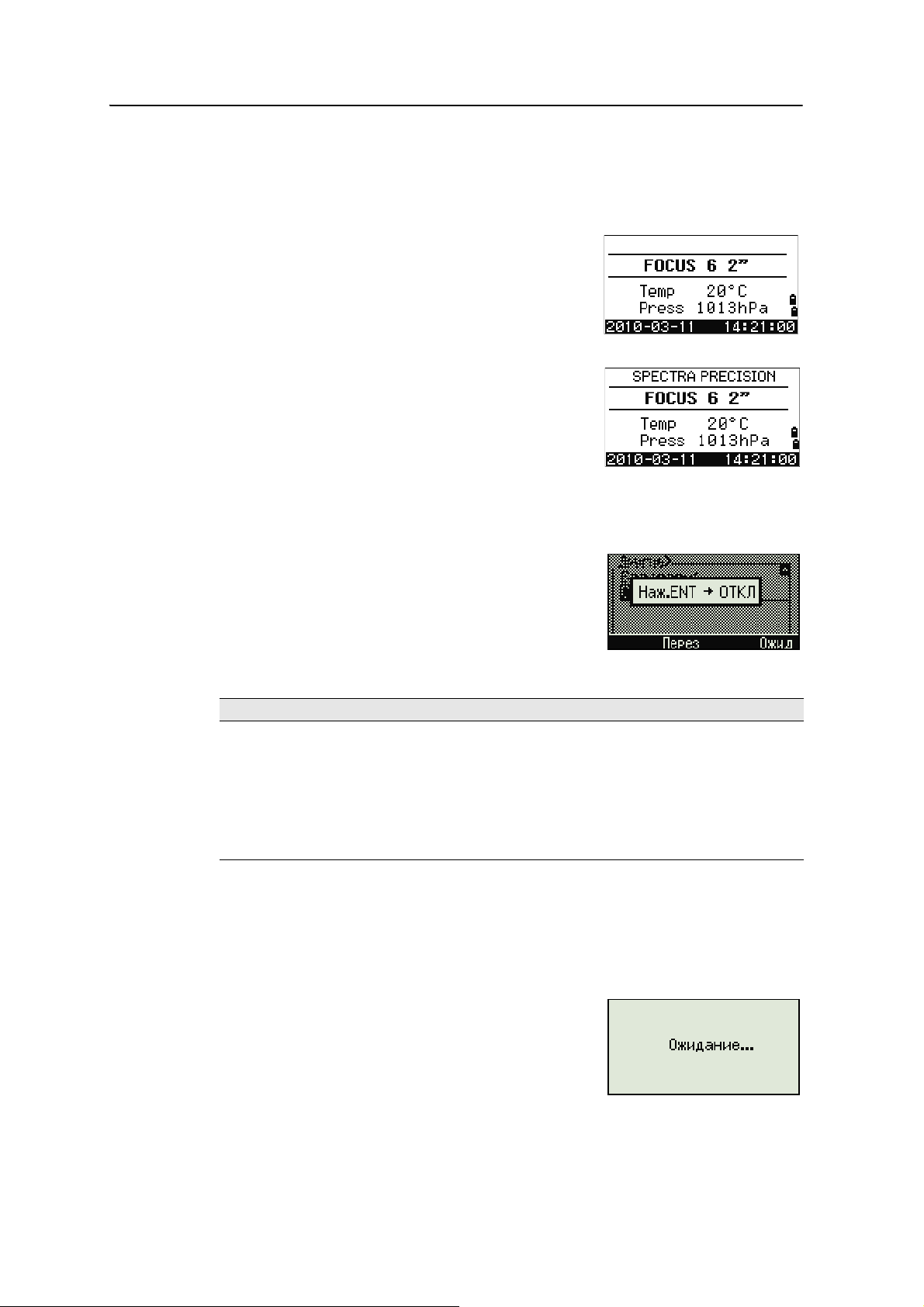

Page 44

Работа с прибором

Включение и выключение инструмента 3.1

Включение инструмента

1. Для включения инструмента нажмите кнопку [PWR]. Появится стартовый экран. На нем показаны: название модели, текущая температура, давление, дата и время Через 2 секунды на дисплее автоматически отобразится электронный уровень.

Примечание – Если вы введете ваше имя или имя вашей компании поле "Владелец:", то текст из этого поля будет появляться на стартовой заставке. Для установки поля «Владелец:» войдите в

МЕНЮ > Установ > Другие. Подробнее об этом

смотрите в соответствующем разделе,

Выключение инструмента

стр. 121.

Чтобы начать процесс выключения питания инструмента, нажмите

[PWR] и [ENT].

Затем сделайте одно из следующего:

Нажмите... Чтобы...

[ENT] снова выключить инструмент

программную кнопку

Перез

программную кнопку

Ожид

[ESC]

перезагрузить программу и перезапустить инструмент

перевести инструмент в режим ожидания (энергосбережения)

прервать процесс выключения прибора и вернуться к предыдущему экрану

Примечание – Если вы нажмете программную клавишу Перез программное обеспечение перезагрузится и появится основной экран измерений без открытия проекта.

Режим ожидания

Если вы нажимаете программную кнопку Ожид в экране отключения питания или устанавливаете параметры режима энергосбережения (см.

Энергосбережение, стр. 118), инструмент

переходит в режим ожидания.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 45

Работа с прибором

Когда он находится в этом режиме, он ожидает что произойдет одно из следующего:

• Вы нажмете клавишу

• Инструмент получит команду дистанционного управления

• Вы повернете алидаду

• Вы наклоните зрительную трубу

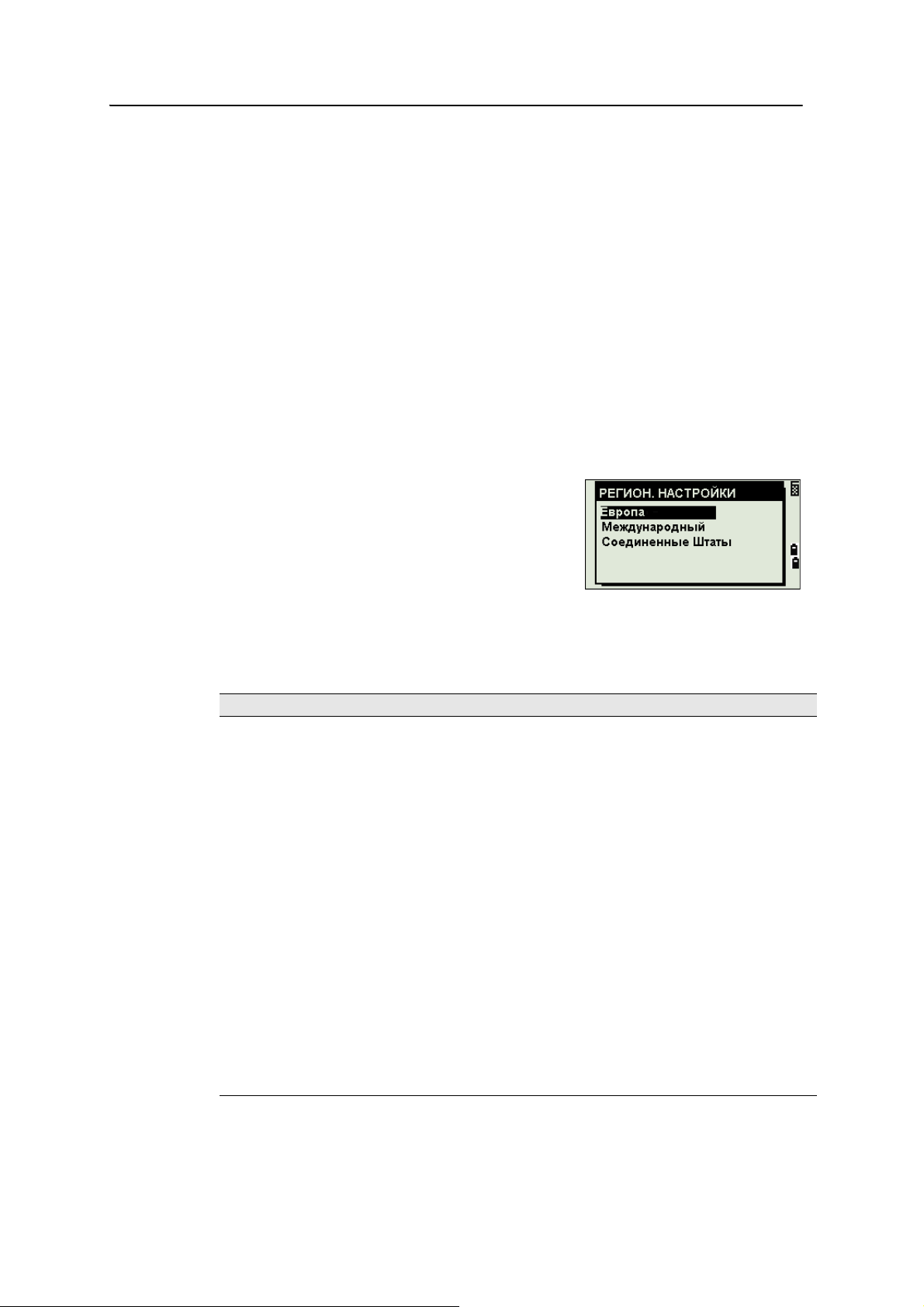

Изменение региональных настроек 3.1

Вы можете быстро настроить электронный тахеометр Nikon в соответствие с ранее заданной комбинацией параметров или параметрами региональных настроек по умолчанию. Экран РЕГИОН. НАСТРОЙКИ появляется только после настройки языка интерфейса и перезагрузки инструмента.

1. Выполните процедуры, описанные в разделе Язык, стр. 121. После перезагрузки инструмента

появится экран РЕГИОН. НАСТРОЙКИ.

2. Нажмите [^] или [v] ля выбора требуемых параметров региональной настройки и затем нажмите

3. Если вы не хотите менять региональные настройки, нажмите ранее установленными параметрами.

[ENT].

[ESC]. Инструмент продолжит работу в соответствие с

Параметры, которые можно настроить в экране РЕГИОН. НАСТРОЙКИ:

Категория Параметр Европа Международные США

Углы Ноль ВК Зенит Зенит Зенит

Точ ность 1"(см. прим.) 1"(см. прим.) 1"(см. прим.) ГК От севера От севера От севера

Расстояния Масштаб 1.000000 1.000000 1.000000

Корр. Т-ДВкл Вкл Вкл Ур. моря Выкл Выкл Выкл Корр. C&R 0.132 0.132 0.132

Координаты Порядок ENZ ENZ NEZ

Метка ENZ ENZ NEZ ноль AZ North North North

Энергосбережение Основной блок Выкл Выкл Выкл

Спящий режим 5 минут 5 минут 5 минут

Связь Формат Nikon Nikon Nikon

Скорость 4800 4800 4800 Длина 88 8 Четность Нет Нет Нет

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 46

Работа с прибором

Категория Параметр Европа Международные США

Разбивка Доб. точку 1000 1000 1000 Единицы Углы GON DEG DEG

Запись Хранение DB RAW&XYZ RAW&XYZ RAW&XYZ

Прочее отображение

По умолчанию установлены параметры “США”. Подробнее об этом смотрите в разделе Настройки, стр. 116.

Стоп бит 11 1

Расстояние метры метры футы США Температура °C °C °F Давление mm Hg mm Hg In Hg

Запись данных Встроенная

память

Fast Fast Fast

XYZ 2-е единицы None None None Split ST Нет Нет Нет

Ввод кода <ABC> <ABC> <ABC> Имя владельца Пусто Пусто Пусто

Встроенная память

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 47

Работа с прибором

Экран и функции клавиш 3.1

Ниже приведены функции клавиш тахеометра Focus 6 2’’.

Клавиша Функция Описание

Включение или выключение инструмента. стр. 44

(Клавиша подсветки) Обеспечивает доступ к окну с переключателями. Если нажата в течение одной секунды, включает и выключает

подсветку ЖК-дисплея. Отображает экран МЕНЮ. стр. 99

При нажатии клавиши при вводе значений в поля PT или CD изменяет режим ввода с алфавитно-числового на числовой и наоборот.

При

нажатии в главном экране измерений активирует режим Qкод.

Запись измеряемых данных, перемещение к следующему экрану или подтверждение и применение введенных данных в режиме ввода. Если вы подержите нажатой эту клавишу одну секунду, находясь в главном экране измерений, вы получите доступ к опциям для записи измерений в виде СР записей записей.

Вывод инструментом измеренных данных (PT, HA, VA и SD) на СОМ порт при нажатии этой клавиши в главном экране измерений или Экране Разбивка (в поле "Запись" меню Запись должно быть установлено значение "СОМ")

Возврат к предыдущему экрану. В числовом и алфавитно-числовом режиме - удаление введенных

данных.

Запуск измерения расстояния, с использованием режима установленного для клавиши

Если удерживать нажатой одну секунду, будут показаны настройки режима измерения.

Запуск измерения расстояния, с использованием режима, установленного для клавиши

Если удерживать нажатой одну секунду, будут показаны настройки режима измерения.

Переключение между доступными для отображения экранами. Переключение полей, появляющихся на экранах DSP1, DSP2, DSP3, если удерживать клавишу одну секунду.

[MSR1].

[MSR2].

вместо SS

стр. 50

стр. 53

стр. 91

стр. 69

стр. 51

Отображает меню Угол. стр. 58

Выводит меню Настройки станции. В числовом режиме ввод числа 7. В алфавитно-числовом режиме

ввод 7.

стр. 60

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 48

Работа с прибором

Клавиша Функция Описание

Отображает меню Разбив.. Показывает параметры разбивки, если удерживать одну секунду. В числовом режиме ввод числа 8. В алфавитно-числовом режиме

ввод A, B, C или 8. Отображает меню Измерения со смещением.

В числовом режиме ввод числа 9. В алфавитно-числовом режиме ввод D, E, F или 9.

стр. 73

стр. 92

Отображает меню Программы, которое содержит дополнительные программы измерений.

В числовом режиме ввод ввод G, H, I или 4.

В числовом режиме ввод числа 5. В алфавитно-числовом режиме ввод J, K, L или 5.

Отображает меню Выбор формата данных. В зависимости от вашей установки будут выбраны RAW, XYZ или STN данные.

В числовом режиме ввод числа 6. В алфавитно-числовом режиме ввод M, N, O или 6.

Выполнение функции, которая назначена для клавиши [USR1]. В числовом режиме ввод числа 1. В алфавитно-числовом режиме

ввод P, Q, R, S или 1. Выполнение функции, которая назначена для клавиши В числовом режиме ввод числа 2. В алфавитно-числовом режиме

ввод T, U , V или 2. Открывает окно, в которое вы можете ввести код. Значение кода по

умолчанию - последний введенный код. В числовом режиме ввод числа 3. В алфавитно-числовом режиме

ввод W, X, Y, Z или 3. Выводит меню "Кл.НОТ" в которое входят настройки Высоты цели,

ТемпературыВ числовом режиме ввод знака - (минус). В алфавитно-числовом

режиме ввод десятичной точки, - (минус) или + (плюс). Показывает пузырьковый уровень.

В числовом режиме ввод 0. В алфавитно-числовом режиме ввод символов *, / , =, (пробел) или 0.

Давления, Цели, Примечания и Точки по умолчанию.

числа 4. В алфавитно-числовом режиме

[USR2].

стр. 80

стр. 59

стр. 58

стр. 54

стр. 55

стр. 57

(КП) В функции наблюдения переключает экран, где предоставляется

доступ к действует также как кнопка

(КП) Устанавли ва ет горизонтальный угол на 0 в функции наблюдения.

При отображении меню или списка перемещает курсор к предыдущему пункту.

(КП) В функции наблюдения запускает измерение расстояний, при этом

режим измерения назначается кнопке результат. При отображении меню или списка перемещает курсор к следующему пункту.

(КП) Действует также как кнопка

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

двум или более отобраемым экранам. В других функцях

[ESC] на клавиатуре КЛ.

[REC/ENT] на клавиатуре КЛ.

[MSR1], и отображает

Page 49

Работа с прибором

Панель состояния

Панель состояния отображается с правой стороны каждого экрана. Она состоит из иконок, индицирующих состояние различных системных функций.

Индикатор режима ввода

Индикатор режима ввода появляется только в том случае, когда вы вводите точки или координаты. Он отображает режим ввода данных:

Режим ввода цифр. Нажимайте на кнопки чтобы ввести цифру, которая подписана под клавишей.

Режим ввода букв. Нажимайте на кнопки чтобы ввести букву, которая написана под клавишей первая. Повторно жмите не эту клавишу, чтобы ввести следующие буквы.

Например чтобы ввести букву "О" в режиме ввода букв, три раза подряд нажмите на клавишу

[6].

Индикатор лазерного указателя

Данный значок появляется при включении лазерного указателя. Когда этот значок отображается на экране, лазер имеет класс мощности излучения 3R.

Индикатор лазерного указателя включен.

(Нет) Индикатор лазерного указателя выключен.

Состояние измерения дальномера

Когда вы делаете измерения, состояние измерения дальномера показывает, какой режим был использован.

При отображении данных наблюдений, состояние измерения дальномера показывает режим, который был использован при сборе данных.

Безотражательный режим

Состояние порта связи

(Отображается только при наличии дополнительного модуля Bluetooth.)

Выбран интерфейс Bluetooth

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 50

Работа с прибором

Индикатор заряда батареи

Отдельно показывает уровень напряжения правой и левой внутренних батарей. В случае подключения к инструменту внешней батареи отображается ее напряжение.

Внутренние батареи (сверху: левая батарея, снизу: правая батарея)

Внешняя батарея

Внутренняя батарея

Внешняя батарея

Индикация уровня заряда батареи

Низкий заряд батареи

Если уровень заряда батареи опускается до критически низкого, появляется показанное справа сообщение:

Подсветка экрана, лазерный указатель, звуковой сигнал и настройка контраста

[ENT] / [4]

[ESC]

<Окно настройки

переключателей>

Для включения и выключения (1) подсветки экрана, (2) лазерного указателя или (3) звукового сигнала, а также для (4) настройки контраста, нажмите клавишу и

откройте окно настройки переключателей, показанное выше. Уд е рж ив а я клавишу подсветки нажатой в течение одной секунды, можно

включать и выключать подсветку экрана.

• Для включения и выключения каждой функции нажимайте [ENT], когда

выбран пункт 1, 2, 3 или 4, или нажимайте непосредственно цифровые клавиши

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

[1], [2], [3], [4].

<Окно настройки контраста>

Page 51

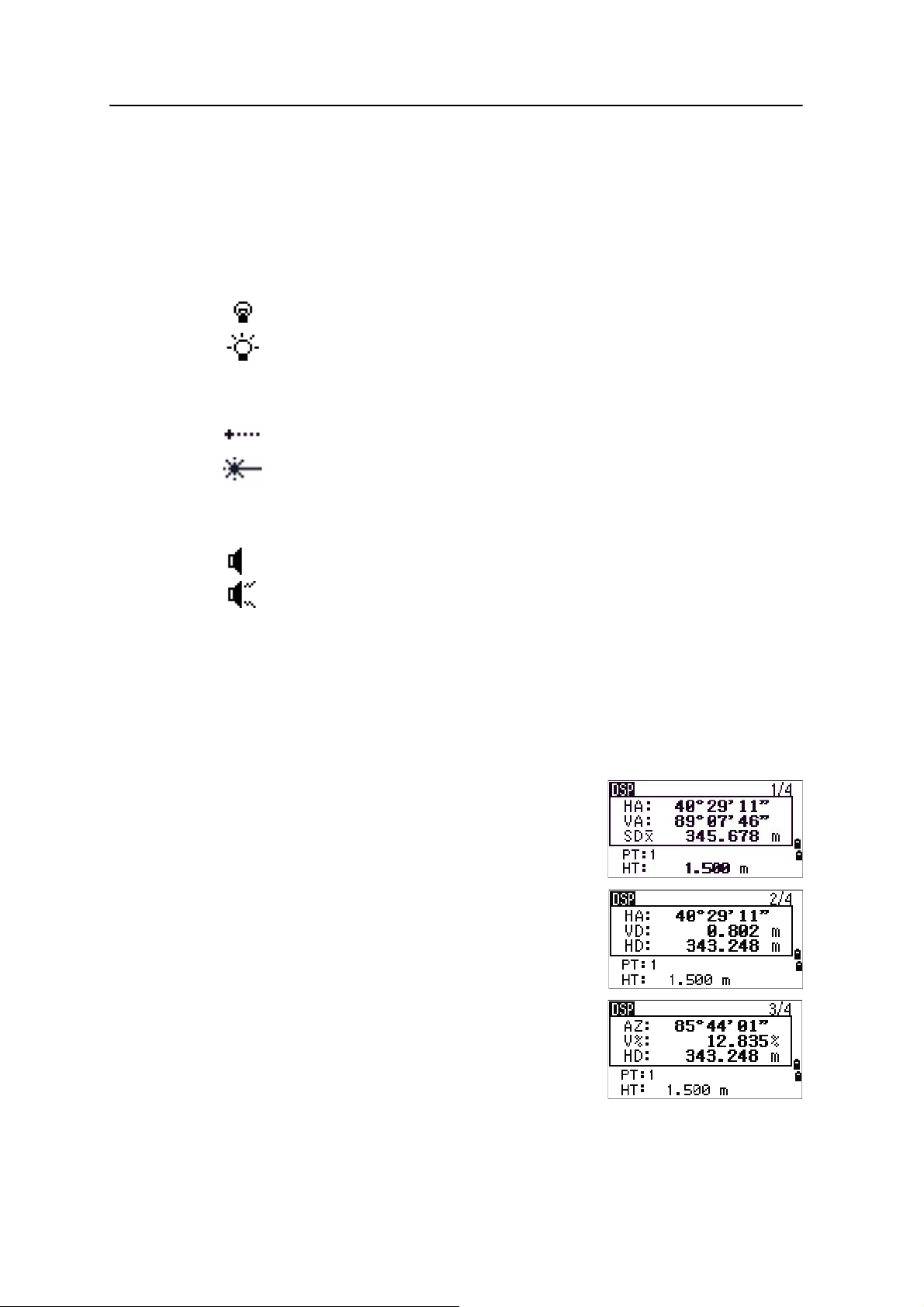

Работа с прибором

• Нажимайте клавиши [^] и [v] для перемещения курсора вверх и вниз.

• В окне настройки контраста настраивайте контраст при помощи клавиш [^]

[v].

Чтобы закрыть окно, нажмите [ESC].

1. Подсветка экрана

Подсветка экрана выключена

Подсветка экрана включена

2. Лазерный указатель)

Лазерный указатель выключен.

Лазерный указатель включен.

3. Звук

Звук включен.

Звук выключен.

Клавиша [DSP]

Используйте эту клавишу для переключения между экранами или смены настроек экрана.

Переключение отображаемых экранов

Когда доступны несколько экранов, в верхнем

левом углу экрана появляется индикатор номер (например

1/4) в правом верхнем углу.

Для переключения к следующему доступному экрану нажмите

[DSP].

DSP и его

Например если отображается экран DSP2 нажмите

[DSP] для переключения к экрану DSP3. Индикатор

экранов изменится с

2/4 на 3/4.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 52

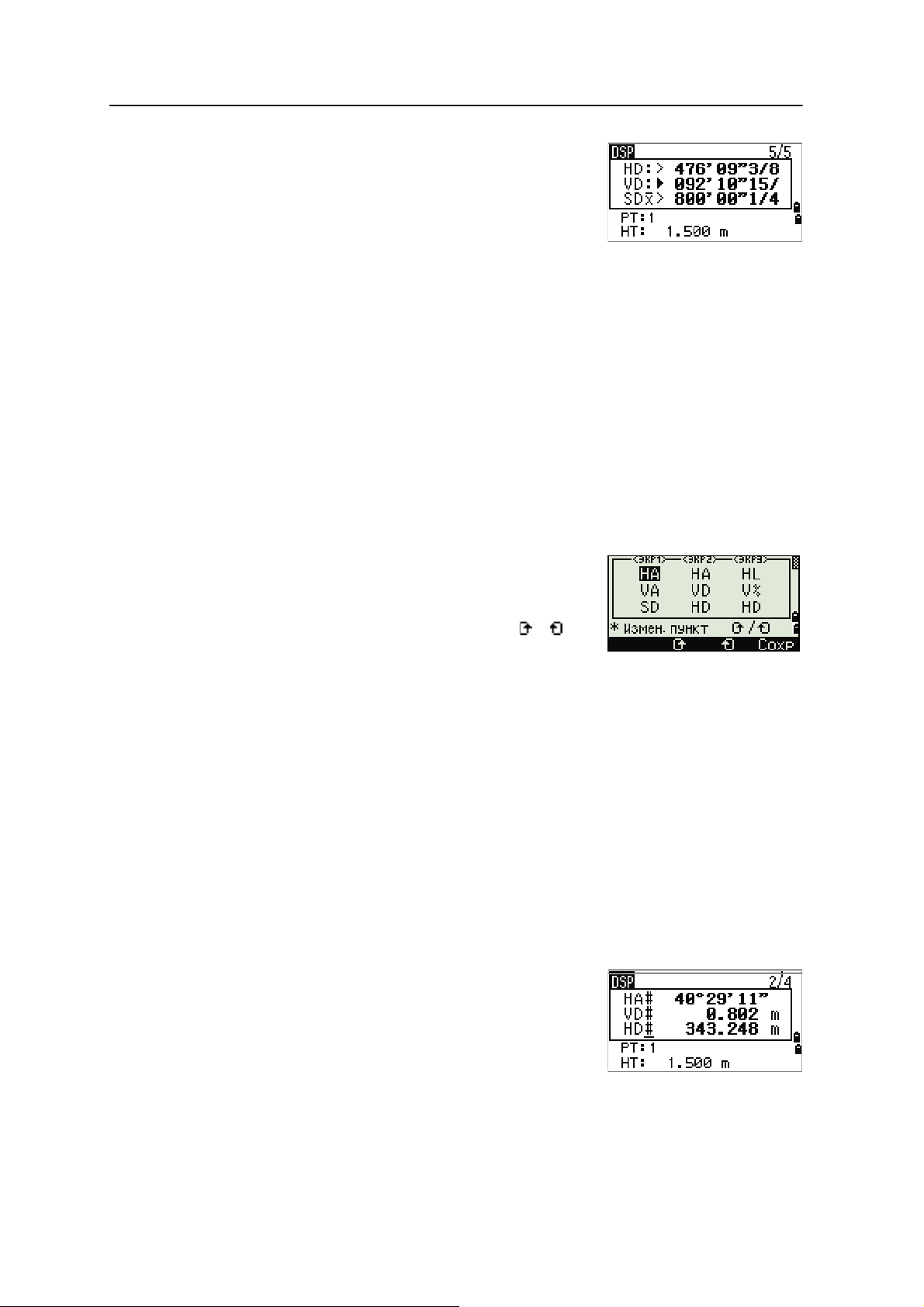

Работа с прибором

Примечание – Когда установлены вторичные единицы измерения для расстояний, становится доступным дополнительный экран. На нем показаны величины HD, VD и SD. Информация об установке вторичных единиц измерения для расстояний приведена в соответствующем разделе, см.

Примечание – Минимальная отображаемая величина для измерения расстояний в футах и дюймах составляет 1/16 ввода. Меньшие единицы измерения непрактичны при работе в поле. Когда текущая величина больше чем 99999’11’’15/16, отображается символ “>”. Если текущее расстояние менее -9999’11’’15/16, отображается символ “ Эта величина не влияет на вычисления. Точная величина используется во всех случаях.

Настройка значений, отображаемых в главном экране измерений

Для выбора значений, которые будут отображаться на экранах DSP1, DSP2 и DSP3:

стр. 120.

” (заполненный треугольник).

1. Уд е рж ив а й т е [DSP] одну секунду.

2. Используйте клавиши курсора [^], [v], [<] и [>]

для выбора значения, которое хотите изменить.

3. Используйте программные кнопки и для перемещения по списку значений величин, которые могут быть отображены.

Вы можете выбрать следующие величины:

HA/AZ/HL/VA/V%/SD/VD/HD/Z и пустая строка.

4. Чтобы сохранить изменения нажмите программную клавишу Сохр. Иначе, выберите значение для экрана DSP3 и затем нажмите

[ENT]. На экране DSP

отобразится выбранная вами величина.

Примечание – За исключением пустой строки, невозможно отображать более чем в одной строке экрана одинаковые значения.

Примечание – Значения, отображаемые на экранах DSP1, DSP2, DSP3 и DSP4, также используются в соответствующих экранах Разбивки (SO2, SO3, SO4 и

SO5).

Примечание – Вы можете также выбрать значения, отображаемые в экране Разбивка.

Примечание – Символы заголовка

На экранах DSP могут быть использованы следующие символы заголовка:

– (:) показывает, что компенсатор работает. – (#) показывает, что компенсатор отключен. – (_) показывает, что используется поправка за Уровень моря и Масштабный коэффициент.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 53

Работа с прибором

Клавиша [MODE]

Используйте клавишу [MODE] для изменения режима ввода с клавиатуры для текущего экрана.

Изменение режима ввода при вводе точки или кодов

Когда курсор находится в поле для ввода точки (Т) или кода (CD), нажмите режима ввода между алфавитно-числовым (А) и числовым (1).

Индикатор ввода на панели состояния отображает текущий режим ввода.

Примечание – Когда курсор находится в поле высоты (НТ), доступен только числовой режим. Нажатие

[MODE] не даст эффекта, когда курсор

находится в поле НТ.

[MODE] для изменения

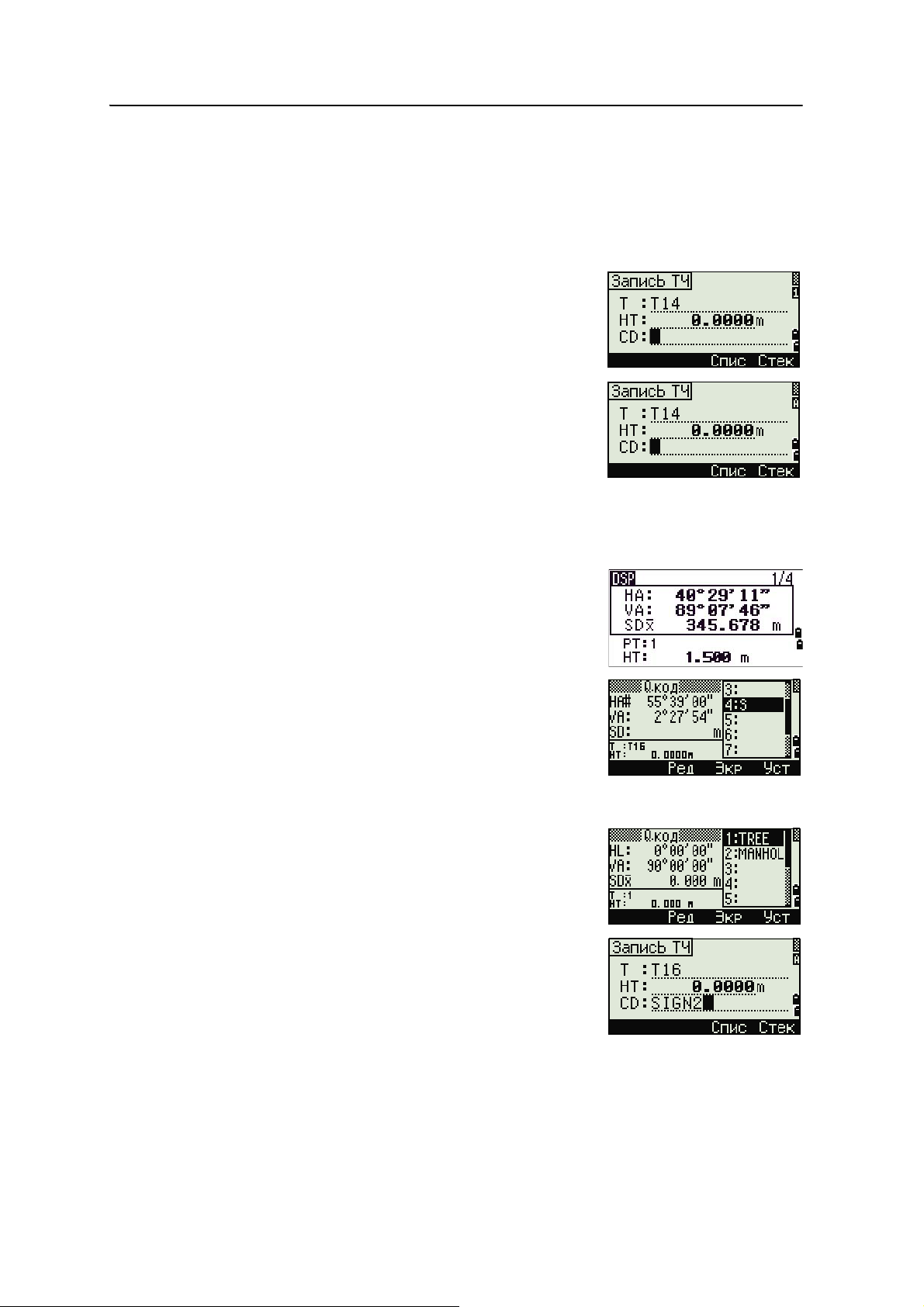

Режим измерения с применением Быстрого кода (Q-код)

1. Для активации режима измерения Быстрого кода, нажмите [MODE] в главном экране измерений.

В поле Т стоит имя точки по умолчанию.

2. Нажмите любую числовую клавишу (от [0] до

[9]) для начала измерения и записи точки.

Список цифровых клавиш и назначенных для них кодов объектов представлен в правой части экрана.

Например, если вы нажимаете [6], выбирается код, назначенный для 6 и инструмент начинает измерение.

3. Если вы установили режим подтверждения записи (см. Параметры измерений, стр. 71), после каждого измерения появляется экран Запись ТЧ.

Сделайте одно из следующего:

– Для записи точки нажмите [ENT]. – Для возврата в главный экран измерений нажмите [ESC].

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

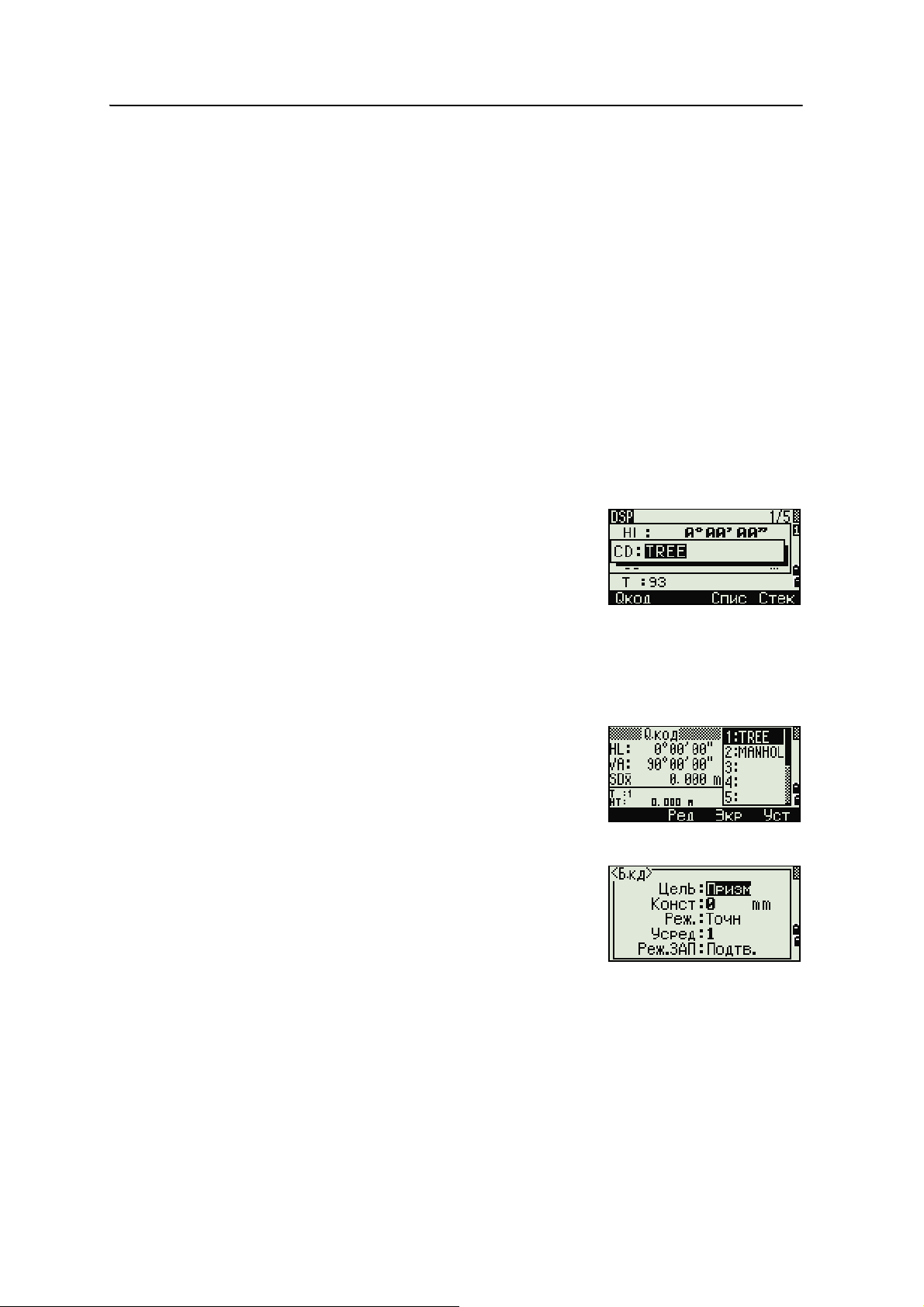

Page 54

Работа с прибором

Примечание – Чтобы назначить новый код объекта цифровой клавише нажмите нажмите программную кнопку

Примечание – Вы можете использовать программную кнопку DSP чтобы изменить значение, отображаемое в окне измерений так же, как и при использовании клавиши

Клавиша [COD]

В главном экране измерений нажмите клавишу [COD] для изменения кодов объектов по умолчанию, которые будут назначаться в поле CD при записи точки.

Установка кодов по умолчанию

Когда вы нажимаете [COD] в главном экране измерений, появляется окно для ввода кода объекта.

[^] или [v] чтобы выбрать код, который вы хотите изменить. Затем

Ред.

[DSP] в главном экране измерений.

4. Чтобы вернуться в главный экран измерений из экрана Qкод, нажмите

[MODE] или [ESC].

Вы можете использовать программные кнопки и

Стек для ввода кода.

Спис

Измерения Qкод

Для ввода Быстрых кодов наблюдений в определенном порядке нажмите программную клавишу

Qкод.

Эта функция позволяет вам использовать десять цифровых клавиш для кода объекта и завершения съемки точки.

Чтобы изменить режим измерения для Быстрых кодов наблюдений, нажмите кнопку

Уст.

Примечание – При измерениях Быстрых кодов режим записи может быть установлен только как "Подтв." или "ВСЕ".

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 55

Клавиша [HOT]

Меню клавиши НОТ доступно на нескольких экранах наблюдений. Чтобы отобразить это меню нажмите

Изменение высоты цели

Для изменения высоты цели нажмите [HOT] чтобы вывести меню Кл.НОТ. Затем нажмите выберите

Введите высоту цели и нажмите или нажмите программную клавишу содержимое стека. В стеке НТ хранятся последние 20 введенных значений высоты.

Установка температуры и давления

Для установки температуры и давления нажмите

[HOT] для отображения меню Кл.НОТ. Затем

нажмите Введите текущие значения температуры и давления. Значение ppm обновляется автоматически.

[HOT].

HT и нажмите [ENT].

Стек чтобы просмотреть

[2] или выберите Темп-Давл и нажмите [ENT].

[1] или

Работа с прибором

Выбор настроек для цели

Настройки цели заключаются в установке типа цели, постоянной призмы и высоты цели. При изменении выбранного набора настроек соответственно меняются все три настройки. Вы можете использовать эту функцию для быстрого переключения между двумя типами цели. Можно подготовить до пяти настроек цели.

Нажмите

Цель и нажмите [ENT]. Появится список из пяти настроек цели. Для выбора

нужного набора настроек нажмите соответствующую цифровую клавишу (от до

[5]), или используйте [^] или [v] для выбора настроек цели из списка и нажмите

[ENT].

[HOT] для отображения меню Кл.НОТ. Затем нажмите [3] или выберите

[1]

Чтобы изменить установки, определенные в качестве настроек цели, выберите в списке набор настроек и нажмите программную клавишу

Ред.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 56

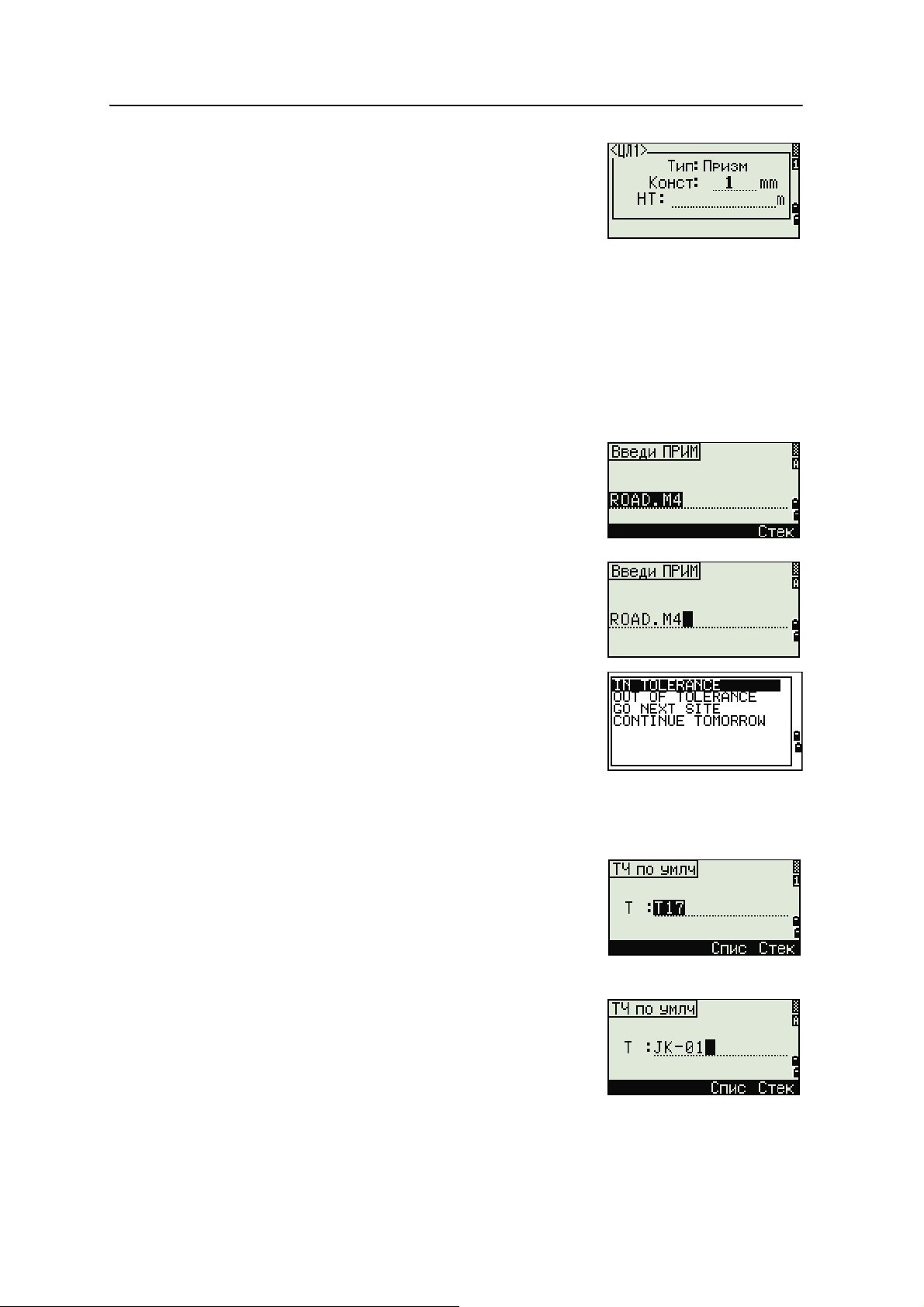

Работа с прибором

Тип Призма/Без отражателя Конст от –999 до 999 мм HT от –9.990 до 99.990 м

Примечание – Поле НТ может быть не заполнено в настройках цели. Если вы оставили это поле пустым, текущее значение высоты НТ всегда принимается равным измеренному.

Примечание – Если выбран набор настроек цели, значения величин "Тип" и "Конст" будут применены для настройки режимов

измерениям в режиме Q-кода. Если вы определили значение для высоты НТ, текущая высота НТ всегда будет равна ему.

Ввод полевых примечаний

Для ввода полевых примечаний нажмите [HOT] для отображения меню Кл.НОТ. Затем нажмите выберите

Эта функция может использоваться в любое время и в любом экране наблюдений.

[MSR1] и [MSR2], а также к

[4], или

Прим и нажмите [ENT].

Каждое примечание может состоять не более чем из 50 символов.

Примечания хранятся в сырых данных как СО записи.

Отобразить список предыдущих примечаний можно нажав программную клавишу

Стек. В стеке

хранятся последние 20 примечаний. Используйте

списке. Затем нажмите

[^] или [v] для выбора примечания в

[ENT] для выбора

примечания.

Установка имени точки по умолчанию

Чтобы изменить установленное по умолчанию имя точки, нажмите Кл.НОТ. Затем нажмите и нажмите

[HOT] для отображения меню

[5], или выберите ТЧ по умлч

[ENT].

Эта функция доступна из любого экрана наблюдения.

Измените имя точки по умолчанию для следующей записи.

Нажмите

[ENT] чтобы подтвердить новое имя точки

по умолчанию. Новое имя будет применено, как имя Т по умолчанию на экране ввода.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 57

Работа с прибором

Индикатор пузырькового уровня

Если при включенном компенсаторе был сбит уровень установки инструмента, автоматически появится индикатор пузырькового уровня, он также отображается после экрана запуска.

Для вывода индикатора пузырькового уровня из экрана наблюдения нажмите

Инструмент серии Focus 6 2’’ имеет двухосевую компенсацию уровня. Чтобы включить или выключить компенсацию уровня используйте клавиши курсора компенсации уровня на экране появится надпись ВЫК.

Если инструмент отклонен от уровня более чем на ±3’30", на экране появится надпись OVER.

[<] или [>]. При выключенной

Чтобы вернуться в экран наблюдений нажмите

[ENT].

или

[ESC]

Лазерный отвес

Включение и выключение лазерного отвеса.

Нажмите [ Вкл.] для включения переключателя лазерного отвеса.

Нажмите пузырькового уровня.

Нажмите [ Выкл.] для выключения переключателя лазерного отвеса.

Нажмите [Светим.], чтобы открыть окно регулировки светимости.

Нажмите лазерного отвеса и закрыть окно индикатора пузырькового уровня.

[ESC], чтобы закрыть окно индикатора

[ESC], чтобы выключить переключатель

Настройка светимости лазера

Можно установить один из 4-х уровней светимости лазера.

Нажмите один раз [Светлее], чтобы увеличить светимость на один уровень.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 58

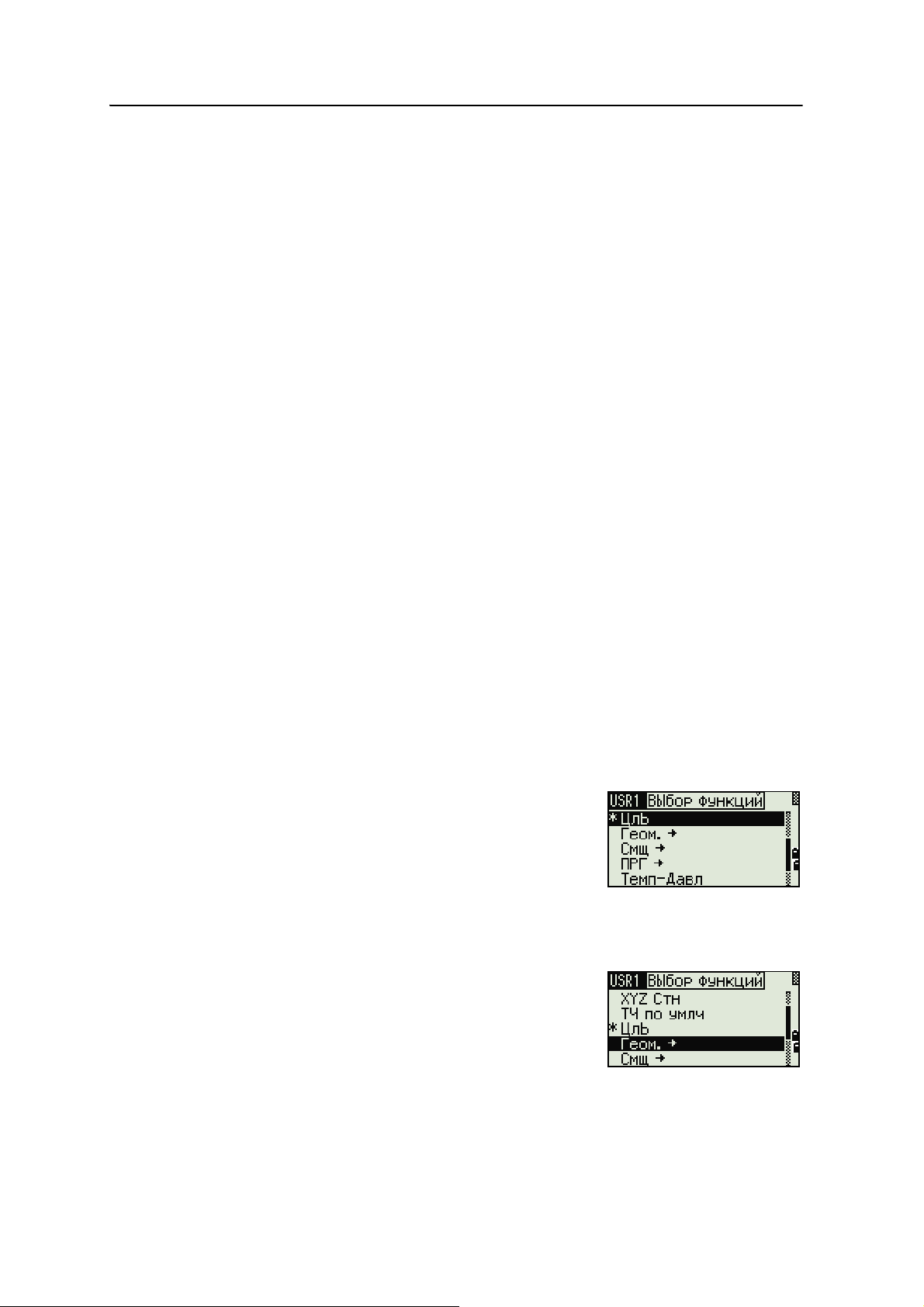

Работа с прибором

Нажмите один раз [Темнее], чтобы уменьшить светимость на один уровень. Нажмите

[ESC] / [ENT] для возвращения к окну индикатора пузырькового уровня.

Примечание – Текущие настройки компенсаторов отображаются при помощи заголовочных знаков (: , # , : и # ) после поля меток (таких как HA, VA, SD и HD) на экранах наблюдения. Дополнительную информацию можно найти на

стр. 52.

Клавиши [USR]

Если в поле вы часто используете какие-то определенные функции, вы можете назначить их для клавиш активируется функция, которую вы назначили для этой клавиши.

Для клавиш [USR] могут быть назначены следующие функции:

• Ввод высоты HT

• Проверка BS

• База XYZ

• PT по умолчанию

• Выбор цели

• Ввод температуры-давления

• Ввод примечания

[USR1] или [USR2]. Всякий раз, при нажатии клавиши [USR],

• Следующее меню или одиночные функции из этих меню: – Геом – Смщ – Прг

По умолчанию для клавиши [USR1] присвоена функция ввода высоты НТ, а для клавиши

Уд е рж ив а й т е нажатой одну секунду клавишу

[USR2] не присвоено никаких функций.

[USR]

для вывода на экран списка функций, которые могут быть присвоены для этой клавиши. Присвоенная клавише в настоящий момент функция помечается звездочкой (*) перед именем функции.

Чтобы изменить присвоенную функцию, нажимайте клавишу курсора для ее выбора. Затем нажмите

Если после пункта списка стоит стрелка (

[ENT].

->) это

[^] или [v]

означает, что данный пункт представляет собой отдельное меню. Если вы выбрали пункт меню и затем нажали

[ENT], появится следующий уровень

меню.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 59

Первый пункт подменю заканчивается текстом

[МЕНЮ]. Если вы выберете этот пункт, то для

клавиши

[USR] будет назначено все меню.

Чтобы присвоить определенную функцию из подменю, нажимайте клавиши курсора

[^] или [v]

чтобы выбрать имя нужной функции. Затем нажмите

[ENT].

Однажды присвоив функцию для клавиши [USR], вы каждый раз вызываете ее просто нажав клавишу

[USR] в главном экране измерений.

Примечание – Для изменения типа данных назначаемых для клавиши [USR] войдите в МЕНЮ > (1

с) Клавиши > [USR]

найдете в разделе

. Дополнительную информацию вы

Настройки клавиши [USR],

стр. 142.

Работа с прибором

Клавиша [DAT]

Используйте клавишу [DAT] для быстрого доступа к данным текущего проекта из экранов наблюдений.

Когда вы нажимаете клавишу [DAT] в главном экране измерений или экрана наблюдений для таких функций как Разбивка, Смещение от линии, проведенной через 2 точки или Смещение от дуги, назначенные данные текущего проекта отображаются на экране.

Уд е рж ив а й т е клавишу секунды чтобы появился экран Выбор формата. Используйте этот экран для изменения типа данных, назначенных для клавиши или выберите

DAT [MENU] чтобы меню Данные

отображалось каждый раз после нажатия клавиши

[DAT].

[DAT] в течение одной

[DAT]. Нажмите [1]

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 60

Работа с прибором

После выбора опции на этом экране, изменения будут сразу же применены и появится выбранный тип данных.

Нажмите

[ESC] для возврата к предыдущему экрану

наблюдений.

Примечание – Для изменения типа данных назначаемых для клавиши [DAT], войдите в МЕНЮ >

(1 с) Клавиши > [DAT]. Дополнительную информацию

вы найдете в разделе

Настройки клавиши [DAT],

стр. 142.

Экран списка 3.1

Доступные проекты или данные появляются в виде экрана списка, если вы сделаете следующее:

• просматриваете или редактируете данные (МЕНЮ > Данные)

• открываете список кодов, список точек или Менеджер проектов (МЕНЮ >

Проекты

• производите поиск точек или кодов

В списке текущая позиция курсора обозначена инверсным цветом (белый текст на черном фоне).

Нажмите или вниз.

)

[^] или [v] для перемещения на строку вверх

Если появляется иконка перехода на предыдущую страницу , значит перед текущей страницей имеются еще страницы. Нажмите

[<] для перехода на страницу выше.

Если появляется иконка перехода на следующую страницу , значит после текущей страницы имеются еще страницы. Нажмите страницу ниже.

Для выбора необходимого пункта списка, переместите на него курсор и затем нажмите

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

[ENT].

[>] для перехода на

Page 61

Работа с прибором

Ввод данных 3.2

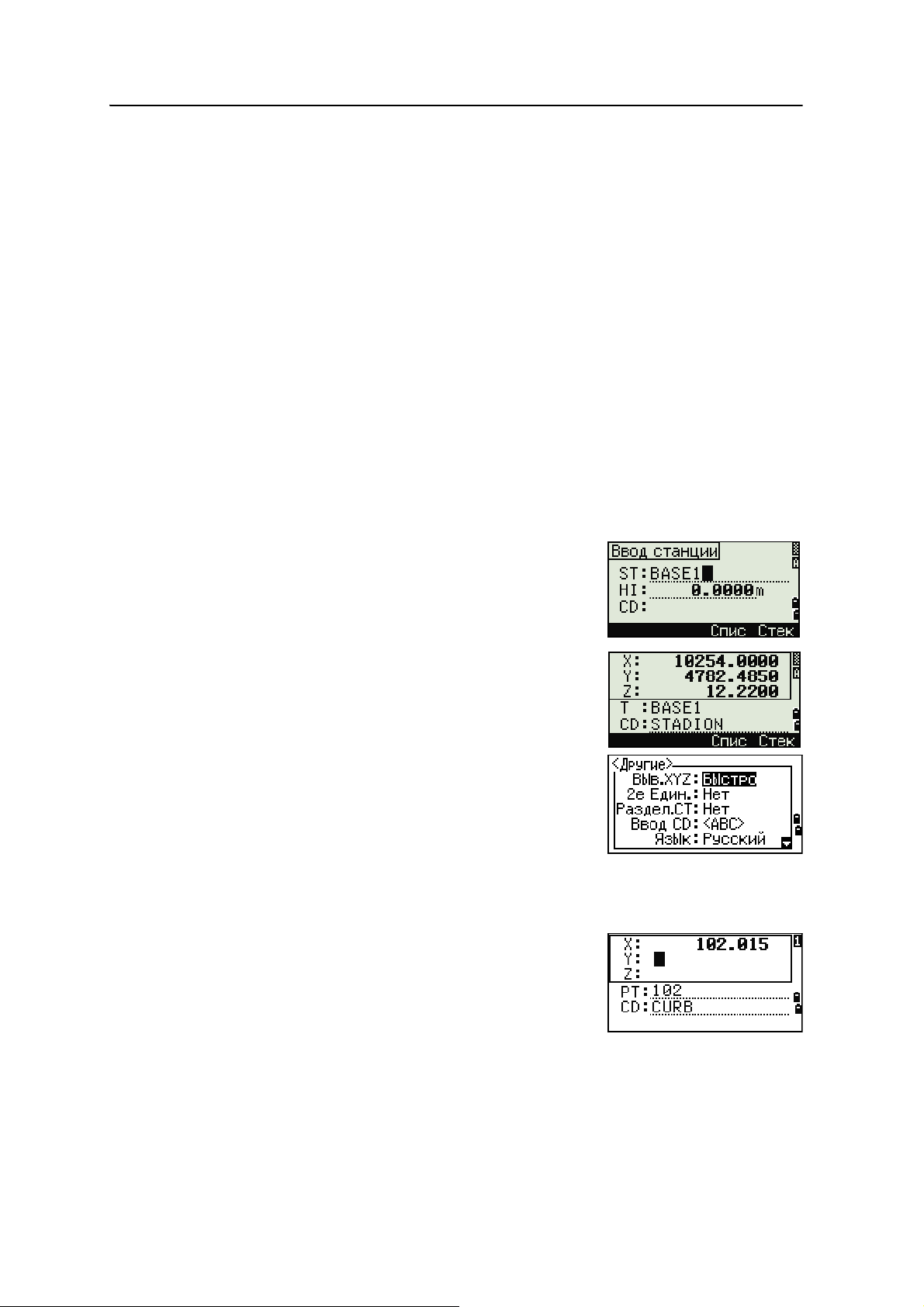

Ввод имени или номера точки

Вы можете использовать цифровые или алфавитно-цифровые имена состоящие не более чем из 16 символов для идентификации точек.

По умолчанию, новое имя точки соответствует последнему введенному имени точки с увеличенной на единицу последней цифрой. Например, если последнее имя точки было А100, значит имя по умолчанию, присваиваемое следующей точке будет А101.

Если последний символ предыдущего имени точки алфавитный, имя по умолчанию, присваиваемое следующей точке будет такое же, как и у последней точки.

Когда курсор находится в поле Т (точка), существует несколько путей для определения точки или ввода координат.

Ввод существующей точки

Если вводится имя существующей в памяти точки, то будут показаны ее координаты. Перед переходом на следующий экран или выбором следующего поля прибор издает короткий звуковой сигнал.

Примечание – Для настройки продолжительности отображения окна с координатами, войдите в меню

. Чтобы окно сохранялось до нажатия на

Другие

клавишу

[ENT], установите в поле Пок.XYZ значение

+ENT. Подробнее об этом см.

МЕНЮ >Уст а н овки >

стр. 120.

Ввод новой точки

При вводе имени или номера не существующей в памяти точки, появляется экран ввода координат. Введите координаты в формате NE, NEZ, или (Z) только высота.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 62

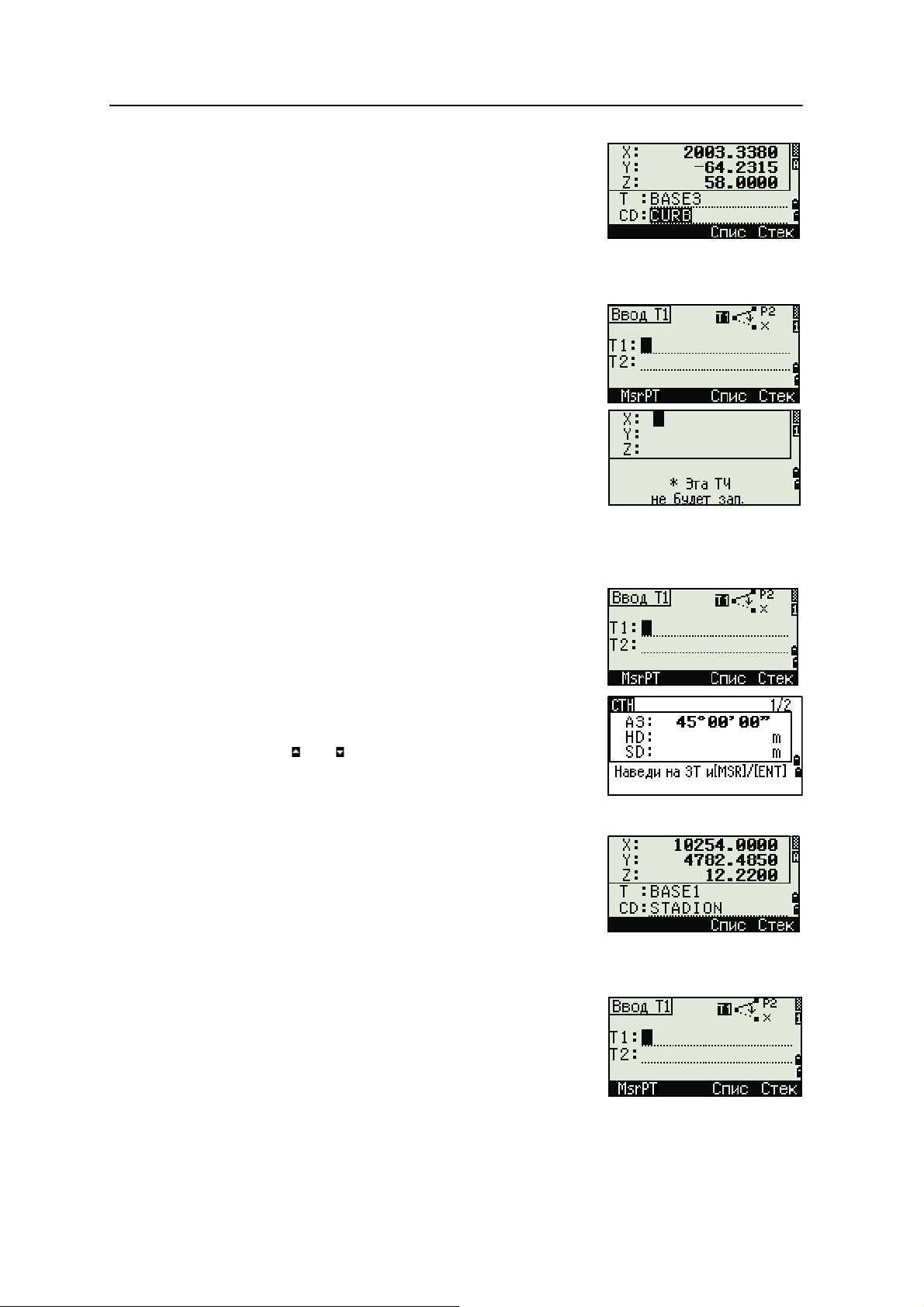

Работа с прибором

Нажмите [ENT] в последней строке (поле CD) для сохранения точки в текущем проекте.

Нажатие [ENT] без ввода имени точки

Если вы хотите использовать точку, но не записывать координаты в память, вы можете просто нажать клавишу

Введенные координаты будут использоваться в вычислениях. Они не будут сохранены в базе данных.

[ENT] не вводя имени точки в поле T.

Определение группового символа (*)

Если при вводе имени точки использовать звездочку (*), появится список всех точек в проекте, которые начинаются с введенных символов.

Используйте затем нажмите

[^] или [v] для выбора нужной точки,

[ENT].

Символы или показывают, что доступна еще одна страница до или после текущей страницы, используйте клавиши

[<] или [>] для переключения

на предыдущую или следующую страницу списка. При выборе точки из списка, будут показаны ее

координаты, и прибор издаст звуковой сигнал.

Запись текущих измерений

Вы также можете вводить в качестве точек текущие измерения. Для этого необходимо нажать программную клавишу

MSR.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 63

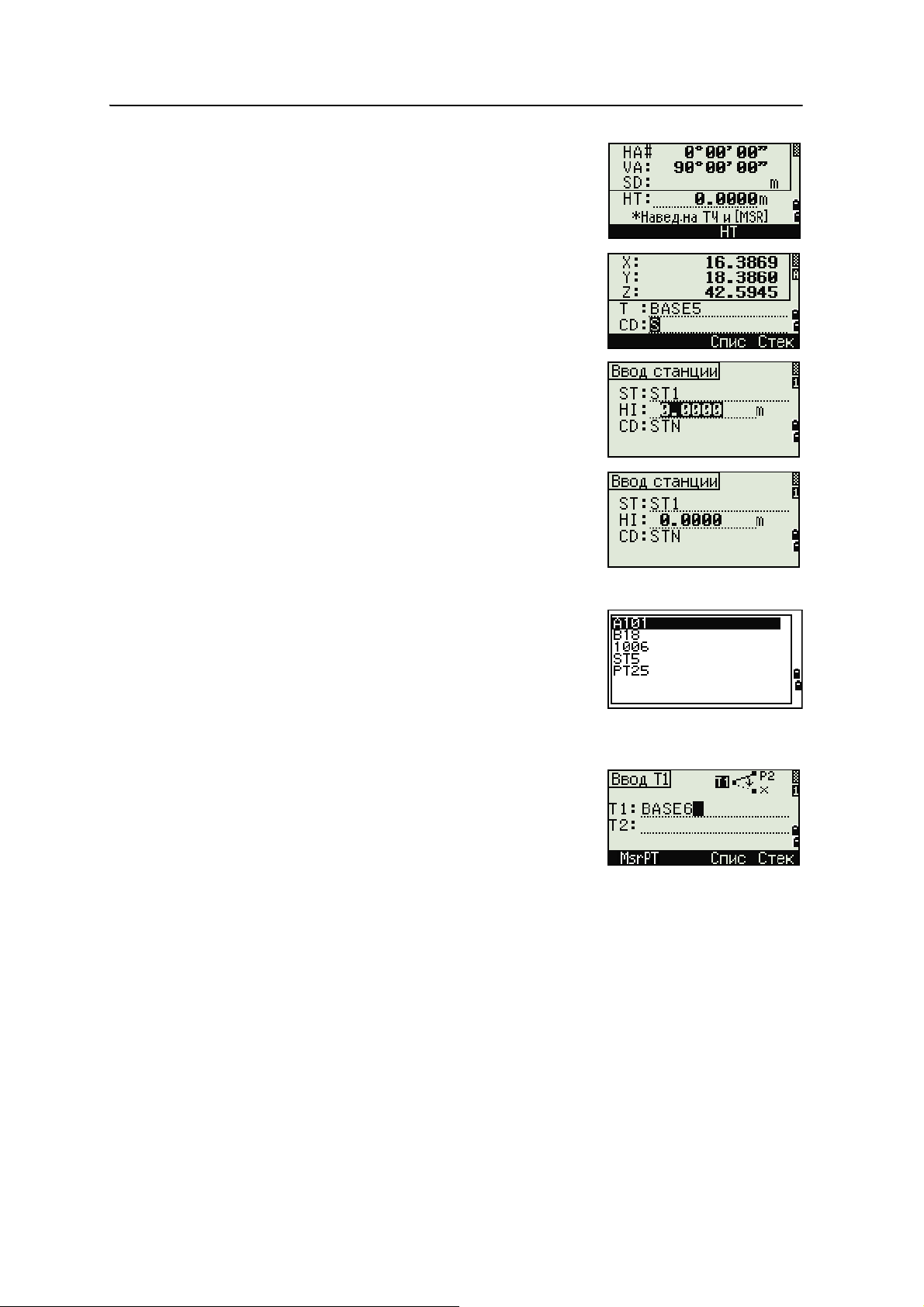

Появится экран наблюдений.

Работа с прибором

Нажмите

[MSR1] или [MSR2], чтобы начать измерение.

Чтобы изменить высоту цели, нажмите программную кнопку

HT.

Для перехода к экрану записи точки после окончания измерения, нажмите

Введите имя и код точки и нажмите

[ENT].

Примечание – Когда вы перемещаете курсор в какое-либо поле, появляется текущее значение или значение по умолчанию в виде инверсного текста (это режим ввода по умолчанию "Заменить все значения").

Примечание – Нажмите клавишу [>] для изменения режима ввода на режим перезаписи и выделения первого символа. Нажмите клавишу

[<] для

перемещения курсора в конец строки.

Ввод точки из стека

В стеке находится список недавно использованных точек. Для отображения содержимого стека нажмите программную клавишу

Стек, когда курсор

находится в поле Т. Используйте кнопки

[^] или [v], чтобы переместить

курсор на точку, которую вы хотите использовать. Затем нажмите

[ENT].

Когда вы вернетесь к экрану ввода точки, имя выбранной точки увеличится на единицу. Например если имя выбранной точки было А101, в поле Т появится имя А102.

Примечание – В стеке содержатся имена последних 20 использованных точек. Они отображаются в хронологическом порядке, начиная с последней использованной точки.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 64

Работа с прибором

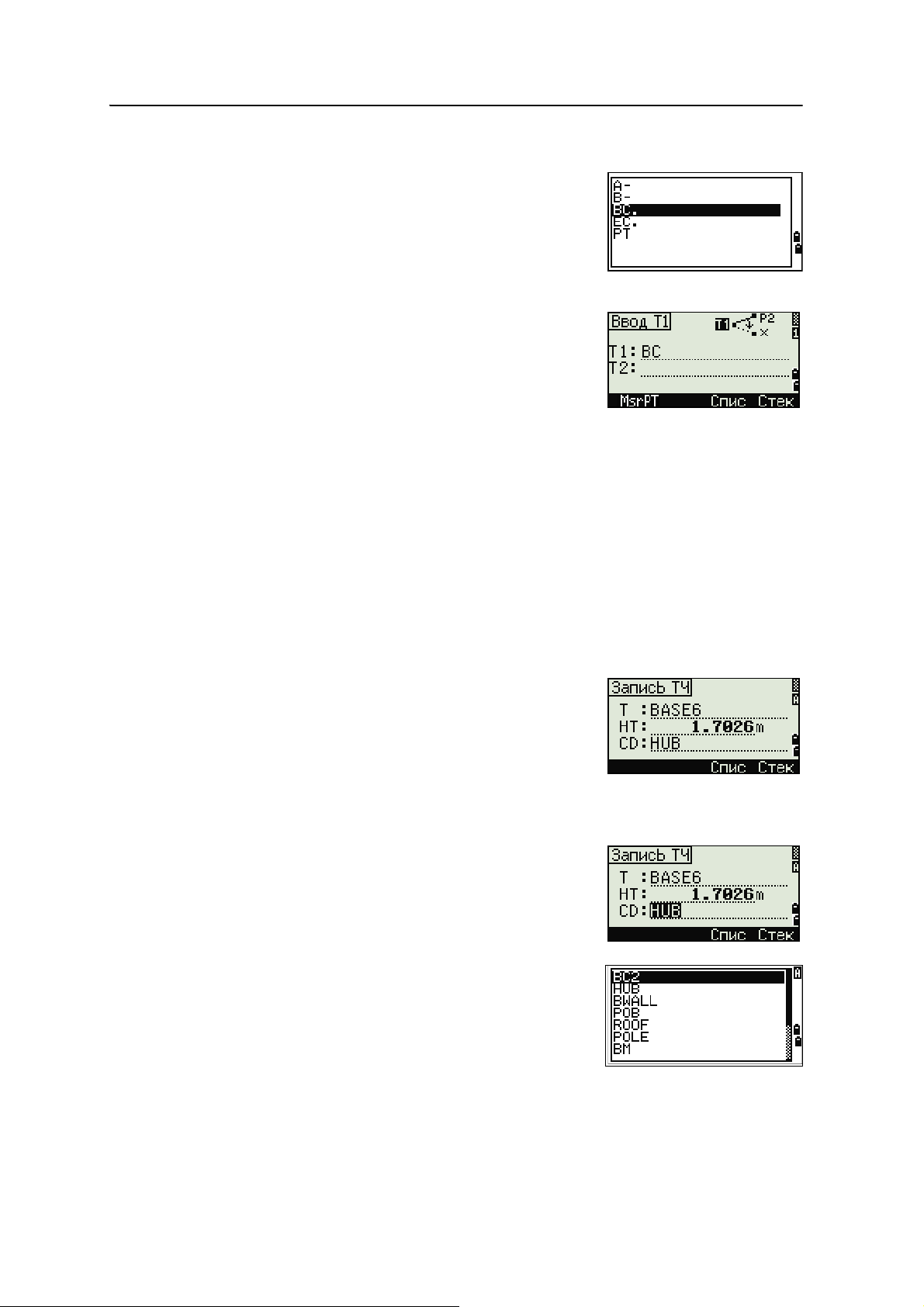

Ввод точки из списка точек

Для вывода списка имеющихся точек нажмите программную клавишу находится в поле Т.

Спис, когда курсор

Используйте клавиши курсора

[^] или [v], чтобы

переместить курсор на точку, которую вы хотите использовать. Затем нажмите

[ENT].

Когда вы вернетесь к экрану ввода точки, имя выбранной точки будет введено в поле Т. При необходимости вы можете добавить к имени цифры или буквы.

Ввод кодов

В поле CD (код) по умолчанию всегда устанавливается последний использованный код. Вы можете изменить выбранный код в экране ввода точки или нажать клавишу смотрите в разделе Клавиша [COD], стр. 54.

Для идентификации кодов вы можете использовать цифровые или алфавитноцифровые имена длиной не более 16 символов.

Непосредственный ввод кодов

Чтобы напрямую ввести код, нажмите клавишу

[MODE] для выбора цифрового или алфавитно-

цифрового режима ввода. Затем введите код с клавиатуры.

[COD] в главном экране измерений. Подробнее об этом

Ввод кода из стека

В стеке находится список недавно использованных кодов. В стеке может содержаться до 20 кодов.

Для отображения содержимого стека нажмите программную клавишу

Стек, когда курсор

находится в поле CD. Используйте клавиши курсора

[^] или [v], чтобы

переместить курсор на код, который вы хотите использовать. Затем нажмите

[ENT].

Выбранный код будет скопирован в поле CD.

Примечание – При перезагрузке инструмента, стек с кодами очищается.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 65

Ввод кодов из списка кодов

Для вывода списка имеющихся точек нажмите программную клавишу

Спис, когда курсор

находится в поле CD.

Работа с прибором

Для редактирования списка кодов выберите

МЕНЮ >

Данные > Спис.код. Дополнительная информация по этой теме находится в разделе Редактирование

объектов в списке кодов и списке точек, стр. 134.

Используйте клавиши курсора

[^] или [v], чтобы

переместить курсор на код, который вы хотите использовать. Затем нажмите

[ENT].

Для обозначения слоев применяется стрелка в конце метки кода. Если после выбора слоя вы нажмете

[ENT], будут отображены коды и слои из

этого слоя. После возврата к экрану ввода, выбранный код

будет введен в поле CD.

Примечание – Пункты списка отображаются в алфавитном порядке.

Примечание – Для быстрого поиска кода вы можете использовать поиск по

первому символу кода. Дополнительная информация приведена в разделе

Дополнительные возможности: Поиск кодов по первому символу, стр. 65.

Дополнительные возможности: Поиск кодов по первому символу

Для быстрого поиска кода в списке используйте поиск по первому символу.

Например, для поиска кодов, начинающихся на букву Q, введите букву Q с клавиатуры. Для этого дважды нажмите клавишу

[1].

После каждого нажатия клавиши в поле режима ввода отображается выбранная буква. Например, после первого нажатия клавиши буква P. Если вы быстро нажмете

[1], отобразится

[1] еще раз, будет

выбрана буква Q. Если вы больше не будете нажимать

[1], буква Q останется выбранной.

После выбора буквы, курсор переместится к кодам, которые начинаются с этой буквы.

Если коды, начинающиеся с этой буквы отсутствуют, курсор переместится к следующей доступной букве.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 66

Работа с прибором

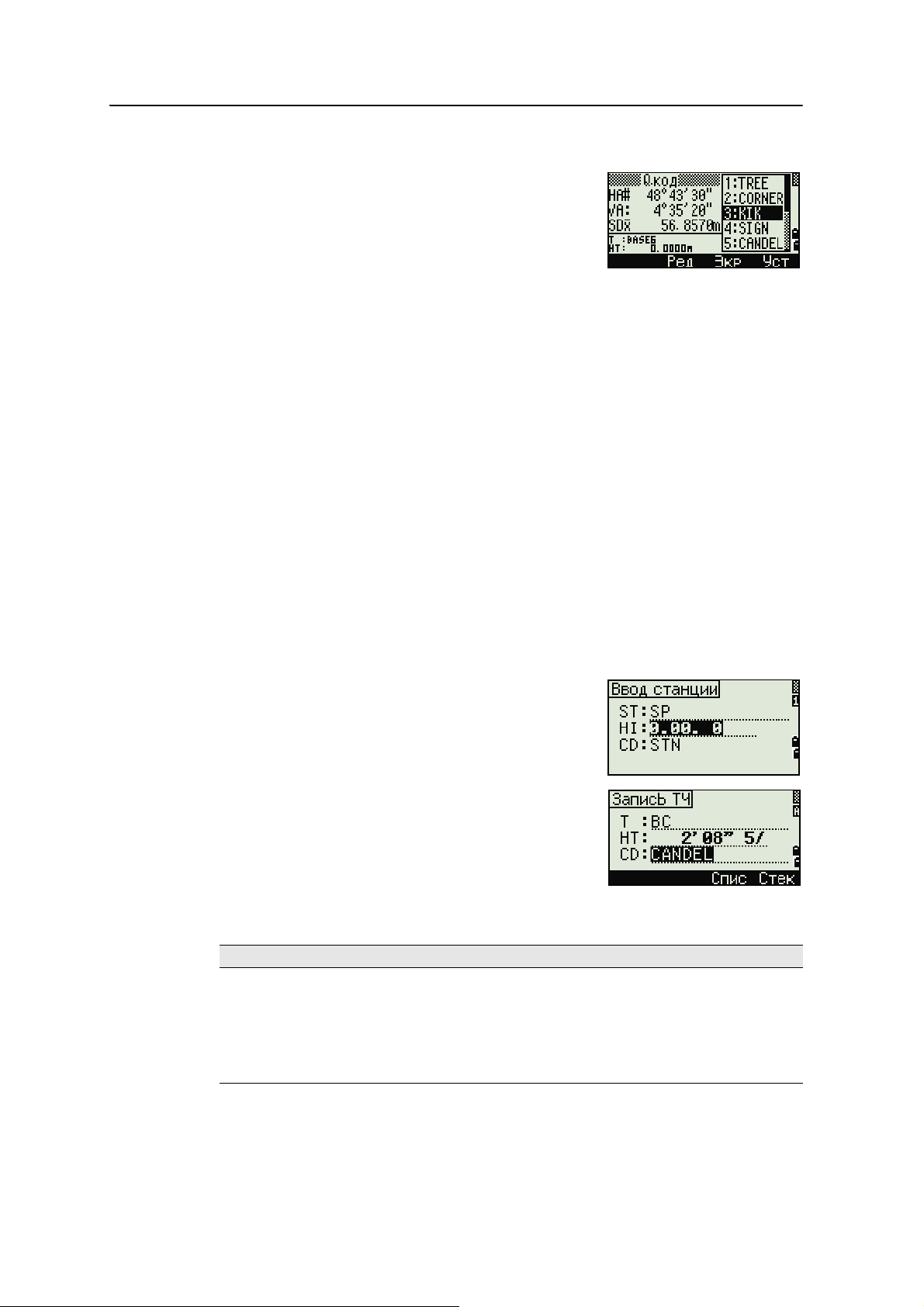

Быстрые коды (Q-коды)

Быстрые коды (Q-коды) позволяют вам снимать и записывать в поле множество точек с кодами объектов. Вы можете занести в список до 10 Qкодов. Для занесения в список Q-кодов нажмите программную клавишу информация приведена в разделе Режим измерения

с применением Быстрого кода (Q-код), стр. 53.

Ред. Дополнительная

Примечание – Нажмите [MODE] для включения/выключения режима Q-кодов. Нажмите программную клавишу Ред для изменения Q-кода. Вы можете редактировать введенный код или добавить число в конце кода. Вы по-прежнему можете использовать [DSP] для смены экранов.

Ввод значений в футах и дюймах

Когда в качестве величин измерения длины выбраны американские футы (USFt) или международные футы (I-Ft), вы можете вводить и отображать

расстояния, высоты и значения координат в десятичных футах или в футах и дюймах. Дополнительную информацию вы найдете в разделах Единицы,

стр. 119 и Прочие параметры, стр. 120.

Для ввода величин в футах и дюймах деленные на периоды при помощи точки (.) в следующем формате:

<Футы> [.] <Дюймы> [.] <Числитель> [.] <Знаменатель> [ENT]

(0–11) (0–15) (0–99)

По умолчанию знаменатель равен 16. Если знаменатель равняется 16, вы можете не вводить его, и он не будет отображаться на экране.

на экране ввода, введите элементы,

Например, если вы вводите

[2] [.] [0] [8] [.] [5] [.] [ENT], на экране буде отображено

значение

2’08" 5/ (2 фута, 8 и 5/16-х дюйма).

Следующие примеры иллюстрируют, как вводить различные значения:

Для ввода... Наберите...

65’ 5 3/8"

65’

65’ 5"

65’ 5 3/8" 5 3/8" [0] [.] [5] [.] [3] [.] [8] [ENT] или [0] [.] [5] [.] [6] [ENT]

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

[6] [5] [.] [5] [.] [3] [.] [8] [ENT]

[6] [5] [ENT]

[6] [5] [.] [5] [ENT]

[6] [5] [.] [5] [.] [6] [ENT]

Page 67

Работа с прибором

Примечание – Числитель и знаменатель, введенные вами, автоматически преобразуются в значение, ближайшее к одной из следующих величин: 0, 1/8,

1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1/16, 3/16, 5/16, 7/16, 9/16, 11/16, 13/16, 15/16.

Примечание – Если знаменатель равен 16 он не отображается на экране.

Проекты 3.3

Для записи данных в прибор, вы должны создать или открыть проект.

ПРЕДОСТЕРЕЖЕНИЕ – Перед началом работы с прибором, первым делом проверьте настройки проекта.

Создание нового проекта

1. Нажмите [MENU], чтобы открыть экран МЕНЮ.

2. Нажмите [1] чтобы открыть Менеджер проектов.

3. Нажмите программную кнопку Созд, чтобы открыть экран Созд.пркт.

4. Введите имя проекта.

5. Нажмите программную кнопку Уст для

проверки параметров проекта. Вы не можете изменить параметры ранее созданного проекта.

6. Нажмите [ENT] в последнем поле экрана Создать проект для создания нового проекта.

Примечание – При появлении одного из сообщений БОЛЕЕ 32ПРКТ или "Переполнение данными" удалите один из имеющихся проектов, чтобы

освободить место для нового проекта. Вы не освободите место, удаляя записи существующего проекта.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 68

Работа с прибором

Создание контрольного проекта

Контрольный проект (или общий файл) хранит данные координат, которые можно использовать в нескольких проектах. Вы можете создать контрольный проект в офисе.

Подробнее об этом смотрите в разделе Создание

контрольного проекта, стр. 68.

Примечание – Когда вы вводите имя или номер точки, система сначала ищет эту точку в текущем проекте. Если точка не будет найдена, поиск автоматически будет продолжен в контрольном проекте. Если эта точка будет найдена в контрольном проекте, она копируется в текущий проект как UP (верхняя) запись.

1. Нажмите [MENU], чтобы открыть экран МЕНЮ.

2. Нажмите [1] или выберите Проекты чтобы открыть Менеджер проектов.

3. Подведите курсор к проекту, который вы хотите использовать в качестве контрольного.

4. Нажмите программную кнопку Ктрл.

5. Нажмите программную кнопку Да.

Тахеометр Spectra Precision Focus 6 2’’. Руководство пользователя

Page 69

Работа с прибором

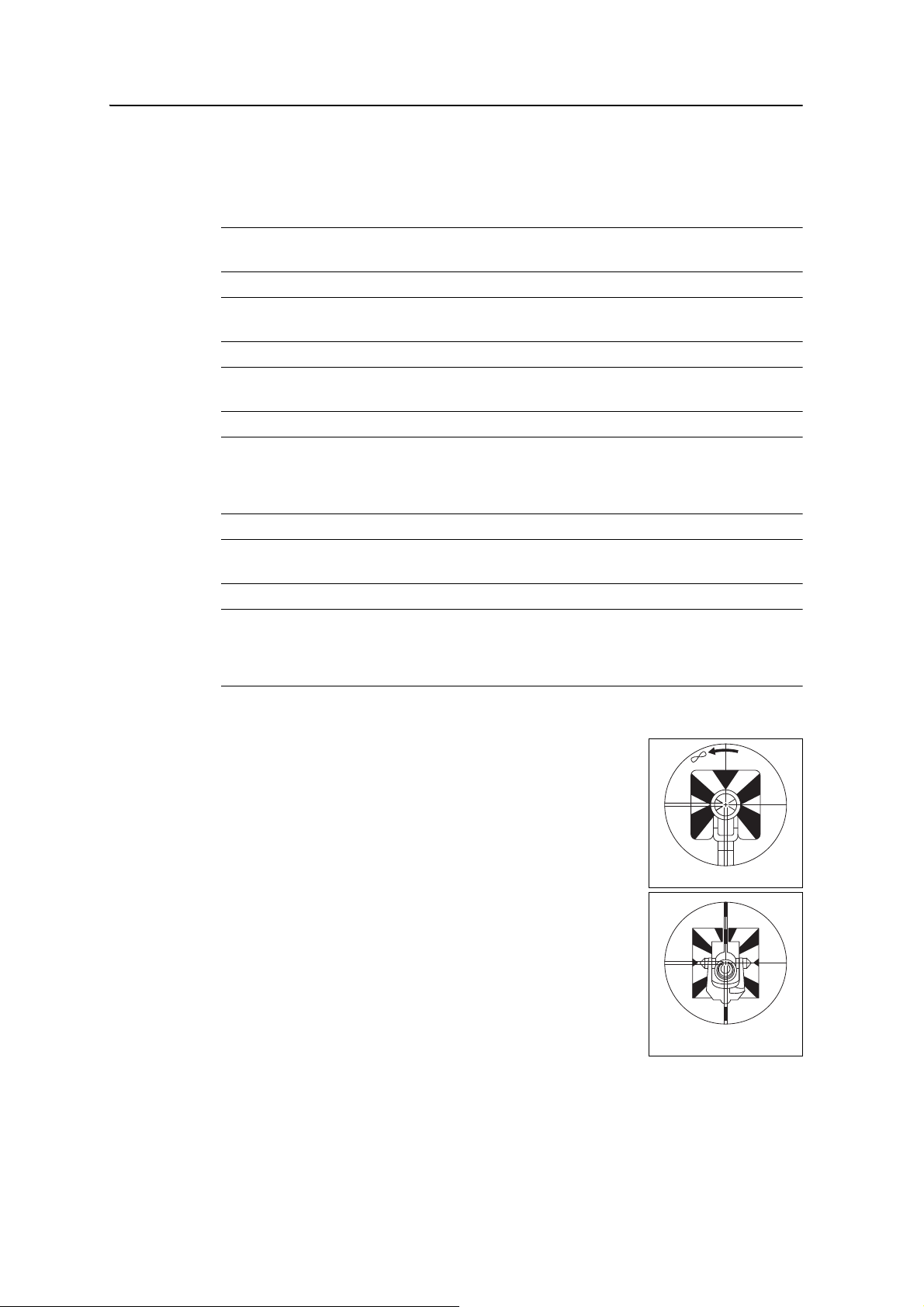

Визирование одной призмы

Визирование одной наклонной призмы

Измерение расстояний 3.1

Наведение на призменный отражатель

ПРЕДУПРЕЖДЕНИЕ – Никогда не смотрите через зрительную трубу на солнце - это

может привести к повреждению глаз и потере зрения.
