Page 1

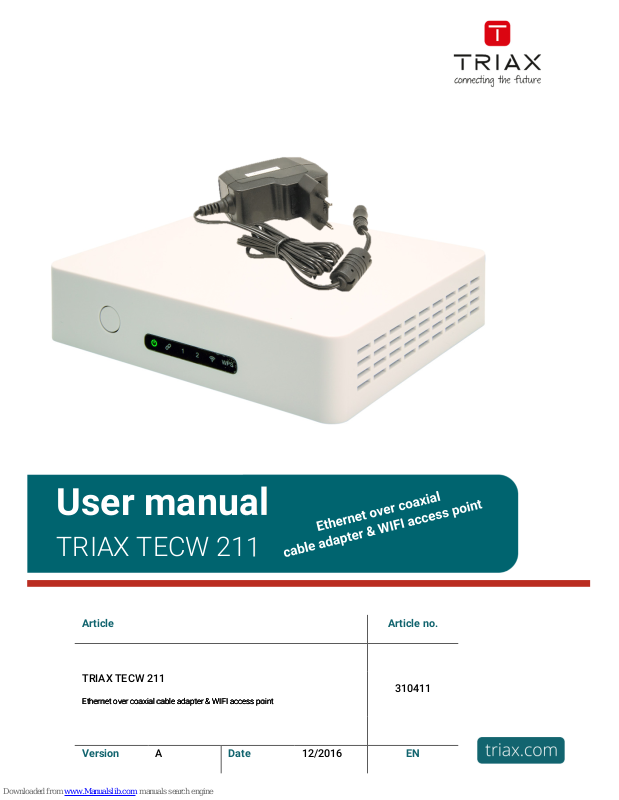

User manual

TRIAX TECW 211

Article Article no.

TRIAX

TECW

211

Ethernet over coaxial cable adapter & WIFI access

Ethernet over coaxial cable adapter & WIFI access Ethernet over coaxial cable adapter & WIFI access

Ethernet over coaxial cable adapter & WIFI access point

pointpoint

point

310411

Version A Date 12/2016 EN

Page 2

User manual

Attention! / Achtung! / Consignes de sécurité!

Failure to comply

Failure to complyFailure to comply

Failure to comply

with the specifie

d precautionary measures may cause serious injury to persons or damage to

property. The installation and commissioning may only be performed by suitably qualified persons, technicians or installers in compliance with safety regulations. Damage due to improper installation and commissioning, defective connectors on cables or any other incorrect handling will void the warranty. CAUTION: The safety requirements are according to EN 60728-11 and must be observed.

• Disconnect mains power before working on electrical systems.

• Any additional electrical wiring requirements should always be installed by a suitably qualified person(s).

Installation or service work should NEVER be undertaken during electrical / thunderstorms. Subject to change without prior notice !

Gewährleistung

Gewährleistung Gewährleistung

Gewährleistung

Die gesetzliche Gewährleistung nach Paragraph 437 BGB beträgt 24 Monate. Bei unsachgemäßer Installation und Handhabung erlischt jeglicher Garantieanspruch. Bestimmungsgemäße Und sachwidrige Verwendung Die Montage und Inbetriebnahme darf nur von eingewiesenen Personen, Technikern oder Installateuren unter Beachtung der Sicherheitsbestimmungen durchgeführt werden. Schaden durch falsche Montage und Inbetriebnahme sowie durch unsachgemaβe Handhabung fuhren zum Erlöschen des Garantieanspruchs.

Veillez à bien respecter

Veillez à bien respecterVeillez à bien respecter

Veillez à bien respecter

les consignes de sécurité ci

dessous. Leur non

respect peut provoquer des dommages

matériels ou corporels. L’installation et la mise en route ne peuvent être effectués que par des techniciens ou des installateurs qualifiés en respectant les consignes de sécurité. La garantie ne sera pas appliquée lors de dégâts causés par une erreur de montage, de mise en route ou par un mauvais raccordement ou toute autre manipulation incorrecte. PRUDENCE : avant toute intervention, votre installation doit être conforme aux exigences définies par les dispositions Européennes EN 50083 (conformité des installations collectives) et EN 60065 (normes en vigueur pour la protection électrique).

• Débranchez l’appareil avant toute intervention, car certains composants sous tension sont dangereux (risque d’électrocution).

Toute intervention sur l’installation ou travaux de maintenance sont à proscrire en cas d’orage.

Table of contents / Inhaltsverzeichnis / Sommaire

Attention! / Achtung! / Consignes de sécurité! ................................................................................ 2

Introduction ...................................................................................................................... 4

1.1

Packing List ...................................................................................................................... 5

1.2

Connectors and LED’s ....................................................................................................... 6

First time configuration..................................................................................................... 7

3.1

Login Password .............................................................................................................. 11

3.2

Alternative way to find the device.................................................................................... 11

Page 3

User manual

Quick settings by using the Wizard ................................................................................. 12

Status – device status .................................................................................................... 14

5.1

Status – Network Status ................................................................................................. 15

5.2

Status – MoCa Rates ...................................................................................................... 15

Network .......................................................................................................................... 16

WLAN .............................................................................................................................. 17

7.1

WIFI 5GHz Basic .............................................................................................................. 18

7.2

WIFI 5GHz Advanced ....................................................................................................... 19

7.3

WiFi 5GHz Security .......................................................................................................... 20

7.4

WiFi 5GHz Access Control............................................................................................... 21

7.5

WiFi 5GHz WPS ............................................................................................................... 22

7.6

WiFi 5GHz Status ............................................................................................................ 23

7.7

WIFI 2.4GHz Basic ........................................................................................................... 23

7.8

WIFI 2.4GHz Advanced .................................................................................................... 25

7.9

WiFi 2.4GHz Security ....................................................................................................... 26

7.10 WiFi 2.4GHz Access Control............................................................................................ 27

7.11 WiFi 2.4GHz WPS ............................................................................................................ 28

7.12 WiFi 2.4GHz Status ......................................................................................................... 29

MoCA Settings ................................................................................................................ 30

8.1

MoCA Security ................................................................................................................ 31

Admin ............................................................................................................................. 32

9.1

Admin - Reset .................................................................................................................. 32

9.2

Admin - Password ........................................................................................................... 32

9.3

Admin – Upgrade Firmware............................................................................................. 33

9.4

Admin – Backup .............................................................................................................. 34

9.5

Admin – Time Zone ......................................................................................................... 34

10.

Specifications ................................................................................................................. 35

Page 4

User manual

1. Introduction

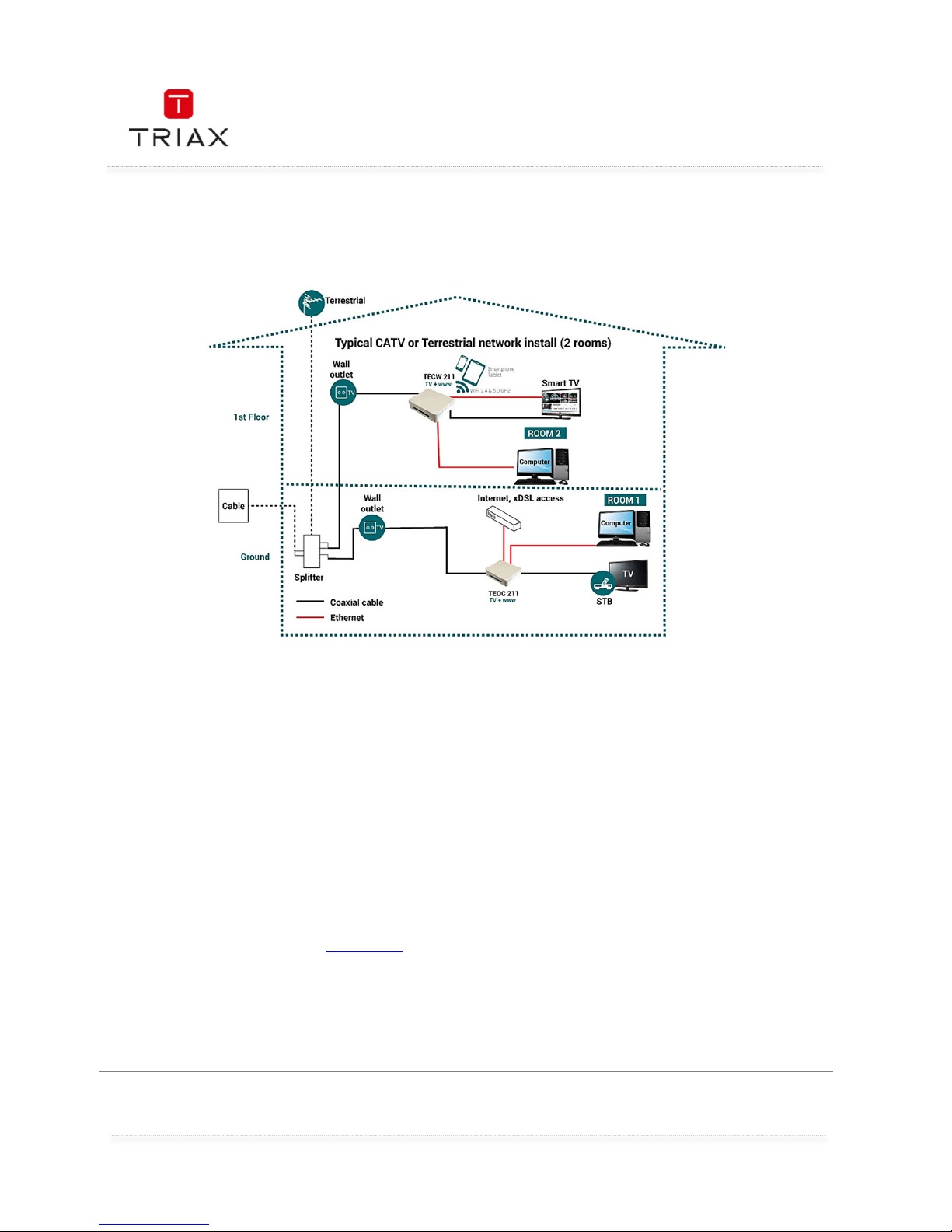

TECW 211 installation example (2 devices to create a network)

The TECW 211 is a multi-purpose Ethernet over coaxial cable bridge device. It can be used in a number of different ways to deliver Gigabit Ethernet connection via an existing coaxial (TV aerial or cable TV) connection. It offers Wi-Fi dual band 2.4 and 5GHz in order to improve your local WLAN Wi-Fi coverage in your home installation

It can be used as either a sender or receiver but it will need to be used with at least one other TRIAX Ethernet over Coax compatible device. This can be either

• TEOC 211: Ethernet over Coax device (compatible with cable or terrestrial TV signals)

• TECW 211: Ethernet over Coax + Wi-Fi dual band device (compatible with cable or terrestrial TV

signals)

A Maximum of 16 TEOC 211 or TECW 211 devices can be used in any in home network Each being able to send and receive Gigabit Ethernet via the existing TV aerial or cable TV cabling structure that is already installed in the home The following pages show the most common configurations. For more detailed installation examples please visit our web site www.triax.com

Page 5

User manual

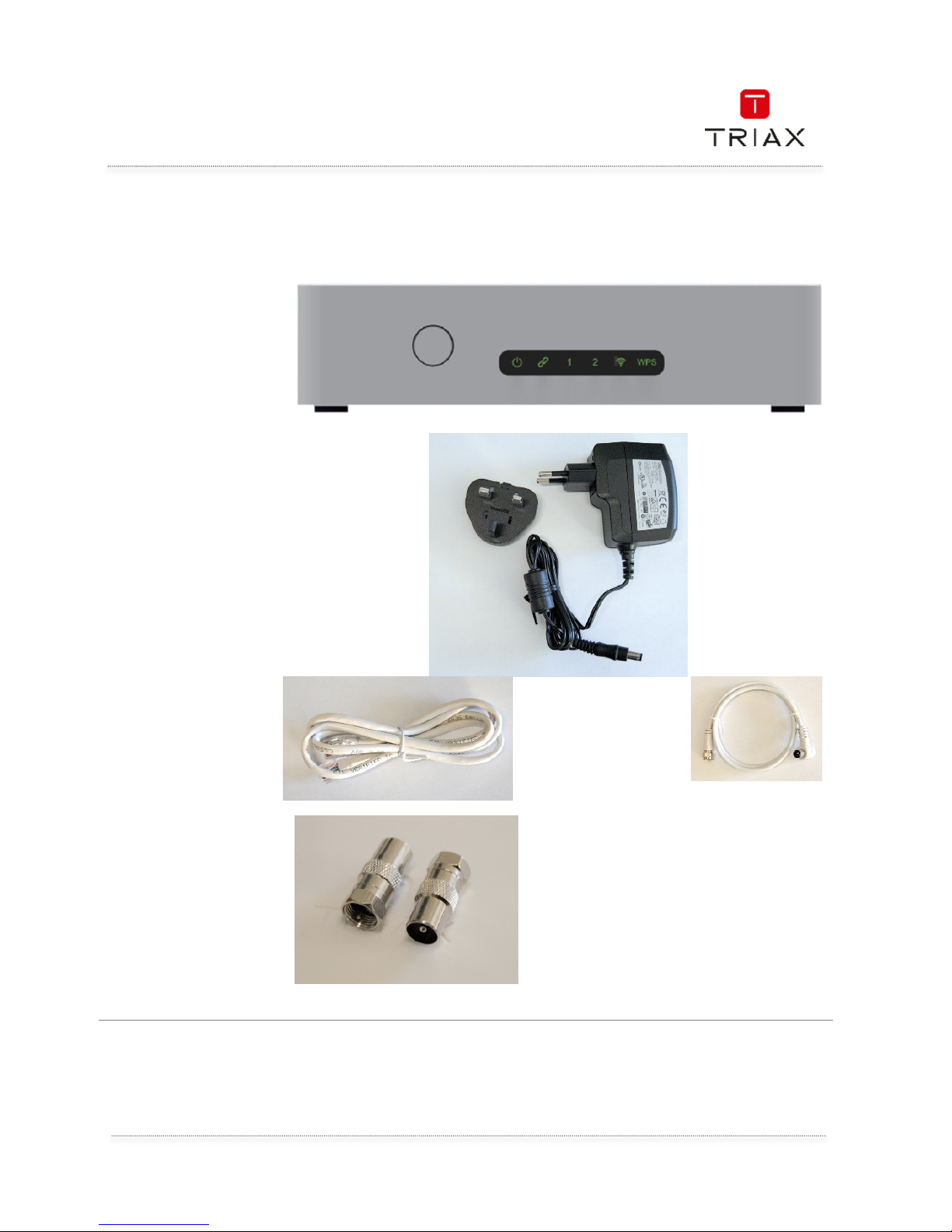

1.1 Packing List

Before starting the installation of the device, please make sure the package contains the following items:

1 x TECW 211

1 x Power Adapter

100-240 VAC / 5060Hz to 5V DC with EU and UK plug

1 x RJ 45 cable, Cat 5e, 1.0m.

1 x white coaxial

cable, 1.0m, class B 75 ohms with 1x F male Connector and 1 x IEC male connector

1 x IEC male to F

male adapter 1 x IEC female to F male adapter

Page 6

User manual

1.2 Connectors and LED’s

WPS button WPS push button

Power

Solid Green

Off

Device is ON Device is OFF

Link between

devices

olid Green

Off

Device is connected to another similar device

and a network is created Device is NOT connected to another similar device and a network is created

LAN 1

Solid Green

Blinking Green

Off

The Ethernet is plugged in and connected to the network device Receiving Ethernet traffic The Ethernet is not plugged in

LAN 2

Solid Green

Blinking Green

Off

The Ethernet is plugged in and connected to the network device Receiving Ethernet traffic The Ethernet is not plugged in

WIFI

Solid Green

Blinking Green

Off

WI-FI is ON

WI-FI has activity WI-FI is OFF

WPS

Solid Green

Blinking Green

Off

WPS process successful WPS in progress WPS not initialized

Front panel

Page 7

User manual

POWER switch

Turn device ON/OFF

DC 12V/1.5A

DC plug, plug in the supplied power supply 12V

RESET Reset PIN hole, press 5 seconds to reset to factory default.

Switch Turn on/off the lamps in the front panel

LAN 2 10/100/1000 Mbps, RJ45

LAN 1 10/100/1000 Mbps, RJ45

TV+WWW

Offer TV + Ethernet signals to create the local

network. See

connection examples. TV+WWW connectors from several TEOC 211/TECW 211 need to be connected together to create the private network.

Offer TV signals to be connected to TV set (output) or to the

terrestrial / cable arrival signal (input). See connection examples.

2. First time configuration

•

Quick connection

In all cases (terrestrial or cable network), the first TEOC 211 adapter needs to be connected to your

house Internet access (Cable modem, ISP modem,…) via the supplied Ethernet patch cord, to get an Ethernet signal into the system.

• Connexion to a terrestrial television distribution system

Make a connection from a free OUTPUT on the TV aerial distribution amplifier to the “TV+WWW” F connector on the TEOC 211 adapter. It is essential that the first TEOC 211 adapter is only connected to an OUTPUT port of the amplifier, as the Ethernet over coax signal cannot pass through any amplifier.

Rear panel

Page 8

User manual

At the second end where the Ethernet and Wi

Fi signals are wanted, you need to use a TECW 211

(with build-in Wi-Fi extender). On this second device, connect the “TV+WWW” F connector to the wall outlet (TV port). To remake the connection to the TV or a DVB-T set top box, so that the signal is passing through the TECW 211, use the supplied coaxial fly lead between the TECW 211 “TV” port and your TV or STB. Connect any Ethernet devices – Smart TV, Game console, Blu-ray player, IP Set top Box etc. using the supplied Ethernet patch cord. Connect your wireless devices by reading the instructions detailed later in this user manual concerning the Wi-Fi settings. Power up the 2 devices (TEOC 211 and TECW 211), the link between the devices is established

automatically, this is confirmed when the LED is ON. (It may take a few minutes to link.). The terrestrial or cable TV signal can be passed through the device.

•

Connexion to a cable television distribution system

Make a connection from a free OUTPUT on the CATV distribution amplifier to the “TV+WWW” F

connector on the TEOC 211 adapter. It is essential that the first TEOC 211 adapter is only connected to an OUTPUT port of the amplifier, as the Ethernet over coax signal cannot pass through any amplifier.

Page 9

User manual

At the second end where the Ethernet and Wi

Fi signals are wanted, you need to use a

TECW 211

(with build-in Wi-Fi extender). On this second device, connect the “TV+WWW” F connector to the wall outlet (TV port). To remake the connection to the TV or a DVB-C set top box, so that the signal is passing through the TECW 211, use the supplied coaxial fly lead between the TECW 211 “TV” port and your TV or STB. Connect any Ethernet devices – Smart TV, Game console, Blu-ray player, IP Set top Box etc. using the supplied Ethernet patch cord. Connect your wireless devices by reading the instructions detailed later in this user manual concerning the Wi-Fi settings. Power up the 2 devices (TEOC 211 and TECW 211), the link between the devices is established

automatically, this is confirmed when the LED is ON. (It may take a few minutes to link.). The terrestrial or cable TV signal can be passed through the device. If you have more devices to connect onto your network, repeat the second device operation. The schematics below illustrate how to create your fist network. More schematics examples are available on www.triax.com Before using the device, we recommend you to directly connect your PC to the LAN of the device using an Ethernet cable. Usually your computer is setup to obtain an IP address automatically and you don’t need to change it.

Page 10

User manual

3. Detailed settings

In order to setup the TECW 211 device, you need to know its IP address. Connected to your local

network (WLAN), the TECW 211 will get automatically its IP address from your WLAN thanks to the DHCP function. The “UdpDiscovery” PC Tool program supports Windows 7/8/10.

To find the TECW 211 IP address, you can:

• run the TRIAX “UdpDiscovery” PC Tool from the TRIAX web site, install it on your PC to find and configure the TECW 211.

• Use the Windows UPnP to find the device.

Double-click the device to open the web page of the device. Click “Refresh” to renew the window.

Page 11

User manual

3.1 Login Password

When entering the device web page, the username and password are required when login this

device. Please enter the default username “admin

adminadmin

admin” and the default password “admin

adminadmin

admin” to login.

3.2 Alternative way to find the device

Besides the discovery tool, the Windows UPnP can also find the TECW 211 device. In Windows

bar, Click “File Browser” icon to open File Browser.

The device should appear in “Network” field. Double-click it to open the login page and enter username/password to enter the web page.

Page 12

User manual

4. Quick settings by using the Wizard

In the welcome page, click “Next” to begin the setting.

In the first page, modify the network name (SSID) for Wi-Fi 5GHz. Change the encryption if you want to, but WPA2-AES is recommended for the safer security. Enter the Pre-Shared Key (security key) for the encryption.

Page 13

User manual

Wizard continued

In the second page, modify the network name (SSID) for Wi-Fi 2.4GHz. Change the encryption if you want to, but WPA2-AES is recommended for the safer security. Enter the Pre-Shared Key (security key) for the encryption.

In the third page, keep MoCA Channel

“NULL” and the device will search the available MoCA

channel. Select “Disabled” or “Enabled” to turn off/on the MoCA network security. If enabled, the “Network Password” must be entered to connect to the secured MoCA network.

Page 14

User manual

Wizard continued

In the final page, the settings are listed to confirm. Click the “Finish” button and wait 60 seconds that the TECW 211 is being configured. Then your settings are applied from the TECW 211.

5. Status – device status

The device status such as firmware version, MoCA link status and more are displayed in this page.

Page 15

User manual

5.1 Status – Network Status

The network status of this device is displayed in this page.

5.2 Status

– MoCa Rates

The MoCA rates between devices like TEOC 211 or TECW 211 are displayed in this page. This will give you the bandwidth shared between devices.

Page 16

User manual

6. Network

This page shows you the network parameters set in your device. You can change them according to your local network. But you can let your device “talk” to your WLAN and get automatically its configuration thanks to the DHCP protocol.

Item

ItemItem

Item

Description

DescriptionDescription

Description

Auto IP

Enable it to use an IP Address “169.254.x.x” when there is no DHCP server

in the network.

IP Address

Disable it to change IP Address manually.

Subnet Mask

If you wa

nt to manually change the IP Address for the device, enter the

new IP Address in this field.

Default Gateway

The defaults value is “192.168.1.1”.

Primary DNS

Enter the new Subnet Mask to change the current value.

Secondary DNS

Enter the gateway address

of the LAN.

Page 17

User manual

7. WLAN

To quickly establish a wireless network on this device with minimum settings, three setting need to be done. Please refer to the following sections for the settings descriptions.

1.1.

1. BASIC Network name:

BASIC Network name:BASIC Network name:

BASIC Network name: Enter the preferred name as the Wireless network name (SSID). If you want to extend your WLAN coverage using the TECW 211 to broadcast Wi-Fi over non-covered areas from your WLAN, duplicate your WLAN SSID information.

2.2.

2. BASIC Channel number:

BASIC Channel number:BASIC Channel number:

BASIC Channel number: Select the 5GHz and 2.4GHz Channel number.

3.3.

3. Wi

WiWi

Wi----Fi

Fi Fi

Fi –––– Security Encryption:

Security Encryption:Security Encryption:

Security Encryption: Select "WPA2" as the Encryption, Personal (Pre-Shared Key) as the Authentication, "AES" as the Cipher suite, "Passphrase" as the Key format, and then enter the Pre-Shared Key. Both 2.4GHz and 5GHz WLAN security are needed to setup.

Page 18

User manual

7.1 WIFI 5GHz

asic

Configure the WLAN basic settings for the device.

Item

ItemItem

Item

Description

DescriptionDescription

Description

Disable Wi

Interface

Check the box to disable 5GHz WLAN.

Network Name

Input name for this Wi

Fi network. This name also called SSID will be

scanned by the Wi-Fi station/client device.

Channel Width

Select the channel width. 80MHz is recommended for the high data rate.

Control

Sideband

This device will automatically choose the sideband for 40MHz or 80MHz

bandwidth.

Channel Number

Select the c

hannel number for the WLAN. If “Auto” is selected, the device

will scan the channels and select the unused channel. This is the preferred setting.

Radio Power (%)

Select the smaller percentage to drop the radio power to reduce the

WLAN coverage. The default value is 100%.

Show Wi

Clients

Click this button to open the active WLAN client table. All associated

WLAN clients will be displayed in the table.

When “Show Wi

Fi Clients” button is clicked, the Wi

Fi -associated clients table

is pop

up like b

elow

Page 19

User manual

7.2 WIFI 5GHz Advanced

The default setting of Wi

Fi Advanced setting is recommended. Do not change them.

Item

ItemItem

Item

Description

DescriptionDescription

Description

Fragment

Threshold

The fragmentation threshold determines the size at which packets are

fragmented (sent as several pieces instead of as one block). Use a low setting in areas where communication is poor or where there is a great deal of radio interference.

RTS Threshold

The RTS threshold determines the packet size at which the radio issues a

request to send (RTS) before sending the packet. A low RTS Threshold setting can be useful in areas where many client devices are associating with the device, or in areas where the clients are far apart and can detect only the device and not each other. You can enter a setting ranging from 0 to 2347 bytes.

Beacon Interval

Beacons are the packets sending by Access point to synchronize the

wireless network. The beacon interval is the time interval between beacons sending by this AP device. The default and recommended beacon interval is 100 milliseconds.

Data Rate

Select WLAN physical data rata. The “Auto” option is recommended.

Broadcast SSID

Enable it and the WLAN clients can scan and see this WLAN name.

Disable it and the WLAN clients won’t see this WLAN name and have to manually input this WLAN name for the association.

After changing the parameters, click “Apply” button to apply the changes.

Page 20

User manual

7.3 Wi

Fi 5GHz Security

Setup the Wi

Fi security

Item

ItemItem

Item

Description

DescriptionDescription

Description

Encryption

Select the Wi

Fi secure method and algorithm.

None: Wi-Fi 5GHz is not secured. It is not recommended.

WPA2-AES: Use WPA2 and AES algorithm to secure Wi-Fi 5GHz.

WPA/WPA2 Mixed –TKIP AES: This device accepts WPA/WPA2 and TKIP/AES algorithm to secure Wi-Fi 5GHz.

Pre-Shared Key

Format (password)

Select Passphrase or HEX (64 characters).

Pre-Shared Key

(password)

Enter the key for WPA. The WLAN clients must have the same key to

associate to this AP device.

For Passphrase format, enter 8~63 characters.

For HEX (64 characters), enter 64 hexadecimal character.

ter changing the parameters, click “Apply” button to apply the changes.

Page 21

User manual

7.4 WiFi 5GHz Access Control

With this screen you can do a MAC address filtering to allow or reject clients’ connection to the

TECW 211 Wi-Fi.

Item

ItemItem

Item

Description

DescriptionDescription

Description

Mode

Select the

rule to apply the MAC address table.

Disabled:

Disabled:Disabled:

Disabled: This function is disabled.

Allow:

Allow:Allow:

Allow: Only WLAN clients who is in the table can be associate with the device.

Deny:

Deny:Deny:

Deny: The WLAN client who is in the table can’t be associate with the device.

MAC Address Enter the MAC Address to the list.

Current Access

Control List

The MAC Addresses in the table apply to the rule.

Deleted

Selected

Check the MAC Address and click this button to delete this record.

Delete All

Click this button to delete all records.

After chang

ing the parameters, click “Apply” button to apply the changes.

Page 22

User manual

7.5 Wi

Fi 5GHz

WPS

Wi-Fi Protected Setup (WPS) lets you join a secure Wi

Fi network without selecting the network name

and entering the password. You will just to have to enter a PIN code, which is less secure than an SSID and password.

• Check the WPS instructions for your computer or Wi-Fi device.

• Press the WPS button on your TECW 211, the WPS led will flash.

• Within two minutes, on your computer or Wi-Fi device, press its WPS button or follow

its instructions for WPS connections.

Your computer or Wi-Fi device connects to the TECW 211 Wi-Fi network.

Item

ItemItem

Item

Description

DescriptionDescription

Description

Disable WPS

If checked, the 5GHz WPS is disabled.

WPS Status

(Reserved).

Auto

lock-down

state

If WPS

PIN authentication has b

een tried 10 times by other Wi

Fi clients

trying to associate to this device, the device will enter lock down state for WPS-PIN. Click this box to unlock the lock down mode.

Self-PIN Number

This PIN number can be input to WLAN client interface to associat

e with.

To change this PIN number, click “Regenerate PIN” button to regenerate it and “Apply Changes” to apply.

Start PBC

Click it to start WPS PBC (Push Button Configuration), and then click the

WPS push button on WLAN client within 2 minutes, to begin WPS process.

Client PIN

number

Find the WPS

PIN number in the WLAN client’s utility and enter it in this

field and then click the “Start PIN” button to associate with it.

Page 23

User manual

7.7 WIFI 2.

4GHz Basic

Configure the WLAN basic settings for the device.

7.6 WiFi 5GHz Status

In this page, the 5GHz WLAN status is displayed.

Page 24

User manual

Item

ItemItem

Item

Description

DescriptionDescription

Description

Disable Wi

Interface

Check the box to disable

2.4

GHz WLAN.

Network Name

Input name for this Wi

Fi network. This name also called SSID will be

scanned by the Wi-Fi station/client device.

Channel Width

Select the channel width.

0MHz is recommended for the high data rate.

Control

Sideband

Choose Upper band or Lower band as side band for 40MHz bandwidth.

Channel Number

Select the channel number for the WLAN. If “Aut

o” is selected, the device

will scan the channels and select the unused channel. This is the preferred setting.

Radio Power (%)

Select the smaller percentage to drop the radio power to reduce the

WLAN coverage. The default value is 100%.

Show Wi

Clients

Click this button to open the active WLAN client table. All associated

WLAN clients will be displayed in the table.

When “Show Wi-Fi Clients” button is clicked, the Wi-Fi -associated clients table is pop-up like below

Page 25

User manual

7.8 WIFI 2.4GHz Advanced

The

default setting of Wi

Fi Advanced setting is recommended.

Item

ItemItem

Item

Description

DescriptionDescription

Description

Fragment

Threshold

The fragmentation threshold determines the size at which packets are

fragmented (sent as several pieces instead of as one block). Use a low setting in areas where communication is poor or where there is a great deal of radio interference.

RTS Threshold

The RTS threshold determines the packet size at which the radio issues a

Beacon Interval

Beacons are t

he packets sending by Access point to synchronize the

wireless network. The beacon interval is the time interval between beacons sending by this AP device. The default and recommended beacon interval is 100 milliseconds.

Data Rate

Select WLAN physical dat

a rata. The “Auto” option is recommended.

Broadcast SSID

Enable it and the WLAN clients can scan and see this WLAN name.

Disable it and the WLAN clients won’t see this WLAN name and have to manually input this WLAN name for the association.

After chang

ing the parameters, click “Apply” button to apply the changes.

Page 26

User manual

7.9 Wi

2.4

GHz Security

Setup the Wi

Fi security

Item

ItemItem

Item

Description

DescriptionDescription

Description

Encryption

Select the Wi

Fi secure method and algorithm.

None: Wi-Fi 2.4GHz is not secured.

WPA2-AES: Use WPA2 and AES algorithm to secure Wi-Fi 2.4GHz.

WPA/WPA2 Mixed –TKIP AES: This device accepts WPA/WPA2 and TKIP/AES algorithm to secure Wi-Fi 2.4GHz.

Pre-Shared Key

Format

Select Passphrase or HEX (64 characters).

Pre-Shared Key

Enter the key for WPA. The WLAN client

s must have the same key to

associate to this AP device.

For Passphrase format, enter 8~63 characters.

For HEX (64 characters), enter 64 hexadecimal character.

After changing the parameters, click “Apply” button to apply the changes.

Page 27

User manual

7.10 WiFi 2.4GHz Access Control

With this screen you can do a MAC address filtering to allow or reject clients’ connection to the

TECW 211 Wi-Fi.

Item

ItemItem

Item

Description

DescriptionDescription

Description

Mode

Select the rule to apply the MAC address table.

Disabled:

Disabled:Disabled:

Disabled: This function is disabled.

Allow:

Allow:Allow:

Allow: Only WLAN clients who is in the table can be associate with the device.

Deny:

Deny:Deny:

Deny: The WLAN client who is in the table can’t be associate with the device.

MAC Address Enter the MAC Address to the list.

Current Access

Control List

The MAC Addresses in the table

apply to the rule.

Deleted

Selected

Check the MAC Address and click this button to delete this record.

Delete All

Click this button to delete all records.

After changing the parameters, click “Apply” button to apply the changes.

Page 28

User manual

7.11

2.4

GHz

WPS

Wi-Fi Protected Setup (WPS) lets you join a secure Wi

Fi network without selecting the network name

and entering the password. You will just to have to enter a PIN code, which is less secure than an SSID and password.

• Check the WPS instructions for your computer or Wi-Fi device.

• Press the WPS button on your TECW 211, the WPS led will flash.

• Within two minutes, on your computer or Wi-Fi device, press its WPS button or follow

its instructions for WPS connections.

Your computer or Wi-Fi device connects to the TECW 211 Wi-Fi network.

Item

ItemItem

Item

Description

DescriptionDescription

Description

Disable WPS

If ch

ecked, the 2.4

GHz WPS is disabled.

WPS Status

(Reserved).

Auto

lock-down

state

If WPS

PIN authentication has been tried 10 times by other Wi

Fi clients

trying to associate to this device, the device will enter lock down state for WPS-PIN. Click this box to unlock the lock down mode.

Self-PIN Number

This PIN number can be input to WLAN client interface to associate with.

To change this PIN number, click “Regenerate PIN” button to regenerate it and “Apply Changes” to apply.

Start PBC

Click it to start WPS PBC (Push Button Configuration), and then click the

WPS push button on WLAN client within 2 minutes, to begin WPS process.

Client PIN

number

Find the WPS

PIN number in the WLAN client’

s utility and enter it in this

field and then click the “Start PIN” button to associate with it.

Page 29

User manual

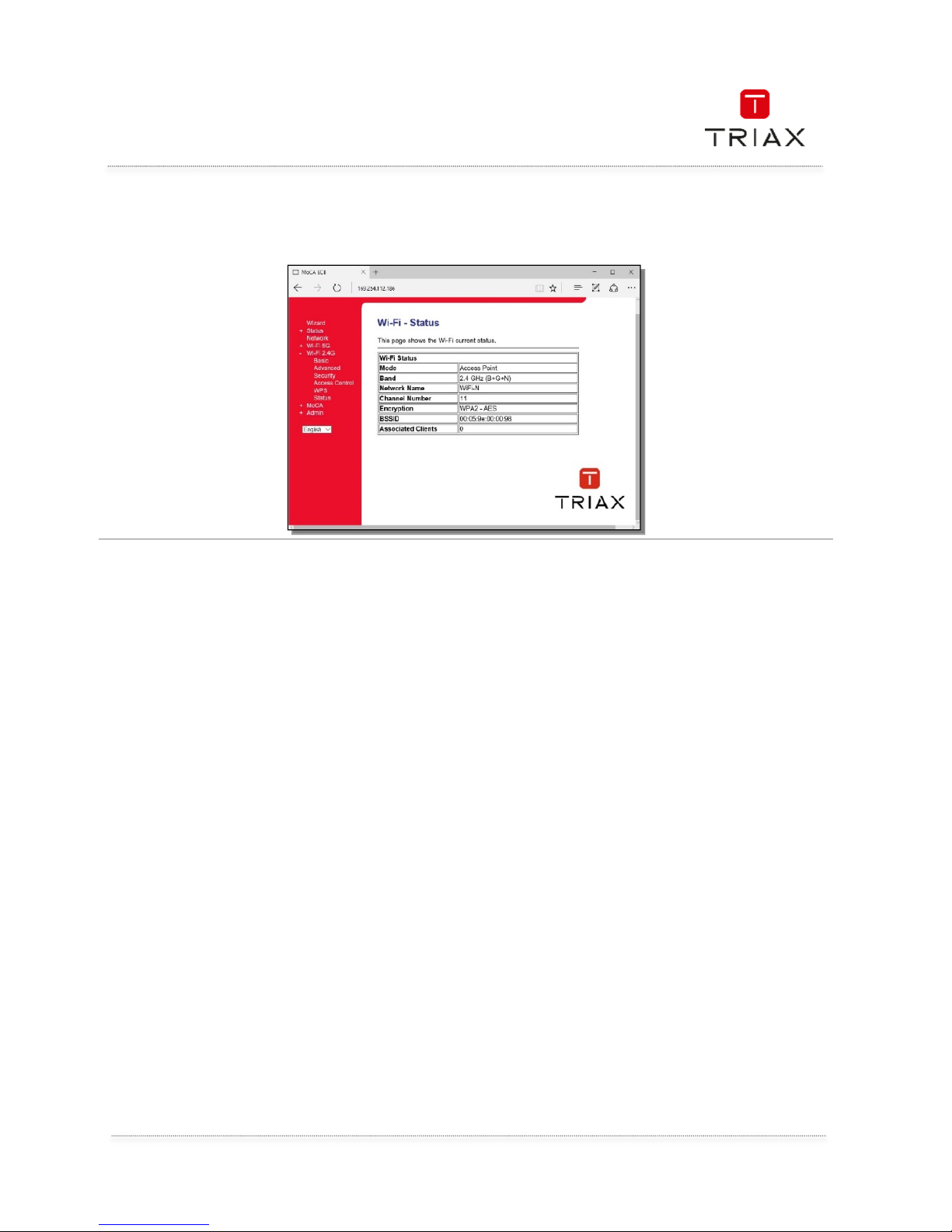

7.12 WiFi 2.4GHz Status

In this page, the

2.4

GHz WLAN status is displayed.

Page 30

User manual

8. MoCA Settings

After changing the parameters, click “Ap

ply” button to apply the changes.

Item

ItemItem

Item

Description

DescriptionDescription

Description

Network Search

This device can scan the existing MoCA network within the MoCA

predefined channels. By default the channel D1 (1150MHz) will be used. Please change all devices operating frequency to enable the communication between them.

Last Operating

Frequency

This is the last operating band of the device.

Beacon Power

Level

Select the beacon power value. By default do not change it.

Preferred NC

If checked, this device will try to be MoCA Network Co

ordinator.

If not checked, the NC will be determined by the MoCA network.

Page 31

User manual

8.1 MoCA Security

After changing the parameters, click “App

ly” button to apply the changes.

Item

ItemItem

Item

Description

DescriptionDescription

Description

Network

Security

Choose “Enable” to secure the created net

work with a password, or

“Disabled” to not to secure the network with a password.

Show Current

Password

If enabled, the password field will no longer be masked.

New Password

Enter 12

17 digits for the password.

Confirmed

Password

Re-enter the password to confirm.

Page 32

User manual

9. Admin

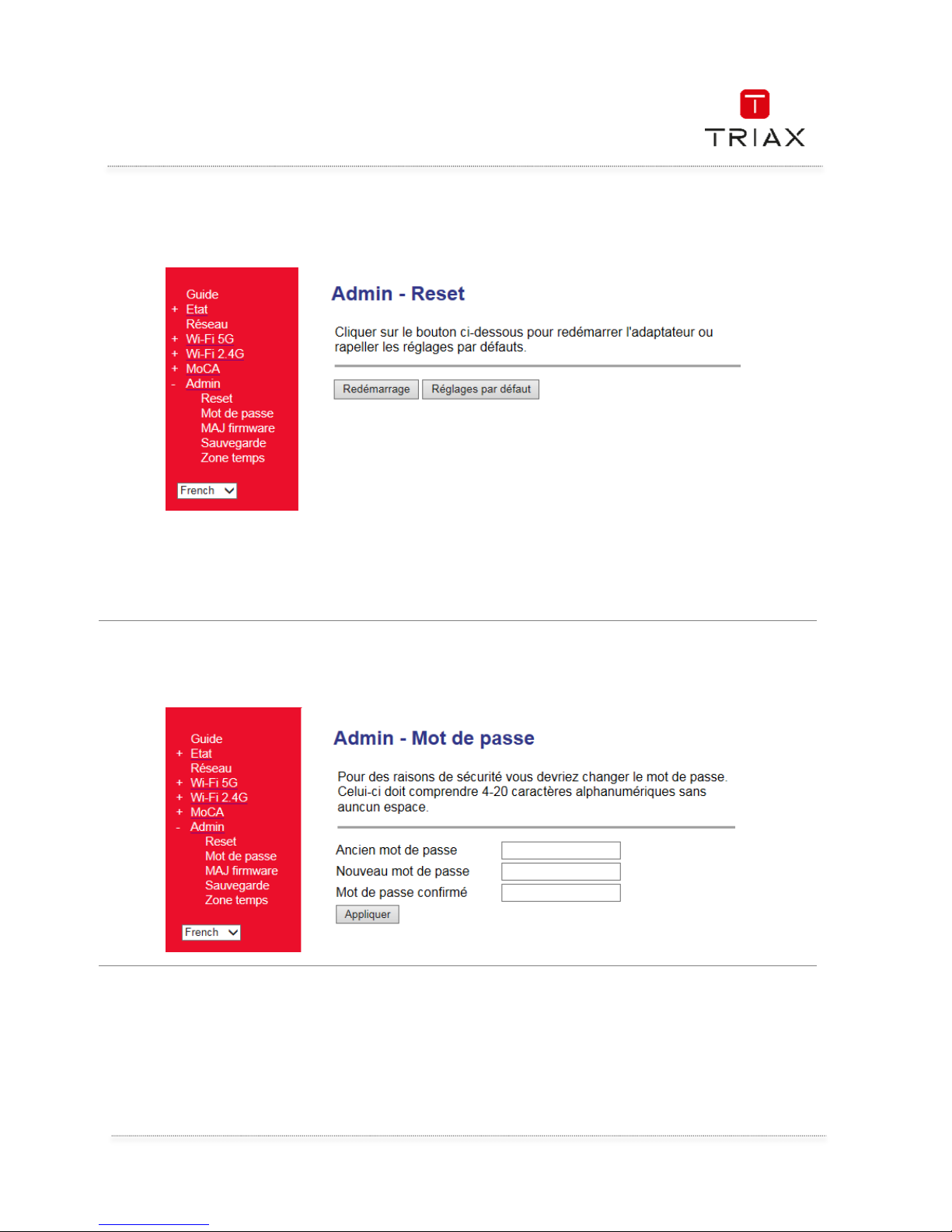

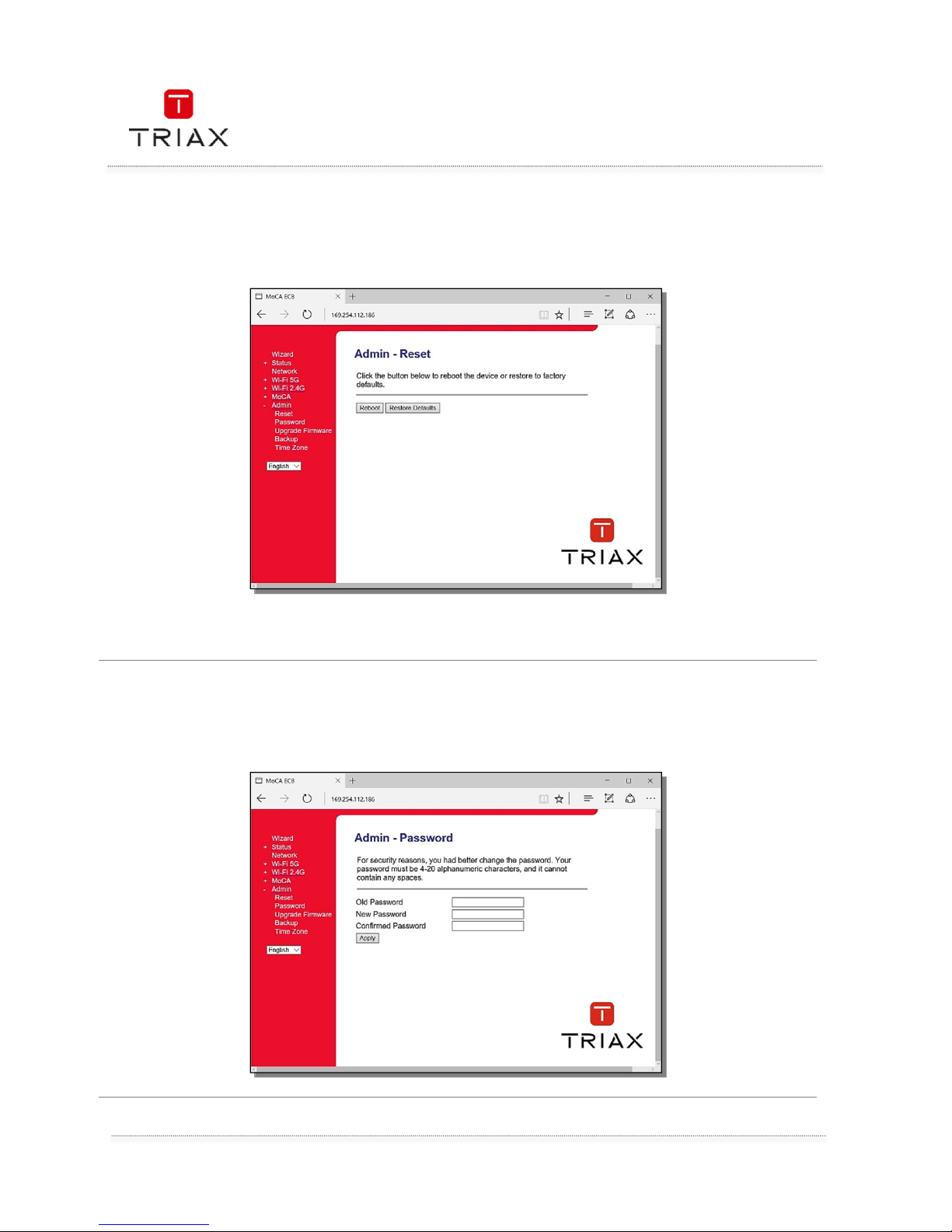

9.1 Admin - Reset

Click “Reboot” to reboot the device.

Click “Restore Defaults” to reset to factory default settings. All settings will be lost!

9.2 Admin - Password

The default password to login is “admin”. You can change the password. For example, to change the password from default setting, enter old password “admin” and enter your new password to new password field and confirm password field and then apply.

Page 33

User manual

9.3 Admin – Upgrade Firmware

If you have new firmware for this devi

ce, you can upgrade it in this page.

Click “Reboot” to reboot the device.

Click “Restore Defaults” to reset to factory default settings. All settings will be lost!

Item

ItemItem

Item

Description

DescriptionDescription

Description

Browse…

Manually browse and select the firmware file.

Upgrade

When t

he file is selected, click it to begin the upgrade. Follow the

instruction on the web GUI. Wait for the upgrade completed and it will prompt to click “Reboot” button to apply the new firmware.

Clear Selection

When the file is selected, click to clear the

selection.

Page 34

User manual

9.4 Admin – Backup

Backup the TECW 211 setting to your computer. Click “Reboot” to reboot the device. Click “Restore Defaults” to reset to factory default settings. All settings will be lost!

Item

ItemItem

Item

Description

DescriptionDescription

Description

Backup

Click it t

o save the device

setting file “config.xml” to computer.

Browse… Click it to browse the device-setting file “config.xml” and upload to this device.

Clear Selection

When the file is selected, click to restore the setting.

9.5 Admin – Time Zone

Select the time zone and SNTP server for this device. This device can update system time automatically. After changing the parameters, click “Apply” button to apply the changes.

Page 35

User manual

10. Specifications

RF interface

F-female connector

Impedance: 75 Ω

Ethernet interfa

Connector: RJ

Configuration: 10/100/1000Mbps Ethernet x 2

Network centre frequency range

D band: 1150 ~ 1600 MHz

Edge

-to-

edge frequency

D band: 1125 ~ 1675 MHz

Max transmit power

+0dBm typical

MoCA PHY rate

MoCA 1.1 225Mbps @

50dBm

MoCA 2.0 Multi-node: 600Mbps@ -2~-43dBm

Network channels

Network channels bandwidth

MoCA 1.0/1.1: 50 MHz

MoCA 2.0: 100 MHz

Network size

MoCA 1.0: 8 devices

MoCA 1.1: 16 devices MoCA 2.0: 16 devices

Wi-Fi support

802.11 a/b/g/n/ac, Dual

band, AP mode

Wi-Fi r

adio 2T2R, built

in Antennas

Wi-Fi data rate

866.7Mbps (Max.)

Management

Web GUI + “UdpDiscovery” tool to get the TECW 211

address

Power requirement

Power consumption: 13.2 Watts max. (12V, 1.1A)

Power rating: 12VDC, 1.5A Input range: 100-240VAC, 50/60Hz Operation temperature range: 0 ~ 40 °C

Environmental conditions

Storage temperature range:

5 ~ 65 °C

Operating humidity: 10% ~ 95% Non-condensing

Dimension / Weight

155 x 142 x 35mm / 0.3Kg

Name, P/N, EAN code TECW 211 / 310411 / 5702663104013

Standard conformity

EMC

EMCEMC

EMC

: EN 55032: 2015 / EN 61000

-3-

2: 2014 /

EN 61000-3-3: 2013 / EN 55024: 2010 + A1: 2015 LVD

LVDLVD

LVD : EN 60950-1: 2006 / AMD 11: 2009 / AMD 1: 2010 AMD 12: 2011 / AMD 2: 2013 RoHS

RoHSRoHS

RoHS : RoHS 2011/65/EU

Page 36

User manual

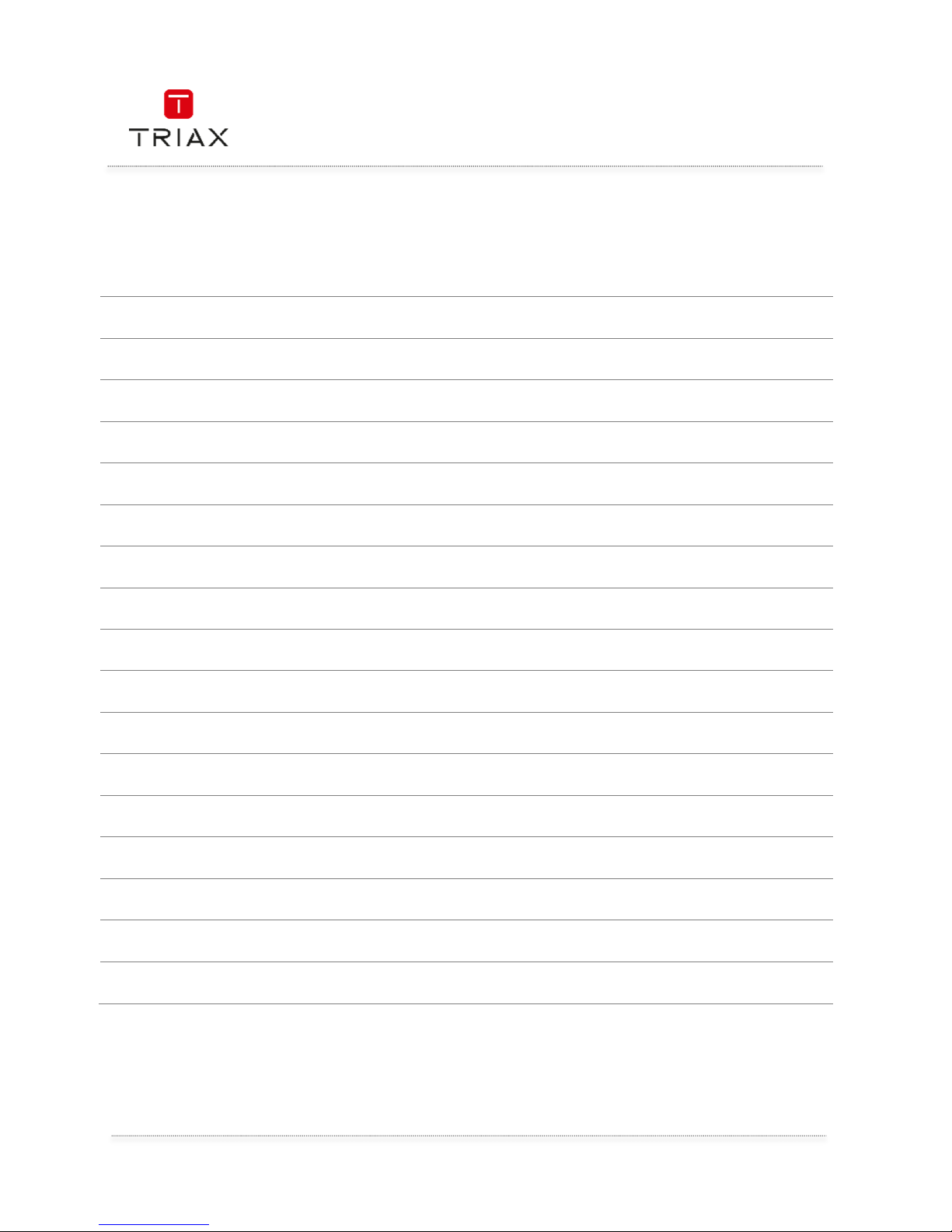

Notes-Notizen-Notes-Notas-Notater

Page 37

triax.com/support

For further information

and updated manuals go to

Copyright © 2016 TRIAX. All rights reserved. The TRIAX Logo and TRIAX, TRIAX Multimedia are registered trademarks or trademarks of the TRIAX Company or its affiliates. All specifications in this guide are subject to change without further notice.

TRIAX A/S | Bjørnkærvej 3 | Hornsyld | Denmark

Page 38

Mode d’emploi

TRIAX TECW 211

Article Article no.

TRIAX

TECW

211

Adaptateur Ethernet

Adaptateur Ethernet Adaptateur Ethernet

Adaptateur Ethernet via le câble coaxial et point d’accès Wi

via le câble coaxial et point d’accès Wivia le câble coaxial et point d’accès Wi

via le câble coaxial et point d’accès Wi----Fi

FiFi

310411

Version A Date 12/2016 FR

Page 39

Mode d’emploi

Attention! / Achtung! / Consignes de sécurité!

Failure to comply

Failure to complyFailure to comply

Failure to comply

with the specified precautionary measures may cause serious injury to persons or damage to

• Disconnect mains power before working on electrical systems.

• Any additional electrical wiring requirements should always be installed by a suitably qualified person(s).

Installation or service work should NEVER be undertaken during electrical / thunderstorms. Subject to change without prior notice !

Gewährleistung

Gewährleistung Gewährleistung

Gewährleistung

Veillez à bien respecter

Veillez à bien respecterVeillez à bien respecter

Veillez à bien respecter

les consignes de sécurité ci

dessous. Leur non

respect peut provoquer des dommages

• Débranchez l’appareil avant toute intervention, car certains composants sous tension sont dangereux (risque d’électrocution).

Toute intervention sur l’installation ou travaux de maintenance sont à proscrire en cas d’orage. Sous réserves de modifications

Table of contents / Inhaltsverzeichnis / Sommaire

Attention! / Achtung! / Consignes de sécurité! ................................................................................ 2

Introduction ...................................................................................................................... 4

1.1

Contenu livré ..................................................................................................................... 5

1.2

Connecteurs, et voyants lumineux ..................................................................................... 6

Première mise en route ..................................................................................................... 7

3.1

Mot de passe .................................................................................................................. 11

3.2

Méthode alternative pour « trouver » le produit ............................................................... 11

Page 40

Mode d’emploi

Réglages rapides via le guide .......................................................................................... 12

Etat produit ..................................................................................................................... 14

5.1

Etat réseau ...................................................................................................................... 15

5.2

Débit MoCA ..................................................................................................................... 15

Réseau ............................................................................................................................ 16

WLAN .............................................................................................................................. 17

7.1

WIFI 5GHz Base .............................................................................................................. 17

7.2

WiFi 5GHz réglages avancés ........................................................................................... 18

7.4

WiFi 5GHz Contrôle d’accès ............................................................................................ 21

7.5

WiFi 5GHz WPS ............................................................................................................... 22

7.6

Status WiFi 5GHz ............................................................................................................ 23

7.7

WIFI 2.4GHz Base ........................................................................................................... 23

7.8

WiFi 2.4GHz Réglages avancés ....................................................................................... 25

7.9

Sécurité WiFi 2.4GHz ...................................................................................................... 26

7.10 WiFi 2.4GHz Contrôle d’accès ......................................................................................... 27

7.11 WiFi 2.4GHz WPS ............................................................................................................ 28

7.12 Status WiFi 2.4GHz ......................................................................................................... 29

Réglages MoCA .............................................................................................................. 29

8.1

Sécurité MoCA ................................................................................................................ 30

Admin ............................................................................................................................. 31

9.1

Admin – Reset ................................................................................................................ 31

9.2

Admin - Mot de passe ..................................................................................................... 31

9.3

Admin – MAJ Firmware .................................................................................................. 32

9.4

Admin – Sauvegarde ....................................................................................................... 32

9.5

Admin – Zone temps ....................................................................................................... 33

10.

Caractéristiques techniques ........................................................................................... 34

Page 41

Mode d’emploi

1. Introduction

TEOC 211/TECW 211 exemple d’installation (2 produits pour créer un réseau)

Le TEWC 211 est un adaptateur permettant la diffusion de signaux Ethernet sur le câble coaxial. Il peut être utilisé de différentes manières afin de diffuser une connexion Ethernet Gigabit sur un câblage coaxial existant (réception TV terrestre ou via un réseau câblé). Il sert également de point d’accès Wi-Fi double bande 2,4 et 5GHz afin d’étendre ou d’améliorer la portée de votre réseau domestique WLAN (Wi-Fi).

Il sera utilisé comme émetteur ou récepteur mais il doit au moins être associé à un deuxième adaptateur TRIAX Ethernet sur le câble coaxial pour créer un réseau. Celui-ci peut être :

• TEOC 211: Ethernet sur le câble coaxial (compatible avec des signaux terrestre et réseau câblé)

• TECW 211: Ethernet sur le câble coaxial + Wi-Fi double bande (compatible avec des signaux terrestre

et réseau câblé)

Un maximum de 16 adaptateurs TEOC 211 ou TECW 211 peuvent être utilisés sur le réseau privé créé. Chaque adaptateur est capable d’émettre et de recevoir des signaux Ethernet Gigabit via le réseau coaxial domestique existant en totale cohabitation avec des signaux TV terrestre ou d’un réseau câblé. Les pages qui suivent vous montreront les configurations typiques. D’autres exemples d’installation sont disponibles sur notre site Internet www.triax.fr

Dans tous les cas d’installation (Réseau TV terrestre ou câble), le premier adaptateur TEOC 211 doit être raccordé à votre modem d’accès Internet (Modem câble ou box de votre Fournisseur d’Accès à Internet, …) à l’aide du câble Ethernet fourni (entre les ports Ethernet des deux produits) et ce afin de diffuser le signal Ethernet dans le réseau qui va être ainsi créé.

Page 42

Mode d’emploi

1.1 Contenu livré

Avant d’installer les produits, veuillez-vous assurer que la boîte de l’adaptateur contient les produits suivants:

1 x adaptateur TECW 211

1 x bloc

d’alimentation 100240 VAC / 50-60Hz vers 5V DC avec prise interchangeable EU et UK

1 x câble RJ 45, Cat 5e, longueur 1,0m

1 x câble coaxial

blanc, longueur 1,0m, classe B 75 ohms équipé d’un connecteur F mâle et d’un connecteur IEC mâle

1 x adaptateur IEC

mâle vers F mâle 1 x adaptateur IEC femelle vers F mâle

Page 43

Mode d’emploi

1.2 Connecteurs, et voyants lumineux

Bouton WPS Bouton poussoir WPS

Alimentation

Allumé vert

Eteint

Adaptateur allumé Adaptateur éteint

Lien entre

adaptateurs

Allumé vert

Eteint

L’adaptateur est synchronisé avec un autre

adaptateur, un réseau est ainsi créé. L’adaptateur n’est pas synchronisé avec un autre adaptateur, il n’y a pas de réseau créé.

LAN 1

Allumé vert

Clignote vert

Eteint

La sortie Ethernet est raccordée à un produit

réseau. Traffic de données Ethernet. Pas de branchement Ethernet.

LAN 2

Allumé vert

Clignote vert

Eteint

La sortie Ethernet est raccordée à un produit

réseau. Traffic de données Ethernet. Pas de branchement Ethernet.

WIFI

Allumé vert

Clignote vert

Eteint

Wi-Fi en marche Activité Wi-Fi Wi-Fi éteint

WPS

Allumé vert

Clignote vert

Eteint

WPS réussi WPS en cours WPS non initialisé

Face avant

Page 44

Mode d’emploi

Interrupteur POWER

Eteindre/Allumer le produit.

DC 12V/1.5A

Raccorder le connecteur jack du bloc d’alimentation fourni

RESET

Bouton de réinitialisation (Reset), presser pendant 5 secondes pour réinitialiser le produit

Interrupteur Permet d’allumer/éteindre les voyants en face avant

LAN 2 10/100/1000 Mbps, RJ45

LAN 1 10/100/1000 Mbps, RJ45

TV+WWW

Combinaison des signaux TV + Ethernet pour la création d’un

réseau local. Se référer aux exemples de raccordement. Les connecteurs marqués TV+WWW de plusieurs adaptateurs TEOC 211/TECW 211 doivent être raccordés ensemble pour créer un réseau privé.

Sortie des signaux TV pour raccordement au téléviseur ou entrée des signaux antenne / câble. Se référer aux exemples de raccordement.

2. Première mise en route

•

Raccordement rapide

Dans tous les cas d’installation (Réseau TV terrestre ou câble), le premier adaptateur TEOC 211

doit être raccordé à votre modem d’accès Internet (Modem câble ou box de votre Fournisseur d’Accès à Internet, …) à l’aide du câble Ethernet fourni (entre les ports Ethernet des deux produits) et ce afin de diffuser le signal Ethernet dans le réseau qui va être ainsi créé.

• Raccordement à un système de distribution de TV terrestre

Raccorder l’une des sorties disponibles de l’amplificateur de distribution des signaux TV au connecteur F de l’adaptateur TEOC 211 marqué “TV+WWW”. Il est indispensable que le premier adaptateur TEOC 211soit raccordé à une sortie de l’amplificateur de distribution car les signaux Ethernet via le coax ne peuvent « traverser » un amplificateur.

Face arrière

Page 45

Mode d’emploi

A l’autre extrémité ou les signaux Ethernet et Wi

Fi sont souhaités, vous devrez utiliser un

deuxième adaptateur TECW 211 (avec point d’accès Wi-Fi intégré). Sur ce deuxième produit, raccorder le connecteur F marqué “TV+WWW” à la prise murale (sortie TV).

Afin de transmettre le signal TV à un téléviseur ou un décodeur, le signal passant à travers le TECW 211, utiliser le câble coaxial fourni et le raccorder entre le port « TV » du TECW 211 et votre téléviseur ou décodeur. Raccorder les produits ayant besoin d’une connexion Ethernet – Smart TV, console de jeu, lecteur Blu-ray, décodeur IP, etc. en utilisant le cordon réseau livré. Mettre sous tension les deux produits (TEOC 211 et TECW 211), le lien de communication entre

les deux produits s’établi automatiquement, ceci est confirmé quand le voyant est allumé. (Cela risqué de prendre quelques minutes pour établir et créer le lien de communication). Les signaux TV terrestre ou provenant d'un réseau câblé “passent” à travers les adaptateurs sans être perturbés. Reportez-vous à la partie réglage WLAN plus loin dans ce mode d’emploi pour paramétrer votre point d’accès Wi-Fi (réglage du nom réseau SSID, du mot de passe de cryptage, etc…).

•

Raccordement à un système de distribution de TV réseau câblé

Raccorder l’une des

sorties disponible de l’amplificateur de distribution des signaux réseaux câblé

TV au connecteur F de l’adaptateur TEOC 211 marqué “TV+WWW”. Il est indispensable que le premier adaptateur TEOC 211soit raccordé à une sortie de l’amplificateur de distribution car les signaux Ethernet via le coax ne peuvent « traverser » un amplificateur.

Page 46

Mode d’emploi

A l’autre extrémité ou les signaux Ethernet et Wi

Fi sont souhaités, vous devrez utiliser un

deuxième adaptateur TECW 211 (avec point d’accès Wi-Fi intégré). Sur ce deuxième produit, raccorder le connecteur F marqué “TV+WWW” à la prise murale (sortie TV).

Afin de transmettre le signal TV à un téléviseur ou un décodeur, le signal passant à travers le TEOC 211 ou le TECW 211, utiliser le câble coaxial fourni et le raccorder entre le port « TV » du TEOC 211 et votre téléviseur ou décodeur. Raccorder les produits ayant besoin d’une connexion Ethernet – Smart TV, console de jeu, lecteur Blu-ray, décodeur IP, etc. en utilisant le cordon réseau livré. Mettre sous tension les deux adaptateurs TEOC 211 et TECW 211, le lien de communication entre

Reportez-vous à la partie réglage WLAN plus loin dans ce mode d’emploi pour paramétrer votre point d’accès Wi-Fi (réglage du nom réseau SSID, du mot de passe de cryptage, etc…). Répétez ces opérations si vous avez d’autres adaptateurs à raccorder sur le réseau. Les schémas ci-dessous illustrent le raccordement des adaptateurs. D’autres exemples de raccordement sont disponibles sur www.triax.com Une fois votre réseau installé, les adaptateurs doivent communiquer entre eux (voir voyants lumineux), vous ne devriez avoir aucun réglage complémentaire à effectuer hormis la partie Wi-Fi.

Page 47

Mode d’emploi

3. Réglages détaillés

Afin de pouvoir paramétrer la partie Wi

Fi de votre adaptateur TECW 211, il vous faut connaître son

adresse IP. Raccordé à votre réseau local (WLAN), votre TECW 211 va recevoir automatiquement son adresse IP de votre routeur WLAN grâce à la fonction DHCP. Pour ce faire, nous proposons un outil de découverte de l’adresse IP appelé “UdpDiscovery” programme compatible avec Windows 7/8/10.

Une fois raccordé sur votre réseau, pour trouver l’adresse IP de votre TECW 211 vous pouvez:

• Lancer le logiciel TRIAX PC “UdpDiscovery”, logiciel à télécharger depuis notre site Internet. Installez-le sur votre PC et démarrez-le pour configurer votre TECW 211.

• Utiliser l’utilitaire Windows UPnP pour trouver l’adaptateur.

Une fois le logiciel démarré par un double-clic, presser sur “rafraîchir” pour rafraîchir la page et trouver l’adaptateur TECW 211.

Page 48

Mode d’emploi

3.1 Mot de passe

Lors de l’accès à la page Web du produit, un écran vous demandera de vous identifier (nom

d’utilisateur et mot de passe) pour pouvoir “entrer” dans le produit. Le nom d’utilisateur par défaut est “admin

adminadmin

admin” et le mot de passe par défaut est “admin

adminadmin

admin”.

3.2 Méthode alternative pour «

trouver

» le produit

En alternative au logiciel TRIAX, l’outil UPnP

de Windows permet également de trouver l’adresse IP

du TECW. Dans la barre Windows, cliquer sur “Recherche de fichiers” pour ouvrir l’explorateur de fichiers.

Page 49

Mode d’emploi

L’adaptateur devrait apparaître dans

le réseau affiché. Un double click permet d’accéder à sa page d’accueil.

4. Réglages rapides via le guide

I Pour la 1ère mise en service, presser sur guide à gauche de l’écran.

Dans la 1ère page pour pouvez entrer/modifier le nom du réseau (SSID) pour le réseau Wi-Fi 5GHz. Vous pouvez changer le type de cryptage si vous le souhaitez mais nous vous recommandons de conserver le WPA2-AES. Puis entrer le mot de passe (clé) de cryptage.

Page 50

Mode d’emploi

Dans la deuxième page vous pouvez entrer/modifier le nom du réseau (SSID) pour le réseau Wi-Fi 2,4GHz. Vous pouvez changer le type de cryptage si vous le souhaitez mais nous vous recommandons de conserver le WPA2-AES. Puis entrer le mot de passe (clé) de cryptage.

Dans la 3ème page, conserver le canal MoCA sur “NULL”. Ceci permettra au produit de

sélectionner lui-même le canal MoCA approprié de communication avec les autres produits du même type. Sélectionner “Désactivé” ou “Activé” pour crypter les données MoCA. Si la sécurité est sur Activé”, le « mot de passe réseau” devra être entré pour se connecter à d’autres produits identiques.

Page 51

Mode d’emploi

Dans le dernier écran tous les réglages effectués apparaissent. S’ils sont corrects, les confirmer en pressant sur « Fini ». Le TECW 211 va être configuré au bout de 60 secondes.

5. Etat produit

Un certain nombre d’information sont données sur le produits telles que la version logicielle, le canal MoCA utilisé, etc…

Page 52

Mode d’emploi

5.1 Etat réseau

The network status of this device is displayed in this page.

5.2 Débit MoCA

Ce tableau affiche le débit physique (PHY) entre adaptateurs connectés sur un même réseau. Le débit PHY normal devrait être ≥ 600Mbps. S’il n’est pas atteint, essayez de réduire l’atténuation du signal entre adaptateurs (nombre de répartiteurs coaxiaux ou diminuer la longueur de câble).

Page 53

Mode d’emploi

6. Réseau

Cette page affiche les informations des paramètres réseau du produit. Vous pouvez les ajuster en fonction de votre réseau local. Mais votre TECW 211 aura ses paramètres réseau configurés par votre modem grâce au protocole DHCP.

Si vous voulez régler les paramètres LAN de votre TECW 211 (utilisateur expérimenté), après tout changement presser sur “Appliquer” pour qu’ils soient prise en compte

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

IP Auto

Si activé l’adresse réseau est attribuée automatiquement s’il y a un serveur DHCP dans le réseau, si désactivé il est possible de la modifier et de l’entrer manuellement.

Adresse IP

Permet d’entrer l’adresse IP manuellement.

Masque de sous-

réseau

La valeur par défaut est “192.168.1.1”.

Passerelle par défaut

Entrer la valeur du masque sous réseau pour changer la valeur courante.

DNS primaire

Entrer la passerelle du LAN.

DNS secondaire

Entrer l’adresse du DNS primaire.

Page 54

Mode d’emploi

7. WLAN

Pour rapidement mettre en route votre WLAN (réseau sans fil Wi-Fi), trois réglages doivent être faits. Ils sont détaillés ci-dessous.

1.1.

1. Nom du réseau:

Nom du réseau:Nom du réseau:

Nom du réseau: Entrez le nom souhaité en tant que nom de réseau sans fil (SSID). Si vous souhaitez

étendre votre couverture WLAN à l'aide du TECW 211 pour diffuser du Wi-Fi dans des zones non couvertes depuis votre WLAN, dupliquez vos informations SSID WLAN

2.2.

2. Numéro de canal:

Numéro de canal:Numéro de canal:

Numéro de canal: sélectionner le numéro de canal 5GHz et 2.4GHz.

3.3.

WiWi

Wi----Fi

Fi Fi

Fi ---- clé de cryptage:

clé de cryptage:clé de cryptage:

clé de cryptage: Sélectionnez «WPA2» comme cryptage, Personnel comme authentification,

«AES» pour le cryptage, «mot de passe» comme format de clé, puis entrez la clé de cryptage (mot de passe).

7.1 WIFI 5GHz

Base

Permet de configurer les paramètres basiques WLAN, après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

Page 55

Mode d’emploi

Champ

ChampChamp

Champ Description

DescriptionDescription

Description

Désactiver l’interface Wi-Fi

Si coché le Wi

Fi 5GHz est coupé.

Nom réseau

Nom du réseau Wi-Fi. Egalement appelé SSID, nom qui sera recherché et affiché par un client du réseau Wi-Fi.

Largeur du canal

Sélection de la largeur du canal. 80MHz est

recommandé pour la bande 5 GHz.

Contrôle bande latérale

Le produit sélectionnera automatiquement une bande latérale de 40MHz ou 80MHz de largeur.

Canal numéro

Sélection du canal du WLAN. Si “Auto” est sélectionné, le produit fera une recherche en fréquence et sélectionnera un canal non utilisé. C’est le réglage optimal.

Puissance radio (%)

Plus le pourcentage est petit, plus petite sera la puissance et donc la portée du signal Wi-Fi. Par défaut la valeur est à 100%.

Clients associés

En pressant sur ce bouton une fenêtre s’ouvre et affiche la liste des clients WLAN connectés.

En pressant sur le bouton “Clients associés”, la liste des clients WLAN connectés apparaît comme indiqué ci-dessous

7.2 Wi

Fi 5GHz réglages avancés

Il est recommandé de ne pas changer les réglages par défaut.

Page 56

Mode d’emploi

Après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

Champ

ChampChamp

Champ Description

DescriptionDescription

Description

Seuil fragment

Le seuil de fragmentation détermine la taille à laquelle les paquets sont fragmentés (envoyés en tant que plusieurs pièces au lieu d'un bloc). Utilisez un réglage bas dans les zones où la communication est médiocre où il y a beaucoup d'interférences radio..

Seuil RTS

Le seuil RTS détermine la taille du paquet à laquelle la radio émet une demande d'envoi (RTS) avant d'envoyer le paquet. Un faible seuil RTS peut être utile dans les zones où de nombreux périphériques client sont associées à l'appareil ou dans des zones où les clients sont éloignés et ne peuvent détecter que le périphérique et pas les uns des autres. Vous pouvez saisir un réglage de 0 à 2347 octets

Intervalle Beacon

Les balises sont les paquets envoyés par le point d'accès pour synchroniser le réseau sans fil. L'intervalle de balise est l'intervalle de temps entre les balises envoyées par ce dispositif AP. L'intervalle de balise par défaut et recommandé est de 100 millisecondes.

Débit données

Sélection du débit de données WLAN. Le réglage “A

uto” est recommandé.

SSID diffusé

Activé permet de diffuser le nom du réseau (SSID) et les clients du WLAN pourront le voir. Si désactivé le SSID ne sera pas diffusé, les clients WLAN ne le verront pas et tous les paramètres devront être entrés manuellement pour être associé à ce WLAN.

7.3 Sécurité

Fi 5GHz

Permet de régler les paramètres de sécurité du Wi

Fi.

Page 57

Mode d’emploi

Après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

Cryptage

Sélection de la méthode et de

l’algorithme de cryptage Wi

Fi.

Aucun: le Wi-Fi 5GHz n’est pas protégé, c’est déconseillé.

WPA2-AES: Utiliser l’algorithme WPA2 et AES pour sécuriser le Wi-Fi 5GHz.

WPA/WPA2 Mélangé –TKIP AES: ce produit accepte les algorithmes WPA/WPA2 et TKIP/AES pour sécuriser le Wi-Fi 5GHz.

Format des clés

partagées

Sélectionnez le format de la clé entre «

mot de passe

» ou hexadécimal

(64 caractères).

Clés partagées

Entrer la clé WPA.

Les clients WLAN devront avoir la même clé pour se

connecter à ce point d’accès (AP).

Format « mot de passe », entrer entre 8~63 caractères.

Format HEX (64 caractères), enter 64 hexadécimal caractères.

Page 58

Mode d’emploi

7.4 WiFi 5GHz Contrôle d’accès

Avec cet écran, vous pouvez effectuer un filtrage d'adresses MAC pour autoriser ou rejeter la

connexion des clients au TECW 211 Wi-Fi.

Après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

Mode

Sélection de la règle à appliquer à la table d’adresse MAC.

Désactiver:

Désactiver:Désactiver:

Désactiver: cette fonction est désactivée.

Autoriser:

Autoriser:Autoriser:

Autoriser: Les clients WLAN listés dans cette table pourront être associés au produit et donc au Wi-Fi.

Refuser:

Refuser:Refuser:

Refuser: Les clients WLAN listés dans cette table ne pourront pas être associés au produit.

Adresse MAC Entrer l’adresse MAC dans la liste.

Liste de

contrôle des accès courant

Les adresses MAC dans le tableau s'appliquent à la règle

Supprimer

sélection

Vérifiez l'adresse MAC et cliquez sur ce bouton pour supprimer cet enregistrement.

Supprimer tout

Cliquez sur ce bouton pour supprimer tous les

enregistrements.

Page 59

Mode d’emploi

7.5 Wi

Fi 5GHz

WPS

Le Wi-Fi Protected Setup (WPS) vous permet de rejoindre un réseau Wi-Fi sécurisé sans sélectionner le nom du réseau et entrer le mot de passe. Il vous suffit d'entrer un code PIN, moins sécurisé qu'un SSID et un mot de passe.

• Vérifiez les instructions WPS pour votre ordinateur ou votre appareil Wi-Fi.

• Appuyez sur la touche WPS de votre TECW 211, le voyant WPS clignote.

• Dans les deux minutes, sur votre ordinateur ou votre appareil Wi-Fi, appuyez sur le bouton WPS ou suivez

les instructions pour les connexions WPS.

Votre ordinateur ou périphérique Wi-Fi se connecte au réseau Wi-Fi TECW 211.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

WPS Désactivé

Si cette option est cochée, le WPS 5GHz est désactivé.

Statuts WPS

Réservé

Statuts auto

verrouillage

Si l'authentification WPS

PIN a été essayée 10

fois par d'autres clients Wi

Fi essayant d'associer à ce périphérique, l'appareil entrera dans l'état de verrouillage pour WPS-PIN. Cliquez sur cette case pour déverrouiller le mode de verrouillage.

Mon code PIN

Ce numéro PIN peut être entré dans

l'interface client WLAN à associer.

Pour modifier ce numéro PIN, cliquez sur le bouton "Régénérer le code PIN" pour le régénérer et "Appliquer les modifications" pour appliquer.

Bouton poussoir

Cliquez sur ce bouton pour démarrer la configuration WPS, pui

s cliquez

sur le bouton WPS sur le client WLAN dans les 2 minutes pour lancer le processus WPS.

Numéro client

Trouvez le numéro WPS

PIN dans l'utilitaire du client WLAN et entrez

dans ce champ, puis cliquez sur le bouton "Démarrer PIN" pour l'associer.

Page 60

Mode d’emploi

7.7 WIFI 2.4GHz Bas

Permet de configurer les paramètres basiques WLAN, après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

7.6 Status WiFi 5GHz

Dans cette page, l'état du WLAN 5 GHz est affiché.

Page 61

Mode d’emploi

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

Désactiver

l’interface Wi-Fi

Si coché le Wi

Fi 2,4GHz est coupé.

Nom réseau

Nom du réseau Wi

Fi. Egalement appelé SSID, nom qui sera recherché et

affiché par un client du réseau Wi-Fi.

Largeur du canal

Sélection de la largeur

du canal. 40MHz est recommandé pour la bande

2,4 GHz.

Contrôle bande

latérale

Le produit sélectionnera automatiquement la bande latérale de 40MHz de

largeur.

Canal numéro

Sélection du canal du WLAN. Si “Auto” est sélectionné, le produit fera une

recherche en fréquence et sélectionnera un canal non utilisé. C’est le réglage optimal.

Puissance radio

(%)

Plus le pourcentage est petit, plus petite sera la puissance et donc la

portée du signal Wi-Fi. Par défaut la valeur est à 100%.

Clients associés

En pre

ssant sur ce bouton une fenêtre s’ouvre et affiche la liste des clients

WLAN connectés.

En pressant sur le bouton “Clients associés”, la liste des clients WLAN connectés apparaît comme indiqué ci-dessous

Page 62

Mode d’emploi

7.8 Wi

Fi 2.4GHz Réglages avancés

est recommandé de ne pas changer les réglages par défaut.

Après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

Seuil fragment

Le seuil de fragmentation détermine la taille à laquelle les paquets sont

fragmentés (envoyés en tant que plusieurs pièces au lieu d'un bloc). Utilisez un réglage bas dans les zones où la communication est médiocre où il y a beaucoup d'interférences radio..

Seuil RTS

Le seuil RTS détermine la taille du paquet à laquelle la radio émet une

demande d'envoi (RTS) avant d'envoyer le paquet. Un faible seuil RTS peut être utile dans les zones où de nombreux périphériques client sont associées à l'appareil ou dans des zones où les clients sont éloignés et ne peuvent détecter que le périphérique et pas les uns des autres. Vous pouvez saisir un réglage de 0 à 2347 octets

Intervalle

Beacon

Les balises sont les paquets envoyés par le point d'accès pour

synchroniser le réseau sans fil. L'intervalle de balise est l'intervalle de temps entre les balises envoyées par ce dispositif AP. L'intervalle de balise par défaut et recommandé est de 100 millisecondes.

Débit données

Sélection du débit de données WLAN.

Le réglage “Auto” est recommandé.

SSID diffusé

Activé permet de diffuser le nom du réseau (SSID) et les clients du WLAN

pourront le voir. Si désactivé le SSID ne sera pas diffusé, les clients WLAN ne le verront pas et tous les paramètres devront être entrés manuellement pour être associé à ce WLAN.

Page 63

Mode d’emploi

7.9 Sécurité

Fi 2.4GHz

Permet de régler les paramètres de sécurité du Wi

Fi.

Après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

Cryptage

Sélection

de la méthode et de l’algorithme de cryptage Wi

Fi.

Aucun: le Wi-Fi 2,4GHz n’est pas protégé, c’est déconseillé.

WPA2-AES: Utiliser l’algorithme WPA2 et AES pour sécuriser le Wi-Fi 2,4GHz.

WPA/WPA2 Mélangé –TKIP AES: ce produit accepte les algorithmes WPA/WPA2 et TKIP/AES pour sécuriser le Wi-Fi 2,4GHz.

Format des clés

partagées

Sélectionnez le format de la clé entre «

mot de passe

» ou hexadécimal

(64 caractères).

Clés partagées

Entrer la clé WPA. Les clients WLAN devront avoir la même clé pour se

connecter à ce point d’accès (AP).

Format « mot de passe », entrer entre 8~63 caractères.

Format HEX (64 caractères), enter 64 hexadécimal caractères.

Page 64

Mode d’emploi

7.10 WiFi 2.4GHz Contrôle d’accès

Avec cet écran, vous pouvez effectuer un filtrage d'adresses

MAC pour autoriser ou rejeter la

connexion des clients au TECW 211 Wi-Fi.

Après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

Mode

Sélection de la règle à appliquer à la table d’adresse MAC.

Désactiver:

Désactiver:Désactiver:

Désactiver: cette fonction est désactivée.

Autoriser:

Autoriser:Autoriser:

Autoriser: Les clients WLAN listés dans cette table pourront être associés au produit et donc au Wi-Fi.

Refuser:

Refuser:Refuser:

Refuser: Les clients WLAN listés dans cette table ne pourront pas être associés au produit.

Adresse MAC Entrer l’adresse MAC dans la liste.

Liste de

contrôle des accès courant

Les adresses MAC dans le tableau s'appliquent à la règle

Supprimer

sélection

Vérifiez l'adresse MAC et cliquez sur ce bouton pour supprimer cet enregistrement.

Supprimer tout

Cliquez sur ce bouton pour supprimer tous les enregistrements.

Page 65

Mode d’emploi

7.11

2.4

GHz

WPS

• Vérifiez les instructions WPS pour votre ordinateur ou votre appareil Wi-Fi.

• Appuyez sur la touche WPS de votre TECW 211, le voyant WPS clignote.

• Dans les deux minutes, sur votre ordinateur ou votre appareil Wi-Fi, appuyez sur le bouton WPS ou suivez

les instructions pour les connexions WPS.

Votre ordinateur ou périphérique Wi-Fi se connecte au réseau Wi-Fi TECW 211.

Après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

WPS Désactivé

Si cette option est cochée, le WPS 5GHz est désactivé.

Statuts WPS

Réservé

Statuts auto

verrouillage

Si l'authentification WPS

PIN a été essayée 10 fois par d'autres clients Wi

Fi essayant d'associer à ce périphérique, l'appareil entrera dans l'état de verrouillage pour WPS-PIN. Cliquez sur cette case pour déverrouiller le mode de verrouillage.

Mon code PIN

Ce numéro PIN peut être entré dans l'interface client WLAN à associer.

Pour modifier ce numéro PIN, cliquez sur le bouton "Régénérer le code PIN" pour le régénérer et "Appliquer les modifications" pour appliquer.

Bouton poussoir

Cliquez sur ce bouton pour démarrer la configuration WPS, puis cliquez

sur le bouton WPS sur le client WLAN dans les 2 minutes pour lancer le processus WPS.

Numéro client

Trouvez le numéro WPS

PIN dans l'utilitaire du client WLAN et en

trez-le

dans ce champ, puis cliquez sur le bouton "Démarrer PIN" pour l'associer.

Page 66

Mode d’emploi

8. Réglages MoCA

7.12 Status WiFi 2.4GHz

Dans cette page, l'état du WLAN 2.4 GHz est affiché Après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte

Vous pouvez utiliser les réglages par défaut affichés sur cette page. Sauf cas contraire, il n’est pas nécessaire de les modifier. Après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

Recherche réseau

L’adaptateur peut rechercher le meilleur canal de communication MoCA à utiliser sur le réseau coaxial. Par défaut le canal D1 (1150MHz) sera utilisé. Si vous deviez changer ce canal, veillez à bien le changer sur tous les produits raccordés sur le même réseau afin de garantir la communication entre eux.

Dernière fréquence utilisée

Dernière fréquence utilisée sur le réseau coaxial par le système.

Puissance émetteur

Choisir la puissance d’émission. Par défaut ne pas changer cette valeur.

NC Préféré

Si sélectionné, l’adaptateur deviendra le coordinateur réseau (Network Coordinateur). Si non sélectionné, le NC sera choisi par le système.

Page 67

Mode d’emploi

8.1 Sécurité MoCA

Après tout changement presser sur “Appliquer” pour qu’ils soient pris en compte.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

Sécurité réseau

Sélectionner “Activé” pour sécuriser le réseau créé à l’aide d’un mot

de passe, ou “Désactivé” pour ne pas sécuriser le réseau créé à l’aide d’un mot de passe.

Nouveau mot

de passe

Saisir le mot de passe (12-17 caractères).

Confirmer mot

de passe

Saisir à nouveau le mot de passe pour confirmation.

Page 68

Mode d’emploi

9. Admin

9.1 Admin

– Reset

Sélectionner “Réglages par défaut” pour réinitialiser l’adaptateur et revenir aux paramètres

d’usine. Tous les réglages seront perdus. Un clic sur redémarrage va forcer le redémarrage du produit.

9.2 Admin - Mot de passe

Vous pouvez changer le mot de passe. D’abord entrer l’ancien mot de passe “admin” puis entrer le nouveau mot de passe, le confirmer puis cliquer sur « Appliquer »

Page 69

Mode d’emploi

9.3 Admin – MAJ Firmware

Si vous avez un nouveau logiciel pour votre adaptateur, cette page vous permettra de le mettre à jour.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

Parcourir …

Permet de sélectionner le fichier de mise à jour (fichier type bin file).

Effacer la sélection

Permet d’effacer la sélection.

Mise à jour

Une fois le fichier sélectionné, cliquer pour lancer la mise à jour. Suivre les instructions affichées à l’écran. Attendre que la mise à jour soit terminée puis réinitialiser l’adaptateur pour que le nouveau logiciel soit pris en compte.

9.4 Admin – Sauvegarde

Sauvegarde des réglages du TECW 211 sur votre ordinateur.

Champ

ChampChamp

Champ

Description

DescriptionDescription

Description

Sauvegarder… fichier

Cliquez dessus pour enregistrer le fichier de configuration du périphérique "config.xml" sur l'ordinateur.

Restaurer…depuis un fichier

Cliquez dessus pour parcourir le fichier de configuration du périphérique "config.xml" et le télécharger sur ce périphérique.

Page 70

Mode d’emploi

Restauration

Lorsque le fichier est sélectionné, cliquez pour restaurer les paramètres

9.5 Admin – Zone temps

Permet de sélectionner le fuseau horaire et le serveur SNTP. Le produit sera mis à l’heure automatiquement. Une fois les paramètres changés, puis cliquer sur « Appliquer » pour qu’ils soient pris en compte.

Page 71

Mode d’emploi

10. Caractéristiques techniques

Interface RF

Connecteur F

femelle

Impédance: 75

Interface Ethernet

Connecteur: RJ

Configuration: 10/100/1000 Mbps Ethernet x 2

Bande de fréquences utilisées

Bande D: 1150 ~ 1600 MHz

Bande de fréquence max.

utilisée

Bande D: 1125 ~ 1675 MHz

Puissance diffusée max.

+0dBm typique

MoCA débit physique (PHY rate)

MoCA 2.0 Multi

node: 600Mbps@

-2~-

43dBm

Nombre de canaux

Largeur des canaux

MoCA 1.0/1.1: 50 MHz

MoCA 2.0: 100 MHz

Taille du réseau

MoCA 1.0: 8

adaptateurs

MoCA 1.1: 16 adaptateurs MoCA 2.0: 16 adaptateurs

Wi-Fi supporté

802.11 a/b/g/n/ac, Double

bande, mode AP (point

d’accès)

Wi-Fi radio

2T2R, antennes intégrées

Débit Wi

-Fi

866,7Mbps (Max.)

Gestion/Contrôle

Site Web embarqué + logiciel de

“découverte“ de

l’adresse IP du TECW 211 “UdpDiscovery”

Alimentation

Consommation électrique: 13,2 Watts max. (12V, 1.1A) Alimentation sortie: 12VDC, 1.5A Alimentation en entrée: 100-240VAC, 50/60Hz Température de fonctionnement: 0 ~ 40 °C

Conditions

climatiques

Température de stockage:

5 ~ 65 °C

Humidité: 10% ~ 95% Sans condensation

Dimensions / Poids

155 x 142 x 35mm / 0.3Kg

Nom, Référence, code EAN

TECW 211 / 310411 / 5702663104013

Conformité aux standards

EMC

EMCEMC

EMC

: EN 55032: 2015 / EN 61000

-3-

2: 2014 /

EN 61000-3-3: 2013 / EN 55024: 2010 + A1: 2015 LVD

LVDLVD

LVD : EN 60950-1: 2006 / AMD 11: 2009 / AMD 1: 2010 AMD 12: 2011 / AMD 2: 2013 RoHS

RoHSRoHS

RoHS : RoHS 2011/65/EU

Page 72

triax.com/support

For further information

and updated manuals go to

TRIAX A/S | Bjørnkærvej 3 | Hornsyld | Denmark
