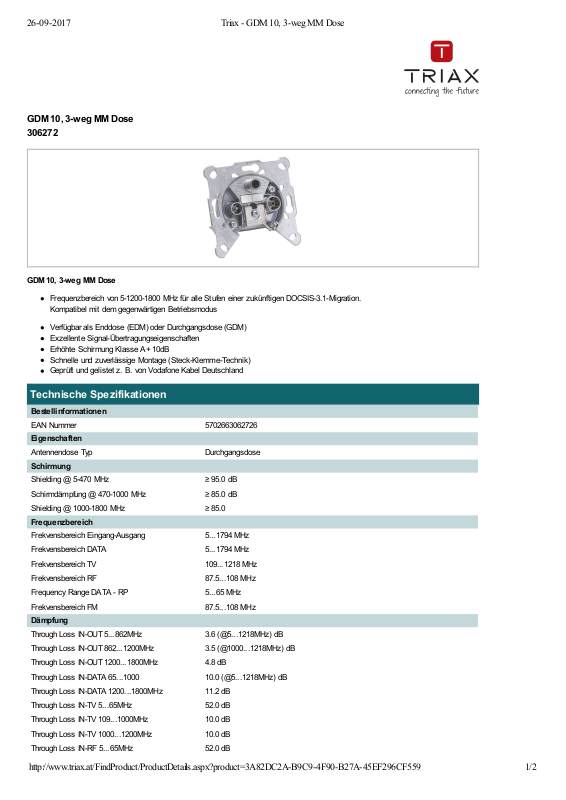

Triax GDM 10 User Manual [de]

GDM 10, 3-weg MM Dose
306272

GDM 10, 3-weg MM Dose

Frequenzbereich von 5-1200-1800 MHz für alle Stufen einer zukünftigen DOCSIS-3.1-Migration.
Kompatibel mit dem gegenwärtigen Betriebsmodus

Verfügbar als Enddose (EDM) oder Durchgangsdose (GDM)
Exzellente Signal-Übertragungseigenschaften
Erhöhte Schirmung Klasse A+ 10dB
Schnelle und zuverlässige Montage (Steck-Klemme-Technik)
Geprüft und gelistet z. B. von Vodafone Kabel Deutschland

Technische Spezifikationen

Bestellinformationen

EAN Nummer

5702663062726

Eigenschaften

Antennendose Typ

Durchgangsdose

Schirmung

Shielding @ 5-470 MHz

≥ 95.0 dB

Schirmdämpfung @ 470-1000 MHz

≥ 85.0 dB

Shielding @ 1000-1800 MHz

≥ 85.0

Frequenzbereich

Frekvensbereich Eingang-Ausgang

5...1794 MHz

Frekvensbereich DATA

5...1794 MHz

Frekvensbereich TV

109...1218 MHz

Frekvensbereich RF

87.5...108 MHz

Frequency Range DATA - RP

5...65 MHz

Frekvensbereich FM

87.5...108 MHz

Dämpfung

Through Loss IN-OUT 5...862MHz

3.6 (@5...1218MHz) dB

Through Loss IN-OUT 862...1200MHz

3.5 (@1000...1218MHz) dB

Through Loss IN-OUT 1200...1800MHz

4.8 dB

Through Loss IN-DATA 65...1000

10.0 (@5...1218MHz) dB

Through Loss IN-DATA 1200...1800MHz

11.2 dB

Through Loss IN-TV 5...65MHz

52.0 dB

Through Loss IN-TV 109...1000MHz

10.0 dB

Through Loss IN-TV 1000...1200MHz

10.0 dB

Through Loss IN-RF 5...65MHz

52.0 dB

26-09-2017 Triax - GDM 10, 3-weg MM Dose

http://www.triax.at/FindProduct/ProductDetails.aspx?product=3A82DC2A-B9C9-4F90-B27A-45EF296CF559 1/2

Through Loss IN-RF 87.5...108MHz

12.5 dB

Durchgangsverlust IN-DATA

10.2 @5...1218Mhz 11.2 @1218...1794Mhz dB

Durchgangsverlust Eingang-Ausgang

3.8 @5...1218Mhz 4.8 @1218...1794Mhz dB

Durchgangsverlust IN-RF

12.5 (52.0 @65Mhz)

Durchgangsverlust IN-TV

10.0 (52.0 @65Mhz) dB

Entkopplung

Isolation DATA/TV/R 5...65MHz

65.0 dB

Isolation DATA/TV/R 85...200MHz

35.0 dB

Isolation DATA/TV/R 200...862MHz

30.0 dB

Isolation OUT/TV/R

30.0 dB

Isolation OUT/DATA 5...200MHz

25.0 dB

Isolation OUT/DATA 200...862MHz

25.0 dB

Entkopplung TV-RF

20.0

Entkopplung FM-DATA

20...30 (60 @65MHz) dB

Entkopplung Ausgang-FM

20...25 (60 @65MHz) dB

Entkopplung Ausgang-TV

20...25 (60 @65MHz) dB

Entkopplung TV-FM

20.0 dB

Rückflussdämpfung

Return Loss IN/OUT

18.0 -1.5/oct dB

Rückflussdämpfung DATA

18.0 -1.5/oct dB

Rückflussdämpfung TV

14.0 -1.5/oct dB

Return Loss RF

10.0 dB

Return Loss IN/OUT/DATA @1800MHz

8.0 dB

Rückflussdämpfung FM

10.0 dB

Rückflussdämpfung Eingang

18.0 -1.5/oct dB

Rückflussdämpfung Ausgang

18.0 -1.5/oct dB

Elektrische Daten

Impedanz

75 Ω

Algemeine Daten

EMC klasse

A +10dB

Anschlüsse

Anschluss EIN-AUS

Spring Clamp Termination

Anschluss TV

IEC-Stecker (IEC 61 169-2)

Anschluss RF

IEC-Buchse (IEC 61 169-2)

Anschluss DATA

F-Buchse (IEC 61 169-24)

Anschluss FM

IEC-Buchse (IEC 61 169-2)

Mechanische Daten

Anmerkungen

For interactive multimedia CATV networks with cable modem operation. Reverse
channel range (F female) is decoupled by approx. 70 dB against TV outlet in order
to avoid incorrect images during cable mo

Volumen

0,000 m3

Nettogewicht

0,104 kg

Gewicht Verpackung AX

0,010 kg

Gewicht

0,114 kg

Bruttohöhe

0,070 m

Bruttobreite

0,070 m

Bruttotiefe

0,040 m
