Page 1
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
1
Page 2
2
Page 3
Оглавление
Общая информация .......................................................................... 4
Внешний вид и органы управления устройств ............................... 4
Технические характеристики ............................................................ 5
Установка устройства ....................................................................... 5
Основные функции ............................................................................ 7
Регулировка яркости дисплея .....................................................7
Регулировка громкости ................................................................7
Отключение/Включение звука .....................................................8
Режим приглушения ......................................................................8
Режимы ГОРОД / ТРАССА / СМАРТ / ЭКСТРА ............................... 8
Отключение/Включение питания ..................................................... 9
Проверка напряжения аккумулятора .............................................. 9
Включение/Выключение функции быстрого старта ....................... 9
Сброс настроек ................................................................................. 9
Режим Меню ...................................................................................... 9
Настройки, доступные в режиме МЕНЮ ......................................... 10
Режим загрузки устройства ............................................................. 13
Отображение информации на дисплее ........................................... 13
Комплект поставки ............................................................................ 14
Поиск неисправностей и их устранение.......................................... 15
Рекомендации по использованию .................................................... 15
Положение о гарантии ..................................................................... 16
Гарантийный талон ............................................................................ 17
3
Page 4
Общая информация
9
Благодарим Вас за выбор радар-детектора TrendVision Drive-500. Данное устройство предназначено для заблаговременного предупреждения
о приближении к радарам и камерам как на трассе, так и на дорогах города. Устройство оснащено встроенным GPS модулем, ярким и контрастным
сегментным дисплеем, и громким динамиком, что позволит Вам использовать
устройство не отвлекаясь от управления транспортным средством.
Широкий выбор функций, позволит настроить устройство как Вам удобно.
Устройство с легкостью крепится к лобовому стеклу с помощью крепления
на присосках и не мешает обзору при управлении автомобилем. Большое
количество определяемых радаров и использование базы GPS, не позволит
Вам пропустить никакой установленный на дороге радар. Надеемся, что
устройство сэкономит ваши деньги и нервы.
Внешний вид и органы управления устройств
1. Динамик
2. Разъем питания DC12V
3. Кнопка MUTE
4. Кнопка CITY(▲)
5. Кнопка DIM(▼)
6. Дисплей
7. Разъем miniUSB
8. Кнопка MODE
9. Крышка антенны
1
2
3
4
5
8
7
6
4
Page 5
Технические характеристики
Процессор BMC51A (8 bit MCU)
Дисплей Сегментный
GPS Есть, встроенный
Кнопки управления 4 кнопки (MUTE, CITY(▲), DIM(▼), MODE)
Тип приемника Супергетеродинный с двойным преобразованием
Тип датчика Частотный дискриминатор
Диапазоны работы X Диапазон: 10.475ГГц ~ 10.575ГГц
Индикация уровня сигнала Есть
Звук Есть, звуковой сигнал + голосовые подсказки
Обновление базы данных радаров Есть
Температура использования -10 °C до + 50 °C
Температура хранения -20 °C до + 80 °C
Питание 12~15V DC, потребление 230mA
Габариты 67х109х26
Вес 113г.
K Диапазон: 24.050ГГц ~ 24.250ГГц
Ka Диапазон: 33.40ГГц ~ 36.00ГГц
VG-2: 11.47 – 11.8ГГц
СТРЕЛКА: Длительность импульса - 30нс,
Период импульсов - 25мкс
ЛАЗЕР: 800 ~ 1100нм, Фронтальный фотоприёмник.
Установка устройства
1. Выберите место для расположения радар-детектора:
a. Устройство должно располагаться посередине ветрового стекла ав-
томобиля.
b. Устройство не должно располагаться на крышках подушек безопас-
ности.
c. Устройство не должно закрывать обзор водителю автомобиля.
d. Перед устройством не должно быть преград, которые могут повли-
ять на качество приема антенны.
e. Устройство должно быть установлено как можно более параллельно
дороге.
f. Элементы обогрева ветрового стекла, тонировка и атермальные
стекла могут значительно снижать эффективность работы радар-де-
тектора. В данном случае обратитесь к инструкции к вашему автомо-
билю, чтобы определить место установки радар-детектора.
2. Установите крепление радар-детектора на выбранное место (рекомен-
дации см. в п1.).
5
Page 6
3. При необходимости согните кронштейн крепления, предварительно
сняв детектор с кронштейна, во избежание поломки корпуса детектора, для
того, чтобы обеспечить более правильное положение радар-детектора относительно дороги.
4. Подключите зарядное устройство к радар-детектору.
5. Плавно, не прикладывая больших усилий, установите радар-детектор
на кронштейн крепления (кронштейн должен войти в соответствующую прорезь в корпусе устройства) кнопками управления наверх.
6. Вставьте зарядное устройство в прикуриватель, нажмите на кнопку включения на зарядном устройстве. Начните использование радар-детектора.
6
Page 7
Основные функции

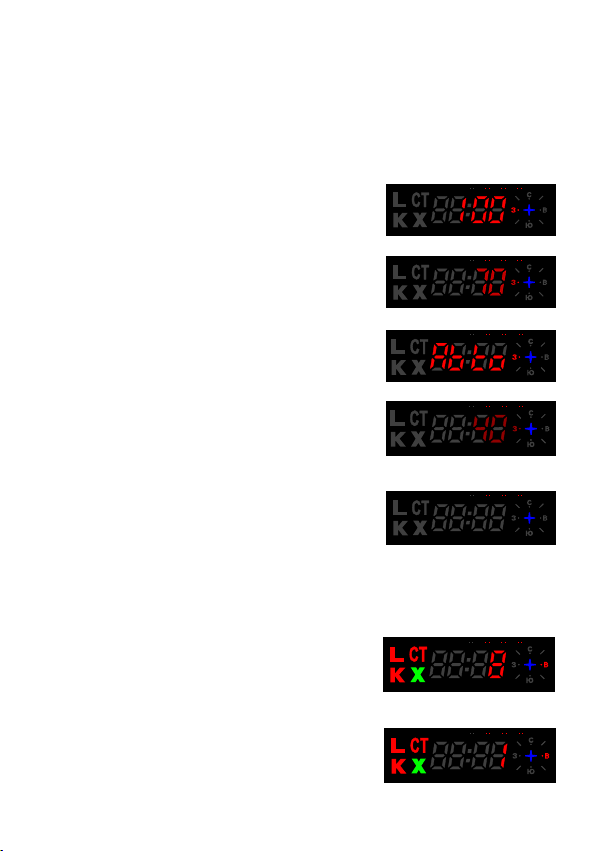

Регулировка яркости дисплея
Для регулировки яркости дисплея используйте долгое нажатие кнопки
DIM(▼) (по умолчанию, автоматическая регулировка яркости). Каждое следующее долгое нажатие будет выбирать следующий режим.
• День (яркость 100%)
• Сумерки (яркость 70%)
• Авто (яркость от 100% до 50%)
• Ночь (яркость 40%)
• Темный режим. Если детектор не принимает
сигналов от радаров (состояние покоя), дисплей отключен. При приеме сигналов от радаров или обнаружении точек GPS, дисплей
переключится в режим «День». Через 20 секунд после перехода в состояние покоя, дисплей автоматически выключится.
Регулировка громкости
Для регулировки громкости используйте короткое нажатие кнопки CITY(▲)
(от 0 до 9) – для увеличения громкости (рис.1),
DIM(▼) (от 9 до 0) – для уменьшения громкости
(рис.2).
рис.1
рис.2
7
Page 8
Отключение/Включение звука
Для отключения звука используйте длинное нажатие кнопки MUTE. Если
активирован режим отключения звука, при однократном коротком нажатии
кнопки MUTE, уровень звука должен быть возвращен на тот же уровень громкости, что был до активации режима отключения звука.
Режим приглушения
Не отображается на дисплее. Для активации режима приглушения используйте короткое нажатие кнопки MUTE. Нажатие кнопки MUTE снижает громкость
до уровня 4 в ручной регулировке. Повторное нажатие на кнопку MUTE возвращает громкость до первоначальной. В режиме Приглушения, автоматическое
приглушение не работает. Автоматическое приглушение по умолчанию 60%.

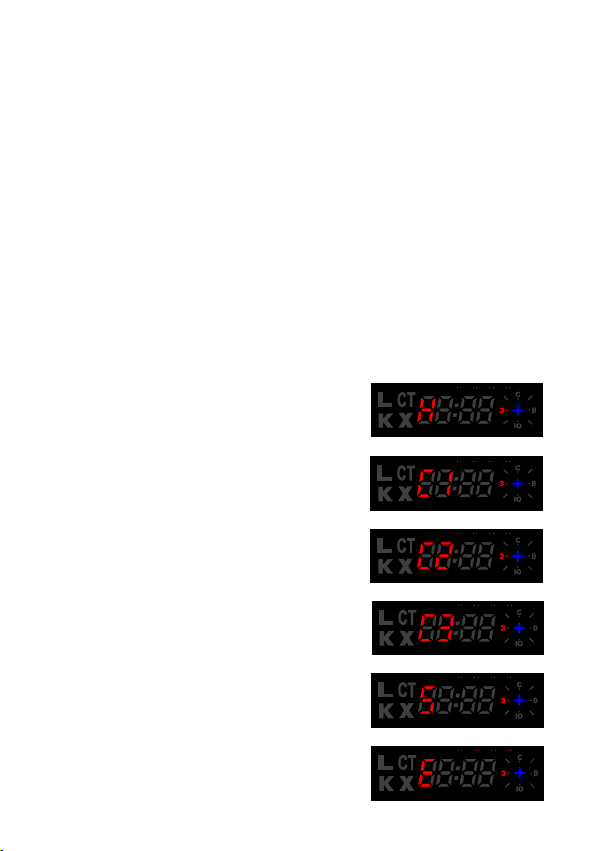

Режимы ГОРОД / ТРАССА / СМАРТ / ЭКСТРА
Для выбора режима используйте долгое нажатие кнопки CITY(▲). Каждое
следующее долгое нажатие будет выбирать следующий режим.
• Режим Трасса (по умолчанию). Максималь-
ная чувствительность детектора.
• Режим Город 1. Чувствительность детектора
снижена примерно на 15-20% по сравнению с
режимом Трасса.
• Режим Город 2. Чувствительность детектора
снижена примерно на 10% по сравнению с режимом Город 1.
• Режим Город 3. Отключены все диапазоны
кроме: Стрелка, Лазер и базы GPS.
• Режим Смарт. При скорости автомобиля от 0
до 50 км/ч, детектор работает в режиме Город
2, от 51 до 80 км/ч в режиме Город 1, свыше 81
км/ч в режиме Трасса.
• Режим Экстра. В режиме Экстра, детектор в
момент приёма радарного сигнала реагирует
так же, как и во всех остальных режимах, выво-
8
Page 9
дит информацию на дисплей и оповещает звуком, но делает это несколько
секунд. Далее, устройство показывает информацию на дисплее и оповещает звуковым сигналом каждые 30 секунд, чтобы водитель не забывал, что
впереди радар. Если сигнал перестаёт детектироваться раньше, чем пройдут 30 секунд, то устройство не издаст больше звуковых оповещений.

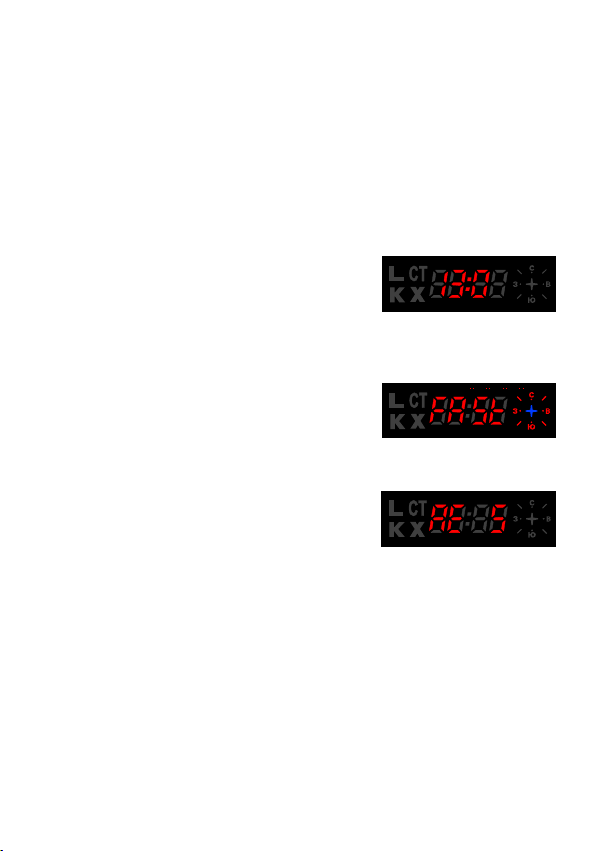

Отключение/Включение питания
Для Отключения/Включения функции внешнего питания зажмите и удерживайте
одновременно кнопки CITY(▲) и DIM(▼) до появления звукового уведомления.
Проверка напряжения аккумулятора
Для проверки напряжения аккумулятора зажмите и удерживайте одновременно кнопки MUTE и
CITY(▲) до появления звукового уведомления.
Включение/Выключение функции быстрого старта
Для Включения/Выключения функции быстрого
старта зажмите и удерживайте одновременно
кнопки DIM(▼) и MODE до появления звукового
уведомления.
Сброс настроек
Для сброса до заводских установок зажмите
и удерживайте одновременно кнопки MUTE +
CITY(▲) + DIM(▼) + MODE, светодиоды будут
мигать 2 секунды.
Режим Меню
Для перехода в режим Меню используйте долгое нажатие на кнопку MODE.
• Перемещение по Меню. Для перехода по Меню используйте короткое на-
жатие на кнопку MODE.
• Перемещение по дополнительным настройкам Меню. Для перехода по
дополнительным настройкам Меню используйте короткое нажатие кнопки
CITY(▲) – для перехода Вверх и кнопки DIM(▼) – для перехода Вниз по Меню.
• Подтверждение изменений в режиме Меню. Для подтверждения изме-
нений в режиме Меню используйте короткое нажатие кнопки MUTE. Подтверждение изменений необходимо выполнять при каждом изменении.
• Возврат в режим ожидания. Все неподтвержденные изменения (кнопкой
MUTE) сохранены не будут. Используйте долгое нажатие на кнопку MODE,
чтобы вернуться в режим ожидания.
9
Page 10

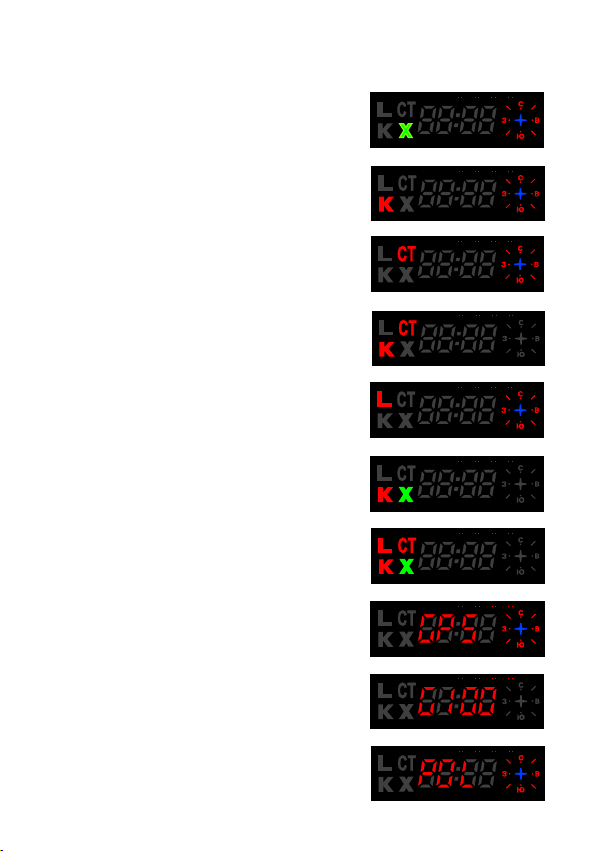

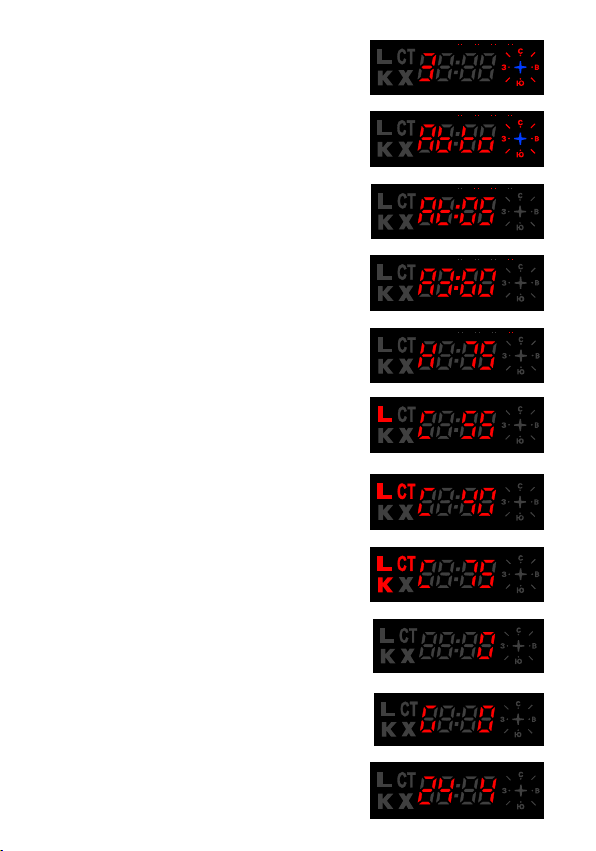

Настройки, доступные в режиме МЕНЮ
В режиме меню вы можете настраивать следующие параметры:
1. Х диапазон Вкл (по умолчанию)/Выкл. На
дисплее отображается Х.
2. К диапазон Вкл (по умолчанию)/Выкл. На
дисплее отображается К.
3. Стрелка Вкл (по умолчанию)/Выкл. На дисплее отображается СТ.
4. Робот Вкл/Выкл (по умолчанию) На дисплее отображается СТ К.
5. Лазер Вкл (по умолчанию)/Выкл На дисплее отображается L.
6. Ка диапазон Вкл/Выкл (по умолчанию) На
дисплее отображается K X.
7. VG-2 Вкл/Выкл (по умолчанию) На дисплее
отображается L C TK X.
8. GPS оповещение для всей базы Вкл (по
умолчанию)/Выкл.
9. Дистанция оповещения GPS (80%/100%/120%
/150%/200%), по умолчанию 100%.
10. Пост ДПС Вкл (по умолчанию)/Выкл.
10
Page 11

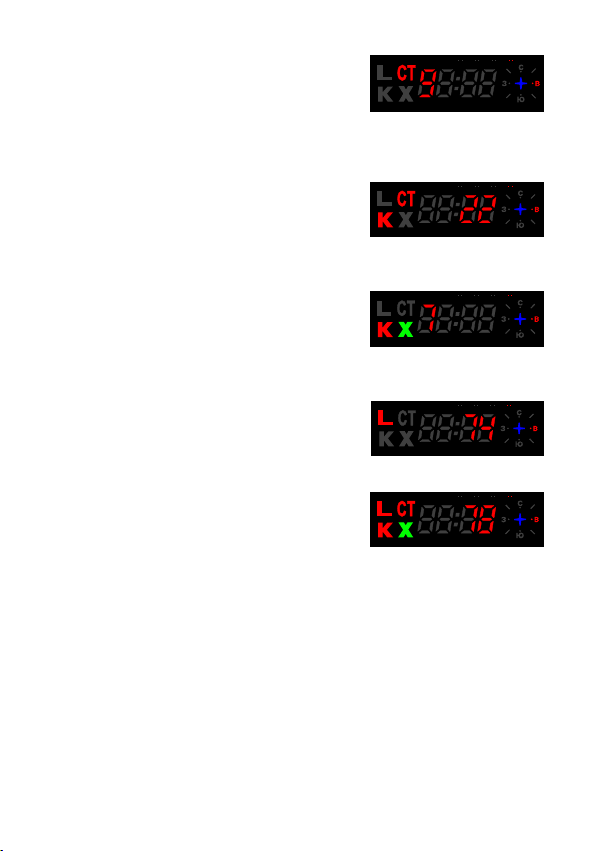

11. Ж/Д переезд Вкл (по умолчанию)/Выкл.
12. Камера Вкл (по умолчанию)/Выкл.
13. Полоса ОТ Вкл (по умолчанию)/Выкл.
14. Радар Вкл (по умолчанию)/Выкл.
15. Стрелка Вкл (по умолчанию)/Выкл.
16. Средняя скорость Вкл (по умолчанию)/
Выкл.
17. Мобильный радар Вкл/Выкл (по умолча-
нию).
18. Муляж Вкл/Выкл (по умолчанию).
19. Пользовательские POI Вкл (по умолча-
нию)/Выкл.
20. Сброс пользовательских POI. Удаление
Вкл/Выкл.
21. Голосовые сообщения Вкл (по умолча-
нию)/Выкл.
11
Page 12

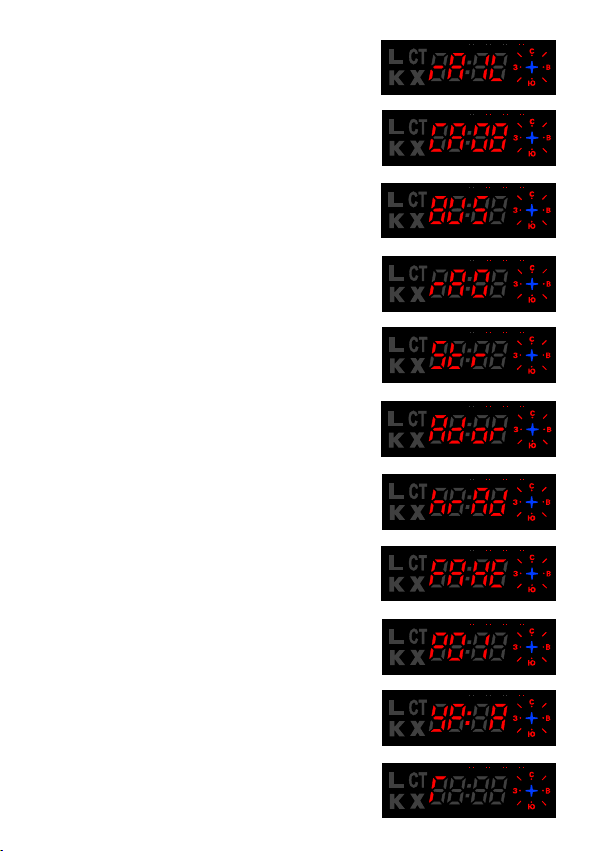

22. Звуковые оповещения Вкл (по умолчанию)/Выкл.
23. Автоматическое приглушение Вкл (по
умолчанию)/Выкл.
24. Время автоприглушения громкости:
по умолчанию (5 сек) /варианты настройки:
0/5/10/15/20 сек.
25. Уровень громкости в приглушении: по
умолчанию (60%) /варианты: 20/40/50/60/70/80%
от максимальной.
26. Трасса. Настройка порога скорости: по
умолчанию (75 км) / варианты: от 0 до 120 (шаг
5 км).
27. Город 1. Настройка порога скорости: по
умолчанию (55 км) / варианты: от 0 до 120 (шаг
5 км).
28. Город 2. Настройка порога скорости: по
умолчанию (40 км) / варианты: от 0 до 120 (шаг
5 км).
29. Город 3. Настройка порога скорости: по
умолчанию (75 км) / варианты: от 0 до 120 (шаг
5 км).
30. Установка максимальной скорости: по
умолчанию (0 км)/ варианты: от 0 до 200 (шаг 10 км).
31. Допустимое превышение скорости по
базе GPS: по умолчанию (0 км)/варианты: от 0
до 20 км (шаг 1 км).
32. Формат времени: по умолчанию (24ч) /
варианты: 12ч/24ч.
12
Page 13
33. Выбор часового пояса: по умолчанию
(GMT+3) /варианты: от GMT-11 до GMT +12.

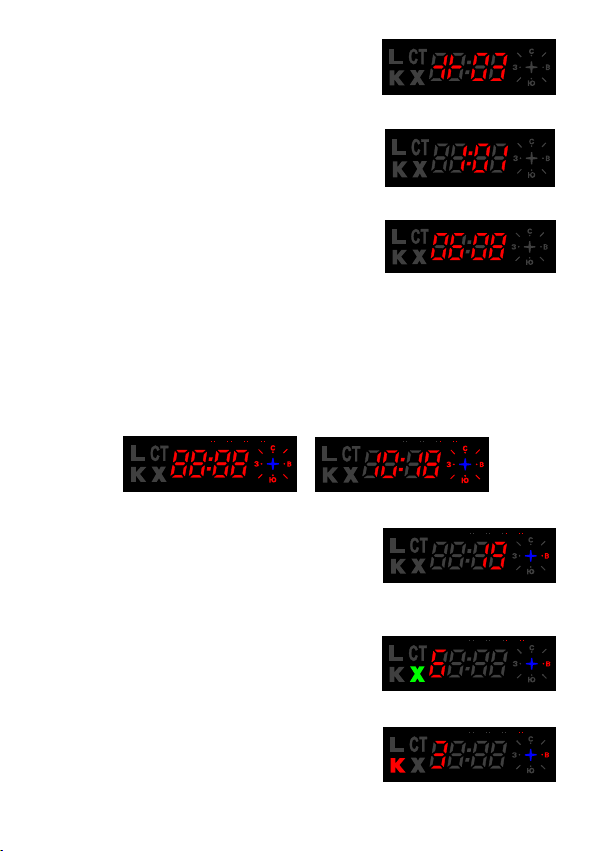

Режим загрузки устройства
Во время загрузки устройства, после приветствия, на экране устройства отображается версия Программного обеспечения (рис.3) и версия
Базы данных (рис.4). После загрузки устройство
перейдет в Режим ожидания.
рис.3
рис.4
Отображение информации на дисплее
Состояние покоя. В состоянии покоя, если сигнал GPS не пойман, на экране
устройства будет отображаться вращающаяся иконка с изображением компаса (рис.5). Если ранее сигнал GPS был пойман, но потерян на время (въезд
в тоннель и пр.) на экране будет отображаться текущее время (рис.6). После
рис.5
того, как будет пойман сигнал GPS, если автомобиль движется на экране отобразится компас
(направление движения) и скорость (рис.7).
X диапазон. На дисплее отображается X диапазон c уровнем сигнала. Издается
сигнал 3 секунды, затем, голосом единожды озвучивается принятый диапазон, далее используется
звуковое оповещение с разной частотой бипов в
зависимости от силы принимаемого сигнала (рис.8).
K диапазон. На дисплее отображается K диапазон c уровнем сигнала. Издается сигнал 3 секунды, затем, голосом единожды озвучивается принятый диапазон, далее используется звуковое
оповещение с разной частотой бипов в зависимости от силы принимаемого сигнала (рис.9).
рис.6
рис.7
рис.8
рис.9
13
Page 14
Стрелка. На дисплее отображается СТ c уровнем сигнала. Издается сигнал 3 секунды, затем,
голосом единожды озвучивается принятый диапазон, далее используется звуковое оповещение
с разной частотой бипов в зависимости от силы
принимаемого сигнала (рис.10).
Робот. На дисплее отображается СТ К c уровнем сигнала. Издается сигнал 3 секунды, затем,
голосом единожды озвучивается принятый диапазон, далее используется звуковое оповещение
(рис.11).
Kа диапазон. На дисплее отображается K Х c
уровнем сигнала. Издается сигнал 3 секунды, затем, голосом единожды озвучивается принятый
диапазон, далее используется звуковое оповещение с разной частотой бипов в зависимости от
силы принимаемого сигнала (рис.12).
Лазер. На дисплее отображается L. Издается
сигнал 3 секунды, затем, голосом единожды озвучивается принятый диапазон, далее используется звуковое оповещение (рис.13).
VG-2. На дисплее отображается L СТ K X. Издается сигнал 3 секунды, затем, голосом единожды
озвучивается принятый диапазон, далее используется звуковое оповещение. (рис.14)
Комплект поставки
рис.10
рис.11
рис.12
рис.13
рис.14
1. Устройство
2. Кронштейн
3. Присоски
4. Бампер
5. Адаптер питания (12В) постоянного тока кнопкой включения / выключения питания на адаптере
6. Руководство пользователя
7. Гарантийный талон
8. Коробка
14
Page 15
Комплект поставки может меняться без уведомления. Уточняйте комплект
поставки на сайте производителя http://trend-vision.ru/
Поиск неисправностей и их устранение
Устройство не включается Проверьте кабель питания.
Отсутствует звук Проверьте настройки звуковых оповещений. При необ-
Не работает GPS, не определяется время, скорость и
направление компаса.
Нет изображения на дисплее, либо изображение
слишком тусклое.
Плохой прием сигнала Проверьте корректность расположения устройства в
Устройство зависло Отключите радар-детектор от зарядного устройства на
Проверьте Зарядное устройство, при необходимости
нажмите на кнопку включения на Зарядном устройстве.
Проверьте предохранитель прикуривателя.
ходимости включите.
Нажмите на кнопку MUTE
Для поисков спутников GPS необходимо некоторое время.
Используйте GPS на открытом пространстве. Нахождение под мостом, в туннеле и т.п., так же плохая погода
ухудшает работу GPS.
Отключите устройство от питания. Подождите несколько секунд, заново подключите устройство.
Проверьте настройки дисплея. Возможно яркость настроена неправильно.
Для питания устройства, используйте только автомобильное зарядное устройство, идущее в комплекте. Не
допускается подавать питание через разъем miniUSB.
автомобиле.
несколько секунд, затем подключите снова
Рекомендации по использованию
Определенный нагрев устройства во время работы является нормой, тем не
менее не оставляйте устройство в автомобиле в жару на стоянке, без включенной системы кондиционирования. На солнце, в автомобиле температура может достигать 80 °С. Это может навредить электронным компонентам
устройства, привести к оплавлению и возгоранию.
15
Page 16
Положение о гарантии
1. Гарантийный срок составляет 12 месяцев,
начиная с даты продажи.
2. Срок службы оборудования составляет 24
месяца, начиная с даты изготовления.
3. Гарантийные обязательства не распро-
страняются на :
• програмное обеспечение, входящее в ком-
плект оборудования (поставляется на усло-
виях «как есть» (As is).
• ошибки, содержащиеся в програмном обе-
спечении, не являются основанием для
гарантийного ремонта и/или замены обо-
рудования, если только такие ошибки не
ведут к невозможности использовать обо-
рудование по его прямому назначению.
• на аксессуары (кабели, чехлы, кредлы и
т.п.), поставляемы в комплекте с оборудо-
ванием.
4. В течение гарантийного срока пользова-
тель имеет право на бесплатное устра-
нение неисправностей и недостатков
изделия, возникших как следствие нару-
шения технологии производства, сборки,
применения некачественных материалов
и комплектующих изделий.
5. Гарантийные обязательства не распро-
страняются на оборудование:
• с нарушенными гарантийными пломбами;
• с механическими повреждениями;
• вслучае попытки модифицирования схем
и конструктивных исполнений;
• в случае попытки модифицирования со-
держимого BIOS, ПО (любых компонентов
ПО) и любых файлов, задействованных в
работе электронного изделия;
• вышедшего из строя по вине потребителя
(не соблюдение Требований к условиям
эксплуатации оборудования) и/или име-
ющие следы возгорания, задымления,
залития жидкостями, повреждения элек-
тронных цепей;
• серийный номер которого не совпадает с
номером, указанным в Гарантийном та-
лоне;
• с незаполненным гарантийным талоном.
6. Гарантийное обслуживание осуществляет-
ся в сроки, ук азанные в законе «О защите
прав потребителей»:
• диагностика оборудования - не более 20
дней с момента сдачи оборудования пок у-
пателем в сервисный центр;
• ремонт - не более 45 дней с момента сда-
чи оборудования покупателем в сервис-
ный центр.
7. Доставка оборудования в сервисные
центры осуществяется силами и за счет
покупателя.
8. При утере Гарантийного талона или вне-
сении в него изменений или дополнений
лицами, не уполномоченными поставщи-
ком, все права на гарантийный ремонт
аннулируются
9. Адреса и телефоны сервисных центров
указаны на сайте www.trend-vision.ru
16
Page 17
Гарантийный талон
Модель: TrendVision Drive - 500
Дата продажи (ДД/ММ/ГГ)_____/_____/_______
Гарантийный срок 12 месяцев
Наименование и адрес торговой организации:
С условиями гарантии ознакомлен. Изделие проверено в моем присутствии
и не имеет дефектов. Претензий по работе, комплектности и внешнему виду
не имею.
Подпись продавца
Подпись покупателя
Без подписи покупателя гарантийный талон не действителен.
М. П.
17
Page 18
181920
Page 19
Page 20
www.trend-vision.ru
Loading...
