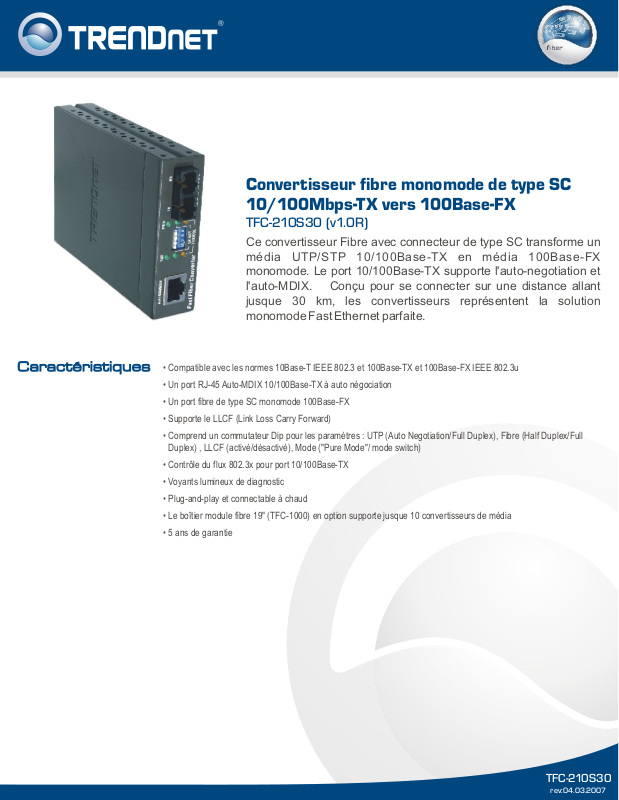

Trendnet TFC-210S30 DATASHEET
Convertisseur fibre monomode de type SC
10/100Mbps-TX vers 100Base-FX
TFC-210S30 (v1.0R)
Ce convertisseur Fibre avec connecteur de type SC transforme un
média UTP/STP 10/100Base-TX en média 100Base-FX
monomode. Le port 10/100Base-TX supporte l'auto-negotiation et
l'auto-MDIX. Conçu pour se connecter sur une distance allant
jusque 30 km, les convertisseurs représentent la solution
monomode Fast Ethernet parfaite.
Caractéristiques
• Compatible avec les normes 10Base-T IEEE 802.3 et 100Base-TX et 100Base-FX IEEE 802.3u
• Un port RJ-45 Auto-MDIX 10/100Base-TX à auto négociation
• Un port fibre de type SC monomode 100Base-FX
• Supporte le LLCF (Link Loss Carry Forward)
• Comprend un commutateur Dip pour les paramètres : UTP (Auto Negotiation/Full Duplex), Fibre (Half Duplex/Full
Duplex) , LLCF (activé/désactivé), Mode ("Pure Mode"/ mode switch)
• Contrôle du flux 802.3x pour port 10/100Base-TX
• Voyants lumineux de diagnostic
• Plug-and-play et connectable à chaud
• Le boîtier module fibre 19" (TFC-1000) en option supporte jusque 10 convertisseurs de média
• 5 ans de garantie
TFC-210S30
rev:04.03.2007
Convertisseur fibre monomode de type SC 10/100Mbps-TX vers 100Base-FX
TFC-210S30 (v1.0R)
Spécifications
Matériel
Normes
Câbles réseau
Longueur minimale du câble
Protocole
Taille du paquet de trame
Ports
Switch Dip
Débit
Voyants lumineux de diagnostic
Adaptateur secteur
Consommation
Dimensions
Poids
Température
Humidité
Certifications
• IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX, 100Base-FX
• 10Base-T : UTP/STP Cat. 3, 4, 5, EIA/TIA-568 100 ohms
• 100Base-TX : UTP/STP Cat. 5, EIA/TIA-568 100 ohms
• 100Base-FX : Câble de type SC monomode Simplex 9/125um, jusque 30 km
• 50 mètres
• CSMA/CD
• 64 à 1600 octets
• 1 x 1000Base-TX RJ-45 Port • 1 port 100Base-FX : Port fibre de type SC mono-mode
• Switch Dip 1: ON: Port TX en full duplex OFF: Port TX en auto négotiation
• Switch Dip 2: ON: Port FX en Half Duplex OFF: Port FX en Full Duplex
• Switch Dip 3: ON: LL CF activé OFF: LLCF désactivé
• Switch Dip 4: ON: Mode convertisseur pur OFF: Mode convertisseur Switch
* Après avoir changé les paramètres de l'interrupteur DIP, éteignez et rallumez le convertisseur fibre.
• 1000Mbps (Half/Full Duplex)
• Par unité : Alimentation
• Par port (TX) : 1000Mbps, Link/Activity, Full; Duplex/Coonflit (FX): Link/Activité, Full-Duplex/Conflit
• Adaptateur secteur externe 9V DC, 700mA
• 2,7 watts (max)
• 85 x 125 x 25mm ( 3,35 x 4,92 x 0,98 pouces)
• 300g
• Fonctionnement : Entre 0 et 45° C; Entreposage : Entre -40 et 70° C
• De 5 à 90% d’humidité relative
• CE, FCC
9/125µm
Contenu de l’emballage
• TFC-210S30
• Guide d'installation rapide en plusieurs langues
• Adaptateur secteur
Média
SMF
Longueur d’onde
1310nm
(1260nm~1360nm)
Puissace de sortie (dBm)
-15
Produits en relation
TFC-1000
TFC-210MSC
TFC-210MST
Information pour commander
20675 Manhattan Place,Torrance, CA 90501 USA
Tel: 1-310-961-5500
Fax: 1-310-961-5511
www.trendnet.com
Web:
Email: sales@trendnet.com
Pour commander, merci d'appeler au:
1-888-326-6061
Sensibilité
-34
Puissance de sortie (dBm)
19
Boîtioer fibre 10 baies
Convertisseur fibre de type SC multimode
10/100Base-TX vers 100BaseFX
Convertisseur fibre de type ST multimode
10/100Base-TX vers 100BaseFX
Distance
30km
