Guia de Instalação Rápida
TEW-434APB
Índice
Table of Contents
Português .................................................................................................
1. Antes de Iniciar ..................................................................................
2. Instalação de Hardware .....................................................................
3. Instalação Power-over-Ethernet ........................................................
4. Configure o Ponto de Acesso ............................................................
Troubleshooting ........................................................................................
1
1
2
3
5
8
Version 10.25.2007
1. Antes de Iniciar
Requisitos do Sistema
Web Browser: Internet Explorer (5.5 ou superior)
Um computador com um adaptador de rede adequadamente instalado.
Um Switch ou Hub de rede com uma porta de rede LAN disponível.
Um cabo de rede RJ-45.
Switch Power over Ethernet (Opcional)
TPE-101I (Opcional)
Aplicação
54Mbps 802.11g Wireless
PoE Access Point
(TEW-434ABP)
Conteúdo da Embalagem
TEW-434APB
CD-ROM do Guia do Usuário
Guia de Instalação Rápida
Adaptador de Energia AC (7.5 V, 1 A)
1 antena destacável de 2dBi
Workstation with
Wireless PCI Adapter
(TEW-423PI)
Internet
Cable/DSL
Modem
100Mbps
PoE + Data
Power over Ethernet
(PoE) Injector
(TPE-101i)
Data
Cable/DSL 4-Port Firewall Router
(TW100-BRF114)
Notebook with
Wireless PC Card
(TEW-421PC)
Workstation with
PCI Adapter
(TE100-PCIWN)
Nota: O TEW-434APB somente suporta dispositivos Power over Ethernet
(PoE) que sigma o padrão IEEE 802.3af Modo A (pino 1, 2, 3, 6)
1
Português
2. Instalação de Hardware
Nota: Localize o local ideal para o Ponto de Acesso. O melhor lugar para o
Ponto de Acesso é normalmente no centro da sua rede wireless. Favor
conectar o computador a ser utilizado para configurar o TEW-434APB ao
mesmo switch/hub.
1. Conecte um cabo RJ-45 de um
Switch/Hub à porta LAN do Ponto
de Acesso e então conecte a
antena destacável de 2dBi.
2. Conecte o Adaptador de Energia
AC ao Ponto de Acesso e em
seguida a uma tomada.
3. Verifique se as seguintes luzes do
painel estão acesas: WLAN e
LAN.
2
Português
3. Instalação Power-over-Ethernet
Usando o TEW-434APB com um switch PoE
1. Conecte um cabo RJ-45 do Switch
Power-Over-Ethernet (ex.:
TRENDnet TPE-S88) a porta LAN
do Ponto de Acesso e então
conecte a antena destacável de
2dBi.
2. Verifique se as seguintes luzes do
painel estão acesas: WLAN e
LAN. Favor referir-se ao passo 3
na seção de Instalação de
Hardware.
3
Português

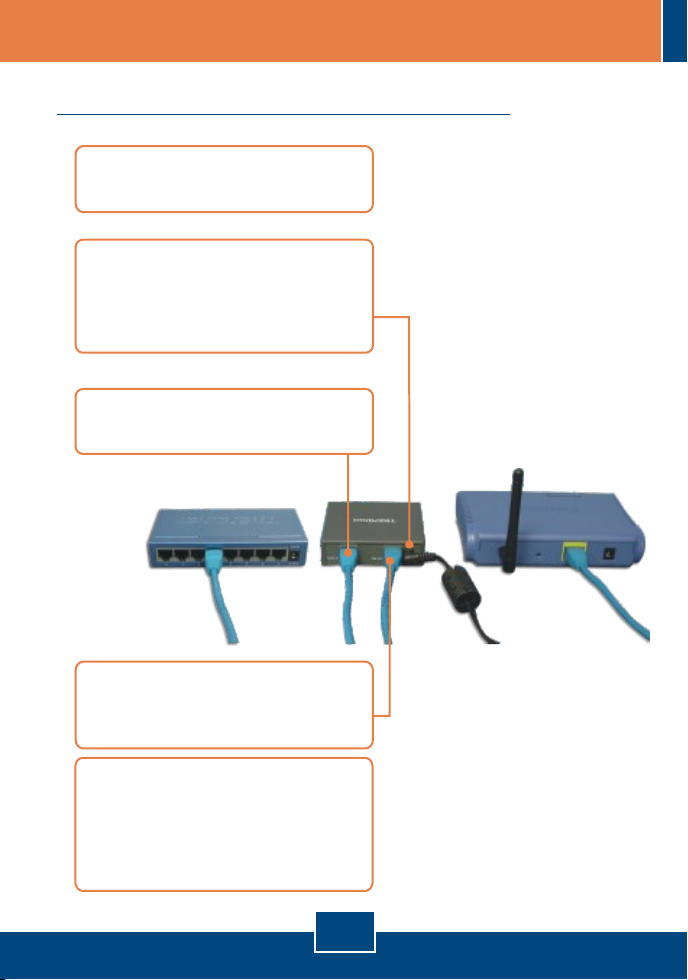

Usando o TEW-434APB com o TPE-101I
1. Conecte o Cabo de Energia ao
Adaptador de Energia AC.
2. Conecte o Adaptador de Energia
AC ao conector DC 48V IN no
TPE-101I. Então conecte o Cabo
de Energia a uma tomada.
3. Conecte um cabo CAT-5 do switch
a porta DATA IN TPE-101I.
4. Conecte um cabo CAT-5 da porta
LAN do TEW-434APB a porta POE
OUT do TPE-101I.
5. Verifique se as seguintes luzes do
painel estão acesas: WLAN e
LAN. Favor referir-se ao passo 3
na seção de Instalação de
Hardware.
4
Português
4. Configure o Ponto de Acesso
Nota: Recomenda-se que o Ponto de Acesso seja configurado a partir de um
computador a cabo. Antes de configurar o Ponto de Acesso, um endereço IP
Estático deve ser designado ao adaptador de rede do seu computador na subrede de 192.168.1.x. Já que o endereço IP default do Ponto de Acesso é
192.168.1.100, certifique-se de que nenhum outro dispositivo de rede tenha
recebido o endereço IP de 192.168.1.1. (Recorra à seção Troubleshooting
sobre como configurar protocolos TCP/IP em seu PC.)
1. Abra seu web browser, digite
http://192.168.1.100 na barra de
endereço e então pressione Enter.
2. Entre com o Nome de Usuário e
Senha e então clique OK.
User Name (Nome de Usuário):
admin
Password (Senha): admin
3. Clique Wizard (Assistente)
5
Português
4. Clique Wizard (Assistente)
5. Entre com uma nova senha para
seu Ponto de Acesso, confirme a
nova senha e então clique Next
(Próximo). (se uma nova senha
não for digitada a senha padrão
admin será usada.)
6. Entre com um SSID para seu
Ponto de Acesso e então clique
Next.
6
Português

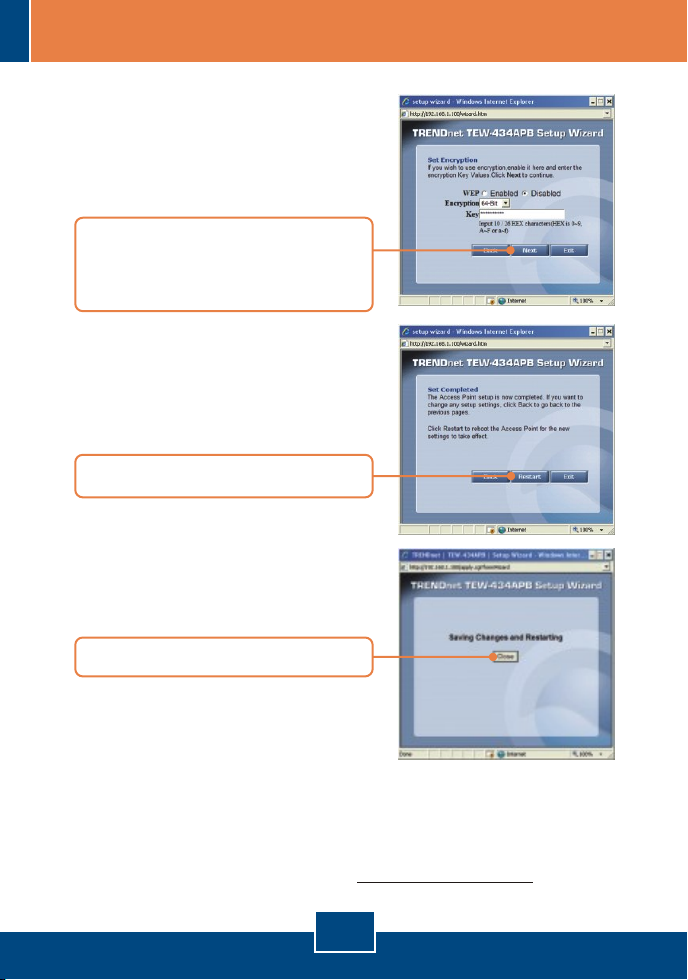

7. Habilite a Criptografia
(Encryption) se necessário e
então clique Next (Próximo).
8. Clique Restart (Reiniciar).
9. Clique Close (Fechar).
Sua configuração agora está completa.
Para informações detalhadas sobre esta e outras configurações avançadas do
TEW-434APB, favor recorrer à seção Troubleshooting, CD-ROM com Guia do
Usuário ou ao website da TRENDnet em http://www.trendnet.com.
7
Português
Troubleshooting
P1: Como eu configuro os protocolos TCP/IP no meu computador?
1. Vá até o Control Panel (Painel de
Controle), faça duplo clique no ícone
de Network Connections (Conexões
de Rede), clique com o botão direito
no ícone Local Area Connection
(Conexão Local) e então clique em
Properties (Propriedades).
2. Clique em Internet Protocol (TCP/IP)
e então clique em Properties
(Propriedades). Clique em Use the
following IP address (Use o seguinte
endereço IP) e certifique-se de que
esteja designado um endereço IP ao
seu adaptador de rede na sub-rede de
192.168.1.x.
Eu digitei http://192.168.1.100 na barra de endereço do meu Browser de
P2:
Internet, mas uma mensagem de erro avisa que a página não pode ser exibida:
“The page cannot be displayed.”
configuração do
R2:
instruções na seção 2. Segundo, certifique-se de que as luzes LAN e WLAN
estão acesas. Terceiro, certifique-se de que as configurações TCP/IP estão
configuradas adequadamente (veja P1). Quarto, uma vez que o endereço IP
default de seu Ponto de Acesso é 192.168.1.100, certifique-se de que nenhum
outro dispositivo de rede tenha recebido o endereço IP 192.168.1.100.
TEW-434APB?
Primeiro, verifique as configurações do seu hardware novamente seguindo as
Como eu consigo entrar na página web de
Se meu IP de rede é diferente da faixa do Ponto de Acesso, o que devo fazer?
P3:
Você ainda deve configurar o ponto de acesso primeiro. Após aplicar todas as
R3:
configurações, vá para a página de configuração do Ponto de Acesso, clique em
IP settings (configurações) e mude o endereço IP do Ponto de Acesso para que
combine com o IP de sua rede.
8
P4:
Após configurar o Ponto de Acesso com sucesso de acordo com minhas
configurações de rede, eu não consigo conectar a minha rede usando
computadores wireless.
Se você tem um servidor DHCP em sua rede você terá que ir até TCP/IP
R4:
settings (configurações TCP-IP) novamente e reselecionar "Obtain an IP
address automatically" (Obter um endereço IP automaticamente) para permitir que
o PC retome um endereço IP de seu servidor DHCP.
Todas as configurações estão corretas, mas eu ainda não consigo conexão
P5:
wireless ao Ponto de Acesso
Primeiro, certifique-se de que a luz WLAN do Ponto de Acesso está acesa.
R5:
Segundo, reinicie o ponto de acesso. Desligue o ponto de acesso da tomada.
Aguarde 15 segundos e então reconecte a energia do Ponto de Acesso. Terceiro,
entre em contato com o fabricante do seu adaptador de rede wireless. Certifiquese de que o adaptador de rede está configurado com o SSID correto. O SSID
default do seu Ponto de Acesso é TRENDnet.
O TEW-434APB não liga quando eu conecto o dispositivo em um switch ou
P6:
splitter Power-Over-Ethernet. O que devo fazer?
Primeiro, verifique se o dispositivo PoE suporta o protocolo IEEE 802.3af.
R6:
Segundo, verifique se o TEW-434APB liga usando o adaptador de tensão 7.5 V, 1
A . Terceiro, reinicie o switch PoE. Quarto, desligue o switch da tomada, aguarde
15 segundos e em seguida ligue-o novamente. Quinto, conecte o dispositivos a
uma porta diferente em seu switch PoE. Sexto tente usar outro cabo Cat-5e.
Se você ainda tiver problemas ou perguntas referentes ao TEW-434APB, favor entrar
em contato com Departamento de Suporte Técnico da TRENDnet.
.
Registre Seu Produto
Para garantir o alto nível do service e suporte ao consumidor,
por favor tire um minuto para
registra seu produto Online em: www.trendnet.com/register
Agradecemos por ter escolhido TRENDnet
9
