Trendnet TEG-S28TX Datasheet

TRENDnet

TRENDware, USA

What's Next in Networking

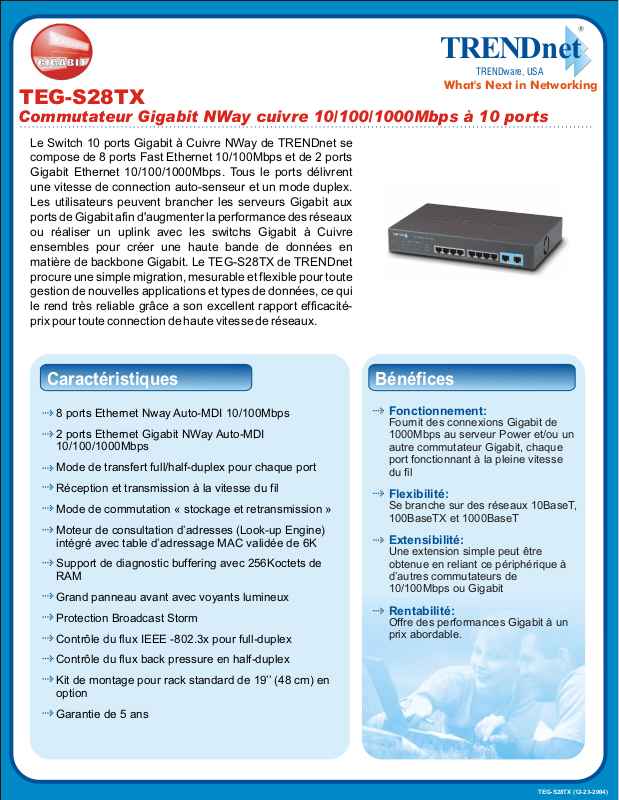

TEG-S28TX

Commutateur Gigabit NWay cuivre 10/100/1000Mbps à 10 ports

Le Switch 10 ports Gigabit à Cuivre NWay de TRENDnet se compose de 8 ports Fast Ethernet 10/100Mbps et de 2 ports Gigabit Ethernet 10/100/1000Mbps. Tous le ports délivrent une vitesse de connection auto-senseur et un mode duplex. Les utilisateurs peuvent brancher les serveurs Gigabit aux ports de Gigabit afin d'augmenter la performance des réseaux ou réaliser un uplink avec les switchs Gigabit à Cuivre ensembles pour créer une haute bande de données en matière de backbone Gigabit. Le TEG-S28TX de TRENDnet procure une simple migration, mesurable et flexible pour toute gestion de nouvelles applications et types de données, ce qui le rend très reliable grâce a son excellent rapport efficacitéprix pour toute connection de haute vitesse de réseaux.

8 ports Ethernet Nway Auto-MDI 10/100Mbps

2 ports Ethernet Gigabit NWay Auto-MDI 10/100/1000Mbps

Mode de transfert full/half-duplex pour chaque port

Réception et transmission à la vitesse du fil

Mode de commutation « stockage et retransmission »

Moteur de consultation d’adresses (Look-up Engine) intégré avec table d’adressage MAC validée de 6K

Support de diagnostic buffering avec 256Koctets de RAM

Grand panneau avant avec voyants lumineux

Protection Broadcast Storm

Contrôle du flux IEEE -802.3x pour full-duplex

Contrôle du flux back pressure en half-duplex

BénéficesCaractéristiques

Fonctionnement:

Fournit des connexions Gigabit de 1000Mbps au serveur Power et/ou un autre commutateur Gigabit, chaque port fonctionnant à la pleine vitesse du fil

Flexibilité:

Se branche sur des réseaux 10BaseT, 100BaseTX et 1000BaseT

Extensibilité:

Une extension simple peut être obtenue en reliant ce périphérique à d’autres commutateurs de 10/100Mbps ou Gigabit

Rentabilité:

Offre des performances Gigabit à un prix abordable.

Kit de montage pour rack standard de 19’’ (48 cm) en option

Garantie de 5 ans

TEG-S28TX (12-23-2004)

TEG-S28TX

Commutateur Gigabit NWay cuivre 10/100/1000Mbps à 10 ports

Spécifications

Normes LAN:

• Contrôle de flux

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T

• ANSI/IEEE 802.3 NWay auto-négociation

• Contrôle de flux IEEE 802.3x

Câbles réseau:

• Ethernet : UTP CAT 3, 4, 5, EIA/TIA-568 100 ohms, 100 mètres (max.); Fast

• Ethernet : UTP CAT 5, EIA/TIA-568 100 ohms, 100 mètres (max.); Gigabit

• Ethernet: Câble 4 paires UTP CAT 5, EIA/TIA-568 100 ohms, 100 mètres (max.)

Protocole / Topologie:

• CSMA/CD

Taux de transfert des données :

• Ethernet : 10Mbps (half-duplex), 20Mbps (full-duplex)

• Fast Ethernet : 100Mbps (half-duplex), 200Mbps (full-duplex)

• Ethernet Gigabit : 2000Mbps (full duplex)

Mémoire tampon RAM:

• 256Koctets par dispositif

Table des adresses de filtrage:

• Entrées de 6K par dispositif

Voyant lumineux de diagnostic:

• Alimentation, Vitesse, Link/Act, FDX/COL

Alimentation:

• 100-240VAC, 50/60Hz, Alimentation électrique interne universelle)

Consommation:

• 30 watts. max

Dimensions:

• 280 x 180 x 44 mm (11 x 7,1x1,73 pouces) (L x H x P)

Poids:

• Environ 1,64 kg

Température:

• Fonctionnement: 0° - 50° C (32° to 122° F)

• Entreposage: -10° - 70° C (14° to 158° F)

Humidité:

• Entre 10 et 90%, pas de condensation

Emissions:

• Classe A FCC, Marque Classe A CE, Classe A VCCI

Solution de Réseaux

Server with

TEG-S28TX

Workstations with

TE100-PCIWN

TEG-PCITX

TW100-S4W1CA

XDSL/Cable Modem

TEG-S18TXE

TE100-PS3plus

INTERNET

Workstations with

TE100-PCIWN

e e r t n

iS r

P v

u ls

R n

-Sp 0

T N

T P L

2 T P L

1 T P L

s s e el r i W

uy Q

t c

A /

n i

t e n

eU r a

w D N

E R

Printers

1000Mbps

100Mbps

07/17/2003

Pour commander, merci d'appeler au:

1-888-326-6061
