Page 1
MODELL 70054-8
bedienungsanleitung
Page 2
EINFÜHRUNG
3 BEVOR SIE FORTFAHREN
4 SICHERHEITSHINWEISE
7 WERKZEUGE; ZUBEHÖR
8 ANATOMIE DES
1/16 SLASH 4WD
9 KURZANLEITUNG: DAMIT ES
SCHNELL LOSGEHT
10 TRAXXAS TQ 2,4GHz
FUNKSYSTEM
19 EINSTELLEN DES
ELEKTRONISCHEN GESCHWINDIGKEITSREGLERS
21 MIT IHREM MODELL FAHREN
24 TUNING-EINSTELLUNGEN
28 DIE WARTUNG IHRES
MODELLS
Vielen Dank, dass Sie sich zum Kauf des Traxxas Modells im Maßstab 1:16 entschieden haben. Ihr neues Modell kombiniert bewährte Traxxas Innovationen, wie zum Beispiel die aus der F1 inspirierte Wippschalter­Aufhängung, wasserdichte Elektronik und ein Chassis im Monocoquestil für hervorragendes Handling sowie unglaubliche Geschwindigkeit und Leistung. Ihr Traxxas Modell ist für leistungsstarkes Fahren mit ausgeglichener Gewichtsverteilung, Leichtgewicht und hochfesten Materialien sowie der präzisen Konstruktion, die das Markenzeichen all unserer Traxxas Fahrzeuge ist, ausgelegt.
Diese Anleitung enthält die Anweisungen, die Sie für den Betrieb und die Wartung Ihres Modells benötigen, sodass Sie viele Jahre damit Spaß haben werden. Wir möchten, dass Sie sich sicher sind, eines der besten Modelle im Markt zu besitzen, und für das Sie die Unterstützung von einem Team aus Pros erhalten, die immer danach streben, Ihnen das höchstmögliche Niveau an Werksunterstützung zu bieten. Mit Traxxas­Modellen erleben Sie nicht nur totale Leistung und Zufriedenheit mit Ihrem Modell, sondern auch mit dem dahinter stehenden Unternehmen.
Wir wissen, dass Sie sich sehr darauf freuen, Ihr Modell endlich auf die Straße zu bringen. Es ist aber wichtig, dass Sie sich etwas Zeit zum Lesen dieser Bedienungsanleitung nehmen. In ihr sind alle erforderlichen Einstellungsarbeiten und Hinweise zum Fahren mit Ihrem Modell beschrieben, damit Sie das Leistungspotential abrufen können, mit dem die Entwickler von Traxxas Ihr Modell ausgestattet haben. Auch wenn Sie ein erfahrener R/C-Enthusiast sind, ist es
dennoch wichtig, die Verfahren in dieser Anleitung zu lesen und zu befolgen.
Nochmals vielen Dank, dass Sie sich für Traxxas entschieden haben. Wir arbeiten täglich hart, um Ihnen das höchstmögliche Niveau an Kundenzufriedenheit bieten zu können. Wir wollen absolut, dass Sie mit Ihrem neuen Modell viel Spaß haben werden.
Traxxas Support
Der Traxxas Support unterstützt Sie auf jedem Schritt Ihres Wegs. Im nächsten Abschnitt erfahren Sie, wie Sie uns am besten erreichen können und welche Supportmöglichkeiten Ihnen zur Verfügung stehen.
Kurzanleitung
Diese Bedienungsanleitung enthält eine Kurzanleitung, in der die erforderlichen Verfahren beschrieben sind, mit denen Sie so schnell wie möglich mit Ihrem Modell losfahren können. Als erfahrener R/C-Enthusiast werden Sie es als hilfreich und schnell betrachten. Stellen Sie sicher, dass Sie auch die übrigen Anweisungen in dieser Anleitung lesen, um mehr über die wichtigen Sicherheits-, Wartungs- und Einstellungsverfahren zu erfahren. Zum Start blättern Sie bitte auf Seite 9.
REGISTRIERUNG IHRES MODELLS
Damit wir Sie als Kunde besser beraten können, registrieren Sie Ihr Produkt bitte innerhalb der ersten 10.Tage nach dem Kauf online auf Traxxas.com/register.
Traxxas.com/register
2 • 1/16 SLASH 4WD
FCC-Konformität
Dieses Gerät enthält ein Modul, das die Grenzwerte für ein digitales Gerät der Klasse B wie in Teil 15 der FCC-Bestimmungen beschrieben einhält. Der Betrieb unterliegt den folgenden Bedingungen: (1) Dieses Gerät darf keine störenden Interferenzen verursachen und (2) dieses Gerät muss jegliche empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die unerwünschte Funktionen verursachen können.
Die Grenzwerte für ein digitales Klasse-B-Gerät wurden entwickelt, um angemessenen Schutz vor schädlichen Interferenzen in Wohnbereichen zu bieten. Dieses Produkt generiert, verwendet und kann Hochfrequenzenergie ausstrahlen und wenn es nicht gemäß den Anweisungen verwendet wird, kann es schädliche Interferenzen für Funkgeräte verursachen. Der Benutzer wird darauf hingewiesen, dass Änderungen oder Modikationen, die nicht von der für die Konformität zuständigen Partei ausdrücklich genehmigt sind, zum Erlöschen der Erlaubnis, das Gerät zu betreiben, für den Benutzer zur Folge haben kann.
Kanada, Industry Canada (IC)
Dieses digitale Gerät der Klasse B erfüllt die Vorschriften der kanadischen ICES-003 und RSS-210. Dieses Gerät erfüllt die Vorschriften der Industry Canada Lizenz mit Ausnahme des/r RSS-Norm(en). Der Betrieb unterliegt den folgenden beiden Bedingungen: Dieses Gerät darf keine Interferenzen verursachen und dieses Gerät muss unempndlich gegen jegliche Interferenzen sein, auch solche Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen könnten.
Stellungnahme zur Funkstrahlenbelastung
Dieses Gerät erfüllt die von FCC und Industry Canada festgelegten Strahlungsgrenzwerte für unkontrollierte Umgebungen. Dieses Gerät sollte mit mindestens 20 Zentimeter Abstand zwischen Strahlungsquelle und Ihrem Körper oder Umstehenden installiert und betrieben werden Es darf nicht gemeinsam mit einer anderen Antenne oder einem anderen Sender betrieben werden.
TQ Funksystem Betriebsfrequenz: 2 406~2 453 MHz Maximale Funkfrequenzstärke: Maximale Spitzenleistung -1 dBm
Traxxas Hochstromanschluss Betriebsfrequenz: 13,56 MHz Maximale Funkfrequenzstärke: Maximale Spitzenleistung -29,27 dBuA / m bei 10 m
Page 3
BEVOR SIE FORTFAHREN
Bitte alle Anweisungen in dieser Anleitung und in sämtlichen Begleitmaterialien lesen und befolgen, um ernsthafte Schäden an Ihrem Modell zu vermeiden. Nichtbeachten dieser Anweisungen wird als Missbrauch oder Vernachlässigung betrachtet.
Lesen Sie diese Anleitung und untersuchen Sie Ihr Modell sorgfältig, bevor Sie mit ihm fahren. Wenn Sie aus irgendeinem Grund entscheiden, dass dieses Modell nicht das ist, was Sie eigentlich wollten, fahren Sie bitte nicht fort. Ihr Händler kann das Produkt unter keinen Umständen
zurücknehmen oder umtauschen, sollte es in irgendeiner Weise verwendet worden sein.
WARNUNGEN, HILFREICHE TIPPS UND QUERVERWEISE
Sie werden in der gesamten Anleitung Warnungen und hilfreiche Tipps nden, die mit den unten gezeigten Symbolen markiert sind. Stellen Sie bitte sicher, dass Sie alle gelesen haben, bevor Sie mit Ihrem Modell fahren.
Eine wichtige Warnung bezüglich Ihrer persönlichen Sicherheit, bzw. wie Sie ernsthafte Schäden an Ihrem Modell und zugehörigen Komponenten vermeiden können.
Ein besonderer Rat von Traxxas, damit die Dinge einfacher werden
und Sie mehr Spaß haben.
Verweist auf eine Seite mit einem relevanten Thema.
SUPPOR T
Wenn Sie irgendwelche Fragen zu Ihrem Modell oder zum Fahren mit dem Modell haben, rufen Sie bitte die gebührenfreie Technik-Hotline von Traxxas unter: 1-888-TRAXXAS (1-888-872-9927) (nur für Kunden innerhalb der USA) an.*
Unser technischer Support ist 7 Tage die Woche von 8:30 Uhr bis 21:00 US-Central Time (MEZ-7) erreichbar Sie auch unter Traxxas.com/support. Gerne können Sie uns Ihre Frage auch per E-Mail an [email protected] senden. Treten Sie unserer Online­Community mit Tausenden registrierten Mitgliedern auf Traxxas.com bei.
Traxxas bietet vollumfänglichen Service, vor-Ort-Reparaturservice um ihre Erwartungen an den Traxxas Service zu erfüllen. Wartungs- und Ersatzteile können Sie direkt bei Traxxas telefonisch oder online unter Traxxas.com bestellen. Sie können Zeit, Versand- und Händlerkosten sparen, indem Sie Ersatzteile von Ihrem örtlichen Händler kaufen.
Zögern Sie nicht, uns zu kontaktieren, wenn Sie irgendwelche Unterstützung benötigen. Wir möchten, dass Sie rundum mit Ihrem Modell zufrieden sind!
. Technische Unterstützung erhalten
Traxxas 6250 Traxxas Way, McKinney, Texas 75070 Telefon: 972-549-3000 Gebührenfrei 1-888-TRAXXAS (nur innerhalb der USA)
Internet Traxxas.com E-Mail: [email protected]
Gesamter Inhalt: ©2023 Traxxas. Traxxas, Ready-To-Race, Ready-To­Win, Titan, und ProGraphix sind Warenzeichen oder eingetragene Warenzeichen von Traxxas. Andere Markennamen und Warenzeichen sind Eigentum ihrer jeweiligen Inhaber und werden in dieser Anleitung nur zu Informationszwecken verwendet. Diese Anleitung darf weder im Ganzen noch in Teilen ohne die schriftliche Genehmigung von Traxxas reproduziert oder in Print- oder elektronischen Medien verbreitet werden. Technische Merkmale können ohne vorherige Ankündigung geändert werden.
*Gebührenfreie Anrufe sind nur für US-Bürger verfügbar.
1/16 SLASH 4WD • 3
Page 4
SICHERHEITSHINWEISE
Alle in dieser Anleitung gegebenen Anweisungen und Sicherheitshinweise sollten genau befolgt werden, um einen sicheren Betrieb zu gewährleisten.
Dieses Modell ist ohne Überwachung durch einen verantwortungsvollen und sachkundigen Erwachsenen nicht für Kinder unter 14 Jahren geeignet.
Keine Erfahrung mit ferngesteuerten Modellen erforderlich. Das Modell erfordert nur minimalen Einstellungs-, Wartungs­oder Supportaufwand.
4 • 1/16 SLASH 4WD
Wir alle bei Traxxas wollen, dass Sie an Ihrem neuen Modell Freude haben und dabei sicher sind. Fahren Sie vernünftig und vorsichtig. Dann wird es aufregend und sicher und Sie und alle um Sie herum werden viel Spaß haben. Wenn Sie nicht auf sichere und vernünftige Weise mit Ihrem Modell umgehen, kann es zu ernsthaften Schäden und Verletzungen führen. Die mit diesem Produkt gelieferten oder verfügbaren Vorsichtsmaßnahmen und Anweisungen sollten strikt befolgt werden, um einen sicheren Betrieb zu gewährleisten. Sie selbst sind dafür verantwortlich, dass die Anweisungen befolgt und die Sicherheitshinweise eingehalten werden.
Wichtige Dinge, die Sie beachten sollten
• Ihr Modell ist nicht für den Gebrauch auf öentlichen Straßen oder in verkehrsreichen Gebieten vorgesehen, in denen der Betrieb des Modells in Konikt mit Fußgängern oder anderen Verkehrsteilnehmern geraten oder diese stören könnte.
• Fahren Sie nie - unter keinen Umständen - wenn viele Menschen um Sie herum sind. Ihr Modell ist sehr schnell und kann ernsthafte Verletzungen verursachen, wenn es mit einer Person kollidiert.
• Da Ihr Modell per Funk gesteuert wird, unterliegt es Funk­Interferenzen aus vielen Quellen, die außerhalb Ihrer Kontrolle liegen. Funk-Interferenzen können vorübergehenden Verlust der Funksteuerung verursachen. Halten Sie deshalb immer einen Sicherheitsabstand nach allen Seiten rund um Ihr Modell ein, um Kollisionen zu vermeiden.
• Der Motor, die Batterie und der Geschwindigkeitsregler können während des Gebrauchs heiß werden. Seien Sie vorsichtig, um sich nicht zu verbrennen.
• Fahren Sie mit Ihrem Modell nicht bei Nacht oder wenn Ihre Sicht auf das Modell behindert oder beeinträchtigt sein könnte.
• Am wichtigsten ist es, zu jeder Zeit gesunden Menschenverstand walten zu lasse
.
Geschwindigkeitsregler
Der elektronische Geschwindigkeitsregler Ihres Modells ist ein extrem leistungsfähiges elektronisches Gerät, das hohe Ströme abgeben kann. Befolgen Sie bitte diese Sicherheitshinweise sehr genau, um Schäden am Geschwindigkeitsregler oder anderen Komponenten zu vermeiden.
• Batterie entnehmen: Entnehmen Sie immer die Batterie(n) aus dem Geschwindigkeitsregler, wenn er nicht in Gebrauch ist.
11
• Isolieren der Kabel: Isolieren Sie freiliegende Kabel immer mit Schrumpfschläuchen, um Kurzschlüssen vorzubeugen.
• Erst den Sender einschalten: Schalten Sie zuerst den Sender
an, bevor Sie den Geschwindigkeitsregler anschalten, um ein Durchbrennen und fehlerhaften Betrieb zu vermeiden.
• Verbrennen Sie sich nicht: Der elektronische
Geschwindigkeitsregler und der Motor können während der Benutzung extrem heiß werden, also achten Sie darauf, sie nicht zu berühren, bis sie abgekühlt sind. Sorgen Sie für genügend Luftbewegung für die Kühlung.
• Verwenden Sie die werkseitig installierten Originalanschlüsse:
Tauschen Sie weder Batterie- noch Motoranschlüsse. Unsachgemäße Verdrahtung kann zu Bränden oder Schäden am elektronischen Geschwindigkeitsregler führen. Beachten Sie bitte, dass wir bei modizierten Geschwindigkeitsreglern eine Gebühr für das Neuanschließen berechnen, wenn sie zu einer Reparatur eingeschickt werden.
• Keine Verpolung: Der elektronische Geschwindigkeitsregler ist nicht
gegen Verpolung geschützt
• Keine Schottky-Dioden: Externe Schottky-Dioden sind mit
Umkehr-Geschwindigkeitsreglern nicht kompatibel. Verwenden einer Schottky-Diode an Ihrem Traxxas-Geschwindigkeitsregler beschädigt den Regler und führt zum Erlöschen der Garantie.
•
Mit zwei Batterien: Bei der Verwendung von zwei Batterien, müssen die Batterien parallel geschaltet werden. Schließen Sie niemals zwei Batterien in Serie, wird dies bewirken, dass der elektronischer Geschwindigkeitsregler zu scheitern. Mehr Informationen nden Sie auf Seite 15.
• Halten Sie die Mindest-und Höchstbegrenzungen des Geschwindigkeitsreglers, die in der Tabelle mit den technischen Daten in der Bedienungsanleitung angegeben sind, immer ein. Wenn Ihr elektronischer Geschwindigkeitsregler mit zwei Batterien betrieben wird, mischen Sie Batterietyp und -kapazität nicht. Verwenden Sie immer nur zwei Batterien gleicher Spannung und gleicher Kapazität. Verwenden ungleicher Batterien kann die Batterien und den Geschwindigkeitsregler beschädigen
Recycling Ihrer Traxxas iD® NiMH Batterie
Traxxas empehlt ausdrücklich, die iD NiMH-Batterie am Ende ihrer Lebensdauer dem Recycling zuzuführen.
keinen Fall über den Hausmüll.
das RBRC-Logo (Rechargeable Battery Recycling Corporation) (Vereinigung für das Recycling von auadbaren Batterien), was anzeigt, dass sie recycelt werden können. Nähere Informationen, wo Sie ein Recycling-Zentrum in Ihrer Nähe nden, erhalten Sie bei Ihrem Händler vor Ort oder auf der Website: www.call2recycle.org (nur für die USA).
.
Entsorgen Sie Batterien auf
Alle Traxxas iD NiMH-Batterien tragen
Page 5
WARNUNG! VORSICHT! GEFAHR!
SICHERHEITSHINWEISE
Batterien betrieben werden. Laden und Entladen von Batterien kann prinzipiell Feuer, Explosion, gefährliche Verletzungen und Schäden an Eigentum zur Folge haben, wenn die Anweisungen des Herstellers nicht eingehalten werden. Zusätzlich stellen Lithium Polymer (LiPo) Batterien ein ERNSTES Risiko eines Feuers dar, wenn sie nicht in Übereinstimmung mit den Anweisungen behandelt werden. Bevor Sie das Ladegerät verwenden: Lesen und befolgen Sie alle Anweisungen des Herstellers, Warnhinweise und Vorsichtsmaßnahmen. LiPo­Batterien sind nur für fortgeschrittene Benutzer vorgesehen, die auf die Risiken der Verwendung von LiPo-Batterien hingewiesen wurden. Traxxas empehlt nicht, dass jemand unter 18 Jahren LiPo-Batterien ohne Aufsicht durch einen kompetenten und verantwortungsvollen Erwachsenen verwendet oder handhabt. Entsorgen Sie gebrauchte Batterien nach den Anweisungen des Herstellers.
Wichtige Warnungen für Anwender von Lithium Polymer (LiPo) Batterien:
• Ihr Modell kann mit LiPo-Batterien betrieben werden. Aus Sicherheits-gründen haben LiPo-Batterien eine Mindestentladespannung, die nicht unterschritten werden sollte. Der elektronische Geschwindigkeitsregler ist mit einer eingebauten Unterspannungserkennung ausgestattet, die dem Fahrer ein Warnsignal gibt, wenn LiPo-Batterien ihre Mindestspannung (Entladespannung) erreicht haben. Es liegt in der Verantwortung des Fahrers, das Fahren sofort zu beenden, um zu verhindern, dass die Batterie unter den Sicherheitsgrenzwert ihrer Mindestspannung entladen wird.
• Die Unterspannungserkennung am Geschwindigkeitsregler ist nur ein Teil der umfangreichen Funktionen für den sicheren Betrieb von LiPo-Batterien in Ihrem Modell. Es ist äußerst wichtig, dass Sie als Anwender auch sämtliche Anweisungen der Hersteller von Batterie und Ladegerät für sicheres Laden, Betrieb und Lagerung befolgen. Stellen Sie sicher, dass Sie verstanden haben, wie Sie Ihre LiPo-Batterien verwenden müssen. Sollten Sie Fragen zur Verwendung von LiPo-Batterien haben, kontaktieren Sie bitte Ihren Händler vor Ort oder den Batteriehersteller. Zur Erinnerung: alle Batterien sollten am Ende ihrer Lebensdauer recycelt werden.
BRANDGEFAHR!
Ihr Modell kann mit LiPo-
• Verwenden Sie zum Auaden der iD-Batterien von Traxxas AUSSCHLIESSLICH ein TraxxasiD-Ladegerät. Verwenden Sie zum Auaden von LiPo-Batterien AUSSCHLIESSLICH ein Ausgleichsladegerät für Lithium-Polymer­Batterien (LiPo) mit einem Ausgleichsadapter. Verwenden Sie nie Ladegeräte oder Lademodi für NiMH- oder NiCad-Batterien, um LiPo-Batterien aufzuladen. Laden Sie KEINE LiPo-Batterien mit einem Ladegerät nur für NiMH-Batterien. Die Verwendung von Ladegeräten oder Lademodi für NiMH- oder NiCad-Batterien wird die LiPo-Batterien beschädigen und kann zu Feuer, Verletzungen und/oder Sachbeschädigungen führen.
• Laden Sie LiPo-Batterien nie seriell oder parallel. Serielles oder paralleles Laden von Batterien kann zu einer inkorrekten Zellenerkennung durch das Ladegerät und einer inkorrekten Laderate führen, was wiederum ein Überladen, ungleiches Laden der Zellen, Zellenbeschädigung und Feuer verursachen kann.
• Überprüfen Sie Ihre LiPo-Batterien vor dem Ladevorgang IMMER sorgfältig. Achten Sie auf lose Kabel oder Anschlüsse, beschädigte Isolierung, beschädigte Zellhüllen, Schäden durch Schlageinwirkung, austretende Flüssigkeiten, Anschwellen (ein Zeichen innerer Schäden), Zellverformung, fehlende Beschriftungen oder jegliche andere Beschädigungen oder Unregelmäßigkeiten. Laden und verwenden Sie die Batterie NICHT, wenn Sie eine der oben genannten Bedingungen feststellen. Befolgen Sie die mit der Batterie mitgelieferten Entsorgungshinweise, um eine ordnungsgemäße und sichere Entsorgung der Batterie sicherzustellen.
• Lagern und laden Sie LiPo-Batterien nicht mit oder in der Nähe von anderen Batterien jeglichen Typs, einschließlich anderen LiPo-Batterien.
• Lagern und transportieren Sie LiPo-Batterien kühl und trocken. Nicht unter direkter Sonneneinstrahlung lagern. Achten Sie darauf dass die Temperatur am Lagerort auf keinen Fall 60° C oder 140° F übersteigt, zum Beispiel im Koerraum eines Autos, da ansonsten die Zellen beschädigt werden könnten oder die Batterie in Brand geraten könnte.
• Bauen Sie LiPo-Batterien oder Zellen NICHT auseinander.
• Versuchen Sie NICHT, aus losen Zellen Ihren eigenen Batteriepack zu bauen.
(Fortsetzung auf der nächsten Seite)
1/16 SLASH 4WD • 5
Page 6
6 • 1/16 SLASH 4WD
SICHERHEITSHINWEISE
(Fortsetzung von vorheriger Seite)
Sicherheitshinweise und Warnungen für alle Batterietypen:
• Verwebden Sie zum Laden der Batterie nur das mitgelieferte NiMH-Ladegerät. Versuchen Sie unter keinen Umständen, LiPo-Batterien oder jegliche andere Batterytypen mit diesem Ladegerät zu laden.
• Stellen Sie IMMER sicher, dass die Einstellungen des Ladegeräts exakt zum Batterietyp (chemische Eigenschaften), zu den technischen Merkmalen und zu der Konguration der zu ladenden Batterie(n) passen, BEVOR Sie Batterien auaden. Der vom Hersteller empfohlene maximale Ladestrom darf NICHT überschritten werden.
• Laden Sie KEINE Batterien auf, die nicht wiederauadbar sind (Explosionsgefahr), über eine interne Ladeschaltung oder eine Schutzschaltung verfügen, bei denen die Originalkonguration des Herstellers verändert wurde, oder Batterien mit fehlenden oder nicht lesbaren Etiketten, bei denen Sie den Batterietyp und die Spezikationen nicht eindeutig erkennen können. Verwenden Sie zum Auaden der iD-Batterien von Traxxas IMMER ein TraxxasiD-Ladegerät. Verwenden Sie zum Auaden der iD-Batterien von Traxxas KEIN Ladegerät, das nicht von Traxxas stammt. Es wird zwar nicht empfohlen, aber wenn Sie ein Ladegerät oder eine Batterie verwenden möchten, die nicht von Traxxas stammen, lesen und befolgen Sie bitte alle Warnhinweise und Anweisungen des Herstellers.
• Stellen Sie sicher, dass oene Batteriekontakte oder Kabel sich NICHT berühren können. Dies führt zu einem Kurzschluss der Batterie und stellt ein Brandrisiko dar.
• Bewahren Sie die Batterie (alle Batterietypen) während des Lade-/Entladevorgangs IMMER in einem feuerhemmenden/ feuerfesten Behältnis und auf einer nicht entammbaren Oberäche wie z.B. Beton auf.
• Laden Sie die Batterien NICHT im Inneren eines Fahrzeugs auf. Laden Sie die Batterien NICHT während der Fahrt auf. Im Lieferumfang ist kein Kabel enthalten. Verwenden Sie ein Kabel, das lang genug ist, damit Sie die Batterie außerhalb des Fahrzeugs auaden können, wenn das Ladegerät an einer Steckdose in einem Auto angeschlossen ist. Falls die Länge des Kabels nicht ausreicht, um das Ladegerät außerhalb des Fahrzeugs zu betreiben, suchen Sie sich eine andere Stromquelle.
• Laden Sie Batterien NIE auf Holz, Sto, Teppich oder einem anderen entammbaren Material.
• Laden Sie Batterien IMMER in einem gut belüfteten Raum.
• ENTFERNEN Sie brennbare oder entammbare Materialien aus der Umgebung des Ladegeräts.
• Lassen Sie Ladegerät und Batterie während des Ladevorgangs, bzw. immer wenn das Ladegerät mit einer Batterie verbunden und eingeschaltet ist, NICHT unbeaufsichtigt. Bei Zeichen einer Fehlfunktion oder in einem Notfall trennen Sie das Ladegerät sofort von der Stromversorgung und entnehmen Sie die Batterie aus dem Ladegerät.
• Bedienen Sie das Ladegerät NICHT in einem unübersichtlichen Raum und platzieren Sie keine Objekte oben auf dem Ladegerät oder auf der Batterie.
• Wenn eine Batterie oder eine Batteriezelle irgendeine Beschädigung aufweist, darf die Batterie AUF KEINEN FALL geladen, entladen oder verwendet werden.
• Halten Sie einen Feuerlöscher der Klasse D in der Nähe des Ladegeräts bereit.
• Batterien NICHT önen, auseinanderbauen, quetschen oder kurz schließen und Batterien oder Batteriezellen NICHT Feuer oder anderen Zündquellen aussetzen. Dadurch können giftige Substanzen freigesetzt werden. Bei Augen- oder Hautkontakt unverzüglich mit viel Wasser ausspüllen.
• Wenn eine Batterie beim Laden heiß wird (Temperatur höher als 43°C/ 110°F / ), trennen Sie die Batterie unverzüglich vom Ladegerät und beenden Sie den Ladevorgang.
• Lassen Sie die Batterie von dem Laden erst abkühlen.
• Trennen Sie das Ladegerät IMMER von der Spannungsquelle und entnehmen Sie die Batterien, wenn das Ladegerät nicht in Gebrauch ist.
• Trennen Sie die Batterie immer vom Geschwindigkeitsregler, wenn das Modell nicht in Gebrauch ist und wenn es gelagert oder transportiert wird.
• Bauen Sie das Ladegerät NICHT auseinander.
• Entnehmen Sie die Batterie zum Laden aus dem Modell oder Gerät.
• Setzen Sie das Ladegerät NICHT Wasser oder Feuchtigkeit aus. Das Gerät ist nur zum Gebrauch in Innenräumen vorgesehen.
• Verwenden Sie keine Adapter jeglichen Typs, modizieren oder andern Sie den Batteriestecker/-anschluss.
• Bewahren Sie Batterien IMMER sicher und außerhalb der Reichweite von Kindern und Haustieren auf. Kinder sollten von verantwortungsvollen Erwachsenen veaufsichtigt werden, wenn sie Batterien laden oder handhaben.
• Nickel-Metallhybrid-Batterien (NiMH) müssen recycelt oder getrennt entsorgt werden.
• Gehen Sie IMMER vorsichtig und mit gesundem Menschenverstand mit dem Ladegerät um.
Page 7

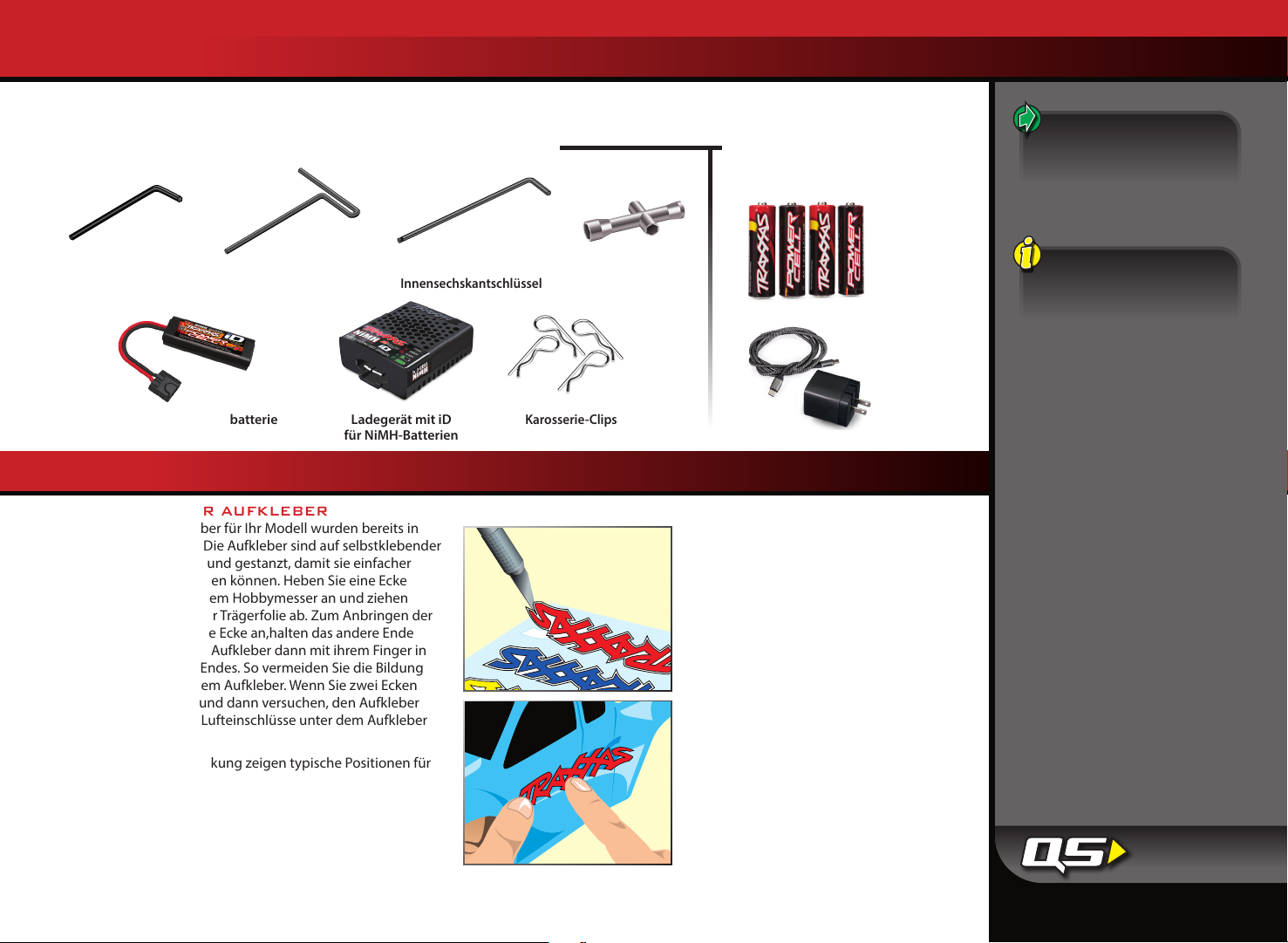

WERKZEUGE, ZUBEHÖR, UND ERFORDERLICHES AUSRÜSTUNG
Mit Ihrem Modell wird ein Satz Spezialwerkzeug geliefert. Eventuell zusätzlich benötigte Artikel für Betrieb und Wartung Ihres Modells kön­nen Sie bei Ihrem Händler vor Ort erwerben.
MITGELIEFERTES WERKZEUG UND AUSRÜSTUNG
1,5mm
Innensechskantschlüssel
6-Zellen 2/3A iD NiMH-batterie
2,0mm ”T“-Schlüssel 4-Weg-Schlüssel2,5mm
Innensechskantschlüssel
Ladegerät mit iD
für NiMH-Batterien
Karosserie-Clips
BENÖTIGTE AUSRÜSTUNG
(separat verkauft)
4 AA Alkaline
Batterien
USB-C-
Netzapter und
Netzkabel
DEKORIEREN SIE IHRE MODELL
ANBRINGEN DER AUFKLEBER
Die wichtigsten Aufkleber für Ihr Modell wurden bereits in der Fabrik angebracht. Die Aufkleber sind auf selbstklebender Polyesterfolie gedruckt und gestanzt, damit sie einfacher wieder abgezogen werden können. Heben Sie eine Ecke eines Aufklebers mit einem Hobbymesser an und ziehen Sieden Aufkleber von der Trägerfolie ab. Zum Anbringen der Aufkleber setzen Sie eine Ecke an,halten das andere Ende hoch und streichen den Aufkleber dann mit ihrem Finger in Richtung des anderen Endes. So vermeiden Sie die Bildung von Luftblasen unter dem Aufkleber. Wenn Sie zwei Ecken gleichzeitig aufsetzen und dann versuchen, den Aufkleber zu glätten, werden Sie Lufteinschlüsse unter dem Aufkleber erhalten.
Die Fotos auf der Verpackung zeigen typische Positionen für die Aufkleber.
Mehr Informationen über Batterien entnehmen Sie bitte
dem Abschnitt Die richtigen Batterien verwenden auf Seite 13.
Empfohlene Ausrüstung
Diese Artikel sind für den Betrieb Ihres Modells nicht erforderlich. Es kann sich aber immer als hilfreich erweisen, Sie im Werkzeugkasten eines funkferngesteuerten Modells zu haben:
• Schutzbrille
• Traxxas Ultra Premium Reifenkleber, Teilenr. 6468 (CA Kleber)
• Hobbymesser
• Seitenschneider und/oder Spitzzange
• Kreuzschlitzschraubendreher
• Lötkolben
99
1/16 SLASH 4WD • 7
Page 8

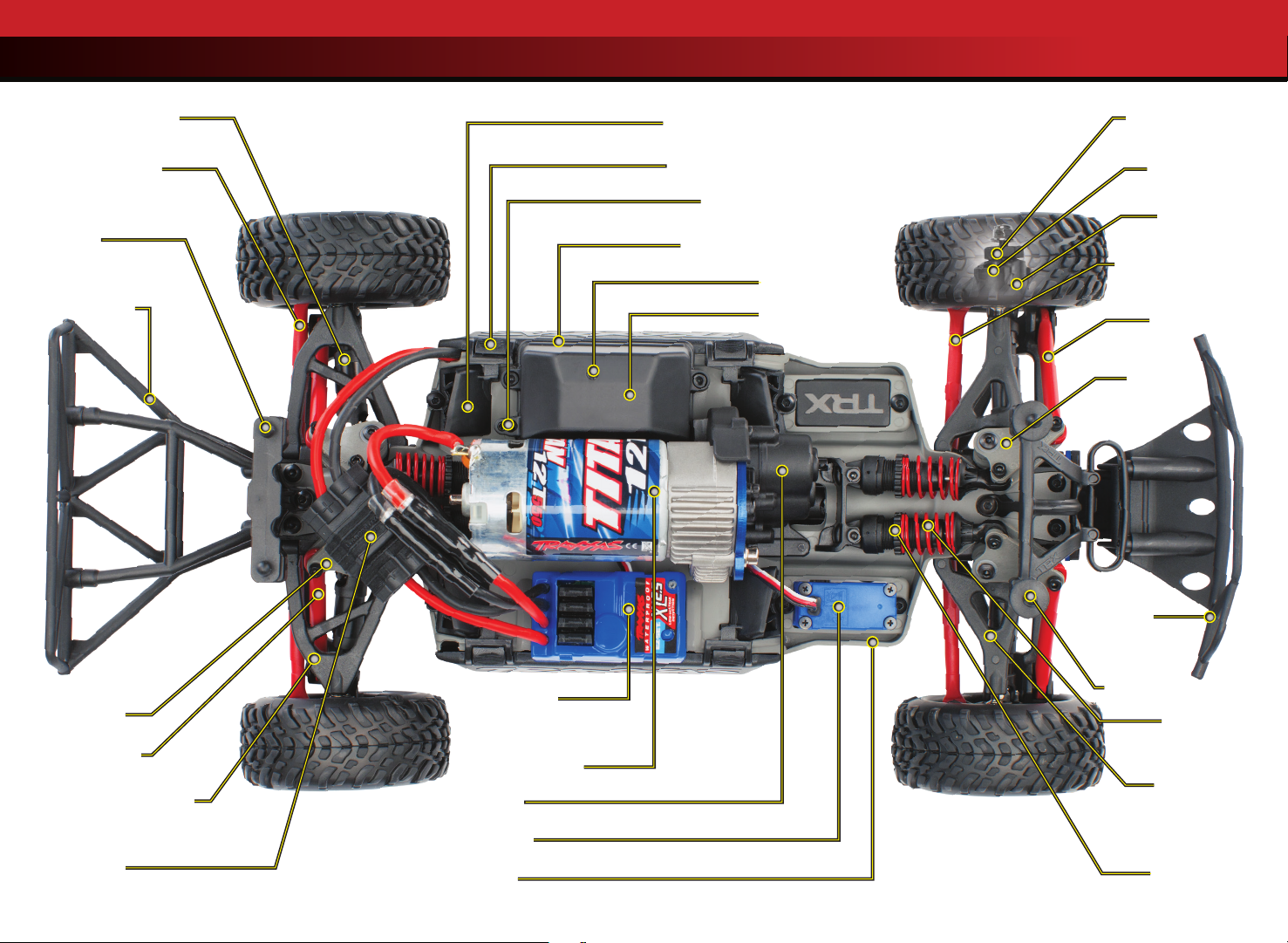

ANATOMIE DES 1/16 SLASH 4WD
Hintere Halbwelle
Kettenspanner
Karosseriehalter hinten
Hintere Stoßstange
Batteriefachentriegelung
Batteriefachentriegelung
Antennenhalterung
Batteriefachabdeckung
Leuchtrohr
Empfänger
Sechskantnabe
Kugelgelenk
Achsträger
Spannvorrichtung
Schubstange
Kipphebel
Vorderer
Stoßfänger
Kipphebel
Schubstange
Hinterer Querlenker
Traxxas Hochstrom­Anschluss
8 • 1/16 SLASH 4WD
Elektronischer Geschwindigkeitsregler (XL-2.5)
Motor (Titan® 12T)
Getriebe
Lenkservo
Chassis
Karosserie-
halter vorne
Öldruck-
stoßdämpfer
Vorderer
Querlenker
Gefederter
Vorspannungseinsteller
Page 9
KURZANLEITUNG: DAMIT ES SCHNELL LOSGEHT
Die folgende Anleitung gibt einen Überblick über die Verfahren zur Inbetriebnahme Ihres Modells. Achten Sie auf das Logo Kurzan­leitung in den unteren Ecken der Kurzanleitung.
1. Lesen Sie die Sicherheitshinweise auf Seite 4-6 7. Überprüfen der Funktion des Servos • Siehe Seite 17
Es dient Ihrer eigenen Sicherheit, zu verstehen, wo Leichtsinn und
Stellen Sie sicher, dass der Lenkservo korrekt funktioniert.
falsche Verwendung zu Verletzungen führen können.

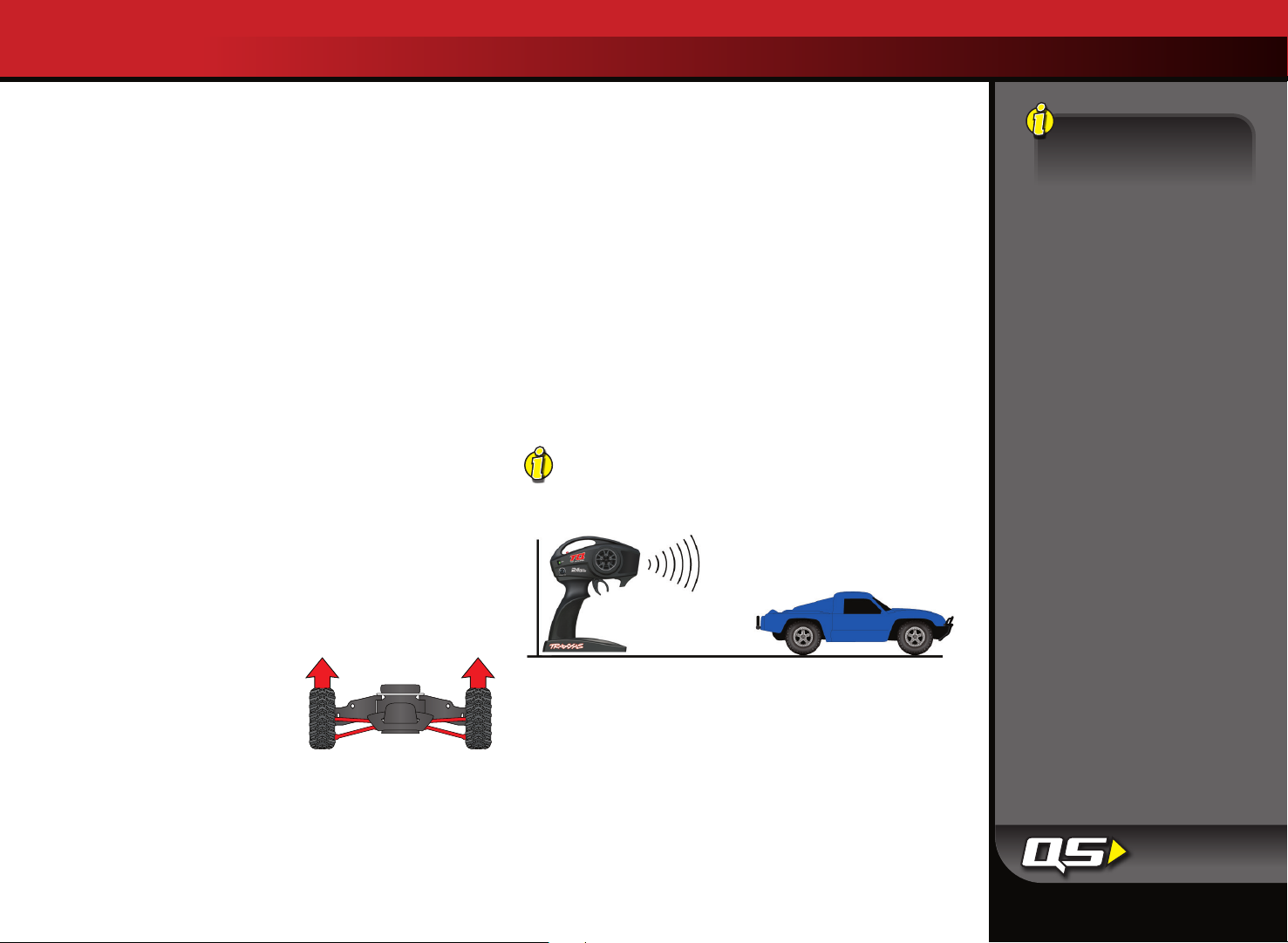

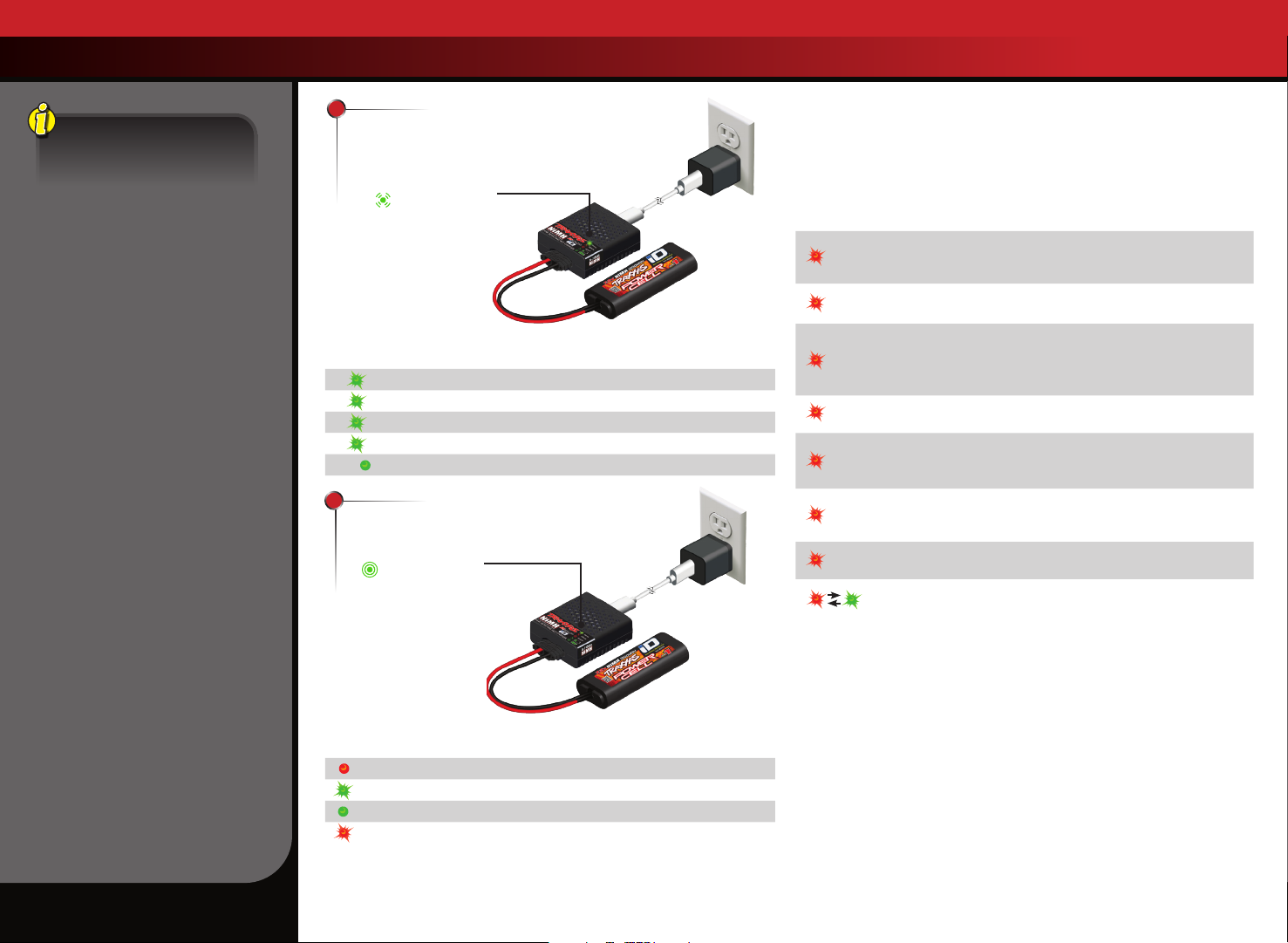

2. Laden des Batteriepacks • Siehe Seite 13 8. Bereichstest des Funksystems • Siehe Seite 17
Laden Sie den mit Ihrem Modell mitgelieferten Batterie-Pack vollständig auf.
Befolgen Sie dieses Verfahren, um sicherzustellen, dass Ihr Funksystem korrekt funktioniert und dass keine Interferenzen vorhanden sind.
3. Installieren der Antenne • Siehe Seite 15 9. Details Ihres Modells • Siehe Seite 7
Vor der Benutzung des Modells müssen die Empfängerantenne
Falls gewünscht, bringen Sie andere Aufkleber an.
und das Antennenrohr richtig installiert sein.

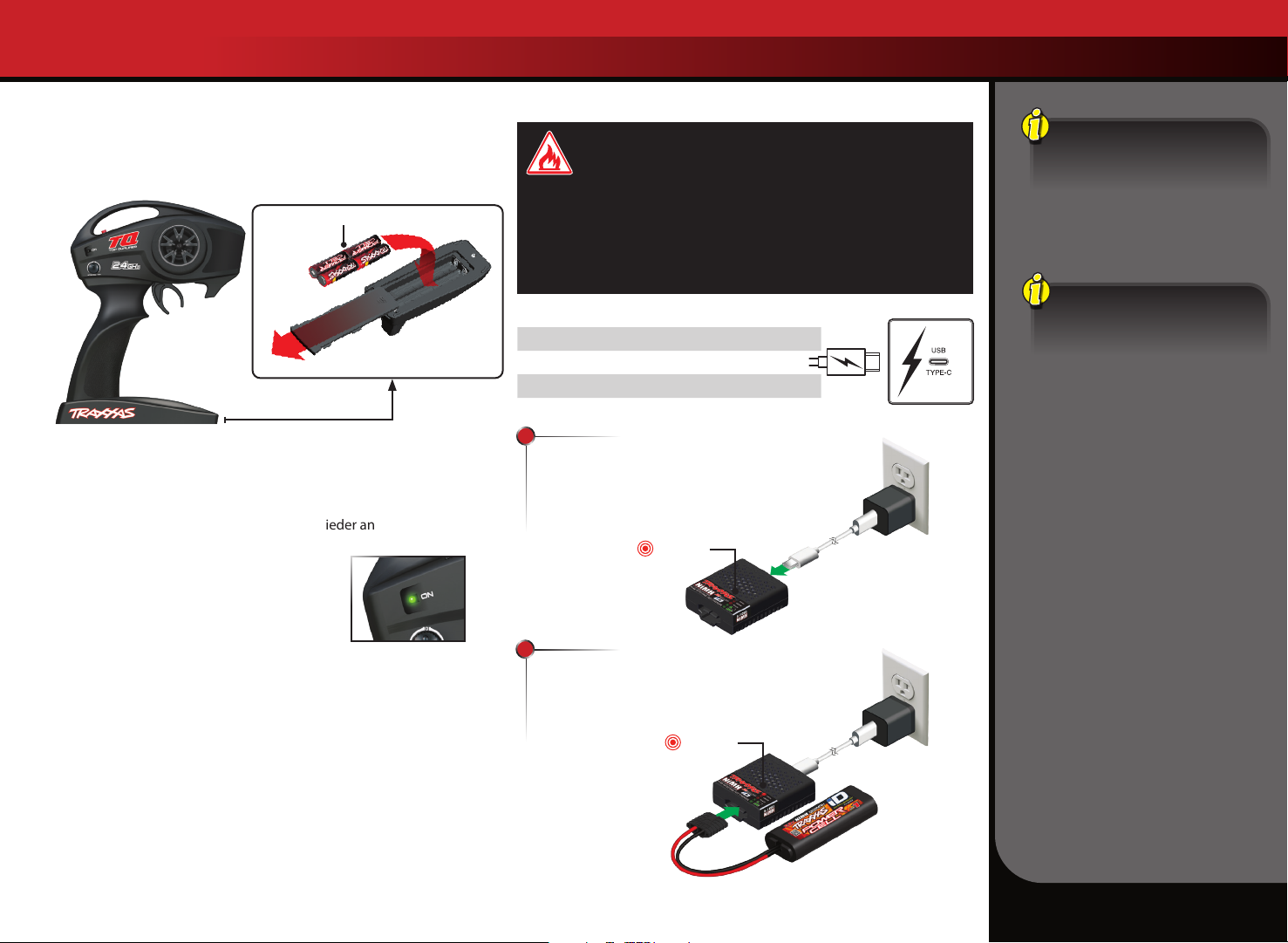

4. Die Batterien in den Sender einsetzen • Siehe Seite 13 10. Mit Ihrem Modell fahren • Siehe Seite 21
Der Sender benötigt 4 AA Alkaline oder auadbare Batterien (sepa-
Tipps zum Fahren und für Einstellungen Ihres Modells.
rat verkauft).
5. Installieren der Batteriepacks • Siehe Seite 15 11. Wartung Ihres Modells • Siehe Seite 28
Einsetzen des mitgeliefert Batterie-Pack in das Modell.
Befolgen Sie diese wichtigen Schritte, um die Leistung Ihres Modells zu erhalten und es in einem ausgezeichneten Zustand zu bewahren.
Die Kurzanleitung ist nicht als Ersatz für die mit dieser Anleitung gegebenen Anweisungen vorgesehen. Lesen Sie bitte die gesamte Bedienungsanleitung für eine vollständige Anleitung über die ordnungsgemäße Verwendung und Wartung Ihres Modells.
6. Einschalten des Funksystems • Siehe Seite 16
Gewöhnen Sie sich an, den Sender immer zuerst einzuschalten und zuletzt auszuschalten.
Achten Sie auf das Logo Kurzanleitung in den unteren Ecken der Kurzanleitung.
1/16 SLASH 4WD • 9
Page 10

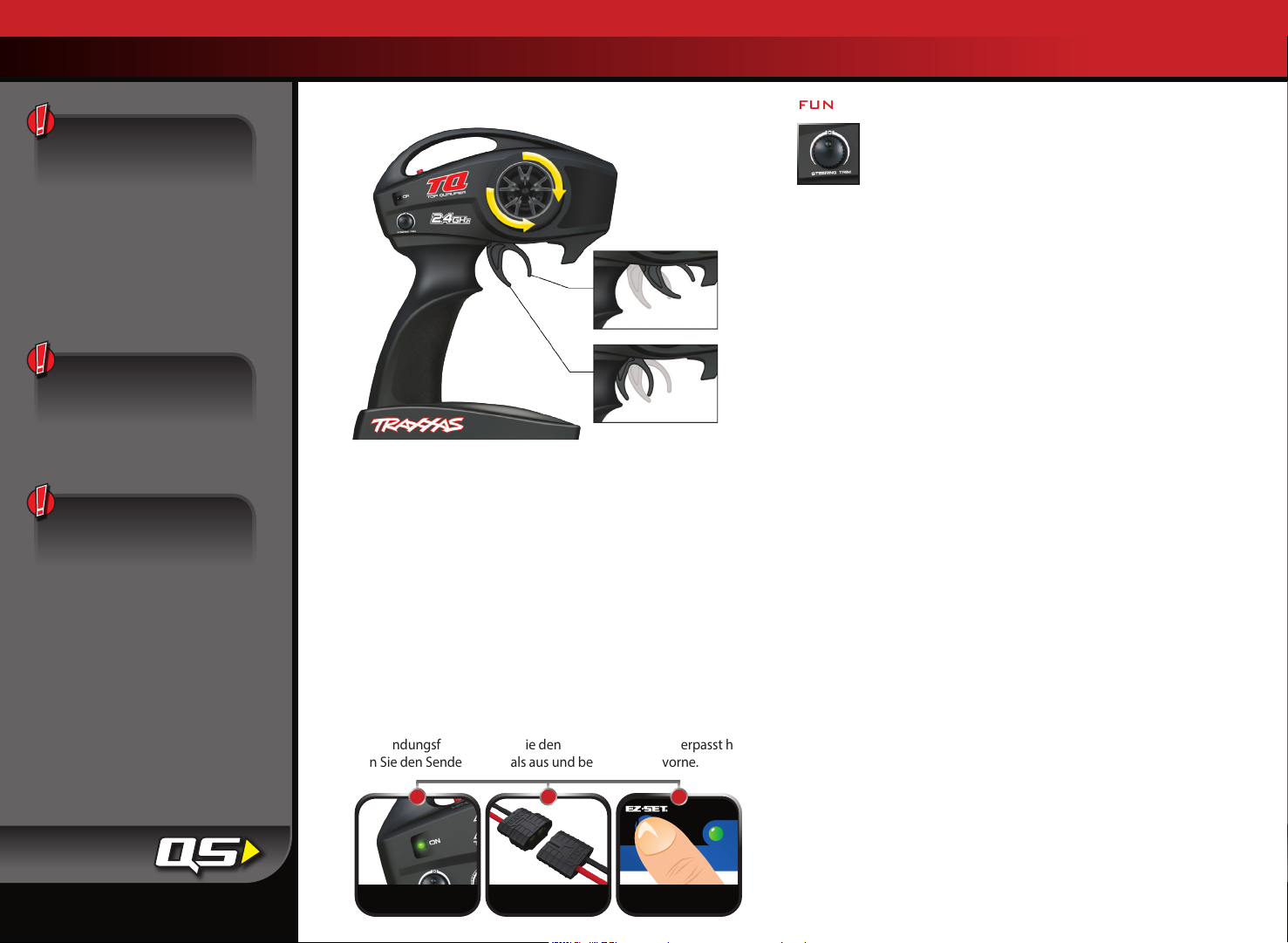

TRAXXAS TQ 2,4GHZ FUNKSYSTEM
EINFÜHRUNG
Ihr Modell beinhaltet den Traxxas TQ 2,4 GHz-Sender. Beim Einschalten, sucht der TQ 2,GGHz-Sender automatisch eine freie Frequenz und sperrt diese. Dies ermöglicht, mehrere Modelle ohne Funkprobleme zusammen zu fahren. Einfach umschalten und losfahren! Das mitgelieferte TQ 2,4GHz Funksystem wurde werksseitig auf Ihr Modell programmiert und benötigt keine Abstimmung. Aber es gibt einige Einstellungen, die Sie vielleicht für eine perfekte Bedienung Ihres Modells verändern sollten. Die in dieser Anleitung enthaltenen ausführlichen Anweisungen (Seite 16) werden Ihnen helfen, die Funktionen des neuen TQ 2,4GHz Funksystems zu verstehen. Weitere Informationen und ”Gewusst wie“­Videos finden Sie auf Traxxas.com.
TERMINOLOGIE DES FUNK- UND ANTRIEBSSYSTEMS
Nehmen Sie sich bitte einen Moment Zeit, um sich mit diesen Begrien aus den Bereichen Funk- und Antriebssystem vertraut zu machen.
2.4GHz Spread Spectrum -
Funksteuerungstechnologie ausgestattet. Anders als bei AM- und FM-Systemen die Frequenzkristalle benötigen und anfällig für Frequenzkonikte sind, wählt das TQ 2,4GHz-System eine oene Frequenz und blockiert diese. Dadurch ergibt sich ausgezeichneter Widerstand gegen Interferenzen und Funktionsstörungen.
BEC (Batterie-Eliminierungsschaltkreis) - Der BEC kann entweder
im Empfänger oder im elektronischen Geschwindigkeitsregler untergebracht sein. Mittels diesem Schaltkreis können Empfänger und Servos durch die Hauptbatterie-Packs in einem elektrischen Modell mit Strom versorgt werden. Dies eliminiert die Notwendigkeit, einen separaten Pack mit 4 AA-Batterien für die Stromversorgung des Funksystems mitzuschleppen.
Stromstärke - Die Stromstärke ist ein Maß für den Energieuss durch
die Elektronik. Sie wird in Ampere angegeben. Stellen Sie sich einen Gartenschlauch vor - Stromstärke ist das Maß, wie viel Wasser durch den Schlauch ießt.
ESC (Elektronischer Geschwindigkeitsregler) - Ein elektronischer
Geschwindigkeitsregler ist die elektronische Geschwindigkeitsregelung innerhalb des Modells. Elektronische Geschwindigkeitsregler nutzen die Energie ezienter als mechanische Geschwindigkeitsregler und ermöglichen so längere Batterielaufzeiten. Des Weiteren verfügt ein elektronischer Geschwindigkeitsregler über Schaltungen, die einen Ausfall der Lenkung und der Beschleunigung bei nachlassenden Batterien verhindern.
Dieses Modell ist mit der neuesten
Frequenzband -
Signale an Ihr Modell. Dieses Modell wird auf dem 2,4 GHz Direkt­Wechselspektrum betrieben.
LiPo - Abkürzung für Lithium Polymer. Wieder auadbare LiPo-Batterie-
Packs sind für ihre spezielle chemische Zusammensetzung bekannt, die extrem hohe Energiedichte und Stromstärkenhandling in kompakter Größe ermöglicht. Es handelt sich um Hochleistungsbatterien, die besondere Pege und Handhabung erfordern. Nur für erfahrene Fahrer.
mAh - Abkürzung für Milliamperestunden,ein Maß für die Kapazität
eines Batterie-Packs. Je größer die Zahl, desto länger wird die Batterie zwischen zwei Ladevorgängen halten.
Neutrale Position - Die Standposition, die die Servos suchen, wenn die
Steuerung des Senders in der Nullposition steht.
NiCad - Abkürzung für Nickel-Cadmium. Die wieder auadbaren Original
NiCad-Batterien in Hobby-Packs weisen sehr hohes Stromhandling und hohe Kapazität auf und können bis zu 1.000 mal wieder geladen werden. Damit sich kein so genannter „Memory-Eekt“ entwickelt, ist ein gutes Ladeverfahren notwendig.
NiMH - Abkürzung für Nickel-Metall-Hydrid. Wieder auadbare NiMH-
Batterien bieten hohes Stromhandling und sind weniger für den so genannten „Memory-Eekt“ anfällig. NiMH-Batterien ermöglichen im Allgemeinen höhere Kapazitäten als NiCad-Batterien. Sie können bis zu 500 wieder geladen werden. Für optimale Leistung ist ein für NiMH­Batterien konzipiertes Ladegerät mit Spitzenerkennung erforderlich.
Empfänger - Die Funkeinheit in Ihrem Modell, die die Signale des Senders
empfängt und diese an die Servos weiterleitet.
Widerstand - In der Elektrik wird Widerstand als Maß deniert, wie
ein Objekt sich dem Stromuss widersetzt. Wenn der Stromuss eingeschränkt wird, wird Energie in Wärme umgewandelt und geht verloren. Das Antriebssystem ist darauf optimiert, den elektrischen Widerstand und die sich daraus ergebende leistungsraubende Wärme zu reduzieren.
Servo - Kleine Motoreinheit in Ihrem Modell, die die
Steuerungsmechanismen bedient.
Sender - Das Handfunkgerät, das die Signale für Beschleunigung und
Lenkung an Ihr Modell sendet.
Das vom Sender verwendete Funksystem sendet
10 • 1/16 SLASH 4WD
Page 11
TRAXXAS TQ 2,4GHZ FUNKSYSTEM
Trim - Die Feineinstellung der neutralen Position der Servos. Sie wird
über die Schaltknöpfe für Lenkung vorne am Sender vorgenommen.
Überhitzungsabschaltung - Eine, im elektronischen
Geschwindigkeitsregler eingesetzte, Temperaturüberwachungselektronik zur Erkennung von Überlastung und Überhitzung der Transistorschaltkreise. Wenn eine übermäßig hohe Temperatur erkannt wird, schaltet die Einheit automatisch ab, um Schäden an der Elektronik vorzubeugen.
2-Kanal-Funksystem - Das TQ 2,4GHz Funksystem besteht aus dem
Empfänger,dem Sender und den Servos. Das System arbeitet mit zwei Kanälen. Ein Kanal für die Beschleunigung und ein Kanal für die Lenkung.
Spannung - Spannung ist ein Maß der elektrischen Potentialdierenz
zwischen zwei Punkten, wie z. B. zwischen dem Pluspol der Batterie und Erde. Mit der Analogie des Gartenschlauchs betrachtet steht die Spannung für den Druck,mit dem das Wasser durch den Schlauch ießt, während die Stromstärke für die Menge an Wasser steht, die durch den Schlauch ießt.
WICHTIGE SICHERHEITSHINWEISE FÜR DAS FUNKSYSTEM
• Um maximale Reichweite zu erzielen, halten Sie die Vorderseite des Senders immer in Richtung des Modells.
• Knicken Sie das Kabel der Antenne nicht ab. Ein Knick im Antennenkabel wird die Reichweite verkürzen.
• SCHNEIDEN SIE KEIN Teil des Antennenkabels ab. Abschneiden des Antennenkabels wird die Reichweite verkürzen.
• Um maximale Reichweite zu erzielen, verlängern Sie das Antennenkabel im Modell so lang wie möglich. Damit wird der Antennendraht an der Außenseite der Fahrzeugkarosserie verlängert. Umwickeln Sie das Antennenkabel nicht und rollen Sie es auch nicht auf, damit es nicht über die Karosserie hin aussteht.
• Das Antennenkabel muss in das Antennenrohr gelegt werden, um es vor Beschädigungen oder Schnitten zu schützen, die andernfalls die Reichweite einschränken würden. Wenn Sie das Antennenkabel in das Antennenrohr legen, achten Sie darauf, es nicht zu knicken, wenn Sie es gegen die Abdeckung des Antennenrohrs drücken. Das Antennenkabel sollte genau bis unterhalb der Abdeckung oder ca. 1,2cm darunter reichen.
Um einen Verlust des Funksignals oder eine Reduzierung der Reichweite zu vermeiden, bitte das schwarze Kabel nicht scheiden oder knicken, die Metallspitze nicht biegen oder abschneiden und das weiße Kabel am Ende der Metallspitze nicht biegen oder abschneiden.
korrekt
NeinNein NeinNein
1/16 SLASH 4WD • 11
Page 12
BATTERIE
MOTOR
+ Positiv
- Négativ
K A
1 8
6 7
­R
0 0
KA1867-R00
TRAXXAS TQ 2,4GHZ FUNKSYSTEM

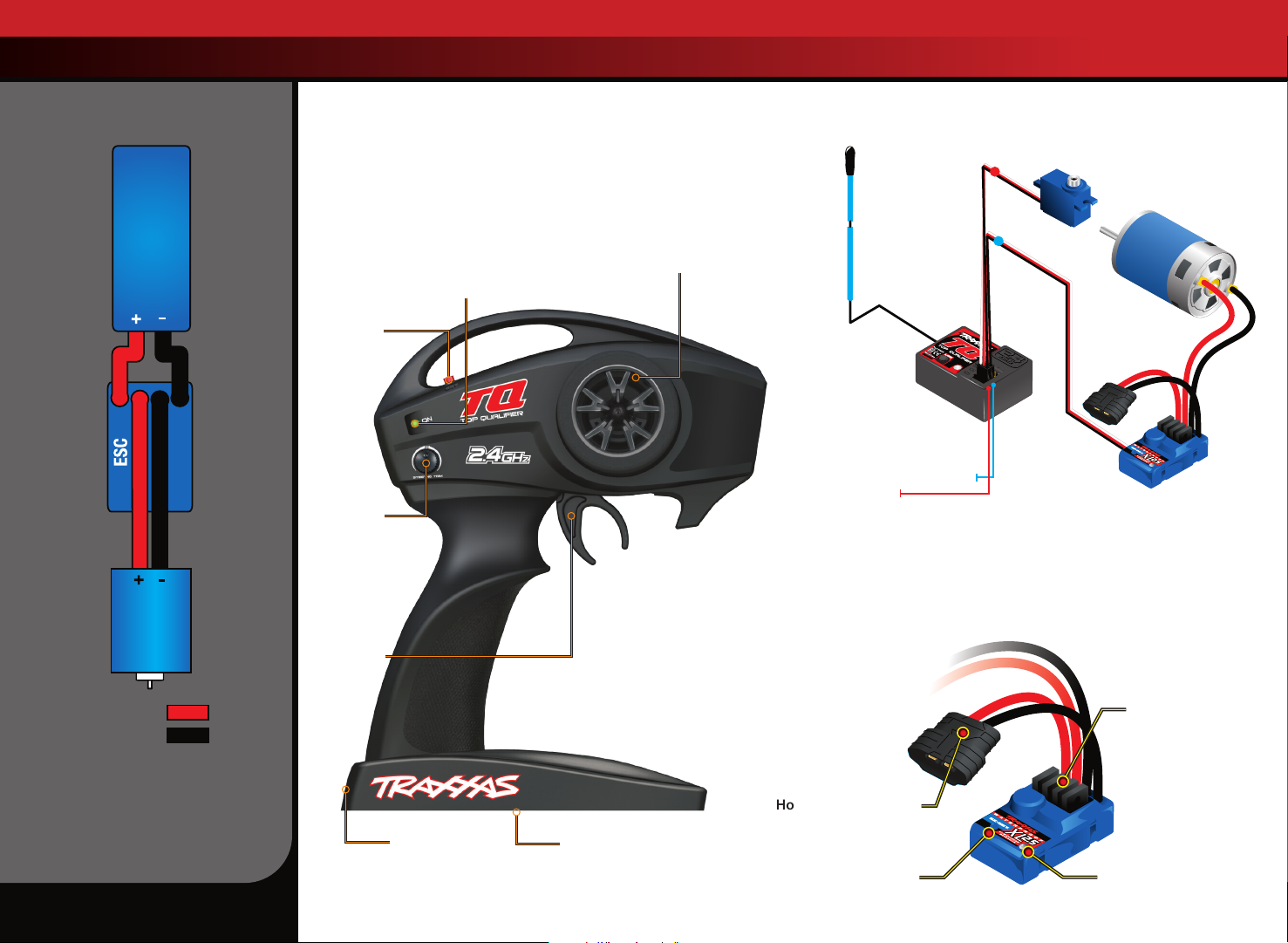

XL-2.5 - Elektrisches Diagramm
BATTERIE
MOTOR
Ihr Modell beinhaltet den neuesten Traxxas TQ 2,4 GHz-Sender. Der Sender hat zwei Kanäle: Der eine Kanal steuert die Lenkung, der zweite die Beschleunigung. Der Empfänger im Inneren des Modells verfügt über 3 Ausgangskanäle. Ihr Modell ist mit einem Servo und einem elektronischen Geschwindigkeitsregler ausgestattet.
SENDER UND EMPFÄNGER
Lenkrad
Rote/Grüne Status-LED
Taste Set
Trimmen der Lenkung
Gashebel
MODELL ELEKTRISCHES DIAGRAMM
Kanal 1 Lenkservo
Antenne
Hochstrom­Anschluss
Empfänger
CH3 - Kanal 3* CH2 - Geschwindigkeitsregler CH1 - Lenkservo CH1 - Kanal 1*
*Nicht verwendet
Kanal 2 Elektronischer Geschwindigkeitsregler XL-2.5
XL-2.5 ELEKTRONISCHER
GESCHWINDIGKEITSREGLER
zum Motor
Motor (Titan® 12T)
+ Positiv
- Négativ
12 • 1/16 SLASH 4WD
Hauptschalter Batteriefach
Hochstromanschluss
zur Batterie
Taste EZ-Set
Kühlblechen
LED
Page 13
TRAXXAS TQ 2,4GHZ FUNKSYSTEM
EINSETZEN DER BATTERIEN IN DEN SENDER
Ihr TQ 2.4GHz-Sender verwendet 4 AA-Batterien. Das Batteriefach bendet sich an der Unterseite des Senders.
4 AA Alkaline
1. Zum Abnehmen der Batteriefachabdeckung, drücken Sie die
Zunge nach innen und nehmen Sie die Abdeckung ab.
2. Setzen Sie die Batterien wie gezeigt in das Batteriefach ein.
3. Bringen Sie die Batteriefachabdeckung wieder an und drücken Sie sie fest, bis sie einrastet.
4. Schalten Sie den Sender ein und überprüfen Sie, dass die Statusanzeige konstant grün leuchtet.
Wenn die Status-LED rot blinkt, sind eventuell die Batterien des Senders schwach, entladen oder nicht richtig installiert. Ersetzen Sie sie mit neuen oder frisch geladenen Batterien. Die Anzeigelampe zeigt nicht den Ladezustand der im Modell installierten Batterie an. Mehr Informationen über Sender, Statusanzeige und LED-Signale nden Sie auf Seite 18 im Abschnitt Fehlerbehebung.
LADEN DES BATTERIE-PACKS
WARNUNG: BRANDGEFAHR!
Das enthaltene Ladegerät ist AUSSCHLIEßLICH zum
Laden von Traxxas iD® NiMH-Batterien vorgesehen. Ältere Hochstromanschlüsse von Traxxas sind mit diesem Ladegerät nicht kompatibel. Versuchen Sie NICHT, ältere Anschlüsse mit Gewalt mit dem Ladeanschluss zu verbinden. Versuchen Sie NICHT, LiPo­Batterien mit diesem Ladegerät zu laden. Verwenden Sie KEINE Adapter zwischen dem Ladegerät und der Batterie. Modizieren Sie WEDER das Ladegerät NOCH den Batteriestecker.
EMPFOHLENER NETZAPTER UND NETZKABEL
Teilenr. Beschreibung
2912* Netzapter, AC, USB-C (45 Watt)
2916*Stromkabel, USB-C, 100 Watt (hohe Leistung)
*Separat verkauft
11
Schließen Sie das USB-C-Kabel an eine USB-C­Stromquelle an. Die rote LED leuchtet auf und zeigt damit an, dass das Gerät mit dem Stromnetz verbunden ist.
Einschalten
22
Schließen Sie eine Traxxas iD NiMH­Batterie an das Ladegerät an, um den Ladevorgang zu starten.
Einschalten
Abgebildet ist ein beispielhafter USB-C­Netzadapter.
Überprüfen Sie die Polarität der Batterien, wenn die Funktionsanzeige nicht grün leuchtet. Überprüfen Sie bei wiederauadbaren Batterien, dass sie vollständig geladen sind. Ausführlichere Informationen über weitere Blinksignale der LED nden Sie in der Abbildung auf Seite 18.
Verwenden der richtigen Batterien
Der Sender verwendet AA-Batterien.
Verwenden sie in Ihrem Sender neue Alkaline Batterien (Teile Nr. 2914) oder wiederauadbare Batterien wie. z. B. NiCad- oder NiMH-Batterien (Nickel-Metall-Hydrid). Wenn Sie wiederauadbare Batterien verwenden, vergewissern Sie sich vor dem Einsetzen, dass sie gemäß den Anweisungen des Herstellers vollständig geladen sind.
Wenn Sie in Ihrem Sender wieder auadbare Batterien verwenden, beachten Sie bitte, dass auadbare Batterien, wenn sie beginnen, ihre Kapazität zu verlieren, die Kapazität sehr viel schneller verlieren als herkömmliche Alkaline-Batterien.
Vorsicht: Stellen Sie das Fahren mit Ihrem Modell beim ersten Anzeichen nachlassender Batterien (blinkendes rotes Licht am Sender) ein , um einen Verlust des Funksignals zu vermeiden.
1/16 SLASH 4WD • 13
Page 14
TRAXXAS TQ 2,4GHZ FUNKSYSTEM
Batterie-iD
Der Batteriepack Ihres Modells ist mit Traxxas BatterieiD ausgestattet. Diese exklusive Funktion ermöglicht Batterieladegeräten von Traxxas (separat verkauft), angeschlossene Batteriepacks automatisch zu erkennen und die Ladeeinstellungen für diese Batterie zu optimieren. Dies eliminiert die otwendigkeit, an den Einstellungen und Menüs des Ladegerätes herum zu fummeln, um die einfachste und sicherste Ladeoption zu nden. Auf Traxxas.com nden Sie mehr Informationen über diese Funktion und über verfügbare Ladegeräte und Batterien mit iD von Traxxas.
14 • 1/16 SLASH 4WD
33
Die LED blinkt während des Ladevorgangs grün. Die Anzahl der Blinksignale zeigt den Ladefortschritt an.
Batterie angeschlossen
Die LED blinkt während des Ladevorgangs grün
FORTSCHRITT DES LADEVORGANGS
x1 x2 x3 x4
1 mal grün blinken 0 - 25 % geladen
2 mal grün blinken 25 - 50 % geladen
3 mal grün blinken 50 - 75 % geladen
4 mal grün blinken 75 % oder mehr geladen
Konstant grün leuchten 100 % geladen
44
Wenn die LED dauerhaft grün leuchtet, ist der Ladevorgang abgeschlossen.
Batterie angeschlossen
Die LED leuchtet dauerhaft grün, wenn der Ladevorgang abgeschlossen ist
LED ANZEIGE BEDEUTUNG
Rot leuchtende LED Zum Laden bereit
Langsam grün blinkende LED Laden (Seihe Fortschritt des Ladevorgangs)
Grün leuchtende LED Batterie voll geladen
Rot blinkende LED Ladegerätfehler
Fehlerbehebung
Bei einem Problem mit der Batterie oder dem Netzadapter blinkt die LED des Ladegeräts rot. Die Fehlercodes und empfohlenen Lösungen finden Sie nachstehend. Wiederholt sich der Fehlercode oder kann nicht behoben werden, wenden Sie sich an den Traxxas­Kundendienst.
LED ANZEIGE BEDEUTUNG ABHILFE
Stromversorgungsfehler
x1
x2
Die Batteriespannung ist zu niedrig
Der Timer des Ladegeräts ist
x3
abgelaufen
Die Temperatur im Innern des
x4
Ladegeräts ist zu hoch
Netzadapter-Fehler
x5
Die Batterie wurde an das Ladegerät angeschlossen, bevor die USB-C-
x6
Stromversorgung hergestellt wurde.
Die Batteriespannung ist zu hoch
x7
Das Ladegerät hat einen internen Fehler festgestellt
Trennen Sie die Batterie und die USB-C­Stromquelle. Prüfen Sie die Stromquelle auf Kompatibilität.
Trennen Sie die Batterie und verwenden Sie sie nicht mehr.
Entnehmen Sie die Batterie. Sollte die Batterie heiß sein, verwenden Sie das Ladegerät nicht mehr. Ist die Batterie nicht heiß, schließen Sie sie wieder an, um den Ladevorgang fortzusetzen.
Trennen Sie das Ladegerät ab und lassen Sie es abkühlen.
Trennen Sie die Batterie und den Netzadapter. Der Adapter reicht für den Ladevorgang nicht aus.
Trennen Sie die Batterie; warten Sie, bis die rote LED am Ladegerät leuchtet, bevor Sie die Batterie wieder anschließen.
Trennen Sie die Batterie; die Batterie ist nicht mit dem Ladegerät kompatibel.
Trennen Sie die Batterie und den Netzadapter. Verwenden Sie das Ladegerät nicht mehr.
Ladetipps
• Das Ladegerät MUSS an den USB-C-Strom angeschlossen werden, BEVOR die Batterie angeschlossen wird. Wenn die Batterie vor dem Anschluss an den USB-C-Strom angeschlossen wird, zeigt das Ladegerät einen Fehler an (rote LED blinkt wiederholt 6 Mal). Trennen Sie zur Behebung des Fehlers die Batterie und das Ladegerät vom Stromnetz. Schließen Sie das Ladegerät an die USB-C-Stromquelle an, und schließen Sie anschließend die zu ladende Batterie an.
• Das Ladegerät benötigt für den Betrieb eine Ausgangsleistung von 10 Watt oder mehr von der USB-C-Quelle.
• Der Ausgangsstrom des Ladegeräts variiert je nach der verfügbaren Leistung der USB-C-Quelle. Verwenden Sie zur Gewährleistung der maximalen Ladegeschwindigkeit eine USB-C-Stromquelle mit einer Leistung von 45 Watt (2,25 Ampere bei 20 Volt). Der Traxxas USB-C­Netzadapter (Teilenr. 2912) und das Netzkabel (Teilenr. 2916) liefern die volle 2-Ampere-Ladeleistung des Ladegeräts.
Page 15
TRAXXAS TQ 2,4GHZ FUNKSYSTEM
INSTALLIEREN DER EMPFÄNGERANTENNE
Vor der Benutzung des Modells müssen die Empfängerantenne und das Antennenrohr richtig installiert sein. Folgen Sie diesen Schritten, um die
Antennenspitze
Antenne und das Antennenrohr zu installieren:
1. Schieben Sie das Antennenkabel in seiner
Antennenrohr
ganzen Länge in das Antennenrohr. Wenn das Antennenkabel vollständig im Antennenrohr ist, sollte es ungefähr noch ca. 1,2cm unterhalb der
1,5mm
Schlüssel
Abdeckung sein. Das Antennenkabel sollte nicht lose verlegt sein.
2. Entfernen Sie die Einstellschraube von der Önung neben der Antennenhalterung mit dem mitgelieferten 1,5mm “L” Innensechskantschlüssel.
3. Setzen Sie das Antennenrohr in die Antennenaufnahme ein. Achten Sie darauf, das Antennenkabel nicht einzuklemmen.
Einstell-
schraube
AntennenhalterungAntennenhalterung
4. Bringen Sie dir Einstellschraube wieder an und ziehen Sie sie mit dem mitgelieferten 1,5mm “L” Innensechskantschlüssel an, bis Sie bündig mit der Oberkante der Aussparung ist. Um eine Verringerung der Reichweite zu vermeiden, bitte
das schwarze Kabel nicht scheiden oder knicken, die Metallspitze nicht biegen oder abschneiden und das weiße Kabel am Ende der Metallspitze nicht biegen oder abschneiden. Den Antennendraht nicht kürzen. Weitere Informationen nden Sie auf der Seite.
EINSETZEN DES BATTERIEPACKS
Ihr Modell beinhaltet eine 7,2V Batterie. Um das Modell richtig zu balancen, sollte es im Batteriefach auf der linken Seite des Modells installiert sein. Zur Installation der Batterie befolgen Sie bitte die folgenden Schritte:
Einsetzen der Batterie
1. Önen Sie das Batteriefach, indem Sie auf die Verriegelungen drücken.
2.
Setzen Sie die Batterie mit den Kabeln in Richtung der Rückseite des Modells ein.
3.
Legen Sie das Batteriekabel durch den Schlitz in der Nähe des Lüftungsschlitzes.
4. Schließen Sie das Batteriefach und
stellen Sie dabei sicher, dass Sie die Batteriekabel nicht abklemmen. Stellen Sie sicher, dass beide Batteriefachverriegelungen vollständig mit dem Batteriefach verriegelt sind. Verbinden Sie den Batterie-Pack noch nicht mit dem elektronischen Geschwindigkeitsregler. Hinweis:
stecken Sie die Batterien nach dem Gebrauch immer aus und nehmen Sie sie aus dem Modell.
Batteriekabel-AussparungBatteriekabel-Aussparung
Ausrichtung der Batterien
Der Traxxas Hochstromanschluss
Ihr Modell ist mit dem patentierten Hochstromanschluss
von Traxxas ausgestattet. Standardanschlüsse beschränken den Stromuss und sind nicht in der Lage, die Leistung zu liefern, die für eine maximale Leistung des XL-2.5 elektronische Geschwindigkeitsregler erforderlich ist.
Die vergoldeten Anschlussklemmen der Traxxas-Anschlüsse mit großen
Kontaktächen stellen positiven Stromuss mit geringstmöglichem Widerstand sicher. Der Traxxas-Anschluss ist sicher, lange haltbar, einfach zu klemmen und liefert die gesamte Leistung, die die Batterie zur Verfügung stellt.
Benutzung von LiPo Packs mit Ihrem Modell
Der XL-2.5 ist mit 2S LiPo Packs kompatibel und ist mit einem
Unterspannungserkennungs-Schaltkreis ausgerüstet, um eine Überentladung zu verhindern. Stellen Sie sicher, dass der LiPo Modus ausgewählt ist (siehe Seite 19 für Details), wenn sie LiPo Packs in Ihrem Modell benutzen.
Verwenden einer zusätzlichen Batterie für eine längere Laufzeit
Ihr Modell benötigt nur eine Batterie, aber das Chassis bietet Platz für zwei
Batterien. Ihr Modell kann mit 2 Batterien betrieben werden, um die Fahrzeit zu verlängern. Die Batterien müssen parallel verbunden werden. Dies addiert die Kapazität der zwei Batterien (zum Beispiel: zwei Batterien mit 7,2V und 1.000mAh, die parallel verbunden werden, liefern eine Kapazität von 2.000mAh, die Spannung bleibt jedoch bei 7,2V). Dies können Sie sehr einfach mit dem parallelen Y-Kabel (Teilenr. 3064, separat verkauft) erreichen. Stellen Sie sicher, dass Sie nur Y-Kabelstränge mit identischen Batteriepacks verwenden. Mischen Sie nicht Batterien aus verschiedenen Materialien oder mit unterschiedlichen Kapazitäten
Wenn Sie Ihr Modell mit zwei Batterien betreiben, sollten Sie regelmäßig die Temperatur von Geschwindigkeitsregler und Motor überprüfen, um ein Überhitzen zu vermeiden. Beenden Sie das Fahren mit Ihrem Modell und lassen Sie es abkühlen, wenn die Überhitzungsabschaltung des Geschwindigkeitsreglers aktiviert wurde oder wenn die Motortemperatur 93°C (200°F) übersteigt.
Für bestes O-Road-Handling mit zwei Batterie-Packs sollten Sie Ihr Modell eventuell mit steiferen Federn bestücken. Traxxas bietet für diesen Zweck zusätzliche Federn an. Die Teilenummern nden Sie in der beigelegten Ersatzteilliste.
.
Um einen Verlust des Funksignals oder eine Reduzierung der Reichweite zu vermeiden, bitte das schwarze Kabel nicht scheiden oder knicken, die Metallspitze nicht biegen oder abschneiden und das weiße Kabel am Ende der Metallspitze nicht biegen oder abschneiden.
Korrekt
Batterie-iD
Der Batteriepack Ihres Modells ist mit Traxxas BatterieiD ausgestattet. Diese exklusive Funktion ermöglicht Batterieladegeräten von Traxxas (separat verkauft), angeschlossene Batteriepacks automatisch zu erkennen und die Ladeeinstellungen für diese Batterie zu optimieren. Dies eliminiert die otwendigkeit, an den Einstellungen und Menüs des Ladegerätes herum zu fummeln, um die einfachste und sicherste Ladeoption zu nden. Auf Traxxas.com nden Sie mehr Informationen über diese Funktion und über verfügbare Ladegeräte und Batterien mit iD von Traxxas.
NeinNein NeinNein
1/16 SLASH 4WD • 15
Page 16
TRAXXAS TQ 2,4GHZ FUNKSYSTEM
Vor der Benutzung Ihres Modells, müssen Sie sicherstellen, dass die Antenne richtig installiert ist. Siehe “Installieren der Empfängerantenne.” Ein Fehler
bei der richtigen Installation der Empfängerantenne kann einen deutlich kleineren Funkbereich und die Möglichkeit eines Kontrollverlusts zur Folge haben.
Denken Sie immer daran, den Sender zuerst ein- und zuletzt auszuschalten, um Schäden an Ihrem Modell zu vermeiden.
Wenn wieder auadbare Batterien beginnen, ihre Ladung zu verlieren, werden sie viel schneller abnehmen als Alkaline-Trockenzellen. Stellen Sie das Fahren beim ersten Anzeichen nachlassender Batterien unverzüglich ein. Schalten Sie den Sender nie aus, wenn die Batterie eingesteckt ist. Sie könnten sonst die Kontrolle über Ihr Modell verlieren.
66
16 • 1/16 SLASH 4WD
FUNKSYSTEM STEUERUNG
A
N
C
H
R
E
C
H
T
S
F
A
H
F
A
H
R
E
N
Neutral
22
R
E
N
Bremse/Rückwärtsgang
Einschalten des Modells.
Vorwärts
33
N A
C
H
L
I
N
K
S
FUNKSYSTEM RICHTLINIEN
•
Schalten Sie immer den Sender zuerst ein und zuletzt aus. Diese Vorgehensweise hilft Ihnen zu vermeiden, dass Ihr Modell Streusignale von anderen Sendern oder anderen Funkquellen empfängt und außer Kontrolle gerät. Ihr Modell verfügt über eine elektronische Ausfallsicherung, um diese Art von Fehlfunktion zu vermeiden. Die beste Art, zu vermeiden, dass Ihr Modell unkontrolliert fährt ist es jedoch, den Sender immer zuerst ein- und zuletzt auszuschalten.
•
Schalten Sie den Sender immer ein, bevor Sie die Batterie einsetzen.
• Verwenden Sie immer neue oder frisch geladene Batterien für das Funksystem. Schwache Batterien schränken das Funksignal zwischen Empfänger und Sender ein. Ein Verlust des Funksignals kann bedeuten, dass Sie Ihr Modell nicht kontrollieren können.
• Damit Empfänger und Sender korrekt miteinander kommunizieren können, muss der Empfänger im Modell innerhalb von 20 Sekunden nach dem Sender eingeschaltet werden. Die LED am Sender blinkt schnell rot zur Anzeige eines Verbindungsfehlers. Wenn Sie den Einschaltzeitpunkt verpasst haben, schalten Sie den Sender nochmals aus und beginnen von vorne.
11
Schalten Sie Ihren Sender
immer zuerst ein.
Einstecken der Batterie.
FUNKSYSTEM GRUNDEINSTELLUNG
Lenkungstrimmung
Der Lenkungs-Trimmung-Schalter bendet sich an der Vorderseite des Senders. Mit ihr können Sie die Nullposition des Kanals für die Lenkung einstellen. Falls Ihr Modell beim Fahren nach rechts oder links zieht, wenn das Lenkrad mittig ist, drehen Sie den Schalter, bis das
Modell bei mittigem Lenkrad geradeaus fährt.
Der TQ 2.4GHz Sender wurde mit den korrekten Einstellungen für die Servo­Richtung Ihres Modells programmiert und sollte keine weitere Einstellung benötigen. Diese Anweisungen dienen nur als Referenz und zur Problemlösung.
Die Umkehr eines Kanals kehrt die Richtung des zugehörigen Servos um. Zum Beispiel, falls Sie das Lenkrad nach rechts drehen, das Fahrzeug aber nach links fährt, müssen Sie Kanal 1 umkehren, um die Servo-Richtung zu korrigieren. Befolgen Sie die nachfolgenden Schritte, um die Lenkungs- und Beschleunigungskanäle, falls nötig, umzukehren. Servoumkehr sollte nur
benötigt werden, falls Sie versehentlich die Richtung eines Kanals zurückgesetzt haben. Kehren Sie die Lenkungs- und Beschleunigungskanäle nur um, wenn dies wirklich notwendig ist.
Verfahren zu Lenkungsumkehr:
1. Drücken und halten sie die Taste SET auf dem Sender für zwei Sekunden. Die Status-LED wird grün aueuchten.
2. Drehen und halten Sie das Lenkrad in der komplett linken oder rechten Position (es ist egal, welche Sie auswählen).
3. Halten Sie das Lenkrad in der Position und drücken Sie die Taste SET, um den Kanal umzukehren.
4. Der Kanal ist nun umgekehrt. Bevor Sie das Modell verwenden, kontrollieren Sie noch einmal, ob der Servo nun richtig funktioniert.
Beschleunigung umkehren: Hinweis: Eine Umkehr der Beschleunigung ist bei elektronischen Modellen meistens
nicht nötig, da Probleme mit der Beschleunigung normalerweise durch eine Neuprogrammierung des Geschwindigkeitsreglers und/oder der Überprüfung, ob der Motor richtig verkabelt ist, gelöst werden können. Bevor Sie versuchen, den Beschleunigungskanal mit nachfolgenden Schritten umzukehren, sollten Sie zuerst den Geschwindigkeitsregler neu kalibrieren. Siehe “Einstellungsprogrammierung” auf Seite 19.
1. Drücken und halten sie die Taste SET auf dem Sender für zwei Sekunden. Die Status-LED wird grün aueuchten.
2. Drehen und halten Sie den Beschleunigungsregler in auf komplett Beschleunigen oder komplett Bremsen (es ist egal, welche Sie auswählen).
3. Halten Sie den Beschleunigungsregler in der Position und drücken Sie die Taste SET, um den Kanal umzukehren.
4. Der Kanal ist nun umgekehrt. Kalibrieren Sie den Geschwindigkeitsregler neu und kontrollieren Sie dann, ob der Servo richtig funktioniert, bevor Sie Ihr Modell benutzen.
Kanalumkehr
Page 17
TRAXXAS TQ 2,4GHZ FUNKSYSTEM
VERWENDUNG DES FUNKSYSTEMS
Das TQ 2,4GHz Funksystem wurde werksseitig für den richtigen Betrieb mit Ihrem Modell eingestellt. Sie sollten diese Einstellung überprüfen, bevor Sie mit Ihrem Modell fahren, um sicherzustellen, dass die Einstellung sich während des Transports nicht verändert hat. So überprüfen Sie die Einstellung:
1. Schalten Sie den Sender ein. Die Status-LED am Sender sollte konstant grün leuchten (nicht blinken).
2. Setzen Sie das Modell auf einen Block oder ein Gestell, sodass alle Räder weg vom Boden sind. Stellen Sie sicher, dass Ihre Hände keine beweglichen Teile des Modells berühren.
3. Verbinden Sie den Batterie-Pack im Modell mit dem elektronischen Geschwindigkeitsregler.
4. Der Ein-/Ausschalter ist in den elektronischen Geschwindigkeitsregler integriert. Drücken und lösen Sie die Taste EZ-Set auf dem Geschwindigkeitsregler auf dem Modell einzuschalten. Die LED wird rot leuchten (siehe Hinweis unten). Um den XL-2.5 auszuschalten, drücken und halten Sie die Taste EZ-Set bis die LED ausgeht. Hinweis: Wenn die LED grün leuchtet, ist die Unterspannungserkennung aktiviert. Dies kann zu mäßiger Leistung mit dem mitgelieferten NiMH-Batterie-Pack führen. Ab Werk ist die Unterspannungserkennung deaktiviert (LED leuchtet rot). Stellen Sie sicher, dass die Unterspannungserkennung eingeschaltet ist, wenn Sie LiPo-Batterien verwenden. Benutzen Sie auf keinen Fall
LiPo-Batterien, wenn die Unterspannungserkennung deaktiviert ist. Mehr Informationen nden Sie auf Seite 19.
5. Drehen Sie das Lenkrad an der Rückseite des Senders vor und zurück und überprüfen Sie den schnellen Betrieb des Lenkservos. Prüfen Sie des weiteren, dass der Lenkmechanismus weder lose noch blockiert ist. Wenn die Lenkung langsam geht, prüfen Sie den Ladestand der Batterien.
6. Wenn Sie von oben auf Ihr Modell sehen, sollten die Vorderräder geradeaus nach vorne zeigen. Wenn die Räder leicht gedreht sind, drehen Sie am Trim-Schalter am Sender, bis sie exakt geradeaus stehen.
7. Bedienen Sie den Gashebel vorsichtig, um sicherzustellen, dass Ihr Modell vorwärts und rückwärts fährt und dass der Motor stoppt, wenn der Gashebel in der Nullposition steht. WARNUNG: Geben
Sie kein Vollgas, weder vorwärts noch rückwärts, solange sich das Modell nicht auf dem Boden bendet.
0°0°
8. Wenn Sie alle Einstellungen vorgenommen haben, schalten Sie den Empfänger an Ihrem Modell aus und anschließend den Handsender.
Test der Reichweite Funksystems
Vor jedem Fahren mit Ihrem Modell sollten Sie die Reichweite des Funksystems testen, um sicherzustellen, dass es korrekt funktioniert.
1. Schalten Sie das Funksystem ein und überprüfen Sie die Funktion wie im vorigen Abschnitt beschrieben.
2. Lassen Sie eine zweite Person das Modell halten. Stellen Sie sicher, dass Sie Hände und Kleidung weg von den Rädern und anderen beweglichen Teilen des Modells haben.
3. Entfernen Sie sich mit dem Sender ein Stück von Ihrem Modell, bis Sie die größte Distanz erreichen, in der Sie mit Ihrem Modell fahren wollen.
4. Bedienen Sie die Steuerungen am Sender erneut, um sicher zu sein, dass das Modell korrekt reagiert.
5. Versuchen Sie nicht, mit dem Modell zu fahren, wenn ein Problem mit dem Funksystem besteht oder wenn an Ihrem Standort irgendwelche externen Interferenzen auftreten.
Der TQ 2.4GHz-Sender verfügt über eine Richtantenne. Die maximale Reichweite erzielen Sie, indem Sie die Antenne aufrecht und in Richtung des Modells halten. Wenn Sie die Antenne nicht in Richtung des Modells halten, reduziert es den Funkbereich.
Höhere Geschwindigkeiten erfordern größere Distanz
Je schneller Sie mit Ihrem Modell fahren, desto schneller wird es das Limit des Funkbereichs erreichen. Bei Höchstgeschwindigkeit können die Modelle Strecken von 15 bis 30 Metern pro Sekunde zurücklegen! Es ist ein Nervenkitzel, aber seien Sie vorsichtig und halten Sie Ihr Modell innerhalb des Funkbereichs. Wenn Sie mit Ihrem Modell mit Höchstgeschwindigkeit fahren wollen, ist es am besten, sich in die Mitte des geplanten Aktionsradius und nicht an eins der Enden zu stellen, sodass Sie mit dem Modell in Richtung Ihres Standorts und davon weg fahren. Zusätzlich zur Maximierung des Funkbereichs halten Sie mit dieser Technik Ihr Modell näher bei Ihnen und können es deshalb besser sehen und steuern.
Rückwärtsfahren: Drücken Sie während des Fahrens den Gashebel nach vorne, um zu bremsen. Bewegen Sie den Hebel wieder in die Nullposition, um anzuhalten. Bewegen Sie den Gashebel erneut nach vorne, um den Rückwärtsantrieb einzuschalten.
7,87,8
1/16 SLASH 4WD • 17
Page 18
TRAXXAS TQ 2,4GHZ FUNKSYSTEM
Ausfallsicherung
Ihr Traxxas Funksystem ist mit einer eingebauten Ausfallsicherungsfunktion ausgestattet, die im Fall eines Signalverlusts den Gashebel in die zuletzt gespeicherte Nullposition zurück versetzt. Wenn der Ausfallsicherungsmodus aktiviert ist, werden die LEDs an Sender und Empfänger schnell rot blinken. Wenn die Ausfallsicherung aktiviert wird, während Sie mit Ihrem Modell fahren, ermitteln Sie die Ursache für den Verlust des Funksignals und lösen Sie das Problem, bevor Sie erneut mit Ihrem Modell fahren.
Egal, wie schnell und wie weit entfernt Sie mit Ihrem Modell fahren, lassen Sie immer genügend Abstand zwischen Ihnen, Ihrem Modell und anderen Personen.
TQ 2,4GHz Verbindungsanweisungen
Für einen ordnungsgemäßen Betrieb müssen Sender und Empfänger elektronisch miteinander “verbunden” sein. Dies wurde im Werk bereits für Sie durchgeführt. Sollte es je notwendig sein, das System erneut zu verbinden oder mit einem anderen Sender oder einem anderen Empfänger zu verbinden, befolgen Sie bitte diese Anleitung.
Hinweis: Für die Verbindung muss der Empfänger mit einer 4,8 - 6,0 V (Nennspannung) Spannungsquelle verbunden sein und Sender und Empfänger müssen sich in einem Abstand von weniger als 152 cm (5 Fuß) befinden.
1. Drücken und halten sie die Taste SET auf dem Sender.
2. Schalten Sie den Sender ein und lassen Sie die Taste SET los. Die Status-LED blinkt langsam rot, um anzuzeigen, dass der Sender im Verbindungsmodus ist.
3. Drücken und halten sie die Taste LINK auf dem Empfänger.
4. Schalten Sie den Geschwindigkeitsregler durch Drücken der Taste EZ-Set und und lassen Sie die Taste LINK los.
5. Wenn die LEDs an Sender und Empfänger konstant grün leuchten, ist das System verbunden und einsatzbereit. Überprüfen Sie dass Lenkung und Beschleunigung korrekt funktionieren, bevor Sie mit Ihrem Modell fahren.
SENDER - LED CODES
LED Farbe / Muster Name Hinweise
Grün leuchten Normaler Modus
Langsam rot (0,5 sec an / 0,5 sec aus)
in mittlerer Geschwindigkeit rot blinken (0,25 sec an / 0,25 sec aus)
Schnell rot blinken (0,125 sec an / 0,125 sec aus)
(Fahren)
Verbinden
Alarm - geringe Batterieladung
Fehler beim Verbinden
Weitere Informationen, wie Sie die Steuerung des Senders verwenden, nden Sie auf Seite 16.
Mehr Informationen zum Verbinden nden Sie auf dieser Seite.
Setzen Sie neue Batterien in den Sender ein. Mehr Informationen nden Sie auf Seite 13.
Sender und Empfänger sind nicht mehr miteinander verbunden. Schalten Sie das System aus und erneut an, um zum normalen Betrieb zurückzukehren. Finden Sie die Ursache des Verbindungsfehlers (z. B. außerhalb des Funkbereichs, geringe Batterieladung, beschädigte Antenne).
EMPFÄNGER LED CODES
LED Farbe / Muster Name Hinweise
Grün leuchten Normaler Modus
Langsam rot (0,5 sec an / 0,5 sec aus)
Schnell rot blinken (0,125 sec an / 0,125 sec aus)
(Fahren)
Verbinden
Ausfallsicherung / Niederspannungs­erkennung
Weitere Informationen, wie Sie die Steuerung des Senders verwenden, nden Sie auf Seite 16.
Mehr Informationen zum Verbinden nden Sie auf dieser Seite.
Permanente Unterspannung im Empfänger löst den Ausfallsicherungsmodus aus, damit noch genügend Leistung übrig bleibt, um den Gashebel in die Mittelposition zu bringen, bevor überhaupt keine Leistung mehr vorhanden ist.
18 • 1/16 SLASH 4WD
Page 19
EINSTELLEN DES ELEKTRONISCHEN GESCHWINDIGKEITSREGLERS
XL-2.5 - Batterieeinstellungen (Einstellung der Unterspannungserkennung)
Der elektronische Geschwindigkeitsregler Velineon XL-2.5 ist mit einer eingebauten Unterspannungserkennung ausgestattet. Der Schaltkreis für die Unterspannungserkennung überwacht die Batteriespannung kontinuierlich. Wenn die Batteriespannung sich dem für LiPo-Batteriepacks als Minimum empfohlenen Entladezustand nähert, wird der XL-2.5 die Leistungsabgabe auf 50% für das Gasgeben begrenzen. Wenn die Batteriespannung unter den Mindestgrenzwert zu fallen droht, schaltet der XL-2.5 die Leistungsabgabe an den Motor vollständig ab. Die LED am Geschwindigkeitsregler wird langsam rot blinken und so eine Abschaltung aufgrund zu geringer Spannung anzeigen. Der XL-2.5 verbleibt in diesem Modus, bis eine vollständig geladene Batterie angeschlossen wird.
Die Unterspannungserkennung des Geschwindigkeitsreglers XL-2.5 wurde für die beste Leistung mit der mitgelieferten Batterie eingestellt. Falls mit Ihrem Modell eine NiMH Batterie mitgeliefert wurde, leuchtet die LED am Geschwindigkeitsregler ROT, um anzuzeigen, dass die Unterspannungserkennung deaktiviert ist. Falls mit Ihrem Modell eine LiPo Batterie mitgeliefert wurde, leuchtet die LED am Geschwindigkeitsregler GRÜN, um anzuzeigen, dass die Unterspannungserkennung aktiviert ist. Benutzen Sie auf
keinen Fall LiPo-Batterien, wenn die Unterspannungserkennung deaktiviert ist.
Um die Einstellung der Unterspannungserkennung zu überprüfen:
1. Schalten Sie den Sender ein (mit dem Gashebel in Nullstellung).
2. Setzen Sie einen voll geladenen Batteriepack in den XL-2.5 ein.
3. Drücken und halten Sie die Taste EZ-Set, um den XL-2.5 einzuschalten. Wenn die
LED konstant rot leuchtet, ist die Unterspannungserkennung DEAKTIVIERT (bei Verwendung von LiPo-Batterien nicht sicher). Wenn die LED konstant grün leuchtet, ist die Unterspannungserkennung AKTIVIERT.
Um die Unterspannungserkennung zu aktivieren (Einstellung für LiPo-Batterien):
1. Vergewissern Sie sich, dass die LED am XL-2.5 rot leuchtet.
A
B
2. Drücken und halten Sie die Taste EZ-SET (die LED erlischt) (A). Nach zehn Sekunden wird der Motor zweimal piepsen und die LED wird GRÜN leuchten. Lassen Sie die Taste los (B).
Rote LED: Halten Sie
10Sekunden
Zweimal piepsen: LED
leuchtet grün
3. Die Unterspannungserkennung ist nun AKTIVIERT.
Um die Unterspannungserkennung zu deaktivieren (Einstellung für NiMH-Batterien):
1. Vergewissern Sie sich, dass die LED am XL-2.5 grün leuchtet.
A
B
2. Drücken und halten Sie die Taste EZ-SET (die LED erlischt) (A). Nach zehn Sekunden wird der Motor dreimal piepsen und die LED wird ROT leuchten. Lassen Sie die Taste los (B).
Grüne LED: Halten Sie
10Sekunden
Dreimal piepsen:
LED leuchtet rot
3. Die Unterspannungserkennung ist nun DEAKTIVIERT.

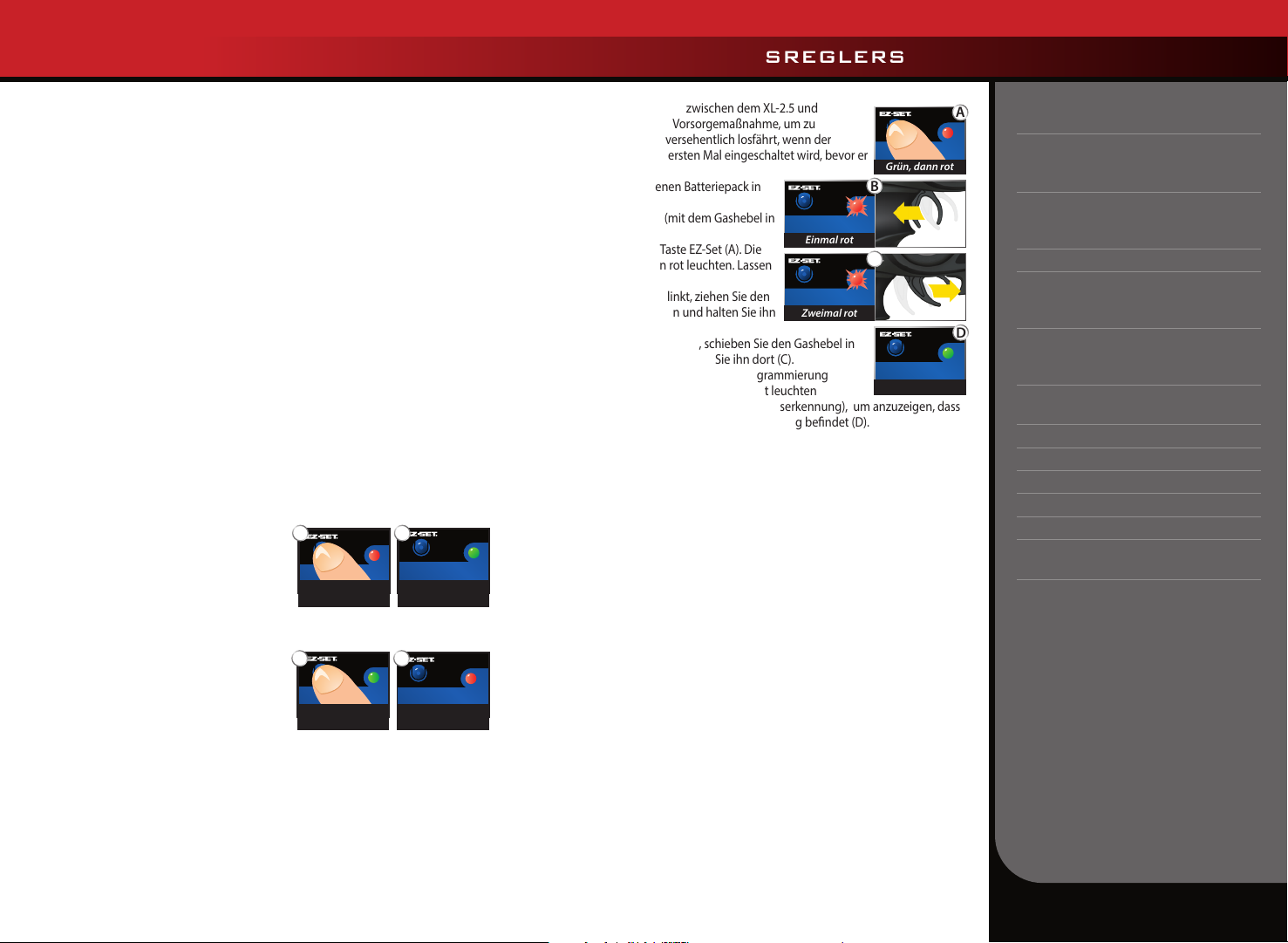

XL-2.5 - Einstellungsprogrammierung (Kalibrieren Ihres elektronischen Geschwindigkeitsreglers und Ihres Senders)
Lesen Sie alle Programmierungsschritte aufmerksam, bevor Sie beginnen. Wenn Sie während der Programmierung die Orientierung verlieren oder unerwartete Ergebnisse erhalten, stecken Sie einfach die Batterie aus, warten ein paar Sekunden, stecken die Batterie wieder ein und beginnen von vorne.
1. Stecken Sie eins der Motorkabel zwischen dem XL-2.5 und dem Motor aus. Dies dient als Vorsorgemaßnahme, um zu verhindern, dass das Modell versehentlich losfährt, wenn der Geschwindigkeitsregler zum ersten Mal eingeschaltet wird, bevor er programmiert ist.
2. Setzen Sie einen voll geladenen Batteriepack in
Grün, dann rot
B
den XL-2.5 ein.
3. Schalten Sie den Sender ein (mit dem Gashebel in Nullstellung).
4. Drücken und halten Sie die Taste EZ-Set (A). Die LED wird erst grün und dann rot leuchten. Lassen
Einmal rot
C
Sie die Taste EZ-Set los.
5. Wenn die LED EINMAL ROT blinkt, ziehen Sie den Gashebel in die Vollgasposition und halten Sie ihn
Zweimal rot
dort (B).
6. Wenn die LED ZWEIMAL ROT blinkt, schieben Sie den Gashebel in die Position voll rückwärts und halten Sie ihn dort (C).
7. Wenn die LED EINMAL GRÜN blinkt, ist die Programmierung
abgeschlossen. Die LED wird dann grün oder rot leuchten
Grün leuchten
(abhängig von der Einstellung der Unterspannungserkennung), um anzuzeigen, dass der XL-2.5 eingeschaltet ist und sich in der Nullstellung bendet (D).
Betrieb des XL-2.5
Zum Betrieb und zur Testprogrammierung positionieren Sie das Fahrzeug auf einem stabilen Block oder Ständer, sodass alle angetriebenen Räder keinen Bodenkontakt haben.
Zum Betrieb und um die Programmierung zu testen, stecken Sie die Motorkabel wieder ein und positionieren Sie das Fahrzeug auf einem stabilen Block oder Ständer, sodass alle angetriebenen Räder keinen Bodenkontakt haben. Wenn die Unterspannungserkennung AKTIVIERT ist, wird die LED in den Schritten 1 - 8 unten stattdessen grün leuchten. Benutzen
Sie auf keinen Fall LiPo-Batterien, wenn die Unterspannungserkennung deaktiviert ist.
1. Drücken und halten Sie bei eingeschaltetem Sender die Taste EZ-Set. Die LED wird grün
oder rot leuchten (abhängig von der Einstellung der Unterspannungserkennung). Dies schaltet den XL-2.5 ein. Wenn Sie drücken und zu schnell loslassen, hören Sie eventuell den Lenkungs-Servo springen, aber die LED bleibt nicht an. Drücken Sie einfach die Taste erneut, bis die LED rot leuchtet und lassen Sie dann die Taste los.
2. Bewegen Sie den Gashebel nach vorne. Die LED geht aus, bis die Vollgasstellung
erreicht ist. Bei Vollgas wird die LED leuchten.
3. Bewegen Sie den Hebel nach vorne, um zu bremsen. Beachten Sie, dass die Steuerung
der Bremse voll proportional erfolgt. Die LED geht aus, bis die volle Bremsleistung erreicht ist. Bei vollständigem Bremsen wird die LED leuchten.
4. Bewegen Sie den Hebel wieder in die Leerlaufstellung. Die LED wird grün oder rot
leuchten (abhängig von der Einstellung der Unterspannungserkennung).
5. Bewegen Sie den Gashebel erneut nach vorne, um den Rückwärtsantrieb
einzuschalten (Prol 1). Die LED geht aus. Wenn die Position voll rückwärts erreicht ist, leuchtet die LED.
6. Bewegen Sie den Hebel wieder in die Nullposition, um die Programmierung zu
beenden. Beachten Sie, dass es eine programmierte Verzögerung gibt, wenn Sie von vorwärts auf rückwärts umschalten. Achten Sie darauf, den Hebel nicht von vorwärts auf rückwärts zu schlagen. Auf Untergründen mit hoher Traktion kann dadurch das Getriebe oder der Antriebsstrang beschädigt werden.
7. Um den XL-2.5 auszuschalten, drücken Sie die Taste EZ-Set bis die LED ausgeht(ca.
A
XL-2.5 Technische Merkmale
Eingangsspannung:4-7 Zellen
(4,8 V - 8,4V DC) 2S LiPo
Gehäuse­abmessungen:
26,5 x 46,5 x 22mm
(W x D x H): Gewicht: 33 Gramm Motor-
beschränkungen:
10 turns*
(Größe 380):
D
Einschaltwider­stand
0,008 Ohm
(am Sender): Rückwärts
Keine
Verzögerung: BEC-Spannung: 6.0V DC Stromkabel: 16 Gauge / 40mm Eingangskabel: 26 Gauge / 130mm Motorkabel: 16 Gauge / 40mm Transistortyp: MOSFET Frequenz der Puls-
2300 Hz
weitenmodulation
*Übersetzung muss
stimmen
1/16 SLASH 4WD • 19
Page 20
EINSTELLEN DES ELEKTRONISCHEN GESCHWINDIGKEITSREGLERS
Der Patentiertes Trainingsmodus (Prol 3) reduziert Vorwärts- und Rückwärtsfahren auf 50 %. Mit dem Trainingsmodus wird die Leistung des Modells reduziert, sodass Fahranfänger das Modell einfacher steuern können. Mit zunehmendem fahrerischen Können, wechseln Sie einfach in den Sport- oder Rennmodus für volle Leistung.
Tipp zum schnellen Wechseln der Modi
Ab Werk ist der VXL-3s ist auf Prol 1 (Sportmodus) eingestellt. Um schnell in Prol 3 (Trainingsmodus) bei eingeschaltetem Sender zu wechseln, drücken und halten Sie die Taste SET so lange, bis das Licht dreimal rot blinkt und lassen Sie dann los. Für volle Leistung wechseln Sie schnell zum Prol 1 (Sportmodus) zurück, indem Sie die Taste SET drücken und halten, bis das Licht einmal rot blinkt und lassen Sie dann los.
1,5Sekunden).
8. Der XL-2.5 ist mit einer Überhitzungsschutz-Abschaltung ausgestattet. Diese schützt den Regler vor Überhitzung durch übermäßig hohe Stromüsse. Wenn die Betriebstemperatur die Sicherheitsgrenzen überschreitet, wird der XL-2.5 automatisch abschalten. Die LED vorne am XL-2.5 blinkt schnell rot, auch wenn der Gashebel vor und zurück bewegt wird. Wenn die Temperatur auf ein sicheres Maß zurück gegangen ist, wird der XL-2.5 wieder normal funktionieren.

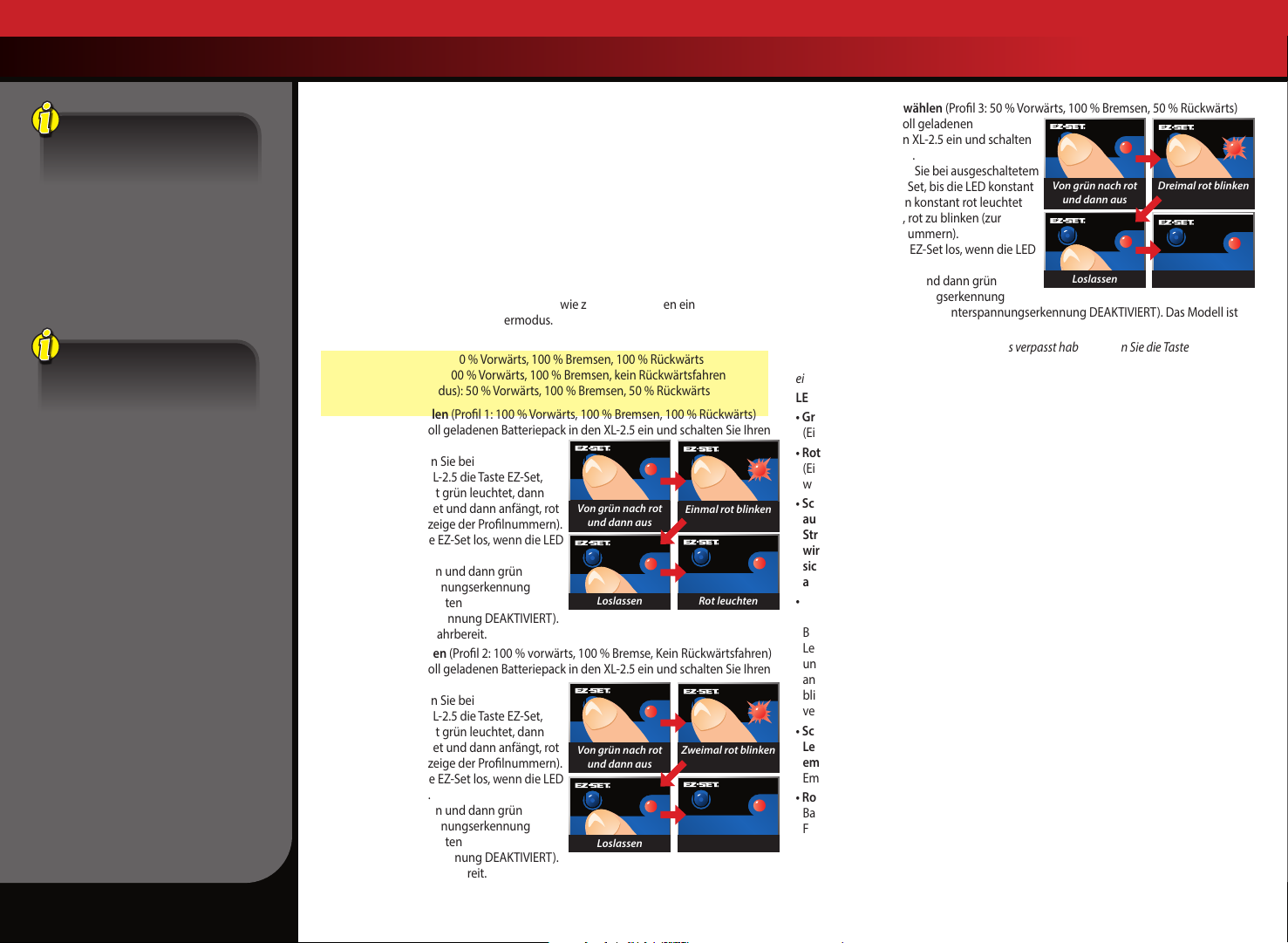

Prolwahl am XL-2.5
Ab Werk ist der Geschwindigkeitsregler auf Sportmodus (100% Vorwärts, Bremsen und Rückwärts) eingestellt. Um Rückwärtsfahren zu deaktivieren (Rennmodus) oder nur 50% für Vorwärts und Rückwärts zu erlauben (Patentiertes Trainingsmodus), führen Sie die folgenden Schritte durch. Der Geschwindigkeitsregler sollte mit Empfänger und Batterie verbunden sein und der Sender sollte wie zuvor beschrieben eingestellt sein. Die Prolauswahl erfolgt im Programmiermodus.
Prolbeschreibung
Prol1 (Sportmodus): 100% Vorwärts, 100 % Bremsen, 100% Rückwärts Prol2 (Rennmodus): 100 % Vorwärts, 100 % Bremsen, kein Rückwärtsfahren Prol3 (Trainingsmodus): 50 % Vorwärts, 100 % Bremsen, 50 % Rückwärts
Sportmodus auswählen (Prol 1: 100% Vorwärts, 100 % Bremsen, 100% Rückwärts)
1. Setzen Sie einen voll geladenen Batteriepack in den XL-2.5 ein und schalten Sie Ihren Sender ein.
2. Drücken und halten Sie bei ausgeschaltetem XL-2.5 die Taste EZ-Set, bis die LED konstant grün leuchtet, dann konstant rot leuchtet und dann anfängt, rot zu blinken (zur Anzeige der Prolnummern).
Von grün nach rot
und dann aus
Einmal rot blinken
3. Lassen Sie die Taste EZ-Set los, wenn die LED einmal rot blinkt.
4. Die LED wird blinken und dann grün leuchten (Unterspannungserkennung AKTIV) oder rot leuchten
Loslassen
Rot leuchten
(Unterspannungserkennung DEAKTIVIERT). Das Modell ist nun fahrbereit.
Rennmodus auswählen (Prol 2: 100% vorwärts, 100% Bremse, Kein Rückwärtsfahren)
1. Setzen Sie einen voll geladenen Batteriepack in den XL-2.5 ein und schalten Sie Ihren Sender ein.
2. Drücken und halten Sie bei ausgeschaltetem XL-2.5 die Taste EZ-Set, bis die LED konstant grün leuchtet, dann konstant rot leuchtet und dann anfängt, rot zu blinken (zur Anzeige der Prolnummern).
Von grün nach rot
und dann aus
Zweimal rot blinken
3. Lassen Sie die Taste EZ-Set los, wenn die LED zweimal rot blinkt.
4. Die LED wird blinken und dann grün leuchten (Unterspannungserkennung AKTIV) oder rot leuchten
Loslassen
Rot leuchten
(Unterspannungserkennung DEAKTIVIERT). Das Modell ist nun fahrbereit.
Trainingsmodus auswählen (Prol3: 50 % Vorwärts, 100 % Bremsen, 50 % Rückwärts)
1. Setzen Sie einen voll geladenen Batteriepack in den XL-2.5 ein und schalten Sie Ihren Sender ein.
2. Drücken und halten Sie bei ausgeschaltetem XL-2.5 die Taste EZ-Set, bis die LED konstant grün leuchtet, dann konstant rot leuchtet
Von grün nach rot
und dann aus
Dreimal rot blinken
und dann anfängt, rot zu blinken (zur Anzeige der Prolnummern).
3. Lassen Sie die Taste EZ-Set los, wenn die LED dreimal rot blinkt.
4. Die LED wird blinken und dann grün
Loslassen
Rot leuchten Red
leuchten (Unterspannungserkennung AKTIV) oder rot leuchten (Unterspannungserkennung DEAKTIVIERT ). Das Modell ist nun fahrbereit.
Hinweis: Wenn Sie den gewünschten Modus verpasst haben, halten Sie die Taste EZ-Set weiter und der Blinkzyklus beginnt von vorne und läuft so lange, bis die Taste losgelassen und ein Modus ausgewählt wird.
LED-Codes und Schutzmodi
• Grün leuchten: Betriebsanzeige des XL-2.5 Unterspannungserkennung ist AKTIVIERT
(Einstellung für LiPo-Batterien).
• Rot leuchten: Betriebsanzeige des VXL-3s Unterspannungserkennung ist DEAKTIVIERT
(Einstellung für NiCad-/NiMH-Batterien). Benutzen Sie auf keinen Fall LiPo-Batterien, wenn die Unterspannungserkennung deaktiviert ist.
• Schnell rot blinken: Der XL-2.5 ist mit einer Überhitzungsschutz-Abschaltung
ausgestattet. Diese schützt den Regler vor Überhitzung durch übermäßig hohe Stromüsse. Wenn die Betriebstemperatur die Sicherheitsgrenzen überschreitet, wird der XL-2.5 automatisch abschalten. Lassen Sie den XL-2.5 abkühlen. Stellen Sie sicher, dass Ihr Modell die richtige Übersetzung für die gegebenen Bedingungen aufweist.
• Langsam rot blinken (mit aktivierter Unterspannungserkennung): Der XL-2.5 hat den
Unterspannungsschutz gestartet. Wenn die Batteriespannung sich dem für LiPo-
Batteriepacks als Minimum empfohlenen Entladezustand nähert, wird der XL-2.5 die Leistungsabgabe auf 50% für das Gasgeben begrenzen. Wenn die Batteriespannung unter den Mindestgrenzwert zu fallen droht, schaltet der XL-2.5 die Leistungsabgabe an den Motor vollständig ab. Die LED am Geschwindigkeitsregler wird langsam rot blinken und so eine Abschaltung aufgrund zu geringer Spannung anzeigen. Der XL-2.5 verbleibt in diesem Modus, bis eine vollständig geladene Batterie angeschlossen wird.
• Schnell grün blinken: Die LED des XL-2.5 blinkt schnell grün, wenn der Gashebel-
Leerlaufschutz aktiviert wird oder wenn der Geschwindigkeitsregler kein Signal empfängt. Vergewissern Sie sich, dass der Geschwindigkeitsregler richtig am
Empfänger eingesteckt ist und dass der Sender eingeschaltet ist.
• Rot und grün blinken: Der XL-2.5 den Überspannungsschutz aktiviert. Wenn eine
Batterie mit zu hoher Spannung verwendet wird (3S LiPo), schaltet der XL-2.5 in den Fehler-Sicherheitsmodus. Die XL-2.5 ist nur mit 2S LiPo kompatibel.
20 • 1/16 SLASH 4WD
*patentierte
Page 21
MIT IHREM MODELL FAHREN
Jetzt wird es Zeit, Spaß zu haben! Dieser Abschnitt beinhaltet die Anleitungen für das Fahren und für die Einstellungen an Ihrem Modell. Bevor Sie fortfahren - hier sind noch einige wichtige Sicherheitshinweise, die Sie beachten sollten.
• Lassen Sie das Modell zwischen zwei Fahrten ausreichend abkühlen. Dies ist besonders wichtig, wenn Sie Batterie-Packs mit hoher Kapazität verwenden, mit denen das Modell länger fahren kann. Die Überwachung der Temperatur wird das Leben der Batterien und des Motors verlängern.
• Fahren Sie mit schwach geladenen Batterien nicht mit Ihrem Modell weiter, um nicht die Kontrolle über das Fahrzeug zu verlieren. Anzeichen einer schwachen Batterie sind langsamer Betrieb und schwergängige Servos (langsames Zurückgehen in die mittlere Position). Stellen Sie das Fahren beim ersten Anzeichen nachlassender Batterien unverzüglich ein. Wenn die Batterien im Sender schwach werden, wird die rot Statusanzeige blinken. Stellen Sie das Fahren unverzüglich ein und setzen Sie neue Batterien ein.
• Fahren Sie mit Ihrem Modell nicht bei Nacht, auf öentlichen Straßen und in großen Menschenansammlungen.
• Geben Sie kein Gas mehr, wenn das Modell an einem Objekt festsitzt. Räumen Sie das Objekt aus dem Weg, bevor Sie weiterfahren. Versuchen Sie nicht, mit dem Modell Objekte zu ziehen oder zu schieben.
• Da Ihr Modell per Funk gesteuert wird, unterliegt es Funk-Interferenzen aus vielen Quellen, die außerhalb Ihrer Kontrolle liegen. Funk­Interferenzen können vorübergehenden Verlust der Funksteuerung verursachen. Halten Sie deshalb immer einen Sicherheitsabstand nach allen Seiten rund um Ihr Modell ein, um Kollisionen zu vermeiden.
• Lassen Sie gesunden Menschenverstand walten, wann immer Sie mit Ihrem Modell fahren. Absichtliches Fahren auf gewalttätige und grobe Weise wird nur zu schlechter Leistung und defekten Teilen führen. Achten Sie auf Ihr Modell, sodass Sie sehr lange Spaß mit ihm haben werden.
• Hochleistungs-Fahrzeuge erzeugen kleine Vibrationen, die dazu führen können, dass sich mit der Zeit Schrauben lösen. Überprüfen Sie die Radmuttern und andere Schrauben an Ihrem Fahrzeug regelmäßig, um sicherzustellen, dass sämtliche Schrauben immer fest angezogen sind.
Zum Thema Fahrzeit
Die Fahrzeit wird sehr stark vom Typ und vom Zustand der eingesetzten Batterie beeinusst. Die Milliamperestunden (mAH) Angabe der Batterie bestimmt, wie groß ihr „Kraftstotank“ ist. Ein 2.000 mAh Batterie-Pack wird theoretisch doppelt so lange halten wie ein kurzer 1.000 mAh Pack. Aufgrund der vielen unterschiedlichen Typen an erhältlichen Batterien und der Methoden, mit denen sie geladen werden können, ist es jedoch unmöglich, eine genaue Fahrzeit für Ihr Modell anzugeben.
Ein weiterer wichtiger Faktor, der die Fahrzeit beeinusst, ist auch die Art und Weise, in der das Modell gefahren wird. Die Fahrzeit kann sich verkürzen, wenn das Modell wiederholt von Stopp auf Höchstgeschwindigkeit beschleunigt wird und bei wiederholtem harten Beschleunigen.
Tipps zum Verlängern der Fahrzeit
• Verwenden Sie Batterien mit der höchsten mAh-Angabe, die Sie kaufen können.
• Verwenden Sie das mitgelieferte Ladegerät oder ein Ladegerät hoher Qualität mit Ladespitzenerkennung.
• Lesen und befolgen Sie alle Wartungs- und Pegeanleitungen der Hersteller von Batterie und Ladegerät.
• Halten Sie den ESC kühl. Sorgen Sie für ausreichende Belüftung an den Kühlblechen des elektronischen Geschwindigkeitsreglers.
• Fahren Sie mit einem kleineren Übersetzungsverhältnis. Einsetzen eines kleineren Ritzels verringert das Übersetzungsverhältnis, verursacht geringere Leistungsabnahme an Motor und Batterien und reduziert die Gesamtbetriebstemperatur.
• Warten Sie Ihr Modell. Achten Sie darauf, dass kein Schmutz oder beschädigte Teile den Antriebsstrang blockieren. Halten Sie den Motor sauber.
mAh-Angaben und Leistungsabgabe
Die mAh-Angabe der Batterie kann die Höchstgeschwindigkeit beeinussen. Batterie-Packs mit hoher Kapazität erleiden einen geringeren Spannungsabfall unter hoher Last als Batterie-Packs mit weniger mAh. Das höhere Spannungspotential ermöglicht erhöhte Geschwindigkeit bis die Batterie beginnt, sich zu entladen.
FAHREN UNTER NASSEN BEDINGUNGEN
Ihr Traxxas-Modell ist mit wasserdichten Funktionen ausgestattet, um die Elektronik im Modell zu schützen (Empfänger, Servos, elektronischer Geschwindigkeitsregler). Dies gibt Ihnen die Freiheit, auch in Pfützen, in nassem Gras, auf Schnee und in anderen nassen Bedingungen Spaß mit Ihrem Modell zu haben. Obwohl das Modell hoch wasserabweisend ist, sollte es trotzdem nicht so behandelt werden, als wäre es tauchfähig oder komplett, also 100 % wasserdicht. Nur die installierten elektronischen Komponenten sind wasserdicht. Fahren unter nassen Bedingungen erfordert zusätzliche Pflege und Wartung für die mechanischen und elektrischen Komponenten, um Korrosion an Metallteilen zu verhindern und ihre korrekte Funktion zu erhalten.
Sicherheitshinweise
• Ohne entsprechende Pege können einige Teile Ihres Modells ernsthaft beschädigt werden, wenn sie mit Wasser in Kontakt kommen. Bedenken Sie, dass diese zusätzliche Wartung nach dem Fahren erforderlich sein wird, um die einwandfreie Funktion Ihres
1/16 SLASH 4WD • 21
Page 22
MIT IHREM MODELL FAHREN
22 • 1/16 SLASH 4WD
Modells zu gewährleisten. Fahren Sie mit Ihrem Modell nicht unter nassen Bedingungen, wenn Sie nicht bereit sind, diese zusätzliche Pege- und Wartungsmaßnahmen durchzuführen.
• Nicht alle Batterien können in nassen Umgebungen eingesetzt werden. Befragen Sie Ihren Batteriehersteller, ob die Batterien unter nassen Bedingungen eingesetzt werden können.
• Der Traxxas TQ 2,4GHz-Sender ist nicht wasserabweisend. Setzen Sie ihn keinen nassen Bedingungen wie z. B. Regen aus.
• Fahren Sie mit Ihrem Modell nicht während eines Sturms oder anderen unfreundlichen Wetterbedingungen, unter denen Blitze wahrscheinlich sind.
• Lassen Sie Ihr Modell NICHT in Kontakt mit Salzwasser (Meerwasser), Brackwasser (zwischen Süßwasser und Salzwasser), oder anderem verunreinigtem Wasser kommen. Salzwasser ist hoch leitfähig und sehr korrosiv. Seien Sie vorsichtig, wenn Sie vorhaben, mit Ihrem Modell an einem Strand oder in der Nähe eines Strands zu fahren.
• Sogar normaler Wasserkontakt kann die Lebenszeit Ihres Motors verkürzen. Besondere Vorsicht ist geboten: Um die Lebenszeit Ihres Motors zu verlängern (Details folgen) müssen Sie Ihre Steuerung und / oder Ihre Fahrweise bei Nässe zu ändern.
• Verwenden Sie besondere Sorgfalt, wenn Sie mit Ihrem Modell unter matschigen Bedingungen fahren. Stellen Sie das Fahren mit Ihrem Modell ein, wenn es aufgrund der Klebrigkeit des Matsches oder zu viel Matsch auf dem Chassis stark belastet wird. Achten Sie darauf, dass sich am Motor und im Umfeld des Motors nicht zu viel Schmutz ansammelt.
Bevor Sie mit Ihrem Modell unter nassen Bedingungen fahren
1. Lesen Sie den Abschnitt „Nach dem Fahren unter nassen Bedingungen“, bevor Sie fortfahren. Vergewissern Sie sich, dass die die zusätzlich erforderlichen Wartungsmaßnahmen nach dem Fahren unter nassen Bedingungen kennen.
2. Die Räder verfügen über kleine Löcher, durch die Luft eintreten und während dem normalen Fahren wieder austreten kann Wenn keine Löcher in die Reifen geschnitten werden, wird so eingetretenes Wasser in den Reifen gefangen bleiben. Schneiden Sie zwei kleine Löcher (4 mm oder 3/16” Durchmesser) in jeden Reifen. Jedes Loch sollte in der Nähe der Reifen-Mittellinie, 180 ° auseinander liegen.
3. Vergewissern Sie sich, dass der O-Ring der RX-Box und die Abdeckung installiert und gesichert sind. Vergewissern Sie sich, dass die Schrauben festgezogen sind und dass der blaue O-Ring nicht sichtbar über die Kante der Abdeckung hervorsteht.
4. Vergewissern Sie sich, dass Ihre Batterien unter nassen Bedingungen eingesetzt werden können.
5. Verwenden Sie eine kleinere Übersetzung (kleineres Ritzel), wenn Sie im Matsch, tiefen Pfützen, auf Schnee oder in ähnlichen Situationen fahren, die die Reifen beschränken und den Motor mehr belasten.
Motor - Sicherheitshinweise
• Die Lebensdauer des Motors kann sich durch Matsch und Wasser deutlich verkürzen. Wenn der Motor übermäßig nass wird oder untergetaucht wird, geben Sie nur wenig Gas (fahren Sie langsam), bis das überschüssige Wasser ablaufen kann. Einen Motor voller Wasser mit Vollgas zu fahren, kann schnell zu einem Motorausfall führen. Ihre Fahrgewohnheiten bestimmen die Lebensdauer eines nassen Motors. Tauchen Sie den Motor nicht unter Wasser.
• Wählen Sie die Übersetzung des Motors nicht aufgrund der Temperatur, wenn Sie unter nassen Bedingungen fahren. Der Motor wird durch den Wasserkontakt gekühlt und gibt keine genaue Anzeige einer entsprechenden Übersetzung.
Nach dem Fahren unter nassen Bedingungen
1. Trocknen Sie die Reifen, indem Sie sie schnell drehen, um das Wasser heraus zu schleudern. Ein einfacher Weg um dies zu tun ist, den Körper zu entfernen und den Truck kopfüber auf eine gerade Fläche zu legen. Geben Sie Vollgas, damit sich die Reifen drehen und das Wasser aus den Löchern in den Reifen, heraus geschleudert werden.
2. Entnehmen Sie die Batterie.
3. Spülen Sie Schmutz und Matsch mit Wasser mit geringem Druck, z. B. mit einem Gartenschlauch von Ihrem Modell ab. Verwenden Sie KEINEN Hochdruckreiniger oder Wasser mit hohem Druck. Richten Sie den Wasserstrahl nicht auf Lager, Getriebe, Dierentiale usw.
4. Reinigen Sie das Modell mit Druckluft (optional, aber empfohlen). Tragen Sie eine Schutzbrille, wenn Sie mit Druckluft arbeiten.
5. Nehmen Sie die Räder vom Modell ab.
6. Sprühen Sie alle Lager, den Antriebsstrang und die Verbindungselemente mit WD-40 oder einem ähnlichen wasserverdrängenden leichten Öl ein.
7. Lassen Sie das Modell stehen oder blasen Sie es mit Druckluft ab. An einem warmen sonnigen Platz wird das Modell schneller trocknen. Eingeschlossenes Wasser und Öl werden noch einige Stunden vom Modell tropfen. Stellen Sie es auf ein Tuch oder einen Karton zum Schutz Ihres Bodens.
8. Entnehmen Sie als Vorsichtsmaßnahme die abgedichtete Abdeckung der Empfängerbox. Es ist zwar unwahrscheinlich, aber geringe Mengen Feuchtigkeit oder Kondenswasser können während des Fahrens in die Empfängerbox eingedrungen sein. Dies kann langfristig Probleme mit der empndlichen Elektronik im Empfänger verursachen. Bei abgenommener Abdeckung kann die Luft in der Empfängerbox während der Lagerung trocknen. Diese Maßnahme kann die langfristige Zuverlässigkeit des Empfängers erhöhen. Es ist nicht notwendig, den Empfänger auszubauen oder die Kabel auszustecken.
Page 23
MIT IHREM MODELL FAHREN
9. Zusätzliche Wartung: Erhöhen Sie die Frequenz der Demontage,
Inspektion und Schmierung der folgenden Komponenten. Dies ist nach längerem Gebrauch unter nassen Bedingungen notwendig oder wenn das Fahrzeug für einen längeren Zeitraum (eine Woche oder länger) nicht benutzt wurde. Diese zusätzliche Wartung ist erforderlich, um zu verhindern, dass eingeschlossenes Wasser Korrosion an den internen Stahlelementen verursacht.
• Achsschenkel-Gehäuselager: Lager ausbauen, reinigen und
schmieren.
• Vorderes und hinteres Dierential: Die Dierentiale demontieren,
auseinander bauen, reinigen und schmieren. Ausführlichere Informationen zur Montage und Demontage entnehmen Sie bitte den Explosionszeichnungen.
• Getriebe: Die Komponenten des
Getriebes demontieren, auseinander bauen und reinigen. Die Nylon-Lager benötigen kein Fett. Ausführlichere Informationen zur Montage und Demontage entnehmen Sie bitte den Explosionszeichnungen.
• Motor: Bauen Sie den Motor aus, säubern
Sie Ihn mit Aerosol Motorreiniger und schmieren Sie die Buchsen (Velineon 380 Motor) mit leichtem Motoröl. Denken Sie daran, eine Schutzbrille zu tragen, wenn Sie Aerosol-Sprühreiniger verwenden.
EMPFÄNGERBOX: BEIBEHALTEN EINER WASSERDICHTEN VERSIEGELUNG
Ausbau und Installation des Funksystems
Das einzigartige Design der Empfängerbox ermöglicht den Ausbau und die Installation des Empfängers ohne dass dadurch die wasserdichte Versiegelung verloren geht. Die Funktionen der zum Patent angemeldeten Kabelklemme geben Ihnen die Möglichkeit, auch Nachrüst-Funksysteme zu installieren und trotzdem die wasserdichte Eigenschaft der Box zu erhalten.
Ausbau des Empfängers
1. Lösen Sie die 2,5x8mm Schrauben, die die Kabelklemme sichern.
2. Lösen Sie die 2,5x8mm Schrauben, die die Abdeckung der Empfänger­Box am Chassis sichern. Heben Sie die Abdeckung an und ziehen Sie sie in Ihre Richtung, um die Lasche der Abdeckung aus dem Schlitz im Chassis zu ziehen.
3. Nun haben Sie freien Zugang zum Empfänger. Stecken Sie die Servokabel des Empfängers aus und bauen Sie den Empfänger aus.
Installation des Empfängers
1. Führen Sie das Antennenkabel aus der Empfänger-Box heraus (A). Setzen Sie die Abdeckung auf das Chassis.
2. Führen Sie die Steuerkabel von Servo und Geschwindigkeitsregler in die Abdeckung der Empfänger-Box. Nutzen Sie die eingegossenen Kabelführungen, um die Steuerkabel von Servo und Geschwindigkeitsregler sowie das Antennenkabel auszurichten (B).
3. Tragen Sie etwas Silikonfett (Traxxas Teilenr. 1647) auf die Kabelklemme auf (C).
4. Befestigen Sie die Kabelklemme und ziehen Sie die zwei 2.5x8mm Schrauben fest (D).
5. Heben Sie die Abdeckung der Empfänger-Box an und stecken Sie die Kabel von Servo und Geschwindigkeitsregler am Empfänger ein (E). Ein elektrisches Diagramm nden Sie auf Seite 12.
6. Binden Sie die Kabel zusammen, sodass sie unter die Abdeckung der Empfänger-Box passen. Sie können die Empfänger-Box mit Klebeband am Chassis sichern, wenn Sie wollen. Es ist jedoch nicht notwendig. Das überschüssige Kabel unter der Abdeckung verhindert, dass der Empfänger klappert.
7. Stellen Sie sicher, dass das Plastikrohr in der Empfängerbox oberhalb der LED des Empfängers liegt.
8. Abdeckung der Empfängerbox sitzt, so dass die Abdeckung ihn nicht einklemmen oder beschädigen kann. Lassen Sie die Empfänger- Box in ihre Position einrasten (F).
9. Untersuchen Sie die Abdeckung, um sicherzustellen, dass die O-Ring-Dichtung nicht sichtbar ist. Wenn Sie die Dichtung sehen können, nehmen Sie die Abdeckung nochmals ab und positionieren Sie den O-Ring erneut. Wenn O-Ring und Abdeckung korrekt positioniert sind, setzen Sie die 2,5x8mm Schrauben ein und ziehen Sie sie fest an (G)..
A B
C
D
E
F
G
1/16 SLASH 4WD • 23
Page 24

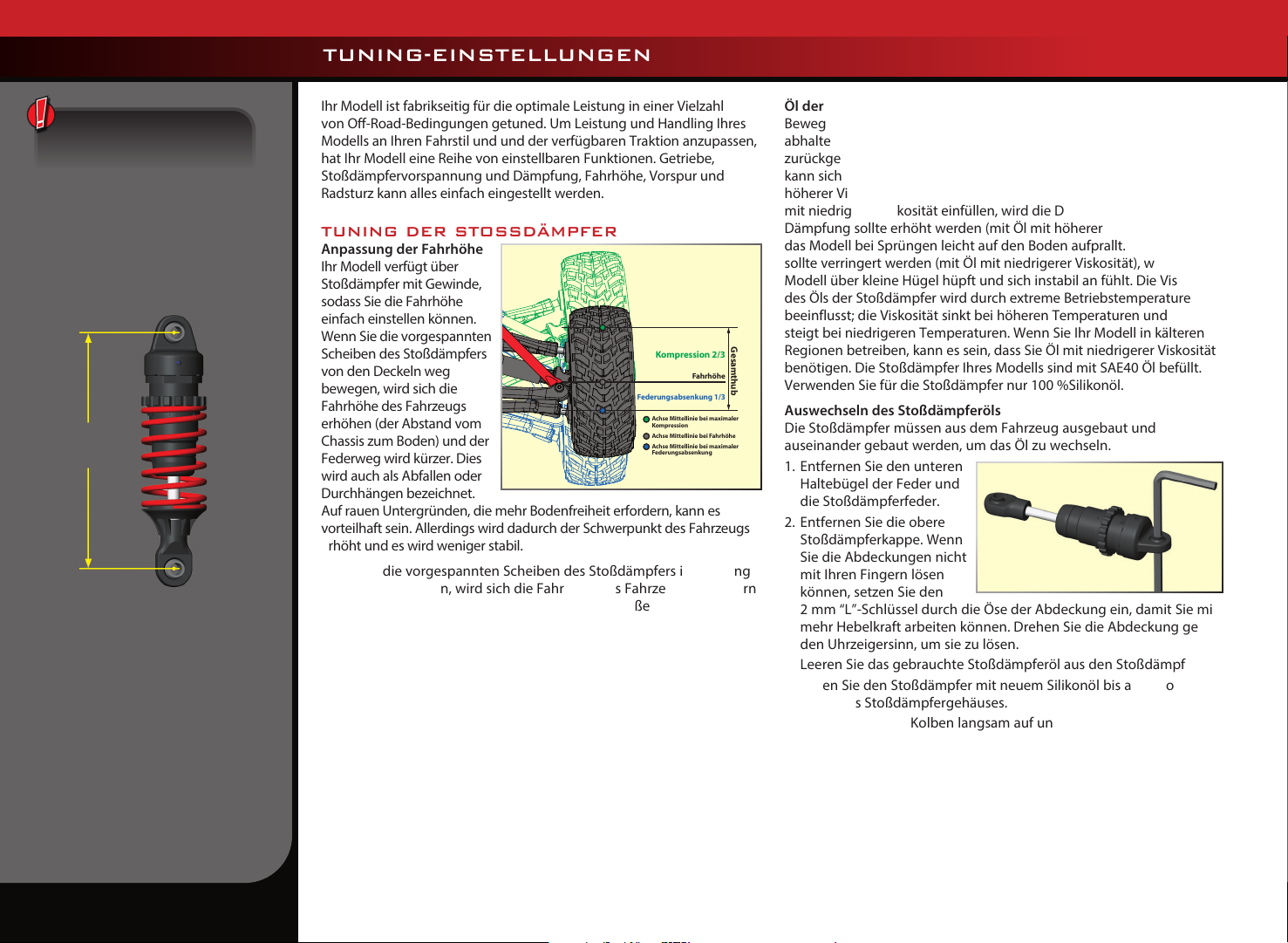

TUNING-EINSTELLUNGEN
Wichtig: Die Stoßdämpfer sind ab Werk mit einem Mittenabstand (zwischen den Stabendkugeln) von 47,75mm montiert. Jedes Mal, wenn die Stoßdämpfer ausgebaut und demontiert werden, sollte der Abstand überprüft werden, um eine korrekte Funktion der Federung zu gewährleisten.
47.75mm
Ihr Modell ist fabrikseitig für die optimale Leistung in einer Vielzahl von Off-Road-Bedingungen getuned. Um Leistung und Handling Ihres Modells an Ihren Fahrstil und und der verfügbaren Traktion anzupassen, hat Ihr Modell eine Reihe von einstellbaren Funktionen. Getriebe, Stoßdämpfervorspannung und Dämpfung, Fahrhöhe, Vorspur und Radsturz kann alles einfach eingestellt werden.
TUNING DER STOSSDÄMPFER
Anpassung der Fahrhöhe
Ihr Modell verfügt über Stoßdämpfer mit Gewinde, sodass Sie die Fahrhöhe einfach einstellen können. Wenn Sie die vorgespannten Scheiben des Stoßdämpfers
Kompression 2/3
von den Deckeln weg bewegen, wird sich die Fahrhöhe des Fahrzeugs erhöhen (der Abstand vom Chassis zum Boden) und der Federweg wird kürzer. Dies
Federungsabsenkung 1/3
Achse Mittellinie bei maximaler Kompression
Achse Mittellinie bei Fahrhöhe
Achse Mittellinie bei maximaler Federungsabsenkung
wird auch als Abfallen oder Durchhängen bezeichnet. Auf rauen Untergründen, die mehr Bodenfreiheit erfordern, kann es vorteilhaft sein. Allerdings wird dadurch der Schwerpunkt des Fahrzeugs erhöht und es wird weniger stabil.
Wenn Sie die vorgespannten Scheiben des Stoßdämpfers in Richtung der Deckel bewegen, wird sich die Fahrhöhe des Fahrzeugs verringern und das Abfallen der Aufhängung wird sich vergrößern. Dadurch verringert sich der Schwerpunkt des Fahrzeugs, was das Handling verbessert. Sie verlieren aber an Bodenfreiheit.
Ab Werk ist Ihr Modell wie in der obigen Abbildung gezeigt eingestellt. In Ruheposition hängt die Aufhängung zu ungefähr der Drittel ihres gesamten Wegs durch. Dies erweitert die Aufhängung, sodass das Rad auf rauen Untergründen in die Absenkungen fallen kann. Dies lässt die zwei Drittel des gesamten Federwegs für die Kompression beim Absorbieren von Schlägen. Diese Einstellungen sind ideal für die meisten flachen Untergründe. Für die Feineinstellung der Handling des Fahrzeugs für einen bestimmten Untergrund sollten nur kleinere Änderungen erforderlich sein.
Gesamthub
Fahrhöhe
Öl der Stoßdämpfer
Bewegung der Federung, indem Sie die Räder und Reifen davon abhalten weiter zu “hüpfen”, nachdem sie wegen einer Bodenwelle zurückgeprallt sind. Wenn Sie das Öl in den Stoßdämpfern wechseln, kann sich der Effekt der Dämpfung verändern. Wenn Sie Öl mit höherer Viskosität einfüllen, wird die Dämpfung erhöht. Wenn Sie Öl mit niedrigerer Viskosität einfüllen, wird die Dämpfung verringert. Die Dämpfung sollte erhöht werden (mit Öl mit höherer Viskosität), wenn das Modell bei Sprüngen leicht auf den Boden aufprallt. Die Dämpfung sollte verringert werden (mit Öl mit niedrigerer Viskosität), wenn das Modell über kleine Hügel hüpft und sich instabil an fühlt. Die Viskosität des Öls der Stoßdämpfer wird durch extreme Betriebstemperaturen beeinflusst; die Viskosität sinkt bei höheren Temperaturen und steigt bei niedrigeren Temperaturen. Wenn Sie Ihr Modell in kälteren Regionen betreiben, kann es sein, dass Sie Öl mit niedrigerer Viskosität benötigen. Die Stoßdämpfer Ihres Modells sind mit SAE40Öl befüllt. Verwenden Sie für die Stoßdämpfer nur 100 %Silikonöl.
Auswechseln des Stoßdämpferöls
Die Stoßdämpfer müssen aus dem Fahrzeug ausgebaut und auseinander gebaut werden, um das Öl zu wechseln.
1. Entfernen Sie den unteren Haltebügel der Feder und die Stoßdämpferfeder.
2. Entfernen Sie die obere Stoßdämpferkappe. Wenn Sie die Abdeckungen nicht mit Ihren Fingern lösen können, setzen Sie den 2mm “L”-Schlüssel durch die Öse der Abdeckung ein, damit Sie mit mehr Hebelkraft arbeiten können. Drehen Sie die Abdeckung gegen den Uhrzeigersinn, um sie zu lösen.
3. Leeren Sie das gebrauchte Stoßdämpferöl aus den Stoßdämpfern.
4. Füllen Sie den Stoßdämpfer mit neuem Silikonöl bis an die obere Kante des Stoßdämpfergehäuses.
5. Bewegen Sie den Kolben langsam auf und ab (halten Sie ihn dabei immer im Öl eingetaucht), um die Luftblasen zu entfernen. Lassen Sie den Stoßdämpfer einige Minuten ruhen, damit die Luftblasen an die Oberfläche kommen.
6. Schrauben Sie die obere Kappe mit der installierten Stoßdämpfer­Blase langsam auf den Stoßdämpfer. Das überschüssige Öl läuft durch das kleine Loch in der Stoßdämpferabdeckung heraus.
7. Ziehen Sie die Stoßdämpferabdeckung von Hand an.
24 • 1/16 SLASH 4WD
Page 25
TUNING-EINSTELLUNGEN

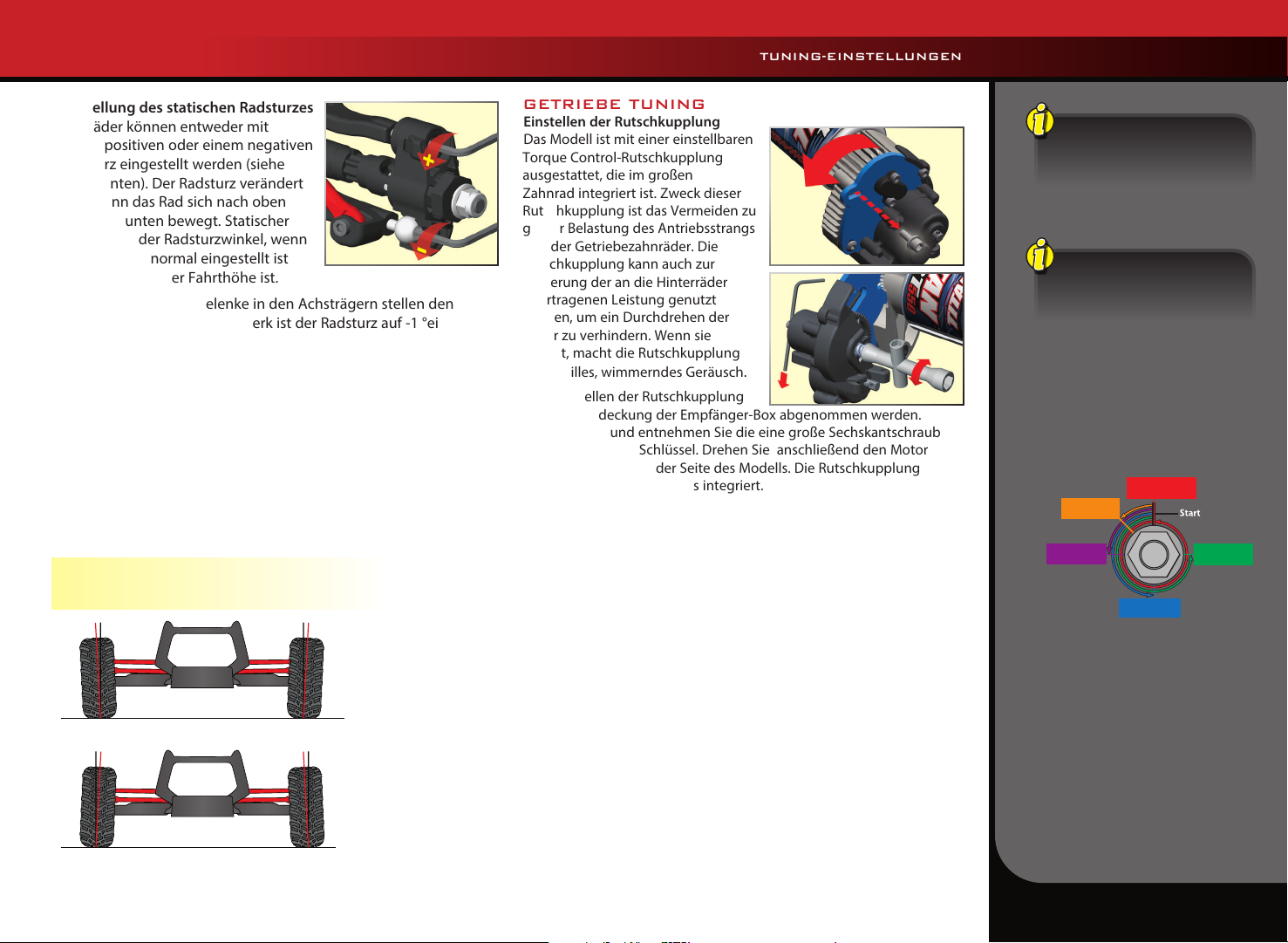

Einstellung des statischen Radsturzes
Die Räder können entweder mit einem positiven oder einem negativen Radsturz eingestellt werden (siehe Grafik unten). Der Radsturz verändert sich, wenn das Rad sich nach oben und nach unten bewegt. Statischer Radsturz ist der Radsturzwinkel, wenn das Fahrzeug normal eingestellt ist und auf stationärer Fahrthöhe ist.
Die Federungs-Kugelgelenke in den Achsträgern stellen den statischen Radsturz ein. Ab Werk ist der Radsturz auf -1°eingestellt, mit der Kugelzapfen Gewinde den ganzen Weg in den Querlenkern. So stellen Sie den statischen Radsturz ein: Setzen Sie den mitgelieferten 2mm Inbusschlüssel durch den Schlitz in das Kugelgelenk ein (wenn Sie die Federung komprimieren, bis die Arme parallel zum Boden sind , ist es einfacher mit dem Inbusschlüssel zu arbeiten). Negativer Sturz kann erhöht werden, indem Sie das untere Kugelgelenk lösen. Null Radsturz oder positiver Radsturz (nicht empfohlen) wird erreicht, in dem das obere Kugelgelenk gelöst wird. Beachten Sie bitte, dass Änderungen am Radsturz sich auch auf den einzustellenden Radwinkel auswirken.
Statischer Sturz Grundeinstellung ab Werk Vorne: -2 Grad negativer Sturz auf jeder Seite Rear: -2 Grad negativer Sturz auf jeder Seite
Positiver Radsturz
Negativer Radsturz
GETRIEBE TUNING
Einstellen der Rutschkupplung
Das Modell ist mit einer einstellbaren Torque Control-Rutschkupplung ausgestattet, die im großen Zahnrad integriert ist. Zweck dieser Rutschkupplung ist das Vermeiden zu großer Belastung des Antriebsstrangs und der Getriebezahnräder. Die Rutschkupplung kann auch zur Steuerung der an die Hinterräder übertragenen Leistung genutzt werden, um ein Durchdrehen der Räder zu verhindern. Wenn sie rutscht, macht die Rutschkupplung ein schrilles, wimmerndes Geräusch
Zum Einstellen der Rutschkupplung muss die Abdeckung der Empfänger-Box abgenommen werden. Danach lösen und entnehmen Sie die eine große Sechskantschraube mit einem 2,5mm Schlüssel. Drehen Sie anschließend den Motor und befestigen Sie ihn an der Seite des Modells. Die Rutschkupplung ist im Hauptzahnrad des Getriebes integriert.
Die Rutschkupplung wird mit der federgelagerten Kontermutter auf der Rutschkupplungswelle eingestellt. Verwenden Sie hierzu den mitgelieferten Universalschlüssel. Um die Kupplungsmutter anzuziehen oder zu lösen, stecken Sie den 1,5mm Inbusschlüssel in das Ende der Rutschkupplungswelle. Dies arretiert die Welle für Einstellungen. Drehen Sie die Einstellmutter im Uhrzeigersinn, um sie anzuziehen (für weniger Schlupf) und gegen den Uhrzeigersinn, um sie zu lösen (mehr Schlupf).
Einstellung der versiegelten Differenziale
The 1/16 Slash 4WD’s fDie Differentiale des 1/16 Slash 4WD erlauben, dass sich das linke und das rechte Rad mit unterschiedlicher Geschwindigkeit drehen kann, damit sich die Reifen nicht abnutzen oder rutschen. Die Leistung der Differentiale kann für verschiedene Fahrbedingungen und Leistungsanforderungen angepasst werden. Die Differenziale sind mit Differenzialflüssigkeit aus Silikon gefüllt und sind versiegelt um ihre konsistente Langzeit Leistung aufrecht zu erhalten. Ein Wechsel des Öls im Differential auf ein Öl höherer oder geringerer Viskosität wird die Leistungscharakteristik der Differentiale verändern. Mit einem Wechsel auf ein Öl höherer Viskosität reduzieren Sie die Tendenz , dass Motorleistung mit geringster Traktion an das Rad übertragen wird. Sie bemerken dies,
.
Ein Radsturzmessgerät (erhältlich bei Ihrem örtlichen Laden) kann ein nützliches Werkzeug für Anpassungen sein.
Um einen guten Startpunkt für die Rutschkupplung zu erreichen, ziehen Sie die Einstellmutter der Rutschkupplung im Uhrzeigersinn an, bis die Stellfeder der Rutschkupplung vollständig zusammengedrückt ist (nicht zu fest anziehen) und drehen Sie die Einstellmutter dann eine ¾ bis 1 Umdrehung gegen den Uhrzeigesinn.
Volle
45 º
Umdrehung 360 °
1/2 Umdrehung
180 º
3/4 Umdrehung
1/8 Umdrehung
1/4 Umdrehung
90 º
270 º
1/16 SLASH 4WD • 25
Page 26
TUNING-EINSTELLUNGEN

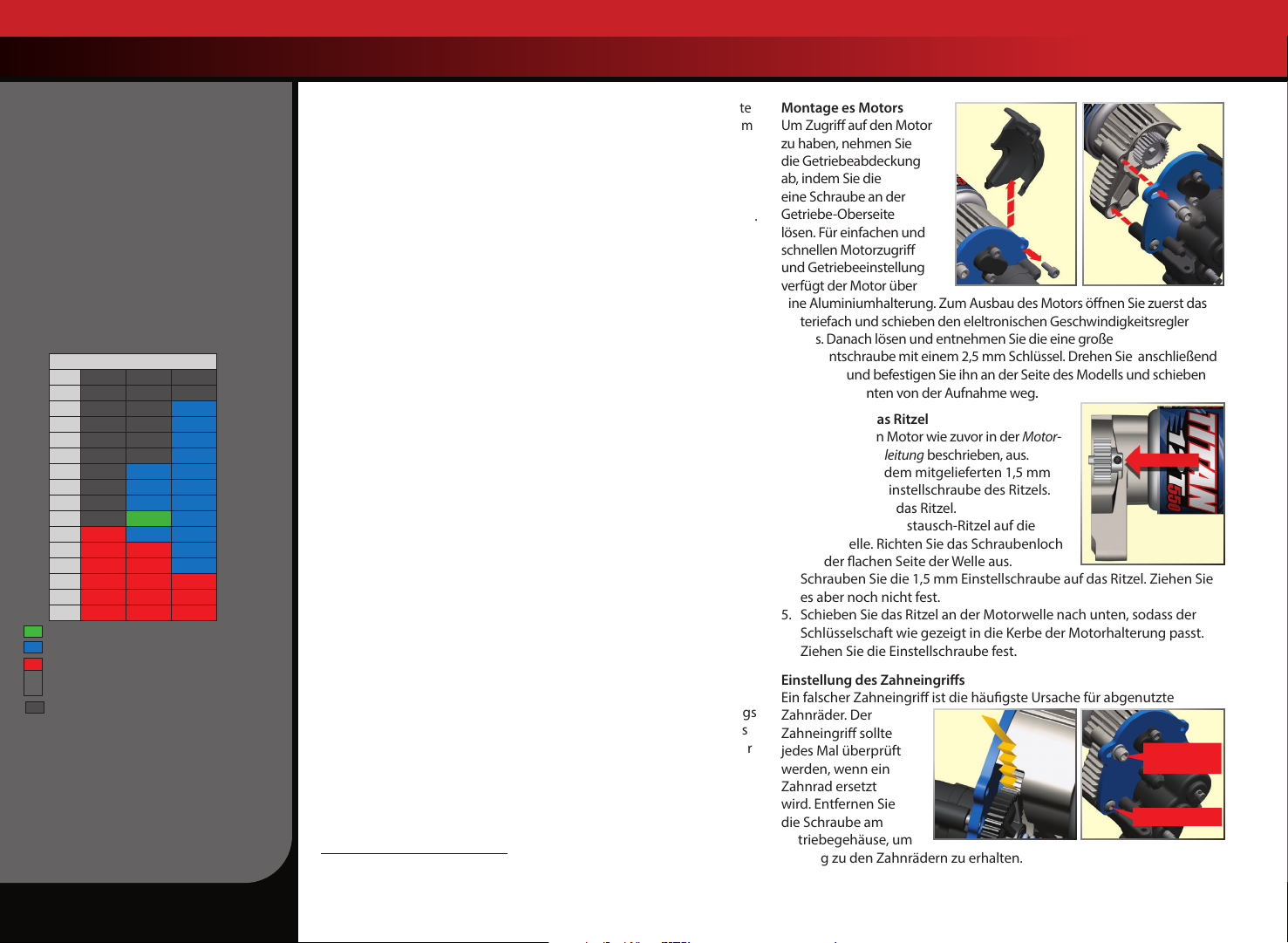

Kompatibilitätstabelle ­Übersetzungen
Diese Tabelle zeigt eine große Auswahl an möglichen Kombinationen der Übersetzung. Das Originalverhältnis wird in grün dargestellt. Die rote Übersetzungskombinationen sind nicht für die Verwendung mit Original 6-Zell-Batterie, Geschwindigkeitsregler und Motor geeignet. Dies Übersetzungskombinationen wurden in die Tabelle aufgenommen, da sie mit bestimmten anderen Kombinationen mit Nachrüstkomponenten verwendet werden können.
Zahnrad
45 50 55
- - -
16
- - -
17
- - 15.40
18
- - 14.59
19
- - 13.86
20
- - 13.20
21
- 11.45 12.60
22
- 10.96 12.05
23
Ritzel
Original
Verwendbarer Übersetzungsbereich
Es ist nicht empfehlenswert, für den Einsatz mit den Original Geschwindigkeitsregler, Motor und Batterien
Passt nicht
- 10.50 11.55
24
- 10.08 11.09
25
8.72 9.69 10.66
26
8.40 9.33 10.27
27
8.10 9.00 9.90
28
7.82 8.69 9.56
29
7.56 8.40 9.24
30
7.32 8.13 8.94
31
wenn Sie enge Kurven auf glatten Oberflächen fahren. Das nicht belastete Rad auf der Innenseite der Kurve hat die geringste Traktion und neigt zum Durchdrehen bis hin zu hohen Drehzahlen. Öl höherer Viskosität (dicker) veranlasst das Differential, dass es sich wie ein Sperrdifferential verhält und die Leistung gleichmäßiger an das linke und rechte Rad verteilt. Der Modell profitiert allgemein von Öl mit höherer Viskosität, beim Klettern
über Steine oder beim Fahren auf Untergrund mit niedriger Bodenhaftung. Hinweis: Schwereres Öl ermöglicht, dass die Leistung übertragen wird, selbst wenn ein oder mehrere Räder keinen Bodenkontakt haben. Dadurch kann das Fahrzeug eher dazu neigen zu überdrehen.
Ab Werk sind beide Differentiale des E-Revo mit SAE 30.000W Silikonöl gefüllt. Verwenden Sie für alle Differentiale nur Silikonöl. Traxxas bietet SAE 10.000W, 30.000W und 50.000W Öl an (siehe Ersatzeilliste). Die Differentiale müssen aus dem Fahrzeug ausgebaut und auseinander
gebaut werden, um das Öl zu wechseln.
MOTOR UND ÜBERSETZUNG
Zur Bestimmung des für Ihr Modell am besten geeigneten Übersetzungsverhältnisses wurden umfangreiche Tests durchgeführt. Die Originalübersetzung schafft ein gutes Gleichgewicht zwischen Geschwindigkeit und Effizienz und optimiert die Leistung Ihres Modells. Sie können jedoch ein anderes Übersetzungsverhältnis wählen, um die Leistung Ihres Modells für den jeweiligen Einsatzbereich zu optimieren. Die Übersetzungstabelle auf dieser Seite zeigt geeignete Übersetzungen für das Modell.
Mit einem Ritzel mit weniger Zähen oder mit einem Zahnrad mit mehr Zähnen wird die endgültige Übersetzung des Getriebes erhöht. Das bedeutet, dass eine höhere Drehzahl erforderlich ist,um eine gegebene Geschwindigkeit zu erzielen. Ein größeres Übersetzungsverhältnis erhöht das Drehmoment, reduziert aber die Höchstgeschwindigkeit. Ein Ritzel mit mehr Zähnen oder ein Zahnrad mit weniger Zähnen wird das endgültige Übersetzungsverhältnis reduzieren, was im Allgemeinen zu einer Erhöhung der Höchstgeschwindigkeit aber reduziertem Drehmoment führt. Wenn das eingebaute Ritzel allerdings zu groß ist, also eine zu große Übersetzung verwendet wird, wird dies die Leistung des Modells reduzieren und kann darüber hinaus zu einer Überhitzung von Motor und Geschwindigkeitsregler führen. Mit der folgenden Formel können Sie das Gesamt-Übersetzungsverhältnis für Kombinationen berechnen, die in der Tabelle nicht aufgeführt sind.
Anzahl Zähne des Zahnrads
Anzahl Zähne des Ritzels
x 5,04 = Final Übersetzungsverhältnis
Montage es Motors
Um Zugri auf den Motor zu haben, nehmen Sie die Getriebeabdeckung ab, indem Sie die eine Schraube an der Getriebe-Oberseite lösen. Für einfachen und schnellen Motorzugri und Getriebeeinstellung verfügt der Motor über eine Aluminiumhalterung. Zum Ausbau des Motors önen Sie zuerst das Batteriefach und schieben den eleltronischen Geschwindigkeitsregler heraus. Danach lösen und entnehmen Sie die eine große Sechskantschraube mit einem 2,5mm Schlüssel. Drehen Sie anschließend den Motor und befestigen Sie ihn an der Seite des Modells und schieben Sie ihn nach hinten von der Aufnahme weg.
Anleitung für das Ritzel
1. Bauen Sie den Motor wie zuvor in der Motor- Installationsanleitung beschrieben, aus.
2. Lösen Sie mit dem mitgelieferten 1,5mm Schlüssel die Einstellschraube des Ritzels. Entnehmen Sie das Ritzel.
3. Setzen Sie das Austausch-Ritzel auf die Motorwelle. Richten Sie das Schraubenloch mit der achen Seite der Welle aus.
4. Schrauben Sie die 1,5 mm Einstellschraube auf das Ritzel. Ziehen Sie es aber noch nicht fest.
5. Schieben Sie das Ritzel an der Motorwelle nach unten, sodass der Schlüsselschaft wie gezeigt in die Kerbe der Motorhalterung passt. Ziehen Sie die Einstellschraube fest.
Einstellung des Zahneingris
Ein falscher Zahneingri ist die häugste Ursache für abgenutzte Zahnräder. Der Zahneingri sollte jedes Mal überprüft werden, wenn ein
Schraube der
Motorhalterung
Zahnrad ersetzt wird. Entfernen Sie die Schraube am
Nicht lösen
Getriebegehäuse, um Zugang zu den Zahnrädern zu erhalten.
26 • 1/16 SLASH 4WD
Page 27

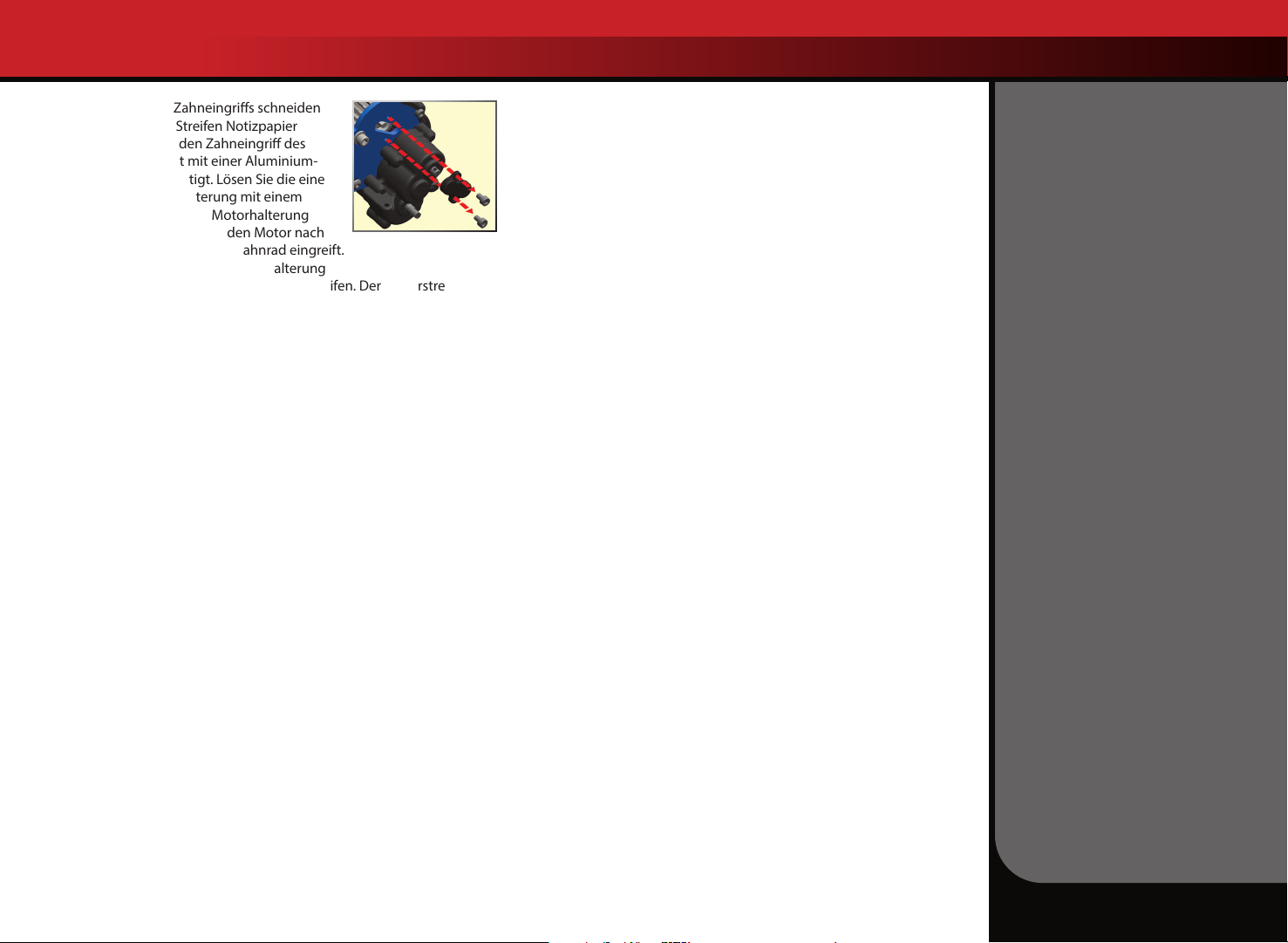

Zum Einstellen des Zahneingris schneiden Sie einen schmalen Streifen Notizpapier und schieben Ihn in den Zahneingri des Motors. Der Motor ist mit einer Aluminium- Motorhalterung befestigt. Lösen Sie die eine Schraube der Motorhalterung mit einem 2,5mm Schlüssel, um die Motorhalterung abzuschieben. Schieben Sie den Motor nach vorne, damit das Ritzel in das Zahnrad eingreift. Ziehen Sie die Schraube der Motorhalterung wieder an und entnehmen Sie den Papierstreifen. Der Papierstreifen sollte durch die Zahnräder bewegt werden können, ohne dass er klemmt. Zahneingris kann visuell durch das Entfernung des Port­Abdeckung überprüft werden.
Entfernung des
Port-Abdeckung
REIFEN UND RÄDER
Ihr Modell ist mit 12mm Achsnaben bestückt. Diese lassen sich für viele Typen von Rädern und Reifen vom Nachrüstmarkt anpassen. Die meisten verändern die Gesamtbreite und die Fahrwerksgeometrie des Modells. Der Abstand und die Maße, in denen die Räder des Modells konstruiert sind, sind bewusst gewählt; deshalb kann Traxxas keine anderen, nicht-Traxxas Räder mit anderen Maßen empfehlen. Das Experimentieren mit verschiedenen Arten von Reifen ist empfohlen, um zu sehen, mit welchen Ihr Modell auf welchem Untergrund am besten fährt. Eine weiche Mischung der Reifen mit vielen kurzen Spikes ist auf harten, trockenen Oberächen grundsätzlich besser. In losem Dreck sollte ein Reifen mit langen Spikes besser laufen. Zum Fahren auf Gehwegen oder Rennstrecken auf Teppich in Innenbereichen können auch Schaumreifen montiert werden. Auf Ihrer Teileliste nden Sie zusätzliche Reifen und Räder.
Achten Sie bei der Auswahl der Reifen auf den Gesamtdurchmesser der Reifen. Wenn der Gesamtdurchmesser des Reifens deutlich größer als der der Originalreifen ist, müssen Sie ein kleineres Ritzel verwenden, um den größeren Reifen zu kompensieren. Wenn Sie Reifen mit einem Durchmesser von mehr als 100mm oder 4Zoll montieren wollen, empfehlen wir Ihnen, eine kleiner Übersetzung zu wählen. Details dieser einfachen Modikation nden Sie auf Traxxas.com.
TUNING-EINSTELLUNGEN
1/16 SLASH 4WD • 27
Page 28
WARTUNG IHRES MODELLS
Tragen Sie immer Augenschutz, wenn Sie mit Druckluft oder Sprühreinigern und Schmierstoen arbeiten.
1111
Ihr Modell erfordert rechtzeitige Wartung,damit es in einem Top-Zustand bleibt. Die folgenden Verfahren sollten sehr ernst
genommen werden. Überprüfen Sie das Fahrzeug auf oensichtliche Schäden und Abnutzungserscheinungen. Achten Sie auf:
1. Geknickte, gebogene oder beschädigte Teile
2. Überprüfen Sie, dass Räder und Lenkung nicht blockiert sind.
3. Überprüfen Sie die Funktion der Stoßdämpfer.
4. Untersuchen Sie die Kabel auf ausgefranste Litzen und lose Verbindungen.
5. Überprüfen Sie die Halterungen des Empfängers,der Servos und des Geschwindigkeitsreglers.
6. Überprüfen Sie, dass die Radmuttern fest angezogen sind.
7. Überprüfen Sie die Funktion des Funksystems, insbesondere den Zustand der Batterien.
8. Überprüfen Sie das Chassis und die Aufhängung auf lose Schrauben.
9. Überprüfen Sie die Zahnräder auf Abnutzung, gebrochene Zähne und Schmutz zwischen den Zähnen.
10. Überprüfen Sie den Sitz der Rutschkupplung.
11. Überprüfen Sie den Sitz der vorderen Kugelgelenke.
Weitere regelmäßige Wartungsarbeiten:

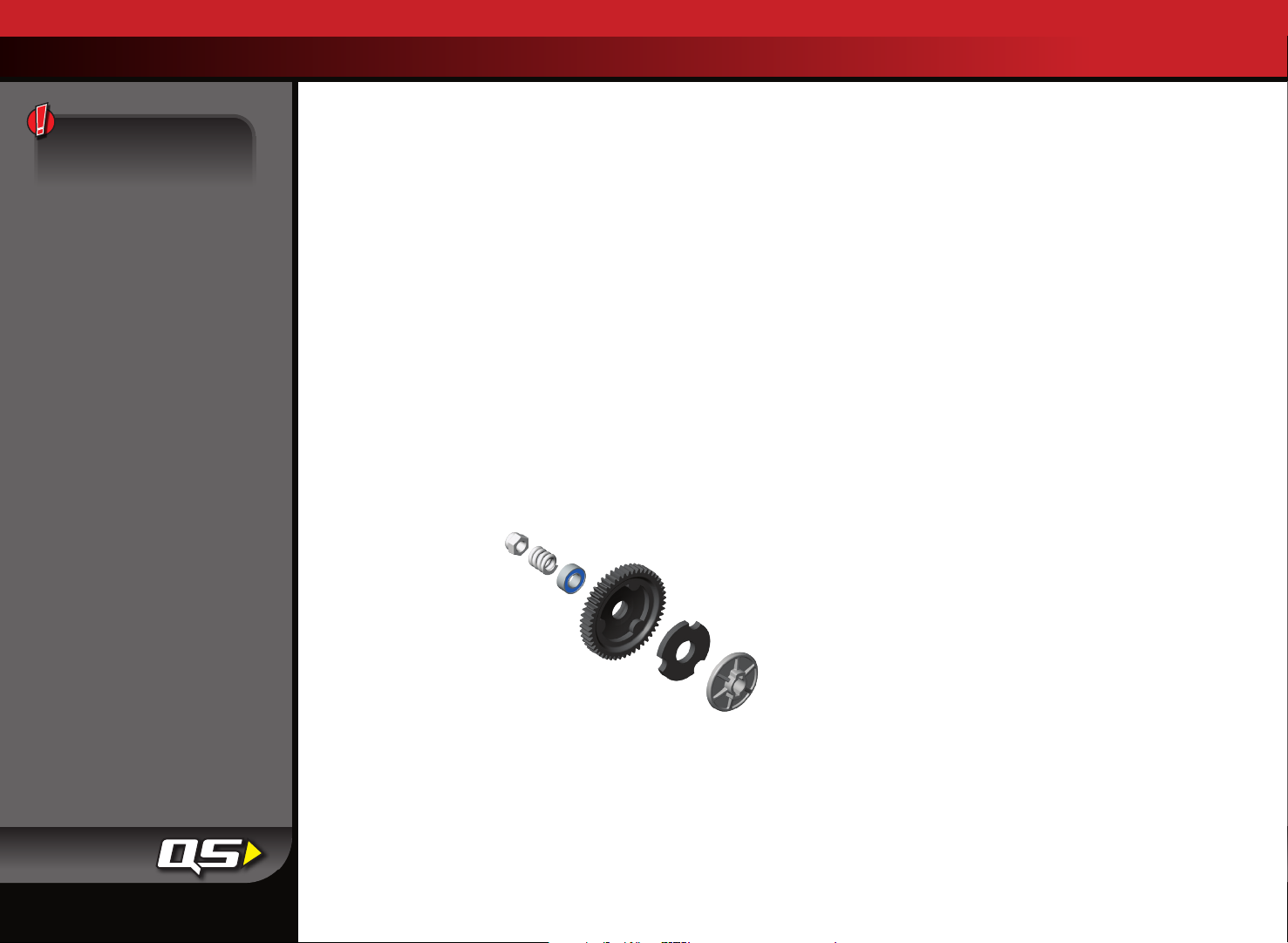

• Beläge der Rutschkupplung (Friktionsmaterial):
Bei normalem Gebrauch sollte sich das Friktionsmaterial in der Rutschkupplung nur sehr langsam abnutzen. Beläge
Mutter
Feder
Kugellager
Zahnrad
Kupplungsbelag
der Rutschkupplung (Friktionsmaterial): Bei normalem Gebrauch sollte sich das Friktionsmaterial in der
Kupplungsnabe
Rutschkupplung nur sehr langsam abnutzen. Wenn die Rutschkupplung keine gleichmäßige Leistung ermöglicht oder rutscht, obwohl die Einstellmutter vollständig angezogen ist, demontieren Sie die Rutschkupplung und ersetzen Sie den Kupplungsbelag. Untersuchen Sie das Zahnrad und die Druckplatte auf Abnutzung und Beschädigungen und, falls erforderlich, ersetzen Sie die Teile.
• Motor: Nach jeder 10. - 15. Fahrt sollten Sie den Motor ausbauen,
reinigen und schmieren. Benutzen Sie ein Produkt, wie zum Beispiel Elektromotor-Reinigungsspray, um den Schmutz aus dem Motor zu
spülen. Schmieren Sie die Buchsen an beiden Enden des Motors mit einem Tropfen leichten Elektro-Motoröls, nachdem Sie den Motor gereinigt haben.
• Chassis: Halten Sie das Chassis sauber von Schmutz und Ruß. Überprüfen Sie das Chassis regelmäßig auf Beschädigungen.
• Stoßdämpfer: Achten Sie darauf, dass alle Stoßdämpfer immer mit Öl gefüllt sind. Verwenden Sie nur 100 % reines Silikon-Stoßdämpferöl , um eine möglichst hohe Lebensdauer der Dichtungen zu erzielen. Wenn Sie ein Leck oben am Stoßdämpfer feststellen, untersuchen Sie den Deckel der Blase auf Zeichen einer Beschädigung oder Verzug aufgrund zu festen Anspannens. Wenn der Stoßdämpfer unten leckt, ist es an der Zeit, ihn auszutauschen. Der Traxxas Umbausatz mit zwei Stoßdämpfern hat die Best.Nr. 7062.
• Aufhängung: Untersuchen Sie das Modell regelmäßig auf Anzeichen einer Beschädigung wie verbogene oder schmutzige Aufhängungsstifte, verbogene Spannschrauben und jegliche Zeichen einer Belastung oder Verbiegung. Ersetzen Sie sämtliche beschädigten Teile, bevor Sie mit dem Modell fahren.
• Antriebsstrang: Untersuchen Sie den Antriebsstrang auf Anzeichen von Verschleiß wie abgenutzte Antriebsbügel, schmutzige Achs-Halbwellen und andere ungewöhnliche Störungen oder Blockierungen. Nehmen Sie die Getriebeabdeckung ab. Untersuchen Sie die Zahnräder auf Abnutzung und überprüfen Sie, dass alle Schrauben fest angezogen sind. Die einzelnen Komponenten wie erforderlich festziehen, reinigen oder ersetzen.
Lagerung
Wenn Sie das Fahren mit Ihrem Modell beenden, blasen Sie es mit Druckluft ab oder entfernen Sie anhaftenden Schmutz mit einem weichen Malerpinsel. Nehmen Sie die Batterie immer aus dem Modell, wenn Sie es lagern. Wenn Sie Ihr Modell für einen längeren Zeitraum lagern, entnehmen Sie auch die Batterien aus dem Sender.
Bewahren Sie diese Anleitung und die anderen mit Ihrem Modell mitgelieferten Dokumente für künftige Verwendung gut auf. Sollten Sie die Anleitung oder ein anderes Dokument verlegt haben, können Sie sie von Traxxas.com herunterladen.
Wenn Sie Fragen zu Ihrem Modell oder seiner Bedienung haben, rufen Sie den technischen Support von Traxxas unter 1-888-TRAXXAS (1-888-872-9927) gebührenfrei* an.
Unser technischer Support steht Ihnen von Montag bis Freitag von 08:30 Uhr bis 21:00 Uhr Central Time zur Verfügung.
28 • 1/16 SLASH 4WD
*Gebührenfreie Anrufe sind nur für US-Bürger verfügbar.
Page 29
1/16 SLASH 4WD • 29
Page 30
231031 70054-8-OM-N-DE-R00
bedienungsanleitung
MODELL 70054-8
6250 TRAXXAS WAY, MCKINNEY, TEXAS 75070
1-888-TRAXXAS
Loading...
