Toyota 8FD, 8FG User Manual

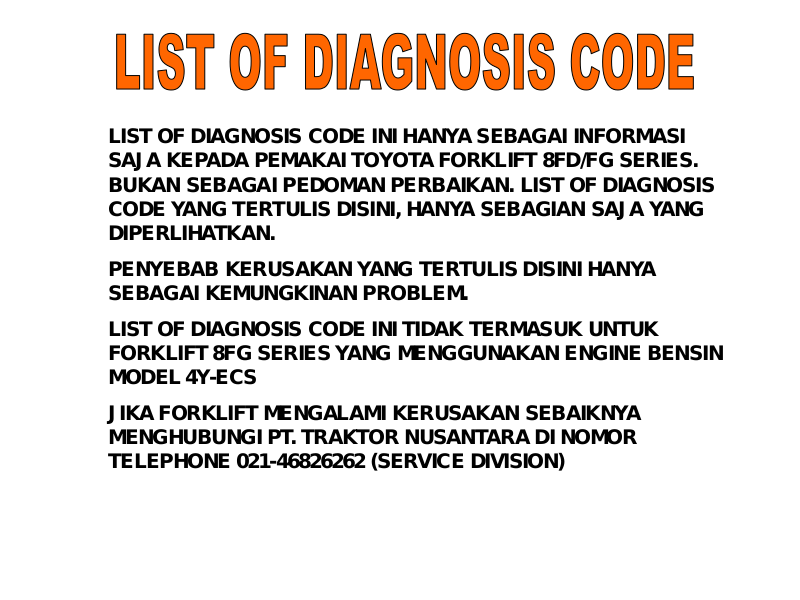

LIST OF DIAGNOSIS CODE INI HANYA SEBAGAI INFORMASI
SAJA KEPADA PEMAKAI TOYOTA FORKLIFT 8FD/FG SERIES.
BUKAN SEBAGAI PEDOMAN PERBAIKAN. LIST OF DIAGNOSIS
CODE YANG TERTULIS DISINI, HANYA SEBAGIAN SAJA YANG
DIPERLIHATKAN.
PENYEBAB KERUSAKAN YANG TERTULIS DISINI HANYA
SEBAGAI KEMUNGKINAN PROBLEM.
LIST OF DIAGNOSIS CODE INI TIDAK TERMASUK UNTUK
FORKLIFT 8FG SERIES YANG MENGGUNAKAN ENGINE BENSIN
MODEL 4Y-ECS
JIKA FORKLIFT MENGALAMI KERUSAKAN SEBAIKNYA
MENGHUBUNGI PT. TRAKTOR NUSANTARA DI NOMOR
TELEPHONE 021-46826262 (SERVICE DIVISION)
LIST OF DIAGNOSIS CODE
Error code
41-1
Matching connector abnormal Hanya display Connector rusak
Kabel macthing rusak
Controller rusak
51-1
Speed sensor abnormal Speed indikator tetap menunjuk 0 km/h Connector rusak
51-2
Control swing roda belakang Kabel connector rusak
Knob steer tdk pada posisinya Speed sensor rusak
Controller rusak
52-1
Yaw rate sensor abnormal Control swing roda belakang dibatasi. Connector rusak
52-2
Kabel connector rusak
52-3
Yaw rate sensor rusak
Controller rusak
54-1
Swing lock solenoid abnormal Control swing roda belakang dibatasi. Connector rusak
Kabel connector rusak
Swing lock solenoid rusak
Controller rusak
61-1
Load sensor abnormal Control swing roda belakang dibatasi. Connector rusak
61-2
Fungsi control mast sebagian dibatasi Kabel connector rusak
Fungsi drive control dibatasi (MFD opt) Load sensor rusak
Load indicator tdk tampil pd display (MFD) Controller rusak
Error mode
Gejala pada forklift
Kemungkinan penyebab
rusak
62-1
Tilt angle sensor abnormal Fungsi control mast sebagian dibatasi Connector rusak
62-2
Kabel connector rusak
Tilt angle sensor rusak
Controller rusak
63-1
Tilt lever switch abnormal Fungsi control mast sebagian dibatasi Connector rusak
63-2
Forward tilt switch rusak
63-3
Backward tilt switch rusak
Kabel rusak
Instalasi switch rusak
Controller rusak
64-1
Lift lock solenoid abnormal
Garpu tidak dapat turun
Connector rusak
Kabel connector rusak
Lift lock solenoid rusak
Controller rusak
65-1
Tilt control solenoid abnormal Forward tilt tdk dapat beroperasi, namun Connector rusak
backward tilt dpt beroperasi. Kabel connector rusak
Tilt control solenoid rusak
Controller rusak
LIST OF DIAGNOSIS CODE
Error code
66-1
Nilai ukur matching tidak normal Fungsi control mast sebagian dibatasi Nilai sudut tilt horizon-
tal tidak sesuai.
Nilai sudut tilt forward
tidak sesuai.
Nilai ukur load sensor
tidak sesuai.
67-1
Lifting height switch abnormal Fungsi control rearwheel swing sebagian Connector rusak
dibatasi. Kabel connector rusak
Fungsi control mast sebagian dibatasi Lifting height swt rusak
Fungsi control drive dibatasi Controller rusak
Load indicator display berubah-ubah IG fuse putus
68-1
Lift switch abnormal
Garpu tidak dapat turun
Connector rusak
68-2
Raising lift swt rusak
68-3
Lowering lift swt rusak
Kabel connector rusak
Instalasi lift swt rusak
Controller rusak
Error mode
Gejala pada forklift
Kemungkinan penyebab
rusak
